Greenlee TG-600 Instruction Manual [en, fr, es]

999 5042.1 © 2003 Greenlee Textron 11/03

TG-600

Infrared

Thermometer

Termómetro

infrarrojo

Thermomètre

infrarouge

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

Read and understand all of the
instructions and safety information in
this manual before operating or
servicing this tool.

Lea y entienda todas las instrucciones
y la información sobre seguridad que
aparecen en este manual, antes de
manejar esta herramienta o darle
mantenimiento.

Lire attentivement et bien comprendre
toutes les instructions et les
informations sur la sécurité de ce
manuel avant d‘utiliser ou de procéder à
l‘entretien de cet outil.

2

Description

The Greenlee TG-600 Infrared Thermometer is a hand-held
surface temperature sensing device. The non-intrusive
measuring capability of this unit is safer and quicker than
other methods, and is well suited to checking the surface
temperature of circuit breakers, motors, HVAC/R equipment,
engines, etc.

This device measures surface temperature by gathering three
forms of infrared energy — emitted, transmitted, and
reflected — from an object. It then translates that energy into
a temperature.

This temperature instrument also includes laser sighting. The
laser indicates the approximate center of the target area.

Safety

Safety is essential in the use and maintenance of Greenlee
tools and equipment. This instruction manual and any
markings on the tool provide information for avoiding hazards
and unsafe practices related to the use of this tool. Observe all
of the safety information provided.

Purpose of This Manual

This instruction manual is intended to familiarize all personnel
with the safe operation and maintenance procedures for the
Greenlee TG-600 Infrared Thermometer.

Keep this manual available to all personnel. Replacement
manuals are available upon request at no charge.

KEEP THIS MANUAL

All specifications are nominal and may change as design
improvements occur. Greenlee Textron shall not be liable for
damages resulting from misapplication or misuse of its products.

3

TG-600

Important Safety Information

This symbol is used to call your attention to hazards or
unsafe practices which could result in an injury or property
damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word
provides information for preventing or avoiding the hazard.

SAFETY ALERT
SYMBOL

Immediate hazards which, if not avoided, WILL result in
severe injury or death.

Hazards which, if not avoided, COULD result in severe
injury or death.

Hazards or unsafe practices which, if not avoided, MAY
result in injury or property damage.

Read and understand this material
before operating or servicing this
equipment. Failure to understand how
to safely operate this tool could result
in an accident causing serious injury
or death.

4

Important Safety Information

AVOID EXPOSURE –
LASER RADIATION IS
EMITTED FROM THIS
APERTURE.

LASER RADIATION – DO
NOT STARE INTO BEAM

OUTPUT < 1 mW

WAVELENGTH 630-670 nm
CLASS II LASER PRODUCT

COMPLIES WITH

FDA 21 CFR

SUBCHAPTER J

CAUTION

This unit complies with CFR 21 1040.10 and 1040.11
Performance Standards for Light-Emitting Products.

Electric shock hazard:
Contact with live circuits could result

in severe injury or death.

Accuracy hazard:

• Using this unit near equipment that generates
electromagnetic interference can result in unstable or
inaccurate readings.

• Protect the unit against static electricity.

Failure to observe these warnings could result in
inaccurate readings that could lead to burns.

Do not use this tool to measure body temperature. It lacks
the required accuracy.

Failure to observe this warning could result in inaccurate
readings that could lead to improper medical conclusions.

< 1 mW/630–670 nm

IEC 60950
IEC 60825

LASER LIGHT

DO NOT STARE INTO BEAM

CLASS 2 LASER

5

TG-600

Important Safety Information

Laser hazard:

• Avoid laser exposure.

• Do not point laser directly at eye or
at reflective objects.

Failure to observe these precautions
may result in injury.

Instrument damage hazard:

• Do not attempt to repair this unit. It contains no user­serviceable parts.

• Do not expose the unit to extremes in temperature or
high humidity. Refer to “Specifications.”

• Temperature readings will be inaccurate on highly
reflective objects.

• Temperature readings will be inaccurate on objects if
emissivity is not adjusted properly. Follow masking and
emissivity adjustment procedures.

• Allow 15 minutes for the unit to adjust to large changes
in ambient temperature; inaccurate readings can result.

• Clean lens periodically; inaccurate readings can result.
Refer to “Maintenance.”

Failure to observe these precautions may result in injury
and may damage the unit.

6

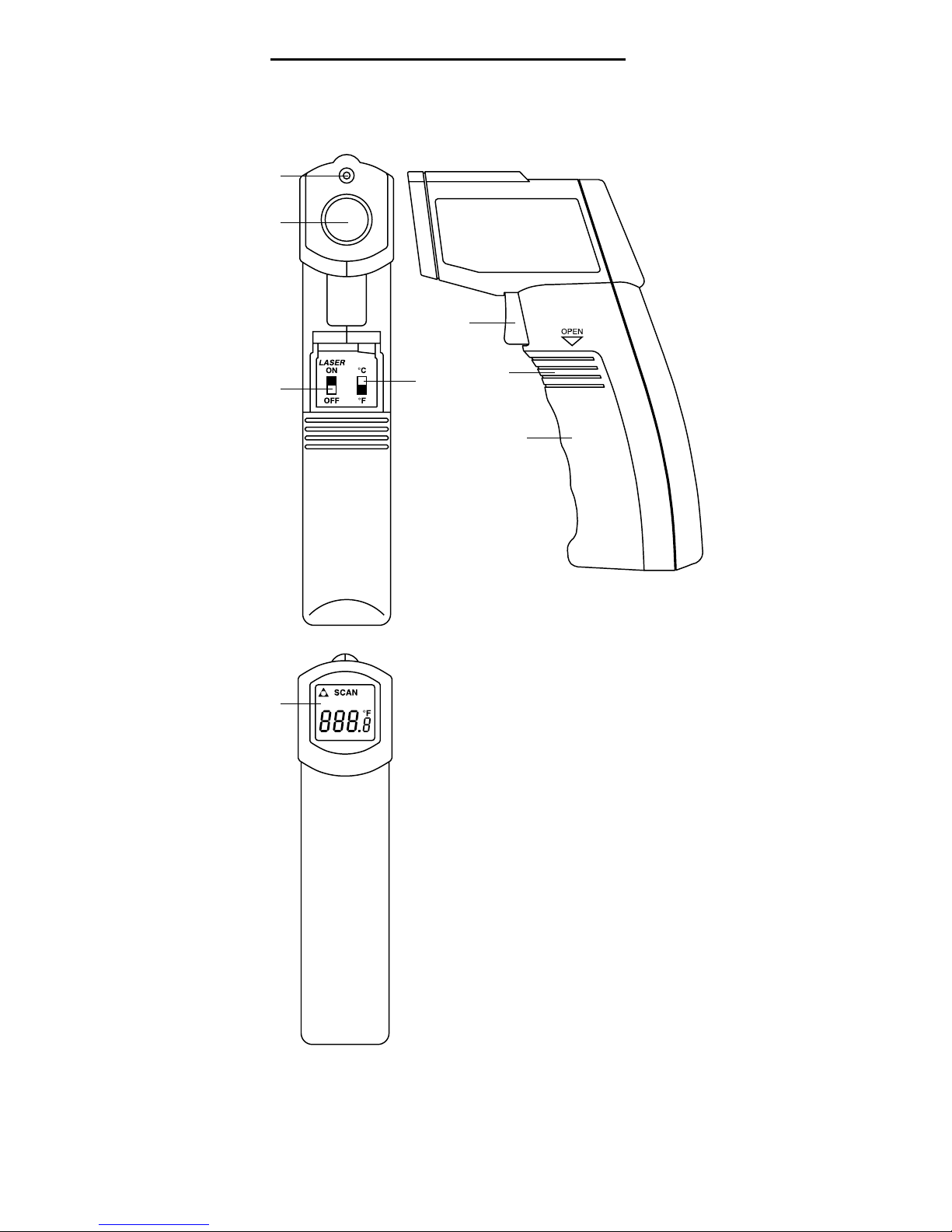

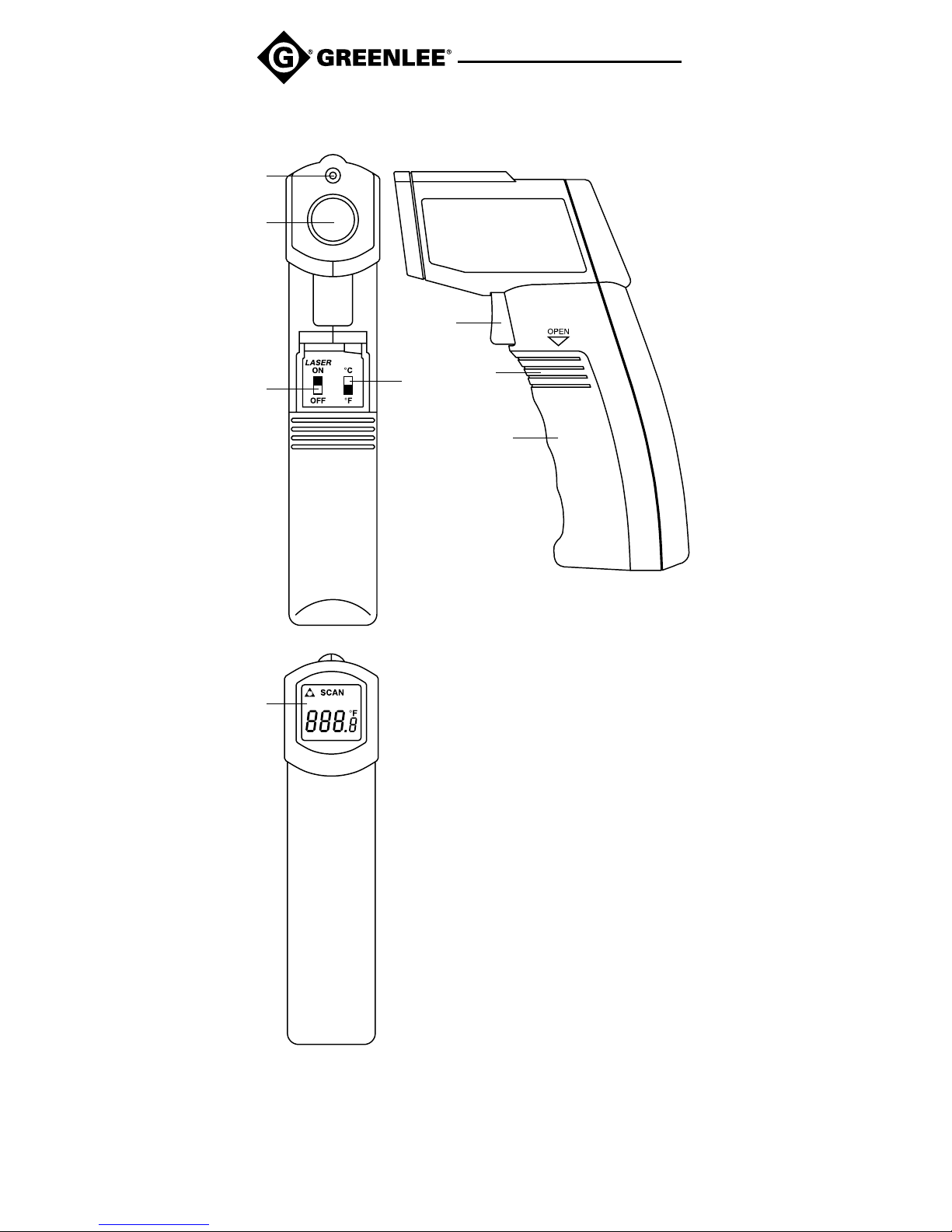

Identification

1. Laser

2. Temperature sensor

3. Laser ON/OFF switch

4. Celsius/Fahrenheit selector

5. Trigger

6. Battery compartment release

7. Battery compartment door

8. Display

1

2

3

8

4

5

6

7

7

TG-600

Using the Features

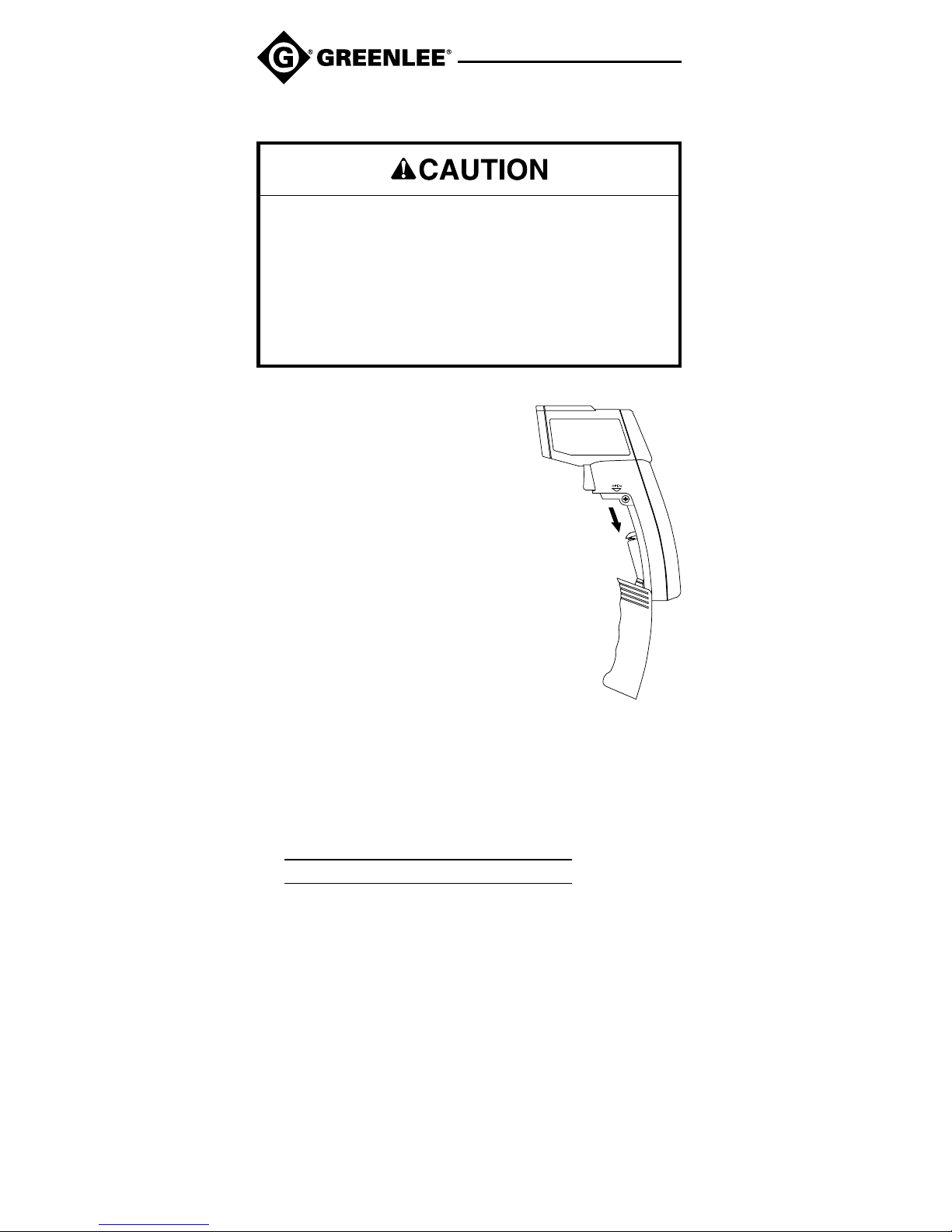

• To use the laser:
Press the battery compartment release and pull the door

down. Set the switch to ON or OFF. Close the door.

• To change between Celsius and Fahrenheit:
Press the battery compartment release and pull the door

down. Set the switch to °C or °F. Close the door.

9 10 11

14

13

12

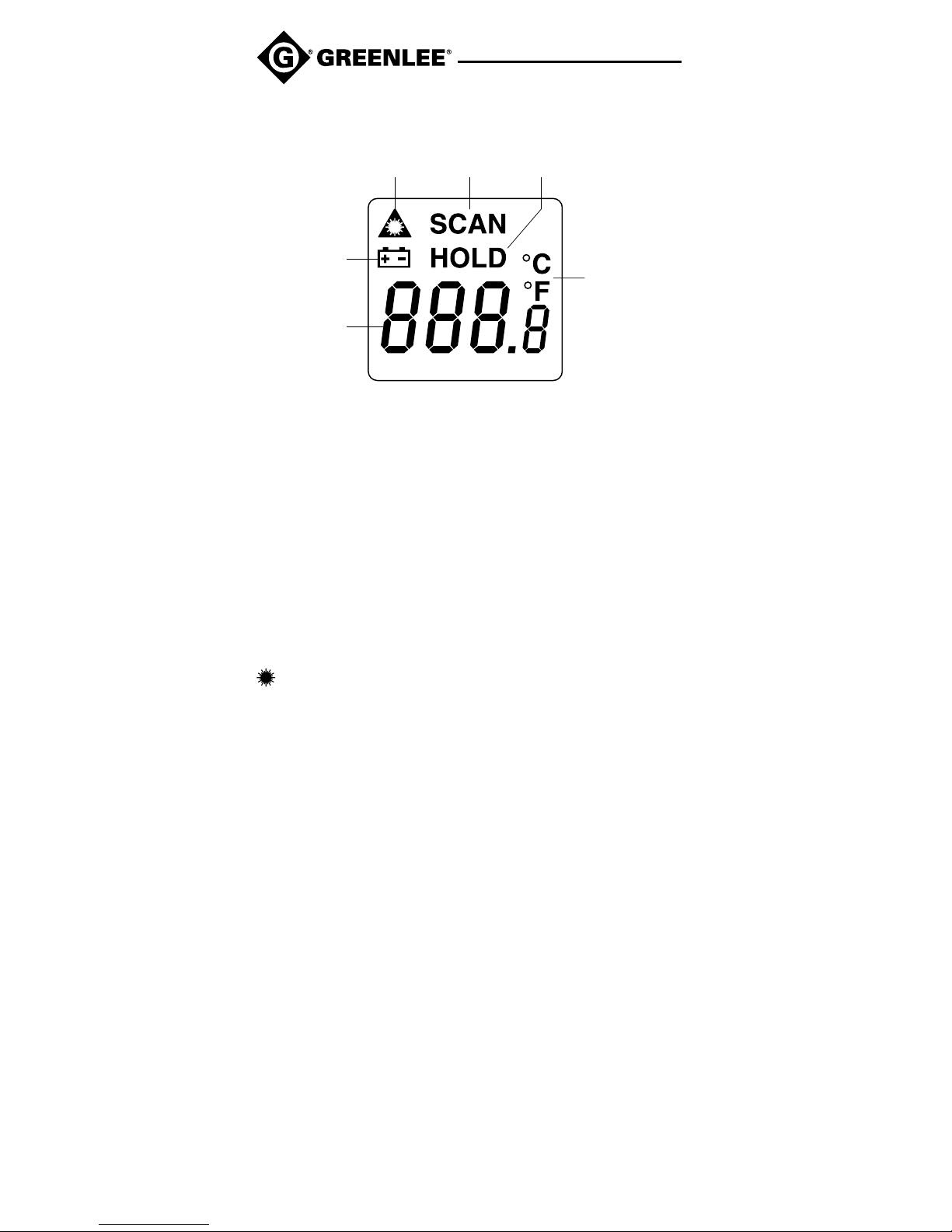

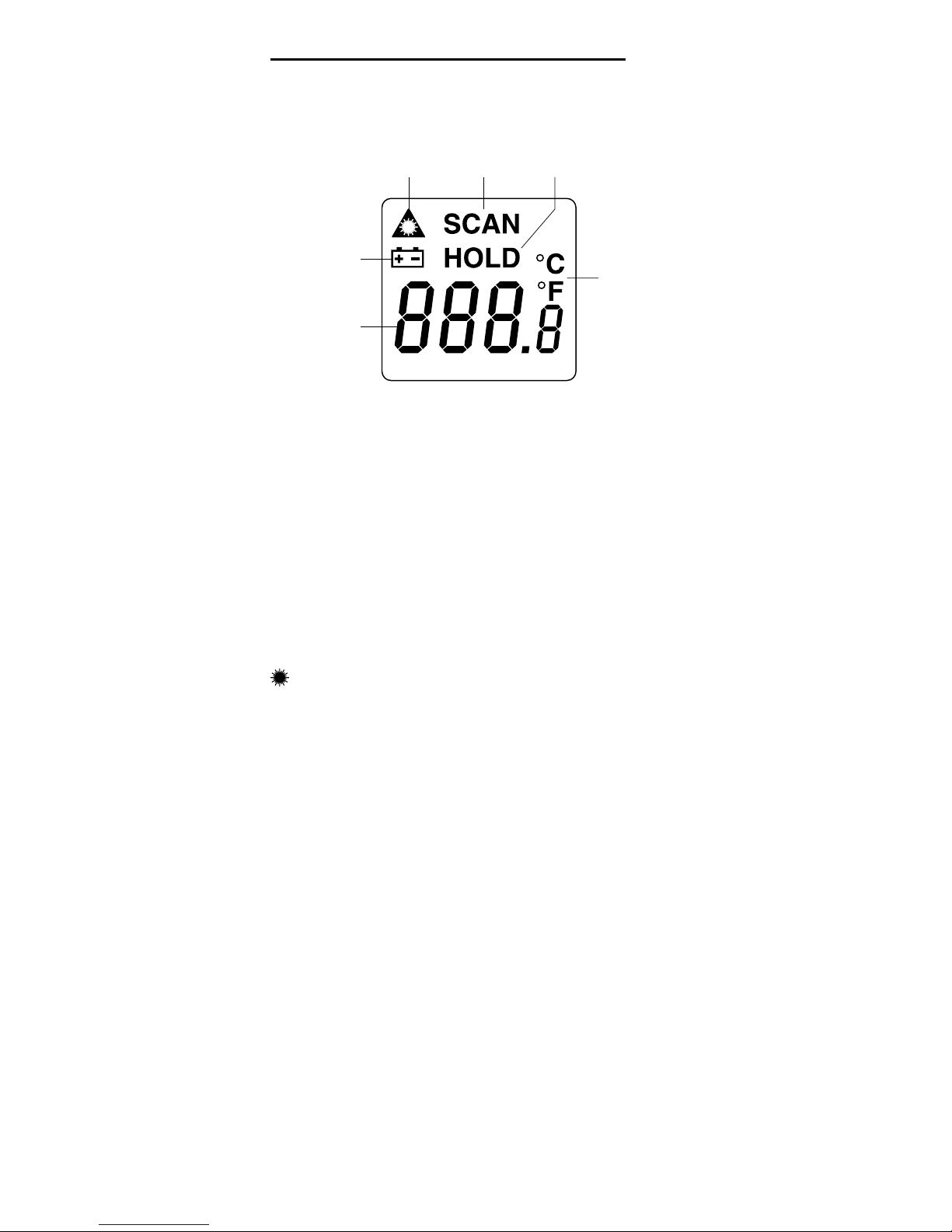

Display Icons

9. Laser ON indicator

10. Scan indicator

11. Hold indicator

12. Celsius or Fahrenheit indicator

13. Temperature indicator

14. Low battery indicator

Symbols on Unit

Laser radiation is emitted from this unit.

Identification (cont’d)

8

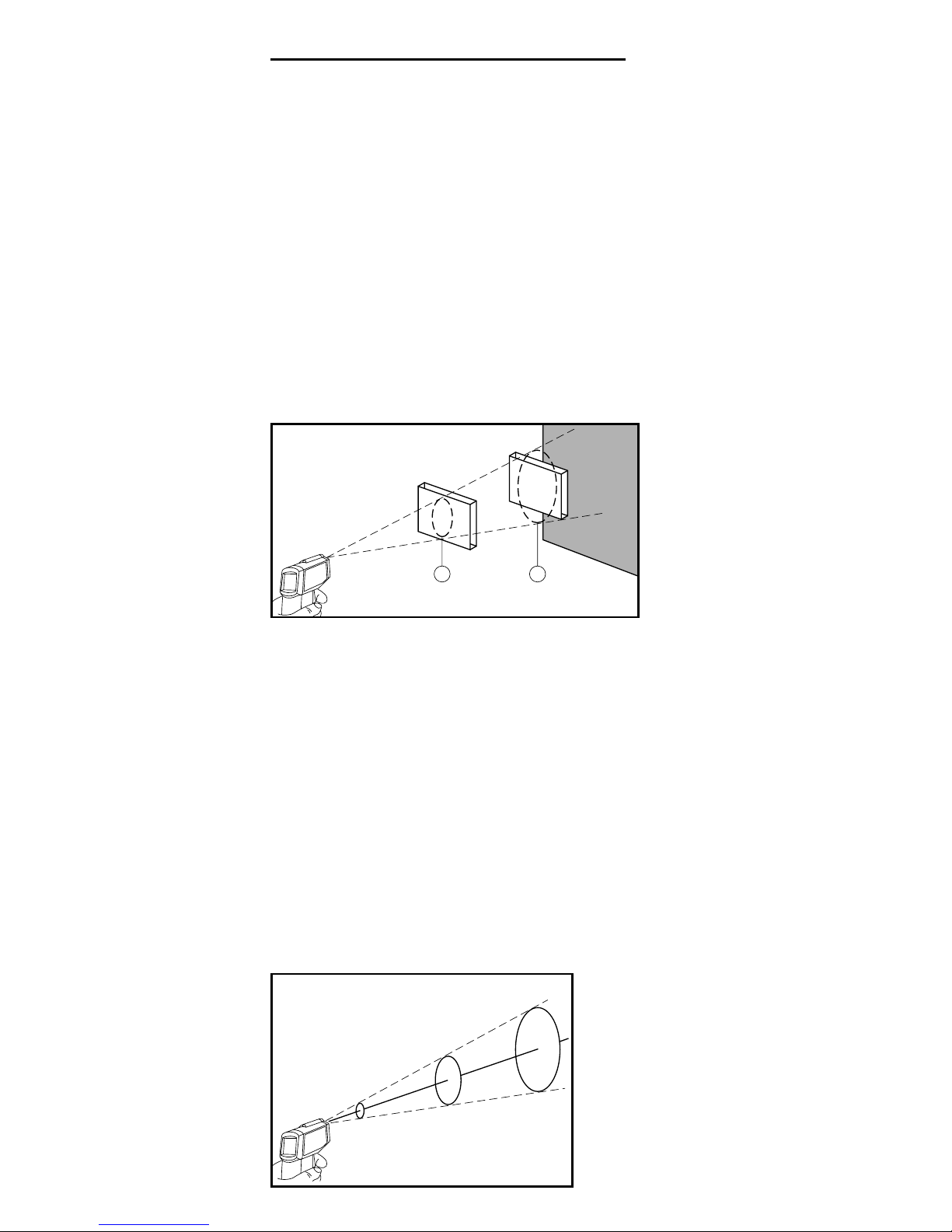

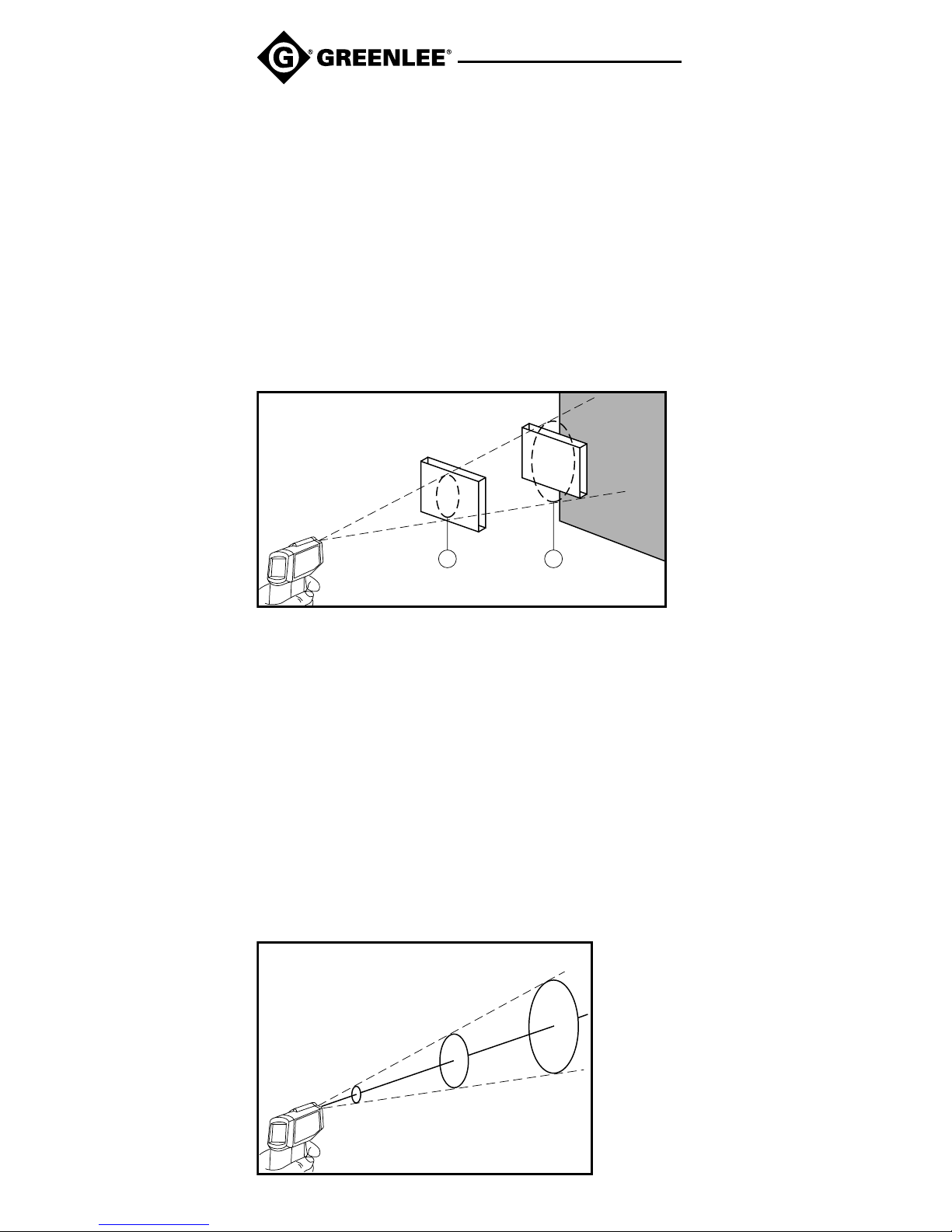

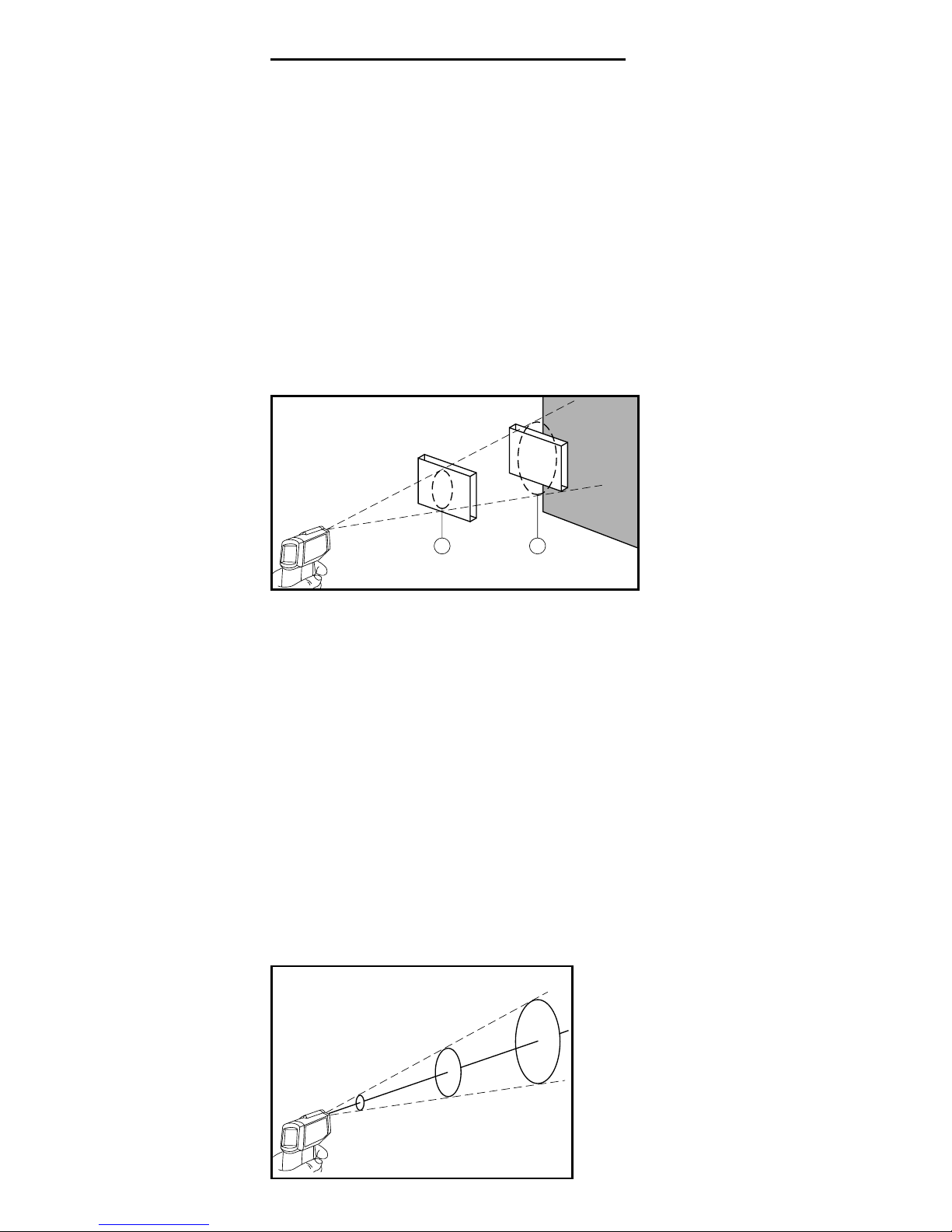

Distance from Target

Infrared thermometers measure the surface temperature of an
object by sensing its emitted, reflected, and transmitted
energy. The sensor collects this energy from the area being
measured (spot size). The spot size varies as the distance to
the target changes. The farther the distance from the area
being targeted, the larger the spot size.

When determining the appropriate distance from the object,
the spot size must be somewhat smaller than the target area.
When accuracy is critical, the spot size should be half as large
as the target. If the spot size is larger than the target size, the
thermometer will pick up the temperature of the background,
resulting in inaccurate readings.

Object 1 is the correct distance from the unit. Note the target is
slightly larger than the spot size being measured.

Object 2 is too far away. The thermometer also measures the
background because the target is smaller than the instrument’s
spot size. This can result in an inaccurate reading.

Distance to Spot Size

The distance to spot size is a ratio that provides the
appropriate distance to the target. The ratio is stated in a
nominal value for the focus distance, which is 750 mm (30")
from the unit. Use the illustration shown here or the decal on
the side of the unit to determine the distance-to-spot-size ratio
for each application.

The nominal distance-to-spot-size (D:S) ratio at the focus
point is 12:1.

1 2

31 @ 300

44 @ 600

78 @ 1200

3.1 @ 48

1.8 @ 24

1.2 @ 12

D:S = 12:1 at Focus Point

Nominal Spot Diameter at 90% Energy

mm

inch

9

TG-600

Operation

1. Refer to “Typical Measurements” for specific measuring

instructions.

2. Test the unit on an object with a known temperature.

• If the unit does not function as expected on an object of
known temperature, replace the battery.

• If the unit still does not function as expected, send the
unit to Greenlee for repair. Refer to the instructions
under the Warranty.

3. Point the temperature sensor at the object to be measured.
Press the trigger. “SCAN” and the temperature will appear
on the display.

4. Release the trigger. “SCAN” will disappear and “HOLD” will
appear to indicate that the unit is holding the last recorded
temperature on the display.

Limitations

• The infrared thermometer cannot measure through

transparent objects, such as glass or plastic. It will measure
the surface temperature of the glass or plastic.

• Steam, dust, smoke, or other particles can prevent accurate

measurement by obstructing the unit’s infrared sensor.

Locating a Hot Spot

To find a hot spot, aim the thermometer outside the area of
interest, then scan across with an up and down motion.

AVOID EXPOSURE –
LASER RADIATION IS
EMITTED FROM THIS
APERTURE.

LASER RADIATION – DO
NOT STARE INTO BEAM

OUTPUT < 1 mW
WAVELENGTH 630-670 nm
CLASS II LASER PRODUCT

COMPLIES WITH

FDA 21 CFR

SUBCHAPTER J

CAUTION

< 1 mW/630–670 nm

IEC 60950
IEC 60825

LASER LIGHT

DO NOT STARE INTO BEAM

CLASS 2 LASER

10

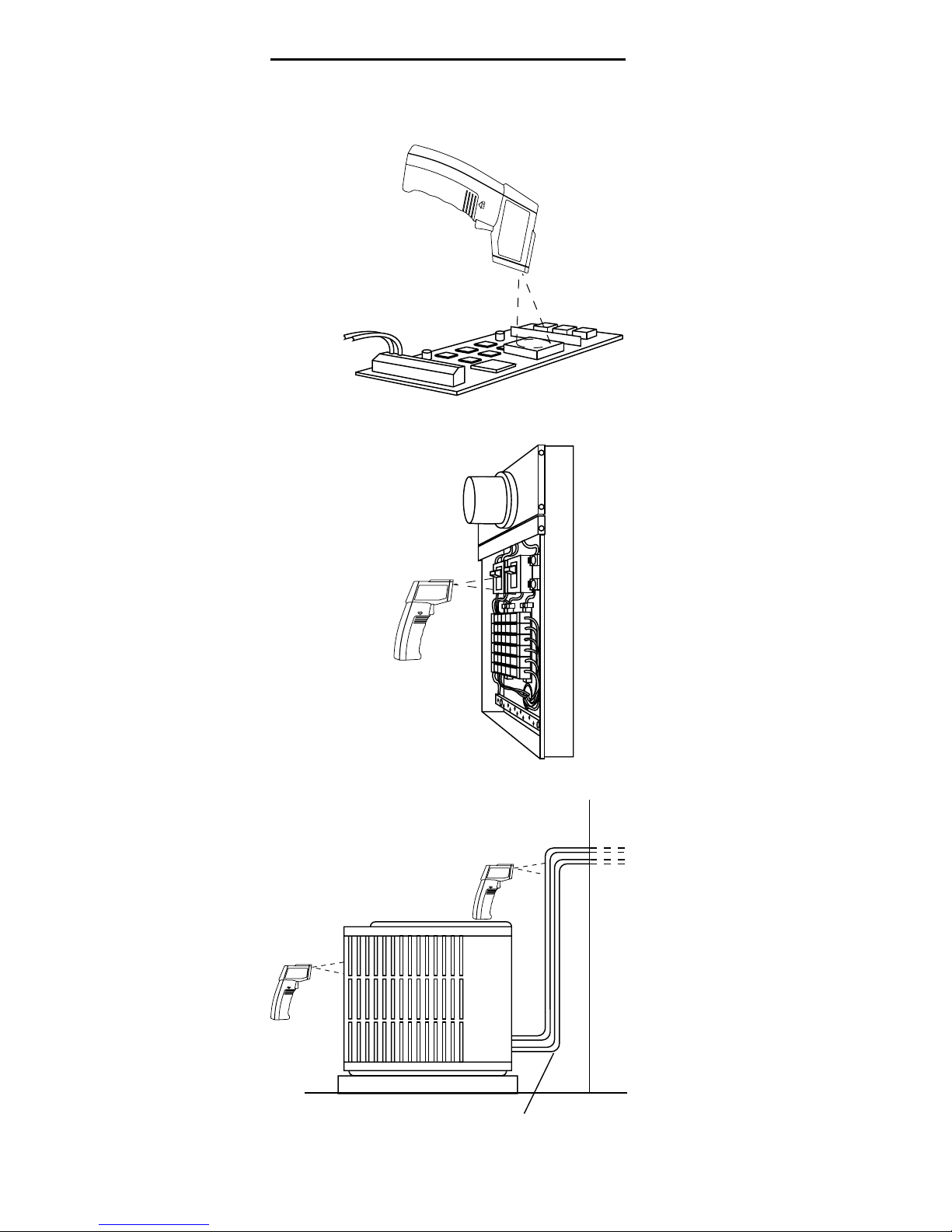

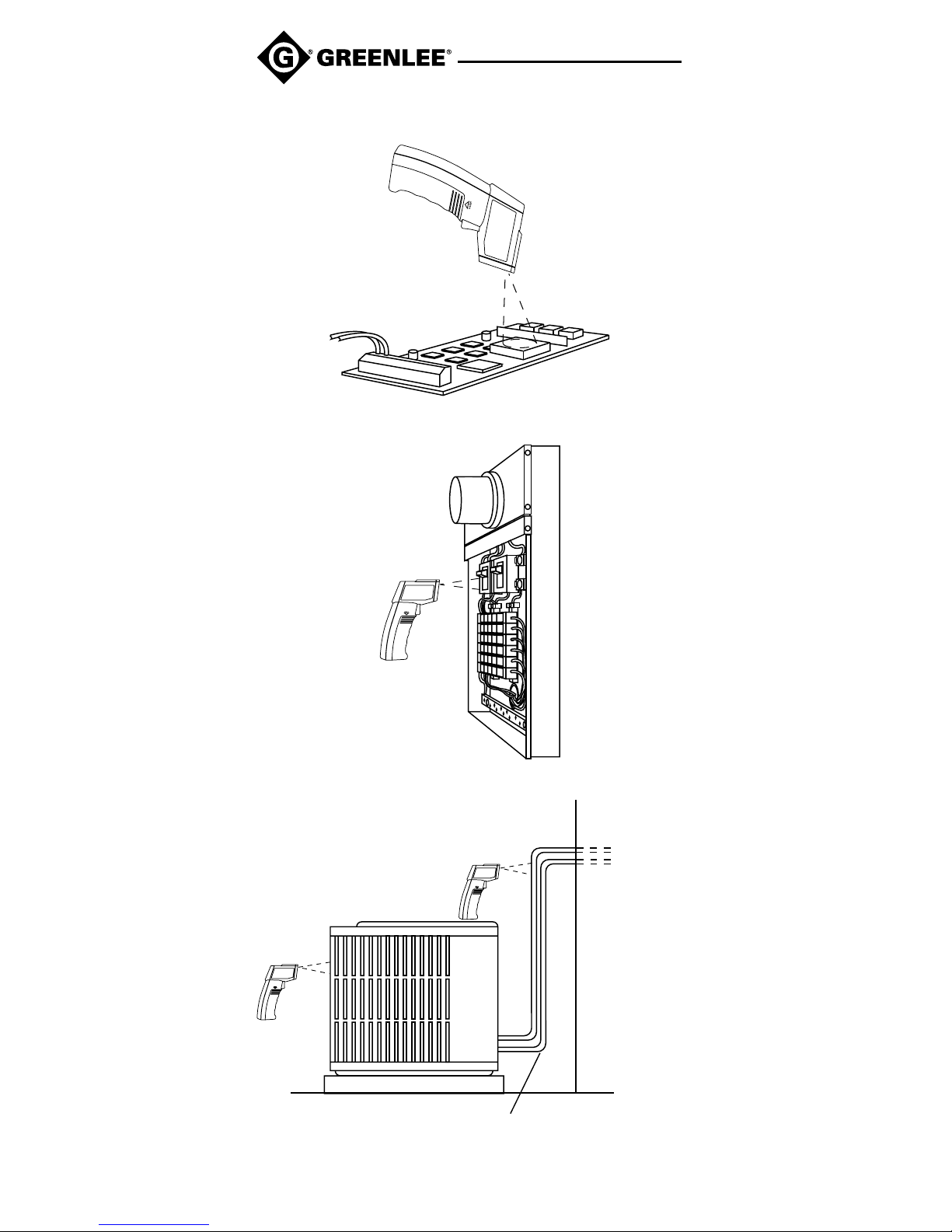

Typical Measurements

Electronics

HVAC

Power Distribution

• Minimum width of line is 25 mm
(1") for accurate reading

• Non-insulated line

11

TG-600

Emissivity

Emissivity is the ability of an object to emit infrared energy.
Most objects or surfaces have an emissivity value of about

0.95. This is the preset emissivity value of the TG-600. Some
objects, such as polished or shiny metallic surfaces, may have
much lower emissivity. Using an infrared thermometer to
measure the temperature of such objects will produce
inaccurate results.

Instrument damage hazard:

• Temperature readings will be inaccurate on highly
reflective objects.

• Temperature readings will be inaccurate on objects if
emissivity is not adjusted properly. Follow masking and
emissivity adjustment procedures.

Failure to observe these precautions may result in injury
and may damage the unit.

Masking a Surface to Determine Emissivity

To determine the effect of emissivity on the measurement,
cover the surface with masking tape or flat black paint. (Be
sure to use tape or paint that can withstand the anticipated
temperature.) The emissivity of both these materials is about

0.95. Allow time for the tape or paint to reach the temperature
of the material underneath. Measure the covered area and a
nearby area. The readings should be about the same. If they
are not, the emissivity may affect your measurements.

12

Emissivity (cont’d)

* oxidized

** opaque, over 0.51 mm (0.0020") thick

*** natural

Material Emissivity

Aluminum 0.30
Asbestos 0.95
Asphalt 0.95
Basalt 0.70
Brass* 0.50
Brick 0.90
Carbon 0.85
Ceramic 0.95
Concrete 0.95
Copper* 0.95
Dirt 0.94
Food (frozen) 0.90
Food (hot) 0.93
Glass (plate) 0.85
Ice 0.98
Iron* 0.70
Lead* 0.50
Limestone 0.98
Oil 0.94
Paint 0.93
Paper 0.95
Plastic** 0.95
Rubber 0.95
Sand 0.90
Snow 0.90
Steel* 0.80
Textiles 0.94
Water 0.93
Wood*** 0.94

Common Emissivities

13

TG-600

Specifications

Display: 4–digit LCD (999.9 maximum display)
Response Time: 500 ms, 95% response
Target Temperature Range: –20 °C to 500 °C (–4 °F to 932 °F)
Spectral Response: 7 to 14 µm
Accuracy: ± 2% of reading or ± 2 °C (± 4 °F),

whichever is greater

Repeatability: ± 1% of reading or ± 1 °C (± 2 °F),

whichever is greater

Emissivity: Fixed at 0.95
Ambient Operating Temperature Range:

0 °C to 40 °C (32 °F to 104 °F)*

Relative Humidity: 10% to 90% (non-condensing)
Altitude: 2000 m (6500') maximum
Storage Conditions: –10 °C to 60 °C (14 °F to 140 °F)*

Remove battery.

Battery: 9-Volt (NEDA 1604, JIS 006P or IEC 6F22)

* For improved accuracy, allow unit 15 minutes to adjust to

large change in temperature.

14

Maintenance

Instrument damage hazard:

• Do not attempt to repair this unit. It contains no user­serviceable parts.

• Do not expose the unit to extremes in temperature or
high humidity. Refer to “Specifications.”

Failure to observe these precautions may result in injury
and may damage the unit.

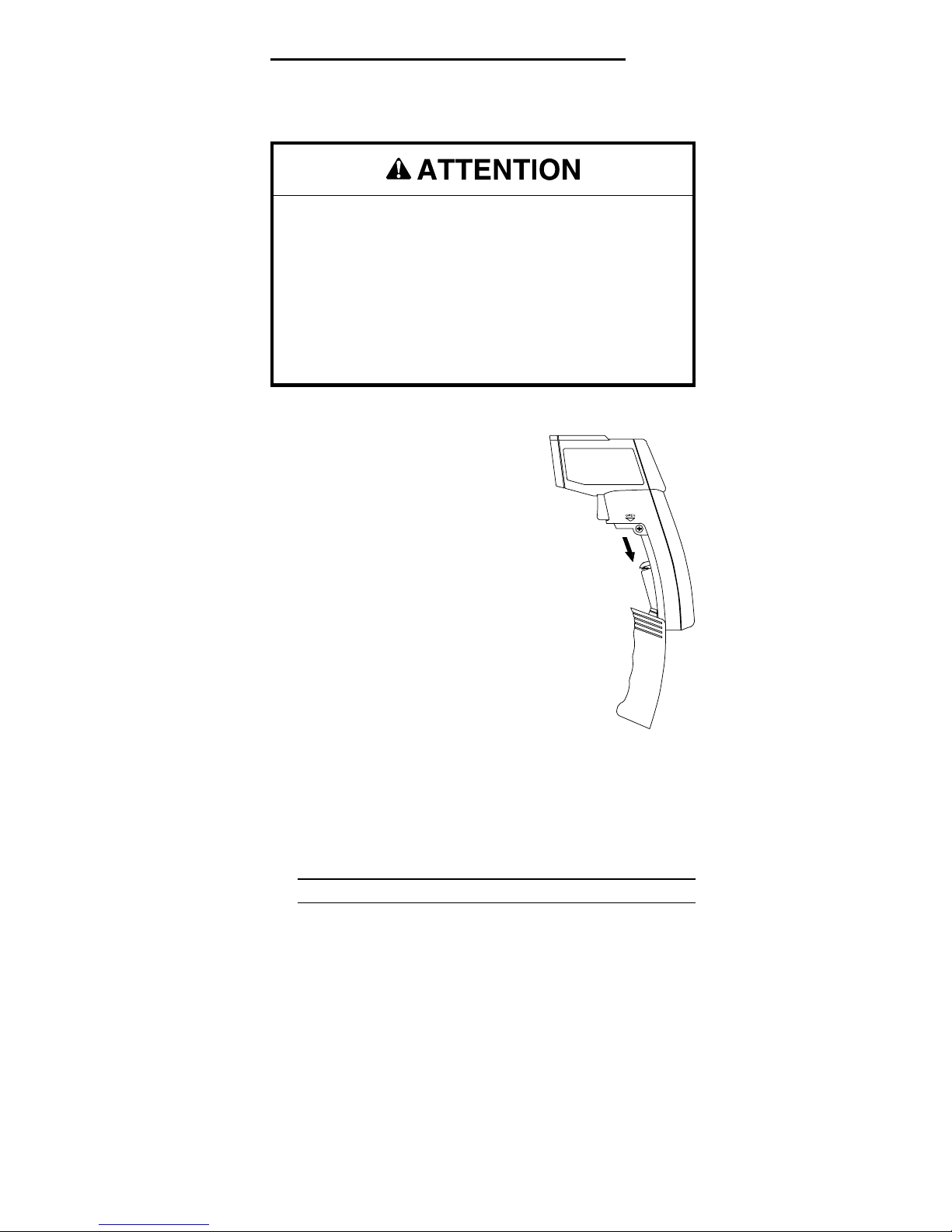

Battery Replacement

1. Press the battery compartment
release and pull the door down.

2. Replace the battery (observe
polarity).

3. Close the battery compartment
door.

Cleaning

Lens

1. Blow off loose particles using clean compressed air.

2. Gently brush any remaining debris away with a camel hair
brush.

3. Carefully wipe the surface with a water-moistened cotton
swab.

Note: Do not use solvents!

Housing

Periodically wipe the housing with a damp cloth and mild
detergent; do not use abrasives or solvents.

15

TG-600

Descripción

El termómetro infrarrojo modelo TG-600 de Greenlee es un
sensor de temperatura de bolsillo. La capacidad de medición
no intrusiva de esta unidad representa un método más seguro
y rápido que otros, y es adecuada para verificar la temperatura
en superficie de interruptores automáticos, motores, equipo
de calefacción y aire acondicionado (HVAC, por sus siglas en
inglés), máquinas, etc.

Este dispositivo mide la temperatura en superficie captando
tres formas de energía infrarroja – la energía emitida,
transmitida y reflejada – por un objeto. Enseguida convierte
esa energía en temperatura.

Este instrumento de temperatura incluye además una mirilla
láser. El haz de láser señala el centro aproximado del área
objetivo.

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y dar
mantenimiento a las herramientas y equipo Greenlee. Este
manual de instrucciones y todas las marcas que ostenta la
herramienta le ofrecen la información necesaria para evitar
riesgos y hábitos poco seguros relacionados con su uso. Siga
toda la información sobre seguridad que se proporciona.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar
a todo el personal con los procedimientos de operación y
mantenimiento seguros para el Termómetro infrarrojo TG-600
de Greenlee.

Manténgalo siempre al alcance de todo el personal. Puede
obtener copias adicionales de manera gratuita, previa solicitud.

CONSERVE ESTE MANUAL

Todas las especificaciones son nominales y pueden cambiar
conforme tengan lugar mejoras de diseño. Greenlee Textron no se
hace responsable de los daños que puedan surgir de la mala
aplicación o mal uso de sus productos.

16

Importante Información sobre Seguridad

Este símbolo se utiliza para indicar un riesgo o práctica
poco segura que podría ocasionar lesiones o daños
materiales. Cada uno de los siguientes términos denota la
gravedad del riesgo. El mensaje que sigue a dichos
términos le indica cómo puede evitar o prevenir ese riesgo.

SÍMBOLO DE ALERTA
SOBRE SEGURIDAD

Peligros inmediatos que, de no evitarse, OCASIONARÁN
graves lesiones o incluso la muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR
graves lesiones o incluso la muerte.

Peligro o prácticas peligrosas que, de no evitarse, PUEDEN
OCASIONAR lesiones o daños materiales.

Lea y entienda este documento antes
de manejar esta herramienta o darle
mantenimiento. Utilizarla sin
comprender cómo manejarla de
manera segura podría ocasionar un
accidente, y como resultado de éste,
graves lesiones o incluso la muerte.

17

TG-600

Importante Información sobre Seguridad

Esta unidad cumple con las Normas de Rendimiento para
Productos Electroluminiscentes CFR 21 1040.10 y 1040.11.

Peligro de electrocución:
El contacto con circuitos activados

podría ocasionar graves lesiones o
incluso la muerte.

Peligro de precisión:

• Al utilizar esta unidad cerca de equipo que genere

interferencia electromagnética quizá se obtenga una
lectura inexacta e inestable.

• Proteja la unidad contra electricidad estática.
De no observarse estas advertencias podrían obtenerse

lecturas inexactas que podrían ocasionar quemaduras.

No utilice esta herramienta para medir la temperatura del
cuerpo. No cuenta con la precisión requerida.

De no observarse esta advertencia podrían obtenerse
lecturas inexactas que podrían ocasionar conclusiones
médicas erradas.

< 1 mW/630–670 nm

IEC 60950
IEC 60825

LUZ LÁSER

NO FIJE LA MIRADA EN EL

HAZ DE LUZ

LÁSER CLASE 2

EVITE LA EXPOSICIÓN –
A TRAVÉS DE ESTA
ABERTURA SE EMITE
RADIACIÓN LÁSER.

ATENCIÓN

RADIACIÓN LÁSER – NO FIJE LA
MIRADA EN EL HAZ DE LUZ

CUMPLE CON LA

NORMATIVA FDA CFR

SUBCAPÍTULO J

SALIDA < 1 mW
LONGITUD DE ONDA 630-670 nm
PRODUCTO LÁSER DE CLASE II

18

Importante Información sobre Seguridad

Peligro de láser:

• Evite la exposición al haz de láser.

• No oriente el haz de láser
directamente a los ojos u objetos
reflectores.

De no observarse estas advertencias
podrían sufrirse lesiones.

Peligro de daño al instrumento:

• No intente reparar esta unidad, ya que contiene partes
que deben recibir mantenimiento por parte de un
profesional;

• No exponga la unidad a ambientes de temperatura
extrema o altos niveles de humedad. Consulte la
sección “Especificaciones”.

• Las lecturas de temperatura serán inexactas cuando se
midan objetos de alta reflexión.

• Las lecturas de temperatura serán inexactas cuando se
midan objetos en que no se haya ajustado
correctamente la emisividad. Siga los procedimientos
de ajuste de emisividad y protección con cinta
adhesiva.

• Permita que transcurran 15 minutos para que la unidad
pueda ajustarse a cambios considerables de
temperatura ambiente; quizás se obtengan lecturas
inexactas.

• Limpie la lente periódicamente; quizás se obtengan
lecturas inexactas. Consulte la sección
“Mantenimiento”.

De no observarse estas precauciones podrían sufrirse
lesiones o daños a la herramienta.

19

TG-600

Identificación

1.Láser

2. Sensor de temperatura

3. Interruptor ON/OFF
(Encendido/Apagado)
del haz de láser

4. Selector de grados
Celsio/Fahrenheit

5. Gatillo

6. Liberación del compartimiento
de la pila

7. Puerta del compartimiento
de la pila

8. Pantalla

1

2

3

8

4

5

6

7

20

Cómo utilizar las distintas funciones

• Para utilizar el haz de láser:
Oprima el botón de liberación del compartimiento de la pila y

tire de la puerta hacia abajo. Ajuste el interruptor en
encendido ON o apagado OFF. Cierre la puerta.

• Para cambiar de grados Celsio a Fahrenheit:
Oprima el botón de liberación del compartimiento de la pila y

tire de la puerta hacia abajo. Ajuste el interruptor en °C o °F.
Cierre la puerta.

9 10 11

14

13

12

Iconos de la pantalla

9. Indicador de encendido (ON) del haz de láser

10. Indicador de barrido

11. Indicador de Retención de datos en pantalla

12. Indicador de grados Celsio o Fahrenheit

13. Indicador de temperatura

14. Indicador de pila baja

Símbolos en las unidades

Estas unidades emiten radiación láser.

Identificación (continuación)

21

TG-600

Distancia entre el sensor y el objetivo

Los termómetros infrarrojos miden la temperatura de la
superficie de cualquier objeto captando la energía que éste
emite, refleja o transmite. El sensor capta la energía del área a
ser medida (punto de concentración). El punto de
concentración varía según cambia la distancia hasta el
objetivo. Mientras más grande sea la distancia hasta el área
que se está verificando, mayor será el punto de concentración.

Para determinar la distancia apropiada que debe existir entre el
sensor y el objeto, hay que tener presente que el punto de
concentración debe ser un poco menor que el área objetivo.
Cuando la precisión sea un factor esencial, el punto de
concentración deberá ser la mitad de grande que el área
objetivo. Si el punto de concentración es más grande, el
termómetro captará la temperatura del fondo del área objetivo,
dando como resultado una lectura inexacta.

El objeto 1 representa la distancia correcta desde la unidad.
Observe que el área objetivo es ligeramente más grande que el
punto de concentración cuya temperatura se está midiendo.

El objeto 2 está demasiado lejos. El termómetro mide también
el fondo debido a que el área objetivo es menor que el punto
de concentración del instrumento. Esto puede dar como
resultado una lectura inexacta.

Distancia a punto de concentración

La distancia a punto de concentración es el coeficiente que
proporciona la distancia apropiada hasta el objetivo. El
coeficiente se establece en un valor nominal para el punto de
enfoque, o sea, 750 mm (30 pulg.) desde la unidad. Utilice la
ilustración que se muestra aquí o la etiqueta en uno de los
lados de la unidad para determinar el coeficiente distancia a
punto de concentración para cada una de las aplicaciones.

El coeficiente de distancia a punto de concentración nominal
(D:S) al punto de enfoque es 12:1.

1 2

31 a 300

44 a 600

78 a 1200

3,1 a 48

1,8 a 24

1,2 a 12

D:S = 12:1 al punto de enfoque

Diámetro nominal del punto de
concentración con energía al 90%

mm

pie

22

Operación

1. Consulte la sección “Mediciones más comunes” en

relación con las instrucciones específicas para cada tipo
de medición.

2. Pruebe la unidad en un objeto cuya temperatura le sea

conocida.

• Si la unidad no funciona como debería al medir la
temperatura de ese objeto, reemplace la pila.

• Si sigue sin funcionar como debería, devuélvala a
Greenlee a fin de que sea reparada. Consulte las
instrucciones en la sección “Garantía”.

3. Apunte el sensor de temperatura al objeto cuya
temperatura desea medir. Oprima el gatillo. Enseguida
aparecerá en la pantalla la palabra “SCAN” (BARRIDO) y la
temperatura.

4. Suelte el gatillo. La palabra “SCAN” desaparecerá de la
pantalla y en su lugar aparecerá la palabra “HOLD” para
indicar que la unidad retendrá en la pantalla la última
temperatura registrada.

Limitaciones

• El termómetro infrarrojo no puede realizar mediciones a

través de objetos transparentes, tales como cristal o
plástico. Medirá únicamente la temperatura de superficie del
cristal o del plástico.

• El vapor, polvo, humo u otras partículas podrían obstruir el

sensor infrarrojo de la unidad y ocasionar mediciones
inexactas.

Cómo localizar un punto caliente

Para localizar un punto caliente, apunte el termómetro fuera
del área de interés y muévalo hacia arriba y hacia abajo.

< 1 mW/630–670 nm

IEC 60950
IEC 60825

LUZ LÁSER

NO FIJE LA MIRADA EN EL

HAZ DE LUZ

LÁSER CLASE 2

EVITE LA EXPOSICIÓN –
A TRAVÉS DE ESTA
ABERTURA SE EMITE
RADIACIÓN LÁSER.

ATENCIÓN

RADIACIÓN LÁSER – NO FIJE LA
MIRADA EN EL HAZ DE LUZ

CUMPLE CON LA

NORMATIVA FDA CFR

SUBCAPÍTULO J

SALIDA < 1 mW
LONGITUD DE ONDA 630-670 nm
PRODUCTO LÁSER DE CLASE II

23

TG-600

Mediciones más comunes

Electrónica

Equipo de
calefacción y aire
acondicionado

Distribución
de energía

• El espesor mínimo de la línea es 25 mm
(1 pulg.) para una lectura exacta.

• Línea no aislada

24

Emisividad

La emisividad es la capacidad de un objeto de emitir energía
infrarroja. La mayoría de los objetos o superficies tienen un
valor de emisividad de aproximadamente 0,95. Este es el valor
de emisividad preestablecido de la unidad TG-600. Ciertos
objetos, tales como las superficies metálicas brillantes o
pulidas cuentan con una emisividad mucho menor. Cuando se
utiliza una termómetro infrarrojo para medir la temperatura de
dichos objetos se obtienen generalmente resultados inexactos.

Peligro de daño al instrumento:

• Las lecturas de temperatura serán inexactas cuando se
midan objetos de alta reflexión.

• Las lecturas de temperatura serán inexactas cuando se
midan objetos en que no se haya ajustado
correctamente la emisividad. Siga los procedimientos de
ajuste de emisividad y protección con cinta adhesiva.

De no observarse estas precauciones podrían sufrirse
lesiones o daños a la herramienta.

Cómo cubrir una superficie con cinta adhesiva para
determinar la emisividad

Para determinar el efecto de emisividad en la medición, cubra
la superficie con cinta adhesiva o con pintura mate negra.
(Asegúrese de utilizar cinta adhesiva o pintura resistentes a la
tempera-tura anticipada.) La emisividad de ambos materiales
es de aproximadamente 0,95. Espere lo suficiente para que la
cinta adhesiva o la pintura alcancen la temperatura del material
al que cubren. Mida el área cubierta y el área adyacente. Se
deberán obtener lecturas casi idénticas. Si no es así, su lectura
quizás está siendo afectada por la emisividad.

25

TG-600

Emisividad (continuación)

* oxidado

** opaco, más de 0,51 mm (0,0020 pulg.) de espesor

*** natural

Material Emisividad

Aluminio 0,30
Asbesto 0,95
Asfalto 0,95
Basalto 0,70
Latón* 0,50
Ladrillo 0,90
Carbón 0,85
Cerámica 0,95
Hormigón 0,95
Cobre* 0,95
Tierra 0,94
Alimento (congelado) 0,90
Alimento (caliente) 0,93
Vidrio (placa) 0,85
Hielo 0,98
Hierro* 0,70
Plomo* 0,50
Piedra caliza 0,98
Aceite 0,94
Pintura 0,93
Papel 0.95
Plástico** 0,95
Caucho 0,95
Arena 0,90
Nieve 0,90
Acero* 0,80
Textiles 0,94
Agua 0,93
Madera*** 0,94

Valores comunes de emisividad

26

Especificaciones

Pantalla: de cristal líquido (LCD), de cuatro dígitos

(resolución máxima de 999,9 puntos)

Tiempo de respuesta: 500 milisegundos, 95% respuesta
Escala de temperatura objetivo: –20°C a 500°C (–4°F a 932°F)
Respuesta espectral: 7 a 14 µm
Precisión: ± 2% de lectura o ± 2°C (± 4°F), el que sea mayor
Reproducibilidad: ± 1% de lectura o ± 1°C (± 2°F),

el que sea mayor

Emisividad: Preestablecida a 0,95
Escala de temperatura ambiente de operación: 0°C a 40°C

(32°F a 104°F)*

Humedad relativa: 10% a 90% (sin condensación)
Altura: 2.000 m (6.500 pies) máximo
Condiciones de almacenamiento:

–10°C a 60°C (14°F a 140°F)*
Retire la pila.

Pila: Pila de 9 voltios (NEDA 1604, JIS 006P o IEC 6F22)

* Para mayor precisión, espere 15 minutos para que la unidad

se ajuste a un cambio considerable de temperatura.

27

TG-600

Mantenimiento

Peligro de daño al instrumento:

• No intente reparar esta unidad, ya que contiene partes

que deben recibir mantenimiento por parte de un
profesional;

• No exponga la unidad a ambientes de temperatura

extrema o altos niveles de humedad. Consulte la sección
“Especificaciones”.

De no observarse estas precauciones podrían sufrirse
lesiones o daños a la herramienta.

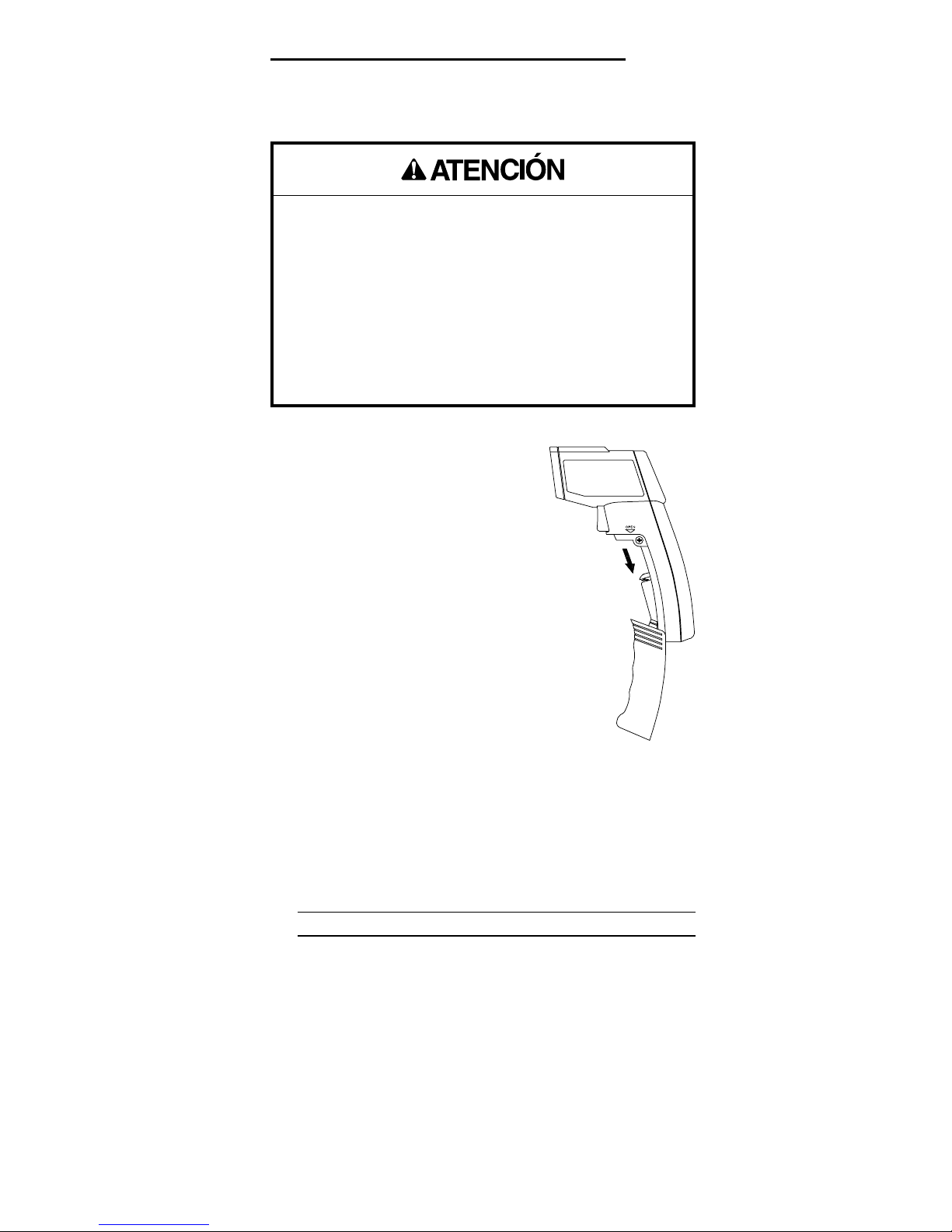

Cómo reemplazar la pila

1. Oprima el botón de liberación del

compartimiento de la pila y tire
de la puerta hacia abajo.

2. Reemplace la pila (fíjese en la

polaridad).

3. Cierre la puerta del

compartimiento de la pila.

Limpieza

Lente

1. Elimine las partículas sueltas soplando aire comprimido

limpio.

2. Con un cepillo de cerdas de camello, retire

cuidadosamente cualquier residuo.

3. Limpie la superficie cuidadosamente con un hisopo de

algodón humedecido con agua.

Nota: ¡No utilice solventes!

Alojamiento

Limpie periódicamente el alojamiento utilizando un paño
húmedo y detergente suave; no utilice abrasivos ni solventes.

28

29

TG-600

Description

Le modèle de thermomètre infrarouge TG-600 de Greenlee est
un appareil portatif qui permet de capter la température. La
capacité de mesure non-perturbatrice de cet appareil est plus
sûre et plus rapide que les autres méthodes utilisées; elle
convient très bien à la vérification de la température de surface
des disjoncteurs, des moteurs, de l’équipement CVCA/R, des
machines, etc.

Cet appareil mesure la température de surface en collectant
trois formes d’énergie infrarouge — émise, transmise et
réfléchie — à partir d’un objet. Il traduit ensuite cette énergie
en température.

Cet instrument pour température inclut également un viseur
laser. Le laser indique le centre approximatif de la zone cible.

Sécurité

Lors de l’utilisation et de l’entretien des outils et des
équipements de Greenlee, votre sécurité est une priorité. Ce
manuel d’instructions et toute étiquette sur l’outil fournit des
informations permettant d’éviter des dangers ou des
manipulations dangereuses liées à l’utilisation de cet outil.
Suivre toutes les consignes de sécurité indiquées.

Dessein de ce manuel

Ce manuel d’instructions est conçu pour que le personnel
puisse se familiariser avec le fonctionnement et les procédures
d’entretien sûres du thermomètre infrarouge TG-600 de
Greenlee.

Mettre ce manuel à la disposition de tous les employés. On
peut obtenir des exemplaires gratuits sur simple demande.

CONSERVER CE MANUEL

Toutes les spécifications sont nominales et peuvent changer avec
l’amélioration de la conception. Greenlee Textron ne peut être tenue
responsable des dommages résultant d’une application
inappropriée ou d’un mauvais usage de ses produits.

30

Consignes de sécurité importantes

Ce symbole met en garde contre les risques et les
manipulations dangereuses pouvant entraîner des
blessures ou l’endommagement du matériel. Le mot
indicateur, défini ci-dessous, indique la gravité du danger.
Le message qui suit le mot indicateur indique comment
empêcher le danger.

SYMBOLE
D’AVERTISSEMENT

Danger immédiat qui, s’il n’est pas pris en considération
ENTRAINERA des blessures graves, voire mortelles.

Danger qui, s’il n’est pas pris en considération, POURRAIT
entraîner des blessures graves, voire mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne sont
pas pris en considération, POURRAIENT
EVENTUELLEMENT entraîner des dommages à la propriété
ou causer des blessures.

Lire attentivement et bien comprendre
cette documentation avant d’utiliser
ou de procéder à l’entretien de cet
équipement. Négliger de comprendre
comment utiliser cet outil en toute
sécurité pourrait provoquer un
accident et entraîner des blessures
graves, voire mortelles.

31

TG-600

Consignes de sécurité importantes

Cet appareil est conforme aux standards de performance pour
les produits émettant de la lumière CFR 21 1040.10 et

1040.11.

Risques de décharge électrique :
Un contact avec des circuits sous

tension pourrait entraîner des
blessures graves, voire mortelles.

Risque lié à la précision :

• L’utilisation de cet appareil à proximité d’équipements

qui génèrent des interférences électromagnétiques peut
produire des lectures instables ou erronées.

• Protéger l’appareil contre l’électricité statique.
Le non-respect de ces avertissements peut causer des

lectures erronées qui peuvent entraîner des brûlures.

Ne pas utiliser cet outil pour mesurer la température du
corps. Sa précision est insuffisante.

Le non respect de ce avertissement peut causer des
lectures erronées qui peuvent entraîner des évaluations
médicales incorrectes.

< 1 mW/630–670 nm

IEC 60950
IEC 60825

LUMIÈRE LASER

NE PAS REGARDER DANS LE

FAISCEAU

LASER DE CLASSE 2

RESPECTE LE SOUS-

CHAPITRE J, 21 CFR

DE LA FDA

SORTIE < 1 mW
LONGUEUR D’ONDE 630 - 670 nm

PRODUIT LASER DE CLASSE II

RADIATION LASER – NE PAS
REGARDER DANS LE FAISCEAU

ÉVITER TOUTE
EXPOSITION – CETTE
OUVERTURE ÉMET DES
RADIATIONS LA SER.

ATTENTION

32

Consignes de sécurité importantes

Risque de radiations laser :

• Éviter toute exposition à une
radiation laser.

• Ne pas pointer le faisceau laser
directement dans l’œil ou sur des
objets réfléchissants.

L’inobservation de ces précautions
pourrait entraîner des blessures.

Risque de dommages à l’instrument :

• Ne pas tenter de réparer cet appareil. Il ne comporte
aucune pièce pouvant être réparée.

• Ne pas exposer l’appareil à des températures ou à une
humidité extrêmes. Se reporter à la section des
« Spécifications ».

• Les lectures de températures seront inexactes sur des
objets hautement réfléchissants.

• Les lectures de température sur les objets seront
inexactes si l’émission n’est pas correctement réglée.
Suivre les procédures de réglage du masquage et de
l’émissivité.

• Attendre 15 minutes pour laisser l’appareil s’adapter à
de grand changements de température ambiante, afin
d’éviter des lectures erronées.

• Laver régulièrement les lentilles, afin d’éviter des
lectures erronées. Se reporter à la section « Entretien ».

L’inobservation de ces consignes pourrait endommager
l’appareil et pourrait entraîner des blessures.

33

TG-600

Identification

1.Laser

2. Sonde de température

3. Sélecteur de marche/arrêt
(ON/OFF)

4. Sélecteur Celsius/Fahrenheit

5. Gâchette

6. Déclencheur de dégagement
du compartiment à pile

7. Porte du compartiment
de la pile

8. Afficheur

1

2

3

8

4

5

6

7

34

Utilisation des fonctions

• Utilisation du laser :
Appuyer sur le déclencheur de dégagement du

compartiment à pile et abaisser la porte. Placer l’interrupteur
sur ON ou OFF. Fermer la porte.

• Pour alterner entre Celsius et Fahrenheit et vice versa :
Appuyer sur le déclencheur de dégagement du

compartiment à pile et abaisser la porte. Placer l’interrupteur
sur °C ou °F. Fermer la porte.

9 10 11

14

13

12

Icônes de l’afficheur

9. Indicateur d’activation du laser

10. Indicateur de balayage

11. Indicateur de maintien

12. Indicateur de degrés Celsius ou Fahrenheit

13. Indicateur de température

14. Indicateur de pile faible

Symboles apparaissant sur l’appareil

Cet appareil émet une radiation laser.

Identification (suite)

35

TG-600

Distance de la cible

Les thermomètres à température mesurent la température de
surface d’un objet en captant l’énergie qu’il émet, réfléchit et
transmet. La sonde rassemble cette énergie à partir de la zone
mesurée (dimension du point). La dimension du point varie en
fonction de la distance par rapport à la cible. Plus la distance
entre la sonde et la zone visée est grande, plus la dimension
du point est grande.

Lors de l’estimation d’une distance appropriée par rapport à
l’objet, la dimension du point doit être plus petite que la zone
visée. Si la précision est cruciale, la dimension du point doit
être moitié moins grande que la cible. Si la dimension du point
est plus grande que la cible, le thermomètre captera la
température de l’arrière-plan et les lectures seront erronées.

L’objet 1 se trouve à la distance adéquate de l’appareil.
Remarquer que la cible est légèrement plus large que la
dimension du point mesurée.

L’objet 2 est trop loin. Le thermomètre mesure aussi l’arrière­plan, car la cible est plus petite que la dimension du point
projetée par l’instrument. Cela peut produire une lecture
erronée.

Distance à dimension de point

La distance à dimension de point constitue le ratio qui donne
la distance correcte par rapport à la cible. Le ratio est énoncé
sous forme de valeur nominale pour la distance du foyer,
située à 750 mm (30 po) de l’appareil. Utiliser l’illustration
montrée ici ou la décalcomanie sur le côté de l’appareil pour
déterminer le ratio de distance à dimension de point pour
chaque application.

Le ratio de distance à dimension de point nominale (D:S) au
point de foyer est de 12:1.

1 2

31 à 300

44 à 600

78 à 1200

3,1 à 48

1,8 à 24

1,2 à 12

D : S = 12 : 1 au point
de focalisation

Diamètre de la surface nominale
à 90 % de l’énergie

mm

pi

36

Utilisation

1.Se reporter aux « Mesures types » pour obtenir des

instructions de mesure spécifiques.

2. Vérifier l’appareil sur un objet dont la température est

connue.

• Si l’appareil ne fonctionne pas comme prévu sur un
objet dont la température est connue, remplacer la pile.

• Si l’appareil ne fonctionne toujours pas comme prévu, le
renvoyer à Greenlee pour qu’il soit réparé. Se reporter
aux instructions de la garantie.

3. Pointer la sonde de température vers l’objet à mesurer.
Appuyer sur la gâchette. « SCAN » et la température
apparaissent sur l’afficheur.

4. Relâcher la gâchette. « SCAN » disparaît et « HOLD »
apparaît pour indiquer que l’unité conserve la dernière
température enregistrée sur l’afficheur.

Limitations

• Le thermomètre infrarouge ne peut mesurer à travers des

objets transparents, comme des objets en verre ou en
plastique. Il ne mesurera que la température du verre ou du
plastique.

• La vapeur, la poussière ou d’autres particules peuvent

fausser les mesures en obstruant les sondes infrarouges de
l’appareil.

Repérer un point chaud

Pour trouver un point chaud, pointer le thermomètre hors de la
zone à mesurer puis balayer celle-ci de haut en bas.

< 1 mW/630–670 nm

IEC 60950
IEC 60825

LUMIÈRE LASER

NE PAS REGARDER DANS LE

FAISCEAU

LASER DE CLASSE 2

RESPECTE LE SOUS­CHAPITRE J, 21 CFR

DE LA FDA

SORTIE < 1 mW
LONGUEUR D’ONDE 630 - 670 nm

PRODUIT LASER DE CLASSE II

RADIATION LASER – NE PAS
REGARDER DANS LE FAISCEAU

ÉVITER TOUTE
EXPOSITION – CETTE
OUVERTURE ÉMET DES
RADIATIONS LA SER.

ATTENTION

37

TG-600

Mesures types

Matériel
électronique

CVCA

Distribution
d’énergie

• La largeur minimale de la ligne est de 25 mm
(1 po) pour permettre une lecture précise

• Ligne non isolée

38

Emissivité

L’émissivité est la capacité d’un objet à émettre de l’énergie
infrarouge. La plupart des objets ou des surfaces ont une
valeur d’émissivité d’environ 0,95. Cette valeur est pré-réglée
pour le TG-600. Certains objets, comme des surfaces
métalliques polies ou brillantes, peuvent émettre moins de
chaleur. Mesurer de tels objets avec un thermomètre
infrarouge produit des lectures erronées.

Risque de dommages à l’instrument :

• Les lectures de températures seront inexactes sur des
objets hautement réfléchissants.

• Les lectures de température sur les objets seront
inexactes si l’émission n’est pas correctement réglée.
Suivre les procédures de réglage du masquage et de
l’émissivité.

L’inobservation de ces consignes pourrait endommager
l’appareil et pourrait entraîner des blessures.

Masquer une surface pour déterminer l’émissivité

Pour déterminer l’effet d’émissivité sur la mesure, couvrir la
surface avec du ruban adhésif ou de la peinture mate.
(S’assurer que le ruban ou la peinture peuvent supporter la
température prévue.) L’émissivité de ces deux matériaux est
d’environ 0,95. Laisser au rubant ou à la peinture le temps
nécessaire pour qu’ils atteingnent la température du matériau
couvert. Mesurer la surface couverte et une surface adjacente.
Les lectures devraient être assez semblables. Si elles diffèrent
trop, l’émissivité peut influencer les mesures.

39

TG-600

Emissivité (suite)

* oxydé

** opaque, sur 0,51 mm (0,0020 po) d’épaisseur

*** naturel

Matériau Emissivité

Aluminium 0,30
Amiante 0,95
Asphalte 0,95
Basalte 0,70
Laiton* 0,50
Brique 0,90
Carbone 0,85
Céramique 0,95
Béton 0,95
Cuivre* 0,95
Terre 0,94
Nourriture (surgelée) 0,90
Nourriture (cuite) 0,93
Verre (plaque) 0,85
Glace 0,98
Fer* 0,70
Plomb* 0,50
Pierre calcaire 0,98
Huile 0,94
Peinture 0,93
Papier 0,95
Plastique** 0,95
Caoutchouc 0,95
Sable 0,90
Neige 0,90
Acier* 0,80
Textiles 0,94
Eau 0,93
Bois*** 0,94

Émissivités courantes

40

Spécifications

Afficheur : ACL à 4 chiffres (affichage maximum de 999,9)
Temps de réponse : 500 millisecondes, réponse de 95 %
Plage de température cible : –20 °C à 500 °C (–4 °F à 932 °F)
Réponse spectrale : 7 à 14 µm
Précision : ± 2 % de la lecture ou ± 2 °C (± 4 °F),

selon le plus grand

Fidélité : ± 1% de la lecture ou ± 1 °C (± 2 °F),

selon le plus grand

Emissivité : Réglée à 0,95
Plage de température de fonctionnement ambiante :

0 °C à 40 °C (32 °F à 104 °F)*

Humidité relative : 10 % à 90 % (sans condensation)
Altitude : 2000 m (6500 pi) maximum
Conditions d’entreposage : –10 °C à 60 °C (14 °F à 140 °F)*

Enlever la pile.

Pile : 9 volts (NEDA 1604, JIS 006P ou IEC 6F22)

* Pour obtenir plus de précision, attendre 15 minutes pour

que l’appareil s’ajuste à un changement important de
température.

41

TG-600

Entretien

Risque de dommages à l’instrument :

• Ne pas tenter de réparer cet appareil. Il ne comporte

aucune pièce pouvant être réparée.

• Ne pas exposer l’appareil à des températures ou à une

humidité extrêmes. Se reporter à la section des
« Spécifications ».

L’inobservation de ces consignes pourrait endommager
l’appareil et pourrait entraîner des blessures.

Remplacement de la pile

1. Appuyer sur le déclencheur de

dégagement du compartiment à
pile et abaissez la porte.

2. Remplacer la pile (suivre la

polarité).

3. Fermer la porte du compartiment

à pile.

Nettoyage

Lentilles

1. Enlever les particules libres avec de l’air comprimé.

2. Brosser avec précaution les débris qui restent avec une

brosse en poils de chameau.

3. Essuyer avec soin la surface avec un coton-tige imbibé

d’eau.

Ne pas utiliser de solvants!

Boîtier

Nettoyer régulièrement le boîtier avec un chiffon humide et un
détergent doux. Ne pas utiliser de produits abrasifs ou de
solvants.

Lifetime Limited Warranty

Greenlee Textron warrants to the original purchaser of these
goods for use that these products will be free from defects in
workmanship and material for their useful life, excepting normal
wear and abuse. This warranty is subject to the same terms and
conditions contained in Greenlee Textron’s standard one-year
limited warranty.

For all Test Instrument repairs, contact Customer Service at
800-435-0786 and request a Return Authorization. An Approved
Authorization including shipping label and instructions
will be sent.

For items not covered under warranty (such as items dropped,
abused, etc.), a repair cost quote is available upon request.

Note: Prior to returning any test instrument, please check
replaceable batteries or make sure the battery is at full charge.

Garantía limitada válida durante la vida

útil del producto

Greenlee Textron le garantiza al comprador original de estos
bienes de uso, que los mismos estarán libres de defectos de
materiales y fabricación durante su vida útil; excepto en el caso
de que sean maltratados o hayan sufrido el deterioro normal.
Esta garantía está sujeta a los mismos términos y condiciones de
la garantía estándar limitada válida por un año, otorgada por
Greenlee Textron.

Para reparaciones de todo instrumento de verificación,
comuníquese con el Departamento de Servicio al Cliente al
800-435-0786 y solicite una autorización de devolución. Se le
enviará una Autorización Aprobada incluyendo una etiqueta de
envío e instrucciones.

Puede obtener, previa solicitud, una cotización de precios de
reparación para aquellos artículos que no están cubiertos bajo
esta garantía (los que se han dejado caer o han sido
maltratados).

Aviso: Antes de devolver un instrumento de verificación, revise
si las pilas están bajas y es necesario reemplazarlas.

Garantie à vie limitée

La société Greenlee Textron garantit à l’acheteur d’origine de ces
produits que ces derniers ne comportent aucun défaut
d’exécution ou de matériau pour la durée de leur vie utile, sauf
l’usure normale. Cette garantie est assujettie aux mêmes
conditions que celles contenues dans les modalités et conditions
de la garantie limitée standard d’un an de Greenlee Textron.

Pour toutes les réparations d’instruments de mesure, appeler le
service après vente au 800 435-0786 et demander une
autorisation de retour. Une autorisation approuvée, incluant une
étiquette d’expédition et des instructions sera envoyée.

Lorsque les articles ne sont pas protégés par une garantie
(comme si l’appareil tombe, s’il est soumis à un usage abusif,
etc.), une soumission pour le prix de réparation sera présentée
sur demande.

Remarque : Avant de renvoyer un appareil de mesure, vérifier les
piles remplaçables ou s’assurer que la pile est chargée au
complet.

For technical assistance:

800-435-0786

4455 Boeing Drive, Rockford, IL 61109-2988 USA
Customer Service (International): 815-397-7070
Fax: [phone]
Customer Service (North America): 800-435-0786
USA Fax: [phone]
Canada Fax: [phone]

Greenlee Textron is a subsidiary of Textron Inc.

www.greenlee.com
