Greenlee TG-150, TG-250, TG-350 Instruction Manual

999 3668.2 © 2000 Greenlee Textron IM 1460 6/00

TG-150

TG-250 • TG-350

TEMPERATURE GUNS

PISTOLAS DE

TEMPERATURA

PISTOLETS À

TEMPÉRATURE

INSTRUCTION MANUAL

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

Read and understand all of the instructions and safety
information in this manual before operating or servicing this tool.

Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.

Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d‘utiliser ou de
procéder à l‘entretien de cet outil.

S

E

T

LOG

MODE

2

Description

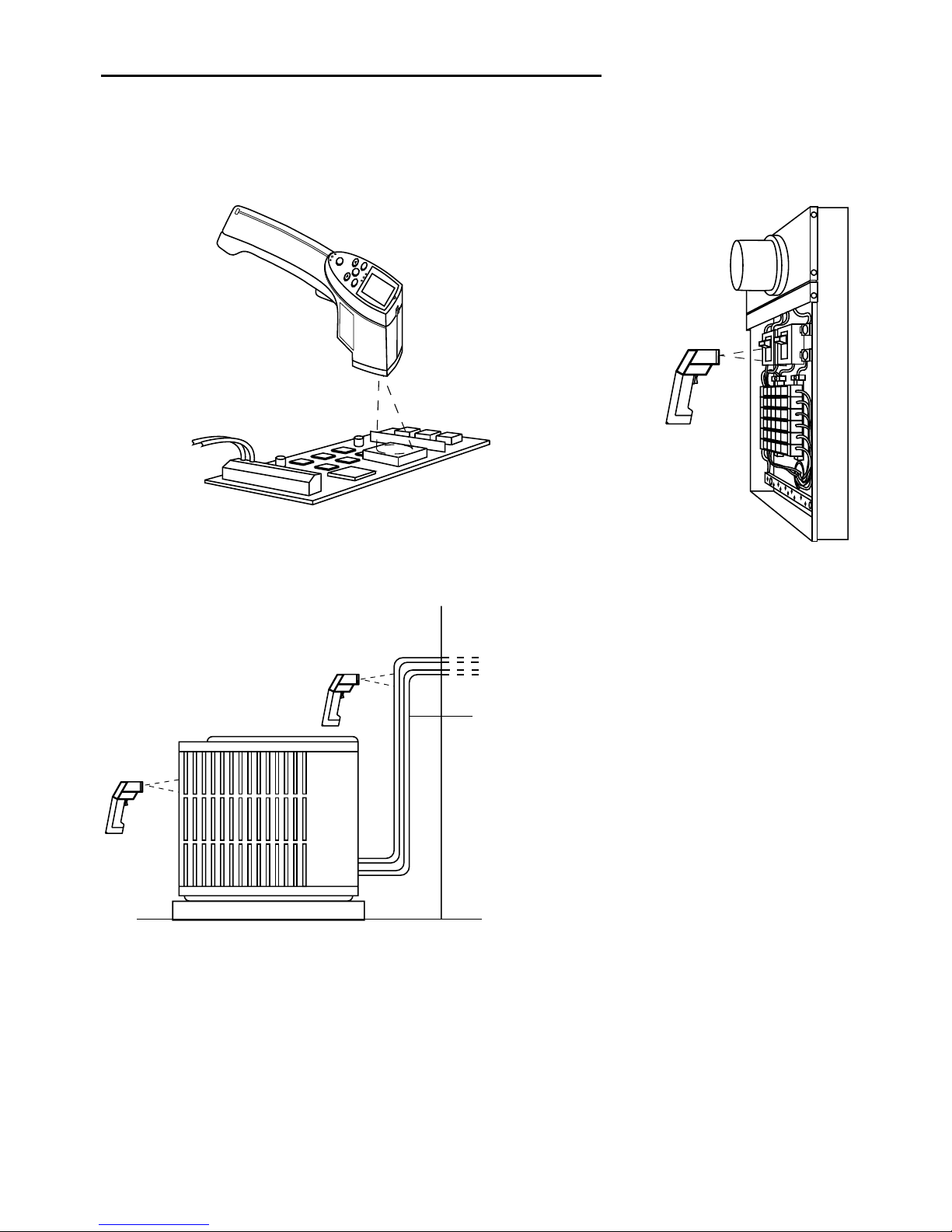

Greenlee TG-150, TG-250, and TG-350 temperature guns are hand-held surface temperature
sensing devices. The non-intrusive measuring capability of these units is safer and quicker
than other methods, and is well suited to checking the surface temperature of circuit breakers,
motors, HVAC/R equipment, engines, etc.

These devices measure surface temperature by gathering three forms of infrared energy —
emitted, transmitted, and reflected — from an object and translating that energy into a
temperature.

These temperature instruments include the following features:

• Laser sighting. The laser produces nine separate spots — eight that form a circle to indicate
the target area, and one that indicates the center of the target.

• Probe jack. Allows the temperature gun to record direct temperature measurements with
the use of a temperature probe (purchased separately).

• Trigger lock. For long-term temperature measurement, the trigger can be locked in the ON
position.

• Tripod mount. A threaded hole (1/4–20 UNC) provides a method for tripod mounting for
long-term temperature measurement.

Safety

Safety is essential in the use and maintenance of Greenlee tools and equipment. This
instruction manual and any markings on the tool provide information for avoiding hazards and
unsafe practices related to the use of this tool. Observe all of the safety information provided.

Purpose

This instruction manual is intended to familiarize all personnel with the safe operation and
maintenance procedures for the Greenlee TG-150, TG-250, and TG-350 temperature guns.

Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.

and are registered trademarks of Greenlee Textron.

KEEP THIS MANUAL

TG-150 • TG-250 • TG-350

3

Important Safety Information

Read and understand this material before operating or servicing

this equipment. Failure to understand how to safely operate this
tool can result in an accident causing serious injury or death.

This symbol is used to call your attention to hazards or unsafe practices which could
result in an injury or property damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word provides information for
preventing or avoiding the hazard.

SAFETY ALERT SYMBOL

Immediate hazards which, if not avoided, WILL result in severe injury or death.

Hazards which, if not avoided, COULD result in severe injury or death.

Hazards or unsafe practices which, if not avoided, MAY result in injury or property
damage.

4

Important Safety Information

Electric shock and fire hazard:

• Do not expose this unit to rain or moisture.

• Do not use the unit if it is wet or damaged.

• Use test leads or accessories that are appropriate for the application. See the
category and voltage rating of the test lead or accessory.

• Inspect the accessory before use. It must be clean and dry, and the insulation must
be in good condition.

• Use this unit for the manufacturer’s intended purpose only, as described in this
manual. Any other use can impair the protection provided by the unit.

Failure to observe these warnings can result in severe injury or death.

Electric shock hazard:

• Do not apply more than the rated voltage between any two input terminals, or
between any input terminal and earth ground.

• Do not contact the test lead tips or any uninsulated portion of the accessory.

Failure to observe these warnings can result in severe injury or death.

• Do not open the case, except the battery compartment.

• Before opening the case, release the trigger, remove the test leads (or jaw) from the
circuit, and shut off the unit.

Failure to observe these warnings can result in severe injury or death.

Electric shock hazard:
Contact with live circuits can result in severe injury or death.

TG-150 • TG-250 • TG-350

5

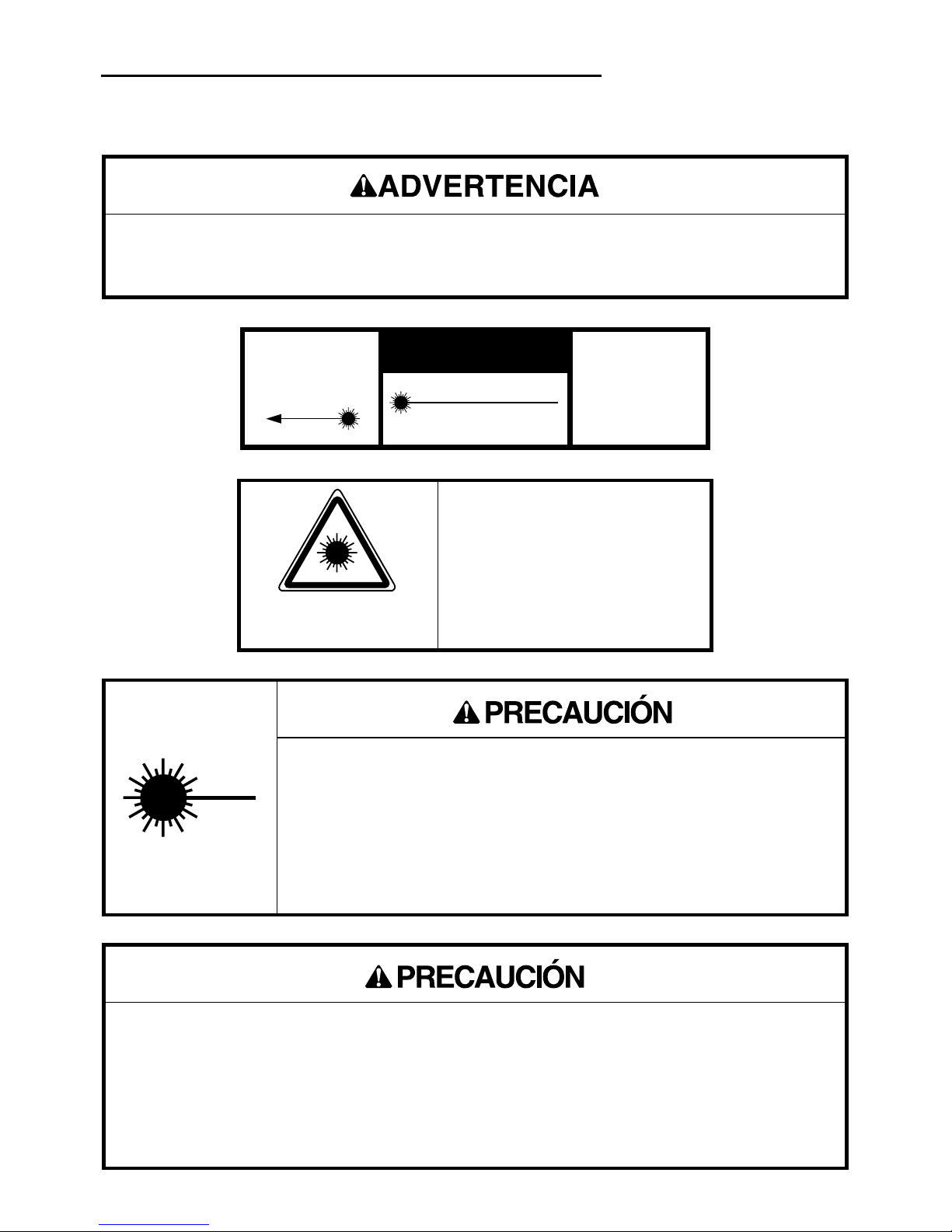

Important Safety Information

< 1 mW/630–670 nm

IEC 825/93

LASER LIGHT

DO NOT STARE INTO BEAM

CLASS 2 LASER

AVOID EXPOSURE –
LASER RADIATION IS
EMITTED FROM THIS
APERTURE.

LASER RADIATION – DO
NOT STARE INTO BEAM

OUTPUT < 1 mW
WAVELENGTH 630-670 nm
CLASS II LASER PRODUCT

COMPLIES WITH

FDA 21 CFR

SUBCHAPTER J

CAUTION

This unit is not intended for medical applications.
Failure to observe this warning can result in severe injury or death.

Laser hazard:

• Avoid laser exposure.

• Do not point laser directly at eye or at reflective objects.
Failure to observe these precautions can result in injury.

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity.
See Specifications.

Failure to observe these precautions can result in injury and can damage the unit.

6

CE Certification

This instrument conforms to the following standards:

• EN50081-1:1992, Electromagnetic Emissions

• EN50082-1:1992, Electromagnetic Susceptibility
TG-150: Tests were conducted using a frequency range of 80 MHz to 1000 MHz with the

instrument in three orientations. The average error for the three orientations is ±0.82 °C
(±1.48 °F) at 3 V/m throughout the spectrum. However, between 234 MHz and 684 MHz at
3 V/m, the instrument may not meet its stated accuracy.

TG-250 and TG-350: Tests were conducted using a frequency range of 80 MHz to 1000 MHz
with the instrument in three orientations. The average error for the three orientations is
±1.4 °C (±2.5 °F) at 3 V/m throughout the spectrum. However, between 162 MHz and 792 MHz
at 3 V/m, the instrument may not meet its stated accuracy.

CFR 21 1040.10 and 1040.11

Performance Standards for Light-Emitting Products

Important Safety Information

• Using this unit near equipment that generates electromagnetic interference can
result in unstable or inaccurate readings.

• Protect the unit against static electricity.

• Temperature readings will be inaccurate on highly reflective objects.

• Temperature readings will be inaccurate on objects if emissivity is not adjusted
properly. Follow masking and emissivity adjustment procedures.

• Allow 30 minutes for the unit to adjust to large changes in ambient temperature;
inaccurate readings can result.

• Clean lens periodically; inaccurate readings can result. See the Maintenance section.

Failure to observe these precautions can result in injury and can damage the unit.

TG-150 • TG-250 • TG-350

7

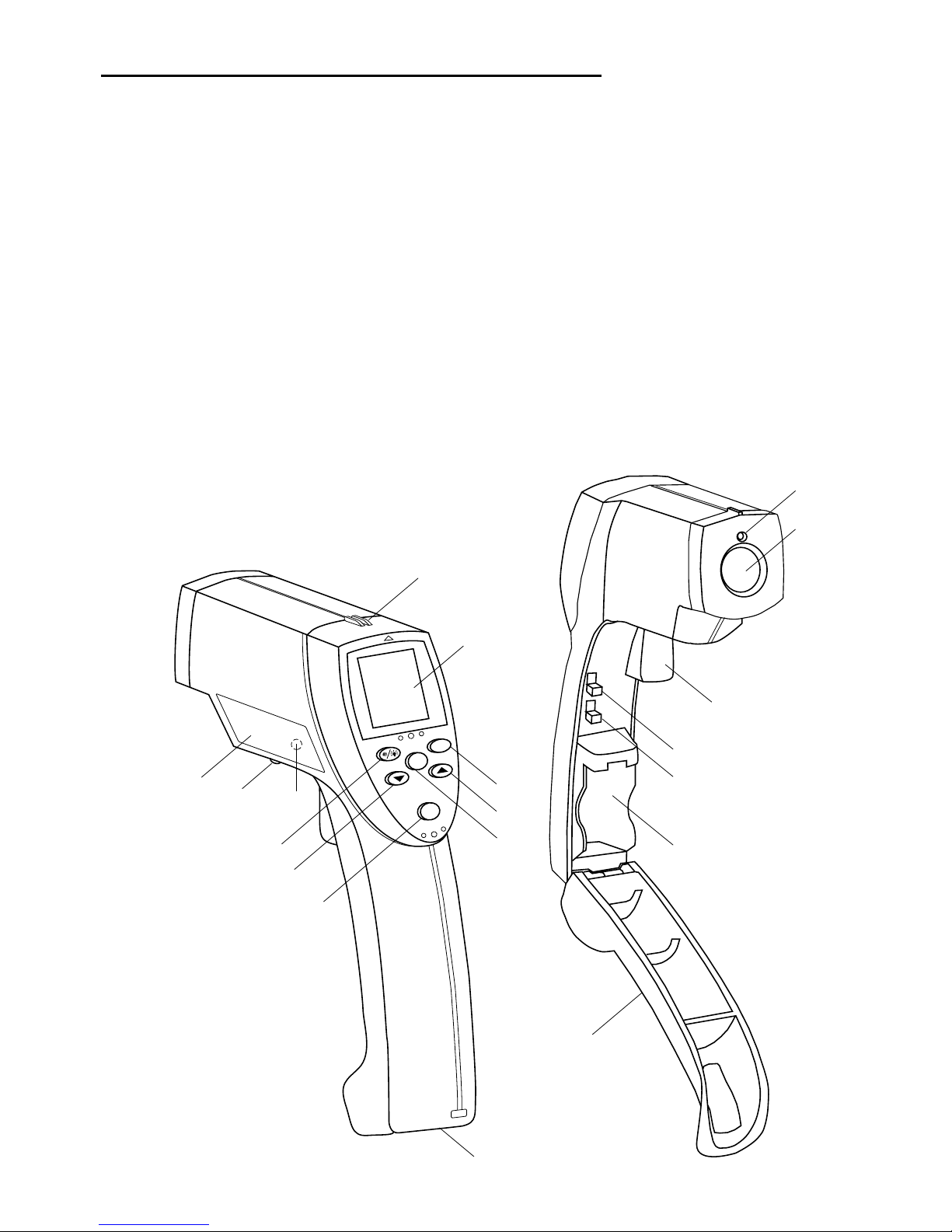

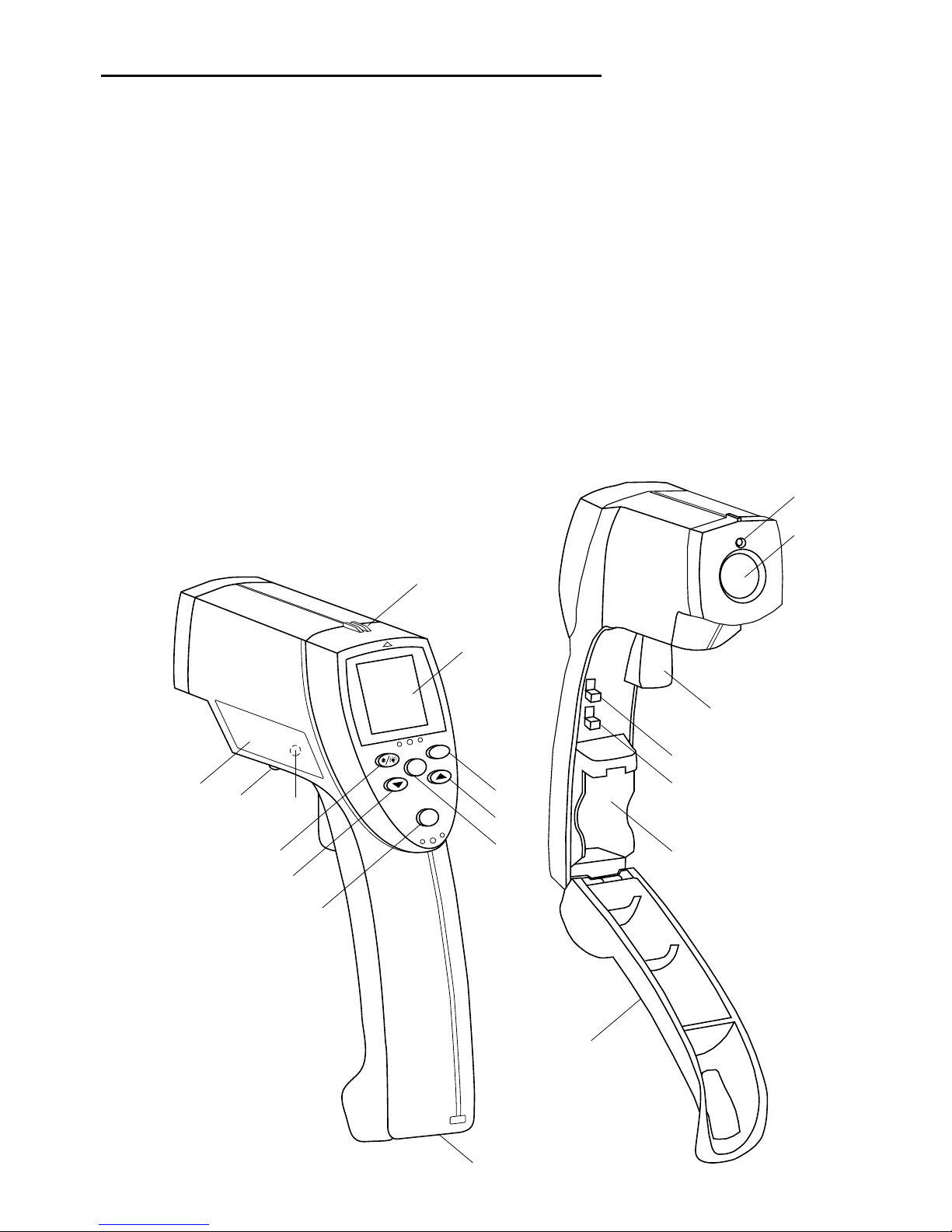

Identification

All Models

1. Battery Compartment Door Release Button

2. Tripod Mount (1/4–20 UNC thread)

3. Display

4. Sighting Groove

5. Laser

6. Temperature Sensor

7. Trigger

8. Celsius/Fahrenheit Selector

9. Laser/Backlight Switch (TG-150)
Lock Switch (TG-250 and TG-350)

10. Battery Compartment

11. Battery Compartment Door

TG-250 and TG-350 Only

12. Probe Jack Cover

13. Probe Jack

14. Laser and Backlight (ON) Button

15. Decrease Button

16. Mode Selector

17. Log Button

18. Increase Button

19. Set Button

SET

L

O

G

M

O

D

E

14

15

16

12

1

13

18

19

17

3

4

2

5
6

7

8
9

10

11

8

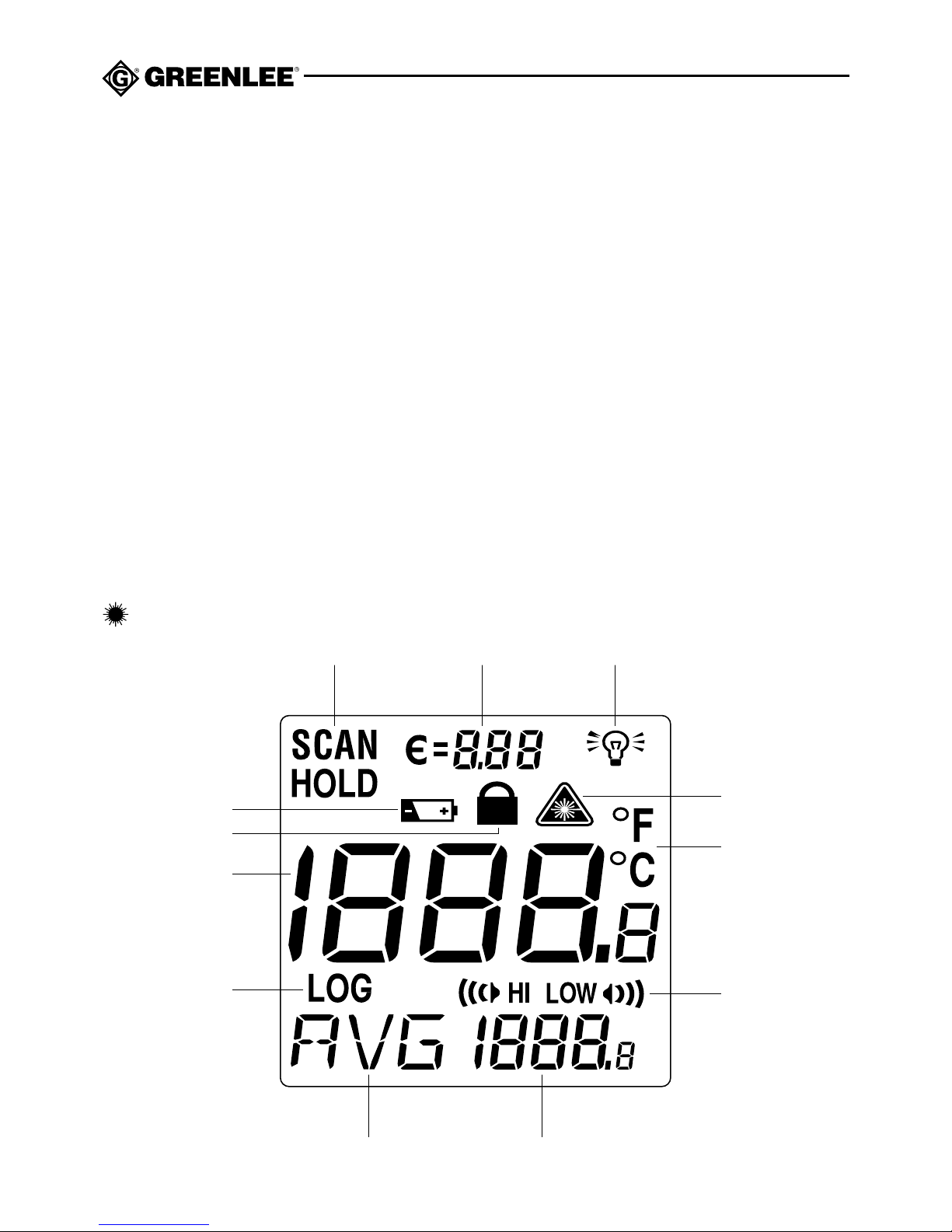

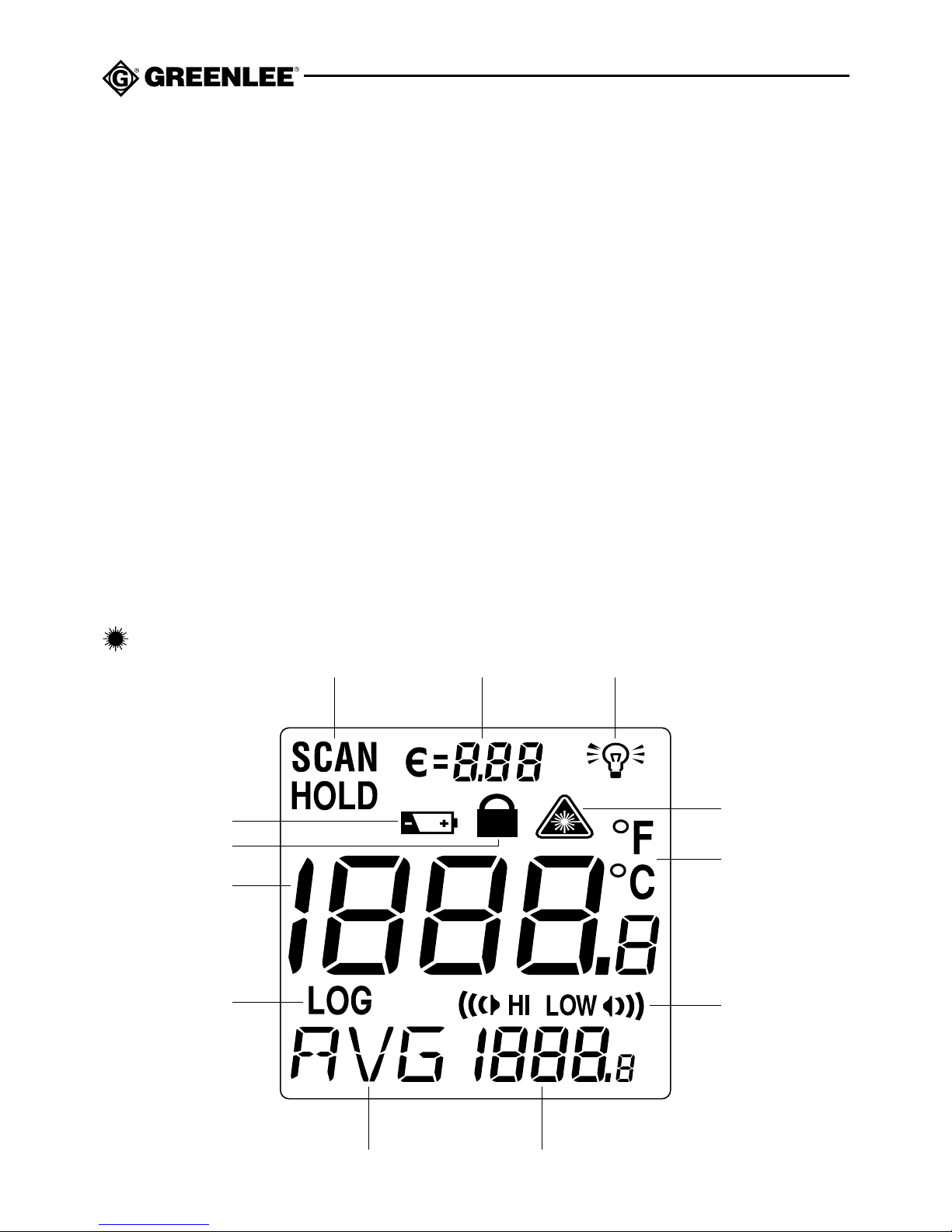

Display Icons

20. Scan or Hold Indicator

21. Emissivity Value

22. Backlight ON Indicator

23. Laser ON Indicator

24. Celsius or Fahrenheit Indicator

25. High/Low Alarm ON Indicator (TG-250 and TG-350 only)

26. Mode Temperature Indicator (also Alarm Set Points on TG-250 and TG-350)

27. Mode Indicator (MAX Indicator on TG-150)

28. Log Indicator (TG-250 and TG-350 only)

29. Temperature Indicator

30. Lock ON Indicator

31. Low Battery Indicator

Symbols on Unit

Laser radiation is emitted from this unit.

20 21 22

2627

23

25

28

29

30

31

24

TG-150 • TG-250 • TG-350

9

Basic Features (TG-150)

• To use the laser and the backlight: Press the battery compartment door release button,
pivot the top of the door down and away from the handle, and set the switch to ON or OFF.
Close the door.

• To change between Celsius and Fahrenheit: Press the battery compartment door release
button, pivot the top of the door down and away from the handle, and set the switch to
C or F. Close the door.

Basic Features (TG-250 and TG-350)

• To use the laser or the backlight: Press the trigger, and then press the Laser and Backlight
(ON) button. The sequence is:

Backlight ON, Backlight and Laser ON, Backlight and Laser

OFF.

• To change between Celsius and Fahrenheit: Press the battery compartment door release
button, pivot the top of the door down and away from the handle, and set the switch to
C or F. Close the door.

• To lock the trigger for continuous measurement: Open the battery compartment door, set
the lock switch to ON, and close the door. After taking the measurement, set the switch to
OFF.

Advanced Features (TG-250 and TG-350)

Press the MODE button to access the advanced features. They appear in this order: Maximum
(MAX), Minimum (MIN), Difference (DIF), Average (AVG), High Alarm Point (HAL), Low Alarm
Point (LAL), Emissivity (EMS), Data Log (LOG). If a probe is connected at the probe jack, PRB
will appear at the end of the sequence.

To take more than one temperature measurement, press and hold (DO NOT RELEASE) the
trigger, and scan the objects to be measured. The unit will record the maximum, minimum,
difference, and average temperatures.

Note: The AVG feature acts as a filter to eliminate fluctuations from the temperature readings.
It is not an arithmetic mean, but rather a rolling weighted average of the readings that smooths
the data and excludes sudden spikes.

Setting Alarm Points

After selecting the HAL or LAL mode, use the ▼ or ▲ button to set the alarm point. To enable
or disable the alarm, press the SET button while pressing the trigger. When enabled, HI or
LO will appear on the display. A tone will sound, the temperature indicator will flash, and
the alarm indicator will flash if the temperature is higher than or lower than the corresponding
set point.

Using the Features

10

Temperature Probe

To use a temperature probe (purchased separately), connect the probe to the probe jack on the
side of the temperature gun. PRB will automatically appear in the lower left corner of the
display, and the probe temperature will appear in the lower right corner of the display. The
temperature detected by the infrared sensor will continue to appear in the center of the display,
and you may still use the MODE button to access the other advanced features.

Note: The probe will not trip the high alarm and low alarm.

Measurement Review
After the unit shuts off, press MODE to review the measurement:

• MAX — the highest recorded temperature among all of the readings.

• MIN — the lowest recorded temperature among all of the readings.

• DIF — the difference between the maximum and minimum readings.

• AVG — a weighted rolling average of all of the readings.

Note: Values for MAX, MIN, DIF and AVG are reset each time the trigger is pressed.

Data Storage and Review

The temperature gun can store, or log, information in 12 data locations. To use the logging
feature, press the MODE button until LOG appears on the display; then use the ▼ or ▲
buttons to select a memory location. After pressing the trigger to take the measurement, press
LOG to store it. Tone indicates that the temperature has been stored, and the stored tempera­ture will appear in the lower right corner of the display. To store another measurement at
another location, use the ▼ or ▲ buttons to select another memory location and repeat the
process.

To recall stored data, press MODE until LOG appears on the display. Use the ▼ or ▲ buttons
to review the data stored in each memory location.

To remove the data from

all of the memory locations,

press MODE until LOG appears on the

display. Then press and hold the trigger while pressing the ▼ button until the display shows
memory location 0. Press and hold the LOG button. Three rapid tones indicate that all of the
memory locations have been cleared.

Using the Features (cont’d)

Advanced Features (TG-250 and TG-350) (cont’d)

TG-150 • TG-250 • TG-350

11

Distance from Target

Temperature guns measure the surface temperature of an object by sensing its emitted,
reflected and transmitted energy. The sensor collects this energy from the area being
measured (spot size). The spot size varies as the distance to the target changes. The farther
the distance from the area being targeted, the larger the spot size.

When determining the appropriate distance from the object, the spot size must be somewhat
smaller than the target area. When accuracy is critical, the spot size should be half as large as
the target. If the spot size is larger than the target size, the thermometer will pick up the
temperature of the background, resulting in inaccurate readings.

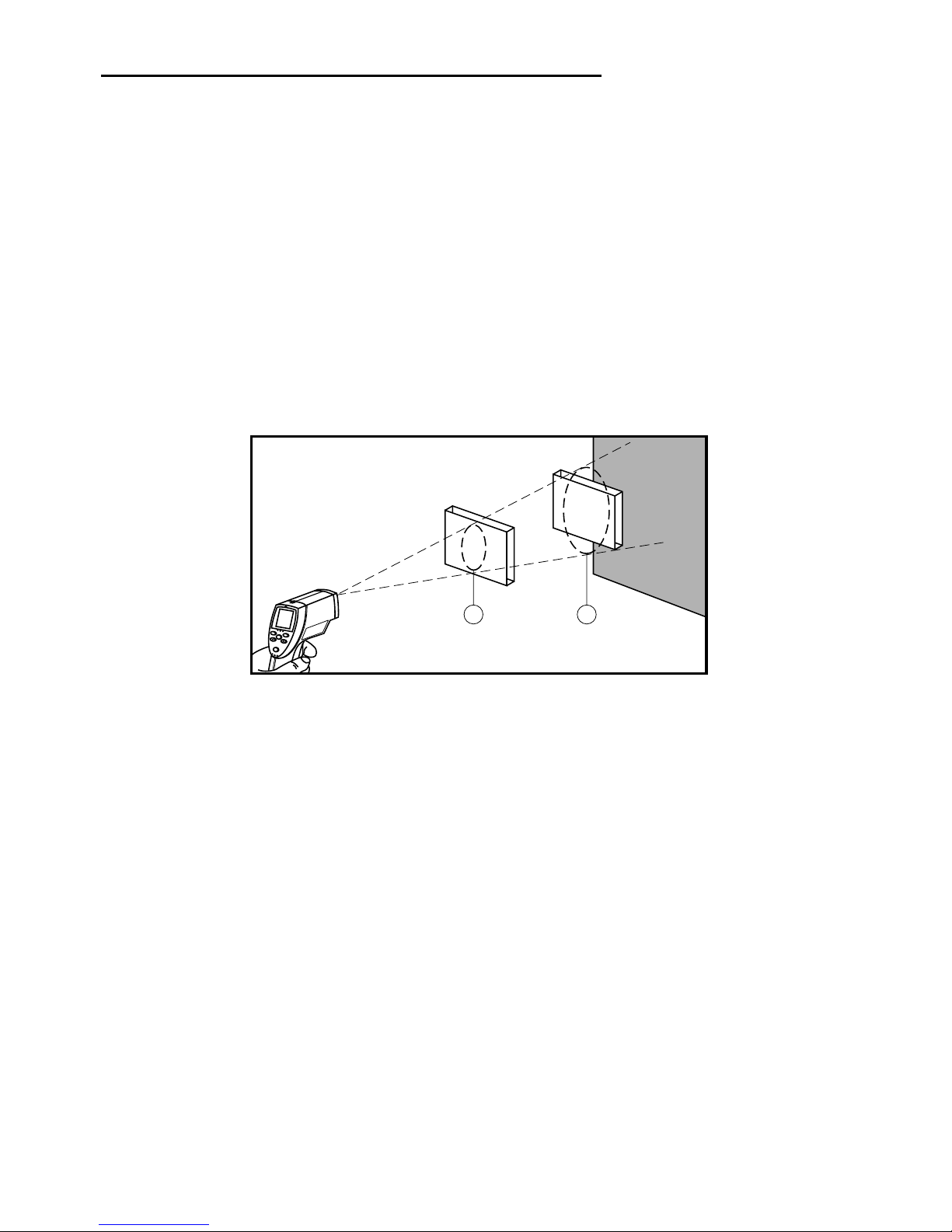

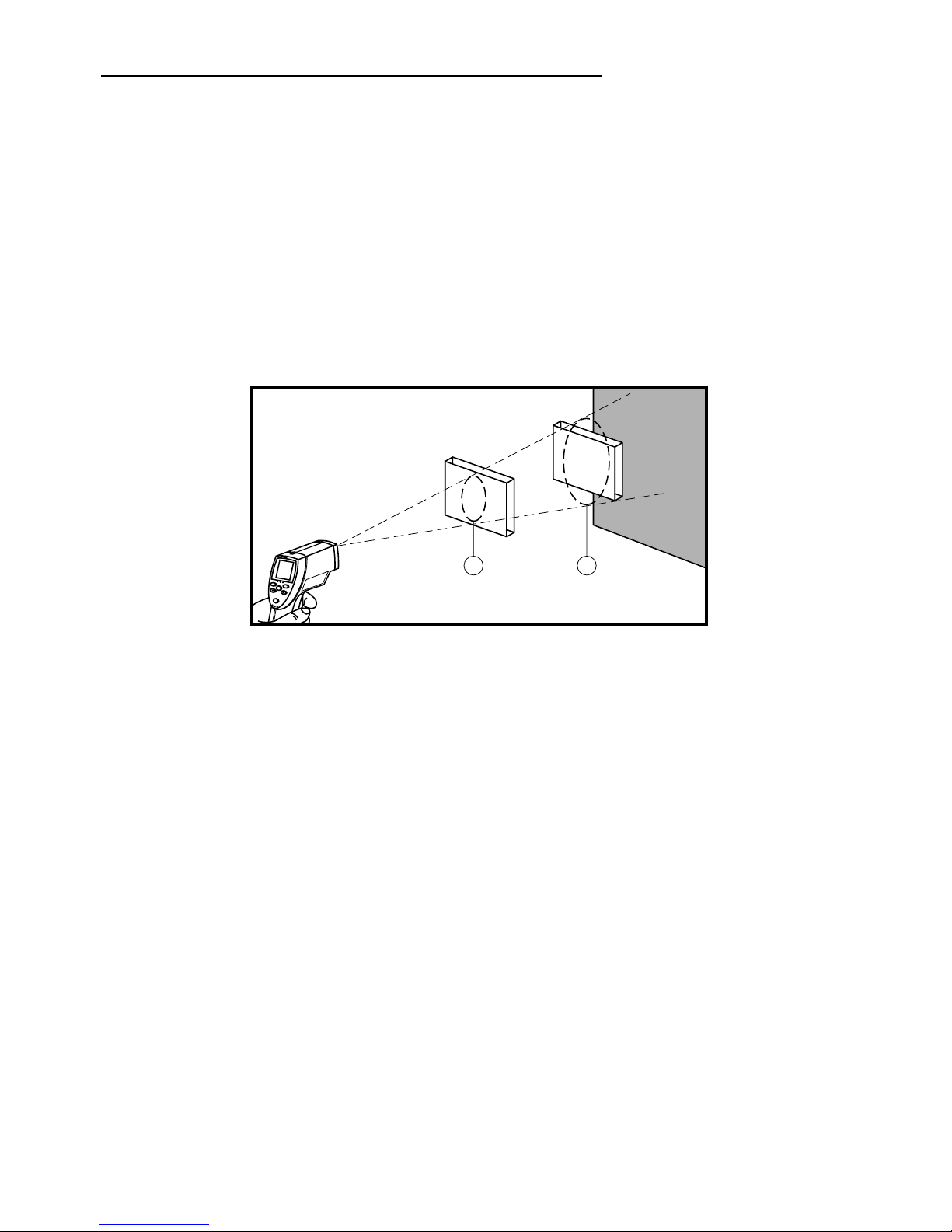

Object 1 is the correct distance from the unit. Note the
target is slightly larger than the spot size being
measured.

Object 2 is too far away. The thermometer also
measures the background because the target is smaller
than the instrument’s spot size. This can result in an
inaccurate reading.

1 2

12

Distance from Target (cont’d)

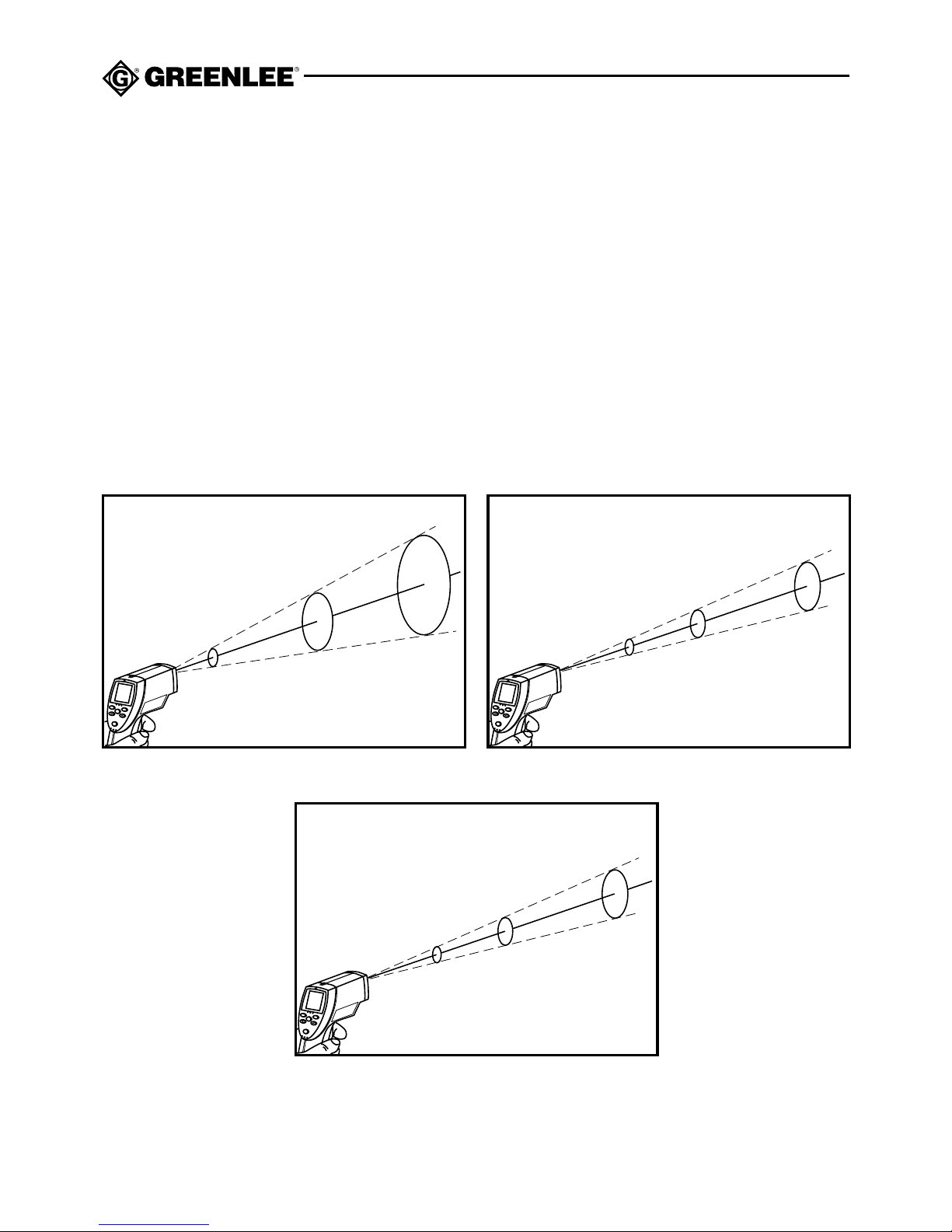

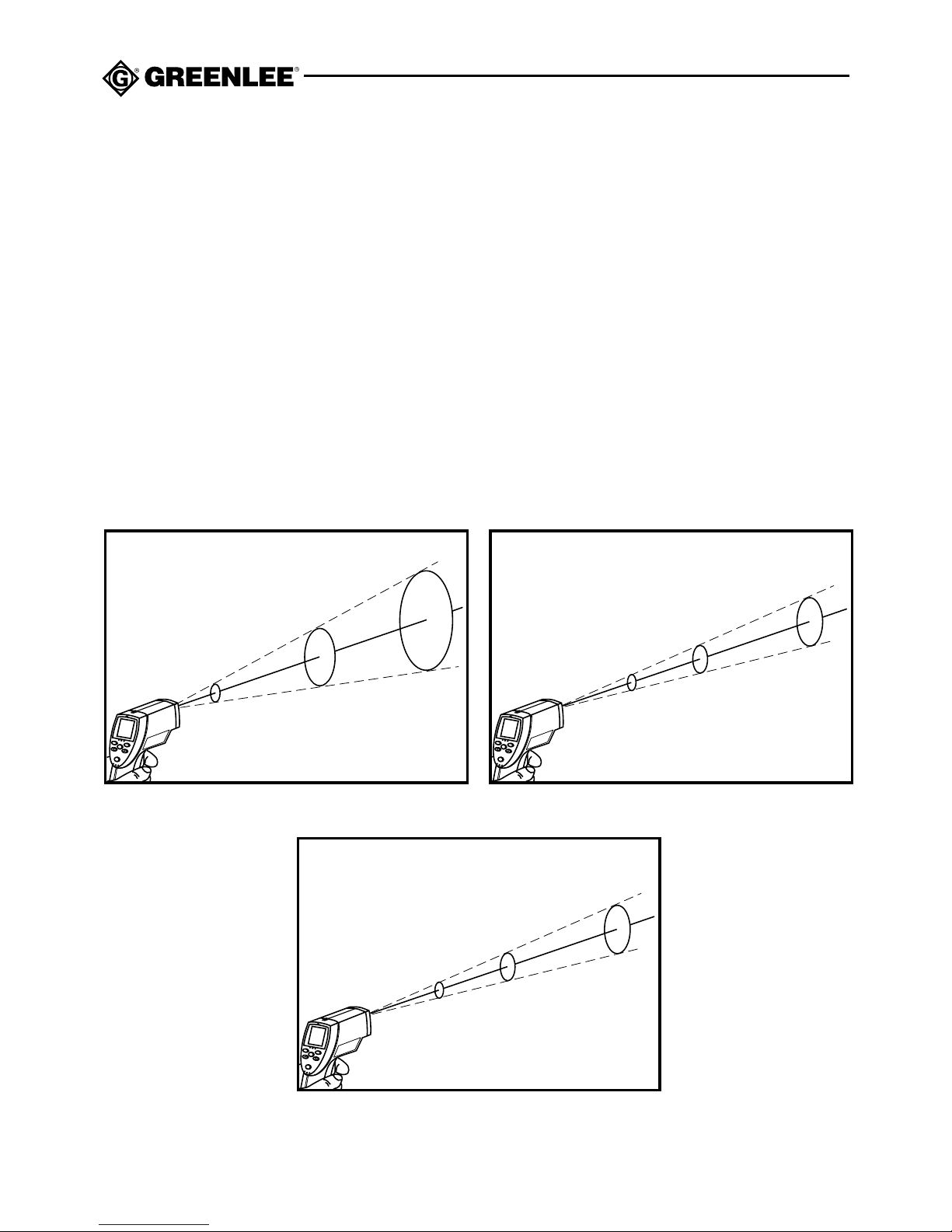

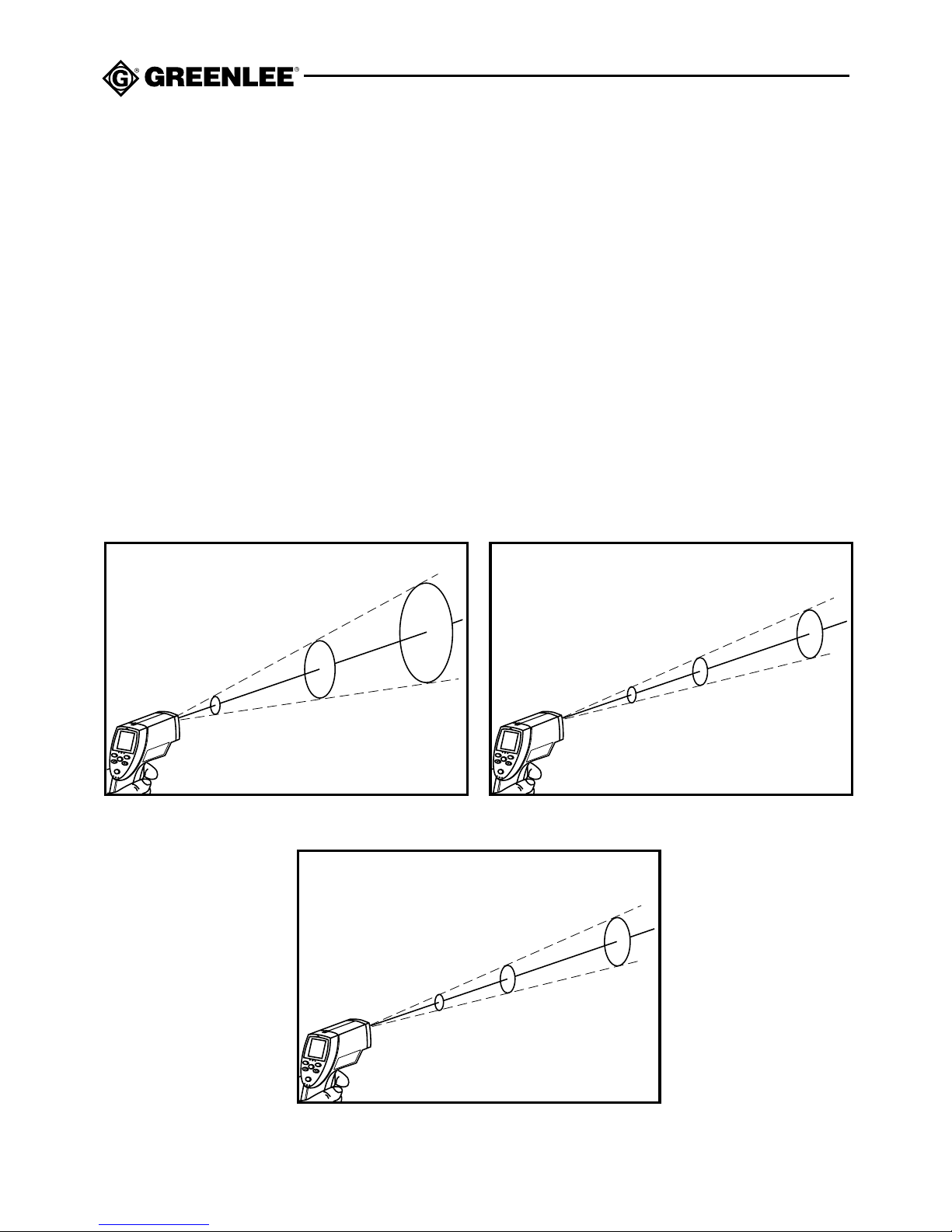

Distance to Spot Size

The distance to spot size is a ratio that provides the appropriate distance to the target. The
ratio is stated in a nominal value for the focus distance, which is 0.9 m (36") from the unit.
Use the illustrations shown here or the decals on the side of the unit to determine the
distance-to-spot-size ratio for each application.

The nominal distance-to-spot-size (D:S) ratios at the focus points are as follows:

• The TG-150 has a D:S of 12:1.

• The TG-250 has a D:S of 30:1.

• The TG-350 has a D:S of 50:1.

38 @ 300

75 @ 900

132 @ 1500

5.3 @ 60

3 @ 36

1.5 @ 12

D:S = 12:1 at Focus Point

Nominal Spot Diameter at 90% Energy

24 @ 300

30 @ 1000

62 @ 2000

2.5 @ 60

1.2 @ 36

0.9 @ 12

D:S = 30:1 at Focus Point

Nominal Spot Diameter at 90% Energy

19 @ 300

18 @ 900

42 @ 1500

1.7 @ 60

0.7 @ 36

0.8 @ 12

D:S = 50:1 at Focus Point

Nominal Spot Diameter at 90% Energy

TG-150 TG-250

TG-350

mm

inch

mm

inch

mm

inch

TG-150 • TG-250 • TG-350

13

Operation

1. See Typical Measurements for specific measuring instructions.

2. Test the unit on an object with a known temperature.

• If the unit does not function as expected on an object of known temperature, replace
the battery.

• If the unit still does not function as expected, send the unit to Greenlee for repair.

3. Point the temperature sensor at the object to be measured. Press the trigger. SCAN and
any relevant data will appear on the display, including the maximum temperature
(TG-150) and any advanced features that the user has selected (TG-250 and TG-350).

4. Release the trigger. SCAN will disappear and HOLD will appear to indicate that the unit is
holding the last recorded temperature on the display.

To perform other functions, see Advanced Features (TG-250 and TG-350) in the Using the
Features section.

Limitations

• The temperature gun cannot measure through transparent objects, such as glass or plastic.

It will measure the surface temperature of the glass or plastic.

• Steam, dust, smoke, or other particles can prevent accurate measurement by obstructing

the unit’s infrared sensor.

Locating a Hot Spot

To find a hot spot, aim the gun outside the area of interest, then scan across with an up and
down motion.

< 1 mW/630–670 nm

IEC 825/93

LASER LIGHT

DO NOT STARE INTO BEAM

CLASS 2 LASER

14

Troubleshooting

Code or Symptom Problem Action

– – –

Target temperature is Select target within

over or under range unit’s specifications

ERR Processor/EEPROM failure Send unit to Greenlee for repair

Battery icon Battery is low Replace battery

Blank display Battery is dead Replace battery

Low or dead battery Replace battery

Laser won’t work Ambient temperature is Use the temperature gun in an area

above 40 °C (104 °F) with a lower ambient temperature

Operation (cont’d)

TG-150 • TG-250 • TG-350

15

Typical Measurements

Electronics

HVAC

Power Distribution

• Minimum width of line is 25 mm
(1") for accurate reading

• Non-insulated line

16

Emissivity

Emissivity is the ability of an object to emit infrared energy. Most objects or surfaces have an
emissivity value of about 0.95. This is the preset emissivity value of the TG-150. Some objects,
such as polished or shiny metallic surfaces, may have much lower emissivity. Using a
temperature gun to measure the temperature of such objects will produce inaccurate results.

Masking a Surface to Determine Emissivity (any model)

To determine the effect of emissivity on the measurement, cover the surface with masking
tape or flat black paint. (Be sure to use tape or paint that can withstand the anticipated
temperature.) The emissivity of both these materials is about 0.95. Allow time for the tape or
paint to reach the temperature of the material underneath. Measure the covered area and a
nearby area. The readings should be about the same. If they are not, the emissivity may affect
your measurements.

Compensating for Emissivity (TG-250 and TG-350 only)

• If the temperature of the surface is known, adjust the emissivity until the unit agrees with
the known temperature.

• If the material of the surface is known, adjust the emissivity according to the Common
Emissivities table on the following page.

• Otherwise, mask the surface as described above. Measure temperature of the masked area
with emissivity set at 0.95. Measure temperature of unmasked surface and adjust emissivity
until temperatures agree. Write down emissivity value for future readings on this surface.

• Temperature readings will be inaccurate on highly reflective objects.

• Temperature readings will be inaccurate on objects if emissivity is not adjusted

properly. Follow masking and emissivity adjustment procedures.

Failure to observe these precautions can result in injury and can damage the unit.

TG-150 • TG-250 • TG-350

17

* oxidized

** opaque, over 0.51 mm (0.0020") thick

*** natural

Material Emissivity

Aluminum 0.30
Asbestos 0.95
Asphalt 0.95
Basalt 0.70
Brass* 0.50
Brick 0.90
Carbon 0.85
Ceramic 0.95
Concrete 0.95
Copper* 0.95
Dirt 0.94
Food (frozen) 0.90
Food (hot) 0.93
Glass (plate) 0.85
Ice 0.98

Common Emissivities

Material Emissivity

Iron* 0.70
Lead* 0.50
Limestone 0.98
Oil 0.94
Paint 0.93
Paper 0.95
Plastic** 0.95
Rubber 0.95
Sand 0.90
Snow 0.90
Steel* 0.80
Textiles 0.94
Water 0.93
Wood*** 0.94

Accuracy

Accuracy Table

Note: These figures are based on an ambient temperature of 23 °C to 25 °C (73 °F to 77 °F),
280 mm (11") away from a 140 mm (5.5") diameter target with 0.95 emissivity.

Degrees Celsius Degrees Fahrenheit Accuracy

Temperature Sensor:

Above 23 Above 73

± 1 °C (± 2 °F) or 1% of

reading, whichever is greater

–18 to 23 0 to 73 ± 2 °C (± 3 °F)

–26 to -18 –15 to 0 ± 2.5 °C (± 4 °F)

–32 to –26 –25 to –15 ± 3 °C (± 5 °F)

Temperature Probe:

See the probe manufacturer’s specifications

± 1 °C (± 2 °F) or 1% of

reading, whichever is greater

18

Specifications

Display: 3-1/2–digit LCD (199.9 or 1999 maximum display)
Response Time: 500 ms, 95% response
Temperature Range:

Temperature Sensor (RTD): –40 °C to 260 °C (–40 °F to 500 °F)

TG-150: –32 °C to 545 °C (–25 °F to 950 °F)
TG-250: –32 °C to 600 °C (–25 °F to 1100 °F)
TG-350: –32 °C to 760 °C (–25 °F to 1400 °F)

Temperature Probe: –40 °C to 260 °C (–40 °F to 500 °F)
Spectral Response: 8 to 14 µm
Repeatability: ± 0.5% of reading or ± 1 °C (± 2 °F), whichever is greater
Emissivity:

TG-150: Fixed at 0.95

TG-250 and TG-350: 0.10 to 1.0, digitally adjustable
Ambient Operating Temperature Range: 0 °C to 50 °C (32 °F to 122 °F)*

Laser shuts off above 40 °C (104 °F).
Relative Humidity: 10% to 95% (non-condensing) at < 30 °C (86 °F) ambient temperature
Altitude: 2000 m (6500') maximum
Storage Conditions: –20 °C to 60 °C (–4 °F to 140 °F)*.

Remove battery.
Battery: 9-Volt (NEDA 1604, JIS 006P or IEC 6F22)

*For improved accuracy, allow unit 30 minutes to adjust to large change in temperature.

TG-150 • TG-250 • TG-350

19

Maintenance

Do not attempt to repair this unit. It contains no user-serviceable parts.

Failure to observe this precaution can result in injury and can damage the unit.

Battery Replacement

1. Press the battery compartment release button and pivot the top of the door down and

away from the handle.

2. Replace the battery (observe polarity).

3. Close the battery compartment door.

Cleaning

Lens

1. Blow off loose particles using clean compressed air.

2. Gently brush any remaining debris away with a camel hair brush.

3. Carefully wipe the surface with a water-moistened cotton swab.

Note: Do not use solvents!

Housing

Periodically wipe the housing with a damp cloth and mild detergent; do not use abrasives or
solvents.

20

Descripción

Las Pistolas de temperatura modelos TG-150, TG-250 y TG-350 de Greenlee son dispositivos
sensores de temperatura de superficie que caben perfectamente en la palma de la mano. La
capacidad de medición no intrusiva de estas unidades representa un método más seguro y
rápido que otros, y es adecuada para verificar la temperatura de superficie de interruptores
automáticos, motores, equipo de calefacción y aire acondicionado (HVAC, por sus siglas en
inglés), máquinas, etc.

Estos dispositivos miden la temperatura de superficie captando tres formas de energía
infrarroja: la energía emitida, transmitida y reflejada por un objeto, y enseguida la convierten a
temperatura.

Estos instrumentos de temperatura cuentan con las siguientes funciones:

• Mirilla láser. El haz de láser produce nueve puntos separados – ocho de ellos forman un

círculo para rodear el área objetivo, y el restante señala el centro del objetivo.

• Conector de sonda. Permite que la pistola de temperatura registre mediciones de

temperatura directas mediante una sonda de temperatura (adquirida por separado).

• Bloqueo de gatillo. Para mediciones de temperatura prolongadas, el gatillo puede

bloquearse en la posición de encendido (ON).

• Montaje de trípode. Un orificio roscado (1/4-20 UNC) proporciona un método de montaje de

trípode para mediciones de temperatura prolongadas.

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y
equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta
le ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados
con su uso. Siga toda la información sobre seguridad que se proporciona.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los pro­cedimientos de operación y mantenimiento seguros para las Pistolas de temperatura modelos
TG-150, TG-250 y TG-350 de Greenlee.

Mantenga siempre este manual al alcance de todo el personal.
Puede obtener copias adicionales de este manual de manera gratuita, previa solicitud.

y son marcas registradas de Greenlee Textron.

CONSERVE ESTE MANUAL

TG-150 • TG-250 • TG-350

21

Importante Información sobre Seguridad

Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría
ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la
gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede
evitar o prevenir ese riesgo.

SÍMBOLO DE ALERTA
SOBRE SEGURIDAD

Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la
muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.

Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o
daños materiales.

Lea y entienda este documento antes de manejar estas
herramientas o darles mantenimiento. Utilizarlas sin comprender
cómo manejarlas de manera segura podría ocasionar un accidente
y, como resultado de éste, graves lesiones o incluso la muerte.

22

Importante Información sobre Seguridad

• No abra la caja, excepto el compartimiento de la pila.

• Antes de abrir la caja, suelte el gatillo, retire del circuito los cables de prueba (o la
pinza), y apague la unidad.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución:

• No aplique más del voltaje nominal entre dos terminales de entrada cualesquiera, o
entre una terminal de entrada cualquiera y una conexión a tierra.

• No toque las puntas de los cables de prueba ni ninguna parte del accesorio que
carezca de forro aislante.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución e incendio:

• No exponga esta unidad a la lluvia o humedad.

• No utilice estas unidades si se encuentran mojadas o dañadas.

• Utilice cables de prueba y accesorios que sean apropiados para la aplicación que se
va a realizar. Consulte la información sobre categoría y voltaje nominal del cable de
prueba o el accesorio.

• Revise minuciosamente el accesorio antes de utilizarlo. Deberá estar limpio y seco,
y su forro aislante deberá hallarse en buenas condiciones.

• Utilice esta unidad únicamente para el propósito para el cual fue fabricada, de
acuerdo a lo descrito en este manual. El uso indebido puede menoscabar la
protección que proporciona la unidad.

De no observarse estas advertencias pueden sufrirse graves lesiones e incluso la muerte.

Peligro de electrocución: El contacto con circuitos activados puede
ocasionar graves lesiones o incluso la muerte.

TG-150 • TG-250 • TG-350

23

Importante Información sobre Seguridad

< 1 mW/630–670 nm

IEC 825/93

LUZ LÁSER

NO FIJE LA MIRADA EN EL

HAZ DE LUZ

LÁSER CLASE 2

EVITE LA EXPOSICIÓN –
A TRAVÉS DE ESTA
ABERTURA SE EMITE
RADIACIÓN LÁSER.

PRECAUCIÓN

RADIACIÓN LÁSER – NO FIJE
LA MIRADA EN EL HAZ DE LUZ

CUMPLE CON LA

NORMATIVA FDA CFR

SUBCAPÍTULO J

SALIDA < 1 mW
LONGITUD DE ONDA 630-670 nm
PRODUCTO LÁSER DE CLASE II

• No intente reparar estas unidades, ya que contienen piezas que deben recibir
mantenimiento por parte de un profesional.

• No exponga estas unidades a ambientes de temperatura extrema o altos niveles de
humedad; consulte las “Especificaciones”.

De no observarse estas precauciones podrían sufrirse lesiones o daños a las unidades.

Peligro de láser:

• Evite la exposición al haz de láser.

• No oriente el haz de láser directamente a los ojos u objetos
reflectores.

De no observarse estas advertencias pueden sufrirse lesiones.

Esta unidad no ha sido diseñada para uso médico.
De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

24

Certificación CE

Este instrumento cumple con las siguientes normas:

• EN50081-1:1992, Emisiones Electromagnéticas

• EN50082-1:1992, Susceptibilidad Electromagnética
TG-150: Se realizaron pruebas utilizando una gama de frecuencia de 80 MHz a 1000 MHz con

el instrumento en tres orientaciones. El error promedio para estas tres orientaciones es
±0,82°C (±1,48°F) a 3 V/m a través del espectro. No obstante, entre 234 MHz y 684 MHz a 3
V/m, el instrumento quizás no cumpla con la precisión establecida para el mismo.

TG-250 y TG-350: Se realizaron pruebas utilizando una gama de frecuencia de 80 MHz a 1000
MHz con el instrumento en tres orientaciones. El error promedio para estas tres orientaciones
es ±1,4°C (±2,5°F) a 3 V/m a través del espectro. No obstante, entre 162 MHz y 792 MHz a 3
V/m, el instrumento quizás no cumpla con la precisión establecida para el mismo.

CFR 21 1040.10 y 1040.11

Normas de Rendimiento para Productos Electroluminiscentes

Importante Información sobre Seguridad

• Las lecturas de temperatura serán inexactas cuando se midan objetos de alta reflexión.

• Las lecturas de temperatura serán inexactas cuando se midan objetos en que no se
haya ajustado correctamente la emisividad. Siga los procedimientos de ajuste de
emisividad y protección con cinta adhesiva.

• Permita que transcurran 30 minutos para que la unidad pueda ajustarse a cambios
considerables de temperatura ambiente; quizás se obtengan lecturas inexactas.

• Limpie la lente periódicamente; quizás se obtengan lecturas inexactas. Consulte la
sección Mantenimiento.

De no observarse estas precauciones pueden sufrirse graves lesiones o daños materiales.

• Al utilizar estas unidades cerca de equipo que genere interferencia
electromagnética quizá se obtenga una lectura inexacta e inestable.

• Proteja la unidad contra electricidad estática.

TG-150 • TG-250 • TG-350

25

Identificación

Todos los modelos

1. Botón de liberación de la puerta del
compartimiento de la pila

2. Montaje de trípode (rosca de 1/4–20 UNC)

3. Pantalla

4. Mirilla

5. Láser

6. Sensor de temperatura

7. Gatillo

8. Selector de grados Celsio/Fahrenheit

9. Interruptor de haz de láser (TG-150)
Luz de fondo (TG-250 y TG-350)

10. Compartimiento de la pila

11. Puerta del compartimiento de la pila

Modelos TG-250 y TG-350

12. Caja del conector de sonda

13. Conector de sonda

14. Botón de encendido (ON) para
haz de láser y luz de fondo

15. Botón “Disminuir”

16. Selector de modo

17. Botón de registro

18. Botón “Aumentar”

19. Botón “Establecer”

SET

L

O

G

M

O

D

E

14

15

16

12

1

13

18

19

17

3

4

2

5
6

7

8
9

10

11

26

Iconos de la pantalla

20. Indicador de Barrido o Retención de datos en pantalla

21. Valor de emisividad

22. Indicador de encendido (ON) de luz de fondo

23. Indicador de encendido (ON) del haz de láser

24. Indicador de grados Celsio o Fahrenheit

25. Indicador de encendido (ON) de alarma Alta/Baja (TG-250 y TG-350 solamente)

26. Indicador de modo de temperatura
(además Puntos de establecimiento de alarma en TG-250 y TG-350)

27. Indicador de modo (Indicador MAX en TG-150)

28. Indicador de registro (TG-250 y TG-350 solamente)

29. Indicador de temperatura

30. Indicador de encendido (ON) de bloqueo

31. Indicador de pila baja

Símbolos en las unidades

Estas unidades emiten radiación láser.

20 21 22

2627

23

25

28

29

30

31

24

TG-150 • TG-250 • TG-350

27

Funciones básicas (TG-150)

• Para utilizar el haz de láser y la luz de fondo: Oprima el botón de liberación de la puerta del

compartimiento de la pila, gire la parte superior de la puerta hacia abajo y lejos del asa, y
ajuste el interruptor en encendido (ON) o apagado (OFF). Cierre la puerta.

• Para cambiar entre grados Celsio y Fahrenheit: Oprima el botón de liberación de la puerta

del compartimiento de la pila, gire la parte superior de la puerta hacia abajo y lejos del asa,
y ajuste el interruptor en C o F. Cierre la puerta.

Funciones básicas (TG-250 y TG-350)

• Para utilizar el haz de láser o la luz de fondo: Oprima el gatillo, y enseguida el botón de

encendido (ON) para haz de láser o luz de fondo. La secuencia es:

Luz de fondo encendida (ON),

Luz de fondo y haz de láser encendidos (ON), Luz de fondo y haz de láser apagados (OFF).

• Para cambiar entre grados Celsio y Fahrenheit: Oprima el botón de liberación de la puerta

del compartimiento de la pila, gire la parte superior de la puerta hacia abajo y lejos del asa,
y ajuste el interruptor en C o F. Cierre la puerta.

• Para bloquear el gatillo para mediciones continuas: Abra la puerta del compartimiento de la

pila, ajuste el interruptor de bloqueo en encendido (ON) y cierre la puerta. Luego de tomar
las mediciones, ajuste el interruptor en apagado (OFF).

Funciones avanzadas (TG-250 y TG-350)

Oprima el botón MODE (Modo) para tener acceso a las funciones avanzadas. Éstas aparecerán
en el orden siguiente: Máximo (MAX), Mínimo (MIN), Diferencia (DIF), Promedio (AVG), Punto
de alarma alta (HAL), Punto de alarma baja (LAL), Emisividad (EMS) y Registro de datos
(LOG). Si una sonda se encuentra acoplada al conector de sonda, PRB aparecerá al final de la
secuencia.

Para tomar más de una medición de temperatura, oprima y mantenga oprimido (NO LO
SUELTE) el gatillo, y rastree los objetos que desea medir. La unidad registrará las
temperaturas máxima, mínima, diferencia y promedio.

Nota: La función AVG actúa como un filtro para eliminar las fluctuaciones de las lecturas de
temperatura. No se trata de una media aritmética sino más bien de un promedio ponderado de
balanceo de las lecturas que aplana los datos y elimina picos de señal repentinos.

Puntos de establecimiento de alarma

Después de seleccionar el modo HAL o LAL, utilice el botón ▼ o ▲ para establecer el punto
de alarma. Para activar o desactivar la alarma, oprima el botón SET al tiempo que oprime el
gatillo. Al activarse, la pantalla mostrará HI o LO . Enseguida se emitirá un tono, el
indicador de temperatura comenzará a parpadear y el indicador de alarma parpadeará si la
temperatura es superior o inferior al punto establecido correspondiente.

Cómo utilizar las distintas funciones

28

Sonda de temperatura

Para utilizar la sonda de temperatura (adquirida por separado), acople la sonda al conector de
sonda en el lado de la pistola de temperatura. PRB aparecerá automáticamente en la esquina
inferior izquierda de la pantalla, y la temperatura de sonda en la esquina inferior derecha de la
pantalla. La temperatura detectada por el sensor infrarrojo continuará apareciendo en el centro
de la pantalla, y usted podrá seguir utilizando el botón MODE para tener acceso a otras
funciones avanzadas.

Nota: La sonda no disparará la alarma alta ni la alarma baja.

Revisión de mediciones
Una vez que la unidad se apague, oprima MODE para revisar las mediciones.

• MAX — el valor de temperatura más alto registrado entre todas las lecturas.

• MIN — el valor de temperatura más bajo registrado entre todas las lecturas.

• DIF — la diferencia entre el valor de temperatura máximo y mínimo.

• AVG — un promedio ponderado de balanceo de todas las lecturas.

Nota: Los valores para MAX, MIN, DIF y AVG se restablecen cada vez que se oprime el gatillo.

Almacenamiento y revisión de datos

La pistola de temperatura puede guardar, o registrar, información en 12 ubicaciones de datos.
Para utilizar la función de registro, oprima el botón MODE hasta que LOG aparezca en la
pantalla; luego utilice el botón ▼ o ▲ para seleccionar una ubicación de memoria. Una vez
que oprima el gatillo para tomar una medición, oprima LOG para guardarla. El tono indica que
la temperatura ha sido guardada, y la temperatura guardada aparecerá en la esquina inferior
derecha de la pantalla. Para guardar otra medición en una ubicación diferente, utilice el botón
▼ o ▲ para seleccionar otra ubicación de memoria y repita el procedimiento.

Para restablecer los datos guardados, oprima MODE hasta que LOG aparezca en la pantalla.
Utilice el botón ▼ o ▲ para revisar los datos guardados en cada una de las ubicaciones de
memoria.

Para borrar los datos de todas las ubicaciones de memoria, oprima MODE hasta que LOG
aparezca en la pantalla. Entonces oprima y mantenga oprimido el gatillo al tiempo que oprime
el botón ▼ hasta que en la pantalla aparezca la ubicación de memoria 0. Oprima y mantenga
oprimido el botón LOG. Tres tonos rápidos indicarán que todas las ubicaciones de memoria
han sido borradas.

Cómo utilizar las distintas funciones (continuación)

Funciones avanzadas (TG-250 y TG-350) (continuación)

TG-150 • TG-250 • TG-350

29

Distancia entre la pistola y el objetivo

Las pistolas de temperatura miden la temperatura de la superficie de cualquier objeto
captando la energía que éste emite, refleja o transmite. El sensor capta la energía del área a ser
medida (punto de concentración). El punto de concentración varía según cambia la distancia
hasta el objetivo. Mientras más grande sea la distancia hasta el área que se está verificando,
mayor será el punto de concentración.

Para determinar la distancia apropiada que debe existir entre la pistola y el objeto, hay que
tener presente que el punto de concentración debe ser un poco menor que el área objetivo.
Cuando la precisión sea un factor esencial, el punto de concentración deberá ser la mitad de
grande que el área objetivo. Si el punto de concentración es más grande, el termómetro
captará la temperatura del fondo del área objetivo, dando como resultado una lectura inexacta.

El objeto 1 representa la distancia correcta desde la
unidad. Observe que el área objetivo es ligera-mente
más grande que el punto de concentración cuya
tempera-tura desea medirse.

El objeto 2 está demasiado lejos. El termómetro mide
también el fondo debido a que el área obje-tivo es
menor que el punto de concentración del instrumento.
Esto puede dar como resultado una lectura inexacta.

1 2

30

Distancia entre la pistola y el objetivo (continuación)

Distancia a punto de concentración

La distancia a punto de concentración es el coeficiente que proporciona la distancia apropiada
hasta el objetivo. El coeficiente se establece en un valor nominal para el punto de enfoque, o
sea, 0,9 m (36 pulg.) desde la unidad. Utilice las ilustraciones que se muestran aquí o las
etiquetas en uno de los lados de la unidad para determinar el coeficiente “distancia a punto de
concentración” para cada una de las aplicaciones.

Los coeficientes ”distancia a punto de concentración” nominales (D:S) a los puntos de
enfoque son los siguientes:

• El TG-150 tiene un D:S de 12:1.

• El TG-250 tiene un D:S de 30:1.

• El TG-350 tiene un D:S de 50:1.

38 a 300

75 a 900

132 a 1500

5,3 a 60

3 a 36

1,5 a 12

D:S = 12:1 al punto de enfoque

Diámetro nominal del punto de
concentración con energía al 90%

24 a 300

30 a 1000

62 a 2000

2,5 a 60

1,2 a 36

0,9 a 12

D:S = 30:1 al punto de enfoque

Diámetro nominal del punto de
concentración con energía al 90%

19 a 300

18 a 900

42 a 1500

1,7 a 60

0,7 a 36

0,8 a 12

D:S = 50:1 al punto de enfoque

Diámetro nominal del punto de
concentración con energía al 90%

TG-150 TG-250

TG-350

mm

pie

mm

pie

mm

pie

TG-150 • TG-250 • TG-350

31

Operación

1. Consulte la sección “Mediciones más comunes” en relación con las instrucciones
específicas para cada tipo de medición.

2. Pruebe las unidades en un objeto cuya temperatura le sea conocida.

• Si las unidades no funcionan como deberían al medir la temperatura de ese objeto,

reemplace la pila.

• Si siguen sin funcionar como deberían, devuélvalas a Greenlee a fin de que sean

reparadas.

3. Apunte el sensor de temperatura al objeto cuya temperatura desea medir. Oprima el
gatillo. SCAN (BARRIDO) y cualquier otro dato relevante aparecerán en la pantalla,
incluyendo el valor de temperatura máximo (TG-150), así como cualquier función
avanzada que el usuario haya seleccionado (TG-250 y TG-350).

4. Suelte el gatillo. La palabra SCAN desaparecerá de la pantalla y en su lugar aparecerá la
palabra HOLD para indicar que la unidad retendrá en la pantalla la última temperatura
registrada.

Para realizar otras funciones, vea Funciones Avanzadas (TG-250 y TG-350) en la sección Cómo
utilizar las distintas funciones.

Limitaciones

• La pistola de temperatura no puede realizar mediciones a través de objetos transparentes,

tales como cristal o plástico. Medirá únicamente la temperatura de superficie del cristal o
del plástico.

• El vapor, polvo, humo u otras partículas podrían obstruir el sensor infrarrojo de la unidad y

ocasionar mediciones inexactas.

Cómo localizar un punto cargado

Para localizar un punto cargado, dirija la pistola fuera del área de interés y bárrala hacia arriba
y hacia abajo.

< 1 mW/630–670 nm

IEC 825/93

LUZ LÁSER

NO FIJE LA MIRADA EN EL

HAZ DE LUZ

LÁSER CLASE 2

32

Diagnóstico y solución de fallas

Código o Síntoma Problema Acción correctiva

La temperatura objetivo es Seleccione la temperatura

– – – ya sea por arriba o por objetivo de entre las

debajo de la escala especificaciones de la unidad

ERR

Error del Envíe la unidad a Greenlee

Procesador/EEPROM a fin de que sea reparada

Icono de la pila La pila está baja Reemplácela

La pantalla está La pila está totalmente

Reemplácela

en blanco descargada

La pila está baja o

Reemplácela

totalmente descargada

El haz de láser

La temperatura ambiente Utilice la pistola de temperatura

no funciona

es por encima de en un área con una temperatura

40°C (104°F) ambiente más baja

Operación (continuación)

TG-150 • TG-250 • TG-350

33

Mediciones más comunes

Electrónica

Equipo de calefacción
y aire acondicionado

Distribución
de energía

• El espesor mínimo de la línea es
25 mm (1 pulg.) para una
lectura exacta.

• Línea no aislada

34

Emisividad

La emisividad es la capacidad de un objeto de emitir energía infrarroja. La mayoría de los
objetos o superficies tienen un valor de emisividad de aproximadamente 0,95. Este es el valor
de emisividad preestablecido de la unidad TG-150. Ciertos objetos, tales como las superficies
metálicas brillantes o pulidas cuentan con una emisividad mucho menor. Cuando se utiliza una
pistola de temperatura para medir la temperatura de dichos objetos se obtienen generalmente
resultados inexactos.

Cómo cubrir una superficie con cinta adhesiva para determinar la emisividad
(cualquier modelo)

Para determinar el efecto de emisividad en la medición, cubra la superficie con cinta adhesiva
o con pintura mate negra. (Asegúrese de utilizar cinta adhesiva o pintura resistentes a la
tempera-tura anticipada.) La emisividad de ambos materiales es de aproximadamente 0,95.
Espere lo suficiente para que la cinta adhesiva o la pintura alcancen la temperatura del material
al que cubren. Mida el área cubierta y el área adyacente. Se deberán obtener lecturas casi
idénticas.
Si no es así, su lectura quizás está siendo afectada por la emisividad.

Cómo compensar por la emisividad (TG-250 y TG-350 solamente)

• Si le es conocida la temperatura de la superficie, ajuste la emisividad hasta que la lectura de
la unidad concuerde con la temperatura conocida.

• Si le es conocida la temperatura del material de la superficie, ajuste la emisividad de
acuerdo con la tabla “Valores comunes de emisividad”, en la siguiente página.

• De otra manera, cubra la superficie con cinta adhesiva, tal como se describe anteriormente.
Mida la temperatura del área cubierta con cinta adhesiva ajustando la unidad a una
emisividad de 0,95. Mida la temperatura de una superficie sin cinta adhesiva y ajuste la
emisividad hasta que la temperatura de ambas coincida. Anote el valor de emisividad, en
calidad de referencia para futuras lecturas realizadas en esta superficie.

• Las lecturas de temperatura serán inexactas cuando se midan objetos de alta
reflexión.

• Las lecturas de temperatura serán inexactas cuando se midan objetos en que no se
haya ajustado correctamente la emisividad. Siga los procedimientos de ajuste de
emisividad y protección con cinta adhesiva.

De no observarse estas precauciones pueden sufrirse graves lesiones o daños materiales.

TG-150 • TG-250 • TG-350

35

Precisión

Tabla de precisión

Nota: Estas figuras están basadas en una temperatura ambiente de 23°C a 25°C (73°F a 77°F),
280 mm (11 pulg.) distante de un objetivo de 140 mm (5,5 pulg.) con un valor de emisividad
de 0,95.

* oxidado

** opaco, más de 0,51 mm (0,0020 pulg.) de espesor

*** natural

Material Emisividad

Aluminio 0,30
Asbesto 0,95
Asfalto 0,95
Basalto 0,70
Latón* 0,50
Ladrillo 0,90
Carbón 0,85
Cerámica 0,95
Hormigón 0,95
Cobre* 0,95
Tierra 0,94
Alimento (congelado) 0,90
Alimento (caliente) 0,93
Vidrio (placa) 0,85
Hielo 0,98

Valores comunes de emisividad

Material Emisividad

Hierro* 0,70
Plomo* 0,50
Piedra caliza 0,98
Aceite 0,94
Pintura 0,93
Papel 0.95
Plástico** 0,95
Caucho 0,95
Arena 0,90
Nieve 0,90
Acero* 0,80
Textiles 0,94
Agua 0,93
Madera*** 0,94

Grados Celsio Grados Fahrenheit Precisión

Sensor de temperatura:

Por encima Por encima ± 1°C (± 2°F) o 1% de

de 23 de 73 la lectura, el que sea mayor

–18 a 23 0 a 73 ± 2°C (± 3°F)
–26 a –18 –15 a 0 ± 2,5°C (± 4°F)
–32 a –26 –25 a –15 ± 3°C (± 5°F)

Sonda de temperatura:

Consulte las especificaciones del fabricante ± 1°C (± 2°F) o 1% de

de la sonda la lectura, el que sea mayor

36

Especificaciones

Pantalla: Pantalla de cristal líquido (LCD) de 3-1/2–dígitos,

(resolución máxima de 199,9 o 1.999 puntos)
Tiempo de respuesta: 500 milisegundos, 95% respuesta
Escala de temperatura:

Sensor de temperatura (RTD): –40°C a 260°C (–40°F a 500°F)

Modelo TG-150: –32°C a 545°C (–25°F a 950°F)
Modelo TG-250: –32°C a 600°C (–25°F a 1100°F)
Modelo TG-350: –32°C a 760°C (–25°F a 1400°F)

Sonda de temperatura: –40°C a 260°C (–40°F a 500°F)
Respuesta espectral: 8 a 14 µm
Reproducibilidad: ± 0,5% de lectura o ± 1°C (± 2°F), el que sea mayor
Emisividad:

Modelo TG-150: Preestablecida a 0,95

Modelos TG-250 y TG-350: 0,10 a 1,0 digitalmente ajustable
Escala de temperatura ambiente de operación: 0°C a 50°C (32°F a 122 F)*

El haz de láser se apaga por encima de 40°C (104°F).
Humedad relativa: 10% a 95% (sin condensación) a < 30°C (86°F) temperatura ambiente
Altura: 2.000 m (6.500 pies) máximo
Condiciones de almacenamiento: –20°C a 60°C (–4°F a 140°F)*.

Retire la pila.

Pila: Pila de 9 voltios (NEDA 1604, JIS 006P o IEC 6F22)

*Para mayor precisión, espere 30 minutos para que la unidad se ajuste a un cambio

considerable de temperatura.

TG-150 • TG-250 • TG-350

37

Mantenimiento

Cómo reemplazar la pila

1. Oprima el botón de liberación del compartimiento de la pila y gire la parte superior de la

puerta hacia abajo y lejos del asa.

2. Reemplace la pila (fíjese en la polaridad).

3. Cierre la puerta del compartimiento de la pila.

Limpieza

Lente

1. Elimine las partículas sueltas soplando aire comprimido limpio.

2. Con un cepillo de cerdas de camello, retire cuidadosamente cualquier residuo.

3. Limpie la superficie cuidadosamente con un hisopo de algodón humedecido con agua.

Nota: ¡No utilice solventes!

Alojamiento

Limpie periódicamente el alojamiento utilizando un paño húmedo y detergente suave; no
utilice abrasivos ni solventes.

No intente reparar estas unidades, ya que contienen piezas que deben recibir

mantenimiento por parte de un profesional.

De no observarse esta precaucion podrían sufrirse lesiones o daños a las unidades.

38

Description

Les pistolets à température TG-150, TG-250 et TG-350 de Greenlee sont des appareils
portables qui servent à capter la température en surface. La capacité de mesure non­perturbatrice de ces appareils est plus sûre et plus rapide que les autres méthodes utilisées;
elle convient très bien à la vérification de la température en surface des disjoncteurs, des
moteurs, de l’équipement CVCA/R, des machines, etc.

Ces appareils mesurent la température en collectant trois formes d’énergie infrarouge – émise,
transmise et réfléchie – à partir d’un objet, et traduisent cette énergie en température.

Ces appareils de mesure de la température sont dotés des caractéristiques suivantes :

• Viseur laser. Le laser produit neuf points distincts — huit forment un cercle indiquant la

zone de cible et un indique le centre de la cible.

• Prise de sonde. Permet au pistolet à température d’enregistrer les mesures de température

à l’aide d’une sonde de température (achetée séparément).

• Verrouillage de la gâchette. Pour une mesure à long terme de la température, la gâchette

peut être verrouillée à la position en service (ON).

• Montage sur trépied. Un trou taraudé (UNC 1/4-20) permet le montage d’un trépied pour les

mesures à long terme de la température.

Sécurité

Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee, votre sécurité
est une priorité. Ce manuel d’instructions et toute étiquette sur l’outil fournit des informations
permettant d’éviter des dangers ou des manipulations dangereuses liées à l’utilisation de cet
outil. Suivre toutes les consignes de sécurité indiquées.

Dessein

Ce manuel d’instructions est conçu pour que le personnel puisse se familiariser avec les
méthodes d’utilisation et d’entretien sûres des pistolets à température TG-150, TG-250
et TG-350 de Greenlee.

Mettre ce manuel à la disposition de tous les employés.
On peut obtenir des exemplaires gratuits sur simple demande.

et sont des marques déposées de Greenlee Textron.

CONSERVER CE MANUEL

TG-150 • TG-250 • TG-350

39

Consignes de sécurité importantes

Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant
entraîner des blessures ou l’endommagement du matériel. Le mot indicateur, défini ci­dessous, indique la gravité du danger. Le message qui suit le mot indicateur indique
comment empêcher le danger.

SYMBOLE
D’AVERTISSEMENT

Danger immédiat qui, s’il n’est pas pris en considération ENTRAINERA des blessures
graves, voire mortelles.

Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner des blessures
graves, voire mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris en considération,
POURRAIENT EVENTUELLEMENT entraîner des dommages à la propriété ou causer
des blessures.

Lire attentivement et bien comprendre cette documentation
avant d’utiliser ou de procéder à l’entretien de cet équipement.
Négliger de comprendre comment utiliser cet outil en toute
sécurité, peut provoquer un accident et entraîner des blessures
graves, voire mortelles.

40

Consignes de sécurité importantes

Risques de décharge électrique : Un contact avec des circuits sous
tension peut entraîner des blessures graves, voire mortelles.

Risques de décharge électrique et d’incendie :

• Ne pas exposer cet appareil à la pluie ou à l’humidité.

• Ne pas utiliser cet appareil s’il est mouillé ou endommagé.

• Utiliser des fils d’essai ou des accessoires conformes à l’application. Consulter la
catégorie et la tension nominale du fil d’essai ou de l’accessoire.

• Inspecter l’accessoire avant de l’utiliser. Il doit être propre et sec et l’isolation doit
être en bon état.

• Utiliser cet appareil uniquement dans le but pour lequel il a été conçu, tel que décrit dans
ce manuel. Toute autre utilisation peut altérer le système de protection de cet appareil.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

Risques de décharge électrique :

• Ne pas appliquer plus que la tension nominale entre deux bornes d’entrée, ou entre
une borne d’entrée et une prise de terre.

• Ne pas entrer en contact avec les extrémités des fils d’essai ou avec toute autre
partie non isolée de l’accessoire.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

• Ne pas ouvrir le boîtier, sauf pour le compartiment de la pile.

• Avant d’ouvrir le boîtier, relâcher la gâchette, retirer les fils d’essai (ou la pince) du
circuit et mettre l’appareil hors tension.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

TG-150 • TG-250 • TG-350

41

Consignes de sécurité importantes

< 1 mW/630–670 nm

IEC 825/93

LUMIÈRE LASER

NE PAS REGARDER DANS

LE FAISCEAU

LASER DE CLASSE 2

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être réparée.

• Ne pas exposer l’appareil à des températures extrêmes ou à une humidité excessive.
Voir les spécifications.

L’inobservation de ces consignes peut endommager l’appareil et entraîner des blessures.

Cet appareil ne peut être utilisé pour des applications médicales.
L’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.

RESPECTE LE SOUS­CHAPITRE J, 21 CFR

DE LA FDA

SORTIE < 1 mW
LONGUEUR D’ONDE 630 - 670 nm

PRODUIT LASER DE CLASSE II

RADIATION LASER – NE PAS
REGARDER DANS LE FAISCEAU

ÉVITER TOUTE
EXPOSITION – CETTE
OUVERTURE ÉMET DES
RADIATIONS LA SER.

Risque de radiations laser :

• Éviter toute exposition à une radiation laser.

• Ne pas pointer le faisceau laser directement dans l’oeil ou sur des
objets réfléchissants.

L’inobservation de ces précautions peut entraîner des blessures.

42

Certification CE

Cet instrument respecte les normes suivantes :

• EN50081-1:1992, Émissions électromagnétiques

• EN50082-1:1992, Susceptibilité électromagnétique
TG-150 : Des tests ont été effectués à des fréquences allant de 80 à 1 000 MHz avec l’instrument

orienté dans trois directions différentes. L’erreur moyenne pour ces trois orientations est de
±0,82 °C (±1,48 °F) à 3 V/m à la grandeur du spectre. Toutefois, l’instrument peut être moins précis
que sa valeur affichée dans la plage de 234 à 648 MHz, à 3 V/m.

TG-250 et TG-350 : Des tests ont été effectués à des fréquences allant de 80 à 1 000 MHz avec
l’instrument orienté dans trois directions différentes. L’erreur moyenne pour ces trois orientations
est de ±1,4 °C (±2,5 °F) à 3 V/m, pour la totalité du spectre. Toutefois, l’instrument peut être moins
précis que sa valeur affichée dans la plage de 162 à 792 MHz, à 3 V/m.

CFR 21 1040.10 et 1040.11

Standards de performance pour les produits émettant de la lumière

Consignes de sécurité importantes

• L’utilisation de cet appareil à proximité d’équipements qui génèrent des interférences
électromagnétiques peut produire des lectures instables ou erronées.

• Protéger l’appareil contre l’électricité statique.

• Les lectures de températures seront inexactes sur des objets hautement réfléchissants.

• Les lectures de température d’objets seront inexactes, si l’émissivité n’est pas
correctement ajustée. Suivre les procédures de réglage relatives au masquage et à
l’émissivité.

• Attendre 30 minutes pour laisser l’appareil s’adapter à des variations importantes de
la température ambiante, afin d’éviter des lectures erronées.

• Laver régulièrement les lentilles, afin d’éviter des lectures erronées. Voir la section
sur l’entretien.

L’inobservation de ces précautions peut entraîner des dommages à la propriété ou des
blessures.

TG-150 • TG-250 • TG-350

43

Identification

Tous les modèles

1. Bouton d’ouverture du compartiment de la pile

2. Montage sur trépied (UNC 1/4 – 20)

3. Affichage

4. Rainure de visée

5. Laser

6. Capteur de température

7. Gâchette

8. Sélecteur Celsius/Fahrenheit

9. Commutateur Laser/Rétroéclairage (TG-150)
Interrupteur de verrouillage (TG-250 et TG-350)

10. Compartiment de la pile

11. Porte du compartiment de la pile

Modèles TG-250 et TG-350

12. Couvercle de la prise de sonde

13. Prise de sonde

14. Bouton du laser et de la lumière
arrière (ON)

15. Bouton de réduction

16. Sélecteur de mode

17. Bouton d’enregistrement

18. Bouton d’augmentation

19. Bouton de réglage

SET

L

O

G

M

O

D

E

14

15

16

12

1

13

18

19

17

3

4

2

5
6

7

8
9

10

11

44

Icônes de l’afficheur

20. Indicateur de balayage ou de garde

21. Valeur de l’émissivité

22. Indicateur de lumière arrière activée (ON)

23. Indicateur d’activation du laser

24. Indicateur de degrés Celsius ou Fahrenheit

25. Indicateur d’alarme activée Supérieur/Inférieur (TG-250 et TG-350 seulement)

26. Indicateur de mode température (également seuil de l’alarme sur le TG-250 et le TG-350)

27. Indicateur de mode (Indicateur MAX sur le TG-150)

28. Indicateur d’enregistrement (TG-250 et TG-350 seulement)

29. Indicateur de température

30. Indicateur de verrouillage activé (ON)

31. Indicateur de pile déchargée

Symboles apparaissant sur l’appareil

Cet appareil émet une radiation laser.

20 21 22

2627

23

25

28

29

30

31

24

TG-150 • TG-250 • TG-350

45

Fonctions de base (TG-150)

• Pour utiliser le laser et le rétroéclairage : Appuyer sur le bouton d’ouverture de la porte du
compartiment de la pile, faire pivoter la partie supérieure de la porte vers le bas en l’éloignant de
la poignée et placer le commutateur à « ON » ou « OFF » (Allumé ou Éteint). Fermer la porte.

• Pour passer de Celsius à Fahrenheit : Appuyer sur le bouton d’ouverture de la porte du
compartiment de la pile, faire pivoter la partie supérieure de la porte vers le bas en
l’éloignant de la poignée et placer le commutateur à C ou F. Fermer la porte.

Fonctions de base (TG-250 et TG-350)

• Pour utiliser le laser ou le rétroéclairage : Appuyer sur la gâchette, puis sur le bouton laser
et rétroéclairage (ON). La séquence est la suivante :

Rétroéclairage allumé (ON),

rétroéclairage et laser allumés (ON), rétroéclairage et laser éteints (OFF).

• Pour passer de Celsius à Fahrenheit : Appuyer sur le bouton d’ouverture de la porte du
compartiment de la pile, faire pivoter la partie supérieure de la porte vers le bas en
l’éloignant de la poignée et placer le commutateur à C ou F. Fermer la porte.

• Pour verrouiller la gâchette lors d’une mesure continue : Ouvrir la porte du compartiment
de la pile, placer l’interrupteur de verrouillage à Allumé (ON) et fermer la porte. Une fois la
mesure terminée, placer l’interrupteur à Éteint (OFF).

Fonctions évoluées (TG-250 et TG-350)

Appuyer sur le bouton MODE pour accéder aux fonctions évoluées. Elles apparaissent dans l’ordre
suivant : Maximum (MAX), Minimum, (MIN), Différence (DIF), Moyenne (AVG), seuil supérieur d’
alarme (HAL), seuil inférieur d’ alarme (LAL) et Émissivité (EMS), Registre des données (LOG). Si
une sonde est connectée à la prise de sonde, PRB apparaît à la fin de la séquence.

Pour mesurer plus d’une température, appuyer et maintenir (SANS RELÂCHER) la gâchette et
balayer les objets à mesurer. L’appareil enregistre le maximum, le minimum, la différence et la
moyenne des températures.

Remarque : La fonction AVG agit comme un filtre permettant d’éliminer les fluctuations
accompagnant les lectures de température. Elle ne représente pas une moyenne arithmétique,
mais plutôt une moyenne mobile pondérée des lectures qui normalise les données afin d’éviter
des crêtes subites.

Réglage des seuils d’alarme

Après avoir sélectionné le mode HAL ou LAL, utiliser le bouton ▼ ou ▲ pour régler le seuil
d’alarme. Pour activer ou désactiver l’alarme, appuyer sur le bouton SET tout en appuyant sur
la gâchette. Lorsqu’ils sont activés, HI ou LO apparaissent sur l’afficheur. Une tonalité
se fait entendre, l’indicateur de température clignote et l’indicateur d’alarme clignote si la
température est plus haute ou plus basse que le seuil correspondant.

Utilisation des caractéristiques

46

Sonde de température

Pour utiliser une sonde de température (achetée séparément), connecter la sonde à sa prise
correspondante située sur le côté du pistolet à température. PRB apparaît automatiquement
dans le coin inférieur gauche de l’afficheur et la sonde de température apparaît dans le coin
inférieur droit de l’afficheur. La température détectée par la sonde infrarouge continue
d’apparaître au centre de l’afficheur et le bouton MODE peut encore être utilisé pour accéder
aux autres fonctions évoluées.

Remarque : La sonde ne déclenche pas les seuils d’alarme (supérieur ou inférieur).

Revue des mesures

Lorsque l’appareil s’éteint, appuyer sur MODE pour passer en revue les données enregistrées :

• MAX — la plus haute température enregistrée de toutes les lectures.

• MIN — la plus basse température enregistrée de toutes les lectures.

• DIF — la différence entre la lecture maximale et minimale.

• AVG — une moyenne mobile pondérée de toutes les lectures.

Remarque : Les valeurs pour MAX, MIN, DIF et AVG sont remises à zéro à chaque pression
sur la gâchette.

Enregistrement et revue des données

Le pistolet à température peut emmagasiner ou enregistrer des informations dans 12
emplacements de données. Pour utiliser la fonction d’enregistrement, appuyer sur le bouton
MODE jusqu’à ce que LOG apparaisse à l’écran ; utiliser ensuite les bouton ▼ ou ▲ pour
sélectionner un emplacement de mémoire. Après avoir appuyé sur la gâchette pour prendre la
mesure, appuyer sur LOG pour l’enregistrer. Une tonalité indique que la température a été
enregistrée et cette dernière apparaît dans le coin inférieur droit de l’afficheur. Pour enregistrer
une autre mesure à un emplacement différent, utiliser les boutons ▼ ou ▲ pour sélectionner
un autre emplacement de mémoire et répéter l’opération.

Pour rappeler des données enregistrées, appuyer sur MODE jusqu’à ce que LOG apparaisse
sur l’afficheur. Utiliser les boutons ▼ ou ▲ pour passer en revue les donnés enregistrées dans
chaque emplacement de mémoire.

Pour supprimer des données

de tous les emplacements de mémoire,

appuyer sur MODE

jusqu’à ce que LOG apparaisse sur l’afficheur. Appuyer ensuite et maintenir la gâchette
pendant que le bouton ▼ est pressé jusqu’à ce que l’afficheur indique un emplacement de
mémoire 0. Appuyer et maintenir le bouton LOG. Trois tonalités rapides indiquent que tous les
emplacements de mémoire on été remis à zéro.

Utilisation des caractéristiques (suite)

Fonctions évoluées (TG-250 et TG-350) (suite)

TG-150 • TG-250 • TG-350

47

Distance de la cible

Les pistolets à température mesurent la température de surface d’un objet en captant l’énergie
qu’il émet, réfléchit et transmet. Le capteur rassemble cette énergie à partir de la zone
mesurée (dimension du point). La dimesion du point varie en fonction de la distance par
rapport à la cible. Plus la distance entre le capteur et la zone visée est grande, plus la
dimension point est grande.

Lors de l’estimation d’une distance appropriée par rapport à l’objet, la dimension du point doit
être plus petite que la zone visée. Si la précision est cruciale, la dimension du point doit être
moitié moins grande que la cible. Si la dimension du point est plus grande que la cible, le
thermomètre captera la température de l’arrière-plan et les lectures seront erronées.

L’objet 1 se trouve à la distance adéquate de l’appareil.
Remarquer que la cible est légèrement plus large que la
dimension du point mesurée.

L’objet 2 est trop loin. Le thermomètre mesure aussi
l’arrière-plan, car la cible est plus petite que la
dimension du point projetée par l’instrument. Cela peut
produire une lecture erronée.

1 2

48

Distance de la cible (suite)

Distance à dimension de point

La distance à dimension de point constitue le ratio qui donne la distance correcte par rapport à
la cible. Le ratio est énoncé sous forme de valeur nominale pour la distance du foyer, située à
0,9 m (36 po) de l’appareil. Utilisez les illustrations montrées ici ou les décalcomanies sur le
côté de l’appareil pour déterminer le ratio de distance à dimension de point pour chaque
application.

Les ratios de distance à dimension de point nominale (D:S) aux points de foyer sont les
suivants :

• Le TG-150 a un D:S de 12:1.

• Le TG-250 a un D:S de 30:1.

• Le TG-350 a un D:S de 50:1.

38 à 300

75 à 900

132 à 1500

5,3 à 60

3 à 36

1,5 à 12

D : S = 12 : 1 au point
de focalisation

Diamètre de la surface nominale
à 90 % de l’énergie

24 à 300

30 à 1000

62 à 2000

2,5 à 60

1,2 à 36

0,9 à 12

D : S = 30 : 1 au point
de focalisation

Diamètre de la surface nominale
à 90 % de l’énergie

19 à 300

18 à 900

42 à 1500

1,7 à 60

0,7 à 36

0,8 à 12

D : S = 50 : 1 au point
de focalisation

Diamètre de la surface nominale
à 90 % de l’énergie

TG-150 TG-250

TG-350

mm

pi

mm

pi

mm

pi

TG-150 • TG-250 • TG-350

49

Utilisation

1. Se reporter aux mesures types pour des instructions de mesure spécifiques.

2. Vérifier l’appareil sur un objet dont la température est connue.

• Si l’appareil ne fonctionne pas comme prévu sur un objet dont la température est
connue, remplacer la pile.

• Si l’appareil ne fonctionne toujours pas comme prévu, le renvoyer à Greenlee pour qu’il
soit réparé.

3. Pointer le capteur de température vers l’objet à mesurer. Appuyer sur la gâchette.
« SCAN » et les données pertinentes s’afficheront, y compris la température maximum
(TG-150) et toute fonction avancée sélectionnée par l’utilisateur (TG-250 et TG-350).

4. Relâcher la gâchette. « SCAN » disparaît et « HOLD » apparaît pour indiquer que l’appareil
conserve la dernière température enregistrée sur l’afficheur.

Pour utiliser d’autres fonctions, voir Fonctions avancées (TG-250 et TG-350) dans la section
Utilisation des fonctions.

Limitations

• Le pistolet à température ne peut mesurer à travers des objets transparents, comme des

objets en verre ou en plastique. Il ne mesurera que la température superficielle du verre ou
du plastique.

• La vapeur, la poussière ou d’autres particules peuvent fausser les mesures en obstruant les

sondes infrarouges de l’appareil.

Repérer un point chaud

Pour trouver un point chaud, pointer le pistolet hors de la zone à mesurer puis balayer celle-ci
de haut en bas.

< 1 mW/630–670 nm

IEC 825/93

LUMIÈRE LASER

NE PAS REGARDER DANS

LE FAISCEAU

LASER DE CLASSE 2

50

Utilisation (suite)

Dépannage

Code ou symptôme Problème Action

La température cible

Sélectionner la cible à l’intérieur

– – – est au-dessus ou en

des spécifications de l’appareil

dessous de la plage

ERR Défaillance Processeur/EEPROM

Renvoyer l’appareil à Greenlee

pour le faire réparer

Icône de la pile Pile faible Remplacer la pile

Affichage vide Pile déchargée Remplacer la pile

Pile faible ou déchargée Remplacer la pile

Le laser ne

La température ambiante Utiliser le pistolet à température

fonctionne pas

est au-dessus dans un endroit où la température

de 40 °C (104 °F) ambiante est moins élevée

TG-150 • TG-250 • TG-350

51

Mesures types

Matériel
électronique

CVCA

Distribution
d’énergie

• La largeur minimale de la ligne
est de 25 mm (1 po) pour
permettre une lecture précise

• Ligne non isolée

52

Emissivité

L’émissivité est la capacité d’un objet à émettre de l’énergie infrarouge. La plupart des objets
ou des surfaces ont une valeur d’émissivité d’environ 0,95. Cette valeur est pré-réglée pour le
TG-100. Certains objets, comme des surfaces métalliques polies ou brillantes, peuvent émettre
moins de chaleur. Mesurer de tels objets avec un pistolet à température produit des lectures
erronées.

Masquer une surface pour déterminer l’émissivité (tout modèle)

Pour déterminer l’effet d’émissivité sur la mesure, couvrir la surface avec du ruban adhésif ou
de la peinture mate. (S’assurer que le ruban ou la peinture peuvent supporter la température
prévue.) L’émissivité de ces deux matériaux est d’environ 0,95. Laisser au rubant ou à la
peinture le temps nécessaire pour qu’ils atteingnent la température du matériau couvert.
Mesurer la surface couverte et une surface adjacente. Les lectures devraient être assez
semblables. Si elles diffèrent trop, l’émissivité peut influencer les mesures.

Compensation pour l’émissivité (TG-250 et TG-350 seulement)

• Si la température de la surface est déjà connue, ajuster l’émissivité jusqu’à ce qu’elle
concorde avec cette température.

• Si la surface ou le matériau est connu, ajuster l’émissivité en consultant le tableau des
émissivités courantes, à la page suivante.

• Sinon, masquer la surface tel que décrit ci-dessus. Mesurer la température de la surface
masquée avec l’émissivité réglée à 0,95. Mesurer la température de la surface non masquée
et ajuster l’émissivité jusqu’à ce que les températures concordent. Prendre note de la valeur
d’émissivité pour d’autres lectures éventuelles de cette surface.

• Les lectures de températures seront inexactes sur des objets hautement
réfléchissants.

• Les lectures de température sur les objets seront inexactes si l’émission n’est pas
correctement réglée. Suivre les procédures de réglage du masquage et de l’émissivité.

L’inobservation de ces précautions peut entraîner des dommages à la propriété ou des
blessures.

TG-150 • TG-250 • TG-350

53

Précision

Tableau de précision

* oxydé

** opaque, sur 0,51 mm (0,0020 po) d’épaisseur

*** naturel

Matériau Emissivité

Aluminium 0,30
Amiante 0,95
Asphalte 0,95
Basalte 0,70
Laiton* 0,50
Brique 0,90
Carbone 0,85
Céramique 0,95
Béton 0,95
Cuivre* 0,95
Terre 0,94
Nourriture (surgelée) 0,90
Nourriture (cuite) 0,93
Verre (plaque) 0,85
Glace 0,98

Émissivités courantes

Matériau Emissivité

Fer* 0,70
Plomb* 0,50
Pierre calcaire 0,98
Huile 0,94
Peinture 0,93
Papier 0,95
Plastique** 0,95
Caoutchouc 0,95
Sable 0,90
Neige 0,90
Acier* 0,80
Textiles 0,94
Eau 0,93
Bois*** 0,94

Degrés Celsius Degrés Fahrenheit Précision

Capteur de température :

Au-dessus Au-dessus de ± 1 °C (± 2 °F) ou 1 % de la lecture,

de 23 de 73 la plus grande des deux valeurs

–18 à 23 0 à 73 ± 2 °C (± 3 °F)
–26 à –18 –15 à 0 ± 2,5 °C (± 4 °F)
–32 à –26 –25 à –15 ± 3 °C (± 5 °F)

Sonde de température :

Voir les spécifications du fabricant ± 1 °C (± 2 °F) ou 1 % de la lecture,

de la sonde la plus grande des deux valeurs

Remarque : Ces chiffres tiennent compte d’une température ambiante de 23 à 25 °C
(73 à 77 °F), à 280 mm (11 po) de distance d’une cible de 140 mm (5,5 po) de diamètre
et d’une émissivité de 0,95.

54

Spécifications

Affichage : 3-1/2 chiffres sur DEL (Affichage maximum de 199,9 à 1 999)
Temps de réponse : 500 millisecondes, réponse de 95 %
Plage de température :

Capteur de température à résistance : –40 à 260 °C (–40 à 500 °F)

TG-150 : –32 à 545 °C (–25 à 950 °F)
TG-250 : –32 à 600 °C (–25 à 1 100 °F)
TG-350 : –32 à 760 °C (–25 à 1 400 °F)

Sonde de température : –40 °C à 260 °C (–40 à 500 °F)
Réponse spectrale : 8 à 14 µm
Fidélité : ± 0,5% de la lecture ou ± 1 °C (± 2 °F), la plus grande des deux valeurs
Émissivité :

TG-150 : Fixé à 0,95

TG-250 et TG-350 : 0,10 à 1,0 avec réglage numérique
Plage de température ambiante/de fonctionnement : 0 à 50 °C (32 à 122 °F)* Le laser s’éteint

au-dessus de 40 °C (104 °F).
Humidité relative : 10 à 95 % (sans condensation) à < 30 °C (86 °F) de température ambiante
Altitude : 2 000 m (6 500 pi) maximum
Conditions d’entreposage : –20 à 60 °C (–4 à 140 °F)*.

Enlever la pile.
Pile : pile de 9 volts (NEDA 1604, JIS 006P ou IEC 6F22)

*Pour plus de précision, attendre 30 minutes pour que l’appareil puisse s’ajuster à un

changement important de température.

TG-150 • TG-250 • TG-350

55

Entretien

Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être réparée.

L’inobservation de cette consigne peut endommager l’appareil et entraîner des blessures.

Remplacement de la pile

1. Appuyer sur le bouton d’ouverture du compartiment de la pile et faire pivoter la partie

supérieure de la porte en l’éloignant de la poignée.

2. Remplacer la pile (suivre la polarité).

3. Fermer la porte du compartiment de la pile.

Nettoyage

Lentilles

1. Enlever les particules libres avec de l’air comprimé.

2. Brosser avec précaution les débris qui restent avec une brosse en poils de chameau.

3. Essuyer avec soin la surface avec un coton-tige imbibé d’eau.

Ne pas utiliser de solvants!

Boîtier

Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent doux. Ne pas utiliser
de produits abrasifs ou de solvants.

For technical assistance: 800/435-0786

Greenlee Textron / Subsidiary of Textron Inc.

4455 Boeing Drive, Rockford, IL 61109-2988 USA

Technical / Customer Service (International): 815/397-7070 • Fax: [phone]

Customer Service (North America): 800/435-0786 • Fax: [phone]

Canada Fax: [phone]

Lifetime Limited Warranty

Greenlee warrants to the original purchaser of these goods for use that these products will be free from defects in
workmanship and material for their useful life, excepting normal wear and abuse. This warranty is subject to the same
terms and conditions contained in Greenlee’s standard one-year limited warranty.

For all Test Instrument repairs, ship units Freight Prepaid to:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 USA.

Mark all packages: Attention TEST INSTRUMENT REPAIR. For items not covered under warranty (such as dropped,
abused, etc.), repair cost quote available upon request.

Note: Prior to returning any test instrument, please check replaceable batteries or make sure the battery is at full charge.

Garantía limitada de por vida

Greenlee garantiza al comprador original de estos productos para su uso que estos productos estarán libres de
defectos de mano de obra y materiales durante toda su vida útil, exceptuando el desgaste normal y el abuso. Esta
garantía está sujeta a los mismos términos y condiciones contenidos en la garantía estándar limitada de Greenlee de
un año de duración.

Para reparación de instrumentos de verificación, envíe las unidades con flete pagado a:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 EE. UU.

Marque todos los paquetes: Atención TEST INSTRUMENT REPAIR (Reparación de instrumentos de verificación). Para
artículos no cubiertos por la garantía (tales como los que se han dejado caer o han sido maltratados, etc.) se puede
cotizar el costo de la reparación a pedido.

Nota: Antes de enviar cualquier instrumento de verificación, revise por favor las pilas o asegúrese de que estén
totalmente cargadas.

Garantie à vie limitée

La société Greenlee garantit à l’acheteur d’origine de ces produits que ces derniers ne comportent aucun défaut
d’exécution ou de matériau pour la durée de leur vie utile, sauf l’usure normale. Cette garantie est assujettie aux mêmes
conditions que celles contenues dans les modalités et conditions de la garantie limitée standard d’un an de Greenlee.

Pour toutes les réparations d’instruments de mesure, expédiez l’appareil en port payé à l’adresse suivante :
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932, États-Unis.

Sur tous les colis, inscrivez : Attention : TEST INSTRUMENT REPAIR (Réparation d'instrument de mesure). Lorsque
les articles ne sont pas protégés par une garantie (comme si l’appareil est échappé, s’il est soumis à un usage abusif,
etc.), une soumission pour le prix de réparation sera présentée sur demande.

Remarque : Avant de renvoyer un appareil de mesure, vérifiez la pile et assurez-vous qu’elle est chargée au complet.
