Page 1

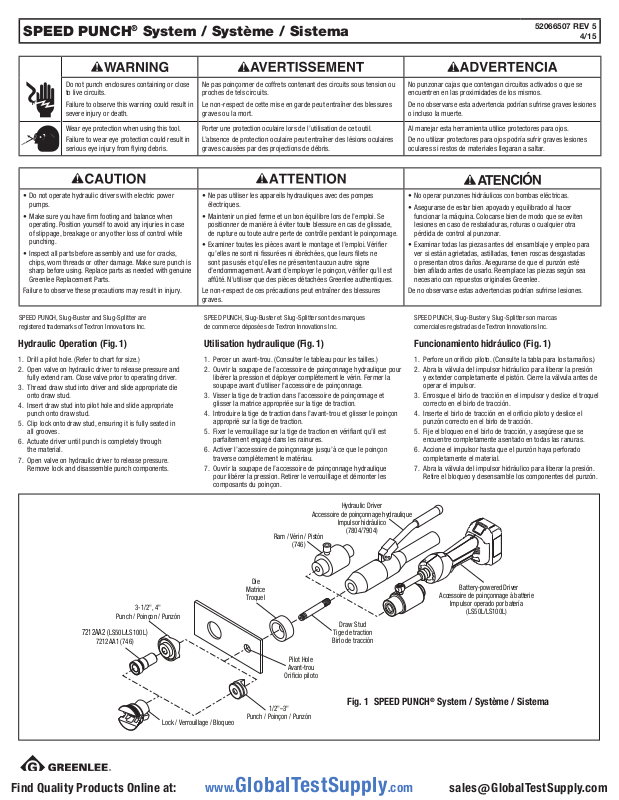

SPEED PUNCH® System / Système / Sistema

52066507 REV 5

4/15

Do not punch enclosures containing or close to live circuits.

Failure to observe this warning could result in severe injury or death.

Wear eye protection when using this tool.

Failure to wear eye protection could result in serious eye injury from ﬂying debris.

• Do not operate hydraulic drivers with electric power pumps.

• Make sure you have ﬁrm footing and balance when operating. Position yourself to avoid any injuries in case of slippage, breakage or any other loss of control while punching.

• Inspect all parts before assembly and use for cracks, chips, worn threads or other damage. Make sure punch is sharp before using. Replace parts as needed with genuine Greenlee Replacement Parts.

Failure to observe these precautions may result in injury.

SPEED PUNCH, Slug-Buster and Slug-Splitter are registered trademarks of Textron Innovations Inc.

Hydraulic Operation (Fig. 1)

1. Drill a pilot hole. (Refer to chart for size.)

2. Open valve on hydraulic driver to release pressure and fully extend ram. Close valve prior to operating driver.

3. Thread draw stud into driver and slide appropriate die onto draw stud.

4. Insert draw stud into pilot hole and slide appropriate punch onto draw stud.

5. Clip lock onto draw stud, ensuring it is fully seated in all grooves.

6. Actuate driver until punch is completely through thematerial.

7. Open valve on hydraulic driver to release pressure. Remove lock and disassemble punch components.

Ne pas poinçonner de coffrets contenant des circuits sous tension ou proches de tels circuits.

Le non-respect de cette mise en garde peut entraîner des blessures graves ou la mort.

Porter une protection oculaire lors de l’utilisation de cet outil.

L’absence de protection oculaire peut entraîner des lésions oculaires graves causées par des projections de débris.

• Ne pas utiliser les appareils hydrauliques avec des pompes électriques.

• Maintenir un pied ferme et un bon équilibre lors de l’emploi. Se positionner de maniére à éviter toute blessure en cas de glissade, de rupture ou toute autre perte de contrôle pendant le poinçonnage.

• Examiner toutes les pièces avant le montage et l’emploi. Vériﬁer qu’elles ne sont ni ﬁssurées ni ébréchées, que leurs ﬁlets ne sont pas usés et qu’elles ne présentent aucun autre signe d’endommagement. Avant d’employer le poinçon, vériﬁer qu’il est affûté. N’utiliser que des pièces détachées Greenlee authentiques.

Le non-respect de ces précautions peut entraîner des blessures graves.

SPEED PUNCH, Slug-Buster et Slug-Splitter sont des marques de commerce déposées de Textron Innovations Inc.

Utilisation hydraulique (Fig. 1)

1. Percer un avant-trou. (Consulter le tableau pour les tailles.)

2. Ouvrir la soupape de l’accessoire de poinçonnage hydraulique pour libérer la pression et déployer complètement le vérin. Fermer la soupape avant d’utiliser l’accessoire de poinçonnage.

3. Visser la tige de traction dans l’accessoire de poinçonnage et glisser la matrice appropriée sur la tige de traction.

4. Introduire la tige de traction dans l’avant-trou et glisser le poinçon approprié sur la tige de traction.

5. Fixer le verrouillage sur la tige de traction en vériﬁant qu’il est parfaitement engagé dans les rainures.

6. Activer l’accessoire de poinçonnage jusqu’à ce que le poinçon traverse complètement le matériau.

7. Ouvrir la soupape de l’accessoire de poinçonnage hydraulique pour libérer la pression. Retirer le verrouillage et démonter les composants du poinçon.

No punzonar cajas que contengan circuitos activados o que se encuentren en las proximidades de los mismos.

De no observarse esta advertencia podrían sufrirse graves lesiones o incluso la muerte.

Al manejar esta herramienta utilice protectores para ojos.

De no utilizar protectores para ojos podría sufrir graves lesiones oculares si restos de materiales llegaran a saltar.

• No operar punzones hidráulicos con bombas eléctricas.

• Asegurarse de estar bien apoyado y equilibrado al hacer funcionar la máquina. Colocarse bien de modo que se eviten lesiones en caso de resbaladuras, roturas o cualquier otra pérdida de control al punzonar.

• Examinar todas las piezas antes del ensamblaje y empleo para ver si están agrietadas, astilladas, tienen roscas desgastadas o presentan otros daños. Asegurarse de que el punzón esté bien aﬁlado antes de usarlo. Reemplace las piezas según sea necesario con repuestos originales Greenlee.

De no observarse estas advertencias podrían sufrirse lesiones.

SPEED PUNCH, Slug-Buster y Slug-Splitter son marcas comerciales registradas de Textron Innovations Inc.

Funcionamiento hidráulico (Fig. 1)

1. Perfore un oriﬁcio piloto. (Consulte la tabla para los tamaños.)

2. Abra la válvula del impulsor hidráulico para liberar la presión

y extender completamente el pistón. Cierre la válvula antes de operar el impulsor.

3. Enrosque el birlo de tracción en el impulsor y deslice el troquel

correcto en el birlo de tracción.

4. Inserte el birlo de tracción en el oriﬁcio piloto y deslice el

punzón correcto en el birlo de tracción.

5. Fije el bloqueo en el birlo de tracción, y asegúrese que se

encuentre completamente asentado en todas las ranuras.

6. Accione el impulsor hasta que el punzón haya perforado

completamente el material.

7. Abra la válvula del impulsor hidráulico para liberar la presión.

Retire el bloqueo y desensamble los componentes del punzón.

Hydraulic Driver

Accessoire de poinçonnage hydraulique

Impulsor hidráulico

Ram / Vérin / Pistón

(746)

Die Matrice Troquel

3-1/2", 4"

Punch / Poinçon / Punzón

7212AA2 (

LS50L/LS100L

7212AA1 (746)

Find Quality Products Online at: [email protected]

)

Lock / Verrouillage / Bloqueo

Pilot Hole

Avant-trou

Oriﬁcio piloto

1/2"–3"

Punch / Poinçon / Punzón

www.GlobalTestSupply.com

(7804/7904)

Battery-powered Driver

Accessoire de poinçonnage à batterie

Impulsor operado por batería

(LS50L/LS100L)

Draw Stud

Tige de traction

Birlo de tracción

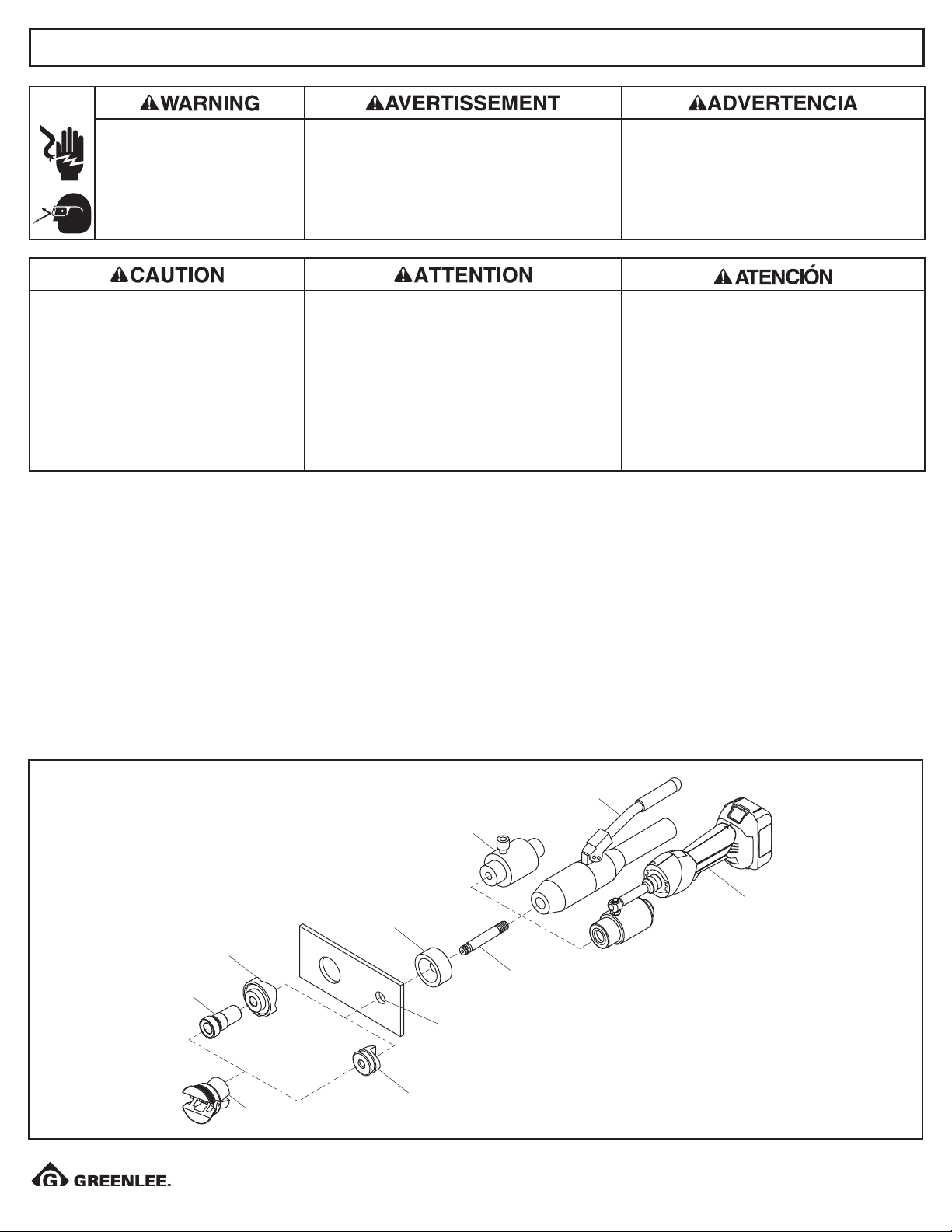

Fig. 1 SPEED PUNCH® System / Système / Sistema

Page 2

SPEED PUNCH® KITS / KITS / JUEGOS

SPEED PUNCH® PRODUCT LINE LIGNE DE PRODUITS / LÍNEA DE PRODUCTOS

HOLE SIZE

TAILLE DU TROU

TAMAÑO DEL ORIFICIO

CONDUIT

&PIPE

DESCRIPTION DESCRIPTION DESCRIPCIÓN

CONDUIT ET

TUYAU

CONDUCTOS Y

TUBERÍAS

ø inch ø mm ISO Ga mm inch mm

NOTES: / REMARQUES: / NOTAS: * Maximum capacity: 12 ga. stainless steel when used with 6-ton driver. * Capacité maximale: acier inoxydable calibre 12 lors d’une utilisation avec

poinçonneuse 6 tonnes.

* Capacidad máxima: acero inoxidable calibre 12 cuando se utiliza

con impulsor de 6 toneladas

MAX. CAP. CAP. MAX.

CAPACIDAD MÁX.

PILOT HOLE

AVANT-TROU

ORIFICIO PILOTO

CATALOG NO.

N° CATALOGUE

NÚMERO DE CATÁLOGO

PUNCH

POINÇON

PUNZÓN

DIE MATRICE TROQUEL

1/2" x 2" MS w/BAT DRIVER

1/2" x 4" MS w/BAT DRIVER

1/2" x 2" SS w/BAT DRIVER

1/2" x 4" MS w/HYD DRIVER

LS100L11SBSP

LS100L11SB4SP

LS100L11SSSP

7310SBSP

w/DRIVER

1/2" x 4" MS w/BAT DRIVER

1/2" x 2" w/BAT DRIVER

1/2" x 2" MS

LS50L11SB4SP

LS50L11SBSP

7908SBSP

7907SBSP

2-1/2" x 4" MS

1/2" x 2" SS

METRIC MS 16-40 mm

7304SP

7307SP

7217SBSP

SLUG-SPLITTER® PUNCHES FOR STAINLESS STEEL / POINÇONS POUR ACIER INOXYDABLE / PUNZONES PARA ACERO INOXIDABLE

1/2" 0.885 22.5 – 12 2.7 0.500 12.7 745SP-1/2P 745SP-1/2D • •

3/4" 1.115 28.3 – 10* 3.5 0.875 22.5 745SP-3/4P 745SP-3/4D • •

ROUND PUNCH

STAINLESS

STEEL

– 1.210 30.5 – 10* 3.5 0.875 22.5 745SP-1-7/32P 745SP-1-7/32D • •

1" 1.362 34.6 – 10* 3.5 0.875 22.5 745SP-1P 745SP-1D • •

1-1/4" 1.701 43.2 – 10* 3.5 0.875 22.5 745SP-1-1/4P 745SP-1-1/4D • •

1-1/2" 1.951 49.6 – 10* 3.5 0.875 22.5 745SP-1-1/2P 745SP-1-1/2D • •

2" 2.416 61.4 – 10* 3.5 0.875 22.5 745SP-2P 745SP-2D • •

SLUG-BUSTER® PUNCHES AND LARGE PUNCHES FOR MILD STEEL / POINÇONS ET GRANDS POINÇONS POUR ACIER DOUX / PUNZONES Y PUNZONES GRANDES PARA ACERO DULCE

1/2" 0.885 22.5 – 10 3.5 0.500 12.7 7212SP-1/2P 7212SP-1/2D • • • • • • •

3/4" 1.115 28.3 – 10 3.5 0.875 22.5 7212SP-3/4P 7212SP-3/4D • • • • • • •

– 1.210 30.5 – 10 3.5 0.875 22.5 7212SP-1-7/32P 7212SP-1-7/32D

1" 1.362 34.6 – 10 3.5 0.875 22.5 7212SP-1P 7212SP-1D • • • • • • •

ROUND PUNCH

MILD STEEL

1-1/4" 1.701 43.2 – 10 3.5 0.875 22.5 7212SP-1-1/4P 7212SP-1-1/4D • • • • • • •

1-1/2" 1.951 49.6 – 10 3.5 0.875 22.5 7212SP-1-1/2P 7212SP-1-1/2D • • • • • • •

2" 2.416 61.4 – 10 3.5 0.875 22.5 7212SP-2P 7212SP-2D • • • • • • •

2-1/2" 2.914 74.0 – 10 3.5 0.875 22.5 7212SP-2-1/2P 7212SP-2-1/2D • • • •

3" 3.539 89.9 – 10 3.5 0.875 22.5 7212SP-3P 7212SP-3D • • • •

3-1/2" 4.044 102.7 – 10 3.5 1.362 34.6 7212SP-3-1/2P 7212SP-3-1/2D • • • •

4’ 4.544 115.4 – 10 3.5 1.362 34.6 7212SP-4P 7212SP-4D • • • •

SLUG-BUSTER® PUNCHES FOR MILD STEEL–METRIC / POINÇONS POUR ACIER DOUX–MÉTRIQUE / PUNZONES PARA ACERO DULCE–MÉTRICO

– 0.638 16.2 16 14 2.0 0.500 12.7 7212SP-M16P 7212SP-M16D •

– 0.803 20.4 20 14 2.0 0.500 12.7 7212SP-M20P 7212SP-M20D •

METRIC

ROUND PUNCH

MILD STEEL

– 1.000 25.4 25 14 2.0 0.500 12.7 7212SP-M25P 7212SP-M25D •

– 1.280 32.5 32 10 3.5 0.875 22.5 7212SP-M32P 7212SP-M32D •

– 1.595 40.5 40 10 3.5 0.875 22.5 7212SP-M40P 7212SP-M40D •

– 2.000 50.8 50 10 3.5 0.875 22.5 7212SP-M50P 7212SP-M50D

– 2.500 63.5 63 10 3.5 0.875 22.5 7212SP-M63P 7212SP-M63D

SPECIAL SHAPE PUNCHES FOR MILD STEEL / POINÇONS FORMES SPÉCIALES POUR ACIER DOUX / PUNZONES DE FORMAS ESPECIALES PARA ACERO DULCE

OILTIGHT 22 mm 0.885 22.5 – 12 2.7 0.625 15.9 7212SP-PB22P 60250 •

OILTIGHT 30 mm 1.210 30.5 – 12 2.7 0.625 15.9 7212SP-PB30P 60249 •

ACCESSORIES / ACCESSOIRES / ACCESORIOS

DESCRIPTION / DESCRIPTION /DESCRIPCIÓN

SPEED LOCK SP-LOCK2 3/8" •••••••• ••••

SLUG-BUSTER

DRAW STUDS

SPEED LOCK SP-LOCK 3/4" •••••••••••

DRAW STUDS

3-1/2", 4"

SLEEVE

BIT GREENLEE STEP BIT 34403 7/8" •••••••• •

SLUG-SPLITTER

OILTIGHT–MILD STEEL 7212SP32 SHORT SQUARE, 3/8" x 4.0" (9.5 x 101 mm) • •

SLUG-BUSTER

SLUG-SPLITTER®–STAINLESS STEEL

SLEEVE LG PUNCH LS50L/LS100L (silver) 7212AA1 1-1/8" x 2-1/2" (29 x 64 mm) 2 2

SLEEVE LG PUNCH 746 RAM (black) 7212AA2 1-1/8" x 2-1/2" (29 x 64 mm) 2 2 2

–MILD STEEL

–STAINLESS STEEL

–MILD STEEL

CAT. NO. / N° CAT. / NÚM. DE CAT.

7212SP14 SHORT, 3/8" x 3.8" (9.5 x 96 mm) • • • • •

7212SP13 LONG, 3/8" x 4.7" (9.5 x 119 mm) • • •

7212SP24 SHORT, 3/8" x 3.8" (9.5 x 96 mm) •

7212SP22 LONG, 3/8" x 4.7" (9.5 x 119 mm) •

7212SP11 SHORT, 3/4" x 4.8" (19.0 x 122 mm) • • • • • •

7212SP12 LONG, 3/4" x 5.6" (19.0 x 142 mm) • • • •

7212SP23 SHORT, 3/4" x 5.0" (19.0 x 127 mm) •

7212SP21 LONG, 3/4" x 5.8" (19.0 x 147 mm) •

SIZE / TAILLE / TAMAÑO

OILTIGHT MS 22 mm

OILTIGHT MS 30 mm

7212SP-PB22U

7212SP-PB30U
