Greenlee PDMM-10 Instruction Manual [en, fr, es]

999 3797.2 © 2000 Greenlee Textron IM 1472 10/00

PDMM-10

DIGITAL

MULTIMETER

MULTÍMETRO

DIGITAL

MULTIMETRE

NUMERIQUE

INSTRUCTION MANUAL

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

Read and understand all of the instructions
and safety information in this manual
before operating or servicing this tool.

Lea y entienda todas las instrucciones y la
información sobre seguridad que aparecen

en este manual, antes de manejar esta
herramienta o darle mantenimiento.

Lire attentivement et bien comprendre
toutes les instructions et les informations
sur la sécurité de ce manuel avant d‘utiliser

ou de procéder à l‘entretien de cet outil.

2

Description

The Greenlee PDMM-10 Digital Multimeter is a hand-held testing
device with the following measurement capabilities: AC and DC
voltage, DC current, and resistance. It also checks diodes and
verifies continuity.

Specialized functions and capabilities include:

• Digital display (LCD)

• Manual range selection

• Voltage measurements up to 300 V AC/DC

• Current measurements up to 200 mA DC

• Resistance measurements up to 2 MΩ

• Diode/continuity test

• Attached test leads

Safety

Safety is essential in the use and maintenance of Greenlee tools
and equipment. This instruction manual and any markings on the
tool provide information for avoiding hazards and unsafe practices
related to the use of this tool. Observe all of the safety information
provided.

Purpose

This instruction manual is intended to familiarize all personnel with
the safe operation and maintenance procedures for the Greenlee
PDMM-10 Digital Multimeter.

Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.
Greenlee and are registered trademarks of Greenlee Textron.

KEEP THIS MANUAL

PDMM-10

3

Important Safety Information

This symbol is used to call your attention to hazards or unsafe
practices which could result in an injury or property damage.
The signal word, defined below, indicates the severity of the
hazard. The message after the signal word provides informa­tion for preventing or avoiding the hazard.

SAFETY ALERT SYMBOL

Immediate hazards which, if not avoided, WILL result in
severe injury or death.

Hazards which, if not avoided, COULD result in severe injury
or death.

Hazards or unsafe practices which, if not avoided, MAY result
in injury or property damage.

Read and understand this material
before operating or servicing
this equipment. Failure to understand
how to safely operate this tool can result
in an accident causing serious injury or
death.

4

Important Safety Information

Electric shock hazard:
Contact with live circuits can result in

severe injury or death.

Electric shock and fire hazard:

• Do not expose this unit to rain or moisture.

• Do not use the unit if it is wet or damaged.

• Inspect the test leads before use. They must be clean and
dry, and the insulation must be in good condition.

• Use this unit for the manufacturer’s intended purpose only,
as described in this manual. Any other use can impair the
protection provided by the unit.

Failure to observe these warnings can result in severe injury or
death.

Electric shock hazard:

• Do not apply more than the rated voltage between any two
input terminals, or between any input terminal and earth
ground.

• Do not contact the test lead tips or any uninsulated portion
of the accessory.

Failure to observe these warnings can result in severe injury or
death.

PDMM-10

5

Important Safety Information

Do not change the measurement function or range while the
test leads are connected to a component or circuit.

Failure to observe this precaution can result in injury and can
damage the unit.

The fuse is an integral part of the overvoltage protection.
When fuse replacement is necessary, see Specifications for the
correct type, size, and capacity. Using any other type of fuse
will void the overvoltage protection rating of the unit.

Failure to observe this warning can result in severe injury or
death.

• Do not operate with the case open.

• Before opening the case, remove the test leads from the
circuit and shut off the unit.

Failure to observe these warnings can result in severe injury or
death.

6

Important Safety Information

• Unless measuring voltage or current, shut off and lock out
power. Make sure that all capacitors are discharged. Voltage
must not be present.

• Set the selector and connect the test leads so that they
correspond to the intended measurement. Incorrect settings
or connections can result in a blown fuse.

• Using this unit near equipment that generates electromag­netic interference can result in unstable or inaccurate
readings.

• Do not attempt to repair this unit. It contains no user­serviceable parts.

• Do not expose the unit to extremes in temperature or high
humidity. See Specifications.

Failure to observe these precautions can result in injury and
can damage the unit.

PDMM-10

7

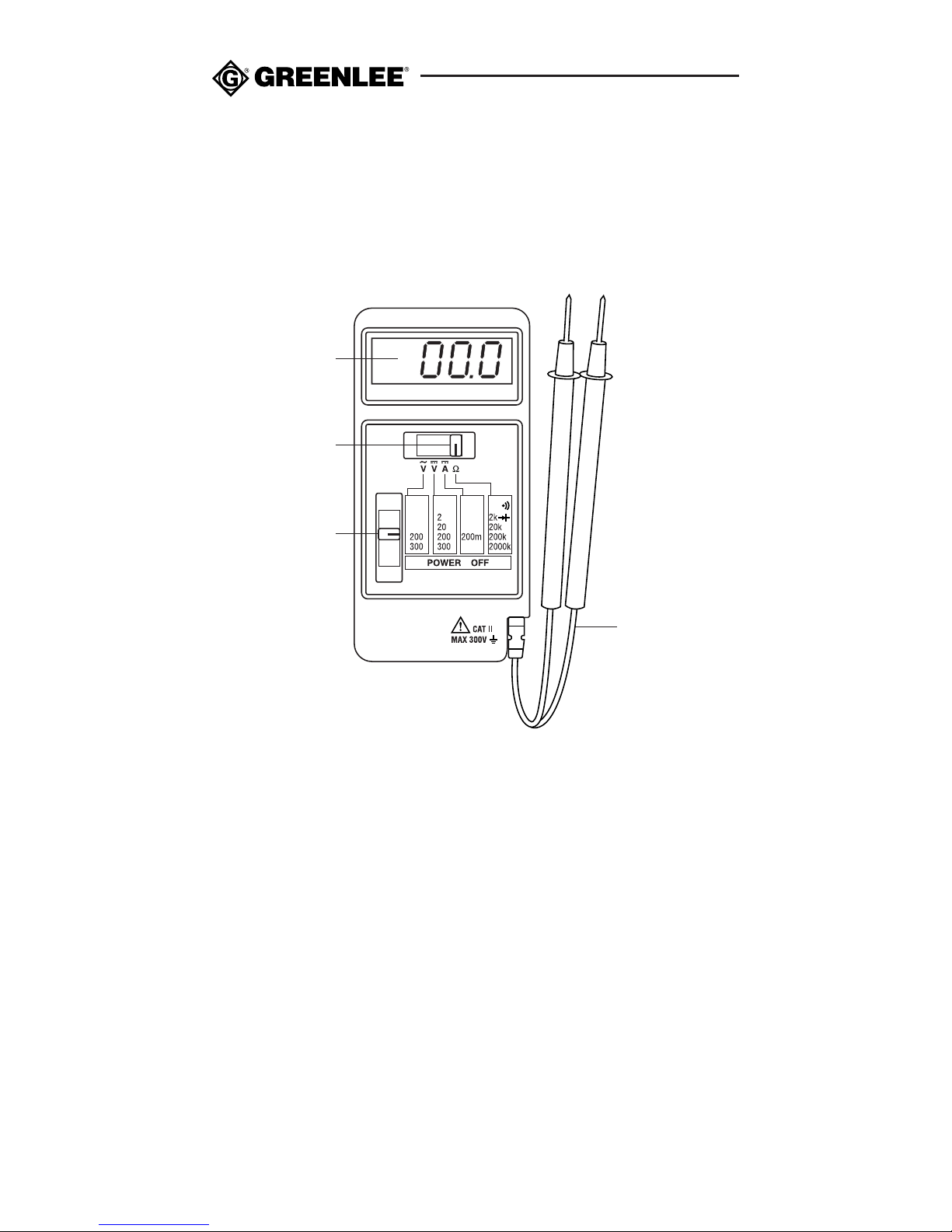

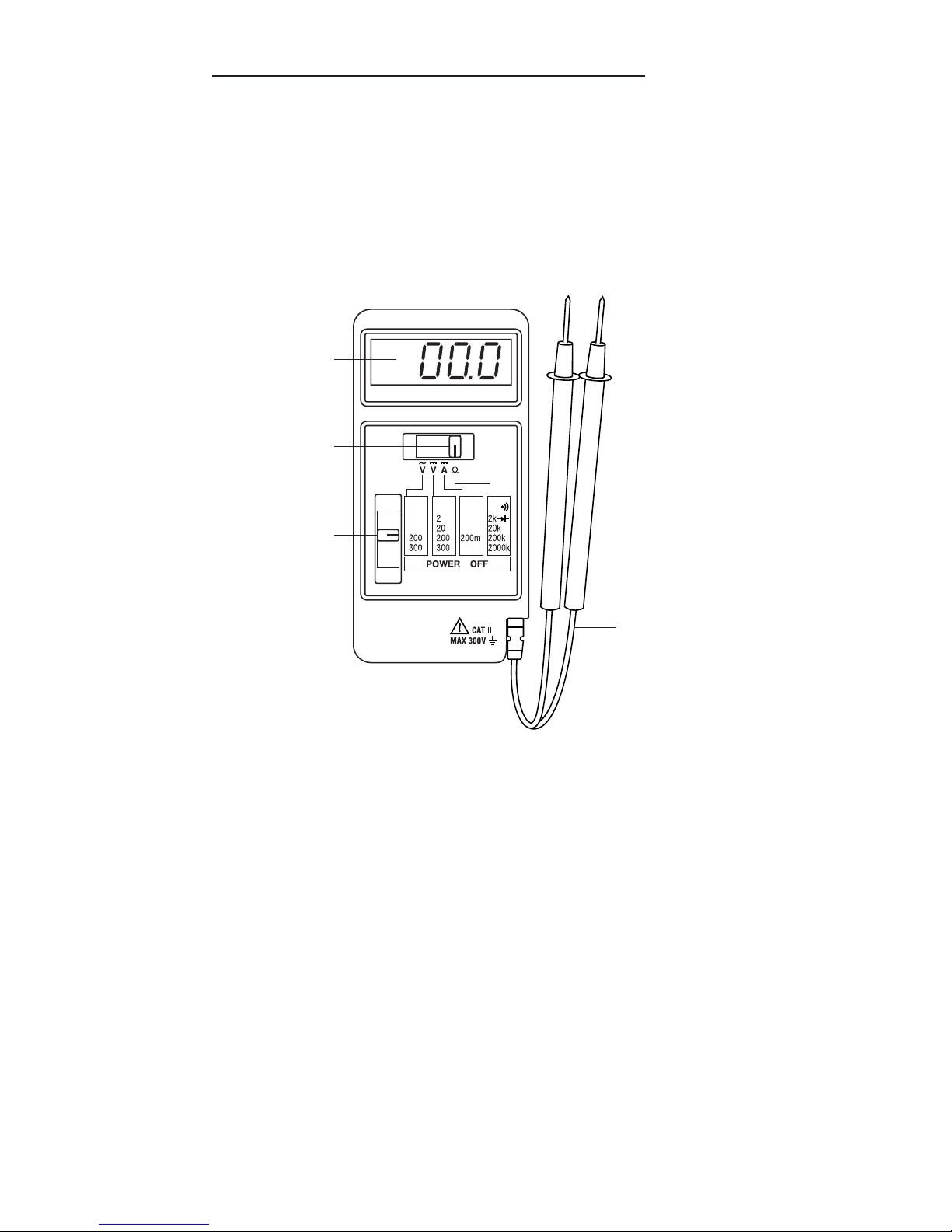

Identification

1. Digital display (LCD)

2. Function selector

3. Power and measurement range selector

4. Test leads with probes

1

2

3

4

Using the Features

Power and measurement range selector: Slide the selector up to

turn unit on. Line the selector up with desired settings. Always
start with highest setting. Slide the selector down to turn unit off.

Function selector: Slide the selector side to side to set the proper
position prior to connecting the test probes. Disconnect the
probes from the circuit or component before switching to a new
function.

Test leads: Red probe polarity is positive. Remove test lead caps
to perform tests.

8

Operation

Electric shock hazard:
Contact with live circuits can result in

severe injury or death.

1. See the Settings Table. Set the measurement range selector to
the proper setting, starting with the highest measurement
setting. Never apply more than 300 V to the unit.

2. See Typical Measurements for specific measurement
instructions.

3. Test the unit on a known functioning circuit or component.

• If the unit does not function as expected on a known

functioning circuit, replace the battery and/or fuse.

• If the unit still does not function as expected, send the unit

to Greenlee for repair. See the address shown under
Warranty.

4. Take the reading from the circuit or component to be tested. If
the resolution is not satisfactory, remove the meter from the
circuit and change to the next lower range.

Settings Table

To measure

set the function

this …

selector to this Notes

symbol …

AC Voltage

(300 V max)

DC Voltage

(300 V max)

DC Current

Connect in series and turn on circuit

(250 V and

or component.

200 mA max)

Resistance

Make sure circuit or component is
turned off and no voltage is present.

• Make sure circuit or component is
turned off and no voltage is present.

Diode/

Polarity of red probe is +.

Continuity • Range selector must be in the

2k

position.

• Tone indicates continuity.

PDMM-10

9

Typical Measurements

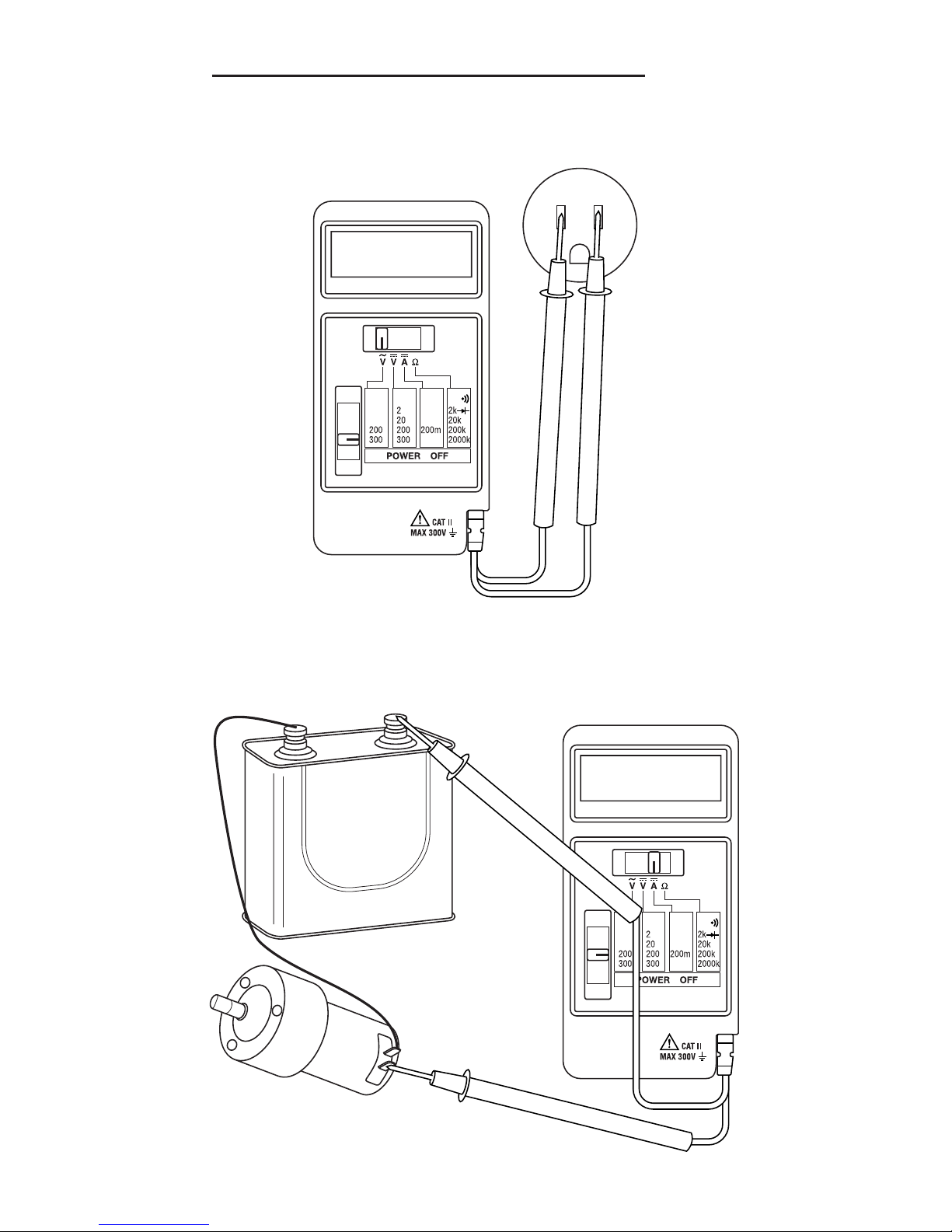

Voltage Measurement

Current Measurement

10

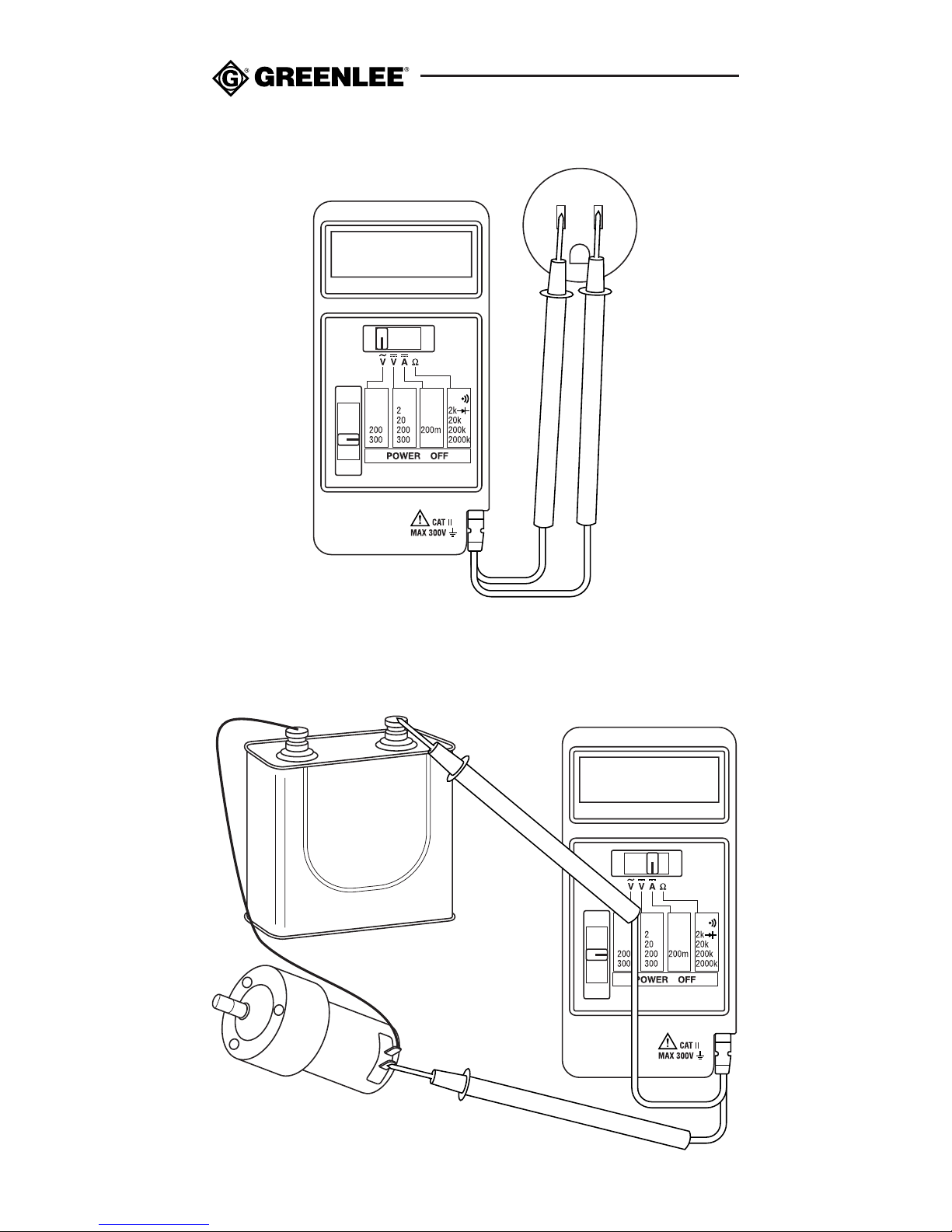

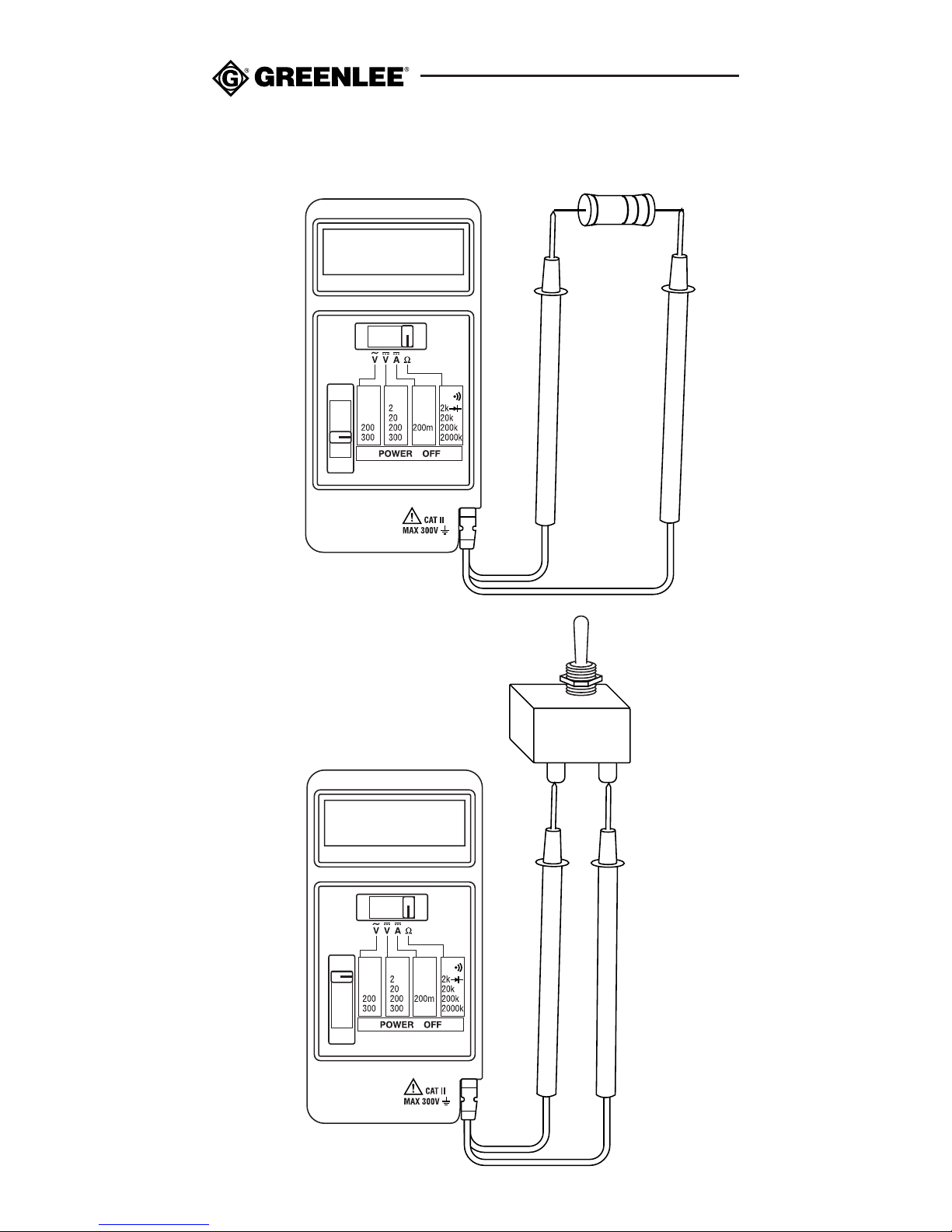

Resistance Measurement

Continuity Check

Typical Measurements

PDMM-10

11

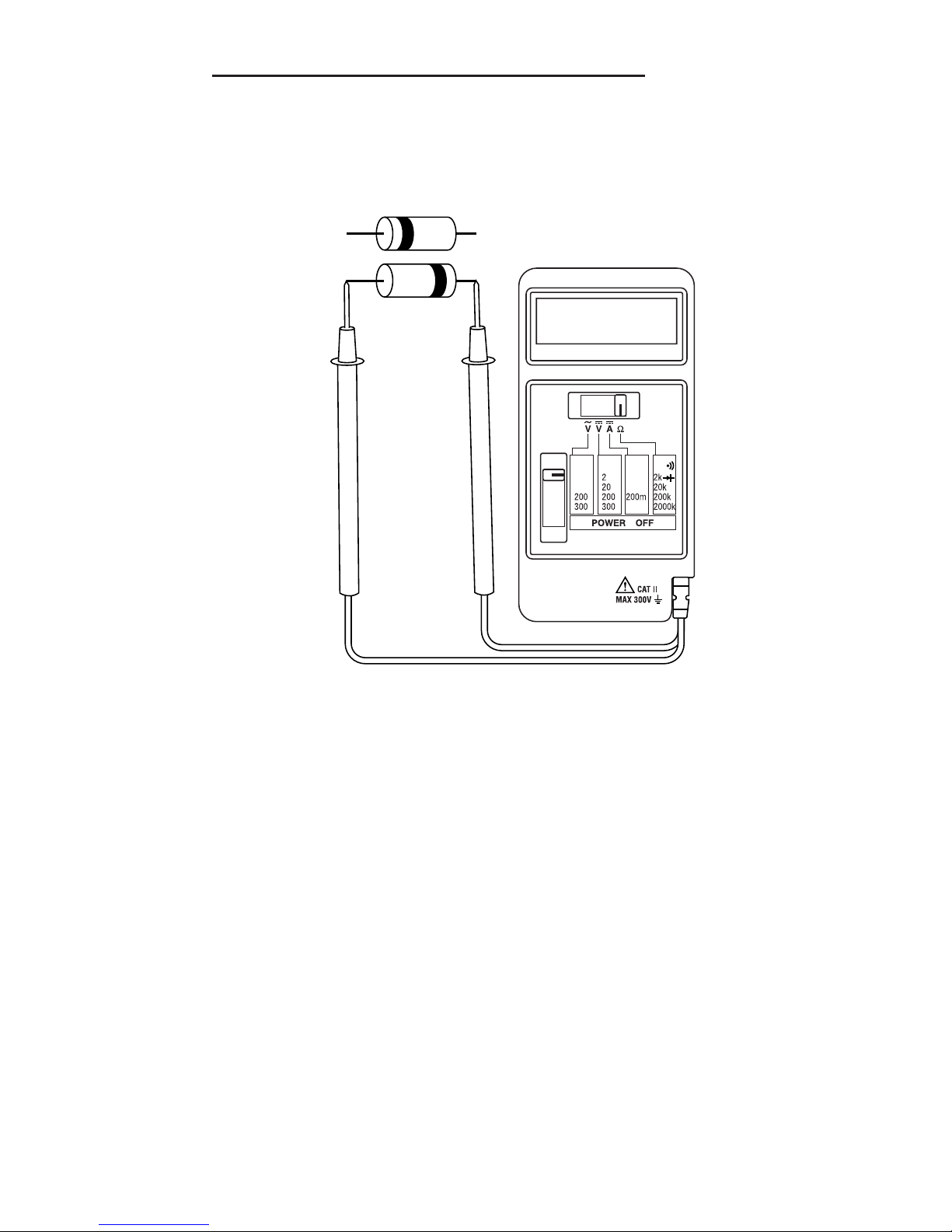

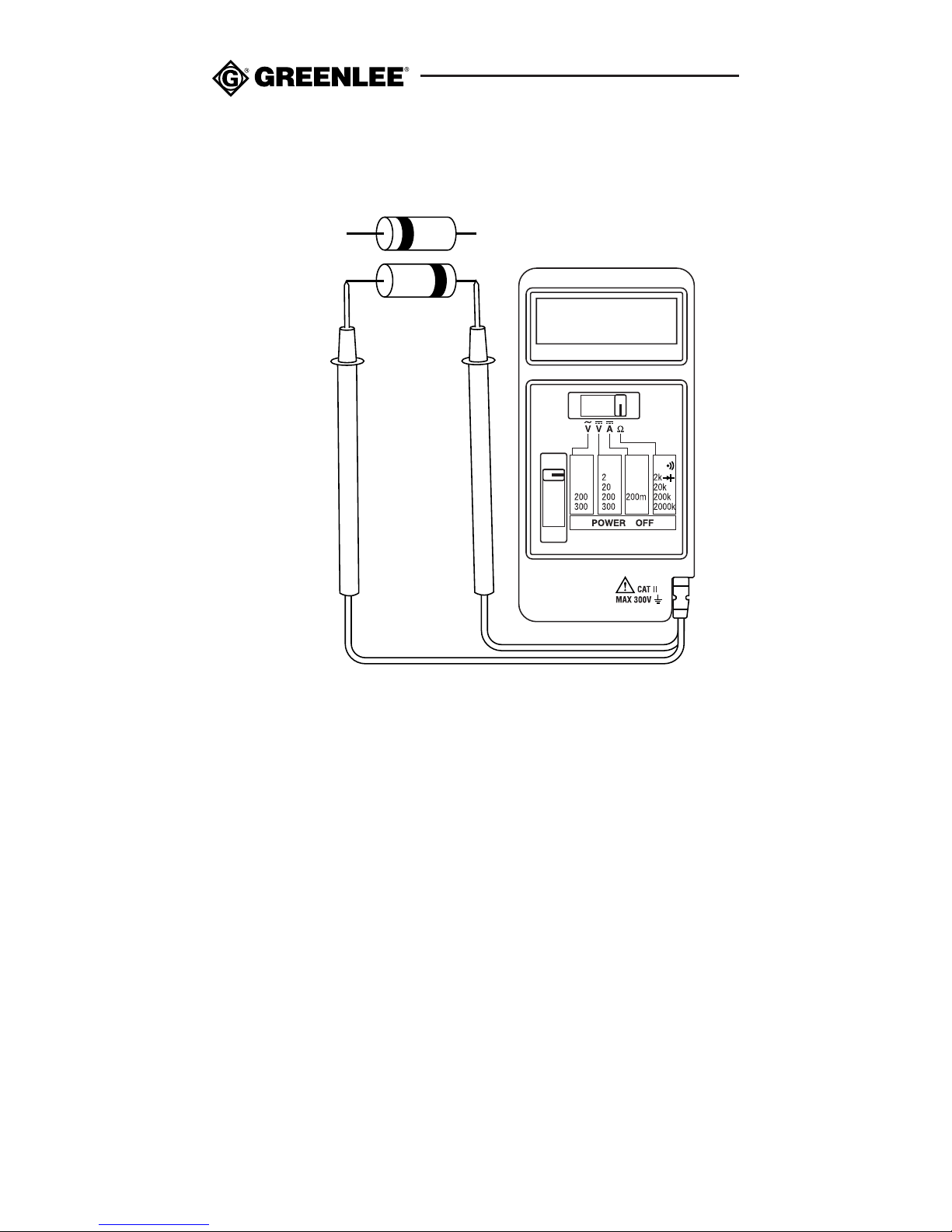

Diode Measurement

Typical Measurements

Reverse Bias

Forward Bias

Red

Probe

12

Accuracy

Accuracy Table (specified at 23 °C ± 5 °C (73 °F ± 41 °F)

Input Impedance: 1 MΩ

Specifications

Display: 3-1/2–digit LCD (1999 maximum count)
Sampling Rate: Approximately 2 to 3 measurements per second
Range Overload Indication: “1” MSD displayed
Overvoltage Protection Category:

Category II, 300 VAC and 300 VDC

Operating Conditions: 0 °C to 40 °C (32 °F to 104 °F),

0 to 75% relative humidity
Storage Conditions: Remove battery
Pollution Degree: 2
Battery: 12 V battery (NEDA 1811A or IEC 3LR50)
Fuse: 200 mA/250 V F fuse, interrupting rating 1.5 kA, 5 x 20 mm

Function Range Accuracy

0 to 200 / 300 V ± 1.5%

0 to 2 / 20 / 200 / 300 V ± 0.8%

0 to 200 mA ± 2.0%

0 to 2 k / 20 k / 200 k / 2000 k ± 1.5%

PDMM-10

13

Overvoltage Installation Categories

These definitions were derived from the international safety
standard for insulation coordination as it applies to measurement,
control, and laboratory equipment. These overvoltage categories
are explained in more detail by the International Electrotechnical
Commission; refer to either of their publications: IEC 1010-1 or
IEC 60664.

Overvoltage Category I

Signal level. Electronic and telecommunication equipment, or parts
thereof. Some examples include transient-protected electronic
circuits inside photocopiers and modems.

Overvoltage Category II

Local level. Appliances, portable equipment, and the circuits they
are plugged into. Some examples include light fixtures, televisions,
and long branch circuits.

Overvoltage Category III

Distribution level. Permanently installed machines and the circuits
they are hard-wired to. Some examples include conveyor systems
and the main circuit breaker panels of a building’s electrical
system.

Overvoltage Category IV

Primary supply level. Overhead lines and other cable systems.
Some examples include cables, meters, transformers, and other
exterior equipment owned by the power utility.

14

Maintenance

Battery and Fuse Replacement

• Do not attempt to repair this unit. It contains no user­serviceable parts.

• Do not expose the unit to extremes in temperature or high
humidity. See Specifications.

Failure to observe these precautions can result in injury and
can damage the unit.

The fuse is an integral part of the overvoltage protection.
When fuse replacement is necessary, see Specifications for the
correct type, size, and capacity. Using any other type of fuse
will void the overvoltage protection rating of the unit.

Failure to observe this warning can result in severe injury or
death.

Before opening the case, remove the test leads from the circuit
and shut off the unit.

Failure to observe this warning can result in severe injury or
death.

PDMM-10

15

Maintenance (cont’d)

Battery and Fuse Replacement (cont’d)

If the symbol appears in the display, replace the battery.

1. Disconnect the unit from the circuit and turn the unit off.

2. Remove the unit from the case, carefully pulling the top out
first.

3. With the unit lying face down on a flat surface, insert the tip
of a probe in the hole just above the battery cover.

4. While gently pressing down, move the top of the probe
towards the top of the unit, prying the cover open.

5. Remove the back cover.

6. Replace the battery (observe polarity) and/or fuse.

7. Replace the cover.

8. Insert the unit into the case, starting with the bottom.

Cleaning

Periodically wipe the case with a damp cloth and mild detergent;
do not use abrasives or solvents.

16

Greenlee Textron / Subsidiary of Textron Inc.

4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

PDMM-10

17

Descripción

El Multímetro digital modelo PDMM-10 de Greenlee es un instru­mento de verificación capaz de efectuar los siguientes tipos de
mediciones: tensión alterna y continua, corriente continua, y
resistencia. Esta unidad es de bolsillo y cabe perfectamente en
la palma de la mano. También sirve para verificar diodos y
continuidad.

Entre sus funciones y capacidades se incluyen:

• Pantalla digital (LCD)

• Selección manual de escala

• Mediciones de tensión de hasta 300V CA/CC

• Mediciones de corriente de hasta 200 mA CC

• Medición de resistencia de hasta 2 MΩ

• Verificación de diodo y continuidad

• Cables de prueba acoplados

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y dar man­tenimiento a las herramientas y equipo Greenlee. Este manual de
instrucciones y todas las marcas que ostenta la herramienta le
ofrecen la información necesaria para evitar riesgos y hábitos poco
seguros relacionados con su uso. Siga toda la información sobre
seguridad que se proporciona.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar a
todo el personal con los procedimientos de operación y man­tenimiento seguros para el Multímetro digital modelo PDMM-10
de Greenlee.

Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita, previa

solicitud.
Greenlee y son marcas registradas de Greenlee Textron.

CONSERVE ESTE MANUAL

18

Importante Información sobre Seguridad

Este símbolo se utiliza para indicar un riesgo o práctica poco
segura que podría ocasionar lesiones o daños materiales.
Cada uno de los siguientes términos denota la gravedad del
riesgo. El mensaje que sigue a dichos términos le indica cómo
puede evitar o prevenir ese riesgo.

SÍMBOLO DE ALERTA
SOBRE SEGURIDAD

Peligros inmediatos que, de no evitarse, OCASIONARÁN
graves lesiones o incluso la muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR graves
lesiones o incluso la muerte.

Peligro o prácticas peligrosas que, de no evitarse, PUEDEN
OCASIONAR lesiones o daños materiales.

Lea y entienda este documento antes
de manejar esta herramienta o darle
mantenimiento. Utilizarla sin comprender
cómo manejarla de manera segura
podría ocasionar un accidente y, como
resultado de éste, graves lesiones o
incluso la muerte.

PDMM-10

19

Importante Información sobre Seguridad

Peligro de electrocución e incendio:

• No exponga esta unidad ni a la lluvia ni a la humedad.

• No utilice esta unidad si se encuentra mojada o dañada.

• Revise minuciosamente los cables de prueba antes de
utilizarlos. Deberán estar limpios y secos, y su forro aislante
deberá hallarse en buenas condiciones.

• Utilícela únicamente para el propósito para el que ha sido
diseñada por el fabricante, tal como se describe en este
manual. Cualquier otro uso puede menoscabar la protección
proporcionada por la unidad.

De no observarse estas advertencias pueden sufrirse graves
lesiones o incluso la muerte.

Peligro de electrocución:
El contacto con circuitos activados

puede ocasionar graves lesiones o
incluso la muerte.

Peligro de electrocución:

• No aplique más del voltaje nominal entre dos terminales de
entrada cualesquiera, o entre una terminal de entrada
cualquiera y una conexión a tierra.

• No toque las puntas de los cables de prueba ni ninguna
parte del accesorio que carezca de forro aislante.

De no observarse estas advertencias pueden sufrirse graves
lesiones o incluso la muerte.

20

Importante Información sobre Seguridad

• No haga funcionar esta unidad con la caja abierta.

• Antes de abrir la caja, retire del circuito los cables de
prueba y apague la unidad.

De no observarse estas advertencias pueden sufrirse graves
lesiones o incluso la muerte.

El fusible es una parte integral para la protección contra
sobretensión. Cuando sea necesario reemplazarlo, consulte
la sección “Especificaciones” para saber qué tipo, tamaño y
capacidad debe tener. Utilizar cualquier otro tipo de fusible
anulará la clasificación de protección de sobretensión de la
unidad.

De no observarse esta advertencia pueden sufrirse graves
lesiones o incluso la muerte.

No cambie la función de medición ni la escala mientras los
cables de prueba se encuentren conectados a un componente
o circuito.

De no observarse esta advertencia podrían sufrirse lesiones o
daños a la unidad.

PDMM-10

21

Importante Información sobre Seguridad

• No intente reparar esta unidad, ya que contiene partes que
deben recibir mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura
extrema o altos niveles de humedad; Consulte las
“Especificaciones”.

De no observarse estas precauciones podrían sufrirse lesiones
o daños a la unidad.

• A menos que vaya a medir tensión o corriente, apague
y bloquee la energía. Asegúrese de que todos los
condensadores estén totalmente sin carga. No debe haber
tensión alguna.

• Coloque el interruptor de selección y conecte los cables de
prueba de modo que correspondan al tipo de medición que
se desea efectuar. Si se colocan o se conectan incorrecta­mente puede quemarse un fusible.

• Al utilizar esta unidad cerca de equipo que genere
interferencia electromagnética quizá se obtenga una lectura
inexacta e inestable.

22

Identificación

1. Pantalla digital (LCD)

2. Interruptor de selección de función

3. Interruptor de selección de escala de medición y potencia

4. Cables de prueba con sondas

1

2

3

4

Cómo utilizar las distintas funciones

Interruptor de selección de escala de medición y potencia:

Deslice el interruptor de selección hacia arriba para encender la
unidad. Alinee el interruptor de selección con los valores
deseados. Empiece siempre por el ajuste más alto. Deslice el
interruptor de selección hacia abajo para apagar la unidad.

Interruptor de selección de función: Deslice el interruptor de
selección de lado a lado para establecer la posición correcta antes
de conectar las sondas de prueba. Desconecte las sondas del
circuito o componente antes de cambiar de función.

Cables de prueba: La polaridad de la sonda roja es positiva. Retire
las tapas de los cables de prueba para realizar pruebas.

PDMM-10

23

Operación

1. Consulte la Tabla de valores. Coloque el interruptor de
selección de escala de medición en el valor adecuado, co­menzando con el valor de medición más alto. Nunca aplique
más de 300V a la unidad.

2. Consulte la sección “Mediciones más comunes” en relación
con las instrucciones específicas para cada tipo de medición.

3. Pruebe la unidad en un circuito o componente que se sabe
está funcionando perfectamente.

• Si no funciona como debería en un circuito que se sabe está

funcionando perfectamente, reemplace la pila y/o el fusible.

• Si sigue sin funcionar como debería, devuélvala a Greenlee

a fin de que sea reparada. Vea la dirección bajo Garantía.

4. Anote la lectura del circuito o componente que se está verificando.
Si la resolución de la lectura no es satisfactoria, desconecte el
medidor del circuito y cambie a la siguiente escala inferior.

Tabla de valores

Para medir

esto …

Notas

coloque el interruptor de

selección de función en

este símbolo …

Tensión CA

(300V máx.)

Tensión CC

(300V máx.)

Corriente

continua

(CC) (250V y

200 mA máx.)

Resistencia

Diodo/

Continuidad

Conecte en serie y encienda el circuito
o componente.

Asegúrese de que el circuito o
componente se encuentre apagado y
de que no haya tensión presente.

• Asegúrese de que el circuito o
componente se encuentre apagado y
de que no haya tensión presente.
La polaridad de la sonda roja es +.

• El interruptor de selección de escala
debe encontrarse en la posición
2k .

• El tono es señal de continuidad.

Peligro de electrocución:
El contacto con circuitos activados

puede ocasionar graves lesiones o
incluso la muerte.

24

Mediciones más comunes

Medición de tensión

Medición de corriente

PDMM-10

25

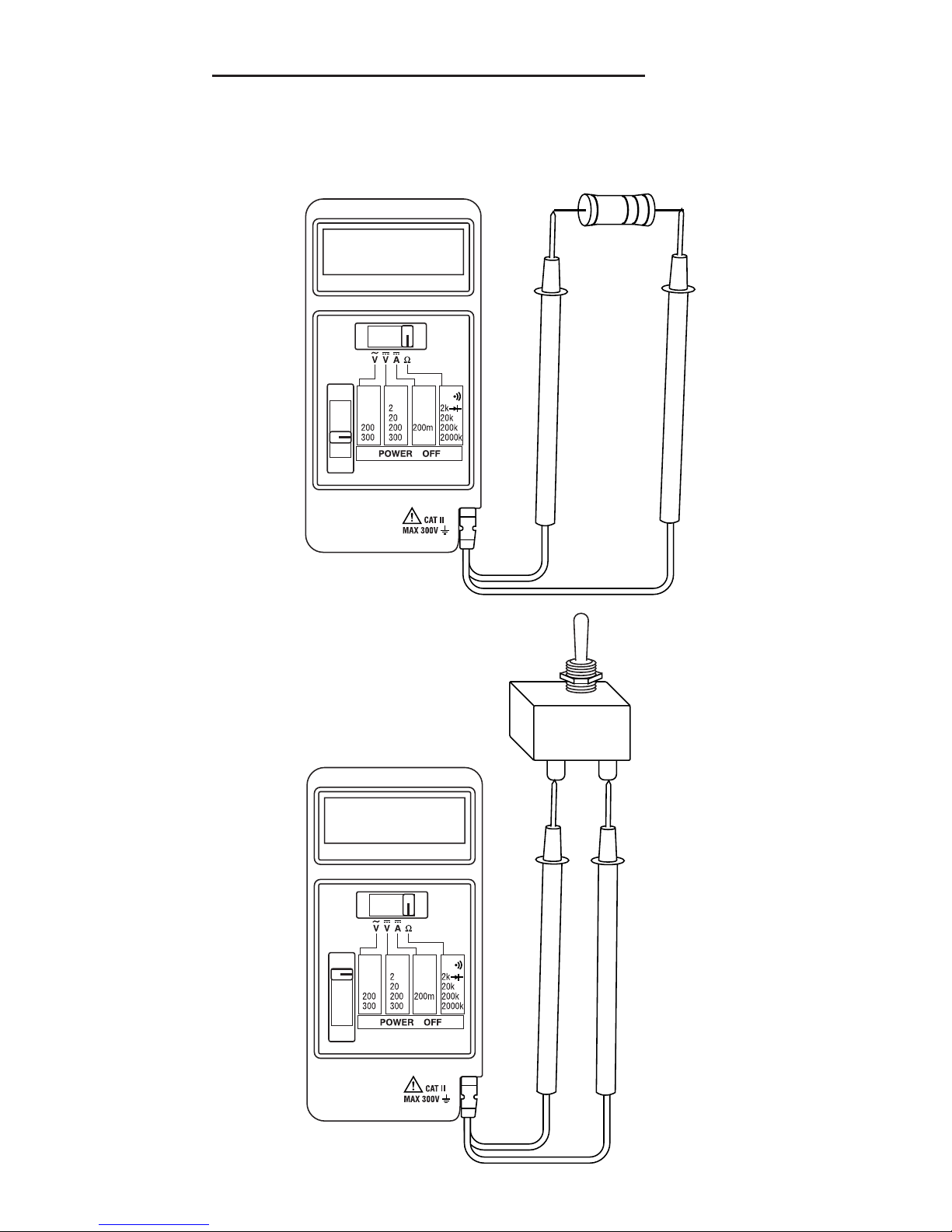

Medición de resistencia

Verificación de continuidad

Mediciones más comunes

26

Verificación de diodo

Mediciones más comunes

Polarización

inversa

Polarización

directa

Sonda

roja

PDMM-10

27

Precisión

Tabla de precisión (especificada a 23°C ± 5°C (73°F ± 41°F)

Impedancia de entrada: 1 MΩ

Especificaciones

Pantalla: Pantalla de cristal líquido (LCD) de 3-1/2–dígitos

(resolución máxima de 1999 puntos)

Frecuencia de muestreo: Aproximadamente 2 a 3 mediciones

por segundo
Indicación de sobrecarga de escala: aparece “1” MSD
Categoría de protección de sobretensión:

Categoría II, 300V CA y 300V CC
Condiciones de operación: 0° C a 40°C (32°F a 104°F),

0 a 75% de humedad relativa
Condiciones de almacenamiento: Retire la pila
Grado de contaminación: 2
Pila: Pila de 12V (NEDA 1811A o IEC 3LR50)
Fusible: 200 mA/250V F, condiciones de corte del fusible 1,5 kA,

5 x 20 mm

Función Escala Precisión

0 a 200/300V ± 1,5%

0 a 2/20/200/300V ± 0,8%

0 a 200 mA ± 2,0%

0 a 2 k/20 k/200 k/2000 k ± 1,5%

28

Categorías de instalación de sobretensión:

Las siguientes definiciones proceden de la norma de seguridad
internacional sobre la coordinación de aislamientos tal y como se
aplica a equipos de medición, control y laboratorio. En las
publicaciones IEC 1010-1 y IEC 60664 de la International
Electrotechnical Commission (Comisión Electrotécnica
Internacional) se detallan más a fondo estas categorías de
sobretensión.

Categoría de sobretensión I

Nivel de señal. Equipo electrónico y de telecomunicaciones, o
partes del mismo. Como ejemplo pueden citarse los circuitos
electrónicos protegidos contra tensiones momentáneas dentro de
fotocopiadores y modems.

Categoría de sobretensión II

Nivel local. Aparatos eléctricos, equipo portátil, y los circuitos a
los que están conectados. Como ejemplo pueden citarse dis­positivos de iluminación, televisores y circuitos de rama larga.

Categoría de sobretensión III

Nivel de distribución. Máquinas instaladas permanentemente y los
circuitos a los que están cableados. Como ejemplo pueden citarse
sistemas conductores y los paneles del interruptor automático
principal del sistema eléctrico de un edificio.

Categoría de sobretensión IV

Nivel de abastecimiento primario. Líneas aéreas y otros sistemas
de cable. Como ejemplo pueden citarse cables, medidores,
transformadores y cualquier otro equipo exterior perteneciente
a la empresa de servicio eléctrico.

PDMM-10

29

Mantenimiento

Cómo reemplazar la pila y el fusible

• No intente reparar esta unidad, ya que contiene partes que
deben recibir mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura
extrema o altos niveles de humedad; Consulte las
“Especificaciones”.

De no observarse estas precauciones podrían sufrirse lesiones
o daños a la unidad.

Antes de abrir la caja, retire del circuito los cables de prueba y
apague la unidad.

De no observarse esta advertencia pueden sufrirse graves
lesiones o incluso la muerte.

El fusible es una parte integral para la protección contra
sobretensión. Cuando sea necesario reemplazarlo, consulte
la sección “Especificaciones” para saber qué tipo, tamaño y
capacidad debe tener. Utilizar cualquier otro tipo de fusible
anulará la clasificación de protección de sobretensión de la
unidad.

De no observarse esta advertencia pueden sufrirse graves
lesiones o incluso la muerte.

30

Mantenimiento (continuación)

Cómo reemplazar la pila y el fusible (continuación)

Si el símbolo aparece en la pantalla, reemplace las pilas.

1. Desconecte la unidad del circuito y apague la unidad.

2. Retire la unidad de la caja, tirando primero de la parte
superior con mucho cuidado.

3. Con la unidad colocada boca abajo sobre una superficie plana,
inserte la punta de una sonda en el orificio ubicado encima de
la tapa del compartimiento de las pilas.

4. A la vez que presiona con cuidado, mueva la parte superior de
la sonda hacia la parte superior de la unidad, ejerciendo
palanca para abrir la tapa.

5. Retire la tapa posterior.

6. Reemplace la pila (fíjese en la polaridad) y/o el fusible.

7. Reemplace la tapa.

8. Inserte la unidad en la caja, comenzando con la parte inferior.

Limpieza

Limpie periódicamente la caja utilizando un paño húmedo y
detergente suave; no utilice abrasivos ni solventes.

PDMM-10

31

Greenlee Textron / Subsidiary of Textron Inc.

4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

32

Greenlee Textron / Subsidiary of Textron Inc.

4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

PDMM-10

33

Description

Le multimètre numérique PDMM-10 de Greenlee est un appareil
portable conçu pour vérifier la tension c.a. et c.c., le courant c.c. et
la résistance. Il contrôle aussi les diodes et vérifie la continuité.

Les fonctions et capacités spécialisées comprennent␣ :

• Affichage numérique␣ (cristaux liquides)

• Sélection manuelle de plage

• Mesures de tension allant jusqu’à 300 V c.a./c.c.

• Mesures de courant allant jusqu’à 200 mA c.c.

• Mesures de résistance allant jusqu’à 2 MΩ

• Diode/Contrôle de continuité

• Fils de vérification attachés

Sécurité

Lors de l’utilisation et de l’entretien des outils et des équipements
de Greenlee, votre sécurité est une priorité. Ce manuel d’in­structions et toute étiquette sur l’outil fournit des informations
permettant d’éviter des dangers ou des manipulations dan­gereuses liées à l’utilisation de cet outil. Suivre toutes les
consignes de sécurité indiquées.

Dessein

Ce manuel d’instructions est conçu pour que le personnel puisse
se familiariser avec le fonctionnement et les procédures d’entretien
sûres du multimètre numérique PDMM-10 de Greenlee.

Mettre ce manuel à la disposition de tous les employés.
On peut obtenir des exemplaires gratuits sur simple demande.
Greenlee et sont des marques déposées de Greenlee Textron.

CONSERVER CE MANUEL

34

Consignes de sécurité importantes

Ce symbole met en garde contre les risques et les manipula­tions dangereuses pouvant entraîner des blessures ou
l’endommagement du matériel. Le mot indicateur, défini ci­dessous, indique la gravité du danger. Le message qui suit le
mot indicateur indique comment empêcher le danger.

SYMBOLE
D’AVERTISSEMENT

Danger immédiat qui, s’il n’est pas pris en considération
ENTRAINERA des blessures graves, voire mortelles.

Danger qui, s’il n’est pas pris en considération, POURRAIT
entraîner des blessures graves, voire mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne sont pas
pris en considération, POURRAIENT EVENTUELLEMENT
entraîner des dommages à la propriété ou causer des
blessures.

Lire attentivement et bien comprendre
cette documentation avant d’utiliser
ou de procéder à l’entretien de cet
équipement. Négliger de comprendre
comment utiliser cet outil en toute
sécurité peut provoquer un accident et
entraîner des blessures graves, voire
mortelles.

PDMM-10

35

Consignes de sécurité importantes

Risques de décharge électrique␣ :
Un contact avec des circuits sous

tension peut entraîner des blessures
graves, voire mortelles.

Risques de décharge électrique␣ :

• Ne pas appliquer plus que la tension nominale entre deux
bornes d’entrée, ou entre une borne d’entrée et une prise de
terre.

• Ne pas entrer en contact avec les extrémités des fils d’essai
ou avec toute autre partie non isolée de l’accessoire.

L’inobservation de ces consignes peut entraîner des blessures
graves, voire mortelles.

Risques de décharge électrique et d’incendie␣ :

• Ne pas exposer cet appareil à la pluie ou à l’humidité.

• Ne pas utiliser cet appareil s’il est mouillé ou endommagé.

• Vérifier les fils d’essai avant de les utiliser. La pièce (ou les
pièces) doi(ven)t être propre(s) et sèche(s) et l’isolation en
bon état.

• Utiliser cet appareil uniquement dans le but pour lequel il a
été conçu, tel que décrit dans ce manuel. Toute autre
utilisation peut altérer le système de protection de cet
appareil.

L’inobservation de ces consignes peut entraîner des blessures
graves, voire mortelles.

36

Consignes de sécurité importantes

• Ne pas utiliser lorsque le boîtier est ouvert.

• Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et
mettre l’appareil hors tension.

L’inobservation de ces consignes peut entraîner des blessures
graves, voire mortelles.

Le fusible est une partie intégrante du système de protection
de surtension. Lorsqu’un fusible doit être remplacé, consulter
les spécifications pour connaître le type, la taille et la capacité
requis. L’utilisation de tout autre type de fusible annule le
calibrage de protection contre la surtension de l’appareil.

L’inobservation de cette consigne peut entraîner des blessures
graves, voire mortelles.

Ne pas modifier la fonction de mesure pendant que les fils
d’essai sont connectés à un composant ou à un circuit.

L’inobservation de cette consigne peut endommager l’appareil
et entraîner des blessures.

PDMM-10

37

Consignes de sécurité importantes

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune
pièce pouvant être réparée.

• Ne pas exposer l’appareil à des températures ou à une
humidité extrêmes. Voir les spécifications.

L’inobservation de ces consignes peut endommager l’appareil
et entraîner des blessures.

• Sauf si l’on mesure la tension ou le courant, mettre hors
tension et verrouiller la source d’alimentation. S’assurer que
tous les condensateurs sont déchargés. Aucune tension ne
doit être présente.

• Régler le sélecteur et connecter les fils d’essai pour qu’ils
correspondent à la mesure voulue. Des réglages ou des
connexions incorrects peuvent faire sauter les fusibles.

• L’utilisation de cet appareil à proximité d’équipements qui
génèrent des interférences électromagnétiques peut
produire des lectures instables ou erronées.

38

Identification

1. Affichage numérique␣ (cristaux liquides)

2. Sélecteur de fonction

3. Sélecteur d’alimentation et de plage de mesure

4. Fils de mesure avec sonde

1

2

3

4

Utilisation des fonctions

Sélecteur d’alimentation et de plage de mesure : Faire glisser le

sélecteur pour mettre l’appareil sous tension. Aligner le sélecteur
avec les réglages désirés. Toujours commencer avec le réglage le
plus élevé. Faire glisser le sélecteur vers le bas pour éteindre
l’appareil.

Sélecteur de fonction : Faire glisser le sélecteur d’un côté et de
l’autre pour régler la position correcte avant de connecter les
sondes de vérification. Débrancher les sondes du circuit ou du
composant avant de commuter à une nouvelle fonction.

Fils de mesure : La polarité de la sonde rouge est positive.
Enlever les capuchons des fils de mesure avant d’exécuter les
vérifications.

PDMM-10

39

Utilisation

1. Se reporter au tableau des réglages. Régler le sélecteur de
plage de mesure au réglage approprié, en commençant par le
plus haut. Ne jamais appliquer plus de 300 V à l’appareil.

2. Se reporter aux mesures types pour obtenir des instructions
de mesure spécifiques.

3. Vérifier l’appareil sur un circuit ou sur un composant connu.

• Si l’appareil ne fonctionne pas comme prévu sur un circuit

dont le fonctionnement est connu, remplacer la pile et/ou le
fusible.

• Si l’appareil ne fonctionne toujours pas comme prévu, le

renvoyer à Greenlee pour qu’il soit réparé. Voir l’adresse
indiquée sous la garantie.

4. Lire le circuit ou le composant à vérifier. Si la résolution n’est
pas satisfaisante, retirer le compteur du circuit et passer à la
plage immédiatement moins élevée.

Tableau des réglages

Pour mesurer

ceci…

Remarques

régler le sélecteur de

fonction à ce symbole …

Tension c.a.

(300 V max)

Tension c.c.

(300 V max)
Courant c.c.

(250 V et

200 mA max.)

Résistance

Diode/

Continuité

Brancher en séries et mettre sous
tension le circuit ou le composant.

Assurez-vous que le circuit ou le
composant est sous tension et
qu’aucune tension n’est présente.

• Assurez-vous que le circuit ou le
composant est hors tension et
qu’aucune tension n’est présente.
La polarité de la sonde rouge est +.

• Le sélecteur de plage doit être en
position 2 k .

• La tonalité indique la continuité.

Risques de décharge électrique␣ :
Un contact avec des circuits sous

tension peut entraîner des blessures
graves, voire mortelles.

40

Mesures types

Mesure de la tension

Mesure du courant

PDMM-10

41

Mesure de la résistance

Vérification de la continuité

Mesures types

42

Mesure des diodes

Mesures types

Polarisation

inverse

Polarisation

directe

Sonde

rouge

PDMM-10

43

Précision

Tableau de précision (spécifié à 23 °C ± 5 °C (73 ± 41 °F)

Impédance d’entrée␣ : 1 MΩ

Spécifications

Affichage␣ : 3-1/2–chiffres sur LCD (compte maximum de 1 999)
Taux d’échantillonnage␣ : Environ 2 à 3 mesures par seconde
Indication de plage de surcharge␣ : «␣ 1␣ » chiffre significatif affiché
Protection contre la surtension :

Catégorie II, 300 V.c.a. et 300 V.c.c.

Conditions d’utilisation : 0 à 40 °C (32 à 104 °F),

0 à 75 % d’humidité relative
Conditions d’entreposage␣ : Enlever la pile
Degré de pollution␣ : 2
Pile␣ : deux piles de 12 volts (NEDA 1811A ou IEC 3LR50)
Fusible␣ : 200 mA/250 V F fusible, pouvoir de coupure nominal,

1,5 kA, 5 mm x 20 mm

Fonction Plage Précision

0 à 200 / 300 V ± 1,5 %

0 à 2 / 20 / 200 / 300 V ± 0,8 %

0 à 200 mA ± 2,0 %

0 à 2 k / 20 k / 200 k / 2␣ 000 k ± 1,5 %

44

Catégories d’installation de surtension␣ :

Ces définitions sont dérivées des normes internationales sur la
sécurité pour la coordination de l’isolation telle qu’elle s’applique à
la mesure, au contrôle et à l’équipement de laboratoire. Ces
catégories de surtension sont expliquées plus en détail par
Commission électrotechnique internationale␣ ; se reporter à l’une
de ces deux publications IEC 1010-1 ou IEC 60664.

Surtension, catégorie I

Niveau de signal. Pièces ou équipement électronique et de télé­communication. Par exemple, les circuits électroniques protégés
contre les courants transitoires, dans les photocopieurs et les
modems.

Surtension, catégorie II

Niveau de signal. Appareils, équipement portatif et les circuits
dans lesquels ils sont branchés. Par exemple, les appareils
d’éclairage, les téléviseurs et les dérivations.

Surtension, catégorie III

Niveau de distribution. Les machines installées en permanence et
les circuits auxquels elles sont câblées. Par exemple, les systèmes
de convoyeurs et les panneaux principaux de disjoncteurs du
système électrique d’un édifice.

Surtension, catégorie IV

Niveau d’alimentation principal. Lignes surélevées et autres
systèmes de câbles. Par exemple, les câbles, les compteurs, les
transformateurs et autres équipements extérieurs appartenant aux
fournisseurs en électricité.

PDMM-10

45

Entretien

Remplacement de la pile et du fusible

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune
pièce pouvant être réparée.

• Ne pas exposer l’appareil à des températures ou à une
humidité extrêmes. Voir les spécifications.

L’inobservation de ces consignes peut endommager l’appareil
et entraîner des blessures.

Le fusible est une partie intégrante du système de protection
de surtension. Lorsqu’un fusible doit être remplacé, consulter
les spécifications pour connaître le type, la taille et la capacité
requis. L’utilisation de tout autre type de fusible annule le
calibrage de protection contre la surtension de l’appareil.

L’inobservation de cette consigne peut entraîner des blessures
graves, voire mortelles.

Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et
mettre l’appareil hors tension.

L’inobservation de cette consigne peut entraîner des blessures
graves, voire mortelles.

46

Entretien (suite)

Remplacement de la pile et des fusibles (suite)

Si le symbole apparaît dans l’afficheur, remplacer la pile.

1. Débrancher l’appareil du circuit et mettre l’appareil hors
tension.

2. Enlever l’appareil du boîtier, en retirant d’abord la partie
supérieure avec précaution.

3. Lorsque l’appareil fait face vers le bas sur une surface plane,
insérer l’embout de la sonde dans le trou situé juste au
dessus du couvercle de la pile.

4. Tout en appuyant doucement, déplacer la partie supérieure de
la sonde vers la partie supérieure de l’appareil, en soulevant
pour ouvrir le couvercle.

5. Retirer le couvercle arrière.

6. Remplacer la pile (selon la polarité) et/ou le fusible.

7. Replacer le couvercle.

8. Insérer l’appareil dans le boîtier, en commençant par le fond.

Nettoyage

Nettoyer régulièrement le boîtier avec un chiffon humide et un
détergent doux. Ne pas utiliser de produits abrasifs ou de solvants.

PDMM-10

47

Greenlee Textron / Subsidiary of Textron Inc.

4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

Lifetime Limited Warranty

Greenlee warrants to the original purchaser of these goods for use that these products
will be free from defects in workmanship and material for their useful life, excepting
normal wear and abuse. This warranty is subject to the same terms and conditions
contained in Greenlee’s standard one-year limited warranty.

For all Test Instrument repairs, ship units Freight Prepaid to:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 USA.

Mark all packages: Attention TEST INSTRUMENT REPAIR. For items not covered
under warranty (such as dropped, abused, etc.), repair cost quote available upon
request.

Note: Prior to returning any test instrument, please check replaceable batteries or make
sure the battery is at full charge.

Garantía limitada de por vida

Greenlee garantiza al comprador original de estos productos para su uso que estos
productos estarán libres de defectos de mano de obra y materiales durante toda su
vida útil, exceptuando el desgaste normal y el abuso. Esta garantía está sujeta a los
mismos términos y condiciones contenidos en la garantía estándar limitada de
Greenlee de un año de duración.

Para reparación de instrumentos de verificación, envíe las unidades con flete pagado
a: Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 EE. UU.

Marque todos los paquetes: Atención TEST INSTRUMENT REPAIR (Reparación de
instrumentos de verificación). Para artículos no cubiertos por la garantía (tales como
los que se han dejado caer o han sido maltratados, etc.) se puede cotizar el costo de la
reparación a pedido.

Nota: Antes de enviar cualquier instrumento de verificación, revise por favor las pilas
o asegúrese de que estén totalmente cargadas.

Garantie à vie limitée

La société Greenlee garantit à l’acheteur d’origine de ces produits que ces derniers ne
comportent aucun défaut d’exécution ou de matériau pour la durée de leur vie utile,
sauf l’usure normale. Cette garantie est assujettie aux mêmes conditions que celles
contenues dans les modalités et conditions de la garantie limitée standard d’un an de
Greenlee.

Pour toutes les réparations d’instruments de mesure, expédiez l’appareil en port payé
à l’adresse suivante :
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932, États-Unis.

Sur tous les colis, inscrivez : Attention : TEST INSTRUMENT REPAIR (Réparation
d'instrument de mesure). Lorsque les articles ne sont pas protégés par une garantie
(comme si l’appareil est échappé, s’il est soumis à un usage abusif, etc.), une
soumission pour le prix de réparation sera présentée sur demande.

Remarque : Avant de renvoyer un appareil de mesure, vérifiez la pile et assurez-vous
qu’elle est chargée au complet.

For technical assistance: 800/435-0786

Greenlee Textron / Subsidiary of Textron Inc.

4455 Boeing Drive, Rockford, IL 61109-2988 USA

Technical / Customer Service (International): 815/397-7070

Fax: [phone]

Customer Service (North America): 800/435-0786

Fax: [phone]

Canada Fax: [phone]
