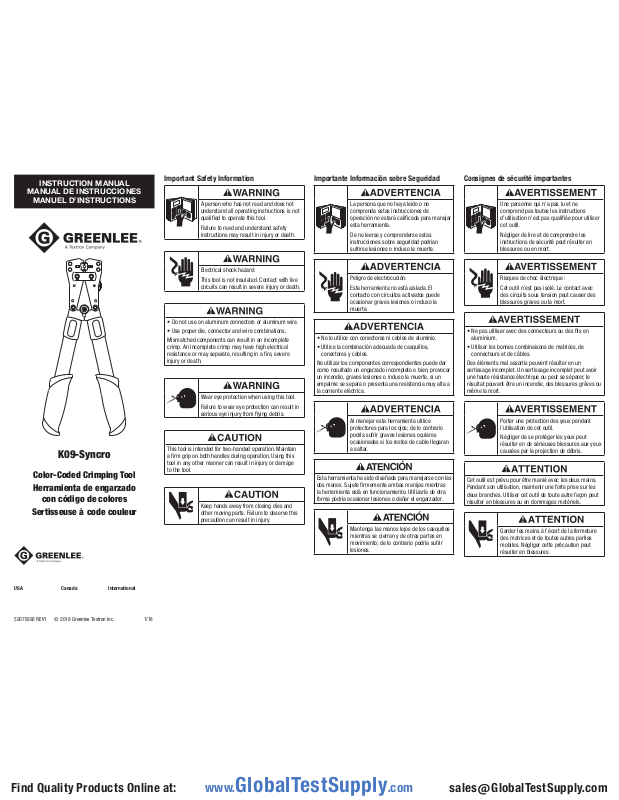

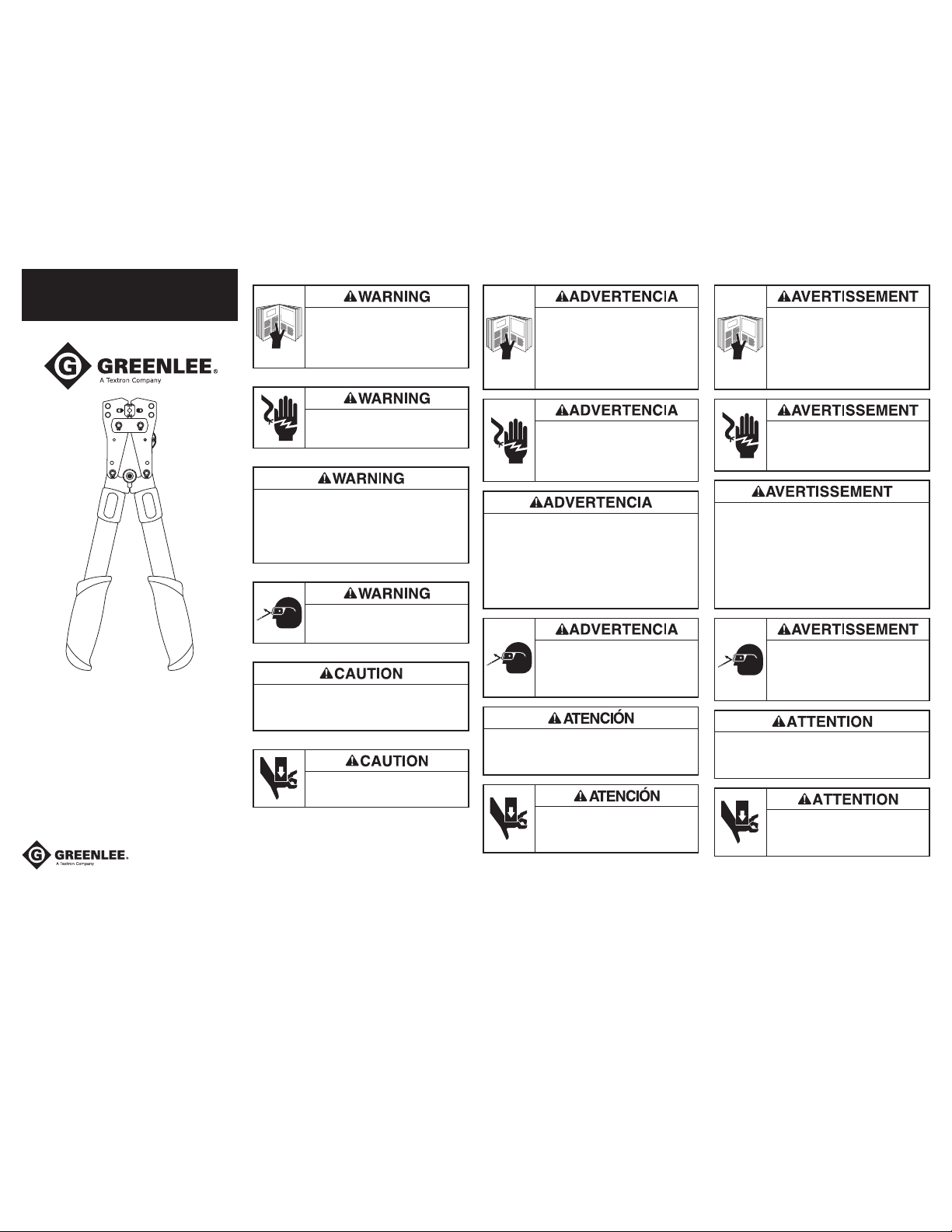

Page 1
INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MANUEL D’INSTRUCTIONS
A person who has not read and does not
understand all operating instructions is not
qualified to operate this tool.
Failure to read and understand safety
instructions may result in injury or death.
La persona que no haya leído o no
comprenda estas instrucciones de
operación no estará calificada para manejar
esta herramienta.
De no leerse y comprenderse estas
instrucciones sobre seguridad podrían
sufrirse lesiones o incluso la muerte.
Consignes de sécurité importantesImportante Información sobre SeguridadImportant Safety Information
Une personne qui n’a pas lu et ne
comprend pas toutes les instructions
d’utilisation n’est pas qualifiée pour utiliser
cet outil.
Négliger de lire et de comprendre les
instructions de sécurité peut résulter en
blessures ou en mort.
K09-Syncro
Color-Coded Crimping Tool
Herramienta de engarzado
concódigo de colores
Sertisseuse à code couleur
Electrical shock hazard:
This tool is not insulated. Contact with live
circuits can result in severe injury or death.
• Do not use on aluminum connectors or aluminum wire.
• Use proper die, connector and wire combinations.
Mismatched components can result in an incomplete
crimp. An incomplete crimp may have high electrical
resistance or may separate, resulting in a fire, severe
injury or death.
Wear eye protection when using this tool.
Failure to wear eye protection can result in
serious eye injury from flying debris.
This tool is intended for two-handed operation. Maintain
a firm grip on both handles during operation. Using this
tool in any other manner can result in injury or damage
to the tool.
Keep hands away from closing dies and
other moving parts. Failure to observe this
precaution can result in injury.
Peligro de electrocución:
Esta herramienta no está aislada. El
contacto con circuitos activados puede
ocasionar graves lesiones o incluso la
muerte.
• No lo utilice con conectores ni cables de aluminio.
• Utilice la combinación adecuada de casquillos,
conectores y cables.
No utilizar los componentes correspondientes puede dar
como resultado un engarzado incompleto o bien, provocar
un incendio, graves lesiones o incluso la muerte, si un
empalme se separa o presenta una resistencia muy alta a
la corriente eléctrica.
Al manejar esta herramienta utilice
protectores para los ojos; de lo contrario
podría sufrir graves lesiones oculares
ocasionadas si los restos de cable llegaran
a saltar.
Esta herramienta ha sido diseñada para manejarse con las
dos manos. Sujete firmemente ambas manijas mientras
la herramienta está en funcionamiento. Utilizarla de otra
forma podría ocasionar lesiones o dañar el engarzador.
Mantenga las manos lejos de los casquillos
mientras se cierran y de otras partes en
movimiento; de lo contrario podría sufrir
lesiones.
Risques de choc électrique :
Cet outil n’est pas isolé. Le contact avec
des circuits sous tension peut causer des
blessures graves ou la mort.
• Ne pas utiliser avec des connecteurs ou des fils en
aluminium.
• Utiliser les bonnes combinaisons de matrices, de
connecteurs et de câbles.
Des éléments mal assortis peuvent résulter en un
sertissage incomplet. Un sertissage incomplet peut avoir
une haute résistance électrique ou peut se séparer, le
résultat pouvant être un incendie, des blessures grâves ou
même la mort.
Porter une protection des yeux pendant
l’utilisation de cet outil.
Négliger de se protéger les yeux peut
résulter en de sérieuses blessures aux yeux
causées par la projection de débris.
Cet outil est prévu pour être manié avec les deux mains.
Pendant son utilisation, maintenir une forte prise sur les
deux branches. Utiliser cet outil de toute autre façon peut
résulter en blessures ou en dommages matériels.
Garder les mains à l’écart de la fermeture
des matrices et de toutes autres parties
mobiles. Négliger cette précaution peut
résulter en blessures.
USA Canada International
52078392 REV1 © 2018 Greenlee Textron Inc. 1/18
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 2

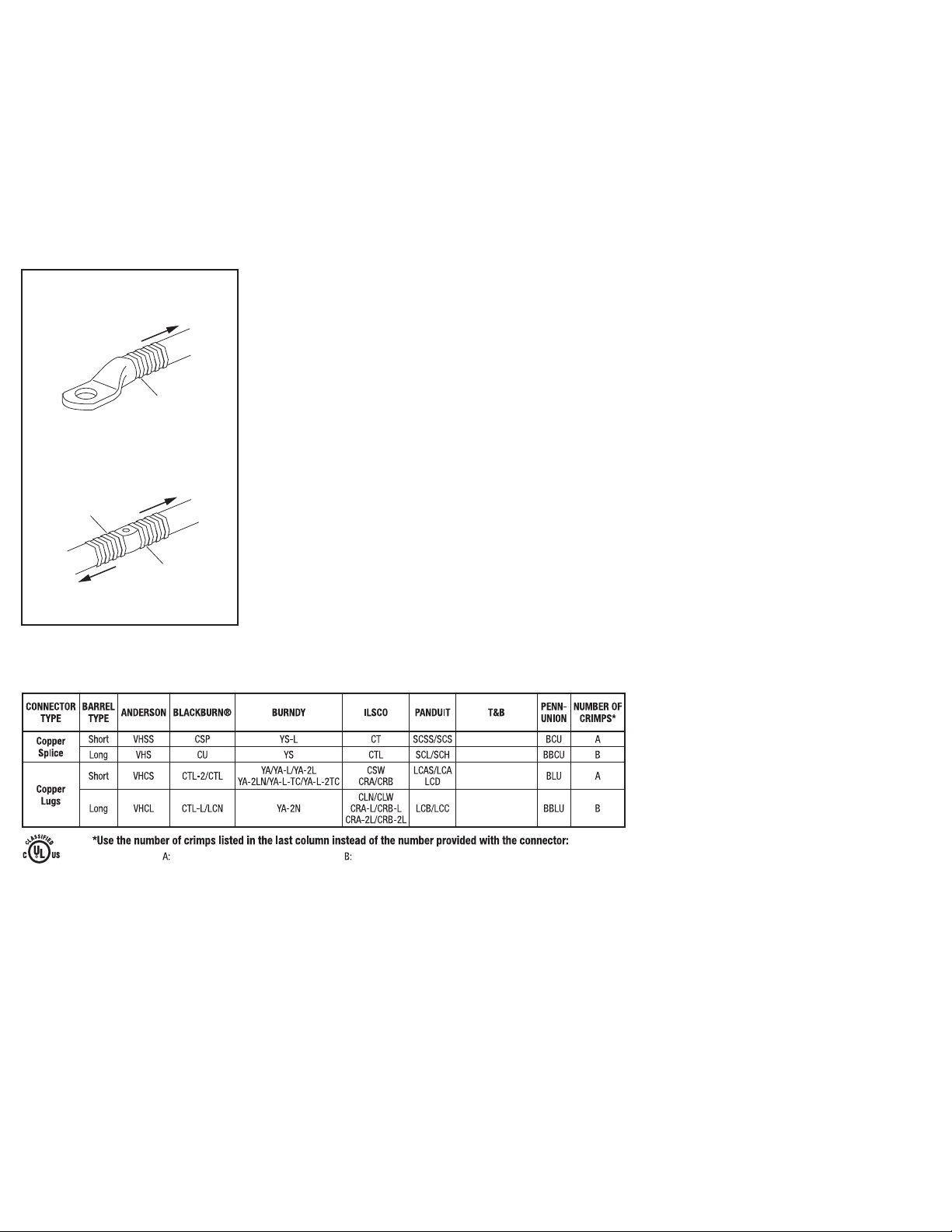

Figure 1 • Figura 1 • Figure 1
CRIMPING DIRECTION
DIRECCIÓN DE ENGARZADO
SENS DU SERTISSAGE
1ST COMPRESSION
PRIMERA COMPRESSIÓN
1E COMPRESSION
CRIMPING DIRECTION–Side B
DIRECCIÓN DE ENGARZADO–Lado B
1ST COMPRESSION–Side A
PRIMERA COMPRESIÓN–Lado A
1E COMPRESSION–Côté A
SENS DU SERTISSAGE–Côté B
Range
The K09-Syncro is designed to crimp 1 AWG to 250 kcmil
Crimping Instructions
1. Remove the cable insulation according to the
instructions supplied with each lug or splice. Do not cut
or nick the individual strands.
2. Open the tool to its widest point.
3. Select the proper die setting by rotating the die selection
wheel,
matching the cable size and colored portion on
the selection wheel to the cable size and colored bands
of the connector
4. Position the die set over the connector. The die faces
should be loca
closest to the tongue for lugs or between the center
marks for splices (see Figure 1).
5. Close the tool completely. Make sure the crimp remains
parallel to the color-coded bands.
Repeat this procedure for the recommended number
of crimps as described in the chart below. Crimp away
from the first crimp (see F
.
ted between the color-coded bands
igure 1).
Maintenance
1. Clean the tool often and store in a dry location.
2 Oil the moving parts, including rotating die
selectors, frequently.
CRIMPING DIRECTION–Side A
DIRECCIÓN DE ENGARZADO–Lado A
SENS DU SERTISSAGE–Côté A
1ST COMPRESSION–Side B
PRIMERA COMPRESIÓN–Lado B
1E COMPRESSION–Côté B
K09-SYNCRO CRIMPING TOOLS — TOOL RANGE: 1 AWG-250 kcmil
This tool is cUL and UL classified for use with the following connector brands:
Rango
La herramienta K09-Syncro está diseñada para engarzar
cables de 1 AWG a 250 kcmil
Instrucciones para realizar el engarzado
1. Pele el cable tal como se indica en las instrucciones
incluidas con cada orejeta o empalmador. No corte ni
melle los hilos del cable.
2. Abra la herramienta completamente.
3. Seleccione la posición correcta del casquillo girando la
parte superior del casquillo, y haciendo que el tamaño
del cable y la parte de color en la parte superior
coincida con el tamaño del cable y las rayas de color del
conector.
4. Posicione el conjunto del casquillo sobre el conector. Las
superficies del casquillo deben encontrarse entre las
bandascodificadas por color más próximas a la lengüeta
para orejetas, o entre las marcas centrales para los
empalmes. (Véase la figura 1).
5. Cierre completamente la herramienta. Asegúrese de
que el engarzado se mantenga paralelo a las bandas
codificadas por color.
Repita este procedimiento para el número recomendado
de engarzados tal como se describe en el diagrama a
continuación. Comience a partir del primer engarzado
(Véase la figura 1).
Mantenimiento
1. Limpie con frecuencia la herramienta y guárdela en un
lugar seco.
2. Aceite frecuentemente las partes móviles incluyendo los
selectores giratorios de casquillo.
Capacité
La K09-Syncro est conçue pour sertir des fils de 1 AWG à
250 kcmil.
Instructions de sertissage
1. Dénuder le câble conformèment aux instructions
fournies avec chaque cosse ou épissure. Ne pas couper
ni entailler les torons individuels.
2. Ouvrir l’outil à son point le plus large.
3. Choisir le réglage de la matrice en tournant le cadran de
sélection de la matrice, en alignant le calibre du câble
et la partie colorée sur le cadran de sélection avec le
calibre du câble et les bandes de couleur du connecteur.
4. Placer l’ensemble de matrice par-dessus le connecteur.
Les façades de la matrice devraient se trouver entre les
bandes codées par couleur les plus proches de la patte
pour les cosses, ou entre les marques centrales pour les
épissures (voir la figure 1).
5. Fermer l’outil complètement. S’assurer que le sertissage
est parallèle aux bandes du codage couleur.
Répéter ce processus pour le nombre de sertissages
recommandé comme décrit dans le tableau ci-dessous.
Sertir en s’éloignant du premier sertissage
(voir la figure 1).
Entretien
1. Nettoyer souvent l’outil et le ranger dans un endroit sec.
2. Huiler fréquemment les pièces mobiles, y compris le
sélecteur rotatif de matrices.
54508-54513
54808-58513
54108-54113
54208-54213
54858BE-54868BE
54947BE-54913BE
95R7
*Use the number of crimps listed in the last column instead of the number provided with the connector.
*Efectúe el número de engarces especificado en la última columna en lugar del número indicado en el conector.
*Utilisez le nombre de sertissages indiqué dans la dernière colonne au lieu du nombre fourni avec le connecteur.
BLACKBURN is a registered trademark of Thomas & Betts. / BLACKBURN es una marca registrada de Thomas & Betts. / BLACKBURN est une marque déposée de Thomas & Betts.
1 AWG-1/0 AWG 1 crimp
2/0 AWG-250 kcmil 2 crimps
BLACKBURN is a registered trademark of Thomas & Betts.
2/0 AWG-3/0 AWG 3 crimps
4/0 AWG-250 kcmil 4 crimps
1 AWG-1/0 AWG 2 crimps
