Page 1

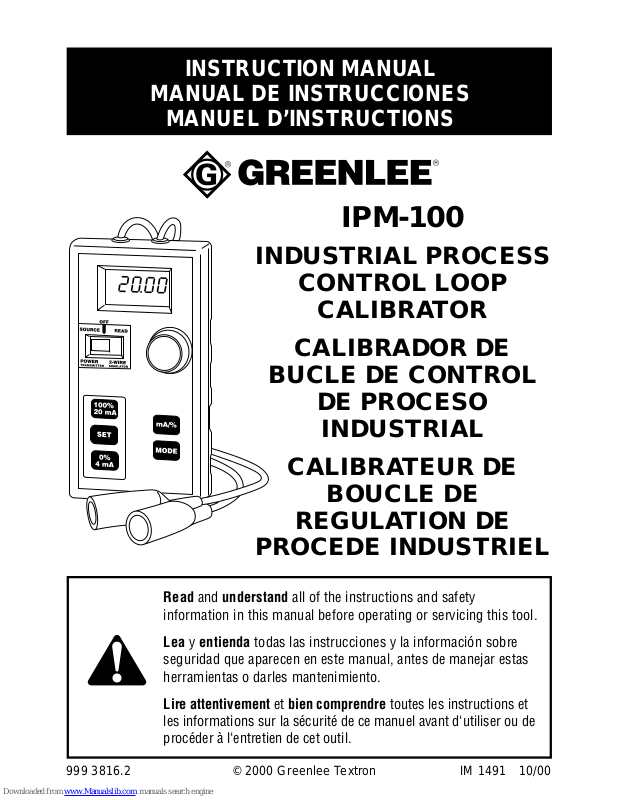

IPM-100

INDUSTRIAL PROCESS

CONTROL LOOP

CALIBRATOR

CALIBRADOR DE

BUCLE DE CONTROL

DE PROCESO

INDUSTRIAL

CALIBRATEUR DE

BOUCLE DE

REGULATION DE

PROCEDE INDUSTRIEL

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

Read and understand all of the instructions and safety information in this manual before operating or servicing this tool.

Lea y entienda todas las instrucciones y la información sobre seguridad que aparecen en este manual, antes de manejar estas herramientas o darles mantenimiento.

Lire attentivement et bien comprendre toutes les instructions et les informations sur la sécurité de ce manuel avant d‘utiliser ou de procéder à l‘entretien de cet outil.

Page 2

Description

The Greenlee IPM-100 Industrial Process Control Loop Calibrator is a hand-held testing device intended to calibrate any standard 4 mA to 20 mA industrial process control loop.

It has the ability to:

• Check, measure, and calibrate all current signal instruments in a 4 mA to 20 mA DC loop.

• Provide a 0.00 mA to 24.0 mA source.

• Simulate a 2-wire transmitter.

• Simultaneously power and measure a 2-wire transmitter.

• Display either current (0 mA to 24 mA) or percent (–25% to 125%).

Safety

Safety is essential in the use and maintenance of Greenlee tools and equipment. This instruction manual and any markings on the tool provide information for avoiding hazards and unsafe practices related to the use of this tool. Observe all of the safety information provided.

Purpose

This instruction manual is intended to familiarize all personnel with the safe operation and maintenance procedures for the Greenlee IPM-100 Industrial Process Control Loop Calibrator.

Keep this manual available to all personnel. Replacement manuals are available upon request at no charge.

Greenlee and are registered trademarks of Greenlee Textron.

KEEP THIS MANUAL

Page 3

IPM-100

Important Safety Information

Read and understand this material before operating or servicing

this equipment. Failure to understand how to safely operate this tool can result in an accident causing serious injury or death.

This symbol is used to call your attention to hazards or unsafe practices which could result in an injury or property damage. The signal word, defined below, indicates the severity of the hazard. The message after the signal word provides information for preventing or avoiding the hazard.

SAFETY ALERT SYMBOL

Immediate hazards which, if not avoided, WILL result in severe injury or death.

Hazards which, if not avoided, COULD result in severe injury or death.

Hazards or unsafe practices which, if not avoided, MAY result in injury or property damage.

Page 4

Important Safety Information

Electric shock and fire hazard:

• Do not expose this unit to rain or moisture.

• Do not use the unit if it is wet or damaged.

• Use test leads or accessories that are appropriate for the application. See the category and voltage rating of the test lead or accessory.

• Inspect the test leads or accessory before use. They must be clean and dry, and the insulation must be in good condition.

• Use this unit for the manufacturer’s intended purpose only, as described in this manual. Any other use can impair the protection provided by the unit.

Failure to observe these warnings can result in severe injury or death.

Electric shock hazard: Contact with live circuits can result in severe injury or death.

This unit is not intrinsically safe. Do not use this unit in a Hazardous Location. Refer to Article 500 of the National Electric Code for information on Hazardous Locations. Using this tool in a Hazardous Location can result in a fire or explosion.

Failure to observe this warning will result in severe injury or death.

Page 5

IPM-100

Important Safety Information

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity. See Specifications.

Failure to observe these precautions can result in injury and can damage the unit.

Do not change the measurement function while the test leads are connected to a component or circuit.

Failure to observe this precaution can result in injury and can damage the unit.

Electric shock hazard:

• Do not apply more than the rated voltage between any two input terminals, or between any input terminal and earth ground.

• Do not contact the test lead tips or any uninsulated portion of the accessory.

Failure to observe these warnings can result in severe injury or death.

• Do not operate with the case open.

• Before opening the case, remove the test leads from the circuit and shut off the unit.

Failure to observe these warnings can result in severe injury or death.

Using this unit near equipment that generates electromagnetic interference can result in unstable or inaccurate readings.

Page 6

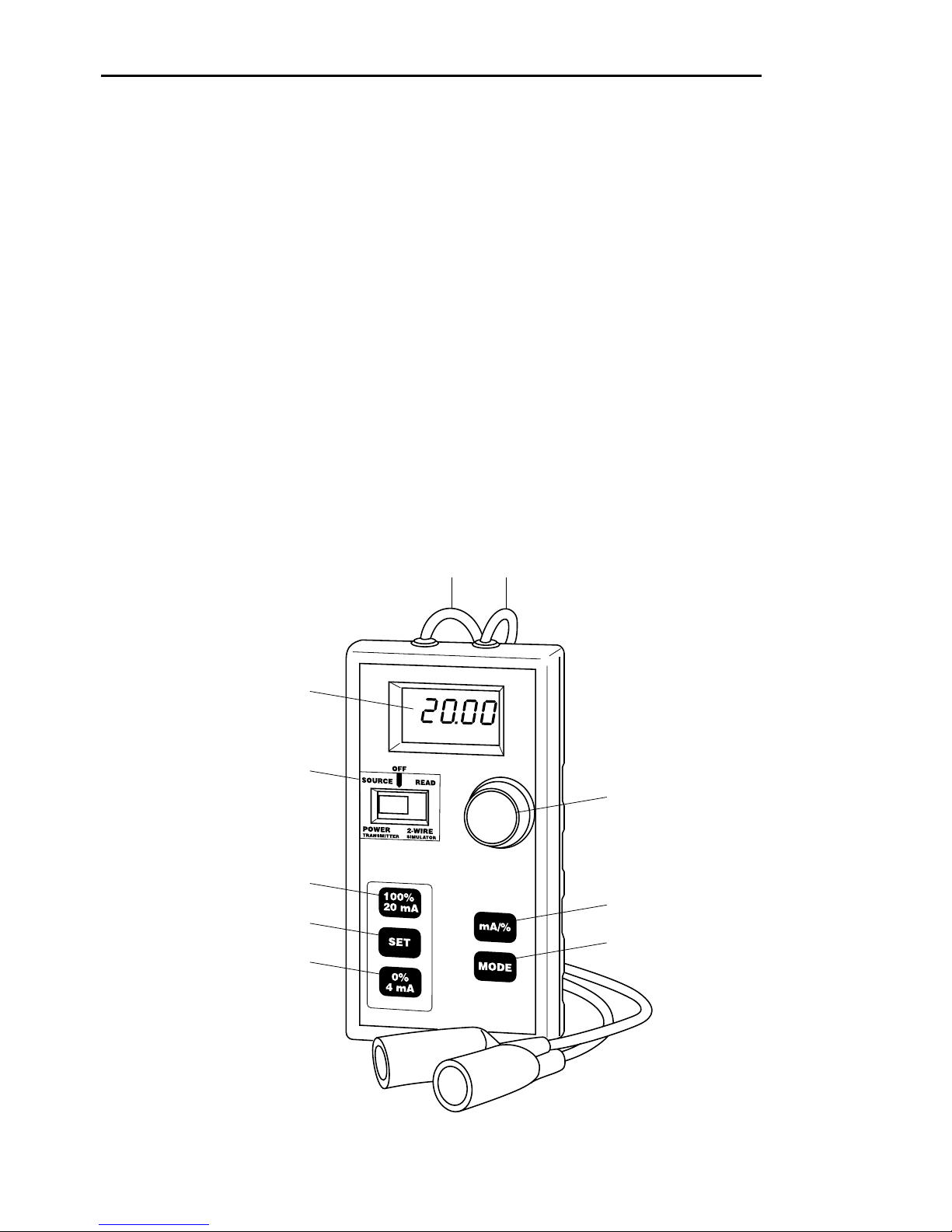

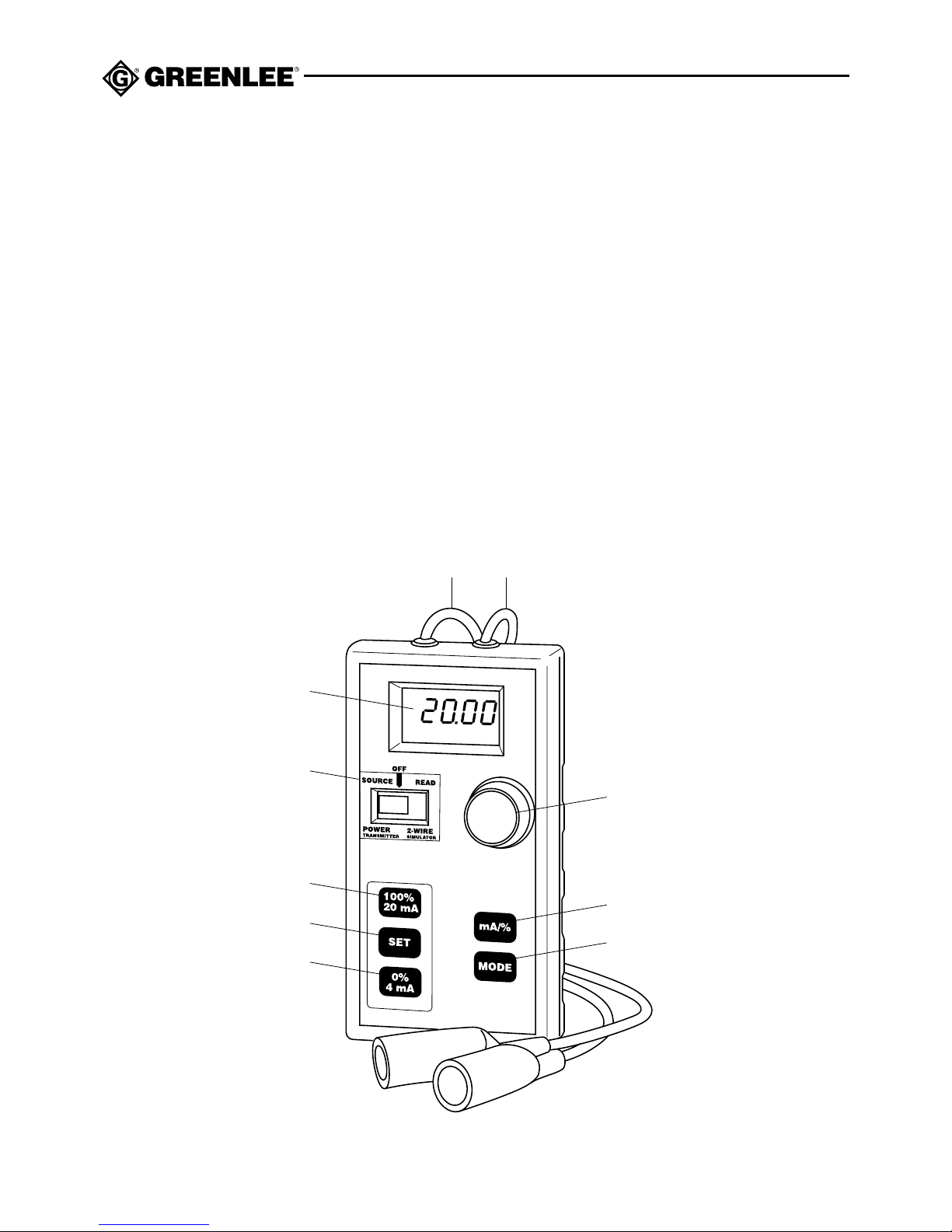

Identification

1. Display LCD

2. SOURCE OFF Use to select an operating function (see Features) or to turn the unit off READ

3. 100% / 20 mA Press for High Span Output (100% or 20 mA)

4. SET Press for the preset output

5. 0% / 4 mA Press for Low Span Output (0% or 4 mA)

6. MODE Press to select an operating function (see Features)

7. mA / % Press to display either current (mA) or percent (%)

8. Control Knob Turn to adjust the output

9. Red Lead Positive lead

10. Black Lead Negative lead

Page 7

IPM-100

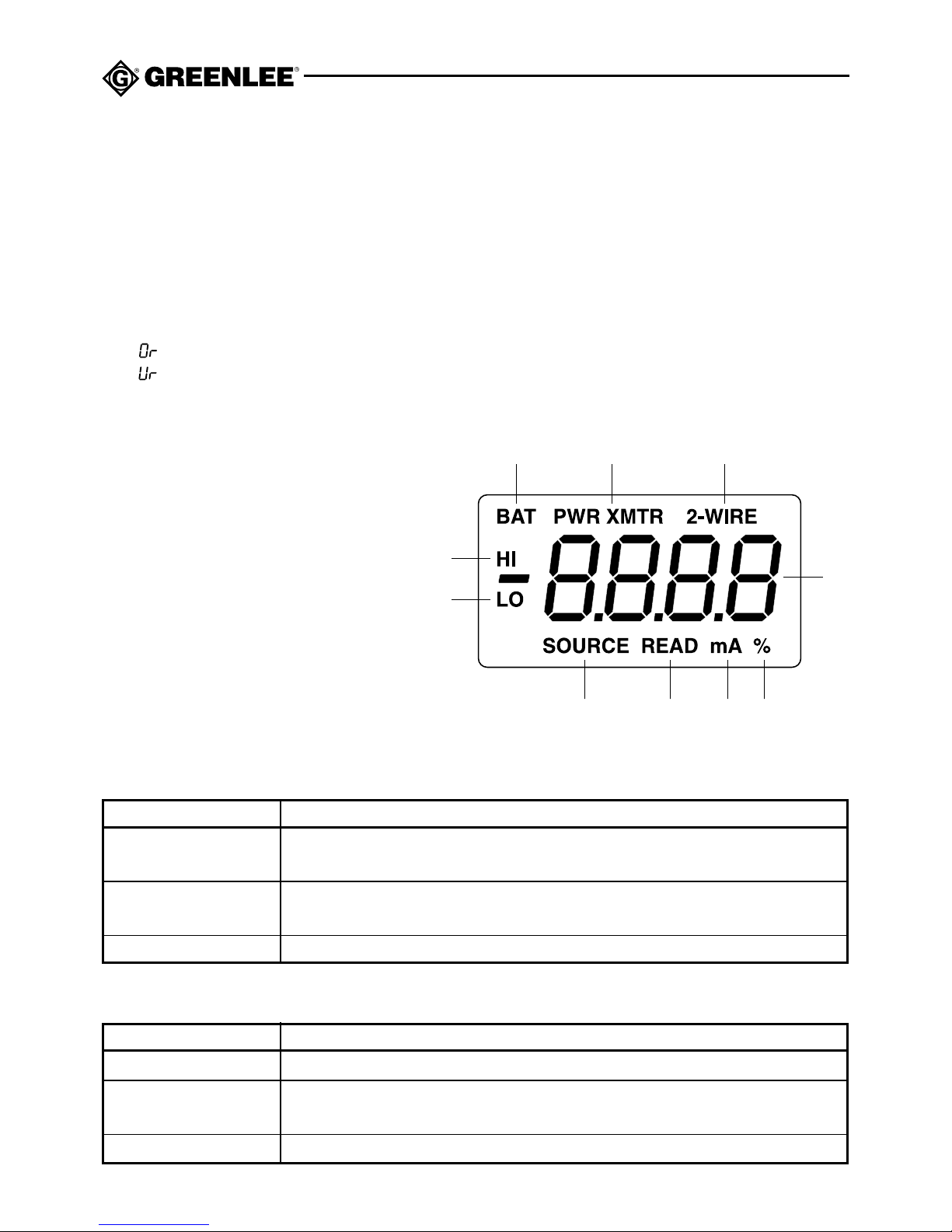

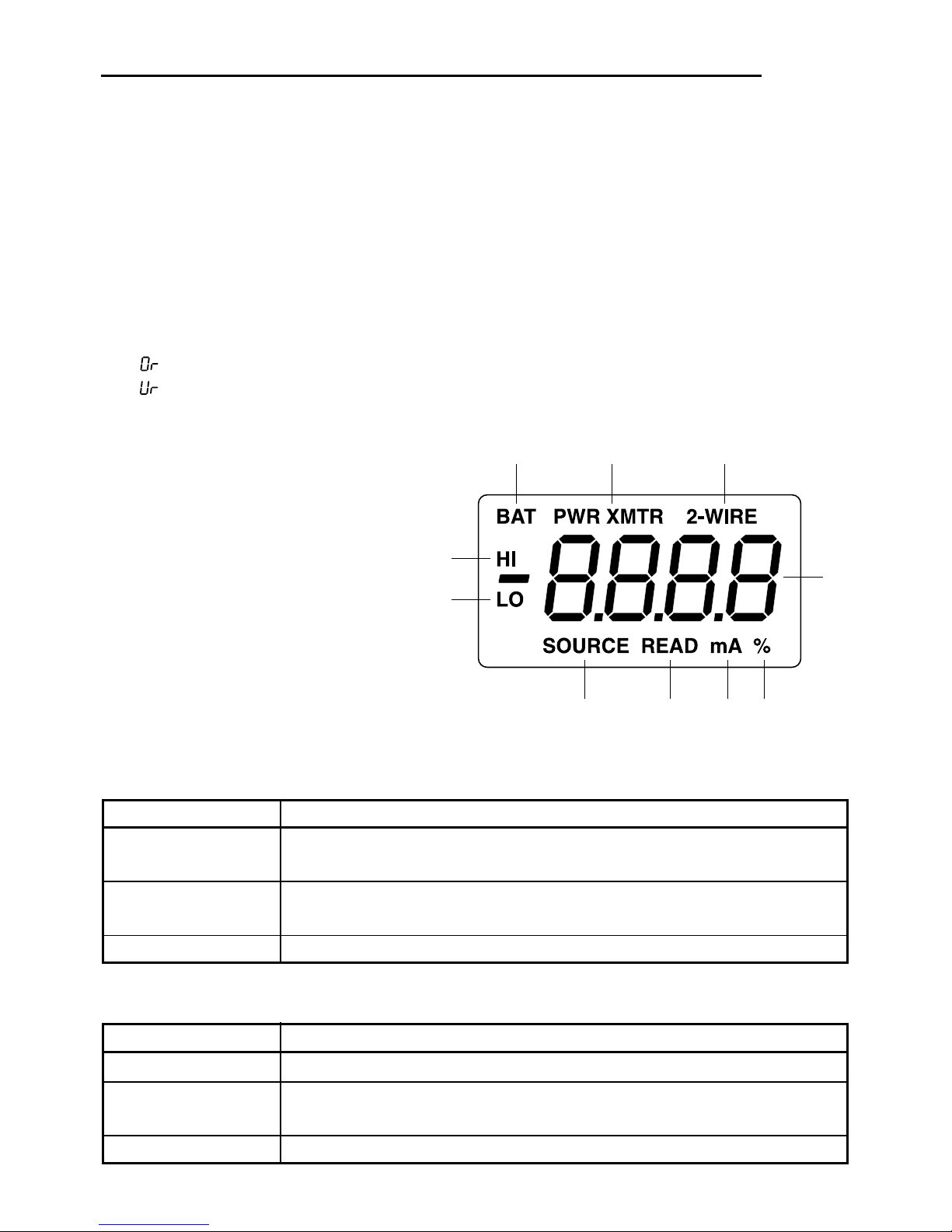

Display Icons

11. LO Low Span Output is selected (0% or 4 mA)

12. HI High Span Output is selected (100% or 20 mA)

13. BAT Low battery

14. PWR XMTR Power Transmitter Function is selected

15. 2-WIRE 2-Wire Function is selected

16. -8.8.8.8 Measurement Over-range (the signal is too high for the range) Under-range (the signal is too low for the range)

Flashing digits Open loop or reversed polarity

17. % Percent

18. mA Milliamperes

19. READ Read Function is selected

20. SOURCE Source Function is selected

13 14 15

17181920

Features

Operating Functions

Output Checkpoints

Switch or Button Use to:

SOURCE READ • Select SOURCE/POWER TRANSMITTER.

POWER 2-WIRE • Select READ/2-WIRE SIMULATOR.

MODE

• Toggle between SOURCE and POWER TRANSMITTER.

• Toggle between READ and 2-WIRE SIMULATOR.

mA / % Select a display mode, either current (mA) or percent (%).

Switch or Button Use to:

100% / 20 mA Set the output to 100%, or 20 mA.

SET

Set the output to the user-defined set point. The default setting is 12 mA. To change this, see Settings.

0% / 4 mA Set the output to 0%, or 4 mA.

Page 8

Introduction

The user can change the SET button to any other convenient set point (see Settings). In addition, the control knob is speed-sensitive; turning it faster produces a faster change in the output.

The normal industrial process control loop current range, or span, is 4 mA to 20 mA (0% to 100%). Intermediate points are as follows:

Settings

The IPM-100 has two selectable settings: Automatic Power-off and the current/percent set point of the SET button.

To change Automatic Power-off setting:

1. Press and hold the SET button while turning the unit on.

2. After the firmware revision appears on the display, release the SET button. BAT and

ON indicate that Automatic Power-off is enabled.

3. Press the MODE button to change the Automatic Power-off function (ON or OFF).

4. Press the SET button to store your selection.

To change current/percent set point for SET button:

1. Use the control knob to set the output to the desired value.

2. Press the SET button to store the selected value.

Current 0 mA 4 mA 8 mA 12 mA 16 mA 20 mA 24 mA Percent –25% 0% 25% 50% 75% 100% 125%

Page 9

IPM-100

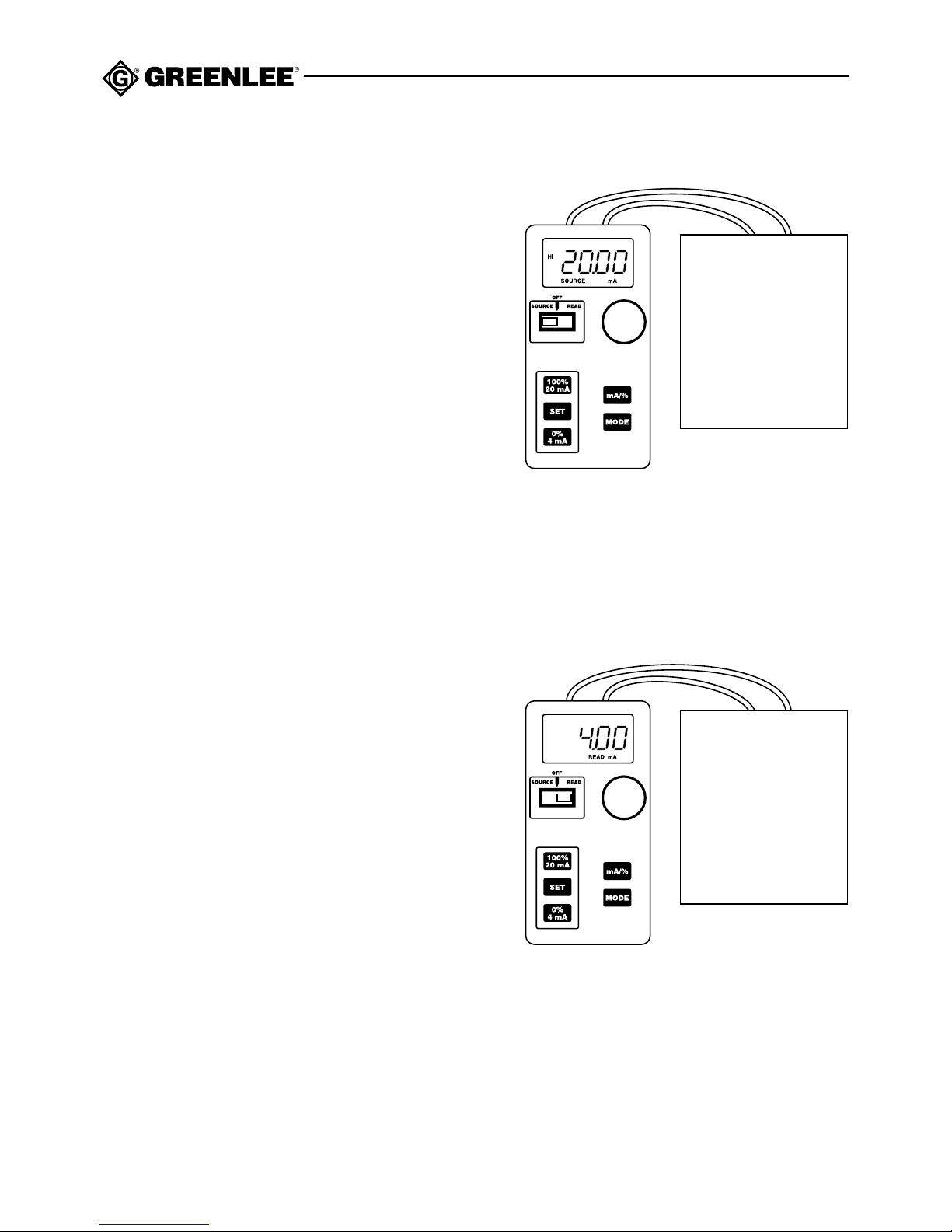

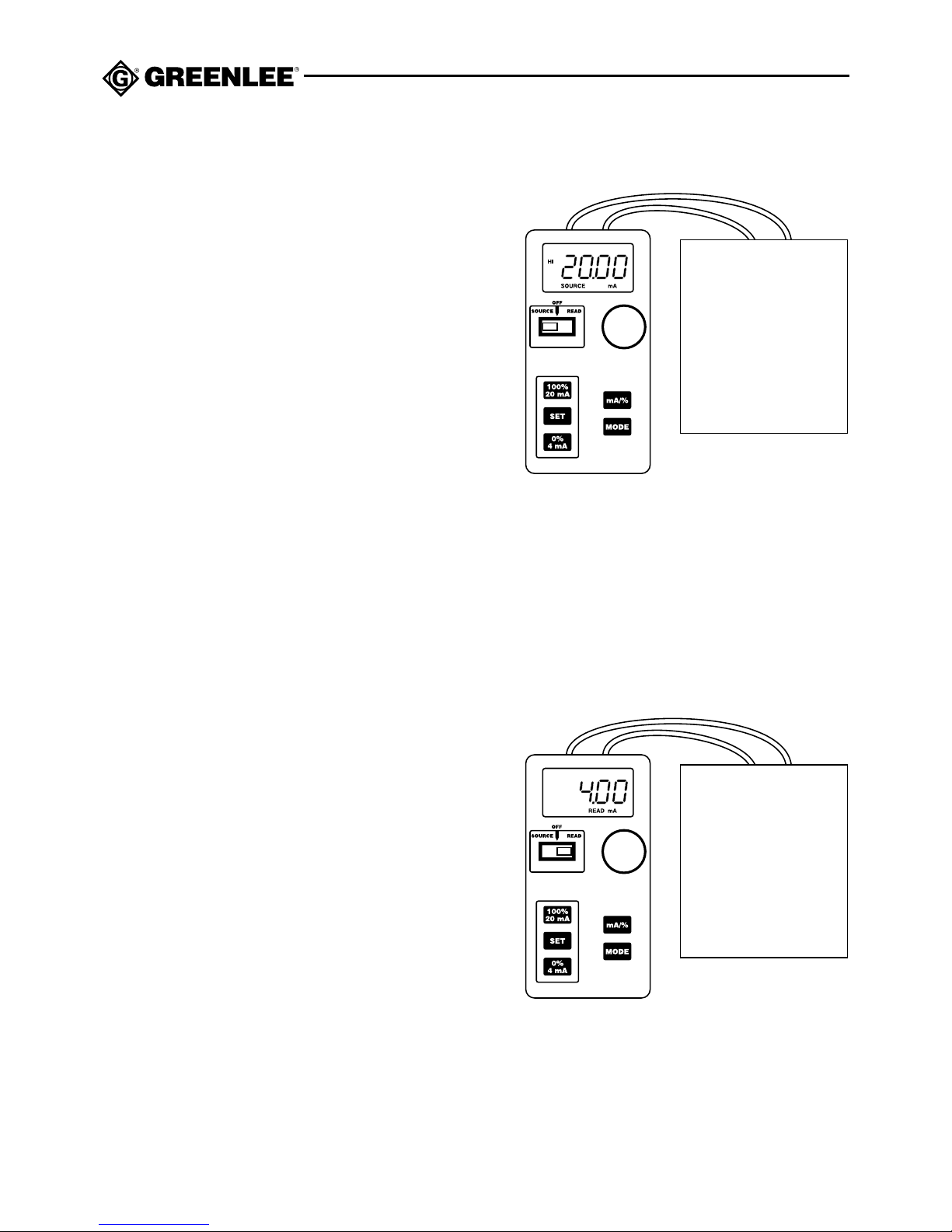

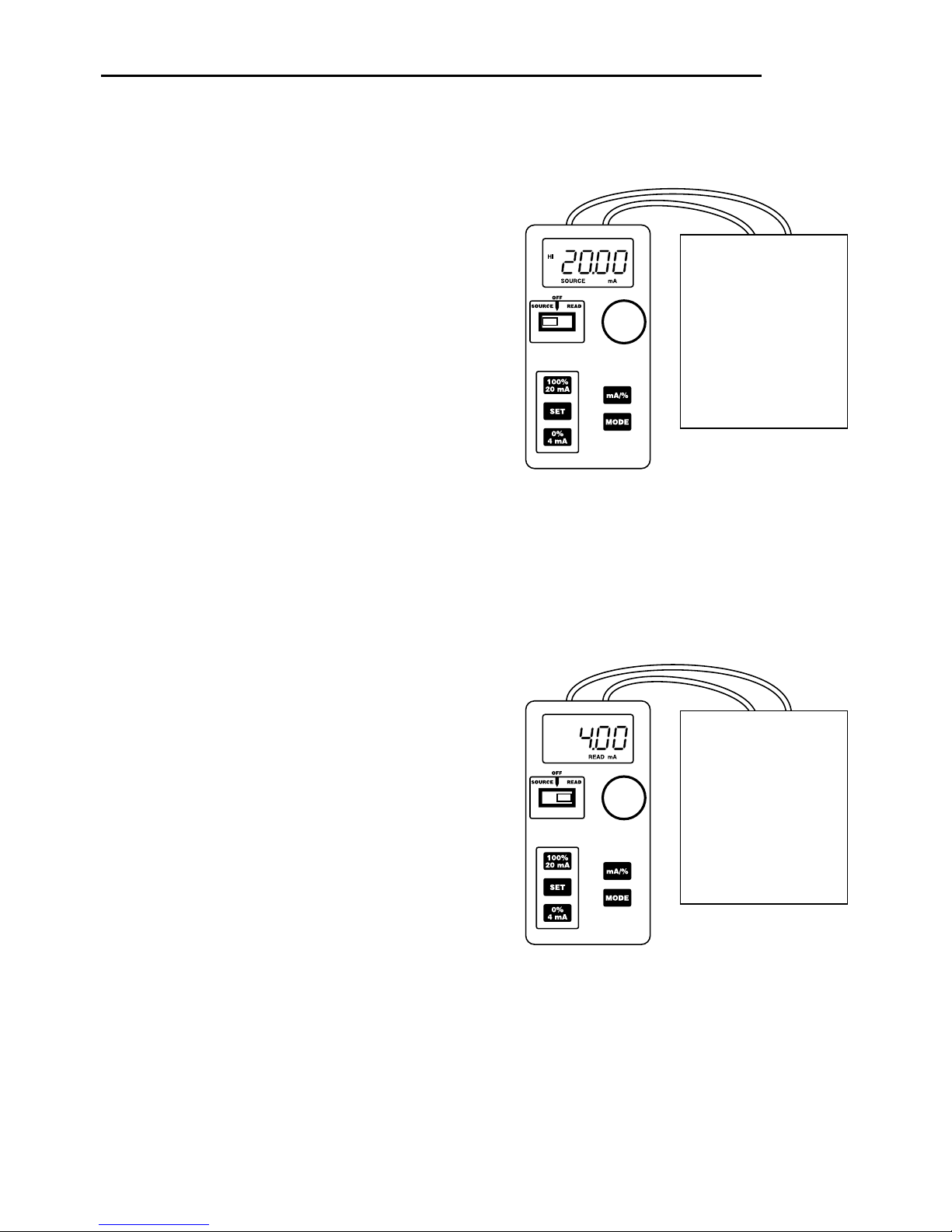

Operation

Source

The Source Function relies on the batteries of the IPM-100, and provides an output from 0.00 mA to

24.0 mA (–25 to 125%).

1. Disconnect one or both of the input wires

from the device to be calibrated.

2. Select SOURCE and press the MODE button

until SOURCE appears on the display.

3. Press the mA / % button to select current or

percent.

4. Connect the red lead to the positive (+) input

of the device; connect the black lead to the negative (–) input of the device.

5. Adjust the output current by turning the

control knob, or by using the output checkpoint buttons.

Read

The Read Function measures current from

0.00 mA to 24.0 mA (–25% to 125%).

1. Open the loop at any convenient point.

2. Select READ and press the MODE button until

READ appears on the display.

3. Press the mA / % button to select current or

percent.

4. Connect the red lead to the positive (+) side

of the circuit; connect the black lead to the negative (–) side of the circuit.

5. Read the display.

mA Receiver Input

Controller

Transmitter

Computer

Logger

I/P

DCS

mA Output Signal

Controller

Transmitter

P/I

DCS

Page 10

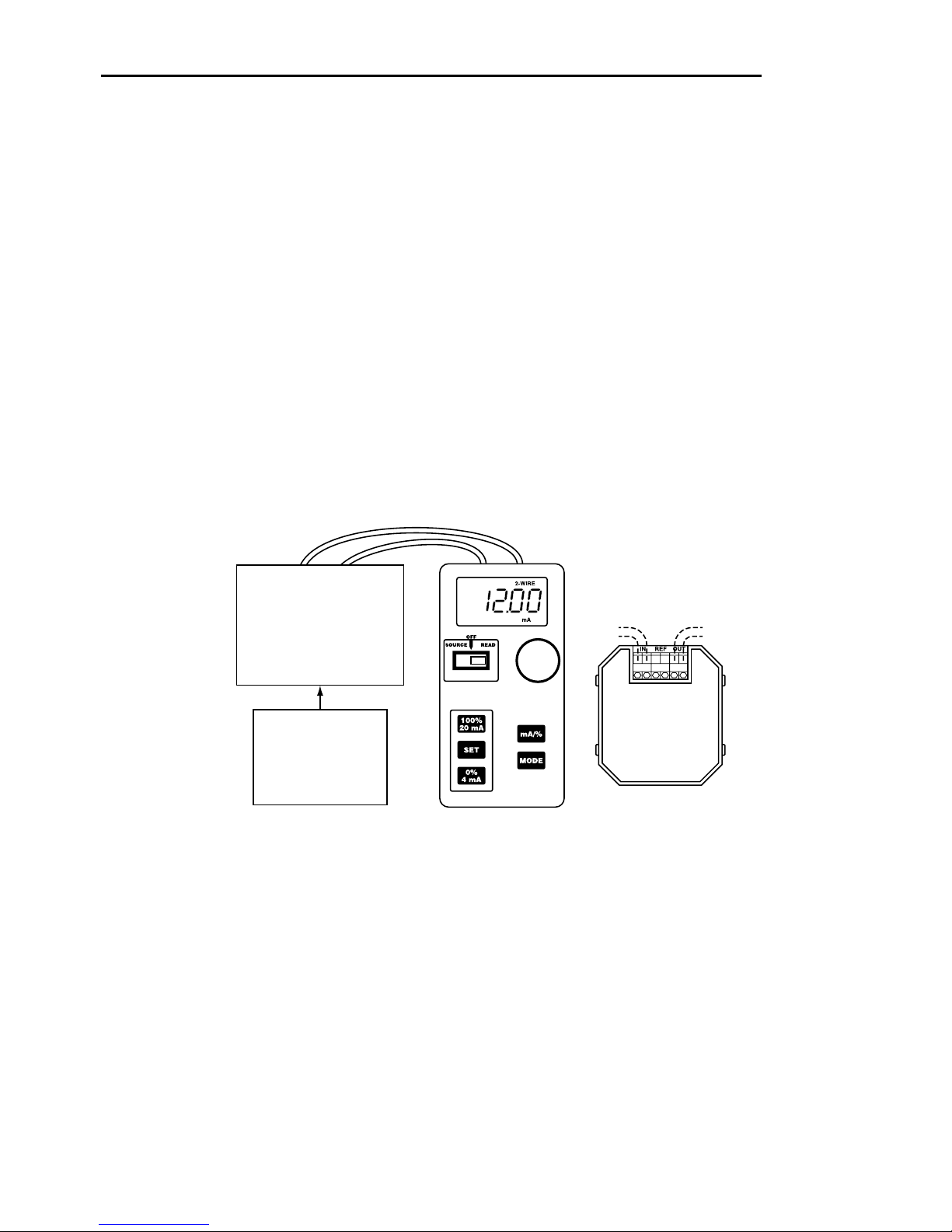

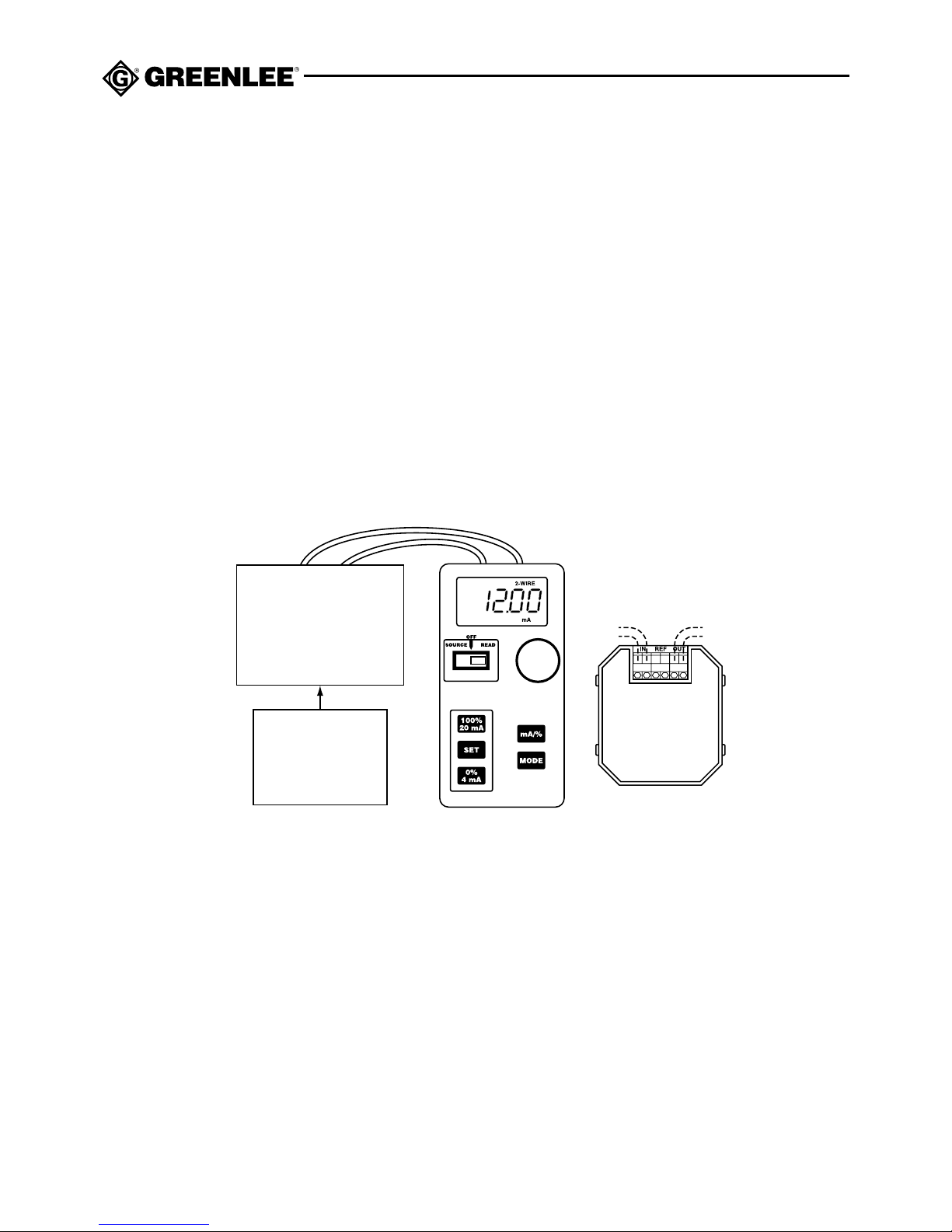

2-Wire Simulator

The 2-Wire Simulator Function relies on an external power supply (3 VDC to 45 VDC), and provides an output from 0.00 mA to 24.0 mA (–25% to 125%).

1. Disconnect the 2-wire transmitter from the loop.

2. Select 2-WIRE SIMULATOR and press the MODE button until 2-WIRE appears on the

display.

3. Press the mA / % button to select current or percent.

4. Connect the red lead to the positive (+) side of the circuit; connect the black lead to the

negative (–) side of the circuit.

5. Adjust the output current by turning the control knob, or by using the output checkpoint

buttons.

Operation (cont’d)

Receiver

(powers external

2-Wire Transmitter)

Power Supply

2 to 45 VDC

Sensor

Typical 2-Wire

Transmitter

(disconnected)

Page 11

IPM-100

Operation (cont’d)

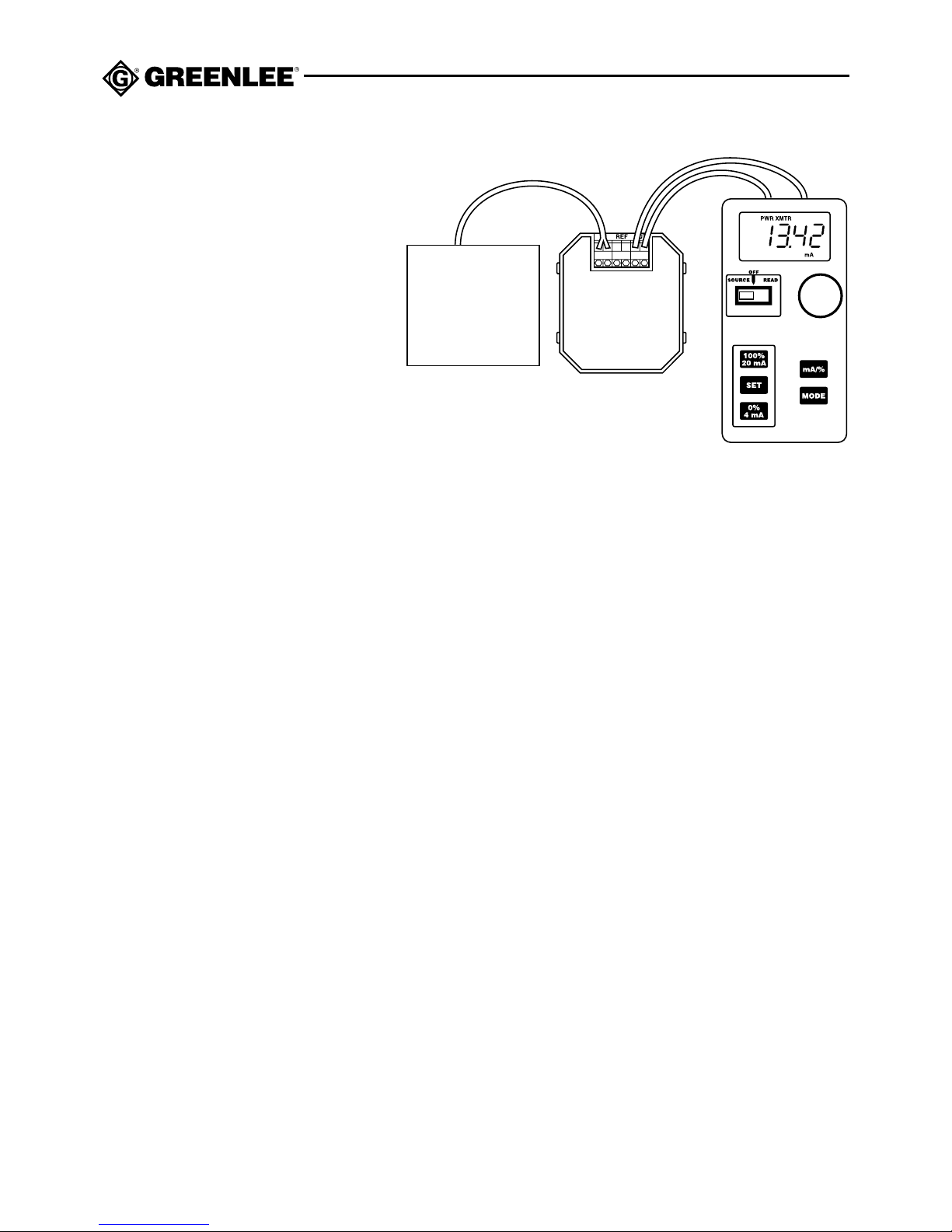

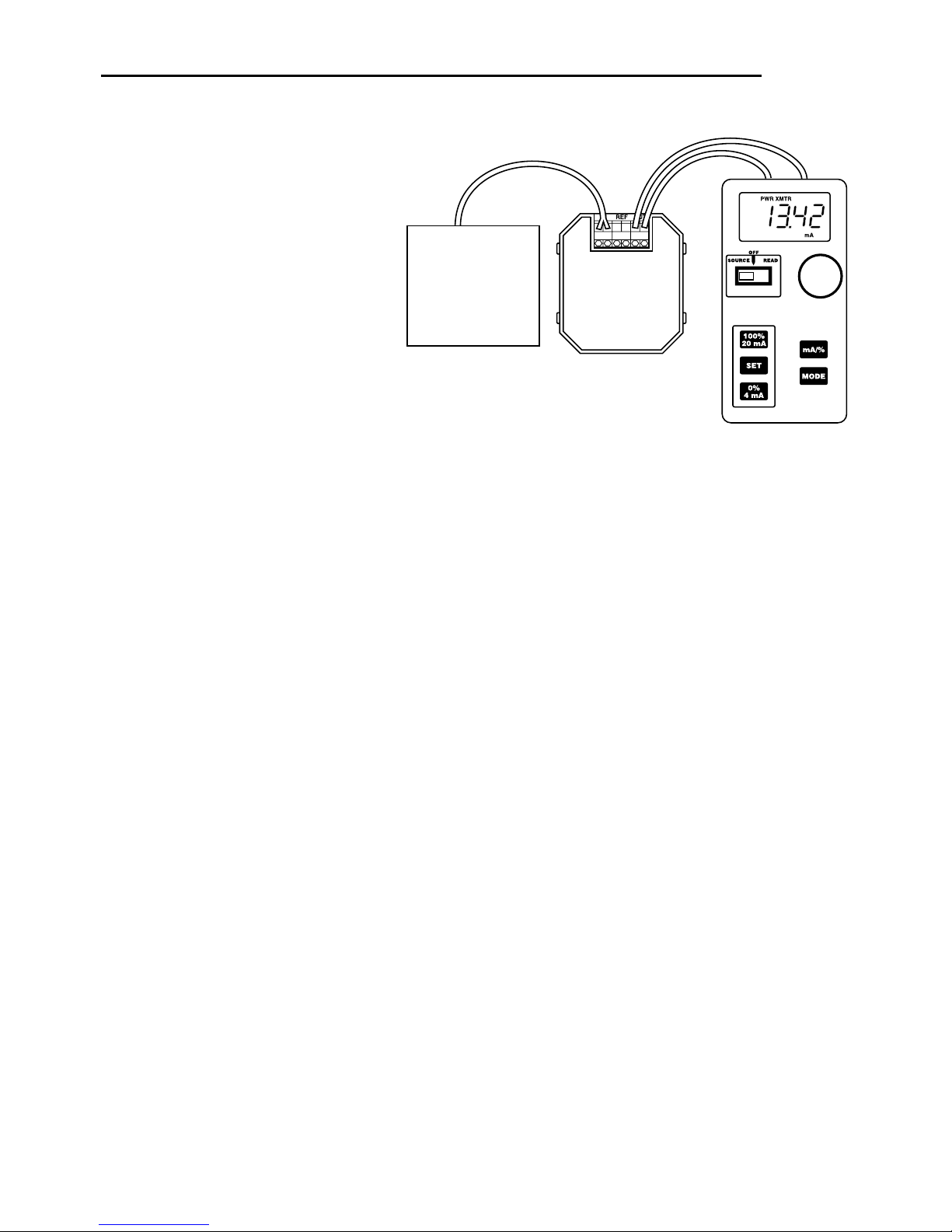

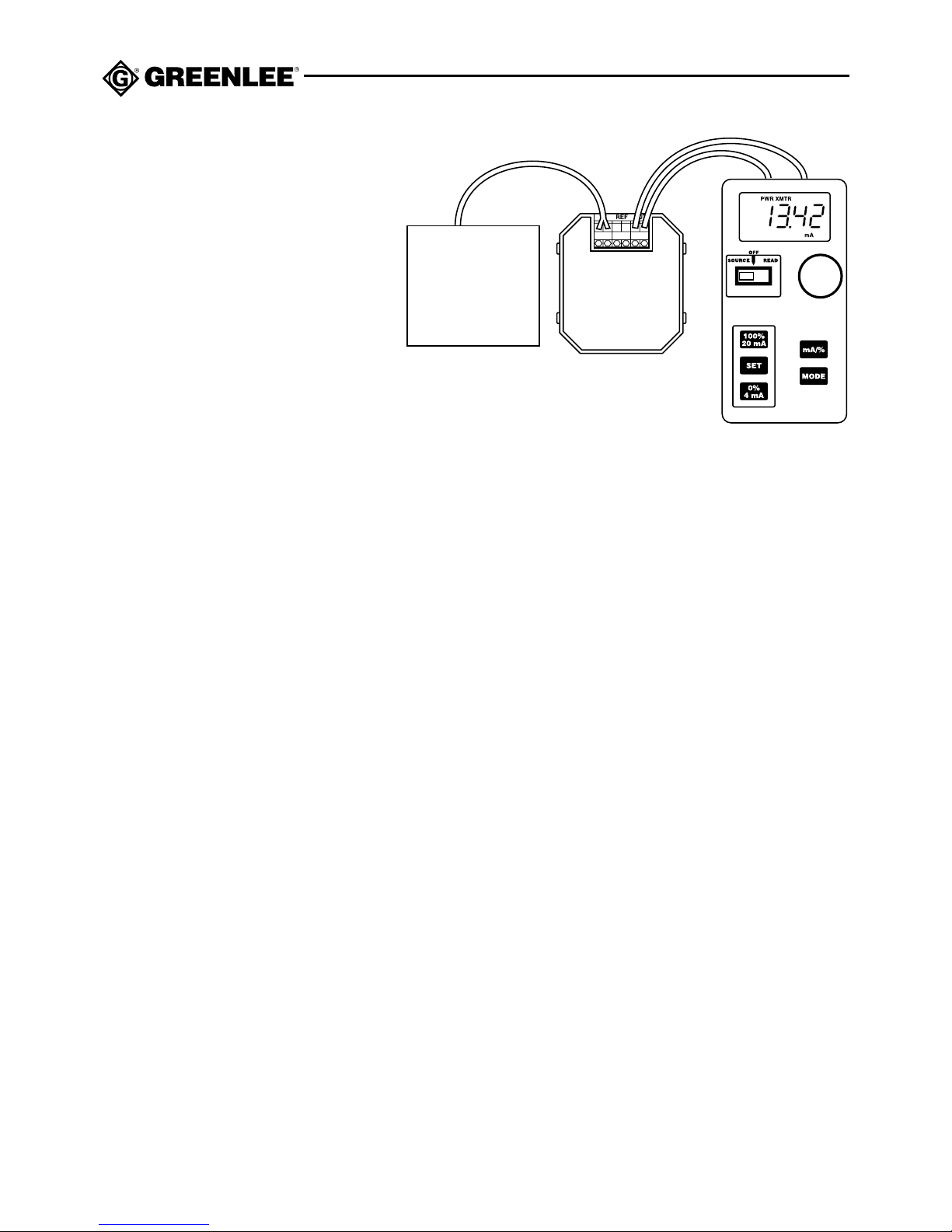

Power Transmitter

The Power Transmitter Function relies on the internal battery to power the circuit (12 volts DC nominal at 24 mA) while simultaneously reading the current.

1. Disconnect one or both of the

input wires to the 2-wire transmitter to be calibrated.

2. Select POWER TRANSMITTER

and press the MODE button until PWR XMTR appears on the display.

3. Press the mA / % button to select current or percent.

4. Connect the red lead to the positive (+) side of the circuit; connect the black lead to the

negative (–) side of the circuit.

5. Connect an appropriate sensor or calibrator to the input of the 2-wire transmitter.

6. Calibrate the transmitter in the usual manner.

Valve Setup

Proper valve setup requires setting the end stops. Select either SOURCE or 2-WIRE SIMULATOR to control the valve. Refer to the corresponding illustration.

1. Disconnect the control loop’s 4 mA to 20 mA control wires from the current-to-pressure

(I/P) converter or actuator.

2. Connect the IPM-100 to the device.

3. Press the 0% / 4 mA button and adjust the fully closed stop on the actuator.

4. Slowly turn the control knob counterclockwise and verify that the actuator and valve do

not move. Repeat Steps 3 and 4 until the stop is set correctly.

5. Press the 0% / 4 mA button again and turn the control knob clockwise. The actuator and

valve should move.

6. Press the 100% / 20 mA button and adjust the fully open stop on the actuator.

7. Slowly turn the control knob clockwise and verify that the actuator and valve do not move.

Repeat Steps 6 and 7 until the stop is set correctly.

8. Press the 100% / 20 mA button again and turn the control knob counterclockwise. The

actuator and valve should move.

Transmitter Input

Sensor

Process Signal

Simulated Input

Typical 2-Wire

Transmitter

Page 12

Specifications

Display: LCD Polarity: Automatic Ranges: 0.00 mA to 24.00 mA and –25.0% to 125.0% of 4 mA to 20 mA Accuracy: ± (0.08% of 24 mA span + 0.01 mA) = 0.03 mA Temperature Effect: 0.01% per °C between –2 °C and 45 °C Warm-up Time: 10 seconds to specified accuracy; 2 minutes to maximum accuracy Automatic Power-Off: After 30 minutes of inactivity Overload Protection: 120 V AC/DC for 30 seconds Operating Conditions: –20 °C to 55 °C (–4 °F to 131 °F), 10% to 90% relative humidity,

without condensation, for 24 hours Indoor use only

Storage Conditions: –20 °C to 55 °C (–4 °F to 131 °F), 10% to 90% relative humidity, without

condensation, for 24 hours Remove battery

Battery: Two 9-volt batteries (NEDA 1604, JIS 006P or IEC 6F22)

Source

Typical Drive Capability: 700 Ω @ 20.00 mA with fresh batteries;

300 Ω @ 20.00 mA with low batteries

Compliance Voltage: Nominal 14 VDC @ 20 mA with fresh batteries

Read

Voltage Burden: 0.9 VDC @ 4 mA, 1.2 VDC @ 20 mA, 1.9 VDC @ 24 mA excitation current

2-Wire Simulator

Loop Voltage Limits: 3 VDC minimum; 45 VDC maximum Overload Protection: Current limited to 25 mA nominal

Power Transmitter

Typical Drive Capability: Same as for Source Output Current: 0.00 mA to 24.00 mA Compliance Voltage: Nominal 12 VDC @ 20 mA with fresh batteries

Page 13

IPM-100

Maintenance

1. Disconnect the unit from the circuit. Turn the unit OFF.

2. Remove the screws from the back cover.

3. Remove the back cover.

4. Replace the batteries (observe polarity).

5. Replace the cover and screws.

Cleaning

Periodically wipe the case with a damp cloth and mild detergent; do not use abrasives or solvents.

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity.

See Specifications.

Failure to observe these precautions can result in injury and can damage the unit.

Battery Replacement

Before opening the case, remove the test leads from the circuit and shut off the unit. Failure to observe this warning can result in severe injury or death.

Page 14

Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr ., Rockford, IL 61109-2988 815/397-7070

Page 15

IPM-100

Descripción

El Calibrador de Bucle de control de proceso industrial modelo IPM-100 de Greenlee es un instrumento de verificación diseñado para calibrar cualquier bucle de control de proceso industrial estándar de 4 mA a 20 mA. Esta unidad es de bolsillo y cabe perfectamente en la palma de la mano.

Tiene la capacidad de:

• Verificar, medir, y calibrar todos los instrumentos de señal de corriente en un bucle de 4 mA a

20 mA CC.

• Proporcionar una fuente de 0,00 mA a 24,0 mA.

• Simular un transmisor bifilar.

• Energizar y medir simultáneamente un transmisor bifilar.

• Mostrar corriente (0 mA a 24 mA) o por ciento (–25% a 125%).

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta le ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados con su uso. Siga toda la información sobre seguridad que se proporciona.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los procedimientos de operación y mantenimiento seguros para el Calibrador de Bucle de control de proceso industrial modelo IPM-100 de Greenlee.

Manténgalo siempre al alcance de todo el personal. Puede obtener copias adicionales de manera gratuita, previa solicitud. Greenlee y son marcas registradas de Greenlee Textron.

CONSERVE ESTE MANUAL

Page 16

Importante Información sobre Seguridad

Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede evitar o prevenir ese riesgo.

SÍMBOLO DE ALERTA SOBRE SEGURIDAD

Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.

Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o daños materiales.

Lea y entienda este documento antes de manejar esta herramienta o darle mantenimiento. Utilizarla sin comprender cómo manejarla de manera segura podría ocasionar un accidente y, como resultado de éste, graves lesiones o incluso la muerte.

Page 17

IPM-100

Importante Información sobre Seguridad

Esta unidad no es intrínsicamente segura. No utilice esta unidad en una Ubicación Peligrosa. Para mayor información sobre Ubicaciones Peligrosas, consulte el Artículo 500 del Código Eléctrico Nacional. El uso de esta herramienta en Ubicaciones Peligrosas puede resultar en incendio o explosión.

De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución: El contacto con circuitos activados puede ocasionar graves lesiones

o incluso la muerte.

Peligro de electrocución e incendio:

• No exponga esta unidad ni a la lluvia ni a la humedad.

• No utilice esta unidad si se encuentra mojada o dañada.

• Utilice cables de prueba y accesorios que sean apropiados para la aplicación que se va

a realizar. Consulte la información sobre categoría y voltaje nominal del cable de prueba o el accesorio.

• Revise minuciosamente los cables de prueba o el accesorio, antes de utilizarlos. Deberán estar limpios y secos, y su forro aislante deberá hallarse en buenas condiciones.

• Utilícela únicamente para el propósito para el que ha sido diseñada por el fabricante, tal como se describe en este manual. Cualquier otro uso puede menoscabar la protección proporcionada por la unidad.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

Page 18

Importante Información sobre Seguridad

Peligro de electrocución:

• No aplique más del voltaje nominal entre dos terminales de entrada cualesquiera, o entre una terminal de entrada cualquiera y una conexión a tierra.

• No toque las puntas de los cables de prueba ni ninguna parte del accesorio que

carezca de forro aislante.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

• No intente reparar esta unidad, ya que contiene partes que deben recibir mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura extrema o altos niveles de humedad. Consulte las “Especificaciones”.

De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.

No cambie la función de medición mientras los cables de prueba estén conectados a un componente o circuito.

De no observarse esta advertencia podrían sufrirse lesiones o daños a la unidad.

• No haga funcionar esta unidad con la caja abierta.

• Antes de abrir la caja, retire del circuito los cables de prueba y apague la unidad.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

Al utilizar esta unidad cerca de equipo que genere interferencia electromagnética quizá se obtenga una lectura inexacta e inestable.

Page 19

IPM-100

Identificación

1. Pantalla LCD

2. SOURCE OFF Utilícela para seleccionar una función de operación READ (véase Características) o para apagar la unidad

3. 100% / 20 mA Oprima para Salida de alto alcance (100% o 20 mA)

4. SET Oprima para preajustar la salida

5. 0% / 4 mA Oprima para Salida de bajo alcance (0% o 4 mA)

6. MODE Oprima para seleccionar una función de operación

(véase Características)

7. mA / % Oprima para mostrar corriente (mA) o por ciento (%)

8. Perilla de control Gírela para ajustar la salida

9. Cable de prueba rojo Cable de prueba positivo

10. Cable de prueba negro Cable de prueba negativo

Page 20

Iconos de la pantalla

11. LO Se seleccionó Salida de bajo alcance (0% o 4 mA)

12. HI Se seleccionó Salida de alto alcance (100% o 20 mA)

13. BAT Pila baja

14. PWR XMTR Se seleccionó la función Transmisor de potencia

15. 2-WIRE Se seleccionó la función Bifilar

16. -8.8.8.8 Medición Superior a la escala (la señal es demasiado alta para la escala) Inferior a la escala (la señal es demasiado baja para la escala)

Dígitos Bucle abierto o polaridad inversa parpadeantes

17. % Porcentaje

18. mA Miliamperios

19. READ Se seleccionó la función Lectura

20. SOURCE Se seleccionó la función Fuente

13 14 15

17181920

Características

Funciones de operación

Puntos de verificación de salida

Interruptor o Botón Utilícelo para:

SOURCE READ • Seleccionar SOURCE/POWER TRANSMITTER.

POWER 2-WIRE • Seleccionar READ/2-WIRE SIMULATOR.

MODE

• Alternar entre SOURCE y POWER TRANSMITTER.

• Alternar entre READ y 2-WIRE SIMULATOR.

mA / % Seleccionar un modo de visualización, corriente (mA) o por ciento (%).

Interruptor o Botón Utilícelo para:

100% / 20 mA Ajustar la salida a 100% o 20mA.

SET

Ajustar la salida al punto de ajuste definido por el usuario. El valor por defecto es 12 mA. Para cambiarlo, véase Valores.

0% / 4 mA Ajustar la salida a 0% o 4 mA.

Page 21

IPM-100

Introducción

El usuario puede cambiar el botón SET a cualquier otro punto de ajuste conveniente (véase Valores). Asimismo, la perilla de control es sensible a la velocidad, y hacerla girar más rápido ocasionará un cambio más rápido en la salida.

La escala de corriente, o alcance, normal del bucle de control de proceso industrial es 4 mA a 20 mA (0% a 100%). Los puntos intermedios son los siguientes:

Valores

El modelo IPM-100 cuenta con dos valores seleccionables: Apagado automático y punto de ajuste corriente/por ciento del botón SET.

Para cambiar el ajuste de Apagado automático:

1. Oprima y mantenga oprimido el botón SET (AJUSTE) al tiempo que enciende la unidad.

2. Luego de que aparezca en la pantalla la revisión del firmware, suelte el botón SET. BAT y

ON indican que Apagado automático se ha activado.

3. Oprima el botón MODE (MODO) para cambiar la función de Apagado automático

(ON u OFF).

4. Oprima el botón SET para guardar su selección.

Para cambiar el punto de ajuste corriente/por ciento para el botón SET:

1. Use la perilla de control para ajustar la salida al valor deseado.

2. Oprima el botón SET para guardar el valor seleccionado.

Corriente 0 mA 4 mA 8 mA 12 mA 16 mA 20 mA 24 mA

Por ciento –25% 0% 25% 50% 75% 100% 125%

Page 22

Operación

Fuente

La función Fuente depende de las pilas en el modelo IPM-100, y proporciona una salida de 0,00 mA a 24,0 mA (–25% a 125%).

1. Desconecte uno o ambos cables de entrada

del dispositivo que será calibrado.

2. Seleccione SOURCE (FUENTE) y oprima el

botón MODE hasta que SOURCE aparezca en la pantalla.

3. Oprima el botón mA / % para seleccionar

corriente o por ciento.

4. Conecte el cable de prueba de color rojo a la

terminal positiva (+) del dispositivo, y conecte el cable de prueba de color negro a la terminal negativa (–) del dispositivo.

5. Ajuste la corriente de salida girando la perilla

de control, o utilizando los botones de puntos de verificación de salida.

Lectura

La función Lectura mide corriente de 0,00 mA a 24,0 mA (–25% a 125%).

1. Abra el bucle en cualquier punto conveniente.

2. Seleccione READ (LECTURA) y oprima el

botón MODE hasta que READ aparezca en la pantalla.

3. Oprima el botón mA / % para seleccionar

corriente o por ciento.

4. Conecte el cable de prueba de color rojo al

extremo positivo (+) del circuito, y conecte el cable de prueba de color negro al extremo negativo (–) del circuito.

5. Lea lo que aparece en la pantalla.

Entrada de

receptor mA

Controlador

Transmisor

Ordenador

Registrador

I/P

DCS

Señal de salida mA

Controlador

Transmisor

P/I

DCS

Page 23

IPM-100

Simulador bifilar

La función Simulador bifilar depende de una fuente de alimentación externa (3V CC a 45V CC), y proporciona una salida de 0,00 mA a 24,0 mA (–25% a 125%).

1. Desconecte el transmisor bifilar del bucle.

2. Seleccione 2-WIRE SIMULATOR (SIMULADOR BIFILAR) y oprima el botón MODE hasta que

2-WIRE (BIFILAR) aparezca en la pantalla.

3. Oprima el botón mA / % para seleccionar corriente o por ciento.

4. Conecte el cable de prueba de color rojo al extremo positivo (+) del circuito, y conecte el

cable de prueba de color negro al extremo negativo (–) del circuito.

5. Ajuste la corriente de salida girando la perilla de control, o utilizando los botones de puntos

de verificación de salida.

Operación (continuación)

Receptor

(energiza Transmisor

bifilar

externo)

Fuente de

alimentación

2 a 45V CC

Hasta

Sensor

Transmisor

bifilar

típico

(desconectado)

Page 24

Operación (continuación)

Transmisor de potencia

La función Transmisor de potencia depende de la pila interna para energizar el circuito (12 voltios CC nominales a 24 mA) mientras lee la corriente simultáneamente.

1. Desconecte uno o ambos cables

de entrada del transmisor bifilar que será calibrado.

2. Seleccione POWER TRANS-

MITTER (TRANSMISOR DE POTENCIA) y oprima el botón MODE hasta que PWR XMTR aparezca en la pantalla.

3. Oprima el botón mA / % para seleccionar corriente o por ciento.

4. Conecte el cable de prueba de color rojo al extremo positivo (+) del circuito, y conecte el

cable de prueba de color negro al extremo negativo (–) del circuito.

5. Conecte un sensor o un calibrador adecuado a la entrada del transmisor bifilar.

6. Calibre el transmisor de forma usual.

Instalación de la válvula

La instalación adecuada de la válvula requiere el ajuste de los topes de extremo. Seleccione SOURCE o 2-WIRE SIMULATOR para controlar la válvula. Consulte la ilustración correspondiente.

1. Desconecte del actuador o convertidor de corriente a presión (I/P) los cables de control de

4 mA a 20 mA del bucle de control.

2. Conecte el modelo IPM-100 al dispositivo.

3. Oprima el botón 0% / 4 mA y ajuste el tope completamente cerrado en el actuador.

4. Lentamente, gire la perilla de control en sentido contrario a las manecillas del reloj y

compruebe que el actuador y la válvula no se mueven. Repita los Pasos 3 y 4 hasta que el tope haya sido ajustado correctamente.

5. Oprima el botón 0% / 4 mA nuevamente y gire la perilla de control en el sentido de las

manecillas del reloj. El actuador y la válvula deberán moverse.

6. Oprima el botón 100% / 20 mA y ajuste el tope completamente abierto en el actuador.

7. Lentamente, gire la perilla de control en el sentido de las manecillas del reloj y compruebe

que el actuador y la válvula no se mueven. Repita los Pasos 6 y 7 hasta que el tope haya sido ajustado correctamente.

8. Oprima el botón 100% / 20 mA nuevamente y gire la perilla de control en sentido contrario

a las manecillas del reloj. El actuador y la válvula deberán moverse.

Entrada de

transmisor:

Sensor Señal de proceso Entrada simulada

Transmisor

bifilar

típico

Page 25

IPM-100

Especificaciones

Pantalla: LCD Polaridad: Automática Escalas: 0,00 mA a 24,00 mA y –25,0% a 125,0% de 4 mA a 20 mA Precisión: ± (0,08% de alcance de 24 mA + 0,01 mA) = 0,03 mA Efecto de temperatura: 0,01% por °C entre –2°C y 45°C Tiempo de calentamiento: 10 segundos a la precisión especificada; 2 minutos a la precisión

máxima Apagado automático: Luego de 30 minutos de inactividad Protección de sobrecarga: 120V CA/CC para 30 segundos Condiciones de operación: –20°C a 55°C (–4°F a 131°F), 10% a 90% de humedad relativa,

sin condensación, para 24 horas

Uso en interiores únicamente Condiciones de almacenamiento: –20°C a 55°C (–4°F a 131°F), 10% a 90% de humedad

relativa, sin condensación, para 24 horas

Retire la pila Pila: 2 pilas de 9 voltios (NEDA 1604, JIS 006P o IEC 6F22)

Fuente

Capacidad de accionamiento típica: 700 Ω @ 20,00 mA con pilas nuevas;

300 Ω @ 20,00 mA con pilas bajas Tensión de conformidad: 14V CC nominales @ 20 mA con pilas nuevas

Lectura

Tensión de carga: corriente de excitación de 0,9V CC @ 4 mA, 1,2V CC @ 20 mA, 1,9V CC

@ 24 mA

Simulador bifilar

Límites de tensión de bucle: 3V CC mínimo; 45V CC máximo Protección de sobrecarga: Corriente limitada a 25 mA nominal

Transmisor de potencia

Capacidad de accionamiento típica: Igual que para Fuente Corriente de salida: 0,00 mA a 24,00 mA Tensión de conformidad: 12V CC nominales @ 20 mA con pilas nuevas

Page 26

Mantenimiento

1. Desconecte la unidad del circuito. Apague (OFF) la unidad.

2. Retire los tornillos de la tapa posterior.

3. Retire la tapa posterior.

4. Reemplace las pilas (fíjese en la polaridad).

5. Vuelva a colocar la cubierta y los tornillos.

Limpieza

Limpie periódicamente la caja utilizando un paño húmedo y detergente suave; no utilice abrasivos ni solventes.

• No intente reparar esta unidad, ya que contiene partes que deben recibir mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura extrema o altos niveles de humedad. Consulte las “Especificaciones”.

De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.

Cómo reemplazar la pila

Antes de abrir la caja, retire del circuito los cables de prueba y apague la unidad. De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

Page 27

IPM-100

Description

La calibrateur de boucle de régulation de procédé industriel est un appareil portatif conçu pour calibrer une boucle de régulation de procédé industriel standard de 4 mA à 20 mA.

L’appareil peut :

• Vérifier, mesurer et calibrer tous les instruments à signaux de tension dans une boucle c.c. de 4 mA à 20 mA.

• Fournit une source de 0,00 mA à 24,0 mA.

• Simule un transmetteur à 2 fils.

• Alimente et mesure simultanément un transmetteur à 2 fils.

• Affiche la tension (0 mA à 24 mA) ou le pourcentage (–25 % à 125 %).

Sécurité

Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee, votre sécurité est une priorité. Ce manuel d’instructions et toute étiquette sur l’outil fournit des informations permettant d’éviter des dangers ou des manipulations dangereuses liées à l’utilisation de cet outil. Suivre toutes les consignes de sécurité indiquées.

Dessein

Ce manuel d’instructions est conçu pour que le personnel puisse se familiariser avec le fonctionnement et les procédures d’entretien sûres du calibrateur de boucle de régulation de procédé industriel IPM-100 de Greenlee.

Mettre ce manuel à la disposition de tous les employés. On peut obtenir des exemplaires gratuits sur simple demande. Greenlee et sont des marques déposées de Greenlee Textron.

CONSERVER CE MANUEL

Page 28

Consignes de sécurité importantes

Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant entraîner des blessures ou l’endommagement du matériel. Le mot indicateur, défini cidessous, indique la gravité du danger. Le message qui suit le mot indicateur indique comment empêcher le danger.

SYMBOLE D’AVERTISSEMENT

Danger immédiat qui, s’il n’est pas pris en considération ENTRAINERA des blessures graves, voire mortelles.

Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner des blessures graves, voire mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris en considération, POURRAIENT EVENTUELLEMENT entraîner des dommages à la propriété ou causer des blessures.

Lire attentivement et bien comprendre cette documentation avant d’utiliser ou de procéder à l’entretien de cet équipement. Négliger de comprendre comment utiliser cet outil en toute sécurité peut provoquer un accident et entraîner des blessures graves, voire mortelles.

Page 29

IPM-100

Consignes de sécurité importantes

Cet appareil n’est pas intrinsèquement sécuritaire. Ne pas utiliser cet appareil dans un endroit à risque. Se reporter à l’article 500 du Code national de l’électricité pour obtenir plus d’informations sur les endroits à risque. Utiliser cet appareil dans un endroit à risque peut entraîner un incendie ou une explosion.

L’inobservation de cette consigne entraînera des blessures graves, voire mortelles.

Risques de décharge électrique et d’incendie :

• Ne pas exposer cet appareil à la pluie ou à l’humidité.

• Ne pas utiliser cet appareil s’il est mouillé ou endommagé.

• Utiliser des fils d’essai ou des accessoires conformes à l’application. Consulter la catégorie et la tension nominale du fil d’essai ou de l’accessoire.

• Vérifier les fils d’essai ou l’accessoire avant de les utiliser. La pièce (ou les pièces) doi(ven)t être propre(s) et sèche(s) et l’isolation en bon état.

• Utiliser cet appareil uniquement dans le but pour lequel il a été conçu, tel que décrit

dans ce manuel. Toute autre utilisation peut altérer le système de protection de cet appareil.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

Risques de décharge électrique : Un contact avec des circuits sous tension peut entraîner des

blessures graves, voire mortelles.

Page 30

Consignes de sécurité importantes

Risques de décharge électrique :

• Ne pas appliquer plus que la tension nominale entre deux bornes d’entrée, ou entre une borne d’entrée et une prise de terre.

• Ne pas entrer en contact avec les extrémités des fils d’essai ou avec toute autre partie

non isolée de l’accessoire.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

L’utilisation de cet appareil à proximité d’équipements qui génèrent des interférences

électromagnétiques peut produire des lectures instables ou erronées.

• Ne pas utiliser lorsque le boîtier est ouvert.

• Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre l’appareil hors

tension.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

Ne pas modifier la fonction de mesure pendant que les fils d’essai sont connectés à un composant ou à un circuit.

L’inobservation de cette consigne peut endommager l’appareil et entraîner des blessures.

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être réparée.

• Ne pas exposer l’appareil à des températures ou à une humidité extrêmes. Voir les spécifications.

L’inobservation de ces consignes peut endommager l’appareil et entraîner des blessures.

Page 31

IPM-100

Identification

1. Affichage DEL

2. SOURCE OFF Utiliser pour sélectionner une fonction d’utilisation READ (voir les caractéristiques) ou pour éteindre l’appareil

3. 100 % / 20 mA Appuyer pour obtenir une sortie longue portée (100 % ou 20 mA)

4. SET Appuyer pour la sortie préréglée

5. 0 % / 4 mA Appuyer pour obtenir une sortie courte portée (0 % ou 4 mA)

6. MODE Appuyer pour sélectionner une fonction d’utilisation (voir

Caractéristiques)

7. mA / % Appuyer pour afficher la tension (mA) ou le pourcentage (%)

8. Bouton de commande Tourner pour régler la sortie

9. Fil rouge Fil positif

10. Fil noir Fil négatif

Page 32

Icônes de l’afficheur

11. LO Sortie courte portée est sélectionnée (0 % ou 4 mA)

12. HI Sortie longue portée est sélectionnée (100 % ou 20 mA)

13. BAT Pile faible ou déchargée

14. PWR XMTR La fonction Power Transmitter est sélectionnée

15. 2-WIRE La fonction 2-Wire est sélectionnée

16. -8.8.8.8 Mesure Dépassement de plage (le signal est trop élevé pour la plage) En dessous de la plage (les signal est trop bas pour la plage)

Chiffres Boucle ouverte ou polarité inversée clignotants

17. % Pourcent

18. mA Milliampères

19. READ Fonction de lecture sélectionnée

20. SOURCE Fonction de source sélectionnée

13 14 15

17181920

Points de contrôle de sortie

Interrupteur ou bouton Utilisé pour :

100 % / 20 mA Régler la sortie à 100 % ou 20 mA.

SET

Régler la sortie à un point défini par l’utilisateur. Le réglage par défaut est 12 mA. Pour modifer ce réglage, voir Réglages.

0 % / 4 mA Régler la sortie à 0 % ou 4 mA.

Interrupteur ou bouton Utilisé pour :

SOURCE READ • Sélectionner SOURCE/POWER TRANSMITTER.

POWER 2-WIRE • Sélectionner READ/2-WIRE SIMULATOR.

MODE

• Va-et-viens entre SOURCE et POWER TRANSMITTER.

• Va-et-viens entre READ et 2-WIRE SIMULATOR.

mA / % Sélectionner un mode d’affichage, tension (mA) ou pourcentage (%).

Caractéristiques

Fonctions d’utilisation

Page 33

IPM-100

Introduction

L’utilisateur peut modifier le bouton SET à tout autre réglage qui convient (voir Réglages). De plus, le bouton de commande répond à la vitesse ; le fait de le tourner plus rapidement produit une modification plus rapide de la sortie.

La plage ou la portée normale d’une boucle de procédé industriel est de 4 mA à 20 mA (0 % à 100 %). Les points intermédiaires sont les suivants :

Réglages

Le IPM-100 comporte deux réglages pouvant être sélectionnés : la mise hors tension automatique et le point de réglage tension/pourcent du bouton SET.

Pour modifier le réglage de mise hors tension automatique :

1. Appuyer sur et maintenir le bouton SET lorsque l’appareil est mis sous tension.

2. Relâcher le bouton SET lorsque la révision du firmware apparaît sur l’afficheur. BAT et ON

indiquent que la mise hors tension automatique est activée.

3. Appuyer sur le bouton MODE pour modifier la fonction de mise hors tension automatique

(ON ou OFF).

4. Appuyer sur le bouton SET pour sauvegarder votre sélection.

Pour modifier le point de réglage tension/pourcent du bouton SET :

1. Utiliser le bouton de commande pour régler la sortie à la valeur désirée.

2. Appuyer sur le bouton SET pour sauvegarder la valeur sélectionnée.

Tension 0 mA 4 mA 8 mA 12 mA 16 mA 20 mA 24 mA

Pourcent –25 % 0 % 25 % 50 % 75 % 100 % 125 %

Page 34

Fonctionnement

Source

La fonction Source s’alimente à partir des piles du IPM-100 et fournit une sortie de 0,00 mA à 24,0 mA (–25 à 125 %).

1. Déconnecter un ou les deux fils d’entrée de

l’appareil à calibrer.

2. Sélectionner SOURCE et appuyer sur MODE

jusqu’à ce que SOURCE apparaisse sur l’afficheur.

3. Appuyer sur le bouton mA / % pour afficher

la tension ou le pourcentage.

4. Connecter le fil rouge à l’entrée positive (+)

de l’appareil ; connecter le fil noir à l’entrée négative (–) de l’appareil.

5. Régler la tension de sortie en tournant le

bouton de commande ou en utilisant les boutons de point de contrôle de la sortie.

Lecture

La fonction de lecture mesure la tension de 0,00 mA à 24,0 mA (–25 % à 125 %).

1. Ouvrir la boucle à tout point qui convient.

2. Sélectionner READ et appuyer sur MODE

jusqu’à ce que READ apparaisse sur l’afficheur.

3. Appuyer sur le bouton mA / % pour afficher la

tension ou le pourcentage.

4. Connecter le fil rouge au côté positif (+) du

circuit ; connecter le fil noir au côté négatif (–) du circuit.

5. Lire le vérificateur.

Entrée du

récepteur mA

Contrôleur

Transmetteur

Ordinateur

Enregistreur

I/P

DCS

Signal de sortie mA

Contrôleur

Transmetteur

P/I

DCS

Page 35

IPM-100

Simulateur 2 fils

La fonction de simulateur 2 fils requiert une source d’alimentation externe (3 à 45 V c.c.) et fournit une sortie de 0,00 mA à 24,0 mA (–25 à 125 %).

1. Débrancher le transmetteur 2 fils de la boucle.

2. Sélectionner 2-WIRE SIMULATOR et appuyer sur MODE jusqu’à ce que 2-WIRE SIMULA-

TOR apparaisse sur l’afficheur.

3. Appuyer sur le bouton mA / % pour sélectionner la tension ou le pourcentage.

4. Connecter le fil rouge au côté positif (+) du circuit ; connecter le fil noir au côté négatif (–)

du circuit.

5. Régler la tension de sortie en tournant le bouton de commande ou en utilisant les boutons

de point de contrôle de la sortie.

Utilisation (suite)

Récepteur

(alimente un transmetteur

2 fils externe)

Alimentation

2 à 45 V c.c.

Vers

capteur

Transmetteur

2 fils type

(débranché)

Page 36

Utilisation (suite)

Transmetteur de puissance

La fonction de transmission d’alimentation relie la pile interne pour alimenter le circuit (12 volts c.c. nominal à 24 mA) tout en lisant simultanément la tension.

1. Déconnecter un ou les deux fils

d’entrée vers le transmetteur 2 fils à calibrer.

2. Sélectionner POWER TRANSMITTER et appuyer sur MODE jusqu’à

ce que PWR XMTER apparaisse sur l’afficheur.

3. Appuyer sur le bouton mA / % pour sélectionner la tension ou le pourcentage.

4. Connecter le fil rouge au côté positif (+) du circuit ; connecter le fil noir au côté négatif (–)

du circuit.

5. Connecter le capteur ou le calibreur approprié à l’entrée du transmetteur 2 fils.

6. Calibrer le transmetteur de la manière habituelle.

Réglage de la valve

Le réglage correct de la valve exige le réglage des butées de fin de course. Sélectionner SOURCE ou 2-WIRE SIMULATOR pour commander la valve. Consulter l’illustration correspondante.

1. Déconnecter les fils de commande 4 mA à 20 mA de la boucle de régulation du

convertisseur ou de l’actionneur courant-vers-pression (I/P).

2. Connecter le IPM-100 à l’appareil.

3. Appuyer sur le bouton 0 % / 4 mA et régler la butée complètement fermée sur l’actionneur.

4. Tourner lentement le bouton de commande dans le sens antihoraire et vérifier que

l’actionneur et la valve ne bougent pas. Répéter les étapes 3 et 4 jusqu’à ce que la buté soit réglée correctement.

5. Appuyer de nouveau sur le bouton 0 % / 4 mA et tourner le bouton de commande dans le

sens horaire. L’actionneur et la valve devraient se déplacer.

6. Appuyer sur le bouton 100 % / 20 mA et régler la butée complètement ouverte sur

l’actionneur.

7. Tourner lentement le bouton de commande dans le sens horaire et vérifier que l’actionneur

et la valve ne bougent pas. Répéter les étapes 6 et 7 jusqu’à ce que la buté soit réglée correctement.

8. Appuyer de nouveau sur le bouton 100 % / 20 mA et tourner le bouton de commande dans

le sens antihoraire. L’actionneur et la valve devraient se déplacer.

Entrée du

transmetteur

Capteur

Signal de procédé

Entrée simulée

Transmetteur

2 fils type

Page 37

IPM-100

Fiche technique

Affichage : LCD (à cristaux liquides) Polarité : Automatique Plages : 0,00 mA à 24,00 mA et –25,0 % à 125,0 % de 4 mA à 20 mA Précision : ± (0,08 % de 24 mA span + 0,01 mA) = 0,03 mA Effet de température : 0,01 % par °C entre –2 et 45 °C Temps de réchauffement : 10 secondes à la précision spécifiée, 2 minutes à la précision

maximale. Mise hors tension automatique : Après 30 minutes d’inactivité Protection contre la surtension : 120 V c.a./c.c. pendant 30 secondes Conditions d’utilisation : –20 à 55 °C (–4 à 131 °F), 10 à 90 % d’humidité relative sans

condensation, pendant 24 heures

Utilisation à l’intérieur uniquement Conditions d’entreposage : –20 à 55 °C (–4 à 131 °F), 10 à 90 % d’humidité relative sans

condensation, pendant 24 heures

Enlever la pile. Pile : Deux piles de 9-volts (NEDA 1604, JIS 006P ou IEC 6F22)

Source

Capacité d’entraînement typique : 700 Ω à 20,00 mA avec des piles fraîches ;

300 Ω à 20,00 mA avec des piles faibles Tension de conformité : Nominale 14 V c.c. à 20 mA avec des piles fraîches

Lecture

Tension de consommation : 0,9 V c.c. à 4 mA, 1,2 V c.c. à 20 mA, 1,9 V c.c. à 24 mA de tension

d’excitation

Simulateur 2 fils

Limites de boucle de tension : 3 V c.c. minimum ; 45 V c.c. maximum Protection de surtension : Tension limitée à 25 mA nominal

Transmetteur de puissance

Capacité d’entraînement typique : Même que pour la source Tension de sortie : 0,00 mA à 24,00 mA Tension de conformité : Nominale 12 V c.c. à 20 mA avec des piles fraîches

Page 38

Entretien

1. Débrancher l’appareil du circuit. Mettre l’appareil hors tension (OFF).

2. Enlever les vis du couvercle arrière.

3. Retirer le couvercle arrière.

4. Remplacer les piles (suivre la polarité).

5. Replacer le couvercle et remettre les vis.

Nettoyage

Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent doux. Ne pas utiliser de produits abrasifs ou de solvants.

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être réparée.

• Ne pas exposer l’appareil à des températures ou à une humidité extrêmes. Voir les spécifications.

L’inobservation de ces consignes peut endommager l’appareil et entraîner des blessures.

Remplacement des piles

Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre l’appareil hors tension. L’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.

Page 39

IPM-100

Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr ., Rockford, IL 61109-2988 815/397-7070

Page 40

For technical assistance: 800/435-0786

Greenlee Textron / Subsidiary of Textron Inc.

4455 Boeing Drive, Rockford, IL 61109-2988 USA

Technical / Customer Service (International): 815/397-7070 • Fax: 815/397-9247

Customer Service (North America): 800/435-0786 • Fax: 800/451-2632, 815/397-1865

Canada Fax: 800/524-2853

Lifetime Limited Warranty

Greenlee warrants to the original purchaser of these goods for use that these products will be free from defects in workmanship and material for their useful life, excepting normal wear and abuse. This warranty is subject to the same terms and conditions contained in Greenlee’s standard one-year limited warranty.

For all Test Instrument repairs, ship units Freight Prepaid to: Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 USA.

Mark all packages: Attention TEST INSTRUMENT REPAIR. For items not covered under warranty (such as dropped, abused, etc.), repair cost quote available upon request.

Note: Prior to returning any test instrument, please check replaceable batteries or make sure the battery is at full charge.

Garantía limitada de por vida

Greenlee garantiza al comprador original de estos productos para su uso que estos productos estarán libres de defectos de mano de obra y materiales durante toda su vida útil, exceptuando el desgaste normal y el abuso. Esta garantía está sujeta a los mismos términos y condiciones contenidos en la garantía estándar limitada de Greenlee de un año de duración.

Para reparación de instrumentos de verificación, envíe las unidades con flete pagado a: Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 EE. UU.

Marque todos los paquetes: Atención TEST INSTRUMENT REPAIR (Reparación de instrumentos de verificación). Para artículos no cubiertos por la garantía (tales como los que se han dejado caer o han sido maltratados, etc.) se puede cotizar el costo de la reparación a pedido.

Nota: Antes de enviar cualquier instrumento de verificación, revise por favor las pilas o asegúrese de que estén totalmente cargadas.

Garantie à vie limitée

La société Greenlee garantit à l’acheteur d’origine de ces produits que ces derniers ne comportent aucun défaut d’exécution ou de matériau pour la durée de leur vie utile, sauf l’usure normale. Cette garantie est assujettie aux mêmes conditions que celles contenues dans les modalités et conditions de la garantie limitée standard d’un an de Greenlee.

Pour toutes les réparations d’instruments de mesure, expédiez l’appareil en port payé à l’adresse suivante : Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932, États-Unis.

Sur tous les colis, inscrivez : Attention : TEST INSTRUMENT REPAIR (Réparation d'instrument de mesure). Lorsque les articles ne sont pas protégés par une garantie (comme si l’appareil est échappé, s’il est soumis à un usage abusif, etc.), une soumission pour le prix de réparation sera présentée sur demande.

Remarque : Avant de renvoyer un appareil de mesure, vérifiez la pile et assurez-vous qu’elle est chargée au complet.
