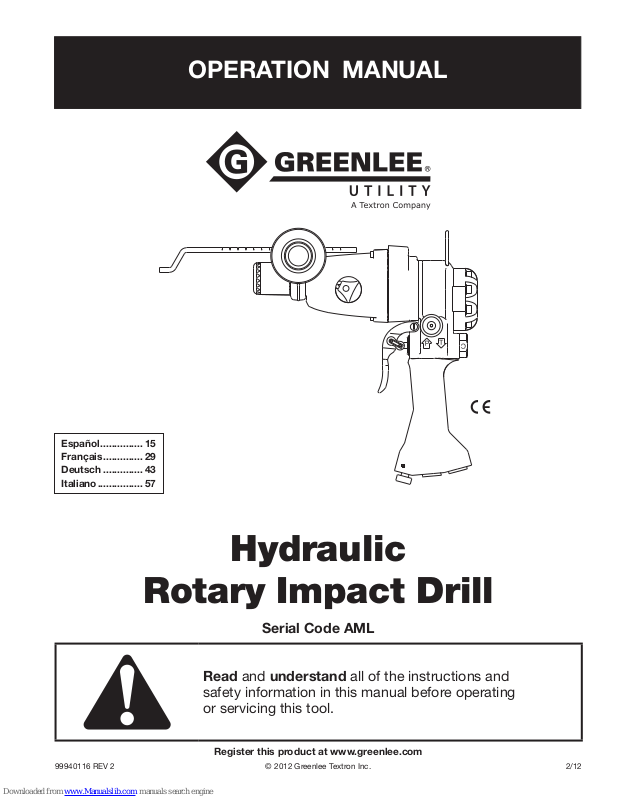

Greenlee HID6506 Operation Manual

OPERATION MANUAL

Español ............... 15

Français .............. 29

Deutsch .............. 43

Italiano ................ 57

Rotary Impact Drill

Hydraulic

Serial Code AML

Read and understand all of the instructions and

safety information in this manual before operating
or servicing this tool.

99940116 REV 2 © 2012 Greenlee Textron Inc. 2/12

Register this product at www.greenlee.com

Hydraulic Rotary Impact Drill

Table of Contents

Description .................................................................... 2

Safety ............................................................................ 2

Purpose of this Manual ................................................. 2

Other Publications ......................................................... 2

Important Safety Information .....................................3–5

Identication .................................................................. 6

Specications ................................................................ 7

Setting the Super Spool ................................................ 8

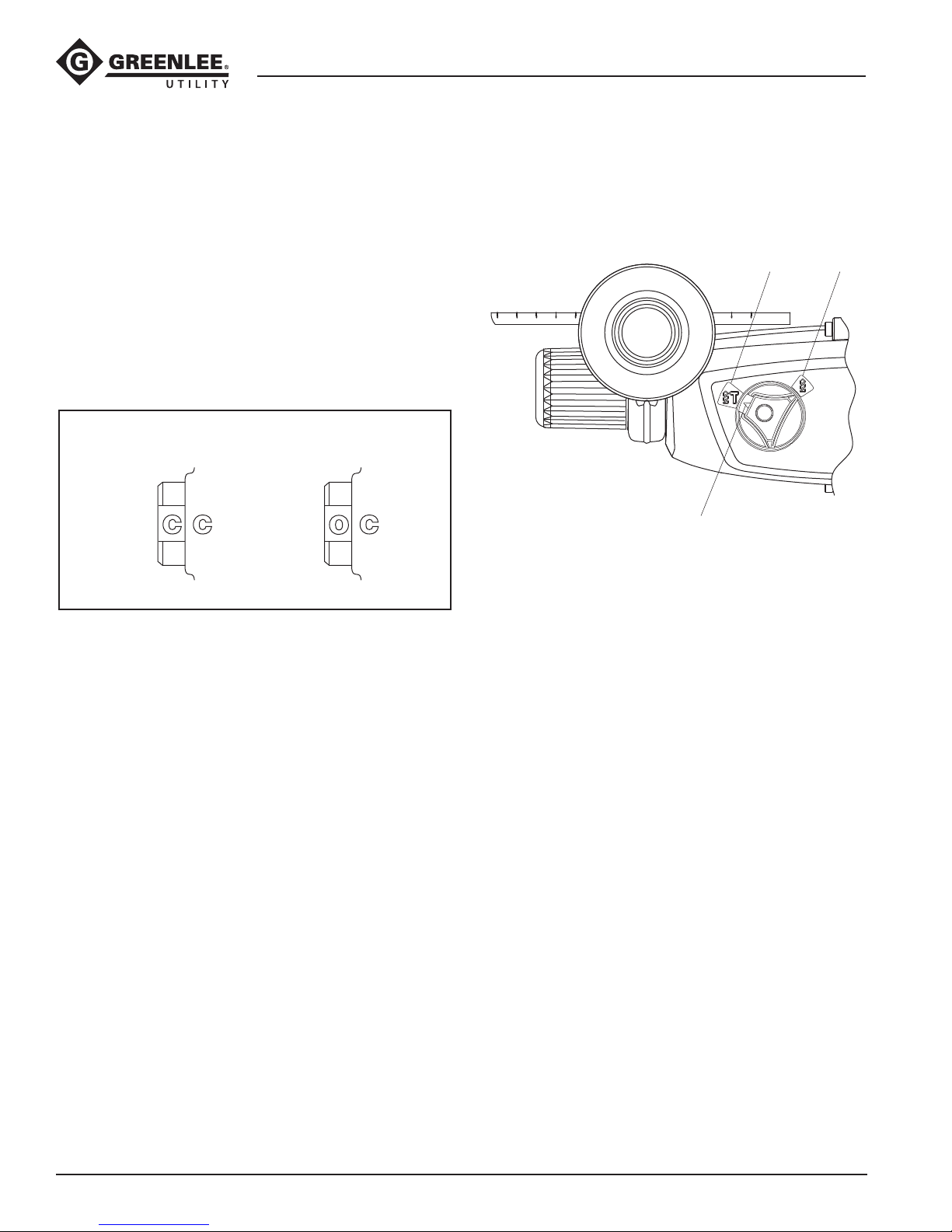

Setting the Tool to Drill or Hammer Drill ........................ 8

Installing and Removing Drill Bits .................................. 9

Hoses and Fittings ...................................................... 10

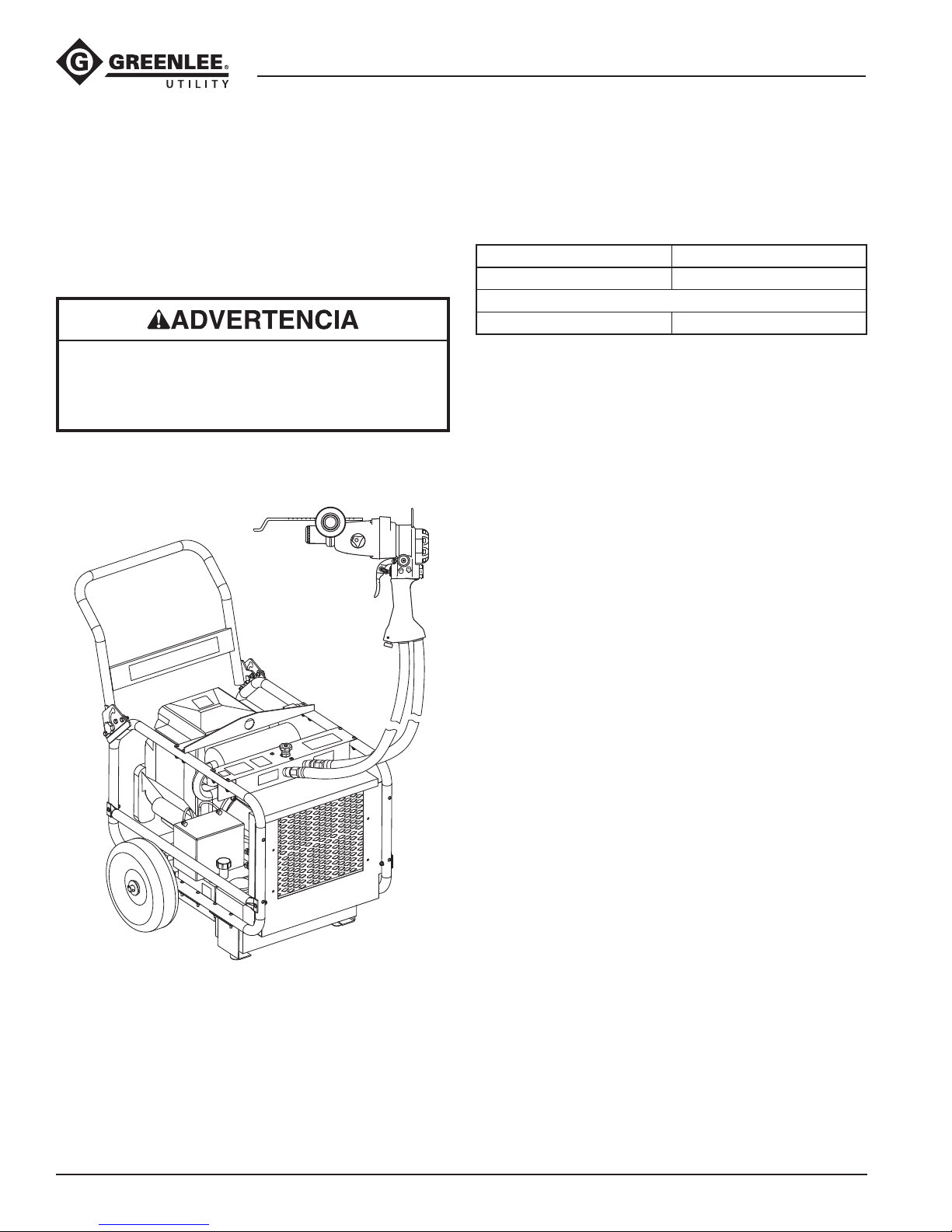

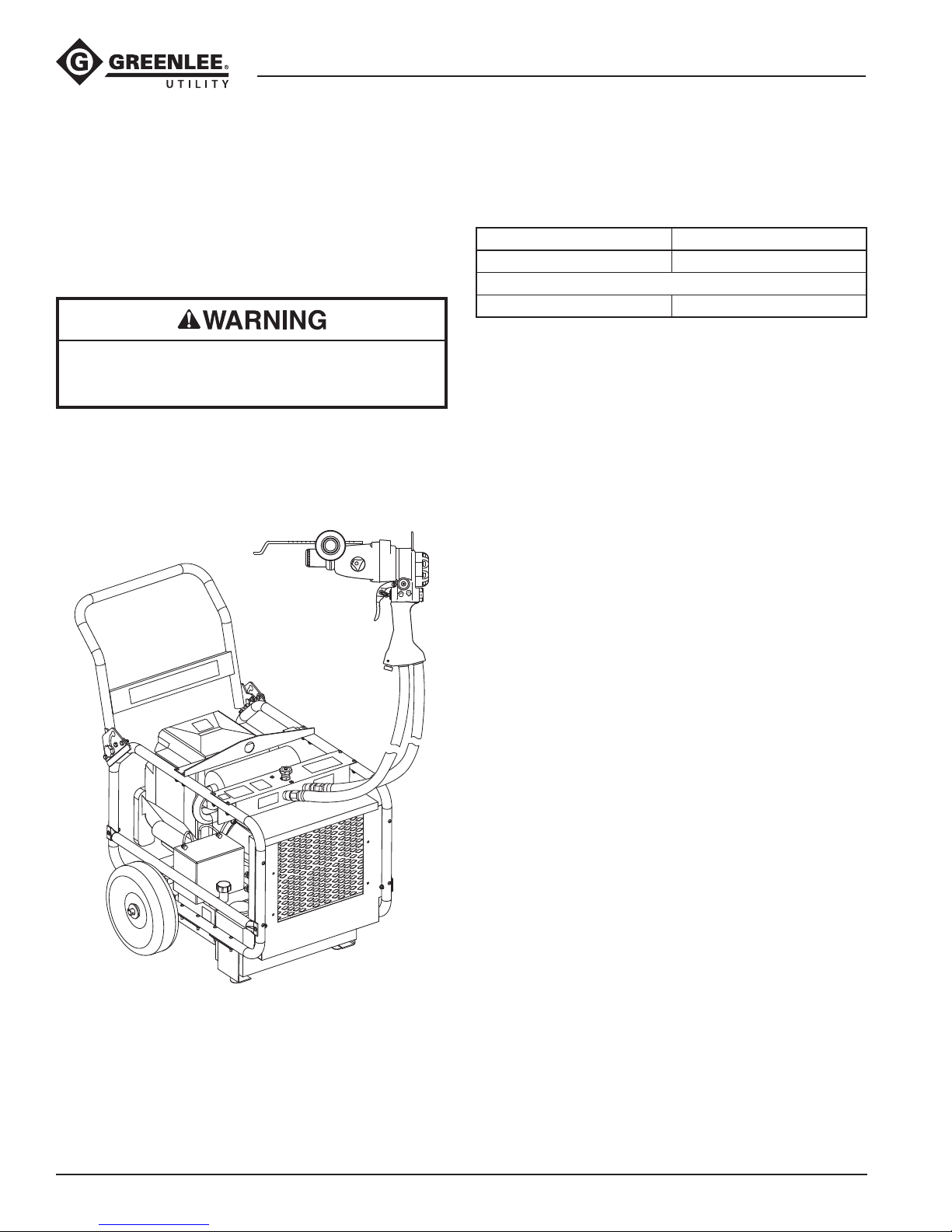

Typical Setup ............................................................... 10

Hose Connections ....................................................... 10

Operation ..................................................................... 11

Maintenance ................................................................ 12

Troubleshooting ........................................................... 13

Español ........................................................................ 15

Français ....................................................................... 29

Deutsch ....................................................................... 43

Italiano ......................................................................... 57

Safety

Safety is essential in the use and maintenance of
Greenlee Utility tools and equipment. This instruction
manual and any markings on the tool provide informa-

tion for avoiding hazards and unsafe practices related to
the use of this tool. Observe all of the safety information
provided.

Purpose of this Manual

This manual is intended to familiarize personnel with
the safe operation and maintenance procedures for the

following Greenlee Utility tool:
HID6506 (42309) Hydraulic Rotary Impact Drill

Serial Code AML

Keep this manual available to all personnel.

Replacement manuals are available upon request at no
charge at www.greenlee.com.

Other Publications

Tool Owners/Users

SAE Standard J1273 (Hose and Hose Assemblies):

Publication 99930323

Description

The Greenlee Utility Hydraulic Rotary Impact Drill is
intended for use with impact-type bits for hammer
(impact) drilling in concrete, brick, rock and other
difcult-to-drill materials.

Features include a depth gauge, a directional spool for
forward or reverse operation, Super Spool™ for use
on either an Open-Center or Closed-Center hydraulic
system, and an insulated handle for operator comfort
and safety. A ow control cartridge, effective with
Serial Number 300, limits the hydraulic ow to 24.6 l/min
(6.5 gpm), allowing the tool to be connected to a

hydraulic system providing up to 45.4 l/min (12 gpm).
The tool also includes a variable torque output screw

and a built-in safety slip clutch to help prevent operator

injury if the drill bit catches.

Super Spool is protected by U.S. Patent No. 4548229.

Authorized Greenlee Utility Service Centers

Repair Manual: Publication 99915979

All specications are nominal and may change as design

improvements occur. Greenlee Textron Inc. shall not be liable for
damages resulting from misapplication or misuse of its products.

Super Spool is a trademark of Greenlee Textron Inc.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

KEEP THIS MANUAL

2

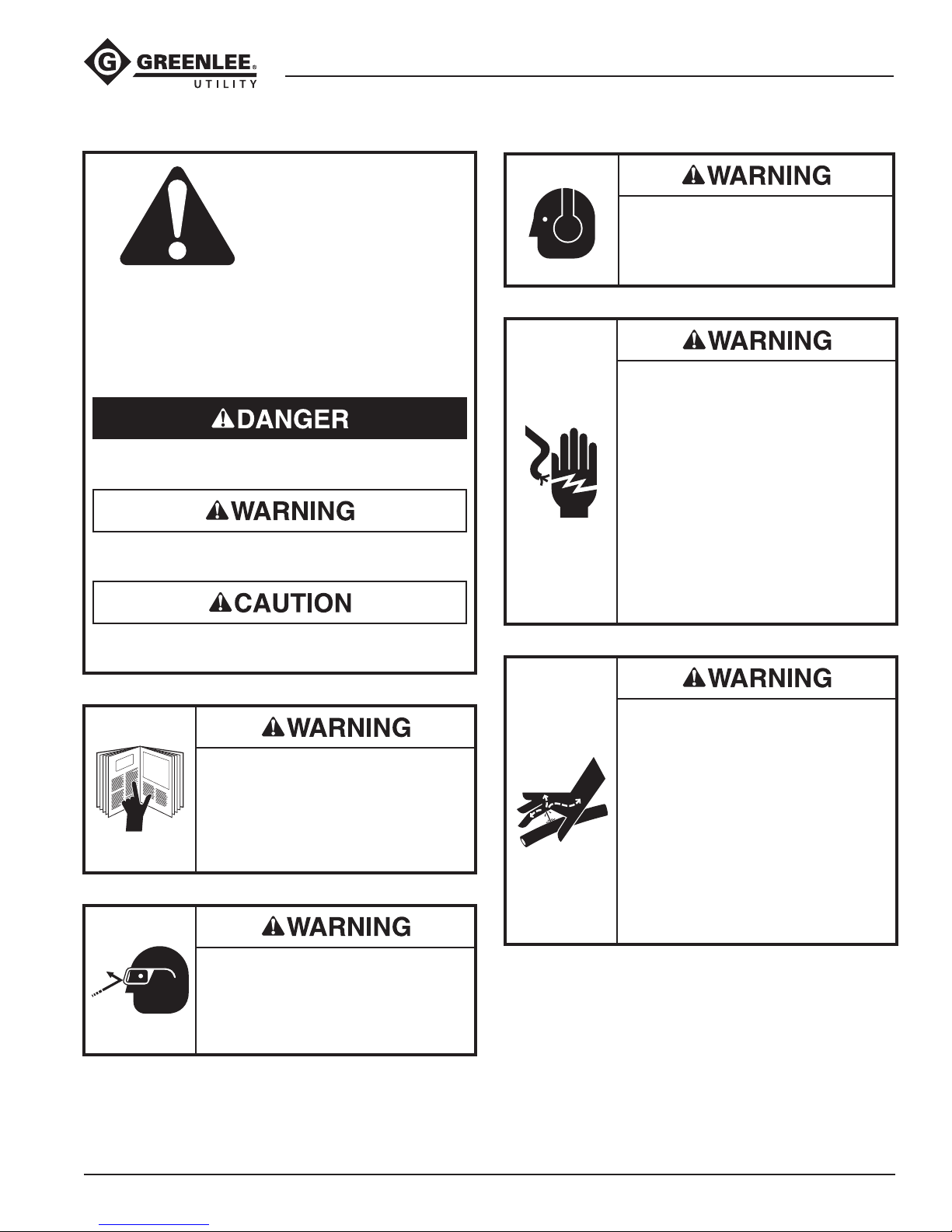

IMPORTANT SAFETY INFORMATION

SAFETY
ALERT
SYMBOL

This symbol is used to call your attention to hazards
or unsafe practices which could result in an injury or

property damage. The signal word, dened below,

indicates the severity of the hazard. The message
after the signal word provides information for
preventing or avoiding the hazard.

Immediate hazards which, if not avoided, WILL result

in severe injury or death.

Hazards which, if not avoided, COULD result in

severe injury or death.

Hydraulic Rotary Impact Drill

Wear hearing protection when using

this tool.

Failure to observe this warning could

result in serious injury.

Electric shock hazard:
This tool is not insulated. When

using this unit near energized electri­cal lines:

• Use only certied non-conductive

hoses and proper personal protec­tive equipment.

• Select and maintain the hydraulic
uid to meet the minimum dielec-

tric standards required by your
safety department.

Failure to observe this warning could

result in severe injury or death.

Hazards or unsafe practices which, if not avoided,
MAY result in injury or property damage.

Read and understand all of the
instructions and safety information
in this manual before operating or
servicing this tool.

Failure to observe this warning could

result in severe injury or death.

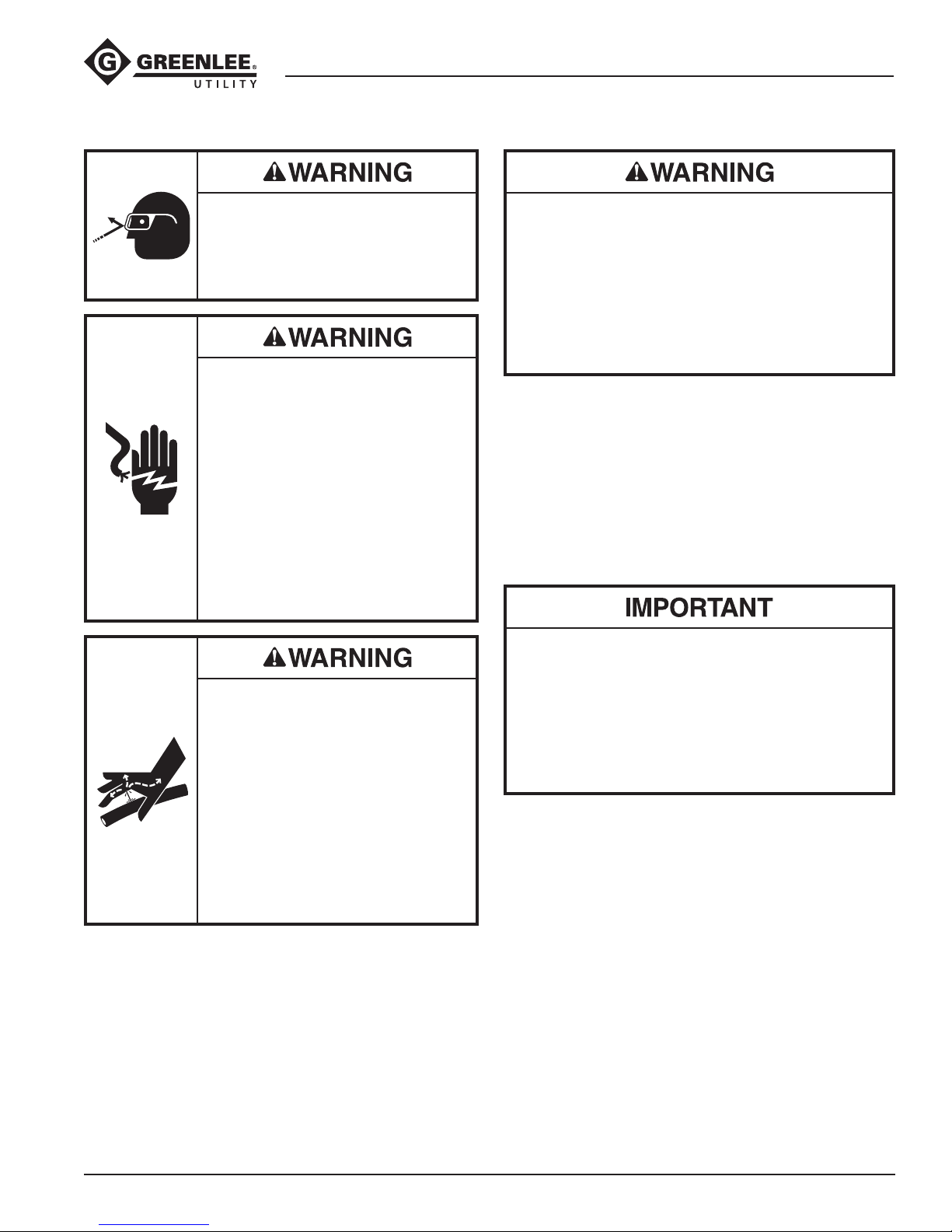

Wear eye protection when operating

or servicing this tool.

Failure to wear eye protection could
result in serious eye injury from ying

debris or hydraulic oil.

Skin injection hazard:

• Do not use ngers or hands to
check for leaks.

• Do not hold hose or couplers while

the hydraulic system is pressurized.

• Depressurize the hydraulic system
before servicing.

Oil under pressure easily punctures

skin causing serious injury, gangrene

or death. If you are injured by

escaping oil, seek medical attention

immediately.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

3

Hydraulic Rotary Impact Drill

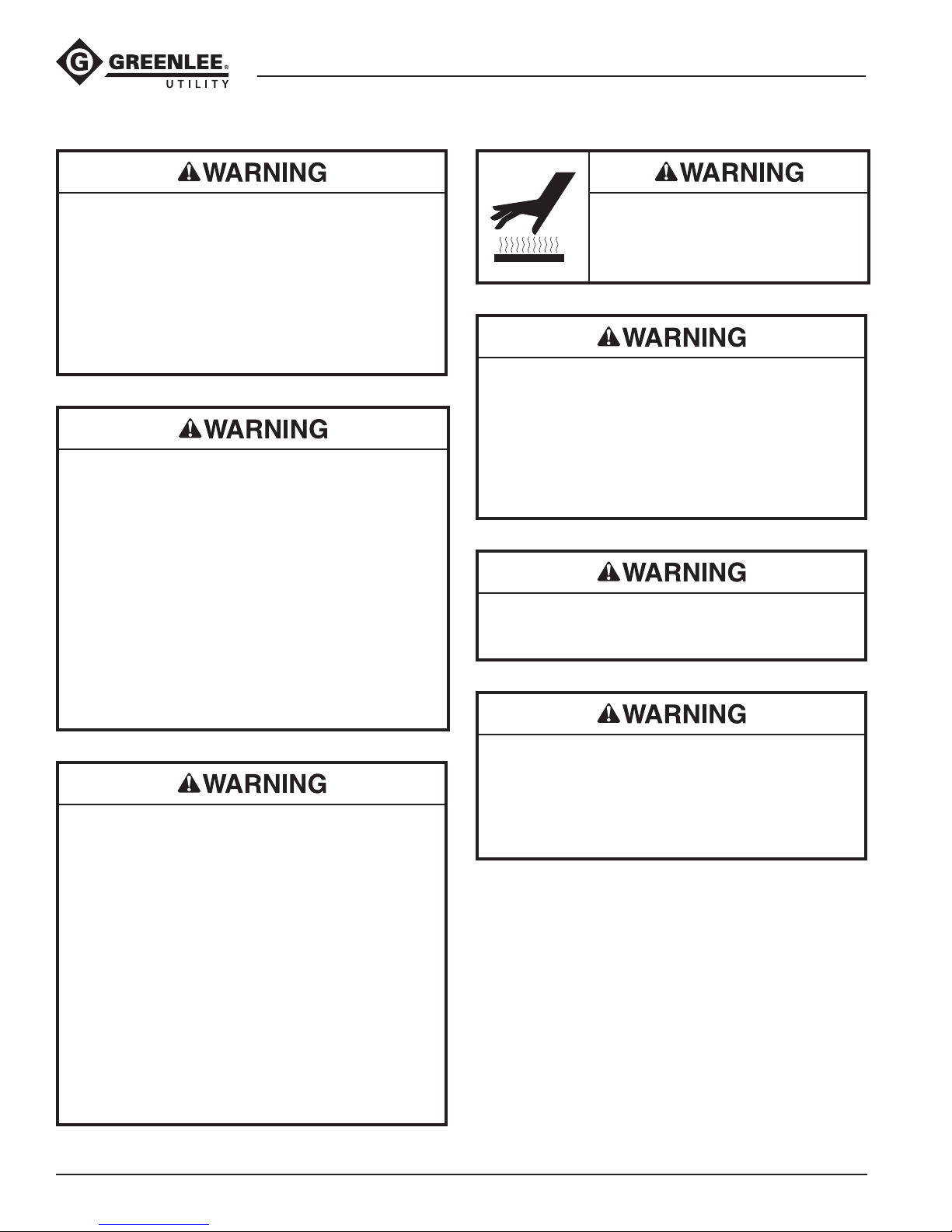

IMPORTANT SAFETY INFORMATION

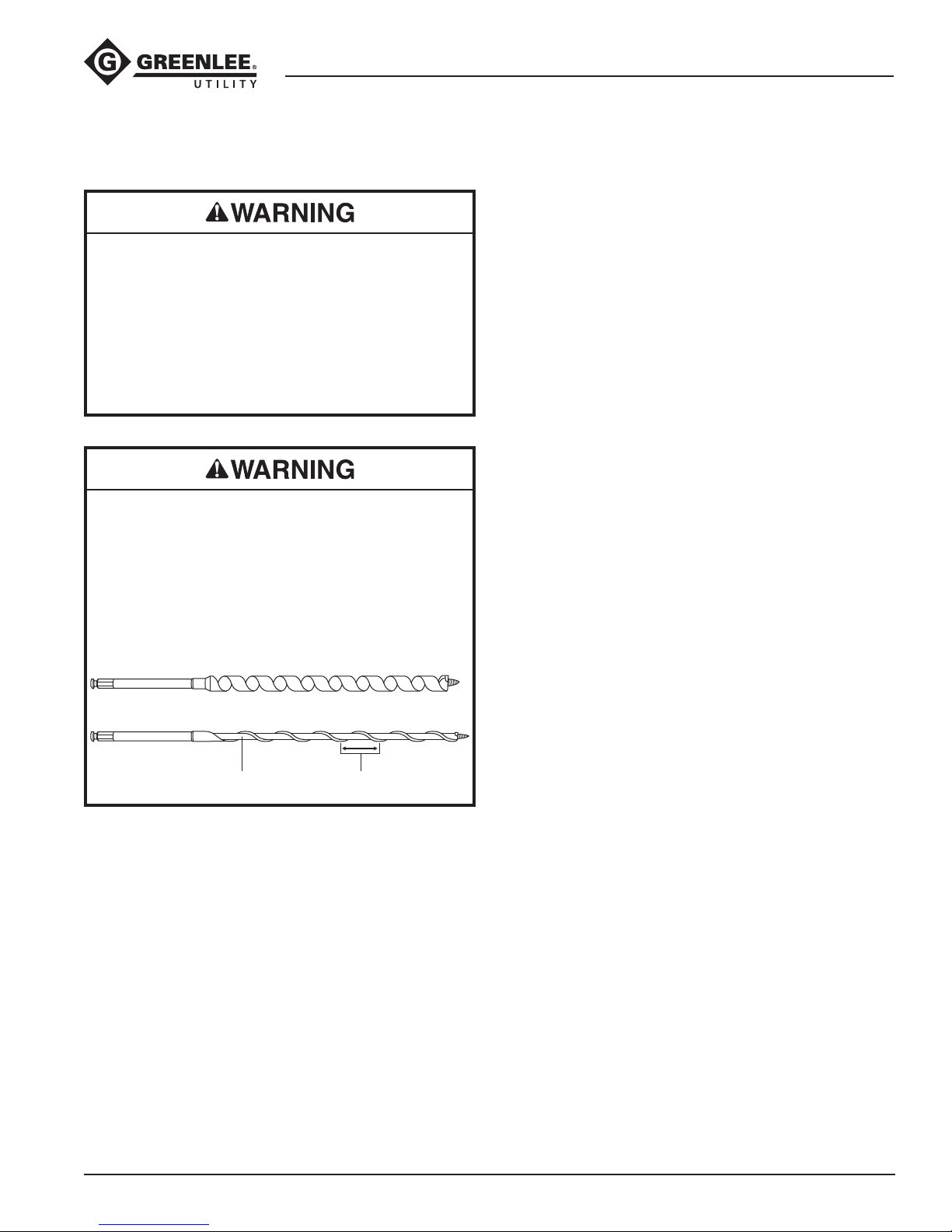

• When using the tool in hammer drill mode, use

accessories that are approved for impact use

only. Accessories that are not approved for impact
applications can break when used in the hammer

drill mode.

• Inspect accessories before use. Discard accesso­ries that have cracks, chips or gauges.

Failure to observe these warnings could result in

severe injury or death.

Some dust created by power sanding, sawing, grind­ing, drilling, and other construction activities contains
chemicals known to the State of California to cause
cancer, birth defects or other reproductive harm.
Some examples of these chemicals are:

• Lead from lead-based paints

• Crystalline silica from bricks and cement and other

masonry products

• Arsenic and chromium from chemically-treated

lumber.

To reduce your exposure to these chemicals: work in
a well ventilated area, and work with approved safety
equipment, such as dust masks that are specially

designed to lter out microscopic particles.

Tool and accessory may be hot
during and after operation.

Contact with hot surfaces could

result in serious injury.

Do not exceed the following hydraulic power source

maximums:

• Hydraulic ow: 45.4 l/min (12 gpm)

• Pressure relief setting: 138 bar (2000 psi)

• Back pressure: 13.8 bar (200 psi)
Failure to observe this warning could result in severe

injury or death.

Do not disconnect tool, hoses, or ttings while
the tool is running or if the hydraulic uid is
hot. Hot hydraulic uid can cause serious burns.

Do not reverse hydraulic ow. Operation with
lic ow reversed can cause tool malfunction.
the supply (pressure) hose and return (tank) hose to

the proper tool ports.

• Remove the chuck key from the chuck before drill­ing. Operation with the key in the chuck can result

in severe injury.

• Keep all parts of the body away from rotating parts
when the tool is in operation. Contact with moving

parts can result in severe injury.

• Do not change accessories, inspect or clean tool
when it is connected to a power source. Accidental
start-up can result in serious injury.

• Maintain a rm grip on tool, using both hands at all
times. Serious injury can result if an operator does

not control the tool.

• Do not lock trigger in the power-ON position.
Operator cannot stop tool when trigger is locked.

Failure to observe these warnings could result in

severe injury or death.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

Failure to observe this warning could result in severe

injury or death.

4

hydrau-

Connect

Hydraulic Rotary Impact Drill

IMPORTANT SAFETY INFORMATION

• Wear protective gloves when handling, removing,

and installing drill bits. Drill bits can cut even when
stationary.

• Inspect tool before use. Replace any worn
or damaged parts. A damaged or improperly
assembled tool can malfunction, injuring nearby

personnel.

• Inspect the hydraulic hoses and couplings every
operating day. Repair or replace if leakage, crack­ing, wear, or damage is evident. Damaged hoses
or couplings can fail, resulting in injury or property

damage.

• Use this tool for manufacturer’s intended use only.
Use other than that which is described in this

manual could result in injury or property damage.

• Make sure all bystanders are clear of the work area
when handling, starting, and operating the tool.
Nearby personnel can be injured by ying parts in

the event of a tool malfunction.

Prolonged exposure to vibration or very repetitive

hand and arm movements may cause injury. Stop
using any tool if discomfort, tingling feeling, or pain
occurs. Consult a physician before resuming use of

the tool.

Procedure for disconnecting hydraulic hoses, ttings
or components:

1. Move the ow lever on the hydraulic power
source to the OFF position.

2. Stop the power source.

3. Follow the sequence under Disconnecting Hoses

to prevent pressure buildup. In case some

pressure has built up, loosen hoses, ttings, or

components slowly.

Emergency stop procedure:

1. Release the trigger.

2. Shut off the hydraulic power source.

Note: Keep decals clean and legible. Replace decals
when necessary—see the decals listed in the Service
manual.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

5

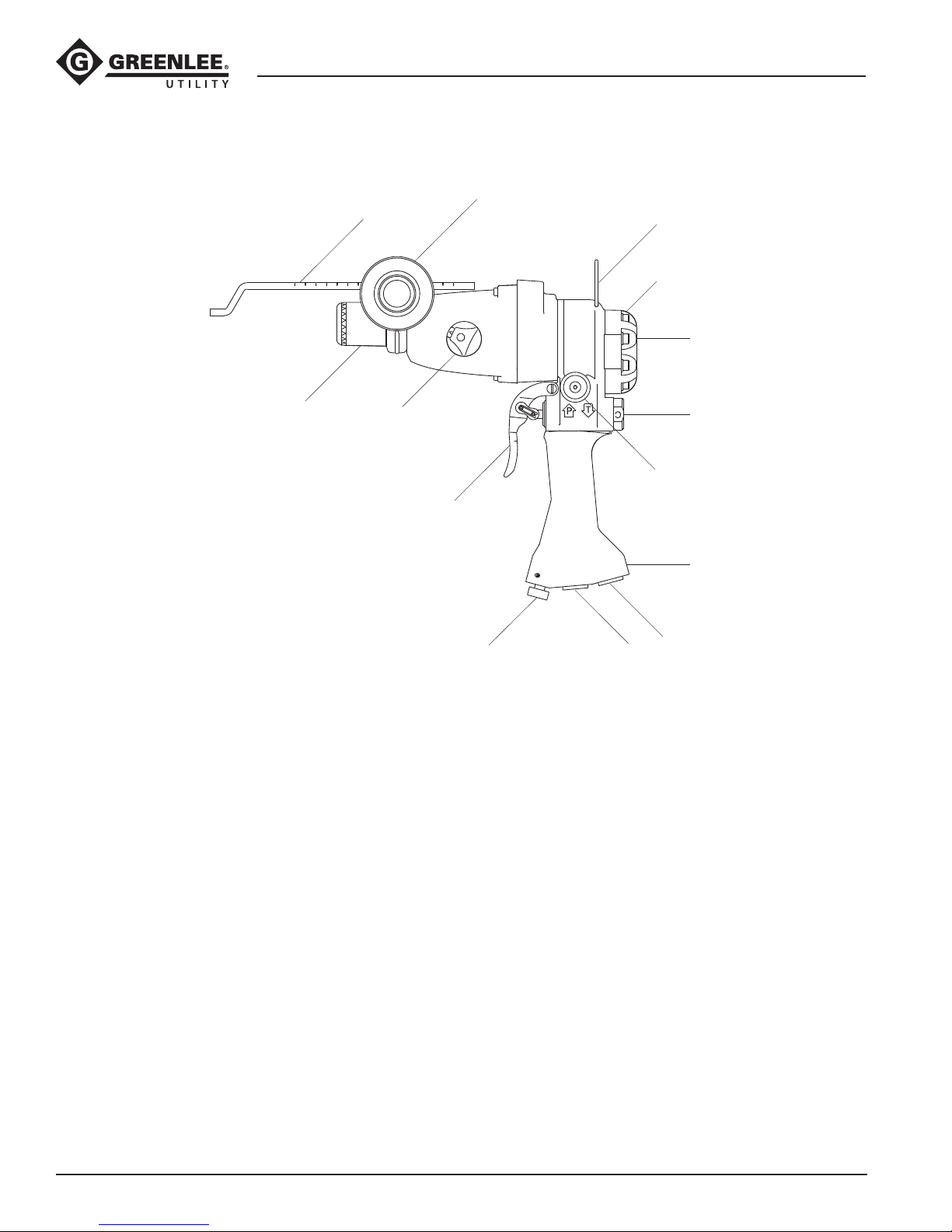

Identification

Hydraulic Rotary Impact Drill

5

4

6

7

8

3

2

Hydraulic Rotary Impact Drill

1. Trigger

2. Drill/Hammer Drill Selector Knob

3. Collar

4. Depth Gauge

5. Auxiliary Handle

6. Lifting Hook

7. Motor Cap

1

14

13

8. Serial Number

9. Super Spool

10. Directional Spool

11. Handle

12. Tank Port

13. Pressure Port

14. Variable Torque Output Screw

9

10

11

12

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

6

Specifications

Hydraulic Rotary Impact Drill

Hydraulic Rotary Impact Drill

Type of Hydraulic System ....................... Open-Center or

Closed-Center

Hydraulic Pressure Port .............3/4–16 SAE O-ring Boss

Hydraulic Tank Port ...................3/4–16 SAE O-ring Boss

Bits

SDS Plus Type Chuck ................ SDS Plus Type Shank

Noise Levels

Sound Power Level (maximum) ..........................85 L

WA

Mass/Weight ................................................ 4.1 kg (9 lbs)

Length ..................................................... 285 mm (11.2")

Width ........................................................... 89 mm (3.5")

Height ...................................................... 280 mm (11.0")

Output

Revolutions per Minute @ 18.9 l/min (5 gpm) .........900

Revolutions per Minute @ 22.7 l/min (6 gpm) .......1050

Impacts per Minute @ 22.7 l/min (6 gpm) .............5400

Max. Single Impact Energy ...................................2.4 J

Drilling Capacity

Concrete ................................................... 22 mm (7/8")

Steel .........................................................13 mm (1/2")

Wood ..................................................... 30 mm (1-1/8")

Core Bit .................................................68 mm (2-5/8")

Hydraulic Power Source

Do not exceed the following hydraulic power source

maximums:

• Hydraulic ow: 45.4 l/min (12 gpm)

• Pressure relief setting: 138 bar (2000 psi)

• Back pressure: 13.8 bar (200 psi)
Failure to observe this warning could result in severe

injury or death.

Type of Hydraulic System ........................ Open-Center or

Closed-Center
Flow

Minimum ..........................................15.1 l/min (4 gpm)

Recommended ................................. 22.7 l/min (6 gpm)

Maximum .......................................45.4 l/min (12 gpm)

Pressure Relief Setting

Minimum ......................................... 68.9 bar (1000 psi)

Maximum ......................................... 138 bar (2000 psi)

Filtration ............................................ 10 micron (nominal)

Back Pressure (maximum)* ..................13.8 bar (200 psi)

* 13.8 bar (200 psi) is the maximum agreed standard back pressure

for the HTMA (Hydraulic Tool Manufacturers Association).
Greenlee Utility tool will operate satisfactorily at this standard.

1. Maximum hydraulic uid temperature must not
exceed 60 °C (140 °F). A sufcient oil cooling
capacity is needed to limit the hydraulic uid

temperature.

2. Hydraulic ow must not exceed 45.4 l/min (12 gpm).
Install a ow meter in the return line to measure the
rate of hydraulic ow before using the tool.

3. Pressure relief valve setting must not exceed
138bar (2000 psi) at your tool’s maximum ow.
Locate the pressure relief valve in the supply circuit

to limit excessive hydraulic pressure to the tool.

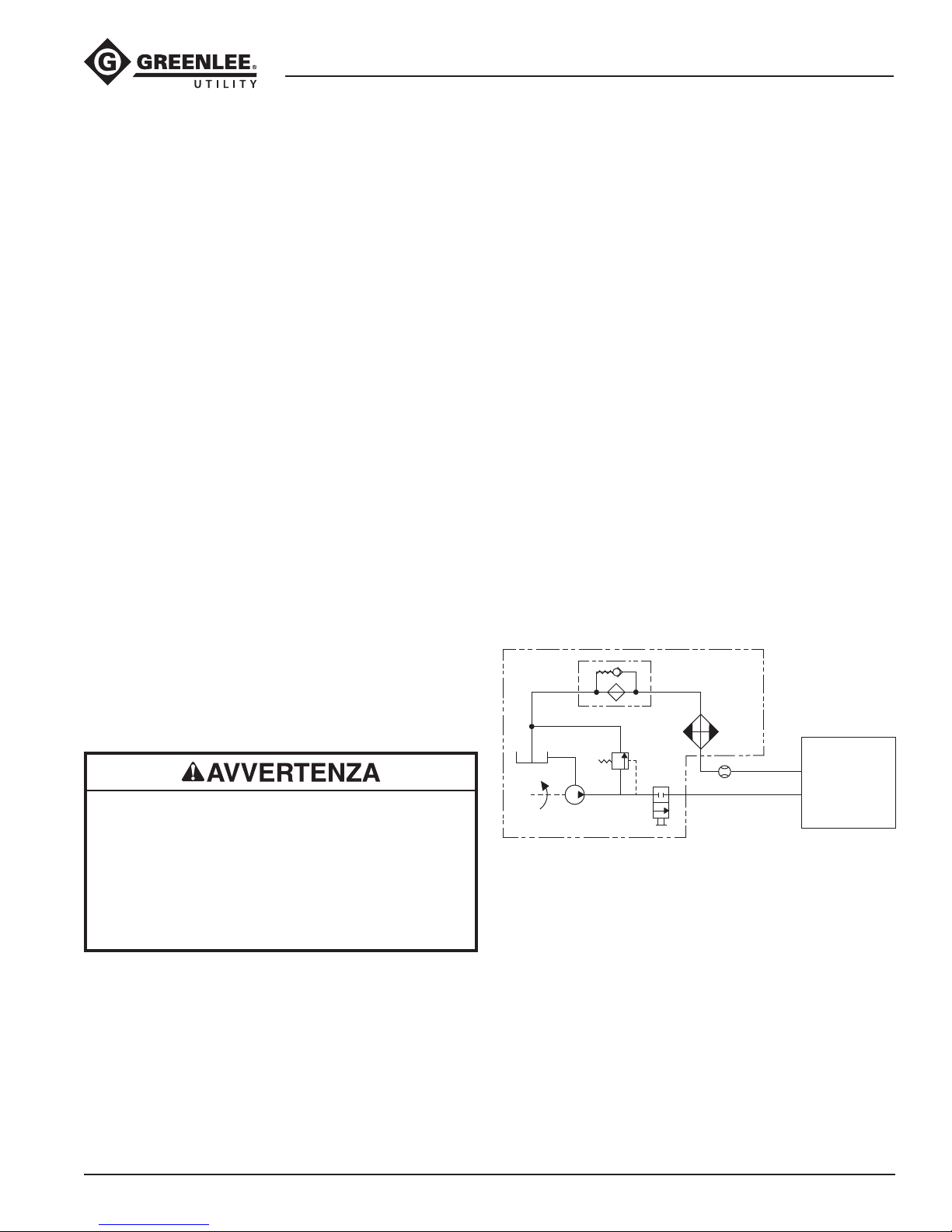

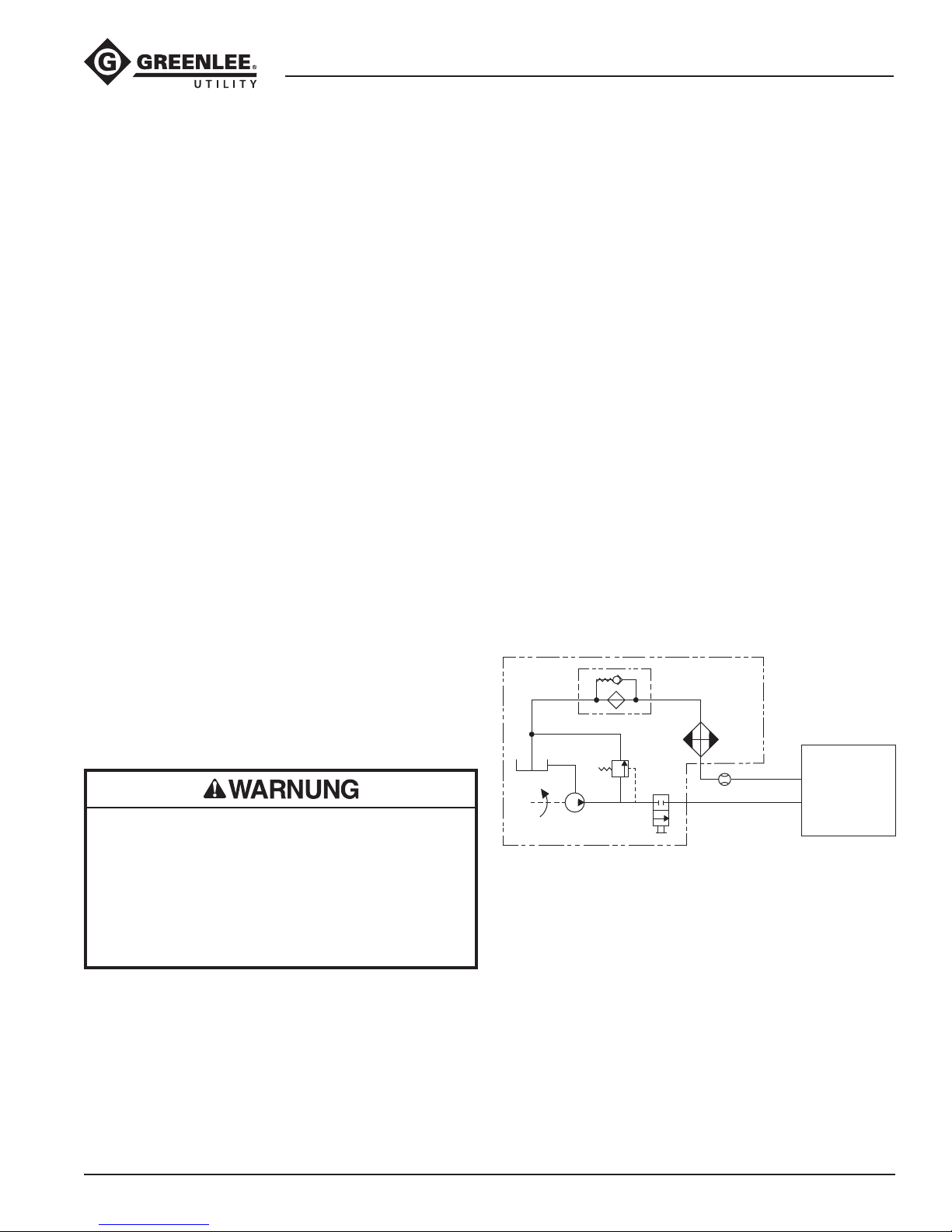

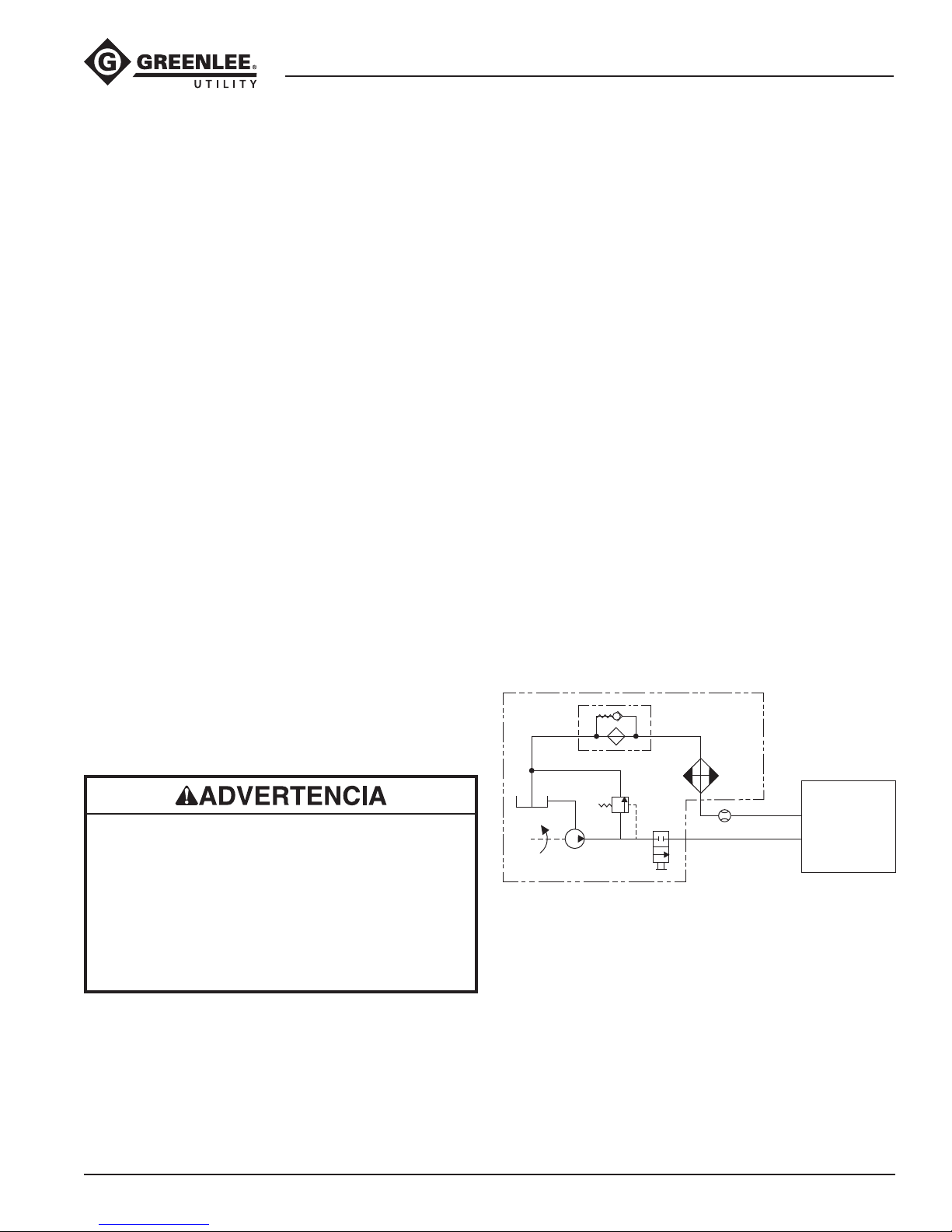

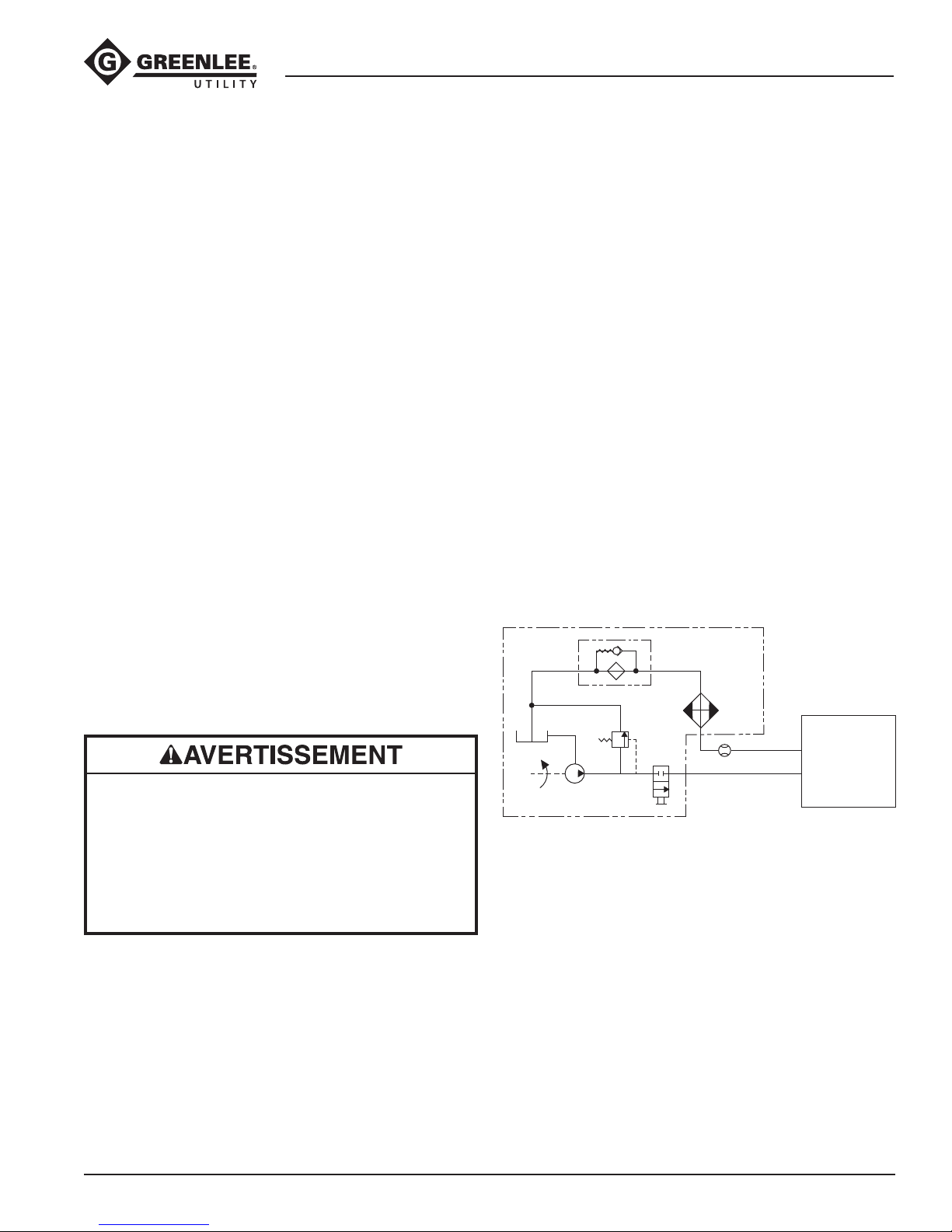

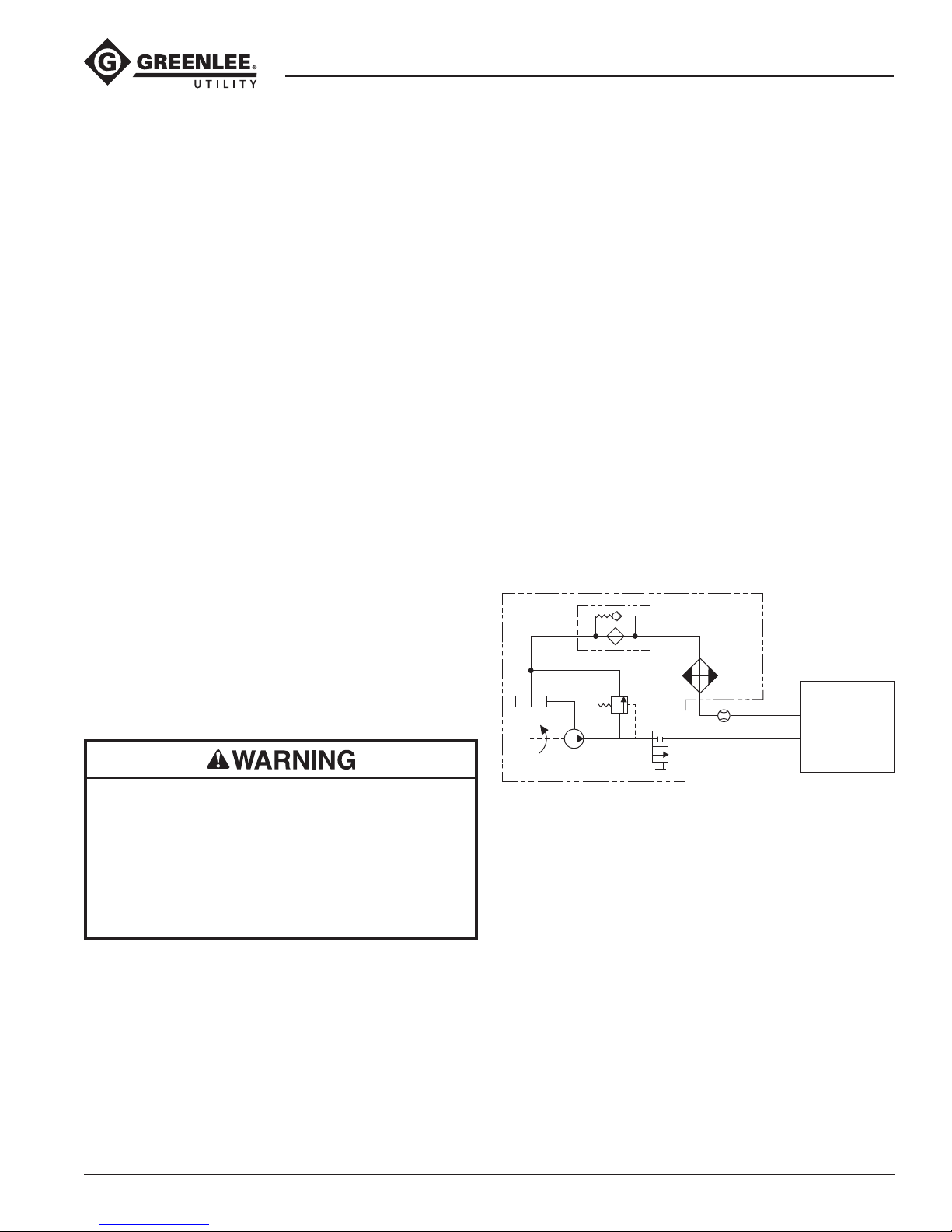

Hydraulic Schematic

FILTER

(10 MICRON)

RESERVOIR

PUMP

POWER SOURCE

RELIEF

VALVE

138 bar

(2000 psi)

CONTROL

VALVE

COOLER

FLOW METER

T

P

TOOL

Recommended Hydraulic Fluids

Use any non-detergent, petroleum-based hydraulic
uid which meets the following specications or HTMA

specications.

S.U.S. @:

38 °C (100 °F) ...............................................140 to 225

99 °C (210 °F) ............................................ 40 minimum

Flash Point ................................170 °C (340 °F) minimum

Pour Point .................................. -34 °C (-30 °F) minimum

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

7

Hydraulic Rotary Impact Drill

Setting the Super Spool

The Super Spool allows the tool to be used with either
Open-Center or Closed-Center hydraulic systems.

Open-Center Hydraulic System

Use a wrench to turn the Super Spool until the letter “O”
on the spool is aligned with the letter “C” on the tool

handle.

Closed-Center Hydraulic System

Use a wrench to turn the Super Spool until the letter “C”
on the spool is aligned with the letter “C” on the tool

handle.

Setting the Super Spool

Closed-Center Open-Center

Setting the Tool to Drill
or Hammer Drill

The drill/hammer drill selector knob allows the tool to

be used for either standard drilling or hammer (impact)
drilling. Depress the red indication arrow (1) to turn the

selector knob.

23

1

Set the knob so that the red arrow icon (1) points to the
desired operation:

• Drill bit icon (2) for standard drilling

• Hammer icon (3) for hammer drilling

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

8

Installing and Removing Drill Bits

Hydraulic Rotary Impact Drill

Greenlee Utility recommends using Greenlee impact­style bits. See Accessories in this manual.

• When using the tool in hammer drill mode, use

accessories that are approved for impact use

only. Accessories that are not approved for impact
applications can break when used in the hammer

drill mode.

• Inspect accessories before use. Discard accesso­ries that have cracks, chips or gauges.

Failure to observe these warnings could result in

severe injury or death.

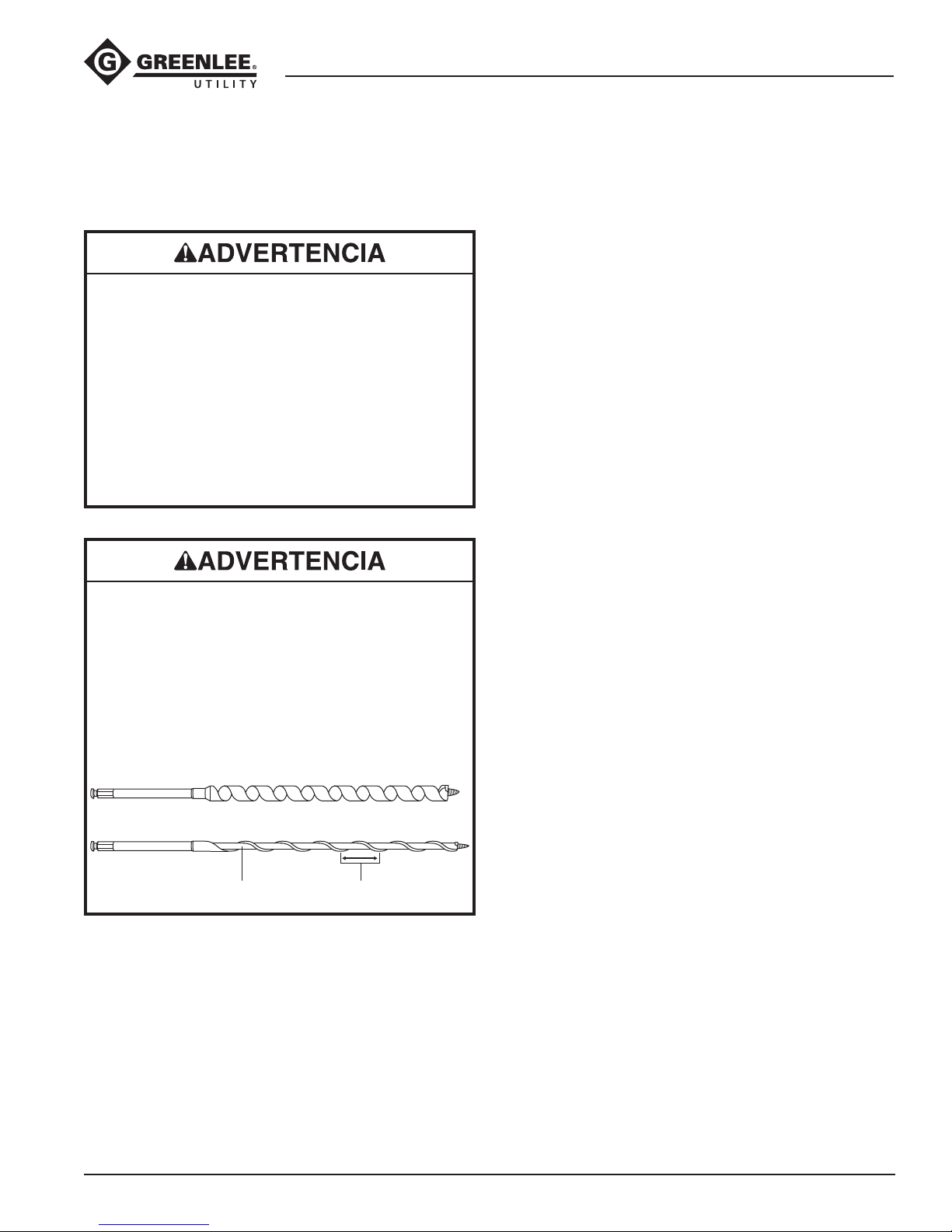

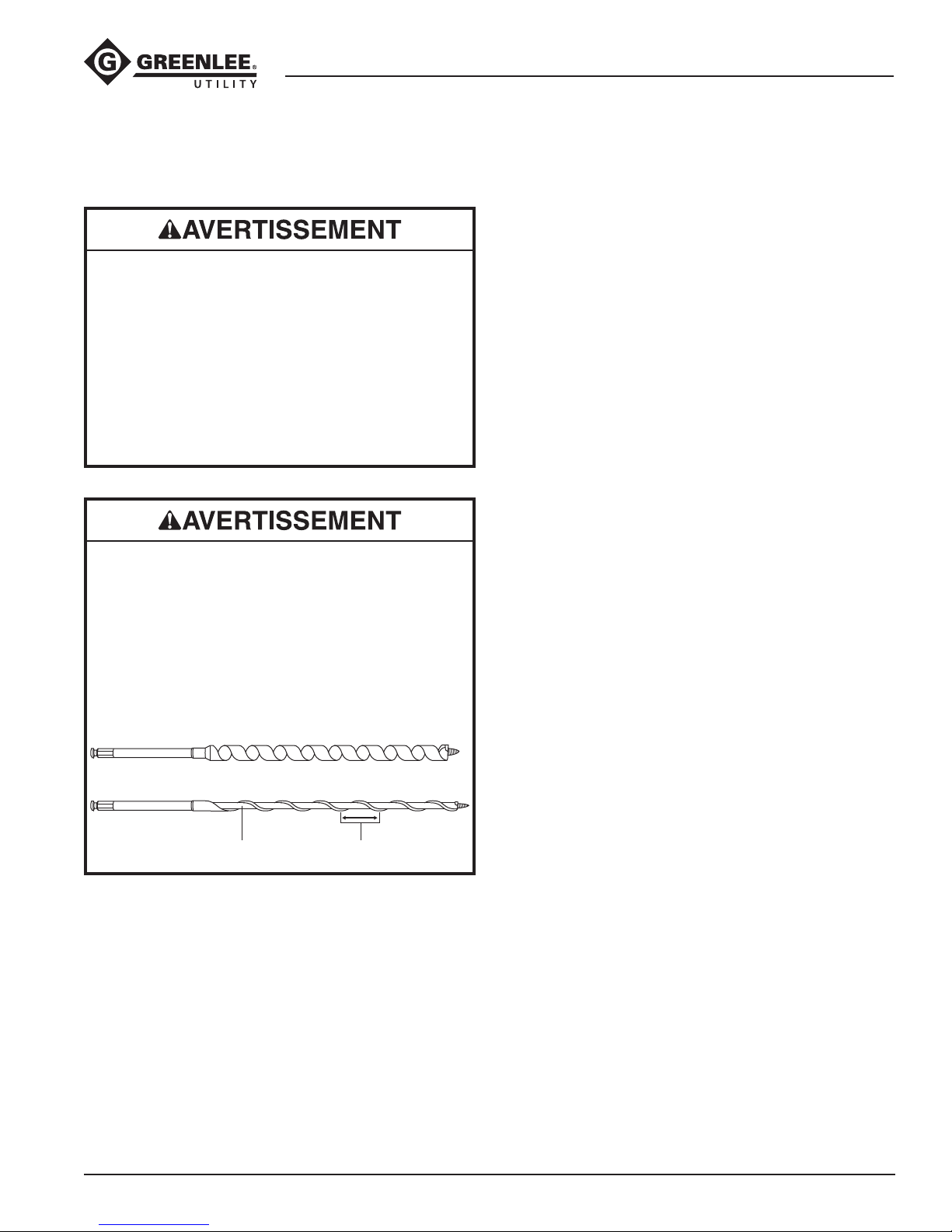

Some bits may whip or bend under sideload.

• Do not use bits with a long spiral and center

support.

• When using an impact bit, run the power source
at the minimum ow. Refer to the “Specications”

section.

Failure to observe this warning could result in severe

injury or death.

SDS Plus Type Chuck

1. Inspect the chuck. Remove any dirt or other

contamination.

2. Select an SDS Plus type of bit. Align the long slots
in the shank of the bit with the index mark in the

dust cover on the end of the collar. Insert the bit into

the chuck.

3. Check to make sure the collar is securely holding

the bit.

4. To remove the drill bit, twist the collar so that it

releases the bit.

x

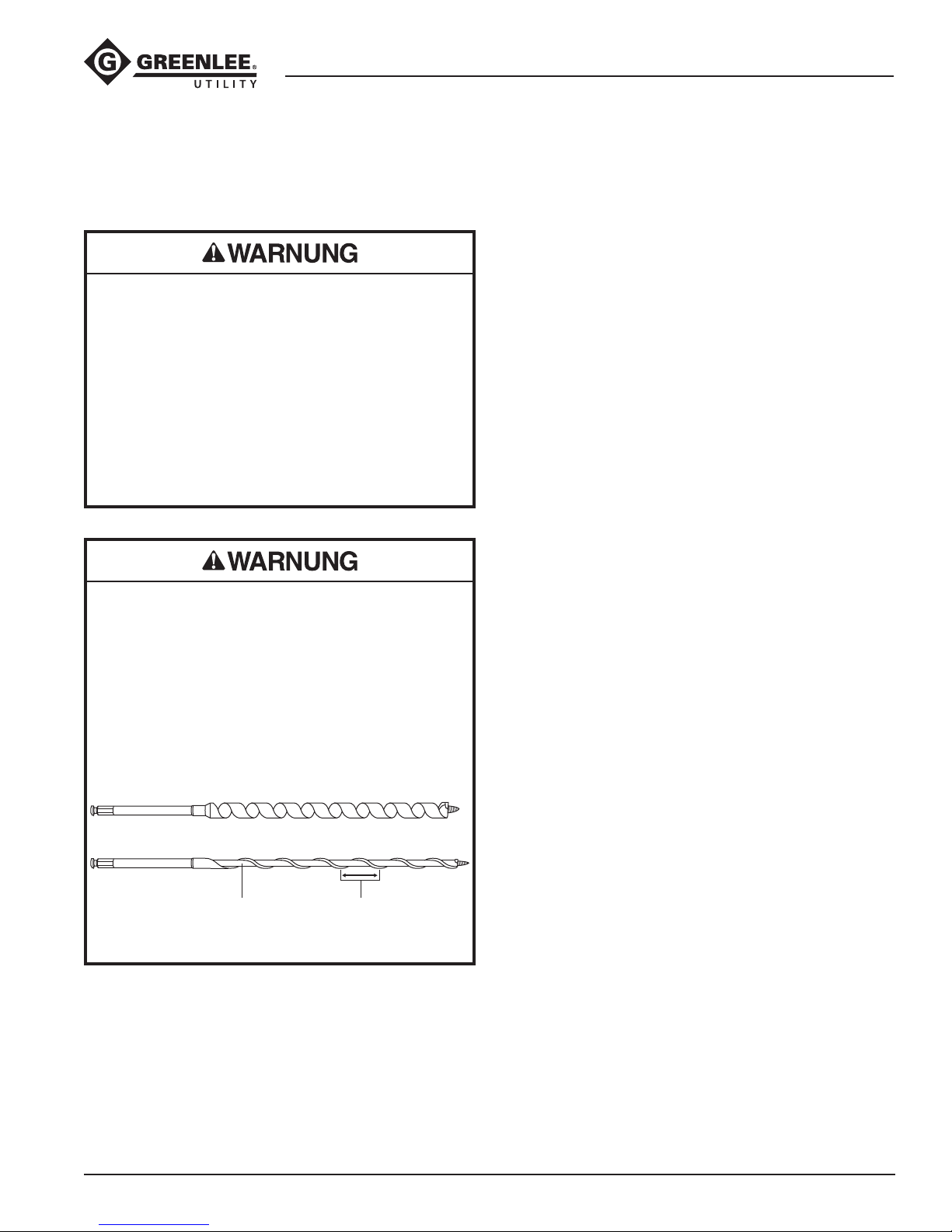

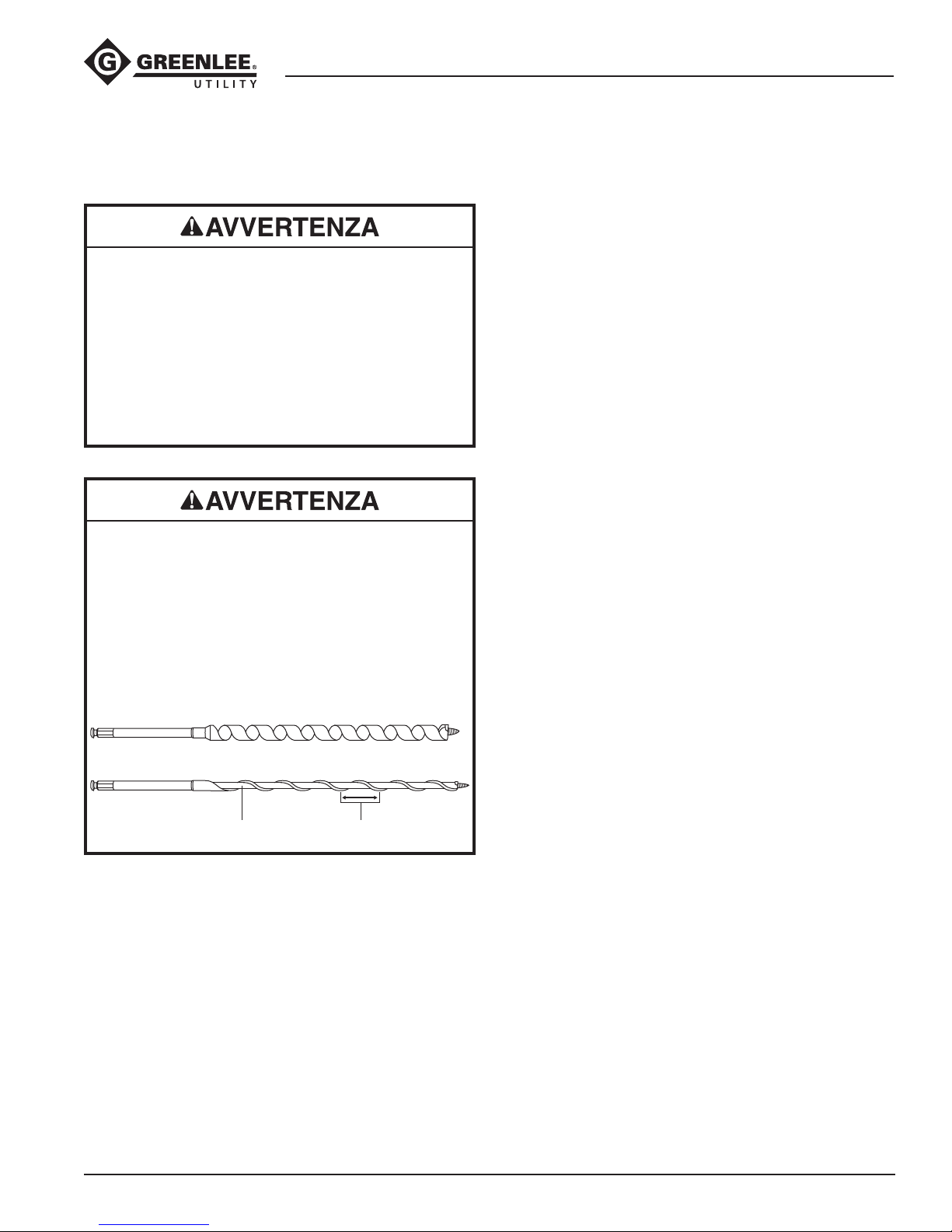

Long SpiralCenter Support

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

9

Hydraulic Rotary Impact Drill

Hoses and Fittings

Installation and Maintenance

See publication 99930323, SAE Standard J1273
(Hoseand Hose Assemblies).

Replacement

See a Greenlee Utility catalog or Greenlee Utility
publication 99910322, Low Pressure Quick Couplers,
Adapters and Hoses.

Do not disconnect tool, hoses, or ttings while
the power source is running or if the hydraulic uid is
hot. Hot hydraulic uid could cause serious burns.

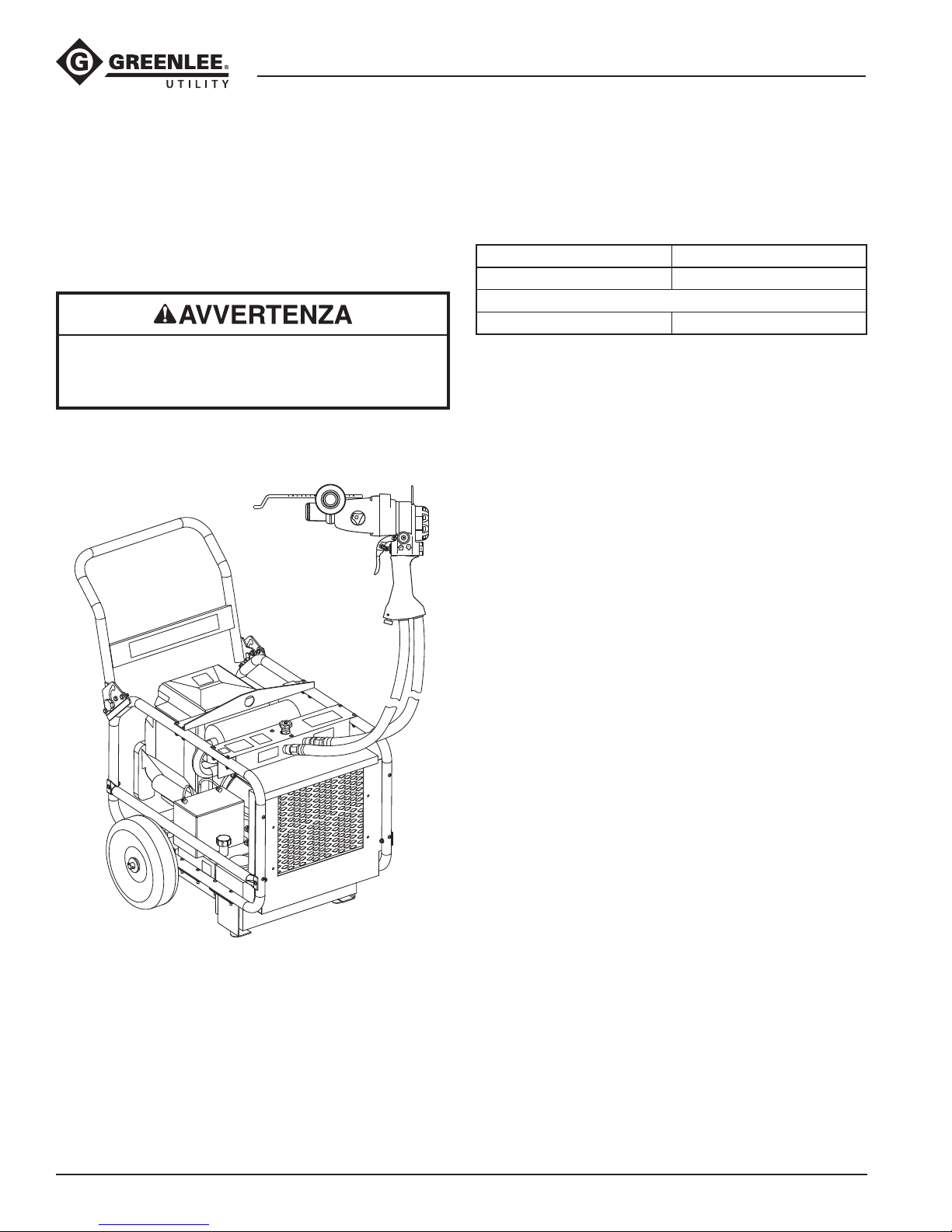

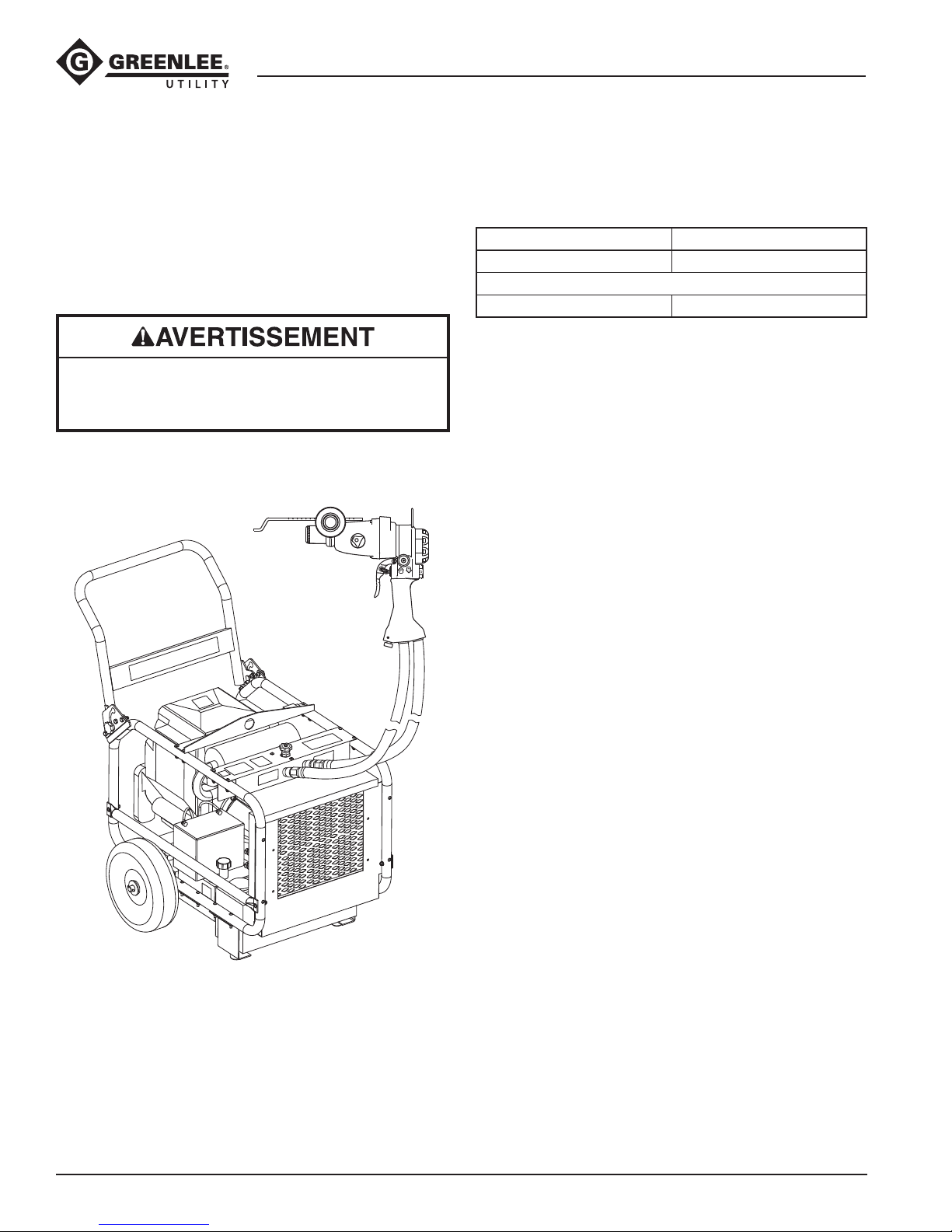

Typical Setup

Hose Connections

Tool Port Identification

One of three methods is used to identify the pressure

and tank ports of Greenlee Utility tools. Match the mark-

ings on your tool to this table.

Pressure Port Tank Port

P T

or

In Out

Connecting Hoses

1. Move the ow lever on the hydraulic power source
to the OFF position.

2. Stop the hydraulic power source.

3. Connect the tank hose to the tank port on the
power source, and then to the tank port on the tool.

4.

Connect the pressure hose to the pressure port on
the tool, and then to the pressure port on the power

source.

Disconnecting Hoses

1. Move the ow lever on the hydraulic power source
to the OFF position.

2. Stop the hydraulic power source.

3. Disconnect the pressure hose from the power
source, and then from the tool.

4. Disconnect the tank hose from the tool, and then

from the power source.

5. Install dust caps over the ports to prevent
contamination.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

10

Operation

Hydraulic Rotary Impact Drill

Wear eye protection when operating

or servicing this tool.

Failure to wear eye protection could
result in serious eye injury from ying

debris or hydraulic oil.

Electric shock hazard:
This tool is not insulated. When

using this unit near energized electri­cal lines:

• Use only certied non-conductive

hoses and proper personal protec­tive equipment.

• Select and maintain the hydraulic
uid to meet the minimum dielec-

tric standards required by your
safety department.

Failure to observe this warning could

result in severe injury or death.

Skin injection hazard:

• Do not use ngers or hands to
check for leaks.

• Do not hold hose or couplers while

the hydraulic system is pressurized.

• Depressurize the hydraulic system
before servicing.

Oil under pressure easily punctures

skin causing serious injury, gangrene

or death. If you are injured by

escaping oil, seek medical attention

immediately.

• When using the tool in hammer drill mode, use

accessories that are approved for impact use

only. Accessories that are not approved for impact
applications can break when used in the hammer

drill mode.

• Inspect accessories before use. Discard accesso­ries that have cracks, chips or gauges.

Failure to observe these warnings could result in

severe injury or death.

1. Stop the hydraulic power source.

2. Set the Super Spool, select the drill or hammer drill
operating mode, and install a bit as described
in the previous sections of this manual. Set the

directional spool to the appropriate position
(forward or reverse).

3. Connect the tool to the power source according to
the instructions under Hose Connections.

• Do not operate the tool with the Drill/Hammer Drill
selector knob in a position between drilling and

hammer drilling.

• Allow the tool to stop before changing the position
of the drill/hammer drill selector knob.

• Do not change the position of the directional spool
while the tool is operating. Allow the tool to stop

before changing direction.

4. Start the power source.

5. Grasp the trigger handle with one hand, and grasp

the auxiliary handle with your other hand. This will
allow you to apply leverage while operating the tool.

6. To start the tool, squeeze the trigger.

Note: Use the variable torque adjustment screw
to achieve the necessary amount of torque. Turn
the screw counterclockwise to increase torque, or
clockwise to decrease torque.

7. To stop the tool, release the trigger.

8. When the tool is not in use, stop the power source

to reduce heat and wear on the tool.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

11

Maintenance

Do not change accessories, inspect or clean tool or

accessories when it is connected to a power source.

Accidental start-up can result in serious injury.
Failure to observe this warning could result in severe

injury or death.

Wear eye protection when operating

or servicing this tool.

Failure to wear eye protection could
result in serious eye injury from ying

debris or hydraulic oil.

Hydraulic Rotary Impact Drill

Use this maintenance schedule to maximize the tool’s

service life.

Notes: Keep all decals clean and legible. Replace
decals when necessary. Refer to the Service manual for
decal part numbers.

When disposing of any components (hydraulic hoses,
hydraulic fluid, worn parts, etc.), do so in accordance
with federal, state, and local laws or ordinances.

Daily

1. Wipe all tool surfaces clean.

2.

Inspect the hydraulic hoses and ttings for signs of

leaks, cracks, wear or damage. Replace if necessary.

3. Install dust caps over the hydraulic ports when the

tool is disconnected.

Monthly

Perform a thorough inspection of the hydraulic hoses

and ttings as described in publication 99930323,
SAE J1273 (Hose and Hose Assemblies).

Annually

If required by your organization’s regulations, have the
tool inspected by an authorized Greenlee Utility service

center.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

12

Troubleshooting

Hydraulic Rotary Impact Drill

Before troubleshooting, determine whether the problem
is in the tool, the hoses, or the power source. Substitute
a tool, hoses, or power source known to be in good
working order to eliminate the item that is not operating.

Problem Probable Cause Probable Remedy

Tool does not operate. Improper power source. Refer to the “Specications” section.

Hydraulic uid level low. Check the uid level. Check system for leaks.

Incorrect hydraulic uid viscosity. Refer to “Recommended Hydraulic Fluids” in

Hose connections at tool reversed. Depressurize hydraulic system. Switch the

Variable torque adjustment screw

turned too far clockwise, completely
stopping the ow of hydraulic uid.

Tool operates slowly or
erratically.

Hydraulic uid cold. Allow uid to warm to the operating tempera-

If the problem is in the tool, see the troubleshoot-

ing table in this manual. If the problem is in the power

source, see the troubleshooting section of the power

source instruction manual.

Verify that the power source meets the
specications.

the “Specications” section.

hose connections.

Turn the variable torque adjustment screw

counterclockwise to achieve the necessary

amount of torque.

ture. Actuate the tool intermittently to reduce

the warming time.

Power source not adjusted correctly. Refer to the power source operator’s manual

for setting the ow and pressure. Set the ow

and pressure to correspond with the tool.

Air in the hydraulic system. See power source manufacturer’s instructions

for removing air from the system.

Incorrect hydraulic uid viscosity. Refer to “Recommended Hydraulic Fluids” in

the “Specications” section.

Tool feels hot. Hydraulic uid level low. Check the uid level. Check system for leaks.

Incorrect hydraulic uid viscosity. Refer to “Recommended Hydraulic Fluids” in

the “Specications” section.

Hydraulic uid dirty. Drain reservoir; ush and ll with clean uid.

Change lter.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

13

4455 Boeing Drive • Rockford, IL 61109-2988 • USA • 815-397-7070
An ISO 9001 Company • Greenlee Textron Inc. is a subsidiary of Textron Inc.

www.greenlee.com

USA Tel: [phone]
Fax: [phone]

Canada Tel: [phone]
Fax: [phone]

International Tel: [phone]
Fax: [phone]

MANUAL DE OPERACIÓN

Taladro de Percusión

Rotatorio Hidráulico

Lea y entienda todas las instrucciones y la
información sobre seguridad que aparecen en

este manual, antes de manejar esta herramienta o

darle mantenimiento.

Registre este producto en www.greenlee.com

99940116 REV 2 © 2012 Greenlee Textron Inc. 2/12

Código de serie AML

Taladro de Percusión Rotatorio Hidráulico

Índice

Descripción ................................................................. 16

Acerca de la seguridad ................................................ 16

Propósito de este manual ........................................... 16

Otras publicaciones .................................................... 16

Importante Información sobre Seguridad ..............17–19

Identicación ............................................................... 20

Especicaciones ......................................................... 21

Montaje del Super Spool ............................................. 22

Montaje de la herramienta al taladro

o al taladro de martillo ................................................. 22

Instalación y remoción de las brocas para taladro...... 23

Mangueras y accesorios ............................................. 24

Modelo de instalación ................................................. 24

Conexión de las mangueras ........................................ 24

Operación .................................................................... 25

Mantenimiento ............................................................. 26

Diagnóstico y solución de fallas .................................. 27

Descripción

El Taladro de Percusión Rotatorio Hidráulico de
Greenlee Utility ha sido diseñado a n de utilizarse

con brocas de percusión para perforar con fuerza de

impacto hormigón, ladrillo, roca y otros materiales

difíciles de taladrar.

Entre las características se cuentan un calibre

de profundidad, una bobina direccional para
funcionamiento hacia adelante y en reversa, Super
Spool™ para uso en sistemas hidráulicos de circuito
abierto o cerrado, y una empuñadura aislada para
brindarle comodidad y seguridad al operador. Un
cartucho para control de gasto, comenzando con el
Número de Serie 300, limita el gasto hidráulico a
24,6l/min (6,5 gpm), permitiendo que la herramienta se
conecte a un sistema hidráulico que proporcione hasta
45,4 l/min (12 gpm). La herramienta incluye además

un tornillo de salida de par de torsión variable y un
embrague deslizante de seguridad para ayudar a evitar
que el operador se lesione si la broca para taladro se
atasca.

Super Spool está protegido por la patente
estadounidense No. 4548229.

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y
dar mantenimiento a las herramientas y equipo Greenlee

Utility. Este manual de instrucciones y todas las marcas

que ostenta la herramienta le ofrecen la información

necesaria para evitar riesgos y hábitos poco seguros
relacionados con su uso. Siga toda la información sobre

seguridad que se proporciona.

Propósito de este manual

Este manual tiene como propósito familiarizar al
personal con los procedimientos de operación y
mantenimiento seguros para la siguiente herramienta

Greenlee Utility:
Taladro de Percusión Rotatorio Hidráulico

HID6506 (42309)
Código de serie AML

Mantenga siempre este manual al alcance de todo el
personal.

Puede obtener copias adicionales de manera gratuita,

previa solicitud en www.greenlee.com.

Otras publicaciones

Para propietarios o usuarios

Norma SAE J1273 (Manguera y conjuntos de

mangueras): Publicación 99930323

Centros de Servicio Autorizado Greenlee Utility

Manual de reparación: Publicación 99915979

CONSERVE ESTE MANUAL

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

Todas las especicaciones son nominales y pueden cambiar conforme
tengan lugar mejoras de diseño. Greenlee Textron Inc. no se hace
responsable de los daños que puedan surgir de la mala aplicación o
mal uso de sus productos.

Super Spool es una marca registrada de Greenlee Textron Inc.

16

Taladro de Percusión Rotatorio Hidráulico

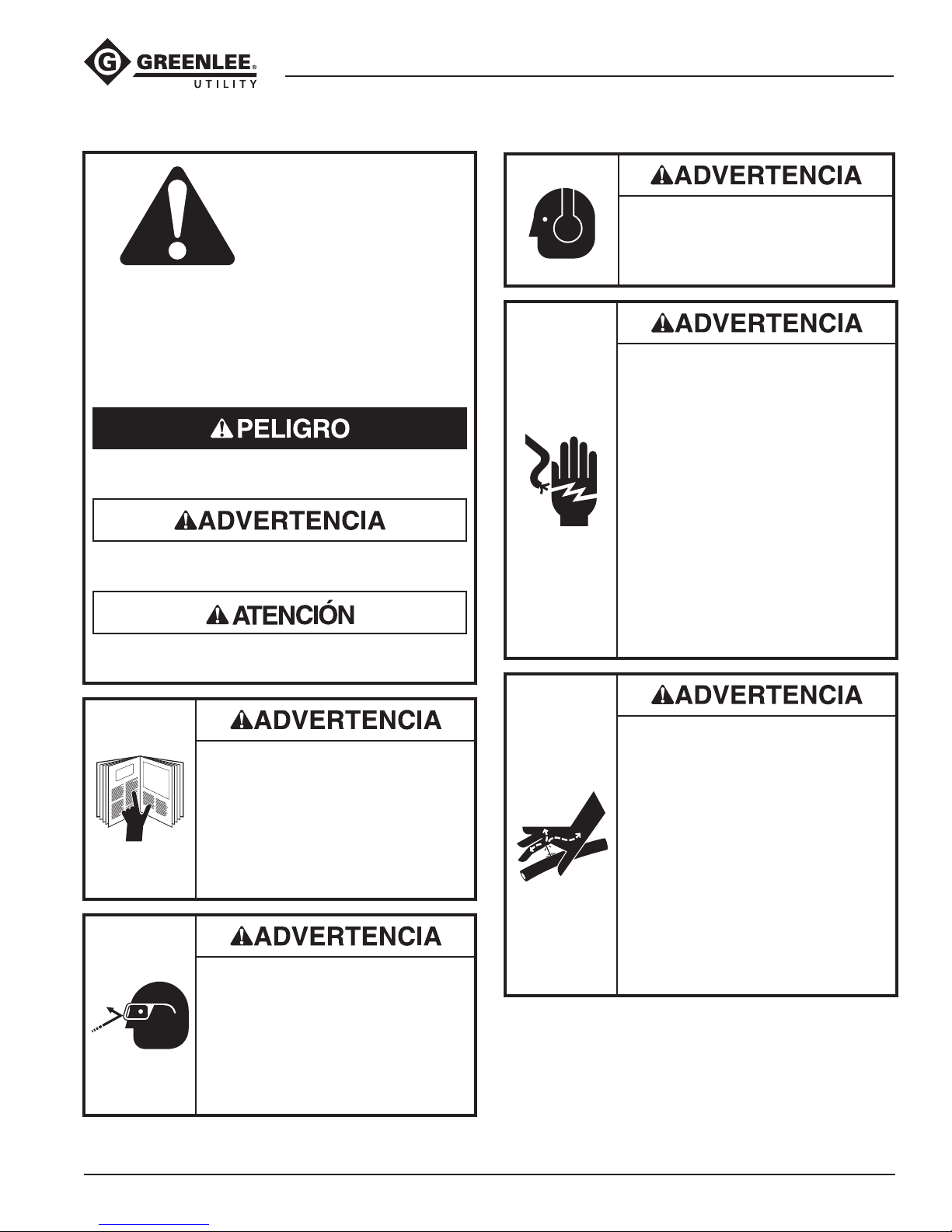

IMPORTANTE INFORMACIÓN SOBRE SEGURIDAD

SÍMBOLO
DE ALERTA
SOBRE
SEGURIDAD

Este símbolo se utiliza para indicar un riesgo o

práctica poco segura que podría ocasionar lesiones
o daños materiales. Cada uno de los siguientes

términos denota la gravedad del riesgo. El mensaje
que sigue a dichos términos le indica cómo puede
evitar o prevenir ese riesgo.

Peligros inmediatos que, de no evitarse,
OCASIONARÁN graves lesiones o incluso la muerte.

Peligros que, de no evitarse, PODRÍAN
OCASIONAR graves lesiones o incluso la muerte.

Peligro o prácticas peligrosas que, de no evitarse,
PUEDEN OCASIONAR lesiones o daños materiales.

Al manejar esta herramienta utilice

protección auditiva.

De no observarse esta advertencia
podrían sufrirse lesiones graves.

Peligro de electrocución:
Esta herramienta no está aislada. Al

utilizar esta unidad cerca de líneas

eléctricas energizadas:

• Utilice únicamente mangueras no

conductivas aprobadas y equipo de
protección personal adecuado.

• Seleccione siempre un líquido
para aparatos hidráulicos, que
cumpla con los estándares

dieléctricos mínimos exigidos por

su departamento de seguridad, y

manténgalo al nivel adecuado.

De no observarse esta advertencia
pueden sufrirse graves lesiones o
incluso la muerte.

Lea y entienda todas las

instrucciones y la información sobre
seguridad que aparecen en este

manual, antes de manejar esta

herramienta o darle mantenimiento.

De no observarse esta advertencia
pueden sufrirse graves lesiones o
incluso la muerte.

Utilice protectores para ojos al

manejar o darle mantenimiento a
esta herramienta.

De no utilizar protectores para ojos
puede sufrir graves lesiones oculares
ocasionadas si el aceite para

aparatos hidráulicos, o restos de

materiales llegaran a saltar.

Peligro de inyección cutánea:

• No use los dedos ni las manos para

localizar fugas.

• No toque la manguera ni los

acopladores mientras el sistema

hidráulico se encuentre presurizado.

• Purgue la presión en el sistema
hidráulico antes de darle

mantenimiento.

El aceite bajo presión punza la

piel fácilmente provocando graves
lesiones, gangrena o la muerte. Si se
lesiona debido a una fuga de aceite,

solicite atención médica de inmediato.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

17

Taladro de Percusión Rotatorio Hidráulico

IMPORTANTE INFORMACIÓN SOBRE SEGURIDAD

• Cuando opere la herramienta en el modo de
taladro de martillo, utilice únicamente accesorios

aprobados para aplicaciones donde sea necesaria

la fuerza por percusión. Los accesorios que no han

sido aprobados para este tipo de aplicaciones se
pueden quebrar al utilizarse en el modo de taladro
de martillo.

• Revise minuciosamente los accesorios antes de
utilizarlos. Deseche aquéllos que presenten grietas,

mellas o desportilladuras.

De no observarse estas advertencias pueden sufrirse
graves lesiones o incluso la muerte.

Algunos polvos generados por el lijado, aserrado,
amolado, taladrado con herramienta eléctrica y otras

actividades de construcción contienen sustancias

químicas que el Estado de California conoce como
causantes de cáncer, defectos congénitos u otros
daños al sistema reproductor. Algunos ejemplos de
estos químicos son los siguientes:

• Plomo de las pinturas con base de plomo

• Sílice cristalina de los ladrillos y cementos, y de

otros productos de mampostería

• Arsénico y cromo de la madera tratada

químicamente.

A n de reducir su exposición a estas sustancias
químicas: trabaje en un área bien ventilada, y
trabaje con equipo de seguridad apropiado, tal
como mascarillas contra polvo que están diseñadas

especialmente para ltrar partículas microscópicas.

• Retire del portabrocas la llave del portabrocas
antes de perforar. Hacer funcionar la herramienta

con la llave en el portabrocas puede ocasionar
graves lesiones.

• Mantenga todas las partes del cuerpo alejadas de
las piezas giratorias siempre que la herramienta
esté en funcionamiento. El contacto con las piezas
en movimiento puede ocasionar graves lesiones.

• No cambie accesorios ni inspeccione o limpie la

herramienta mientras esté conectada a una fuente

de potencia. Si ésta se activa accidentalmente,

podría ocasionar graves lesiones.

• Siempre sostenga la herramienta rmemente con
ambas manos. Si pierde el control de la unidad

podría ocasionar graves lesiones.

• No trabe el gatillo en la posición “ON”. El operador
no podrá detener la herramienta si se encuentra

trabada en dicha posición.

De no observarse estas advertencias pueden sufrirse
graves lesiones o incluso la muerte.

Tanto la herramienta como los
accesorios pueden alcanzar
temperaturas sumamente altas

mientras están en operación o

incluso una vez que han sido
apagados.

El contacto con supercies calientes
puede producir lesiones graves.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

No exceda los máximos a continuación para la
fuente de potencia hidráulica:

• Gasto hidráulico: 45,4 l/min

• Ajuste de la presión de seguridad: 138 bar

• Contrapresión: 13,8 bar

De no observarse esta advertencia podrían sufrirse
graves lesiones o incluso la muerte.

18

Taladro de Percusión Rotatorio Hidráulico

IMPORTANTE INFORMACIÓN SOBRE SEGURIDAD

No desconecte la herramienta, ni las mangueras o

accesorios mientras la unidad esté encendida o el

líquido hidráulico esté caliente. El líquido hidráulico

caliente puede ocasionar quemaduras graves.

No invierta el gasto hidráulico. Operar la herramienta
con el gasto invertido ocasionará un funcionamiento
inadecuado.HORIZONTAL 100> Conecte las

mangueras de suministro (presión) y la de retorno

(tanque), en los oricios correspondientes en la

herramienta.

De no observarse esta advertencia pueden sufrirse
graves lesiones o incluso la muerte.

• Utilice guantes protectores al manipular, retirar

o colocar las brocas para taladro; éstas pueden

cortar incluso cuando no están en movimiento.

• Revise la herramienta antes de utilizarla.

Reemplace cualquier pieza desgastada o dañada.

Una herramienta dañada o montada de manera
incorrecta tendrá un funcionamiento errático y

puede lesionar al personal que se encuentre en el

área.

• Revise minuciosamente las mangueras hidráulicas

y los acoplamientos cada vez que vaya a utilizar la

herramienta. Repárelos o reemplácelos si presentan
fugas, grietas, desgaste o daños evidentes. Las

mangueras y acoplamientos averiados pueden fallar
y ocasionar lesiones o daños materiales.

• Utilice la herramienta únicamente para el uso
para el que ha sido diseñada por el fabricante. Si

se utiliza de una manera distinta a la descrita en
este manual puede ocasionarse lesiones o daños
materiales.

• Asegúrese de que no haya circunstantes en
el área de trabajo al manipular la herramienta,
ponerla en funcionamiento o manejarla, El personal
del área podría sufrir lesiones si alguna pieza

saliera disparada al haber un desperfecto de la
herramienta.

La exposición prolongada a la vibración o

movimientos muy repetidos de manos y brazos
puede causar lesiones. Detenga el uso de cualquier

herramienta si siente incomodidad, hormigueo o
dolor. Consulte a un médico antes de reanudar el uso

de la herramienta.

Procedimiento para desconectar las mangueras,
accesorios o demás componentes hidráulicos:

1. Coloque la palanca de gasto –ubicada en la
fuente de potencia hidráulica– en la posición de
apagado (OFF).

2. Apague la fuente de potencia.

3. Siga la secuencia detallada en “Desconexión de
las mangueras” a n de evitar la acumulación
de presión. En caso de que esto ocurra, aoje
lentamente las mangueras, los accesorios o los

componentes.

Procedimiento de apagado de emergencia:

1. Suelte el gatillo.

2. Apague la fuente de potencia hidráulica.

Nota: Mantenga las etiquetas de advertencia limpias y
legibles. Reemplace las etiquetas según sea necesario.
Véase la lista de etiquetas en el Manual de reparación.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

19

Identificación

Taladro de Percusión Rotatorio Hidráulico

5

4

6

7

8

3

2

Taladro de Percusión Rotatorio Hidráulico

1. Gatillo

2. Perilla de Selección de Taladro/

Taladro de Martillo

3. Collarín

4. Calibre de Profundidad

5. Empuñadura Auxiliar

6. Gancho de Izar

7. Tapa del Motor

1

14

8. Número de Serie

9. Super Spool

10. Carrete Direccional

11. Empuñadura

12. Oricio del Tanque

13. Oricio de Presión

14. Tornillo de Salida de Par de

Torsión Variable

13

9

10

11

12

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

20

Especificaciones

Taladro de Percusión Rotatorio Hidráulico

Taladro de Percusión Rotatorio Hidráulico

Tipo de Sistema Hidráulico .....................Circuito abierto

o Circuito cerrado

Oricio de presión hidráulica .......................Anillo O Boss

de 3/4-16 SAE

Oricio de tanque hidráulico .......................Anillo O Boss

de 3/4-16 SAE

Brocas

Portabrocas Tipo SDS Plus .......Espiga Tipo SDS Plus

Niveles de ruido

Nivel de potencia acústica (máximo) ..................85 L

WA

Masa/Peso .............................................................4,1 kg

Longitud ..............................................................285 mm

Ancho ....................................................................89 mm

Altura ...................................................................280 mm

Salida

Revoluciones por Minuto @ 18,9 l/min ...................900

Revoluciones por Minuto @ 22,7 l/min .................1050

Impactos por Minuto @ 22,7 l/min ........................5400

Energía máx. por impacto sencillo ........................ 2,4 J

Capacidad de perforación

Hormigón ...........................................................22 mm

Acero ..................................................................13 mm

Madera ...............................................................30 mm

Barrena tubular...................................................68 mm

Ajuste de la presión de seguridad

Mínimo .............................................................68,9 bar

Máximo .............................................................138 bar

Filtración ....................................... 10 micrones (régimen)

Contrapresión (máxima)* .....................................13,8 bar

* 13,8 bar ese la contrapresión máxima acordada bajo las

normas de la HTMA (Hydraulic Tool Manufacturers Association
o Asociación de Fabricantes de Herramientas Hidráulicas). La
herramienta Greenlee Utility funcionará de manera satisfactoria
según estas normas.

1. La temperatura máxima del líquido para
herramientas hidráulicas no debe
exceder 60°C. Es indispensable contar con
suciente capacidad de enfriamiento del aceite,

a n de controlar la temperatura del líquido para

herramientas hidráulicas.

2. El gasto hidráulico no debe exceder 45,4 l/min.

Instale un medidor de gasto en la línea de retorno

para medir la velocidad del gasto hidráulico antes

de utilizar la herramienta.

3. El ajuste de la válvula de presión de seguridad no

debe sobrepasar

138 bar al gasto máximo de su herramienta.
Localice la válvula de presión de seguridad en el

circuito de suministro para limitar un exceso de

presión hidráulica a la herramienta.

Diagrama hidráulico

FILTRO

(10 MICRONES)

Fuente de potencia hidráulica

No exceda los máximos a continuación para la
fuente de potencia hidráulica:

• Gasto hidráulico: 45,4 l/min

TANQUE

BOMBA

FUENTE DE ENERGÍA

VÁLVULA DE
PRESIÓN DE
SEGURIDAD

138 bar

VÁLVULA DE

CONTROL

ENFRIADOR

MEDIDOR DE FLUJO

T

P

HERRAMIENTA

• Ajuste de la presión de seguridad: 138 bar

• Contrapresión: 13,8 bar

De no observarse esta advertencia podrían sufrirse
graves lesiones o incluso
la muerte.

Líquidos recomendados para aparatos hidráulicos

Utilice un líquido para aparatos hidráulicos, sin
detergente, con base de petróleo y que cumpla con las
siguientes especicaciones de la HTMA.

S.U.S. @:

38°C ..............................................................140 a 225

Tipo de sistema hidráulico .......................Circuito abierto

o Circuito cerrado

Gasto

Mínimo .......................................................... 15,1 l/min

99°C .............................................................40 mínimo

Punto de inamación ................................. 170°C mínimo

Punto de temperatura de descongelación .-34°C mínimo

Recomendado ............................................... 22,7 l/min

Máximo .........................................................45,4 l/min

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

21

Taladro de Percusión Rotatorio Hidráulico

Montaje del Super Spool

The El Super Spool permite utilizar la herramienta en
sistemas hidráulicos tanto de circuito abierto como de

circuito cerrado.

Sistema hidráulico de circuito abierto

Utilice una llave para girar el Super Spool hasta que la
letra “O” en el carrete quede alineada con la letra “C” en

la empuñadura de la herramienta.

Sistema hidráulico de circuito cerrado

Utilice una llave para girar el Super Spool hasta que la
letra “C” en el carrete quede alineada con la letra “C” en

la empuñadura de la herramienta.

Montaje del Super Spool

Circuito cerrado Circuito abierto

Montaje de la herramienta al taladro
o al taladro de martillo

La perilla de selección de taladro/taladro de martillo
permite utilizar la herramienta para perforación estándar
o perforación con fuerza de impacto. Oprima la echa

indicadora roja (1) para girar la perilla de selección.

23

1

Ajuste la perilla de manera que el icono de echa roja (1)
apunte hacia la operación deseada:

• Icono de broca (2) para taladro para perforación
estándar

• Icono de martillo (3) para perforación con fuerza de

impacto

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

22

Taladro de Percusión Rotatorio Hidráulico

Instalación y remoción de las brocas
para taladro

Greenlee Utility recomienda el uso de las brocas de
percusión Greenlee. Véase la sección “Accesorios” en

este manual.

• Cuando opere la herramienta en el modo de
taladro de martillo, utilice únicamente accesorios

aprobados para aplicaciones donde sea necesaria

la fuerza por percusión. Los accesorios que no han

sido aprobados para este tipo de aplicaciones se
pueden quebrar al utilizarse en el modo de taladro
de martillo.

• Revise minuciosamente los accesorios antes de
utilizarlos. Deseche aquéllos que presenten grietas,

mellas o desportilladuras.

De no observarse estas advertencias pueden sufrirse
graves lesiones o incluso la muerte.

Portabrocas Tipo SDS Plus

1. Inspeccione el portabrocas. Remueva cualquier
rastro de polvo o contaminacón.

2. Seleccione una broca tipo SDS Plus Alinee las

ranuras largas en la espiga de la broca con la marca
indicadora en la cubierta guardapolvos al otro lado
del collarín. Inserte la broca en el portabrocas.

3. Revise para asegurarse de que el collarín retiene la

broca rmemente.

4. Para retirar la broca para taladro, gire el collarín de

manera que éste suelte la broca.

Es posible que algunos tipos de brocas se doblen o
latigueen cuando sean sometidas a cargas laterales.

• No utilice brocas con un espiral largo y soporte

central.

• Cuando utilice brocas de percusión, establezca
la energía al ujo mínimo. Consulte la sección
“Especicaciones”.

De no observarse esta advertencia pueden sufrirse
graves lesiones o incluso la muerte.

x

Soporte central Espiral largo

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

23

Taladro de Percusión Rotatorio Hidráulico

Mangueras y accesorios

Instalación y mantenimiento

Consulte la publicación 99930323, Norma SAE J1273

(Manguera y conjuntos de mangueras).

Reemplazo

Consulte el catálogo Greenlee Utility o la publicación
Greenlee Utility 99910322, “Mangueras, adaptadores y
acopladores de montaje rápido para presión baja”.

No desconecte la herramienta, ni las mangueras

o accesorios mientras la fuente de energía esté

encendida o el líquido hidráulico esté caliente.
El líquido hidráulico caliente podría ocasionar

quemaduras graves.

Modelo de instalación

Conexión de las mangueras

Identificación de los orificios de la herramienta

Existen tres métodos para identicar los oricios de
presión y del tanque en las herramientas Greenlee

Utility. Compare las marcas en su herramienta con lo

indicado en esta tabla.

Orificio de presión Orificio del Tanque

P T

o

“In” (Entrada) “Out” (Salida)

Conexión de las mangueras

1. Coloque la palanca de gasto –ubicada en la fuente
de potencia hidráulica– en la posición de apagado
(OFF).

2. Apague la fuente de potencia hidráulica.

3. Conecte la manguera del tanque al oricio del
tanque –ubicado en la fuente de potencia– y
enseguida, al oricio del tanque ubicado en la

herramienta.

4. Conecte la manguera de presión al oricio de
presión –ubicado en la herramienta-y enseguida, al

oricio de presión ubicado en la fuente de potencia.

Desconexión de las mangueras

1. Coloque la palanca de gasto –ubicada en la fuente
de potencia hidráulica– en la posición de apagado
(OFF).

2. Apague la fuente de potencia hidráulica.

3. Desconecte primero la manguera de presión de la
fuente de potencia y enseguida, de la herramienta.

4. Desconecte primero la manguera del tanque de la

herramienta, y enseguida, de la fuente de potencia.

5. Coloque las tapas guardapolvos sobre los oricios

para evitar que estos
se contaminen.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

24

Operación

Taladro de Percusión Rotatorio Hidráulico

Utilice protectores para ojos al

manejar o darle mantenimiento a
esta herramienta.

De no utilizar protectores para ojos
puede sufrir graves lesiones oculares
ocasionadas si el aceite para

aparatos hidráulicos, o restos de

materiales llegaran a saltar.

Peligro de electrocución:
Esta herramienta no está aislada. Al

utilizar esta unidad cerca de líneas

eléctricas energizadas:

• Utilice únicamente mangueras no

conductivas aprobadas y equipo de
protección personal adecuado.

• Seleccione siempre un líquido
para aparatos hidráulicos, que
cumpla con los estándares

dieléctricos mínimos exigidos por

su departamento de seguridad, y

manténgalo al nivel adecuado.

De no observarse esta advertencia
pueden sufrirse graves lesiones o
incluso la muerte.

Peligro de inyección cutánea:

• No use los dedos ni las manos para

localizar fugas.

• No toque la manguera ni los

acopladores mientras el sistema

hidráulico se encuentre presurizado.

• Purgue la presión en el sistema

hidráulico antes de darle

mantenimiento.

El aceite bajo presión punza la

piel fácilmente provocando graves
lesiones, gangrena o la muerte. Si se
lesiona debido a una fuga de aceite,

solicite atención médica de inmediato.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

• Cuando opere la herramienta en el modo de
taladro de martillo, utilice únicamente accesorios

aprobados para aplicaciones donde sea necesaria

la fuerza por percusión. Los accesorios que no han

sido aprobados para este tipo de aplicaciones se
pueden quebrar al utilizarse en el modo de taladro
de martillo.

• Revise minuciosamente los accesorios antes de
utilizarlos. Deseche aquéllos que presenten grietas,

mellas o desportilladuras.

De no observarse estas advertencias pueden sufrirse
graves lesiones o incluso la muerte.

1. Apague la fuente de potencia hidráulica.

2. Monte el Super Spool, seleccione el modo de
operación de taladro o taladro de martillo, e instale

una broca tal como se describió en las secciones
anteriores de este manual. Monte la bobina
direccional en la posición adecuada (hacia adelante
o en reversa).

3. Conecte la herramienta a la fuente de potencia de
acuerdo con las instrucciones en “Conexión de las
mangueras”.

• No haga funcionar la herramienta con la perilla

de selección de taladro/taladro de martillo en una
posición entre perforación y perforación con fuerza
de impacto.

• Permita que la herramienta se detenga antes de

invertir la posición de la perilla de selección de
taladro/taladro de martillo.

• No invierta la posición de la bobina direccional

mientras la herramienta se encuentra en
funcionamiento. Espere a que la herramienta

se detenga por completo, antes de invertir la

dirección del carrete.

5. Sujete la empuñadura del gatillo con una mano y

sujete la empuñadura auxiliar con la otra mano. Esto

le permitirá aplicar un efecto de palanca mientras

hace funcionar la herramienta.

6. Para ponerla en funcionamiento, apriete el gatillo.

Aviso: Utilice el tornillo de ajuste de par de torsión
variable para lograr la cantidad de par de torsión
necesario. Gire el tornillo en el sentido contrario a las
manillas del reloj para aumenar el par de torsión, o en
el sentido de las manillas del reloj para disminuirlo.

7. Para detener la herramienta, suelte el gatillo.

8. Cuando no utilice la herramienta, detenga la fuente

de potencia a n de reducir el calentamiento y
desgaste de la misma.

25

Taladro de Percusión Rotatorio Hidráulico

Mantenimiento

No cambie accesorios ni inspeccione o limpie

la herramienta o los accesorios mientras esté

conectada a una fuente de potencia. Si se activa
accidentalmente, podría ocasionar graves lesiones.

De no observarse esta advertencia pueden sufrirse
graves lesiones o incluso la muerte.

Utilice protectores para ojos al

manejar o darle mantenimiento a
esta herramienta.

De no utilizar protectores para ojos
puede sufrir graves lesiones oculares
ocasionadas si el aceite para

aparatos hidráulicos, o restos de

materiales llegaran a saltar.

Siga este calendario de mantenimiento para maximizar
la vida útil de la herramienta.

Notas: Mantenga las etiquetas de advertencia limpias
y legibles. Reemplácelas según sea necesario. Véase el
Manual de reparación en relación con los números de
pieza de las etiquetas.

Al desechar cualquier tipo de componentes (mangueras
hidráulicas, líquido hidráulico, piezas usadas, etc.),
hágalo de acuerdo con lo establecido por las leyes o
reglamentos federales, estatales y locales.

Diariamente

1. Limpie con un paño todas las supercies de la

herramienta.

2. Revise si las mangueras y los accesorios hidráulicos
presentan signos de fugas, grietas, desgaste o
daños. Reemplace según sea necesario.

3. Cuando la herramienta esté desconectada, coloque
las tapas guardapolvo en los oricios hidráulicos.

Mensualmente

Realice una inspección minuciosa de las mangueras

y accesorios hidráulicos, según se describe en la
publicación 99930323, SAE J1273 (Manguera y

conjuntos de mangueras).

Anualmente

Si los reglamentos de su compañía lo exigen, envíe
la herramienta a un Centro de Servicio Autorizado
Greenlee Utility para que la revisen.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

26

Taladro de Percusión Rotatorio Hidráulico

Diagnóstico y solución de fallas

Antes de proceder a diagnosticar y solucionar la falla,
determine si el problema se presenta en la herramienta,
en las mangueras o en la fuente de potencia. Sustituya
la herramienta, las mangueras o la fuente de potencia
por otras que se sepa están en buenas condiciones de
funcionamiento; de esta forma podrá averiguar cuál de
los componentes es el que está fallando.

Problema Causa probable Solución posible

La herramienta no

funciona.

Fuente de potencia inadecuada. Consulte la sección “Especicaciones”.

El nivel del líquido para aparatos

hidráulicos está bajo.

La viscosidad del líquido para aparatos
hidráulicos es incorrecta.

Hose connections at tool reversed. Purgue la presión del sistema hidráulico.

El tornillo de ajuste de par de torsión
variable se ha girado demasiado a la

derecha, deteniendo completamente el
ujo de líquido hidráulico.

Si el problema se presenta en la herramienta, vea la

guía de diagnóstico y solución de fallas que se incluye

en este manual. Si el problema se presenta en la fuente
de potencia, consulte la sección “Diagnóstico y solución
de fallas” del manual de instrucciones de esa fuente.

Verique que la fuente de potencia cumple
con las especicaciones.

Revise el nivel del líquido para aparatos

hidráulicos. Revise que el sistema no presente

fugas.

Consulte “Líquidos recomendados para
aparatos hidráulicos” en la sección
“Especicaciones”.

Cambie las conexiones de la manguera.

Gire el tornillo de ajuste de par de torsión
variable en el sentido contrario a las manillas
del reloj para obtener la cantidad necesaria de
par de torsión.

La herramienta funciona

de manera lenta o

errática.

La herramienta está

caliente.

El líquido para aparatos hidráulicos
está frío.

La fuente de potencia no está ajustada

correctamente.

Hay aire en el sistema hidráulico. Consulte las instrucciones del fabricante

La viscosidad del líquido para aparatos
hidráulicos es incorrecta.

El nivel del líquido para aparatos

hidráulicos está bajo.

La viscosidad del líquido para aparatos
hidráulicos es incorrecta.

El líquido para aparatos hidráulicos
está sucio.

Deje que el líquido alcance su temperatura de

funcionamiento. Accione la herramienta de

manera intermitente para reducir el tiempo de
calentamiento.

Consulte el Manual del operador de la
fuente de potencia para ajustar el ujo y la
presión. Seleccione el ujo y la presión que

correspondan a esta herramienta

de la fuente de potencia en relación con el
procedimiento para eliminar aire del sistema

Consulte “Líquidos recomendados para
aparatos hidráulicos” en la sección
“Especicaciones”.

Revise el nivel del líquido para aparatos

hidráulicos. Revise que el sistema no presente

fugas.

Consulte “Líquidos recomendados para
aparatos hidráulicos” en la sección
“Especicaciones”.

Drene el tanque, depure y llene con líquido
limpio. Cambie el ltro.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

27

4455 Boeing Drive • Rockford, IL 61109-2988 • USA • 815-397-7070
An ISO 9001 Company • Greenlee Textron Inc. is a subsidiary of Textron Inc.

www.greenlee.com

USA Tel: [phone]
Fax: [phone]

Canada Tel: [phone]
Fax: [phone]

International Tel: [phone]
Fax: [phone]

MANUEL DE L’UTILISATEUR

Perceuse hydraulique

à percussion rotative

Nous vous conseillons de lire attentivement et
de bien comprendre les instructions suivantes
avant d’utiliser ou de procéder à l’entretien
de cet outil.

Enregistrez votre produit en ligne, www.greenlee.com

99940116 REV 2 © 2012 Greenlee Textron Inc. 2/12

Code de série AML

Perceuse hydraulique à percussion rotative

Table des matières

Description .................................................................. 30

Sécurité ....................................................................... 30

Dessein ........................................................................ 30

Autres publications ...................................................... 30

Consignes de sécurité importantes........................31–33

Identication ................................................................ 34

Spécications .............................................................. 35

Montage du Super Spool ............................................ 36

Montage de l’outil pour perçage

ou marteau-perçage ................................................ 36

Installation et enlèvement des forets ........................... 37

Tuyaux et raccords ...................................................... 38

Montage type .............................................................. 38

Branchement des tuyaux ............................................ 38

Fonctionnement .......................................................... 39

Entretien ...................................................................... 40

Dépannage .................................................................. 41

Description

La perceuse hydraulique à percussion rotative de
Greenlee Utility est conçue pour être utilisée avec des
forets de type choc pour le marteau-perçage (à choc)
dans le béton, la brique, la pierre et les autres matériaux
difciles à percer.

Elle dotée des fonctions suivantes: un indicateur de
profondeur, une bobine directionnelle permettant un
fonctionnement vers l’avant ou vers l’arrière, Super
Spool™ pour une utilisation sur un système hydraulique
à centre ouvert ou fermé et une poignée isolée qui
donne à l’opérateur plus de confort et de sécurité. Une
cartouche de contrôle de débit, effective avec le numéro
de série 300, limite de débit hydraulique à 24,6 l/min
(6,5 gpm), et permet ainsi à l’outil d’être raccordé à
un système hydraulique fournissant jusqu’à 45,4 l/min
(12gpm). L’outil inclut également une vis de sortie à

couple variable et un embrayage de sécurité intégré qui

aide à prévenir de possibles blessures à l’opérateur si le
foret vient à bloquer.

Super Spool est protégé par le brevet américain n°

4548229.

Sécurité

Lors de l’utilisation et de l’entretien des outils et de
l’équipement de Greenlee Utility, votre sécurité est

une priorité. En suivant les instructions de ce manuel

et celles inscrites sur l’outil, vous pourrez éliminer les
risques et les dangers liés à son utilisation. Respectez

toutes les consignes de sécurité.

Dessein

Ce manuel est conçu pour que le personnel puisse se

familiariser avec les procédures de fonctionnement et

d’entretien en toute sécurité l’outils Greenlee Utility
suivant :

HID6506 (42309) Perceuse hydraulique

à percussion rotative
Code de série AML

Mettez ce manuel à la disposition de tous les employés.

Vous pouvez obtenir des exemplaires gratuits sur simple
demande en visitant le www.greenlee.com.

Autres publications

Propriétaires/utilisateurs de l’outil

Norme SAE J1273 (Tuyaux et assemblages de

tuyaux): Publication 99930323

Centres de service après-vente agréés
Greenlee Utility

Manuel de réparation : Publication 99915979

CONSERVEZ CE MANUEL

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

Toutes les spécications sont nominales et peuvent changer avec

l’amélioration de la conception. Greenlee Textron Inc. ne peut être
tenue responsable des dommages résultant d’une application
inappropriée ou d’un mauvais usage de ses produits.

Super Spool est une marque de déposée de Greenlee Textron Inc.

30

Perceuse hydraulique à percussion rotative

CONSIGNES DE SECURITE IMPORTANTES

SYMBOLE D’
AVERTISSEMENT

Ce symbole vous met en garde contre les risques

et les manipulations dangereuses pouvant entraîner

des blessures ou l’endommagement du matériel. Les
mots indicateurs ci-dessous dénissent la gravité du
danger, et sont suivis d’informations vous permettant
de reconnaître le danger et de l’éviter.

Danger immédiat qui, s’il n’est pas pris en
considération, ENTRAINERA des blessures graves,

voire mortelles.

Danger qui, s’il n’est pas pris en considération,
POURRAIT entraîner des blessures graves, voire

mortelles.

Porter une protection auditive durant
l'utilisation de cet outil.

Le non-respect de cette mise en

garde peut entraîner des blessures
graves.

Risque d’électrocution:
Cet outil n’est pas isolé. Lors de son

utilisation à proximité de lignes sous
tension:

• N’utilisez que des tuyaux certiés
non-conducteurs et du matériel de

sécurité individuelle approprié.

• Choisissez et entretenez le uide

hydraulique en répondant aux
normes diélectriques minimales
requises par votre service de
sécurité.

L’inobservation de cette consigne
peut entraîner des blessures graves,

voire mortelles.

Dangers ou manipulations dangereuses qui, s’ils
ne sont pas pris en considération, POURRAIENT
EVENTUELLEMENT entraîner des blessures graves,

voire mortelles

Nous vous conseillons de lire

attentivement et de bien comprendre
les instructions suivantes avant

d’utiliser ou de procéder à l’entretien

de cet outil.

L’inobservation de cette consigne
entraînera des blessures graves, voire

mortelles.

Nous vous conseillons de porter

des lunettes de protection lors de

l’utilisation ou de l’entretien de cet

outil.

Le fait de ne pas porter des lunettes

de protection peut entraîner des
blessures oculaires graves causées

par la projection de débris ou d’huile

hydraulique.

Risque d’injection sous-cutanée:

• N’utilisez jamais vos doigts

ou vos mains pour déterminer

l’emplacement d’une fuite.

• Ne tenez jamais un tuyau ou un

raccord de tuyau dans vos mains
lorsque le système hydraulique est
pressurisé.

• Veillez à dépressuriser le système
hydraulique avant d’en effectuer
l’entretien.

Un jet d’huile sous pression peut

facilement percer la peau et

entraîner de graves blessures, la
gangrène, voire la mort. Si vous êtes
blessé par un jet d’huile, consultez

immédiatement un docteur.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

31

Perceuse hydraulique à percussion rotative

CONSIGNES DE SECURITE IMPORTANTES

• Lors de l’utilisation de l’outil en mode marteau­perçage, utilisez uniquement les accessoires
approuvés pour l’utilisation du mode à choc. Des
accessoires non homologués pour l’utilisation
d’un mode de choc pourraient se casser en mode
marteau-perceuse.

• Inspectez les accessoires avant de les utiliser.
Jetez les accessoires présentant des ssures, des

entailles ou des rainures.

L’inobservation de ces consignes peut entraîner des
blessures graves, voire mortelles.

Certaines poussières produites par le ponçage, le
sciage, le meulage, le perçage et autres activités de

construction contiennent des substances chimiques

déclarées responsables de cancers, anomalies

congénitales et autres troubles de la reproduction par

l’État de Californie. Exemples:

• Plomb des peintures au plomb

• Silice cristalline des briques, parpaings et autres
produits de maçonnerie

• Arsenic et chrome du bois d’œuvre traité

chimiquement.

Pour réduire l’exposition à ces substances
chimiques: travailler dans un endroit bien aéré et
utiliser des équipements de sécurité homologués,
notamment des masques antipoussière conçus

spéciquement pour ltrer les particules
microscopiques.

• Enlevez la clé du mandrin avant de percer. Une

utilisation avec la clé engagée dans le mandrin
peut entraîner des blessures graves.

• Ne touchez aucune partie rotative de l’outil durant
son fonctionnement. Un contact avec les parties

tournantes peut entraîner de graves blessures.

• Ne changez pas les accessoires, n’inspectez pas
ou ne nettoyez pas l’outil lorsqu’il est branché
à une source d’alimentation. Un démarrage

accidentel peut entraîner de graves blessures.

• Maintenez fermement l’outil à deux mains en tout
temps durant son utilisation. Une perte de contrôle

peut entraîner de graves blessures.

• Ne bloquez pas la gâchette en position MARCHE
(Power-ON). L’opérateur ne peut pas arrêter l’outil
lorsque la gâchette est bloquée.

L’inobservation de ces consignes peut entraîner des
blessures graves, voire mortelles.

L’outil et l’accessoire peuvent
être chauds pendant et après le

fonctionnement.

Un contact avec des surfaces

chaudes peut entraîner des
blessures.

Ne dépassez pas les maxima d’alimentation
hydraulique suivants :

• Débit hydraulique : 45,4 l/min

• Réglage de la limite de pression : 138 bar

• Contre-pression : 13,8 bar

L’inobservation de cette consigne pourrait entraîner
des blessures graves, voire mortelles.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

Ne déconnectez jamais l’outil, les tuyaux ou les
raccords lorsque l’outil fonctionne ou lorsque le
liquide hydraulique est chaud, car ce dernier peut

provoquer de graves brûlures.

32

Perceuse hydraulique à percussion rotative

CONSIGNES DE SECURITE IMPORTANTES

N’inversez jamais le sens du débit hydraulique,
L’inversion du sens du débit hydraulique pourrait
causer un mauvais fonctionnement de l’outil. Veillez
à ce que le tuyau d’alimentation (pression) et celui

de retour (réservoir) soient connectés aux orices
appropriés.

L’inobservation de cette consigne peut entraîner des
blessures graves, voire mortelles.

• Veuillez porter des gants de protection lors de la
manipulation, du démontage et de l’installation
des forets, car ces derniers sont coupants même à
l’arrêt.

• Vériez l’outil avant de l’utiliser. Remplacez les
pièce usées ou endommagées. Un outil dont les
pièces sont endommagées ou qui n’a pas été

correctement monté peut subir une défaillance

technique et blesser les personnes se tenant à

proximité.

• Inspectez les tuyaux hydrauliques et les raccords
chaque jour de fonctionnement. Si vous remarquez
une fuite, un craquèlement, une usure ou un
dommage, réparez ou remplacez le cas échéant.
Les tuyaux ou raccords endommagés peuvent

provoquer une défaillance et entraîner des

blessures ou des dégâts matériels.

• Utilisez cet outil aux ns prévues par le fabricant
uniquement. L’utilisation à d’autres ns que celles

prévues dans ce manuel peut provoquer des

blessures ou des dégâts matériels.

• Assurez-vous que toutes les personnes alentour
se tiennent à bonne distance de la zone de
travail lorsque vous manipulez, démarrez et faites
fonctionner l’outil. Les personnes se tenant à
proximité peuvent être blessées par la projection
de pièces dans le cas où l’outil se mettrait à mal

fonctionner.

L'exposition prolongée à la vibration ou des

mouvements répétitifs des mains ou des bras

peuvent entraîner des blessures. Cesser d’utiliser
l’outil en cas de gêne, de fourmillements ou de
douleur. Consulter un médecin avant de réutiliser
l’outil.

Procédure de débranchement des tuyaux

hydrauliques, de leurs raccords ou de leurs
composants :

1. Placez le levier d’écoulement de la source
d’alimentation hydraulique en position d’ARRET
(OFF).

2. Coupez la source d’alimentation.

3. Suivez la séquence qui gure à la rubrique

Débranchement des tuyaux pour éviter une

accumulation de la pression. Au cas où la
pression se serait accumulée, desserrez
doucement les tuyaux, les raccords ou les

composants.

Procédure d’arrêt d’urgence :

1. Relâchez la gâchette.

2. Fermez la source d’alimentation hydraulique.

Remarque: Veillez à ce que les décalcomanies soient
propres et lisibles. Remplacez-les au besoin. Voir la liste
des décalcomanies dans le manuel de réparation.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

33

Identification

Perceuse hydraulique à percussion rotative

5

4

6

7

8

3

2

Perceuse hydraulique à percussion rotative

1. Gâchette

2. Bouton sélecteur de perceuse/

marteau-perceuse

3. Bague d’arrêt

4. Indicateur de profondeur

5. Poignée auxiliaire

6. Crochet de levage

1

14

7. Capot de moteur

8. Numéro de série

9. Super Spool

10. Bobine directionnelle

11. Poignée

12. Orice du réservoir

13. Orice de pression

14. Vis de sortie à couple variable

13

9

10

11

12

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

34

Spécifications

Perceuse hydraulique à percussion rotative

Perceuse hydraulique à percussion rotative

Type de système hydraulique ..... Centre ouvert ou fermé

Orice de pression hydraulique .......... Joint torique Boss

3/4-16 SAE

Orice du réservoir hydraulique ......... Joint torique Boss

3/4-16 SAE
Forets

Mandrin de type SDS Plus ........Tige de type SDS Plus

Niveaux de bruit

Niveau de puissance acoustique (maximum) .....85 L

WA

Masse/poids ........................................................... 4,1 kg

Longueur .............................................................285 mm

Largeur ..................................................................89 mm

Hauteur ................................................................280 mm

Débit

Tours par minute à 18,9 l/min ..................................900

Tours par minute à 22,7 l/min ................................1050

Impacts par minute à 22,7 l/min ...........................5400

Max. Energie max. par impact simple ................... 2,4 J

Capacitéde perçage

Ciment ................................................................22 mm

Acier ...................................................................13 mm

Bois ....................................................................30 mm

Couronne............................................................68 mm

Source d’alimentation hydraulique

Ne dépassez pas les maxima d’alimentation
hydraulique suivants :

• Débit hydraulique : 45,4 l/min

• Réglage de la limite de pression : 138 bar

• Contre-pression : 13,8 bar
L’inobservation de cette consigne pourrait entraîner

des blessures graves, voire mortelles.

Type de système hydraulique ...... Centre ouvert ou fermé

Débit

Minimum ....................................................... 15,1 l/min

Recommandé ................................................ 22,7 l/min

Maximum ...................................................... 45,4 l/min

Réglage de la limite de pression

Minimum ..........................................................68,9 bar

Maximum ..........................................................138 bar

Filtration ...........................................10 microns (nominal)

Contre-pression (maximale)* ...............................13,8 bar

* 13,8 bar est la contre-pression standard maximale acceptée par

la HTMA (Hydraulic Tool Manufacturers Association – Association
des fabricants d’outils hydrauliques). L’outil de Greenlee Utility
fonctionne parfaitement avec cette contre-pression.

1. La température de uide hydraulique ne doit
pas dépasser 60 °C. Prévoyez une capacité de
refroidissement de l’huile sufsante an que le uide

hydraulique ne chauffe pas trop.

2. Le débit hydraulique ne doit dépasser 45,4 l/min.
Avant même d’utiliser l’outil, installez un débitmètre

sur le tuyau de retour an de mesurer le taux de
débit hydraulique.

3. Le réglage de la soupape de décharge ne doit pas
dépasser 138 bar lors du débit maximum de l’outil.
Repérez l’emplacement de la soupape de décharge
au sein du circuit d’alimentation an que la pompe

ne subisse pas une pression hydraulique excessive.

Schéma hydraulique

FILTRE

(10 MICRONS)

REFROIDISSEUR

DÉBITMÈTRE

T

P

OUTIL

RÉSERVOIR

POMPE

SOURCE D’ALIMENTATION

SOUPAPE DE

DÉCHARGE

138 bar

SOUPAPE DE

CONTROLE

Fluides hydrauliques recommandés

Nous vous conseillons d’utiliser n’importe quel
uide hydraulique non-détersif dérivé du pétrole,

qui correspond aux spécications suivantes ou aux

spécications de l’association HTMA.
S.U.S à :

38 °C .............................................................140 à 225

99 °C .........................................................40 minimum

Point d’éclair ......................................... 170 °C minimum

Point d’écoulement ................................-34 °C minimum

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

35

Perceuse hydraulique à percussion rotative

Montage du Super Spool

Le Super Spool permet d’utiliser l’outil avec des
systèmes hydrauliques à centre ouvert ou fermé.

Système hydraulique à centre ouvert

Utilisez une clé pour tourner le Super Spool jusqu’à ce
que la lettre «O» sur la bobine soit alignée avec la lettre
«C» sur la poignée.

Système hydraulique à centre fermé

Utilisez une clé pour tourner le Super Spool jusqu’à ce
que la lettre «C» sur la bobine soit alignée avec la lettre
«C» sur la poignée.

Montage du Super Spool

Centre fermé Centre ouvert

Montage de l’outil pour perçage
ou marteau-perçage

Le bouton de sélection de la perceuse/marteau­perceuse permet un perçage standard ou un marteau­perçage (à choc). Appuyez sur la èche indicatrice

rouge (1) pour tourner le bouton de sélection.

23

1

Réglez le bouton pour que l’icône de èche rouge (1)
pointe vers l’opération désirée :

• Icone du foret (2) pour un perçage standard

• Icone du marteau (3) pour un marteau-perçage (à

choc)

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

36

Perceuse hydraulique à percussion rotative

Installation et enlèvement des forets

Greenlee Utility recommande d’utiliser des forets de
type choc de Greenlee. Voir la rubrique Accessoires

dans ce manuel.

• Lors de l’utilisation de l’outil en mode marteau­perçage, utilisez uniquement les accessoires
approuvés pour l’utilisation du mode à choc. Des
accessoires non homologués pour l’utilisation
d’un mode de choc pourraient se casser en mode
marteau-perceuse.

• Inspectez les accessoires avant de les utiliser.
Jetez les accessoires présentant des ssures, des

entailles ou des rainures.

L’inobservation de ces consignes peut entraîner des
blessures graves, voire mortelles.

Certains forets peuvent échir ou se plier sous la

pression.

• N’utilisez pas les forets à support centré et à

spirale longue.

• Lors de l’utilisation d’un foret à chocs, réglez la
source d’alimentation pour un débit minimum.
Reportez-vous à la section « Spécications ».

L’inobservation de cette consigne peut entraîner des
blessures graves, voire mortelles.

Mandrin de type SDS Plus

1. Inspectez le mandrin. Enlevez toute saleté ou autre
forme de contamination.

2. Sélectionnez un type de foret SDS Plus. Alignez les

longues encoches dans le mandrin du foret avec la

marque de l’index dans le couvercle protecteur situé
à l’extrémité de la bague d’arrêt. Insérez le foret

dans le mandrin.

3. Assurez-vous que la bague d’arrêt maintient

fermement le foret.

4. Pour retirer le foret, tournez la bague d’arrêt pour
qu’elle relâche le foret.

x

Support centré Spirale longue

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

37

Perceuse hydraulique à percussion rotative

Tuyaux et raccords

Installation et entretien

Voir la publication 99930323, standard SAE J1273

(Tuyaux et assemblages de tuyaux).

Pièces de remplacement

Consultez un catalogue de Greenlee Utility ou la
publication Greenlee Utility 99910322, Dispositifs
d’attache rapide, adaptateurs et tuyaux de basse

pression.

Ne déconnectez jamais l’outil, les tuyaux ou les
raccords lorsque l’appareil est alimenté ou lorsque le
liquide hydraulique est chaud, car ce dernier pourrait

provoquer de graves brûlures.

Montage type

Branchement des tuyaux

Identification des orifices de l’outil

Trois méthodes sont utilisées pour identier les orices

de pression et de réservoir des outils de Greenlee Utility.
Comparez les marques sur l’outil au tableau suivant.

Orifice de pression Orifice du réservoir

P T

ou

“In” (Entrée) “Out” (Sortie)

Branchement des tuyaux

1. Placez le levier d’écoulement de la source
d’alimentation hydraulique en position d’ARRET
(OFF).

2. Coupez la source d’alimentation hydraulique.

3. Branchez le tuyau du réservoir sur l’orice du
réservoir de la source d’alimentation, puis sur
l’orice du réservoir de l’outil.

4. Branchez le tuyau de pression à l’orice de pression
de l’outil, puis à l’orice de pression de la source
d’alimentation.

Débranchement des tuyaux

1. Placez le levier d’écoulement de la source
d’alimentation hydraulique en position d’ARRET
(OFF).

2. Coupez la source d’alimentation hydraulique.

3. Débranchez le tuyau de pression de la source
d’alimentation, puis de l’outil.

4. Débranchez le tuyau du réservoir de l’outil, puis de
la source d’alimentation.

5. Installez des couvercles sur les orices pour éviter
toute contamination.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

38

Fonctionnement

Perceuse hydraulique à percussion rotative

Nous vous conseillons de porter

des lunettes de protection lors de

l’utilisation ou de l’entretien de cet

outil.

Le fait de ne pas porter des lunettes

de protection peut entraîner des
blessures oculaires graves causées

par la projection de débris ou d’huile

hydraulique.

Risque d’électrocution:
Cet outil n’est pas isolé. Lors de son

utilisation à proximité de lignes sous
tension:

• N’utilisez que des tuyaux certiés
non-conducteurs et du matériel de

sécurité individuelle approprié.

• Choisissez et entretenez le uide

hydraulique en répondant aux
normes diélectriques minimales
requises par votre service de
sécurité.

L’inobservation de cette consigne
peut entraîner des blessures graves,

voire mortelles.

Risque d’injection sous-cutanée:

• N’utilisez jamais vos doigts

ou vos mains pour déterminer

l’emplacement d’une fuite.

• Ne tenez jamais un tuyau ou un

raccord de tuyau dans vos mains
lorsque
pressurisé.

• Veillez à dépressuriser le système
hydraulique avant d’en effectuer
l’entretien.

Un jet d’huile sous pression peut

facilement percer la peau et

entraîner de graves blessures, la
gangrène, voire la mort. Si vous êtes
blessé par un jet d’huile, consultez

immédiatement un docteur.

le système hydraulique est

• Lors de l’utilisation de l’outil en mode marteau­perçage, utilisez uniquement les accessoires
approuvés pour l’utilisat s wion du mode
à choc. Des accessoires non homologués pour
l’utilisation d’un mode de choc pourraient se
casser en mode marteau-perceuse.

• Inspectez les accessoires avant de les utiliser.
Jetez les accessoires présentant des ssures, des

entailles ou des rainures.

L’inobservation de ces consignes peut entraîner des
blessures graves, voire mortelles.

1. Coupez la source d’alimentation hydraulique.

2. Réglez le Super Spool, sélectionnez le mode
perçage ou marteau-perçage et installez un foret

tel que décrit dans les section précédentes de ce
manuel. Réglez la bobine directionnelle dans la
position correcte (avant ou arrière).

3. Branchez l’outil à la source d’alimentation,
conformément aux instructions gurant à la section

Branchement des tuyaux.

• N’utilisez pas l’outil si le bouton de sélection
est placé entre les modes perçage et marteau­perçage.

• Laissez l’outil arrêter avant de changer la position
du bouton sélecteur de perçage/marteau-perçage.

• Ne modiez pas la position de la bobine
directionnelle lorsque l’outil est en marche. Arrêtez
l’outil an de changer la direction.

4. Démarrez la source d’alimentation.

5. Saisissez la poignée de la gâchette avec une main
et la poignée auxiliaire avec l’autre. Vous pourrez
ainsi appliquer un effet de levier pendant l’utilisation
de l’outil.

6. Pour démarrer l’outil, serrez la gâchette.

Remarque: Utilisez la vis de réglage de couple
variable pour obtenir le couple nécessaire. Tournez
la vis dans le sens antihoraire pour augmenter le
couple, ou dans le sens horaire pour le diminuer.

7. Pour arrêter l’outil, relâchez la gâchette.

8. Lorsque l’outil n’est pas utilisé, coupez la source
d’alimentation pour réduire la chaleur et l’usure de
l’outil.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

39

Perceuse hydraulique à percussion rotative

Entretien

Ne changez pas les accessoires, n’inspectez pas ou
ne nettoyez pas les accessoires ou l’outil lorsqu’il est
branché à une source d’alimentation. Un démarrage

accidentel peut entraîner de graves blessures.

L’inobservation de cette consigne peut entraîner des
blessures graves, voire mortelles.

Nous vous conseillons de porter

des lunettes de protection lors de

l’utilisation ou de l’entretien de cet

outil.

Le fait de ne pas porter des lunettes

de protection peut entraîner des
blessures oculaires graves causées

par la projection de débris ou d’huile

hydraulique.

Respectez ce programme d’entretien an de maximiser

la durée de vie de votre outil.

Remarque: Veillez à ce que les décalcomanies soient
propres et lisibles. Remplacez-les au besoin. Consultez
le manuel de réparation pour obtenir leurs numéros de
série.

Lors de la mise au rebut de tout composant (tuyaux
hydrauliques, fluide hydraulique, pièces usées, etc.)
procédez en respectant les lois et les ordonnances
fédérales, provinciales et locales.

Quotidien

1. Essuyez toutes les surfaces de l’outil.

2. Assurez-vous que les tuyaux hydrauliques et les
raccords ne fuient pas, qu’ils ne sont ni ssurés, ni
usés ou endommagés. Remplacez-les au besoin.

3. Lorsque l’outil est débranché, couvrez les orices

hydrauliques avec des couvercles.

Mensuel

Inspectez soigneusement les tuyaux et les raccords
hydrauliques en suivant les instructions de la publication

99930323, SAE J1273 (Tuyaux et assemblage de

tuyaux).

Annuel

Si les règlements de votre entreprise l’exigent, faites
inspecter l’outil par un centre de service agréé de
Greenlee Utility.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

40

Dépannage

Perceuse hydraulique à percussion rotative

Avant d’utiliser ce tableau, identiez l’origine du
problème : outil, tuyaux ou source d’alimentation et
remplacez ces éléments par un outil, des tuyaux ou une
source d’alimentation dont vous vous êtes assuré du

bon fonctionnement.

Probleme Cause Probable Solution Probable

L’outil ne fonctionne pas. La source d’alimentation ne convient

pas.

Le niveau du liquide hydraulique est

bas.

La viscosité du liquide hydraulique est

incorrecte.

Les connexions des tuyaux sont
inversées au niveau de l’outil.

La vis de réglage de couple variable
est trop tournée dans le sens horaire,

ce qui bloque le débit du liquide
hydraulique.

L’outil fonctionne
lentement ou de façon

erratique.

Le liquide hydraulique est froid. Laissez le liquide se réchauffer à la

Si l’outil a causé la panne, consultez le tableau de
dépannage de ce manuel. Si le problème vient de
la source d’alimentation, consultez la section de
dépannage du manuel d’utilisation de la source
d’alimentation.

Reportez-vous à la section « Spécications».
Vériez si la source d’alimentation est

conforme aux spécications.

Vériez le niveau de liquide hydraulique.

Vériez s’il y a des fuites dans le système.

Reportez-vous à « Fluides hydrauliques
recommandés » dans la section
«Spécications ».

Dépressurisez le système hydraulique.
Inversez les connexions des tuyaux.

Tournez la vis de réglage de couple variable
dans le sens antihoraire pour obtenir le couple
nécessaire.

température de fonctionnement. Actionnez
l’outil de façon intermittente pour réduire le

temps de réchauffement.

La source d’alimentation n’est pas

réglée correctement.

Il y a de l’air dans le système

hydraulique.

La viscosité du liquide hydraulique est

incorrecte.

L’outil est chaud. Le niveau du liquide hydraulique est

bas.

La viscosité du liquide hydraulique est

incorrecte.

Le liquide hydraulique est sale. Purgez le réservoir; vidangez et remplissez

Reportez-vous au manuel d’utilisation de la
source d’alimentation pour le réglage du débit

et de la pression. Réglez le débit et la pression

de façon adéquate pour l’outil.

Voir le manuel d’instructions du fabricant de
la source d’alimentation pour évacuer l’air du

système.

Reportez-vous à « Fluides hydrauliques
recommandés » dans la section
«Spécications ».

Vériez le niveau de liquide hydraulique.

Vériez s’il y a des fuites dans le système.

Reportez-vous à « Fluides hydrauliques
recommandés » dans la section
«Spécications ».

avec du liquide propre. Changez le ltre.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

41

4455 Boeing Drive • Rockford, IL 61109-2988 • USA • 815-397-7070
An ISO 9001 Company • Greenlee Textron Inc. is a subsidiary of Textron Inc.

www.greenlee.com

USA Tel: [phone]
Fax: [phone]

Canada Tel: [phone]
Fax: [phone]

International Tel: [phone]
Fax: [phone]

BETRIEBSANLEITUNG

Hydraulische

Schlagbohrmaschine

Vor Bedienung und Wartung dieses Geräts bitte
alle Anweisungen und Sicherheitsinformationen in
diesem Handbuch genau lesen und beachten.

Registrieren Sie dieses Produkt unter www.greenlee.com

99940116 REV 2 © 2012 Greenlee Textron Inc. 2/12

Seriencode AML

Hydraulische Schlagbohrmaschine

Inhaltsverzeichnis

Beschreibung .............................................................. 44

Sicherheitsvorkehrungen ............................................. 44

Zweck .......................................................................... 44

Andere Publikationen .................................................. 44

Wichtige Sicherheitsinformationen .........................45–47

Identikation ................................................................ 48

Technische Daten ........................................................ 49

Einstellung der Super Spool ........................................ 50

Einstellung des Gerätes auf Bohrer

oder Bohrhammer .................................................... 50

Einsetzen und Entnehmen von Bohreinsätzen ............ 51

Schläuche und Verbindungsstücke ............................. 52

Typische Anwendung .................................................. 52

Schlauchverbindungen ................................................ 52

Betrieb ......................................................................... 53

Wartung ....................................................................... 54

Fehlersuche ................................................................. 55

Beschreibung

Die hydraulische Schlagbohrmaschine von Greenlee
Utility ist für den Einsatz mit Schlagbohreinsätzen für
Hammerbohrer (Schlagbohren) in Beton, Ziegelstein
und anderen schwierig zu bohrenden Werkstoffen

vorgesehen.

Zu den Merkmalen gehören ein Tiefenmaß, eine
Richtspule für Links-/Rechtslaufbetrieb, Super Spool™
zur Verwendung mit einem Hydrauliksystem mit offener

oder geschlossener Mitte und zur bequemen Bedienung

und Sicherheit des Bedieners ein isolierter Griff. Ein
Patrone zur Durchussregelung, ab Seriennummer 300,
begrenzt den Hydraulikuss auf 24,6 l/min
(6,5 gpm), wodurch das Werkzeug an ein
Hydrauliksystem mit einer Nennleistung von bis zu
45,4 l/min (12 gpm) angeschlossen werden kann. Das
Werkzeug enthält außerdem eine Einstellschraube für

die variable Drehmomentausgangsleistung und eine

integrierte Sicherheitsrutschkupplung zur Verhinderung
von Verletzungen, sollte sich der Bohreinsatz festbeißen.

Die Super Spool ist unter der US-Patentnummer
4548229 geschützt.

Sicherheitsvorkehrungen

Sicherheitsvorkehrungen sind bei der Verwendung
und Wartung der Geräte und Ausrüstung von
Greenlee Utility entscheidend. Die vorliegende
Anleitung und etwaige an den Maschinen angebrachte
Markierungen geben Hinweise zur Vermeidung von
Gefahren und gefährlichen Praktiken in Bezug auf die
Handhabung dieses Geräts. Bitte alle hier angegebenen
Sicherheitshinweise beachten.

Zweck

Dieses Handbuch soll dazu dienen, das Personal mit
den sicheren Betriebs- und Wartungsverfahren des
folgenden Geräts von Greenlee Utility vertraut zu
machen:

HID6506 (42309) Hydraulische Schlagbohrmaschine

Seriencode AML

Bitte dieses Handbuch allen Mitarbeitern zugänglich

machen.

Ersatz-Handbücher sind auf Anfrage kostenlos erhältlich

unter www.greenlee.com.

Andere Publikationen

Für Endbesitzer und -benutzer:

SAE Norm J1273 (Schlauch und Schlauchbausätze):

Publikation 99930323

Für Greenlee Utility Vertragsreparaturwerkstätten

Reparaturhandbuch: Publikation 99915979

DIESES HANDBUCH BITTE AUFBEWAHREN

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

Alle technischen Daten sind Nennwerte. Bei Designverbesserungen
Änderung der Nennwerte vorbehalten. Greenlee Textron Inc. haftet
nicht für Schäden, die sich aus der falschen Anwendung oder dem
Missbrauch seiner Produkte ergeben.

Super Spool ist eine Marke von Greenlee Textron Inc.

44

Hydraulische Schlagbohrmaschine

WICHTIGE SICHERHEITSINFORMATIONEN

SICHERHEITS­ALARMSYMBOL

Dieses Symbol dient dazu, Aufmerksamkeit auf
Gefahren bzw. auf unsichere Praktiken zu lenken,
die Verletzungen oder Sachschäden hervorrufen
könnten. Die im Hinweis enthaltenen, im folgenden
näher denierten Worte geben den Schweregrad der
Gefahr an. Die auf das betreffende Wort folgende
Erklärung bietet Informationen über die Vermeidung

oder Verhinderung der Gefahr.

Unmittelbare Gefahr, die, falls nicht vermieden, zu
schweren oder tödlichen Verletzungen FÜHRT.

Gefahrenquellen oder unsichere Praktiken, die,
falls nicht vermieden, zu schweren oder tödlichen
Verletzungen führen KÖNNTEN.

Gefahrenquellen oder unsichere Praktiken, die, falls
nicht vermieden, zu Verletzungen oder Sachschäden
führen KÖNNTEN.

Beim Gebrauch dieses Geräts

Ohrenschutz tragen.

Das Nichtbeachten dieser Warnung
könnte zu schweren Verletzungen
führen.

Elektroschock-Gefahr:
Dieses Gerät ist nicht isoliert. Beim

Betrieb dieser Einheit in der Nähe
von erregten elektrischen Leitungen:

• dürfen nur zugelassene, nicht­leitende Schläuche und
eine geeignete, persönliche
Schutzausrüstung verwendet

werden.

• Es sollten nur Hydraulik­üssigkeiten gewählt und erhalten
werden, die den von Ihrer
Sicherheitsabteilung festgelegten
dielektrischen Mindestnormen

entsprechen.

Ein Nichtbeachten dieser Warnung
kann zu schweren oder tödlichen
Verletzungen führen.

Vor Bedienung oder Wartung dieses
Geräts bitte alle Anweisungen
und Sicherheitsinformationen in
diesem Handbuch genau lesen und

beachten.

Das Nichtbeachten dieser Warnung
führt zu schweren oder tödlichen

Verletzungen.

Beim Bedienen dieses Geräts stets
einen Augenschutz tragen.

Bei fehlendem Augenschutz
können absplitternde Trümmer oder
verspritztes Hydrauliköl schwere
Augenverletzungen verursachen.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

Hautinjektions-Gefahr:

• Undichte Stellen nicht mit dem
Finger bzw. der Hand prüfen.

• Bei eingeschalteter
Druckversorgung den Schlauch
bzw. die Verbindungs-stücke nicht
in der Hand halten.

• Vor der Wartung das Hydraulik­system auf normalen Druck

bringen.

Unter Druck stehendes Öl kann
die Haut leicht punktieren, was zu
Gangrän, schweren oder tödlichen
Verletzungen führen kann. Bei
einer Verletzung ist sofort ein Arzt

aufzusuchen.

45

Hydraulische Schlagbohrmaschine

WICHTIGE SICHERHEITSINFORMATIONEN

• Wenn das Werkzeug in der Betriebsart
„Hammerbohrer“ benutzt wird, sollten nur
Zubehörteile verwendet werden, die ausschließlich
für Schlaganwendungen zugelassen sind.
Zubehörteile, die nicht für Schlaganwendungen
zugelassen sind, können beim Einsatz der
Betriebsart „Bohrhammer“ brechen.

• Die Zubehörteile vor dem Einsatz überprüfen.
Werfen Sie Zubehörteile weg, die Risse, Splitter
oder Einkerbungen vorweisen.

Das Nichtbeachten dieser Warnung kann zu
schweren oder tödlichen Verletzungen führen.

Durch maschinelle Schleif-, Säge-, Schmirgel- und

Bohrarbeiten und andere Bauarbeiten verursachter

Staub enthält Chemikalien, die im US-Bundesstaat
Kalifornien als Ursache für Krebs, Geburtsfehler oder
andere Fortpanzungsschäden bekannt sind. Die
folgenden Beispiele gehören zu diesen Chemikalien:

• Blei in Bleifarben

• Kristallines Siliziumoxid in Ziegelsteinen und
Zement sowie anderen Mauerwerksprodukten

• Arsen und Chrom in chemisch behandeltem

Bauholz

Um die Exposition gegenüber diesen Chemikalien
zu verringern: Arbeiten Sie in einer gut
belüfteten Umgebung und mit zugelassener
Sicherheitsausrüstung wie z. B. Staubmasken, die
speziell für die Herauslterung mikroskopisch kleiner
Partikel vorgesehen sind.

• Vor dem Bohren den Spannschlüssel aus

dem Bohrfutter nehmen. Der Betrieb mit dem

Spannschlüssel im Bohrfutter kann zu schweren
Verletzungen führen.

• Sämtliche Körperteile von sich drehenden Teilen
fernhalten, wenn das Gerät in Betrieb ist. Ein
Kontakt mit sich bewegenden Teilen kann zu
schweren Verletzungen führen.

• Am Gerät keine Zubehörteile wechseln, das
Gerät nicht überprüfen oder reinigen, wenn es
an eine Druckversorgung angeschlossen ist. Ein
versehentliches Ingangsetzen des Geräts kann zu
schweren Verletzungen führen.

• Das Gerät stets fest mit beiden Händen anfassen.
Schwere Verletzungen können entstehen, wenn ein
Bediener das Gerät nicht unter Kontrolle hält.

• Der Auslöser nicht in der Strom-AN-Position
versperren. Der Bediener kann das Gerät nicht
ausschalten, wenn der Auslöser verriegelt ist.

Das Nichtbeachten dieser Warnung kann zu
schweren oder tödlichen Verletzungen führen.

Gerät und Zubehörteil können
während und nach dem Betrieb
heiß sein.

Ein Kontakt mit heißen Flächen kann
zu schweren Verletzungen führen.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

Die folgenden zulässigen Höchstwerte der Hydraulik­Stromquelle nicht überschreiten:

• Hydraulikuß: 45,4 l/min.

• Überdruckeinstellung: 138 Bar

• Staudruck: 13,8 Bar

Das Nichtbeachten dieser Warnung könnte zu
schweren oder tödlichen Verletzungen führen.

Gerät, Schläuche bzw. Verbindungsstücke nicht
trennen, solange das Gerät in Betrieb oder das
Hydrauliköl heiß ist. Heiße Hydrauliküssigkeit kann
zu schweren Verbrennungen führen.

46

Hydraulische Schlagbohrmaschine

WICHTIGE SICHERHEITSINFORMATIONEN

Den Hydraulikuss nicht umkehren. Der Betrieb bei
umgekehrtem Hydraulikuss kann zu Störungen im
Gerät führen. Den Zufuhr- (Druck-) Schlauch und den
Rückfuhr- (Tank-) Schlauch am geeigneten Anschluss

anbringen.

Ein Nichtbeachten dieser Warnung kann zu schweren
oder tödlichen Verletzungen führen.

• Schutzhandschuhe beim Handhaben, Entfernen
und Installieren von Bohrereinsätzen tragen.
Bohrereinsätze können auch bei deren Stillstand
Schnitte verursachen.

• Das Gerät vor Inbetriebnahme überprüfen.
Abgenutzte oder beschädigte Teile ersetzen.
Ein beschädigtes oder nicht ordnungsgemäß
montiertes Gerät kann versagen und in der Nähe

bendliches Personal verletzen.

• An allen Einsatztagen die Hydraulikschläuche
und Verbindungsstücke überprüfen. Falls
undichte Stellen, Rissbildung, Abnutzung oder
Schäden offensichtlich sind, sofort beheben
bzw. austauschen. Beschädigte Schläuche und
Verbindungsstücke können versagen und zu
Verletzungen oder Sachschäden führen.

• Dieses Gerät nur für den vom Hersteller
bestimmten Zweck verwenden. Der Einsatz für
andere als die in der vorliegenden Anleitung
beschriebenen Zwecke kann zu Verletzungen oder
Sachschäden führen.

• Darauf achten, dass das nicht direkt mit der

Maschine arbeitende Personal sich aus dem

Arbeitsbereich entfernt hat, wenn das Gerät
gehandhabt, gestartet und bedient wird. In der
Nähe bendliches Personal kann im Falle einer
Störung des Geräts durch weggeschleuderte Teile

verletzt werden.

Längere Vibrationsbelastung oder sehr repetitive
Hand- und Armbewegungen können zu Verletzungen
führen. Bei Auftreten von Beschwerden, Kribbeln
oder Schmerzen die Arbeit mit dem Gerät einstellen.
Vor der Wiederaufnahme der Arbeit mit dem Gerät
einen Arzt konsultieren.

Verfahren zum Trennen der Hydraulikschläuche,
Verbindungsstücke und Komponenten:

1. Den Flusshebel an der Hydraulik­Druckversorgung auf AUS stellen.

2. Die Druckversorgung anhalten.

3. Die Schritte unter „Schläuche trennen“
ausführen, um den Aufbau eines Überdrucks zu
vermeiden. Falls sich bereits ein Druck aufgebaut
hat, die Schläuche, Verbindungsstücke und
Komponenten langsam lockern.

Vorgang zur Notausschaltung:

1. Den Abzugshebel loslassen.

2. Die Hydraulik-Druckversorgung abstellen.

Hinweis: Sämtliche Etiketten sauber und lesbar halten.
Wenn nötig, Etiketten durch neue ersetzen – siehe
Etiketten, die im Handbuch „Reparaturhandbuch“
angegeben sind.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

47

Identifikation

Hydraulische Schlagbohrmaschine

5

4

6

7

8

3

Hydraulische Schlagbohrmaschine

1. Auslöser

2. Betriebsartwahlschalter
Bohrer/Bohrhammer

3. Aufnahme/Bohrfutter

4. Tiefenanschlag

5. Zusatzgriff

6. Aufhängeöse

7. Motorabdeckung

2

1

14

13

9

10

11

12

8. Seriennummer

9. Super Spool

10. Richtspule

11. Griff

12. Tankanschluss

13. Druckanschluss

14. Einstellschraube für die

Drehmomentausgangsleistung

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

48

Technische Daten

Hydraulische Schlagbohrmaschine

Hydraulische Schlagbohrmaschine

Art des Hydrauliksystems ....................Offene Mitte oder

geschlossene Mitte

Hydraulischer Druckanschluss ...................... 3/4–16 SAE

O-Ring Boss

Hydrauliktankanschluss .......... 3/4–16 SAE O-Ring Boss

Bohreinsätze

Bohrfutter mit

SDS-Plus-Einstecksystem .................Bohrerschaft mit

............................................SDS-Plus-Einstecksystem

Geräuschpegel

Schallleistungspegel (Maximum) LWA ........... 85 Dezibel

Masse/Gewicht ......................................................4,1 kg

Länge ...................................................................285 mm

Breite .....................................................................89 mm

Höhe ....................................................................280 mm

Ausgabeleistung

Umdrehungen pro Minute bei 18,9 l/min ................900

Umdrehungen pro Minute bei 22,7 l/min ..............1050

Schläge pro Minute bei 22,7 l/min ........................5400

Max. Energie bei einem Schlag ............................. 2,4 J

Bohrleistung

Beton ..................................................................22 mm

Stahl ..................................................................13 mm

Holz ....................................................................30 mm

Kernbohrmeißel ..................................................68 mm

Hydraulische Stromquelle

Die folgenden zulässigen Höchstwerte der Hydraulik­Stromquelle nicht überschreiten:

• Hydraulikuß: 45,4 l/min.

• Überdruckeinstellung: 138 Bar

• Staudruck: 13,8 Bar
Das Nichtbeachten dieser Warnung könnte zu

schweren oder tödlichen Verletzungen führen.

Art des Hydrauliksystems .....................Offene Mitte oder

geschlossene Mitte

Fluß

Mindestuß...................................................15,1 l/min.

Empfohlener Fluß .........................................22,7 l/min.

Höchstuß ....................................................45,4 l/min.

Überdruckeinstellung

Mindestuss .................................................... 68,9 Bar

Höchstuss ...................................................... 138 Bar

Filtrierung ....................................... 10 Mikron (Nennwert)

Staudruck (zulässiger Höchstwert)* ................... 13,8 Bar

* 13,8 Bar ist die unter den Mitgliedern der „Hydraulic Tool

Manufacturers Association“ vereinbarte Norm für den Staudruck.
Greenlee Utilitys Pumpen halten diese Norm ein, das heißt, sie
funktionieren bei diesem Höchstwert zufriedenstellend.

1. Die Höchsttemperatur der Hydrauliküssigkeit darf
60°C nicht überschreiten. Es muß eine zureichende
Ölkühlungskapazität vorhanden sein, um die
Temperatur der Hydrauliküssigkeit entsprechend

zu begrenzen.

2. Der Hydraulikuß darf 45,4 l/min. nicht
überschreiten. Bitte einen Flußmesser in die
Rückußleitung einbauen, um die Rate des
Hydraulikusses zu messen, bevor die Pumpe in

Betrieb genommen wird.

3. Die Einstellung des Überdruckventils darf 138Bar
während der Höchstußrate der Pumpe nicht
überschreiten. Das Überdruckventil im Ansaugkreis
nden, um übermäßigen Hydraulikdruck auf die

Pumpe zu verhindern.

Hydraulik-Schaltplan

Filter

(10 Mikron)

Kühler

Reservoir

Pumpe

Stromquelle

Überdruckventil

138 Bar

Kontrollventil

Flußmesser

T

P

Gerät

Empfohlene Hydraulikflüssigkeiten

Es sollte eine nicht detergene, auf Petroleumbasis
hergestellte Hydrauliküssigkeit verwendet werden, die

den folgenden technischen Daten bzw. den technischen

Daten der „Hydraulic Tool Manufacturers Association“

entspricht.

S.U.S. bei:

38 °C ..........................................................140 bis 225

99 °C .................................................................min. 40

Flammpunkt ..................................................min. 170 °C

Stockpunkt .....................................................min. -34 °C

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

49

Hydraulische Schlagbohrmaschine

Einstellung der Super Spool

Dank der Super Spool kann dieses Gerät wahlweise für
Hydrauliksysteme mit offener oder geschlossener Mitte

eingesetzt werden.

Hydrauliksystem mit offener Mitte

Stellen Sie mit Hilfe einer Zange die Super Spool™ so
ein, dass der Buchstabe „O“ der Super Spool™ mit dem
Buchstaben „C“ auf dem Werkzeuggriff ausgerichtet ist.

Hydrauliksystem mit geschlossener Mitte

Stellen Sie mit Hilfe einer Zange die Super Spool™ so
ein, dass der Buchstabe „C“ der Super Spool™ mit dem
Buchstaben „C“ auf dem Werkzeuggriff ausgerichtet ist.

Einstellung der Super Spool

Geschlossene Mitte Offene Mitte

Einstellung des Gerätes auf Bohrer
oder Bohrhammer

Mit Hilfe des Wahlschalters „Bohrer/Hammerbohrer“
kann das Werkzeug entweder für normales Bohren oder
Hammerbohren bzw. Schlagbohren eingesetzt werden.
Den roten Anzeigepfeil (1) drücken, um den Wahlschalter

zu drehen.

23

1

Den Schalter so einstellen, dass der rote Pfeil (1) auf den
gewünschten Betrieb zeigt:

• Bohreinsatz-Symbol (2) für normales Bohren

• Hammer-Symbol (3) für Hammerbohren

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

50

Einsetzen und Entnehmen von
Bohreinsätzen

Greenlee Utility empehlt den Einsatz von Greenlee­Schlagbohreinsätzen. Siehe Abschnitt „Zubehörteile“ in
dieser Anleitung.

• Wenn das Werkzeug in der Betriebsart
„Hammerbohrer“ benutzt wird, sollten nur
Zubehörteile verwendet werden, die ausschließlich
für Schlaganwendungen zugelassen sind.
Zubehörteile, die nicht für Schlaganwendungen
zugelassen sind, können beim Einsatz der
Betriebsart „Bohrhammer“ brechen.

• Die Zubehörteile vor dem Einsatz überprüfen.
Werfen Sie Zubehörteile weg, die Risse, Splitter
oder Einkerbungen vorweisen.

Das Nichtbeachten dieser Warnung kann zu
schweren oder tödlichen Verletzungen führen.

Hydraulische Schlagbohrmaschine

Bohrfutter mit SDS-Plus-Einstecksystem

1. Das Bohrfutter überprüfen. Gegebenenfalls Schmutz

oder Materialreste entfernen.

2. Einen Bohreinsatz mit SDS-Plus-Einstecksystem
wählen. Die länglichen Nuten am Schaft des
Bohreinsatzes zum Indexpunkt auf der Staubkappe
am Ende der Aufnahme ausrichten. Den Bohreinsatz

in das Bohrfutter einsetzen.

3. Sorgfältig überprüfen, ob der Bohreinsatz fest in der
Aufnahme sitzt.

4. Um den Bohreinsatz zu entnehmen, die
Bohrfutteraufnahme drehen, bis der Bohreinsatz

freigegeben wird.

Einige Bohreinsätze können unter einer Seitenlast

auspeitschen oder biegen.

• Keine Bohreinsätze mit langgedrallten
Wendelbohrern.

• Bei dem Einsatz eines Schlagbohrereinsatzes
die Druckversorgung auf einem Minimum laufen
lassen. Siehe hierzu den Abschnitt „Technische
Daten“.

Ein Nichtbeachten dieser Warnung kann zu schweren
oder tödlichen Verletzungen führen.

x

Vollschaft Großer

Spiralenabstand

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

51

Hydraulische Schlagbohrmaschine

Schläuche und Verbindungsstücke

Installation und Wartung

Siehe Publikation 99930323, SAE Norm J1273
(Schlauch und Schlauchbausätze).

Ersatzteile

Siehe Greenlee Utility-Katalog oder Greenlee Utility­Publikation 99910322, Schnellkupplungen, Adapter und
Schläuche für Niederdruck.

Gerät, Schläuche und Verbindungsstücke nicht vom
Gerät trennen, solange es an eine Druckversorgung
angeschlossen oder das Hydrauliköl heiß ist. Heiße
Hydrauliküssigkeit könnte schwere Verbrennungen

verursachen.

Typische Anwendung

Schlauchverbindungen

Identifikation der Anschlüsse

Die Druck- und Rückussanschlüsse von Greenlee
Utility-Geräten können auf drei verschiedene Arten
erkannt werden. Vergleichen Sie die Markierungen am
Werkzeug mit denen dieser Tabelle.

Druckanschluss Tankanschluss

P T

oder

In (Ein) Out (Aus)

Schläuche anschließen

1. Den Flusshebel an der Hydraulik-Druckversorgung
auf AUS stellen.

2. Die Hydraulik-Druckversorgung abstellen.

3. Den Tankschlauch zuerst an den Tankanschluss
an der Druckversorgung und dann an den
Tankanschluss am Gerät anschließen.

4. Den Druckschlauch an den Druckanschluss am
Gerät und zuletzt an den Druckanschluss an der
Druckversorgung anschließen.

Schläuche trennen

1. Den Flusshebel an der Hydraulik-Druckversorgung
auf AUS stellen.

2. Die Hydraulik-Druckversorgung abstellen.

3. Den Druckschlauch zuerst von der Druckversorgung
und dann vom Gerät trennen.

4. Den Rückuss-/Tankschlauch vom Gerät und zuletzt
von der Druckversorgung trennen.

5. Staubkappen über den Anschlüssen anbringen,

damit eine Verschmutzung vermieden wird.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

52

Betrieb

Hydraulische Schlagbohrmaschine

Beim Bedienen dieses Geräts stets
einen Augenschutz tragen.

Bei fehlendem Augenschutz
können absplitternde Trümmer oder
verspritztes Hydrauliköl schwere
Augenverletzungen verursachen.

Elektroschock-Gefahr:
Dieses Gerät ist nicht isoliert. Beim

Betrieb dieser Einheit in der Nähe
von erregten elektrischen Leitungen:

• dürfen nur zugelassene, nicht­leitende Schläuche und
eine geeignete, persönliche
Schutzausrüstung verwendet

werden.

• Es sollten nur
Hydrauliküssigkeiten gewählt und
erhalten werden, die den von Ihrer
Sicherheitsabteilung festgelegten
dielektrischen Mindestnormen

entsprechen.

Ein Nichtbeachten dieser Warnung
kann zu schweren oder tödlichen
Verletzungen führen.

Hautinjektions-Gefahr:

• Undichte Stellen nicht mit dem
Finger bzw. der Hand prüfen.

• Bei eingeschalteter
Druckversorgung den Schlauch
bzw. die Verbindungsstücke nicht
in der Hand halten.

• Vor der Wartung das
Hydrauliksystem auf normalen
Druck bringen.

Unter Druck stehendes Öl kann
die Haut leicht punktieren, was zu
Gangrän, schweren oder tödlichen
Verletzungen führen kann. Bei
einer Verletzung ist sofort ein Arzt

aufzusuchen.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

• Wenn das Werkzeug in der Betriebsart
„Hammerbohrer“ benutzt wird, sollten nur
Zubehörteile verwendet werden, die ausschließlich
für Schlaganwendungen zugelassen sind.
Zubehörteile, die nicht für Schlaganwendungen
zugelassen sind, können beim Einsatz der
Betriebsart „Bohrhammer“ brechen.

• Die Zubehörteile vor dem Einsatz überprüfen.
Werfen Sie Zubehörteile weg, die Risse, Splitter
oder Einkerbungen vorweisen.

Das Nichtbeachten dieser Warnung kann zu schweren
oder tödlichen Verletzungen führen.

1. Die Hydraulik-Druckversorgung abstellen.

2. Die Super Spool einstellen, die Betriebsart „Bohrer/
Hammerbohrer“ auswählen und den Bohreinsatz
einsetzen, wie dies im vorherigen Abschnitt dieses
Handbuchs beschrieben ist. Die Richtspule auf die
entsprechende Position stellen (Vor- oder Rücklauf
bzw. Links- oder Rechtslauf).

3. Das Gerät gemäß Abschnitt „Schlauchverbindungen“
an die Druckversorgung anschließen.

• Das Gerät sollte nicht mit dem Wahlschalter „Bohrer/
Hammerbohrer“ in einer Position zwischen den

beiden Einstellungen betrieben werden.

• Vor dem Umstellen des Wahlschalter „Bohrer/
Hammerbohrer“ das Werkzeug vollständig zum
Stillstand kommen lassen.

• Die Lage der Richtspule nicht ändern, während das
Gerät in Betrieb ist. Das Werkzeug muss vollkommen
stillstehen, bevor die Richtung geändert wird.

4. Die Hydraulik-Druckversorgung einschalten.

5. Den Auslösergriff mit der einen und den Zusatzgriff
mit der anderen Hand umschließen. Dadurch kann
das Gerät während des Betriebs ausbalanciert

werden.

6. Zum Beginnen des Arbeitsvorgangs den Auslöser

anziehen.

Hinweis: Um das erforderliche Drehmoment zu
erzielen, kann die Einstellschraube für die variable
Drehmomentausgangsleistung benutzt werden. Zum
Erhöhen des Drehmoments die Einstellschraube
entgegen dem Uhrzeigersinn drehen, zum Verringern
im Uhrzeigersinn drehen.

7. Um den Arbeitsgang zu beenden, den Auslöser

loslassen.

8. Wird das Werkzeug nicht verwendet,
die Druckversorgung abstellen, um die
Wärmeentwicklung sowie den Verschleiß am
Werkzeug zu reduzieren.

53

Wartung

Bei anliegender Druckversorgung/Stromversorgung
weder Zubehörteile auswechseln noch das Gerät
bzw. Zubehörteile prüfen oder reinigen. Ein
versehentliches Ingangsetzen des Geräts kann zu
schweren Verletzungen führen.

Ein Nichtbeachten dieser Warnung kann zu schweren
oder tödlichen Verletzungen führen.

Beim Bedienen dieses Geräts stets
einen Augenschutz tragen.

Bei fehlendem Augenschutz
können absplitternde Trümmer oder
verspritztes Hydrauliköl schwere
Augenverletzungen verursachen.

Hydraulische Schlagbohrmaschine

Maximieren Sie mit Hilfe dieses Wartungsplans die
Lebensdauer des Geräts.

Hinweise: Sämtliche Etiketten sauber und lesbar
halten. Wenn nötig, Etiketten ersetzen. Entnehmen
Sie die Bestellnummern der Etiketten dem Handbuch
„Reparaturhandbuch“.

Die Entsorgung etwaiger Komponenten
(Hydraulikschläuche, -flüssigkeit, verschlissene Teile
usw.) muss in Übereinstimmung mit nationalen,
regionalen und lokalen Gesetzen und Vorschriften
erfolgen.

Täglich

1. Alle Oberächen des Werkzeuges sauber

abwischen.

2.

Die Hydraulikschläuche und -verbindungen auf
Anzeichen von undichten Stellen, Abnutzungsrissen
oder Schäden überprüfen. Diese, falls notwendig,

ersetzen.

3. Staubkappen über den Hydraulik-Anschlüssen
anbringen, wenn das Gerät nicht angeschlossen ist.

Monatlich

Eine gründliche Inspektion der Hydraulikschläuche
und -verbindungen vornehmen, wie in Publikation
99930323, SAE J1273 (Schlauch und
Schlauchbausätze) beschrieben.

Jährlich

Falls in den Vorschriften des Unternehmens vorgesehen,
ist das Werkzeug unter Umständen von einer
autorisierten Greenlee Utility-Reparaturwerkstätte
prüfen zu lassen.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

54

Fehlersuche

Hydraulische Schlagbohrmaschine

Vor der Fehlersuche feststellen, ob das Problem im
Gerät, den Schläuchen oder der Druckversorgung
zu suchen ist. Geräte, Schläuche und
Druckversorgungsgeräte, deren Funktion sichergestellt
ist, ersatzweise einsetzen, um das fehlerhafte Teil zu

bestimmen.

Problem Mögliche Ursache Massnahmen zur Behebung

Gerät funktioniert

nicht.

Ungeeignete Druckversorgung. Siehe hierzu den Abschnitt „Technische

Niedriger Hydrauliküssigkeitspegel. Flüssigkeitsstand kontrollieren. Das System

Ungeeignete Viskosität der
Hydrauliküssigkeit.

Die Schläuche sind verkehrt herum am
Gerät angebracht.

Die Einstellschraube für die

variable Drehmomenteinstellung

wurde zu weit im Uhrzeigersinn

gedreht und dadurch ist der

Hydrauliküssigkeitsdurchuss
vollständig gestoppt.

Wenn das Problem am Gerät liegt, siehe nachfolgende
Fehlersuchtabelle. Falls das Problem an der
Druckversorgung liegt, siehe den Fehlersuch-Abschnitt
in der Bedienungsanleitung der Druckversorgung.

Daten“. Sicherstellen, dass die
Druckversorgung den Spezikationen

entspricht.

auf undichte Stellen prüfen.
Hinweise hierzu sind unter „Empfohlene

Hydrauliküssigkeiten“ im Abschnitt
„Technische Daten“ zu nden.

Das Hydrauliksystem auf normalen Druck
bringen. Die Schlauchverbindungen
umkehren.

Um das erforderliche Drehmoment zu
erzielen, die Einstellschraube für die variable

Drehmomenteinstellung entgegen dem

Uhrzeigersinn drehen.

Werkzeug arbeitet

langsam oder

ungleichmäßig.

Werkzeug ist heiß. Niedriger Hydrauliküssigkeitspegel. Flüssigkeitsstand kontrollieren. Das System

Hydrauliküssigkeit kalt. Flüssigkeit auf die Betriebstemperatur

erwärmen lassen. Das Werkzeug mehrmals
ein- und ausschalten, um die Aufwärmzeit zu

reduzieren.

Druckversorgung schlecht eingestellt. Siehe Bedienungsanleitung der

Druckversorgung für Anweisungen zur
Einstellung der Flussrate und des Drucks.
Flussrate und Druck auf die Anforderungen
des Werkzeugs einstellen.

Luft im Hydrauliksystem. Luft gemäß Herstellerhinweisen der

Druckversorgung aus dem System entfernen.

Ungeeignete Viskosität der
Hydrauliküssigkeit.

Ungeeignete Viskosität der
Hydrauliküssigkeit.

Hydrauliküssigkeit verschmutzt. Flüssigkeit aus dem Behälter ablassen,

Hinweise hierzu sind unter „Empfohlene
Hydrauliküssigkeiten“ im Abschnitt
„Technische Daten“ zu nden.

auf undichte Stellen prüfen.
Hinweise hierzu sind unter „Empfohlene

Hydrauliküssigkeiten“ im Abschnitt
„Technische Daten“ zu nden.

ausspülen und mit sauberer Flüssigkeit
auffüllen. Filter wechseln.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

55

4455 Boeing Drive • Rockford, IL 61109-2988 • USA • 815-397-7070
An ISO 9001 Company • Greenlee Textron Inc. is a subsidiary of Textron Inc.

www.greenlee.com

USA Tel: [phone]
Fax: [phone]

Canada Tel: [phone]
Fax: [phone]

International Tel: [phone]
Fax: [phone]

MANUALE DI FUNZIONAMENTO

Trapano idraulico

Prima di usare questo attrezzo, o di eseguirne la
manutenzione, leggere e comprendere tutte le

istruzioni e le informazioni sulla sicurezza conte­nute nel presente manuale.

Registrare il prodotto al sito www.greenlee.com

99940116 REV 2 © 2012 Greenlee Textron Inc. 2/12

a rotazione

Codice seriale AML

Trapano idraulico a rotazione

Indice

Descrizione .................................................................. 58

Sicurezza ..................................................................... 58

Finalità ......................................................................... 58

Altre pubblicazioni ....................................................... 58

Importanti informazioni per la sicurezza .................59–61

Identicazione ............................................................. 62

Speciche .................................................................... 63

Installazione di Super Spool ........................................ 64

Installazione del trapano o del martello perforatore .... 64

Installazione e rimozione delle punte da trapano ........ 65

Tubi essibili ed attacchi ............................................. 66

Installazione tipica ....................................................... 66

Collegamenti dei tubi essibili ..................................... 66

Funzionamento ............................................................ 67

Manutenzione .............................................................. 68

Soluzione guasti .......................................................... 69

Descrizione

Il trapano idraulico a rotazione Greenlee Utility è
concepito per l’uso con punte di tipo ad urto per
martello perforatore per cemento, mattoni ed altro

materiale difcile da perforare.

Le caratteristiche includono un calibro di profondità,

una bobina direzionale per il funzionamento in avanti

o all’indietro, Super Spool™ per l’uso su impianti

idraulici a centro aperto o chiuso ed un manico isolato

per garantire comodità e sicurezza all’operatore. Una
cartuccia di controllo del usso, disponibile con il
numero di serie 300, limita il usso idraulico a 24,6 l/min
(6.5 gpm), consentendo di collegare l’attrezzo ad un

impianto idraulico per una portata massima di

45,4 l/min (12 gpm). L’attrezzo include inoltre una vite

di uscita a coppia regolabile ed una leva di sicurezza

incorporata per evitare che l’operatore si ferisca qualora

la punta si blocchi.

Super Spool è protetto dal brevetto statunitense
N. 4548229.

Sicurezza

La sicurezza è essenziale per l’uso e la manutenzione
degli attrezzi e delle apparecchiature Greenlee Utility.
Questo manuale delle istruzioni e tutte le indicazioni
sull’attrezzo forniscono le informazioni necessarie per
evitare pericoli e modi d’uso non sicuri relativi a questo
attrezzo. Attenersi sempre a tutte le istruzioni per la

sicurezza fornite.

Finalità

Questo manuale consente al personale di prendere

dimestichezza con un funzionamento sicuro e con
procedure di manutenzione adeguate per i seguenti

prodotti Greenlee Utility:
Trapano idraulico HID6506 (42309) a rotazione

Codice seriale AML

Tenere questo manuale a disposizione di tutto il
personale.

Altre copie di questo manuale sono disponibili

gratuitamente su richiesta al sito www.greenlee.com.

Altre pubblicazioni

Proprietari/Utenti dell’unità

Standard SAE J1273 (Tubo essibile e gruppi di tubi):

Pubblicazione 99930323

Centri di servizio autorizzati Greenlee Utility

Manuale delle riparazioni: Pubblicazione 99915979

CONSERVARE QUESTO MANUALE

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

Tutte le speciche sono nominali e potrebbero cambiare man mano

che si apportano migliorie al design. La Greenlee Textron Inc. non sarà
responsabile di eventuali danni risultanti dall’errata applicazione o
dall’uso improprio dei suoi prodotti.

Super Spool è un marchio di fabbrica della Greenlee Textron Inc.

58

Trapano idraulico a rotazione

IMPORTANTI INFORMAZIONI SULLA SICUREZZA

SIMBOLO
DI ALLERTA
PER LA
SICUREZZA

Questo simbolo viene usato per richiamare
l’attenzione dell’utente su pericoli e modi di operare
non sicuri, che potrebbero causare infortuni a
persone o danni alle cose. I termini usati, descritti
di seguito, indicano il livello di gravità del pericolo.

Il messaggio dopo la parola fornisce le informazioni
per impedire o evitare il pericolo

Pericoli immediati, che, se non evitati,
CAUSERANNO gravi infortuni a persone o la morte

Pericoli che, se non evitati, POTREBBERO causare

gravi infortuni a persone o la morte.

Pericoli o modi di operare non sicuri che, se non
evitati, POSSONO causare infortuni a persone o

danni alle cose.

Indossare cufe protettive per l’udito
durante l’uso di questo attrezzo.

L’inosservanza di questa avvertenza

potrebbe causare gravi infortuni.

Pericolo di scossa elettrica:

questo attrezzo non è isolato.

Quando questa unità viene usata
vicino a linee elettriche eccitate:

• Usare solamente tubi essibili

certicate come non conduttivi
e adeguate attrezzature di
protezione personale.

• Selezionare e mantenere l’olio

idraulico in modo da soddisfare i
requisiti minimi dielettrici dettati dal
proprio reparto di sicurezza.

L’inosservanza di questa avvertenza

può causare gravi infortuni o la
morte

Prima di usare questa unità, o di
eseguirne la manutenzione, leggere

e comprendere tutte le istruzioni
e le informazioni sulla sicurezza
contenute nel presente manuale.

L’inosservanza di questa avvertenza
causerà gravi infortuni o la morte

Indossare occhiali di protezione
quando si usa questo attrezzo
o quando se ne esegue la
manutenzione.

L’inosservanza di questa avvertenza

può causare gravi infortuni agli occhi

provocati da detriti vaganti o dall’olio

idraulico.

Pericolo di inltrazione sotto la pelle:

• Non usare le dita o le mani per

controllare la presenza di perdite.

• Non tenere in mano il tubo
essibile o i raccordi con l’impianto

idraulico pressurizzato.

• Depressurizzare l’impianto

idraulico prima di eseguire un
intervento di manutenzione.

l’olio sotto pressione perfora
facilmente la pelle, causando gravi
infortuni, cancrena o morte. In caso

di infortunio causato da fuoriuscita

d’olio, consultare immediatamente

un medico.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

59

Trapano idraulico a rotazione

IMPORTANTI INFORMAZIONI SULLA SICUREZZA

• Dovendo utilizzare l’attrezzo in modalità martello
perforatore, utilizzare accessori approvati
esclusivamente per l’uso ad urto. Gli accessori

non approvati per applicazioni ad urto possono

rompersi se usati in modalità martello perforatore.

• Ispezionare gli accessori prima dell’uso. Eliminare
tutti gli accessori che presentano incrinature,

scheggiature o indicatori.

L’inosservanza di questa avvertenza può causare

gravi infortuni personali o la morte.

La polvere creata da sabbiatrici, seghe, levigatrici,
trapani e altre attività edilizie contiene sostanze note
allo Stato della California come causa di cancro,

difetti di nascita o altri danni al sistema riproduttivo.

Seguono alcuni esempi di queste sostanze chimiche:

• Piombo da vernici a base di piombo

• Silice cristallina da mattoni e cemento e altri

prodotti per muratura

• Arsenico e cromo da legname trattato

chimicamente.

Al ne di ridurre l’esposizione a queste sostanze
chimiche: operare in un ambiente ben ventilato,
con attrezzatura di protezione approvata, quale ad

esempio mascherine antipolvere concepite in modo
specico per ltrare particelle microscopiche.

• Togliere la chiave dal mandrino prima di cominciare

a perforare. Il funzionamento con la chiave inserita
nel mandrino può causare gravi lesioni.

• Tenersi a distanza dalle parti rotanti dell’attrezzo

in funzione. Il contatto con le parti rotanti può
causare gravi lesioni.

• Non cambiare gli accessori e non ispezionare o
pulire l’attrezzo quando questo è collegato ad un
alimentatore. L’avvio accidentale può causare gravi

infortuni.

• Mantenere sempre una salda presa sull’attrezzo

con entrambe le mani. Il mancato controllo

dell’attrezzo può causare all’operatore gravi

infortuni.

• Non bloccare il grilletto nella posizione di
alimentazione (ON). L’operatore non può arrestare
l’attrezzo se tale meccanismo è bloccato.

L’inosservanza di questa avvertenza può causare

gravi infortuni personali o la morte.

L’attrezzo e gli accessori possono

essere molto caldi durante e dopo

l’uso.

Il contatto con superci molto calde
può causare gravi infortuni.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

Non superare i seguenti valori massimi della sorgente
della potenza idraulica:

• Flusso idraulico: 45,4 l/min

• Valore limitazione della pressione: 138 bar

• Contropressione: 13,8 bar

L’inosservanza di questa avvertenza potrebbe

causare gravi infortuni o la morte.

Non scollegare l’attrezzo, i tubi essibili o gli attacchi
mentre l’alimentatore è attivato o se l’olio idraulico
è molto caldo. Fluido idraulico molto caldo può

causare gravi ustioni.

60

Trapano idraulico a rotazione

IMPORTANTI INFORMAZIONI SULLA SICUREZZA

Non invertire il usso idraulico. L’uso della pompa

con il

usso idraulico invertito può causare il guasto

dell’attrezzo.

(pressione) ed il tubo di ritorno (serbatoio) alle

appropriate aperture sull’utensile.
L’inosservanza di questa avvertenza può causare

gravi infortuni o la morte.

• Prima di toccare, rimuovere o montare le punte da
trapano, indossare guanti di protezione. Le punte

da trapano possono tagliare anche quando sono
ferme.

• Ispezionare l’attrezzo prima dell’uso. Sostituire
eventuali parti consumate o danneggiate. Se
l’attrezzo risulta danneggiato o assemblato in
maniera incorretta, si possono causare lesioni a

persone.

• Ispezionare i tubi idraulici e i giunti ogni giorno
prima dell’utilizzo. Riparare o sostituire l’attrezzo in
presenza di segni evidenti di perdite, incrinature,

usura o danni. Tubi o giunti danneggiati possono

rompersi, causando infortuni a persone o danni alle

cose.

• Usare questo attrezzo solamente per lo scopo
prescritto dalla casa produttrice. L’uso diverso da

quello indicato nel presente manuale potrebbe
causare infortuni a persone o danni alle cose.

• Vericare che non vi siano astanti nell’area di
lavoro durante il maneggiamento, l’avvio e l’uso
dell’attrezzo. In caso di guasto dell’attrezzo, questi

potrebbero infatti venire colpiti da detriti o da parti

lanciate in aria dall’attrezzo.

Collegare il tubo di alimentazione

Procedura per lo scollegamento di tubi idraulici

essibili, attacchi o componenti:

1. Spostare in posizione OFF (chiusa) la leva del
usso sull’alimentatore idraulico.

2. Arrestare l’alimentatore.

3. Per evitare l’accumulo di pressione, seguire la
procedura indicata in Scollegamento dei tubi
essibili. Nel caso si sia vericato un certo
accumulo di pressione, lentamente, allentare i
tubi essibili, gli attacchi o i componenti.

Procedura di arresto di emergenza:

1. Rilasciare il meccanismo di sicurezza.

2. Chiudere la fonte idroelettrica.

Nota: mantenere pulite e leggibili le decalcomanie
riportate sull’attrezzo. Sostituirle se necessario,
consultando l’elenco riportato nel manuale delle
riparazioni.

L’esposizione prolungata a vibrazioni o movimenti

ripetuti della mano e del braccio possono causare

lesioni. Interrompere l’uso dell’attrezzo qualora
si riscontri disagio, formicolio o dolore. Prima di
riutilizzare l’attrezzo consultare un medico.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

61

Identificazione

Trapano idraulico a rotazione

5

4

6

7

8

3

2

Trapano idraulico a rotazione

1. Grilletto

2. Manopola di selezione trapano/
martello perforatore

3. Collare

4. Indicatore di profondità

5. Impugnatura ausiliaria

6. Gancio di sollevamento

7. Cappuccio motore

1

14

13

8. Numero seriale

9. Super Spool

10. Bobina di direzione

11. Impugnatura

12. Apertura del serbatoio

13. Apertura della pressione

14. Vite di uscita a coppia regolabile

9

10

11

12

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

62

Specifiche

Trapano idraulico a rotazione

Trapano idraulico a rotazione

Tipo di sistema idraulico ........................ A centro aperto

o centro chiuso

Apertura pressione idraulica ...............Borchia con O-ring

3/4 –16 SAE

Porta del serbatoio idraulico ..............Borchia con O-ring

3/4 –16 SAE

Punte

Mandrino tipo SDS Plus ................ Stelo tipo SDS Plus

Livelli rumore

Livello potenza audio (massimo) .........................85 L

WA

Massa/Peso ............................................................4,1 kg

Lunghezza ...........................................................285 mm

Larghezza ..............................................................89 mm

Altezza .................................................................280 mm

Uscita

Giri al minuto a 18,9 l/min .......................................900

Giri al minuto a 22,7 l/min .....................................1050

Urti al minuto a 22,7 l/min .....................................5400

Energia massima impatto singolo ......................... 2,4 J

Capacità di perforazione

Cemento .............................................................22 mm

Acciaio................................................................13 mm

Legno .................................................................30 mm

Punta con anima ................................................68 mm

Sorgente della potenza idraulica

Non superare i seguenti valori massimi della
sorgente della potenza idraulica:

• Flusso idraulico: 45,4 l/min

• Valore limitazione della pressione: 138 bar

• Contropressione: 13,8 bar
L’inosservanza di questa avvertenza potrebbe

causare gravi infortuni o la morte.

Tipo di sistema idraulico ........................ A centro aperto

o centro chiuso

Flusso

Minimo .......................................................... 15,1 l/min

Raccomandato .............................................. 22,7 l/min

Massimo ........................................................ 45,4 l/min

Valore limitazione della pressione

Minimo .............................................................68,9 bar

Massimo ............................................................138 bar

Filtrazione .........................................................10 micron

Contropressione (massima) .................................13,8 bar

* 13,8 bar è la contropressione massima concordata dalla HTMA

(Associazione dei produttori di utensili idraulici). L’unità Greenlee
Utility funzionerà in modo soddisfacente a questo standard.

1. La temperatura massima dell’olio idraulico non deve
superare i 60°C. Per limitare la temperatura dell’olio
idraulico è necessaria una sufciente capacità di
raffreddamento dell’olio.

2. Il usso idraulico non deve superare 45,4 l/min.
Prima di usare l’utensile, installare un ussometro
nella linea di ritorno per misurare la velocità del
usso idraulico.

3. La valvola limitatrice della pressione deve essere

regolata su un valore non

superiore a 138 bar al usso massimo dell’utensile.
Ubicare la valvola limitatrice della pressione nel
circuito di alimentazione per limitare l’eccesso di
pressione idraulica sull’utensile.

Schema del circuito idraulico

FILTRO

(10 MICRON)

VALVOLA LIMITATRICE

SERBATOIO

POMPA

SORGENTE DELLA POTENZA

DELLA

PRESSIONE

138 bar

VALVOLA DI
CONTROLLO

REFRIGERANTE

FLUSSOMETRO

T

P

UTENSILE

Oli idraulici raccomandati

Usare un qualsiasi olio idraulico non detergente a

basi di petrolio che soddis le speciche seguenti o le

speciche HTMA.
S.U.S. a:

38 °C ........................................................da 140 a 225

99 °C ............................................................40 minimo

Punto di inammabilità ............................. 170 °C minimo

Punto di scorrimento ................................-34 °C minimo

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

63

Trapano idraulico a rotazione

Installazione di Super Spool

Il prodotto Super Spool consente di usare l’attrezzo su

impianti idraulici a centro aperto o chiuso.

Impianto a centro aperto

Avvalersi di una chiave per ruotare il Super Spool no
alla lettera “O” o n quando la bobina si trova allineata
con la lettera “C” sull’impugnatura dell’attrezzo.

Impianto a centro chiuso

Avvalersi di una chiave per ruotare il Super Spool no
alla lettera “C” o n quando la bobina si trova allineata
con la lettera “C” sull’impugnatura dell’attrezzo.

Installazione di Super Spool

Centro chiuso Centro aperto

Installazione del trapano
o del martello perforatore

La manopola di selezione del trapano/martello
perforatore consente l’utilizzo dell’attrezzo come

trapano standard oppure come martello perforatore

(adurto). Premere la freccia di indicazione rossa (1) per

ruotare la manopola di selezione..

23

1

Impostare la manopola di modo che l’icona della freccia
rossa (1) punti sull’operazione desiderata:

• Punta per trapano (2) per perforazione standard

• Icona del martello (3) perforatore

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

64

Installazione e rimozione
delle punte perforanti

Greenlee Utility consiglia di usare punte Greenlee di tipo
ad urto. Vedere la sezione Accessori in questo manuale.

• Dovendo utilizzare l’attrezzo in modalità martello
perforatore, utilizzare accessori approvati
esclusivamente per l’uso ad urto. Gli accessori

non approvati per applicazioni ad urto possono

rompersi se usati in modalità martello perforatore.

• Ispezionare gli accessori prima dell’uso. Eliminare
tutti gli accessori che presentano incrinature,

scheggiature o indicatori.

L’inosservanza di questa avvertenza può causare

gravi infortuni personali o la morte.

Trapano idraulico a rotazione

Mandrino tipo SDS Plus

1. Ispezionare il mandrino. Rimuovere sporco ed altre
sostanze contaminanti.

2. Selezionare una punta tipo SDS Plus. Allineare

le fessure lunghe sullo stelo della punta con il

contrassegno sul parapolvere, sull’estremità del

collare. Inserire la punta nel mandrino.

3. Accertarsi che il collare tenga ben ferma la punta.

4. Per togliere la punta, girare il collare in modo che la

lasci cadere.

Alcune punte possono sbattere o piegarsi sotto un

carico laterale.

• Non usare punte con una spirale lunga e un

supporto centrale.

• Quando si usa una punta ad urto, tenere
l’alimentatore al usso minimo. Consultare la
sezione “Speciche”.

L’inosservanza di questa avvertenza può causare

gravi infortuni o la morte.

x

Supporto centrale Elica lunga

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

65

Trapano idraulico a rotazione

Tubi flessibili ed attacchi

Installazione e manutenzione

Vedere la pubblicazione 99930323, Standard SAE J1273
(Tubo essibile e gruppi di tubi).

Ricambi

Vedere il catalogo Greenlee Utility o la pubblicazione
99910322, Giunti, adattatori e tubi essibili

a bassa pressione.

Non scollegare l’attrezzo, i tubi essibili o gli attacchi
mentre la fonte di alimentazione è attivata o se l’olio
idraulico è molto caldo. Fluido idraulico molto caldo

potrebbe causare gravi ustioni.

Installazione tipica

Collegamenti dei tubi flessibili

Identificazione dell’apertura dell’attrezzo

Per identicare le aperture di pressione e del serbatoio

degli attrezzi Greenlee Utility usare uno dei tre metodi
disponibili. Confrontare le indicazioni sul proprio utensile

con questa tabella.

Apertura pressione Apertura del serbatoio

P T

oppure

In Out

Collegamento dei tubi flessibili

1. Spostare in posizione OFF (chiusa) la leva del usso
sull’alimentatore.

2. Arrestare l’alimentatore idraulico.

3. Collegare il tubo del serbatoio all’apertura del
serbatoio sull’alimentatore, quindi all’apertura del
serbatoio sull’attrezzo.

4. Collegare il tubo della pressione all’apertura della
pressione sull’attrezzo e quindi all’apertura della
pressione sull’alimentatore.

Scollegamento dei tubi flessibili

1. Spostare in posizione OFF (chiusa) la leva del usso
sull’alimentatore.

2. Arrestare l’alimentatore idraulico.

3. Scollegare il tubo della pressione dall’alimentatore,
quindi dall’attrezzo.

4. Scollegare il tubo del serbatoio dall’attrezzo, quindi
dall’alimentatore.

5. Per evitare la contaminazione, installare sulle

aperture i tappi di protezione contro la polvere.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

66

Funzionamento

Trapano idraulico a rotazione

Indossare occhiali di protezione
quando si usa questo attrezzo
o quando se ne esegue la
manutenzione.

L’inosservanza di questa avvertenza

può causare gravi infortuni agli occhi

provocati da detriti vaganti o dall’olio

idraulico.

Pericolo di scossa elettrica:

questo attrezzo non è isolato.

Quando questa unità viene usata
vicino a linee elettriche eccitate:

• Usare solamente tubi essibili

certicate come non conduttivi
e adeguate attrezzature di
protezione personale.

• Selezionare e mantenere l’olio

idraulico in modo da soddisfare i
requisiti minimi dielettrici dettati dal
proprio reparto di sicurezza.

L’inosservanza di questa avvertenza

può causare gravi infortuni o la
morte.

Pericolo di inltrazione sotto la pelle:

• Non usare le dita o le mani per

controllare la presenza di perdite.

• Non tenere in mano il tubo
essibile o i raccordi con l’impianto

idraulico pressurizzato.

• Depressurizzare l’impianto

idraulico prima di eseguire un
intervento di manutenzione.

l’olio sotto pressione perfora
facilmente la pelle, causando gravi
infortuni, cancrena o morte. In caso

di infortunio causato da fuoriuscita

d’olio, consultare immediatamente

un medico.

• Dovendo utilizzare l’attrezzo in modalità martello
perforatore, utilizzare accessori approvati
esclusivamente per l’uso ad urto. Gli accessori

non approvati per applicazioni ad urto possono

rompersi se usati in modalità martello perforatore.

• Ispezionare gli accessori prima dell’uso. Eliminare
tutti gli accessori che presentano incrinature,

scheggiature o indicatori.

L’inosservanza di questa avvertenza può causare

gravi infortuni personali o la morte.

1. Arrestare l’alimentatore idraulico.

2. Regolare l’attrezzo Super Spool, selezionare la
modalità di funzionamento, trapano o martello
perforatore, e montare una punta, come descritto

nella sezione precedente di questo manuale.
Regolare la bobina di direzione sulla posizione

desiderata (in avanti o all’indietro).

3. Collegare l’attrezzo all’alimentatore secondo le
istruzioni riportate nella sezione Collegamenti dei
tubi essibili.

• Non azionare l’attrezzo con la manopola di

selezione di trapano/martello perforatore in una

posizione a metà tra le due modalità.

• Attendere che l’attrezzo si fermi prima di cambiare

la posizione della manopola di selezione.

• Non cambiare la posizione della bobina di
direzione con l’attrezzo in funzione. Prima di
cambiare direzione, fermare l’attrezzo.

4. Avviare l’alimentatore.

5. Afferrare l’impugnatura con una mano e
l’impugnatura del meccanismo di sicurezza con
l’altra. Così facendo si mantiene il controllo durante
il funzionamento dell’attrezzo.

6. Per avviare l’utensile, stringere il grilletto.

Nota: usare la vite di registro a coppia regolabile
per ottenere il livello di coppia desiderato. Girare
la vite in senso antiorario per aumentare la coppia,
oppure in senso orario per diminuirla.

7. Per arrestare l’utensile, rilasciare il grilletto.

8. Quando l’attrezzo non viene usato, arrestare
l’alimentatore per ridurre il calore e l’usura sui
componenti dell’attrezzo.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

67

Manutenzione

Non cambiare gli accessori, ispezionare, regolare
o pulire l’attrezzo o gli accessori quando questo è
collegato ad un alimentatore. L’avvio accidentale può

causare gravi infortuni.

L’inosservanza di questa avvertenza può causare

gravi infortuni o la morte.

Indossare occhiali di protezione
quando si usa questo attrezzo
o quando se ne esegue la
manutenzione.

L’inosservanza di questa avvertenza

può causare gravi infortuni agli occhi

provocati da detriti vaganti o dall’olio

idraulico.

Trapano idraulico a rotazione

Per garantire la massima durante nel tempo

dell’attrezzo, seguire questo programma di

manutenzione.

Note: mantenere pulite e leggibili le etichette riportate
sull’attrezzo. Sostituirle se necessario, consultando
l’elenco riportato nel manuale delle riparazioni.

Al momento di smaltire dei componenti (tubi idraulici,
fluido idraulico, parti usurate, ecc.), attenersi alle leggi
federali, statali o locali vigenti o alle ordinanze.

Quotidianamente

1. Pulire tutte le superci dell’attrezzo.

2. Ispezionare i tubi idraulici e gli attacchi per

accertare l’assenza di perdite, incrinature, usura o
danni. Sostituire secondo necessità..

3. Quando l’attrezzo non è collegato, installare sulle

aperture i tappi di protezione contro la polvere.

Mensilmente

Eseguire un’ispezione completa dei tubi idraulici e dei
relativi attacchi, come spiegato nella pubblicazione
99930323, SAE J1273 (Tubo essibile e gruppi

dei tubi).

Una volta l’anno

Se prescritto dalle norme interne dell’azienda,
fare ispezionare l’attrezzo da un centro di servizio
autorizzato Greenlee Utility.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

68

Soluzione guasti

Trapano idraulico a rotazione

Prima di tentare di risolvere un problema, determinare
se il problema risiede nell’attrezzo, nei tubi essibili o
nell’alimentatore. Usare un attrezzo, i tubi o l’alimentatore

di cui si conosce il corretto funzionamento in sostituzione
del corrispondente componente non funzionante.

Problema Causa probabile Rimedio probabile

L’attrezzo non funziona. Alimentatore inadeguato. Consultare la sezione “Speciche”. Vericare

Basso livello del uido idraulico. Controllare il livello del uido. Controllare il

La viscosità del uido idraulico non è

quella corretta.

I collegamenti dei tubi essibili sono

invertiti.

La vite di registro a coppia regolabile
è girata troppo in senso orario,
arrestando completamente il usso di
uido idraulico.

L’attrezzo funziona

lentamente e in modo
discontinuo.

Il uido idraulico è freddo. Attendere che l’olio idraulico si riscaldi

Se il problema risiede nell’attrezzo, vedere la tabella
della soluzione guasti inclusa in questo manuale. Se il
problema risale all’alimentatore, consultare la sezione

per la soluzione guasti nel manuale corrispondente.

che l’alimentatore soddis le speciche
dell’attrezzo.

sistema per eventuali perdite.

Consultare la sezione “Oli idraulici
raccomandati” nella sezione “Speciche”.

Depressurizzare l’impianto idraulico. Invertire i
collegamenti dei tubi essibili.

Girare la vite di registro a coppia regolabile in
senso antiorario per ottenere il giusto livello di
coppia.

alla temperatura d’esercizio. Azionare ad
intermittenza l’attrezzo per ridurre i tempi di

riscaldamento.

L’attrezzo è molto caldo

al tatto.

L’alimentatore non è regolato

correttamente.

Aria nell’impianto idraulico. Vedere le istruzioni del fabbricante

La viscosità del uido idraulico non è

quella corretta.

Basso livello del uido idraulico. Controllare il livello del uido. Controllare il

La viscosità del uido idraulico non è

quella corretta.

Il uido idraulico è sporco. Spurgare il serbatoio, sciacquarlo e riempirlo

Consultare il manuale dell’operatore
dell’alimentatore per regolare il usso e la
pressione. Regolare il usso e la pressione in
corrispondenza con l’attrezzo.

dell’alimentatore per l’eliminazione di aria
dall’impianto.

Consultare la sezione “Oli idraulici
raccomandati” nella sezione “Speciche”.

sistema per eventuali perdite.

Consultare la sezione “Oli idraulici
raccomandati” nella sezione “Speciche”.

di uido pulito. Cambiare il ltro.

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

69

4455 Boeing Drive • Rockford, IL 61109-2988 • USA • 815-397-7070
An ISO 9001 Company • Greenlee Textron Inc. is a subsidiary of Textron Inc.

www.greenlee.com

USA Tel: [phone]
Fax: [phone]

Canada Tel: [phone]
Fax: [phone]

International Tel: [phone]
Fax: [phone]
