Greenlee GT-55e, GT-85e Instruction Manual [en, es, fr, pt, de +2]

52021951 © 2005 Greenlee Textron Inc. 8/05

GT-55e • GT-85e

Voltage, Continuity, and

Phase Rotation Testers

INSTRUCTION MANUAL

Read and understand all of the
instructions and safety information
in this manual before operating or
servicing this tool.

English ............. 1–16

Français ......... 17–32

Italiano........... 33–48

Deutsch .......... 49–64

Español .......... 65–80

Português........ 81–96

Nederlands .....97–112

2

Description

The Greenlee GT-55e and GT-85e are fully automatic
voltage detectors capable of reading voltages up to 690 V
AC or DC. Both models also check continuity, indicate
phase rotation, have Residual Current Detector (RCD) trip
test capability, and an integrated light for testing under low
lighting conditions.

The GT-55e display utilizes LED indicators. The GT-85e has
an LCD display with backlight and can measure resistance.

Safety

Safety is essential in the use and maintenance of Greenlee
tools and equipment. This instruction manual and any
markings on the tool provide information for avoiding
hazards and unsafe practices related to the use of this tool.
Observe all of the safety information provided.

Purpose of This Manual

This instruction manual is intended to familiarize all
personnel with the safe operation and maintenance
procedures for the Greenlee GT-55e and GT-85e Voltage,
Continuity, and Phase Rotation Testers.

Keep this manual available to all personnel. Replacement
manuals are available upon request at no charge.

Do not discard this product or throw away!

For recycling information, go to
www.greenlee.com.

KEEP THIS MANUAL

All specifications are nominal and may change as design
improvements occur. Greenlee Textron Inc. shall not be liable for
damages resulting from misapplication or misuse of its products.

® Registered: The color green for electrical test instruments is a
registered trademark of Greenlee Textron Inc.

Lifetime Limited Warranty

Greenlee Textron Inc. warrants to the original
purchaser of these goods for use that these products
will be free from defects in workmanship and material
for their useful life, excepting normal wear and abuse.
This warranty is subject to the same terms and
conditions contained in Greenlee Textron Inc.’s
standard one-year limited warranty.

3

GT-55e • GT-85e

Important Safety Information

This symbol is used to call your attention to hazards or
unsafe practices which could result in an injury or
property damage. The signal word, defined below,
indicates the severity of the hazard. The message after
the signal word provides information for preventing or
avoiding the hazard.

SAFETY ALERT SYMBOL

Immediate hazards which, if not avoided, WILL result
in severe injury or death.

Hazards which, if not avoided, COULD result in severe
injury or death.

Hazards or unsafe practices which, if not avoided, MAY
result in injury or property damage.

Read and understand this material
before operating or servicing this
equipment. Failure to understand
how to safely operate this tool
could result in an accident causing
serious injury or death.

4

Important Safety Information

Electric shock hazard:

• Do not operate with the case or battery cover open.

• Before opening the case or battery cover, remove
the test leads from the circuit and shut off the unit.

Failure to observe these warnings could result in
severe injury or death.

Electric shock hazard:

• Do not apply more than the rated voltage between
any two input terminals, or between any input
terminal and earth ground.

• Do not contact the test lead tips or any uninsulated
portion of the accessory.

Failure to observe these warnings could result in
severe injury or death.

Electric shock hazard:

• Do not expose this unit to rain or moisture.

• Do not use the unit if it is wet or damaged.

• Use test leads that are appropriate for the
application. Refer to the category and voltage rating
of the test lead.

• Inspect the test leads or accessory before use. They
must be clean and dry, and the insulation must be in
good condition.

• Use this unit for the manufacturer’s intended
purpose only, as described in this manual. Any
other use can impair the protection provided by the
unit.

Failure to observe these warnings could result in
severe injury or death.

Electric shock hazard:
Contact with live circuits could result

in severe injury or death.

5

GT-55e • GT-85e

Important Safety Information

Electric shock hazard:

• Do not attempt to repair this unit. It contains no
user-serviceable parts.

• Do not expose the unit to extremes in temperature
or high humidity. Refer to “Specifications.”

Failure to observe these precautions may result in
injury and can damage the unit.

Electric shock hazard:
Do not change the measurement function while the

test leads are connected to a component or circuit.
Failure to observe this precaution may result in injury

and can damage the unit.

Electric shock hazard:

• Unless measuring voltage, shut off and lock out
power. Make sure that all capacitors are discharged.
Voltage must not be present.

• Using this unit near equipment that generates
electromagnetic interference can result in unstable
or inaccurate readings.

Failure to observe these warnings could result in
severe injury or death.

6

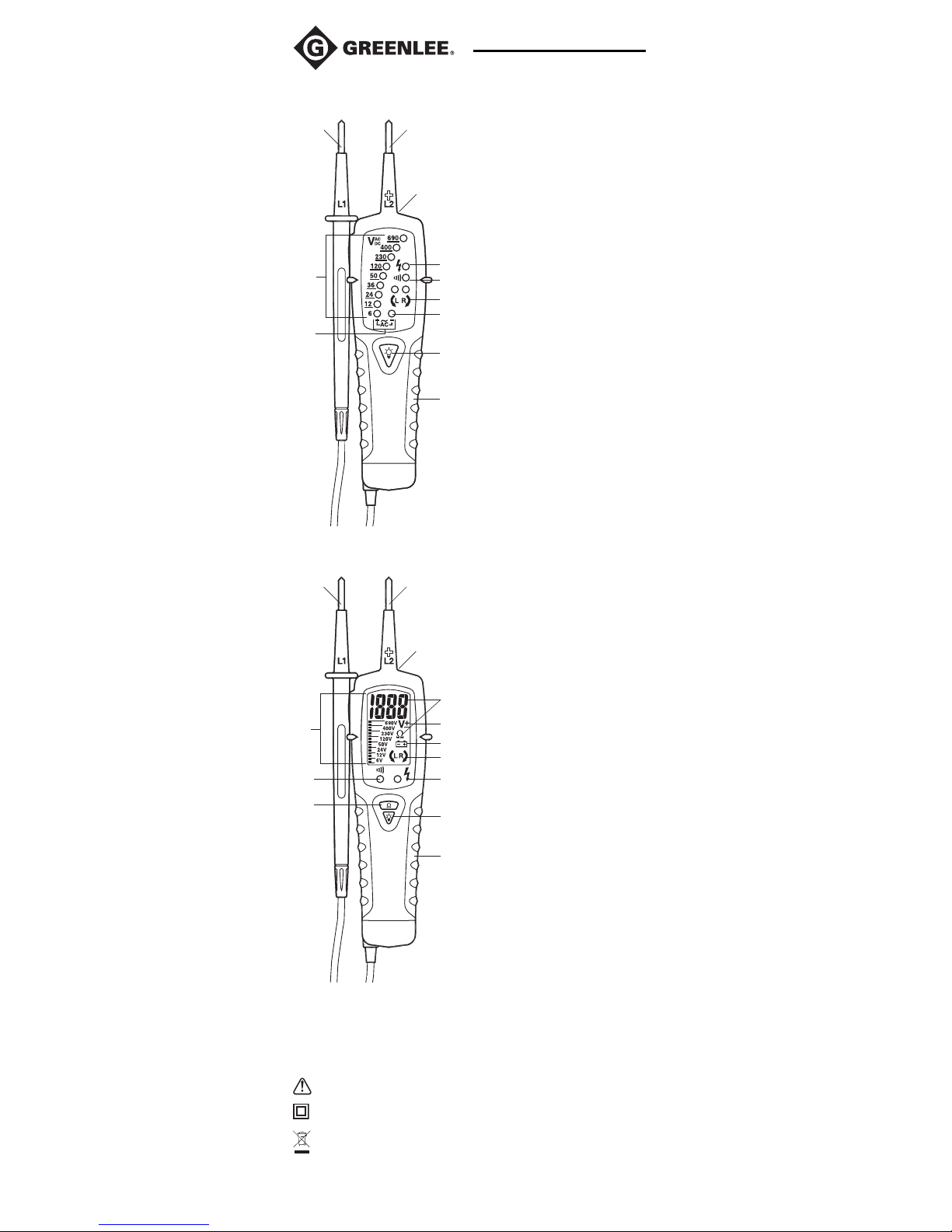

Identification

GT-55e

1. – probe

2. + probe

3. Light

4. Risk of electric shock

5. Continuity indication with
tone

6. Phase rotation indication

7. – V DC reverse polarity
indication with tone

8. Light switch

9. Insulated hand grip

10. ~ VAC (both LEDs lit)

11. Voltage level indication

Symbols on the Unit

Warning—Read the instruction manual
Double insulation
Recycle product in accordance with manufacturer’s

directions

GT-55e

3

9

8

4
5

6
7

11

10

21

GT-85e

3

7, 10
14

6
4

9

8

13

11

12

5

1 2

GT-85e

1. – probe

2. + probe

3. Light

4. Risk of electric shock

5. Continuity indication
with tone

6. Phase rotation
indication

7. – V DC reverse polarity
indication with tone

8. Light switch

9. Insulated hand grip

10. + V DC and ~ VAC

11. Voltage level indication
and reading

12. Ohm switch

13. Ohm symbol and
reading

14. Low battery indication

7

GT-55e • GT-85e

Operation

1. Refer to “Typical Measurements” for specific
measurement instructions.

2. Test the unit on a known functioning circuit or
component.

• If the unit does not function as expected on a
known functioning circuit, replace the battery.

• If the unit still does not function as expected, send
the unit to Greenlee for repair.

3. Take the reading from the circuit or component to be
tested.

4. If the tester is used in a noisy environment, ensure
that the sound level of the tester is perceptible.

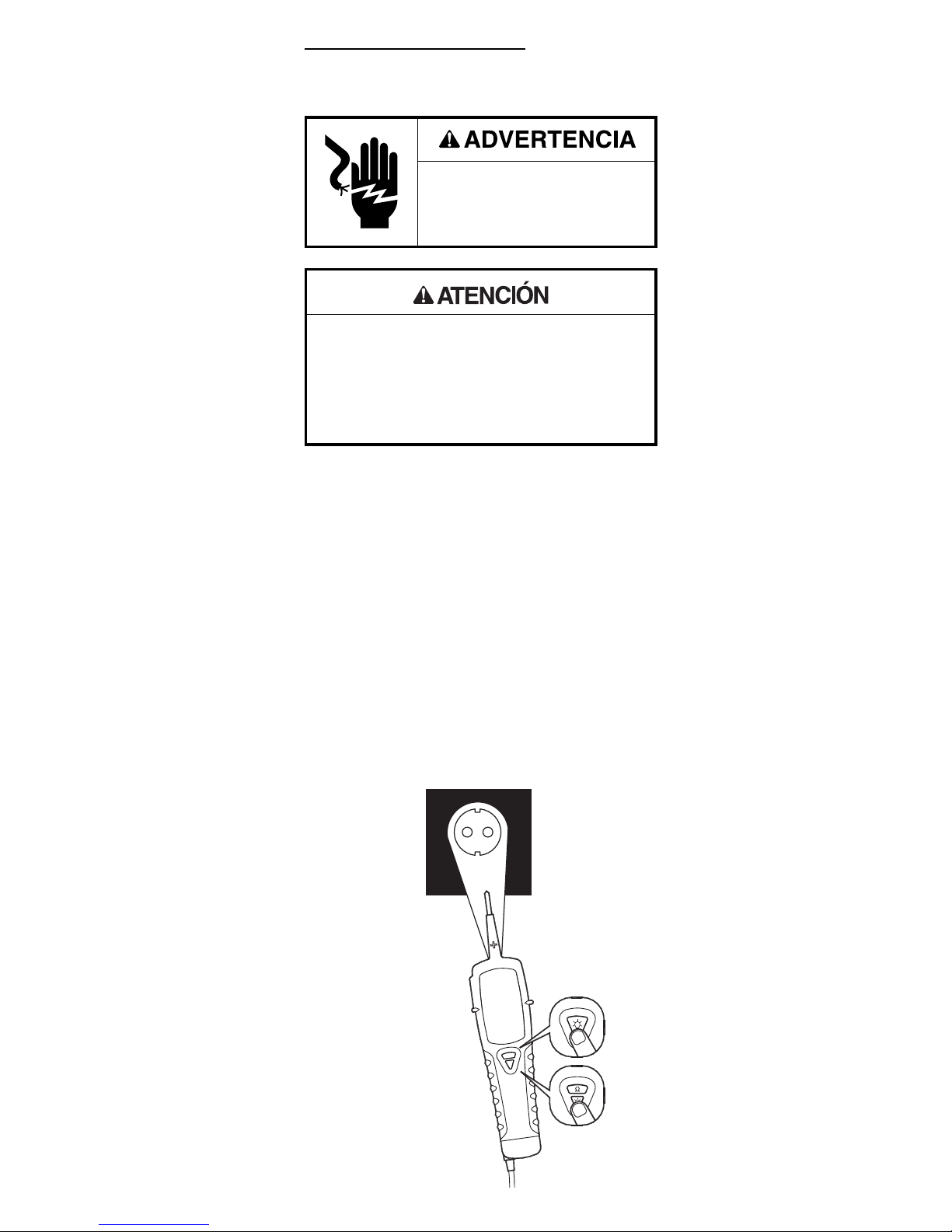

Illumination

Probe Light

GT-55e

GT-85e

Electric shock hazard:
Contact with live circuits could result

in severe injury or death.

Electric shock hazard:
Do not change the measurement function while the

test leads are connected to a component or circuit.
Failure to observe this precaution may result in injury

and can damage the unit.

8

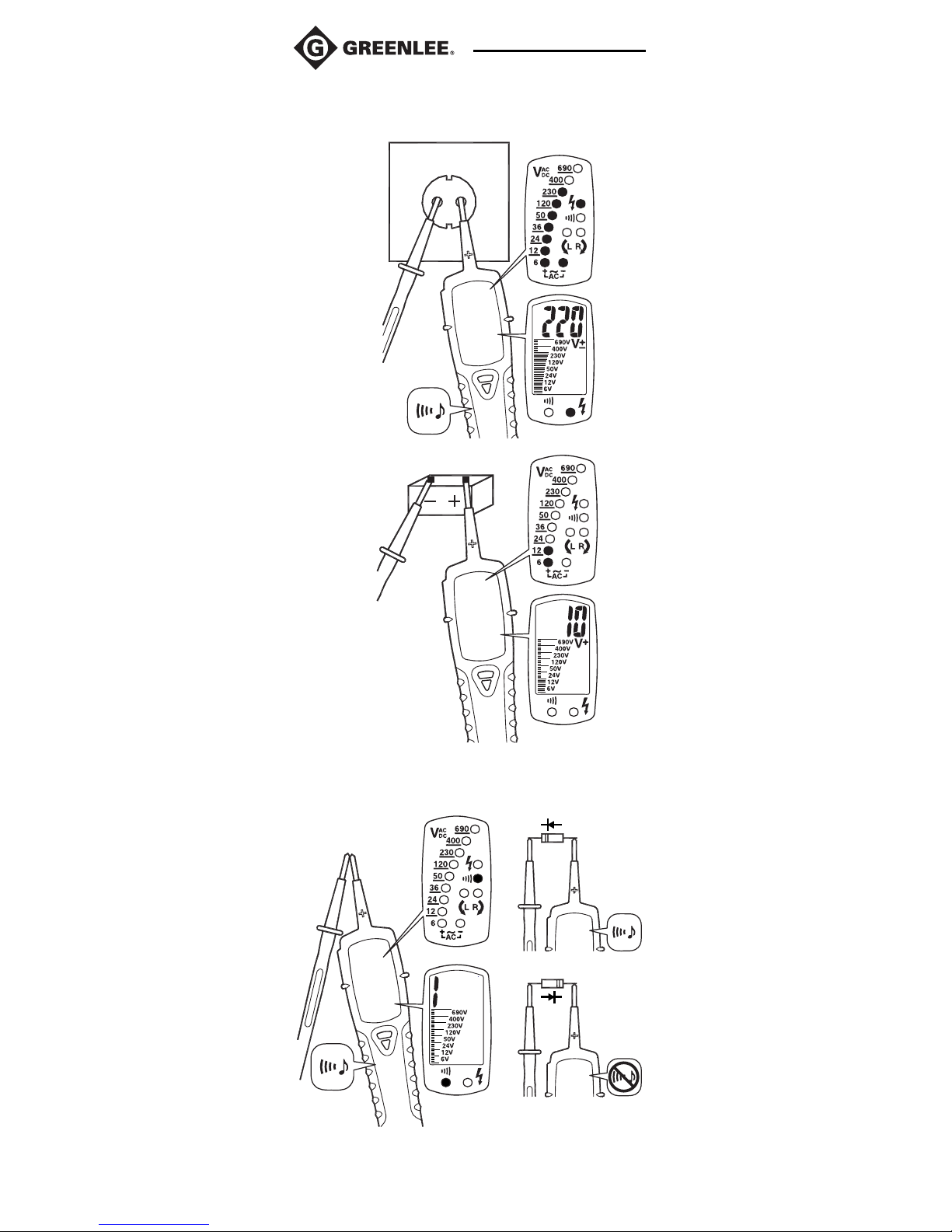

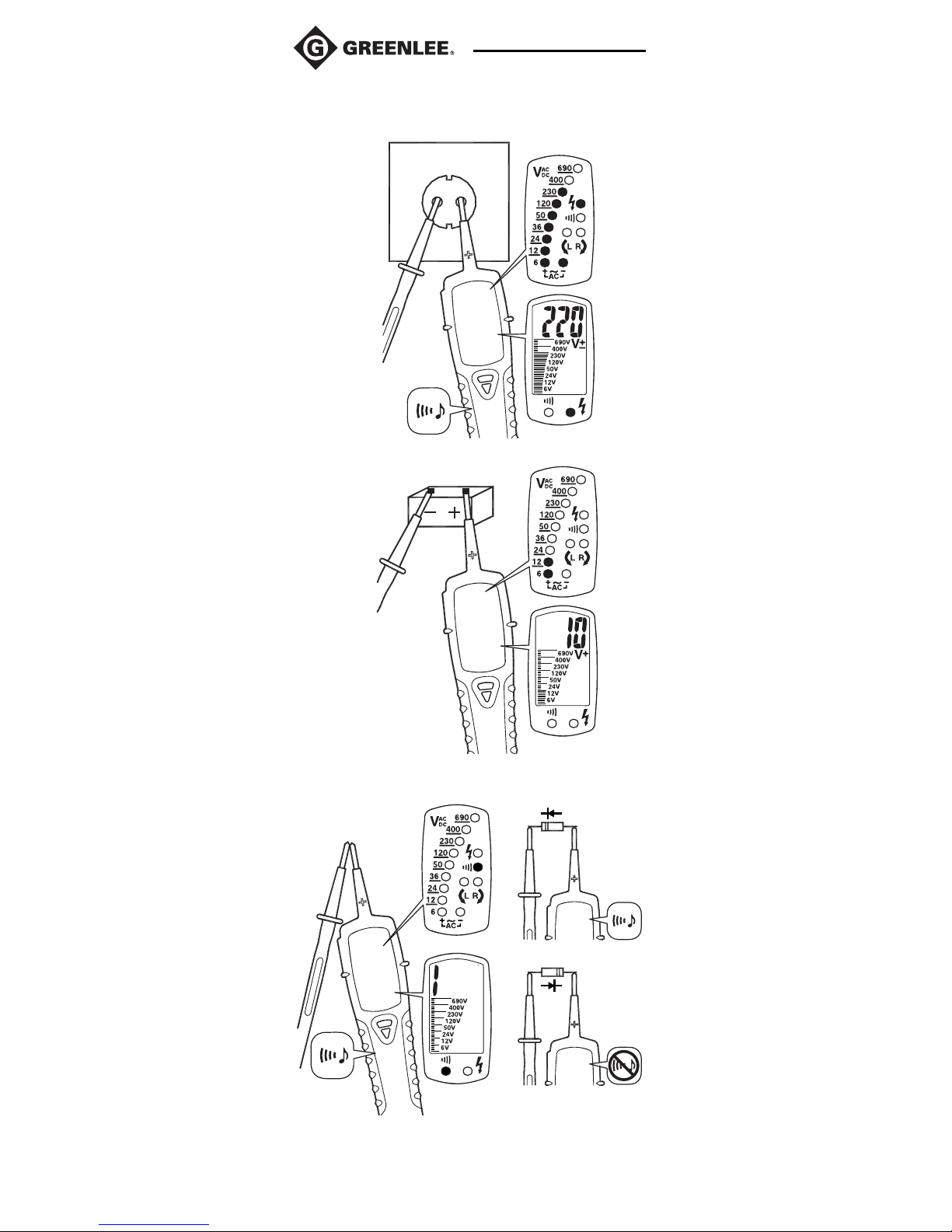

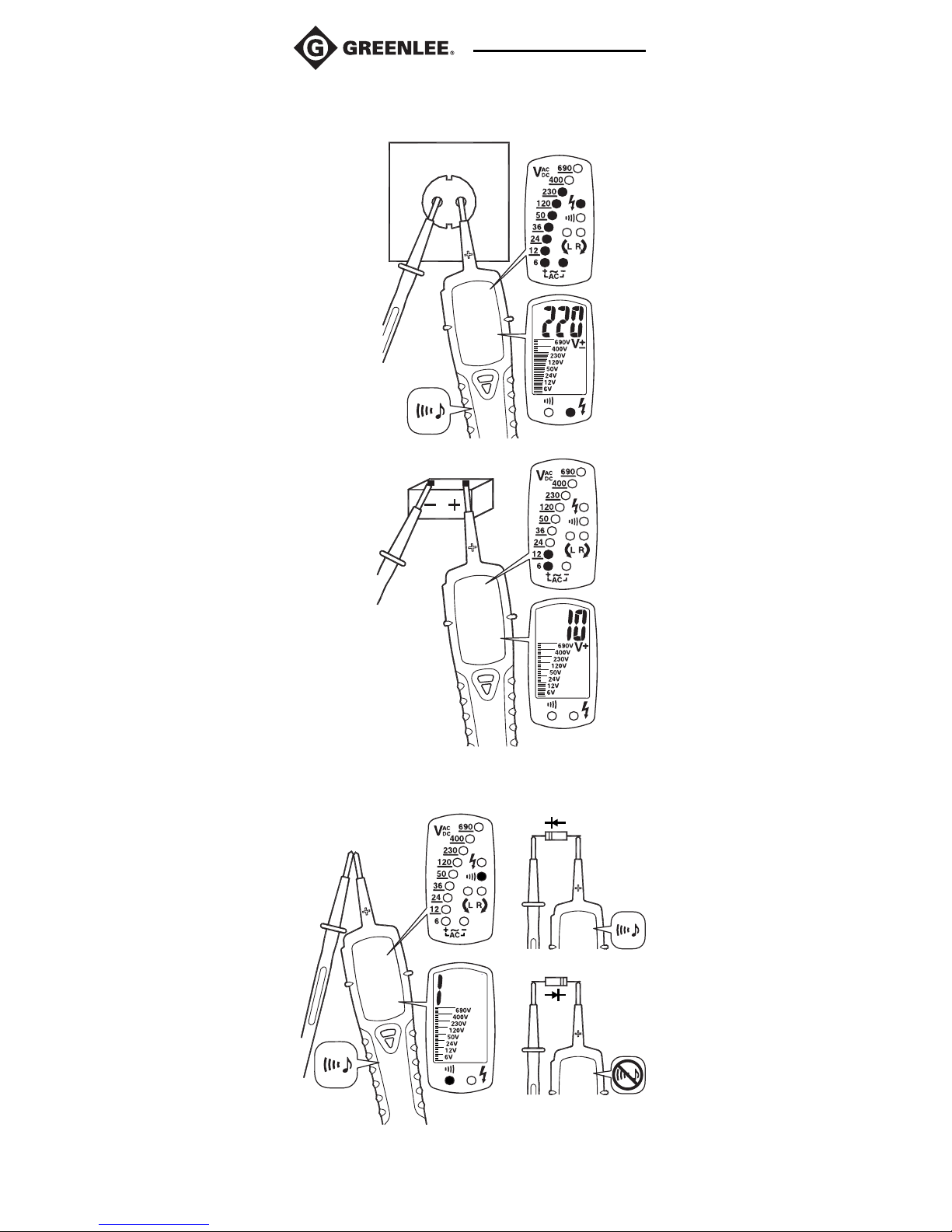

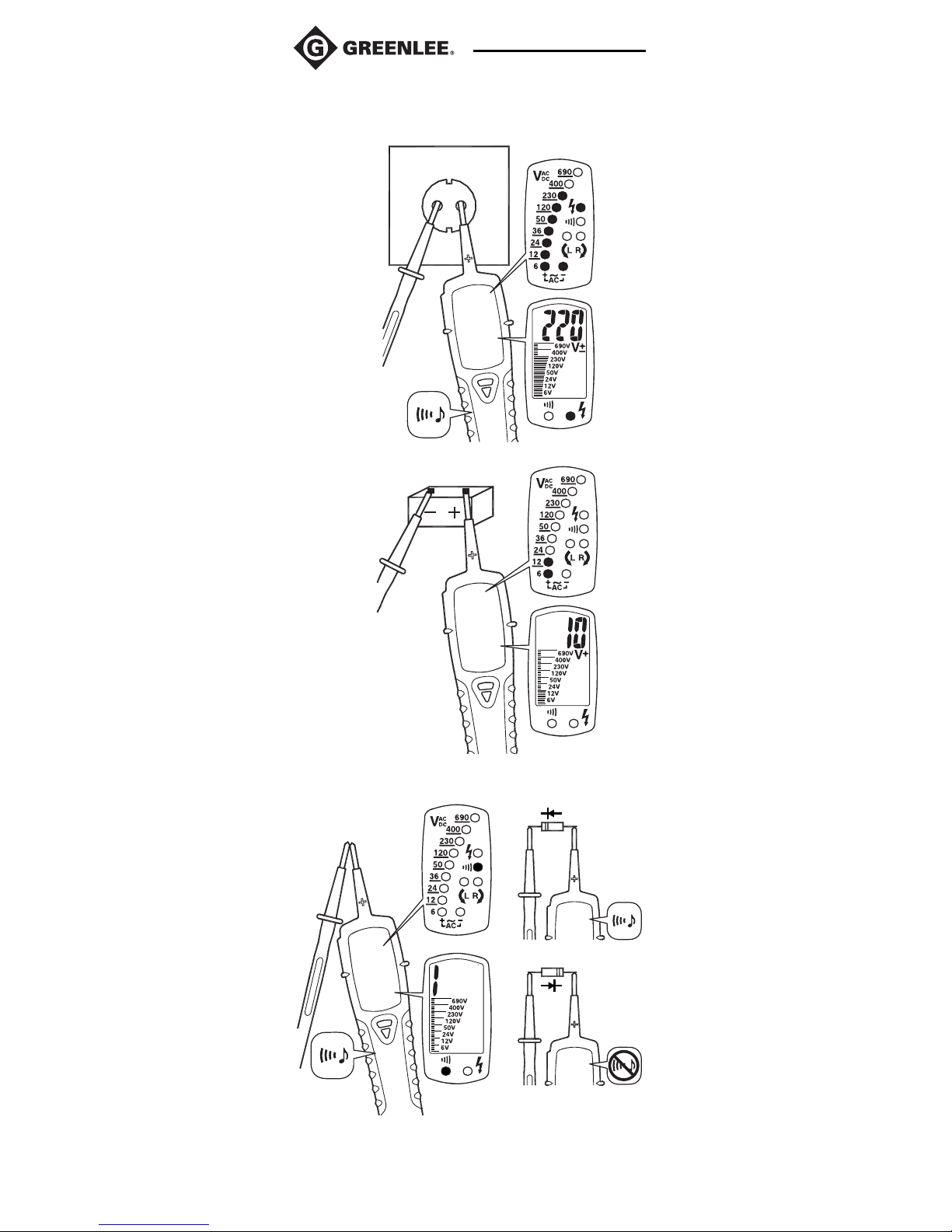

Typical Measurements

Double-pole AC Voltage Measurement

GT-55e

GT-85e

Note: If the tester is
used in a noisy
environment, ensure
that the sound level of
the tester is perceptible.
The tester will sound
with reverse polarity of
DC voltage.

GT-55e

GT-85e

Continuity /
Diode Test

GT-55e

GT-85e

DC Voltage

Note: The continuity/diode test is only
possible when batteries are installed
and in good condition.

9

GT-55e • GT-85e

Typical Measurements

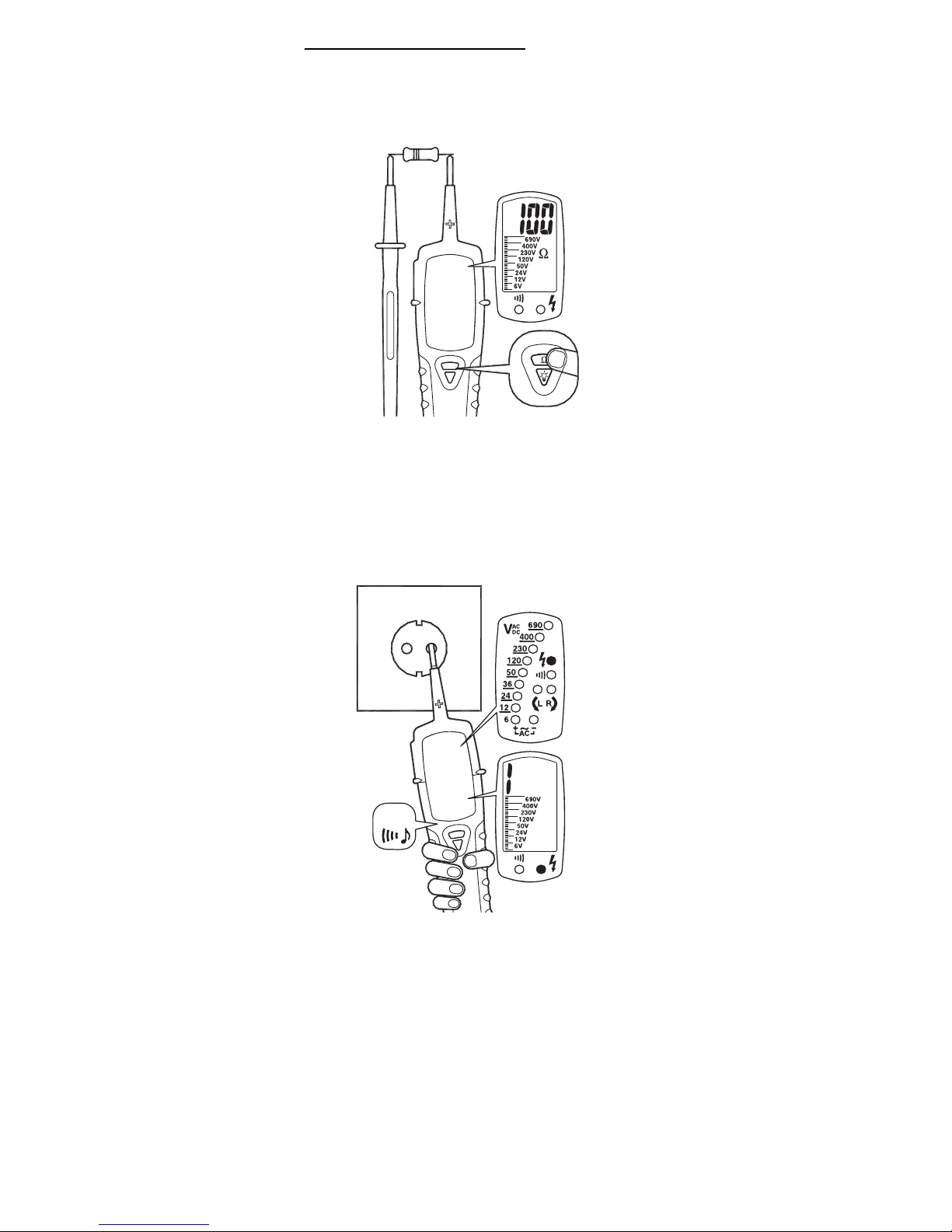

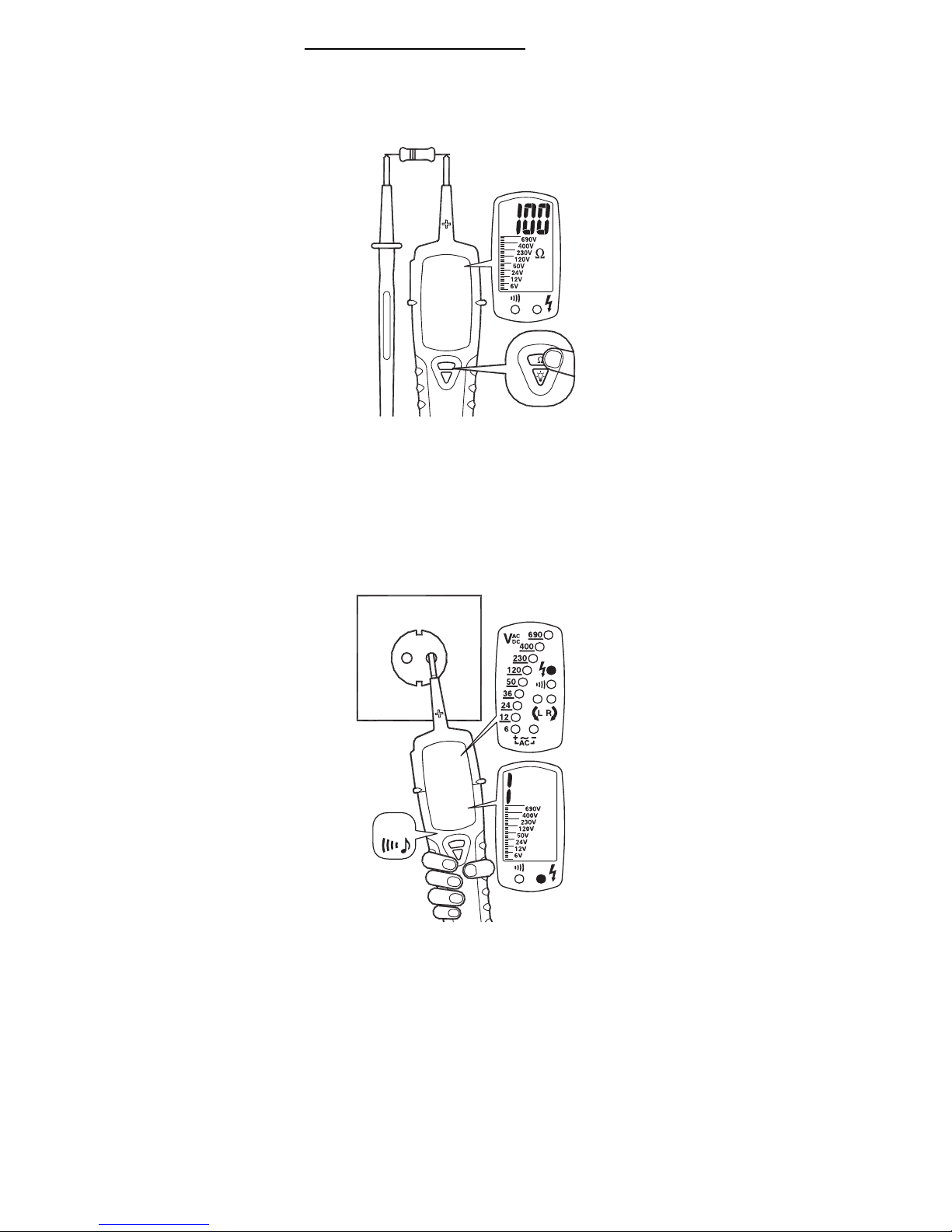

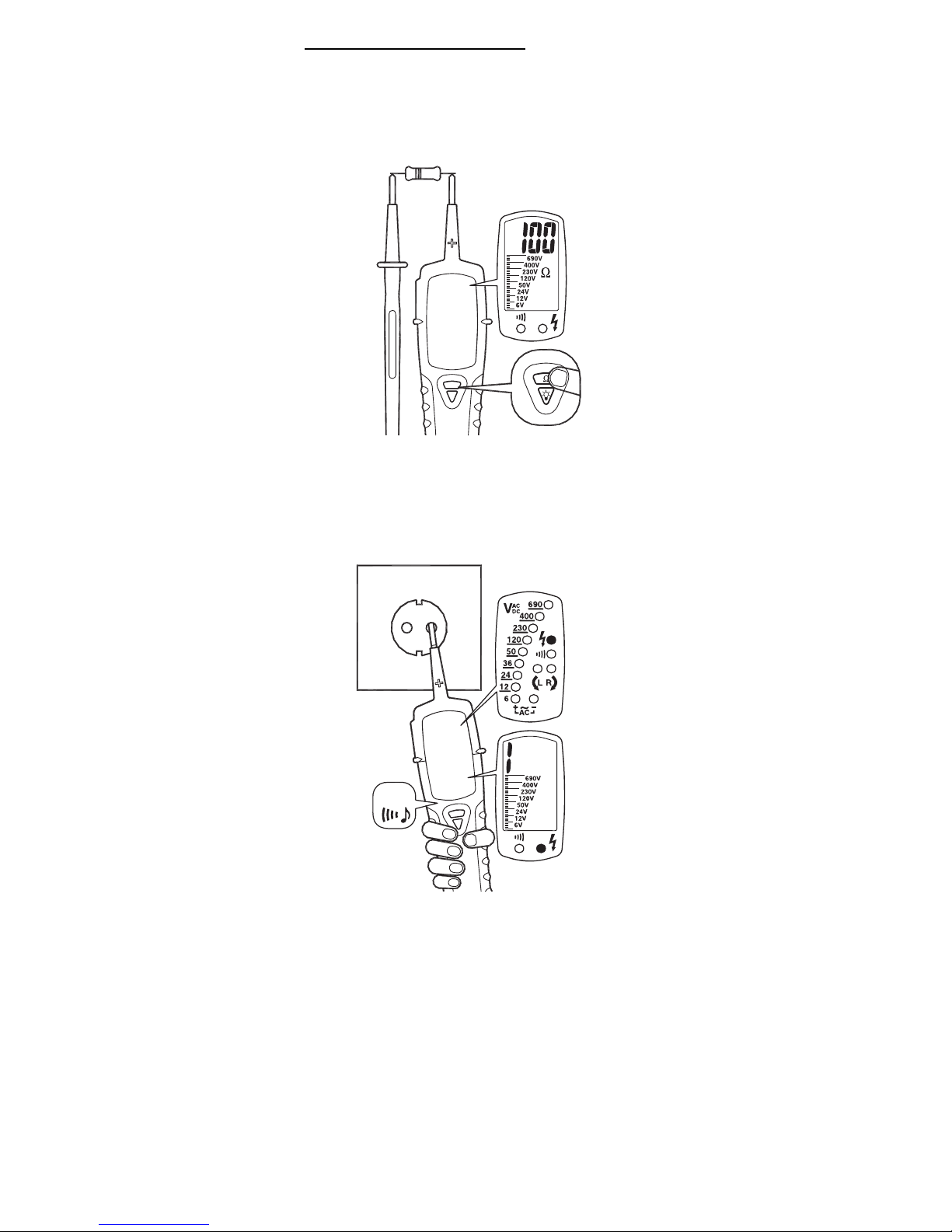

Ohm Measurements
(GT-85e only)

GT-85e

• This test is not always appropriate for testing whether a

circuit is not live (off). To determine whether the circuit
is not live, use both probes L1 and L2.

• Firmly grasp the insulated grips of the tester to increase

the sensitivity of this test.

Note: Standing on wooden steps, ladders, or insulated
floor coverings can impair single-pole voltage detection.
Unfavorable lighting conditions, such as direct sunlight,
or a non-operational, grounded AC system can also
impair detection.

GT-55e

GT-85e

>100 V

Grasp
firmly

Note: The resistance test is only possible when batteries
are installed and in good condition.

Single-pole Voltage Detection Test

10

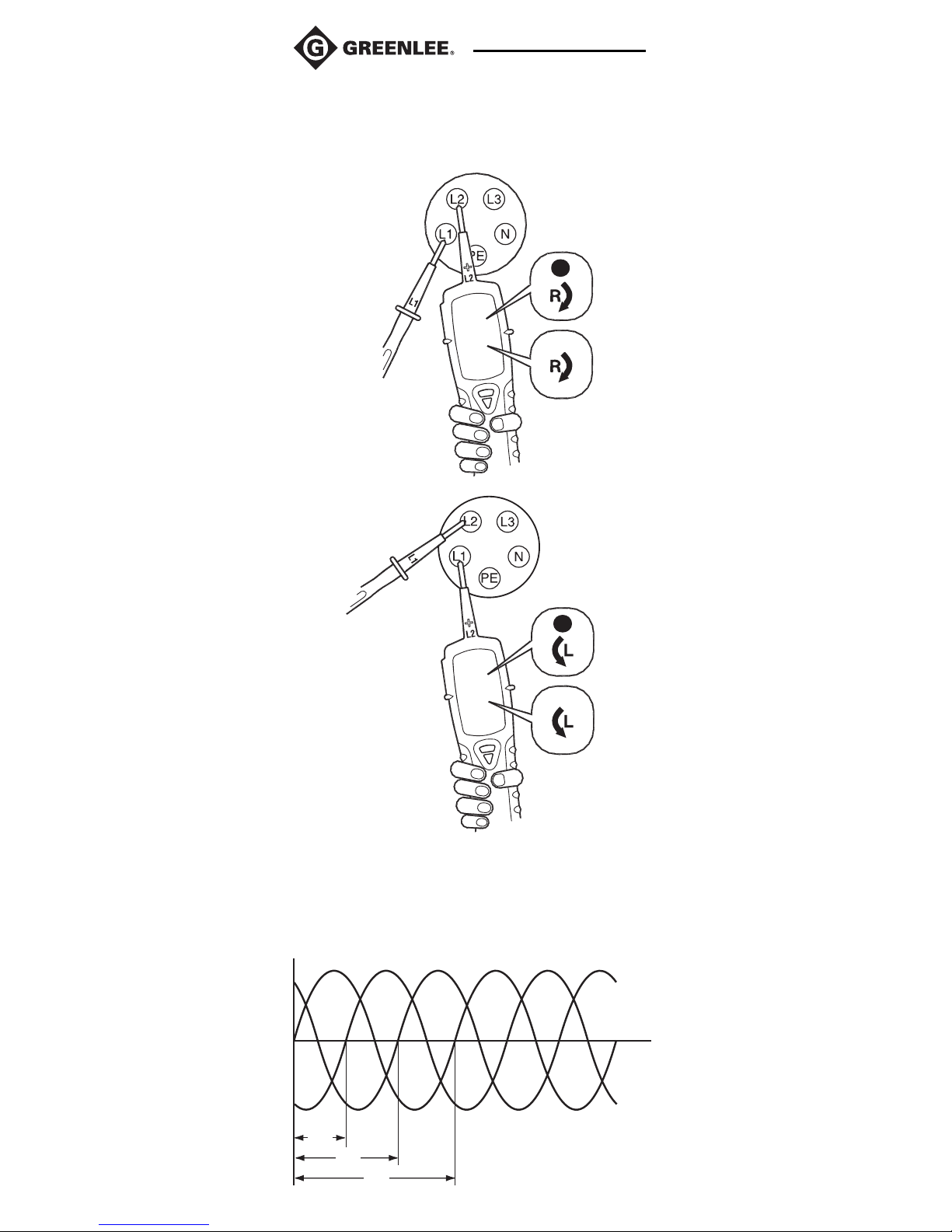

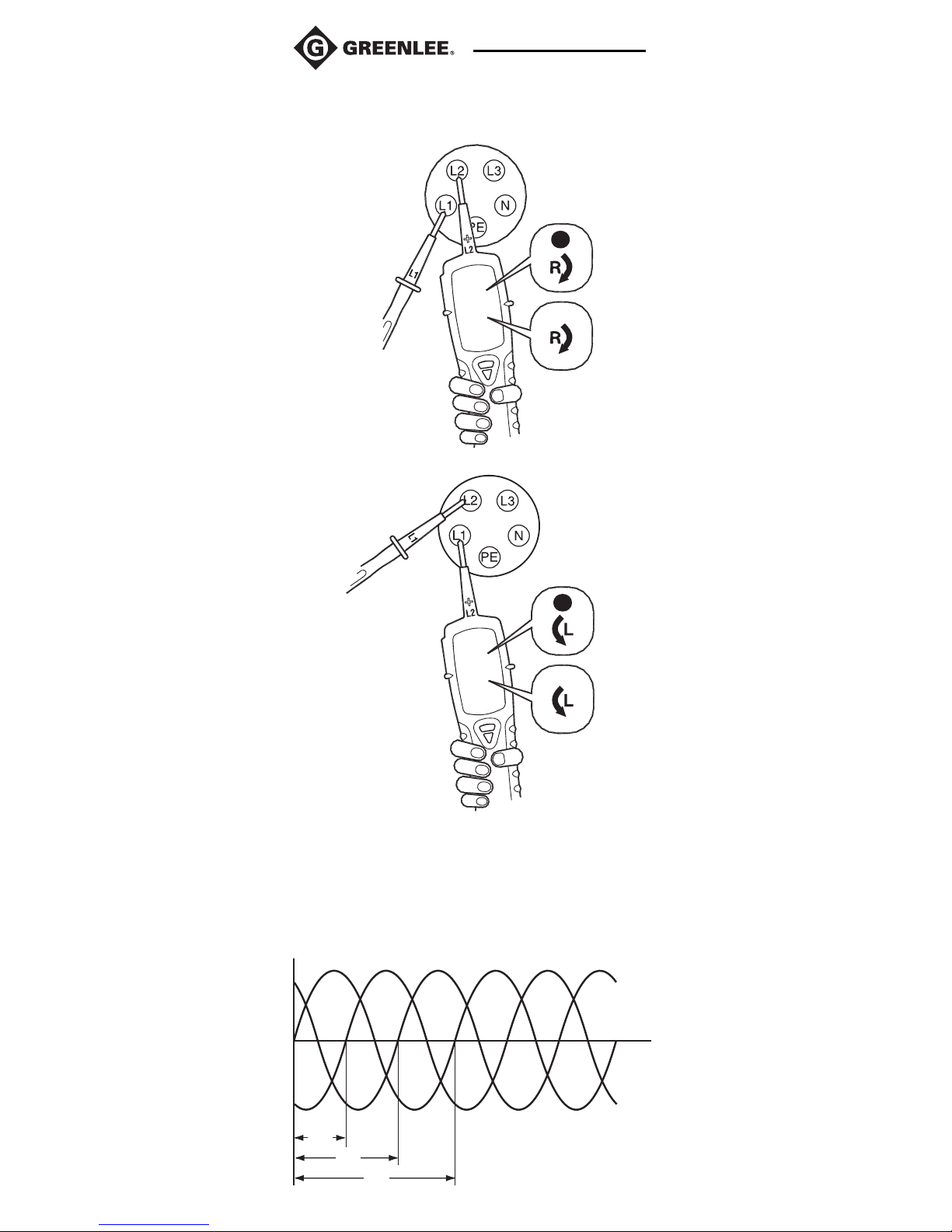

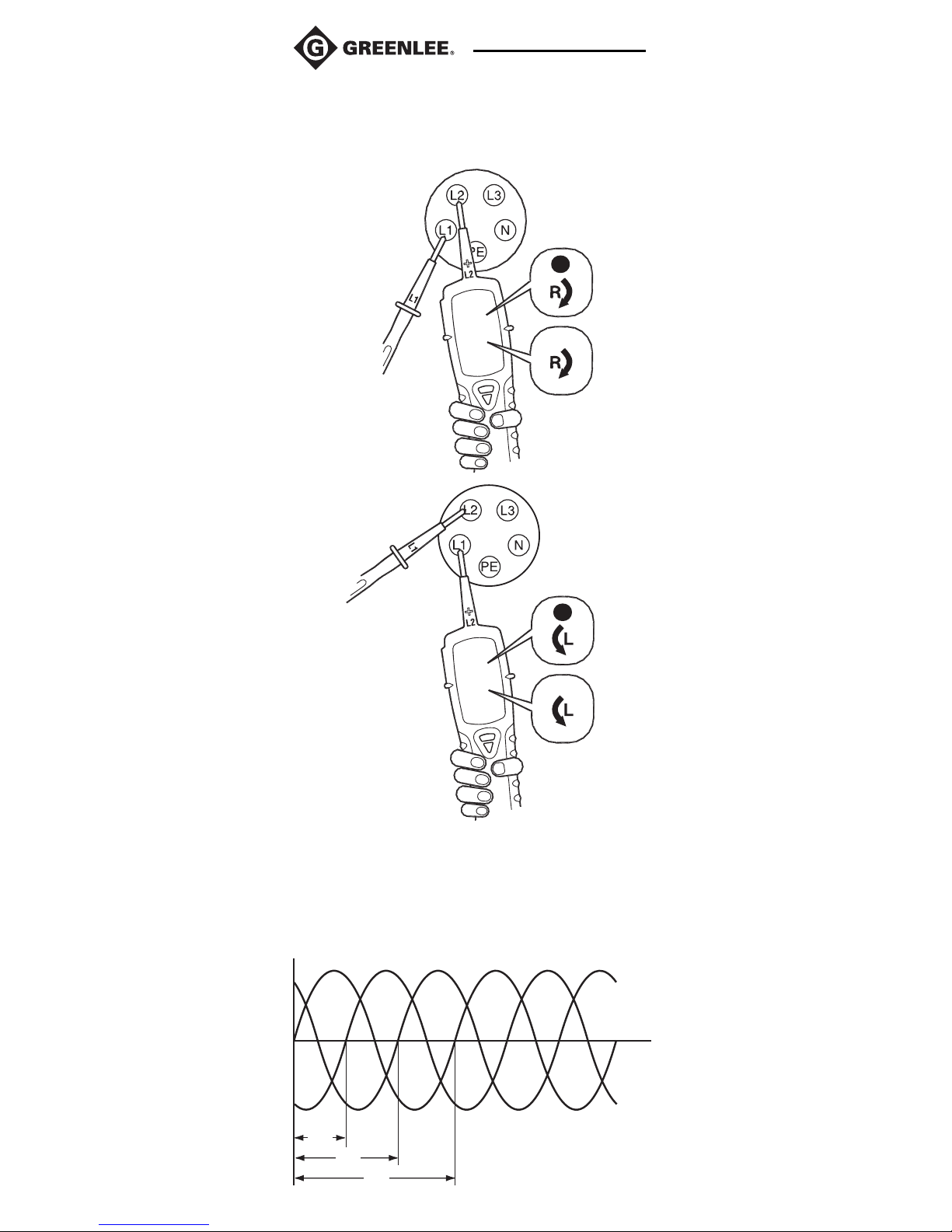

Phase Rotation Test

Rotary Phase of a Three-Phase Mains

Right Rotary Field

GT-55e

GT-85e

Grasp
firmly

Typical Measurements

GT-55e

GT-85e

Grasp
firmly

Left Rotary Field

In three-phase electrical systems, the phases are
separated by 120 degrees of phase shift. The first phase is
the reference phase; the second phase lags the first by 120
degrees; the third lags the second by 120 degrees.

Three-Phase Voltage Waves

ABCABC

BCABCA

120°

240°

360°

11

GT-55e • GT-85e

Typical Measurements

Phase Rotation Test (cont’d)

The phases are identified with at least three different
conventions:

• L1, L2 and L3

• A, B and C

• R, S and T

The phase sequence function of the GT-55e and GT-85e
can determine the phase relationship between two AC
voltages.

1. Connect L1 and L2 to two of the phases. Firmly grasp
the insulation grips of the tester to increase the
sensitivity of this test. Compare the result on the
display with the “Phase Sequence Table.”

Phase Sequence Table

2. If the phase rotation is counterclockwise , switch
the wires to produce a clockwise rotation.

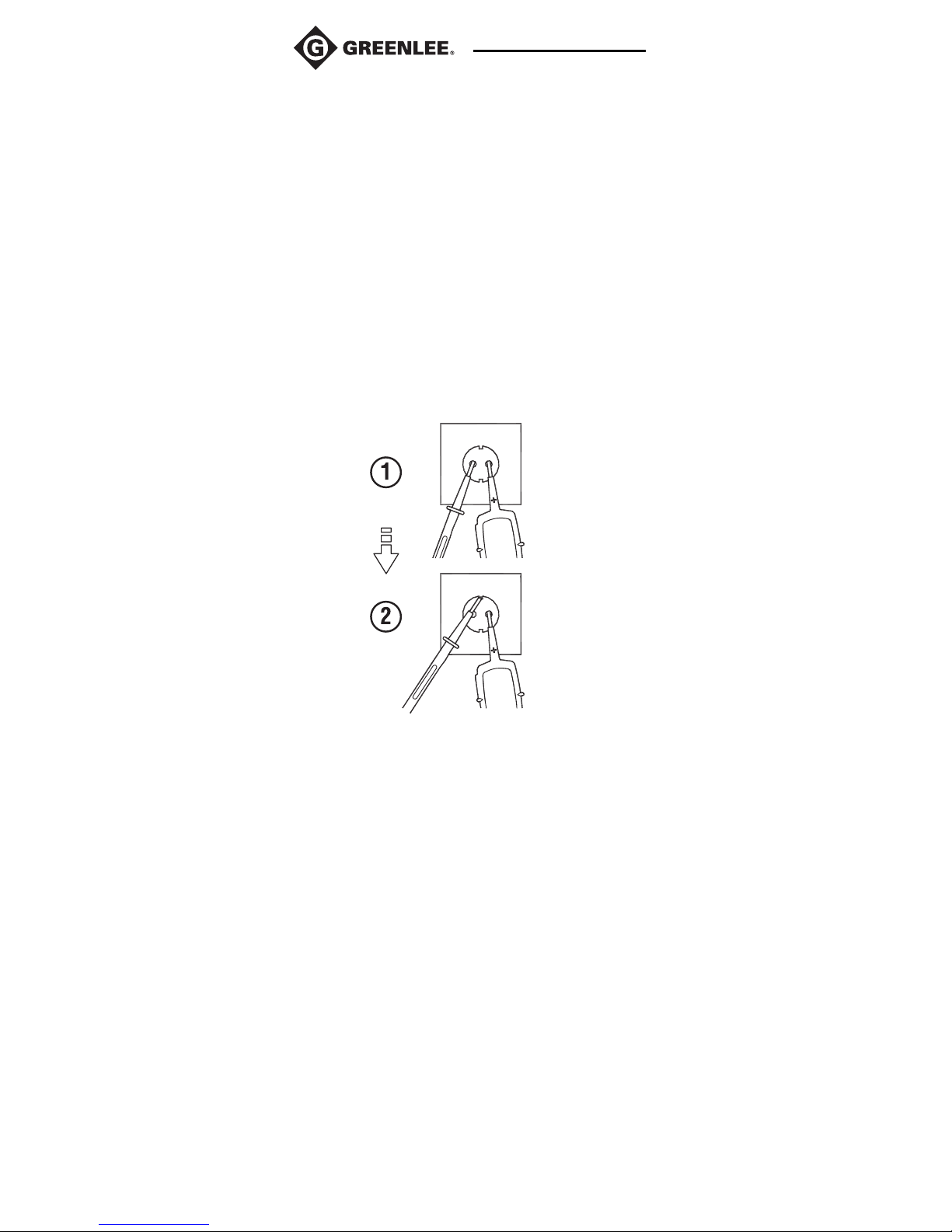

Note: Ensure that the test electrodes (probe tips) make
good contact with two phases of a three-phase mains
while testing the phase rotation. For absolute determina­tion of a clockwise rotation, it is necessary to reverse the
position of the two probes and verify that the phase
indication changes. The indication or can be affected
by unfavorable light conditions, by protective clothing, or
in insulated locations.

Probe L1 Probe L2

Connection Connection Display

L1 / A / R

L2 / B / S
L3 / C / T

L2 / B / S

L3 / C / T
L1 / A / R

L3 / C / T

L1 / A / R
L2 / B / S

12

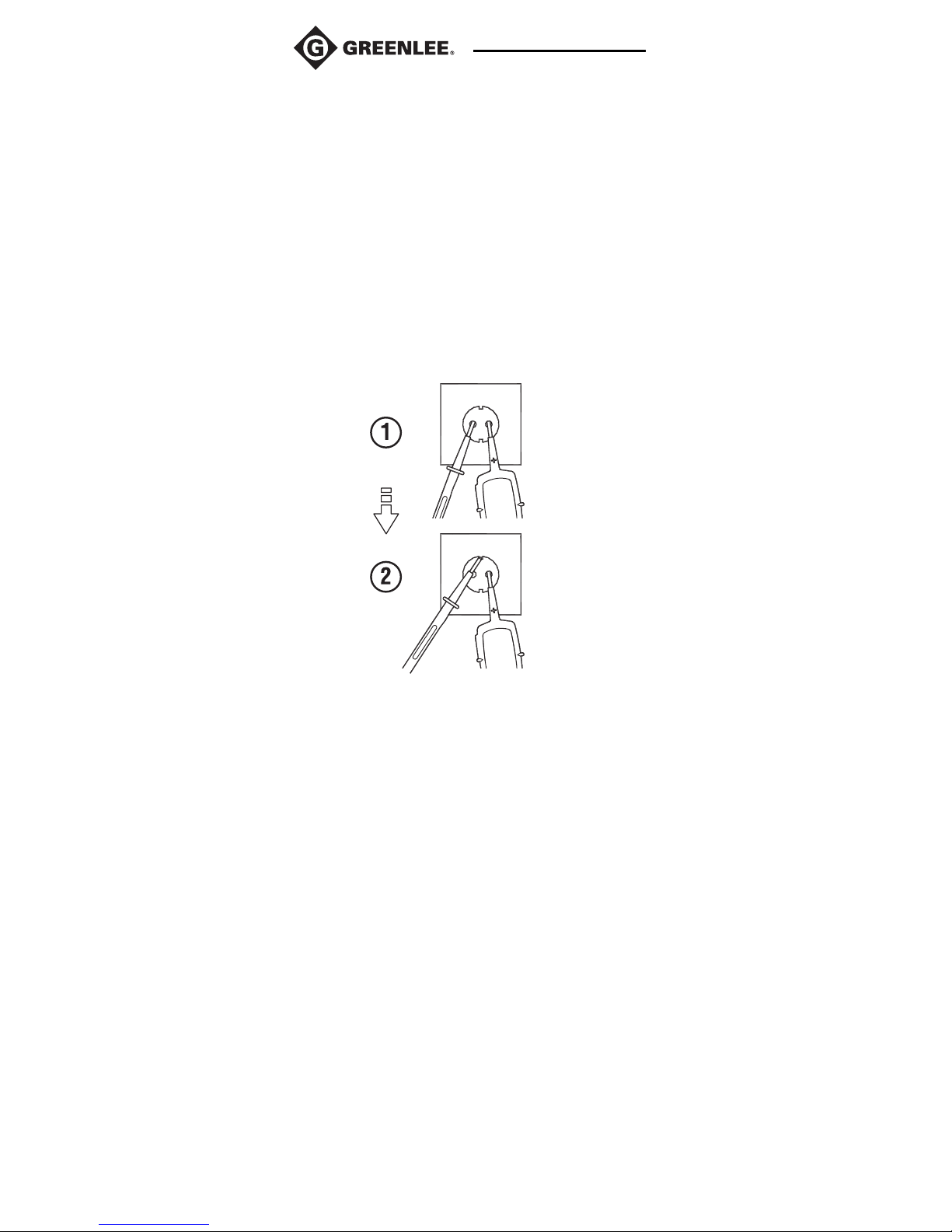

RCD Trip Test

During voltage tests in systems equipped with RCD circuit
breakers, a RCD switch can be tripped at a nominal
residual current of 10 mA or 30 mA by measuring the
voltage between L and PE.

The GT-55e and GT-85e are equipped with an internal load
enabling the tripping of an RCD protection device of 10 mA
or 30 mA.

Note: To prevent tripping an RCD, charge the unit first by
connecting the probes between L and N for approximately
5 seconds. Immediately afterwards, connect the probes
between L and PE.

Typical Measurements

13

GT-55e • GT-85e

Specifications and Accuracy

GT-55e and GT-85e

Operating and Storage Conditions:

Temperature: –10 °C to 55 °C
Humidity: 0% to 85% relative humidity
Altitude: 2000 m maximum
Pollution Degree: 2
Indoor use only.
Remove batteries before storing. Store in dry and

closed area. If tool is transported in extreme
temperatures, a recovery time of at least 2 hours is

required before operation.
Measurement Categories: CAT III 1000 V; CAT IV 600 V
Type of Protection: IP64
CE:

EN61326 :
EN55011 :

Safety:

EN61010-1 : 2001
EN61010-031 : 2002
EN61243-3 : 1998
EN61243-3/CI : 2000
EN60529 : 1992/AI2000
GS38

Functionality:

EN61243-3 : 1998
EN61557-7 : 1997
EN61557-10 : 2001
EN61557-1 : 1997

GT-55e

Voltage Range: 6 V to 690 V AC/DC
Bargraph Resolution: ± 6, 12, 24, 36, 50, 120, 240, 400,

690 V
Voltage Detection: Automatic
Acoustic Signal Sound:

AC Voltage: Yes

– DC Voltage: Yes
Polarity Detection: Full range
Range Detection: Automatic
Response Time: < 0.1 s
Frequency Range, DC: 45 Hz to 65 Hz
Automatic Load (RCD): Yes
Peak Current: Is < 0.2 A / Is (5 s) < 3.5 mA
Operation Time: ED (DT) = 30 s
Recovery Time: 10 min
Auto Power On: < 12 VAC/DC
Power Supply: 2 x 1.5 V Micro IEC LR03
Power Consumption: Max. 30 mA / approx. 250 MΩ

Single-pole Voltage Detection Test

Voltage Range: 100 V to 690 V AC
Frequency Range: 45 Hz to 65 Hz

Continuity Test

Threshold: < 200 kΩ
Test Current: < 20 µA
Overvoltage Protection: 690 V AC/DC

14

Specifications and Accuracy (cont’d)

Rotary Field Indication

Voltage Range (LEDs): 100 V to 690 V
Frequency Range: 50 Hz to 60 Hz
Measurement Principle: Double-pole and firmly hold the

grip (L2)

GT-85e

Voltage Range: 6 V to 690 V AC/DC
Bargraph Resolution: ± 6, 12, 24, 36, 50, 120, 240, 400,

690 V
LCD Voltage Range: 10 V to 690 V AC/DC
LCD Resolution: 1 V
Accuracy: ± (3% reading + 2 V)
Voltage Detection: Automatic
Acoustic Signal Sound:

AC Voltage: Yes

– DC Voltage: Yes
Polarity Detection: Full range
Range Detection: Automatic
Response Time: < 0.1 s/BAR; < 2 s/reading
Frequency Range, DC: 45 Hz to 65 Hz
Automatic Load (RCD): Yes
Peak Current: Is < 0.2 A / Is (5 s) < 3.5 mA
Operation Time: ED (DT) = 30 s
Recovery Time: 10 min
Auto Power On: < 12 VAC/DC
Power Supply: 2 x 1.5 V Micro IEC LR03
Power Consumption: Max. 30 mA / approx. 250 MΩ

Single-pole Voltage Detection Test

Voltage Range: 100 V to 690 V AC
Frequency Range: 45 Hz to 65 Hz

Continuity Test

Threshold: < 200 kΩ
Test Current: < 20 µA
Overvoltage Protection: 690 V AC/DC

Rotary Field Indication

Voltage Range (LEDs): 100 V to 690 V
Frequency Range: 50 Hz to 60 Hz
Measurement Principle: Double-pole and firmly hold the

grip (L2)

Resistance Test

Resistance Range: 0 kΩ to 2 kΩ
Accuracy: ± (3% reading + 10 Ω)
Test Current: < 0.5 mA

GT-55e (cont’d)

15

GT-55e • GT-85e

Measurement Categories

These definitions were derived from the international
safety standard for insulation coordination as it applies to
measurement, control, and laboratory equipment. These
measurement categories are explained in more detail by
the International Electrotechnical Commission; refer to
either of their publications: IEC 61010-1 or IEC 60664.

Measurement Category I

Signal level. Electronic and telecommunication equipment,
or parts thereof. Some examples include transient­protected electronic circuits inside photocopiers and
modems.

Measurement Category II

Local level. Appliances, portable equipment, and the
circuits they are plugged into. Some examples include light
fixtures, televisions, and long branch circuits.

Measurement Category III

Distribution level. Permanently installed machines and the
circuits they are hard-wired to. Some examples include
conveyor systems and the main circuit breaker panels of a
building’s electrical system.

Measurement Category IV

Primary supply level. Overhead lines and other cable
systems. Some examples include cables, meters,
transformers, and other exterior equipment owned by the
power utility.

Statement of Conformity

Greenlee Textron Inc. is certified in accordance with ISO
9000 (2000) for our Quality Management Systems.

The instrument enclosed has been checked and/or
calibrated using equipment that is traceable to the National
Institute for Standards and Technology (NIST).

16

Maintenance

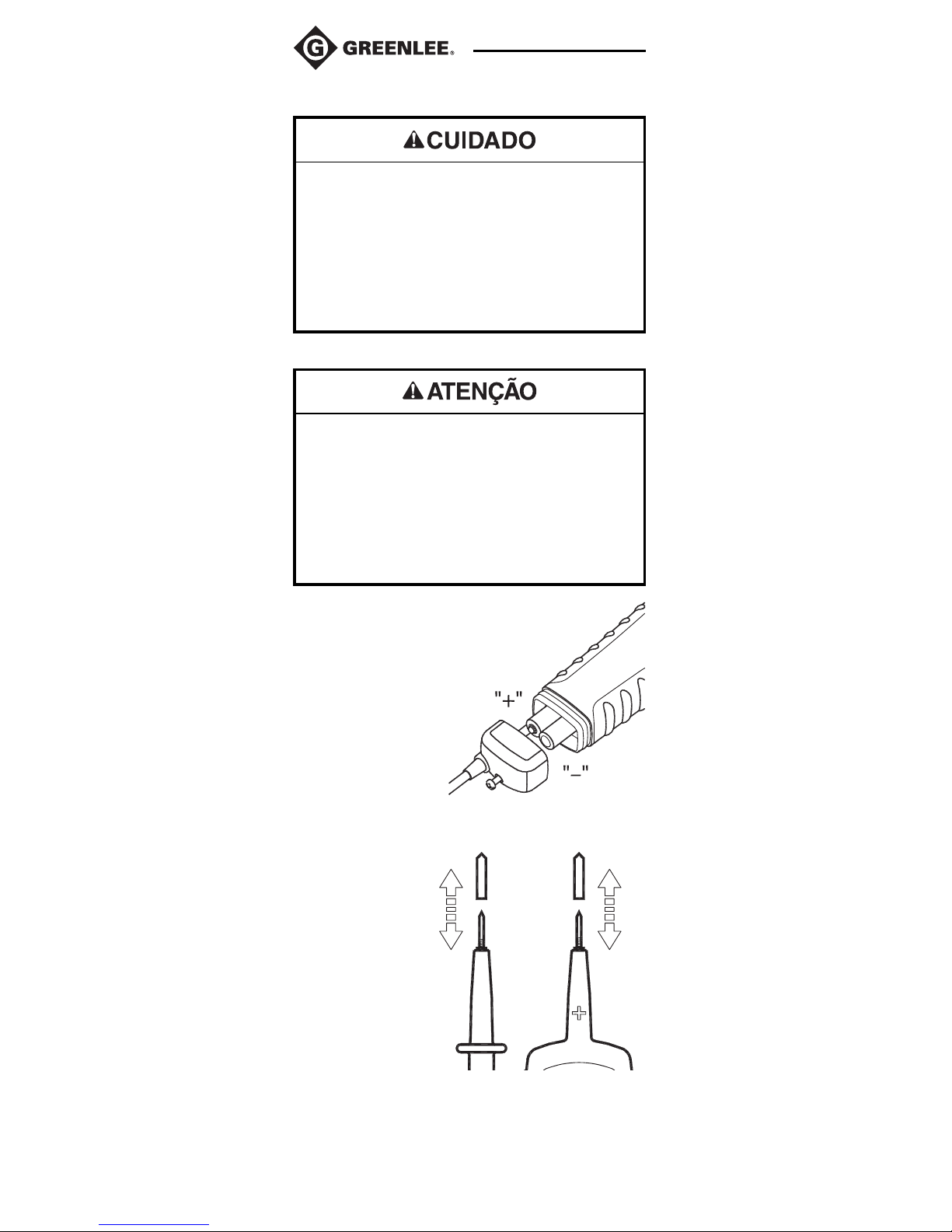

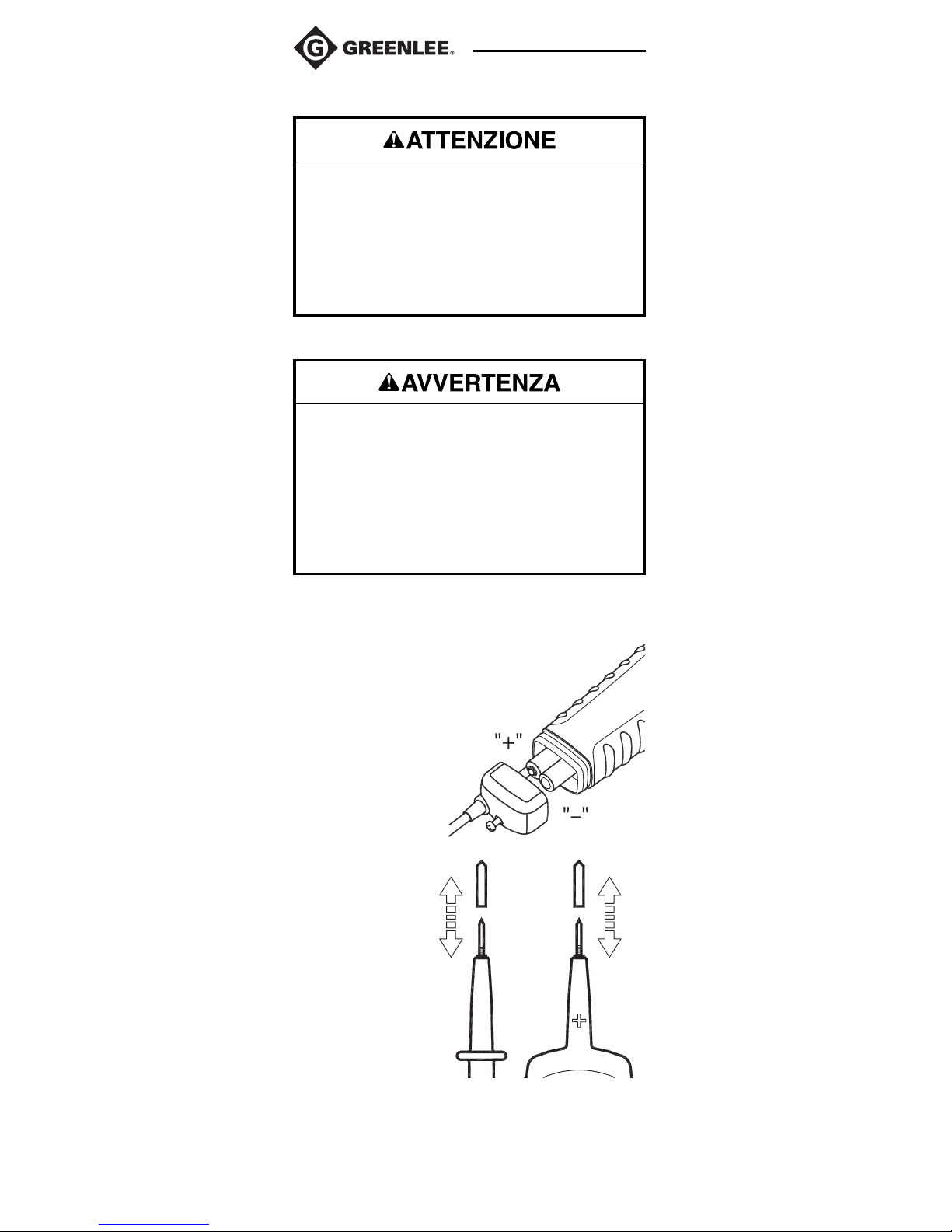

Battery Replacement

1. Disconnect the unit from the circuit.

2. Remove the screw from the battery cover.

3. Remove the battery cover.

4. Replace the batteries (observe polarity).

5. Replace the cover and the screw.

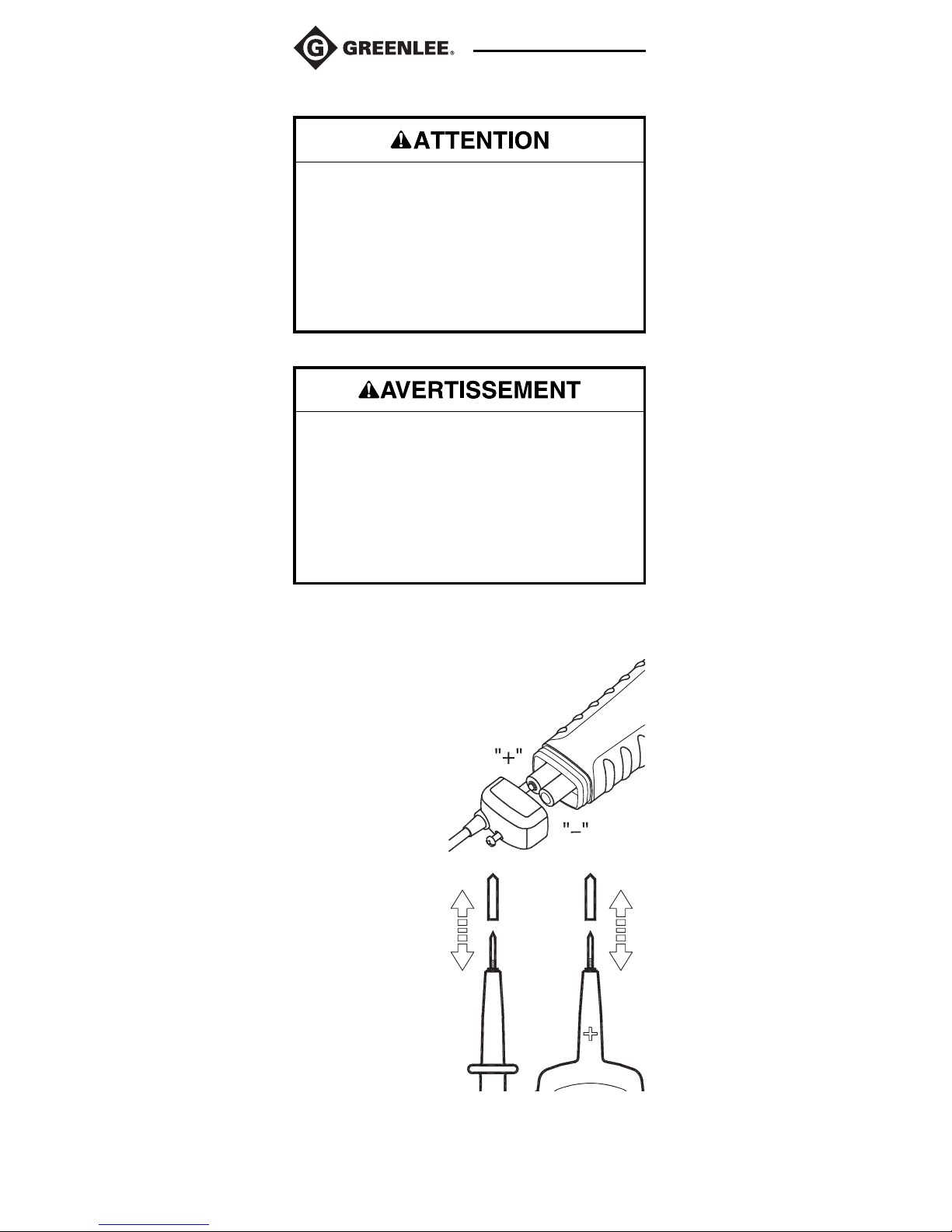

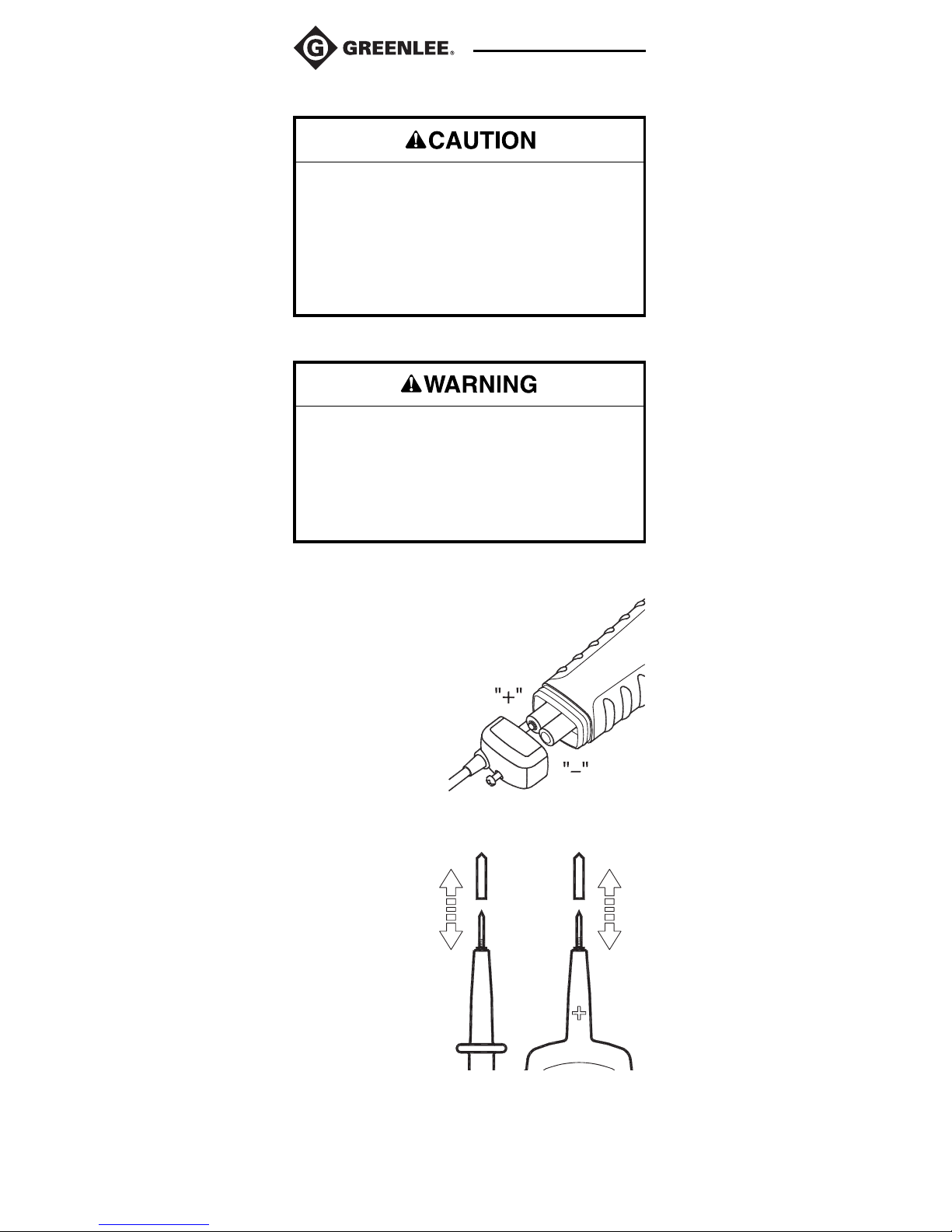

4 mm Tip
Replacement

Replacement tips, part
number 52022444,
can be ordered from
Greenlee.

Cleaning

Periodically wipe the case with a damp cloth and mild
detergent; do not use abrasives or solvents.

Electric shock hazard:

• Do not attempt to repair this unit. It contains no
user-serviceable parts.

• Do not expose the unit to extremes in temperature
or high humidity. Refer to “Specifications.”

Failure to observe these precautions may result in
injury and can damage the unit.

Electric shock hazard:

• Do not operate with the case or battery cover open.

• Before opening the case or battery cover, remove

the test leads from the circuit and shut off the unit.

Failure to observe these warnings could result in
severe injury or death.

52021951 © 2005 Greenlee Textron Inc. 8/05

GT-55e • GT-85e

Contrôleurs de tension,

continuité et rotation

de phase

MANUEL D’INSTRUCTIONS

Lire attentivement et bien
comprendre toutes les instructions

et les informations sur la sécurité
de ce manuel avant d‘utiliser ou de
procéder à l‘entretien de cet outil.

18

Description

Les détecteurs de tension Greenlee GT-55e et GT-85e
peuvent lire les tensions allant jusqu’à 690 V c.a. ou c.c.
Les deux modèles vérifient également la continuité, la
rotation de phase, peuvent vérifier le déclenchement d’un
détecteur de courant résiduel et comportent un éclairage
intégré pour la vérification dans des zones sombres.

L’afficheur du GT55e utilise des indicateurs à DEL. Le
GT-85e a deux ACL rétroéclairés et peut mesurer la
résistance.

Sécurité

Lors de l’utilisation et de l’entretien des outils et des
équipements de Greenlee, votre sécurité est une priorité.
Ce manuel d’instructions et toute étiquette sur l’outil
fournit des informations permettant d’éviter des dangers
ou des manipulations dangereuses liées à l’utilisation de
cet outil. Suivre toutes les consignes de sécurité
indiquées.

Dessein de ce manuel

Ce manuel d’instructions est conçu pour que le personnel
puisse se familiariser avec les méthodes d’utilisation et
d’entretien sûres des contrôleurs de tension, de continuité
et de rotation de phase GT-55e et GT-85e de Greenlee.

Mettre ce manuel à la disposition de tous les employés. On
peut obtenir des exemplaires gratuits sur simple demande.

Ne pas se débarrasser de ce produit ou le jeter !

Pour des informations sur le recyclage, visiter
www.greenlee.com.

CONSERVER CE MANUEL

Toutes les spécifications sont nominales et peuvent changer avec
l’amélioration de la conception. Greenlee Textron Inc. ne peut être
tenue responsable des dommages résultant d’une application
inappropriée ou d’un mauvais usage de ses produits.

® Enregistré : La couleur verte des instruments de vérification
électrique est une marque de commerce déposée de Greenlee
Textron Inc.

Garantie à vie limitée

La société Greenlee Textron Inc. garantit à l’acheteur
d’origine de ces produits que ces derniers ne
comportent aucun défaut d’exécution ou de matériau
pour la durée de leur vie utile, sauf l’usure normale.
Cette garantie est assujettie aux mêmes conditions que
celles contenues dans les modalités et conditions
de la garantie limitée standard d’un an de
Greenlee Textron Inc.

19

GT-55e • GT-85e

Consignes de sécurité importantes

Ce symbole met en garde contre les risques et les
manipulations dangereuses pouvant entraîner des
blessures ou l’endommagement du matériel. Le mot
indicateur, défini ci-dessous, indique la gravité du
danger. Le message qui suit le mot indicateur indique
comment empêcher le danger.

SYMBOLE
D’AVERTISSEMENT

Danger immédiat qui, s’il n’est pas pris en
considération ENTRAINERA des blessures graves,
voire mortelles.

Danger qui, s’il n’est pas pris en considération,
POURRAIT entraîner des blessures graves, voire
mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne
sont pas pris en considération, POURRAIENT
EVENTUELLEMENT entraîner des dommages à la
propriété ou causer des blessures.

Lire attentivement et bien
comprendre cette documentation

avant d’utiliser ou de procéder à
l’entretien de cet équipement.
Négliger de comprendre comment
utiliser cet outil en toute sécurité
pourrait provoquer un accident et
entraîner des blessures graves, voire
mortelles.

20

Consignes de sécurité importantes

Risques de décharge électrique :

• Ne pas utiliser lorsque le boîtier ou le couvercle du
compartiment à pile est ouvert.

• Avant d’ouvrir le boîtier ou le couvercle du
compartiment à piles, retirer les fils d’essai du
circuit et mettre l’appareil hors tension.

L’inobservation de ces consignes pourrait entraîner des
blessures graves, voire mortelles.

Risques de décharge électrique :

• Ne pas appliquer plus que la tension nominale entre
deux bornes d’entrée, ou entre une borne d’entrée et
une prise de terre.

• Ne pas entrer en contact avec les extrémités des fils
d’essai ou avec toute autre partie non isolée de
l’accessoire.

L’inobservation de ces consignes pourrait entraîner des
blessures graves, voire mortelles.

Risques de décharge électrique :

• Ne pas exposer cet appareil à la pluie ou à
l’humidité.

• Ne pas utiliser cet appareil s’il est mouillé ou
endommagé.

• Utiliser les fils d’essai conformes à l’application. Se
reporter à la catégorie et la tension nominale du fil
d’essai.

• Vérifier les fils d’essai ou l’accessoire avant de les
utiliser. La pièce ou les pièces doivent être propres
et sèches et l’isolation en bon état.

• Utiliser cet appareil uniquement dans le but pour
lequel il a été conçu, comme il est décrit dans ce
manuel. Toute autre utilisation peut altérer le
système de protection de cet appareil.

L’inobservation de ces consignes pourrait entraîner des
blessures graves, voire mortelles.

Risques de décharge électrique :
Un contact avec des circuits sous

tension pourrait entraîner des
blessures graves, voire mortelles.

21

GT-55e • GT-85e

Consignes de sécurité importantes

Risques de décharge électrique :

• Ne pas tenter de réparer cet appareil. Il ne comporte
aucune pièce pouvant être réparée.

• Ne pas exposer l’appareil à des températures ou à
une humidité extrêmes. Se reporter à la section des
« Spécifications ».

L’inobservation de ces consignes pourrait
endommager l’appareil et entraîner des blessures.

Risques de décharge électrique :
Ne pas modifier la fonction de mesure pendant que les

fils d’essai sont connectés à un composant ou à un
circuit.

L’inobservation de cette consigne pourrait
endommager l’appareil et entraîner des blessures.

Risques de décharge électrique :

• Sauf si l’on mesure la tension ou le courant, mettre
hors tension et verrouiller la source d’alimentation.
S’assurer que tous les condensateurs sont
déchargés. Aucune tension ne doit être présente.

• L’utilisation de cet appareil à proximité
d’équipements qui génèrent des interférences
électromagnétiques peut produire des lectures
instables ou erronées.

L’inobservation de ces consignes pourrait entraîner des
blessures graves, voire mortelles.

22

Identification

GT-55e

1. Sonde -

2. Sonde +

3. Lumière

4. Risques de décharge
électrique

5. Voyant de continuité
avec tonalité

6. Indication de rotation de
phase

7. Voyant de polarité
inversée – V c.c. avec
tonalité

8. Interrupteur d’éclairage

9. Poignée isolée

10. ~ V c.a. (les deux DEL
allumées)

11. Voyant de niveau de
tension

Symboles apparaissant sur l’appareil

Avertissement—Lire le manuel d’instructions
Isolation double
Recycler ce produit conformément aux directives du

fabricant

GT-55e

3

9

8

4
5

6
7

11

10

21

GT-85e

3

7, 10
14

6
4

9

8

13

11

12

5

1 2

GT-85e

1. Sonde -

2. Sonde +

3. Lumière

4. Risques de décharge
électrique

5. Voyant de continuité
avec tonalité

6. Indication de rotation
de phase

7. Voyant de polarité
inversée – V c.c. avec
tonalité

8. Interrupteur d’éclairage

9. Poignée isolée

10. + V c.c et ~ V c.a.

11. Voyant et lecture de
niveau de tension

12. Interrupteur ohm

13. Symbole ohm et
lecture

14. Indicateur de décharge
de pile

23

GT-55e • GT-85e

Utilisation

1. Se reporter aux « Mesures types » pour obtenir des
instructions de mesure spécifiques.

2. Vérifier l’appareil sur un circuit ou sur un composant
connu.

• Si l’appareil ne fonctionne pas comme prévu sur
un circuit dont le fonctionnement est connu,
remplacer la pile.

• Si l’appareil ne fonctionne toujours pas comme
prévu, le renvoyer à Greenlee pour qu’il soit
réparé.

3. Lire le circuit ou le composant à vérifier.

4. Si le contrôleur est utilisé dans un environnement
bruyant, s’assurer que le niveau de son du contrôleur
est perceptible.

Éclairage

Lumière
de sonde

GT-55e

GT-85e

Risques de décharge électrique :
Un contact avec des circuits sous

tension pourrait entraîner des
blessures graves, voire mortelles.

Risques de décharge électrique :
Ne pas modifier la fonction de mesure pendant que les

fils d’essai sont connectés à un composant ou à un
circuit.

L’inobservation de cette consigne pourrait
endommager l’appareil et entraîner des blessures.

24

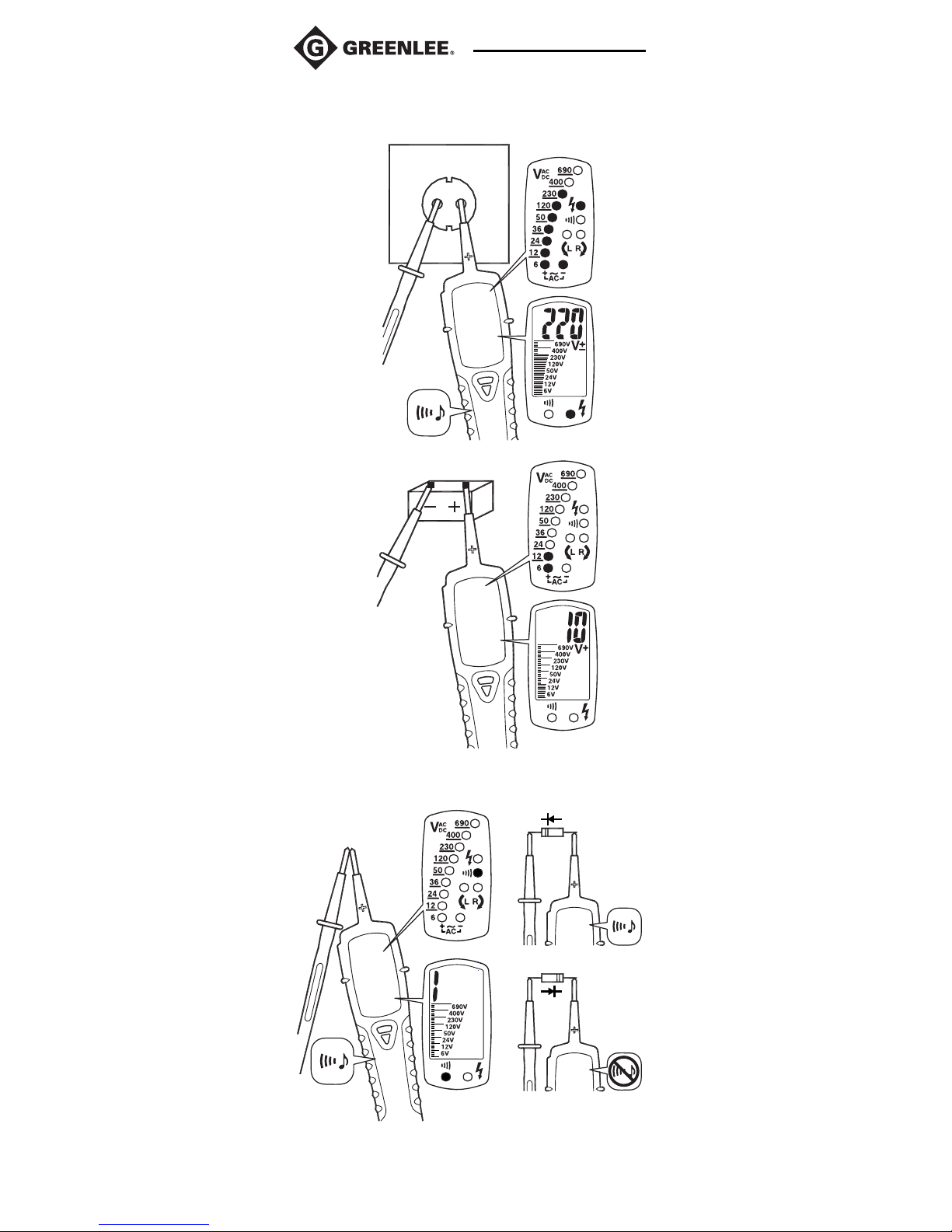

Mesures types

Mesure de tension c.a. bipolaire

GT-55e

GT-85e

Remarque : Si le
contrôleur est utilisé
dans un environnement
bruyant, s’assurer que le
niveau de son du
contrôleur est perceptible.
Le contrôleur émet un
son lorsqu’il détecte une
polarité inverse de
tension c.c.

GT-55e

GT-85e

Vérification de
continuité / diode

GT-55e

GT-85e

Tension c.c.

Remarque : La vérification de continuité/
diode ne peut être effectué qu’avec des
piles installées et en bon état.

25

GT-55e • GT-85e

Mesures types

Mesures de la résistance (ohm)
(GT-85e seulement)

GT-85e

• Cette vérification n’est pas toujours indiquée pour

déterminer si un circuit est hors tension. Pour
déterminer si un circuit est hors tension, utiliser les
deux sondes L1 et L2.

• Saisir fermement les poignées isolées du contrôleur

pour accroître la sensibilité de cette vérification.

Remarque : Le fait de se tenir sur des marches en bois,
une échelle ou sur des revêtements de sol isolés peut
fausser la détection de tension unipolaire. Un éclairage
défavorable, comme la lumière directe du soleil sur un
système de tension c.a. mis à la terre et qui ne
fonctionne pas, peut également fausser la détection.

GT-55e

GT-85e

>100 V

Saisir
fermement

Remarque : La vérification de la résistance ne peut être
effectué qu’avec des piles installées et en bon état.

Vérification de détection de tension unipolaire

26

Vérification de rotation de phase

Rotation de phase de réseaux triphasés
Champ tournant

de droite

GT-55e

GT-85e

Saisir
fermement

Mesures types

GT-55e

GT-85e

Saisir
fermement

Champ tournant
de gauche

Dans les systèmes électriques à trois phases, celles-ci sont
séparées par un déphasage de 120 degrés. La première
phase en est une de référence ; la seconde est décalée de
120 degrés par rapport à la première ; la troisième est
décalée de 120 degrés par rapport à la seconde.

Ondes de tension triphasées

ABCABC

BCABCA

120°

240°

360°

27

GT-55e • GT-85e

Mesures types

Vérification de rotation de phase (suite)

Au moins trois conventions servent à identifier les phases :

• L1, L2 et L3

• A, B et C

• R, S et T

La fonction de séquence de phase du GT-55e et du GT-85e
peut déterminer la relation de phase entre deux tensions
c.a.

1. Raccorder L1 et L2 à deux des phases. Saisir
fermement les poignées isolées du contrôleur pour
accroître la sensibilité de ce test. Comparer les
résultats affichés avec les données du « Tableau des
séquences de phase ».

Tableau des séquences de phase

2. Si la rotation de phase se produit dans le sens horaire
(

), intervertir les câbles pour obtenir une rotation

dans le sens horaire ( ).

Remarque : S’assurer que les électrodes de vérification
(embouts de sonde) entrent bien en contact avec les deux
phases d’un réseau triphasé pendant la rotation de phase.
Pour obtenir une détermination absolue d’une rotation
dans le sens horaire, on doit inverser la position des deux
sondes et vérifier si le voyant de phase change. Le voyant
( ) ou ( ) peut être influencé par un éclairage
défavorable, des vêtements protecteurs ou des endroits
isolés.

Connexion de Connexion de

la sonde L1 la sonde L2 Afficheur

L1 / A / R

L2 / B / S
L3 / C / T

L2 / B / S

L3 / C / T
L1 / A / R

L3 / C / T

L1 / A / R
L2 / B / S

28

Vérification de déclenchement de détecteur de
courant résiduel

Pendant les vérifications de tension dans les systèmes
équipés de disjoncteurs à détecteurs de courants
résiduels, un tel contacteur de détecteur peut être
déclenché par un courant résiduel nominal de 10 ou
30 mA en mesurant la tension entre phase et terre.

Le GT-55e et le GT-85e sont équipés d’une charge interne
qui permet le déclenchement d’un dispositif de protection
par détection de courant résiduel de 10 ou 30 mA.

Remarque : Pour éviter le déclenchement d’un détecteur
de courant résiduel, charger d’abord l’appareil en
connectant les deux sondes entre phase et neutre pendant
environ 5 secondes. Immédiatement après, connecter les
sondes entre phase et terre.

Mesures types

29

GT-55e • GT-85e

Spécifications et précision

GT-55e et GT-85e

Conditions d’utilisation et d’entreposage:

Température : -10 °C à 55 °C
Humidité : 0 à 85 % d’humidité relative
Altitude : 2000 m maximum
Degré de pollution : 2
Utilisation à l’intérieur uniquement.
Retirer les piles avant d’entreposer. Entreposer dans un

endroit sec et fermé. Si l’outil est transporté dans
une zone de température extrême, il exige un
temps de récupération d’au moins 2 heures avant

d’être utilisé.
Catégories de mesure : CAT III 1000 V ; CAT IV 600 V
Type de protection : IP64
CE :

EN61326 :
EN55011 :

Sécurité :

EN61010-1 : 2001
EN61010-031 : 2002
EN61243-3 : 1998
EN61243-3/CI : 2000
EN60529 : 1992/AI2000
GS38

Fonctionnalité :

EN61243-3 : 1998
EN61557-7 : 1997
EN61557-10 : 2001
EN61557-1 : 1997

GT-55e

Plage de tension : 6 V à 690 V (c.a. ou c.c.)
Résolution du graphique à barres : ± 6, 12, 24, 36, 50,

120, 240, 400, 690 V
Détection de la tension : Automatique
Son du signal acoustique :

Tension c.a. : Oui

Tension c.c. - : Oui
Détection de polarité : Plage entière
Plage de détection : Automatique
Temps de réponse : < 0,1 s
Plage de fréquence, c.c. : 45 à 65 Hz
Charge automatique (dét. cour. résid.) Oui
Courant de crête : Is < 0,2 A / Is (5 s) < 3,5 mA
Temps d’utilisation : ED (DT) = 30 s
Temps de récupération : 10 min
Mise hors tension automatique : < 12 V c.a./c.c.
Alimentation : 2 x 1,5 V Micro IEC LR03
Consommation d’énergie : Max. 30 mA / environ 250 MΩ

Vérification de détection de tension unipolaire

Plage de tension : 100 V à 690 V c.a.
Plage de fréquence : 45 à 65 Hz

Vérification de la continuité

Seuil : < 200 kΩ
Vérification du courant : < 20 µA
Protection contre les surtensions : 690 V c.a./c.c.

30

Spécifications et précision (suite)

Indication de champ tournant

Plage de tension (DEL) : 100 à 690 V
Plage de fréquence : 50 à 60 Hz
Principe de mesure : Bipolaire et ternir fermement la

poignée (L2)

GT-85e

Plage de tension : 6 V à 690 V (c.a. ou c.c.)
Résolution du graphique à barres : ± 6, 12, 24, 36, 50,

120, 240, 400, 690 V
Plage de tension de l’ACL : 10 V à 690 V (c.a. ou c.c.)
Résolution de l’ACL : 1 V
Précision : ± (3 % de la lecture + 2 V)
Détection de la tension : Automatique
Son du signal acoustique :

Tension c.a. : Oui

Tension c.c. - : Oui
Détection de polarité : Plage entière
Plage de détection : Automatique
Temps de réponse : < 0,1 s/BAR; < 2 s/lecture
Plage de fréquence, c.c. : 45 à 65 Hz
Charge automatique (dét. cour. résid.) : Oui
Courant de crête : Is < 0,2 A / Is (5 s) < 3,5 mA
Temps d’utilisation : ED (DT) = 30 s
Temps de récupération : 10 min
Mise hors tension automatique : < 12 V c.a./c.c.
Alimentation : 2 x 1,5 V Micro IEC LR03
Consommation d’énergie : Max. 30 mA / environ 250 MΩ

Vérification de détection de tension unipolaire

Plage de tension : 100 V à 690 V.c.a.
Plage de fréquence : 45 à 65 Hz

Vérification de la continuité

Seuil : < 200 kΩ
Vérification du courant : < 20 µA
Protection contre les surtensions : 690 V c.a./c.c.

Indication de champ tournant

Plage de tension (DEL) : 100 à 690 V
Plage de fréquence : 50 à 60 Hz
Principe de mesure : Bipolaire et ternir fermement la

poignée (L2)

Vérification de résistance

Plage de résistance : 0 kΩ à 2 kΩ
Précision : ± (3 % de la lecture + 10 Ω)
Vérification du courant : < 0,5 mA

GT-55e (suite)

31

GT-55e • GT-85e

Catégories de mesure

Ces définitions sont dérivées des normes internationales
sur la sécurité pour la coordination de l’isolation telle
qu’elle s’applique à la mesure, au contrôle et à
l’équipement de laboratoire. Ces catégories de mesure
sont expliquées plus en détail par la Commission
électrotechnique internationale ; se reporter à l’une de ces
deux publications : IEC 61010-1 ou IEC 60664.

Catégorie de mesure I

Niveau de signal. Pièces ou équipement électronique et de
télécommunication. Par exemple, les circuits électroniques
protégés contre les courants transitoires, dans les
photocopieurs et les modems.

Catégorie de mesure II

Niveau local. Appareils, équipement portatif et les circuits
dans lesquels ils sont branchés. Par exemple, les appareils
d’éclairage, les téléviseurs et les dérivations.

Catégorie de mesure III

Niveau de distribution. Les machines installées en
permanence et les circuits auxquels elles sont câblées. Par
exemple, les systèmes de convoyeurs et les panneaux de
disjoncteurs principaux du système électrique d’un édifice.

Catégorie de mesure IV

Niveau d’alimentation principal. Lignes surélevées et
autres systèmes de câbles. Par exemple, les câbles, les
compteurs, les transformateurs et autres équipements
extérieurs appartenant aux fournisseurs en électricité.

Déclaration de conformité

Greenlee Textron Inc. est certifiée selon ISO 9000 (2000)
pour nos Systèmes de gestion de la qualité.

L’instrument ci-inclus a été vérifié et/ou étalonné avec des
moyens de mesure raccordés aux étalons du National
Institute of Standards and Technology (NIST).

32

Entretien

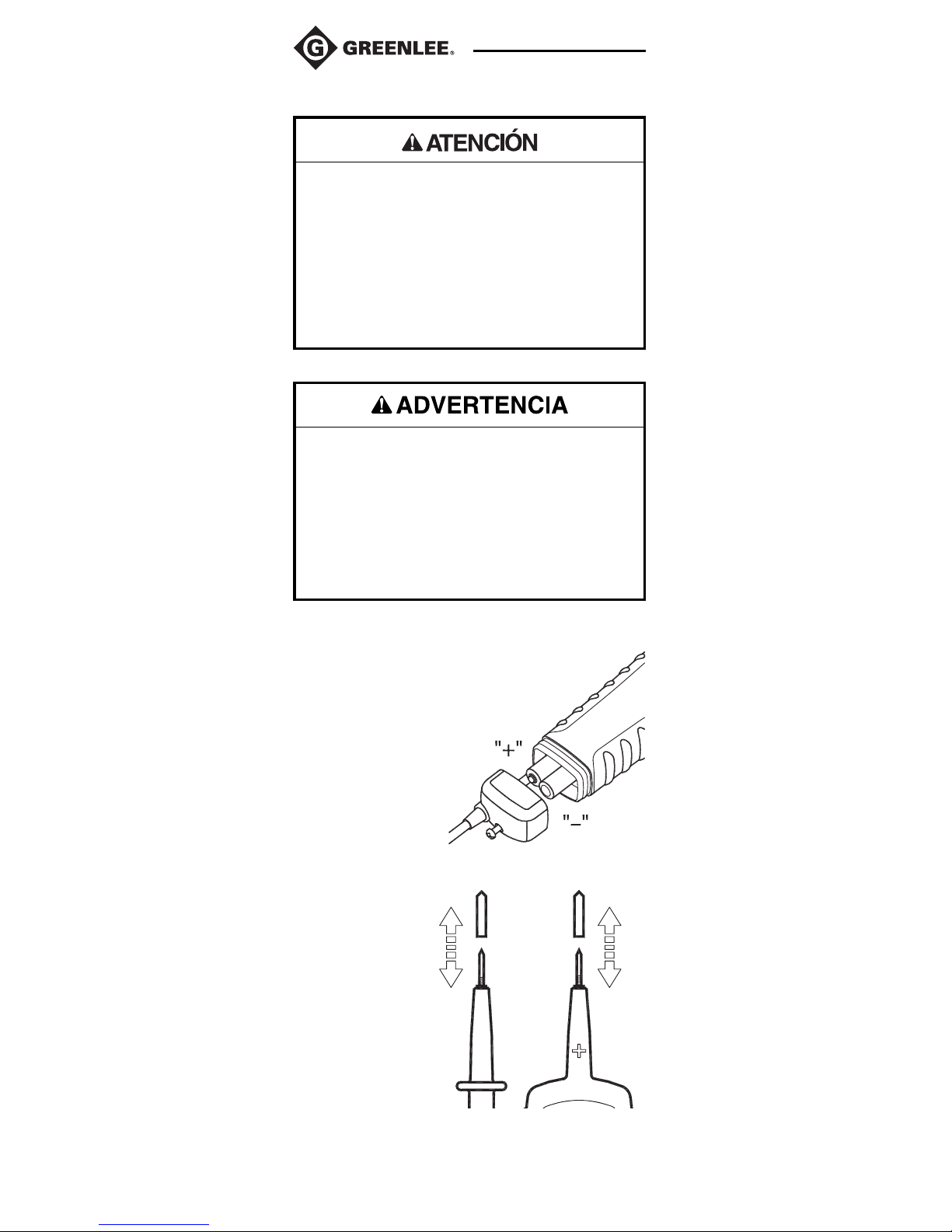

Remplacement de la pile

1. Débrancher l’appareil du circuit.

2. Enlever la vis du couvercle du compartiment

des piles.

3. Retirer le couvercle du compartiment à pile.

4. Remplacer les piles (suivre la polarité).

5. Remettre en place le couvercle

et la vis.

Remplacement de
l’embout de 4 mm

Des embouts de
remplacement,
numéro de pièce
52022444, peuvent
être commandés de
Greenlee.

Nettoyage

Nettoyer régulièrement le boîtier avec un chiffon humide et
un détergent doux. Ne pas utiliser de produits abrasifs ou
de solvants.

Risques de décharge électrique :

• Ne pas tenter de réparer cet appareil. Il ne comporte
aucune pièce pouvant être réparée.

• Ne pas exposer l’appareil à des températures ou à
une humidité extrêmes. Se reporter à la section des
« Spécifications ».

L’inobservation de ces consignes pourrait
endommager l’appareil et entraîner des blessures.

Risques de décharge électrique :

• Ne pas utiliser lorsque le boîtier ou le couvercle du
compartiment à pile est ouvert.

• Avant d’ouvrir le boîtier ou le couvercle du
compartiment à piles, retirer les fils d’essai du
circuit et mettre l’appareil hors tension.

L’inobservation de ces consignes pourrait entraîner des
blessures graves, voire mortelles.

52021951 © 2005 Greenlee Textron Inc. 8/05

GT-55e • GT-85e

Tester di tensione,

continuità e rotazione

di fase

MANUALE DI ISTRUZIONI

Prima di usare questo attrezzo, o di
eseguirne la manutenzione, leggere
e comprendere tutte le istruzioni e
le informazioni sulla sicurezza
contenute nel presente manuale.

34

Descrizione

I rilevatori di tensione Greenlee GT-55e e GT-85e sono
completamente automatici, in grado di leggere tensioni per
un valore massimo di 690 V c.a. o c.c. Entrambi i modelli
controllano inoltre la continuità, indicano la rotazione di
fase, prevedono un test a scatto con rilevatore di corrente
residua (RCD) ed una spia integrata in caso di condizioni
di scarsa luce.

Il display del modello GT-55e utilizza spie LED, mentre il
modello GT-85e prevede un display a cristalli liquidi con
retroilluminazione ed è in grado di misurare resistenza.

Sicurezza

La sicurezza è essenziale per l’uso e la manutenzione degli
attrezzi e delle apparecchiature Greenlee. Questo manuale
delle istruzioni e tutte le indicazioni sull’attrezzo forniscono
le informazioni necessarie per evitare pericoli, oltre che
modi d’uso non sicuri relativi a questo attrezzo. Attenersi
sempre a tutte le istruzioni per la sicurezza fornite.

Scopo di questo manuale

Questo manuale di istruzioni è concepito per consentire
agli addetti ai lavori di prendere dimestichezza con le
procedure di funzionamento e manutenzione per i tester
Greenlee GT-55e e GT-85e di tensione, continuità e
rotazione di fase.

Tenere questo manuale a disposizione di tutto il personale.
Altre copie di questo manuale sono disponibili
gratuitamente su richiesta.

Non smaltire o gettare via questo prodotto!

Per informazioni sulle procedure di riciclaggio,
andare a www.greenlee.com.

CONSERVARE QUESTO MANUALE

Tutte le specifiche sono nominali e potrebbero cambiare man mano
che si apportano migliorie al design. La Greenlee Textron Inc. non
sarà responsabile di eventuali danni risultanti dall’errata
applicazione o dall’uso improprio dei suoi prodotti.

® Depositato: il colore verde degli strumenti di misura elettrica è
un marchio depositato della Greenlee Textron Inc.

Garanzia limitata a vita

Greenlee Textron Inc. garantisce all’acquirente originale
di questi prodotti che l’uso degli stessi sarà libero da
difetti di manodopera e materiale per la loro vita utile,
ad eccezione di usura naturale ed abuso. Questa
garanzia è soggetta alle stesse condizioni contenute
nella garanzia limitata di un anno, standard della
Greenlee Textron Inc.

35

GT-55e • GT-85e

Importanti informazioni per la sicurezza

Questo simbolo viene usato per richiamare l’attenzione
su pericoli e modi di operare non sicuri che potrebbero
causare infortuni personali o danni alle cose. I termini
usati, descritti di seguito, indicano il livello di gravità
del pericolo. Il messaggio dopo la parola fornisce le
informazioni per impedire o evitare il pericolo.

SIMBOLO DI ALLERTA
PER LA SICUREZZA

Pericoli immediati, che, se non evitati, CAUSERANNO
gravi infortuni a persone o la morte.

Pericoli che, se non evitati, POTREBBERO causare
gravi infortuni a persone o la morte.

Pericoli o modi di operare non sicuri che, se non
evitati, POSSONO causare infortuni a persone o danni
alle cose.

Leggere e comprendere questo
materiale prima di azionare o di
riparare l’apparecchiatura. La
mancata comprensione della
modalità di funzionamento sicura di
questo attrezzo può causare
incidenti, gravi lesioni a persone o
morte.

36

Importanti informazioni per la sicurezza

Pericolo di scossa elettrica:

• Non azionare con la custodia o il vano batteria
aperti.

• Prima di aprire la custodia o il coperchio della
batteria, togliere i conduttori di prova dal circuito e
spegnere l’unità.

L’inosservanza di queste avvertenze potrebbe causare
gravi infortuni personali o la morte.

Pericolo di scossa elettrica:

• Non applicare una tensione superiore a quella
nominale tra due terminali di ingresso, oppure tra
un terminale di ingresso e la messa a terra.

• Evitare il contatto con le punte dei conduttori di
prova o la parte non isolata dell’accessorio.

L’inosservanza di queste avvertenze potrebbe causare
gravi infortuni personali o la morte.

Pericolo di scossa elettrica:

• Non esporre questa unità a pioggia o umidità.

• Non usare questa unità se bagnata o danneggiata.

• Usare dei conduttori di prova o accessori adeguati
per l’applicazione. Vedere i valori nominali per
categoria e tensione dei conduttori di prova o
accessori.

• Ispezionare i conduttori di prova o accessori prima
dell’uso. Questi devono essere puliti ed asciutti e
l’isolamento deve essere in buone condizioni.

• Usare questa unità esclusivamente per lo scopo
inteso dal fabbricante, come descritto in questo
manuale. Qualsiasi altro utilizzo potrebbe
compromettere la protezione dell’unità.

L’inosservanza di queste avvertenze potrebbe causare
gravi infortuni personali o la morte.

Pericolo di scossa elettrica:
Il contatto con i circuiti sotto

tensione può causare gravi lesioni o
morte.

37

GT-55e • GT-85e

Importanti informazioni per la sicurezza

Pericolo di scossa elettrica:

• Non tentare di riparare questa unità, che non
contiene parti riparabili dall’utente.

• Non esporre questa unità a temperature estreme o
alta umidità. Consultare le “Specifiche”.

La mancata osservanza di queste precauzioni può
causare lesioni a persone o danni all’unità.

Pericolo di scossa elettrica:
Non cambiare la funzione di misura con i conduttori di

prova collegati ad un componente o circuito.
La mancata osservanza di queste precauzioni può

causare lesioni a persone o danni all’unità.

Pericolo di scossa elettrica:

• A meno che non si stia misurando tensione, togliere
e disattivare la corrente. Accertarsi che tutti i
condensatori siano scaricati. Non deve essere
presente tensione.

• L’utilizzo di questa unità in prossimità di
apparecchiature che generano interferenze
elettromagnetiche può causare letture non stabili o
imprecise.

L’inosservanza di queste avvertenze potrebbe causare
gravi infortuni personali o la morte.

38

Identificazione

GT-55e

1. sonda –

2. sonda +

3. Spia

4. Rischio di folgorazione

5. Indicazione di continuità
con tono

6. Indicazione di rotazione
di fase

7. Indicazione di polarità
inversa – V c.c. con tono

8. Interruttore luci

9. Impugnatura isolata

10. ~ V c.a. (entrambe le
spie LED accese)

11. Indicazione del livello di
tensione

Simboli sull’unità

Avvertenza — Leggere il manuale di istruzioni
Doppio isolamento
Riciclare il prodotto secondo quanto previsto dal

fabbricante

GT-55e

3

9

8

4
5

6
7

11

10

21

GT-85e

3

7, 10
14

6
4

9

8

13

11

12

5

1 2

GT-85e

1. sonda –

2. sonda +

3. Spia

4. Rischio di folgorazione

5. Indicazione di
continuità con tono

6. Indicazione di
rotazione di fase

7. Indicazione di polarità
inversa – V c.c. con
tono

8. Interruttore luci

9. Impugnatura isolata

10. + V c.c. e ~ V c.a.

11. Indicazione e lettura
del livello di tensione

12. Interruttore elettronico

13. Simbolo e lettura ohm

14. Indicazione di pile
scariche

39

GT-55e • GT-85e

Funzionamento

1. Consultare le “Misure tipiche” per istruzioni specifiche
sulle misure.

2. Provare l’unità su un circuito o componente dal
funzionamento sicuro.

• Se l’unità non funziona come previsto su un
circuito di cui si sia accertato il funzionamento,
sostituire le pile.

• Se l’unità continua a non funzionare come
previsto, inviare l’unità alla Greenlee per la
riparazione.

3. Prendere la lettura dal circuito o dal componente da
provare.

4. Se il tester viene usato in un ambiente rumoroso,
accertarsi che il livello acustico del tester sia
percepibile.

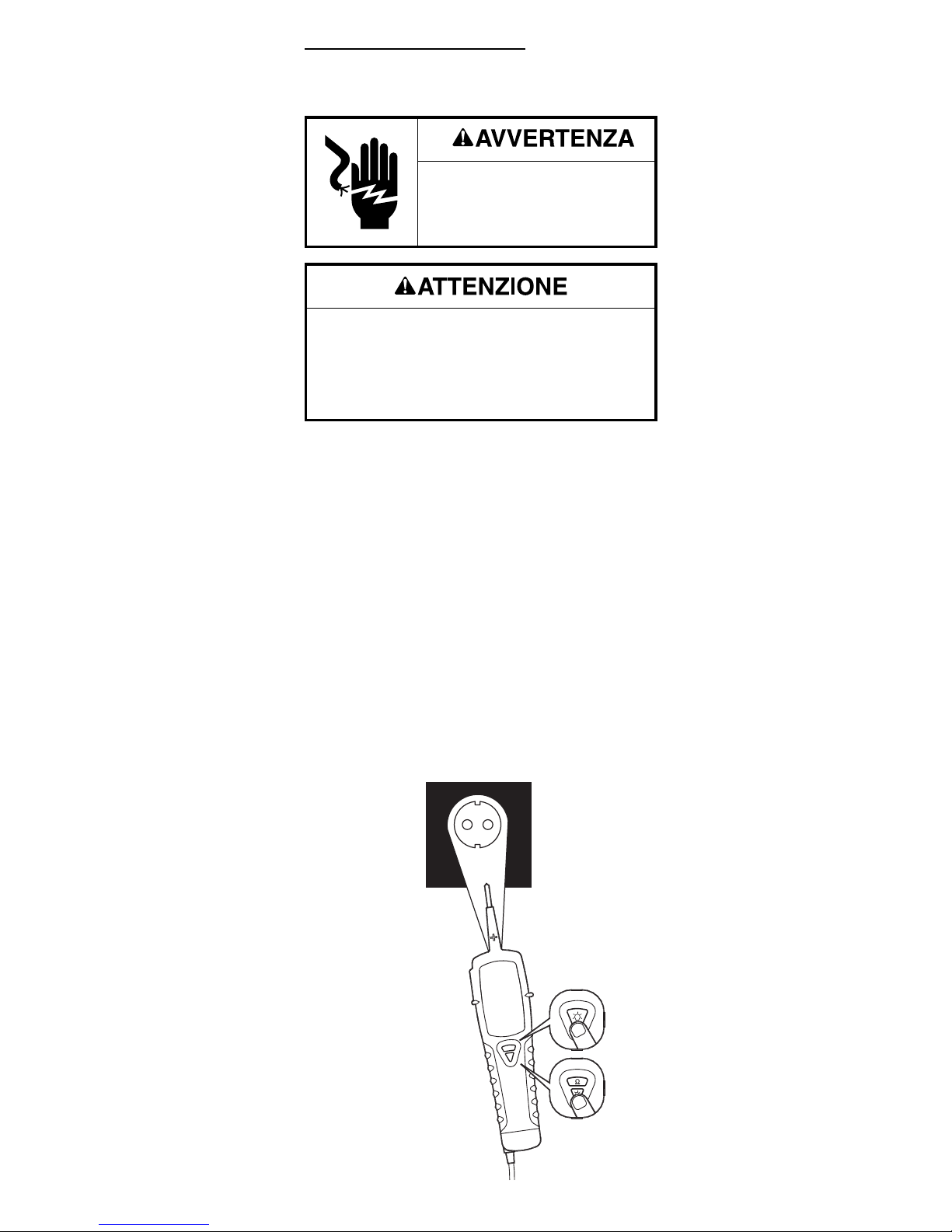

Illuminazione

Spia sonda

GT-55e

GT-85e

Pericolo di scossa elettrica:
Il contatto con i circuiti sotto

tensione può causare gravi lesioni o
morte.

Pericolo di scossa elettrica:
Non cambiare la funzione di misura con i conduttori di

prova collegati ad un componente o circuito.
La mancata osservanza di queste precauzioni può

causare lesioni a persone o danni all’unità.

40

Misure tipiche

Misura di tensione c.a. a doppio polo

GT-55e

GT-85e

Nota: se il tester viene
usato in un ambiente
rumoroso, accertarsi
che il livello acustico del
tester sia percepibile. In
caso di polarità inversa
con tensione c.c., il
tester emette un suono.

GT-55e

GT-85e

Test di
continuità/
diodi

GT-55e

GT-85e

Tensione
c.c.

Nota: con le pile installate ed in buone
condizioni, il test di continuità/diodi è
l’unico possibile.

41

GT-55e • GT-85e

Misure tipiche

Misure ohm (solo modelli GT-85e)

GT-85e

• Questo test non è sempre adeguato per controllare se

un circuito non è alimentato. Per determinare se il
circuito non è alimentato, usare entrambe le sonde
L1 e L2.

• Afferrare bene le impugnature isolate del tester per

aumentare il livello di sensibilità di questo test.

Nota: Trovandosi su gradini in legno, scale o pavimento
isolato si rischia di compromettere il rilevamento di
tensione a sonda singola. Anche condizioni di luce
sfavorevoli, quali raggi solari diretti, oppure un impianto
in tensione c.a. con messa a terra ma non funzionante,
possono compromettere il rilevamento.

GT-55e

GT-85e

>100 V

Afferrare
bene

Nota: con le pile installate ed in buone condizioni, il test di
resistenza è l’unica possibile.

Test a polo singolo per il rilevamento
della tensione

42

Test di rotazione di fase

Fase rotante di una
rete trifase

Campo rotante
destro

GT-55e

GT-85e

Afferrare
bene

Misure tipiche

GT-55e

GT-85e

Afferrare
bene

Campo rotante
sinistro

In impianti elettrici trifase, le fasi sono separate da 120
gradi di scostamento di fase. La prima fase corrisponde a
quella di riferimento, la seconda riporta un ritardo di 120
gradi rispetto alla prima, mentre la terza riporta un ritardo
di 120 gradi rispetto alla seconda.

Onde di tensione trifase

ABCABC

BCABCA

120°

240°

360°

43

GT-55e • GT-85e

Misure tipiche

Test di rotazione di fase (continua)

Le fasi vengono identificate con almeno tre convenzioni
diverse:

• L1, L2 e L3

• A, B e C

• R, S e T

La funzione di sequenza di fase del GT-55e e GT-85e può
determinare la correlazione tra le fasi tra due tensioni c.a.

1. Collegare le sonde L1 e L2 a due delle fasi. Afferrare
bene le impugnature isolate del tester per aumentare il
livello di sensibilità di questo test. Confrontare il
risultato sul display con la tabella delle sequenze di
fase.

Tabella delle sequenze di fase

2. Se la rotazione di fase è in senso antiorario ,
invertire i fili per ottenere una rotazione in senso
orario .

Nota: durante il test della rotazione di fase, accertarsi che
gli elettrodi di prova (punte delle sonde) facciano bene
contatto con due fasi di una rete trifase. Per la
determinazione assoluta di una rotazione in senso orario,
occorre invertire la posizione delle due sonde e controllare
che l’indicazione di fase cambi. L’indicazione o può
essere compromessa da condizioni di luce inadeguate,
indumenti di protezione o punti di isolamento.

Connessione Connessione

sonda L1 sonda L2 Display

L1 / A / R

L2 / B / S
L3 / C / T

L2 / B / S

L3 / C / T
L1 / A / R

L3 / C / T

L1 / A / R
L2 / B / S

44

Test a scatto RCD

Durante i test di tensione in impianti dotati di interruttori
RCD, in interruttore RCD può scattare ad una corrente
residua nominale di 10 mA o 30 mA misurando la tensione
tra L e PE.

I modelli GT-55e e GT-85e sono dotati di un carico interno
che consente lo scatto di un dispositivo di protezione RCD
di 10 mA o 30 mA.

Nota: al fine di impedire lo scatto di un RCD, caricare
dapprima l’unità le sonde tra L e N per circa 5 secondi.
Subito dopo, collegare le sonde tra L e PE.

Misure tipiche

45

GT-55e • GT-85e

Specifiche e precisione

GT-55e e GT-85e

Condizioni operative e di immagazzinaggio:

Temperatura: da –10 °C a 55 °C
Umidità: da 0% a 85% di umidità relativa
Altitudine: 2000 m massimo
Livello di inquinamento: 2
Solo per interni.
Togliere le pile prima di immagazzinare. Conservare in

un luogo asciutto e chiuso. Se l’attrezzo viene
trasferito in ambiente con temperature estreme,
prima di rimettere in funzione consentire un tempo

di recupero di almeno 2 ore.
Categorie di misura: CAT III 1000 V; CAT IV 600 V
Tipo di protezione: IP64
CE:

EN61326:
EN55011:

Sicurezza:

EN61010-1: 2001
EN61010-031: 2002
EN61243-3: 1998
EN61243-3/CI: 2000
EN60529: 1992/AI2000
GS38

Funzionalità:

EN61243-3: 1998
EN61557-7: 1997
EN61557-10: 2001
EN61557-1: 1997

GT-55e

Gamma di tensione: da 6 V a 690 V c.a./c.c.
Risoluzione grafico a barre: ± 6, 12, 24, 36, 50, 120, 240,

400, 690 V
Rilevamento di tensione: automatico
Suono segnale acustico:

Tensione c.a.: sì

Tensione – c.c.: sì
Rilevamento polarità: gamma completa
Rilevamento gamma: automatico
Tempo di risposta: < 0,1 s
Gamma di frequenza, c.c.: da 45 Hz a 65 Hz
Carico automatico (RCD): sì
Corrente di picco: < 0,2 A / Is (5 s) < 3,5 mA
Tempo operativo: ED (DT) = 30 s
Tempo di recupero: 10 min
Autoaccensione: < 12 V c.a./c.c.
Alimentazione: 2 x 1,5 V Micro IEC LR03
Consumo energetico: massimo 30 mA / circa 250 MΩ

Test a polo singolo per il rilevamento della tensione

Gamma di tensione: da 100 V a 690 V c.a.
Gamma di frequenza: da 45 Hz a 65 Hz

Test di continuità

Soglia: < 200 kΩ
Corrente di prova: < 20 µA
Protezione da sovratensione: 690 V c.a./c.c.

46

Specifiche e precisione (continua)

Indicazione campo rotante

Gamma di tensione (LED): da 100 V a 690 V
Gamma di frequenza: da 50 Hz a 60 Hz
Principio di misura: a polo doppio, con una presa sicura

sull’impugnatura (L2)

GT-85e

Gamma di tensione: da 6 V a 690 V c.a./c.c.
Risoluzione grafico a barre: ± 6, 12, 24, 36, 50, 120, 240,

400, 690 V
Gamma di tensione LCD: da 10 V a 690 V c.a./c.c.
Risoluzione LCD: 1 V
Precisione: ± (3% di lettura + 2 V)
Rilevamento di tensione: automatico
Suono segnale acustico:

Tensione c.a.: sì

Tensione – c.c.: sì
Rilevamento polarità: gamma completa
Rilevamento gamma: automatico
Tempo di risposta: < 0,1 s/BAR; < 2 s/lettura
Gamma di frequenza, c.c.: da 45 Hz a 65 Hz
Carico automatico (RCD): sì
Corrente di picco: < 0,2 A / Is (5 s) < 3,5 mA
Tempo operativo: ED (DT) = 30 s
Tempo di recupero: 10 min
Autoaccensione: < 12 V c.a./c.c.
Alimentazione: 2 x 1,5 V Micro IEC LR03
Consumo energetico: massimo 30 mA / circa 250 MΩ

Test a polo singolo per il rilevamento della tensione

Gamma di tensione: da 100 V a 690 V c.a.
Gamma di frequenza: da 45 Hz a 65 Hz

Test di continuità

Soglia: < 200 kΩ
Corrente di prova: < 20 µA
Protezione da sovratensione: 690 V c.a./c.c.

Indicazione campo rotante

Gamma di tensione (LED): da 100 V a 690 V
Gamma di frequenza: da 50 Hz a 60 Hz
Principio di misura: a polo doppio, con una presa sicura

sull’impugnatura (L2)

Test di resistenza

Gamma di resistenza: da 0 kΩ a 2 kΩ
Precisione: ± (3% di lettura + 10 Ω)
Corrente di prova: < 0,5 mA

GT-55e (continua)

47

GT-55e • GT-85e

Categorie di misura

Queste definizioni sono derivate dallo standard
internazionale sulla sicurezza per la coordinazione
dell’isolamento per le apparecchiature di misura, controllo
e laboratorio. Queste categorie di misura vengono spiegate
nei dettagli dall’International Electrotechnical Commission;
consultare la documentazione: IEC 61010-1 o IEC 60664.

Categoria di misura I

Livello segnale. Apparecchiature elettroniche o di
telecomunicazioni, o parte delle stesse. Tra gli esempi
compaiono circuiti elettronici di protezione da transienti
all’interno di fotocopiatrici e modem.

Categoria di misura II

Livello locale. Elettrodomestici, apparecchiature portatili e
circuiti con cavo di alimentazione. Tra gli esempi
compaiono lampade, televisori e circuiti a lunga
diramazione.

Categoria di misura III

Livello distribuzione. Macchine ad installazione
permanente e circuiti ad esse collegati. Tra gli esempi
compaiono sistemi convogliatori e pannelli di interruttori
automatici principali dell’impianto elettrico di un edificio.

Categoria di misura IV

Livello forniture primarie. Linee sospese ed altri sistemi di
cablaggio. Tra gli esempi compaiono cavi, multimetri,
trasformatori ed altre apparecchiature esterne collegate
all’utility di alimentazione.

Dichiarazione di conformità

Greenlee Textron Inc. è una società certificata ISO 9000
(2000) per i nostri sistemi di gestione della qualità.

Lo strumento contenuto è stato controllato e/o calibrato
usando apparecchiatura registrata presso il National
Institute for Standards and Technology (NIST).

48

Manutenzione

Sostituzione della batteria

1. Scollegare l’unità dal circuito.

2. Togliere la vite dal coperchio del vano batteria.

3. Togliere il coperchio.

4. Sostituire la batteria (osservarne la polarità).

5. Rimontare il coperchio e la vite.

Sostituzione della
punta da 4 mm

Le punte di ricambio,
numero di parte
52022444, sono
ottenibili dalla
Greenlee.

Pulitura

Pulire periodicamente la custodia con un panno umido e
detergente neutro; non usare abrasivi o solventi.

Pericolo di scossa elettrica:

• Non azionare con la custodia o il vano batteria
aperti.

• Prima di aprire la custodia o il coperchio della
batteria, togliere i conduttori di prova dal circuito e
spegnere l’unità.

L’inosservanza di queste avvertenze potrebbe causare
gravi infortuni personali o la morte.

Pericolo di scossa elettrica:

• Non tentare di riparare questa unità, che non
contiene parti riparabili dall’utente.

• Non esporre questa unità a temperature estreme o
alta umidità. Consultare le “Specifiche”.

La mancata osservanza di queste precauzioni può
causare lesioni a persone o danni all’unità.

52021951 © 2005 Greenlee Textron Inc. 8/05

GT-55e • GT-85e

Spannungs-,

Durchgangs- und

Drehfeld-Prüfgerät

BEDIENUNGSANLEITUNG

Vor Bedienung oder Wartung dieses
Messgerätes bitte alle Anweisungen
und Sicherheitsinformationen in
diesem Handbuch genau
durchlesen und beachten.

50

Beschreibung

Bei den Geräten GT-55e und GT-85e von Greenlee handelt
es sich um vollautomatische Spannungsprüfer, die
Spannungen von 6 V bis zu 690 V AC oder DC messen
können. Mit beiden Modellen kann sowohl der Durchgang
geprüft als auch das Drehfeld angezeigt werden. Beide
Geräte verfügen über die FI-Schutzschalter-Auslösetest­Fähigkeit sowie ein integriertes Licht für das Testen unter
schwachen Lichtbedingungen.

Das GT-55e ist mit LED-Anzeigen ausgestattet.
Das GT-85e verfügt über eine LCD-Anzeige mit
Hintergrundbeleuchtung und kann Widerstand bestimmen.

Sicherheitsvorkehrungen

Sicherheitsvorkehrungen sind bei der Verwendung und der
Wartung der Geräte und Ausrüstung von Greenlee
entscheidend. Die vorliegende Anleitung und etwaige am
Gerät angebrachte Beschriftungen geben Hinweise zur
Vermeidung von Gefahren und gefährlichen Praktiken in
Bezug auf die Handhabung dieses Geräts. Bitte alle hier
angegebenen Sicherheitshinweise beachten.

Zweck dieses Handbuchs

Dieses Handbuch dient dazu, das Personal mit den
sicheren Betriebs- und Wartungsverfahren für die
Prüfgeräte GT-55e und GT-85e von Greenlee zur
Bestimmung von Spannung, Durchgang und Drehfeld
vertraut zu machen.

Bitte dieses Handbuch allen Mitarbeitern zugänglich
machen. Ersatz-Handbücher sind auf Anfrage kostenlos
erhältlich.

Dieses Produkt nicht wegwerfen.

Recycling-Informationen sind unter
www.greenlee.com nachzulesen.

DIESES HANDBUCH BITTE

AUFBEWAHREN

Alle technischen Daten sind Nennwerte. Bei Designverbesserungen
sind Änderungen der Nennwerte vorbehalten. Greenlee Textron Inc.
haftet nicht für Schäden, die sich aus der falschen Anwendung oder
dem Missbrauch seiner Produkte ergeben.

® Eingetragen: Die Farbe Grün für elektrische Testgeräte ist eine
eingetragene Marke von Greenlee Textron Inc.

Lebenslange beschränkte Garantie

Greenlee Textron Inc. garantiert dem Erstkäufer dieser
Produkte, dass sie unter Ausschluss von normalem
Verschleiß oder Missbrauch für den Zeitraum ihrer
Nutzungsdauer frei von Bearbeitungs- und
Materialfehlern sind. Diese Garantie unterliegt
denselben Bedingungen, die auch für die
standardmäßige beschränkte Einjahresgarantie von
Greenlee Textron Inc. gelten.

51

GT-55e • GT-85e

Wichtige Sicherheitsinformationen

Dieses Symbol macht auf gefährliche oder riskante
Praktiken aufmerksam, die zu Schäden oder
Verletzungen führen können. Das Signalwort, wie
nachfolgend definiert, gibt den Schweregrad der
Gefahr an. Der dem Signalwort folgende Hinweis
informiert darüber, wie die Gefahr verhindert oder
vermieden wird.

SICHERHEITS­WARNSYMBOL

Akute Gefahr, die bei Nichtvermeiden zu schweren
Verletzungen oder zum Tod FÜHRT.

Gefahr, die bei Nichtvermeiden zu schweren
Verletzungen oder zum Tod führen KANN.

Gefahr oder unsichere Praktiken, die bei
Nichtvermeiden zu Verletzungen oder Sachschäden
führen KÖNNEN.

Vor Betrieb oder Wartung dieses
Geräts die Bedienungsanleitung
sorgfältig durchlesen und
beachten. Mangelndes Verständnis
der sicheren Betriebsweise dieses
Geräts kann zu Unfällen mit
schweren oder tödlichen
Verletzungen führen.

52

Wichtige Sicherheitsinformationen

Stromschlaggefahr:

• Das Gerät nicht mit offenem Gehäuse oder offenem
Batteriefachdeckel benutzen.

• Vor dem Öffnen des Gehäuses oder
Batteriefachdeckels die Messleitungen vom
Stromkreis entfernen und das Gerät ausschalten.

Das Nichtbeachten dieser Warnungen könnte zu
schweren oder tödlichen Verletzungen führen.

Stromschlaggefahr:

• Zwischen zwei Eingangsanschlüssen bzw. einem
Eingangsanschluss und der Erdung nicht mehr als
die Nennspannung anlegen.

• Die Enden der Messleitungen oder die nicht
isolierten Teile des Zubehörteils dürfen nicht berührt
werden.

Das Nichtbeachten dieser Warnungen könnte zu
schweren oder tödlichen Verletzungen führen.

Stromschlaggefahr:

• Dieses Gerät darf weder Regen noch Feuchtigkeit
ausgesetzt werden.

• Das Gerät nicht benutzen, wenn es nass oder
beschädigt ist.

• Nur für die jeweilige Anwendung geeignete
Messleitungen verwenden. Die Kategorie und
Nennspannung der Messleitungen beachten.

• Vor dem Einsatz die Messleitungen oder
Zubehörteile überprüfen. Sie müssen sauber und
trocken und die Isolation muss in einem guten
Zustand sein.

• Dieses Gerät darf nur zu seinem vom Hersteller
bestimmten Zweck wie in dieser Anleitung
beschrieben verwendet werden. Davon abweichende
Verwendungszwecke beeinträchtigen u.U. den vom
Gerät gebotenen Schutz.

Das Nichtbeachten dieser Warnungen könnte zu
schweren oder tödlichen Verletzungen führen.

Stromschlaggefahr:
Das Berühren von Stromkreisen

kann zu schweren Verletzungen oder
zum Tod führen.

53

GT-55e • GT-85e

Wichtige Sicherheitsinformationen

Stromschlaggefahr:

• An diesem Gerät keine Reparaturen vornehmen. Es
enthält keine Teile, die vom Benutzer gewartet
werden können.

• Das Gerät keinen extremen Temperaturen oder
hoher Luftfeuchtigkeit aussetzen. Weitere Hinweise
sind unter „Technische Daten“ zu finden.

Nichtbeachten dieser Sicherheitsvorkehrungen kann zu
Verletzungen oder Schäden am Gerät führen.

Stromschlaggefahr:
Bei an einer Komponente oder einem Stromkreis

angeschlossenen Messleitungen darf die Messfunktion
nicht geändert werden.

Nichtbeachten dieser Sicherheitsvorkehrungen kann zu
Verletzungen oder Schäden am Gerät führen.

Stromschlaggefahr:

• Das Gerät ausschalten und die Stromzufuhr
blockieren, wenn es nicht zur Messung der
Spannung eingesetzt wird. Darauf achten, dass alle
Kondensatoren entladen sind. Es darf keine
elektrische Spannung vorhanden sein.

• Die Verwendung dieses Geräts in der Nähe von
Anlagen, die elektromagnetische Störungen
hervorrufen, kann zu instabilen bzw. ungenauen
Messwerten führen.

Das Nichtbeachten dieser Warnungen könnte zu
schweren oder tödlichen Verletzungen führen.

54

Bezeichnungen

GT-55e

1. –-Fühler

2. +-Fühler

3. Licht

4. Stromschlaggefahr

5. Anzeige mit akustischem
Signal – Durchgang

6. Anzeige – Drehfeld

7. Anzeige mit akustischem
Signal – –V DC
umgekehrte Polarität

8. Lichtschalter

9. Isolierter Handgriff

10. ~ VAC (beide LED­Anzeigen leuchten auf)

11. Anzeige –
Spannungspegel

Symbole am Gerät

Warnhinweis – Bedienungsanleitung lesen
Doppelisolierung
Das Produkt entsprechend den Anweisungen des

Herstellers recyceln.

GT-55e

3

9

8

4
5

6
7

11

10

21

GT-85e

3

7, 10
14

6
4

9

8

13

11

12

5

1 2

GT-85e

1. –-Fühler

2. +-Fühler

3. Licht

4. Stromschlaggefahr

5. Anzeige mit akustischem
Signal – Durchgang

6. Anzeige – Drehfeld

7. Anzeige mit akustischem
Signal – –V DC
umgekehrte Polarität

8. Lichtschalter

9. Isolierter Handgriff

10. + V DC und ~ VAC

11. Spannungspegelanzeige
und Messwert

12. Widerstandsschalter

13. Ohm-Symbol und
Messwert

14. Anzeige – niedrige
Batterieladung

55

GT-55e • GT-85e

Betrieb

1. Siehe „Typische Messungen“ für spezifische
Messanleitungen.

2. Das Gerät an einem funktionierenden Stromkreis oder
einer funktionsfähigen Komponente testen.

• Wenn das Messgerät an einem funktionierenden
Stromkreis nicht wie erwartet funktioniert, die
Batterie austauschen.

• Wenn das Messgerät anschließend immer noch
nicht wie erwartet funktioniert, das Gerät zur
Reparatur an Greenlee einsenden.

3. Den Messwert von dem zu testenden Stromkreis oder
der zu testenden Komponente ablesen.

4. Wenn das Messgerät in einer lauten Umgebung
verwendet wird, muss sichergestellt werden, dass der
akustische Warnhinweis des Messgeräts hörbar ist.

Beleuchtung

Licht am Fühler

GT-55e

GT-85e

Stromschlaggefahr:
Das Berühren von Stromkreisen

kann zu schweren Verletzungen oder
zum Tod führen.

Stromschlaggefahr:
Bei an einer Komponente oder einem Stromkreis

angeschlossenen Messleitungen darf die Messfunktion
nicht geändert werden.

Nichtbeachten dieser Sicherheitsvorkehrungen kann zu
Verletzungen oder Schäden am Gerät führen.

56

Typische Messungen

Zweipolige Wechselspannungsmessung

GT-55e

GT-85e

Hinweis: Wenn das
Messgerät in einer
lauten Umgebung
verwendet wird, muss
sichergestellt werden,
dass das akustische
Signal des Messgeräts
hörbar ist. Bei
Vorhandensein einer umgekehrten Polarität der
Gleichspannung wird ein akustisches Signal ausgegeben.

GT-55e

GT-85e

Durchgangs-/
Diodentest

GT-55e

GT-85e

Spannung –
Gleichstrom

Hinweis: Der Durchgangs-/Diodentest ist nur
dann möglich, wenn Batterien eingelegt sind
und diese sich in gutem Zustand befinden.

57

GT-55e • GT-85e

Typische Messungen

Widerstandsmessungen (nur bei Modell GT-85e)

GT-85e

• Diese Prüfung eignet sich u.U. nicht zum Testen der

aktuellen Stromführung eines Stromkreises. Um
festzustellen, ob der Stromkreis Strom führt, sind
Messfühler L1 und L2 zu verwenden.

• Die isolierten Griffe des Prüfgeräts mit der Hand fest

umfassen, um die Empfindlichkeit der Prüfung zu
erhöhen.

Hinweis: Die einpolige Spannungsprüfung kann durch
Stehen auf Trittleitern und Leitern aus Holz bzw.
isoliertem Fußbodenbelag beeinträchtigt werden. Ferner
können ungünstige Lichtverhältnisse, wie z. B. direkte
Sonneneinstrahlung, oder ein nichtfunktionierendes
geerdetes AC-Spannungssystem die Prüfung
beeinträchtigen.

GT-55e

GT-85e

>100 V

Gerät
festhalten

Hinweis: Die Widerstandsprüfung ist nur dann möglich,
wenn Batterien eingelegt sind und diese sich in gutem
Zustand befinden.

Einpolige Spannungsprüfung

58

Drehfeldprüfung

Drehphase eines Dreiphasennetzes

Rechtes Drehfeld

GT-55e

GT-85e

Gerät
festhalten

Typische Messungen

GT-55e

GT-85e

Gerät
festhalten

Linkes Drehfeld

Bei Dreiphasennetzen besteht eine Phasenverschiebung
von 120 Grad zwischen den Phasen. Die erste Phase ist die
Referenzphase und die drei Phasen sind um jeweils 120
Grad versetzt.

Dreiphasige Spannungswellen

ABCABC

BCABCA

120°

240°

360°

59

GT-55e • GT-85e

Typische Messungen

Drehfeldprüfung (Fortsetzung)

Die Phasen werden nach mindestens drei
unterschiedlichen Konventionen bezeichnet:

• L1, L2 und L3

• A, B und C

• R, S und T

Die Drehfeldfunktion des GT-55e und GT-85e kann die
Phasenbeziehung zwischen zwei Wechselspannungen
bestimmen.

1. L1 und L2 an zwei der Phasen anschließen. Die
isolierten Griffe des Prüfgeräts mit der Hand fest
umfassen, um die Empfindlichkeit der Prüfung zu
erhöhen. Die angezeigten Ergebnisse mit den Werten
in der „Drehfeld-Tabelle“ vergleichen.

Drehfeld-Tabelle

2. Dreht sich das Drehfeld entgegen dem Uhrzeigersinn

, die Drähte umkehren, um eine Drehung im

Uhrzeigersinn zu erhalten.

Hinweis: Darauf achten, dass zwischen den
Messelektroden (Fühlerspitzen) und zwei Phasen eines
Dreiphasennetzes bei der Prüfung des Drehfeldes ein guter
Kontakt besteht. Um die Drehung im Uhrzeigersinn genau
zu bestimmen, muss die Position der beiden Messfühler
umgekehrt und sichergestellt werden, dass sich die
Phasenanzeige ändert. Die Anzeige oder kann durch
schlechte Lichtbedingungen, Schutzkleidung bzw. an
isolierten Stellen beeinträchtigt werden.

Fühler L1 – Fühler L2 –

Anschluss Anschluss Anzeige

L1 / A / R

L2 / B / S
L3 / C / T

L2 / B / S

L3 / C / T
L1 / A / R

L3 / C / T

L1 / A / R
L2 / B / S

60

FI-Schutzschalter-Auslösetest

Während Spannungsprüfungen mit Systemen, die mit
einem FI-Schutzschalter (RCD) ausgestattet sind, kann ein
FI-Schutzschalter durch das Messen der Spannung
zwischen L und PE bei einem nominalen Reststrom von
10 mA oder 30 mA ausgelöst werden.

GT-55e und GT-85e verfügen über eine interne Last, mit
der ein 10 mA- bzw. 30 mA-FI-Schutzschalter (RCD)
ausgelöst werden kann.

Hinweis: Um zu verhindern, dass ein FI-Schutzschalter
ausgelöst wird, das Gerät zuerst laden. Hierzu die
Messfühler zwischen L und N ca. 5 Sekunden lang
angeschlossen lassen. Direkt danach die Messfühler
zwischen L und PE anschließen.

Typische Messungen

61

GT-55e • GT-85e

Technische Daten und Genauigkeit

GT-55e und GT-85e

Betriebs- und Lagerbedingungen:

Temperatur: –10 °C bis 55 °C
Luftfeuchtigkeit: 0 % bis 85 % relative Luftfeuchtigkeit
Höhe über NN: maximal 2000 m
Verschmutzungsgrad: 2
Nur in Innenräumen verwenden.
Vor dem Lagern die Batterien aus dem Gerät

herausnehmen. An einem trockenen und
abgeschlossenen Ort aufbewahren. Wenn das
Gerät in extremen Temperaturen transportiert wird,
ist eine Wiederbereitschaftszeit von mindestens 2

Stunden vor erneutem Betrieb notwendig.
Messkategorien: KAT III 1000 V; KAT IV 600 V
Schutzart: IP64
CE:

EN61326 :
EN55011 :

Sicherheitsvorkehrungen:

EN61010-1 : 2001
EN61010-031 : 2002
EN61243-3 : 1998
EN61243-3/CI : 2000
EN60529 : 1992/AI2000
GS38

Funktionalität:

EN61243-3 : 1998
EN61557-7 : 1997
EN61557-10 : 2001
EN61557-1 : 1997

GT-55e

Spannungsbereich: 6 V bis 690 V AC/DC
Auflösung des Balkendiagramms: ± 6, 12, 24, 36, 50, 120,

240, 400, 690 V
Spannungsprüfung: Automatisch
Akustisches Warnsignal:

Wechselspannung: Ja

– Gleichspannung: Ja
Polaritätserkennung: Vollbereich
Bereicherkennung: Automatisch
Ansprechzeit: < 0,1 s
Frequenzbereich, DC: 45 bis 65 Hz
Automatische Last (RCD): Ja
Spitzenstrom: Is < 0,2 A / Is (5 s) < 3,5 mA
Betriebszeit: ED (DT) = 30 s
Wiederbereitschaftszeit: 10 Min.
Einschaltautomatik: < 12 VAC/DC
Netzteil: 2 x 1,5 V Micro IEC LR03
Leistungsaufnahme: Max. 30 mA / ca. 250 MΩ

Einpolige Spannungsprüfung

Spannungsbereich: 100 V bis 690 V AC
Frequenzbereich: 45 bis 65 Hz

62

Technische Daten und Genauigkeit

(Fortsetzung)

Durchgangsprüfung

Schwellenwert: < 200 kΩ
Prüfstrom: < 20 µA
Überspannungsschutz: 690 V AC/DC

Drehfeldanzeige

Spannungsbereich (LEDs): 100 V bis 690 V
Frequenzbereich: 50 bis 60 Hz
Messprinzip: Zweipolig und Festhalten des Griffes (L2)

GT-85e

Spannungsbereich: 6 V bis 690 V AC/DC
Auflösung des Balkendiagramms: ± 6, 12, 24, 36, 50, 120,

240, 400, 690 V
LCD-Spannungsbereich: 10 V bis 690 V AC/DC
LCD-Auflösung: 1 V
Messgenauigkeit: ± (3 % Messwert + 2 V)
Spannungsprüfung: Automatisch
Akustisches Warnsignal:

Wechselspannung: Ja

– Gleichspannung: Ja
Polaritätserkennung: Vollbereich
Bereicherkennung: Automatisch
Ansprechzeit: < 0,1 s/BAR; < 2 s/Messwert
Frequenzbereich, DC: 45 bis 65 Hz
Automatische Last (RCD): Ja
Spitzenstrom: Is < 0,2 A / Is (5 s) < 3,5 mA
Betriebszeit: ED (DT) = 30 s
Wiederbereitschaftszeit: 10 Min.
Einschaltautomatik: < 12 VAC/DC
Netzteil: 2 x 1,5 V Micro IEC LR03
Leistungsaufnahme: Max. 30 mA / ca. 250 MΩ

Einpolige Spannungsprüfung

Spannungsbereich: 100 V bis 690 V AC
Frequenzbereich: 45 bis 65 Hz

Durchgangsprüfung

Schwellenwert: < 200 kΩ
Prüfstrom: < 20 µA
Überspannungsschutz: 690 V AC/DC

Drehfeldanzeige

Spannungsbereich (LEDs): 100 V bis 690 V
Frequenzbereich: 50 bis 60 Hz
Messprinzip: Zweipolig und Festhalten des Griffes (L2)

Widerstandsprüfung

Widerstandsbereich: 0 kΩ bis 2 kΩ
Messgenauigkeit: ± (3 % Messwert +10 Ω)
Prüfstrom: < 0,5 mA

GT-55e (Fortsetzung)

63

GT-55e • GT-85e

Messkategorien

Diese Definitionen stammen aus den internationalen
Sicherheitsnormen für Isolierungen – abgestimmt auf die
Anwendbarkeit bei Mess-, Steuer- und Laborgeräten.
Genauere Beschreibungen dieser Messkategorien sind in
den Veröffentlichungen IEC 61010-1 or IEC 60664 der
International Electrotechnical Commission zu finden.

Messkategorie I

Signalebene. Elektronische und Telekommunikationsgeräte
oder deren Teile. Dazu gehören beispielsweise
elektronische Schaltkreise mit Überspannungsschutz in
Fotokopiergeräten oder Modems.

Messkategorie II

Lokalebene. Haushaltgeräte, tragbare Geräte und die
Stromnetze, an denen sie angeschlossen sind. Dazu
gehören beispielsweise Lampen, Fernsehgeräte und lange
Abzweigkreise.

Messkategorie III

Verteilungsebene. Fest installierte Maschinen und die
Netze, an denen sie fest angeschlossen sind. Dazu
gehören beispielsweise Förderanlagen und die
Hauptstromunterbrechungs-Schalttafeln der elektrischen
Anlage eines Gebäudes.

Messkategorie IV

Primärversorgungsebene. Freileitungen und andere
Kabelsysteme. Dazu gehören beispielsweise Kabel,
Elektrizitätszähler, Transformatoren und sonstige Anlagen
im Freien, die der Stromversorgungsgesellschaft gehören.

Konformitätserklärung

Greenlee Textron Inc. ist für seine
Qualitätsverwaltungssysteme gemäß ISO 9000 (2000)
zertifiziert.

Das gelieferte Gerät wurde mit Betriebsmitteln überprüft
bzw. kalibriert, die zum National Institute for Standards
and Technology (NIST) rückführbar sind.

64

Wartung

Austausch der Batterie

1. Das Gerät vom Stromkreis trennen.

2. Die Schraube aus dem Batteriefachdeckel

herausschrauben.

3. Den Deckel des Batteriefachs abnehmen.

4. Die Batterien austauschen

(dabei die Polarität beachten).

5. Den Deckel wieder

aufsetzen und mit der
Schraube sichern.

4 mm­Spitzenersatz

Ersatzspitzen, Teilenr.
52022444, können
von Greenlee bestellt
werden.

Reinigung

Das Gehäuse regelmäßig mit einem feuchten Tuch und
einem milden Reinigungsmittel abwischen. Keine Scheuer­oder Lösungsmittel verwenden.

Stromschlaggefahr:

• Das Gerät nicht mit offenem Gehäuse oder offenem
Batteriefachdeckel benutzen.

• Vor dem Öffnen des Gehäuses oder
Batteriefachdeckels die Messleitungen vom
Stromkreis entfernen und das Gerät ausschalten.

Das Nichtbeachten dieser Warnungen könnte zu
schweren oder tödlichen Verletzungen führen.

Stromschlaggefahr:

• An diesem Gerät keine Reparaturen vornehmen. Es
enthält keine Teile, die vom Benutzer gewartet
werden können.

• Das Gerät keinen extremen Temperaturen oder
hoher Luftfeuchtigkeit aussetzen. Weitere Hinweise
sind unter „Technische Daten“ zu finden.

Nichtbeachten dieser Sicherheitsvorkehrungen kann zu
Verletzungen oder Schäden am Gerät führen.

52021951 © 2005 Greenlee Textron Inc. 8/05

GT-55e • GT-85e

Verificadores de

tensión, continuidad y

rotación de fase

MANUEL D’INSTRUCTIONS

Lea y entienda todas las
instrucciones y la información
sobre seguridad que aparecen en
este manual, antes de manejar esta
herramienta o darle
mantenimiento.

66

Descripción

Las unidades GT-55e y GT-85e de Greenlee son detectores
de tensión totalmente automáticos que pueden leer
tensiones de hasta 690 V de CA o CC. Ambos modelos
también verifican la continuidad, indican la rotación de
fase, tienen capacidad de prueba de disparo de Detector de
Corriente Residual (RCD), e incluyen una luz incorporada
para realizar pruebas bajo condiciones de baja iluminación.

La unidad GT-55e utiliza diodos emisores de luz (LED)
para indicar la información. La unidad GT-85e tiene una
pantalla de cristal líquido (LCD) con luz de fondo y puede
medir resistencias.

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y dar
mantenimiento a las herramientas y equipo Greenlee. Este
manual de instrucciones y todas las marcas que ostenta la
herramienta le ofrecen la información necesaria para evitar
riesgos y hábitos poco seguros relacionados con su uso.
Siga toda la información sobre seguridad que se
proporciona.

Propósito de este manual

Este manual de instrucciones tiene como propósito
familiarizar a todo el personal con los procedimientos de
operación y mantenimiento seguros para los Verificadores
de tensión, continuidad y rotación de fase, modelos
GT-55e y GT-85e de Greenlee.

Manténgalo siempre al alcance de todo el personal. Puede
obtener copias adicionales de manera gratuita, previa
solicitud.

¡No deseche ni descarte este producto!

Para información sobre reciclaje, visite
www.greenlee.com.

CONSERVE ESTE MANUAL

Todas las especificaciones son nominales y pueden cambiar
conforme tengan lugar mejoras de diseño. Greenlee Textron Inc. no
se hace responsable de los daños que puedan surgir de la mala
aplicación o mal uso de sus productos.

® Registrado: El color verde para instrumentos de verificación
eléctricos es una marca registrada de Greenlee Textron Inc.

Garantía limitada válida durante

la vida útil del producto

Greenlee Textron Inc. le garantiza al comprador original
de estos bienes de uso, que los mismos estarán libres
de defectos de materiales y fabricación durante su vida
útil; excepto en el caso de que sean maltratados o
hayan sufrido el deterioro normal. Esta garantía está
sujeta a los mismos términos y condiciones de la
garantía estándar limitada válida por un año, otorgada
por Greenlee Textron Inc.

67

GT-55e • GT-85e

Importante Información sobre Seguridad

Este símbolo se utiliza para indicar un riesgo o práctica
poco segura que podría ocasionar lesiones o daños
materiales. Cada uno de los siguientes términos
denota la gravedad del riesgo. El mensaje que sigue a
dichos términos le indica cómo puede evitar o prevenir
ese riesgo.

SÍMBOLO DE ALERTA
SOBRE SEGURIDAD

Peligros inmediatos que, de no evitarse,
OCASIONARÁN graves lesiones o incluso la muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR
graves lesiones o incluso la muerte.

Peligro o prácticas peligrosas que, de no evitarse,
PUEDEN OCASIONAR lesiones o daños materiales.

Lea y entienda este documento
antes de manejar esta herramienta
o darle mantenimiento. Utilizarla sin
comprender cómo manejarla de
manera segura podría ocasionar un
accidente y, como resultado de
éste, graves lesiones o incluso la
muerte.

68

Importante Información sobre Seguridad

Peligro de electrocución:

• No opere esta unidad con la caja o la tapa del
compartimiento de las baterías abierta.

• Antes de abrir la caja o la tapa del compartimiento
de las baterías, retire del circuito los cables de
prueba y apague la unidad.

De no observarse estas advertencias podrían sufrirse
lesiones graves o incluso la muerte.

Peligro de electrocución:

• No aplique más de la tensión nominal entre dos
terminales de entrada cualesquiera, o entre una
terminal de entrada cualquiera y una conexión a tierra.

• No toque las puntas de los cables de prueba ni
ninguna parte del accesorio que carezca de forro
aislante.

De no observarse estas advertencias podrían sufrirse
graves lesiones o incluso la muerte.

Peligro de electrocución:

• No exponga esta unidad ni a la lluvia ni a la
humedad.

• No utilice esta unidad si se encuentra mojada o
dañada.

• Utilice cables de prueba que sean adecuados para la
aplicación que se va a realizar. Consulte la
información sobre categoría y capacidad de tensión
del cable de prueba.

• Revise minuciosamente los cables de prueba o el
accesorio, antes de utilizarlos. Deberán estar
limpios y secos, y su forro aislante deberá hallarse
en buenas condiciones.

• Utilícela únicamente para el propósito para el que ha
sido diseñada por el fabricante, tal como se
describe en este manual. Cualquier otro uso puede
menoscabar la protección proporcionada por la
unidad.

De no observarse estas advertencias podrían sufrirse
lesiones graves o incluso la muerte.

Peligro de electrocución:
El contacto con circuitos activados

podría ocasionar graves lesiones o
incluso la muerte.

69

GT-55e • GT-85e

Importante Información sobre Seguridad

Peligro de electrocución:

• No intente reparar esta unidad, ya que contiene
partes que deben recibir mantenimiento por parte
de un profesional.

• No exponga la unidad a ambientes de temperatura
extrema o altos niveles de humedad. Consulte la
sección “Especificaciones”.

De no observarse estas precauciones podrían sufrirse
lesiones o daños a la unidad.

Peligro de electrocución:
No cambie la función de medición mientras los cables

de prueba estén conectados a un componente o
circuito.

De no observarse esta advertencia podrían sufrirse
lesiones o daños a la unidad.

Peligro de electrocución:

• A menos que vaya a medir tensión, apague y
bloquee la energía. Asegúrese que todos los
condensadores estén totalmente sin carga. No debe
haber tensión alguna.

• Al utilizar esta unidad cerca de equipo que genere
interferencia electromagnética quizá se obtenga una
lectura inexacta e inestable.

De no observarse estas advertencias podrían sufrirse
lesiones graves o incluso la muerte.

70

Identificación

GT-55e

1. sonda –

2. sonda +

3. Luz

4. Peligro de electrocución

5. Indicación de
continuidad con tono

6. Indicación de rotación de
fase

7. Indicación de polaridad
inversa – V CC, con tono

8. Interruptor de luz

9. Mango aislado

10. ~ V CA (ambos LED
iluminados)

11. Indicación de nivel de
tensión

Símbolos en la unidad

Advertencia—Lea el manual de instrucciones
Doble forro aislante
Recicle el producto de acuerdo con lo establecido en

las direcciones del fabricante

GT-55e

3

9

8

4
5

6
7

11

10

21

GT-85e

3

7, 10
14

6
4

9

8

13

11

12

5

1 2

GT-85e

1. sonda –

2. sonda +

3. Luz

4. Peligro de electrocución

5. Indicación de
continuidad con tono

6. Indicación de rotación
de fase

7. Indicación de polaridad
inversa – V CC, con tono

8. Interruptor de luz

9. Mango aislado

10. + V CC y ~ V CA

11. Lectura e indicación de
nivel de tensión

12. Selector de ohmios

13. Lectura y símbolo de
ohmios

14. Indicación de batería
baja

71

GT-55e • GT-85e

Operación

1. Consulte la sección «Mediciones más comunes» en
relación con las instrucciones específicas para cada
tipo de medición.

2. Pruebe la unidad en un circuito o componente que se
sabe está funcionando perfectamente.

• Si la unidad no funciona como debería en un
circuito que se sabe está funcionando
perfectamente, reemplace la batería.

• Si sigue sin funcionar como debería, devuélvala a
Greenlee a fin de que sea reparada.

3. Anote la lectura del circuito o componente que se está
verificando.

4. Si se utiliza el verificador en un ambiente o entorno
ruidoso, asegúrese que el nivel de sonido del
verificador sea perceptible.

Iluminación

Luz de la sonda

GT-55e

GT-85e

Peligro de electrocución:
El contacto con circuitos activados

podría ocasionar graves lesiones o
incluso la muerte.

Peligro de electrocución:
No cambie la función de medición mientras los cables

de prueba estén conectados a un componente o
circuito.

De no observarse esta advertencia podrían sufrirse
lesiones o daños a la unidad.

72

Mediciones más comunes

Medición de tensión de CA mediante onda doble

GT-55e

GT-85e

Aviso: Si se utiliza el
verificador en un
ambiente o entorno
ruidoso, asegúrese que
el nivel de sonido del
verificador sea perceptible.
El verificador emitirá un
sonido con la polaridad inversa de tensión continua (CC).

GT-55e

GT-85e

Prueba de
diodo/
continuidad

GT-55e

GT-85e

Tensión
continua
(CC)

Aviso: La prueba de diodo/continuidad sólo
es posible cuando las baterías están
instaladas y se hallan en buenas condiciones.

73

GT-55e • GT-85e

Mediciones más comunes

Mediciones de ohmios (sólo el modelo GT-85)

GT-85e

• Esta prueba no es siempre adecuada para comprobar si

un circuito no está energizado (apagado). Para
determinar si un circuito no está energizado, utilice las
dos sondas: L1 y L2.

• Sujete firmemente el mango aislado del verificador para

aumentar la sensibilidad de esta prueba.

Aviso: Para determinar los conductores externos
durante las pruebas de fase, la función de indicación se
puede menoscabar (por ejemplo, por vestimenta
protectora o lugares que tienen aislamiento).

GT-55e

GT-85e

>100 V

Sujételo
firmemente

Aviso: La prueba de resistencia sólo es posible cuando las
baterías están instaladas y se hallan en buenas
condiciones.

Prueba de detección de tensión
mediante onda sencilla

74

Prueba de rotación de fase

Fase Giratoria de una línea principal trifásica

Campo de rotación
derecho

GT-55e

GT-85e

Sujételo
firmemente

Mediciones más comunes

GT-55e

GT-85e

Sujételo
firmemente

Campo de rotación
izquierdo

En los sistemas eléctricos trifásicos, las fases están
separadas por un desplazamiento de fase de 120 grados.
La primera fase es la fase de referencia; la segunda tiene
un retardo de 120 grados con respecto a la primera fase;
la tercera tiene un retardo de 120 grados con respecto a la
segunda fase.

Ondas de tensión trifásicas

ABCABC

BCABCA

120°

240°

360°

75

GT-55e • GT-85e

Mediciones más comunes

Prueba de rotación de fase (continuación)

Las fases están identificadas mediante un mínimo de tres
convenciones distintas:

• L1, L2 y L3

• A, B y C

• R, S y T

En los modelos GT-55e y GT-85e, la función de secuencia
de fase puede determinar la relación de fase entre dos
tensiones de CA.

1. Conecte L1 y L2 a dos de las fases. Sujete firmemente
el mango aislado del verificador para aumentar la
sensibilidad de esta prueba. Compare el resultado que
aparece en la pantalla con lo indicado en la «Tabla de
secuencia de fase».

Tabla de secuencia de fase

2. Si la rotación de fase es en sentido contrario a las
agujas del reloj

, cambie la posición de los
conductores para producir una rotación en el sentido
de las agujas del reloj

.

Aviso: Asegúrese que los electrodos de prueba (puntas de
las sondas) hagan buen contacto con dos de las fases de
la línea principal trifásica durante la prueba de rotación de
fase. Para determinar en forma absoluta una rotación en el
sentido de las agujas del reloj, será necesario invertir la
posición de las dos sondas y verificar que la indicación de
fase cambia. La indicación o puede verse afectada
por condiciones de iluminación desfavorables, por
vestimenta protectora o en lugares que tienen aislamiento.

Conexión de Conexión de

sonda L1 sonda L2 Pantalla

L1 / A / R

L2 / B / S
L3 / C / T

L2 / B / S

L3 / C / T
L1 / A / R

L3 / C / T

L1 / A / R
L2 / B / S

76

Prueba de disparo RCD

Durante las pruebas de tensión en los sistemas equipados
con interruptores de circuitos RCD, puede dispararse un
interruptor RCD a una corriente residual nominal de 10 mA
o 30 mA, midiendo la tensión entre L y PE.

Las unidades GT-55e y GT-85e están equipadas con una
carga interna que permite disparar un dispositivo de
protección RCD de 10 mA o 30 mA.

Aviso: Para impedir que un RCD (detector de corriente
residual) se dispare, cargue primero la unidad conectando
las sondas entre L y N durante aproximadamente 5
segundos. Inmediatamente después, conecte las sondas
entre L y PE.

Mediciones más comunes

77

GT-55e • GT-85e

Especificaciones y Precisión

GT-55e y GT-85e

Condiciones de funcionamiento y almacenamiento

Temperatura: –10°C a 55°C
Humedad: 0% a 85% de humedad relativa
Altitud: 2000 m como máximo
Grado de contaminación: 2
Uso en interiores únicamente.
Retire las baterías antes de guardar la unidad.

Almacene la unidad en un lugar frío y cerrado. Si
se transporta la unidad a temperaturas extremas,
será necesario darle un tiempo de recuperación de

2 horas como mínimo antes de volverla a utilizar.
Categorías de mediciones: CAT III 1000 V; CAT IV 600 V
Tipo de protección: IP64
CE:

EN61326 :
EN55011 :

Seguridad:

EN61010-1 : 2001
EN61010-031 : 2002
EN61243-3 : 1998
EN61243-3/CI : 2000
EN60529 : 1992/AI2000
GS38

Funcionalidad:

EN61243-3 : 1998
EN61557-7 : 1997
EN61557-10 : 2001
EN61557-1 : 1997

GT-55e

Escala de tensión: 6 V a 690 V CA/CC
Resolución de la gráfica de barras: ± 6, 12, 24, 36, 50,

120, 240, 400, 690 V
Detección de tensión: Automática
Sonido de señal acústica:

Tensión de CA: Sí

Tensión de – CC: Sí
Detección de polaridad: Escala completa
Detección de escala: Automática
Tiempo de respuesta: < 0,1 s
Escala de frecuencia CC: 45 Hz a 65 Hz
Carga automática (RCD): Sí
Corriente de pico: Is < 0,2 A / Is (5 s) < 3,5 mA
Tiempo de funcionamiento: ED (DT) = 30 s
Tiempo de recuperación: 10 min
Encendido automático: < 12 VCA/CC
Fuente de alimentación: 2 x 1,5 V Micro IEC LR03
Consumo eléctrico: Máx. 30 mA / aprox. 250 MΩ

Prueba de detección de tensión mediante onda sencilla

Escala de tensión: 100 V a 690 V CA
Escala de frecuencia: 45 Hz a 65 Hz

Prueba de continuidad

Umbral: < 200 kΩ
Corriente de prueba: < 20 µA
Protección de sobretensión: 690 V CA/CC

78

Especificaciones y Precisión

(continuación)

Indicación de campo giratorio

Escala de tensión (LED): 100 V a 690 V
Escala de frecuencia: 50 Hz a 60 Hz
Principio de medición: Onda doble y sujetar el mango

firmemente (L2)

GT-85e

Escala de tensión: 6 V a 690 V CA/CC
Resolución de la gráfica de barras: ± 6, 12, 24, 36, 50,

120, 240, 400, 690 V
Escala de tensión de la pantalla LCD: 10 V a 690 V CA/CC
Resolución de la pantalla LCD: 1 V
Precisión: ± (3% de lectura + 2 V)
Detección de tensión: Automática
Sonido de señal acústica:

Tensión de CA: Sí

Tensión de – CC: Sí
Detección de polaridad: Escala completa
Detección de escala: Automática
Tiempo de respuesta: < 0,1 s/bar.; < 2 s/lectura
Escala de frecuencia CC: 45 Hz a 65 Hz
Carga automática (RCD): Sí
Corriente de pico: Is < 0,2 A / Is (5 s) < 3,5 mA
Tiempo de funcionamiento: ED (DT) = 30 s
Tiempo de recuperación: 10 min
Encendido automático: < 12 VCA/CC
Fuente de alimentación: 2 x 1,5 V Micro IEC LR03
Consumo eléctrico: Máx. 30 mA / aprox. 250 MΩ

Prueba de detección de tensión mediante onda sencilla

Escala de tensión: 100 V a 690 V CA
Escala de frecuencia: 45 Hz a 65 Hz

Prueba de continuidad

Umbral: < 200 kΩ
Corriente de prueba: < 20 µA
Protección de sobretensión: 690 V CA/CC

Indicación de campo giratorio

Escala de tensión (LED): 100 V a 690 V
Escala de frecuencia: 50 Hz a 60 Hz
Principio de medición: Onda doble y sujetar el mango

firmemente (L2)

Prueba de resistencia

Escala de resistencia: 0 kΩ a 2 kΩ
Precisión: ± (3% de lectura +10 Ω)
Corriente de prueba: < 0,5 mA

GT-55e (continuación)

79

GT-55e • GT-85e

Categorías de medición

Las siguientes definiciones proceden de la norma de
seguridad internacional sobre la coordinación de
aislamientos tal y como se aplica a equipos de medición,
control y laboratorio. En las publicaciones IEC 61010-1 y
IEC 60664 de la International Electrotechnical Commission
(Comisión Electrotécnica Internacional) se detallan más a
fondo estas categorías de medición.

Categoría de medición I

Nivel de señal. Equipo electrónico y de
telecomunicaciones, o partes del mismo. Como ejemplo
pueden citarse los circuitos electrónicos protegidos contra
tensiones momentáneas dentro de fotocopiadores y
modems.

Categoría de medición II

Nivel local. Aparatos eléctricos, equipo portátil, y los
circuitos a los que están conectados. Como ejemplo
pueden citarse dispositivos de iluminación, televisores y
circuitos de rama larga.

Categoría de medición III

Nivel de distribución. Máquinas instaladas
permanentemente y los circuitos a los que están
cableados. Como ejemplo pueden citarse sistemas
conductores y los paneles del interruptor automático
principal del sistema eléctrico de un edificio.

Categoría de medición IV

Nivel de abastecimiento primario. Líneas aéreas y otros
sistemas de cable. Como ejemplo pueden citarse cables,
medidores, transformadores y cualquier otro equipo
exterior perteneciente a la empresa de servicio eléctrico.

Declaración de conformidad

Greenlee Textron Inc. cuenta con certificación conforme a
ISO 9000 (2000) para nuestros Sistemas de Gerencia de
Calidad.

El instrumento provisto ha sido inspeccionado y/o
calibrado mediante el uso de equipo reconocido por el
Instituto Nacional de Normas y Tecnologías

(National

Institute for Standards and Technology

[NIST]).

80

Mantenimiento

Cómo reemplazar la batería

1. Desconecte la unidad del circuito.

2. Retire el tornillo de la tapa del

compartimiento de las baterías.

3. Retire la tapa del compartimiento

de las baterías.

4. Reemplace las baterías

(fíjese en la polaridad).

5. Vuelva a colocar la tapa

y el tornillo.

Cómo reemplazar
la punta de 4 mm

El documento:
“Consejos para
reemplazar”, número
de parte 52022444,
se puede pedir a
Greenlee.

Limpieza

Limpie periódicamente la caja utilizando un paño húmedo
y detergente suave; no utilice abrasivos ni solventes.

Peligro de electrocución:

• No opere esta unidad con la caja o la tapa del
compartimiento de las baterías abierta.

• Antes de abrir la caja o la tapa del compartimiento
de las baterías, retire del circuito los cables de
prueba y apague la unidad.

De no observarse estas advertencias podrían sufrirse
lesiones graves o incluso la muerte.

Peligro de electrocución:

• No intente reparar esta unidad, ya que contiene
partes que deben recibir mantenimiento por parte
de un profesional.

• No exponga la unidad a ambientes de temperatura
extrema o altos niveles de humedad. Consulte la
sección “Especificaciones”.

De no observarse estas precauciones podrían sufrirse
lesiones o daños a la unidad.

52021951 © 2005 Greenlee Textron Inc. 8/05

GT-55e • GT-85e

Aparelhos de Teste de

Tensão, Continuidade e

Rotação de Fases

MANUAL DE INSTRUÇÕES

Ler atentamente e compreender
todas as instruções e informações
de segurança constantes deste
manual antes de utilizar ou efectuar
quaisquer intervenções de
manutenção nesta ferramenta.

82

Descrição

Os aparelhos de teste Greenlee GT-55e e GT-85e são
detectores automáticos de tensão com capacidade até
690 V AC ou DC. Ambos os modelos permitem ainda a
verificação de continuidade em circuitos, indicar a rotação
de fases, dispõem de capacidade para testar a activação de
Detecção de Corrente Residual e uma luz integrada para
permitir o trabalho em condições de reduzida
luminosidade.

O visor do modelo GT-55e utiliza indicadores LED. O
modelo GT-85e apresenta um visor LCD retroiluminado e
pode ainda medir resistências.

Segurança

A segurança deve ser uma preocupação fundamental
durante a utilização e manutenção de todas as ferramentas
e equipamento Greenlee. Este manual de instruções e os
avisos e mensagens afixados na ferramenta destinam-se a
fornecer informações para evitar os riscos e as práticas
inseguras relacionadas com a utilização desta ferramenta.
Observar estritamente todas as informações de segurança
fornecidas.

Finalidade deste manual

Este manual de instruções destina-se a familiarizar todas
as pessoas com a operação em segurança e os
procedimentos de manutenção dos Aparelhos de Teste de
Tensão, Continuidade e Rotação de Fases GT-55e
e GT-85e.

Manter este manual acessível a todas as pessoas
interessadas. A pedido, a Greenlee pode fornecer
gratuitamente exemplares adicionais deste manual.

Não descartar ou deitar fora este produto!

Para informações sobre reciclagem de produtos
visitar o nosso sítio Internet www.greenlee.com.

GUARDAR ESTE MANUAL

PARA CONSULTA FUTURA

As especificações podem ser alteradas conforme as modificações
ou melhorias do produto. A Greenlee Textron Inc. declina
quaisquer responsabilidades pelos danos resultantes das
utilizações incorrectas ou abusivas dos seus produtos.

A cor verde dos instrumentos de teste é uma marca registada da
Greenlee Textron Inc.

Garantia Vitalícia Limitada

A Greenlee Textron Inc. garante ao primeiro comprador
utilizador destes equipa-mentos, que os produtos se
encontram isentos de defeitos de fabrico e nas suas
peças, durante a sua vida útil, com excepção do seu
desgaste normal e da sua utilização abusiva. Esta
garantia está sujeita aos mesmos termos e condições
estipulados pela garantia limitada de 1 (um) ano da
Greenlee Textron Inc.

83

GT-55e • GT-85e

Informação importante sobre segurança

Este símbolo destina-se a chamar a atenção do
operador da ferramenta para os riscos e práticas
inseguras que possam conduzir a lesões corporais ou
danos materiais. A palavra de segurança, definida
abaixo, indica o grau de gravidade do risco. A
mensagem a seguir à palavra de segurança contém
informações para prevenir ou evitar a ocorrência do
risco respectivo.

SÍMBOLO DE ALERTA
DE SEGURANÇA

Possibilidade de risco imediato que, caso não seja
evitado, CONDUZIRÁ a lesões corporais graves ou à
morte.

Possibilidade de risco que, caso não seja evitado,
PODERÁ CONDUZIR a lesões corporais graves ou à
morte.

Riscos ou práticas inseguras que, caso não sejam
evitadas, PODERÃO CONDUZIR a lesões corporais ou
danos materiais.

Ler atentamente e compreender o
conteúdo deste manual, antes de
utilizar ou efectuar quaisquer
operações de manutenção deste
equipamento. A falta de
compreensão sobre a operação
desta ferramenta em condições de
segurança pode conduzir a
acidentes e a lesões corporais
graves ou à morte.

84

Informação importante sobre segurança

Risco de choque eléctrico:

• Não utilizar o aparelho com a caixa ou a tampa da
pilha aberta.

• Antes de abrir a caixa do aparelho ou a tampa da
pilha, remover os cabos/pontas de teste do circuito
e desligar o aparelho.

A não observação destes avisos pode provocar lesões
corporais ou a morte.

Risco de choque eléctrico:

• Não aplicar tensões superiores ao valor nominal
entre os dois terminais de entrada ou entre qualquer
terminal de entrada e a terra.

• Não permitir o contacto com as pontas dos cabos
de prova ou com qualquer parte não isolada do
aparelho.

A não observação destes avisos pode provocar lesões
corporais ou a morte.

Risco de choque eléctrico:

• Não expor esta ferramenta à intempérie (chuva ou
humidade).

• Não utilizar a ferramenta, se estiver molhada ou
danificada.

• Utilizar cabos/pontas de teste apropriados para cada
aplicação. Verificar a categoria e a tensão nominal
do cabo/ponta de teste ou acessório.

• Inspeccionar os cabos/pontas de teste ou
acessórios antes da sua utilização. Os cabos/pontas
de teste e os acessórios devem estar limpos e secos
e com o material de isolamento em bom estado de
conservação.

• Utilizar este aparelho exclusivamente para a
finalidade indicada pelo fabricante, conforme
indicado neste manual. Quaisquer outras utilizações
podem reduzir ou eliminar o grau de protecção
proporcionado pelo aparelho.

A não observação destes avisos pode provocar lesões
corporais ou a morte.

Risco de choque eléctrico:
O contacto com circuitos em tensão

pode conduzir a lesões corporais
graves ou à morte.

85

GT-55e • GT-85e

Informação importante sobre segurança

Risco de choque eléctrico:

• Não tentar a reparação deste aparelho. Este
aparelho não contém peças destinadas a reparação.

• Não expor o aparelho a temperaturas extremas ou a
humidades elevadas. Consultar o capítulo
“Características Técnicas.”

A não observação destas precauções pode provocar
lesões corporais e a danificação do aparelho.

Risco de choque eléctrico:
Não alterar a função de medição com as pontas/cabos

de teste ligados a um componente ou circuito.
A não observação desta precaução pode conduzir a

lesões corporais e à danificação do aparelho.

Risco de choque eléctrico:

• Excepto durante a medição de tensões, desligar
sempre o aparelho e bloquear a alimentação de
corrente. Verificar se todos os condensadores
foram devidamente descarregados. Quando
desligado, o aparelho não deve conter qualquer
corrente.

• A utilização deste aparelho nas proximidades de
equipamento gerador de interferências
electromagnéticas pode conduzir a medições
instáveis e incorrectas.

A não observação destes avisos pode provocar lesões
corporais ou a morte.

86

Identificação

GT-55

1. Ponta de teste (–)

2. Ponta de teste (+)

3. Luz

4. Risco de choque eléctrico

5. Indicação de continuidade
com aviso acústico

6. Indicação de rotação de
fases

7. Indicação de polaridade
inversa – V DC com aviso
acústico

8. Interruptor da luz

9. Pega manual isolada

10. ~ V AC (ambos os LEDs
acesos)

11. Indicação do nível de
tensão

Símbolos afixados no aparelho

Atenção — Ler o manual de instruções
Isolamento de Classe II
A reciclagem do produto deve ser efectuada de

acordo com as instruções do fabricante

GT-55e

3

9

8

4
5

6
7

11

10

21

GT-85e

3

7, 10
14

6
4

9

8

13

11

12

5

1 2

GT-85e

1. Ponta de teste (–)

2. Ponta de teste (+)

3. Luz

4. Risco de choque
eléctrico

5. Indicação de
continuidade com aviso
acústico

6. Indicação de rotação de
fases

7. Indicação de polaridade
inversa – V DC com aviso
acústico

8. Interruptor da luz

9. Pega manual isolada

10. + V DC e ~ V AC

11. Indicação e leitura do
nível de tensão

12. Interruptor de ohms (Ω)

13. Símbolo de ohm e leitura

14. Indicador de carga de
pilha fraca

87

GT-55e • GT-85e

Operação

1. Consultar no parágrafo “Medições mais comuns” as
instruções de medição específicas.

2. Testar o aparelho num circuito ou componente em
bom estado de funcionamento.

• Se o aparelho não funcionar conforme esperado
num circuito em funcionamento correcto,
substituir a pilha.

• Se o aparelho continuar a não funcionar conforme
esperado, enviá-lo para a Greenlee para
reparação.

3. Fazer a medição no circuito ou componente a ser
testado.

4. Se o trabalho for realizado em ambiente ruidoso,
verificar se o nível sonoro emitido pelo aparelho pode
ser ouvido.

Iluminação

Luz da ponta
de teste

GT-55e

GT-85e

Risco de choque eléctrico:
O contacto com circuitos em tensão

pode conduzir a lesões corporais
graves ou à morte.

Risco de choque eléctrico:
Não alterar a função de medição com as pontas/cabos

de teste ligados a um componente ou circuito.
A não observação desta precaução pode conduzir a

lesões corporais e à danificação do aparelho.

88

Medições mais comuns

Medição de tensão alternada bipolar

GT-55e

GT-85e

Nota: se o trabalho for
realizado em ambiente
ruidoso, verificar se o
nível sonoro emitido
pelo aparelho pode ser
ouvido. O aparelho
emite um aviso acústico
com polaridade inversa
na corrente contínua.

GT-55e

GT-85e

Teste de
Continuidade /
Díodos

GT-55e

GT-85e

Tensão
contínua
(DC)

Nota: O teste de continuidade e de
díodos é apenas possível com as pilhas
instaladas e em bom estado de carga.

89

GT-55e • GT-85e

Medições mais comuns

Medições de Resistências
(apenas modelo GT-85e)

GT-85e

• Este teste não é sempre apropriado para testar a

ausência de corrente num circuito (off). Para confirmar
a ausência de corrente num circuito, utilizar ambas as
pontas de teste L1 e L2.

• Segurar com firmeza as pegas isoladas do aparelho

para aumentar a sensibilidade deste teste.

Nota: Para determinar os condutores externos durante os
testes de fase, a função de visualização pode ser limitada
(por exemplo, com o operador em pé sobre material
isolante ou em locais isolados).

GT-55e

GT-85e

>100 V

Segurar
com
firmeza

Nota: O teste de resistências é apenas possível com as
pilhas instaladas e em bom estado de carga.

Teste de Detecção de Corrente com uma
só Ponta de Teste

90

Teste de Rotação de Fases

Rotação de Fase de um Circuito Trifásico

Campo Rotante
Direito

GT-55e

GT-85e

Segurar
com
firmeza

Medições mais comuns

GT-55e

GT-85e

Segurar
com
firmeza

Campo Rotante
Esquerdo

Nos sistemas eléctricos trifásicos, as fases encontram-se
desfasadas 120 graus. A primeira fase é a fase de referência,
a segunda fase está desfasada da primeira 120 graus e a
terceira fase está desfasada da segunda 120 graus.

Ondas de Tensão Trifásicas

ABCABC

BCABCA

120°

240°

360°

91

GT-55e • GT-85e

Medições mais comuns

Teste de Rotação de Fases (continuação)

As fases são identificadas por, pelo menos, 3 métodos
convencionais:

• L1, L2 e L3

• A, B e C

• R, S e T

A função da sequência de fases dos modelos GT-55e e
GT-85e pode determinar a relação de fases entre duas
correntes alternadas.

1. Ligar L1 e L2 a duas das fases. Segurar com firmeza
as pegas isoladas do aparelho para aumentar a
sensibilidade deste teste. Comparar o resultado do
visor com a “Tabela de Sequência de Fases”.

Tabela de Sequência de Fases

2. Se a rotação de fases for no sentido inverso , trocar
os condutores para produzir uma rotação no sentido
directo .

Nota: Durante o teste da rotação de fases, confirmar que
existe um bom contacto dos eléctrodos de teste
(extremidades das pontas de teste) com duas fases do
circuito trifásico, Para uma correcta determinação da
rotação em sentido directo, é necessário inverter a posição
das duas pontas de teste e verificar a mudança da
indicação das fases. A indicação ou pode ser
afectada por condições de iluminação desfavoráveis, pelo
vestuário de protecção ou por locais isolados.

Ligação da Ligação da

Ponta de Ponta de

Teste 1 Teste 2 Visor

L1 / A / R

L2 / B / S
L3 / C / T

L2 / B / S

L3 / C / T
L1 / A / R

L3 / C / T

L1 / A / R
L2 / B / S

92

Teste de Activação de Disjuntores
de Corrente Residual

Durante os testes de tensão em sistemas equipados com
disjuntores de corrente residual (RCD), o disjuntor pode
ser activado por uma corrente residual de 10 ou 30 mA,
pela medição da tensão entre L e PE.

Os aparelhos GT-55e e GT-85e estão equipados com uma
resistência interna para activação de um disjuntor de
corrente residual de 10 ou 30 mA.

Nota: para impedir a activação de um disjuntor de corrente
residual, carregar primeiro o aparelho, ligando as pontas
de teste entre L e N durante cerca de 5 segundos.
Imediatamente após este período, ligar as pontas de teste
entre L e PE.

Medições mais comuns

93

GT-55e • GT-85e

Especificações e Exactidão

GT-55e e GT-85e

Condições de funcionamento e armazenamento:

Temperatura: –10 a 55 °C
Humidade: 0 a 85% HR
Altitude: 2000 m, máximo
Grau de poluição: 2
Utilização exclusiva em espaços protegidos contra a

intempérie.

Remover as pilhas antes de armazenar o aparelho.

Armazenar o aparelho em local seco e fechado. Se
o aparelho for transportado em condições de
temperatura extrema, aguardar pelo menos 2

horas, antes de utilizar o aparelho.
Categorias de medição: CAT III 1000 V; CAT IV 600 V
Classe de Protecção: IP64
Homologação CE

EN61326 :
EN55011 :

Segurança:

EN61010-1 : 2001
EN61010-031 : 2002
EN61243-3 : 1998
EN61243-3/CI : 2000
EN60529 : 1992/AI2000
GS38

Funcionalidade:

EN61243-3 : 1998
EN61557-7 : 1997
EN61557-10 : 2001
EN61557-1 : 1997

GT-55e

Gama de Tensões: 6 a 690 V AC/DC
Resolução do Gráfico de Barras: ± 6, 12, 24, 36, 50, 120,

240, 400, 690 V
Detecção de Tensões: Automática
Aviso Acústico:

Tensão alternada (AC): Sim

– Tensão contínua (DC): Sim
Detecção de Polaridade: Intervalo completo
Detecção de Gama: Automática
Tempo de Resposta: < 0,1 s
Gama de Frequências, DC: 45 a 65 Hz
Resistência Automática (Disjuntor de Corrente Residual):

Sim
Corrente de Pico: Is < 0,2 A / Is (5 s) < 3,5 mA
Tempo de Operação: ED (DT) = 30 s
Tempo de Recuperação: 10 min
Ligação Automática: < 12 V AC/DC
Alimentação: Pilha 2 x 1,5 V Micro IEC LR03
Consumo de Corrente: máx. 30 mA / cerca de 250 MΩ

Teste de Detecção de Corrente com uma
só Ponta de Teste

Gama de Tensões: 100 a 690 V AC
Gama de Frequências: 45 a 65 Hz

94

Especificações e Exactidão

(continuação)

Teste de Continuidade

Limiar: < 200 kΩ
Corrente de teste: < 20 µA
Protecção contra sobretensões: 690 V AC/DC

Indicação de Campos Rotantes

Gamas de Tensão (LEDs): 100 a 690 V
Gama de Frequências: 50 a 60 Hz
Princípio de Medição: Bipolo e segurar firmemente

na pega (L2)

GT-85e

Gama de Tensões: 6 a 690 V AC/DC
Resolução do Gráfico de Barras: ± 6, 12, 24, 36, 50, 120,

240, 400, 690 V
Gamas de Tensões LCD: 10 a 690 V AC/DC
Resolução do Visor LCD: 1 V
Exactidão: ± (3% do valor medido +2 V)
Detecção de Tensões: Automática
Aviso Acústico:

Tensão alternada (AC): Sim

– Tensão contínua (DC): Sim
Detecção de Polaridade: Intervalo completo
Detecção de Gama: Automática
Tempo de Resposta: < 0,1 s/barra; < 2 s/leitura
Gama de Frequências, DC: 45 a 65 Hz
Resistência Automática (Disjuntor de Corrente Residual):

Sim
Corrente de Pico: Is < 0,2 A / Is (5 s) < 3,5 mA
Tempo de Operação: ED (DT) = 30 s
Tempo de Recuperação: 10 min
Ligação Automática: < 12 V AC/DC
Alimentação: Pilha 2 x 1,5 V Micro IEC LR03
Consumo de Corrente: máx. 30 mA / cerca de 250 MΩ

Teste de Detecção de Corrente com uma só Ponta de Teste

Gama de Tensões: 100 a 690 V AC
Gama de Frequências: 45 a 65 Hz

Teste de Continuidade

Limiar: < 200 kΩ
Corrente de teste: < 20 µA
Protecção contra sobretensões: 690 V AC/DC

Indicação de Campos Rotantes

Gamas de Tensão (LEDs): 100 a 690 V
Gama de Frequências: 50 a 60 Hz
Princípio de Medição: Bipolo e segurar firmemente

na pega (L2)

Teste de Resistências

Gama de Resistências: 0 a 2 kΩ
Exactidão: ± (3% do valor medido + 10 Ω)
Corrente de teste: < 0,5 mA

GT-55e (continuação)

95

GT-55e • GT-85e

Categorias de Medição

Estas definições foram derivadas da norma de segurança
internacional para coordenação de isolamento, conforme
aplicável a equipamento de medição, controlo e de
laboratório. Estas categorias de medição são explicadas
com maior pormenor pela Comissão Electrotécnica
Internacional; consultar as publicações IEC 61010-1 ou
IEC 60664.

Categoria de Medição I

Nível de sinal. Equipamento electrónico ou de
telecomunicações ou respectivos componentes. Alguns
exemplos incluem circuitos electrónicos protegidos contra
correntes transientes em fotocopiadoras ou modems.

Categoria de Medição II

Nível local. Aparelhos electrodomésticos, equipamento
portátil e todos os circuitos a eles ligados. Alguns
exemplos incluem armaduras de iluminação, televisores e
circuitos de ramal longos.

Categoria de Medição III

Nível de distribuição. Máquinas de instalação permanente
e circuitos a que se encontrem ligadas. Alguns exemplos
incluem sistemas de transporte e os quadros de
distribuição principais do sistema eléctrico de um edifício.

Categoria de Medição IV

Nível de fornecimento primário. Linhas de transporte de
energia aéreas e outros sistemas com cabos. Alguns
exemplos incluem cabos, aparelhos de medida,
transformadores e outro equipamento de montagem
exterior de propriedade das empresas de fornecimento de
energia eléctrica.

Declaração de Conformidade

A Greenlee Textron Inc. é uma empresa certificada nos
termos da ISO 9000 (2000), relativamente aos seus
Sistemas de Gestão da Qualidade.

Este instrumento foi verificado e/ou calibrado com
equipamento homologado pelo

National Institute for

Standards and Technology

(NIST).

96

Manutenção

Substituição da pilha

1. Desligar o aparelho do circuito.

2. Remover o parafuso da tampa da pilha.

3. Remover a tampa da pilha.

4. Substituir as pilhas

(ter em atenção a
polaridade).

5. Instalar novamente a

tampa e o parafuso.

Pontas de 4 mm
de substituição

As pontas de
substituição, ref.
52022444, podem ser
encomendadas à
Greenlee.

Limpeza

Limpar periodicamente a caixa do aparelho com um pano
húmido e detergente neutro; não utilizar produtos
abrasivos ou solventes.

Risco de choque eléctrico:

• Não utilizar o aparelho com a caixa ou a tampa da
pilha aberta.

• Antes de abrir a caixa do aparelho ou a tampa da
pilha, remover os cabos/pontas de teste do circuito
e desligar o aparelho.

A não observação destes avisos pode provocar lesões
corporais ou a morte.

Risco de choque eléctrico:

• Não tentar a reparação deste aparelho. Este
aparelho não contém peças destinadas a reparação.

• Não expor o aparelho a temperaturas extremas ou a
humidades elevadas. Consultar o capítulo
“Características Técnicas.”

A não observação destas precauções pode provocar
lesões corporais e a danificação do aparelho.

52021951 © 2005 Greenlee Textron Inc. 8/05

GT-55e • GT-85e

Meettoestellen voor
voltage, continuïteit

en faserichting

GEBRUIKSAANWIJZING

Het is belangrijk dat u alle
aanwijzingen en de
veiligheidsinformatie in deze
gebruiksaanwijzing leest en begrijpt
vóór u met of aan dit instrument
werkt.

98

Beschrijving

De Greenlee GT-55e and GT-85e zijn volledig automatische
spanningsdetectors die voltages tot 690 V AC of DC
kunnen meten. Beide modellen controleren ook de
continuïteit, geven de faserichting aan, hebben een
reststroomdetector die de stroom kan uitschakelen en een
ingebouwd licht voor gebruik in donkere omstandigheden.

Het GT-55e display maakt gebruik van LED indicators. De
GT-85e heeft een LCD display met achtergrondverlichting
en kan weerstand meten.

Veiligheid

Veiligheid is essentieel bij het gebruik en onderhoud van
uw Greenlee gereedschap en toestellen. In deze
gebruiksaanwijzing en via markeringen op het toestel krijgt
u informatie voor het vermijden van gevaarlijke situaties en
het voorkomen van een onveilig gebruik van dit instru­ment. Leef altijd de verstrekte veiligheidsinformatie na.

Doel van deze gebruiksaanwijzing

Deze gebruiksaanwijzing is bedoeld om alle
personeelsleden vertrouwd te maken met de procedures
voor een veilig gebruik en onderhoud van de Greenlee
GT-55e en GT-85e meettoestellen voor voltage, continuïteit
en faserichting.

Zorg ervoor dat deze gebruiksaanwijzing altijd door alle
personeelsleden kan worden geraadpleegd. Op verzoek
kunt u gratis extra exemplaren van de gebruiksaanwijzing
krijgen.

Dit product niet weggooien!

Voor informatie over recycling, bezoek
www.greenlee.com.

BEWAAR DEZE

GEBRUIKSAANWIJZING

Alle specificaties zijn nominaal en kunnen veranderen wanneer
verbeteringen worden aangebracht aan het ontwerp. Greenlee
Textron Inc. kan niet aansprakelijk worden gesteld voor schade die
voortvloeit uit het verkeerd gebruik of uit misbruik van zijn
producten.

® Gedeponeerd handelsmerk: de kleur groen voor elektrische
testapparatuur is een gedeponeerd handelsmerk van Greenlee
Textron Inc.

Beperkte levenslange garantie

Greenlee Textron Inc. garandeert de originele koper van
deze goederen dat deze producten gedurende hun
bruikbaar leven geen productie- of materiaalfouten
zullen vertonen, met uitzondering van normale slijtage
en misbruik. Deze garantie is onderworpen aan
dezelfde voorwaarden en bepalingen die zijn
opgenomen in de standaard eenjarige beperkte
garantie van Greenlee Textron Inc.

99

GT-55e • GT-85e

Belangrijke veiligheidsinformatie

Dit symbool wordt gebruikt om uw aandacht te
vestigen op gevaren of onveilig gebruik dat tot letsels
of schade aan voorwerpen zou(den) kunnen leiden. Het
woord dat aan het veiligheidsinformatiesymbool wordt
gekoppeld, is bepalend voor de ernst van het risico,
zoals hieronder wordt beschreven. In de tekst die op
dat gradatiewoord volgt, vindt u informatie voor het
vermijden of voorkomen van het risico.

VEILIGHEIDSINFORMATIE­SYMBOOL

Direct risico dat, wanneer het niet wordt vermeden,
ZEKER ZAL LEIDEN tot ernstige verwondingen of de
dood.

Risico dat, wanneer het niet wordt vermeden, ZOU
KUNNEN LEIDEN tot ernstige verwondingen of de
dood.

Risico of onveilig gebruik dat, wanneer het niet wordt
vermeden, EVENTUEEL ZOU KUNNEN LEIDEN tot
verwondingen of materiële schade.

U moet deze gebruiksaanwijzing
lezen en begrijpen voor u met of
aan dit toestel werkt. Het niet
begrijpen van hoe dit instrument op
een veilige manier moet worden
gebruikt kan leiden tot een ongeval
met ernstige verwondingen of de
dood tot gevolg.

100

Belangrijke veiligheidsinformatie

Gevaar voor elektrische schokken:

• Stel dit toestel niet bloot aan regen of vocht.

• Gebruik dit toestel niet als het nat of beschadigd is.

• Gebruik meetkabels die geschikt zijn voor de
toepassing. Controleer voor welke categorie en welk
voltage de meetkabel is goedgekeurd.

• Inspecteer de meetkabels of het accessoire voor
gebruik. Zij moeten schoon en droog zijn en de
isolatie moet in goede staat verkeren.

• Gebruik dit toestel alleen voor de toepassing
waarvoor het door de fabrikant is bedoeld en zoals
in deze gebruiksaanwijzing beschreven. Elk ander
gebruik kan afbreuk doen aan de door het toestel
geboden bescherming.

Het niet naleven van deze waarschuwingen zou kunnen
leiden tot ernstige verwondingen of dodelijk kunnen
zijn.

Gevaar voor elektrische schokken:
Contact met onder stroom staande

stroomkringen kan leiden tot ernstige
verwondingen of dodelijk zijn.

Gevaar voor elektrische schokken:

• Zet niet meer dan het nominale voltage tussen twee
ingangsklemmen of tussen een ingangsklem en de
aarding.

• Maak geen contact met de uiteinden van de
meetkabels of een niet-geïsoleerd deel van het
accessoire.

Het niet naleven van deze waarschuwingen zou kunnen
leiden tot ernstige verwondingen of dodelijk kunnen
zijn.

Gevaar voor elektrische schokken:

• Gebruik dit toestel niet met open behuizing of open
batterijdeksel.

• Voor u de behuizing opent of het batterijdeksel
verwijdert, verwijdert u de meetkabels van het
circuit en zet u het toestel uit.

Het niet naleven van deze waarschuwingen zou kunnen
leiden tot ernstige verwondingen of dodelijk kunnen
zijn.
