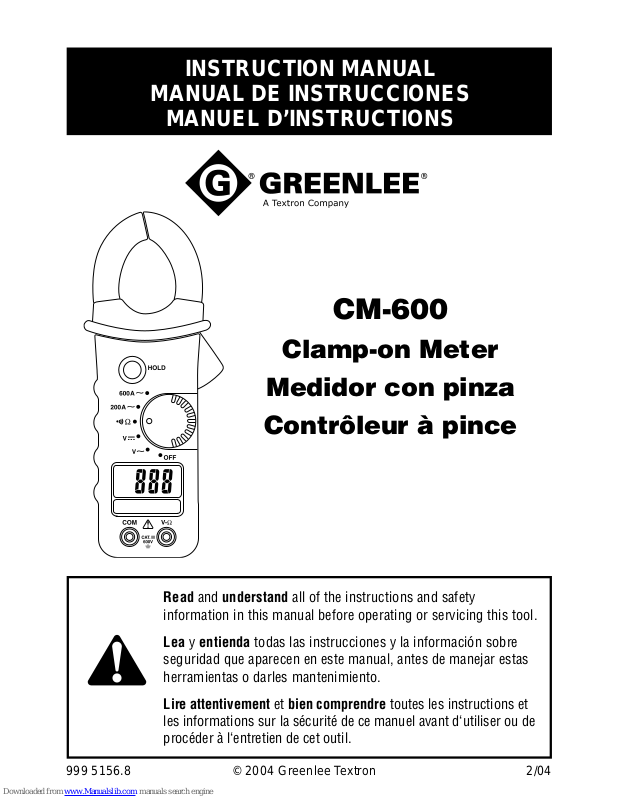

Greenlee CM-600 Instruction Manual

999 5156.8 © 2004 Greenlee Textron 2/04

CM-600

Clamp-on Meter

Medidor con pinza

Contrôleur à pince

INSTRUCTION MANUAL

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

Read and understand all of the instructions and safety
information in this manual before operating or servicing this tool.

Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.

Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d‘utiliser ou de
procéder à l‘entretien de cet outil.

2

Description

The Greenlee CM-600 Clamp-on Meter is a hand-held testing device with the following
measurement capabilities: AC and DC voltage, AC current, and resistance. It also verifies
continuity and has data hold capability.

Safety

Safety is essential in the use and maintenance of Greenlee tools and equipment. This instruction
manual and any markings on the tool provide information for avoiding hazards and unsafe
practices related to the use of this tool. Observe all of the safety information provided.

Purpose of This Manual

This instruction manual is intended to familiarize all personnel with the safe operation and
maintenance procedures for the Greenlee CM-600 Clamp-on Meter.

Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.

KEEP THIS MANUAL

All specifications are nominal and may change as design improvements occur.
Greenlee Textron shall not be liable for damages resulting from misapplication or misuse of its products.

® Registered: The color green for electrical test instruments is a registered trademark of Greenlee Textron.

CM-600

3

Important Safety Information

This symbol is used to call your attention to hazards or unsafe practices which could
result in an injury or property damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word provides information for
preventing or avoiding the hazard.

SAFETY ALERT SYMBOL

Immediate hazards which, if not avoided, WILL result in severe injury or death.

Hazards which, if not avoided, COULD result in severe injury or death.

Hazards or unsafe practices which, if not avoided, MAY result in injury or property
damage.

Read and understand this material before operating or servicing this
equipment. Failure to understand how to safely operate this tool
could result in an accident causing serious injury or death.

4

Important Safety Information

Electric shock and fire hazard:

• Do not expose this unit to rain or moisture.

• Do not use the unit if it is wet or damaged.

• Use test leads or accessories that are appropriate for the application. Refer to the
category and voltage rating of the test lead or accessory.

• Inspect the test leads or accessory before use. They must be clean and dry, and the
insulation must be in good condition.

• Use this unit for the manufacturer’s intended purpose only, as described in this
manual. Any other use can impair the protection provided by the unit.

Failure to observe these warnings could result in severe injury or death.

Electric shock hazard:

• Do not apply more than the rated voltage between any two input terminals, or between
any input terminal and earth ground.

• Do not contact the test lead tips or any uninsulated portion of the accessory.

Failure to observe these warnings could result in severe injury or death.

Electric shock hazard:
Contact with live circuits could result in severe injury or death.

CM-600

5

Important Safety Information

Electric shock hazard:

• Do not operate with the case or battery cover open.

• Before removing the case or battery cover, remove the test leads (or jaw) from the
circuit and shut off the unit.

Failure to observe these warnings could result in severe injury or death.

Electric shock hazard:
Do not change the measurement function while the test leads are connected to a

component or circuit.
Failure to observe this precaution may result in injury and can damage the unit.

Electric shock hazard:

• Unless measuring voltage or current, shut off and lock out power. Make sure that all
capacitors are discharged. Voltage must not be present.

• Using this unit near equipment that generates electromagnetic interference can
result in unstable or inaccurate readings.

Failure to observe these warnings could result in severe injury or death.

Electric shock hazard:

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity.
Refer to “Specifications.”

Failure to observe these precautions may result in injury and can damage the unit.

6

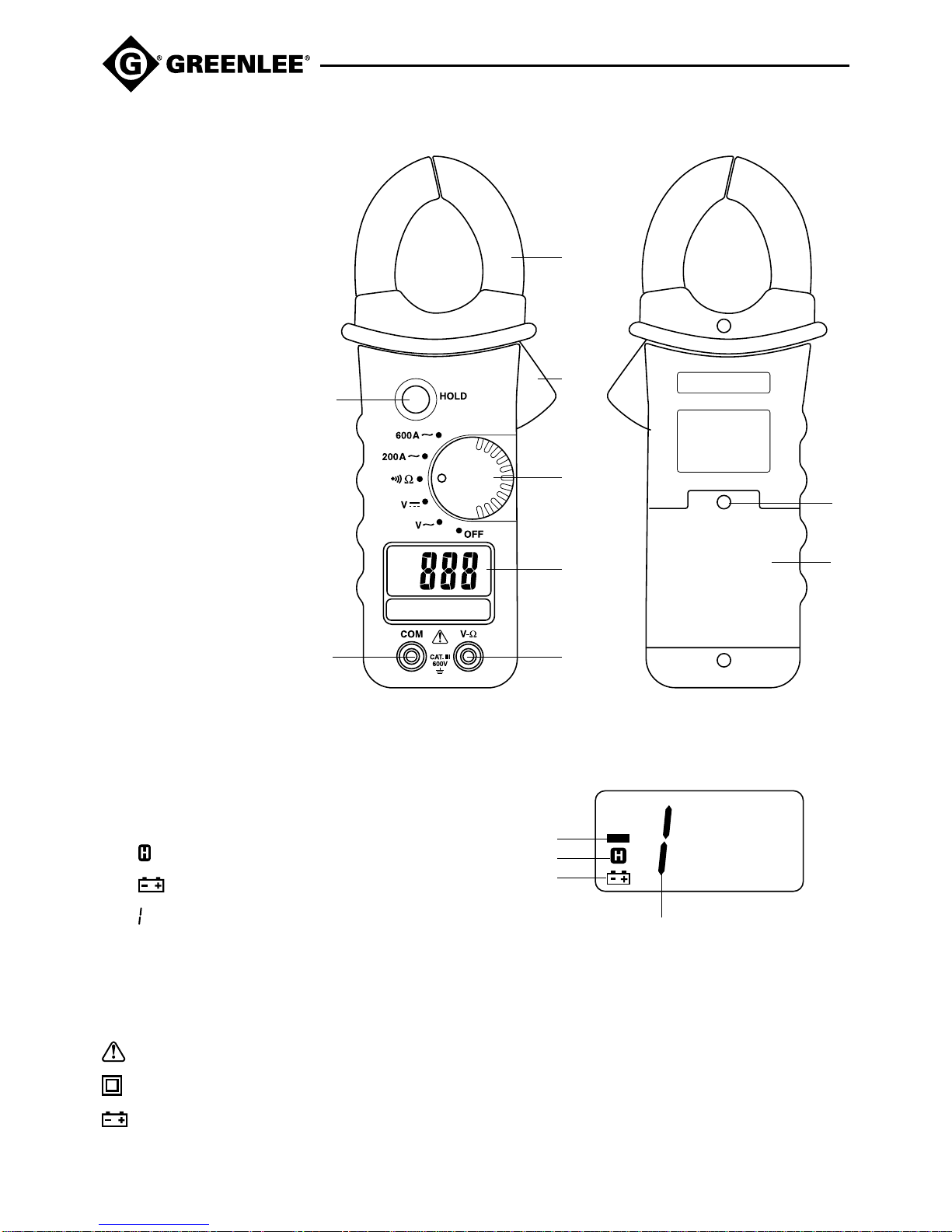

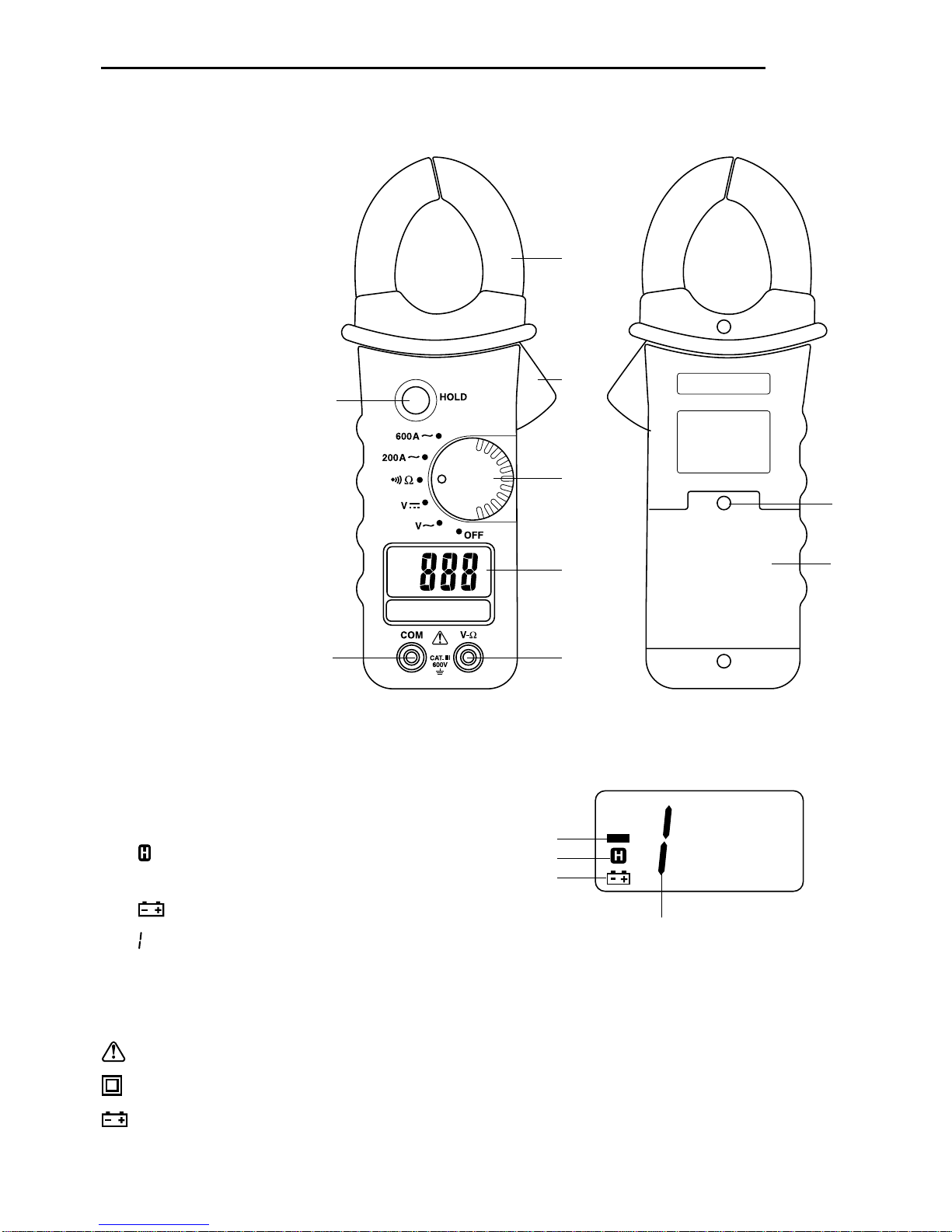

Identification

1. Display

2. Selector

3. Lever

4. Jaw

5. HOLD button

6. Common (COM)
input terminal

7. Volts or resistance
(V-Ω) input
terminal

8. Battery cover

9. Battery cover
screw

Symbols on the Unit

Warning—Read the instruction manual
Double insulation
Battery

5

6

4

2

1

7

3

9

8

Front

Back

Display Icons

10. – Polarity indicator

11. Hold function is enabled

12. Low battery indicator

13. Overload indication

11

10
12

13

CM-600

7

1. Set the selector according to the Settings Table.

2. Refer to “Typical Measurements” for specific measurement instructions.

3. Test the unit on a known functioning circuit or component.

• If the unit does not function as expected on a known functioning circuit, replace the

battery.

• If the unit still does not function as expected, send the unit to Greenlee for repair. Refer to

the instructions under the Warranty.

4. Take the reading from the circuit or component to be tested.

5. Press HOLD to hold the measured value on the display.

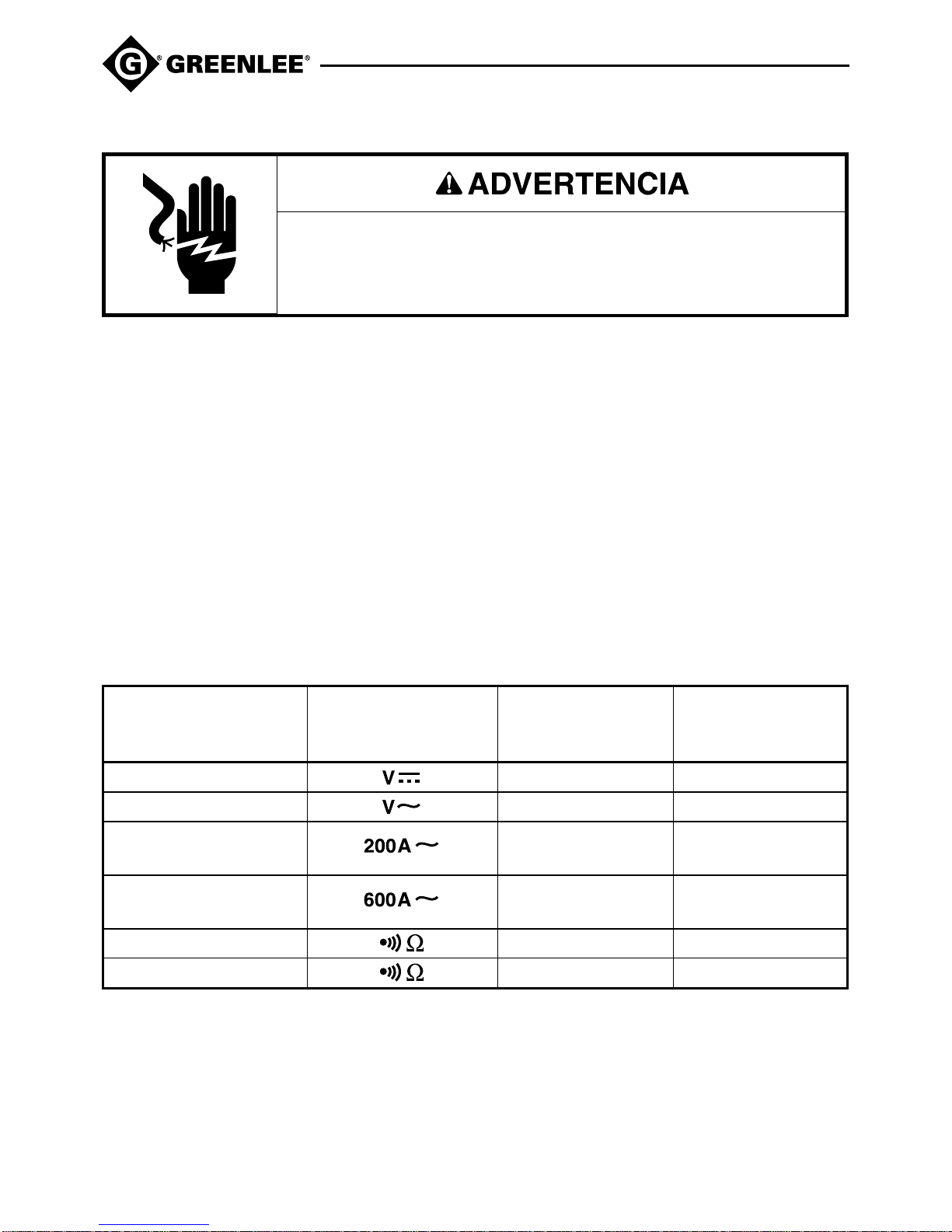

Settings Table

Electric shock hazard:
Contact with live circuits could result in severe injury or death.

Operation

To measure set the selector connect the and connect the

this value … to this symbol … red lead to … black lead to …

DC Voltage V-Ω COM
AC Voltage V-Ω COM
AC Current

N/A N/A

(200 A max.)

AC Current

N/A N/A

(200 A to 600 A)

Continuity V-Ω COM

Resistance* V-Ω COM

*Tone indicates circuit resistance is less than 50 Ω.

Auto Power Off

When the meter is powered on, a timer is activated that will turn the unit off after approximately
30 minutes. To continue making measurements after the unit automatically powers off, switch
the selector to OFF and then back to the desired function.

8

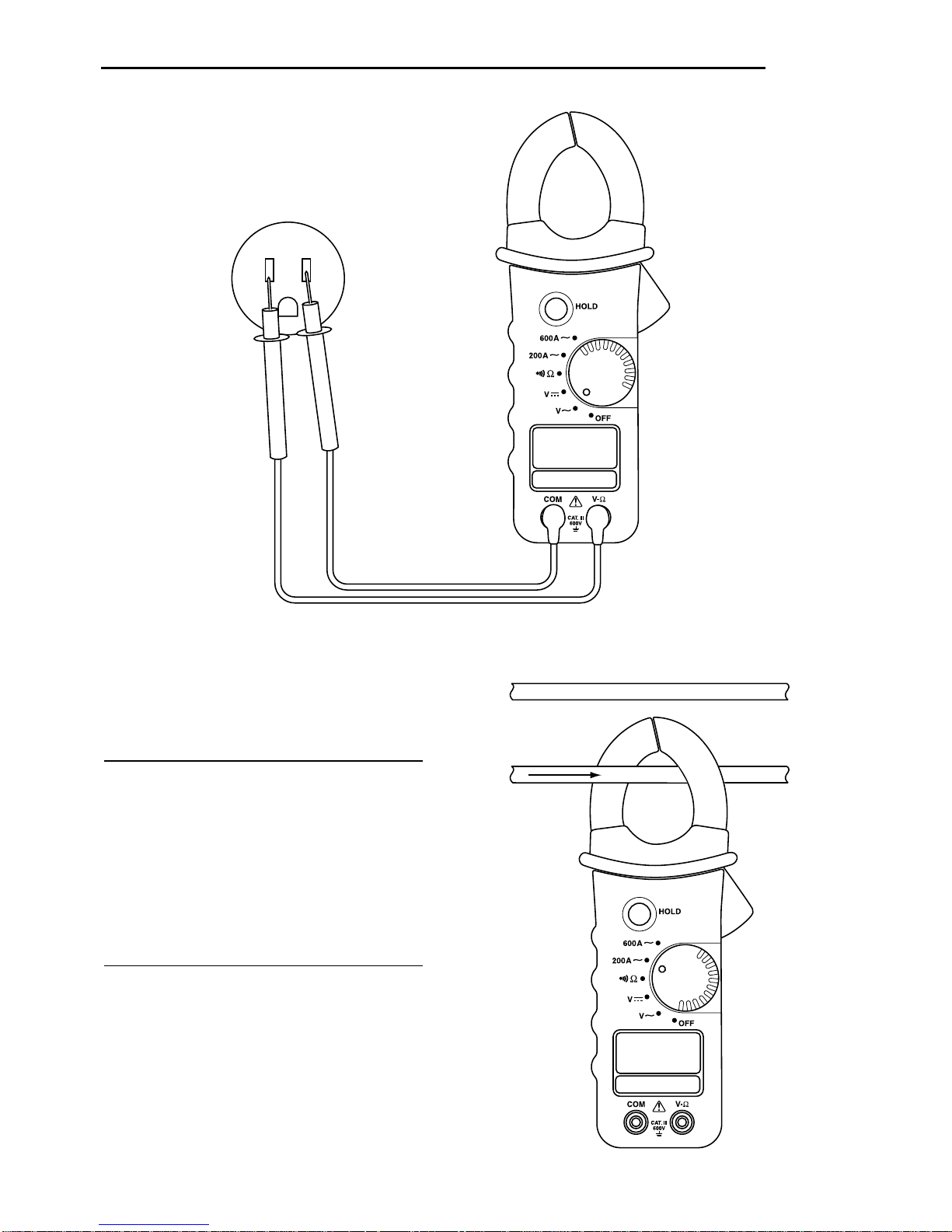

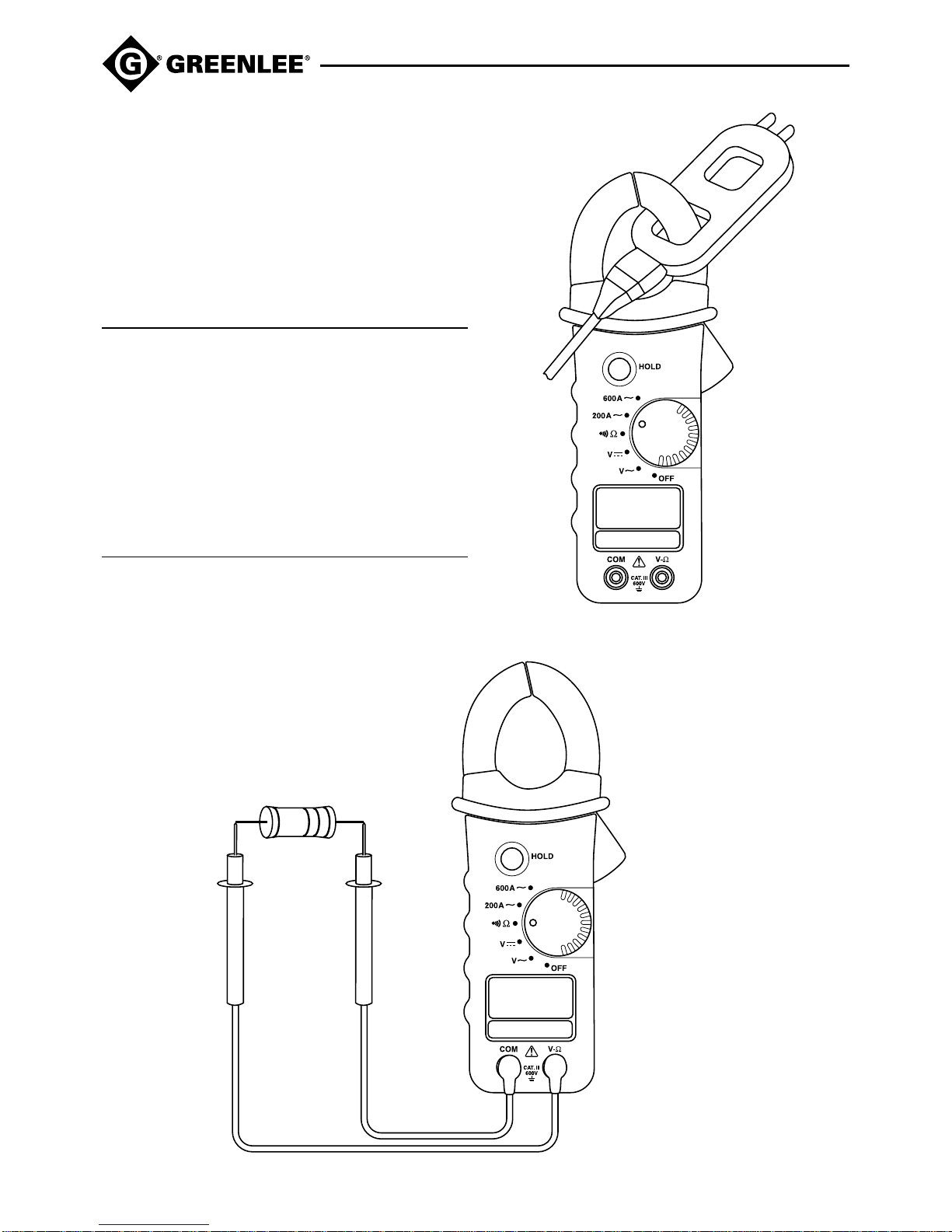

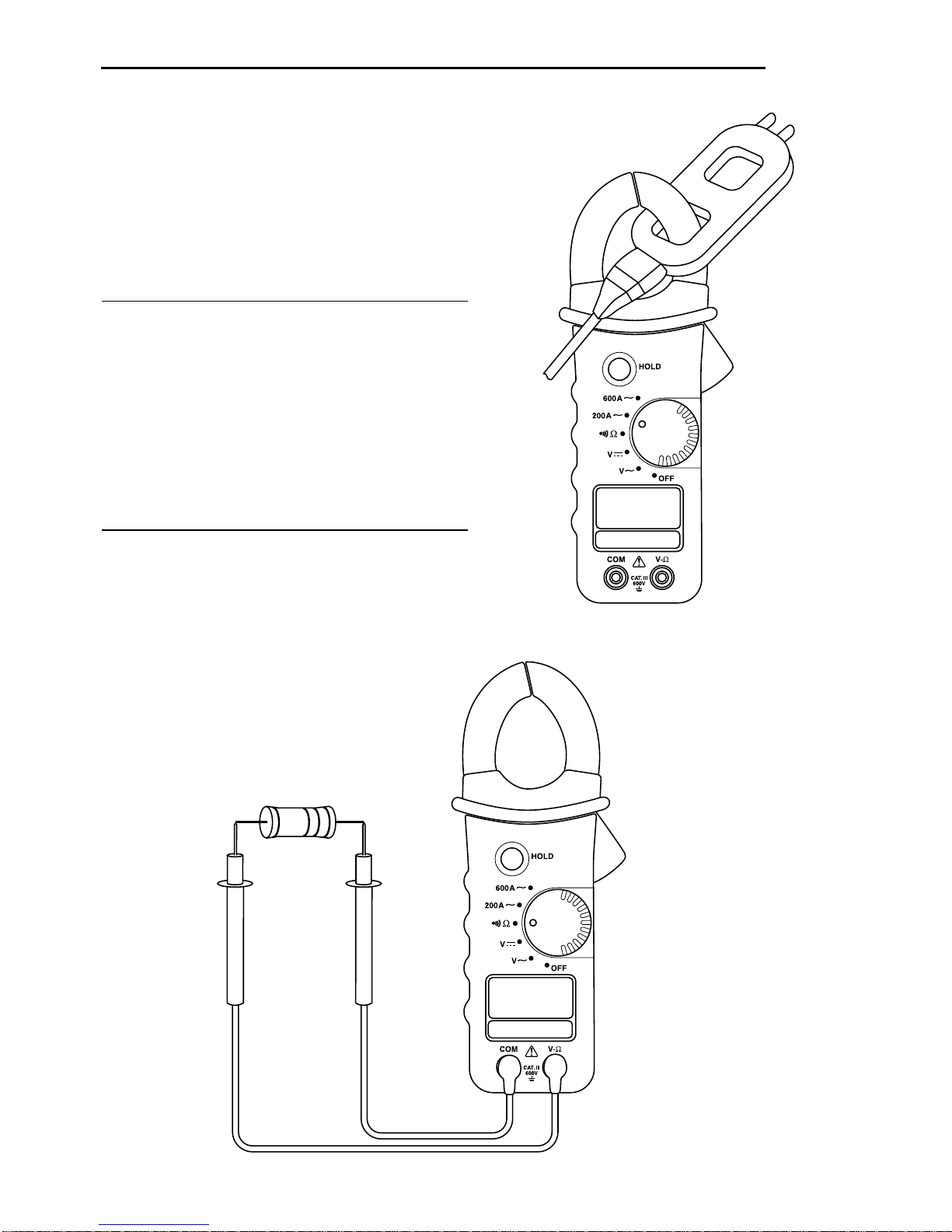

Typical Measurements

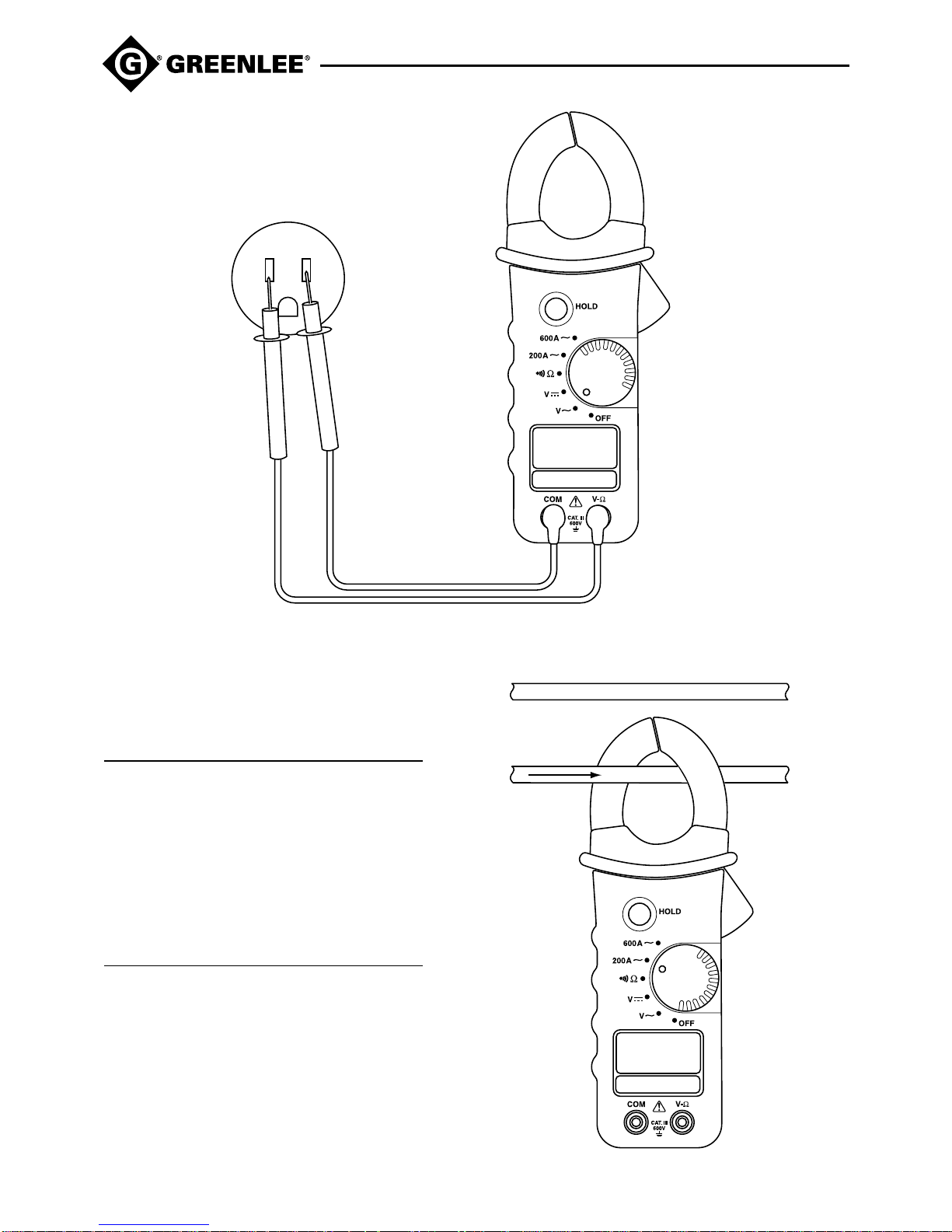

Current Measurement—
Clamp Around Wire

Notes:

• Clamp the jaw around one conductor
only.

• Close the jaw completely to ensure
accurate measurement.

• Center the wire in the jaw for highest
accuracy.

Voltage Measurement

CM-600

9

Typical Measurements

Current Measurement—
Clamp Around Line Splitter

Notes:

• The Greenlee 93-30 Line Splitter is divided.
One section renders amps; the other renders
amps multiplied by 10.

• Close the jaw completely to ensure accurate
measurement.

• Center the line splitter in the jaw for highest
accuracy.

Resistance Measurement

10

Typical Measurements

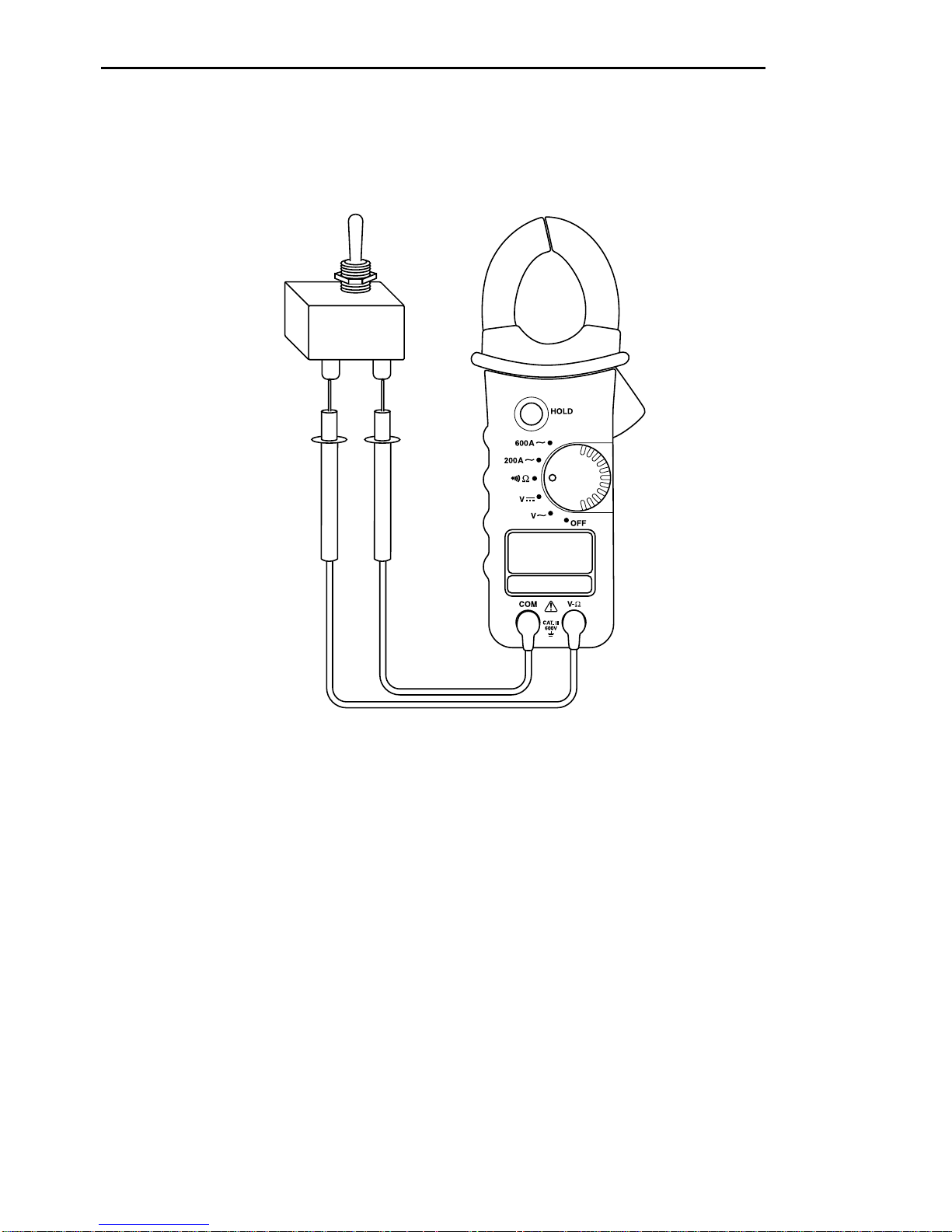

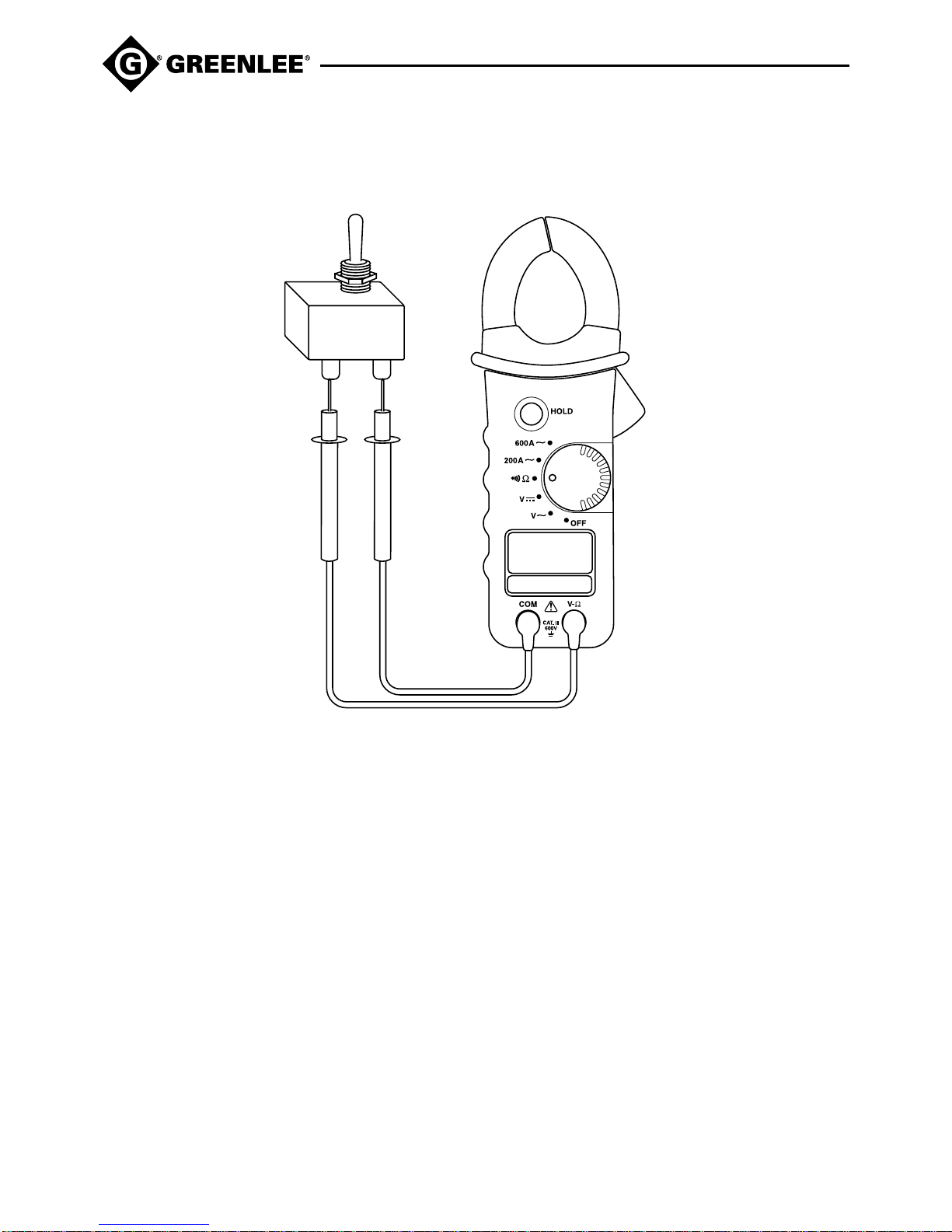

Continuity Check

CM-600

11

Accuracy

Refer to “Specifications” for operating conditions and temperature coefficient.
Accuracy is specified as follows: ± (a percentage of the reading + a fixed amount)

at 23 °C ± 5 °C (73.4 °F ± 9 °F), 0% to 75% relative humidity.

* Maximum open circuit voltage: 1 V

Continuity

Threshold: Tone sounds if the measured resistance is less than approximately 50 Ω,
and turns off when greater than approximately 300 Ω.

AC measurements are average sensing, RMS calibrated.
AC accuracy is specified for sine waves only.

Value Range Accuracy

Frequency Input

Range Impedance

DC Voltage 0 to 600 V ± (0.8% + 1 V) N/A 2 MΩ

AC Voltage 0 to 600 V ± (1.2% + 3 V) 40 to 500 Hz

2 MΩ

2 nF

AC Current

0 to 199.9 A ± (1.9% + 0.5 A) 50/60 Hz N/A

(200 A range)

AC Current

0 to 400 A ± (1.5% + 5 A) 50/60 Hz

N/A

(600 A range)

400 to 600 A ± (2.5% + 5 A) 50/60 Hz

Resistance* 0 to 2000 Ω± (1.5% + 2 Ω) N/A N/A

12

Specifications

Display: 3-1/2-digit LCD (1999 maximum reading)
Sampling Rate: 4 per second
Jaw Opening: 35 mm (1.38")
Maximum Conductor Diameter: 33 mm (1.30")
Measurement Category: Category III, 600 V
Temperature Coefficient: 0.2 x (specified accuracy) per °C below 18 °C or above 28 °C
Operating Conditions: 0 °C to 45 °C (32 °F to 113 °F), 0% to 75% relative humidity

Altitude: 2000 m (6500') maximum
Indoor use only

Storage Conditions: -20 °C to 60 °C (-4 °F to 140° F), 0% to 80% relative humidity

Remove battery
Pollution Degree: 2
Battery: 9-Volt battery (NEDA 1604, JIS 006P or IEC 6LF22)

CM-600

13

Measurement Categories

These definitions were derived from the international safety standard for insulation coordination
as it applies to measurement, control, and laboratory equipment. These measurement categories
are explained in more detail by the International Electrotechnical Commission; refer to either of
their publications: IEC 61010-1 or IEC 60664.

Measurement Category I

Signal level. Electronic and telecommunication equipment, or parts thereof. Some examples
include transient-protected electronic circuits inside photocopiers and modems.

Measurement Category II

Local level. Appliances, portable equipment, and the circuits they are plugged into. Some
examples include light fixtures, televisions, and long branch circuits.

Measurement Category III

Distribution level. Permanently installed machines and the circuits they are hard-wired to. Some
examples include conveyor systems and the main circuit breaker panels of a building’s electrical
system.

Measurement Category IV

Primary supply level. Overhead lines and other cable systems. Some examples include cables,
meters, transformers, and other exterior equipment owned by the power utility.

14

Battery Replacement

Electric shock hazard:

Before removing the case or battery cover, remove the test leads (or jaw) from the circuit

and shut off the unit.

Failure to observe this warning could result in severe injury or death.

Maintenance

Electric shock hazard:

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity.

Refer to “Specifications.”

Failure to observe these precautions may result in injury and can damage the unit.

1. Disconnect the unit from the circuit. Turn the unit OFF.

2. Remove the battery cover screw.

3. Remove the battery cover.

4. Replace the battery (observe polarity).

5. Replace the cover and screws.

Cleaning

Periodically wipe the case with a damp cloth and mild detergent; do not use abrasives
or solvents.

CM-600

15

Descripción

El Medidor con pinza modelo CM-600 de Greenlee es un instrumento de verificación capaz de
efectuar los siguientes tipos de mediciones: tensión alterna y continua, corriente alterna y
resistencia. Esta unidad es de bolsillo y cabe perfectamente en la palma de la mano. También
sirve para verificar continuidad y tiene capacidad de retención de datos.

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y
equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta le
ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados con su
uso. Siga toda la información sobre seguridad que se proporciona.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los
procedimientos de operación y mantenimiento seguros para el Medidor con pinza modelo
CM-600 de Greenlee.

Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita, previa solicitud.

CONSERVE ESTE MANUAL

Todas las especificaciones son nominales y pueden cambiar conforme tengan lugar mejoras de diseño.
Greenlee Textron no se hace responsable de los daños que puedan surgir de la mala aplicación o mal uso de
sus productos.

® Registrado: El color verde para instrumentos de verificación eléctricos es una marca registrada
de Greenlee Textron.

16

Importante Información sobre Seguridad

Lea y entienda este documento antes de manejar esta herramienta o

darle mantenimiento. Utilizarla sin comprender cómo manejarla de
manera segura podría ocasionar un accidente y, como resultado de
éste, graves lesiones o incluso la muerte.

Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría
ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la
gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede evitar
o prevenir ese riesgo.

SÍMBOLO DE ALERTA
SOBRE SEGURIDAD

Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la
muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.

Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o
daños materiales.

CM-600

17

Importante Información sobre Seguridad

Peligro de electrocución:
El contacto con circuitos activados podría ocasionar graves lesiones

o incluso la muerte.

Peligro de electrocución e incendio:

• No exponga esta unidad ni a la lluvia ni a la humedad.

• No utilice esta unidad si se encuentra mojada o dañada.

• Utilice cables de prueba y accesorios que sean apropiados para la aplicación que

se va a realizar. Consulte la información sobre categoría y voltaje nominal del cable
de prueba o el accesorio.

• Revise minuciosamente los cables de prueba o el accesorio, antes de utilizarlos.
Deberán estar limpios y secos, y su forro aislante deberá hallarse en buenas
condiciones.

• Utilícela únicamente para el propósito para el que ha sido diseñada por el fabricante,
tal como se describe en este manual. Cualquier otro uso puede menoscabar la
protección proporcionada por la unidad.

De no observarse estas advertencias podrían sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución:

• No aplique más del voltaje nominal entre dos terminales de entrada cualesquiera, o
entre una terminal de entrada cualquiera y una conexión a tierra.

• No toque las puntas de los cables de prueba ni ninguna parte del accesorio que
carezca de forro aislante.

De no observarse estas advertencias podrían sufrirse graves lesiones o incluso la muerte.

18

Importante Información sobre Seguridad

Peligro de electrocución:

• No intente reparar esta unidad, ya que contiene partes que deben recibir

mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura extrema o altos niveles de
humedad. Consulte la sección “Especificaciones”.

De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.

Peligro de electrocución:
No cambie la función de medición mientras los cables de prueba estén conectados a un

componente o circuito.
De no observarse esta precaución podrían sufrirse lesiones o daños a la unidad.

Peligro de electrocución:

• A menos que vaya a medir tensión o corriente, apague y bloquee la energía. Asegúrese de
que todos los condensadores estén totalmente sin carga. No debe haber tensión alguna.

• Al utilizar esta unidad cerca de equipo que genere interferencia electromagnética quizá
se obtenga una lectura inexacta e inestable.

De no observarse estas advertencias podrían sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución:

• No haga funcionar esta unidad con la caja o la tapa del compartimiento de las pilas
abierta.

• Antes de retirar la caja o la tapa del compartimiento de las pilas, retire del circuito los
cables de prueba (o la pinza), y apague la unidad.

De no observarse estas advertencias podrían sufrirse graves lesiones o incluso la muerte.

CM-600

19

Identificación

1. Pantalla

2. Interruptor de
selección

3. Palanca

4. Pinza

5. Botón HOLD

6. Terminal de
entrada (COM)
común

7. Terminal de
entrada (V-Ω)
de voltios o
resistencia

8. Tapa del
compartimiento
de las pilas

9. Tornillo de
la tapa del
compartimiento
de las pilas

Símbolos en la unidad

Advertencia — Lea el manual de instrucciones
Doble forro aislante
Pila

Iconos de la pantalla

10. – Indicador de polaridad

11. Se activa la función “Hold”
(Retención de datos en pantalla).

12. Indicador de pila baja

13. Indicación de sobrecarga

11

10
12

13

Parte frontal

5

6

4

2

1

7

3

9

8

Parte posterior

20

1. Coloque el interruptor de selección de acuerdo con la Tabla de valores.

2. Consulte la sección “Mediciones más comunes” en relación con las instrucciones

específicas para cada tipo de medición.

3. Pruebe la unidad en un circuito o componente que se sabe está funcionando perfectamente.

• Si la unidad no funciona como debería en un circuito que se sabe está funcionando
perfectamente, reemplace la pila.

• Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de que sea reparada.
Consulte las instrucciones en la sección “Garantía”.

4. Anote la lectura del circuito o componente que se está verificando.

5. Oprima HOLD para retener en pantalla el valor medido en ese momento.

Tabla de valores

Operación

coloque el interruptor conecte el cable y conecte el cable

Para medir de selección en este de prueba de color de prueba de color

este valor … símbolo … rojo a … negro a …

Tensión continua (CC) V-Ω COM

Tensión alterna (CA) V-Ω COM

Corriente alterna (CA)

N/A N/A

(200 A máx.)

Corriente alterna (CA)

N/A N/A

(200 A a 600 A)

Continuidad V-Ω COM

Resistencia* V-Ω COM

*El tono indica que la resistencia del circuito es menor a 50 Ω.

Apagado automático

Cuando se enciende el medidor, se activa un temporizador que apagará la unidad luego de
aproximadamente 30 minutos. Para continuar efectuando mediciones luego de que la unidad se
apaga automáticamente, cambie el interruptor de selección a OFF y de nuevo a la posición deseada.

Peligro de electrocución:
El contacto con circuitos activados podría ocasionar graves lesiones

o incluso la muerte.

CM-600

21

Mediciones más comunes

Medición de tensión

Medición de corriente—
Con la pinza colocada alrededor
de un cable

Notas:

• Coloque la pinza alrededor de un solo
conductor únicamente.

• Cierre completamente la pinza a fin de
asegurar una medición exacta.

• Para obtener una mayor precisión
centre el cable en la pinza.

22

Mediciones más comunes

Medición de corriente —
Con la pinza colocada alrededor del
separador de líneas

Notas:

• El separador de líneas Greenlee 93-30 está
dividido. Una sección lee amperios; la otra,
amperios multiplicados por 10.

• Cierre completamente la pinza a fin de
asegurar una medición exacta.

• Para obtener una mayor precisión centre el
separador de líneas en la pinza.

Medición de resistencia

CM-600

23

Mediciones más comunes

Verificación
de continuidad

24

Precisión

Consulte la sección “Especificaciones” en relación con las condiciones de operación y el
coeficiente de temperatura.

La precisión se especifica de la siguiente manera: ± (un porcentaje de la lectura + una cantidad
fija) a 23°C ± 5°C (73,4°F ± 9°F), 0% a 75% de humedad relativa.

Valor Escala Precisión

Escala de Impedancia

frecuencia de entrada

Tensión continua (CC) 0 a 600 V ± (0,8% + 1 V) N/A 2 MΩ

Tensión alterna (CA)

0 a 600 V ± (1,2% + 3 V) 40 a 500 Hz

2 MΩ

2 nF

Corriente alterna (CA)

0 a 199,9 A ± (1,9% + 0,5 A) 50/60 Hz N/A

(Escala de 200 A)

Corriente alterna (CA)

0 a 400 A ± (1,5% + 5 A) 50/60 Hz

N/A

(Escala de 600 A)

400 a 600 A ± (2,5% + 5 A) 50/60 Hz

Resistencia* 0 to 2.000 Ω± (1,5% + 2 Ω)N/A N/A

*Voltaje de circuito abierto máximo: 1 V

Continuidad

Umbral: Se emitirá un sonido si la resistencia medida es menor de aproximadamente 50 Ω, y se
apagará si es mayor de aproximadamente 300 Ω.

Las mediciones de corriente alterna se calibran para responder al valor eficaz medio.
La precisión de CA se especifica para ondas sinusoidales únicamente.

CM-600

25

Especificaciones

Pantalla: LCD de 3-1/2 dígitos (lectura máxima de 1.999)
Frecuencia de muestreo: 4 por segundo
Abertura de la pinza: 35 mm (1,38 pulgadas)
Diámetro máximo del conductor: 33 mm (1,30 pulgadas)
Categoría de mediciones: Categoría III, 600 V
Coeficiente de temperatura: 0,2 x (precisión especificada) por °C menor

de 18°C o mayor de 28°C

Condiciones de operación: 0°C a 45°C (32°F a 113°F), 0% a 75% de humedad relativa

Altura: 2.000 m (6.500 pies) máximo
Uso en interiores únicamente

Condiciones de almacenamiento: -20°C a 60°C (-4°F a 140°F), 0% a 80% de humedad relativa

Retire la pila
Grado de contaminación: 2
Pila: Pila de 9 voltios (NEDA 1604, JIS 006P o IEC 6LF22)

26

Categorías de medición

Las siguientes definiciones proceden de la norma de seguridad internacional sobre la
coordinación de aislamientos tal y como se aplica a equipos de medición, control y laboratorio.
En las publicaciones IEC 61010-1 y IEC 60664 de la International Electrotechnical Commission
(Comisión Electrotécnica Internacional) se detallan más a fondo estas categorías de medición.

Categoría de medición I

Nivel de señal. Equipo electrónico y de telecomunicaciones, o partes del mismo. Como ejemplo
pueden citarse los circuitos electrónicos protegidos contra tensiones momentáneas dentro de
fotocopiadores y modems.

Categoría de medición II

Nivel local. Aparatos eléctricos, equipo portátil, y los circuitos a los que están conectados. Como
ejemplo pueden citarse dispositivos de iluminación, televisores y circuitos de rama larga.

Categoría de medición III

Nivel de distribución. Máquinas instaladas permanentemente y los circuitos a los que están
cableados. Como ejemplo pueden citarse sistemas conductores y los paneles del interruptor
automático principal del sistema eléctrico de un edificio.

Categoría de medición IV

Nivel de abastecimiento primario. Líneas aéreas y otros sistemas de cable. Como ejemplo
pueden citarse cables, medidores, transformadores y cualquier otro equipo exterior
perteneciente a la empresa de servicio eléctrico.

CM-600

27

Cómo reemplazar la pila

Peligro de electrocución:

Antes de retirar la caja o la tapa del compartimiento de las pilas, retire del circuito los

cables de prueba (o la pinza), y apague la unidad.

De no observarse esta advertencia podrían sufrirse graves lesiones o incluso la muerte.

Mantenimiento

1. Desconecte la unidad del circuito. Apague (OFF) la unidad.

2. Retire el tornillo de la tapa del compartimiento de las pilas.

3. Retire la tapa del compartimiento de las pilas.

4. Reemplace la pila (fíjese en la polaridad).

5. Vuelva a colocar la tapa y los tornillos.

Limpieza

Limpie periódicamente la caja utilizando un paño húmedo y detergente suave; no utilice
abrasivos ni solventes.

Peligro de electrocución:

• No intente reparar esta unidad, ya que contiene partes que deben recibir
mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura extrema o altos niveles de
humedad. Consulte la sección “Especificaciones”.

De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.

28

CM-600

29

Description

Le contrôleur à pinces CM-600 de Greenlee est un appareil portable conçu pour mesurer la
tension c.a. et c.c., le courant c.a. et la résistance. Il vérifie également la continuité et peut garder
les mesures.

Sécurité

Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee, votre sécurité est
une priorité. Ce manuel d’instructions et toute étiquette sur l’outil fournit des informations
permettant d’éviter des dangers ou des manipulations dangereuses liées à l’utilisation de cet
outil. Suivre toutes les consignes de sécurité indiquées.

Dessein de ce manuel

Ce manuel d’instructions est conçu pour que le personnel puisse se familiariser avec le
fonctionnement et les procédures d’entretien sûres du compteur à pinces CM-600 de Greenlee.

Mettre ce manuel à la disposition de tous les employés.
On peut obtenir des exemplaires gratuits sur simple demande.

CONSERVER CE MANUEL

Toutes les spécifications sont nominales et peuvent changer avec l’amélioration de la conception. Greenlee
Textron ne peut être tenue responsable des dommages résultant d’une application inappropriée ou d’un
mauvais usage de ses produits.

® Enregistré : La couleur verte des instruments de vérification électrique est une marque de commerce
déposée de Greenlee Textron.

30

Consignes de sécurité importantes

Lire attentivement et bien comprendre cette documentation avant

d’utiliser ou de procéder à l’entretien de cet équipement. Négliger de
comprendre comment utiliser cet outil en toute sécurité pourrait
provoquer un accident et entraîner des blessures graves, voire
mortelles.

Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant
entraîner des blessures ou l’endommagement du matériel. Le mot indicateur, défini ci­dessous, indique la gravité du danger. Le message qui suit le mot indicateur indique
comment empêcher le danger.

SYMBOLE
D’AVERTISSEMENT

Danger immédiat qui, s’il n’est pas pris en considération ENTRAINERA des blessures
graves, voire mortelles.

Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner des blessures
graves, voire mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris en considération,
POURRAIENT EVENTUELLEMENT entraîner des dommages à la propriété ou causer des
blessures.

CM-600

31

Consignes de sécurité importantes

Risques de décharge électrique et d’incendie :

• Ne pas exposer cet appareil à la pluie ou à l’humidité.

• Ne pas utiliser cet appareil s’il est mouillé ou endommagé.

• Utiliser des fils d’essai ou des accessoires conformes à l’application. Consulter la
catégorie et la tension nominale du fil d’essai ou de l’accessoire.

• Vérifier les fils d’essai ou l’accessoire avant de les utiliser. La pièce (ou les pièces)
doi(ven)t être propre(s) et sèche(s) et l’isolation en bon état.

• Utiliser cet appareil uniquement dans le but pour lequel il a été conçu, tel que décrit

dans ce manuel. Toute autre utilisation peut altérer le système de protection de cet
appareil.

L’inobservation de ces consignes pourrait entraîner des blessures graves, voire mortelles.

Risques de décharge électrique :

• Ne pas appliquer plus que la tension nominale entre deux bornes d’entrée, ou entre
une borne d’entrée et une prise de terre.

• Ne pas entrer en contact avec les extrémités des fils d’essai ou avec toute autre partie
non isolée de l’accessoire.

L’inobservation de ces consignes pourrait entraîner des blessures graves, voire mortelles.

Risques de décharge électrique :
Un contact avec des circuits sous tension pourrait entraîner des

blessures graves, voire mortelles.

32

Consignes de sécurité importantes

Risques de décharge électrique :

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être réparée.

• Ne pas exposer l’appareil à des températures ou à une humidité extrêmes.

Se reporter à la section des « Spécifications ».

L’inobservation de ces consignes pourrait endommager l’appareil et pourrait entraîner des
blessures.

Risques de décharge électrique :
Ne pas modifier la fonction de mesure pendant que les fils d’essai sont connectés à un

composant ou à un circuit.
L’inobservation de cette consigne pourrait endommager l’appareil et pourrait entraîner

des blessures.

Risques de décharge électrique :

• Sauf si l’on mesure la tension ou le courant, mettre hors tension et verrouiller la
source d’alimentation. S’assurer que tous les condensateurs sont déchargés.
Aucune tension ne doit être présente.

• L’utilisation de cet appareil à proximité d’équipements qui génèrent des interférences
électromagnétiques peut produire des lectures instables ou erronées.

L’inobservation de ces consignes pourrait entraîner des blessures graves, voire mortelles.

Risques de décharge électrique :

• Ne pas utiliser lorsque la pile ou le boîtier est ouvert.

• Avant d’enlever le boîtier ou la pile, retirer les fils d’essai (ou la pince) du circuit et

mettre l’appareil hors tension.

L’inobservation de ces consignes pourrait entraîner des blessures graves, voire mortelles.

CM-600

33

Identification

1. Afficheur

2. Sélecteur

3. Levier

4. Pince

5. Bouton de garde
(HOLD)

6. Borne d’entrée
commune (COM)

7. Borne d’entrée de
volts ou de
résistance (V-Ω)

8. Couvercle
de la pile

9. Vis de couvercle
de pile

Icônes de l’afficheur

10. – Indicateur de polarité

11. Fonction de maintien activée.

12. Indicateur de pile faible

13. Indicateur de surcharge

11

10
12

13

Symboles apparaissant sur l’appareil

Avertissement — Lire le manuel d’instructions
Isolation double
Pile

5

6

4

2

1

7

3

9

8

Avant Arrière

34

1. Régler le sélecteur à partir du Tableau des réglages.

2. Se reporter aux « Mesures types » pour obtenir des instructions de mesure spécifiques.

3. Vérifier l’appareil sur un circuit ou sur un composant connu.

• Si l’appareil ne fonctionne pas comme prévu sur un circuit dont le fonctionnement est

connu, remplacer la pile.

• Si l’appareil ne fonctionne toujours pas comme prévu, le renvoyer à Greenlee pour qu’il

soit réparé. Se reporter aux instructions de la garantie.

4. Lire le circuit ou le composant à vérifier.

5. Appuyer sur HOLD pour maintenir la valeur en cours sur l’afficheur.

Tableau des réglages

Utilisation

Pour mesurer régler le sélecteur connecter le et connecter le

cette valeur …à ce symbole … fil rouge à … fil noir à …

Tension c.c. V-Ω COM
Tension c.a. V-Ω COM
Courant c.a.

N/D N/D

(200 A maxi.)

Courant c.a.

N/D N/D

(200 A à 600 A)

Continuité V-Ω COM

Résistance* V-Ω COM

*La tonalité indique une résistance de circuit inférieure à 50 Ω.

Mise hors tension automatique

L’activation du contrôleur active également un minuteur qui éteint l’appareil après environ 30
minutes. Pour continuer à effectuer des mensures après l’arrêt automatique de l’appareil, placer
le sélecteur à OFF puis le remettre à la fonction voulue.

Risques de décharge électrique :
Un contact avec des circuits sous tension pourrait entraîner des

blessures graves, voire mortelles.

CM-600

35

Mesures types

Mesure du courant —
Serrer la pince autour du câble

Remarques :

•

Serrer la pince autour d’un seul
conducteur.

•

Fermer complètement la pince pour
garantir une mesure exacte.

•

Pour plus de précision, centrer le
câble dans la pince.

Mesure de la tension

36

Mesures types

Mesure du courant —
Mettre la pince autour d’un séparateur
de ligne

Remarques :

•

Le séparateur de ligne 93-30 de Greenlee est
divisé. Une section donne des ampères ;
l’autre des ampères multipliés par 10.

• Fermer complètement la pince pour garantir
une mesure exacte.

• Pour plus de précision, centrer le séparateur
de ligne dans la pince.

Mesure de la résistance

CM-600

37

Mesures types

Vérification
de la continuité

38

Précision

Pour obtenir les conditions d’utilisation et les coefficients de température, consulter la section
sur les « Spécifications ».

La précision est spécifiée comme suit : ± (un pourcentage de la lecture + une quantité fixe)
à 23 °C ± 5 °C (73,4 °F ± 9 °F), 0 à 75 % d’humidité relative.

*Tension maximale de circuit ouvert : 1 V

Continuité

Seuil : Des tonalités sont émises si la résistance mesurée est inférieure à 50 Ω et s’arrêtent si la
résistance est supérieure à 300 Ω.

Les mesures c.a. sont des mesures moyennes étalonnées pour une valeur efficace vraie (RMS)
La précision c.a. est spécifié pour les ondes sinusoïdales seulement.

Valeur Plage Précision

Plage de Impédance

fréquence d’entrée

Tension c.c. 0 à 600 V ± (0,8% + 1 V) N/D 2 MΩ
Tension c.a. 0 à 600 V ± (1,2% + 3 V) 40 à 500 Hz

2 MΩ

2 nF

Courant c.a.

0 à 199,9 A ± (1,9% + 0,5 A) 50/60 Hz N/D

(Plage de 200 A)

Courant c.a.

0 à 400 A ± (1,5% + 5 A) 50/60 Hz

N/D

(Plage de 600 A)

400 à 600 A ± (2,5% + 5 A) 50/60 Hz

Résistance* 0 à 2000 Ω± (1,5% + 2 Ω) N/D N/D

CM-600

39

Spécifications

Affichage : 3-1/2-chiffres sur ACL (affichage maximum de 1999)
Taux d’échantillonnage : 4 par seconde
Ouverture de la pince : 35 mm (1,38 po)
Diamètre maximal du conducteur : 33 mm (1,30 po)
Catégorie de mesure : Catégorie III, 600 V
Coefficient de température : 0,2 x (précision spécifiée) par °C au-dessous de 18 °C ou au-dessus

de 28 °C

Conditions d’utilisation : 0 à 45 °C (32 à 113 °F), 0 à 75% d‘humidité relative

Altitude : 2000 m (6500 pi) maximum
Utilisation à l’intérieur uniquement

Conditions d’entreposage : -20 à 60 °C (-4 à 140 °F), 0 à 80 % d’humidité relative.

Retirer la pile
Degré de pollution : 2
Pile : pile de 9 volts (NEDA 1604, JIS 006P ou IEC 6LF22)

40

Catégories de mesure

Ces définitions sont dérivées des normes internationales sur la sécurité pour la coordination de
l’isolation telle qu’elle s’applique à la mesure, au contrôle et à l’équipement de laboratoire. Ces
catégories de mesure sont expliquées plus en détail par la Commission électrotechnique
internationale ; se reporter à l’une de ces deux publications : IEC 61010-1 ou IEC 60664.

Catégorie de mesure I

Niveau de signal. Pièces ou équipement électronique et de télécommunication. Par exemple, les
circuits électroniques protégés contre les courants transitoires, dans les photocopieurs et les
modems.

Catégorie de mesure II

Niveau local. Appareils, équipement portatif et les circuits dans lesquels ils sont branchés. Par
exemple, les appareils d’éclairage, les téléviseurs et les dérivations.

Catégorie de mesure III

Niveau de distribution. Les machines installées en permanence et les circuits auxquels elles sont
câblées. Par exemple, les systèmes de convoyeurs et les panneaux de disjoncteurs principaux du
système électrique d’un édifice.

Catégorie de mesure IV

Niveau d’alimentation principal. Lignes surélevées et autres systèmes de câbles. Par exemple, les
câbles, les multimètres, les transformateurs et autres équipements extérieurs appartenant aux
fournisseurs en électricité.

CM-600

41

Remplacement de la pile

Entretien

1. Débrancher l’appareil du circuit. Mettre l’appareil hors tension (OFF).

2. Retirer la vis du couvercle du compartiment des piles.

3. Retirer le couvercle du compartiment à pile.

4. Remplacer la pile (suivre la polarité).

5. Remettre en place le couvercle et les vis.

Nettoyage

Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent doux. Ne pas utiliser de
produits abrasifs ou de solvants.

Risques de décharge électrique :

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être réparée.

• Ne pas exposer l’appareil à des températures ou à une humidité extrêmes.

Se reporter à la section des « Spécifications ».

L’inobservation de ces consignes pourrait endommager l’appareil et pourrait entraîner des
blessures.

Risques de décharge électrique :
Avant d’enlever le boîtier ou la pile, retirer les fils d’essai (ou la pince) du circuit et mettre

l’appareil hors tension.
L’inobservation de cette consigne pourrait entraîner des blessures graves, voire mortelles.

Certificate of Conformity

Greenlee Textron is certified in accordance with ISO 9000 (2000) for our
Quality Management Systems.

The instrument enclosed has been checked and/or calibrated using
equipment that is traceable to the National Institute for Standards and
Technology (NIST).

Certificado de Conformidad

Greenlee Textron cuenta con certificación conforme a ISO 9000 (2000)
para nuestros Sistemas de Gerencia de Calidad.

El instrumento provisto ha sido inspeccionado y/o calibrado mediante el
uso de equipo reconocido por el Instituto Nacional de Normas y
Tecnologías

(National Institute for Standards and Technology

[NIST]).

Certificat de conformité

Greenlee Textron est certifiée selon ISO 9000 (2000) pour nos Systèmes
de gestion de la qualité.

L’instrument ci-inclus a été vérifié et/ou étalonné avec des moyens de
mesure raccordés aux étalons du National Institute of Standards and
Technology (NIST).

Lifetime Limited Warranty

Greenlee Textron warrants to the original purchaser of these goods for use that these products will be free from defects
in workmanship and material for their useful life, excepting normal wear and abuse. This warranty is subject to the
same terms and conditions contained in Greenlee Textron’s standard one-year limited warranty.

For all Test Instrument repairs, contact Customer Service at 800-435-0786 and request a Return Authorization. An
Approved Authorization including shipping label and instructions will be sent.

For items not covered under warranty (such as items dropped, abused, etc.), a repair cost quote is available upon
request.

Note: Prior to returning any test instrument, please check replaceable batteries or make sure the battery is at full charge.

Garantía limitada válida durante la vida útil del producto

Greenlee Textron le garantiza al comprador original de estos bienes de uso, que los mismos estarán libres de defectos
de materiales y fabricación durante su vida útil; excepto en el caso de que sean maltratados o hayan sufrido el deterioro
normal. Esta garantía está sujeta a los mismos términos y condiciones de la garantía estándar limitada válida por un
año, otorgada por Greenlee Textron .

Para reparaciones de todo instrumento de verificación, comuníquese con el Departamento de Servicio al Cliente al
800-435-0786 y solicite una autorización de devolución. Se le enviará una Autorización Aprobada incluyendo una
etiqueta de envío e instrucciones.

Puede obtener, previa solicitud, una cotización de precios de reparación para aquellos artículos que no están cubiertos
bajo esta garantía (los que se han dejado caer o han sido maltratados).

Aviso: Antes de devolver un instrumento de verificación, revise si las pilas están bajas y es necesario reemplazarlas.

Garantie à vie limitée

La société Greenlee Textron garantit à l’acheteur d’origine de ces produits que ces derniers ne comportent aucun défaut
d’exécution ou de matériau pour la durée de leur vie utile, sauf l’usure normale. Cette garantie est assujettie aux mêmes
conditions que celles contenues dans les modalités et conditions de la garantie limitée standard d’un an de Greenlee
Textron.

Pour toutes les réparations d’instruments de mesure, appeler le service après vente au 800 435-0786 et demander une
autorisation de retour. Une autorisation approuvée, incluant une étiquette d’expédition et des instructions sera envoyée.

Lorsque les articles ne sont pas protégés par une garantie (comme si l’appareil tombe, s’il est soumis à un usage
abusif, etc.), une soumission pour le prix de réparation sera présentée sur demande.

Remarque : Avant de renvoyer un appareil de mesure, vérifier les piles remplaçables ou s’assurer que la pile est
chargée au complet.

For technical assistance: 800-435-0786

4455 Boeing Drive, Rockford, IL 61109-2988 USA
Customer Service (International): 815-397-7070 • Fax: [phone]
Customer Service (North America): 800-435-0786
USA Fax: [phone] • Canada Fax: [phone]

Greenlee Textron is a subsidiary of Textron Inc.

www.greenlee.com
