Greenlee CM-400 Instruction Manual [en, fr, es]

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

CM-400

2-in-1 PEN-TYPE

MULTIMETER

MULTÍMETRO

2 en 1 CON ESTILETE

COM

HOLD

H

600V

AUTO OFF

!

RANGE

Ω

V-

OFF

V

•

V

Ω

MULTIMETRE

DE TYPE STYLO 2 en 1

Read and understand all of the instructions and safety
information in this manual before operating or servicing this tool.

Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.

Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d’utiliser ou de
procéder à l’entretien de cet outil.

999 3266.0 © 1999 Greenlee Textron IM 1410 7/99

Description

The Greenlee CM-400 2-in-1 Pen-type Multimeter is intended to measure AC current,
resistance, AC/DC voltage, and to check diodes and verify continuity. The 3-3/4 digit LCD
display has a maximum reading of 3200, while the graph display has 65 segments.

The CM-400 jaw unit takes a current input and produces a voltage output. The ratio is 100:1.
Every amp of input will produce 10 millivolts of output.

Safety

Safety is essential in the use and maintenance of Greenlee tools and equipment. This
instruction manual and any markings on the tool provide information for avoiding hazards and
unsafe practices related to the use of this tool. Observe all of the safety information provided.

Purpose

This instruction manual is intended to familiarize all personnel with the safe operation and
maintenance procedures for the Greenlee CM-400 2-in-1 Pen-type Multimeter.

Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.

and are registered trademarks of Greenlee Textron.

2

KEEP THIS MANUAL

Important Safety Information

SAFETY ALERT SYMBOL

This symbol is used to call your attention to hazards or unsafe practices which could
result in an injury or property damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word provides information for
preventing or avoiding the hazard.

Immediate hazards which, if not avoided, WILL result in severe injury or death.

Hazards which, if not avoided, COULD result in severe injury or death.

Hazards or unsafe practices which, if not avoided, MAY result in injury or property
damage.

CM-400

Read and understand this material before operating or servicing
this equipment. Failure to understand how to safely operate this
tool can result in an accident causing serious injury or death.

3

Important Safety Information

Electric shock hazard:
Contact with live circuits can result in severe injury or death.

Electric shock hazard:

• Do not use the unit if it is wet or damaged.

• Use test leads or accessories that are appropriate for the application. See the
category and voltage rating of the test lead or accessory.

• Inspect the test leads or accessory before use. The item(s) must be clean and dry,
and the insulation must be in good condition.

Failure to observe these warnings can result in severe injury or death.

Electric shock hazard:

• Do not apply more than the rated voltage between any two input terminals, or
between any input terminal and earth ground.

• Do not contact the test lead tips or any uninsulated portion of the accessory.

Failure to observe these warnings can result in severe injury or death.

• Do not operate with the case open.

• Before opening the case, remove the test leads or jaw from the circuit and shut off
the unit.

Failure to observe these warnings can result in severe injury or death.

4

CM-400

Do not change the measurement function while the test leads are connected to a
component or circuit.

Failure to observe this precaution can result in injury and can damage the instrument.

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose unit to extremes in temperature or high humidity. See Specifications.
Failure to observe these precautions can result in injury and can damage the instrument.

Unless measuring voltage or current, shut off and lock out power. Make sure that all
capacitors are discharged. Voltage must not be present.

Set the selector and connect the test leads so that they correspond to the intended
measurement. Incorrect settings or connections can result in a blown fuse.

Using this unit near equipment that generates electromagnetic interference can result
in unstable or inaccurate readings.

5

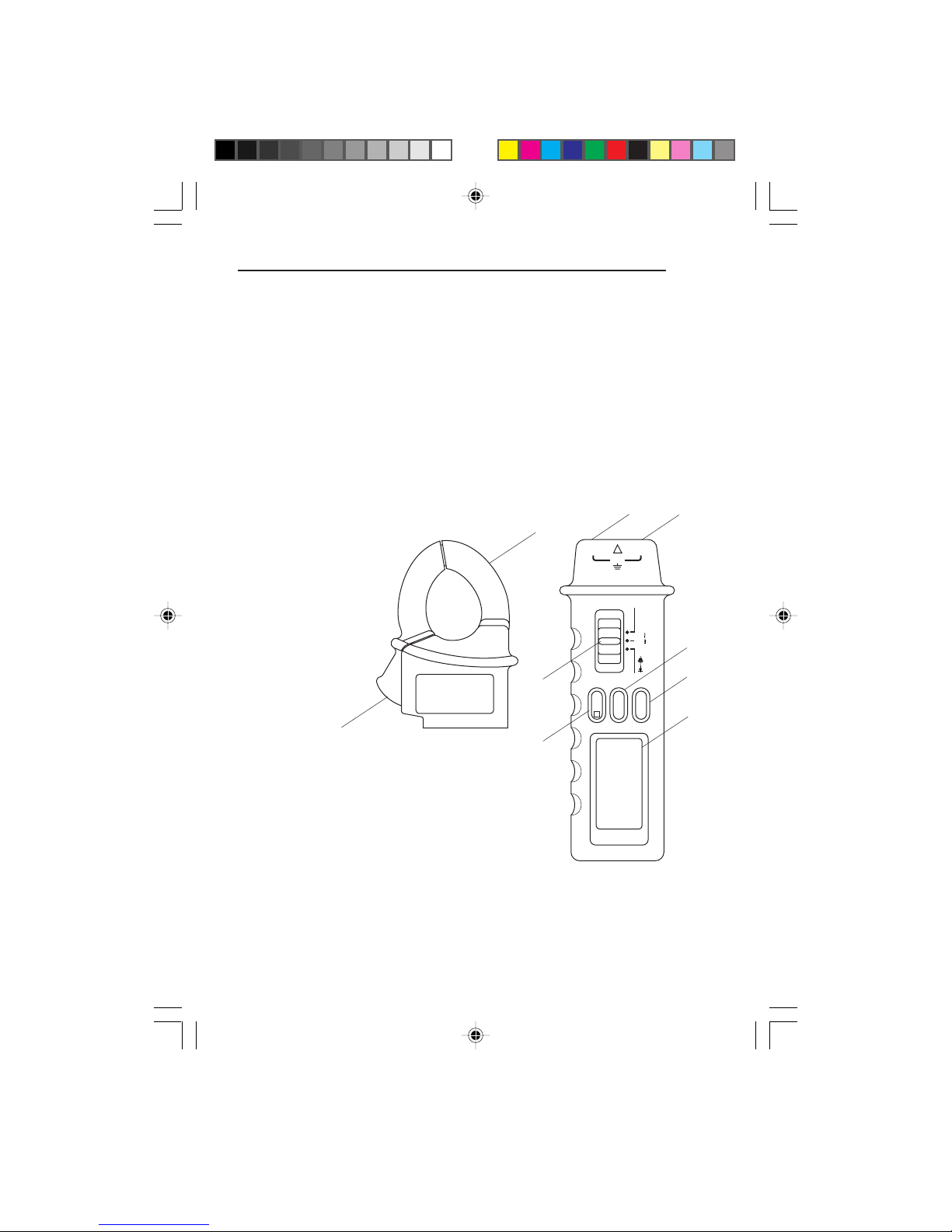

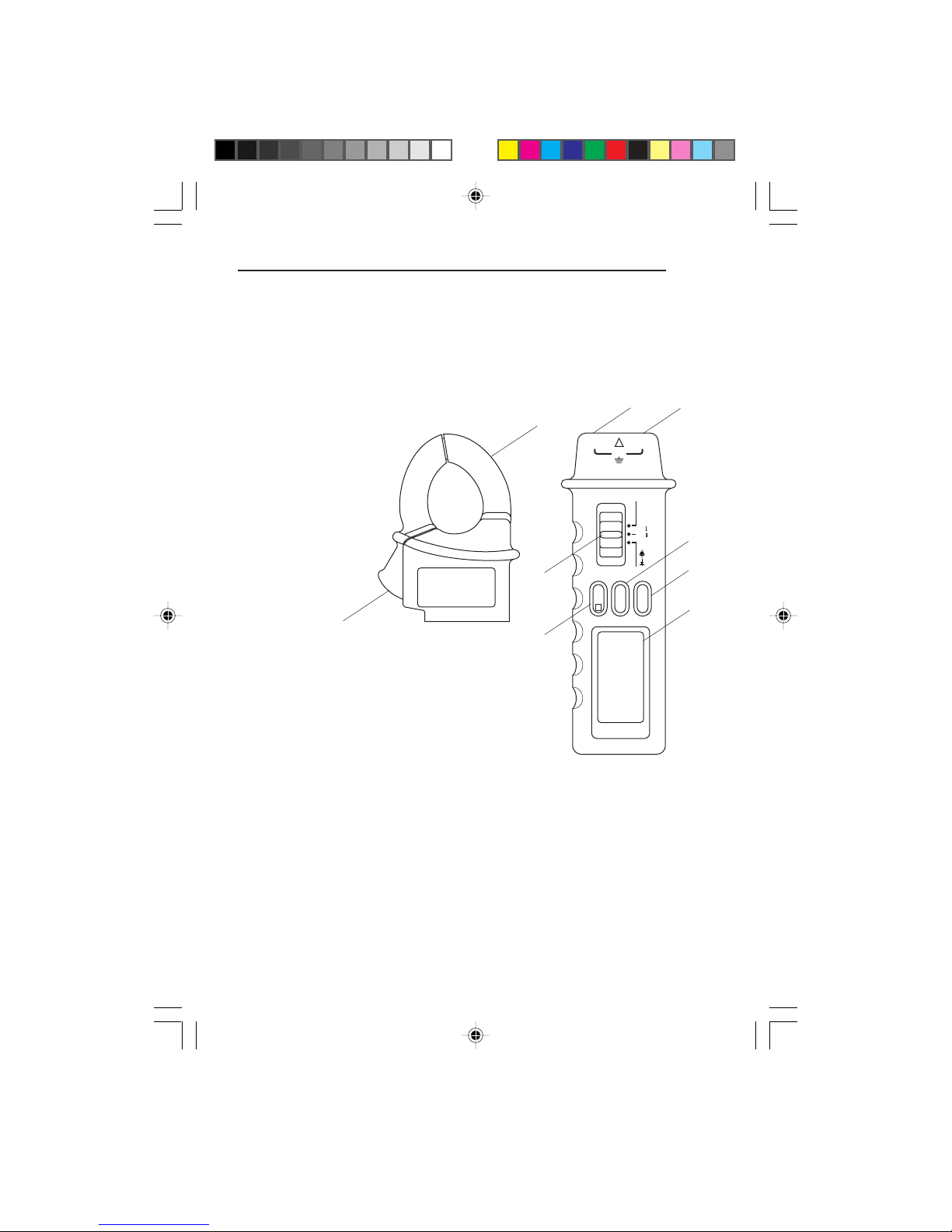

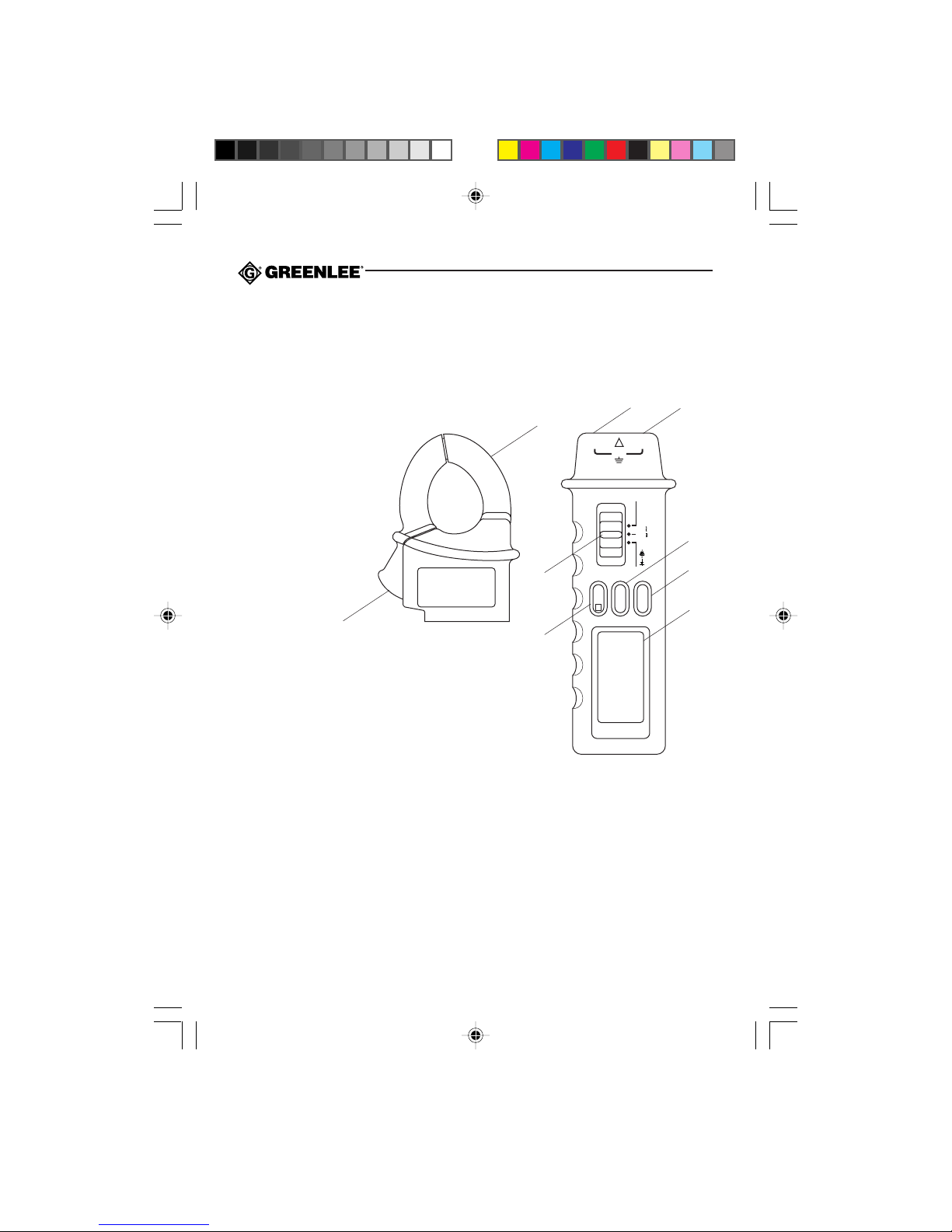

Identification

1. Input Terminal (VΩ)

2. Input Terminal (COM)

3. Display

4. Lever

5. Jaw

6. Selector

7. Hold Button

8. Function Button

9. Range Button

12

5

!

V-

COM

Ω

600V

OFF

V

•

V

Ω

9

6

4

7

HOLD

H

RANGE

AUTO OFF

8

3

6

CM-400

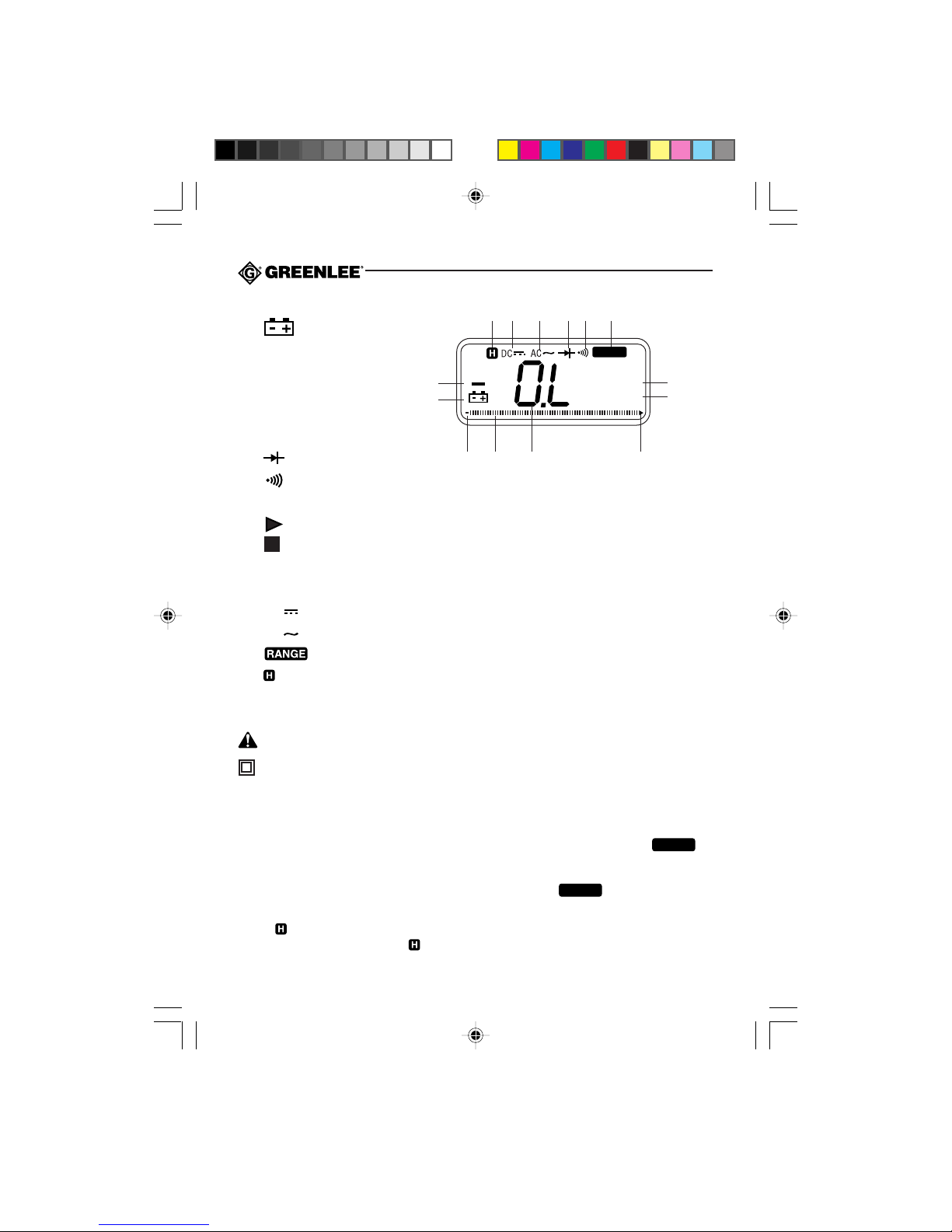

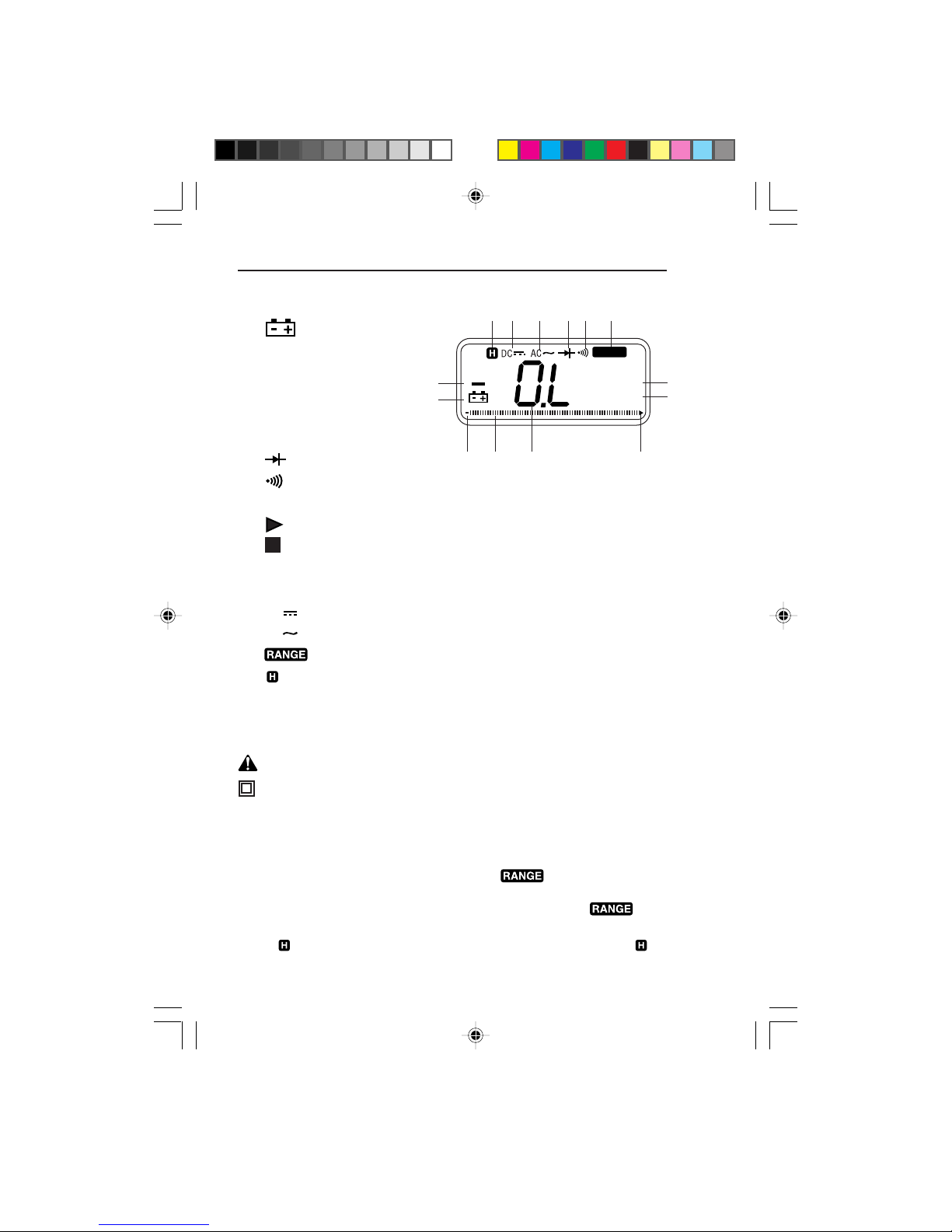

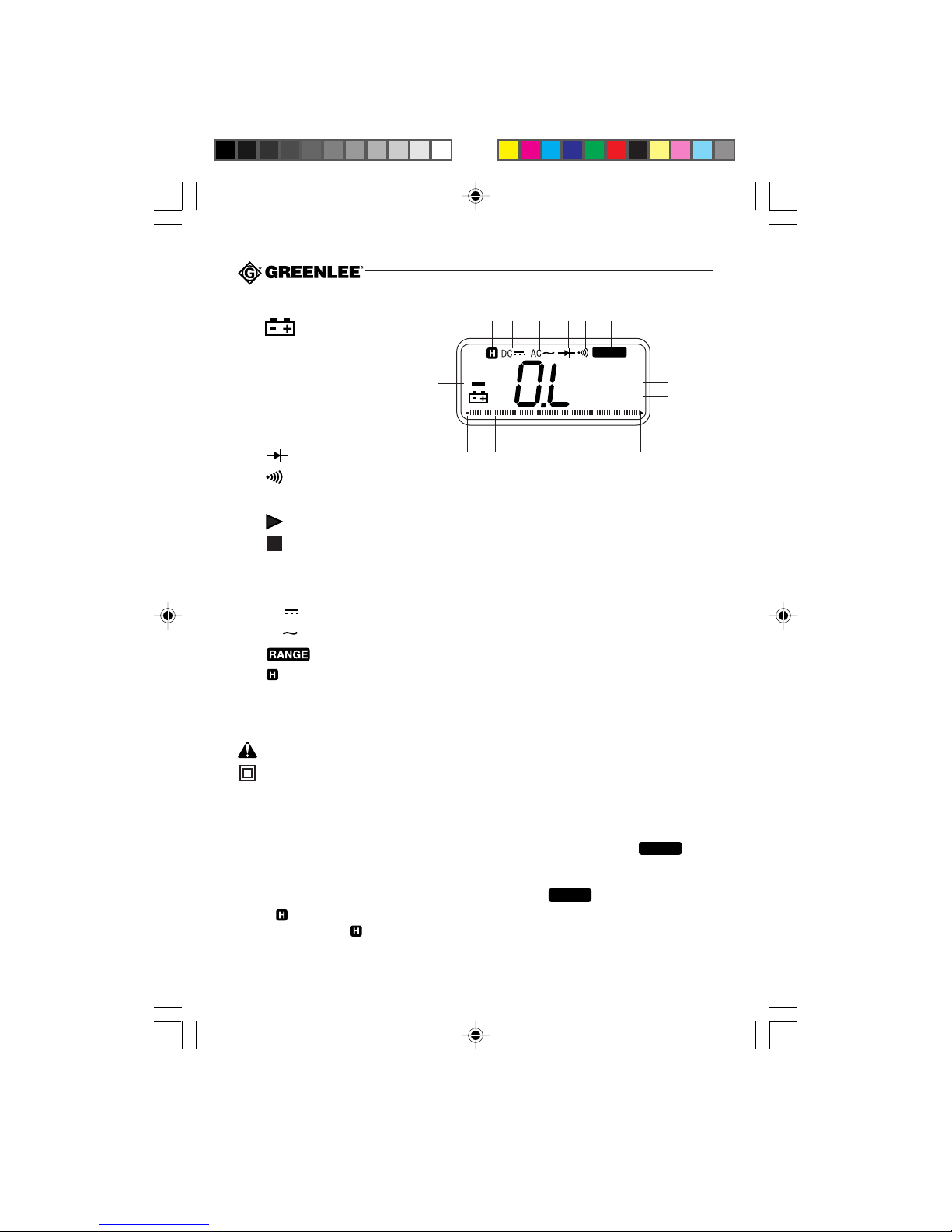

Display Icons

10. Low Battery

11. M Mega (106)

12. K Kilo (103)

13. Ω Ohms

14. m Milli (10-3)

15. V Volts

16. Diode

17. Continuity

18. OL or -OL Overload (Numeric Display) - Not Shown

19. Overload (Graph Display)

20. Graph Element

21. – Negative (Polarity for Numeric Display)

22. – Negative (Polarity for Graph Display)

23. DC DC measurement is selected

24. AC AC measurement is selected

25. Automatic Ranging is enabled

26. Hold Function is enabled

21
10

26 23 24 16 17 25

Symbols on the Unit

RANGE

mV

182022

14,15

ΩMK

11,12,13

19

Read the instruction manual.
Double Insulation

Using the Features

RANGE

HOLD

Press to enable manual ranging. The icon will appear on the display.
Press the

Press and hold to return to the autoranging mode. The icon will
disappear from the display.

RANGE

button repeatedly to select the proper measurement range.

Press momentarily to hold the present value on the display. The icon will

appear. Press again to return to normal mode.

7

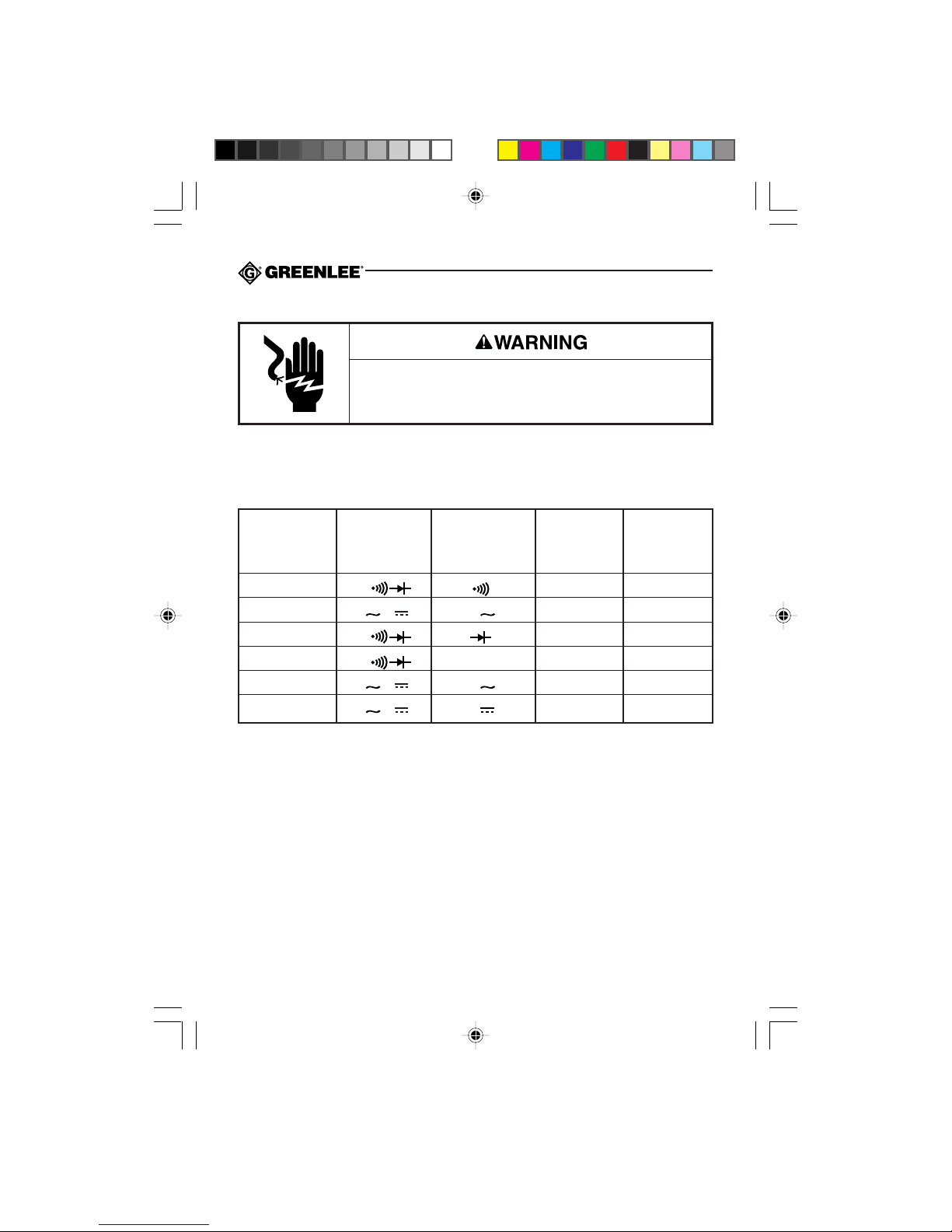

Operation

Electric shock hazard:
Contact with live circuits can result in severe injury or death.

1. Set the selector and connect the leads according to the Settings Table. If using the manual
ranging mode, start with the highest measurement range.

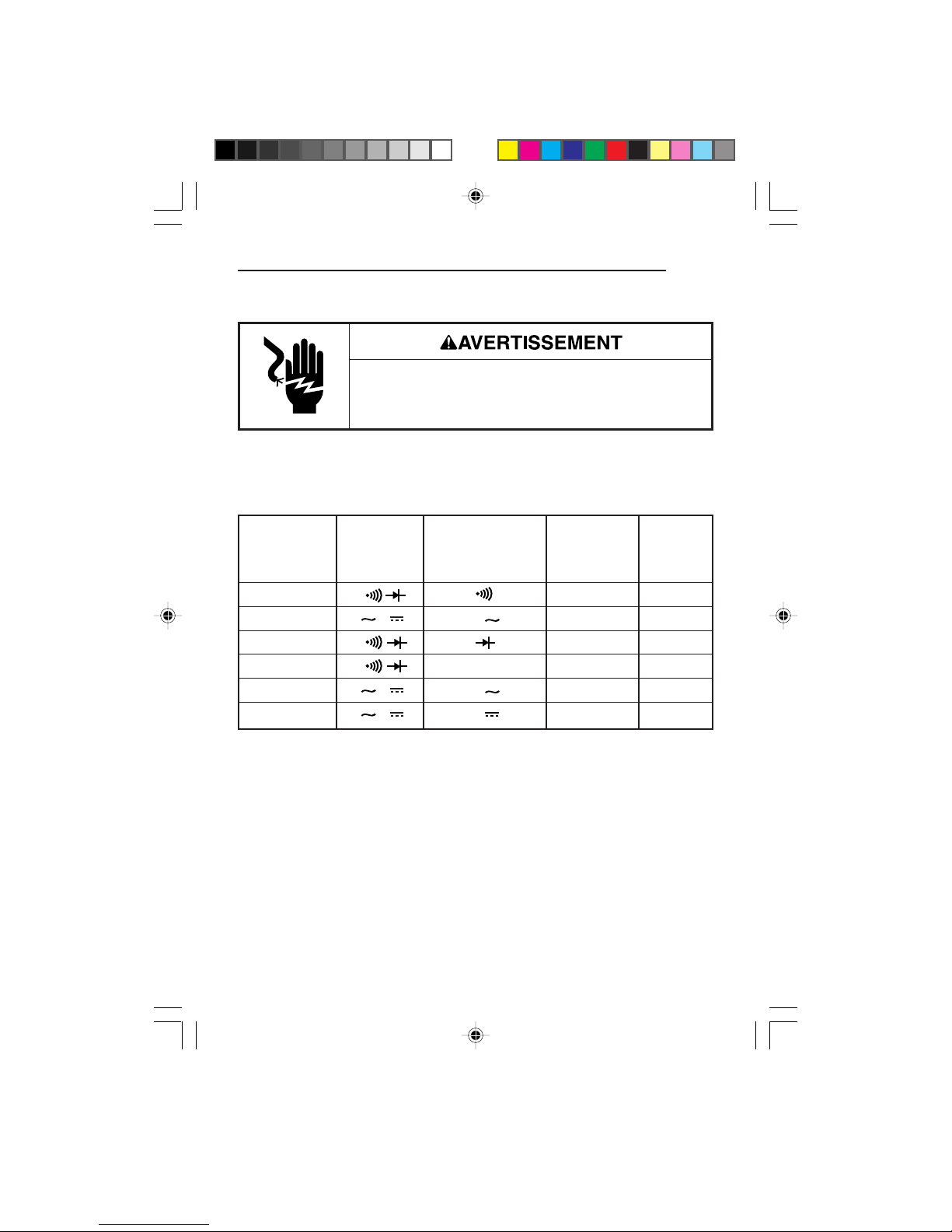

Settings Table

To measure set the and press the connect the and the

this value … selector to function button red lead black lead

Continuity* Ω

Current (AC)** V. V AC N/A N/A

Diode Ω VΩ COM

Resistance Ω Ω VΩ COM

Voltage (AC) V. V AC VΩ COM
Voltage (DC) V. V DC VΩ COM

* Tone indicates a circuit resistance of 20Ω or less.
** The jaw unit takes an AC current input and produces an AC voltage output. The ratio is

100:1. Every amp of input will produce 10 millivolts of output.

2. See Typical Measurements for illustrations of typical uses.

3. Test the unit on a known functioning circuit or component.

• If the unit does not function as expected on a known functioning circuit, replace the

battery.

• If the unit still does not function as expected, send the unit to Greenlee for repair.

4. Take the reading from the circuit to be tested. If using the manual ranging mode and the
resolution is not satisfactory, remove the meter from the circuit and change to the next
lower range.

this symbol … until this icon to … to …

appears …

VΩ COM

8

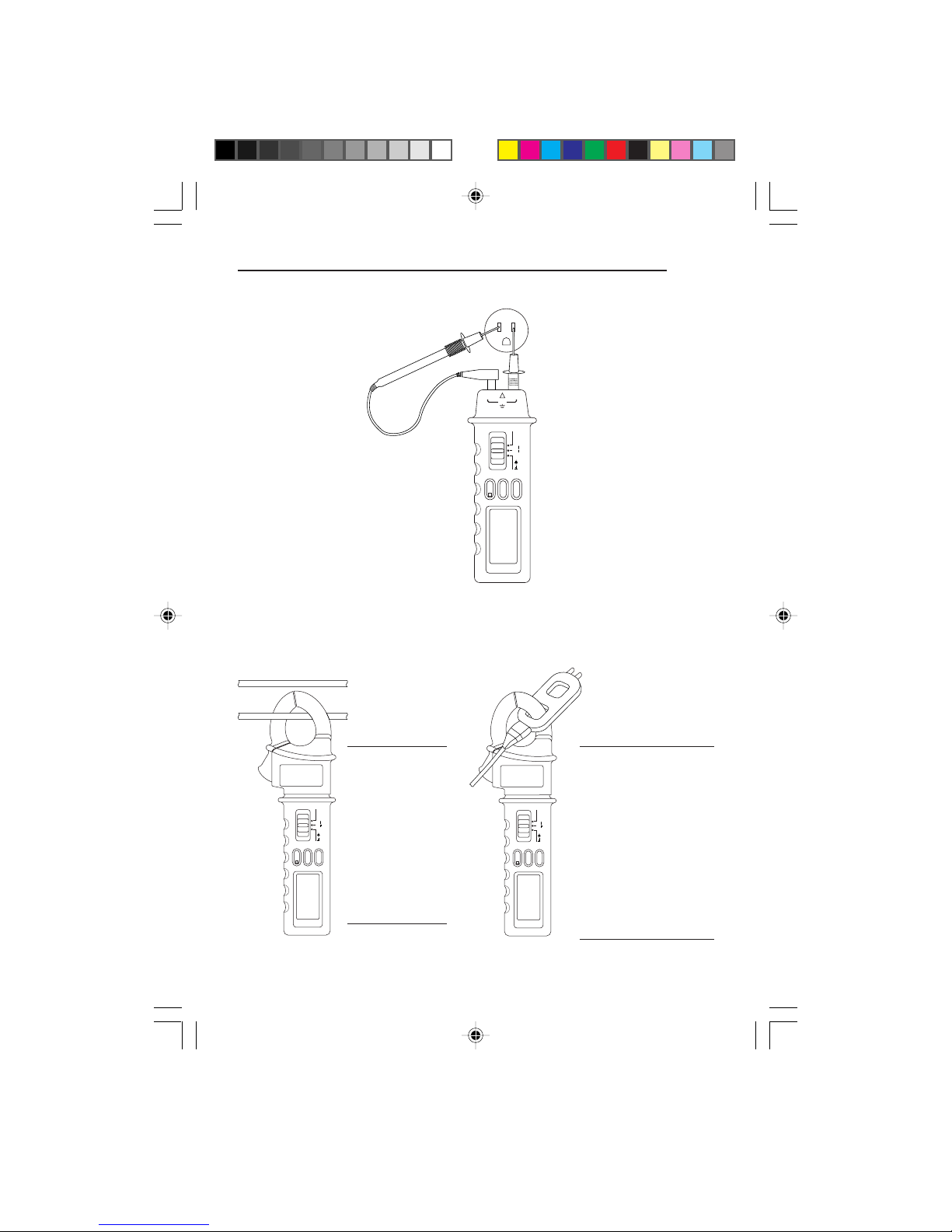

Typical Measurements

Voltage Measurement

Current Measurement

Clamp Around Wire

!

V-

Ω

COM

600V

OFF

V

•

V

Ω

HOLD

RANGE

H

AUTO OFF

Clamp Around Line Splitter

CM-400

Notes:

• Clamp the jaw
around one

OFF

conductor only.

V

•

V

Ω

• Close the jaw

HOLD

RANGE

H

AUTO OFF

completely.

• Center the wire

HOLD

RANGE

H

AUTO OFF

in the jaw for
highest
accuracy.

Notes:

• The Greenlee 93-30
Line Splitter is divided.

OFF

V

•

V

Ω

One section renders
amps; the other renders
amps multiplied by 10.

• Close the jaw
completely.

• Center the line splitter
in the jaw for highest
accuracy.

9

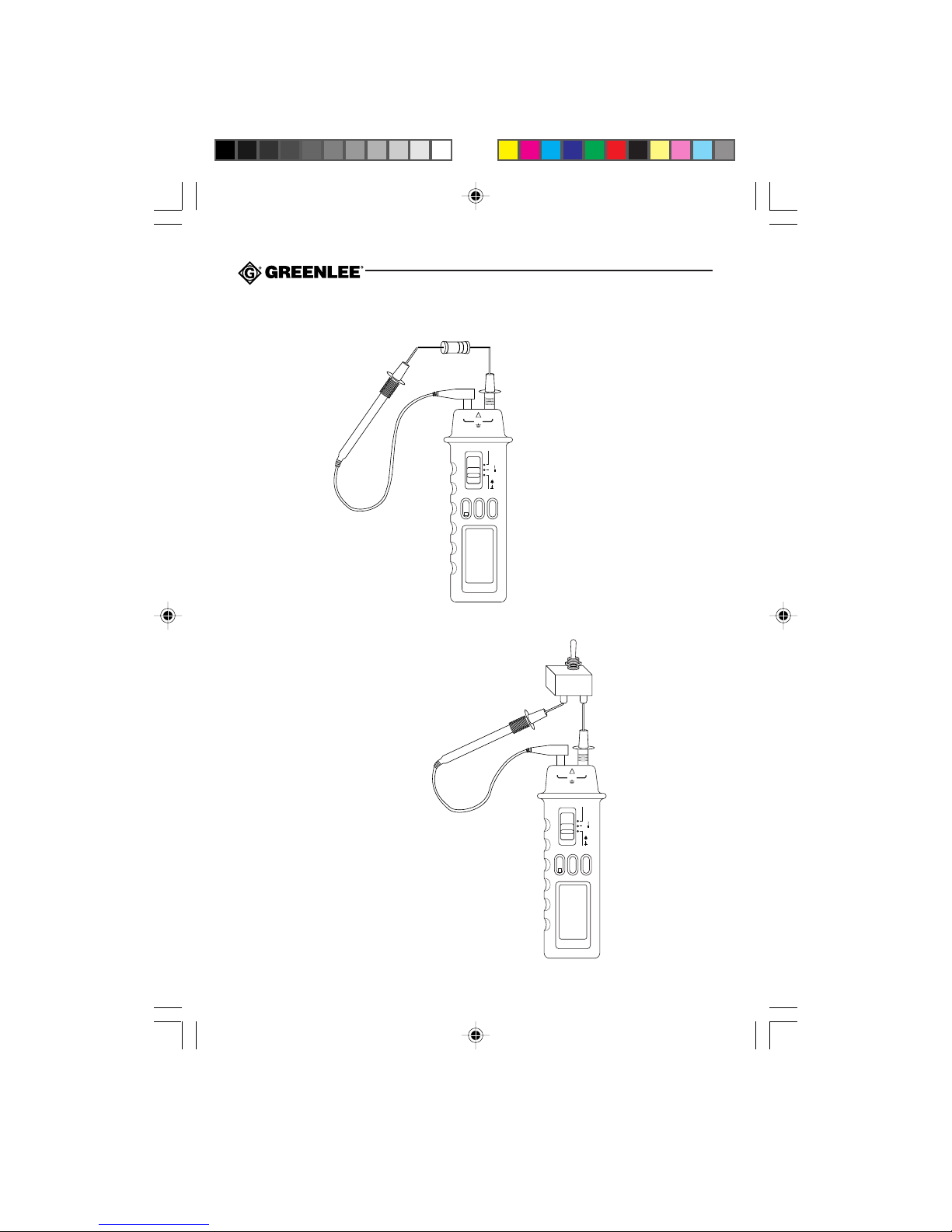

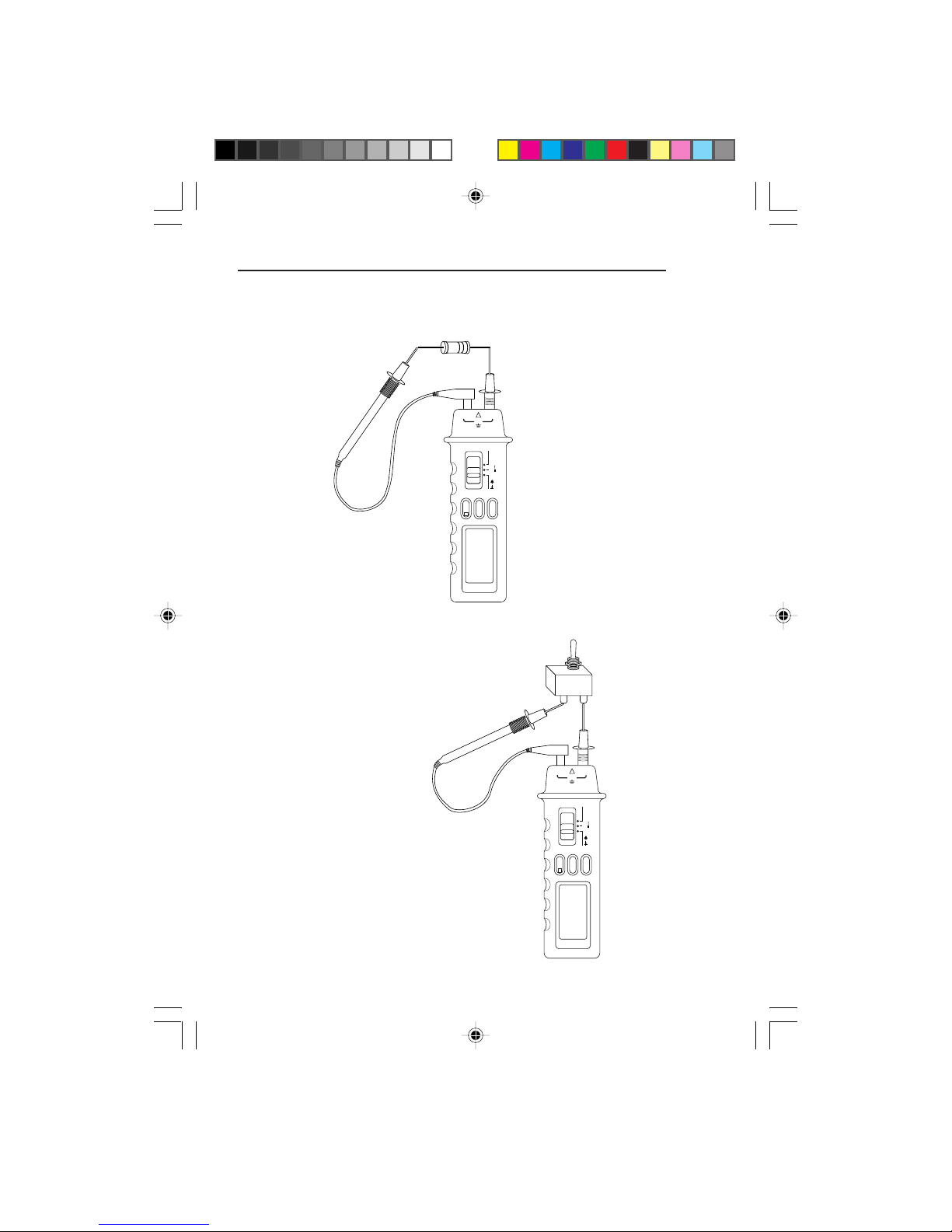

Typical Measurements (cont’d)

Resistance Measurement

COM

Continuity Check

HOLD

H

!

Ω

V-

600V

OFF

V

•

V

Ω

RANGE

AUTO OFF

10

!

Ω

V-

COM

600V

OFF

V

•

V

Ω

HOLD

RANGE

H

AUTO OFF

Accuracy

Value Range Accuracy Frequency Range Input Impedance

Current

(AC)* 300A ±(1.9% + 0.5 A) 50 to 60 Hz N/A

Diode/Continuity ±(1.5% +.005 V) N/A N/A

Resistance 320.0 Ω ± (1.2% + .4 Ω)

3.200 kΩ ± (1.0% + .002 kΩ)

32.00 kΩ ± (1.0% + .02 kΩ)N/A N/A

320.0 kΩ ± (1.0% + 0.2 kΩ)

3.200 MΩ ± (1.5% + .003 MΩ)

32.00 MΩ ± (3% + .05 MΩ)

Voltage (AC) 3.200 V ± (1.7% + .005 V) 40Hz to 300 Hz

32.00 V ± (1.7% + .05 V) 10 MΩ

320.0 V ± (1.7% + 0.5 V) 40 Hz to 500 Hz 100 pF of max.
600 V ± (1.7% + 5 V)

Voltage (DC) 320.0 mV ±(0.7% +0.2 mV)

3.200 V ±(0.7% +.002 V)

32.00 V ±(0.7% +0.02 V) N/A 10 MΩ

320.0 V ±(0.7% +0.2 V)
600 V ±(0.7% +2 V)

CM-400

* The detachable jaw unit will take a current input and produce a voltage output.

The ratio is 100:1. Every amp of input will produce 10 millivolts of output.
Use the 3.2 VAC range on meter.

11

Specifications

Display: 3-3/4 digit LCD (3200 maximum count), with 65 segment graph
Sampling Rate: 2 per second (numeric)

12 times per second (graph)

Over Range Indication: OL or -OL

+

Low Battery Indication:
Temperature Coefficient (Meter): 0.15 x (Accuracy) / °C at 23 °C ± 5 °C
Temperature Coefficient (Jaw): .2x (Accuracy) / °C at 23 °C ± 5 °C (Jaw)
Automatic Power-Off: 10 minutes after power-on

Restore power by pressing any button.

Operating Conditions (Meter): 0 °C to 50 °C (32 °F to 122 °F)

0% to 80% relative humidity (meter)

Operating Conditions (Jaw): 0 °C to 45 °C (32 °F to 113 °F)

0% to 75% relative humidity (jaw)
Maximum Elevation: 2000m (6500’)
Indoor use only

Storage Conditions: –20 °C to 60 °C (-4 °F to 140 °F), 0% to 75% relative humidity

Remove battery
Pollution Degree: 2
Battery: Two 1.5 Volt batteries (AAA, AM4 or IEC LR03)
Jaw Opening: 30 mm (1.18”)
Overvoltage Category: Category II, 600V

-

12

Battery Replacement

Before opening the case, remove the jaw from the circuit and shut off the unit.

Failure to observe this warning can result in severe injury or death.

1. Disconnect the unit from the circuit. Turn the unit OFF.

2. Remove the screw from the back cover.

3. Remove the back cover.

4. Replace the batteries (observe polarity).

5. Replace the cover and screw.

CM-400

13

Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

14

CM-400

Descripción

El Multímetro 2 en 1 con estilete, modelo CM-400 de Greenlee está diseñado para medir
corriente alterna, resistencia, tensión alterna y continua, así como para verificar diodos y
continuidad. Su pantalla de cristal líquido (LCD) de 3-3/4 dígitos tiene una resolución máxima
de 3.200 puntos, mientras que la pantalla de gráfico de barras cuenta con 65 segmentos.

La pinza del CM-400 toma una lectura de la corriente y produce una lectura de voltaje.
La relación es 100:1. Cada amperio de entrada produce 10 milivoltios de salida.

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y
equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta le
ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados con su
uso. Siga toda la información sobre seguridad que se proporciona.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los
procedimientos de operación y mantenimiento seguros para el Múltimetro 2 en 1 con estilete,
modelo CM-400 de Greenlee.

Mantenga siempre este manual al alcance de todo el personal.
Puede obtener copias adicionales de este manual de manera gratuita, previa solicitud.

y son marcas registradas de Greenlee Textron.

CONSERVE ESTE MANUAL

15

Importante Información sobre Seguridad

SÍMBOLO DE ALERTA
SOBRE SEGURIDAD

Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría
ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la
gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede evitar
o prevenir dicho riesgo.

Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la
muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.

Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o
daños materiales.

16

Lea y entienda este documento antes de manejar esta
herramienta o darle mantenimiento. Utilizarla sin comprender
cómo manejarla de manera segura podría ocasionar un accidente
y, como resultado de éste, graves lesiones o incluso la muerte.

Importante Información sobre Seguridad

Peligro de electrocución
El contacto con circuitos activados puede ocasionar graves

lesiones o incluso la muerte.

Peligro de electrocución

• No utilice este multímetro si se encuentra mojado o dañado.

• Utilice cables de prueba y accesorios que sean apropiados para la aplicación que se va a
realizar. Consulte la información sobre categoría y voltaje nominal del cable de prueba o
el accesorio.

• Revise minuciosamente los cables de prueba o el accesorio antes de utilizarlos. Deberán
estar limpios y secos, y su forro aislante deberá hallarse en buenas condiciones.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución:

• No aplique más del voltaje nominal entre dos terminales de entrada cualesquiera, o
entre una terminal de entrada cualquiera y una conexión a tierra.

• No toque las puntas de los cables de prueba ni ninguna parte del accesorio que
carezca de forro aislante.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

CM-400

• No haga funcionar este multímetro con la caja abierta.

• Antes de abrir la caja, retire del circuito los cables de prueba o la pinza, y apague la
unidad.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

17

No cambie la función de medición mientras los cables de prueba estén conectados a un
componente o circuito.

De no observarse esta advertencia podrían sufrirse lesiones o daños al multímetro.

• No intente reparar esta unidad, ya que contiene piezas que deben recibir mantenimiento
por parte de un profesional.

• No exponga el multímetro a ambientes de temperatura extrema o altos niveles de
humedad; consulte las “Especificaciones”.

De no observarse estas precauciones podrían sufrirse lesiones o daños al multímetro.

A menos que vaya a medir voltaje o corriente, apague y bloquee la energía. Asegúrese de
que todos los condensadores estén totalmente sin carga. No debe haber voltaje alguno.

Coloque el interruptor de selección y conecte los cables de prueba de modo que
correspondan al tipo de medición que se desea efectuar. Si se colocan o se conectan
incorrectamente puede quemarse un fusible.

Al utilizar la unidad cerca de equipo que genere interferencia electromagnética quizá se
obtenga una lectura inexacta e inestable.

18

Identificación

1. Terminal de entrada (VΩ)

2. Terminal de entrada COM

3. Pantalla

4. Palanca

5. Pinza

6. Interruptor de selección

7. Botón “Hold” (Retención de datos en pantalla)

8. Botón “Function” (Selector de funciones)

9. Botón “Range” (Escala)

CM-400

12

5

!

V-

COM

Ω

600V

OFF

V

•

V

Ω

9

6

4

7

HOLD

H

RANGE

AUTO OFF

8

3

19

Iconos de la pantalla

10. Pila baja

11. M Mega (106)

12. K Kilo (103)

13. Ω Ohmios

14. m Mili (10-3)

15. V Voltios

16. Diodo

17. Continuidad

18. OL u -OL Indicación de superposición de gamas (pantalla numérica) - No se muestra

19. Sobretensión (pantalla de gráfico de barras)

20. Elemento gráfico

21. – Negativo (Polaridad para la pantalla numérica)

22. – Negativo (Polaridad para la pantalla de gráfico de barras)

23. DC Se selecciona medición de CC

24. AC Se selecciona medición de CA

25. Se activa la selección automática de escala.

26. Se activa la función “Hold” (Retención de datos en pantalla).

21
10

26 23 24 16 17 25

RANGE

182022

mV

14,15

ΩMK

11,12,13

19

Símbolos en la unidad

Lea el manual de instrucciones.

Doble forro aislante

Cómo utilizar las distintas funciones

RANGE

HOLD

20

Oprima para activar el modo de selección manual de escala. El icono
aparecerá en la pantalla. Oprima el botón
la escala de medición adecuada. Oprima y mantenga oprimida para volver al
modo de selección automática de escala. El icono
la pantalla.

Oprima momentáneamente para retener en pantalla el valor que aparece en ese
momento. El icono aparecerá en la pantalla. Oprima nuevamente para volver al
modo normal.

RANGE

repetidamente para seleccionar

desaparecerá de

RANGE

RANGE

CM-400

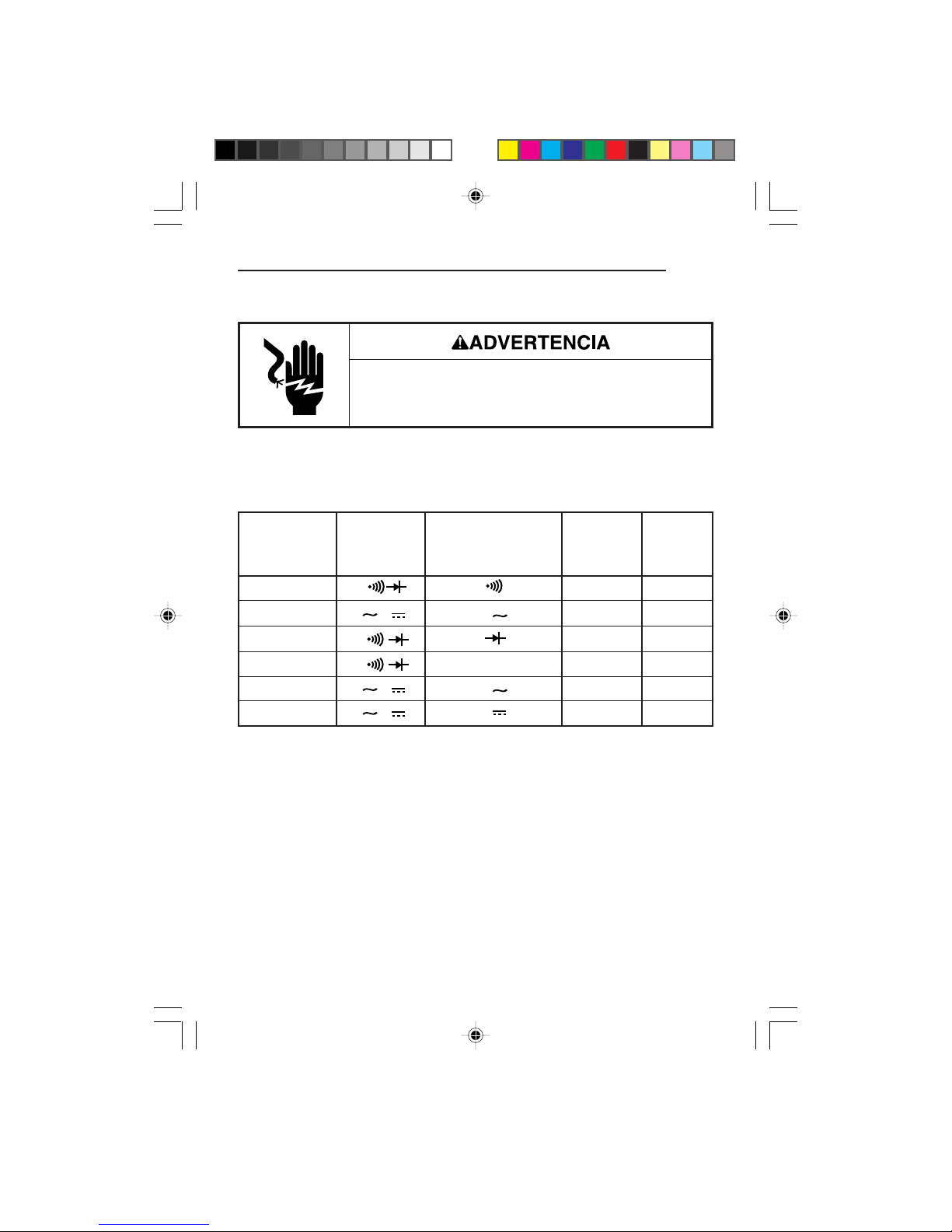

Operación

Peligro de electrocución:
El contacto con circuitos activados puede ocasionar graves

lesiones o incluso la muerte.

1. Coloque el interruptor de selección y conecte los cables de prueba de acuerdo con la Tabla
de valores. Si está utilizando el modo de selección manual de escala, comience con la escala
de medición más alta.

Tabla de valores

Para medir coloque el y oprima el botón conecte el y el cable

este valor… interruptor “Function” hasta que cable de de prueba

Continuidad* Ω

Corriente (CA)** V. V AC N/A N/A

Diodo Ω VΩ COM

Resistencia Ω Ω VΩ COM

Voltaje (CA) V. V AC VΩ COM
Voltaje (CC) V. V DC VΩ COM

de selección en aparezca este prueba rojo negro
este símbolo… icono en la pantalla… a... a...

VΩ COM

* El tono indica una resistencia de circuito de 20Ω o menos.
** La pinza toma una lectura de entrada de corriente alterna y produce una salida de tensión

alterna. La relación es 100:1. Cada amperio de entrada produce 10 milivoltios de salida.

2. Véase la sección “Mediciones más comunes” para las ilustraciones de las aplicaciones más
comunes.

3. Pruebe los medidores en un circuito o componente que se sabe está funcionando
perfectamente.

• Si el multímetro no funciona como debería en un circuito que se sabe está funcionando

perfectamente, reemplace la pila.

• Si sigue sin funcionar como debería, devuélvalo a Greenlee a fin de que sea reparado.

4. Anote la lectura del circuito que se está verificando. Si está utilizando el modo de selección
manual de escala y la resolución de la lectura no es satisfactoria, desconecte el medidor del
circuito y cambie a la siguiente escala inferior.

21

Mediciones más comunes

Medición de voltaje

Medición de corriente

!

V-

Ω

COM

600V

OFF

V

•

V

Ω

HOLD

RANGE

H

AUTO OFF

Con la pinza colocada
alrededor de un cable

OFF

V

•

V

Ω

HOLD

RANGE

H

AUTO OFF

22

Notas:

•

Coloque la pinza
alrededor de un
solo conductor
únicamente.

• Cierre
completamente
la pinza.

• Para obtener una
mayor precisión
centre el cable en
la pinza.

Con la pinza colocada alrededor
del separador de líneas

Notas:

•

El separador de líneas
Greenlee 93-30 está

OFF

V

•

V

Ω

HOLD

RANGE

H

AUTO OFF

dividido. Una sección
lee amperios; la otra,
amperios multiplicados
por 10.

• Cierre completamente la
pinza.

• Para obtener una mayor
precisión centre el
separador de líneas en
la pinza.

Mediciones más comunes (continuación)

Medición de resistencia

!

Ω

V-

COM

600V

OFF

V

•

V

Ω

HOLD

RANGE

H

AUTO OFF

Verificación de continuidad

CM-400

!

Ω

V-

COM

600V

OFF

V

•

V

Ω

HOLD

RANGE

H

AUTO OFF

23

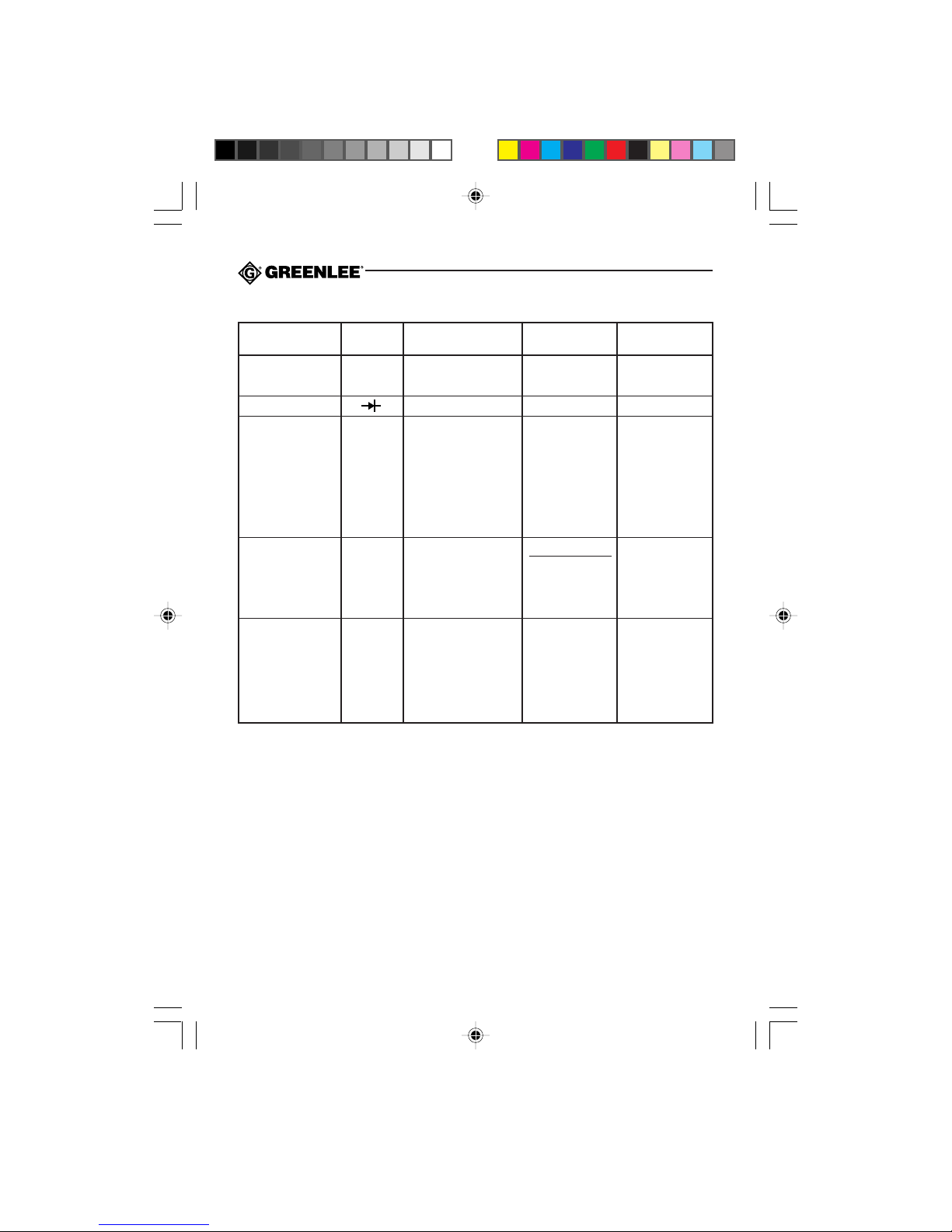

Precisión

Valor Gama Precisión

Corriente

(CA)* 300 A ± (1,9% +0,5 A) 50 a 60 Hz N/A

Diodo/Continuidad ± (1,5% 0,005V) N/A N/A

Resistencia 320,0 Ω ± (1,2% + 0,4 Ω)

3,200 kΩ ± (1,0% + 0,002 kΩ)
32,00 kΩ ± (1,0% + 0,02 kΩ) N/A N/A

320,0 kΩ ± (1,0% + 0,2 kΩ)
3,200 MΩ ± (1,5% + 0,003 MΩ)
32,00 MΩ ± (3% + 0,05 MΩ)

Voltaje (CA) 3,200V ± (1,7% + 0,005V) 40 Hz a 300 Hz

32,00V ± (1,7% + 0,05V) 10 MΩ
320,0V ± (1,7% + 0,5V) 40 Hz a 500 Hz 100 pF de máximo

600V ± (1,7% + 5V)

Voltaje (CC) 320,0 mV ± (0,7% + 0,2 mV)

3,200V ± (0,7% + 0,002V)
32,00V ± (0,7% + 0,02V) N/A 10 MΩ
320,0V ± (0,7% + 0,2V)

600V ± (0,7% + 2V)

* La pinza desmontable toma una lectura de la corriente y produce una lectura de voltaje.

La relación es 100:1. Cada amperio de entrada produce 10 milivoltios de salida.
Utilice la escala de 3,2V CA en el medidor.

Gama de Impedancia

frecuencia de entrada

24

CM-400

Especificaciones

Pantalla: Pantalla de cristal líquido (LCD), 3-3/4 dígitos (resolución máxima de 3.200 puntos ),

con gráfico de barras de 65 segmentos

Frecuencia de muestreo: 2 por segundo (numérica)

12 veces por segundo (gráfico)
Indicación de superposición de gamas: “OL” u “-OL”
Icono de pila baja:
Coeficiente de temperatura (Medidor): 0,15 x (Precisión) / °C a 23°C ± 5°C
Coeficiente de temperatura (Pinza): 0,2 x (Precisión) / °C a 23°C ± 5°C (Pinza)
Apagado automático: 10 minutos después de haberse encendido

Restablezca la energía oprimiendo cualquier botón.
Condiciones de operación (Medidor): 0°C a 50°C (32°F a 122°F)

0% a 80% de humedad relativa (Medidor)
Condiciones de operación (Pinza): 0°C a 45°C (32°F a 113°F)

0% a 75% de humedad relativa (Pinza)

Altura máxima: 2.000 m (6.500 pies)

Uso en interiores únicamente
Condiciones de almacenamiento: -20°C a 60°C (-4°F a 140°F), 0% a 75% de humedad relativa

Retire la pila
Grado de contaminación: 2
Pila: Dos pilas de 1,5 voltios (AAA, AM4 o IEC LR03)
Máxima abertura de la pinza: 30 mm (1,18 pulg.)
Categoría de sobretensión: Categoría II, 600 voltios

+

-

25

Cómo reemplazar la pila

Antes de abrir la caja, retire del circuito la pinza, y apague la unidad.

De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

1. Desconecte la unidad del circuito. Apague la unidad.

2. Retire el tornillo de la tapa posterior.

3. Retire la tapa posterior.

4. Reemplace las pilas (fíjese en la polaridad).

5. Vuelva a colocar la tapa y el tornillo.

26

CM-400

Description

Le multimètre de type stylo 2 en 1 CM-400 de Greenlee est conçu pour mesurer le courant c.a.,
la résistance, la tension c.a./c.c., pour contrôler les diodes et vérifier la continuité. L’afficheur
3-3/4 chiffres sur DEL offre une lecture maximale de 3 200, alors que l’afficheur graphique
comporte 65 segments.

La pince du CM-400 prend une entrée de courant et produit une sortie de tension. Le ratio est de
100:1. Chaque entrée d’ampère produit 10 millivolts à la sortie.

Sécurité

Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee, votre sécurité
est une priorité. Ce manuel d’instructions et toute étiquette sur l’outil fournit des informations
permettant d’éviter des dangers ou des manipulations dangereuses liées à l’utilisation de cet
outil. Suivre toutes les consignes de sécurité indiquées.

Dessein

Ce manuel d’instructions est conçu pour que le personnel puisse se familiariser avec les
méthodes d’utilisation et d’entretien sûres du multimètre de type stylo 2 en 1 CM-400 de
Greenlee.

Mettre ce manuel à la disposition de tous les employés.
On peut obtenir des exemplaires gratuits sur simple demande.

et sont des marques déposées de Greenlee Textron.

CONSERVER CE MANUEL

27

Consignes de sécurité importantes

SYMBOLE
D’AVERTISSEMENT

Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant
entraîner des blessures ou l’endommagement du matériel. Le mot indicateur, défini ci­dessous, indique la gravité du danger. Le message qui suit le mot indicateur indique
comment empêcher le danger.

Danger immédiat qui, s’il n’est pas pris en considération ENTRAINERA des blessures
graves, voire mortelles.

Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner des blessures
graves, voire mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris en considération,
POURRAIENT EVENTUELLEMENT entraîner des dommages à la propriété ou causer des
blessures.

28

Lire attentivement et bien comprendre cette documentation avant
d’utiliser ou de procéder à l’entretien de cet équipement. Négliger
de comprendre comment utiliser cet outil en toute sécurité, peut
provoquer un accident et entraîner des blessures graves, voire
mortelles.

Consignes de sécurité importantes

Risques de décharge électrique␣ :
Un contact avec des circuits sous tension peut entraîner des

blessures graves, voire mortelles.

Risques de décharge électrique␣ :

• Ne pas utiliser cet appareil s’il est mouillé ou endommagé.

• Utiliser des fils d’essai ou des accessoires conformes à l’application. Consulter la
catégorie et la tension nominale du fil d’essai ou de l’accessoire.

• Vérifier les fils d’essai ou l’accessoire avant de les utiliser. La pièce (ou les pièces)
doi(ven)t être propre(s) et sèche(s) et l’isolation en bon état.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

Risques de décharge électrique␣ :

• Ne pas appliquer plus que la tension nominale entre deux bornes d’entrée, ou entre
une borne d’entrée et une prise de terre.

• Ne pas entrer en contact avec les extrémités des fils d’essai ou avec toute autre partie
non isolée de l’accessoire.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

CM-400

• Ne pas utiliser lorsque le boîtier est ouvert.

• Avant d’ouvrir le boîtier, retirer les fils d’essai ou la pince du circuit et mettre l’appareil
hors tension.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

29

Ne pas modifier la fonction de mesure pendant que les fils d’essai sont connectés à un
composant ou à un circuit.

L’inobservation de cette consigne peut endommager l’instrument et entraîner des
blessures.

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être réparée.

• Ne pas exposer l’appareil à des températures ou à une humidité extrêmes. Voir les
spécifications.

L’inobservation de ces consignes peut endommager l’instrument et entraîner des
blessures.

Sauf si l’on mesure la tension ou le courant, mettre hors tension et verrouiller la source
d’alimentation. S’assurer que tous les condensateurs sont déchargés. Aucune tension ne
doit être présente.

Régler le sélecteur et connecter les fils d’essai pour qu’ils correspondent à la mesure
voulue. Des réglages ou des connexions incorrects peuvent faire sauter les fusibles.

L’utilisation de cet appareil à proximité d’équipements qui génèrent des interférences
électromagnétiques peut produire des lectures instables ou erronées.

30

Identification

1. Borne d’entrée (VΩ)

2. Borne d’entrée (COM)

3. Affichage

4. Levier

5. Pince

6. Sélecteur

7. Bouton de garde

8. Bouton de fonction

9. Bouton de plage

CM-400

12

5

!

V-

COM

Ω

600V

OFF

V

•

V

Ω

9

6

4

7

HOLD

H

RANGE

AUTO OFF

8

3

31

Icônes de l’afficheur

10. Pile faible ou déchargée

11. M mA (106)

12. K kA (103)

13. Ω Ohms

14. m mA (10-3)

15. V Volts

16. Diode

17. Continuité

18. OL ou -OL Surcharge (Affichage numérique) - Non illustré

19. Surcharge (Affichage graphique)

20. Elément graphique

21. – Négatif (Polarité pour l’affichage numérique)

22. – Négatif (Polarité pour l’affichage graphique)

23. DC Mesure du c.c. sélectionnée

24. AC Mesure du c.a. sélectionnée

25. Mesure automatique de plage activée

26. Fonction de garde activée

21
10

26 23 24 16 17 25

182022

Symboles apparaissant sur l’appareil

Lire le manuel d’instructions.
Isolation double

RANGE

mV

14,15

ΩMK

11,12,13

19

Utilisation des fonctions

RANGE

HOLD

32

Appuyer pour activer le mode manuel de mesure de plage. L’icône
apparaît sur l’afficheur. Appuyer plusieurs fois sur le bouton
sélectionner la plage de mesure adéquate. Appuyer et maintenir pour revenir au
mode de séletion automatique de plage. L’icône

Appuyer quelques secondes pour maintenir la valeur en cours sur l’afficheur.
L’icône apparaît. Appuyer de nouveau pour revenir au mode normal.

RANGE

apparaît sur l’afficheur.

RANGE

RANGE

pour

CM-400

Utilisation

Risques de décharge électrique␣ :
Un contact avec des circuits sous tension peut entraîner des

blessures graves, voire mortelles.

1. Régler le sélecteur et connecter les fils en se reportant au tableau des réglages. Si le mode
manuel de mesure de plage est utilisé, commencer avec la plage de mesure la plus élevée.

Tableau des réglages

Pour mesurer régler le et appuyer sur le connecter le et le

cette valeur ... sélecteur à bouton de fonction fil rouge fil noir

Continuité* Ω

Courant (c.a.)** V. V AC S/O S/O

Diode Ω VΩ COM

Résistance Ω Ω VΩ COM

Tension (c.a.) V. V AC VΩ COM
Tension (c.c.) V. V DC VΩ COM

ce symbole ... jusqu’ à ce que cette à ... à ...

icône apparaisse …

VΩ COM

* La tonalité indique une résistance de circuit de 20 Ω ou moins.
** La pince prend une entrée de courant c.a. et produit une sortie de tension c.a. Le ratio est de

100 : 1. Chaque entrée d’ampère produit 10 millivolts à la sortie.

2. Se reporter aux mesures types pour des exemples d’utilisations types.

3. Vérifier l’appareil sur un circuit ou sur un composant connu.

• Si l’appareil ne fonctionne pas comme prévu sur un circuit dont le fonctionnement est

connu, remplacer la pile.

• Si l’appareil ne fonctionne toujours pas comme prévu, le renvoyer à Greenlee pour qu’il

soit réparé.

4. Lire le circuit à vérifier. Si la résolution n’est pas satisfaisante, retirer le compteur du circuit
et passer à la plage immédiatement moins élevée.

33

Mesures types

Mesure de la tension

Mesure du courant

Serrer autour du câble

!

V-

Ω

COM

600V

OFF

V

•

V

Ω

HOLD

RANGE

H

AUTO OFF

Serrer autour du séparateur de ligne

34

Remarques␣ :

•

Serrer la pince
autour d’un seul

OFF

conducteur.

V

•

V

Ω

• Fermer

HOLD

RANGE

H

AUTO OFF

complètement la
pince.

HOLD

RANGE

H

AUTO OFF

• Pour plus de
précision,
centrer le câble
dans la pince.

Remarques␣ :

•

Le séparateur de ligne
93-30 de Greenlee est

OFF

V

•

V

Ω

divisé. Une section
donne des ampères␣ ;
l’autre des ampères
multipliés par 10.

• Fermer complètement la
pince.

• Pour plus de précision,
centrer le séparateur de
ligne dans la pince.

Mesures types (suite)

Mesure de la résistance

Vérification de la continuité

CM-400

!

Ω

V-

COM

600V

OFF

V

•

V

Ω

HOLD

RANGE

H

AUTO OFF

!

Ω

V-

COM

600V

OFF

V

•

V

Ω

HOLD

RANGE

H

AUTO OFF

35

Précision

Valeur Plage Précision

Courant

(c.a.)* 300 A ± (1,9 % + 0,5 A) 50 à 60 Hz S/O

Diode/Continuité ± (1,5 % + 0,005 V) S/O S/O

Résistance 320,0 Ω ± (1,2 % + 0,4 Ω)

3,200 kΩ ± (1,0 % + 0,002 kΩ)
32,00 kΩ ± (1,0 % 0,02 kΩ)S/O S/O

320,0 kΩ ± (1,0 % + 0,2 kΩ)
3,200 MΩ ± (1,5 % + 0,003 MΩ)
32,00 MΩ ± (3 % + 0,05 MΩ)

Tension (c.a.) 3,200 V ± (1,7 % + 0,005 V) 40 à 300 Hz

32,00 V ± (1,7 % + 0,05 V) 10 MΩ
320,0 V ± (1,7 % + 0,5 V) 40 à 500 Hz 100 pF de max.

600 V ± (1,7 % + 5 V)

Tension (c.c.) 320,0 mV ± (0,7 % + 0,2 mV)

3,200 V ± (0,7 % + 0,002 V)
32,00 V ± (0,7 % + 0,02 V) S/O 10 MΩ
320,0 V ± (0,7 % + 0,2 V)

600 V ± (0,7 % + 2 V)

* La pince détachable prend une entrée de courant et produit une sortie de tension.

Le ratio est de 100 : 1. Chaque entrée d’ampère produit 10 millivolts à la sortie.
Utiliser la plage 3,2 V.c.a. du compteur.

Plage de Impédance

fréquence d'entrée

36

CM-400

Spécifications

Affichage␣ : 3-3/4 chiffres sur DEL (compte maximum de 3 200), avec graphique à 65 segments
Taux d’échantillonnage␣ : 2 par seconde (numérique)

12 fois par seconde (graphique)
Indicateur de dépassement de plage␣ : OL ou -OL
Indicateur de décharge de pile␣ :
Coefficient de température (Compteur)␣ : 0,15 x (Précision) / °C à 23 °C ± 5 °C
Coefficient de température (Pince)␣ : 0,2 x (Précision) / °C à 23 °C ± 5 °C (Pince)
Mise hors tension automatique␣ : 10 minutes après la mise sous tension

Réactiver la tension en appuyant sur n’importe quel bouton.
Conditions d‘utilisation (Compteur) : 0 à 50 °C (32 à 122 °F)

0 à 80 % d’humidité relative (Compteur)
Conditions d’utilisation (Pince)␣ : 0 à 45 °C (32 à 113 °F)

0 à 75 % d’humidité relative (Pince)

Elévation maximum␣ : 2 000 m (6 500 pi)

Utilisation à l’intérieur uniquement.
Conditions d’entreposage : -20 à 60 °C (-4 à 140 °F), 0 à 75 % d’humidité relative

Retirer la pile
Degré de pollution␣ : 2
Pile␣ : Deux piles de 1,5 volt (AAA, AM4 ou IEC LR03)
Ouverture de la pince␣ : 30 mm (1,18 po)
Catégorie de surtension␣ : Catégorie II, 600 volts

+

-

37

Remplacement de la pile

Avant d’ouvrir le boîtier, retirer la pince du circuit et mettre l’appareil hors tension.

L’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.

1. Débrancher l’appareil du circuit. Mettre l’appareil hors tension (OFF).

2. Enlever la vis du couvercle arrière.

3. Retirer le couvercle arrière.

4. Remplacer la pile (suivre la polarité).

5. Replacer le couvercle et remettre la vis.

38

CM-400

Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

39

Lifetime Limited Warranty

Greenlee warrants to the original purchaser of these goods for use that these products will be free from defects in
workmanship and material for their useful life, excepting normal wear and abuse. This warranty is subject to the same
terms and conditions contained in Greenlee’s standard one-year limited warranty.

For all Test Instrument repairs, ship units Freight Prepaid to:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 USA.

Mark all packages: Attention TEST INSTRUMENT REPAIR. For items not covered under warranty (such as dropped,
abused, etc.), repair cost quote available upon request.

Note: Prior to returning any test instrument, please check replaceable batteries or make sure the battery is at full charge.

Garantía limitada de por vida

Greenlee garantiza al comprador original de estos productos para su uso que estos productos estarán libres de
defectos de mano de obra y materiales durante toda su vida útil, exceptuando el desgaste normal y el abuso. Esta
garantía está sujeta a los mismos términos y condiciones contenidos en la garantía estándar limitada de Greenlee de
un año de duración.

Para reparación de instrumentos de verificación, envíe las unidades con flete pagado a:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 EE. UU.

Marque todos los paquetes: Atención TEST INSTRUMENT REPAIR (Reparación de instrumentos de verificación). Para
artículos no cubiertos por la garantía (tales como los que se han dejado caer o han sido maltratados, etc.) se puede
cotizar el costo de la reparación a pedido.

Nota: Antes de enviar cualquier instrumento de prueba, revise por favor las pilas o asegúrese de que estén totalmente
cargadas.

Garantie à vie limitée

La société Greenlee garantit à l’acheteur d’origine de ces produits que ces derniers ne comportent aucun défaut
d’exécution ou de matériau pour la durée de leur vie utile, sauf l’usure normale. Cette garantie est assujettie aux mêmes
conditions que celles contenues dans les modalités et conditions de la garantie limitée standard d’un an de Greenlee.

Pour toutes les réparations d’instruments de mesure, expédiez l’appareil en port payé à l’adresse suivante :
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932, États-Unis.

Sur tous les colis, inscrivez : Attention : TEST INSTRUMENT REPAIR (Réparation d'instrument de mesure). Lorsque
les articles ne sont pas protégés par une garantie (comme si l’appareil est échappé, s’il est soumis à un usage abusif,
etc.), une soumission pour le prix de réparation sera présentée sur demande.

Remarque : Avant de renvoyer un appareil de mesure, vérifiez la pile et assurez-vous qu’elle est chargée au complet.

For technical assistance: 800/435-0786

Technical / Customer Service (International): 815/397-7070 • Fax: [phone]

Customer Service (North America): 800/435-0786 • Fax: [phone]

Greenlee Textron / Subsidiary of Textron Inc.

4455 Boeing Drive, Rockford, IL 61109-2988 USA

Canada Fax: [phone]
