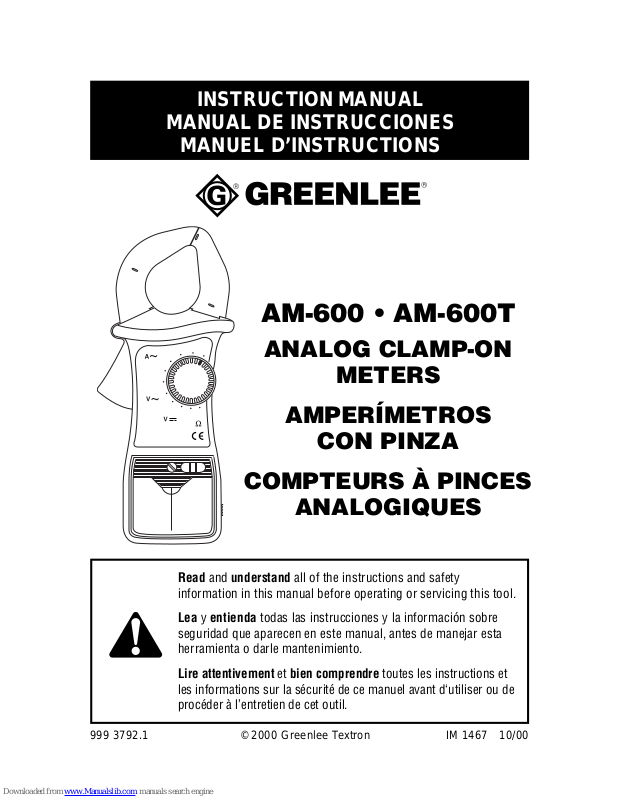

Page 1

AM-600 • AM-600T

ANALOG CLAMP-ON

METERS

AMPERÍMETROS

CON PINZA

COMPTEURS À PINCES

ANALOGIQUES

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

Read and understand all of the instructions and safety information in this manual before operating or servicing this tool.

Lea y entienda todas las instrucciones y la información sobre seguridad que aparecen en este manual, antes de manejar esta herramienta o darle mantenimiento.

Lire attentivement et bien comprendre toutes les instructions et les informations sur la sécurité de ce manuel avant d‘utiliser ou de

procéder à l’entretien de cet outil.

Page 2

Description

The Greenlee AM-600 and AM-600T Analog Clamp-on Meters are hand-held testing devices with the following measurement capabilities: AC and DC voltage, AC current, and resistance. The large, multi-colored display includes a pointer lock so that you can save a measurement for later viewing.

Other features include the following:

• AM-600 only: Continuity indicator

• AM-600T only: Temperature measurement in Celsius and Fahrenheit, with the use of a thermistor temperature sensor.

Safety

Safety is essential in the use and maintenance of Greenlee tools and equipment. This instruction manual and any markings on the tool provide information for avoiding hazards and unsafe practices related to the use of this tool. Observe all of the safety information provided.

Purpose

This instruction manual is intended to familiarize all personnel with the safe operation and maintenance procedures for Greenlee AM-600 and AM-600T Analog Clamp-on Meters.

Keep this manual available to all personnel. Replacement manuals are available upon request at no charge.

Greenlee and are registered trademarks of Greenlee Textron.

KEEP THIS MANUAL

Page 3

AM-600 • AM-600T

Important Safety Information

Read and understand this material before operating or servicing

this equipment. Failure to understand how to safely operate this tool can result in an accident causing serious injury or death.

This symbol is used to call your attention to hazards or unsafe practices which could result in an injury or property damage. The signal word, defined below, indicates the severity of the hazard. The message after the signal word provides information for preventing or avoiding the hazard.

SAFETY ALERT SYMBOL

Immediate hazards which, if not avoided, WILL result in severe injury or death.

Hazards which, if not avoided, COULD result in severe injury or death.

Hazards or unsafe practices which, if not avoided, MAY result in injury or property damage.

Electric shock hazard: Contact with live circuits can result in severe injury or death.

Page 4

Important Safety Information

Electric shock and fire hazard:

• Do not expose this unit to rain or moisture.

• Do not use the unit if it is wet or damaged.

• Use test leads or accessories that are appropriate for the application. See the category and voltage rating of the test lead or accessory.

• Inspect the test leads or accessory before use. They must be clean and dry, and the insulation must be in good condition.

• Use this unit for the manufacturer’s intended purpose only, as described in this manual. Any other use can impair the protection provided by the unit.

Failure to observe these warnings can result in severe injury or death.

• Do not operate with the case open.

• Before opening the case, remove the test leads (or jaw) from the circuit and shut off the unit.

Failure to observe these warnings can result in severe injury or death.

Electric shock hazard:

• Do not apply more than the rated voltage between any two input terminals, or between any input terminal and earth ground.

• Do not contact the test lead tips or any uninsulated portion of the accessory.

Failure to observe these warnings can result in severe injury or death.

Page 5

AM-600 • AM-600T

Important Safety Information

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity. See Specifications.

Failure to observe these precautions can result in injury and can damage the unit.

Do not change the measurement function or range while the test leads are connected to a component or circuit.

Failure to observe this precaution can result in injury and can damage the unit.

The fuse is an integral part of the overvoltage protection. When fuse replacement is necessary, see Specifications for the correct type, size, and capacity. Using any other type of fuse will void the overvoltage protection rating of the unit.

Failure to observe this warning can result in severe injury or death.

• Unless measuring voltage, current, or frequency, shut off and lock out power. Make sure that all capacitors are discharged. Voltage must not be present.

• Set the selector and connect the test leads so that they correspond to the intended measurement. Incorrect settings or connections can result in a blown fuse.

• Using this unit near equipment that generates electromagnetic interference can result in unstable or inaccurate readings.

Page 6

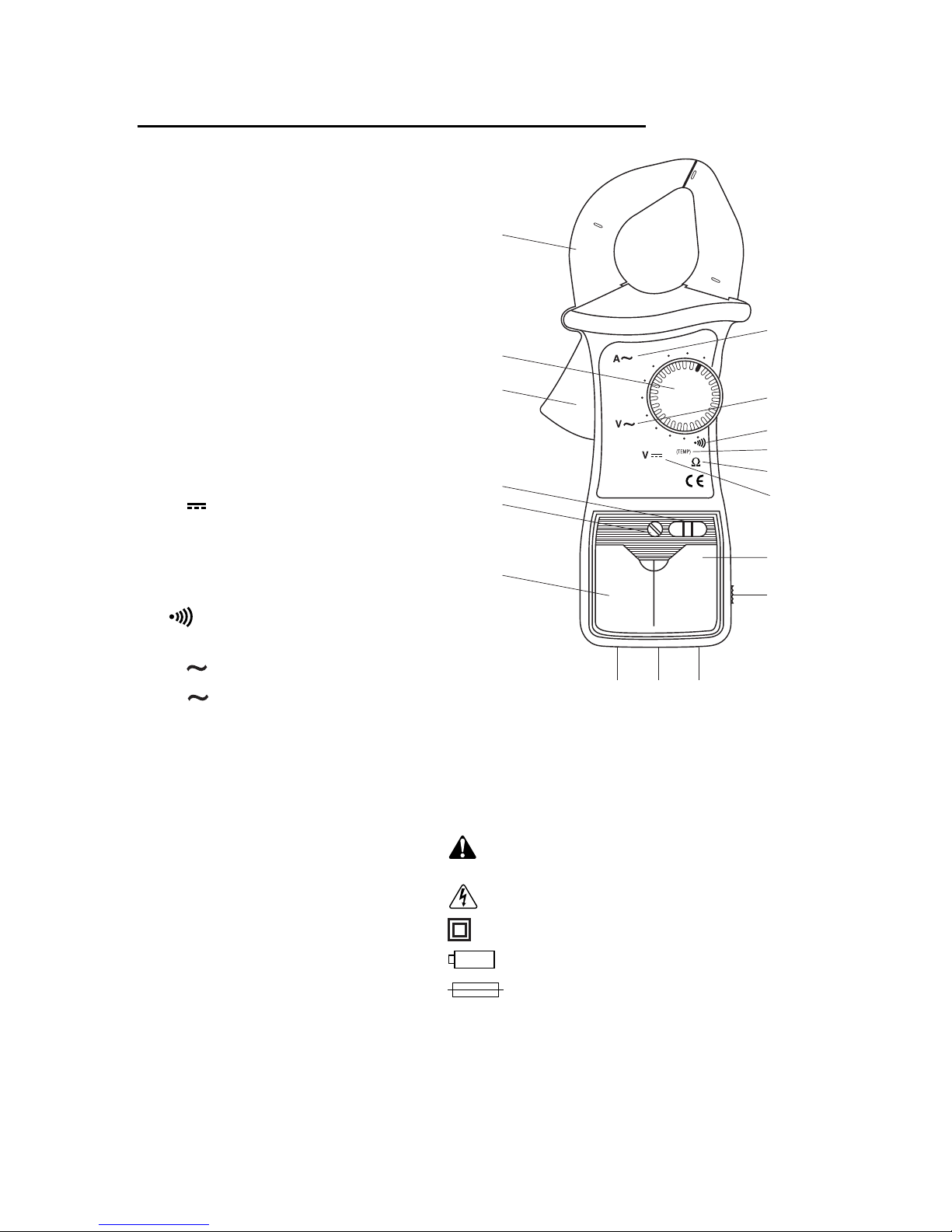

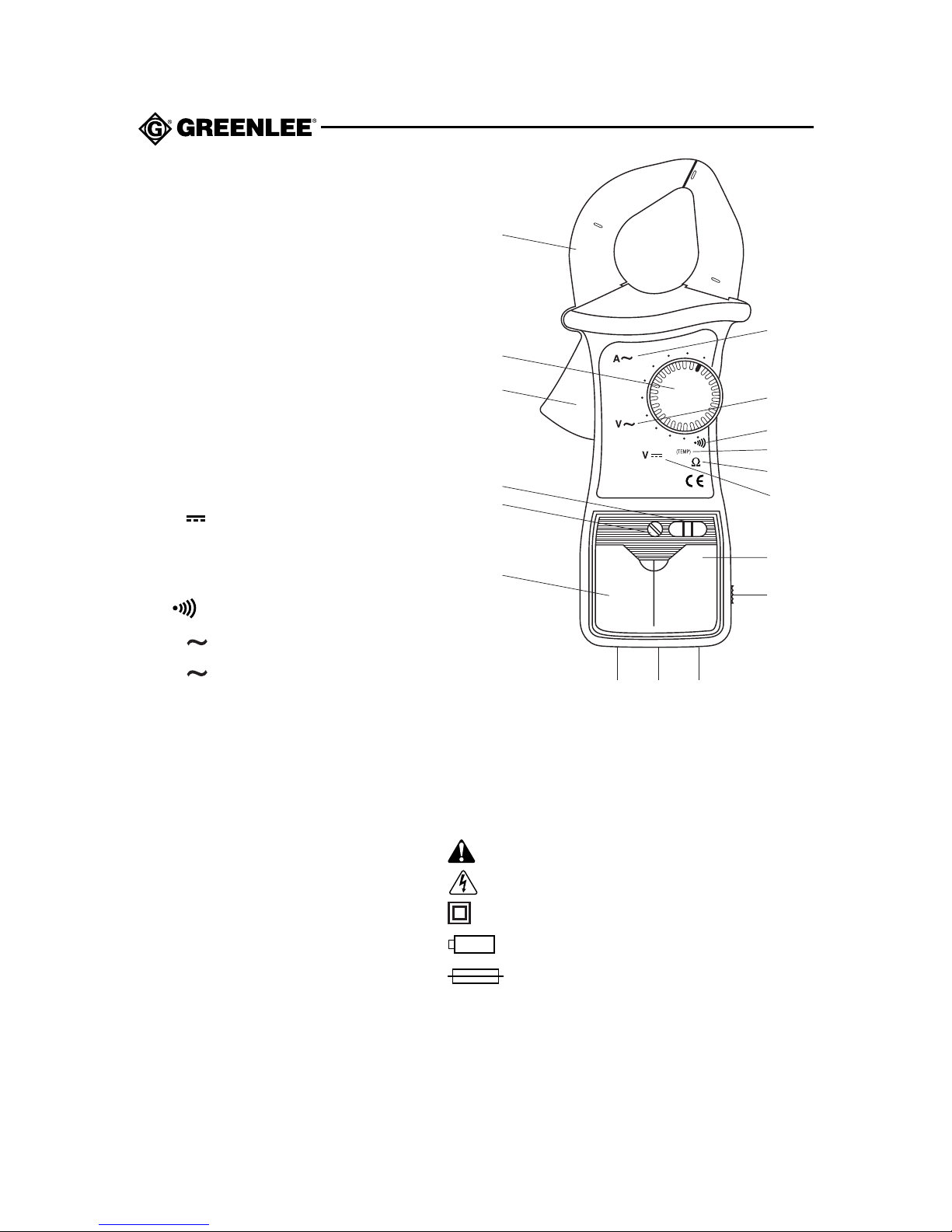

Identification

1. Jaw

2. Selector

3. Lever

4. Lock

5. Mechanical Zero Screw

6. Display

7. Resistance (Ω) Input Terminal

8. Common (COM) Input Terminal

9. Volts (V) Input Terminal

10. Ohm Adjustment Knob

11. V

DC Voltage

12. Ω Ohms

13. (TEMP) Temperature (AM-600T only)

14. Continuity (AM-600 only)

15. V

AC Voltage

16. A

AC Amps

12 11

17–22

4 5

7 8 9

Display Icons

17. k Kilo (103)

18. Ω Ohms

19. V Volts

20. A Amps

21. °C Celsius

22. °F Fahrenheit

Symbols on the Unit

Warning — Read the instruction manual Warning — Risk of electric shock Double insulation Battery Fuse

Page 7

AM-600 • AM-600T

Operation

For highest accuracy:

• Lay the meter flat on a non-metallic surface, away from any magnetic objects.

• Read the scale straight on — not at an angle.

• If possible, select a range that results in a reading in the upper 1/3 of the scale.

1. Unlock the pointer.

2. Zero the meter as follows: With the test leads disconnected, adjust the Mechanical Zero Screw to set the pointer to the far left side of the scale.

3. If taking a resistance or temperature measurement, adjust the meter as follows: a. AM-600 and AM-600T: Before taking a resistance measurement, set the meter to the

appropriate resistance range. Connect the tips of the test leads together and read the meter. Use the Ohm Adjustment Knob to set the pointer to the far right side of the scale (zero ohms).

b. AM-600T only: Before taking a temperature measurement, set the meter to (TEMP).

Connect the test leads to the meter as shown under Typical Measurements. Use the Ohm Adjustment Knob to set the pointer to the far right side of the scale (zero ohms).

Note: If you cannot adjust the pointer to the far right side of the scale, replace the battery. If you cannot get a proper adjustment after replacing the battery, send the unit to Greenlee for repair.

4. See the Settings Table. Set the selector to the proper setting and connect the test leads to the meter. Start with the highest measurement setting.

5. See Typical Measurements for specific measurement instructions.

6. Test the unit on a known functioning circuit or component.

• If the unit does not function as expected on a known functioning circuit, replace the

battery and/or fuse.

• If the unit still does not function as expected, send the unit to Greenlee for repair. See

the address shown under Warranty.

7. Take the reading from the circuit or component to be tested. If the resolution is not satisfactory, remove the meter from the circuit and change to the next lower range.

8. Lock the pointer when finished.

Page 8

Operation (cont’d)

Settings Table

*Tone indicates circuit resistance is less than 100 Ω.

To measure this set the selector to a measurement connect the and connect the

characteristic … range indicated by this symbol … red lead to … black lead to …

AC Current A

N/A N/A

AC Voltage V

V COM

DC Voltage V

V COM

Continuity*

Ω COM

(AM-600 only)

Resistance ΩΩCOM

Temperature

(TEMP) Ω COM

(AM-600T)

Page 9

AM-600 • AM-600T

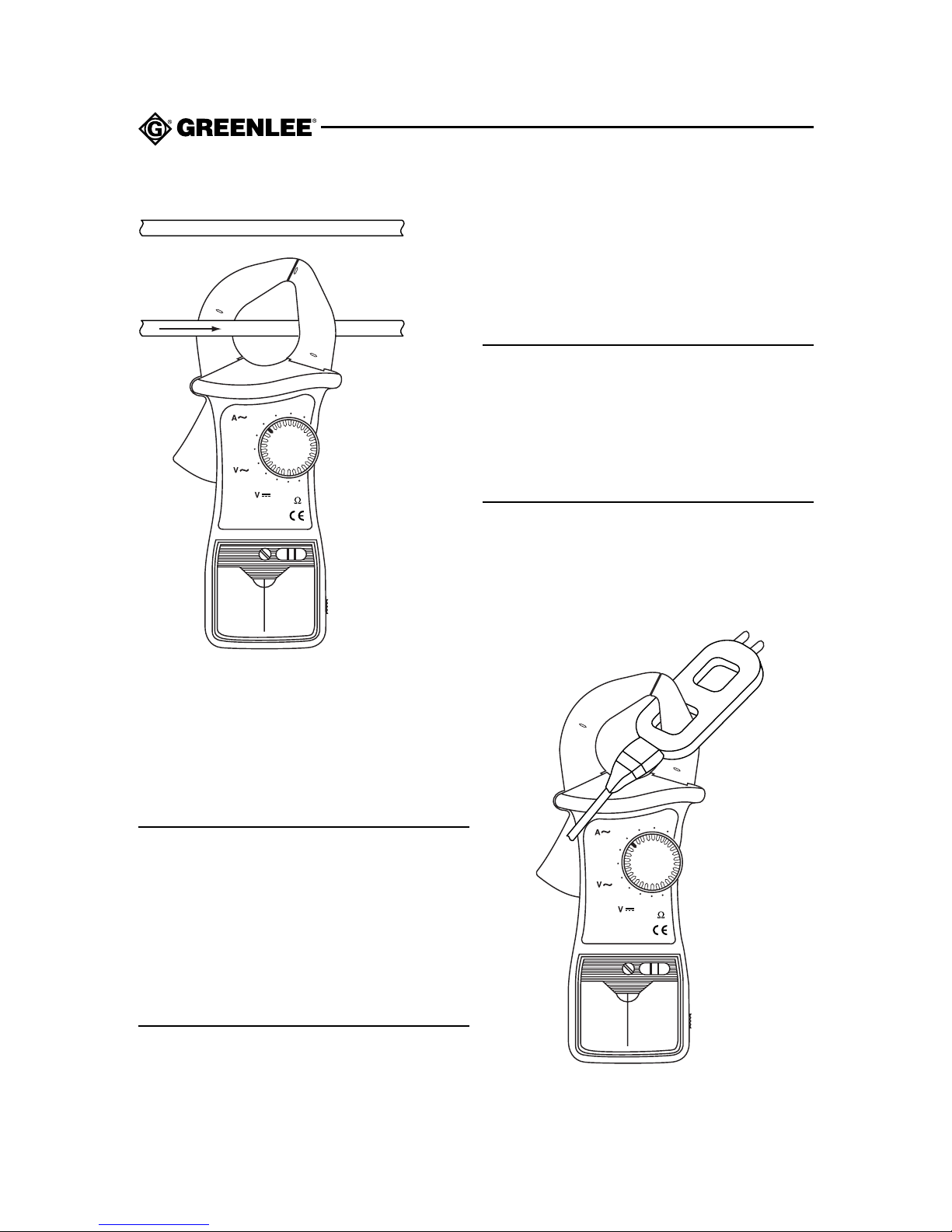

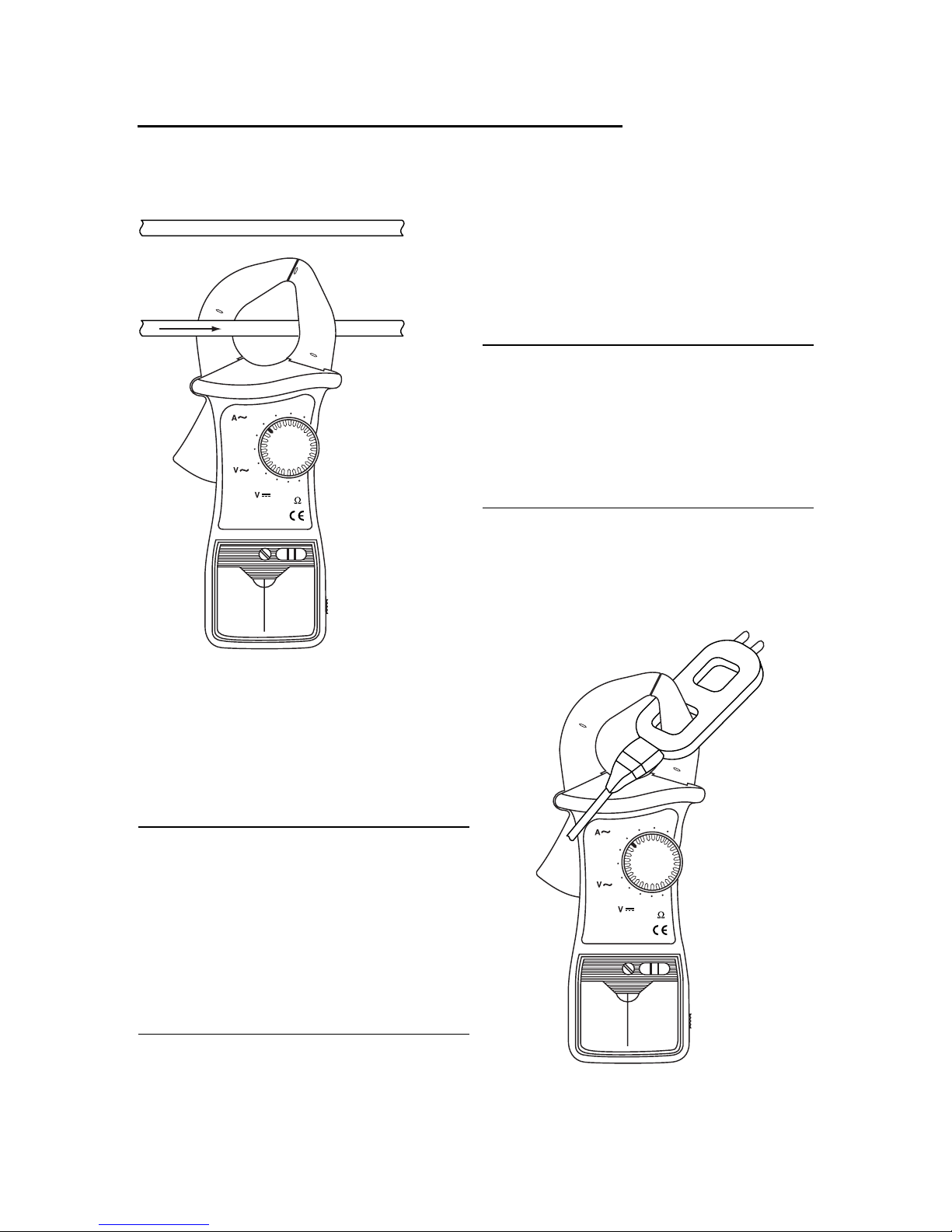

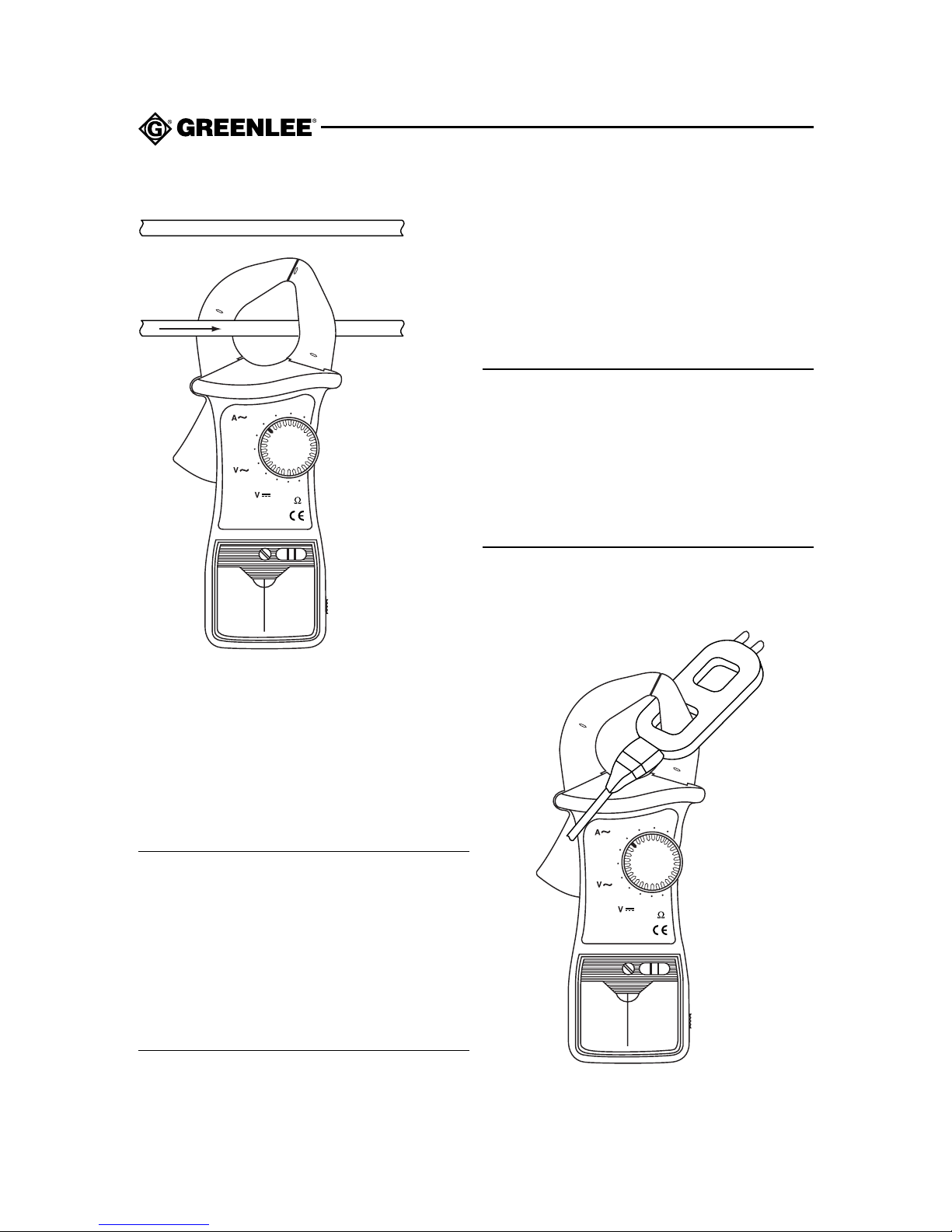

Typical Measurements

Clamp Around Wire

Notes:

• Clamp the jaw around one conductor only.

• Close the jaw completely to ensure accurate measurement.

• Center the wire in the jaw for highest accuracy.

Clamp Around Line Splitter

Notes:

• The Greenlee 93-30 Line Splitter is divided. One section renders amps; the other renders amps multiplied by 10.

• Close the jaw completely to ensure accurate measurement.

• Center the line splitter in the jaw for highest accuracy.

Page 10

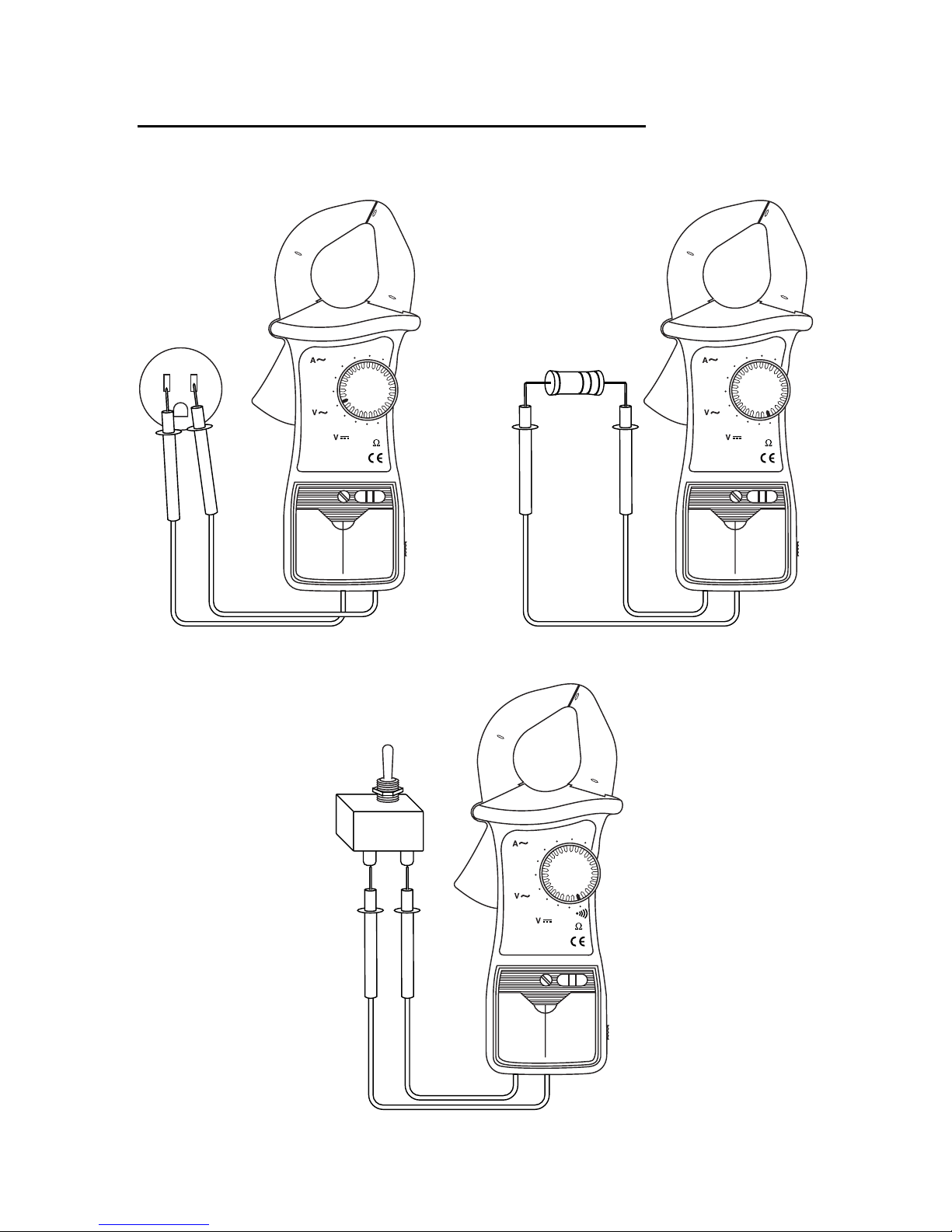

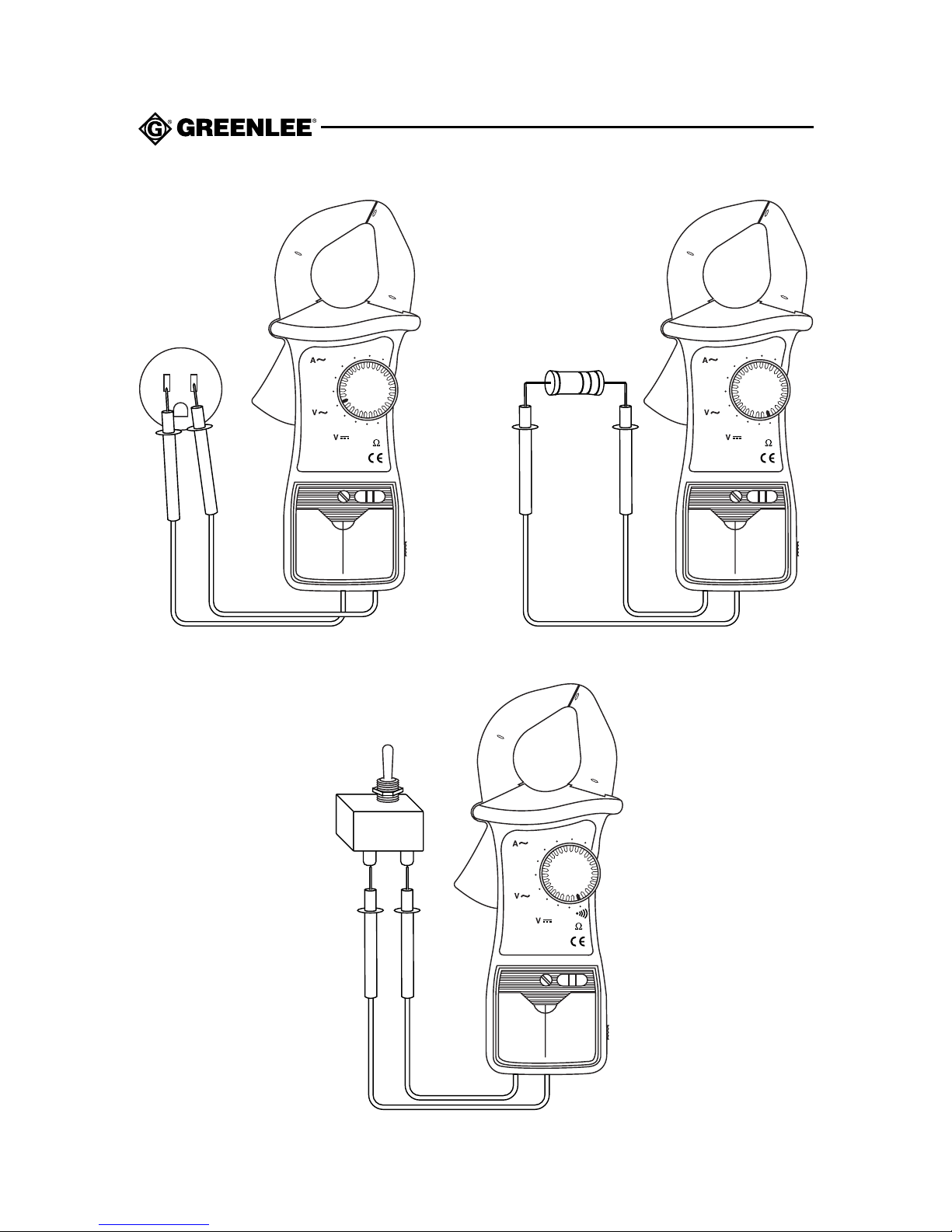

Typical Measurements

Voltage Measurement

Resistance Measurement

Continuity Check (AM-600 only)

Page 11

AM-600 • AM-600T

Typical Measurements

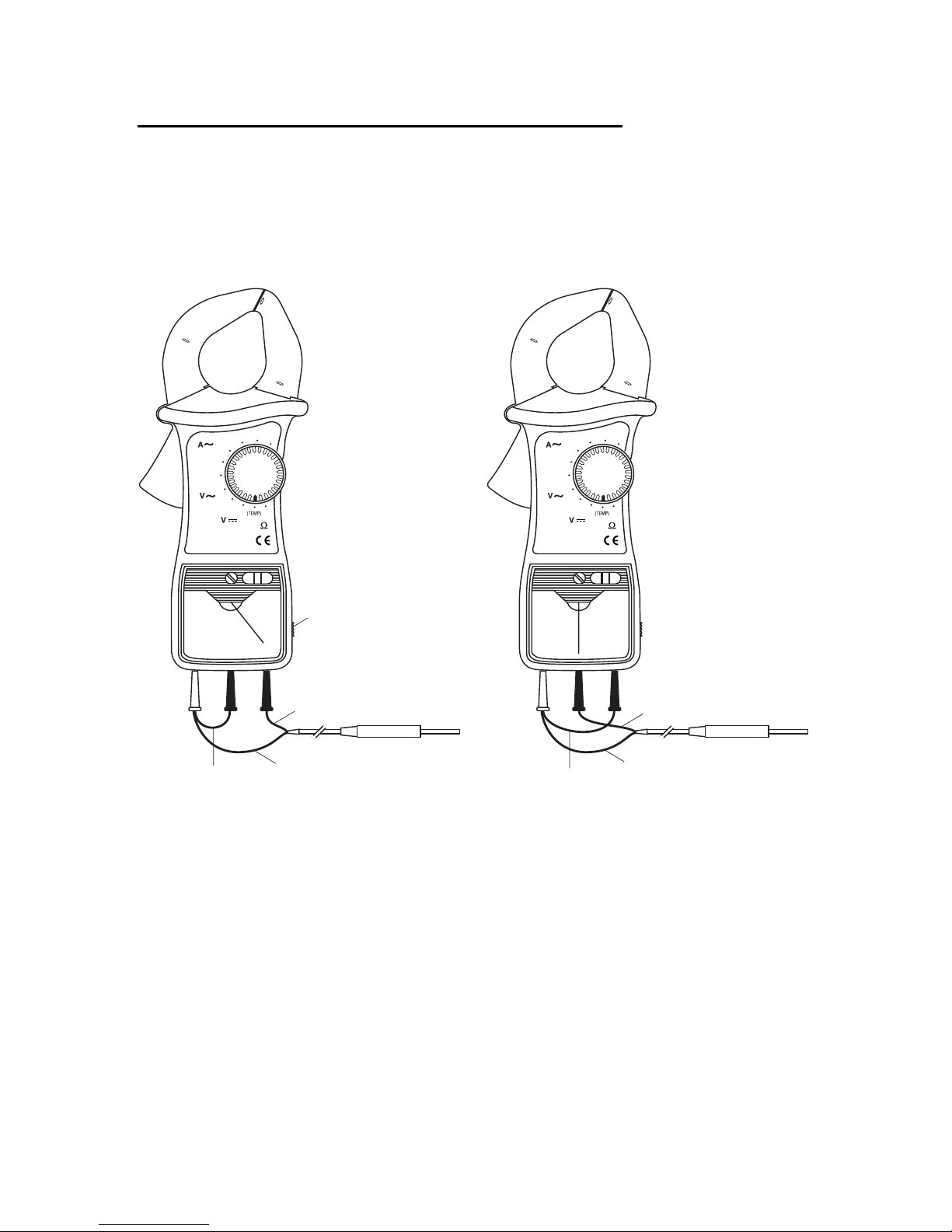

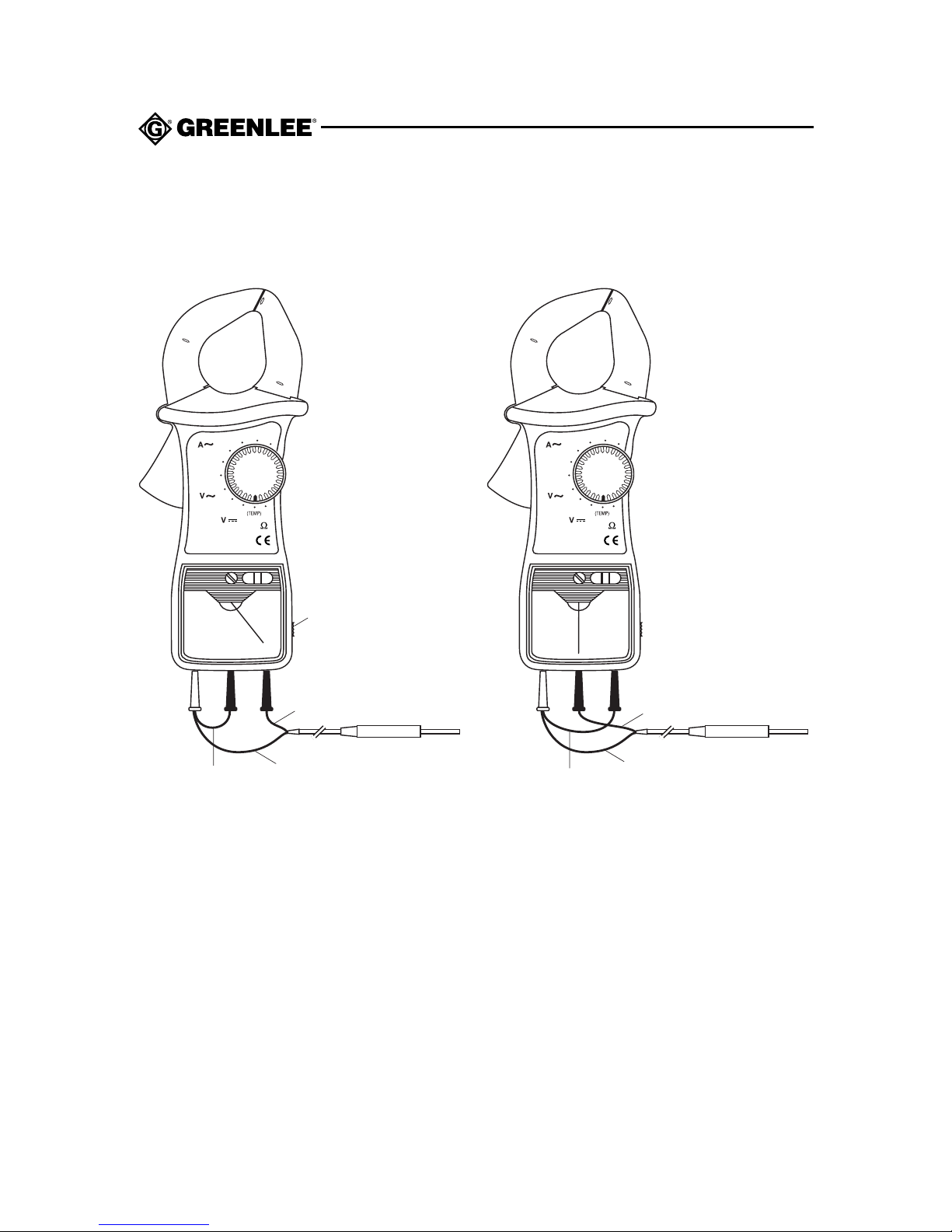

Temperature Measurement (AM-600T only)

Setting up the Measurement Taking the Measurement

Use the Ohm Adjustment Knob to set the pointer to the far right side of the scale.

Black

White

Red

White

Red

Black

Page 12

Accuracy

Accuracy Table

Characteristic Accuracy Frequency Range

AC Current ± 3% of full scale 50 to 60 Hz AC Voltage ± 3% of full scale 50 to 60 Hz DC Voltage ± 3% of full scale N/A Resistance ± 3% of full scale N/A

Temperature ± 5% of full scale N/A

Continuity: Tone indicates circuit resistance is less than 100 Ω.

Specifications

Display: Analog Jaw Opening: 42 mm (1.65") Overvoltage Protection Categories:

V Terminal: Category III, 600 VAC and 600 VDC Ω Terminal: Category III, 600 VAC and 600 VDC COM Terminal: Category III, 600 VAC and 600 VDC

Operating Conditions: 0 °C to 50 °C (32 °F to 122 °F), 0 to 80% relative humidity

Indoor use only.

Storage Conditions: –10 °C to 60 °C (–4 °F to 131 °F), 0 to 70% relative humidity

Remove battery. Lock pointer. Elevation: 2000 m (6500') maximum Pollution Degree: 2 Battery: One AA 1.5-Volt battery (NEDA 15A or IEC LR6) Fuse Rating: 0.5 A/250 V fast-acting fuse, interrupting rating 1500 A, 1/4 x 1-1/4"

Page 13

AM-600 • AM-600T

Overvoltage Installation Categories

These definitions were derived from the international safety standard for insulation coordination as it applies to measurement, control, and laboratory equipment. These overvoltage categories are explained in more detail by the International Electrotechnical Commission; refer to either of their publications: IEC 1010-1 or IEC 60664.

Overvoltage Category I

Signal level. Electronic and telecommunication equipment, or parts thereof. Some examples include transient-protected electronic circuits inside photocopiers and modems.

Overvoltage Category II

Local level. Appliances, portable equipment, and the circuits they are plugged into. Some examples include light fixtures, televisions, and long branch circuits.

Overvoltage Category III

Distribution level. Permanently installed machines and the circuits they are hard-wired to. Some examples include conveyor systems and the main circuit breaker panels of a building’s electrical system.

Overvoltage Category IV

Primary supply level. Overhead lines and other cable systems. Some examples include cables, meters, transformers, and other exterior equipment owned by the power utility.

Page 14

Maintenance

1. Disconnect the unit from the circuit.

2. Remove the screw from the battery door.

3. Remove the battery door.

4. Replace the battery (observe polarity) and/or fuse.

5. Replace the door and screw.

Cleaning

Periodically wipe the case with a damp cloth and mild detergent; do not use abrasives or solvents.

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity. See Specifications.

Failure to observe these precautions can result in injury and can damage the unit.

Failure to observe this warning can result in severe injury or death.

Battery and Fuse Replacement

Before opening the case, remove the test leads from the circuit and shut off the unit. Failure to observe this warning can result in severe injury or death.

Page 15

AM-600 • AM-600T

Descripción

Los Amperímetros con pinza modelos AM-600 y AM-600T de Greenlee son instrumentos de verificación capaces de efectuar los siguientes tipos de mediciones: tensión alterna y continua, corriente alterna y resistencia. Esta unidad es de bolsillo y cabe perfectamente en la palma de la mano. La pantalla multicolor grande incluye un bloqueo de señalizador de manera que usted pueda guardar las mediciones para verlas más tarde.

Otras funciones incluyen lo siguiente:

• Modelo AM-600 únicamente: Indicador de continuidad

• Modelo AM-600T únicamente: Medición de temperatura en Celsius o Fahrenheit, mediante un sensor de temperatura de termistor.

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta le ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados con su uso. Siga toda la información sobre seguridad que se proporciona.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los procedimientos de operación y mantenimiento seguros para los Amperímetros con pinza modelos AM-600 y AM-600T de Greenlee.

Manténgalo siempre al alcance de todo el personal. Puede obtener copias adicionales de manera gratuita, previa solicitud. Greenlee y son marcas registradas de Greenlee Textron.

CONSERVE ESTE MANUAL

Page 16

Importante Información sobre Seguridad

Lea y entienda este documento antes de manejar esta herramienta

o darle mantenimiento. Utilizarla sin comprender cómo manejarla de manera segura podría ocasionar un accidente y, como resultado de éste, graves lesiones o incluso la muerte.

Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede evitar o prevenir ese riesgo.

SÍMBOLO DE ALERTA SOBRE SEGURIDAD

Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.

Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o daños materiales.

Peligro de electrocución: El contacto con circuitos activados puede ocasionar graves lesiones

o incluso la muerte.

Page 17

AM-600 • AM-600T

Importante Información sobre Seguridad

Peligro de electrocución e incendio:

• No exponga esta unidad ni a la lluvia ni a la humedad.

• No utilice esta unidad si se encuentra mojada o dañada.

• Utilice cables de prueba y accesorios que sean apropiados para la aplicación que se va a realizar. Consulte la información sobre categoría y voltaje nominal del cable de prueba o el accesorio.

• Revise minuciosamente los cables de prueba o el accesorio, antes de utilizarlos. Deberán estar limpios y secos, y su forro aislante deberá hallarse en buenas condiciones.

• Utilícela únicamente para el propósito para el que ha sido diseñada por el fabricante, tal como se describe en este manual. Cualquier otro uso puede menoscabar la protección proporcionada por la unidad.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

• No haga funcionar esta unidad con la caja abierta.

• Antes de abrir la caja, retire del circuito los cables de prueba (o la pinza), y apague la unidad.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución:

• No aplique más del voltaje nominal entre dos terminales de entrada cualesquiera, o entre una terminal de entrada cualquiera y una conexión a tierra.

• No toque las puntas de los cables de prueba ni ninguna parte del accesorio que carezca de forro aislante.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

Page 18

Importante Información sobre Seguridad

• No intente reparar esta unidad, ya que contiene partes que deben recibir mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura extrema o altos niveles de humedad. Consulte las “Especificaciones”.

De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.

El fusible es una parte integral para la protección contra sobretensión. Cuando sea necesario reemplazarlo, consulte la sección “Especificaciones” para saber qué tipo, tamaño y capacidad debe tener. Utilizar cualquier otro tipo de fusible anulará la clasificación de protección de sobretensión de la unidad.

De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

• A menos que vaya a medir tensión, corriente o frecuencia, apague y bloquee la energía. Asegúrese de que todos los condensadores estén totalmente sin carga. No debe haber tensión alguna.

• Coloque el interruptor de selección y conecte los cables de prueba de modo que correspondan al tipo de medición que se desea efectuar. Si se colocan o se conectan incorrectamente puede quemarse un fusible.

• Al utilizar esta unidad cerca de equipo que genere interferencia electromagnética quizá se obtenga una lectura inexacta e inestable.

No cambie la función de medición ni la escala mientras los cables de prueba se encuentren conectados a un componente o circuito.

De no observarse esta advertencia podrían sufrirse lesiones o daños a la unidad.

Page 19

AM-600 • AM-600T

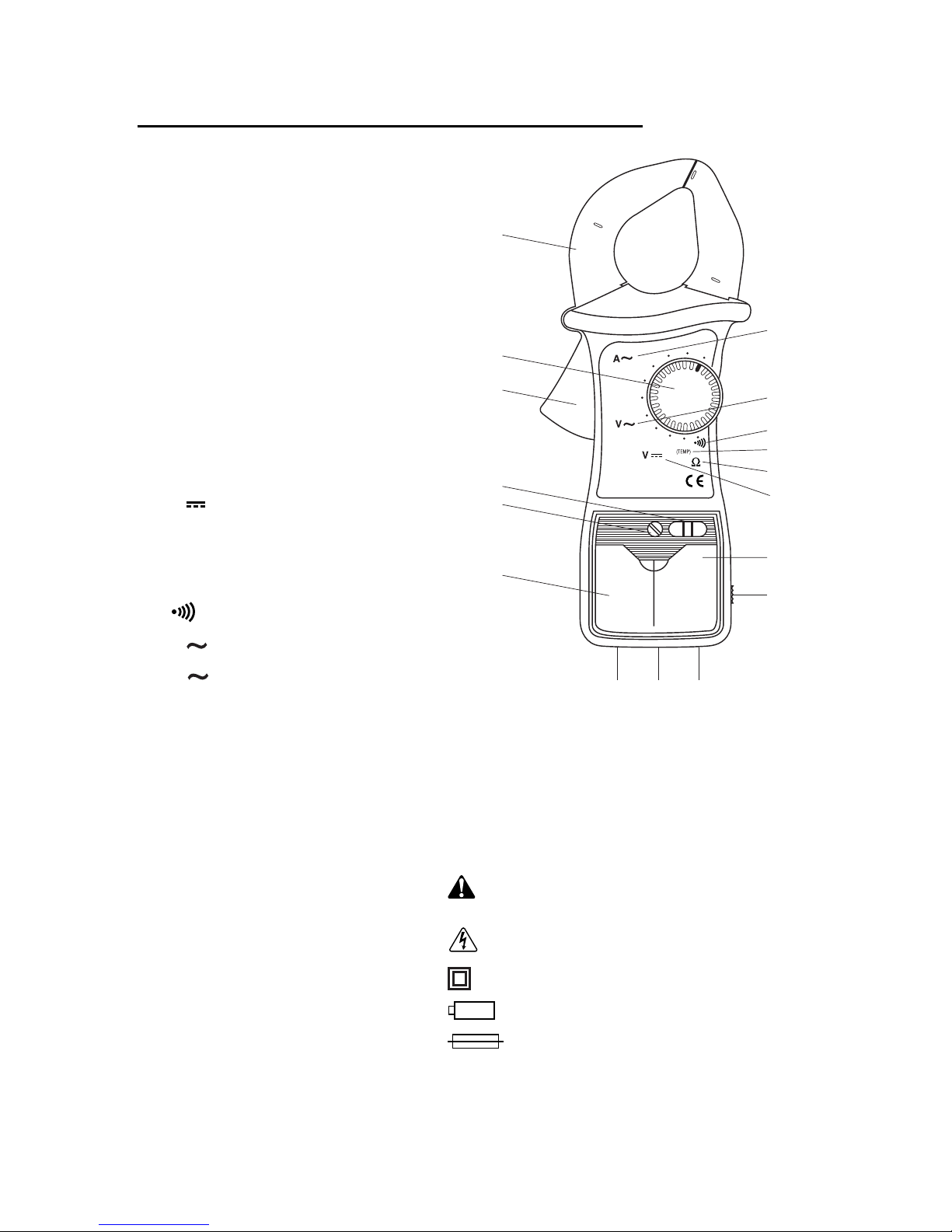

Identificación

1. Pinza

2. Selector

3. Palanca

4. Bloqueo

5. Tornillo “Mechanical Zero”

6. Pantalla

7. Terminal de entrada (Ω) para resistencia

8. Terminal de entrada (COM) común

9. Terminal de entrada (V) para voltios

10. Perilla de ajuste en ohmios

11. V Tensión continua (CC)

12. Ω Ohmios

13. (TEMP) Temperatura (modelo AM-600T únicamente)

14. Continuidad (modelo AM-600 únicamente)

15. V Tensión alterna (CA)

16. A Amperios CA

12 11

17–22

4 5

7 8 9

Iconos de la pantalla

17. k Kilo (103)

18. Ω Ohmios

19. V Voltios

20. A Amperios

21. °C Celsius

22. °F Fahrenheit

Símbolos en la unidad

Advertencia — Lea el manual de instrucciones

Advertencia — Peligro de electrocución Doble forro aislante Pila Fusible

Page 20

Operación

Para mayor precisión:

•

Tienda el medidor sobre una superficie no metálica, alejado de objetos magnéticos.

•

Al leer la escala, manténgala en posición recta — no en ángulo.

•

De ser posible, seleccione una gama que arroje lecturas por encima de 1/3 de la escala.

1. Desbloquee el señalizador.

2. Ponga el medidor en ceros de la siguiente manera: Con los cables de prueba

desconectados, ajuste el tornillo “Mechanical Zero” para llevar el señalizador hasta el extremo izquierdo de la escala.

3. Si está efectuando mediciones de resistencia o temperatura, ajuste el medidor de la

siguiente manera: a. Modelos AM-600 y AM-600T: Antes de efectuar una medición de resistencia, ajuste el

medidor en la escala de resistencia adecuada. Acople las puntas de los cables de prueba y lea lo que aparece en el medidor. Utilice la perilla de ajuste en ohmios para llevar el señalizador al extremo derecho de la escala (cero ohmios).

b. Modelo AM-600T únicamente: Antes de efectuar una medición de temperatura, ajuste el

medidor en (TEMP). Conecte los cables de prueba al medidor tal como se muestra en “Mediciones más comunes”. Utilice la perilla de ajuste en ohmios para llevar el señalizador al extremo derecho de la escala (cero ohmios).

Aviso: Si no puede llevar el señalizador hasta el extremo derecho de la escala, reemplace la pila. Si aun luego de reemplazar la pila no puede obtener un ajuste adecuado, devuelva la unidad a Greenlee a fin de que sea reparada.

4. Consulte la Tabla de valores. Coloque el interruptor de selección en el valor adecuado y

conecte los cables de prueba a la unidad. Empiece por el ajuste de medición más alto.

5. Consulte la sección “Mediciones más comunes” en relación con las instrucciones

específicas para cada tipo de medición.

6. Pruebe la unidad en un circuito o componente que se sabe está funcionando perfectamente.

• Si no funciona como debería en un circuito que se sabe está funcionando perfectamente, reemplace la pila y/o el fusible.

• Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de que sea reparada. Vea la dirección bajo Garantía.

7. Anote la lectura del circuito o componente que se está verificando. Si la resolución de la lectura no es satisfactoria, desconecte el medidor del circuito y cambie a la siguiente escala inferior.

8. Bloquee el señalizador una vez haya finalizado.

Page 21

AM-600 • AM-600T

lleve el interruptor de selección conecte el y conecte el

Para medir esta a una escala de medición cable de prueba cable de prueba

función ... indicada por este símbolo... rojo a... negro a...

Corriente alterna

A N/A N/A

(CA)

Tensión alterna

V V COM

(CA)

Tensión continua (CC) V V COM

Continuidad*

Ω COM(modelo AM-600

únicamente)

Resistencia ΩΩCOM

Temperatura

(TEMP) Ω COM

(modelo AM-600T)

Operación (continuación)

Tabla de valores

*El tono indica que la resistencia del circuito es menor a 100 Ω.

Page 22

Mediciones más comunes

Con la pinza colocada alrededor de un cable

Notas:

• Coloque la pinza alrededor de un solo conductor únicamente.

• Cierre completamente la pinza a fin de asegurar una medición exacta.

• Para obtener una mayor precisión centre el cable en la pinza.

Con la pinza colocada alrededor del separador de líneas

Notas:

• El separador de líneas Greenlee 93-30 está dividido. Una sección lee amperios; la otra, amperios multiplicados por 10.

• Cierre completamente la pinza a fin de asegurar una medición exacta.

• Para obtener una mayor precisión centre el separador de líneas en la pinza.

Page 23

AM-600 • AM-600T

Mediciones más comunes

Medición de tensión

Medición de resistencia

Verificación de continuidad (modelo AM-600 únicamente)

Page 24

Mediciones más comunes

Medición de temperatura (modelo AM-600T únicamente)

Cómo ajustar la medición Cómo efectuar la medición

Utilice la perilla de ajuste en ohmios para llevar el señalizador al extremo derecho de la escala.

Negro

Blanco

Rojo

Blanco

Rojo

Negro

Page 25

AM-600 • AM-600T

Precisión

Tabla de precisión

Función Precisión Escala de frecuencia

Corriente alterna (CA) ± 3% de plena escala 50 a 60 Hz

Tensión alterna (CA) ± 3% de plena escala 50 a 60 Hz

Tensión continua (CC) ± 3% de plena escala N/A

Resistencia ± 3% de plena escala N/A

Temperatura ± 5% de plena escala N/A

Continuidad: El tono indica que la resistencia del circuito es menor a 100 Ω.

Especificaciones

Pantalla: Analógica Máxima abertura de la pinza: 42 mm (1,65 pulg.) Categorías de protección de sobretensión:

Terminal V: Categoría III, 600V CA y 600V CC Terminal Ω: Categoría III, 600V CA y 600V CC Terminal COM: Categoría III, 600V CA y 600V CC

Condiciones de operación: 0°C a 50°C (32°F a 122°F), 0 a 80% de humedad relativa

Uso en interiores únicamente.

Condiciones de almacenamiento: -10°C a 60°C (-4°F a 131°F), 0 a 70% de humedad relativa

Retire la pila. Bloquee el señalizador. Altura: 2.000 m (6.500 pies) máximo Grado de contaminación: 2 Pila: Una pila AA de 1,5 voltios (NEDA 15A o IEC LR6) Capacidad nominal del fusible: fusible de acción rápida de 0,5 A/250V,

condiciones de corte 1500 A, 1/4 pulg. x 1-1/4 pulg.

Page 26

Categorías de instalación de sobretensión:

Las siguientes definiciones proceden de la norma de seguridad internacional sobre la coordinación de aislamientos tal y como se aplica a equipos de medición, control y laboratorio. En las publicaciones IEC 1010-1 y IEC 60664 de la

International Electrotechnical Commission

(Comisión Electrotécnica Internacional) se detallan más a fondo estas categorías de sobretensión.

Categoría de sobretensión I

Nivel de señal. Equipo electrónico y de telecomunicaciones, o partes del mismo. Como ejemplo pueden citarse los circuitos electrónicos protegidos contra tensiones momentáneas dentro de fotocopiadores y modems.

Categoría de sobretensión II

Nivel local. Aparatos eléctricos, equipo portátil, y los circuitos a los que están conectados. Como ejemplo pueden citarse dispositivos de iluminación, televisores y circuitos de rama larga.

Categoría de sobretensión III

Nivel de distribución. Máquinas instaladas permanentemente y los circuitos a los que están cableados. Como ejemplo pueden citarse sistemas conductores y los paneles del interruptor automático principal del sistema eléctrico de un edificio.

Categoría de sobretensión IV

Nivel de abastecimiento primario. Líneas aéreas y otros sistemas de cable. Como ejemplo pueden citarse cables, medidores, transformadores y cualquier otro equipo exterior perteneciente a la empresa de servicio eléctrico.

Page 27

AM-600 • AM-600T

Mantenimiento

1. Desconecte la unidad del circuito.

2. Retire el tornillo de la puerta del compartimiento de las pilas.

3. Retire la puerta del compartimiento de las pilas.

4. Reemplace la pila (fíjese en la polaridad) y/o el fusible.

5. Vuelva a colocar la puerta y el tornillo.

Limpieza

Limpie periódicamente la caja utilizando un paño húmedo y detergente suave; no utilice abrasivos ni solventes.

El fusible es una parte integral para la protección contra sobretensión. Cuando sea

necesario reemplazarlo, consulte la sección “Especificaciones” para saber qué tipo,

tamaño y capacidad debe tener. Utilizar cualquier otro tipo de fusible anulará la

clasificación de protección de sobretensión de la unidad.

De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

Cómo reemplazar la pila y el fusible

Antes de abrir la caja, retire del circuito los cables de prueba y apague la unidad.

De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

• No intente reparar esta unidad, ya que contiene partes que deben recibir mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura extrema o altos niveles de humedad. Consulte las “Especificaciones”.

De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.

Page 28

Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

Page 29

AM-600 • AM-600T

Description

Les compteur à pinces analogiques AM-600 et AM-600T de Greenlee sont des appareils portables conçus pour mesurer la tension c.a. et c.c., le courant c.a. et la résistance. Le grand afficheur à plusieurs couleurs comprend un verrouillage de pointeur vous permettant de sauvegarder une mesure pour un visionnement ultérieur.

Les autres caractéristiques sont les suivantes␣ :

• AM-600 seulement␣ : indicateur de continuité

• AM-600T seulement␣ : Mesure de la température en Celsius et en Fahrenheit, à l’aide d’un capteur de température à thermistor.

Sécurité

Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee, votre sécurité est une priorité. Ce manuel d’instructions et toute étiquette sur l’outil fournit des informations permettant d’éviter des dangers ou des manipulations dangereuses liées à l’utilisation de cet outil. Suivre toutes les consignes de sécurité indiquées.

Dessein

Ce manuel d’instructions est conçu pour que le personnel puisse se familiariser avec les méthodes d’utilisation et d’entretien sûres des compteurs à pinces analogiques AM-600 et AM-600T de Greenlee.

Mettre ce manuel à la disposition de tous les employés. On peut obtenir des exemplaires gratuits sur simple demande. Greenlee et sont des marques déposées de Greenlee Textron.

CONSERVER CE MANUEL

Page 30

Consignes de sécurité importantes

Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant entraîner des blessures ou l’endommagement du matériel. Le mot indicateur, défini cidessous, indique la gravité du danger. Le message qui suit le mot indicateur indique comment empêcher le danger.

SYMBOLE D’AVERTISSEMENT

Danger immédiat qui, s’il n’est pas pris en considération ENTRAINERA des blessures graves, voire mortelles.

Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner des blessures graves, voire mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris en considération, POURRAIENT EVENTUELLEMENT entraîner des dommages à la propriété ou causer des blessures.

Risques de décharge électrique␣ : Un contact avec des circuits sous tension peut entraîner des

blessures graves, voire mortelles.

Lire attentivement et bien comprendre cette documentation avant d’utiliser ou de procéder à l’entretien de cet équipement. Négliger de comprendre comment utiliser cet outil en toute sécurité, peut provoquer un accident et entraîner des blessures graves, voire mortelles.

Page 31

AM-600 • AM-600T

Consignes de sécurité importantes

Risques de décharge électrique et d’incendie␣ :

• Ne pas exposer cet appareil à la pluie ou à l’humidité.

• Ne pas utiliser cet appareil s’il est mouillé ou endommagé.

• Utiliser des fils d’essai ou des accessoires conformes à l’application. Consulter la catégorie et la tension nominale du fil d’essai ou de l’accessoire.

• Vérifier les fils d’essai ou l’accessoire avant de les utiliser. La pièce (ou les pièces) doi(ven)t être propre(s) et sèche(s) et l’isolation en bon état.

• Utiliser cet appareil uniquement dans le but pour lequel il a été conçu, tel que décrit dans ce manuel. Toute autre utilisation peut altérer le système de protection de cet appareil.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

• Ne pas utiliser lorsque le boîtier est ouvert.

• Avant d’ouvrir le boîtier, retirer les fils d’essai (ou la pince) du circuit et mettre l’appareil hors tension.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

Risques de décharge électrique␣ :

• Ne pas appliquer plus que la tension nominale entre deux bornes d’entrée, ou entre une borne d’entrée et une prise de terre.

• Ne pas entrer en contact avec les extrémités des fils d’essai ou avec toute autre partie non isolée de l’accessoire.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

Page 32

Consignes de sécurité importantes

Le fusible est une partie intégrante du système de protection de surtension. Lorsqu’un fusible doit être remplacé, consulter les spécifications pour connaître le type, la taille et la capacité requis. L’utilisation de tout autre type de fusible annule le calibrage de protection contre la surtension de l’appareil.

L’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.

Ne pas modifier la fonction de mesure pendant que les fils d’essai sont connectés à un composant ou à un circuit.

L’inobservation de cette consigne peut endommager l’appareil et entraîner des blessures.

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être réparée.

• Ne pas exposer l’appareil à des températures ou à une humidité extrêmes. Voir les spécifications.

L’inobservation de ces consignes peut endommager l’appareil et entraîner des blessures.

• Sauf si l’on mesure la tension, le courant ou la fréquence, mettre hors tension et couper la source d’alimentation. S’assurer que tous les condensateurs sont déchargés. Aucune tension ne doit être présente.

• Régler le sélecteur et connecter les fils d’essai pour qu’ils correspondent à la mesure voulue. Des réglages ou des connexions incorrects peuvent faire sauter les fusibles.

• L’utilisation de cet appareil à proximité d’équipements qui génèrent des interférences électromagnétiques peut produire des lectures instables ou erronées.

Page 33

AM-600 • AM-600T

Identification

1. Pince

2. Sélecteur

3. Levier

4. Verrouillage

5. Vis du zéro mécanique

6. Affichage

7. Résistance (Ω) Borne d’entrée

8. Borne d’entrée commune (COM)

9. Borne d’entrée des volts (V)

10. Bouton de réglage Ohm

11. V Tension Vc.c.

12. Ω Ohms

13. (TEMP) Température (AM-600T seulement)

14. Continuité (AM-600 seulement)

15. V Tension Vc.a.

16. A

Ampères c.a.

12 11

17–22

4 5

7 8 9

Icônes de l’afficheur

17. k Kilo (103)

18. Ω Ohms

19. V Volts

20. A Ampères

21. °C Celsius

22. °F Fahrenheit

Symboles apparaissant sur l’appareil

Avertissement — Lire le manuel d’instructions

Avertissement — Risques de décharge électrique

Isolation double Pile Fusible

Page 34

Fonctionnement

Pour une plus grande précision␣ :

•

Placer le compteur à plat sur une surface non métallique, loin de tout objet magnétique.

•

Lire l’échelle bien en face — et non à un angle.

•

Dans la mesure du possible, sélectionner une plage qui donne un lecteur dans le premier tiers (1/3) de l’échelle.

1. Déverrouiller le pointeur.

2. Mettre le compteur à zéro en procédant comme suit␣ : Lorsque les fils d’essai sont

déconnectés, régler la vis du zéro mécanique de manière à ce que le pointeur soit à l’extrémité gauche de l’échelle.

3. Lors d’une prise de mesure de température ou de résistance, régler le compteur comme

suit␣ : a. AM-600 et AM-600T␣ : Avant de prendre une mesure de résistance, régler le compteur

à l’échelle de résistance adéquate. Connecter ensemble les embouts des fils d’essai et faire la lecture du compteur. Utiliser le bouton de réglage Ohm pour régler le pointeur à l’extrémité droite de l’échelle (zéro ohm).

b. AM-600T seulement␣ : Avant de prendre une mesure de température, régler le compteur

à (TEMP). Connecter les fils d’essai au compteur, tel qu’illustré sous Mesures types. Utiliser le bouton de réglage Ohm pour régler le pointeur à l’extrémité droite de l’échelle (zéro ohm).

Remarque␣ : Si vous ne pouvez régler le pointeur à l’extrémité droite de l’échelle, remplacer la pile. Si vous ne pouvez obtenir un réglage correct après le remplacement de la pile, renvoyer l’appareil à Greenlee pour qu’il soit réparé.

4. Se reporter au tableau des réglages. Régler le sélecteur au réglage approprié et connecter

les fils d’essai à l’appareil. Commencer avec le réglage de mesures le plus élevé.

5. Se reporter aux mesures types pour obtenir des instructions de mesure spécifiques.

6. Vérifier l’appareil sur un circuit ou sur un composant connu.

• Si l’appareil ne fonctionne pas comme prévu sur un circuit dont le fonctionnement est connu, remplacer la pile et/ou le fusible.

• Si l’appareil ne fonctionne toujours pas comme prévu, le renvoyer à Greenlee pour qu’il soit réparé. Voir l’adresse indiquée sous la garantie.

7. Lire le circuit ou le composant à vérifier. Si la résolution n’est pas satisfaisante, retirer le compteur du circuit et passer à la plage immédiatement moins élevée.

8. Verrouiller le pointeur lorsque vous avez terminé.

Page 35

AM-600 • AM-600T

Utilisation (suite)

Tableau des réglages

*La tonalité indique une résistance de circuit inférieure à 100 Ω.

Pour mesurer régler le sélecteur sur une mesure connecter le et connecter le

cette valeur ... de plage indiquée par ce symbole ... fil rouge à ... fil noir à ...

Courant c.a. A S/O S/O

Tension c.a. V V COM Tension c.c. V V COM

Continuité*

Ω COM(AM-600

seulement) Résistance ΩΩCOM

Température

(TEMP) Ω COM

(AM-600T)

Page 36

Mesures types

Serrer autour du câble

Remarques␣ :

• Serrer la pince autour d’un seul conducteur.

• Fermer complètement la pince pour garantir une mesure exacte.

• Pour plus de précision, centrer le câble dans la pince.

Serrer autour du séparateur de ligne

Remarques␣ :

• Le séparateur de ligne 93-30 de Greenlee est divisé. Une section donne des ampères␣ ; l’autre des ampères multipliés par 10.

• Fermer complètement la pince pour garantir une mesure exacte.

• Pour plus de précision, centrer le séparateur de ligne dans la pince.

Page 37

AM-600 • AM-600T

Mesures types

Mesure de la tension

Mesure de la résistance

Vérification de la continuité (AM-600 seulement)

Page 38

Mesures types

Mesure de la température (AM-600T seulement)

Réglage de la mesure Prise de la mesure

Utiliser le bouton de réglage Ohm pour régler le pointeur à l’extrémité droite de l’échelle.

Noir

Blanc

Rouge

Blanc

Rouge

Noir

Page 39

AM-600 • AM-600T

Précision

Tableau de précision

Caractéristique Précision Plage de fréquence

Courant c.a. ± 3 % de la pleine échelle 50 à 60 Hz Tension c.a. ± 3 % de la pleine échelle 50 à 60 Hz Tension c.c. ± 3 % de la pleine échelle S/O

Résistance ± 3 % de la pleine échelle S/O

Température ± 5 % de la pleine échelle S/O

Continuité␣ : La tonalité indique une résistance de circuit inférieure à 100 Ω.

Fiche technique

Affichage : Analogique Ouverture de la pince␣ : 42 mm (1,65 po) Catégories de surtension␣ :

Borne V␣ : Catégorie III, 600 V.c.a. et 600 V.c.c. Borne Ω␣ : Catégorie III, 600 V.c.a. et 600 V.c.c. Borne COM␣ : Catégorie III, 600 V.c.a. et 600 V.c.c.

Conditions d’utilisation : 0 à 50 °C (32 à 122 °F), 0 à 80 % d’humidité relative

Utilisation à l’intérieur uniquement

Conditions d’entreposage : -10 à 60 °C (-4 à 131 °F), 0 à 70 % d’humidité relative

Enlever la pile. Verrouiller le pointeur. Elévation : 2 000 m (6 500 pi) maximum Degré de pollution␣ : 2 Pile␣ : Une pile AA de 1,5 volt (NEDA 15A ou IEC LR6) Calibre du fusible : 0,5 A/250 V, fusible à action rapide, pouvoir de coupure nominal 1 500 A,

1/4 po x 1-1/4 po

Page 40

Catégories d’installation de surtension␣ :

Ces définitions sont dérivées des normes internationales sur la sécurité pour la coordination de l’isolation telle qu’elle s’applique à la mesure, au contrôle et à l’équipement de laboratoire. Ces catégories de surtension sont expliquées plus en détail par Commission électrotechnique internationale␣ ; se reporter à l’une de ces deux publications IEC 1010-1 ou IEC 60664.

Surtension, catégorie I

Niveau de signal. Pièces ou équipement électronique et de télécommunication. Par exemple, les circuits électroniques protégés contre les courants transitoires, dans les photocopieurs et les modems.

Surtension, catégorie II

Niveau de signal. Appareils, équipement portatif et les circuits dans lesquels ils sont branchés. Par exemple, les appareils d’éclairage, les téléviseurs et les dérivations.

Surtension, catégorie III

Niveau de distribution. Les machines installées en permanence et les circuits auxquels elles sont câblées. Par exemple, les systèmes de convoyeurs et les panneaux principaux de disjoncteurs du système électrique d’un édifice.

Surtension, catégorie IV

Niveau d’alimentation principal. Lignes surélevées et autres systèmes de câbles. Par exemple, les câbles, les compteurs, les transformateurs et autres équipements extérieurs appartenant aux fournisseurs en électricité.

Page 41

AM-600 • AM-600T

Entretien

1. Débrancher l’appareil du circuit.

2. Enlever la vis du couvercle du compartiment des piles.

3. Enlever le couvercle du compartiment à pile.

4. Remplacer la pile (selon la polarité) et/ou le fusible.

5. Replacer le couvercle et remettre la vis.

Nettoyage

Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent doux. Ne pas utiliser de produits abrasifs ou de solvants.

Remplacement de la pile et du fusible

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être réparée.

• Ne pas exposer l’appareil à des températures ou à une humidité extrêmes. Voir les spécifications.

L’inobservation de ces consignes peut endommager l’appareil et entraîner des blessures.

Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre l’appareil hors tension. L’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.

L’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.

Page 42

Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

Page 43

AM-600 • AM-600T

Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

Page 44

For technical assistance: 800/435-0786

Greenlee Textron / Subsidiary of Textron Inc.

4455 Boeing Drive, Rockford, IL 61109-2988 USA

Technical / Customer Service (International): 815/397-7070 • Fax: 815/397-1391

Customer Service (North America): 800/435-0786 • Fax: 800/451-2632, 815/397-1865

Canada Fax: 800/524-2853

Lifetime Limited Warranty

Greenlee warrants to the original purchaser of these goods for use that these products will be free from defects in workmanship and material for their useful life, excepting normal wear and abuse. This warranty is subject to the same terms and conditions contained in Greenlee’s standard one-year limited warranty.

For all Test Instrument repairs, ship units Freight Prepaid to: Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 USA.

Mark all packages: Attention TEST INSTRUMENT REPAIR. For items not covered under warranty (such as dropped, abused, etc.), repair cost quote available upon request.

Note: Prior to returning any test instrument, please check replaceable batteries or make sure the battery is at full charge.

Garantía limitada de por vida

Greenlee garantiza al comprador original de estos productos para su uso que estos productos estarán libres de defectos de mano de obra y materiales durante toda su vida útil, exceptuando el desgaste normal y el abuso. Esta garantía está sujeta a los mismos términos y condiciones contenidos en la garantía estándar limitada de Greenlee de un año de duración.

Para reparación de instrumentos de verificación, envíe las unidades con flete pagado a: Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 EE. UU.

Marque todos los paquetes: Atención TEST INSTRUMENT REPAIR (Reparación de instrumentos de verificación). Para artículos no cubiertos por la garantía (tales como los que se han dejado caer o han sido maltratados, etc.) se puede cotizar el costo de la reparación a pedido.

Nota: Antes de enviar cualquier instrumento de verificación, revise por favor las pilas o asegúrese de que estén totalmente cargadas.

Garantie à vie limitée

La société Greenlee garantit à l’acheteur d’origine de ces produits que ces derniers ne comportent aucun défaut d’exécution ou de matériau pour la durée de leur vie utile, sauf l’usure normale. Cette garantie est assujettie aux mêmes conditions que celles contenues dans les modalités et conditions de la garantie limitée standard d’un an de Greenlee.

Pour toutes les réparations d’instruments de mesure, expédiez l’appareil en port payé à l’adresse suivante : Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932, États-Unis.

Sur tous les colis, inscrivez : Attention : TEST INSTRUMENT REPAIR (Réparation d'instrument de mesure). Lorsque les articles ne sont pas protégés par une garantie (comme si l’appareil est échappé, s’il est soumis à un usage abusif, etc.), une soumission pour le prix de réparation sera présentée sur demande.

Remarque : Avant de renvoyer un appareil de mesure, vérifiez la pile et assurez-vous qu’elle est chargée au complet.
