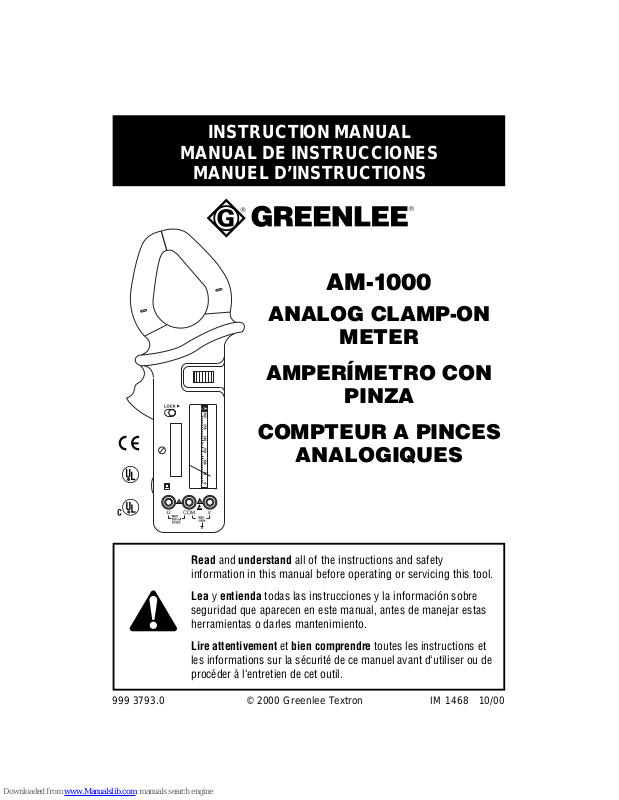

Greenlee AM-1000 Instruction Manual [en, fr, es]

999 3793.0 © 2000 Greenlee Textron IM 1468 10/00

AM-1000

ANALOG CLAMP-ON

METER

AMPERÍMETRO CON

PINZA

COMPTEUR A PINCES

ANALOGIQUES

INSTRUCTION MANUAL

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

Read and understand all of the instructions and safety
information in this manual before operating or servicing this tool.

Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.

Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d‘utiliser ou de
procéder à l‘entretien de cet outil.

2

Description

The Greenlee AM-1000 Analog Clamp-on Meter is a hand-held testing device with the following
measurement capabilities: AC and DC voltage, AC current, and resistance. The multi-colored
display includes a pointer lock so that you can save a measurement for later viewing.

The teardrop-shaped jaw can accommodate a conductor up to 47 mm (1.85") in diameter.

Safety

Safety is essential in the use and maintenance of Greenlee tools and equipment. This
instruction manual and any markings on the tool provide information for avoiding hazards and
unsafe practices related to the use of this tool. Observe all of the safety information provided.

Purpose

This instruction manual is intended to familiarize all personnel with the safe operation and
maintenance procedures for the Greenlee AM-1000 Analog Clamp-on Meter.

Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.

Greenlee and are registered trademarks of Greenlee Textron.

KEEP THIS MANUAL

AM-1000

3

Important Safety Information

Read and understand this material before operating or servicing

this equipment. Failure to understand how to safely operate this
tool can result in an accident causing serious injury or death.

This symbol is used to call your attention to hazards or unsafe practices which could
result in an injury or property damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word provides information for
preventing or avoiding the hazard.

SAFETY ALERT SYMBOL

Immediate hazards which, if not avoided, WILL result in severe injury or death.

Hazards which, if not avoided, COULD result in severe injury or death.

Hazards or unsafe practices which, if not avoided, MAY result in injury or property
damage.

Electric shock hazard:
Contact with live circuits can result in severe injury or death.

4

Important Safety Information

Electric shock and fire hazard:

• Do not expose this unit to rain or moisture.

• Do not use the unit if it is wet or damaged.

• Use test leads or accessories that are appropriate for the application. See the
category and voltage rating of the test lead or accessory.

• Inspect the test leads before use. They must be clean and dry, and the insulation
must be in good condition.

• Use this unit for the manufacturer’s intended purpose only, as described in this
manual. Any other use can impair the protection provided by the unit.

Failure to observe these warnings can result in severe injury or death.

• Do not operate with the case open.

• Before opening the case, remove the test leads (or jaw) from the circuit and shut off
the unit.

Failure to observe these warnings can result in severe injury or death.

Electric shock hazard:

• Do not apply more than the rated voltage between any two input terminals, or
between any input terminal and earth ground.

• Do not contact the test lead tips or any uninsulated portion of the accessory.

Failure to observe these warnings can result in severe injury or death.

AM-1000

5

Important Safety Information

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity.
See Specifications.

Failure to observe these precautions can result in injury and can damage the unit.

Do not change the measurement function while the test leads are connected to a
component or circuit.

Failure to observe this precaution can result in injury and can damage the unit.

• Unless measuring voltage, current, or frequency, shut off and lock out power.
Make sure that all capacitors are discharged. Voltage must not be present.

• Set the selector and connect the test leads so that they correspond to the intended
measurement. Incorrect settings or connections can result in a blown fuse.

• Using this unit near equipment that generates electromagnetic interference can
result in unstable or inaccurate readings.

The fuse and fuse jacket are integral parts of the overvoltage protection. When fuse
replacement is necessary, see Specifications for the correct type, size, and capacity.
Using any other type of fuse or omitting the jacket will void the overvoltage protection
rating of the unit.

Failure to observe this warning can result in severe injury or death.

6

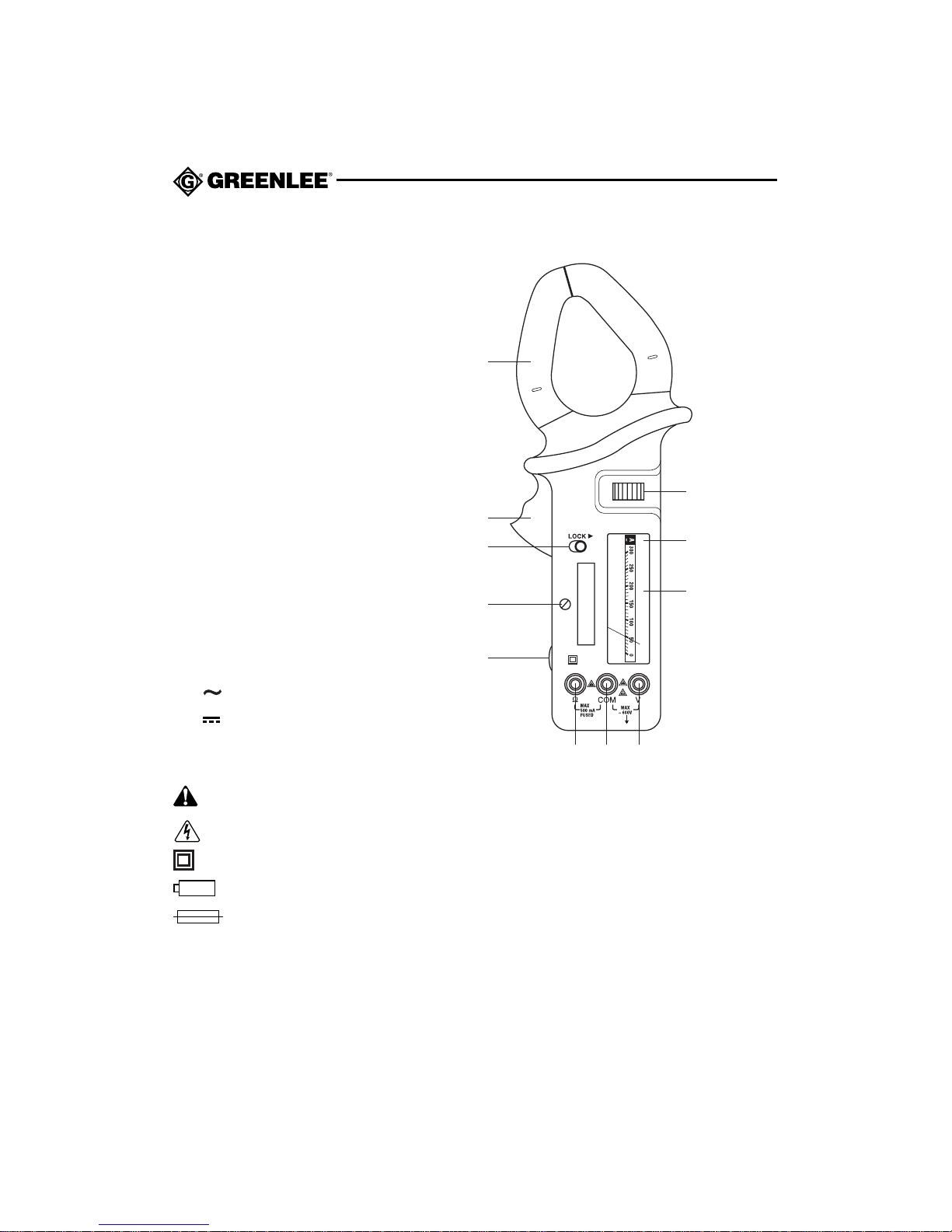

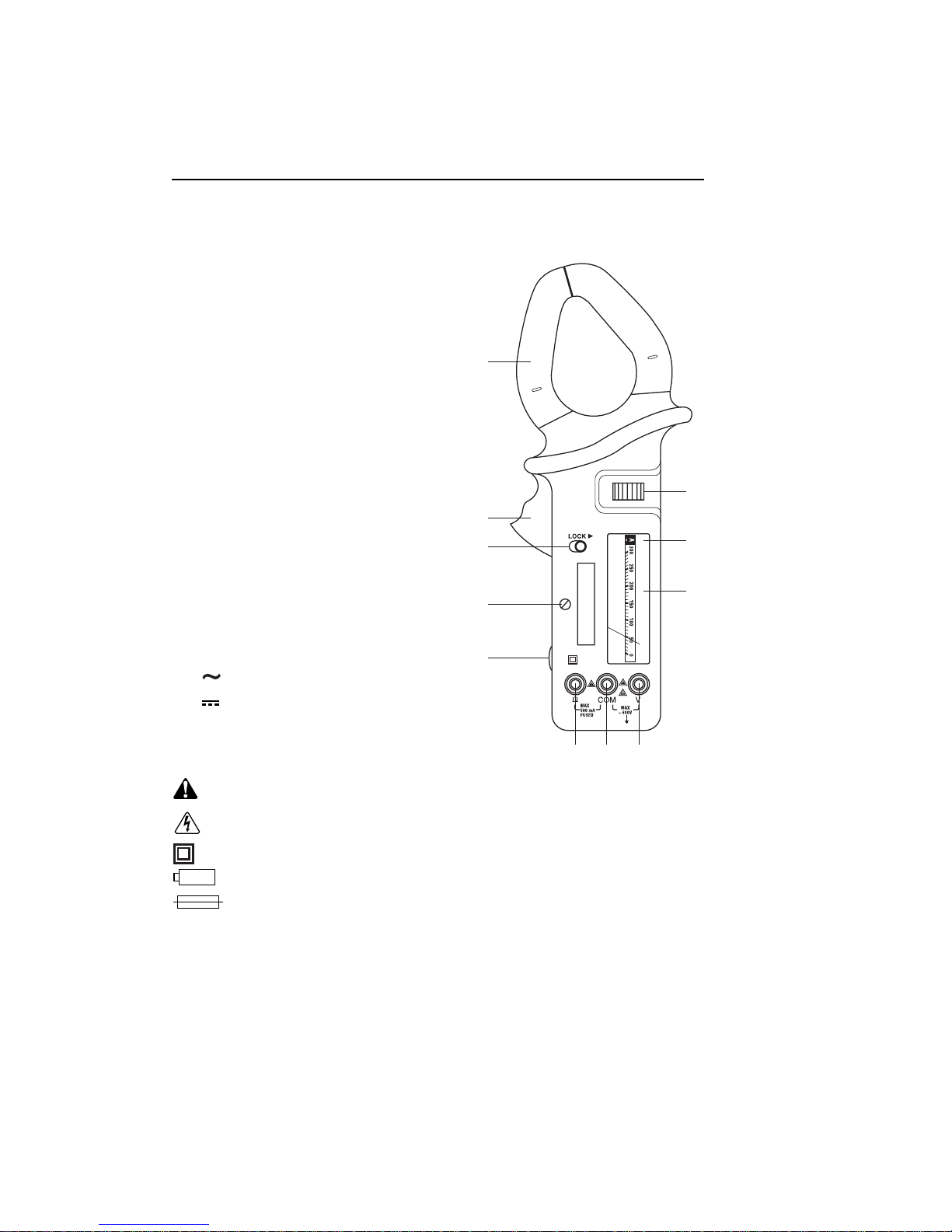

Identification

1. Jaw

2. Lever

3. Lock

4. Zero Adjustment Screw

5. Ohms Adjustment Knob

6. Selector

7. Display

8. Volts (V) Input Terminal

9. Common (COM) Input Terminal

10. Resistance (Ω) Input Terminal

Display Icons

11. k Kilo (103)

12. Ω Ohms

13. V Volts

14. A Amps

15. Alternating Current

16. Direct Current

Symbols on the Unit

Warning — Read the instruction manual

Warning — Risk of electric shock

Double insulation
Battery
Fuse

1

2
3

4

5

6

11–16

7

10 9 8

AM-1000

7

Operation

For highest accuracy:

• Lay the meter flat on a non-metallic surface, away from any magnetic objects.

• Read the scale straight on — not at an angle.

• If possible, select a range that results in a reading in the upper 1/3 of the scale.

1. Unlock the pointer.

2. Zero the meter as follows: With the test leads disconnected, adjust the Zero Adjustment
Screw to set the pointer to the far right side of the scale.

3. Before taking a resistance measurement, set the meter to Ω. Connect the tips of the test
leads together and read the meter. Use the Ohms Adjustment Knob to set the needle to the
far left side of the scale (zero ohms).

Note: If you cannot zero the meter, replace the battery. If you cannot zero the meter after
replacing the battery, send the unit to Greenlee for repair.

4. See the Settings Table. Set the selector to the proper setting and connect the test leads to
the meter. Start with the highest measurement setting.

5. See Typical Measurements for specific measurement instructions.

6. Test the unit on a known functioning circuit or component.

• If the unit does not function as expected on a known functioning circuit, replace the

battery and/or fuse.

• If the unit still does not function as expected, send the unit to Greenlee for repair. See

the address shown under Warranty.

7. Take the reading from the circuit or component to be tested. If the resolution is not
satisfactory, remove the meter from the circuit and change to the next lower range.

Note: Use the pointer Lock to hold the measurement, if desired.

Settings Table

To measure this set the selector to a measurement connect the and connect the

characteristic … range indicated by this symbol … red lead to … black lead to …

AC Current A

N/A N/A

AC Voltage V

V COM

DC Voltage V

V COM

Resistance ΩΩCOM

8

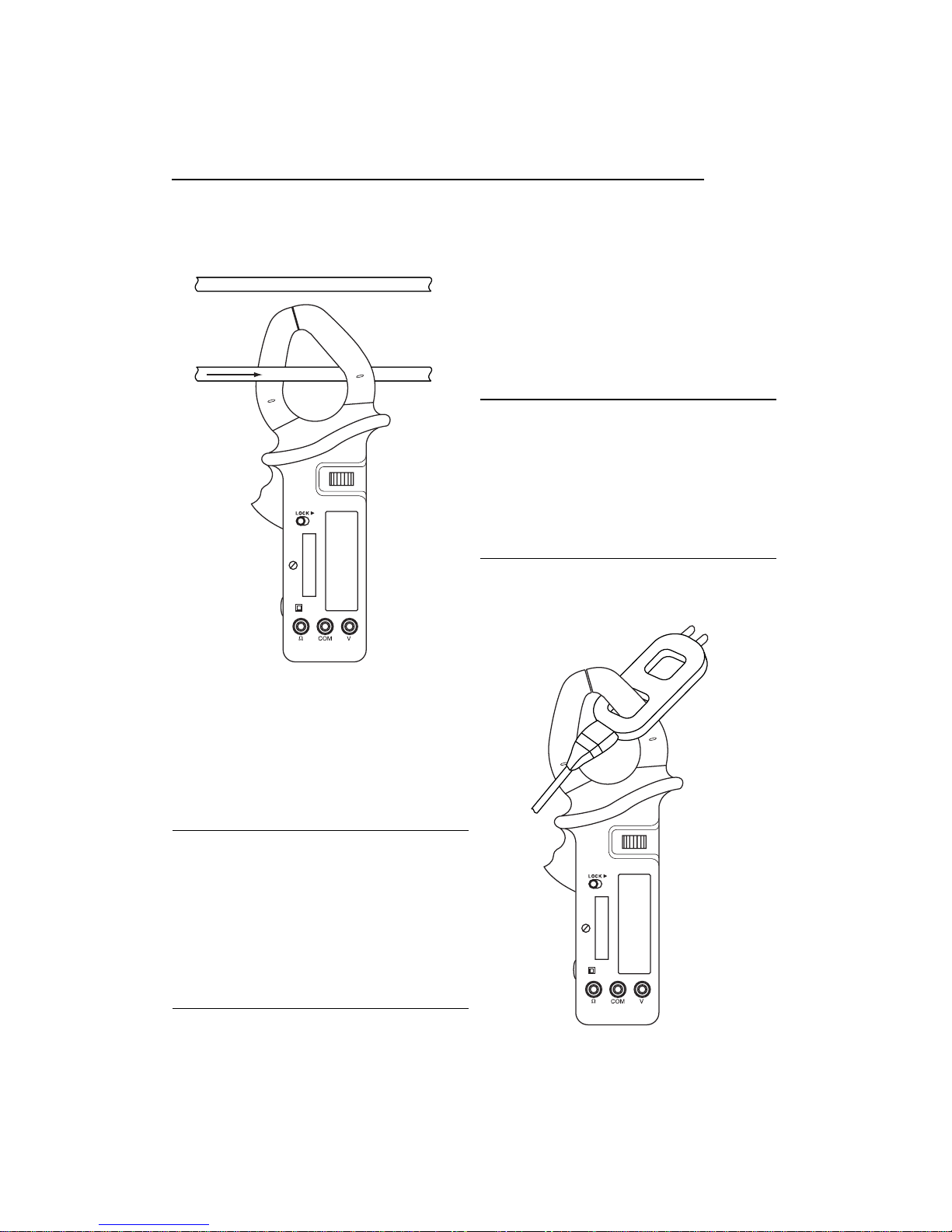

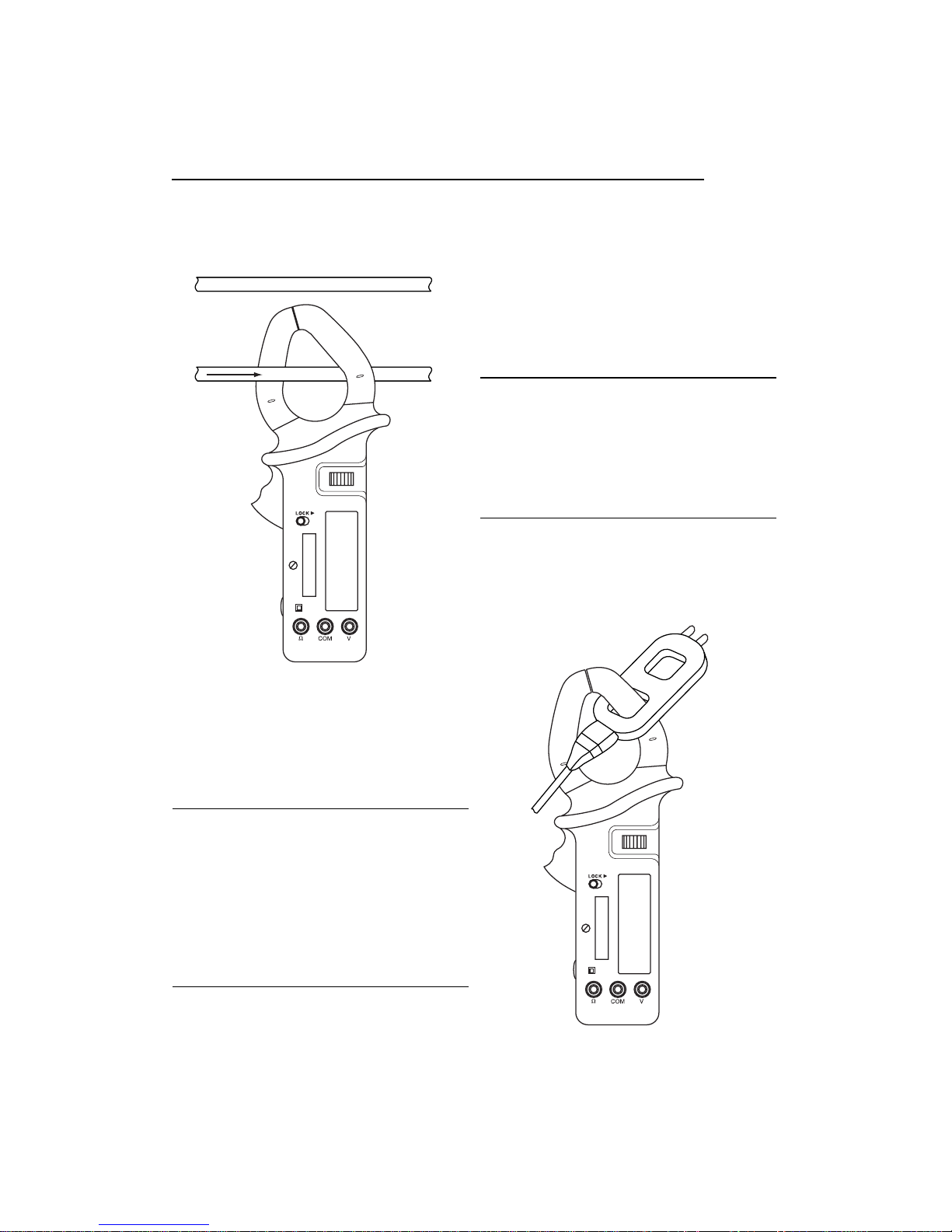

Typical Measurements

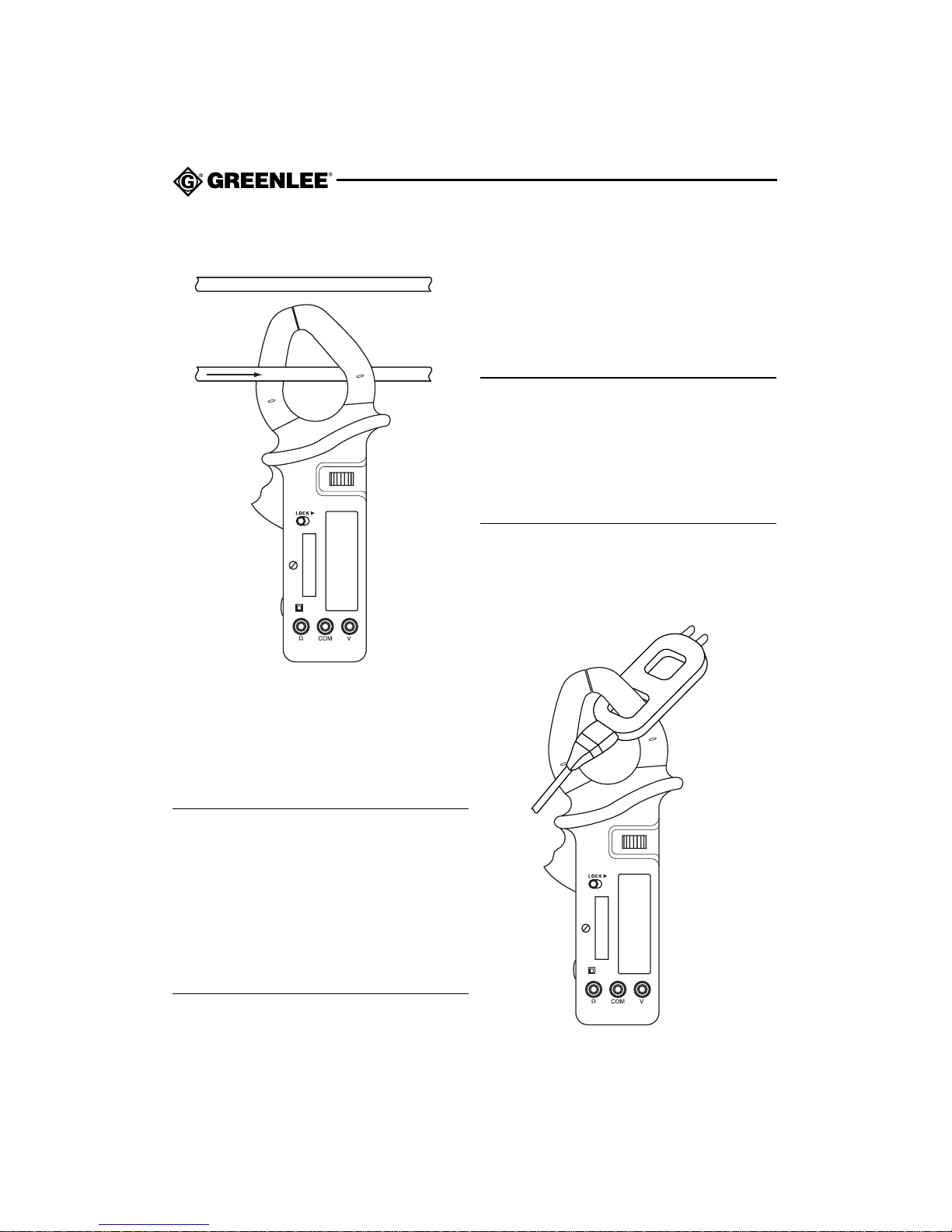

Clamp Around Wire

Notes:

• Clamp the jaw around one conductor only.

• Close the jaw completely to ensure
accurate measurement.

• Center the wire in the jaw for highest
accuracy.

Clamp Around Line Splitter

Notes:

• The Greenlee 93-30 Line Splitter is divided.
One section renders amps; the other
renders amps multiplied by 10.

• Close the jaw completely to ensure
accurate measurement.

• Center the line splitter in the jaw for highest
accuracy.

AM-1000

9

Typical Measurements

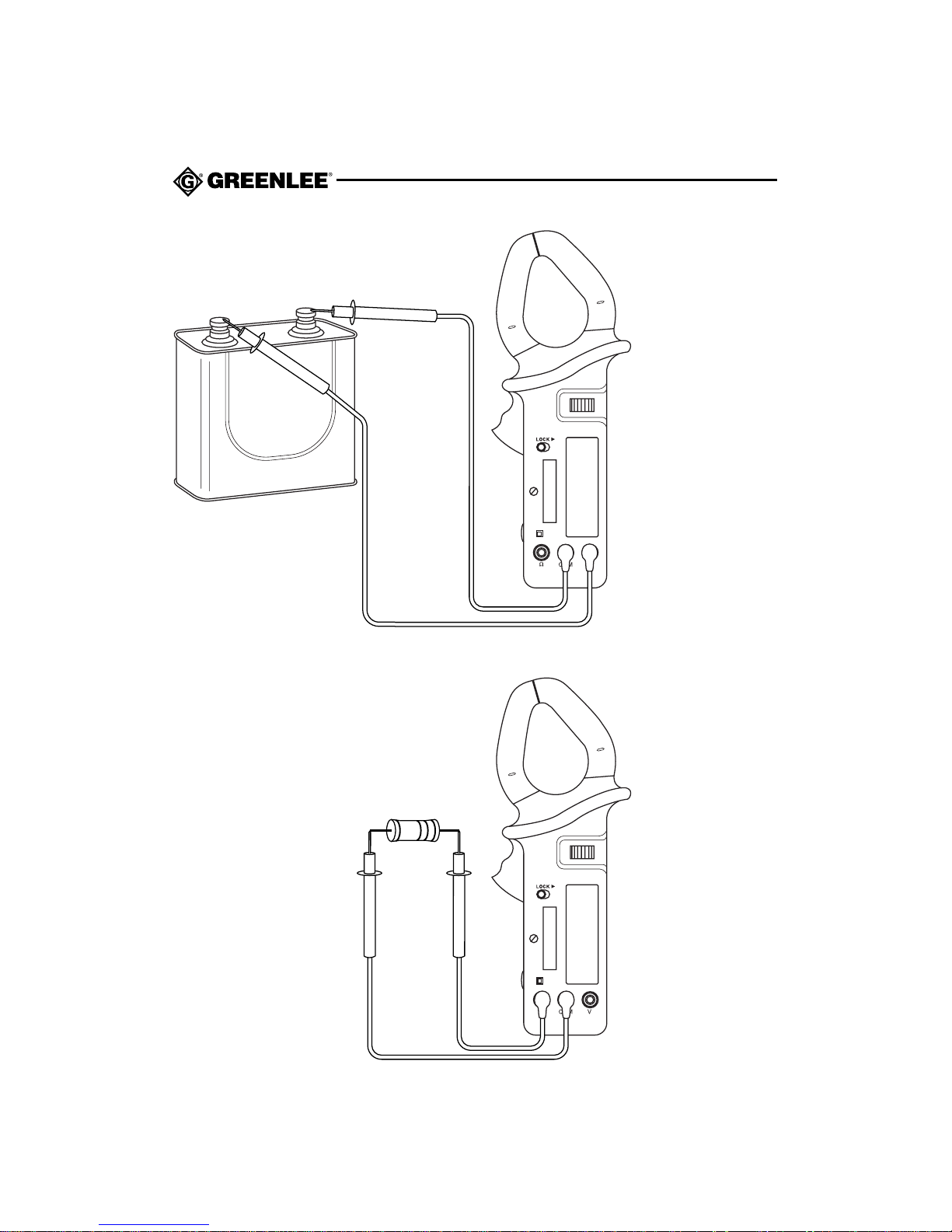

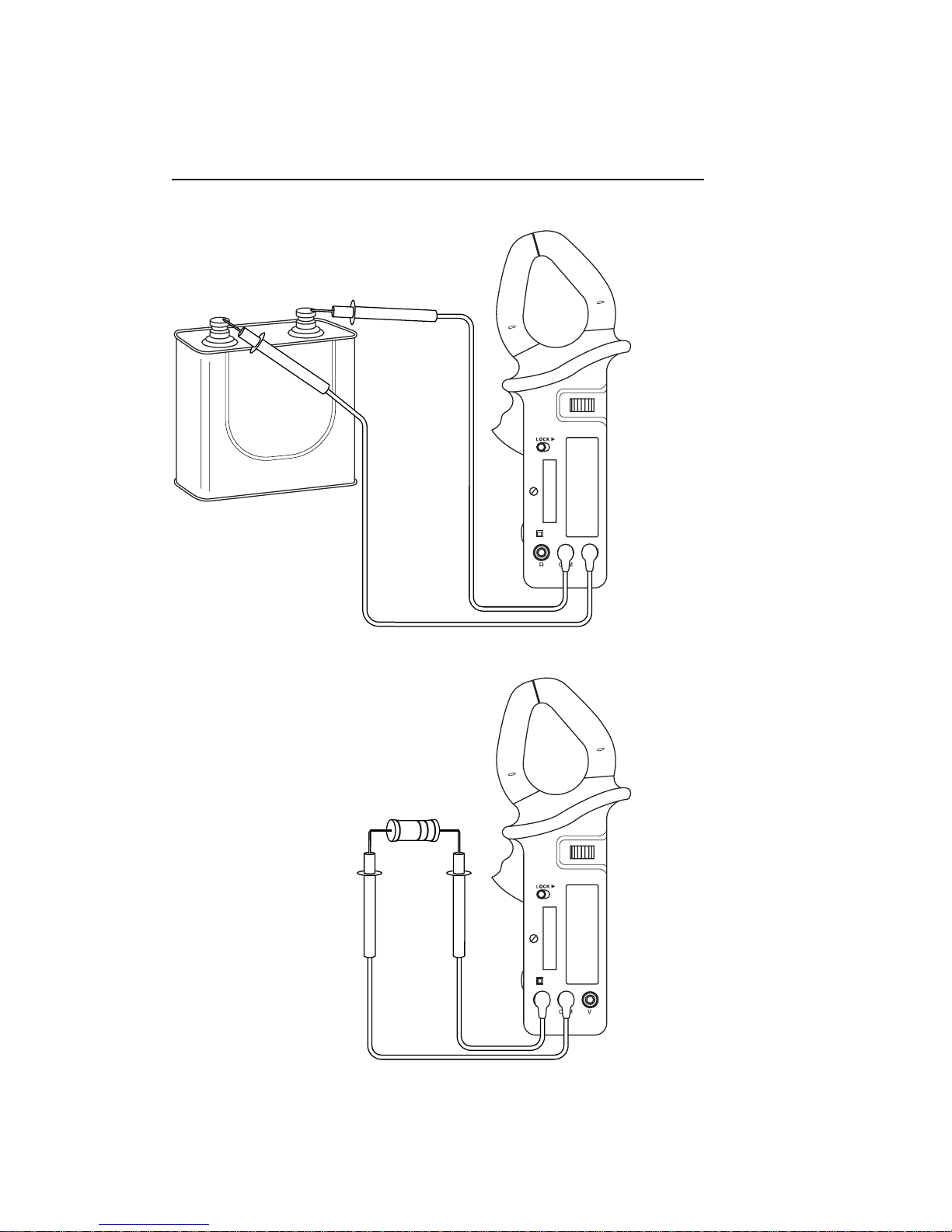

Voltage Measurement

Resistance Measurement

10

Accuracy

Accuracy Table

Characteristic Accuracy Frequency Range

AC Current ± 3% of full scale 50 to 60 Hz
AC Voltage ± 3% of full scale 50 to 60 Hz
DC Voltage ± 3% of full scale N/A
Resistance ± 3% of full scale N/A

Specifications

Display: Analog
Jaw Opening: 47 mm (1.85")
Fuse Rating (Ω Terminal): 0.5 A/250 V fast-acting fuse, interrupting rating 1500 A, 5 x 20 mm
Overvoltage Protection Categories:

V Terminal: Category III, 600 VAC and 150 VDC
COM Terminal: Category III, 600 VAC and 150 VDC
Jaws: Category IV, 600 VAC

Operating Conditions: 0 °C to 50 °C (32 °F to 122 °F), 0 to 80% relative humidity

Indoor use only.

Storage Conditions: –10 °C to 60 °C (14 °F to 140 °F), 0 to 70% relative humidity

Remove battery. Lock pointer.
Elevation: 2000 m (6500') maximum
Pollution Degree: 2
Battery: One AA 1.5-Volt battery (NEDA 15A or IEC LR6)

AM-1000

11

Overvoltage Installation Categories

These definitions were derived from the international safety standard for insulation
coordination as it applies to measurement, control, and laboratory equipment. These
overvoltage categories are explained in more detail by the International Electrotechnical
Commission; refer to either of their publications: IEC 1010-1 or IEC 60664.

Overvoltage Category I

Signal level. Electronic and telecommunication equipment, or parts thereof. Some examples
include transient-protected electronic circuits inside photocopiers and modems.

Overvoltage Category II

Local level. Appliances, portable equipment, and the circuits they are plugged into. Some
examples include light fixtures, televisions, and long branch circuits.

Overvoltage Category III

Distribution level. Permanently installed machines and the circuits they are hard-wired to.
Some examples include conveyor systems and the main circuit breaker panels of a building’s
electrical system.

Overvoltage Category IV

Primary supply level. Overhead lines and other cable systems. Some examples include cables,
meters, transformers, and other exterior equipment owned by the power utility.

12

Maintenance

1. Disconnect the unit from the circuit.

2. Remove the screws from the battery door.

3. Remove the battery door.

4. Replace the battery (observe polarity) and/or fuse with fuse jacket.

5. Replace the door and screws.

Cleaning

Periodically wipe the case with a damp cloth and mild detergent; do not use abrasives or
solvents.

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity.
See Specifications.

Failure to observe these precautions can result in injury and can damage the unit.

Battery and Fuse Replacement

Before opening the case, remove the test leads from the circuit and shut off the unit.
Failure to observe this warning can result in severe injury or death.

The fuse and fuse jacket are integral parts of the overvoltage protection. When fuse
replacement is necessary, see Specifications for the correct type, size, and capacity.
Using any other type of fuse or omitting the jacket will void the overvoltage protection
rating of the unit.

Failure to observe this warning can result in severe injury or death.

AM-1000

13

Descripción

El Amperímetro con pinza modelo AM-1000 de Greenlee es un instrumento de verificación capaz
de efectuar los siguientes tipos de mediciones: tensión alterna y continua, corriente alterna y
resistencia. Esta unidad es de bolsillo y cabe perfectamente en la palma de la mano. La pantalla
multicolor incluye un bloqueo de señalizador de manera que usted pueda guardar las mediciones
para verlas más tarde.

La pinza en forma de lágrima se adapta a conductores de hasta 47 mm (1,85 pulg.) de diámetro.

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y
equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta le
ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados con su
uso. Siga toda la información sobre seguridad que se proporciona.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los
procedimientos de operación y mantenimiento seguros para el Amperímetro con pinza modelo
AM-1000 de Greenlee.

Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita, previa solicitud.
Greenlee y son marcas registradas de Greenlee Textron.

CONSERVE ESTE MANUAL

14

Importante Información sobre Seguridad

Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría
ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la
gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede evitar
o prevenir ese riesgo.

SÍMBOLO DE ALERTA
SOBRE SEGURIDAD

Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la
muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.

Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o
daños materiales.

Peligro de electrocución:
El contacto con circuitos activados puede ocasionar graves lesiones

o incluso la muerte.

Lea y entienda este documento antes de manejar esta
herramienta o darle mantenimiento. Utilizarla sin comprender
cómo manejarla de manera segura podría ocasionar un accidente
y, como resultado de éste, graves lesiones o incluso la muerte.

AM-1000

15

Importante Información sobre Seguridad

Peligro de electrocución:

• No aplique más del voltaje nominal entre dos terminales de entrada cualesquiera,
o entre una terminal de entrada cualquiera y una conexión a tierra.

• No toque las puntas de los cables de prueba ni ninguna parte del accesorio que
carezca de forro aislante.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

• No haga funcionar esta unidad con la caja abierta.

• Antes de abrir la caja, retire del circuito los cables de prueba (o la pinza), y apague la
unidad.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución e incendio:

• No exponga esta unidad ni a la lluvia ni a la humedad.

• No utilice esta unidad si se encuentra mojada o dañada.

• Utilice cables de prueba y accesorios que sean apropiados para la aplicación que se
va a realizar. Consulte la información sobre categoría y voltaje nominal del cable de
prueba o el accesorio.

• Revise minuciosamente los cables de prueba antes de utilizarlos. Deberán estar
limpios y secos, y su forro aislante deberá hallarse en buenas condiciones.

• Utilícela únicamente para el propósito para el que ha sido diseñada por el fabricante,
tal como se describe en este manual. Cualquier otro uso puede menoscabar la
protección proporcionada por la unidad.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

16

Importante Información sobre Seguridad

El fusible y la cubierta del fusible son partes integrales para la protección contra
sobretensión. Cuando sea necesario reemplazarlo, consulte la sección “Especificaciones”
para saber qué tipo, tamaño y capacidad debe tener. Utilizar cualquier otro tipo de fusible
o no hacer uso de la cubierta anulará la clasificación de protección de sobretensión de la
unidad.

De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

No cambie la función de medición mientras los cables de prueba estén conectados a un
componente o circuito.

De no observarse esta advertencia podrían sufrirse lesiones o daños a la unidad.

• A menos que vaya a medir tensión, corriente o frecuencia, apague y bloquee la energía.
Asegúrese de que todos los condensadores estén totalmente sin carga. No debe haber
tensión alguna.

• Coloque el interruptor de selección y conecte los cables de prueba de modo que
correspondan al tipo de medición que se desea efectuar. Si se colocan o se conectan
incorrectamente puede quemarse un fusible.

• Al utilizar esta unidad cerca de equipo que genere interferencia electromagnética quizá
se obtenga una lectura inexacta e inestable.

• No intente reparar esta unidad, ya que contiene partes que deben recibir
mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura extrema o altos niveles de
humedad. Consulte las “Especificaciones”.

De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.

AM-1000

17

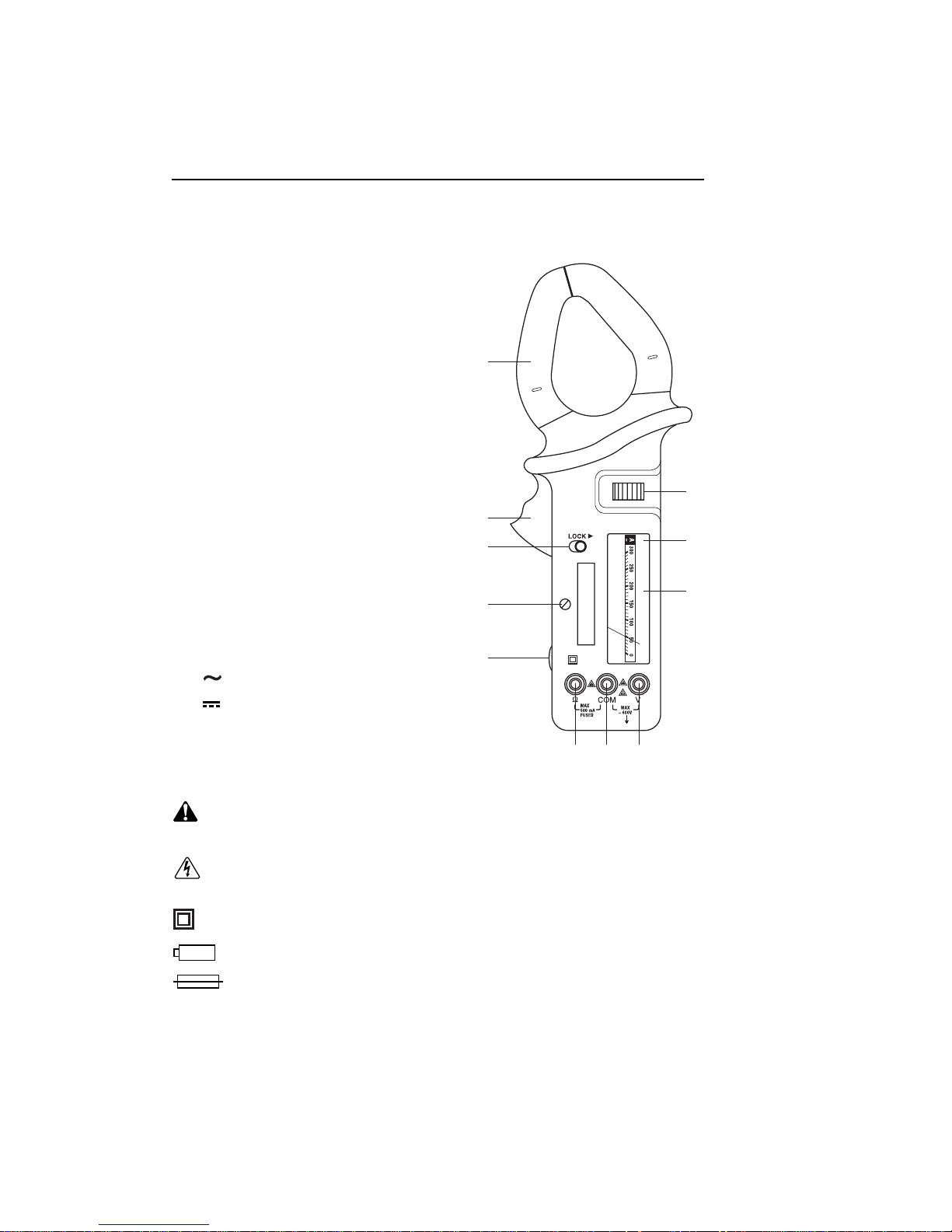

Identificación

1. Pinza

2. Palanca

3. Bloqueo

4. Tornillo de ajuste en ceros

5. Perilla de ajuste en ohmios

6. Selector

7. Pantalla

8. Terminal de entrada (V) para voltios

9. Terminal de entrada (COM) común

10. Terminal de entrada (Ω) para resistencia

Iconos de la pantalla

11. k Kilo (103)

12. Ω Ohmios

13. V Voltios

14. A Amperios

15. Corriente alterna

16. Corriente continua

Símbolos en la unidad

Advertencia — Lea el manual de
instrucciones

Advertencia — Peligro de electrocución
Doble forro aislante
Pila
Fusible

1

2
3

4

5

6

11–16

7

10 9 8

18

Operación

Para mayor precisión:

• Tienda el medidor sobre una superficie no metálica, alejado de objetos magnéticos.

• Al leer la escala, manténgala en posición recta — no en ángulo.

• De ser posible, seleccione una gama que arroje lecturas por encima de 1/3 de la escala.

1. Desbloquee el señalizador.

2. Ponga el medidor en ceros de la siguiente manera: Con los cables de prueba desconecta­dos, ajuste el tornillo de ajuste en ceros para llevar el señalizador hasta el extremo derecho
de la escala.

3. Antes de efectuar una medición de resistencia, ajuste el medidor en Ω. Acople las puntas de
los cables de prueba y lea lo que aparece en el medidor. Utilice la perilla de ajuste en ohmios
para llevar la aguja al extremo izquierdo de la escala (cero ohmios).

Nota: Si no puede poner el medidor en ceros, reemplace la pila. Si aun luego de reemplazar
la pila no puede poner el medidor en ceros, devuelva la unidad a Greenlee a fin de que sea
reparada.

4. Consulte la Tabla de valores. Coloque el interruptor de selección en el valor adecuado y
conecte los cables de prueba a la unidad. Empiece por el ajuste de medición más alto.

5. Consulte la sección “Mediciones más comunes” en relación con las instrucciones
específicas para cada tipo de medición.

6. Pruebe la unidad en un circuito o componente que se sabe está funcionando perfectamente.

• Si no funciona como debería en un circuito que se sabe está funcionando perfectamente,

reemplace la pila y/o el fusible.

• Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de que sea reparada. Vea

la dirección bajo Garantía.

7. Anote la lectura del circuito o componente que se está verificando. Si la resolución de la
lectura no es satisfactoria, desconecte el medidor del circuito y cambie a la siguiente escala
inferior.

Nota: Utilice el Bloqueo de señalizador para retener en pantalla el valor que aparece en ese
momento, si así lo desea.

Tabla de valores

lleve el interruptor de selección conecte el y conecte el

Para medir esta a una escala de medición cable de prueba cable de prueba

función ... indicada por este símbolo... rojo a... negro a...

Corriente alterna (CA) A N/A N/A

Tensión alterna (CA) V V COM

Tensión continua (CC) V V COM

Resistencia ΩΩCOM

AM-1000

19

Mediciones más comunes

Con la pinza colocada alrededor de un
cable

Notas:

• Coloque la pinza alrededor de un solo
conductor únicamente.

• Cierre completamente la pinza a fin de
asegurar una medición exacta.

• Para obtener una mayor precisión centre el
cable en la pinza.

Con la pinza colocada alrededor del
separador de líneas

Notas:

• El separador de líneas Greenlee 93-30 está
dividido. Una sección lee amperios; la otra,
amperios multiplicados por 10.

• Cierre completamente la pinza a fin de
asegurar una medición exacta.

• Para obtener una mayor precisión centre el
separador de líneas en la pinza.

20

Mediciones más comunes

Medición de tensión

Medición de resistencia

AM-1000

21

Precisión

Tabla de precisión

Función Precisión Escala de frecuencia

Corriente alterna (CA) ± 3% de plena escala 50 a 60 Hz

Tensión alterna (CA) ± 3% de plena escala 50 a 60 Hz

Tensión continua (CC) ± 3% de plena escala N/A

Resistencia ± 3% de plena escala N/A

Especificaciones

Pantalla: Analógica
Máxima abertura de la pinza: 47 mm (1.85 pulg.)
Capacidad nominal del fusible (Terminal Ω): fusible de acción rápida de 0,5 A/250V, condiciones

de corte 1500 A, 5 x 20 mm

Categorías de protección de sobretensión:

Terminal V: Categoría III, 600V CA y 150V CC
Terminal COM: Categoría III, 600V CA y 150V CC
Pinzas: Categoría IV, 600V CA

Condiciones de operación: 0°C a 50°C (32°F a 122°F), 0 a 80% de humedad relativa

Uso en interiores únicamente.

Condiciones de almacenamiento: –10°C a 60°C (14°F a 140°F), 0 a 70% de humedad relativa

Retire la pila. Bloquee el señalizador.
Altura: 2.000 m (6.500 pies) máximo
Grado de contaminación: 2
Pila: Una pila AA de 1,5 voltios (NEDA 15A o IEC LR6)

22

Categorías de instalación de sobretensión

Las siguientes definiciones proceden de la norma de seguridad internacional sobre la coordina­ción de aislamientos tal y como se aplica a equipos de medición, control y laboratorio. En las
publicaciones: IEC 1010-1 y IEC 60664 de la International Electrotechnical Commission
(Comisión Electrotécnica Internacional) se detallan más a fondo estas categorías de
sobretensión.

Categoría de sobretensión I

Nivel de señal. Equipo electrónico y de telecomunicaciones, o partes del mismo. Como ejemplo
pueden citarse los circuitos electrónicos protegidos contra tensiones momentáneas dentro de
fotocopiadores y modems.

Categoría de sobretensión II

Nivel local. Aparatos eléctricos, equipo portátil, y los circuitos a los que están conectados.
Como ejemplo pueden citarse dispositivos de iluminación, televisores y circuitos de rama larga.

Categoría de sobretensión III

Nivel de distribución. Máquinas instaladas permanentemente y los circuitos a los que están
cableados. Como ejemplo pueden citarse sistemas conductores y los paneles del interruptor
automático principal del sistema eléctrico de un edificio.

Categoría de sobretensión IV

Nivel de abastecimiento primario. Líneas aéreas y otros sistemas de cable. Como ejemplo
pueden citarse cables, medidores, transformadores y cualquier otro equipo exterior
perteneciente a la empresa de servicio eléctrico.

AM-1000

23

Mantenimiento

1. Desconecte la unidad del circuito.

2. Retire los tornillos de la puerta del compartimiento de las pilas.

3. Retire la puerta del compartimiento de las pilas.

4. Reemplace la pila (fíjese en la polaridad) y/o el fusible con la cubierta del fusible.

5. Vuelva a colocar la puerta y los tornillos.

Limpieza

Limpie periódicamente la caja utilizando un paño húmedo y detergente suave; no utilice
abrasivos ni solventes.

El fusible y la cubierta del fusible son partes integrales para la protección contra

sobretensión. Cuando sea necesario reemplazarlo, consulte la sección “Especificaciones”

para saber qué tipo, tamaño y capacidad debe tener. Utilizar cualquier otro tipo de fusible

o no hacer uso de la cubierta anulará la clasificación de protección de sobretensión de la

unidad.

De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

• No intente reparar esta unidad, ya que contiene partes que deben recibir
mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura extrema o altos niveles de
humedad. Consulte las “Especificaciones”.

De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.

Cómo reemplazar la pila y el fusible

Antes de abrir la caja, retire del circuito los cables de prueba y apague la unidad.
De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

24

Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

AM-1000

25

Description

Le compteur à pinces AM-1000 de Greenlee est un appareil portable conçu pour mesurer la
tension c.a. et c.c., le courant c.a. et la résistance. L’afficheur à plusieurs couleurs comprend
un verrouillage de pointeur vous permettant de sauvegarder une mesure pour un visionnement
ultérieur.

La pince en forme de goutte peut s’adapter à un conducteur d’un diamètre pouvant aller jusqu’à
47 mm (1,85 po).

Sécurité

Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee, votre sécurité
est une priorité. Ce manuel d’instructions et toute étiquette sur l’outil fournit des informations
permettant d’éviter des dangers ou des manipulations dangereuses liées à l’utilisation de cet
outil. Suivre toutes les consignes de sécurité indiquées.

Dessein

Ce manuel d’instructions est conçu pour que le personnel puisse se familiariser avec le
fonctionnement et les procédures d’entretien sûres du compteur à pinces AM-1000 de Greenlee.

Mettre ce manuel à la disposition de tous les employés.
On peut obtenir des exemplaires gratuits sur simple demande.
Greenlee et sont des marques déposées de Greenlee Textron.

CONSERVER CE MANUEL

26

Consignes de sécurité importantes

Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant
entraîner des blessures ou l’endommagement du matériel. Le mot indicateur, défini ci­dessous, indique la gravité du danger. Le message qui suit le mot indicateur indique
comment empêcher le danger.

SYMBOLE
D’AVERTISSEMENT

Danger immédiat qui, s’il n’est pas pris en considération ENTRAINERA des blessures
graves, voire mortelles.

Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner des blessures
graves, voire mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris en considération,
POURRAIENT EVENTUELLEMENT entraîner des dommages à la propriété ou causer des
blessures.

Risques de décharge électrique :
Un contact avec des circuits sous tension peut entraîner des

blessures graves, voire mortelles.

Lire attentivement et bien comprendre cette documentation avant
d’utiliser ou de procéder à l’entretien de cet équipement. Négliger
de comprendre comment utiliser cet outil en toute sécurité peut
provoquer un accident et entraîner des blessures graves, voire
mortelles.

AM-1000

27

Consignes de sécurité importantes

Risques de décharge électrique et d’incendie :

• Ne pas exposer cet appareil à la pluie ou à l’humidité.

• Ne pas utiliser cet appareil s’il est mouillé ou endommagé.

• Utiliser des fils d’essai ou des accessoires conformes à l’application. Consulter la
catégorie et la tension nominale du fil d’essai ou de l’accessoire.

• Vérifier les fils d’essai avant de les utiliser. La pièce (ou les pièces) doi(ven)t être
propre(s) et sèche(s) et l’isolation en bon état.

• Utiliser cet appareil uniquement dans le but pour lequel il a été conçu, tel que décrit
dans ce manuel. Toute autre utilisation peut altérer le système de protection de cet
appareil.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

• Ne pas utiliser lorsque le boîtier est ouvert.

• Avant d’ouvrir le boîtier, retirer les fils d’essai (ou la pince) du circuit et mettre
l’appareil hors tension.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

Risques de décharge électrique :

• Ne pas appliquer plus que la tension nominale entre deux bornes d’entrée, ou entre
une borne d’entrée et une prise de terre.

• Ne pas entrer en contact avec les extrémités des fils d’essai ou avec toute autre partie
non isolée de l’accessoire.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

28

Consignes de sécurité importantes

Le fusible et son enveloppe sont une partie intégrante du système de protection de
surtension. Lorsqu’un fusible doit être remplacé, consulter les spécifications pour
connaître le type, la taille et la capacité requis. L’utilisation de tout autre type de fusible,
ou l’omission de son enveloppe, annule le calibrage de protection contre la surtension de
l’appareil.

L’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.

• Sauf si l’on mesure la tension, le courant ou la fréquence, mettre hors tension et
couper la source d’alimentation. S’assurer que tous les condensateurs sont
déchargés. Aucune tension ne doit être présente.

• Régler le sélecteur et connecter les fils d’essai pour qu’ils correspondent à la mesure
voulue. Des réglages ou des connexions incorrects peuvent faire sauter les fusibles.

• L’utilisation de cet appareil à proximité d’équipements qui génèrent des interférences
électromagnétiques peut produire des lectures instables ou erronées.

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être
réparée.

• Ne pas exposer l’appareil à des températures ou à une humidité extrêmes.
Voir les spécifications.

L’inobservation de ces consignes peut endommager l’appareil et entraîner des blessures.

Ne pas modifier la fonction de mesure pendant que les fils d’essai sont connectés à un
composant ou à un circuit.

L’inobservation de cette consigne peut endommager l’appareil et entraîner des blessures.

AM-1000

29

Identification

1. Pince

2. Levier

3. Verrouillage

4. Vis de réglage à zéro

5. Bouton de réglage Ohm

6. Sélecteur

7. Affichage

8. Borne d’entrée des volts (V)

9. Borne d’entrée commune (COM)

10. Résistance (Ω) Borne d’entrée

Icônes de l’afficheur

11. k Kilo (103)

12. Ω Ohms

13. V Volts

14. A Ampères

15. Courant alternatif

16. Courant continu

Symboles apparaissant sur
l’appareil

Avertissement — Lire le manuel
d’instructions

Avertissement — Risques de décharge
électrique

Isolation double
Pile

Fusible

1

2
3

4

5

6

11–16

7

10 9 8

30

Pour mesurer cette régler le sélecteur sur une plage de connecter le et connecter le

cette valeur ... de mesure indiquée par ce symbole ... fil rouge à ... fil noir à ...

Courant c.a. A S/O S/O
Tension c.a. V V COM
Tension c.c. V V COM

Résistance ΩΩCOM

Fonctionnement

Pour une plus grande précision :

• Placer le compteur à plat sur une surface non métallique, loin de tout objet magnétique.

• Lire l’échelle bien en face — et non à un angle.

• Dans la mesure du possible, sélectionner une plage qui donne e une lecture dans le tiers supérieur
(1/3) de l’échelle.

1. Déverrouiller le pointeur.

2. Mettre le compteur à zéro en procédant comme suit : Lorsque les fils d’essai sont

déconnectés, régler la vis du zéro mécanique de manière à ce que le pointeur soit à
l’extrémité gauche de l’échelle.

3. Avant de mesurer la résistance, régler le compteur à Ω. Connecter les embouts des fils

d’essai et faire la lecture du compteur. Utiliser le bouton de réglage Ohm pour régler
l’aiguille à l’extrémité droite de l’échelle (zéro ohm).

Remarque : Si vous ne pouvez mettre le compteur à zéro, remplacer la pile. Si vous ne
pouvez mettre le compteur à zéro après le remplacement de la pile, renvoyer l’appareil à
Greenlee pour qu’il soit réparé.

4. Se reporter au tableau des réglages. Régler le sélecteur au réglage approprié et connecter

les fils d’essai à l’appareil. Commencer avec le réglage de mesures le plus élevé.

5. Se reporter aux mesures types pour obtenir des instructions de mesure spécifiques.

6. Vérifier l’appareil sur un circuit ou sur un composant connu.

• Si l’appareil ne fonctionne pas comme prévu sur un circuit dont le fonctionnement est
connu, remplacer la pile et/ou le fusible.

• Si l’appareil ne fonctionne toujours pas comme prévu, le renvoyer à Greenlee pour qu’il
soit réparé. Voir l’adresse indiquée sous la garantie.

7. Lire le circuit ou le composant à vérifier. Si la résolution n’est pas satisfaisante, retirer le
compteur du circuit et passer à la plage immédiatement moins élevée.

Remarque : Utiliser le verrouillage de pointeur pour garder la mesure, si désiré.

Tableau des réglages

AM-1000

31

Mesures types

Serrer autour du câble

Remarques :

• Serrer la pince autour d’un seul conducteur.

• Fermer complètement la pince pour garantir
une mesure exacte.

• Pour plus de précision, centrer le câble dans la
pince.

Serrer autour du séparateur de ligne

Remarques :

• Le séparateur de ligne 93-30 de Greenlee est
divisé. Une section donne des ampères␣ ; l’autre
des ampères multipliés par 10.

• Fermer complètement la pince pour garantir
une mesure exacte.

• Pour plus de précision, centrer le séparateur de
ligne dans la pince.

32

Mesures types

Mesure de la tension

Mesure de la résistance

AM-1000

33

Précision

Tableau de précision

Caractéristique Précision Plage de fréquence

Courant c.a. ± 3 % de la pleine échelle 50 à 60 Hz
Tension c.a. ± 3 % de la pleine échelle 50 à 60 Hz
Tension c.c. ± 3 % de la pleine échelle S/O

Résistance ± 3 % de la pleine échelle S/O

Fiche technique

Affichage : Analogique
Ouverture de la pince : 47 mm (1,85 po)
Calibre du fusible (borne Ω) : 0,5 A/250 V, fusible à action rapide, pouvoir de coupure nominal

1 500 A, 5 x 20 mm

Catégories de protection contre la surtension :

Borne V : Catégorie III, 600 V.c.a. et 150 V.c.c.
Borne COM : Catégorie III, 600 V.c.a. et 150 V.c.c.
Pinces : Catégorie IV, 600 V c.a.

Conditions d’utilisation : 0 à 50 °C (32 à 122 °F), 0 à 80 % d’humidité relative

Utilisation à l’intérieur uniquement.

Conditions d’entreposage : –10 à 60 °C (14 à 140 °C), 0 à 70 % d’humidité relative

Enlever la pile. Verrouiller le pointeur.
Elévation : 2 000 m (6 500 pi) maximum
Degré de pollution : 2
Pile : Une pile AA de 1,5 volt (NEDA 15A ou IEC LR6)

34

Catégories d’installation de surtension␣

Ces définitions sont dérivées des normes internationales sur la sécurité pour la coordination de
l’isolation telle qu’elle s’applique à la mesure, au contrôle et à l’équipement de laboratoire. Ces
catégories de surtension sont expliquées plus en détail par Commission électrotechnique
internationale ; se reporter à l’une de ces deux publications IEC 1010-1 OU IEC 60664.

Surtension, catégorie I

Niveau de signal. Pièces ou équipement électronique et de télécommunication. Par exemple, les
circuits électroniques protégés contre les courants transitoires, dans les photocopieurs et les
modems.

Surtension, catégorie II

Niveau de signal. Appareils, équipement portatif et les circuits dans lesquels ils sont branchés.
Par exemple, les appareils d’éclairage, les téléviseurs et les dérivations.

Surtension, catégorie III

Niveau de distribution. Les machines installées en permanence et les circuits auxquels elles sont
câblées. Par exemple, les systèmes de convoyeurs et les panneaux principaux de disjoncteurs du
système électrique d’un édifice.

Surtension, catégorie IV

Niveau d’alimentation principal. Lignes surélevées et autres systèmes de câbles. Par exemple, les
câbles, les compteurs, les transformateurs et autres équipements extérieurs appartenant aux
fournisseurs en électricité.

AM-1000

35

Entretien

1. Débrancher l’appareil du circuit.

2. Enlever la vis du couvercle du compartiment des piles.

3. Enlever le couvercle du compartiment à pile.

4. Remplacer la pile (selon la polarité) et/ou le fusible avec son enveloppe.

5. Replacer le couvercle et remettre les vis.

Nettoyage

Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent doux. Ne pas utiliser de
produits abrasifs ou de solvants.

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être réparée.

• Ne pas exposer l’appareil à des températures ou à une humidité extrêmes.
Voir les spécifications.

L’inobservation de ces consignes peut endommager l’appareil et entraîner des blessures.

Remplacement de la pile et du fusible

Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre l’appareil hors tension.
L’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.

Le fusible et son enveloppe sont une partie intégrante du système de protection de sur­tension. Lorsqu’un fusible doit être remplacé, consulter les spécifications pour connaître
le type, la taille et la capacité requis. L’utilisation de tout autre type de fusible ou l’omis­sion de son enveloppe annule le calibrage de protection contre la surtension de l’appareil.

L’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.

For technical assistance: 800/435-0786

Greenlee Textron / Subsidiary of Textron Inc.

4455 Boeing Drive, Rockford, IL 61109-2988 USA

Technical / Customer Service (International): 815/397-7070 • Fax: [phone]

Customer Service (North America): 800/435-0786 • Fax: [phone]

Canada Fax: [phone]

Lifetime Limited Warranty

Greenlee warrants to the original purchaser of these goods for use that these products will be free from defects in
workmanship and material for their useful life, excepting normal wear and abuse. This warranty is subject to the same
terms and conditions contained in Greenlee’s standard one-year limited warranty.

For all Test Instrument repairs, ship units Freight Prepaid to:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 USA.

Mark all packages: Attention TEST INSTRUMENT REPAIR. For items not covered under warranty (such as dropped,
abused, etc.), repair cost quote available upon request.

Note: Prior to returning any test instrument, please check replaceable batteries or make sure the battery is at full charge.

Garantía limitada de por vida

Greenlee garantiza al comprador original de estos productos para su uso que estos productos estarán libres de
defectos de mano de obra y materiales durante toda su vida útil, exceptuando el desgaste normal y el abuso. Esta
garantía está sujeta a los mismos términos y condiciones contenidos en la garantía estándar limitada de Greenlee de
un año de duración.

Para reparación de instrumentos de verificación, envíe las unidades con flete pagado a:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 EE. UU.

Marque todos los paquetes: Atención TEST INSTRUMENT REPAIR (Reparación de instrumentos de verificación). Para
artículos no cubiertos por la garantía (tales como los que se han dejado caer o han sido maltratados, etc.) se puede
cotizar el costo de la reparación a pedido.

Nota: Antes de enviar cualquier instrumento de verificación, revise por favor las pilas o asegúrese de que estén
totalmente cargadas.

Garantie à vie limitée

La société Greenlee garantit à l’acheteur d’origine de ces produits que ces derniers ne comportent aucun défaut
d’exécution ou de matériau pour la durée de leur vie utile, sauf l’usure normale. Cette garantie est assujettie aux mêmes
conditions que celles contenues dans les modalités et conditions de la garantie limitée standard d’un an de Greenlee.

Pour toutes les réparations d’instruments de mesure, expédiez l’appareil en port payé à l’adresse suivante :
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932, États-Unis.

Sur tous les colis, inscrivez : Attention : TEST INSTRUMENT REPAIR (Réparation d'instrument de mesure). Lorsque
les articles ne sont pas protégés par une garantie (comme si l’appareil est échappé, s’il est soumis à un usage abusif,
etc.), une soumission pour le prix de réparation sera présentée sur demande.

Remarque : Avant de renvoyer un appareil de mesure, vérifiez la pile et assurez-vous qu’elle est chargée au complet.
