Page 1

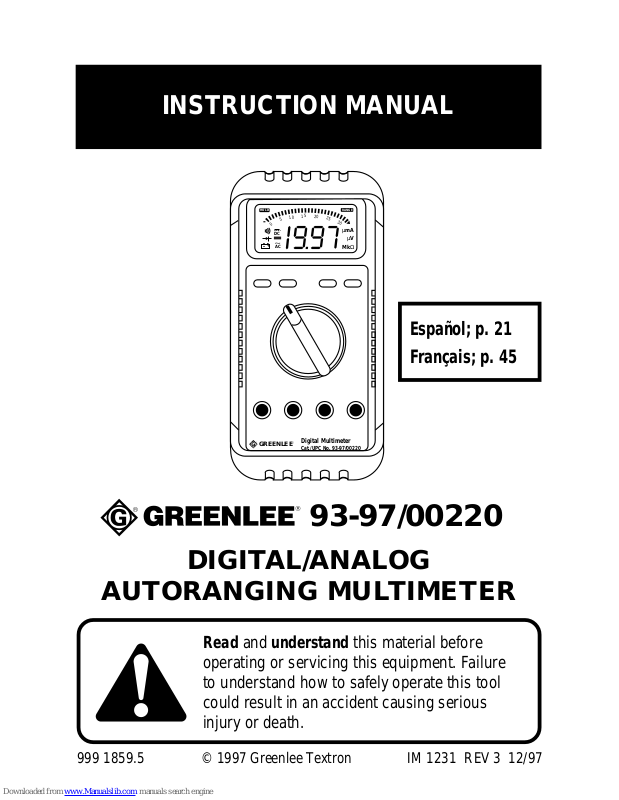

93-97/00220

DIGITAL/ANALOG

AUTORANGING MULTIMETER

Español; p. 21 Français; p. 45

Read and understand this material before

operating or servicing this equipment. Failure to understand how to safely operate this tool could result in an accident causing serious injury or death.

INSTR UCTION MANUAL

HOLD

RANGE

µmA

MkΩ

µV

GREENLEE



Digital Multimeter

Cat./UPC No. 93-97/00220

Page 2

SAFETY ALERT SYMBOL

The symbol above is used to call your attention to instructions concerning your personal safety. Watch for this symbol. It points out important safety precautions. It means “ATTENTION! Become alert! Your personal safety is involved!” Read the message that follows and be alert to the possibility of personal injury or death.

Hazards or unsafe practices which, if not avoided, COULD result in minor personal injury or property damage.

Hazards or unsafe practices which, if not avoided, COULD result in severe personal injury or death.

Immediate hazards which, if not avoided, WILL result in severe personal injury or death.

Page 3

93-97 / 00220

A person who has not read and does not understand all operating instructions is not qualified to operate this tool.

Failure to read and understand safety instructions can result in injury or death.

SAVE THESE INSTRUCTIONS!

Additional copies of this manual are available upon request at no extra charge.

Page 4

SAFETY INFORMATION

Electric shock hazard. Contact with live circuits can result in severe

injury or death.

• Do not use the meter if it is wet or damaged. Electric shock can result.

• Do not apply more than 1000 VDC or 750 VAC between any terminal and earth ground. Electric shock can result.

• Do not attempt to measure more than 1000 VDC or 750 VAC. Electric shock can result.

• Do not attempt to measure more than 10 amps. Electric shock can result.

• Do not open the case while the test leads are connected to the circuit or while the meter is ON. Electric shock can result.

Failure to observe these warnings can result in severe injury or death.

Do not connect the meter to a source of voltage or current when the selector switch is in the Ω position or the position. Damage to the meter can result.

Page 5

93-97 / 00220

• Do not change the position of the selector switch when the test leads are connected to a component or circuit. Damage to the meter can result.

• Do not expose meter to extremes in temperature or high humidity. Damage to the meter can result. See Specifications section of this manual.

• Do not attempt to repair this test instrument. It contains no userserviceable parts.

Failure to observe these precautions can result in injury and can damage the instrument.

Description

The Greenlee 93-97 Digital/Analog Autoranging Multimeter is intended to measure current, resistance, and voltage, and to check diodes and continuity. The large, easy-to-read 3-1/2 digit LCD display is supplemented by a 65-segment bar graph and function icons for maximum clarity. Automatic and manual ranging options and two “Hold” features provide optimal measurement versatility.

Purpose

This instruction manual is intended to familiarize operators with the safe operation of the Greenlee 93-97 Digital/Analog Multimeter. This manual should be kept available to all operating personnel.

IMPORTANT

• Using this meter near equipment that generates electro-magnetic interference can result in unstable or inaccurate readings.

• Use only properly rated fuses when replacement is necessary.

• Replace weak or discharged batteries as soon as either of these conditions is detected.

Page 6

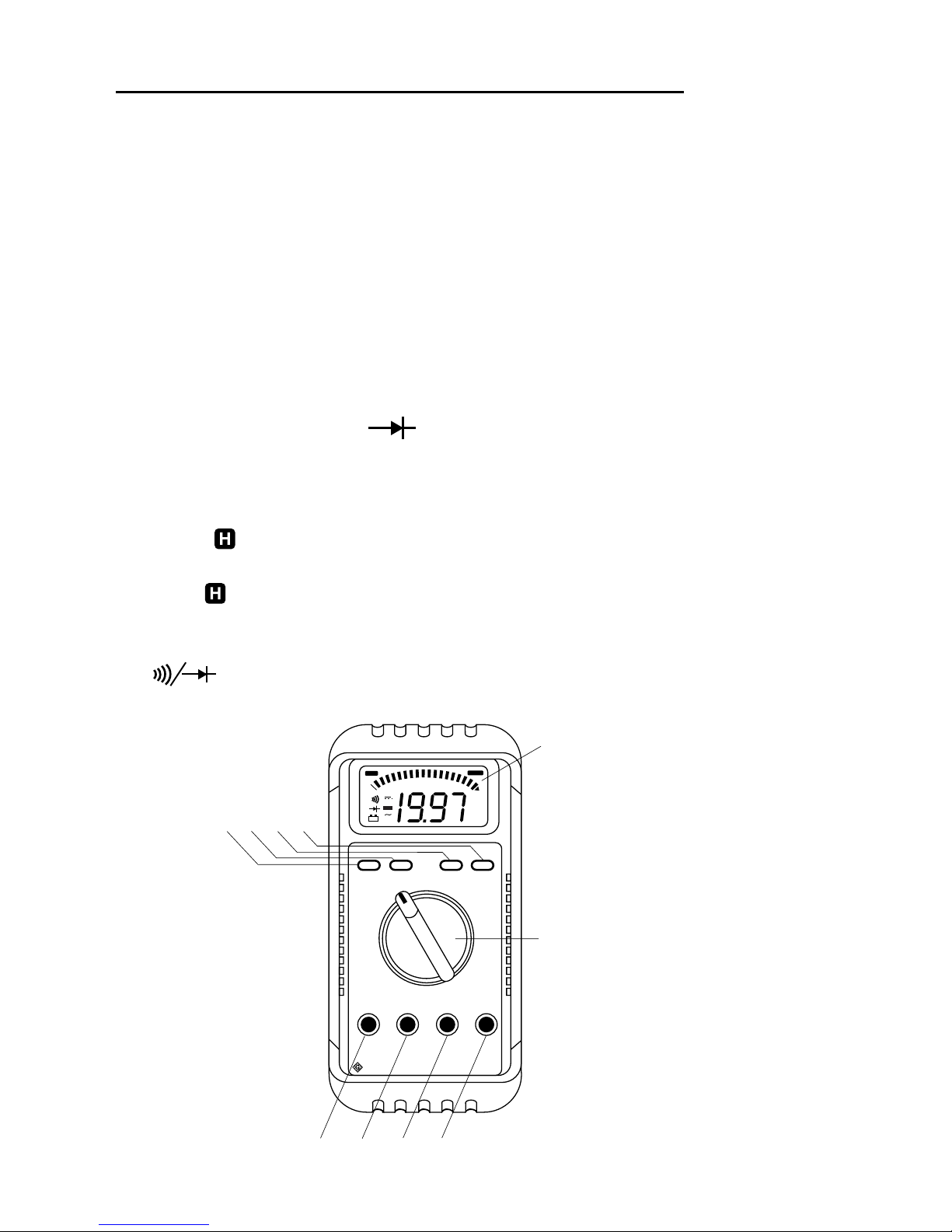

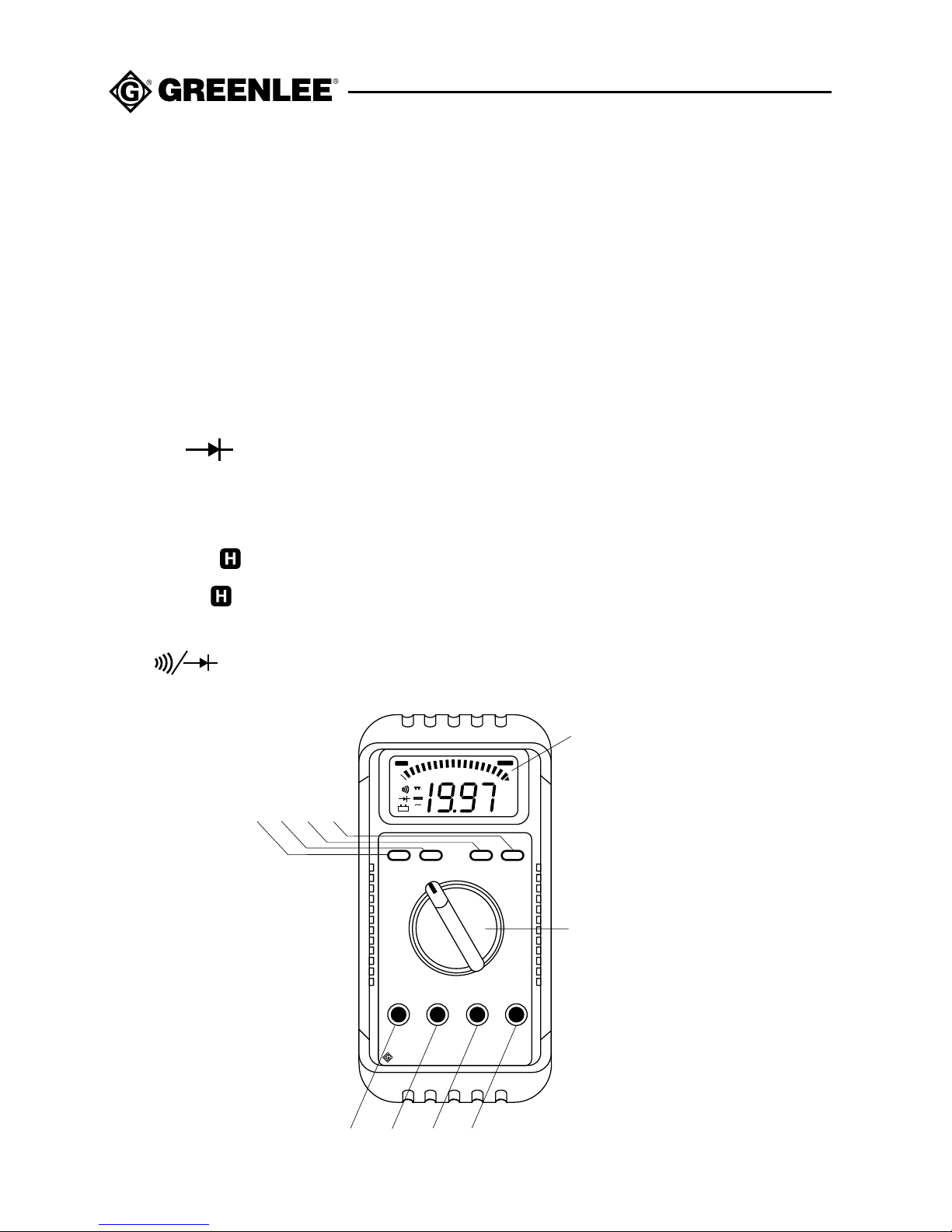

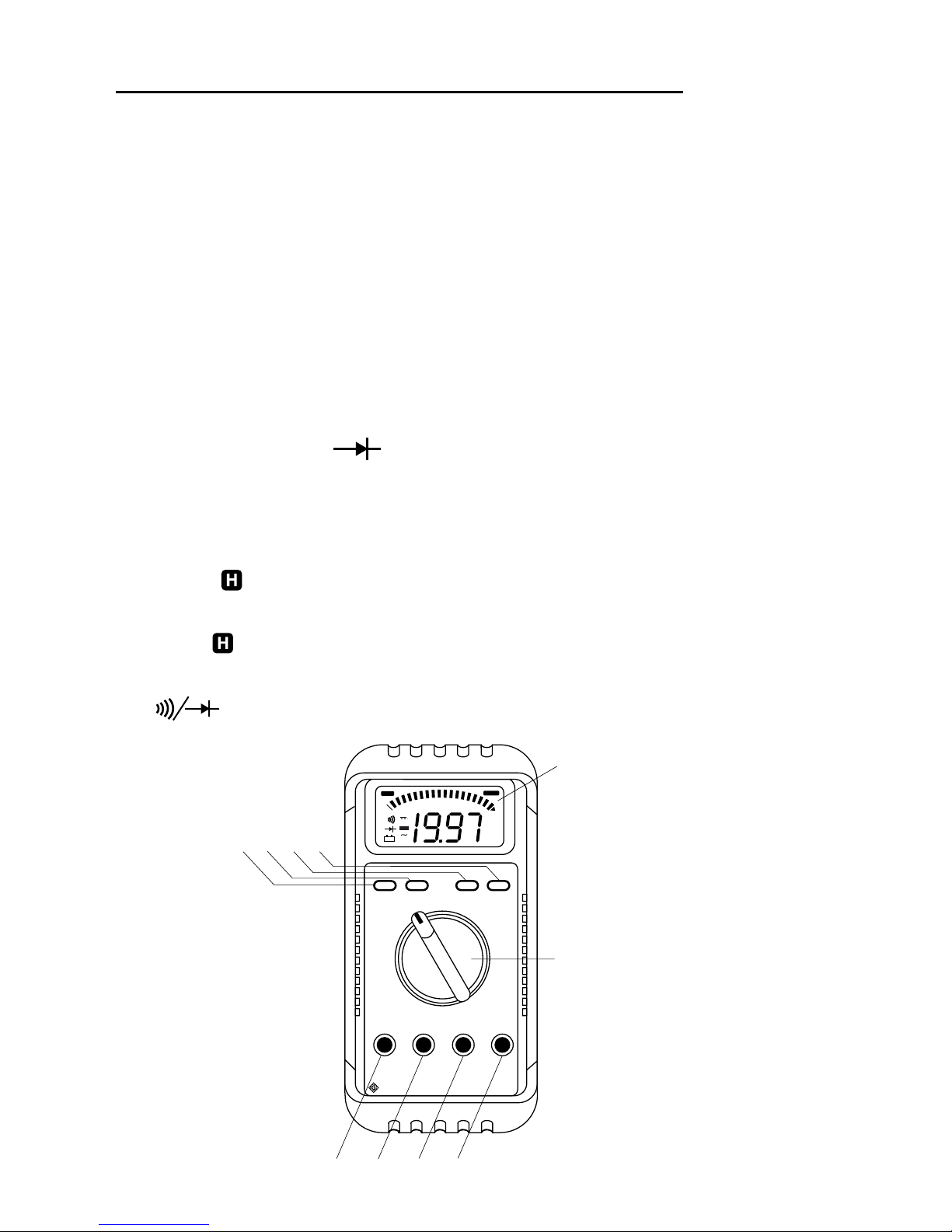

Features

Digital Display: 3-1/2 digit LCD display (maximum reading is 3200) and

65-segment analog bar graph

Selector Switch: Measurement and range selector

1. A Input Terminal: For current measurements (320 mA - 10 amps)

2. µAmA Input Terminal: For current measurements (less than 320 mA)

3. COM Input Terminal: Negative, ground, or common terminal for all measurements

4. VΩ Input Terminal: For volts, ohms, and diode check

5. RANGE: Selects autoranging or manual ranging RESET: Restores power after Auto Power Off

6. DELAY : Waits six seconds, then holds the value on the display

7. HOLD : Holds the present value on the display

8. DC/AC: Selects AC or DC current

: Selects continuity or diode

Fig. 1

HOLD

RANGE

µmA

MkΩ

µV

GREENLEE



Digital Multimeter

Cat./UPC No. 93-97/00220

Digital Display

Selector Switch

5678

1234

Page 7

93-97 / 00220

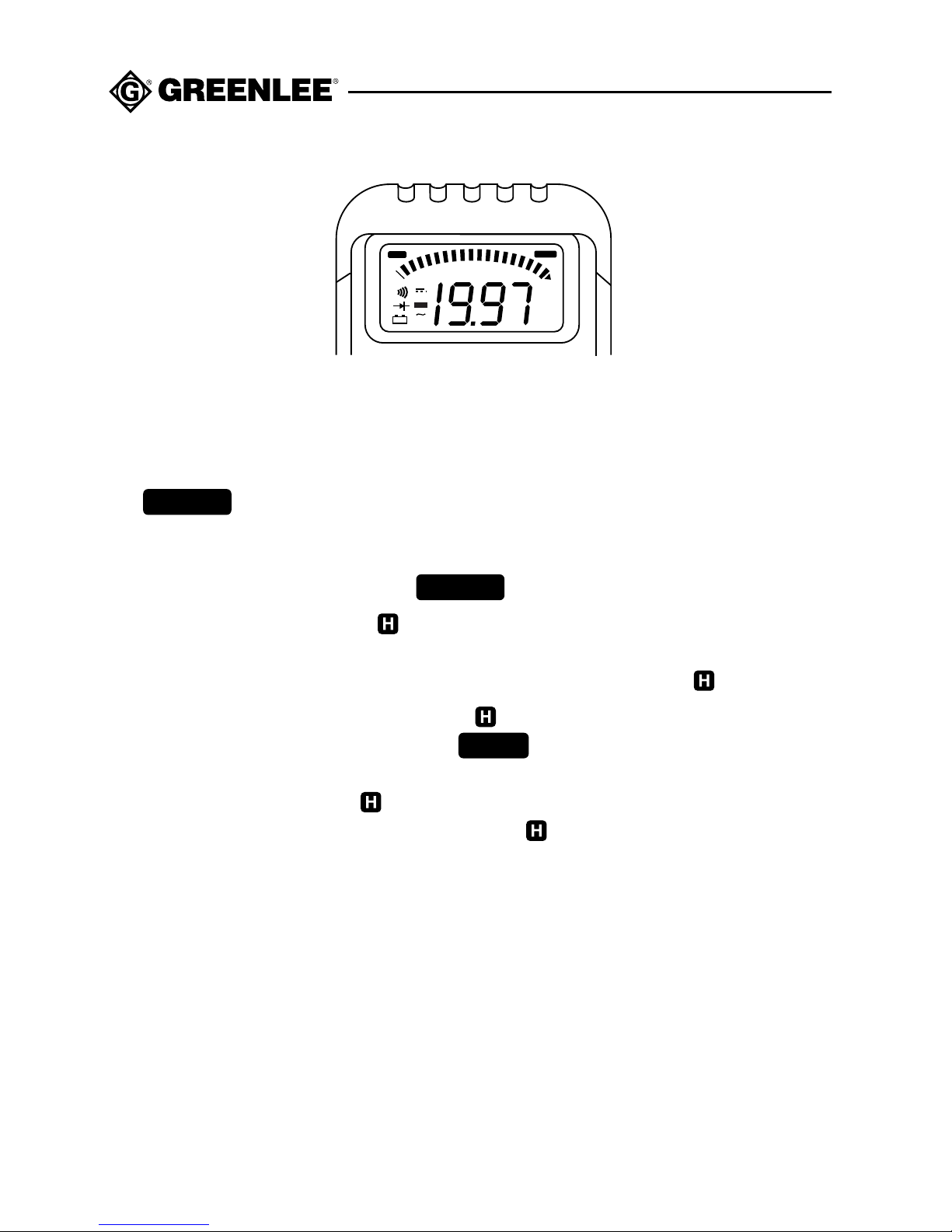

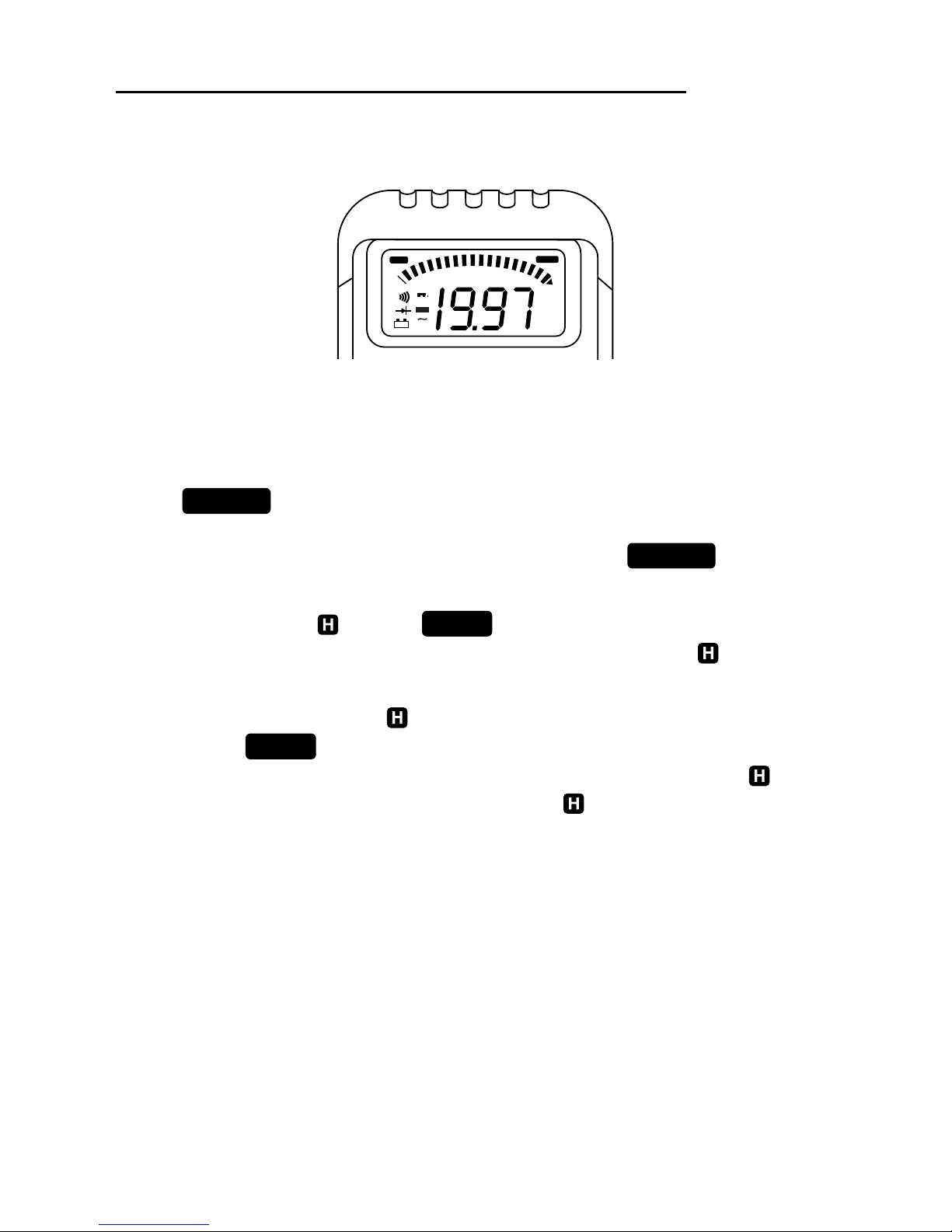

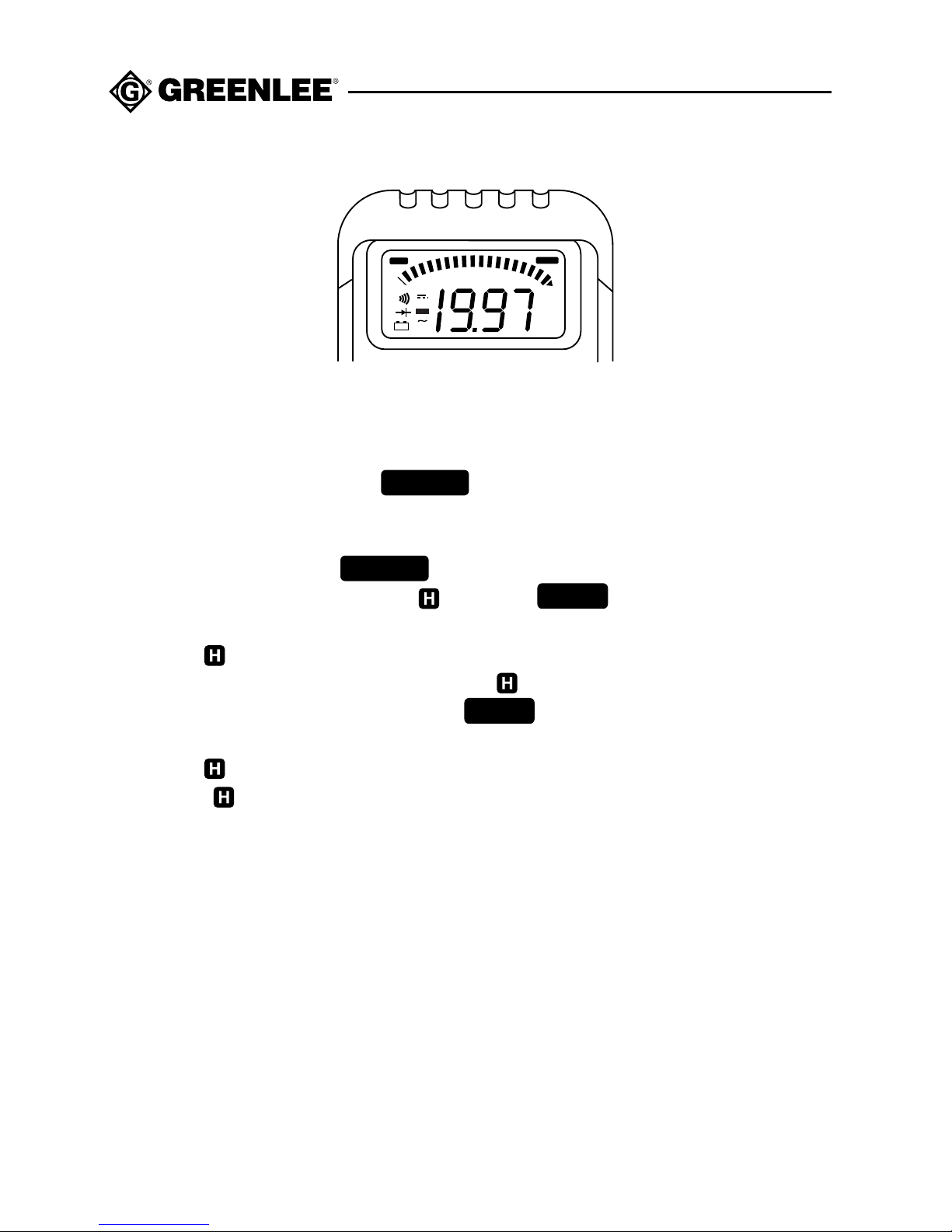

Using the Features

HOLD

RANGE

µmA

MkΩ

µV

Digital Display

• Range: Press RANGE once to change from autoranging to manual ranging.

The

RANGE

icon will appear, indicating manual ranging. Press RANGE to select the appropriate measurement range. Press and hold RANGE for two seconds to return to the autoranging mode. The

RANGE

icon will

disappear from the display.

• Hold: Press HOLD and the

HOLD

icon will appear. The beeper will emit a tone and the display will be held constant until HOLD is pressed again.

• Delay Hold: Press DELAY ; after a 6-second delay, the beeper will emit a tone, the

HOLD

icon will appear, and the meter will sample the value momentarily and then hold that value on the display. Press HOLD to exit Delay Hold immediately) or press DELAY again (to exit Delay Hold after a 6-second delay).

Delay Hold offers more flexibility than Hold. For instance, when measuring current, use Delay Hold to measure the current after an initial current surge

• Auto Power Off: The meter will automatically shut itself off after approxi- mately 10 minutes of inactivity. Press Reset to turn the meter back on.

• Beep Guard™: The beeper will emit a tone if the test lead is plugged into the µAmA input terminal while the selector switch is not in the µA or mA position.

Page 8

Operation

Turn the unit on and allow at least 60 seconds for warm-up.

Self-Test

Before using the meter, test it on a functioning circuit or component. If the test instrument fails to perform as expected, refer to the following list until the problem is solved:

1. Test leads are not fully plugged into terminal inputs.

2. The test lead tips or connectors are corroded.

3. The battery is discharged and should be replaced.

4. A test lead is damaged.

5. The test instrument needs service.

Voltage Measurement

1. Plug the black test lead in to the COM terminal. Plug the red test lead into

the V Ω terminal.

2. Set the selector switch to V (for AC) or V (for DC).

3. Connect the test leads to the circuit or component and read the display.

Electric shock hazard. Contact with live circuits can result in severe

injury or death.

Do not attempt to measure more than 1000 VDC or 750 VAC. Electric shock can result.

Page 9

93-97 / 00220

Electric shock hazard. Contact with live circuits can result in severe

injury or death.

Current Measurement

Do not change the position of the selector switch when the test leads are connected to a component or circuit. Damage to the meter can result.

Page 10

Current Measurement (cont’d)

1. Shut off and lock out the power.

2. Open the branch of the circuit where the current is to be measured.

3. Plug the black test lead into the COM terminal.

4. Plug the red test lead into the A terminal (for current measurements

between 320 mA and 10 A) or the µAmA terminal (for current measure- ments up to 320 mA).

5. Set the selector switch to:

• A (for measurements up to 10A)

• mA (for measurements up to 30 mA)

• µA (for measurements up to 300 µA).

6. Press DC/AC to select DC or AC current. The DC icon ( ) or the

AC icon ( )will appear.

7. Connect the test leads to the circuit.

8. Apply power to the circuit and read the display.

Notes:

• If the resolution of the reading is not satisfactory, shut off power to the circuit and switch to the next lower range. Turn on the power and read

the display. Repeat this procedure until the resolution is satisfactory.

• For readings of less than 300 µA, plug the red test lead into the µAmA terminal.

9. Shut off power and disconnect the meter from the circuit.

Page 11

93-97 / 00220

Resistance Measurement

1. Shut off and lock out the power. Make sure all capacitors are fully discharged. Voltage must not be present.

2. Plug the black test lead in to the COM terminal. Plug the red test lead into the VΩ terminal.

3. Set the selector switch to Ω.

4. Connect the test lead tips together. Make a note of the test lead resistance.

5. Connect the test leads to the component or circuit. Read the display. Subtract the test lead resistance found in Step 4 to find the actual resistance of the component or circuit.

Do not connect the meter to a source of voltage or current when the selector switch is in the Ω position. Damage to the meter can result.

Page 12

Continuity Check

Do not connect the meter to a source of voltage or current when the selector switch is in the position. Damage to the meter can result.

1. Shut off and lock out the power. Make sure all capacitors are fully discharged. Voltage must not be present.

2. Plug the black test lead in to the COM terminal. Plug the red test lead into the VΩ terminal.

3. Set the selector switch to .

4. Press . The and Ω icons will appear.

5. Connect the test leads to the circuit. The buzzer will sound if the resistance of the circuit is less than 50Ω.

Page 13

93-97 / 00220

Diode Check

Do not connect the meter to a source of voltage or current when the selector switch is in the position. Damage to the meter can result.

1. Shut off and lock out the power. Make sure all capacitors are fully discharged. Voltage must not be present.

2. Plug the black test lead into the COM terminal. Plug the red test lead into the VΩ terminal.

3. Set the selector switch to .

4. Press . The icon will appear.

5. Connect the test leads to the diode. The expected display for a diode in good condition is approximately as follows:

Germanium-Based Diode Silicon-Based Diode Forward-Biased .025 volts - 0.45 volts 0.40 volts - 0.90 volts Reverse-Biased OL OL

Note: A forward-biased reading of 000 (short circuit) or OL indicates that

the diode is faulty. A reverse-biased reading of 000 (short circuit) or any numeric value

indicates that the diode is faulty.

Page 14

DC Voltage

Range Resolution Accuracy Over-voltage Protection

300mV 100µV

3V 1mV 1100V DC or

30V 10mV ± (0.5% + 2 digits) 1100V peak-to-peak

300V 100mV

1000V 1V

Input Impedence: 10MΩ

AC Voltage

3V 1mV ± (1.3% rdg. + 5 digits)*

30V 10mV 1100V DC or 300V 100mV ± (1.3% rdg. + 5 digits) 1100V peak-to-peak 750V 1V 40Hz to 500Hz

Input Impedence: 10MΩ < 100pF * Frequency Response: 40Hz~300Hz for 3V Range

Page 15

93-97 / 00220

DC Current

Range Resolution Accuracy Voltage Burden

300µA 0.1µA ± (1% rdg. + 2 digits) 200mV max.

3mA 1µA ± (1.2% rdg. + 2 digits) 2V max.

30mA 10µA ± (1% rdg. + 2 digits) 200mV max.

300mA 0.1mA ± (1.2% rdg. + 2 digits) 2V max.

10A 10mA ± (2% rdg. + 3 digits) 2V max.

Overload Protection: 1A/500V fast blow fuse for µAmA input, 10A/500V for A input

AC Current

300µA 0.1µA 200mV max.

3mA 1µA ± (1.5% rdg. + 3 digits) 2V max.

30mA 10µA 200mV max.

300mA 0.1mA ± (2% rdg. + 3 digits) 2V max.

10A 10mA ± (2.5% rdg. + 5 digits) 2V max.

Overload Protection: 1A/500V fast blow fuse for µAmA input, 10A/500V for A input

Frequency Response: 40Hz~500Hz

Page 16

Diode Check and Continuity

Range Resolution Accuracy Max. Test Current Max. Open Cir. Volt.

1mV ± (1.5%rdg. 1.5mA 3.3V

+ 5 digits)*

Overload Protection: 500V AC/DC RMS max. Continuity: Buzzer will sound when * For 0.4V~0.8V. resistance is less than 50Ω.

Resistance

Range Resolution Accuracy Overload Protection

300Ω 0.1Ω± (1.2% rdg. + 4 digits)

3KΩ 1Ω

30KΩ 10Ω± (1% rdg. + 2 digits) 500V DC or

300KΩ 100Ω 500V RMS

3MΩ 1KΩ± (1.5% rdg. + 3 digits) 30MΩ 10KΩ± (2.5% rdg. + 5 digits)

Open Circuit Voltage: 1.3V approximate

Page 17

93-97 / 00220

Specifications

Display: LCD (Liquid Crystal Display)

• 3-1/2 digits with maximum reading of 3200

• 65-segment bar graph

• icons

Accuracy: ± (% reading + number of digits) at 73.4° F ± 9° F

(less than 75% relative humidity) ± (% reading + number of digits) at 23.0° C ± 5° C

(less than 75% relative humidity)

Polarity Indication: positive implied, negative indicated

Overrange Indication: OL or -OL

Low battery indication:

Sampling: digital: 2 times per second

analog bar graph: 12 times per second

Overload Protection: 1A/500V fast blow fuse for µAmA input

10A/500V fuse for A input

Auto Power Off: Approximately 10 minutes after last switch

or function change

Operating Temperature: 32° to 104° F (-0° to 40° C)

Storage Temperature: -4° to 140° F (-20° to 60° C)

Temperature Coefficient: 0.083 x (specific accuracy)/° F, <64.4° F or >82.5° F

0.15 x (specific accuracy)/° C, <18° C or >28° C

Relative Humidity: 0% - 80%

Power Requirements: two AAA-size 1.5 volt batteries

Battery Life: 1000 hours typical (with alkaline battery)

Dimensions: 3.31 x 6.89 x 1.22 in (84 x 175 x 31 mm) without

holster

3.74 x 7.56 x 1.97 in (95 x 192 x 50 mm) with holster

Replacement Parts: Test Leads (pair) - Greenlee Part Number 500 0125.6

Protective Holster - Greenlee Part Number 500 0411.5 Fuse: 1A/500V - Greenlee Part Number 918 6844.0

Fuse: 10A/500V - Greenlee Part Number 918 6843.2

Page 18

MAINTENANCE

General

• Keep unit clean and dry.

• Wipe clean with damp cloth. Let dry completely before using.

Battery Condition

Battery level is low when

appears on display.

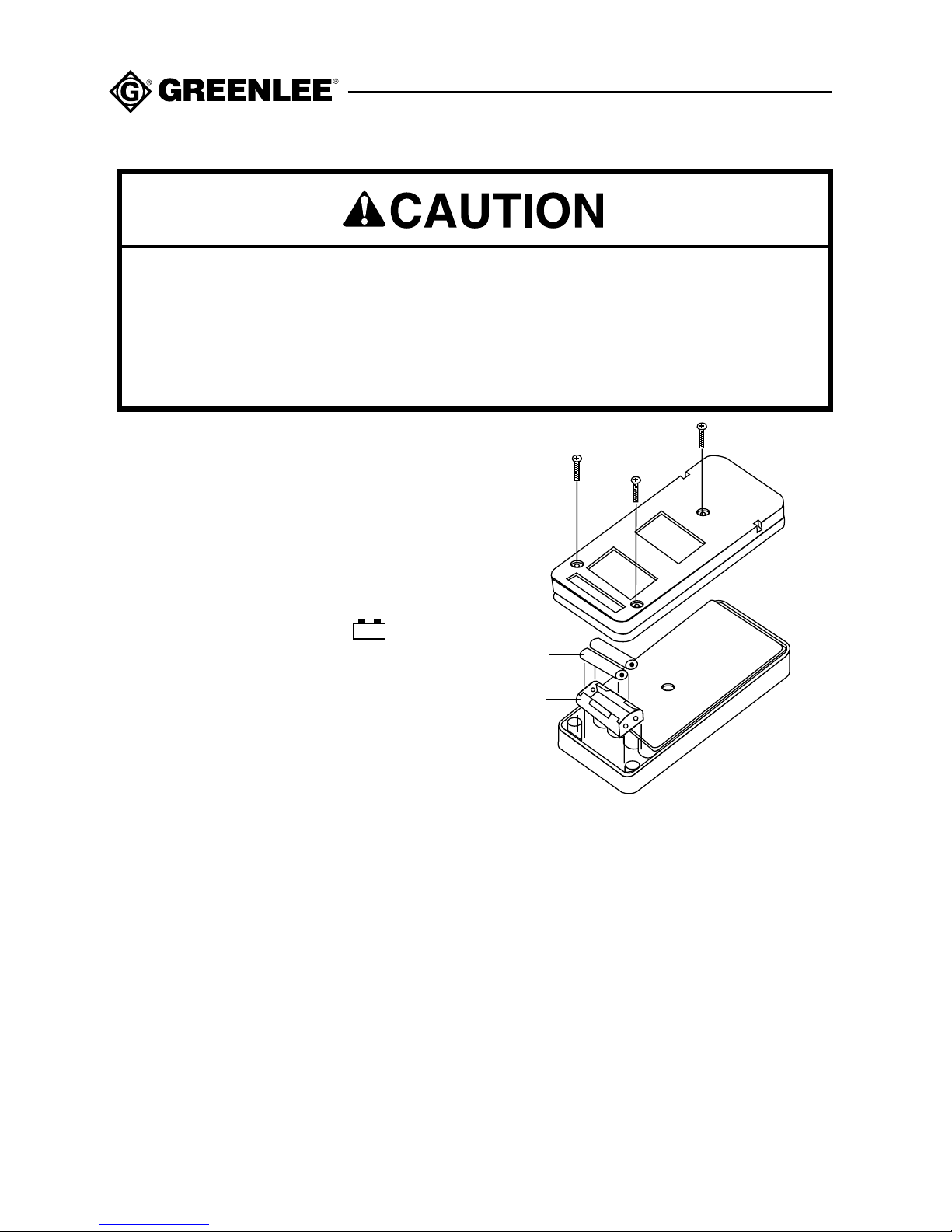

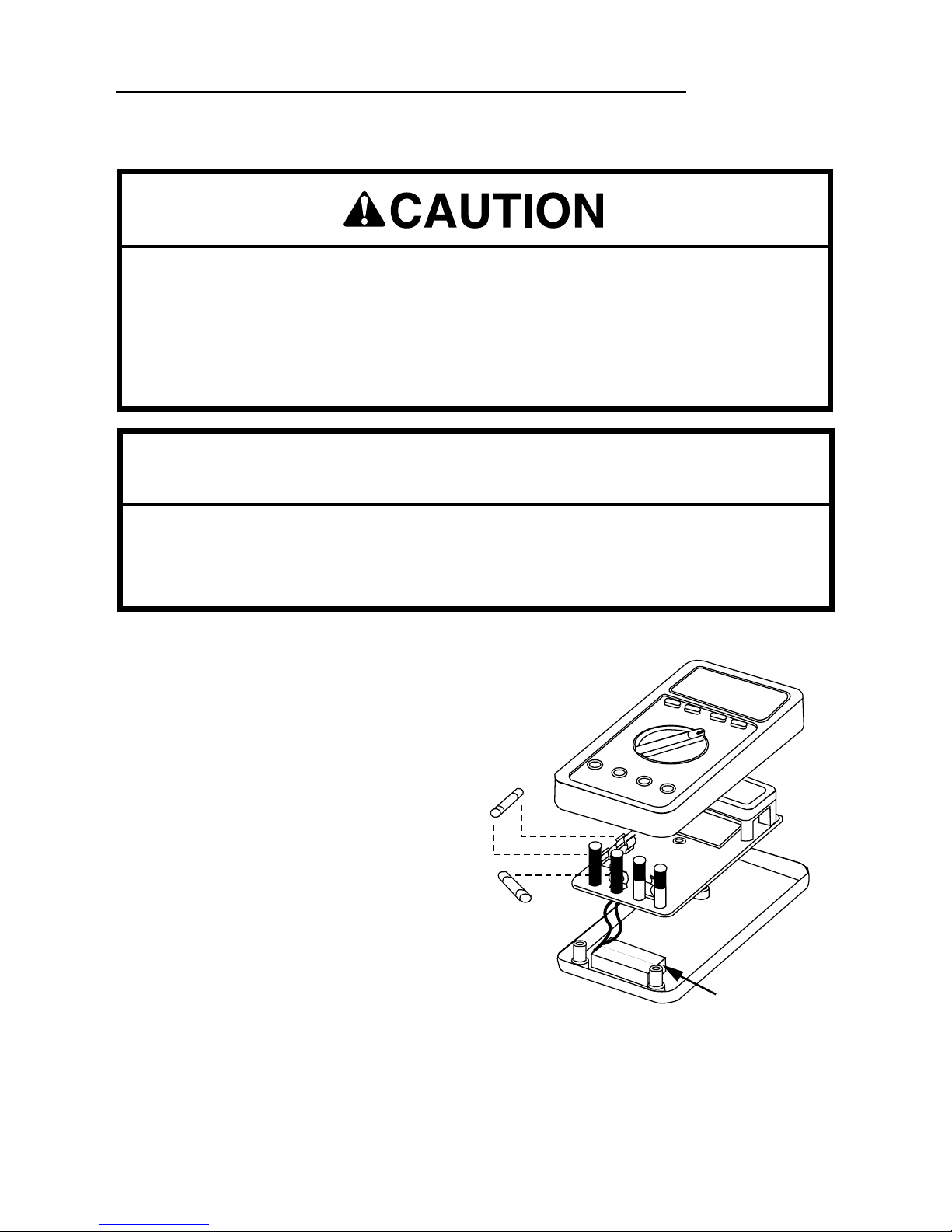

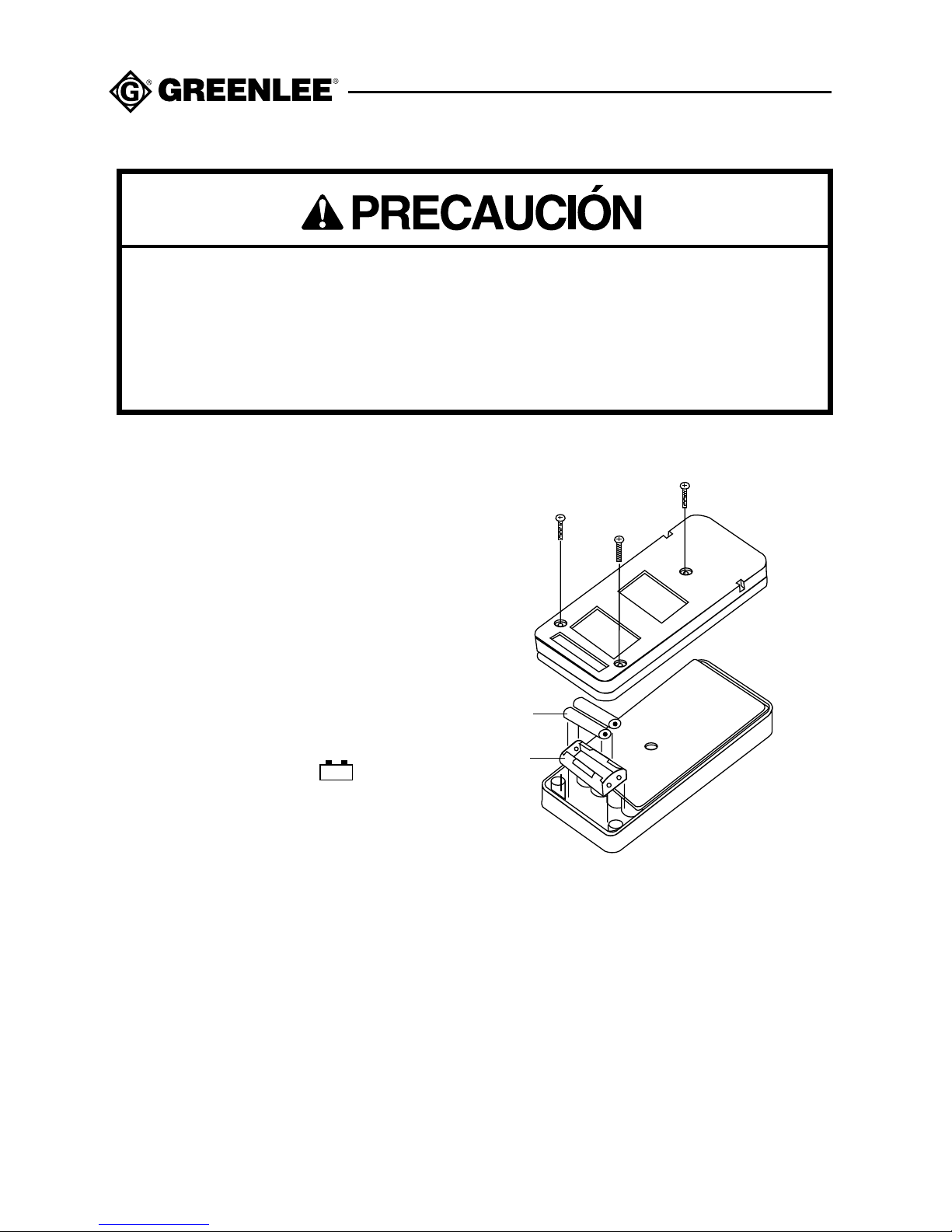

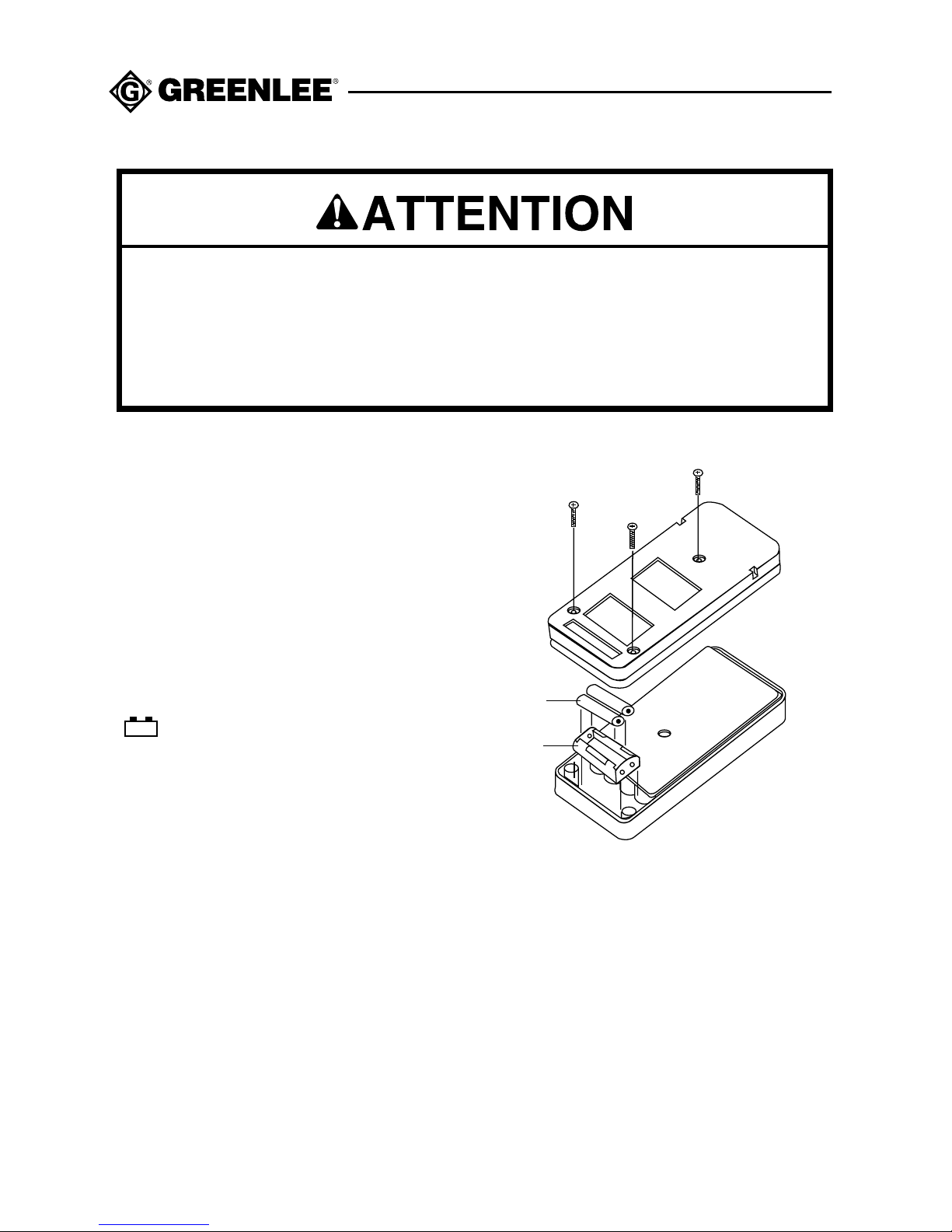

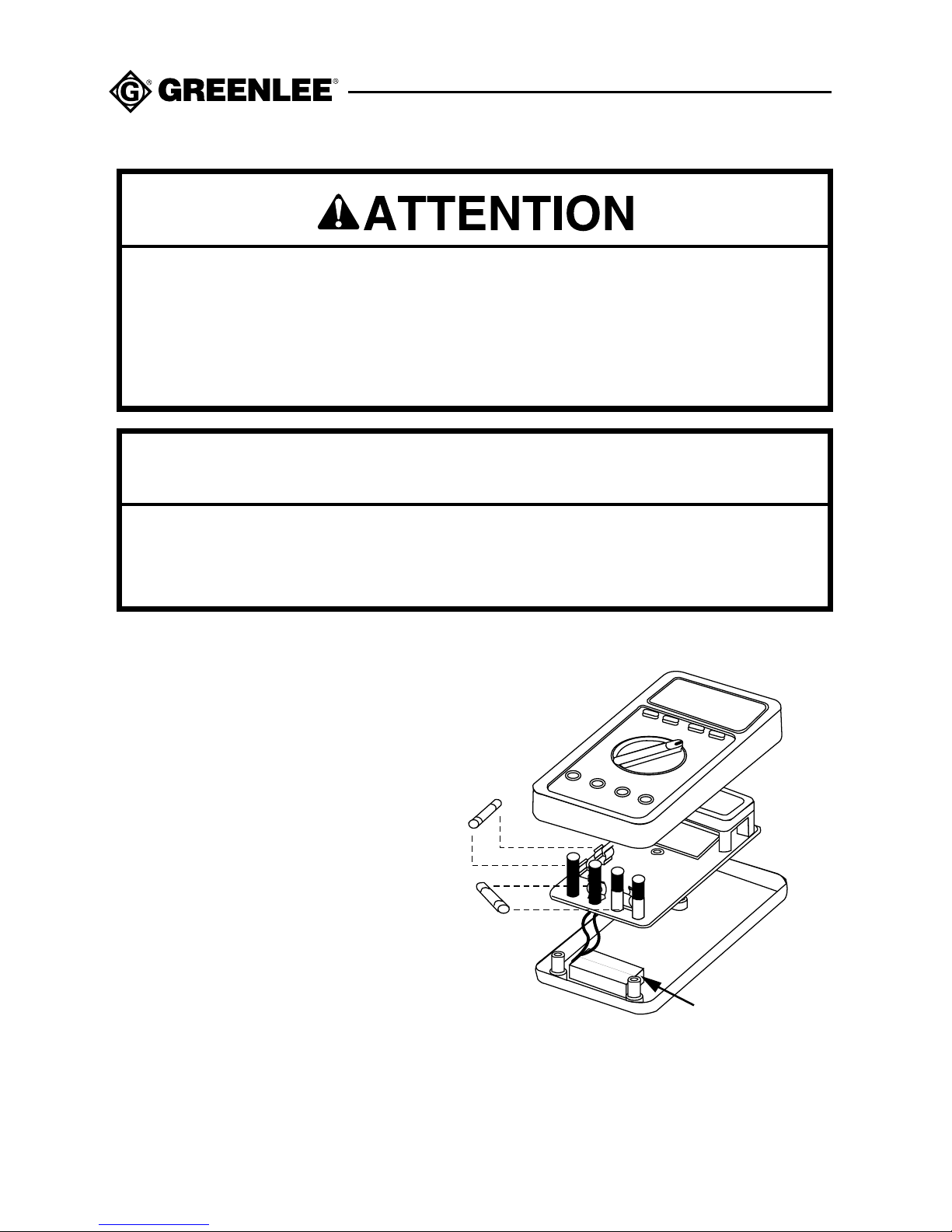

Battery Replacement (Fig. 2)

Disconnect the test leads from item being tested and turn meter off.

Unplug leads from front

terminals. Remove unit from protective holster.

2. Position meter face down on clean, flat surface. Remove the three screws

from case back.

3. Lift the bottom end of the case back until it gently unsnaps from the case

front at the top end near the display.

4. Lift the battery holder out of the meter and carefully remove the batteries.

5. Install two new AAA (1.5V) alkaline batteries. Be sure the leads will not be

pinched when case is reassembled.

6. Replace case back. Make sure all gaskets are properly seated and the

two snaps at the top are engaged. Replace the screws and tighten firmly. Do not overtighten.

Do not attempt to repair this test instrument. It contains no userserviceable parts.

Failure to observe this precaution can result in injury and can damage the instrument.

Battery Holder

Batteries (2)

Case Bac

Case Front

Fig. 2

Page 19

93-97 / 00220

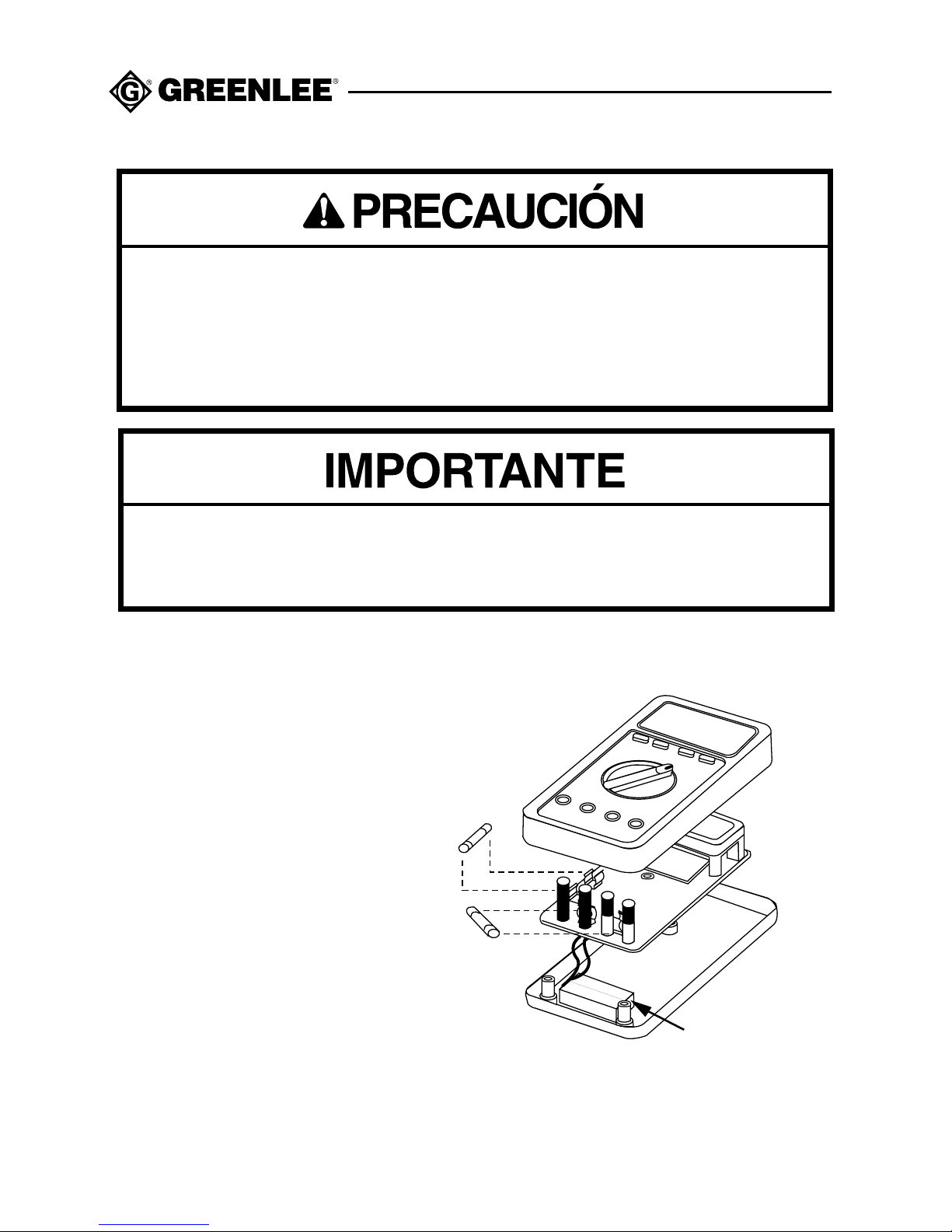

Fuse Replacement (Fig. 3)

Do not attempt to repair this test instrument. It contains no userserviceable parts.

Failure to observe this precaution can result in injury and can damage the instrument.

IMPORTANT

Use only properly rated fuses when replacement is necessary. See the Specifications section of this manual.

1A/500V

Fuse

10A/500V

Fuse

Battery Holder

2 x 1.5V AAA

Circuit

Board

Case Back

Case Front

1. Follow Steps 1 through 3 under Battery Replacement.

2. After unfastening case back, carefully turn unit over and lift up on case front to reveal circuit board.

Do not remove the screws

from the circuit board.

3. Remove defective fuse by gently prying one end of the fuse loose and sliding the fuse out of the holder.

4. Install a new fuse of same size and rating. Check that new fuse is centered in fuse holder.

Fig. 3

Page 20

Lifetime Limited Warranty

Greenlee warrants to the original purchaser of these goods for use that these products will be free from defects in workmanship and material for their useful life, excepting normal wear and abuse. This warranty is subject to the same terms and conditions contained in Greenlee’s standard one year limited warranty.

For all Test Instrument repairs, ship units Freight Prepaid to:

Greenlee Textron 4411 Boeing Drive Rockford, IL 61109-2932 USA

Mark all packages: Attention TEST INSTRUMENT REPAIR. For items not covered under warranty (such as dropped, abused, etc.), repair cost quote available upon request.

NOTE: Prior to returning any test instrument, please check replaceable

batteries or make sure the battery is at full charge.

5. Check rotary switch and circuit board switch - both should be in the OFF

position.

6. Replace circuit board and case front. Turn unit over. Be sure the battery leads will not be pinched when case is reassembled. Reassemble case halves; make sure all gaskets are properly seated and the two snaps at the top are engaged. Replace the screws and tighten firmly. Do not overtighten.

Page 21

MANUAL DE INSTRUCCIONES

HOLD

RANGE

µmA

MkΩ

µV

GREENLEE



Digital Multimeter

Cat./UPC No. 93-97/00220

MULTÍMETRO DIGITAL

ANALÓGICO DE SELECCIÓN

AUTOMÁTICA DE ESCALA

Lea y entienda este documento antes de manejar o dar servicio a este equipo. Utilizarlo sin comprender cómo manejarlo de manera segura podría ocasionar un accidente, y como resultado de éste, graves lesiones o incluso la muerte.

93-97/00220

Page 22

Este símbolo se utiliza para llamar su atención hacia las instrucciones sobre seguridad personal. Ponga atención cuando lo vea ya que le indica importantes precauciones que debe tomar para su propia seguridad. Significa: «¡ATENCIÓN! ¡Póngase alerta o podría atentar contra su seguridad!» Lea el mensaje que aparece enseguida y esté consciente de que puede sufrir lesiones o incluso la muerte.

SÍMBOLO DE ALERTA SOBRE SEGURIDAD

Peligro o prácticas peligrosas que, de no evitarse, PODRÍAN ocasionar lesiones de menor gravedad o daño a la propiedad.

Peligro o prácticas peligrosas que, de no evitarse, PODRÍAN ocasionar graves lesiones personales o la muerte.

Peligro inmediato que, de no evitarse, OCASIONARÁ graves lesiones personales o la muerte.

Page 23

93-97 / 00220

La persona que no haya leído o no comprenda estas instrucciones de operación no estará calificada para manejar esta herramienta.

De no leerse y comprenderse estas instrucciones sobre seguridad podrían sufrirse lesiones o incluso la muerte.

GUARDE ESTAS INSTRUCCIONES

Puede solicitar copias de este manual de manera gratuita, previa solicitud.

Page 24

INFORMACIÓN SOBRE SEGURIDAD

Peligro de electrocución: El contacto con circuitos activados puede

ocasionar graves lesiones o incluso la muerte.

No conecte el medidor a una fuente de voltaje o corriente cuando el interruptor de selección se encuentre en la posición Ω (ohmios) o

; de lo contrario podría dañarse el medidor.

• No utilice este verificador si se encuentra mojado o dañado; de lo contrario podría electrocutarse.

• No aplique más de 1000V de CC o 750V de CA entre cualquiera de las terminales y la conexión a tierra; de lo contrario podría electrocutarse.

• No intente medir más de 1000V de CC o 750V de CA; de lo contrario podría electrocutarse.

• No intente medir más de 10 amperios; de lo contrario podría electrocutarse.

• No abra la caja del medidor mientras los cables de prueba estén conectados al circuito ni mientras el medidor se encuentre ENCENDIDO (ON); de lo contrario podría electrocutarse.

De no observarse estas precauciones podrían ocurrir lesiones personales o daños al dispositivo.

Page 25

93-97 / 00220

• Al utilizar el medidor cerca de equipo que genere interferencia electromagnética quizá se obtenga una lectura inexacta e inestable.

• Si es necesario reemplazar los fusibles hágalo con unos de la potencia nominal correcta.

• Si las pilas están bajas o se desgastan completamente reemplácelas cuanto antes.

• No cambie la posición del interruptor de selección cuando los cables de prueba estén conectados a un componente o circuito; de lo contrario podría dañarse el multímetro.

• No exponga el multímetro a ambientes de alta temperatura o altos niveles de humedad; de lo contrario el aparato podría dañarse. Véase la sección «Especificaciones» en este manual.

• No intente reparar este instrumento de medición ya que contiene partes que deben recibir mantenimiento por parte de un profesional.

De no observarse estas precauciones podrían ocurrir lesiones personales o daños al multímetro.

Page 26

Descripción

El Multímetro digital analógico de selección automática de escala, modelo 93-97 de Greenlee está diseñado para medir corriente, resistencia y voltaje, y para verificar diodos y continuidad. Su pantalla digital de 3 ó 1/2 dígitos es de buen tamaño y de fácil lectura, además está complementada por un gráfico de barras de 65 segmentos, e iconos de función que brindan una máxima claridad. Gracias a su opciones de ajuste de escala automático o manual y sus dos funciones «Hold» («Mantener») es posible obtener óptima versatilidad al efectuar las mediciones.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar a los operadores con el funcionamiento del multímetro digital analógico de selección automática de escala, modelo 93-97 de Greenlee y deberá, por tanto, mantenerse siempre al alcance de dicho personal.

Page 27

93-97 / 00220

Características

Pantalla digital: LCD (Liquid Crystal Display o pantalla de cristal líquido) de

3 ó 1/2 dígitos (la máxima lectura es 3200) y gráfico de barras analógico de 65 segmentos.

Interruptor de selección: Selector de tipo de medición y escala.

1. Terminal de entrada A: para mediciones de corriente (320 mA - 10 amperios)

2. Terminal de entrada µAmA: para mediciones de corriente (menos de 320 mA)

3. Terminal de entrada COM: terminal común, a tierra o negativa para todas las mediciones

4. Terminal de entrada VΩ : para verificar voltios, ohmios y diodos

5. RANGE (ESCALA): para establecer la selección automática o manual de escala RESET (RESTABLECER): vuelve a restablecer la energía después de que el dispositivo de apagado automático ha sido activado

6. DELAY (RETARDAR): espera seis segundos, y enseguida mantiene el valor que aparece en la pantalla

HOLD (MANTENER): mantiene el valor que aparece en ese momento en la pantalla

8. DC/AC (CC/ CA): sirve para seleccionar el tipo de corriente: continua o alterna

: para seleccionar entre continuidad o diodo

Fig. 1

HOLD

RANGE

µmA

MkΩ

µV

GREENLEE



Digital Multimeter

Cat./UPC No. 93-97/00220

Pantalla digital

Interruptor de selección

5678

1234

Page 28

Cómo utilizar las funciones

HOLD

RANGE

µmA

MkΩ

µV

Pantalla digital

• Escala: oprima RANGE una sola vez para cambiar de selección de escala automática a selección de escala manual. Enseguida aparecerá el icono

RANGE

indicando que se encuentra en la opción manual. Oprímalo nuevamente para seleccionar la escala de medición apropiada. Oprima y mantenga oprimido el botón RANGE durante dos segundos a fin de volver al modo automático. El icono

RANGE

desaparecerá de la pantalla.

• Mantener: oprima HOLD y aparecerá el icono del mismo nombre. Enseguida se escuchará un tono breve y la pantalla permanecerá inalterable hasta que se oprima nuevamente el botón HOLD .

• Retardar Mantener: oprima DELAY ; después de 6 segundos se escuchará un tono breve, el icono

HOLD

aparecerá y el medidor mostrará el valor por unos momentos para después mantenerlo en la pantalla. Oprima HOLD nuevamente (para salir del modo Retardar Mantener de inmediato) u oprima DELAY nuevamente (para salir del modo Retardar Mantener después de un lapso de 6 segundos).

La función Retardar Mantener le ofrece más versatilidad que Mantener. Por ejemplo, al medir corriente puede utilizar Retardar Mantener para medir la corriente tras una irrupción de energía inicial.

• Apagado automático: tras un período de 10 minutos de inactividad, el medidor se apagará automáticamente. Oprima Reset (Restablecer) para volver a encenderlo.

• Beep Guard™: el tono se escuchará si el cable de prueba está conectado a la terminal de entrada µAmA mientras el interruptor de selección no se encuentra en la posición µA o mA.

Page 29

93-97 / 00220

Funcionamiento

Encienda la unidad y espere 60 segundos hasta que el medidor llegue a su estado de régimen.

Verificación automática

Antes de utilizar el multímetro, pruébelo en un componente o circuito activo. Si no funciona como debería, consulte la lista siguiente hasta resolver el problema.

1. Los cables de prueba no están bien conectados en las entradas de

terminal.

2. Las puntas de los cables de prueba o de los conectores están oxidadas.

3. La pila no tiene carga y debe ser reemplazada.

4. Uno de los cables de prueba está dañado.

5. El medidor requiere mantenimiento.

Page 30

Mediciones de voltaje

Peligro de electrocución: El contacto con circuitos activados puede

ocasionar graves lesiones o incluso la muerte.

No intente medir más de 1000V de CC o 750V de CA; de lo contrario podría electrocutarse.

1. Conecte el cable de prueba de color negro en la terminal COM. Conecte el

cable de prueba de color rojo en la terminal V Ω .

2. Coloque el interruptor de selección en V (para CA) o en V (para

CC).

3. Conecte los cables de prueba al circuito o al componente y vea la lectura

en la pantalla.

Page 31

93-97 / 00220

Peligro de electrocución: El contacto con circuitos activados puede

ocasionar graves lesiones o incluso la muerte.

Mediciones de corriente

No cambie la posición del interruptor de selección cuando los cables de prueba estén conectados a un componente o circuito; de lo contrario podría dañarse el multímetro.

Page 32

Mediciones de corriente (continuación)

1. Apague o bloquee la energía eléctrica.

2. Abra la rama del circuito cuya corriente desea medir.

3. Conecte el cable de prueba de color negro en la terminal COM.

4. Conecte el cable de prueba de color rojo en la terminal A (para mediciones de corrientes entre 320 mA y 10 A) o a la terminal µAmA (para mediciones de corriente de hasta 320 mA).

5. Coloque el interruptor de selección en:

• A (para mediciones de hasta 10 A)

• mA (para mediciones de hasta 30 mA)

• µA (para mediciones de hasta 300 µA).

6. Oprima DC/AC (CC/CA) para seleccionar el tipo de corriente. Enseguida aparecerá el icono de DC ( ) o de AC ( ) según sea el caso.

7. Conecte los cables de prueba al circuito.

8. Aplique energía al circuito y tome la lectura en la pantalla.

Notas:

• Si la resolución de la lectura no es satisfactoria, corte la energía al circuito y cambie a la escala inferior siguiente. Encienda la energía y vuelva a ver los resultados de la lectura en la pantalla. Repita este procedimiento hasta que el resultado sea satisfactorio.

• Para lecturas de menos de 300 mA conecte el cable de prueba de color rojo a la terminal µAmA.

9. Apague le energía y desconecte el medidor del circuito.

Page 33

93-97 / 00220

Mediciones de resistencia

No conecte el medidor a una fuente de voltaje o corriente cuando el interruptor de selección se encuentre en la posición Ω; de lo contrario podría dañarse el dispositivo.

1. Apague y bloquee la energía eléctrica. Asegúrese de que todos los condensadores están totalmente descargados. No debe haber voltaje alguno.

2. Conecte el cable de prueba de color negro a la terminal COM. Conecte el cable de prueba de color rojo a la terminal VΩ .

3. Coloque el interruptor de selección en Ω.

4. Haga que las puntas de los cables de prueba se toquen. Anote la resistencia del cable de prueba.

5. Conecte los cables de prueba al componente o circuito. Lea lo que aparece en la pantalla. Réstele a esa cifra la resistencia que el cable de prueba presentó en el paso 4. Esa será la resistencia real del componente o circuito.

Page 34

Verificación de continuidad

No conecte el medidor a una fuente de voltaje o corriente cuando el interruptor de selección se encuentre en la posición ; de lo contrario podría dañarse el medidor.

1. Apague y bloquee la energía eléctrica. Asegúrese de que todos los condensadores están totalmente descargados. No debe haber voltaje alguno.

2. Conecte el cable de prueba de color negro a la terminal COM. Conecte el cable de prueba de color rojo a la terminal VΩ .

3. Coloque el interruptor de selección en .

4. Oprima . Enseguida aparecerán los iconos y Ω .

5. Conecte los cables de prueba al circuito. El zumbador sonará si la resistencia del circuito es menor a 50Ω.

Page 35

93-97 / 00220

Verificación de diodo

No conecte el medidor a una fuente de voltaje o corriente cuando el interruptor de selección se encuentre en la posición ; de lo contrario podría dañarse el medidor.

Diodo a base de germanio Diodo a base de silicio

Polarización directa 0,025 voltios a 0,45 voltios 0,40 voltios a 0,90 voltios

Polarización inversa OL OL

1. Apague y bloquee la energía eléctrica. Asegúrese de que todos los condensadores están totalmente descargados. No debe haber voltaje alguno.

2. Conecte el cable de prueba de color negro a la terminal COM. Conecte el cable de prueba de color rojo a la terminal VΩ .

3. Coloque el interruptor de selección en .

4. Oprima . Enseguida aparecerá el icono .

5. Conecte los cables de prueba al diodo. La lectura que se debe obtener para un diodo en buenas condiciones es aproximadamente:

Nota: Una lectura de polarización directa de 000 (cortocircuito) u OL indica

que el diodo está defectuoso. Una lectura de polarización inversa de 000 (cortocircuito) o cualquier

otro valor numérico indica que el diodo está defectuoso.

Page 36

Voltaje de CC

Escala Resolución Precisión Protección contra

sobretensión

300mV 100µV

3V 1mV 1100V de CC o

30V 10mV ± (0,5% + 2 dígitos) 100V cresta a cresta

300V 100mV

1000V 1V

Impedancia de entrada: 10MΩ

Voltaje de CA

3V 1mV ± (1,3% lect. + 5 dígitos) *

30V 10mV 1100V de CC o 300V 100mV ± (1,3% lect. + 5 dígitos) 1100V cresta a cresta 750V 1V 40 Hz a 500 Hz

Impedancia de entrada: 10MΩ < 100pF *Respuesta de frecuencia: 40 Hz ~ 300 Hz para la escala de 3V

Page 37

93-97 / 00220

Corriente CC

Escala Resolución Precisión Voltaje de carga

300µA 0,1µA ± (1% lect. + 2 dígitos) 200mV máximo

3mA 1µA ± (1,2% lect. + 2 dígitos) 2V máximo

30mA 10µA ± (1% lect. + 2 dígitos) 200mV máximo

300mA 0,1mA ± (1,2% lect. + 2 dígitos) 2V máximo

10A 10mA ± (2% lect. + 3 dígitos) 2V máximo

Protección contra sobrecarga: 1A/500V fusible de reacción rápida para entrada de µAmA, 10A/500 V para entrada A.

Corriente CA

300µA 0,1µA 200mV máximo

3mA 1µA ± (1,5% lect. + 3 dígitos) 2V máximo

30mA 10µA 200mV máximo

300mA 0,1mA ± (2% lect. + 3 dígitos) 2V máximo

10A 10mA ± (2,5% lect. + 5 dígitos) 2V máximo

Protección contra sobrecarga: 1A/500V fusible de reacción rápida para entrada de µAmA, 10A/500 V para entrada A.

Respuesta de frecuencia: 40 Hz ~ 500 Hz

Page 38

Resistencia

Escala Resolución Precisión Protección contra

sobrecarga

300Ω 0,1Ω± (1,2% lect. + 4 dígitos)

3KΩ 1Ω

30KΩ 10Ω± (1% lect. + 2 dígitos) 500V de CC o

300KΩ 100Ω 500V RMS

3MΩ 1KΩ± (1,5% lect. + 3 dígitos) 30MΩ 10KΩ± (2,5% lect. + 5 dígitos)

Voltaje de circuito abierto: 1,3V aproximadamente

Verificación de diodo y continuidad

Escala Resolución Precisión Corriente de Voltaje máximo de

prueba máxima circuito abierto

1mV ± (1,5% lect. 1,5mA 3,3V

+ 5 dígitos)*

Protección contra sobrecarga: 500V/ CA/CC RMS máx. Continuidad: el zumbador sonará cuando la resistencia sea menor a 50Ω. * Para 0,4V ~ 0,8V

Page 39

93-97 / 00220

Pantalla: LCD (Liquid Crystal Display o Pantalla de cristal líquido)

• 3 ó 1/2 dígitos con lectura máxima de 3200

• gráfico de barras de 65 segmentos

• iconos

Precisión: ± (% lectura + número de dígitos) a 73,4°F

± 9°F (menos de 75% de humedad relativa) ± (% lectura + número de dígitos) a 23,0°C

± 5°C (menos de 75% de humedad relativa)

Indicador de polaridad: positiva implícita, negativa indicada

Indicador de «fuera

de escala»: OL u -OL

Indicador de pila baja:

Muestreo: digital: 2 veces por segundo

gráfico de barra analógico: 12 veces por segundo

Protección contra

sobrecarga: 1A/500V con fusibles de reacción rápida para entrada µAmA

10A/500V con fusibles para entrada A

Apagado automático: Aproximadamente 10 minutos después del último cambio

en la posición del interruptor o cambio de función

Temperatura de

funcionamiento: -0 a 40°C (32° a 104°F)

Temperatura de

almacenamiento: -20° a 60°C (-4° a 140°F)

Coeficiente de

temperatura: 0,083 x (precisión específica)/°F, <64,4°F o >82,5° F

0,15 x (precisión específica)/ °C, <18° o >28°C

Humedad relativa: 0%- 80%

Requerimientos

de energía: dos pilas AAA de 1,5 voltios

Vida útil de la pila: 1000 horas normalmente (cuando se trata de una pila alcalina)

Dimensiones: 84 x 175 x 31 mm (3,31 x 6,89 x 1,22 pulg.) sin funda

95 x 192 x 50 mm (3,74 x 7,56 x 1,97 pulg.) con funda

Partes de repuesto: Cables de prueba (un par) - Número de parte

de Greenlee 500 0125.6

Funda protectora - Número de parte de Greenlee 500 0411.5 Fusible: 1A/500V - Número de parte de Greenlee 918 6844.0

Fusible: 10A/500V - Número de parte de Greenlee 918 6843.2

Especificaciones

Page 40

MANTENIMIENTO

Mantenimiento general

• Mantenga el dispositivo

limpio y seco.

• Límpielo con un trapo

húmedo. Déjelo secar completamente antes de utilizarlo.

Estado de la pila

El nivel de la pila se encuentra bajo cuando el icono

aparece en la pantalla.

Cómo reemplazar las pilas (Fig. 2)

Desconecte los cables de prueba del componente que está midiendo y apague el medidor.

Desconecte los cables de prueba de las terminales. Saque el medidor de la funda protectora.

2. Coloque el medidor boca abajo sobre una superficie limpia y plana. Retire

los tres tornillos de la parte posterior de la caja del medidor.

3. Levante con cuidado el extremo inferior de la parte posterior de la caja

hasta que se destrabe de la parte frontal en la parte superior, cerca de la pantalla.

No intente reparar este instrumento de medición ya que contiene partes que deben recibir mantenimiento por parte de un profesional.

De no observarse esta precaución podrían ocurrir lesiones personales o daños al multímetro.

Compartimiento

de las pilas

Pilas (2)

Parte posterior

de la caja

Parte frontal

de la caja

Fig. 2

Page 41

93-97 / 00220

4. Levante el compartimiento de la pila y sáquelo del medidor. Retire con

cuidado las pilas.

5. Instale dos pilas alcalinas nuevas tamaño AAA (1,5 V). Al armar nueva-

mente la caja asegúrese de que las terminales queden perfectamente dentro y de que el borde de la caja no los esté presionando.

6. Vuelva a armar la caja. Asegúrese de que todas las juntas se encuentran

bien colocadas y que las dos trabillas en la parte superior estén bien insertadas. Vuelva a colocar los tornillos y apriételos firmemente pero sin excederse.

Page 42

Cómo reemplazar los fusibles (Fig. 3)

No intente reparar este instrumento de medición ya que contiene partes que deben recibir mantenimiento por parte de un profesional.

De no observarse esta precaución podrían ocurrir lesiones personales o daños al multímetro.

Si es necesario reemplazar los fusibles hágalo con unos de la potencia nominal correcta. Véase la sección «Especificaciones» de este manual.

Fusible de

1A/500V

Fusible de

10A/500V

Compartimiento

de las pilas.

2 pilas AAA de 1,5 V

Tablero de

circuito

Parte posterior

de la caja

Parte frontal

de la caja

Fig. 3

1. Siga los pasos 1 al 3

indicados en la sección

«Cómo reemplazar las pilas»

2. Después de destrabar la

parte posterior de la caja, voltee con cuidado la unidad y levante la parte frontal de ésta para dejar al descubierto el tablero de circuito.

No retire los

tornillos de dicho tablero

Page 43

93-97 / 00220

3. Retire el fusible defectuoso ejerciendo palanca sobre uno de los extremos

del fusible hasta que logre aflojarlo y, enseguida, retírelo del portafusibles deslizándolo con cuidado.

4. Instale un nuevo fusible del mismo tamaño y capacidad nominal.

Cerciórese de que el nuevo fusible quede centrado en el portafusibles.

5. Revise el interruptor de rotación y el interruptor del tablero de circuito -

ambos deben estar en la posición de apagado (OFF).

6. Vuelva a colocar el tablero de circuito y la parte frontal de la caja. Voltee la

unidad. Asegúrese de que las terminales de la pila no se queden atrapadas entre los bordes de la caja al armar esta última. Arme nuevamente la caja; asegúrese de que las juntas se encuentran bien colocadas y de que las dos trabillas en la parte superior estén bien insertadas. Vuelva a colocar los tornillos y apriételos firmemente pero sin excederse.

Page 44

Garantía limitada válida durante la vida útil del dispositivo

Greenlee le garantiza al comprador original de estos bienes de uso, que los mismos estarán libres de defectos de materiales y fabricación durante su vida útil; excepto en el caso de que sean maltratados o hayan sufrido el deterioro normal. Esta garantía está sujeta a los mismos términos y condiciones de la garantía estándar limitada válida por un año, otorgada por Greenlee.

Para reparaciones de todo instrumento de verificación, envíe las unidades con porte pagado a:

Greenlee Textron 4411 Boeing Drive Rockford, IL 61109-2932 EE.UU.

Marque todos los paquetes de la siguiente manera: A la atención de REPARACIONES DE INSTRUMENTOS DE VERIFICACIÓN.

Cuando se trate de equipos que no estén cubiertos por una garantía (como es el caso de aparatos que se hayan dejado caer o hayan sido maltratados, etc.) se proporcionará, previa solicitud, un presupuesto del costo de las reparaciones.

NOTA: Antes de devolver un instrumento de verificación, revise si las pilas

están bajas y es necesario reemplazarlas. Si el dispositivo utiliza pilas recargables asegúrese de que se encuentran cargadas.

Page 45

MANUEL D’INSTRUCTIONS

Lire et assimiler ces instructions avant d’utiliser cet équipment de sertissage ou d’en faire le service. Négliger de comprendre comment utiliser cet outil sans danger, peut résulter en un accident causant des blessures graves ou même la mort.

HOLD

RANGE

µmA

MkΩ

µV

GREENLEE



Digital Multimeter

Cat./UPC No. 93-97/00220

93-97/00220

MULTIMETRE NUMERIQUE/

ANALOGIQUE A PLAGE

AUTOMATIQUE

Page 46

Le symbole ci-dessus est utilisé pour attirer l’attention sur des instructions concernant la sécurité personnelle. Se souvenir de ce symbole. Il souligne des précautions importantes de sécurité. Il veut dire “ATTENTION ! Soyez alerte ! Votre sécurité personnelle est en cause !” Lire le message qui le suit et être alerte aux possibilités de blessures corporelles graves ou même de mort.

Risques ou pratiques dangereuses qui, si pas évités, PEUVENT résulter en blessures corporelles ou en dommages matériels.

Risques ou pratiques dangereuses qui, si pas évités, PEUVENT résulter en blessures corporelles graves ou mort.

Risques immédiats qui, s’ils ne sont pas évités, RESULTERONT en blessures corporelles graves ou mort.

SYMBOLE D’ALERTE A LA SECURITE

Page 47

93-97 / 00220

Une personne qui n’a pas lu et qui ne comprend pas toutes les instructions d’utilisation n’est pas qualifiée pour utiliser cet outil.

Négliger de lire et de comprendre les instructions de sécurité peut résulter en blessures ou en mort.

CONSERVER CES INSTRUCTIONS

Des exemplaires supplémentaires de ce manuel sont disponibles sur demande et sans frais.

Page 48

INSTRUCTIONS DE SECURITE

Ne pas connecter le multimètre sur une source de voltage ou de courant quand le commutateur sélecteur est sur la position Ω ou sur la position . Le multimètre peut être endommagé.

Risques de choc électrique : Le contact avec des circuits sous tension peut

causer des blessures graves ou la mort.

• Ne pas utiliser le multimètre s’il est mouillé ou endommagé. Un choc électrique peut en résulter.

• Ne pas appliquer plus de 1000 V CC ou de 750 V CA entre un terminal et la mise à la terre. Un choc électrique peut en résulter.

• Ne pas tenter de mesurer plus de 1000 V CC ou de 750 V CA. Un choc électrique peut en résulter.

• Ne pas tenter de mesurer moins de 10 ampères. Un choc électrique peut en résulter.

• Ne pas ouvrir le boîtier pendant que les conducteurs de test sont connectés sur un circuit, ni pendant que le multimètre est en MARCHE. Un choc électrique peut en résulter.

Négliger d’observer ces avertissements peut résulter en blessures sérieuses ou même la mort.

Page 49

93-97 / 00220

• Ne pas changer la position du commutateur sélecteur pendant que les conducteurs de test sont branchés sur un composant ou un circuit. Le multimètre peut être endommagé.

• Ne pas exposer le multimètre à des températures extrêmes, ni à une haute humidité. Le multimètre peut être endommagé. Voir la section Spécifications de ce manuel.

• Ne pas tenter de réparer cet instrument de test, il ne contient aucune pièce demandant du service.

Négliger d’observer ces précautions peut être la cause de blessures et peut endommager l’instrument.

IMPORTANT

• L’usage de ce multimètre à proximité d’équipements qui produisent des interférences électro-magnétique peut causer des relevés instables ou imprécis.

• Quand un remplacement est nécessaire, utiliser uniquement des fusibles de calibre correct.

• Remplacer les piles faibles ou à plat aussitôt que l’une ou l’autre de ces conditions est remarquée.

Page 50

Description

Le Multimètre numérique/analogique à plage automatique 93-97 de Greenlee est prévu pour les mesures de courant, résistance et voltage, et pour vérifier les diodes et la continuité. Le large affichage numérique de 3-1/2 facile à lire est supplémenté, pour une clarté maximum, par un graphique à barres de 65 segments et par des icônes de fonction. Options de recherche de plage automatique et manuelle et deux caractéristiques de “retenue” fournissent la polyvalence optimale des mesures.

Objet

Ce manuel d’instructions est prévu pour familiariser les utilisateurs avec un usage sans danger du Multimètre numérique/analogique 93-97 de Greenlee. Ce manuel doit rester disponible à tout le personnel utilisateur.

Page 51

93-97 / 00220

Fig. 1

HOLD

RANGE

µmA

MkΩ

µV

GREENLEE



Digital Multimeter

Cat./UPC No. 93-97/00220

Affichage numérique

Commutateur sélecteur

5678

1234

Caractéristiques Affichage numérique : chiffre de 3-1/2 sur affichage à cristaux liquides

(lecture maximum est 3200) et graphique à barres analogique de 65 segments

Commutateur sélecteur : Sélecteur de mesure et de plage

1. Borne entrée A : Pour mesurer le courant (320 mA - 10 A)

2. Borne d’entrée µAmA : Pour mesurer le courant (moins de 320 mA)

3. Borne d’entrée COM : Borne commune, terre ou négative pour toutes les mesures

4. Borne d’entrée VΩ : Pour la vérification de volts, ohms et diodes

5. RANGE (PLAGE) : Sélectionne plage automatique ou plage manuelle RESET (REENCLENCHEMENT) : Remet sous tension après arrêt

automatique du courant

6. DELAY (RETARD) : Attend six secondes, puis retient la valeur à l’affichage

7. HOLD (RETENUE) : Retient la valeur présente à l’affichage

8. DC/CC (CC/CA) : Sélectionne le courant CC ou CA

: Sélectionne continuité ou diode

Page 52

Utilisation des caractéristiques

HOLD

RANGE

µmA

MkΩ

µV

• Plage : Appuyer une fois sur RANGE pour passer de plage automatique à plage manuelle. L’icône

RANGE

apparaît indiquant plage manuelle. Appuyer sur RANGE pour sélectionner la plage de mesure appropriée. Appuyer et tenir pendant deux secondes RANGE pour revenir au mode automatique. L’icône

RANGE

disparaît de l’affichage.

• Retenue : Appuyer sur HOLD et l’icône

HOLD

apparaît. Le bipeur émet une tonalité et l’affichage est maintenu constant jusqu’à ce que HOLD est appuyer à nouveau.

• Retard Retenue : Appuyer sur DELAY ; après un retard de 6 secondes, le bipeur émet une tonalité, l’icône

HOLD

apparaît et le multimètre

prélève momentanément la valeur et la retient à l’affichage. Appuyer sur

HOLD (pour sortir immédiatement de Retard Retenue) ou appuyer sur DELAY à nouveau (pour sortir de Retard Retenue après un délai de 6

secondes). Retard Retenue offre une plus grande flexibilité que Retenue. Par exemple lors de mesure de courant, utiliser Retard Retenue pour mesurer le courant après une pointe de courant initiale.

• Arrêt automatique : Le multimètre s’arrête automatiquement après 10 minutes environ d’inactivité. Appuyer sur Reset (Réenclenchement) pour le remettre en marche.

• Beep GuardTM : Le bipeur émet une tonalité si le conducteur de test est branché sur une borne d’entrée µAmA pendant que le commutateur sélecteur n’est pas en position µA ou mA.

Affichage numérique

Page 53

93-97 / 00220

Utilisation

Mettre l’unité en marche et attendre au moins 60 secondes pour qu’elle se mette en fonction.

Auto-Test

Avant d’utiliser le multimètre, le tester sur un circuit ou un composant fonctionnant bien. Si l’instrument ne fonctionne pas comme prévu, se reporter à la liste suivante jusqu’à ce que le problème soit résolu.

1. Les conducteurs de test ne sont pas complètement enfoncés dans les

bornes d’entrée.

2. Les pointes des conducteurs de test, ou les connecteurs sont corrodés.

3. La pile est déchargée et doit être remplacée.

4. Un conducteur de test est endommagé.

5. L’instrument de test à besoin de service.

Page 54

Risques de choc électrique : Le contact avec des circuits sous tension peut

causer des blessures graves ou la mort.

Ne pas tenter de mesurer plus de 1000 V CC ou de 750 V CA. Un choc électrique peut en résulter.

Mesure de voltage

1. Brancher le conducteur de test noir sur la borne COM. Brancher le

conducteur de test rouge sur la borne VΩ .

2. Tourner le commutateur de sélection sur V (pour CA) ou sur V

(pour CC).

3. Connecter les conducteurs de test sur le circuit ou l’élément et lire

l’affichage.

Page 55

93-97 / 00220

Risques de choc électrique : Le contact avec des circuits sous tension peut

causer des blessures graves ou la mort.

Mesure de courant

Ne pas changer la position du commutateur sélecteur pendant que les conducteurs de test sont branchés sur un composant ou un circuit. Le multimètre peut être endommagé.

Page 56

Mesure de courant (suite)

1. Arrêter et verrouiller l’alimentation électrique.

2. Ouvrir la dérivation du circuit où le courant doit être mesuré.

3. Brancher le conducteur de test noir sur la borne COM.

4. Brancher le conducteur de test rouge sur la borne A (pour mesurer le

courant entre 320 mA et 10 A) ou sur la borne µAmA (pour mesurer courant jusqu’à 320 mA).

5. Tourner le commutateur de sélection sur :

• A (pour mesures jusqu’à 10 A)

• mA (pour mesures jusqu’à 30 mA)

• µA (pour mesures jusqu’à 300 µA)

6. Appuyer sur AC/DC (CC/CA) pour sélectionner le courant CC ou CA.

L’icône DC ( ) ou l’icône AC ( ) apparaît.

7. Connecter les conducteurs de test sur le circuit.

8. Appliquer le courant au circuit et lire l’affichage.

Notes :

• Si la résolution du relevé n’est pas satisfaisante, couper le courant du circuit et passer à la plage inférieure. Remettre le courant et lire l’affichage. Répéter ce procédé jusqu’à ce que la résolution soit satisfaisante.

• Pour des relevés de moins de 300 mA, brancher le conducteur de test rouge sur la borne µAmA.

9. Couper le courant et débrancher le multimètre du circuit.

Page 57

93-97 / 00220

Mesure de résistance

Ne pas connecter le multimètre sur une source de voltage ou de courant quand le commutateur sélecteur est sur la position Ω. Le multimètre peut être endommagé.

1. Arrêter et verrouiller l’alimentation électrique. S’assurer que tous les condensateurs sont complètement déchargés. Il ne doit pas y avoir de voltage.

2. Brancher le conducteur de test noir sur la borne COM. Brancher le conducteur de test rouge sur la borne VΩ .

3. Tourner le commutateur sélecteur sur Ω.

4. Connecter ensemble les pointes des conducteurs de test. Prendre note de la résistance du conducteur de test.

5. Connecter les conducteurs de test sur l’élément ou le circuit. Lire l’affichage. Soustraire la résistance du conducteur de test trouvée à l’étape 4 pour connaître la résistance réelle de l’élément ou du circuit.

Page 58

Vérification de continuité

Ne pas connecter le multimètre sur une source de voltage ou de courant quand le commutateur sélecteur est sur la position . Le multimètre peut être endommagé.

1. Arrêter et verrouiller l’alimentation électrique. S’assurer que tous les condensateurs sont complètement déchargés. Il ne doit pas y avoir de voltage.

2. Brancher le conducteur de test noir sur la borne COM. Brancher le conducteur de test rouge sur la borne VΩ .

3. Tourner le commutateur sélecteur sur .

4. Appuyer sur . Les icônes et Ω apparaissent.

5. Connecter les conducteurs de tests sur le circuit. Le bipeur se fait entendre si la résistance du circuit est de moins de 50Ω.

Page 59

93-97 / 00220

Vérification de diode

Ne pas connecter le multimètre sur une source de voltage ou de courant quand le commutateur sélecteur est sur la position . Le multimètre peut être endommagé.

1. Arrêter et verrouiller l’alimentation électrique. S’assurer que tous les condensateurs sont complètement déchargés. Il ne doit pas y avoir de voltage.

2. Brancher le conducteur de test noir sur la borne COM. Brancher le conducteur de test rouge sur la borne VΩ .

3. Tourner le commutateur sélecteur sur .

4. Appuyer sur . L’icône apparaît.

5. Connecter les conducteurs de tests sur la diode. L’affichage normal pour une diode en bon état est approximativement comme suit :

Note : Un relevé de polarisation directe de 000 (court-circuit) ou OL indique

que la diode est défectueuse. Une lecture de polarisation inverse de 000 (court-circuit) ou d’une

valeur numérique quelconque indique que la diode est défectueuse.

Diode au germanium Diode au silicium Polarisation directe 0,025 volts - 0,45 volts 0,40 volts - 0,90 volts Polarisation inverse OL OL

Page 60

Voltage CC

Plage Résolution Précision Protection survoltage

300mV 100µV

3V 1mV 1100 V CC ou

30V 10mV ±(0,5% + 2 chiffres) 1100 V de crête à crête

300V 100mV

1000V 1V

Impédance d’entrée : 10 MΩ

Voltage CA

3V 1mV ±(1,3% relevé + 5 chiffres)*

30V 10mV 1100 V CC ou 300V 100mV ±(1,3% relevé + 5 chiffres) 1100 V de crête à crête 750V 1V 40Hz à 500Hz

Impédance d’entrée : 10 MΩ<100pF * Réponse de fréquence : 40Hz-300Hz pour plage 3V

Page 61

93-97 / 00220

Courant CC

Plage Résolution Précision Charge totale

de voltage

300µA 0,1µA ±(1% relevé + 2 chiffres) 200mV maxi.

3mA 1µA ±(1,2% relevé + 2 chiffres) 2V maxi.

30mA 10µA ±(1% relevé + 2 chiffres) 200mV maxi.

300mA 0,1mA ±(1,2% relevé + 2 chiffres) 2V maxi.

10A 10mA ±(1,2% relevé + 3 chiffres) 2V maxi.

Protection de surcharge : Fusible instantané 1A/500V pour entrée µAmA. 10A/500V pour entrée A.

Courant CA

300µA 0,1µA 200mV maxi.

3mA 1µA ±(1,5% relevé + 3 chiffres) 2V maxi.

30mA 10µA 200mV maxi.

300mA 0,1mA ±(2% relevé + 3 chiffres) 2V maxi.

10A 10mA ±(2,5% relevé + 5 chiffres) 2V maxi.

Protection de surcharge : Fusible instantané 1A/500V pour entrée µAmA. 10A/500V pour entrée A.

Réponse de fréquence : 40Hz-500Hz

Page 62

Résistance

Plage Résolution Précision Protection survoltage

300Ω 0,1Ω±(1,2% relevé + 4 chiffres)

3KΩ 1Ω

30KΩ 10Ω±(1% relevé + 2 chiffres) 500V CC ou

300KΩ 100Ω 500 V RMS

3MΩ 1KΩ±(1,5% relevé + 3 chiffres)

30MΩ 10KΩ±(2,5% relevé + 5 chiffres) Voltage circuit ouvert : 1,3V approximatif

Vérification de diode et de continuité

Plage Résolution Précision Courant de Voltage maxi

test maxi circuit ouvert

1mV ±(1,5% relevé 1,5mA 3,3V

+ 5 chiffres)* Protection de surcharge : maximum 500V CA/CC RMS. Continuité : Le bipeur se fait entendre quand la résistance est de moins

de 50Ω. * Pour 0,4V-0,8V.

Page 63

93-97 / 00220

Spécifications

Affichage : LCD (à cristaux liquides)

• chiffres de 3-1/2 avec relevé maximum de 3200

• graphique à barres de 65 segments

• icônes

Précision : à température de 23°C±5°C = ±(% de relevé + nombre

de chiffres) (à moins de 75% d’humidité relative) à température de 73,4°F±9°F = ±(% de relevé + nombre

de chiffres) (à moins de 75% d’humidité relative)

Indication de polarité : positive implicite, négative indiquée Indication de surportée : OL ou -OL Indication de pile faible :

Prélèvement : numérique : 2 fois par seconde

graphique à barres analogique : 12 fois par secondes

Protection de surcharge : fusible instantané de 1A/500V pour entrée µAmA

fusible de 10A/500V pour entrée A

Arrêt automatique : Environ 10 minutes après dernière commutation ou

changement de fonction.

Température opérationnelle :

de 0 à 40°C (de 32 à 104°F)

Température de remisage :

de -20 à 60°C (de -4 à 140°F)

Coefficient de température :

0,15 x (précision spécifique)/°C, <18°C ou >28°C 0,083 x (précision spécifique)/°F, <64,4°F ou >82,5°F

Humidité relative : 0% - 80%

Besoins électriques : 2 piles AAA de 1,5 volts

Durée utile des piles : normalement 1000 heures (avec piles alcalines)

Dimensions : 84 x 175 x 31 mm (3,31 x 6,89 x 1,22 po) sans étui

95 x 192 x 50 mm (3,74 x 7,56 x 1,97 po) avec étui

Pièces de remplacement : Conducteurs de test (paire) - No. pièce Greenlee

500 0125.6

Etui de protection - No. pièce Greenlee 500 0411.5 Fusible : 1A/500V - No. pièce Greenlee 918 6844.0

Fusible : 10A/500V - No. pièce Greenlee 918 6843.2

Page 64

ENTRETIEN

Ne pas tenter de réparer cet instrument de test, il ne contient aucune pièce demandant du service.

Négliger d’observer ces précautions peut être la cause de blessures et peut endommager l’instrument.

Généralités

• Garder l’unité propre et sèche.

• Le nettoyer avec un chiffon humide. Laisser sécher complètement avant de l’utiliser.

Condition des piles

Le niveau des piles est bas quand

apparaît à l’affichage.

Remplacement des piles (Fig.2)

Déconnecter les conducteurs de test de l’article qui est en cours de test et mettre le multimètre à l’arrêt.

Débrancher les conducteurs des bornes avant. Retirer l’unité de son étui de protection.

2. Positionner le multimètre la face en bas sur une surface plate et propre.

Retirer les trois vis de l’arrière du boîtier.

3. Soulever la partie du dos du boîtier jusqu’à ce qu’il se dégage gentiment

de l’avant du boîtier, en haut vers l’affichage.

Dessus du

boîtier

Dos du boîtier

Porte-piles

Piles (2)

Fig. 2

Page 65

93-97 / 00220

4. Sortir le porte-piles hors du multimètre et retirer les piles avec

précautions.

5. Installer deux piles alcalines neuves AAA de 1,5 V. S’assurer que les

conducteurs ne seront pas pincés quand le boîtier sera réassemblé.

6. Réassembler le boîtier. S’assurer que tous les joints sont correctement en

place et que les deux encliquements en haut sont engagés. Replacer les vis et les serrer fermement. Ne pas surserrer.

Page 66

Remplacement du fusible (Fig.3)

Ne pas tenter de réparer cet instrument de test, il ne contientaucune pièce demandant du service.

Négliger d’observer ces précautions peut être la cause de blessures et peut endommager l’instrument.

IMPORTANT

Quand un remplacement est nécessaire, utiliser uniquement des fusibles de calibre correct. Voir la section Spécifications de ce manuel.

1. Suivre les étapes de 1 à 3 de

“Remplacement des piles”.

2. Après avoir dégagé le dos du

boîtier, retourner l’unité avec précautions et soulever l’avant du boîtier pour exposer la carte de circuit.

Ne pas retirer les vis de la carte de circuit.

3. Retirer le fusible défectueux

en forçant doucement sur l’une de ses extrémités et en glissant le fusible hors du porte-fusible.

Fusible

1A/500V

Fusible

10A/500V

Porte-piles

2 x 1,5V AAA

Carte de

circuit

Dos du boîtier

Dessus du boîtier

Fig. 3

Page 67

93-97 / 00220

4. Installer un fusible neuf de mêmes calibre et puissance. Vérifier que le

fusible neuf soit centré dans le porte-fusible.

5. Vérifier le commutateur rotatif et l’interrupteur de la carte de circuit -

tous deux doivent être en position OFF (ARRÊT).

6. Replacer la carte de circuit et le dessus du boîtier. Retourner l’unité.

S’assurer que les conducteurs de piles ne seront pas pincés quand le boîtier est réassemblé. Réassembler les deux moitiés du boîtier ; s’assurer que tous les joints sont correctement en place et que les deux encliquements en haut sont engagés. Replacer les vis et les serrer fermement. Ne pas surserrer.

Page 68

Garantie limitée à vie

Greenlee garantit au premier acheteur de ces produits à utiliser, que ces produits sont sans défauts de main d’oeuvre et de matières premières pour le temps de leur durée utile, sauf usure normale et abus. Cette garantie est sujette aux mêmes termes et conditions contenus dans la garantie standard de Greenlee limitée à un an. Pour les réparations de tous les instruments de test, expédier l’unité en port payé à :

Greenlee Textron 4411 Boeing Drive Rockford, IL 61109-2932 U.S.A.

Marquer tous les colis : Attention TEST INSTRUMENT REPAIR. Pour les articles qui ne sont pas couverts par la garantie (tombés, mauvais usage etc.) le coût de réparation sera disponible sur demande.

NOTE : Avant de renvoyer tout instrument de test, veuillez vérifier les piles

remplaçables ou vous assurer que les piles sont en pleine charge.

Printed in the U.S.A.

Greenlee Textron / Subsidiary of Textron Inc.

4455 Boeing Drive, Rockford, IL 61109-2988 USA

Customer Service (International): 815/397-7070 • Fax: 815/397-1391

Customer Service (North America): 800/435-0786

Fax: 800/451-2632, 815/397-1865

Canada Fax: 800/524-2853
