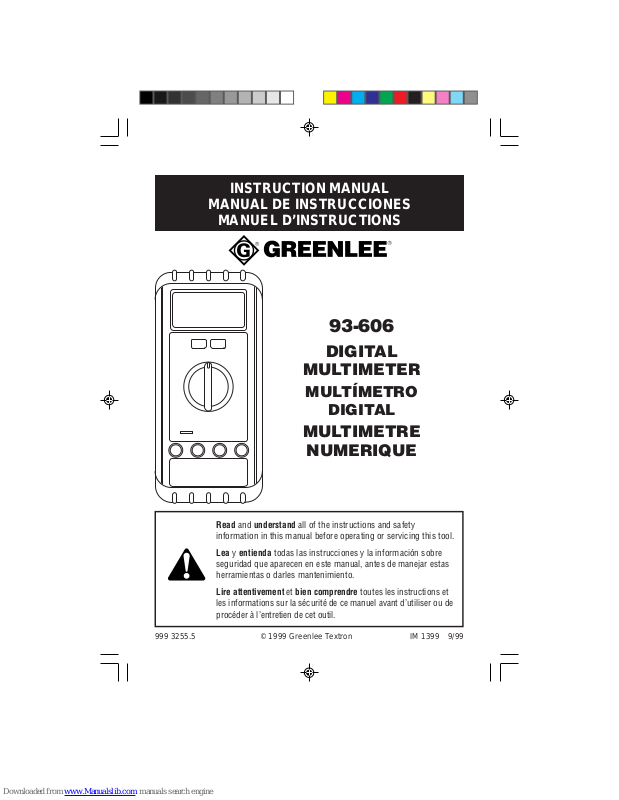

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

93-606

DIGITAL

MULTIMETER

MULTÍMETRO

DIGITAL

MULTIMETRE

NUMERIQUE

999 3255.5 © 1999 Greenlee Textron IM 1399 9/99

Read and understand all of the instructions and safety
information in this manual before operating or servicing this tool.

Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.

Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d’utiliser ou de
procéder à l’entretien de cet outil.

Description

The Greenlee 93-606 Digital Multimeter is a hand-held testing device with the following
measurement capabilities: AC and DC voltage, AC and DC current, frequency, and resistance.
It also checks diodes and transistors, and verifies continuity.

Safety

Safety is essential in the use and maintenance of Greenlee tools and equipment. This
instruction manual and any markings on the tool provide information for avoiding hazards and
unsafe practices related to the use of this tool. Observe all of the safety information provided.

Purpose

This instruction manual is intended to familiarize all personnel with the safe operation and
maintenance procedures for the Greenlee 93-606 Digital Multimeter.

Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.

and are registered trademarks of Greenlee Textron.

2

KEEP THIS MANUAL

Important Safety Information

SAFETY ALERT SYMBOL

This symbol is used to call your attention to hazards or unsafe practices which could
result in an injury or property damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word provides information for
preventing or avoiding the hazard.

Immediate hazards which, if not avoided, WILL result in severe injury or death.

Hazards which, if not avoided, COULD result in severe injury or death.

Hazards or unsafe practices which, if not avoided, MAY result in injury or property
damage.

93-606

Read and understand this material before operating or servicing
this equipment. Failure to understand how to safely operate this
tool can result in an accident causing serious injury or death.

3

Important Safety Information

Electric shock hazard:
Contact with live circuits can result in severe injury or death.

Electric shock hazard:

• Do not use the unit if it is wet or damaged.

• Use test leads or accessories that are appropriate for the application. See the
category and voltage rating of the test lead or accessory.

• Inspect the test leads or accessory before use. They must be clean and dry, and the
insulation must be in good condition.

Failure to observe these warnings can result in severe injury or death.

Electric shock hazard:

• Do not apply more than the rated voltage between any two input terminals, or
between any input terminal and earth ground.

• Do not contact the test lead tips or any uninsulated portion of the accessory.

Failure to observe these warnings can result in severe injury or death.

4

Important Safety Information

• Do not operate with the case open.

• Before opening the case, remove the test leads from the circuit and shut off the unit.

Failure to observe these warnings can result in severe injury or death.

The fuse is an integral part of the overvoltage protection. When fuse replacement is
necessary, see Specifications for the correct type, size and capacity. Using any other
type of fuse will void the overvoltage protection rating of the unit.

Failure to observe this warning can result in severe injury or death.

Do not change the measurement function while the test leads are connected to a
component or circuit.

Failure to observe this precaution can result in injury and can damage the unit.

93-606

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity.
See Specifications.

Failure to observe these precautions can result in injury and can damage the unit.

5

Important Safety Information

Unless measuring voltage, current or frequency, shut off and lock out power. Make
sure that all capacitors are discharged. Voltage must not be present.

Set the selector and connect the test leads so that they correspond to the intended
measurement. Incorrect settings or connections can result in a blown fuse.

Using this unit near equipment that generates electromagnetic interference can result
in unstable or inaccurate readings.

6

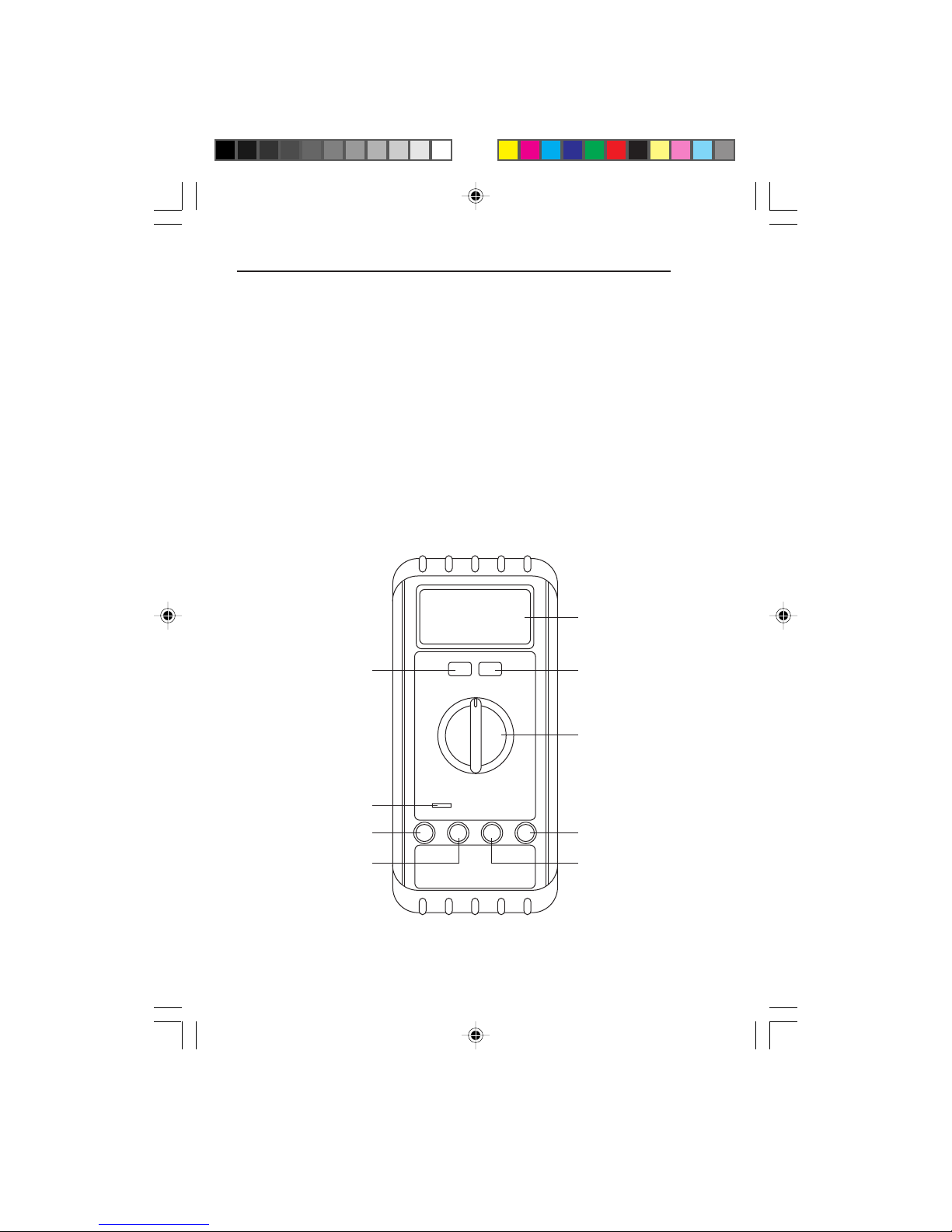

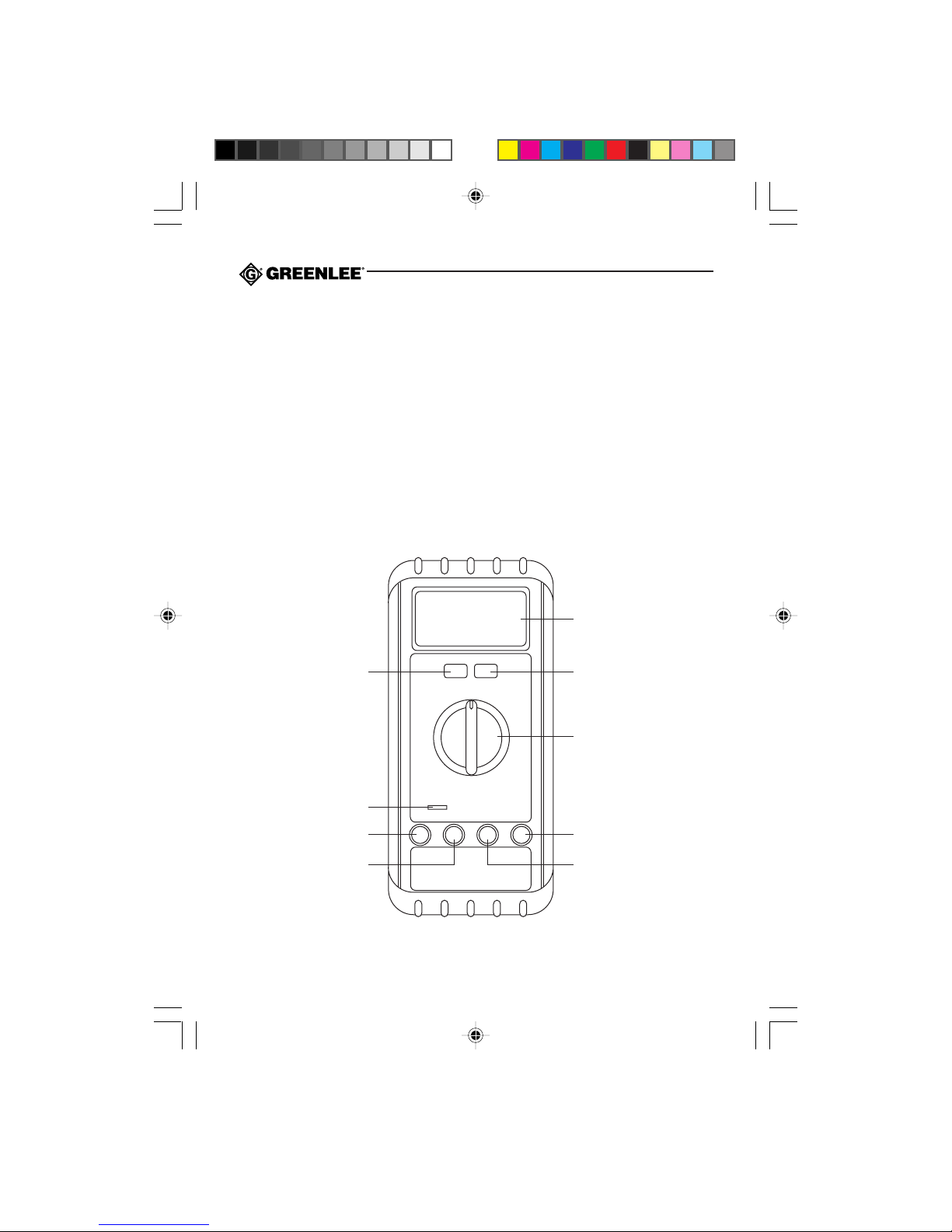

Identification

1. Display LCD

2. D-H Press momentarily to hold the present value on the display

3. MAX Press momentarily to hold the maximum value on the display

4. Selector Selects a function or turns power OFF

5. VΩ Positive input terminal for all measurements EXCEPT current

6. COM Negative, common or ground input terminal for all measurements

7. mA Positive input terminal for low current measurements

8. 10 A Positive input terminal for high current measurements

9. hFE Input terminals for transistor check

1

93-606

2

9

8

7

3

4

5

6

7

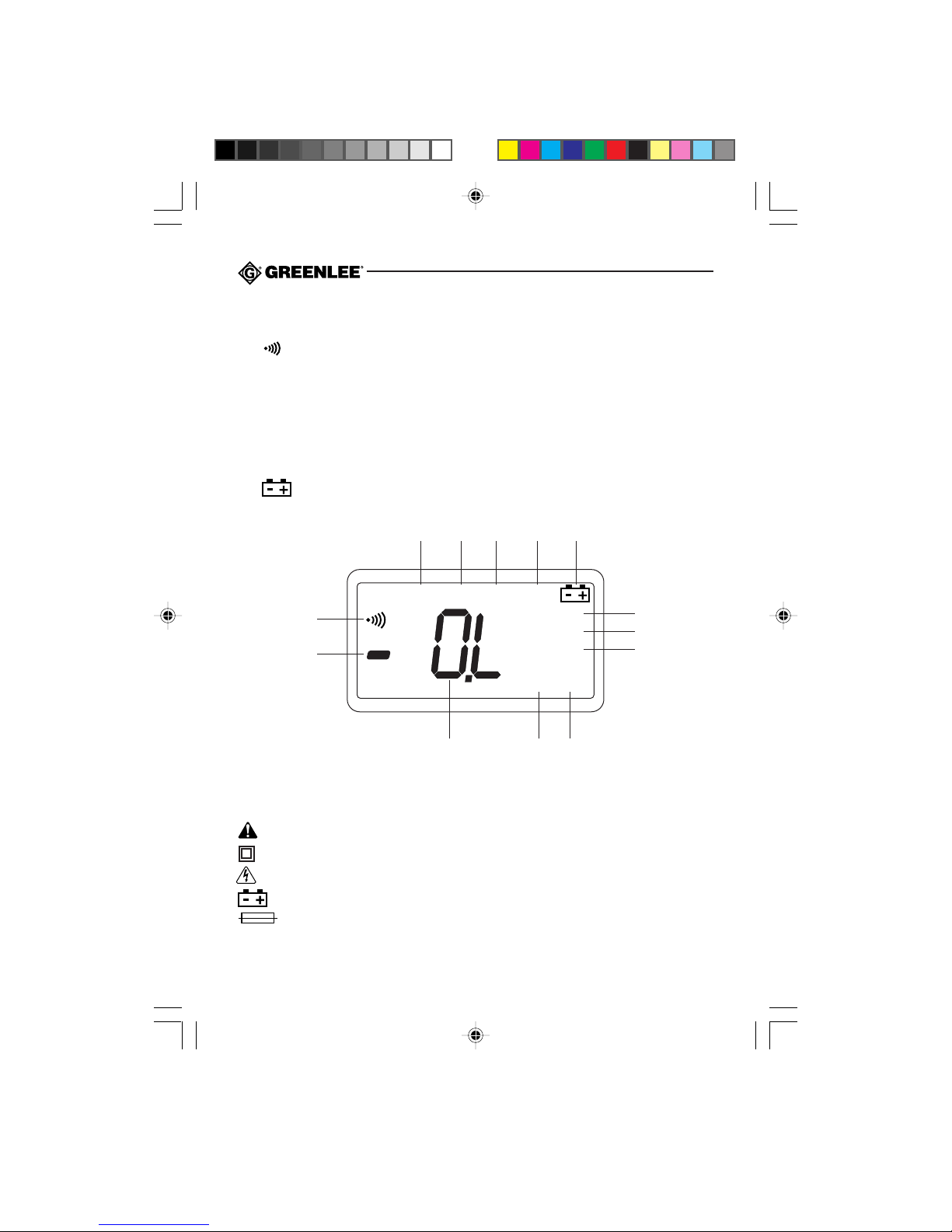

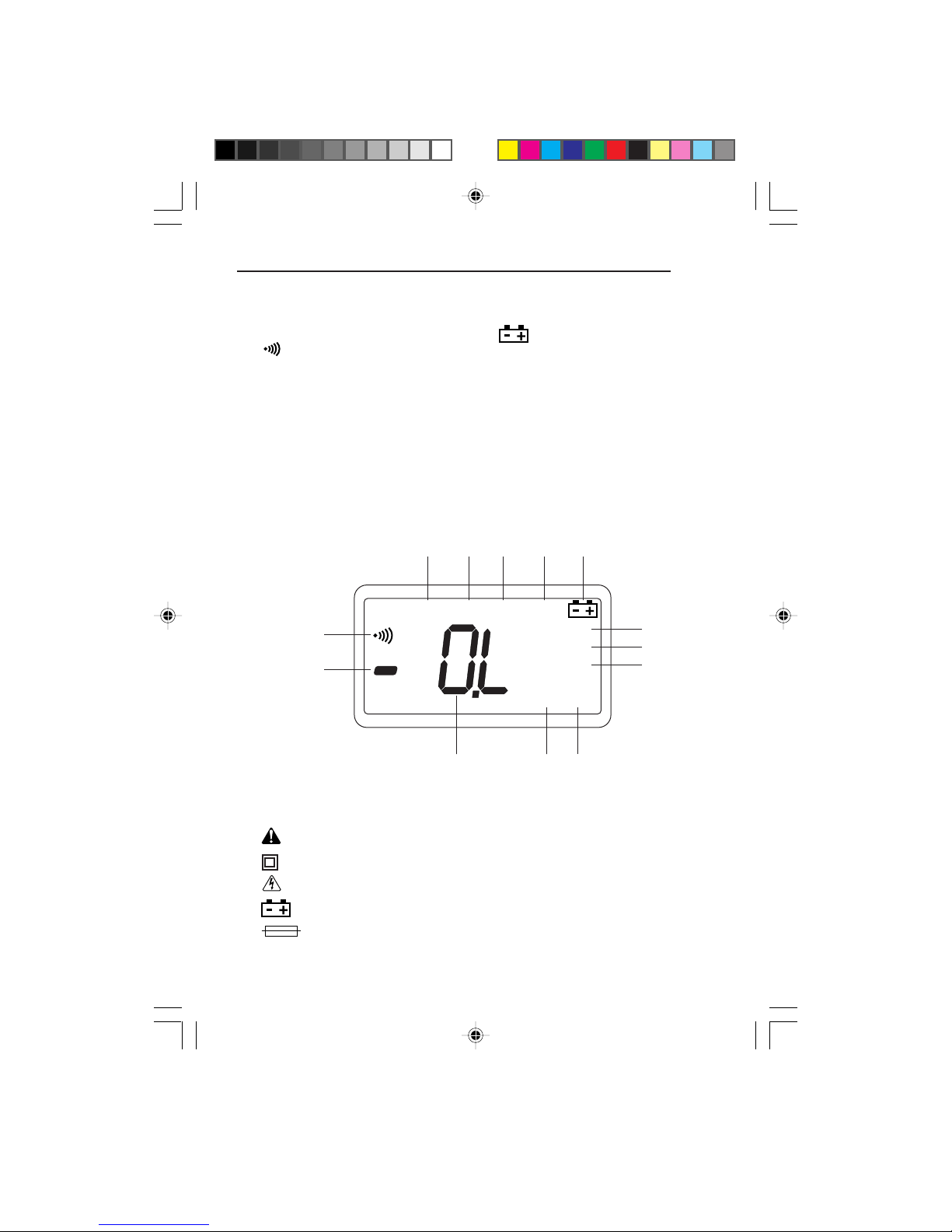

Display Icons

10. – Polarity Indicator

11. Continuity

12. MHz Megahertz (frequency,
106 cycles per second)

13. KHz Kilohertz (frequency,
103 cycles per second)

14. D-H Hold function is enabled.

15. MAX MAX function is enabled.

16. Low Battery

12

17. mV millivolts (10–3 x volts)

18. V Volts

19. KΩ Kilohms (103 x ohms)

20. Ω Ohms

21. MΩ Megohms (106 x ohms)

22. mA milliamps (10–3 x amps)

23. µA Microamps (10–6 x amps)

24. OL Overload

13 14

15 16

11

10

Symbols on the Unit

Read the instruction manual.
Double Insulation
Risk of Electric Shock
Battery
Fuse

8

KHz

MAX

D-HMHz

mV V
KΩ Ω

MΩ

µAmA

24 23 22

17–18
19–20
21

93-606

Operation

1. See the Settings Table. Set the selector to the proper setting and connect the test leads to

the meter. Start with the highest measurement range.

Settings Table

To measure set the selector

this value … to this symbol …

Continuity* Ω VΩ COM

Current (AC)

10 A Range

Current (AC)

Other Ranges

Current (DC)

10 A Range

Current (DC)

Other Ranges

Diode (no icon) VΩ COM

Frequency Hz KHz or MHz VΩ COM

Resistance ΩΩ, KΩ, or MΩ VΩ COM

Voltage (AC) V V or mV VΩ COM

Voltage (DC) V V or mV VΩ COM

Transistor Gain** PNP or NPN (no icon) N/A N/A

*Tone and symbol on display indicate continuity. Threshold is approximately 80 Ω.

**Insert the legs of the transistor (emitter, base and collector) so they correspond to the

terminals (E, B and C).

A (no icon) A COM

A µA, mA, or no icon mA COM

A (no icon) A COM

A µA, mA, or no icon mA COM

this icon will connect and connect

appear on the red the black

the display … lead to … lead to …

2. See Typical Measurements for specific measurement instructions.

3. Test the unit on a known functioning circuit or component.

• If the unit does not function as expected on a known functioning circuit, replace the
battery and/or fuses.

• If the unit still does not function as expected, send the unit to Greenlee for repair.

4. Take the reading from the circuit or component to be tested. If the resolution is not
satisfactory, remove the meter from the circuit and change to the next lower range.

9

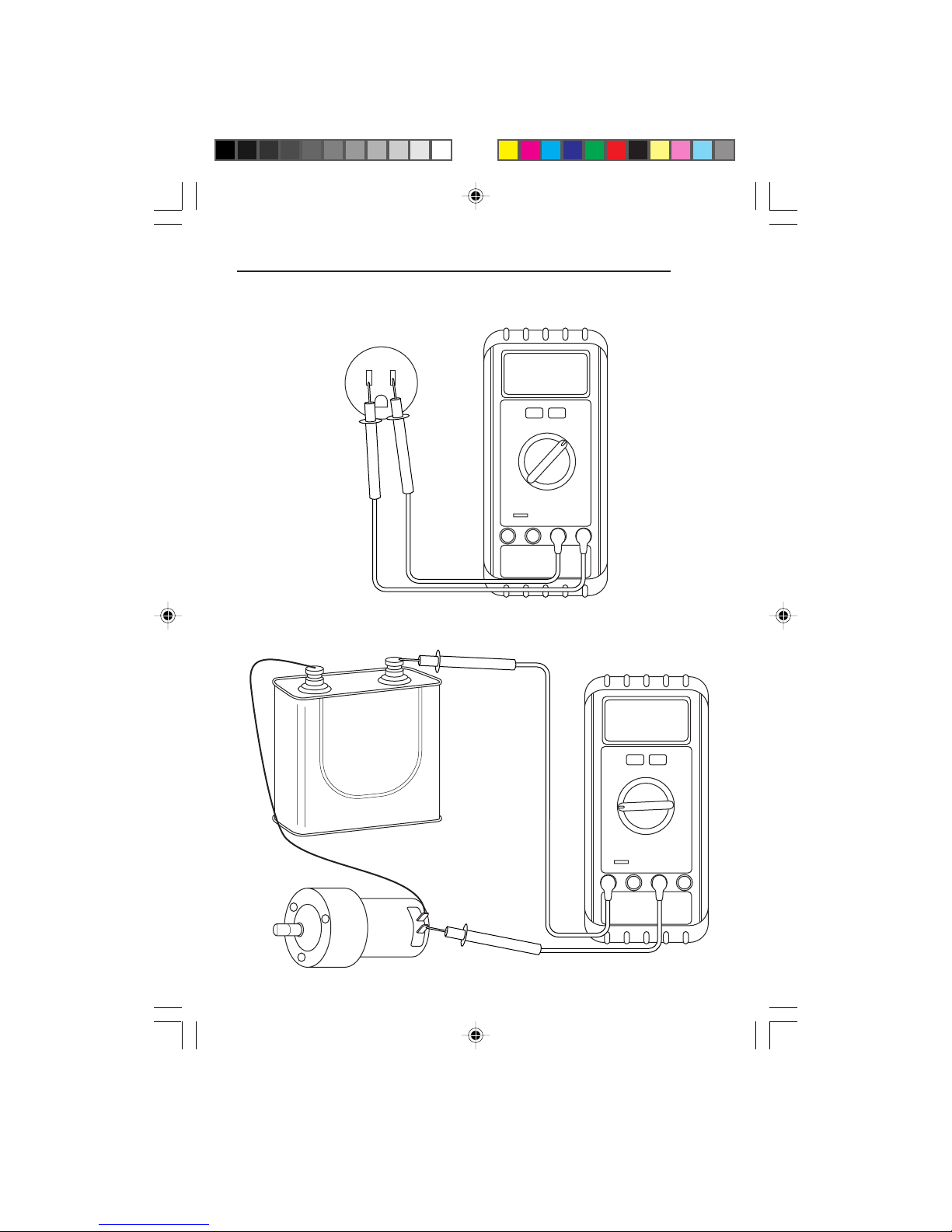

Typical Measurements

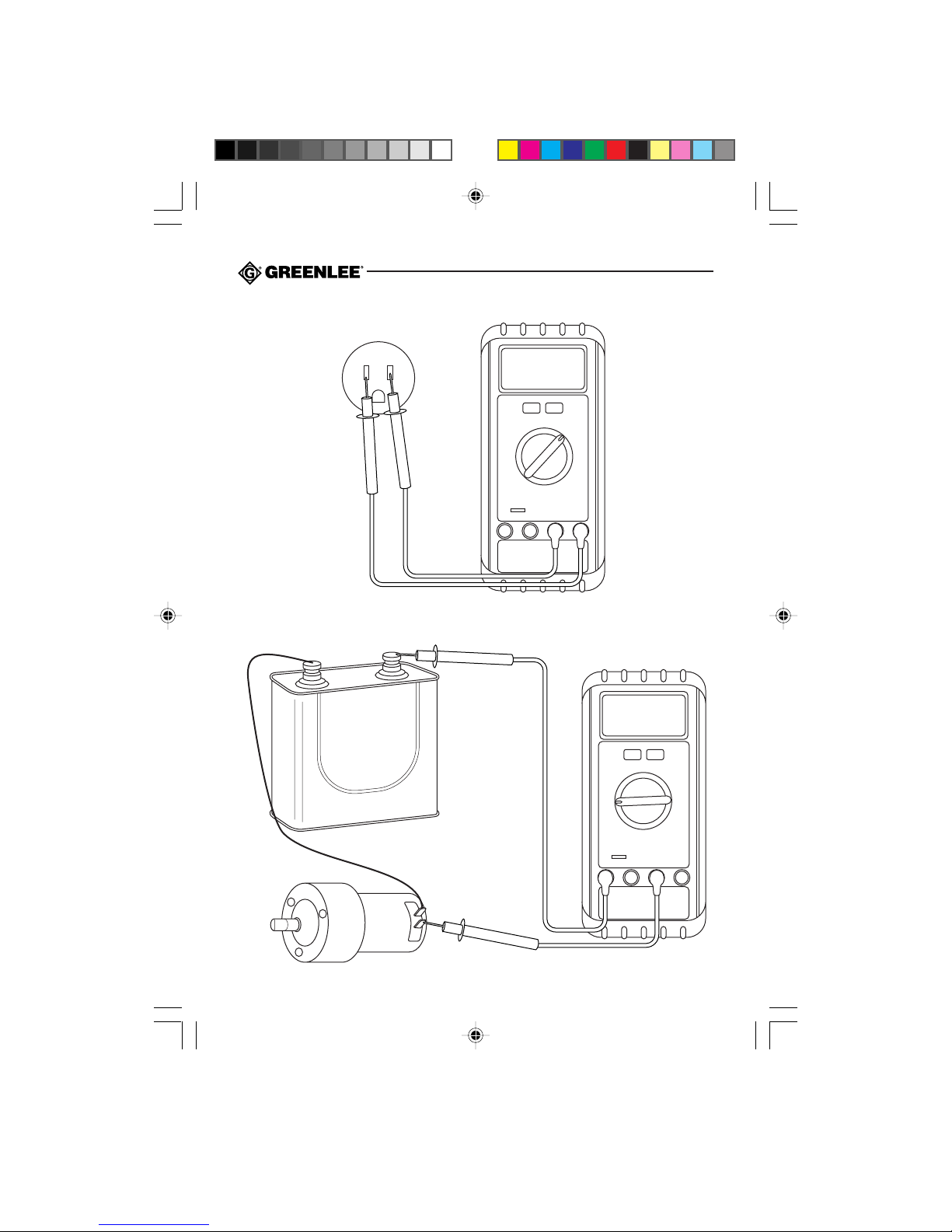

Voltage Measurement

Current Measurement

10

Typical Measurements

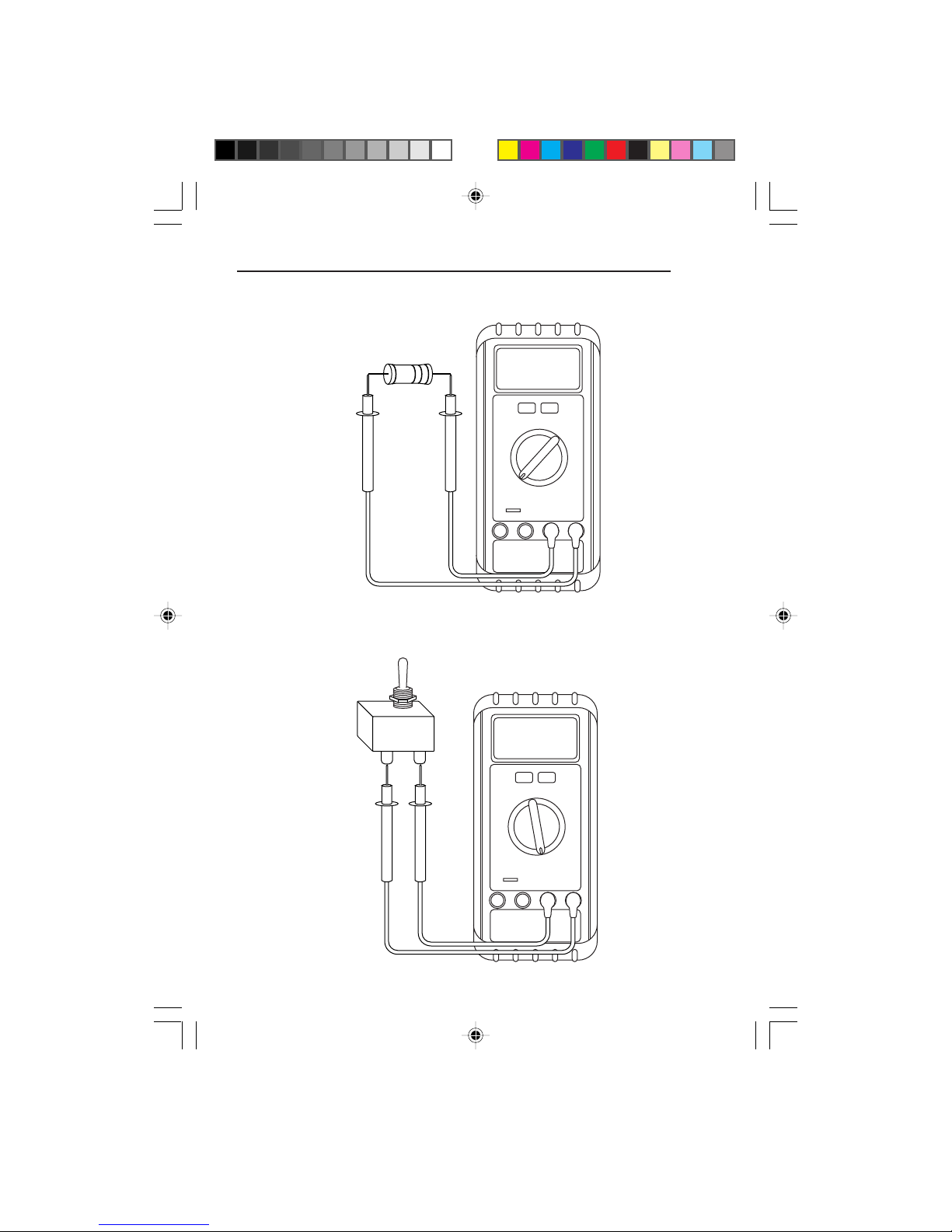

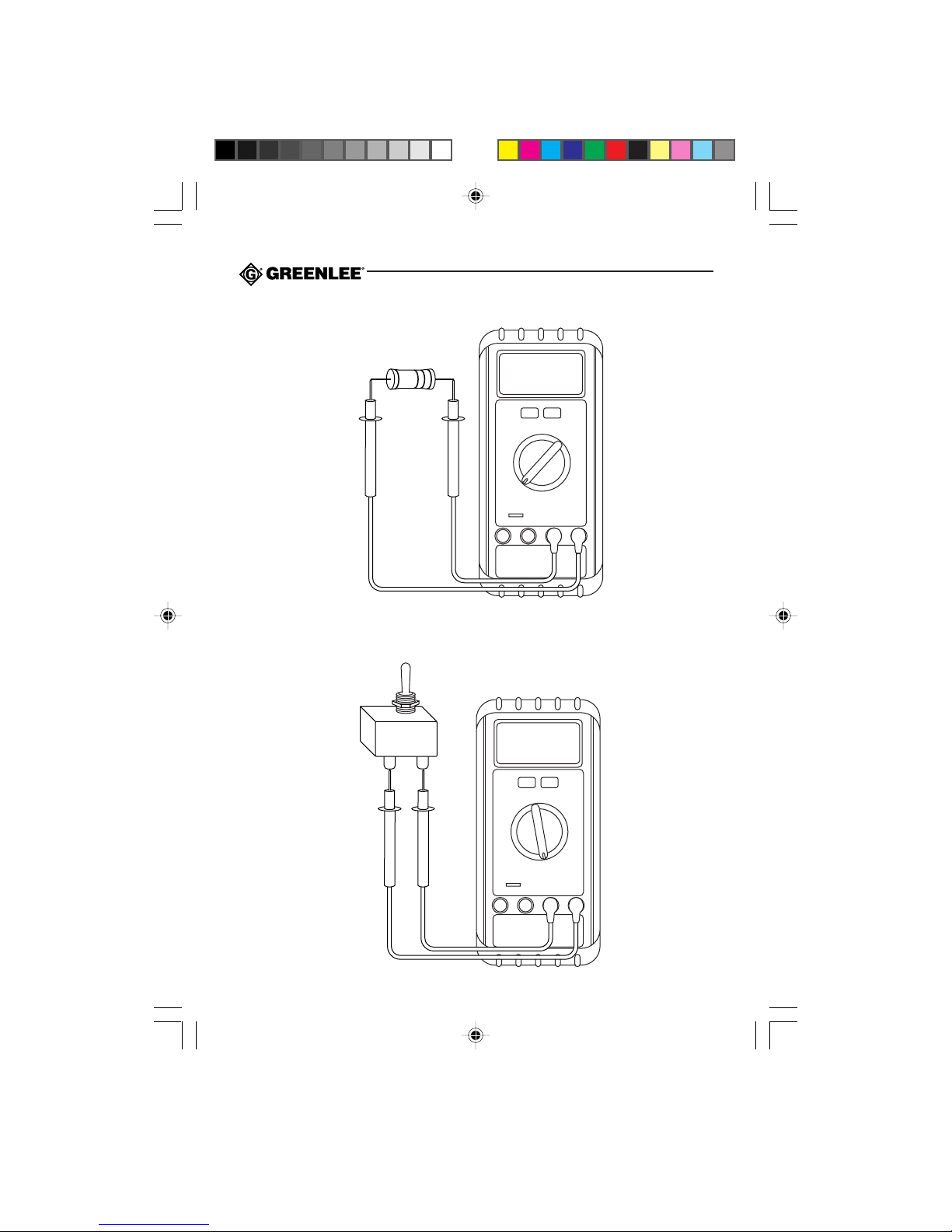

Resistance Measurement

Continuity Check

93-606

11

Typical Measurements

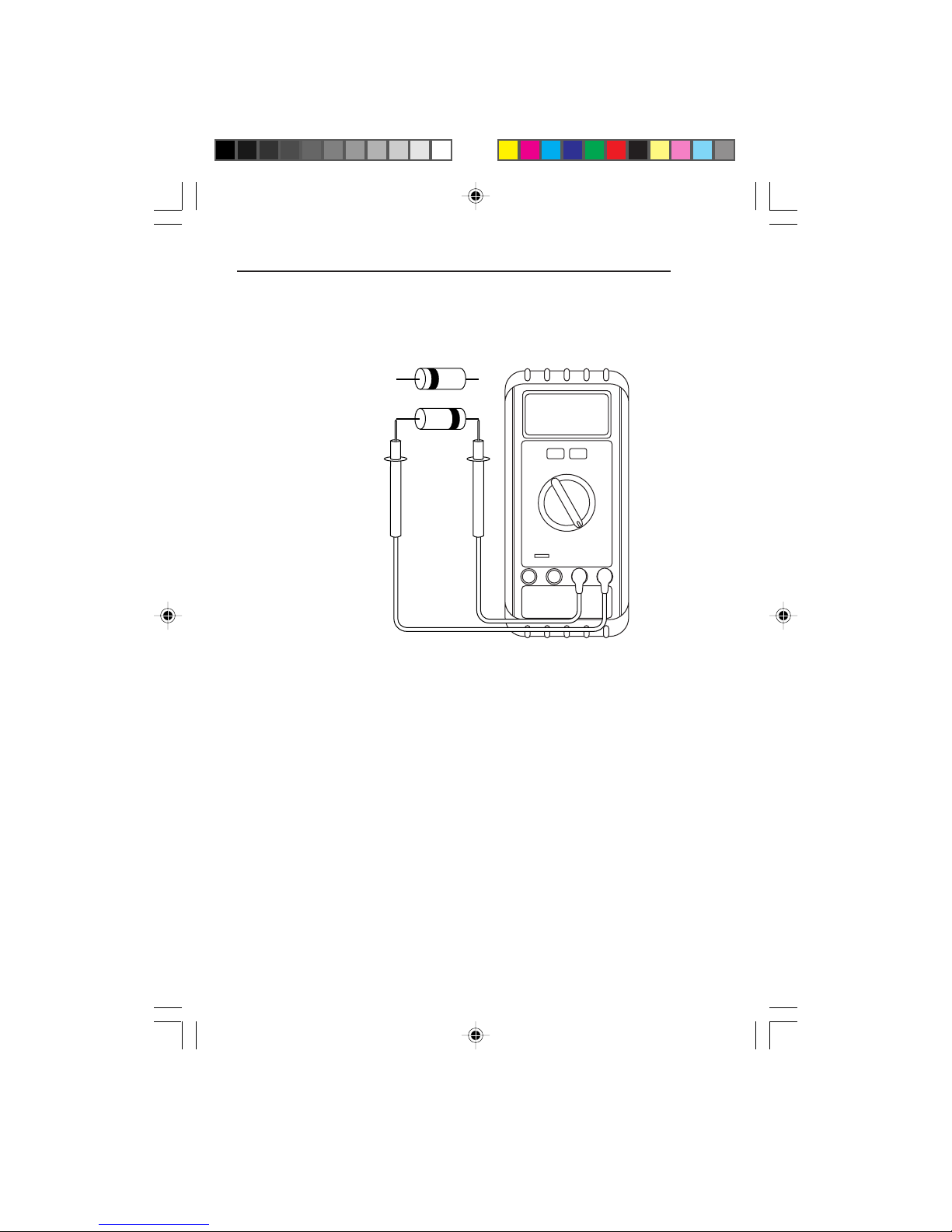

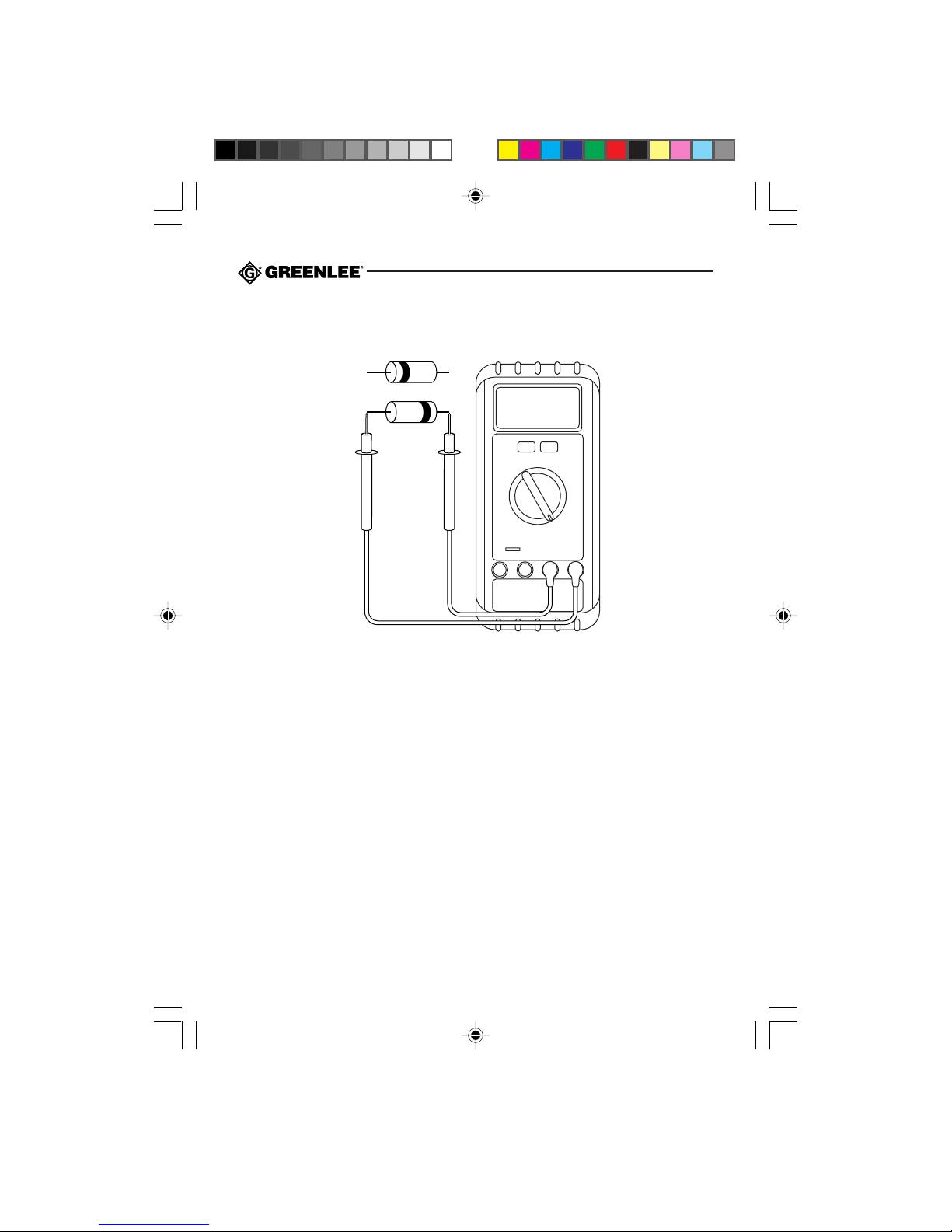

Diode Measurement

Reverse Bias

Forward Bias

12

Accuracy

See the Specifications section for operating conditions and temperature coefficient.
Accuracy is specified as follows: ± (a percentage of the reading + a fixed amount)

at 23 °C ± 5 °C (73.4 °F ± 9 °F), 0% to 80% relative humidity.

AC Current

Range Accuracy Frequency Range Burden Voltage

199.9 µA ± (1.5% + 0.4 µA)

1.999 mA ± (1.5% + 0.004 mA) < 0.7 V

19.99 mA ± (1.5% + 0.04 mA) 40 Hz to 500 Hz

199.9 mA ± (1.5% + 0.4 mA)

10.00 A* ± (2.5% + .04 A) < 0.3 V

*Duty Cycle: 60 seconds on, 5 minutes off

DC Current

Range Accuracy Burden Voltage

199.9 µA ± (1.2% + 0.1 µA)

1.999 mA ± (1.2% + 0.001 mA) < 0.7 V

19.99 mA ± (1.2% + 0.01 mA)

199.9 mA ± (1.2% + 0.1 mA)

10.00 A* ± (2.0% + 0.03 A) < 0.3 V

*Duty Cycle: 60 seconds on, 5 minutes off

AC Voltage

Range Accuracy Frequency Range Input Impedance

199.9 mV ± (1.2% + 0.4 mV)

1.999 V ± (1.2% + 0.004 V)

19.99 V ± (1.2% + 0.04 V) 40 Hz to 500 Hz 10 MΩ

199.9 V ± (1.2% + 0.4 V)
600 V ± (1.5% + 4 V)

93-606

DC Voltage

Range Accuracy Input Impedance

199.9 mV ± (0.5% + 0.1 mV)

1.999 V ± (0.8% + 0.001 V)

19.99 V ± (0.8% + 0.01 V) 10 MΩ

199.9 V ± (0.8% + 0.1 V)
600 V ± (0.8% + 1 V)

13

Accuracy (cont’d)

Resistance

Range Accuracy Typical Open Circuit Voltage

199.9 Ω± (1.2% + 0.4 Ω) 3.2 VDC

1.999 kΩ± (1.0% + 0.002 kΩ)

19.99 kΩ± (1.0% + 0.02 kΩ)

199.9 kΩ± (1.0% + 0.2 kΩ) > 0.3 VDC

1.999 MΩ± (1.0% + 0.002 MΩ)

20.00 MΩ± (2 % + 0.05 MΩ)

Frequency

Range Accuracy

1.999 kHz ± (0.8% + 0.003 kHz)

19.99 kHz ± (0.8% + 0.03 kHz)

199.9 kHz ± (0.8% + 0.3 kHz)

1.999 MHz ± (0.8% + 0.003 MHz)

15.00 MHz ± (0.8% + 0.03 MHz)

Sensitivity:

10 kHz to 1 MHz: 2 Volts RMS
1 MHz to 15 MHz: 5 Volts RMS

Diode Test

Open Circuit Voltage: 3.2 VDC (maximum)
Test Current (Typical): 1.0 mA

Transistor Test

Measuring Range: 0 to 1000
Measurement Voltage: 3.2 VDC (maximum)
Test Current (Typical): 10 µA at the Base

Continuity

Tone indicates continuity. Threshold is approximately 80 Ω.
Resolution: 0.1 Ω
Open Circuit Voltage: 3.2 VDC (maximum)

14

Specifications

Display: 3-1/2–digit LCD (1999 maximum count)
Polarity: Automatic
Sampling Rate: 2.5 per second
Overload Protections:

Volts: 600 VAC RMS and 600 VDC
Amps:

A: 10 A/250 V F fuse, interrupting rating 200 A, 1/4" x 1-1/4"
mA: 0.5 A/250 V F fuse, interrupting rating 1500 A, 5 mm x 20 mm

Overvoltage Protection Categories:

VΩ Terminal: Category III, 300 VAC and 300 VDC; Category II, 600 VAC and 600 VDC
mA Terminal: Category III, 250 VAC and 250 VDC
A Terminal: Category III, 250 VAC and 250 VDC

Operating Conditions: 5 °C to 40 °C (41 °F to 104 °F) , 0 to 80% Relative Humidity

Elevation: 2000 m (6500’) maximum
Indoor use only

Storage Conditions: –10 °C to 60 °C (14 °F to 140 °F), 0 to 70% relative humidity

Remove battery
Pollution Degree: 2
Battery: 9-Volt battery (NEDA 1604, JIS 006P or IEC 6F22)

93-606

15

Battery Replacement

Before opening the case, remove the test leads from the circuit and shut off the unit.

Failure to observe this warning can result in severe injury or death.

1. Disconnect the unit from the circuit. Turn the unit OFF.

2. Remove the screw from the battery compartment cover.

3. Remove the battery compartment cover.

4. Replace the battery (observe polarity).

5. Replace the cover and screw.

Fuse Replacement

The fuse is an integral part of the overvoltage protection. When fuse replacement is

necessary, see Specifications for the correct type, size and capacity. Using any other

type of fuse will void the overvoltage protection rating of the unit.

Failure to observe this warning can result in severe injury or death.

1. Disconnect the unit from the circuit. Turn the unit OFF.

2. Remove the screw from the battery compartment cover. Remove the battery compartment

cover.

3. Remove the screws from the back cover. Remove the back cover.

4. Replace the fuse(s).

5. Replace the covers and screws.

16

93-606

Descripción

El Multímetro digital modelo 93-606 de Greenlee es un instrumento de verificación capaz de
efectuar los siguientes tipos de mediciones: tensión alterna y continua, corriente alterna y
continua, frecuencia y resistencia. Esta unidad es de bolsillo y cabe perfectamente en la palma
de la mano. También sirve para verificar diodos y transistores, así como continuidad.

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y
equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta le
ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados con su
uso. Siga toda la información sobre seguridad que se proporciona.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los
procedimientos de operación y mantenimiento seguros para el Multímetro digital modelo 93-606
de Greenlee.

Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita, previa solicitud.

y son marcas registradas de Greenlee Textron.

CONSERVE ESTE MANUAL

17

Importante Información sobre Seguridad

SÍMBOLO DE ALERTA
SOBRE SEGURIDAD

Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría
ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la
gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede evitar
o prevenir ese riesgo.

Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la
muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.

Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o
daños materiales.

18

Lea y entienda este documento antes de manejar esta
herramienta o darle mantenimiento. Utilizarla sin comprender
cómo manejarla de manera segura podría ocasionar un accidente
y, como resultado de éste, graves lesiones o incluso la muerte.

Importante Información sobre Seguridad

Peligro de electrocución:
El contacto con circuitos activados puede ocasionar graves

lesiones o incluso la muerte.

Peligro de electrocución:

• No utilice esta unidad si se encuentra mojada o dañada.

• Utilice cables de prueba y accesorios que sean apropiados para la aplicación que se va
a realizar. Consulte la información sobre categoría y voltaje nominal del cable de prueba
o el accesorio.

• Revise minuciosamente los cables de prueba o el accesorio, antes de utilizarlos.
Deberán estar limpios y secos, y su forro aislante deberá hallarse en buenas
condiciones.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

93-606

Peligro de electrocución:

• No aplique más del voltaje nominal entre dos terminales de entrada cualesquiera, o
entre una terminal de entrada cualquiera y una conexión a tierra.

• No toque las puntas de los cables de prueba ni ninguna parte del accesorio que
carezca de forro aislante.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

19

Importante Información sobre Seguridad

• No haga funcionar esta unidad con la caja abierta.

• Antes de abrir la caja, retire del circuito los cables de prueba y apague la unidad.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

El fusible es una parte integral para la protección contra sobretensión. Cuando sea
necesario reemplazarlo, consulte la sección “Especificaciones” para saber qué tipo,
tamaño y capacidad debe tener. Utilizar cualquier otro tipo de fusible anulará la
clasificación de protección de sobretensión de la unidad.

De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

No cambie la función de medición mientras los cables de prueba estén conectados a un
componente o circuito.

De no observarse esta precaución podrían sufrirse lesiones o daños a la unidad.

• No intente reparar esta unidad, ya que contiene piezas que deben recibir
mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura extrema ni a altos niveles de
humedad. Véase la sección “Especificaciones” en este manual.

De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.

20

Importante Información sobre Seguridad

A menos que vaya a medir tensión, corriente o frecuencia, apague y bloquee la energía.
Asegúrese de que todos los condensadores estén totalmente sin carga. No debe haber
tensión alguna.

Coloque el interruptor de selección y conecte los cables de prueba de modo que
correspondan al tipo de medición que se desea efectuar. Si se colocan o se conectan
incorrectamente puede quemarse un fusible.

Al utilizar esta unidad cerca de equipo que genere interferencia electromagnética quizá se
obtenga una lectura inexacta e inestable.

93-606

21

Identificación

1. Pantalla Cristal líquido (LCD)

2. D-H Oprima momentáneamente para retener en pantalla el valor

3. MAX Oprima momentáneamente para retener en pantalla el valor máximo.

4. Interruptor Selecciona una función o apaga (OFF) la unidad
de selección

5. VΩ Terminal de entrada positiva para todo tipo de mediciones EXCEPTO corriente

6. COM Terminal de entrada a tierra, común o negativa, para todo tipo de mediciones

7. mA Terminal de entrada positiva para mediciones de corriente baja

8. 10 A Terminal de entrada positiva para mediciones de corriente alta

9. hFE Terminales de entrada para verificación de transistores

que aparece en ese momento.

1

22

2

9

8

7

3

4

5

6

Iconos de la pantalla

10. – Indicador de polaridad

11. Continuidad

12. MHz Megaherzios (frecuencia,

106 ciclos por segundo)

13. KHz Kiloherzios (frecuencia,

103 ciclos por segundo)

14. D-H Se activa la función “Hold”

(retención de datos en
pantalla).

15. MAX Se activa la función “MAX”.

12

16. Pila baja

17. mV Milivoltios (10–3 x voltios)

18. V Voltios

19. KΩ Kiloohmios (103 x ohmios)

20. Ω Ohmios

21. MΩ Megohmios (106 x ohmios)

22. mA Miliamperios (10–3 x amperios)

23. µA Microamperios (10–6 x amperios)

24. OL Superposición de gamas

13 14

15 16

93-606

11

10

Símbolos en la unidad

Lea el manual de instrucciones

Doble forro aislante
Peligro de electrocución

Pila
Fusible

KHz

MAX

D-HMHz

mV V
KΩ Ω

MΩ

µAmA

24 23 22

17–18
19–20
21

23

Operación

1. Consulte la Tabla de valores. Coloque el interruptor de selección en el valor adecuado y
conecte los cables de prueba a la unidad. Empiece por la escala de medición más alta.

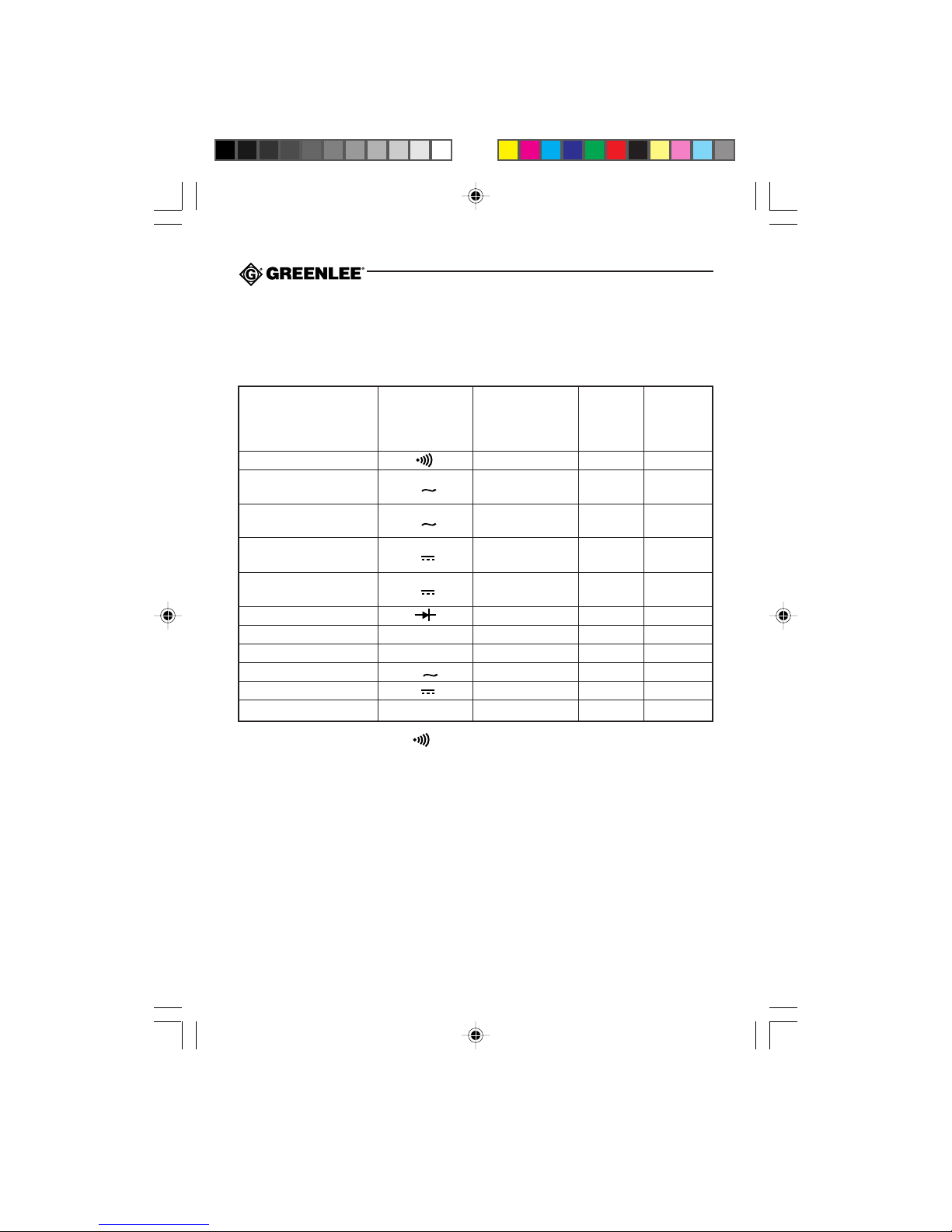

Tabla de valores

Para medir interruptor

este valor… de selección en

Continuidad* Ω VΩ COM

Corriente alterna (CA)

Escala de 10 A

Corriente alterna (CA)

Otras escalas

Corriente (CC)

Escala de 10 A

Corriente (CC)

Otras escalas

Diodo (sin icono) VΩ COM

Frecuencia Hz KHz o MHz VΩ COM

Resistencia ΩΩ, KΩ, o MΩ VΩ COM
Tensión (CA) V V o mV VΩ COM
Tensión (CC) V V o mV VΩ COM

Ganancia del transistor** PNP o NPN (sin icono) N/A N/A

*Si se emite un tono y el símbolo aparece en la pantalla es señal de continuidad. El umbral

es aproximadamente 80 Ω.

**Inserte las patas del transistor (emisor, base y colector) de modo que correspondan a las

terminales (E, B y C).

coloque el conecte

este símbolo...

A (sin icono) A COM

A µA, mA o sin icono mA COM

A (sin icono) A COM

A µA, mA o sin icono mA COM

este icono

aparecerá en

la pantalla …

el cable

de prueba

rojo a …

y el cable
de prueba

negro a …

2. Consulte la sección “Mediciones más comunes” en relación con las instrucciones
específicas para cada tipo de medición.

3. Pruebe la unidad en un circuito o componente que se sabe está funcionando perfectamente.

• Si la unidad no funciona como debería en un circuito que se sabe está funcionando

perfectamente, reemplace la pila y/o los fusibles.

• Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de que sea reparada.

4. Anote la lectura del circuito o componente que se está verificando. Si la resolución de la
lectura no es satisfactoria, desconecte el medidor del circuito y cambie a la siguiente escala
inferior.

24

Mediciones más comunes

Medición de tensión

Medición de corriente

93-606

25

Mediciones más comunes

Medición de resistencia

Verificación de continuidad

26

Mediciones más comunes

Medición de diodo

Polarización inversa

Reverse Bias

Polarización directa

Forward Bias

93-606

27

Precisión

Consulte la sección “Especificaciones” en relación con las condiciones de operación y el
coeficiente de temperatura.

La precisión se especifica de la siguiente manera: ± (un porcentaje de la lectura + una cantidad
fija) a 23°C ± 5°C (73,4°F ± 9°F), 0% a 80% de humedad relativa.

Corriente alterna (CA)

Escala Precisión Escala de frecuencia Tensión de carga

199,9 µA ± (1,5% + 0,4 µA)
1,999 mA ± (1,5% + 0,004 mA) < 0,7V
19,99 mA ± (1,5% + 0,04 mA) 40 Hz a 500 Hz
199,9 mA ± (1,5% + 0,4 mA)

10,00 A* ± (2,5% + 0,04 A) < 0,3V

*Régimen de trabajo: 60 segundos encendido, 5 minutos apagado

Corriente continua (CC)

Escala Precisión Tensión de carga

199,9 µA ± (1,2% + 0,1 µA)
1,999 mA ± (1,2% + 0,001 mA) < 0,7V
19,99 mA ± (1,2% + 0,01 mA)
199,9 mA ± (1,2% + 0,1 mA)

10,00 A* ± (2,0% + 0,03 A) < 0,3V

*Régimen de trabajo: 60 segundos encendido, 5 minutos apagado

Tensión de CA

Escala Precisión Escala de frecuencia Impedancia de entrada

199,9 mV ± (1,2% + 0,4 mV)

1,999V ± (1,2% + 0,004V)
19,99V ± (1,2% + 0,04V) 40 Hz a 500 Hz 10 MΩ
199,9V ± (1,2% + 0,4V)

600V ± (1,5% + 4V)

Tensión de CC

Escala Precisión Impedancia de entrada

199,9 mV ± (0,5% + 0,1 mV)

1,999V ± (0,8% + 0,001V)
19,99V ± (0,8% + 0,01V) 10 MΩ
199,9V ± (0,8% + 0,1V)

600V ± (0,8% + 1V)

28

Precisión (continuación)

Resistencia

Escala Precisión Tensión de circuito abierto típica

199,9 Ω± (1,2% + 0,4 Ω) 3,2V CC
1,999 kΩ± (1,0% + 0,002 kΩ)
19,99 kΩ± (1,0% + 0,02 kΩ)
199,9 kΩ± (1,0% + 0,2 kΩ) > 0,3V CC

1,999 MΩ± (1,0% + 0,002 MΩ)
20,00 MΩ± (2 % + 0,05 MΩ)

Frecuencia

Escala Precisión

1,999 kHz ± (0,8% + 0,003 kHz)
19,99 kHz ± (0,8% + 0,03 kHz)

199,9 kHz ± (0,8% + 0,3 kHz)
1,999 MHz ± (0,8% + 0,003 MHz)
15,00 MHz ± (0,8% + 0,03 MHz)

Sensitividad:

10 kHz a 1 MHz: 2 voltios eficaces
1 MHz a 15 MHz: 5 voltios eficaces

Verificación de diodo

Tensión de circuito abierto: 3,2V CC (máximo)
Corriente de prueba (típica): 1,0 mA

93-606

Prueba de transistores

Escala de medición: 0 a 1000
Tensión de medición: 3,2V CC (máximo)
Corriente de prueba (típica): 10 µA en la base

Continuidad

El tono es señal de continuidad. El umbral es aproximadamente 80 Ω.
Resolución: 0,1 Ω
Tensión de circuito abierto: 3,2V CC (máximo)

29

Especificaciones

Pantalla: Cristal líquido (LCD) de 3-1/2–dígitos, (resolución máxima de 1999 puntos)
Polaridad: Automática
Frecuencia de muestreo: 2,5 por segundo
Protecciones contra sobrecarga:

Voltios: 600V CA eficaces y 600V CC
Amperios:

A: 10 A/250V F, condiciones de corte del fusible 200 A, 1/4 pulg. x 1- 1/4 pulg.
mA: 0,5 A/250V F, condiciones de corte del fusible 1.500 A, 5 mm x 20 mm

Categorías de protección de sobretensión:

Terminal VΩ: Categoría III, 300V CA y 300V CC; Categoría II, 600V CA y 600V CC
Terminal mA: Categoría III, 250V CA y 250V CC
Terminal A: Categoría III, 250V CA y 250V CC

Condiciones de operación: 5°C a 40°C (41°F a 104°F), 0 a 80% de humedad relativa

Altura: 2.000 m (6.500 pies) máximo
Uso en interiores únicamente

Condiciones de almacenamiento: –10°C a 60°C (14°F a 140°F), 0 a 70% de humedad relativa

Retire la pila
Grado de contaminación: 2
Pila: 9 voltios (NEDA 1604, JIS 006P o IEC 6F22)

30

Cómo reemplazar la pila

Antes de abrir la caja, retire del circuito los cables de prueba y apague la unidad.

De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

1. Desconecte la unidad del circuito. Apague la unidad.

2. Retire el tornillo de la tapa del compartimiento de la pila.

3. Retire la tapa del compartimiento de la pila.

4. Reemplace la pila (fíjese en la polaridad).

5. Vuelva a colocar la tapa y el tornillo.

Cómo reemplazar el fusible

El fusible es una parte integral para la protección contra sobretensión. Cuando sea

necesario reemplazarlo, consulte la sección “Especificaciones” para saber qué tipo,

tamaño y capacidad debe tener. Utilizar cualquier otro tipo de fusible anulará la

clasificación de protección de sobretensión de la unidad.

De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

93-606

1. Desconecte la unidad del circuito. Apague la unidad.

2. Retire el tornillo de la tapa del compartimiento de la pila. Retire la tapa del compartimiento

de la pila.

3. Retire los tornillos de la tapa posterior. Retire la tapa posterior.

4. Reemplace el o los fusibles.

5. Vuelva a colocar las tapas y los tornillos.

31

Description

Le multimètre numérique 93-606 de Greenlee est un appareil portable conçu pour vérifier la
tension c.a. et c.c., le courant c.a. et c.c., la fréquence et la résistance. Il vérifie également les
diodes, les transistors et la continuité.

Sécurité

Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee, votre sécurité
est une priorité. Ce manuel d’instructions et toute étiquette sur l’outil fournit des informations
permettant d’éviter des dangers ou des manipulations dangereuses liées à l’utilisation de cet
outil. Suivre toutes les consignes de sécurité indiquées.

Dessein

Ce manuel d’instructions est conçu pour que le personnel puisse se familiariser avec le
fonctionnement et les procédures d’entretien sûres du multimètre numérique 93-606 de
Greenlee.

Mettre ce manuel à la disposition de tous les employés.
On peut obtenir des exemplaires gratuits sur simple demande.

et sont des marques déposées de Greenlee Textron.

32

CONSERVER CE MANUEL

Consignes de sécurité importantes

SYMBOLE
D’AVERTISSEMENT

Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant
entraîner des blessures ou l’endommagement du matériel. Le mot indicateur, défini ci­dessous, indique la gravité du danger. Le message qui suit le mot indicateur indique
comment empêcher le danger.

Danger immédiat qui, s’il n’est pas pris en considération ENTRAINERA des blessures
graves, voire mortelles.

Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner des blessures
graves, voire mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris en considération,
POURRAIENT EVENTUELLEMENT entraîner des dommages à la propriété ou causer des
blessures.

93-606

Lire attentivement et bien comprendre cette documentation avant
d’utiliser ou de procéder à l’entretien de cet équipement. Négliger
de comprendre comment utiliser cet outil en toute sécurité, peut
provoquer un accident et entraîner des blessures graves, voire
mortelles.

33

Consignes de sécurité importantes

Risques de décharge électrique␣ :
Un contact avec des circuits sous tension peut entraîner des

blessures graves, voire mortelles.

Risques de décharge électrique␣ :

• Ne pas utiliser cet appareil s’il est mouillé ou endommagé.

• Utiliser des fils d’essai ou des accessoires conformes à l’application. Consulter la
catégorie et la tension nominale du fil d’essai ou de l’accessoire.

• Vérifier les fils d’essai ou l’accessoire avant de les utiliser. La pièce (ou les pièces)
doi(ven)t être propre(s) et sèche(s) et l’isolation en bon état.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

Risques de décharge électrique␣ :

• Ne pas appliquer plus que la tension nominale entre deux bornes d’entrée, ou entre
une borne d’entrée et une prise de terre.

• Ne pas entrer en contact avec les extrémités des fils d’essai ou avec toute autre partie
non isolée de l’accessoire.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

34

Consignes de sécurité importantes

• Ne pas utiliser lorsque le boîtier est ouvert.

• Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre l’appareil hors
tension.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

Le fusible est une partie intégrante du système de protection de surtension. Lorsqu’un
fusible doit être remplacé, consulter les spécifications pour connaître le type, la taille et la
capacité requis. L’utilisation de tout autre type de fusible annule le calibrage de protection
contre la surtension de l’appareil.

L’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.

Ne pas modifier la fonction de mesure pendant que les fils d’essai sont connectés à un
composant ou à un circuit.

L’inobservation de cette consigne peut endommager l’appareil et entraîner des blessures.

93-606

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être
réparée.

• Ne pas exposer l’appareil à des températures extrêmes ou à une humidité excessive.
Voir les spécifications.

L’inobservation de ces consignes peut endommager l’appareil et entraîner des blessures.

35

Consignes de sécurité importantes

Sauf si l’on mesure la tension, le courant ou la fréquence, mettre hors tension et couper
la source d’alimentation. S’assurer que tous les condensateurs sont déchargés. Aucune
tension ne doit être présente.

Régler le sélecteur et connecter les fils d’essai pour qu’ils correspondent à la mesure
voulue. Des réglages ou des connexions incorrects peuvent faire sauter les fusibles.

L’utilisation de cet appareil à proximité d’équipements qui génèrent des interférences
électromagnétiques peut produire des lectures instables ou erronées.

36

93-606

Identification

1. Affichage DEL

2. D-H Appuyer quelques secondes pour maintenir la valeur en cours sur l’afficheur.

3. MAX Appuyer quelques secondes pour maintenir la valeur maximum sur l’afficheur.

4. Sélecteur Sélectionne une fonction ou met hors tension (OFF).

5. VΩ Borne d’entrée positive pour toutes les mesures SAUF celle en cours

6. COM Borne d’entrée négative, commune ou reliée à la terre, pour toutes les mesures

7. mA Borne d’entrée positive pour les mesures de courant faibles

8. 10 A Borne d’entrée positive pour les mesures de courant à haute intensité

9. hFE Bornes d’entrée pour la vérification des transistors

1

2

9

8

7

3

4

5

6

37

Icônes de l’afficheur

10. – Indicateur de polarité

11. Continuité

12. MHz Megahertz (fréquence,
106 cycles par seconde)

13. KH z Kilohertz (fréquence,
103 cycles par seconde)

14. D-H Fonction de maintien activée.

15. MAX Fonction MAX activée.

16. Pile faible ou déchargée

12

17. mV Millivolts (10–3 x volts)

18. V Volts

19. KΩ Kilohms (103 x ohms)

20. Ω Ohms

21. MΩ Mégohms (106 x ohms)

22. mA Milliampères (10–3 x ampères)

23. µA Microampères (10–6 x ampères)

24. OL Surcharge

13 14

15 16

KHz

D-HMHz

11

10

24 23 22

Symboles apparaissant sur l’appareil

Lire le manuel d’instructions.
Isolation double
Risques de décharge électrique
Pile
Fusible

38

MAX

mV V
KΩ Ω

MΩ

µAmA

17–18
19–20
21

93-606

Utilisation

1. Se reporter au tableau des réglages. Régler le sélecteur au réglage approprié et connecter

les fils d’essai au compteur. Commencer avec la plage de mesures la plus élevée.

Tableau des réglages

Pour mesurer régler le sélecteur

cette valeur ... à ce symbole …

Continuité* Ω VΩ COM

Tension (c.a.)
Plage de 10 A

Tension (c.a.)
Autres plages aucune icône

Courant (c.c.)
Plage de 10 A

Courant (c.c.)
Autres plages ou aucune icône

Diode (aucune icône) VΩ COM

Fréquence Hz KHz ou MHz VΩ COM

Résistance ΩΩ, KΩ, ou MΩ VΩ COM
Tension (c.a.) V V ou mV VΩ COM
Tension (c.c.) V V ou mV VΩ COM

Gain de transistor** PNP ou NPN (aucune icône) S/O S/O

*La tonalité et le symbole sur l’afficheur indiquent la continuité. Le seuil est

approximativement 80 Ω.

**Insérer les tiges du transistor (émetteur, base et collecteur) pour qu’elles correspondent aux

bornes (E, B et C).

A (aucune icône) A COM

A

A (aucune icône) A COM

A

cette icône connecter et connecter

apparaît sur le fil le fil

l’afficheur ... rouge à ... noir à ...

µA, mA, ou

µA, mA,

mA COM

mA COM

2. Se reporter aux mesures types pour obtenir des instructions de mesure spécifiques.

3. Vérifier l’appareil sur un circuit ou sur un composant connu.

• Si l’appareil ne fonctionne pas comme prévu sur un circuit dont le fonctionnement est
connu, remplacer la pile et/ou les fusibles.

• Si l’appareil ne fonctionne toujours pas comme prévu, le renvoyer à Greenlee pour qu’il
soit réparé.

4. Lire le circuit ou le composant à vérifier. Si la résolution n’est pas satisfaisante, retirer le
compteur du circuit et passer à la plage immédiatement moins élevée.

39

Mesures types

Mesure de la tension

Mesure du courant

40

Mesures types

Mesure de la résistance

Vérification de la continuité

93-606

41

Mesures types

Mesure des diodes

Polarité inverse

Reverse Bias

Polarité directe

Forward Bias

42

93-606

Précision

Pour obtenir les conditions d’utilisation et les coefficients de température, consulter la section
sur les spécifications.

La précision est spécifiée comme suit : ± (un pourcentage de la lecture + une quantité fixe)
à 23 °C ± 5 °C (73,4 °F ± 9 °F ), 0 à 80% d’humidité relative.

Courant c.a.

Plage Précision Plage de fréquence Tension de consommation

199,9 µA ± (1,5 % + 0,4 µA)
1,999 mA ± (1,5 % + 0,004 mA) < 0,7 V
19,99 mA ± (1,5 % + 0,04 mA) 40 à 500 Hz
199,9 mA ± (1,5 % + 0,4 mA)

10,00 A* ± (2,5 % + 0,04 A) < 0,3 V

*Durée de mise sous tension : 60 secondes sous tension, 5 minutes hors tension

Courant c.c.

Plage Précision Tension de consommation

199,9 µA ± (1,2 % + 0,1 µA)
1,999 mA ± (1,2 % + 0,001 mA) < 0,7 V
19,99 mA ± (1,2 % + 0,01 mA)
199,9 mA ± (1,2 % + 0,1 mA)

10,00 A* ± (2,0 % + 0,03 A) < 0,3 V

*Durée de mise sous tension : 60 secondes sous tension, 5 minutes hors tension

Tension c.a.

Plage Précision Plage de fréquence Impédance d’entrée

199,9 mV ± (1,2 % + 0,4 mV)

1,999 V ± (1,2 % + 0,004 V)
19,99 V ± (1,2 % + 0,04 V) 40 à 500 Hz 10 MΩ
199,9 V ± (1,2 % + 0,4 V)

600 V ± (1,5 % + 4 V)

Tension c.c.

Plage Précision Impédance d’entrée

199,9 mV ± (0,5 % + 0,1 mV)

1,999 V ± (0,8 % + 0,001 V)
19,99 V ± (0,8 % + 0,01 V) 10 MΩ
199,9 V ± (0,8 % + 0,1 V)

600 V ± (0,8 % + 1 V)

43

Précision (suite)

Résistance

Plage Précision Tension de circuit ouvert type

199,9 Ω± (1,2 % + 0,4 Ω) 3,2 V.c.c.
1,999 kΩ± (1,0 % + 0,002 kΩ)
19,99 kΩ± (1,0 % + 0,02 kΩ)
199,9 kΩ± (1,0 % + 0,2 kΩ) > 0,3 V.c.c.

1,999 MΩ± (1,0 % + 0,002 MΩ)
20,00 MΩ± (2 % + 0,05 MΩ)

Fréquence

Plage Précision

1,999 kHz ± (0,8 % + 0,003 kHz)
19,99 kHz ± (0,8 % + 0,03 kHz)

199,9 kHz ± (0,8 % + 0,3 kHz)
1,999 MHz ± (0,8 % + 0,003 MHz)
15,00 MHz ± (0,8 % + 0,03 MHz)

Sensibilité␣ :

10 kHz à 1 MHz : 2 volts RMS
1 à 15 MHz : 5 volts RMS

Vérification de la diode

Tension du circuit ouvert␣ : 3,2 V.c.c. (maximum)
Courant de vérification (Type)␣ : 1,0 mA

Vérification du transistor

Plage de mesure␣ : 0 à 1 000
Tension du circuit ouvert␣ : 3,2 V.c.c. (maximum)
Courant (Typique) : 10 µA à la base

Continuité

La tonalité indique la continuité. Le seuil est approximativement 80 Ω.
Résolution : 0,1 kΩ
Tension du circuit ouvert␣ : 3,2 V.c.c. (maximum)

44

Spécifications

Affichage␣ : 3-1/2-chiffres sur DEL (compte maximum de 1 999)
Polarité␣ : Automatique
Taux d’échantillonnage␣ : 2,5 par seconde
Protections de surcharge␣ :

Volts : 600 V.c.a. RMS et 600 V.c.c.
Ampères␣ :

A : fusible 10 A/250 V F, pouvoir de coupure nominal 200 A, 1/4 po x 1-1/4 po
mA␣ : fusible 0,5 A/250 V F, pouvoir de coupure nominal, 1 500 A, 5 mm x 20 mm

Catégories de surtension␣ :

BorneVΩ : Catégorie III, 300 V.c.a. et 300 V.c.c. ; Catégorie II, 600 V.c.a. et 600 V.c.c.
Borne mA : Catégorie III, 250 V.c.a. et 250 V.c.c.
Borne A : Catégorie III, 250 V.c.a. et 250 V.c.c.

Conditions d’utilisation : 5 à 40 °C (41 à 104 °F), 0 à 80 % d’humidité relative

Elévation : 2 000 m (6 500 pi) maximum
Utilisation à l’intérieur uniquement

Conditions d’entreposage : –10 à 60 °C (14 à 140 °F), 0 à 70 % d’humidité relative.

Retirer la pile.
Degré de pollution␣ : 2
Pile : pile de 9-volts (NEDA 1604, JIS 006P ou IEC 6F22)

93-606

45

Remplacement de la pile

Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre l’appareil hors tension.

L’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.

1. Débrancher l’appareil du circuit. Mettre l’appareil hors tension (OFF).

2. Enlever la vis du couvercle du compartiment de la pile.

3. Retirer le couvercle du compartiment de la pile.

4. Remplacer la pile (suivre la polarité).

5. Replacer le couvercle et remettre la vis.

Remplacement du (des) fusible(s)

Le fusible est une partie intégrante du système de protection de surtension. Lorsqu’un

fusible doit être remplacé, consulter les spécifications pour connaître le type, la taille et la

capacité requis. L’utilisation de tout autre type de fusible annule le calibrage de protection

contre la surtension de l’appareil.

L’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.

1. Débrancher l’appareil du circuit. Mettre l’appareil hors tension (OFF).

2. Enlever la vis du couvercle du compartiment de la pile. Retirer le couvercle du compartiment

de la pile.

3. Enlever les vis du couvercle arrière. Retirer le couvercle arrière.

4. Remplacer le(s) fusible(s).

5. Replacer le couvercle et remettre les vis.

46

93-606

Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

47

Lifetime Limited Warranty

Greenlee warrants to the original purchaser of these goods for use that these products will be free from defects in
workmanship and material for their useful life, excepting normal wear and abuse. This warranty is subject to the same
terms and conditions contained in Greenlee’s standard one-year limited warranty.

For all Test Instrument repairs, ship units Freight Prepaid to:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 USA.

Mark all packages: Attention TEST INSTRUMENT REPAIR. For items not covered under warranty (such as dropped,
abused, etc.), repair cost quote available upon request.

Note: Prior to returning any test instrument, please check replaceable batteries or make sure the battery is at full charge.

Garantía limitada de por vida

Greenlee garantiza al comprador original de estos productos para su uso que estos productos estarán libres de
defectos de mano de obra y materiales durante toda su vida útil, exceptuando el desgaste normal y el abuso. Esta
garantía está sujeta a los mismos términos y condiciones contenidos en la garantía estándar limitada de Greenlee de
un año de duración.

Para reparación de instrumentos de verificación, envíe las unidades con flete pagado a:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 EE. UU.

Marque todos los paquetes: Atención TEST INSTRUMENT REPAIR (Reparación de instrumentos de verificación). Para
artículos no cubiertos por la garantía (tales como los que se han dejado caer o han sido maltratados, etc.) se puede
cotizar el costo de la reparación a pedido.

Nota: Antes de enviar cualquier instrumento de verificación, revise por favor las pilas o asegúrese de que estén
totalmente cargadas.

Garantie à vie limitée

La société Greenlee garantit à l’acheteur d’origine de ces produits que ces derniers ne comportent aucun défaut
d’exécution ou de matériau pour la durée de leur vie utile, sauf l’usure normale. Cette garantie est assujettie aux mêmes
conditions que celles contenues dans les modalités et conditions de la garantie limitée standard d’un an de Greenlee.

Pour toutes les réparations d’instruments de mesure, expédiez l’appareil en port payé à l’adresse suivante :
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932, États-Unis.

Sur tous les colis, inscrivez : Attention : TEST INSTRUMENT REPAIR (Réparation d'instrument de mesure). Lorsque
les articles ne sont pas protégés par une garantie (comme si l’appareil est échappé, s’il est soumis à un usage abusif,
etc.), une soumission pour le prix de réparation sera présentée sur demande.

Remarque : Avant de renvoyer un appareil de mesure, vérifiez la pile et assurez-vous qu’elle est chargée au complet.

For technical assistance: 800/435-0786

Technical / Customer Service (International): 815/397-7070 • Fax: [phone]

Customer Service (North America): 800/435-0786 • Fax: [phone]

Greenlee Textron / Subsidiary of Textron Inc.

4455 Boeing Drive, Rockford, IL 61109-2988 USA

Canada Fax: [phone]
