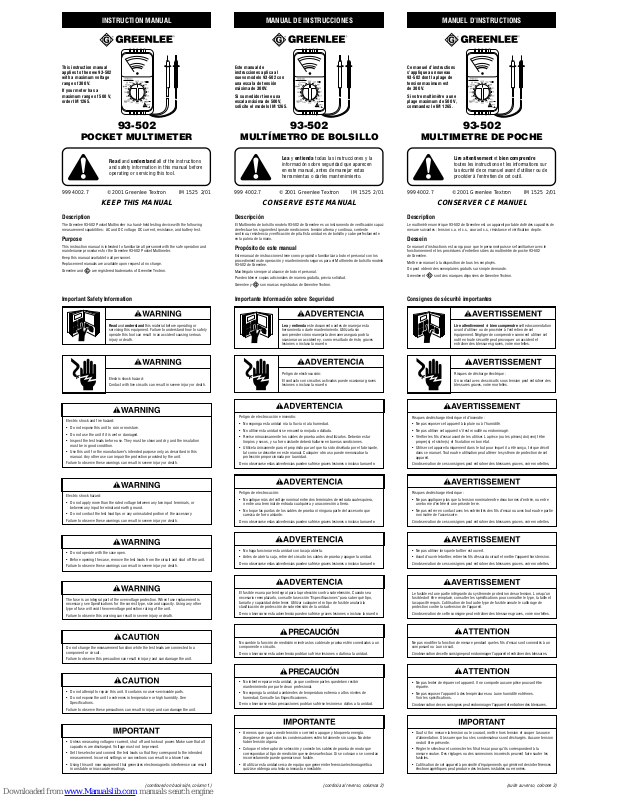

Greenlee 93-502 Instruction Manual [en, fr, es]

INSTRUCTION MANUAL

Read and understand all of the instructions

and safety information in this manual before
operating or servicing this tool.

KEEP THIS MANUAL

93-502

POCKET MULTIMETER

999 4002.7 © 2001 Greenlee Textron IM 1525 2/01

MANUAL DE INSTRUCCIONES

Lea y entienda todas las instrucciones y la

información sobre seguridad que aparecen
en este manual, antes de manejar estas
herramientas o darles mantenimiento.

CONSERVE ESTE MANUAL

999 4002.7 © 2001 Greenlee Textron IM 1525 2/01

MANUEL D’INSTRUCTIONS

Lire attentivement et bien comprendre

toutes les instructions et les informations sur
la sécurité de ce manuel avant d‘utiliser ou de
procéder à l‘entretien de cet outil.

CONSERVER CE MANUEL

999 4002.7 © 2001 Greenlee Textron IM 1525 2/01

Important Safety Information

(continúa al reverso, columna 2)

Read and understand this material before operating or
servicing this equipment. Failure to understand how to safely
operate this tool can result in an accident causing serious
injury or death.

Electric shock hazard:

• Do not apply more than the rated voltage between any two input terminals, or
between any input terminal and earth ground.

• Do not contact the test lead tips or any uninsulated portion of the accessory.

Failure to observe these warnings can result in severe injury or death.

• Do not operate with the case open.

• Before opening the case, remove the test leads from the circuit and shut off the unit.

Failure to observe these warnings can result in severe injury or death.

The fuse is an integral part of the overvoltage protection. When fuse replacement is
necessary, see Specifications for the correct type, size and capacity. Using any other
type of fuse will void the overvoltage protection rating of the unit.

Failure to observe this warning can result in severe injury or death.

Electric shock hazard:
Contact with live circuits can result in severe injury or death.

Do not change the measurement function while the test leads are connected to a
component or circuit.

Failure to observe this precaution can result in injury and can damage the unit.

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity. See

Specifications.

Failure to observe these precautions can result in injury and can damage the unit.

(continued on back side, column 1)

• Unless measuring voltage or current, shut off and lock out power. Make sure that all
capacitors are discharged. Voltage must not be present.

• Set the selector and connect the test leads so that they correspond to the intended
measurement. Incorrect settings or connections can result in a blown fuse.

• Using this unit near equipment that generates electromagnetic interference can result
in unstable or inaccurate readings.

This instruction manual
applies to the new 93-502
with a maximum voltage
range of 300 V.

If your meter has a
maximum range of 500 V,
order IM 1265.

Description

The Greenlee 93-502 Pocket Multimeter is a hand-held testing device with the following
measurement capabilities: AC and DC voltage, DC current, resistance, and battery test.

Purpose

This instruction manual is intended to familiarize all personnel with the safe operation and
maintenance procedures for the Greenlee 93-502 Pocket Multimeter.

Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.
Greenlee and are registered trademarks of Greenlee Textron.

Electric shock and fire hazard:

• Do not expose this unit to rain or moisture.

• Do not use the unit if it is wet or damaged.

• Inspect the test leads before use. They must be clean and dry, and the insulation

must be in good condition.

• Use this unit for the manufacturer’s intended purpose only, as described in this
manual. Any other use can impair the protection provided by the unit.

Failure to observe these warnings can result in severe injury or death.

Description

Le multimètre numérique 93-502 de Greenlee est un appareil portable doté des capacités de
mesure suivantes : tension c.a. et c.c., courant c.c., résistance et vérification de pile.

Dessein

Ce manuel d’instructions est conçu pour que le personnel puisse se familiariser avec le
fonctionnement et les procédures d’entretien sûres du multimètre de poche 93-502
de Greenlee.

Mettre ce manuel à la disposition de tous les employés.
On peut obtenir des exemplaires gratuits sur simple demande.
Greenlee et sont des marques déposées de Greenlee Textron.

Descripción

El Multímetro de bolsillo modelo 93-502 de Greenlee es un instrumento de verificación capaz
de efectuar los siguientes tipos de mediciones: tensión alterna y continua, corriente
continua, resistencia y verificación de pila. Esta unidad es de bolsillo y cabe perfectamente
en la palma de la mano.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los
procedimientos de operación y mantenimiento seguros para el Multímetro de bolsillo modelo
93-502 de Greenlee.

Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita, previa solicitud.
Greenlee y son marcas registradas de Greenlee Textron.

(suite au verso, colonne 3)

Importante Información sobre Seguridad Consignes de sécurité importantes

Lire attentivement et bien comprendre cette documentation

avant d’utiliser ou de procéder à l’entretien de cet
équipement. Négliger de comprendre comment utiliser cet

outil en toute sécurité peut provoquer un accident et
entraîner des blessures graves, voire mortelles.

Risques de décharge électrique :
Un contact avec des circuits sous tension peut entraîner des

blessures graves, voire mortelles.

Risques de décharge électrique et d’incendie :

• Ne pas exposer cet appareil à la pluie ou à l’humidité.

• Ne pas utiliser cet appareil s’il est mouillé ou endommagé.

• Vérifier les fils d’essai avant de les utiliser. La pièce (ou les pièces) doi(ven)t être
propre(s) et sèche(s) et l’isolation en bon état.

• Utiliser cet appareil uniquement dans le but pour lequel il a été conçu, tel que décrit

dans ce manuel. Toute autre utilisation peut altérer le système de protection de cet
appareil.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

Risques de décharge électrique :

• Ne pas appliquer plus que la tension nominale entre deux bornes d’entrée, ou entre
une borne d’entrée et une prise de terre.

• Ne pas entrer en contact avec les extrémités des fils d’essai ou avec toute autre partie
non isolée de l’accessoire.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

• Ne pas utiliser lorsque le boîtier est ouvert.

• Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre l’appareil hors tension.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

Le fusible est une partie intégrante du système de protection de surtension. Lorsqu’un
fusible doit être remplacé, consulter les spécifications pour connaître le type, la taille et
la capacité requis. L’utilisation de tout autre type de fusible annule le calibrage de
protection contre la surtension de l’appareil.

L’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.

Ne pas modifier la fonction de mesure pendant que les fils d’essai sont connectés à un
composant ou à un circuit.

L’inobservation de cette consigne peut endommager l’appareil et entraîner des blessures.

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être
réparée.

• Ne pas exposer l’appareil à des températures ou à une humidité extrêmes.
Voir les spécifications.

L’inobservation de ces consignes peut endommager l’appareil et entraîner des blessures.

• Sauf si l’on mesure la tension ou le courant, mettre hors tension et couper la source
d’alimentation. S’assurer que tous les condensateurs sont déchargés. Aucune tension
ne doit être présente.

• Régler le sélecteur et connecter les fils d’essai pour qu’ils correspondent à la
mesure voulue. Des réglages ou des connexions incorrects peuvent faire sauter les
fusibles.

• L’utilisation de cet appareil à proximité d’équipements qui génèrent des interférences
électromagnétiques peut produire des lectures instables ou erronées.

• A menos que vaya a medir tensión o corriente, apague y bloquee la energía.

Asegúrese de que todos los condensadores estén totalmente sin carga. No debe
haber tensión alguna.

• Coloque el interruptor de selección y conecte los cables de prueba de modo que
correspondan al tipo de medición que se desea efectuar. Si se colocan o se conectan
incorrectamente puede quemarse un fusible.

• Al utilizar esta unidad cerca de equipo que genere interferencia electromagnética
quizá se obtenga una lectura inexacta e inestable.

• No intente reparar esta unidad, ya que contiene partes que deben recibir
mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura extrema o altos niveles de
humedad; Consulte las Especificaciones.

De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.

No cambie la función de medición mientras los cables de prueba estén conectados a un
componente o circuito.

De no observarse esta advertencia podrían sufrirse lesiones o daños a la unidad.

El fusible es una parte integral para la protección contra sobretensión. Cuando sea
necesario reemplazarlo, consulte la sección “Especificaciones” para saber qué tipo,
tamaño y capacidad debe tener. Utilizar cualquier otro tipo de fusible anulará la
clasificación de protección de sobretensión de la unidad.

De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

• No haga funcionar esta unidad con la caja abierta.

• Antes de abrir la caja, retire del circuito los cables de prueba y apague la unidad.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución:

• No aplique más del voltaje nominal entre dos terminales de entrada cualesquiera,
o entre una terminal de entrada cualquiera y una conexión a tierra.

• No toque las puntas de los cables de prueba ni ninguna parte del accesorio que
carezca de forro aislante.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución e incendio:

• No exponga esta unidad ni a la lluvia ni a la humedad.

• No utilice esta unidad si se encuentra mojada o dañada.

• Revise minuciosamente los cables de prueba antes de utilizarlos. Deberán estar
limpios y secos, y su forro aislante deberá hallarse en buenas condiciones.

• Utilícela únicamente para el propósito para el que ha sido diseñada por el fabricante,

tal como se describe en este manual. Cualquier otro uso puede menoscabar la
protección proporcionada por la unidad.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución:
El contacto con circuitos activados puede ocasionar graves

lesiones o incluso la muerte.

Lea y entienda este documento antes de manejar esta
herramienta o darle mantenimiento. Utilizarla sin
comprender cómo manejarla de manera segura podría
ocasionar un accidente y, como resultado de éste, graves
lesiones o incluso la muerte.

93-502

MULTÍMETRO DE BOLSILLO

Este manual de
instrucciones aplica al
nuevo modelo 93-502 con
una escala de tensión
máxima de 300V.

Si su medidor tiene una
escala máxima de 500V,
solicite el modelo IM 1265.

93-502

MULTIMETRE DE POCHE

Ce manuel d’instructions
s’applique au nouveau
93-502 dont la plage de
tension maximum est
de 300 V.

Si votre multimètre a une
plage maximum de 500 V,
commandez le IM 1265.

For technical assistance: 800/435-0786

Greenlee Textron / Subsidiary of Textron Inc.

4455 Boeing Drive, Rockford, IL 61109-2988 USA

Technical / Customer Service (International): 815/397-7070 • Fax: [phone]

Customer Service (North America): 800/435-0786 • Fax: [phone]

Canada Fax: [phone]

Garantía limitada de por vida

Greenlee garantiza al comprador original de estos productos para su uso que estos
productos estarán libres de defectos de mano de obra y materiales durante toda su vida útil,
exceptuando el desgaste normal y el abuso. Esta garantía está sujeta a los mismos términos
y condiciones contenidas en la garantía estándar limitada de Greenlee de un año de duración.

Para reparación de instrumentos de medición, envíe las unidades con flete pagado a:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 EE. UU.

Marque todos los paquetes: Atención TEST INSTRUMENT REPAIR (Reparación de
instrumentos de medición). Para artículos no cubiertos por la garantía (tales como los que
se han dejado caer o han sido maltratados, etc.) se puede cotizar el costo de la reparación a
pedido.

Nota: Antes de enviar cualquier instrumento de prueba, revise por favor las baterías o
asegúrese de que estén totalmente cargadas.

Lifetime Limited Warranty

Greenlee warrants to the original purchaser of these goods for use that these products will
be free from defects in workmanship and material for their useful life, excepting normal wear
and abuse. This warranty is subject to the same terms and conditions contained in
Greenlee’s standard one-year limited warranty.

For all Test Instrument repairs, ship units Freight Prepaid to:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 USA.

Mark all packages: Attention TEST INSTRUMENT REPAIR. For items not covered under
warranty (such as dropped, abused, etc.), repair cost quote available upon request.

Note: Prior to returning any test instrument, please check replaceable batteries or make sure the
battery is at full charge.

Garantie á vie limitée

La société Greenlee garantit à l’acheteur d’origine de ces produits que ces derniers ne
comportent aucun défaut d’exécution ou de matériau pour la durée de leur vie utile, sauf
l’usure normale. Cette garantie est assujettie aux mêmes conditions que celles contenues
dans les modalités et conditions de la garantie limitée standard d’un an de Greenlee.

Pour toutes les réparations d’instruments de mesure, expédiez l’appareil en port payé à
l’adresse suivante : Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932, États­Unis.

Sur tous les colis, inscrivez : Attention : TEST INSTRUMENT REPAIR (Réparation
d'instrument de mesure). Lorsque les articles ne sont pas protégés par une garantie (comme
si l’appareil est échappé, s’il est soumis à un usage abusif, etc.), une soumission pour le prix
de réparation sera présenté sur demande.

Remarque : Avant de renvoyer un appareil de mesure, vérifiez la pile et assurez-vous qu’elle est
chargée au complet.

Operation

For highest accuracy:

• Lay the meter flat on a non-metallic surface, away from any magnetic objects.

• Read the scale straight on — not at an angle.

• If possible, select a range that results in a reading in the upper 1/3 of the scale.

1. Zero the meter as follows: With the selector in the OFF position, adjust the Mechanical
Adjustment Screw to set the pointer to the far left side of the scale .

2. Before taking a resistance measurement, set the meter to Rx10. Connect the tips of the
test leads together and read the meter. Use the Ohm Adjustment Knob to set the needle
to the far right side of the scale (0 ohms).

Note: If you cannot zero the meter, replace the battery. If you cannot zero the meter after
replacing the battery, send the unit to Greenlee for repair.

3. See the Settings Table. Start with the highest measurement setting of the measurement
function.

To measure this set the selector and read the

characteristic … to this symbol … value on the …

AC Voltage

300

black scale

(300 V max.)

Battery Voltage* 9V or 1.5V BAT scale

DC Current

250

black scale

(250 mA max.)

DC Voltage

300

black scale

(300 V max.)

Resistencia (ohmios) Rx1K

green scale

* For the battery voltage test, the battery is loaded approximately as follows:

9 mA for 9-volt battery; 110 mA for 1.5-volt battery

4. Test the unit on a known functioning circuit or component.

• If the unit does not function as expected on a known functioning circuit, replace the

battery and/or fuse.

• If the unit still does not function as expected, send the unit to Greenlee for repair.

5. Take the reading from the circuit or component to be tested. If the resolution is not
satisfactory, remove the meter from the circuit and change to the next lower range.

Note: If the pointer moves below the far left side of the scale, this may indicate that the
polarity is reversed and the meter is reading a negative value. Reverse the leads and read
the meter again.

Specifications

Display: 41 mm (1-5/8") long
Accuracy: ± 5% of full scale for all functions and all ranges at 23 °C ± 5 °C (73.4 °F ± 9 °F),

0% to 75% relative humidity
Fuse Rating: 200 mA/250 V, 1500 A interrupting rating, 5 mm x 20 mm
Overvoltage Protection Category: Category II, 300 VAC and 300 VDC
Operating Conditions: 0 °C to 40 °C (32 °F to 104 °F), 0% to 80% relative humidity
Storage Conditions: –10 °C to 60 °C (14 °F to 140 °F), 0% to 80% relative humidity
Pollution Degree: 2
Altitude: 2000 m (6500') maximum
Battery: 1.5 V AA (NEDA 15 A or IEC LR6)

Overvoltage Installation Categories

These definitions were derived from the international safety standard for insulation
coordination as it applies to measurement, control, and laboratory equipment. These
overvoltage categories are explained in more detail by the International Electrotechnical
Commission; refer to either of their publications: IEC 1010-1 or IEC 60664.

Overvoltage Category I Signal level. Electronic and telecommunication equipment, or parts
thereof. Some examples include transient-protected electronic circuits inside photocopiers
and modems.

Overvoltage Category II Local level. Appliances, portable equipment, and the circuits they
are plugged into. Some examples include light fixtures, televisions and long branch circuits.

Overvoltage Category III Distribution level. Permanently-installed machines and the circuits
they are hard-wired to. Some examples include conveyor systems and the main circuit
breaker panels of a building’s electrical system.

Overvoltage Category IV Primary supply level. Overhead lines and other cable systems.
Some examples include cables, meters, transformers and other exterior equipment owned by
the power utility.

Maintenance

Battery and Fuse Replacement

1. Disconnect the unit from the circuit. Turn the unit off.

2. Remove the screws from the back cover.

3. Remove the back cover.

4. Replace the battery (observe polarity) and/or fuse.

5. Replace the cover and screws.

Cleaning

Periodically wipe the case with a damp cloth and mild detergent; do not use abrasives
or solvents.

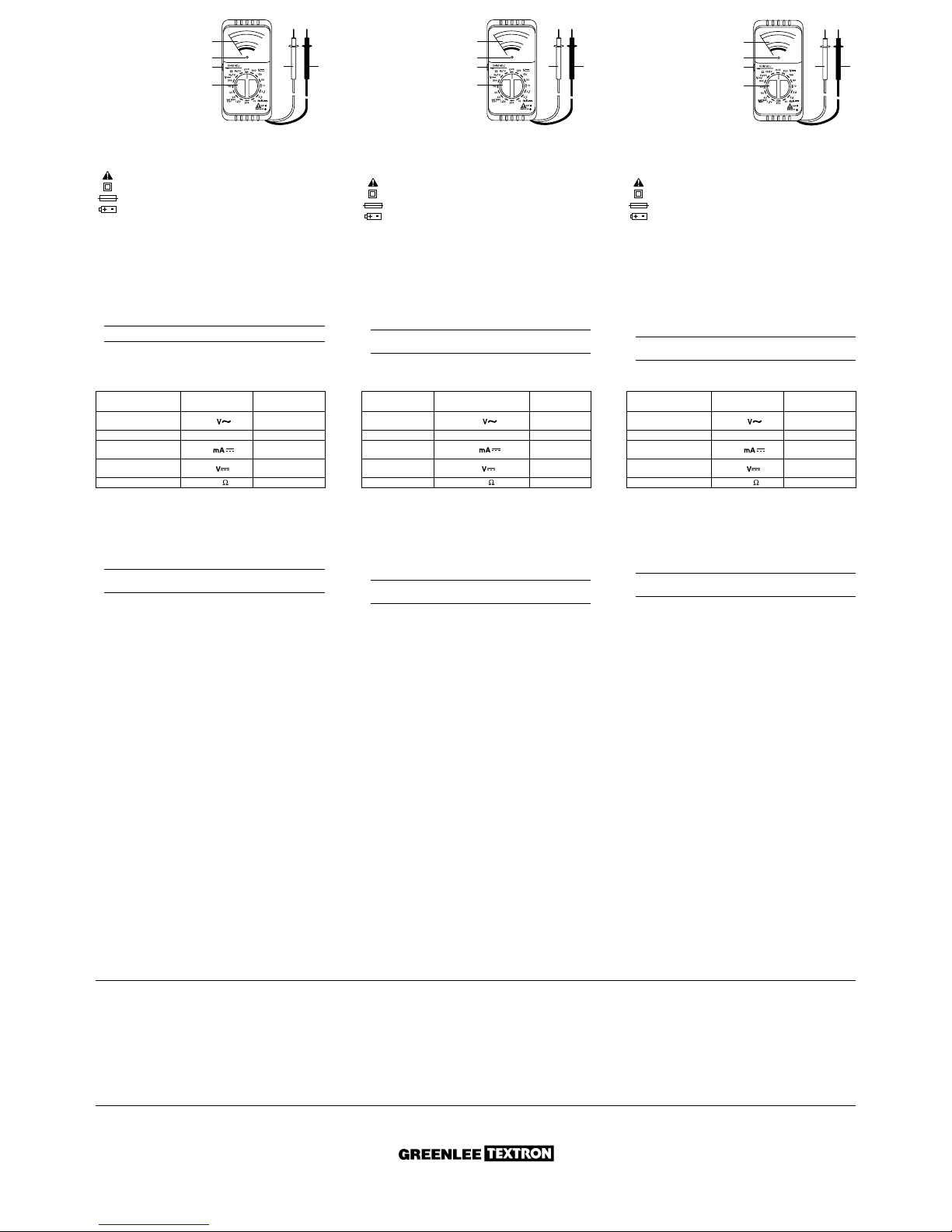

Identification

1. Display Various scales for reading

voltage, current, resistance, and
battery test.

2. Mechanical Adjustment Screw

Use to “zero the meter” as instructed
under Operation.

3. Ohms Adjustment Knob Use to

“zero the meter” as instructed under
Operation.

4. Selector Selects a function or turns

power off.

5. Red Test Lead Connect to the positive

side of a component or circuit.

6. Black Test Lead Connect to the negative, common, or ground side of a component

or circuit.

Symbols on the Unit

Warning—Read the instruction manual
Double insulation
Fuse
Battery

1

3

4

2

5 6

Identificación

1. Pantalla Varias escalas para la
lectura de tensión, corriente,
resistencia y verificación de pila.

2. Tornillo de Ajuste Mecánico Utilícelo
para poner el medidor en ceros según
se indica en la sección “Operación”.

3. Perilla de Ajuste en Ohmios Utilícela
para poner el medidor en ceros según
se indica en la sección “Operación”.

4. Interruptor de Selección Selecciona
una función o apaga (OFF) la unidad.

5. Cable de Prueba Rojo Conéctelo al
extremo positivo de un componente
o circuito.

6. Cable de Prueba Negro Conéctelo al negativo, común, o al extremo a tierra de un
componente o circuito.

Símbolos en la unidad

Advertencia—Lea el manual de instrucciones
Doble forro aislante
Fusible
Pila

Identification

1. Afficheur Plusieurs échelles permettant
de lire la tension, le courant, la
résistance et la vérification de pile.

2. Vis de réglage mécanique Utiliser la
fonction « mettre le multimètre à zéro »
tel qu’indiqué sous la rubrique
Utilisation.

3. Bouton de réglage ohms Utiliser la
fonction « mettre le multimètre à zéro »
tel qu’indiqué sous la rubrique
Utilisation.

4. Sélecteur Permet de choisir une
fonction ou de mettre hors tension.

5. Fil d’essai rouge Connecter à la partie positive d’un élément ou d’un circuit.

6. Fil d’essai noir Connecter la partie négative, commune ou à la prise à la terre d’un
élément ou d’un circuit.

Symboles apparaissant sur l’appareil

Avertissement — Lire le manuel d’instructions
Isolation double
Fusible
Pile

Operación

Para mayor precisión:

• Tienda el medidor sobre una superficie no metálica, alejado de objetos magnéticos.

• Al leer la escala, manténgala en posición recta — no en ángulo.

• De ser posible, seleccione una gama que arroje lecturas por encima de 1/3 de la escala.

1. Ponga el medidor en ceros de la siguiente manera: Con el interruptor de selección en la
posición de apagado (OFF), ajuste el Tornillo de Ajuste Mecánico para llevar el
señalizador hasta el extremo izquierdo de la escala.

2. Antes de efectuar una medición de resistencia, ajuste el medidor en Rx10. Acople las
puntas de los cables de prueba y lea lo que aparece en el medidor. Utilice la Perilla de
Ajuste en Ohmios para llevar la aguja al extremo derecho de la escala (0 ohmios).

Nota: Si no puede poner el medidor en ceros, reemplace la pila. Si aun luego de
reemplazar la pila no puede poner el medidor en ceros, devuelva la unidad a Greenlee a
fin de que sea reparada.

3. Consulte la Tabla de valores. Empiece por el ajuste de medición más alto de la función de
medición.

Utilisation

Pour une plus grande précision :

• Placer le multimètre à plat sur une surface non métallique, loin de tout objet magnétique.

• Lire l’échelle bien en face — et non à un angle.

• Dans la mesure du possible, sélectionner une plage qui donne une lecture dans le tiers

supérieur (1/3) de l’échelle.

1. Mettre le multimètre à zéro en procédant comme suit : Lorsque le sélecteur est à la
position OFF (éteint), régler la vis du zéro mécanique de manière à ce que le pointeur soit
à l’extrémité gauche de l’échelle.

2. Avant d’effectuer une mesure de résistance, régler le multimètre à Rx10. Connecter
ensemble les embouts des fils d’essai et faire la lecture du compteur. Utiliser le bouton
de réglage ohm pour régler l’aiguille à l’extrémité droite de l’échelle (0 ohm).

Remarque : Si vous ne pouvez mettre le multimètre à zéro, remplacer la pile. Si vous ne
pouvez mettre le multimètre à zéro après le remplacement de la pile, renvoyer l’appareil à
Greenlee pour qu’il soit réparé.

3. Se reporter au tableau des réglages. Commencer avec la mesure de réglage la plus élevée
de la fonction de mesure.

Pour mesurer cette régler le sélecteur et lire la valeur

caractéristique …à ce symbole … sur l’échelle …

Tension c.a.

300

noire

(300 V max)

Tension de la pile* 9V ou 1.5V BAT

Courant c.c.

250

noire

(250 mA max)

Tension c.c.

300

noire

(300 V max)

Résistance (ohms) Rx1K

verte

* Para verificar la tensión de la pila, su carga deberá ser aproximadamente la siguiente:

9 mA para una pila de 9 voltios; 110 mA para una pila de 1,5 voltios

4. Pruebe la unidad en un circuito o componente que se sabe está funcionando
perfectamente.

• Si no funciona como debería en un circuito que se sabe está funcionando

perfectamente, reemplace la pila y/o el fusible.

• Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de que sea reparada.

5. Anote la lectura del circuito o componente que se está verificando. Si la resolución de la
lectura no es satisfactoria, desconecte el medidor del circuito y cambie a la siguiente
escala inferior.

Nota: Si el señalizador se desplaza por debajo del extremo izquierdo de la escala, podría
ser indicio de que la polaridad es inversa y el medidor está leyendo una lectura negativa.
Invierta los cables de prueba y vuelva a leer el medidor.

Especificaciones

Pantalla: 41 mm (1-5/8 pulg.) de longitud
Precisión: ± 5% de plena escala para todas las funciones y todas las escalas a 23°C ± 5°C

(73,4°F ± 9°F), 0% a 75% de humedad relativa

Capacidad nominal del fusible: 200 mA/250V, condiciones de corte 1500 A, 5 mm x 20 mm
Categoría de protección de sobretensión: Categoría II, 300V CA y 300V CC
Condiciones de operación: 0°C a 40°C (32°F a 104°F), 0% a 80% de humedad relativa
Condiciones de almacenamiento: -10°C a 60°C (14°F a 140°F), 0% a 80% de humedad relativa
Grado de contaminación: 2
Altura: 2.000 m (6.500 pies) máximo
Pila: Pila de 1,5 V tipo AA (NEDA 15 A o IEC LR6)

Categorías de instalación de sobretensión

Las siguientes definiciones proceden de la norma de seguridad internacional sobre la
coordinación de aislamientos tal y como se aplica a equipos de medición, control y
laboratorio. En las publicaciones IEC 1010-1 y IEC 60664 de la International Electrotechnical
Commission (Comisión Electrotécnica Internacional) se detallan más a fondo estas
categorías de sobretensión.

Categoría de sobretensión I Nivel de señal. Equipo electrónico y de telecomunicaciones, o
partes del mismo. Como ejemplo pueden citarse los circuitos electrónicos protegidos contra
tensiones momentáneas dentro de fotocopiadores y modems.

Categoría de sobretensión II Nivel local. Aparatos eléctricos, equipo portátil, y los circuitos
a los que están conectados. Como ejemplo pueden citarse dispositivos de iluminación,
televisores y circuitos de rama larga.

Categoría de sobretensión III Nivel de distribución. Máquinas instaladas permanentemente y los
circuitos a los que están cableados. Como ejemplo pueden citarse sistemas conductores y los
paneles del interruptor automático principal del sistema eléctrico de un edificio.

Categoría de sobretensión IV Nivel de abastecimiento primario. Líneas aéreas y otros
sistemas de cable. Como ejemplo pueden citarse cables, medidores, transformadores y
cualquier otro equipo exterior perteneciente a la empresa de servicio eléctrico.

Mantenimiento

Cómo reemplazar la pila y el fusible

1. Desconecte la unidad del circuito. Apague la unidad.

2. Retire los tornillos de la tapa posterior.

3. Retire la tapa posterior.

4. Reemplace la pila (fíjese en la polaridad) y/o el fusible.

5. Vuelva a colocar la cubierta y los tornillos.

Limpieza

Limpie periódicamente la caja utilizando un paño húmedo y detergente suave; no utilice
abrasivos ni solventes.

* Pour effectuer le test de tension de la pile, celle-ci est chargée approximativement comme

suit : 9 mA pour un pile de 9 volts ; 110 mA pour une pile de 1,5 volt

4. Vérifier l’appareil sur un circuit ou sur un composant connu.

• Si l’appareil ne fonctionne pas comme prévu sur un circuit dont le fonctionnement est
connu, remplacer la pile et/ou le fusible.

• Si l’appareil ne fonctionne toujours pas comme prévu, le renvoyer à Greenlee pour
qu’il soit réparé.

5. Lire le circuit ou le composant à vérifier. Si la résolution n’est pas satisfaisante, retirer le
multimètre du circuit et passer à la plage immédiatement moins élevée.

Remarque : Un pointeur qui descend sous l’extrémité gauche de l’échelle peut indiquer
une polarité inversée ; le multimètre lit alors une valeur négative. Inverser les connexions
et relire le multimètre.

Spécifications

Afficheur : 41 mm (1-5/8 po) long
Précision : ± 5 % de la pleine échelle pour toutes les fonctions et toutes les plages à

23 °C ± 5 °C (73,4 °F ± 9 °F), 0 à 75 % d’humidité relative

Calibre du fusible : 200 mA/250 V, 1 500 A pouvoir de coupure nominale, 5 mm x 20 mm
Protection contre la surtension : Catégorie II, 300 V.c.a. et 300 V.c.c.
Conditions d’utilisation : 0 à 40 °C (32 à 104 °F), 0 à 80 % d‘humidité relative
Conditions d’entreposage : -10 à 60 °C (14 à 140 °F), 0 à 80 % d’humidité relative
Degré de pollution : 2
Altitude : 2 000 m (6 500 pi) maximum
Pile : 1,5 V AA (NEDA 15 A ou IEC LR6)

Catégories d’installation de surtension

Ces définitions sont dérivées des normes internationales sur la sécurité pour la coordination
de l’isolation telle qu’elle s’applique à la mesure, au contrôle et à l’équipement de laboratoire.
Ces catégories de surtension sont expliquées plus en détail par Commission
électrotechnique internationale ; se reporter à l’une de ces deux publications IEC 1010-1 ou
IEC 60664.

Surtension, catégorie I Niveau de signal. Pièces ou équipement électronique et de
télécommunication. Par exemple, les circuits électroniques protégés contre les courants
transitoires, dans les photocopieurs et les modems.

Surtension, catégorie II Niveau local. Appareils, équipement portatif et les circuits dans
lesquels ils sont branchés. Par exemple, les appareils d’éclairage, les téléviseurs et les
dérivations.

Surtension, catégorie III Niveau de distribution. Les machines installées en permanence et
les circuits auxquels elles sont câblées. Par exemple, les systèmes de convoyeurs et les
panneaux principaux de disjoncteurs du système électrique d’un édifice.

Surtension, catégorie IV Niveau d’alimentation principal. Lignes surélevées et autres
systèmes de câbles. Par exemple, les câbles, les multimètres, les transformateurs et autres
équipements extérieurs appartenant aux fournisseurs en électricité.

Entretien

Remplacement de la pile et du fusible

1. Débrancher l’appareil du circuit. Mettre l’appareil hors tension.

2. Enlever les vis du couvercle arrière.

3. Retirer le couvercle arrière.

4. Remplacer la pile (selon la polarité) et/ou le fusible.

5. Replacer le couvercle et remettre les vis.

Nettoyage

Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent doux. Ne pas
utiliser de produits abrasifs ou de solvants.

1

3

4

2

5 6

1

3

4

2

5 6

Settings Table Tabla de valores

Tableau des réglages

Para medir esta coloque el interruptor de y lea el valor que

función… selección en este símbolo … aparece en la …

Tensión CA

300

escala negra

(300V máx.)

Tensión de la pila* 9V o 1.5V escala BAT

Corriente CC

250

escala negra

(250 A máx.)

Tensión CC

300

escala negra

(300V máx.)

Resistance (ohms) Rx1K

escala verde
