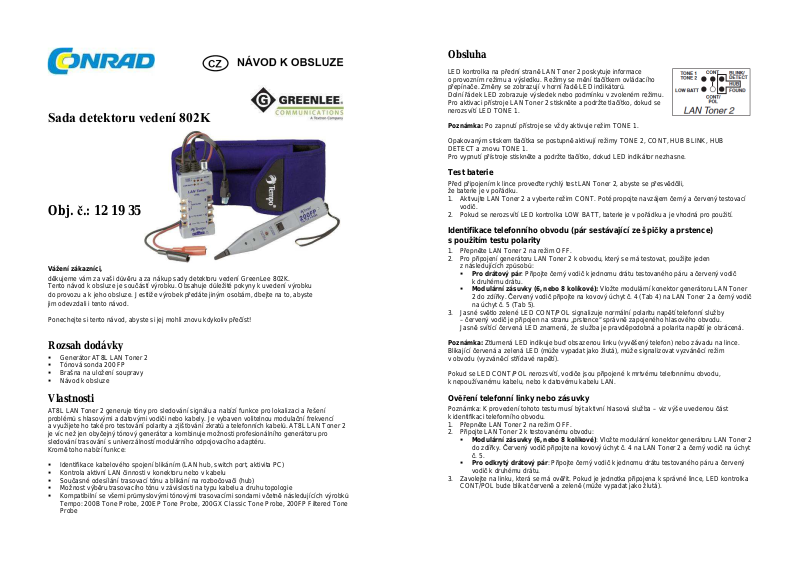

Sada detektoru vedení 802K
Obj. č.: 12 19 35
Vážení zákazníci,
děkujeme vám za vaši důvěru a za nákup sady detektoru vedení GreenLee 802K.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Rozsah dodávky
Generátor AT8L LAN Toner 2
Tónová sonda 200 FP
Brašna na uložení soupravy
Návod k obsluze
Vlastnosti
AT8L LAN Toner 2 generuje tóny pro sledování signálu a nabízí funkce pro lokalizaci a řešení
problémů s hlasovými a datovými vodiči nebo kabely. Je vybaven volitelnou modulační frekvencí
a využijete ho také pro testování polarity a zjišťování zkratů a telefonních kabelů. AT8L LAN Toner 2
je víc než jen obyčejný tónový generátor a kombinuje možnosti profesionálního generátoru pro
sledování trasování s univerzálností modulárního odpojovacího adaptéru.
Kromě toho nabízí funkce:
Identifikace kabelového spojení blikáním (LAN hub, switch port, aktivita PC)
Kontrola aktivní LAN činnosti v konektoru nebo v kabelu
Současné odesílání trasovací tónu a blikání na rozbočovači (hub)
Možnost výběru trasovacího tónu v závislosti na typu kabelu a druhu topologie
Kompatibilní se všemi průmyslovými tónovými trasovacími sondami včetně následujících výrobků
Tempo: 200B Tone Probe, 200EP Tone Probe, 200GX Classic Tone Probe, 200FP Filtered Tone
Probe
Obsluha
LED kontrolka na přední straně LAN Toner 2 poskytuje informace
o provozním režimu a výsledku. Režimy se mění tlačítkem ovládacího
přepínače. Změny se zobrazují v horní řadě LED indikátorů.
Dolní řádek LED zobrazuje výsledek nebo podmínku v zvoleném režimu.
Pro aktivaci přístroje LAN Toner 2 stiskněte a podržte tlačítko, dokud se
nerozsvítí LED TONE 1.
Poznámka: Po zapnutí přístroje se vždy aktivuje režim TONE 1.
Opakovaným stiskem tlačítka se postupně aktivují režimy TONE 2, CONT, HUB BLINK, HUB
DETECT a znovu TONE 1.
Pro vypnutí přístroje stiskněte a podržte tlačítko, dokud LED indikátor nezhasne.
Test baterie
Před připojením k lince proveďte rychlý test LAN Toner 2, abyste se přesvědčili,
že baterie je v pořádku.
1. Aktivujte LAN Toner 2 a vyberte režim CONT. Poté propojte navzájem černý a červený testovací
vodič.
2. Pokud se nerozsvítí LED kontrolka LOW BATT, baterie je v pořádku a je vhodná pro použití.
Identifikace telefonního obvodu (pár sestávající ze špičky a prstence)
s použitím testu polarity
1. Přepněte LAN Toner 2 na režim OFF.
2. Pro připojení generátoru LAN Toner 2 k obvodu, který se má testovat, použijte jeden
z následujících způsobů:
Pro drátový pár: Připojte černý vodič k jednomu drátu testovaného páru a červený vodič
k druhému drátu.
Modulární zásuvky (6, nebo 8 kolíkové): Vložte modulární konektor generátoru LAN Toner
2 do zdířky. Červený vodič připojte na kovový úchyt č. 4 (Tab 4) na LAN Toner 2 a černý vodič
na úchyt č. 5 (Tab 5).
3. Jasné světlo zelené LED CONT/POL signalizuje normální polaritu napětí telefonní služby
– červený vodič je připojen na stranu „prstence“ správně zapojeného hlasového obvodu.
Jasně svítící červená LED znamená, že služba je pravděpodobná a polarita napětí je obrácená.
Poznámka: Ztlumená LED indikuje buď obsazenou linku (vyvěšený telefon) nebo závadu na lince.
Blikající červená a zelená LED (může vypadat jako žlutá), může signalizovat vyzváněcí režim
v obvodu (vyzváněcí střídavé napětí).
Pokud se LED CONT/POL nerozsvítí, vodiče jsou připojené k mrtvému telefonnímu obvodu,
k nepoužívanému kabelu, nebo k datovému kabelu LAN.
Ověření telefonní linky nebo zásuvky
Poznámka: K provedení tohoto testu musí být aktivní hlasová služba – viz výše uvedenou část
k identifikaci telefonního obvodu.
1. Přepněte LAN Toner 2 na režim OFF.
2. Připojte LAN Toner 2 k testovanému obvodu:
Modulární zásuvky (6, nebo 8 kolíkové): Vložte modulární konektor generátoru LAN Toner 2
do zdířky. Červený vodič připojte na kovový úchyt č. 4 na LAN Toner 2 a černý vodič na úchyt
č. 5.
Pro odkrytý drátový pár: Připojte černý vodič k jednomu drátu testovaného páru a červený
vodič k druhému drátu.
3. Zavolejte na linku, která se má ověřit. Pokud je jednotka připojena k správné lince, LED kontrolka
CONT/POL bude blikat červeně a zeleně (může vypadat jako žlutá).
Page 2
Test propojenosti (zkratu)
Elektrické vlastnosti
Baterie
pro hlasovou komunikaci (
do 600 Ω)
: 4,2 V DC
Automatické vypnutí
: cca po 5 hodinách
Fyzické vlastnosti
Provozní a skladovací podmínky
Poznámka: Před testováním propojenosti proveďte test polarity napětí, abyste se přesvědčili, že na
lince není aktivní hlasová služba. Když se v režimu OFF rozsvítí LED kontrolka CONT/POL, vodiče
jsou připojené k aktivnímu telefonnímu obvodu.
1. Přepněte LAN Toner 2 na režim OFF.
2. Připojte červený vodič k jedné straně testovaného obvodu a černý vodič k druhé straně.
3. Na LAN Toner 2 aktivujte režim CONT. Jasné zelené světlo LED kontrolky signalizuje
propojenost, nebo blízký zkrat. Pokud odpor obvodu přesáhne 5 kΩ, LED se nerozsvítí.
Odeslání tónu pro mapování trasy
Před odesláním tónu do obvodu zkontrolujte nejdříve přítomnost zkratů, které by mohly snižovat signál
a komplikovat sledování trasy (viz výše „Test propojenosti“).
1. Přepněte LAN Toner 2 na režim OFF.
2. Jedním z níže uvedených způsobů připojte LAN Toner 2 ke zkoumanému obvodu.
Kabely s odkrytými dráty: Zapojte černý vodič na jeden drát zkoumaného kabelu a červený
vodič na druhý drát v kabelu, nebo na stínění kabelu.
Modulární zásuvky (6, nebo 8 kolíkové): Vložte modulární konektor generátoru LAN Toner 2
do zdířky. Červený vodič připojte na kovový úchyt č. 4 na LAN Toner 2 a černý vodič na úchyt
č. 6. Toto rozložení signálu ve dvou párech je zvláště důležité v případě kroucených párů
vysoce výkonných kabelů v kategoriích CAT 5 nebo 6.
Obvod s nezávislým uzemněním: připojte černý vodič k uzemnění a červený vodič
k jednomu drátu zkoumaného vodiče.
Koaxiální kabel: Připojte červený vodič ke stínění a černý vodič k uzemnění.
Pokud chcete spíše identifikovat koaxiální kabel, než mapovat jeho trasu, připojte červený
vodič ke stínění a černý vodič k prostřednímu vodiči.
3. Aktivujte na LAN Toner 2, buď režim TONE 1, nebo TONE 2 (podle toho, který vám lépe
vyhovuje).
4. Prozkoumejte sledované dráty nebo kabely libovolnou sondou modelové řady Tempo 200.
Nejsilnější příjem indikuje sledovaný drát nebo kabel.
Sledování trasy kabelů k LAN Hub (rozbočovači)
1. Přepněte LAN Toner 2 na režim OFF.
2. Jedním z níže uvedených způsobů připojte LAN Toner 2 k obvodu, který se má sledovat směrem
k hubu.
Zásuvka s 8 kolíky: Vložte modulární konektor generátoru LAN Toner 2 do zdířky.
- 568B nebo 10Base-T: Připojte černý vodič k úchytu Tab 1 a červený vodič k Tab 2.
- Token Ring: Připojte černý vodič k Tab 3 a červený vodič k úchytu Tab 6.
Kroucený pár: Připojte černý vodič k T+ a červený vodič k T- následujícím způsobem:
- 568B: Připojte černý vodič k bílému/oranžovému a červený vodič oranžovému/bílému.
- 10Base-T: Připojte černý vodič k bílému/modrému a červený vodič k modrému/bílému.
- Token Ring: Připojte černý vodič k bílému/oranžovému a červený vodič k
3. Aktivujte režim BLINK na LAN Toner 2. Hub zabliká a přibližně každých 4,5 sekundy se odesílá
4. Na rozbočovači najděte port s pomalu blikající LED. Abyste potvrdili identifikaci kabelu,
Sledování trasy kabelů k LAN PC
1. Přepněte LAN Toner 2 na režim OFF.
2. Jedním z níže uvedených způsobů připojte LAN Toner 2 ke kabelu,
oranžovému/bílému.
mapovací signál.
odstraňte z rozbočovače konektor a alespoň 5 sekund provádějte sondáž sondou modelové řady
Tempo 200.
který se má sledovat směrem k PC.
Zásuvka s 8 kolíky: Vložte modulární konektor generátoru LAN Toner 2 do zdířky.
- 568B nebo 10Base-T: Připojte černý vodič k úchytu Tab 1 a červený vodič k Tab 2.
- Token Ring: Připojte černý vodič k úchytu Tab 5 a červený vodič k úchytu Tab 4.
Kroucený pár: Připojte černý vodič k R+ a červený vodič k R- následujícím způsobem:
- 568B: Připojte černý vodič k bílému/zelenému a červený vodič zelenému/bílému.
- 10Base-T: Připojte černý vodič k bílému/oranžovému a červený vodič
k oranžovému/bílému.
- Token Ring: Připojte černý vodič k bílému/modrému a červený vodič k modrému/bílému.
3. Aktivujte režim BLINK na LAN Toner 2. LED kontrolka signalizující aktivitu PC bude pomalu blikat
a přibližně každých 4,5 sekundy se bude odesílat mapovací signál.
4. Na PC najděte port, na kterém bliká LED signalizující aktivitu. Abyste potvrdili identifikaci kabelu,
odstraňte z rozbočovače konektor a alespoň 5 sekund provádějte sondáž přijímačem modelové
řady Tempo 200.
Detekce LAN služby v zásuvce
1. Přepněte LAN Toner 2 na režim OFF.
2. Zapojte LAN Toner 2 so zdířky, kterou chcete zkontrolovat.
3. Připojte červený vodič k úchytu Tab 3 a černý vodič k úchytu Tab 6.
4. Ovládacím přepínačem přejděte na režim DETECT (LED kontrolka BLINK/DETECT rychle bliká).
5. Pokud je ke zdířce připojen aktivní LAN rozbočovač (hub), rozsvítí se LED kontrolka FOUND.
Výměna baterie
1. Vypněte přístroj.
2. Odpojte přístroj od obvodu
3. Odstraňte šroub v krytu a kryt vysuňte.
4. Vyměňte baterii při dodržení správné polarity.
5. Nasaďte kryt schránky a zajistěte ho šroubem.
Technické údaje
Výstupní výkon (do 600 Ω): 8 dBm
Výstupní frekvence (nominální):
Sledovací tón
Tone 1
Tone 2
Modulační frekvence
Tone 1
Tone 2
Napěťová ochrana (do 600 Ω): 60 V DC
Napájecí baterie: Alkalická baterie 9 V DC
Životnost baterie: 50 hodin
Rozměry (D x Š x V): 117,8 x 52,5 x 3,5 mm
Hmotnost: 0,17 kg
Provozní teplota: 0°C až +70°C (32 °F až 158 °F)
Skladovací teplota: -25°C až +85°C (-13 °F až 185 °F)
Relativní vlhkost: 80%
820/1110 Hz
577/820 Hz
1,9 Hz
5,5 Hz
Page 3
Tónová sonda 200 FP s filtrem
Elektrické vlastnosti
Fyzické vlastnosti
Provozní a skladovací podmínky
Účel použití
Tónová zkoušečka je určena k detekci a trasování drátů a kabelů bez potřeby odstraňovat jejich
izolaci. Byla navíc navržena speciálně k odfiltrování všech šumů a eliminaci bzučení elektrického
vedení. Sonda je vyrobena z odolného ABS plastu a je možné k ní zakoupit kožené pouzdro 200C.
Pokud se sonda 200 FP zapne, ale nedetekuje signál, začne blikat signální LED kontrolka
(každé 4 sekundy), která vás upozorňuje, že zkoušečka je zapnuta. Pokud sonda detekuje signál,
signální LED slouží jako indikátor síly signálu. Čím intenzivněji svítí, tím je detekovaný signál silnější.

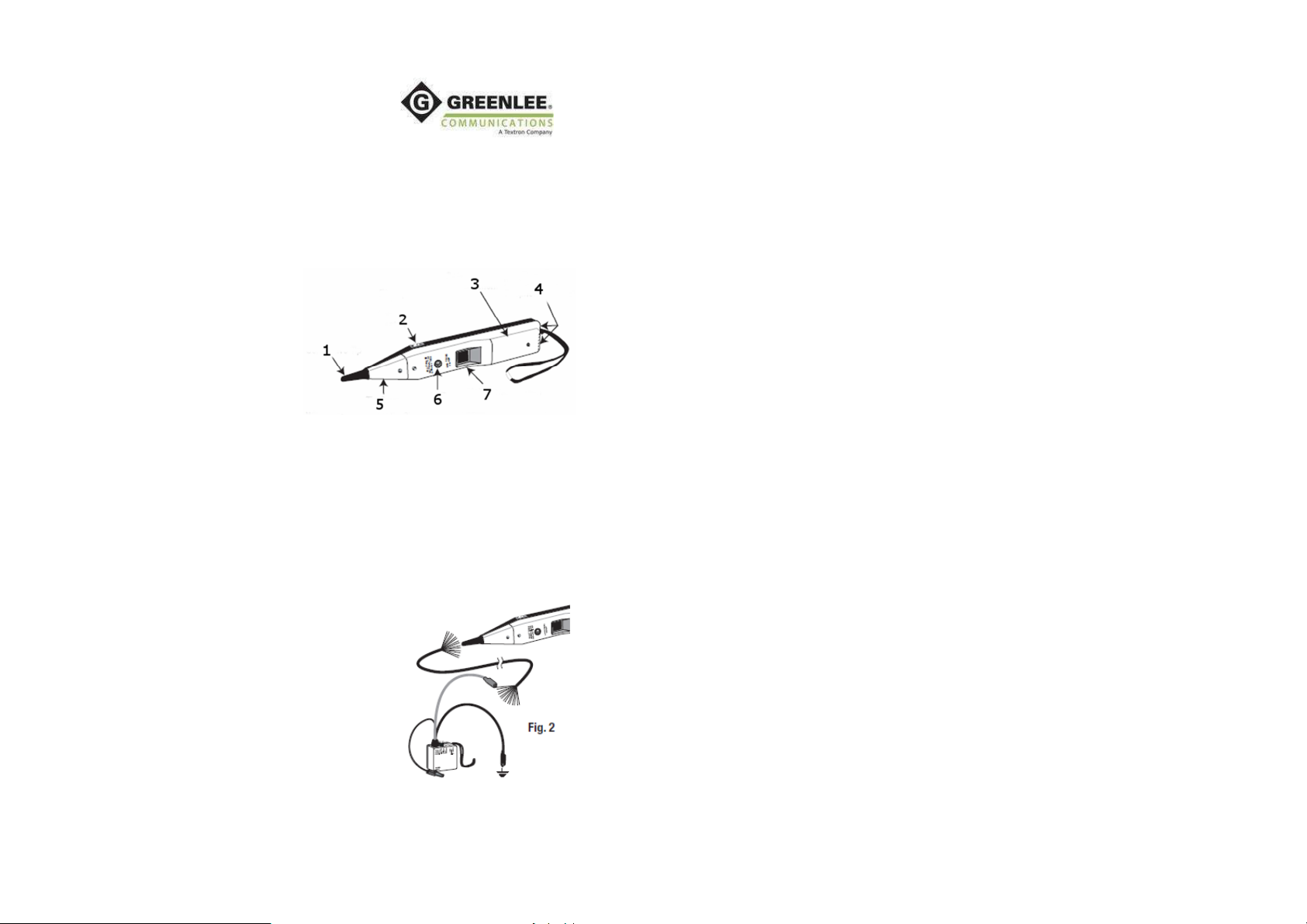

Popis ovladačů
1. Vodivý hrot
2. Ovladač hlasitosti
3. Schránka baterie
4. Zapuštěný port pro připojení sluchátek
nebo telefonní testovací sady
5. Kryt hrotu
6. LED
7. Hlavní ovládací tlačítko
Sonda se zapíná a vypíná dlouhým stiskem ovládacího tlačítka. Změnu stavu signalizuje sonda
pípnutím. Nižší tón pípnutí indikuje, že sonda se vypíná. Sonda je vybavena také funkcí
automatického vypnutí, které se aktivuje asi po 5 minutách nečinnosti, aby se prodloužila životnost
baterie. Jakmile se aktivuje automatické vypnutí, ozvou se z reproduktoru 4 pípnutí, která vás
upozorňují, že sonda200 FP se vypíná. Když sondu zapnete a baterie v přístroji je slabá, uslyšíte
3 klesající tóny.
Filtr sondy se zapíná a vypíná krátkým stiskem ovládacího tlačítka. Změnu stavu signalizuje sonda
pípnutím. Jedno pípnutí znamená, že přešla do normálního režimu bez použití filtru, zatímco 2 pípnutí
znamenají, že se používá filtr. V normálním režimu svítí LED kontrolka červeně a v režimu s použitím
filtru svítí zeleně.
Otočný ovladač hlasitosti na pravé straně přístroje umožňuje uživateli ovládat citlivost a hlasitost
výstupu sondy.
Obsluha
Detekce drátů a kabelů se provádí nejdříve připojením tónového
generátoru, jako je Greenlee Communications 77HP, 77GX
nebo AT8 k vodičům, které chcete trasovat.
Při práci s funkčními nebo ukončenými kabely připojte jeden
vodič tónového generátoru k drátu a druhý vodič k zemi
nebo zemnícímu bodu zařízení. Umožní se tak lokalizace kabelu
a identifikace připojeného drátu (viz obrázek 2).
U nefunkčních nebo neukončených kabelů připojte jeden
testovací vodič tónového generátoru k drátu a druhý vodič
k dalšímu drátu (tj. k špičce a prstenci otevřeného páru).
Lokalizace kabelu tak může být o něco komplikovanější, ale
umožní se pozitivní identifikace obou drátů zkoumaného páru.
1. Dlouhým stiskem čtvercového ovládacího tlačítka zapněte sondu 200 FP.
Poznámka: Na frekvenci tónů vysílaných libovolným generátorem můžou mít vliv změny teploty
a stav baterie. Za určitých okolností se může stát, že testovací sada bude vytvářet frekvence,
které jsou podobné šumu elektrického vedení, a v režimu s použitím filtru dojde k jejich
zablokování.
2. Před lokalizací tónu na vzdáleném konci kabelu nebo drátu si ově řte správnou funkčnost sondy
200FP na zdroji tónu. Zapněte sondu, přepněte ji na režim s použitím filtru (stiskněte krátce
ovládací tlačítko a zabliká zelená LED) a na generátoru tónů uslyšíte jeden stálý, nebo kolísavý
tón. Pokud se neozve žádný tón nebo detekujete jen polovinu kolísavého tónu, použijte 200FP
v „normálním“ režimu bez filtru, nebo vyměňte baterii v generátoru tónů.
3. Pokud je sonda aktivní, můžete ovladačem hlasitosti upravit její nastavení podle podmínek
prostředí. Můžete zvýšit hlasitost výstupního tónu, aby překonala hluk v prostředí (např. silniční
provoz, letadla nebo stroje), nebo ji snížit, když pracujete v tichém prostředí a nechcete rušit.
4. Sonda 200FP je vybavena zapuštěnými porty pro připojení zkušebního přístroje výbavy
pro opravu telefonních linek. Po připojení se sonda automaticky aktivuje, když se na opravárenské
sadě nastaví režim hlasové komunikace (Talk mode).
5. Chcete-li sondu 200FP aktivovat bez zamáčknutí ovládacího tlačítka, s vypnutým reproduktorem
a používat jen LED kontrolku, připevněte mezi dva kontakty portu propojku, která bude simulovat
připojení zkušebního telefonního přístroje.
6. Hrotem sondy se dotkněte izolace potenciálního cílového vodiče.
7. Příjem tónu bude nejhlasitější na drátu, který vede signál. (Příjem lze zlepšit oddělením drátu
od svazku.)
Výměna baterie
1. Vypněte přístroj.
2. Odstraňte šroub v krytu a kryt schránky baterie.
3. Vyměňte baterii při dodržení správné polarity.
4. Nasaďte kryt schránky a zajistěte ho šroubem.
Výměna hrotu sondy
1. Vypněte přístroj.
2. Vyšroubujte šroub s drážkou a odstraňte kryt hrotu.
3. Vyměňte hrot.
4. Nasaďte zpět kryt hrotu a upevněte ho šroubkem. Dejte pozor, abyste šroubek nepřetáčeli.
Technické údaje
Nominální zesílení: 35 dB
Nominální vstupní impedance: 100 MΩ
Odpor hrotu sondy: Minimálně 300 Ω
Napájecí baterie: Alkalická baterie 9 V DC
Nominální životnost baterie: 50 hodin
Ochrana proti přepětí: Cat I, 150 V k zemi
Rozměry (D x Š x V): 250 x 32 x 35 mm
Hmotnost: 142 g
Teplota: 0°C až +50°C (32 °F až 122 °F)
Page 4
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do přístrojů.
Případné opravy svěřte odbornému servisu. Nevystavujte výrobeky přílišné vlhkosti, nenamáčejte
je do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tyto výrobky a jejich
příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet
obalový materiál. Fólie z umělých hmot představují nebezpečí pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit displej a pouzdro přístroje.
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Záruka
Na sadu detektoru GreenLee 802K poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, běžného
opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmě tem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/3/2019
Loading...
