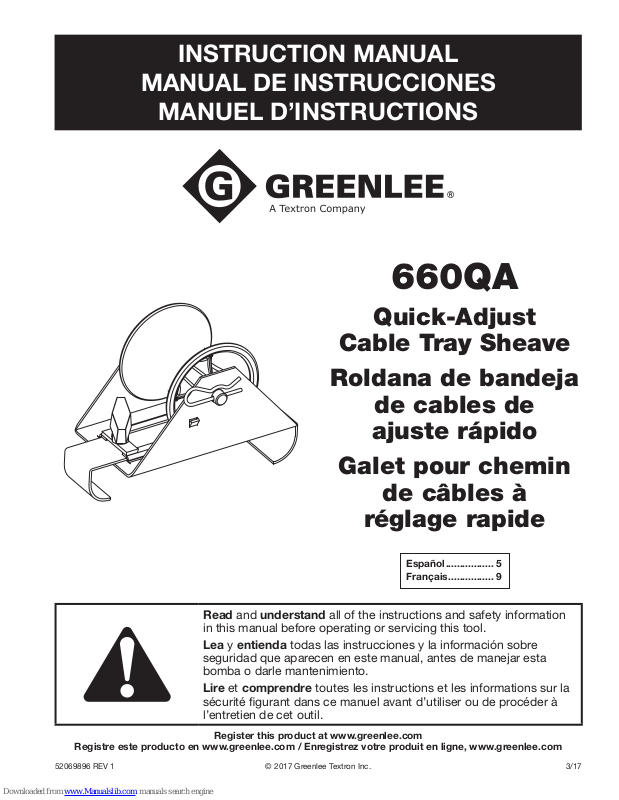

INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MANUEL D’INSTRUCTIONS
660QA
Quick-Adjust
Cable Tray Sheave
Roldana de bandeja
de cables de
ajuste rápido
Galet pour chemin
de câbles à
réglage rapide
Español ................. 5
Français ................ 9
Read and understand all of the instructions and safety information
in this manual before operating or servicing this tool.
Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar esta
bomba o darle mantenimiento.
Lire et comprendre toutes les instructions et les informations sur la
sécurité gurant dans ce manuel avant d’utiliser ou de procéder à
l’entretien de cet outil.
Registre este producto en www.greenlee.com / Enregistrez votre produit en ligne, www.greenlee.com
52069896 REV 1 © 2017 Greenlee Textron Inc. 3/17
Register this product at www.greenlee.com
Page 2
660QA
Table of Contents
Description .................................................................... 2
Safety ............................................................................ 2
Purpose of this Manual ................................................. 2
Important Safety Information ........................................ 3
Specications ................................................................ 4
Operation ....................................................................... 4
Illustration and Parts List ............................................. 12
Description
The Greenlee 660QA Quick-Adjust Cable Tray Sheave is
intended for the installation of cables in cable tray. It is
intended for non basket-style cable tray.
Safety
Safety is essential in the use and maintenance of
Greenlee tools and equipment. This instruction manual
and any markings on the tool provide information for
avoiding hazards and unsafe practices related to the
use of this tool. Observe all of the safety information
provided.
Purpose of this Manual
This manual is intended to familiarize all personnel with
the safe operation and maintenance procedures for the
following Greenlee tool:
660QA Quick-Adjust Cable Tray Sheave
Keep this manual available to all personnel.
Replacement manuals are available upon request at no
charge at www.greenlee.com.
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
All specications are nominal and may change as design
improvements occur. Greenlee Textron Inc. shall not be liable for
damages resulting from misapplication or misuse of its products.
KEEP THIS MANUAL
2
Page 3
IMPORTANT SAFETY INFORMATION
SAFETY
ALERT
SYMBOL
This symbol is used to call your attention to hazards
or unsafe practices which could result in an injury or
property damage. The signal word, dened below,
indicates the severity of the hazard. The message
after the signal word provides information for
preventing or avoiding the hazard.
Immediate hazards which, if not avoided, WILL result
in severe injury or death.
660QA
Wear eye protection when operating
or servicing this tool.
Failure to wear eye protection could
result in serious eye injury from ying
debris.
Wear a hard hat when using this tool.
Failure to wear a hard hat could result
in severe injury or death.
Hazards which, if not avoided, COULD result in
severe injury or death.
Hazards or unsafe practices which, if not avoided,
MAY result in injury or property damage.
Read and understand all of the
instructions and safety information
in this manual before operating or
servicing this tool.
Failure to observe this warning could
result in severe injury or death.
• Do not support more than 100 lb (45 kg) of weight
with this tool.
• Use this tool for the manufacturer’s intended
purpose only, as described in this manual.
Failure to observe these warnings could result in
severe injury or death.
Note: Keep all decals clean and legible, and replace
when necessary.
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
3
Page 4
Specifications
Weight .....................................................................................................11.5 lb (5.2 kg)
Maxiumum Wire Bundle Diameter ........................................................... 4.5" (114 mm)
Capacity ...................................................................................................100 lb (45 kg)
Operation
660QA
Figure 1
Figure 3
• Orient the sheave in the tray to the desired location,
providing room to lay cable once the pull is
completed.
• Attach the sheave to the cable tray as shown in
Figures 1 through 4 above, extending the adjustable
leg as necessary to reach the desired tray rung.
Figure 2
Figure 4
• To adjust, twist the handle to loosen the extendable
leg and pull out to desired length. Place the sheave on
top of the rungs, and push the extendable leg closed
so that the assembly is snug against two rungs. Twist
the handle tight to x the position of the extendable
leg.
• To remove the sheave, simply twist the handle to
loosen, pull the extendable leg out, and pick up the
assembly out of the tray.
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
4
Page 5
660QA
