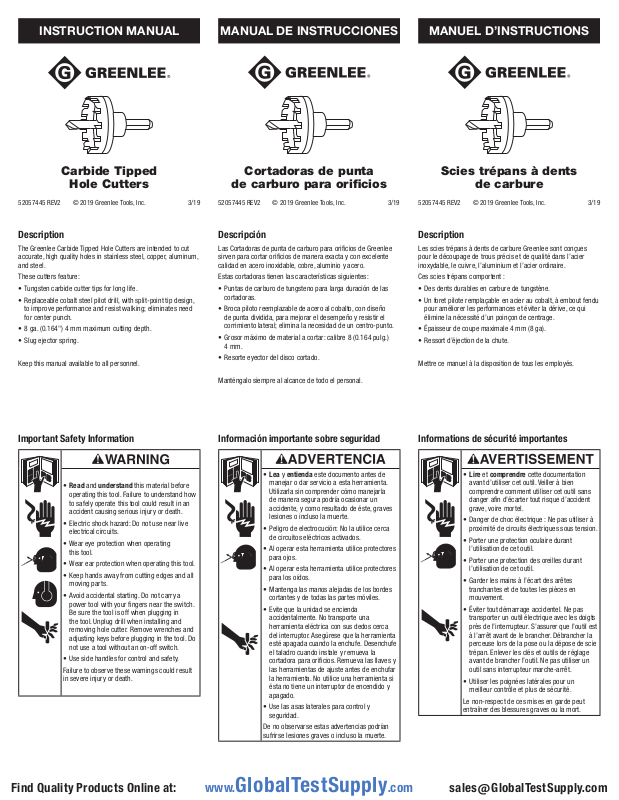

INSTRUCTION MANUAL MANUAL DE INSTRUCCIONES MANUEL D’INSTRUCTIONS
Carbide Tipped
Hole Cutters
52057445 REV2 © 2019 Greenlee Tools, Inc. 3/19
Description
The Greenlee Carbide Tipped Hole Cutters are intended to cut
accurate, high quality holes in stainless steel, copper, aluminum,
and steel.
These cutters feature:
• Tungsten carbide cutter tips for long life.
• Replaceable cobalt steel pilot drill, with split-point tip design,
to improve performance and resist walking; eliminates need
for center punch.
• 8 ga. (0.164") 4 mm maximum cutting depth.
• Slug ejector spring.
Keep this manual available to all personnel.
Important Safety Information
Cortadoras de punta
decarburo para orificios
52057445 REV2 © 2019 Greenlee Tools, Inc. 3/19 52057445 REV2 © 2019 Greenlee Tools, Inc. 3/19
Descripción
Las Cortadoras de punta de carburo para orificios de Greenlee
sirven para cortar orificios de manera exacta y con excelente
calidad en acero inoxidable, cobre, aluminio y acero.
Estas cortadoras tienen las características siguientes:
• Puntas de carburo de tungsteno para larga duración de las
cortadoras.
• Broca piloto reemplazable de acero al cobalto, con diseño
de punta dividida, para mejorar el desempeño y resistir el
corrimiento lateral; elimina la necesidad de un centro-punto.
• Grosor máximo de material a cortar: calibre 8 (0.164 pulg.)
4 mm.
• Resorte eyector del disco cortado.
Manténgalo siempre al alcance de todo el personal.
Información importante sobre seguridad
Scies trépans à dents
decarbure
Description
Les scies trépans à dents de carbure Greenlee sont conçues
pour le découpage de trous précis et de qualité dans l’acier
inoxydable, le cuivre, l’aluminium et l’acier ordinaire.
Ces scies trépans comportent :
• Des dents durables en carbure de tungstène.
• Un foret pilote remplaçable en acier au cobalt, à embout fendu
pour améliorer les performances et éviter la dérive, ce qui
élimine la nécessité d’un poinçon de centrage.
• Épaisseur de coupe maximale 4 mm (8 ga).
• Ressort d’éjection de la chute.
Mettre ce manuel à la disposition de tous les employés.
Informations de sécurité importantes

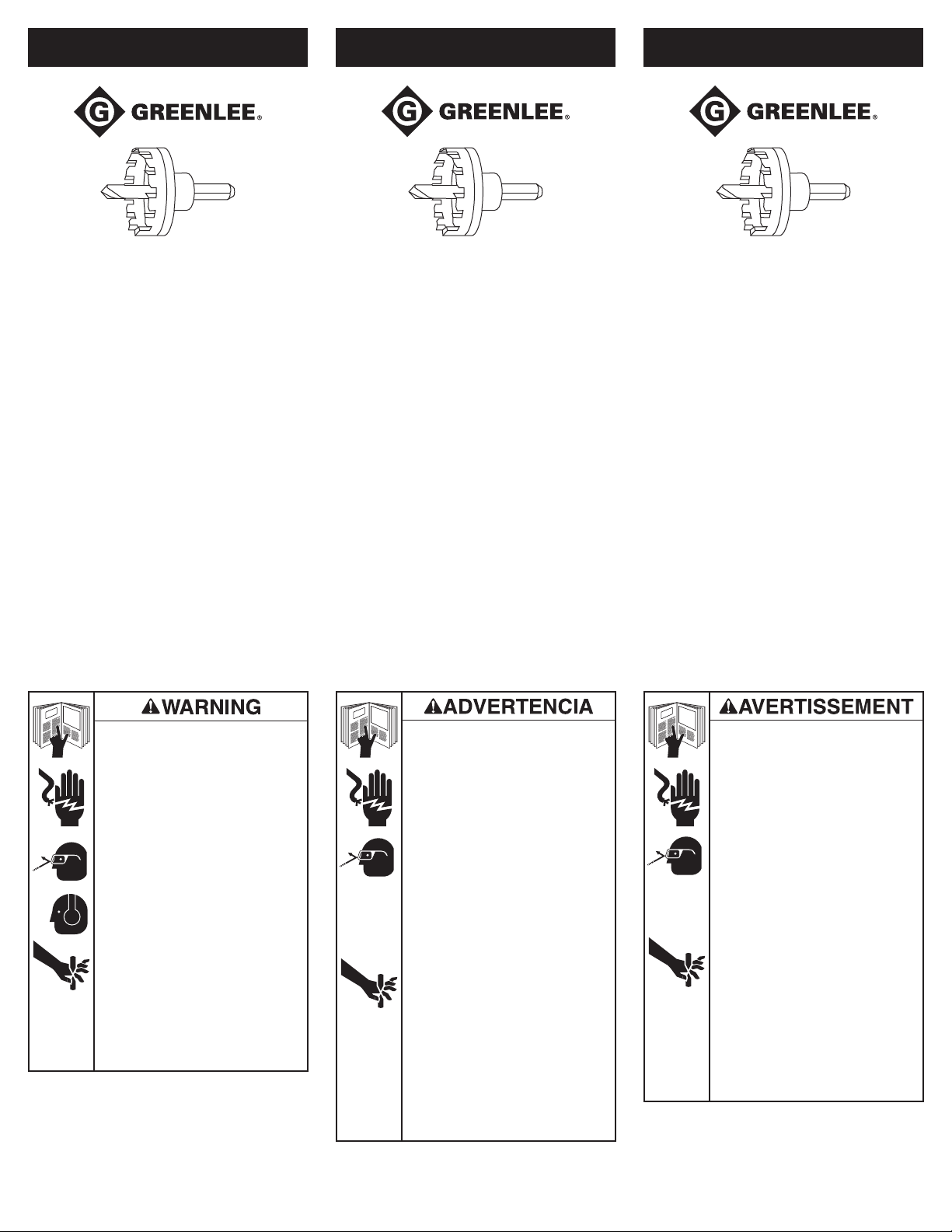

• Read and understand this material before
operating this tool. Failure to understand how
to safely operate this tool could result in an
accident causing serious injury or death.
• Electric shock hazard: Do not use near live
electrical circuits.
• Wear eye protection when operating
this tool.
• Wear ear protection when operating this tool.
• Keep hands away from cutting edges and all
moving parts.
• Avoid accidental starting. Do not carry a
power tool with your fingers near the switch.
Be sure the tool is off when plugging in
the tool. Unplug drill when installing and
removing hole cutter. Remove wrenches and
adjusting keys before plugging in the tool. Do
not use a tool without an on-off switch.
• Use side handles for control and safety.
Failure to observe these warnings could result
in severe injury or death.
• Lea y entienda este documento antes de
manejar o dar servicio a esta herramienta.
Utilizarla sin comprender cómo manejarla
de manera segura podría ocasionar un
accidente, y como resultado de éste, graves
lesiones o incluso la muerte.
• Peligro de electrocución: No la utilice cerca
de circuitos eléctricos activados.
• Al operar esta herramienta utilice protectores
para ojos.
• Al operar esta herramienta utilice protectores
para los oídos.
• Mantenga las manos alejadas de los bordes
cortantes y de todas las partes móviles.
• Evite que la unidad se encienda
accidentalmente. No transporte una
herramienta eléctrica con sus dedos cerca
del interruptor. Asegúrese que la herramienta
esté apagada cuando la enchufe. Desenchufe
el taladro cuando instale y remueva la
cortadora para orificios. Remueva las llaves y
las herramientas de ajuste antes de enchufar
la herramienta. No utilice una herramienta si
ésta no tiene un interruptor de encendido y
apagado.
• Use las asas laterales para control y
seguridad.
De no observarse estas advertencias podrían
sufrirse lesiones graves o incluso la muerte.
• Lire et comprendre cette documentation
avant d’utiliser cet outil. Veiller à bien
comprendre comment utiliser cet outil sans
danger afin d’écarter tout risque d’accident
grave, voire mortel.
• Danger de choc électrique : Ne pas utiliser à
proximité de circuits électriques sous tension.
• Porter une protection oculaire durant
l’utilisation de cet outil.
• Porter une protection des oreilles durant
l’utilisation de cet outil.
• Garder les mains à l’écart des arêtes
tranchantes et de toutes les pièces en
mouvement.
• Éviter tout démarrage accidentel. Ne pas
transporter un outil électrique avec les doigts
près de l’interrupteur. S’assurer que l’outil est
à l’arrêt avant de le brancher. Débrancher la
perceuse lors de la pose ou la dépose de scie
trépan. Enlever les clés et outils de réglage
avant de brancher l’outil. Ne pas utiliser un
outil sans interrupteur marche-arrêt.
• Utiliser les poignées latérales pour un
meilleur contrôle et plus de sécurité.
Le non-respect de ces mises en garde peut
entraîner des blessures graves ou la mort.
KEEP THIS MANUAL CONSERVE ESTE MANUAL CONSERVER CE MANUEL
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 2
• To avoid breathing dust and chips, use a dust
mask when operating this tool.
• Support yourself properly. You may be thrown
if the hole cutter hangs up while cutting.
Support yourself and work securely, and keep
proper balance and footing at all times. Never
operate cutters while standing on a ladder or
table top where proper footing and balance
cannot be maintained.
• Hole cutter may grab, kick, or buck
unexpectedly if it penetrates material at
any angle other than 90°. Keep hole cutter
perpendicular to the working surface while
operating the cutter.
• Stay alert. Pay attention to what you are doing
and use common sense.
Failure to observe these precautions may result
in injury.
Cutting Instructions
• Check behind the piece you are cutting to locate possible
obstructions in cutting path before cutting. Pay close attention
to the location of electrical wiring and plumbing lines. Do not
drill into live electrical panels or circuits.
• Use speed control for power tool. This will enable you to vary
RPMs for different cutting conditions. The recommended
cutting speed will make cutting easier, produce a cleaner hole,
and prolong tool life. Refer to the table below.
• Proper feeding pressure varies according to thickness and
hardness of the material being cut. Use light feed pressure on
thin, soft materials. Use moderate feed pressure on hard, thick
materials. Keep the cutter at right angles with the material
being cut. Cut only flat surfaces. Do not cut curved material.
• Use of two-speed corded angle drill is recommended with
cutters larger than 2-1/2" in diameter.
Kits
• 635 Kit: 7/8", 1-1/8", & 1-3/8"
• 628 Kit: 7/8", 1-1/8", 1-3/8", 1-3/4", 2", & 2-1/2"
• Para evitar respirar polvo y virutas, utilice
una máscara para polvo cuando opere esta
herramienta.
• Sopórtese usted mismo adecuadamente. Usted
podría ser arrojado si la cortadora para orificios
se atasca mientras ésta corta. Sopórtese
usted mismo y la pieza de trabajo firmemente,
y manténgase adecuadamente parado y
equilibrado en todo momento. Nunca opere las
cortadoras mientras esté parado en una escalera
o sobre una mesa donde no pueda pararse ni
mantenerse equilibrado adecuadamente.
• La cortadora para orificios podría atascarse,
patear o sacudirse inesperadamente si ésta
penetra el material a cualquier ángulo otro
que 90°. Mantenga la cortadora para orificios
perpendicular a la superficie de trabajo mientras
opere la cortadora.
• Permanezca alerta. Preste atención a lo que
hace y use su sentido común.
De no observarse estas advertencias podrían
sufrirse lesiones.
Instrucciones de corte
• Antes de cortar, verifique que no haya obstrucciones en el
trayecto de corte detrás de la pieza de corte. Ponga mucha
atención a la posición de todo cableado eléctrico y tuberías. No
taladre en paneles o circuitos eléctricos energizados.
• Use un control de velocidad para la herramienta eléctrica.
Esto le permitirá variar la velocidad en RPM para diferentes
condiciones de corte. La velocidad de corte recomendada
facilitará el corte, producirá un orificio más limpio y prolongará
la vida útil de la herramienta. Consulte la Tabla que se incluye a
continuación.
• La velocidad de alimentación adecuada varía de acuerdo con
el grosor y la dureza del material que se esté cortando. Utilice
una ligera presión de alimentación con los materiales suaves
y delgados. Utilice una moderada presión de alimentación con
los materiales gruesos y duros. Mantenga la cortadora a 90
grados con los materiales que esté cortando. Corte únicamente
superficies planas. No corte materiales curvados.
• Se recomienda usar un taladro en ángulo cableado de dos
velocidades con los cortadores que tengan un diámetro mayor
que 2-1/2 in.
Juegos
• Kit 635: 7/8 in, 1-1/8 in y 1-3/8 in
• Kit 628: 7/8 in, 1-1/8 in, 1-3/8 in, 1-3/4 in, 2 in y 2-1/2 in
• Pour éviter l’inhalation de poussière et de
copeaux, porter un masque antipoussière pour
utiliser cet outil.
• Veiller à avoir une position stable. Le blocage
de la scie trépan durant le découpage peut
déséquilibrer l’opérateur. Veiller à avoir une
position de travail sûre et à maintenir en
permanence un pied ferme et un bon équilibre.
Ne jamais utiliser de scie trépan depuis une
échelle ou debout sur une table s’il n’est pas
possible de maintenir un appui ferme et un bon
équilibre.
• La scie trépan présente un risque d’accrochage,
de rebond ou de recul soudain si elle pénètre le
matériau à tout angle autre que 90°. Maintenir
la scie trépan perpendiculaire à la surface de
l’ouvrage durant l’utilisation.
• Faire preuve de vigilance. Veiller à rester
concentré sur la tâche et à faire preuve de
bon sens.
Le non-respect de ces précautions peut entraîner
des blessures.
Instructions de découpage
• Avant de découper, vérifier derrière la pièce à découper qu’il
n’y a aucune obstruction au passage de l’outil. Accorder une
attention particulière à l’emplacement des câbles électriques
et de la tuyauterie. Ne pas percer de tableaux ou circuits
électriques sous tension.
• Utiliser la commande de vitesse de la perceuse électrique.
Cela permet de varier la vitesse de rotation en fonction des
conditions de découpage. La vitesse de coupe préconisée
facilite le découpage, produit un trou plus net et étend la
durabilité de l’outil. Consulter le tableau ci-dessous.
• La pression d’avance correcte dépend de l’épaisseur et de
la dureté du matériau à découper. Appliquer une pression
faible sur les matériaux minces et tendres. Appliquer une
pression modérée sur les matériaux durs et épais. Maintenir
la scie trépan perpendiculaire au matériau découpé. Découper
uniquement des surfaces planes. Ne pas découper de
matériau incurvé.
• L’utilisation d’une perceuse câblée à angle à deux vitesses
est recommandée avec les trépans de plus de 2-1/2po de
diamètre.
Trousses
• Trousse 635: 7/8po, 1-1/8po et 1-3/8po
• Trousse 628: 7/8po, 1-1/8po, 1-3/8po, 1-3/4po, 2po et
2-1/2po
Recommended Cutting Speed — RPM
Velocidad de corte recomendada en RPM / Vitesse de coupe conseillée — tr/min
Use light to moderate feeding pressure.
Use presión de alimentación ligera a moderada. / Appliquer une pression d’avance faible à modérée.
Size / Diámetro / Taille
3/4" 0.750" 19.1mm 550 800 625–3/4 11 1/4"
13/16" 0.812" 20.6mm 510 740 625–13/16 13 20
7/8" 0.875" 22.2mm 475 690 625–7/8 1/2" 16
1" 1.000" 25.4mm 415 600 625–1 25
1-1/8" 1.125" 28.6mm 370 535 625–1-1/8 3/4" 21
1-7/32" 1.218" 30.9mm 345 500 625–1-7/32 54274 625-001
1-1/4" 1.250" 31.8mm 330 485 625–1-1/4
1-3/8" 1.375" 34.9mm 300 435 625–1-3/8 1" 3/8"
1-1/2" 1.500" 38.1mm 275 400 625–1-1/2
1-3/4" 1.750" 44.5mm 235 340 625–1-3/4 1-1/4"
2" 2.000" 50.8mm 205 300 625–2 1-1/2" 50
2-1/2" 2.500" 63.5mm 165 240 625–2-1/2 2"
3" 3.000" 76.2mm 135 200 625–3 2-1/2"
3-5/8" 3.625" 92.1mm 110 165 625–3-5/8 3" 1/2" 54295 625-002
4-1/8" 4.125" 104.8mm
4-1/2" 4.500" 114.3mm 90 130 625–4-1/2 4"
Stainless Steel
Acero inoxidable
Acier inoxydable
100 145 625–4-1/8 3-1/2"
Mild Steel
Acero dulce
Acier doux
Catalog No.
Número
decat.
o
N
ref.
Conduit Size
Diámetro de la tubería
portacables
Taille de conduit
Pg ISO
Recommended
Drill Chuck Size
Replacement
Set Screw
Replacement
Drill
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Loading...
