5878 • 5880 • 5882

MEGOHMMETERS

MEGÓHMETROS

MEGOHMMETRES

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

Read and understand all of the instructions and safety information in this manual before operating or servicing this tool.

Lea y entienda todas las instrucciones y la información sobre seguridad que aparecen en este manual, antes de manejar estas herramientas o darles mantenimiento.

Lire attentivement et bien comprendre toutes les instructions et les informations sur la sécurité de ce manuel avant d‘utiliser ou de procéder à l‘entretien de cet outil.

Page 2

Description

The Greenlee 5878, 5880 and 5882 Megohmmeters are intended to test insulation, detect voltage and verify continuity. In addition, the 5882 can measure resistance.

Safety

Safety is essential in the use and maintenance of Greenlee tools and equipment. This instruction manual and any markings on the tool provide information for avoiding hazards and unsafe practices related to the use of this tool. Observe all of the safety information provided.

Purpose

This instruction manual is intended to familiarize all personnel with the safe operation and maintenance procedures for the Greenlee 5878, 5880 and 5882 Megohmmeters.

Keep this manual available to all personnel. Replacement manuals are available upon request at no charge.

and are registered trademarks of Greenlee Textron.

KEEP THIS MANUAL

Page 3

5878 • 5880 • 5882

Important Safety Information

This symbol is used to call your attention to hazards or unsafe practices which could result in an injury or property damage. The signal word, defined below, indicates the severity of the hazard. The message after the signal word provides information for preventing or avoiding the hazard.

SAFETY ALERT SYMBOL

Immediate hazards which, if not avoided, WILL result in severe injury or death.

Hazards which, if not avoided, COULD result in severe injury or death.

Hazards or unsafe practices which, if not avoided, MAY result in injury or property damage.

Read and understand this material before operating or servicing this equipment. Failure to understand how to safely operate this tool can result in an accident causing serious injury or death.

Page 4

Important Safety Information

Electric shock hazard:

• Do not use the unit if it is wet or damaged.

• Use test leads or accessories that are appropriate for the application. See the category and voltage rating of the test lead or accessory.

• Inspect the test leads or accessory before use. They must be clean and dry, and the insulation must be in good condition.

Failure to observe these warnings can result in severe injury or death.

Electric shock hazard:

• Do not apply more than the rated voltage between any two input terminals, or between any input terminal and earth ground.

• Do not contact the test lead tips or any uninsulated portion of the accessory.

• Do not contact the test lead tips while performing the insulation resistance test.

• Do not contact the test lead tips while the continuity function (20 Ω) is selected.

Failure to observe these warnings can result in severe injury or death.

Electric shock hazard: Contact with live circuits can result in severe injury or death.

Page 5

5878 • 5880 • 5882

Important Safety Information

Do not change the measurement function while the test leads are connected to a component or circuit.

Failure to observe this precaution can result in injury and can damage the unit.

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity. See Specifications.

Failure to observe these precautions can result in injury and can damage the unit.

• Do not operate with the case open.

• Before opening the case, remove the test leads from the circuit and shut off the unit.

Failure to observe these warnings can result in severe injury or death.

The fuse is an integral part of the overvoltage protection. When fuse replacement is necessary, see Specifications for the correct type, size and capacity. Using any other type of fuse will void the overvoltage protection rating of the unit.

Failure to observe this warning can result in severe injury or death.

Page 6

Important Safety Information

Shut off and lock out power. Make sure that all capacitors are discharged. Voltage must not be present.

Set the selector and connect the test leads so that they correspond to the intended measurement. Incorrect settings or connections can result in a blown fuse.

Using this unit near equipment that generates electromagnetic interference can result in unstable or inaccurate readings.

Page 7

5878 • 5880 • 5882

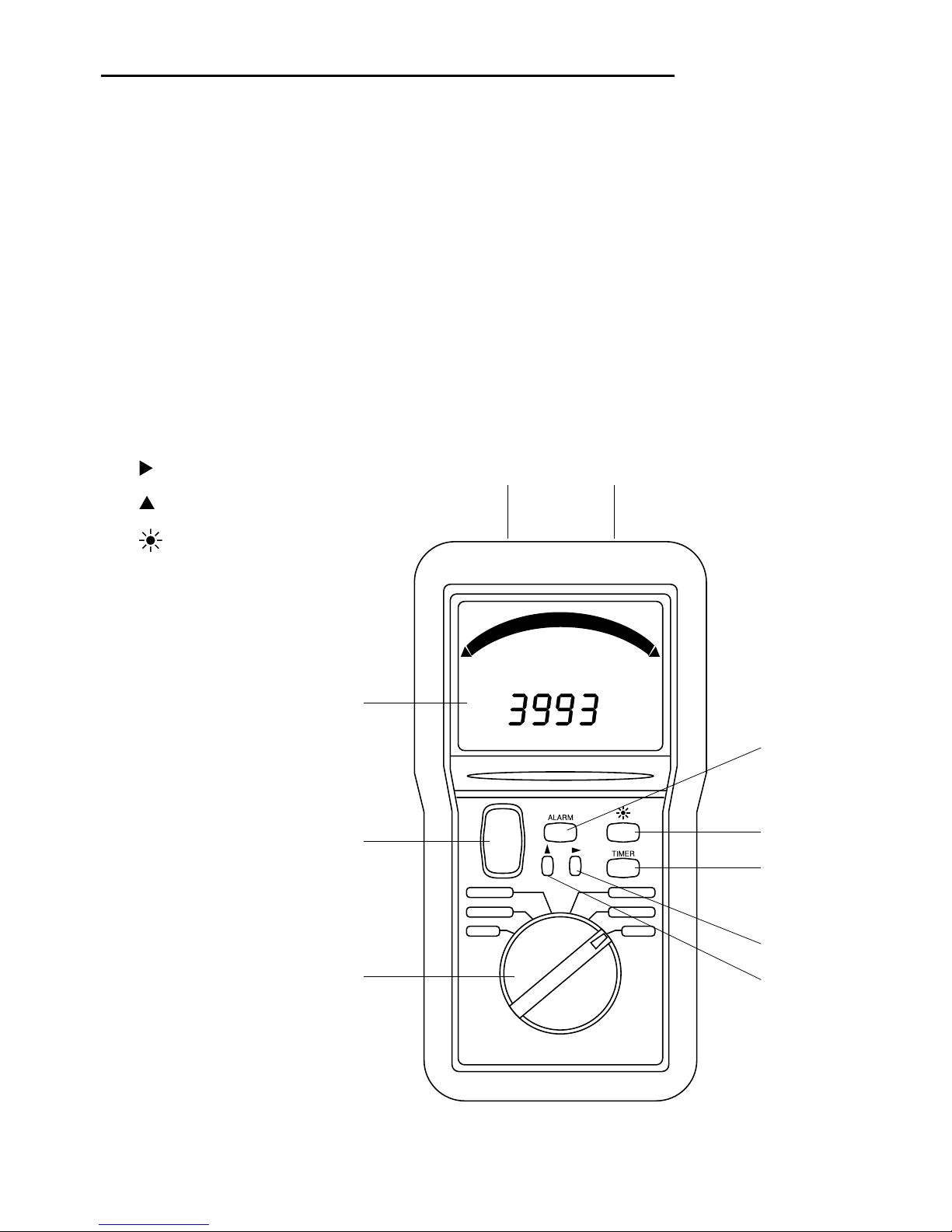

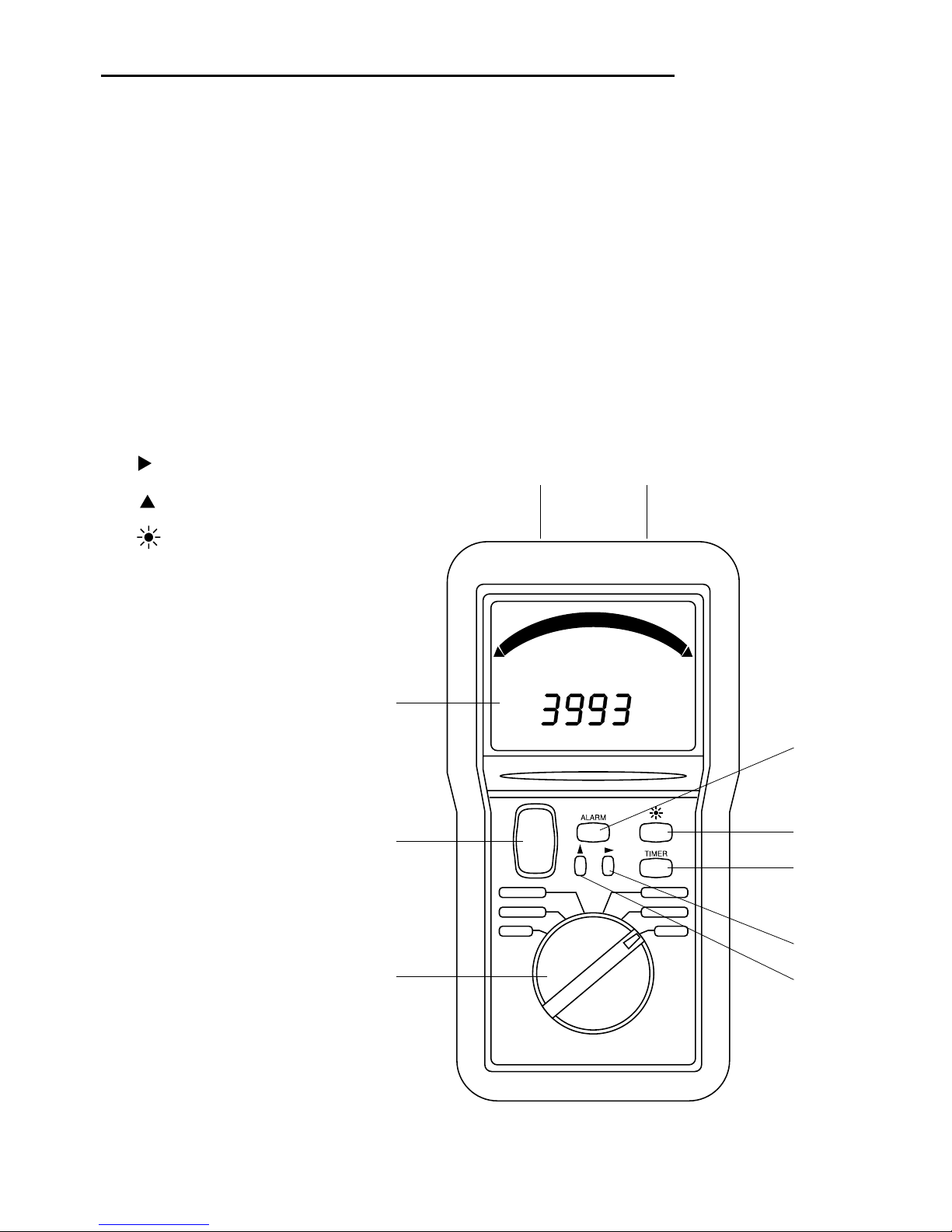

Identification

All Models

1. Positive (+) Input Terminal

2. Negative (–) Input Terminal

3. Display

4. Insulation Resistance Test Button

5. Selector

Models 5880 and 5882 Only

6. Alarm Button

7. Select a Parameter or Value

8. Change the Value

9. Backlight

Model 5882 Only

10. TIMER

1 2

7 8

Page 8

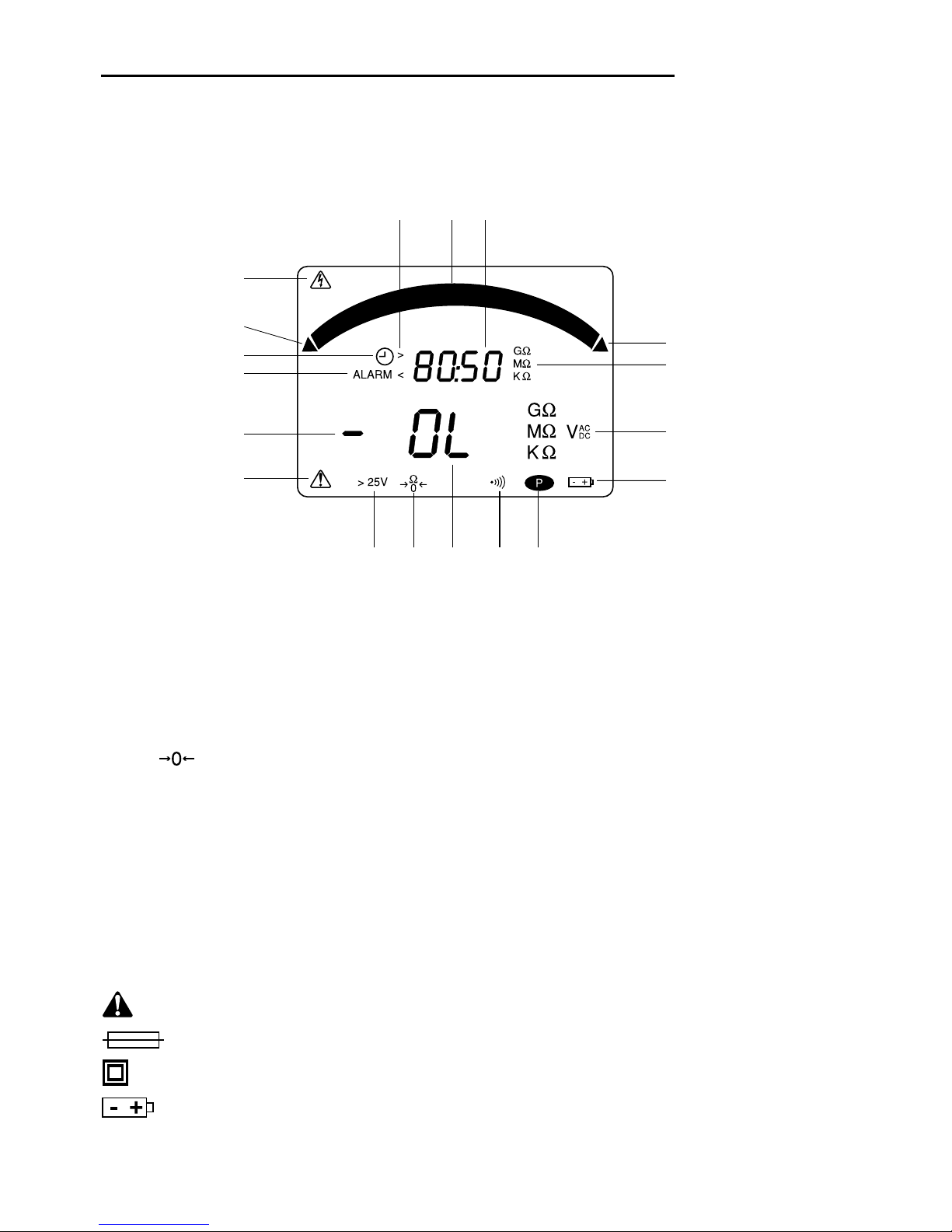

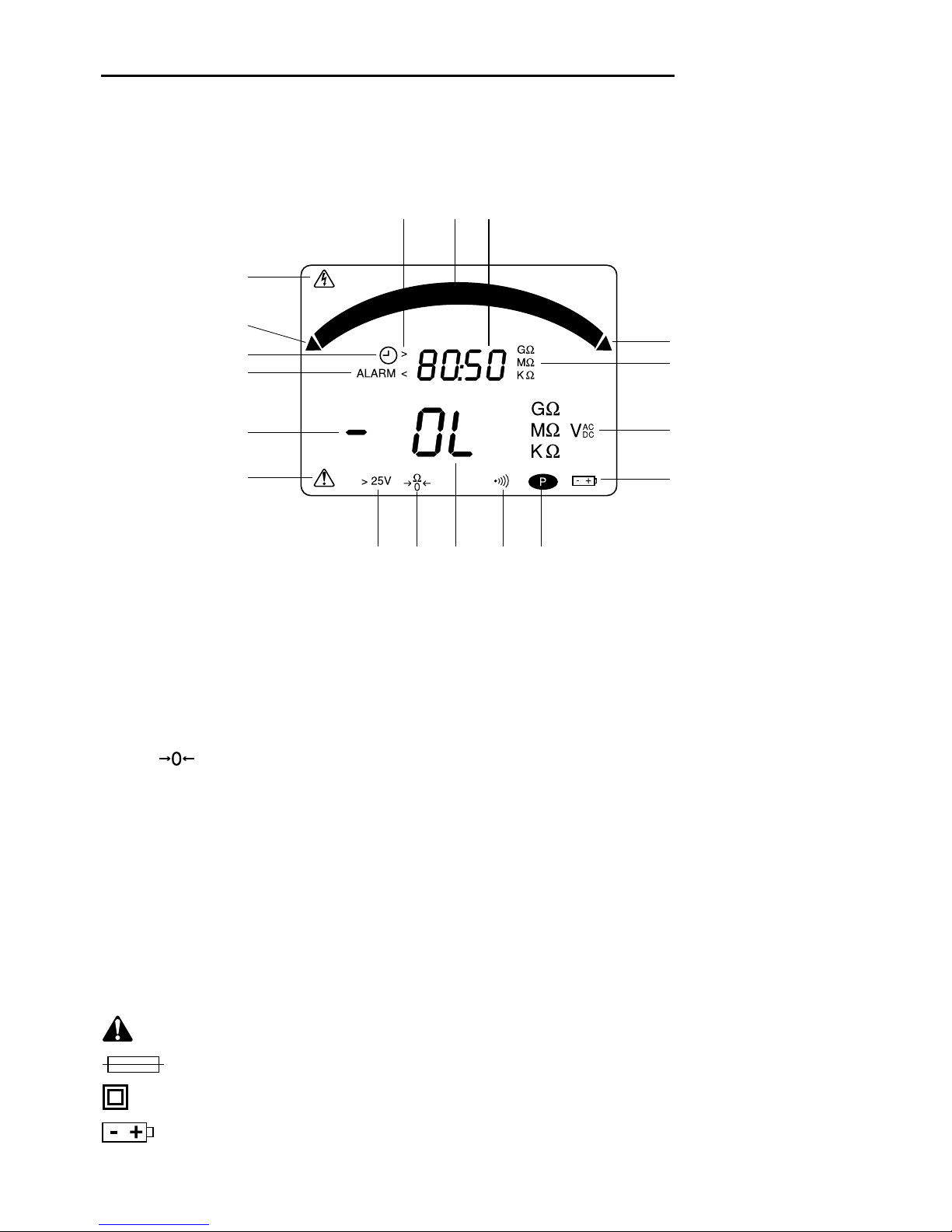

Display Icons

11. – Polarity indicator

12. Insulation resistance test in progress

13. Insulation resistance is less than 70 kΩ

14. Bar graph element

15. Insulation resistance is greater than 1.1 GΩ

16. Timer is active

17. ALARM Alarm is on, or programming is in progress

18. < Alarm will trigger if measured value is less than the setpoint

19. > Alarm will trigger if measured value is greater than the setpoint

20. 00:00 Timekeeper display or 0000 Setpoints

21. G 10

22. M 10

23. k 10

24. Ω Ohms

25. OL Overload (insulation resistance is greater than 2 GΩ)

26. V Volts

27. AC Alternating Current

28. DC Direct Current

29. Battery status

30. Auto power off is inactive

31. Speaker is active

32. Ω/ Lead resistance is compensated

33. > 25 Circuit voltage is greater than 25 volts; insulation resistance test

(yellow button) is disabled

34. Read the instruction manual

Page 9

5878 • 5880 • 5882

Other Symbols

BAT Insufficient battery power Ω/ (flashing) Lead resistance is compensated incorrectly FUS Replace the fuse

––– Insulation resistance is less than:

• 50 kΩ on the 250 V range

• 100 kΩ on the 500 V range

• 200 kΩ on the 1000 V range

Symbols on the Unit

Read the instruction manual. Fuse Double Insulation Battery

Display Icons (cont’d)

13 16

14 20

18 19

21–24

26–28

25 30313233

Page 10

Using the Features

Insulation Resistance Measurement Test Button (Yellow Button)

Press to apply the test voltage to the item to be tested. Release to terminate the test.

• While the yellow insulation resistance test button is pressed, the will appear on the

display.

• See the Indicator Table for results of the insulation test.

Alarm (Models 5880 and 5882 only)

Press ALARM to turn the alarm on and review the setpoints. Press again to turn the alarm off. Note: When the alarm function is active, a continuous tone and flashing ALARM on the display

indicate that the measured value matches the alarm setpoint.

Alarm Setpoints (Models 5880 and 5882 only)

1. Press and hold ALARM to review the setpoints.

2. Press and to change the setpoints. Press and hold ALARM to save the settings.

• Default settings are:

> 0.25 MΩ (MΩ – 250 V position) > 0.50 MΩ (MΩ – 500 V position) > 1.00 MΩ (MΩ – 1000 V position) < 20.00 kΩ (400 kΩ position) < 2.00 Ω (20 Ω position)

• Minimum/Maximum settings are:

< or > 0.05 MΩ / 2000 MΩ (MΩ – 250 V position) < or > 0.10 MΩ / 2000 MΩ (MΩ – 500 V position) < or > 0.2 MΩ / 2000 MΩ (MΩ – 1000 V position) < or > 0 Ω / 399.9 kΩ (400 kΩ position) < or > 0 Ω /19.99 Ω (20 Ω position)

Note: The megohmmeter will correct any setting that is entered improperly.

Timed Insulation Resistance Test (Model 5882 only)

1. Press TIMER. The icon and a timekeeper (0:00) will appear on the display.

2. Press and release the yellow test button to start the timer and initiate the test voltage. The will appear on the display and the timekeeper will show the elapsed time.

3. Make a note of the reading on the display when the speaker sounds (after 30 seconds, 1 minute and 10 minutes).

4. Press the yellow test button to terminate the test.

Page 11

5878 • 5880 • 5882

Using the Features (cont’d)

5. Use the readings to calculate the DAR (dielectric absorption rate):

DAR = measurement after 1 minute

measurement after 30 seconds

6. Use the readings to calculate the PI (polarization index):

PI = measurement after 10 minutes

measurement after 1 minute

The following parameters indicate acceptable insulation:

DAR > 1.25 PI > 2

Note: The timed test will automatically shut off after 15 minutes.

Speaker

See the Indicator Table for information on the tones generated by the speaker. To disable the speaker:

• Model 5878: Set the selector to 20 Ω, then press the yellow test button. The icon will

disappear from the display.

• Model 5880 and 5882: Press ALARM while turning the unit ON. The icon will not

appear on the display.

To enable the speaker on any model: Switch the unit OFF, then back ON.

Backlight

Press to turn on the backlight. Press again to turn off. Note: The backlight will automatically shut off after 1 minute.

Automatic Power-Off

To extend battery life, the megohmmeter will shut itself off after approximately 5 minutes of inactivity. To restore power, press any button or rotate the selector.

Models 5880 and 5882 only: To disable this feature, press and hold while turning the power ON. The icon will appear on the display.

Page 12

*After turning the megohmmeter on, the display will show the icon and the

approximate amount of battery life as a percentage.

Indicators

The Indicator Table provides information for interpreting the battery status indicator, results of the insulation test, and the tones produced by the speaker.

Indicator Table

Feature Indication Explanation

No display Good battery

Battery life is limited.

Battery

Flashing

Status*

Battery is low. Measurements may not be accurate. Continuous Replace the battery. BAT Battery is discharged. Unit will shut down automatically. A short, • any button is pressed

low-pitched

• the automatic power off feature is turning the unit off

tone

• lead resistance compensation

• TIMER function (sounds at 30 seconds,

1 minute and 10 minutes)

A continuous, • the measurement is lower than the minimum alarm setpoint

Speaker

low-pitched

• the measurement is higher than the maximum alarm setpoint

tone A short, An inactive button is pressed (except the yellow test button)

high-pitched tone

A repeated, The automatic voltage check has measured more than 25 volts high-pitched and the insulation resistance test is in progress. tone Insulation test will be disabled.

OL The insulation resistance is greater than 2.0 GΩ

The insulation resistance is greater than 1.1 GΩ

Insulation ––– The insulation resistance is less than:

Resistance • 50 kΩ at 250 V

Test • 100 kΩ at 500 V

• 200 kΩ at 1000 V

The insulation resistance is less than 70 kΩ

Page 13

5878 • 5880 • 5882

Operation

Electric shock hazard: Contact with live circuits can result in severe injury or death.

Electric shock hazard: Do not contact the test lead tips while the continuity function (20 Ω) is selected. Failure to observe this warning can result in severe injury or death.

1. Set the selector to the proper setting and connect the test leads to the meter.

2. See Typical Measurements for specific measurement instructions.

3. Test the unit on a known functioning circuit or component.

• If the unit does not function as expected on a known functioning circuit, replace the battery and/or fuses.

• If the unit still does not function as expected, send the unit to Greenlee for repair.

4. Take the reading from the circuit or component to be tested.

Page 14

Typical Measurements

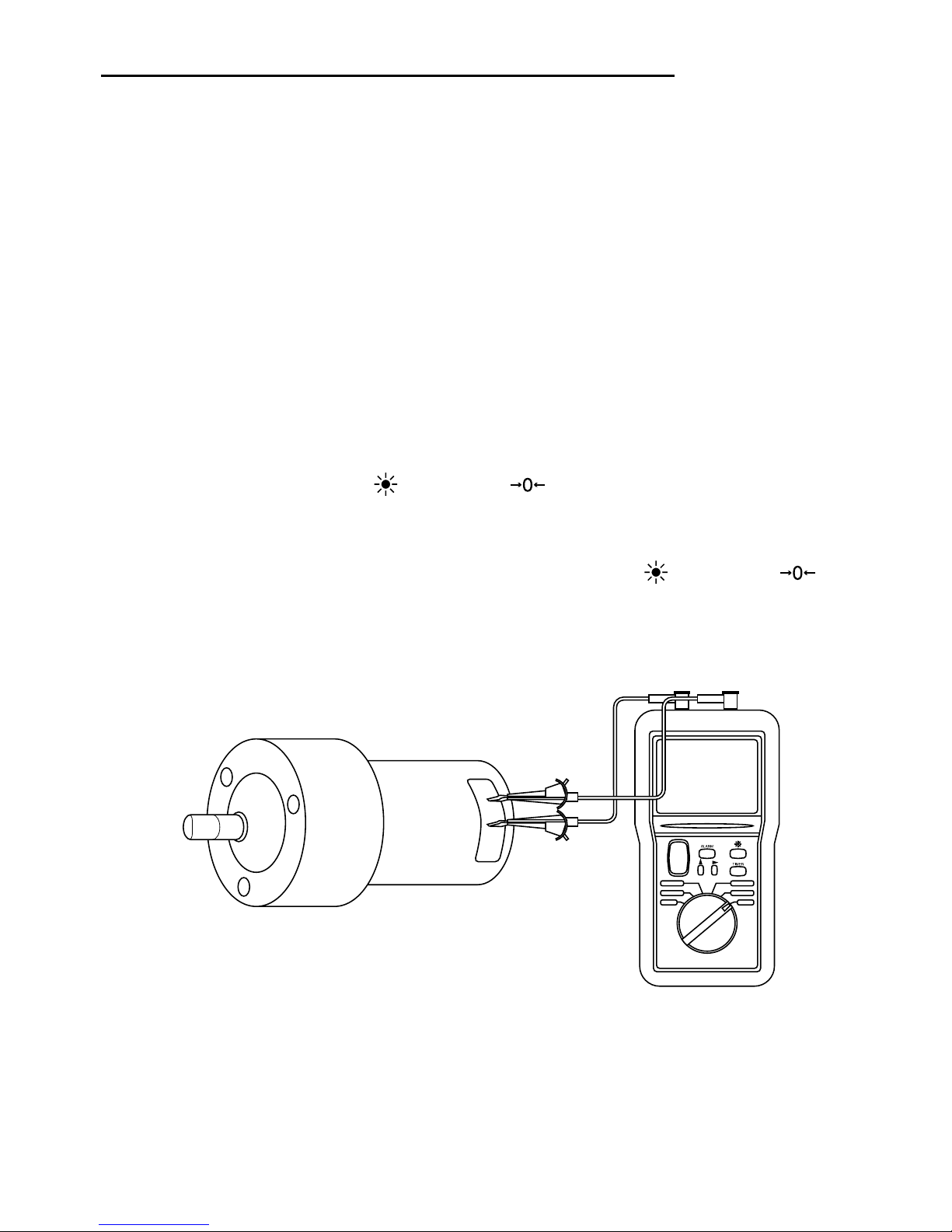

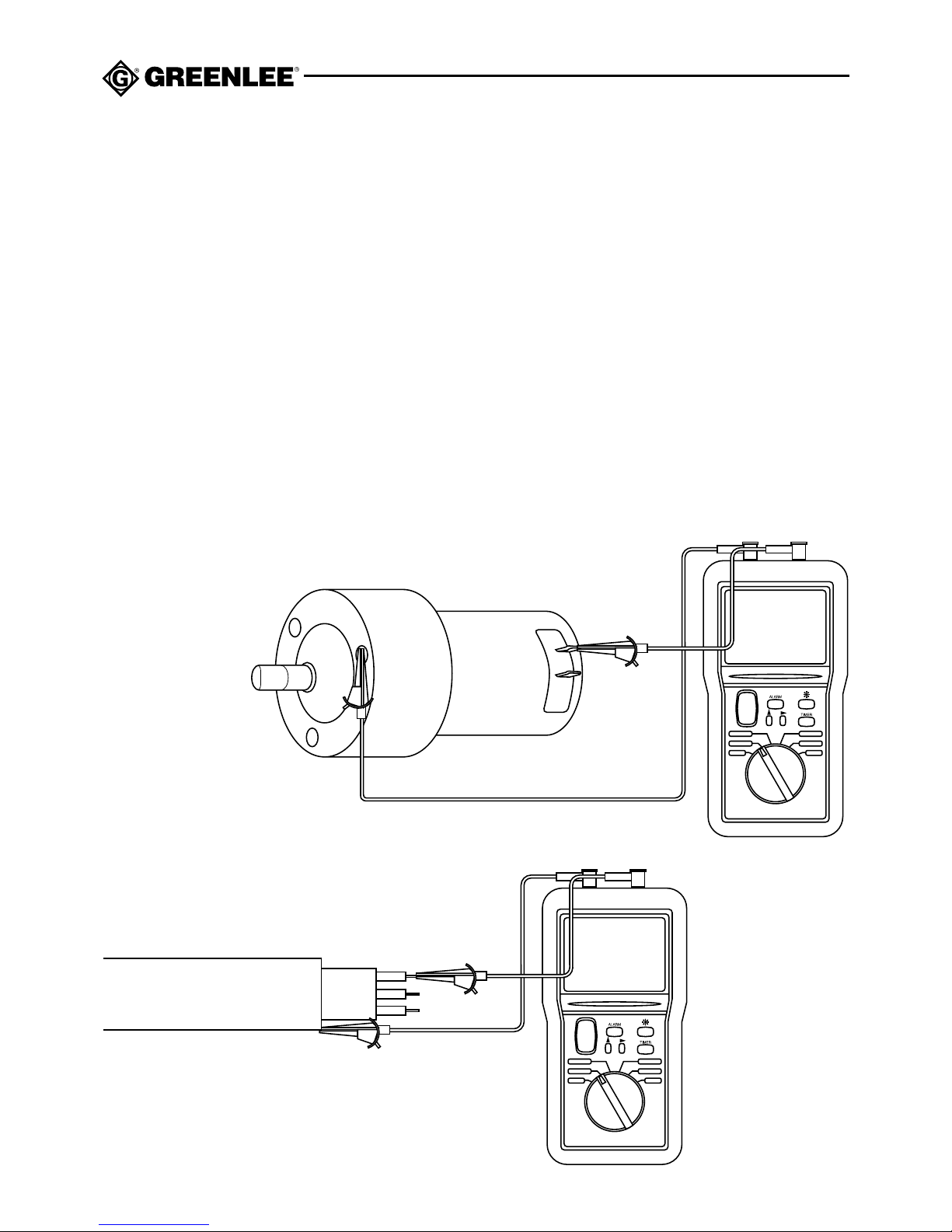

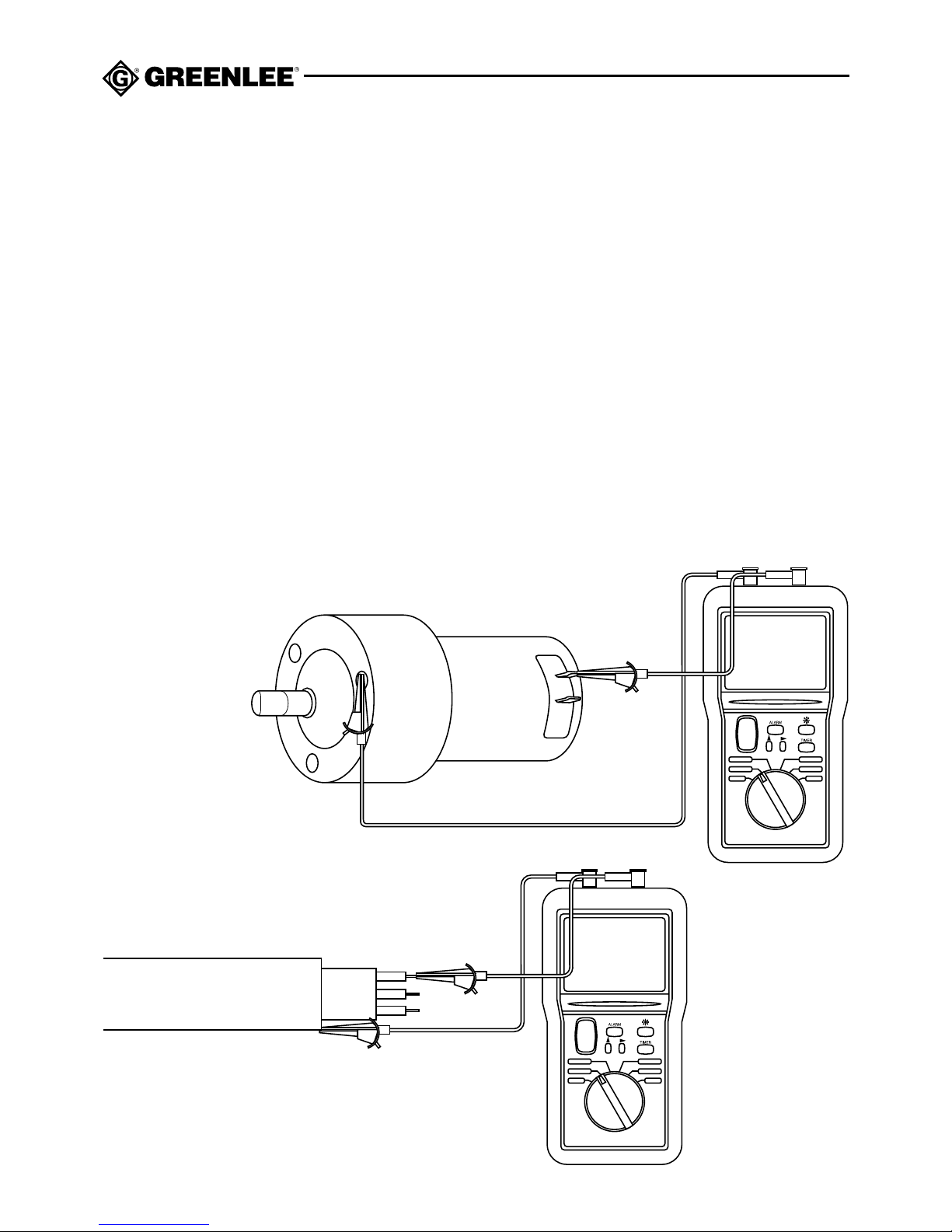

Insulation Resistance Test

1. Set the selector to the appropriate MΩ – voltage range:

• MΩ – 250 V • MΩ – 500 V • MΩ – 1000 V

2. Connect the + lead to the ground and the – lead to the test point.

3. Press the yellow insulation resistance test button to initiate the test voltage. Release to terminate the test voltage.

4. See the Indicator Table to interpret the display.

After connection, the megohmmeter automatically will measure the voltage of the item under test. If voltage is present, the voltage will appear on the display.

• If the voltage is more than 0 V, but less than 25 V, the results of the insulation resistance

test might not be accurate.

• If the voltage is greater than 25 V, the insulation resistance test function will be disabled.

Page 15

5878 • 5880 • 5882

Typical Measurements (cont’d)

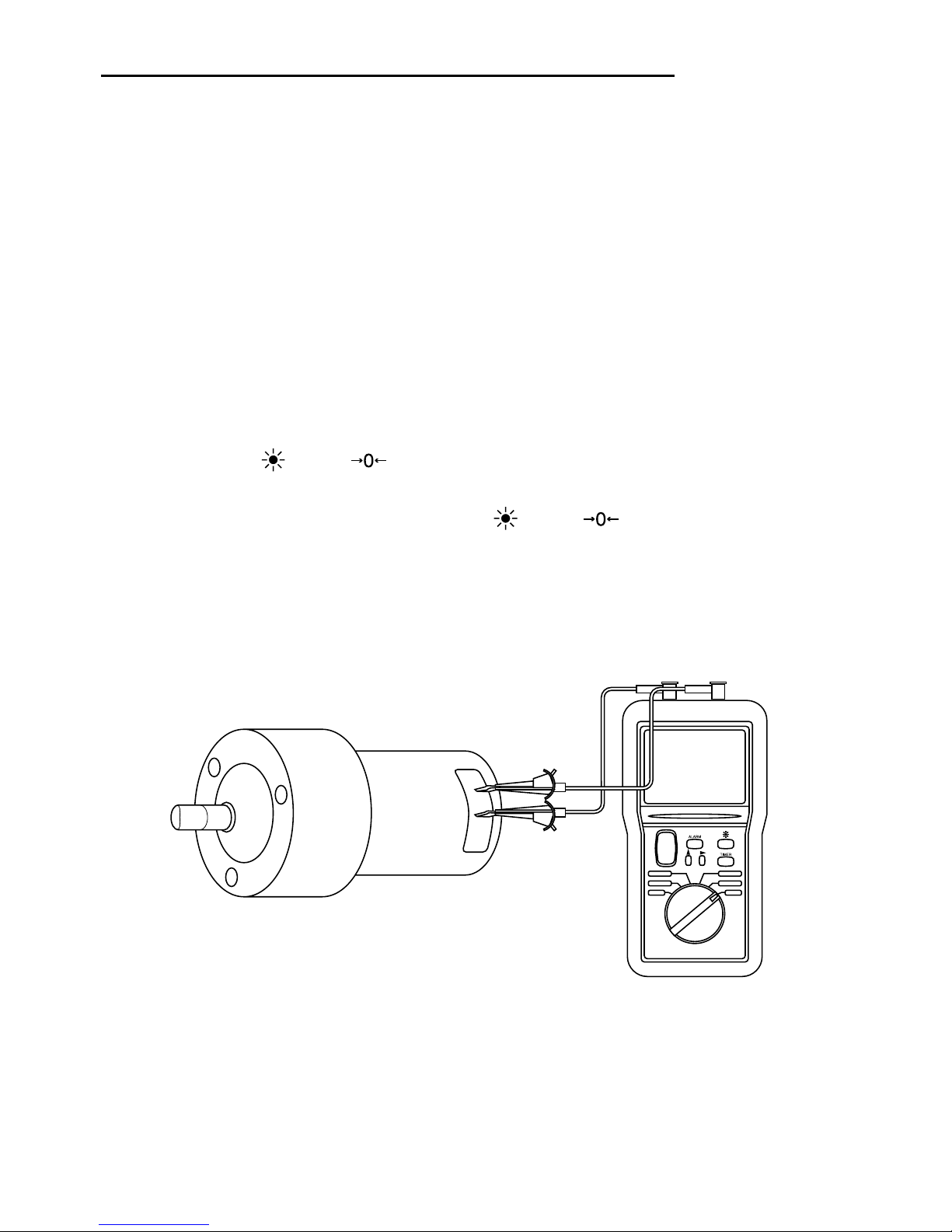

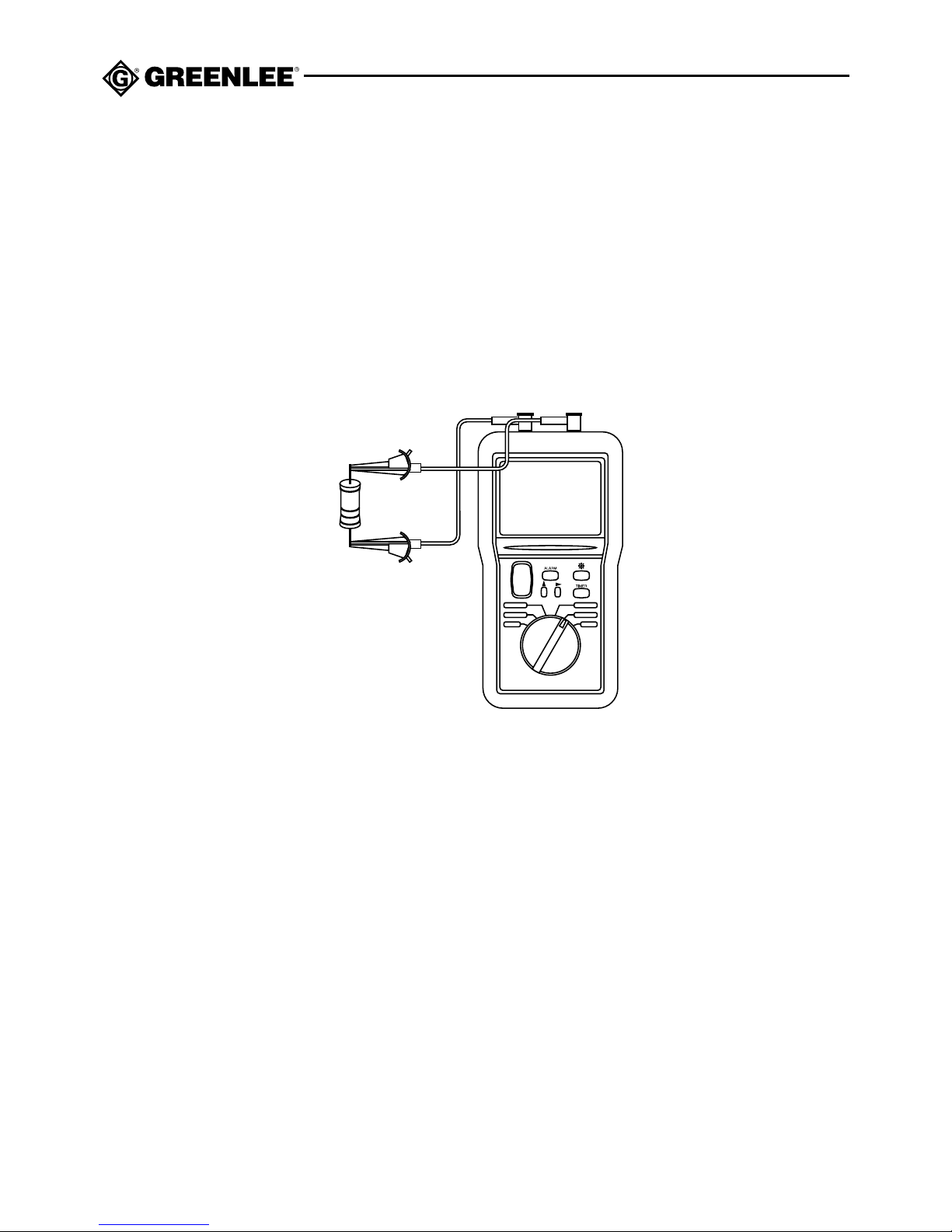

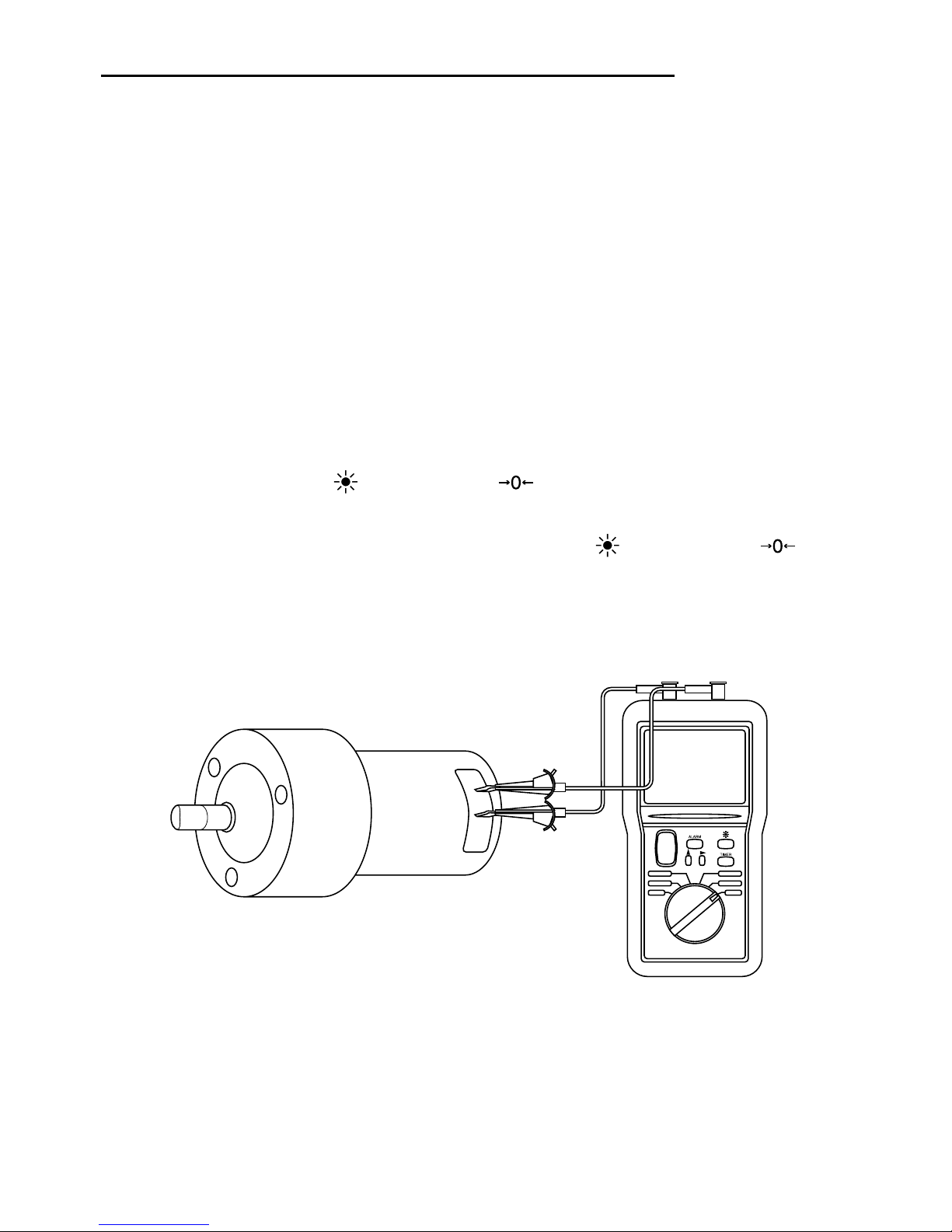

Continuity Check

1. Set the selector to the 20 Ω position.

2. Connect the test leads across the device to be tested.

3. The display indicates the resistance of the circuit or component, or OL if the resistance is greater than 20 Ω. The internal fuse is automatically tested during the continuity check.

Models 5880 and 5882 only:

To improve the accuracy of the continuity measurement, compensate for the resistance of the test leads as follows:

1. Connect the test leads together.

2. Press and hold until Ω/ appears on the display. This procedure will subtract the lead resistance from the continuity measurement.

3. To cancel this compensation, press and hold until Ω/ disappears from the display.

Page 16

Typical Measurements (cont’d)

Resistance Measurement (Models 5880 and 5882 only)

1. Set the selector to the 400 kΩ position.

2. Connect the test leads across the device to be tested.

3. The display indicates the resistance of the circuit or component, or OL if the resistance is greater than 400 kΩ.

Page 17

5878 • 5880 • 5882

Accuracy

Accuracy is specified as follows: ± (a percentage of the reading + a fixed amount) at 20 °C to 26 °C (68 °F to 78.8 °F), 45% to 55% relative humidity.

Accuracy Table

*Capacitance between 0 and 5 µF in parallel to resistance can add ± (10% + 1 d) additional

error.

Insulation Resistance Test

Range Open Circuit Voltage Test Current Short Circuit Current

250 V < 300 V ≥ 1 mA for R ≤ 250 kΩ 500 V < 600 V ≥ 1 mA for R ≤ 500 kΩ≤ 3 mA

1000 V < 1200 V ≥ 1 mA for R ≤ 1 MΩ

Value Range Accuracy Notes

AC Test

399.9 V

300 kΩ

600 V

Input Impedance

Insulation

39.99 MΩ± (3 % + 0.05 MΩ)

Resistance* 399.9 MΩ± (3 % + 0.2 MΩ)

Testing

2.000 GΩ± (3 % + 0.002 GΩ)

Open Circuit Voltage:

Continuity 0.00 to 20.00 Ω± (3 % + 0.01 Ω) 7 V to 9 V

Test Current: 200 mA

399.9 Ω± (3 % + 0.5 Ω)

Resistance*

3999 Ω± (3 % + 5 Ω)

Open Circuit Voltage:

39.99 kΩ± (3 % + 0.01 kΩ)

7 V to 9 V

399.9 kΩ± (3 % + 0.1 kΩ)

Timer (Model 5882 only)

Range Resolution Accuracy

0:00 to 15:00 min 1 s 2%

Page 18

Specifications

Display: 3-1/2-digit LCD (3999 maximum reading) and 35-segment bar graph Sampling Rate:

Numeric Display: 2.5 per second Bar Graph Display: 10 per second

Automatic Power-Off: After 5 minutes of inactivity Temperature Coefficient: ± (2% + 2 d*) per 10 °C over 26° C or under 20 °C Operating Conditions: –10 °C to 55 °C (14 °F to 131 °F), 20% to 80% relative humidity Storage Conditions: –40 °C to 70 °C (–40 °F to 158 °F), 10% to 80% relative humidity

Remove batteries. Protection Category: IP44 Pollution Degree: 2 Overvoltage Category: Category II, 300 Volts Battery: Six 1.5 V AA (NEDA 15 A or IEC LR6) Fuse: 0.63 A/660 V, interrupting rating 30 kA, 1/4" x 1-1/4"

*d refers to the least significant digit (the number in the right-most position).

Page 19

5878 • 5880 • 5882

1. Disconnect the unit from the circuit. Turn the unit OFF.

2. Turn the latch 1/4 turn counterclockwise.

3. Remove the back cover.

4. Replace the batteries (observe polarity) and/or fuse.

5. Replace the cover and turn the latch 1/4 turn clockwise to secure.

Before opening the case, remove the test leads from the circuit and shut off the unit.

Failure to observe this warning can result in severe injury or death.

Battery and Fuse Replacement

The fuse is an integral part of the overvoltage protection. When fuse replacement is

necessary, see Specifications for the correct type, size and capacity. Using any other

type of fuse will void the overvoltage protection rating of the unit.

Failure to observe this warning can result in severe injury or death.

Page 20

Descripción

Los Megóhmetros modelos 5878, 5880 y 5882 de Greenlee están diseñados para verificar aislamiento, detectar tensión y verificar continuidad. Asimismo, el modelo 5882 puede medir resistencia.

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta le ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados con su uso. Siga toda la información sobre seguridad que se proporciona.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los procedimientos de operación y mantenimiento seguros para los Megóhmetros modelo 5878, 5880 y 5882 de Greenlee.

Mantenga siempre este manual al alcance de todo el personal. Puede obtener copias adicionales de este manual de manera gratuita, previa solicitud.

y son marcas registradas de Greenlee Textron.

CONSERVE ESTE MANUAL

Page 21

5878 • 5880 • 5882

Importante Información sobre Seguridad

Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede evitar o prevenir ese riesgo.

SÍMBOLO DE ALERTA SOBRE SEGURIDAD

Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.

Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o daños materiales.

Lea y entienda este documento antes de manejar esta herramienta o darle mantenimiento. Utilizarla sin comprender cómo manejarla de manera segura podría ocasionar un accidente y, como resultado de éste, graves lesiones o incluso la muerte.

Page 22

Importante Información sobre Seguridad

Peligro de electrocución:

• No utilice esta unidad si se encuentra mojada o dañada.

• Utilice cables de prueba y accesorios que sean apropiados para la aplicación que se va a realizar. Consulte la información sobre categoría y voltaje nominal del cable de prueba o el accesorio.

• Revise minuciosamente los cables de prueba o el accesorio, antes de utilizarlos. Deberán estar limpios y secos, y su forro aislante deberá hallarse en buenas condiciones.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución: El contacto con circuitos activados puede ocasionar graves

lesiones o incluso la muerte.

Peligro de electrocución:

• No aplique más del voltaje nominal entre dos terminales de entrada cualesquiera, o entre una terminal de entrada cualquiera y una conexión a tierra.

• No toque las puntas de los cables de prueba ni ninguna parte del accesorio que carezca de forro aislante.

• No toque las puntas de los cables de prueba mientras realiza una verificación de resistencia de aislamiento.

• No toque las puntas de los cables de prueba mientras la función de continuidad (20 Ω) se halle seleccionada.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

Page 23

5878 • 5880 • 5882

Importante Información sobre Seguridad

No cambie la función de medición mientras los cables de prueba estén conectados a un componente o circuito.

De no observarse esta precaución podrían sufrirse lesiones o daños a la unidad.

• No intente reparar esta unidad, ya que contiene piezas que deben recibir mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura extrema ni a altos niveles de humedad. Véase la sección “Especificaciones” en este manual.

De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.

• No haga funcionar esta unidad con la caja abierta.

• Antes de abrir la caja, retire del circuito los cables de prueba y apague la unidad.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

El fusible es una parte integral para la protección contra sobretensión. Cuando sea necesario reemplazarlo, consulte la sección “Especificaciones” para saber qué tipo, tamaño y capacidad debe tener. Utilizar cualquier otro tipo de fusible anulará la clasificación de protección de sobretensión de la unidad.

De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

Page 24

Importante Información sobre Seguridad

Desconecte y bloquee la energía. Asegúrese de que todos los condensadores estén totalmente sin carga. No debe haber tensión alguna.

Coloque el interruptor de selección y conecte los cables de prueba de modo que correspondan al tipo de medición que se desea efectuar. Si se colocan o se conectan incorrectamente puede quemarse un fusible.

Al utilizar esta unidad cerca de equipo que genere interferencia electromagnética quizá se obtenga una lectura inexacta e inestable.

Page 25

5878 • 5880 • 5882

Identificación

Todos los modelos

1. Terminal de entrada positiva (+)

2. Terminal de entrada negativa (-)

3. Pantalla

4. Botón de verificación de resistencia de aislamiento

5. Interruptor de selección

Modelos 5880 y 5882 únicamente

6. Botón de alarma

7. Seleccionar un parámetro o valor

8. Cambiar el valor

9. Luz de fondo

Modelo 5882 únicamente

10. TEMPORIZADOR

1 2

7 8

Page 26

Iconos de la pantalla

11. – Indicador de polaridad

12. Verificación de resistencia de aislamiento en progreso

13. La resistencia de aislamiento es menor de 70 kΩ

14. Elemento de gráfico de barras

15. La resistencia de aislamiento es mayor de 1,1 GΩ

16. El temporizador está activo

17. ALARM La alarma está activada, o la programación está en proceso.

18. < La alarma se activará si el valor medido es menor que el valor preestablecido.

19. > La alarma se activará si el valor medido es mayor que el valor preestablecido.

20. 00:00 En la pantalla del Marcador de tiempo o

0000 Valores preestablecidos

21. G 10

22. M 10

23. k 10

24. Ω Ohmios

25. OL Sobrecarga (La resistencia de aislamiento es mayor de 2 GΩ)

26. V Voltios

27. AC Corriente alterna

28. DC Corriente continua

29. Estado de la pila

30. La función de apagado automático está desactivada

31. El altavoz está activado

32. Ω/ La resistencia del cable de prueba se halla compensada

33. > 25 La tensión del circuito es mayor de 25 voltios; la función de verificación de resistencia (botón amarillo) está desactivada

34. Lea el manual de instrucciones

Page 27

5878 • 5880 • 5882

Otros símbolos

BAT Potencia de pila insuficiente Ω/ (parpadeante) La resistencia del cable de prueba ha sido incorrectamente

compensada

FUS Reemplace el fusible

––– La resistencia de aislamiento es menor de:

• 50 kΩ en la escala de 250V

• 100 kΩ en la escala de 500V

• 200 kΩ en la escala de 1.000V

Símbolos en la unidad

Lea el manual de instrucciones. Fusible Doble forro aislante Pila

Iconos de la pantalla (continuación)

13 16

14 20

18 19

21–24

26–28

25 30313233

Page 28

Cómo utilizar las distintas funciones

Botón de verificación de medición de resistencia de aislamiento (botón amarillo)

Oprima este botón para aplicar la tensión de verificación al componente que se desea probar. Suelte al terminar la verificación.

• Mientras el botón amarillo de verificación de resistencia de aislamiento se encuentra

oprimido, aparecerá en la pantalla el símbolo .

• Vea la Tabla de indicadores en relación con los resultados de la verificación de aislamiento.

Alarma (modelos 5880 y 5882 únicamente)

Oprima “ALARM” para encender la alarma y revisar los valores preestablecidos. Oprima nuevamente para apagar la alarma.

Nota: Cuando la función de alarma está activada, la unidad emitirá un tono continuo y la palabra “ALARM” parpadeará en la pantalla para indicar que el valor medido concuerda con el valor preestablecido para activar la alarma.

Valores de alarma preestablecidos (modelos 5880 y 5882 únicamente)

1. Oprima y mantenga oprimido el botón “ALARM” para revisar estos puntos preestablecidos.

2. Oprima y cambie los valores preestablecidos. Oprima y mantenga oprimido el botón

“ALARM” para guardar estos valores.

• Los valores por defecto son:

> 0,25 MΩ (MΩ – posición 250V) > 0,50 MΩ (MΩ – posición 500V) > 1,00 MΩ (MΩ – posición 1.000V) < 20,00 kΩ (posición 400 kΩ) < 2,00 Ω (posición 20 Ω)

• Los valores Mínimo/Máximo son:

< o > 0,05 MΩ / 2.000 MΩ (MΩ – posición 250V) < o > 0,10 MΩ / 2.000 MΩ (MΩ – posición 500V) < o > 0,2 MΩ / 2.000 MΩ (MΩ – posición 1.000V) < o > 0 Ω / 399,9 kΩ (posición 400 kΩ) < o > 0 Ω /19,99 Ω (posición 20 Ω)

Nota: El megóhmetro corregirá cualquier valor que no haya sido ingresado correctamente.

Verificación de resistencia de aislamiento temporizada (modelo 5882 únicamente)

1. Oprima “TIMER”. En la pantalla aparecerá el icono y un marcador de tiempo (0:00).

2. Oprima y suelte el botón amarillo de verificación para arrancar el temporizador e iniciar la

tensión de verificación. El icono aparecerá en la pantalla y el marcador de tiempo indicará el tiempo transcurrido.

Page 29

5878 • 5880 • 5882

Cómo utilizar las distintas funciones (continuación)

3. Cuando el altavoz suene, anote la lectura que aparece en la pantalla (después de 30

segundos, 1 minuto y 10 minutos).

4. Oprima el botón amarillo de verificación para concluir la verificación.

5. Utilice las lecturas para calcular el coeficiente de absorción dieléctrica (DAR, por sus

siglas en inglés):

DAR = medición después de 1 minuto

medición después de 30 segundos

6. Utilice las lecturas para calcular el índice de polarización (PI, por sus siglas en inglés):

PI = medición después de 10 minutos

medición después de 1 minuto

Los siguientes parámetros indican que el aislamiento es aceptable:

DAR > 1,25 PI > 2

Nota: La verificación temporizada se apagará de manera automática después de 15 minutos.

Altavoz

Consulte la Tabla de indicadores en relación con la información sobre los tonos generados por el altavoz. Para desactivar el altavoz:

• Modelo 5878: Coloque el interruptor de selección en 20 Ω; enseguida oprima el botón

amarillo de verificación. El icono desaparecerá de la pantalla.

• Modelos 5880 y 5882: Oprima “ALARM” al tiempo que enciende (ON) la unidad. El icono

no aparecerá en la pantalla.

Para activar el altavoz en cualquiera de los modelos: Apague (OFF) la unidad y enseguida vuelva a encenderla (ON).

Luz de fondo

Oprima para encender la luz de fondo. Oprima nuevamente para apagarla. Nota: La luz de fondo se apagará de manera automática después de 1 minuto.

Apagado automático

A fin de prolongar la vida útil de la pila, el megóhmetro se apagará por sí solo después de aproximadamente 5 minutos de inactividad. Para restaurar la energía, oprima cualquier botón o gire el interruptor de selección.

Modelos 5880 y 5882 únicamente: Para desactivar esta función, oprima y mantenga oprimido el botón al tiempo que enciende (ON) la unidad. El icono aparecerá en la pantalla.

Page 30

*Después de encender (ON) el megóhmetro, la pantalla mostrará el icono y el

porcentaje de vida útil de la pila.

Indicadores

La Tabla de indicadores le ofrece información para interpretar el indicador de estado de la pila, los resultados de la verificación de aislamiento y los tonos producidos por el altavoz.

Tabla de indicadores

Función Indicación Explicación

No aparece Pila en buen estado nada en la pantalla

Estado La vida útil de la pila es limitada.

pila* parpadeante

La pila está baja. Quizás no sean exactas las mediciones. Continua Reemplace la pila. BAT La pila no tiene carga. La unidad se apagará automáticamente. Un • cualquier botón oprimido

tono

• la función de apagado automático está apagando la unidad

grave,

• compensación de resistencia del cable de prueba

corto

• Función de TEMPORIZADOR (suena a los 30 segundos, al minuto y a los 10 minutos)

Un tono • la medida es inferior al valor de alarma mínimo grave, preestablecido

Altavoz

continuo

• la medición es superior al valor de alarma máximo preestablecido

Un tono Se oprime un botón inactivo (excepto el botón amarillo de agudo, verificación) corto

Un tono La verificación de tensión automática ha medido más de 25 agudo, voltios y la verificación de resistencia de aislamiento está en repetido progreso.

La verificación de aislamiento será desactivada.

OL La resistencia de aislamiento es mayor de 2,0 GΩ

La resistencia de aislamiento es mayor de 1,1 GΩ

Verificación ––– La resistencia de aislamiento es menor de:

resistencia • 50 kΩ a 250V

aislamiento • 100 kΩ a 500V

• 200 kΩ a 1.000V

La resistencia de aislamiento es menor de 70 kΩ

Page 31

5878 • 5880 • 5882

Operación

Peligro de electrocución: El contacto con circuitos activados puede ocasionar graves

lesiones o incluso la muerte.

Peligro de electrocución: No toque las puntas de los cables de prueba mientras la función de continuidad (20 Ω)

se halle seleccionada. De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

1. Coloque el interruptor de selección en el valor adecuado y conecte los cables de prueba a la unidad.

2. Consulte la sección “Mediciones más comunes” en relación con las instrucciones específicas para cada tipo de medición.

3. Pruebe la unidad en un circuito o componente que se sabe está funcionando perfectamente.

• Si la unidad no funciona como debería en un circuito que se sabe está funcionando

perfectamente, reemplace la pila y/o los fusibles.

• Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de que sea reparada.

4. Anote la lectura del circuito o componente que se está verificando.

Page 32

Mediciones más comunes

Verificación de resistencia de aislamiento

1. Coloque el interruptor de selección en la escala apropiada de MΩ – tensión:

• MΩ – 250V • MΩ – 500V • MΩ – 1.000V

2. Conecte el cable de prueba positivo (+) a tierra y el cable de prueba negativo (–) al punto de verificación.

3. Oprima el botón amarillo de verificación de resistencia de aislamiento a fin de iniciar la tensión de verificación. Suéltelo para interrumpir la tensión de verificación.

4. Consulte la Tabla de indicadores a fin de interpretar la pantalla.

Después de ser conectado, el megóhmetro medirá automáticamente la tensión del componente que se está verificando. Si hay tensión, ésta aparecerá en la pantalla.

• Si la tensión es mayor de 0V pero menor de 25V, tal vez no son precisos los resultados de

la verificación de aislamiento.

• Si la tensión es mayor de 25V, la función de verificación de resistencia de aislamiento será

desactivada.

Page 33

5878 • 5880 • 5882

Mediciones más comunes (continuación)

Verificación de continuidad

1. Coloque el interruptor de selección en la posición 20 Ω .

2. Conecte los cables de prueba al dispositivo que desea verificar.

3. La pantalla indica la resistencia del circuito o componente, o bien, una sobrecarga (OL) si la resistencia es mayor de 20Ω. El fusible interno será verificado automáticamente durante la verificación de continuidad.

Modelos 5880 y 5882 únicamente:

Para mejorar la precisión de las mediciones de continuidad, compense la resistencia de los cables de prueba de la siguiente manera:

1. Conecte juntos los cables de prueba.

2. Oprima y mantenga oprimido hasta que Ω/ aparezca en la pantalla. Este procedimiento substraerá la resistencia del cable de prueba de la medición de continuidad.

3. Para cancelar esta compensación, oprima y mantenga oprimido hasta que Ω/ desaparezca de la pantalla.

Page 34

Mediciones más comunes (continuación)

Medición de resistencia (modelos 5880 y 5882 únicamente)

1. Coloque el interruptor de selección en la posición 400 kΩ .

2. Conecte los cables de prueba al dispositivo que desea verificar.

3. La pantalla indica la resistencia del circuito o componente, o la sobrecarga (OL) si la resistencia es mayor de 400 kΩ.

Page 35

5878 • 5880 • 5882

Precisión

La precisión se especifica de la siguiente manera: ± (un porcentaje de la lectura + una cantidad fija) en 20°C a 26°C (68°F a 78,8°F), 45% a 55% de humedad relativa.

Tabla de precisión

*La capacitancia entre 0 y 5 µF, en paralelo a la resistencia, puede agregar ± (10% + 1 d) de

error adicional.

Verificación de resistencia de aislamiento

Escala Voltaje de circuito abierto Corriente de prueba Corriente de cortocircuito

250V < 300V ≥ 1 mA para R ≤ 250 kΩ 500V < 600V ≥ 1 mA para R ≤ 500 kΩ≤ 3 mA

1.000V < 1200V ≥ 1 mA para R ≤ 1 MΩ

Valor Escala Precisión Notas

Verificación

399,9V

300 kΩ

de CA

600V

Impedancia de entrada

Verificación

39,99 MΩ± (3% + 0,05 MΩ)

resistencia* 399,9 MΩ± (3% + 0,2 MΩ)

aislamiento

2,000 GΩ± (3% + 0,002 GΩ)

Voltaje de circuito abierto:

Continuidad 0,00 a 20,00 Ω± (3 % + 0,01 Ω)

7V a 9V

Corriente de verificación:

200 mA

399,9 Ω± (3% + 0,5 Ω)

Resistencia*

3.999 Ω± (3% + 5 Ω)

Voltaje de circuito abierto:

39,99 kΩ± (3% + 0,01 kΩ)

7V a 9V

399,9 kΩ± (3% + 0,1 kΩ)

Temporizador (modelo 5882 únicamente)

Escala Resolución Precisión

0:00 a 15:00 min 1 s 2%

Page 36

Especificaciones

Pantalla: Cristal líquido (LCD) de 3-1/2-dígitos, (resolución máxima de 3.999 puntos) y

gráfico de barras de 35 segmentos

Frecuencia de muestreo:

Pantalla numérica: 2,5 por segundo Pantalla de gráfico de barras: 10 por segundo

Apagado automático: Después de 5 minutos de inactividad Coeficiente de temperatura: ± (2% + 2 d*) por 10°C por encima 26°C o bajo 20°C Condiciones de operación: –10°C a 55°C (14°F a 131°F), 20% a 80% de humedad relativa Condiciones de almacenamiento: –40°C a 70°C (–40°F a 158°F), 10% a 80% de humedad

relativa

Retire las pilas. Categoría de protección: IP44 Grado de contaminación: 2 Categoría de sobretensión: Categoría II, 300 voltios Pila: seis pilas de 1,5V tipo AA (NEDA 15 A o IEC LR6) Fusible: 0,63 A/660V, condiciones de corte 30 kA, 1/4 pulg. x 1-1/4 pulg.

*d se refiere al dígito menos importante (el número en la posición más a la derecha).

Page 37

5878 • 5880 • 5882

1. Desconecte la unidad del circuito. Apague la unidad.

2. Gire el pestillo 1/4 de vuelta en sentido antihorario.

3. Retire la tapa posterior.

4. Reemplace las pilas (fíjese en la polaridad) y/o el (los) fusible(s).

5. Vuelva a colocar la tapa y gire el pestillo 1/4 de vuelta en dirección horario, a fin de

asegurar la tapa.

Cómo reemplazar la pila y el fusible

El fusible es una parte integral para la protección contra sobretensión. Cuando sea

necesario reemplazarlo, consulte la sección “Especificaciones” para saber qué tipo,

tamaño y capacidad debe tener. Utilizar cualquier otro tipo de fusible anulará la

clasificación de protección de sobretensión de la unidad.

De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

Antes de abrir la caja, retire del circuito los cables de prueba y apague la unidad. De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

Page 38

Description

Les mégohmmètres 5878, 5880 et 5882 de Greenlee ont été conçus pour vérifier l’isolation, détecter la tension et vérifier la continuité. En outre, le modèle 5882 peut mesurer la résistance.

Sécurité

Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee, votre sécurité est une priorité. Ce manuel d’instructions et toute étiquette sur l’outil fournit des informations permettant d’éviter des dangers ou des manipulations dangereuses liées à l’utilisation de cet outil. Suivre toutes les consignes de sécurité indiquées.

Dessein

Ce manuel d’instructions est conçu pour que le personnel puisse se familiariser avec le fonctionnement et les procédures d’entretien sûres des mégohmmètres 5878, 5880 et 5882 de Greenlee.

Mettre ce manuel à la disposition de tous les employés. On peut obtenir des exemplaires gratuits sur simple demande.

et sont des marques déposées de Greenlee Textron.

CONSERVER CE MANUEL

Page 39

5878 • 5880 • 5882

Consignes de sécurité importantes

Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant entraîner des blessures ou l’endommagement du matériel. Le mot indicateur, défini cidessous, indique la gravité du danger. Le message qui suit le mot indicateur indique comment empêcher le danger.

SYMBOLE D’AVERTISSEMENT

Danger immédiat qui, s’il n’est pas pris en considération ENTRAINERA des blessures graves, voire mortelles.

Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner des blessures graves, voire mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris en considération, POURRAIENT EVENTUELLEMENT entraîner des dommages à la propriété ou causer des blessures.

Lire attentivement et bien comprendre cette documentation avant d’utiliser ou de procéder à l’entretien de cet équipement. Négliger de comprendre comment utiliser cet outil en toute sécurité, peut provoquer un accident et entraîner des blessures graves, voire mortelles.

Page 40

Consignes de sécurité importantes

Risques de décharge électrique :

• Ne pas utiliser cet appareil s’il est mouillé ou endommagé.

• Utiliser des fils d’essai ou des accessoires conformes à l’application. Consulter la catégorie et la tension nominale du fil d’essai ou de l’accessoire.

• Vérifier les fils d’essai ou l’accessoire avant de les utiliser. La pièce (ou les pièces) doi(ven)t être propre(s) et sèche(s) et l’isolation en bon état.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

Risques de décharge électrique :

• Ne pas appliquer plus que la tension nominale entre deux bornes d’entrée, ou entre une borne d’entrée et une prise de terre.

• Ne pas entrer en contact avec les extrémités du fil d’essai ou avec toute autre partie non isolée de l’accessoire.

• Ne pas entrer en contact avec les extrémités du fil d’essai pendant le test de résistance de l’isolation.

• Ne pas entrer en contact avec les extrémités du fil d’essai lorsque que la fonction de continuité (20Ω) est sélectionnée.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

Risques de décharge électrique : Un contact avec des circuits sous tension peut entraîner des

blessures graves, voire mortelles.

Page 41

5878 • 5880 • 5882

Consignes de sécurité importantes

Ne pas modifier la fonction de mesure pendant que les fils d’essai sont connectés à un composant ou à un circuit.

L’inobservation de cette consigne peut endommager l’appareil et entraîner des blessures.

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être réparée.

• Ne pas exposer l’appareil à des températures extrêmes ou à une humidité excessive. Voir les spécifications.

L’inobservation de ces consignes peut endommager l’appareil et entraîner des blessures.

• Ne pas utiliser lorsque le boîtier est ouvert.

• Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre l’appareil hors tension.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

Le fusible est une partie intégrante du système de protection contre la surtension. Lorsqu’un fusible doit être remplacé, consulter les spécifications pour connaître le type, la taille et la capacité requis. L’utilisation de tout autre type de fusible annule le calibrage de protection contre la surtension de l’appareil.

L’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.

Page 42

Consignes de sécurité importantes

Mettre hors tension et verrouiller la source d’alimentation. S’assurer que tous les condensateurs sont déchargés. Aucune tension ne doit être présente.

Régler le sélecteur et connecter les fils d’essai pour qu’ils correspondent à la mesure voulue. Des réglages ou des connexions incorrects peuvent faire sauter les fusibles.

L’utilisation de cet appareil à proximité d’équipements qui génèrent des interférences électromagnétiques peut produire des lectures instables ou erronées.

Page 43

5878 • 5880 • 5882

Identification

Tous les modèles

1. Borne d’entrée positive (+)

2. Borne d’entrée négative (–)

3. Affichage

4. Bouton de vérification de la résistance de l’isolation

5. Sélecteur

Modèles 5880 et 5882 uniquement

6. Bouton d’alarme

7. Sélectionner un paramètre ou une valeur

8. Modifier la valeur

9. Lumière arrière

Modèle 5882 uniquement

10. CHRONOMETRE

1 2

7 8

Page 44

Icônes de l’afficheur

11. – Indicateur de polarité

12. Test de résistance de l’isolation en cours

13. La résistance de l’isolation est inférieure à 70 kΩ

14. Elément de graphique à barres

15. La résistance de l’isolation est supérieure à 1,1 GΩ

16. Le chronomètre est activé

17. ALARM L’alarme est activée, ou la programmation est en cours.

18. < L’alarme se déclenche si la valeur mesurée est inférieure au point de réglage.

19. > L’alarme se déclenche si la valeur mesurée est supérieure au point de réglage.

20. 00:00 Affichage du chronomètre ou 0000 Points de réglage

21. G 10

22. M 10

23. k 10

24. Ω Ohms

25. OL Surcharge (La résistance de l’isolation est supérieure à 2 GΩ.)

26. V Volts

27. AC Courant alternatif

28. DC Courant continu

29. Etat de la pile

30. La mise hors tension automatique est inactive.

31. Le haut-parleur est actif.

32. Ω/ La résistance du fil est compensée

33. > 25 La tension de circuit est supérieure à 25 volts ; test de résistance de l’isolation

(bouton jaune) désactivé

34. Lire le manuel d’instructions

Page 45

5878 • 5880 • 5882

Autres symboles

BAT Puissance insuffisante de la pile Ω/ (clignotant) La résistance du fil est mal compensée. FUS Remplacer le fusible – – – La résistance de l’isolation est inférieure à :

• 50 kΩ sur la plage 250 V

• 100 kΩ sur la plage 500 V

• 200 kΩ sur la plage 1 000 V

Symboles apparaissant sur l’appareil

Lire le manuel d’instructions. Fusible Isolation double Pile

Icônes d’affichage (suite)

13 16

14 20

18 19

21–24

26–28

25 30313233

Page 46

Utilisation des caractéristiques

Bouton (jaune) de vérification de la mesure de la résistance de l’isolation

Appuyer pour appliquer la tension d’essai à l’élément devant être vérifié. Relâcher pour terminer le test.

• Lorsque le bouton jaune de vérification de la résistance de l’isolation est enfoncé, le

apparaît sur l’afficheur.

• Consulter le tableau des indicateurs pour voir les résultats de la vérification de l’isolation.

Alarmes (Modèles 5880 et 5882 uniquement)

Appuyer sur ALARM pour activer l’alarme et passer en revue les point de réglage. Appuyer de nouveau pour désactiver l’alarme.

Remarque : Lorsque la fonction d’alarme est activée, une tonalité continue et le clignotement de « ALARM » sur l’afficheur indiquent que la valeur mesurée correspond au point de réglage de l’alarme.

Points de réglage de l’alarme (Modèles 5880 et 5882 uniquement)

1. Appuyer et maintenir enfoncé ALARME pour passer en revue les points de réglage.

2. Appuyer et pour modifier les points de réglage. Appuyer et maintenir enfoncé ALARME pour enregistrer les points de réglage.

• Les réglages par défaut sont :

> 0,25 MΩ (position MΩ – 250 V) > 0,50 MΩ (position MΩ – 500 V) > 1,00 MΩ (position MΩ – 1 000 V) < 20,00 kΩ (position 400 kΩ) < 2,00 Ω (position 20 Ω)

• Les réglages minimum/maximum sont :

< ou > 0,05 MΩ / 2 000 MΩ (position MΩ – 250 V) < ou > 0,10 MΩ / 2 000 MΩ (position MΩ – 500 V) < ou > 0,2 MΩ / 2 000 MΩ (position MΩ – 1 000 V) < ou > 0 Ω / 399,9 kΩ (position 400 kΩ) < ou > 0 Ω /19,99 Ω (position 20 Ω)

Remarque : Le mégohmmètre corrige tout réglage incorrectement entré.

Vérification de la résistance d’isolation chronométrée (modèle 5882 uniquement)

1. Appuyer sur TIMER. L’icône et un chronomètre (0 : 00) apparaissent sur l’afficheur.

2. Appuyer et relâcher le bouton de vérification jaune pour déclencher le chronométreur et commencer le test de tension. Le apparaît sur l’afficheur et le chronomètre indique le temps écoulé.

Page 47

5878 • 5880 • 5882

Utilisation des fonctions (suite)

3. Prendre note de la lecture affichée lorsque le haut-parleur produit un son (après 30 secondes, 1 minute et 10 minutes).

4. Appuyer sur le bouton jaune pour mettre fin au test.

5. Utiliser les lectures pour calculer le DAR (dielectric absorption rate [taux d’absorption diélectrique]) :

DAR = mesure après 1 minute

mesure après 30 secondes

6. Utiliser les lectures pour calculer le PI (polarization index [index de polarisation]) :

PI = mesure après 10 minutes

mesure après 1 minute

Les paramètres suivants indiquent une isolation acceptable :

DAR > 1,25 PI > 2

Remarque : Le test chronométré s’éteint automatiquement après 15 minutes.

Haut-parleur

Voir le tableau des indicateurs pour plus d’informations sur les tonalités produites par le haut-parleur.

Pour désactiver le haut-parleur :

• Modèle 5878 : Régler le sélecteur à 20 Ω, puis appuyer sur le bouton de vérification jaune.

L’icône disparaît de l’afficheur.

• Modèle 5880 et 5882 : Appuyer sur ALARM en mettant l’appareil sous tension (ON).

L’icône n’apparaît pas sur l’afficheur.

Pour activer le haut-parleur de n’importe quel modèle : Mettre l’appareil hors tension, puis de nouveau sous tension.

Lumière arrière

Appuyer sur pour allumer la lumière arrière. Appuyer de nouveau pour l’éteindre. Remarque : La lumière arrière s’éteint automatiquement après 1 minute.

Mise hors tension automatique

Afin de prolonger la durée de vie utile de la pile, le mégohmmètre s’éteint automatiquement après environ 5 minutes d’inactivité. Pour rétablir la tension, appuyer sur n’importe quel bouton ou faire tourner le sélecteur.

Modèles 5880 et 5882 uniquement : Pour désactiver cette fonction, appuyer et maintenir pendant la mise sous tension (ON). L’icône apparaît sur l’afficheur.

Page 48

*Après avoir mis le mégohmmètre sous tension, l’afficheur indique l’icône ainsi qu’un

pourcentage correspondant à la durée de vie approximative de la pile.

Indicateurs

Le tableau des indicateurs fournit les informations permettant d’interpréter l’indicateur d’état de la pile, les résultats du test d’isolation et les tonalités produites par le haut-parleur.

Tableau des indicateurs

Fonction Indication Explication

Aucun affichage Pile en bon état

Durée de vie de la pile limitée.

Etat de Clignotement

la pile* Pile faible. Les mesures peuvent être inexactes.

Continu Remplacer la pile. BAT Pile déchargée. L’appareil s’éteint automatiquement. Tonalité courte, • n’importe quel bouton est enfoncé basse tonalité • la fonction de mise hors tension automatique est désactivée

• compensation pour la résistance du fil

• fonction TIMER (produit un son après 30 secondes, 1 minute et 10 minutes)

Tonalité • la mesure est plus basse que le point de réglage d’alarme

Haut- continue, minimum

parleur basse tonalité • la mesure est supérieure au point de réglage maximum de

l’alarme

Tonalité courte, N’importe quel bouton inactif est enfoncé (sauf le bouton de tonalité élevée vérification jaune) Tonalité répétée, La vérification automatique de la tension a mesuré plus de tonalité élevée 25 volts et la vérification de la résistance de l’isolation est en

cours. La vérification de l’isolation sera désactivée.

OL La résistance de l’isolation est supérieure à 2,0 GΩ.

La résistance de l’isolation est supérieure à 1,1 GΩ.

Isolation – – – La résistance de l’isolation est inférieure à :

Résistance • 50 kΩ à 250 V

Test • 100 kΩ à 500 V

• 200 kΩ à 1 000 V

La résistance de l’isolation est inférieure à 70 kΩ

Page 49

5878 • 5880 • 5882

Utilisation

Risques de décharge électrique : Un contact avec des circuits sous tension peut entraîner des

blessures graves, voire mortelles.

Risques de décharge électrique : Ne pas entrer en contact avec les extrémités du fil d’essai lorsque que la fonction de

continuité (20 Ω) est sélectionnée. L’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.

1. Régler le sélecteur au réglage approprié et connecter les fils d’essai à l’appareil.

2. Se reporter aux mesures types pour obtenir des instructions de mesure spécifiques.

3. Vérifier l’appareil sur un circuit ou sur un composant connu.

• Si l’appareil ne fonctionne pas comme prévu sur un circuit dont le fonctionnement est connu, remplacer la pile et/ou les fusibles.

• Si l’appareil ne fonctionne toujours pas comme prévu, le renvoyer à Greenlee pour qu’il soit réparé.

4. Lire le circuit ou le composant à vérifier.

Page 50

Mesures types

Vérification de la résistance de l’isolation

1. Régler le sélecteur à la plage de tension MΩ appropriée :

• MΩ – 250 V • MΩ – 500 V • MΩ – 1 000 V

2. Connecter le fil + à la terre et le fil – au point de test.

3. Appuyer sur le bouton jaune de vérification de la résistance de l’isolation pour produire la tension de vérification. Relâcher pour arrêter la tension de vérification.

4. Consulter le tableau des indicateurs pour interpréter l’affichage.

Après la connexion, le mégohmmètre mesure automatiquement la tension de l’élément en cours de vérification. Si de la tension est présente, elle apparaît sur l’afficheur.

• Une tension supérieure à 0 V mais inférieure à 25 V peut produire des résultats erronés sur la

résistance d’isolement.

• Une tension supérieure à 25 V désactive la fonction de vérification de la résistance d’isolation.

Page 51

5878 • 5880 • 5882

Mesures types(suite)

Vérification de la continuité

1. Régler le sélecteur à la position 20 Ω.

2. Brancher le fil d’essai sur l’appareil à vérifier.

3. L’afficheur indique la résistance du circuit ou de la composante, ou OL si la résistance est supérieure à 20 Ω. Le fusible interne est automatiquement vérifié pendant le test de continuité.

Modèles 5880 et 5882 uniquement :

Pour améliorer la précision de la mesure de la continuité, compenser pour la résistance des fils d’essai en procédant comme suit :

1. Brancher les fils d’essai ensemble.

2. Appuyer sur et maintenir jusqu’à ce que Ω/ apparaisse sur l’afficheur. Cette procédure soustrait la résistance des fils de la mesure de la continuité.

3. Pour annuler cette compensation, appuyer sur et maintenir jusqu’à ce que Ω/ disparaisse de l’afficheur.

Page 52

Mesures types (suite)

Mesure de la résistance (Modèles 5880 et 5882 uniquement)

1. Régler le sélecteur à la position 400 kΩ.

2. Brancher les fils d’essai sur l’appareil à vérifier.

3. L’afficheur indique la résistance du circuit ou de la composante, ou OL si la résistance est plus grande que 400 kΩ.

Page 53

5878 • 5880 • 5882

Précision

La précision est spécifiée comme suit : ± (un pourcentage de la lecture + une quantité fixe) de 20 à 26 °C (68 à 78,8 °F), 45 à 55 % d’humidité relative.

Tableau de précision

*La capacité entre 0 et 5 µF en parrallèle à la résistance peut ajouter une erreur supplémentaire

de ± (10 % + 1 d).

Vérification de la résistance de l’isolation

Plage Tension de circuit ouvert Courant de vérification Courant de court-circuit

250 V < 300 V ≥ 1 mA pour R ≤ 250 kΩ 500 V < 600 V ≥ 1 mA pour R ≤ 500 kΩ≤ 3 mA

1 000 V < 1200 V ≥ 1 mA pour R ≤ 1 MΩ

Valeur Plage Précision Remarques

Vérification de

399,9 V

300 kΩ

c.a. 600 V

Impédance d’entrée

Vérification de

39,99 MΩ± (3 % + 0,05 MΩ)

l’isolation et de 399,9 MΩ± (3 % + 0,2 MΩ)

la résistance*

2,000 GΩ± (3 % + 0,002 GΩ)

Circuit de tension ouvert :

Continuité 0,00 à 20,00 Ω± (3 % + 0,01 Ω)

7 V à 9 V

Courant de

vérification : 200 mA

399,9 Ω± (3 % + 0,5 Ω)

Résistance*

3 999 Ω± (3 % + 5 Ω)

Tension de circuit ouvert :

39,99 kΩ± (3 % + 0,01 kΩ)

7 à 9 V

399,9 kΩ± (3 % + 0,1 kΩ)

Chronomètre (modèle 5882 uniquement)

Plage Résolution Précision

0:00 à 15:00 min 1 s 2 %

Page 54

Spécifications

Affichage : 3-1/2 chiffres sur DEL (lecture maximale de 3 999) avec graphique à barres de

35 segments.

Taux d’échantillonnage :

Afficheur numérique : 2,5 par seconde Afficheur de graphique à barres : 10 par seconde

Mise hors tension automatique : Après 5 minutes d’inactivité Coefficient de température : ± (2 % + 2 d*) par 10 °C au-dessus de 26 °C ou en-dessous de 20 °C Conditions d’utilisation : –10 à 55 °C (14 à 131 °F), 20 à 80 % d’humidité relative. Conditions d’entreposage : –40 à 70 °C (–40 à 158 °F), 10 à 80 % d’humidité relative

Enlever les piles. Catégorie de protection : IP44 Degré de pollution : 2 Catégorie de surtension : Catégorie II, 300 volts Pile : Six 1,5 V AA (NEDA 15 A ou IEC LR6) Fusible : 0,63 A/660 V, pouvoir de coupure nominal 30 kA, 1/4 po x 1-1/4 po

*d renvoie au chiffre le moins important (celui le plus à droite).

Page 55

5878 • 5880 • 5882

1. Débrancher l’appareil du circuit. Mettre l’appareil hors tension (OFF).

2. Tourner le verrou d’un quart de tour dans le sens antihoraire.

3. Retirer le couvercle arrière.

4. Remplacer les piles (selon la polarité) et/ou le fusible.

5. Replacer le couvercle et tourner le verrou d’un quart de tour dans le sens horaire pour

fermer solidement.

Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre l’appareil hors tension.

L’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.

Remplacement de la pile et du fusible

Le fusible est une partie intégrante du système de protection de surtension. Lorsqu’un

fusible doit être remplacé, consulter les spécifications pour connaître le type, la taille et la

capacité requis. L’utilisation de tout autre type de fusible annule le calibrage de protection

contre la surtension de l’appareil.

L’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.

Page 56

For technical assistance: 800/435-0786

Greenlee Textron / Subsidiary of Textron Inc.

4455 Boeing Drive, Rockford, IL 61109-2988 USA

Technical / Customer Service (International): 815/397-7070 • Fax: 815/397-1391

Customer Service (North America): 800/435-0786 • Fax: 800/451-2632, 815/397-1865

Canada Fax: 800/524-2853

Lifetime Limited Warranty

Greenlee warrants to the original purchaser of these goods for use that these products will be free from defects in workmanship and material for their useful life, excepting normal wear and abuse. This warranty is subject to the same terms and conditions contained in Greenlee’s standard one-year limited warranty.

For all Test Instrument repairs, ship units Freight Prepaid to: Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 USA.

Mark all packages: Attention TEST INSTRUMENT REPAIR. For items not covered under warranty (such as dropped, abused, etc.), repair cost quote available upon request.

Note: Prior to returning any test instrument, please check replaceable batteries or make sure the battery is at full charge.

Garantía limitada de por vida

Greenlee garantiza al comprador original de estos productos para su uso que estos productos estarán libres de defectos de mano de obra y materiales durante toda su vida útil, exceptuando el desgaste normal y el abuso. Esta garantía está sujeta a los mismos términos y condiciones contenidos en la garantía estándar limitada de Greenlee de un año de duración.

Para reparación de instrumentos de verificación, envíe las unidades con flete pagado a: Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 EE. UU.

Marque todos los paquetes: Atención TEST INSTRUMENT REPAIR (Reparación de instrumentos de verificación). Para artículos no cubiertos por la garantía (tales como los que se han dejado caer o han sido maltratados, etc.) se puede cotizar el costo de la reparación a pedido.

Nota: Antes de enviar cualquier instrumento de verificación, revise por favor las pilas o asegúrese de que estén totalmente cargadas.

Garantie à vie limitée

La société Greenlee garantit à l’acheteur d’origine de ces produits que ces derniers ne comportent aucun défaut d’exécution ou de matériau pour la durée de leur vie utile, sauf l’usure normale. Cette garantie est assujettie aux mêmes conditions que celles contenues dans les modalités et conditions de la garantie limitée standard d’un an de Greenlee.

Pour toutes les réparations d’instruments de mesure, expédiez l’appareil en port payé à l’adresse suivante : Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932, États-Unis.

Sur tous les colis, inscrivez : Attention : TEST INSTRUMENT REPAIR (Réparation d'instrument de mesure). Lorsque les articles ne sont pas protégés par une garantie (comme si l’appareil est échappé, s’il est soumis à un usage abusif, etc.), une soumission pour le prix de réparation sera présentée sur demande.

Remarque : Avant de renvoyer un appareil de mesure, vérifiez la pile et assurez-vous qu’elle est chargée au complet.
