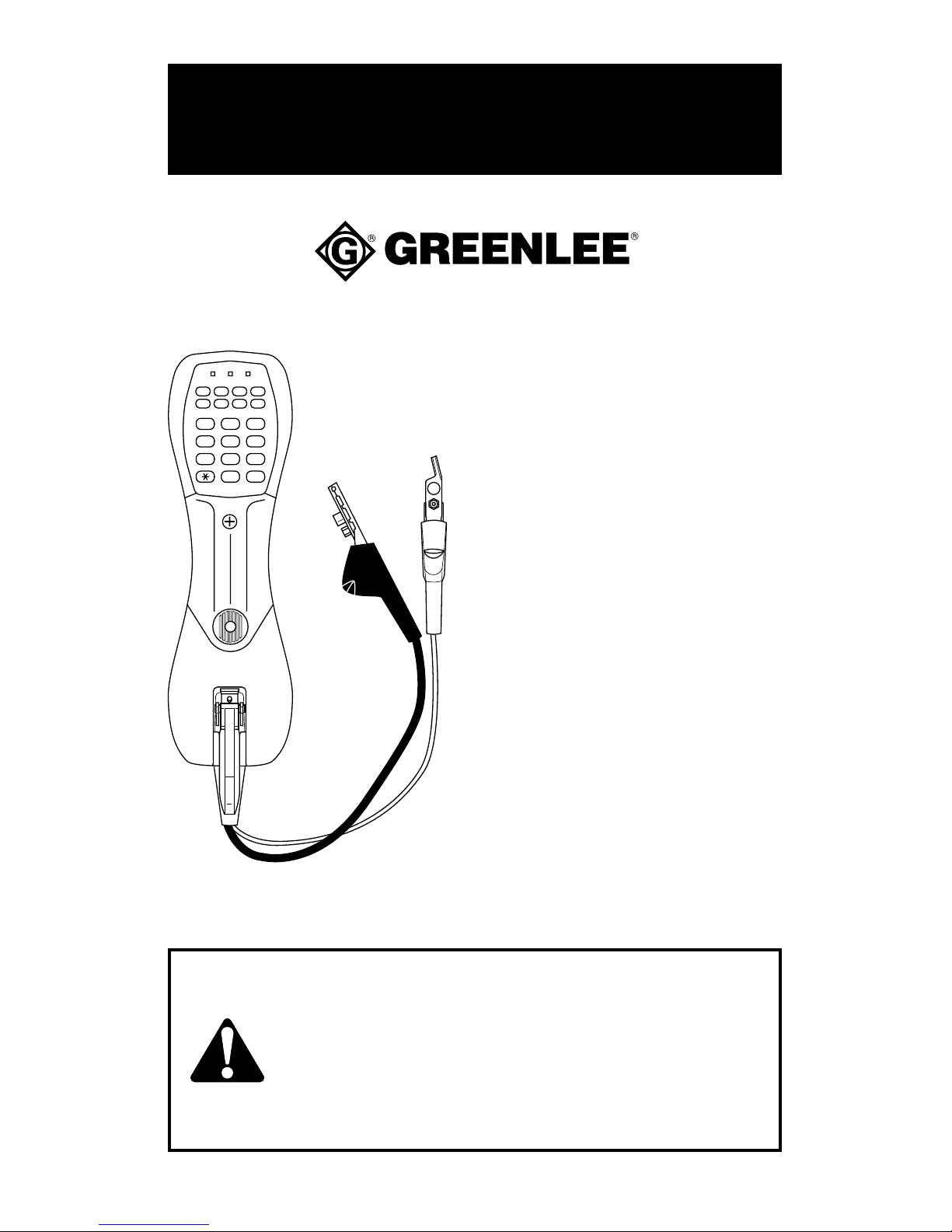

Greenlee 46054 Instruction Manual [en, fr, es]

Page 1
999 3244.0 © 2000 Greenlee Textron IM 1437 REV 1 4/00
INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MANUEL D’INSTRUCTIONS
Read and understand all of the instructions and safety information in this manual before operating or servicing this tool.
Lea y entienda todas las instrucciones y la información sobre seguridad que aparecen en este manual, antes de manejar estas herramientas o darles mantenimiento.
Lire attentivement et bien comprendre toutes les instructions et les informations sur la sécurité de ce manuel avant d’utiliser ou de procéder à l’entretien de cet outil.
46054
GTS-D
Butt-in Test Set
Aparato de prueba
de teléfonos de
interrupción
Ensemble de
raccordement pour
vérification
1 2 3 4 5 6 7 8 9
0
#
Page 2
2
KEEP THIS MANUAL
Description
The 46054 is a test set intended to troubleshoot communication circuits. The 46054 includes the following features:
• Three operating modes: Talk (off-hook), Monitor (on-hook and listening), and Off
• Tone or pulse dialing
• Mute function
• Loudspeaker and microphone (all hands-free operation)
• Automatic detection and lockout of digital lines
• Automatic detection of high voltages
• Storage of up to 10 telephone numbers
• Two-tone ringer with adjustable pitch
• Sealed electronics
• Waterproof (IP67)
• Buoyant — floats if dropped in water
• Chemical resistant
• Lifetime limited warranty
Safety
Safety is essential in the use and maintenance of Greenlee tools and equipment. This instruction manual and any markings on the tool provide information for avoiding hazards and unsafe practices related to the use of this tool. Observe all of the safety information provided.
Purpose
This manual is intended to familiarize personnel with the safe operation and maintenance procedures for the Greenlee 46054 GTS-D Butt-in Test Set.
Keep this manual available to all personnel. Replacement manuals are available upon request at no charge. Greenlee and are registered trademarks of Greenlee Textron.
Page 3
46054
3
Important Safety Information
Read and understand all of the instructions and safety informa­tion in this manual before operating or servicing this tool.
Failure to observe this warning can result in severe injury or death.
This symbol is used to call your attention to hazards or unsafe practices which could result in an injury or property damage. The signal word, defined below, indicates the severity of the hazard. The message after the signal word provides information for preventing or avoiding the hazard.
SAFETY ALERT SYMBOL
Immediate hazards which, if not avoided, WILL result in severe injury or death.
Hazards which, if not avoided, COULD result in severe injury or death.
Hazards or unsafe practices which, if not avoided, MAY result in injury or property damage.
Page 4
4
Important Safety Information
Replace weak or discharged batteries as soon as either of these conditions is detected.
Use this tool for the manufacturer’s intended purpose only. Use other than that which is described in this manual can result in injury or property damage.
Do not perform any service or maintenance other than as instructed in this manual. Failure to observe this precaution can result in injury or property damage.
Inspect the tester and cord for wear or damage. Replace worn, damaged or missing components with Greenlee replacement parts. A damaged component may fail, resulting in injury or property damage.
Electric shock hazard: Contact with live circuits can result in severe injury or death.
Page 5
46054
5

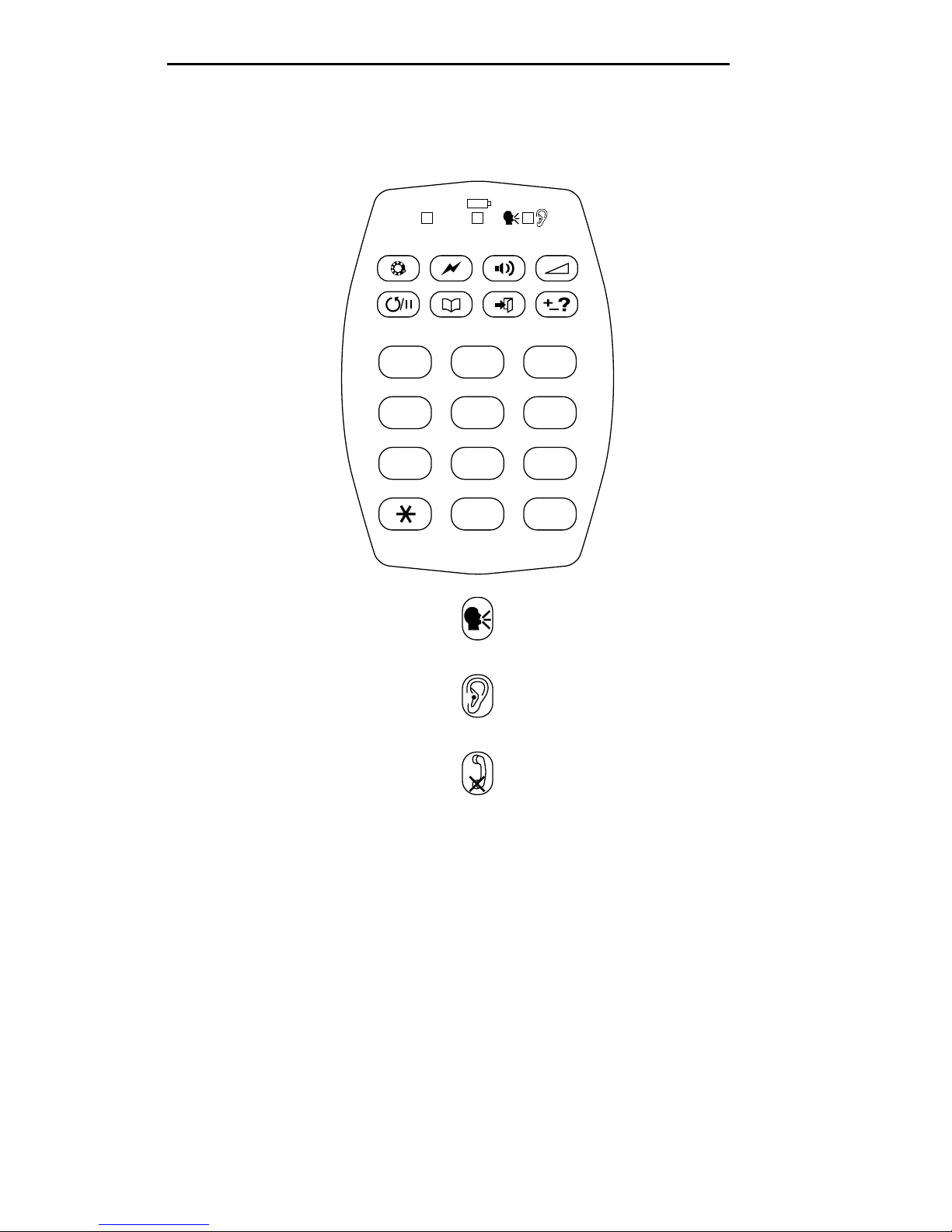

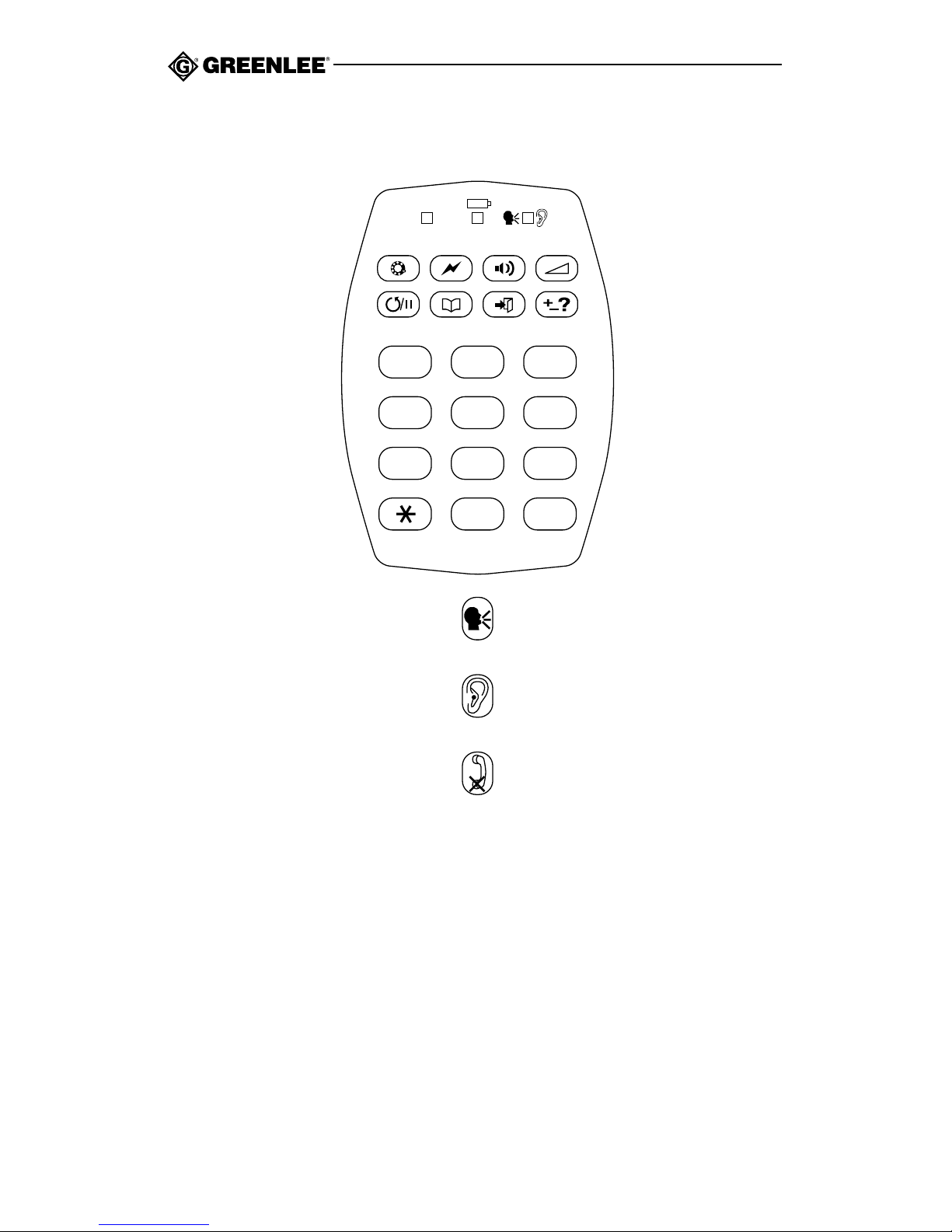

Identification
TALK
MONITOR
MUTE
1 2 3 4 5 6 7 8 9
0
#
LNR/PAUSE MEM STO POL
PULSE FLASH SPKR VOL
+ –
ABC
JKL
TUV
GHI
PQRS
TONE
DEF
MNO
WZYZ
Page 6
6
Specifications
Monitor Impedance..........................................................................................> 400 kΩ @ 1 kHz
Loop Resistance (maximum)............................................................................................ 2500 Ω
Current Draw................................................................................................................... < 15 mA
Temperature
Operating .................................................................................. –34 to 60 °C (–29 to 140 °F)
Storage...................................................................................... –50 to 75 °C (–58 to 167 °F)
Battery......................................................................... 9 V alkaline (NEDA 1604A or IEC 6LR61)
Introduction
The 46054 GTS-D Butt-in Test Set is an advanced, convenient, and easy-to-use telephone line troubleshooting device. Equipped with a number of LEDs and alarms, the 46054 lets the user know the operating mode and provides alerts for hazardous situations.
LEDs: Polarity
Low Battery Talk/Monitor
Tones: Low Pitch
Middle Pitch High Pitch
The LEDs and tones indicate various conditions and functions. They are shown throughout the manual in
italic type.
The 46054 produces two types of alarms to alert the user to potentially hazardous situations.
•
Excessive DC voltage is indicated by three low-pitched tones in a row.
• AC line voltage is indicated by continuous ringing.
If you hear either of these alarms, which are repeated in
bold italic type
in this manual,
remove the test set from the line carefully and immediately.
Page 7
46054
7
Operation
The test set must have a charged battery installed in order to operate.
1. Connect the red wire to the ring (negative) side of the circuit.
2. Connect the black wire to the tip (positive) side of the circuit.
3. Use the Talk, Monitor and Mute features as described in this section.
Automatic Ground Start
Some lines, especially PABX, require a momentary ground to draw a dial tone. Connect the test set’s red and black wires to the telephone circuit as usual, and connect the
green wire to ground. Press the TALK button momentarily to check for dial tone. The ground start is automatic, and the green wire can remain connected without affecting the
call.
TALK
Press once to go off-hook (connect). Press again or press MONITOR to go on-hook (disconnect).
▼
Off-Hook Mode LED: Flashing red Tone: Middle Pitch–Middle Pitch
▼
On-Hook Mode LED: None Tone: Middle Pitch
Automatic Line Checks
After the TALK button is pressed, the 46054 automatically checks the line for the presence of digital signals. If it detects digital signals, the speaker will produce a distinctive alarm
(Middle
Pitch–Low Pitch, Middle Pitch–Low Pitch, Middle Pitch–Low Pitch)
to indicate that the test set is connected to a digital line. To prevent disturbance to the digital information being transmit­ted, the test set will not go off-hook while connected to this type of line.
After determining that the line is free of digital information, the test set checks for excessive voltages. If the test set signals either the excessive DC voltage alarm
(low pitch, low pitch,
low pitch)
or the AC line voltage alarm
(constant ringing),
remove the test set from the line
carefully and immediately!
Page 8
8
Operation (cont’d)
MONITOR
Press once to monitor the line without disturbing data, signal, or voice transmissions on the line. Press repeatedly to alternate between Monitor mode and off.
To conserve battery life, the test set will shut off after 20 minutes of monitoring or 90 seconds after removal from the line.
▼
Monitor Mode LED: Flashing green Tone: Middle Pitch
MUTE
Press and release to stop transmitting over the line, to filter outside noise from the line, or to eliminate sidetones. Press again to talk. Mute works only when the test set is in Talk mode.
▼
Mute Mode LED: Flashing red Tone: Middle Pitch (Mute ON) Tone: Low Pitch (Mute OFF)
Page 9
46054
9
Dialing Features
PULSE
Pulse Dialing
Press PULSE, then press TALK. The dialing mode will automatically return to tone-type dialing when the test set is removed
from the line or when the test set is switched off. To mix pulse and tone dialing, select PULSE and dial the pulse digits. Then press
to select
TONE and dial the tone digits (the
will not be dialed). Note: If the dialing string is started in Tone mode, it is not possible to add Pulse digits. The Last Number Redial feature (explained later in this section) will dial this number as a
mixture of pulse and tone digits. To dial this number from memory (explained later in this section):
• setting the dialing mode to Pulse before pressing MEM will dial the number as a mixture of
pulse and tone digits
• setting the dialing mode to Tone before pressing MEM will dial the number as tone digits
only
LNR/PAUSE
Last Number Redial / Pause
Immediately after going off-hook, press LNR (last number redial) to redial the dialing string from the previous call.
When dialing, press PAUSE to insert a four-second pause in the dialing string.
STO
MEM
Store and Memory
The 46054 can store up to 10 telephone numbers, one under each of the digits (0–9). To store a telephone number:
1. While connected to a line and in the Talk mode, press STO.
2. Enter the telephone number.
3. Press MEM.
4. Press one of the digits (0–9). In addition to digits, the memory will also store , , (flash) and (pause).
To recall and dial a stored telephone number:
1. While connected to a line and in the Talk mode, press MEM.
2. Press the appropriate digit (0–9).
Page 10
10
Other Features
FLASH
Flash
Press FLASH to generate a timed line break.
SPKR
Speaker
The speaker allows two different modes: one-way hands-free operation and two-way hands­free operation.
• When in the Talk mode, press SPKR to communicate in the two-way hands-free mode.
• When in the Talk mode, press MUTE, then press SPKR. This puts the test set in the one-way
(receive-only) hands-free mode.
• When the test set is off, press and release SPKR to select Monitor mode with loudspeaker.
Press again to select Monitor mode without loudspeaker.
VOL
Volume Control
To control the speaker volume, press VOL. The speaker is set to automatically start out at the low setting. Press VOL to toggle between high and low volume.
Note: When using the high volume setting, the dial tone may fade. This does not indicate a fault or a problem, and you may still dial out.
POL
Polarity
To determine the polarity, press POL. The LED will indicate polarity as follows:
▼
Red wire connected to ring (negative)
LED: Steady green
▼
Red wire connected to tip (positive)
LED: Steady red
Pressing POL while ringing will cause the LED to alternate between green and red.
Page 11
46054
11

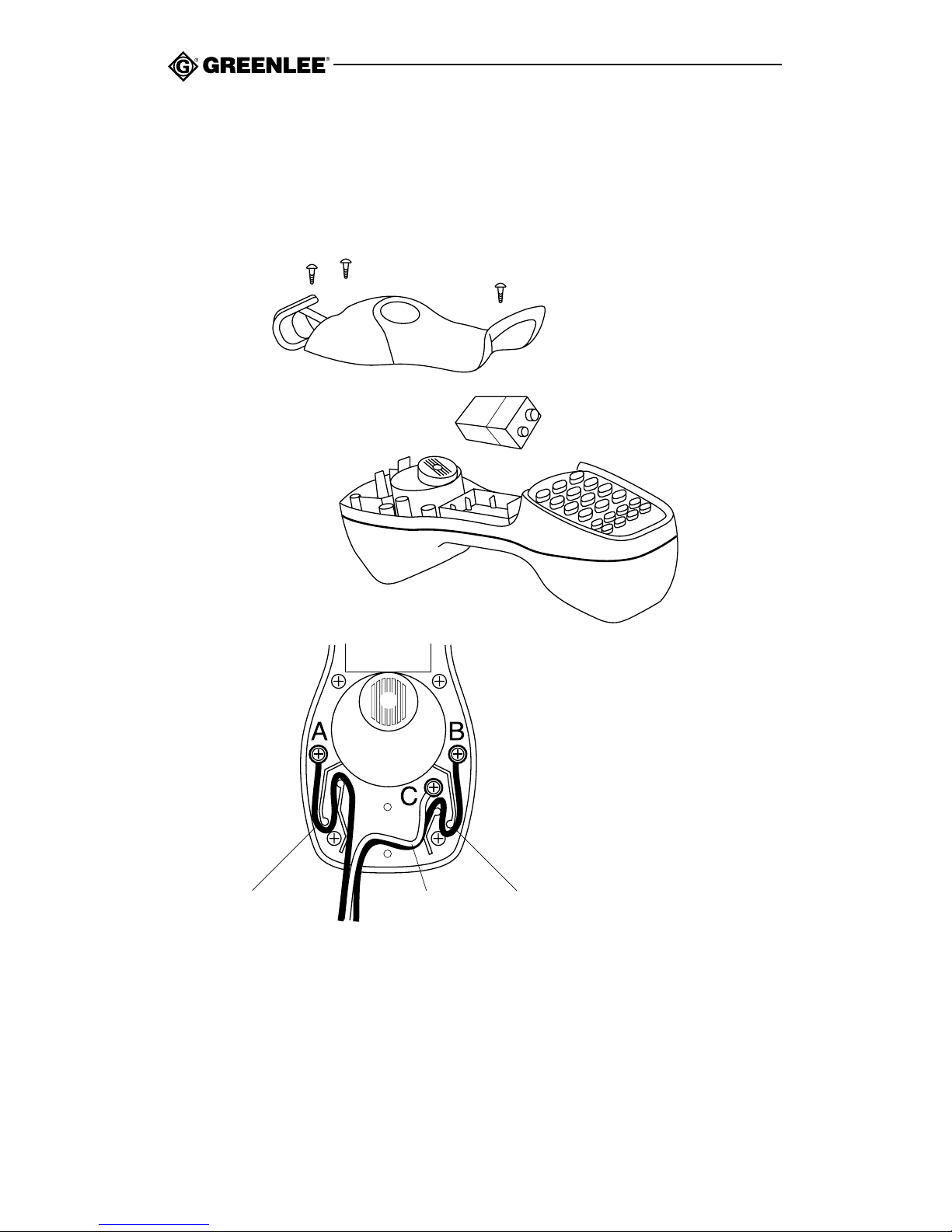

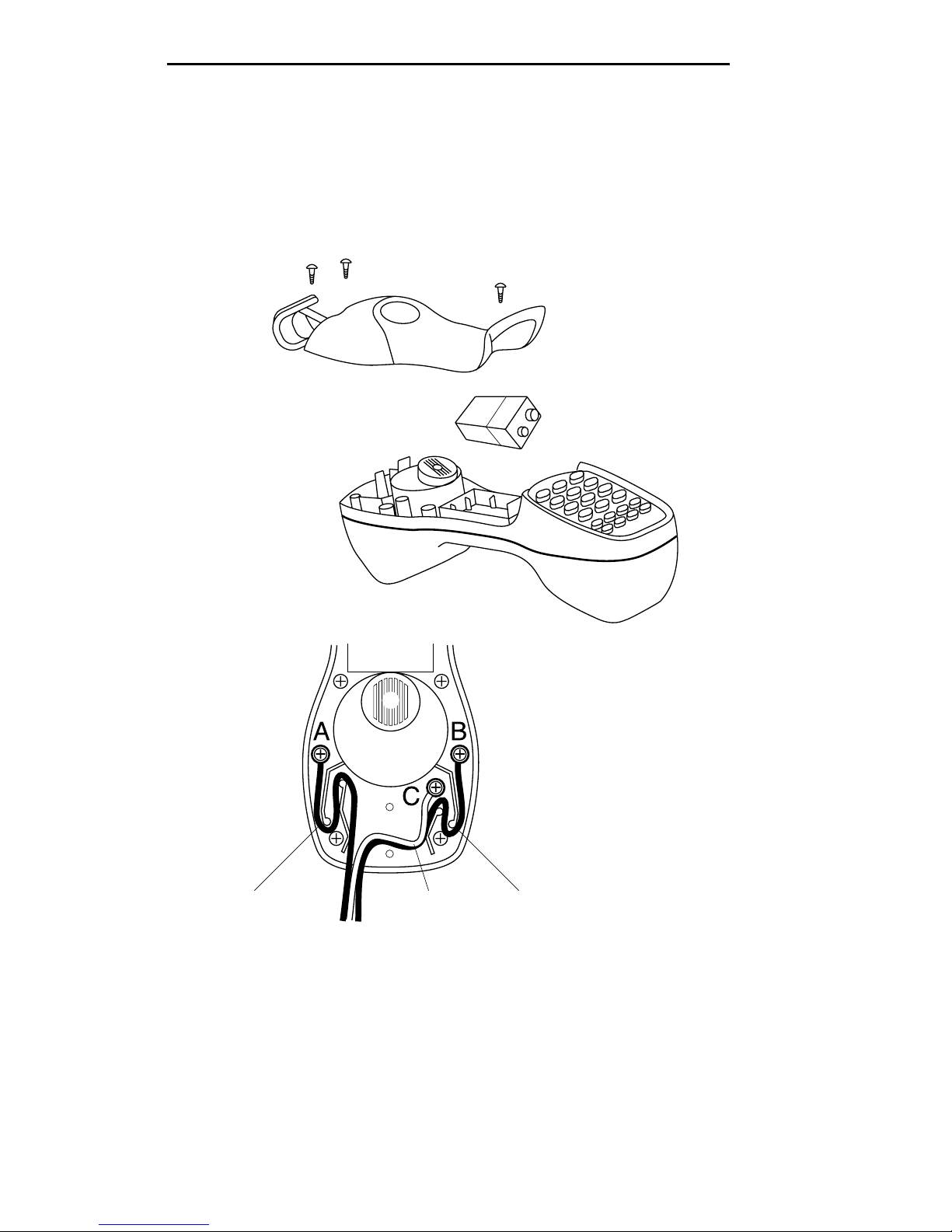

Changing the Battery or Cord Set
1. Disconnect the unit from the circuit.
2. Remove the three cover screws and the cover.
3. Replace the battery or cord set as shown. Observe polarity.
4. Replace the cover and screws.
A Positive or Tip (Black) B Negative or Ring (Red) C Earth Ground (Green)
Cleaning Instructions
Periodically wipe the case with a damp cloth and mild detergent.
Black Wire Red WireGreen Wire
–
+
Page 12
12
Using the Test Set for Troubleshooting Circuits
Some general troubleshooting procedures and tips are provided here. These procedures may require other tools or equipment that are specific to the communications system installation trade. For a complete selection of DSV (data-signal-voice) tools, please refer to a Greenlee full-line catalog, a Greenlee DSV catalog, or visit our website at www.greenlee.textron.com.
Ground fault Check for the presence of voltage. If voltage is
present, measure the level. If it is typical line voltage, contact the local electric utility.
A long run of telephone cable near a power line
Contact the local electric utility.
Power hum Cable imbalance Break the circuit down into sections and check
each section for an imbalance.
Momentary or impulse noise
This may be due to an unbalanced cable, nearby power switch gear, or similar equipment.
Popping, crackling The customer has an older carbon transmitter
type of telephone.
Noise Hiss (white noise);
pulse dialing causes a momentary change in the sound of the noise
This is probably due to water in the cables.
Cross connection Direct wiring fault Check for crossed pairs.
Cross-talk Split pair A split pair (a circuit made up of wires from two
separate wire pairs) will be unbalanced and prone to cross-talk.
Symptom*
Possible Cause /
Troubleshooting Step
Explanation
This is a potentially hazardous situation!
If the test set produces the excessive DC voltage alarm
(low pitch, low pitch, low pitch)
or the AC line voltage alarm
(constant ringing),
remove the test set from the line carefully and immediately!
Test set alarms Telephone wire
contacting a power line
*Water may cause most of these symptoms and may cause multiple symptoms to appear at
the same time.
Page 13
46054
13
Troubleshooting (cont’d)
*Water may cause most of these symptoms and may cause multiple symptoms to appear at
the same time.
Intermittent or variable current
Wet cables or a bad connection
If accompanied by noise, the cause is usually wet cables.
If no noise is present, the cause is probably a bad connection in a cross-connect or a bad connection at the central office.
RFI (radio frequency interference)
Split pair An unbalanced pair near a radio transmitter will
be prone to RFI. Adding radio filters can reduce the interference on the line (the symptom), but does not solve the imbalance (the problem). To troubleshoot, break the circuit down into sections and check each section for split pairs or a resistive imbalance.
A strong amount of radio interference may trigger the test set’s excessive DC voltage alarm and prevent connection when you attempt to go off-hook. If this happens, listen closely for the sound of a radio broadcast to determine if this is the cause of the alarm. If it is necessary to make a call in this situation, you may safely override the alarm by holding down the TALK button for the duration of the override tone. When the test set goes quiet, release the TALK button and dial the number.
Note: This override procedure will not work if the line is unpowered or if a hazardous DC voltage is present.
Improperly removed bridge taps may also introduce RFI. Bridge taps, which were once used for party-line service (multiple users sharing a cable pair), were often disconnected but left in place, with a stub section of cable still connected. This stub section can act as an antenna and induce radio signals into the circuit.
Symptom*
Possible Cause /
Troubleshooting Step
Explanation
Page 14
14
Dead circuit Open circuit or
short circuit
Break the circuit down into sections and check each section for continuity.
(2b) When using the
test set in Monitor mode, or with the test set discon­nected, the voltage will be lower than
normal.
(2b) This indicates a partial short circuit.
(2a) When using the
test set in Monitor mode, or with the test set discon­nected, the voltage will be normal.
(2a) This indicates a high-resistance fault,
which restricts the amount of current flowing through the circuit. Possible faults include a poor connection, wet cables, or a line extender failure.
Distortion, dialing difficulty
(1) When using the
test set in Talk mode, the voltage will be lower than
normal.
Symptom*
Possible Cause /
Troubleshooting Step
Explanation
*Water may cause most of these symptoms and may cause multiple symptoms to appear at
the same time.
Troubleshooting (cont’d)
Page 15
46054
15
CONSERVE ESTE MANUAL
Descripción
El modelo 46054 es un aparato de prueba diseñado para reparar averías en circuitos de comunicaciones. El modelo 46054 incluye las siguientes funciones y características:
• Tres modos de operación: Hablar (descolgado), Monitorear (colgado y escuchando)
y Apagado
• Marcación de tonos o de pulso
• Función de silenciador
• Altoparlante y micrófono (operación de manos libres)
• Detección y bloqueo automáticos de líneas digitales
• Detección automática de altas tensiones
• Almacenamiento de hasta 10 números de teléfono
• Timbrador de dos tonos con tono ajustable
• Equipo electrónico sellado
• Impermeable (IP67)
• Boyante — flota si cae al agua
• Resistente a sustancias químicas
• Garantía limitada válida durante la vida útil del producto
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta le ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados con su uso. Siga toda la información sobre seguridad que se proporciona.
Propósito de este manual
Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los procedimientos de operación y mantenimiento seguros para el Aparato de prueba de teléfonos de interrupción 46054 GTS-D de Greenlee.
Manténgalo siempre al alcance de todo el personal. Puede obtener copias adicionales de manera gratuita, previa solicitud. Greenlee y son marcas registradas de Greenlee Textron.
Page 16
16
Importante Información sobre Seguridad
Lea y entienda todas las instrucciones y la información sobre seguridad que aparecen en este manual, antes de manejar esta herramienta o darle mantenimiento.
De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.
Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede evitar o prevenir ese riesgo.
SÍMBOLO DE ALERTA SOBRE SEGURIDAD
Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la muerte.
Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.
Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o daños materiales.
Page 17
46054
17
Importante Información sobre Seguridad
Si las pilas están bajas o se desgastan completamente, reemplácelas cuanto antes.
Utilice la herramienta únicamente para el propósito para el que ha sido diseñada por el fabricante. Si se utiliza de una manera distinta a la descrita en este manual podrían ocasionarse lesiones o daños materiales.
No realice ningún tipo de servicio o mantenimiento diferente al discutido en este manual.
De no observarse estas precauciones pueden sufrirse graves lesiones o daños materiales.
Inspeccione el verificador y el cable para comprobar que no están desgastados o dañados. Reemplace los componentes desgastados, dañados o faltantes con piezas de repuesto de Greenlee. Un componente averiado podría fallar y ocasionar lesiones o daños materiales.
Peligro de electrocución: El contacto con circuitos activados puede ocasionar graves
lesiones o incluso la muerte.
Page 18
18
Identificación
TALK
MONITOR
MUTE
1 2 3 4 5 6 7 8 9
0
#
LNR/PAUSE MEM STO POL
PULSE FLASH SPKR VOL
+–
ABC
JKL
TUV
GHI
PQRS
TONE
DEF
MNO
WZYZ
Page 19
46054
19
Especificaciones
Impedancia del monitoreo ................................................................................ > 400 kΩ a 1 kHz
Resistencia de bucle (máxima)......................................................................................... 2500 Ω
Toma de corriente ........................................................................................................... < 15 mA
Temperatura
Operación ....................................................................................... –34 a 60°C (–29 a 140°F)
Almacenamiento ............................................................................–50 a 75°C (–58 a 167°F)
Pila ................................................................................. 9V alcalina (NEDA 1604A o IEC 6LR61)
Introducción
El Aparato de prueba de teléfonos de interrupción 46054 GTS-D es un dispositivo de reparación de averías en líneas telefónicas avanzado, eficaz y fácil de utilizar. El modelo 46054 incluye un número de diodos emisores de luz (LED) y de alarmas que le indican al usuario el modo de operación actual y le alertan sobre situaciones peligrosas.
Diodos emisores de luz (LED): Polaridad
Pila baja Hablar/Monitorear
Tonos: Tono bajo
Tono medio Tono alto
Los diodos emisores de luz (LED) y los tonos advierten sobre varias condiciones y funciones. Los mismos aparecen a través del manual en
bastardillas.
El modelo 46054 transmite dos tipos de alarmas para alertar al usuario sobre situaciones potencialmente peligrosas.
• 3 tonos bajos en secuencia advierten sobre una tensión de CC excesiva.
• Un timbre continuo advierte sobre una tensión de línea de CA.
Si usted escucha alguna de estas alarmas, destacadas en
negritas
a través de este manual,
retire el aparato de prueba de la línea de inmediato cuidadosamente.
Page 20
20
Operación
Para poder funcionar, el aparato de prueba debe tener instalada una pila cargada.
1. Conecte el cable rojo al extremo del timbre (negativo) en el circuito.
2. Conecte el cable rojo al extremo de la punta (positivo) en el circuito.
3. Utilice las funciones Hablar, Monitorear y Silenciador según se describen en esta sección.
Arranque automático a tierra
Algunas líneas, especialmente las líneas PABX, requieren una conexión a tierra momentánea para obtener un tono de marcación.
Conecte los cables rojo y negro del aparato de prueba al circuito telefónico como de costumbre, y ponga el cable verde a tierra. Oprima el botón TALK momentáneamente para verificar si hay un tono de marcación.
El arranque a tierra es automático, y el cable verde permanecerá conectado sin afectar la llamada en forma alguna.
TALK
(HABLAR)
Oprima una vez para descolgar (conectar). Oprima nuevamente u oprima MONITOR para colgar (desconectar).
▼
Modo Descolgar LED: Rojo parpadeante Tono: Tono medio-Tono medio
▼
Modo Colgar LED: Ninguno Tono: Tono medio
Verificaciones automáticas de línea
Luego de haberse oprimido el botón TALK, el modelo 46054 verificará automáticamente la línea para confirmar la presencia de señales digitales. Si la unidad detecta señales digitales, el altavoz transmitirá una alarma distintiva
(Tono medio-Tono bajo, Tono medio-Tono bajo, Tono
medio-Tono bajo)
para indicar que el aparato de prueba se encuentra conectado a una línea digital. Para evitar interrupciones en la transmisión de información digital, el aparato de prueba no se descolgará mientras se encuentre conectado a este tipo de línea.
Luego de comprobar la ausencia de información digital en la línea, el aparato de prueba verifica la presencia de tensiones excesivas. Si las alarmas de tensión de CC excesiva
(tono
medio, tono medio, tono medio)
o de tensión de línea de CA
(timbre continuo)
en el aparato
de prueba se activan, retire el aparato de prueba de la línea de inmediato cuidadosamente.
Page 21
46054
21
Operación (continuación)
MONITOR
(MONITOREAR)
Oprima una vez para monitorear la línea sin interrumpir las comunicaciones de datos, de señales o de voz en la línea. Oprima repetidamente para alternar entre el modo Monitorear y apagado.
Para conservar la vida útil de la pila, apague el aparato de prueba luego de 20 minutos de monitoreo o 90 segundos luego de haberse retirado de la línea.
▼
Modo Monitorear
LED: Verde parpadeante
Tono: Tono medio
MUTE
(SILENCIADOR)
Oprima y suelte para interrumpir la transmisión a través de la línea o para eliminar tonos laterales. Oprima nuevamente para hablar. El modo Silenciador funciona únicamente cuando el aparato de prueba se encuentra en el modo Hablar.
▼
Modo Silenciador LED: Rojo parpadeante Tono: Tono medio (Silenciador ON [Encendido]) Tono: Tono bajo (Silenciador OFF [Apagado])
Page 22
22
Funciones de marcación
PULSE
Marcación de pulso
Oprima PULSE y luego oprima TALK. El modo de marcación regresa automáticamente al tipo de marcación de tonos cuando el
aparato de prueba es retirado de la línea o apagado. A fin de combinar la marcación de tonos y de pulso, seleccione PULSE y marque los dígitos de
pulso. Luego oprima para seleccionar TONE y marque los dígitos de tonos (el no será marcado).
Aviso: Si comienza la hilera de marcación en el modo de Tonos, no será posible añadir dígitos de pulso.
La característica de Repetición del último número marcado (se explicará más adelante en esta sección) discará los números como una combinación de dígitos de tonos y de pulso.
Para marcar estos números desde la memoria (se explicará más adelante en esta sección):
• configurar el modo de marcación a Pulso antes de oprimir MEM marcará el número como una combinación de dígitos de tonos y de pulso
• configurar el modo de marcación a Tonos antes de oprimir MEM marcará el número como dígitos de tonos solamente
LNR/PAUSE
Repetición del último número marcado/Pausa
Luego de descolgar, oprima LNR (repetición del último número marcado) para volver a discar la hilera de marcación de la llamada más reciente.
Cuando vaya a marcar, oprima PAUSE para introducir una pausa de cuatro segundos en la hilera de marcación.
STO
MEM
Almacenamiento y Memoria
El modelo 46054 puede almacenar hasta 10 números de teléfono, uno bajo cada uno de los dígitos (0-9).
Para almacenar un número de teléfono:
1. Mientras se encuentra conectado a una línea y en el modo Hablar, oprima STO.
2. Marque el número de teléfono.
3. Oprima MEM.
4. Oprima uno de los dígitos (0-9).
Además de los dígitos, la memoria también almacenará , , (parpadeo) y (pausa). Para volver a llamar y marcar un número de teléfono almacenado:
1. Mientras se encuentra conectado a una línea y en el modo Hablar, oprima MEM.
2. Oprima el dígito correspondiente (0-9).
Page 23
46054
23
Otras funciones y características
FLASH
Parpadeo
Oprima FLASH (Parpadeo) para generar una interrupción de línea temporizada.
SPKR
Altavoz
El altavoz reconoce dos diferentes tipos de modos: operación de manos libres de una vía y operación de manos libres de dos vías.
• Cuando se encuentre en el modo Hablar, oprima SPKR para comunicarse a través del modo de manos libres de dos vías.
• Cuando se encuentre en el modo Hablar, oprima MUTE y luego oprima SPKR. Esta acción colocará el aparato de prueba en el modo de operación de manos libres de una vía (solamente para recibir).
• Cuando el aparato esté apagado, oprima y suelte SPKR para seleccionar el modo Monitorear con altoparlante. Oprima nuevamente seleccionar el modo Monitorear sin altoparlante.
VOL
Control de volumen
Para controlar el volumen del altavoz, oprima VOL. El altavoz ha sido configurado para comenzar en el ajuste bajo. Oprima VOL para alternar entre el volumen alto y el volumen bajo.
Aviso: Cuando utilice el ajuste de volumen alto, el tono de marcación podría desvanecerse. Esto no es señal de fallo o de problemas, y usted podrá seguir marcando.
POL
Polaridad
Para determinar la polaridad, oprima POL. Los LED indicarán la polaridad de la siguiente manera:
▼
Cable rojo conectado al timbre (negativo)
LED: Verde continuo
▼
Cable rojo conectado a la punta (positivo)
LED: Rojo continuo
Si oprime POL mientras la unidad timbra hará que los diodos emisores de luz (LED) rojo y verde parpadeen de forma alterna.
Page 24
24
Reemplazo de la pila o del juego de cables
1. Desconecte la unidad del circuito.
2. Retire los tres tornillos de la cubierta y la cubierta.
3. Reemplace la pila o el juego de cables según se muestra. Fíjese en la polaridad.
4. Vuelva a colocar la cubierta y los tornillos.
–
+
Instrucciones de limpieza
Limpie periódicamente la caja utilizando un paño húmedo y detergente suave.
A Positivo o Punta (Negro) B Negativo o Timbre (Rojo) C Puesta a tierra (Verde)
Cable rojoCable negro Cable verde
Page 25
46054
25
Cómo utilizar el aparato de prueba para reparar averías en circuitos
A continuación se ofrecen algunos procedimientos y consejos generales sobre la resolución de fallos. A fin de llevar a cabos estos procedimientos podrían necesitarse otras herramientas o equipo especiales para la instalación de sistemas de comunicaciones. Para una selección completa de herramientas DSV (datos-señal-voz), consulte el catálogo de línea completa de Greenlee, el catálogo DSV de Greenlee o visite nuestra página electrónica en www.greenlee.textron.com.
Fallo a tierra Verifique la presencia de tensión de línea de CA.
Si se encuentra tensión, mida el nivel. Si es una tensión de línea común, comuníquese con la compañía eléctrica local.
Tendido largo de cable de teléfono cerca de líneas de energía
Comuníquese con su compañía eléctrica local.
Zumbido de la potencia
Desequilibrio de cables Divida el circuito en secciones y revise cada
sección para verificar la presencia de desequilibrio.
Ruido momentáneo o de impulso
Esto puede deberse a un cable no balanceado, mecanismo de interrupción de potencia cerca de la unidad o equipo similar.
Disparos, crepitación El cliente posee un modelo antiguo de teléfono
tipo transmisor de carbón.
Ruido Silbido (ruido blanco);
la marcación de pulso ocasiona un cambio momentáneo en el sonido del ruido
Esto se debe probablemente a la presencia de agua en los cables.
Interconexión Fallo directo del
cableado
Verifique la presencia de pares cruzados.
Diafonía Par dividido Un par divido (circuito compuesto de cables de
dos pares de cables distintos) no estará balanceado y será propenso a la diafonía.
Síntoma*
Causa posible/
Resolución de fallos
Explicación
¡Esta es una situación potencialmente peligrosa!
Si las alarmas de tensión de CC excesiva
(tono
medio, tono medio, tono medio)
o de tensión
de línea de CA
(timbre continuo)
en el aparato de prueba se activan, retire el aparato de prueba de la línea de inmediato cuidadosamente.
Aparato de prueba transmite alarma
Cable de teléfono en contacto con línea de energía
*El agua puede ocasionar la mayor parte de estos síntomas y además causar que múltiples
síntomas aparezcan a la misma vez.
Page 26
26
Cómo utilizar el aparato de prueba para reparar averías en circuitos (continuación)
*El agua puede ocasionar la mayor parte de estos síntomas y además causar que múltiples
síntomas aparezcan a la misma vez.
Corriente intermitente o variable
Cables mojados o mala conexión
Si va acompañado de un ruido, la causa es probablemente la presencia de cables mojados.
Si no hay ruido, la causa es probablemente una mala conexión en una interconexión o una mala conexión en la oficina central.
RFI (interferencia de radiofrecuencia)
Par dividido Un par no balanceado cerca de un
radiotransmisor será propenso a interferencia de radiofrecuencia. Agregar filtros de radio puede reducir la interferencia en la línea (el síntoma), pero no resuelve el desequilibrio (el problema). Para llevar a cabo una reparación, divida el circuito en secciones y revise cada sección para verificar la presencia de pares divididos o desequilibrio resistivo.
Una cantidad extremada de interferencia radial podría activar la alarma de tensión de CC excesiva del aparato de prueba e impedir la conexión cuando usted trate de descolgar la unidad. Si esto sucede, esté atento al sonido de una radiodifusión para determinar si ésta es la causa de la alarma. Si necesita hacer llamadas cuando esté ocurriendo esta situación, podrá anular la alarma tranquilamente oprimiendo el botón TALK hasta que se deje de escuchar el tono de la anulación. Cuando el aparato de prueba no emita sonido alguno, suelte el botón TALK y marque el número.
Aviso: Este procedimiento de anulación no funcionará si la línea no se encuentra energizada o si se detecta la presencia de tensión de CC peligrosa.
Las tomas de puente retiradas incorrectamente podrían también ocasionar interferencia de radiofrecuencia. Las tomas de puente, utilizadas anteriormente en servicios de línea compartida (múltiples usuarios que comparten un par de cables), solían ser desconectadas pero dejadas en su lugar con un trozo de cable aún conectado. Este trozo puede funcionar como una antena y producir señales de radio en el circuito.
Síntoma*
Causa posible/
Resolución de fallos
Explicación
Page 27
46054
27
Circuito muerto Circuito abierto o
cortocircuito
Divida el circuito en secciones y revise cada sección para verificar la presencia de continuidad.
(2b) Cuando se utiliza el aparato de prueba en el modo Monitorear, o con el aparato de prueba desconectado, la tensión será más
baja de lo normal.
(2b) Esto es indicio de un cortocircuito parcial.
(2a) Cuando se utiliza el aparato de prueba en el modo Monitorear, o con el aparato de prueba desconectado, la tensión será normal.
(2a) Esto es indicio de un fallo de alta resistencia, lo cual limita la cantidad de corriente que fluye a través del circuito. Algunos posibles fallos son mala conexión, cables mojados o defecto en el extensor de línea.
Distorsión, dificultad al marcar
(1) Cuando se utiliza el aparato de prueba en el modo Hablar, la tensión será más baja de lo
normal.
Síntoma*
Causa posible/
Resolución de fallos
Explicación
*El agua puede ocasionar la mayor parte de estos síntomas y además causar que múltiples
síntomas aparezcan a la misma vez.
Cómo utilizar el aparato de prueba para reparar averías en circuitos (continuación)
Page 28
4455 Boeing Drive, Rockford, IL USA • Telephone: 815/397/7070 • Fax: 815/397-9247
Page 29
46054
29
CONSERVER CE MANUEL
Description
Le 46054 est un ensemble de vérification conçu pour diagnostiquer les circuits de communication. Le 46054 comprend les caractéristiques suivantes :
• Trois modes de fonctionnement : Parler (décroché), Surveillance (accroché et à l’écoute) et Éteint
• Composition par bouton-poussoir ou par impulsion
• Fonction de sourdine
• Haut-parleur et microphone (tous deux en utilisation mains libres)
• Détection automatique et verrouillage des lignes numériques
• Détection automatique des hautes tensions
• Mémoire pouvant retenir 10 numéros de téléphone
• Sonnerie à deux tons avec tonalité réglable
• Circuits électroniques scellés
• Étanche (IP67)
• Flottant — Flotte si échappé dans l’eau
• Résistant à la corrosion chimique
• Garantie à vie limitée
Sécurité
Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee, votre sécurité est une priorité. Ce manuel d’instructions et toute étiquette sur l’outil fournit des informations permettant d’éviter des dangers ou des manipulations dangereuses liées à l’utilisation de cet outil. Suivre toutes les consignes de sécurité indiquées.
Dessein
Ce manuel d’instructions est conçu pour que le personnel puisse se familiariser avec le fonctionnement et les procédures d’entretien sûres de l’ensemble de raccordement pour vérification 46054 GTS-D de Greenlee.
Mettre ce manuel à la disposition de tous les employés. On peut obtenir des exemplaires gratuits sur simple demande. Greenlee et sont des marques déposées de Greenlee Textron.
Page 30
30
Consignes de sécurité importantes
Lire attentivement et bien comprendre toutes les instructions et les informations sur la sécurité de ce manuel avant d’utiliser ou de procéder à l’entretien de cet outil.
L’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.
Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant entraîner des blessures ou l’endommagement du matériel. Le mot indicateur, défini ci­dessous, indique la gravité du danger. Le message qui suit le mot indicateur indique comment empêcher le danger.
SYMBOLE D’AVERTISSEMENT
Danger immédiat qui, s’il n’est pas pris en considération ENTRAINERA des blessures graves, voire mortelles.
Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner des blessures graves, voire mortelles.
Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris en considération, POURRAIENT EVENTUELLEMENT entraîner des dommages à la propriété ou causer des blessures.
Page 31
46054
31
Consignes de sécurité importantes
Remplacer les piles faibles ou déchargées dès qu’une de ces deux conditions est détectée.
Utiliser cet outil uniquement pour l’usage prévu par le fabricant. Toute utilisation autre que celle décrite dans ce manuel peut entraîner des blessures ou des dommages matériels.
Risques de décharge électrique : Un contact avec des circuits sous tension peut entraîner des
blessures graves, voire mortelles.
Inspecter le vérificateur et le cordon pour y détecter toute trace d’usure ou de dommages. Remplacer des composants usés, endommagés ou manquants avec des pièces de rechange de Greenlee. Un composant endommagé peut défaillir et entraîner ainsi des blessures ou des dommages matériels.
N’effectuer aucune réparation ni aucun entretien autre que ceux indiqués dans ce manuel.
L’inobservation de cette précaution peut entraîner des dommages matériels ou des blessures.
Page 32
32
Identification
TALK
MONITOR
MUTE
1 2 3 4 5 6 7 8 9
0
#
LNR/PAUSE MEM STO POL
PULSE FLASH SPKR VOL
+–
ABC
JKL
TUV
GHI
PQRS
TONE
DEF
MNO
WZYZ
Page 33
46054
33
Spécifications
Impédance de la fonction de surveillance ......................................................... > 400 kΩ à 1kHz
Résistance de ligne (maximum) ....................................................................................... 2500 Ω
Appel de courant ............................................................................................................. < 15 mA
Température
d’utilisation .................................................................................. –34 à 60 °C (–29 à 140 °F)
d’entreposage ..............................................................................–50 à 75 °C (–58 à 167 °F)
Pile .............................................................................. 9 V alcaline (NEDA 1604A ou IEC 6LR61)
Introduction
L’ensemble de raccordement pour vérification 46054 GTS-D est un appareil de dépannage de ligne évolué, commode et facile à utiliser. Équipé de plusieurs DEL et d’alarmes, le 46054 permet à l’utilisateur de connaître le mode d’opération et donne des alertes lors de situations à risque.
DEL : Polarité
Pile faible ou déchargée Conversation/Surveillance
Tonalités : Faible
Moyenne Élevée
Les DEL et les tonalités indiquent plusieurs conditions et fonctions. Elles sont illustrées
en
italiques
tout au long de ce manuel.
Le 46054 produit deux types d’alarmes pour alerter l’utilsateur de situations potentiellement dangereuses.
• Trois faibles tonalités successives signalent une surtension c.c.
• Une sonnerie continue signale une ligne de tension c.a.
Lorsque l’une ou l’autre de ces alarmes est entendue, elles sont inscrites
en gras et en
italique
dans ce manuel, enlever immédiatement et avec précaution l’ensemble de vérification
de la ligne.
Page 34
34
Utilisation
L’ensemble de vérification doit être équipé d’une pile chargée pour fonctionner.
1. Connecter le fil rouge au côté sonnerie (négatif) du circuit.
2. Connecter le fil noir au côté de l’extrémité (positif) du circuit.
3. Utiliser les fonctions de Conversation, de Surveillance et de Sourdine tel que décrites
dans cette section.
Mise à la terre automatique
Certaines lignes, surtout les PABX, exigent une mise à la terre momentanée pour obtenir un signal de tonalité.
Connecter les fils rouge et noir de l’ensemble de vérification comme d’habitude au circuit téléphonique et connecter le fil vert à la terre. Appuyer sur le bouton TALK pendant quelques secondes pour vérifier la tonalité.
La mise à la terre est automatique et le fil vert peut rester connecté sans nuire à l’appel.
TALK
(CONVERSATION)
Appuyer une fois pour décrocher (connecter). Appuyer de nouveau ou appuyer sur MONITOR pour raccrocher (déconnecter).
▼
Mode décroché
DEL : Rouge clignotant Tonalité : Tonalité moyenne–Tonalité moyenne
▼
Mode accroché
DEL : Aucune Tonalité : Moyenne
Vérifications automatiques de la ligne
Lorsqu’on appuie sur le bouton TALK, le 46054 vérifie automatiquement la ligne pour y détecter la présence de signaux numériques. Lorsqu’un signal numérique est détecté, le haut­parleur émet une alarme distincte
(Tonalité moyenne–basse, moyenne–basse, moyenne–
basse)
pour indiquer que l’ensemble de vérification est connecté à une ligne numérique. Afin d’éviter de parasiter la transmission en cours des données numériques, l’ensemble de vérification ne décroche pas lorsqu’il est connecté sur ce type de ligne.
Après avoir déterminé que la ligne ne transmet plus de données numériques, l’ensemble vérifie s’il y a présence de tensions excessives. S’il détecte une tension c.c excessive l’alarme
(tonalité faible, faible, faible)
ou de tension c.a
(sonnerie constante)
sonne, enlever
immédiatement et avec précaution l’ensemble de vérification de la ligne.
Page 35
46054
35
Utilisation (suite)
MONITOR
(SURVEILLANCE)
Appuyer une fois pour surveiller la ligne sans perturber les transmissions de données, de signaux ou vocales. Appuyer plusieurs fois pour alterner entre le mode Surveillance et le mode éteint.
Afin de maximiser la durée de vie de la pile, l’ensemble de vérification s’éteint après 20 minutes de surveillance ou 90 secondes après son retrait de la ligne.
▼
Mode de surveillance DEL : Vert clignotant Tonalité : Moyenne
MUTE
(SOURDINE)
Appuyer sur et relâcher pour arrêter les transmissions sur la ligne, pour filtrer le bruit extérieur ou pour éliminer les effets locaux. Appuyer de nouveau pour parler. La sourdine fonctionnne uniquement lorsque l’ensemble de vérification est en mode de conversation.
▼
Mode de sourdine DEL : Rouge clignotant Tonalité : Moyenne (Sourdine activée) Tonalité : Basse (Sourdine désactivée)
Page 36
36
Caractéristiques de composition
PULSE
Composition par impulsion
Appuyer sur PULSE puis sur TALK. Le mode de composition revient automatiquement au mode par tonalité lorsque l’ensemble de
vérification est déconnecté de la ligne ou lorsqu’il est éteint. Pour mélanger la compositions par impulsion et celle par tonalité, sélectionner PULSE tel
qu’indiqué plus haut et composer les chiffres à impulsion. Appuyer ensuite sur pour sélectionner TONE et composer les chiffres à tonalité (le ne sera pas composé).
Remarque : Si la chaîne de composition est commencée en mode de tonalité, on ne peut ajouter des chiffres à impulsion.
La fonction de recomposition du dernier numéro (expliquée plus bas dans cette section) recompose ce numéro avec son mélange de chiffres à impulsion et à tonalité.
Pour composer ce numéro à partir de la mémoire (expliqué plus bas dans cette section) :
• un réglage du mode de compostion à « Pulse » avant d’appuyer sur MEM compose le numéro avec son mélange de chiffres à impulsion et à tonalité ;
• un réglage du mode de composition à « Tone » avant d’appuyer sur MEM compose le numéro uniquement comme des chiffres à tonalité.
LNR/PAUSE
Recomposition du dernier numéro / Pause
Immédiatement après avoir décroché, appuyer sur LNR (recompostion du dernier numéro) pour recomposer la chaîne de l’appel précédent.
Pendant la composition, appuyer sur PAUSE pour insérer une pause de quatre secondes dans la chaîne de composition.
STO
MEM
Enregistrement et mémoire
Le 46054 peut enregistrer jusqu’à 10 numéros de téléphone, un pour chaque chiffre (de 0 à 9). Pour enregistrer un numéro de téléphone :
1. Lors d’une connexion à une ligne et en mode conversation, appuyer sur STO.
2. Entrer le numéro de téléphone.
3. Appuyer sur MEM.
4. Appuyer sur un chiffre (0 à 9).
En plus des chiffres, la mémoire enregistre également , , (flash) ou (pause). Pour appeler de nouveau et composer un numéro en mémoire :
1. Lors d’une connexion à une ligne et en mode Conversation, appuyer sur MEM.
2. Appuyer sur le chiffre approprié (0-9).
Page 37
46054
37
Autres fonctions
FLASH
Flash
Appuyer sur FLASH pour produire un saut de ligne minuté.
SPKR
Haut-parleur
Le haut-parleur comporte deux modes : un fonctionnement mains libre à une ou à deux voies.
• En mode conversation, appuyer sur SPKR pour communiquer en mode mains libres à deux voies.
• En mode conversation, appuyer sur MUTE (sourdine) puis sur SPKR. Ceci place l’ensemble de vérification en mode mains libres à une voie (réception seulement).
• Lorsque l’ensemble est éteint, appuyer sur et relâcher SPKR pour sélectionner le mode Surveillance avec haut-parleur. Appuyer de nouveau pour sélectionner le mode Surveillance sans haut-parleur.
VOL
Contrôle du volume
Appuyer sur VOL pour contrôler le volume du haut-parleur, qui est réglé pour s’allumer automatiquement en réglage de bas volume. Appuyer sur VOL pour passer de volume élevé à volume bas.
Remarque : Un réglage à un volume élevé peut diminuer le son de la tonalité de composition. Ceci n’indique en rein un défaut ou un problème et l’on peut toujours composer.
POL
Polarité
Appuyer sur POL pour déterminer la polarité. La DEL indique la polarité comme suit :
▼
Fil rouge connecté à la sonnerie (négatif)
DEL : Vert continu
▼
Fil rouge connecté à l’extrémité (positif)
DEL : Rouge continu
Appuyer sur POL lorsque la sonnerie fonctionne pour faire alterner la DEL entre rouge et vert.
Page 38
38
Remplacement des piles ou de l’ensemble du cordon
1. Débrancher l’appareil du circuit.
2. Enlever les deux vis du couvercle et le couvercle.
3. Remplacer les piles ou l’ensemble du cordon, tel qu’illustré. Suivre la polarité.
4. Replacer le couvercle et remettre les vis.
–
+
Instructions pour le nettoyage
Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent doux.
A Positif ou Extrémité (Noir) B Négatif ou Sonnerie (Rouge) C Mise à la terre (Vert)
Fil rougeFil noir Fil vert
Page 39
46054
39
Utilisation de l’ensemble de vérification pour dépanner des circuits
Voici quelques conseils et méthodes de dépannage. Ces méthodes peuvent exiger d’autres outils ou équipements conçus pour un système de communications particulier. Pour consulter la sélection complète des outils DSV (données-signal-voix), veuillez vous reporter au catalague complet de Greenlee, à un catalogue DSV de Greenlee ou visiter notre site Web à www.greenlee.textron.com.
Défaut de mise à la terre
Vérifier la présence de tension. Si une tension de ligne est présente, mesurer son niveau. Si c’est la tension typique d’une ligne, contacter les pourvoyeurs locaux d’électricité.
Une longue ligne de téléphone à proximité d’une ligne à haute tension
Contacter le pourvoyeur en électricité.
Ronflement électrique
Câble déséquilibré Répartir le circuit en sections et vérifier
l’équilbre de chacune.
Bruit d’implusion ou momentané
Probablement causé par un câble déséquilibré, une commande d’interrupteur de puisssance à proximité ou un équipement similaire.
Son de craquement Le client utilise un ancien type de téléphone à
émetteur au carbone.
Bruit Souffle (bruit blanc) ;
la composition par impulstion produit une modification momentanée du son émis par le bruit
L’eau dans les câble est la cause probable.
Connexion croiseé Défaut de câblage direct Vérifier s’il y a des paires croisées.
Diaphonie Paire divisée Une paire divisée (un circuit composé de fils
provenant de paires différentes) sera déséquilibrée et favorisera la diaphonie.
Symptôme*
Cause possible /
Dépannage
Explication
Situation potentiellement dangereuse !
Si l’ensemble de vérification détecte une tension c.c excessive l’alarme
(tonalité faible, faible,
faible)
ou de tension c.a
(sonnerie constante)
sonne, enlever immédiatement et avec précaution l’ensemble de vérification de la ligne !
Alarmes de l’ensembe de vérification
Le fil du téléphone entre en contact avec une ligne sous tension
*L’eau peut causer la plupart de ces symptômes et même des sypmtôme multiples
apparaissant simultanément.
Page 40
40
Dépannage (suite)
*L’eau peut causer la plupart de ces symptômes et même des sypmtôme multiples
apparaissant simultanément.
Courant intermittent ou variable
Câbles mouillés ou mauvaise connexion
S’il est accompagné de bruit, les câbles sont probablement mouillés.
Si aucun bruit n’est présent, il s’agit probablement d’une connexion fautive à une interconnexion ou au bureau central.
Parasitage radiolélectrique
Paire divisée Une paire déséquilibrée située à proximité d’un
émetteur radio sera affectée par le parasitage radioélectrique. L’ajout de filtres radio peut réduire le symptôme de parasitage sur la ligne, sans toutefois résoudre le problème de déséquilibre. Pour dépanner, répartir le circuit en sections et vérifier chacune pour y détecter des paires divisées ou un déséquilibre résistif.
Un puissant parasitage radio peut déclencher l’alarme de tension c.c. excessive de l’ensemble de vérification et empêcher la connexion lorsque l’on tente de décrocher. Dans ce cas, écouter attentivement pour identifier le son d’une émission radio et déterminer s’il produit l’alarme. Si un appel s’avère nécesssaire dans cette situation, on peut outre-passer l’alarme en toute sécurité en appuyant sur le bouton TALK pendant la durée de la tonalité de surpassement. Lorsque l’ensembe de vérification devient silencieux, relâcher le bouton TALK et composer le numéro.
Remarque : Cette procédure de surpassement ne fonctionnera pas si la ligne est sans courant ou si une tension c.c dangeureuse est présente.
Des prises de pont mal enlevées peuvent introduire des parasites radioélectriques. Les prises de pont, utilisées auparavant pour les abonnés de ligne commune (plusieurs utilisateurs partageant une paire de câbles), étaient souvent déconnectées mais laissées en place avec une embase de câble encore connectée. Cette embase peut agir comme antenne et induire des signaux radio dans le circuit.
Symptôme*
Cause possible /
Dépannage
Explication
Page 41
46054
41
Circuit hors tension
Circuit ouvert ou court-circuit
Répartir le circuit en sections et vérifier la continuité de chacune.
(2b) Lorsque l’on utilise l’ensemble de vérification en mode de Surveillance ou lorsqu’il est déconnecté, la tension est plus basse
que la normale.
(2b) Ceci indique un court-circuit partiel.
(2a) Lorsque l’on utilise l’ensemble de vérification en mode de Surveillance ou lorsqu’il est déconnecté, la tension est normale.
(2a) Ceci indique un défaut de haute résistance qui restreint le débit du courant dans le circuit. Les défauts possibles comprennent une connexion défectueuse, des câbles mouillés ou une défaillance du prolongateur de ligne.
Distortion, difficultés à composer
(1) Lorque l’on utilise l’ensemble de vérification en mode Conversation, la tension est plus basse que la
normale.
Symptôme*
Cause possible /
Dépannage
Explication
*L’eau peut causer la plupart de ces symptômes et même des sypmtôme multiples
apparaissant simultanément.
Dépannage (suite)
Page 42
4455 Boeing Drive, Rockford, IL USA • Telephone: 815/397/7070 • Fax: 815/397-9247
Page 43
4455 Boeing Drive, Rockford, IL USA • Telephone: 815/397/7070 • Fax: 815/397-9247
Page 44
Greenlee Textron / Subsidiary of Textron Inc.
4455 Boeing Drive, Rockford, IL 61109-2988 USA
Customer Service (International): 815/397-7070 • Fax: 815/397-9247
Customer Service (North America): 800/435-0786 • Fax: 800/451-2632, 815/397-1865
Canada Fax: 800/524-2853
Lifetime Limited Warranty
Greenlee warrants to the original purchaser of these goods for use that these products will be free from defects in workmanship and material for their useful life, excepting normal wear and abuse. This warranty is subject to the same terms and conditions contained in Greenlee’s standard one-year limited warranty.
For all Test Instrument repairs, ship units Freight Prepaid to: Greenlee Textron at 4411 Boeing Drive, Rockford, IL 61109-2932 USA.
Mark all packages: Attention TEST INSTRUMENT REPAIR. For items not covered under warranty (such as dropped, abused, etc.), repair cost quote available upon request.
Note: Prior to returning any test instrument, please check replaceable batteries or make sure the battery is at full charge.
Garantía limitada de por vida
Greenlee garantiza al comprador original de estos productos para su uso que estos productos estarán libres de defectos de mano de obra y materiales durante toda su vida útil, exceptuando el desgaste normal y el abuso. Esta garantía está sujeta a los mismos términos y condiciones contenidos en la garantía estándar limitada de Greenlee de un año de duración.
Para reparación de instrumentos de verificación, envíe las unidades con flete pagado a: Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 EE. UU.
Marque todos los paquetes: Atención TEST INSTRUMENT REPAIR (Reparación de instrumentos de verificación). Para artículos no cubiertos por la garantía (tales como los que se han dejado caer o han sido maltratados, etc.) se puede cotizar el costo de la reparación a pedido.
Nota: Antes de enviar cualquier instrumento de verificación, revise por favor las pilas o asegúrese de que estén totalmente cargadas.
Garantie à vie limitée
La société Greenlee garantit à l’acheteur d’origine de ces produits que ces derniers ne comportent aucun défaut d’exécution ou de matériau pour la durée de leur vie utile, sauf l’usure normale. Cette garantie est assujettie aux mêmes conditions que celles contenues dans les modalités et conditions de la garantie limitée standard d’un an de Greenlee.
Pour toutes les réparations d’instruments de mesure, expédiez l’appareil en port payé à l’adresse suivante : Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932, États-Unis.
Sur tous les colis, inscrivez : Attention : TEST INSTRUMENT REPAIR (Réparation d'instrument de mesure). Lorsque les articles ne sont pas protégés par une garantie (comme si l’appareil est échappé, s’il est soumis à un usage abusif, etc.), une soumission pour le prix de réparation sera présentée sur demande.
Remarque : Avant de renvoyer un appareil de mesure, vérifiez la pile et assurez-vous qu’elle est chargée au complet.
Loading...
