Page 1

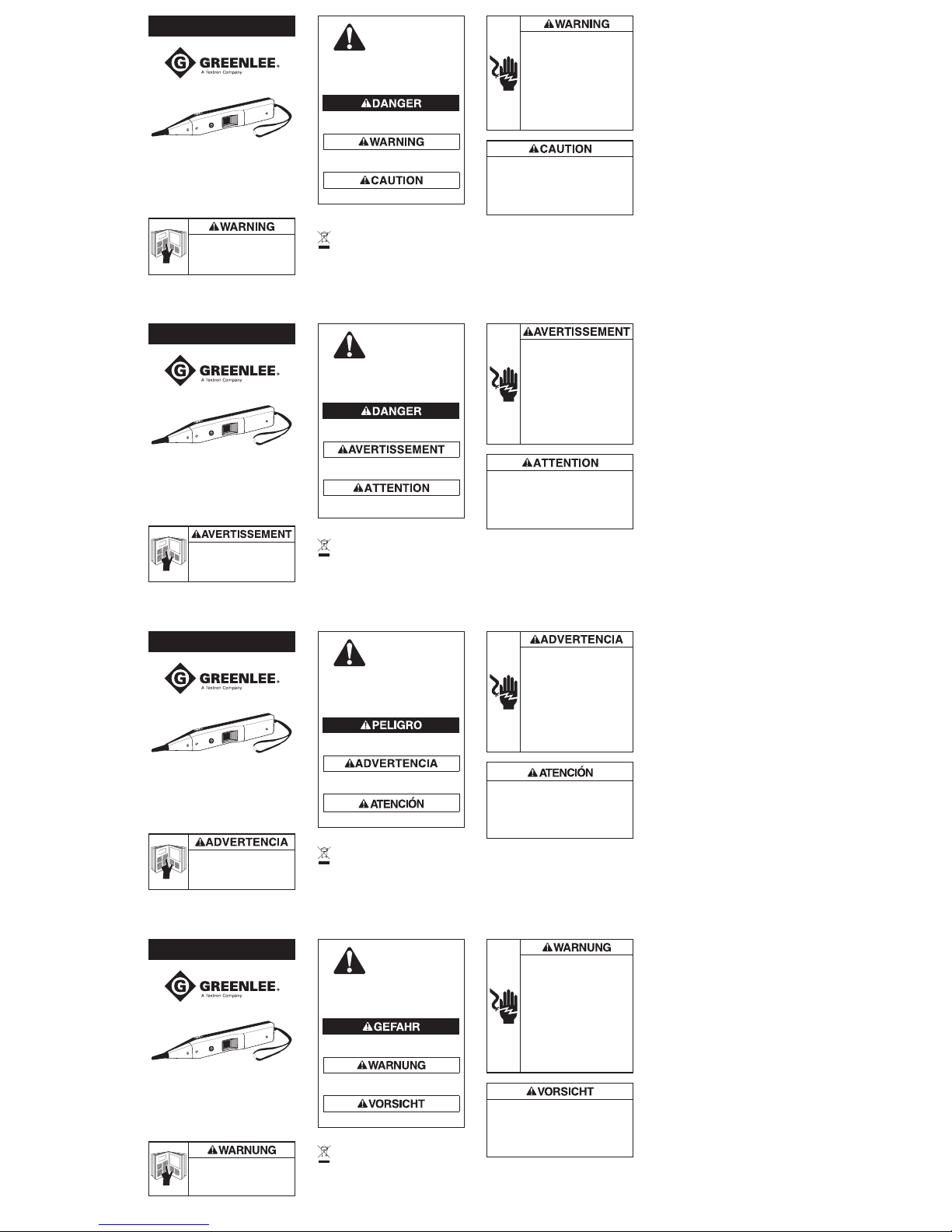

INSTRUCTION MANUAL
MANUEL D’INSTRUCTIONS
MANUAL DE INSTRUCCIONES
BEDIENUNGSANLEITUNG
LONG PRESS
ON/OFF
SHORT PRESS
GREEN=FILTER
RED=NO FILTER
LONG PRESS
ON/OFF
SHORT PRESS
GREEN=FILTER
RED=NO FILTER
LONG PRESS
ON/OFF
SHORT PRESS
GREEN=FILTER
RED=NO FILTER
LONG PRESS
ON/OFF
SHORT PRESS
GREEN=FILTER
RED=NO FILTER
SAFETY ALERT
SYMBOL
This symbol is used to call your attention to hazards or
unsafe practices which could result in an injury or property
damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word
provides information for preventing or avoiding the hazard.
Immediate hazards which, if not avoided, WILL result in
severe injury or death.
Hazards which, if not avoided, COULD result in severe injury
or death.
Hazards which, if not avoided, MAY result in injury.
SYMBOLE
D’AVERTISSEMENT
Ce symbole attire l’attention sur les risques de danger et de
mauvaise utilisation pouvant causer des blessures ou des
dommages matériels. Le mot-indicateur, défini ci-dessous,
indique la sévérité du danger. Le message qui le suit
explique comment prévenir ou éviter le danger en question.
Dangers immédiats qui, à moins d’être évités, CAUSERONT
CERTAINEMENT des blessures graves ou la mort.
Dangers qui, à moins d’être évités, PEUVENT CAUSER des
blessures graves ou la mort.
Dangers qui, à moins d’être évités, CAUSERONT PEUT-ÊTRE
des blessures.
SÍMBOLO DE ALERTA
SOBRE SEGURIDAD
Este símbolo se utiliza para llamar su atención sobre los
peligros o las prácticas no seguras de trabajo que podrían
resultar en lesiones o daños a la propiedad. La palabra
de aviso, definida a continuación, indica la gravedad
del peligro. El mensaje después de la palabra de aviso
proporciona información para prevenir o evitar el peligro.
Peligros inmediatos que, si no se evitan, RESULTARÁN en
lesiones graves o muerte.
Peligros que, si no se evitan, PODRÍAN resultar en lesiones
muy graves o muerte.
Peligros que, si no se evitan, PUEDEN resultar en lesiones.
SICHERHEITSWARNSYMBOL
Dieses Symbol macht Sie auf gefährliche oder riskante
Praktiken aufmerksam, die zu Schäden oder Verletzungen
führen können. Das Signalwort, wie nachfolgend definiert,
gibt den Ernst der Gefahr an. Der dem Signalwort folgende
Hinweis informiert darüber, wie die Gefahr vermieden wird.
Akute Gefahr, die bei Nichtvermeiden zu schweren
Verletzungen oder zum Tod führt.
Gefahr, die bei Nichtvermeiden zu schweren Verletzungen
oder zum Tod führen kann.
Gefahr, die bei Nichtvermeiden zu Verletzungen führen kann.
Electric shock hazard:
Do not expose this unit to rain or moisture. •
Contact with live circuits can result in severe
injury or death.
Use this unit for the manufacturer’s intended •
purpose only, as described in this manual.
Any other use can impair the protection
provided by the unit.
Use accessories that are appropriate for the •
application. See the category and voltage
rating of the accessory.
Failure to observe these warnings can result in
severe injury or death.
Electric shock hazard:
Do not attempt to repair this unit. It contains no user-•
serviceable parts.
Do not expose the unit to extreme temperatures or high •
humidity. See “Specifications.”
Failure to observe these precautions can result in injury and
can damage the instrument.
Risques de décharge électrique :
N’exposez pas cet appareil à la pluie ou à •
l’humidité.Tout contact avec des circuits sous
tension peut causer des blessures graves
ou la mort.
Employez cet outil uniquement selon l’usage •
prévu par le fabricant tel que décrit dans ce
manuel. Toute autre utilisation peut affaiblir la
protection assurée par l’appareil.
Utilisez des accessoires appropriés à •
l’application. Voir la catégorie et la tension
nominale des accessoires.
Le non-respect de ces avertissements peut
causer des blessures graves ou la mort.
Risques de décharge électrique :
N’essayez pas de réparer l’appareil. Il ne contient pas de •
pièces réparables par l’utilisateur.
N’exposez pas l’appareil à des températures extrêmes ou à •
un niveau d’humidité élevé. Voir les spécifications.
Le non-respect de ces précautions peut entraîner des
blessures ou endommager l’instrument.
Peligro de electrocución:
No exponga esta unidad a la lluvia o a la •
humedad. El contacto con circuitos vivos
puede resultar en lesiones graves o muerte.
Utilice esta unidad sólo para los fines que •
ha destinado el fabricante, como se indica
en este manual. Cualquier otro uso puede
afectar la protección proporcionada por la
unidad.
Utilice accesorios que sean apropiados •
para la aplicación. Consulte la categoría y el
voltaje nominal del accesorio.
No cumplir con estas advertencias puede
resultar en lesiones graves o muerte.
Peligro de electrocución:
• Nointenterepararestaunidad.Nocontienepiezasalas
que pueda prestar servicio el usuario.
• Noexpongaestaunidadatemperaturasextremasoalta
humedad. Consulte las especificaciones.
No cumplir con estas precauciones puede resultar en lesiones
y puede dañar el instrumento.
Stromschlaggefahr:
Dieses Gerät nicht Regen oder Feuchtigkeit •
aussetzen. Das Berühren von Stromkreisen
kann zu schweren Verletzungen oder zum
Tod führen.
Dieses Gerät nur zu seinem vom Hersteller •
be-stimmten Zweck wie in dieser
Anleitung beschrieben verwenden. Andere
Verwendungen beeinträchtigen u.U. den vom
Gerät gebotenen Schutz.
Für den jeweiligen Einsatz geeignete •
Zubehörteile verwenden. Kategorie und
Nennspannung von Zubehörteilen beachten.
Nichtbeachten dieser Sicherheitsvorkehrungen
kann zu schweren Verletzungen oder zum Tod
führen.
Stromschlaggefahr:
An diesem Gerät keine Reparaturversuche unternehmen. •
Es enthält keine vom Benutzer reparierbare Teile.
Das Gerät keinen extremen Temperaturen oder hoher •
Feuchtigkeit aussetzen. (Siehe Technische Daten)
Nichtbeachten dieser Sicherheitsvorkehrungen kann zu
Verletzungen oder Schäden am Gerät führen.
Read and understand this material before
operating or servicing this equipment. Failure
to understand how to safely operate this tool
can result in an accident causing serious
injury or death.
Veuillez lire et bien comprendre ce manuel
avant d’utiliser cet équipement ou d’en faire
l’entretien. Le fait de ne pas savoir comment
utiliser cet outil de façon sécuritaire peut
entraîner des blessures graves ou la mort.
Lea y entienda este material antes de operar
o dar servicio a este equipo. No entender
cómo operar de manera segura esta
herramienta puede resultar en accidentes,
causando lesiones graves o muerte.
Lesen Sie vor Betrieb oder Wartung dieses
Geräts die Bedienungsanleitung sorgfältig
durch. Mangelndes Verständnis seiner sicheren
Handhabung kann zu schweren bzw. tödlichen
Verletzungen führen.
200XP and 200XP/50
Filtered Tone Probes
Amplificateurs inductifs
filtrés 200XP et 200XP/50
Sondas para tonos filtradas
200XP y 200XP/50
Kabelortungsgeräte mit
Filter 200XP und 200XP/50
Description
The 200XP Multi-filter Tone Probe is designed to identify and
trace wires or cables within a group without need of removing
insulation. In addition, the 200XP has been specifically designed
to filter out either “Power Line Hum” (green LED) or all signals
except for a specific tracing tone (yellow LED). The unit is
constructed of durable ABS plastic, and an optional leather
carrying case, 200C, is available.
When the 200XP is ON but not detecting a signal, the signal LED
will flash momentarily (every 4 seconds) as a visible ON indicator
and reminder. When a tracing tone signal is detected by the
probe, the signal LED will serve as a signal strength indicator.
The brighter the LED, the stronger the tone signal detected.
Safety
Safety is essential in the use and maintenance of Greenlee tools
and equipment. This instruction manual and any markings on the
tool provide information for avoiding hazards and unsafe practices
related to the use of this tool. Observe all of the safety information
provided.
Purpose of this Manual
This manual is intended to familiarize personnel with the safe
operation and maintenance procedures for the Greenlee 200XP
Multi-filter Tone Probe. Please read this entire manual before
operating the tool, and keep this manual available to all personnel.
Replacement manuals are available upon request at no extra
charge.

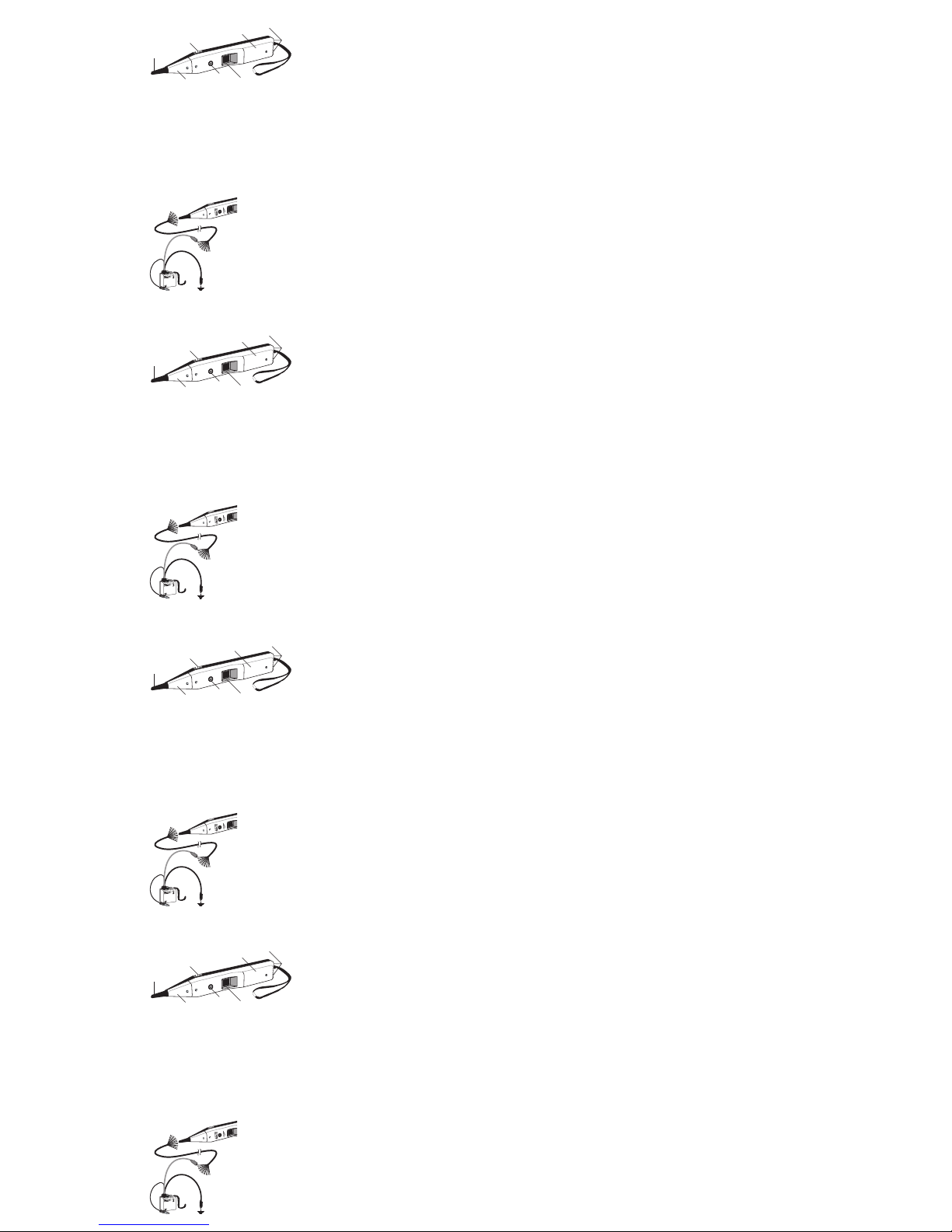

Controls (See Figure 1)
A long press of the main control button turns the unit OFF or ON,
and the unit beeps to indicate the change. A lower pitch beep
indicates that the unit is going OFF. An Auto-Off feature has
been incorporated to turn the 200XP OFF after 5 minutes to help
preserve battery life. When Auto-Off activates, a bee-bee-beebeep sounds from the speaker to alert the user that the 200XP is
now OFF. When the battery voltage is low, the unit sounds three
descending tones when it is turned ON.
Short presses of the main control button engage and disengage
the two signal filter modes of the 200XP. The unit beeps to
52046448 © 2009 Greenlee Textron Inc. 3/09
52046448 © 2009 Greenlee Textron Inc. 3/09
52046448 © 2009 Greenlee Textron Inc. 3/09
52046448 © 2009 Greenlee Textron Inc. 3/09
Do not discard this product or throw away!
For recycling information, go to www.greenlee.com.
Ne pas se débarrasser de ce produit ou le jeter !
Pour des informations sur le recyclage, visiter
www.greenlee.com.
¡No deseche ni descarte este producto!
Para información sobre reciclaje, visite www.greenlee.
com.
Dieses Produkt nicht wegwerfen.
Recycling-Informationen sind unter www.greenlee.com
nachzulesen.
All specifications are nominal and may change as design improvements
occur. Greenlee Textron Inc. shall not be liable for damages resulting from
misapplication or misuse of its products.
KEEP THIS MANUAL
Toutes les spécifications sont nominales et sujettes à des modifications
lorsque la conception est améliorée. Greenlee Textron Inc. ne peut être
responsable pour des dommages résultant d’une application incorrecte ou
d’une mauvaise utilisation de ses produits.
CONSERVER CE MANUEL
Todas las especificaciones son nominales y pueden cambiar cuando se
realicen mejoras en el diseño. Greenlee Textron Inc. no será responsable por
daños que resulten de la aplicación o uso indebidos de sus productos.
CONSERVE ESTE MANUAL
Alle technischen Daten sind Nennwerte. Bei Designverbesserungen sind
Änderungen der Nennwerte vorbehalten. Greenlee Textron Inc. haftet nicht für
Schäden, die sich aus der falschen Anwendung oder dem Missbrauch seiner
Produkte ergeben.
DIESES HANDBUCH BITTE AUFBEWAHREN
Description
L’amplificateur inductif à filtres multiples 200XP est conçu pour
identifier et dépister les fils ou les câbles au sein d’un groupe
sans nécessiter l’enlèvement de la gaine isolante. En outre,
l’amplificateur 200XP a été conçu spécifiquement pour filtrer
le « ronflement de secteur » (DEL verte) ou tous les signaux à
l’exception d’une tonalité de dépistage spécifique (DEL jaune).
L’appareil est fabriqué en plastique ABS durable. Un étui en cuir,
no de réf. 200C, est disponible en option.
Lorsque l’amplificateur 200XP est sous tension et ne détecte
pas de signal, la DEL du signal clignote toutes les 4 secondes
pour servir d’indication et de rappel que l’appareil est en
fonctionnement. Lorsque la tonalité de dépistage détecte un
signal, la DEL permet d’évaluer l’intensité de ce signal. Plus la
DEL brille, plus l’intensité du signal détecté est forte.
Sécurité
La sécurité est essentielle à l’utilisation et à l’entretien des outils
et équipements Greenlee. Ce manuel d’instructions et toute
étiquette sur l’outil fournit des informations permettant d’éviter
des dangers ou des manipulations dangereuses liées à l’utilisation
de cet outil. Suivre toutes les consignes de sécurité indiquées.
Dessein de ce manuel
Ce manuel d’instructions est conçu pour que le personnel
puisse se familiariser avec le fonctionnement et les procédures
d’entretien sûres de l’amplificateur inductif à filtres multiples
Greenlee 200XP. Veuillez le lire entièrement avant d’utiliser
l’appareil et le garder à la disposition de tous les employés. On
peut obtenir des exemplaires gratuits sur simple demande.
Commandes (Voir la figure 1)
On met l’appareil sous tension ou hors tension en appuyant
de manière prolongée sur le bouton de commande principal.
L’appareil émet un signal sonore pour indiquer le changement
d’état. Une tonalité plus grave est émise lorsque l’appareil est mis
HORS TENSION. L’amplificateur 200XP comprend une mise hors
tension automatique qui l’ETEINT après 5 minutes d’inactivité
afin d’économiser la pile. L’activation de la mise HORS TENSION
automatique du 200XP est signalée par l’émission d’une tonalité
Descripción
La Sonda para tonos de filtración múltiple 200XP ha sido diseñada
para identificar y rastrear alambres o cables dentro de un grupo
sin la necesidad de remover el aislamiento. Además, la sonda
200XP ha sido específicamente diseñada para filtrar ya sea el
“Zumbido de la Línea de Potencia” (LED verde) o todas las señales
salvo un tono de rastreo específico (LED amarillo). La unidad está
construida de# plástico ABS resistente; se dispone, además, de un
estuche portátil de piel optativo, modelo 200C.
Cuando la sonda 200XP se encuentra ENCENDIDA pero no detecta
señal, el LED de señalización parpadeará momentáneamente
(cada 4 segundos) como indicador visible de ENCENDIDO y
advertencia. Cuando la sonda detecta señal de tono de rastreo, el
LED de señalización servirá como indicador de potencia de señal.
Mientras más brillante se muestre el LED, más fuerte será la señal
de tono detectada.
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar y dar
mantenimiento a las herramientas y equipo Greenlee. Este manual
de instrucciones y todas las marcas que ostenta la herramienta
le ofrecen la información necesaria para evitar riesgos y hábitos
poco seguros relacionados con su uso. Siga toda la información
sobre seguridad que se proporciona.
Propósito de este manual
Este manual tiene como propósito familiarizar al personal con
los procedimientos de operación y mantenimiento seguros para
la Sonda para tonos de filtración múltiple 200XP de Greenlee.
Por favor, lea este manual en su totalidad antes de manejar
la herramienta, y manténgalo siempre al alcance de todo el
personal. Puede obtener copias adicionales de manera gratuita,
previa solicitud.
Controles (Véase la Figura 1)
Oprimir prolongadamente el botón del control principal APAGA
o ENCIENDE la unidad, y la unidad emite un tono audible para
indicar el cambio. Un tono audible más bajo indica que la unidad
se está APAGANDO. La función Auto-Off (Auto-Apagado) ha sido
incorporada para APAGAR la sonda 200XP luego de 5 minutos
Beschreibung
Das 200XP Kabelortungsgerät mit mehreren Filtern erkennt und
ortet Adern oder Kabel in einem Kabelbündel, ohne dass die
Isolierung entfernt werden muss. Zusätzlich verfügt das 200XP
über eine Sonderfunktion, mit der entweder das Leitungsbrummen
(grüne LED) oder alle Signale außer einem besonderen Ortungston
(gelbe LED) herausgefiltert werden. Das Gerät besteht aus
widerstandsfähigem ABS-Kunststoff. Ein Etui aus Leder, Best.-Nr.
200C, ist wahlweise erhältlich.
Wenn das 200XP EINGESCHALTET ist, jedoch kein Signal erkennt,
blinkt die Signal-LED (alle 4 Sekunden) kurz auf und zeigt so an,
dass das Gerät eingeschaltet ist. Wenn ein Tonsignal erkannt wird,
dient die Signal-LED als Signalstärke-Anzeige. Je heller die LED,
desto stärker ist das erkannte Tonsignal.
Sicherheit
Sicherheit steht an oberster Stelle bei Gebrauch und Wartung
von Greenlee-Werkzeugen und -Geräten. Diese Anleitung
sowie spezielle Markierungen auf dem Gerät bieten Hinweise
zur Vermeidung von Gefahren und unsicheren Praktiken beim
Gebrauch dieses Gerätes. Beachten Sie sämtliche vorhandenen
Sicherheitshinweise.
Zweck dieses Handbuchs
Diese Anleitung dient dazu, das Personal mit der sicheren
Bedienung und Wartung des Greenlee 200XP Kabelortungsgeräts
mit mehreren Filter vertraut zu machen. Bitte lesen Sie die
gesamte Anleitung, bevor Sie das Gerät verwenden, und bewahren
Sie sie für alle Mitarbeiter zugänglich auf. Weitere Exemplare
dieser Anleitung sind auf Anfrage kostenlos erhältlich.
Bedienelemente (Siehe Abbildung 1)
Das Gerät lässt sich durch langes Drücken des
Hauptbedienknopfes AUS- bzw. EINSCHALTEN und gibt dabei
ein Tonsignal aus. Ein tieferes Tonsignal zeigt an, dass das Gerät
AUSGESCHALTET wird. Das Gerät verfügt über eine automatische
Abschaltfunktion, die das 200XP nach 5 Minuten ausschaltet,
um die Lebensdauer der Batterie zu verlängern. Wenn die
automatische Abschaltfunktion aktiviert ist, ertönt aus dem
Lautsprecher ein Tonsignal (Pi-Pi-Pi-Piep), um den Benutzer
Page 2
indicate the change – a single beep means it is entering the
normal unfiltered mode, while a double beep means the power
hum filter is engaged, and a triple beep indicates that the trace
tone discriminator is engaged. In the normal mode the LED
indicator operates in red color, in hum filter mode the LED appears
green, and in precision detect mode the indicator is yellow.
A volume control knob located on the right side of the 200XP
allows the user to control the sensitivity and loudness of the probe
output.
Operation
Identification of wires and cables is accomplished by first
connecting a tracing tone generator like the Greenlee 77HP, 77GX
or AT8 to the wires being traced.
In working cables that are terminated, connect one lead of the
tone generator to a wire
and the other test lead
to earth or equipment
ground. This allows
localization of the cable
and identification of the
connected wire.
(See Figure 2)
In non-working or
un-terminated cables,
connect one test lead
of a tone generator to a
wire and the other test
lead to another wire
(i.e., tip and ring, or a
and b of an open pair). This can make cable localization a little
more difficult, but allows positive identification of both wires in a
traced pair.
1. To activate the 200XP, use a long press of the square main
control button.
2. Prior to locating the tone at the far end of the cable or wire,
confirm proper operation of the 200XP at the tone source. With
the probe ON and in each of the filter modes (a short press of
the control button, beeps and an LED blink), listen for a solid
single tone, pulsing tone, or a complete warble tone at the
tone generator. If no tone is detected, use the 200XP in the
“Normal” unfiltered setting or replace the battery in the tone
generator.
Hum Filter Note: The frequency of tones produced by some
analog tone generators can vary. Under certain conditions, a
tone generator may produce frequencies that are similar to
power line hum and cause them to be blocked by the 200XP’s
hum filter mode.
Precision Detect Note: In precision detect mode the probe is
only sensitive to a precise tone frequency. Some common tone
generators can’t be used in this mode.
3. Once the probe is activated, the volume control can be
adjusted to suit the environment. Loudness of the probe tone
output can be increased to overcome noise (i.e., vehicular
traffic, airplanes or machinery) or decreased to reduce
interference or when working in noise sensitive areas.
4. The 200XP is equipped with recessed ports for connecting
a lineman’s butt set. Attaching the butt set automatically
activates the probe when Talk mode is selected on the set.
5. To activate the 200XP without depressing the main control
button and with the speaker silenced, using only the LED,
attach a jumper between the two recessed tabs. This
simulates connection of a butt set.
6. Touch the tip of the 200XP to the insulation of each potential
target conductor.
7. Reception of tone will be loudest on the subject wire.
(Reception of the tone may be improved by separating the
wires from the group.)
Specifications
Electrical
Nominal Gain: 35 dB
Nominal Input Impedance: 100 MΩ
Probe Tip Resistance (minimum): 300 Ω
Hum Filter Mode Noise Rejection:
All harmonics of 60 Hz (200XP)
All harmonics of 50 Hz (200XP/50)
Precision Detect Mode Noise Rejection:
All signals excepting 577 Hz (200XP)
All signals excepting 984 Hz (200XP/50)
Battery: One 9 V alkaline
Nominal Battery Life: 50 hours
Overvoltage Protection: Cat I, 150 V to Gnd
Physical
Length: 250 mm (9.85")
Width: 32 mm (1.27")
Depth: 35 mm (1.38")
Weight: 142 g (5 oz)
Operating/Storage Conditions
Temperature: 0 °C to 50 °C (32 °F to 122 °F)
Maintenance
Battery Replacement
1. Turn the unit off.
2. Remove the screw, then the battery door.
3. Replace the battery (observe polarity).
4. Replace the back and the screws. Do not overtighten the
screw.
Tip Replacement
1. Turn the unit off.
2. Remove the slotted screw and remove tip cover.
3. Replace the tip.
4. Replace tip cover and screw. Do not overtighten the screw.
Cleaning
Periodically wipe with a damp cloth and mild detergent; do not
use abrasives or solvents.
LONG PRESS
ON/OFF
SHORT PRESS
GREEN=FILTER
RED=NO FILTER
Conductive
Tip
Volume
Control
Battery
Compartment
Recessed Tabs for
Telephone Test Set
Main Control Button
LED
Tip Cover
Fig. 1
Fig. 2
Fig. 2
One-Year Limited Warranty
Greenlee Textron Inc. warrants to the original purchaser of these goods
for use that these products will be free from defects in workmanship and
material for one year, excepting normal wear and abuse.
For all Test Instrument repairs, you must first request a Return Authorization
Number by contacting our Customer Service department at:
toll free in the US and Canada 800 642-2155
Telephone +1 760 598-8900
Facsimile +1 760 598-5634.
This number must be clearly marked on the shipping label. Ship units Freight
Prepaid to: Greenlee Repair Center, 1390 Aspen Way, Vista, CA 92081 USA.
Mark all packages: Attention: TEST INSTRUMENT REPAIR.
For items not covered under warranty (such as dropped, abused, etc.) repair
cost quote available upon request.
Note: Prior to returning any test instrument, please check to make sure
batteries are fully charged.
Greenlee / A Textron Company
4455BoeingDrive•Rockford,IL61109-2988•USA
815-397-7070
Greenlee Textron Inc. is a subsidiary of Textron Inc.
www.greenlee.com
Garantie limitée d’un an
Greenlee Textron Inc. garantit à l’acheteur initial de ces produits que ceux-ci
sont libres de défauts de matériaux et de vices de fabrication pendant une
période d’un an, exception faite de l’usure normale et des abus.
Pour toute réparation d’appareil de vérification, vous devez obtenir un
numéro d’autorisation de retour de marchandise auprès de notre service à
la clientèle en appelant le +1 760 598-8900 Télécopieur +1 760 598-5634.
(Numéro sans frais aux États-Unis et au Canada : 800 642-2155). Ce numéro
doit être clairement indiqué sur l’étiquette d’envoi. Expédiez les appareils
port payé à Greenlee Repair Center, 1390 Aspen Way, Vista, CA 92081
États-Unis.
Veuillez inscrire la mention suivante sur tous les colis :
Attention: TEST INSTRUMENT REPAIR.
Pour les articles non couverts par la garantie (chute, utilisation abusive, etc.),
un devis de réparation est disponible sur demande.
Remarque : avant de renvoyer un instrument de vérification, veuillez vous
assurer que la batterie est encore chargée.
Garantía limitada de un año
Greenlee Textron Inc. garantiza este equipo contra defectos de material o
de mano de obra, por el periodo de un año a partir de la fecha de compra.
Esta garantía no se aplicara a ningún defecto, falla o daño causado por uso
indebido o mantenimiento inadecuado.
Si su equipo necesita ser reparado usted debe solicitar un numero de
Autorización de Devolución de Material (RMA #) contactando el departamento
de servicios al consumidor de Greenlee a los siguientes números telefónicos:
Llamadas gratis dentro de los EE.UU. y Canadá: 800-642-2155
Tel: +(760) 598-8900
Fax: +(760) 598-5634
Después de obtener él numero de autorización envié la unidad con el flete
prepagado a la siguiente dirección:
Greenlee, 1390 Aspen Way, Vista, CA 92081 USA
Attention: TEST INSTRUMENT REPAIR
RMA#______________
Si el equipo esta fuera de garantía usted puede obtener una cotización del
costo de reparación comunicándose con el departamento de servicios al
consumidor a los teléfonos ya indicados.
Nota: Antes de devolver este equipo para ser reparado compruebe que las
baterías están cargadas y debidamente instaladas.
Einjährige beschränkte Garantie
Greenlee Textron Inc. garantiert dem Erstkäufer dieser Produkte, dass sie
unter Ausschluss von normalem Verschleiß oder Missbrauch ein Jahr lang
frei von Material- und Herstellungsfehlern sind.
Bei allen Reparaturen an Prüfgeräten muss zunächst eine
Rücksendungserlaubnisnr. (RA No.) bei der Kundendienstabteilung unter:
Gebührenfrei in den USA und Kanada: 800 642-2155
Telephone +1 760 598-8900
Fax +1 760 598-5634.
Diese Nummer muss gut lesbar auf dem Versandetikett angegeben werden.
Alle Geräte freigemacht an Greenlee Repair Center, 1390 Aspen Way, Vista,
CA 92081 USA.
A senden und mit Attention “TEST INSTRUMENT REPAIR“ beschriften.
Bei Geräten ohne Garantieschutz (z.B. gefallene oder missbrauchte Geräte)
kann ein Kostenvoranschlag für die Reparatur eingeholt werden.
Hinweis: Bitte laden Sie vor dem Einsenden die Batterien des Geräts
vollständig auf.
« bi-bi-bi-bip » par le haut-parleur. Lorsque la pile est faible,
l’appareil émet trois sons progressivement plus graves au
moment de sa mise SOUS TENSION.
Deux courtes pressions sur le bouton de commande principal
activent ou désactivent les deux modes de filtre de signal du
200XP. L’appareil émet un bip pour indiquer le changement – un
seul bip indique un passage au mode normal sans filtre, deux bips
indiquent l’activation du filtre du ronflement de secteur et trois
bips indiquent l’activation de la tonalité de dépistage. En mode
normal les DEL sont rouges, en mode de ronflement du secteur,
elles sont vertes, et en mode de détection de précision, elles sont
jaunes.
Un bouton de contrôle de volume situé sur le côté droit du 200XP
permet à l’utilisateur de commander la sensibilité et le volume
du signal.
Utilisation
L’identification des fils
et câbles s’effectue
dans un premier temps
par la connexion aux
conducteurs dépistés
d’un générateur de
tonalité de type Greenlee
77HP, 77GX ou AT8.
Pour les câbles
opérationnels
comportant des
terminaisons, connecter
un des fils du générateur
para ayudar a conservar la vida útil de la batería. Cuando se
activa la función Auto-Off (Auto-Apagado), el altavoz emitirá un
tono audible repetidamente para alertar al usuario de que la
sonda 200XP se encuentra APAGADA. Cuando el voltaje de la
batería es bajo, la unidad emitirá tres tonos descendentes cuando
se ENCIENDE.
Oprimir momentáneamente el botón del control principal habilitará
y deshabilitará los dos modos de señal de filtros de la sonda
200XP. La unidad emitirá un tono audible para indicar el cambio
– un tono audible sencillo significa que está entrando en el modo
normal sin filtrar, mientras que un tono audible doble significa
que el filtro de zumbido de potencia está habilitado, y un tono
audible triple significa que el discriminador de tono de rastreo
está habilitado. En el modo normal, el indicador LED se muestra
de color rojo; en el modo de filtro de zumbido, el LED aparece
color verde; en el modo de detección con precisión, el indicador
se muestra de color
amarillo.
Una perilla de control
de volumen en el lado
derecho de la sonda
200XP le permite al
usuario controlar la
sensibilidad y el volumen
de salida de la sonda.
Operación
La identificación de
los alambres y cables
se logra, primero,
darauf hinzuweisen, dass das 200XP nun AUSGESCHALTET ist.
Wenn die Batteriespannung niedrig ist, gibt das Gerät beim
EINSCHALTEN drei absteigende Töne aus.
Durch kurzes Drücken auf den Hauptbedienknopf werden
die zwei Signalfiltermodi des 200XP ein- bzw. ausgeschaltet.
Das Gerät gibt einen Signalton aus, um auf diese Änderung
hinzuweisen. Ein Einzelton bedeutet, dass das Gerät in den normal
ungefilterten Modus wechselt. Ein Doppelton bedeutet, dass der
Leitungsbrumm-Filter eingeschaltet ist und ein Dreifachton zeigt
an, dass der Ton-Diskriminator eingeschaltet ist. Im normalen
Modus erscheint die LED-Anzeige rot, im Brummfilter-Modus
erscheint sie grün und im Präzisionserkennungs-Modus erscheint
sie gelb.
Mit dem Lautstärkeregelknopf auf der rechten Seite des 200XP
kann der Benutzer die Empfindlichkeit und Lautstärke des
Geräteausgangs regeln.
Bedienung
Zur Identifizierung
von Adern und Kabeln
wird zunächst ein
Tongenerator wie
der Greenlee 77HP,
77GX oder AT8 an die
zu ortenden Adern
angeschlossen.
Schließen Sie bei
funktionierenden,
abgeschlossenen
Kabeln eine Leitung des
de tonalité à un des fils du câble et l’autre fil d’essai à la terre ou
à la masse du matériel. Ceci permet la localisation du câble et
l’identification du fil connecté.
(Voir la figure 2)
Pour les câbles non fonctionnels ou non munis de terminaison,
connecter un des fils d’essai d’un générateur de tonalité à un fil et
l’autre fil d’essai du générateur à un autre fil (ex. : tête et nuque,
ou a et b, d’une paire ouverte). Cela peut compliquer un peu la
localisation du câble, mais permet d’identifier avec certitude les
deux conducteurs d’une paire.
1. Pour activer l’amplificateur 200XP, appuyer pendant un certain
temps sur le bouton de commande principal carré.
2. Avant de localiser la tonalité à l’extrémité du câble ou du fil,
confirmer le bon fonctionnement de l’amplificateur 200XP
au niveau de la source de la tonalité. L’amplificateur étant
SOUS TENSION et dans chacun des modes filtrants (suite à un
appui rapide sur le bouton de commande et en présence de
bips d’un clignotement de la DEL), écouter pour détecter une
tonalité unique continue, par impulsion ou modulée complète
du générateur de tonalité. Si aucune tonalité n’est détectée,
utiliser l’amplificateur 200XP en mode « normal » non filtré ou
remplacer la pile du générateur de tonalité.
Remarque sur le filtre de ronflement de secteur : La
fréquence des tonalités produites par certains générateurs
de tonalité analogiques pourrait varier. Sous certaines
conditions, un générateur de tonalité peut produire des
fréquences semblables à celles du ronflement d’une conduite
d’alimentation, ce qui provoque leur blocage par le mode du
filtre de ronflement de secteur du 200XP.
Remarque sur la détection de précision : Lorsqu’en mode de
détection de précision, l’amplificateur réagit seulement à une
fréquence de tonalité précise. Certains générateurs de tonalité
conventionnels ne peuvent être utilisés dans ce mode.
3. Lorsque l’amplificateur est activé, il est possible de régler
le volume en fonction du bruit ambiant. Il est possible
d’augmenter le volume pour compenser le bruit ambiant
(bruit de la circulation automobile, du passage d’avions ou de
machines en fonctionnement) ou de diminuer le volume pour
réduire les interférences ou pour le travail dans des zones où
le bruit doit être évité.
conectando un generador de tonos de rastreo como los modelos
77HP, 77GX o AT8 de Greenlee a los alambres que serán
rastreados.
Para cables en funcionamiento, conecte un cable de prueba de un
generador de tonos a un alambre y el otro cable de prueba a una
conexión a tierra o tierra del equipo. Esto permite la ubicación del
cable y la identificación del alambre conectado.
(Véase la Figura 2)
Para cables que no están en funcionamiento, conecte un cable de
prueba de un generador de tonos a un alambre y el otro cable de
prueba a otro alambre (por ejemplo, de punta y nuca, o a y b de
un par abierto). Esto podría dificultar levemente la ubicación del
cable, pero permite la identificación positiva de ambos alambres
en un par rastreado.
1. Para activar la sonda 200XP, oprima prolongadamente el botón
cuadrado del control principal.
2. Antes de ubicar el tono en el extremo del cable o del alambre,
confirme la operación adecuada de la sonda 200XP en la
fuente de tonos. Con la sonda ENCENDIDA y en cada uno
de los modos de filtro (opresión momentánea del botón de
control, emisión de tono audible y parpadeo del LED verde),
escuche para detectar un tono sencillo continuo, tono de
impulsos, o un tono de frecuencia variable completo en el
generador de tonos. Si no se detecta ningún tono, utilice la
sonda 200XP en el ajuste “Normal” sin filtrar o reemplace la
batería del generador de tonos.
Nota sobre el Modo de filtro de zumbido: La presencia de
los tonos producidos por algunos generadores de tonos
analógicos puede variar. Bajo ciertas condiciones, un
generador de tonos podría producir frecuencias similares al
zumbido de la línea de potencia y ocasionar que el modo de
filtro de zumbido de la sonda 200XP los bloquee.
Nota sobre el Modo de detección de precisión: En el Modo de
detección de precisión, la sonda es sensible únicamente a
una frecuencia de tono precisa. Algunos generadores de tonos
típicos no pueden utilizarse en este modo.
3. Una vez activada la sonda, el control del volumen puede
ajustarse para adaptarse al ambiente. El volumen de la salida
del tono de prueba puede aumentarse para vencer el ruido
(por ejemplo, tránsito vehicular, aviones o maquinaria) o
Tongenerators an eine Ader und die andere Testleitung an Erde
oder Gerätemasse an. Dies ermöglicht die Ortung des Kabels und
die Identifizierung der angeschlossenen Ader.
(Siehe Abbildung 2)
Schließen Sie bei nicht funktionierenden oder nicht
abgeschlossenen Kabeln eine Testleitung eines Tongenerators an
eine Ader und die andere Testleitung an eine andere Ader (z. B.
a/b-Leitungspaar oder a und b eines offenen Paares) an. Dadurch
kann sich die Kabelortung etwas schwieriger gestalten, jedoch
werden beide Adern in einem Paar, auf dem der Ortungston
gesendet wurde, positiv identifiziert.
1. Zur Aktivierung des 200XP den rechteckigen
Hauptbedienknopf lange drücken.
2. Bevor der Ton am anderen Ende des Kabels bzw. der Ader
geortet wird, das 200XP auf ordnungsgemäßen Betrieb an
der Tonquelle prüfen. Das Ortungsgerät EINSCHALTEN, in
den jeweiligen Filtermodus versetzen (die Bedientaste kurz
drücken, es ertönen Pieptöne und die LED blinkt einmal)
und einen durchgängigen Einzelton, einen pulsierenden
Ton oder einen vollständigen Wobbelton am Tongenerator
abwarten. Wenn kein Ton empfangen wird, das 200XP mit
der „normalen“ ungefilterten Einstellung verwenden oder die
Batterie im Tongenerator auswechseln.
Hinweis für den Brummfilter-Modus: Die Frequenz von Tönen,
die von manchen analogen Tongeneratoren erzeugt werden,
variiert eventuell. Unter bestimmten Bedingungen kann ein
Tongenerator Frequenzen erzeugen, die dem Brummen einer
Stromleitung ähneln. Diese Frequenzen werden dann durch
den Brummfilter des 200XP blockiert.
Hinweis für den Genauigkeitserkennungs-Modus: Im Modus
Genauigkeitserkennung spricht das Gerät nur auf eine
bestimmte Tonfrequenz an. Einige allgemein gebräuchliche
Tongeneratoren können in diesem Modus nicht verwendet
werden.
3. Nach der Aktivierung des Geräts kann die Lautstärke je
nach Umgebung eingestellt werden. Die Lautstärke des
Tons kann erhöht werden, um Geräusche zu übertönen (z. B.
Straßenverkehr, Flugzeuge oder Maschinen), oder verringert
werden, um Störsignale zu verringern oder um das Gerät in
4. L’amplificateur 200XP est doté de ports encastrés permettant
une connexion à l’ensemble de raccordement d’un monteur
de ligne. La connexion à l’ensemble de raccordement met
automatiquement l’appareil sous tension lorsque le mode
Conversation a été choisi pour l’ensemble de raccordement.
5. Pour mettre l’amplificateur 200XP sous tension sans avoir
à appuyer sur le bouton de commande principal et mettre
le haut-parleur en sourdine afin de n’utiliser que la DEL,
connecter un cavalier entre les deux prises encastrées. Cela
simule la connexion à un ensemble de raccordement.
6. Placer la pointe de l’amplificateur 200FP sur la gaine isolante
de chacun des conducteurs à tester.
7. La réception de la tonalité sera la plus forte sur le fil porteur
du signal. (La réception de la tonalité pourrait être améliorée
en séparant les fils du groupe.)
Spécifications
Électriques
Gain nominal: 35 dB
Impédance nominale d’entrée: 100 MΩ
Résistance (minimale) de l’embout de l’amplificateur: 300 Ω
Réjection du bruit en mode de filtre de ronflement de secteur :
Toutes les harmoniques de 60 Hz (200XP)
Toutes les harmoniques de 50 Hz (200XP/50)
Réjection du bruit en mode de détection de précision :
Toutes les signaux de 577 Hz (200XP)
Toutes les signaux sauf 984 Hz (200XP/50)
Pile: Une pile alcaline de 9 V
Durée de vie de la pile: 50 heures
Protection contre les surtensions: Cat I, 150 V à la terre
Physiques
Longueur: 250 mm (9,85 po)
Largeur: 32 mm (1,27 po)
Epaisseur: 35 mm (1,38 po)
Poids: 142 g (5 oz)
Entreposage/Conditions d’utilisation
Température: 0 à 50 °C (32 à 122 °F)
disminuirse para reducir la interferencia o cuando se trabaja
en zonas sensibles al ruido.
4. La sonda 200XP está equipada con puertos empotrados
para conectar un aparato para teléfonos de interrupción de
electricistas de campo. Acoplar un aparato para teléfonos
de interrupción automáticamente activa la sonda cuando se
selecciona el modo Hablar en el aparato.
5. Para activar la sonda 200XP sin oprimir el botón del control
principal y con el altavoz silenciado, utilizando únicamente
el LED, acople una conexión en puente entre dos lengüetas
empotradas. Esto simula la conexión de un aparato para
teléfonos de interrupción.
6. Con la punta de la sonda 200XP toque el aislamiento de cada
conductor objetivo potencial.
7. La recepción del tono será más alta en el alambre portador de
señal. (La recepción del tono puede mejorarse separando los
alambres del grupo.)
Especificaciones
Eléctricas
Ganancia nominal: 35 dB
Impedancia de entrada nominal: 100 MΩ
Resistencia de la punta de la sonda (mínima): 300 Ω
Supresión de ruido del modo de filtro de zumbido:
Todas las armónicas de 60 Hz (200XP)
Todas las armónicas de 50 Hz (200XP/50)
Supresión de ruido del modo de detección de precisión:
Todas las señales salvo 577 Hz (200XP)
Todas las señales salvo 984 Hz (200XP/50)
Batería: Una alcalina de 9 V
Vida útil nominal de la batería: 50 horas
Protección de sobretensión: Cat I, 150 V a Tierra
Físicas
Longitud: 250 mm (9,85 pulg.)
Anchura: 32 mm (1,27 pulg.)
Profundidad: 35 mm (1,38 pulg.)
Peso: 142 g (5 oz)
Condiciones de operación/almacenamiento
Temperatura: 0°C a 50°C (32°F a 122°F)
einem Bereich verwenden zu können, in dem leise gearbeitet
werden muss.
4. Das 200XP ist mit versenkten Anschlüssen zum Anschluss
eines Prüfapparats eines Leitungsmonteurs ausgestattet.
Durch das Anschließen des Prüfapparats mit ausgewähltem
Sprechmodus wird das Kabelortungsgerät automatisch
aktiviert.
5. Um das 200XP ohne Drücken des Hauptbedienknopfes und mit
stummgeschaltetem Lautsprecher einzuschalten, eine Brücke
zwischen die beiden versenkten Flachsteckhülsen setzen.
Dadurch wird die Signalerkennung nur über die LED angezeigt
und der Anschluss eines Prüfapparats simuliert.
6. Die Isolierung aller möglichen Zielleiter mit der Spitze des
200XP berühren.
7. Der Empfang des Tones ist bei der leitenden Ader am
stärksten. (Der Empfang des Tones kann durch das Wegziehen
der Adern von der Adergruppe verbessert werden.)
Technische Daten
Elektrische Daten
Nennverstärkung: 35 dB
Eingangsnennimpedanz: 100 MΩ
Widerstand der Gerätespitze (Minimum): 300 Ω
Störunterdrückung für den Brummfilter-Modus:
Alle Oberschwingungen mit einer Frequenz von 60 Hz
(200XP)
Alle Oberschwingungen mit einer Frequenz von 50 Hz
(200XP/50)
Störunterdrückung für den Genauigkeitserkennungs-Modus:
Alle Signale außer 577 Hz (200XP)
Alle Signale außer 984 Hz (200XP/50)
Batterie: Eine 9V-Alkali-Batterie
Nennlebensdauer der Batterie: 50 Stunden
Überspannungsschutz: Kat I, 150 V zu Masse
Abmessungen/Gewicht
Länge: 250 mm
Breite: 32 mm
Tiefe: 35 mm
Gewicht: 142 g
Betriebs-/Lagerungsbedingungen
Temperatur: 0 °C bis 50 °C
Entretien
Remplacement de la pile
1. Mettre l’appareil hors tension.
2. Enlever la vis du couvercle du compartiment de la pile, puis le
couvercle lui-même.
3. Remplacer la pile (suivre la polarité).
4. Remettre en place le couvercle et remettre la vis.
Ne pas serrer excessivement la vis.
Remplacement de l’embout
1. Mettre l’appareil hors tension.
2. Enlever la vis à filets interrompus et le couvercle de l’embout.
3. Remplacer l’embout.
4. Remettre en place le couvercle de l’embout et sa vis.
Ne pas serrer excessivement la vis.
Nettoyage
Nettoyer régulièrement avec un chiffon humide et un détergent
doux. Ne pas utiliser de produits abrasifs ou de solvants.
Mantenimiento
Cómo reemplazar la batería
1. Apague la unidad.
2. Retire el tornillo, luego la puerta del compartimiento de la
batería.
3. Reemplace la batería (fíjese en la polaridad).
4. Vuelva a colocar la tapa posterior y los tornillos. No apriete el
tornillo demasiado.
Cómo reemplazar la punta
1. Apague la unidad.
2. Extraiga el tornillo ranurado y extraiga la tapa de la punta.
3. Reemplace la punta.
4. Vuelva a colocar la tapa de la punta y el tornillo. No apriete el
tornillo demasiado.
Limpieza
Limpie periódicamente utilizando un paño húmedo y detergente
suave; no utilice abrasivos ni disolventes.
Wartung
Auswechseln der Batterie
1. Das Gerät ausschalten.
2. Die Schraube herausdrehen und dann die Abdeckung des
Batteriefachs entfernen.
3. Die Batterie auswechseln (Polarität beachten).
4. Die Abdeckung des Batteriefachs wieder anbringen und die
Schraube wieder eindrehen. Die Schraube nicht zu stark
anziehen.
Auswechseln der Spitze
1. Das Gerät ausschalten.
2. Die Schlitzschraube herausdrehen und den Spitzendeckel
abnehmen.
3. Die Spitze auswechseln.
4. Den Spitzendeckel wieder aufsetzen und die Schraube wieder
eindrehen. Die Schraube nicht zu stark anziehen.
Reinigung
Regelmäßig mit einem feuchten Tuch und einem milden
Reinigungsmittel abwischen. Keine Scheuer- oder Lösungsmittel
verwenden.
Fig. 2
Abb. 2
LONG PRESS
ON/OFF
SHORT PRESS
GREEN=FILTER
RED=NO FILTER
Embout
conductif
Contrôle
du volume
Compartiment
à pile
Onglets encastrés
pour le combiné
d’essai
Bouton de commande principal
DEL
Couvercle de l’embout
Fig. 1
LONG PRESS
ON/OFF
SHORT PRESS
GREEN=FILTER
RED=NO FILTER
Punta
conductiva
Control de
volumen
Compartimiento
de la batería
Lengüetas empotradas
para aparato de prueba
para teléfonos
Botón del control principal
LED
Tapa de la punta
Fig. 1
LONG PRESS
ON/OFF
SHORT PRESS
GREEN=FILTER
RED=NO FILTER
Leitende
Spitze
Lautstärkeregler
Batteriefach
Versenkte Flachsteckhülsen
für das Telefon-Testgerät
Hauptbedienknopf
LED
Spitzendeckel
Abb. 1
Loading...
