Gree MULTI42HP230V1AOC Parts manual

GA Series 7,000 --- 15,000 BTUH
Ductfree Mini-Split Systems Packaged Terminal Air Conditioner / Heat Pump
18,000 - 42,000 BTUH
Replacement Parts Catalog
1
Table of Contents
Model Number
Description
Page
Nomenclature
Part Number Nomenclature Chart
2 MULTI18HP230V1AO
Heat Pump 18,000 BTUH 230v Outdoor Unit
3-4
MULTI24HP230V1AO
Heat Pump 24,000 BTUH 230v Outdoor Unit
5-6
MULTI30HP230V1AO
Heat Pump 30,000 BTUH 208/230v Outdoor Unit
7-8
MULTI36HP230V1AO
Heat Pump 36,000 BTUH 208/230v Outdoor Unit
9-10
MULTI42HP230V1AO
Heat Pump 42,000 BTUH 208/230v Outdoor Unit
11-12
Product Catalog Number-Nomenclature
(2014 and later)
2

MULTI18HP230V1AO

18,000 BTUH 230v Outdoor Unit
3

MULTI18HP230V1AO

NO.
Part Code
Part Description
Qty
1
01473065
Front Grille
1
2
0143303402P
Cabinet
1
3
01205168P
Chassis Sub-Assy
1
4
07225017
Gas-Liquid Separator Assy
1
5
26113009
Drain Connector
1
Not Shown
06813401
Drain Hole Plug
3
6
76715021
Compressor Grommet
3
7
00205262
Compressor and Fittings
1
Not Shown
00183043
Compressor Overload Protector(External)
1
Not Shown
7651300403
Compressor Crankcase Hater
1
Not Shown
430004032
4-Way Valve
1
8
4300040045
4-Way Valve Solenoid Coil
1
9
03073129
4-Way Valve Assy
1
10
3900007301
Port B Temperature Sensor Assembly***
1
11
39000073
Port A Temperature Sensor Assembly***
1
12
071302391
3/8-in Gas/Suction Valve (Port A & B)
2
13
07130239
1/4-in Liquid Line Valve (Port A & B)
2
15
02113038
Big Handle
1
Not Shown
07130369
Electronic Expansion Valve (Port A & B)
1
16
4300008401
Port A Electronic Expansion Valve Solenoid Coil
1
17
43000084
Port B Electronic Expansion Valve Solenoid Coil
1
18
43120130
PFC Inductance
1
19
01233185
Clapboard Sub-Assy
1
20
3900030901
Temperature Sensor Assembly**
1
21
01473060
Rear Grille
1
22
01163888_K78371
Condenser Coil Assy
1
23
01253034P
Top Cover
1
24
0170339802
Motor Support Sub-Assy
1
25
01303169P
Left Side Plate
1
26
02603707
Electric Box Assy
1
Not Shown
30138922
Main Control Board
1
Not Shown
30033075
Filter Board (LB836A)
1
Not Shown
43120130
Reactor 1 28
1501316201
Fan Motor
1
29
10333016
Axial Flow Fan
1
** Temperature Sensor Assembly contains Dis charge, Coil, & Ambient sensors.
*** Temperature Sensor Assembly contains Port Discharge & Suction Tube sensors.
18,000 BTUH 230v Outdoor Unit
Product Code: CB228W01600_K78371
4

MULTI24HP230V1AO

24,000 BTUH 230v Outdoor Unit
5

MULTI24HP230V1AO

NO.
Part Code
Part Description
Qty
1
01473049
Front Grille
1
2
01433069
Cabinet Assy
1
Not Shown
01433047P
Cabinet
1
3
01233116
Clapboard Assy
1
4
10335008
Axial Flow Fan
1
5
1501506304
Fan Motor
1
6
0170512001
Motor Support Sub-Assy
1
7
01113710_K78371
Condenser Coil Assy
1
8
460200061
High Pressure Protect Switch
1
9
01255005P
Top Cover
1
10
01473043
Rear Grille
1
11
43120129
Reactor/PFC Inductance
1
12
0260370301
Electric Box Assy
1
13
02603217
Electric Box Cover Sub-Assy
1
Not Shown
301387101
Main Control Board
1
15
3900030901
Temperature Sensor Assembly**
1
Not Shown
430004032
4-Way Valve
1
16
4300040045
4-Way Valve Solenoid Coil
1
17
030152000034
4-Way Valve Assy
1
18
0130326801P
Right Side Plate
1
Not Shown
07130369
Electronic Expansion Valve (Port A, B & C)
3
19
07133456
Electronic Expansion Valve Assy
1
20
43000084
Port A Electronic Expansion Valve Solenoid Coil
1
Not Shown
4300008401
Port B Electronic Expansion Valve Solenoid Coil
1
Not Shown
4300008402
Port C Electronic Expansion Valve Solenoid Coil
1
21
07225017
Gas-Liquid Separator Assy
1
22
07130239
1/4-in Liquid Line Valve (Port A, B & C)
3
23
03723455
Suction/Inhalation Tube
1
24
071302391
3/8-in Gas/Suction Valve (Port A, B & C)
3
25
0710306601
Valve Support Assy
1
Not Shown
00185012
Compressor Overload Protector(External)
1
26
00105036
Compressor and Fittings
1
Not Shown
76710207
Compressor Grommets
3
27
01305093P
Left Side Plate
1
29
7651873215
Compressor Crankcase Heater
1
Not Shown
76518732
Base Pan Heater
1
30
06813401
Drain Hole Plug
3
31
06123401
Drain Connector
1
32
02803068P
Chassis Sub-Assy
1
Not Shown
39000073
Port A Temperature Sensor Assembly***
1
Not Shown
3900007301
Port B Temperature Sensor Assembly***
1
Not Shown
3900007302
Port C Temperature Sensor Assembly***
1
Not Shown
06643008
Adapter Pipes 3/8-in to 1/2-in
1
** Temperature Sensor Assembly contains Dis charge, Coil, & Ambient sensors.
*** Temperature Sensor Assembly contains Port Discharge & Suction Tube sensors.
24,000 BTUH 230v Outdoor Unit
Product Code: CB228W01700_K78371
6

MULTI30HP230V1AO

30,000 BTUH 208/230v Outdoor Unit
7

MULTI30HP230V1AO

NO.
Part Code
Part Description
Qty
1
01473049
Front Grille
1
2
01433069
Cabinet Assy
1
3
06813401
Drainage Plug
3
4
02803068P
Chassis Sub-Assy
1
5
06123401
Drain Connector
1
Not Shown
7651873215
Compressor Crankcase Heater
1
6
00105036
Compressor and Fittings
1
Not Shown
00185012
Compressor Overload Protector(External)
1
Not Shown
460200061
High Pressure Protect Switch
1
7
76710207
Compressor Grommet
3
8
07225017
Gas-Liquid Separator Assy
1
9
03723455
Suction/Inhalation Tube
1
10
0130326801P
Right Side Plate
1
11
07133955
Valve Support Assy
1
12
071302391
3/8-in Gas/Suction Valve
4
13
07130239
1/4-in Liquid Line Valve
4
15
3900007303
Port D Temperature Sensor Assembly***
1
16
3900007302
Port C Temperature Sensor Assembly***
1
17
3900007301
Port B Temperature Sensor Assembly***
1
18
39000073
Port A Temperature Sensor Assembly***
1
Not Shown
07130369
Electronic Expansion Valve (Port A, B, C & D)
4
19
4300008403
Port A Electronic Expansion Valve Solenoid Coil
1
20
4300008402
Port B Electronic Expansion Valve Solenoid Coil
1
21
4300008401
Port C Electronic Expansion Valve Solenoid Coil
1
22
43000084
Port D Electronic Expansion Valve Solenoid Coil
1
Not Shown
430004032
4-Way Valve
1
23
4300040045
4-Way Valve Solenoid Coil
1
24
030152000034
4-Way Valve Assy
1
25
26115004
Wiring Clamp
1
27
3900030901
Temperature Sensors Assembly**
1
28
01473043
Rear Grille
1
29
01163875_K78371
Condenser Coil Assy
1
30
01255005P
Top Cover
1
31
0170512001
Motor Support Sub-Assy
1
32
01173415
Condenser Support Plate
1
33
01305093P
Left Side Plate
1
37
02603703
Electric Box Assy
1
Not Shown
301385711
Main Control Board
1
Not Shown
33010010
Capacitor CBB61
1
Not Shown
43120129
Reactor 1 39
1501506304
Fan Motor
1
40
10335008
Axial Flow Fan
1
Not Shown
06643008
Adapter Pipes 3/8-in to 1/2-in
3
** Temperature Sensor Assembly contains Dis charge, Coil, & Ambient sensors.
*** Temperature Sensor Assembly contains Port Discharge & Suction Tube sensors.
30,000 BTUH 208/230v Outdoor Unit
Product Code: CB228W01800_K78371
8

MULTI36HP230V1AO

36,000 BTUH 208/230v Outdoor Unit
9

MULTI36HP230V1AO

NO.
Part Code
Part Description
Qty
1
01473050
Front Grille
1
2
0153501405
Front Panel Assy
1
3
26235401
Left Handle
1
4
01305086P
Front Side Plate
1
Not Shown
06813401
Drain Hole Plug
3
Not Shown
06123401
Drain Connector
1
5
10335013
Axial Flow Fan
1
6
01194100013P
Chassis Sub-Assy
1
7
15702802
Fan Motor
1
8
07415200002
Strainer
1
9
76710207
Compressor Grommet
3
10
00105036
Compressor and Fittings
1
Not Shown
00185012
Compressor Overload Protector(External)
1
11
4602001555
Low Pressure Protect Switch
1
Not Shown
04004100012
Capillary Sub-Assy
1
12
07225015
Gas-Liquid Separator
1
13
07424118
Oil Separator
1
14
4602001573
High Pressure Protect Switch
1
15
4602000902
High Pressure Protect Switch
1
16
43000411
4-Way Valve
1
17
066400111
3/8-in Gas/Suction Valve (Port A & B)
2
Not Shown
0664001110
1/2-in Gas/Suction Valve (Port C)
1
Not Shown
066400118
5/8-in Gas/Suction Valve (Port D)
1
18
066400119
1/4-in Liquid Line Valve
3
Not Shown
066400111
3/8-in Liquid Line Valve
1
Not Shown
39008072
Port D Temperature Sensor Assembly***
1
Not Shown
39008072
Port C Temperature Sensor Assembly***
1
Not Shown
39008072
Port B Temperature Sensor Assembly***
1
Not Shown
39008072
Port A Temperature Sensor Assembly***
1
19
07334447
Electronic Expansion Valve (Port A, B, C & D)
4
20
4304413235
Port D Electronic Expansion Valve Solenoid Coil
1
21
4304413236
Port C Electronic Expansion Valve Solenoid Coil
1
22
4304413237
Port B Electronic Expansion Valve Solenoid Coil
1
23
4304413238
Port A Electronic Expansion Valve Solenoid Coil
1
24
07212121
Strainer
1
25
01125200193
Condenser Coil Assy
1
26
01574100003
Rear Grille
1
27
01394100014
Electric Box Assy
1
28
42011242
Terminal Board
1
29
420111041
Terminal Board
4
36,000 BTUH 208/230v Outdoor Unit
Product Code: CN860W0031_K78371
10

MULTI36HP230V1AO (Cont.)

NO.
Part Code
Part Description
Qty
29
420111041
Terminal Board
4
30
30226000025
Main Control Board
1
31
49018029
Heat Sink/Radiator
1
32
01424263
Electric Box Cover
1
33
01255006P
Top Cover
1
34
43120011
Reactor/PFC Inductance
1
35
7651873209
Compressor Crankcase Heater
1
36
39008072
Temperature Sensor Assembly**
1
37
4300040045
4-Way Valve Solenoid Coil
1
Not Shown
06654110
Adaptor Pipes 1/4-in to 3/8-in
1
Not Shown
06654111
Adaptor Pipes 1/2-in to 3/8-in
1
Not Shown
06654112
Adaptor Pipes 1/2-in to 5/8-in
1
Not Shown
06654113
Adaptor Pipes 3/8-in to 1/4-in
1
Not Shown
06654114
Adaptor Pipes 5/8-in to 3/8-in
1
Not Shown
06654120
Adaptor Pipes 3/8-in to 1/2-in
2
Not Shown
4202300111
Jumper
1
Not Shown
70410006
Isolation Washer D
1
Not Shown
01305043P
Left Side Plate
1
Not Shown
26905202
Sensor support
1
Not Shown
20113003
Electric Control Box Cover Insulation
1
** Temperature Sensor Assembly contains Dis charge, Coil, & Ambient sensors.
*** Temperature Sensor Assembly contains Port Discharge & Suction Tube sensors.
36,000 BTUH 208/230v Outdoor Unit
11

MULTI42HP230V1AO

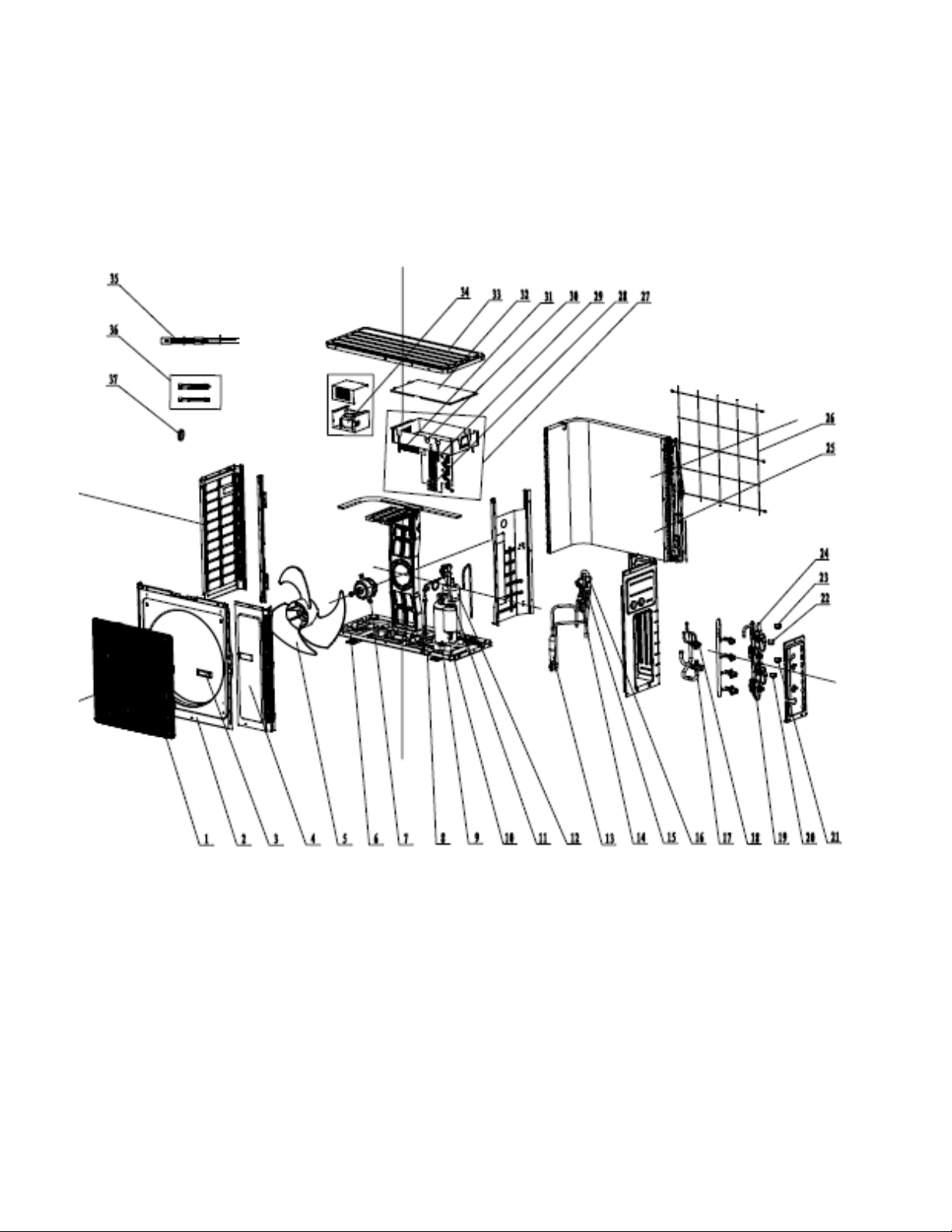

42,000 BTUH 230v Outdoor Unit
12

MULTI42HP230V1AO

NO.
Part Code
Part Description
Qty
1
01574106
Front Grille
1
2
01435007P
Cabinet
1
3
01305508
Front Side Plate Sub-Assy
1
Not Shown
06813401
Drain Hole Plug
3
Not Shown
06123401
Drain Connector
1
Not Shown
7651873209
Compressor Crankcase Heater
1
4
39008066
Temperature Sensor Assembly**
1
5
01194141P
Chassis Sub-Assy
1
6
20113003
Insulated Board (Cover of Electric Box)
1
Not Shown
4602001573
High Pressure Protect Switch
7
4602000902
High Pressure Protect Switch
1
8
01324238P
Compressor Mounting Plate Sub-Assy
1
Not Shown
00185012
Compressor Overload Protector(External)
1
9
00205275
Compressor
1
Not Shown
76710207
Compressor Grommets
3
10
05034302
Connection Pipe
1
11
0722501801
Gas-Liquid Separator Sub-Assy
1
12
07228741
Bidirectional Accumulator
1
13
05034296
U-Shape Pipe Connector
1
14
01314304P
Right Side Plate Sub-Assy
1
15
07415200002
Strainer 1 16
066400111
3/8-in Gas/Suction Valve
2
Not Shown
0664001110
1/2-in Gas/Suction Valve
2
Not Shown
066400118
5/8-in Gas/Suction Valve
1
17
066400119
1/4-in Liquid Line Valve
4
Not Shown
066400111
3/8-in Liquid Line Valve
1
18
07415200002
Strainer 1 19
43044100198
Valve Support Assy
1
20
07228302
Oil Separator
1
21
0214000521
Tube Clip 1 22
07415200002
Strainer
1
23
43000338
4-Way Valve
1
24
26235253
Handle 2 25
04044100014
4-Way Valve Assy
1
26
4602001555
Low Pressure Protect Switch
1
27
04634310
Discharge Tube Sub-Assy
1
28
04674230
Suction/Inhalation Tube Sub-Assy
1
29
04104239
Capillary Sub-Assy (oil returning)
1
30
01124100014
Condenser Coil Assy
1
31
01475012
Rear Grille
1
32
01424263
Electric Box Cover
1
33
0125500901P
Top Cover
1
42,000 BTUH 230v Outdoor Unit
Product Code: CN860W0041_K78371
13

MULTI42HP230V1AO (Cont.)

NO.
Part Code
Part Description
Qty
34
02404111
Electric reactor Sub-Assy
1
35
01424260
Reactor Box Cover
1
36
43128003
Reactor 1 37
01424258
Reactor Box
1
38
33010037
Capacitor CBB61
1
39
26905211
Electric Box
1
40
30226254
Main Control Board
1
41
49018112
Heat Sink/Radiator
1
42
02404112
Electric Box Sub-Assy
1
44
01394100015
Electric Box Assy
1
45
01804100042
Motor Support Assy
1
46
01305064P
Left Side Plate
1
47
01895309
Condenser Support Plate
1
48
01244141
Clapboard
1
49
1570522803
Fan Motor
1
50
10335010
Axial Flow Fan
1
Not Shown
39008066
Port A Temperature Sensor Assembly***
1
Not Shown
39008066
Port B Temperature Sensor Assembly***
1
Not Shown
39008066
Port C Temperature Sensor Assembly***
1
Not Shown
39008066
Port D Temperature Sensor Assembly***
1
Not Shown
39008066
Port E Temperature Sensor Assembly***
1
Not Shown
4300040029
4-Way Valve Solenoid Coil
1
Not Shown
26235401
Left Handle
1
Not Shown
7334447
Electronic Expansion Valve (Port A, B, C, D& E)
5
Not Shown
4304413238
Port A Electronic Expansion Valve Solenoid Coil
1
Not Shown
4304413237
Port B Electronic Expansion Valve Solenoid Coil
1
Not Shown
4304413236
Port C Electronic Expansion Valve Solenoid Coil
1
Not Shown
4304413235
Port D Electronic Expansion Valve Solenoid Coil
1
Not Shown
4304413234
Port E Electronic Expansion Valve Solenoid Coil
1
Not Shown
4202300108
Jumper Cap
1
Not Shown
06654110
Adaptor Pipes 1/4-in to 3/8-in
2
Not Shown
06654111
Adaptor Pipes 1/2-in to 3/8-in
2
Not Shown
06654112
Adaptor Pipes 1/2-in to 5/8-in
2
Not Shown
06654113
Adaptor Pipes 3/8-in to 1/4-in
1
Not Shown
06654114
Adaptor Pipes 5/8-in to 3/8-in
1
Not Shown
06654120
Adaptor Pipes 3/8-in to 1/2-in
1
Not Shown
06654121
Adaptor Pipes 5/8-in to 1/2-in
1
** Temperature Sensor Assembly contains Dis charge, Coil, & Ambient sensors.
*** Temperature Sensor Assembly contains ALL Port Discharge & Suction Tube sensors.
42,000 BTUH 230v Outdoor Unit
Product Code: CN860W0041_K78371
14
©Copyright Gree Appliance Co. 2015 Catalog No. DFS-MULTI-1PC
15
Loading...
