GREE GWH09MA-K3DND3L, GWH12MA-K3DND3L, GWH18MC-K3DND3G, GWH24MD-K3DND3G User manual

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ

СЕРИЯ «COZY Inverter»

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

МОДЕЛИ

GWH09MA-K3DND3L GWH12MA-K3DND3L GWH18MC-K3DND3G GWH24MD-K3DND3G

Пожалуйста, перед началом работы внимательно изучите данное руководство

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Оборудование соответствует требованиям технического регламента

«О безопасности машин и оборудования»

Установленный срок службы — 7 лет.

Производитель — GREE Electric Appliances, Inc. (Китай)

СОДЕРЖАНИЕ

1. Назначение кондиционера ..................................................................... 3

2. Меры безопасности ............................................................................... 4

3. Устройство и составные части ............................................................... 6

4. Технические характеристики ................................................................. 7

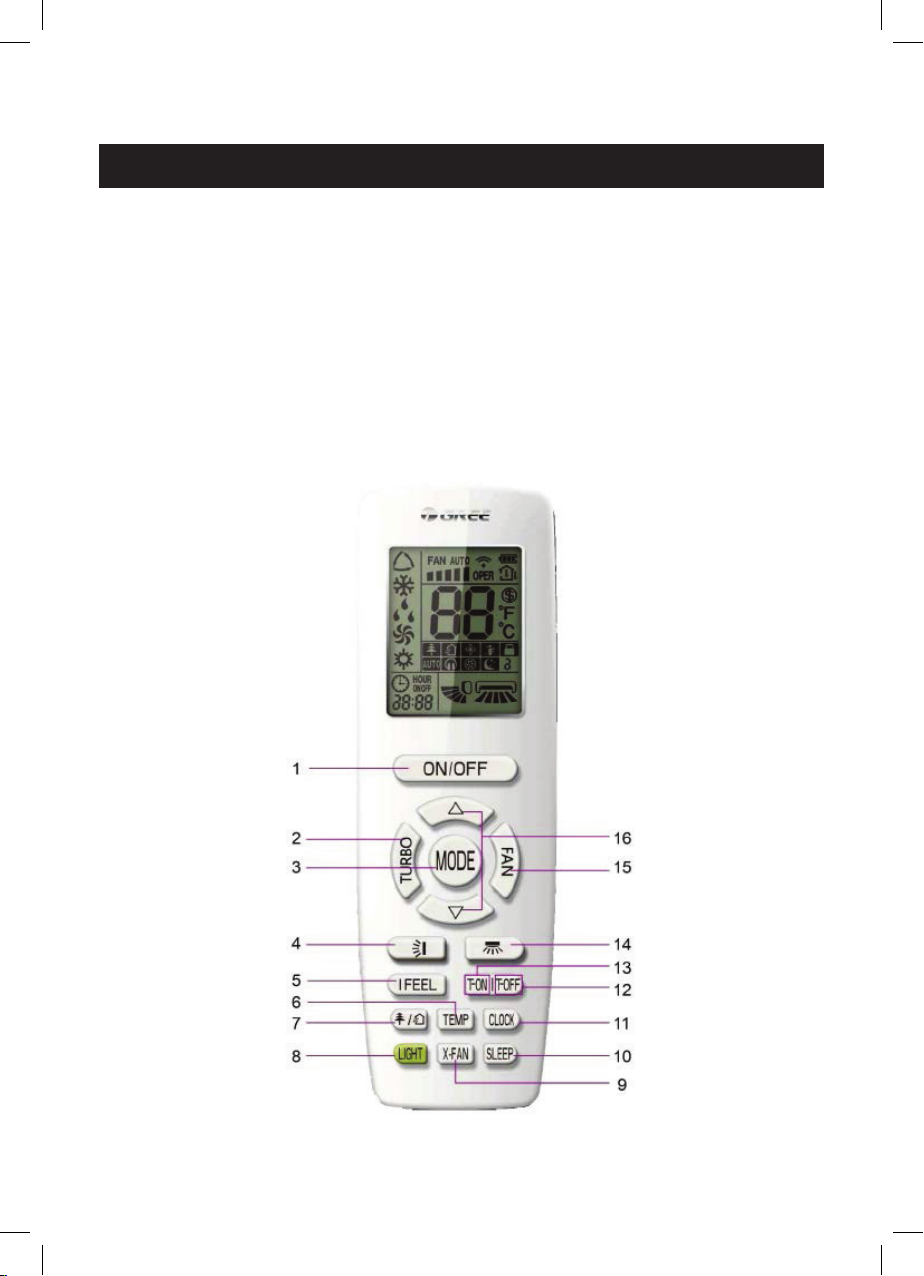

5. Управление кондиционером .................................................................. 9

6. Условия эксплуатации кондиционера .................................................. 14

7. Требования при эксплуатации ............................................................. 15

8. Уход и техническое обслуживание ....................................................... 17

9. Сбои в работе, причины и способы устранения .................................... 19

10. Транспортирование и хранение ......................................................... 20

ПРИЛОЖЕНИЕ (Схемы электрические блоков) ........................................ 21

1. НАЗНАЧЕНИЕ КОНДИЦИОНЕРА

Кондиционер бытовой типа сплит-система инверторного типа предназначен для создания оптимальной температуры воздуха при обеспечении санитарно-гигиенических норм в жилых, общественных и административно-бытовых помещениях.

Кондиционер осуществляет охлаждение, осушение, нагрев, вентиляцию и очистку воздуха от пыли.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

2. МЕРЫ БЕЗОПАСНОСТИ

Штепсель питания должен быть плотно вставлен в розетку.

го требования может привести к поражению электрическим током,

жара.

He применяйте

удлинители силовых

линий и не используйте

менного питания другой

рическим током и

жара.

Во время работы

не вынимайте штепсель

соблюдение данного

ктрическим током или возникновению пожара.

руйте кондиционер с

мокрыми руками.

Это может привести к

ким током.

ся причиной пожара.

ховыпускное отверстия. Это может быть опасно.

Не направляйте

холодный воздушный

да времени. Это может привести к ухудшению физического состояния

вьем.

При появлении

признаков горения или

пании GREE.

мостоятельно чинить

правностям.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Провод

МЕРЫ БЕЗОПАСНОСТИ

He используйте

ного предохранителя

кам или пожару.

Не вытаскивайте

штепсель питания из

бель питания.

Это может привести к пожару и поражению электрическим током.

Обязательно

вынимайте штепсель из

духа.

Не размещайте

ром воздуха.

вести к недостаточной производительности

тельного прибора.

При проведении

чистки необходимо

диционера и отключить подачу питания.

В противном случае возможно поражение электрическим током.

He допускайте

размещения рядом с блоками горючих смесей и распылителей.

Существует опасность

воспламенения.

Убедитесь в том,

ки блока достаточно прочна. В противном

ющееся нанесением травм и т.п.

тесь на верхнюю часть наружного блока.

Падение наружного

ным.

вайте воздухозаборное

верстия наружного и внутреннего блоков.

ционера и привести к нарушению его работы.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

3. УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель

Параметры

Производительность

Источник электропитания ~ (220±10%)В, 50 Гц

Номинальная потребляемая мощность

Номинальный ток

SEER/SCOP 5.80/4.0 6.10/4.0

Класс энергопотребления A+/A A+/A

Воздухопроизводительность м

Уровень звукового давления

Тип хладагента R410A

Заводская заправка хладагентом наружном блоке*

Характеристика фреоновой трассы

Диффавтомат** номин. ток A 10 10

Сетевой кабель (к наружному блоку)

Межблочные кабели

Габаритные размеры, (ширина × высота × глубина)

Установочные размеры наружного блока мм

Масса

в сборе

внутренний блок

наружный блок

охлаждение

нагрев 2750 (600–3000) 3400 (600–3800)

охлаждение

нагрев 780 (120–1400) 995 (120–1500)

охлаждение

нагрев 3.5 4.4

внутр. блок

наружн. блок 50 51

диаметр труб

длина (max)

перепад (max) 10 10

внутр. блок

наружн. блок

внутр. блок

наружн. блок 27 31

кВт

дБ(A)

кг 0.7 0.85

жидк. 1/4" 1/4"

газ 3/8" 1/2"

n×мм

мм

кг

GWH09MA-K3DND3L GWH12MA-K3DND3L

GWH09MA-K3DND3L/I GWH12MA-K3DND3L/I

GWH09MA-K3DNA3L/O GWH12MA-K3DNA3L/O

2500 (600–2800) 3200 (600–3500)

800 (120–1300) 1020 (120–1400)

3.6 4.5

/ч 500 500

38/34/31/28 39/34/31/28

15 20

3×1.0 3×1.0

4×1.5 4×1.5

790×265×174 790×265×174

776×540×320 842×596×320

510×286 540×297

8.5 8.5

* Количество фреона указано для трассы длиной не более 5 м, при увеличении длины трассы необходимо дозаправить кондиционер в расчете 20 г фреона на 1 м длины для моделей не более 6 кВт и 50 г д ля моделей 6 кВт и более. ** Ток отсечки не менее 7 Iн (Iн - номинальный потребляемый ток), ток утечки не более 30 мА, характеристика отключения «С». Допускается последовательная установка автоматического выключателя и УЗО соответствующих номиналов. В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB) — режим нагрева внутри 20 °С (DB)/15 °C (WB), снаружи 7 °С (DB)/6 °C (WB)

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

отключения «С».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель

Параметры

Производительность

Источник электропитания ~ (220±10%)В, 50 Гц

Номинальная потребляемая мощность

Номинальный ток

SEER/SCOP 6.10/4.0 6.10/4.0

Класс энергопотребления A+/A A +/A

Воздухопроизводительность м

Уровень звукового давления

Тип хладагента R410A

Заводская заправка хладагентом наружном блоке*

Характеристика фреоновой трассы

Диффавтомат** номин. ток A 16 16

Сетевой кабель (к наружному блоку)

Межблочные кабели 4х1.5 4х2.5

Габаритные размеры, (ширина × высота × глубина)

Установочные размеры наружного блока мм

Масса

в сборе

внутренний блок

наружный блок

охлаждение

нагрев 5800 (1120–6800) 7000 (2530–7600)

охлаждение

нагрев 1760 (350–2650) 2220 (600–2800)

охлаждение

нагрев 7. 8 9.8

внутр. блок

наружн. блок 56 58

диаметр труб

длина (max)

перепад (max) 10 10

внутр. блок

наружн. блок

внутр. блок

наружн. блок 45 55

кВт

дБ(A)

кг 1.35 1.8

жидк. 1/4" 1/4"

газ 1/2" 5/8"

n×мм

мм

кг

GWH18MC-K3DND3G GWH24MD-K3DND3G

GWH18MC-K3DND3G/I GWH24MD-K3DND3G/I

GWH18MC-K3DNE3G/O GWH24MD-K3DNE3G/O

5275 (1260–6600) 6450 (2530–6800)

1625 (380–2650) 2180 (600–2650)

7.2 9.7

/ч 850 1000

45/43/37/33 51/47/42/39

25 25

3x1.5 3x2.5

940×298×200 1007×315×219

955×700×396 980×427×790

560×368 610×395

12 15

Допускается последовательная установка автоматического выключателя и УЗО соответствующих номиналов. В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB) — режим нагрева внутри 20 °С (DB)/15 °C (WB), снаружи 7 °С (DB)/6 °C (WB)
