Page 1

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ

С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

тип GU

серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

R410a

Внимание!

Перед началом эксплуатации внимательно изучите данную инструкцию.

Page 2

Page 3

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

Настоящее руководство распространяется на кондиционеры серии U-Match II с универсальными наружными блоками. К наружному блоку может быть подключен внутренний блок любого типа (канальный, кассетный или напольно-потолочный) соответствующей производительности.

Оборудование соответствует требованиям технического регламента

ТР ТС 004/2001 ТР ТС 020/2011

Установленный срок службы оборудования – 7 лет

Производитель — GREE Electric Appliances, Inc. (Китай)

Jinji West Road, Qianshan Zhuhai 519070, Guangdong, China

Дата изготовления нанесена на шильдиках оборудования.

Необходимо наличие гарантийного талона.

Page 4

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

Содержание

1. Назначение кондиционера ............................................................. 5

2. Требования безопасности .............................................................. 6

3. Типы блоков и обозначение ........................................................... 7

4. Технические характеристики ......................................................... 9

5. Условия эксплуатации .................................................................. 12

6. Управление ................................................................................... 13

7. Общие указания по монтажу и эксплуатации ............................. 21

8. Установка наружного блока ......................................................... 23

9. Установка внутреннего блока ...................................................... 25

10. Параметры фреоновой трассы .................................................... 33

11. Электрические подключения ....................................................... 34

12. Диагностика неисправностей ...................................................... 41

Гарантийные обязательства ........................................................ 43

Page 5

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

1. Назначение кондиционера

Кондиционеры серии U-Match II предназначены для создания благоприятных температурно-влажностных условий в помещении. Кондиционеры серии U-Match II применяются для кондиционирования воздуха в зданиях коммерческого и промышленного назначения, подходят для офисов, вычислительных центров, лабораторий, банков, ресторанов, гостиничных комплексов, торговых залов, торговых центров, медицинских учреждений, складских помещений и промышленных предприятий.

Функции кондиционера: охлаждение, нагрев, осушение, и очистка воздуха в помещении. Кондиционер автоматически поддерживает заданную температуру в помещении в ре-

жиме охлаждения, осушения, нагрева. Кондиционер снабжен функцией включения/выключения по таймеру. Управление кондиционером осуществляется выносным проводным или дистанционным

инфракрасным пультом управления.

Page 6

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

2. Требования безопасности

В целях обеспечения гарантии безопасной и долговременной эксплуатации

установка, ремонт и техническое обслуживание кондиционеров должны проводиться специалистами сервисной службы.

• Кондиционер должен подключаться к сети электропитания в соответствии с техническими требованиями настоящего руководства, а также с действующими правилами устройства и безопасной эксплуатации электроустановок. Подключение должно проводиться квалифицированным специалистом.

• Кондиционер должен быть надежно заземлен. Не допускается подключение и касание заземляющего провода к водопроводным трубам, громоотводам, телефонной линии.

• Кабель электропитания должен быть проложен таким образом, чтобы он не подвергался механическому воздействию (защемление, хождение по нему, установка посторонних предметов).

• Не допускается установка внутреннего блока в местах прямого попадания воды, наличия большого количества пара.

• Кондиционер не должен устанавливаться в зоне воздействия сильных электромагнитных полей.

• Расстояние от блоков кондиционера до других электронных приборов (телевизор, магнитофон и т. п.) должно быть не менее 1 м.

• Кондиционер должен быть установлен таким образом, чтобы обеспечить свободный вход и выход воздуха через вентиляционные жалюзи блоков, а также свободный доступ персонала при эксплуатации и сервисном обслуживании, с учетом норм техники безопасности.

• Не открывайте защитные панели и решетки кондиционера во время работы и не вставляйте пальцы и другие предметы в решетки.

• При извлечении фильтров для чистки обязательно отключите электропитание.

• Блоки кондиционера устанавливать на достаточно прочной, обеспечивающей надежное крепление, способной выдержать вес блоков стене или опоре.

• При выборе места установки следует избегать размещения блоков вблизи нагревательных приборов и прямого воздействия солнечного света.

• Не размещайте кондиционер вблизи печей, бойлеров и т. п., а также вблизи агрегатов, где возможна утечка горючих взрывоопасных газов.

Page 7

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

3. Типы блоков и обозначение

3.1. Условное обозначение блоков

G U 140 W / A1 - M

123456

№ Описание Значения

Тип кондиционера U: U-Match с универсальными наружными блоками

Код производительности Номинальная производительность по холоду х10 (кВт)

Тип блока

Модификация блока А1

Тип источника электропитания

Производство GREE

W: наружный T: кассетный PH: канальный (без помпы) PHS: канальный (с встроенной помпой) ZD: напольно-потолочный

М: 380-415В, 3ф, 50Гц K: 220-240В, 1ф, 50Гц

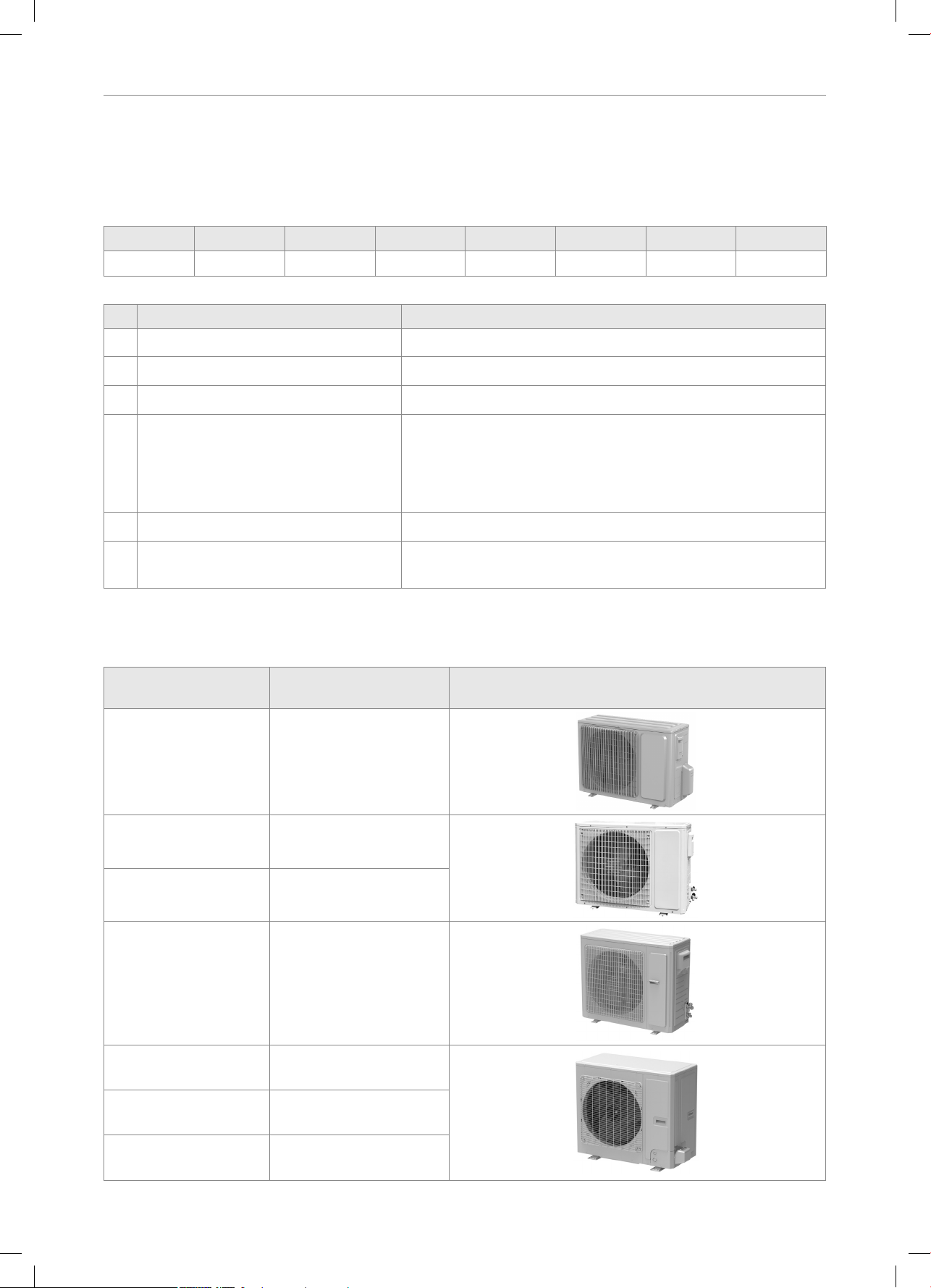

3.2. Наружные блоки

Таблица 3.2.

Модель

GU50W/A1-K ~1ф/220–240В/50Гц

Параметры электропитания

Внешний вид

GU71W/A1-K ~1ф/220–240В/50Гц

GU85 W/A1-K ~1ф/220–240В/50Гц

GU100W/A1-M ~3ф/380–415В/50Гц

GU125W/A1-M ~3ф/380–415В/50Гц

GU140W/A1-M ~3ф/380-415В/50Гц

GU160W/A1-M ~3ф/380-415В/50Гц

Page 8

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

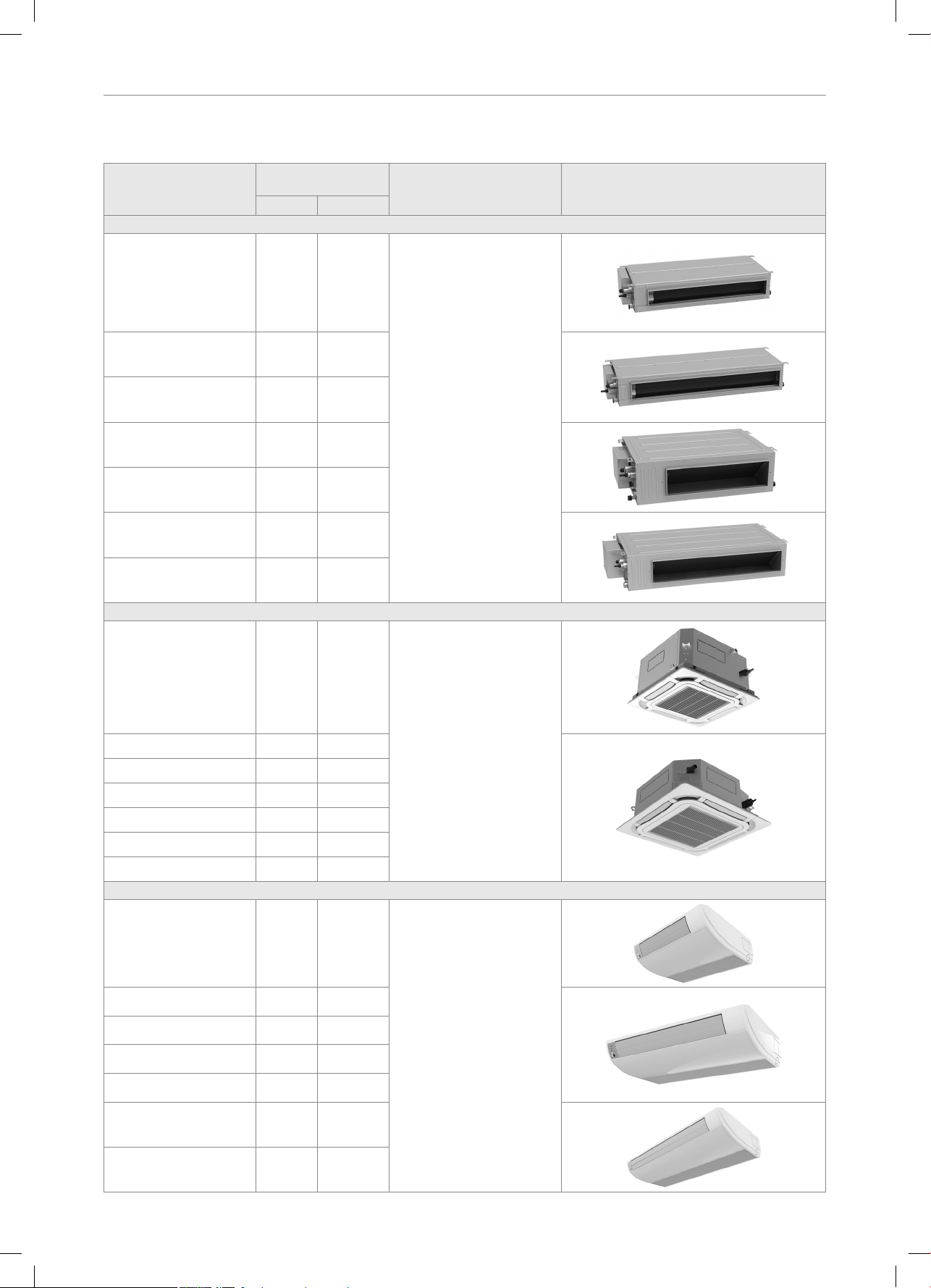

3.3. Внутренние блоки

Таблица 3.3.

Модель

Производи-

тельность, кВт

холод тепло

Внутренние блоки канального типа

Параметры

электропитания

Внешний вид

GU50P/A1-K GU50PS/A1-K

GU71P/A1-K GU71PS/A1-K

GU85P/A1-K GU85PS/A1-K

GU100PH/A1-K GU100PHS/A1-K

GU125PH/A1-K GU125PHS/A1-K

GU140PH/A1-K GU140PHS/A1-K

GU160PH/A1-K GU160PHS/A1-K

4.75 4.9

7.0 7.4

8.6 9.3

10.1 12.0

12.0 13.5

14.6 16.3

16.0 19.0

Внутренние блоки кассетного типа

GUD50T/A1-K 4.8 5.0

~1ф/220–240В/50Гц

GU71T/A1-K 7.1 7.4 GU85T/A1-K 8.6 9.3 GU100T/A1-K 10.01 12.0 GU125T/A1-K 12 13.5 GU140T/A1-K 14.0 15.1 GU160T/A1-K 15.0 17.4

Внутренние блоки напольно-потолочного типа

GU50ZD/A1-K 5.0 5.2

GU71ZD/A1-K 7.3 7.7 GU85ZD/A1-K 8.6 9.3 GU100ZD/A1-K 10.1 12.0 GU125ZD/A1-K 12.0 13.2

GU140ZD/A1-K 14.1 16.5

~1ф/220–240В/50Гц

GU160ZD/A1-K 15.8 19.1

Page 9

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

4. Технические характеристики

4.1. Внутренние блоки кассетного типа

Таблица 4.1.

Модель внутреннего блока

Модель наружного блока

Производительность

Потребляемая мощность

Рабочий ток

EER/COP — 3.10/3.70 3.30/3.61 3.19/3.32 3.13/3.75 2.86/3.52 3.11/3.51 2.83/3.11

Внутренний блок

Источник электропитания — 1ф/220–240В/50Гц Расход воздуха (макс.) м Уровень шума дБ(А) 35/38/43/44 39/42/45/46 39/42/45/46 45/48/50/52 47/49/50/52 45/47/51/54 45/47/51/55 Габаритные размеры (Ш×Г×В) мм 570×570×265 840×840×240 840×840×240 840×840×240 840×840×240 840×840×290 840×840×290 Размеры в упаковке (Ш×Г×В) мм 698×653×295 933×903×272 933×903×272 933×903×272 933×903×272 933×903×335 933×903×335 Вес (нетто/брутто) кг 17/21 30/37 30/37 30/37 33/40 34/41 34/41

Декоративная панель внутреннего блока Модель TF05 TF06 TF06 TF06 TF06 TF06 TF06

Габаритные размеры (Ш×Г×В) мм

Размеры в упаковке (Ш×Г×В) мм

Вес (нетто/брутто) кг 3.0/4.5 6.0/9.5 6/9.5 6.0/9.5 6/9.5 6.0/9.5 6.0/9.5

Наружный блок

охлаждение обогрев 5.00 7.40 9.30 12.00 14.80 15.1 17.4 охлаждение обогрев 1.35 2.05 2.80 3.20 4.20 4.3 5.6 охлаждение обогрев 6.46 9.80 – 5.60 – 7.50 9.80

кВт

GUD50T/

A1-K

GU50W/

A1-K

4.80 7.10 8.60 10.01 12.00 14.01 15.0

1.55 2.15 2.70 3.20 4.20 4.5 5.3

7.42 10.28 – 5.70 – 7.80 9.20

/ч 700 1 250 1 250 1 600 1 600 2 000 2 000

620×620×47.5

701

×701 ×125

GU71T/

A1-K

GU71W/

A1-K

950×950×52 950×950×52 950×950×52 950×950×52 950×950×52 950×950×52

1 033

×1 038

×112

GU85T/

A1-K

GU85W/

A1-K

1 033

×1 038

×112

GU100T/

A1-K

GU100W/

A1-M

1 033

×1 038

×112

GU125T/

A1-K

GU125W/

A1-M

1 033

×1 038

×112

GU140T/

A1-K

GU140W/

A1-M

1 033

×1 038

×112

GU160T/

A1-K

GU160W/

A1-M

1 033

×1 038

×112

Источник электропитания — 1ф/220–240В/50Гц 3ф/380–415В/50Гц

Уровень шума дБ(А) 51 53 55 56 58 58 60 Тип хладагента — R410A Масса хладагента

в наружном блоке*

Диаметр труб

Максимальная длина фреоновой трассы

Максимальный перепад высот между блоками

Габаритные размеры (Ш×Г×В) мм 761×256×548 892×340×698 892×340×698 920×370×790 940×460×820 940×460×820 940×460×820 Размеры в упаковке (Ш×Г×В) мм Установочные размеры мм 540×286 560×364 560×364 610×395 610×486 610×486 610×486 Вес (нетто/брутто) кг 39/41.5 59/63 61/65 70/75 95/106 97/108 103/114

* Количество фреона, заправленного в наружный блок на заводе, рассчитано на трассу длиной не более 7 м для моделей GU50W/ A1-K, GU71W/A1-K, GU85W/A1-K, GU100W/A1-M, GU125W/A1-M и не более 9.5 м для моделей GU140W/A1-M, GU160W/A1-M. При увеличении трассы необходимо производить дозаправку кондиционера в расчете на 1 м длины жидкостной трубы:

жидкость газ 1/2'' 5/8'' 5/8'' 5/8'' 5/8'' 5/8" 5/8"

Модель —

Дополнительная масса хладагента

кг 1.2 1.7 1.8 2.1 2.85 3.3 4.2

дюйм

м30303050505050

м15151530303030

1/4'' 3/8'' 3/8'' 3/8'' 3/8'' 3/8" 3/8"

881×363×595 1 029×458×750 1 029×458×750 1 083×488×875 1 083×573×973 1 083×573×973 1 083×573×973

GU50W/

A1-K

GU71W/

A1-K

GU85W/

A1-K

GU100W/

A1-M

GU125W/

A1-M

GU140W/

A1-M

GU160W/

A1-M

г/м 22 30 30 45 45 45 54

В таблице приведены данные для температурных условий:

— режим охлаждения внутри 27 °С (DB) / 19 °C (WB), снаружи 35 °С (DB) / 24 °C (WB)

— режим нагрева внутри 20 °С (DB), снаружи 7 °С (DB) / 6 °C (WB)

Page 10

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

4.2. Внутренние блоки канального типа

Таблица 4.2.

Модель внутреннего блока

Модель наружного блока

Производительность

охлаждение

обогрев 4.90 7.40 9.30 12.00 14.60 16.3 19.0

GU50PS/

A1-K

GU50P/

A1-K

GU50W/

A1-K

4.75 7.00 8.60 10.10 12.00 14.6 16.0

кВт

GU71PS/

A1-K

GU71P/

A1-K

GU71W/

A1-K

GU85PS/

A1-K

GU85P/

A1-K

GU85W/

A1-K

GU100PHS/

A1-K

GU100PH/

A1-K

GU100W/

A1-M

GU125PHS/

A1-K

GU125PH/

A1-K

GU125W/

A1-M

GU140PHS/

A1-K

GU140PH/

A1-K

GU140W/

A1-M

GU160PHS/

A1-K

GU160PH/

A1-K

GU160W/

A1-M

Потребляемая мощность

Рабочий ток

EER/COP — 2.97/3.50 3.26/3.79 3.19/3.32 3.16/3.75 2.76/3.17 3.24/3.79 2.91/3.52

Внутренний блок

Источник электропитания — 1ф/220–240В/50Гц

Расход воздуха (макс.) м

Статическое давление (макс.) Па 60 80 80 100 100 150 150

Уровень шума дБ(А) 27/30/32/35 28/30/33/37 32/33/36/39 35/38/42/44 35/38/41/44 37/41/44/45 37/40/45/47

Габаритные размеры (Ш×Г×В) мм

Размеры в упаковке (Ш×Г×В) мм

Вес (нетто/брутто) (с помпой)

Вес (нетто/брутто) (без помпы)

Наружный блок

Источник электропитания — 1ф/220–240В/50Гц 3ф/380–415В/50Гц

Уровень шума дБ(А) 51 53 55 56 58 58 60

Тип хладагента — R410A

Масса хладагента в наружном блоке*

Диаметр труб

Максимальная длина фреоновой трассы

Максимальный перепад высот между блоками

Габаритные размеры (Ш×Г×В) мм 761×256×548 892×340×698 892×340×698 920×370×790 940×460×820 940×460×820 940×460×820

Размеры в упаковке (Ш×Г×В) мм 881×363×595

Установочные размеры мм 540×286 560×364 560×364 610×395 610×486 610×486 610×486

Вес (нетто/брутто) кг 39/41.5 59/63 61/65 70/75 95/106 97/108 103/114

охлаждение

обогрев 1.40 1.95 2.80 3.20 4.60 4.3 5.4

охлаждение

обогрев 6.7 9.32 – 5.6 – 7.5 9.4

жидкость

газ 1/2'' 5/8'' 5/8'' 5/8'' 5/8'' 5/8" 5/8"

кВт

/ч 650 1 150 1 250 1 650 1 700 2 200 2 600

кг 25/30 32/38 32/38 41/47 42/48 53/60 55/62

кг 24/29 31/37 31/37 40/46 41/47 52/59 54/61

кг 1.2 1.7 1.8 2.1 2.85 3.3 4.2

дюйм

м30303050505050

м15151530303030

1.60 2.15 2.70 3.20 4.35 4.5 5.5

7.65 10.28 – 5.6 – 7.8 9.6

1 000×450×200 1 300×450×220 1 300×450×220 1 000×700×300 1 000×700×300 1 400×700×300 1 400×700×300

1 308×568×275 1 628×578×300 1 628×578×300 1 205×813×360 1 205×813×360 1 601×813×365 1 601×813×365

1/4'' 3/8'' 3/8'' 3/8'' 3/8'' 3/8" 3/8"

1 029×458×750 1 029×458×750 1 083×488×875 1 083×573×973 1 083×573×973 1 083×573×973

Модель —

Дополнительная масса хладагента

г/м 22 30 30 45 45 45 54

GU50W/

A1-K

GU71W/

A1-K

GU85W/

A1-K

GU100W/

A1-M

GU125W/

A1-M

GU140W/

A1-M

GU160W/

A1-M

В таблице приведены данные для температурных условий:

— режим охлаждения внутри 27 °С (DB) / 19 °C (WB), снаружи 35 °С (DB) / 24 °C (WB)

— режим нагрева внутри 20 °С (DB), снаружи 7 °С (DB) / 6 °C (WB)

Page 11

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

4.3. Внутренние блоки напольно-потолочного типа

Таблица 4.3.

Модель внутреннего блока

Модель наружного блока

Производительность

Потребляемая мощность

Рабочий ток

охлаждение

обогрев

охлаждение

обогрев

охлаждение

обогрев

GU50ZD/

A1-K

GU50W/

A1-K

5.00 7.30 8.60 10.10 12.00 14.1 15.8

кВт

5.20 7.70 9.30 12.00 14.50 16.5 19.1

1.65 2.25 2.70 3.20 4.20 4.5 5.48

кВт

1.45 2.20 2.80 3.40 4.45 4.4 5.4

7.90 10.76

6.94 10.52

GU71ZD/

A1-K

GU71W/

A1-K

GU85ZD/

A1-K

GU85W/

A1-K

–

GU100ZD/

A1-K

GU100W/

A1-M

5.60 – 7.80 9.60

5.90 – 7.70 9.40

GU125ZD/

A1-K

GU125W/

A1-M

GU140ZD/

A1-K

GU140W/

A1-M

GU160ZD/

A1-K

GU160W/

A1-M

EER/COP —

Внутренний блок

Источник электропитания —

Расход воздуха (макс.) м3/ч

Уровень шума дБ(А)

Габаритные размеры (Ш×Г×В) мм

Размеры в упаковке (Ш×Г×В) мм

Вес (нетто/брутто) кг

Наружный блок

Источник электропитания —

Уровень шума дБ(А)

Тип хладагента —

Масса хладагента в наружном блоке*

жидкость

Диаметр труб

газ

кг

дюйм

3.03/3.59 3.24/3.50 3.19/3.32 3.16/3.53 2.86/3.26 3.13/3.75 2.88/3.54

1ф/220–240В/50Гц

700 1 400 1 500 1 700 1 700 2 200 2 500

33/37/40/41 41/44/46/47 44/47/48/49 48/49/50/51 48/49/50/52 51/52/53/54 51/52/53/54

870×235×665 1 200×235×665 1 200×235×665 1 200×235×665 1 200×235×665 1 570×235×665 1 570×235×665

1 033×300×770 1 363×300×770 1 363×300×770 1 363×300×770 1 363×300×770 1 729×300×770 1 729×300×770

25/30 33/39 33/39 36/42 37/43 43/50 45/52

1ф/220–240В/50Гц 3ф/380–415В/50Гц

51 53 55 56 58 58 60

R410A

1.2 1.7 1.8 2.1 2.85 3.3 4.2

1/4'' 3/8'' 3/8'' 3/8'' 3/8'' 3/8" 3/8"

1/2'' 5/8'' 5/8'' 5/8'' 5/8'' 5/8" 5/8"

Максимальная длина фреоновой трассы

Максимальный перепад высот между блоками

Габаритные размеры (Ш×Г×В) мм

Размеры в упаковке (Ш×Г×В) мм

Установочные размеры мм

Вес (нетто/брутто) кг

Модель —

Дополнительная масса хладагента

GU50W/

A1-K

30 30 30 50 50 50 50

15 15 15 30 30 30 30

761×256×548 892×340×698 892×340×698 920×370×790 940×460×820 940×460×820 940×460×820

881×363×595 1 029×458×750 1 029×458×750 1 083×488×875 1 083×573×973 1 083×573×973 1 083×573×973

540×286 560×364 560×364 610×395 610×486 610×486 610×486

39/41.5 59/63 61/65 70/75 95/106 97/108 103/114

GU71W/

A1-K

GU85W/

A1-K

GU100W/

A1-M

GU125W/

A1-M

GU140W/

A1-M

GU160W/

A1-M

г/м 22 30 30 45 45 45 54

В таблице приведены данные для температурных условий:

— режим охлаждения внутри 27 °С (DB) / 19 °C (WB), снаружи 35 °С (DB) / 24 °C (WB)

— режим нагрева внутри 20 °С (DB), снаружи 7 °С (DB) / 6 °C (WB)

Page 12

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

5. Условия эксплуатации

Эксплуатацию кондиционера следует производить в соответствии с требованиями настоящей инструкции.

Параметры электропитания кондиционера в соответствии с таблицей 5.1.

Таблица 5.1.

Тип блока

Рабочее напряжение, В Допустимый диапазон напряжений, В Частота, Гц

1-фазный 3-фазный

220 ÷ 240 380 ÷ 415

198 ÷ 264 342 ÷ 457

50 50

Температурный диапазон эксплуатации в соответствии с таблицей 5.2.

Таблица 5.2.

Режим работы наружного воздуха Температура

Охлаждение –15 °С ÷ +48 °С Обогрев –15 °С ÷ +24 °С

Относительная влажность воздуха в кондиционируемом помещении должна быть не более 80%. При влажности воздуха более 50% рекомендуется выбирать высокую скорость вращения вентилятора кондиционера.

Содержание в атмосфере коррозионно-активных агентов в месте установки наружного блока для типа атмосферы I по ГОСТ 15150-69.

Кондиционер не рекомендуется для эксплуатации в следующих условиях:

• в саунах, транспортных средствах, кораблях;

• в помещениях с высокой влажностью, например, ванных комнатах, подвальных помещениях;

• в зонах установки высокочастотного оборудования: радиоаппаратуры, сварочных агрегатов, медицинского оборудования;

• в сильно загрязненных зонах и зонах с высоким содержанием масла в воздухе;

• в зонах с агрессивной атмосферой, например, вблизи серных источников;

• в других сложных условиях.

Внимание:

Для улучшения работы кондиционера, компания производитель рекомендует Вам не реже одного раза в год проводить Сервисное техническое обслуживание кондиционера. Заключите договор на Сервисное обслуживание с Авторизованным дилером GREE, продавшим и установившим Ваш кондиционер.

Page 13

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

6. Управление

Управление кондиционером осуществляется с помощью инфракрасного или проводного пульта управления.

Комплектация пультами управления:

Тип пульта

Инфракрасный пульт Проводной пульт

Канальный Кассетный Напольно-потолочный

●

Тип внутреннего блока

●●

ОО

● – пульт входит в стандартную комплектацию;

О – опция, пульт приобретается дополнительно.

6.1. Инфракрасный пульт управления

Инфракрасный пульт управления входит в стандартный комплект поставки кассетных и напольно-потолочных внутренних блоков.

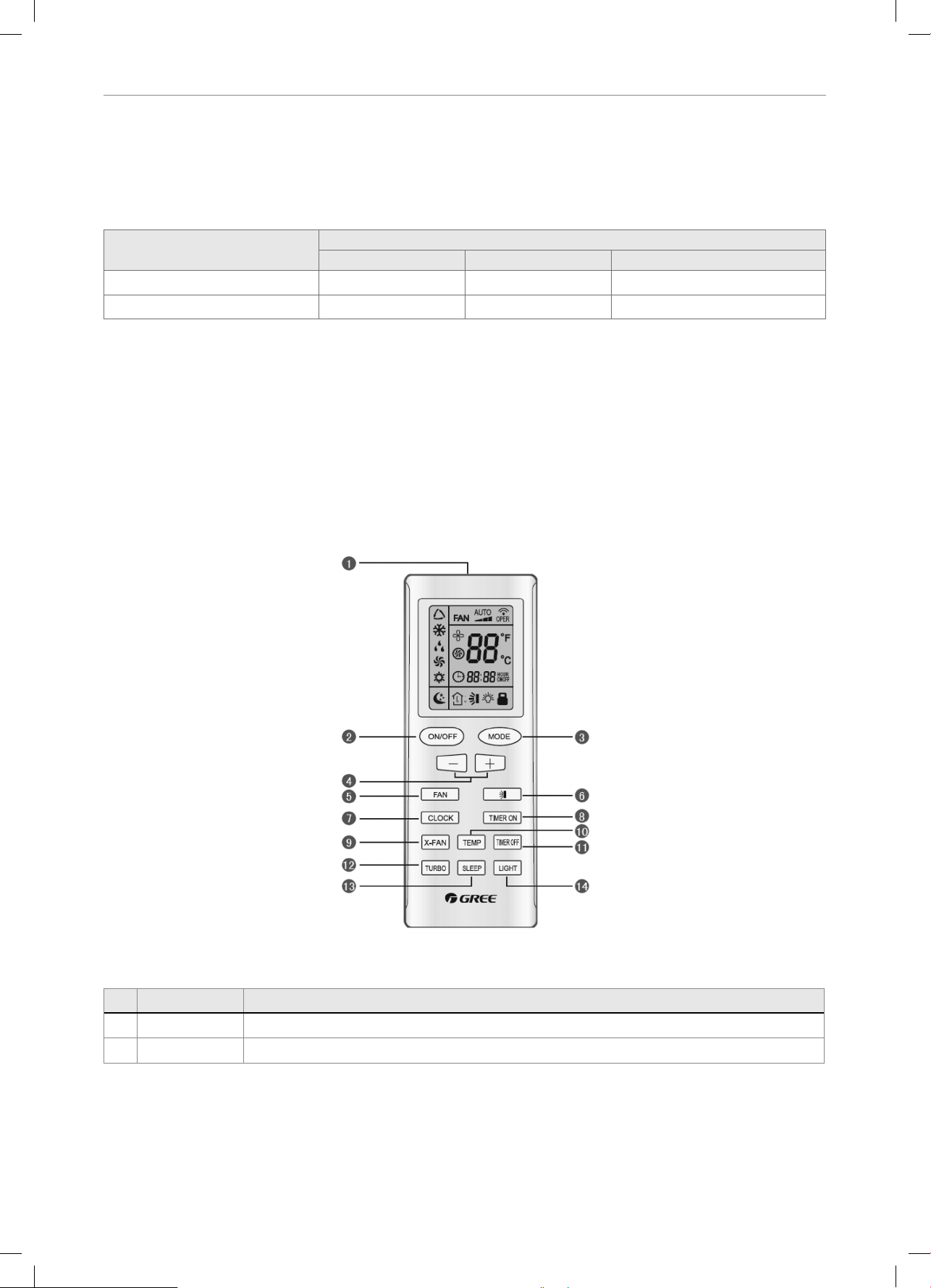

На рис. 6.1. представлен внешний вид инфракрасного беспроводного пульта управления. Описание кнопочной панели приведено в таблице 6.1.

№ Название Описание

Передатчик

ON/OFF

Передатчик сигнала. Кнопка ON/OFF служит для включения и выключения блока.

Рис. 6.1.

Таблица 6.1.

Page 14

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

№ Название Описание

Нажатием кнопки MODE происходит циклическое переключение режимов работы блока в следующей последовательности:

Авто – Охлаждение – Осушение – Вентиляция – Обогрев – Авто

MODE

При подключении электропитания блок по умолчанию будет работать в режиме Авто. В режиме Авто температура воздуха не задается и на дисплей пульта не выводится. В режиме обогрева начальное значение температуры – 28°С, в остальных режимах – 25°С.

–

FAN

SWING

Нажатием кнопки «–» или «+» установленная температура уменьшается или увеличивается на 1°С. При удержании кнопки «–» или «+» в течение 2 секунд температура будет быстро меняться. В режиме Авто изменение установленной температуры невозможно. Температуру можно установить в диапазоне 16-30°С.

Нажатием кнопки FAN происходит циклическое переключение режимов скорости вентилятора в следующей последовательности:

Авто – Низкая – Средняя – Высокая

В режиме осушения изменение скорости вращения вентилятора невозможно. Вентилятор будет автоматически вращаться с низкой скоростью.

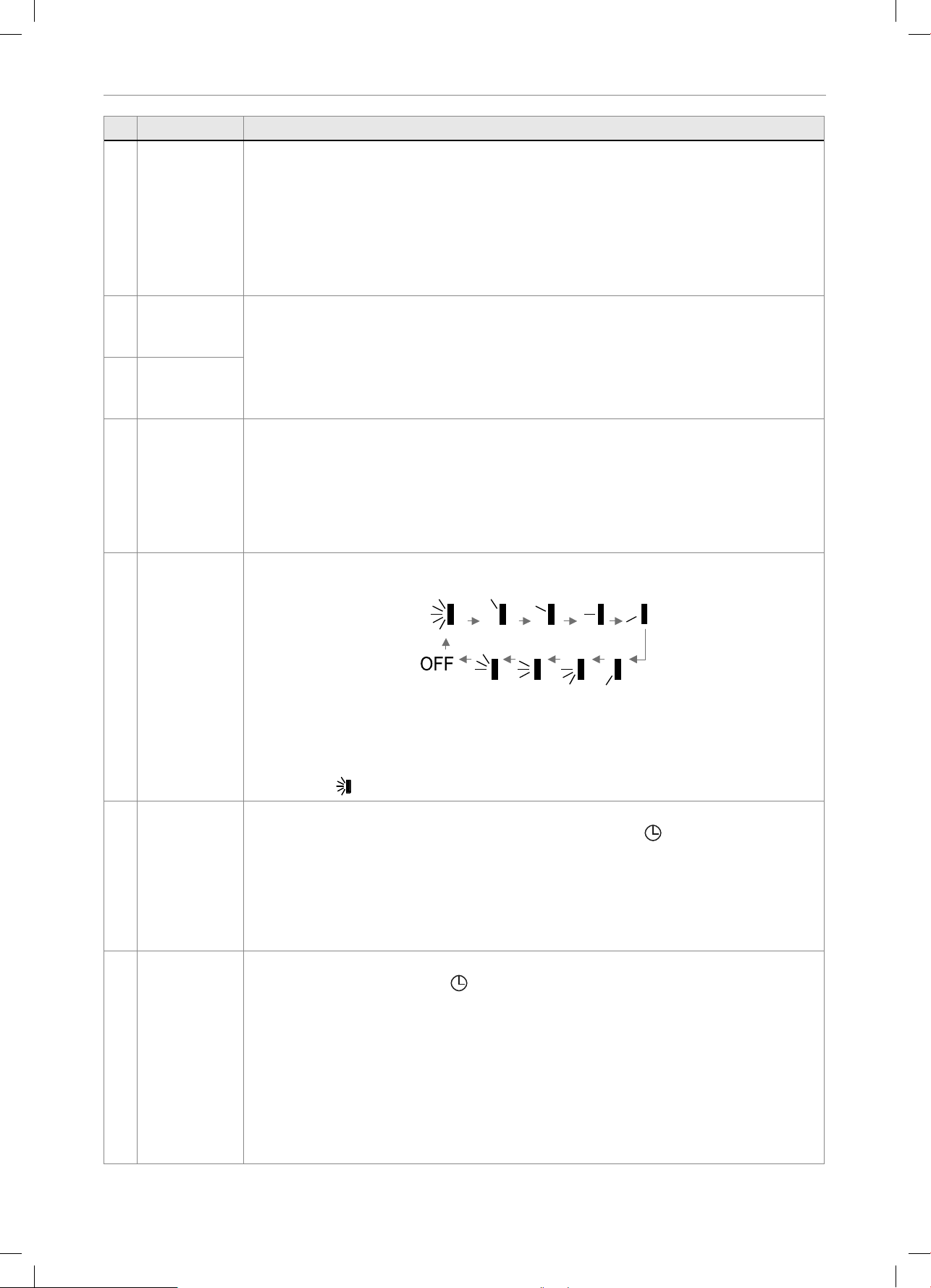

Нажатием кнопки SWING циклически изменяется угол поворота жалюзи в следующей последовательности:

Если в процессе вертикального поворота жалюзи, функция качания жалюзи будет отключена, жалюзи остановятся и останутся в текущей позиции.

Когда включена функция качания жалюзи, на дисплей выводится индикация «

».

CLOCK

TIMER ON

При нажатии кнопки CLOCK становится доступной настройка часов. При этом на дисплее будет мигать индикация «

». Установите время нажатием кнопок «–» и «+». Если удерживать кнопку «–» или «+» в течение 2 секунд, время будет изменяться на 10 минут каждые 0,5 секунд. После окончания настройки нажмите кнопку CLOCK для подтверждения. При включении питания пульта установленное время по умолчанию – 12:00.

При нажатии кнопки TIMER ON на дисплее появится мигающая индикация «ON», а символ «

» пропадет. Установите время включения блока нажатием кнопок «–» и «+». Каждое нажатие уменьшает или увеличивает время на 1 минуту. При удержании кнопки «–» или «+» в течении 2,5 секунд время будет быстро изменяться по минуте за раз, при удержании кнопки «–» или «+» в течении еще 2,5 секунд время будет быстро изменяться по 10 минут за раз. После окончания настройки в течение 5 секунд нажмите кнопку TIMER ON, чтобы подтвердить настройку времени включения. После этого, чтобы отключить таймер нажмите кнопку TIMER ON еще раз.

Page 15

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

№ Название Описание

Нажатием кнопки X-FAN включается и отключается функция самоо- чистки. Когда функция самоочистки включена, на дисплей выводится

X-FAN

индикация «

». При подключении электропитания функция X-FAN по умолчанию отключена. Когда блок выключен, функция X-FAN не может быть включена, но может быть включена.

Нажатием кнопки TEMP происходит переключение между отображением на дисплее установленной температуры и температуры внутреннего воздуха.

При подключении электропитания на дисплее по умолчанию отобра-

TEMP

жается установленная температура. Одновременно с установленной температурой на дисплей выводится иконка « дисплей выводится иконка «

». Одновременно с температурой внутреннего воздуха на

».

При нажатии кнопки TIMER OFF становится доступной настройка

TIMER OFF

времени выключения блока. При этом на дисплее появится мигающая индикация «OFF», а символ «

» пропадет. Процедура настройки

времени выключения такая же, как и для времени включения. Нажатием кнопки TURBO в режимах охлаждения и обогрева вклю-

чается или отключается функция TURBO. Когда функция TURBO

TURBO

включена. На дисплей выводится индикация «

». При изменении режима работы блока или скорости вращения вентилятора, функция TURBO автоматически отключается.

Нажатием кнопки SLEEP включается и отключается ночной режим.

».

SLEEP

Когда ночной режим включен, на дисплей выводится индикация « При подключении электропитания ночной режим по умолчанию отключен. При выключении блока ночной режим будет также отключен. В режимах вентиляции и Авто ночной режим недоступен.

Нажатием кнопки LIGHT включается и отключается подсветка дис-

LIGHT

плея. Когда подсветка включена, на дисплей выводится индикация

».

6.2. Проводной пульт управления

Проводной пульт управления входит в стандартный комплект поставки канальных внутренних блоков.

На рисунке 6.2.1. показан внешний вид проводного пульта управления.

Рис. 6.2.1.

Page 16

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

Рис. 6.2.2.

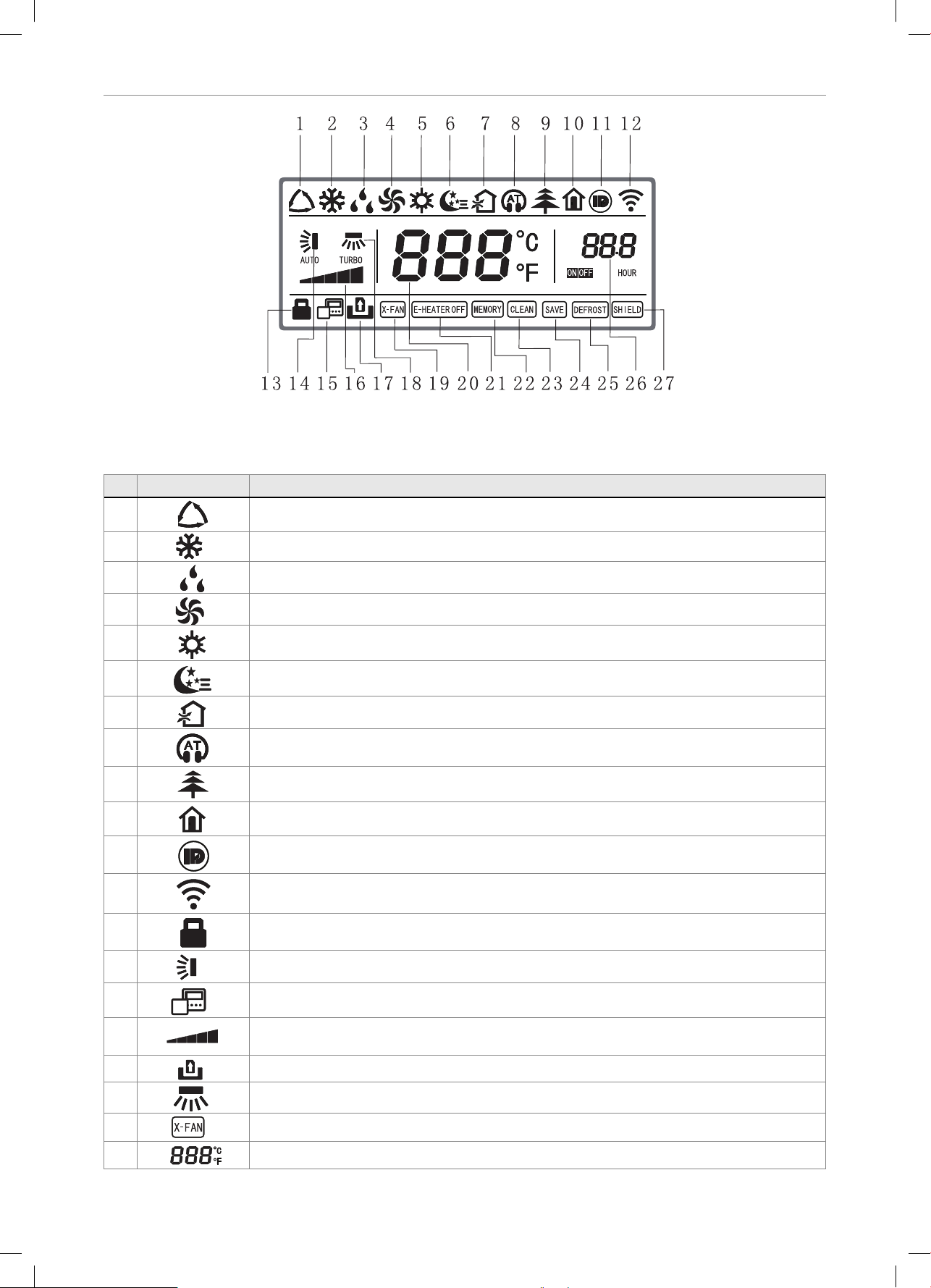

В таблице 6.2.1. приведено описание индикации на ЖК-дисплее проводного пульта управления.

Таблица 6.2.1.

Поз Индикация Комментарии

1 Индикация при включении автоматического режима (AUTO)

Индикация при включении режима охлаждения (COOL)

3 Индикация при включении режима осушения (DRY)

Индикация при включении режима вентиляции (FAN)

5 Индикация при включении режима обогрева (HEAT)

Индикация при включении функции сна

Индикация при включении притока воздуха c улицы**

Индикация функции бесшумной работы**

Индикация при включении функции ионизации воздуха**

Индикация при включении функции экономного обогрева** Индикация при включении функции ограничения потребляемой мощно-

сти**

В резерве

Индикация при включении блокировки кнопок пульта

Индикация при включении функции качания горизонтальных жалюзи*

15 Индикация при присвоении пульту статуса Ведомого***

Индикация текущей скорости вращения вентилятора (авто/низкая/средняя/высокая)

Ключ-карта не вставлена (при наличии системы ключа-карты) 18 Индикация при включении функции качания вертикальных жалюзи*

19 20

Индикация при включении функции самоочистки

Индикация температуры (заданной/окружающего воздуха)

Page 17

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

Поз Индикация Комментарии

21 Индикация статуса электронагревателя (ON или OFF)**

Автоматическое включение кондиционера в работу с заданными параме22

трами после несанкционированного отключения электропитания и возоб-

новления его подачи.

Индикация при необходимости очистки фильтра** 24 25 26

* Наличие в кондиционере функций качания горизонтальных и вертикальных жалюзи зависит от типа внутреннего блока.

** Данные функции не доступны для кондиционеров серии U-Match II. ** Статус блока ВЕДУЩИЙ/ВЕДОМЫЙ должен быть установлен при централизованном управлении несколькими блоками.

Индикация режима энергосбережения

Индикация при включении функции размораживания в режиме нагрева

Индикация настройки таймера

Индикация при включении блокировки управления с индивидуального

пульта при дистанционном управлении

Рис. 6.2.3.

В таблице 6.2.2. приведено описание кнопочной панели проводного пульта управления.

Таблица 6.2.2.

Наименова-

Поз.

FUNCTION

4 5 6

ние кнопки

SWING/

ENTER

TIMER

FAN

▲

▼

MODE

ON/OFF

Описание

Кнопка включения и выключения качания жалюзи, а также выбора, подтверждения и отмены выбранных режимов и параметров.

Кнопка включения функций качания жалюзи, сна, энергосбережения, самоочистки.

Функции притока свежего воздуха, турбо, электрообогрева, ионизации, функции ограничения потребляемой мощности и напоминания о необходимости очистки фильтра в кондиционерах данной серии отсутствуют.

Кнопка включения, выключения и настройки таймера

Кнопки установки значений заданной температуры и времени таймера, а также переключения между настраиваемыми функциями в меню Function

Кнопка задания режима работы (автоматический/ охлаждение/ обогрев/ вентиляция/ осушение)

Кнопка включения/выключения кондиционера

Page 18

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

6.2.1. Порядок управления

1) Включение и выключение кондиционера

Нажмите кнопку ON/OFF, чтобы включить кондиционер. Чтобы выключить кондици-

онер, еще раз нажмите кнопку ON/OFF.

2) Выбор режима работы Режим работы кондиционера задается кнопкой MODE. Каждое нажатие кнопки

MODE включает один из режимов в следующей последовательности:

Автоматический — Охлаждение — Обогрев — Вентиляция — Осушение

В автоматическом режиме на дисплее пульта одновременно отображается индика-

ция автоматического режима и фактического рабочего режима (охлаждения или обогрева).

3) Установка значения температуры

Заданная температура в режимах охлаждения, обогрева и осушения регулируется

кнопками ▲ и ▼. Каждое нажатие кнопки ▲ или ▼ увеличивает или уменьшает заданную температуру на 1°С. Для быстрой настройки нажмите и удерживайте кнопку ▲ или ▼ (температура будет меняться на 1°С каждые 0.3с). Значение температуры может быть установлено в диапазоне от 16 до 30°С.

В автоматическом режиме и режиме вентиляции температура не регулируется.

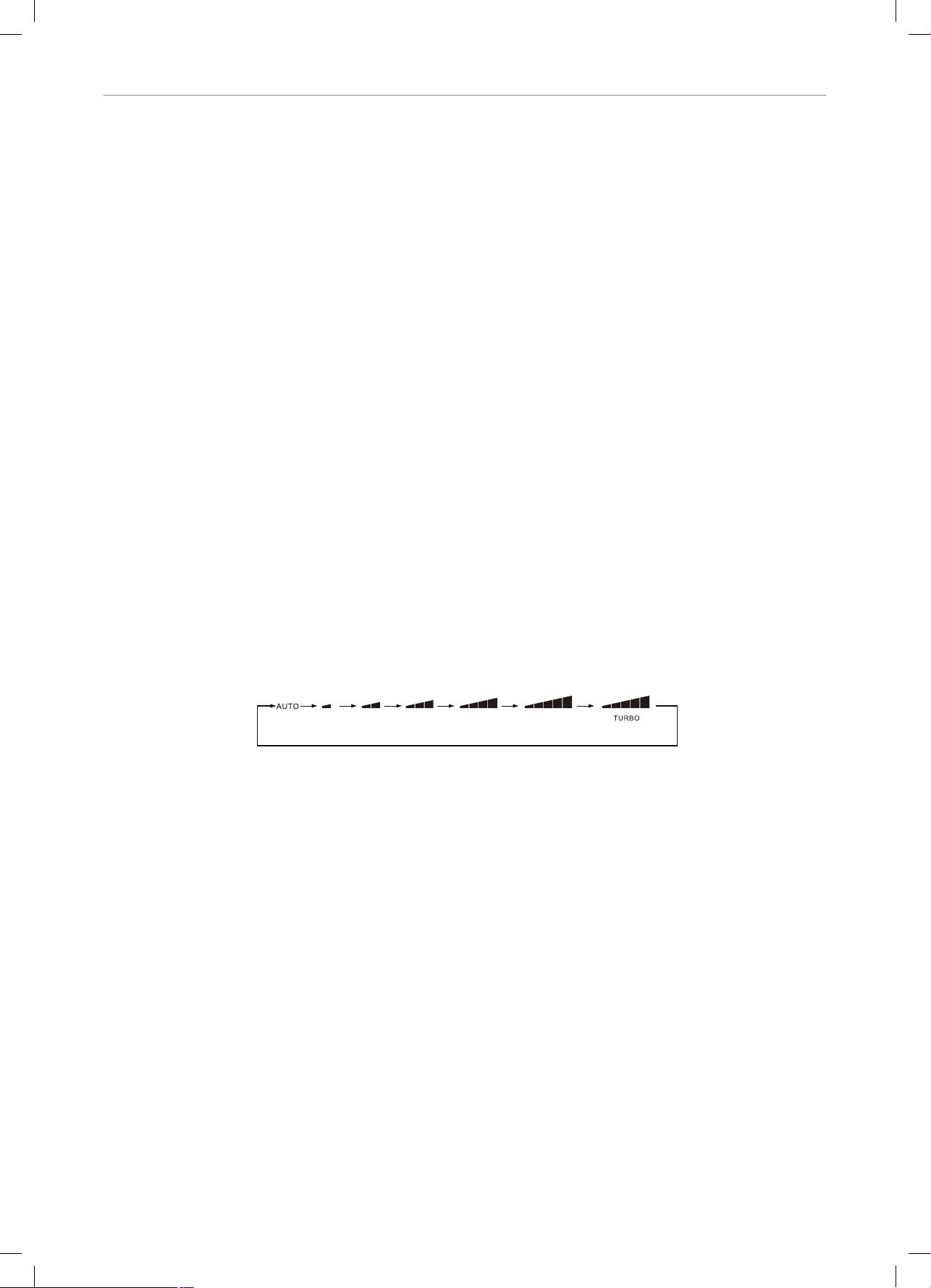

4) Настройка скорости вращения вентилятора

Скорость вращения вентилятора внутреннего блока задается кнопкой FAN. При каж-

дом нажатии кнопки FAN скорость вращения вентилятора изменяется в следующей последовательности:

Низкая Средняя Высокая

5) Настройка таймера

Функция таймера позволяет запрограммировать включение или выключение кондиционера с заданными параметрами через установленный промежуток времени. Диапазон включения или выключения по таймеру от 0.5 до 24 часов.

Для установки включения кондиционера по таймеру (TIMER ON) при выключенном кондиционере необходимо нажать на кнопку TIMER, на ЖК-дисплее в зоне времени начинает мигать индикация «Hour» и «ON». Кнопками ▲ и ▼ устанавливается время, через которое включится кондиционер. Затем нажмите кнопу TIMER для подтверждения.

При неработающем кондиционере можно параллельно установить время выключения. Для этого после установки времени включения до подтверждения кнопкой TIMER нажмите кнопку MODE. На ЖК-дисплее в зоне времени начинает мигать индикация «Hour» и «OFF». Кнопками ▲ и ▼ задайте время выключения и нажмите кнопку TIMER для подтверждения.

Для установки выключения кондиционера по таймеру (TIMER OFF) при работающем кондиционере необходимо нажать на кнопку TIMER, на ЖК-дисплее в зоне времени

Page 19

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

начинает мигать индикация «Hour» и «OFF». Кнопками ▲ и ▼ устанавливается необходимое время, через которое выключится кондиционер. Затем нажмите кнопку TIMER для подтверждения.

При работающем кондиционере можно параллельно установить время включения. Для этого после установки времени выключения до подтверждения кнопкой TIMER нажмите кнопку MODE. На ЖК-дисплее в зоне времени начинает мигать индикация «Hour» и «ON». Кнопками ▲ и ▼ задайте время включения и нажмите кнопку TIMER для подтверждения.

Для отмены таймера после того, как он был настроен, нажмите кнопку TIMER еще раз.

Если на работающем блоке установлено и время включения, и время выключения, то на дисплее пульта будет высвечиваться время выключения.

Если на не работающем блоке установлено и время включения, и время выключения, то на дисплее пульта будет высвечиваться время включения.

При неработающем блоке и одновременной установке TIMER OFF и TIMER ON время выключения (TIMER OFF) рассчитывается от времени включения.

При работающем блоке и одновременной установке TIMER OFF и TIMER ON время включения (TIMER OFF) рассчитывается от времени выключения.

6) Функции кондиционера

С помощью кнопки FUNCTION могут быть настроены следующие функции кондиционера: режим сна, приток свежего воздуха, бесшумный режим, ионизация, экономный обогрев, энергосбережение, качание вертикальных жалюзи, турбо-режим, самоочистка, электрообогрев и напоминание об очистке фильтра.

Внимание! Наличие тех или иных функций зависит от модели кондиционера.

При включенном кондиционере нажимайте кнопку FUNCTION, пока на ЖК-дисплее не появится индикация соответствующей функции, затем нажмите кнопку SWING/

ENTER.

Для выключения какой-либо функции снова выберите ее с помощью кнопки

FUNCTION и нажмите кнопку SWING/ENTER.

7) Авторестарт

Функция авторестарта предполагает автоматическое возобновление работы кондиционера с прежними параметрами после отключения и последующего возобновления подачи электропитания.

Для включения функции авторестарта в рабочем режиме нажмите и удерживайте одновременно кнопки MODE и ▲. При включении авторестарта на панели индикации загорается индикация MEMORY.

8) Запрос температуры окружающего воздуха наружного блока

Для запроса температуры окружающего воздуха наружного блока необходимо нажать и удерживать кнопку SWING/ENTER в течение 5 секунд, после звукового сигнала на дисплее высветится температура. Для снятия запроса необходимо нажать любую кнопку.

9) Выбор шкалы температуры (Цельсия или Фаренгейта)

При отключенном электропитании нажмите кнопки MODE и ▲ и удерживайте в те-

чение 5 секунд. Показание температуры на дисплее будет меняться между шкалой Цельсия и Фаренгейта.

Page 20

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

10) Блокировка кнопок пульта управления

Панель управления проводного пульта может быть заблокирована одновременным

нажатием кнопок ▲ и ▼. Отмена блокировки осуществляется повторным нажатием этих кнопок.

Когда пульт заблокирован, нажатие любых других кнопок ничего не даст.

11) Индикация кодов неисправностей

При возникновении неисправности на ЖК-дисплее пульта управления высвечива-

ется код неисправности в виде буквенно-цифровых символов. Описание кодов ошибок приведено в главе 13.

Page 21

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

7. Общие указания по монтажу и эксплуатации

Установка, ремонт и техническое обслуживание блока должно производиться специально обученным персоналом в соответствии с инструкцией по установке. Ошибки при установке, ремонте или техническом обслуживании могут вызвать короткое замыкание, утечки, возгорание или иное повреждение оборудование, а также привести к поражению электрическим током.

7.1. Общие указания по монтажу и установке

• При установке мощного кондиционера в маленьком помещении убедитесь, что в

случае утечки количество хладагента в воздухе не будет превышать предельно допустимую концентрацию. Повышенное содержание хладагента в воздухе может вызывать удушье у людей.

• Блок должен быть установлен на твердом и прочном основании, способном выдер-

жать вес блока.

• Кондиционируемое помещение должно хорошо проветриваться.

• Перед началом установки убедитесь, что источник электропитания соответству-

ет требованиям технической документации на данное оборудование и нормам безопасности.

• Электрические подключения должны выполняться в соответствии с локальными и

федеральными стандартами и требованиями настоящей инструкции.

• Блоки должны подключаться к электрической сети через автоматический выклю-

чатель. Блок включается и выключается автоматически в соответствии с Вашими требованиями. Не включайте и не выключайте блок часто.

• Во избежание поражения электрическим током блок должен быть надежно заземлен.

Кабель заземления не должен подключаться к газовой или жидкостной трубам, телефонной линии.

• Чтобы обеспечить качественный отвод конденсата, образующегося при работе

блока, необходимо установить дренажный шланг. Ошибки при установке дренажного отвода могут привести к утечке воды и повреждению оборудования. Обеспечьте тепловую изоляцию дренажного шланга, чтобы предотвратить конденсацию влаги на его поверхности.

• После завершения монтажа электрических соединений подключите блок к сети элек-

тропитания и произведите проверку системы на предмет утечек электроэнергии.

7.2. Общие требования по эксплуатации и техническому обслуживанию

Не храните и не используйте вблизи блока легковоспламеняющиеся, взрывоопасные, ядовитые и другие опасные вещества и материалы.

В случае появления неприятных запахов, например, запаха гари, немедленно отключите электропитание блока.

Не засовывайте пальцы и другие предметы в отверстия для входа и выхода воздуха. Это опасно.

Не вставайте на блок и не помещайте на него другие предметы. Не допускайте детей к работе с кондиционером.

Page 22

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

При подключенном электропитании не касайтесь блока мокрыми руками. Это может привести к поражению электрическим током.

Для обеспечения нормальной и безотказной работы необходимо своевременное техническое сервисное обслуживание, которое осуществляется специалистами авторизованных сервисных центров.

Перед проведением технического обслуживания отключайте кондиционер от сети электропитания.

Нейлоновые фильтры внутреннего блока должны своевременно очищаться от загрязнений. На время очистки блока или замены фильтра отключайте блок от сети электропитания. Фильтр вынимается из блока, очищается с помощью пылесоса или промывается холодной водой с легким моющим раствором. Не используйте для очистки фильтра воду температурой выше 45°. После промывки высушите фильтр и установите обратно во внутренний блок. Не оставляйте фильтр сушиться под действием прямых солнечных лучей и не пытайтесь высушить его с помощью огня и иных источников теплоты – это приведет к деформации фильтра. Для просушки фильтра оставьте его на некоторое время в затененном месте в хорошо проветриваемом помещении. Не эксплуатируйте кондиционер без фильтра.

Если загрязнение слишком сильное и фильтр не может быть очищен до конца, его необходимо заменить на новый.

Очистку блока рекомендуется проводить не реже, чем один раз в полгода, либо по мере загрязнения, если блок установлен в помещении с сильно загрязненным воздухом. Не используйте при очистке блоков воду температурой выше 50°С, а также порошковые средства очистки и очистители, содержащие бензин, бензол, растворители, жидкие инсектициды. Использование этих веществ может привести к обесцвечиванию и деформации блока.

Дренажная трубка должна периодически очищаться внутри и обеспечивать беспрепятственный отвод конденсата.

Отключайте блок от сети электропитания, если он не будет эксплуатироваться в течение долгого времени. После длительного периода простоя необходимо:

а) проверить, не заблокированы ли входные и выходные воздушные отверстия. б) проверить надежность заземления кондиционера. в) проверить правильность установки воздушных фильтров и их чистоту.

После окончания сезона работы необходимо отключить источник питания, снять и очистить воздушные фильтры, очистить блоки от пыли.

Page 23

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

8. Установка наружного блока

8.1. Требования по размещению наружного блока

• Место размещения блоков должно быть выбрано с учетом требований безопасности, свободного доступа при обслуживании и эксплуатации и возможно максимальной длины соединительных трубок.

• Внутренний и внешний блок должны быть расположены таким образом, чтобы обеспечить беспрепятственный приток и отток входящего и выходящего потока воздуха.

• Блоки должны быть установлены с помощью надежных и прочных кронштейнов, рассчитанных на вес блоков с учетом места крепления.

• Место размещения блоков должно быть выбрано таким образом, чтобы обеспечить удобство при монтаже и сервисном обслуживании. От внутреннего блока должен быть обеспечен надежный слив конденсата.

• Не допускается установка блоков в местах с содержанием в воздухе горючих и ядовитых веществ, высокой запыленностью и повышенной влажностью.

• Не размещайте блоки в местах, где они будут подвержены прямому попаданию солнечного света или иному источнику тепла

• Наружный блок должен быть установлен таким образом, чтобы работа компрессора не мешала окружающим.

• Для защиты внешнего блока от дождя, прямого солнечного света и т.п. необходимо предусмотреть навес.

• При установке нескольких наружных блоков в непосредственной близости необходимо учитывать направление выходящих воздушных потоков. Воздушные потоки не должны быть направлены навстречу друг другу.

При установке наружных блоков убедитесь, что расстояния от внутреннего блока до ограждающих конструкций не меньше указанных на рисунке ниже (все размеры приведены в мм):

Рис. 8.1.

Page 24

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

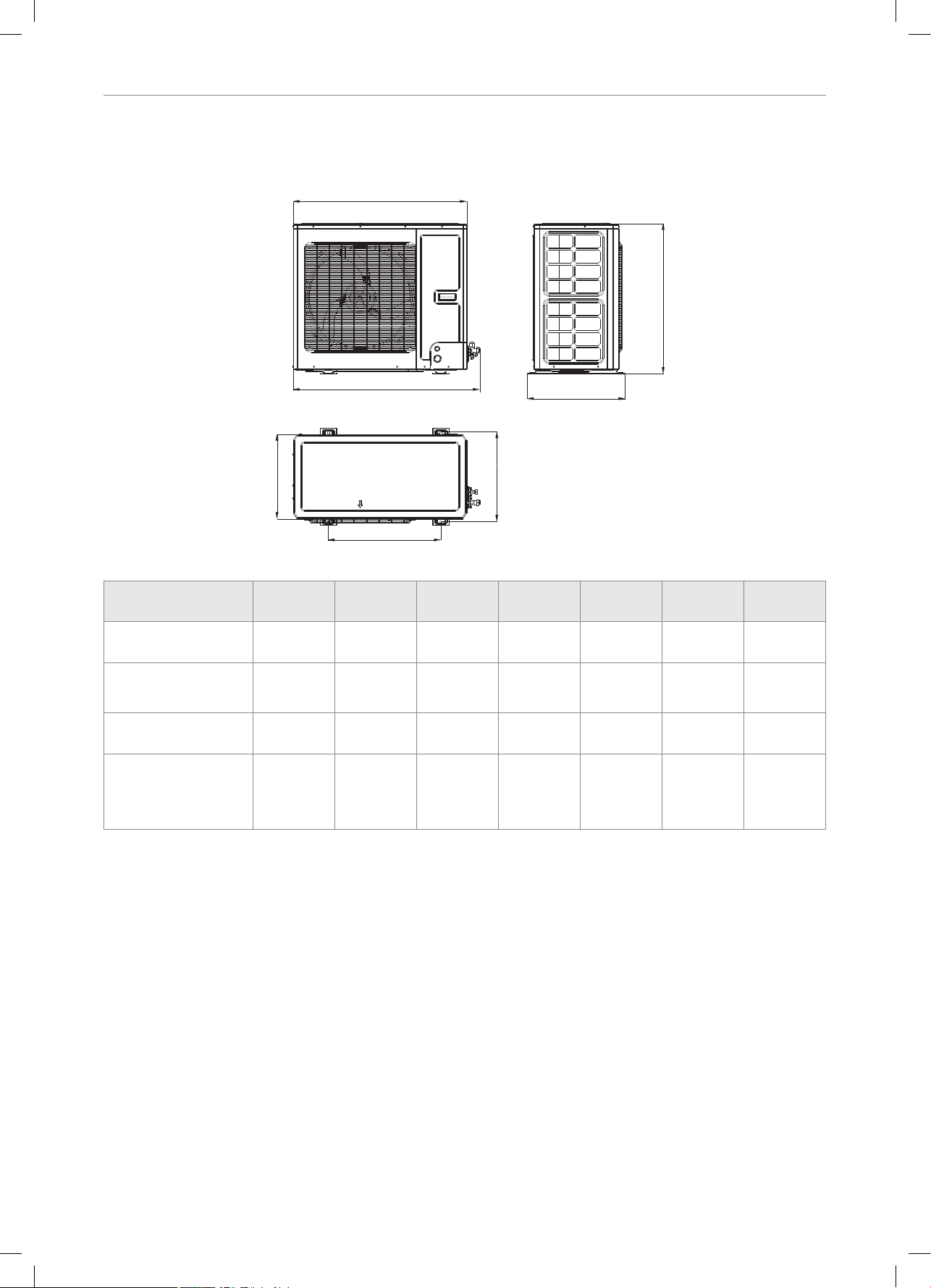

8.2. Габаритные и установочные размеры наружных блоков

Модель A B C D E F G

(все размеры приведены в мм)

GU50W/A1-K 761 320 548 540 286 825 256

GU71W/A1-K

892 396 698 560 364 957 340

GU85W/A1-K

GU100W/A1-M 920 427 790 610 395 985 370

GU125W/A1-M GU140W/A1-M

940 530 820 610 486 1 010 460

GU160W/A1-M

Page 25

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

9. Установка внутреннего блока

9.1. Требования по размещению внутреннего блока

• Не размещайте блоки в местах, где они будут подвержены прямому попаданию солнечного света или иному источнику тепла.

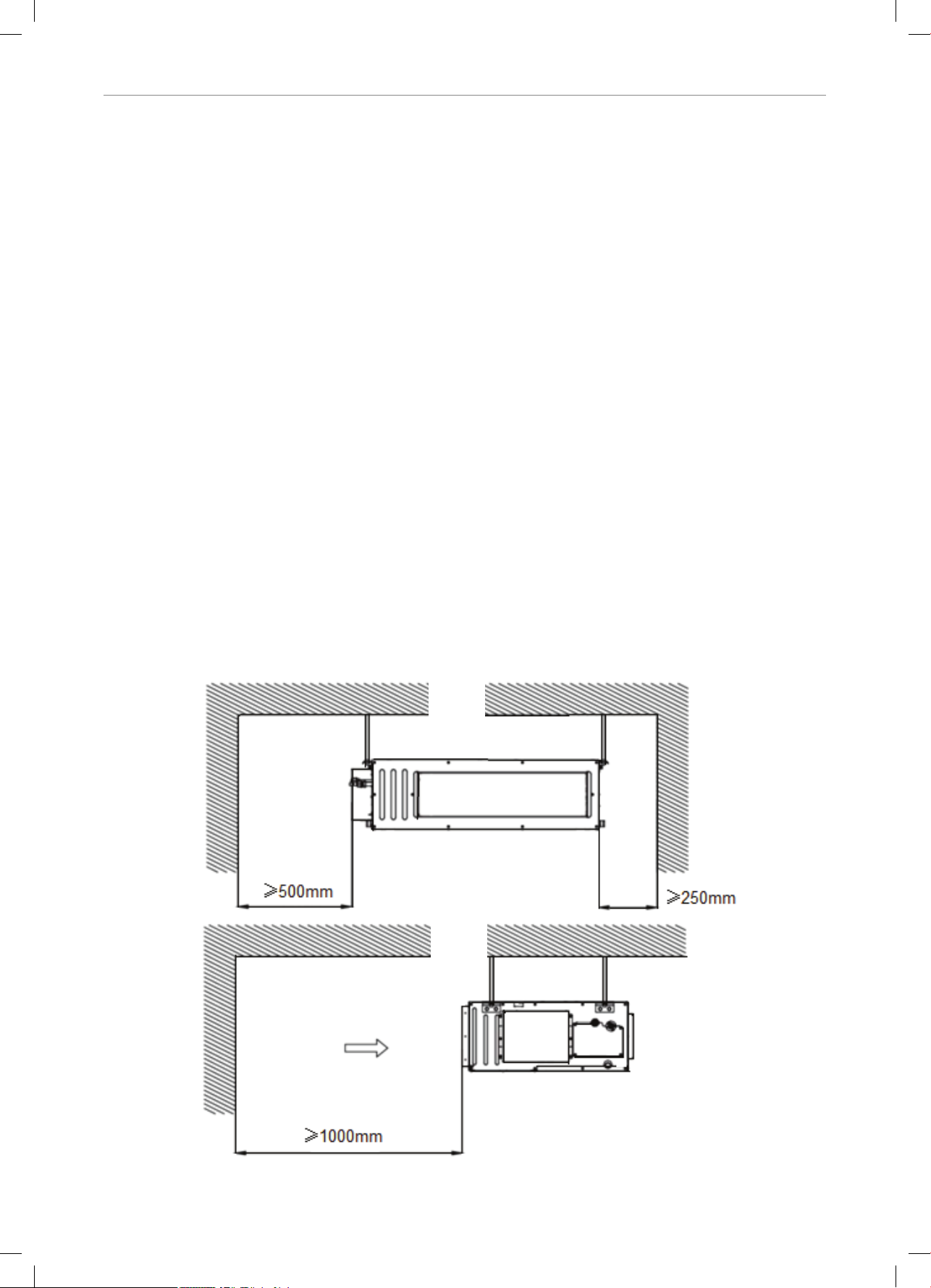

9.2. Внутренние блоки канального типа

При установке внутренних блоков канального типа убедитесь, что расстояния от внутреннего блока до ограждающих конструкций не меньше указанных на рисунке ниже:

Стена

Вход воздуха

Стена

Рис. 9.1.

Page 26

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

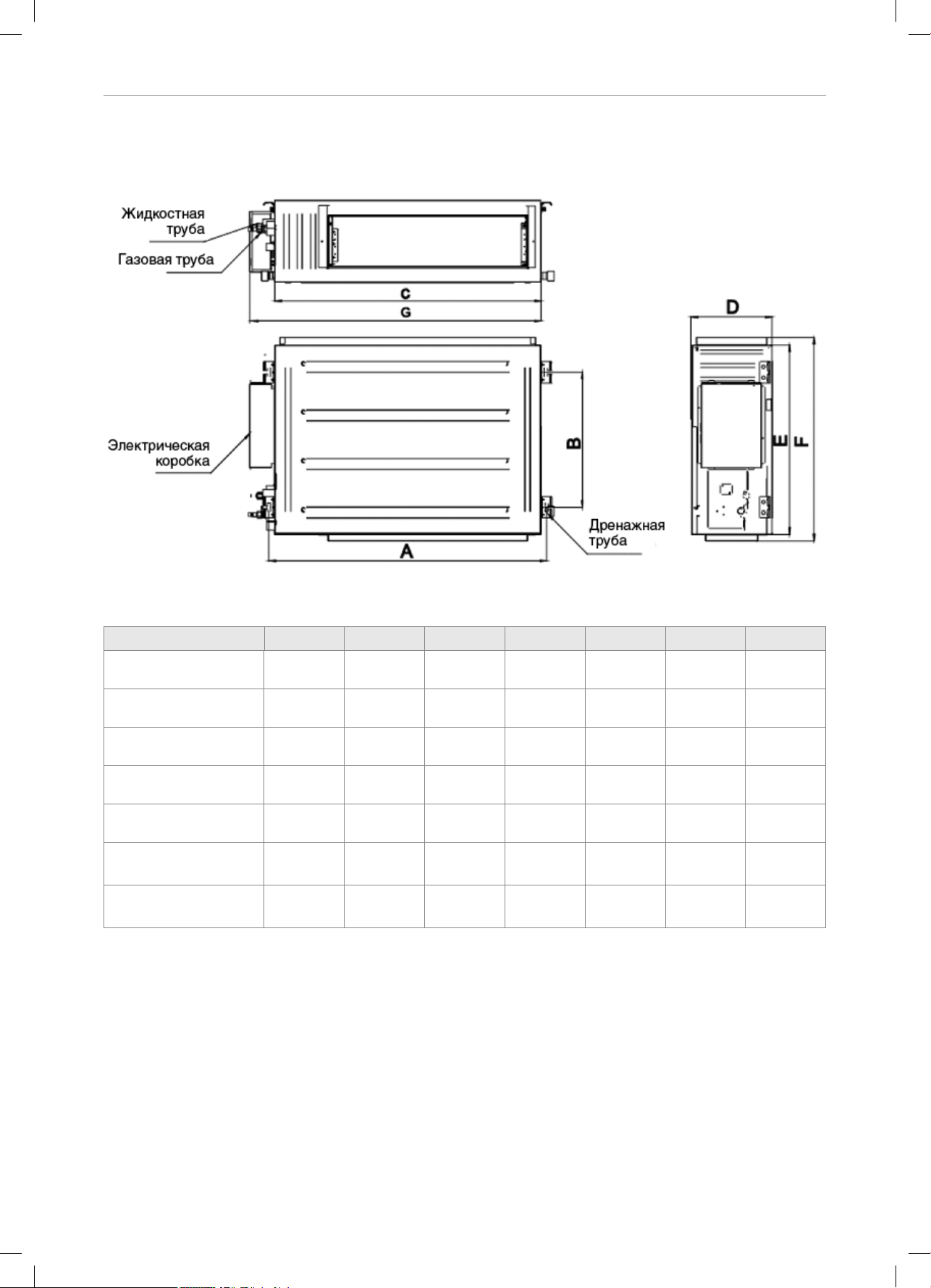

9.2.1. Габаритные и установочные размеры внутренних блоков канального типа

GU50PS/A1-K GU50P/A1-K

GU71PS/A1-K GU71P/A1-K

GU85PS/A1-K GU85P/A1-K

GU100PHS/A1-K GU100PH/A1-K

GU125PHS/A1-K GU125PH/A1-K

GU140PHS/A1-K GU140PH/A1-K

GU160PHS/A1-K GU160PH/A1-K

(все размеры приведены в мм)

ABCDEFG

1 060 415 1 000 200 450 474 1 068

1 360 415 1 300 220 450 474 1 368

1 040 500 1 000 300 700 754 1 092

1 440 500 1 400 300 700 754 1 492

Page 27

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

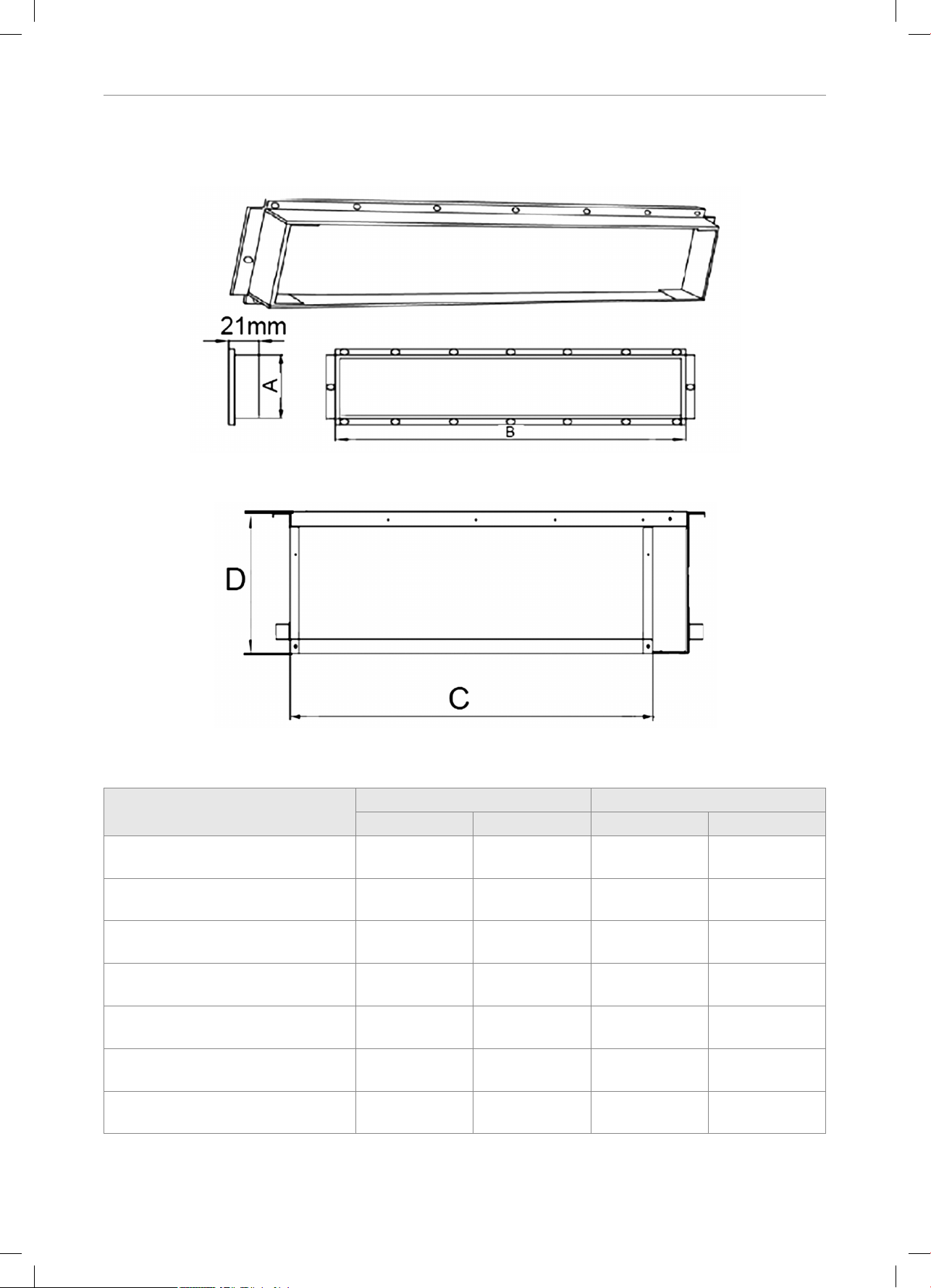

9.2.2. Присоединительные размеры воздуховодов

Выходной воздуховод

Входной воздуховод

Модель

GU50PS/A1-K GU50P/A1-K

GU71PS/A1-K GU71P/A1-K

GU85PS/A1-K GU85P/A1-K

GU100PHS/A1-K GU100PH/A1-K

GU125PHS/A1-K GU125PH/A1-K

GU140PHS/A1-K GU140PH/A1-K

GU160PHS/A1-K GU160PH/A1-K

(все размеры приведены в мм)

Выход воздуха из блока Вход воздуха в блок

ABCD

122 885 1 000 200

142 1 185 1 300 220

195 746 960 264

195 1 150 1 360 264

Page 28

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

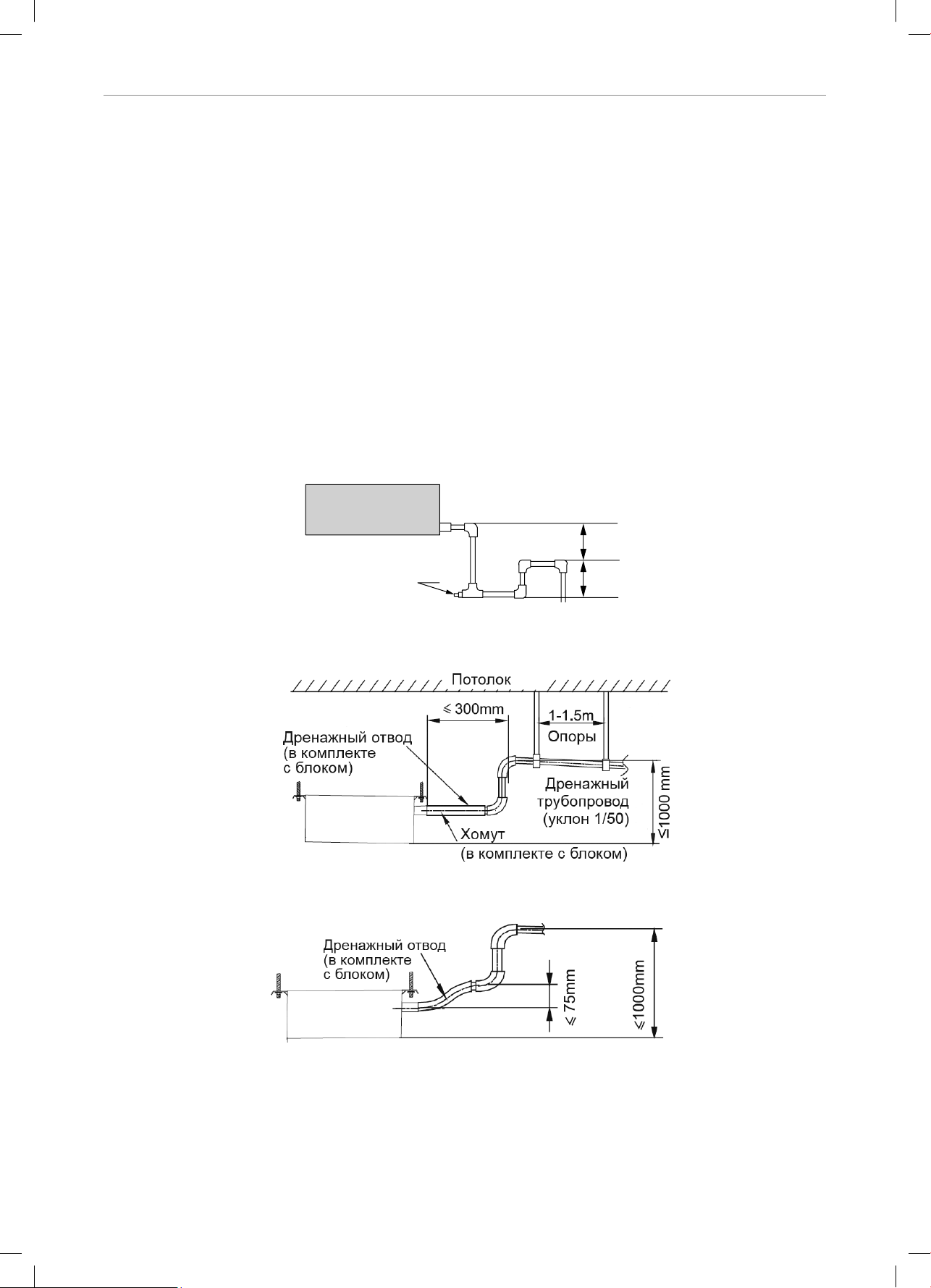

9.2.3. Указания по монтажу дренажного трубопровода

Горизонтальный участок дренажной трубы должен быть коротким. Если труба слишком длинная, необходимо устанавливать опоры таким образом, чтобы поддерживать требуемый уклон и предотвратить провисание трубы. При монтаже дренажного трубопровода не допускается образование заломов, скруток, изгибов.

Диаметр дренажной трубы должен удовлетворять требованиям по отводу конденсата. Диаметр дренажной трубы не может быть меньше, чем размер дренажного отвода на внутреннем блоке.

Дренажная труба должна быть теплоизолирована, чтобы предотвратить конденсацию влаги на ее поверхности.

Если в месте подключения дренажной трубы существует разрежение, необходимо предусмотреть гидрозатвор. Чтобы иметь возможность промывки трубы, установите заглушку в нижней части гидрозатвора:

50 

ʯ

50 

Для блоков с встроенной дренажной помпой параметры дренажного трубопровода должны удовлетворять требованиям, показанным на рисунке ниже:

Перепад высот по длине дренажного трубопровода, который поставляется в комплекте с блоком, не должен превышать 75 мм.

Page 29

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

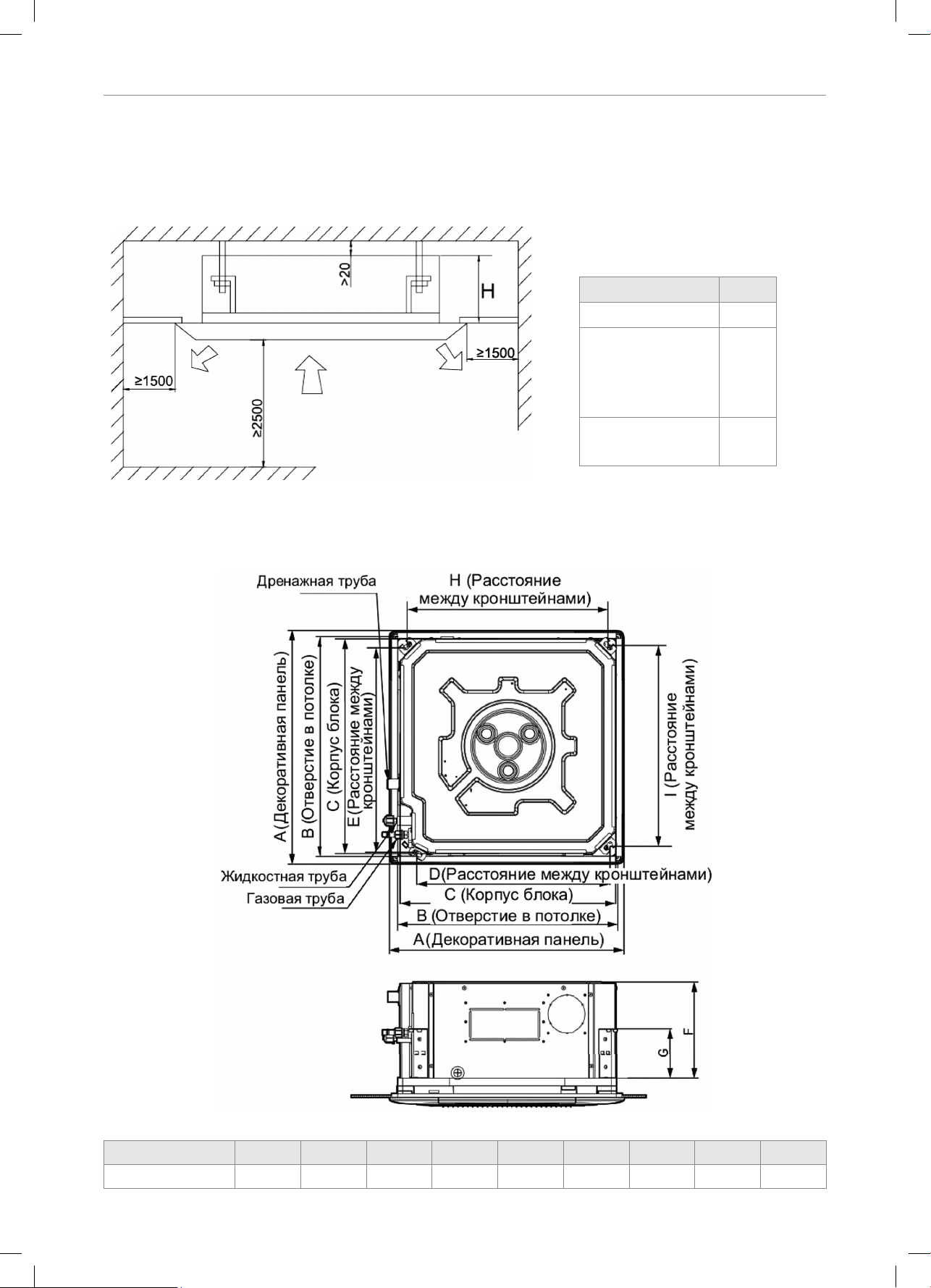

9.3. Внутренние блоки кассетного типа

При установке внутренних блоков кассетного типа убедитесь, что расстояния от внутреннего блока до ограждающих конструкций не меньше указанных на рисунке ниже (все размеры приведены в мм):

Модель H

GUD50T/A1-K 295 GU71T/A1-K

GU85T/A1-K GU100T/A1-K GU125T/A1-K

270

GU140T/A1-K

320

GU160T/A1-K

9.3.1. Габаритные и установочные размеры внутренних блоков кассетного типа

GUD50T/A1-K

(все размеры приведены в мм)

Модель A B C D E F G H I

GUD50T/A1-K 620 580 570 505 550 265 140 530 530

Page 30

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

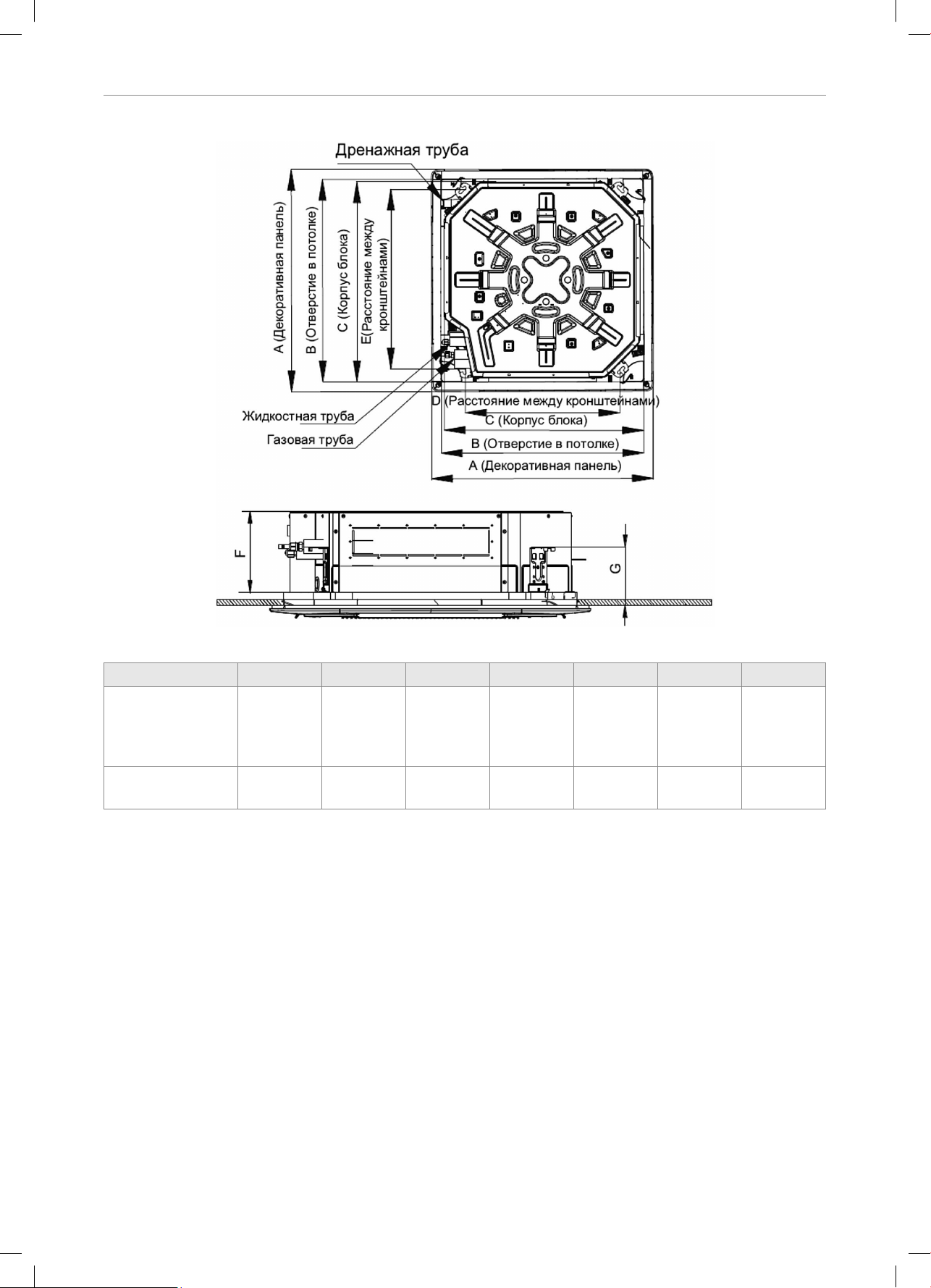

GU71T/A1-K, GU85T/A1-K, GU100T/A1-K, GU125T/A1-K, GU140T/A1-K, GU160T/A1-K

(все размеры приведены в мм)

Модель A B C D E F G

GU71T/A1-K GU85T/A1-K GU100T/A1-K GU125T/A1-K

GU140T/A1-K GU160T/A1-K

950 870 840 680 780 240 135

950 870 840 680 780 290 135

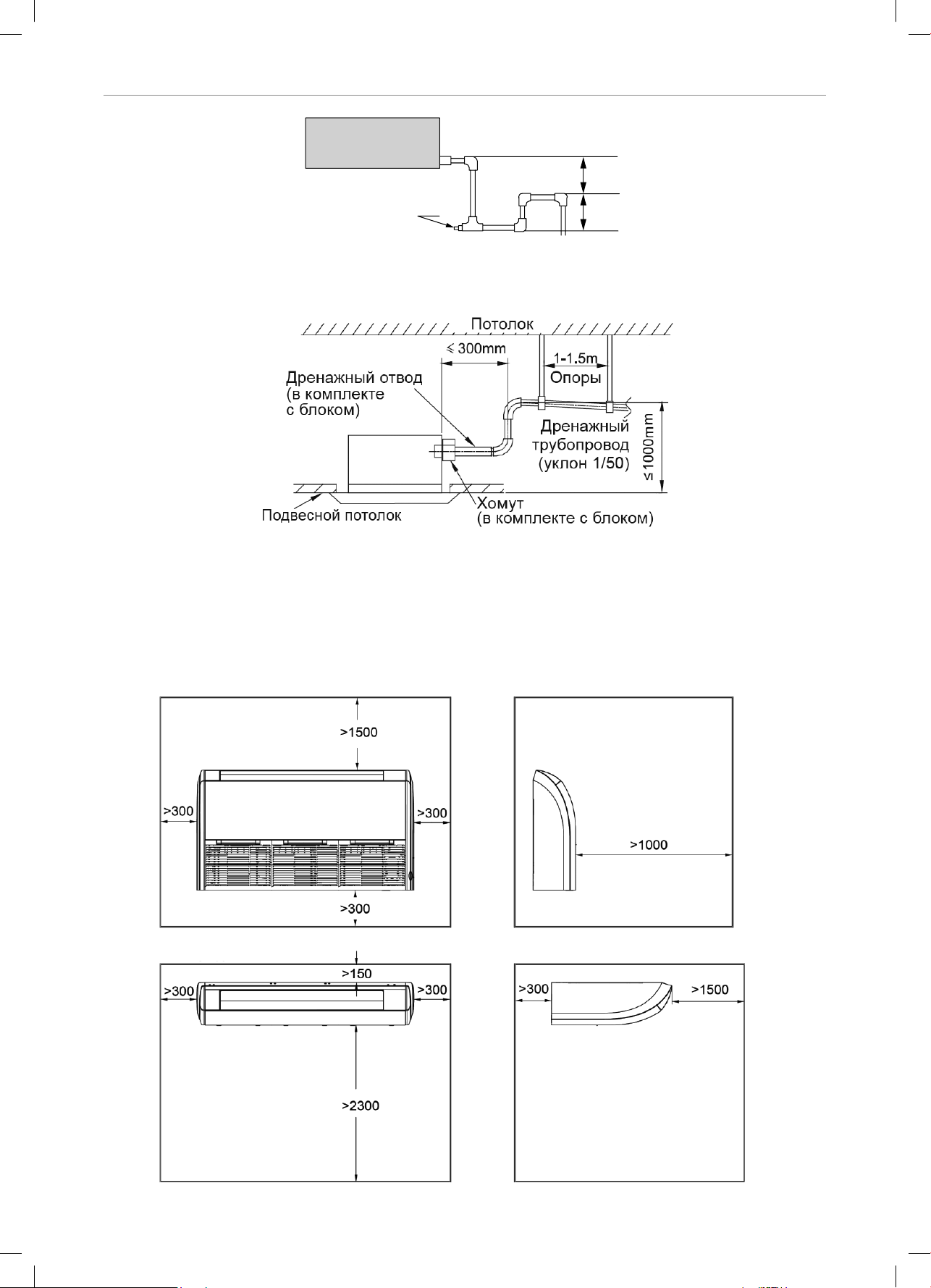

9.3.2. Указания по монтажу дренажного трубопровода

Дренажный трубопровод должен быть установлен с уклоном не меньше чем 1/100 ( рекомендуется уклон 1/50) по ходу движения конденсата, быть как можно более коротким и исключать возможность попадания пузырьков воздуха. Горизонтальный участок дренажной трубы должен быть коротким. Если труба слишком длинная, необходимо устанавливать опоры таким образом, чтобы поддерживать требуемый уклон и предотвратить провисание трубы. При монтаже дренажного трубопровода не допускается образование заломов, скруток, изгибов. Диаметр дренажной трубы должен удовлетворять требованиям по отводу конденсата. Диаметр дренажной трубы не может быть меньше, чем размер дренажного отвода на внутреннем блоке. Дренажная труба должна быть теплоизолирована, чтобы предотвратить конденсацию влаги на ее поверхности. Если в месте подключения дренажной трубы существует разрежение, необходимо предусмотреть гидрозатвор. Чтобы иметь возможность промывки трубы, установите заглушку в нижней части гидрозатвора:

Page 31

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

50 

ʯ

50 

9.4. Внутренние блоки напольно-потолочного типа

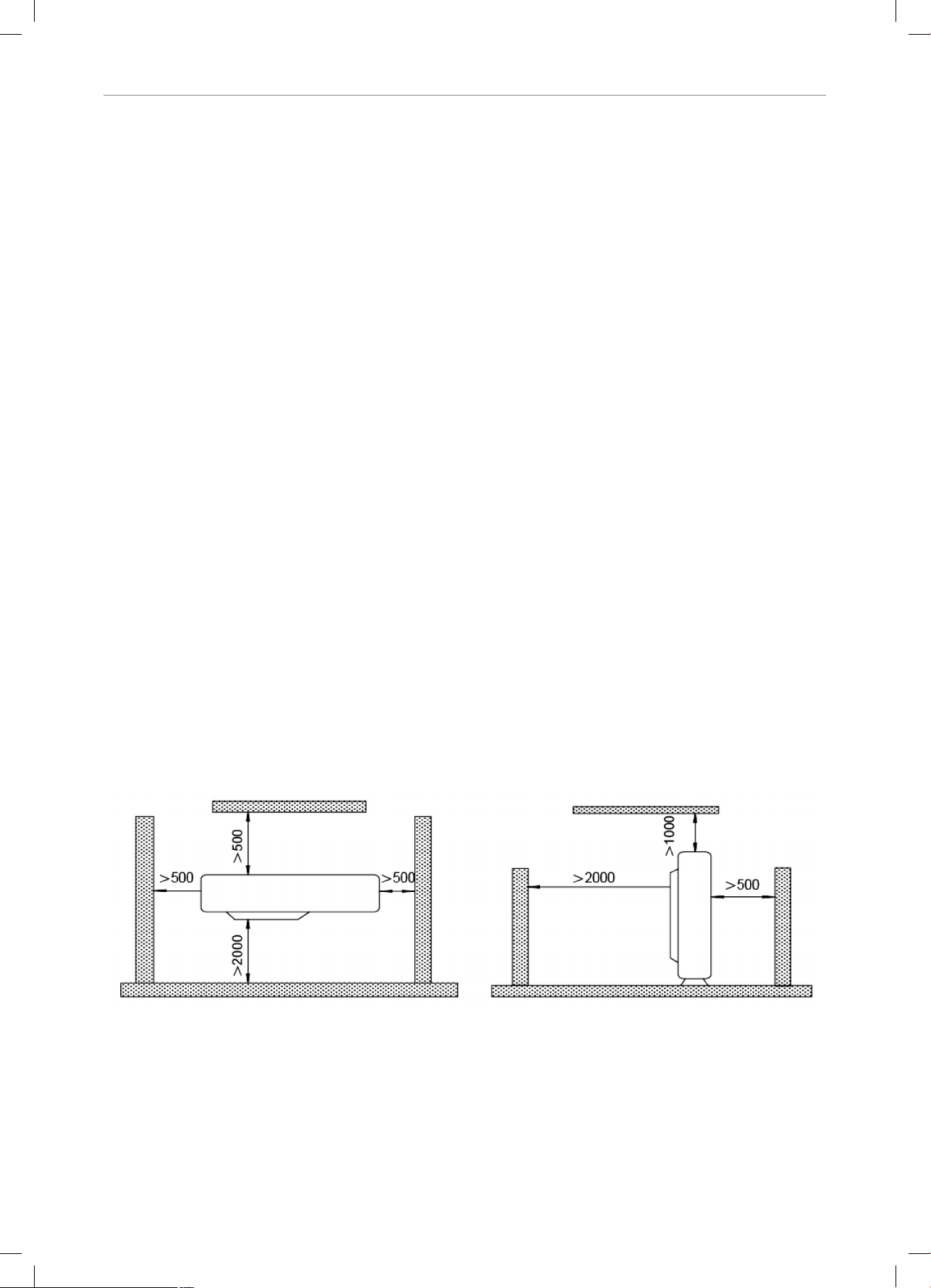

При установке внутренних блоков напольно-потолочного типа убедитесь, что расстояния от внутреннего блока до ограждающих конструкций не меньше указанных на рисунках ниже (все размеры приведены в мм):

ɉɪɢɧɚɩɨɥɶɧɨɣɭɫɬɚɧɨɜɤɟ

ɉɪɢɩɨɞɩɨɬɨɥɨɱɧɨɣɭɫɬɚɧɨɜɤɟ

Page 32

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

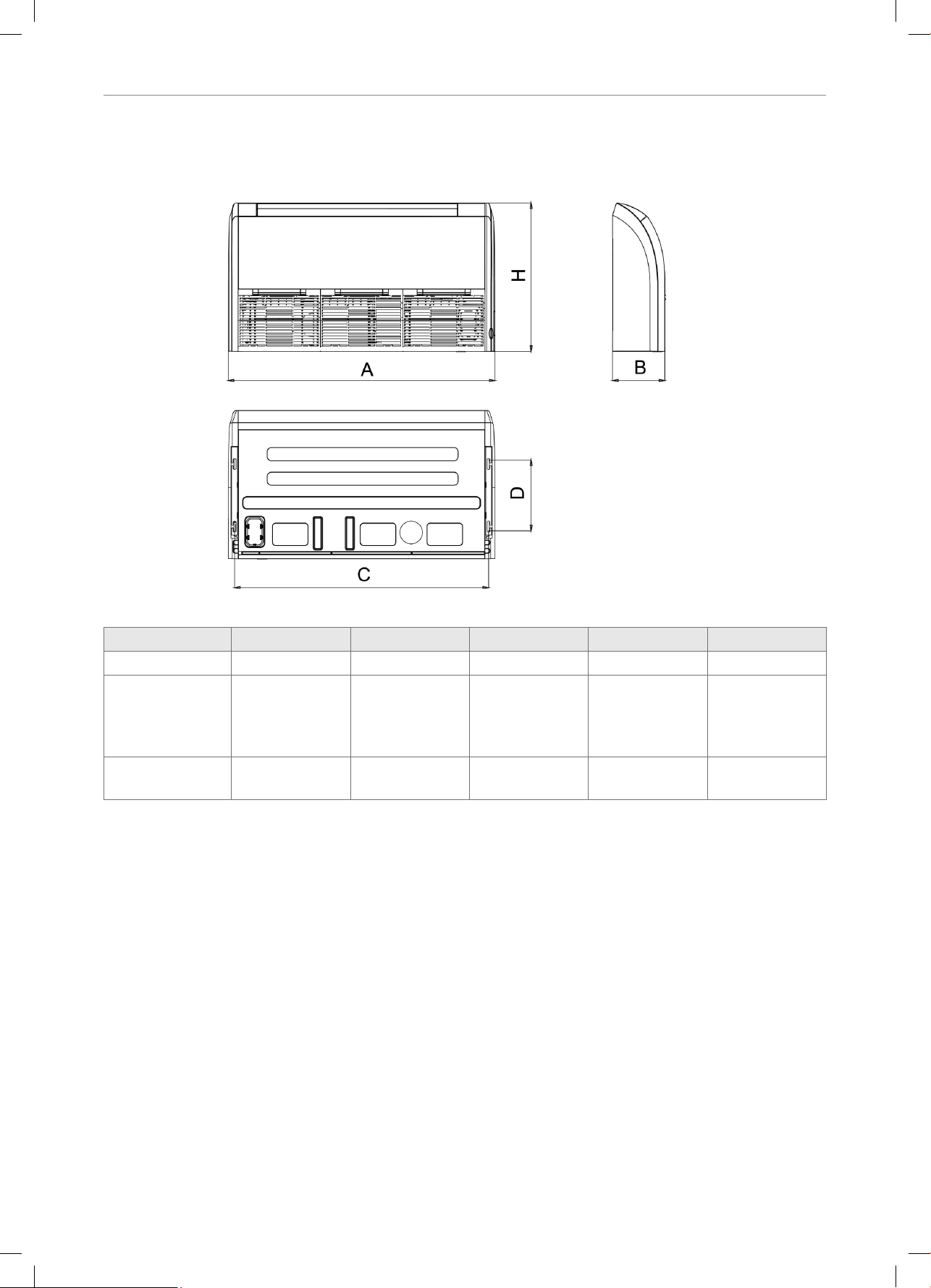

9.4.1. Габаритные и установочные размеры внутренних блоков напольно-потолочного типа

(все размеры приведены в мм)

Модель A B C D H

GU50ZD/A1-K 870 235 812 318 665 GU71ZD/A1-K

GU85ZD/A1-K GU100ZD/A1-K GU125ZD/A1-K

GU140ZD/A1-K GU160ZD/A1-K

1 200 235 1 142 318 665

1 570 235 1 512 318 665

9.4.2. Указания по монтажу дренажного трубопровода

Дренажная труба должна быть теплоизолирована, чтобы предотвратить конденсацию влаги на ее поверхности.

Page 33

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

10. Параметры фреоновой трассы

В зависимости от взаимного расположения наружного и внутреннего блоков длина соединительных труб может быть различной. Чем больше длина фреоновой трассы, тем больше требуется хладагента, поэтому длина трассы должна быть как можно меньше. Максимальная длина фреоновой трассы для блоков различной производительности приведена в таблице 10.1.

Таблица 10.1.

Модель наружного блока

GU50W/A1-K 30 15 GU71W/A1-K 30 15 GU85W/A1-K 30 15 GU100W/A1-M 50 30 GU125W/A1-M 50 30 GU140W/A1-M 50 30 GU160W/A1-M 50 30

Максимальная суммарная

длина фреоновой трассы, м

Максимальный перепад высот

между блоками, м

Фреоновые трубы должны иметь надежную влагонепроницаемую тепловую изоляцию. Количество фреона, заправленное в наружный блок на заводе, рассчитано на стан-

дартную длину фреоновой трассы. Если после монтажа длина фреоновой трассы превышает стандартную, необходимо произвести дозаправку системы хладагентом с соответствии с таблицей ниже:

Таблица 10.2.

Модель Стандартная длина трассы

GU50W/A1-K 7 м 22 г/м GU71W/A1-K 7 м 30 г/м GU85W/A1-K 7 м 30 г/м GU100W/A1-M 7 м 45 г/м GU125W/A1-M 7 м 45 г/м GU140W/A1-M 9.5 м 45 г/м GU160W/A1-M 9.5 м 54 г/м

Дополнительное количество

хладагента

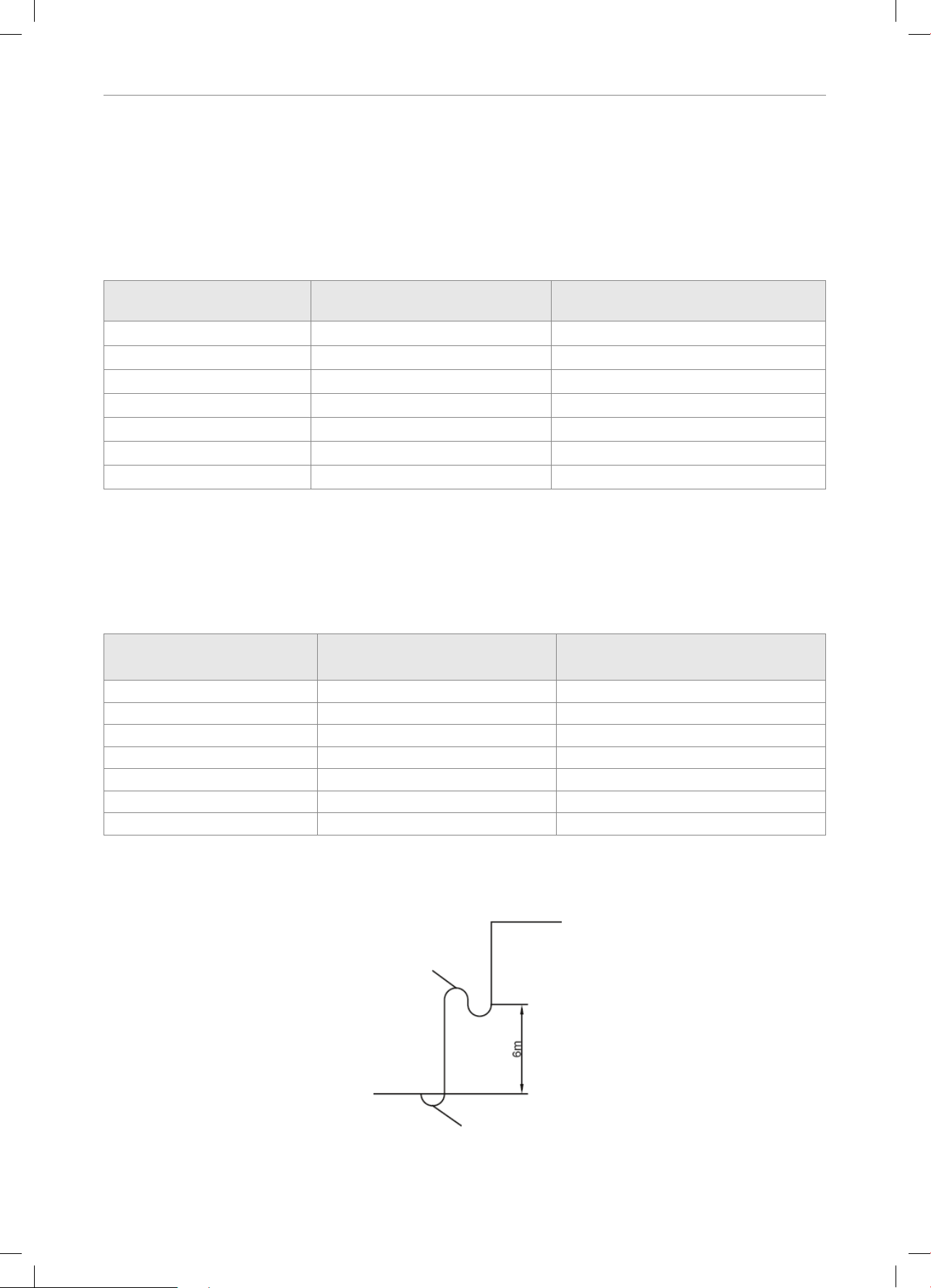

Когда перепад высот между наружным и внутренним блоком больше 10 м, через каждые 6 м необходимо устанавливать маслоподъемные петли.

Наружный блок

Маслоподъемная петля

Внутренний блок

Маслоподъемная петля

Page 34

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

11. Электрические подключения

11.1. Подключение электропитания и межблочные соединения

Кондиционер должен подключаться к сети электропитания в соответствии с техническими требованиями настоящего руководства, а также с действующими правилами устройства и безопасной эксплуатации электроустановок. Подключение должно проводиться квалифицированным специалистом.

Кабель электропитания должен быть проложен таким образом, чтобы он не подвергался механическому воздействию (защемление, хождение по нему, установка посторонних предметов). Кондиционер должен быть надежно заземлен. Не допускается подключение и касание заземляющего провода к фреоновым и дренажным трубам, водопроводным трубам, громоотводам, телефонной линии. Силовые и сигнальные кабели должны прокладываться раздельно, на расстоянии не меньше 20 см друг от друга, во избежание электромагнитных помех. Межблочный кабель и кабель проводного пульта управления также должны прокладываться раздельно.

Внутренний и наружный блоки кондиционеров подключаются к электрической сети независимо, через отдельные автоматические выключатели.

При подключении блоков к электрической сети, убедитесь, что фазные и нейтральные линии электропитания подключены к соответствующим клеммам на блоке. Неправильное подключение фаз приведет к неправильной работе и выходу оборудования из строя.

В таблице 11.1 приведены параметры электропитания наружных блоков:

Таблица 11.1

Модель

GU50W/A1-K 1ф, 220–240В, 50Гц 16А 3 GU71W/A1-K 1ф, 220–240В, 50Гц 20А 3×2.5 мм GU85W/A1-K 1ф, 220–240В, 50Гц 25А 3×2.5 мм GU100W/A1-M 3ф, 380–415В, 50Гц 16А 5×1.5 мм GU125W/A1-M 3ф, 380–415В, 50Гц 16А 5×1.5 мм GU140W/A1-M 3ф, 380–415В, 50Гц 16А 5×1.5 мм GU160W/A1-M 3ф, 380–415В, 50Гц 16А 5×1.5 мм

Источник

электропитания

Номинальный ток автома-

тического выключателя

Параметры кабеля

электропитания

1.5 мм

2 2 2 2 2 2 2

В таблице 11.2 приведены параметры электропитания внутренних блоков:

Таблица 11.2

Тип внутреннего блока

Кассетный 1ф, 220–240В, 50Гц 6А 3×1.0 мм Канальный

(без дренажной помпы) Канальный (с встроенной

дренажной помпой) Напольно-потолочный 1ф, 220–240В, 50Гц 6А 3×1.0 мм

Источник

электропитания

1ф, 220–240В, 50Гц 6А 3

Номинальный ток автома-

тического выключателя

Параметры кабеля

электропитания

1.0 мм

Внутренний и наружный блоки соединяются между собой межблочным сигнальным кабелем. В качестве сигнального кабеля должен использоваться двухжильный кабель

сечением 0.75 мм

. Во избежание помех в контуре управления сигнальный кабель ре-

комендуется экранировать.

В целях безопасности подключение сигнального кабеля должно осуществляться при отключенном электропитании.

Клеммы для подключения межблочного сигнального кабеля на внутреннем и наружном блоках промаркированы. При подключении сигнального кабеля убедитесь, что каждая жила кабеля подключена к одноименным клеммам внутреннего и наружного блока.

Page 35

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

11.2. Схемы подключения к сети и межблочного соединения блоков

Наружный блок Внутренний блок

L N

Проводной

втоматический

выключатель

L N

Электропитание: 1ф, 220-240В, 50 Гц

пульт

Автоматический выключатель

Электропитание: 1ф, 220-240В, 50 Гц

Силовой кабель

Наружный блок

наружного блока

(1)

GU50W/A1-K 3×1.5 мм GU71W/A1-K 3×2.5 мм GU85W/A1-K 3×2.5 мм

Наружный блок Внутренний блок

L1 L3

Автоматический

выключатель

Силовой кабель

внутреннего бло-

ка (2)

3×1.0 мм 3×1.0 мм 3×1.0 мм

1 2

Сигнальный

межблочный ка-

бель (3)

2×0.75 мм 2×0.75 мм 2×0.75 мм

1 2

Сигнальный ка-

бель проводного

пульта (3)

2×0.75 мм 2×0.75 мм 2×0.75 мм

H1 H2

Wired

Проводной

пульт

Автоматический выключатель

Электропитание: 3ф, 380-415В, 50 Гц

Силовой кабель

Наружный блок

GU100W/A1-M 5×1.5 мм GU125W/A1-M 5×1.5 мм GU140W/A1-M 5×1.5 мм GU160W/A1-M 5×1.5 мм

наружного блока

(1)

Силовой кабель

внутреннего бло-

ка (2)

3×1.0 мм 3×1.0 мм 3×1.0 мм 3×1.0 мм

Электропитание: 1ф, 220-240В, 50 Гц

Сигнальный

межблочный ка-

бель (3)

2×0.75 мм 2×0.75 мм 2×0.75 мм 2×0.75 мм

Сигнальный ка-

бель проводного

пульта (4)

2×0.75 мм 2×0.75 мм 2×0.75 мм 2×0.75 мм

Page 36

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

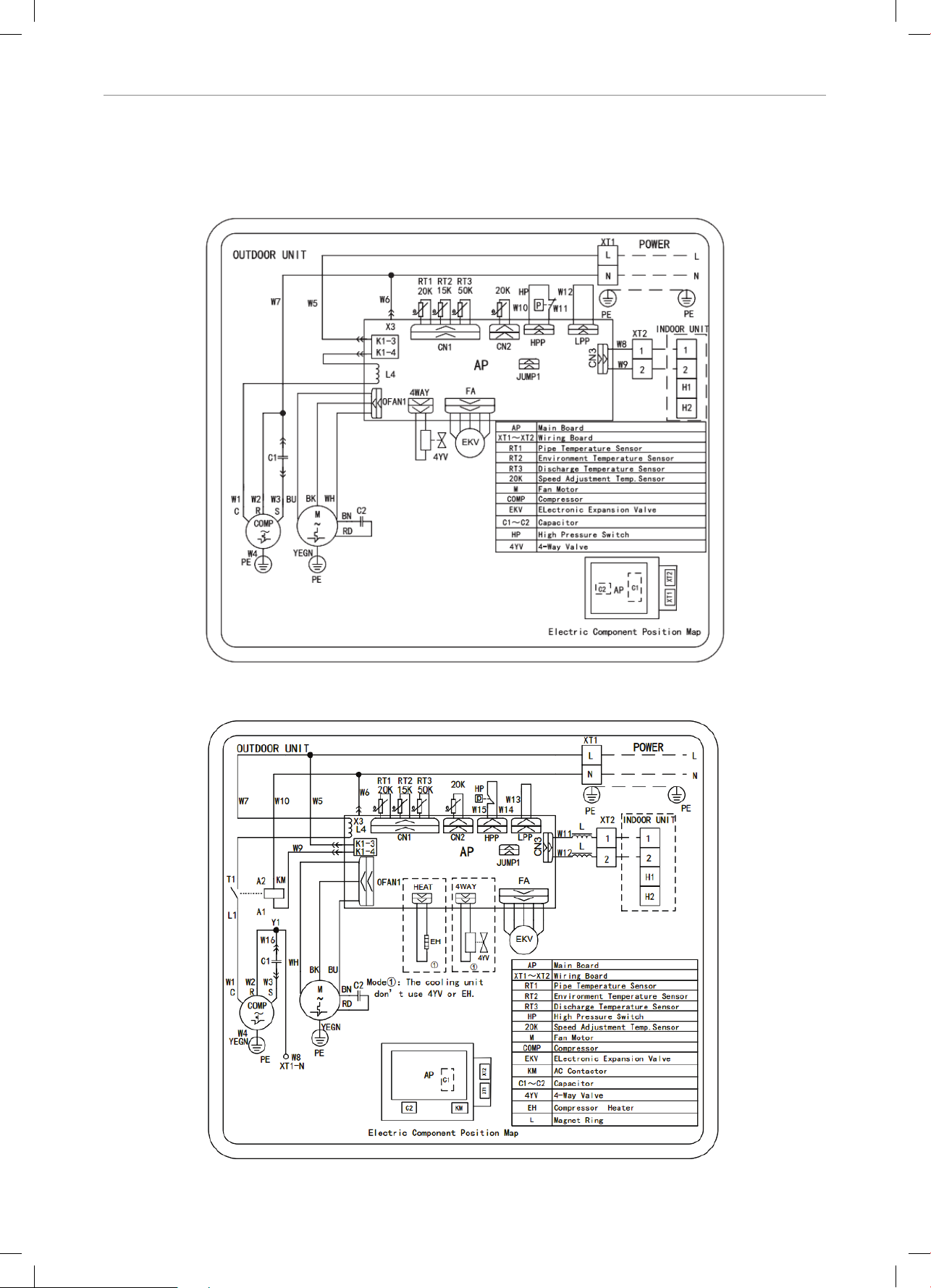

11.3. Электрические схемы

11.3.1. Наружные блоки

GU50W/A1-K

GU71W/A1-K, GU85W/A1-K

Page 37

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

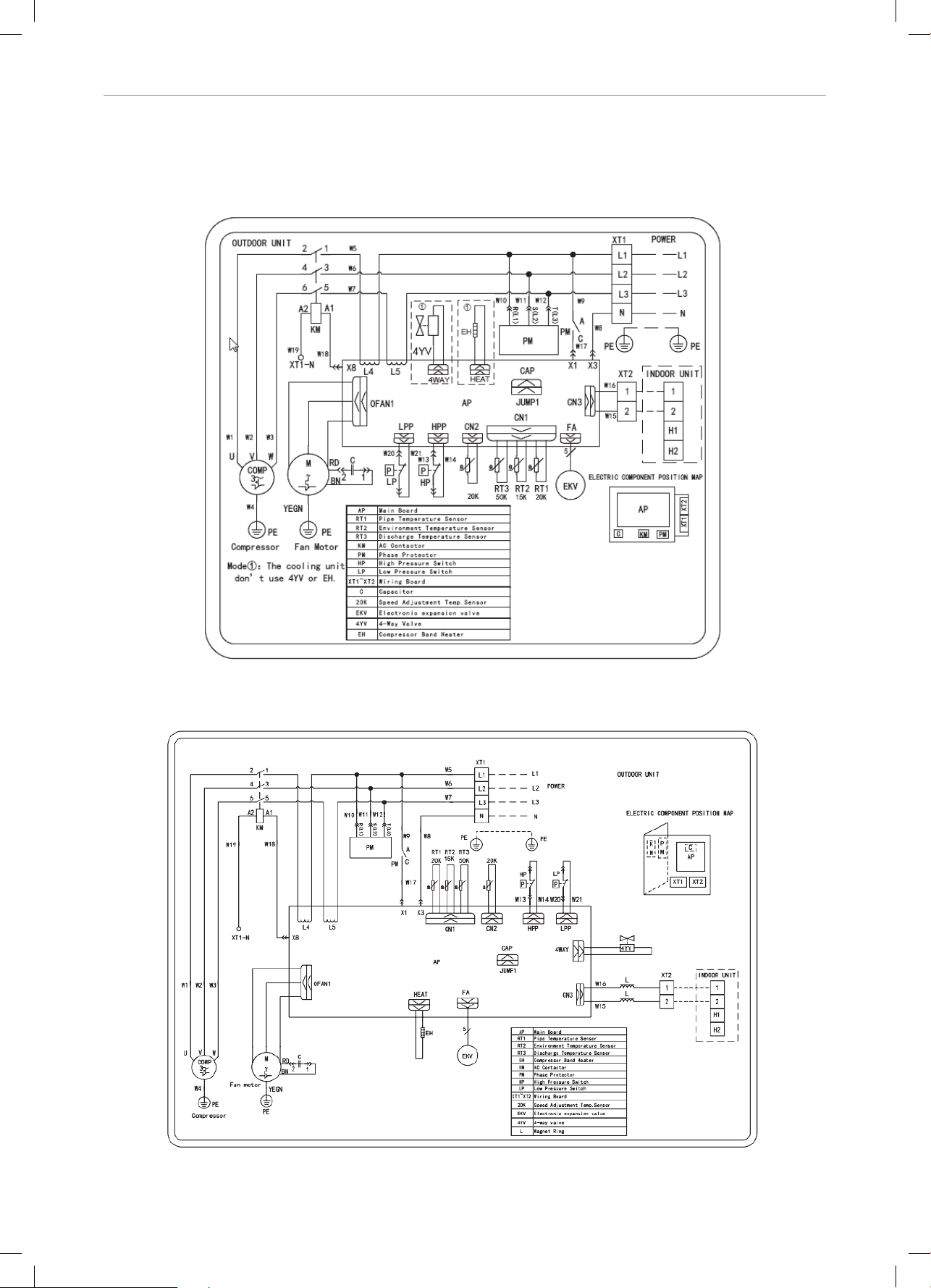

GU100W/A1-M

GU125W/A1-M, GU140W/A1-M, GU160W/A1-M

Page 38

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

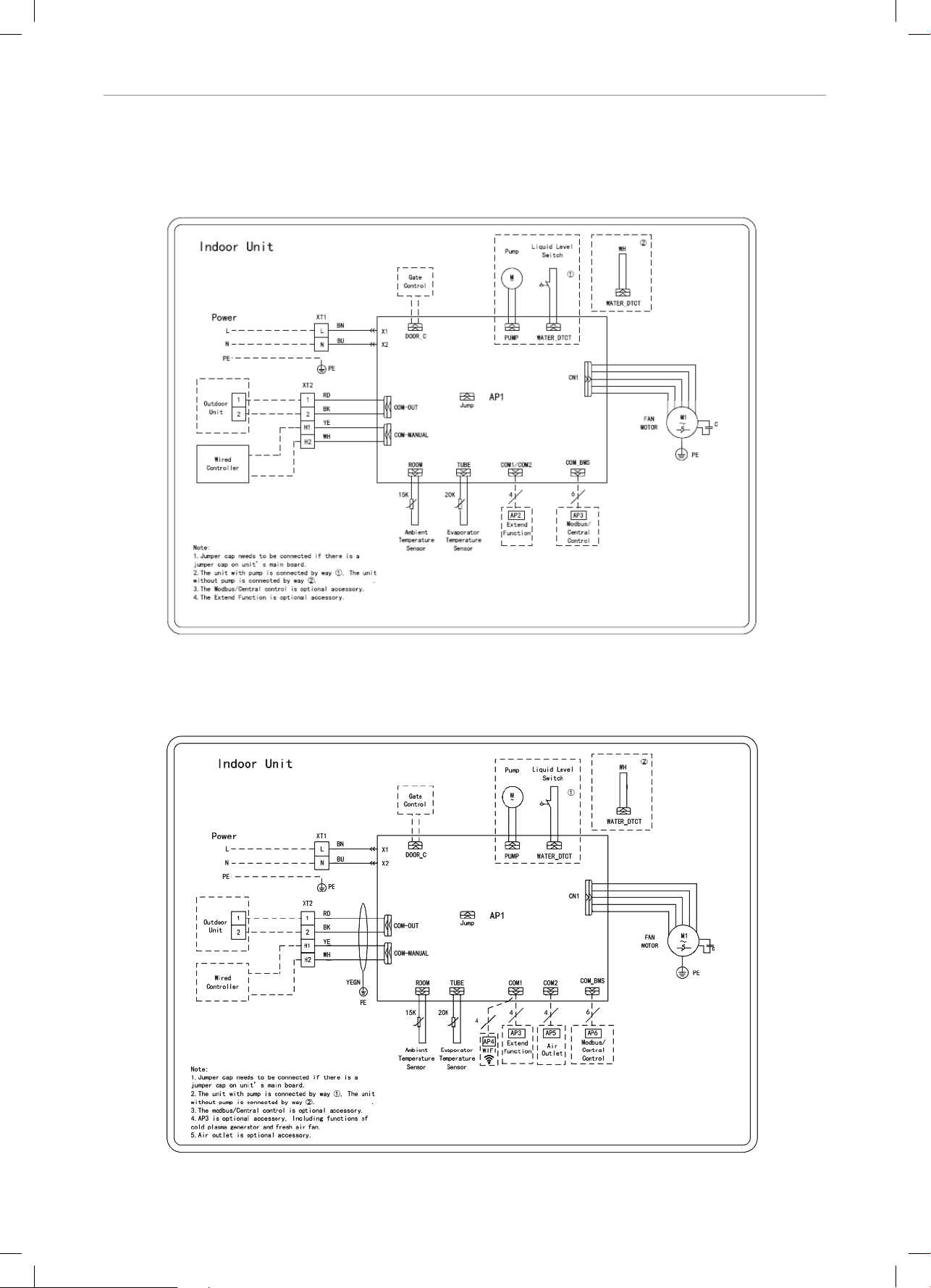

11.3.2. Внутренние блоки канального типа

GU50P/A1-K, GU71P/A1-K, GU85P/A1-K, GU100PH/A-K, GU50PS/A1-K, GU71PS/A1-K, GU85PS/A1-K, GU100PHS/A-K

GU125PH/A1-K, GU140PH/A1-K, GU160PH/A1-K, GU125PHS/A1-K, GU140PHS/A1-K, GU160PHS/A1-K

Page 39

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

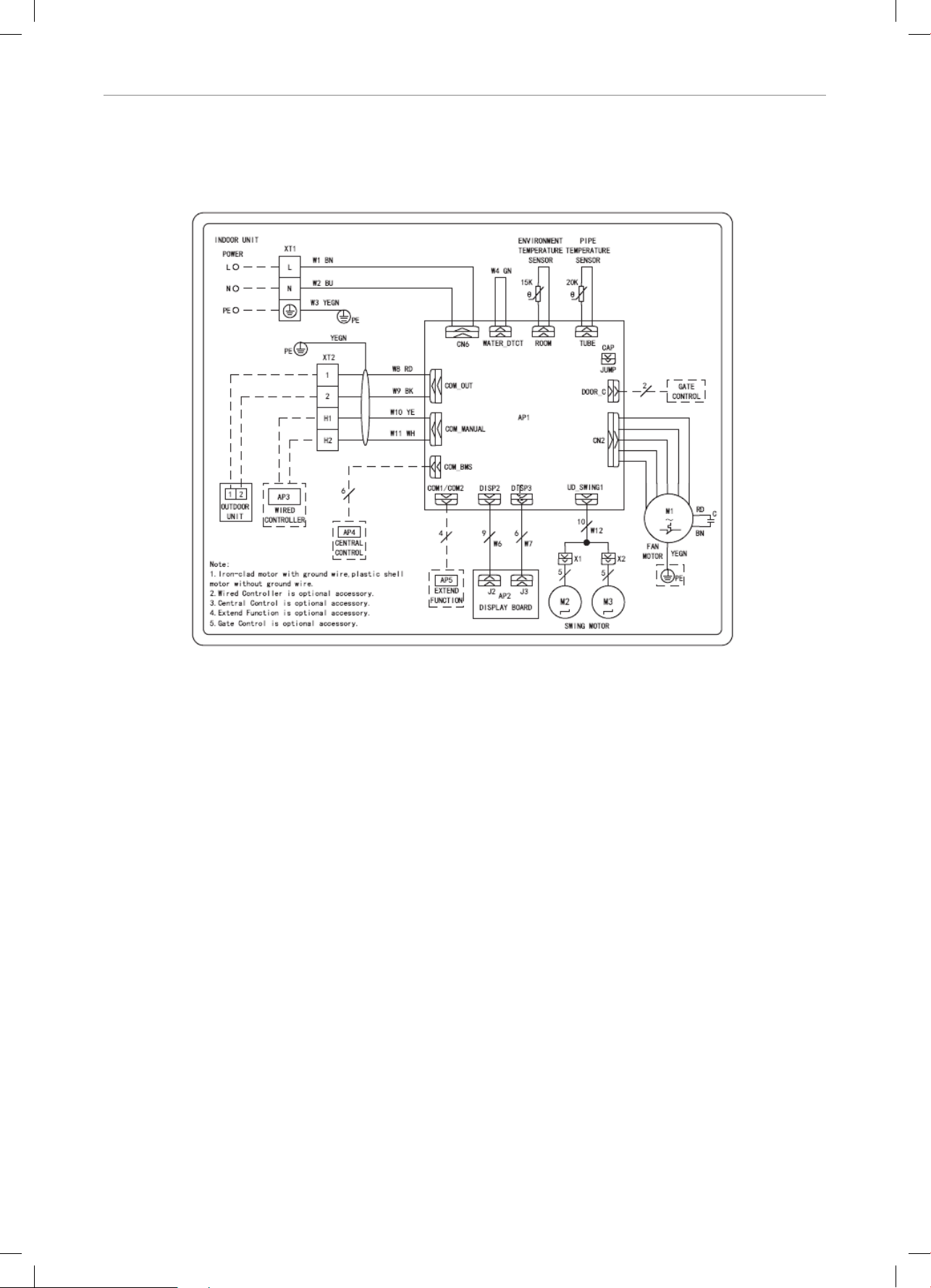

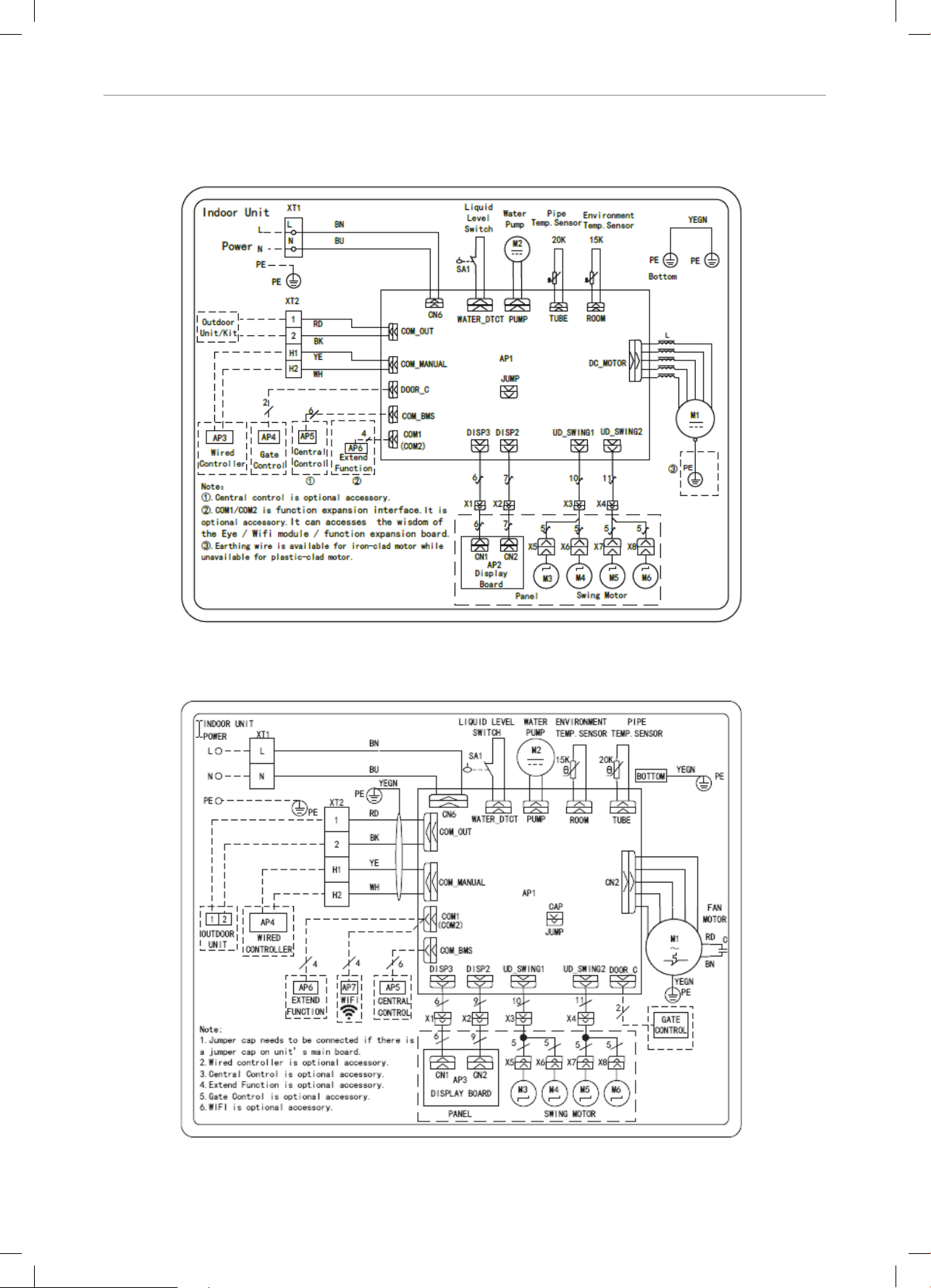

11.3.3. Внутренние блоки кассетного типа

GUD50T/A1-K

GU71T/A1-K, GU85T/A1-K, GU100T/A1-K, GU125T/A1-K, GU140T/A1-K, GU160T/A1-K

Page 40

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

11.3.4. Внутренние блоки напольно-потолочного типа

GU50ZD/A1-K, GU71ZD/A1-K, GU85ZD/A1-K, GU100ZD/A1-K, GU125ZD/A1-K, GU140ZD/A1-K, GU160ZD/A1-K

Page 41

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

12. Диагностика неисправностей

Если при работе кондиционера возникают нехарактерные звуки, запахи и т.п., немедленно отключите кондиционер от сети электропитания и обратитесь за помощью в официальный сервисный центр. Работа кондиционера в нестандартных условиях может привести к выходу оборудования из строя, а также к возгоранию или поражению электрическим током.

Ремонт кондиционера должен осуществляться сотрудниками сервисного центра. Не пытайтесь починить кондиционер самостоятельно.

12.1. Перед обращением в сервисный центр

Перед обращением в сервисный центр убедитесь, что нарушения в работе кондиционера не вызваны одной из причин, перечисленных в таблице ниже.

Таблица 12.1.

Неисправность Возможные причины Способ устранения

Кондиционер не запускается

Кондиционер останавливается вскоре после старта

Производительность кондиционера не достаточна

Неисправен предохранитель или выключен автоматический выключатель

Нет электропитания Подайте электропитание на блок Ослаблен контакт силового кабеля с

разъемом Напряжение батареек пульта управ-

ления недостаточно

Пульт управления находится слишком далеко от блока

Вход или выход воздуха наружного или внутреннего блока заблокирован

Неправильно установлена температура

Слишком низкая скорость воздуха Неправильное направление воздуш-

ного потока Открыта дверь или окно Закройте двери и окна Слишком много солнечного света Закройте шторы или опустите жалюзи В помещении слишком много источ-

ников теплоты или людей Фильтр сильно загрязнен Очистите фильтр

Замените предохранитель или замкните автоматический выключатель

Обеспечьте надежность подключения силового кабеля

Вставьте в пульт новые батарейки

Расстояние от пульта управления до блока должно быть не больше 8 метров

Устраните препятствия

Настройте работу кондиционера с помощью проводного пульта управления

По возможности устраните источники теплоты

Если после устранения перечисленных проблем кондиционер все еще работает неправильно, обратитесь в местный сервисный центр.

Page 42

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ тип GU серия U-MATCH II

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

12.2. Индикация ошибок

В случае неисправности или срабатывания защиты на дисплей проводного пульта управления будет выведен соответствующий код ошибки. Коды ошибок и описание соответствующих им неисправностей приведены в таблице ниже:

Таблица 12.2.

Код

ошибки

Е1 Защита компрессора по высокому давлению Е2 Защита внутреннего блока от обмерзания

Е3

Е4 Защита компрессора по температуре нагнетания Е6 Ошибка связи Е8 Ошибка вентилятора внутреннего блока Е9 Защита от переполнения водой F0 Неисправность датчика температуры внутреннего воздуха F1 Неисправность датчика температуры испарителя F2 Неисправность датчика температуры конденсатора F3 Неисправность датчика температуры наружного воздуха F4 Неисправность датчика температуры нагнетания С5 Ошибка колпачковой перемычки внутреннего блока

Описание ошибки

Защита компрессора по низкому давлению/защита от утечек хладагента/режим извлечения хладагента

EE Ошибка микросхемы памяти внутреннего или наружного блока PF Ошибка датчика электрической коробки Н3 Защита компрессора от перегрузки Н4 Перегрузка С4 Ошибка колпачковой перемычки наружного блока EL Аварийная остановка

Page 43

Уважаемый покупатель!

Компания «GREE Electric Appliances Inc.» благодарит Вас за выбор кондиционера GREE и гарантирует безупречную работу приобретенного Вами оборудования.

Во избежание недоразумений, убедительно просим проверить правильность заполнения гарантийного талона. Внимательно изучите гарантийные обязательства и рекомендации изготовителя, соблюдайте правила ухода за Вашим кондиционером и своевременно проводите его регламентное сервисное обслуживание.

Действие данного гарантийного талона распространяется на полупромышленные кондиционеры с универсальными наружными блоками. Гарантийный срок на полупромышленные кондиционеры с универсальными наружными блоками Gree составляет 5 лет (2 года гарантия + 3 года расширенная гарантия) со дня покупки оборудования. При покупке дополнительного оборудования предоставляется дополнительная гарантия, сроком на 2 года.

Настоящим гарантийным талоном «GREE Electric Appliances Inc.» подтверждает, что приобретенное Вами о борудование исправно и поставлено официальным дистрибьютором GREE. Изготовитель берет на себя обязательства в течение гарантийного срока обеспечить бесплатное устранение дефектов, возникших по его вине при соблюдении потребителем требований инструкции по эксплуатации и условий гарантии.

Гарантийный ремонт и сервисное обслуживание приобретенного Вами оборудования выполняется официальным дилером GREE, осуществившим его продажу и установку. Адрес и телефон официального дилера указан в гарантийном талоне. В случае затруднения контакта с продавцом, воспользуйтесь телефоном «Горячей линии GREE»: 8-800-333-4733 (звонок по России бесплатный).

УСЛОВИЯ ПРЕДОСТАВЛЕНИЯ ГАРАНТИИ

1. Гарантия на оборудование действует только при наличии оригинала гарантийного талона, заполненного должным образом, в котором разборчиво и четко указаны: наименование оборудования, номера штрих-кодов изделия, наименование Продавца, дата продажи, печать и подпись Продавца, подпись Покупателя и т. д. При нарушении этих условий, а также в случае, когда данные, указанные в гарантийном талоне изменены, стерты или переписаны, талон признается недействительным.

2. Гарантия действует на территории Российской Федерации и Республики Беларусь и распространяется на оборудование, приобретенное на территории Российской Федерации и Республики Беларусь.

3. Изготовитель не несет гарантийные обязательства и не производит гарантийный ремонт изделия в следующих случаях:

3.1 Если гарантийный талон отсутствует или не оформлен должным образом.

3.2 Если дефект вызван изменением конструкции или схемы изделия без предварительного письменного согласия Изготовителя или его дистрибьютора.

3.3 Если продажа, монтаж, наладка, пуск в эксплуатацию, сервисное обслуживание или ремонт осуществлялись неуполномоченными лицами, не являющимися официальными дилерами GREE.

3.4 Оборудование вышло из строя по вине Покупателя или третьих лиц (механические повреждения, некачественное или неисправное электропитание и т. п.).

3.5 В случае нарушения правил и условий эксплуатации, изложенных в инструкции по эксплуатации, а также правил ухода и сервисного обслуживания.

3.6 В случае попадания внутрь изделия посторонних предметов, жидкостей и агрессивных веществ и т. п.

3.7 Если дефект вызван действием неодолимых сил (пожар, наводнение, удар молнии и т. п.), несчастными случаями, умышленными или неосторожными действиями потребителя или третьих лиц, а также других причин, находящихся вне контроля Изготовителя.

4. Для обеспечения долговечной безотказной работы кондиционера компания «GREE Electric Appliances Inc.» предусматривает его обязательное регламентное сервисное обслуживание (РСО) в соответствии со следующим графиком:

– первое РСО — не позднее чем через 3 года со дня покупки оборудования, – второе и последующие РСО — не позднее чем через 1 год со дня проведения предыдущего РСО. При прохождении РСО у официального дилера GREE, в гарантийном талоне ставится

соответствующая отметка. Если оборудование не прошло регламентное сервисное обслуживание в указанный срок, гарантия аннулируется. Стоимость РСО устанавливается Продавцом.

Чистку фильтров можно выполнять самостоятельно, рекомендуется проводить эти работы ежемесячно.

5. GREE Electric Appliances Inc.» снимает с себя ответственность за возможный вред, прямо или косвенно нанесенный продукцией GREE, людям, домашним животным, имуществу в случае, если это произошло в результате несоблюдения правил и условий эксплуатации, установки изделия, умышленных или неосторожных действий потребителя или третьих лиц.

Page 44

Внимание! Пожалуйста, потребуйте от продавца полностью заполнить гарантийный талон и отрывные талоны.

ОТМЕТКИ О ПРОХОЖДЕНИИ

РЕГЛАМЕНТНОГО

СЕРВИСНОГО ОБСЛУЖИВАНИЯ

Заполняется официальным дилером GREE

Внутренний

блок

Штрих-код

Наружный

блок

Официальный дилер

GREE

Адрес фирмы:

Дата прохождения РСО

Мастер

Печать

официального

дилера GREE

Дата прохождения РСО

Мастер

Печать

официального

дилера GREE

Телефон фирмы:

Исправное изделие в полном комплекте, с инструкцией по эксплуатации получил; с условиями гарантии ознакомлен и согласен:

Дата прохождения РСО

Мастер

Печать

официального

дилера GREE

Дата прохождения РСО

Печать

официального

дилера GREE

Мастер

Печать

официального

дилера GREE

Page 45

ОТРЫВНОЙ ТАЛОН «A» №

Заполняется официальным дилером GREE

Дата приема

Дата выдачи

Особые отметки

Печать

официального

дилера GREE

Изделие / Модель

Штрих-код

Официальный дилер GREE

Внутренний блок

Наружный блок

Дата продажи

Печать

официального

дилера GREE

Дата приема

Дата выдачи

Особые отметки

Печать

официального

дилера GREE

ОТРЫВНОЙ ТАЛОН «Б» №

Заполняется официальным дилером GREE

Изделие / Модель

Штрих-код

Официальный дилер GREE

Внутренний блок

Наружный блок

Дата продажи

Печать

официального

дилера GREE

Page 46

Заполняется официальным дилером GREE

Сертификаты GREE

Заполняется официальным дилером GREE

Представительство в России и Беларуси:

105082, Россия, Москва,

Большая Почтовая ул., дом 26, стр. 1

8 800 333-47-33

www.gree-air.ru

www.euroclimat.ru

Изготовитель:

GREE Electric Appliances Inc. of Zhuhai

Jinji West Road Qianshan

ZHUHAI, GNG 519070

China

+86-756-8669232 (Phone)

+86-756-8622581 (Fax)

Page 47

Page 48

www.gree-air.ru
