Page 1
КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ
СЕРИЯ U-MATCH
С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ
R410a
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Page 2
Инструкция по эксплуатации
Внимание!
Перед началом эксплуатации внимательно изучите данную инструкцию.
Содержание
1 Назначение кондиционера .......................................................................................................... 3
2 Требования безопасности ..........................................................................................................3
3 Типы блоков и обозначение........................................................................................................ 4
4 Технические характеристики...................................................................................................... 6
5 Условия эксплуатации ................................................................................................................. 9
6 Режимы работы, функции и управление ................................................................................... 9
7 Техническое обслуживание ...................................................................................................... 22
8 Монтаж и установка кондиционера ......................................................................................... 22

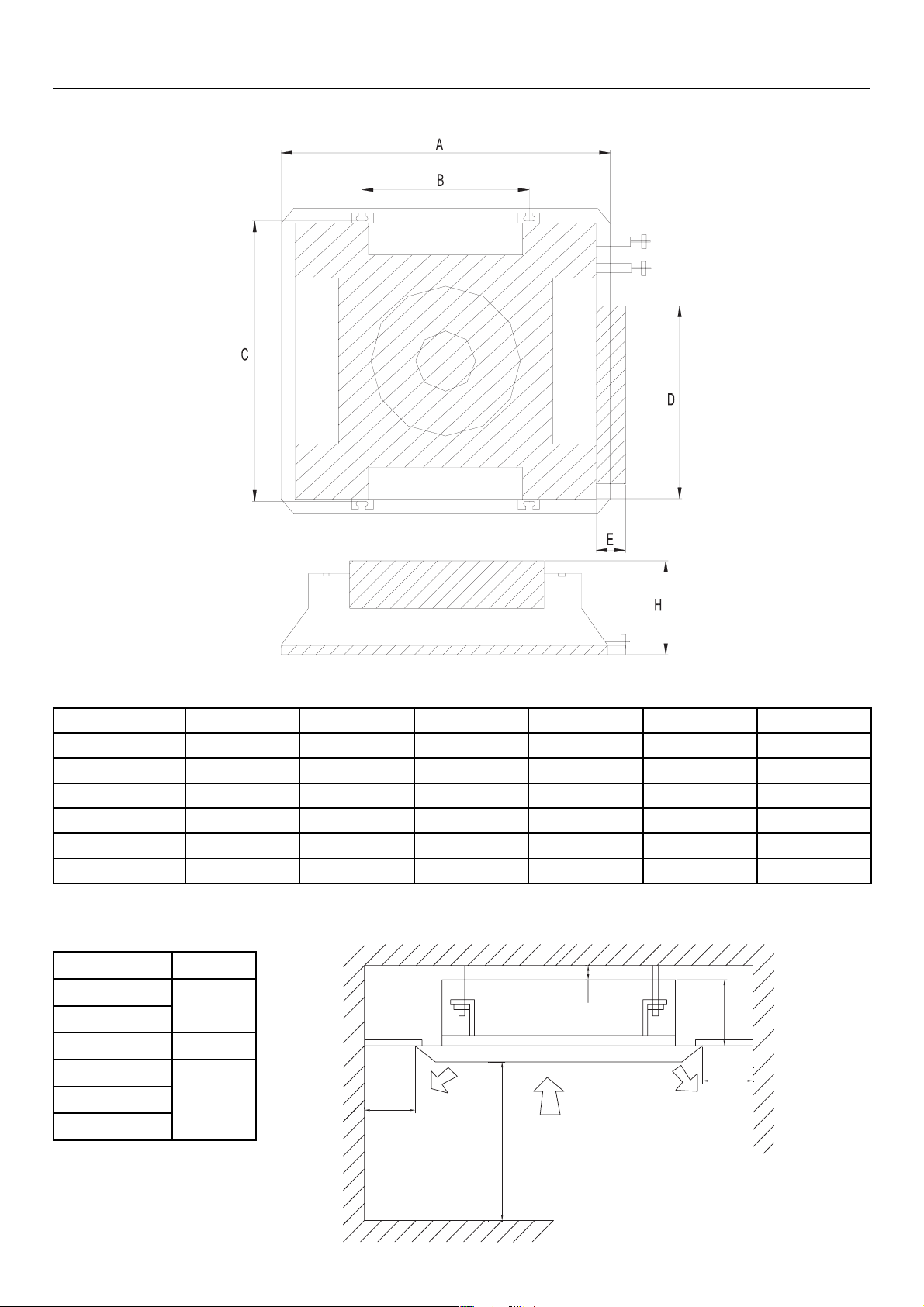

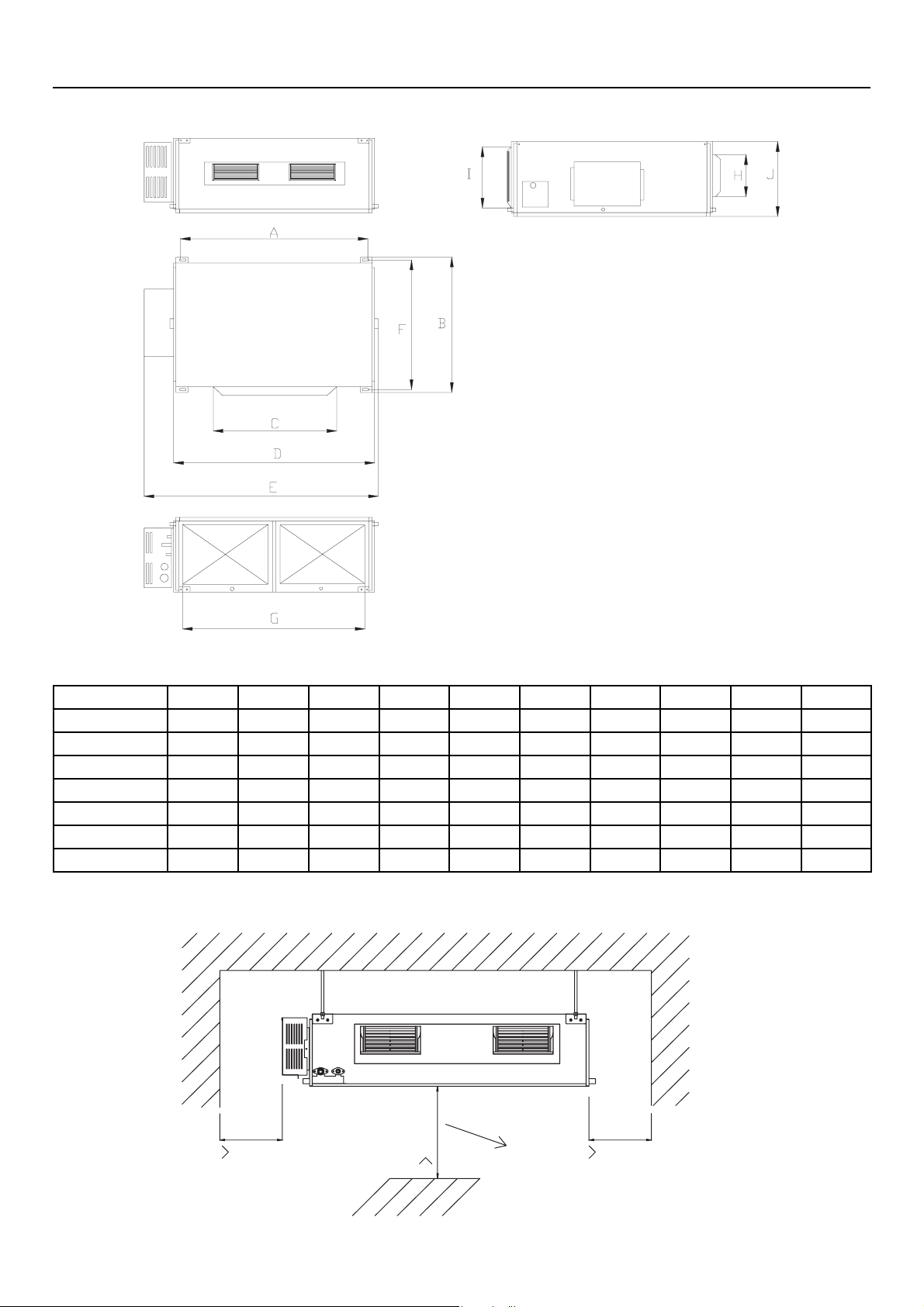

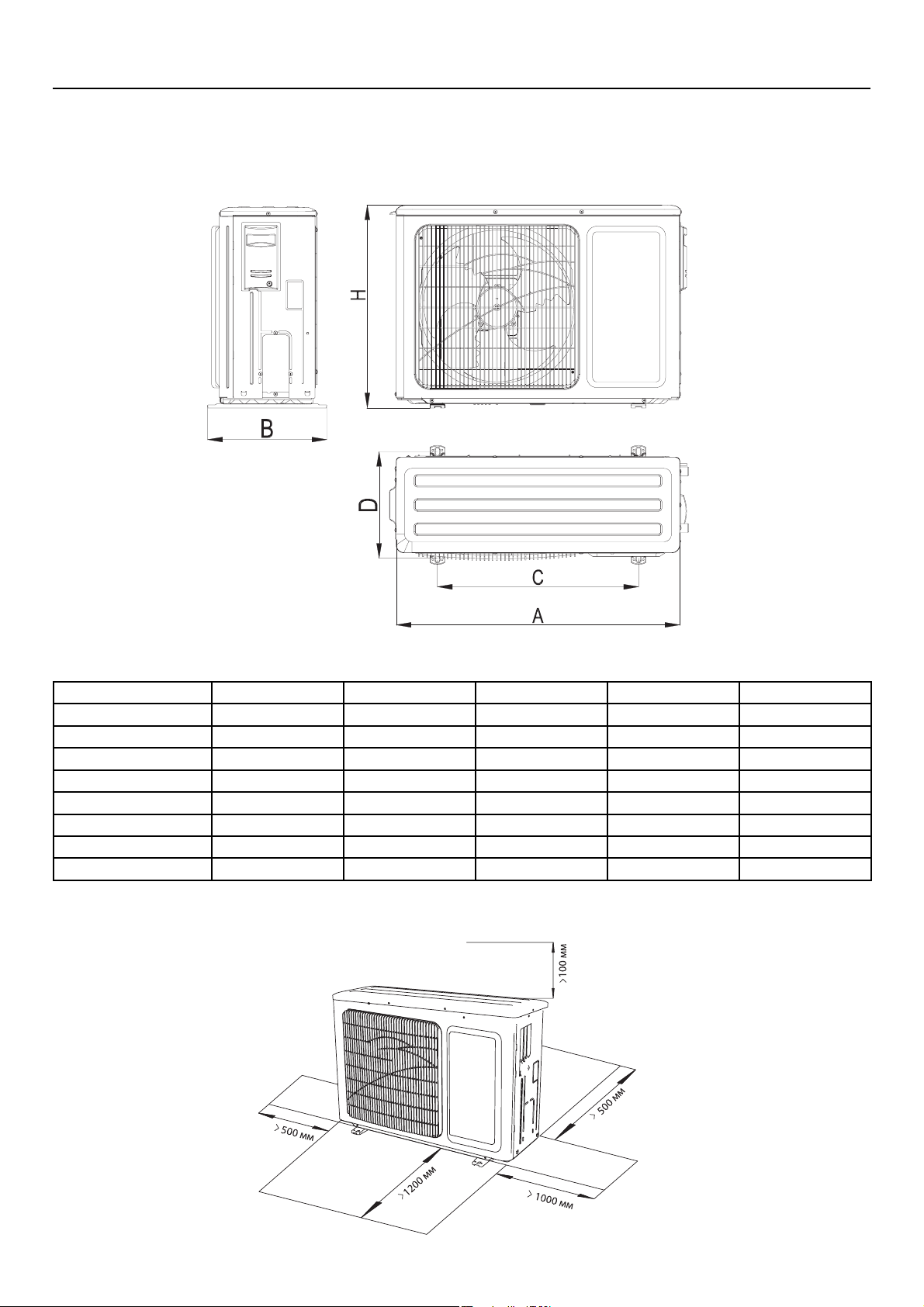

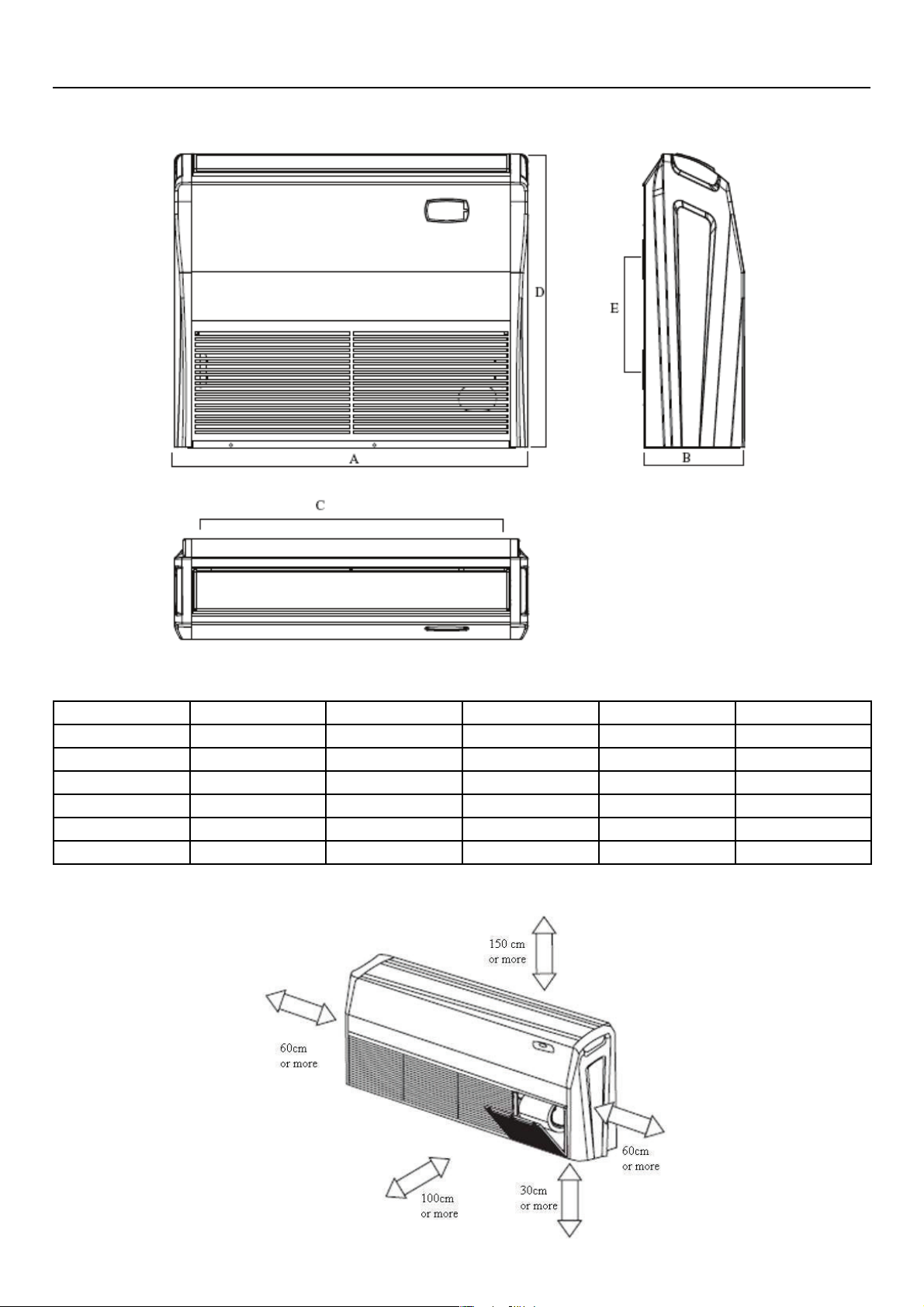

9 Габаритные и установочные размеры блоков и требования при размещении ................... 23

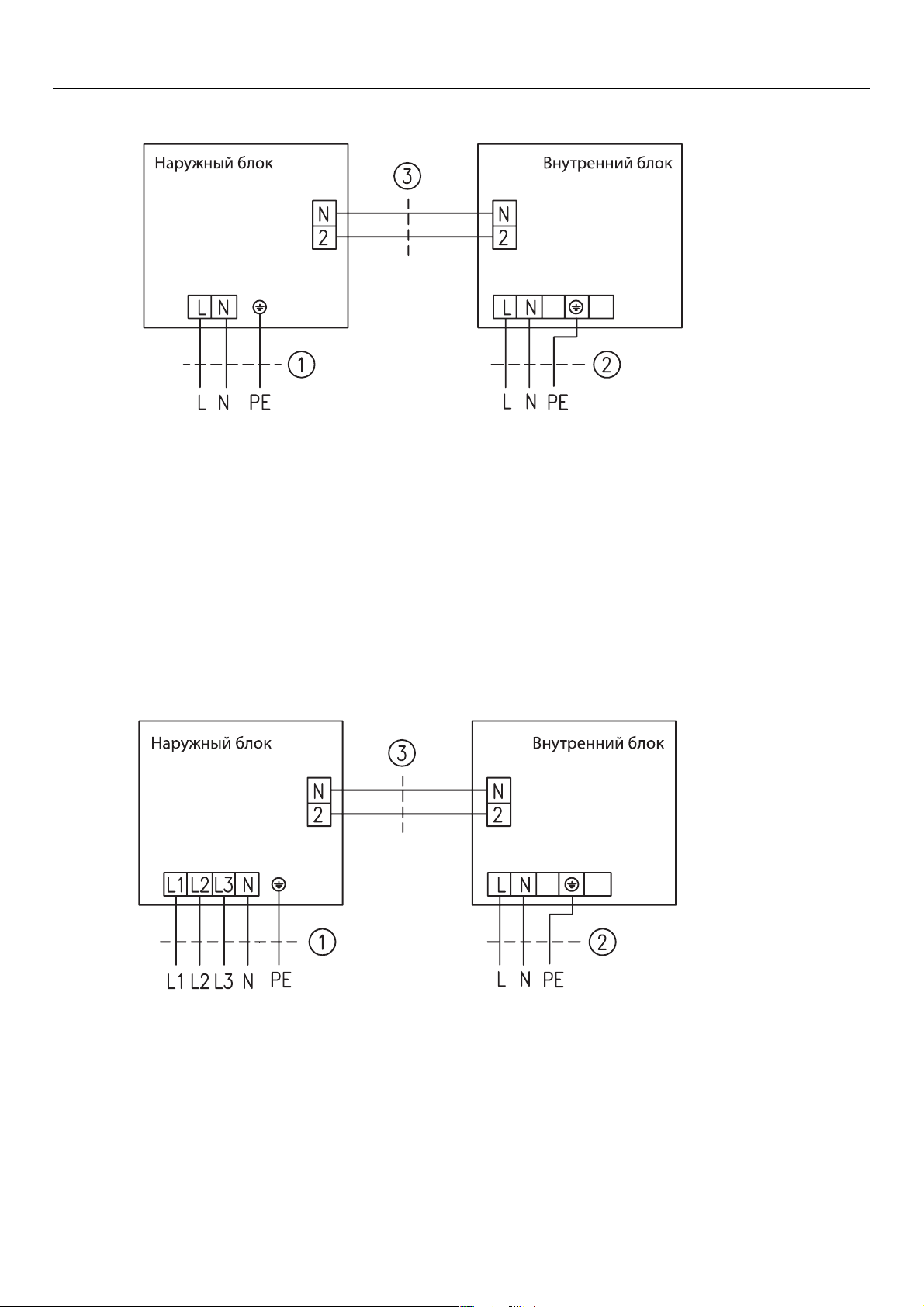

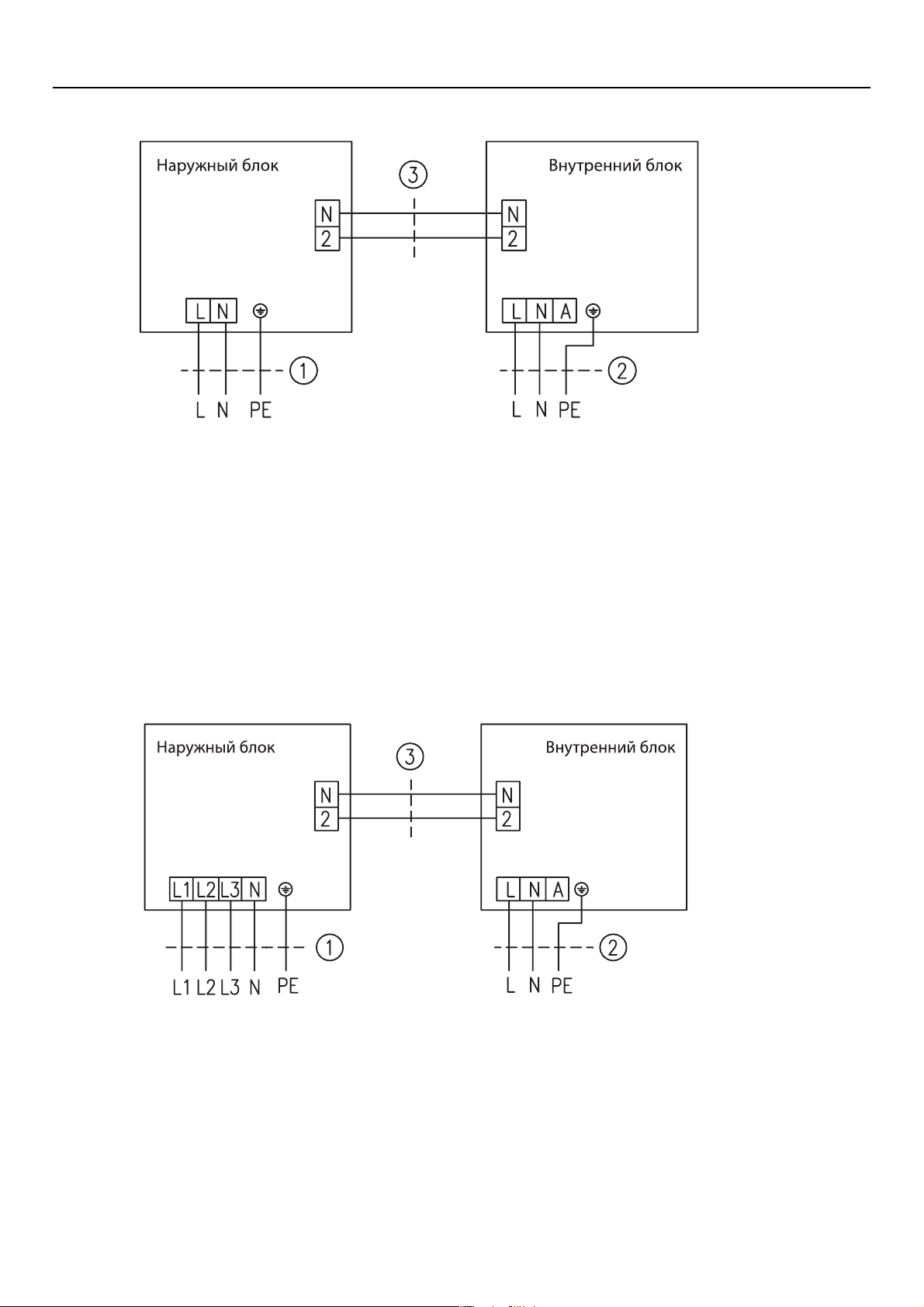

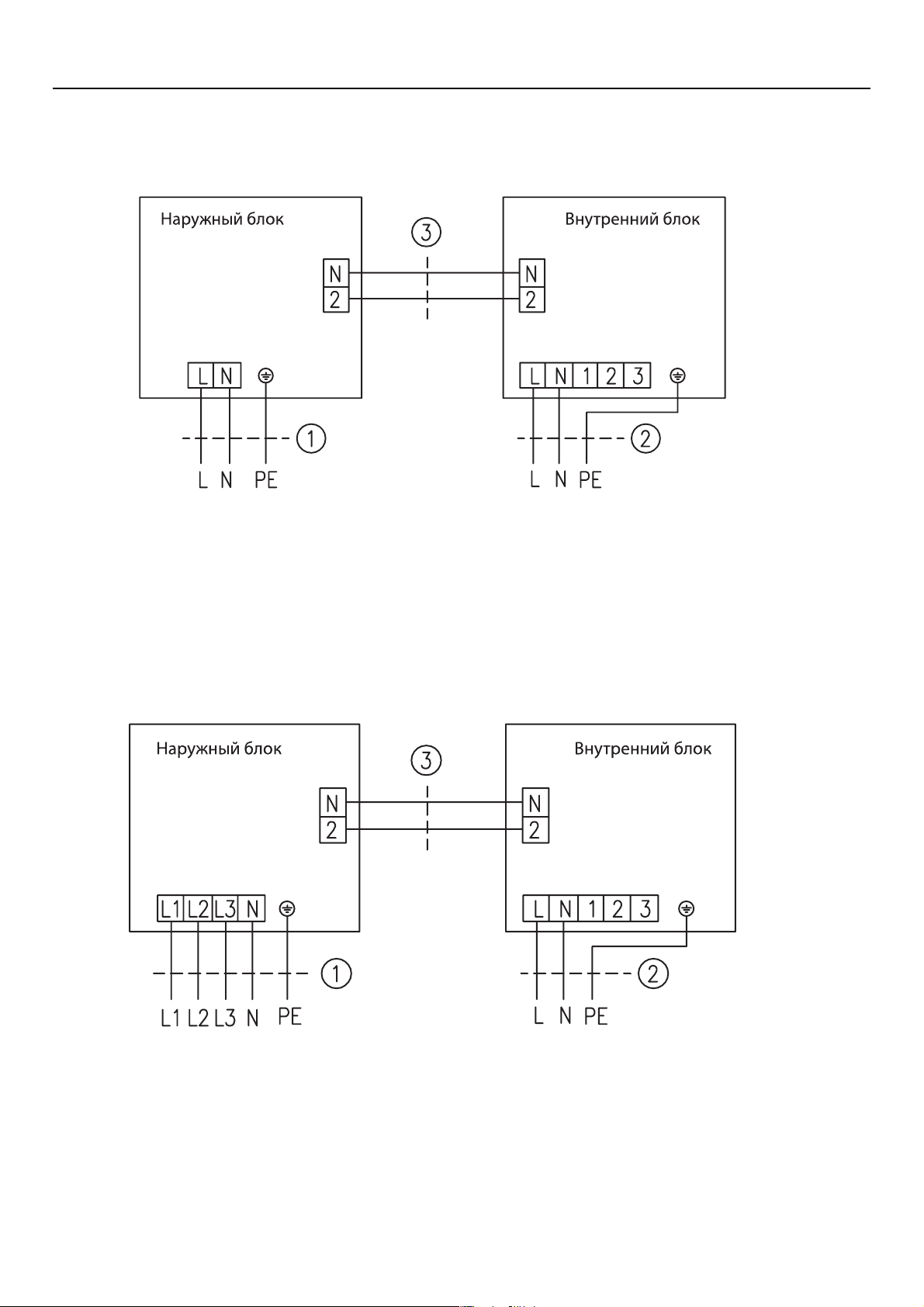

10 Подключение к электросети ...................................................................................................27

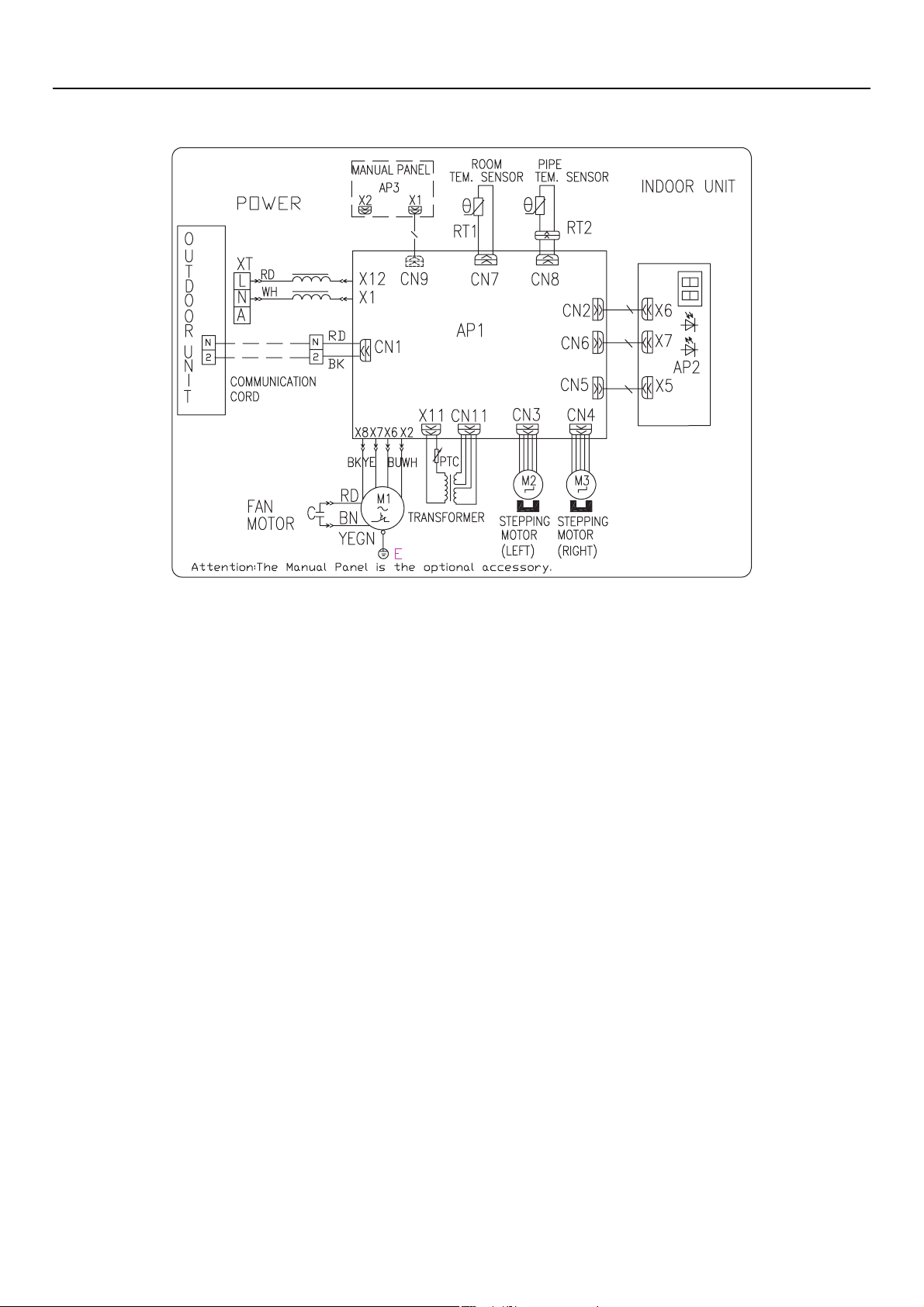

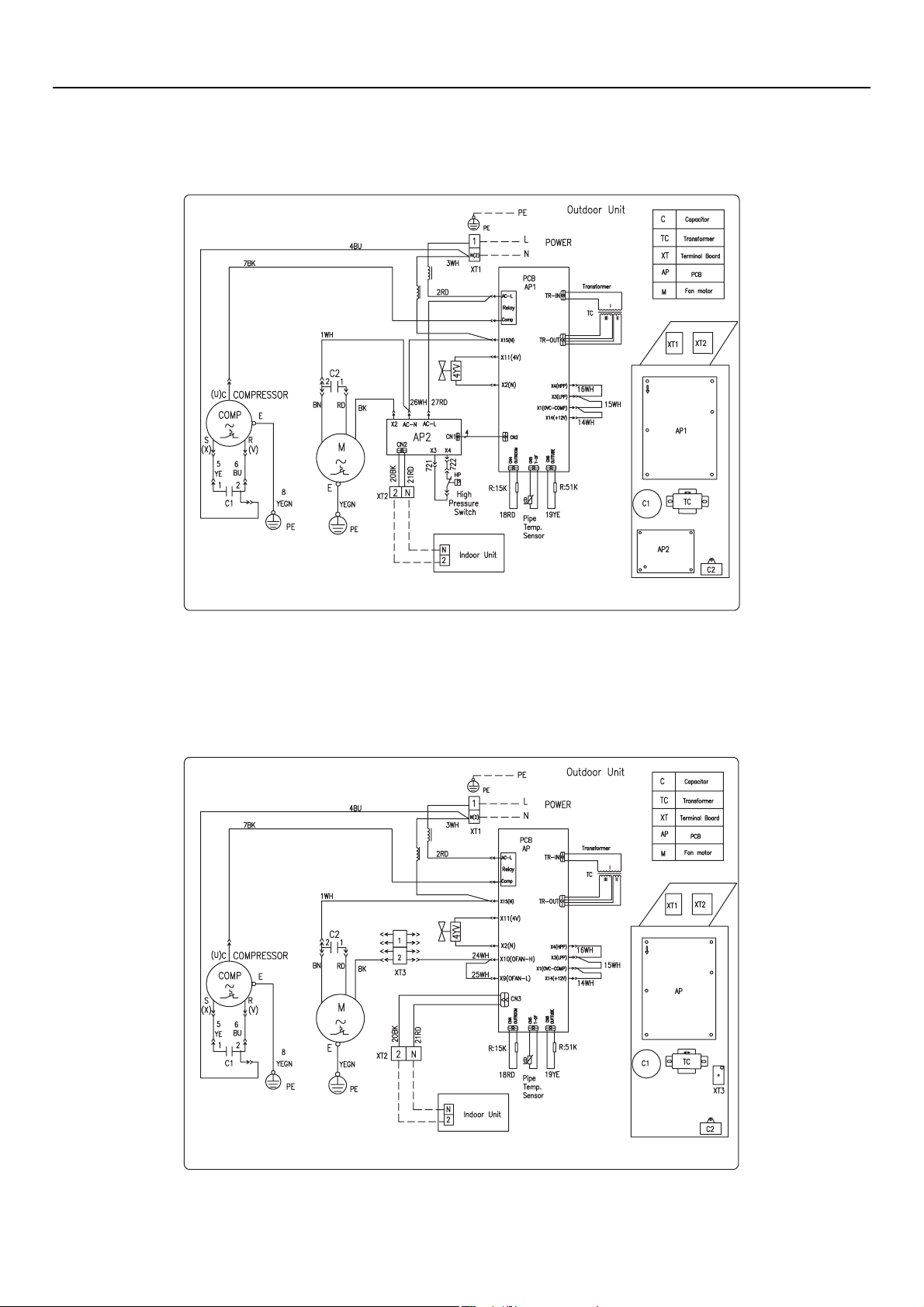

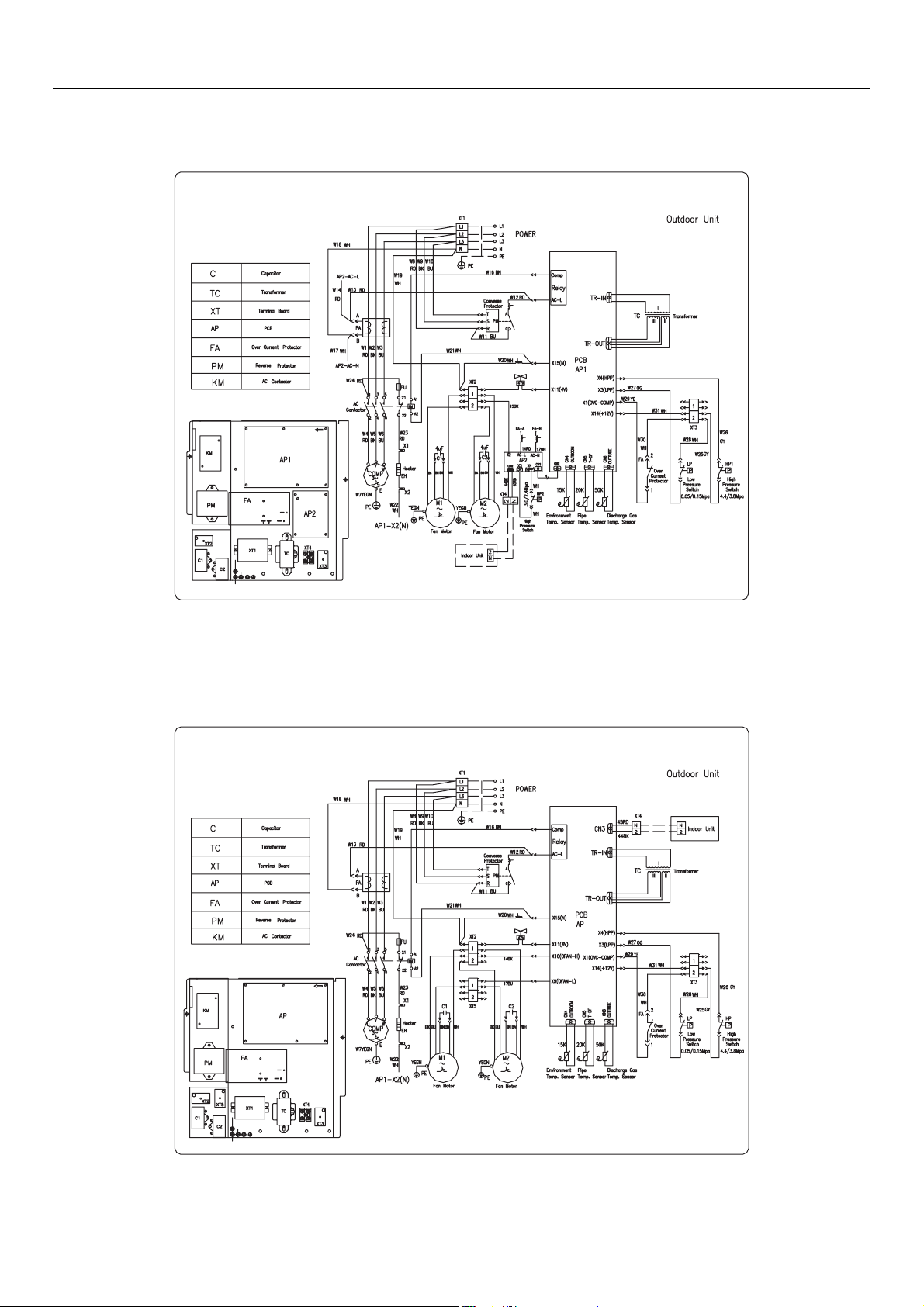

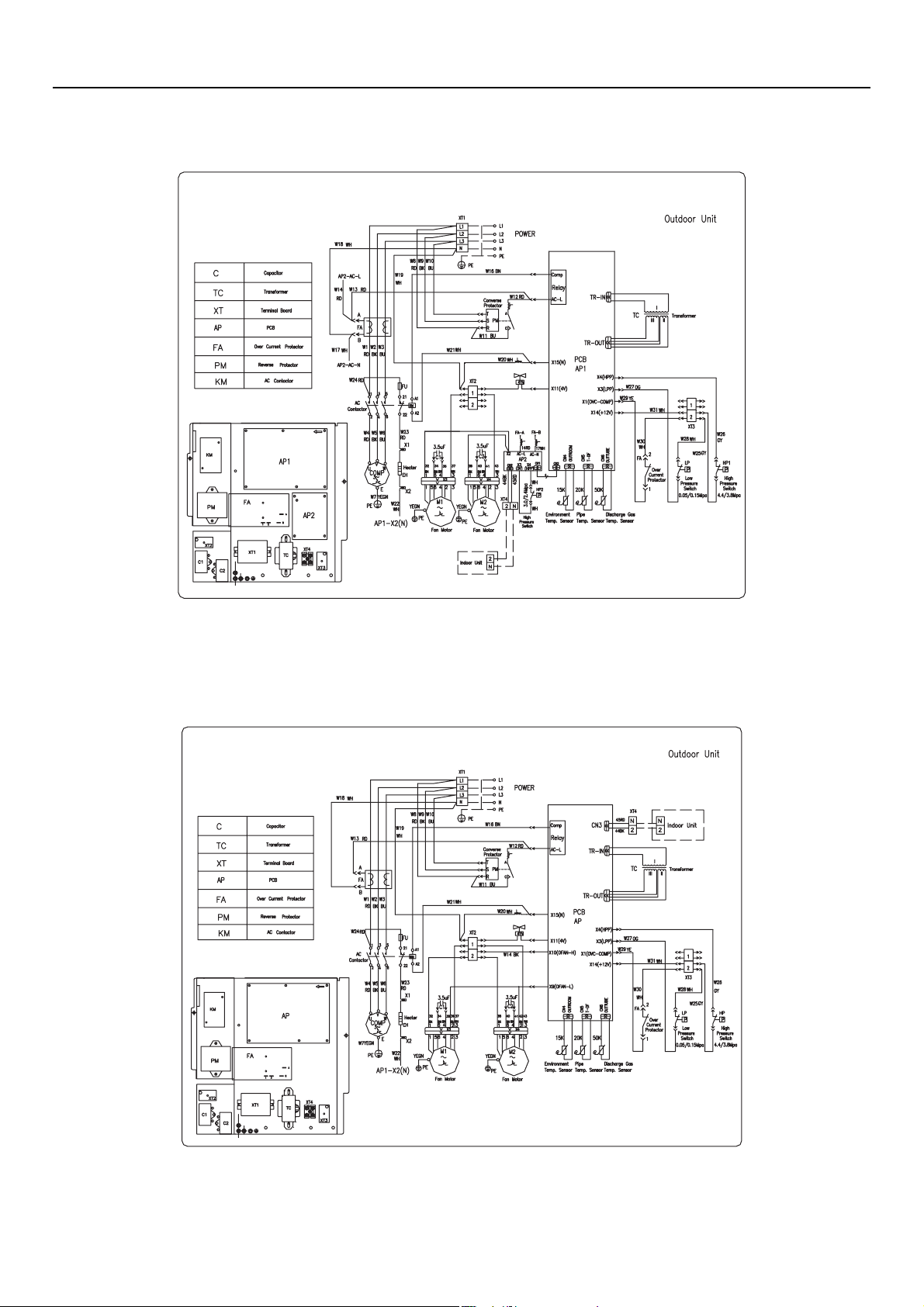

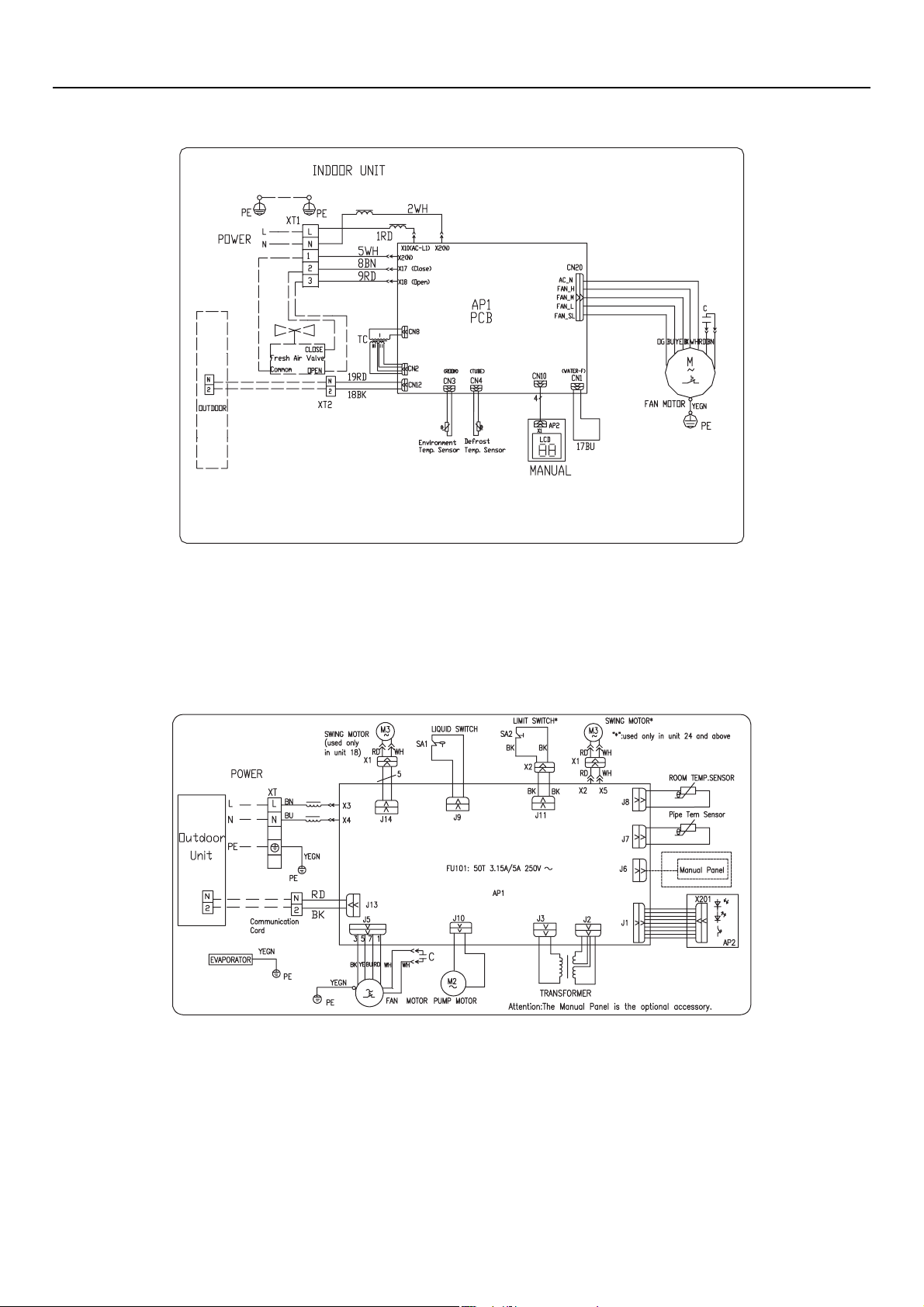

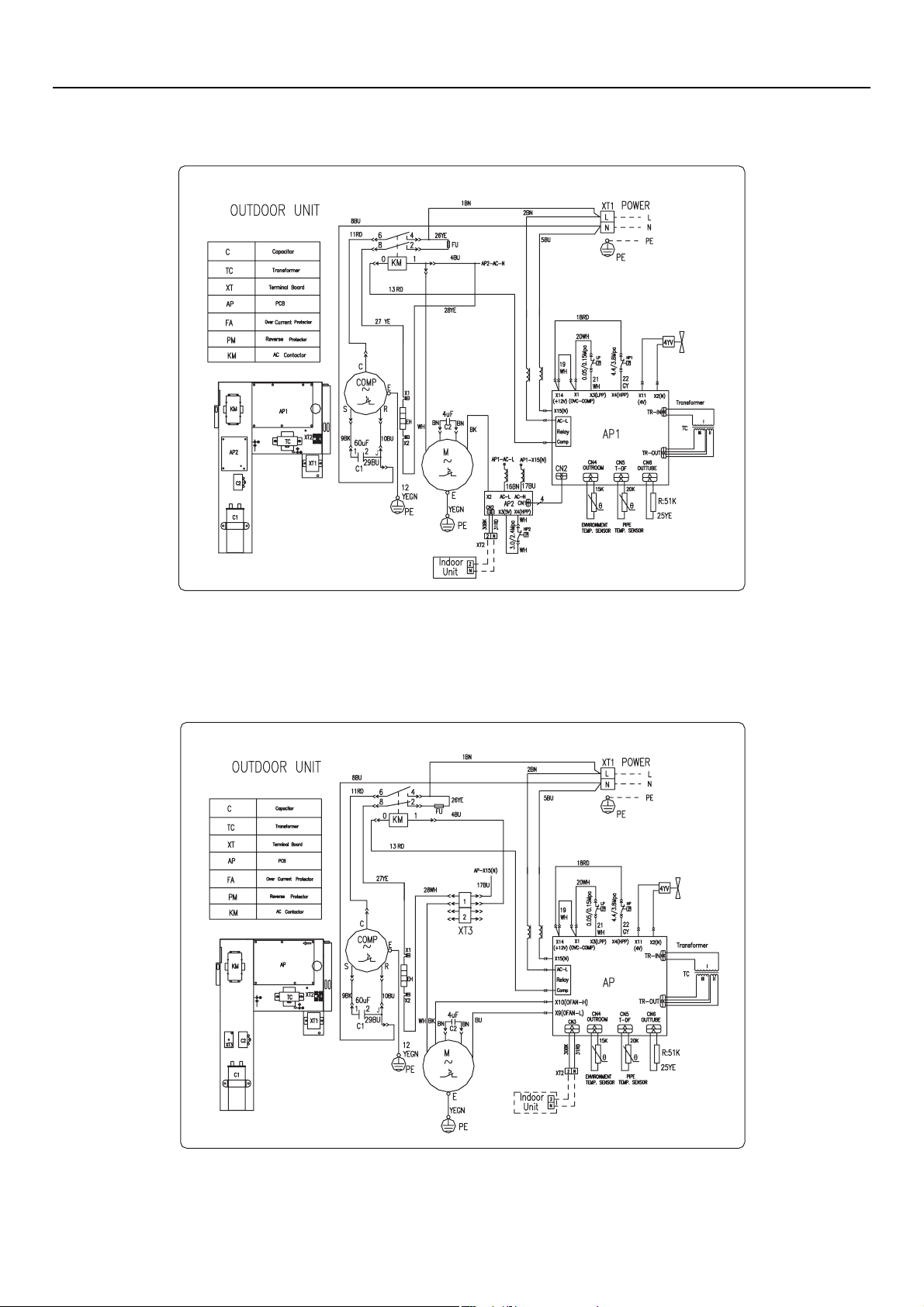

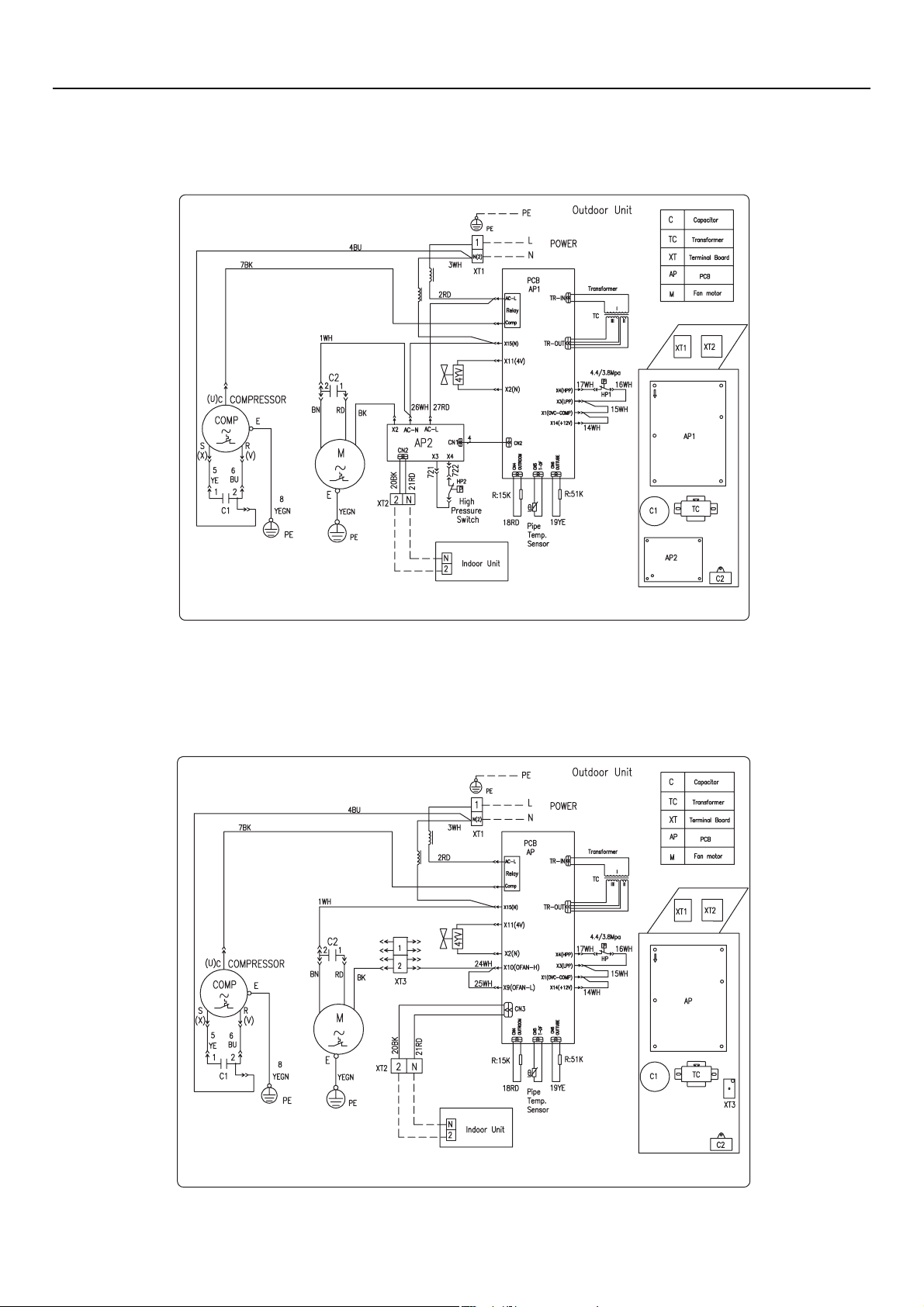

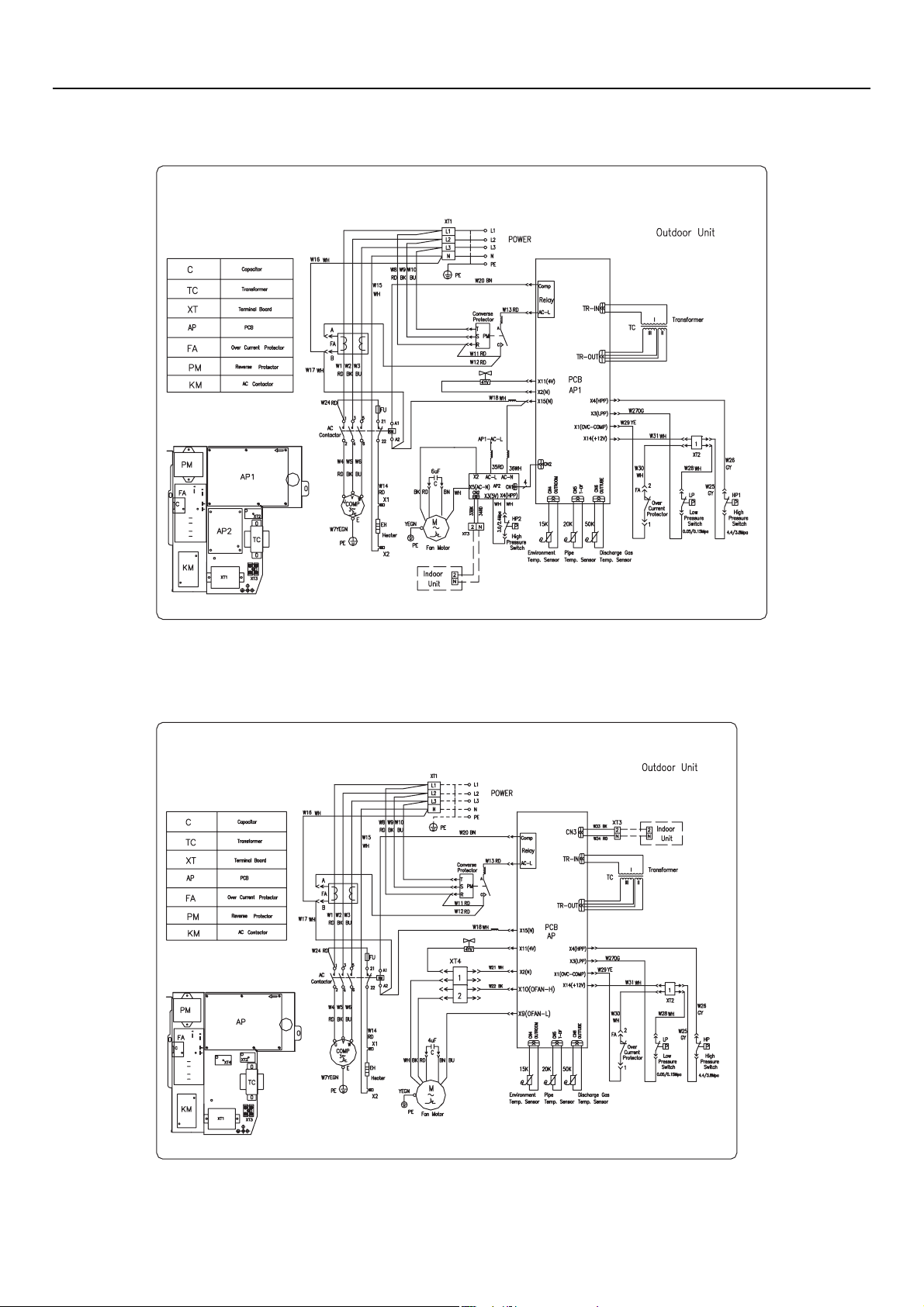

11 Схемы электрические .............................................................................................................32
Сертификат № POCC CN.AИ46.В12124
Срок действия до 12.01.2011
Установленный срок службы 7 лет.
Производитель — GREE Electric Appliances, Inc. (Китай)
Page 3
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками
Настоящее руководство распространяется на кондиционеры сплит-систем с универсальными наружными блоками. К наружному блоку может быть подключен любой тип внутреннего блока соответствующей производительности.
1. Назначение кондиционера
• Кондиционер предназначен для создания благоприятных температурно-влажностных
условий в жилых и служебных помещениях (коттеджах, офисах, т.п.)
• Функции кондиционера: охлаждение, нагрев, осушение и очистку воздуха в помещении.
• Кондиционер автоматически поддерживает заданную температуру в помещении в режиме охлаждения, осушения, нагрева.

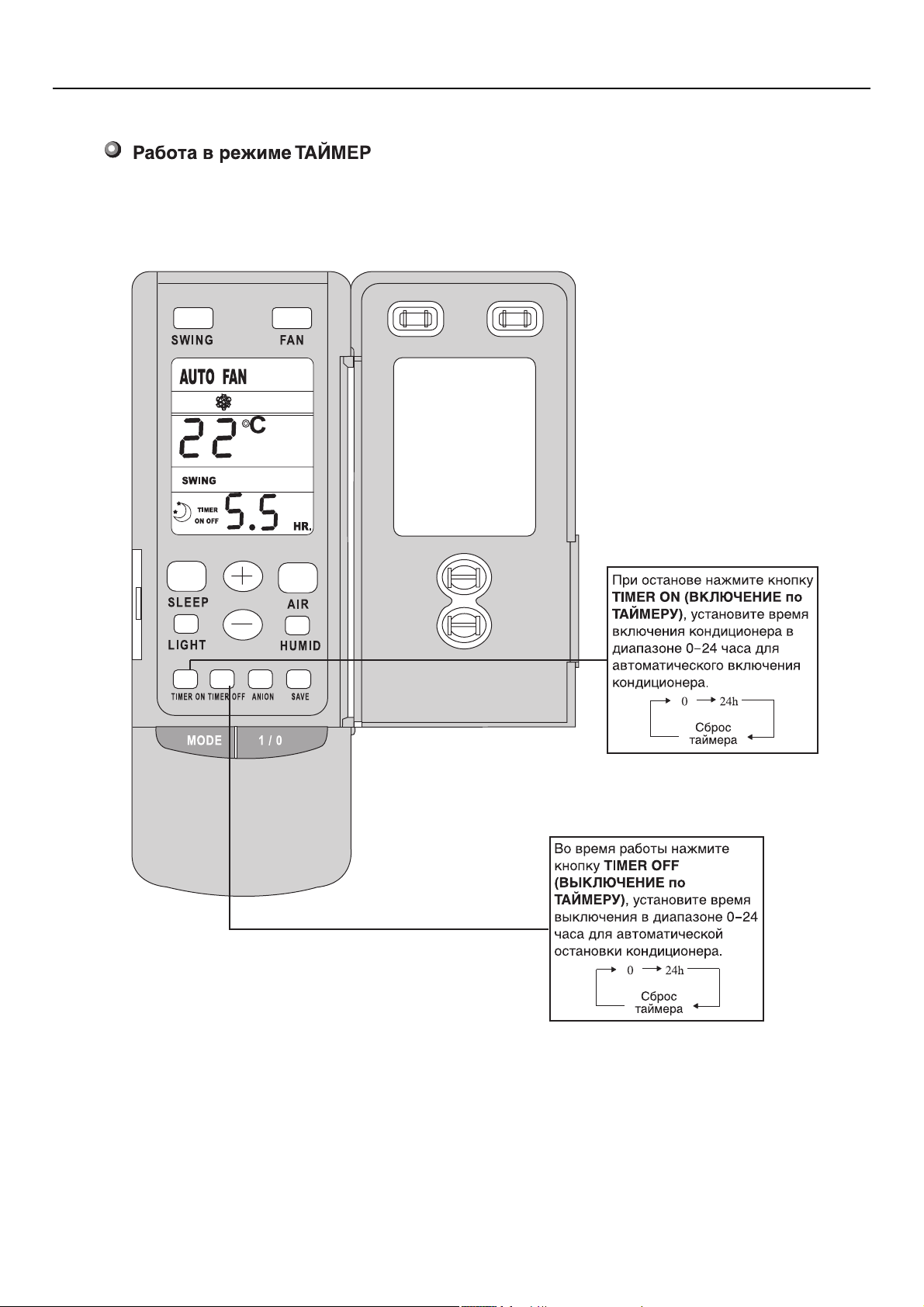

• Кондиционер снабжен функцией включения/выключения по таймеру.

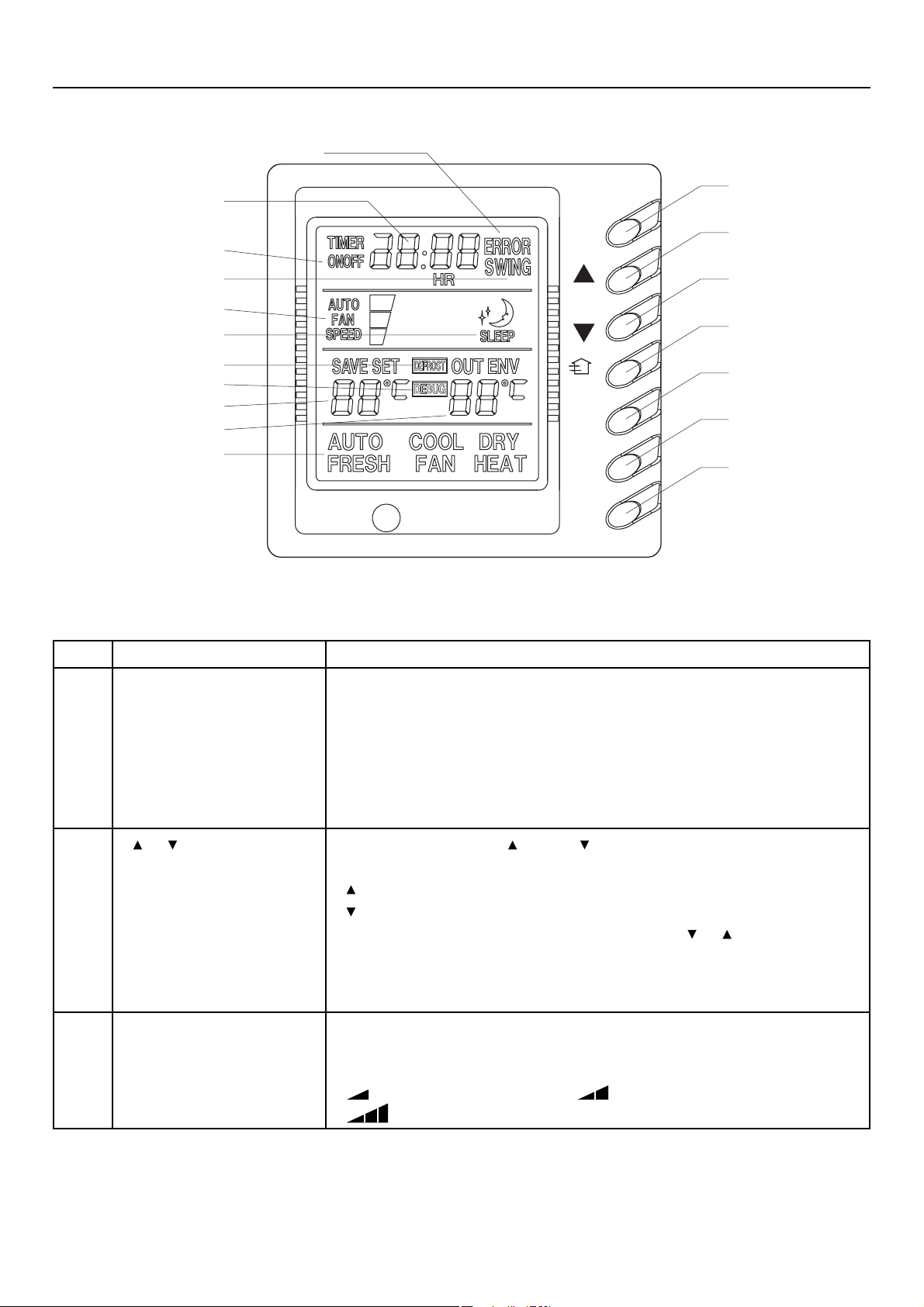

• Управление кондиционером осуществляется выносным проводным или дистанционным
инфракрасным пультом управления.
2. Требования безопасности
В целях обеспечения гарантии безопасной и долговременной эксплуатации установка и
монтаж кондиционеров должны проводиться специалистами сервисной службы.
2.2 Требования электробезопасности
• Кондиционер должен подключаться к сети электропитания в соответствии с техническими требованиями настоящего руководства, а также с действующими правилами устройства и безопасной эксплуатации электроустановок. Подключение должно проводиться
квалифицированным специалистом.
• Кондиционер должен быть надежно заземлен.
Не допускается подключение и касание заземляющего провода к водопроводным трубам,
громоотводам, телефонной линии.
• Кабель электропитания должен быть проложен таким образом, чтобы он не подвергался
механическому воздействию (защемление, хождение по нему, установка посторонних
предметов).
• Не допускается установка внутреннего блока в местах прямого попадания воды, наличия большого количества пара.
• Кондиционер не должен устанавливаться в зоне воздействия сильных электромагнитных полей.
• Расстояние от блоков кондиционера до других электронных приборов (телевизор, магнитофон и т.п.) должно быть не менее 1 м.
• Кондиционер должен быть установлен таким образом, чтобы обеспечить свободный
вход и выход воздуха через вентиляционные жалюзи блоков, а также свободный доступ персонала при эксплуатации и сервисном обслуживании, с учетом норм техники
безопасности.
• Не открывайте защитные панели и решетки кондиционера во время работы и не вставляйте пальцы и другие предметы в решетки.
• При извлечении фильтров для чистки обязательно отключите электропитание.
• Блоки кондиционера устанавливать на достаточно прочной, обеспечивающей надежное
крепление, способной выдержать вес блоков стене или опоре.
• При выборе места установки следует избегать размещения блоков вблизи нагревательных приборов и прямого воздействия солнечного света.
• Не размещать кондиционер вблизи печей, бойлеров и т.п., а также вблизи агрегатов,
где возможна утечка горючих взрывоопасных газов.
3
Page 4
Инструкция по эксплуатации
3. Типы блоков и обозначение
3.1 Условное обозначение блоков
GXXXXXXXXXX
12345678910
Поз.
Наименование символа Расшифровка символа
символа
1 G Производитель фирма Gree
2 Тип блока U — наружный блок серии U-match
F — внутренний блок канального типа
K — внутренний блок каccетного типа
T — внутренний блок напольно-потолочного
типа
3 Исполнение блока С — работает только на охлаждение
H — работает на охлаждение и нагрев
4* Тип компрессора N — компрессор типа ON/OFF
D — компрессор DC Inverter
A — компрессор AC Inverter
5 Номинальная производитель-
ность по холоду
Номинальная производительность по холоду
x1000 БТЕ/ч
6* Тип климатического исполнения N — климатическое исполнение блоков T1
7 Параметры электропитания K — ~(220-240)B/50Гц
M — ~3Ф/380-415В/50Гц
8 Тип фреона 1 — R22
2 — R407C
3 — R410A
9 Модификация блока A, B, C, D….
10 Конструктивное исполнение
блока
O — наружный блок
I — внутренний блок
*Примечание – В обозначении внутреннего блока символ отсутствует
3.1.1 Пример обозначения наружного блока:
GUHN12NK1AO – Наружный блок производительностью 12000 БТЕ/ч, работающий на хо-
лод/тепло, с компрессором ON/OFF, c климатическим исполнением Т1, напряжение питания
220 В, фреон R22, модификация блока A.
3.1.2 Пример обозначения внутреннего блока:
GKH24K3BI – Внутренний блок кассетного типа производительностью 24000 БТЕ/ч, на-
пряжение питания 220 В, фреон R410A модификация блока B.
4
Page 5
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками

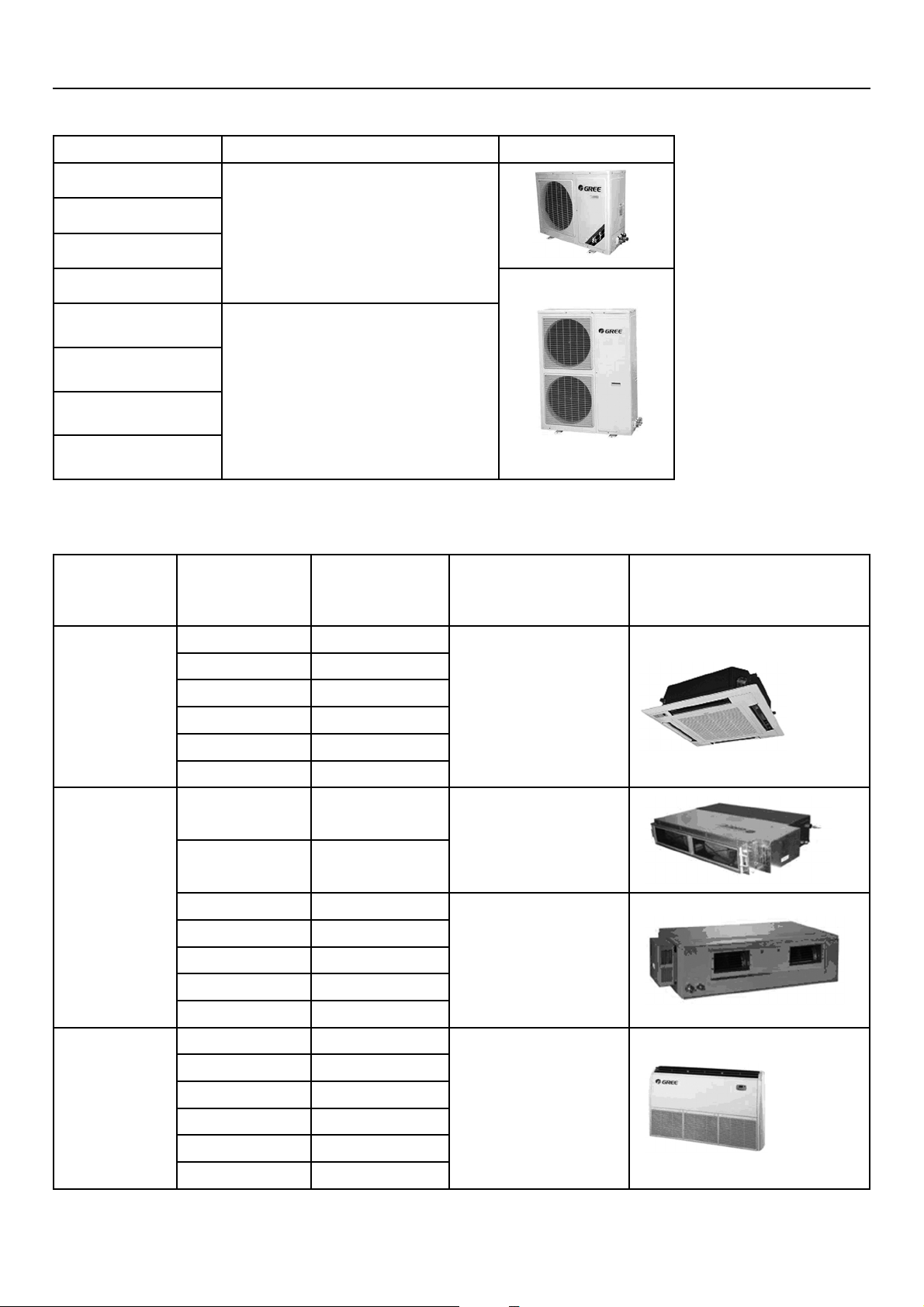

3.2 Наружные блоки
Модель блока Параметры электропитания Фото блоков
GUHN12NK3AO
GUHN18NK3AO
~(220–240) B / 50 Гц
GUHN24NK3AO
GUHN36NK3AO
GUHN36NM3AO
GUHN42NM3AO
~3Ф / 380–415 В / 50 Гц
GUHN48NM3AO
GUHN60NM3AO
3.3 Внутренние блоки
Тип блока
Модель
блока
GKH12K3BI 3,5
GKH18K3BI 5,0
GKH24K3BI 7,0
Кассетный
GKH36K3BI 10,0
Производительность по
холоду, кВт
Параметры
электропитания
~(220–240)B/50Гц
Фото блоков
Канальный
Напольнопотолочный
GKH42K3BI 12,0
GKH48K3BI 14,0
GFH12K3BI 3,5
GFH18K3BI 5,0
GFH24K3BI 7,0
GFH36K3BI 10,0
GFH42K3BI 12,0
GFH48K3BI 14,0
GFH60K3BI 16.4
GTH12K3BI 3,5
GTH18K3BI 5,0
GTH24K3BI 7,0
GTH36K3BI 10,0
GTH42K3BI 12,0
GTH48K3BI 14,0
~(220–240)B/50Гц
~(220–240)B/50Гц
~(220–240)B/50Гц
5
Page 6
Инструкция по эксплуатации
4. Технические характеристики
4.1 Технические параметры наружных блоков
Таблица 4.1
Модель блока
Параметры
охлажд. кВт
Производительность
Параметры электропитания
Потребляемая
мощность
Рабочий ток
EER/COP 2,9/3,4 2,4/2,9 2,9/3,3 2,7/3,4 2,6/3,2 2,6/3,2 2,9/3,3 2,6/3,4
Класс энергопотребления C E C D D D C D
Тип хладагента R410a
Количество
фреона,заправленное в
наружном блоке *
Максимальная общая длина
фреоновой трассы
Максим. перепад по высоте
между внутренним и
наружным блоком
нагрев кВт 3,6 5,7 8,0 11,7 11,7 14,0 15,5 18,5
Ф/В/Гц
охлажд
кВт
нагрев 1,05 2,0 2,4 3,4 3,7 4,4 4,7 5,5
охлажд
A
нагрев 4,8 9,0 10,9 17,3 6,3 8,1 8,7 8,4
кг 1 1,5 2,2 3,2 3,2 3,55 3,8 5
м 20 20 30 50 50 50 50 50
м 15151530303030 30
GUHN12NK
3AO
3,5 5,0 7,0 10,0 10,0 12,0 14,0 16,4
1,2 2,1 2,4 3,6 3,9 4,6 4,9 6,4
5,5 9,5 10,9 18,2 6,6 8,3 8,9 9,7
GUHN18NK
3AO
~ (220-240) / 50 ~3 / 380-415 / 50
GUHN24NK
3AO
GUHN36NK
3AO
GUHN36NM
3AO
GUHN42NM
3AO
GUHN48NM
3AO
GUHN60NM
3AO
Порты для подключения труб
Уровень шума dB (A) 52 54 59 61 61 62 64
Габаритные размеры
(ширина х высота х глубина)
Вес блока кг 32 40 64 90 90 112 112 131
* Количество фреона, заправленное в наружный блок производителем, рассчитано на длину трассы не более 7 м. При увеличении длины
трассы необходимо произвести дозаправку в расчете 15 г/м жидкостной трубы Ø1/4”; 60 г/м жидкостной трубы Ø3/8”;120 г/м жидкостной
трубы Ø1/2”
жидк 1/4” 1/4” 3/8” 1/2” 1/2” 1/2” 1/2” 1/2”
газ 1/2” 1/2” 5/8” 3/4” 3/4” 3/4” 3/4” 3/4”
мм
820x540x320 820x540x320 1018x695x412 1100x985x450 1100x985x450
1032x1250x412 1032x1250x412
1018x1250x412
6
Page 7
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками
4.2 Технические параметры внутренних блоков кассетного типа
Таблица 4.2
Параметры
Номинальная
холодопроизводительность
Номинальная
теплопроизводительность
Параметры электропитания Ф/B/Гц ~ (220-240)/50
Потребляемая мощность
электродвигателя вентилятора
Воздухопроизводительность (max) м
Уровень шума dB (A) 43 43 43 48 48 48
Диаметр трубок
для подключения
Габаритные размеры
(ширина х высота х глубина)
Вес блока кг 20 20 30 32 32 32
Панель фронтальная
Габаритные размеры мм 650x50x650 650x50x650 950x60x950 950x60x950 950x60x950 950x60x950
Вес кг 2,5 2,5 6,5 6,5 6,5 6,5
Модель блока
кВт 3,5 5,0 7,0 10,0 12,0 14,0
кВт 3,6 5,7 7,7 11,7 14,0 15,5
Вт 20 30 35 50 60 60
3
жидк дюйм 1/4” 1/4” 3/8” 1/2” 1/2” 1/2”
газ 1/2” 1/2” 5/8” 3/4” 3/4” 3/4”
мм 600x230x600 600x230x600 840x240x840 840x320x840 840x320x840 840x320x840
GKH12K3BI GKH18K3BI GKH24K3BI GKH36K3BI GKH42K3BI GKH48K3BI
/ч 550 600 1180 1660 1660 1660
4.3 Технические параметры внутренних блоков канального типа
Таблица 4.3
Модель блока
Параметры
Номинальная
холодопроизводительность
Номинальная
теплопроизводительность
Параметры электропитания Ф/B/Гц ~ (220-240)/50
Потребляемая мощность
электродвигателя
вентилятора
Воздухопроизводительность
(max)
Статическое давление Па 25 40 80 150 150 150 150
Уровень шума dB (A) 36 38 40 46 46 48 53
Диаметр трубок для
подключения
Габаритные размеры
(ширина х высота х глубина)
кВт 3,5 5,0 7,0 10,0 12,0 14,0 16,0
кВт 3,6 5,7 7,7 11,7 14,0 15,5 18,5
Вт 50 70 150 500 500 500 500
3
м
жидк
дюйм
газ 1/2” 1/2” 5/8” 3/4” 3/4” 3/4” 3/4”
мм
GFH12K3BI GFH18K3BI GFH24K3BI GFH36K3BI GFH42K3BI GFH48K3BI GFH60K3BI
/ч 600 840 1400 2300 2300 2300 2500
1/4” 1/4” 3/8” 1/2” 1/2” 1/2” 1/2”
913x220x680 1012xx266x736 1270x268x530 1226x290xx775 1226x290xx775 1226x290xx775 1250x330x815
Вес блока кг 25 34 37 54 54 57 66
7
Page 8
Инструкция по эксплуатации
4.4 Технические параметры внутренних блоков напольно-потолочного типа
GTH12K3BI GTH18K3BI GTH24K3BI GTH36K3BI GTH42K3BI GTH48K3BI
Таблица 4.4
Номинальная
холодопроизводительность
Номинальная теплопроизводительность кВт 3,6 5,7 7,7 11,7 14,0 14,0
Параметры электропитания Ф/B/Гц ~ (220-240)/50
Потребляемая мощность
электродвигателя вентилятора
Воздухопроизводительность (max) м
Уровень шума dB (A) 41 46 46 48 48 51
Диаметр трубок
для подключения
Габаритные размеры
(ширина х высота х глубина)
Вес блока кг 26 26 33 48 48 48
жидк
газ 1/2” 1/2” 5/8” 3/4” 3/4” 3/4”
кВт 3,5 5,0 7,0 10,0 12,0 14,0
Вт 11 40 40 85 85 85
3
/ч 550 700 1170 1800 1800 2100
дюйм
мм
1/4” 1/4” 3/8” 1/2” 1/2” 1/2”
836x238x695 836x238x695 1300x188x600 1590x238x695 1590x238x695 1590x238x695
4.5 Технические параметры получены в соответствии с ISO5151-94 при следующих
параметрах температуры воздуха:
1) - Режим охлаждения / внутри помещения 27 °С(DB)/19 °С(WB)
- /- / снаружи помещения 35 °С(DB)/24 °С(WB)
- Режим нагрева /внутри помещения 20 °С(DB)/15 °С(WB)
- /- /снаружи помещения 7 °С(DB)/6 °С(WB)
2) Длина межблочных фреоновых трубок — 5 м
3) Расход воздуха при нормальном атмосферном давлении воздуха
8
Page 9
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками
5. Условия эксплуатации
5.1 Температурный диапазон эксплуатации наружных блоков кондиционеров:
Режим работы
Охлаждение
Нагрев от –7 до +24 °C
Температура наружного воздуха, °С
от +16 до +43 °С Без низкотемпературного комплекта
от –15 до +43 °С
Примечание
С установленным низкотемпературным комплектом
6. Режимы работы, функции и управление
6.1 Режимы работы
Режим Описание

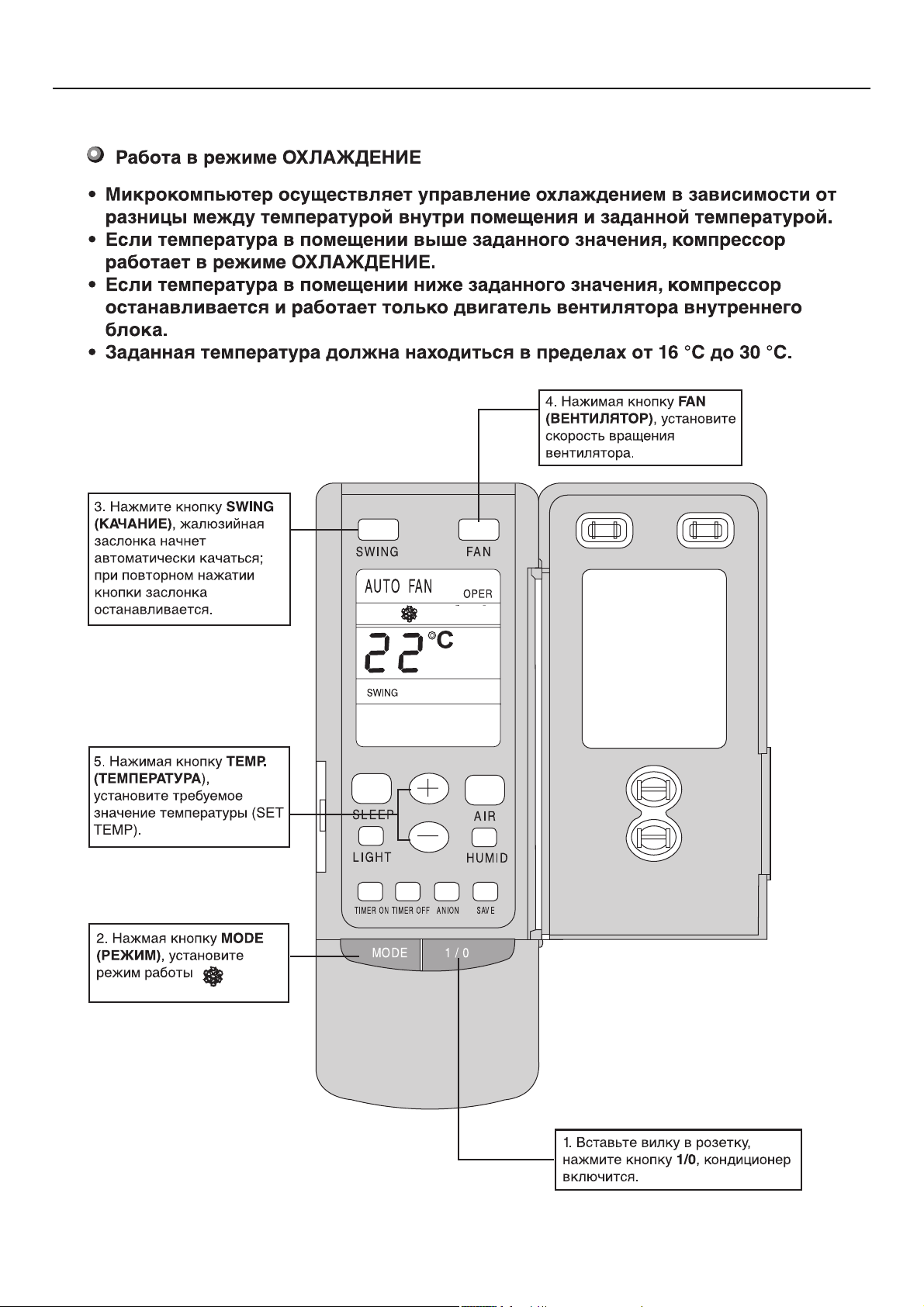

COOL
(Охлаждение)
При установке режима охлаждения кондиционер включиться в работу и будет поддерживать заданную температуру (Tset) при условии, что Tamb ≥ Tset +1 °C*.
Скорость вентилятора регулируется кнопкой FAN.
Таблица 6.1
Heat
(Нагрев)
DRY
(Осушение)
AUTO
(Автоматический)

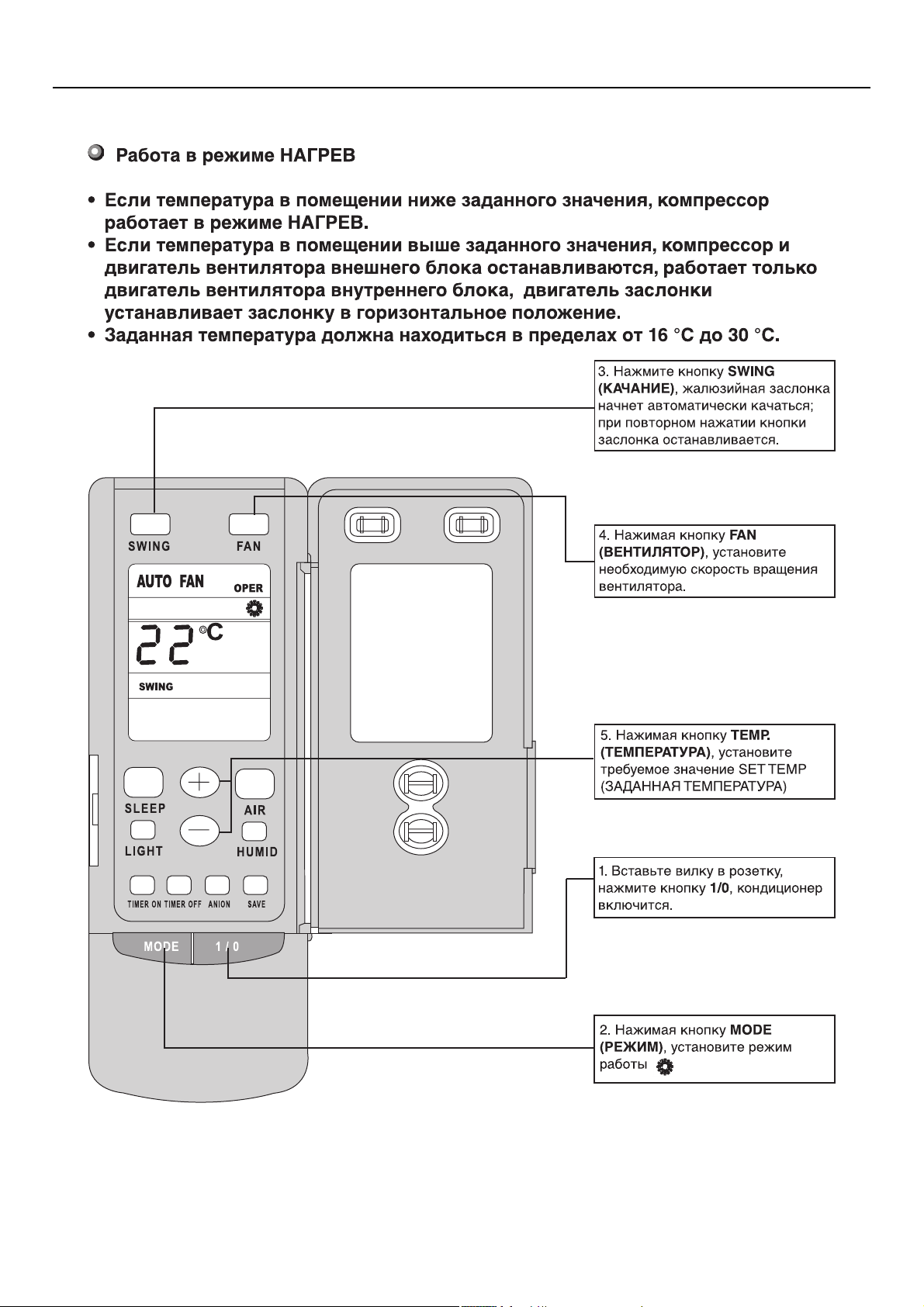

При установке режима нагрева кондиционер включиться в работу и будет поддерживать заданную температуру (Tset) при условии, что Tamb ≤ Tset +1 °C.
Скорость вентилятора регулируется кнопкой FAN.
При установке режима осушения кондиционер включиться в работу в заданном режиме при условии, что
Tset -2 °C ≤ Tamb ≤ Tset +2 °C.
Если температура Tamb < Tset -2 °C, то кондиционер
работать не будет.
При температуре Tamb > Tset +2 °C кондиционер будет
работать в режиме охлаждения.
Вентилятор внутреннего блока вращается на низкой
скорости. Скорость вентилятора не регулируется.
Режим автоматического комфортного поддержания
заданной температуры.
Если температура окружающего воздуха в помещении
Tamb ≥ 20+5 °C, то кондиционер включится в режим
охлаждения.
Если температура окружающего воздуха в помещении
Tamb ≤ 20-5 °C, то кондиционер включится в режим нагрева.
В диапазоне температур 20-5 °C ≤ Tamb ≤ 20+5 °C кондиционер будет работать в режиме осушения
9
Page 10
Инструкция по эксплуатации
FAN (Вентилятор) При установке режима ВЕНТИЛЯТОР работает только
вентилятор внутреннего блока. Компрессор выключен,
охлаждение, нагрев и осушение воздуха не происходит. Скорость вентилятора осуществляется при помощи кнопки FAN.
При установке режима вентилятора Auto:
В режиме нагрева:
Если Тamb ≥ Тset + 2 °С, электродвигатель вентилятора внутреннего блока работает на малой скорости
Если Тamb ≤ Тset + 1 °С, включается средняя скорость
вентилятора.
Если Тamb < Тset – 1 °С, включается высокая скорость
вентилятора.
В режиме охлаждения:
Если Тamb ≤ Тset, включается малая скорость вентилятора.
Если Тamb ≥ Тset + 1 °С, включается средняя скорость
вентилятора.
Если Тamb > Тset + 3 °С, включается высокая скорость
вентилятора
Sleep (Сон) В режиме Sleep кондиционер запрограммирован на
работу в течение 8 часов при этом, если установлен
режим охлаждения, то заданная температура автоматически повысится на 1 °С после первого часа работы
и еще на 1 °С после двух часов работы.
Если установлен режим нагрева, та заданная температура автоматически понизится на 1 °С после первого
часа работы и еще на 1 °С после двух часов с начала
работы.
Режим Sleep недоступен в режимах AUTO, FAN или
если включена функция таймера.
Timer (Таймер) Функция таймера обеспечивает автоматическое
включение или отключение кондиционера в диапазоне
от 0,5 до 24 ч. Если кондиционер работает, то включением функции таймера устанавливается промежуток
времени, через которое он выключится. Если не работает, то промежуток времени, через которое включится.
Функция автоматической разморозки Defrost
При работе кондиционера в режиме нагрева для предотвращения обмерзания теплообменника наружного
блока включается функция автоматической разморозки.
Функция авторестарт
В случае кратковременного прекращения подачи
электропитания кондиционер автоматически возобновить работу в заданных ранее параметрах
*Примечание: Tamb — фактическая температура окружающего воздуха;
Tset — заданная температура окружающего воздуха
10
Page 11
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками

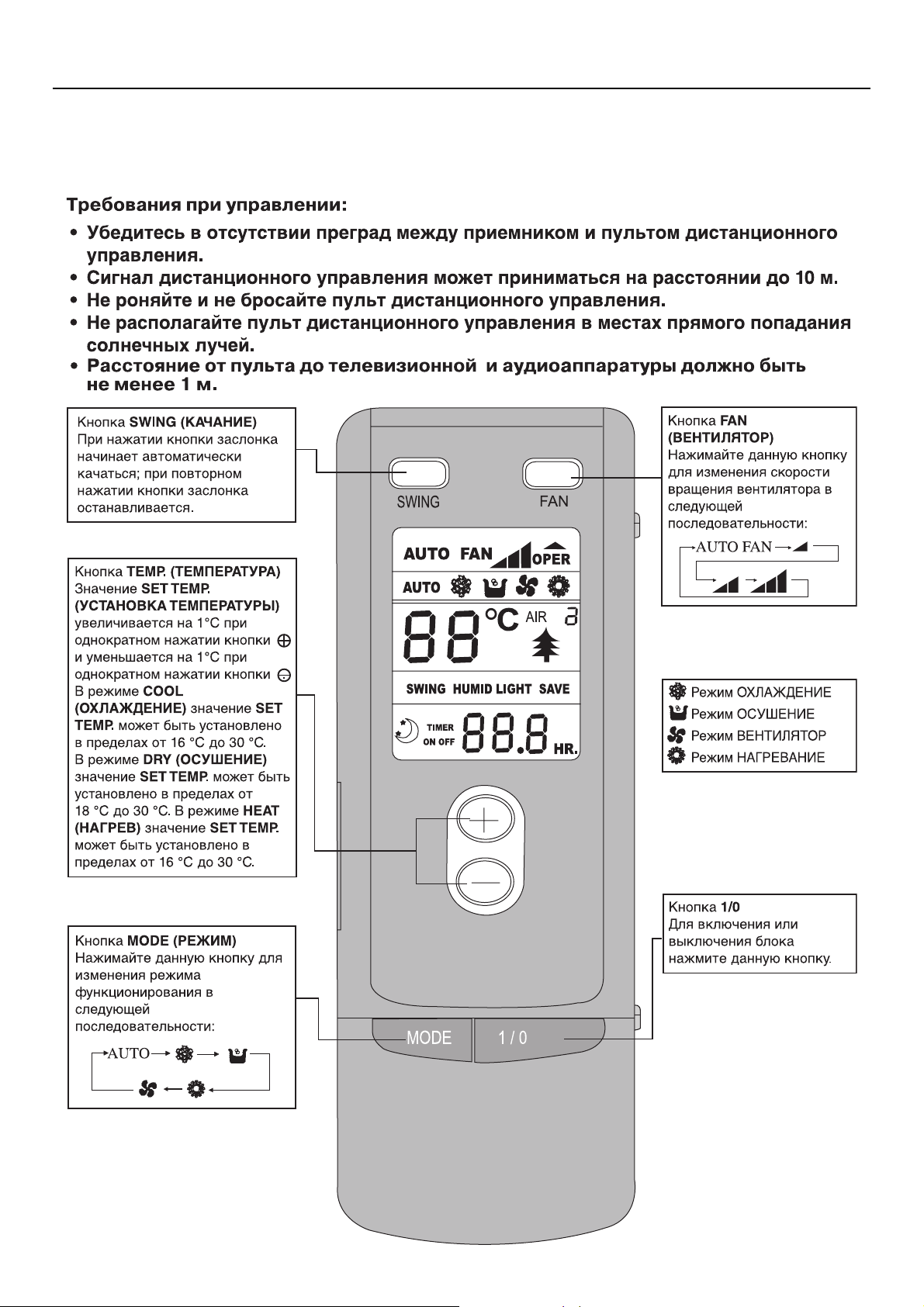

6.2 Управление кондиционером при помощи инфракрасного пульта ДУ
При управлении с инфракрасного пульта необходимо направить его на приемник сигнала
проводного пульта.
Рис. 6.1
11
Page 12

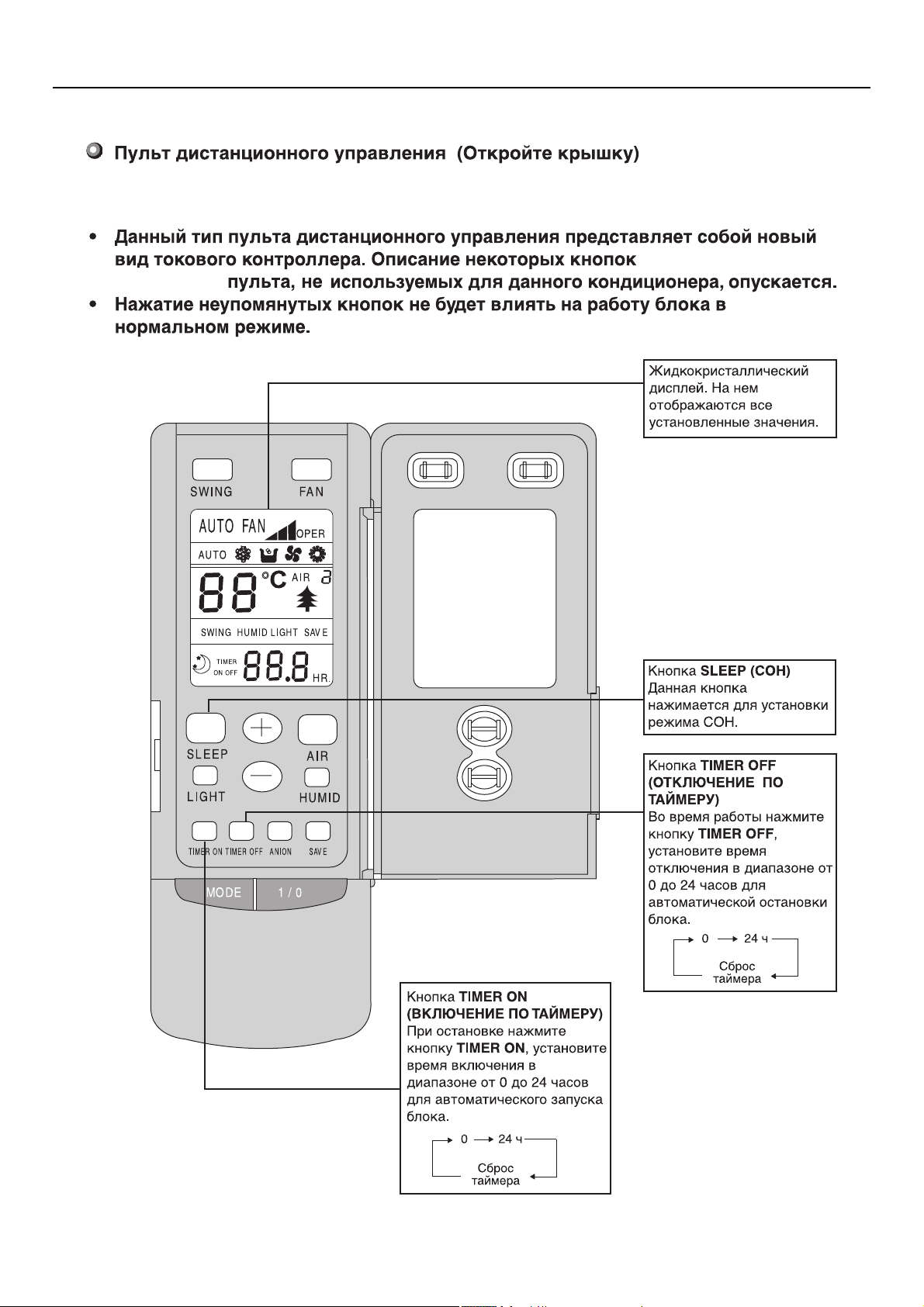

Инструкция по эксплуатации
на дисплее
и знаков индикации
12
Page 13
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками
13
Page 14
Инструкция по эксплуатации
14
Page 15

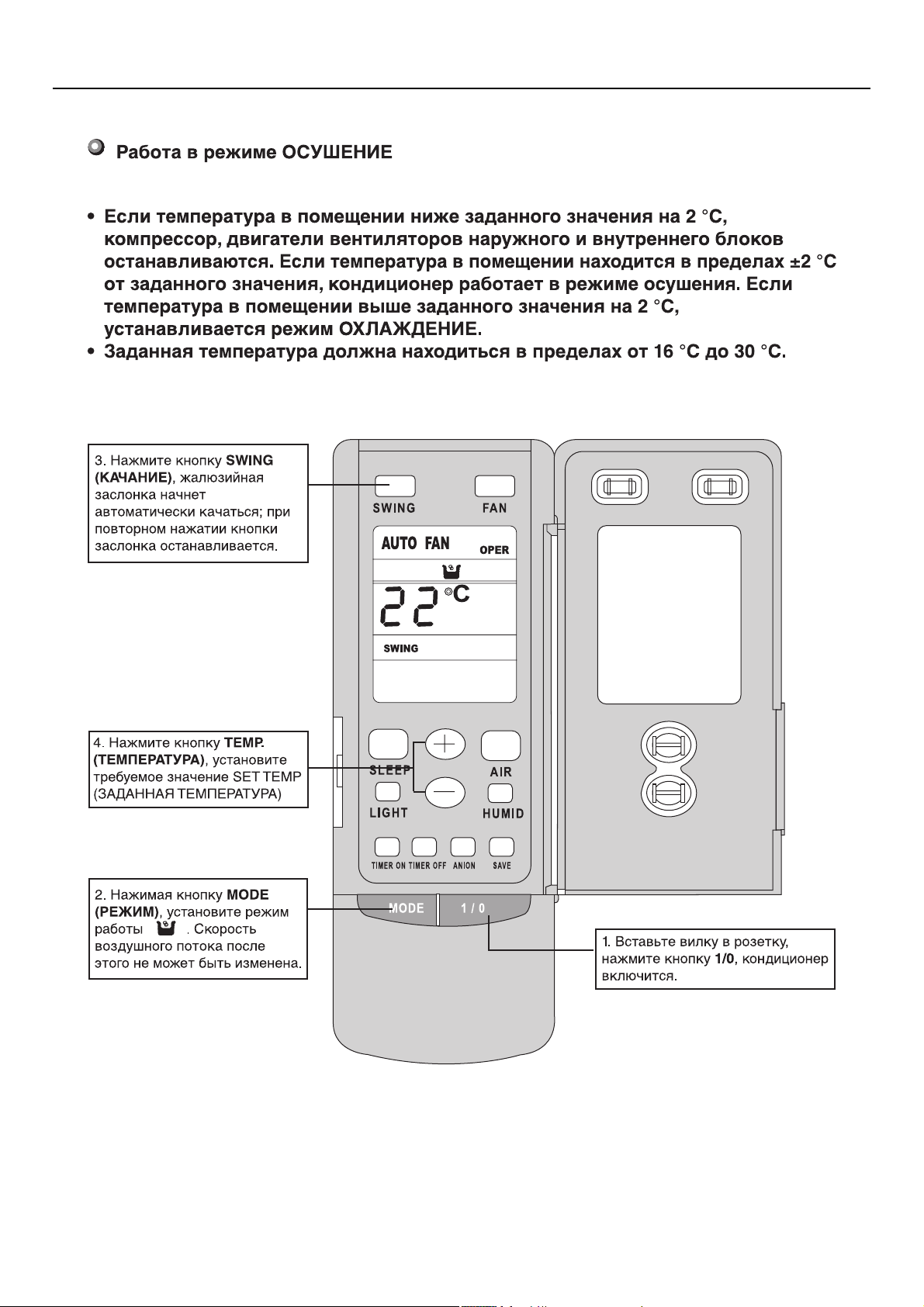

Кондиционеры сплит-системы серия U-match с универсальными наружными блоками
15
Page 16

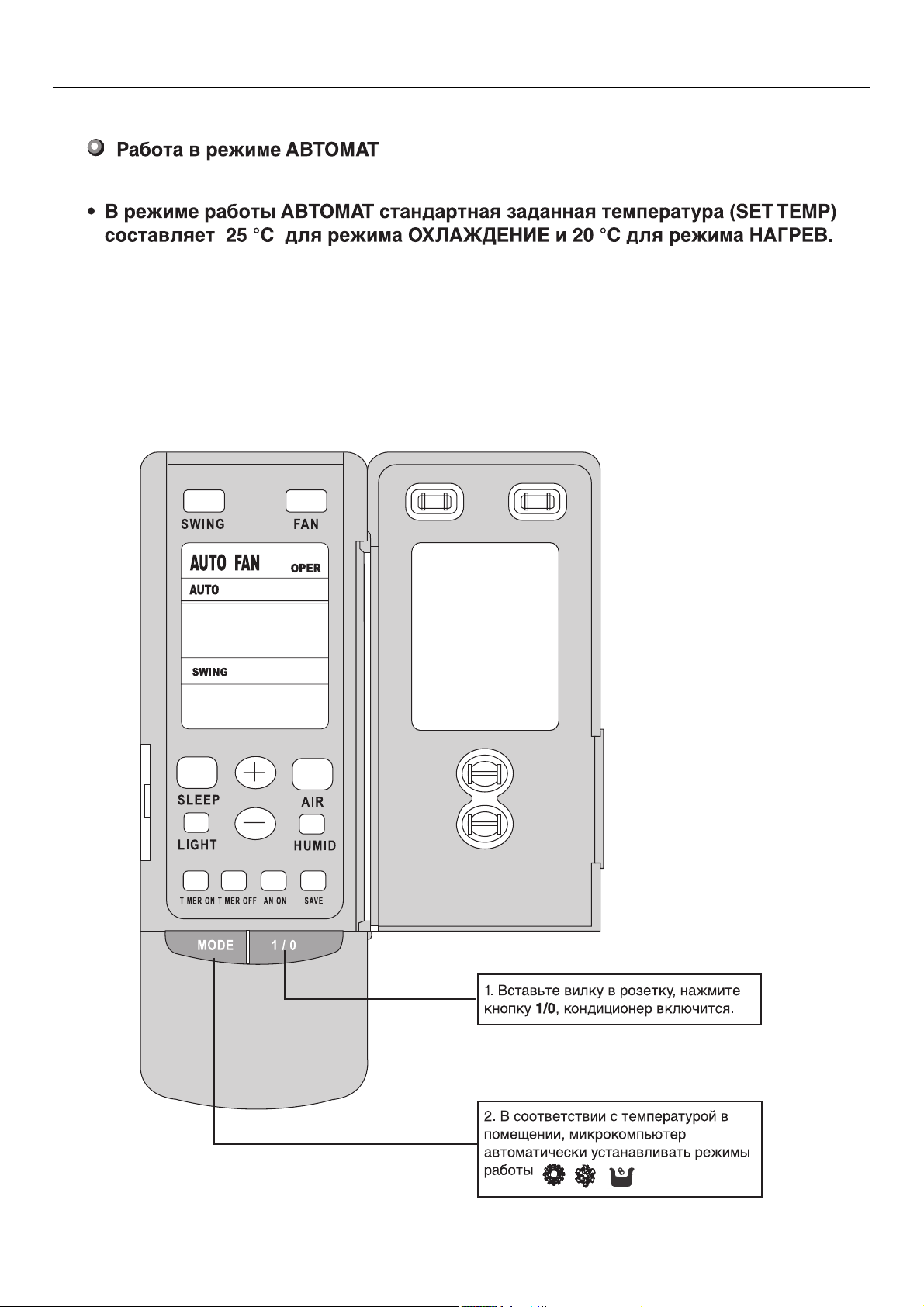

Инструкция по эксплуатации
16
Page 17
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками
17
Page 18
Инструкция по эксплуатации

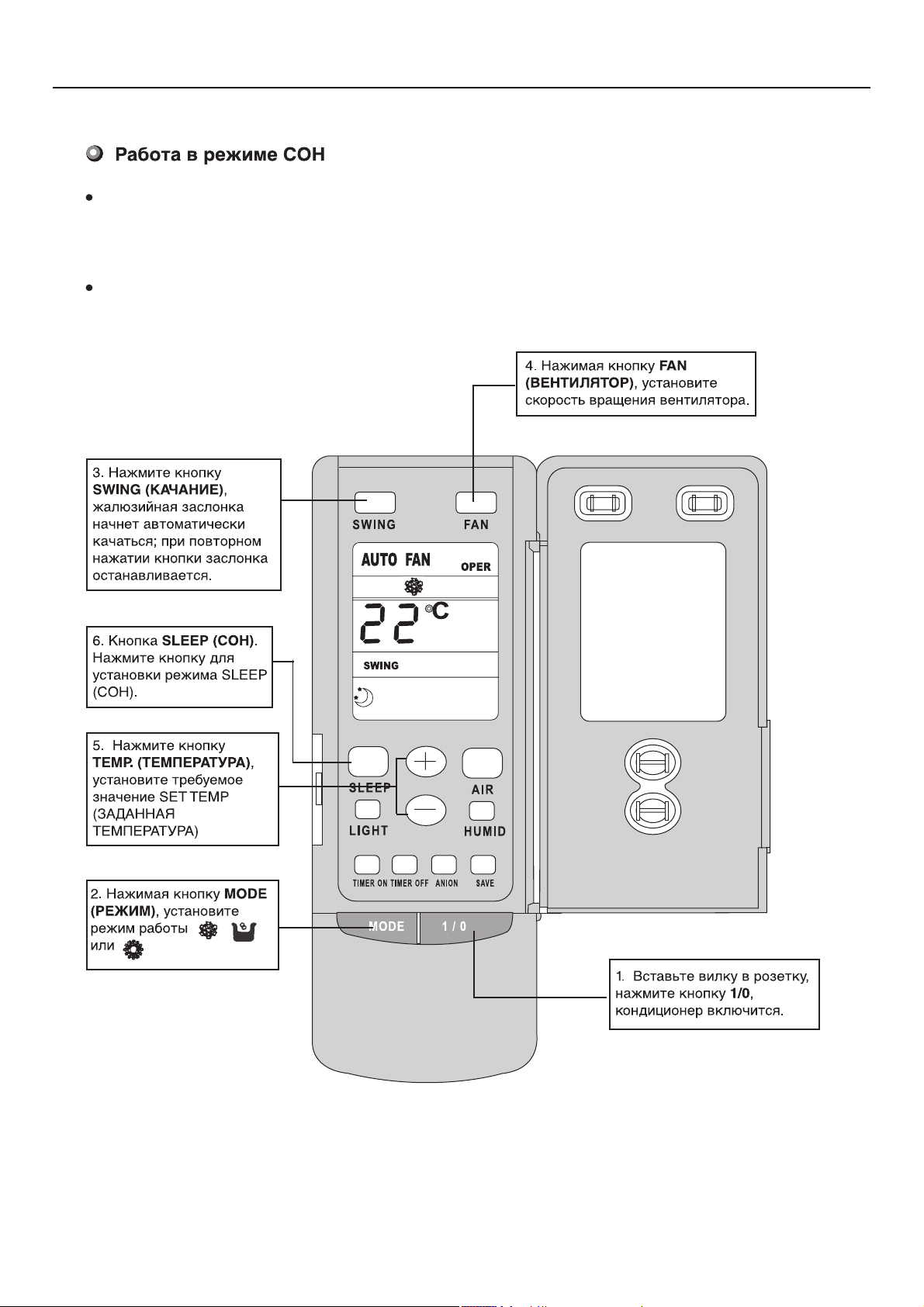

При установке функции SLEEP (СОН) во время работы блока в режиме
охлаждения или осушения заданная температура повышается
автоматически на 1 °С после первого часа работы и на 2 °С после
последующих 2#х часов работы
При установке функции SLEEP (СОН) во время работы блока в режиме
нагревания заданная температура понижается на 1 °С после первого часа
работы и на 2 °С после последующих 2#х часов работы
18
Page 19

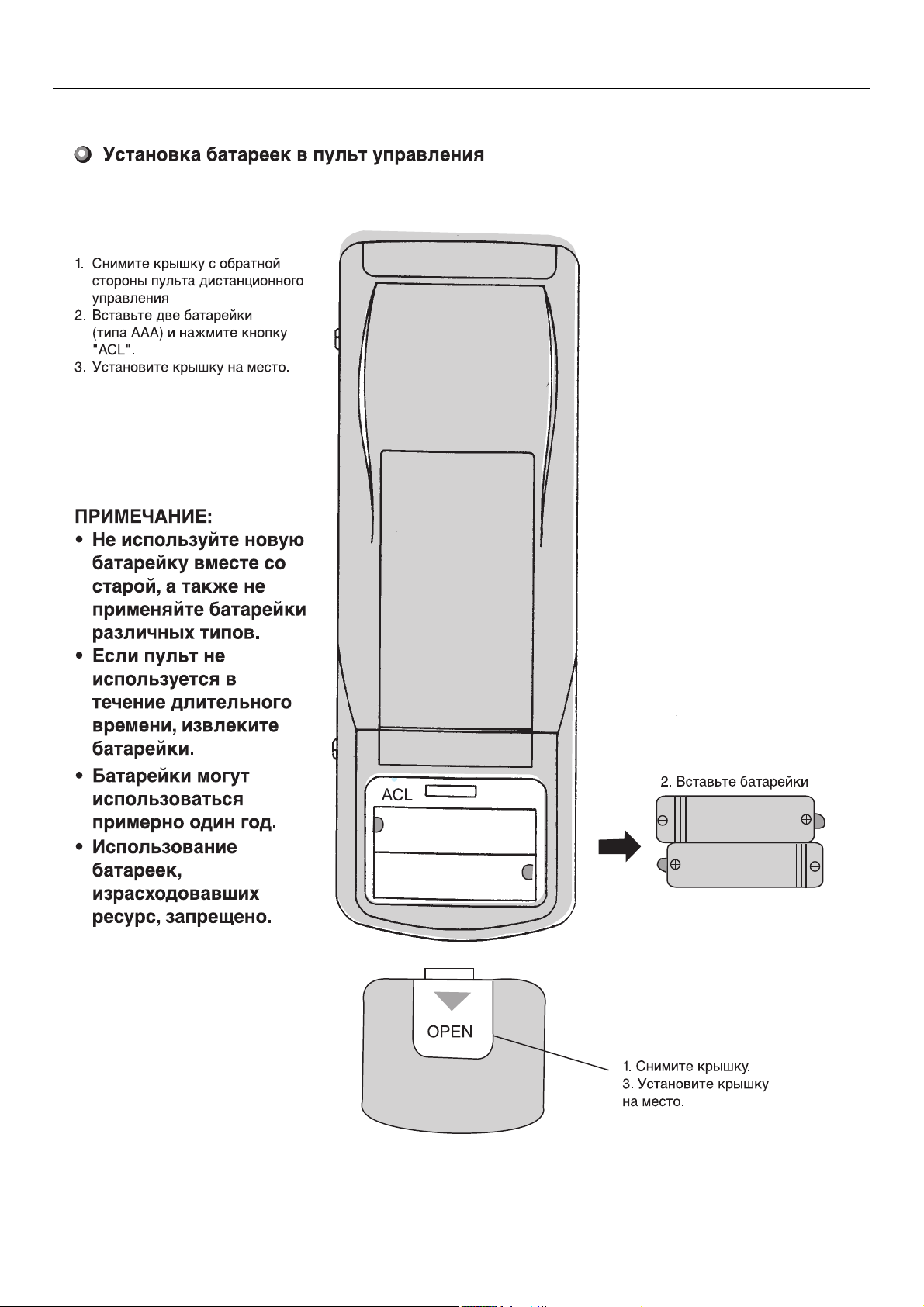

Кондиционеры сплит-системы серия U-match с универсальными наружными блоками
19
Page 20
Инструкция по эксплуатации
6.3 Проводной пульт управления (см. табл. 6.2)
18
17
16
15
MODE
1
2
3
14
13
12
11
10
9
8
Рис. 6.2
Поз. Кнопки и индикация Комментарии
1 MODE
(Режим работы)
Последовательным нажатием кнопки выбирается режим
работы: AUTO-COOL-DRY-FAN-HEAT. На ЖК-дисплее пульта высвечивается заданный режим (поз. 8 рис 6.2). Если
нажать на кнопку MODE и удерживать в течение 10 сек в
выключенном состоянии кондиционера, то включится или
выключится функция авторестарта в зависимости от прежнего ее состояния
FAN
SWING
TIMER
ON/OFF
4
5
6
7
Таблица 6.2
2,3 «
4 FAN (Вентилятор) Установка скорости вращения вентилятора внутреннего
20
» « »
(Установка значений)
Нажатием кнопок « » или « » устанавливаются требуемые
значения температуры или значения времени таймера.
« » — увеличение значений заданной температуры
« » — уменьшение значений заданной температуры
Если одновременно нажать на кнопки « » « », то включится блокировка клавиш пульта и на дисплее высвечивается
надпись ЕЕ. Для разблокировки пульта необходимо данные кнопки нажать повторно.
блока. Последовательным нажатием кнопки изменяется
скорость вентилятора: Auto — автоматический режим;
» — низкая скорость; « » — средняя скорость;
«
«
» — высокая скорость (индикация поз. 14 рис. 6.2)
Page 21
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками
5 Sleep (Сон)
или
Swing (Жалюзи)
Для кондиционеров канального типа- кнопка Sleep (Сон),
для других типов внутренних блоков — кнопка Swing (Жалюзи). При нажатии на кнопку Sleep включается ночной режим, на жк-дисплее загорается знак « » поз. 11. Кнопкой
Swing включается режим качания жалюзи на внутреннем
блоке.
6 Timer (Кнопка вклю-
чения режима таймера)
При нажатии на кнопку включается режим таймера на
включение или выключение кондиционера через заданное
время. Загорается индикация TIMER ON или OFF поз. 16.
Если кондиционер не работает, то задается время включения по таймеру. Если кондиционер работает, то время вы-
ключения.
7 ON/OFF Кнопка включения/выключения компьютера
8 Приемник сигнала Приемник сигнала с инфракрасного ДПУ
9 Индикация значения
температуры снаружи
Для включения индикации температуры снаружи необхо-
димо нажать на кнопку SLEEP/SWING поз. 5 и удерживать
ее в течение 5 сек.
10 Индикация заданной
См. поз. 2, 3.
температуры
11 Индикация включения
функции DEBUGGING
Проверка/тестирование
12 Индикация функции
Defrost
13 Индикация режима
Функция DEBUGGING (проверка) включается одновремен-
ным нажатием и удержанием кнопок FAN и SLEEP в те-
чение 10 сек. Пользователю включать не рекомендуется.
Функция для работников сервисных служб.
Индикация Defrost загорается при срабатывании функции
«разморозки» в режиме нагрева.
См. поз. 5.
Sleep
14 Индикация скорости
См. поз. 4.
вентилятора
15 Индикация включе-
См. поз. 5.
ния качания жалюзи
16 Индикация состояния
См. поз. 6.
режима таймера
17 Индикация времени
18 Индикация ошибки в работе
21
Page 22
Инструкция по эксплуатации
7. Техническое обслуживание
• Для обеспечения нормальной и безотказной работы необходимо своевременное техническое сервисное обслуживание, которое осуществляется специалистами авторизованных
сервисных центров.
• Нейлоновые фильтры внутреннего блока должны своевременно очищаться от загрязнений. Фильтр вынимается из блока и промывается водой с легким моющим раствором.
• Дренажная трубка должна периодически очищаться внутри и обеспечивать беспрепятственный отвод конденсата.
• После длительного периода простоя необходимо:
а) проверить, не заблокированы ли входные и выходные воздушные отверстия.
б) проверить надежность заземления кондиционера.
в) проверить правильность установки воздушных фильтров и их чистоту.
• После окончания сезона работы необходимо отключить источник питания, снять и очистить воздушные фильтры, очистить блоки от пыли.
8. Монтаж и установка кондиционера
8.1 Общие указания
• Внимание! Установка, монтаж, пуск и наладка должна производиться квалифицированными специалистами, имеющих на то соответствующий сертификат.
8.2 Требования по размещению блоков кондиционера
• Место размещения блоков должно быть выбрано с учетом требований безопасности
раздела 2 настоящей инструкции, свободного доступа при обслуживании и эксплуатации и
возможно максимальной длины соединительных трубок.
• Внутренний и внешний блок должны быть расположены таким образом, чтобы обеспечить беспрепятственный приток и отток входящего и выходящего потока воздуха.
• Блоки должны быть установлены с помощью надежных и прочных кронштейнов, рассчитанных на вес блоков с учетом места крепления.
• Место размещения блоков должно быть выбрано таким образом, чтобы обеспечить
удобство при монтаже и сервисном обслуживании.
• От внутреннего блока должен быть обеспечен надежный слив конденсата.
• Не допускается установка блоков в местах с содержанием в воздухе горючих и ядовитых веществ, высокой запыленностью и повышенной влажностью.
• Не размещайте блоки в местах, где они будут подвержены прямому попаданию солнечного света или иному источнику тепла
• Наружный блок должен быть установлен таким образом, чтобы работа компрессора не
мешала окружающим.
• Для защиты внешнего блока от дождя, прямого солнечного света и т.п. необходимо
предусмотреть навес.
• При установке нескольких наружных блоков в непосредственной близости необходимо
учитывать направление выходящих воздушных потоков. Воздушные потоки не должны быть
направлены навстречу друг другу.
22
Page 23
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками
9 Габаритные и установочные размеры блоков и требования
при размещении
9.1 Габаритные и установочные размеры наружных блоков
Рис. 9.1
Модель A B C H D
GUHN12NK3AO 780 320 540 558 286
GUHN18NK3AO 780 320 540 558 286
GUHN24NK3AO 950 412 572 695 378
GUHN36NK3AO 950 412 572 850 378
GUHN36NM3AO 950 412 572 850 378
GUHN42NM3AO 950 412 572 1253 378
GUHN48NM3AO 950 412 572 1253 378
GUHN60NM3AO 950 412 572 1253 378
9.1.1 Требование при размещении наружных блоков
23
Page 24
Инструкция по эксплуатации
9.2 Габаритные и установочные размеры блоков канального типа
Рис. 9.2
Модель A B C D E F G H I J
GFH12K3BI 856 571 515 790 913 680 750 100 172 220
GFH18K3BI 932 627 738 894 1012 736 738 125 207 266
GFH24K3BI 1101 395 820 1159 1207 504 1002 160 235 265
GFH36K3BI 1011 635 820 1115 1251 744 980 160 231 290
GFH42K3BI 1011 635 820 1115 1251 744 980 160 231 290
GFH48K3BI 1011 635 820 1115 1251 744 980 160 231 290
GFH60K3BI 1015 679 820 1115 1251 788 980 160 261 330
9.2.1 Требование при размещении блоков канального типа
24
2500 мм 2500 мм
2500 мм
только для блоков GFH24 и более
Page 25
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками
9.3 Габаритные и установочные размеры блоков кассетного типа
Рис. 9.3
Модель H A B C D E
GKH12K3BI 245 650 400 606 440 66
GKH18K3BI 245 650 400 606 440 66
GKH24K3BI 275 950 680 840 720 76
GKH36K3BI 345 950 680 840 720 76
GKH42K3BI 345 950 680 840 720 76
GKH48K3BI 345 950 680 840 720 76
9.3.1 Требование при размещении блоков кассетного типа
Модель H, мм
GKH12K3BI
GKH18K3BI
230
>20
H
GKH24K3BI 260
GKH36K3BI
GKH42K3BI
320
≥1500
≥1500
GKH48K3BI
Размерность: мм
≥1800
25
Page 26
Инструкция по эксплуатации
9.4 Габаритные и установочные размеры блоков напольно-потолочного типа
Рис. 9.4
Модель A B C D E
GTH12K3BI 836 238 745 695 260
GTH18K3BI 836 238 745 695 260
GTH24K3BI 1300 188 1202 600 260
GTH36K3BI 1590 238 1491 695 260
GTH42K3BI 1590 238 1491 695 260
GTH48K3BI 1590 238 1491 695 260
9.4.1 Требование при размещении блоков напольно-потолочного типа
26
Page 27
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками
10 Подключение к электросети
10.1 Схемы подключения к сети и межблочного подключения блоков
10.1.1 Блоки канального типа производительностью от 12000 до 24000 БТЕ/ч.
Электропитание: ~220-240 В / 50 Гц Электропитание: ~220-240 В / 50 Гц
10.1.2 Блоки канального типа производительностью от 36000 до 60000 БТЕ/ч.
Электропитание: ~3ф / 380-415 В / 50 Гц Электропитание: ~220-240 В / 50 Гц
27
Page 28
Инструкция по эксплуатации
10.1.3 Блоки напольно-потолочного типа производительностью от 12000 до 24000 БТЕ/ч.
Электропитание: ~220-240 В / 50 Гц Электропитание: ~220-240 В / 50 Гц
10.1.4 Блоки напольно-потолочного типа производительностью от 36000 до 60000 БТЕ/ч.
Электропитание: ~3ф / 380-415 В / 50 Гц Электропитание: ~220-240 В / 50 Гц
28
Page 29
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками
10.1.5 Блоки кассетного типа производительностью от 12000 до 36000 БТЕ/ч.
Электропитание: ~220-240 В / 50 Гц Электропитание: ~220-240 В / 50 Гц
10.1.6 Блоки кассетного типа производительностью от 36000 до 60000 БТЕ/ч.
Электропитание: ~3ф / 380-415 В / 50 Гц Электропитание: ~220-240 В / 50 Гц
29
Page 30
Инструкция по эксплуатации
10.2 Характеристики автоматических выключателей, межблочного кабеля и кабелей
питания для блоков
10.2.1 Наружные блоки
Модель блока
Параметры
электропитания
Сетевой кабель
питания*
(nxмм2)
Номинальный ток
автоматического
выключателя, A
GUHN12NK3AO ~ (220-240)B/50Гц 3x1,5 16
GUHN18NK3AO ~ (220-240)B/50Гц 3x2,5 20
GUHN24NK3AO ~ (220-240)B/50Гц 3x4,0 25
GUHN36NK3AO ~ (220-240)B/50Гц 3x4,0 25
GUHN36NM3AO ~3Ф/380-415В/50Гц 3x2,5 16
GUHN42NM3AO ~3Ф/380-415В/50Гц 3x2,5 20
GUHN48NM3AO ~3Ф/380-415В/50Гц 3x2,5 20
GUHN60NM3AO ~3Ф/380-415В/50Гц 3x2,5 20
* Примечание – см. поз. 1 схемы п. 10.1.1–10.1.6
10.2.2 Внутренние блоки канального типа
Модель блока
Параметры
электропитания
Сетевой кабель
питания*
(nxмм2)
Номинальный ток
автоматического
выключателя, A
GFH12K3BI ~ (220-240)B/50Гц 3x1,0 6
GFH18K3BI ~ (220-240)B/50Гц 3x1,0 6
GFH24K3BI ~ (220-240)B/50Гц 3x1,5 6
GFH36K3BI ~ (220-240)B/50Гц 3x1,5 10
GFH42K3BI ~ (220-240)B/50Гц 3x1,5 10
GFH48K3BI ~ (220-240)B/50Гц 3x1,5 10
GFH60K3BI ~ (220-240)B/50Гц 3x1,5 10
* Примечание – см. поз. 2 схемы п. 10.1.1–10.1.6
10.2.3 Внутренние блоки кассетного типа
Модель блока
Параметры
электропитания
Сетевой кабель
питания*
(nxмм2)
Номинальный ток
автоматического
выключателя, A
GKH12K3BI ~ (220-240)B/50Гц 3x1,0 6
GKH18K3BI ~ (220-240)B/50Гц 3x1,0 6
GKH24K3BI ~ (220-240)B/50Гц 3x1,0 6
GKH36K3BI ~ (220-240)B/50Гц 3x1,0 6
GKH42K3BI ~ (220-240)B/50Гц 3x1,0 6
GKH48K3BI ~ (220-240)B/50Гц 3x1,0 6
* Примечание – см. поз. 2 схемы п. 10.1.1–10.1.6
30
Page 31
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками
10.2.4 Внутренние блоки напольно-потолочного типа
Модель блока
Параметры
электропитания
Сетевой кабель
питания*
(nxмм2)
Номинальный ток
автоматического
выключателя, A
GTH12K3BI ~ (220-240)B/50Гц 3x1,0 6
GTH18K3BI ~ (220-240)B/50Гц 3x1,0 6
GTH24K3BI ~ (220-240)B/50Гц 3x1,0 6
GTH36K3BI ~ (220-240)B/50Гц 3x1,0 6
GTH42K3BI ~ (220-240)B/50Гц 3x1,0 6
GTH48K3BI ~ (220-240)B/50Гц 3x1,0 6
* Примечание – см. поз. 2 схемы п. 10.1.1–10.1.6
10.2.5 Ток отсечки автоматического выключателя не менее 7 Iн, где Iн — номинальный потребляемый ток. Характеристика отключения “С”.
10.2.6 При установке дифференциального автоматического выключателя ток утечки не
более 30 мА.
10.2.7 Допускается последовательная установка автоматического выключателя и УЗО соответствующих номиналов
2
10.2.8 Межблочный кабель 2x0,5 мм
(поз. 3 схемы п. 10.1.1–10.1.6) с установленными
разъемами входит в комплект поставки.
31
Page 32
Инструкция по эксплуатации
11 Схемы электрические
11.1 Схема электрическая общая наружного блока GUHN12NK3AO с установленным
низкотемпературным комплектом
11.1.1 Схема электрическая общая наружного блока GUHN12NK3AO без низкотемпературного комплекта
32
Page 33
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками
11.2 Схема электрическая общая наружного блока GUHN18NK3AO с установленным
низкотемпературным комплектом
11.2.1 Схема электрическая общая наружного блока GUHN18NK3AO без низкотемпературного комплекта
33
Page 34
Инструкция по эксплуатации
11.3 Схема электрическая общая наружного блока GUHN24NK3AO с установленным
низкотемпературным комплектом
11.3.1 Схема электрическая общая наружного блока GUHN24NK3AO без низкотемпературного комплекта
34
Page 35
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками
11.4 Схема электрическая общая наружного блока GUHN36NM3AO с установленным
низкотемпературным комплектом
11.4.1 Схема электрическая общая наружного блока GUHN36NM3AO без низкотемпературного комплекта
35
Page 36
Инструкция по эксплуатации
11.5 Схема электрическая общая наружного блока GUHN42NM3AO с установленным
низкотемпературным комплектом
11.5.1 Схема электрическая общая наружного блока GUHN42NM3AO без низкотемпературного комплекта
36
Page 37
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками
11.6 Схема электрическая общая наружного блока GUHN60NM3AO с установленным
низкотемпературным комплектом
11.6.1 Схема электрическая общая наружного блока GUHN42NM3AO без низкотемпературного комплекта
37
Page 38
Инструкция по эксплуатации
11.7 Схема электрическая общая внутренних блоков канального типа
11.8 Схема электрическая общая внутренних блоков напольно-потолочного типа
38
Page 39
Кондиционеры сплит-системы серия U-match с универсальными наружными блоками
11.9 Схема электрическая общая внутренних блоков кассетного типа
Page 40
Loading...
