Page 1

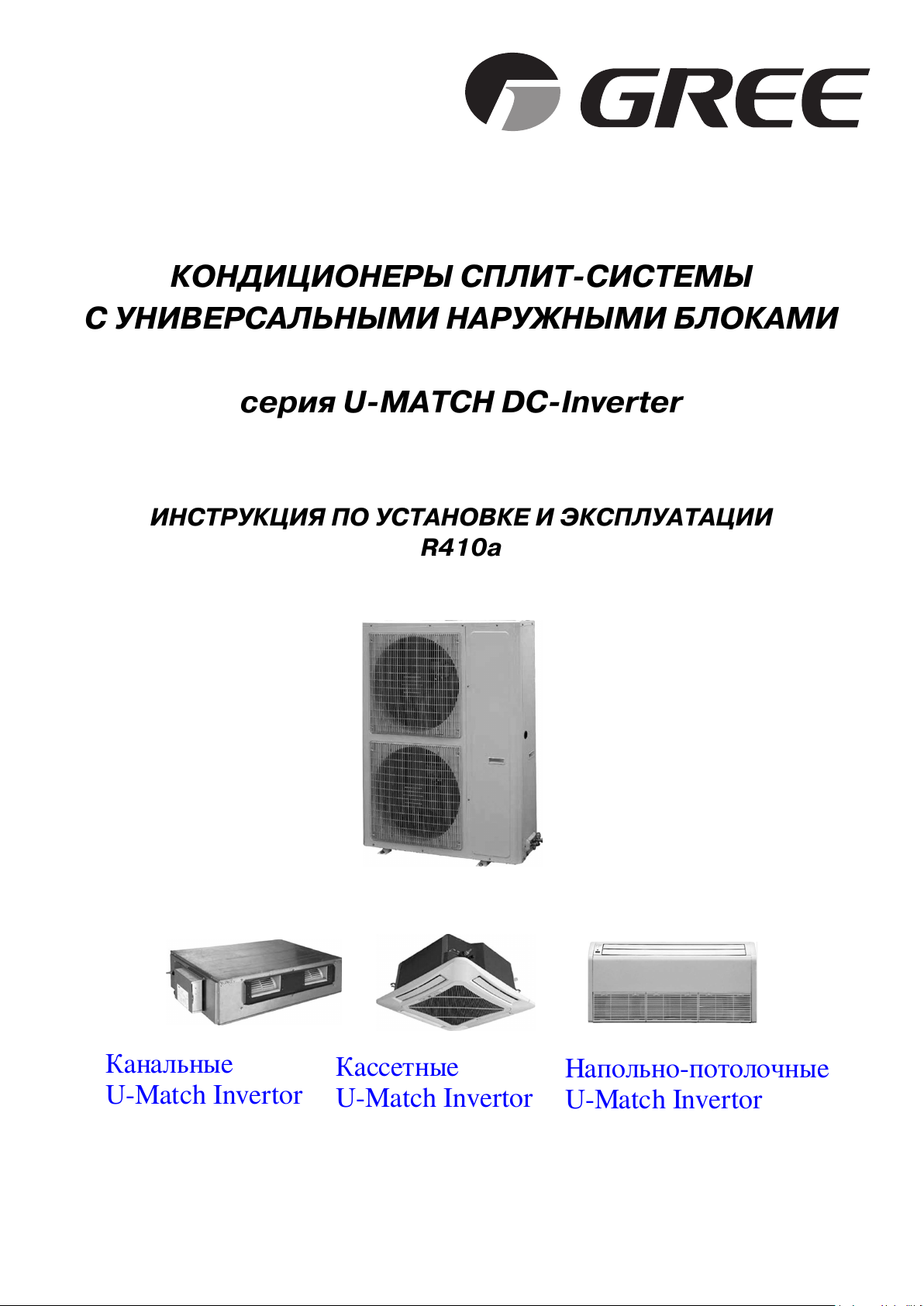

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ

С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия U-MATCH DC-Inverter

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

R410a

Канальные



U-Match Invertor

Перед началом эксплуатации внимательно изучите данную инструкцию.

 U-Match Invertor

Внимание!

- U-Match Invertor

Page 2

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия U-MATCH DC-Inverter

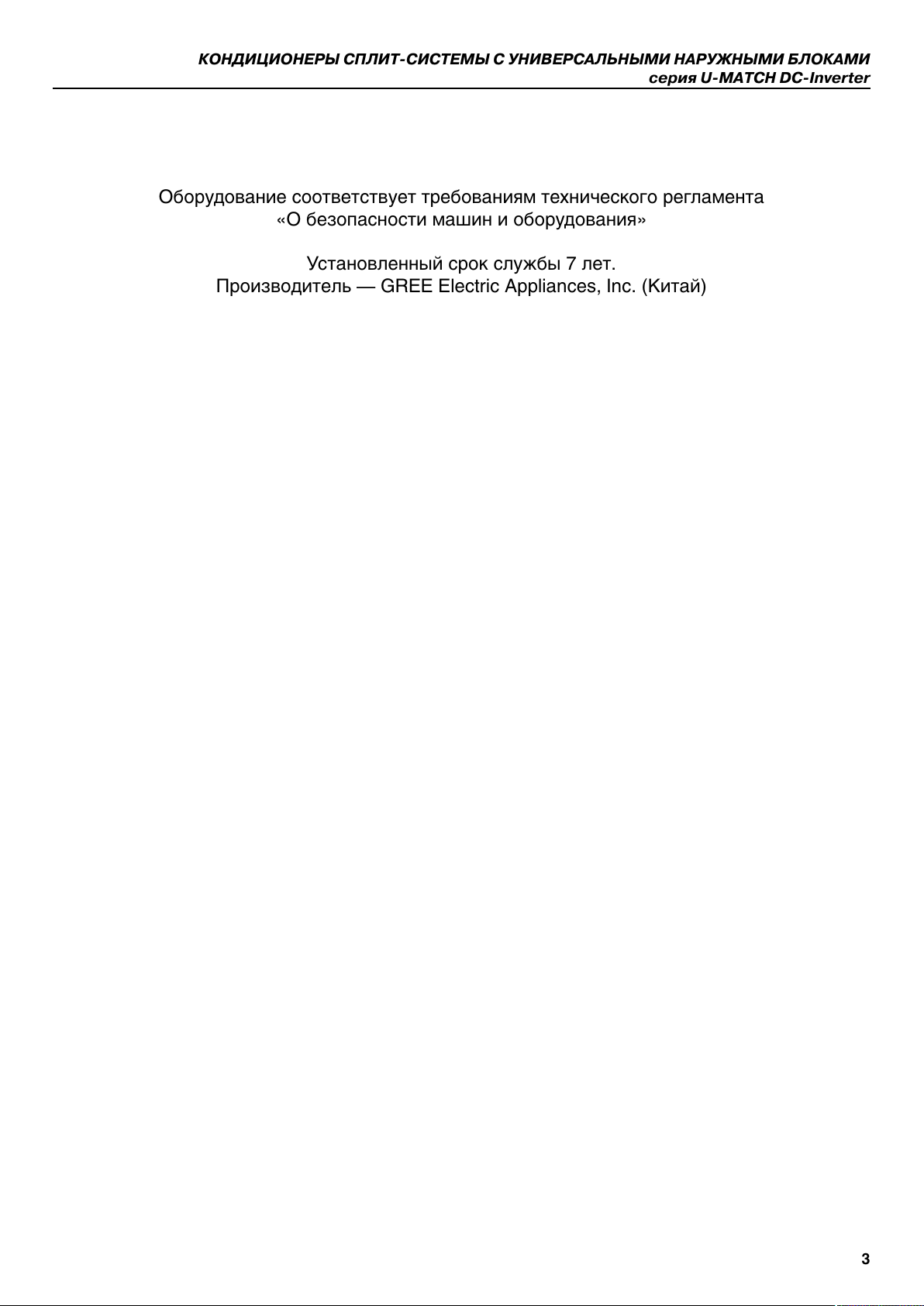

Оборудование соответствует требованиям технического регламента

«О безопасности машин и оборудования»

Установленный срок службы 7 лет.

Производитель — GREE Electric Appliances, Inc. (Китай)

Page 3

Инструкция по эксплуатации

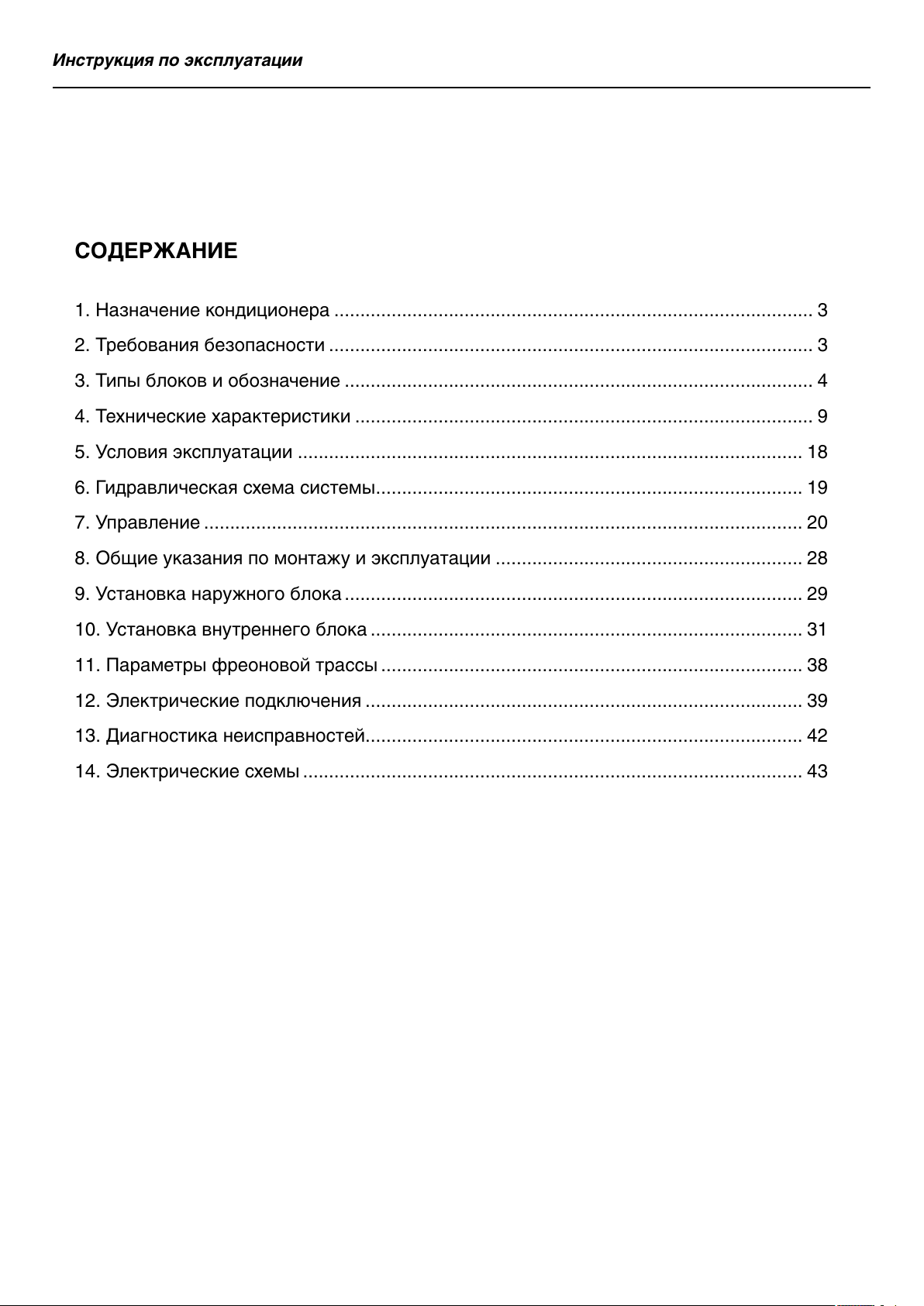

СОДЕРЖАНИЕ

1. Назначение кондиционера ............................................................................................ 3

2. Требования безопасности ............................................................................................. 3

3. Типы блоков и обозначение .......................................................................................... 4

4. Технические характеристики ........................................................................................ 9

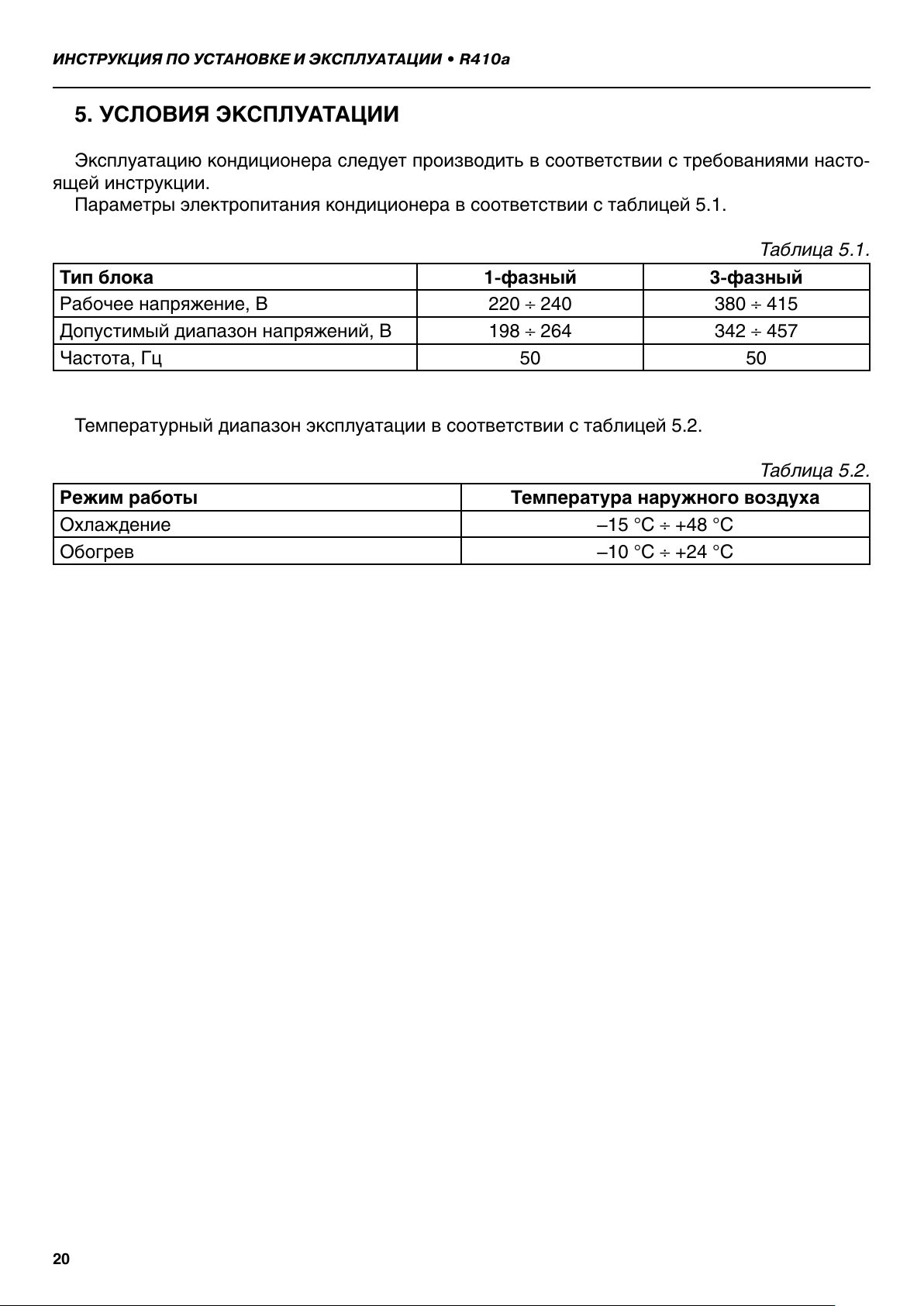

5. Условия эксплуатации ................................................................................................. 18

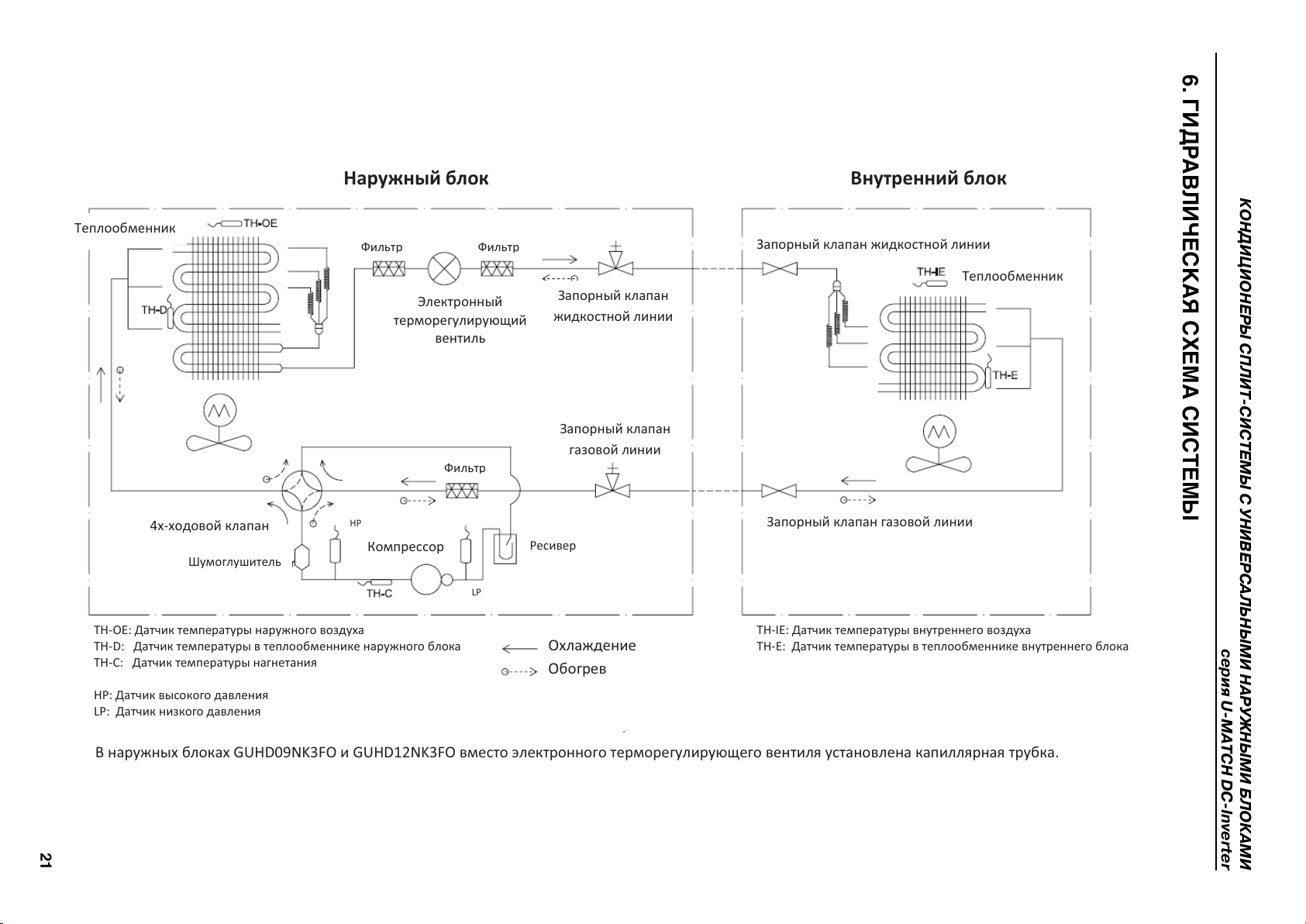

6. Гидравлическая схема системы .................................................................................. 19

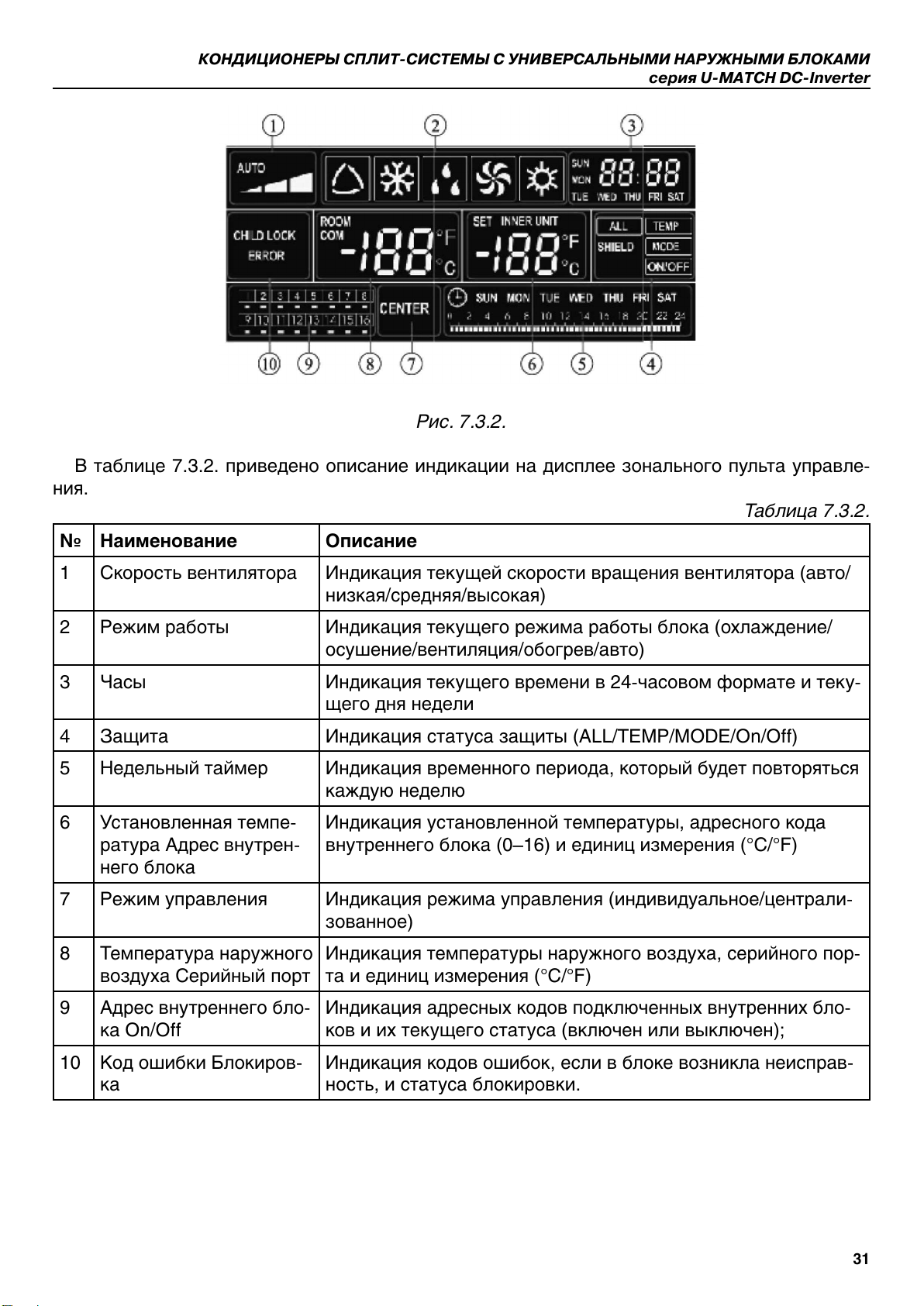

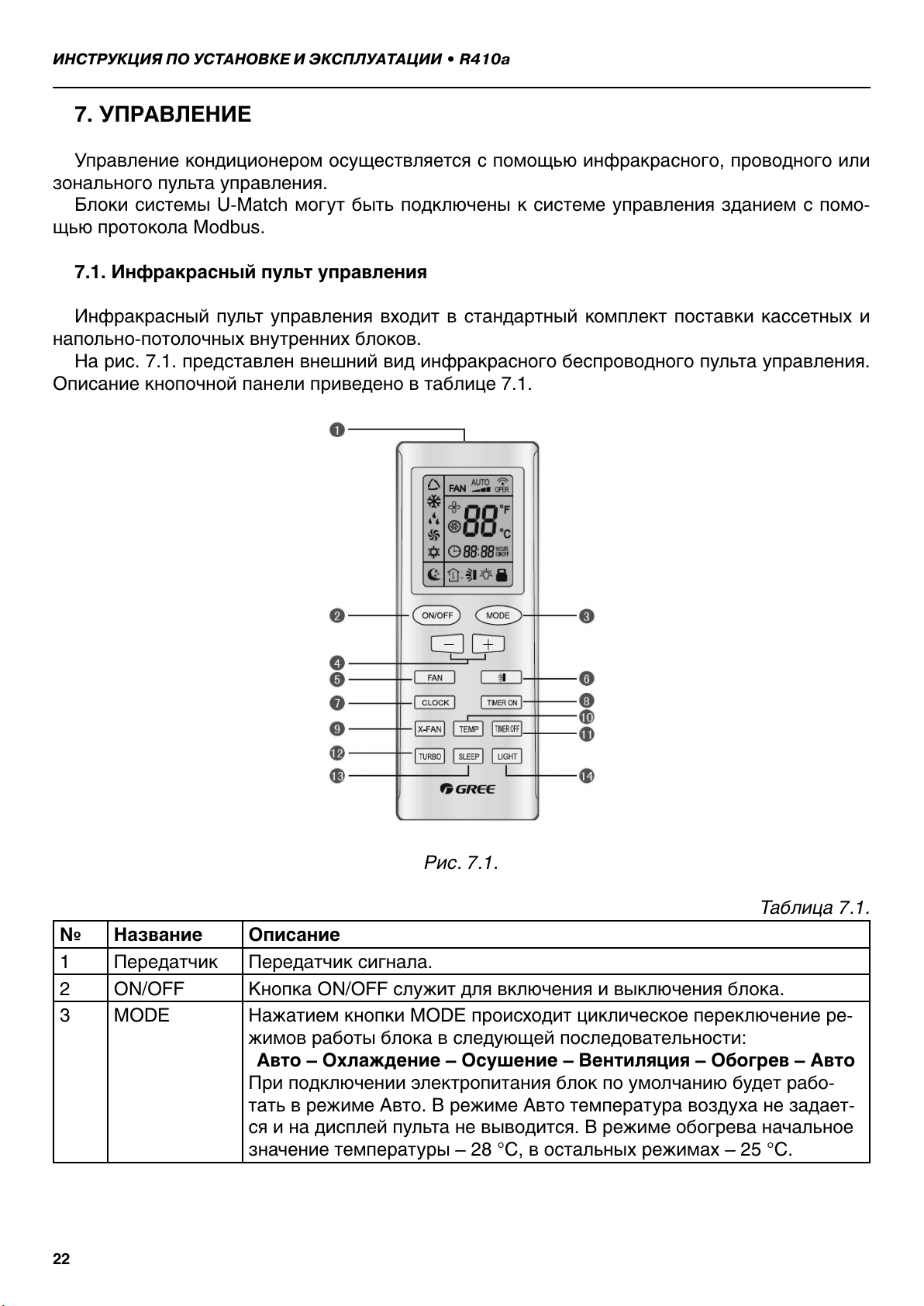

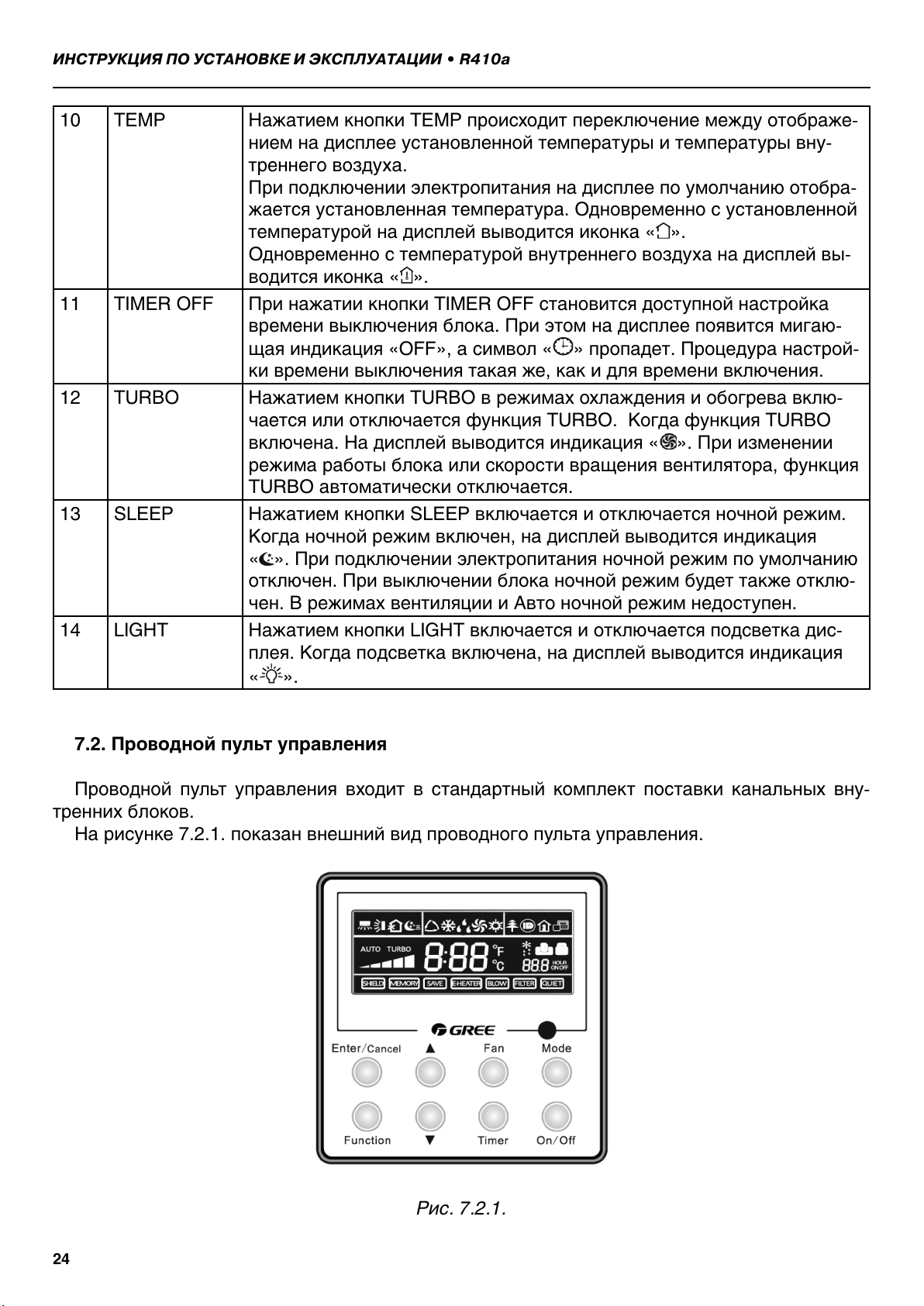

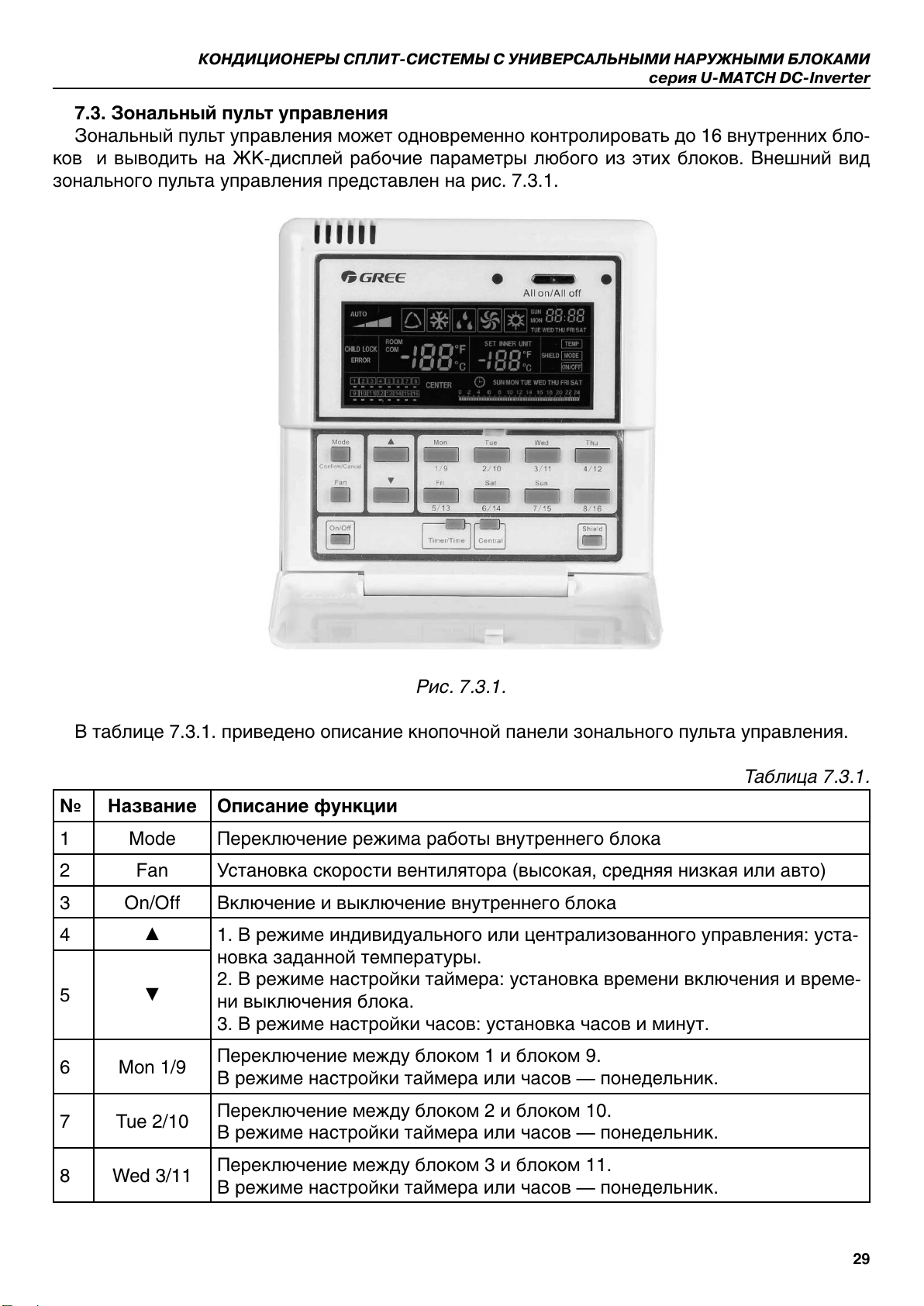

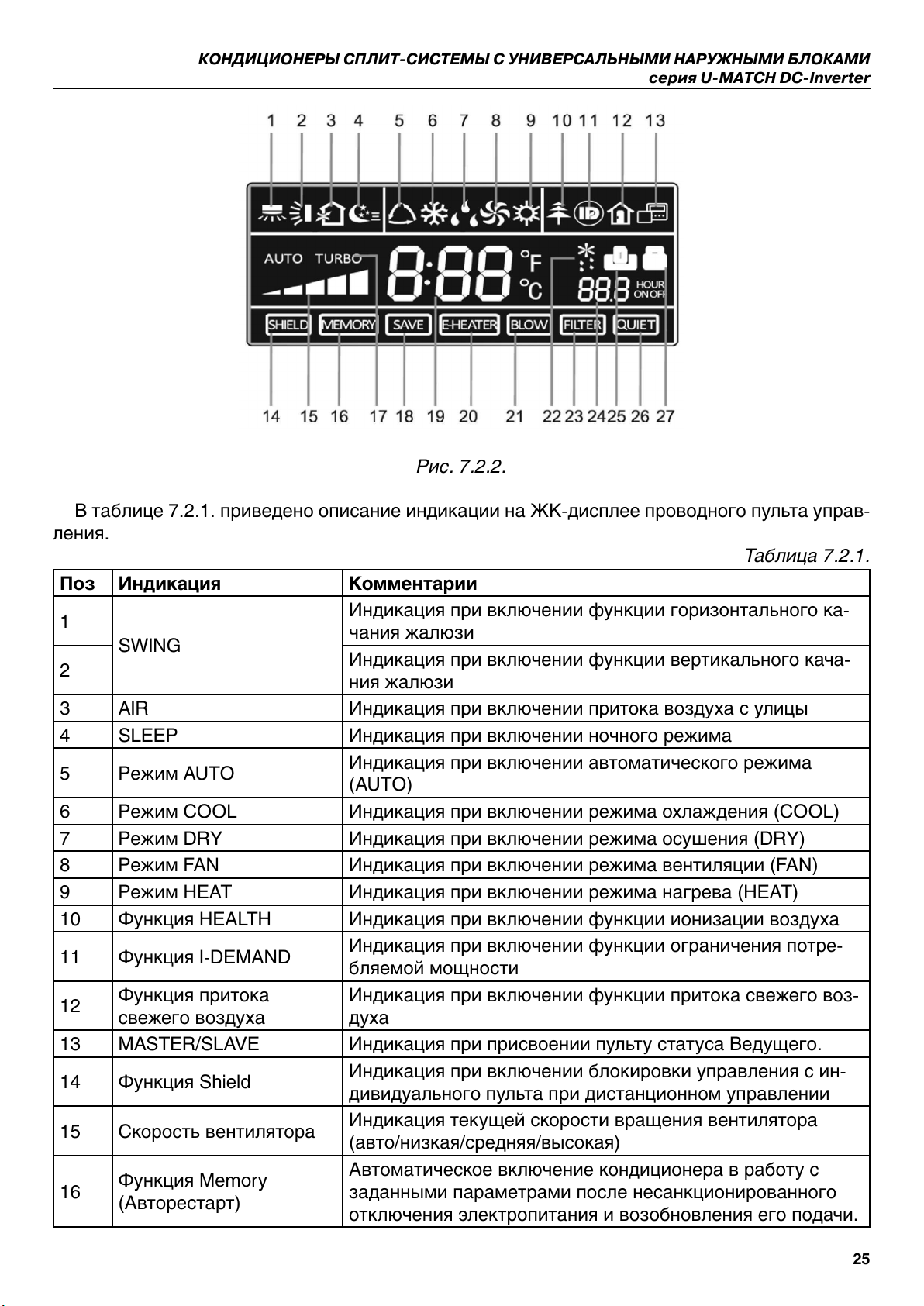

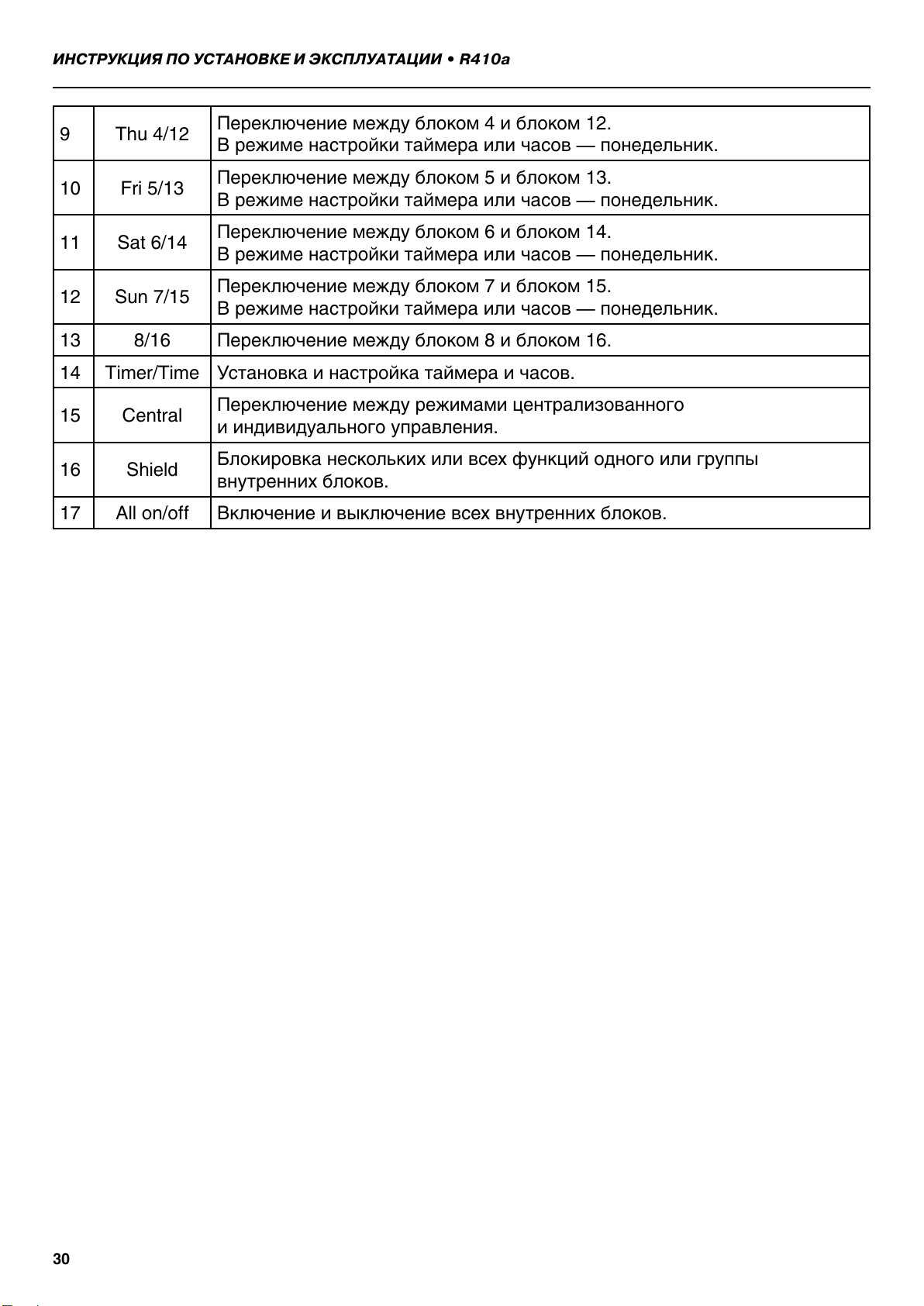

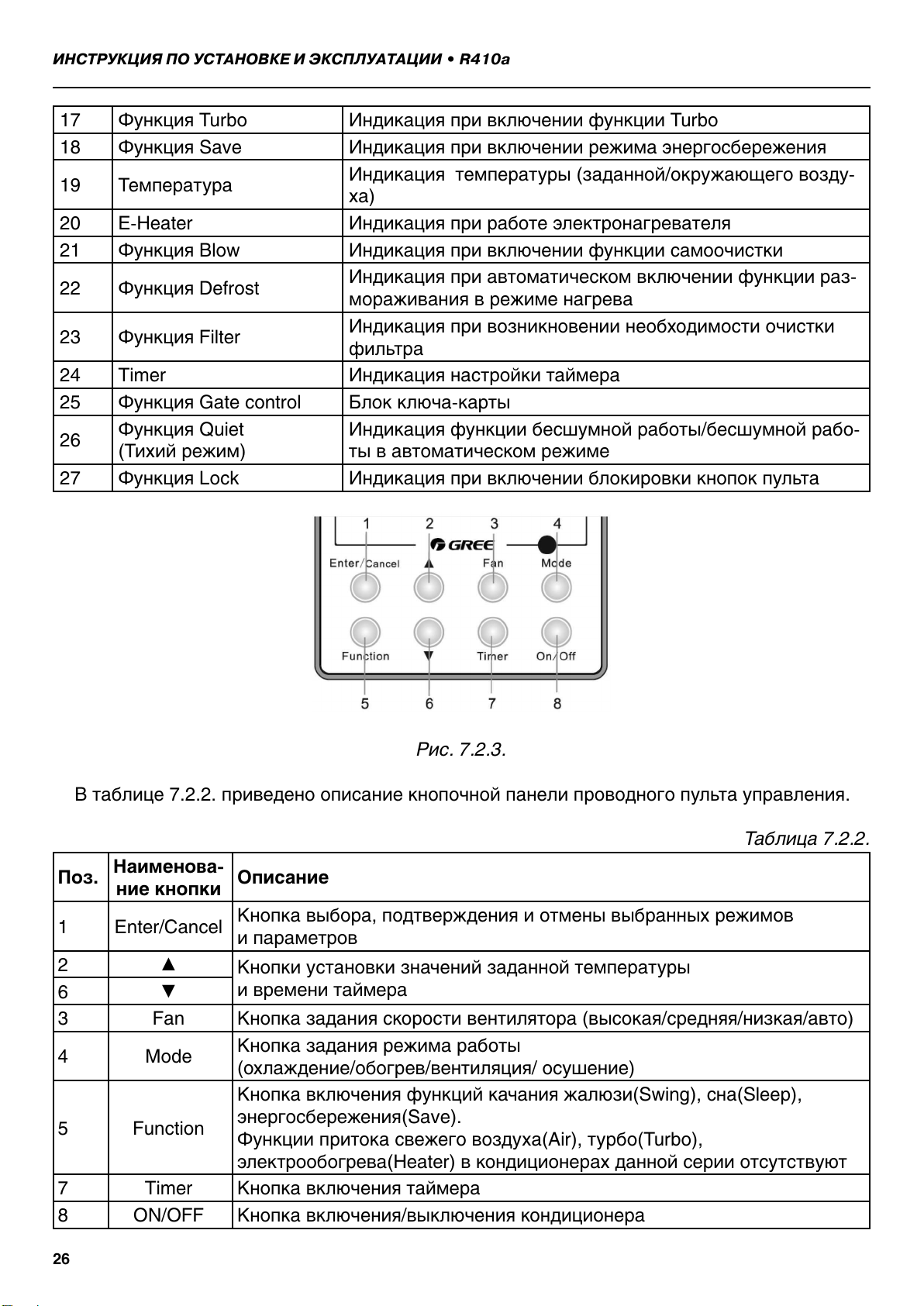

7. Управление ................................................................................................................... 20

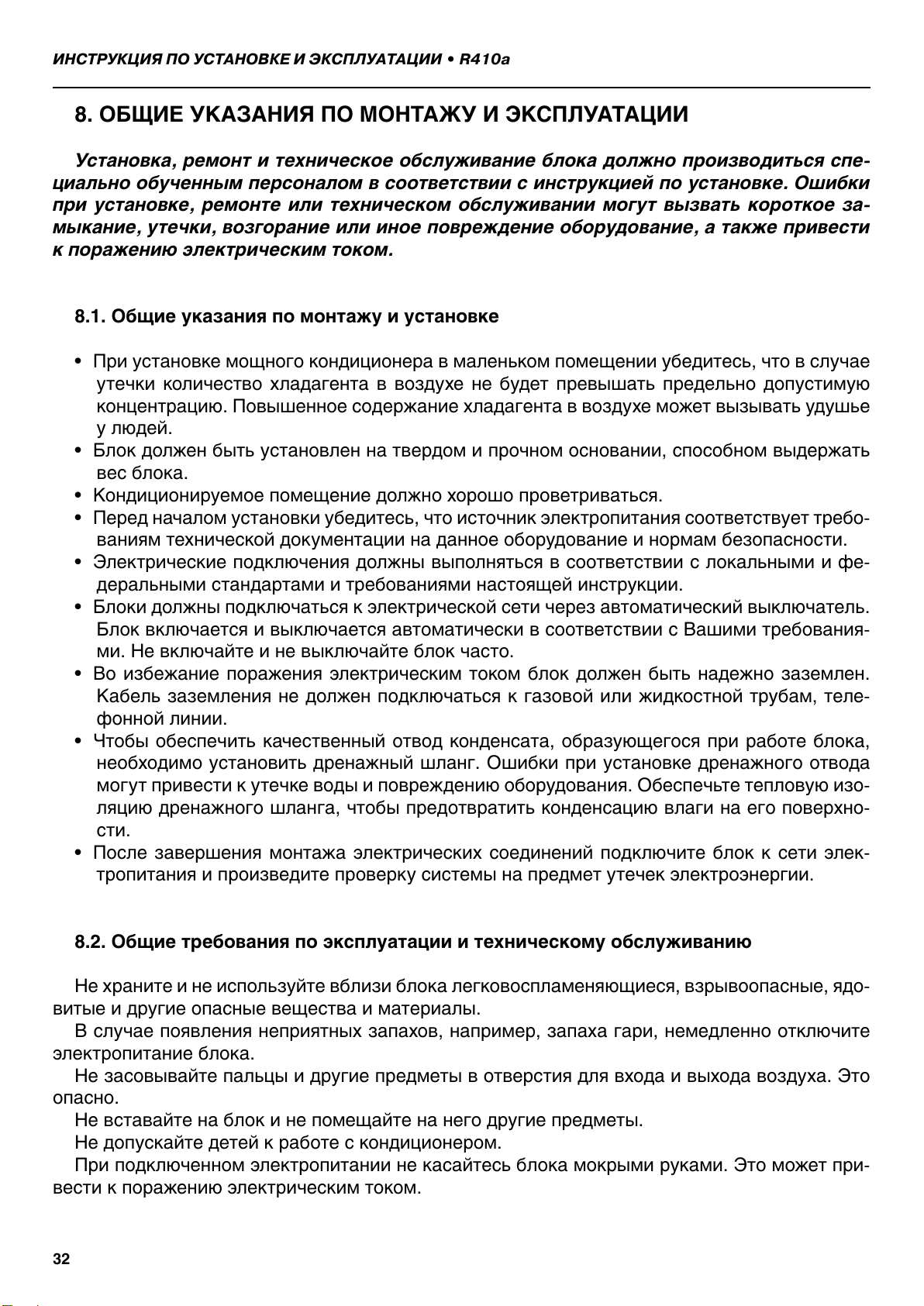

8. Общие указания по монтажу и эксплуатации ........................................................... 28

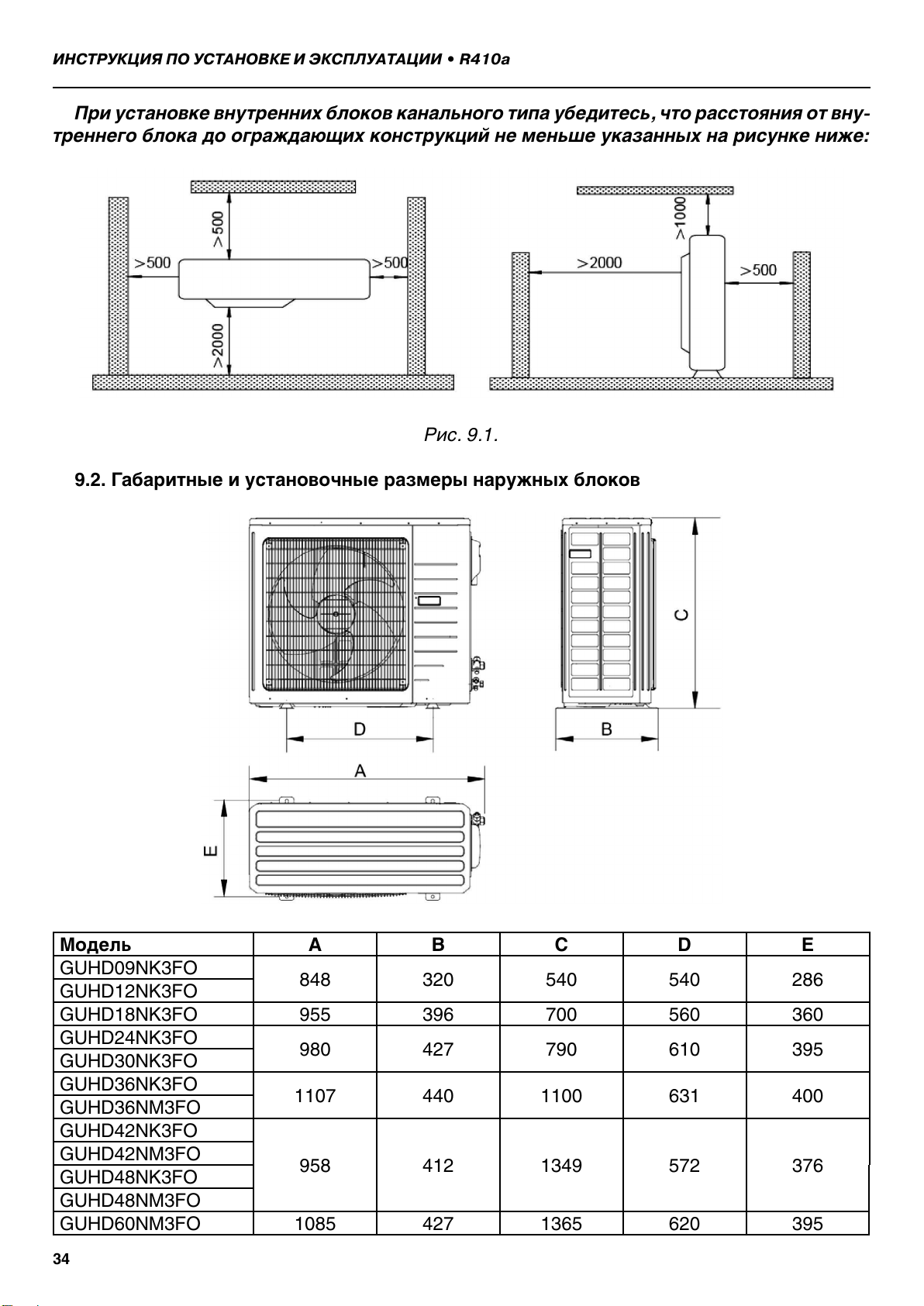

9. Установка наружного блока ........................................................................................ 29

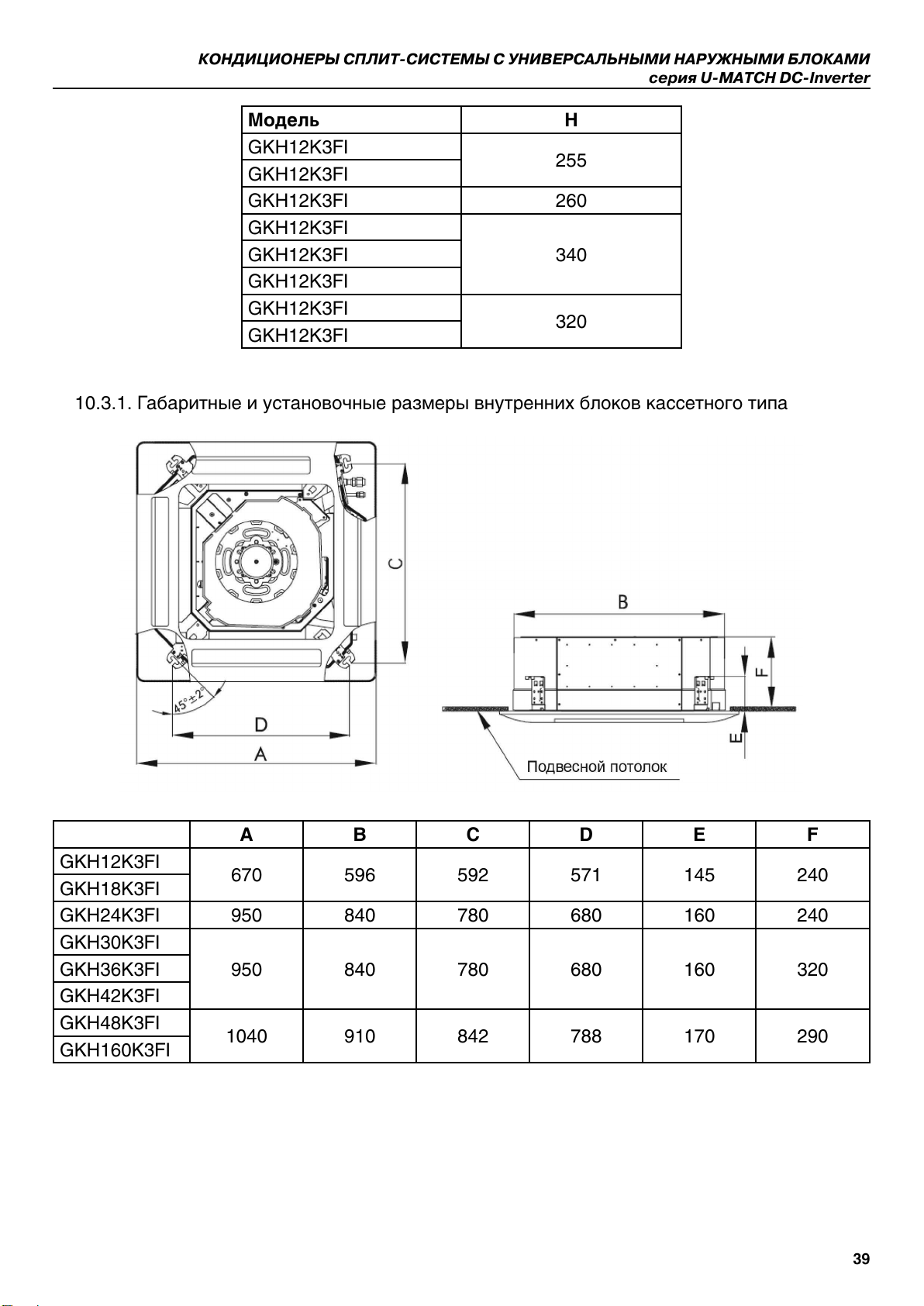

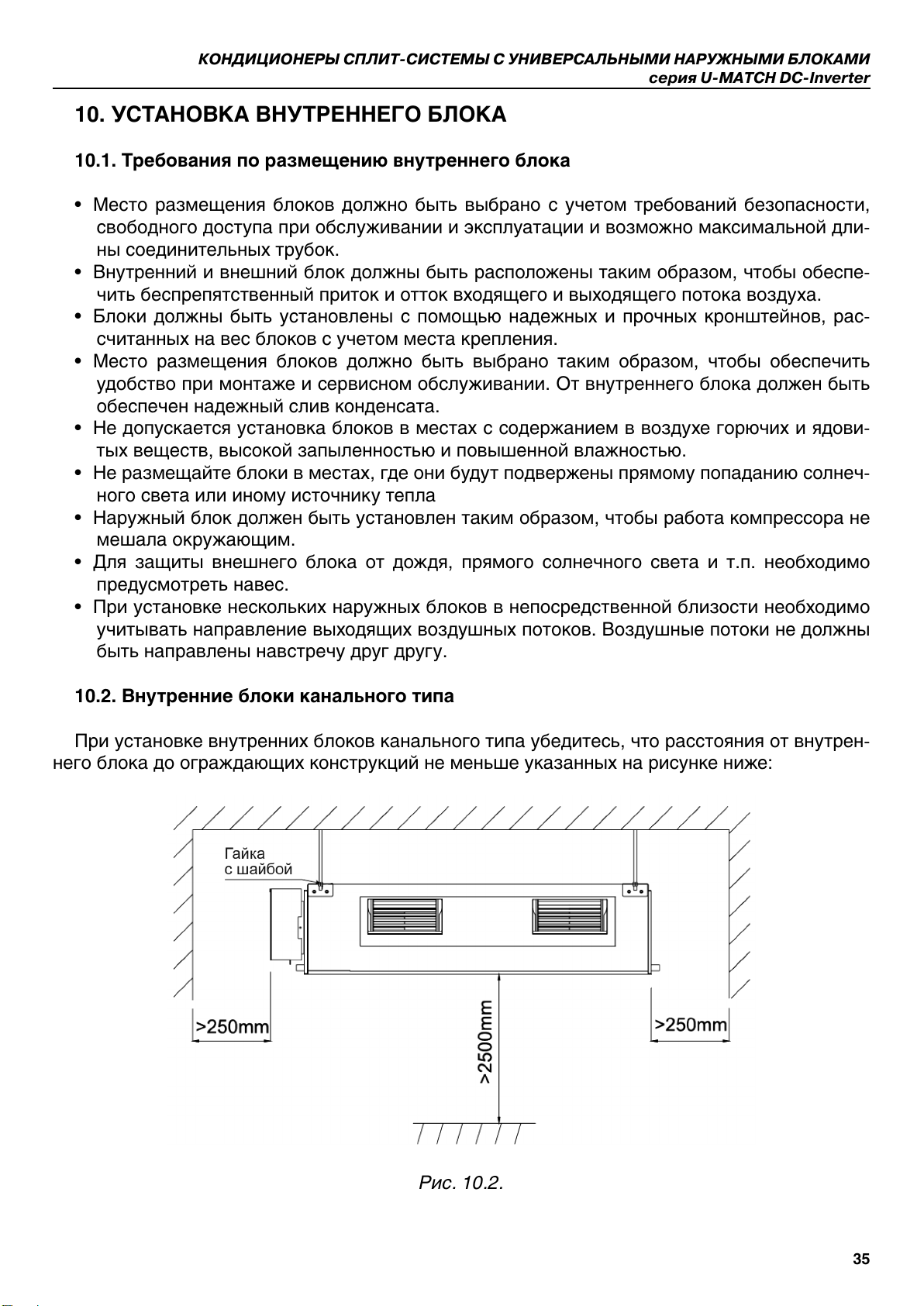

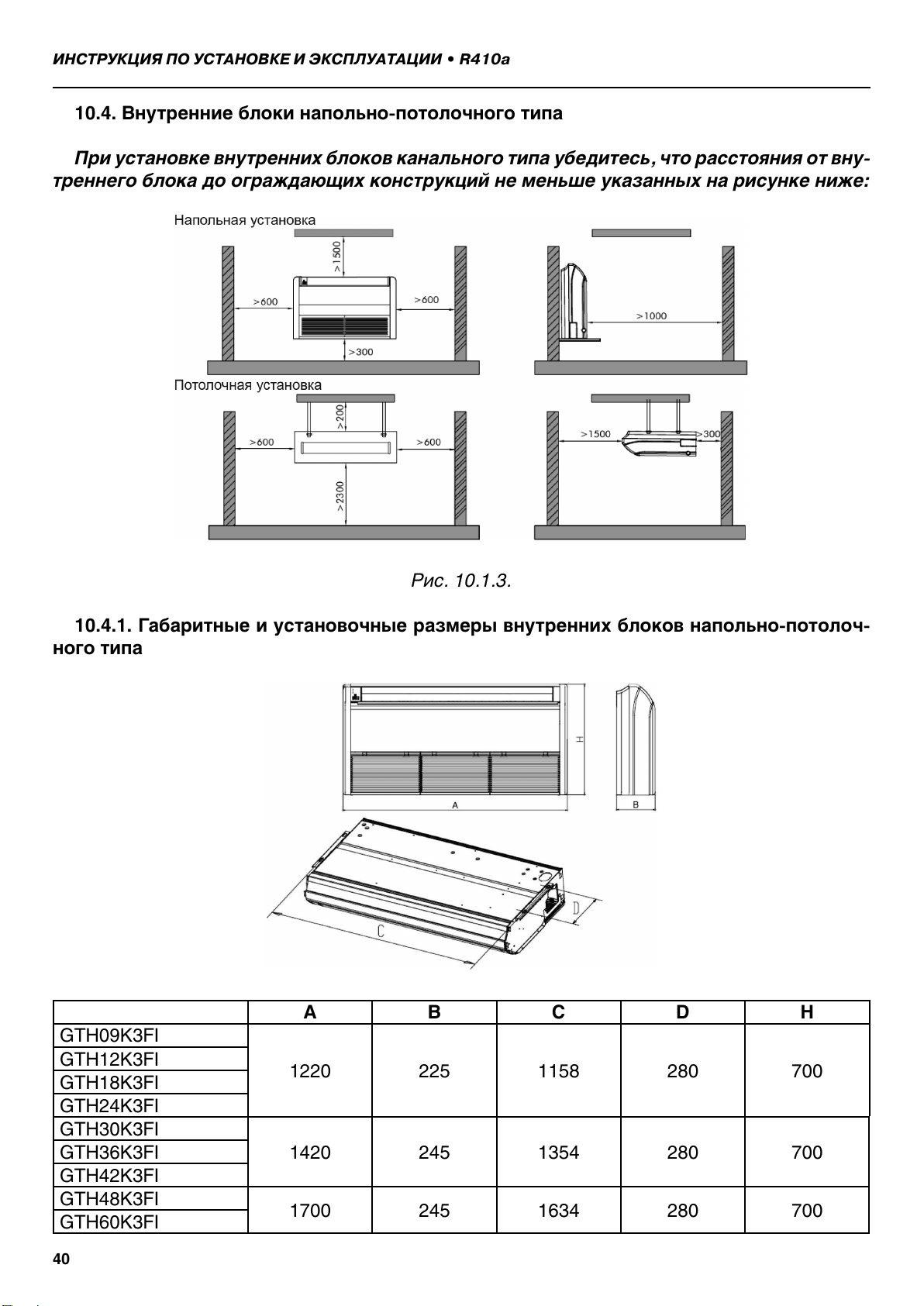

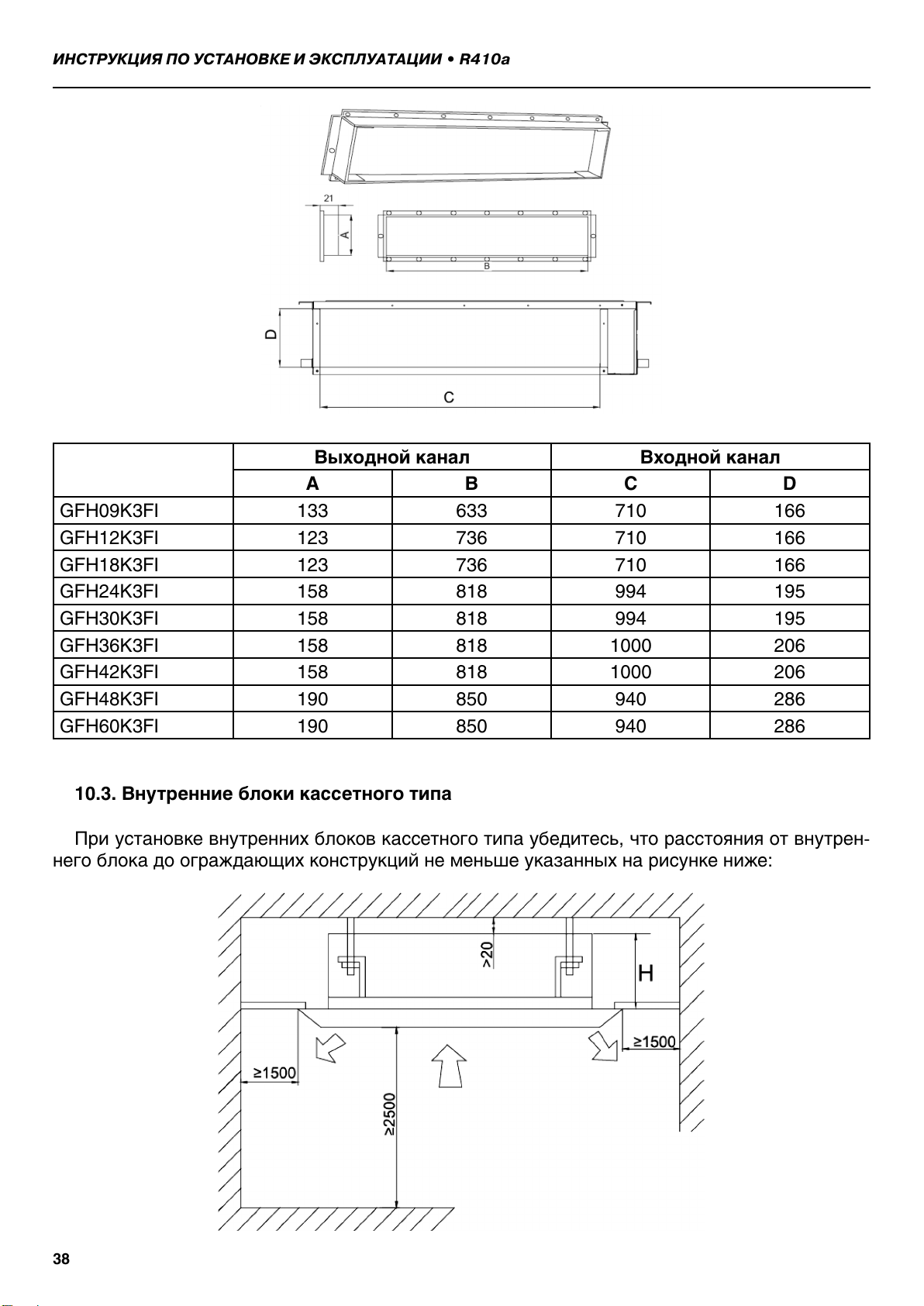

10. Установка внутреннего блока ................................................................................... 31

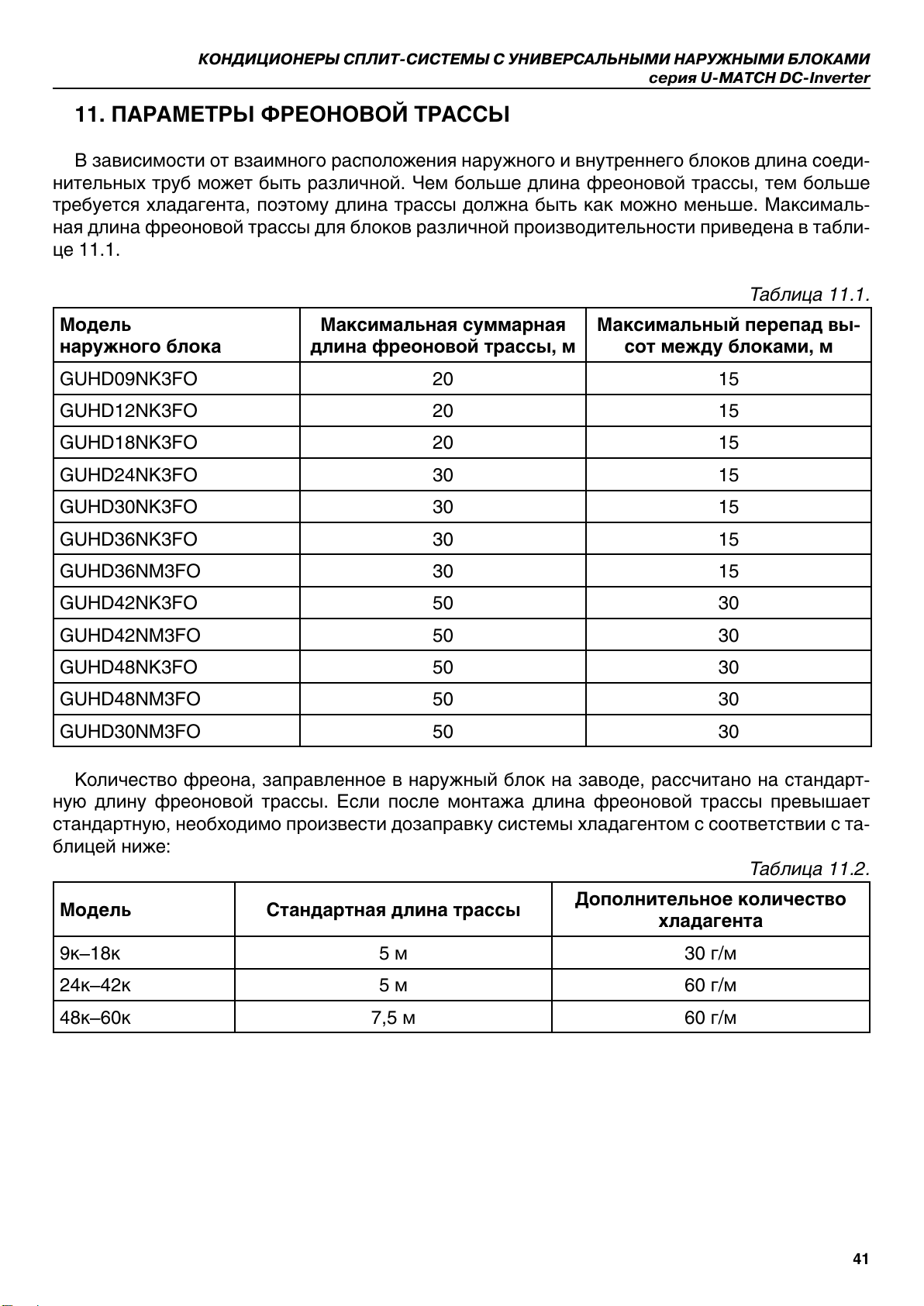

11. Параметры фреоновой трассы ................................................................................. 38

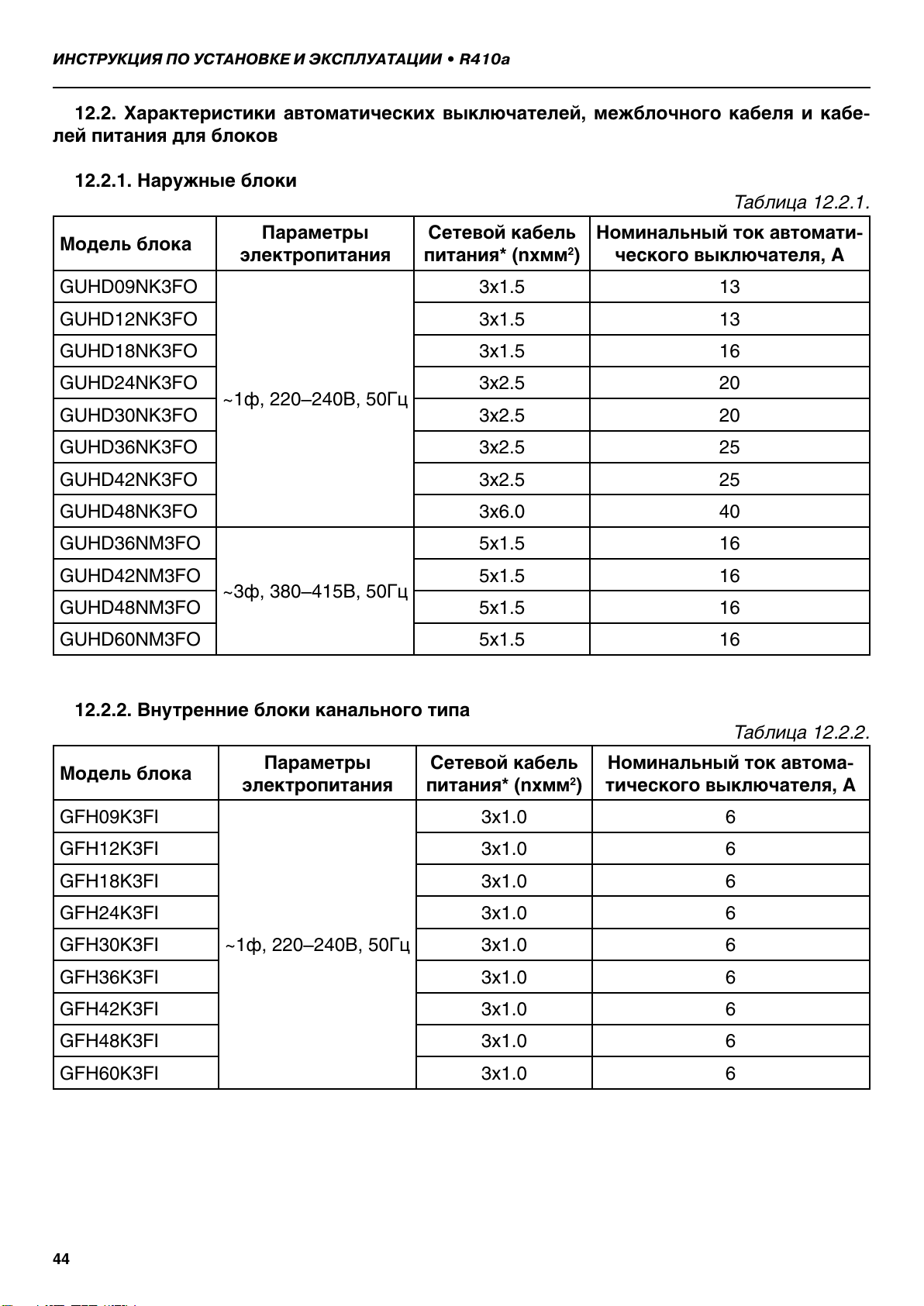

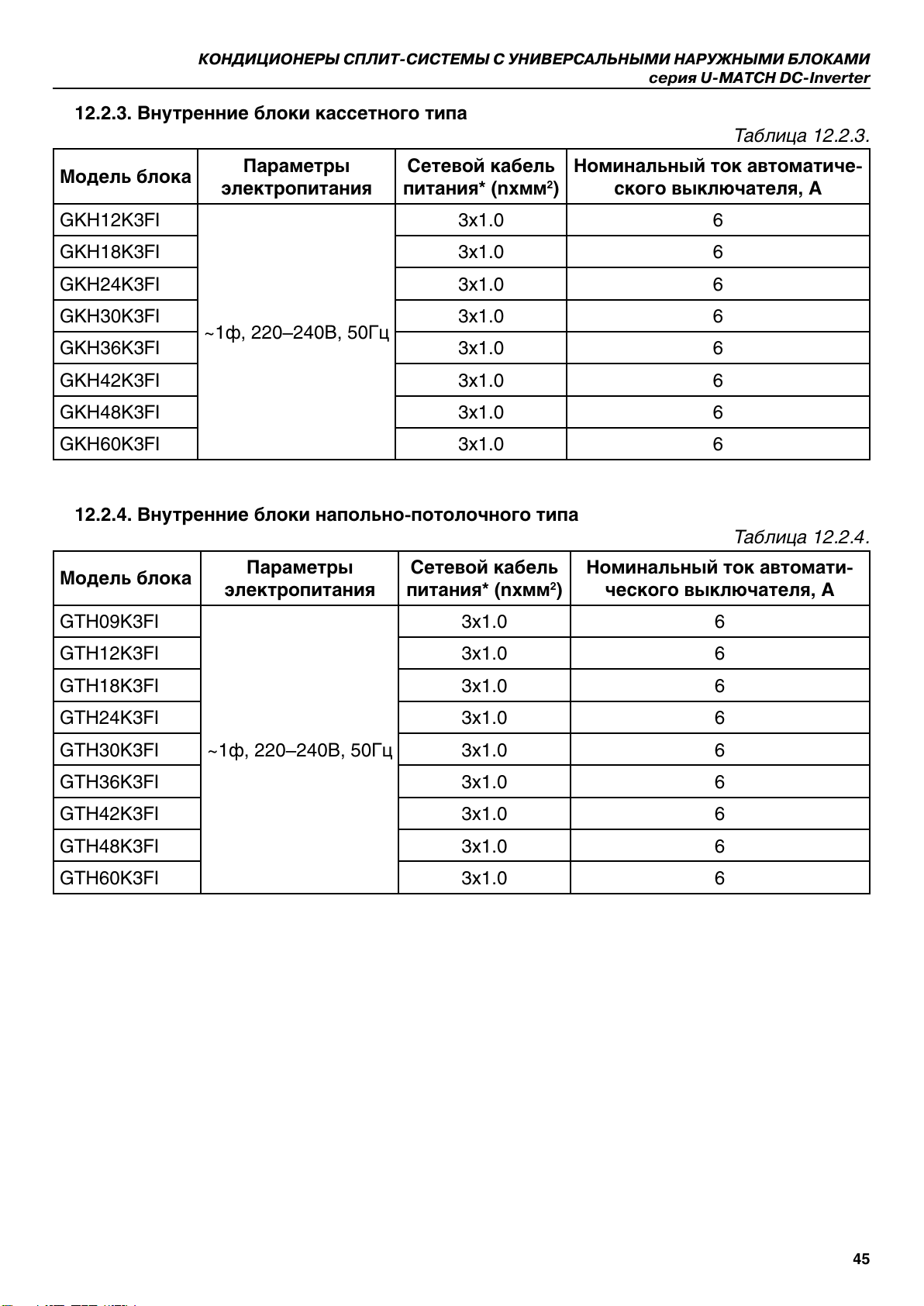

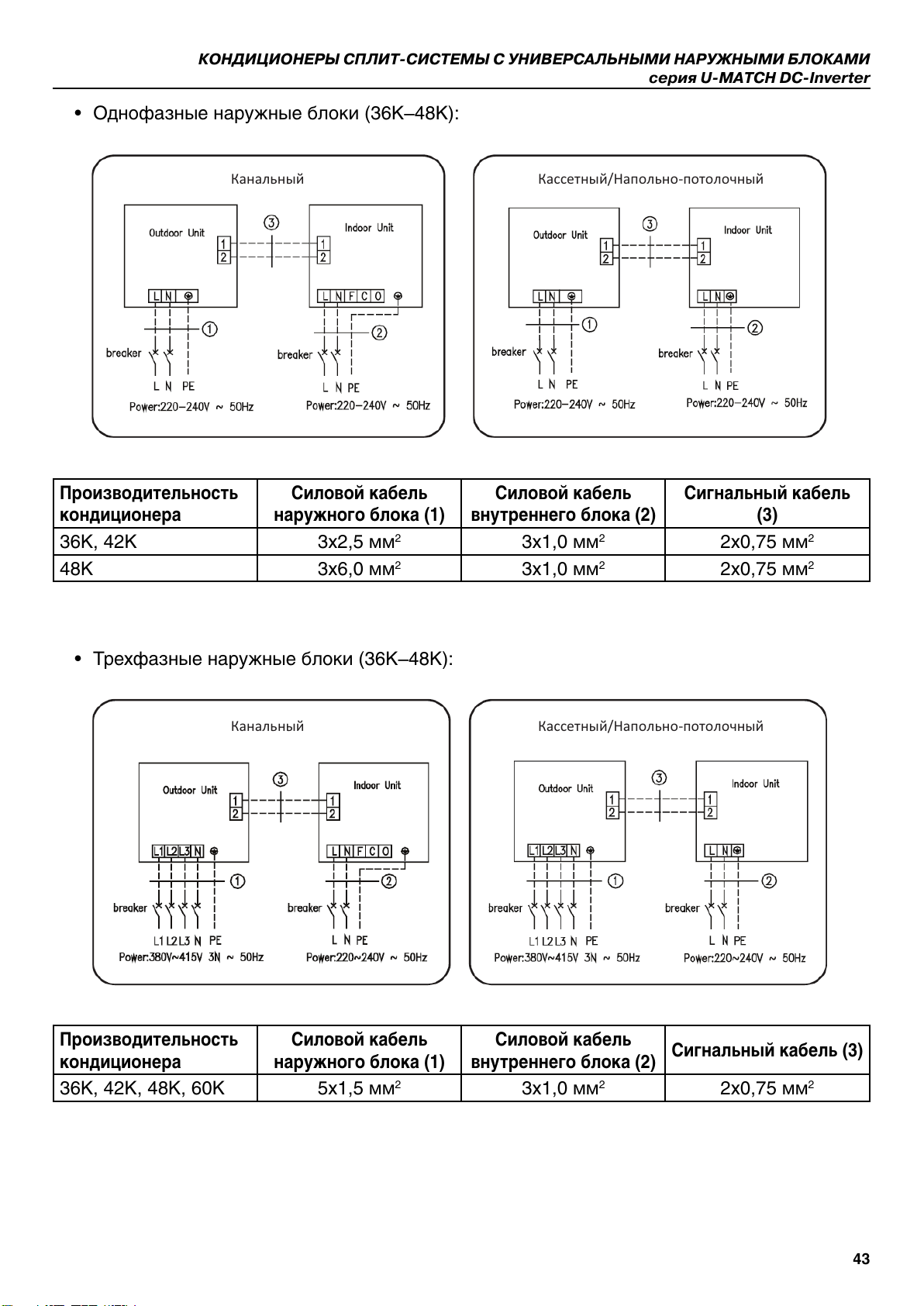

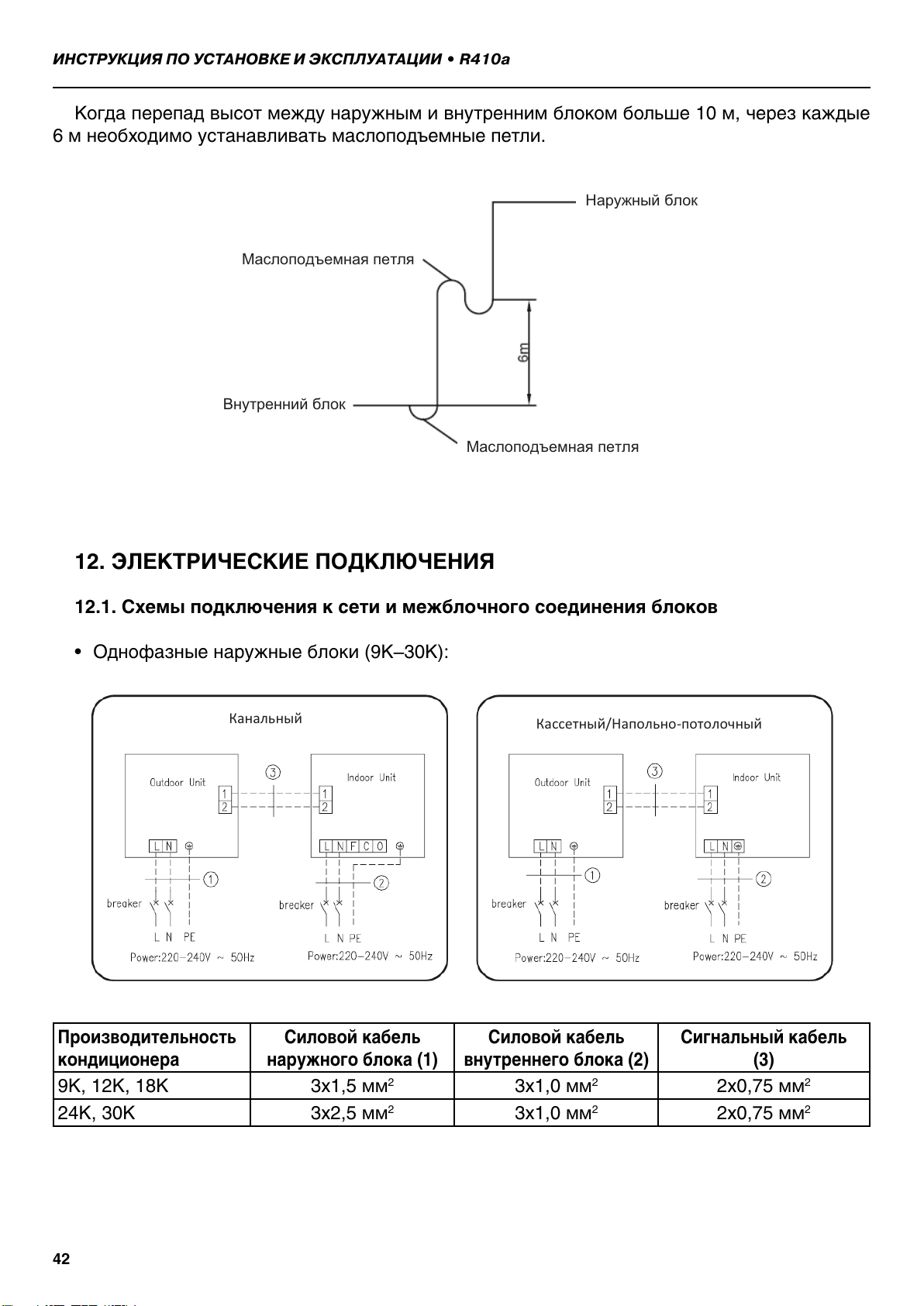

12. Электрические подключения .................................................................................... 39

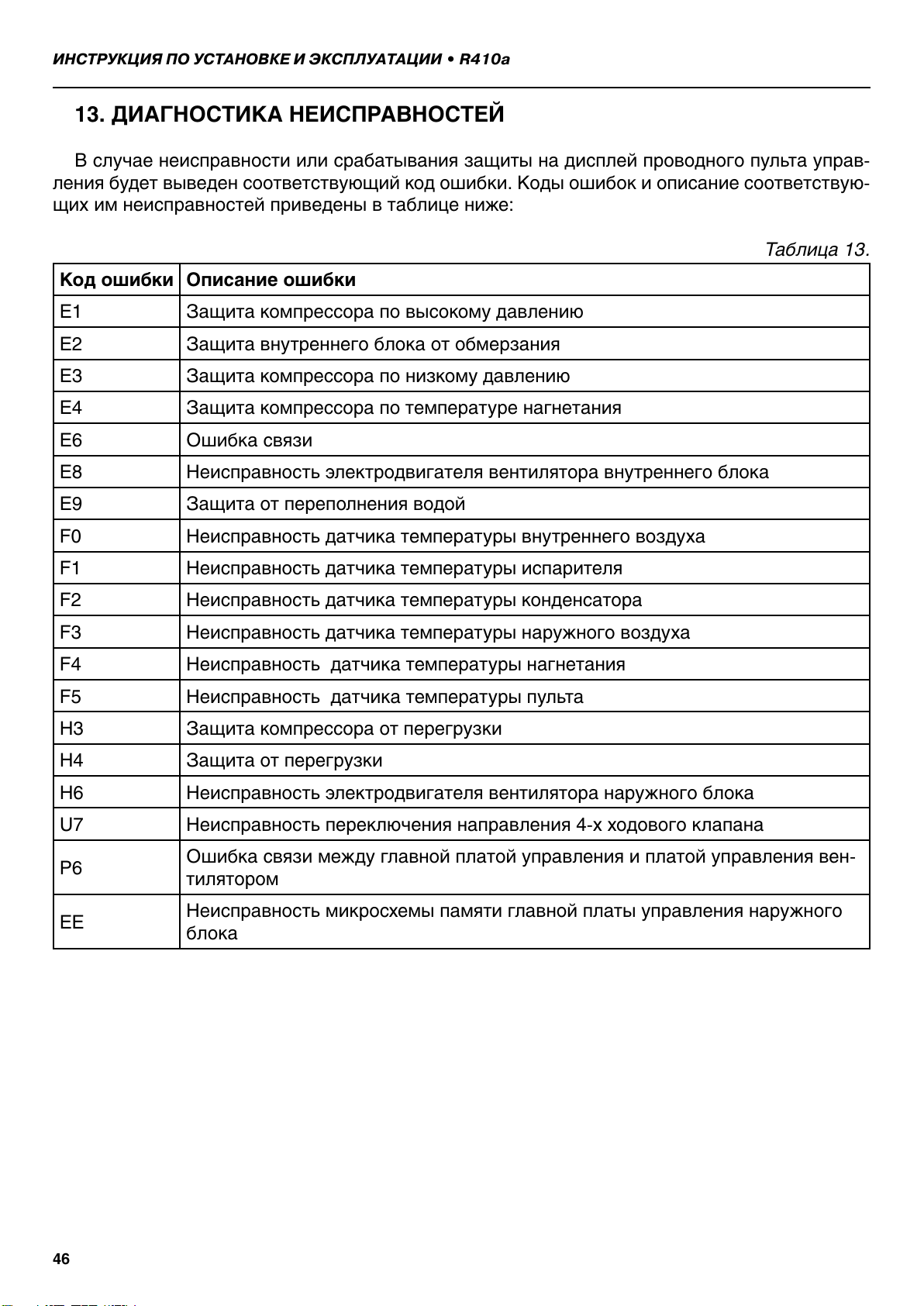

13. Диагностика неисправностей .................................................................................... 42

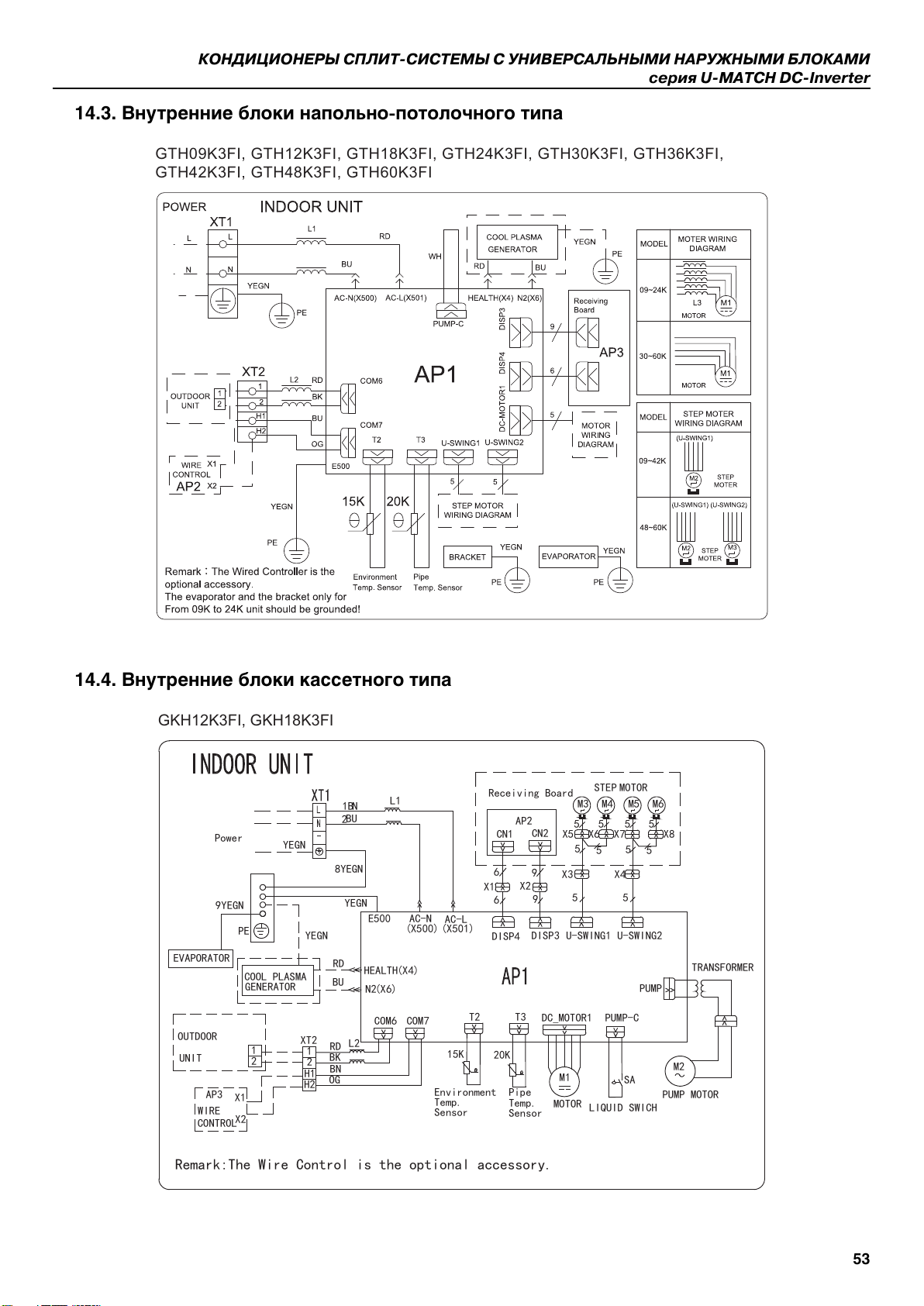

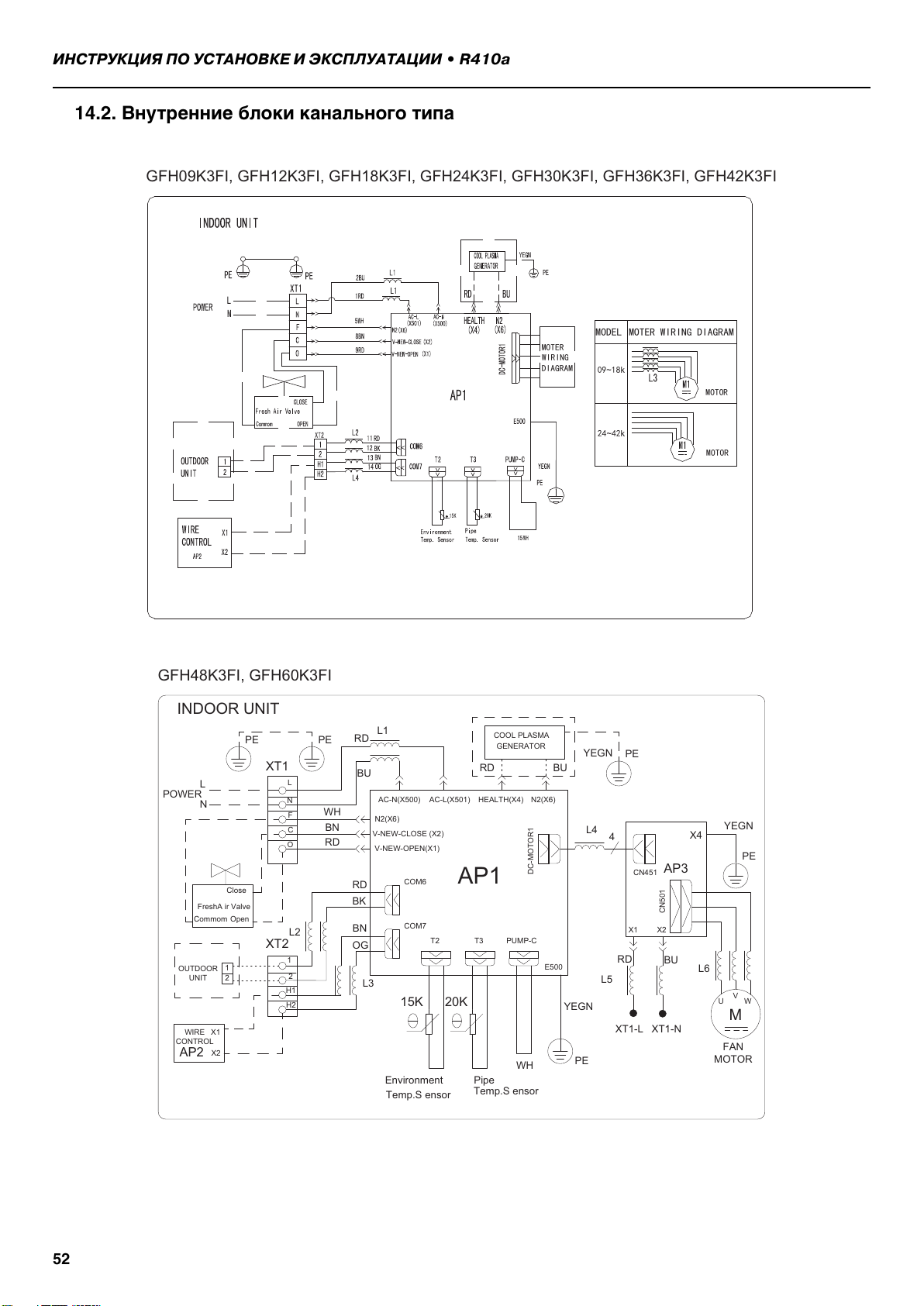

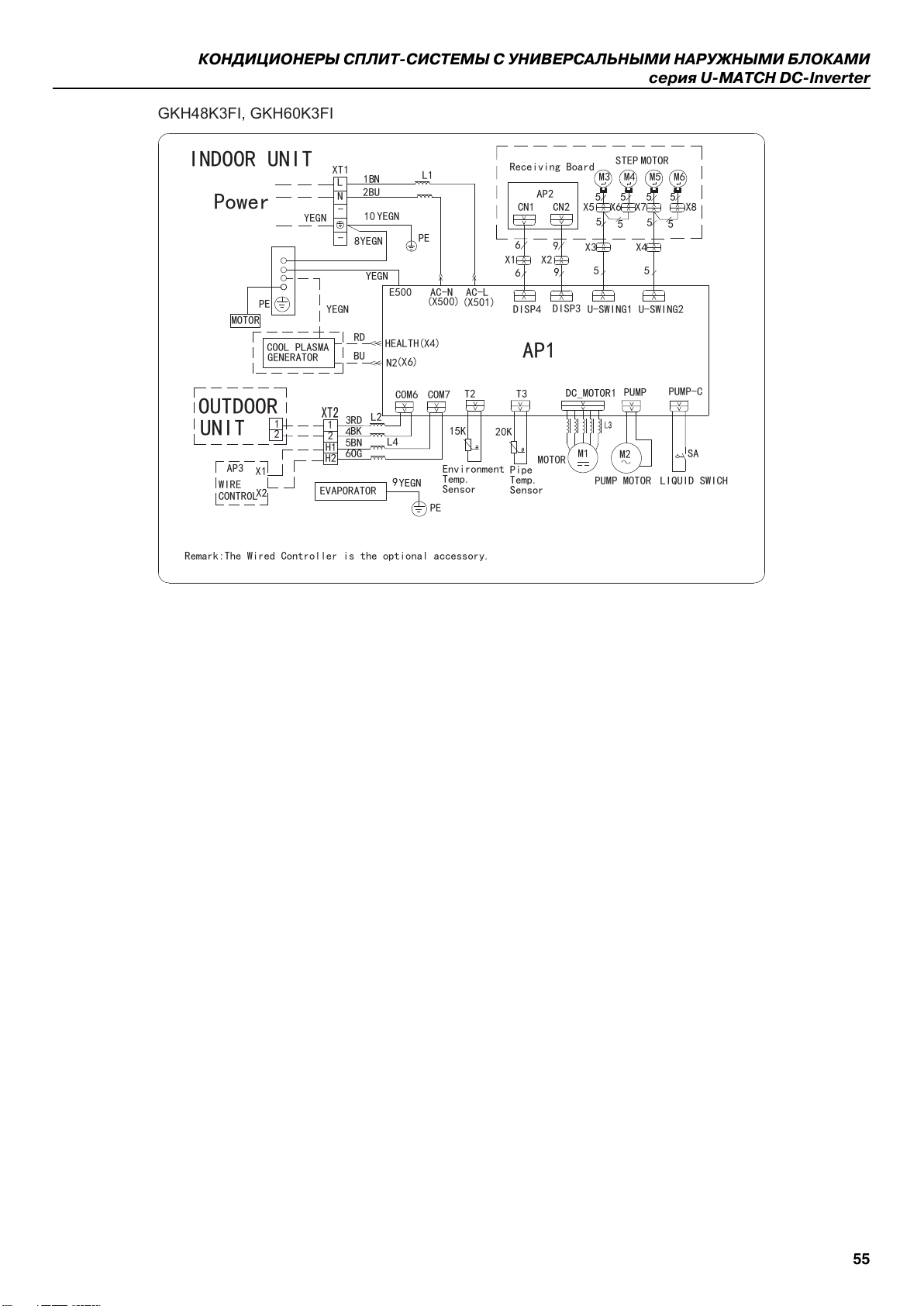

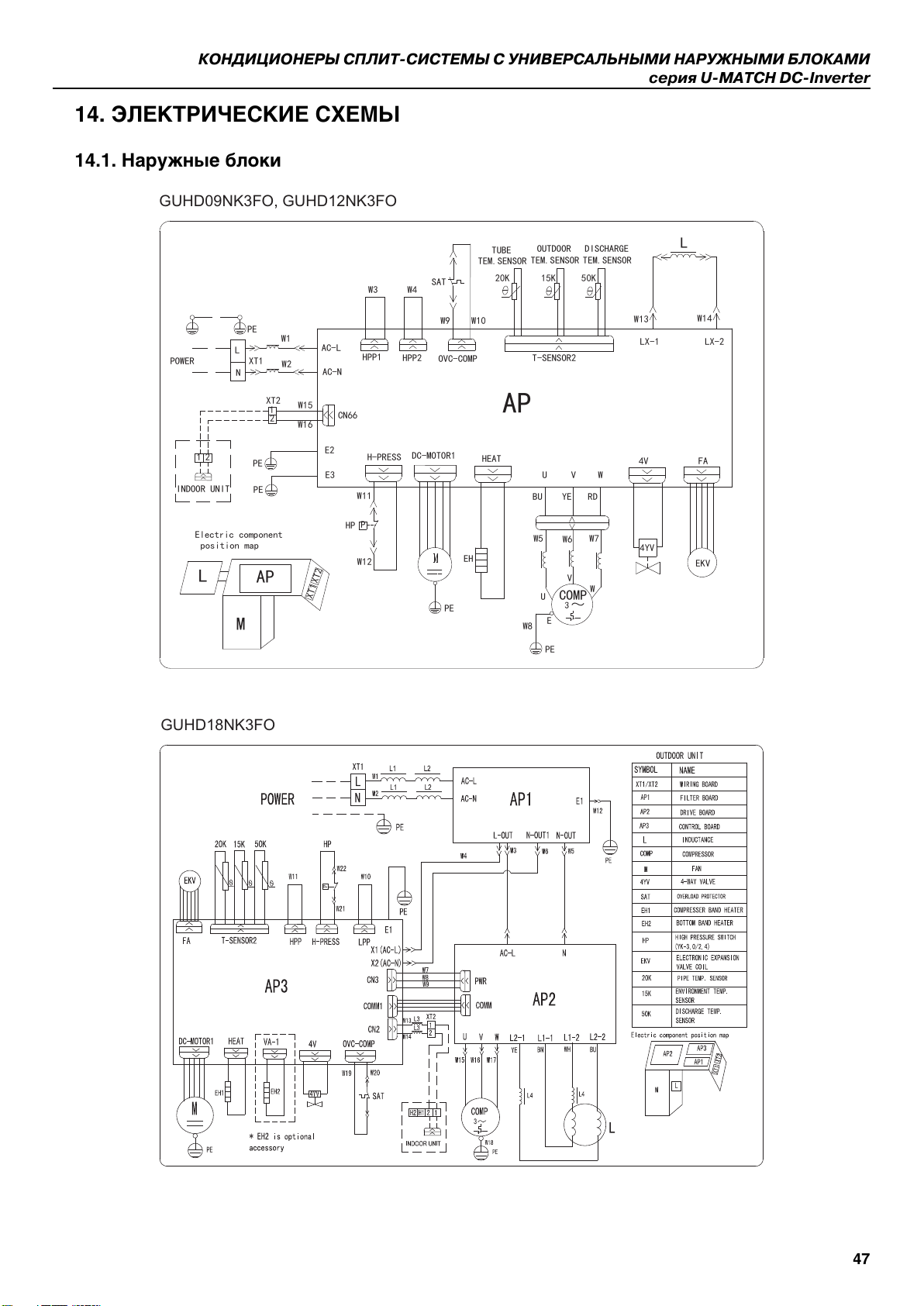

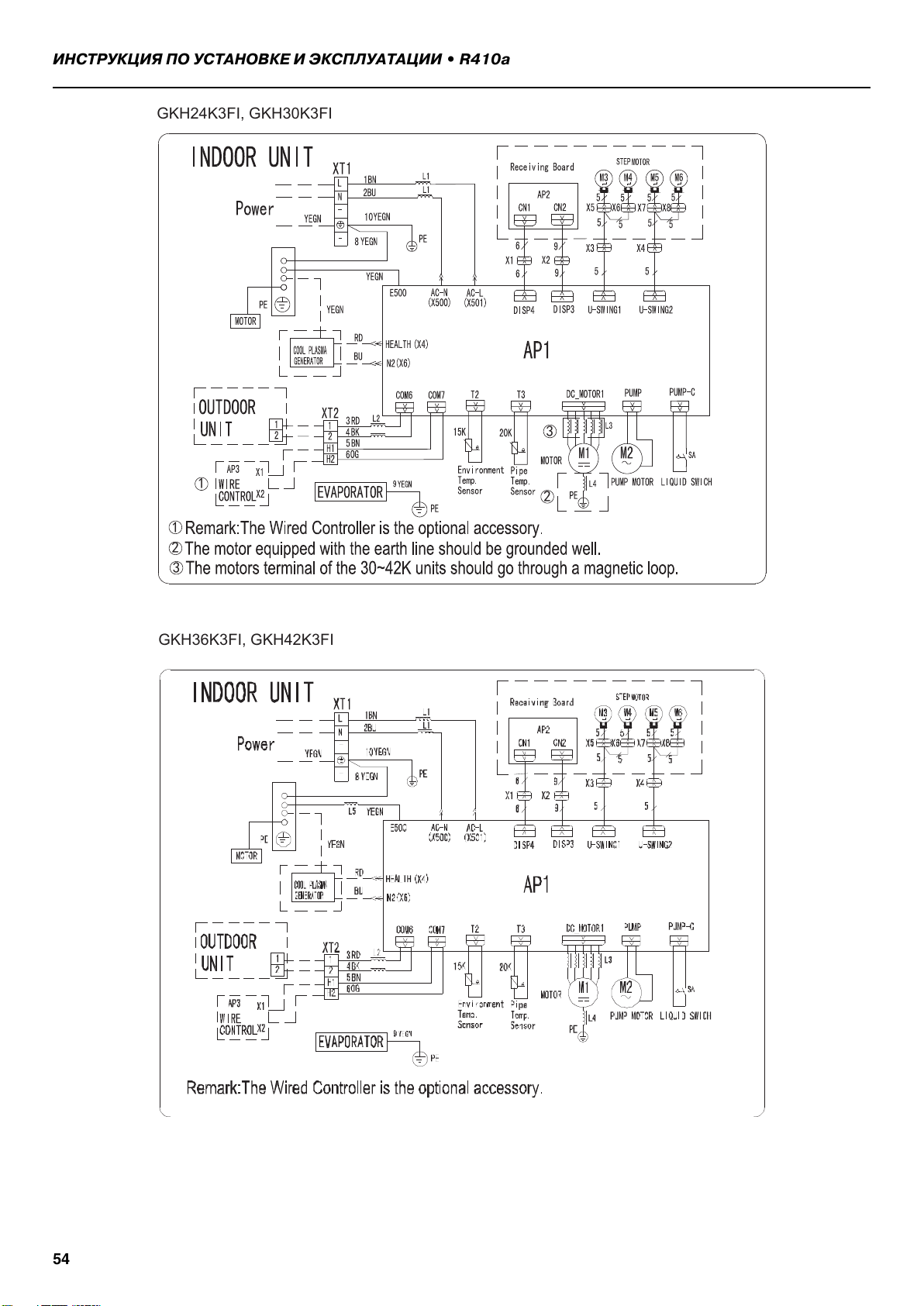

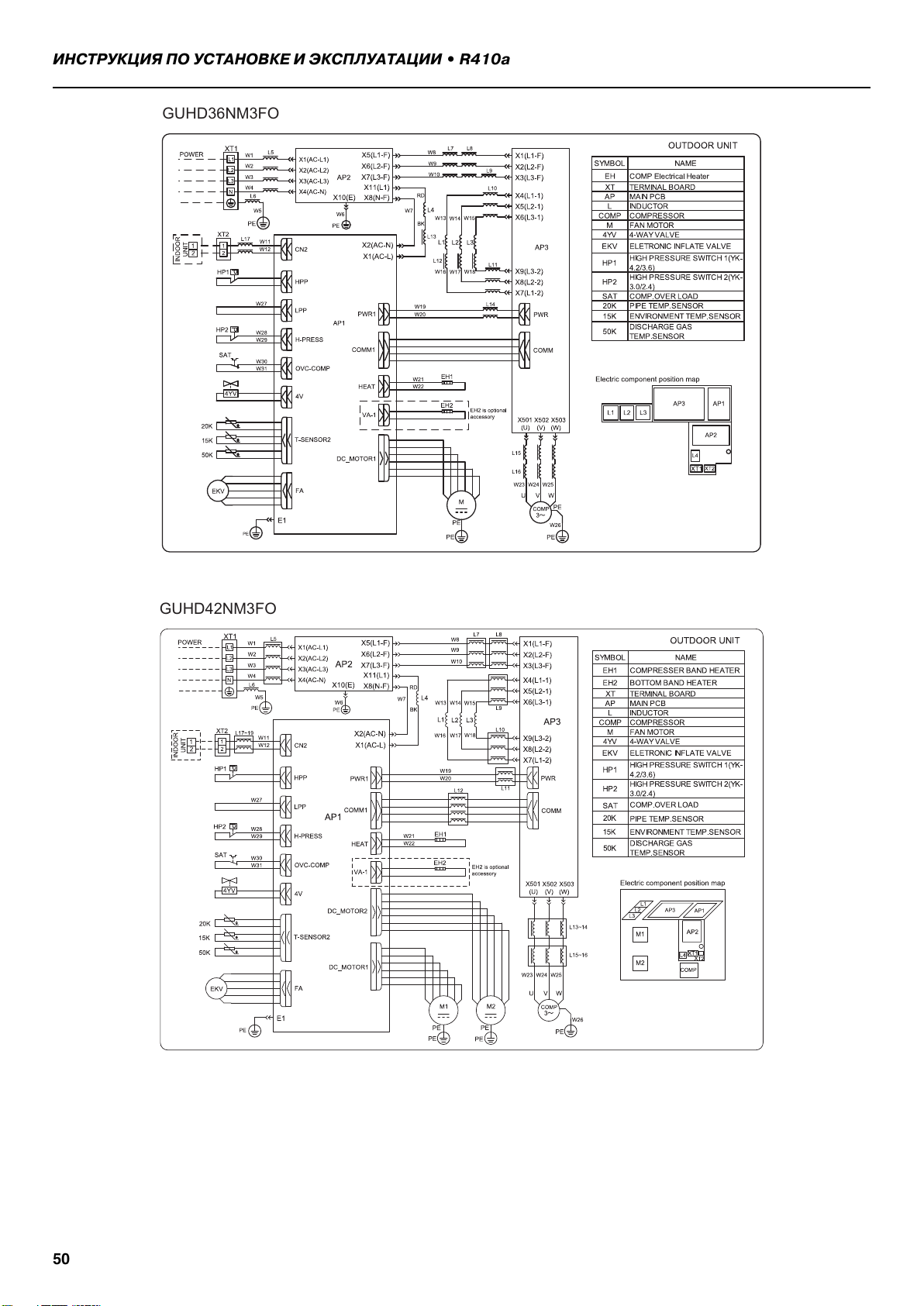

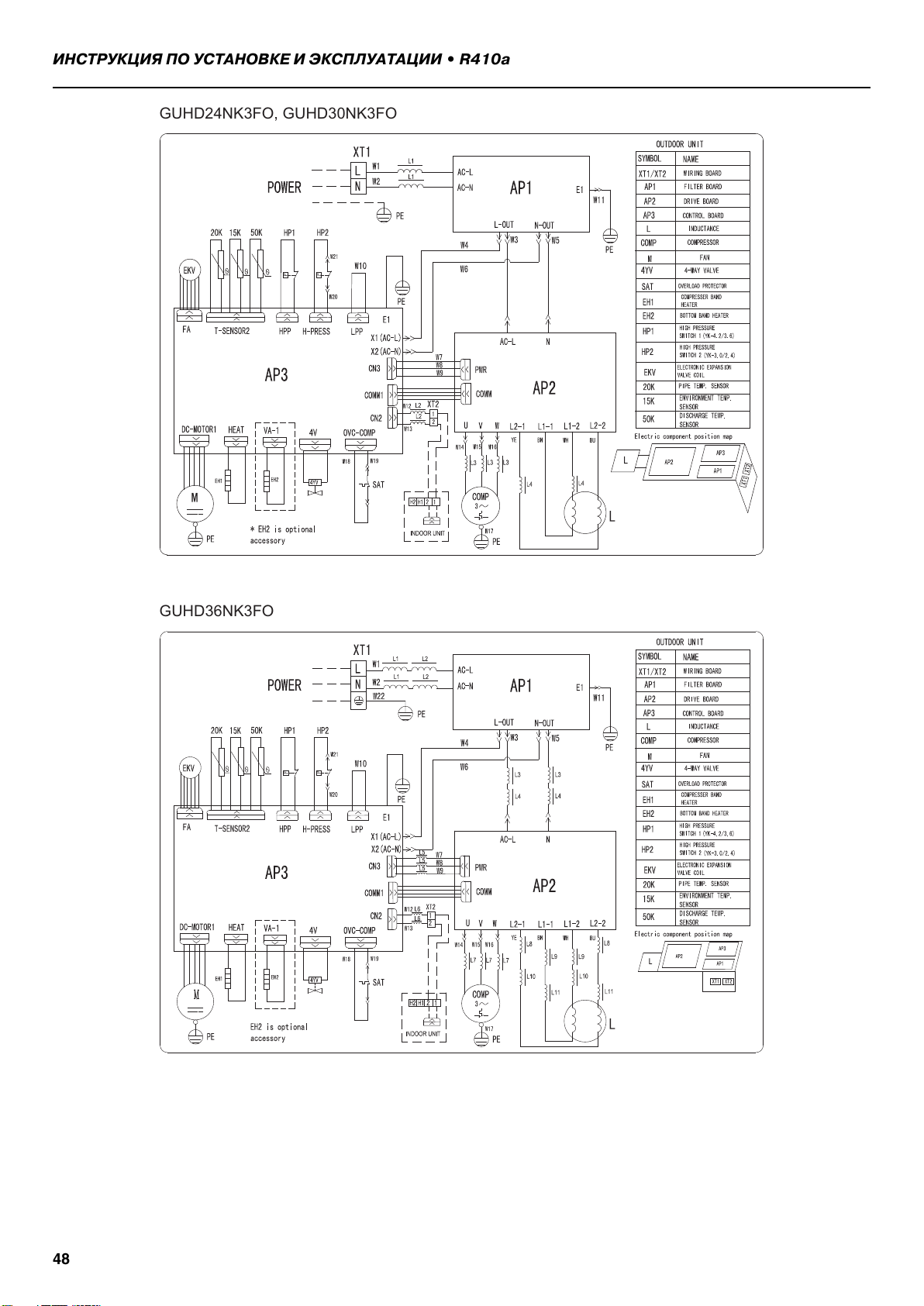

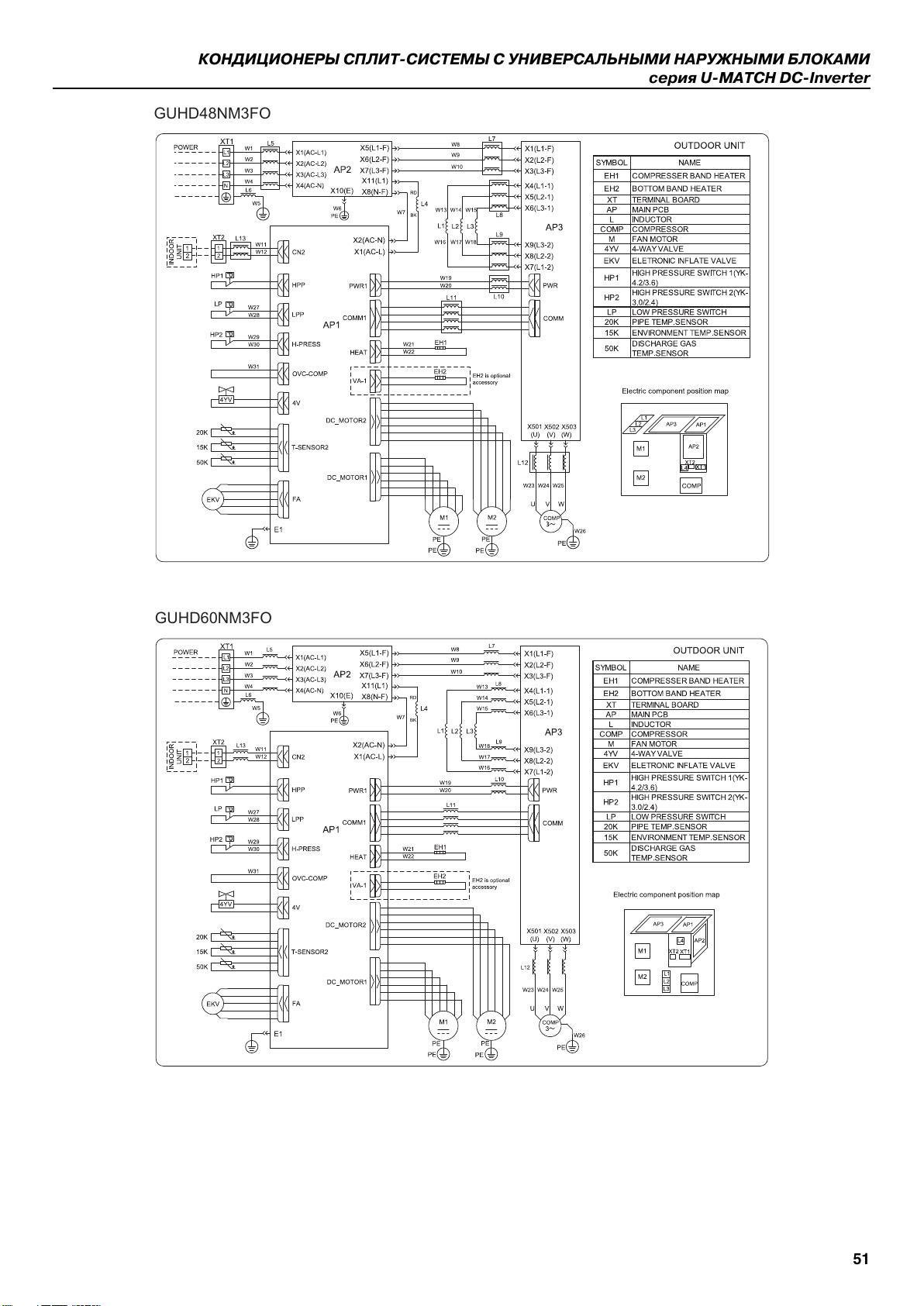

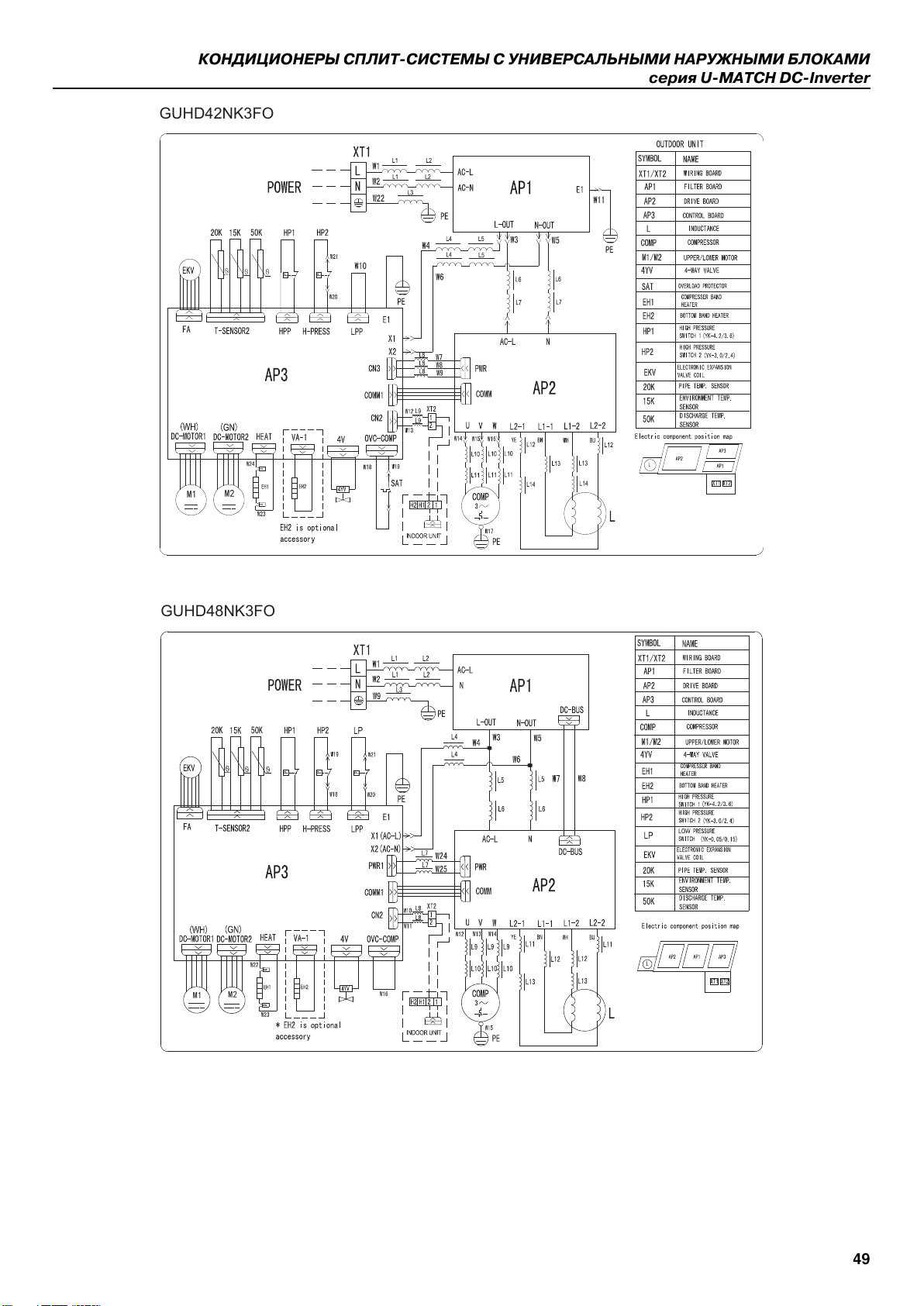

14. Электрические схемы ................................................................................................ 43

Page 4

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия U-MATCH DC-Inverter

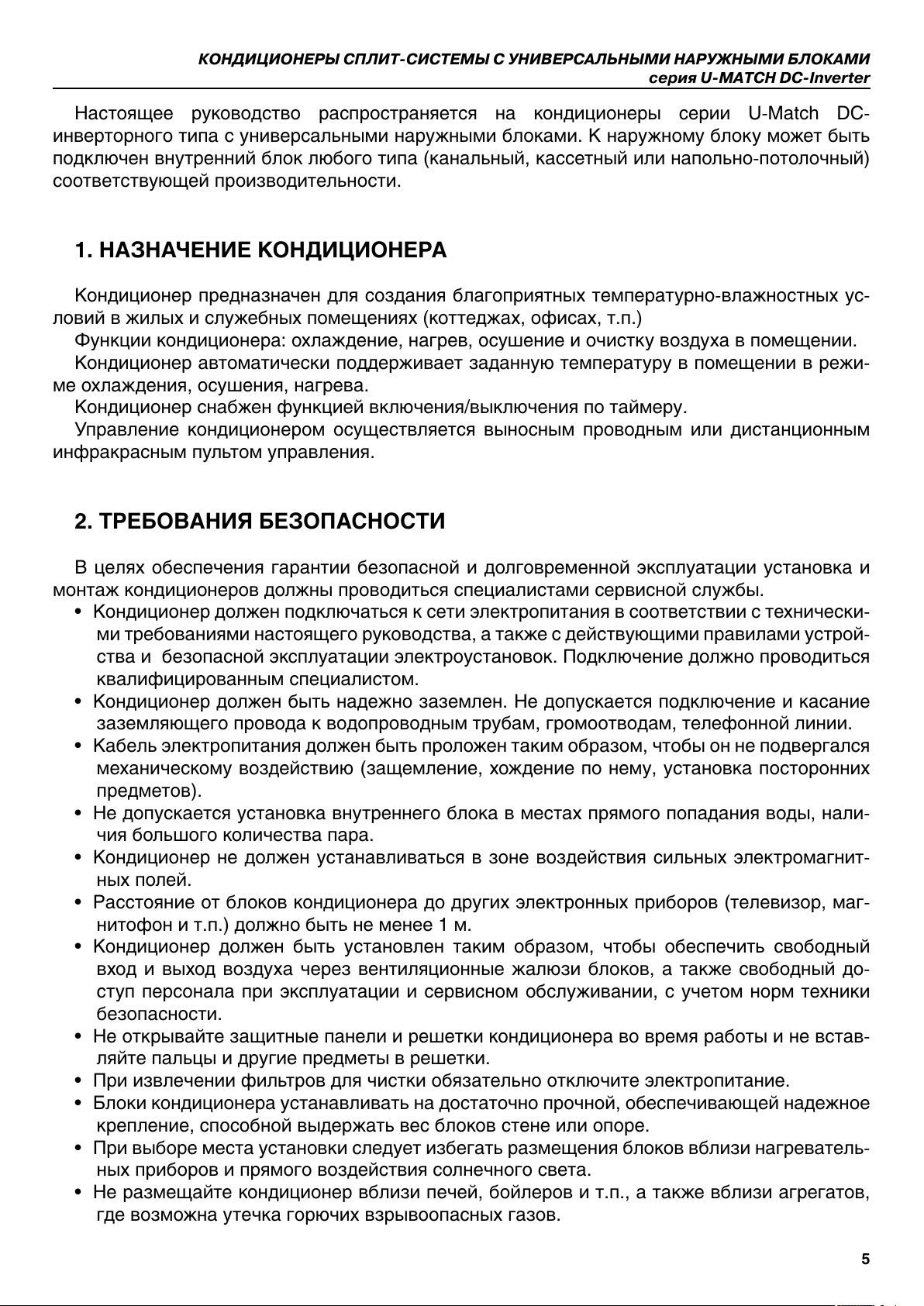

Настоящее руководство распространяется на кондиционеры серии U-Match DC- инверторного типа с универсальными наружными блоками. К наружному блоку может быть подключен внутренний блок любого типа (канальный, кассетный или напольно-потолочный) соответствующей производительности.

1. НАЗНАЧЕНИЕ КОНДИЦИОНЕРА

Кондиционер предназначен для создания благоприятных температурно-влажностных ус- ловий в жилых и служебных помещениях (коттеджах, офисах, т.п.)

Функции кондиционера: охлаждение, нагрев, осушение и очистку воздуха в помещении.

Кондиционер автоматически поддерживает заданную температуру в помещении в режи- ме охлаждения, осушения, нагрева.

Кондиционер снабжен функцией включения/выключения по таймеру.

Управление кондиционером осуществляется выносным проводным или дистанционным инфракрасным пультом управления.

2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

В целях обеспечения гарантии безопасной и долговременной эксплуатации установка и монтаж кондиционеров должны проводиться специалистами сервисной службы.

• Кондиционер должен подключаться к сети электропитания в соответствии с технически- ми требованиями настоящего руководства, а также с действующими правилами устрой- ства и безопасной эксплуатации электроустановок. Подключение должно проводиться квалифицированным специалистом.

• Кондиционер должен быть надежно заземлен. Не допускается подключение и касание заземляющего провода к водопроводным трубам, громоотводам, телефонной линии.

• Кабель электропитания должен быть проложен таким образом, чтобы он не подвергался механическому воздействию (защемление, хождение по нему, установка посторонних предметов).

• Не допускается установка внутреннего блока в местах прямого попадания воды, нали- чия большого количества пара.

• Кондиционер не должен устанавливаться в зоне воздействия сильных электромагнит- ных полей.

• Расстояние от блоков кондиционера до других электронных приборов (телевизор, маг- нитофон и т.п.) должно быть не менее 1 м.

• Кондиционер должен быть установлен таким образом, чтобы обеспечить свободный вход и выход воздуха через вентиляционные жалюзи блоков, а также свободный до- ступ персонала при эксплуатации и сервисном обслуживании, с учетом норм техники безопасности.

• Не открывайте защитные панели и решетки кондиционера во время работы и не встав- ляйте пальцы и другие предметы в решетки.

• При извлечении фильтров для чистки обязательно отключите электропитание.

• Блоки кондиционера устанавливать на достаточно прочной, обеспечивающей надежное крепление, способной выдержать вес блоков стене или опоре.

• При выборе места установки следует избегать размещения блоков вблизи нагреватель- ных приборов и прямого воздействия солнечного света.

• Не размещайте кондиционер вблизи печей, бойлеров и т.п., а также вблизи агрегатов, где возможна утечка горючих взрывоопасных газов.

Page 5

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

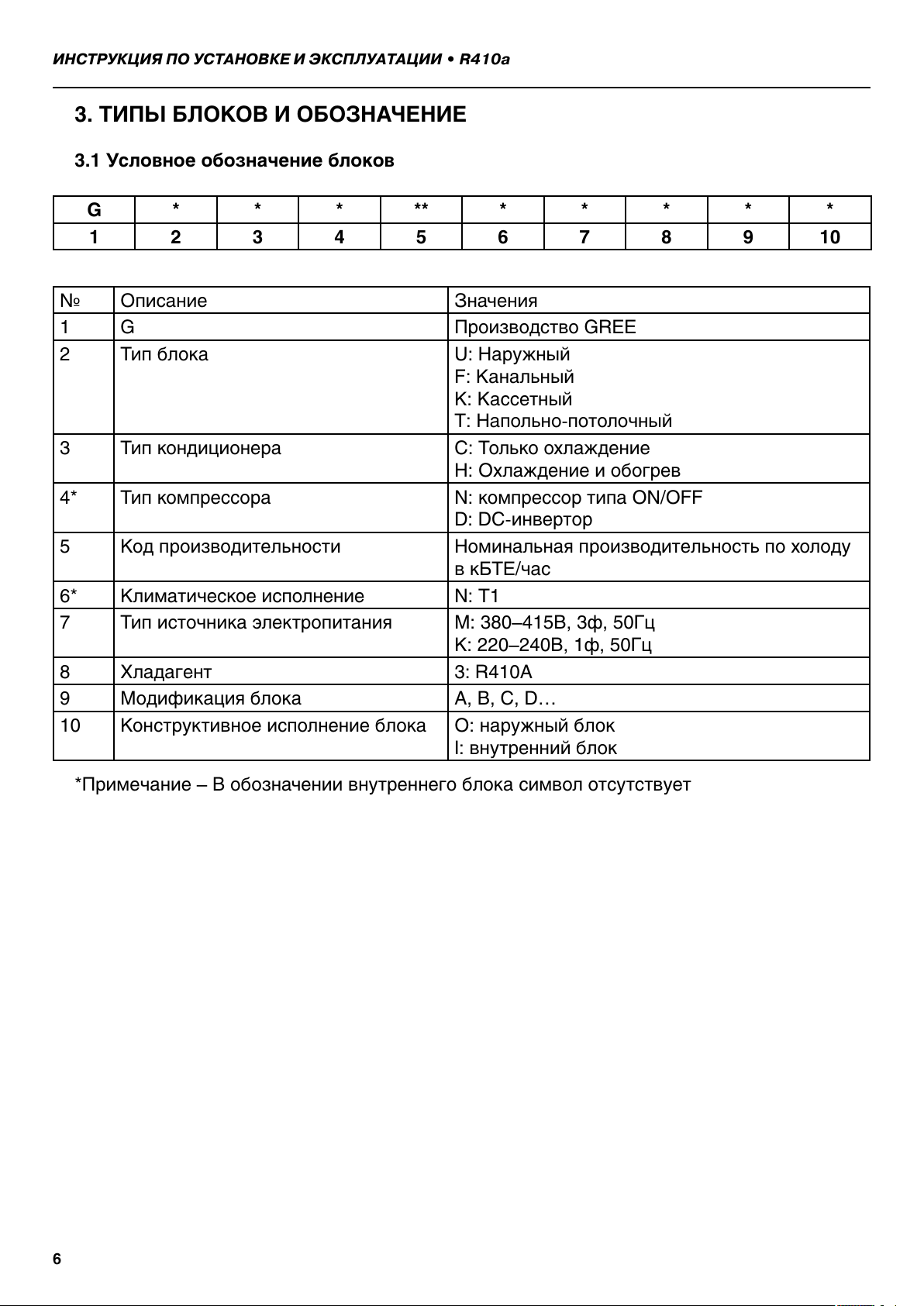

3. ТИПЫ БЛОКОВ И ОБОЗНАЧЕНИЕ

3.1 Условное обозначение блоков

G**********

12345678910

№ Описание Значения 1 G Производство GREE 2 Тип блока U: Наружный

F: Канальный K: Кассетный T: Напольно-потолочный

3 Тип кондиционера С: Только охлаждение

Н: Охлаждение и обогрев

4* Тип компрессора N: компрессор типа ON/OFF

D: DC-инвертор

5 Код производительности Номинальная производительность по холоду

в кБТЕ/час 6* Климатическое исполнение N: Т1 7 Тип источника электропитания М: 380–415В, 3ф, 50Гц

K: 220–240В, 1ф, 50Гц 8 Хладагент 3: R410A 9 Модификация блока A, B, C, D… 10 Конструктивное исполнение блока O: наружный блок

I: внутренний блок

*Примечание – В обозначении внутреннего блока символ отсутствует

Page 6

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия U-MATCH DC-Inverter

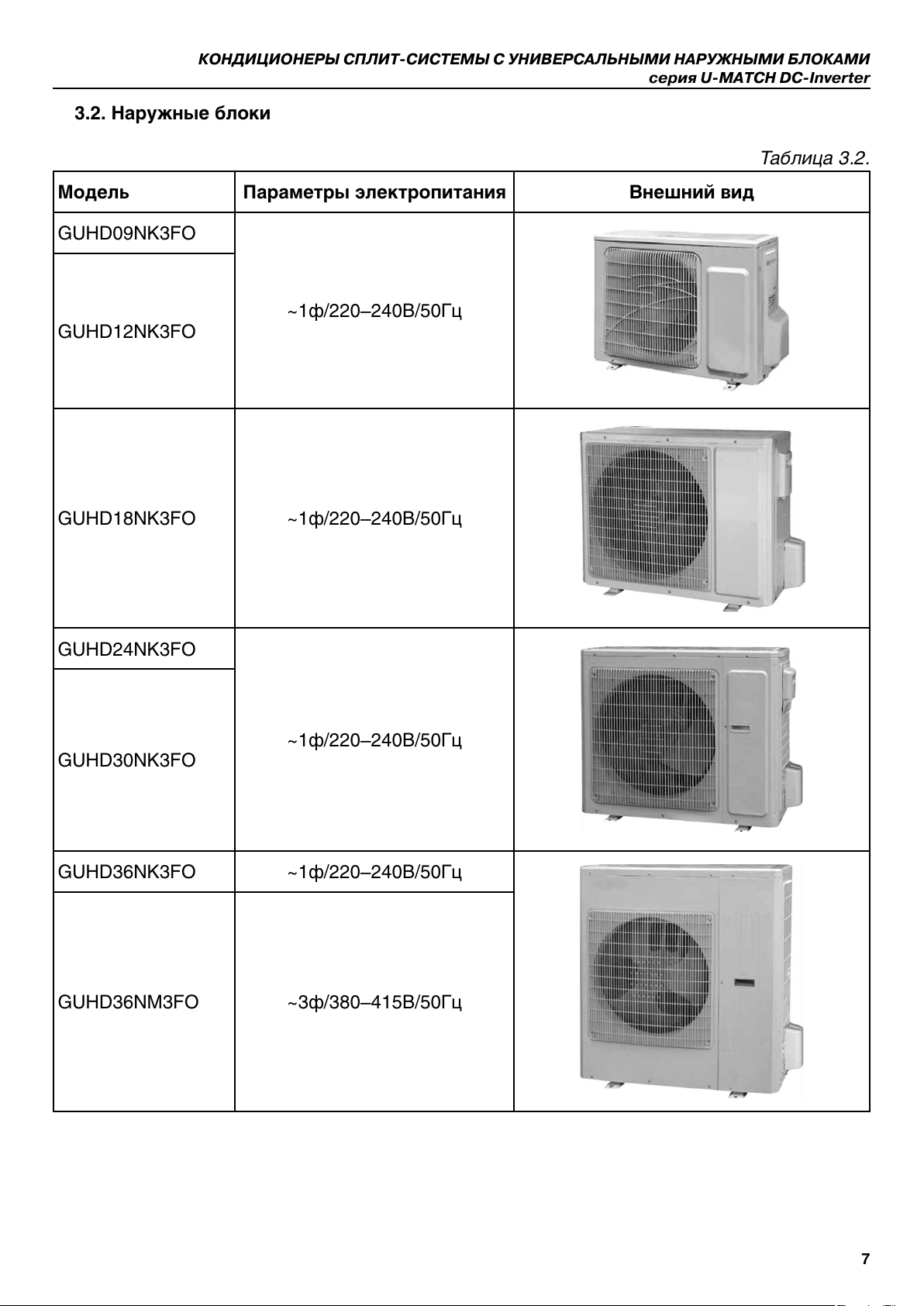

3.2. Наружные блоки

Модель Параметры электропитания Внешний вид

GUHD09NK3FO

~1ф/220–240В/50Гц

GUHD12NK3FO

Таблица 3.2.

GUHD18NK3FO ~1ф/220–240В/50Гц

GUHD24NK3FO

~1ф/220–240В/50Гц

GUHD30NK3FO

GUHD36NK3FO ~1ф/220–240В/50Гц

GUHD36NM3FO ~3ф/380–415В/50Гц

Page 7

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

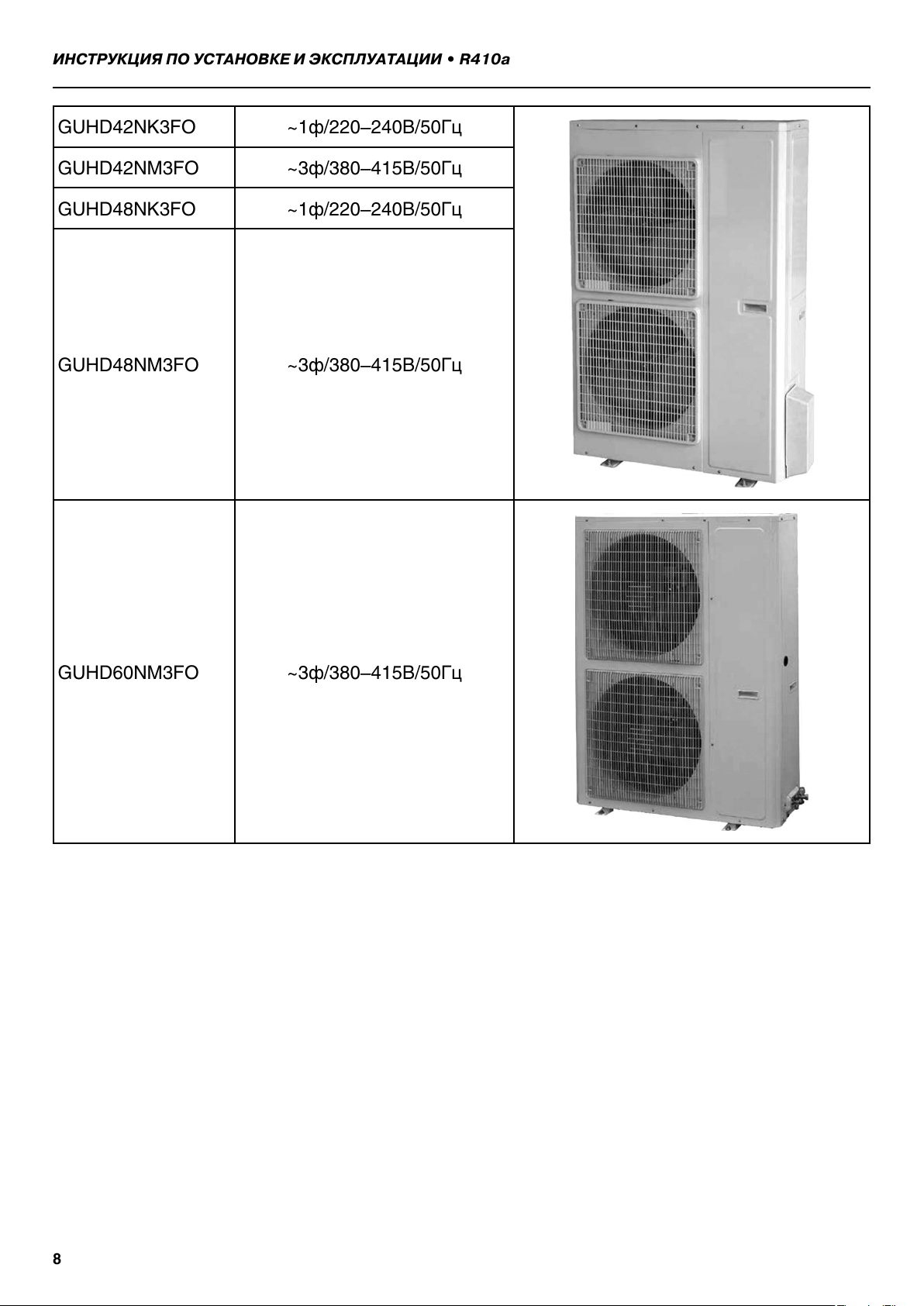

GUHD42NK3FO ~1ф/220–240В/50Гц

GUHD42NM3FO ~3ф/380–415В/50Гц

GUHD48NK3FO ~1ф/220–240В/50Гц

GUHD48NM3FO ~3ф/380–415В/50Гц

GUHD60NM3FO ~3ф/380–415В/50Гц

Page 8

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

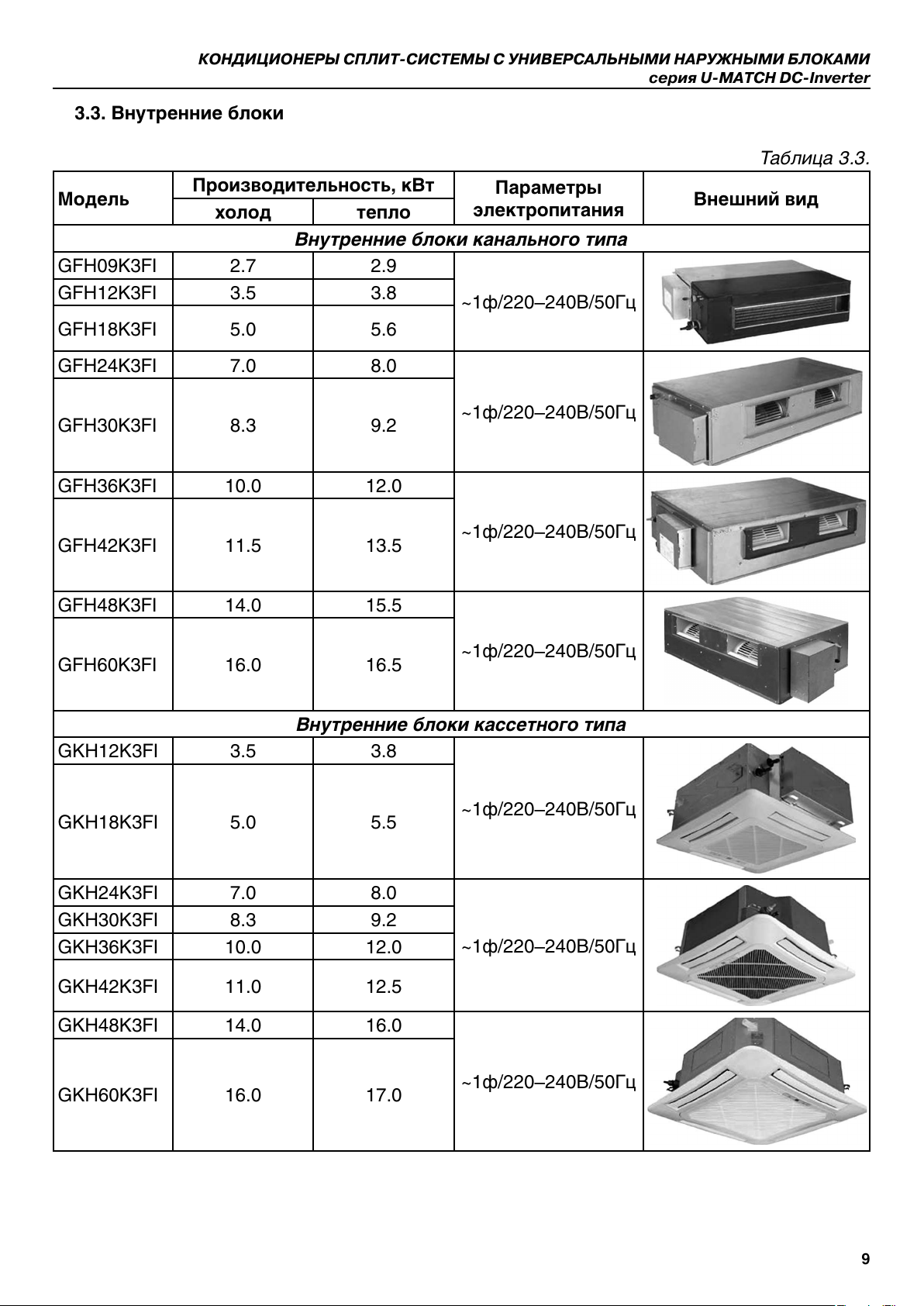

3.3. Внутренние блоки

серия U-MATCH DC-Inverter

Таблица 3.3.

Модель

Производительность, кВт

холод тепло

Внутренние блоки канального типа

GFH09K3FI 2.7 2.9 GFH12K3FI 3.5 3.8

GFH18K3FI 5.0 5.6

GFH24K3FI 7.0 8.0

GFH30K3FI 8.3 9.2

GFH36K3FI 10.0 12.0

GFH42K3FI 11.5 13.5

GFH48K3FI 14.0 15.5

Параметры

электропитания

~1ф/220–240В/50Гц

Внешний вид

GFH60K3FI 16.0 16.5

Внутренние блоки кассетного типа

GKH12K3FI 3.5 3.8

GKH18K3FI 5.0 5.5

GKH24K3FI 7.0 8.0 GKH30K3FI 8.3 9.2 GKH36K3FI 10.0 12.0

GKH42K3FI 11.0 12.5

GKH48K3FI 14.0 16.0

GKH60K3FI 16.0 17.0

~1ф/220–240В/50Гц

Page 9

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

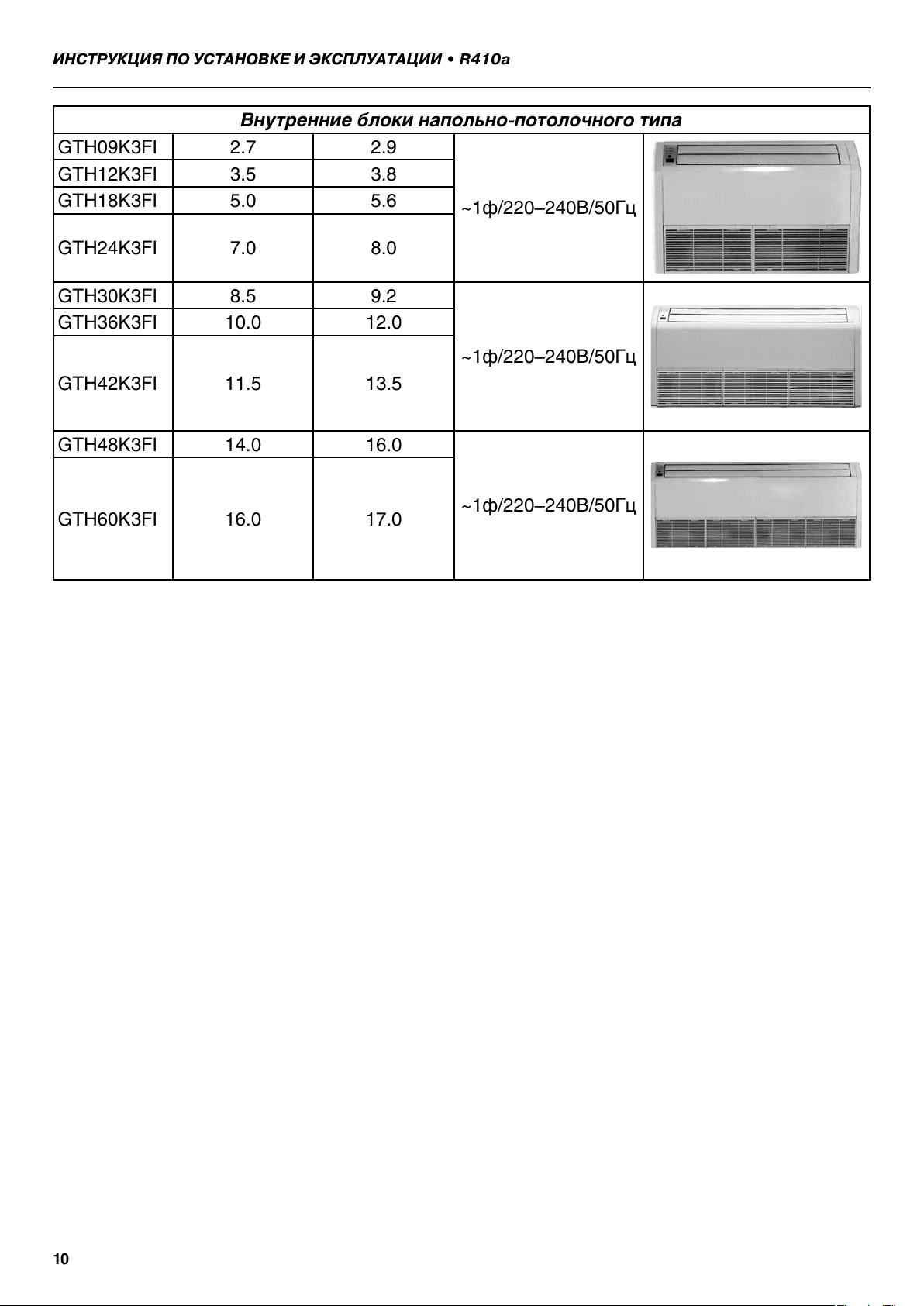

Внутренние блоки напольно-потолочного типа

GTH09K3FI 2.7 2.9 GTH12K3FI 3.5 3.8 GTH18K3FI 5.0 5.6

GTH24K3FI 7.0 8.0

GTH30K3FI 8.5 9.2 GTH36K3FI 10.0 12.0

GTH42K3FI 11.5 13.5

GTH48K3FI 14.0 16.0

GTH60K3FI 16.0 17.0

~1ф/220–240В/50Гц

Page 10

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

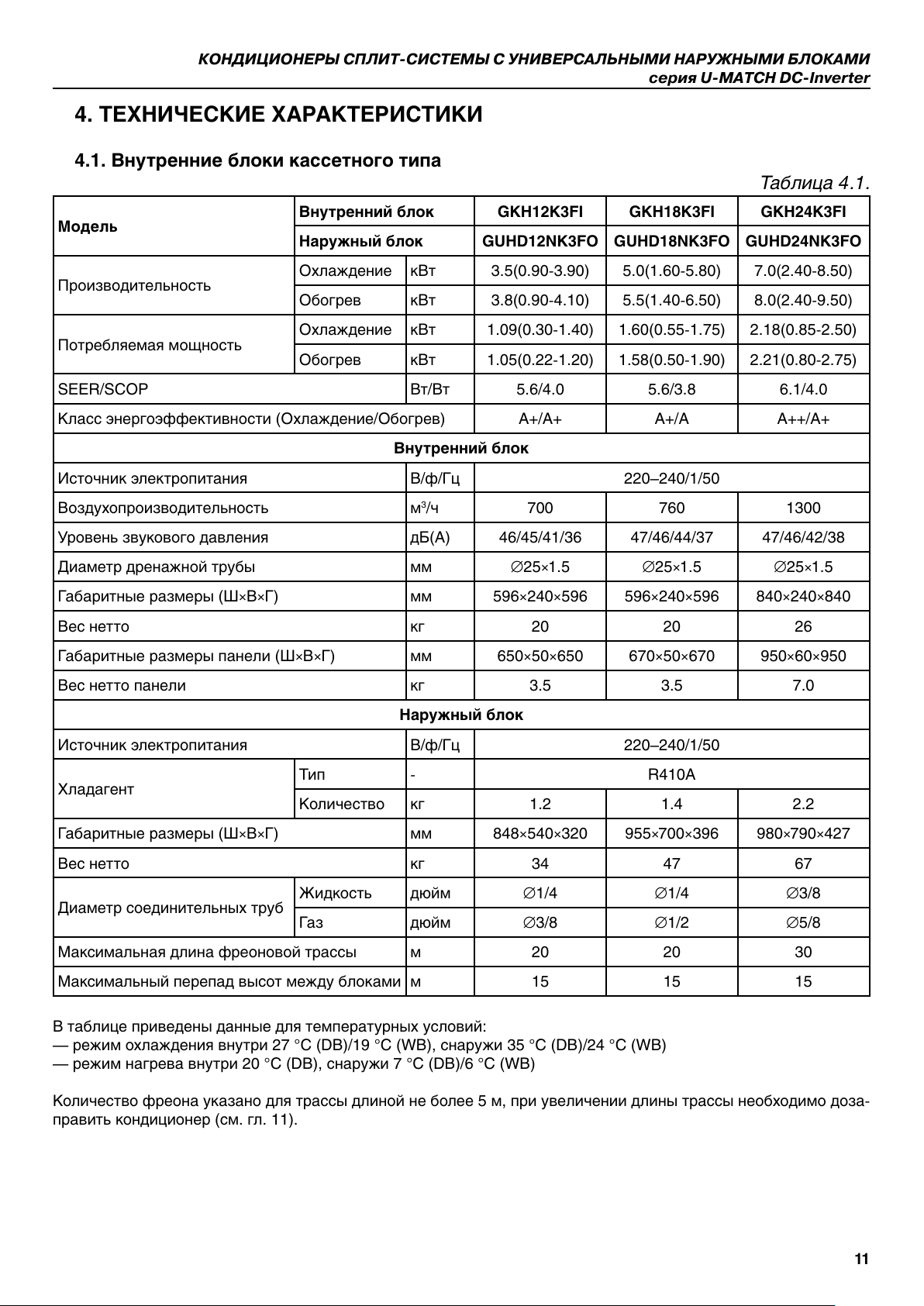

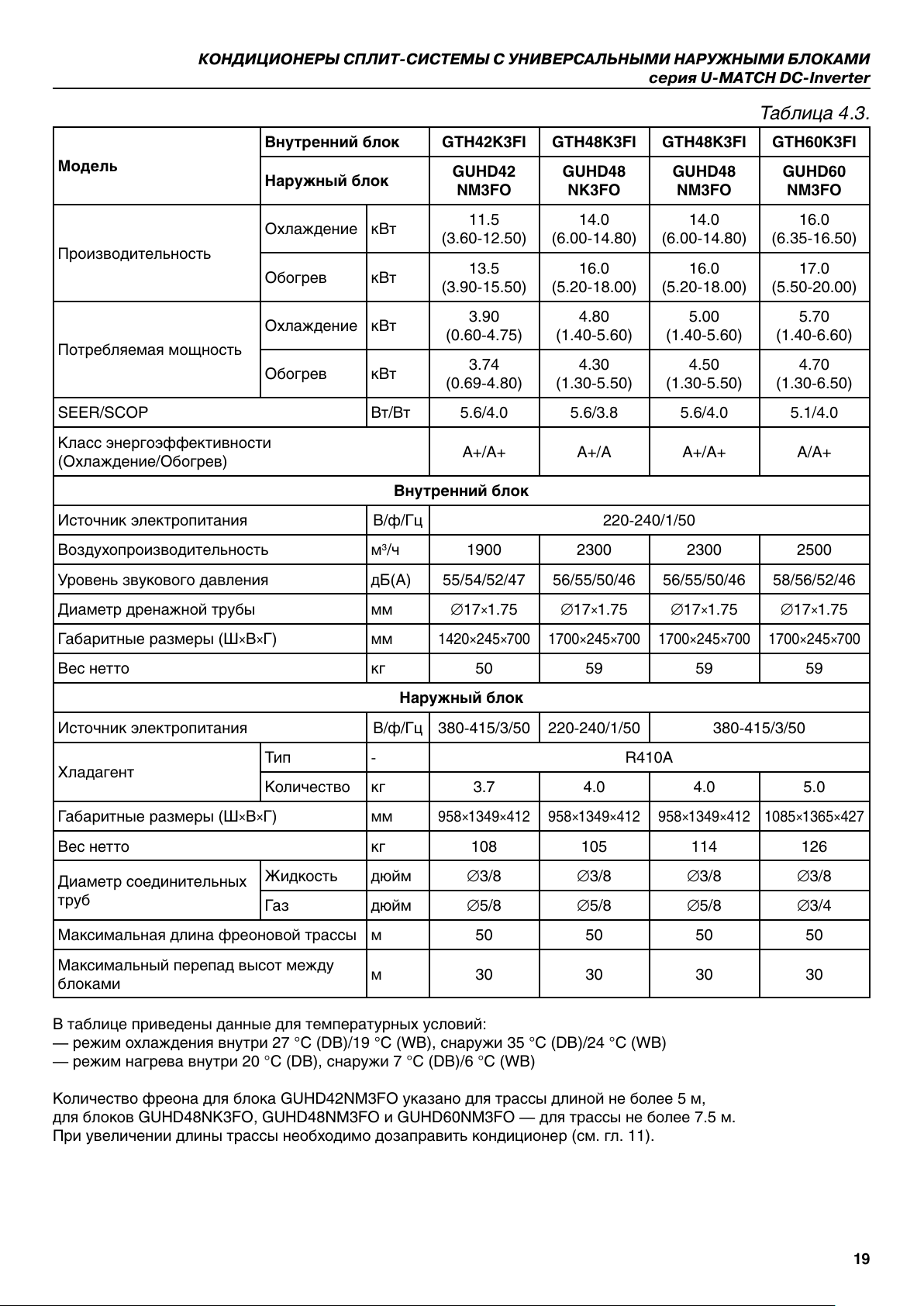

4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

4.1. Внутренние блоки кассетного типа

серия U-MATCH DC-Inverter

Таблица 4.1.

Модель

Производительность

Потребляемая мощность

SEER/SCOP Вт/Вт 5.6/4.0 5.6/3.8 6.1/4.0

Класс энергоэффективности (Охлаждение/Обогрев) A+/A+ A+/A A++/A+

Источник электропитания В/ф/Гц 220–240/1/50

Воздухопроизводительность м

Уровень звукового давления дБ(А) 46/45/41/36 47/46/44/37 47/46/42/38

Диаметр дренажной трубы мм ∅25×1.5 ∅25×1.5 ∅25×1.5

Габаритные размеры (Ш×В×Г) мм 596×240×596 596×240×596 840×240×840

Вес нетто кг 20 20 26

Габаритные размеры панели (Ш×В×Г) мм 650×50×650 670×50×670 950×60×950

Внутренний блок GKH12K3FI GKH18K3FI GKH24K3FI

Наружный блок GUHD12NK3FO GUHD18NK3FO GUHD24NK3FO

Охлаждение кВт 3.5(0.90-3.90) 5.0(1.60-5.80) 7.0(2.40-8.50)

Обогрев кВт 3.8(0.90-4.10) 5.5(1.40-6.50) 8.0(2.40-9.50)

Охлаждение кВт 1.09(0.30-1.40) 1.60(0.55-1.75) 2.18(0.85-2.50)

Обогрев кВт 1.05(0.22-1.20) 1.58(0.50-1.90) 2.21(0.80-2.75)

Внутренний блок

/ч 700 760 1300

Вес нетто панели кг 3.5 3.5 7.0

Наружный блок

Источник электропитания В/ф/Гц 220–240/1/50

Хладагент

Габаритные размеры (Ш×В×Г) мм 848×540×320 955×700×396 980×790×427

Вес нетто кг 34 47 67

Диаметр соединительных труб

Максимальная длина фреоновой трассы м 20 20 30

Максимальный перепад высот между блоками м 15 15 15

Количество фреона указано для трассы длиной не более 5 м, при увеличении длины трассы необходимо доза- править кондиционер (см. гл. 11).

Тип - R410A

Количество кг 1.2 1.4 2.2

Жидкость дюйм ∅1/4 ∅1/4 ∅3/8

Газ дюйм ∅3/8 ∅1/2 ∅5/8

Page 11

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

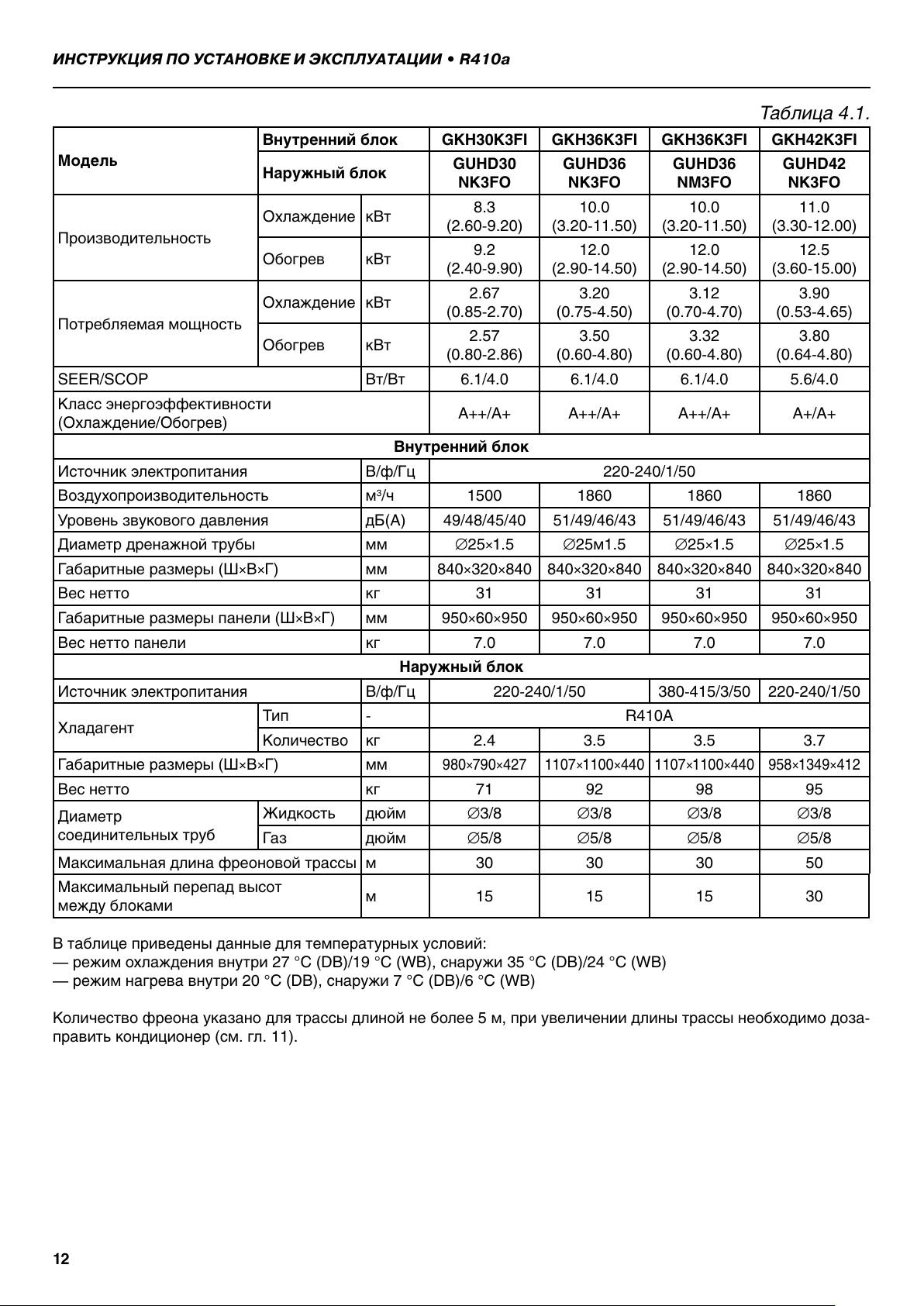

Таблица 4.1.

Внутренний блок GKH30K3FI GKH36K3FI GKH36K3FI GKH42K3FI

Модель

Производительность

Потребляемая мощность

SEER/SCOP Вт/Вт 6.1/4.0 6.1/4.0 6.1/4.0 5.6/4.0

Класс энергоэффективности (Охлаждение/Обогрев)

Источник электропитания В/ф/Гц 220-240/1/50

Воздухопроизводительность м3/ч 1500 1860 1860 1860

Уровень звукового давления дБ(А) 49/48/45/40 51/49/46/43 51/49/46/43 51/49/46/43

Диаметр дренажной трубы мм ∅25×1.5 ∅25м1.5 ∅25×1.5 ∅25×1.5

Габаритные размеры (Ш×В×Г) мм 840×320×840 840×320×840 840×320×840 840×320×840

Вес нетто кг 31 31 31 31

Габаритные размеры панели (Ш×В×Г) мм 950×60×950 950×60×950 950×60×950 950×60×950

Вес нетто панели кг 7.0 7.0 7.0 7.0

Источник электропитания В/ф/Гц 220-240/1/50 380-415/3/50 220-240/1/50

Хладагент

Габаритные размеры (Ш×В×Г) мм

Вес нетто кг 71 92 98 95

Диаметр соединительных труб

Максимальная длина фреоновой трассы м 30 30 30 50

Максимальный перепад высот между блоками

Наружный блок

Охлаждение кВт

Обогрев кВт

Охлаждение кВт

Обогрев кВт

Внутренний блок

Наружный блок

Тип - R410A

Количество кг 2.4 3.5 3.5 3.7

Жидкость дюйм ∅3/8 ∅3/8 ∅3/8 ∅3/8

Газ дюйм ∅5/8 ∅5/8 ∅5/8 ∅5/8

м 15151530

GUHD30

NK3FO

8.3

(2.60-9.20)

9.2

(2.40-9.90)

2.67

(0.85-2.70)

2.57

(0.80-2.86)

A++/A+ A++/A+ A++/A+ A+/A+

980×790×427 1107×1100×440 1107×1100×440 958×1349×412

GUHD36

NK3FO

10.0

(3.20-11.50)

12.0

(2.90-14.50)

3.20

(0.75-4.50)

3.50

(0.60-4.80)

GUHD36

NM3FO

10.0

(3.20-11.50)

12.0

(2.90-14.50)

3.12

(0.70-4.70)

3.32

(0.60-4.80)

GUHD42

NK3FO

11.0

(3.30-12.00)

12.5

(3.60-15.00)

3.90

(0.53-4.65)

3.80

(0.64-4.80)

Page 12

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия U-MATCH DC-Inverter

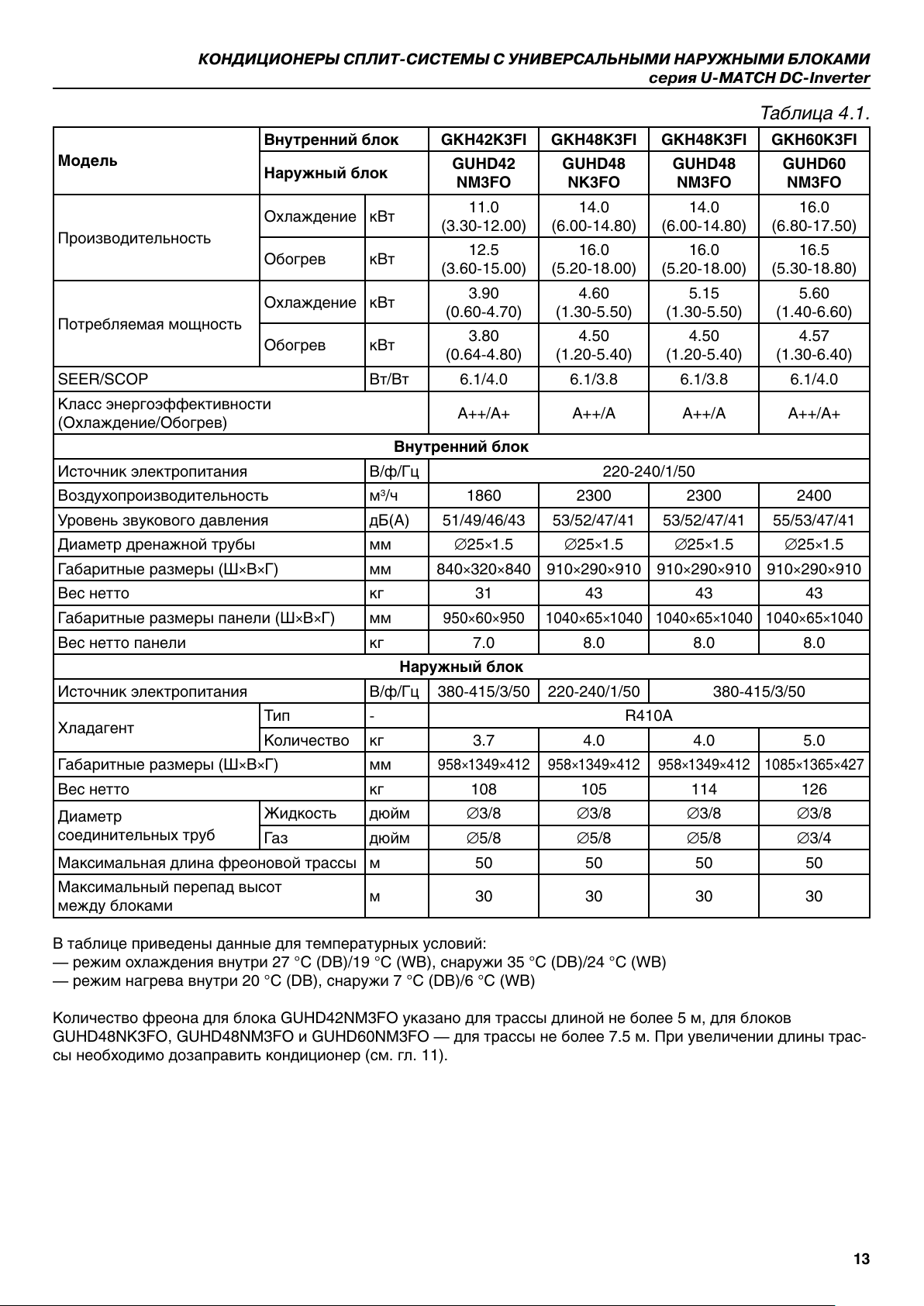

Таблица 4.1.

Внутренний блок GKH42K3FI GKH48K3FI GKH48K3FI GKH60K3FI

Модель

Производительность

Потребляемая мощность

SEER/SCOP Вт/Вт 6.1/4.0 6.1/3.8 6.1/3.8 6.1/4.0

Класс энергоэффективности (Охлаждение/Обогрев)

Источник электропитания В/ф/Гц 220-240/1/50

Воздухопроизводительность м3/ч 1860 2300 2300 2400

Уровень звукового давления дБ(А) 51/49/46/43 53/52/47/41 53/52/47/41 55/53/47/41

Диаметр дренажной трубы мм ∅25×1.5 ∅25×1.5 ∅25×1.5 ∅25×1.5

Габаритные размеры (Ш×В×Г) мм 840×320×840 910×290×910 910×290×910 910×290×910

Вес нетто кг 31 43 43 43

Габаритные размеры панели (Ш×В×Г) мм

Вес нетто панели кг 7.0 8.0 8.0 8.0

Источник электропитания В/ф/Гц 380-415/3/50 220-240/1/50 380-415/3/50

Хладагент

Габаритные размеры (Ш×В×Г) мм

Вес нетто кг 108 105 114 126

Диаметр соединительных труб

Максимальная длина фреоновой трассы м 50 50 50 50

Максимальный перепад высот между блоками

Наружный блок

Охлаждение кВт

Обогрев кВт

Охлаждение кВт

Обогрев кВт

Внутренний блок

Наружный блок

Тип - R410A

Количество кг 3.7 4.0 4.0 5.0

Жидкость дюйм ∅3/8 ∅3/8 ∅3/8 ∅3/8

Газ дюйм ∅5/8 ∅5/8 ∅5/8 ∅3/4

м 30303030

GUHD42

NM3FO

11.0

(3.30-12.00)

12.5

(3.60-15.00)

3.90

(0.60-4.70)

3.80

(0.64-4.80)

A++/A+ A++/A A++/A A++/A+

950×60×950 1040×65×1040 1040×65×1040 1040×65×1040

958×1349×412 958×1349×412 958×1349×412 1085×1365×427

GUHD48

NK3FO

14.0

(6.00-14.80)

16.0

(5.20-18.00)

4.60

(1.30-5.50)

4.50

(1.20-5.40)

GUHD48

NM3FO

14.0

(6.00-14.80)

16.0

(5.20-18.00)

5.15

(1.30-5.50)

4.50

(1.20-5.40)

GUHD60

NM3FO

16.0

(6.80-17.50)

16.5

(5.30-18.80)

5.60

(1.40-6.60)

4.57

(1.30-6.40)

Количество фреона для блока GUHD42NM3FO указано для трассы длиной не более 5 м, для блоков GUHD48NK3FO, GUHD48NM3FO и GUHD60NM3FO — для трассы не более 7.5 м. При увеличении длины трас- сы необходимо дозаправить кондиционер (см. гл. 11).

Page 13

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

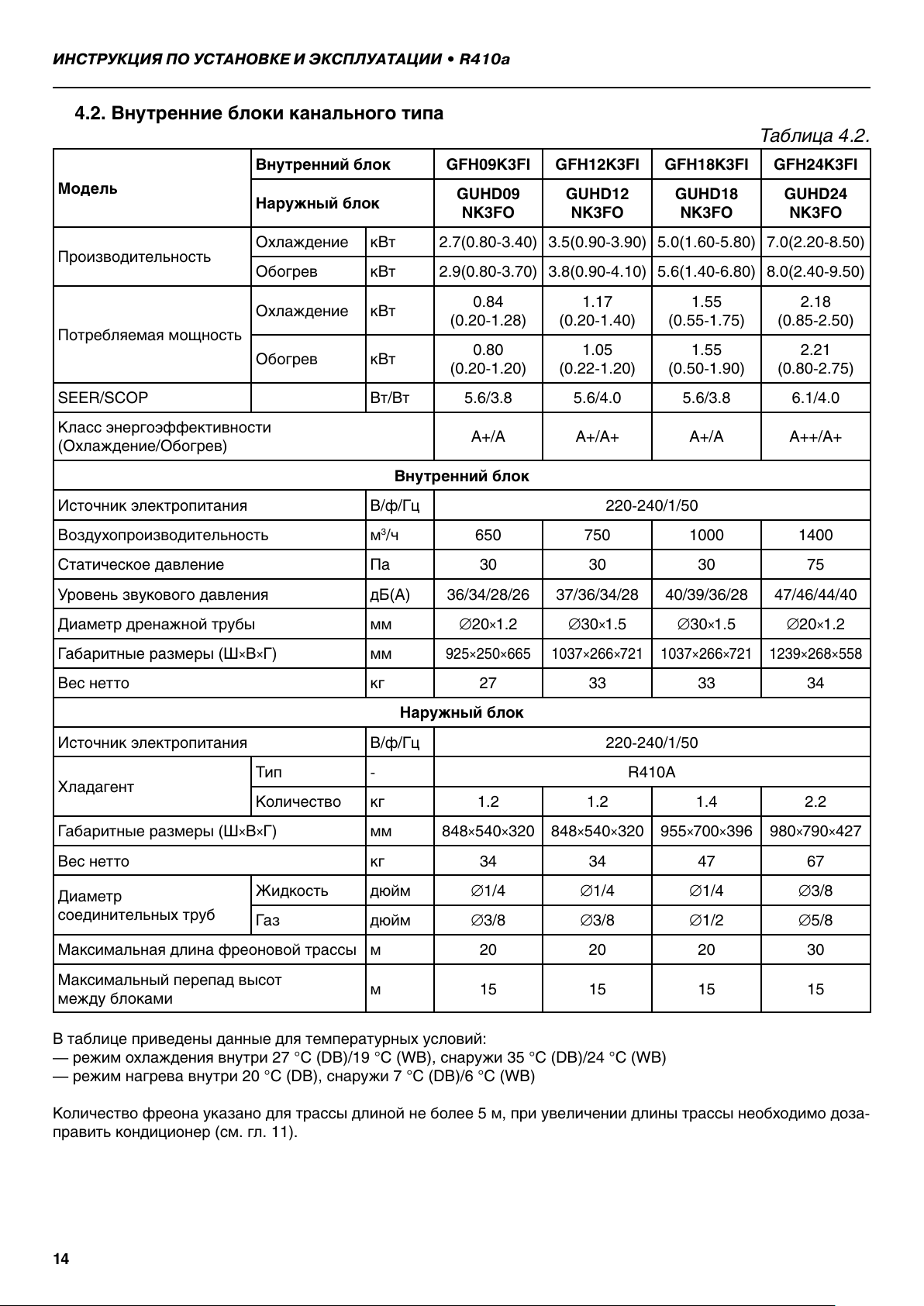

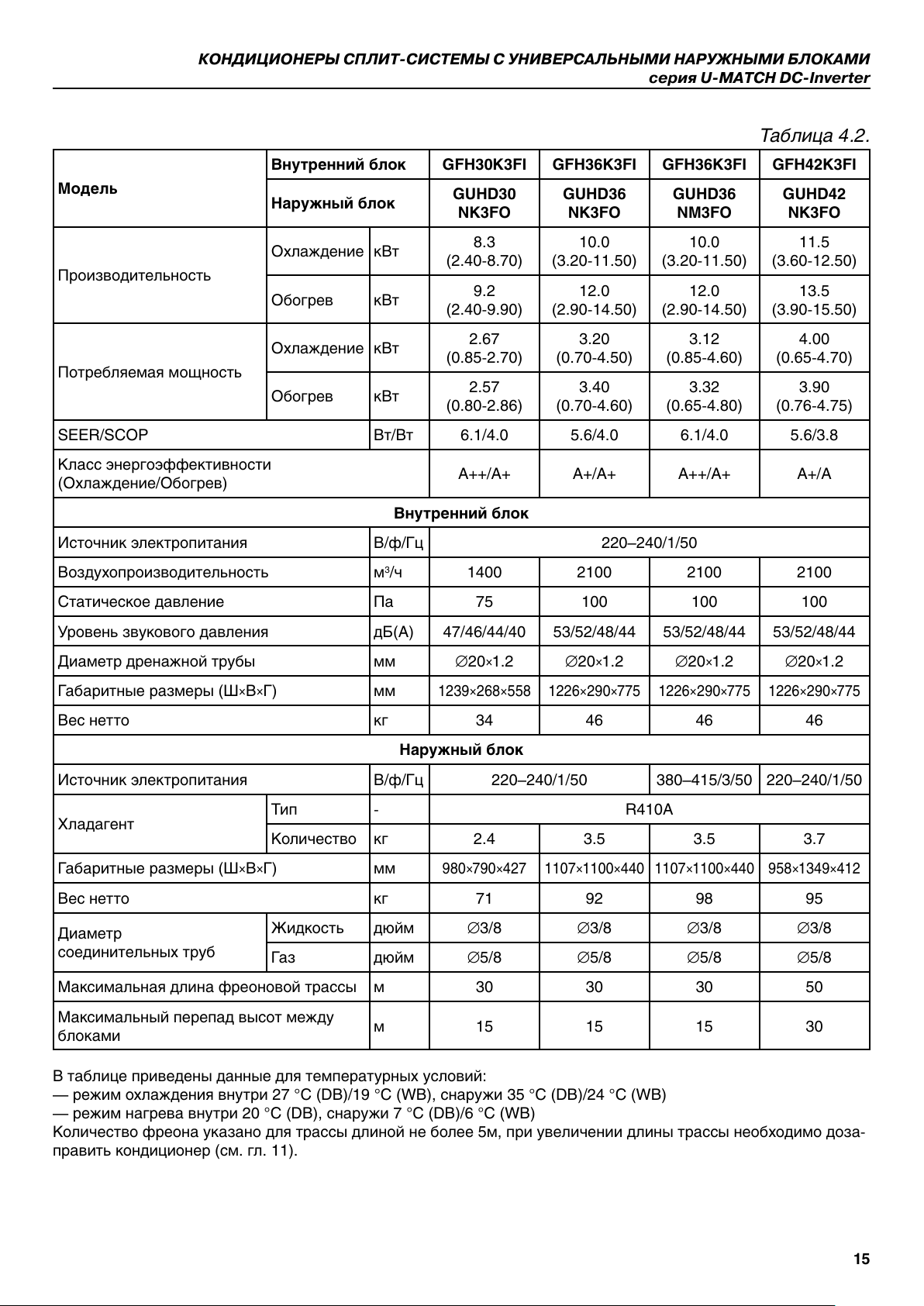

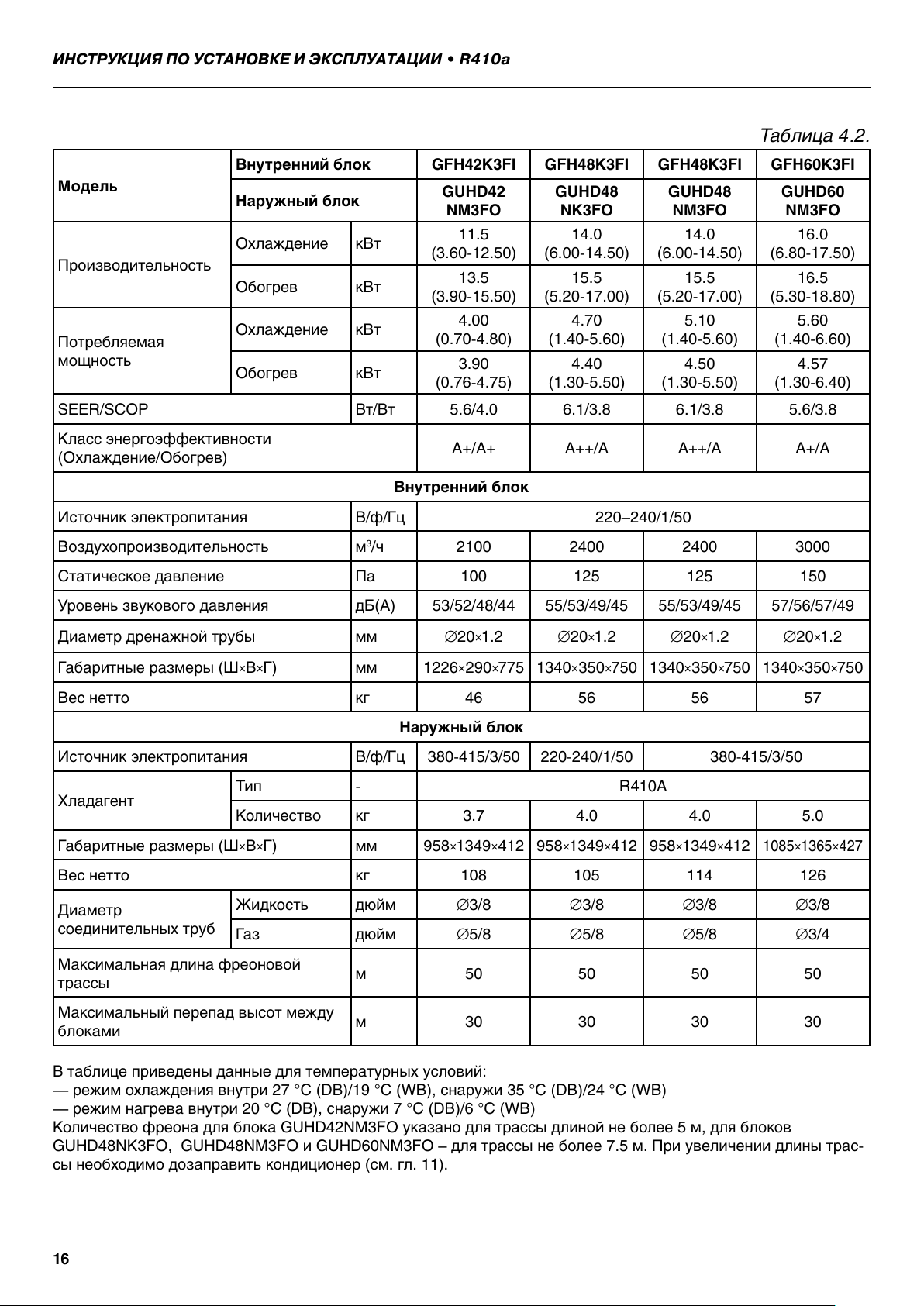

4.2. Внутренние блоки канального типа

Внутренний блок GFH09K3FI GFH12K3FI GFH18K3FI GFH24K3FI

Модель

Наружный блок

GUHD09

NK3FO

GUHD12

NK3FO

GUHD18

NK3FO

Таблица 4.2.

GUHD24

NK3FO

Производительность

Охлаждение кВт 2.7(0.80-3.40) 3.5(0.90-3.90) 5.0(1.60-5.80) 7.0(2.20-8.50)

Обогрев кВт 2.9(0.80-3.70) 3.8(0.90-4.10) 5.6(1.40-6.80) 8.0(2.40-9.50)

Охлаждение кВт

0.84

(0.20-1.28)

1.17

(0.20-1.40)

1.55

(0.55-1.75)

2.18

(0.85-2.50)

Потребляемая мощность

Обогрев кВт

0.80

(0.20-1.20)

1.05

(0.22-1.20)

1.55

(0.50-1.90)

2.21

(0.80-2.75)

SEER/SCOP Вт/Вт 5.6/3.8 5.6/4.0 5.6/3.8 6.1/4.0

Класс энергоэффективности (Охлаждение/Обогрев)

A+/A A+/A+ A+/A A++/A+

Внутренний блок

Источник электропитания В/ф/Гц 220-240/1/50

Воздухопроизводительность м

/ч 650 750 1000 1400

Статическое давление Па 30 30 30 75

Уровень звукового давления дБ(А) 36/34/28/26 37/36/34/28 40/39/36/28 47/46/44/40

Диаметр дренажной трубы мм ∅20

×В×

Габаритные размеры (Ш

Г) мм

925×250×665 1037×266×721 1037×266×721 1239×268×558

1.2 ∅30×1.5 ∅30×1.5 ∅20×1.2

Вес нетто кг 27 33 33 34

Наружный блок

Источник электропитания В/ф/Гц 220-240/1/50

Тип - R410A

Хладагент

Количество кг 1.2 1.2 1.4 2.2

×В×

Габаритные размеры (Ш

Г) мм 848×540×320 848×540×320 955×700×396 980×790×427

Вес нетто кг 34 34 47 67

Диаметр соединительных труб

Жидкость дюйм ∅1/4 ∅1/4 ∅1/4 ∅3/8

Газ дюйм ∅3/8 ∅3/8 ∅1/2 ∅5/8

Максимальная длина фреоновой трассы м 20 20 20 30

Максимальный перепад высот между блоками

м 15151515

Page 14

Модель

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия U-MATCH DC-Inverter

Таблица 4.2.

Внутренний блок GFH30K3FI GFH36K3FI GFH36K3FI GFH42K3FI

Наружный блок

GUHD30

NK3FO

GUHD36

NK3FO

GUHD36

NM3FO

GUHD42

NK3FO

Охлаждение кВт

8.3

(2.40-8.70)

10.0

(3.20-11.50)

10.0

(3.20-11.50)

11.5

(3.60-12.50)

Производительность

Обогрев кВт

Охлаждение кВт

9.2

(2.40-9.90)

2.67

(0.85-2.70)

12.0

(2.90-14.50)

3.20

(0.70-4.50)

12.0

(2.90-14.50)

3.12

(0.85-4.60)

13.5

(3.90-15.50)

4.00

(0.65-4.70)

Потребляемая мощность

Обогрев кВт

2.57

(0.80-2.86)

3.40

(0.70-4.60)

3.32

(0.65-4.80)

3.90

(0.76-4.75)

SEER/SCOP Вт/Вт 6.1/4.0 5.6/4.0 6.1/4.0 5.6/3.8

Класс энергоэффективности (Охлаждение/Обогрев)

A++/A+ A+/A+ A++/A+ A+/A

Внутренний блок

Источник электропитания В/ф/Гц 220–240/1/50

Воздухопроизводительность м

/ч 1400 2100 2100 2100

Статическое давление Па 75 100 100 100

Уровень звукового давления дБ(А) 47/46/44/40 53/52/48/44 53/52/48/44 53/52/48/44

Диаметр дренажной трубы мм ∅20

×В×

Габаритные размеры (Ш

Г) мм

1239×268×558 1226×290×775 1226×290×775 1226×290×775

1.2 ∅20×1.2 ∅20×1.2 ∅20×1.2

Вес нетто кг 34 46 46 46

Наружный блок

Источник электропитания В/ф/Гц 220–240/1/50 380–415/3/50 220–240/1/50

Тип - R410A

Хладагент

Количество кг 2.4 3.5 3.5 3.7

Габаритные размеры (Ш

Г) мм

980×790×427 1107×1100×440 1107×1100×440 958×1349×412

×В×

Вес нетто кг 71 92 98 95

Диаметр соединительных труб

Жидкость дюйм ∅3/8 ∅3/8 ∅3/8 ∅3/8

Газ дюйм ∅5/8 ∅5/8 ∅5/8 ∅5/8

Максимальная длина фреоновой трассы м 30 30 30 50

Максимальный перепад высот между блоками

м15151530

В таблице приведены данные для температурных условий: — режим охлаждения внутри 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB) — режим нагрева внутри 20 °С (DB), снаружи 7 °С (DB)/6 °C (WB) Количество фреона указано для трассы длиной не более 5м, при увеличении длины трассы необходимо доза- править кондиционер (см. гл. 11).

Page 15

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

Таблица 4.2.

Внутренний блок GFH42K3FI GFH48K3FI GFH48K3FI GFH60K3FI

Модель

Наружный блок

Охлаждение кВт

Производительность

Обогрев кВт

Потребляемая мощность

Охлаждение кВт

Обогрев кВт

SEER/SCOP Вт/Вт 5.6/4.0 6.1/3.8 6.1/3.8 5.6/3.8

GUHD42

NM3FO

11.5

(3.60-12.50)

13.5

(3.90-15.50)

4.00

(0.70-4.80)

3.90

(0.76-4.75)

GUHD48

NK3FO

14.0

(6.00-14.50)

15.5

(5.20-17.00)

4.70

(1.40-5.60)

4.40

(1.30-5.50)

GUHD48

NM3FO

14.0

(6.00-14.50)

15.5

(5.20-17.00)

5.10

(1.40-5.60)

4.50

(1.30-5.50)

GUHD60

NM3FO

16.0

(6.80-17.50)

16.5

(5.30-18.80)

5.60

(1.40-6.60)

4.57

(1.30-6.40)

Класс энергоэффективности (Охлаждение/Обогрев)

A+/A+ A++/A A++/A A+/A

Внутренний блок

Источник электропитания В/ф/Гц 220–240/1/50

Воздухопроизводительность м

/ч 2100 2400 2400 3000

Статическое давление Па 100 125 125 150

Уровень звукового давления дБ(А) 53/52/48/44 55/53/49/45 55/53/49/45 57/56/57/49

Диаметр дренажной трубы мм ∅20

×В×

Габаритные размеры (Ш

Г) мм 1226×290×775 1340×350×750 1340×350×750 1340×350×750

1.2 ∅20×1.2 ∅20×1.2 ∅20×1.2

Вес нетто кг 46 56 56 57

Наружный блок

Источник электропитания В/ф/Гц 380-415/3/50 220-240/1/50 380-415/3/50

Тип - R410A

Хладагент

Количество кг 3.7 4.0 4.0 5.0

Габаритные размеры (Ш

×В×

Г) мм 958

1349×412 958×1349×412 958×1349×412

1085×1365×427

Вес нетто кг 108 105 114 126

Диаметр соединительных труб

Максимальная длина фреоновой трассы

Максимальный перепад высот между блоками

Жидкость дюйм ∅3/8 ∅3/8 ∅3/8 ∅3/8

Газ дюйм ∅5/8 ∅5/8 ∅5/8 ∅3/4

м 50505050

м 30303030

В таблице приведены данные для температурных условий: — режим охлаждения внутри 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB) — режим нагрева внутри 20 °С (DB), снаружи 7 °С (DB)/6 °C (WB) Количество фреона для блока GUHD42NM3FO указано для трассы длиной не более 5 м, для блоков GUHD48NK3FO, GUHD48NM3FO и GUHD60NM3FO – для трассы не более 7.5 м. При увеличении длины трас- сы необходимо дозаправить кондиционер (см. гл. 11).

Page 16

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

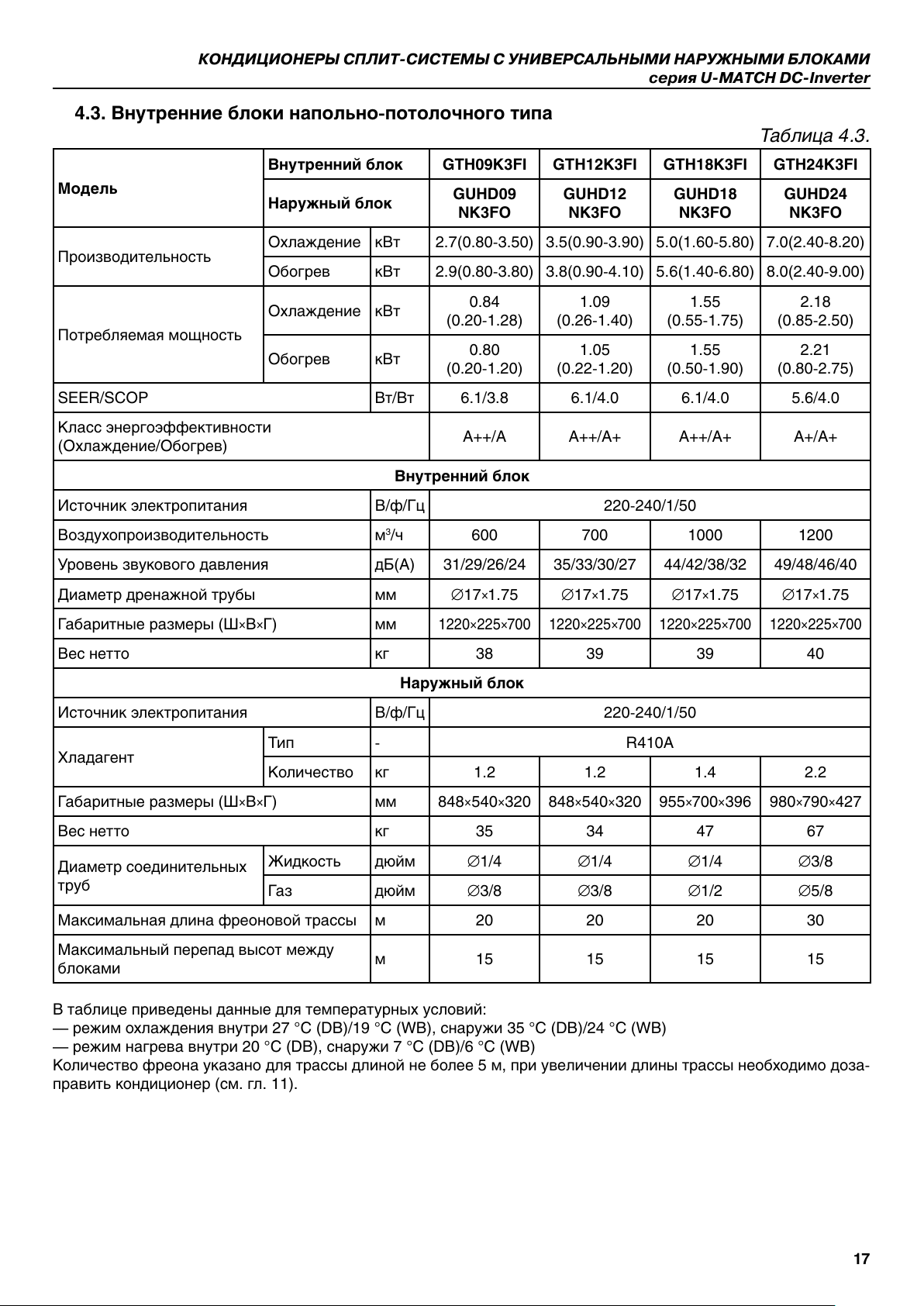

4.3. Внутренние блоки напольно-потолочного типа

Внутренний блок GTH09K3FI GTH12K3FI GTH18K3FI GTH24K3FI

Модель

Наружный блок

GUHD09

NK3FO

GUHD12

NK3FO

серия U-MATCH DC-Inverter

Таблица 4.3.

GUHD18

NK3FO

GUHD24

NK3FO

Производительность

Охлаждение кВт 2.7(0.80-3.50) 3.5(0.90-3.90) 5.0(1.60-5.80) 7.0(2.40-8.20)

Обогрев кВт 2.9(0.80-3.80) 3.8(0.90-4.10) 5.6(1.40-6.80) 8.0(2.40-9.00)

Охлаждение кВт

0.84

(0.20-1.28)

1.09

(0.26-1.40)

1.55

(0.55-1.75)

2.18

(0.85-2.50)

Потребляемая мощность

Обогрев кВт

0.80

(0.20-1.20)

1.05

(0.22-1.20)

1.55

(0.50-1.90)

2.21

(0.80-2.75)

SEER/SCOP Вт/Вт 6.1/3.8 6.1/4.0 6.1/4.0 5.6/4.0

Класс энергоэффективности (Охлаждение/Обогрев)

A++/A A++/A+ A++/A+ A+/A+

Внутренний блок

Источник электропитания В/ф/Гц 220-240/1/50

Воздухопроизводительность м

/ч 600 700 1000 1200

Уровень звукового давления дБ(А) 31/29/26/24 35/33/30/27 44/42/38/32 49/48/46/40

Диаметр дренажной трубы мм ∅17

×В×

Габаритные размеры (Ш

Г) мм

1.75 ∅17×1.75 ∅17×1.75 ∅17×1.75

1220×225×700 1220×225×700 1220×225×700 1220×225×700

Вес нетто кг 38 39 39 40

Наружный блок

Источник электропитания В/ф/Гц 220-240/1/50

Тип - R410A

Хладагент

Количество кг 1.2 1.2 1.4 2.2

×В×

Габаритные размеры (Ш

Г) мм 848×540×320 848×540×320 955×700×396 980×790×427

Вес нетто кг 35 34 47 67

Диаметр соединительных труб

Жидкость дюйм ∅1/4 ∅1/4 ∅1/4 ∅3/8

Газ дюйм ∅3/8 ∅3/8 ∅1/2 ∅5/8

Максимальная длина фреоновой трассы м 20 20 20 30

Максимальный перепад высот между блоками

м15151515

В таблице приведены данные для температурных условий: — режим охлаждения внутри 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB) — режим нагрева внутри 20 °С (DB), снаружи 7 °С (DB)/6 °C (WB) Количество фреона указано для трассы длиной не более 5 м, при увеличении длины трассы необходимо доза- править кондиционер (см. гл. 11).

Page 17

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

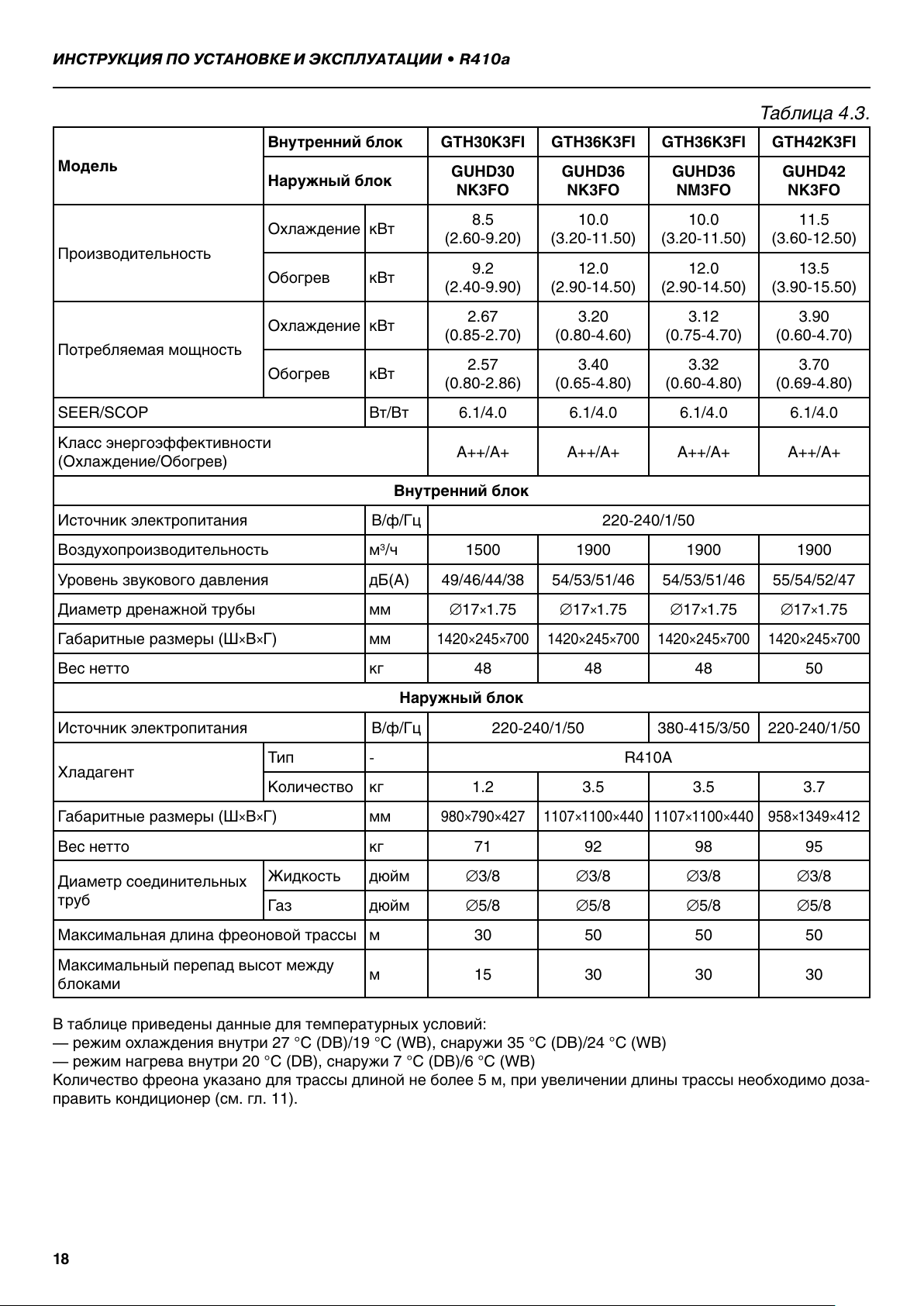

Внутренний блок GTH30K3FI GTH36K3FI GTH36K3FI GTH42K3FI

Модель

Наружный блок

GUHD30

NK3FO

GUHD36

NK3FO

GUHD36

NM3FO

Таблица 4.3.

GUHD42

NK3FO

Охлаждение кВт

8.5

(2.60-9.20)

10.0

(3.20-11.50)

10.0

(3.20-11.50)

11.5

(3.60-12.50)

Производительность

Обогрев кВт

Охлаждение кВт

9.2

(2.40-9.90)

2.67

(0.85-2.70)

12.0

(2.90-14.50)

3.20

(0.80-4.60)

12.0

(2.90-14.50)

3.12

(0.75-4.70)

13.5

(3.90-15.50)

3.90

(0.60-4.70)

Потребляемая мощность

Обогрев кВт

2.57

(0.80-2.86)

3.40

(0.65-4.80)

3.32

(0.60-4.80)

3.70

(0.69-4.80)

SEER/SCOP Вт/Вт 6.1/4.0 6.1/4.0 6.1/4.0 6.1/4.0

Класс энергоэффективности (Охлаждение/Обогрев)

A++/A+ A++/A+ A++/A+ A++/A+

Внутренний блок

Источник электропитания В/ф/Гц 220-240/1/50

Воздухопроизводительность м

/ч 1500 1900 1900 1900

Уровень звукового давления дБ(А) 49/46/44/38 54/53/51/46 54/53/51/46 55/54/52/47

Диаметр дренажной трубы мм ∅17

Габаритные размеры (Ш

×В×

Г) мм

1.75 ∅17×1.75 ∅17×1.75 ∅17×1.75

1420×245×700 1420×245×700 1420×245×700 1420×245×700

Вес нетто кг 48 48 48 50

Наружный блок

Источник электропитания В/ф/Гц 220-240/1/50 380-415/3/50 220-240/1/50

Тип - R410A

Хладагент

Количество кг 1.2 3.5 3.5 3.7

Габаритные размеры (Ш

Г) мм

980×790×427 1107×1100×440 1107×1100×440 958×1349×412

×В×

Вес нетто кг 71 92 98 95

Диаметр соединительных труб

Жидкость дюйм ∅3/8 ∅3/8 ∅3/8 ∅3/8

Газ дюйм ∅5/8 ∅5/8 ∅5/8 ∅5/8

Максимальная длина фреоновой трассы м 30 50 50 50

Максимальный перепад высот между блоками

м15303030

В таблице приведены данные для температурных условий: — режим охлаждения внутри 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB) — режим нагрева внутри 20 °С (DB), снаружи 7 °С (DB)/6 °C (WB) Количество фреона указано для трассы длиной не более 5 м, при увеличении длины трассы необходимо доза- править кондиционер (см. гл. 11).

Page 18

Модель

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия U-MATCH DC-Inverter

Таблица 4.3.

Внутренний блок GTH42K3FI GTH48K3FI GTH48K3FI GTH60K3FI

Наружный блок

GUHD42

NM3FO

GUHD48

NK3FO

GUHD48

NM3FO

GUHD60

NM3FO

Охлаждение кВт

11.5

(3.60-12.50)

14.0

(6.00-14.80)

14.0

(6.00-14.80)

16.0

(6.35-16.50)

Производительность

Обогрев кВт

Охлаждение кВт

13.5

(3.90-15.50)

3.90

(0.60-4.75)

16.0

(5.20-18.00)

4.80

(1.40-5.60)

16.0

(5.20-18.00)

5.00

(1.40-5.60)

17.0

(5.50-20.00)

5.70

(1.40-6.60)

Потребляемая мощность

Обогрев кВт

3.74

(0.69-4.80)

4.30

(1.30-5.50)

4.50

(1.30-5.50)

4.70

(1.30-6.50)

SEER/SCOP Вт/Вт 5.6/4.0 5.6/3.8 5.6/4.0 5.1/4.0

Класс энергоэффективности (Охлаждение/Обогрев)

A+/A+ A+/A A+/A+ A/A+

Внутренний блок

Источник электропитания В/ф/Гц 220-240/1/50

Воздухопроизводительность м

/ч 1900 2300 2300 2500

Уровень звукового давления дБ(А) 55/54/52/47 56/55/50/46 56/55/50/46 58/56/52/46

Диаметр дренажной трубы мм ∅17

Габаритные размеры (Ш

×В×

Г) мм

1.75 ∅17×1.75 ∅17×1.75 ∅17×1.75

1420×245×700 1700×245×700 1700×245×700 1700×245×700

Вес нетто кг 50 59 59 59

Наружный блок

Источник электропитания В/ф/Гц 380-415/3/50 220-240/1/50 380-415/3/50

Тип - R410A

Хладагент

Количество кг 3.7 4.0 4.0 5.0

Габаритные размеры (Ш

Г) мм

958×1349×412 958×1349×412 958×1349×412 1085×1365×427

×В×

Вес нетто кг 108 105 114 126

Диаметр соединительных труб

Жидкость дюйм ∅3/8 ∅3/8 ∅3/8 ∅3/8

Газ дюйм ∅5/8 ∅5/8 ∅5/8 ∅3/4

Максимальная длина фреоновой трассы м 50 50 50 50

Максимальный перепад высот между блоками

м30303030

Количество фреона для блока GUHD42NM3FO указано для трассы длиной не более 5 м, для блоков GUHD48NK3FO, GUHD48NM3FO и GUHD60NM3FO — для трассы не более 7.5 м. При увеличении длины трассы необходимо дозаправить кондиционер (см. гл. 11).

Page 19

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

5. УСЛОВИЯ ЭКСПЛУАТАЦИИ

Эксплуатацию кондиционера следует производить в соответствии с требованиями насто-

ящей инструкции.

Параметры электропитания кондиционера в соответствии с таблицей 5.1.

Таблица 5.1.

Тип блока 1-фазный 3-фазный

Рабочее напряжение, В 220 ÷ 240 380 ÷ 415 Допустимый диапазон напряжений, В 198 ÷ 264 342 ÷ 457 Частота, Гц 50 50

Температурный диапазон эксплуатации в соответствии с таблицей 5.2.

Таблица 5.2.

Режим работы Температура наружного воздуха

Охлаждение –15 °С ÷ +48 °С Обогрев –10 °С ÷ +24 °С

Page 20

6. ГИДРАВЛИЧЕСКАЯ СХЕМА СИСТЕМЫ

Теплообменник

Фильт

терморегулирующий

4х-ходовой клапан

Компрессо

Шумоглушитель

TH-OE: Датчик температуры наружного воздуха TH-D: Датчик температуры в теплообменнике наружного блока TH-C: Датчик температуры нагнетания

HP: Датчик высокого давления LP: Датчик низкого давления

Фильт

Электронный

вентиль

Фильт

Запорный клапан

жи

костной линии

Запорный клапан

газовой линии

Ресивер

Охлаждение Обогрев

Внутренний блокНаружный блок

Запорный клапан жидкостной линии

Теплообменник

Запорный клапан газовой линии

TH-IE: Датчик температуры внутреннего воздуха TH-E: Датчик температуры в теплообменнике внутреннего блока

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия U-MATCH DC-Inverter

В наружных блоках GUHD09NK3FO и GUHD12NK3FO вместо электронного терморегулирующего вентиля установлена капиллярная трубка.

Page 21

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

7. УПРАВЛЕНИЕ

Управление кондиционером осуществляется с помощью инфракрасного, проводного или

зонального пульта управления.

Блоки системы U-Match могут быть подключены к системе управления зданием с помо-

щью протокола Modbus.

7.1. Инфракрасный пульт управления

Инфракрасный пульт управления входит в стандартный комплект поставки кассетных и

напольно-потолочных внутренних блоков.

На рис. 7.1. представлен внешний вид инфракрасного беспроводного пульта управления.

Описание кнопочной панели приведено в таблице 7.1.

Рис. 7.1.

Таблица 7.1.

№ Название Описание

1 Передатчик Передатчик сигнала. 2 ON/OFF Кнопка ON/OFF служит для включения и выключения блока. 3 MODE Нажатием кнопки MODE происходит циклическое переключение ре-

жимов работы блока в следующей последовательности:

Авто – Охлаждение – Осушение – Вентиляция – Обогрев – Авто

При подключении электропитания блок по умолчанию будет рабо- тать в режиме Авто. В режиме Авто температура воздуха не задает- ся и на дисплей пульта не выводится. В режиме обогрева начальное значение температуры – 28 °С, в остальных режимах – 25 °С.

Page 22

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия U-MATCH DC-Inverter

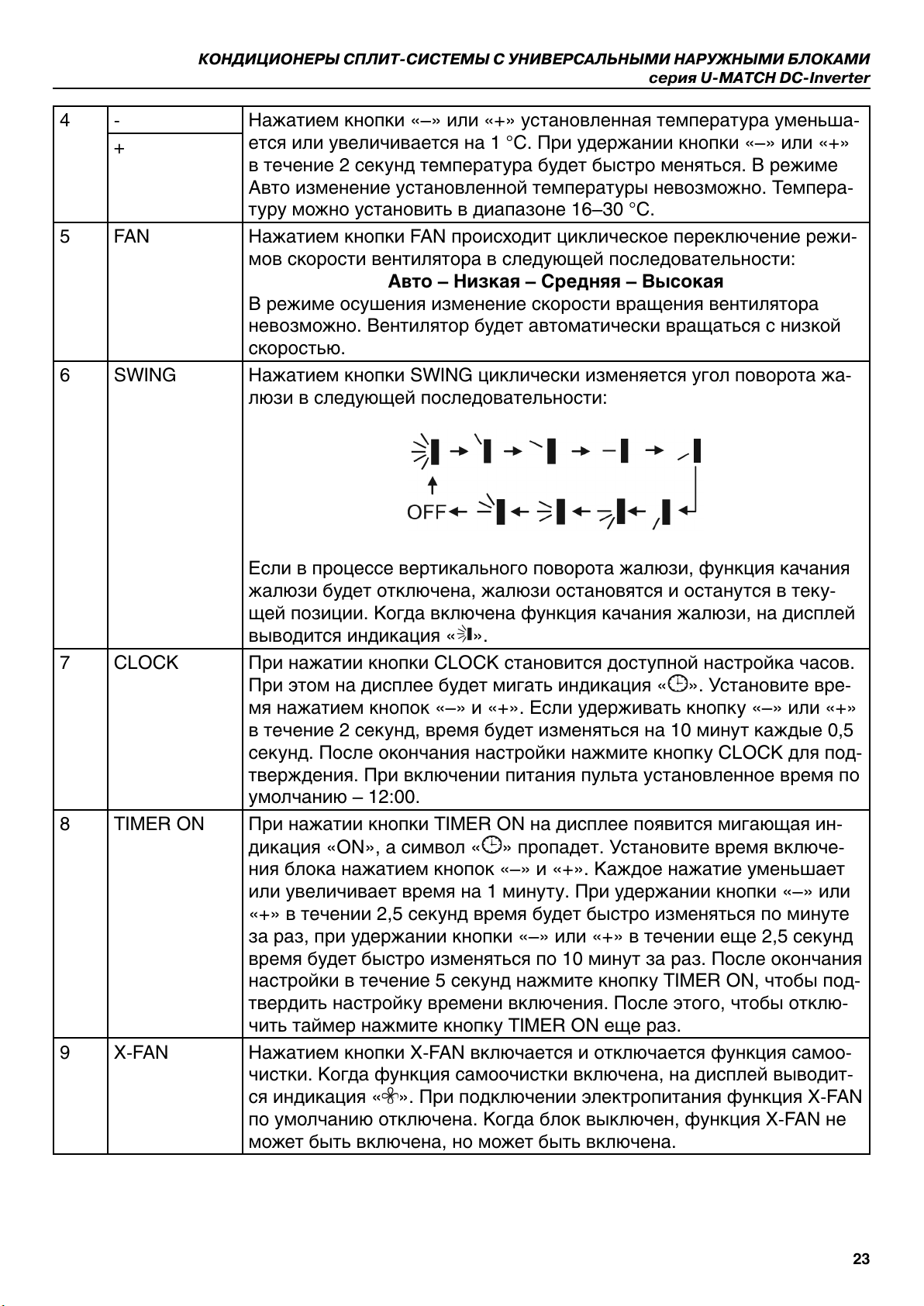

4 - Нажатием кнопки «–» или «+» установленная температура уменьша-

ется или увеличивается на 1 °С. При удержании кнопки «–» или «+» в течение 2 секунд температура будет быстро меняться. В режиме Авто изменение установленной температуры невозможно. Темпера- туру можно установить в диапазоне 16–30 °С.

5 FAN Нажатием кнопки FAN происходит циклическое переключение режи-

мов скорости вентилятора в следующей последовательности:

Авто – Низкая – Средняя – Высокая

В режиме осушения изменение скорости вращения вентилятора невозможно. Вентилятор будет автоматически вращаться с низкой скоростью.

6 SWING Нажатием кнопки SWING циклически изменяется угол поворота жа-

люзи в следующей последовательности:

Если в процессе вертикального поворота жалюзи, функция качания жалюзи будет отключена, жалюзи остановятся и останутся в теку- щей позиции. Когда включена функция качания жалюзи, на дисплей выводится индикация «

».

7 CLOCK При нажатии кнопки CLOCK становится доступной настройка часов.

При этом на дисплее будет мигать индикация «

». Установите вре- мя нажатием кнопок «–» и «+». Если удерживать кнопку «–» или «+» в течение 2 секунд, время будет изменяться на 10 минут каждые 0,5 секунд. После окончания настройки нажмите кнопку CLOCK для под- тверждения. При включении питания пульта установленное время по умолчанию – 12:00.

8 TIMER ON При нажатии кнопки TIMER ON на дисплее появится мигающая ин-

дикация «ON», а символ «

» пропадет. Установите время включе- ния блока нажатием кнопок «–» и «+». Каждое нажатие уменьшает или увеличивает время на 1 минуту. При удержании кнопки «–» или «+» в течении 2,5 секунд время будет быстро изменяться по минуте за раз, при удержании кнопки «–» или «+» в течении еще 2,5 секунд время будет быстро изменяться по 10 минут за раз. После окончания настройки в течение 5 секунд нажмите кнопку TIMER ON, чтобы под- твердить настройку времени включения. После этого, чтобы отклю- чить таймер нажмите кнопку TIMER ON еще раз.

9 X-FAN Нажатием кнопки X-FAN включается и отключается функция самоо-

чистки. Когда функция самоочистки включена, на дисплей выводит- ся индикация «

». При подключении электропитания функция X-FAN по умолчанию отключена. Когда блок выключен, функция X-FAN не может быть включена, но может быть включена.

Page 23

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

10 TEMP Нажатием кнопки TEMP происходит переключение между отображе-

нием на дисплее установленной температуры и температуры вну- треннего воздуха. При подключении электропитания на дисплее по умолчанию отобра- жается установленная температура. Одновременно с установленной температурой на дисплей выводится иконка « ». Одновременно с температурой внутреннего воздуха на дисплей вы- водится иконка « ».

11 TIMER OFF При нажатии кнопки TIMER OFF становится доступной настройка

времени выключения блока. При этом на дисплее появится мигаю- щая индикация «OFF», а символ «

» пропадет. Процедура настрой-

ки времени выключения такая же, как и для времени включения.

12 TURBO Нажатием кнопки TURBO в режимах охлаждения и обогрева вклю-

чается или отключается функция TURBO. Когда функция TURBO включена. На дисплей выводится индикация «

». При изменении режима работы блока или скорости вращения вентилятора, функция TURBO автоматически отключается.

13 SLEEP Нажатием кнопки SLEEP включается и отключается ночной режим.

Когда ночной режим включен, на дисплей выводится индикация

». При подключении электропитания ночной режим по умолчанию

« отключен. При выключении блока ночной режим будет также отклю- чен. В режимах вентиляции и Авто ночной режим недоступен.

14 LIGHT Нажатием кнопки LIGHT включается и отключается подсветка дис-

плея. Когда подсветка включена, на дисплей выводится индикация

».

7.2. Проводной пульт управления

Проводной пульт управления входит в стандартный комплект поставки канальных вну-

тренних блоков.

На рисунке 7.2.1. показан внешний вид проводного пульта управления.

Рис. 7.2.1.

Page 24

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия U-MATCH DC-Inverter

Рис. 7.2.2.

В таблице 7.2.1. приведено описание индикации на ЖК-дисплее проводного пульта управ-

ления.

Таблица 7.2.1.

Поз Индикация Комментарии

Индикация при включении функции горизонтального ка- чания жалюзи

SWING

Индикация при включении функции вертикального кача-

ния жалюзи 3 AIR Индикация при включении притока воздуха c улицы 4 SLEEP Индикация при включении ночного режима

5 Режим AUTO

Индикация при включении автоматического режима

(AUTO) 6 Режим COOL Индикация при включении режима охлаждения (COOL) 7 Режим DRY Индикация при включении режима осушения (DRY) 8 Режим FAN Индикация при включении режима вентиляции (FAN) 9 Режим HEAT Индикация при включении режима нагрева (HEAT) 10 Функция HEALTH Индикация при включении функции ионизации воздуха

11 Функция I-DEMAND

Индикация при включении функции ограничения потре-

бляемой мощности

Функция притока свежего воздуха

Индикация при включении функции притока свежего воз-

духа 13 MASTER/SLAVE Индикация при присвоении пульту статуса Ведущего.

14 Функция Shield

15 Скорость вентилятора

Функция Memory (Авторестарт)

Индикация при включении блокировки управления с ин-

дивидуального пульта при дистанционном управлении

Индикация текущей скорости вращения вентилятора

(авто/низкая/средняя/высокая)

Автоматическое включение кондиционера в работу с

заданными параметрами после несанкционированного

отключения электропитания и возобновления его подачи.

Page 25

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

17 Функция Turbo Индикация при включении функции Turbo 18 Функция Save Индикация при включении режима энергосбережения

19 Температура

Индикация температуры (заданной/окружающего возду-

ха) 20 E-Heater Индикация при работе электронагревателя 21 Функция Blow Индикация при включении функции самоочистки

22 Функция Defrost

23 Функция Filter

Индикация при автоматическом включении функции раз-

мораживания в режиме нагрева

Индикация при возникновении необходимости очистки

фильтра 24 Timer Индикация настройки таймера 25 Функция Gate control Блок ключа-карты

Функция Quiet (Тихий режим)

Индикация функции бесшумной работы/бесшумной рабо-

ты в автоматическом режиме 27 Функция Lock Индикация при включении блокировки кнопок пульта

Рис. 7.2.3.

В таблице 7.2.2. приведено описание кнопочной панели проводного пульта управления.

Таблица 7.2.2.

Поз.

1 Enter/Cancel

2 6

Наименова-

ние кнопки

▲

▼

Описание

Кнопка выбора, подтверждения и отмены выбранных режимов и параметров

Кнопки установки значений заданной температуры и времени таймера

3 Fan Кнопка задания скорости вентилятора (высокая/средняя/низкая/авто)

4 Mode

Кнопка задания режима работы (охлаждение/обогрев/вентиляция/ осушение)

Кнопка включения функций качания жалюзи(Swing), сна(Sleep),

5 Function

энергосбережения(Save). Функции притока свежего воздуха(Air), турбо(Turbo),

электрообогрева(Heater) в кондиционерах данной серии отсутствуют 7 Timer Кнопка включения таймера 8 ON/OFF Кнопка включения/выключения кондиционера

Page 26

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия U-MATCH DC-Inverter

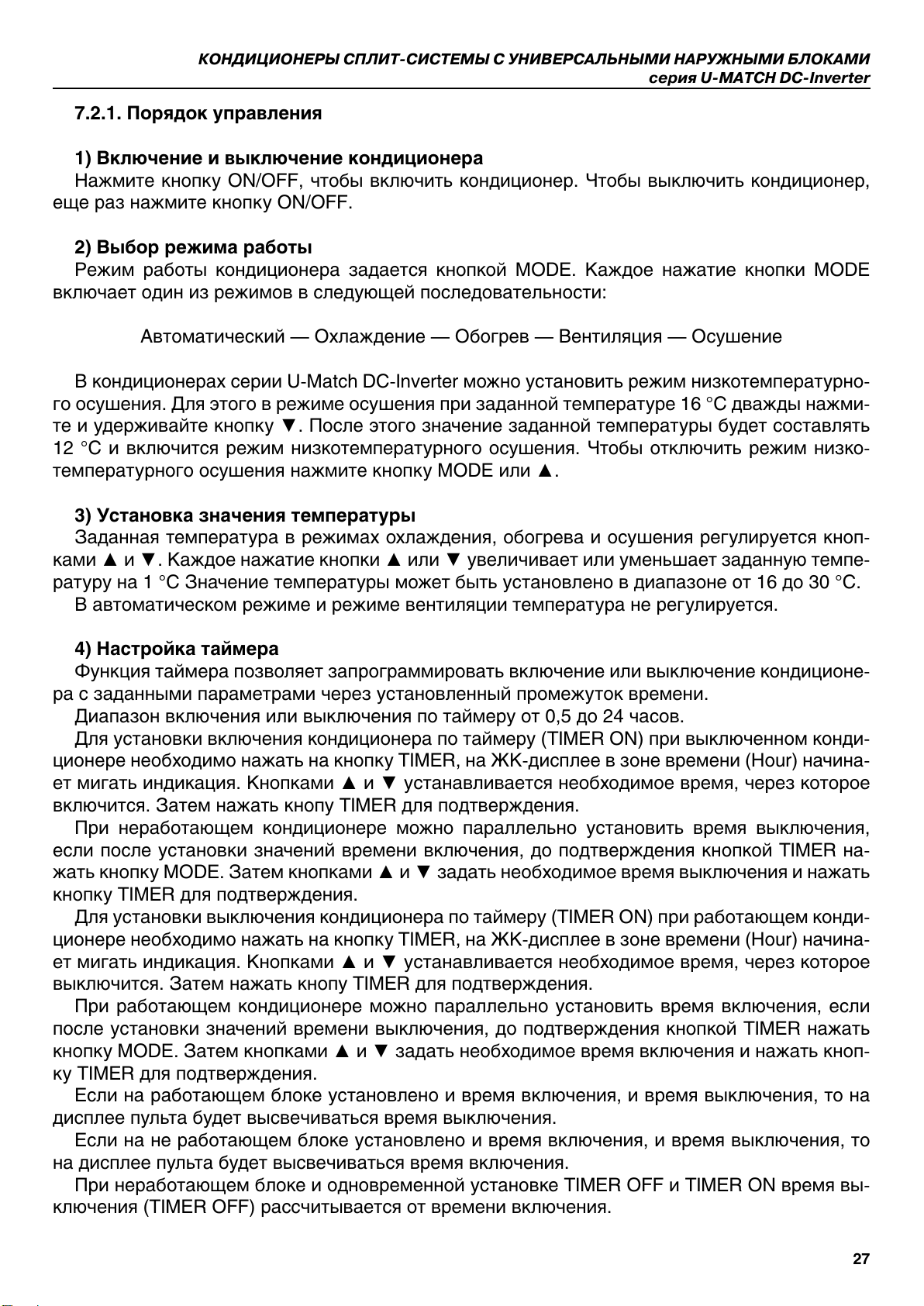

7.2.1. Порядок управления

1) Включение и выключение кондиционера

Нажмите кнопку ON/OFF, чтобы включить кондиционер. Чтобы выключить кондиционер,

еще раз нажмите кнопку ON/OFF.

2) Выбор режима работы

Режим работы кондиционера задается кнопкой MODE. Каждое нажатие кнопки MODE

включает один из режимов в следующей последовательности:

Автоматический — Охлаждение — Обогрев — Вентиляция — Осушение

В кондиционерах серии U-Match DC-Inverter можно установить режим низкотемпературно- го осушения. Для этого в режиме осушения при заданной температуре 16 °С дважды нажми- те и удерживайте кнопку ▼. После этого значение заданной температуры будет составлять 12 °С и включится режим низкотемпературного осушения. Чтобы отключить режим низко- температурного осушения нажмите кнопку MODE или ▲.

3) Установка значения температуры

Заданная температура в режимах охлаждения, обогрева и осушения регулируется кноп- ками ▲ и ▼. Каждое нажатие кнопки ▲ или ▼ увеличивает или уменьшает заданную темпе- ратуру на 1 °С Значение температуры может быть установлено в диапазоне от 16 до 30 °С.

В автоматическом режиме и режиме вентиляции температура не регулируется.

4) Настройка таймера

Функция таймера позволяет запрограммировать включение или выключение кондиционе- ра с заданными параметрами через установленный промежуток времени.

Диапазон включения или выключения по таймеру от 0,5 до 24 часов.

Для установки включения кондиционера по таймеру (TIMER ON) при выключенном конди- ционере необходимо нажать на кнопку TIMER, на ЖК-дисплее в зоне времени (Hour) начина- ет мигать индикация. Кнопками ▲ и ▼ устанавливается необходимое время, через которое включится. Затем нажать кнопу TIMER для подтверждения.

При неработающем кондиционере можно параллельно установить время выключения, если после установки значений времени включения, до подтверждения кнопкой TIMER на- жать кнопку MODE. Затем кнопками ▲ и ▼ задать необходимое время выключения и нажать кнопку TIMER для подтверждения.

Для установки выключения кондиционера по таймеру (TIMER ON) при работающем конди- ционере необходимо нажать на кнопку TIMER, на ЖК-дисплее в зоне времени (Hour) начина- ет мигать индикация. Кнопками ▲ и ▼ устанавливается необходимое время, через которое выключится. Затем нажать кнопу TIMER для подтверждения.

При работающем кондиционере можно параллельно установить время включения, если после установки значений времени выключения, до подтверждения кнопкой TIMER нажать кнопку MODE. Затем кнопками ▲ и ▼ задать необходимое время включения и нажать кноп- ку TIMER для подтверждения.

Если на работающем блоке установлено и время включения, и время выключения, то на дисплее пульта будет высвечиваться время выключения.

Если на не работающем блоке установлено и время включения, и время выключения, то на дисплее пульта будет высвечиваться время включения.

При неработающем блоке и одновременной установке TIMER OFF и TIMER ON время вы- ключения (TIMER OFF) рассчитывается от времени включения.

Page 27

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

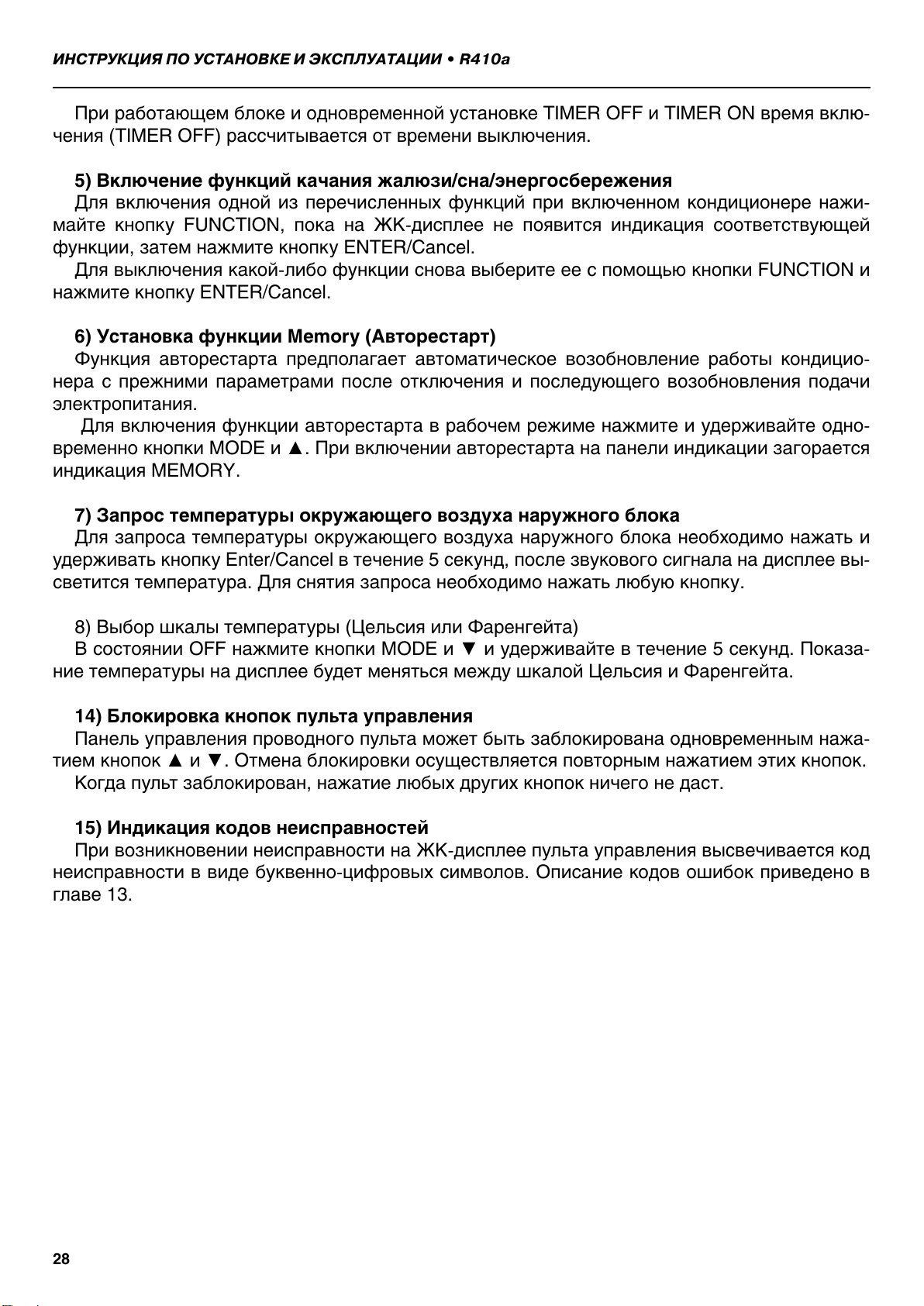

При работающем блоке и одновременной установке TIMER OFF и TIMER ON время вклю- чения (TIMER OFF) рассчитывается от времени выключения.

5) Включение функций качания жалюзи/сна/энергосбережения

Для включения одной из перечисленных функций при включенном кондиционере нажи- майте кнопку FUNCTION, пока на ЖК-дисплее не появится индикация соответствующей функции, затем нажмите кнопку ENTER/Cancel.

Для выключения какой-либо функции снова выберите ее с помощью кнопки FUNCTION и нажмите кнопку ENTER/Cancel.

6) Установка функции Memory (Авторестарт)

Функция авторестарта предполагает автоматическое возобновление работы кондицио- нера с прежними параметрами после отключения и последующего возобновления подачи электропитания.

Для включения функции авторестарта в рабочем режиме нажмите и удерживайте одно- временно кнопки MODE и ▲. При включении авторестарта на панели индикации загорается индикация MEMORY.

7) Запрос температуры окружающего воздуха наружного блока

Для запроса температуры окружающего воздуха наружного блока необходимо нажать и удерживать кнопку Enter/Cancel в течение 5 секунд, после звукового сигнала на дисплее вы- светится температура. Для снятия запроса необходимо нажать любую кнопку.

8) Выбор шкалы температуры (Цельсия или Фаренгейта)

В состоянии OFF нажмите кнопки MODE и ▼ и удерживайте в течение 5 секунд. Показа- ние температуры на дисплее будет меняться между шкалой Цельсия и Фаренгейта.

14) Блокировка кнопок пульта управления

Панель управления проводного пульта может быть заблокирована одновременным нажа- тием кнопок ▲ и ▼. Отмена блокировки осуществляется повторным нажатием этих кнопок.

Когда пульт заблокирован, нажатие любых других кнопок ничего не даст.

15) Индикация кодов неисправностей

При возникновении неисправности на ЖК-дисплее пульта управления высвечивается код неисправности в виде буквенно-цифровых символов. Описание кодов ошибок приведено в главе 13.

Page 28

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия U-MATCH DC-Inverter

7.3. Зональный пульт управления

Зональный пульт управления может одновременно контролировать до 16 внутренних бло- ков и выводить на ЖК-дисплей рабочие параметры любого из этих блоков. Внешний вид зонального пульта управления представлен на рис. 7.3.1.

Рис. 7.3.1.

В таблице 7.3.1. приведено описание кнопочной панели зонального пульта управления.

Таблица 7.3.1.

№ Название Описание функции

1 Mode Переключение режима работы внутреннего блока

2 Fan Установка скорости вентилятора (высокая, средняя низкая или авто)

3 On/Off Включение и выключение внутреннего блока

▲

1. В режиме индивидуального или централизованного управления: уста- новка заданной температуры.

2. В режиме настройки таймера: установка времени включения и време-

▼

ни выключения блока.

3. В режиме настройки часов: установка часов и минут.

6 Mon 1/9

7 Tue 2/10

Переключение между блоком 1 и блоком 9. В режиме настройки таймера или часов — понедельник.

Переключение между блоком 2 и блоком 10. В режиме настройки таймера или часов — понедельник.

8 Wed 3/11

Переключение между блоком 3 и блоком 11. В режиме настройки таймера или часов — понедельник.

Page 29

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

9 Thu 4/12

10 Fri 5/13

11 Sat 6/14

12 Sun 7/15

Переключение между блоком 4 и блоком 12. В режиме настройки таймера или часов — понедельник.

Переключение между блоком 5 и блоком 13. В режиме настройки таймера или часов — понедельник.

Переключение между блоком 6 и блоком 14. В режиме настройки таймера или часов — понедельник.

Переключение между блоком 7 и блоком 15. В режиме настройки таймера или часов — понедельник.

13 8/16 Переключение между блоком 8 и блоком 16.

14 Timer/Time Установка и настройка таймера и часов.

15 Central

16 Shield

Переключение между режимами централизованного и индивидуального управления.

Блокировка нескольких или всех функций одного или группы внутренних блоков.

17 All on/off Включение и выключение всех внутренних блоков.

Page 30

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия U-MATCH DC-Inverter

Рис. 7.3.2.

В таблице 7.3.2. приведено описание индикации на дисплее зонального пульта управле- ния.

Таблица 7.3.2.

№ Наименование Описание

1 Скорость вентилятора Индикация текущей скорости вращения вентилятора (авто/

низкая/средняя/высокая)

2 Режим работы Индикация текущего режима работы блока (охлаждение/

осушение/вентиляция/обогрев/авто)

3 Часы Индикация текущего времени в 24-часовом формате и теку-

щего дня недели

4 Защита Индикация статуса защиты (ALL/TEMP/MODE/On/Off)

5 Недельный таймер Индикация временного периода, который будет повторяться

каждую неделю

6 Установленная темпе-

ратура Адрес внутрен-

Индикация установленной температуры, адресного кода внутреннего блока (0–16) и единиц измерения (°С/°F)

него блока

7 Режим управления Индикация режима управления (индивидуальное/централи-

зованное)

8 Температура наружного

воздуха Серийный порт

Индикация температуры наружного воздуха, серийного пор- та и единиц измерения (°С/°F)

9 Адрес внутреннего бло-

ка On/Off

Индикация адресных кодов подключенных внутренних бло- ков и их текущего статуса (включен или выключен);

10 Код ошибки Блокиров-каИндикация кодов ошибок, если в блоке возникла неисправ-

ность, и статуса блокировки.

Page 31

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

8. ОБЩИЕ УКАЗАНИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

Установка, ремонт и техническое обслуживание блока должно производиться спе- циально обученным персоналом в соответствии с инструкцией по установке. Ошибки при установке, ремонте или техническом обслуживании могут вызвать короткое за- мыкание, утечки, возгорание или иное повреждение оборудование, а также привести к поражению электрическим током.

8.1. Общие указания по монтажу и установке

• При установке мощного кондиционера в маленьком помещении убедитесь, что в случае утечки количество хладагента в воздухе не будет превышать предельно допустимую концентрацию. Повышенное содержание хладагента в воздухе может вызывать удушье у людей.

• Блок должен быть установлен на твердом и прочном основании, способном выдержать вес блока.

• Кондиционируемое помещение должно хорошо проветриваться.

• Перед началом установки убедитесь, что источник электропитания соответствует требо- ваниям технической документации на данное оборудование и нормам безопасности.

• Электрические подключения должны выполняться в соответствии с локальными и фе- деральными стандартами и требованиями настоящей инструкции.

• Блоки должны подключаться к электрической сети через автоматический выключатель. Блок включается и выключается автоматически в соответствии с Вашими требования- ми. Не включайте и не выключайте блок часто.

• Во избежание поражения электрическим током блок должен быть надежно заземлен. Кабель заземления не должен подключаться к газовой или жидкостной трубам, теле- фонной линии.

• Чтобы обеспечить качественный отвод конденсата, образующегося при работе блока, необходимо установить дренажный шланг. Ошибки при установке дренажного отвода могут привести к утечке воды и повреждению оборудования. Обеспечьте тепловую изо- ляцию дренажного шланга, чтобы предотвратить конденсацию влаги на его поверхно- сти.

• После завершения монтажа электрических соединений подключите блок к сети элек- тропитания и произведите проверку системы на предмет утечек электроэнергии.

8.2. Общие требования по эксплуатации и техническому обслуживанию

Не храните и не используйте вблизи блока легковоспламеняющиеся, взрывоопасные, ядо-

витые и другие опасные вещества и материалы.

В случае появления неприятных запахов, например, запаха гари, немедленно отключите

электропитание блока.

Не засовывайте пальцы и другие предметы в отверстия для входа и выхода воздуха. Это

опасно.

Не вставайте на блок и не помещайте на него другие предметы. Не допускайте детей к работе с кондиционером. При подключенном электропитании не касайтесь блока мокрыми руками. Это может при-

вести к поражению электрическим током.

Page 32

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия U-MATCH DC-Inverter

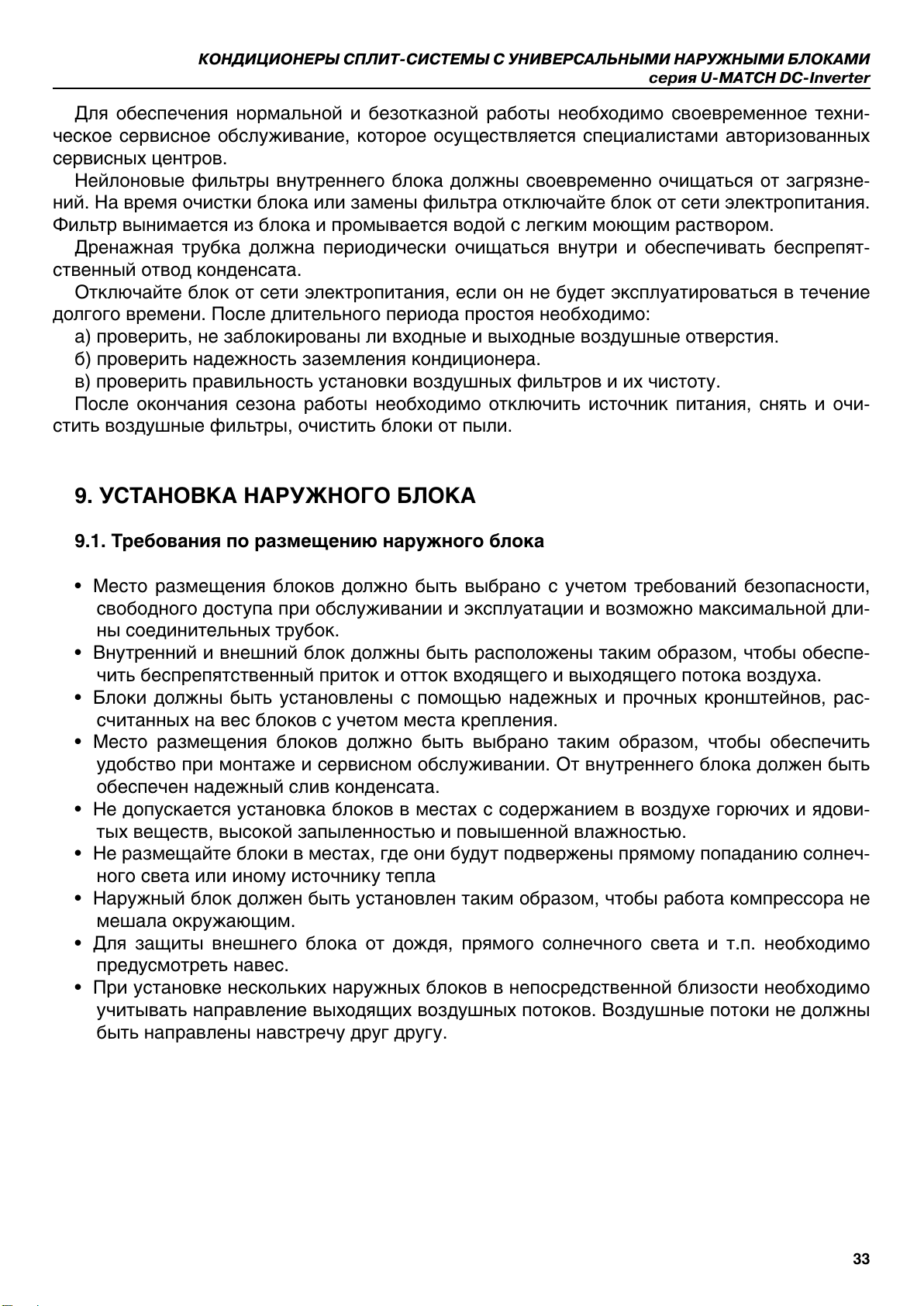

Для обеспечения нормальной и безотказной работы необходимо своевременное техни- ческое сервисное обслуживание, которое осуществляется специалистами авторизованных сервисных центров.

Нейлоновые фильтры внутреннего блока должны своевременно очищаться от загрязне- ний. На время очистки блока или замены фильтра отключайте блок от сети электропитания. Фильтр вынимается из блока и промывается водой с легким моющим раствором.

Дренажная трубка должна периодически очищаться внутри и обеспечивать беспрепят- ственный отвод конденсата.

Отключайте блок от сети электропитания, если он не будет эксплуатироваться в течение долгого времени. После длительного периода простоя необходимо:

а) проверить, не заблокированы ли входные и выходные воздушные отверстия.

б) проверить надежность заземления кондиционера.

в) проверить правильность установки воздушных фильтров и их чистоту.

После окончания сезона работы необходимо отключить источник питания, снять и очи- стить воздушные фильтры, очистить блоки от пыли.

9. УСТАНОВКА НАРУЖНОГО БЛОКА

9.1. Требования по размещению наружного блока

• Место размещения блоков должно быть выбрано с учетом требований безопасности, свободного доступа при обслуживании и эксплуатации и возможно максимальной дли- ны соединительных трубок.

• Внутренний и внешний блок должны быть расположены таким образом, чтобы обеспе- чить беспрепятственный приток и отток входящего и выходящего потока воздуха.

• Блоки должны быть установлены с помощью надежных и прочных кронштейнов, рас- считанных на вес блоков с учетом места крепления.

• Место размещения блоков должно быть выбрано таким образом, чтобы обеспечить удобство при монтаже и сервисном обслуживании. От внутреннего блока должен быть обеспечен надежный слив конденсата.

• Не допускается установка блоков в местах с содержанием в воздухе горючих и ядови- тых веществ, высокой запыленностью и повышенной влажностью.

• Не размещайте блоки в местах, где они будут подвержены прямому попаданию солнеч- ного света или иному источнику тепла

• Наружный блок должен быть установлен таким образом, чтобы работа компрессора не мешала окружающим.

• Для защиты внешнего блока от дождя, прямого солнечного света и т.п. необходимо предусмотреть навес.

• При установке нескольких наружных блоков в непосредственной близости необходимо учитывать направление выходящих воздушных потоков. Воздушные потоки не должны быть направлены навстречу друг другу.

Page 33

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

При установке внутренних блоков канального типа убедитесь, что расстояния от вну-

треннего блока до ограждающих конструкций не меньше указанных на рисунке ниже:

Рис. 9.1.

9.2. Габаритные и установочные размеры наружных блоков

Модель A B C D E

GUHD09NK3FO GUHD12NK3FO

848 320 540 540 286

GUHD18NK3FO 955 396 700 560 360 GUHD24NK3FO GUHD30NK3FO GUHD36NK3FO GUHD36NМ3FO

980 427 790 610 395

1107 440 1100 631 400

GUHD42NК3FO GUHD42NM3FO GUHD48NК3FO

958 412 1349 572 376

GUHD48NM3FO GUHD60NM3FO 1085 427 1365 620 395

Page 34

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия U-MATCH DC-Inverter

10. УСТАНОВКА ВНУТРЕННЕГО БЛОКА

10.1. Требования по размещению внутреннего блока

• Наружный блок должен быть установлен таким образом, чтобы работа компрессора не мешала окружающим.

• Для защиты внешнего блока от дождя, прямого солнечного света и т.п. необходимо предусмотреть навес.

10.2. Внутренние блоки канального типа

При установке внутренних блоков канального типа убедитесь, что расстояния от внутрен-

него блока до ограждающих конструкций не меньше указанных на рисунке ниже:

Рис. 10.2.

Page 35

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

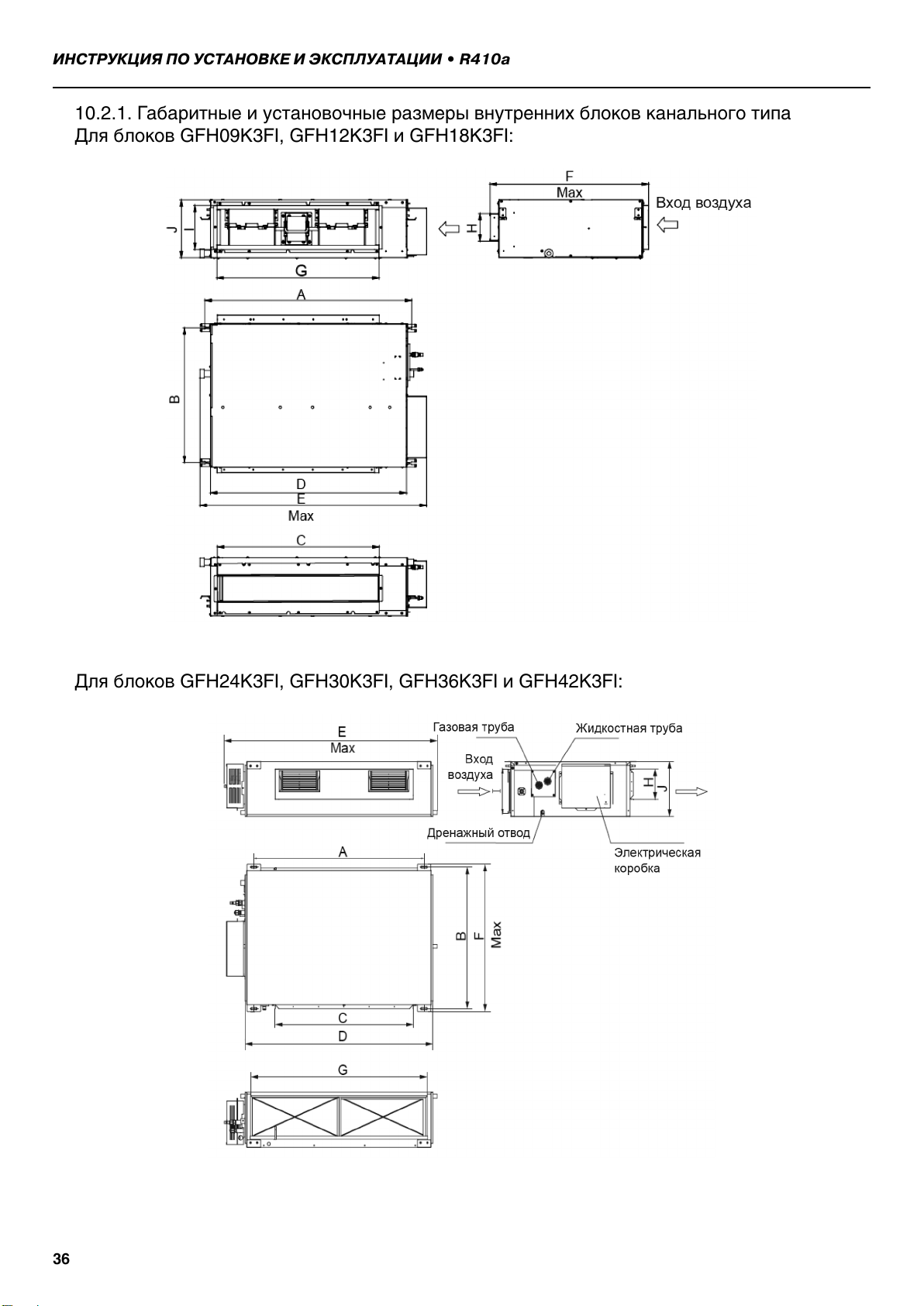

10.2.1. Габаритные и установочные размеры внутренних блоков канального типа

Для блоков GFH09K3FI, GFH12K3FI и GFH18K3FI:

Для блоков GFH24K3FI, GFH30K3FI, GFH36K3FI и GFH42K3FI:

Page 36

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

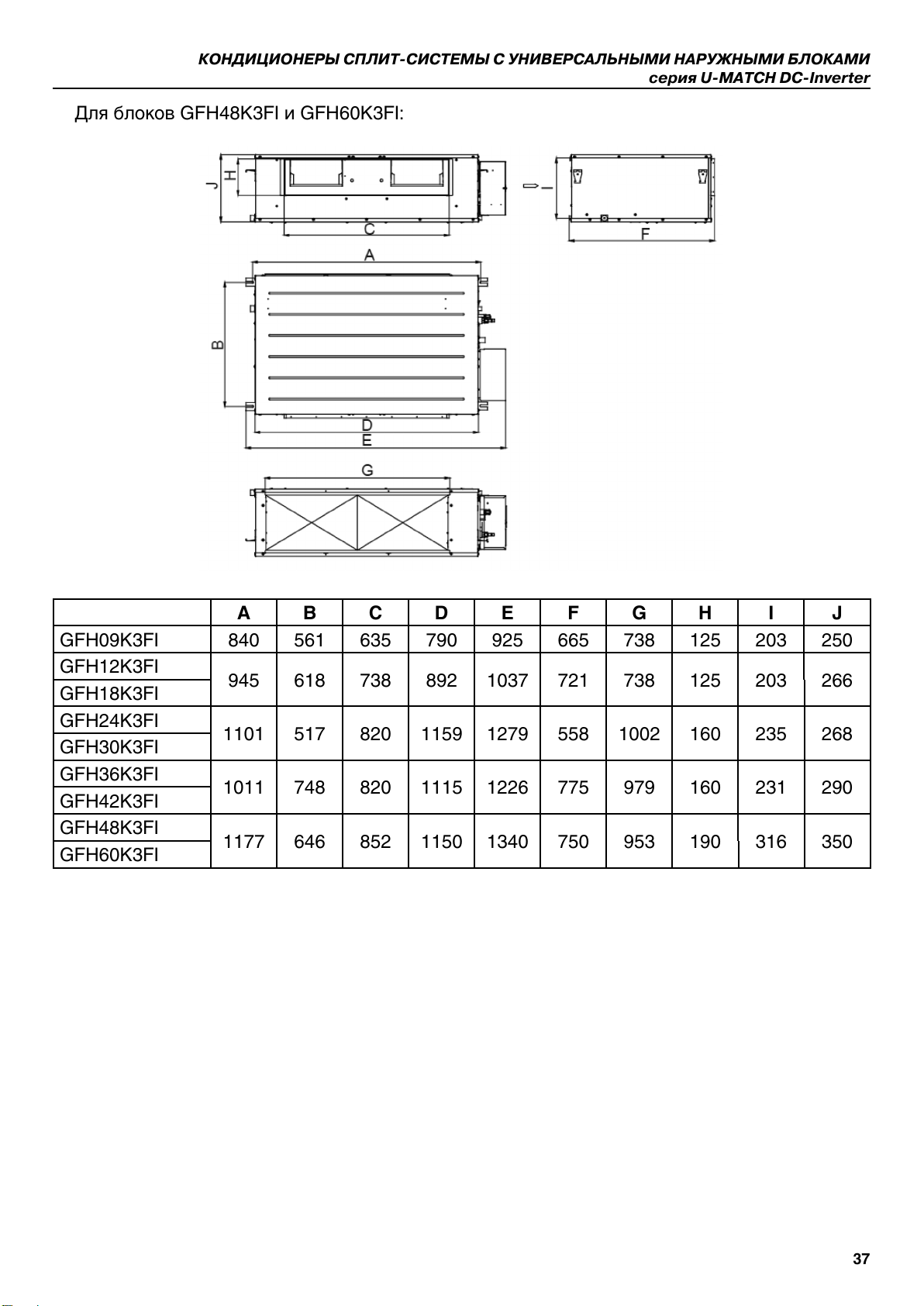

Для блоков GFH48K3FI и GFH60K3FI:

серия U-MATCH DC-Inverter

ABCDEFGH I J

GFH09K3FI 840 561 635 790 925 665 738 125 203 250 GFH12K3FI

945 618 738 892 1037 721 738 125 203 266

GFH18K3FI GFH24K3FI

1101 517 820 1159 1279 558 1002 160 235 268

GFH30K3FI GFH36K3FI

1011 748 820 1115 1226 775 979 160 231 290

GFH42K3FI GFH48K3FI

1177 646 852 1150 1340 750 953 190 316 350

GFH60K3FI

Page 37

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

Выходной канал Входной канал

ABCD

GFH09K3FI 133 633 710 166 GFH12K3FI 123 736 710 166 GFH18K3FI 123 736 710 166 GFH24K3FI 158 818 994 195 GFH30K3FI 158 818 994 195 GFH36K3FI 158 818 1000 206 GFH42K3FI 158 818 1000 206 GFH48K3FI 190 850 940 286 GFH60K3FI 190 850 940 286

10.3. Внутренние блоки кассетного типа

При установке внутренних блоков кассетного типа убедитесь, что расстояния от внутрен-

него блока до ограждающих конструкций не меньше указанных на рисунке ниже:

Page 38

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия U-MATCH DC-Inverter

Модель H

GKH12K3FI

255

GKH12K3FI GKH12K3FI 260 GKH12K3FI

340GKH12K3FI GKH12K3FI GKH12K3FI

320 GKH12K3FI

10.3.1. Габаритные и установочные размеры внутренних блоков кассетного типа

ABCDEF

GKH12K3FI

670 596 592 571 145 240

GKH18K3FI GKH24K3FI 950 840 780 680 160 240 GKH30K3FI

950 840 780 680 160 320GKH36K3FI GKH42K3FI GKH48K3FI

1040 910 842 788 170 290

GKH160K3FI

Page 39

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

10.4. Внутренние блоки напольно-потолочного типа

При установке внутренних блоков канального типа убедитесь, что расстояния от вну-

треннего блока до ограждающих конструкций не меньше указанных на рисунке ниже:

Рис. 10.1.3.

10.4.1. Габаритные и установочные размеры внутренних блоков напольно-потолоч-

ного типа

ABCDH

GTH09K3FI GTH12K3FI GTH18K3FI

1220 225 1158 280 700

GTH24K3FI GTH30K3FI

1420 245 1354 280 700GTH36K3FI GTH42K3FI GTH48K3FI GTH60K3FI

1700 245 1634 280 700

Page 40

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия U-MATCH DC-Inverter

11. ПАРАМЕТРЫ ФРЕОНОВОЙ ТРАССЫ

В зависимости от взаимного расположения наружного и внутреннего блоков длина соеди- нительных труб может быть различной. Чем больше длина фреоновой трассы, тем больше требуется хладагента, поэтому длина трассы должна быть как можно меньше. Максималь- ная длина фреоновой трассы для блоков различной производительности приведена в табли- це 11.1.

Таблица 11.1.

Модель наружного блока

Максимальная суммарная

длина фреоновой трассы, м

Максимальный перепад вы-

сот между блоками, м

GUHD09NK3FO 20 15

GUHD12NK3FO 20 15

GUHD18NK3FO 20 15

GUHD24NK3FO 30 15

GUHD30NK3FO 30 15

GUHD36NK3FO 30 15

GUHD36NM3FO 30 15

GUHD42NK3FO 50 30

GUHD42NM3FO 50 30

GUHD48NK3FO 50 30

GUHD48NM3FO 50 30

GUHD30NM3FO 50 30

Количество фреона, заправленное в наружный блок на заводе, рассчитано на стандарт- ную длину фреоновой трассы. Если после монтажа длина фреоновой трассы превышает стандартную, необходимо произвести дозаправку системы хладагентом с соответствии с та- блицей ниже:

Таблица 11.2.

Модель Стандартная длина трассы

Дополнительное количество

хладагента

9к–18к 5 м 30 г/м

24к–42к 5 м 60 г/м

48к–60к 7,5 м 60 г/м

Page 41

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

Когда перепад высот между наружным и внутренним блоком больше 10 м, через каждые 6 м необходимо устанавливать маслоподъемные петли.

Маслоподъемная петля

Внутренний блок

Наружный блок

Маслоподъемная петля

12. ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

12.1. Схемы подключения к сети и межблочного соединения блоков

• Однофазные наружные блоки (9K–30K):

Канальный

Кассетный/Напольно-потолочный

Производительность кондиционера

Силовой кабель

наружного блока (1)

9К, 12К, 18К 3х1,5 мм 24К, 30К 3х2,5 мм

Силовой кабель

внутреннего блока (2)

3х1,0 мм 3х1,0 мм

Сигнальный кабель

(3)

2х0,75 мм 2х0,75 мм

Page 42

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

• Однофазные наружные блоки (36K–48K):

Канальный Кассетный/Напольно-потолочный

серия U-MATCH DC-Inverter

Производительность кондиционера

36К, 42К 3х2,5 мм 48К 3х6,0 мм

Силовой кабель

наружного блока (1)

• Трехфазные наружные блоки (36K–48K):

Канальный Кассетный/Напольно-потолочный

Силовой кабель

внутреннего блока (2)

3х1,0 мм 3х1,0 мм

Сигнальный кабель

(3)

2х0,75 мм 2х0,75 мм

Производительность кондиционера

Силовой кабель

наружного блока (1)

36К, 42К, 48К, 60К 5х1,5 мм

Силовой кабель

внутреннего блока (2)

3х1,0 мм

Сигнальный кабель (3)

2х0,75 мм

Page 43

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

12.2. Характеристики автоматических выключателей, межблочного кабеля и кабе-

лей питания для блоков

12.2.1. Наружные блоки

Таблица 12.2.1.

Модель блока

GUHD09NK3FO

Параметры

электропитания

Сетевой кабель

питания* (nxмм2)

3x1.5 13

Номинальный ток автомати-

ческого выключателя, A

GUHD12NK3FO 3x1.5 13

GUHD18NK3FO 3x1.5 16

GUHD24NK3FO 3x2.5 20

~1ф, 220–240B, 50Гц

GUHD30NK3FO 3x2.5 20

GUHD36NK3FO 3x2.5 25

GUHD42NK3FO 3x2.5 25

GUHD48NK3FO 3x6.0 40

GUHD36NM3FO

5x1.5 16

GUHD42NM3FO 5x1.5 16

~3ф, 380–415В, 50Гц

GUHD48NM3FO 5x1.5 16

GUHD60NM3FO 5x1.5 16

12.2.2. Внутренние блоки канального типа

Модель блока

GFH09K3FI

Параметры

электропитания

Сетевой кабель

питания* (nxмм

3x1.0 6

Номинальный ток автома-

)

тического выключателя, A

GFH12K3FI 3x1.0 6

GFH18K3FI 3x1.0 6

GFH24K3FI 3x1.0 6

GFH30K3FI 3x1.0 6

~1ф, 220–240B, 50Гц

GFH36K3FI 3x1.0 6

GFH42K3FI 3x1.0 6

GFH48K3FI 3x1.0 6

GFH60K3FI 3x1.0 6

Таблица 12.2.2.

Page 44

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

12.2.3. Внутренние блоки кассетного типа

серия U-MATCH DC-Inverter

Таблица 12.2.3.

Модель блока

GKH12K3FI

Параметры

электропитания

Сетевой кабель

питания* (nxмм2)

3x1.0 6

Номинальный ток автоматиче-

ского выключателя, A

GKH18K3FI 3x1.0 6

GKH24K3FI 3x1.0 6

GKH30K3FI 3x1.0 6

~1ф, 220–240B, 50Гц

GKH36K3FI 3x1.0 6

GKH42K3FI 3x1.0 6

GKH48K3FI 3x1.0 6

GKH60K3FI 3x1.0 6

12.2.4. Внутренние блоки напольно-потолочного типа

Модель блока

Параметры

электропитания

Сетевой кабель

питания* (nxмм

Номинальный ток автомати-

)

ческого выключателя, A

Таблица 12.2.4.

GTH09K3FI

3x1.0 6

GTH12K3FI 3x1.0 6

GTH18K3FI 3x1.0 6

GTH24K3FI 3x1.0 6

GTH30K3FI 3x1.0 6

~1ф, 220–240B, 50Гц

GTH36K3FI 3x1.0 6

GTH42K3FI 3x1.0 6

GTH48K3FI 3x1.0 6

GTH60K3FI 3x1.0 6

Page 45

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

13. ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

В случае неисправности или срабатывания защиты на дисплей проводного пульта управ- ления будет выведен соответствующий код ошибки. Коды ошибок и описание соответствую- щих им неисправностей приведены в таблице ниже:

Таблица 13.

Код ошибки Описание ошибки

Е1 Защита компрессора по высокому давлению

Е2 Защита внутреннего блока от обмерзания

Е3 Защита компрессора по низкому давлению

Е4 Защита компрессора по температуре нагнетания

Е6 Ошибка связи

Е8 Неисправность электродвигателя вентилятора внутреннего блока

Е9 Защита от переполнения водой

F0 Неисправность датчика температуры внутреннего воздуха

F1 Неисправность датчика температуры испарителя

F2 Неисправность датчика температуры конденсатора

F3 Неисправность датчика температуры наружного воздуха

F4 Неисправность датчика температуры нагнетания

F5 Неисправность датчика температуры пульта

Н3 Защита компрессора от перегрузки

Н4 Защита от перегрузки

Н6 Неисправность электродвигателя вентилятора наружного блока

U7 Неисправность переключения направления 4-х ходового клапана

Ошибка связи между главной платой управления и платой управления вен- тилятором

Неисправность микросхемы памяти главной платы управления наружного блока

Page 46

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

14. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

14.1. Наружные блоки

GUHD09NK3FO, GUHD12NK3FO

серия U-MATCH DC-Inverter

32:(5





,1'22581,7

(OHFWULFFRPSRQHQW

SRVLWLRQPDS

:

/;

9

<9

:

/;

(.9

.

(

:

&203



',6&+$5*(

7(06(1625

.

5'<(

:

287'225

78%(

7(06(1625

6$7

::

:

:

;7

;7





$&/

+33

+35(66

:

:

+33

'&02725

:

$&1

:

&1

:

(

(

;7

;7

:

29&&203

+($7

7(06(1625

.

76(1625

:

:

GUHD18NK3FO

Page 47

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

GUHD24NK3FO, GUHD30NK3FO

GUHD36NK3FO

Page 48

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия U-MATCH DC-Inverter

GUHD42NK3FO

0

0

GUHD48NK3FO

0

0

Page 49

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

GUHD36NM3FO

GUHD42NM3FO

Page 50

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия U-MATCH DC-Inverter

GUHD48NM3FO

GUHD60NM3FO

Page 51

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

14.2. Внутренние блоки канального типа

GFH09K3FI, GFH12K3FI, GFH18K3FI, GFH24K3FI, GFH30K3FI, GFH36K3FI, GFH42K3FI

027(5

:,5,1*

',$*5$0

027(5:,5,1*',$*5$0

02'(/

~

~

02725

GFH48K3FI, GFH60K3FI

INDOOR UNIT

PE PE

XT1

XT2

POWER

OUTDOOR

UNIT

WIRE

CONTROL

AP2

FreshA ir Valve

Open

Commom

1 2

BN RD

AC-N(X500) HEALTH(X4) N2(X6)

N2(X6)

V-NEW-CLOSE (X2)

V-NEW-OPEN(X1)

AC-L(X501)

COM6

RD BU

AP1

COM7

T2 T3 PUMP-C

15K 20K

Environment Temp.S ensor

Pipe Temp.S ensor

COOL PLASMA

GENERATOR

DC-MOTOR

E500

YEGN

XT1-L

CN451

X1 X2

AP3

CN501

XT1-N

YEGN

FAN

MOTOR

Page 52

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

14.3. Внутренние блоки напольно-потолочного типа

GTH09K3FI, GTH12K3FI, GTH18K3FI, GTH24K3FI, GTH30K3FI, GTH36K3FI, GTH42K3FI, GTH48K3FI, GTH60K3FI

серия U-MATCH DC-Inverter

14.4. Внутренние блоки кассетного типа

GKH12K3FI, GKH18K3FI

<(*1

/

(

+($/7+

;

1

&20

/

$&1

;

;

&20

(QYLURQPHQW

7HPS

6HQVRU

3RZHU

<(*1

(9$325$725

287'225

81,7

$3

:,5(

&21752/

&22/3/$60$

*(1(5$725





;

;

<(*1

;7

+

+

%1



<(*1





$&/

;

.

5HFHLYLQJ%RDUG

$3

&1



;

;



',63

7

.

7

3LSH

7HPS

6HQVRU

&1

;;



;



',63

'&B02725

0

02725

67(3

0







86:,1*

/,48,'6:,&+

02725

000



;



;



86:,1*

3803

3803&



;

0

380302725

75$16)250(5

5HPDUN7KH:LUH&RQWUROLVWKHRSWLRQDODFFHVVRU\

Page 53

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ • R410a

GKH24K3FI, GKH30K3FI









GKH36K3FI, GKH42K3FI



Page 54

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ С УНИВЕРСАЛЬНЫМИ НАРУЖНЫМИ БЛОКАМИ

серия U-MATCH DC-Inverter

GKH48K3FI, GKH60K3FI

02725

,1'22581,7

3RZHU

02725

&22/3/$60$

*(1(5$725

287'225

81,7

$3

:,5(

&21752/





;

;

<(*1





+

+

(9$325$725

;7

$&/

7

5HFHLYLQJ%RDUG

$3

&1



;

;



',63

',63

$3

7

.

02725

3LSH

7HPS

6HQVRU

&1



'&B02725

<(*1

+($/7+

1

/

(

;

&20



<(*1

/

$&1

;

;

&20

(QYLURQPHQW

7HPS

6HQVRU

;

.

%1









<(*1



<(*1

/









0



;



;



86:,1*

0

380302725

67(3

000



;

;



;

86:,1*

3803

0



3803&

/,48,'6:,&+

;

5HPDUN7KH:LUHG&RQWUROOHULVWKHRSWLRQDODFFHVVRU\
