ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Мультизональная система

инверторного типа

серии Pd

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

Назначение и состав .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 5

1. Модельный ряд наружных блоков. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 6

2. Обозначение блоков системы .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 6

3. Функции системы. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 7

4. Технические характеристики .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 8

4.1 Условия эксплуатации. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 9

5. Гидравлическая схема установки .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .10

6. Работа системы управления .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .11

6.1. Блок-схема работы системы .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .11

6.2. Описание основных процессов системы управления .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .14

6.3. Управление системой кондиционирования .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .19

6.3.1 Инфракрасный пульт управления Y512. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .19

6.3.2 Инфракрасный пульт управления YB1FA (опция).. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .20

6.3.3 Проводной пульт управления Z60351F, Z63351F, Z63351F, Z63151F .. .. .. .. .. .. .. .. .. .. .. .. .21

6.3.4 Проводной пульт управления XK02.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .23

6.3.5. Групповой пульт управления ZJA011 (опция) .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .27

6.3.6. Зональный пульт управления CE50-24/E .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .32

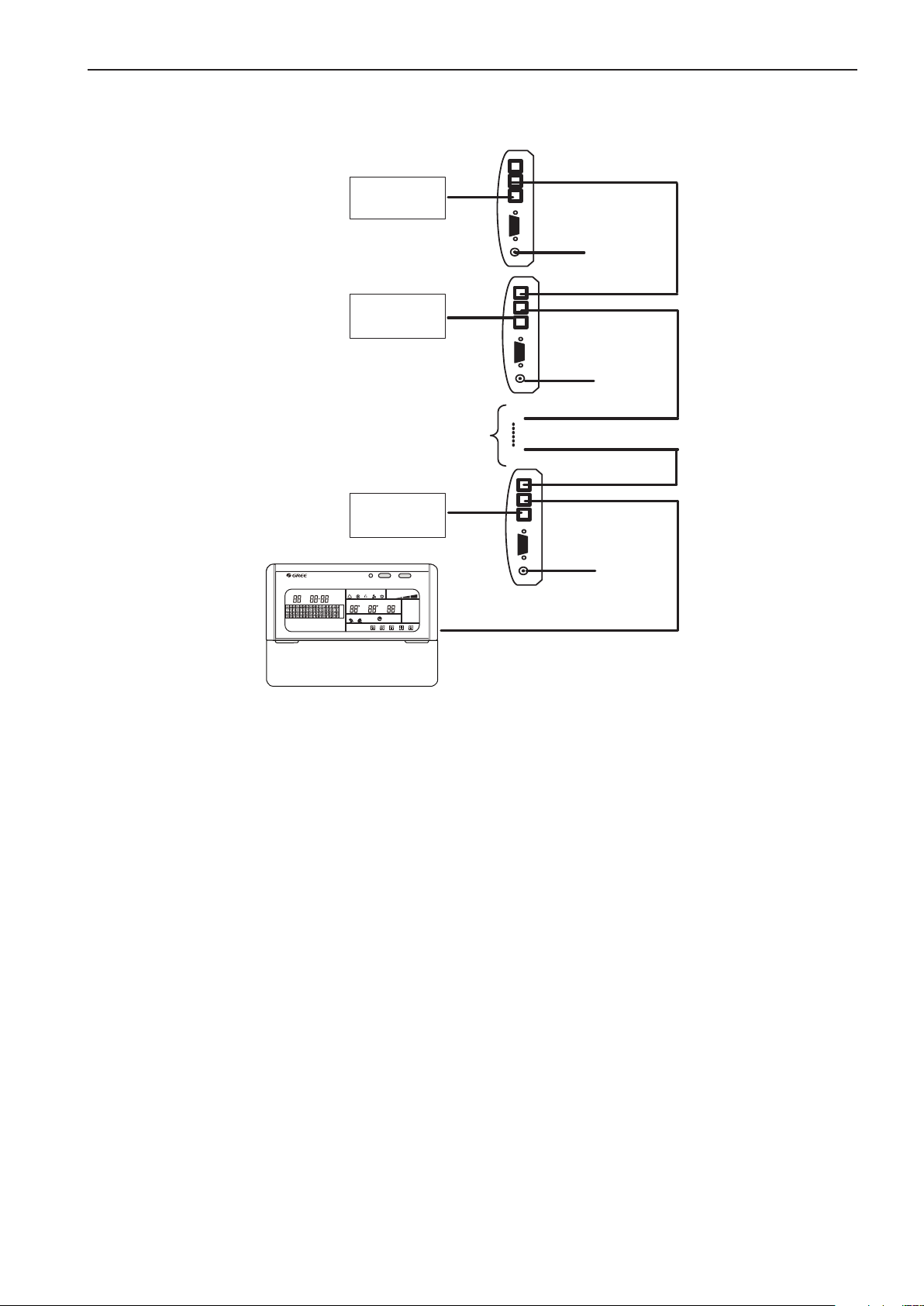

6.3.7 Схема подключения зонального пульта управления CE50-24/E .. .. .. .. .. .. .. .. .. .. .. .. .. .. .34

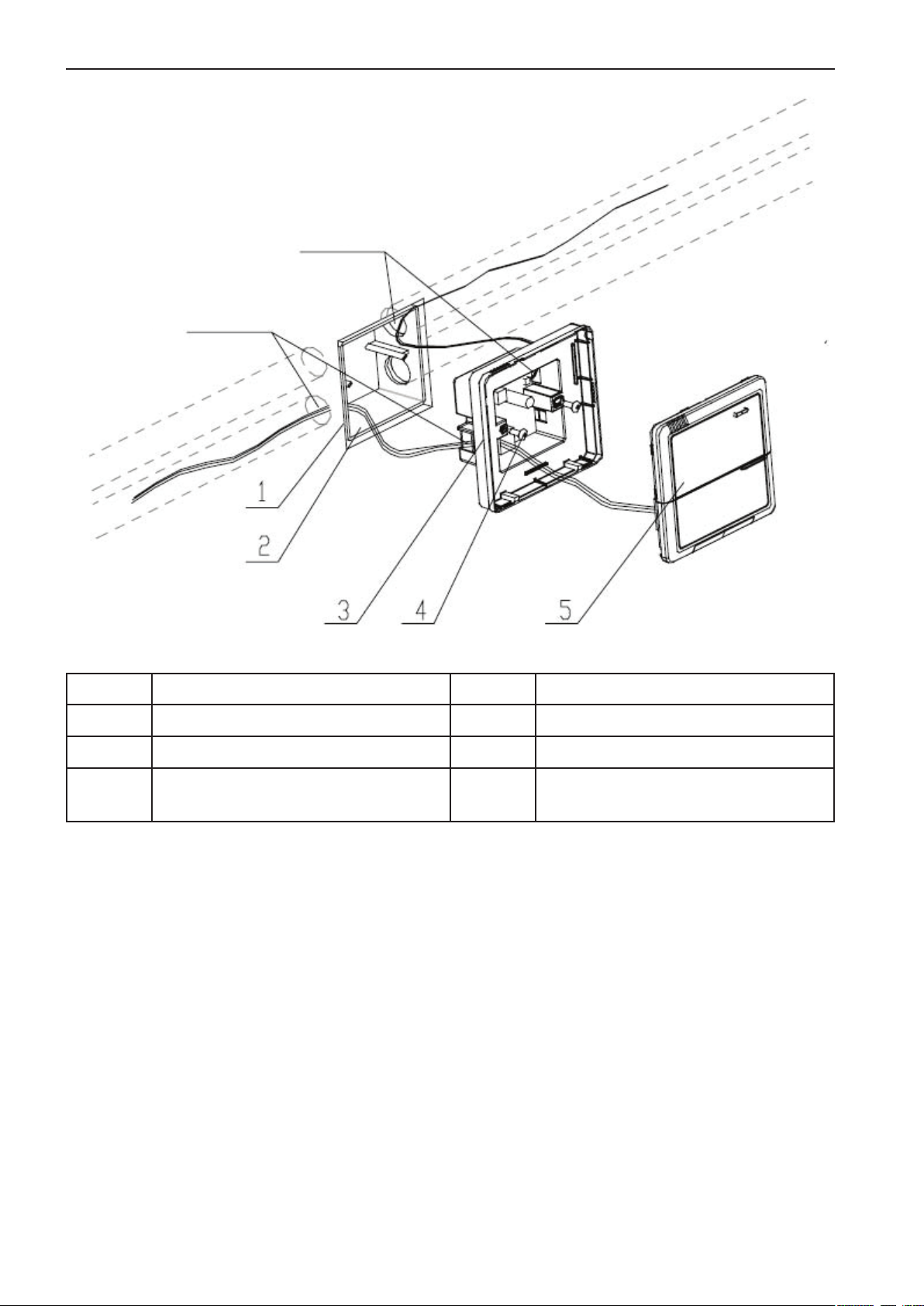

6.3.8 Установка и настройка .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .34

6.3.9 Описание ошибок .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .40

6.4. Пульт централизованного управления. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .41

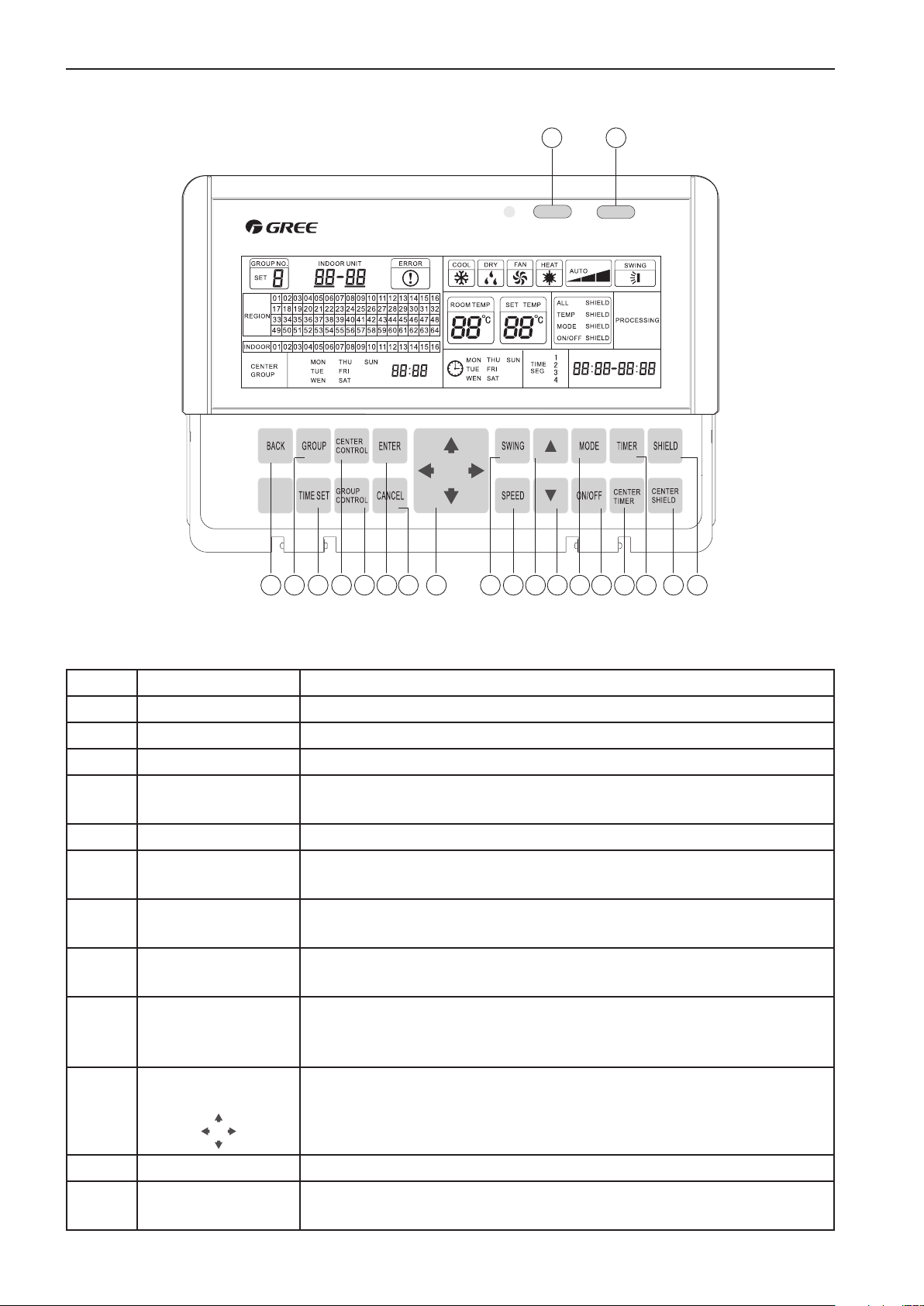

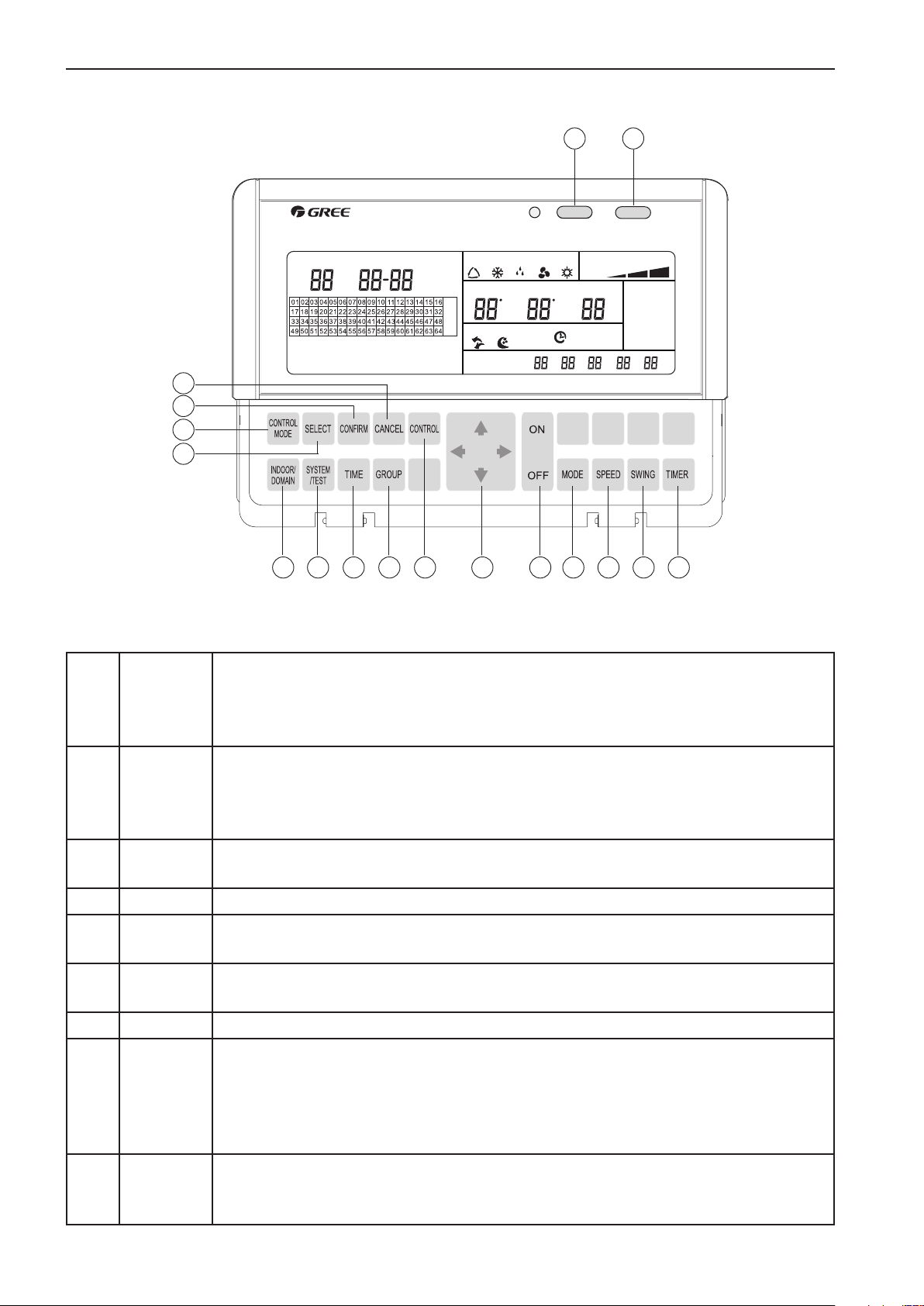

6.4.1 Пульт централизованного управления ZJ7011 .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .41

6.4.2 Пульт централизованного управления CE51-24/E(M) .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .45

7. Оборудование для системы управления .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .57

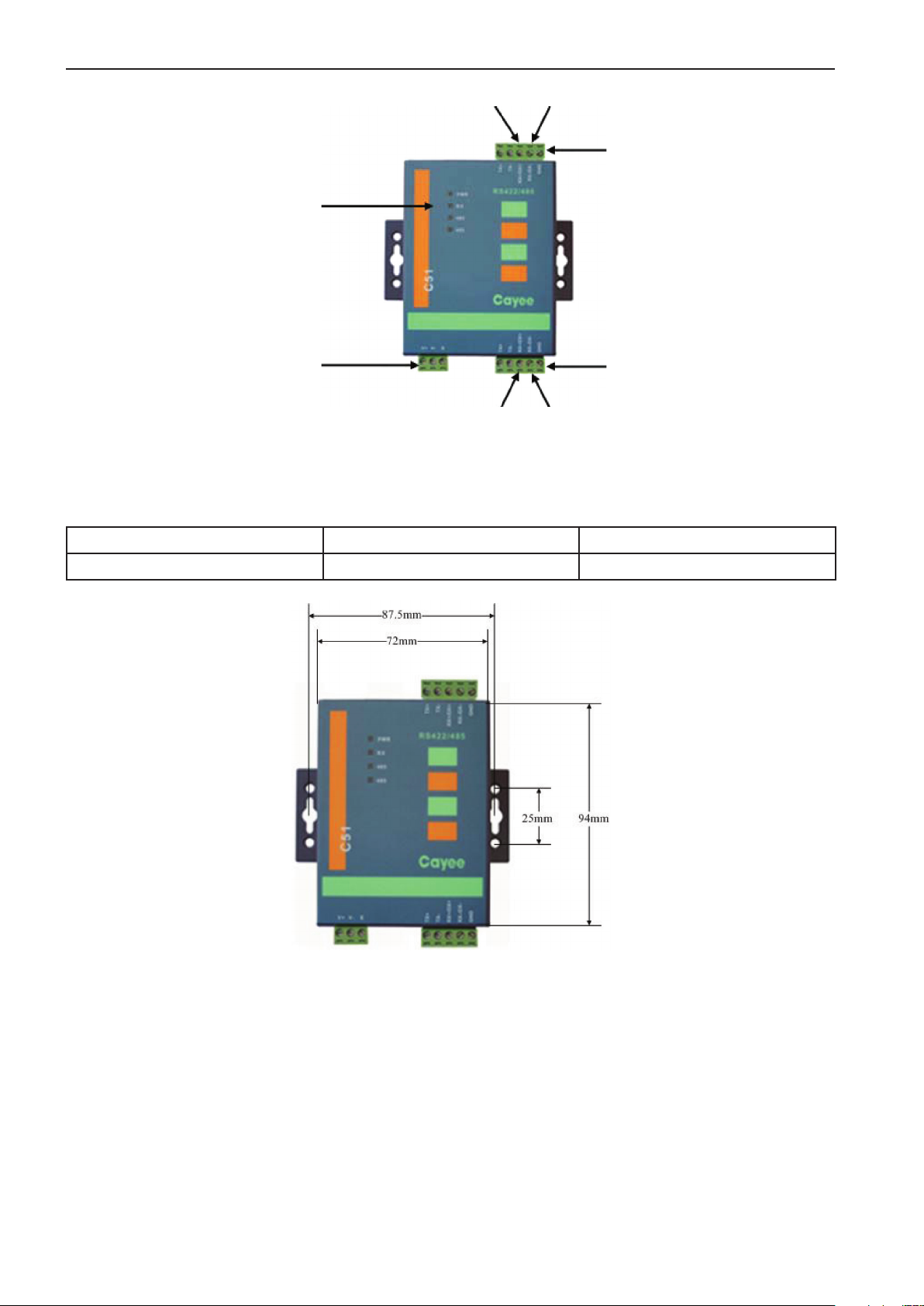

7.1 Удаленная система мониторинга .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .57

7.2 Элементы управления.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .58

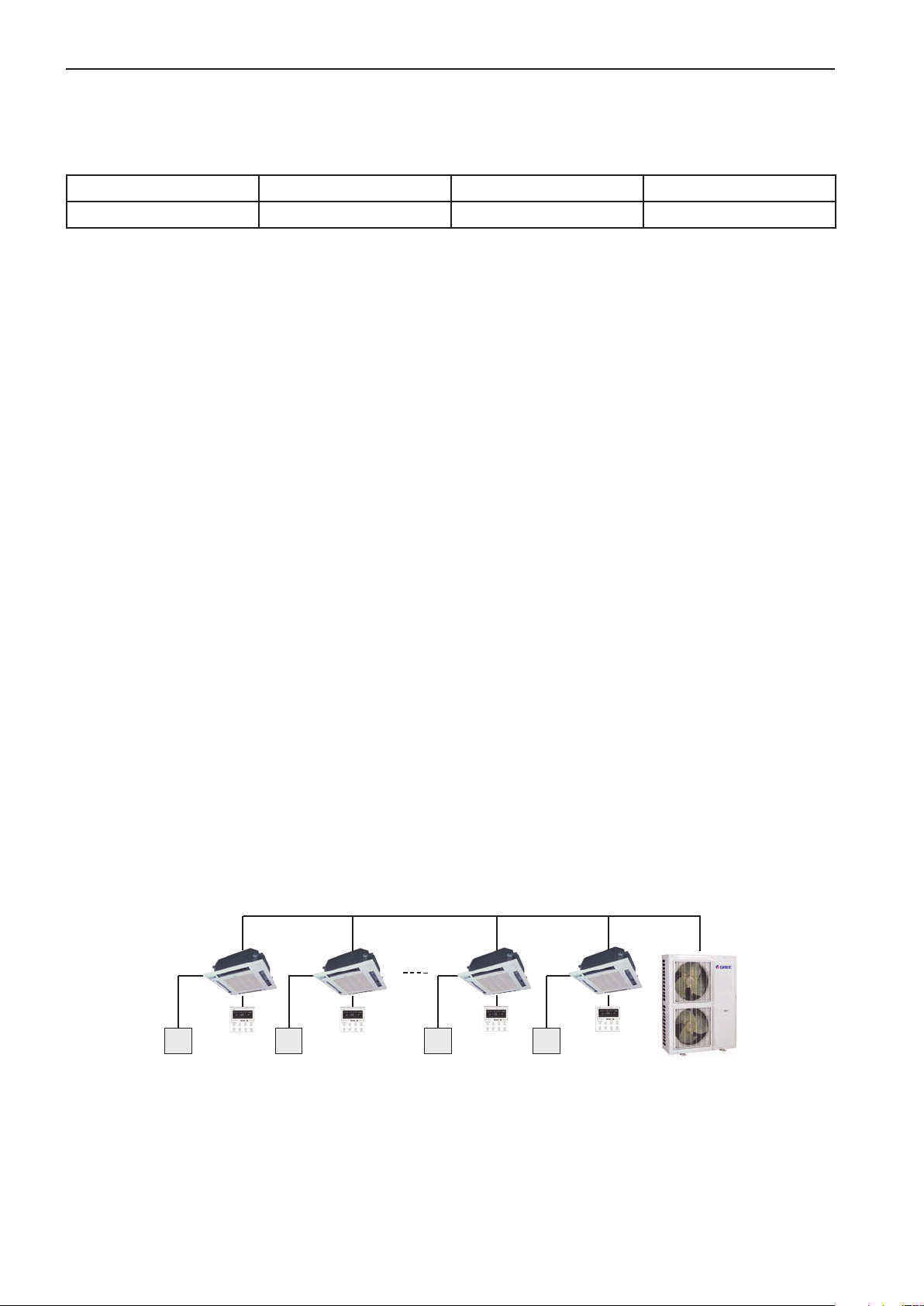

7.3 Блок ключ-карты .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .64

7.3.1 Функции блока ключ-карты .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .64

7.3.2 Алгоритм работы блока ключ-карты .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .65

7.3.3 Схема разъемов пульта управления обнаружения . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .65

8. Установка и монтаж .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .67

8.1 Меры предосторожности при установке .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .67

8.2 Порядок установки. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .69

8.3 Блок-схема монтажа .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .71

8.4 Установка наружного блока.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .71

8.5 Требования к монтажу фреонового контура .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .73

8.6 Установка фреонового трубопровода.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .75

8.6.1 Блок-схема установки .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .75

8.6.2 Три основных принципа при установке фреонового контура .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .76

8.6.3 Установка втулок или анкерных болтов. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .76

8.6.4 Крепление фреонового трубопровода .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .76

8.6.5 Требования к фреоновым трубопроводам.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .77

8.6.6 Установка фреонового контура .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .80

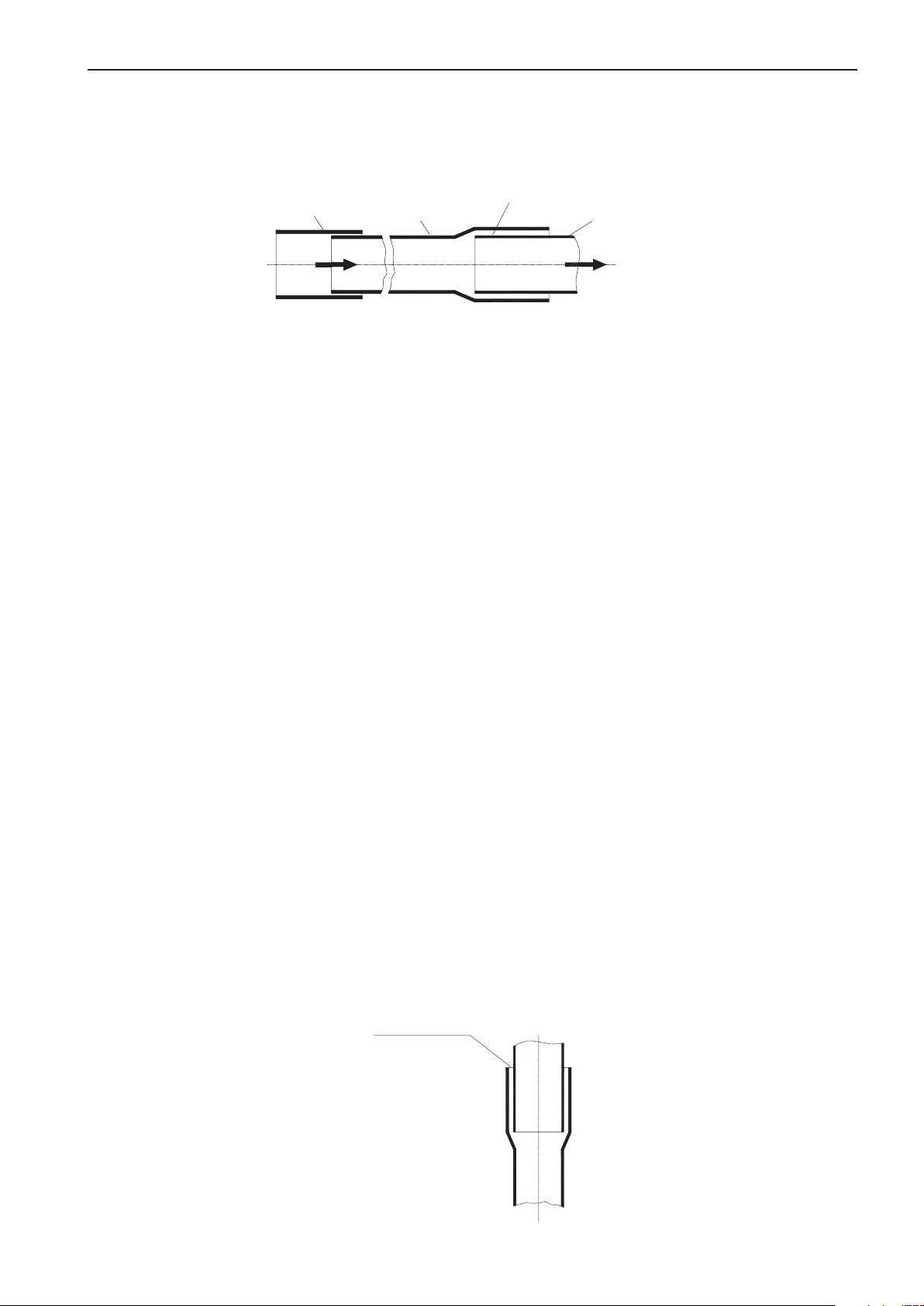

8.6.7 Сборка медных трубопроводов . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .81

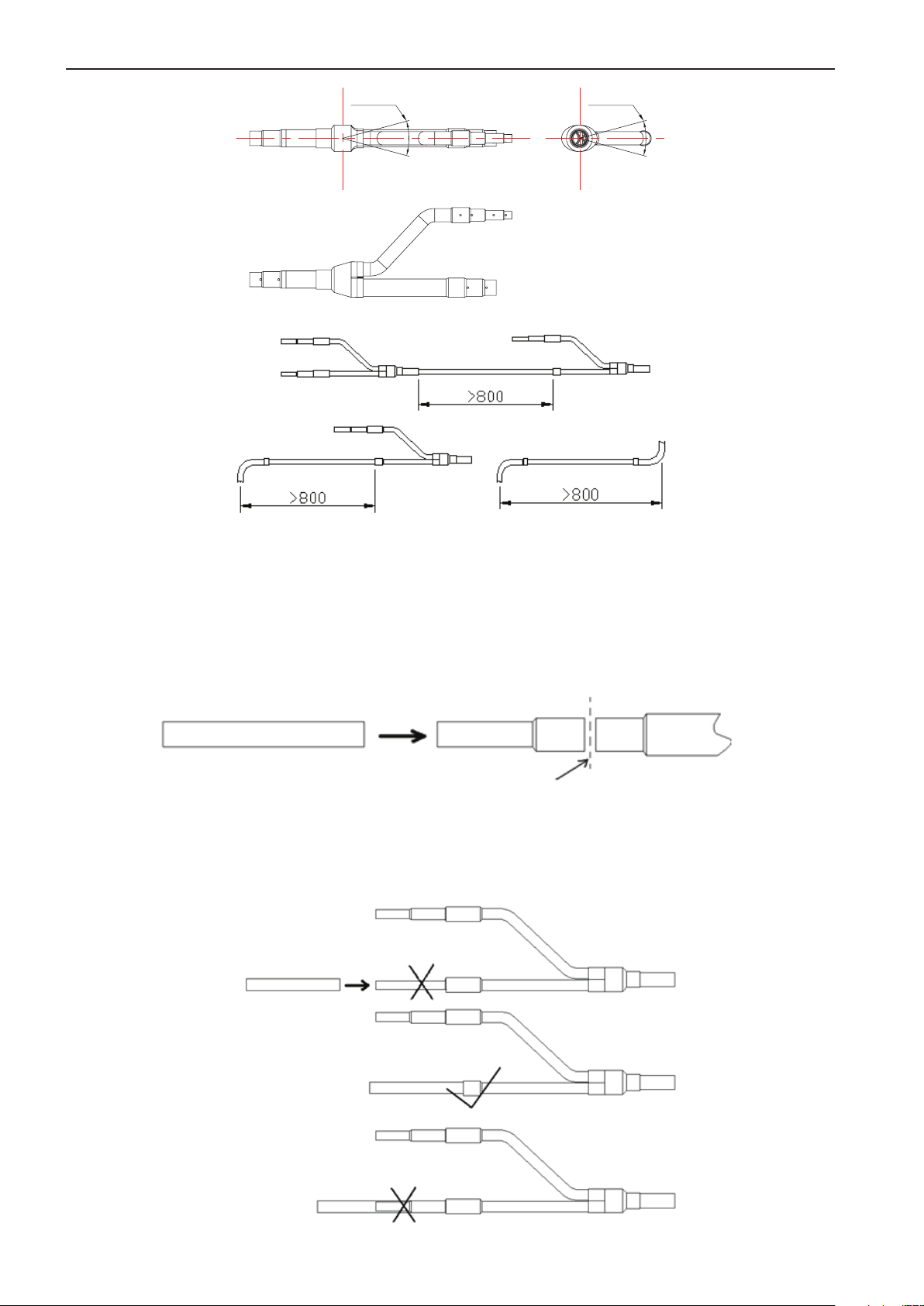

8.6.8 Установка разветвителя .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .81

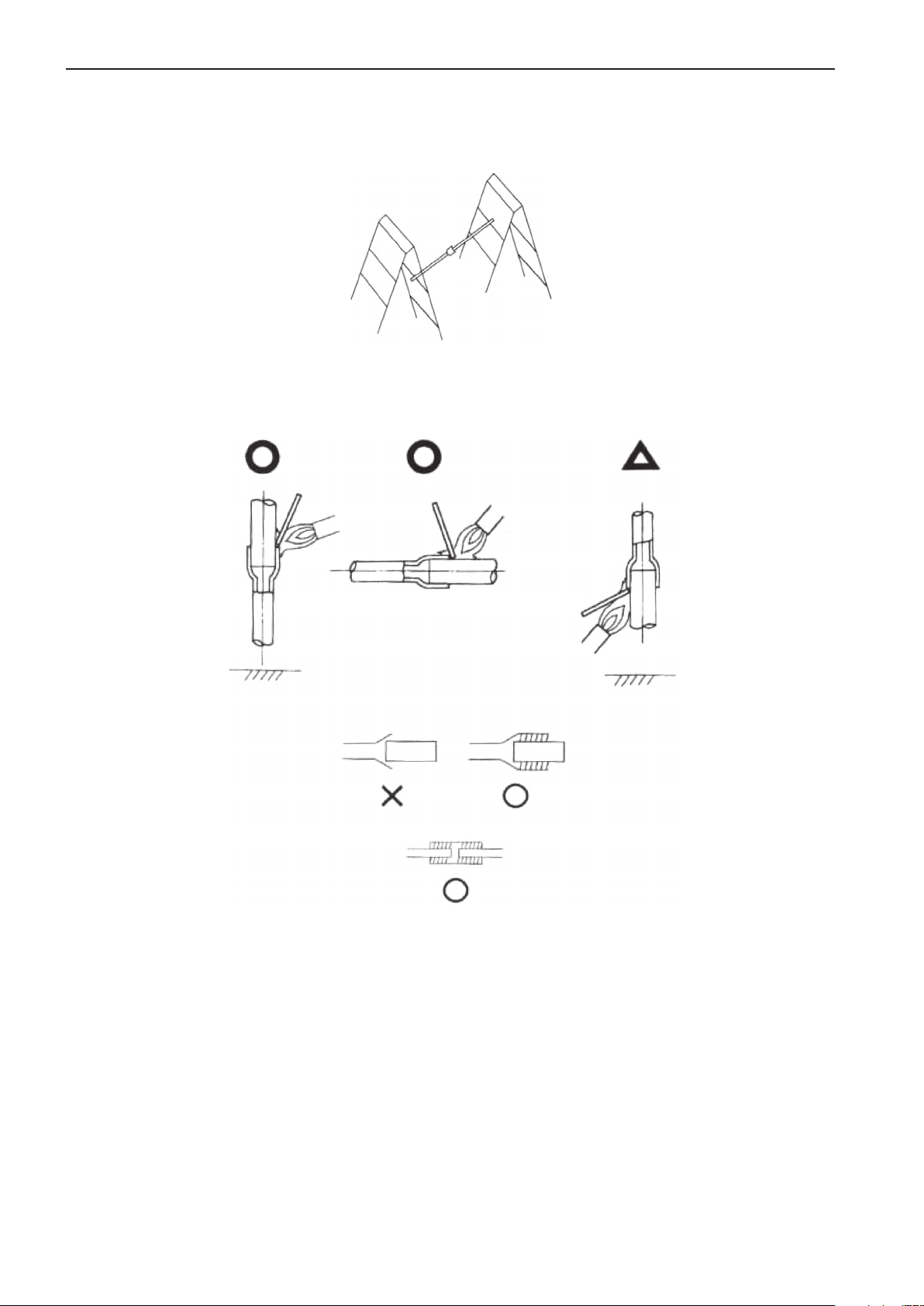

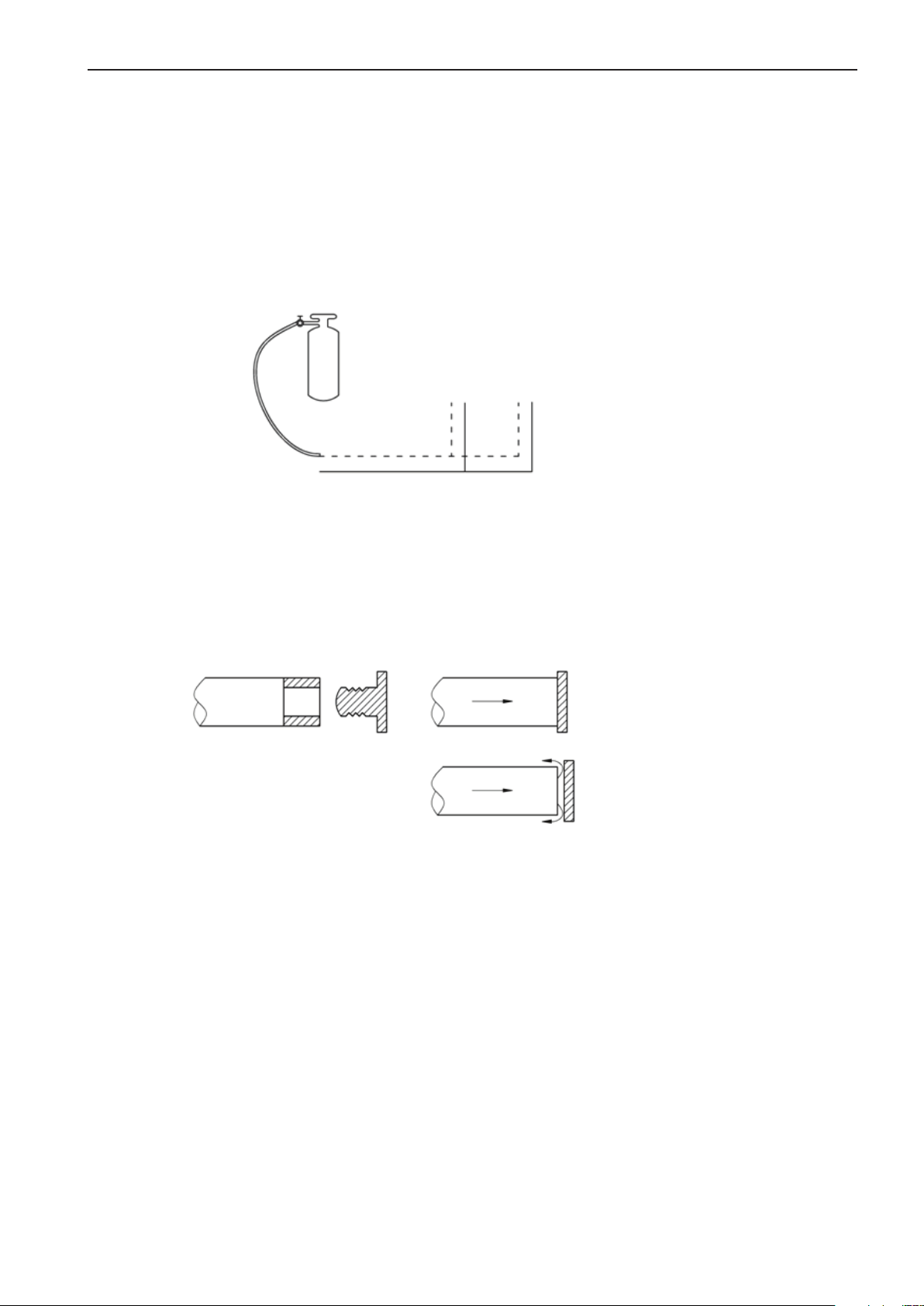

8.6.9 Пайка медной трубы .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .84

8.6.10 Блок-схема паячных работ .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .84

8.6.11 Подготовка участка трубы под пайку .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .84

8.6.12 Испытание на герметичность и поиск утечек .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .86

8.6.13 Теплоизоляция фреонового трубопровода.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .89

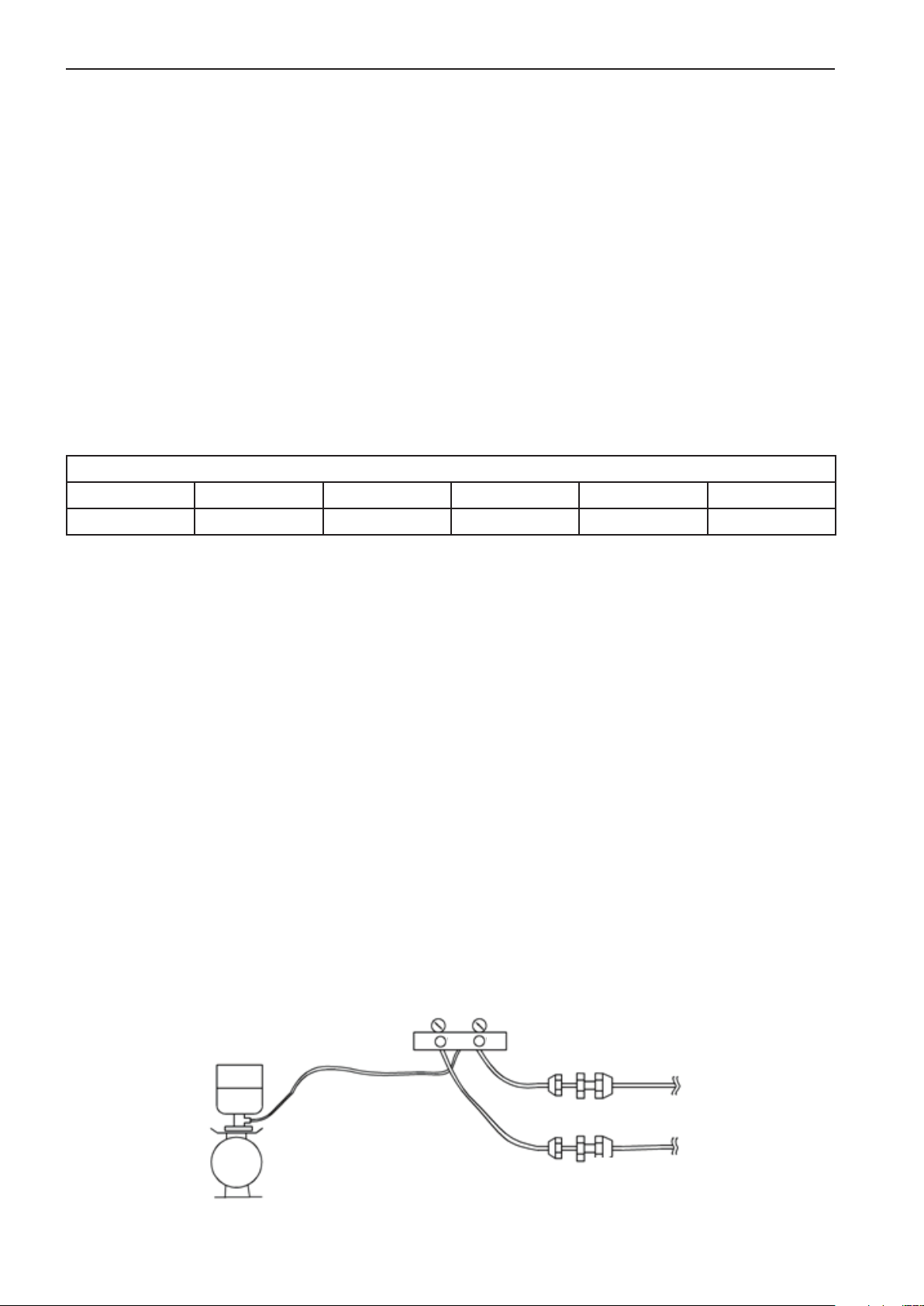

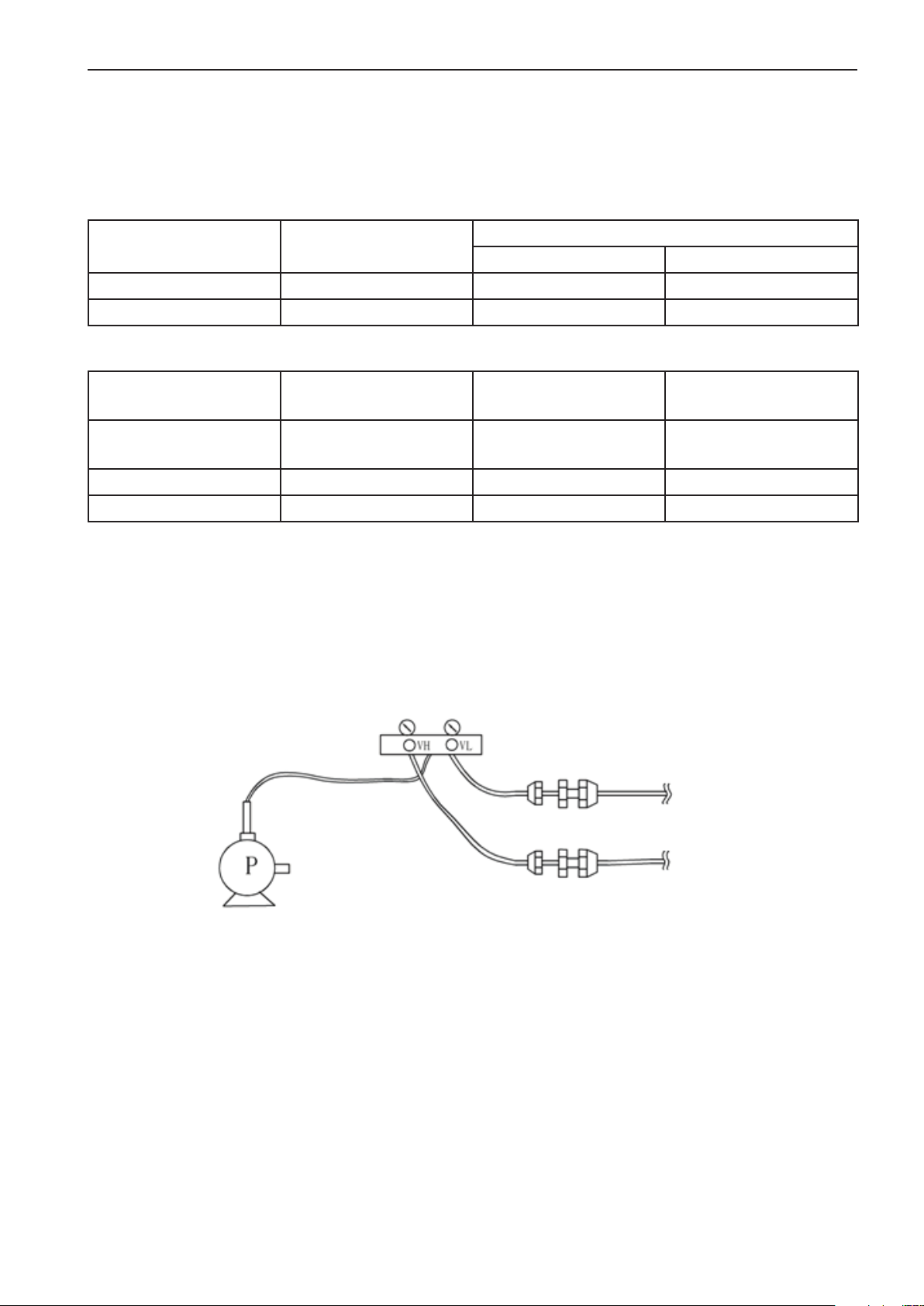

8.6.14 Вакуумирование системы . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .90

8.6.15 Заправка системы хладагентом. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .92

3

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

8.7 Монтаж дренажной системы .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .93

8.7.1 Требования к материалам для дренажной системы .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 0

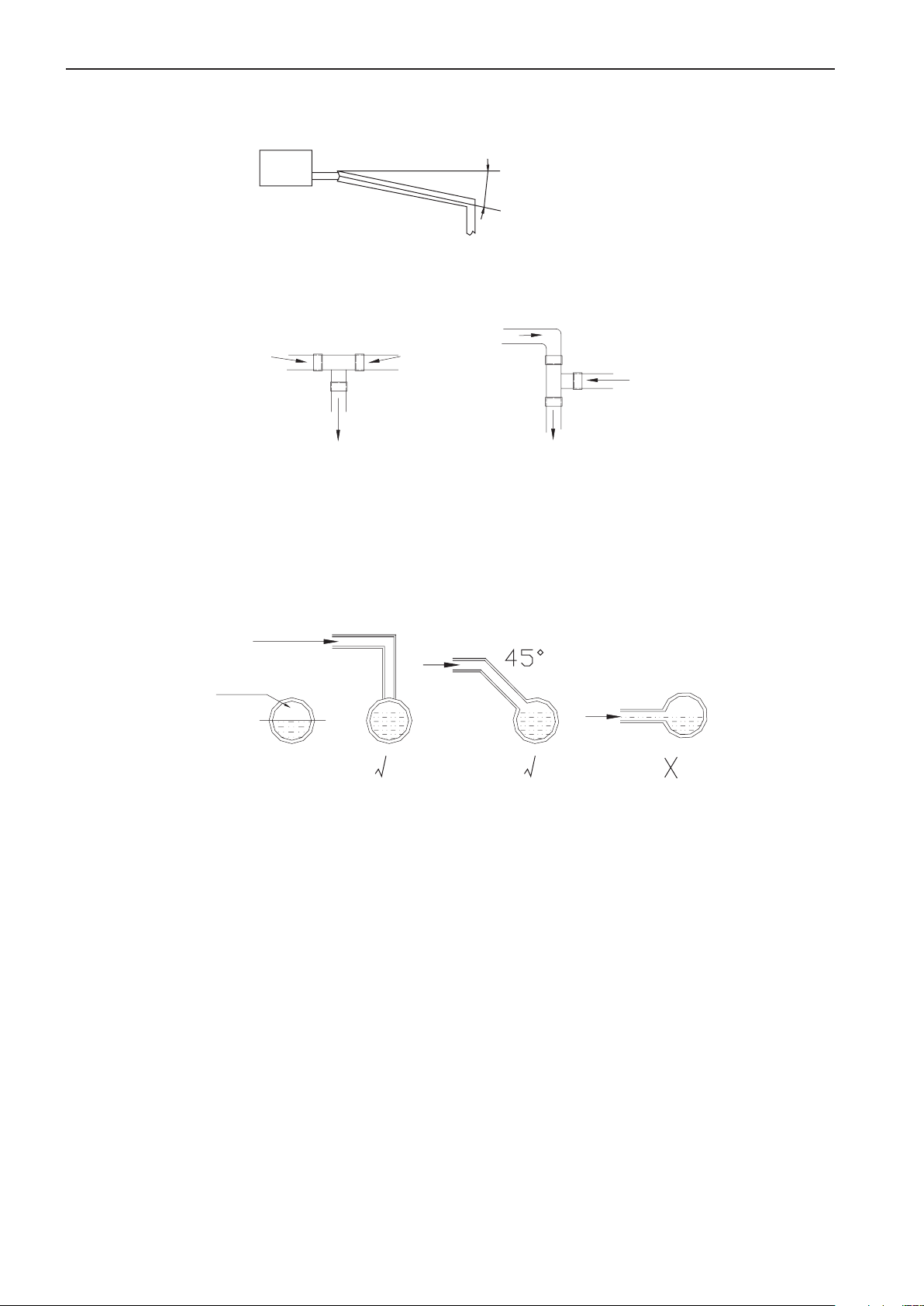

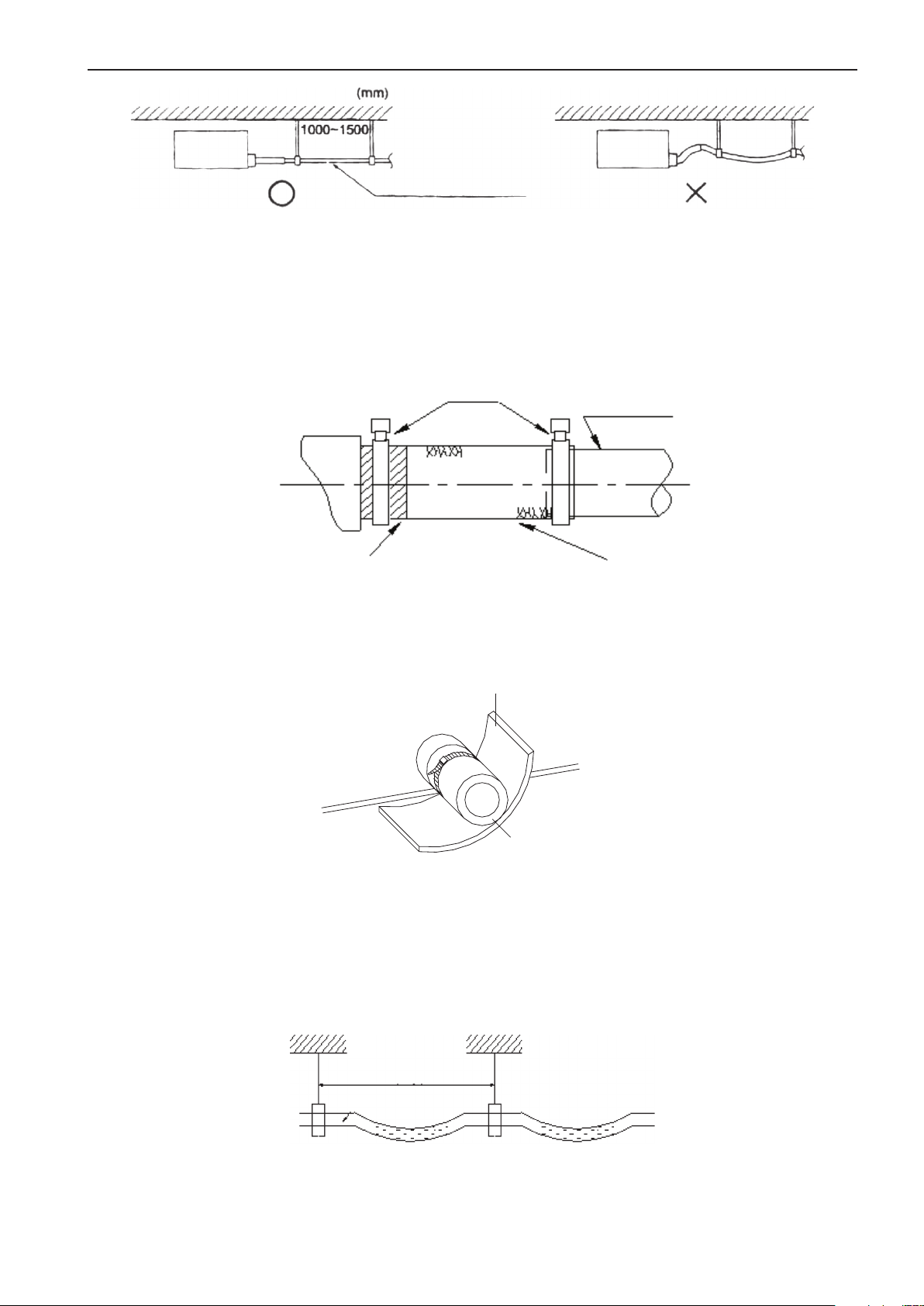

8.7.2 Указания по технологии монтажа дренажного трубопровода .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 0

8.7.3 Проверка работы дренажной системы. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .97

8.7.4 Рекомендации по теплоизоляции дренажного трубопровода .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .97

8.8 Электромонтаж .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .97

8.8.1 Меры предосторожности при электромонтаже.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .97

8.8.2 Характеристики силового кабеля и автоматического выключателя .. .. .. .. .. .. .. .. .. .. .. .. .98

8.8.3 Схема подключения силового кабеля и коммуникационных линий .. .. .. .. .. .. .. .. .. .. .. .. .. .99

8.8.4 Линии связи и управления.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .99

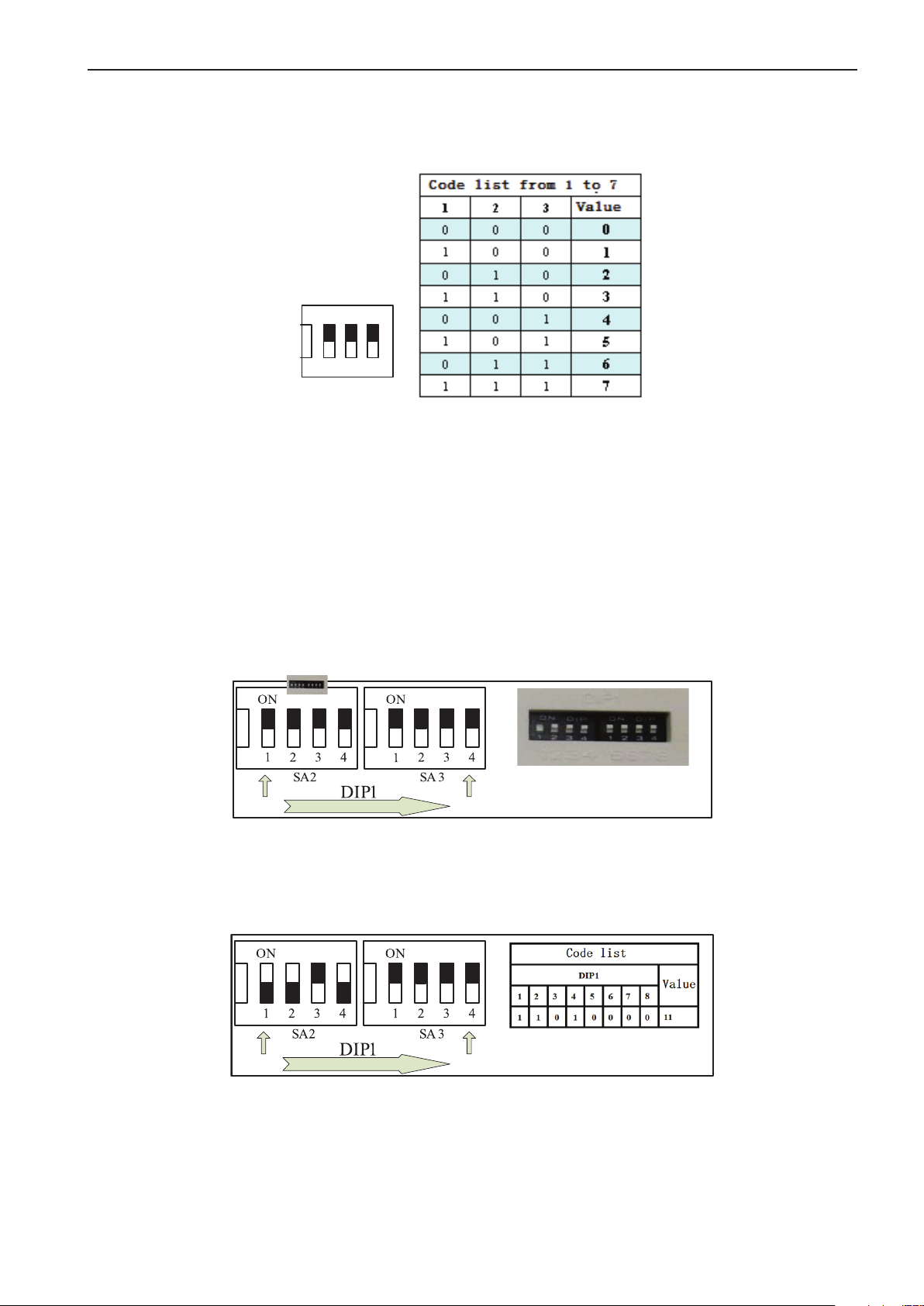

8.8.5 Установка адресного кода блока . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 103

9 Техническое обслуживание

9.1 Таблица ошибок блока.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 106

9.1.1 Таблица ошибок блока, выводимых на проводной пульт управления . .. .. .. .. .. .. .. .. .. .. ..106

9.1.2 Отображение ошибок индикаторными диодами главной платы наружного блока .. .. .. .. ..109

9.2 Блок-схема поиска и устранения неисправностей . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 110

9.2.1 Защита по высокому давлению .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 110

9.2.2 Защита по низкому давлению .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 111

9.2.3 Защита по температуре нагнетания.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 112

9.2.4 Защита компрессора по перегрузке по току .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 113

9.2.5 Ошибка соединения . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 115

9.2.6 Защита от переполнения дренажной ванны .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..116

9.2.7 Ошибки датчика температуры в помещении, на входе, в середине

и на выходе теплообменника, на входе и наверху корпуса, внизу компрессора .. .. .. .. .. .. .. .. ..116

9.2.8 Нет питания на блоке и главной плате управления. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 117

9.2.9 Защита модуля PFC .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 118

9.2.10 Защита модуля IPM.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 119

9.2.11 Срабатывание вводного автомата. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 120

9.2.12 Защита теплообменника от перегрева .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..121

9.2.13 Защита компрессора от повышенного постоянного напряжения.. .. .. .. .. .. .. .. .. .. .. .. .. .. 122

9.3 Распределение электроэнергии.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 123

9.3.1 Схема распределения электроэнергии .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 123

9.3.2 Описание основных электрических элементов .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..123

9.3.3 Схема электропроводки .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 125

10 Процедура снятия и установки основных частей .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..127

11 Блок в разобранном виде и спецификация его деталей .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..135

4

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

НАЗНАЧЕНИЕ И СОСТАВ

z Мультизональная система инверторного типа серии Pd, 2-х трубная с приоритет-

ным режимом работы предназначена кондиционирования воздуха в бытовых и служб­ных помещениях. Система может работать в режиме охлаждения, обогрева, осушения и
ветелирования воздуха в помещениях.

z Мультизональная система состоит из одного наружного блока и внутренних блоков

настенного, кассетного, напольно-потолочного, консольного и канального типов.

z Наружный блок и внутренние соединяются между собой медным фреоновым тру-

бопроводом и кабелем системы управления

z В комплеткт внутренних блоков входят пульты индтвтдуального управления

z В качестве опции могут применяться пульты цетрализовнного упраления

5

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

1 МОДЕЛЬНЫЙ РЯД НАРУЖНЫХ БЛОКОВ

Мощность

(КВт)

Обогрев

(КВт)

Модель

Код оборудо-

вания

Охлаждение

GMV-Pd100W/NaB-K CN850W0072 10 11

GMV-Pd120W/NaB-K CN850W0012 12 14

GMV-Pd140W/NaB-K CN850W0022 14 15,4

GMV-Pd160W/NaB-K CN850W0032 16 17,6

GMV-Pd140W/NaB-M CN850W0150 14 15,4

GMV-Pd160W/NaB-M CN850W0140 16 17,6

2 ОБОЗНАЧЕНИЯ БЛОКОВ СИСТЕМЫ

GMV



L - Pd 120 W / Na B - K

Параметры

электропита-

ния

~1ф/220-

240/50Гц

~1ф/220-

240/50Гц

~1ф/220-

240/50Гц

~1ф/220-

240/50Гц

~3ф/380-

415/50Гц

~3ф/380-

415/50Гц

Внешний вид

123 456 78 9

№ Описание Опции

1 Код типа оборудования GMV=Gree Multi Variable

По умолчанию: T1

2 Код погодного исполнения

T2: T2 погода
Т3: Т3 погода

3 Код модели

L — только охлаждение
По умолчанию: тепло/холод

4 Серия блока Pd: DC инвертор VRF

5 Номинальная мощность охлаждения 120 соответсвует 12 КВт

6 W: наружный блок

7 Фреон Na: 410А

8 Номер серии B: второе поколение

9 Параметры электроснабжения

K: ~1ф/220-240/50Гц
M: ~3ф/380-415/50Гц

6

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

3 ФУНКЦИИ СИСТЕМЫ

Комфортное кондиционирова­ние воздуха

Для небольших помещений
и обслуживания

Автоматический перезапуск (Авторестарт)

Режим вентиляции

Инфракрасный пульт управления (опция)

Функция автоматического качения жалюзи

Предотвращения загрязнения потолка

Режим осушения воздуха

Режим высокой скорости работы вентилятора

Применение для высоких потолков

Два датчика температуры

Горячий запуск

Таймер

Подача свежего воздуха непосредственно в блок (для каналь­ных блоков)

Дренажный насос

Долговечный фильтр

Ультра долговечный фильтр (опция)

Невосприимчивость фильтра к плесени

Невосприимчивость к плесени дренажного поддона

Работа в аварийном режиме

Функция самодиагностики

Для «гибкого» управления Остановка по таймеру

Два удаленных пульта управления

Управление несколькими блоками одним удаленным пультом
управления

Внешнее управление

Удаленный/Центральный пульт управления

7

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель

GMV-

Pd100W/

NaB-K

GMV-

Pd120W/

NaB-K

GMV-

Pd140W/

NaB-K

GMV-

Pd160W/

NaB-K

КВт 10 12 14 16

Охлаждение

KBtu/h 34 41 48 55

Производительность

КВт 11 14 15,4 17,6

Обогрев

KBtu/h 38 48 53 60

Уровень звукового давления dB(A) 58 58 58 60

Фреон R410A

Количество
заправленного фреона*

кг 7,5

Параметры электропитания Ф/В/Гц ~1/220-240/50

Потребляемая
мощность

Охлаждение КВт 2,86 3,5 4,36 4,98

Обогрев КВт 2,6 3,4 4,05 4,85

Охлаждение А 14,20 17,30 20,50 23,20

Сила тока

Обогрев А 13,20 16,40 19,60 21,90

Автоматический выключатель А 40 40 40 40

Рекомендуемые силовые линии мм

2

хN 4х3 4х3 6х3 6х3

Тип компрессора DC инвертор с сдвоенным ротором

Защита от влаги IP24

Климатическое исполнение Т1

Соединительные
трубопроводы

Газовый
трубопровод

Жидкостной
трубопровод

дюйм

(мм)

дюйм

(мм)

5/8

(15,87)

9,52

(3/8)

5/8

(15,87)

9,52

(3/8)

5/8

(15,87)

9,52

(3/8)

5/8

(15,87)

9,52

(3/8)

Метод подключения сварное соединение

Ширина мм 950 950 950 950

Размеры блока

Глубина мм 340 340 340 340

Высота мм 1250 1250 1250 1250

Ширина мм 1110 1110 1110 1110

Размеры упаковки

Глубина мм 450 450 450 450

Высота мм 1280 1280 1280 1280

Масса нетто кг 111 111 111 115

Масса брутто кг 122 122 122 122

8

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

Модель

GMV-Pd140W/

NaB-M

GMV-Pd160W/

NaB-M

Код оборудования CN850W0150 CN850W0140

КВт 14 16

Охлаждение
Производитель­ность

KBtu/h 48 55

КВт 15,4 17,6

Обогрев

KBtu/h 53 60
Уровень звукового давления dB(A) 58 60
Фреон R410A R410A
Количество заправленного фреона* кг 7,0 7,0
Параметры электропитания Ф/В/Гц ~3Ф/380-415/50

Потребляемая
мощность

Охлаждение КВт 4,5 5,1
Обогрев КВт 4,3 4,8
Охлаждение А 8,0 9,1

Сила тока

Обогрев А 7,7 8,6

Автоматический выключатель А 20 20

2

Рекомендуемые силовые линии мм

хN 1,5х5 1,5х5
Тип компрессора DC инвертор с сдвоенным ротором
Защита от влаги IP24
Климатическое исполнение Т1

мм 15,9 19,5

дюйм 5/8 3/4

мм 9,52 9,52

дюйм 3/8 3/8

Соединительные
трубопроводы

Газовый трубо­провод

Жидкостной тру­бопровод

Метод подключения сварное соединение
Ширина мм 950 950

Размеры блока

Глубина мм 340 340
Высота мм 1250 1250

Ширина мм 1110 1110
Размеры упаков­ки

Глубина мм 450 450

Высота мм 1280 1280
Масса нетто кг 115 115
Масса брутто кг 122 122

*Количесиво фреона в наружном блоке рассчитано на длину трассы до 15 м. При уве-

личении длины трассы необходимо произвести дозапрвку согласно табл. раздела 5.

4.1 Условия эксплуатации

Модель Диапазон температуры наружного воздуха °С

Охлаждение 10 °С~48 °С

Обогрев –20 °С~27 °С

9

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

5 ГИДРАВЛИЧЕСКАЯ СХЕМА УСТАНОВКИ

Наружный

блок

Ресивер

Электрический расширительный клапан

Фильтр Фильтр

Обратный клапан

Конденсатор переохлаждения

Капилярная трубка

Электромагнитный клапан

Капилярная трубка

Компрессор

0

Теплообменник
с осевым
воздушным
вентилятором

4-х ходовой
клапан

Масляный
сепаратор

Внутренний

блок

Аккумулятор

Отсечный клапан

Теплообменник с центробежным вентилятором

Электрический

расширительный

клапан

Теплообменник с центробежным вентилятором

Электрический

расширительный

клапан

Обогрев
Охлаждение

10

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

6 РАБОТА СИСТЕМЫ УПРАВЛЕНИЯ

6.1 Блок-схемы работы системы.

6.1.1 Алгоритм при включении системы в работу.

Подключение к электропитанию

Подключение электрического

расширительного клапана

Включение световой индикации ON

Старт/Стоп

Старт

Защищенный режим

нет

Индикация запуска

включилась?

да

Включение индикации запуска ON
Настройка объема воздуха
Настройка направления

потока воздуха
Настройка температуры

Объем и направление подачи воздуха

Включение световой индикации OFF

Стоп

нет

На дисплее последние настройки
параметров воздуха

да

Показ запуска: мигающий показ
кодов неисправностей

Нажмите кнопку Старт/Стоп

Дисплей запуска: OFF
Неправильный режим дисплея

Охлаждение

Процесс

охлаждения

Подача воздуха

или температуры

Настройка
температуры

Охлаждение или нагрев?

Нагрев

Процесс нагрева

A

Вентилятор подачи воздуха: стоп

Электрический

расширительный клапан закрыт

Направляющие жалюзи: стоп

Подача воздуха

Процесс

подачи воздуха

11

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

6.1.2 Алгоритм режима охлаждения

Процесс охлаж дения

отсутствуют

Направляющие жалюзи

присутствуют

Направляющие жалюзи качаются

Двигатель вентилятора: работает

В процессе предотвращения

перезапуска системы?

(3 минуты)

нет

Темп е р а т у р а нас т р о е н а?

да

Электрический расширительный

клапан регулирует

производительность

A

Двигатель вентилятора: Стоп

Электрический расширительный

клапан: закрыт

12

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

6.1.3 Алгоритм режима обогрева

Процесс обогрева

Направляющие жалюзи

присутствуют

Направляющие жалюзи качаются

В режиме разморозки?

нет

В процессе

предупреждения перезапуска

системы? (3 минуты)

нет

Темп е р а т у р а нас т р о е н а?

отсутствуют

да

да

нет

да

В режиме,

пердупреждающем подачу

холодного воздуха?

нет

Двигатель вентилятора:

согласно уставке скорости

воздушного потока

Электрический

расширительный клапан:

контроль производительности

да

Двигатель вентилятора:

Стоп

A

Двигатель вентилятора:

Стоп

Электрический

расширительный

клапан: Закрыт

Двигатель вентилятора:

Стоп

Электрический

расширительный клапан:

Закрыт,

контроль разморозки

13

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

6.2 Описние основных процессов системы управления

6.2.1 Производиельность компрессора

• Производительность компрессора составляет 100 %.

• Производительность компрессора определяется нагрузкой, которая связана со сле­дующими факторами: включен ли внутренний блок, значение заданной температуры,
значение температуры окружающего воздуха внутри, наружная температура окружа­ющего воздуха, и т.д.

• Расчет производительности компрессора в режиме охлаждения

• Расчет производительности компрессора в режиме обогрева

• Для инверторного компрессора

f = F

× Q, когда f ≠ 0, F

max

— минимум, F

min

— максимум

max

Где:

Q — расчетная производительность компрессора
f — фактическая частота оборотов инверторного компрессора
F

— максимально возможная частота оборотов инверторного компрессора

max

F

— минимально возможная частота оборотов инверторного компрессора

min

q

— номинальная производительность внутреннего блока

i

— номинальная производительность внутренних блоков в режиме ON

q

iON

q

— номинальная производительность внутренних блоков в режиме OFF

iOFF

Ai — Корректировка с учетом температуры воздуха внутри и температуры наружно-

го воздуха, %

Bi — Корректировка производительности в режиме обогрева, когда внутренний блок

переходит в режим OFF,%

6.2.2 Управление запуском компрессора

 Самый короткий период работы компрессора составляет 6 минут. Но когда получен

сигнал выключения или сигнал защиты, компрессор должен мгновенно остановиться,
даже если после запуска не прошло 6 минут.

 Самый короткий период остановки компрессора составляет 3 минуты. Компрессор

не запустится, пока со времени его остановки не пройдет 3 минут.

 Если требуемая производительность каждого внутреннего блока равна 0, когда вся

группа блоков работает в режиме обогрева, компрессор остановится (если в режиме обо­грева одна температура достигнет нужного значения и датчик отправит сигнал стоп,
компрессор должен остановиться).

14

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

6.2.3 Первоначальная схема последовательности режима охлаждения/осушения:

• Во время первого запуска и набора частоты оборотов компрессором, первые паузы
составляют 3 минуты, 5 минут и 5 минут, когда частота оборотов компрессора достигает
60, 75 и 90 Гц соответственно. Если во время снижения частоты оборотов срабатывает
защита по высокому давлению и по выходной температуре, вы должны остановить обо­рудование

Прекращение набора
частоты оборотов

Контроллер-преобразователь

4-х ходовой клапан

Вентилятор

ODU EXV

IDU EXV

0 шаг

60 Гц/3 мин

В режиме обогрева 4-ходовой клапан выключен

180 с ек

75 Гц / 5 м и н 9 0 Гц /5 м ин З а да нн ая ч а с то та

и настроить эти защиты по отдельности в соответствии со снижением частоты.

- Первоначальная схема последовательности режима обогрева:

При первом запуске компрессор работает с частотой 60 Гц в течении 3 минут, а за­тем переключиться на заданную частоту. Время паузы будет 5 минут при достижении
частоты 75 Гц и 90 Гц. Если во время снижения частоты оборотов срабатывает защита по
высокому давлению

Прекращение набора
частоты оборотов

Контроллер-преобразователь

4-х ходовой клапан

Вентилятор

ODU EXV

IDU EXV

0 шаг

60 Гц/3 мин

120 с ек

Набор
300 шага

Набор
250 шага

180 с ек

75 Гц / 5 м и н 9 0 Гц /5 м ин З а да нн ая ч а с то та

Когда высокое и низкое давление выше или равно 3 кг/см²,
подключите 4-хходовой клапан

Регулирование согласно
нормальной логике

и по выходной температуре, вы должны остановить оборудование и настроить эти за­щиты по отдельности в соответствии со снижением частоты.

15

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

6.2.3 Работа вентилятора наружного блока:

- Ультра-высокая скорость вентилятора: верхний и нижний вентиляторы вращаются

с высокой скоростью;

- Высокая скорость вентилятора: верхний и нижний вентиляторы вращаются со сред-

ней скоростью;

- Средняя скорость вентилятора: верхний и нижний вентиляторы вращаются с низ-

кой скоростью;

- Низкая скорость вентилятора: верхний вращается с низкой скоростью, нижний —

стоит;

- Вентиляторы стоят: верхний и нижний вентиляторы стоят.

Режим охлаждения: вентилятор может быть включен на ультра-высокой, высокой,

средней и низкой скорости вращения.

Компрессор запускается после работы вентилятора на высокой скорости в течении 35

секунд перед запуском.

После запуска компрессора, вентилятор вращается в течении 3 минут, но Вы можете

регулировать его скорость до ультра-высокой. Выходное давление может быть измерено
через 3 минуты и Вы можете регулировать скорость вентилятора согласно следующему
выходящему давлению:

Абсолютное зна­чение выходного

Р ≤ 30 °С 30 °С < Р ≤ 42 °С 42 °С < Р ≤ 49 °С Р < 49 °С

давления, °С

Переключиться

Переключиться

вверх на одну

скорость

Охлаждение

Принудительная

остановка венти-

лятора

вниз на одну ско-

рость (не включая

закрывающуюся

Оставить без из-

менений

ветрозащиту)

Режим обогрева

Вентилятор может быть запущен на высокую скорость после 35 секунд работы ком-

прессора, между тем, не разрешается увеличивать скорость вентилятора до ультра­высокой раньше 3минут после запуска компрессора, зато разрешается переключить­ся на низкую скорость или вовсе остановить вентилятор. Вы можете переключиться на
ультра-высокую скорость после 3 минуты.

Давление всасывания:

Значение абсолютного

давление всасывания

Обогрев

одну скорость вверх

Р≤37°С 37°С<Р≤48°С Р≥48°С

Переключитесь на

Оставить без измене-

ний

Переключитесь на

одну скорость вниз

4) Функция разморозки

- Условия запуска разморозки:
a) Продолжительность работы в режиме нагрева (4-хходовой клапан находится в

положении нагрева) в течение 50 минут при этом датчик температуры на теплообмен­нике и температура наружного воздха сохраняют значения кривой рисунка 6.1 в тече­ние 120 с.

16

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

0

-5

-10

-15

Температура промежуточного датчика

-10

-5 0 5 10

Наружная температура сухого термометра

Рис. 6.1

b) Температура окружающего воздуха снаружи меньше –6 °С;

c) Продолжительность нагрева (4-хходовой клапан находится в положении нагрева) в
течении 2 часов;

- Условия прекращения режима разморозки:

a) Температура теплообменника наружного блока выше 15 °С или режим разморозки
продолжается в течении 10 минут.

- После режима разморозки происходит переключение 4-хходового клапана в режим

охлаждения.

Время работы системы в режиме разморозки изображено на графике рисунка.

17

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

6.2.4 Диаграмма режима разморозки

Линия времени

нагрева

Статус режима

разморозки

Линия времени

разморозки

Частота оборотов

компрессора

4-хходовой клапан

Вентилятор

наружного блока

расширительный клапан

газового трубопровода

Электрический

Байпас

ON

OFF

ON

ON

OFF

Px

ON

OFF

1

0

ON

fx

40HZ

580P

ON

60HZ

50HZ

70HZ

40HZ

OFF

OFF

300P

ON

OFF

0

OFF

60HZ

ON

OFF

Высокая скорость
вентилятора

Вентилятор

внутреннего блока

ЭТРВ (эл ектричес кий

расширительный клапан)

Подготовка разморозки Процесс разморозки

ON

Px

30s

Тепл ы й возду х

ON

OFF

200P

250P

T=<10min

1min

1min

30s

2min

4min

Завершение
разморозки

2min

Рис. 6.2

18

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

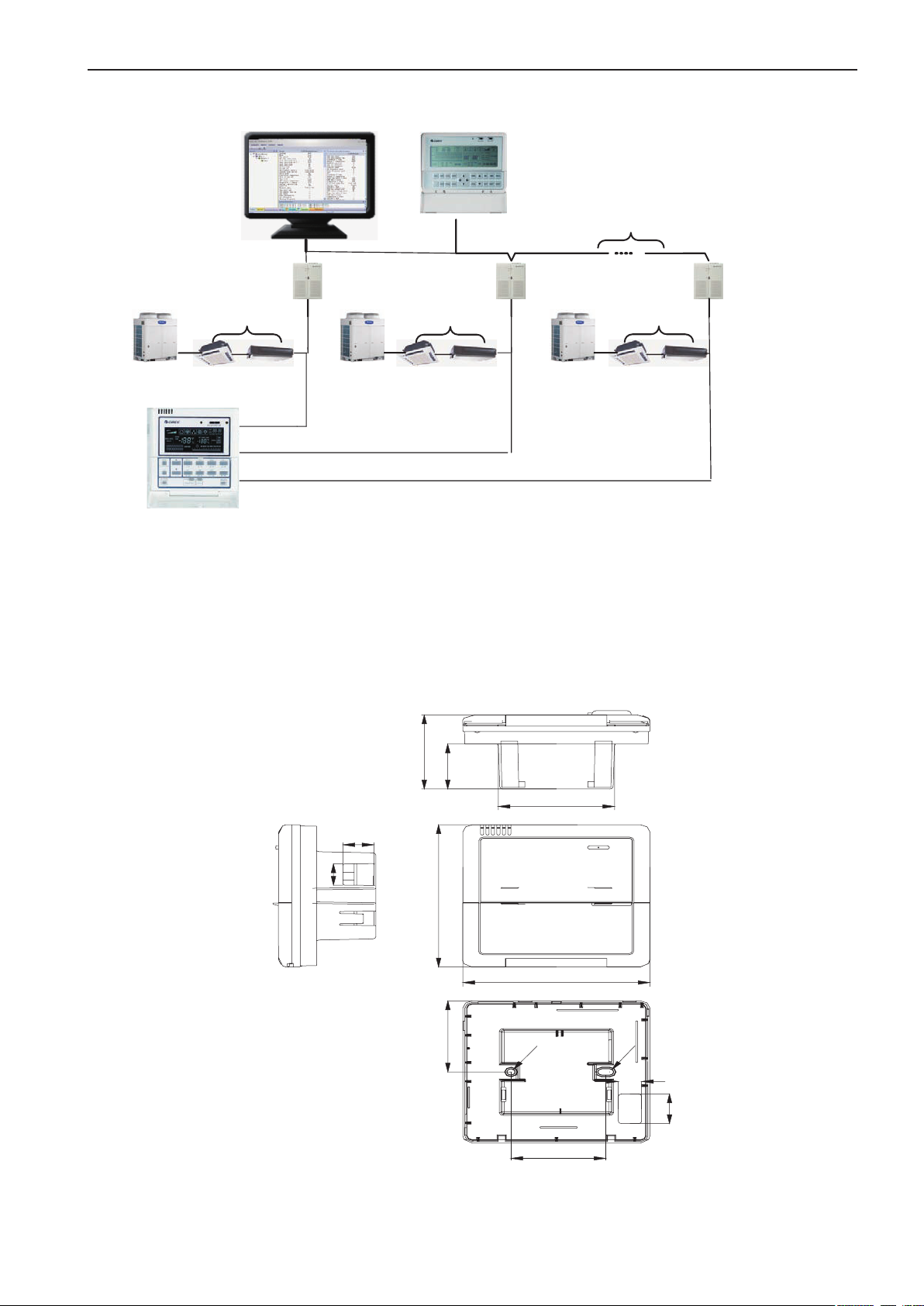

6.3 Управление системой кондиционирования

• Управление системой осуществляется при помощи инфракрасных пультов моде­лей Y512 (или YB1FA опция) или проводных пультов управления XK02. Пульт управле­ния модели YB1FA применяется в моделях настенного или напольно-потолочного типов.

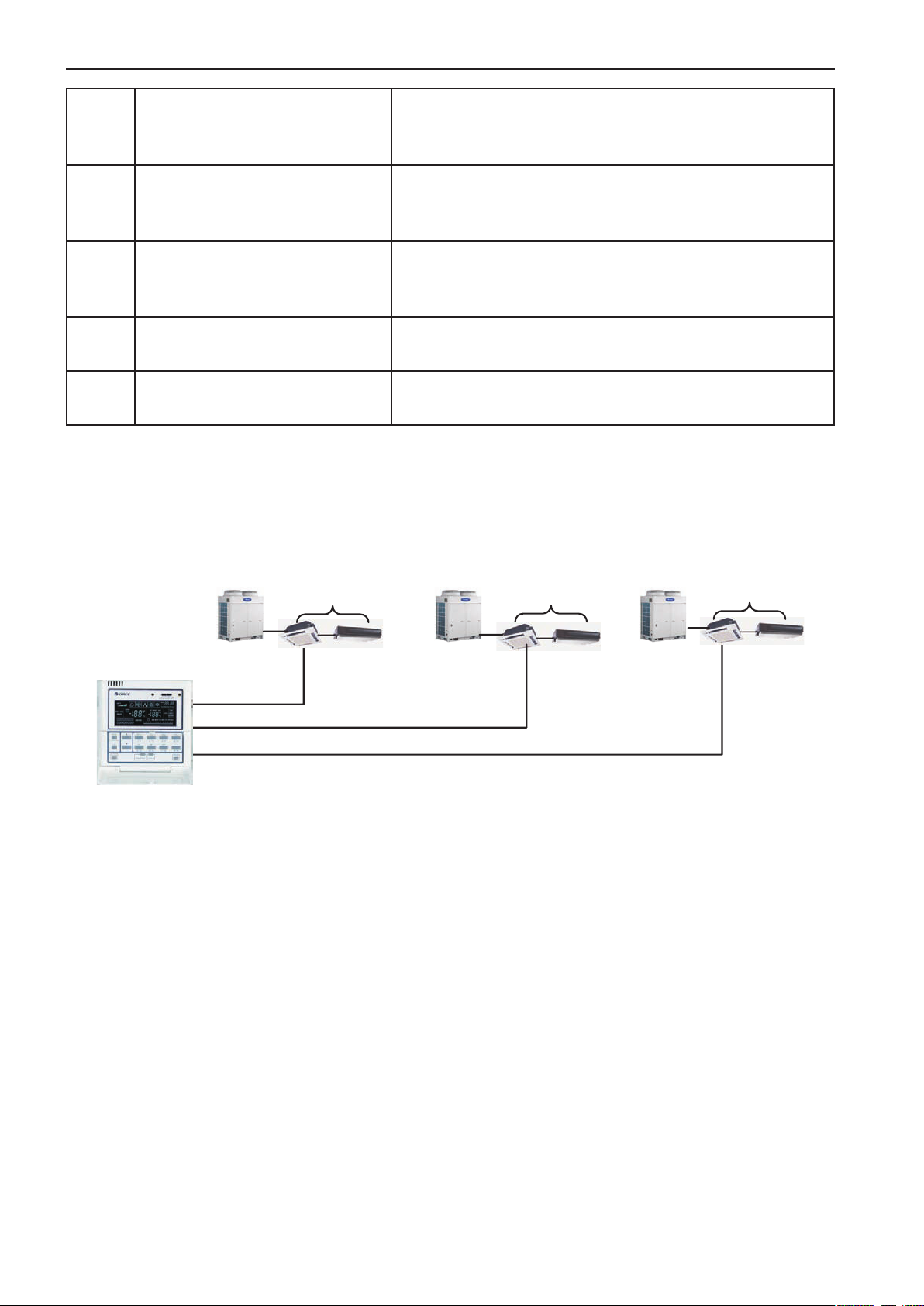

•Кроме индивидуальных пультов система может управляться централизованно при
помощи группового ZJA011, зонального CE50-24/E или центрального CE51-24/E(M)
пультов.

6.3.1 Инфракрасный беспроводной пульт управления Y512

Кнопка скорости вентилятора

Кнопка качения жалюзи

Дисплей настройки
скорости вентилятора
(высокая,средняя, низкая, авто)

Индикация режима работы (авто,
холод, осушение, вентилятор, тепло)

Темп е р а т у р а пом е щ е н ия/
Индикация неисправностей

Индикация режима СОН

Индикация времени таймера

Кнопка режима СОН

Кнопка Вкл/выкл подсветки

Кнопка настройки
температуры/ таймера

Кнопка вкл. по таймеру

Кнопка вык л. по таймеру

Кнопка выбора режима работы

Кнопка ON/OFF

Рис. 6.3

6.3.1.1 Порядок управления

1) Нажмите кнопку ON/OFF после подключения системы к электропитанию для за­пуска системы в работу

2) Нажмите кнопку MODE для выбора желаемого режима работы

3) Нажмите кнопку FAN для установки скорости вентилятора

4) Нажмите кнопку +/– для настройки желаемой температуры

6.3.1.2 Дополнительные функции

1) Нажмите кнопку SLEEP для включения режима СОН (Sleep)

2) Нажмите кнопку TIMER OFF для настройки времени

19

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

Примечание!

После того как каждый внутренний блок получит сигнал выключения, вентилятор

и электрический расширительный клапан продолжат свою работу еще в течении
20–70 секунд для выработки оставшегося тепла или холода, подготавливаясь, таким
образом, к следующему режиму работы.

6.3.2 Инфракрасный беспроводной пульт управления YB1FA (опция)

Дисплей скорости вентилятора
(высокая, средняя, низкая, авто)

Индикаци режима работы
(Авто, Холод, Осушение,
Вентилятор, Обогрев)

Индикация режима СОН

Индикаци типа температуры

Индикация угла качения жалюзи

Кнопка ON/OFF

Кнопка настройки температуры/ таймера

Кнопка скорости вентилятора

Кнопка настройки часов

Кнопка функции самоочистки

Кнопка режима TURBO

Индикация температуры помещения
/ неисправностей

Индикация таймера

Индикация блокировки пульта

Подсветка дисплея

Кнопка выбора режима работы

Кнопка настройки режима качания жалюзи

Кнопки настройки таймера

Кнопка вывода температуры на дисплей

Кнопка вкл/выкл подсветки на вн. блоке

Кнопка режима СОН

20

Рис. 6.4

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

6.3.3 Проводной пульт управления Z60351F, Z60151F, Z63351F, Z63151F

1

2

ROOM TEMP

3

4

5

6

MELT

SET TEMP

SWING

SLEEP

7
8

Рис. 6.5

Кнопки и индикация

Индикация режима работы (Охлаждение,

1

Осушение, Вентилирование, Обогрев)

9 Кнопка ON/OFF

2 Индикация режима СОН 10 Кнопка таймера

16

15

14

13

12
11

10

9

Индикация температуры внутри помеще-

3

ния /индикация неисправностей

Индикация скорости вентилятора (авто,

4

высокая, средняя, низкая)

5 Индикация заданной температуры 13

6 Индикация разморозки 14

7 Индикация таймера 15

11 Кнопка режима качения жалюзи

12 Дисплей контроля положения жалюзи

Кнопка управления скоростью вентиля­тора

Кнопка уменьшения температуры/значе­ний таймера

Кнопка увеличения температуры/ значе­ний таймера

8 Приемник ИК-сигнала 16 Кнопка выбора режима

21

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

6.3.3.1 Габаритные и установочные размеры проводного пульта

85

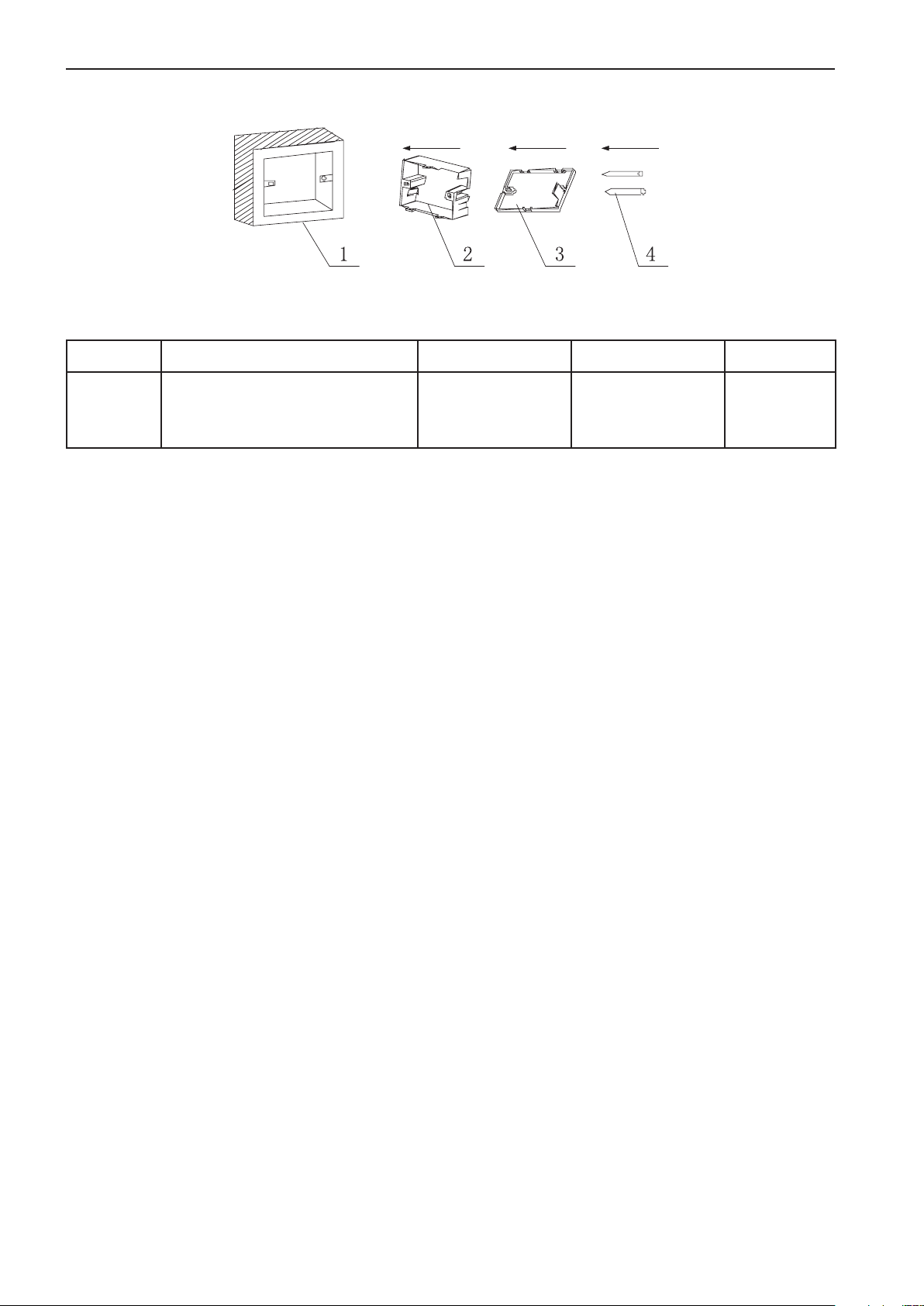

6.3.3.2 Порядок установки пульта

85 21

Рис. 6.6

21.5

5

42.

60

1 3 42

Номер 1 2 3 4

Наименование

Корпус основы,

устанавливаемый

на стену

Опорная платформа

пульта управления

Шуруп М4х25

Панель

управления

Рис. 6.7

Руководство к установке проводного пульта управления

• Отключите электропитание перед подключением. Запрещено производить

установку под напряжением.

• Возьмите конец 4-хжильного кабеля связи, проведите его через прямоугольное

отверстие основания пульта управления.

• Закрепите основание пульта на стене, используя шурупы М4х25.

• Вставьте 4 жилы кабеля связи в слоты пульта управления, после чего закрепите

пульт управления на основании.

22

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

6.3.4 Проводной пульт управления XK02

AUTO

TURBO

SHIELD

MEMORY MASTER SAVE

Enter/cancel Fan Mode

FunctionT imer On/Off

F

E-HEATER

BLOW QUIET

CO

SET
HOUR

AUTO

2

Рис. 6.7

6.3.4.1 Индикация пульта XK02

Обозначение Наименование индикции Функции

Качание жалюзи Функция качения жалюзи

Сон Режим СОН (3 вида: сон 1, сон 2, сон 3)

Автоматический режим

Автоматическийрежим (охлаждение, осушение, вен­тилирование, обогрев)

Охлаждение Режим охлаждения

Осушение Режим осушения

Вентилирование Режим вентилирования

Обогрев Режим обогрева

Разморозка Режим разморозки

Key-card Ключ карта

Замок Режим блокировки

Турбо Режим турбо

Скорость

Мигание

Высокая, средняя, низкая или автоматическая ско­рость внутреннего блока

мигает при выборе режимов работы при нажатии
любых кнопок

23

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

Температура Значение окружающей фактической температуры

Таймер Режим таймера

Защита

Режим защиты (кнопки, температура, ON/OFF, режим,
настройки защищены на пульте управления)

Функция авторестарта (внутренний блок возобнов-

Авторестарт

ляет исходные настройки после обесточивания и по­следующего возобновления подачи электропитания)

Главный Главный пульт управления

Экономия Режим энергосбережения

Электронагреватель Режим дополнительного электрообогрева

Проветривание Режим проветривания внутреннего блока

Тихий

Тихий режим (два вида: тихий и автоматический
тихий)

6.3.4.2 Кнопки пульта XK02 (Описание)

   

Enter/cancel Fan Mode

FunctionT imer On/Off

   

Рис. 6.8

№ Кнопка(кнопки) Функция(Функции)

1. Функция выбора и отмены

1 Enter/cancel

2. Для просмотра наружной окружающей температуры нажмите
и уерживайте кнопку 5 секунд

2

1. Текущие настройки температуры наружного блока, диапазон
16–30 °С

2. Установка таймера, диапазон 0.5–24 часа

6

3. Переключение режимов Quiet (тихий)/Auto Quiet (автоматиче­ским тихий) режимом или между режимами Sleep1/Sleep2/Sleep3

3 Fan Настройки скорости вентилятора: высокая/средняя/низкая/авто.

4 Mode

Настройка режима внутреннего блока Охлаждение/Обогрев/ Осу­шение/Вентилирование

24

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

Преключение между функциями Качение жалюзи/Сон/Турбо/

5 Function

Главный(Master)/Экономия/Электронагреватель/Продувка/Тихий и
т.д.

7 Timer Настройки таймера

8 ON/OFF Включение/Выключение внутреннего блока

Удерживайте кнопки в течении 5 секунд при выключенном блоке
для входа/выхода из функции авторестарта (если функция вклю­чена, внутренний блок после отключения электропитания и после-

4+2 Mode +

дующего его подключения, вернется к исходным настройкам. Если
не включена, то после отключения элетропитания внутренний блок
вернется к настройкам по умолчанию. По умолчанию функция
авторестарт выключена.)

При одновременном нажатии при выключенном блоке, на дисплее

3+6 Fan +

появится иконка соответствующая блоку, работающему только
на охлаждение, в то время как иконка будет указывать на блок,
работающий и на обогрев и на охлаждение.

2+6

+

4+5 Mode + Func

1+5

2+5

Enter/Cancel +

Func

+ Func

4+6 Mode +

5+6 Function +

После запуска блока без ошибок или при выключенном блоке,
одновременно нажмите эти кнопки и удерживайте их в течение 5
секунд для включения блокировки, в этом случае другие кнопки не
будут отвечать на нажатия. Для выхода из этого режима удержи­вайте эти кнопки в течении 5 секунд.

1. При одновременном нажатии этих кнопок при выключенном
блоке на дисплее пульта управления появится адрес

2. Нажимая их одновременно в течении 5 секунд при выключен­ном блоке, появятся настройки адреса.

При одновременном нажатии на дисплее появится адрес главного
пульта управления

Одновременно нажав и удерживая эти кнопки в течении 5 се­кунд при выключенном блоке, меню управления главным пультом
управления будет закрыто.

При выключенном блоке, нажмите одновременно эти кнопки и
держите 5 секунд для переключения дисплея пульта между °C и °F.

При любом состоянии оборудования, нажмите и удерживайте эти
кнопки в течении 5 секунд для просмотра статуса оборудования.
Ниже просматриваемого статуса на дисплее температуры режим
изменится на 00, нажмите кнопки / для настройки дисплея. На
дисплее таймера появится номер ошибки и код ошибки. Послед­няя ошибка идет под 5 номером.

25

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

6.3.4.3 Габаритные и установочные размеры пульта XK02

24

92

60

92

24

11

35

46

Рис. 6.9

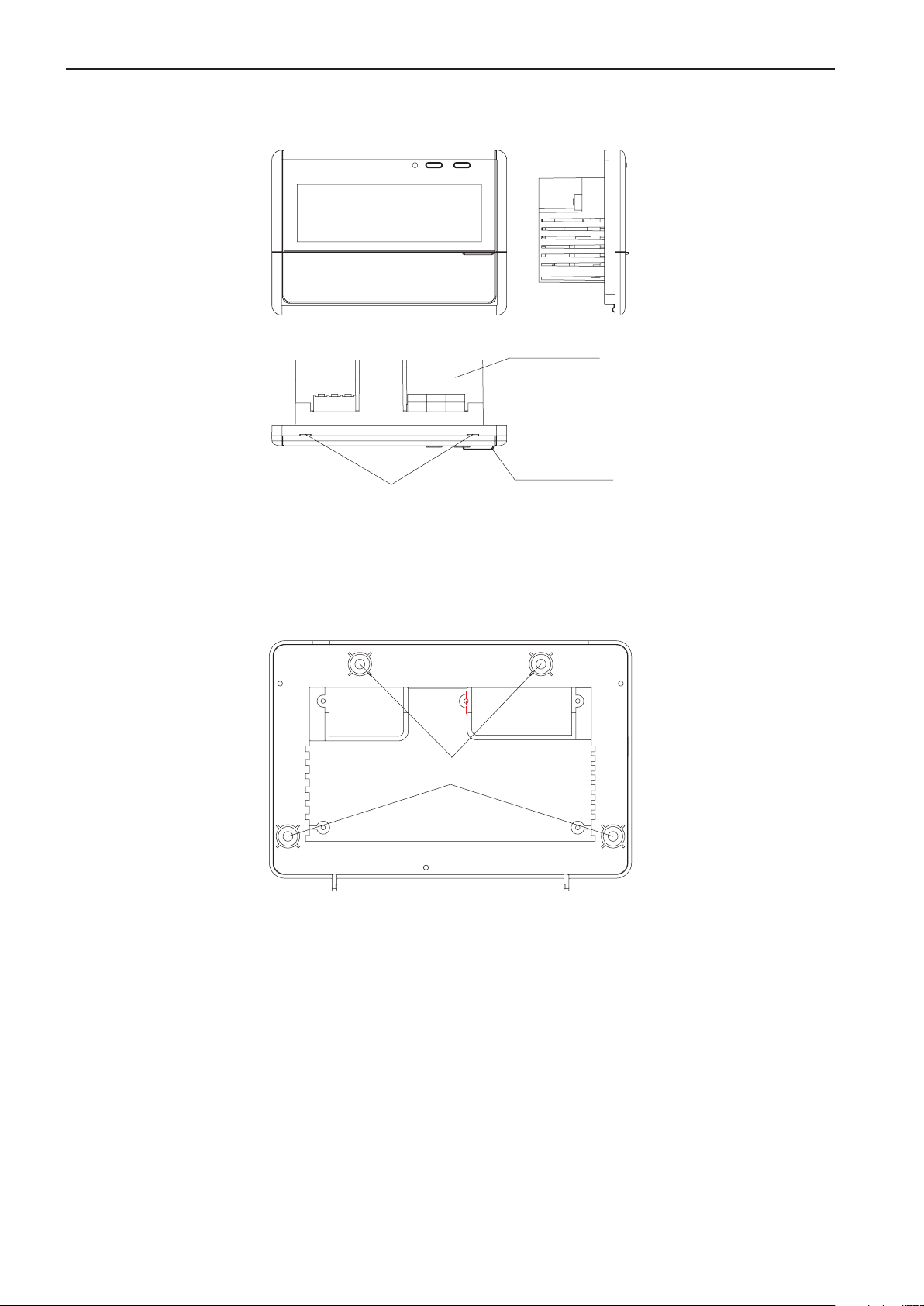

6.3.4.4 Установка проводного пульта управления 6.6.3.3

1 3 4 52

№12345

Наименование

Корпус гнезда

установлен­ный в стене

Основание

пульта управ-

ления

Шурупы М4х25

Панель

управления

Шурупы

ST2.2x6,5

Рис. 6.10

Руководство по установке пульта:

• Отключите электропитание перед установкой электрических компонентов,

запрещено производить установку под напряжением.

• Возьмите конец 4-хжильного кабеля связи, проведите его через прямоугольное

отверстие основания пульта управления.

• Закрепите основание пульта на стене, используя шурупы М4х25.

• Вставьте 4 жилы кабеля связи в слоты пульта управления, после чего закрепите

пульт управления на основании.

26

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

к

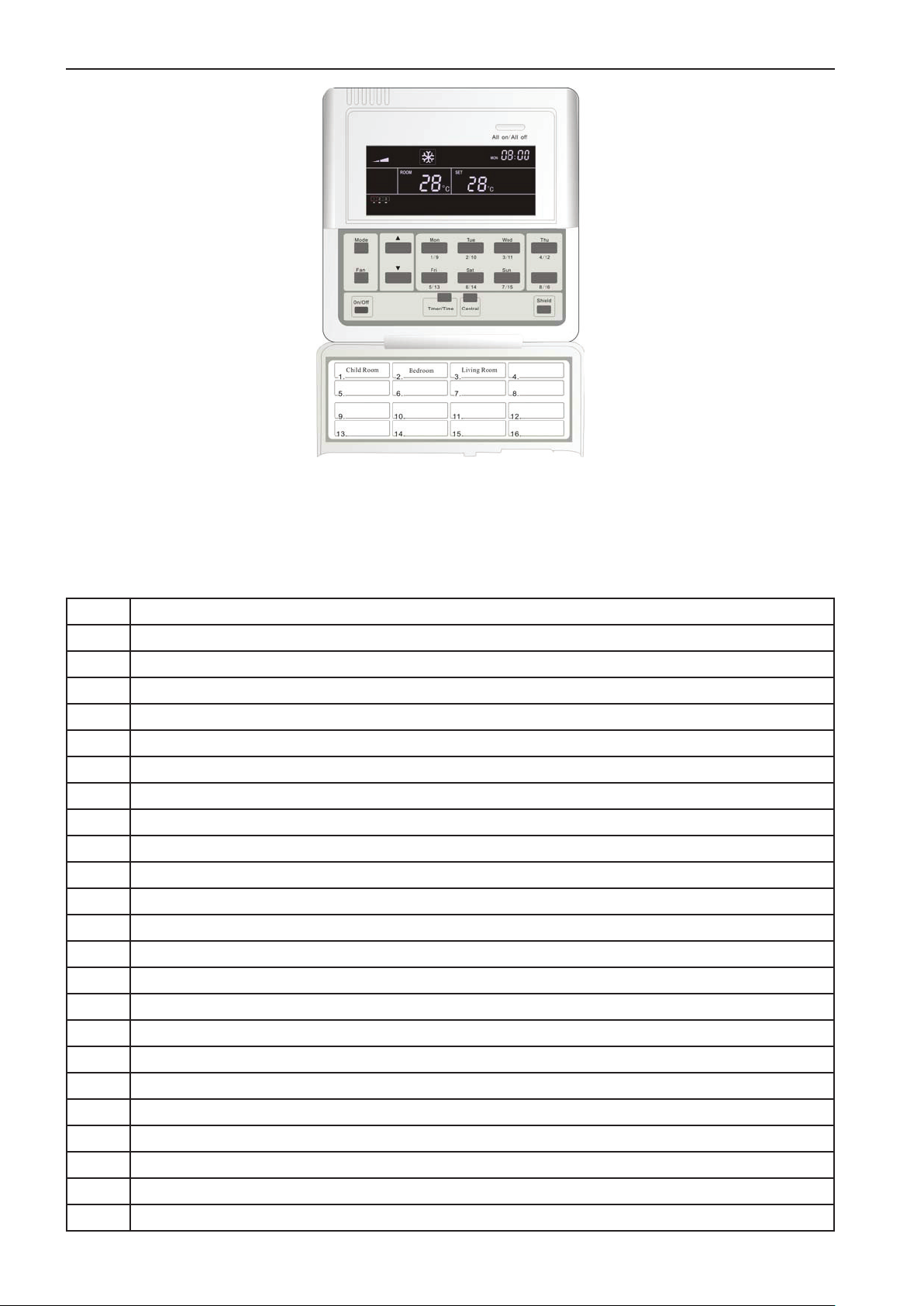

6.3.5 Групповой пульт управления ZJA011 (опция)

• Групповой пульт ZJA011предназначен для централизованного мониторинга и
управления16-ю внутренними блоками группы.

• Групповой пульт может также выполнять функции управления одного из 16-ти
внутренних блоков группы.

• На Рис. 6.11, Рис. 6.12 изображены схемы взаимодействия между зональным пуль­том управления, зональным мониторинговым пультом и зональным проводным пультом
управления.

00 режим функции

Исходное состояние

Настройка пульта

01 режим функции

Групповой мониторинговый пульт

02 режим функции

Проводной пуль управления

Рис. 6.11

• Перед использованием, функции пульта управления должны быть настроены пер­соналом, производившем установку, согласно требованиям клиента. Подробная инфор­мация представлена в разделе «Настройка функционального режима устройства».

• Примечание: Если управление осуществляется с группового пульта, то проводной
пульт управления выбранного внутреннего блока должен быть отключен.

• Групповой пульт управления может быть оснащен дистанционным контрольным
устройством. Управление зонального мониторингового пульта зависит от дистанционно­го контрольного устройства.

• В одной группе один из проводны пультов управления может использоваться в ка­честве зонального мониторингового пульта и соответствовать одному или нескольким
зональным пультам управления, которые в свою очередь заменяют один или несколько
проводных пультов управления. В этом случае, зональный мониторинговый пульт так­же может выполнять управление и контроль зонального проводного пульта.

функционального режима

устройства

Групповой

пульт управления

ZJA011

Настройка

Свойства:

00
Функциональный
режим

Начальное
состояние

01
Функциональный
режим

Зональный
мониторинговый
пульт

02
Функциональный
режим

Зональный
проводной
пульт управления

1) 00 функциональный режим имеет заводские настройки

2) Перед использованием,
должен быть выбран функциональный режим 01 или 02

Свойства:

1) Может использоваться как отдельный пульт,
так и центральный пульт на 1-16 внутренних блоков

2) Кнопки проводных пультов управления 16 внутренних блоков
в группе управления должны быть переведены в режим защиты
или заблокированы.

3) Возможна синхронизация 16 внутренних блоков в группе.

4) Дос туп на фу нкция ав то рес тарта.

Примечание: Проводной пульт управления с которым
был подключен внутренний блок должен быть зарезервирован
за внутренним блоком, к которому он подключен.

Свойства:

1) Может заменить проводной пульт управления для выбранных
внутренних блоков в зоне.

2) Одновременное управление выбранными внутренними блоками.

3) Фу нк ци я авто ре старта

Примечание: Проводной пульт управления, подключенный
к внутреннему блоку, должен быть отключен, а внутренний бло
должен быть перезапущен после отладки.

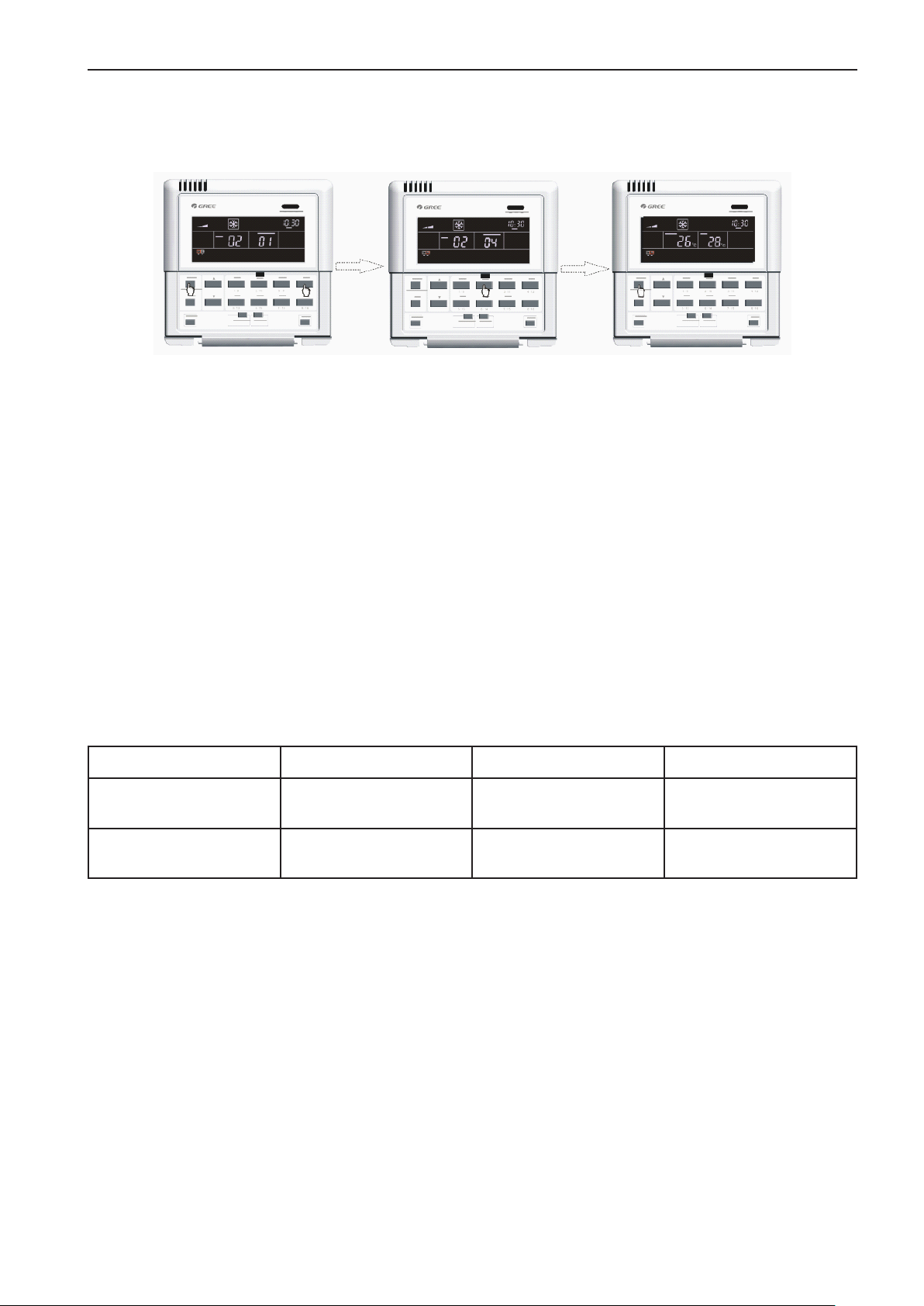

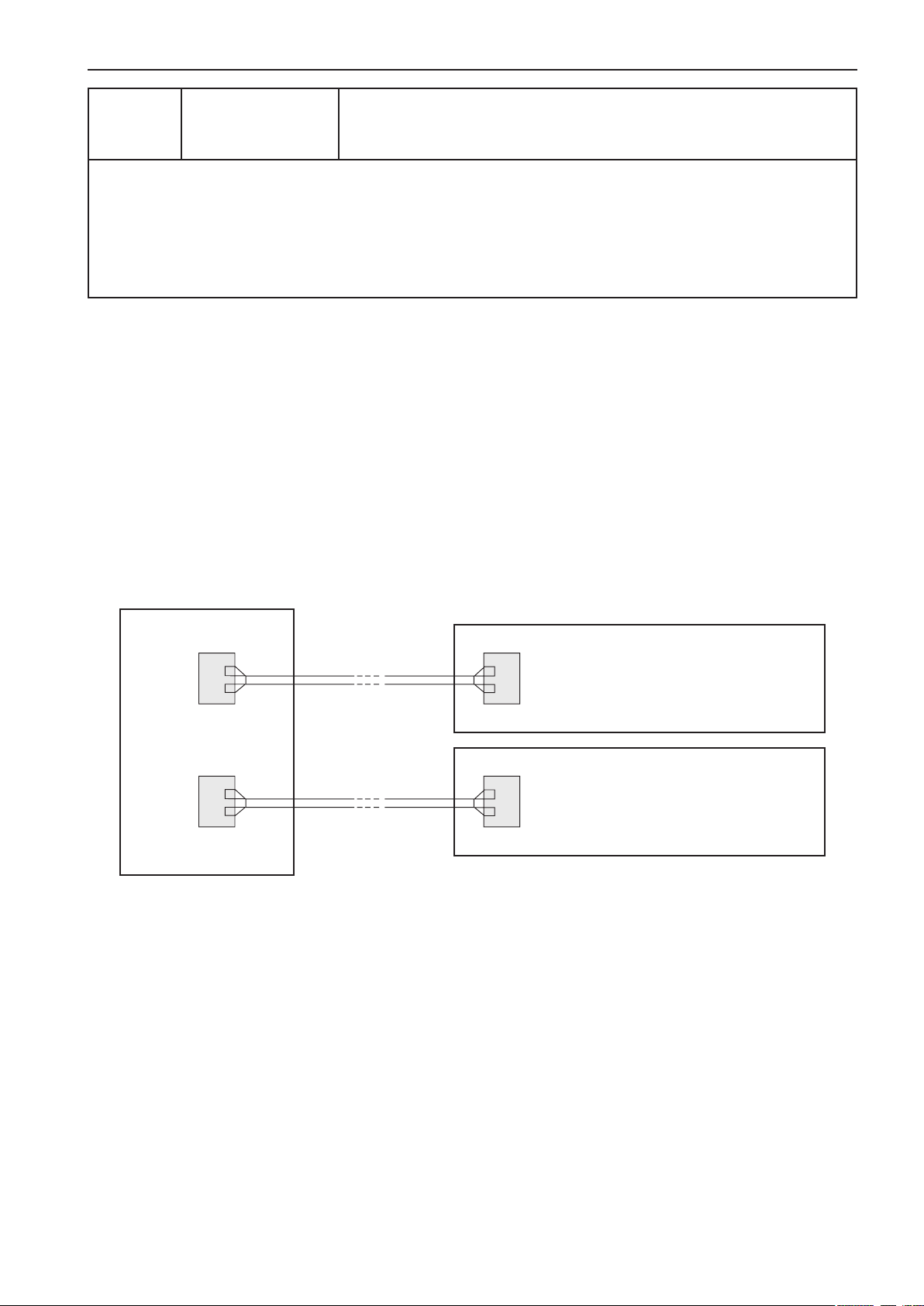

Рис. 6.12 Схема настройки пульта

27

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

6.3.5.1 Описание кнопок группового пульта управления ZJA011.

SINGLE

INQUIRY

CENTER

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

FUNC

MODE

1

2

№

Наименова-

ние

Функции

А:Переключение режима управления запрос/индивидуальное/цен-

1

FUNC

(FUNCTION)

тральное управление.
В: В режиме центрального управления, последовательно нажимая
кнопку FUNC, посылайте запрос о состоянии соответствующего блока.

2 MODE

3

Выбор режима охлаждения/обогрева/вентиляции/осушения для вну­треннего блока

А: Режим опроса: переключение номера внутреннего блока для
дустановки внутреннего блока, управление которым планируется
осуществить.
В: Режим индивидуального/центрального управления: установка

4

требуемой температуры для внутреннего блока, максимум 30 °С, ми­нимум 16 °С.
С: Режим настройки таймера: увеличение или уменьшение времени
включения/выключения блока, максимум 24, минимум 0.

А: Выбор скорости вращения вентилятора внутреннего блока высокая/

5FAN

средняя/низкая/авто.
В: Удерживайте кнопку FAN для вкл/выкл качения жалюзи.

FAN
SPEED

AUTO

SWING

ERROR

TIMER

ON OFF

ROOM TEMP

SET

SHEILD

FORCE

MELT

LOCK

HR

Рис. 6.13

FAN

SWING

TIMER

ON/OFF

3

4

5

6

7

А: В режиме индивидуального/центрального управления, вкл/выкл

6 TIMER

таймер для выбранного внутреннего блока
В: В режиме опроса, настройка таймера для внутреннего блока с теку­щим адресом.

7 ON/OFF Вкл/Выкл внутреннего блока

MODE +
ON/OFF

MODE +

TIMER

Lock

Shield mode

В режиме индивидуального/центрального управления, нажмите одно­временно кнопки MODE и ON/OFF для вкл/выкл блокировки кнопок
проводного пульта управления выбранного внутреннего блока.

В режиме индивидуального/центрального управления, одновремен­но нажмите кнопки MODE и TIMER для вкл/выкл блокировки режима
MODE для выбранного внутреннего блока.

28

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

В режиме отдельного/центрального управления, одновременно нажми­те кнопки и TIMER вкл/выкл блокировки режима TEMP для выбран­ного внутреннего блока.

В режиме отдельного/центрального управления, одновременно нажми­те кнопки ON/OFF и TIMER для вкл/выкл блокировки режима ON/OFF
для выбранного внутреннего блока.

См. раздел «функция энергонезависимой памяти»

+ TIMER

ON/OFF +

TIMER

MODE +

Shielding

Temp

Shielding

ON/OFF

Memory

mode

А: Проверка режима управления зонального мониторингового пульта/

+ ON/OFF

Selection of

function

зонального проводного пульта управления.
В: Выбор режима управления зонального мониторингового пульта/зо­нального проводного пульта управления.

Примечание:

1) Значения с серым задним фоном означают режимы, управляемые кнопками. Далее дается
поянение к ним.

2) Время одного нажатия кнопки более 3 с, означает последовательное нажатие.

3) Зональный проводной пульт не может блокировать другой проводной пульт.

6.3.5.2 Описание индикации дисплея группового пульта ZJA011

SINGLE

1

INQUIRY

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

CENTER

2

3

4

FAN
SPEED

AUTO

ERROR

ROOM TEMP

5
6

TIMER

SWING

7

ON OFF

8

9

№ Наименование Инструкция

Режим опроса — «INQUIRY»

1 Control mode

Режим индивидуального управления — «SINGLE»
Режим центрального управления — «CENTER»

SHEILD

LOCK

SET

Рис. 6.14

FUNC

10
11

MODE

12

13

FORCE

14
15

MELT

FAN

SWING

HR

TIMER

ON/OFF

16
17
18

19
20

2 Running mode

3 Error

4–

Отображение на дисплее текущего режима работы каждого вну­треннего блока

«ERROR»появляется на дисплее во время неисправности вну­треннего или наружного блока группы

«–» Индикация отрицательной температуры в помещении (при
отсутствии неисправности внутреннего блока).

29

Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

5 Fan speed display

Изображение на дисплее hi, mid, low, auto скоростей вентилято­ра внутреннего блока.

«SET» мигает, когда блок включен и на него подаются команды

6 Set

«SET» выведен на дисплее, когда блок включен, но на него не по­ступают команды.

7 Swing Отображение текущее качение жалюзи внутреннего блока

8 Timer

«TIMER ON/OFF» отображено при настройке таймера и при про­верке состояния таймера.

Во время проверки или настройки таймера, на дисплее отобра-

9

Setting temp and

timer time

жается число настройки времени таймера. Заданное значение
температуры отображено на дисплее, когда не проводится опрос
или настройка таймера.

В состоянии проверки на дисплее отображаются № активных
внутренних блоков, а № выбранного блока будет мигать. Во вре-

10 № of indoor unit

мя индивидуального управления, на дисплее будет указан только
№ выбранного внутреннего блока. Во время централизованного
управления, на дисплее будут показаны № всех активных вну­тренних блоков.

11 Room temp. «ROOMTEMP» означает отсутствие неисправности.

Центральный пульт управления
А: В состоянии проверки, надпись «SHIELD» появится на дисплее
при блокировке выбранного внутреннего блока.

12 Shield

В: Во время режима управления, «SHIELD» появится на дисплее
во время настройки или отдачи приказа блокировки.
Зональный проводной пульт управления: «SHIELD» появится на
дисплее при блокировке выбранных блоков во время дистанци­онного мониторинга.

13 Force

«FORCE» появится на дисплее при принудительном запуске вну­треннего блока.

14 °С (room temp.) «°С» отображается на дисплее при отсутствии неисправностей.

Значение температуры помещения отображается на дисплее при

15

Room temp. or

error code

отсутствии неисправностей выбранного внутреннего или наруж­ного блока. В случае неисправности выбранного внутреннего или
наружного блока на дисплее будет отображен код ошибки.

16 Melt «Melt» отображено на дисплее во время режима разморозки

Зональный мониторинговый пульт
А:Режим проверки :»Lock» появляется на дисплее, когда выбран­ный внутренний блок заблокирован.

17 Lock

В:Режим управления: «LOCK» появляется на дисплее во время
настройки или отдачи приказа о блокировке кнопок.
Зональный пульт управления: «LOCK» появляется на дисплее при
блокировке выбранного блока во время дистанционного монито­ринга.

18 °С (set temp.)

19 HR (hour)

30

Значение заданной температуры отображается на дисплее при
включенном внутреннем блоке и при отключенном режиме про­верки или настройки таймера.

«HR» отображено на дисплее во время проверки или настройки
таймера.
