Page 1

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ

Система GMV серии Rm

Page 2

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

СОДЕРЖАНИЕ

1. НАЗНАЧЕНИЕ И ОБЩИЕ ПОЛОЖЕНИЯ .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 3

2. ОБЩИЕ УКАЗАНИЯ БЕЗОПАСНОСТИ . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 5

3. БЛОКИ СИСТЕМЫ .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 6

4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 14

5. ТЕМПЕРАТУРНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ СИСТЕМЫ .. .. .. .. .. .. .. .. .. .. .. .. .. .. 33

6. ГИДРАВЛИЧЕСКАЯ СХЕМА СИСТЕМЫ .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 34

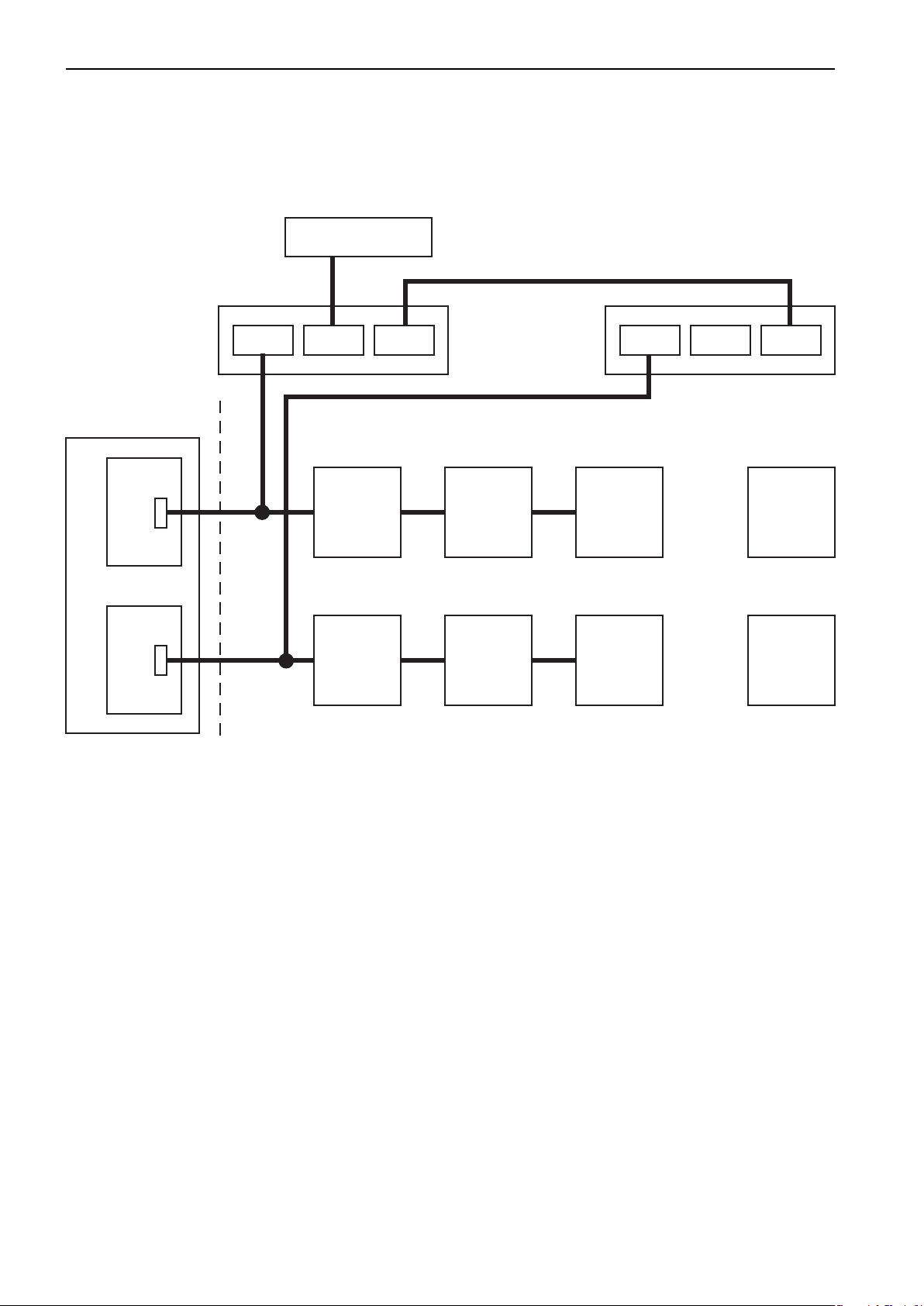

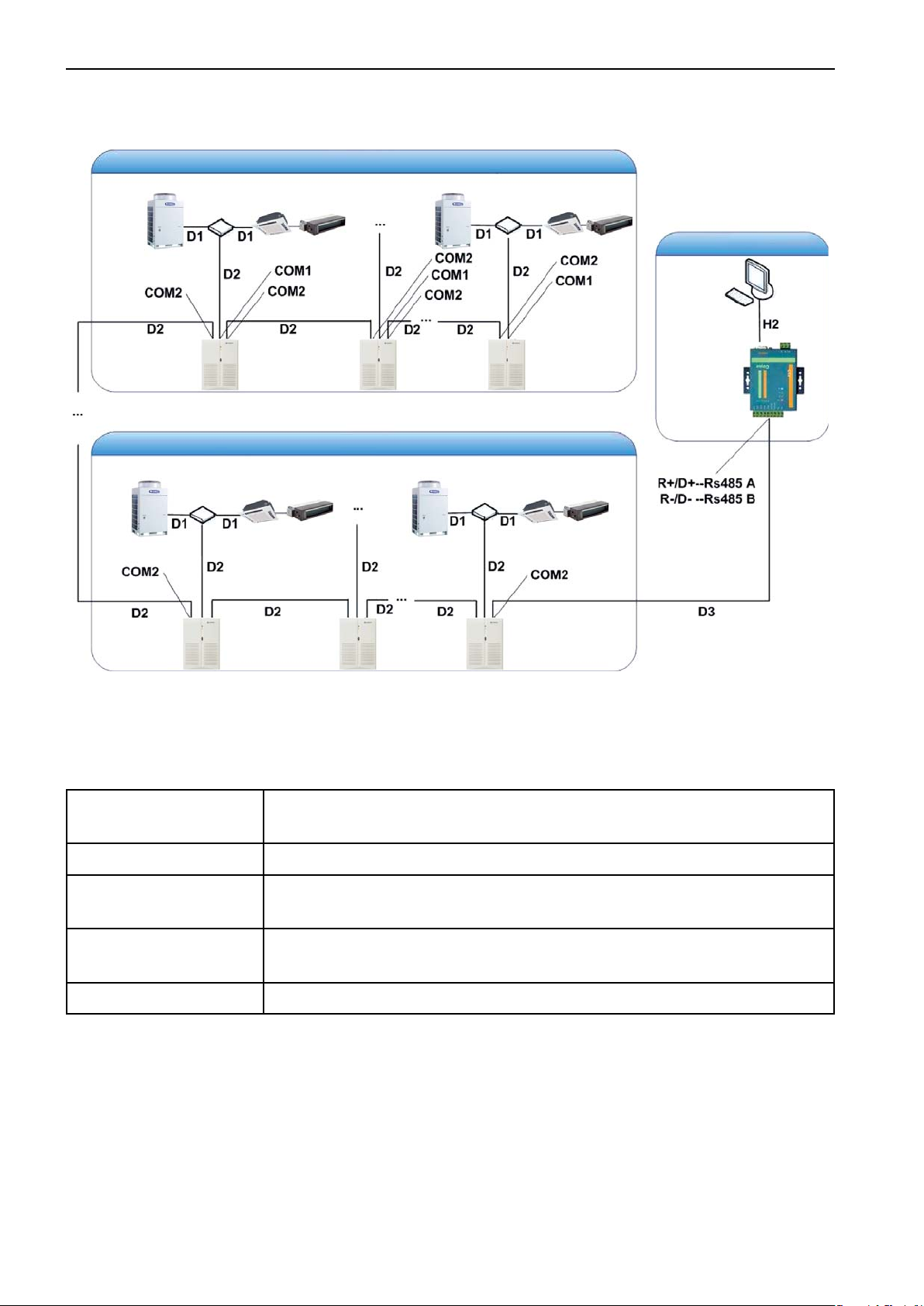

7. СИСТЕМА УПРАВЛЕНИЯ .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 44

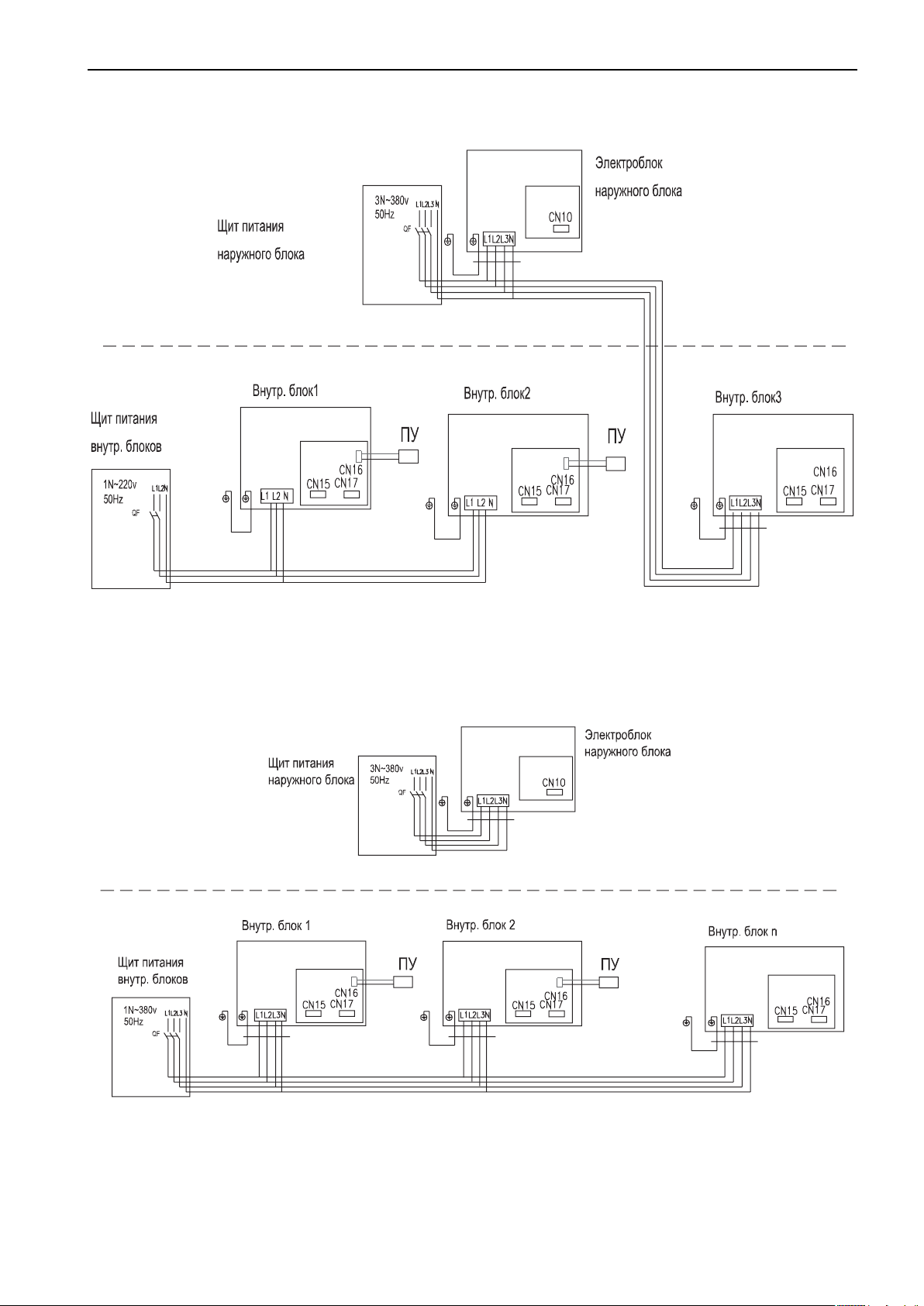

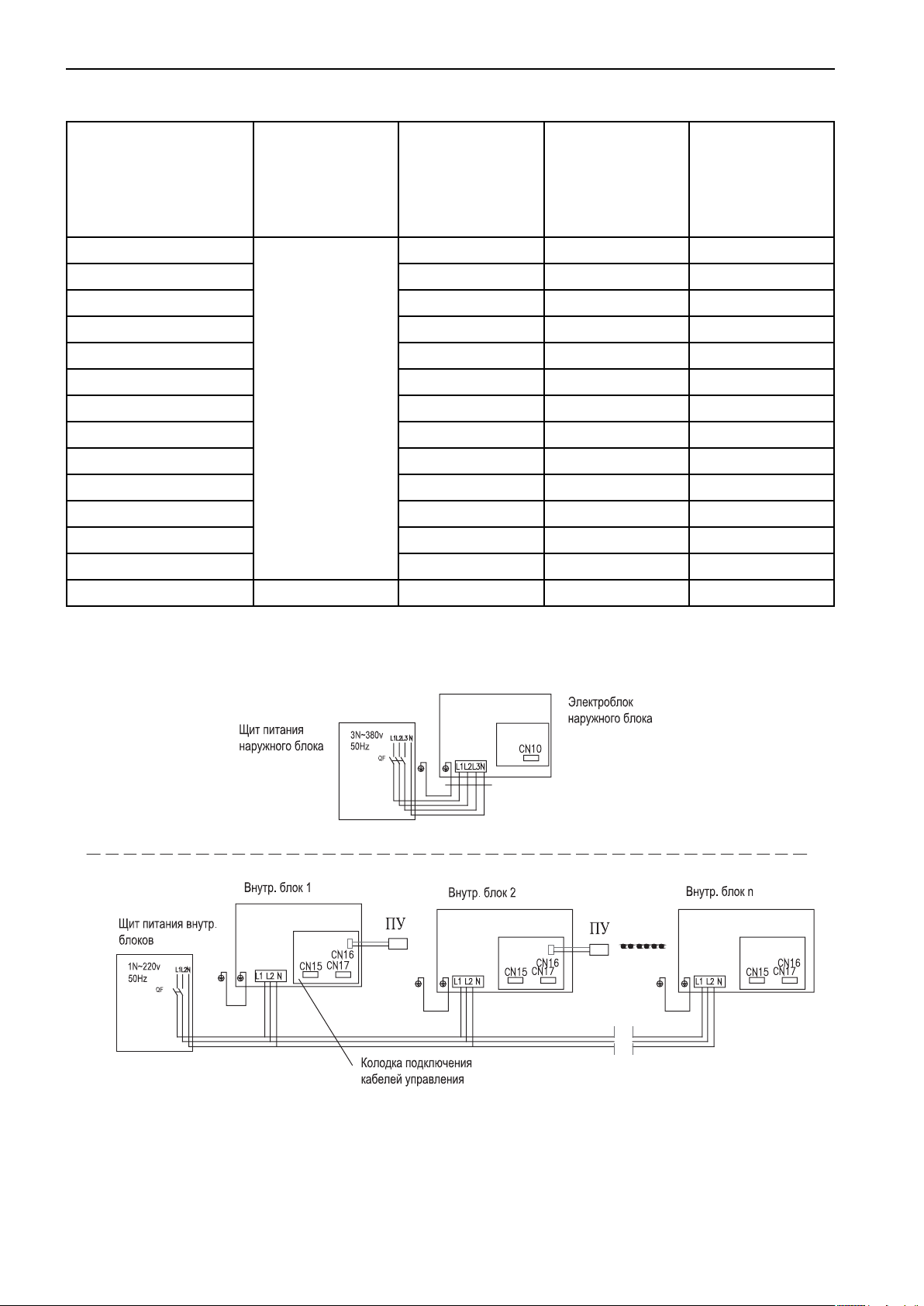

8. ПОДКЛЮЧЕНИЕ СИСТЕМЫ К СЕТИ ЭЛЕКТРОПИТАНИЯ . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 61

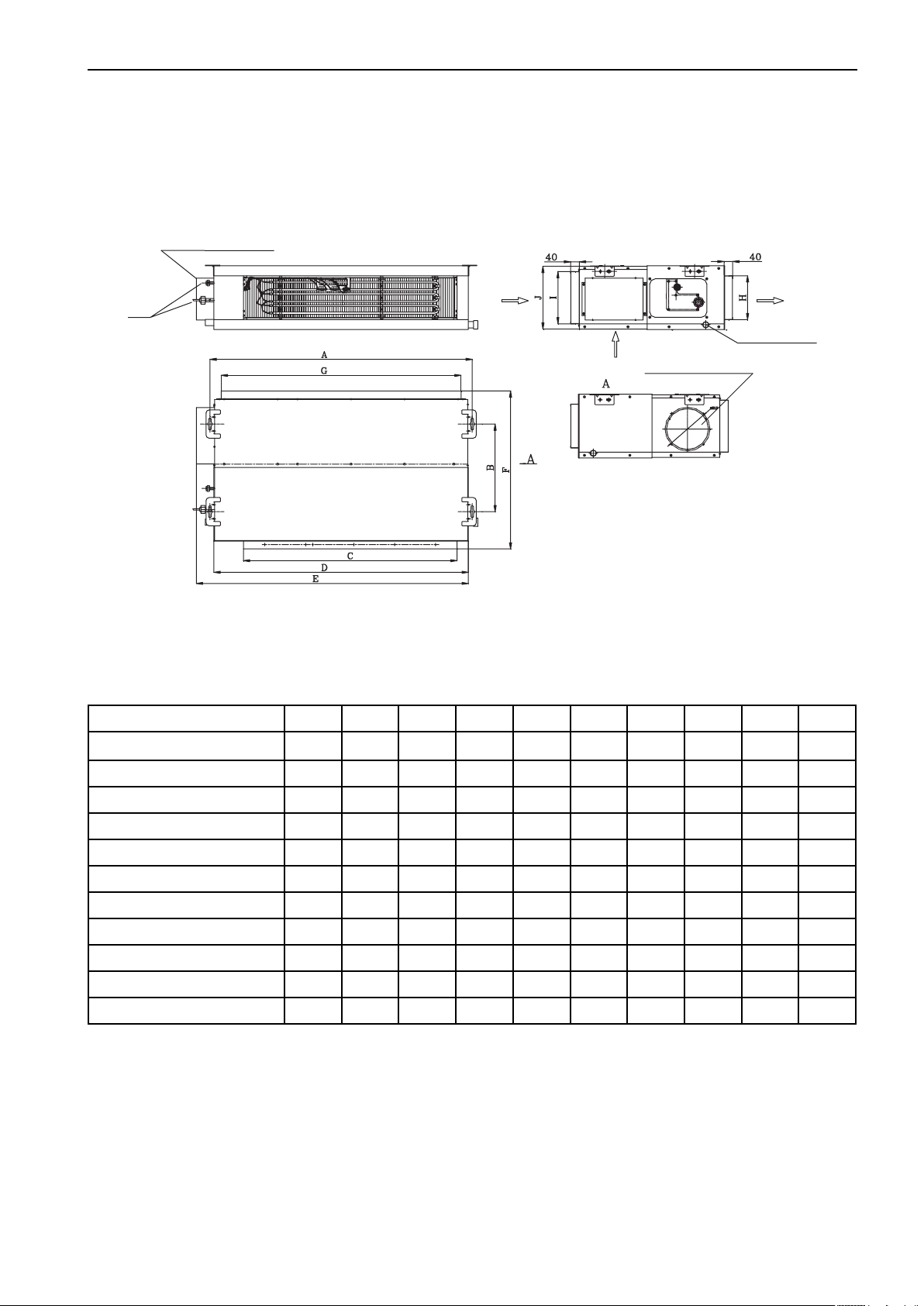

9. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ БЛОКОВ.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 64

10. ТРЕБОВАНИЯ ПРИ РАЗМЕЩЕНИИ И МОНТАЖЕ БЛОКОВ.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 70

11. ТРЕБОВАНИЯ ПРИ МОНТАЖЕ ГИДРАВЛИЧЕСКОЙ ТРАССЫ .. .. .. .. .. .. .. .. .. .. .. .. 86

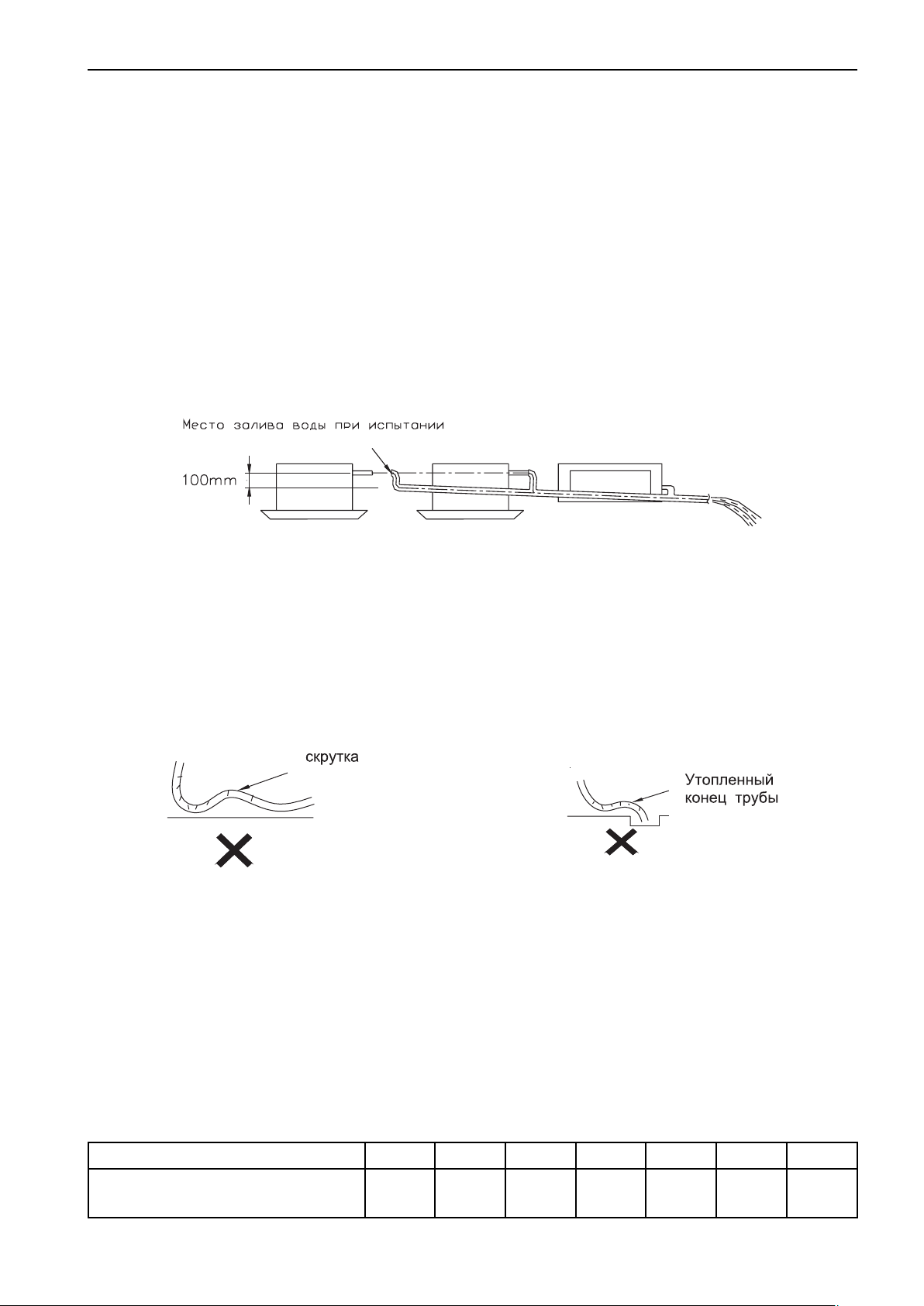

12. ПРОКЛАДКА И ПОДКЛЮЧЕНИЕ ДРЕНАЖНОГО ТРУБОПРОВОДА .. .. .. .. .. .. .. .. 93

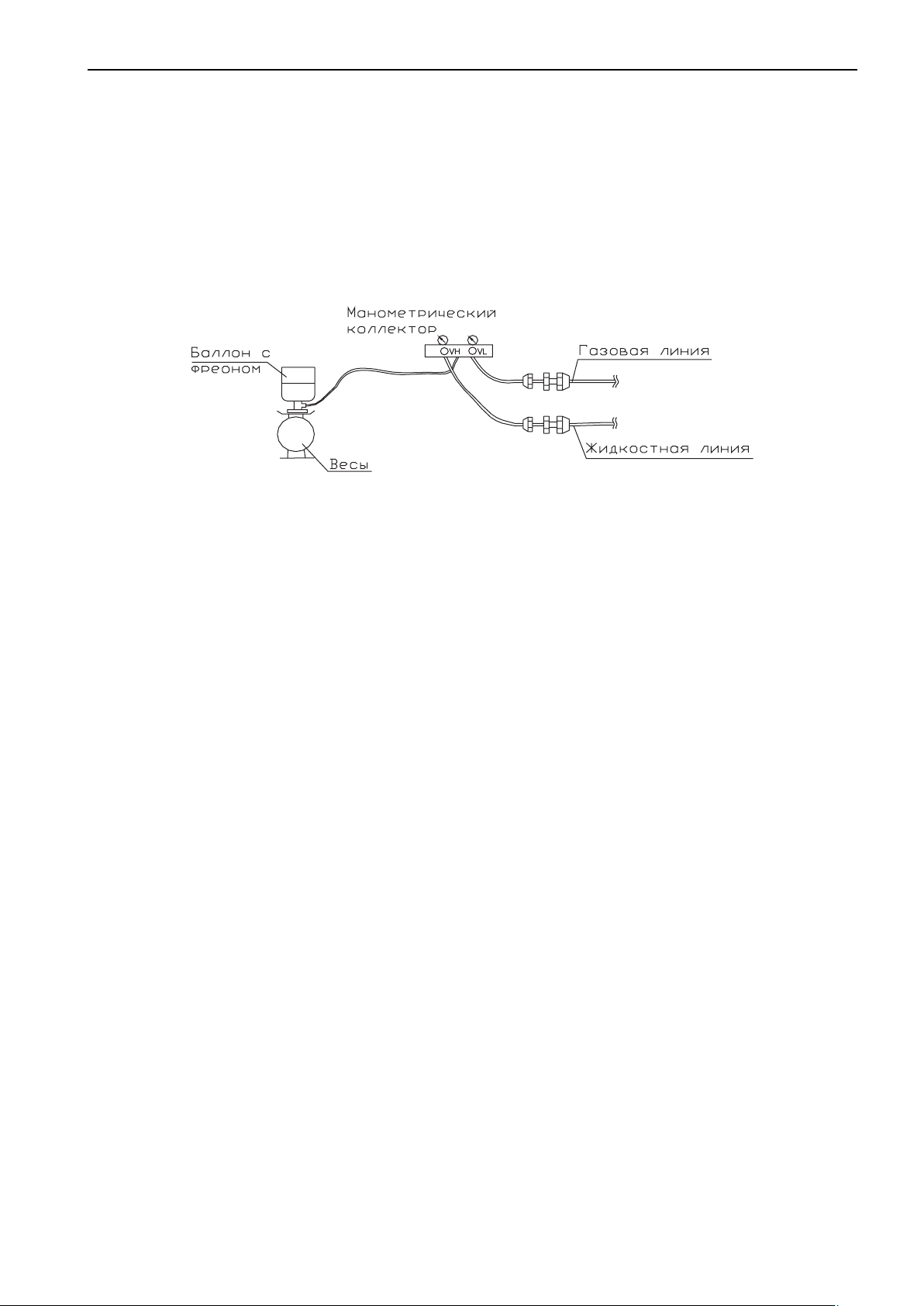

13. РАСЧЕТ КОЛИЧЕСТВА ФРЕОНА ДЛЯ ДОЗАПРАВКИ .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 93

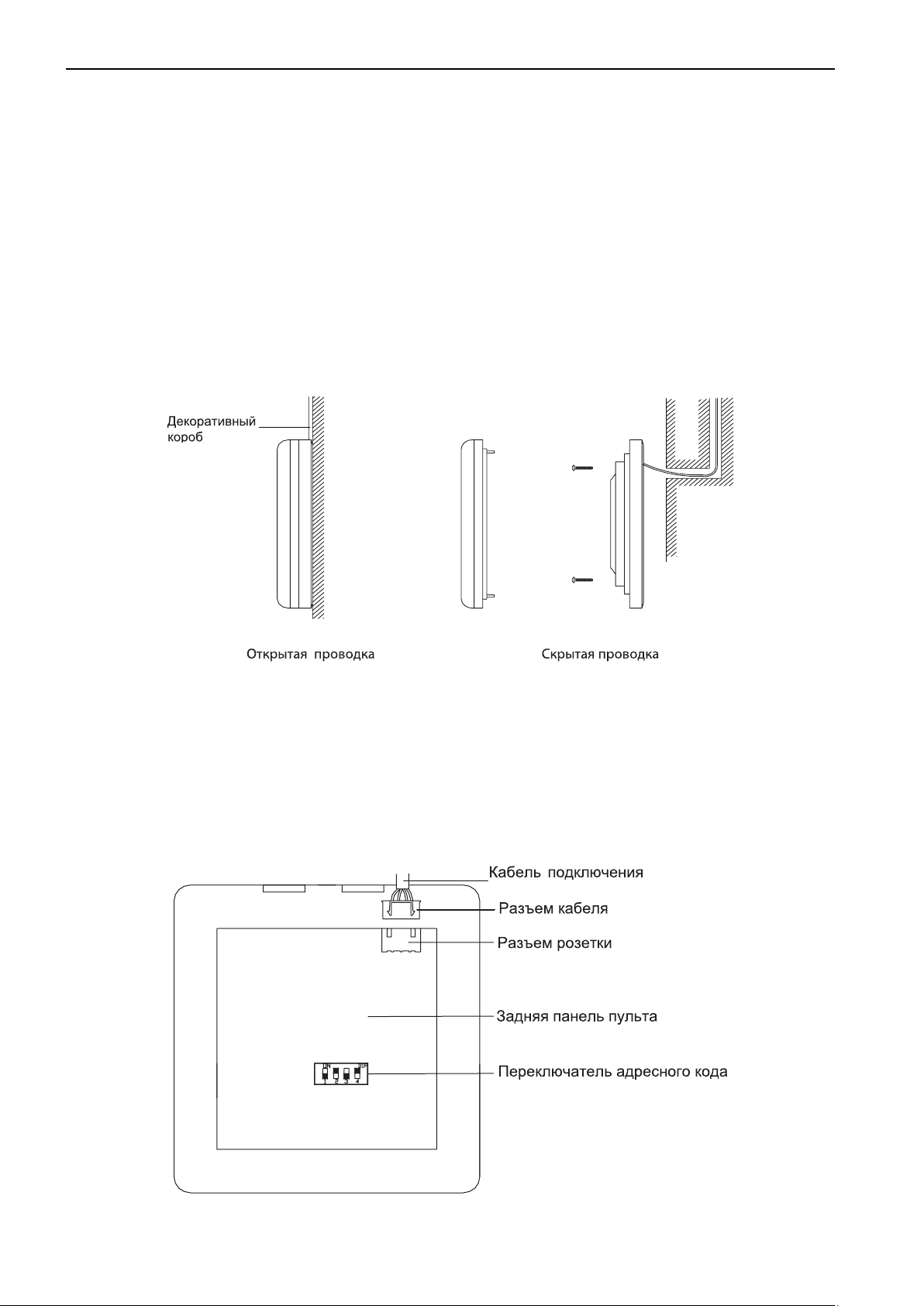

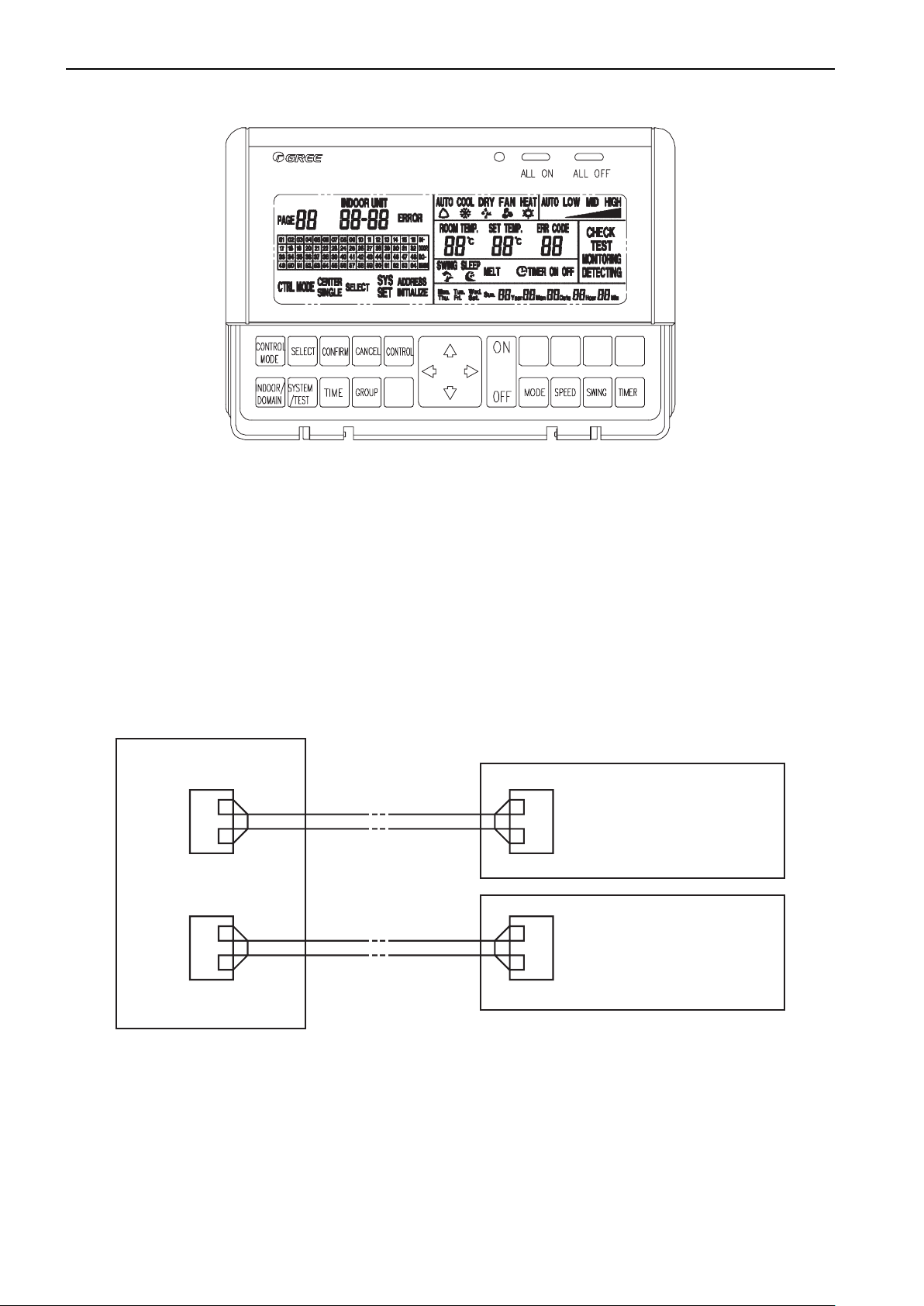

14. МОНТАЖ ПРОВОДНОГО ПУЛЬТА .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 94

15. ЗАВЕРШАЮЩИЕ ОПЕРАЦИИ ПО УСТАНОВКЕ И МОНТАЖУ .. .. .. .. .. .. .. .. .. .. .. .. 95

16. ПУСК, ТЕСТИРОВАНИЕ И НАСТРОЙКА СИСТЕМЫ.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 97

17. ИНДИКАЦИЯ КОДОВ ОШИБОК И НЕИСПРАВНОСТЕЙ .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 98

18. СХЕМЫ ЭЛЕКТРИЧЕСКИЕ БЛОКОВ . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 103

Page 3

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Настоящая инструкция по монтажу и установке распространяется на мультизональ-

ные системы кондиционирования GMV серии Rm.

При проведении монтажных работ, кроме настоящего документа необходимо ру-

ководствоваться требованиями: «Руководства пользователя GMV», «Руководства

пользователя пульта централизованного управления», «Инструкции по подключению и настройке пульта», «Инструкции по управлению GMV с персонального компьютера».

1 НАЗНАЧЕНИЕ И ОБЩИЕ ПОЛОЖЕНИЯ

1.1 Мультизональная система кондиционирования воздуха GMV серии Rm, 2-х трубная с модульной компоновкой наружных блоков и приоритетным режимом работы предназначена для создания благоприятных температурных условий в жилых, служебных и общественных помещениях.

1.2 Система GMV серии Rm является системой с приоритетным режимом работы, т.е при включении первого во времени внутреннего блока в режим охлаждения или нагрева все последующие блоки могут быть включены только в одноименный режим либо в режим вентиляции.

1.3 Система GMV применяется при условиях одновременного кондиционирования нескольких помещений и периодического изменения производительности в зависимости от тепловой нагрузки (жилых домах, торговых центрах, офисах, отелях, ресторанах, супермаркетах, выставочных залах и т.п).

1.4 Общий вид мультизональной системы рис. 1.

Рис. 1.

Page 4

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

1.5 Суммарная номинальная мощность подключенных внутренних блоков должна

быть не менее 50% и не более 135% от номинальной мощности наружного блока.

В системе GMV применяется компрессор спирального типа (scroll) переменной произ-

водительности с клапаном широтно-импульсной модуляции (ШИМ).

Диапазон изменения производительности от 10 до 100% Точность поддержания заданной температуры в помещении ±0,5 °C.

1.6 Система GMV работает по принципу приоритетности, т.е. при первоначальном

включении одного из внутренних блоков в определенный режим, работа остальных возможна в аналогичном режиме или в режиме вентиляции. Режим осушения совместим с режимом охлаждения

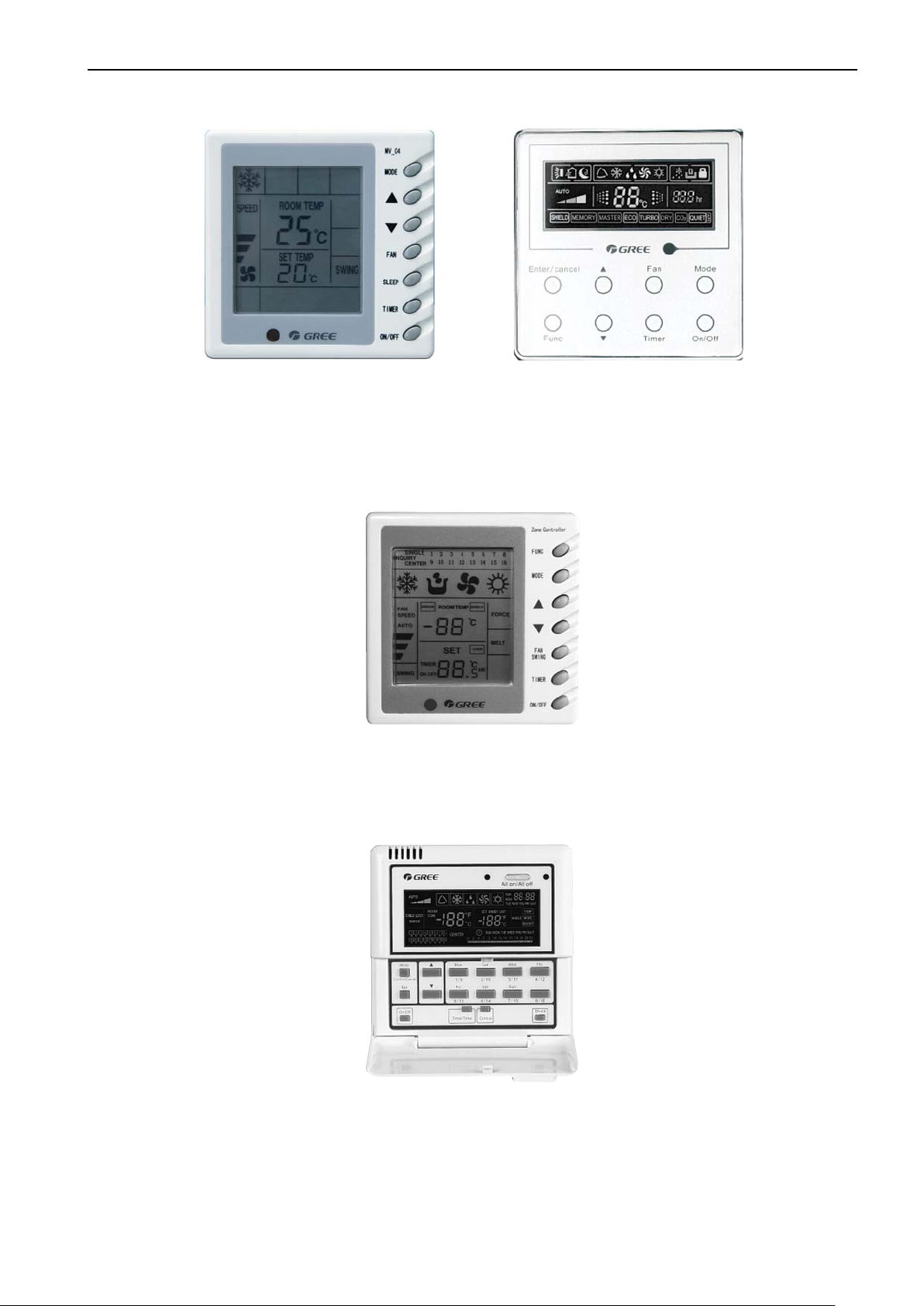

1.7 Система управляется при помощи индивидуальных дистанционных инфракрас-

ных пультов и выносных проводных пультов управления. Возможно централизованное управление со специального пульта или персонального компьютера.

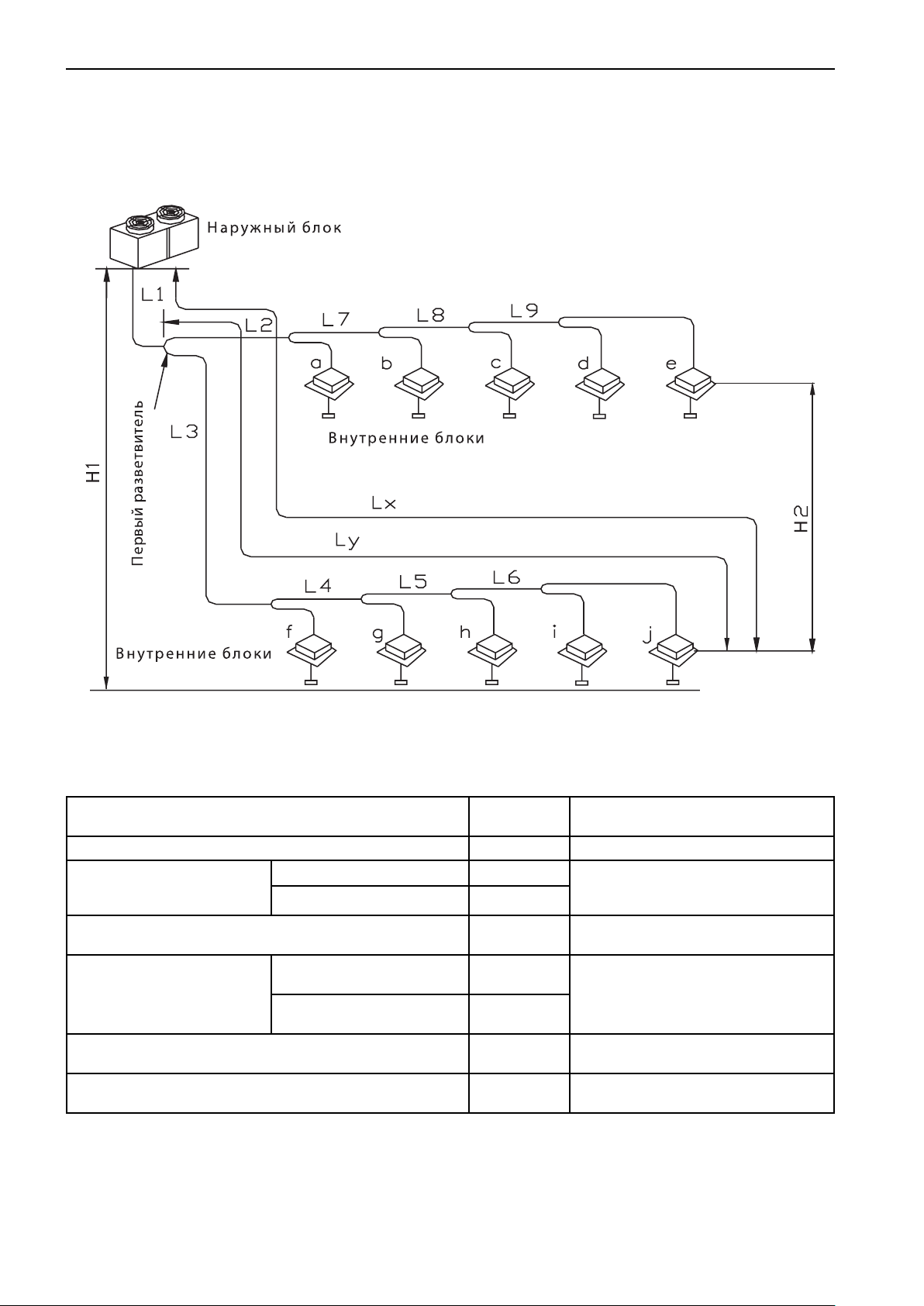

1.8 Максимальная эквивалентная длина трассы между наружным и последним вну-

тренним блоком не более 150 м.

Разность высот между внутренними блоками не более 15 м.

1.9 Максимальный перепад высот между наружным и внутренним блоками не более

50 м, при расположении наружного блока выше внутреннего.

Если наружный блок расположен ниже внутреннего, то максимальный перепад не бо-

лее 40 м.

Система снабжена функцией самодиагностики и индикации кодов неисправностей.

1.10 Обозначение моделей блоков системы

1.10.1 Обозначение моделей наружных блоков

GMV x - Rm x W x / Na - x

12 3456 7 8

Таблица 1.1

№ 1 Gree multi variable Система производства GREE 2 Тип блока L — только на холод

Отсутствие символа — на тепловой насос

3 Серия системы Rm — с цифровым компрессором

и модульной компоновкой 4 Производительность по холоду N/10 = кВт 5 Обозначение наружного блока 6 Количество модулей 7 Тип фреона Na — R410A 8 Напряжение питания блока M: ~3Ф/380В/50Гц

K: ~220В/50Гц

Page 5

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

1.10.2 Обозначение моделей внутренних блоков

GMVx-Rxx/Nax-x

12 345 67 8

Таблица 1.2

№ 1 Gree multi variable Система производства GREE 2 Тип блока L — только на холод

Отсутствие символа — тепловой насос 3 Серия системы 4 Производительность по холоду N/10 = кВт 5 Тип внутреннего блока G — настенный

P — канальный

T — кассетный 6 Тип фреона Na — R410A 7 A, B... Конструктивное исполнение блока 8 Напряжение питания блока M: ~3Ф/380В/50Гц

K: ~220В/50Гц

2 ОБЩИЕ УКАЗАНИЯ БЕЗОПАСНОСТИ

2.1 Перед установкой, наладкой и обслуживанием системы, внимательно изучите тре-

бования настоящего руководства

2.2 Внимание! Несоблюдение требований руководства и нормативных документов

может привести к утечке фреона, поражению электрическим током, пожару и т.п.

2.3 Перед установкой проверьте, соответствуют ли параметры питающей электросе-

ти сети требованиям настоящего руководства.

2.4 Подключение электропитания блоков должно быть в соответствии со схемой под-

ключения и отвечать требованиям нормативной документации по электробезопасности.

Внимание! Блоки системы должны быть надежно заземлены.

2.5 Не допускается подключать провод заземления к газовой, водопроводной трубам

или телефонной линии.

2.6 Блоки кондиционера должны быть надежно закреплены на кронштейнах, рассчи-

танных их на вес.

2.7 Блоки системы должны быть установлены таким образом, чтобы был обеспечен

свободный вход и выход воздуха через воздуховыпускные решетки.

2.8 Размещение блоков должно обеспечивать свободный доступ обслуживающего пер-

сонала.

2.9 Дренажный трубопровод должен быть установлен в соответствии с требованиями настоящего руководства и обеспечивать беспрепятственный и устойчивый отвод конденсата из блоков.

2.10 Для предотвращения образования конденсата на поверхности фреоновых труб и воздуховодах внутренних блоков канального типа необходимо их изолировать.

2.11 Не используйте и не храните рядом с кондиционером воспламеняемые, взрывоопасные и ядовитые вещества и материалы.

2.12 Не устанавливайте блоки системы в помещениях с повышенным содержанием дыма, пыли, масляных и кислотных паров, а также в помещениях с повышенной влажностью (более 80%).

Page 6

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

2.13 В случае сбоев в работе (появлении неприятного запаха, нехарактерных звуков и

т.п.) немедленно отключите кондиционер от сети электропитания и обратитесь в технический сервисный центр.

2.14 Не помещайте руки или посторонние предметы в воздуховыпускные и воздухо-

заборные решетки блоков.

2.15 В процессе эксплуатации периодически проверяйте целостность и надежность

кронштейнов крепления блоков кондиционера.

2.16 Для обеспечения и поддержания комфортных условий кондиционируемые поме-

щения рекомендуется оборудовать системой вентиляции воздуха.

2.17 При подключенном электропитании не касайтесь изделия влажными руками.

2.18 В процессе технического обслуживания (чистка или замена фильтра) или дли-

тельного простоя кондиционера необходимо отключить кондиционер от сети электропитания.

2.19 Не становитесь на изделие и не кладите на него посторонние предметы.

2.20 По завершении установки необходимо произвести проверку на предмет утечки

тока в соответствии с требованиями нормативной документации.

2.21 Не допускайте детей к работе с кондиционером.

3 БЛОКИ СИСТЕМЫ

3.1 Модели наружных блоков

Производительность,

Модель

кВт

холод тепло

GMV-Rm224W/Na-M 22,4 24,9

GMV-Rm280W/Na-M 28,0 31,0

GMV-Rm335W/Na-M 33,5 36,5

Параметры

электропитания

~3ф/380-415В/50Гц

Таблица 3.1

Внешний вид

GMV-Rm400W/Na-M 40,0 43,9

GMV-Rm450W/Na-M 45,0 49,5

GMV-Rm504W/Na-M 50,4 54,9

~3ф/380-415В/50Гц

Page 7

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Продолжение таблицы 3.1

Модель

GMV-Rm560W2/Na-M

(GMV-Rm280W/Na-M + GMV-Rm280W/Na-M)

GMV-Rm615W2/Na-M

(GMV-Rm280W/Na-M + GMV-Rm335W/Na-M)

Производительность,

кВт

Параметры

электропитания

холод тепло

56,0 60,0 ~3ф/380-415В/50Гц

61,5 64,9 ~3ф/380-415В/50Гц

Внешний вид

GMV-Rm670W2/Na-M

(GMV-Rm335W/Na-M + GMV-Rm335W/Na-M)

GMV-Rm730W2/Na-M

(GMV-Rm335W/Na-M + GMV-Rm400W/Na-M)

GMV-Rm800W2/Na-M

(GMV-Rm400W/Na-M + GMV-Rm400W/Na-M)

GMV-Rm850W2/Na-M

(GMV-Rm400W/Na-M + GMV-Rm450W/Na-M)

GMV-Rm900W2/Na-M

(GMV-Rm450W/Na-M + GMV-Rm450W/Na-M)

GMV-Rm954W2/Na-M

(GMV-Rm400W/Na-M + GMV-Rm504W/Na-M)

GMV-Rm1008W2/Na-M

(GMV-Rm504W/Na-M + GMV-Rm504W/Na-M)

67,0 72,9

73,5 80,0

80,0 85,0

85,0 90,0

90,0 97,9

95,0 102,9

100,0 111,3

~3ф/380-415В/50Гц

Page 8

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Продолжение таблицы 3.1

Модель

GMV-Rm1070W3/Na-M

(GMV-Rm335W/Na-M + GMV-Rm335W/Na-M + GMV-Rm400W/Na-M)

GMV-Rm1135W3/Na-M

(GMV-Rm335W/Na-M + GMV-Rm400W/Na-M + GMV-Rm400W/Na-M)

GMV-Rm1200W3/Na-M

(GMV-Rm400W/Na-M + GMV-Rm400W/Na-M + GMV-Rm400W/Na-M)

GMV-Rm1250W/3Na-M

(GMV-Rm400W/Na-M + GMV-Rm400W/Na-M + GMV-Rm450W/Na-M)

GMV-Rm1300W3/Na-M

(GMV-Rm400W/Na-M + GMV-Rm450W/Na-M + GMV-Rm450W/Na-M)

Производительность,

кВт

холод тепло

107,0 115,0

113,0 124,0

120,0 130,0

125,0 140,0

130,0 143,0

Параметры

электропитания

~3ф/380-415В/50Гц

Внешний вид

GMV-Rm1350W3/Na-M

(GMV-Rm450W/Na-M + GMV-Rm450W/Na-M + GMV-Rm450W/Na-M)

GMV-Rm1405W3/Na-M

(GMV-Rm400W/Na-M + GMV-Rm504W/Na-M + GMV-Rm504W/Na-M)

GMV-Rm1458W3/Na-M

(GMV-Rm450W/Na-M + GMV-Rm504W/Na-M + GMV-Rm504W/Na-M)

GMV-Rm1512W3/Na-M

(GMV-Rm504W/Na-M + GMV-Rm504W/Na-M + GMV-Rm504W/Na-M

135,0 145,0

140,0 150,0

145,0 160,0

150,0 165,0

Page 9

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Продолжение таблицы 3.1

Модель

GMV-Rm1600W4/Na-M

(GMV-Rm400W/Na-M X 4)

GMV-Rm1650W4/Na-M

(GMV-Rm400W/Na-M + GMV-Rm400W/Na-M + GMV-Rm400W/Na-M + GMV-Rm450W/Na-M)

GMV-Rm1700W4/Na-M

(GMV-Rm400W/Na-M + GMV-Rm400W/Na-M + GMV-Rm400W/Na-M + GMV-Rm504W/Na-M)

GMV-Rm1750W4/Na-M

(GMV-Rm400W/Na-M + GMV-Rm400W/Na-M + GMV-Rm450W/Na-M + GMV-Rm504W/Na-M)

Производительность,

кВт

холод тепло

160,0 175,0

165,0 180,0

170,0 185,0

175,0 190,0

Параметры

электропитания

Внешний вид

GMV-Rm1800W4/Na-M

(GMV-Rm400W/Na-M + GMV-Rm400W/Na-M + GMV-Rm504W/Na-M + GMV-Rm504W/Na-M)

GMV-Rm1854W4/Na-M

(GMV-Rm400W/Na-M + GMV-Rm450W/Na-M + GMV-Rm504W/Na-M + GMV-Rm504W/Na-M)

GMV-Rm1908W4/Na-M

(GMV-Rm400W/Na-M + GMV-Rm504W/Na-M + GMV-Rm504W/Na-M + GMV-Rm504W/Na-M)

GMV-Rm1962W4/Na-M

(GMV-Rm450W/Na-M + GMV-Rm504W/Na-M + GMV-Rm504W/Na-M + GMV-Rm504W/Na-M)

180,0 195,0

~3ф/380-415В/50Гц

185,0 200,0

190,0 205

195,0 210

GMV-Rm2016W4/Na-M

(GMV-Rm504W/Na-M + GMV-Rm504W/Na-M + GMV-Rm504W/Na-M + GMV-Rm504W/Na-M)

200,0 215,0

Page 10

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

3.2 Внутренние блоки.

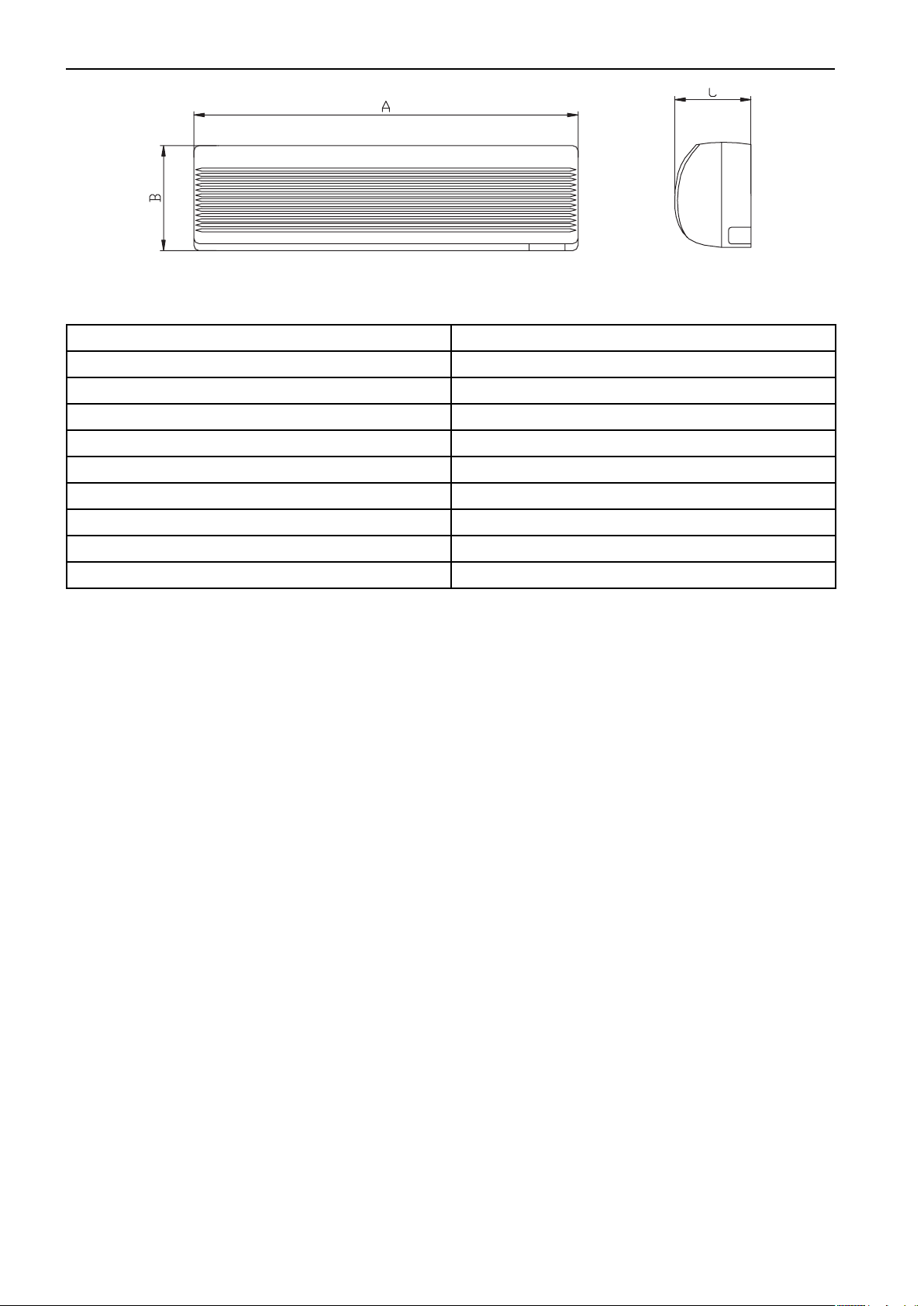

3.2.1 Внутренние блоки настенного типа.

Таблица 3.2

Модель

Производительность, кВт

холод тепло

GMV-R22G/NaB-K GMVL-R22G/NaB-K* GMV-R28G/NaB-K GMVL-R28G/NaB-K GMV-R36G/NaB-K GMVL-R36G/Na-K GMV-R45G/NaB-K GMVL-R45G/Na-K GMV-R50G/NaB-K GMVL-R50G/NaB-K GMV-R56G/NaB-K GMVL-R56G/NaB-K GMV-R22G/NaG-K GMVL-R22G/NaG-K* GMV-R28G/NaG-K GMVL-R28G/NaG-K GMV-R36G/NaG-K GMVL-R36G/NaG-K GMV-R45G/NaG-K GMVL-R45G/NaG-K GMV-R50G/NaG-K GMVL-R50G/NaG-K GMV-R56G/NaG-K GMVL-R56G/NaG-K GMV-R63G/NaG-K GMVL-R63G/NaG-K GMV-R71G/NaG-K GMVL-R71G/NaG-K -

2,3

2,8

3,6

4,5

5,0

5,6

2,2

2,8

3,6

4,5

5,0

5,6

6,3

7,1

GMV-R80G/Na-K GMVL-R80G/Na-K

8,0

2,5

3,2

4,0

5,0

5,8

6,3

2,5

3,2

4,0

5,0

5,8

6,3

7,0

7,9

8,8

Параметры

электропитания

Внешний вид

~220-230В/50Гц

* Примечание — Модели с индексом «L» работают только на охлаждение.

3.2.2 Внутренние блоки кассетного типа одноструйные.

Модель

GMV-R22Td/Na-K GMVL-R22Td/Na-K GMV-R28Td/Na-K GMVL-R28Td/Na-K GMV-R36Td/Na-K GMVL-R36Td/Na-K -

Производительность, кВт

холод тепло

2,2

2,8

3,6

2,5

3,2

4,0

Параметры

электропитания

~220-230В/50Гц

Внешний вид

* Примечание — Модели с индексом «L» работают только на охлаждение.

Таблица 3.3

Page 11

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

3.2.3 Внутренние блоки кассетного типа 4-х струйные.

Таблица 3.4

Модель

Производительность, кВт

холод тепло

GMV-R22T/NaA-K GMVL-R22T/NaA-K GMV-R28T/NaA-K GMVL-R28T/NaA-K GMV-R36T/NaA-K GMVL-R36T/NaA-K GMV-R45T/NaA-K GMVL-R45T/NaA-K GMV-R28T/Na-K GMVL-R28T/Na-K GMV-R32T/Na-K GMVL-R32T/Na-K GMV-R36T/Na-K GMVL-R36T/Na-K GMV-R45T/Na-K GMVL-R45T/Na-K GMV-R50T/Na-K GMVL-R50T/Na-K GMV-R56T/Na-K GMVL-R56T/Na-K GMV-R63T/Na-K GMVL-R63T/Na-K GMV-R71T/Na-K GMVL-R71T/Na-K GMV-R80T/Na-K GMVL-R80T/Na-K GMV-R90T/Na-K GMVL-R90T/Na-K GMV-R100T/Na-K GMVL-R100T/Na-K GMV-R112T/Na-K GMVL-R112T/Na-K GMV-R125T/Na-K GMVL-R125T/Na-K GMV-R140T/Na-K GMVL-R140T/Na-K -

2,2

2,8

3,6

4,5

2,8

3,2

3,6

4,5

5,0

5,6

6,3

7,1

8,0

9,0

10,0

11,2

12,5

14,0

2,5

3,2

4,0

5,0

3,2

3,6

4,0

5,0

5,8

6,3

7,0

7,9

8,0

9,9

11,0

11,5

12,5

14,5

Параметры

электропитания

~220-230В/50Гц

Внешний вид

* Примечание — Модели с индексом «L» работают только на охлаждение.

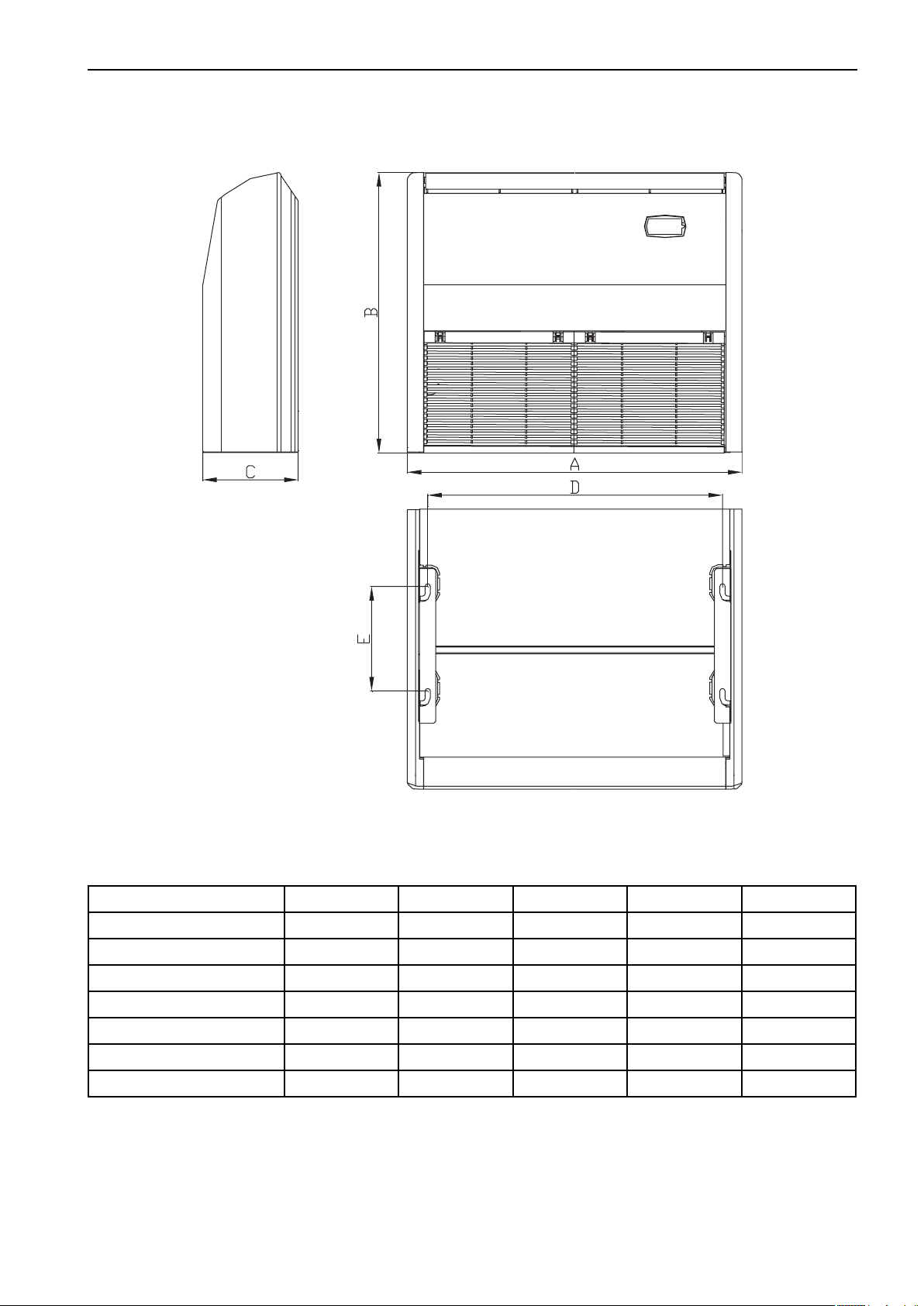

3.2.4 Внутренние блоки напольно-потолочного типа.

Модель

GMV-R28Zd/NaB-K GMVL-R28Zd/NaB-K GMV-R36Zd/NaB-K GMVL-R36Zd/NaB-K GMV-R50Zd/NaB-K GMVL-R50Zd/NaB-K GMV-R71Zd/NaB-K GMVL-R71Zd/NaB-K GMV-R90Zd/NaB-K GMVL-R90Zd/NaB-K GMV-R112Zd/NaB-K GMVL-R112Zd/NaB-K GMV-R125Zd/NaB-K GMVL-R125Zd/NaB-K

Производительность, кВт

холод тепло

2,8

3,6

5,0

7,1

9,0

11,2

12,5

3,2

3,6

5,8

7,9

9,9

12,5

13,5

Параметры

электропитания

~220-230В/50Гц

Внешний вид

* Примечание — Модели с индексом «L» работают только на охлаждение.

Таблица 3.5

Page 12

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

3.2.5 Внутренние блоки канального типа

Таблица 3.6

Модель

Производительность, кВт

холод тепло

GMV-R22P/Na-K

2,5

2,3

GMVL-R22P/Na-K* GMV-R25P/Na-K

2,9

2,5

GMVL-R25P/Na-K GMV-R28P/Na-K

3,2

2,8

GMVL-R28P/Na-K GMV-R32P/Na-K

3,6

3,2

GMVL-R32P/Na-K GMV-R36P/Na-K

4,0

3,6

GMVL-R36P/Na-K GMV-R40P/Na-K

4,5

4,0

GMVL-R40P/Na-K GMV-R45P/Na-K

5,0

4,5

GMVL-R45P/Na-K GMV-R50P/Na-K

5,8

5,0

GMVL-R50P/Na-K -

Параметры

электропитания

Внешний вид

GMV-R56P/Na-K

6,3

5,6

GMVL-R56P/Na-K GMV-R63P/Na-K

6,9

6,3

GMVL-R63P/Na-K GMV-R71P/Na-K

7,9

7,1

GMVL-R71P/Na-K GMV-R80P/Na-K

8,8

8,0

GMVL-R80P/Na-K GMV-R90P/Na-K

9,9

9,0

GMVL-R90P/Na-K GMV-R100P/Na-K

11,0

10,0

GMVL-R100P/Na-K GMV-R112P/Na-K

12,5

11,2

GMVL-R112P/Na-K GMV-R125P/Na-K

13,5

12,5

GMVL-R125P/Na-K GMV-R140P/Na-K

14,9

13,9

GMVL-R140P/Na-K -

~220-230В/50Гц

GMV-R224P/Na-K

24,9

22,4

GMVL-R224P/Na-K GMV-R280P/Na-K

30,0

3ф/380-

415В/50Гц

28,0

GMVL-R280P/Na-K -

* Примечание — Модели с индексом «L» работают только на охлаждение

Page 13

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Продолжение таблицы 3.6

Модель

Производительность, кВт

холод тепло

GMV-R22PS/NaB-K

2,5

2,2

GMVL-R22PS/NaB-K* GMV-R28PS/NaB-K

3,2

2,8

GMVL-R28PS/NaB-K GMV-R36PS/NaB-K

4,0

3,6

GMVL-R36PS/NaB-K GMV-R45PS/NaB-K

5,0

4,5

GMVL-R45PS/NaB-K GMV-R56PS/NaB-K

6,3

5,6

GMVL-R56PS/NaB-K GMV-R71PS/NaB-K

8,0

7,1

GMVL-R71PS/NaB-K GMV-R90PS/NaB-K

10,0

9,0

GMVL-R90PS/NaB-K GMV-R112PS/NaB-K

12,5

11,2

GMVL-R112PS/NaB-K -

Параметры

электропитания

~220-230В/50Гц

Внешний вид

GMV-R140PS/NaB-K

15,0

14,0

GMVL-R140PS/NaB-K -

* Примечание — Модели с индексом «L» работают только на охлаждение

Page 14

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

4.1 Технические характеристики наружных блоков

Таблица 4.1

Модель

Параметры

Холодопроизводительность кВт 22,4 28,0 33,5 40,0

Теплопроизводительность кВт 24,9 31,0 36,5 43,9

Источник электропитания Ф/В/Гц ~3/380-415/50

Потребляемая мощность

Рабочий ток

Тип компрессора

Тип хладагента R410

Количество хладагента* кг 14 16 17 18

Степень защиты IP24

Межблочные фреоновые трубки

холод кВт 8,3 10,7 12,6 16,1

тепло кВт 7,8 9,1 10,2 12,6

холод A 17,8 22,9 27,0 34,5

тепло A 16,7 19,6 21,8 27,0

Ø жидк. дюйм 3/8” 3/8” 1/2” 1/2”

Ø газ дюйм 7/8” 7/8” 9/8” 9/8”

Способ подключения пайка пайка пайка пайка

Параметры

GMV-Rm224W/

Na-M

Digital

Scroll+Scroll

Constant

GMV-Rm280W/

Na-M

Digital

Scroll+Scroll

Constant

GMV-Rm335W/

Na-M

Digital

Scroll+Scroll

Constant

GMV-Rm400W/

Na-M

Digital Scroll (1 шт)+Scroll

constant (2 шт)

Кабель для подключения к сети**

Уровень шума дБ(А) 58 58 62 62

Габаритные размеры, ШxГxВ мм 930x770x1670 930x770x1670 1340x770x1670 1340x770x1670

Вес блока (нетто) кг 280 300 410 450

n x мм

5x4,0 5x6,0 5x6,0 5x10,0

*Количество хладагента рассчитано на длину фреоновой трассы не более 15 м. При удлинении трассы необходимо произвести дозаправку в соответствие с табл. 6.8. ** Сечение кабеля рассчитано на длину не более 15 м, при увеличении длины необхо-

димо выбрать кабель большего сечения.

В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB) — режим нагрева внутри 20 °С (DB)/15 °C (WB), снаружи 7 °С (DB)/6 °C (WB)

Page 15

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Продолжение таблицы 4.1

GMV-Rm560W2/

Модель

Параметры

Холодопроизводительность кВт 45,0 50,4 56,0 61,5

Теплопроизводительность кВт 49,0 55,0 60,0 64,9

Источник электропитания Ф/В/Гц ~3/380-415/50

Потребляемая мощность

Рабочий ток

Тип компрессора

Тип хладагента R410

Количество хладагента* кг 20 20 16+16 16+17

Степень защиты IP24

Межблочные фреоновые трубки

холод кВт 18,0 18,8 10,7+10,7 10,7+12,6

тепло кВт 14,7 15,0 9,1+9,1 9,1+10,2

холод A 38,6 39,1 22,9+22,9 22,9+27,0

тепло A 31,6 32,2 19,6+19,6 19,6+21,8

Ø жидк. дюйм 1/2” 5/8” 5/8” 5/8”

Ø газ дюйм 9/8” 9/8” 9/8” 9/8”

Способ подключ. пайка пайка пайка пайка

Параметры

GMV-Rm450W/

Na-M

Digital Scroll

(1 шт)+Scroll

constant (2 шт)

GMV-Rm504W/

Na-M

Digital Scroll (1 шт)+Scroll

constant (2 шт)

Na-M

(GMV-Rm280W/

Na-M + GMV-

Rm280W/Na-M)

Digital Scroll (1шт)+Scroll

constant (2 шт)

GMV-Rm615W2/

Na-M

(GMV-Rm280W/

Na-M + GMV-

Rm335W/Na-M)

Digital Scroll (2 шт)+Scroll

constant (2 шт)

Трубки уравнивания масла дюйм - - 3/8” 3/8”

Кабель для подключения к сети**

Уровень шума дБ(A) 62 62 62 62

Габаритные размеры ШxГxВ 1340x770x1670 1340x770x1670

Вес блока (нетто) кг 490 490 300+300 300+410

n x мм

5x10,0 5x10,0 5x6,0+5x6,0 5x6,0+5x6,0

(930x770x1670

+930x770x1670)

(930x770x1670

+1340x770x1670)

* Количество хладагента рассчитано на длину фреоновой трассы не более 15 м. При удлинении трассы необходимо произвести дозаправку в соответствие с табл. 6.8. ** Сечение кабеля рассчитано на длину не более 15 м, при увеличении длины необхо-

димо выбрать кабель большего сечения.

Page 16

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Продолжение таблицы 4.1

GMV-Rm670W2/

Модель

Параметры

Холодопроизводительность кВт 67,0 73,5 80,0 85,0

Теплопроизводительность кВт 73,0 80,0 85,0 90,0

Источник электропитания Ф/В/Гц ~3/380-415/50

Потребляемая мощность

Рабочий ток

Тип компрессора

Тип хладагента R410

Количество хладагента* кг 17+17 17+18 18+18 18+20

Степень защиты IP24

Межблочные фреоновые трубки

холод кВт 12,6+12,6 12,6+16,1 16,1+16,1 16,1+18,0

тепло кВт 10,2+10,2 10,2+12,6 12,6+12,6 12,6+14,7

холод A 27,0+27,0 27,0+34,5 34,5+34,5 34,5+38,6

тепло A 21,8+21,8 21,8+27,0 27,0+27,0 27,0+31,6

Ø жидк. дюйм 5/8” 3/4” 3/4” 3/4”

Ø газ дюйм 9/8” 11/8” 11/8” 11/8”

Способ подключ. пайка пайка пайка пайка

Параметры

Na-M

(GMV-Rm335W/

Na-M + GMV-

Rm335W/Na-M)

Digital Scroll (1 шт)+Scroll

constant (2 шт)

GMV-Rm730W2/

Na-M

(GMV-Rm335W/

Na-M + GMV-

Rm400W/Na-M)

Digital Scroll (2 шт)+Scroll

constant (3 шт)

GMV-Rm800W2/

Na-M

(GMV-Rm400W/

Na-M + GMV-

Rm400W/Na-M)

Digital Scroll (2 шт)+Scroll

constant (4 шт)

GMV-Rm850W2/

Na-M

(GMV-Rm400W/

Na-M + GMV-

Rm450W/Na-M)

Digital Scroll

(2 шт)+Scroll

constant(4 шт)

Трубки уравнивания масла дюйм 3/8” 3/8” 3/8” 3/8”

Кабель для подключения к сети**

Уровень шума дБ(A) 62 63 63 63

Габаритные размеры, ШxГxВ мм

Вес блока (нетто) кг 410+410 490 450+450 450+450

n x мм

5x6,0+5x6,0 5x6,0+5x10,0 5x10,0+5x10,0 5x10,0+5x10,0

(1340x770x1670)+

(1340x770x1670)

(1340x770x1670)+

(1340x770x1670)

(1340x770x1670)+

(1340x770x1670)

(1340x770x1670)+

(1340x770x1670)

* Количество хладагента рассчитано на длину фреоновой трассы не более 15 м. При удлинении трассы необходимо произвести дозаправку в соответствие с табл. 6.8. ** Сечение кабеля рассчитано на длину не более 15 м, при увеличении длины необхо-

димо выбрать кабель большего сечения.

Page 17

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Продолжение таблицы 4.1

GMV-Rm900W2/

Модель

Параметры

Холодопроизводительность кВт 90,0 95,0 100,8 107

Теплопроизводительность кВт 98,0 103,0 111,3 115

Источник электропитания Ф/В/Гц ~3/380-415/50

Потребляемая мощность

Рабочий ток

Тип компрессора

Тип хладагента R410

Количество хладагента* кг 20+20 20+20 20+20 17+17+18

Степень защиты IP24

Межблочные фреоновые трубки

холод кВт 18,0+18,0 18,0+18,8 18,8+18,8 12,6+12,6+16,1

тепло кВт 14,7+14,7 14,7+15,0 15,0+15,0 10,2+10,2+12,6

холод A 38,6+38,6 38,6+39,1 39,1+39,1 27,0+27,0+34,5

тепло A 31,6+31,6 31,6+32,2 32,2+32,2 21,8+21,8+27,0

Ø жидк. дюйм 3/4” 3/4” 3/4” 3/4”

Ø газ дюйм 11/8” 11/8” 13/8” 13/8”

Способ подключ. пайка пайка пайка пайка

Парры

Na-M

(GMV-Rm450W/

Na-M+GMV-

Rm450W/Na-M)

Digital Scroll

(2 шт)+Scroll

constant (4 шт)

GMV-Rm954W2/

Na-M

(GMV-Rm400W/

Na-M+GMV-

Rm504W/Na-M)

Digital Scroll

(2 шт)+Scroll

constant (4 шт)

GMV-Rm1008W2/

Na-M

(GMV-Rm504W/

Na-M+GMV-

Rm504W/Na-M)

Digital Scroll (2 шт)+Scroll

constant (4 шт)

GMV-Rm1070W3/Na-M

(GMV-Rm335W/Na-

M+GMV-Rm335W/Na-

M+GMV-Rm400W/Na-M)

Digital Scroll (3

шт)+Scroll constant (4

шт)

Трубки уравнивания масла дюйм 3/8” 3/8” 3/8” 3/8”

Кабель для подключения к сети**

Уровень шума дБ(A) 63 63 63 64

Габаритные размеры ШxГxВ мм

Вес блока (нетто) кг 450+450 450+450 450+450 410+410+450

n x мм

5x10,0+5x10,0 5x10,0+5x10,0 5x10,0+5x10,0 5x6,0+5x6,0+5x10,0

(1340x770x1670)+

(1340x770x1670)

(1340x770x1670)+

(1340x770x1670)

(1340x770x1670)+

(1340x770x1670)

(1340x770x1670)+ (1340x770x1670)+

(1340x770x1670)

* Количество хладагента рассчитано на длину фреоновой трассы не более 15 м. При удлинении трассы необходимо произвести дозаправку в соответствие с табл. 6.8. ** Сечение кабеля рассчитано на длину не более 15 м, при увеличении длины необхо-

димо выбрать кабель большего сечения.

Page 18

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Продолжение таблицы 4.1

GMV-Rm1135W3/

Модель

Пар-ры

Параметры

Холодопроизводительность

Теплопроизводительность

Источник электропитания

Потребляемая мощность

Рабочий ток

Тип компрессора

Тип хладагента R410

холод кВт 12,6+16,1+16,1 16,1+16,1+16,1 16,1+16,1+18,0 16,1+18,0+18,0

тепло кВт 10,2+12,6+12,6 12,6+12,6+12,6 12,6+12,6+14,7 12,6+14,7+14,7

холод A 27,0+34,5+34,5 34,5+34,5+34,5 34,5+34,5+38,6 34,5+38,6+38,6

тепло A 21,8+27,0+27,0 27,0+27,0+27,0 27,0+27,0+31,6 27,0+31,6+31,6

кВт 113,0 120,0 125,0 130,0

кВт 124,0 130,0 140,0 143,0

Ф/В/Гц ~3/380-415/50

(Digital Scroll+Scroll

Na-M

(GMV-Rm335W/Na-

M+GMV-Rm400W/

Na-M+GMV-

Rm400W/Na-M)

constant)+(Digital

Scroll+Scroll

constant X2)X2

GMV-Rm1200W3/

Na-M

(GMV-Rm400W/

Na-M +GMV-

Rm400W/Na-

M+GMV-Rm400W/

Na-M)

(Digital

Scroll+Scroll

constant X2)X3

GMV-

Rm1250W/3Na-M

(GMV-Rm400W/Na-

M+GMV-Rm400W/

Na-M+GMV-

Rm450W/Na-M)

(Digital

Scroll+Scroll

constant X2)X3

GMV-Rm1300W3/

Na-M

(GMV-Rm400W/Na-

M+GMV-Rm450W/

Na-M+GMV-

Rm450W/Na-M)

(Digital

Scroll+Scroll

constant X2)X3

Количество хладагента* кг 17+18+18 18+18+18 18+18+20 18+20+20

Степень защиты IP24

Межблочные фреоновые трубки

Трубки уравнивания масла

Кабель для подключения к сети**

Уровень шума дБ(A) 64 64 64 64

Габаритные размеры ШxГxВ

Вес блока (нетто) кг 410+450+450 450+450+450 450+450+450 450+450+450

Ø жидк. дюйм 3/4” 3/4” 3/4” 3/4”

Ø газ дюйм 13/8” 13/8” 13/8” 13/8”

Способ подключ. пайка пайка пайка пайка

дюйм 3/8” 3/8” 3/8” 3/8”

n x мм

мм

5x6,0+5x10,0+5x10,0 5x10,0+5x10,0+5x10,0 5x10,0+5x10,0+5x10,0 5x10,0+5x10,0+5x10,0

(1340x770x1670)+ (1340x770x1670)+

(1340x770x1670)

(1340x770x1670)+ (1340x770x1670)+

(1340x770x1670)

(1340x770x1670)+ (1340x770x1670)+

(1340x770x1670)

(1340x770x1670)+ (1340x770x1670)+

(1340x770x1670)

* Количество хладагента рассчитано на длину фреоновой трассы не более 15 м. При удлинении трассы необходимо произвести дозаправку в соответствие с табл. 6.8. ** Сечение кабеля рассчитано на длину не более 15 м, при увеличении длины необхо-

димо выбрать кабель большего сечения.

Page 19

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Продолжение таблицы 4.1

GMV-Rm1350W3/

Модель

Пар-ры

Параметры

Холодопроизводительность

Теплопроизводительность кВт 145,0 150,0 160,0 180,0

Источник электропитания Ф/В/Гц ~3/380-415/50

Потребляемая мощность

Рабочий ток

Тип компрессора

Тип хладагента R410

Количество хладагента* кг 20+20+20 20+20+20 20+20+20 20+20+20

Степень защиты IP24

холод кВт 18,0+18,0+18,0 18,0+18,0+18,8 18,0+18,8+18,8 18,8+18,8+18,8

тепло кВт 14,7+14,7+14,7 14,7+14,7+15,0 14,7+15,0+15,0 15,0+15,0+15,0

холод A 38,6+38,6+38,6 38,6+38,6+39,1 38,6+39,1+39,1 39,1+39,1+39,1

тепло A 31,6+31,6+31,6 31,6+31,6+32,2 31,6+32,2+32,2 32,2+32,2+32,2

кВт 135,0 140,5 145,8 165,0

Na-M

(GMV-Rm450W/Na-

M+GMV-Rm450W/

Na-M+GMV-

Rm450W/Na-M)

(Digital

Scroll+Scroll

constant X2)X3

GMV-Rm1405W3/

Na-M

(GMV-Rm400W/Na-

M+GMV-Rm504W/

Na-M+ GMV-

Rm504W/Na-M)

(Digital

Scroll+Scroll

constant X2)X3

GMV-Rm1458W3/

Na-M

(GMV-Rm450W/Na-

M+GMV-Rm504W/

Na-M+ GMV-

Rm504W/Na-M)

(Digital

Scroll+Scroll

constant X2)X3

GMV-Rm1512W3/

Na-M

(GMV-Rm504W/Na-

M+GMV-Rm504W/

Na-M+ GMV-

Rm504W/Na-M

(Digital

Scroll+Scroll

constant X2)X3

Межблочные фреоновые трубки

Трубки уравнивания масла

Кабель для подключения к сети**

Уровень шума дБ(A) 64 64 64 65

Габаритные размеры, ШxГxВ

Вес блока (нетто) кг 450+450+450 450+450+450 450+450+450 450+450+450

Ø жидк. дюйм 3/4” 7/8” 7/8” 7/8”

Ø газ дюйм 13/8” 7/4” 7/4” 7/4”

Способ подключ. пайка пайка пайка пайка

дюйм 3/8” 3/8” 3/8” 3/8”

n x мм

мм

5x10,0+5x10,0+5x10,0 5x10,0+5x10,0+5x10,0 5x10,0+5x10,0+5x10,0 5x10,0+5x10,0+5x10,0

(1340x770x1670)+ (1340x770x1670)+

(1340x770x1670)

(1340x770x1670)+ (1340x770x1670)+

(1340x770x1670)

(1340x770x1670)+ (1340x770x1670)+

(1340x770x1670)

(1340x770x1670)+ (1340x770x1670)+

(1340x770x1670)

* Количество хладагента рассчитано на длину фреоновой трассы не более 15 м. При удлинении трассы необходимо произвести дозаправку в соответствие с табл. 6.8. ** Сечение кабеля рассчитано на длину не более 15 м, при увеличении длины необхо-

димо выбрать кабель большего сечения.

Page 20

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Продолжение таблицы 4.1

GMV-Rm1600W4/

Na-M

Модель

Параметры

Холодопроизводительность

Теплопроизводительность

Источник электропитания

Потребляемая мощность

Рабочий ток

Тип компрессора

Тип хладагента R410

холод кВт

тепло кВт

холод A

тепло A

Парры

кВт 160,0 165,0 170,0 175,0

кВт 175,0 180,0 185,0 190,0

Ф/В/Гц ~3/380-415/50

(GMV-Rm400W/

Na-M 4) (GMV-

Rm400W/Na-M 4)

(GMV-Rm400W/

Na-M 4) (GMV-

Rm400W/Na-M 4)

16,1+16,1+16,1+16,1 16,1+16,1+16,1+18,0 16,1+16,1+18,0+18,0 16,1+18,0+18,0+18,0

12,6+12,6+12,6+12,6 12,6+12,6+12,6+14,7 12,6+12,6+14,7+14,7 12,6+14,7+14,7+14,7

34,5+34,5+34,5+34,5 34,5+34,5+34,5+38,6 34,5+34,5+38,6+38,6 34,5+38,6+38,6+38,6

27,0+27,0+27,0+27,0 27,0+27,0+27,0+31,6 27,0+27,0+31,6+31,6 27,0+31,6+31,6+31,6

(Digital

Scroll+Scroll

constant X2)X4

GMV-Rm1650W4/

Na-M

(GMV-Rm400W/Na-

M+GMV-Rm400W/

Na-M+GMV-

Rm400W/Na-

M+GMV-Rm450W/

Na-M)

(Digital

Scroll+Scroll

constant X2)X4

GMV-Rm1700W4/

Na-M

(GMV-Rm400W/Na-

M+GMV-Rm400W/

Na-M+GMV-

Rm400W/Na-

M+GMV-Rm504W/

Na-M)

(Digital

Scroll+Scroll

constant X2)X4

GMV-Rm1750W4/

Na-M

(GMV-Rm400W/Na-

M+GMV-Rm400W/ Na-M+GMV-Rm450W/ Na-M+GMV-Rm504W/

Na-M)

Digital Scroll+Scroll

constant X2)X4

Количество хладагента* кг 18+18+18+18 18+18+18+20 18+18+20+20 18+20+20+20

Степень защиты IP24

Межблочные фреоновые трубки

Трубки уравнивания масла

Кабель для подключения к сети**

Уровень шума дБ(A) 65 65 65 65

Габаритные размеры, ШxГxВ

Вес блока (нетто) кг 450+450+450+450 450+450+450+450 450+450+450+450 450+450+450+450

Ø жидк. дюйм 7/8” 1” 1” 1”

Ø газ дюйм 7/4” 17/8” 17/8” 17/8”

Способ подключ. пайка пайка пайка пайка

дюйм 3/8” 3/8” 3/8” 3/8”

n x мм

мм

5x10,0+5x10,0+

5x10,0+5x10,0

(1340x770x1670)+ (1340x770x1670)+ (1340x770x1670)+

(1340x770x1670)

5x10,0+5x10,0+

5x10,0+5x10,0

(1340x770x1670)+ (1340x770x1670)+ (1340x770x1670)+

(1340x770x1670)

5x10,0+5x10,0+

5x10,0+5x10,0

(1340x770x1670)+ (1340x770x1670)+ (1340x770x1670)+

(1340x770x1670)

5x10,0+5x10,0+

5x10,0+5x10,0

(1340x770x1670)+ (1340x770x1670)+ (1340x770x1670)+

(1340x770x1670)

* Количество хладагента рассчитано на длину фреоновой трассы не более 15 м. При

удлинении трассы необходимо произвести дозаправку в соответствие с табл. 6.8.

** Сечение кабеля рассчитано на длину не более 15 м, при увеличении длины необхо-

димо выбрать кабель большего сечения.

Page 21

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Продолжение таблицы 4.1

GMV-Rm1800W4/Na-M

Модель

Пар-ры

Параметры

Холодопроизводительность кВт 180,0 185,0 190,8

Теплопроизводительность кВт 195,0 200,0 205,0

Источник электропитания Ф/В/Гц ~3/380-415/50

Потребляемая мощность

Рабочий ток

Тип компрессора

Тип хладагента R410

Количество хладагента* кг 20+20+20+20 20+20+20+20 20+20+20+20

Степень защиты IP24

Межблочные фреоновые трубки

холод кВт 18,0+18,0+18,0+18,0 18,0+18,0+18,0+18,8 18,0+18,0+18,8+18,8

тепло кВт 14,7+14,7+14,7+14,7 14,7+14,7+14,7+15,0 14,7+14,7+15,0+15,0

холод A 38,6+38,6+38,6+38,6 38,6+38,6+38,6+39,1 38,6+38,6+39,1+39,1

тепло A 31,6+31,6+31,6+31,6 31,6+31,6+31,6+32,2 31,6+31,6+32,2+32,2

Ø жидк. дюйм 1” 1” 1”

Ø газ дюйм 17/8” 17/8” 17/8”

Способ подключ. пайка пайка пайка

(GMV-Rm400W/Na-M

GMV-Rm450W/Na-M GMV-Rm450W/Na-M

GMV-Rm450W/Na-M)

(Digital Scroll+Scroll

constant X2)X4

GMV-Rm1854W4/Na-M

(GMV-Rm400W/Na-M

GMV-Rm450W/Na-M GMV-Rm504W/Na-M

GMV-Rm504W/Na-M)

(Digital Scroll+Scroll

constant X2)X4

GMV-Rm1908W4/Na-M

(GMV-Rm400W/Na-M

GMV-Rm504W/Na-M GMV-Rm504W/Na-M

GMV-Rm504W/Na-M)

(Digital Scroll+Scroll

constant X2)X4

Трубки уравнивания масла дюйм 3/8” 3/8” 3/8”

Кабель для подключения к сети**

Уровень шума дБ(A) 65 65 65

Габаритные размеры, ШxГxВ мм

Вес блока (нетто) кг 450+450+450+450 450+450+450+450 450+450+450+450

n x мм

5x10,0+5x10,0+

5x10,0+5x10,0

(1340x770x1670)+ (1340x770x1670)+ (1340x770x1670)+

(1340x770x1670)

5x10,0+5x10,0+

5x10,0+5x10,0

(1340x770x1670)+ (1340x770x1670)+ (1340x770x1670)+

(1340x770x1670)

5x10,0+5x10,0+

5x10,0+5x10,0

(1340x770x1670)+

(1340x770x1670)

* Количество хладагента рассчитано на длину фреоновой трассы не более 15 м. При

удлинении трассы необходимо произвести дозаправку в соответствие с табл. 6.8.

** Сечение кабеля рассчитано на длину не более 15 м, при увеличении длины необхо-

димо выбрать кабель большего сечения.

Page 22

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Продолжение таблицы 4.1

GMV-Rm1962W4/Na-M

Модель

Пар-ры

Параметры

Холодопроизводительность кВт 196,2 201,6

Теплопроизводительность кВт 210,0 215,0

Источник электропитания Ф/В/Гц ~3/380-415/50

Потребляемая мощность

Рабочий ток

Тип компрессора (Digital Scroll+Scroll constant X2)X4 (Digital Scroll+Scroll constant X2)X4

Тип хладагента R410

Количество хладагента* кг 20+20+20+20 20+20+20+20

Степень защиты IP24

Межблочные фреоновые трубки

холод кВт 18,0+18,8+18,8+18,8 18,8+18,8+18,8+18,8

тепло кВт 14,7+15,0+15,0+15,0 15,0+15,0+15,0+15,0

холод A 38,6+39,1+39,1+39,1 39,1+39,1+39,1+39,1

тепло A 31,6+32,2+32,2+32,2 32,2+32,2+32,2+32,2

Ø жидк. дюйм 1” 1”

Ø газ дюйм 17/8” 17/8”

Способ подключ. пайка пайка

(GMV-Rm450W/Na-M

GMV-Rm504W/Na-M GMV-Rm504W/Na-M

GMV-Rm504W/Na-M)

GMV-Rm2016W4/Na-M

(GMV-Rm504W/Na-M

GMV-Rm504W/Na-M GMV-Rm504W/Na-M

GMV-Rm504W/Na-M)

Трубки уравнивания масла дюйм 3/8” 3/8”

Кабель для подключения к сети**

Уровень шума дБ(A) 65 65

Габаритные размеры, ШxГxВ мм

Вес блока (нетто) кг 450+450+450+450 450+450+450+450

n x мм

5x10,0+5x10,0+5x10,0+5x10,0 5x10,0+5x10,0+5x10,0+5x10,0

(1340x770x1670)+(1340x770x1670)+

(1340x770x1670)+(1340x770x1670)

(1340x770x1670)+(1340x770x1670)+

(1340x770x1670)+(1340x770x1670)

* Количество хладагента рассчитано на длину фреоновой трассы не более 15 м. При

удлинении трассы необходимо произвести дозаправку в соответствие с табл. 6.8.

** Сечение кабеля рассчитано на длину не более 15 м, при увеличении длины необхо-

димо выбрать кабель большего сечения.

Page 23

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

4.2 Технические характеристики внутренних блоков.

4.2.2 Внутренние блоки настенного типа.

Таблица 4.2

Модель

Параметры Холодопроизводительность кВт 2,2 2,8 3,6 Теплопроизводительность кВт 2,5 3,2 4,0 Источник электропитания Ф/В/Гц 220~240/50 220~240/50 220~240/50 Расход воздуха м Потребляемая мощность электро-

двигателя вентилятора Рабочий ток электродвигателя

вентилятора Степень защиты IP24

Межблочные фреоновые трубки

Дренажная трубка Ø20x1,5 Ø20x1,5 Ø20x1,5 Кабель для подключения к сети** n x мм Уровень шума дБ(A) 28/37 28/37 28/43 Габаритные размеры блока без па-

нели, ШxГxВ Вес блока (нетто) кг 8 8 11

Ø жидк. дюйм 1/4” 1/4” 1/4” Ø газ дюйм 3/8” 1/2” 1/2”

Способ подключ. развальцовка развальцовка развальцовка

Пар-ры GMV(L)-R22G/NaB-K GMV(L)-R28G/NaB-K GMV(L)-R36G/NaB-K

/ч 360 360 500

Вт 14 14 22

A 0,15 0,15 0,22

мм 830x189x285 830x189x285 830x189x285

3x1,0 3x1,0 3x1,0

* Модели GMVL работают только на охлаждение ** При длине кабеля более 15 м необходимо увеличить площадь поперечного сечения. В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB) — режим нагрева внутри 20 °С (DB)/15 °C (WB), снаружи 7 °С (DB)/6 °C (WB)

Продолжение таблицы 4.2

Модель

Параметры Холодопроизводительность кВт 4,5 5,0 5,6 Теплопроизводительность кВт 5,0 5,8 6,3 Источник электропитания Ф/В/Гц 220~240/50 220~240/50 220~240/50 Расход воздуха м Потребляемая мощность электро-

двигателя вентилятора Рабочий ток электродвигателя вен-

тилятора Степень защиты IP24

Межблочные фреоновые трубки

Дренажная трубка Ø30x1,5 Ø30x1,5 Ø30x1,5 Кабель для подключения к сети** n x мм Уровень шума дБ(A) 34/37 40/45 40/45 Габаритные размеры блока без па-

нели, ШxГxВ Вес блока (нетто) кг 11 15,5 15,5

Ø жидк. дюйм 1/4” 1/4” 3/8” Ø газ дюйм 1/2” 1/2” 5/8”

Способ подключ. развальцовка развальцовка развальцовка

Пар-ры GMV(L)-R45G/NaB-K GMV(L)-R50G/NaB-K GMV(L)-R56G/NaB-K

/ч 500 700 750

Вт 22 22 22

A 0,22 0,25 0,26

мм 830x189x285 1020x228x310 1020x228x310

3x1,0 3x1,0 3x1,0

*Модели GMVL работают только на охлаждение ** При длине кабеля более 15 м необходимо увеличить площадь поперечного сечения В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB) — режим нагрева внутри 20 °С (DB)/15 °C (WB), снаружи 7 °С (DB)/6 °C (WB)

Page 24

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Таблица 4.2.1

Модель

Параметры Холодопроизводительность кВт 2,2 2,8 4,5 4,5 Теплопроизводительность кВт 2,5 3,2 5,0 5,0 Источник электропитания Ф/В/Гц 220~240/50 220~240/50 220~240/50 220~240/50 Расход воздуха м Потребляемая мощность элек-

тродвигателя вентилятора Рабочий ток электродвигателя

вентилятора Степень защиты IP24

Межблочные фреоновые трубки

Дренажная трубка Ø28 Ø28 Ø28 Ø28 Кабель для подключения к

сети** Уровень шума дБ(A) 28/37 28/37 28/43 34/37 Габаритные размеры блока без

панели, ШxГxВ Вес блока (нетто) кг 10,5 10,5 13 13

Ø жидк. дюйм 1/4” 1/4” 1/4” 1/4”” Ø газ дюйм 3/8” 3/8” 1/2” 1/2”

Способ подключ. развальцовка развальцовка развальцовка развальцовка

Пар-ры

/ч 500 500 630 630

Вт 37 37 38 38

A 0,17 0,17 0,17 0,17

n x мм

мм 843x180x275 843x180x275 940x200x298 940x200x298

GMV(L)-R22G/

NaG-K

3x1,0 3x1,0 3x1,0 3x1,0

GMV(L)-R28G/

NaG-K

GMV(L)-R36G/

NaG-K

GMV(L)-R45G/

NaG-K

*Модели GMVL работают только на охлаждение. ** При длине кабеля более 15 м необходимо увеличить площадь поперечного сечения. В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB) — режим нагрева внутри 20 °С (DB)/15 °C (WB), снаружи 7 °С (DB)/6 °C (WB)

Таблица 4.2.2

Модель

Параметры Холодопроизводительность кВт 5,0 5,6 6,3 7,1 8,0 Теплопроизводительность кВт 5,8 6,3 7,1 8,0 9,0 Источник электропитания Ф/В/Гц 220~240/50 220~240/50 Расход воздуха м Потребляемая мощность электро-

двигателя вентилятора Рабочий ток электродвигателя

вентилятора Степень защиты IP24

Ø жидк. дюйм 1/4” 1/4” 1/4” 1/4” 3/8”

Межблочные фреоновые трубки

Дренажная трубка Кабель для подключения к

сети** Уровень шума дБ(A) 38/44 38/44 38/44 38/44 41/46 Габаритные размеры блока без

панели, ШxГxВ Вес блока (нетто) кг 13 15 15 15 17,5

Ø газ дюйм 1/2” 5/8” 5/8” 5/8” 5/8”

Способ подключ.

Пар-ры

/ч 630 800 800 800 1200

Вт 38 60 60 60 22

A 0,17 0,27 0,27 0,27 0,39

n x мм

мм

GMV(L)-

R50G/NaG-K

развальцов-каразвальцов-каразвальцов-каразвальцов-каразвальцов-

Ø28 Ø28 Ø28

3x1,0 3x1,0 3x1,0 3x1,0 3x1,0

940x200x298 1008x221x319 1008x221x319 1008x221x319 1178x227x326

GMV(L)-

R56G/NaG-K

GMV(L)-

R63G/NaG-K

GMV(L)-

R71G/NaG-K

Ø28 Ø30

GMV(L)-

R80G/Na-K

ка

Page 25

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

4.2.3 Внутренние блоки кассетного типа одноструйные

Таблица 4.2.3

Модель

Параметры Холодопроизводительность кВт 2,2 2,8 4,5 Теплопроизводительность кВт 2,5 3,2 5,0 Источник электропитания Ф/В/Гц 220~240/50 220~240/50 220~240/50 Расход воздуха м Потребляемая мощность электродвига-

теля вентилятора Рабочий ток электродвигателя венти-

лятора Степень защиты IP24

Межблочные фреоновые трубки

Дренажная трубка Ø30x1,5 Ø30x1,5 Ø30x1,5 Кабель для подключения к сети** n x мм Уровень шума дБ(A) 34/37 34/37 34/37 Габаритные размеры блока без пане-

ли, ШxГxВ Габаритные размеры панели, ШxГxВ мм 1180x430x30 1180x430x30 1180x430x30 Вес блока/панели (нетто) кг 25/5 25/5 25/5

Ø жидк. дюйм 1/4” 1/4” 1/4” Ø газ дюйм 3/8” 3/8” 1/2”

Способ подключ. развальцовка развальцовка развальцовка

Пар-ры

/ч 450 500 500

Вт 42 42 42

A 0,19 0,19 0,19

мм 920x360x185 920x360x185 920x360x185

GMV(L)-R22Td/

NaA-K*

3x1,0 3x1,0 3x1,0

GMV(L)-R28Td/

NaA-K

GMV(L)-R36Td/

NaA-K

* Модели GMVL работают только на охлаждение. ** При длине кабеля более 15 м необходимо увеличить площадь поперечного сечения. В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB) — режим нагрева внутри 20 °С (DB)/15 °C (WB), снаружи 7 °С (DB)/6 °C (WB)

4.2.3.1 Внутренние блоки кассетного типа 4-х струйные серии A

Таблица 4.2.3.1

Модель

Параметры Холодопроизводительность кВт 2,2 2,8 4,5 5,0 Теплопроизводительность кВт 2,5 3,2 5,0 5,8 Источник электропитания Ф/В/Гц 220~240/50 Расход воздуха м Потребляемая мощность электро-

двигателя вентилятора Рабочий ток электродвигателя вен-

тилятора Степень защиты IP24

Межблочные фреоновые трубки

Дренажная трубка Ø30x1,5 Ø30x1,5 Ø30x1,5 Ø30x1,5 Кабель для подключения к сети** n x мм Уровень шума дБ(A) 34/37 34/37 34/37 34/37 Габаритные размеры блока без па-

нели, ШxГxВ Габаритные размеры панели, ШxГxВ мм 650x650x50 650x650x50 650x650x50 650x650x50 Вес блока/панели (нетто) кг 20/5 20/5 20/5 20/5

Ø жидк. дюйм 1/4” 1/4” 1/4” 1/4” Ø газ дюйм 3/8” 3/8” 1/2” 1/2”

Способ подключ. развальцовка развальцовка развальцовка развальцовка

Пар-ры

/ч 600 600 600 600

Вт 42 42 42 42

A 0,19 0,19 0,19 0,19

мм 570x570x230 570x570x230 570x570x230 570x570x230

GMV(L)-

R22T/NaA-K*

3x1,0 3x1,0 3x1,0 3x1,0

GMV(L)-

R28T/NaA-K

GMV(L)-

R36T/NaA-K

GMV(L)-

R45T/NaA-K

* Модели GMVL работают только на охлаждение. ** При длине кабеля более 15 м необходимо увеличить площадь поперечного сечения. В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB) — режим нагрева внутри 20 °С (DB)/15 °C (WB), снаружи 7 °С (DB)/6 °C (WB)

Page 26

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

4.2.3.2 Внутренние блоки кассетного типа 4-х струйные

Таблица 4.2.3.2

Модель

Параметры Холодопроизводительность кВт 2,8 3,6 4,5 5,0 5,6 6,3 Теплопроизводительность кВт 3,2 4,0 5,0 5,8 6,3 7,0 Источник электропитания Ф/В/Гц 220~240/50 Расход воздуха м Потребляемая мощность электро-

двигателя вентилятора Рабочий ток электродвигателя

вентилятора Степень защиты IP24

Межблочные фреоновые трубки

Дренажная трубка Ø30x1,5 Ø30x1,5 Ø30x1,5 Ø30x1,5 Ø30x1,5 Ø30x1,5 Кабель для подключения к сети** n x мм Уровень шума дБ(A) 34/37 34/37 34/37 34/37 34/37 34/37 Габаритные размеры блока без

панели, ШxГxВ Габаритные размеры панели,

ШxГxВ Вес блока/панели (нетто) кг 25/6,5 25/6,5 25/6,5 25/6,5 30/6,5 30/6,5

Ø жидк. дюйм 1/4” 1/4” 1/4” 1/4” 3/8” 3/8” Ø газ дюйм 3/8” 1/2” 1/2” 1/2” 5/8” 5/8”

Способ подключ.

Пар-ры

/ч 680 680 680 680 1180 1180

Вт 35 35 35 35 35 35

A 0,2 0,2 0,3 0,3 0,3 0,3

мм

GMV(L)-

R28T/Na-K*

3x1,0 3x1,0 3x1,0 3x1,0 3x1,0 3x1,0

840x840x190 840x840x190 840x840x190 840x840x190 840x840x240 840x840x240

950x950x60 950x950x60 950x950x60 950x950x60 950x950x60 950x950x60

GMV(L)-

R36T/Na-K

GMV(L)-

R45T/Na-K

развальцовка

GMV(L)-

R50T/Na-K

GMV(L)-

R56T/Na-K*

GMV(L)-

R63T/Na-K

* Модели GMVL работают только на охлаждение. ** При длине кабеля более 15 м необходимо увеличить площадь поперечного сечения. В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB) — режим нагрева внутри 20 °С (DB)/15 °C (WB), снаружи 7 °С (DB)/6 °C (WB)

Продолжение таблицы 4.2.3.2

Модель

Параметры

Холодопроизводительность Теплопроизводительность Источник электропитания Расход воздуха Потребляемая мощность элек-

тродвигателя вентилятора Рабочий ток электродвигателя

вентилятора Степень защиты IP24

Межблочные фреоновые трубки

Дренажная трубка Ø30x1,5 Ø30x1,5 Ø30x1,5 Ø30x1,5 Ø30x1,5 Ø30x1,5 Ø30x1,5 Кабель для подключения к

сети** Уровень шума Габаритные размеры блока

без панели, ШxГxВ Габаритные размеры панели,

ШxГxВ Вес блока/панели (нетто)

Ø жидк. Ø газ

способ подключ.

Пар-рыGMV(L)-

R71T/Na-K

кВт кВт Ф/В/Гц м3/ч

Вт

дюйм дюйм

n x мм23x1,0 3x1,0 3x1,0 3x1,0 3x1,0 3x1,5 3x1,5

дБ(A)

мм

кг

7,1 8,0 9,0 10,0 11,2 12,5 14,0 8,0 8,8 10,0 11,0 12,5 13,8 14,5

1180 1860 1860 1860 1860 1860 1900

35 50 60 60 60 60 65

0,3 0,4 0,6 0,6 0,6 0,6 0,65

3/8” 3/8” 3/8” 3/8” 3/8” 3/8” 3/8” 5/8” 5/8” 5/8” 5/8” 5/8” 5/8” 5/8”

34/37 34/37 36/40 36/40 34/37 37/41 34/37

840x840x240 840x840x240 840x840x320 840x840x320 840x840x320 840x840x320

950x950x60 950x950x60 950x950x60 950x950x60 950x950x60 950x950x60

30/6,5 35/6,5 38/6,5 38/6,5 38/6,5 38/6,5 40/6,5

GMV(L)-

R80T/Na-K

GMV(L)-

R90T/Na-K

GMV(L)-

R100T/

Na-K

220~240/50

развальцовка

GMV(L)-

R112T/

Na-K

GMV(L)-

R125T/

Na-K

GMV(L)-

R125T/

Na-K

840x840x320

950x950x60

Page 27

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

4.3 Внутренние блоки напольно-потолочного типа.

Таблица 4.3

Модель

Параметры Холодопроизводительность кВт 2,8 3,6 5,0 7,1 Теплопроизводительность кВт 3,2 4,0 5,8 8,0 Источник электропитания Ф/В/Гц 220~240/50 220~240/50 220~240/50 220~240/50 Расход воздуха м Потребляемая мощность элек-

тродвигателя вентилятора Рабочий ток электродвигателя

вентилятора Степень защиты IP24

Межблочные фреоновые трубки

Дренажная трубка Ø17x1,7 Ø17x1,7 Ø17x1,7 Ø17x1,7 Кабель для подключения к

сети** Уровень шума дБ(A) 43 44 46 48 Габаритные размеры блока,

ШxГxВ Вес блока (нетто) кг 28 28 28 34

Ø жидк. дюйм 1/4” 1/4” 1/4” 3/8” Ø газ дюйм 3/8” 1/2” 1/2” 5/8”

способ подключ. развальцовка развальцовка развальцовка развальцовка

Пар-ры

/ч 550 600 700 1170

Вт 35 35 40 40

A 0,2 0,26 0,4 0,45

n x мм

мм 840x238x695 840x238x695 840x238x695 1300x188x600

GMV(L)-

R28Zd/Na-K*

3x1,0 3x1,0 3x1,0 3x1,0

GMV(L)-

R36Zd/Na-K

GMV(L)-

R50Zd/Na-K

GMV(L)-

R71Zd/Na-K

* Модели GMVL работают только на охлаждение. ** При длине кабеля более 15 м необходимо увеличить площадь поперечного сечения. — режим охлаждения внутри 27 °С (DB)/19 °C (WB), снаружи 35 °С (DB)/24 °C (WB) — режим нагрева внутри 20 °С (DB)/15 °C (WB), снаружи 7 °С (DB)/6 °C (WB)

Продолжение таблицы 4.3

Модель

Параметры Холодопроизводительность кВт 9,0 11,2 12,5 Теплопроизводительность кВт 10,0 12,5 13,5 Источник электропитания Ф/В/Гц 220~240/50 220~240/50 220~240/50 Расход воздуха м3/ч 2100 2200 700 Потребляемая мощность электродвига-

теля вентилятора Рабочий ток электродвигателя венти-

лятора Степень защиты IP24

Межблочные фреоновые трубки

Дренажная трубка Ø17x1,7 Ø17x1,7 Ø17x1,7 Кабель для подключения к сети** n x мм Уровень шума дБ(A) 51 54 55 Габаритные размеры блока, ШxГxВ мм 1590x238x695 1590x238x695 1590x238x695

Вес блока (нетто) кг 44 44 44

Ø жидк. дюйм 3/8” 3/8” 3/8” Ø газ дюйм 5/8” 5/8” 5/8”

способ подключ. развальцовка развальцовка развальцовка

Пар-ры

Вт 150 180 180

A 1,5 1,8 1,8

GMV(L)-

R90Zd/Na-K*

3x1,0 3x1,0 3x1,0

GMV(L)-

R112Zd/Na-K

GMV(L)-

R125Zd/Na-K

Page 28

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

4.3.1 Внутренние блоки напольно-потолочного типа, серии В.

Таблица 4.3.1

Модель

тродвигателя вентилятора Рабочий ток электродвигателя

вентилятора Степень защиты IP24

Межблочные фреоновые трубки

Дренажная трубка Кабель для подключения к

сети** Уровень шума дБ(A) 43 44 46 48 Габаритные размеры блока,

ШxГxВ Вес блока (нетто) кг 42 42 42 52

Ø жидк. дюйм 1/4” 1/4” 1/4” 3/8” Ø газ дюйм 3/8” 1/2” 1/2” 5/8”

способ подключ. развальцовка развальцовка развальцовка развальцовка

Пар-ры

/ч 550 600 700 1170

Вт 35 35 40 40

A 0,2 0,26 0,4 0,45

n x мм

мм 1220 x700x225 1220 x700x225 1220 x700x225 1420x700x245

GMV(L)-R28Zd/

Ø17x1,7 Ø17x1,7 Ø17x1,7 Ø17x1,7

GMV(L)-R36Zd/

NaB-K*

3x1,0 3x1,0 3x1,0 3x1,0

NaB-K

GMV(L)-R50Zd/

NaB-K

GMV(L)-R71Zd/

NaB-K

Продолжение таблицы 4.3.1

Модель

теля вентилятора Рабочий ток электродвигателя венти-

лятора Степень защиты IP24

Межблочные фреоновые трубки

Дренажная трубка Кабель для подключения к сети** n x мм Уровень шума дБ(A) 51 54 55 Габаритные размеры блока, ШxГxВ мм 1420x700x245 1700x700x245 1700x700x245

Вес блока (нетто) кг 54 64 66

Ø жидк. дюйм 3/8” 3/8” 3/8” Ø газ дюйм 5/8” 5/8” 5/8”

способ подключ. развальцовка развальцовка развальцовка

Пар-ры

Вт 150 180 180

A 1,5 1,8 1,8

GMV(L)-R90Zd/

NaB-K*

Ǿ17x1,7 Ǿ17x1,7 Ǿ17x1,7

3x1,0 3x1,0 3x1,0

GMV(L)-R112Zd/

NaB-K

GMV(L)-R125Zd/

NaB-K

Page 29

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

4.4 Внутренние блоки канального типа

Таблица 4.4

Модель

Параметры Холодопроизводительность кВт 2,2 2,5 2,8 3,2 Теплопроизводительность кВт 3,2 3,0 3,2 3,6 Источник электропитания Ф/В/Гц 220~240/50 220~240/50 220~240/50 220~240/50 Расход воздуха м Статическое давление Па 25 25 25 25 Потребляемая мощность элек-

тродвигателя вентилятора Рабочий ток электродвигателя

вентилятора Степень защиты IP24

Межблочные фреоновые трубки

Дренажная трубка Ø20x1,5 Ø20x1,5 Ø20x1,5 Ø20x1,5 Кабель для подключения к

сети** Уровень шума дБ(A) 33 33 35 39 Габаритные размеры блока,

ШxГxВ Вес блока (нетто) кг 27 27 27 27

Ø жидк. дюйм 1/4” 1/4” 1/4” 1/4” Ø газ дюйм 3/8” 3/8” 3/8” 1/2”

способ подключ. развальцовка развальцовка развальцовка развальцовка

Пар-ры

/ч 450 450 570 570

Вт 20 20 20 20

A 0,2 0,2 0,2 0,2

n x мм

мм 875x680x220 875x680x220 875x680x220 875x680x220

GMV(L)-

R22P/Na-K*

3x1,0 3x1,0 3x1,0 3x1,0

GMV(L)-

R25P/Na-K

GMV(L)-

R28P/Na-K

GMV(L)-

R32P/Na-K

Продолжение таблицы 4.4

Модель

Параметры Холодопроизводительность кВт 3,6 4,0 4,5 5,0 Теплопроизводительность кВт 4,0 4,5 5,0 6,3 Источник электропитания Ф/В/Гц 220~240/50 220~240/50 220~240/50 220~240/50 Расход воздуха м3/ч 570 840 840 840 Статическое давление Па 25 25 40 40 Потребляемая мощность элек-

тродвигателя вентилятора Рабочий ток электродвигателя

вентилятора Степень защиты IP24

Межблочные фреоновые трубки

Дренажная трубка Ø20x1,5 Ø30x1,5 Ø30x1,5 Ø20x1,5 Кабель для подключения

к сети** Уровень шума дБ(A) 39 33 35 36 Габаритные размеры блока,

ШxГxВ Вес блока (нетто) кг 27 36 36 36

Ø жидк. дюйм 1/4” 1/4” 1/4” 1/4” Ø газ дюйм 1/2” 1/2” 1/2” 1/2”

способ подключ. развальцовка развальцовка развальцовка развальцовка

Пар-ры

Вт 20 70 70 70

A 0,2 0,6 0,6 0,6

n x мм

мм 875x680x220 980x736x266 980x736x266 980x736x266

GMV(L)-

R36P/Na-K*

3x1,0 3x1,0 3x1,0 3x1,0

GMV(L)-

R40P/Na-K

GMV(L)-

R45P/Na-K

GMV(L)-

R50P/Na-K

Page 30

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Продолжение таблицы 4.4

Модель

Параметры Холодопроизводительность кВт 5,6 6,3 7,1 8,0 Теплопроизводительность кВт 6,3 7,0 8,0 8,8 Источник электропитания Ф/В/Гц 220~240/50 220~240/50 220~240/50 220~240/50 Расход воздуха м Статическое давление Па 100 100 100 100 Потребляемая мощность элек-

тродвигателя вентилятора Рабочий ток электродвигателя

вентилятора Степень защиты IP24

Межблочные фреоновые трубки

Дренажная трубка Ø30x1,5 Ø30x1,5 Ø30x1,5 Ø30x1,5 Кабель для подключения к

сети** Уровень шума дБ(A) 38 42 42 42 Габаритные размеры блока,

ШxГxВ Вес блока (нетто) кг 55 55 55 55

Ø жидк. дюйм 3/8” 3/8” 3/8” 3/8” Ø газ дюйм 5/8” 5/8” 5/8” 5/8”

способ подключ. развальцовка развальцовка развальцовка развальцовка

Пар-ры

/ч 1400 1400 1400 1400

Вт 150 150 150 150

A 1,3 1,3 1,3 1,3

n x мм

мм 1112x756x300 1112x756x300 1112x756x300 1112x756x300

GMV(L)-

R56P/Na-K*

3x1,0 3x1,0 3x1,0 3x1,0

GMV(L)-

R63P/Na-K

GMV(L)-

R71P/Na-K

GMV(L)-

R80P/Na-K

Продолжение таблицы 4.4

Модель

Параметры Холодопроизводительность кВт 9,0 10,0 11,2 12,5 Теплопроизводительность кВт 10,0 11,0 12,5 13,5 Источник электропитания Ф/В/Гц 220~240/50 220~240/50 220~240/50 220~240/50 Расход воздуха м3/ч 2000 2000 2000 2000 Статическое давление Па 100 100 100 100 Потребляемая мощность элек-

тродвигателя вентилятора Рабочий ток электродвигателя

вентилятора Степень защиты IP24

Межблочные фреоновые трубки

Дренажная трубка Ø30x1,5 Ø30x1,5 Ø30x1,5 Ø30x1,5 Кабель для подключения к

сети** Уровень шума дБ(A) 40 40 40 40 Габаритные размеры блока,

ШxГxВ Вес блока (нетто) кг 75 75 75 75

Ø жидк. дюйм 3/8” 3/8” 3/8” 3/8” Ø газ дюйм 5/8” 5/8” 5/8” 5/8”

способ подключ. развальцовка развальцовка развальцовка развальцовка

Пар-ры

Вт 225 225 225 225

A 2,2 2,2 2,2 2,2

n x мм2 3x1,0 3x1,0 3x1,0 3x1,0

мм 1385x736x300 1385x736x300 1385x736x300 1385x736x300

GMV(L)-

R90P/Na-K*

GMV(L)-

R100P/Na-K

GMV(L)-

R112P/Na-K

GMV(L)-

R125P/Na-K

Page 31

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Продолжение таблицы 4.4

Модель

Параметры Холодопроизводительность кВт 14,0 22,4 28,0 Теплопроизводительность кВт 15,0 25,0 31,0 Источник электропитания Ф/В/Гц 220~240/50 3/380~415/50 3/380~415/50 Расход воздуха м Статическое давление Па 100 120 120 Потребляемая мощность электродвигате-

ля вентилятора Рабочий ток электродвигателя вентиля-

тора Степень защиты IP24

Межблочные фреоновые трубки

Дренажная трубка Ø30x1,5 1” 1” Кабель для подключения к сети** n x мм Уровень шума дБ(A) 41 54 57 Габаритные размеры блока ШxГxВ мм 1385x736x300 1500x1000x500 1500x1000x500 Вес блока (нетто) кг 75 150 170

Ø жидк. дюйм 3/8” 3/8” 3/8” Ø газ дюйм 5/8” 3/4” 7/8”

способ подключ. развальцовка развальцовка развальцовка

Пар-ры

/ч 2000 4000 4800

Вт 225 1100 1500

A 2,2 2,8 3,9

GMV(L)-

R140P/Na-K

3x1,0 3x1,0 3x1,0

GMV(L)-

R224P/Na-K

GMV(L)-

R280P/Na-K

4.4.1 Внутренние блоки канального типа, серии B.

Таблица 4.4.1

Модель

Параметры Холодопроизводительность кВт 2,2 2,8 3,6 Теплопроизводительность кВт 2,5 3,2 4,0 Источник электропитания Ф/В/Гц 220~240/50 220~240/50 220~240/50 Расход воздуха м Статическое давление Па 20/50 20/50 20/50 Потребляемая мощность электродви-

гателя вентилятора Рабочий ток электродвигателя венти-

лятора Степень защиты IP24

Межблочные фреоновые трубки

Дренажная трубка Ø20x1,5 Ø20x1,5 Ø20x1,5 Кабель для подключения к сети** n x мм Уровень шума дБ(A) 37 39 39 Габаритные размеры блока, ШxГxВ мм 880x665x300 880x665x300 880x665x300 Вес блока (нетто) кг 28,5 30,5 35,5

Ø жидк. дюйм 1/4” 1/4” 1/4” Ø газ дюйм 3/8” 3/8” 1/2”

способ подключ. развальцовка развальцовка развальцовка

Пар-ры

/ч 450 570 570

Вт 75 80 80

A 0,3 0,33 0,33

GMV(L)-

R22PS/NaB-K*

3x1,0 3x1,0 3x1,0

GMV(L)-

R28PS/NaB-K

GMV(L)-

R36PS/NaB-K

Page 32

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Продолжение таблицы 4.4.1

Модель

Параметры Холодопроизводительность кВт 4,5 5,6 7,1 Теплопроизводительность кВт 5,0 6,3 8,0 Источник электропитания Ф/В/Гц 220~240/50 220~240/50 220~240/50 Расход воздуха м Статическое давление Па 20/50 30/60 30/60 Потребляемая мощность электродви-

гателя вентилятора Рабочий ток электродвигателя венти-

лятора Степень защиты IP24

Межблочные фреоновые трубки

Дренажная трубка Ø20x1,5 Ø30x1,5 Ø30x1,5 Кабель для подключения к сети** n x мм Уровень шума дБ(A) 40 44 44 Габаритные размеры блока, ШxГxВ мм 980x721x266 1155x756x300 1155x756x300 Вес блока (нетто) кг 36 51 51

Ø жидк. дюйм 1/4” 3/8” 3/8” Ø газ дюйм 1/2” 5/8” 5/8”

способ подключ. развальцовка развальцовка развальцовка

Пар-ры

/ч 700 1000 1100

Вт 140 240 240

A 0,63 1,1 1,1

GMV(L)-

R45PS/NaB-K

3x1,0 3x1,0 3x1,0

GMV(L)-

R56PS/NaB-K*

GMV(L)-

R71PS/NaB-K

Продолжение таблицы 4.4.1

Модель

Параметры Холодопроизводительность кВт 9,0 11,2 14,0 Теплопроизводительность кВт 10,0 12,5 15,0 Источник электропитания Ф/В/Гц 220~240/50 220~240/50 220~240/50 Расход воздуха м3/ч 1700 1700 2000 Статическое давление Па 40/80 40/80 50/100 Потребляемая мощность электродви-

гателя вентилятора Рабочий ток электродвигателя венти-

лятора Степень защиты IP24

Межблочные фреоновые трубки

Дренажная трубка Ø30x1,5 Ø30x1,5 Ø30x1,5 Кабель для подключения к сети** n x мм Уровень шума дБ(A) 48 48 50 Габаритные размеры блока, ШxГxВ мм 1425x736x300 1425x736x300 1425x736x300 Вес блока (нетто) кг 64 64 65,5

Ø жидк. дюйм 3/8” 3/8” 3/8” Ø газ дюйм 5/8” 5/8” 5/8”

способ подключ. развальцовка развальцовка развальцовка

Пар-ры

Вт 360 360 500

A 1,6 1,6 2,3

GMV(L)-

R90PS/NaB-K*

3x1,0 3x1,0 3x1,0

GMV(L)-

R112PS/NaB-K

GMV(L)-

R140PS/NaB-K

Page 33

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

5 ТЕМПЕРАТУРНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ СИСТЕМЫ

5.1 Система должна эксплуатироваться при температуре воздуха внутри и снаружи

помещения в соответствии с таблицей:

Таблица 5.1

Режим работы

Температура окружающего воздуха (DB/WB*), °С

внутри снаружи

max 32/23 43/26

Охлаждение

min 16/13 -5/-6 max 27/- 24/18

Нагрев

min 16/- -15/-16

*Примечания. DB — показания температуры по сухому термометру; WB — показания температуры по влажному термометру;

Page 34

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

6 ГИДРАВЛИЧЕСКАЯ СХЕМА СИСТЕМЫ

6.1 Схема гидравлической трассы системы приведена на рис. 6.1. Параметры трассы в

соответствие с таблицей 6.1.

Рис. 6.1

Таблица 6.1

Параметр системы

Общая фактическая длина трассы, не более 500 L1+L2+ L3+ L4+…+ L9+a+b+…i+j

Максимальная длина от наружного блока до самого удаленного внутреннего

Максимальная эквивалентная длина трассы от первого разветвителя до самого удаленного внутреннего блока

Максимальный перепад по высоте между наружным и внутренними блоками

Максимальный перепад по высоте между внутренними блоками

Максимальное расстояние от первого разветвителя до последнего внутреннего блока

фактическая 150

эквивалентная 175

Наружный блок выше внутренних

Наружный блок ниже внутренних

Значение па-

раметра, м

40 L3+ L4+ L5+ L6+j

15 H2

40 Ly

См. рис. 6.1

Lx = L1+L3+ L4+ L5+ L6+j

Page 35

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

6.2 Параметры медных труб, применяемые в системе.

Наружный диаметр трубы, мм (дюйм) Толщина стенки, мм

6,35 (1/4”) ≥0,8 9,52 (3/8”) ≥0,8

12,7 (1/2”) ≥0,8 15,87 (5/8”) ≥1,0 19,05 (3/4”) ≥1,0

22,2 (7/8”) ≥1,5

25,4 (1”) ≥1,5

28,6 (9/8”) ≥1,5 34,9 (11/8”) ≥1,5

38,1 (3/2”) ≥1,5

41,27 (13/8”) ≥1,5

44,45 (7/4”) ≥1,5 53,9 (17/8”) ≥1,5

Таблица 6.2

6.3 Подбор тройников, разветвителей и труб гидравлической фреоновой трассы.

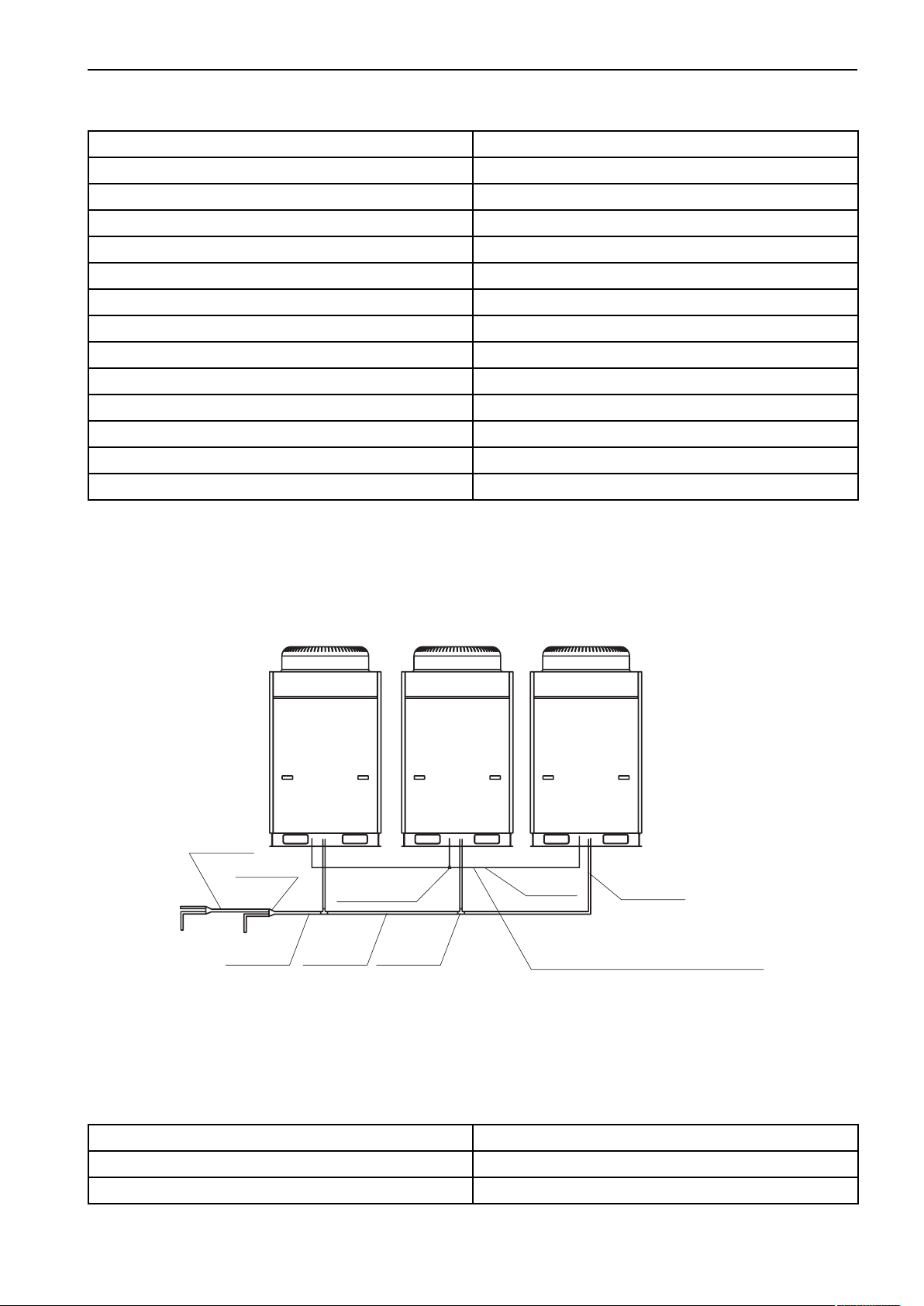

6.3.1 При модульной компоновке наружных блоков применяются комплекты тройни-

ков для газовой и жидкостной труб ML01 и ML02 см. рис. 6.2, 6.3 и таблицу 6.3.

Табл. 6.8

Табл. 6.7

Табл. 6.6

Тройник 3/8"

Табл. 6.4 Табл. 6.3

Ø 3/8"

Маслоуравнивающий трубопровод (см. п. 6.3.9)

Табл. 6.5

Рис. 6.2

6.3.2 Подбор тройников производиться по таблице 6.3 в зависимости от суммарной

мощности наружных блоков.

Таблица 6.3

Диапазон индекса производительности, С Тип тройника

224≤С≤960 ML01

960<С ML02

Page 36

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

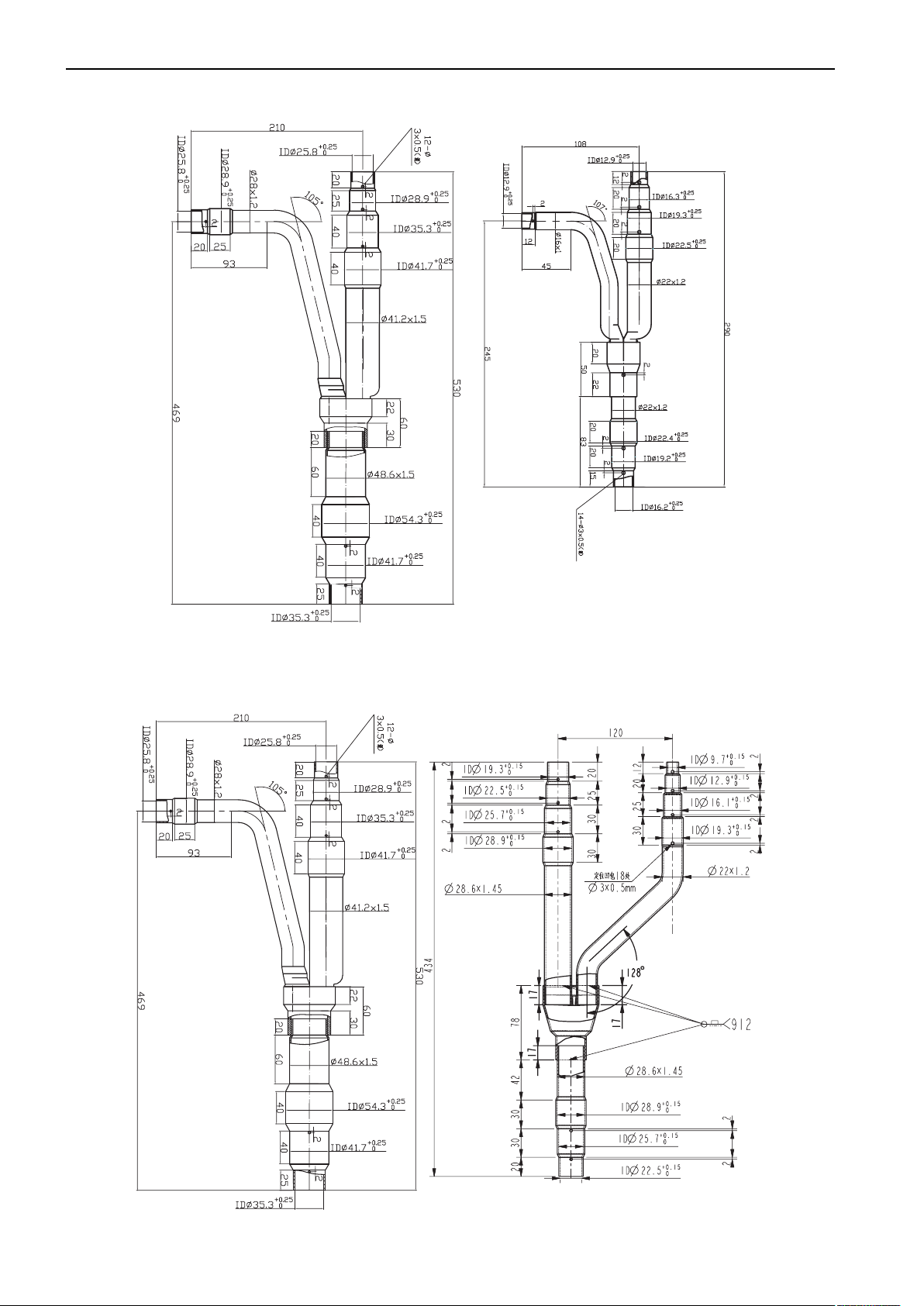

6.3.2.1 Геометрические параметры комплекта тройников ML01 (рис. 6.3).

Рис. 6.3

6.3.2.1 Геометрические параметры комплекта тройников ML02 (рис. 6.4).

Рис. 6.4

Page 37

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

6.3.3 Диаметр труб между тройниками (рис. 6.2) согласно таблице 6.4.

Таблица 6.4

Диаметр трубы при суммарном индексе

производительности, Q

Q≤ 450 450<Q≤960 Q>960

жидк. 12,7 (1/2”) 19,05 (3/4”) 22,2 (7/8”)

Диаметр трубы, мм(дюйм)

газ 28,6 (9/8”) 34,9 (11/8”) 44,45 (7/4”)

6.3.4 Диаметр труб подключаемых непосредственно к наружным блокам (рис. 6.2) со-

гласно таблице 6.5.

Таблица 6.5

Диаметр трубы

Модель наружного блока

жидкостная газовая

GMV-Rm224W/Na-M 9,52 (3/8”) 22,2 (7/8”)

GMV-Rm280W/Na-M 9,52 (3/8”) 22,2 (7/8”)

GMV-Rm335W/Na-M 12,7 (1/2”) 28,6 (9/8”)

GMV-Rm400W/Na-M 12,7 (1/2”) 28,6 (9/8”)

GMV-Rm450W/Na-M 12,7 (1/2”) 28,6 (9/8”)

GMV-Rm504W/Na-M 15,87 (5/8”) 28,6 (9/8”)

6.3.5 Диаметр трубы на выходе из наружных коммутированных модулей (рис. 6.2) со-

гласно таблицы 6.6.

Таблица 6.6

Модель наружного блока Модули коммутируемые

GMV-Rm224W/Na-M GMV-Rm224W/Na-M 9,52 (3/8”) 22,2 (7/8”)

GMV-Rm280W/Na-M GMV-Rm280W/Na-M 9,52 (3/8”) 22,2 (7/8”)

GMV-Rm335W/Na-M GMV-Rm335W/Na-M 12,7 (1/2”) 28,6 (9/8”)

GMV-Rm400W/Na-M GMV-Rm400W/Na-M 12,7 (1/2”) 28,6 (9/8”)

GMV-Rm450W/Na-M GMV-Rm450W/Na-M 12,7 (1/2”) 28,6 (9/8”)

жидкостная газовая

Диаметр трубы, мм (дюйм)

GMV-Rm504W/Na-M GMV-Rm504W/Na-M 15,87 (5/8”) 28,6 (9/8”)

GMV-Rm560W2/Na-M

GMV-Rm615W2/Na-M

GMV-Rm670W2/Na-M

GMV-Rm730W2/Na-M

GMV-Rm280W/Na-M GMV-Rm280W/Na-M

GMV-Rm280W/Na-M GMV-Rm335W/Na-M

GMV-Rm335W/Na-M GMV-Rm335W/Na-M

GMV-Rm335W/Na-M GMV-Rm400W/Na-M

15,87 (5/8”) 28,6 (9/8”)

19,05 (3/4”) 34,9 (11/8”)

Page 38

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Продолжение таблицы 6.6

Модель наружного блока Модули коммутируемые

GMV-Rm800W2/Na-M

GMV-Rm850W2/Na-M

GMV-Rm900W2/Na-M

GMV-Rm954W2/Na-M

GMV-Rm1008W2/Na-M

GMV-Rm1070W3/Na-M

GMV-Rm1135W3/Na-M

GMV-Rm1200W3/Na-M

GMV-Rm1250W/3Na-M

GMV-Rm1300W3/Na-M

GMV-Rm1350W3/Na-M

GMV-Rm1405W3/Na-M

GMV-Rm1458W3/Na-M

GMV-Rm1512W3/Na-M

GMV-Rm1600W4/Na-M

GMV-Rm1650W4/Na-M

GMV-Rm1700W4/Na-M

GMV-Rm1750W4/Na-M

GMV-Rm1800W4/Na-M

GMV-Rm400W/Na-M GMV-Rm400W/Na-M

GMV-Rm400W/Na-M GMV-Rm450W/Na-M

GMV-Rm450W/Na-M GMV-Rm450W/Na-M

GMV-Rm400W/Na-M GMV-Rm504W/Na-M

GMV-Rm504W/Na-M GMV-Rm504W/Na-M

GMV-Rm335W/Na-M GMV-Rm335W/Na-M GMV-Rm400W/Na-M

GMV-Rm335W/Na-M GMV-Rm400W/Na-M GMV-Rm400W/Na-M

GMV-Rm400W/Na-M GMV-Rm400W/Na-M GMV-Rm400W/Na-M

GMV-Rm400W/Na-M GMV-Rm400W/Na-M GMV-Rm450W/Na-M

GMV-Rm400W/Na-M GMV-Rm450W/Na-M GMV-Rm450W/Na-M

GMV-Rm450W/Na-M GMV-Rm450W/Na-M GMV-Rm450W/Na-M

GMV-Rm400W/Na-M GMV-Rm504W/Na-M GMV-Rm504W/Na-M

GMV-Rm450W/Na-M GMV-Rm504W/Na-M GMV-Rm504W/Na-M

GMV-Rm504W/Na-M GMV-Rm504W/Na-M GMV-Rm504W/Na-M

GMV-Rm400W/Na-M GMV-Rm400W/Na-M GMV-Rm400W/Na-M GMV-Rm400W/Na-M

GMV-Rm400W/Na-M GMV-Rm400W/Na-M GMV-Rm400W/Na-M GMV-Rm450W/Na-M

GMV-Rm400W/Na-M GMV-Rm400W/Na-M GMV-Rm400W/Na-M GMV-Rm504W/Na-M

GMV-Rm400W/Na-M GMV-Rm400W/Na-M GMV-Rm450W/Na-M GMV-Rm504W/Na-M

GMV-Rm400W/Na-M GMV-Rm400W/Na-M GMV-Rm504W/Na-M GMV-Rm504W/Na-M

Диаметр трубы, мм (дюйм)

жидкостная газовая

19,05 (3/4”) 34,9 (11/8”)

19,05 (3/4”) 41,27 (13/8”)

22,2 (7/8”) 44,45 (7/4”)

25,4 (1”) 17/8”

Page 39

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Продолжение таблицы 6.6

Модель наружного блока Модули коммутируемые

GMV-Rm400W/Na-M

GMV-Rm1854W4/Na-M

GMV-Rm1908W4/Na-M

GMV-Rm1962W4/Na-M

GMV-Rm2016W4/Na-M

GMV-Rm450W/Na-M GMV-Rm504W/Na-M GMV-Rm504W/Na-M

GMV-Rm400W/Na-M GMV-Rm504W/Na-M GMV-Rm504W/Na-M GMV-Rm504W/Na-M

GMV-Rm450W/Na-M GMV-Rm504W/Na-M GMV-Rm504W/Na-M GMV-Rm504W/Na-M

GMV-Rm504W/Na-M GMV-Rm504W/Na-M GMV-Rm504W/Na-M GMV-Rm504W/Na-M

жидкостная газовая

Диаметр трубы, мм (дюйм)

25,4 (1”) 17/8”

6.3.6 Разветвители гидравлической трассы подбираются при проектировании по та-

блице 6.7.

Таблица 6.7

Суммарный индекс производительности

внутренних блоков, (∑пр)

Тип разветвителя

∑пр≤ 200 FQ01A/A 200<∑пр≤ 300 FQ01B/A 300<∑пр≤ 700 FQ02/A

700<∑пр≤ 1350 FQ03/A

1350<∑пр FQ04/A

6.3.6.1 Тип разветвителя выбирается в зависимости от суммарной производительно-

сти внутренних блоков ∑пр. после данного разветвителя.

6.3.7 Разветвитель представляет собой комплект, состоящий из двух элементов для

газовой и жидкостной трубы (рис. 6.8а, б, в, г).

Page 40

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

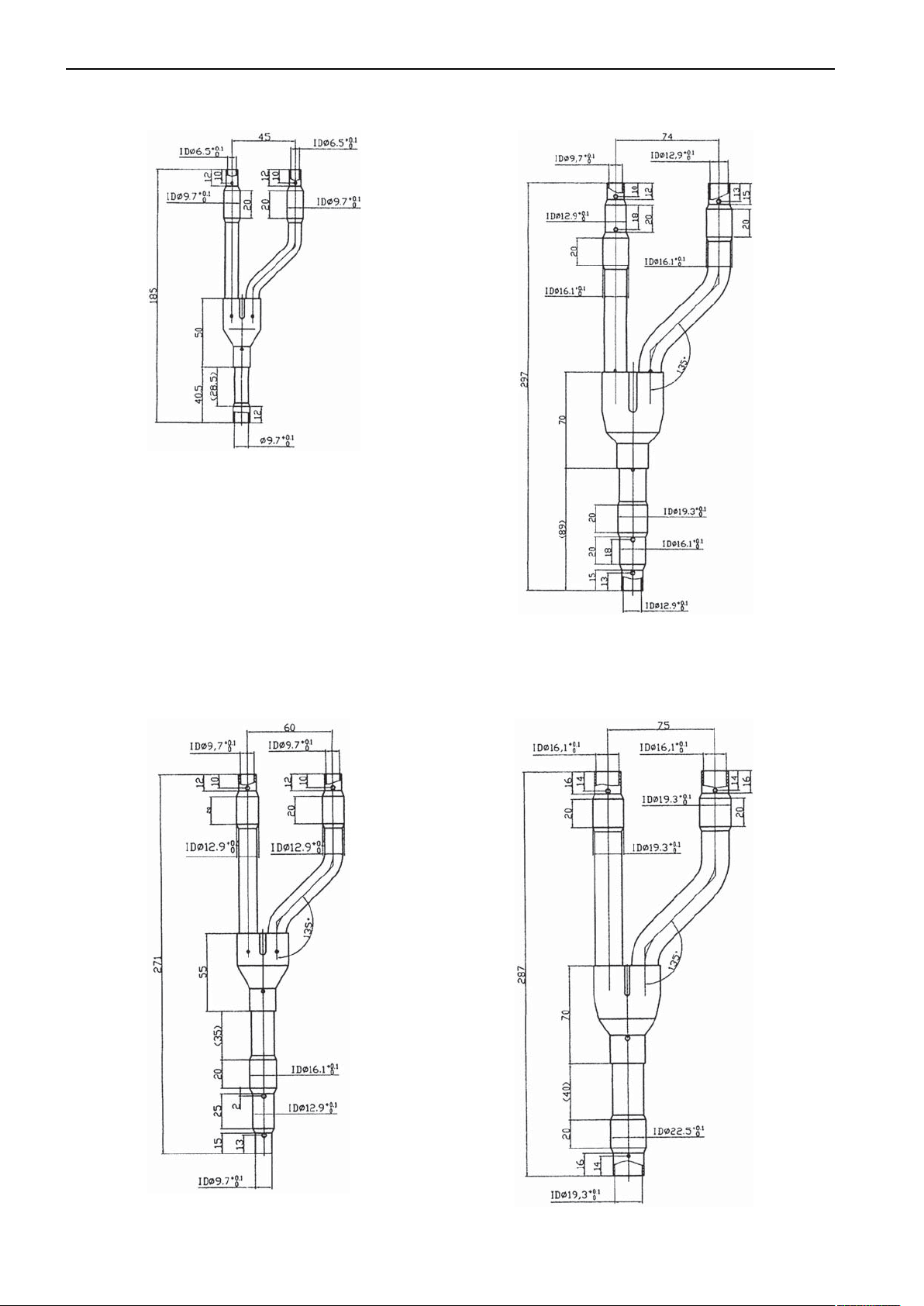

6.3.7.1 Геометрические параметры разветвителя FQ01A/A согласно рис. 6.8(а)

Рис. 6.8(а)

6.3.7.2 Геометрические параметры разветвителя FQ01B/A согласно рис. 6.8(б)

Рис. 6.8(б)

Page 41

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

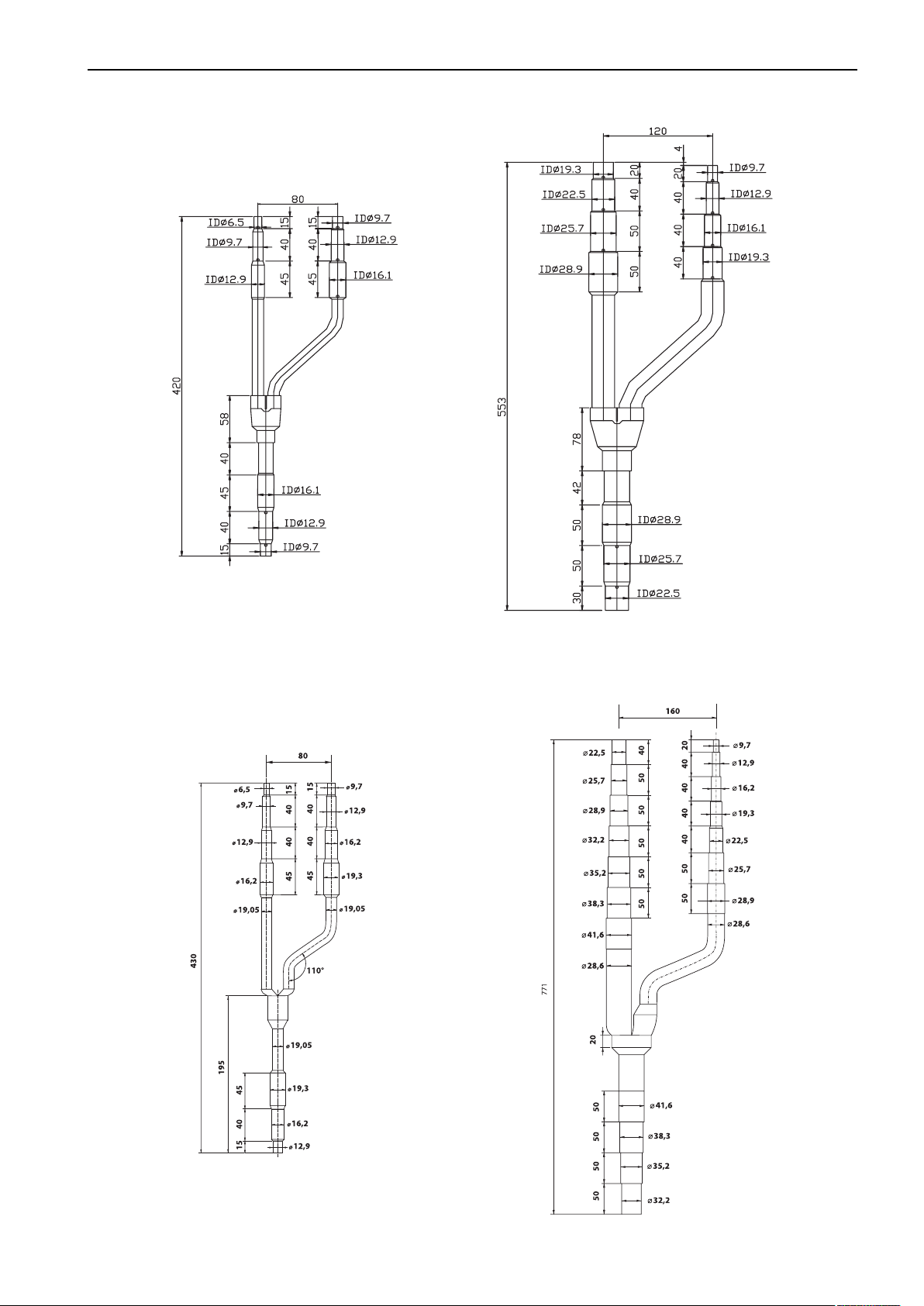

6.3.7.3 Геометрические параметры разветвителя FQ02/A согласно рис. 6.3(в)

Рис. 6.8(в)

6.3.7.4 Геометрические параметры разветвителя FQ03/A согласно рис. 6.39(г)

Рис. 6.8(г)

Page 42

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

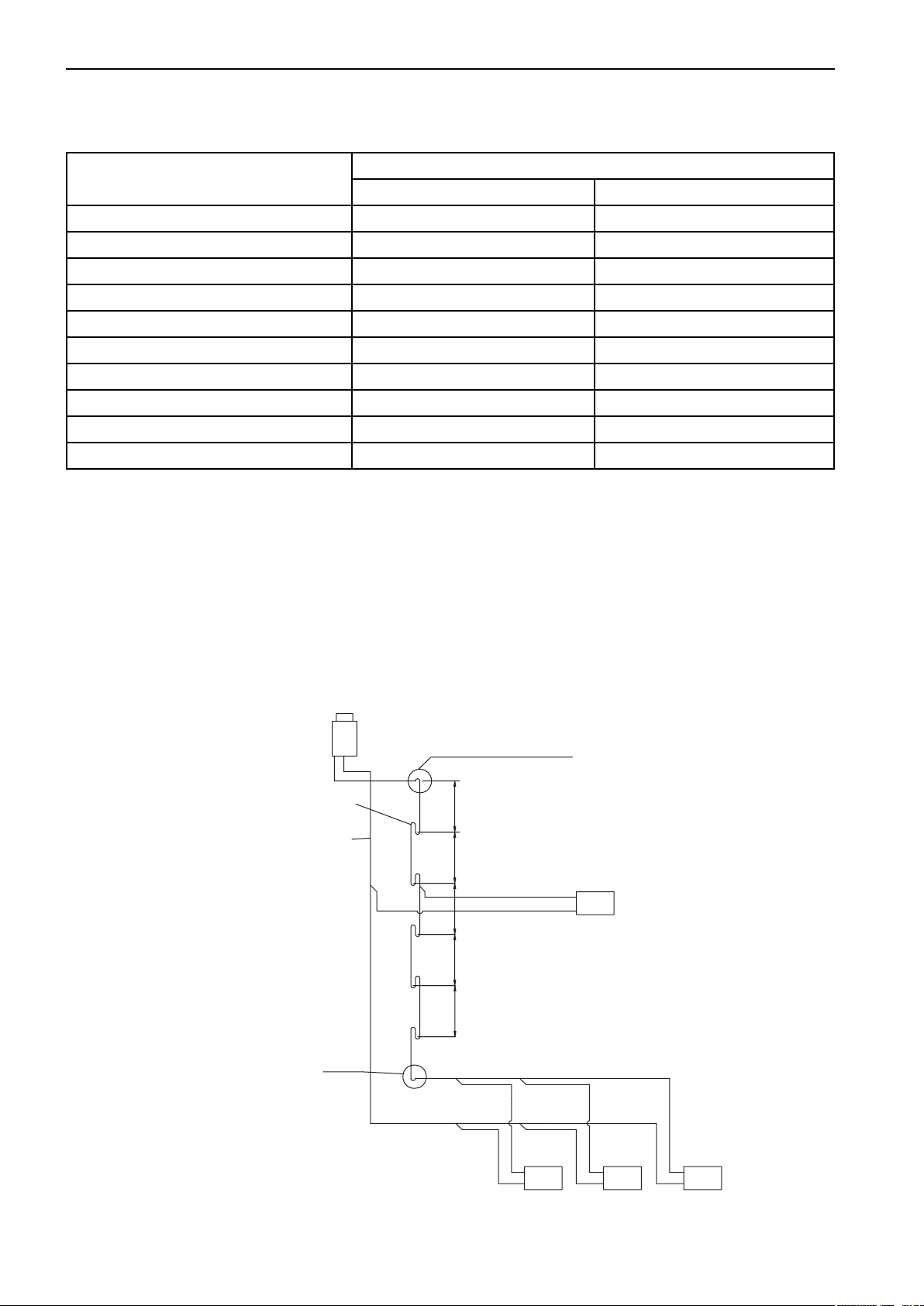

6.3.8 Диаметр труб между разветвителями (рис. 6.2) подбирается по таблице 6.8.

Таблица 6.8

Суммарный индекс производительности внутренних блоков, (∑пр).

жидкостная газовая

Диаметр трубы, мм (дюйм)

∑пр≤56 9,52 (3/8”) 12,7 (1/2”) 56<∑пр≤142 9,52 (3/8”) 15,87 (5/8”) 142<∑пр≤220 9,52 (3/8”) 19,05 (3/4”) 220<∑пр≤300 9,52 (3/8”) 22,2 (7/8”) 300<∑пр≤500 12,7 (1/2”) 28,6 (9/8”) 500<∑пр≤680 15,87 (5/8”) 28,6 (9/8”) 680<∑пр≤960 19,05 (3/4”) 34,9 (11/8”) 960<∑пр≤1350 19,05 (3/4”) 41,27 (13/8”) 1350<∑пр≤1580 22,2 (7/8”) 44,45 (7/4”) 1580<∑пр 25,4 (1”) 44,45 (7/4”)

6.3.8.1 Если при расчете суммарной производительности диаметр трубы на участке от наружного блока до первого разветвителя больше чем диаметр трубы наружного блока, то устанавливается труба соответствующая диаметру на блоке.

6.3.9 Для межблочного маслоуравнивающего трубопровода (рис. 6.2) применяется медная трубка диаметром 3/8” и тройники соответствующего диаметра (приобретаются потребителем).

6.3.10 При установке наружного блока выше внутренних необходимо через каждые 6 м по высоте на газовой магистрали устанавливать маслоподъемные петли см рис. 6.9.

Наружный блок

Газовая труба

Жидкостная труба

Маслоподъемная петля

6 м

Внутренний блок

Внутренние блоки

Рис. 6.9

Page 43

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

6.3.10.1 Параметры маслоподъемных петель согласно рисунку 6.10 и таблице 6.9.

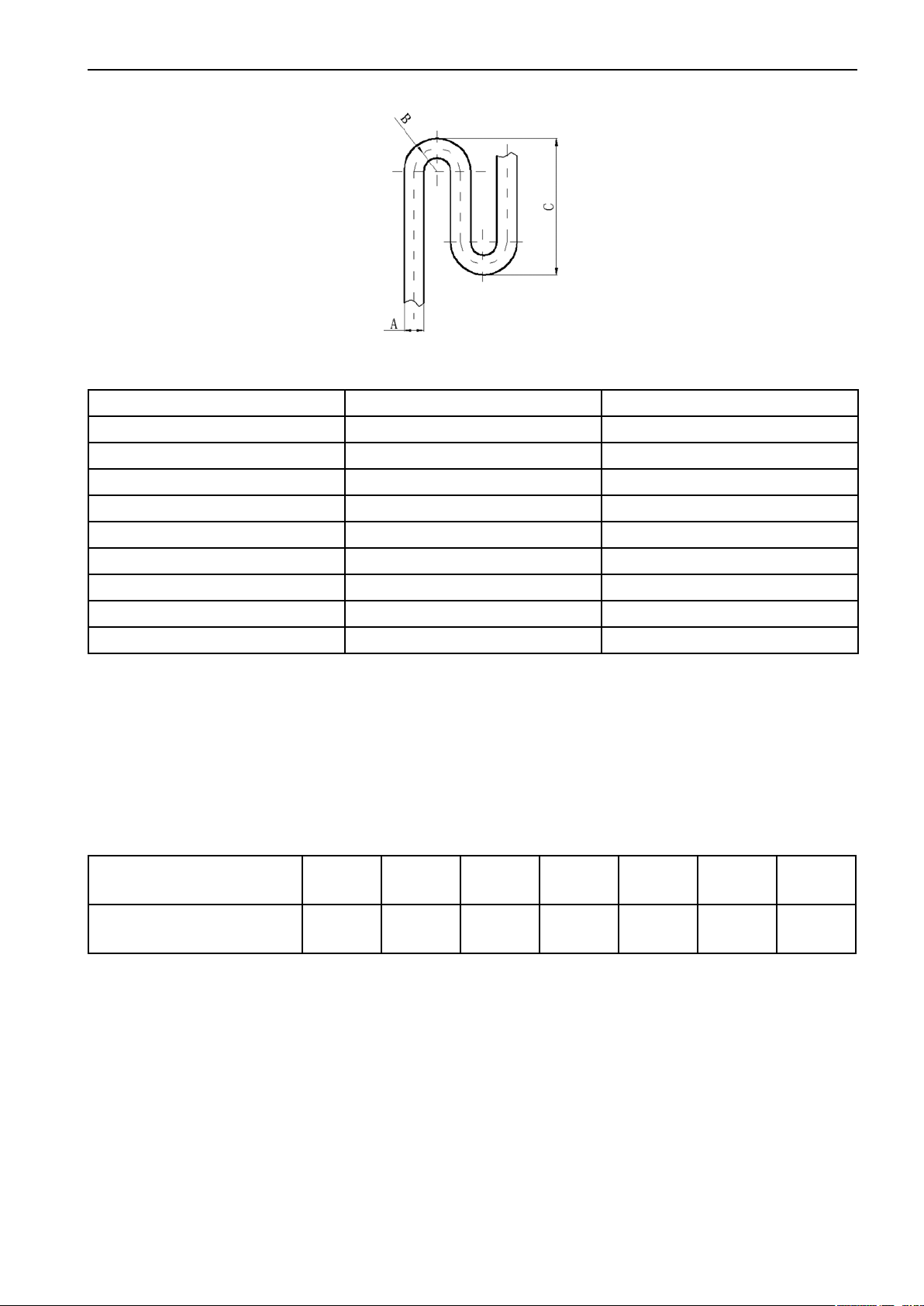

Рис. 6.10

Таблица 6.9

А, мм (дюйм) B, мм C, мм

19,05 (3/4”) ≥31 ≤150

22,2 (7/8”) ≥34 ≤150

25,4 (1”) ≥45 ≤150 28,6 (1 1/8”) ≥45 ≤150 34,9 (1 3/8”) ≥60 ≤250 38,1 (1 1/2”) ≥60 ≤350

41,27 (1 5/8”) ≥80 ≤450 44,45 (1 3/4”) ≥90 ≤500

54,1 (1 3/4”) ≥90 ≤500

6.3.11 Наружные блоки системы заправлены фреоном в расчете на 15 м длины магистрали. При удлинении трассы необходимо произвести дозаправку в соответствие с таблицей 6.10.

6.3.11.1 Количество фреона для дозаправки в расчете на 1 м жидкостной трубы согласно таблице 6.10.

Таблица 6.10

Диаметр трубы, мм (дюйм)

Количество фреона для дозаправки, кг

6,35

(1/4”)

9,52

(3/8”)

12,7

(1/2”)

15,87

(5/8”)

19,05

(3/4”)

22,2

(7/8”)

25,4 (1”)

0,022 0,054 0,11 0,17 0,25 0,35 0,4

Page 44

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

7 СИСТЕМА УПРАВЛЕНИЯ

7.1 В системе управления GMV применяется стандарт передачи данных RS-

485(EIA485).

В качестве межблочного соединительного кабеля применяется 2-х жильная витая

пара.

7.2 Для идентификации при управлении у каждого блока имеется код производитель-

ности (Capacity) и адресный код (Address).

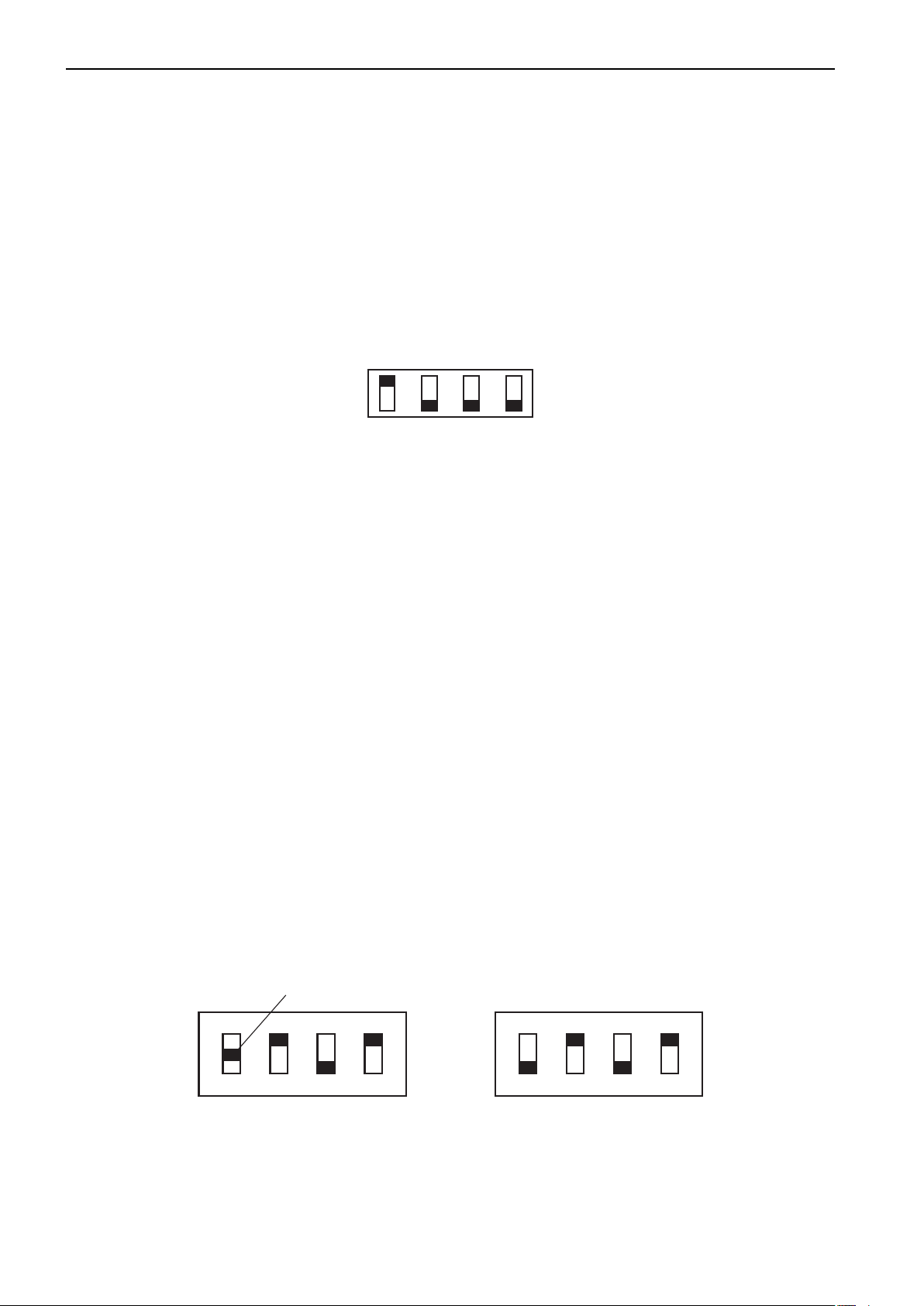

7.3 Код производительности и адресный код задаются DIP-переключателем с штеке-

рами (рис. 7.1).

Рис. 7.1

7.4 Положение штекера ON соответствует значению «0», положение OFF — значению

«1».

7.5 Путем комбинирования положения штырьков, используя двоичную систему счис-

ления, задают адресный код блока.

7.6 Код производительности «Capacity» выставляется фирмой изготовителем и не

разрешен для изменения потребителем.

7.7 Адресный код присваивается потребителем и выставляется вручную на DIP-

переключателе (Address) внутренних блоков.

7.8 В таблице 7.1 приведен перечень кодов адресных кодов внутренних блоков.

7.9 Адресные коды выставляются произвольно для каждого внутреннего блока. Основ-

ное условие это их не повторяемость для каждой группы.

7.10 При установке каждый на штекер DIP-переключателя должен быть передвинут

до упора и не находиться в промежуточном положении.

7.11 Пример установки адресного кода:

- Адресный код блока №6 — в двоичной системе 0101, с учетом того что блок номер 1

обозначается «0000» (рис. 7.2).

- На рисунке 7.2 слева первый штекер переключателя находится в промежуточном

положении, не достигая конечного положения. На рисунке 7.2 справа показана правильная установка адресного кода.

Штекер пульта не передвинут до упора

Неправильное задание кода Правильное задание кода

DIP

Рис. 7.2

Page 45

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

7.12 При монтаже системы для каждого внутреннего блока устанавливается адрес на DIP-переключателе, расположенного на плате управления.

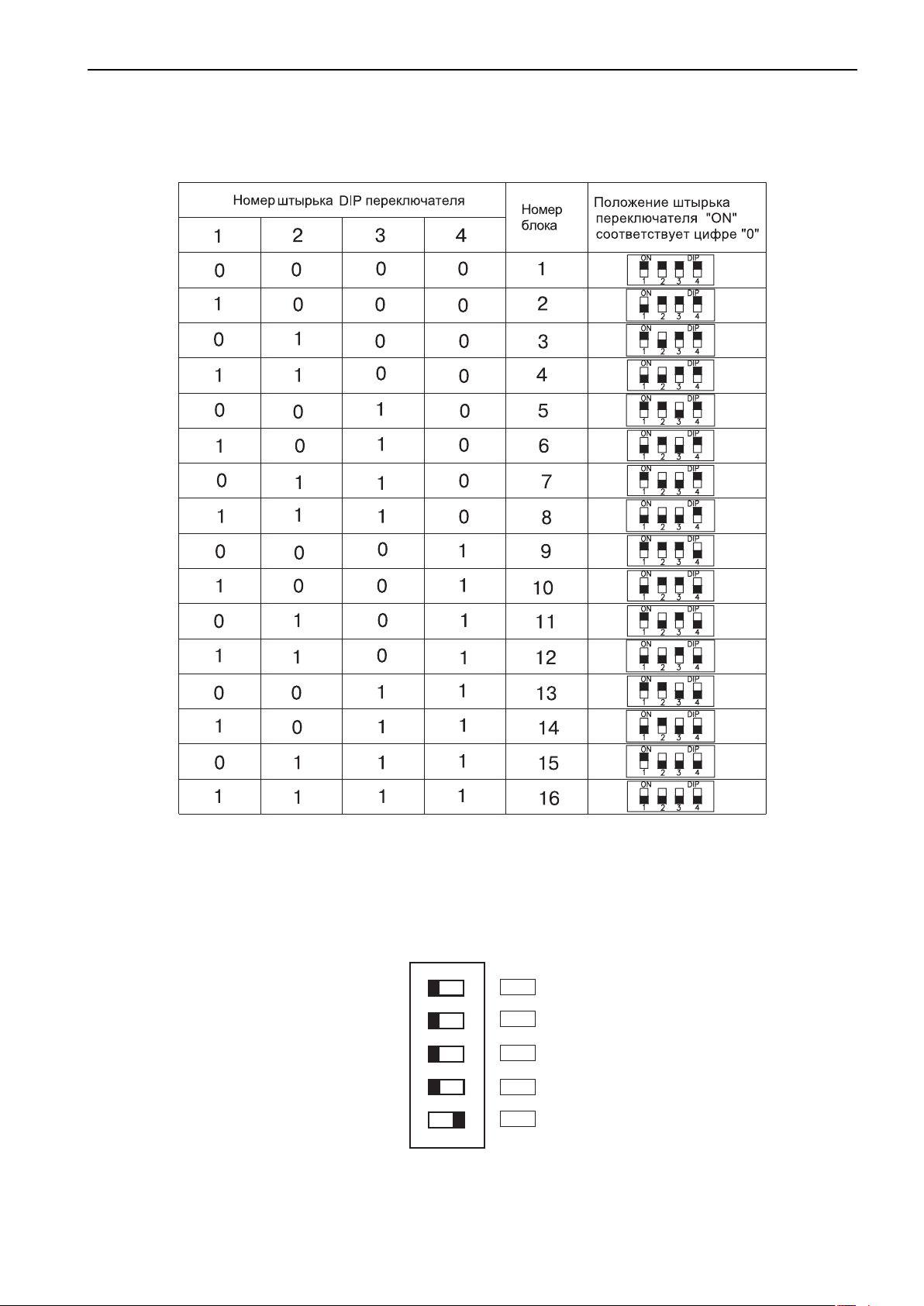

Таблица 7.1

7.13 На DIP-переключателе кода функций (рис. 7.3) задаются функции в соответствии с таблицей 7.2.

7.13.1 На рисунке 7.3 показано положение ползунков на DIP-переключателе кода функций в состоянии поставки, установленное заводом изготовителем.

L/H

DIP

I/O

345

M/S

L/I

S/R

Рис. 7.3

Page 46

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

7.13.2 Настройка функций согласно таблице 7.2

Номер ползунка DIP-переключателя

1 (S/R)

2 (L/I)

3 (M/S)

4 (I/O)

5 (L/H)

Описание функции

Выбор включения/выключения функции auto restart. Auto restart — функция автоматического включения системы в работу с заданными параметрами после нештатного отключения и последующего включения электропитания.

Внимание! Функция включается при отключенном проводном пульте.

Выбор установки управления с проводного или инфракрасного дистанционного пульта. Если выбрано управление с проводного пульта, то функция управления с инфракрасного будет заблокирована и наоборот.

Выбор блока в качестве ведущего или ведомого.

Внимание! Функция включается при отключенном проводном пульте.

Выбор датчика температуры окружающего воздуха:

1) Кондиционер работает по датчику температуры, установленном в блоке

2) Кондиционер работает по датчику температуры, установленном в инфракрасном пульте управления

Внимание! Функция включается при отключенном проводном пульте.

Установка скорости вращения вентилятора внутреннего блока канального типа

Таблица 7.2

Положение ползунка

«ON» «OFF»

Функция auto restart выключена

Управление

проводным

пультом

Ведущий Ведомый

Датчик тем-

пературы в

блоке

Низкая ско-

рость

Функция

auto restart

включена

Управление

инфракрасным

дистанционным пультом

Датчик темпе-

ратуры в пуль-

те управления

Высокая ско-

рость

7.14 Код производительности (Capacity) внутренних блоков (таблица 7.3) Внимание! установлен производителем и не выставляется.

Номер и положение ползунков переключателя

4321

Производительность

внутренних блоков, кВт

ON ON ON ON 2,0; 2,2 ON ON ON OFF 2,5 ON ON OFF ON 2,8; 3,0; 3,2 ON ON OFF OFF 3,5; 3,6 ON OFF ON ON 4,0 ON OFF ON OFF 4,5 ON OFF OFF ON 5,0

ON OFF OFF OFF 5,6; 6,0; 6,3 OFF ON ON ON 22,4 OFF ON ON OFF 7,0; 7,1 OFF ON OFF ON 8,0 OFF ON OFF OFF 9,0 OFF OFF ON ON 10,0

Таблица 7.3

OFF OFF ON OFF 11,0; 11,2; 12,0 12,5 OFF OFF OFF ON 14,0 OFF OFF OFF OFF 28,0

Page 47

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

7.15 Выставление переключателей на плате наружного блока

Таблица 7.4

Наименование платы блока

Основная плата

Наименование DIPпереключателя

Module capacity

Module quantity

Обозначение DIP

-переключателя

SW1 (Capacity)

SW2 (OutNo)

Цифровое кодирование режима

Номер и положение пол-

зунка DIP-переключателя

4321

ON ON ON ON 22,4

ON ON OFF OFF 28,0

ON OFF ON OFF 33,5

ON OFF OFF OFF 40,0

OFF ON ON ON 45,0

OFF ON ON OFF 50,4

OFF ON OFF ON 55,0

//21

- - ON ON 1

- - ON OFF 2

- - OFF ON 3

- - OFF OFF 4

Производ. наружного

блока, кВт

Кол-во мо-

дулей

Комментарии

Установлено производителем и не требует вмешательства. При несоответствии система выдает ошибку.

Код количества модулей. Задается, если наружный блок состоит из нескольких модулей. Адресный код соответствует количеству модулей

Адаптерная плата

Module address

Adaptor board address

SW3 (Address)

//21

- - ON ON 1

- - ON OFF 2

- - OFF ON 3

- - OFF OFF 4

/321

-ONONON 1

- ON ON OFF 2

- ON OFF ON 3

- ON OFF OFF 4

- OFF ON ON 5

- OFF ON OFF 6

- OFF OFF ON 7

- OFF OFF ON 8

//21

Адрес

модуля

Адрес платы

Адрес вен-

тилятора

модуля

Код модуля наружного блока. Каждому модулю наружного блока присваивается свой адрес.

В модуле наружного блока может быть две адаптерные платы, поэтому каждой плате присваивается свой адрес

Плата вентилятора

Fan Address

S2 или S1

- - ON ON 1

- - ON OFF 2

- - OFF ON 3

- - OFF OFF 4

Код вентиляторов каждого модуля. Установлено производителем и не требует вмешательства

Page 48

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

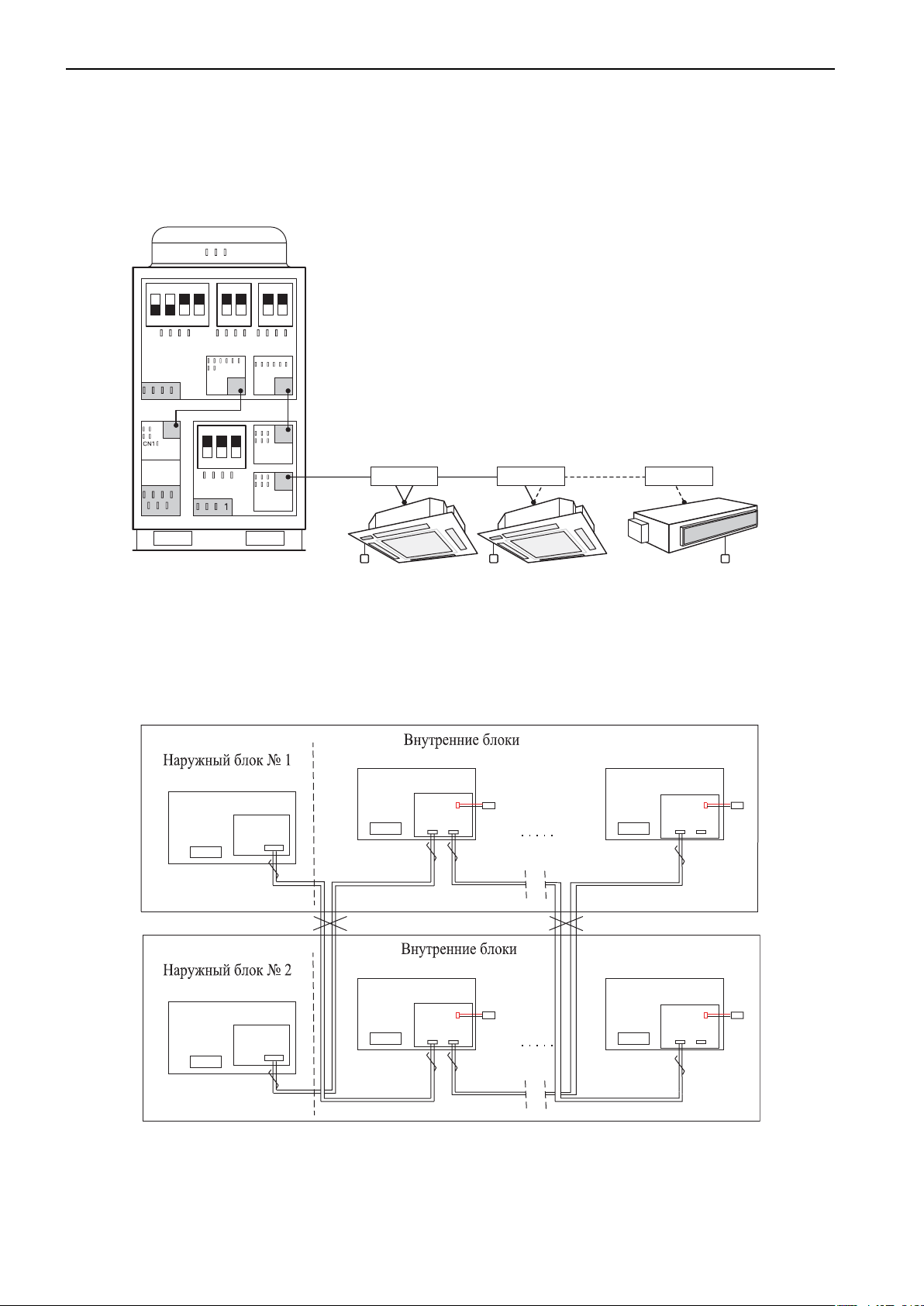

7.2 Схема подключения межблочного кабеля управления.

7.2.1 Наружный и внутренние блоки коммутируются последовательно кабелем управ-

ления (экранированная 2-х жильная витая пара)(рис. 7.1).

7.2.2 К одной плате управления наружного блока возможно подключение до 16-ти вну-

тренних блоков.

ON DIP12ON

1234

SW1 SW2 SW3

CN11 CN12 CN13

ON DIP

COM-OUT3

123

CN16 CN17 CN18

CN2 CN3

CN1

A B

CN15 CN16 CN15 CN16 CN15 CN16

2.ON1.ON

NO.N,(16max)

A B

…

Рис. 7.1

7.2.3 При прокладке кабеля управления не допускается перекрестная его прокладка

(рис. 7.2).

CN1

CN15 CN16

Рис. 7.2

CN15 CN16

Page 49

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

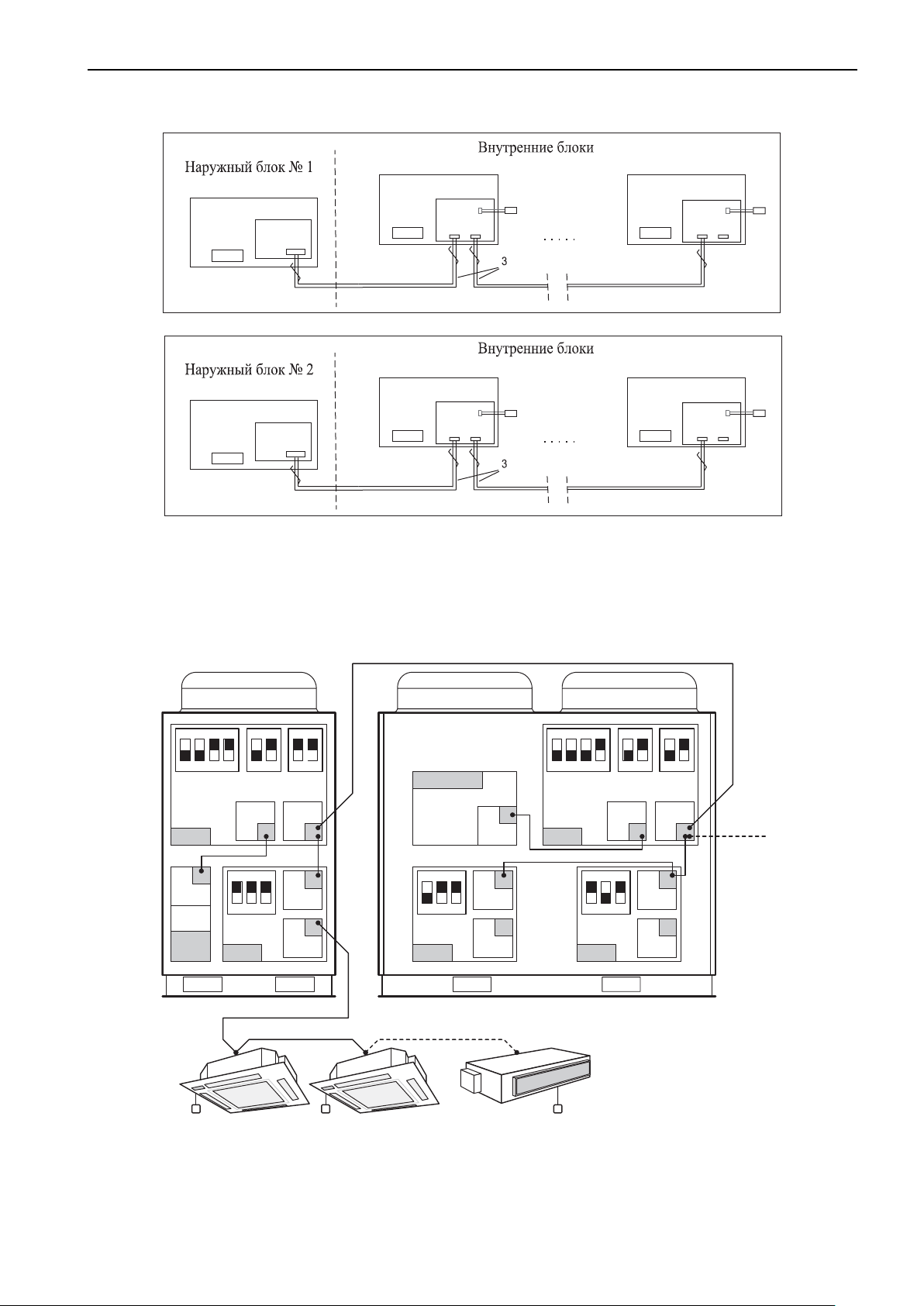

7.2.4 Правильное расположение кабеля управления показано на рисунке 7.3.

CN15 CN16

CN1

CN15 CN16 CN15 CN16

Рис. 7.3

7.2.5 Подключение наружных модулей.

7.2.5.1 При составлении наружного блока из нескольких модулей необходимо соеди-

нить их между собой кабелем управления см рис 7.3.1 и 7.3.2.

ON DIP12ON

1234

ᆍ䞣ᢼⷕ

SW1

໪ᴎЏᵓ

䗮䆃 ᥹ষ

CN1 ៪ COM-OUT3

ON DIP

123

ഄഔᢼⷕ

ᴎݙব乥

偅ࡼᵓ

䕀᥹ᵓ1

᭄䞣ᢼⷕ

SW2

ব乥偅ࡼ䗮䆃 ᥹ষ

CN11

CN12

CN13

ഄഔᢼⷕ

SW3

໪ᴎ䗮䆃᥹ষ

CN16 CN17

CN18

໪ᴎ䗮

䆃᥹ষ

CN2 CN3

ݙᴎ䗮

A B

䆃᥹ষ

CN1

2.ON1.ON

ᴎݙব乥偅ࡼᵓ

ON DIP

123

ഄഔᢼⷕ

䕀᥹ᵓ2

Внутренние блоки (max 16)

Рис. 7.3.1

䗮䆃 ᥹ষ

CN1 ៪ COM-OUT3

໪ᴎ䗮䆃᥹ষ

CN2 CN3

ݙᴎ䗮䆃᥹ষ

CN1

ON DIP12ON

1234

ᆍ䞣ᢼⷕ

SW1

A B

໪ᴎЏᵓ

A B

ON DIP

᭄䞣ᢼⷕ

ব乥偅ࡼ䗮䆃 ᥹ষ

CN11 CN12 CN13

123

A B

ഄഔᢼⷕ

SW2

A B

໪ᴎ䗮䆃᥹ষ

CN2 CN3

ݙᴎ䗮䆃᥹ষ

CN1

ഄഔᢼⷕ

SW3

໪ᴎ䗮䆃᥹ষ

CN16 CN17

CN18

A B

К следующему модулю

䕀᥹ᵓ3

Page 50

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

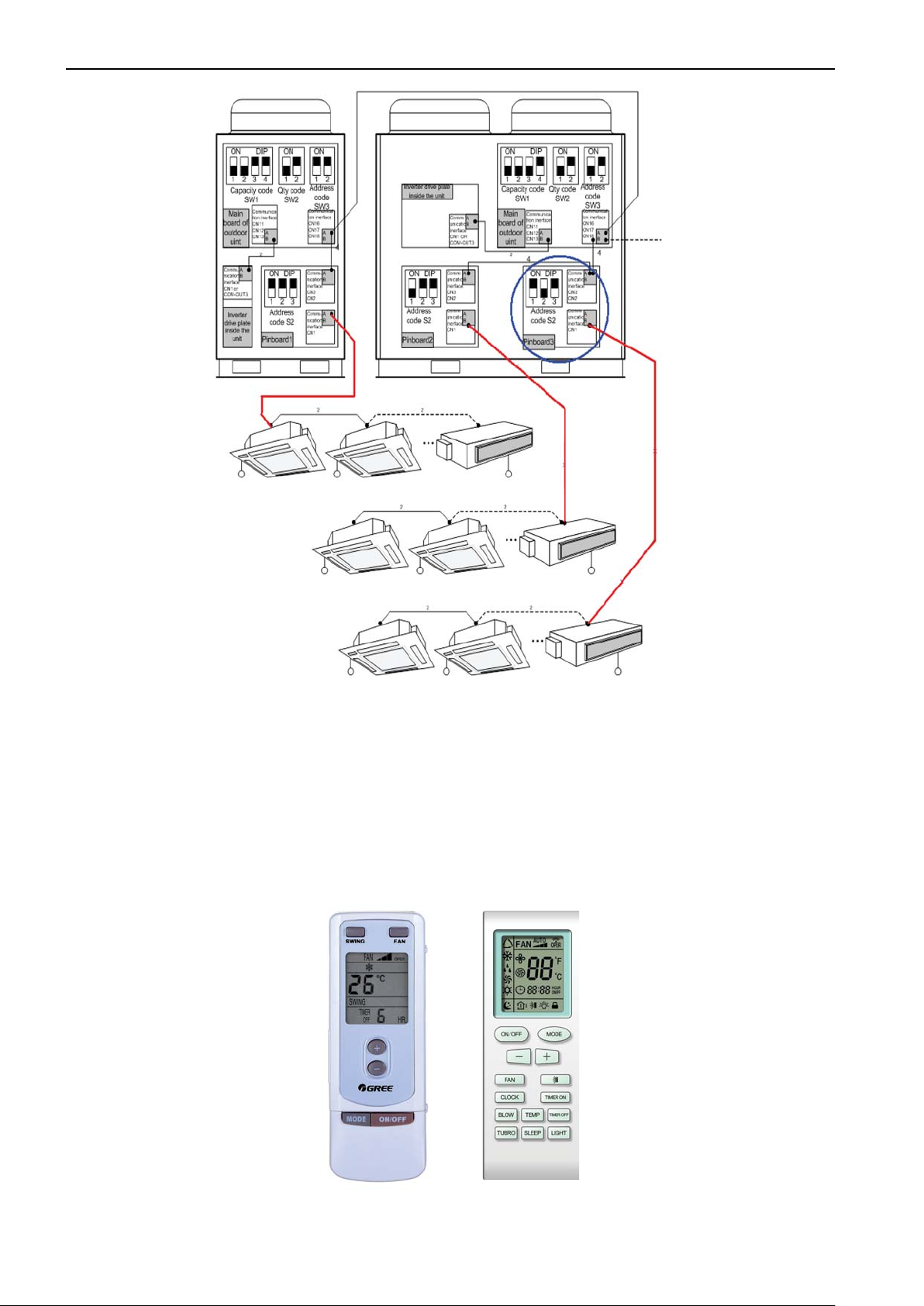

Модуль 1 Модуль 2

К следующему модулю

Внутренние блоки (max 16)

Рис. 7.3.2

7.3 Управление системой.

7.3.1 Управление системой производиться при помощи индивидуальных пультов инфракрасных (рис. 7.4), индивидуальных проводных (рис. 7.5), групповых зональных пультов (опция) (рис. 7.6), пульта централизованного управления (опция) (рис. 7.7) или персонального компьютера (ПК).

7.3.1.1 Индивидуальные инфракрасные пульты управления.

Модель Y512 Модель YB1FA

Рис. 7.4

Page 51

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

7.3.1.2 Индивидуальные проводные пульты.

Модель Z60351F/Z63351F Модель XZ60451

Рис. 7.5

7.3.1.3 Групповой пульт модели ZJA011.

Рис. 7.6

7.3.1.4 Зональный центральный пульт управления модели CE50-24/E.

Рис. 7.7

Page 52

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

7.3.1.5 Центральный пульт управления модели CE51-24Е/(М).

Рис. 7.8

7.3.1.6 Порядок управления см. Руководство по пульту CE51-24E/(M).

7.3.1.7 С помощью зонального группового пульта возможно управление группой из 16-и внутренних блоков.

7.3.1.8 К одному пульту централизованного управления CE51-24E/(M)допускается подключение до 64-х блоков коммутации.

7.3.2 Подключение индивидуальных и групповых зональных проводных пультов

7.3.2.1 Для подключения индивидуальных или групповых зональных проводных пультов используется 4-х жильный кабель, который подключается к контакту CN1 (CN2) на плате внутреннего блока (рис. 7.9).

Групповой

зональный пульт

CN1

CN2

4-х жильный

кабель

4-х жильный

кабель

Порт подключения на плате внутреннего блока 4-х жильного кабеля

Проводной индивидуальный пульт

Рис. 7.9

7.3.2.2 При использовании группового пульта на индивидуальных пультах кнопки управления должны быть заблокированы.

7.3.2.3 Групповой пульт управления может быть использован в качестве индивидуального пульта.

7.3.2.4 Для управления с персонального компьютера применяется специальная программа Gree на базе программы Inter Base. См. Руководство по управлению GMV с ПК.

Page 53

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

7.4 Подключение пульта централизованного управления CE51-24E/(M)

7.4.1 Схема подключения пульта централизованного управления показана на рис. 7.10

(см. Инструкцию по подключению и настройке центрального пульта и CE51-24E/(M) и

Руководство пользователя центрального пульта CE51-24E/(M).

CN15 CN16 CN15 CN16

CN15 CN16CN15 CN16

CN15 CN16

CN15 CN16CN15 CN16 CN15 CN16

CN15 CN16

CN15 CN16CN15 CN16 CN15 CN16

Пульт CE51-24/E2

Блоки

коммутации

ME30-00/E2

CN1

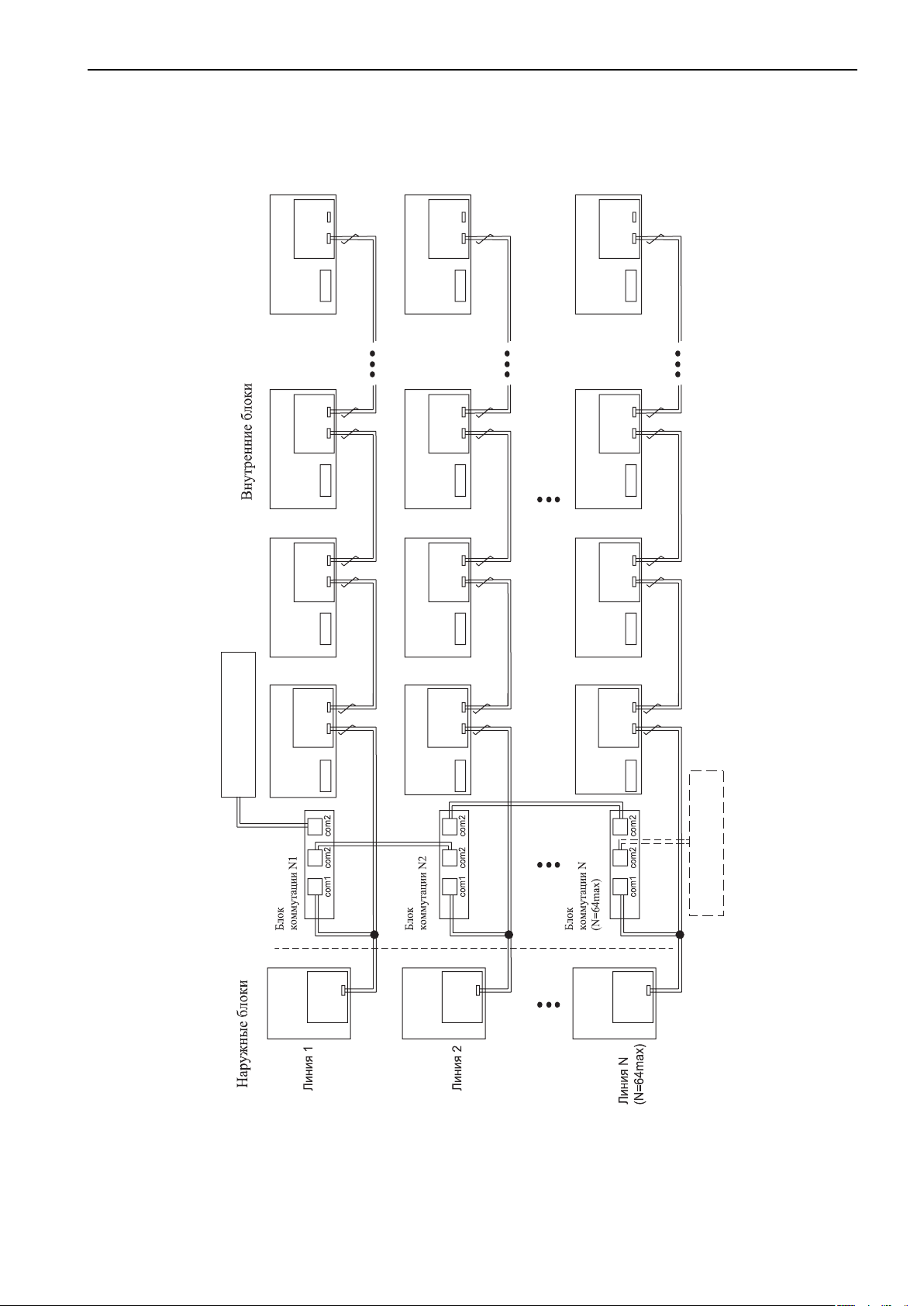

Рис. 7.10

Пульт CE51-24/E2

CN1

Page 54

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

7.4.2 Для подключения пульта централизованного управления к системе кондиционирования GMV-Rm применяется блок коммутации модели ME30-00/E2.

7.4.3 Для каждого наружного блока при подключении пульта CE51-24/E2 используется один блок коммутации, или два блока, если в наружном блоке две платы управления (рис. 7.11).

Центральный пульт

Блок коммутации

ME3000/E2

Наружный блок

CN1

CE5124/E2

Блок коммутации

COM1 COM2 COM2 COM1 COM2 COM2

Блок №1

CN16

(CN15)

Блок №1

CN16

(CN15)

Блок №2

CN16

(CN15)

Блок №2

CN16

(CN15)

ZJ301W

Внутренние блоки

Блок №3

CN16

(CN15)

Блок №3

CN16

(CN15)

. . .

Блок №16

CN16

(CN15)

Блок №16

CN16

(CN15)

Рис. 7.11

7.4.4 Максимальная длина кабеля управления кабеля до 800 м (без ретранслятораусилителя).

7.4.5 Если применяется не экранированный кабель управления, то между ними и силовым кабелем питания должно быть расстояние не менее 15 см.

7.5 Схема подключения при централизованном управлении с персонального компьютера.

7.5.1 Для удаленного мониторинга системой необходимо использовать персональный компьютер отвечающий требованиям по программному обслуживанию системы. См. Ин-

струкцию для подключения GMV к ПК.

7.5.2 Для управления с ПК используется специальная программа GMV Gree, которая работает на базе программы Inter Base.

7.5.3 Для подключения к ПК используется преобразователь интерфейса RS232-485 и блок коммутации ME30-23/E2 (см. рис. 7.12).

Page 55

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Персональ-

ный

компьютер

Блоки коммутации ME30-23/E2

Блоки

коммутации

ME30-23/E2

Блоки коммутации ME30-23/E2

Преобразо-

ватель

RS232-485

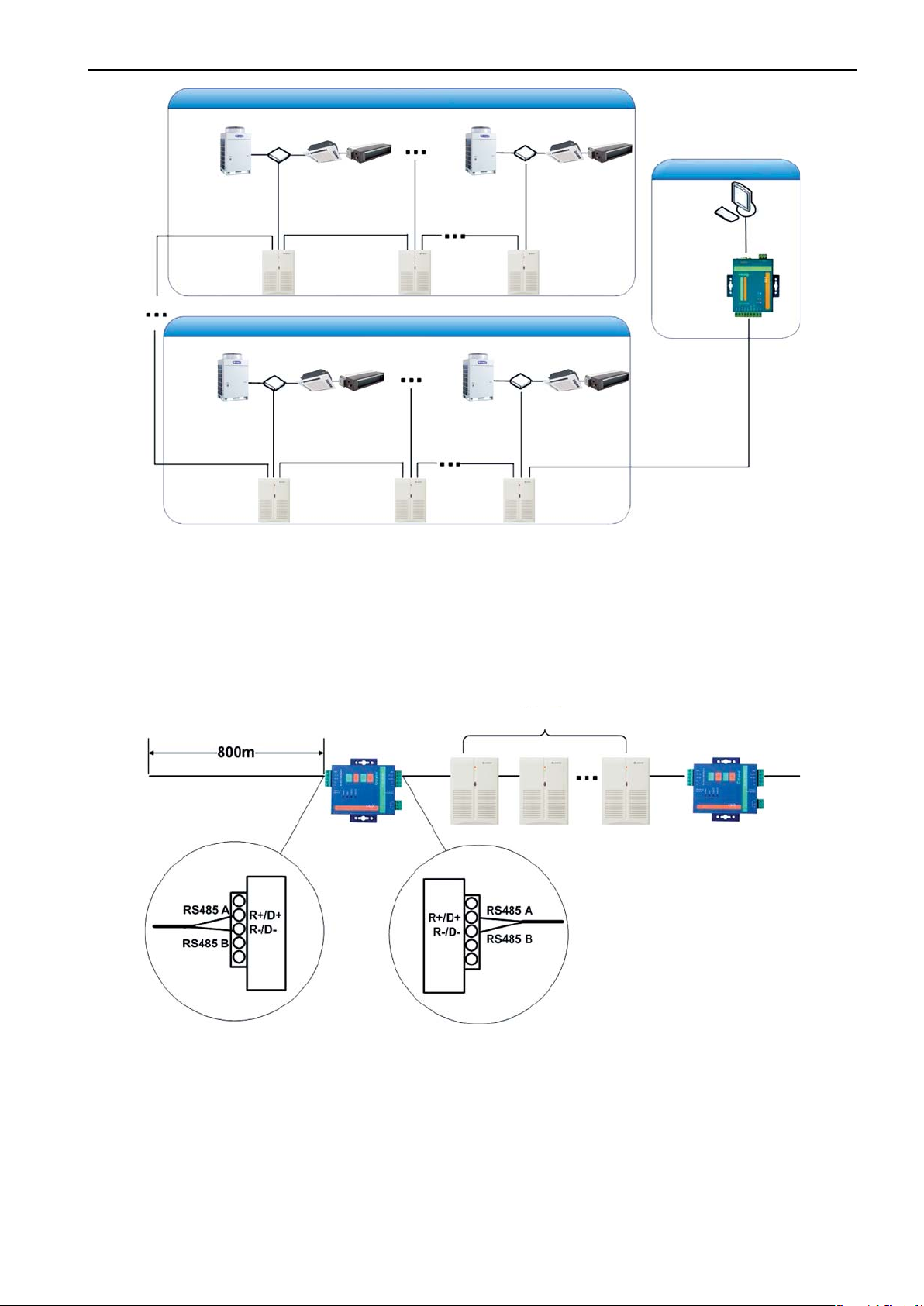

Рис. 7.12

7.5.4 Если длина кабеля управления более 1000 м необходимо через каждые 800 м

устанавливать ретранслятор (Repeater) (см. схему рис 7.13).

Ретранслятор необходимо устанавливать также через каждые 30 шт блоков коммута-

ции ME30-23/E2 в системе.

Ретранслятор RS-422/485

Рис. 7.13

30 штук

Ретранслятор RS-422/485

Page 56

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

7.5.5 К одному персональному компьютеру возможно подключение до 254-х блоков

коммутации ME30-23/E2 (рис. 7.14).

Наружный блок

3-х штекерный

разъем

ME30-23/E2 1 ME30-23/E2 2 ME30-23/E2 n

Наружный блок

3-х штекерный

разъем

Внутренние блоки

СХЕМА УПРАВЛЕНИЯ

Наружный блок

3-х штекерный

разъем

Внутренние

блоки

Внутренние блоки

Персональный

компьютер

Преобразо-

ватель

RS232-485

ME30-23/E2 m

ME30-23/E2 m+1 ME30-23/E2 254

Рис. 7.14

7.5.6 Обозначение кабеля на схеме рисунка 7.8 согласно таблице 7.1.

Таблица 7.1

Обозначение кабеля на

Наименование

схеме рисунка 7.14

D1 Двухжильная витая пара с 4-х контактными телефонными разъемами

D2 Двухжильная витая пара с 4-х контактными телефонными разъемами

с двух сторон

D3 Двухжильная витая пара с 4-х контактным телефонным разъемом

с одной стороны и зачищенными концами проводов с другой

H2 9-ти жильный кабель с разъемами

7.6 Подключение центрального пульта

7.6.1 Центральный пульт управления подключается к установке через блок коммутации ME30-00/E2. На рисунке 7.15 показаны разъемы для соответствующего подключения: COM1 — разъем для подключения кабеля идущего к межблочному кабелю, COM2 (любой из двух) —подключение к центральному пульту, COM2 (любой из двух).

Page 57

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

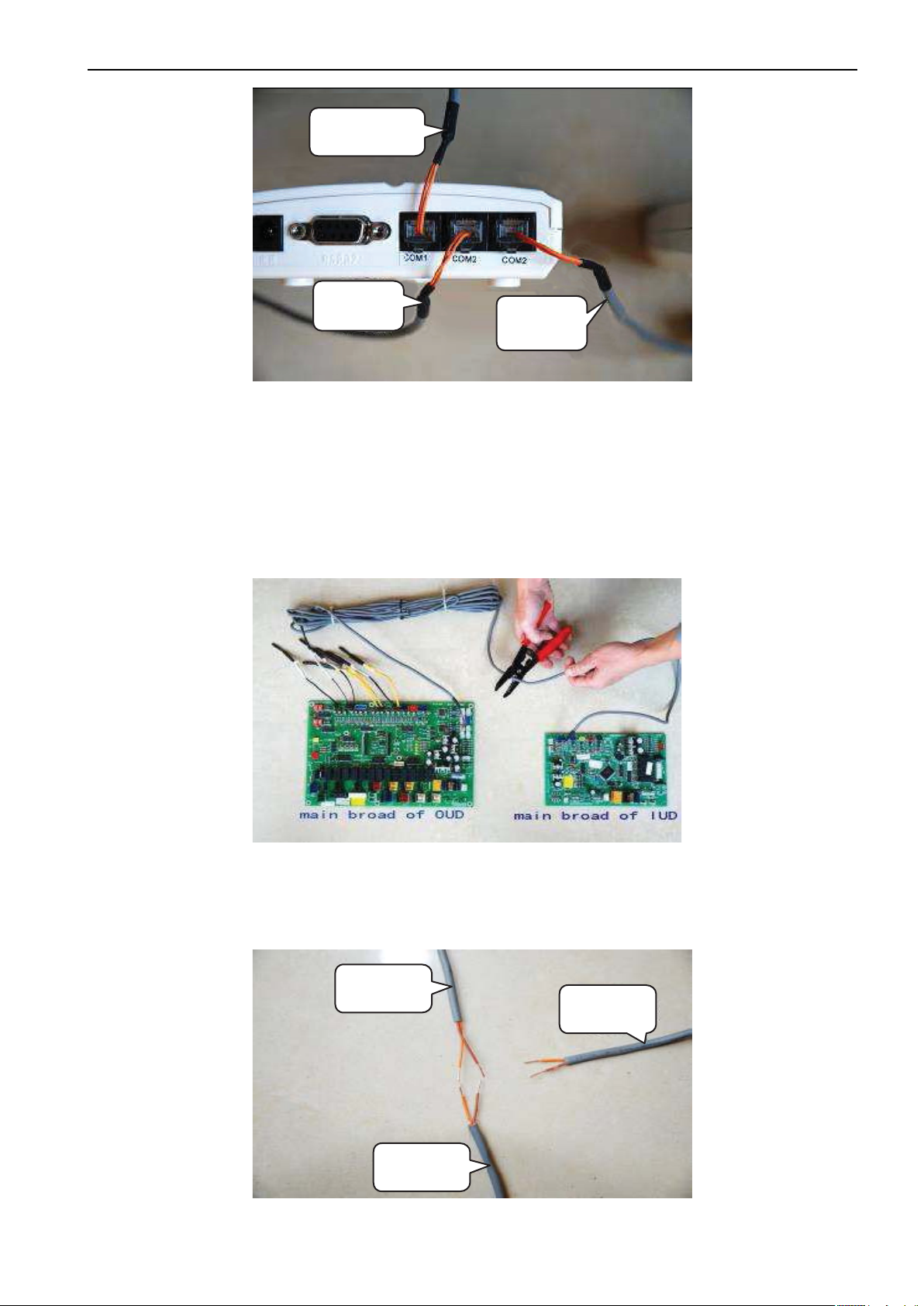

К блокам

кондиционирования

К центральному

пульту

К следующему

блоку

коммутации

Рис. 7.15

7.6.2 Подключение кабеля блока коммутации от разъема COM1 к блокам возможно двумя способами: 1-й способ — пайкой, второй — использованием трехштекерного разъема.

7.6.2.1 Подключение методом пайки:

a) Разрежьте кабель, соединяющий платы наружного и внутреннего блоков (рис. 7.16).

Рис. 7.16

b) Зачистите и залудите концы проводов кабелей (рис. 7.17).

К наружному

блоку

К внутреннему

блоку

К порту

COM 1 блока

коммутации

Рис. 7.17

Page 58

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

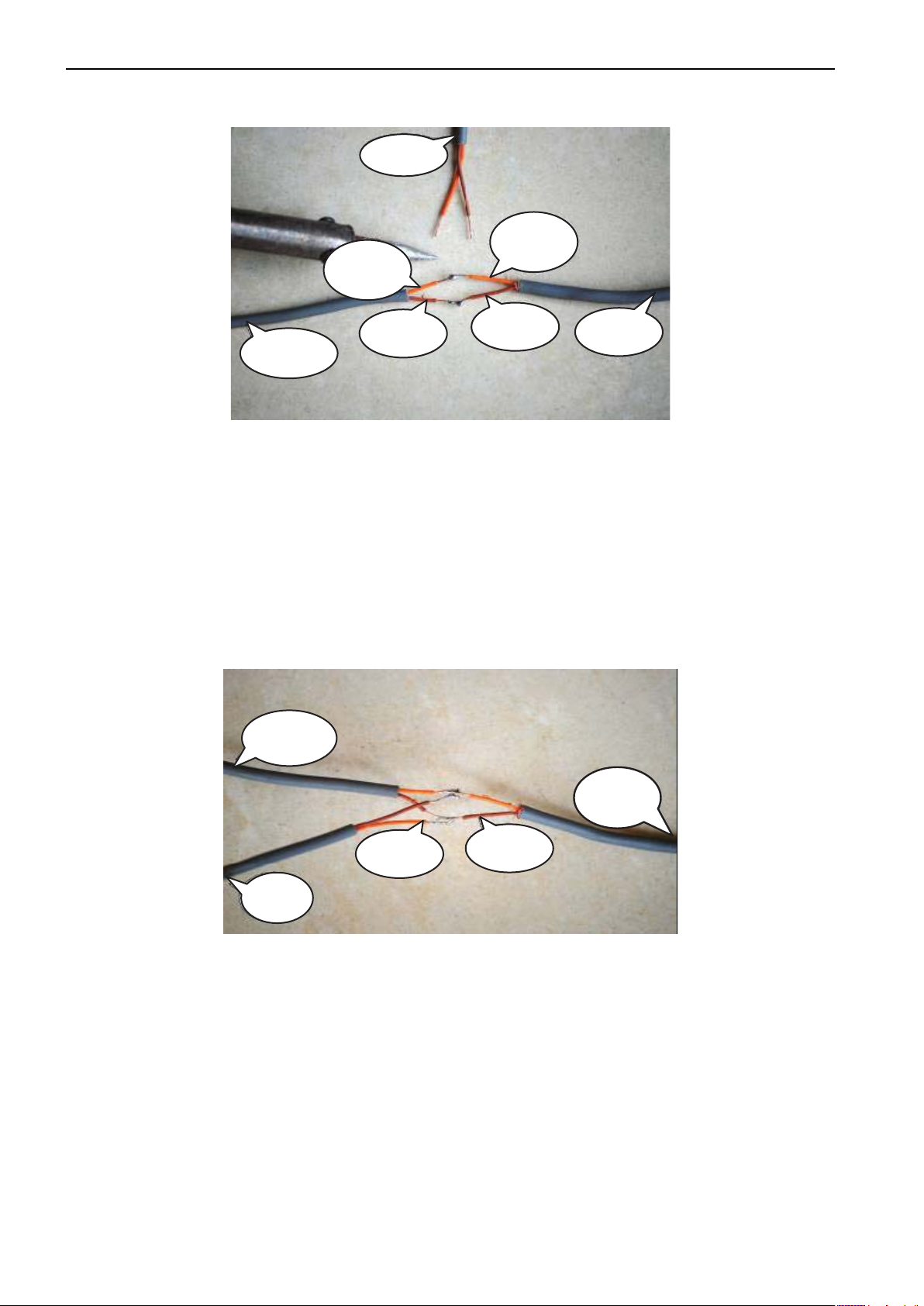

c) Припаяйте концы проводов кабелей внутреннего и наружного блоков (Рис. 7.18).

К порту

COM 1

Желтый

К внутреннему

блоку

Коричневый

К наружному

блоку

Рис. 7.18

d) Припаяйте концы к месту соединения концы проводов кабеля блока коммутации

COM1.

Внимание! Кабель блока коммутации COM1 припаивается следующим образом: Коричневый провод кабеля COM1 припаивается к желтым проводам кабелей вну-

треннего (IDU) и наружного (ODU) блоков. А желтый провод кабеля COM1 припаивается к коричневым проводам кабелей внутреннего (IDU) и наружного (ODU) блоков. (Рис.

7.19).

К внутреннему

блоку

К порту

COM 1

Желтый

К наружному

блоку

Коричневый

Рис. 7.19

Page 59

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

с) Заизолируйте липкой изоляционной лентой место пайки (Рис. 7.20).

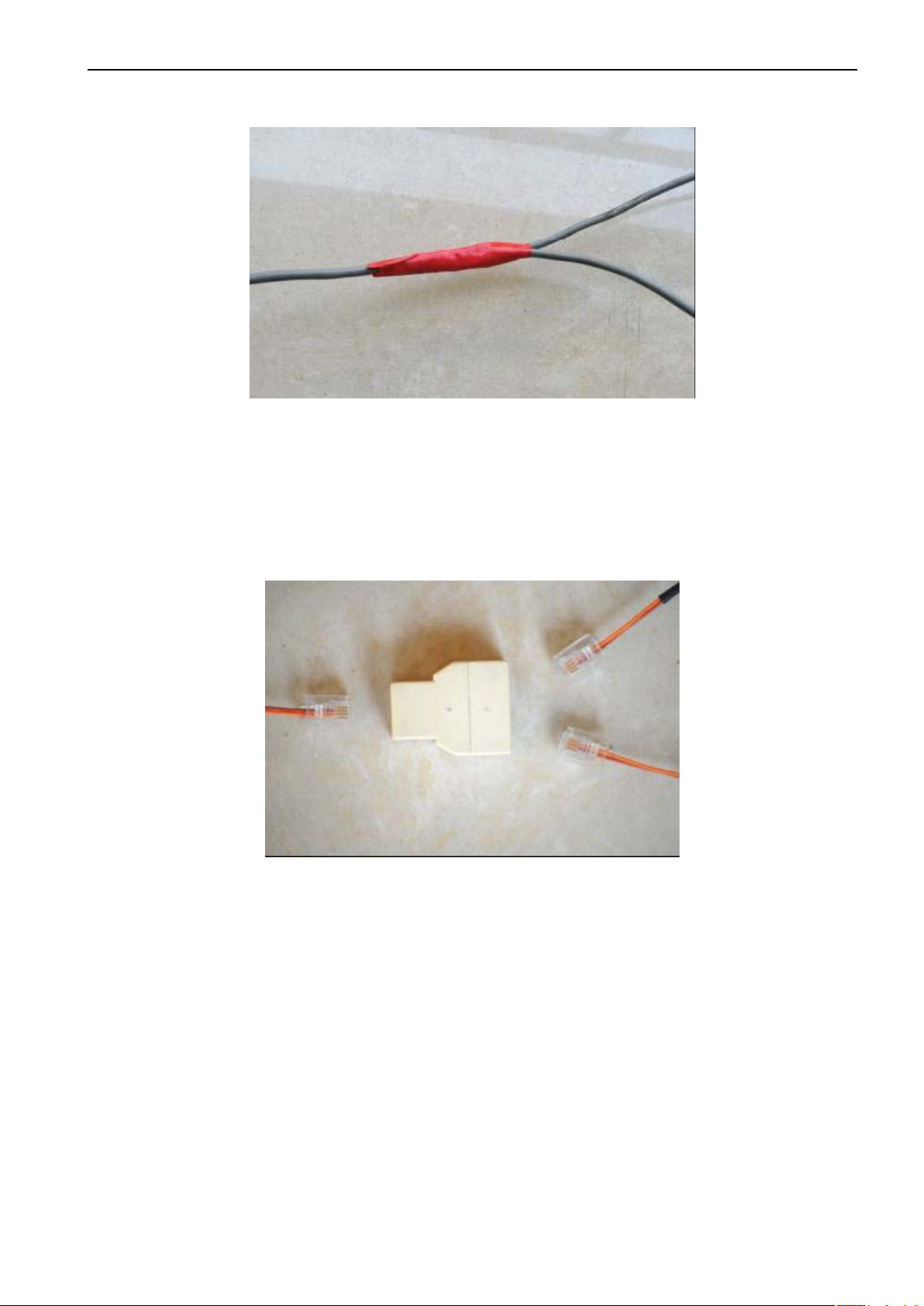

Рис. 7.20

7.6.3 Для подключения можно использовать трехштекерный телефонный разъем

7.6.3.1 Подключение при помощи телефонного разъема:

Межблочные кабели могут быть соединены при помощи трехштекерного телефонно-

го разъема. (Рис. 7.21).

Рис. 7.21

Page 60

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

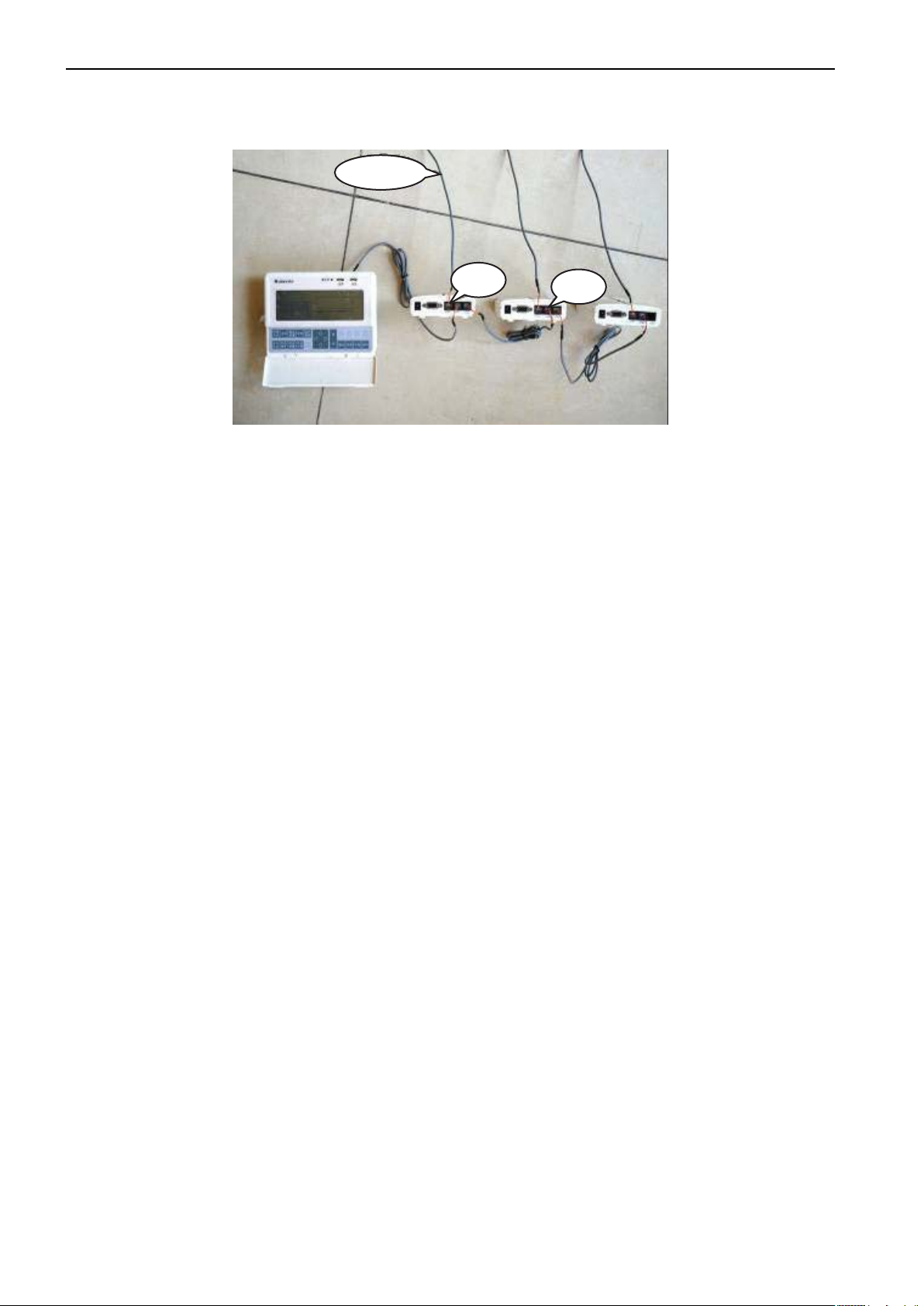

7.6.3.2 На рисунке 7.22 показано подключение нескольких блоков коммутации между

собой в системе управления (Рис. 7.22).

К блокам

COM 1

Рис. 7.22

COM 2

Page 61

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

8 ПОДКЛЮЧЕНИЕ СИСТЕМЫ К СЕТИ ЭЛЕКТРОПИТАНИЯ

8.1 ВНИМАНИЕ! Установка подключение оборудования к сети электропитания должно проводиться квалифицированными специалистами в соответствии с требованиями настоящего руководства, правил эксплуатации электроустановок и требований санитарных норм и правил в области кондиционирования, вентиляции и строительства.

8.2 ВНИМАНИЕ! Система кондиционирования должна быть надежно заземлена.

8.3 Не допускается подключать провода заземления к газовой, водопроводной трубе или телефонной линии.

8.3 Параметры питающей электросети сети должны соответствовать требованиям настоящей инструкции.

8.4 Подключение к сети должно производиться через автоматический выключатель соответствующего номинала.

8.5 Схема прокладки кабеля электропитания разрабатывается в соответствии со схемами подключения блоков, кабеля управления, а также схемами прокладки фреоновой трассы, дренажного трубопровода, расположения щита электропитания, элементов управления системы, требованиями безопасности правил эксплуатации электроустановок. Пример схемы см. приложение 2.

8.6 Кабель питания должен прокладываться на расстоянии не менее 15 см от кабеля управления, если последний не экранированный.

8.7 Параметры кабеля питания в соответствии с таблицей 8.1.

Таблица 8.1

Минимальное се-

чение жилы питающего кабеля электропитания,

n x мм

Минимальное се-

чение жилы за-

земления,

n x мм

Модель блока

GMV-Rm224W/Na-M

Параметры

электропитания,

Ф/В/Гц

Номинальный

ток автоматиче-

ского выключа-

теля, A

20 4 4 GMV-Rm280W/Na-M 28 6 6 GMV-Rm335W/Na-M 32 6 6 GMV-Rm400W/Na-M 40 10 10 GMV-Rm450W/Na-M 40 10 10 GMV-Rm504W/Na-M 40 10 10 GMV-Rm560W2/Na-M 50 16 16 GMV-Rm615W2/Na-M 63 25 16 GMV-Rm670W2/Na-M 63 25 16 GMV-Rm730W2/Na-M 63 25 16

3/380-415/50

GMV-Rm800W2/Na-M 80 35 16 GMV-Rm850W2/Na-M 80 35 16 GMV-Rm900W2/Na-M 80 35 16

GMV-Rm954W2/Na-M 100 50 25 GMV-Rm1008W2/Na-M 100 50 25 GMV-Rm1070W3/Na-M 100 50 25 GMV-Rm1135W3/Na-M 100 50 25 GMV-Rm1200W3/Na-M 100 50 25 GMV-Rm1250W/3Na-M 125 70 35 GMV-Rm1300W3/Na-M 125 70 35

Page 62

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Продолжение таблицы 8.1

Минимальное се-

чение жилы питающего кабеля

электропитания,

n x мм

Минимальное се-

чение жилы за-

земления,

n x мм

Модель блока

GMV-Rm1350W3/Na-M

Параметры

электропитания,

Ф/В/Гц

Номинальный

ток автоматиче-

ского выключа-

теля, A

125 70 35 GMV-Rm1405W3/Na-M 160 95 50 GMV-Rm1458W3/Na-M 160 95 50 GMV-Rm1512W3/Na-M 160 95 50 GMV-Rm1600W4/Na-M 160 95 50 GMV-Rm1650W4/Na-M 160 95 50 GMV-Rm1700W4/Na-M 160 95 50

3/380-415/50 GMV-Rm1750W4/Na-M 160 95 50 GMV-Rm1800W4/Na-M 160 95 50 GMV-Rm1854W4/Na-M 180 120 70 GMV-Rm1908W4/Na-M 180 120 70 GMV-Rm1962W4/Na-M 180 120 70 GMV-Rm2016W4/Na-M 180 120 70

Внутренние блоки ~220-230В/50 6 1 1

8.8 Внутренние и наружные блоки должны подключаться к разным щитам электро-

питания через отдельные автоматические выключатели (рис. 8.1).

Рис. 8.1

8.9 Через один автоматический выключатель к сети подключается группа внутрен-

них блоков.

8.10 При трехфазном электропитании внутренних блоков подключение возможно

двумя способами:

Page 63

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

8.10.1 Первый — подключение наружного блока и одного из внутренних к одному щит-

ку электропитания (см. рис. 8.2).

Рис. 8.2

8.10.2 Второй — подключение наружного блока и всех внутренних к разным щиткам

электропитания (см. рис. 8.3).

Рис. 8.3

Page 64

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

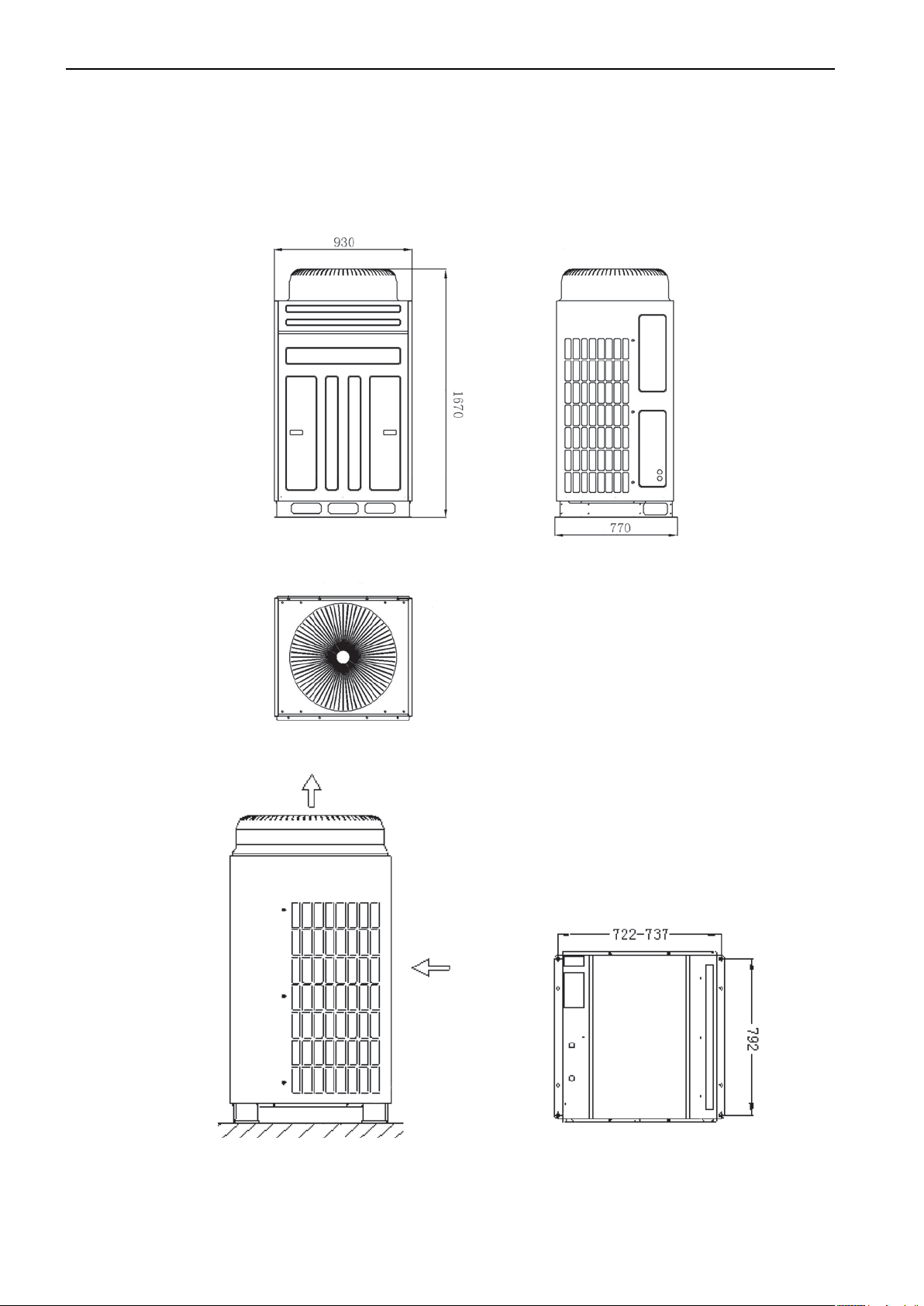

9 ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ БЛОКОВ

9.1 Габаритные и установочные размеры наружных блоков

9.1.1 Габаритные и установочные размеры наружных блоков моделей GMV-Rm224W/

Na-M и GMV-Rm280W/Na-M (рис. 9.1).

Задняя сторона

Передняя

сторона

Фундамент

Рис. 9.1

Page 65

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

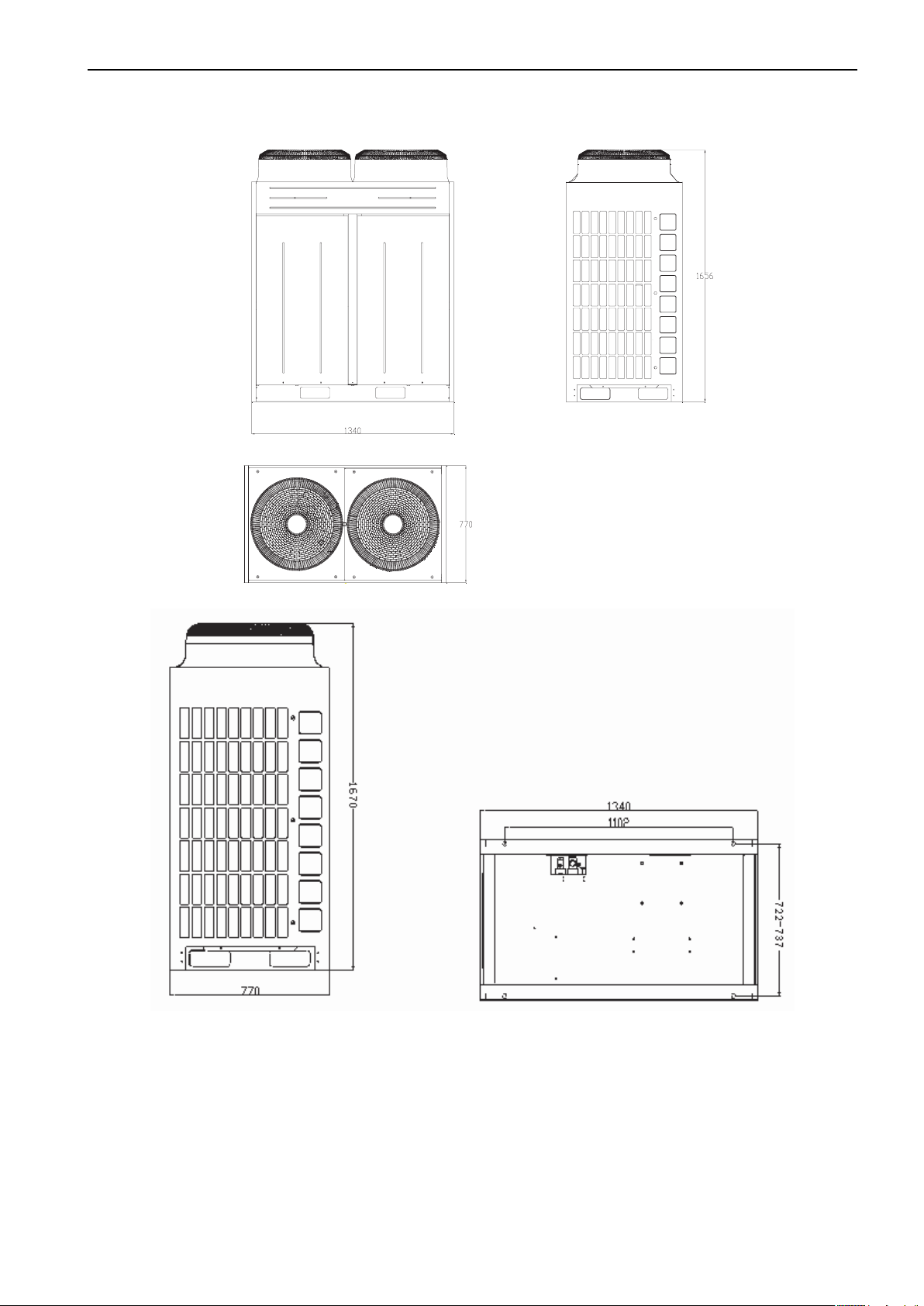

9.1.2 Габаритные и установочные размеры наружных блоков моделей GMV-Rm335W/

Na-M, GMV-Rm400W/Na-M, GMV-Rm450W/Na-M, GMV-Rm504W/Na-M (рис. 9.2).

Рис. 9.2

9.2 Габаритные и установочные размеры внутренних блоков

9.2.1 Габаритные и установочные размеры внутренних блоков настенного типа (рис.

9.3 и табл. 9.1).

Page 66

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Рис. 9.3

Модель блока Размеры (AxСxB) GMV-R22G/NaG-K 843x180x275 GMV-R28G/NaG-K 843x180x275 GMV-R36G/NaG-K 940x200x298 GMV-R45G/NaG-K 940x200x298 GMV-R50G/NaG-K 940x200x298 GMV-R56G/NaG-K 1008x221x319

Таблица 9.1

GMV-R63G/NaG-K 1008x221x319 GMV-R71G/NaG-K 1008x221x319 GMV-R80G/Na-K 1178x227x326

Page 67

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

9.2.2 Габаритные и установочные размеры внутренних блоков напольно-потолочного

типа (рис. 9.4, табл. 9.2).

Рис. 9.4

Таблица 9.2

Модель блока A B C D E GMV-R28Zd/NaB-K 840 695 238 745 260 GMV-R36Zd/NaB-K 840 695 238 745 260 GMV-R50Zd/NaB-K 840 695 238 745 260 GMV-R71Zd/NaB-K 1300 600 188 1220 260 GMV-R90Zd/NaB-K 1590 695 238 1500 260 GMV-R112Zd/NaB-K 1590 695 238 1500 260 GMV-R125Zd/NaB-K 1590 695 238 1500 260

Page 68

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

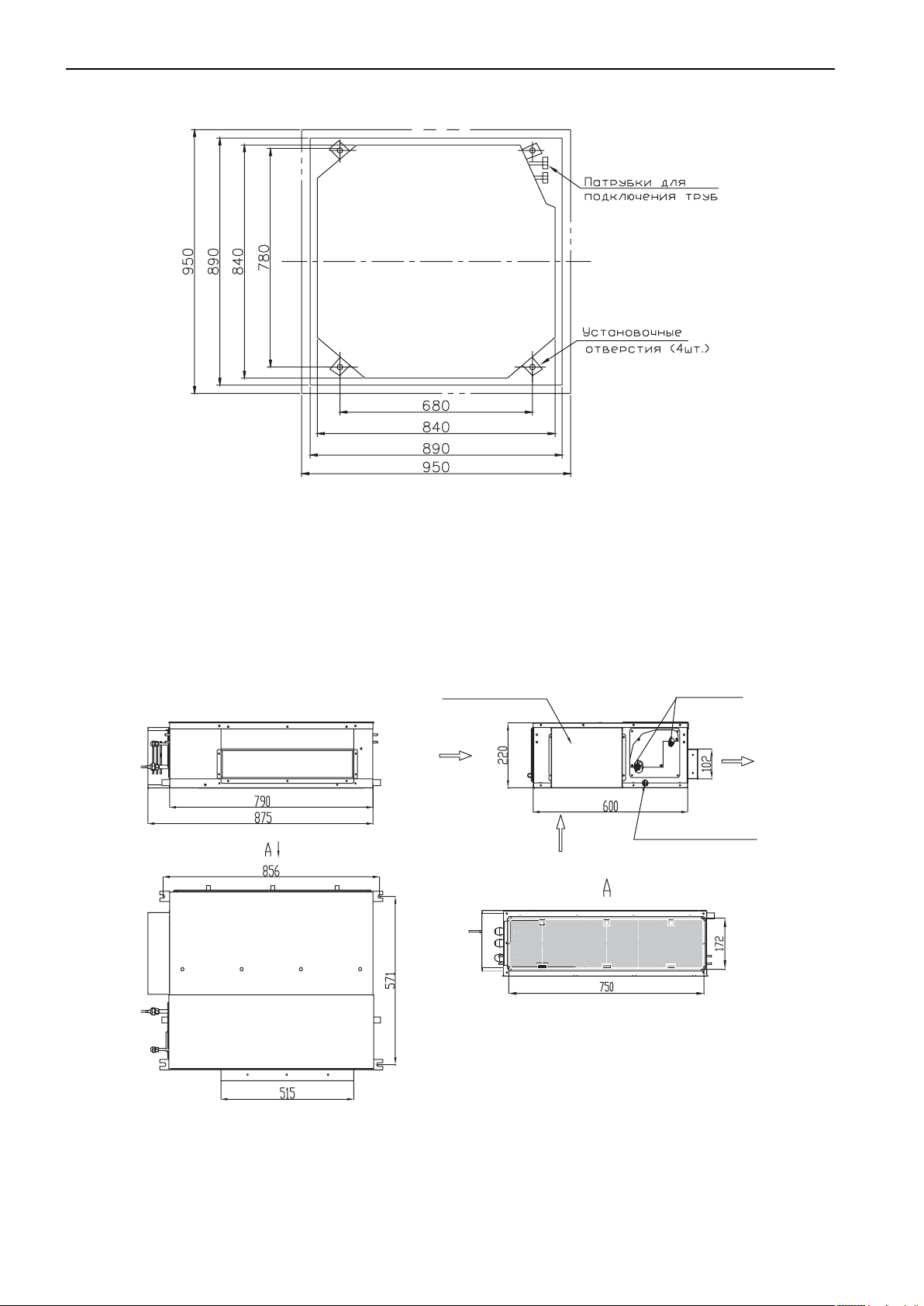

9.2.3 Габаритные и установочные размеры внутренних блоков кассетного типа (рис.

9.5).

Рис. 9.5

9.2.4 Габаритные и установочные размеры внутренних блоков канального типа

9.2.4.1 Габаритные и установочные размеры внутренних блоков канального типа (рис.

9.6) моделей GMV-R22P/Na-K, GMV-R25P/Na-K, GMV-R28P/Na-K, GMV-R32P/NaK, GMV-R36P/Na-K

электропитания

Блок

Вход

воздуха

Фреоновая подводка

Выход воздух

Дренажный отвод

Рис. 9.6

Page 69

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

9.2.4.2 Габаритные и установочные размеры внутренних блоков канального типа моделей GMV-R40P/Na-K, GMV-R45P/Na-K, GMV-R50P/Na-K, GMV-R56P/Na-K, GMVR63P/Na-K, GMV-R71P/Na-K, GMV-R80P/Na-K,GMV-R90P/Na-K,GMV-R100P/NaK, GMV-R112P/Na-K, GMV-R125P/Na-K (рис. 9.7 и табл. 9.3).

электропитания

овая

дка

Блок

воздуха

Рис. 9.7

Вход

воздуха

Выход воздуха

Дренажный

Подвод свежего воздуха

Таблица 9.3

Модель блока A B C D E F G H I J GMV-R40P/Na-K 932 430 738 892 980 736 738 125 203 266 GMV-R45P/Na-K 932 430 738 892 980 736 738 125 203 266 GMV-R50P/Na-K 932 430 738 892 980 736 738 125 203 266 GMV-R56P/Na-K 1112 420 918 1074 1159 736 918 207 207 260 GMV-R63P/Na-K 1112 420 918 1074 1159 736 918 207 207 260 GMV-R71P/Na-K 1112 420 918 1074 1159 736 918 207 207 260 GMV-R80P/Na-K 1112 420 918 1074 1159 736 918 207 207 260 GMV-R90P/Na-K 1350 420 1155 1310 1385 736 1155 207 207 260 GMV-R100P/Na-K 1350 420 1155 1310 1385 736 1155 207 207 260 GMV-R112P/Na-K 1350 420 1155 1310 1385 736 1155 207 207 260 GMV-R125P/Na-K 1350 420 1155 1310 1385 736 1155 207 207 260

Page 70

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

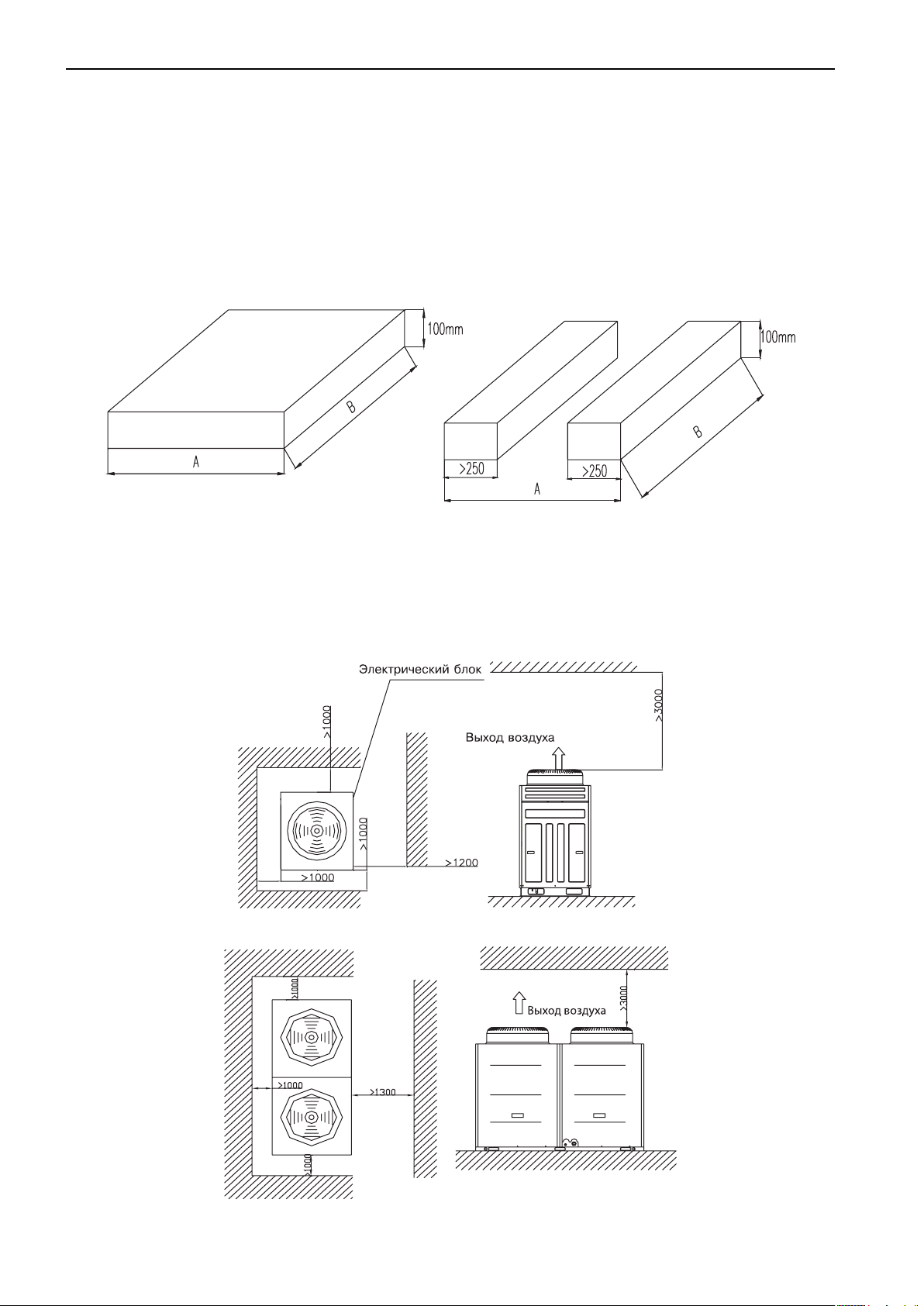

10 ТРЕБОВАНИЯ ПРИ РАЗМЕЩЕНИИ И МОНТАЖЕ БЛОКОВ

10.1 Требования при установке блоков наружных блоков системы.

10.1.1 Наружные блоки должны устанавливаться в соответствии с требованиями раз-

дела 2 настоящего руководства и требований СНиП.

10.1.2 Блок должен устанавливаться на бетонном основании или стальном каркасе

(швеллерах) (рис. 10.1).

10.1.3 Между блоком и основанием по углам должны быть установлены демпфирую-

щие резиновые пластины толщиной не менее 20 мм.

Рис. 10.1

10.1.4 Размеры А и В определяются габаритными размерами блока и удобством под-

вода коммуникаций.

10.1.5 Требования по размещению одиночных наружных модулей согласно рисунку

10.2.

Рис. 10.2

Page 71

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

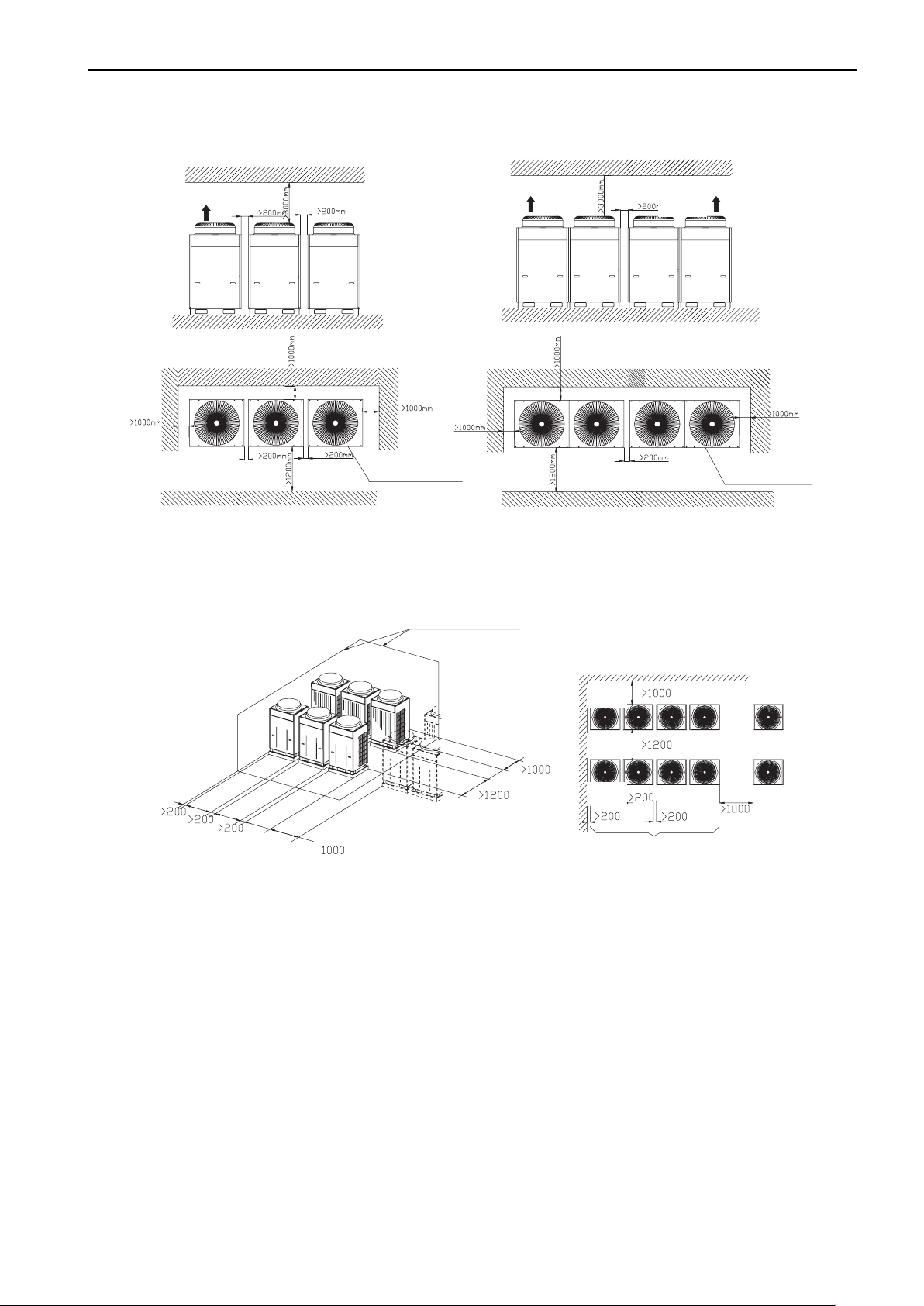

10.1.6 Требования по размещению группы наружных модулей согласно рис. 10.3 и 10.4.

Выход

出口

воздуха

出口

Выход воздуха

Сторона

、出管方向在此面

блока питания

Рис. 10.3

No restriction to wall height

壁的高度没有限制

出口

Выход воздуха

Сторона блока питания

Front

前

side

后

Back side Back side

后

Front

前

side

Рис. 10.4

10.1.7 Защита наружного блока.

10.1.7.1 В целях исключения попадания в корпус наружного блока осадков (снег, дождь) рекомендуется устанавливать на верхнюю часть блока защитный кожух (рис. 10.5).

10.1.7.2 Блок рекомендуется устанавливать на фундамент высотой не ниже 150 мм, с целью исключения заноса блока снегом.

Page 72

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

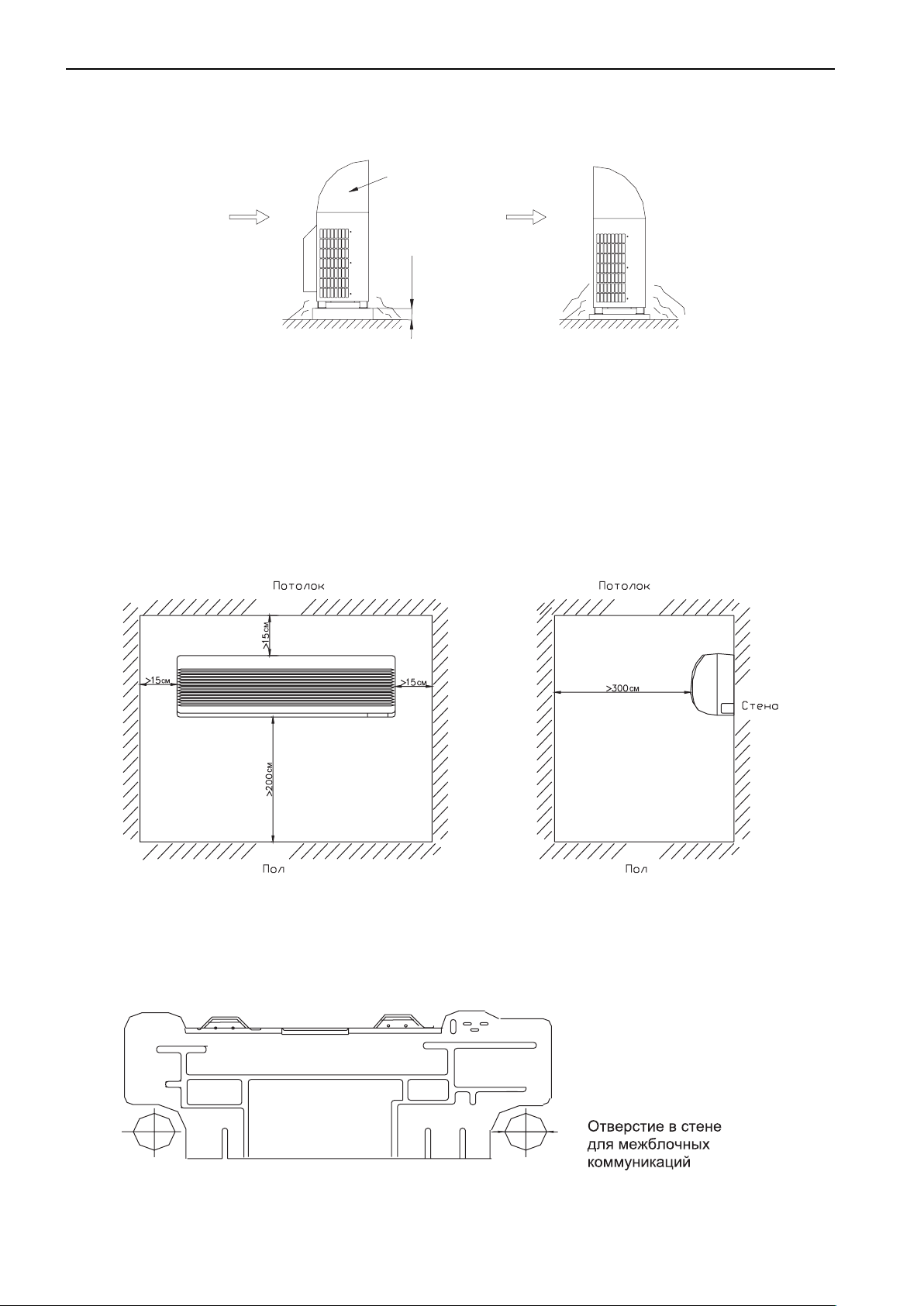

Не правильно

Дождь, снег

Роза ветров

Правильно

Кожух защитный

Дождь, снег

Роза ветров

150 мм

Фундамент

Рис. 10.5

10.2 Размещение и монтаж внутренних блоков настенного типа.

10.2.1 Размещение блока в соответствии с требованиями раздела 2 настоящего руко-

водства.

10.2.2 На рисунке 10.6 указаны допустимые минимальные расстояния от блока до стен

и потолка при установке.

Рис. 10.6

10.2.3 Корпус блока крепится на монтажной панели (рис. 10.7), которая входит в ком-

плект поставки.

Рис. 10.7

Page 73

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

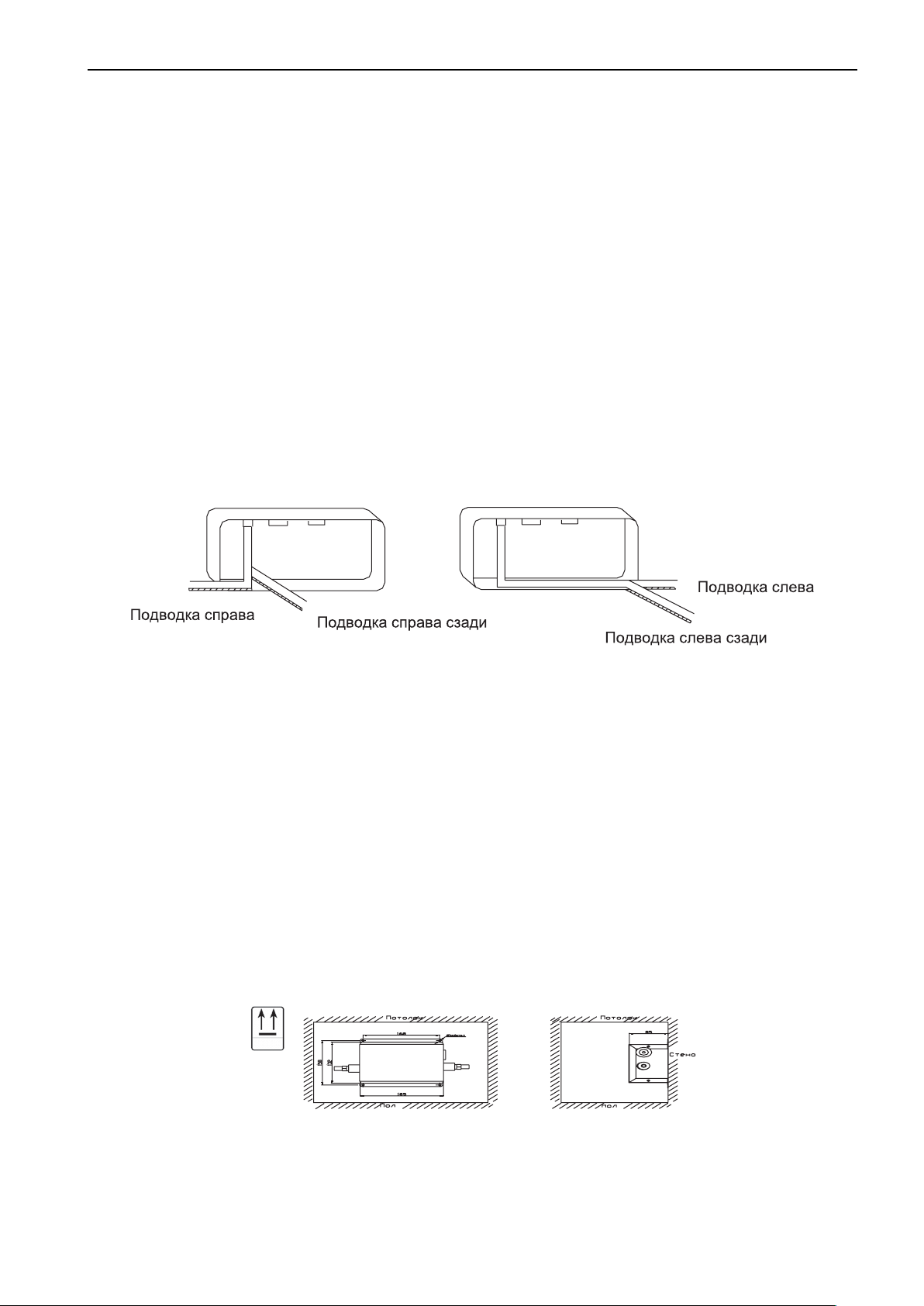

10.2.4 Порядок монтажа настенного блока.

10.2.4.1 Блок вешается на монтажную панель, которая крепится к стене.

10.2.4.2 Монтажная панель закрепите при помощи винтов на стене горизонтально с уклоном 2–3 град в сторону дренажного шланга.

10.2.4.3 После установки проверьте надежность крепления панели к стене, потянув ее рукой вниз. Закрепленная панель должна выдерживать вес не менее 60 кг, при равномерном распределении нагрузки по всей панели.

10.2.4.4 Просверлите в стене отверстие диаметром 50 мм для блоков производительностью от 2 до 3,5 кВт и диаметром 65 мм для блоков производительностью 4,5–8 кВт .

Отверстие в стене должно быть выполнено с уклоном 3;5 град в наружную сторону.

10.2.4.5 Место расположения отверстия зависит от траектории трассы. На рис. 10.7 показано расположение отверстия при подводе трассы непосредственно за блоком.

10.2.4.6 Для защиты от повреждения соединительных труб и кабелей в просверленное отверстие установите пластмассовую втулку.

10.2.5 При установке блока подвод соединительных межблочных коммуникаций производиться непосредственно за блоком или с левой/правой стороны (рис. 10.8).

10.2.6 После установки блока проверьте надежность его крепления на стене.

Рис. 10.8

10.2 .7 При размещении внутренних блоков настенного типа необходимо предусматривать место для размещения выносного блока терморегулирующего вентиля (ТРВ).

Габаритные размеры (см. рис. 10.9).

10.2.8 При работе вентиля имеется специфический шум подачи хладагента. Клапан имеет шумопоглощающий корпус.

10.2.9 Блок клапана рекомендуется устанавливать за подвесным потолком, в коридоре и т.п.

10.2.10 Максимальная удаленность клапана от внутреннего блока 1,5 м.

10.2.11 Внимание! ТРВ должен быть установлен строго горизонтально. Стрелки на корпусе в соответствие с рисунком 10.9.

10.2.12 ТРВ должен быть установлен таким образом, чтобы подвод кабеля подключения к плате находился со стороны внутреннего блока.

Рис. 10.9

10.2.13 Блок может быть установлен на стене или прикреплен к потолку (рис. 10.8).

10.2.13.1 Для установки на стене необходимо разместить его строго горизонтально и закрепить при помощи 4-х винтов (рис. 10.7).

Page 74

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

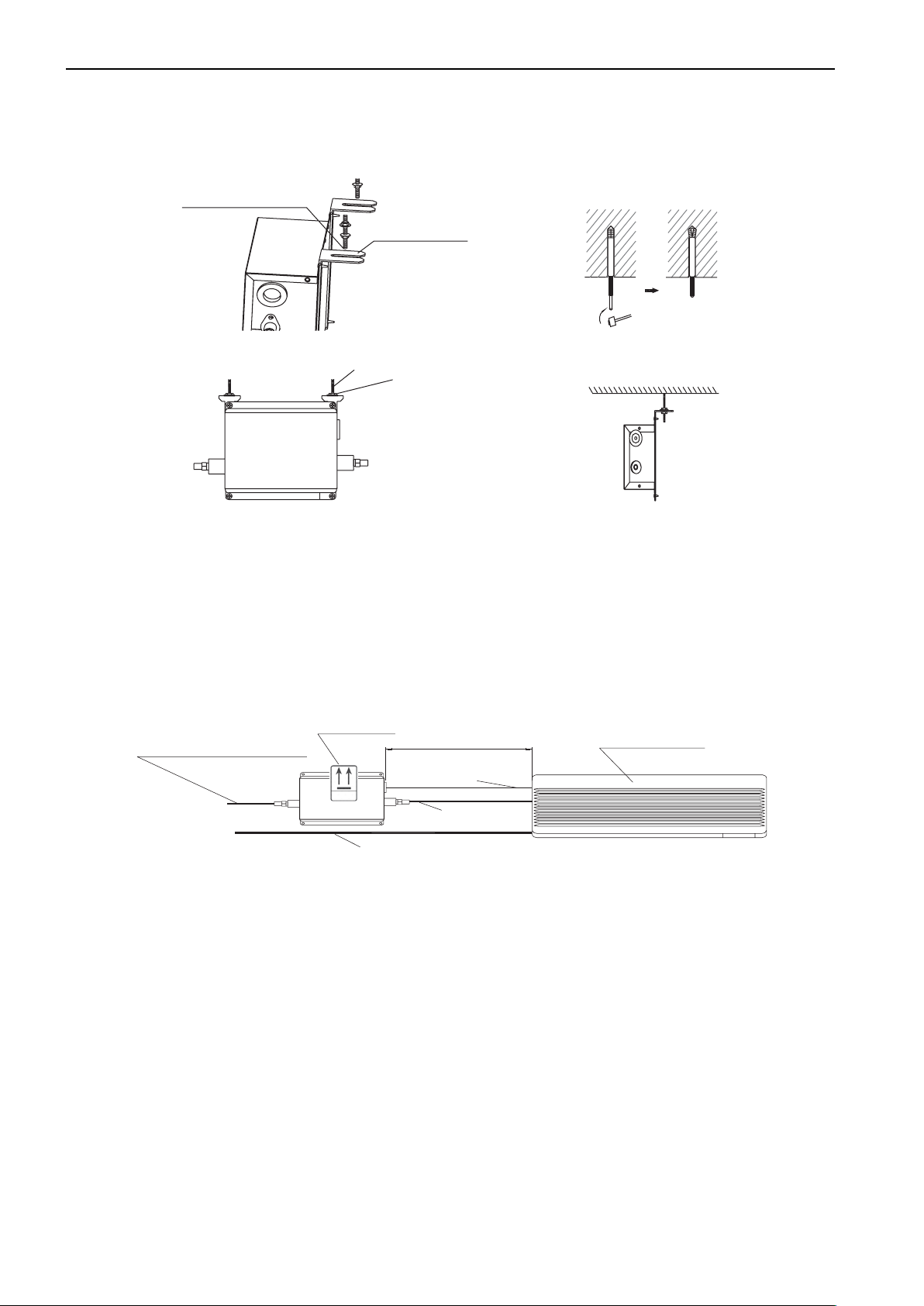

10.2.13.2 Для установки на потолке необходимо предварительно просверлить отвер-

стия в потолке, вставить втулки и закрепить при помощи шпилек (М8) и установочных кронштейнов (рис. 10.10).

Установочный болт

Установочный

Корпус

блока

кронштейн

Болт

Гайка

Потолок

Рис. 10.10

10.2.14 Порядок подключения ТРВ.

10.2.14.1 Блок ТРВ монтируется на жидкостную трубу. Расстояние от ТРВ до блока не

более 1,5 м.

К одному из штуцеров ТРВ подключается конец жидкостной трубы со стороны на-

ружного блока, к другому конец трубы со стороны внутреннего блока (рис. 10.11).

Жидкостная труба со стороны наружного блока

Блок ЭТРВ

Газовая труба

не более 1,5 м

Кабель подключения к плате внутреннего блока

Жидкостная труба со стороны внутреннего блока

Внутренний блок

Рис. 10.11

10.2.15 Совместите гайки со штуцерами с одной и другой стороны клапана и при помо-

щи гаечных ключей надежно затяните их.

Внимание ! При подключении будьте осторожны, не повредите соединительную труб-

ку, не допускайте заломов, элипсности в сечении трубки и трещин.

10.2.8.2 Подключите электрический разъем блока ТРВ к плате внутреннего блока.

10.3 Размещение и монтаж внутренних блоков напольно-потолочного типа

10.3.1 Блоки напольно-потолочного типа должны устанавливаться в соответствии с

требованиями раздела 2 настоящего руководства и таблицы установочных размеров п.

9.2.2.

10.3.2 Предусмотрены два варианта установки внутреннего блока напольный и пото-

лочный

10.3.3 По специальному трафарету, который входит в комплект поставки, сделайте

разметку для крепежных винтов на стене или потолке.

Page 75

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

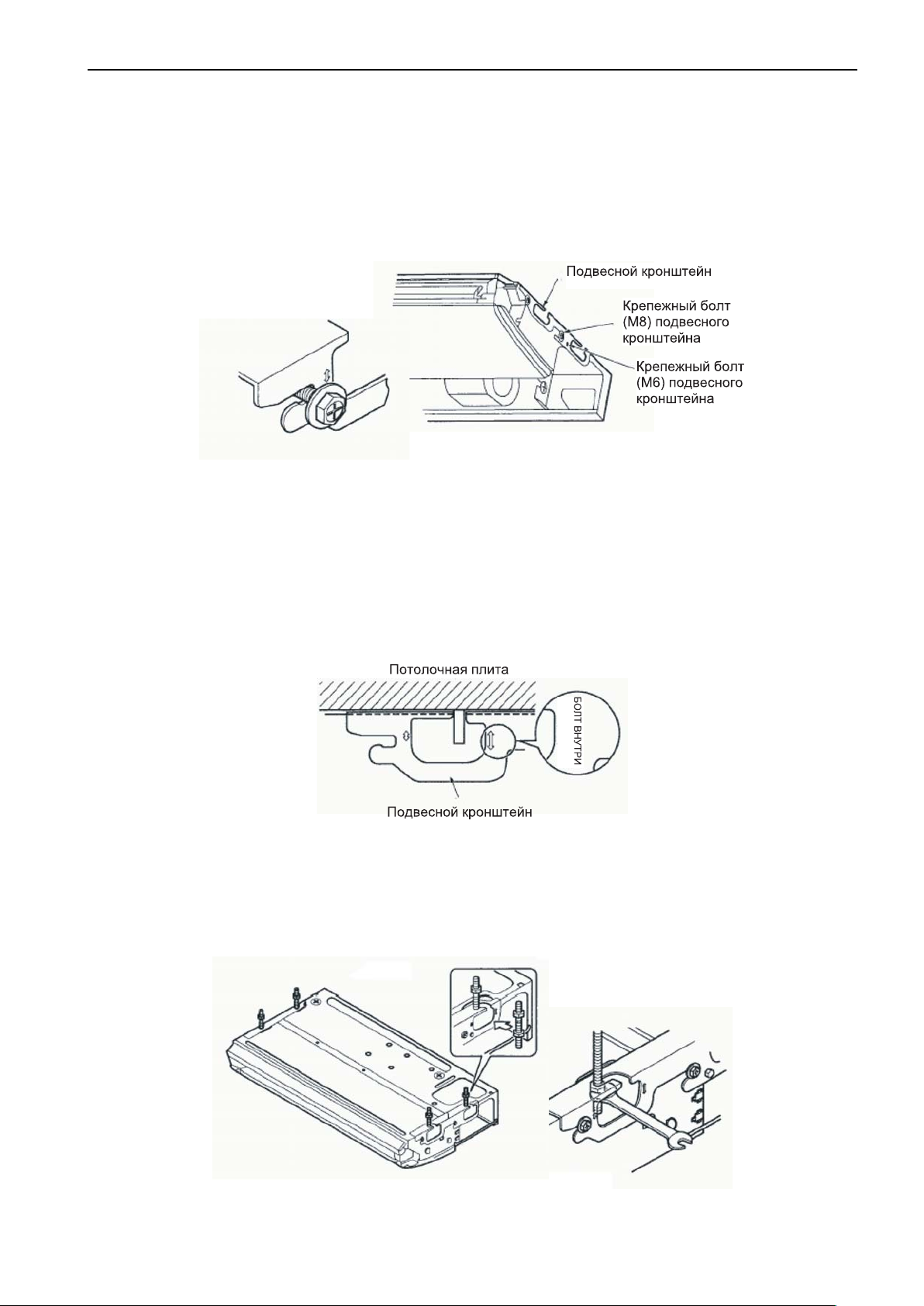

10.3.4 Для установки блока применяйте аксессуары, которые входят в комплект поставки или аналогичные.

10.3.5 Снимите решетку выходящего воздуха, боковою панель и подвеску. Для снятия решетки нажмите на кнопку фиксации решетки и удалите решетку из блока.

10.3.6 Снимите боковую панель, предварительно открутив винты.

10.3.7 Для установки блока на стену необходимо приподнять его и повесить на установочный болт в соответствии с рис. 10.12.

Рис. 10.12

10.3.8 Затяните установочные болты. После чего установите и зафиксируйте боковые панели, а также крышку передней панели.

10.3.9 Для установки блока на потолок необходимо в соответствии с разметкой установить анкерные болты в потолке, затем поднять блок и повесить его в соответствии с рисунками 10.12 и 10.13 на кронштейн.

Рис. 10.13

10.3.10 Отрегулируйте положение блока поворотом гайки при помощи гаечного ключа (рис. 10.14).

Рис. 10.14

Page 76

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

10.4 Размещение и монтаж внутренних блоков кассетного типа.

10.4.1 Блоки кассетного типа должны устанавливаться в соответствии с требованиями

раздела 2 настоящего руководства и таблиц установочных размеров п. 9.2.3.

10.4.2 Допустимые расстояния от блока до стен и потолка в соответствии с рисунком

10.15.

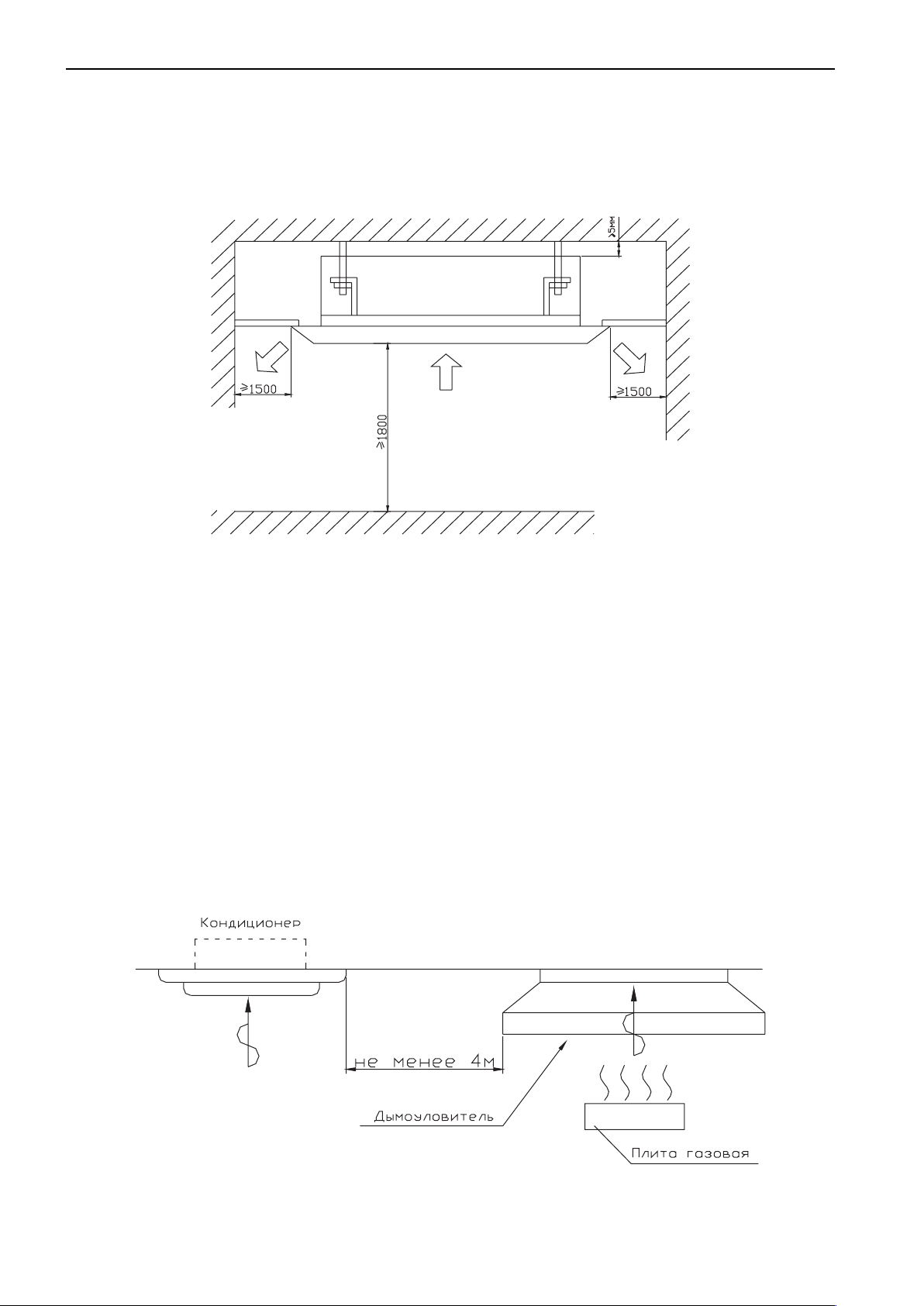

Рис. 10.15 — Размещение блока кассетного типа

10.4.3 Воздухозаборное и воздуховыпускное отверстия блока не должны загромож-

даться, обеспечивая свободный проход воздуха.

10.4.4 Расстояние между панелью блока и полом должно быть не менее 1800 мм. Место

размещения должно обеспечивать возможность технического обслуживания.

10.4.5 Основание, куда устанавливается подвесной блок должно быть достаточно проч-

ным и выдерживать четырехкратный вес блока, не создавая шума и вибраций при работе.

10.4.6 Блок должен быть установлен при помощи строительного уровнемера строго го-

ризонтально.

10.4.7 Выбранное место, должно быть удобным для прокладки межблочных соедине-

ний и дренажной трубки.

10.4.8 Не размещайте блок кондиционера в задымленных местах, а также местах с по-

вышенным содержанием пыли, масляных паров.

Рис. 10.16 — Требования по размещению кассетного блока

Page 77

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

10.4.9 Установочные размеры блока.

10.4.9.1 Установочные и габаритные размеры 4-х струйного кассетного блока в соответствии с рисунком 10.17.

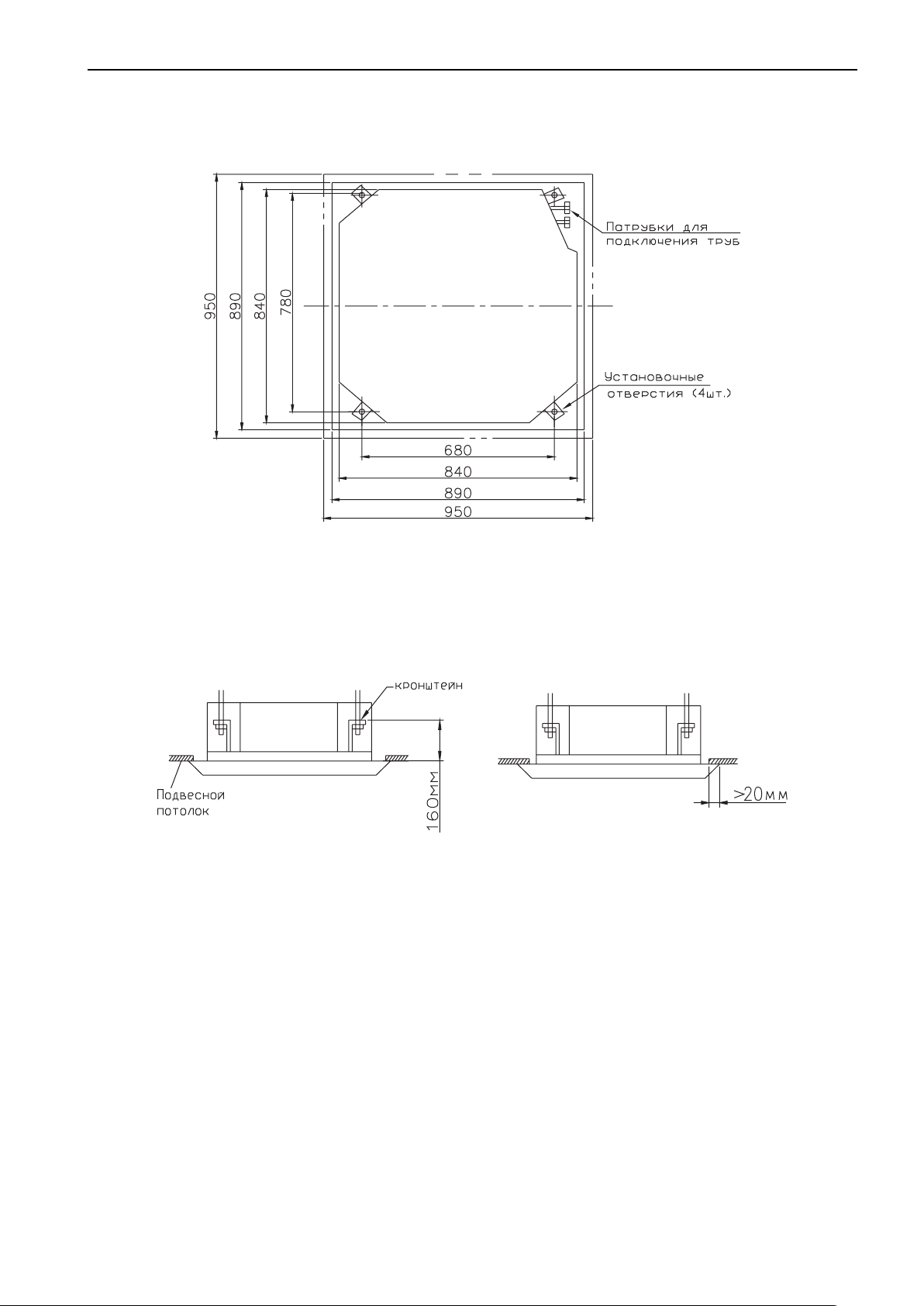

Рис. 10.17— Установочные и габаритные размеры блока

10.4.9.2 Размеры потолочного отверстия под блок 890х890 мм.

10.4.10 Расположение внутреннего блока кассетного типа относительно потолка показано на рисунке 10.18.

Рис. 10.18 — Расположение блока относительно потолка

10.4.11 Порядок установки блока (см. рис. 10.19).

а) Выберите место установки в соответствии с требованиями по размещению настоя-

щей инструкции и нормативных документов.

б) Прикрепите установочные уголки к блоку при помощи винтов. в) Наложите шаблон на блок и сделайте отметки в местах расположения крепежных

отверстий

г) Используя шаблон, сделайте разметку на потолке для сверления отверстий под

кронштейны.

д) Просверлите отверстия и установите кронштейны, навернув на них гайки. е) Поддерживая блок, установите и зафиксируйте специальными фиксирующими

пластинами и заверните гайки на кронштейнах

ж) При помощи уровнемера отрегулируйте гайками на кронштейнах положение бло-

ка в горизонтальной плоскости.

Page 78

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

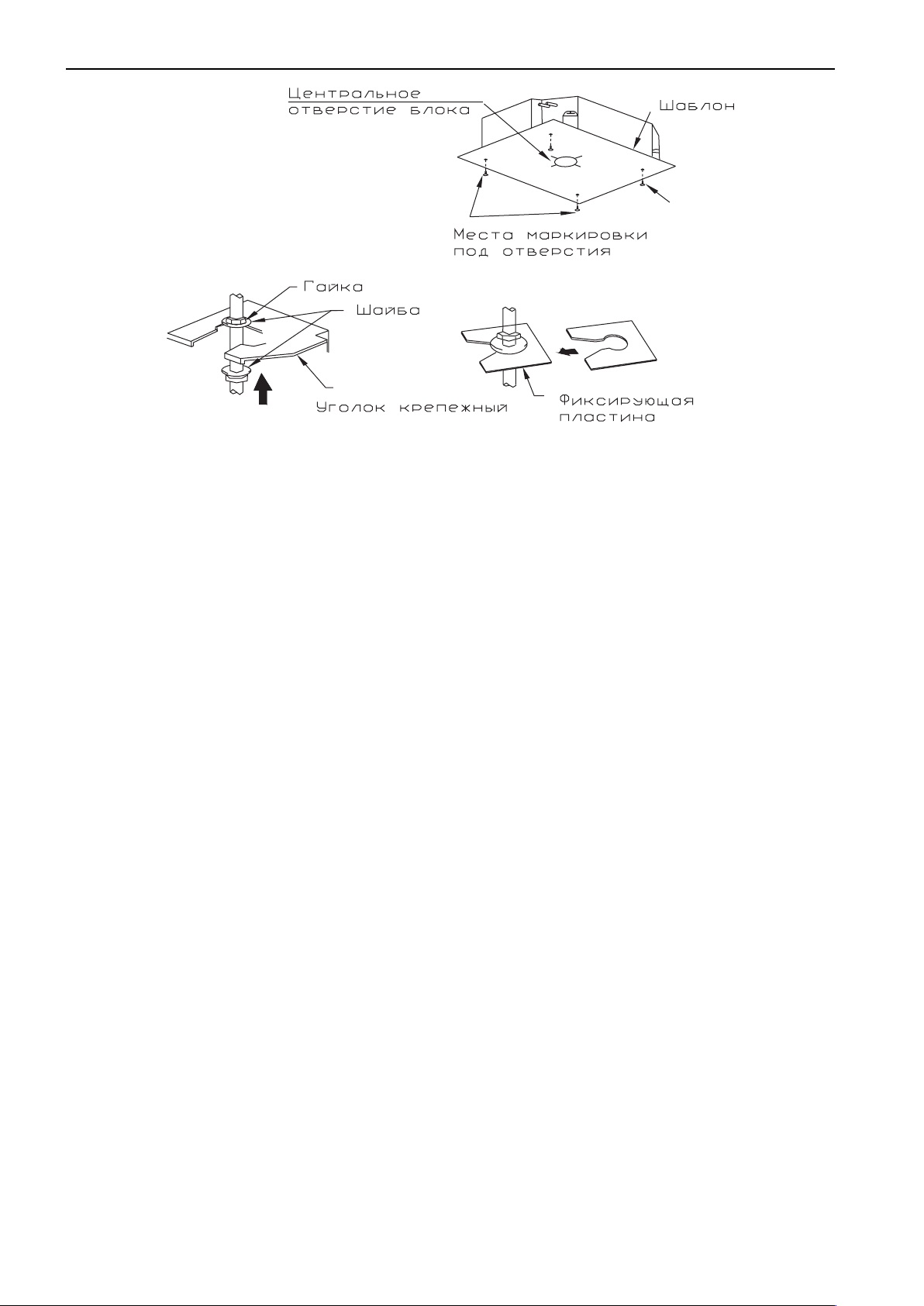

Рис. 10.19 — Нанесение разметки на шаблоне и фиксация блока при установке

10.4.11.1 Установка панели

• Установите панель на корпус внутреннего блока, при этом электродвигатель по-

воротных жалюзи должен быть напротив отводов соединительного межблочного трубопровода внутреннего блока (см. рисунок 10.20).

• Зацепите две защелки панели, расположенные на противоположной стороне от

электродвигателя поворота жалюзи.

• Затем зацепите остальные две защелки на скобах по бокам внутреннего блока. При

установке панели следите за тем, чтобы провод электродвигателя жалюзи не был прижат .

• Заверните 4 винта с шестигранной головкой под защелками примерно на 15 мм (па-

нель должна подняться).

• Отрегулируйте панель, повернув ее в направлении, указанном стрелкой (см. рису-

нок ниже), так чтобы регулировочная пластина нормально соединилась с потолком.

• Затягивайте винты до тех пор, пока толщина уплотнительного материала между

панелью и внутренним блоком не уменьшится до 5–8 мм (рис. 10.20).

Page 79

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

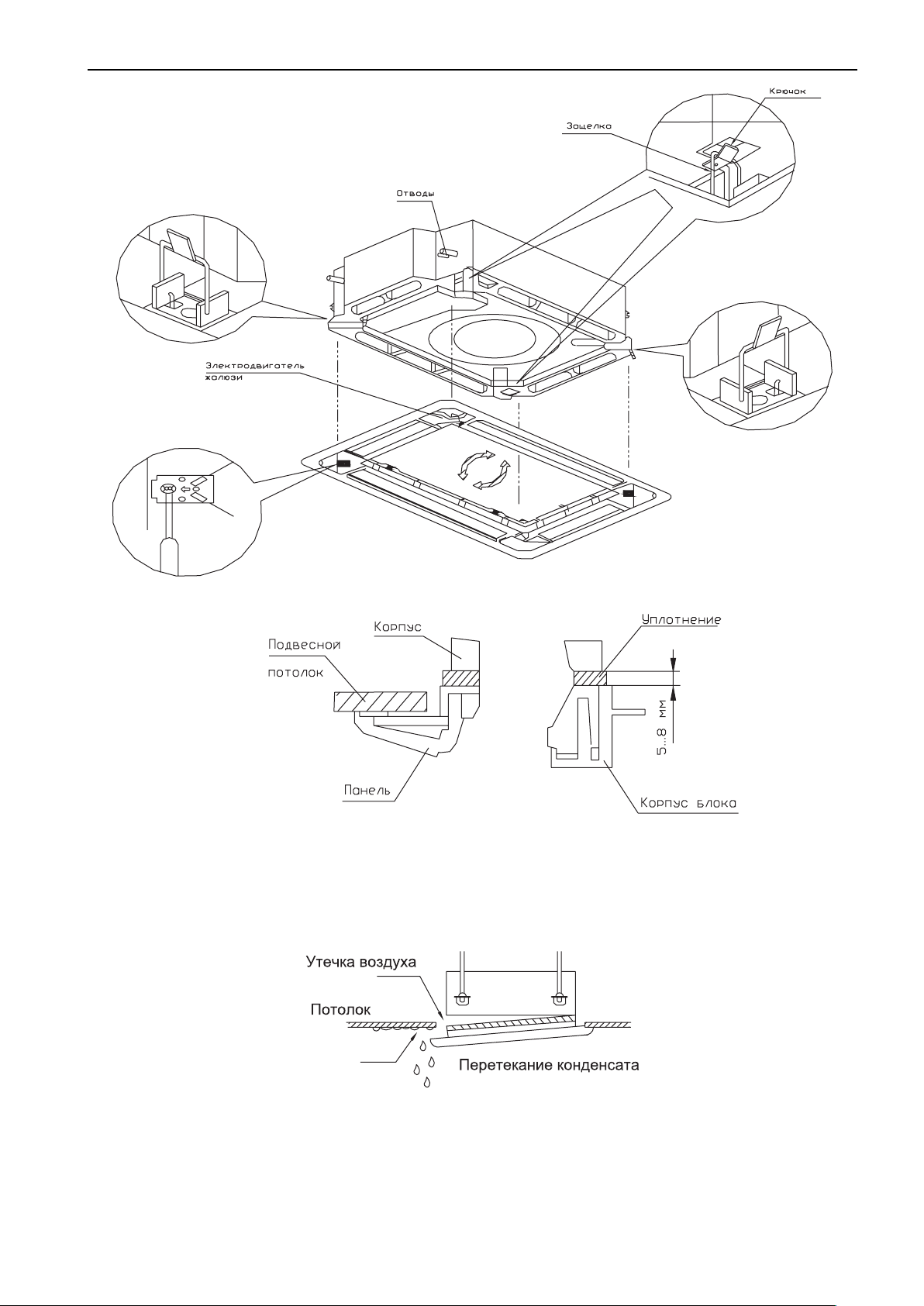

Рис. 10.20 — Установка панели

Внимание! Неправильная установка и закручивание винтов может привести к утеч-

кам конденсата.

Рис. 10.21 — Неправильная установка панели

Page 80

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

10.4.11.2 Между потолком и декоративной панелью не должно быть зазора.

10.4.11.3 При необходимости отрегулируйте положение блока при помощи винта через

отверстие в углу блока (см. рисунок 10.22).

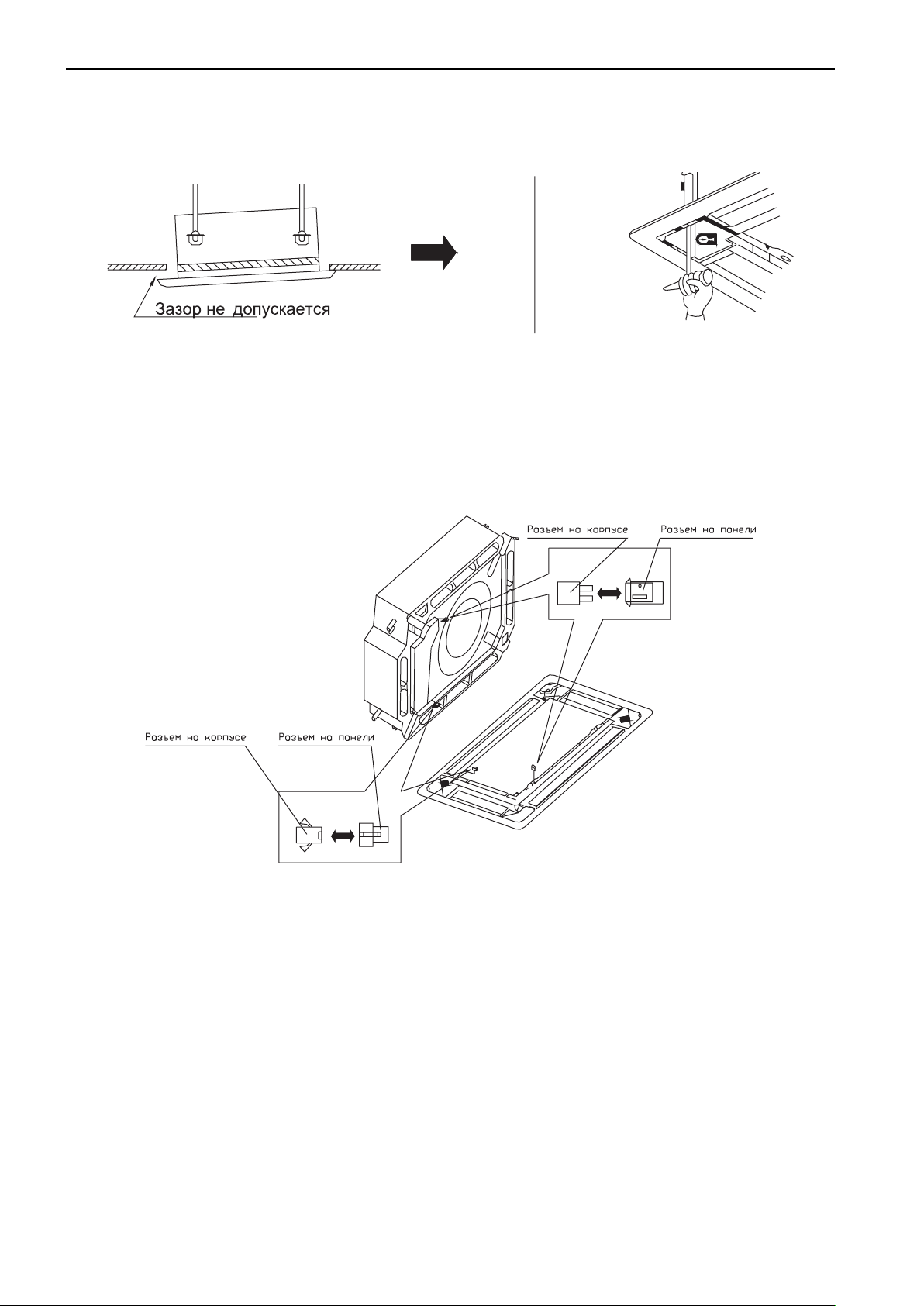

Рис. 10.22 — Регулирование положения блока в горизонтальной плоскости

10.4.11.4 Установка декоративной панели

• Перед тем как установить декоративную панель подключите при помощи разъемов

электродвигатель жалюзи (см. рисунок 10.23).

Рис. 10.23 — Установка декоративной панели

10.5 Размещение и монтаж внутренних блоков канального типа

10.5.1 Блоки канального типа относятся к типу изделий скрытой установки и долж-

ны устанавливаться в соответствии с требованиями раздела 2 настоящего руководства и таблиц установочных размеров п. 9.2.4.

Page 81

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

10.5.2 Требования к месту размещения:

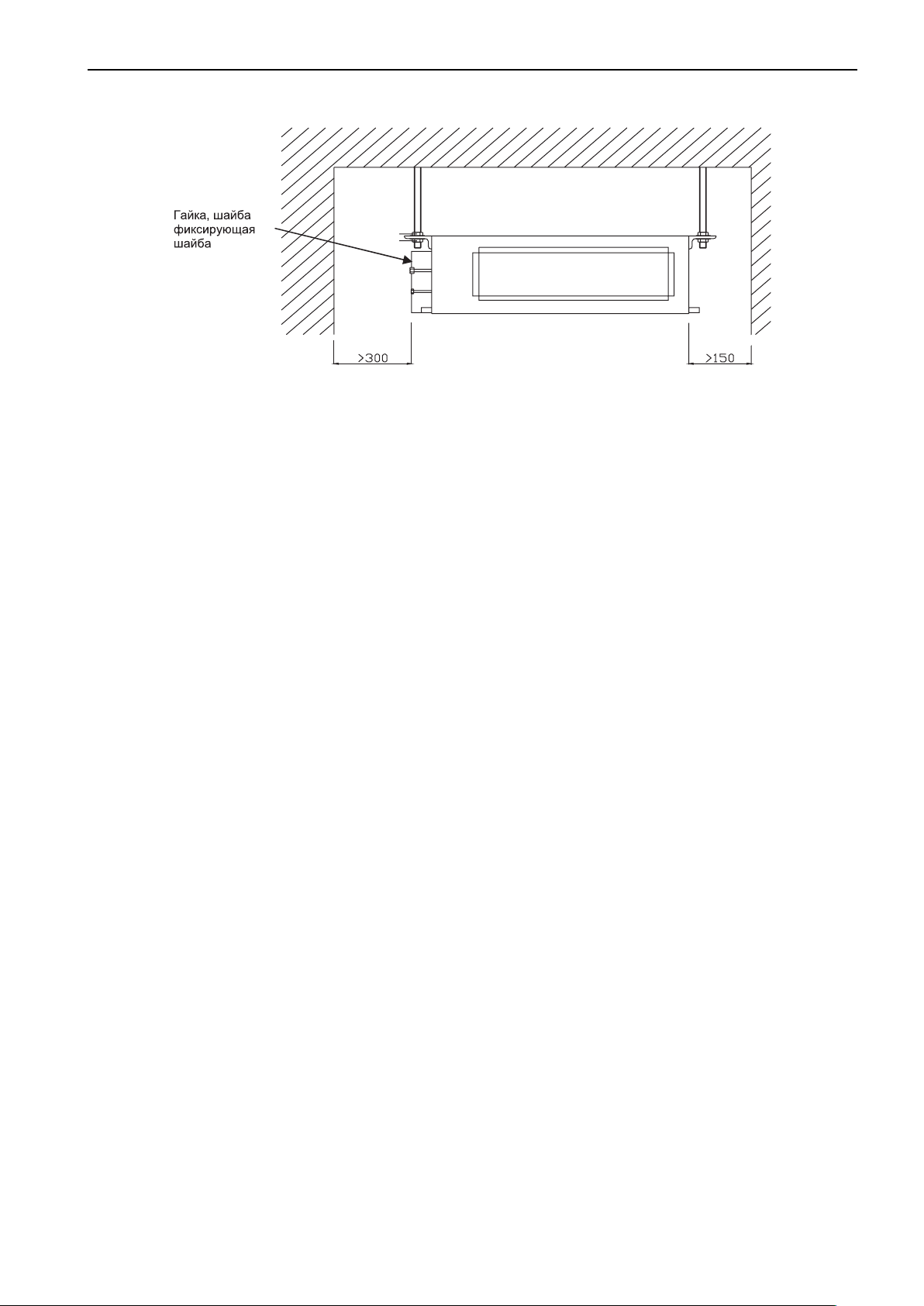

Рис. 10.24 — Размещение блока

• Расстояния от боковой поверхности блока со стороны подключения до ближайшей стены должно быть не менее 300 мм (рис. 10.24).

• Минимальное расстояние между блоком и потолком должно быть не менее 5 мм.

• Кронштейны крепления блока должны быть достаточно прочны и рассчитаны на вес блоков.

• Параметры дренажной трубы должны быть в соответствии с требованиями настоящего руководства.

• Всасывающая и нагнетающая труба воздуховодов должны находиться в одном помещении.

• Воздухозаборное и воздуховыпускное отверстия не должны быть загромождены. Должен быть обеспечен свободный доступ воздуха.

• Воздуховоды должны быть герметично и надежно соединены с фланцами всасывающего и нагнетающего отверстий внутреннего блока.

• С целью снижения уровня шума и вибраций между блоком и нагнетающей трубой воздуховода необходимо устанавливать гибкий воздуховод.

• Блоки должны быть установлены таким образом, чтобы было обеспечено пространство для проведения сервисного технического обслуживания

• Блоки должны размещаться вдали источников тепла, мест возможной утечки воспламеняемых газов и испарений.

• С целью исключения влияния электромагнитных помех, блоки, кабель питания и кабель управления должны находиться на расстоянии не менее 1 м от телевизионных установок и радиооборудования.

10.5.3 Порядок установки блока

• Сделайте разметку на потолке для 4-х отверстий подвесных уголков внутреннего блока.

• Просверлите четыре отверстия в соответствии с разметкой.

• Установите забивные анкерные втулки М10 в просверленные отверстия (рис. 10.25)

Page 82

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

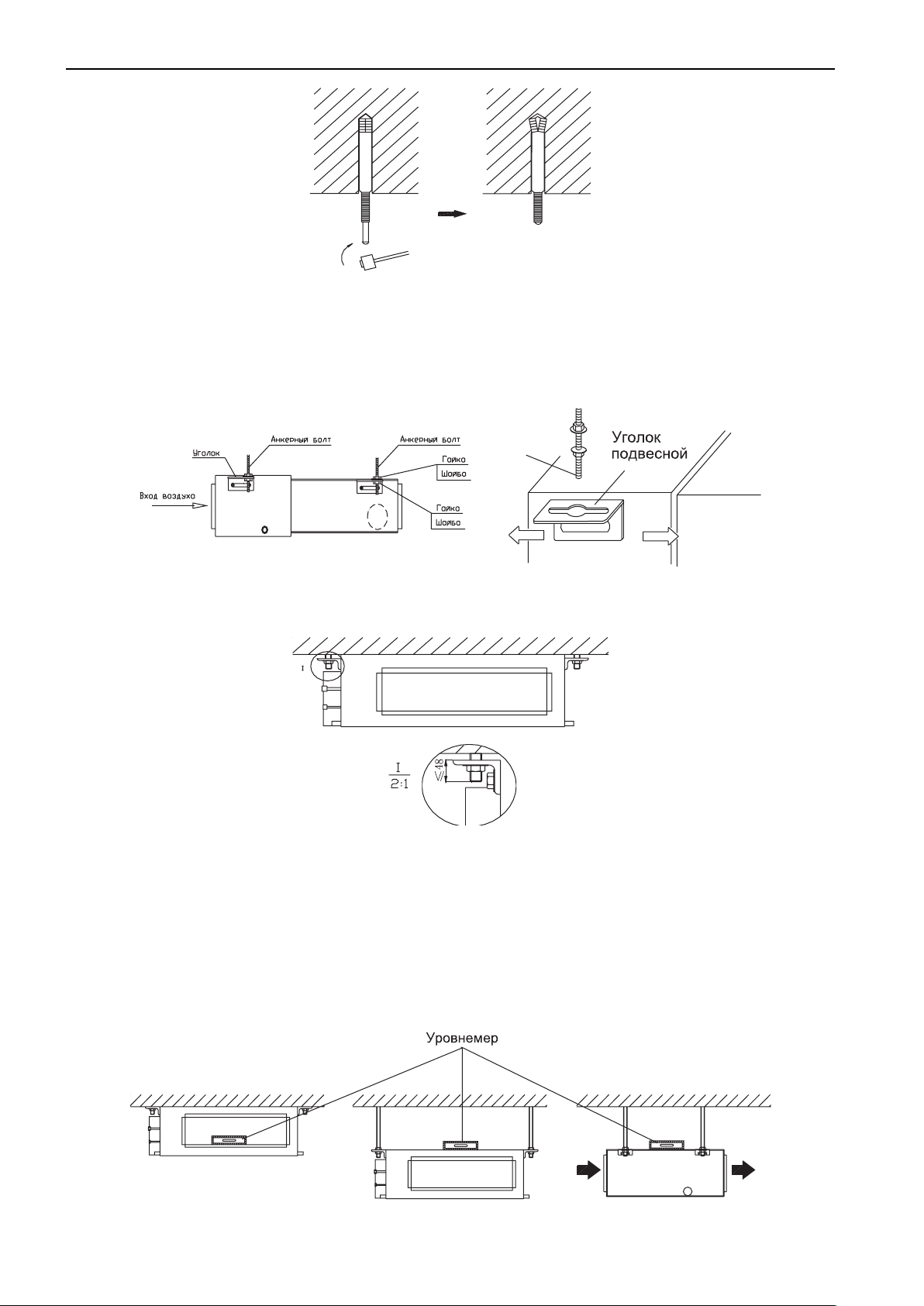

Рис. 10.25 — Установка анкерных втулок

Закрепите подвесные уголки на внутреннем блоке и установите внутренний блок на

потолке в соответствии с рисунками 10.26 и 10.27.

Рис. 10.26 — Установка блока

Рис. 10.27 — Крепление блока

10.5.3.2 При необходимости оборудования люка, а также для предотвращения вибра-

ций потолок необходимо усилить стальным уголком.

Выравнивание блока с помощью строительного уровнемера

• После установки блока, используя уровнемер, отрегулируйте положение блока в

горизонтальной плоскости с помощью крепежных гаек (см. рисунок 10.28).

Рис. 10.28 — Выравнивание блока в горизонтальной плоскости

Page 83

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

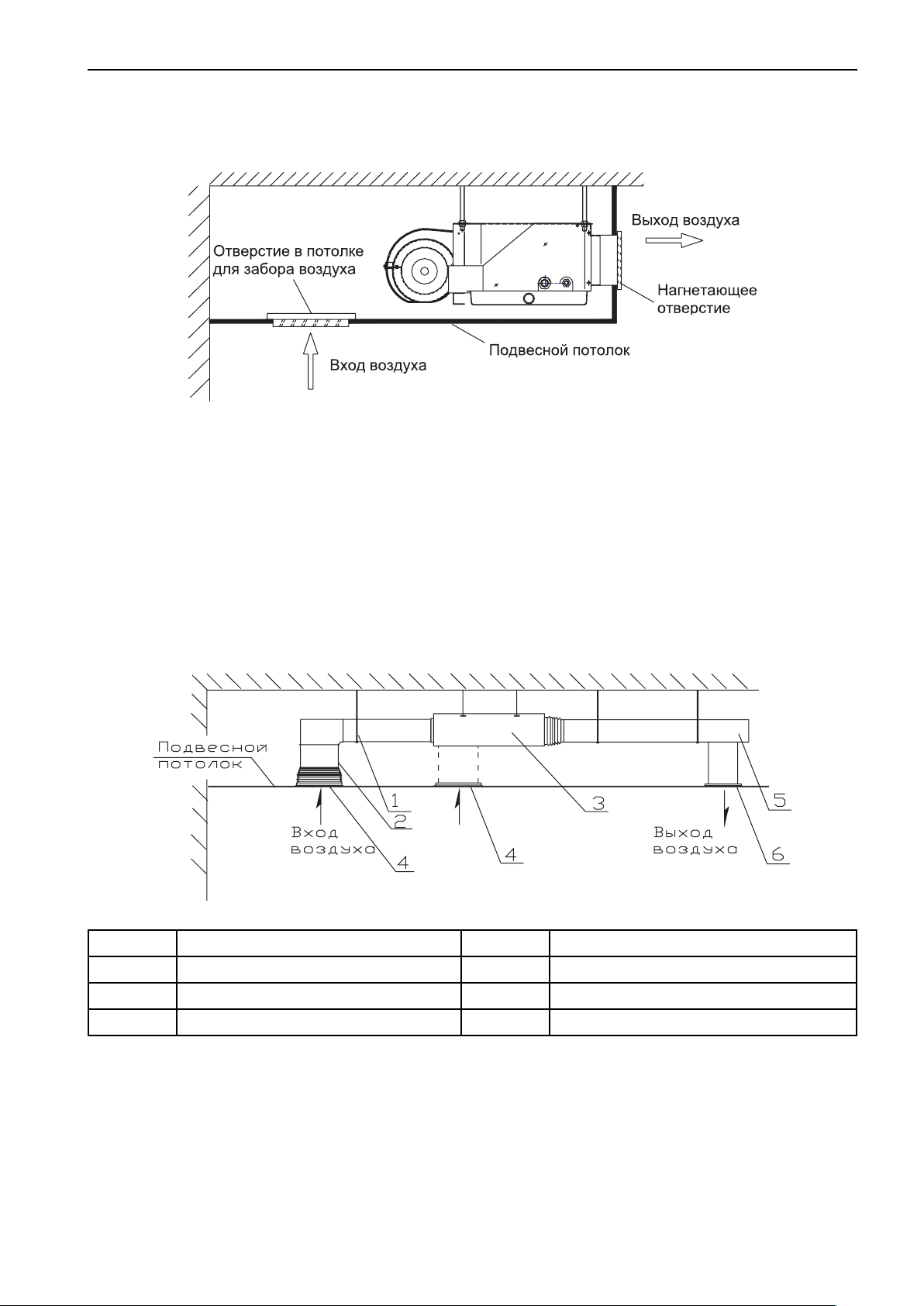

10.5.5 Установка внутренних блоков канального типа с нулевым статическим давлением производится без всасывающего и нагнетающего воздуховода, при этом в подвесном потолке должно быть предусмотрено отверстие для забора воздуха (см.рис 10.29).

Рис 10.29 — Установка блока без воздуховодов

10.5.6 Установка блоков канального типа с воздуховодами

• При установке внутреннего блока канального типа со статическим давлением отличным от нуля необходимо подключить всасывающую и нагнетающую трубу воздуховодов.

• Не допускается запуск внутреннего блока без всасывающей трубы воздуховода во избежание перегрева и выхода из строя электродвигателя вентилятора.

• Длина воздуховодов должна быть рассчитана в соответствии со значением статического давления блока.

Поз. Наименование Поз. Наименование 1 Кронштейн крепления 4 Решетка всасывающего воздуховода 2 Всасывающий воздуховод 5 Нагнетающий воздуховод 3 Блок канального типа 6 Решетка нагнетающего воздуховода

Рис. 10.30 — Установка блока канального типа

Page 84

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

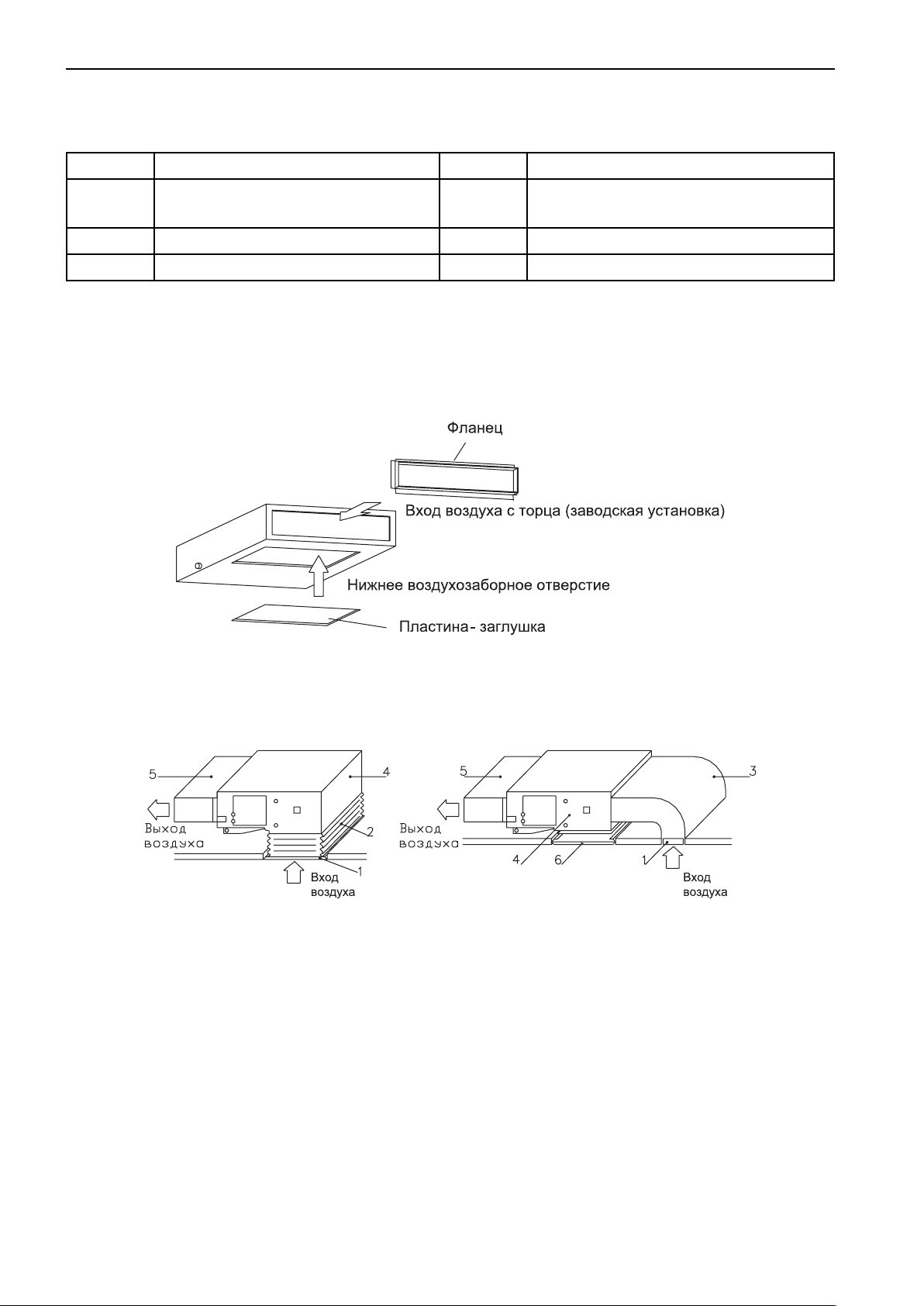

10.5.7 Всасывающая труба воздуховода может быть подключена с торца или снизу в

зависимости от места установки

10.5.8 Порядок установки всасывающей трубы воздуховода снизу (рис. 10.31)

Поз. Наименование Поз. Наименование 1 Заборная решетка всасывающего

4 Внутренний блок

воздуховода 2 Гибкая брезентовая труба 5 Нагнетающая труба воздуховода 3 Всасывающая труба воздуховода 6 Пластина-заглушка

• Для подсоединения всасывающей трубы воздуховода к нижнему воздухозаборному отверстию необходимо предварительно снять пластину-заглушку и на ее место присоединить фланец, сняв его с торца блока.

• С целью снижения вибрации всасывающая труба воздуховода должна соединяться с потолочной заборной решеткой гибким воздуховодом (рис. 10.32).

Рис. 10.31 — Установка фланца снизу блока

Пластину-заглушку установить с торца блока

Рис. 10.32 — Подключение воздуховодов к блоку

10.5.9 Установка бокового круглого воздуховода(см. рисунок 10.33)

• Для установки бокового круглого воздуховода предварительно удалите заглушку.

Если дополнительный воздуховод не монтируется, то заглушку отверстия необходи-

мо изолировать.

• Установите и закрепите круглый фланец под воздуховод Ø200 с помощью самонарезающих винтов.

• После установки фланец и воздуховод необходимо теплоизолировать.

• Если боковой воздуховод используется для приточного свежего воздуха, то в него необходимо установить воздушный фильтр.

Page 85

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

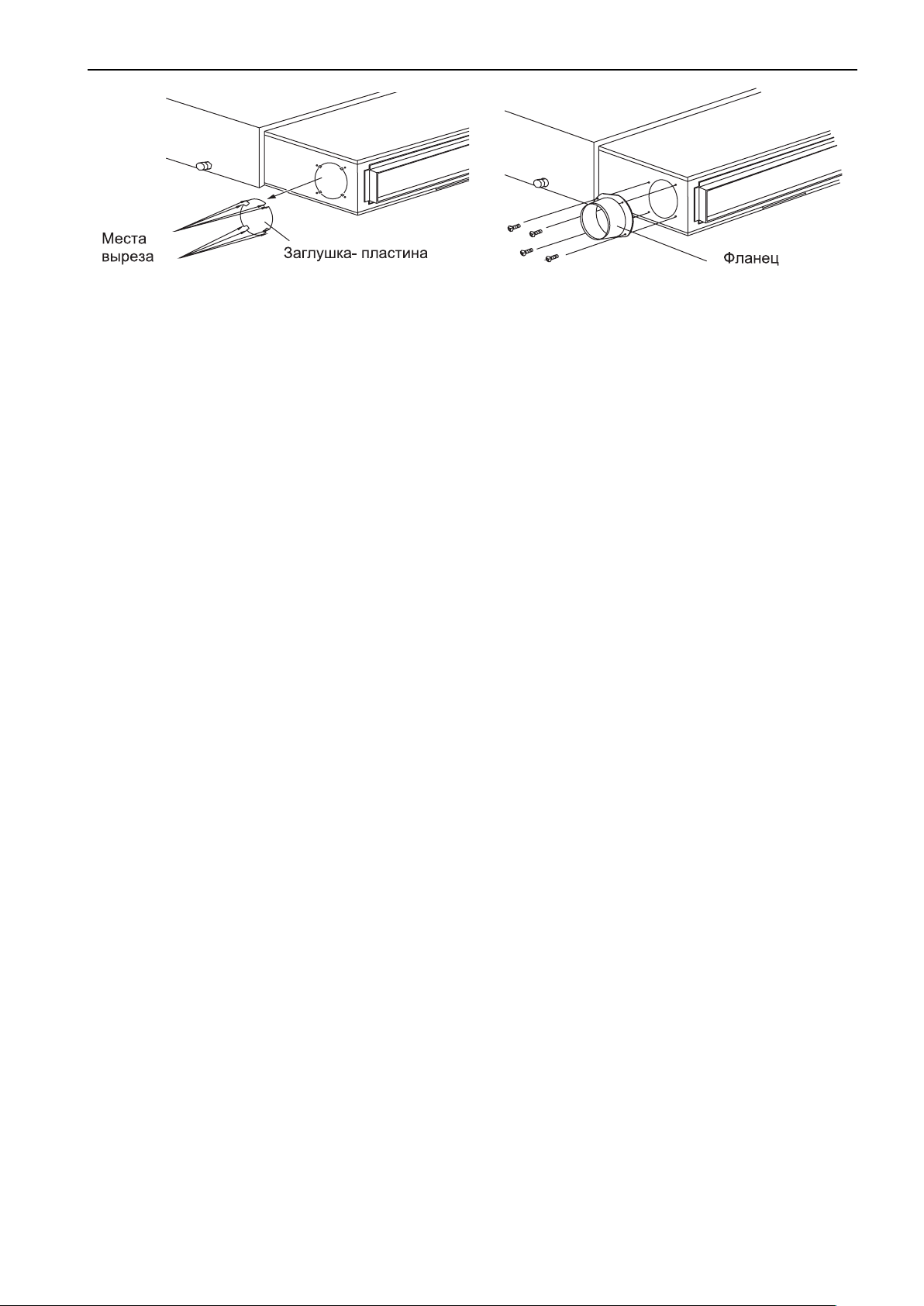

Рис. 10.33 — Установка фланца круглого воздуховода

• 10.5.10 Общие требования к установке воздуховодов

• Установка и монтаж воздуховодов должен проводиться в соответствии с норматив-

ными документами (СНиП, ГОСТ).

• С целью предотвращения потери тепла и образования конденсата все воздухопро-

водные трубы должны быть герметичны и надежно теплоизолированы.

• Места стыковых соединений теплоизолирующих труб при установке должны скле-

иваться.

• Каждая воздуховодная труба должна надежно крепиться стальным кронштейном.

• Вздухозаборная решетка всасывающей трубы должен располагаться на потолке на

расстоянии не менее 150 мм от стены.

• Конструкция воздуховодов должна обеспечивать снижение шума и обладать доста-

точной амортизирующей способностью.

• Для сервисного обслуживания и проверки необходимо предусмотреть люковое от-

верстие напротив электрического блока размером не менее 500 х 500 мм.

Page 86

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

11 ТРЕБОВАНИЯ ПРИ МОНТАЖЕ ГИДРАВЛИЧЕСКОЙ ТРАССЫ

11.1 Общие требования

11.1.1 Медные трубы должны транспортироваться и храниться в упакованном виде в герметичной полиэтиленовой упаковке и не должны подвергаться механическим воздействиям. Внутренняя поверхность труб должна быть очищена от загрязнений, пыли и влаги

11.1.2 Диаметр труб для фреоновой трассы в соответствии с требованиями таблицы 5.8 раздела 5 настоящего руководства.

11.1.3 Жидкостная труба магистрали наружного блока работающего на холод/тепло должна подключаться к наружному блоку через двусторонний (реверсивный) фильтросушитель.

11.1.4 Медные трубы фреоновой магистрали подключаются к наружным блокам пайкой или развальцовкой.

11.1.5 Если между наружным блоком и внутренними имеется перепад по высоте, то необходимо на вертикальном участке газовой трубы через каждые 6 м устанавливать маслоподъемные петли.

11.2 Пайка труб фреоновой трассы

Внимание! Для того чтобы исключить окисление паяных швов, пайку труб маги-

страли производить в сухом азоте.

• При подсоединении большого количества наружных блоков во избежание путаницы между блоками на трубах необходимо сделать маркировку.

• Места соединений перед пайкой должны быть тщательно очищены и обезжирены.

11.2.1 Монтаж медных труб

• Пайка труб должна проводиться обученным квалифицированным специалистом газовой горелкой с использованием смеси газов пропан-бутан-кислород, пропан-бутанвоздух.

• Поверхность труб в местах пайки должна быть ровной, не деформированной, очищенной от пыли и грязи.

• Зазор между трубами и глубина установки одной трубы в другой должны соответствовать параметрам таблицы 11.1.

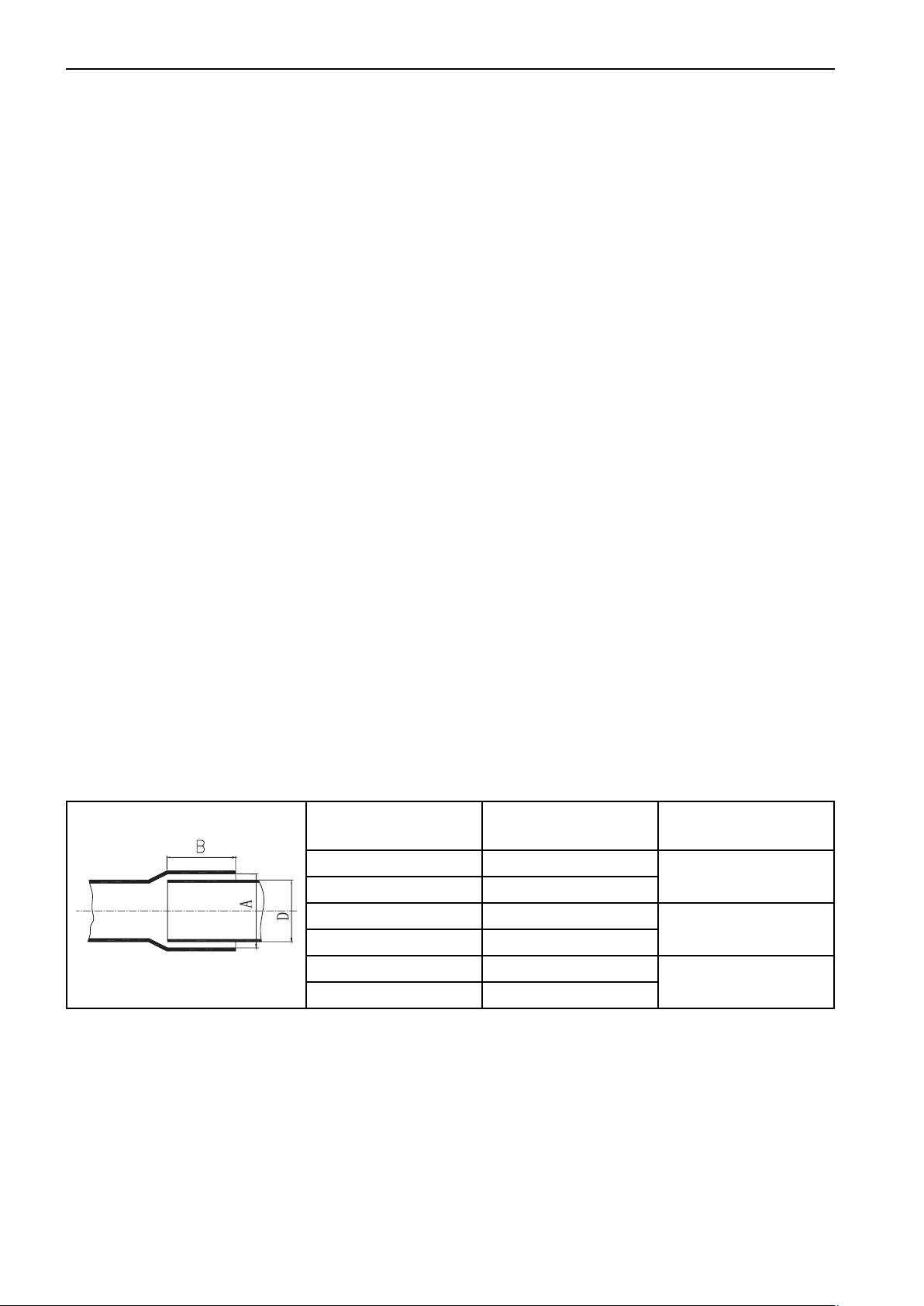

Таблица 11.1

Внешний диаметр

трубы, D

Минимальная длина

сопряжения В, мм

Допустимый зазор

между трубами, мм

1/4” 6

0,05–0,21

3/8”; 1/2” 7

5/8” 8

0,05–0,27

3/4”; 7/8”; 1” 10

1 1/8”; 11/4” 12

0,05–0,35

≥ 1 3/8” 14

11.2.3 Подача азота при пайке

• Баллон с сухим азаотом подключается к фреоной магистрали через регулятор расхода газа.

• Давление азота в трубах должно составлять 0,05–0,3 МПа; объемный расход азота 4–6 л/мин (газовый поток ощущается прикосновением руки).

• После завершения процесса пайки подачу азота необходимо еще производить в течение 10 сек. пока температура сварного шва будет не более 38 °С.

Внимание! Убедитесь в прохождении азота до места паяного соединения.

Page 87

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

• При непрерывной подачи азота необходимо обеспечить отверстие для выхода газо-

вой смеси (рис. 11.1).

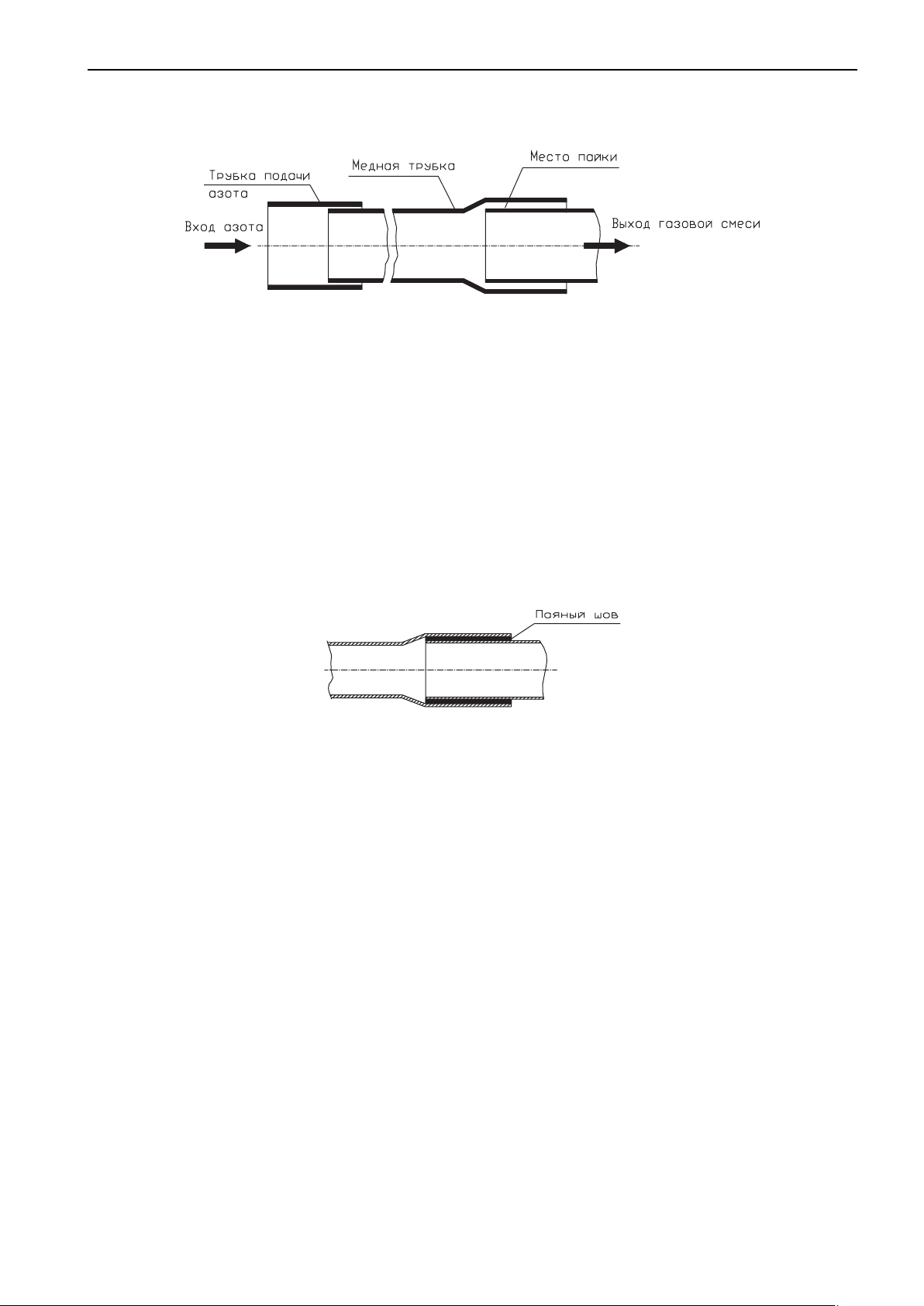

Рис. 11.1 — Подача азота к месту пайки

При выполнении пайки соблюдайте правила пожарной безопасности.

• Вся площадь паяного шва должна прогреваться горелкой равномерно.

• Сначала необходимо нагреть трубу, которая вставляется внутрь, затем вставьте трубу, и, поворачивая ее, добейтесь плотного контакта, после чего нагрейте соединение до температуры пайки (труба становится светло-красной); одновременно с нагревом должен добавляться припой.

• При подключении труб магистрали к наружному блоку необходимо применять припой с содержанием серебра не менее 50%.

11.2.4 Требования к качеству паяного шва Поверхность паяного шва должна быть ровной. На поверхности шва не должно быть прожогов, трещин, неровностей, включений

Рис. 11.2 — Паяный шов в разрезе

11.3 Резьбовое подключение труб

11.3.1 При резьбовом-гаечном соединении концы трубок необходимо развальцевать

11.3.2 Для развальцовки необходимо использовать специальный инструмент.

11.3.3 Порядок обработки раструбного отверстия

11.3.3.1 Отрежьте трубу с помощью трубореза. Трубки нельзя резать ножовкой по металлу, т.к. остаются неровности, шероховатости, а также невозможно точно выдержать прямой угол.

• Держите лезвие трубореза таким образом, чтобы труба отрезалась под прямым углом.

• Торцы трубок перед развальцовкой должны быть ровные без заусенцев. Заусенцы необходимо удалить при помощи специального инструмента — шабровки (римера).

• Чтобы исключить попадание медной стружки внутрь трубы при резке или удалении заусенцев трубное отверстие должно быть направлено вниз.

• Царапины на внутренней поверхности раструба при развальцовке не допускаются.

• Для очистки внутренней поверхности трубы слегка ударьте по концу трубы отверткой.

11.3.3.2 Установите соединительную гайку.

11.3.3.3 Установите трубу в приспособление для развальцовки в соответствие с таблицей 11.2.

Page 88

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

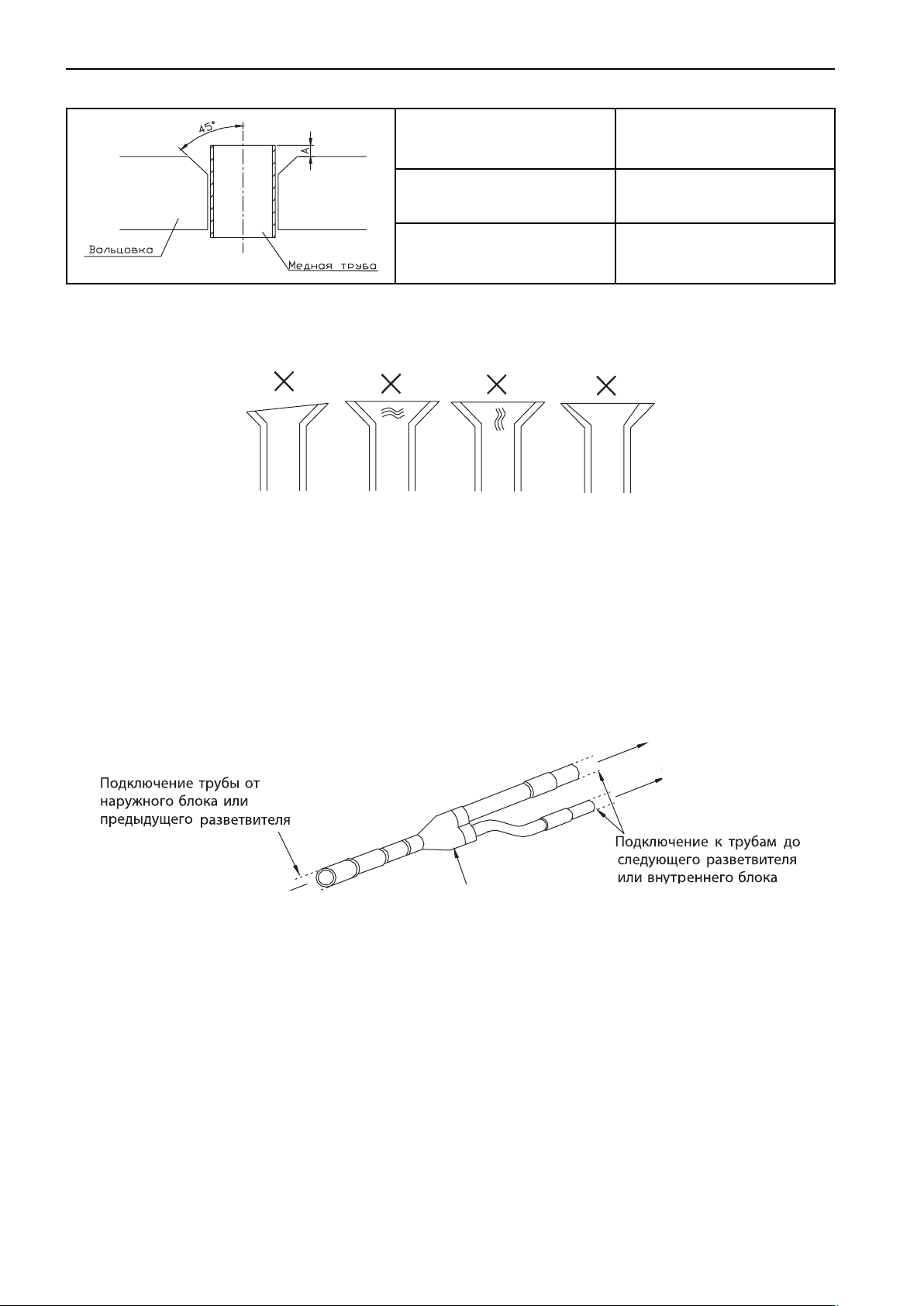

Таблица 11.2

Наружный диаметр

медной трубы, дюйм

А, мм

1/4”; 3/8” 0,7

1/2”; 5/8” 1,0

• При правильной развальцовке внутренняя поверхность раструба должна иметь од-

нородный блеск, а сам раструб должен иметь равномерную толщину.

Рис. 11.3 — Примеры неправильной развальцовки

11.4 Установка разветвителей.

11.4.1 В системе GMV применяются разветвители — тройники модели FQ01, FQ02 и

FQ3 Параметры разветвителей см. п. 5.4.2 настоящего руководства.

11.4.2 Порядок установки разветвителей (см. рис. 11.4).

• Впускное отверстие соединяется с наружным блоком или с последним ответвлени-

ем, выпускное отверстие соединяется с внутренним блоком или со следующим ответвлением.

Рис. 11.4 — Подключение разветвителя

11.4.3 Разветвитель подбирается по таблице 5.8 настоящего руководства.

11.4.4 Разветвитель имеет разные диаметры в разных сечениях. В зависимости от

мощности блока и диаметра трубки разветвитель отрезается в нужном сечении (см. рис.

11.5).

Page 89

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

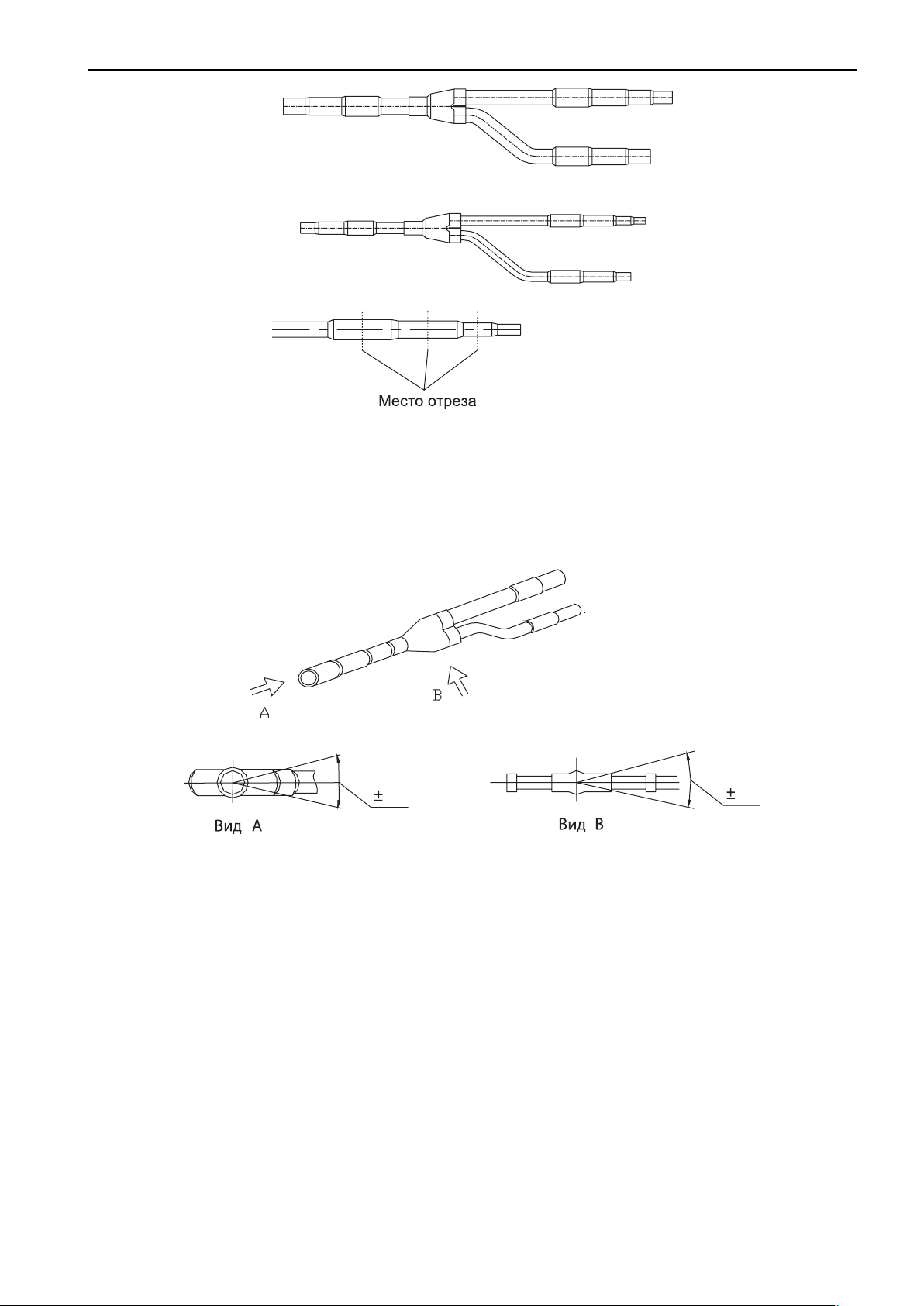

Рис. 11.5 — Отрез разветвителя в нужном сечении

11.4.5 Внимание! Разветвитель должен устанавливаться таким образом, чтобы отводы к внутренним блокам находились в горизонтальной плоскости с отклонением не более 30° (см. рис. 11.6).

30°

Рис. 11.6 — Расположение разветвителя при подключении

11.4.6 При проектировании и монтаже разветвителей необходимо учитывать следующее (см. рис. 11.7):

а) Перед разветвителем должен быть участок прямой трубы длиной менее 300 мм. б) Между разветвителями должен быть участок прямой трубы длиной не менее 800

мм.

в) Между разветвителем и изгибом трассы или между двумя изгибами должен быть

участок прямой трубы не менее 800 мм.

Page 90

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

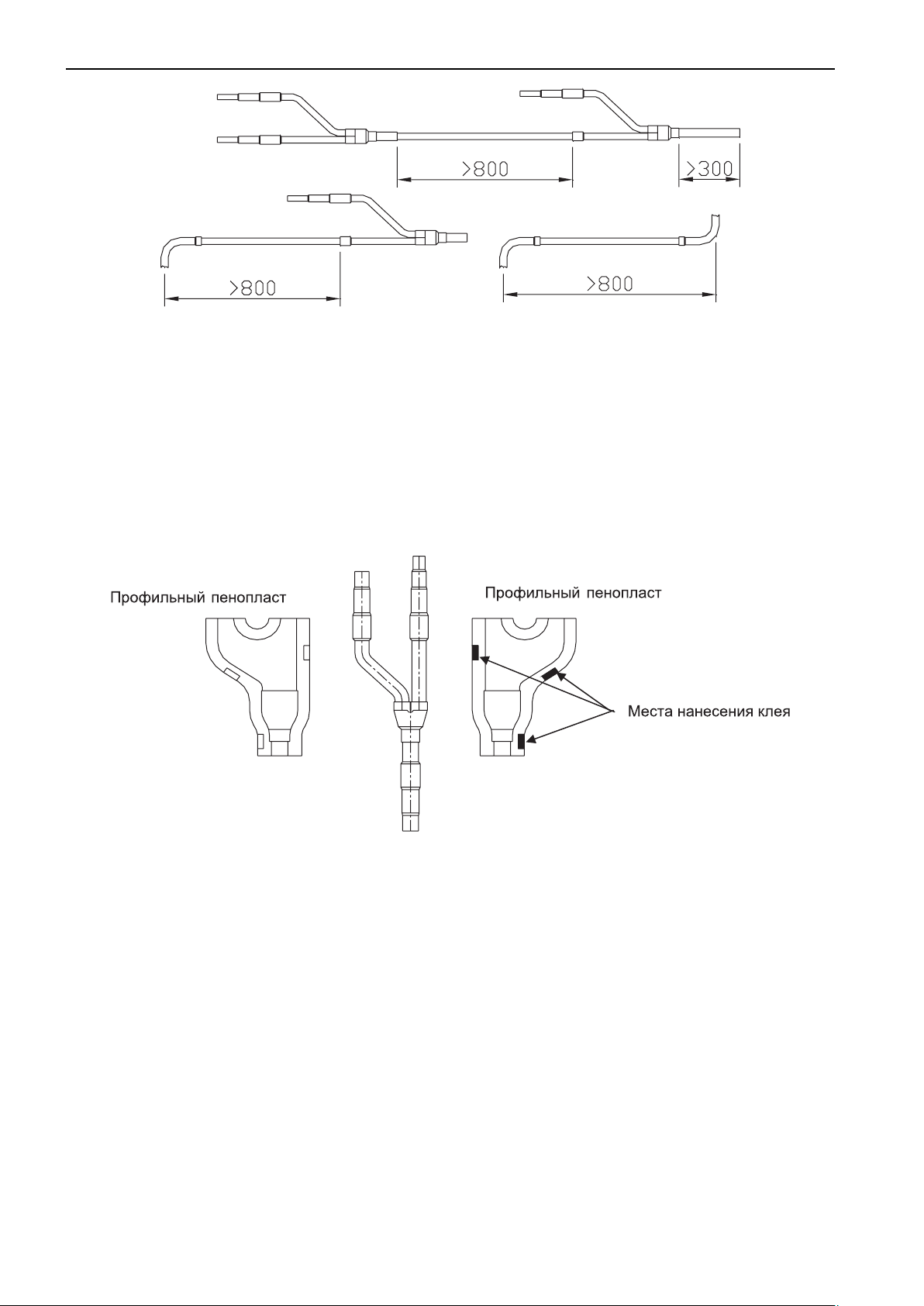

Рис. 11.7

11.4.7 Теплоизоляция разветвителей.

11.4.7.1 Разветвители необходимо теплоизолировать, используя профильный пено-

пласт (входит в комплект поставки).

При установке двух половин изоляции необходимо использовать клей. Участок, изолированный профильным пенопластом, кроме того, еще должен быть по-

крыт термоизоляцией.

Места контакта половин изоляционного пенопласта обрабатываются клеем.

Рис. 11.8 — Установка изоляции разветвителя

11.5 Продувка и проверка трубопровода на герметичность.

11.5.1 Продувка трассы азотом.

• После пайки трубопровод необходимо продуть азотом.

• Продувка азотом необходима для устранения окисления внутренней поверхности

трубы после сварки, удаления загрязнений и воды, появившихся в результате неправильного хранения и транспортировки, а также для проверки на предмет отсутствия утечек в трубопроводной системе между внутренним и наружным блоком.

• Продувка трассы производится последовательно, сначала жидкостная труба потом

газовая.

11.5.1.1 Порядок продувки трассы азотом: а) Установите манометр на баллон с азотом

Page 91

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

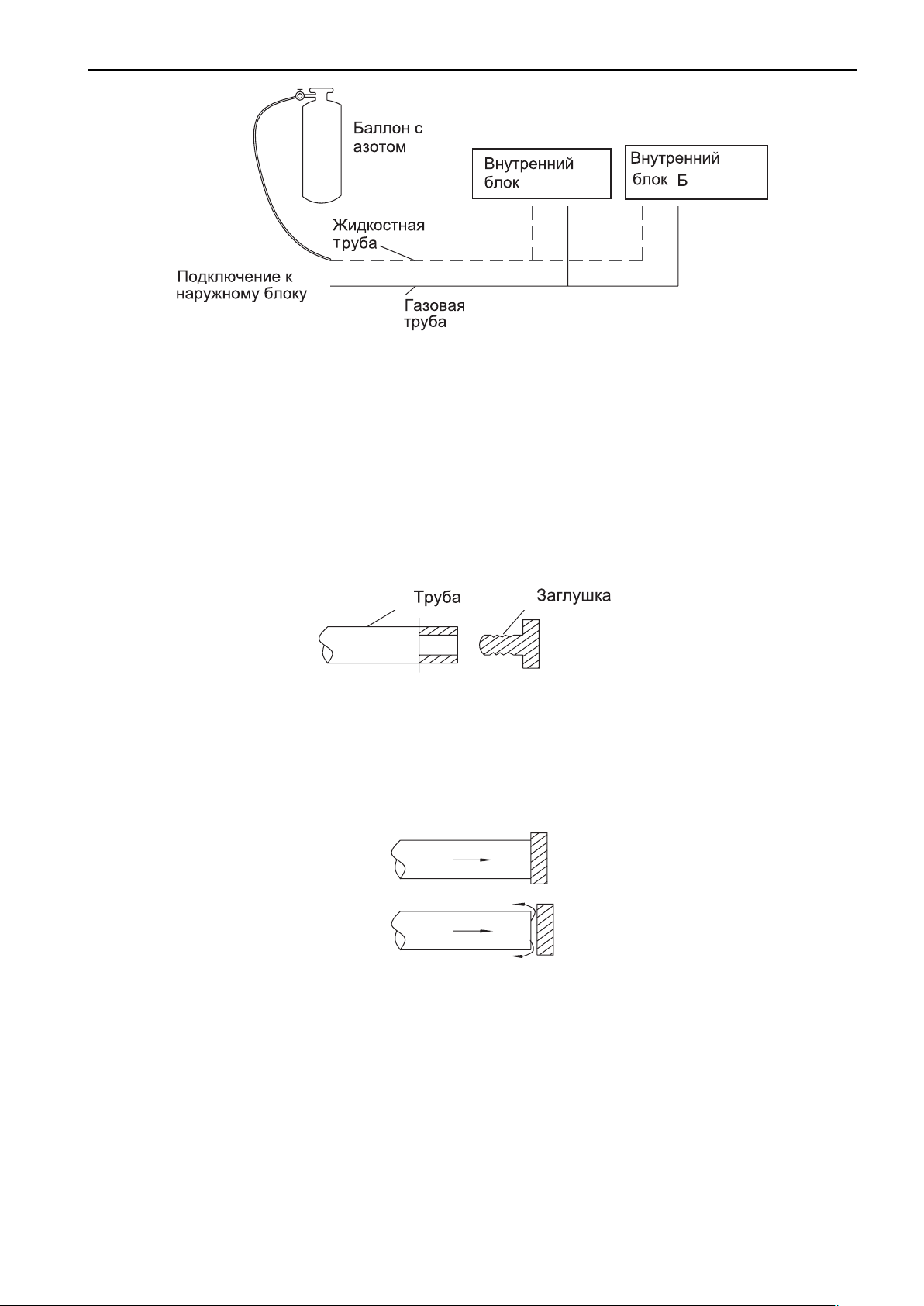

Рис. 11.9 — Схема подключения для продувки трассы азотом

б) Установите насадку на жидкостную трубу системы и подсоедините к ней шланг вы-

сокого давления манометрического коллектора, установленного на резервуар с азотом.

в) Откройте вентиль на баллоне с азотом, давление азота должно быть не менее 0,7

МПа.

г) Убедитесь, что азот поступает по трубе к внутреннему блоку. д) На другой конец трубы (на пример для внутреннего блока А) установите заглушку

(см. рис. 11.10).

Рис. 11.10 — Установка заглушки на трубу

е) Снимите быстро заглушку, когда давление в трубе вырастет. Затем снова закройте трубное отверстие заглушкой. Выполните данную операцию несколько раз, пока не будут удалены все загрязнения.

Рис. 11.11 — Снятие заглушки с трубы при возрастании давления

ж) После продувки закройте вентиль на резервуаре с азотом.

з) Повторите вышеуказанную процедуру для внутреннего блока В.

и) После продувки жидкостной трубы аналогично произведите продувку и промывку газовой трубы.

11.5.2 Проверка трубопровода на герметичность.

• После проведения пайки необходимо проверить трубопровод на герметичность.

11.5.2.1 Порядок проверки на герметичность.

а) Заварите концы газовой и жидкостной труб подключаемых к наружному блоку.

б) Создайте давление в газовой и жидкостной трубе путем подачи азота в три этапа.

Page 92

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Первый этап: Создайте давление 0,5 МПа и поддерживайте его не менее 5 минут. Второй этап: Создайте давление 1,5 МПа и поддерживайте его не менее 5 минут. Эта-

пы 1 и 2 используются для проверки серьезных утечек. При выявлении подобных утечек устраните их.

Третий этап: Создайте давление 4,15 МПа (примерно на 24 часа) для проверки герме-

тичности на предмет наличия незначительных утечек.

в) Давление в системе должно измениться не более чем на 0,02 МПа, при одном и том

же значении температуры

(При изменении температуры на 1 °С давление изменится примерно на 0,01 МПа). Например, если при заправке азотом при температуре 30 °С давление было 4,15 МПа,

то через 24 часа при температуре 25 °С, давление азота должно быть не менее 3,95 МПа. В противном случае проверьте систему на предмет наличия утечек.

11.5.3 Методы проверки утечек фреона

11.5.3.1 Система может быть проверена на утечки органолептическим способом (про-

верка на слух, рукой)

11.5.3.2 При невозможности установки утечек органолептическим способом, выпусти-

те азот и закачайте в систему хладагент (0,5 МПа). Затем при помощи мыльной пены или галогенным детектором проверьте герметичность системы.

11.5.3.3 Если утечки не выявлены в результате применения вышеуказанных способов,

но давление падает, то необходимо проверять каждый участок трубопровода отдельно.

11.6 Теплоизоляция фреоновой трассы

11.6.1 Соединительные межблочные трубы, разветвители и дренажные трубы с це-

лью исключения образования конденсата на их поверхности должны быть изолированы.

• Торцы отрезков теплоизоляционных труб должны быть между собой склеены.

• Для продления срока службы теплоизолирующей трубы необходимо обмотать ее

монтажным скотчем.

11.6.2 Требования к теплоизоляции соединительных труб

• Теплоизолирующая труба для каждого диаметра соединительной трубы указана в

таблице 11.3, толщина теплоизолирующей трубы для сливных шлангов — в таблице 11.4.

Таблица 11.3

Наружный диаметр соединительной трубы Толщина теплоизолирующего материала, мм

1/4” >13 3/8” >13 1/2” >15 5/8” >15 3/4” >15 7/8” >20

1” >20

1 1/8” >20

Таблица 11.4

Наружный диаметр дренажной трубы, мм Толщина теплоизолирующего материала, мм

17 >15 27 >20

>35 >20

Page 93

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

12 ПРОКЛАДКА И ПОДКЛЮЧЕНИЕ ДРЕНАЖНОГО ТРУБОПРОВОДА

12.1 Дренажный трубопровод должен прокладываться в соответствии со схемой про-

екта и требованиями настоящей инструкции.

12.3 Чтобы исключить утечку конденсата из лотка или поддона внутреннего блока, ди-

аметр отводящей дренажной трубы должен соответствовать производительности блока

12.4 Диаметр общей дренажной трубы определяется количеством внутренних блоков

и должен быть не меньше 35 мм.

12.5 Дренажная труба должна быть изолирована, толщина стенки теплоизолирующей трубы должна соответствовать требованиям настоящей инструкции. По возможности дренажную общую трубу необходимо подключить к канализационной трубе.

12.6 После установки дренажной трубы необходимо провести испытания с целью проверки обеспечения нормального слива конденсата (см. рис. 12.1). Утечки конденсата в местах соединения, а также перетекания через лоток или поддон не допускаются.

Рис. 12.1 — Проведение гидравлических испытаний

12.7 Установка дренажного шланга для блоков настенного и колонного типа

• Специфика установки внутренних блоков настенного и колонного типа предусматривает индивидуальный дренаж от каждого блока.

• Дренажная труба должна иметь уклон в сторону движения конденсата. Не допускается наличие скруток, изгибов, защемлений т.п.

• Конец дренажной трубы и не должен находиться в воде (рис. 12.2).

Рис. 12.2 — Неправильная установка дренажных шлангов

13 РАСЧЕТ КОЛИЧЕСТВА ФРЕОНА ДЛЯ ДОЗАПРАВКИ

13.1 Количество фреона, заправленное в один наружный модуль рассчитано на 15 м длины жидкостной трубы фреоновой трассы.

13.2 При удлинении длины трассы более 15м необходимо произвести дозаправку фреона.

13.3 Количество фреона для дозаправки (кг/м) зависит от диаметра трубы и рассчитывается по таблице 13.1

Таблица 13.1

Диаметр трубы, дюйм 3/4” 3/8” 1/2” 5/8” 3/4” 7/8” 1” Количество фреона

для дозаправки, кг.

0,022 0,054 0,11 0,17 0,25 0,35 0,40

Page 94

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

14 МОНТАЖ ПРОВОДНОГО ПУЛЬТА

14.1 Требования по установке проводного пульта дистанционного управления.

• Для управления блоков канального типа применяется проводной дистанционный

пульт управления.

• Максимальная длина кабеля между главной панелью и проводным пультом дистан-

ционного управления составляет 20 метров (стандартное расстояние — 8 метров).

• Проводной пульт подключается к порту CN14, который расположен на плате вну-

треннего блока.

14.2 Порядок установки проводного пульта

• Прокладка кабеля пульта может быть скрытой или открытой в зависимости от ме-

ста расположения (см. рис 14.1).

• При открытой прокладке кабель проложить внутри декоративного короба

Рис. 14.1 — Установка пульта управления

• Проделайте отверстия в стене для дюбелей в соответствии отверстиями на задней

панели пульта

• Соедините разъемы соединительного кабеля и пульта (см. рис. 14.2)

• Выставите адресный код (см. п. 9.6).

• Закрепите пульт на стене при помощи шурупов или болтов (в зависимости от типа

дюбелей).

Рис. 14.2 — Подключение кабеля управления

Page 95

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

15 ЗАВЕРШАЮЩИЕ ОПЕРАЦИИ ПО УСТАНОВКЕ И МОНТАЖУ

15.1 Требования по подключению внутренних и наружного блоков.

• Соединительный трубопровод должен быть надежно изолирован и укреплен на кронштейнах.

• При монтаже не допускаются перегибы трубы в одном и том же месте более трех раз.

• При подключении труб с гаечным креплением необходимо предварительно смазать резьбу гайки машинным маслом, навернуть гайку вручную на штуцер вентиля и затянуть ее динамометрическим ключом.

• Моменты затяжки гаек в соответствии с таблицей 15.1.

Таблица 15.1

Диаметр трубы Момент затяжки, Н м Диаметр трубы Момент затяжки, Н м

1/4” 15–30 7/8” 80–90 3/8” 35–40 1” 90–100 1/2” 45–50 1 1/8” 95–110 5/8” 60–65 1 1/4” 105–120 3/4” 70–75

15.2 Подключение труб к наружному блоку

• После монтажа наружного блока и проверки соединительных труб на предмет отсутствия утечек подключите соединительные трубы к наружному блоку.

15.2.1 Порядок подключения:

а) Для удобства подключения труб большого диаметра к блоку используйте гофриро-

ванные отводы (фитинги).

б) Отрежьте пережатые концы жидкостной и газовой трубы, снимите насадку, и при-

паяйте к ним гофрированные отводы.

в) Установите на жидкостную трубу на расстоянии 1м от наружного блока двусторон-

ний фильтр-осушитель.

г) Совместите раструбное отверстие гофрированной трубки с коническим штуцером вентиля и вручную наверните гайку. Затем произведите затяжку гаек динамометрическим ключом. При подсоединении пайкой, припаяйте фитинги к отводам блока.

д) Обеспечьте надежное крепление и защиту соединительной трубы наружного блока.

15.2.2 Для удобства демонтажа панели наружного блока фреоновые трубы должны

иметь прямой участок не менее 500 мм от блока до первого изгиба.

15.3 Подключение внутренних блоков.

• После подключения наружного блока необходимо подключить внутренние блоки.

• Подключение труб к внутренним блокам аналогично подключению к наружному

блоку.

• Для труб небольшого диаметра гофрированные отводы не применяются, поэтому

необходимо использовать специальный инструмент (трубогиб).

15.4 Проведение испытаний на герметичность.

• После подключения трубопровода к блокам необходимо провести проверку систе-

мы на герметичность с целью выявления утечек в резьбовых и паяных соединениях.

15.5 Порядок проведения испытаний на герметичность.

• Закачайте в трубопровод азот под давлением не менее 2,5 МПа. Выдержите систе-

му в таком состоянии примерно 24 часа.

Примечание: После заправки системы азотом не снимайте нагрузку с манометра. При одном и том же значении температуры давление в системе должно измениться не более чем на 0,02 МПа. При изменении температуры на 1 °С давление изменится примерно на 0,01 МПа.

Page 96

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Например, при заправке азотом при температуре 30 °С давление было 2,5 МПа, то че-

рез 24 часа при температуре 25 °С давление азота должно быть не менее 2,43 МПа. В противном случае произведите проверку трассы на предмет наличия утечек.

• Проверьте резьбовые и паяные соединения на предмет наличия утечек азота. Обна-

руженные утечки устраните путем затягивания гаек или пайкой. Затем проведите повторные испытания трубопровода на герметичность.

15.6 Вакуумирование системы.

15.6.1 После проведения испытания на герметичность для удаления азота и влаги си-

стему необходимо вакуум и ровать.

15.6.2 Для вакуум и рования системы применяется вакуумный насос. Выбранный вакуумный насос должен обеспечивать степень вакуумирования системы

0 кг/см

(избыточное давление — 1 кг/см2).

Расходная производительность насоса должна быть не менее 40 л/мин.

15.6.3 Порядок вакуумирования. а) Подключите шланги манометрического коллектора к сервисным портам жидкост-

ного и газового вентиля блока и к вакуумному насосу (Рис. 15.1).

б) Вакуумируются одновременно газовая и жидкостная труба.

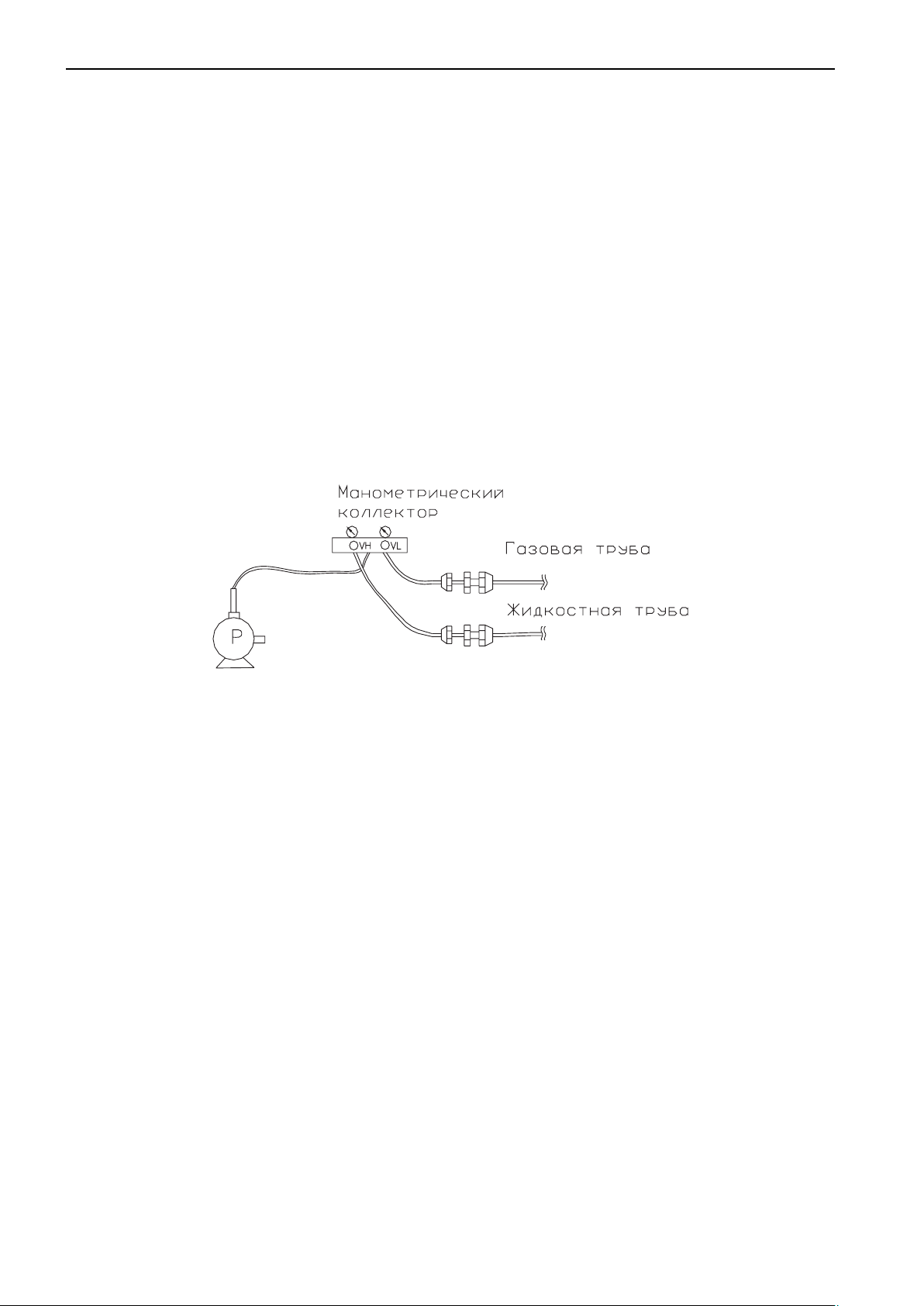

Рис. 15.1 — Вакуумирование системы

в) Поверните ручки Lo и Hi на вакуумном насосе. г) После того как уровень вакуума достигнет значения -0,1 МПа (избыточное давле-

ние 1 кгс/см2), вакуумируйте систему еще в течение 0,5–1,0 часа, затем переведите ручки канала высокого давления Vh и канала низкого давления Vl в выключенное положение для и остановите вакуумный насос.

д) Подключите трубу, соединенную с вакуумным насосом, к резервуару с фреоном.

Заправьте трубопроводную систему фреоном, когда давление достигнет 0,0 кгс/см2, после чего переведите ручку канала низкого давления Vl в выключенное положение.

е) Подключите трубу, соединенную с резервуаром фреона, к вакуумному насосу, от-

кройте вакуумный насос, переведите ручку высокого давления Vh во включенное положение, провакуумирование канал высокого давления в течение 30 минут, переведите ручку низкого давления Vl во включенное положение, произведите вакуумирование канал низкого давления до тех пор, пока вакуумное давление не составит -0,1 МПа (-1 кгс/ см2).

ж) Вакуумируйте систему до давления не ниже -0,1 МПа. Затем выключите вакуум-

ный насос, через час проверьте давление в системе. Если вакуумное давление изменилось, это означает наличие источника утечки. Отыщите источник утечки и устраните его.

После вакуумирования приступайте к дозаправке системы хладагентом.

15.7 Дозаправка системы хладагентом

15.7.1 В каждом наружном блоке заправлено количество фреона, которое рассчитано

на работу блоков без учета фреоновой магистрали. Поэтому после монтажа системы не-

Page 97

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

обходимо произвести ее дозаправку в соответствии с расчетом по таблице 5.12 настоящей инструкции

15.7.2 Хладагент добавляется через сервисные порты газового и жидкостного вентиля.

15.7.3 Порядок заправки хладагента

• Подключите шланги высокого и низкого давления манометрического коллектора к

портам жидкостной и газовой трубы.

• Откройте клапан Vh, удалив воздух из трубы коллектора.

• Подсоедините шланг высокого давления коллектора к сервисному порту жидкост-

ного клапана наружного блока.

Рис. 15.6 — Дозаправка системы хладагентом

16 ПУСК, ТЕСТИРОВАНИЕ И НАСТРОЙКА СИСТЕМЫ

16.1 После проведения работ по монтажу и установке необходимо внимательно проверить готовность системы к работе, выполнение всех требований настоящего руководства. Затем запустить и проверить систему во всех режимах работы.

16.2 При тестировании необходимо пользоваться Руководством пользователя GMV и Руководством пользователя центрального пульта управления ZJ7011.

16.3 При возникновении сбоев в работе пользуйтесь Руководством по диагностике и устранению неисправностей GMVn п. 14.6 настоящего руководства.

16.4 Индикация наружного блока.

• После подачи питания на наружный блок на основной плате загорается красный светодиодный индикатор (светодиод LED 6).

• Желтые светодиоды LED 1, LED 2, LED 3, LED 4 и зеленый светодиод LED 5 не горят и не мигают.

• Красный светодиодный индикатор (светодиод LED 6) — индикатор питания — горит при подаче питания, гаснет при отключении питания.

• Зеленый светодиодный индикатор (светодиод LED 5) — индикатор рабочего состояния — горит во время работы и мигает в случае неисправности.

• Желтые светодиоды LED 1, LED 2, LED 3, LED 4 — индикаторы неисправности.

Page 98

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

17 ИНДИКАЦИЯ КОДОВ ОШИБОК И НЕИСПРАВНОСТЕЙ

17.1 Индикация кодов неисправностей на жк-дисплее проводных пультов внутренних

блоков.

Код неисправности

Проблема Название

Защита от высокого давления Датчик высокого давления

Защита от обмерзания Датчик внутреннего блока

Защита от низкого давления Датчик низкого давления Низкое давление испарения

Защита от перегрева Датчик температуры нагнетания

Высокий ток Реле тока

Неисправность коммутации

Конфликт режимов

Защита от переполнения дренажного насоса

Защита при включении дополнительного электронагревателя внутреннего блока

Неисправность датчика температуры окружающего воздуха внутреннего блока

Неисправность датчика температуры на входной трубе теплообменника внутреннего блока

Неисправность датчика температуры на теплообменнике внутреннего блока

Неисправность датчика температуры на выходной трубе теплообменника внутреннего блока

Неисправность датчика температуры окружающего воздуха наружного блока

Неисправность датчика температуры на входной трубе теплообменника наружного блока

Неисправность датчика температуры на теплообменнике наружного блока

Неисправность датчика температуры на выходной трубе теплообменника наружного блока

Неисправность датчика температуры на нагнетающей трубке компрессора фиксированной мощности

Источник (причина) сигнала неисправности

Межблочный кабель. Адресный код

Пользователь. Режим внутреннего блока

Выключатель дренажного насоса

Контактор дополнительного нагревателя

Датчик температуры окружающего воздуха внутреннего блока

Датчик температуры на входной трубе теплообменника внутреннего блока

Описание

Выхлопные давление считается слишком высоким

Обмерзание испарителя внутреннего блока

Высокая температура нагнетания компрессора

Высокий ток компрессора или неисправность реле тока

Нарушены линии коммутации или неправильно выставлен адресный код

Включаемый режим не соответствует режиму работы

Превышение допустимого уровня наполнения дренажного насоса

Залипание контактора дополнительного нагревателя

Отсутствие контакта или неисправность датчика температуры окружающего воздуха внутреннего блока

Отсутствие контакта или неисправность датчика температуры на входной трубе теплообменника внутреннего блока

Отсутствие контакта или неисправность датчика температуры на теплообменнике внутреннего блока

Отсутствие контакта или неисправность датчика температуры на выходной трубе теплообменника внутреннего блока

Отсутствие контакта или неисправность датчика температуры окружающего воздуха наружного блока

Отсутствие контакта или неисправность датчика температуры на входной трубе теплообменника наружного блока

Отсутствие контакта или неисправность датчика температуры на теплообменнике наружного блока

Отсутствие контакта или неисправность датчика температуры на выходной трубе теплообменника наружного блока

Отсутствие контакта или неисправность датчика температуры на нагнетающей трубки компрессора фиксированной мощности

Page 99

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Отсутствие контакта или неисправность датчика температуры на нагнетающей трубке цифрового компрессора

Отсутствие контакта или неисправность датчика температуры масла компрессора фиксированной мощности

Отсутствие контакта или неисправность датчика температуры масла цифрового компрессора

Неисправность реле высокого напряжения

Неисправность реле низкого напряжения

Неисправность датчика температуры на нагнетающей трубке цифрового компрессора

Неисправность датчика температуры масла компрессора фиксированной мощности

17.2 Светодиодная индикация неисправностей на панели внутренних блоков.

Неисправность Индикатор питания Индикатор работы Индикатор работы

Неисправность датчика температуры теплообменника на входе

Неисправность датчика температуры теплообменника

Неисправность датчика температуры теплообменника на выходе

Неисправность датчика температуры окружающего воздуха

Режим разморозки Вкл. мигает Выкл.

Защита от обмерзания Выкл. Выкл. мигает

Переполнение дренажного насоса Выкл. мигает мигает

Конфликт режимов Выкл. мигает Вкл.

Ошибка коммутации мигает мигает мигает

Неисправность наружного блока мигает Выкл. Выкл.

Неисправность дополнительного электронагревателя

Вкл. Выкл. мигает

Вкл. мигает мигает

Вкл. мигает Вкл.

Вкл. Вкл. мигает

мигает Вкл. Вкл.

17.3 Светодиодная индикация неисправностей наружного блоков

17.3.1 На электронной плате наружного блока находится cветодиодная индикация LED1, LED2, LED3, LED4.

17.3.2 LED1, LED2, LED3, LED4 — индикация ошибок в работе/режимов работы (цвет желтый).

LED5 — индикатор работы. Зеленого цвета, светиться в момент пуска и работы. Гас-

нет в момент остановки и во время ошибки в работе.

LED6 — индикатор питания. Загорается в момент подачи питания на наружный блок.

Светодиодные индикаторы Код ошиб-

Неисправность

Неисправность реле высокого напряжения мигает мигает мигает Вкл. мигает Вкл. Fc

Неисправность реле высокого напряжения мигает мигает Вкл. Вкл. мигает Вкл. Fd

Неисправность датчика температуры окружающего воздуха наружного блока

Неисправность датчика температуры на входной трубе теплообменника 1-го наружного модуля

LED1 LED2 LED3 LED4 LED5 LED6

Выкл. Выкл. Выкл. мигает мигает Вкл. F4

мигает Выкл. Выкл. мигает мигает Вкл. F5

ки на прово-

дном пульте

Page 100

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

Неисправность датчика температуры на трубе теплообменника 1-го наружного модуля

Неисправность датчика температуры на выходной трубе теплообменника 1-го наружного модуля

Неисправность датчика температуры на входной трубе теплообменника 2-го наружного модуля

Неисправность датчика температуры на трубе теплообменника 2-го наружного модуля

Неисправность датчика температуры на выходной трубе теплообменника 2-го наружного модуля

Неисправность датчика температуры на нагнетающей трубке цифрового компрессора

Неисправность датчика температуры на нагнетающей трубке компрессора фиксированной мощности 1-го модуля

Неисправность датчика температуры на нагнетающей трубке компрессора фиксированной мощности 2-го модуля

Неисправность датчика температуры на нагнетающей трубке компрессора фиксированной мощности 3-го модуля

Неисправность датчика температуры масла цифрового компрессора

Неисправность датчика температуры масла компрессора фиксированной мощности 1-го модуля

Неисправность датчика температуры масла компрессора фиксированной мощности 2-го модуля

Выкл. мигает Выкл. мигает мигает Вкл. F6

мигает мигает Выкл. мигает мигает Вкл. F7

Выкл. Вкл. Выкл. мигает мигает Вкл. F5

мигает Вкл. Выкл. мигает мигает Вкл. F6

Вкл. Выкл. Выкл. мигает мигает Вкл. F7

мигает Выкл. мигает мигает мигает Вкл. F9

Выкл. Выкл. мигает мигает мигает Вкл. F8

Вкл. Выкл. мигает мигает мигает Вкл. F8

Вкл. Вкл. Выкл. мигает мигает Вкл. F8

мигает мигает мигает мигает мигает Вкл. Fb

Выкл. мигает мигает мигает мигает Вкл. FA

Вкл. мигает Выкл. мигает мигает Вкл. FA

Выкл. мигает Вкл. мигает мигает Вкл. FA

17.3.3 Неисправность в системе

Светодиодные индикаторы Код ошиб-

Неисправность

Защита от высокого давления мигает Выкл. Выкл. Выкл. мигает Вкл. E1

Защита от низкого давления Выкл. мигает Выкл. Выкл. мигает Вкл. E3

Высокая температура нагнетания компрессора мигает мигает Выкл. Выкл. мигает Вкл. E4

Перегрузка по току Выкл. Выкл. мигает Выкл. мигает Вкл. E5

Температура масла выше 85 °С мигает мигает Вкл. мигает мигает Вкл. E4

Защита от обмерзания Выкл. Вкл. мигает мигает мигает Вкл. E3

LED1 LED2 LED3 LED4 LED5 LED6

ки на прово-

дном пульте

17.3.4 Неисправность в управлении

Светодиодные индикаторы Код ошиб-

Неисправность

Неправильный код производительности блока Вкл. Выкл. мигает Выкл. мигает Вкл. нет

Ошибка привода вентилятора наружного блока Вкл Вкл Выкл. Вкл мигает Вкл. E5

Перегрузка по току вентилятора наружного блока

Защита по напряжению вентилятора наружного блока

Перегрев вентилятора модуля наружного блока Вкл Выкл. Выкл. Вкл мигает Вкл. E5

Перегрев электродвигателя наружного блока Выкл. Выкл. Выкл. Вкл мигает Вкл. E5

LED1 LED2 LED3 LED4 LED5 LED6

мигает Вкл Выкл. Вкл мигает Вкл. E5

Выкл. Вкл Выкл Вкл мигает Вкл. E5

ки на прово-

дном пульте

100
