Page 1
Мультизональная система
кондиционирования воздуха
серии
GMV 5
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Внимание!
Перед началом эксплуатации внимательно изучите данную инструкцию.
Page 2
Настоящая инструкция распространяется на мультизональные системы
кондиционирования воздуха GMV 5 производства GREE.
Оборудование соответствует требованиям технического регламента
«О безопасности машин и оборудования»
Установленный срок службы 7 лет.
Производитель — GREE Electric Appliances, Inc. (Китай)
2
Page 3
Содержание
1. НАЗНАЧЕНИЕ И ОБЩИЕ ПОЛОЖЕНИЯ  ................................................4
2. ОБЩИЕ УКАЗАНИЯ БЕЗОПАСНОСТИ  ...................................................4
3. УСТРОЙСТВО И СОСТАВ  .....................................................................5
4. НОМЕНКЛАТУРА БЛОКОВ СИСТЕМЫ  .................................................7
5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ  .....................................................16
6. ТЕМПЕРАТУРНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ СИСТЕМЫ  ..................42
7. УПРАВЛЕНИЕ СИСТЕМОЙ  .................................................................43
8. РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ
И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ  ..............................................59
3
Page 4
1. НАЗНАЧЕНИЕ И ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Мультизональная (многозональная) система кондиционирования воздуха GMV 5 инвер­торного типа, 2-х трубная, с модульной компоновкой наружных блоков и приоритетным режи­мом работы предназначена для создания благоприятных температурных условий в жилых, слу­жебных и общественных помещениях.
1.2. Система осуществляет охлаждение, нагрев, осушение, вентилирование воздуха в помещении.
1.3. Приоритетный режим работы системы предполагает следующий алгоритм работы – при включении первого во времени внутреннего блока в определенный режим работы (охлаждение/ нагрев) все последующие блоки могут быть включены только в одноименный режим, либо в режим вентиляции.
1.4. Система GMV 5 применяется при условиях одновременного кондиционирования несколь­ких помещений и периодического изменения производительности в зависимости от тепловой нагрузки (жилых домах, торговых центрах, офисах, отелях, ресторанах, супермаркетах, выста­вочных залах и т.п.).
2. ОБЩИЕ УКАЗАНИЯ БЕЗОПАСНОСТИ
2.1. Перед началом эксплуатации внимательно изучите требования настоящего руководства.
2.2. Монтаж, пуско-наладочные работы и сервисное обслуживание системы GMV 5 должны проводиться квалифицированными сертифицированными специалистами в соответствии с проектно-технической документацией и требованиями настоящей инструкции.
2.3. Обслуживание системы в процессе эксплуатации должно проводиться специалистами сервисных служб.
2.4. Внимание! Несоблюдение требований руководства может привести к утечке фреона, короткому замыканию, поражению электрическим током, пожару и т.п., в конечном счете, выходу оборудованию из строя.
2.5. Параметры питающей электросети должны соответствовать требованиям настоящего руководства.
2.6. Внимание! Блоки системы должны быть надежно заземлены. Не допускается подключать провод заземления к газовой, водопроводной трубам или телефонной линии.
2.7. Блоки кондиционера устанавливаются на специальные приспособления (кронштейны, пластины и т.п.), рассчитанные на их вес.
2.8. При эксплуатации системы должен быть обеспечен свободный вход и выход воздуха через одноименные отверстия (решетки).
2.9.
2.10. Дренажный трубопровод должен быть установлен в соответствии с требованиями насто­ящей инструкции и обеспечивать беспрепятственный и устойчивый отвод конденсата из блоков.
2.11. Для предотвращения образования конденсата фреоновые трубы и воздуховоды внутрен­них блоков канального типа изолируются специальным покрытием.
2.12. Не используйте и не храните рядом с кондиционером воспламеняемые, взрывоопасные и ядовитые вещества и материалы.
2.13. В помещениях, где установлены блоки системы, не должно быть повышенного содержа­ния в воздухе дыма, пыли, масляных и кислотных паров.
2.14. Влажность кондиционируемых помещений должна быть не более 80%.
2.15. В случае сбоев в работе (появлении неприятного запаха, нехарактерных звуков и т.п.)
Размещение блоков должно обеспечивать свободный доступ обслуживающего персонала.
4
Page 5
немедленно отключите кондиционер от сети электропитания и обратитесь в технический сер­висный центр.
2.16. Не помещайте руки или посторонние предметы в воздуховыпускные и воздухозаборные решетки блоков.
2.17. Для обеспечения и поддержания комфортных условий кондиционируемые помещения рекомендуется оборудовать системой вентиляции воздуха.
2.18. При подключенном электропитании не касайтесь изделия влажными руками.
2.19. В процессе технического обслуживания (чистка или замена фильтра) или длительного простоя кондиционера необходимо отключить блок системы от сети электропитания.
2.20. Не становитесь на изделие и не кладите на него посторонние предметы.
2.21. По завершении установки необходимо произвести проверку на предмет утечки тока в соответствии с требованиями нормативной документации.
2.22. Не допускайте детей к работе с кондиционером.
3. УСТРОЙСТВО И СОСТАВ
3.1. Общие положения
3.1.1. Система состоит из наружного блока и группы внутренних блоков, объединенных меж­ду собой гидравлическим фреоновым контуром и системой управления.
3.1.2. Мультизональная система с модульной компоновкой может состоять из нескольких на­ружных блоков, объединенных между собой в один модуль гидравлическим фреоновым конту­ром, системой управления и маслоуравнивающим контуром.

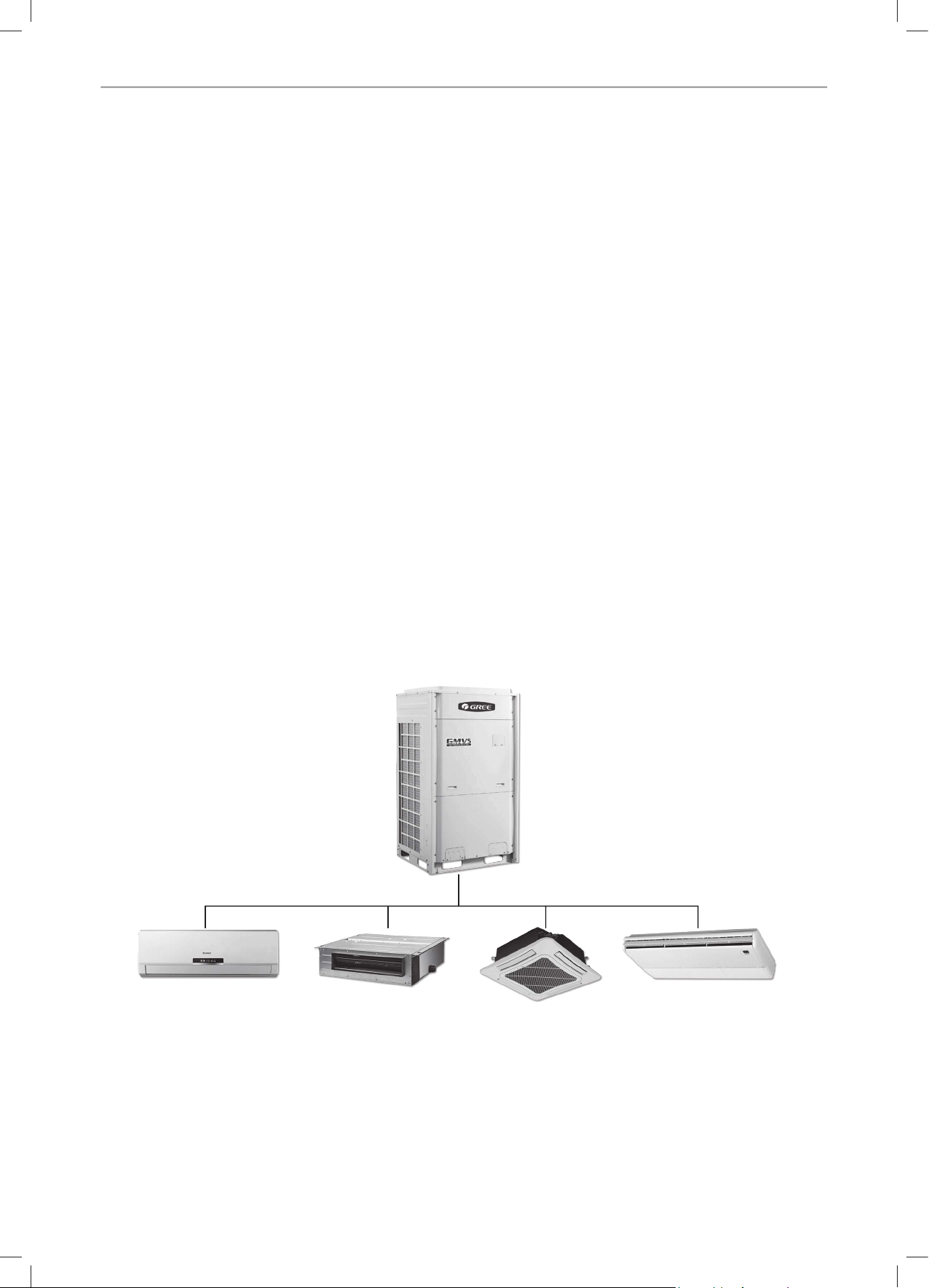

3.1.3. Общий вид мультизональной системы приведен на рис. 3.1.
Рис. 3.1.
3.1.4. К одному наружному блоку может быть подключено не более 35 внутренних блоков. При модульной компоновке четырех наружных блоков к системе можно подключить не более 80 внутренних блоков.
3.1.5. Суммарная номинальная мощность внутренних блоков должна быть в пределах 50-130% от номинальной мощности наружного блока.
3.1.6. В системе применяются компрессора на постоянном токе типа DС-Inverter, которые регу­лируют производительность в диапазоне от 10 до 100%.
3.1.7. В качестве хладагента в системе применяется фреон R410A.
5
Page 6
3.1.8. 3.1.8. В системе применяются внутренние блоки следующих типов: настенные, кассет­ные (однопоточные, двухпоточные и четырехпоточные), канальные (низконапорные, высокона­порные и тонкие), напольно-потолочные, консольные и колонные. Также к наружным блокам системы GMV 5 можно подключить канальные блоки с притоком свежего воздуха.
3.1.9. Точность поддержания заданной температуры воздуха в кондиционируемом помещении составляет ±0,5 °С.

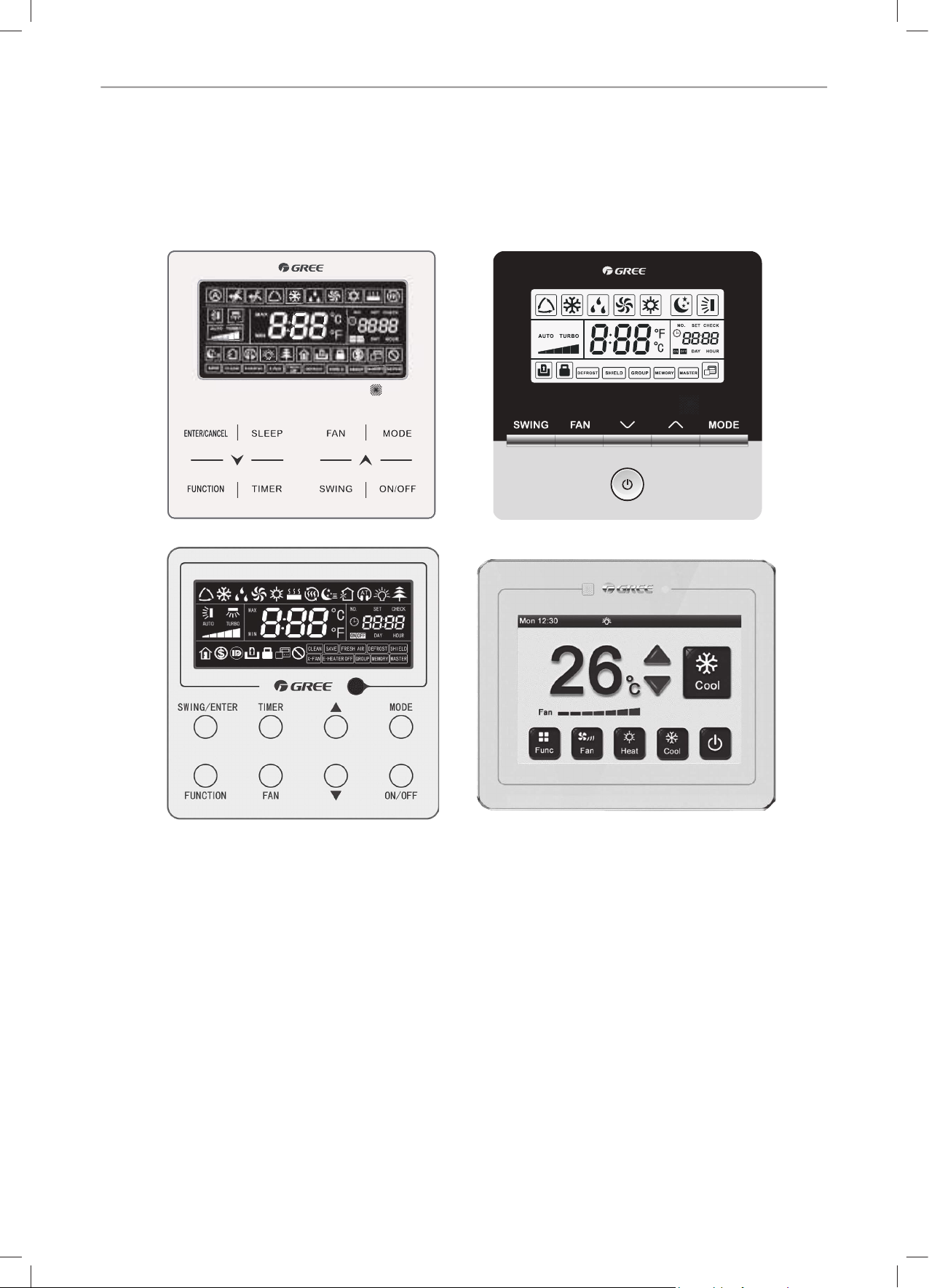

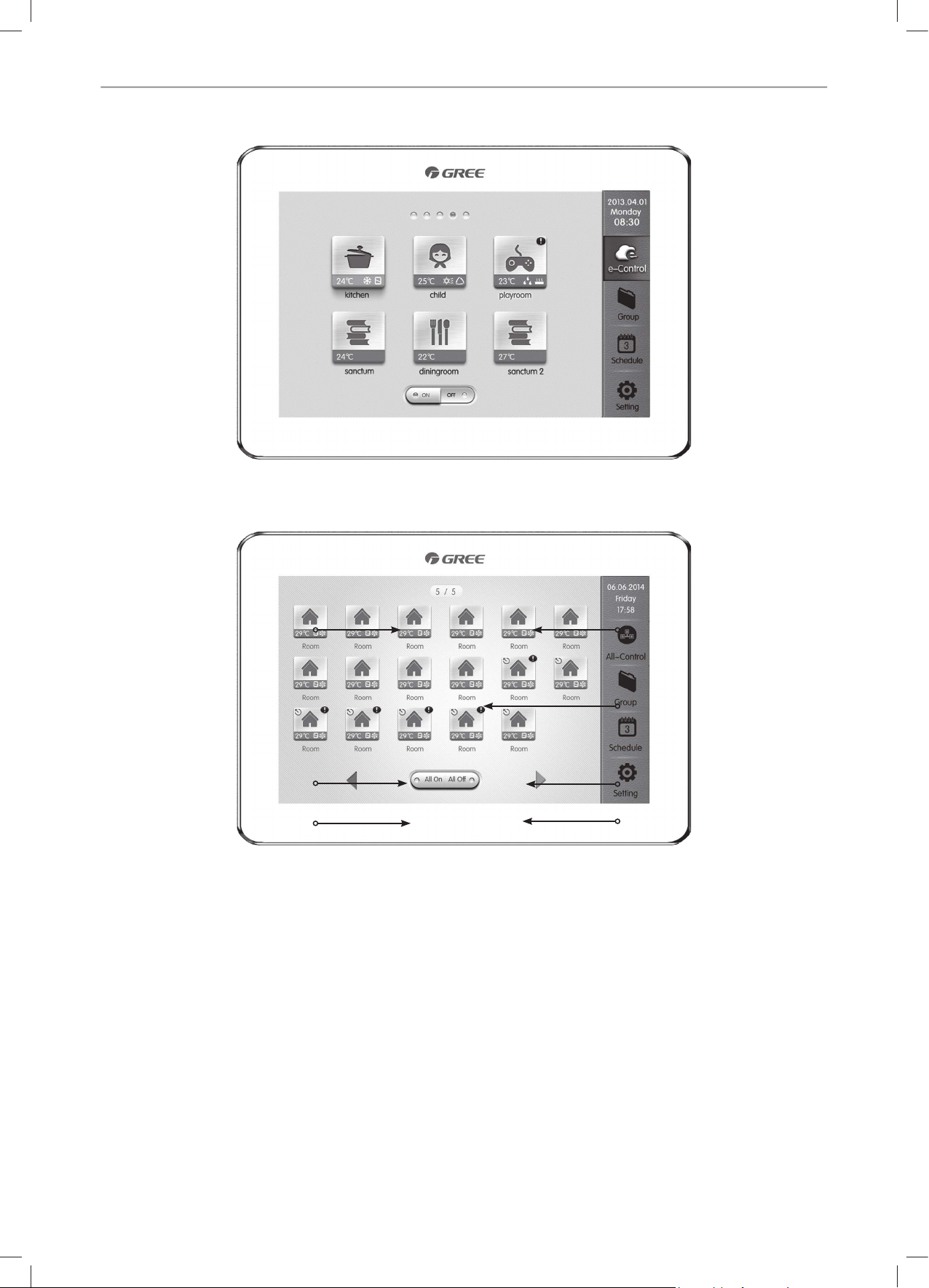

3.1.10. Управление системой осуществляется индивидуальными и центральными пультами управления. Система может также управляться с персонального компьютера посредством специальной программы.

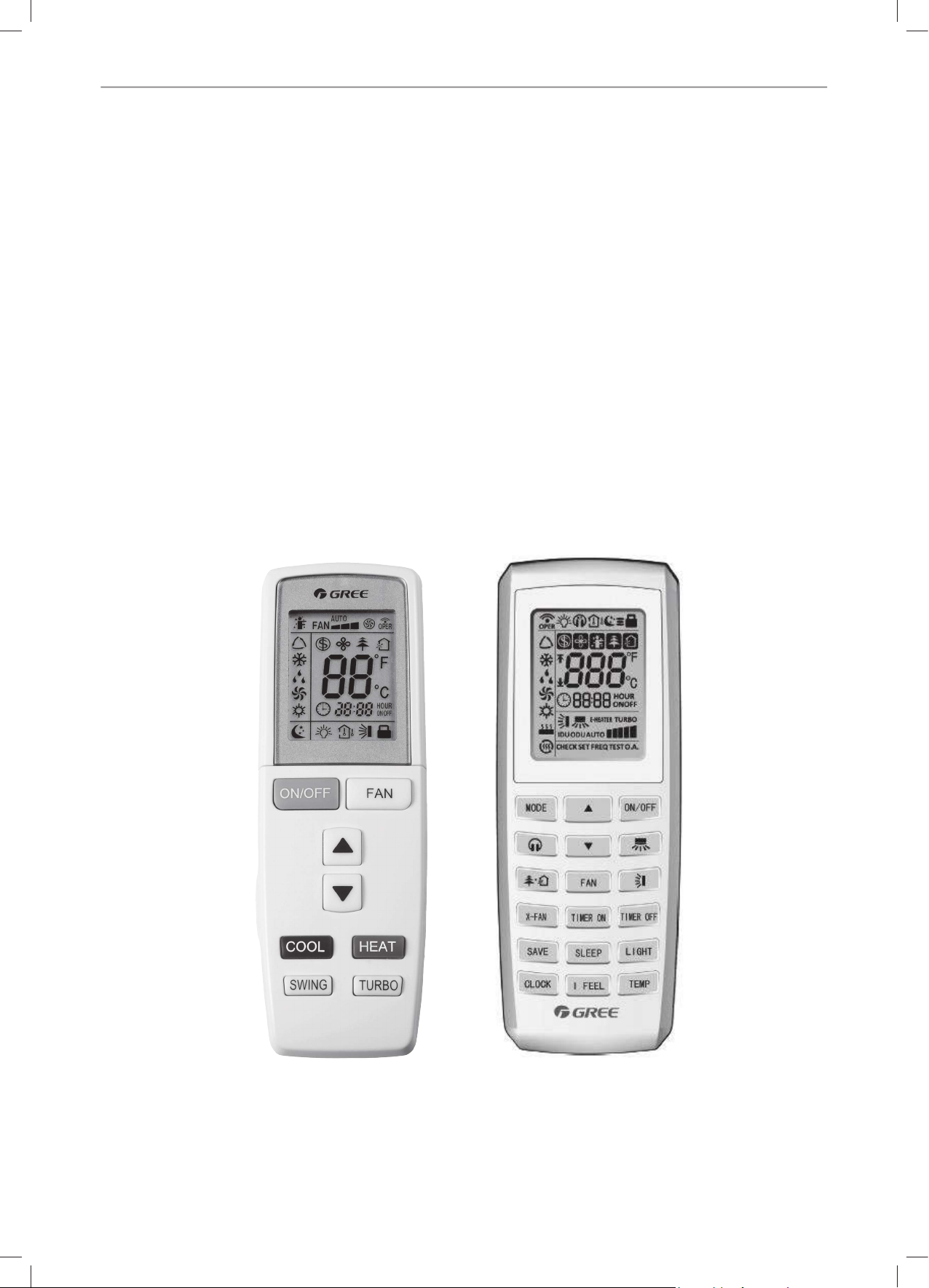

3.1.11. В комплект поставки каждого внутреннего блока входят инфракрасный или проводной пульты управления. Остальные типы пультов предлагаются в качестве опций.
3.1.12. Система снабжена функцией самодиагностики с индикацией кодов неисправностей.
3.1.13. Для мультизональной системы GMV5 требуется приобрести дополнительное оборудова­ние: фильтр-осушитель, индикатор влаги, шаровой вентиль, межблочный кабель.
3.2. Обозначение блоков системы
3.2.1. Обозначение моделей наружных блоков
GMV
1 2 3 4 5 6 7 8
Таблица 3.1.
№ Описание Значение
1 Gree Multi VRF Units Система производства GREE 2 Тип компрессоров – : DC Inverter
3 Тип системы
4 Индекс производительности N*10 (кВт) 5 Тип блока W: наружный блок 6 Тип наружного блока М: модульной компоновки; L: немодульной компоновки 7 Модификация блока А, В, С… 8 Тип источника электропитания X: 380~415В / 3ф / 50Гц; T: 220~240В / 1ф / 50Гц
–
х x х W x / х – x
– : стандартная; Q: с рекуперацией тепла; S: с подогре-
вом воды; X: с притоком свежего воздуха; W: с водяным охлаждением конденсатора
3.2.2. Обозначение моделей внутренних блоков
GMV
1 2 3 4 5 6 7
Таблица 3.2.
№ Описание Значение
1 Gree multi variable Система производства GREE 2 Тип блока N: внутренний блок 3 Тип электродвигателей D: DC-Inverter 4 Индекс производительности N*10 (кВт)
5 Тип внутреннего блока
6 Модификация блока А, В, С… 7 Тип источника электропитания X: 380~415В / 3ф / 50Гц; T: 220~240В / 1ф / 50Гц
–
х х х х / х
T: кассетный 4-хпоточный; TD: кассетный однопоточный; TS: кассетный двухпоточный; ZD: напольно-потолочный; G: настенный; PHS:канальный высоконапорный; PL: ка-
нальный тонкий; PLS: канальный низконапорный; С: кон­сольный; L: колонный
–
х
6
Page 7
4. НОМЕНКЛАТУРА БЛОКОВ СИСТЕМЫ

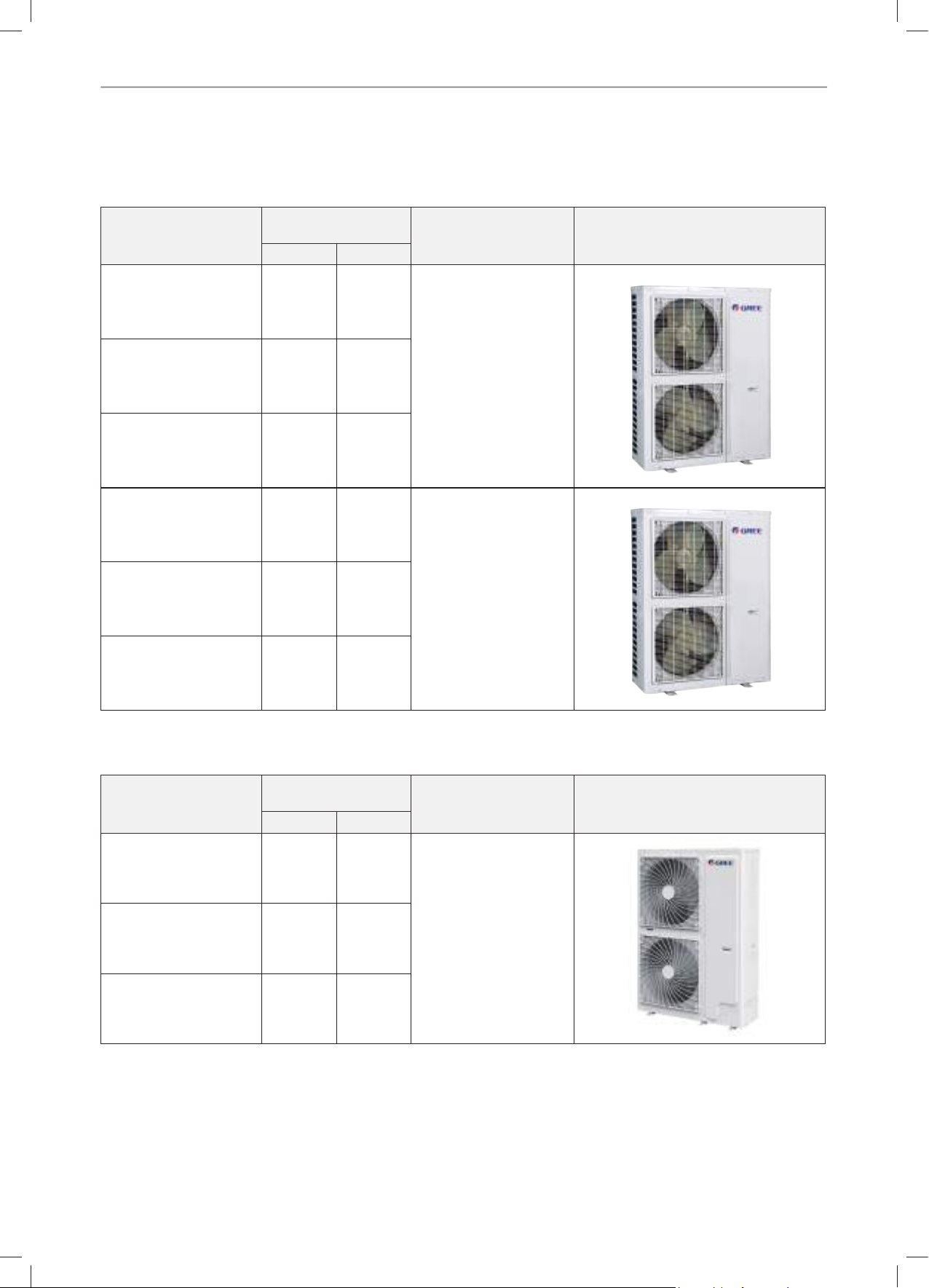

4.1. Наружные блоки MINI
Производитель-
Модель
ность, кВт
холод тепло
GMV-120WL/A-T 12,0 14,0
Параметры
электропитания
Таблица 4.1.
Внешний вид
GMV-140WL/A-T 14,0 16,5
~1ф/220-240В/50Гц
GMV-160WL/A-T 16,0 18,5
GMV-120WL/A-X 12,0 14,0
GMV-140WL/A-X 14,0 16,5
~3ф/380-415В/50Гц
GMV-160WL/A-X 16,0 18,5
4.2. Наружные блоки (немодульная компоновка)
Модель
Производитель-
ность, кВт
холод тепло
Параметры
электропитания
Таблица 4.2.
Внешний вид
GMV-H224WL/A-X 22,4 24,0
GMV-H280WL/A-X 28,0 30,0
GMV-H335WL/A-X 33,5 35,0
~3ф/380-415В/50Гц
7
Page 8

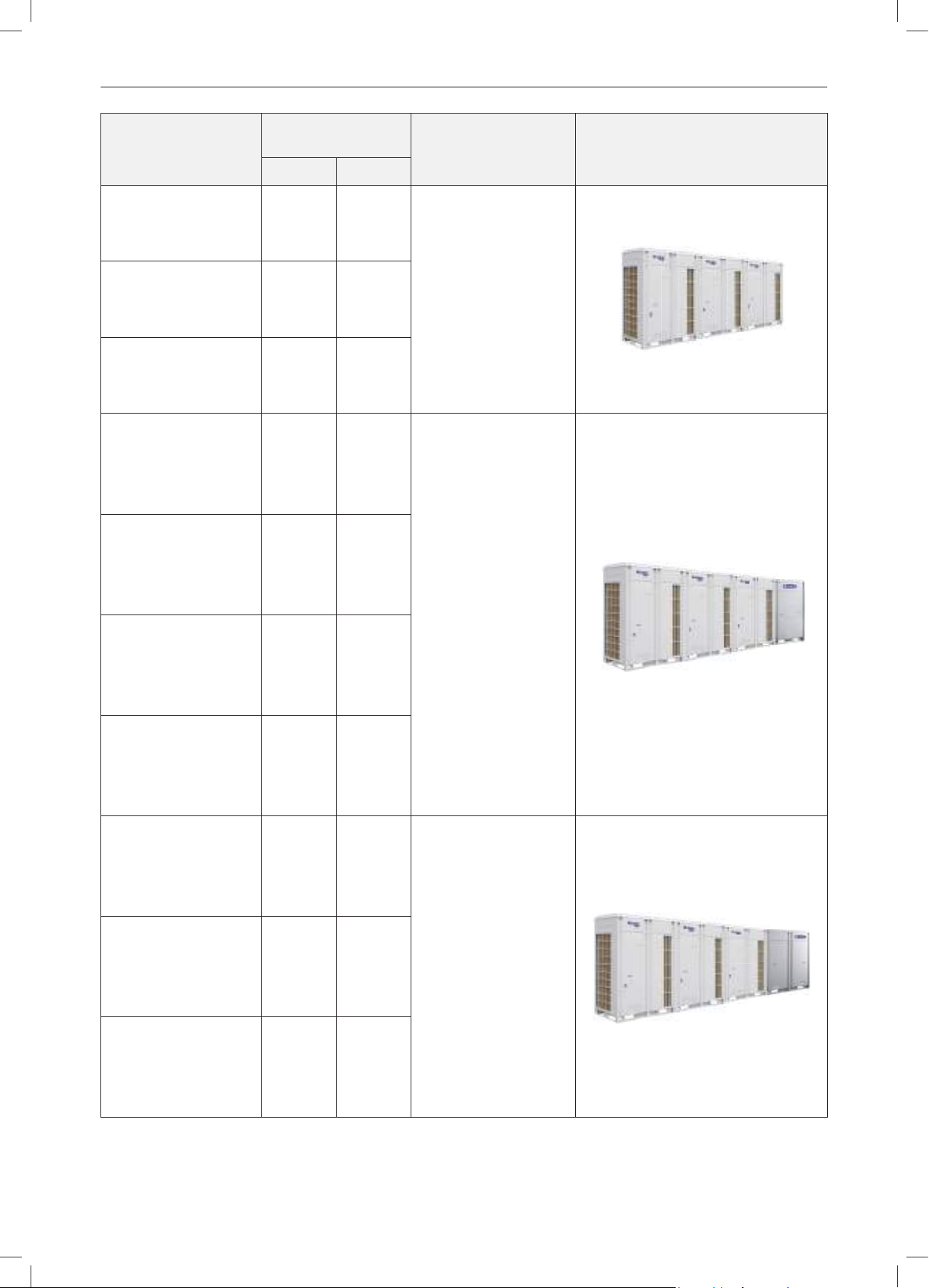

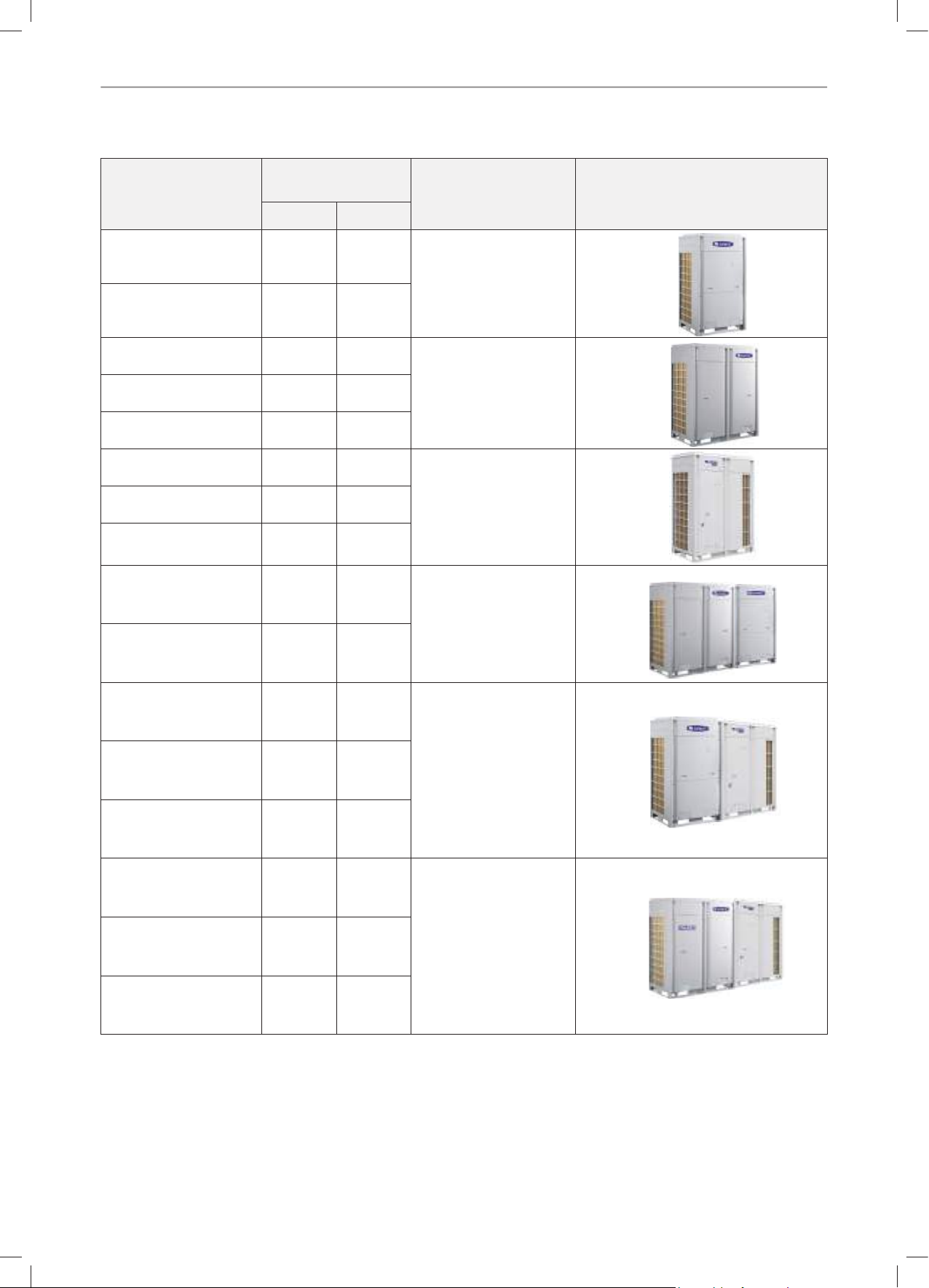

4.3. Наружные блоки (модульная компоновка)
Таблица 4.3.
Модель
GMV-224WM/B-X
GMV-280WM/B-X
GMV-335WM/B-X
GMV-400WM/B-X
GMV-450WM/B-X
GMV-504WM/B-X
GMV-560WM/B-X
GMV-615WM/B-X
GMV-680WM/B-X (GMV-280WM/B-X + GMV-400WM/B-X)
GMV-730WM/B-X (GMV-280WM/B-X + GMV-450WM/B-X)
GMV-785WM/B-X (GMV-280WM/B-X + GMV-504WM/B-X)
GMV-850WM/B-X (GMV-280WM/B-X + GMV-560WM/B-X)
GMV-900WM/B-X (GMV-280WM/B-X + GMV-615WM/B-X)
GMV-960WM/B-X (GMV-335WM/B-X + GMV-615WM/B-X)
GMV-1010WM/B-X (GMV-400WM/B-X + GMV-615WM/B-X)
GMV-1065WM/B-X (GMV-450WM/B-X + GMV-615WM/B-X)
Производитель-
ность, кВт
холод тепло
22,4 25,0
28,0 31,5
33,5 37,5
40,0 45,0
45,0 50,0
50,4 56,5
56,0 63,0
61,5 69,0
68,0 76,5
73,0 81,5
78,4 88,0
84,0 94,5
89,5 100,5
95,0 106,5
101,5 114,0
106,5 119,0
Параметры
электропитания
~3ф/380-415В/50Гц
~3ф/380-415В/50Гц
~3ф/380-415В/50Гц
~3ф/380-415В/50Гц
~3ф/380-415В/50Гц
~3ф/380-415В/50Гц
Внешний вид
8

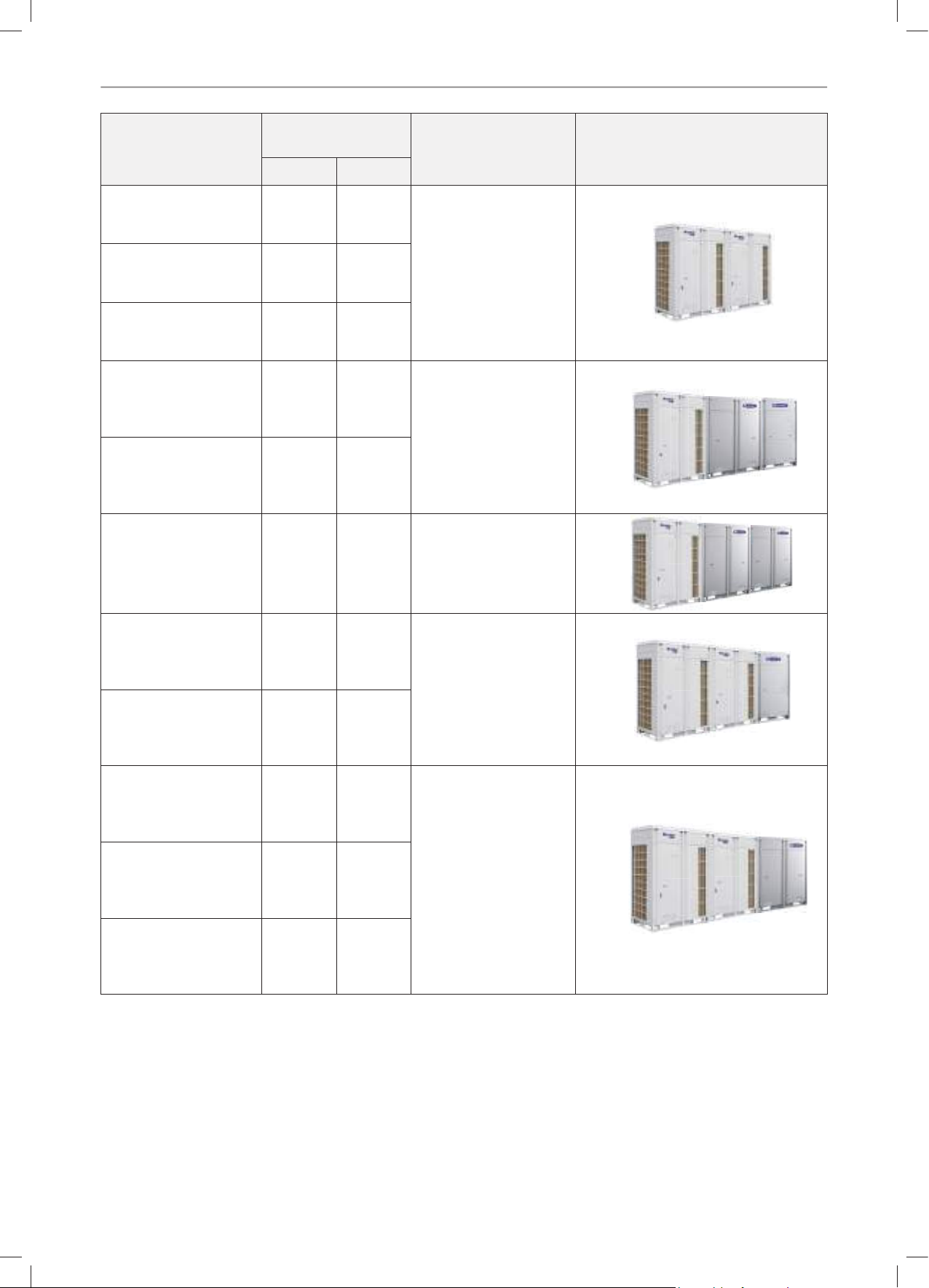

Page 9
Модель
GMV-1130WM/B-X (GMV-504WM/B-X + GMV-615WM/B-X)
GMV-1180WM/B-X (GMV-560WM/B-X + GMV-615WM/B-X)
GMV-1235WM/B-X (GMV-615WM/B-X + GMV-615WM/B-X)
GMV-1300WM/B-X (GMV-280WM/B-X + GMV-450WM/B-X + GMV-560WM/B-X)
GMV-1350WM/B-X (GMV-280WM/B-X + GMV-450WM/B-X + GMV-615WM/B-X)
GMV-1410WM/B-X (GMV-335WM/B-X + GMV-450WM/B-X + GMV-615WM/B-X +)
Производитель-
ность, кВт
холод тепло
Параметры
электропитания
111,9 125,5
117,5 132,0
~3ф/380-415В/50Гц
123,0 138,0
129,0 144,5
~3ф/380-415В/50Гц
134,5 150,5
140,0 156,5 ~3ф/380-415В/50Гц
Внешний вид
GMV-1460WM/B-X (GMV-280WM/B-X + GMV-560WM/B-X + GMV-615WM/B-X)
GMV-1515WM/B-X (GMV-280WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X)
GMV-1580WM/B-X (GMV-335WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X)
GMV-1630WM/B-X (GMV-400WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X)
GMV-1685WM/B-X (GMV-450WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X)
145,5 163,5
151,0 169,5
156,5 175,5
163,0 183,0
168,0 188,0
~3ф/380-415В/50Гц
~3ф/380-415В/50Гц
9
Page 10
Модель
GMV-1750WM/B-X (GMV-504WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X)
GMV-1800WM/B-X (GMV-560WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X)
GMV-1845WM/B-X (GMV-615WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X)
GMV-1962WM/B-X (GMV-280WM/B-X+ GMV-504WM/B-X+ GMV-560WM/B-X+ GMV-615WM/B-X)
GMV-2016WM/B-X (GMV-280WM/B-X+ GMV-560WM/B-X+ GMV-560WM/B-X+ GMV-615WM/B-X)
GMV-2072WM/B-X (GMV-280WM/B-X+ GMV-560WM/B-X+ GMV-615WM/B-X+ GMV-615WM/B-X)
Производитель-
ность, кВт
холод тепло
173,4 194,5
179,0 201,0
184,5 207,0
195,9 220,0
201,5 226,5
207,0 232,5
Параметры
электропитания
~3ф/380-415В/50Гц
~3ф/380-415В/50Гц
Внешний вид
GMV-2128WM/B-X (GMV-280WM/B-X+ GMV-615WM/B-X+ GMV-615WM/B-X+ GMV-615WM/B-X)
GMV-2184WM/B-X (GMV-335WM/B-X+ GMV-615WM/B-X+ GMV-615WM/B-X+ GMV-615WM/B-X)
GMV-2240WM/B-X (GMV-400WM/B-X+ GMV-615WM/B-X+ GMV-615WM/B-X+ GMV-615WM/B-X)
GMV-2295WM/B-X (GMV-450WM/B-X+ GMV-615WM/B-X+ GMV-615WM/B-X+ GMV-615WM/B-X)
212,5 238,5
218,0 244,5
224,5 252,0
229,5 257,0
~3ф/380-415В/50Гц
10

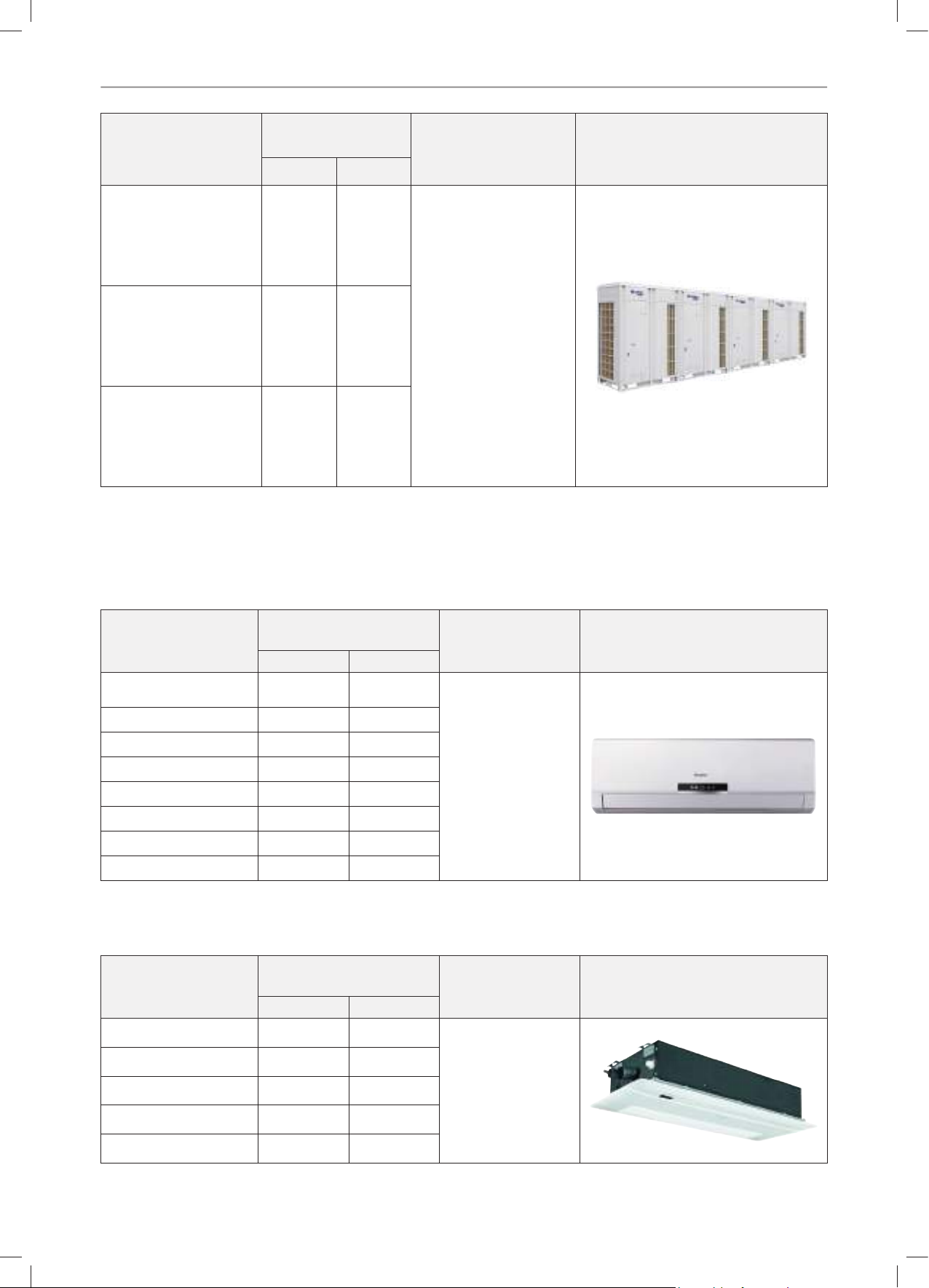

Page 11
Производитель-
Модель
холод тепло
GMV-2350WM/B-X (GMV-504WM/B-X+ GMV-615WM/B-X+ GMV-615WM/B-X+ GMV-615WM/B-X)
GMV-2405WM/B-X (GMV-560WM/B-X+ GMV-615WM/B-X+ GMV-615WM/B-X+ GMV-615WM/B-X)
GMV-2460WM/B-X (GMV-615WM/B-X+ GMV-615WM/B-X+ GMV-615WM/B-X+ GMV-615WM/B-X)
4.4. Внутренние блоки
ность, кВт
234,9 263,5
240,5 270,0
246,0 276,0
Параметры
электропитания
~3ф/380-415В/50Гц
Внешний вид
4.4.1. Внутренние блоки настенного типа
Производительность,
Модель
холод тепло
кВт
GMV-N22G/A3A-K 2,2 2,5
GMV-N28G/A3A-K 2,8 3,2
GMV-N36G/A3A-K 3,6 4,0
GMV-N45G/A3A-K 4,5 5,0
GMV-N50G/A3A-K 5,0 5,8
GMV-N56G/A3A-K 5,6 6,3
GMV-N63G/A3A-K 6,3 7,0
GMV-N71G/A3A-K 7,1 7,5
Параметры
электропитания
~220-230В/50Гц
4.4.2. Внутренние блоки кассетного типа однопоточные
Модель
Производительность,
кВт
холод тепло
Параметры
электропитания
Таблица 4.4.1.
Внешний вид
Таблица 4.4.2.
Внешний вид
GMV-ND22TD/A-T 2,2 2,5
GMV-ND28TD/A-T 2,8 3,2
GMV-ND36TD/A-T 3,6 4,0
GMV-ND45TD/A-T 4,5 5,0
GMV-ND50TD/A-T 5,0 5,6
~220-230В/50Гц
11
Page 12

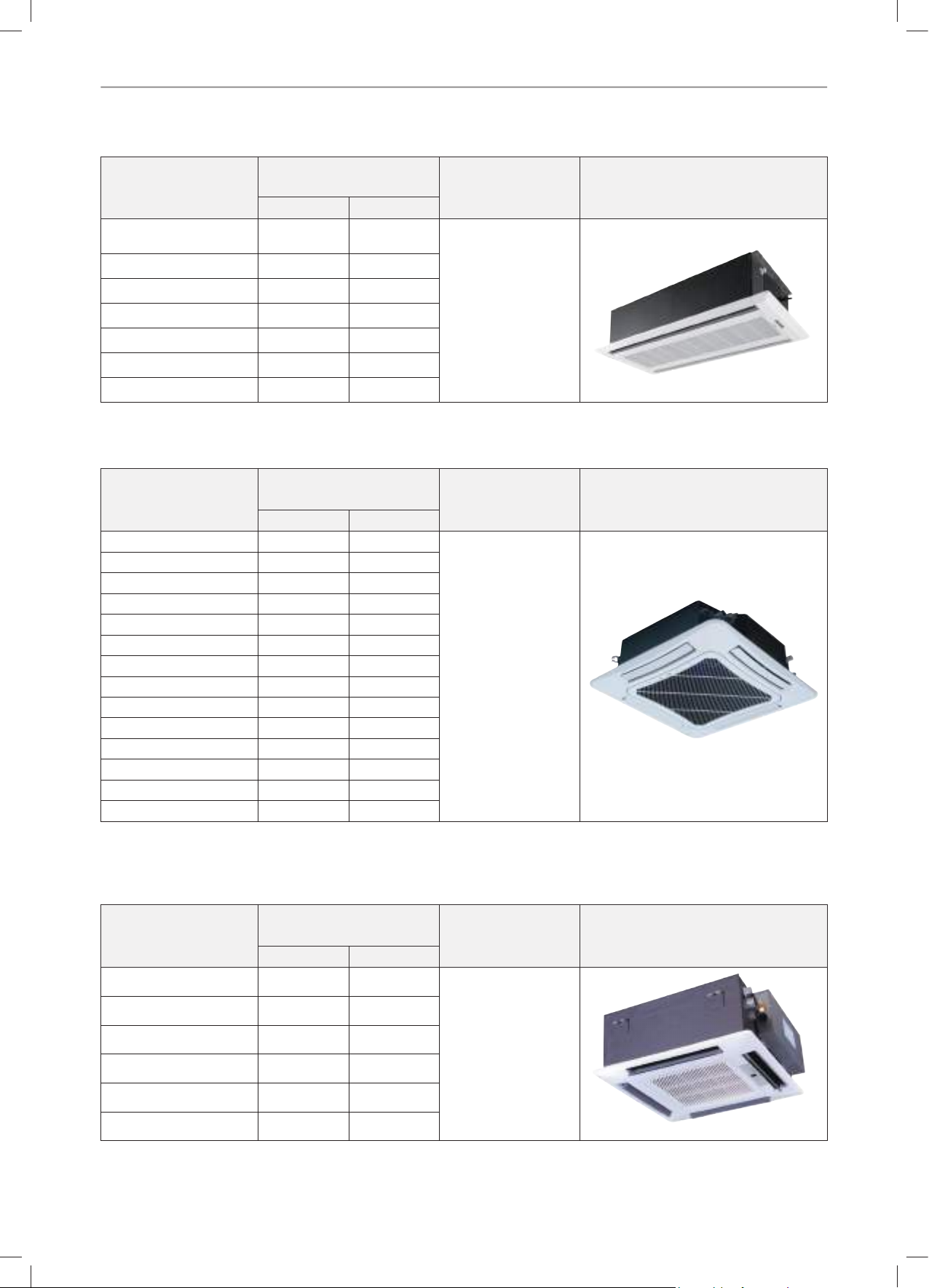

4.4.3. Внутренние блоки кассетного типа двухпоточные
Таблица 4.4.3.
Модель
Производительность,
кВт
холод тепло
Параметры
электропитания
GMV-ND28TS/A-T 2,8 3,2
GMV-ND36TS/A-T 3,6 4,0
GMV-ND45TS/A-T 4,5 5,0
GMV-ND50TS/A-T 5,0 5,6
~220-230В/50Гц
GMV-ND56TS/A-T 5,6 6,3
GMV-ND63TS/A-T 6,6 7,1
GMV-ND71TS/A-T 7,1 8,0
4.4.4. Внутренние блоки кассетного типа 4-х поточные
Производительность,
Модель
холод тепло
кВт
GMV-ND28T/A-T 2,8 3,2 GMV-ND36T/A-T 3,6 4,0 GMV-ND45T/A-T 4,5 5,0 GMV-ND50T/A-T 5,0 5,8 GMV-ND56T/A-T 5,6 6,3 GMV-ND63T/A-T 6,3 7,1 GMV-ND71T/A-T 7,1 8,0 GMV-ND80T/A-T 8,0 8,0 GMV-ND90T/A-T 9,0 10,0 GMV-ND100T/A-T 10,0 11,2 GMV-ND112T/A-T 11,2 12,5 GMV-ND125T/A-T 12,5 14,0 GMV-ND140T/A-T 14,0 16,0 GMV-ND160T/A-T 16,5 17,0
Параметры
электропитания
~220-230В/50Гц
Внешний вид
Таблица 4.4.4.
Внешний вид
4.4.5. Внутренние блоки кассетного типа 4-х поточные ЕВРО
Производительность,
Модель
холод тепло
кВт
GMV-ND22T/B-T 2,2 2,5
GMV-ND28T/B-T 2,8 3,2
GMV-ND36T/B-T 3,6 4,0
GMV-ND45T/B-T 4,5 5,0
GMV-ND50T/B-T 5,0 5,6
GMV-ND56T/B-T 5,6 6,3
Параметры
электропитания
~220-230В/50Гц
12
Таблица 4.4.5.
Внешний вид
Page 13

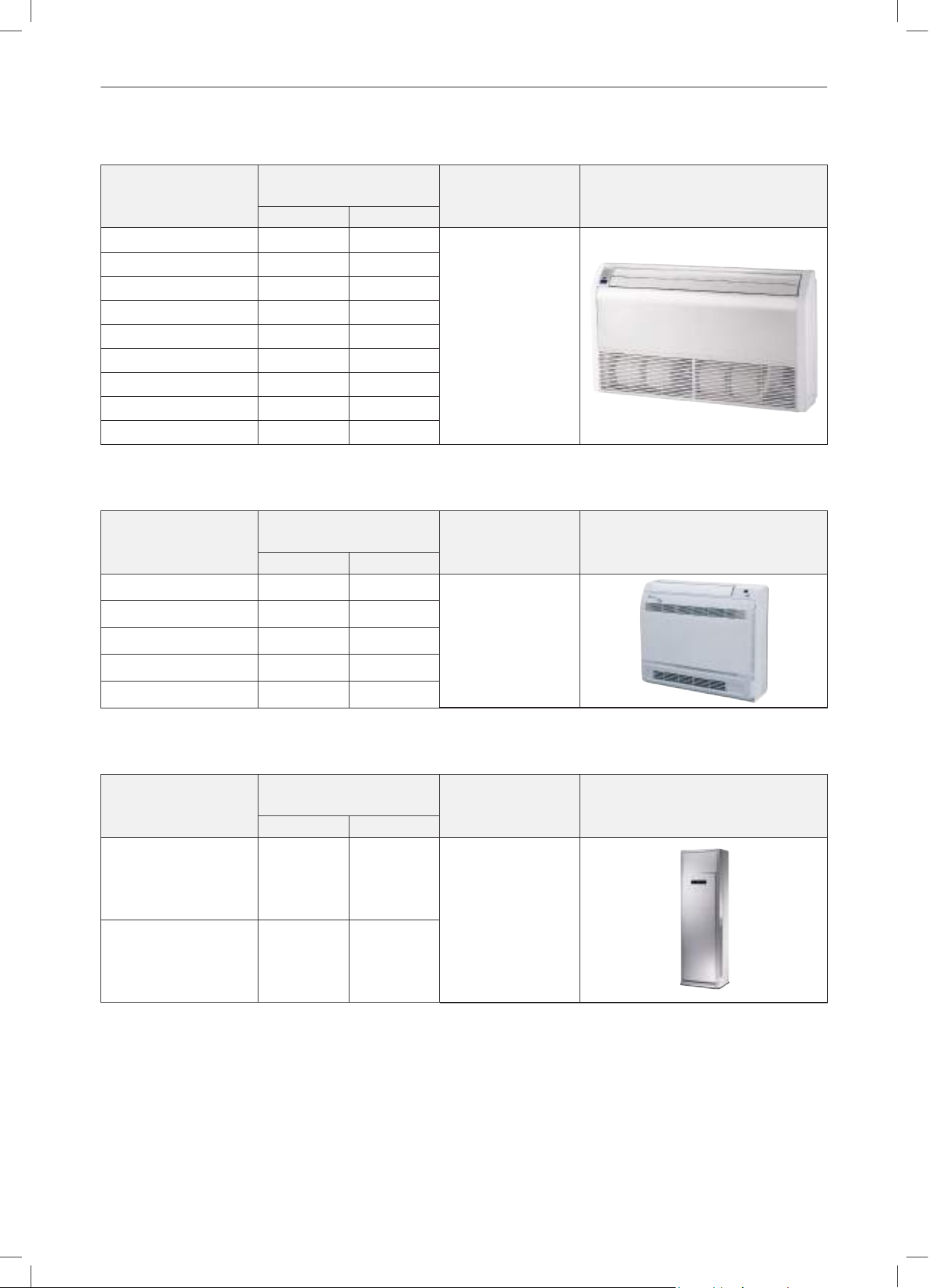

4.4.6. Внутренние блоки напольно-потолочного типа
Таблица 4.4.6.
Производительность,
Модель
холод тепло
кВт
электропитания
GMV-ND28ZD/A-T 2,8 3,2
GMV-ND36ZD/A-T 3,6 4,0
GMV-ND50ZD/A-T 5,0 5,6
GMV-ND63ZD/A-T 6,3 7,1
GMV-ND71ZD/A-T 7,1 8,0
~220-230В/50Гц
GMV-ND90ZD/A-T 9,0 11,2
GMV-ND112ZD/A-T 11,2 12,5
GMV-ND125ZD/A-T 12,5 14,0
GMV-ND140ZD/A-T 14,0 16,0
4.4.7. Внутренние блоки консольного типа
Производительность,
Модель
холод тепло
GMV-ND22C/A-T 2,2 2,5
кВт
электропитания
Параметры
Параметры
Внешний вид
Таблица 4.4.7.
Внешний вид
GMV-ND28С/A-T 2,8 3,2
GMV-ND36С/A-T 3,6 4,0
GMV-ND45С/A-T 4,5 5,0
GMV-ND50С/A-T 5,0 5,5
4.4.8. Внутренние блоки колонного типа
Производительность,
Модель
холод тепло
GMV-ND100L/A-T 10,0 11,0
GMV-ND140L/A-T 14,0 15,0
кВт
~220-230В/50Гц
Параметры
электропитания
~220-230В/50Гц
Таблица 4.4.8.
Внешний вид
13
Page 14

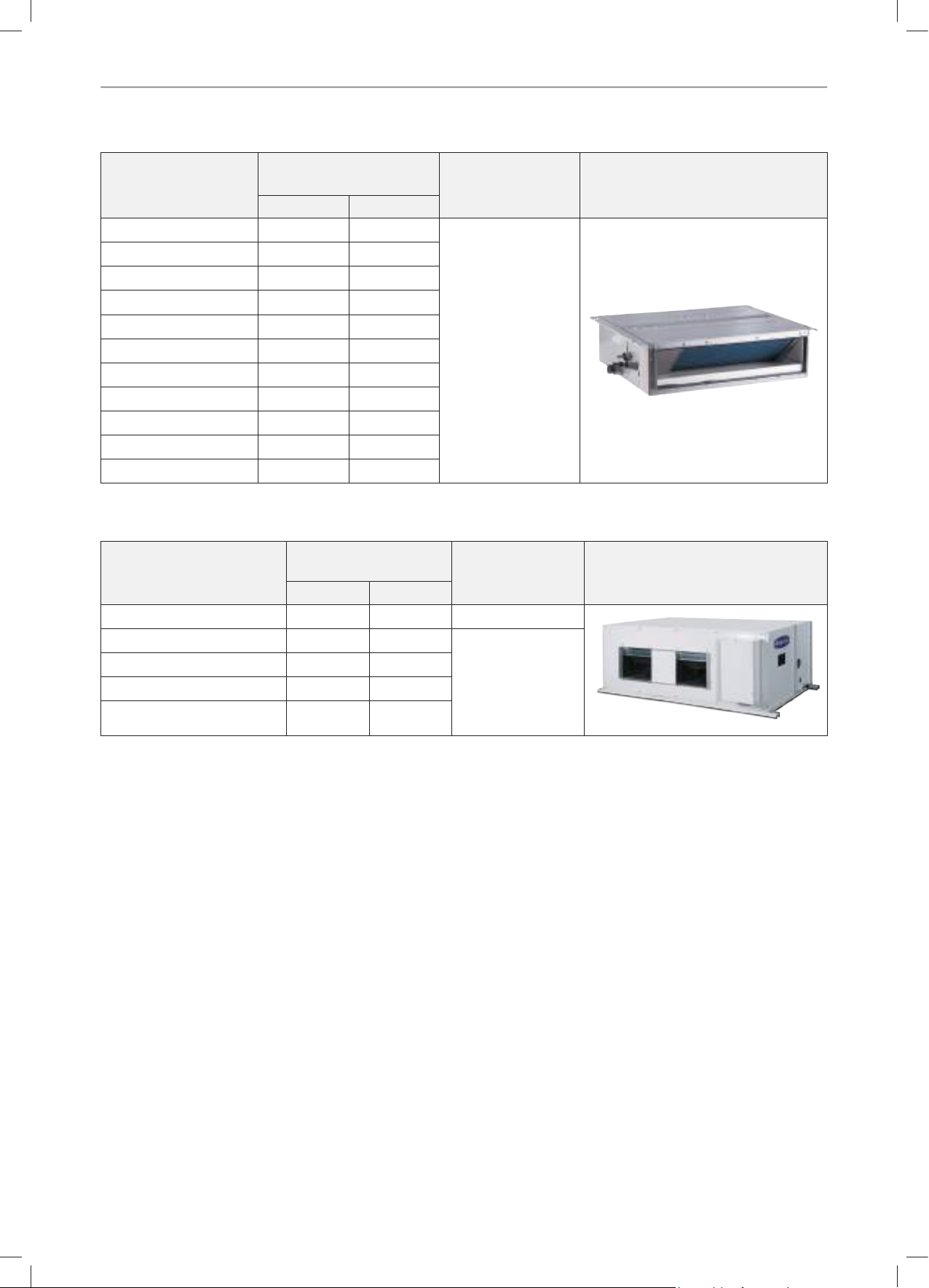

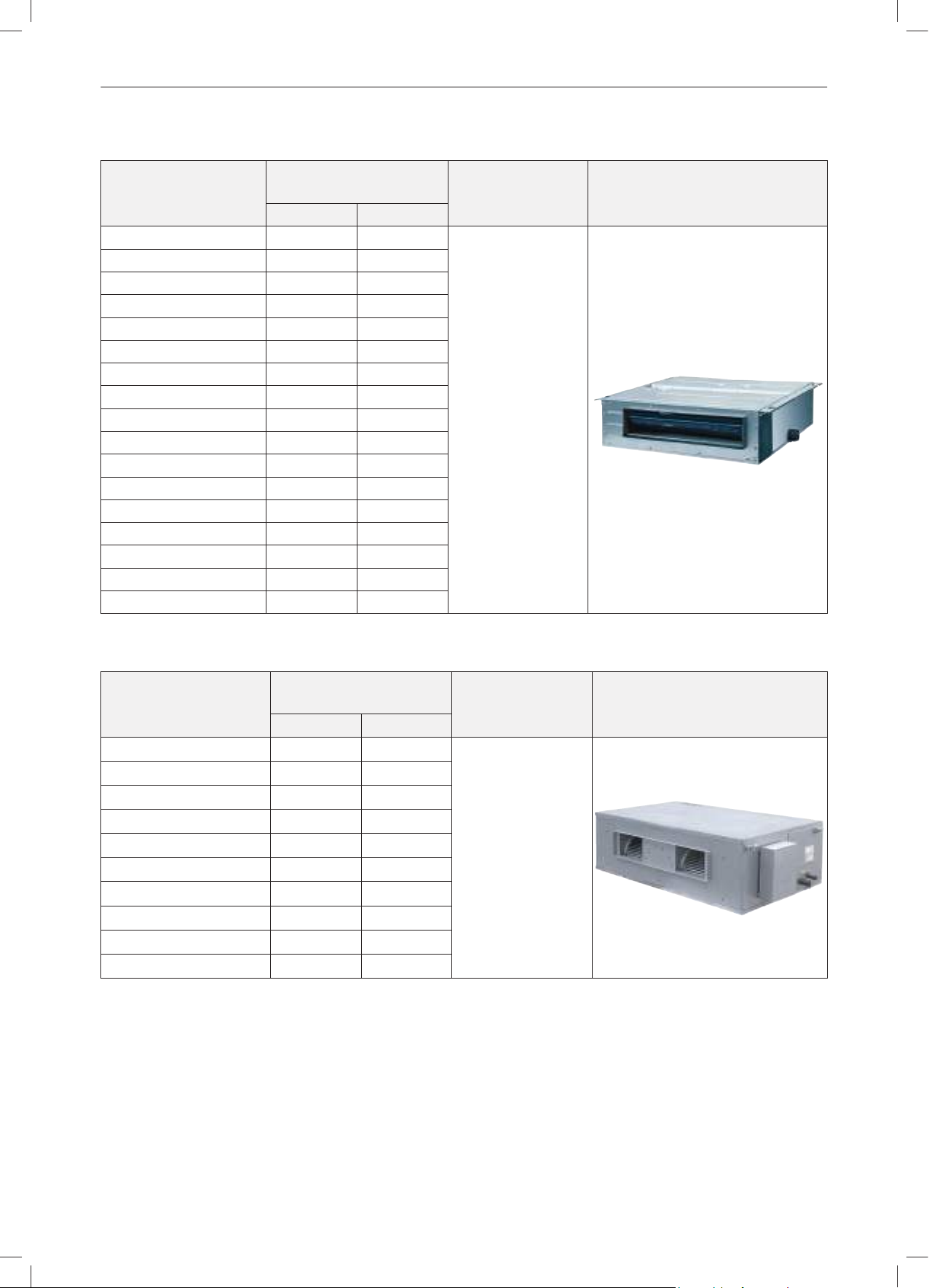

4.4.9. Внутренние блоки канального типа низконапорные
Производительность,
Модель
холод тепло
кВт
GMV-ND22PLS/A-T 2,2 2,5 GMV-ND25PLS/A-T 2,5 2,8 GMV-ND28PLS/A-T 2,8 3,2 GMV-ND32PLS/A-T 3,2 3,6 GMV-ND36PLS/A-T 3,6 4,0 GMV-ND40PLS/A-T 4,0 4,5 GMV-ND45PLS/A-T 4,5 5,0 GMV-ND50PLS/A-T 5,0 5,6 GMV-ND56PLS/A-T 5,6 6,3 GMV-ND63PLS/A-T 6,3 7,1 GMV-ND71PLS/A-T 7,1 8,0 GMV-ND80PLS/A-T 8,0 9,0
GMV-ND90PLS/A-T 9,0 10,0 GMV-ND100PLS/A-T 10,0 11,2 GMV-ND112PLS/A-T 11,2 12,5 GMV-ND125PLS/A-T 12,5 14,0 GMV-ND140PLS/A-T 14,0 16,0
Параметры
электропитания
~220-230В/50Гц
Таблица 4.4.9.
Внешний вид
4.4.10. Внутренние блоки канального типа высоконапорные
Производительность,
Модель
холод тепло
кВт
GMV-ND56PHS/A-T 5,6 6,3
GMV-ND63PHS/A-T 6,3 7,1
GMV-ND71PHS/A-T 7,1 8,0
GMV-ND80PHS/A-T 8,0 9,0
GMV-ND90PHS/A-T 9,0 10,0
GMV-ND100PHS/A-T 10,0 11,2
GMV-ND112PHS/A-T 11,2 12,5
GMV-ND125PHS/A-T 12,5 14,0
GMV-ND140PHS/A-T 14,0 16,0
GMV-ND160PHS/A-T 16,0 17,0
Параметры
электропитания
~220-230В/50Гц
Таблица 4.4.10.
Внешний вид
14
Page 15
4.4.11. Внутренние блоки канального типа тонкие
Производительность,
Модель
холод тепло
кВт
GMV-ND22PL/B-T 2,2 2,5
GMV-ND25PL/B-T 2,5 2,8
GMV-ND28PL/B-T 2,8 3,2
GMV-ND32PL/B-T 3,2 3,6
GMV-ND36PL/B-T 3,6 4,0
GMV-ND40PL/B-T 4,0 4,5
GMV-ND45PL/B-T 4,5 5,0
GMV-ND50PL/B-T 5,0 5,6
GMV-ND56PL/B-T 5,6 6,3
GMV-ND63PL/B-T 6,3 7,0
GMV-ND71PL/B-T 7,2 8,0
Параметры
электропитания
~220-230В/50Гц
Таблица 4.4.11.
Внешний вид
4.4.12. Внутренние блоки канального типа с притоком свежего воздуха
Производительность,
Модель
холод тепло
кВт
GMV-NX140P/A(X1.2)-K 14,0 10,0 ~220-230В/50Гц
GMV-NX224P/A(X2.0)-K 22,4 16,0
GMV-NX280P/A(X2.5)-K 28,0 20,0
GMV-NX280P/A(X3.0)-K 28,0 20,0
GMV-NX450P/A(X4.0)-K 45,0 32,0
Параметры
электропитания
~3ф/380-415В/
50Гц
Внешний вид
Таблица 4.4.12.
15
Page 16
5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
5.1. Технические характеристики наружных блоков MINI
Таблица 5.1.
Параметр
Холодопроизводительность кВт 12.1 14 .00 16.00 Теплопроизводительность кВт 14.00 16.50 18.50 EER 3.97 3.51 3.30 COP 4.28 4.14 3.96 Источник электропитания В/ф/Гц 220-240/1/50
Потребляемая мощность
Рабочий ток
Тип компрессора Inverter Scroll Inverter Scroll Inverter Scroll Расход воздуха м Уровень звукового давления дБ(А) 55 56 58 Степень защиты IPX4 Максимальное количество
подключаемых внутренних блоков Тип хладагента R410A Количество хладагента кг 5 5 5
Диаметр труб
жидкость
Способ подключения труб пайка пайка пайка Габаритные размеры (ШхГхВ) мм 900х340х1345 900х340х1345 900х340х1345 Вес (нетто) кг 11 0 110 110
Параметр
Холодопроизводительность кВт 12.1 14.0 16.0 Теплопроизводительность кВт 14.0 16.5 18.5 EER 3.97 3.51 3.30 COP 4.28 4 .14 3.96 Источник электропитания В/ф/Гц 380-415/3/50
Потребляемая мощность
Рабочий ток
Тип компрессора Inverter Scroll Inverter Scroll Inverter Scroll Расход воздуха м Уровень звукового давления дБ(А) 55 56 58 Степень защиты IPX4 Максимальное количество
подключаемых внутренних блоков Тип хладагента R410A Количество хладагента кг 5 5 5
Диаметр труб
жидкость
Способ подключения труб пайка пайка пайка Габаритные размеры (ШхГхВ) мм 900х340х1345 900х340х1345 900х340х1345 Вес (нетто) кг 11 0 110 110
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB)
— режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
Модель
холод кВт 3.05 3.98 4.85 тепло кВт 3.27 3.99 4.67 холод A 15.0 19.2 23.4 тепло A 15.8 19.3 23.0
3
/ч 6000 6300 6600
газ дюйм 5/8’’ 5/8’’ 3/4’’’
дюйм 3/8’’ 3/8’’ 3/8’’
Модель
холод кВт 3.05 3.98 4.85 тепло кВт 3.27 3.99 4.67 холод A 5.2 6.4 7.6 тепло A 5.8 6.8 7.8
3
/ч 6000 6300 6600
газ дюйм 5/8’’ 5/8’’ 3/4’’’
дюйм 3/8’’ 3/8’’ 3/8’’
GMV-120WL/A-T GMV-140WL/A-T GMV-160WL/A-T
7 8 9
Продолжение таблица 5.1.
GMV-120WL/A-Х GMV-140WL/A-Х GMV-160WL/A-Х
7 8 9
16
Page 17
5.2. Технические характеристики наружных блоков (немодульная компоновка)
Таблица 5.2.
Модель
Параметр
Холодопроизводительность кВт 22.40 28.00 33.50 Теплопроизводительность кВт 24.0 0 30.00 35.00 EER 3.11 2.86 3.10 COP 3.69 3.41 3.43 Источник электропитания В/ф/Гц 380-415/3/50
Потребляемая мощ­ность
Тип компрессора Inverter Rotary+ Inverter Scroll+ Inverter Scroll+ Расход воздуха м Уровень звукового давления дБ(А) 60 62 63 Степень защиты IPX4 Максимальное количество подключа-
емых внутренних блоков Тип хладагента R410A Количество хладагента кг 5.5 7.10 8.00
Диаметр труб
холод кВт 7.2 0 9.80 10.80 тепло кВт 6.50 8.80 10.20
3
/ч 8 000.0 11 000.0 11 000.0
газ дюйм 3/4'' 7/8'' 1''
жидкость
дюйм 3/8'' 3/8'' 1/2''
GMV-H224WL/A-X GMV-H280WL/A-X GMV-H335WL/A-X
13 17 20
Способ подключения труб пайка пайка пайка Габаритные размеры (ШхГхВ) мм 940х320х1430 940х460х1615 940х460х1615 Размеры в упаковке (Ш×Г×В) мм 1038х438х1580 1038х578х1765 1038х578х1765 Вес (нетто) кг 133 /14 4 166/183 177/194
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
17
Page 18
5.3. Технические характеристики наружных блоков
Таблицы 5.3.
Модель
Параметр
Холодопроизводительность кВт 22.40 28.00 33.50 40.00 45.00 Теплопроизводительность кВт 25.00 31 .50 37.50 45.00 50.00 EER 4.31 4.00 3.98 3.78 3.56 COP 4.55 4.32 4.17 4.05 3.85 Источник электропитания В/ф/Гц 380-415/3/50 Потребляемая мощность
Рабочий ток
холод кВт 5.20 7.0 0 8 . 41 10.65 12.65 тепло кВт 5.50 7.3 0 9.0 0 11.10 13.00 холод A 9.3 12.5 15 19 22.6 тепло A 9.8 13 16.1 19.8 23.2
Тип компрессора Inverter Scroll Inverter Scroll Inverter Scroll
Расход воздуха м Уровень звукового давления дБ(А) 60 61 63 63 63 Степень защиты IP24 Максимальное количество подключа­емых внутренних блоков Тип хладагента R410A Количество хладагента кг 5.9 6.7 8.2 9.8 10.3
газ дюйм 3/4’’ 7/8’’ 1’’ 1’’ 1 1/8’’
Диаметр труб
жидкость
дюйм 3/8’’ 3/8’’ 1/2’’ 1/2’’ 1/2’’
Способ подключения труб пайка пайка пайка пайка пайка Габаритные размеры (ШхГхВ) мм 930х765х1605 930х765х1605 1340х765х1605 1340х765х1605 1340х765х1605 Вес (нетто) кг 225 225 285 360 360
Модель
Параметр
Холодопроизводительность кВт 50.40 56.00 61.50 Теплопроизводительность кВт 56.50 63.00 69.00 EER 3.55 3.50 3.32 COP 4.01 3.80 3.65 Источник электропитания В/ф/Гц 380-415/3/50 Потребляемая мощность
Рабочий ток
холод кВт 14.2 16.0 18.5 тепло кВт 14.1 16.6 18.9 холод A 25.4 28.6 33.1
тепло A 25.2 29.7 33.8 Тип компрессора Inverter Scroll Х 2 Inverter Scroll Х 2 Inverter Scroll Х 2 Расход воздуха м Уровень звукового давления дБ(А) 63 63 64 Степень защиты IP24 Максимальное количество подключа­емых внутренних блоков Тип хладагента R410A Количество хладагента кг 11. 3 14.3 14.3
газ дюйм 1 1/8'' 1 1/8'' 1 1/8''
Диаметр труб
жидкость
дюйм 5/8'' 5/8'' 5/8''
Способ подключения труб пайка пайка пайка Габаритные размеры (ШхГхВ) мм 1340х765х1740 1340х765х1740 1340х765х1740 Вес (нетто) кг 360 385 385
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
GMV-224 WM/B-X GMV-280 WM/B-X GMV-335 WM/B-X GMV-400 WM/B-X GMV-450 WM/B-X
Inverter Scroll
Х 2
3
/ч 1140 0 114 0 0 14000 14000 14000
Inverter Scroll
Х 2
13 16 19 23 26
Продолжение таблицы 5.3.
GMV-504WM/B-X GMV-560WM/B-X GMV-615WM/B-X
3
/ч 16000 16000 16000
29 32 35
18
Page 19
Модель
Параметр
Состав модуля
Холодопроизводительность кВт 68.0 73.0 78.4 Теплопроизводительность кВт 76.5 81.5 88.0 Источник электропитания В/ф/Гц 380-415/3/50
Потребляемая мощ­ность
Рабочий ток
Тип компрессора
Степень защиты IP24 Максимальное количество подключа-
емых внутренних блоков Тип хладагента R410A Количество хладагента кг 6.7+9.8 6.7+10.3 6.7+11.3
Диаметр труб
Способ подключения труб пайка пайка пайка
Габаритные размеры (ШхГхВ) мм
Вес (нетто) кг 225+360 225+360 225+360
холод кВт 7.0+10.7 7.0+12.7 7.0+14.2 тепло кВт 7.3+11.1 7.3+13.0 7.3+14.1 холод A 12.5+19 12.5+22.6 12.5+25.4 тепло A 13+19.8 13+23.2 13+25.2
газ дюйм 1 1/8'' 1 3/8'' 1 3/8''
жидкость
дюйм 5/8'' 3/4'' 3/4''
GMV-680WM/B-X GMV-730WM/B-X GMV-785WM/B-X
GMV-280WM/B-X +
GMV-400WM/B-X
Inverter Scroll +
Inverter Scroll Х 2
39 43 46
930х765х1605 +
1340х765х1605
GMV-280WM/B-X +
GMV-450WM/B-X
Inverter Scroll +
Inverter Scroll Х 2
930х765х1605 +
1340х765х1605
GMV-280WM/B-X +
GMV-504WM/B-X
Inverter Scroll +
Inverter Scroll Х 2
930х765х1605 +
1340х765х1740
Параметр
Состав модуля
Холодопроизводительность кВт 84.0 89.5 95.0 Теплопроизводительность кВт 94.5 10 0.5 106.5 Источник электропитания В/ф/Гц 380-415/3/50
Потребляемая мощность
Рабочий ток
Тип компрессора
Степень защиты IP24 Максимальное количество подключа-
емых внутренних блоков Тип хладагента R410A Количество хладагента кг 6.7+14.3 6.7+14.3 8.2+14.3
Диаметр труб
Способ подключения труб пайка пайка пайка
Габаритные размеры (ШхГхВ) мм
Вес (нетто) кг 225+385 225+385 285+385
В таблицах приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
Модель
холод кВт 7.0+16.0 7.0+18.5 8.4+18.5 тепло кВт 7.3+16.6 7.3+18.9 9.0+18.9 холод A 12.5+28.6 12.5+33.1 15+33.1 тепло A 13+29.7 13+33.8 16.1+33.8
газ дюйм 1 3/8'' 1 3/8'' 1 3/8''
жидкость
дюйм 3/4'' 3/4'' 3/4''
GMV-850WM/B-X GMV-900WM/B-X GMV-960WM/B-X
GMV-280WM/B-X +
GMV-560WM/B-X
Inverter Scroll +
Inverter Scroll х 2
50 53 56
930х765х1605 +
1340х765х1740
GMV-280WM/B-X +
GMV-615WM/B-X
Inverter Scroll +
Inverter Scroll х 2
930х765х1605 +
1340х765х1740
GMV-335WM/B-X + GMV-615WM/B-X +
Inverter Scroll х 2 +
Inverter Scroll х 2
1340х765х1605 +
1340х765х1740
19
Page 20
Параметр
Состав модуля
Холодопроизводительность кВт 101.5 106.5 111 . 9 Теплопроизводительность кВт 114 .0 119.0 125.5 Источник электропитания В/ф/Гц 380-415/3/50
Потребляемая мощность
Рабочий ток
Тип компрессора
Степень защиты IP24 Максимальное количество подключа-
емых внутренних блоков Тип хладагента R410A Количество хладагента кг 9.8+14.3 10.3+14.3 11.3+14.3
Диаметр труб
Способ подключения труб пайка пайка пайка
Габаритные размеры (ШхГхВ) мм
Вес (нетто) кг 360+385 360+385 360+385
Модель
холод кВт 10.7+18.5 12.7+18.5 14.2+18.5 тепло кВт 11.1+18.9 13.0+18.9 14.1+18.9 холод A 19+33.1 22.6+33.1 25.4+33.1 тепло A 19.8+33.8 23.2+33.8 25.2+33.8
газ дюйм 1 1/2'' 1 1/2'' 1 1/2''
жидкость
дюйм 3/4'' 3/4'' 3/4''
GMV-1010WM/B-X GMV-1065WM/B-X GMV-1130WM/B-X
GMV-400WM/B-X +
GMV-615WM/B-X
Inverter Scroll х 2 +
Inverter Scroll х 2
59 63 64
1340х765х1605 +
1340х765х1740
GMV-450WM/B-X +
GMV-615WM/B-X
Inverter Scroll х 2 +
Inverter Scroll х 2
1340х765х1605 +
1340х765х1740
GMV-504WM/B-X +
GMV-615WM/B-X
Inverter Scroll х 2 +
Inverter Scroll х 2
1340х765х1740 +
1340х765х1740
Параметр
Состав модуля
Холодопроизводительность кВт 117.5 123.0 129.0 Теплопроизводительность кВт 132. 0 138.0 144.5 Источник электропитания В/ф/Гц 380-415/3/50
Потребляемая мощность
Рабочий ток
Тип компрессора
Степень защиты IP24 Максимальное количество подключа-
емых внутренних блоков Тип хладагента R410A Количество хладагента кг 14.3+14.3 14.3+14.3 6.7+10.3+14.3
Диаметр труб
Способ подключения труб пайка пайка пайка
Габаритные размеры (ШхГхВ) мм
Вес (нетто) кг 385+385 385+385 225+360+385
Модель
холод кВт 16.0+18.5 18.5+18.5 7.0+12.7+16.0 тепло кВт 16.6+18.9 18.9+18.9 7.3+13.0+16.6 холод A 28.6+33.1 33.1+33.8 12.5+22.6+28.6 тепло A 29.7+33.8 33.8+33.8 13+23.2+29.7
газ дюйм 1 1/2'' 1 1/2'' 1 1/2''
жидкость
дюйм 3/4'' 3/4'' 3/4''
GMV-1180WM/B-X GMV-1235WM/B-X GMV-1300WM/B-X
GMV-560WM/B-X +
GMV-615WM/B-X
Inverter Scroll х 2 +
Inverter Scroll х 2
64 64 64
1340х765х1740 +
1340х765х1740
GMV-615WM/B-X +
GMV-615WM/B-X
Inverter Scroll х 2 +
Inverter Scroll х 2
1340х765х1740 +
1340х765х1740
GMV-280WM/B-X + GMV-450WM/B-X +
GMV-560WM/B-X
Inverter Scroll + Inverter
Scroll х2 + Inverter Scroll х2
930х765х1605 +
1340х765х1605 +
1340х765х1740
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
20
Page 21
Модель
Параметр
Состав модуля
Холодопроизводительность кВт 134 .5 140.0 145.5 Теплопроизводительность кВт 150.5 156.5 163.5 Источник электропитания В/ф/Гц 380-415/3/50 Потребляемая мощ-
ность
Рабочий ток
Тип компрессора
Степень защиты IP24 Максимальное количество
подключаемых внутренних блоков Тип хладагента R410A Количество хладагента кг 6.7+10.3+14.3 8.2+10.3+14.3 6.7+14.3+14.3
Диаметр труб
Способ подключения труб пайка пайка пайка
Габаритные размеры (ШхГхВ) мм
Вес (нетто) кг 225+360+385 285+360+385 225+385+385
холод кВт 7.0+12.7+18.5 8.4+12.7+18.5 7.0+16.0+18.5 тепло кВт 7.3+13.0+18.9 9.0+13.0+18.9 7.3+16.6+18.9 холод A 12.5+22.6+33.1 15+22.6+33.1 12.5+28.6+33.1 тепло A 13+23.2+33.8 16.1+23.2+33.8 13+29.7+33.8
газ дюйм 1 1/2'' 1 5/8'' 1 5/8''
жидкость
дюйм 3/4'' 3/4'' 3/4''
GMV-1350WM/B-X GMV-1410WM/B-X GMV-1460WM/B-X
GMV-280WM/B-X + GMV-450WM/B-X + GMV-615WM/B-X
Inverter Scroll +
Inverter Scroll х 2 +
Inverter Scroll х 2
64 66 69
930х765х1605 +
1340х765х1605 +
1340х765х1740
GMV-335WM/B-X + GMV-450WM/B-X + GMV-615WM/B-X
Inverter Scroll +
Inverter Scroll х 2 +
Inverter Scroll х 2
1340х765х1605 + 1340х765х1605 +
1340х765х1740
GMV-280WM/B-X + GMV-560WM/B-X + GMV-615WM/B-X
Inverter Scroll +
Inverter Scroll х 2 +
Inverter Scroll х 2
930х765х1605 +
1340х765х1740 +
1340х765х1740
Параметр
Состав модуля
Холодопроизводительность кВт 151 . 0 156.5 163.0 Теплопроизводительность кВт 169.5 175.5 183.0 Источник электропитания В/ф/Гц 380-415/3/50 Потребляемая
мощность
Рабочий ток
Тип компрессора
Степень защиты IP24 Максимальное количество
подключаемых внутренних блоков Тип хладагента R410A Количество хладагента кг 6.7+14.3+14.3 8.2+14.3+14.3 9.8+14.3+14.3
Диаметр труб
Способ подключения труб пайка пайка пайка
Габаритные размеры (ШхГхВ) мм
Вес (нетто) кг 225+385+385 285+385+385 360+360+360
В таблицах приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB)
— режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
Модель
холод кВт 7.0+18.5+18.5 8.4+18.5+18.5 10.7+18.5+18.5 тепло кВт 7.3+18.9+18.9 9.0+18.9+18.9 11.1+18.9+18.9 холод A 12.5+33.1+33.1 15+33.1+33.1 19+33.1+33.1 тепло A 13+33.8+33.8 16.1+33.8+33.8 19.8+33.8+33.8
газ дюйм 1 5/8'' 1 5/8'' 1 5/8''
жидкость
дюйм 3/4'' 3/4'' 3/4''
GMV-1515WM/B-X GMV-1580WM/B-X GMV-1630WM/B-X
GMV-280WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X
Inverter Scroll +
Inverter Scroll х 2 +
Inverter Scroll х 2
71 74 77
930х765х1605 +
1340х765х1740 +
1340х765х1740
GMV-335WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X
Inverter Scroll х 2 + Inverter Scroll х 2 +
Inverter Scroll х 2
1340х765х1605 + 1340х765х1740 +
1340х765х1740
GMV-400WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X
Inverter Scroll х 2 + Inverter Scroll х 2 +
Inverter Scroll х 2
1340х765х1605 + 1340х765х1740 +
1340х765х1740
21
Page 22
Параметр
Состав модуля
Холодопроизводительность кВт 168.0 173.4 179.0 Теплопроизводительность кВт 188.0 194 .5 201.0 Источник электропитания В/ф/Гц 380-415/3/50 Потребляемая мощность
Рабочий ток
Тип компрессора
Степень защиты IP24 Максимальное количество
подключаемых внутренних блоков Тип хладагента R410A Количество хладагента кг 10.3+14.3+14.3 11.3+14.3+14.3 14.3+14.3+14.3
Диаметр труб
Способ подключения труб пайка пайка пайка
Габаритные размеры (ШхГхВ) мм
Вес (нетто) кг 360+385+385 360+385+385 385+385+385
Модель
холод кВт 12.7+18.5+18.5 14.2+18.5+18.5 16.0+18.5+18.5 тепло кВт 13.0+18.9+18.9 14.1+18.9+18.9 16.6+18.9+18.9 холод A 22.6+33.1+33.1 25.4+33.1+33.1 28.6+33.1+33.1 тепло A 23.2+33.8+33.8 25.2+33.8+33.8 29.7+33.8+33.8
газ дюйм 1 5/8'' 1 5/8'' 1 5/8''
жидкость
дюйм 3/4'' 3/4'' 3/4''
GMV-1685WM/B-X GMV-1750WM/B-X GMV-1800WM/B-X
GMV-450WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X
Inverter Scroll х 2 + Inverter Scroll х 2 +
Inverter Scroll х 2
80 80 80
1340х765х1605 +
1340х765х1740 +
1340х765х1740
GMV-504WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X
Inverter Scroll х 2 + Inverter Scroll х 2 +
Inverter Scroll х 2
1340х765х1740 + 1340х765х1740 +
1340х765х1740
GMV-560WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X
Inverter Scroll х 2 + Inverter Scroll х 2 +
Inverter Scroll х 2
1340х765х1740 + 1340х765х1740 +
1340х765х1740
Параметр
Состав модуля
Холодопроизводительность кВт 184.5 19 0.5 195.9 Теплопроизводительность кВт 207.0 213 . 5 220.0 Источник электропитания В/ф/Гц 380-415/3/50 Потребляемая мощность
Рабочий ток
Тип компрессора
Степень защиты IP24 Максимальное количество
подключаемых внутренних блоков Тип хладагента R410A Количество хладагента кг 14.3+14.3+14.3 6.7+10.3+14.3+14.3 6.7+11.3+14.3+14.3
Диаметр труб
Способ подключения труб пайка пайка пайка
Габаритные размеры (ШхГхВ) мм
Вес (нетто) кг 385+385+385 225+360+385+385 225+360+385+385
В таблицах приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB)
— режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
Модель
холод кВт 18.5+18.5+18.5 7.0+12.7+16.0+18.5 7.0+14.2+16.0+18.5 тепло кВт 18.9+18.9+18.9 7.3+13.0+16.6+18.9 7.3+14.1+16.6+18.9 холод A 33.1+33.1+33.1 12.5+22.6+28.6+33.1 12.5+25.4+28.6+33.1 тепло A 33.8+33.8+33.8 13+23.2+29.7+33.8 13+25.2+29.7+33.8
газ дюйм 1 5/8'' 1 3/4'' 1 3/4''
жидкость
дюйм 3/4'' 7/8'' 7/8''
GMV-1845WM/B-X GMV-1908WM/B-X GMV-1962WM/B-X
GMV-615WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X
Inverter Scroll + Inverter Scroll Х 2 + Inverter Scroll Х 2 +
Inverter Scroll Х 2
80 80 80
1340х765х1740 + 1340х765х1740 +
1340х765х1740
GMV-280WM/B-X + GMV-450WM/B-X + GMV-560WM/B-X + GMV-615WM/B-X
Inverter Scroll Х 2 + Inverter Scroll Х 2 + Inverter Scroll Х 2 +
Inverter Scroll Х 2
930х765х1605 +
1340х765х1605 +
1340х765х1740 +
1340х765х1740
GMV-280WM/B-X + GMV-504WM/B-X + GMV-560WM/B-X + GMV-615WM/B-X
Inverter Scroll Х 2 + Inverter Scroll Х 2 + Inverter Scroll Х 2 +
Inverter Scroll Х 2
930х765х1605 + 1340х765х1740 + 1340х765х1740 +
1340х765х1740
22
Page 23
Параметр
Состав модуля
Холодопроизводительность кВт 201.5 207. 0 212 . 5 Теплопроизводительность кВт 226.5 232.5 238.5 Источник электропитания В/ф/Гц 380-415/3/50 Потребляемая мощность
Рабочий ток
Тип компрессора
Степень защиты IP24 Максимальное количество
подключаемых внутренних блоков Тип хладагента R410A Количество хладагента кг 6.7+14.3+14.3+14.3 6.7+14.3+14.3+14.3 6.7+14.3+14.3+14.3
Диаметр труб
Способ подключения труб пайка пайка пайка
Габаритные размеры (ШхГхВ) мм
Вес (нетто) кг 225+385+385+385 225+385+385+385 225+385+385+385
Модель
холод кВт 7.0+16.0+16.0+18.5 7.0+16.0+18.5+18.5 7.0+18.5+18.5+18.5 тепло кВт 7.3+16.6+16.6+18.9 7.3+16.6+18.9+18.9 7.3+18.9+18.9+18.9 холод A 12.5+28.6+28.6+33.1 12.5+28.6+33.1+33.1 12.5+33.1+33.1+33.1 тепло A 13+29.7+33.8+33.8 13+29.7+33.8+33.8 13+33.8+33.8+33.8
газ дюйм 1 3/4'' 1 3/4'' 1 3/4''
жидкость
дюйм 7/8'' 7/8'' 7/8''
GMV-2016WM/B-X GMV-2072WM/B-X GMV-2128WM/B-X
GMV-280WM/B-X + GMV-560WM/B-X + GMV-560WM/B-X + GMV-615WM/B-X
Inverter Scroll + Inverter
Scroll х 2 + Inverter Scroll
х 2 + Inverter Scroll х 2
80 80 80
930х765х1605 + 1340х765х1740 + 1340х765х1740 +
1340х765х1740
GMV-280WM/B-X + GMV-560WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X
Inverter Scroll + Inverter
Scroll х 2 + Inverter Scroll
х 2 + Inverter Scroll х 2
930х765х1605 + 1340х765х1740 + 1340х765х1740 +
1340х765х1740
GMV-280WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X
Inverter Scroll + Inverter
Scroll х 2 + Inverter Scroll
х 2 + Inverter Scroll х 2
930х765х1605 + 1340х765х1740 + 1340х765х1740 +
1340х765х1740
Параметр
Состав модуля
Холодопроизводительность кВт 218 . 0 224.5 229.5 Теплопроизводительность кВт 244.5 252.0 2 57. 0 Источник электропитания В/ф/Гц 380-415/3/50 Потребляемая мощность
Рабочий ток
Тип компрессора
Степень защиты IP24 Максимальное количество
подключаемых внутренних блоков Тип хладагента R410A Количество хладагента кг 8.2+14.3+14.3+14.3 9.5+14.3+14.3+14.3 10.3+14.3+14.3+14.3
Диаметр труб
Способ подключения труб пайка пайка пайка
Габаритные размеры (ШхГхВ) мм
Вес (нетто) кг 285+385+385+385 360+385+385+385 360+385+385+385
В таблицах приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
Модель
холод кВт 8.4+18.5+18.5+18.5 10.7+18.5+18.5+18.5 12.7+18.5+18.5+18.5 тепло кВт 9.0+18.9+18.9+18.9 11.1+18.9+18.9+18.9 13.0+18.9+18.9+18.9 холод A 15+33.1+33.1+33.1 19+33.1+33.1+33.1 22.6+33.1+33.1+33.1 тепло A 16.1+33.8+33.8+33.8 19.8+33.8+33.8+33.8 23.2+33.8+33.8+33.8
газ дюйм 1 3/4'' 1 3/4'' 1 3/4''
жидкость
дюйм 7/8'' 7/8'' 7/8''
GMV-2184WM/B-X GMV-2240WM/B-X GMV-2295WM/B-X
GMV-335WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X
Inverter Scroll х 2 + Inverter Scroll х 2 + Inverter Scroll х 2 +
Inverter Scroll х 2
80 80 80
1340х765х1605 +
1340х765х1740 + 1340х765х1740 +
1340х765х1740
GMV-400WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X
Inverter Scroll х 2 + Inverter Scroll х 2 + Inverter Scroll х 2 +
Inverter Scroll х 2
1340х765х1605 +
1340х765х1740 + 1340х765х1740 +
1340х765х1740
GMV-450WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X
Inverter Scroll х 2 + Inverter Scroll х 2 + Inverter Scroll х 2 +
Inverter Scroll х 2
1340х765х1605 +
1340х765х1740 + 1340х765х1740 +
1340х765х1740
23
Page 24
Параметр
Состав модуля
Холодопроизводительность кВт 234.9 240.5 246.0 Теплопроизводительность кВт 263.5 270 .0 276.0 Источник электропитания В/ф/Гц 380-415/3/50
Потребляемая мощность
Рабочий ток
Тип компрессора
Степень защиты IP24 Максимальное количество
подключаемых внутренних блоков Тип хладагента R410A Количество хладагента кг 11.3+14.3+14.3+14.3 14.3+14.3+14.3+14.3 14.3+14.3+14.3+14.3
Диаметр труб
Способ подключения труб пайка пайка пайка
Габаритные размеры (ШхГхВ) мм
Вес (нетто) кг 360+385+385+385 385+385+385+385 385+385+385+385
Модель
холод кВт 14.2+18.5+18.5+18.5 16.0+18.5+18.5+18.5 18.5+18.5+18.5+18.5 тепло кВт 14.1+18.9+18.9+18.9 16.6+18.9+18.9+18.9 18.9+18.9+18.9+18.9 холод A 28.6+33.1+33.1+33.1 28.6+33.1+33.1+33.1 33.1+33.1+33.1+33.1 тепло A 29.7+33.8+33.8+33.8 29.7+33.8+33.8+33.8 33.8+33.8+33.8+33.8
газ дюйм 1 3/4'' 1 3/4'' 1 3/4''
жидкость
дюйм 7/8'' 7/8'' 7/8''
GMV-2350WM/B-X GMV-2405WM/B-X GMV-2460WM/B-X
GMV-504WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X
Inverter Scroll х 2 + Inverter Scroll х 2 + Inverter Scroll х 2 +
Inverter Scroll х 2
80 80 80
1340х765х1740 + 1340х765х1740 + 1340х765х1740 +
1340х765х1740
GMV-560WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X
Inverter Scroll х 2 + Inverter Scroll х 2 + Inverter Scroll х 2 +
Inverter Scroll х 2
1340х765х1740 + 1340х765х1740 + 1340х765х1740 +
1340х765х1740
GMV-615WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X + GMV-615WM/B-X
Inverter Scroll х 2 + Inverter Scroll х 2 + Inverter Scroll х 2 +
Inverter Scroll х 2
1340х765х1740 + 1340х765х1740 + 1340х765х1740 +
1340х765х1740
В таблицах приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB)
— режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
24
Page 25
5.4. Технические характеристики внутренних блоков
5.4.1. Внутренние блоки настенного типа
Таблица 5.4.1.
Параметр
Модель
GMV-N22G/A3A-K GMV-N28G/A3A-K GMV-N36G/A3A-K
Холодопроизводительность кВт 2.2 2.8 3.6 Теплопроизводительность кВт 2.5 3.2 4.0 Источник электропитания В/ф/Гц 220-240/1/50 Потребляемая мощность
электродвигателя вентиля-
Вт 50 50 60
тора Рабочий ток электродвигате-
ля вентилятора Расход воздуха м
A 0.320 0.320 0.449
3
/ч 500 500 630
Уровень звукового давления дБ(А) 34/38 34/38 38/44
Диаметр фреоновых труб
газ дюйм 3/8'' 3/8'' 1/2''
жид­кость
дюйм 1/4'' 1/4'' 1/4''
Способ подключения труб развальцовка развальцовка развальцовка Дренажный отвод
(наружный диаметр)
мм Ø20 Ø20 Ø20
Габаритные размеры (ШхГхВ) мм 843х180х275 843х180х275 940х200х298 Вес (нетто/брутто) кг 10/12.5 10/12.5 12.5/15
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
Таблица 5.4.1.
Параметр
Модель
GMV-N45G/A3A-K GMV-N50G/A3A-K GMV-N56G/A3A-K
Холодопроизводительность кВт 4.5 5.00 5.60 Теплопроизводительность кВт 5.0 5.80 6.30 Источник электропитания В/ф/Гц 220-240/1/50 Потребляемая мощность
электродвигателя вентиля-
Вт 60 60 70
тора Рабочий ток электродвигате-
ля вентилятора Расход воздуха м
A 0.449 0.449 0.43
3
/ч 630 630 750
Уровень звукового давления дБ(А) 38/44 38/44 38/44
Диаметр фреоновых труб
газ дюйм 1/2'' 1/2'' 5/8''
жид­кость
дюйм 1/4'' 1/4'' 3/8''
Способ подключения труб развальцовка развальцовка развальцовка Дренажный отвод
(наружный диаметр)
мм Ø20 Ø20 Ø30
Габаритные размеры (ШхГхВ) мм 940х200х298 940х200х298 1008х221х319 Вес (нетто/брутто) кг 12.5 /15 12.5/15 15/18.5
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB)
— режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
25
Page 26
Таблица 5.4.1.
Параметр
Модель
GMV-N63G/A3A-K GMV-N71G/A3A-K
Холодопроизводительность кВт 6.30 7.10 Теплопроизводительность кВт 7. 0 0 7.50 Источник электропитания В/ф/Гц 220-240/1/50 Потребляемая мощность электродви-
гателя вентилятора Рабочий ток электродвигателя венти-
лятора Расход воздуха м
Вт 70 70
A 0.43 0.43
3
/ч 750 750
Уровень звукового давления дБ(А) 38/44 38/44
Диаметр фреоновых труб
газ дюйм 5/8'' 5/8''
жидкость дюйм 3/8'' 3/8''
Способ подключения труб развальцовка развальцовка Дренажный отвод
(наружный диаметр)
мм Ø30 Ø30
Габаритные размеры (ШхГхВ) мм 1008х221х319 1008х221х319 Вес (нетто/брутто) кг 15/18.5 15/18.5
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94:
— режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
5.4.2. Внутренние блоки кассетного типа однопоточные
Таблица 5.4.2.
Параметр
Модель
Холодопроизводительность кВт 2.20 2.80 3.60 Теплопроизводительность кВт 2.50 3.20 4.00 Источник электропитания В/ф/Гц 220-240/1/50 Потребляемая мощность
электродвигателя вентиля-
Вт 30 30 30
тора
Степень защиты IP40
3
Расход воздуха м
/ч 600 600 600
Уровень звукового давления дБ(А) 28/36 28/36 28/36
Диаметр фреоновых труб
газ дюйм 3/8'' 3/8'' 1/2''
жид­кость
дюйм 1/4'' 1/4'' 1/4''
Способ подключения труб развальцовка развальцовка развальцовка Дренажный отвод
(наружный диаметр) Габаритные размеры блока
(ШхГхВ) Габаритные размеры панели
(ШхГхВ)
мм Ø25 Ø25 Ø25
мм 987х385х178 987х385х178 987х385х178
мм 1200х460х55 1200х460х55 1200х460х55
Вес блока (нетто/брутто) кг 20/27 20/27 20/27 Вес панели (нетто/брутто) кг 4.2/6 4.2/6 4.2/6
GMV-ND22TD/A-T GMV-ND28TD/A-T GMV-ND36TD/A-T
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB)
— режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
26
Page 27
Таблица 5.4.2.
Параметр
Модель
GMV-ND45TD/A-T GMV-ND50TD/A-T
Холодопроизводительность кВт 4.50 5.00 Теплопроизводительность кВт 5.00 5.60 Источник электропитания В/ф/Гц 220-240/1/50 Потребляемая мощность элект-
родвигателя вентилятора
Вт 45 45
Степень защиты IP40
3
Расход воздуха м
/ч 830 830
Уровень звукового давления дБ(А) 32/40 32/40
Диаметр фреоновых труб
газ дюйм 1/2'' 1/2''
жидкость дюйм 1/4'' 1/4''
Способ подключения труб развальцовка развальцовка Дренажный отвод
(наружный диаметр) Габаритные размеры блока
(ШхГхВ) Габаритные размеры панели
(ШхГхВ)
мм Ø25 Ø25
мм 987х385х178 987х385х178
мм 1200х460х55 1200х460х55
Вес блока (нетто/брутто) кг 21/28.5 21/28.5 Вес панели (нетто/брутто) кг 4.2/6 4.2/6
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
5.4.3. Внутренние блоки кассетного типа двухпоточные
Таблица 5.4.3.
Параметр
Модель
Холодопроизводительность кВт 2.8 0 3.60 4.50 5.00 Теплопроизводительность кВт 3.20 4.00 5.00 5.60 Источник электропитания В/ф/Гц 220-240/1/50 Потребляемая мощность
электродвигателя вентиля­тора
Степень защиты IP40
Расход воздуха м Уровень звукового давления дБ(А) 35 35 35 35
Диаметр фреоновых труб
газ дюйм 3/8'' 1/2'' 1/2'' 1/2''
жид­кость
дюйм 1/4'' 1/4'' 1/4'' 1/4''
Способ подключения труб развальцовка развальцовка развальцовка развальцовка Дренажный отвод
(наружный диаметр) Габаритные размеры блока
(ШхГхВ) Габаритные размеры панели
(ШхГхВ) Вес блока (нетто/брутто) кг 43/54 43/54 43/54 43/54 Вес панели (нетто/брутто) кг 7/11 7/11 7/11 7/11
GMV-ND28 TS/A-T GMV-ND36 TS/A-T GMV-ND45 TS/A-T GMV-ND50 TS/A-T
Вт 55 55 55 55
3
/ч 830 830 830 830
мм Ø25 Ø25 Ø25 Ø25
мм 1200х520х340 1200х520х340 1200х520х340 1200х520х340
мм 1443х630х33 1443х630х33 1443х630х33 1443х630х33
27
Page 28
Таблица 5.4.3.
Параметр
Модель
GMV-ND56 TS/A-T GMV-ND63 TS/A-T GMV-ND71 TS/A-T
Холодопроизводительность кВт 5.60 6.60 7.10 Теплопроизводительность кВт 6.30 7.10 8.00 Источник электропитания В/ф/Гц 220-240/1/50 Потребляемая мощность элект-
родвигателя вентилятора
Вт 103 103 103
Степень защиты IP40
3
Расход воздуха м
/ч 110 0 11 0 0 111 0 0
Уровень звукового давления дБ(А) 39 39 39
Диаметр фреоновых труб
газ дюйм 5/8'' 5/8'' 5/8''
жидкость дюйм 3/8'' 3/8'' 3/8''
Способ подключения труб развальцовка развальцовка развальцовка Дренажный отвод
(наружный диаметр) Габаритные размеры блока
(ШхГхВ) Габаритные размеры панели
(ШхГхВ)
мм Ø25 Ø25 Ø25
мм 1200х520х340 1200х520х340 1200х520х340
мм 1443х630х33 1443х630х33 1443х630х33
Вес блока (нетто/брутто) кг 46/56 46/56 46/56 Вес панели (нетто/брутто) кг 7/11 7/11 7/11
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
5.4.4. Внутренние блоки кассетного типа 4-х поточные
Таблица 5.4.4.
Параметр
Модель
Холодопроизводительность кВт 2.8 3.6 4.5 Теплопроизводительность кВт 3.2 4.0 5.0 Источник электропитания В/ф/Гц 220-240/1/50 Потребляемая мощность
электродвигателя вентиля-
Вт 48 48 48
тора
Степень защиты IP40
3
Расход воздуха м
/ч 750 750 750
Уровень звукового давления дБ(А) 36 36 36
Диаметр фреоновых труб
газ дюйм 3/8'' 1/2'' 1/2''
жид­кость
дюйм 1/4'' 1/4'' 1/4''
Способ подключения труб развальцовка развальцовка развальцовка Дренажный отвод
(наружный диаметр) Габаритные размеры блока
(ШхГхВ) Габаритные размеры панели
(ШхГхВ)
мм Ø25 Ø25 Ø25
мм 840х840х190 840х840х190 840х840х190
мм 950х950х65 950х950х65 950х950х65
Вес блока (нетто/брутто) кг 22.5/29.5 22.5/29.5 22.5/29.5 Вес панели (нетто/брутто) кг 7/ 11 7/11 7/11
GMV-ND28T/A-T GMV-ND36T/A-T GMV-ND45T/A-T
28
Page 29
Таблица 5.4.4.
Параметр
Модель
GMV-ND50T/A-T GMV-ND56T/A-T GMV-ND63T/A-T
Холодопроизводительность кВт 5.0 5.6 6.3 Теплопроизводительность кВт 5.6 6.3 7.1 Источник электропитания В/ф/Гц 220-240/1/50 Потребляемая мощность элект-
родвигателя вентилятора
Вт 50 59 59
Степень защиты IP40
3
Расход воздуха м
/ч 830 1000 1000
Уровень звукового давления дБ(А) 36 37 37
Диаметр фреоновых труб
газ дюйм 1/2'' 5/8'' 5/8''
жидкость дюйм 1/4'' 3/8'' 3/8''
Способ подключения труб развальцовка развальцовка развальцовка Дренажный отвод
(наружный диаметр) Габаритные размеры блока
(ШхГхВ) Габаритные размеры панели
(ШхГхВ)
мм Ø25 Ø25 Ø25
мм 840х840х190 840х840х240 840х840х240
мм 950х950х65 950х950х65 950х950х65
Вес блока (нетто/брутто) кг 22.5/29.5 26.5/34.5 26.5/34.5 Вес панели (нетто/брутто) кг 7/11 7/11 7/11
Таблица 5.4.4.
Параметр
Модель
GMV-ND71T/A-T GMV-ND80T/A-T GMV-ND90T/A-T
Холодопроизводительность кВт 7.1 8.0 9.0 Теплопроизводительность кВт 8.0 9.0 10.0 Источник электропитания В/ф/Гц 220-240/1/50 Потребляемая мощность элек-
тродвигателя вентилятора
Вт 68 68 98
Степень защиты IP40
3
Расход воздуха м
/ч 11 8 0 118 0 1500
Уровень звукового давления дБ(А) 38 38 40
Диаметр фреоновых труб
газ дюйм 5/8'' 5/8'' 5/8''
жидкость дюйм 3/8'' 3/8'' 3/8''
Способ подключения труб развальцовка развальцовка развальцовка Дренажный отвод
(наружный диаметр) Габаритные размеры блока
(ШхГхВ) Габаритные размеры панели
(ШхГхВ)
мм Ø25 Ø25 Ø25
мм 840х840х240 840х840х240 840х840х320
мм 950х950х65 950х950х65 950х950х65
Вес блока (нетто/брутто) кг 26.5/34.5 26.5/34.5 32.5/40 Вес панели (нетто/брутто) кг 7/11 7/ 11 7/11
В таблицах приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB)
— режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
29
Page 30
Таблица 5.4.4.
Параметр
Модель
GMV-ND100T/A-T GMV-ND112T/A-T GMV-ND125T/A-T GMV-ND140T/A-T
Холодопроизводительность кВт 10.0 11. 2 12.5 14.0 Теплопроизводительность кВт 11 .2 12.5 14.0 16.0 Источник электропитания В/ф/Гц 220-240/1/50 Потребляемая мощность элек-
тродвигателя вентилятора
Вт 98 11 0 11 0 11 0
Степень защиты IP40
3
Расход воздуха м
/ч 1500 170 0 1860 18 60
Уровень звукового давления дБ(А) 40 41 43 43
Диаметр фреоновых труб
газ дюйм 5/8'' 5/8'' 5/8'' 5/8''
жидкость дюйм 3/8'' 3/8'' 3/8'' 3/8''
Способ подключения труб развальцовка развальцовка развальцовка развальцовка Дренажный отвод
(наружный диаметр) Габаритные размеры блока
(ШхГхВ) Габаритные размеры панели
(ШхГхВ)
мм Ø25 Ø25 Ø25 Ø25
мм 840х840х320 840х840х320 840х840х320 840х840х320
мм 950х950х65 950х950х65 950х950х65 950х950х65
Вес панели (нетто/брутто) кг 32.5/40 32.5/40 32.5/40 32.5/40 Вес панели (нетто/брутто) кг 7/11 7/11 7/11 7/ 11
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
5.4.5. Внутренние блоки кассетного типа 4-х поточные компактные (ЕВРО)
Таблица 5.4.5.
Параметр
Модель
Холодопроизводительность кВт 2.2 2.8 3.6 Теплопроизводительность кВт 2.5 3.2 4.0 Источник электропитания В/ф/Гц 220-240/1/50 Потребляемая мощность элек-
тродвигателя вентилятора
Вт 35 35 35
Степень защиты IP40
3
Расход воздуха м
/ч 600 600 600
Уровень звукового давления дБ(А) 41 41 41
Диаметр фреоновых труб
газ дюйм 3/8'' 1/2'' 1/2''
жидкость дюйм 1/4'' 1/4'' 1/4''
Способ подключения труб развальцовка развальцовка развальцовка Дренажный отвод
(наружный диаметр) Габаритные размеры блока
(ШхГхВ) Габаритные размеры панели
(ШхГхВ)
мм Ø25 Ø25 Ø25
мм 596х596х240 596х596х240 596х596х240
мм 670х670х50 670х670х50 670х670х50
Вес панели (нетто/брутто) кг 20.5/25.5 20.5/25.5 20.5/25.5 Вес панели (нетто/брутто) кг 3.5/5.0 3.5/5.0 3.5/5.0
GMV-ND22T/B-T GMV-ND28T/B-T GMV-ND36T/B-T
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
30
Page 31
Таблица 5.4.5.
Параметр
Модель
GMV-ND45T/B-T GMV-ND50T/B-T GMV-ND56T/B-T
Холодопроизводительность кВт 4.5 5.0 5.6 Теплопроизводительность кВт 5.0 5.6 6.3 Источник электропитания В/ф/Гц 220-240/1/50 Потребляемая мощность элект-
родвигателя вентилятора
Вт 45 45 45
Степень защиты IP40
3
Расход воздуха м
/ч 700 700 700
Уровень звукового давления дБ(А) 45 45 45
Диаметр фреоновых труб
газ дюйм 1/2'' 5/8'' 5/8''
жидкость дюйм 1/4'' 3/8'' 3/8''
Способ подключения труб развальцовка развальцовка развальцовка Дренажный отвод
(наружный диаметр) Габаритные размеры блока
(ШхГхВ) Габаритные размеры панели
(ШхГхВ)
мм Ø25 Ø25 Ø25
мм 596х596х240 596х596х240 596х596х240
мм 670х670х50 670х670х50 670х670х50
Вес блока (нетто/брутто) кг 20.5/25.5 20.5/25.5 20.5/25.5 Вес панели (нетто/брутто) кг 3.5/5.0 3.5/5.0 3.5/5.0
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB)
— режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
5.4.6. Внутренние блоки напольно-потолочного типа
Таблица 5.4.6.
Параметр
Модель
Холодопроизводительность кВт 2.8 3.6 5.0 Теплопроизводительность кВт 3.6 4.0 5.6 Источник электропитания В/ф/Гц 220-240/1/50 Потребляемая мощность
электродвигателя вентилятора Расход воздуха м
Вт 40 40 40
3
/ч 650 650 950
Уровень звукового давления дБ(А) 32/34/36 32/34/36 33/38/42
Диаметр фреоновых труб
газ дюйм 3/8'' 1/2'' 1/2''
жидкость дюйм 1/4'' 1/4'' 1/4''
Способ подключения труб развальцовка развальцовка развальцовка Дренажный отвод
(наружный диаметр)
мм Ø17 Ø17 Ø17
Габаритные размеры (ШхГхВ) мм 1220х700х225 1220х700х225 1220х700х225 Вес блока (нетто/брутто) кг 40/49 40/49 40/49
GMV-ND28ZD/A-T GMV-ND36ZD/A-T GMV-ND50ZD/A-T
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB
31
Page 32
Таблица 5.4.6.
Параметр
Модель
GMV-ND63ZD/A-T GMV-ND71ZD/A-T GMV-ND90ZD/A-T
Холодопроизводительность кВт 6.3 7.1 9.0 Теплопроизводительность кВт 7.1 8.0 11.2 Источник электропитания В/ф/Гц 220-240/1/50 Потребляемая мощность
электродвигателя вентилятора Расход воздуха м
Вт 75 75 140
3
/ч 140 0 1400 1600
Уровень звукового давления дБ(А) 39/42/44 39/42/44 43/46/50
Диаметр фреоновых труб
газ дюйм 5/8'' 5/8'' 5/8''
жидкость дюйм 3/8'' 3/8'' 3/8''
Способ подключения труб развальцовка развальцовка развальцовка Дренажный отвод
(наружный диаметр)
мм Ø17 Ø17 Ø17
Габаритные размеры (ШхГхВ) мм 1420х700х245 1420х700х245 1420х700х245 Вес блока (нетто/брутто) кг 50/58 50/58 50/58
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
Таблица 5.4.6.
Параметр
Модель
GMV-ND112ZD/A-T GMV-ND125ZD/A-T GMV-ND140ZD/A-T
Холодопроизводительность кВт 11 .2 12.5 14.0 Теплопроизводительность кВт 12.5 14.0 16.0 Источник электропитания В/ф/Гц 220-240/1/50 Потребляемая мощность
электродвигателя вентилятора Расход воздуха м
Вт 160 160 160
3
/ч 2000 2000 2000
Уровень звукового давления дБ(А) 42/46/51 45/48/52 45/48/52
Диаметр фреоновых труб
газ дюйм 5/8'' 5/8'' 5/8''
жидкость дюйм 3/8'' 3/8'' 3/8''
Способ подключения труб развальцовка развальцовка развальцовка Дренажный отвод
(наружный диаметр)
мм Ø17 Ø17 Ø17
Габаритные размеры (ШхГхВ) мм 1700х700х245 1700х700х245 1700х700х245 Вес блока (нетто/брутто) кг 60/68 60/68 60/68
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB)
— режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
32
Page 33
5.4.7. Внутренние блоки канального типа низконапорные
Таблица 5.4.7.
Параметр
Модель
GMV-ND22PLS/A-T GMV-ND25PLS/A-T GMV-ND28PLS/A-T
Холодопроизводительность кВт 2.2 2.5 2.8
Теплопроизводительность кВт 2.5 2.8 3.2
Источник электропитания В/ф/Гц 220-240/1/50
Потребляемая мощность элек­тродвигателя вентилятора
Вт 35 35 35
Степень защиты IP23
Расход воздуха м
3
/ч 450 450 450
Статическое давление Па 10/30 10/30 10/30
Уровень звукового давления дБ(А) 25/31 25/31 25/31
Диаметр фреоновых труб
газ дюйм 3/8" 3/8" 3/8"
жидкость дюйм 1/4" 1/4" 1/4"
Способ подключения труб развальцовка развальцовка развальцовка
Дренажный отвод (наружный диаметр)
мм Ø25 Ø25 Ø25
Габаритные размеры (ШхГхВ) мм 700х615х200 700х615х200 700х615х200
Вес блока (нетто/брутто) кг 22/27 22/27 22/27
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
Таблица 5.4.7.
Параметр
Модель
GMV-ND32PLS/A-T GMV-ND36PLS/A-T GMV-ND40PLS/A-T
Холодопроизводительность кВт 3.2 3.6 4.0
Теплопроизводительность кВт 3.6 4.0 4.5
Источник электропитания В/ф/Гц 220-240/1/50
Потребляемая мощность элек­тродвигателя вентилятора
Вт 43 43 52
Степень защиты IP23
Расход воздуха м
3
/ч 550 550 70 0
Статическое давление Па 10/30 10/30 10/30
Уровень звукового давления дБ(А) 27/32 27/32 28/33
Диаметр фреоновых труб
газ дюйм 1/2" 1/2" 1/2"
жидкость дюйм 1/4" 1/4" 1/4"
Способ подключения труб развальцовка развальцовка развальцовка
Дренажный отвод (наружный диаметр)
мм Ø25 Ø25 Ø25
Габаритные размеры (ШхГхВ) мм 700х615х200 700х615х200 900х615х200
Вес блока (нетто/брутто) кг 22/28 22/28 27/ 33
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB)
— режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
33
Page 34
Таблица 5.4.7.
Параметр
Модель
GMV-ND45PLS/A-T GMV-ND50PLS/A-T GMV-ND56PLS/A-T
Холодопроизводительность кВт 4.5 5.0 5.6
Теплопроизводительность кВт 5.0 5.6 6.3
Источник электропитания В/ф/Гц 220-240/1/50
Потребляемая мощность элек­тродвигателя вентилятора
Вт 52 52 99
Степень защиты IP23
Расход воздуха м
3
/ч 700 700 1000
Статическое давление Па 10/30 10/30 10/30
Уровень звукового давления дБ(А) 28/33 28/33 30/35
Диаметр фреоновых труб
газ дюйм 1/2" 1/2" 5/8"
жидкость дюйм 1/4" 1/4" 3/8"
Способ подключения труб развальцовка развальцовка развальцовка
Дренажный отвод (наружный диаметр)
мм Ø25 Ø25 Ø25
Габаритные размеры (ШхГхВ) мм 900х615х200 900х615х200 1100х615х200
Вес блока (нетто/брутто) кг 27/33 27/ 33 31/38
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB)
— режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
Таблица 5.4.7.
Параметр
Модель
GMV-ND63PLS/A-T GMV-ND71PLS/A-T GMV-ND80PLS/A-T
Холодопроизводительность кВт 6.3 7.1 8.0
Теплопроизводительность кВт 7.1 8.0 9.0
Источник электропитания В/ф/Гц 220-240/1/50
Потребляемая мощность элек­тродвигателя вентилятора
Вт 99 105 140
Степень защиты IP23
Расход воздуха м
3
/ч 1000 1000 11 0 0
Статическое давление Па 10/30 20/50 20/50
Уровень звукового давления дБ(А) 30/35 30/35 31/36
Диаметр фреоновых труб
газ дюйм 5/8" 5/8" 5/8"
жидкость дюйм 3/8" 3/8" 3/8"
Способ подключения труб развальцовка развальцовка развальцовка
Дренажный отвод (наружный диаметр)
мм Ø25 Ø25 Ø25
Габаритные размеры (ШхГхВ) мм 1100х615х200 1200х655х260 1200х655х260
Вес блока (нетто/брутто) кг 31/38 40/47 40 /47
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB)
— режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
34
Page 35
Таблица 5.4.7.
Параметр
Модель
GMV-ND90PLS/A-T GMV-ND100PLS/A-T GMV-ND112PLS/A-T
Холодопроизводительность кВт 9.0 10.0 11 . 2
Теплопроизводительность кВт 10.0 11 . 2 12.5
Источник электропитания В/ф/Гц 220-240/1/50
Потребляемая мощность элек­тродвигателя вентилятора
Вт 209 209 209
Степень защиты IP23
Расход воздуха м
3
/ч 1500 1500 1700
Статическое давление Па 20/50 20/50 20/50
Уровень звукового давления дБ(А) 32/40 32/40 32/40
Диаметр фреоновых труб
газ дюйм 5/8" 5/8" 5/8"
жидкость дюйм 3/8" 3/8" 3/8"
Способ подключения труб развальцовка развальцовка развальцовка
Дренажный отвод (наружный диаметр)
мм Ø25 Ø25 Ø25
Габаритные размеры (ШхГхВ) мм 1340х655х260 1340х655х260 1340х655х260
Вес блока (нетто/брутто) кг 46/55 46/55 46/55
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
Таблица 5.4.7.
Параметр
Модель
GMV-ND125PLS/A-T GMV-ND140PLS/A-T
Холодопроизводительность кВт 12.5 14.0
Теплопроизводительность кВт 14.0 16.0
Источник электропитания В/ф/Гц 220-240/1/50
Потребляемая мощность элек­тродвигателя вентилятора
Вт 230 230
Степень защиты IP23
Расход воздуха м
3
/ч 2000 2000
Статическое давление Па 20/50 20/50
Уровень звукового давления дБ(А) 37/4 2 37/4 2
Диаметр фреоновых труб
газ дюйм 5/8" 5/8"
жидкость дюйм 3/8" 3/8"
Способ подключения труб развальцовка развальцовка
Дренажный отвод (наружный диаметр)
мм Ø25 Ø25
Габаритные размеры (ШхГхВ) мм 1340х655х260 1340х655х260
Вес блока (нетто/брутто) кг 47/ 5 6 47/56
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB)
— режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
35
Page 36
5.4.8. Внутренние блоки канального типа высоконапорные
Таблица 5.4.8.
Параметр
Модель
GMV-ND56PHS/A-T GMV-ND63PHS/A-T GMV-ND71PHS/A-T
Холодопроизводительность кВт 5.60 6.30 7.10
Теплопроизводительность кВт 6.30 7.10 8.00
Источник электропитания В/ф/Гц 220-240/1/50
Потребляемая мощность элек­тродвигателя вентилятора
Вт 120 120 120
Степень защиты IP23
Расход воздуха м
3
/ч 1000 1000 11 0 0
Статическое давление Па 100 100 100
Уровень звукового давления дБ(А) 36/44 36/44 37/45
Диаметр фреоновых труб
газ дюйм 5/8" 5/8" 5/8"
жидкость дюйм 3/8" 3/8" 3/8"
Способ подключения труб развальцовка развальцовка развальцовка
Дренажный отвод (наружный диаметр)
мм Ø25 Ø25 Ø25
Габаритные размеры (ШхГхВ) мм 1271х558х268 1271х558х268 1271х558х268
Вес блока (нетто/брутто) кг 35/40 35/40 35/40
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB)
— режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
Таблица 5.4.8.
Параметр
Модель
GMV-ND80PHS/A-T GMV-ND90PHS/A-T GMV-ND100PHS/A-T
Холодопроизводительность кВт 8.00 9.00 10.00
Теплопроизводительность кВт 9.0 0 10.00 11.2 0
Источник электропитания В/ф/Гц 220-240/1/50
Потребляемая мощность элек­тродвигателя вентилятора
Вт 130 200 200
Степень защиты IP23
Расход воздуха м
3
/ч 110 0 170 0 170 0
Статическое давление Па 100 100 100
Уровень звукового давления дБ(А) 37/45 42/46 42/46
Диаметр фреоновых труб
газ дюйм 5/8" 5/8" 5/8"
жидкость дюйм 3/8" 3/8" 3/8"
Способ подключения труб развальцовка развальцовка развальцовка
Дренажный отвод (наружный диаметр)
мм Ø25 Ø25 Ø25
Габаритные размеры (ШхГхВ) мм 1271х558х268 1229х775х290 1229х775х290
Вес блока (нетто/брутто) кг 35/40 47/54 47/ 54
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB)
— режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
36
Page 37
Таблица 5.4.8.
Параметр
Модель
GMV-ND112PHS/A-T GMV-ND125PHS/A-T GMV-ND140PHS/A-T GMV-ND160PHS/A-T
Холодопроизводительность кВт 11. 2 0 12.50 14.00 16.00
Теплопроизводительность кВт 12.50 14 .00 16.00 17.00
Источник электропитания В/ф/Гц 220-240/1/50
Потребляемая мощность элек­тродвигателя вентилятора
Вт 200 220 220 350
Степень защиты IP23 IP20
Расход воздуха м
3
/ч 170 0 2000 2000 2650
Статическое давление Па 100 100 100 150
Уровень звукового давления дБ(А) 42/46 42/48 44/48 46/50
Диаметр фреоновых труб
газ дюйм 5/8" 5/8" 5/8" 5/8"
жидкость дюйм 3/8" 3/8" 3/8" 3/8"
Способ подключения труб развальцовка развальцовка развальцовка развальцовка
Дренажный отвод (наружный диаметр)
мм Ø25 Ø25 Ø25 Ø20
Габаритные размеры (ШхГхВ) мм 1229х775х290 1229х775х290 1229х775х290 1340х750х350
Вес блока (нетто/брутто) кг 47/ 54 47/54 47/54 60/71
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB)
— режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
5.4.9. Внутренние блоки канального типа тонкие
Таблица 5.4.9.
Параметр
Модель
Холодопроизводительность кВт 2.20 2.50 2.80
Теплопроизводительность кВт 2.50 2.80 3.20
Источник электропитания В/ф/Гц 220-240/1/50
Потребляемая мощность элек­тродвигателя вентилятора
Вт 25 25 25
Степень защиты IP23
Расход воздуха м
3
/ч 450 450 450
Статическое давление Па 15 15 15
Уровень звукового давления дБ(А) 22/30 22/30 22/30
Диаметр фреоновых труб
газ дюйм 3/8" 3/8" 3/8"
жидкость дюйм 1/4" 1/4" 1/4"
Способ подключения труб развальцовка развальцовка развальцовка
Дренажный отвод (наружный диаметр)
мм Ø25 Ø25 Ø25
Габаритные размеры (ШхГхВ) мм 710х450х200 710х450х200 710х450х200
Вес блока (нетто/брутто) кг 18.5/22 18.5/22 18.5/22
GMV-ND22PL/B-T GMV-ND25PL/B-T GMV-ND28PL/B-T
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
37
Page 38
Таблица 5.4.9.
Параметр
Модель
GMV-ND32PL/B-T GMV-ND36PL/B-T GMV-ND40PL/B-T
Холодопроизводительность кВт 3.20 3.60 4.00
Теплопроизводительность кВт 3.60 4.00 4.50
Источник электропитания В/ф/Гц 220-240/1/50
Потребляемая мощность элек­тродвигателя вентилятора
Вт 30 30 35
Степень защиты IP23
Расход воздуха м
3
/ч 550 550 750
Статическое давление Па 15 15 15
Уровень звукового давления дБ(А) 25/31 25/31 27/ 33
Диаметр фреоновых труб
газ дюйм 3/8" 1/2" 1/2"
жидкость дюйм 1/4" 1/4" 1/4"
Способ подключения труб развальцовка развальцовка развальцовка
Дренажный отвод (наружный диаметр)
мм Ø25 Ø25 Ø25
Габаритные размеры (ШхГхВ) мм 710х450х200 710х450х200 1010х450х200
Вес блока (нетто/брутто) кг 19.5/23 19.5/23 23.5/28
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
Таблица 5.4.9.
Параметр
Модель
GMV-ND45PL/B-T GMV-ND50PL/B-T GMV-ND56PL/B-T
Холодопроизводительность кВт 4.50 5.00 5.60
Теплопроизводительность кВт 5.00 5.60 6.30
Источник электропитания В/ф/Гц 220-240/1/50
Потребляемая мощность элек­тродвигателя вентилятора
Вт 35 35 35
Степень защиты IP23
Расход воздуха м
3
/ч 750 750 850
Статическое давление Па 15 15 15
Уровень звукового давления дБ(А) 27/33 27/33 29/35
Диаметр фреоновых труб
газ дюйм 1/2" 1/2" 5/8"
жидкость дюйм 1/4" 1/4" 3/8"
Способ подключения труб развальцовка развальцовка развальцовка
Дренажный отвод (наружный диаметр)
мм Ø25 Ø25 Ø25
Габаритные размеры (ШхГхВ) мм 1010х450х200 1010х450х200 1010х450х200
Вес блока (нетто/брутто) кг 23.5/28 23.5/28 24.5/29
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
38
Page 39
Таблица 5.4.9.
Параметр
Модель
GMV-ND63PL/B-T GMV-ND72PL/B-T
Холодопроизводительность кВт 6.30 7. 2 0
Теплопроизводительность кВт 7.0 0 8.00
Источник электропитания В/ф/Гц 220-240/1/50
Потребляемая мощность элек­тродвигателя вентилятора
Вт 45 50
Степень защиты IP23
Расход воздуха м
3
/ч 850 110 0
Статическое давление Па 15 15
Уровень звукового давления дБ(А) 29/35 30/37
Диаметр фреоновых труб
газ дюйм 5/8" 5/8"
жидкость дюйм 3/8" 3/8"
Способ подключения труб развальцовка развальцовка
Дренажный отвод (наружный диаметр)
мм Ø25 Ø25
Габаритные размеры (ШхГхВ) мм 1010х450х200 1310х450х200
Вес блока (нетто/брутто) кг 24.5/29 30.5/36
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB)
— режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
5.4.10. Внутренние блоки консольного типа
Таблица 5.4.10.
Параметр
Модель
Холодопроизводительность кВт 2.2 2.8 3.6
Теплопроизводительность кВт 2.5 3.2 4.0
Источник электропитания В/ф/Гц 220-240/1/50
Потребляемая мощность элек­тродвигателя вентилятора
Вт 38 38 38
Степень защиты IP23
Расход воздуха м
3
/ч 400 400 480
Уровень звукового давления дБ(А) 38 38 40
Диаметр фреоновых труб
газ дюйм 3/8" 3/8" 3/8"
жидкость дюйм 1/4" 1/4" 1/4"
Способ подключения труб развальцовка развальцовка развальцовка
Дренажный отвод (наружный диаметр)
мм Ø28 Ø28 Ø28
Габаритные размеры (ШхГхВ) мм 700х215х600 700х215х600 700х215х600
Вес блока (нетто/брутто) кг 16 /19 16/19 16/19
GMV-ND22С/A-T GMV-ND28С/A-T GMV-ND36С/A-T
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
39
Page 40
Таблица 5.4.10.
Параметр
Модель
GMV-ND45С/A-T GMV-ND56С/A-T
Холодопроизводительность кВт 4.5 5.6
Теплопроизводительность кВт 5.0 6.3
Источник электропитания В/ф/Гц 220-240/1/50
Потребляемая мощность элек­тродвигателя вентилятора
Вт 38 38
Степень защиты IP23
Расход воздуха м
3
/ч 680 680
Уровень звукового давления дБ(А) 46 46
Диаметр фреоновых труб
газ дюйм 1/2" 1/2"
жидкость дюйм 1/4" 1/4"
Способ подключения труб развальцовка развальцовка
Дренажный отвод (наружный диаметр)
мм Ø28 Ø28
Габаритные размеры (ШхГхВ) мм 700х215х600 700х215х600
Вес блока (нетто/брутто) кг 16/19 16/19
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
5.4.11. Внутренние блоки колонного типа
Таблица 5.4.11.
Параметр
Модель
Холодопроизводительность кВт 10.0 14.0
Теплопроизводительность кВт 11 . 0 15.0
Источник электропитания В/ф/Гц 220-240/1/50
Потребляемая мощность элек­тродвигателя вентилятора
Вт 200 200
Степень защиты IP23
Расход воздуха м
3
/ч 1850 1850
Уровень звукового давления дБ(А) 46/48/50 46/48/50
Диаметр фреоновых труб
газ дюйм 5/8'' 5/8''
жидкость дюйм 3/8'' 3/8''
Способ подключения труб развальцовка развальцовка
Дренажный отвод (наружный диаметр)
мм Ø31 Ø31
Габаритные размеры (ШхГхВ) мм 1870х580х400 1870х580х400
Вес блока (нетто/брутто) кг 54/74 57/ 77
GMV-ND100L/A-T GMV-ND140L/A-T
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
40
Page 41
5.4.12. Внутренние блоки канального типа с притоком свежего воздуха
Таблица 5.4.12.
Параметр
Модель
GMV-NX140P/A(X1.2)-K GMV-NX224P/A(X2.0)-K GMV-NX280P/A(X2.5)-K
Холодопроизводительность кВт 14 22,4 28
Теплопроизводительность кВт 10 16 20
Источник электропитания В/ф/Гц 220-240/1/50 380-415/3/50
Потребляемая мощность элек­тродвигателя вентилятора
Расход воздуха м
Вт 500 11 0 0 11 0 0
3
/ч 1200 2000 2500
Статическое давление Па 150 200 200
Уровень звукового давления дБ(А) 42 47 48
Диаметр фреоновых труб
Дренажный отвод (наружный диаметр)
газ дюйм 5/8'' 7/8'' 7/8''
жидкость дюйм 3/8'' 3/8'' 3/8''
мм Ø25 Ø25 Ø25
Габаритные размеры (ШхГхВ) мм 1463x756x300 1500x1000x500 1500x1000x500
Вес блока (нетто/брутто) кг 63,5 13 0 134
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
Таблица 5.4.12.
Параметр
Модель
GMV-NX280P/A(X3.0)-K GMV-NX450P/A(X4.0)-K
Холодопроизводительность кВт 28 45
Теплопроизводительность кВт 20 32
Источник электропитания В/ф/Гц 220-240/1/50
Потребляемая мощность элек­тродвигателя вентилятора
Расход воздуха м
Вт 110 0 1500
3
/ч 3000 4000
Статическое давление Па 200 200
Уровень звукового давления дБ(А) 51 52
Диаметр фреоновых труб
Дренажный отвод (наружный диаметр)
газ дюйм 7/8'' 1 1/8''
жидкость дюйм 1/2'' 1/2''
мм Ø25 Ø25
Габаритные размеры (ШхГхВ) мм 1500x1000x500 1700x1100x650
Вес блока (нетто/брутто) кг 134 190
В таблице приведены данные для температурных условий в соответствии с ISO 5151-94: — режим охлаждения внутри 27°С (DB) / 19°C (WB), снаружи 35°С (DB) / 24°C (WB) — режим нагрева внутри 20°С (DB) / 15°C (WB), снаружи 7°С (DB) / 6°C (WB)
41
Page 42
6. ТЕМПЕРАТУРНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ СИСТЕМЫ
6.1. Система должна эксплуатироваться при температуре воздуха снаружи помещения в соответствии с таблицей:
Таблица 6.1.
Тип наружного блока
Наружные блоки MINI
Наружные блоки немодульной компоновки Наружные блоки модульной компоновки
6.2. В случае, если в системе установлены внутренние блоки канального типа с при­током свежего воздуха, система должна эксплуатироваться при температуре воздуха снаружи помещения в соответствии с таблицей:
Таблица 6.2.
Режим работы Температура наружного воздуха, °С
Охлаждение +16 ÷ +45 Нагрев -7 ÷ +16
Температура наружного воздуха, °С
Охлаждение Обогрев
-5 ÷ +52 -20 ÷ +27
-5 ÷ +52 -20 ÷ +24
42
Page 43
7. УПРАВЛЕНИЕ СИСТЕМОЙ
Управление мультизональной системой GMV 5 осуществляется с помощью индивидуальных и центральных пультов управления.
Индивидуальные пульты (инфракрасный или проводной) входят в комплект поставки внутрен­них блоков.
Пульты централизованного управления приобретаются в качестве дополнительной опции.
При управлении необходимо учитывать, что при включении первого внутреннего блока в за­данный режим, все последующие могут быть включены в одноименный режим или в режим вентиляции.
Внимание! В случае включения блока в несовместимый режим работы на ЖК-дисплее внутрен­него блока и пульта высвечивается код ошибки L6.
7.1. Типы пультов
7.1.1. Индивидуальные инфракрасные пульты управления YAD1F (рис. 7.1а) и YV1L1 (рис. 7.1б).
Инфракрасный пульт управления YAD1F поставляется в комплекте с внутренними блоками кассетного, настенного, колонного, консольного и напольно-потолочного типа, а пульт YV1L1 предлагается в качестве дополнительной опции.
а) б)
Рис. 7.1
43
Page 44
7.1.2.
Проводные индивидуальные пульты управления XK46 (рис. 7.2а), ХК49 (рис. 7.2б),
ХК62 (рис. 7.2в), ХК55 (рис. 7.2г).
Проводной пульт управления XK46 поставляется в комплекте с внутренними блоками ка­нального типа. Для внутренних блоков других типов проводной пульт управления XK46 предла­гается в качестве опции. Проводные пульты ХК49, ХК62, ХК55 также предлагаются в качестве опции.
(а) (б)
(в) (г)
Рис. 7.2.
44
Page 45
7.1.3. Проводной зональный пульт управления CE53-24/F(C) (рис. 7.3).
Рис. 7.3.
7.1.4. Проводной центральный пульт управления CE52-24/F(C) (рис. 7.4).
1 2
3
4
6
Рис. 7.4.
5
7
45
Page 46
7.2. Порядок управления
7.2.1. Инфракрасный пульт управления YAD1F
Общие требования при управлении:
• Убедитесь в отсутствии преград между приемником и пультом дистанционного управ-
ления.
• Сигнал дистанционного управления может приниматься на расстоянии до 10 м.
• Не роняйте и не бросайте пульт дистанционного управления.
• Не располагайте пульт дистанционного управления в местах прямого попадания сол-
нечных лучей.
• Расстояние от пульта до телевизионной и аудиоаппаратуры должно быть не менее 1 м.

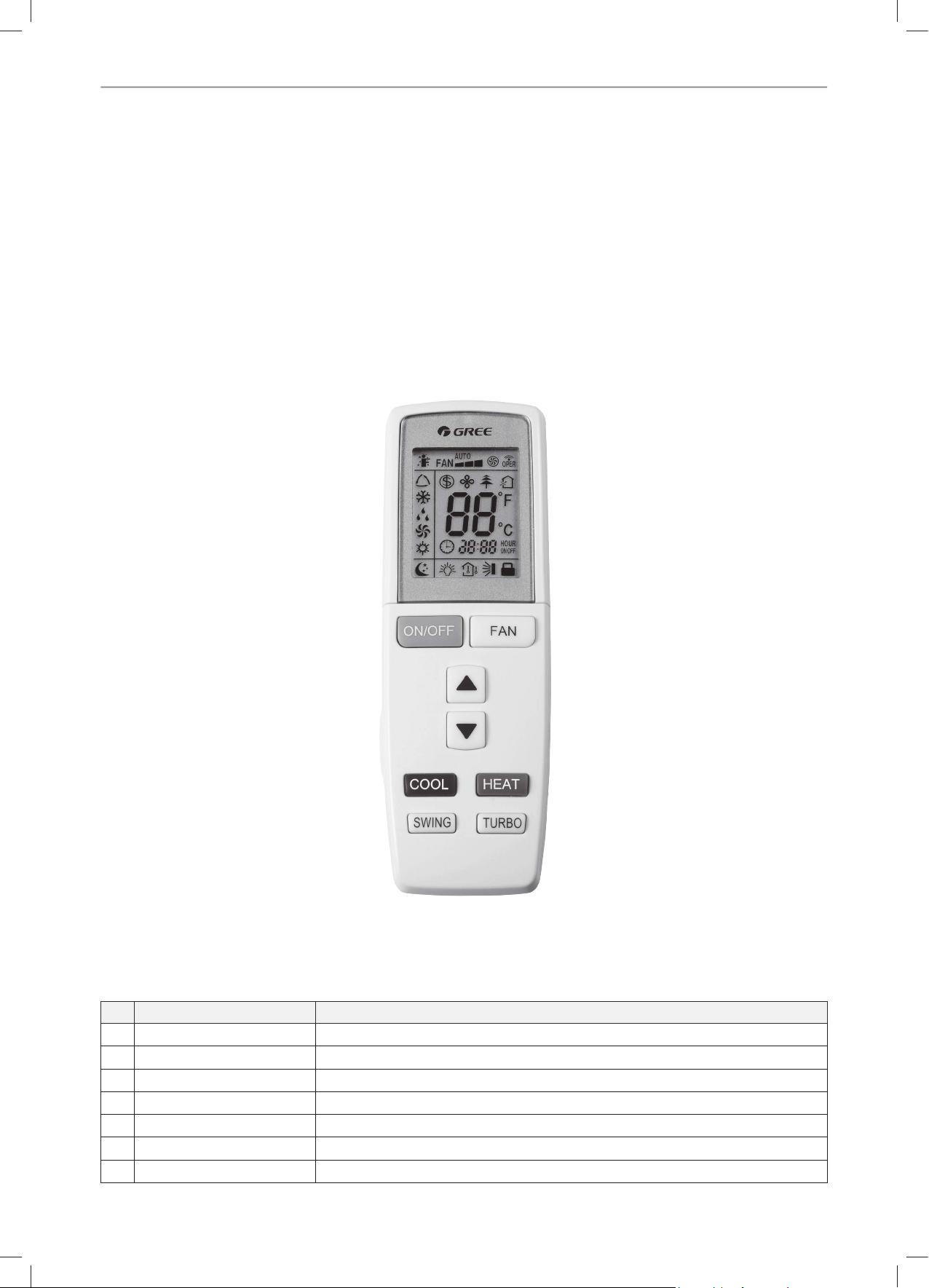

Рис. 7.5.
Описание внешней кнопочной панели пульта YAD1F приведено в таблице 7.1.
Описание внутренней кнопочной панели пульта YAD1F приведено в таблице 7.2.
Таблица 7.1.
№ Наименование кнопки Назначение кнопки
1 ON/OFF Включение и выключение блока. 2 FAN Настройка скорости вращения вентилятора. 3 4 COOL Включение режима охлаждения. 5 HEAT Включение режима обогрева. 6 SWING Включение и выключение качания жалюзи. 7 TURBO Включение и выключение турбо-охлаждения или турбо-обогрева.
▲ / ▼
Настройка значения температуры и времени.
46
Page 47
№ Наименование кнопки Назначение кнопки
1 MODE Выбор режима работы блока. 2 TIMER ON Настройка времени включения блока по таймеру. 3 TIMER OFF Настройка времени выключения блока по таймеру. 4 LIGHT Включение подсветки дисплея.
Включение и выключение функции I FEEL.
При включенной функции I FEEL температура воздуха в помеще-
5 I FEEL
нии определяется по датчику на пульте управления. Если функция I FEEL выключена, температура воздуха в помещении определя­ется по датчику на входе во внутренний блок.
Включение и выключение функции самоочистки.
При включенной функции самоочистки вентилятор внутреннего
6 X-FAN
блока будет вращаться в течение 3 минут после выключения бло­ка, чтобы осушить поверхности теплообменника и предотвратить появление плесени.
Переключение между отображением на дисплее пульта заданной
7 TEMP
температуры, температуры воздуха в помещении и температуры
наружного воздуха. 8 HEALTH Включение и выключение функции ионизации. 9 CLOCK Настройка системных часов.
Настройка функции сна.
Таблица 7.2.
10 SLEEP
В режиме сна заданная температура автоматически подстраи-
вается для создания наиболее комфортных условий для сна и
отдыха.
* некоторые функции присутствуют не во всех блоках.
ПРИМЕЧАНИЕ:
• Не используйте новую батарейку вместе со старой, а также не применяйте батарейки
различных типов.
• Если пульт не используется в течение длительного времени, извлеките батарейки.
• Батарейки могут использоваться примерно один год.
• Использование батареек, израсходовавших ресурс, запрещено.
47
Page 48
7.2.2. Проводной пульт управления ХК46
7
4
5
8 1
Описание кнопочной панели пульта ХК46 приведено в таблице 7.3.
Наименова-
№
ние кнопки
1 ON/OFF Включение и выключение кондиционера.
Выбор режима работы блока.
2 MODE
При нажатии кнопки MODE происходит переключение режимов работы в следующей последовательности:
Автоматический – Охлаждение – Осушение – Вентиляция – Обогрев Настройка положения горизонтальных жалюзи.
6

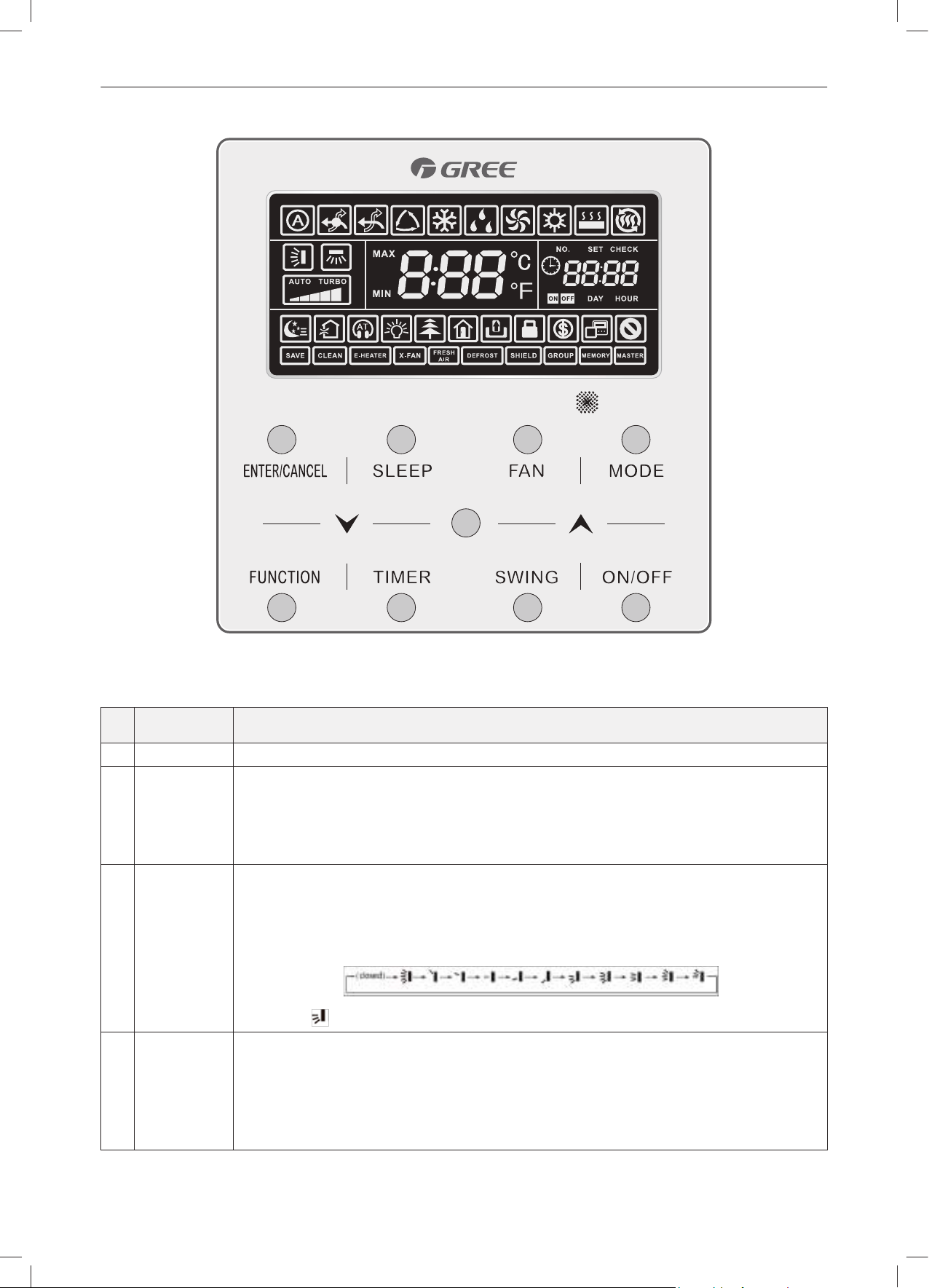

Рис. 7.6.
Назначение кнопки
3
29
Таблица 7.3.
3 SWING
4 FAN
При нажатии кнопки SWING происходит изменение положения горизонталь­ных жалюзи или автоматического качания жалюзи в следующей последова­тельности:
(значок « » означает качание жалюзи в указанном угловом диапазоне) Настройка скорости вращения вентилятора.
Вентилятор внутреннего блока имеет шесть скоростей, а также может вра­щаться в автоматическом режиме.
В режиме осушения вентилятор внутреннего блока постоянно вращается с низкой скоростью, изменение скорости вращения невозможно.
48
Page 49
1 2
3
4 5 6
7
8 9 10 11 12
Наименова-
№
ние кнопки
Назначение кнопки
Настройка значения заданной температуры, времени таймера и часов.
При установке заданной температуры каждое нажатие одной из этих кнопок увеличивает или уменьшает заданную температуру на 1°С. При продолжи­тельном нажатии температура будет изменяться на 1°С каждые 0,3 секунды. Если в системе установлены блоки с притоком свежего воздуха или если блок работает в автоматическом режиме, регулирование температуры не-
5
▲ / ▼
возможно.
При установке времени таймера каждое нажатие одной из этих кнопок уве­личивает или уменьшает время на 0,5 часа. При продолжительном нажатии время будет изменяться на 0,5 часа каждые 0,3 секунды.
При установке текущего времени часов каждое нажатие одной из этих кно­пок увеличивает или уменьшает время на 1 минуту. При продолжительном нажатии время будет изменяться на 10 минут.
Настройка включения и выключения кондиционера по таймеру.
6 TIMER
Нажмите кнопку TIMER и с помощью кнопок ▲ и ▼ установите требуемое время включения и выключения кондиционера.
7 SLEEP Включение и выключение функции сна.
Включение и выключение функций энергосбережения, притока свежего воздуха, качания вертикальных жалюзи, подсветки ЖК-панели на корпусе
8 FUNCTION
блока, самоочистки, «тихого» режима.*
Для включения или выключения одной из функций нажмите кнопку FUNCTION и затем с помощью кнопок ▲ и ▼ выберите требуемую функцию.
9
ENTER/
CANCEL
Подтверждение или отмена какого-либо действия.
* некоторые функции присутствуют не во всех блоках.
13 14
151617 18
19
20
21 22
23

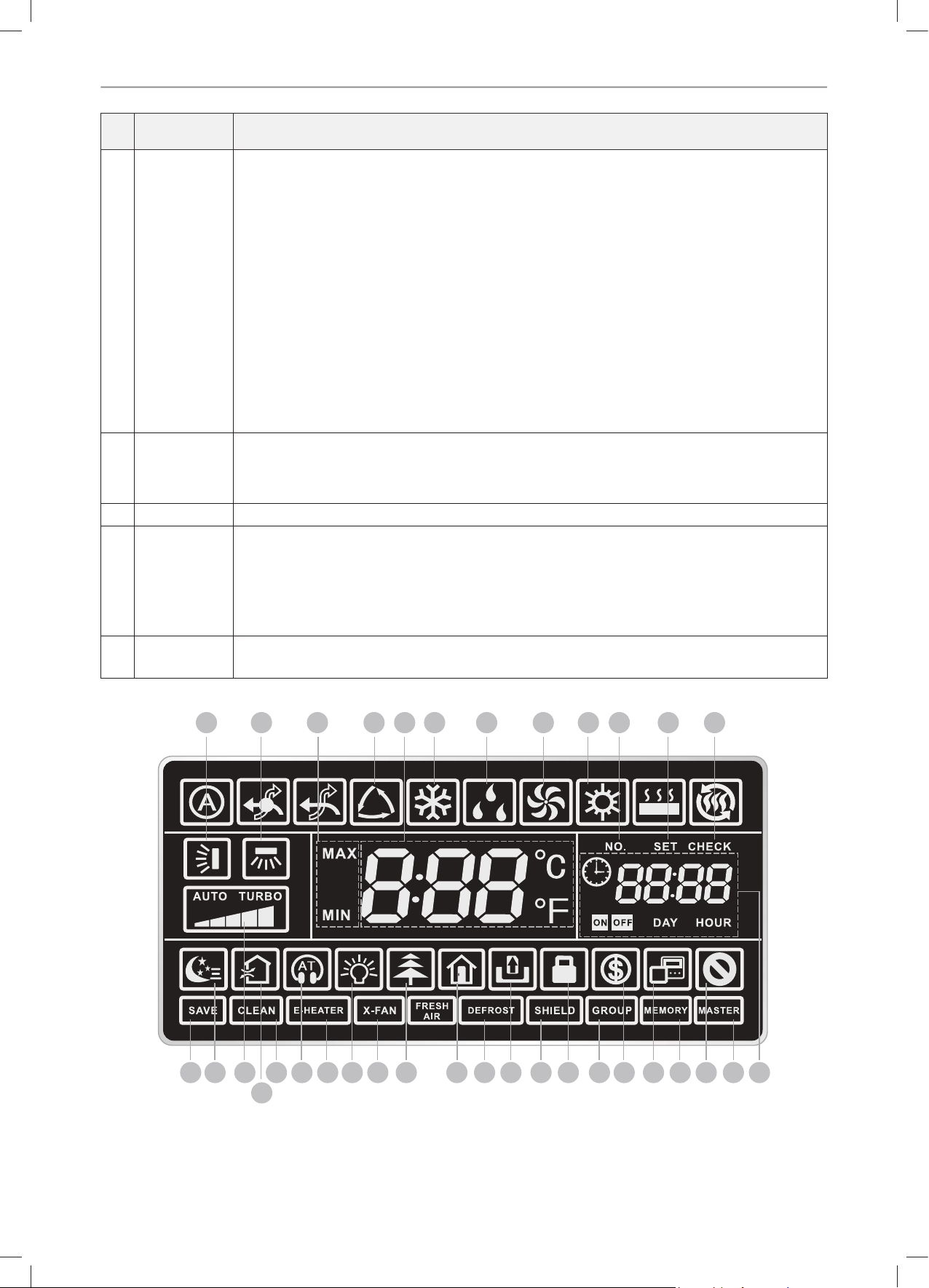

Рис. 7.7.
2524 26
27 28 29
30 31
32
33 34
Описание индикации на ЖК-дисплее проводного пульта ХК46 приведено в таблице 7.4.
49
Page 50
№ Индикация Описание
Таблица 7.4.
1
2
Включено автоматическое качание горизонтальных жалюзи.
Включено автоматическое качание вертикальных жалюзи.
Эта индикация выводится на дисплей в процессе настройки режима энер­госбережения.
3
В режимах охлаждения и осушения устанавливается ограничение мини­мальной заданной температуры. В режиме обогрева устанавливается ограничение максимальной заданной температуры.
Включен автоматический режим работы блока. В автоматическом режиме внутренний блок автоматически выбирает режим
4
работы в соответствии с температурными условиями, чтобы обеспечить наиболее комфортные условия. Автоматический режим работы может быть установлен только для ведущего внутреннего блока.
Отображение заданной температуры.
5
Для блоков с притоком свежего воздуха в этой области выводится индика­ция FAP.
6
7
Блок работает в режиме охлаждения.
Блок работает в режиме осушения.
8
9
10
11
12
13
14
15
16
17
18
19
Блок работает в режиме вентиляции.
Блок работает в режиме обогрева.
Эта индикация выводится на дисплей во время запроса или настройки адресного кода внутреннего блока.
Эта индикация выводится на дисплей во время настройки параметров рабо­ты блока.
Эта индикация выводится на дисплей во время запроса параметров работы блока.
Включен режим энергосбережения для наружного блока. В режиме энергосбережения производительность наружного блока ограни­чена.
Включен режим сна. В режиме сна заданная температура автоматически подстраивается для создания наиболее комфортных условий для сна и отдыха.
Эта индикация показывает текущую скорость вращения вентилятора
Включена функция притока свежего воздуха. Количество свежего воздуха регулируется с помощью кнопок ▲ и ▲.
Эта индикация выводится на дисплей, когда необходимо очистить фильтры.
Включен «тихий» режим работы. При «тихом» режиме работы блока ограничивается уровень шума от рабо­тающего кондиционера путем регулирования скорости вращения вентилято­ра.
Эта индикация выводится на дисплей, если во внутреннем блоке предусмо­трен дополнительный электрообогреватель.
20
Включена функция подсветки ЖК-панели на корпусе блока.
50
Page 51
№ Индикация Описание
Включена функция самоочистки.
21
При включенной функции самоочистки вентилятор внутреннего блока будет вращаться в течение 3 минут после выключения блока, чтобы осушить по­верхности теплообменника и предотвратить появление плесени.
22
23
24
25
26
27
28
29
30
31
32
33
34
Включена функция ионизации воздуха.
Эта индикация выводится на дисплей, когда включена функция защиты помещения от промерзания в случае длительного отсутствия в нем людей. Если включена эта функция, блок сможет быстро нагреть помещение после включения кондиционера.
Эта индикация выводится на дисплей во время разморозки наружного бло­ка.
К пульту подключен блок ключа-карты.
Включена защита пульта управления.
Пульт управления заблокирован.
С помощью одного пульта осуществляется управление несколькими вну­тренними блоками.
Включен энергосберегающий режим внутреннего блока. В режиме энергосбережения устанавливается ограничение заданной темпе­ратуры воздуха.
Эта индикация выводится на дисплей, если данный проводной пульт являет­ся вспомогательным. *
Включена функция авторестарта. Если включена функция авторестарта, после отключения и последующего восстановления подачи электропитания внутренний блок возобновит работу с теми же настройками, что и до отключения.
Эта индикация выводится на дисплей, когда блок пытается выполнить недо­пустимую операцию.
Эта индикация выводится на дисплей, если данный проводной пульт являет­ся основным.*
Зона индикации времени. На дисплей выводятся системные часы и статус работы таймера.
*для случаев, когда управление работой одного внутреннего блока осуществляется с помощью двух проводных пультов управления; ** некоторые функции присутствуют не во всех внутренних блоках.
51
Page 52
7.2.3. Зональный пульт управления CE53-24/F(C)
Зональный пульт управления CE53-24/F(C) предназначен для централизованного управления блоками мультизональных систем.
К одному пульту CE53-24/F(C) управления возможно подключение до 4 наружных и до 32 вну­тренних блоков.
Пульт может обеспечивать одиночное/групповое/централизованное управление, программиро­вание работы с помощью функции еженедельного таймера и удаленную настройку защиты:
• Одиночное управление — управление одним блоком;
• Групповое управление — управление предварительно настроенной группой внутренних
блоков;
• Централизованное управление — управление всеми внутренними блоками;
• Одиночная/групповая/централизованная защита — защита рабочих параметров внутренних
блоков с удаленного пульта управления;
• Одиночный/групповой/централизованный еженедельный таймер — настройка, включение/
выключение таймера кондиционера с удаленного пульта управления;
• Настройка часов — настройка недели, часа и минуты и разрешение их показа.
Общие указания по эксплуатации зонального пульта управления:
1. Все внутренние блоки должны быть подключены к источнику электропитания.
2. Не бросайте и не роняйте зональный пульт управления, не производите подключение/отклю-
чение слишком часто.
3. Не эксплуатируйте зональный пульт управления мокрыми руками.
4. Не царапайте экран зонального пульта управления твердыми и острыми предметами.
5. Если блок установлен в месте, где имеются сильное электромагнитное поле или помехи,
кабель должен быть изолирован.
6. Не допускается устанавливать зональный пульт управления в следующих местах:
• Где имеются коррозионно-активные газы, большое количество пыли, соляной туман или
масляные пары.
• В местах с высокой влажностью воздуха или под воздействием прямых солнечных лучей.
• Вблизи объектов с высокой температурой или в местах, где на него могут попасть брызги
воды.
52
Page 53

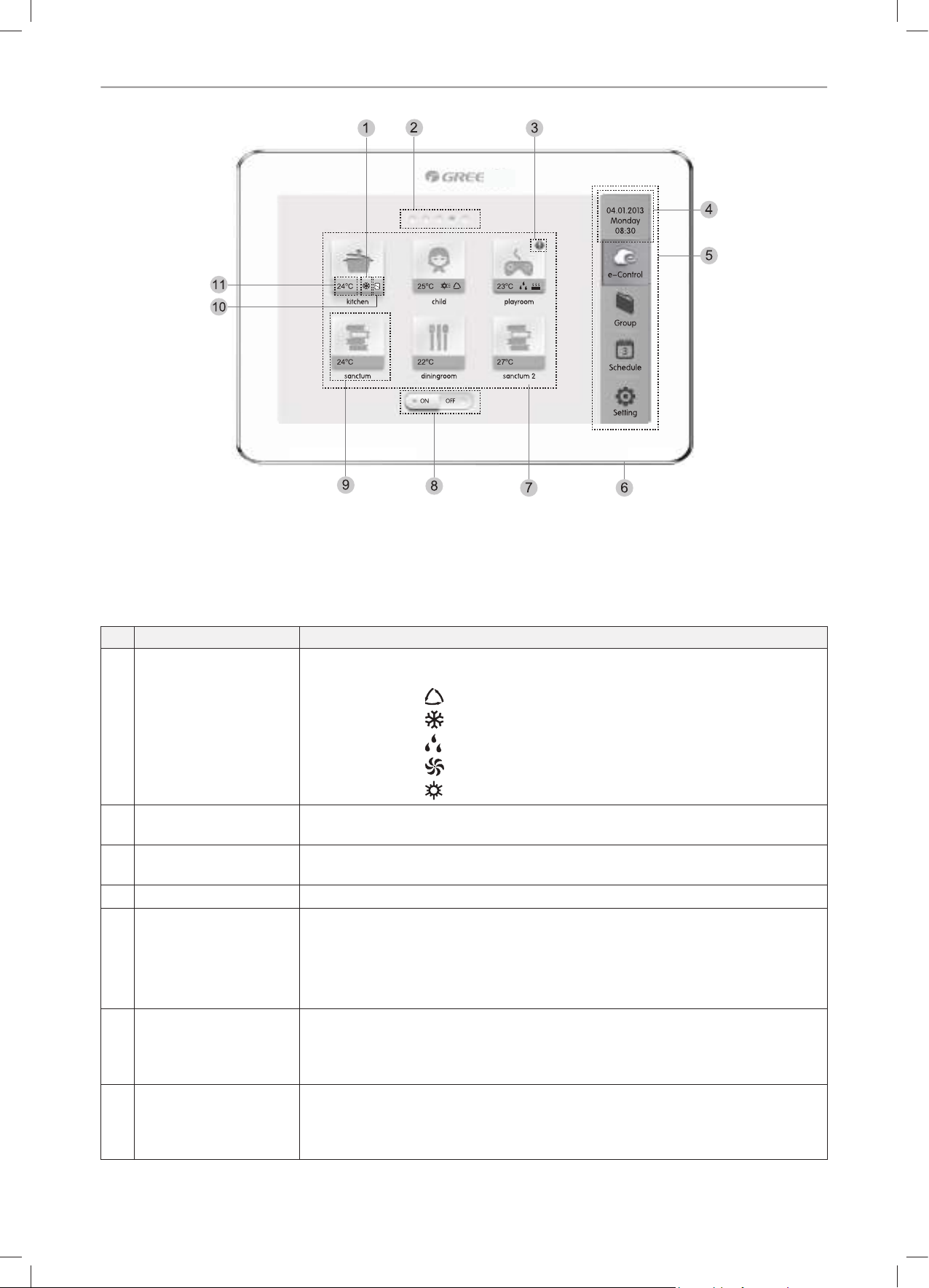

Рис. 7.8
Зональный пульт управления имеет емкостной сенсорный экран, т.е. управление осуществляется путем прикосновения к экрану.
Описание главной страницы пульта CE53-24/F(C) приведено в таблице 7.5.
Таблица 7.5.
№ Наименование Описание
Когда внутренний блок включен, на дисплее отображается индика­ция режима работы:
Автоматический;
1
Режим работы
внутреннего блока
Охлаждение;
Осушение;
Вентиляция;
Обогрев.
2 Текущая страница
3 Индикация ошибки
Индикация общего количества страниц с подключенными внутрен­ними блоками, текущая страница подсвечивается.
Индикация ошибки появляется, если во внутреннем блоке имеется неисправность.
4 Индикация времени Текущая дата, неделя и время.
Меню состоит из четырех кнопок:
1. e-Control (Подрежимы);
5 Меню
Кнопка включения/
6
выключения пульта
• Нажмите эту кнопку, чтобы включить или выключить экран зо-
нального пульта;
• Нажмите и удерживайте эту кнопку в течение 5 секунд, чтобы
2. Group (Групповое управление);
3. Schedule (Таймеры);
4. Setting (Настройки).
перезапустить зональный пульт.
Отображение списка внутренних блоков, управляемых с помощью
7
Подключенные
внутренние блоки
зонального пульта. На дисплее одновременно отображаются шесть внутренних блоков. Пролистните страницу вправо или влево, чтобы отобразить другие подключенные внутренние блоки.
53
Page 54
№ Наименование Описание
8 Кнопка All on/off
Нажмите эту кнопку, чтобы включить или выключить все внутрен­ние блоки.
Нажмите на иконку внутреннего блока, чтобы перейти к странице
Иконка внутреннего
9
блока
управления этим блоком. Иконка может быть оранжевой (если внутренний блок включен) или серой (если внутренний блок выключен).
10 Статус защиты
11
Установленная
температура
Эта иконка выводится на дисплей, когда включена защита внутрен­него блока.
Когда внутренний блок включен, на дисплее пульта отображается установленная температура
На рисунке 7.9. показана страница настройки параметров работы одного из внутренних блоков.
12
8
№ Кнопка Назначение
7 6 5 4 3 2

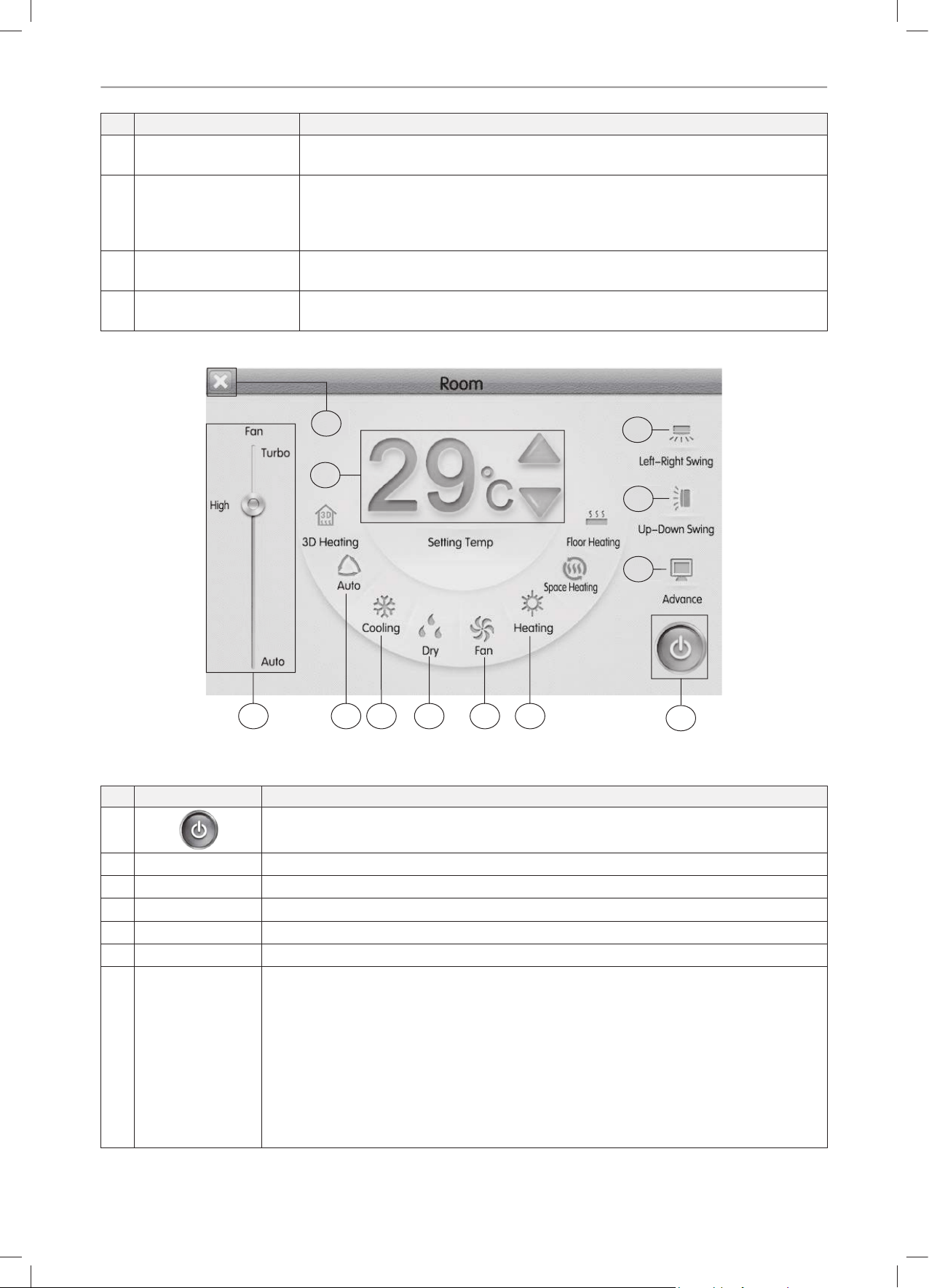

Рис. 7.9.
1 Включение и выключение внутреннего блока
9
10
11
1
Таблица 7.6.
2 Heating Режим обогрева 3 Fan Режим вентиляции 4 Dry Режим осушения 5 Cooling Режим охлаждения 6 Auto Автоматический режим работы блока
Настройка скорости вращения вентилятора: Auto – автоматический режим вращения вентилятора (скорость враще-
ния вентилятора определяется автоматически в зависимости от разницы между действительной и заданной температурой воздуха в помещении);
7 Fan
Low – вентилятор вращается с низкой скоростью; Mid – вентилятор вращается со средней скоростью; High – вентилятор вращается с высокой скоростью; Turbo – вентилятор вращается со сверхвысокой скоростью.
54
Page 55
№ Кнопка Назначение
Заданная температура.
8 Setting Temp
С помощью кнопок
или осуществляется увеличение или умень-
шение заданной температуры
9 Left-Right Swing Качание вертикальных жалюзи
10 Up-Down Swing Качание горизонтальных жалюзи
Включение и выключение функций «Sleep» (Сон), «Quiet» (Тихий
11 Advance
режим), «E-Heater» (Электронагреватель), «Absence» (Экономный обо­грев) и «Rapid»(Быстрое охлаждение или обогрев)
12
Завершение настройки параметров работы блока и возврат к главной странице.
* Режимы, не описанные в настоящем руководстве, для кондиционеров системы GMV 5 недоступны.
** Одна и та же кнопка на дисплее может отображаться оранжевой, серой или светло-серой:
Кнопка светло-серого цвета означает, что функция недоступна для данного блока и
не может быть выбрана. При нажатии на такую кнопку ничего не произойдет.
Кнопка серого цвета означает, что функция отключена или не выбрана. Нажмите эту
кнопку, чтобы включить функцию.
Кнопка оранжевого цвета означает, что функция включена. Нажмите эту кнопку, что-
бы отключить функцию.
7.2.4. Центральный пульт управления CE52-24/F(C).
Центральный пульт управления CE52-24/F(C) предназначен для централизованного управления блоками мультизональных систем.
К одному пульту CE52-24/F(C) управления возможно подключение до 16 мультизональных си­стем и до 128 внутренних блоков.
Пульт может обеспечивать одиночное (одним блоком), групповое (предварительно настроенной группой блоков) и централизованное (всеми подключенными блоками) управление, программи­рование работы с помощью функции еженедельного таймера и удаленную настройку защиты.
Центральный пульт управления имеет емкостной сенсорный экран, т.е. управление осуществля­ется путем прикосновения к экрану.
Меры предосторожности:
• Не располагайте пульт дистанционного управления в местах прямого попадания солнечных
лучей или в местах с высокой влажностью, вблизи объектов с высокой температурой или в местах, где на него могут попасть брызги воды, а также в местах, где имеются коррозион­но-активные газы, большое количество пыли, соляной туман или масляные пары.
• Убедитесь, что кабель связи подключен к соответствующему порту, иначе может возникнуть
ошибка связи.
• Никогда не бросайте и не роняйте пульт, не производите подключение/отключение слишком
часто.
• Никогда не эксплуатируйте центральный пульт управления мокрыми руками.
• Не царапайте экран центрального пульта управления твердыми и острыми предметами.
• Если центральный пульт управления подключен к внешней рабочей сети или последнему
внутреннему блоку, между портами G1 и G2 должен быть включен согласующий резистор.
55
Page 56

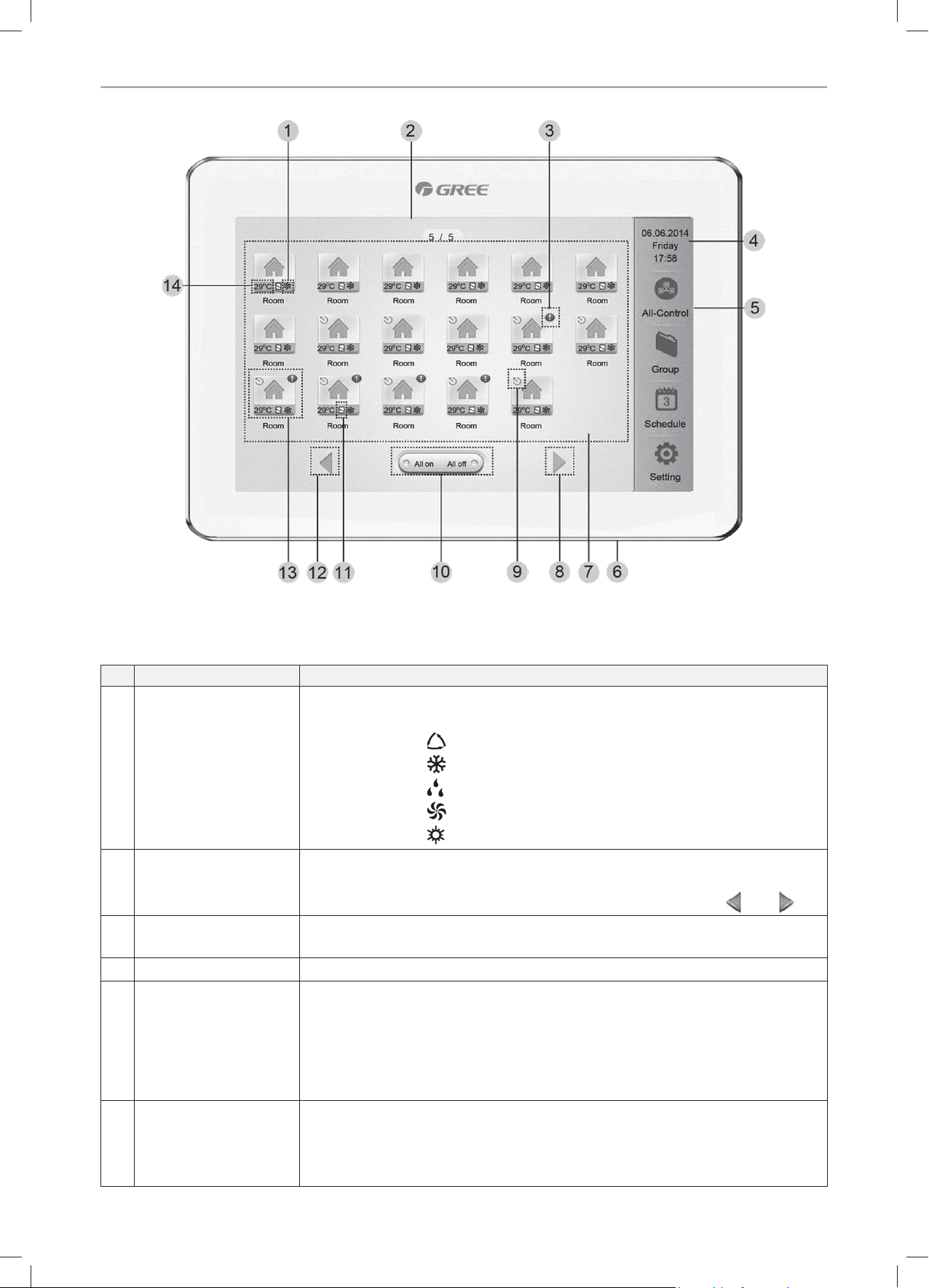

Рис. 7.10.
Описание главной страницы пульта CE52-24/F(C) приведено в таблице 7.7.
№ Наименование Описание
Когда внутренний блок включен, на дисплее отображается индика­ция режима работы:
Автоматический;
1
Режим работы
внутреннего блока
Охлаждение;
Осушение;
Вентиляция;
Обогрев.
Индикация общего количества страниц с подключенными
2 Текущая страница
внутренними блоками и номера текущей страницы. Переключение между страницами осуществляется с помощью кнопок
3 Индикация ошибки
Индикация ошибки появляется, если во внутреннем блоке имеется неисправность.
4 Индикация времени Текущая дата, неделя и время.
Меню состоит из четырех кнопок:
1. All-Control (Централизованное управление);
5 Меню
2. Group (Групповое управление);
3. Schedule (Таймеры);
4. Setting (Настройки).
• Нажмите эту кнопку, чтобы включить или выключить экран цен-
Кнопка включения/
6
выключения пульта
трального пульта;
• Нажмите и удерживайте эту кнопку в течение 5 секунд, чтобы пе-
резапустить центральный пульт.
Таблица 7.7
или .
56
Page 57
№ Наименование Описание
Отображение списка внутренних блоков, управляемых с помощью
7
Подключенные
внутренние блоки
центрального пульта. На дисплее одновременно отображаются во­семнадцать внутренних блоков. Пролистните страницу вправо или влево, чтобы отобразить другие подключенные внутренние блоки.
8 Кнопка «Вправо» Переход к следующей странице списка внутренних блоков.
Индикация веду-
9
щего внутреннего
блока
10 Кнопка All on/off
В одной рабочей сети только один внутренний блок должен быть установлен как ведущий, остальные должны быть установлены как ведомые.
Нажмите эту кнопку, чтобы включить или выключить все внутренние
блоки. 11 Защита Индикатор появляется, когда включена защита внутреннего блока. 12 Кнопка «Влево» Нажмите эту кнопку, чтобы вернуться к предыдущей странице.
Иконка внутреннего
13
14
блока
Установленная
температура
Нажмите на иконку внутреннего блока, чтобы перейти к странице
управления этим блоком. Иконка может быть оранжевой (если вну-
тренний блок включен) или серой (если внутренний блок выключен).
Когда внутренний блок включен, на дисплее пульта отображается
установленная температура.
На рисунке 7.11 показана страница настройки параметров работы одного из внутренних блоков.
12
8
7 6 5 4 3 2

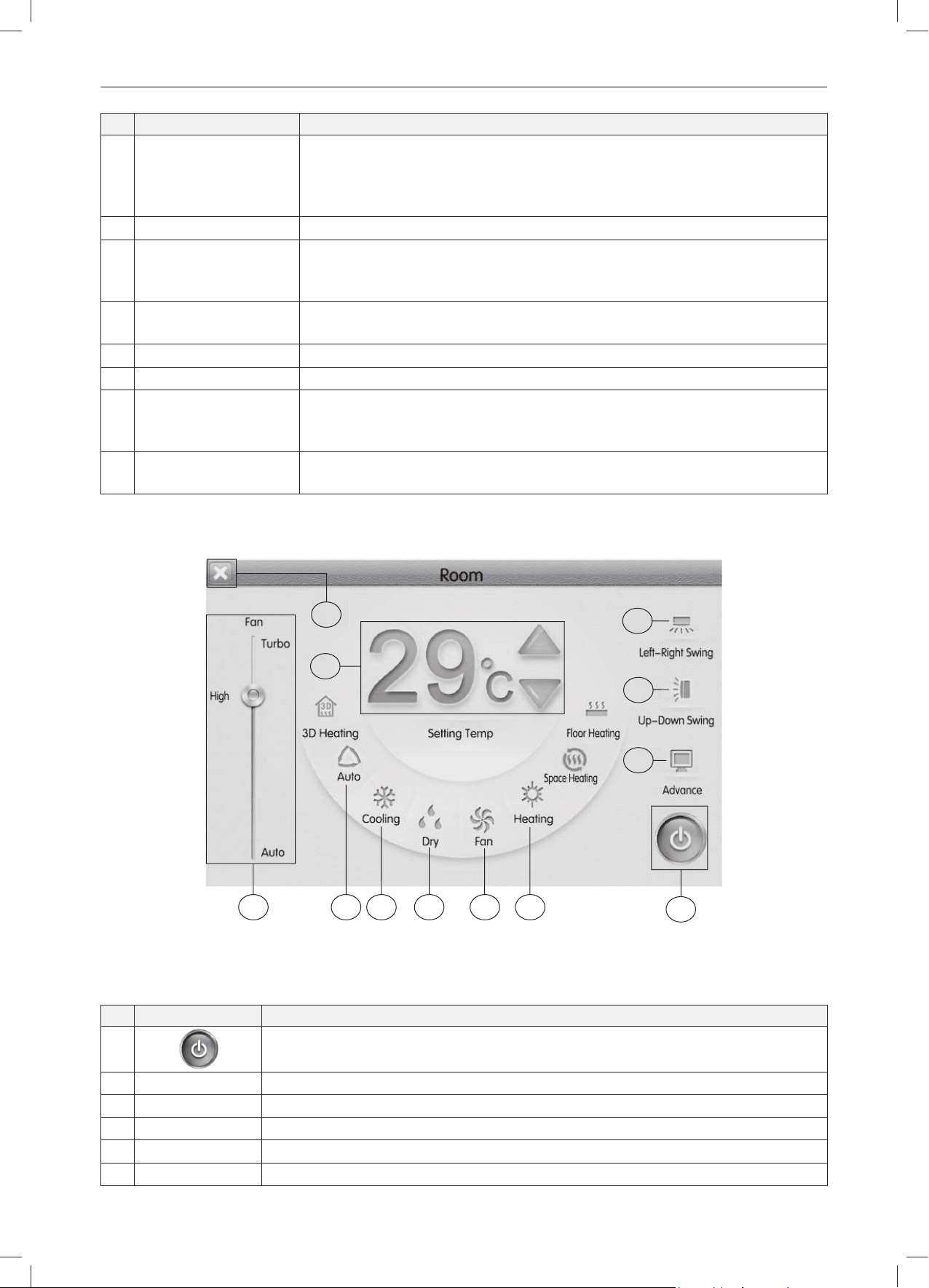

Рис. 7.11.
9
10
11
1
Описание страницы настройки параметров работы блока приведено в таблице 7.8.
№ Кнопка Назначение
1 Включение и выключение внутреннего блока
2 Heating Режим обогрева 3 Fan Режим вентиляции 4 Dry Режим осушения 5 Cooling Режим охлаждения 6 Auto Автоматический режим работы блока
57
Таблица 7.8
Page 58
№ Кнопка Назначение
Настройка скорости вращения вентилятора: Auto – автоматический режим вращения вентилятора (скорость враще-
ния вентилятора определяется автоматически в зависимости от разницы между действительной и заданной температурой воздуха в помещении);
7 Fan
Low – вентилятор вращается с низкой скоростью; Mid – вентилятор вращается со средней скоростью; High – вентилятор вращается с высокой скоростью; Turbo – вентилятор вращается со сверхвысокой скоростью.
Заданная температура.
8 Setting Temp
С помощью кнопок
или осуществляется увеличение или умень-
шение заданной температуры
9 Left-Right Swing Качание вертикальных жалюзи
10 Up-Down Swing Качание горизонтальных жалюзи
Включение и выключение функций «Sleep» (Сон), «Quiet» (Тихий
11 Advance
режим), «E-Heater» (Электронагреватель), «Absence» (Экономный обо­грев) и «Rapid»(Быстрое охлаждение или обогрев)
12
Завершение настройки параметров работы блока и возврат к главной странице.
* Режимы, не описанные в настоящем руководстве, для кондиционеров системы GMV 5 недоступны.
** Одна и та же кнопка на дисплее может отображаться оранжевой, серой или светло-серой:
Кнопка светло-серого цвета означает, что функция недоступна для данного блока и
не может быть выбрана. При нажатии на такую кнопку ничего не произойдет.
Кнопка серого цвета означает, что функция отключена или не выбрана. Нажмите эту
кнопку, чтобы включить функцию.
Кнопка оранжевого цвета означает, что функция включена. Нажмите эту кнопку, что-
бы отключить функцию.
58
Page 59
8. РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ
И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
8.1. Система кондиционирования должна эксплуатироваться с соблюдением правил насто­ящего руководства.
8.2. Система должна включаться в работу только при температуре окружающего воздуха согласно разделу 6 настоящего руководства.
8.3. Во избежание переохлаждения и нанесения вреда здоровью устанавливайте оптималь­ную температуру и не направляйте холодный воздушный поток непосредственно на окружающих.
8.4. Не включайте блоки в работу в случае задымления, запыления или чрезмерного повы­шения влажности (более 80%) в кондиционируемом помещении.
8.5. Нейлоновые фильтры внутреннего блока должны своевременно очищаться от загряз­нений. На время очистки блока или замены фильтра отключайте блок от сети электро­питания.
Порядок очистки фильтров внутренних блоков:
1. Откройте крышку передней панели внутреннего блока и извлеките фильтр-сетку. Для из-
влечения приподнимите фильтр и потяните на себя (рис. 8.1).
Паз
Воздушный
фильтр

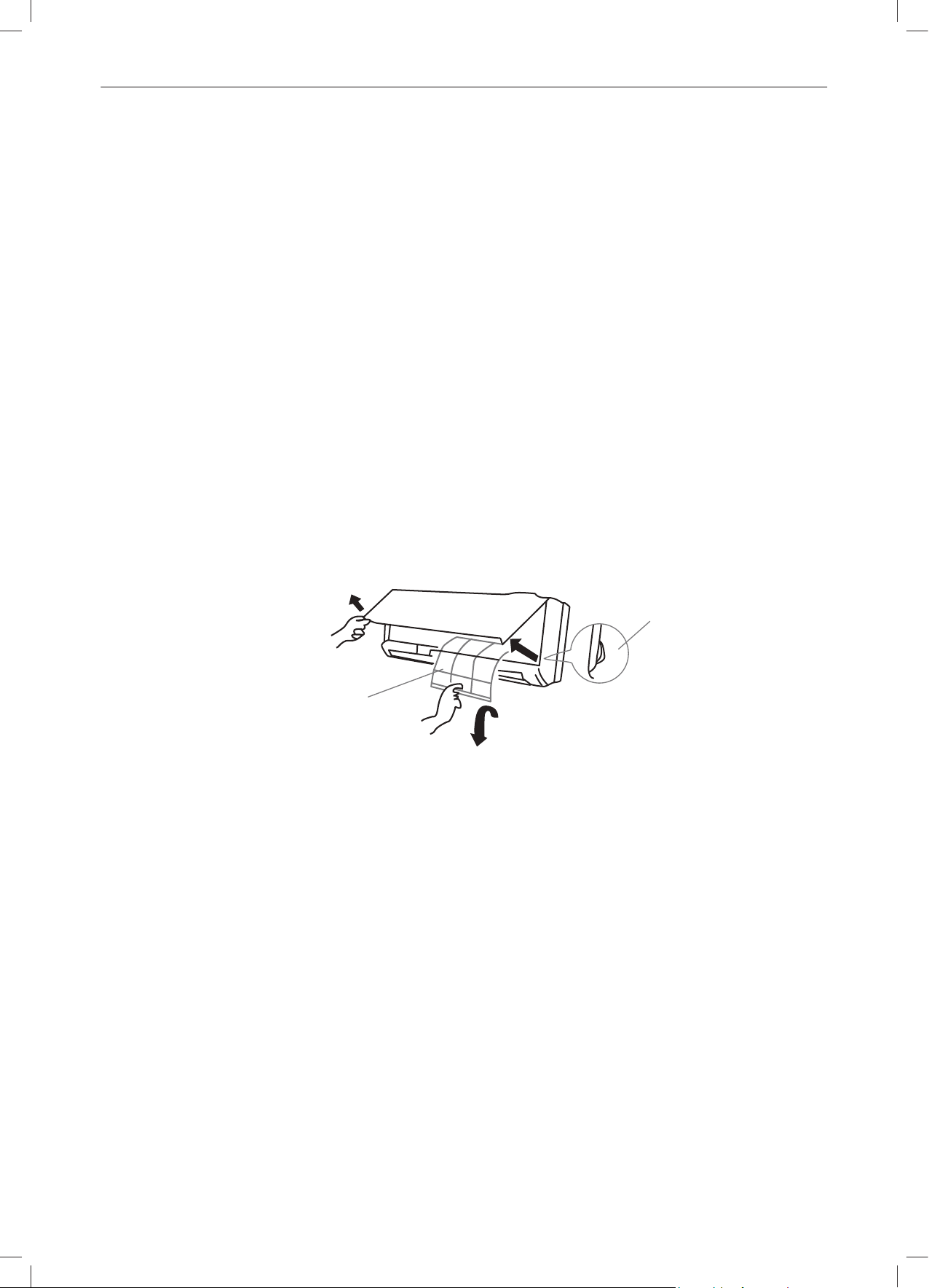

Рис. 8.1
2. Удалите пыль с помощью пылесоса и промойте под струей теплой воды (не более 45 °С).
3. Высушите фильтр. Не рекомендуется сушить фильтр под прямым солнечным излучением.
4. После того как фильтр высохнет, установите его в блок в обратном порядке и закройте
крышку внутреннего блока
8.6. Дренажная трубка должна периодически очищаться внутри и обеспечивать беспрепят­ственный отвод конденсата.
8.7. Отключайте блок от сети электропитания, если он не будет эксплуатироваться в тече­ние долгого времени. После длительного периода простоя необходимо:
1. Проверить, не заблокированы ли входные и выходные воздушные отверстия.
2. Проверить надежность заземления кондиционера.
3. Проверить правильность установки воздушных фильтров и их чистоту.
8.8. После окончания сезона работы необходимо отключить источник питания, снять и очи­стить воздушные фильтры, очистить блоки от пыли.
59
Page 60
www.gree-air.ru
8 800 333 47 33
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
