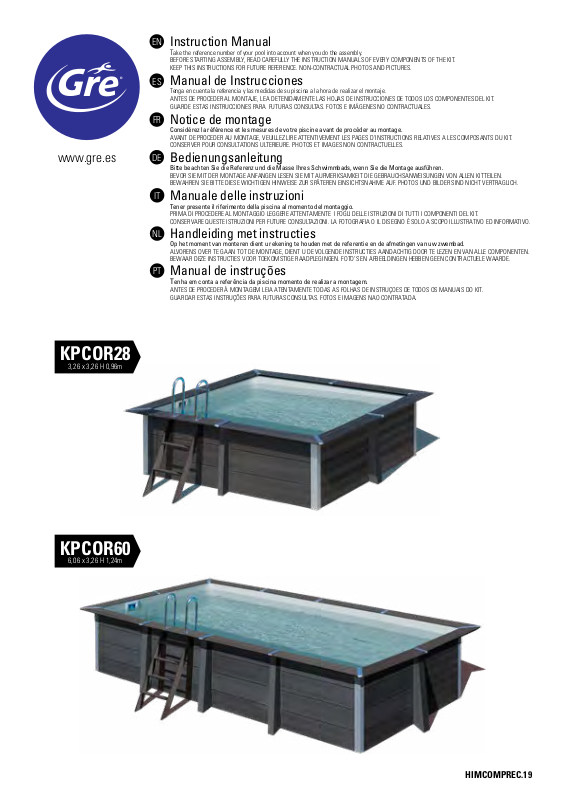

GRE KPCOR28, KPCOR60 Instruction Manual

www.gre.es

EN

Instruction Manual

Take the reference number of your pool into account when you do the assembly.

BEFORE STARTING ASSEMBLY, READ CAREFULLY THE INSTRUCTION MANUALS OF EVERY COMPONENTS OF THE KIT.
KEEP THIS INSTRUCTIONS FOR FUTURE REFERENCE. NON-CONTRACTUAL PHOTOS AND PICTURES.

ES

Manual de Instrucciones

Tenga en cuenta la referencia y las medidas de su piscina a la hora de realizar el montaje.
ANTES DE PROCEDER AL MONTAJE, LEA DETENIDAMENTE LAS HOJAS DE INSTRUCCIONES DE TODOS LOS COMPONENTES DEL KIT.
GUARDE ESTAS INSTRUCCIONES PARA FUTURAS CONSULTAS. FOTOS E IMÁGENES NO CONTRACTUALES.

FR

Notice de montage

Considérez la référence et les mesures de votre piscine avant de procéder au montage.

AVANT DE PROCEDER AU MONTAGE, VEUILLEZ LIRE ATTENTIVEMENT LES PAGES D’INSTRUCTIONS RELATIVES A LES COMPOSANTS DU KIT.
CONSERVER POUR CONSULTATIONS ULTERIEURE. PHOTOS ET IMAGES NON CONTRACTUELLES.

DE

Bedienungsanleitung

Bitte beachten Sie die Referenz und die Masse Ihres Schwimmbads, wenn Sie die Montage ausführen.

BEVOR SIE MIT DER MONTAGE ANFANGEN LESEN SIE MIT AUFMERKSAMKEIT DIE GEBRAUCHSANWEISUNGEN VON ALLEN KITTEILEN.
BEWAHREN SIE BITTE DIESE WICHTIGEN HINWEISE ZUR SPÄTEREN EINSICHTSNAHME AUF. PHOTOS UND BILDER SIND NICHT VERTRAGLICH.

IT

Manuale delle instruzioni

Tener presente il riferimento della piscina al momento del montaggio.

PRIMA DI PROCEDERE AL MONTAGGIO LEGGERE ATTENTAMENTE I FOGLI DELLE ISTRUZIONI DI TUTTI I COMPONENTI DEL KIT.
CONSERVARE QUESTE ISTRUZIONI PER FUTURE CONSULTAZIONI. LA FOTOGRAFIA O IL DISEGNO È SOLO A SCOPO ILLUSTRATIVO ED INFORMATIVO.

NL

Handleiding met instructies

Op het moment van monteren dient u rekening te houden met de referentie en de afmetingen van uw zwembad.

ALVORENS OVER TE GAAN TOT DE MONTAGE, DIENT U DE VOLGENDE INSTRUCTIES AANDACHTIG DOOR TE LEZEN EN VAN ALLE COMPONENTEN.
BEWAAR DEZE INSTRUCTIES VOOR TOEKOMSTIGE RAADPLEGINGEN. FOTO’S EN AFBEELDINGEN HEBBEN GEEN CONTRACTUELE WAARDE.

PT

Manual de instruções

Tenha em conta a referência da piscina momento de realizar a montagem.

ANTES DE PROCEDER À MONTAGEM LEIA ATENTAMENTE TODAS AS FOLHAS DE INSTRUÇOES DE TODOS OS MANUAIS DO KIT.
GUARDAR ESTAS INSTRUÇÔES PARA FUTURAS CONSULTAS. FOTOS E IMAGENS NAO CONTRATADA.

KPCOR28

3,26 x 3,26 H 0,96m

KPCOR60

6,06 x 3,26 H 1,24m

HIMCOMPREC.19

EN

ATTENTION!

Carefully read this information and keep it for later consultations

Congratulations on your choice. The model you have chosen has been especially designed for simple and rapid
installation, but some precaution is necessary for the good use of your pool. Before starting with the installation and
assembly of your pool, consider the current local regulation about on ground and in ground pools.

The use of the pool kit includes respecting the safety instructions described in the maintenance manual and instructions
for use. If the safety regulations are not respected serious damage for your health and specially for that of children may
occur. Carefully read this manual and pay attention to the illustrations before starting to assemble the pool. In the case
that the assembly does not follow this manual the guarantee may be rejected in the case of failure.

The information appearing in this installation manual shows exactly how it should be done. Nevertheless, the illustrations
in the same are to explain the assembly process. Contractual elements will not be considered regarding the shape, the
colours and the aspects shown in the illustrations. Manufacturas Gré in its commitment to ongoing improvement of their
products, reserves the right to modify at any time and without previous warning the features, the technical details, the
standardized equipment and the options of its products.

ES

¡ATENCIÓN!

Lea detenidamente esta información y guárdela para consultarla posteriormente

Enhorabuena por su elección. El modelo que ha elegido se ha concebido especialmente para una instalación sencilla y
rápida, pero son necesarias algunas precauciones para el buen uso de su piscina. Antes de comenzar con la instalación
y el montaje de su piscina, infórmese sobre la normativa local vigente en materia de superficie y de implantación.

El uso del kit de piscinas implica el respeto de las instrucciones de seguridad descritas en el manual de mantenimiento
y de utilización. Si no se respetan las normas de seguridad se pueden producir graves riesgos para la salud, en especial
la de los niños. Lea atentamente este manual y observe las ilustraciones antes de empezar el montaje de su piscina. En
caso de que el montaje no guarde conformidad con este manual se expone a un rechazo de la garantía en caso de fallo.

La información que aparece en este manual de instalación se muestra exactamente como se realiza. Sin embargo,
las ilustraciones que figuran en el mismo pretenden explicar el proceso de montaje. No se considerarán elementos
contractuales en cuanto a las formas, los colores y el aspecto que muestran. En su objetivo constante de mejorar
sus productos, Manufacturas Gre se reserva el derecho a modificar en cualquier momento y sin previo aviso las
características, los detalles técnicos, los equipamientos estandarizados y las opciones de sus productos.

FR

ATTENTION !

A lire attentivement et à conserver pour consultation ultérieure

Félicitations pour votre choix, le modèle que vous avez choisi a été spécialement étudié pour une installation simple et
rapide, mais certaines précautions sont nécessaires au bon usage de votre piscine. Avant de commencer l’installation
et le montage de votre piscine, renseignez-vous sur les règlementations locales en vigueur, notamment en matière de
surface et d’implantation.

L’utilisation d’un kit piscine implique le respect des consignes de sécurité décrites dans la notice d’entretien et
d’utilisation. Le non respect des consignes d’entretien peut engendrer des risques graves pour la santé, notamment
celle des enfants. Lire entièrement ce manuel et regarder les illustrations avant d’entreprendre l’assemblage de votre
piscine. Tout montage non conforme à cette notice vous exposera à un refus de garantie en cas de défaillance.

Les informations figurant dans cette notice de montage s’avéraient exactes lors de sa réalisation. Cependant, les
illustrations qui y figurent ont pour objet d’expliquer un processus de montage. Elles ne sauraient être des élements
contractuels quant aux formes, teintes et aspects qu’elles revêtent. Dans le souci constant d’améliorer ses produits,
la société Manufacturas Gré se réserve le droit de modifier à tout moment et sans préavis les caractéristiques, détails
techniques, équipements standardisés et options de ses produits.

DE

ACHTUNG!

Lesen Sie diese Informationen aufmerksam und bewahren Sie sie auf, um später darin nachzuschlagen.

Gefeliciteerd met uw keuze. Het model dat u heeft gekozen is speciaal ontworpen voor een eenvoudige en snelle
installatie, maar er zijn wel een aantal voorzorgsmaatregelen nodig voor het juiste gebruik van uw zwembad. Voordat
u begint met de installatie en de montage van uw zwembad, informeert u zich over de plaatselijke regelgeving inzake
oppervlak en implantatie.

Het gebruik van de zwembadkit impliceert het in acht nemen van de veiligheidsinstructies zoals die zijn beschreven in
het onderhouds- en gebruikershandleiding.

Als de veiligheidsvoorschriften niet in acht worden genomen kan dat leiden tot ernstige gezondheidsrisico’s, met
name voor kinderen.

Lees deze handleiding aandachtig door en bekijk de illustraties goed voordat u begint met de montage van uw zwembad.
Indien de montage niet wordt uitgevoerd in overeenstemming met deze handleiding, zal de garantie nietig zijn in het
geval een defect. De informatie die in deze installatiehandleiding te vinden is, toont precies hoe u dat doet. De illustraties
die daarin worden getoond, zijn echter alleen bedoeld om het montageproces te verhelderen. De vormen, kleuren en de
uiterlijke verschijningsvorm die erin worden getoond kunnen niet als contractuele elementen worden beschouwd.

Vanwege het constante streven om hun producten te verbeteren, behoudt het bedrijf Manufacturas Gré zich het
recht voor om de kenmerken, technische gegevens, de gestandaardiseerde apparatuur en de mogelijkheden
van zijn producten op ieder willekeurig moment en zonder waarschuwing vooraf, aan te passen.

2

IT

ATTENZIONE

Leggere attentamente queste informazioni e e conservarle per farvi riferimento in futuro

Congratulazioni per la tua scelta. Il modello che hai scelto è stato progettato in modo particolare per una installazione
semplice e rapida, ma per un uso corretto della piscina sono necessarie alcune precauzioni. Prima di procedere con
l’installazione e il montaggio della tua piscina, informati su quanto previsto dal piano regolatore.

L’utilizzo del kit delle piscine implica il rispetto delle istruzioni di sicurezza descritte nel manuale d’uso e manutenzione.
Non rispettando le norme di sicurezza si possono produrre gravi rischi per la salute, in particolare quella dei bambini.
Leggere attentamente il presente manuale e osservare le illustrazioni prima di iniziare il montaggio della piscina. Nel
caso in cui il montaggio non sia conforme a quanto indicato nel presente manuale vi è il rischio che, in caso di un
difetto, la garanzia venga rifiutata.

Le informazioni contenute nel presente manuale di installazione mostrano esattamente come procedere. Tuttavia, le
illustrazioni presenti nello stesso vogliono spiegare il processo di montaggio. Non sono considerate elementi contrattuali
per quanto riguarda la forma, il colore o l’aspetto mostrati. Con l’obiettivo costante di migliorare i suoi prodotti, la società
Manufacturas Gré si riserva il diritto di modificare un qualsiasi momento e senza preavviso le caratteristiche, i dettagli
tecnici, gli accessori standard e gli optional dei suoi prodotti.

NL

LET OP!

Lees deze informatie aandachtig door en bewaar het om het later nog eens terug te kunnen lezen

Gefeliciteerd met uw keuze. Het model dat u heeft gekozen is speciaal ontworpen voor een eenvoudige en snelle
installatie, maar er zijn wel een aantal voorzorgsmaatregelen nodig voor het juiste gebruik van uw zwembad. Voordat
u begint met de installatie en de montage van uw zwembad, informeert u zich over de plaatselijke regelgeving inzake
oppervlak en implantatie.

Het gebruik van de zwembadkit impliceert het in acht nemen van de veiligheidsinstructies zoals die zijn beschreven in
het onderhouds- en gebruikershandleiding.

Als de veiligheidsvoorschriften niet in acht worden genomen kan dat leiden tot ernstige gezondheidsrisico’s, met name
voor kinderen. Lees deze handleiding aandachtig door en bekijk de illustraties goed voordat u begint met de montage
van uw zwembad. Indien de montage niet wordt uitgevoerd in overeenstemming met deze handleiding, zal de garantie
nietig zijn in het geval een defect.

De informatie die in deze installatiehandleiding te vinden is, toont precies hoe u dat doet. De illustraties die daarin
worden getoond, zijn echter alleen bedoeld om het montageproces te verhelderen. De vormen, kleuren en de uiterlijke
verschijningsvorm die erin worden getoond kunnen niet als contractuele elementen worden beschouwd. Vanwege het
constante streven om hun producten te verbeteren, behoudt het bedrijf Manufacturas Gré zich het recht voor om de
kenmerken, technische gegevens, de gestandaardiseerde apparatuur en de mogelijkheden van zijn producten op ieder
willekeurig moment en zonder waarschuwing vooraf, aan te passen.

PT

ATENÇÃO!

Leia cuidadosamente estas informações e conserve-as para consultas posteriores

Parabéns pela sua escolha. O modelo que escolheu foi concebido especialmente para uma instalação simples e rápida,
porém algumas precauções são necessárias para a boa utilização da sua piscina. Antes de começar a instalação e a
montagem da sua piscina, informe-se sobre o regulamento local em vigor em matéria de superfície e de implantação.

A utilização do kit de piscinas implica o respeito pelas instruções de segurança descritas no manual de manutenção
e de utilização.

Se as normas de segurança não forem respeitadas, poderão ocorrer graves riscos para a saúde, designadamente a das
crianças. Leia atentamente este manual e observe as ilustrações antes de começar a montagem da sua piscina. Caso
a montagem não esteja conforme este manual, a garantia poderá ser recusada em caso de falha.

A informação que consta deste manual de instalação mostra exatamente como a montagem deve ser realizada. Porém,
os desenhos que constam do mesmo pretendem explicar o processo de montagem. As formas, as cores e o aspeto que
estes mostram não serão considerados elementos contratuais. No seu objetivo constante de melhorar os seus produtos,
a sociedade Manufacturas Gré reserva-se o direito de alterar, a qualquer altura e sem prévio aviso, as características,
os detalhes técnicos, os equipamentos padronizados e as opções dos seus produtos.

PICTOGRAMS - PICTOGRAMAS - PICTOGRAMMES - PIKTOGRAMME

PITTOGRAMMI - PICTOGRAMMEN - PICTOGRAMAS

Compulsory

Obligatorio

Impératif

Obligatorisch

Obbligatorio

Verplicht

Obrigatório

Attention
Atención
Attention

Achtung

Attenzione

Let op

Atenção

Observation

Observación

A noter

Hinweis

Osservazioni

Opmerking

Observação

Suggestions

Consejo

Conseils

Ratschlag

Consigli

Tips

Conselhos

3

EN

GUARANTEE

Keep your manual with the serial number and the purchase justification (payment receipt) for
any type of reclamation.

Any reclamation against guarantee should be made
by an online declaration, via the www.service-gre.com
website, together with receipt of purchase.

You may be asked for photographs to justify the claim.
No returns of material will be accepted without previous
agreement. The client will support all costs of all returns of
goods, (packaging and transport).

AFTER VERIFICATION AND CONFIRMATION OF A
MANUFACTURING DEFECT

• The products that effectively show defects will be repaired or
will be replaced free of transport costs.

• An estimate will be provided for the products not included in the
guarantee. After the client has accepted the estimate the parts

will be delivered.

The guarantee is limited to the repair or replacement of the
defective part. It does not include, under any circumstance,
the payment of compensation for harm and damages.

THE GUARANTEE IS NOT APPLICABLE IN THE FOLLOWING
SITUATIONS:

• Use of materials that do not comply to our instructions.

• Damages caused by mishandling or an installation not complying
with the instructions.

IMPORTANT:

Manufacturas Gré interchanges components in exchange for
others to be verified.
If, after the verification no anomaly or dysfunction is detected,
Manufacturas Gré reserves the right to invoice the client for the
cost for transport and other diverse expenses.

DURATION OF THE GUARANTEE:

products, colour maintenance and wear due to friction of the
material over diverse surfaces. Deformation of the liner that has
been left without water for 24 hours (never completely empty the
pool).

You should keep the label with the serial number of the liner
that is on the product and on its packaging. This number
and a sample of the liner will be required for any eventual
reclamation against the guarantee.

• Stainless steel stepladder: 2 years. In the case of a filtration due
to salt electrolysis, the guarantee will not cover the stepladder.

• Filter group: The pump has 2 years guarantee (electrical
problem), in normal conditions of use. The guarantee does not
cover breakage of parts (pump base/sand deposit, pre-filter cover,
multi-directional trap...), wear due to a poor connection, use of the
pump without water, wear due to abrasion or corrosion (the filter
group should be located in a cool and dry position, kept protected
from water splashing).

• Other components: 2 years.

THE FOLLOWING IS NOT INCLUDED IN THE GUARANTEE:

- Cuts in the liner

- The assembly and filter connection

- The assembly

- The filling with water

- Installation of the edges

- The wintering

- Maintenance

AFTER SALES SERVICE IN GUARANTEE:
(After justification and receipt of purchase)

• DELIVERY costs will be supported by the client.

• RETURN transport costs will be paid by Manufacturas Gré (for
those parts covered by the guarantee plan).

• Changing of COMPOSITE after visual verification.

• Parts or components from Manufacturas Gré.

• Period for change: 8 business days In the context of replacing
a defective component, the disassembly and assembly is not the
responsibility of Manufacturas Gré.

• Liner: 2 years for the seams and water tightness in normal
conditions of use. The guarantee does not include: Ripping, tears,
breakages, stains (caused by pouring treatment products directly
into the water), stains linked to the growth of algae, stains related
to the decomposition of foreign bodies in contact with the liner,
stains and decolouring resulting from the action of oxidising

AFTER SALES SERVICE WITHOUT GUARANTEE:

• Delivery / return costs will be supported by the client.

• The parts will be invoiced according to the current price list.

Loose parts available for 2 years counting from the product invoicing date.

4

PROLOGUE

SAFETY INSTRUCTIONS

The filter kit (filter + pump) should be installed at least 3.5 metres
from the pool to avoid the risk of electrocution.
There should be a special differential electricity protection device
for pools with electric filter pumps, according to the regulation.
Never leave children without surveillance near the pool.
After each bath, remove the external stepladder to avoid accidental
falling into the pool of children or of pets (Regulation EN-P90-317).
This pool is exclusively designed for family use. Walking on the
edges or diving or jumping from them is strictly forbidden.

DURATION OF THE INSTALLATION

The installation of this pool needs the intervention of at least two
persons and takes two days (besides the preparation of the land
and the filling).

BEFORE BUILDING YOUR POOL MAKE SURE

• You have the assistance of a qualified person for the electrical
connections.

• There is sufficient water supply to fill the pool.

• That you have carefully read the manual, step by step, to fully
understand the installation of your pool.

PACKAGING, CLASSIFICATION AND RECYCLING

• Some pool components are packed in plastic bags. To avoid all
risk of asphyxia, never allow babies or children to play with these.

• Thanks for respecting the European Union Laws and collaborating
in protecting the environment.

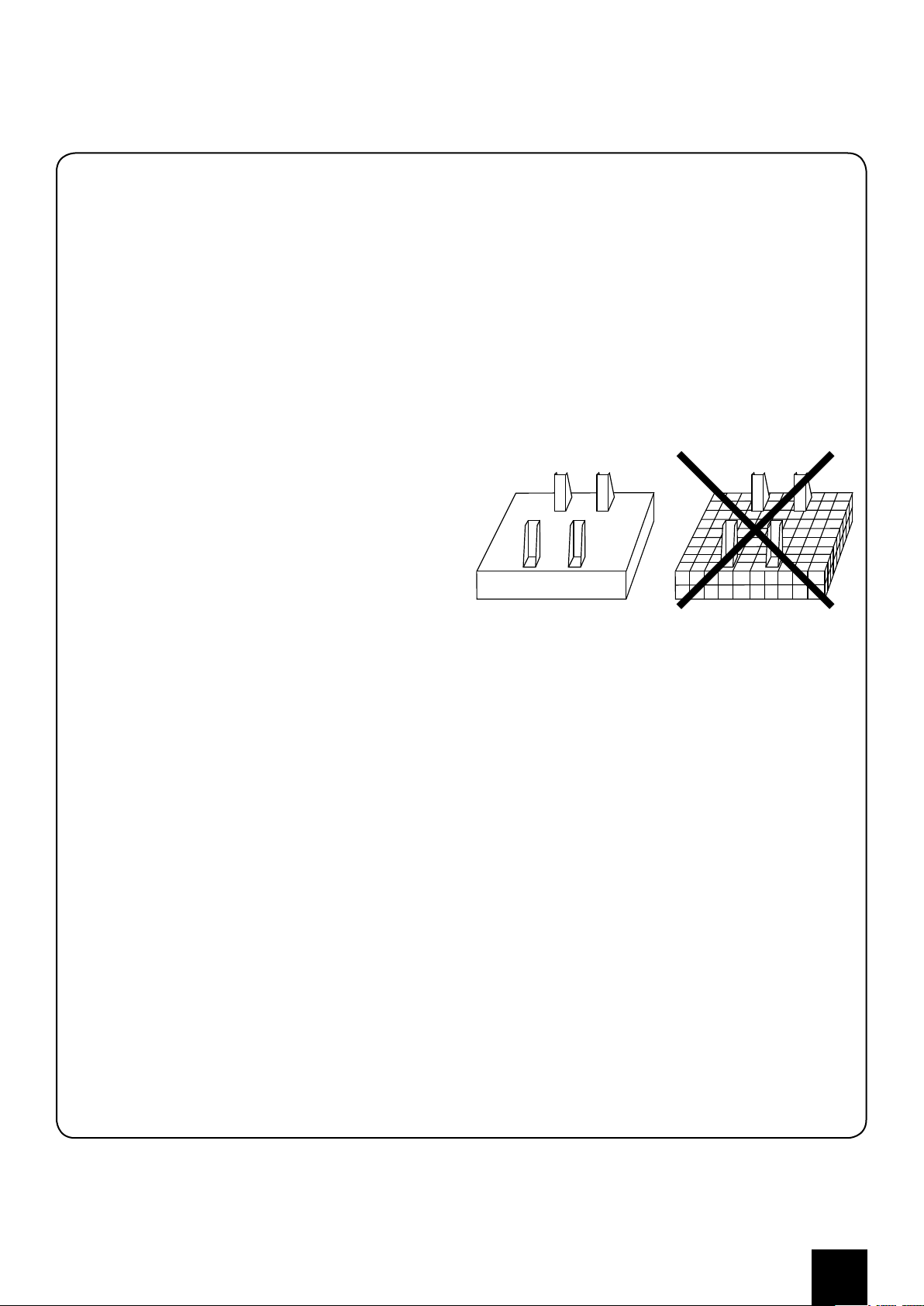

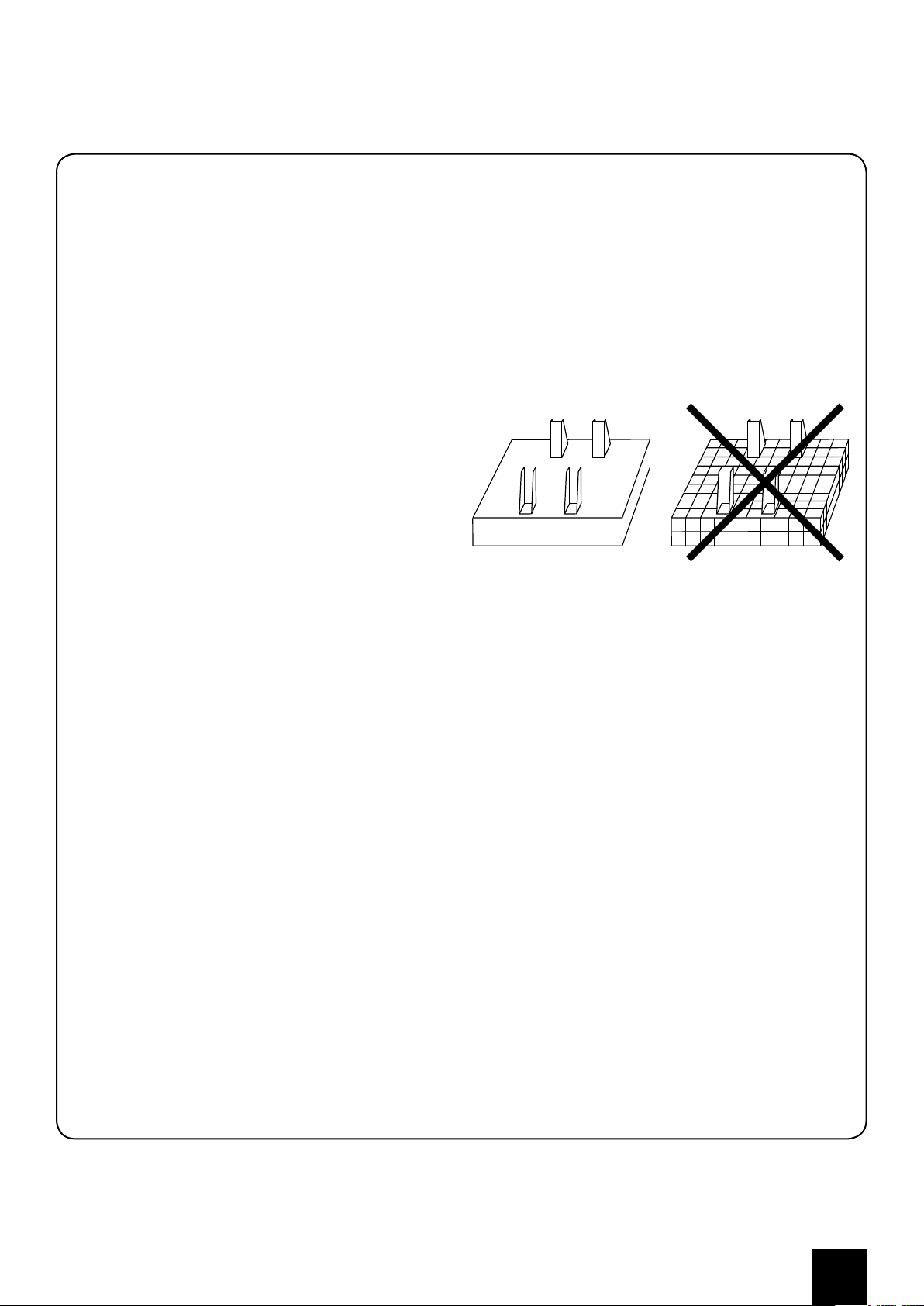

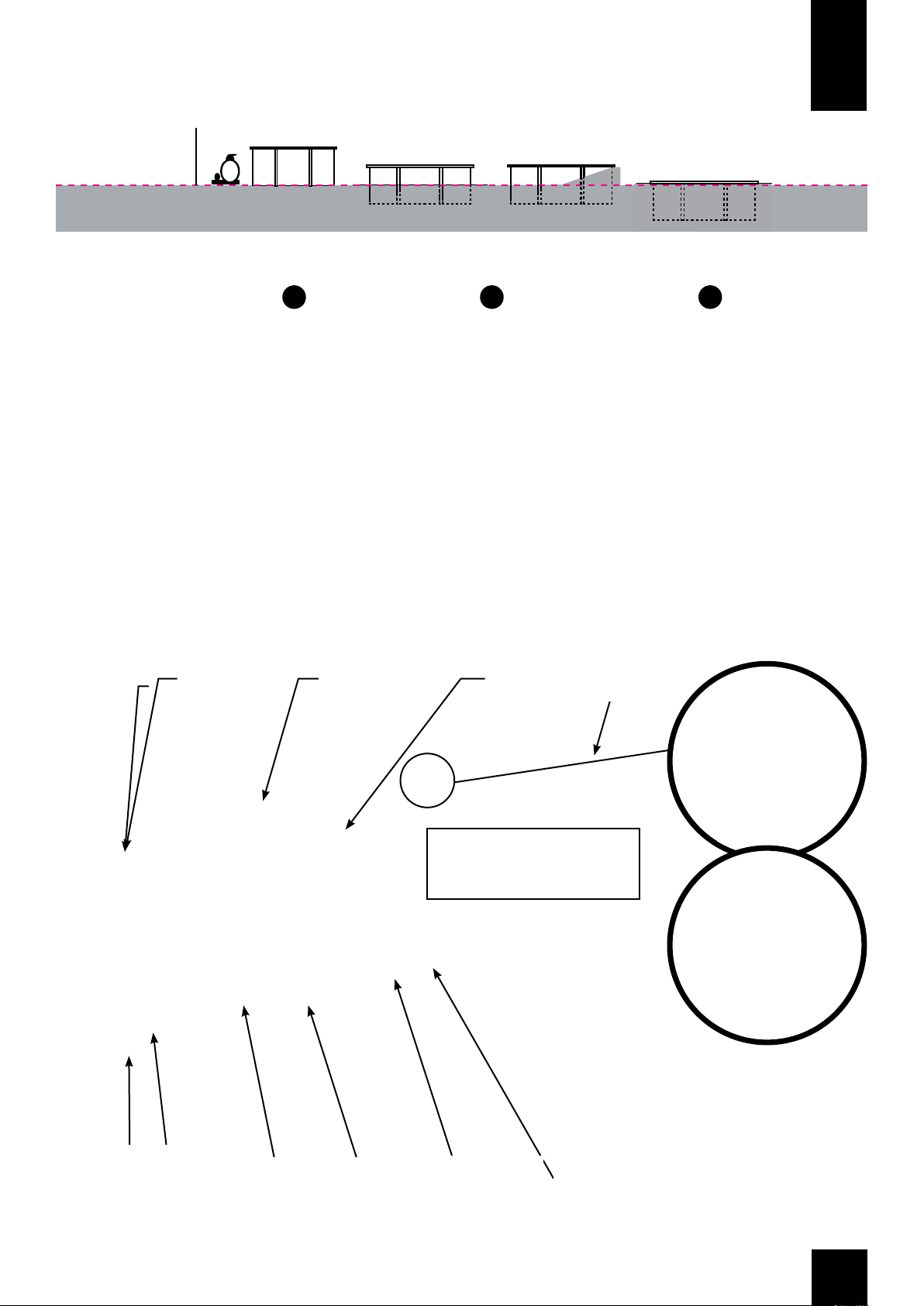

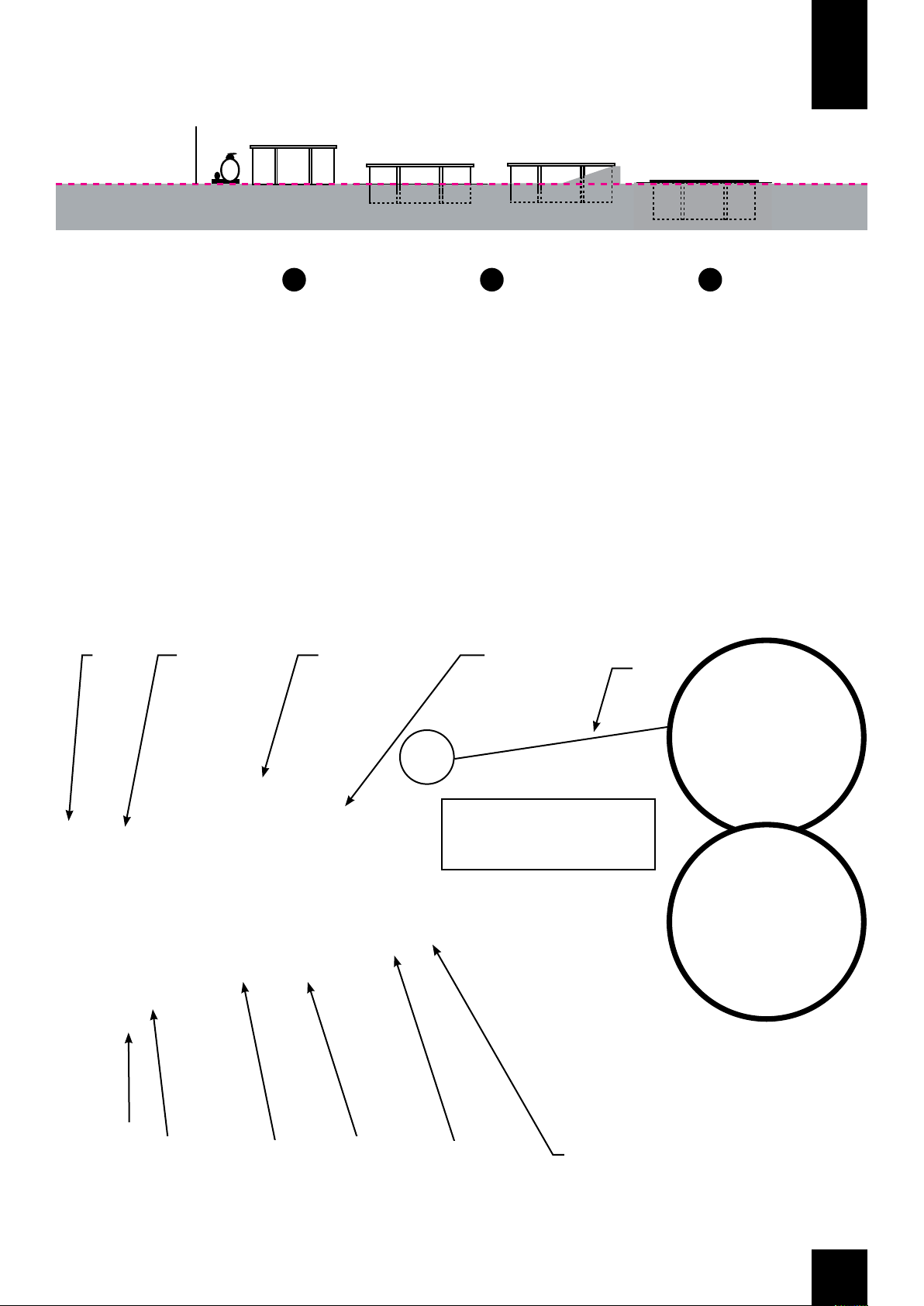

Concrete slab

Dosing 350 kg/m3 (standardized type C125 430)

- Floor tile/paving stone

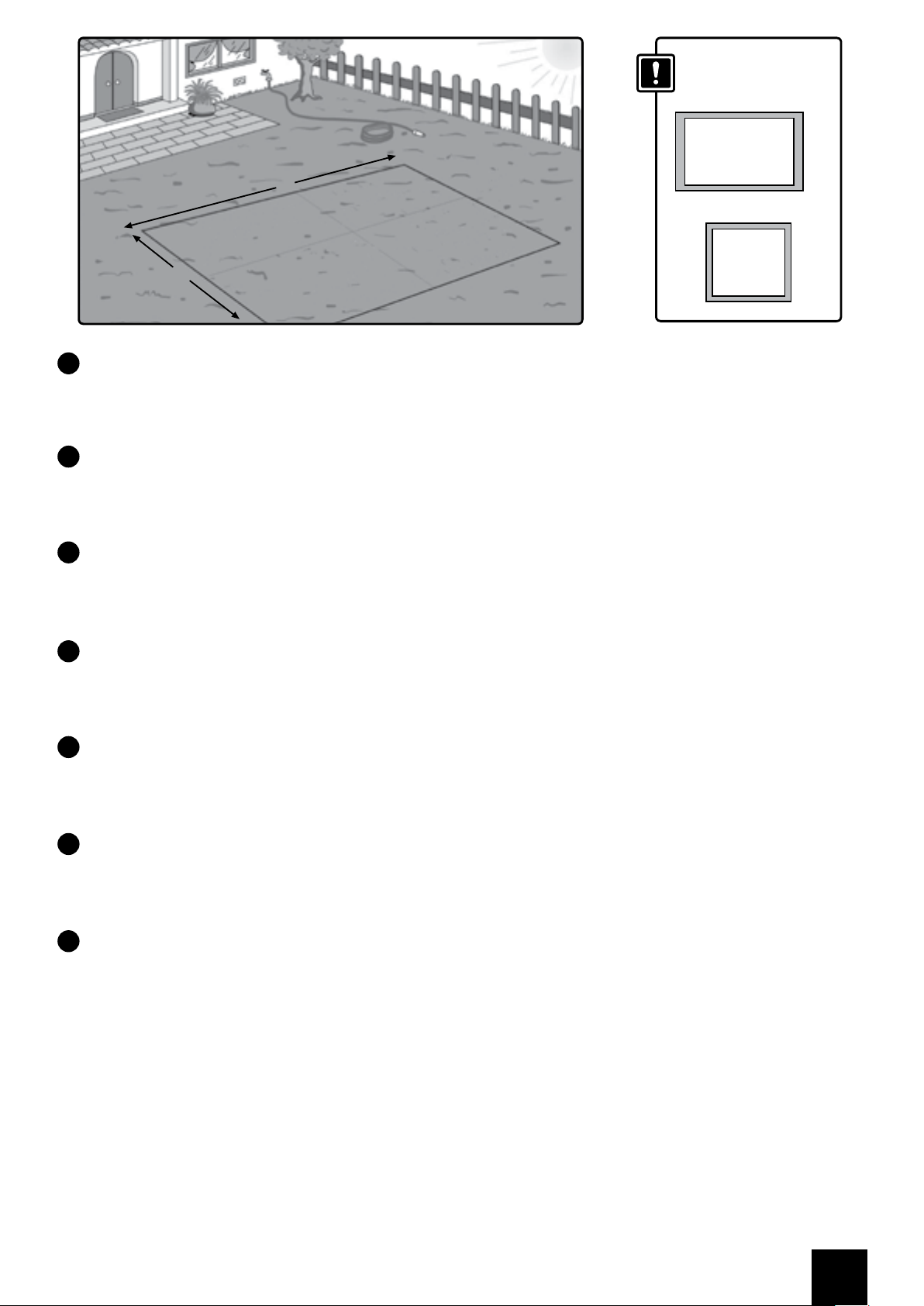

INSTALLATION SUGGESTION

The land should be prepared as indicated in the «installation»
chapter of this manual.

DO NOT SITUATE YOUR POOL

• Under overhead electricity cables

• Under branches of trees

• On non-stable land
A good location allows you to save time and avoid limitations. The
pool should be in a sunny spot and easily reached.
The location of the pool should be free of tubes or electrical
connections.
Take into account that the best is to assemble the pool on a sunny
day and avoid high winds.

When you have installed your pool and all the components are assembled, we thank you for classifying and
recycling all the packaging.

5

ES

GARANTÍA

Para cualquier reclamación o servicio posventa, guarde su manual con el número de serie
junto con el justificante de compra (ticket de caja).

Para cualquier demanda de garantía deberá ponerse
en contacto a través de nuestra web www.service-gre.
com, junto con el justificante de compra.

Se pueden solicitar fotografías para justificarlo. No se
aceptará ninguna devolución de mercancía sin acuerdo
previo. El cliente correrá con los costes de todas las
devoluciones de mercancía(embalaje y transporte).

TRAS LA VERIFICACIÓN Y LA CONSTATACIÓN DE UN
DEFECTO DE FABRICACIÓN.

• Los productos que efectivamente presenten defectos se
repararán o se sustituirán con los portes pagados.

• Los productos que estén fuera de garantía se someterán a

un presupuesto. Una vez que el cliente haya aceptado el
presupuesto se le enviarán las piezas.

La garantía se limita a la reparación o a la sustitución de la
pieza defectuosa. No implica en ningún caso una demanda
de indemnizaciones o de daños y perjuicios.

NO SE APLICA LA GARANTÍA EN LAS SIGUIENTES
SITUACIONES:

• Utilización de materiales no conformes a nuestras instrucciones.

• Daños provocados por una manipulación errónea o de una
instalación no conforme.

IMPORTANTE:

La sociedad Manufacturas Gre intercambia componentes a
cambio de otros para su peritaje.
Si después del peritaje no se detecta ninguna anomalía o
disfunción, la sociedad Manufacturas Gre se reserva el derecho
de facturar los costes de portes y otros diversos al cliente.

DURACIÓN DE LA GARANTÍA:

• Liner: 2 años para las costuras y la estanqueidad en unas
condiciones de uso normal. No entran en garantía: Los
desgarrones, los rotos, las roturas, las manchas (productos
detratamiento directamente en el agua), las manchas vinculadas
al crecimiento de algas, las manchas relacionadascon la
descomposición de cuerpos extraños en contacto con el liner,
las manchas y las decoloraciones resultantes de la acción de los

productos oxidantes, el mantenimiento del color y el desgaste
debidos a la ficción del material sobre diversas superficies. La
deformación del liner que se ha dejado más de 24 horas sin agua
(no vacíe la piscina por completo nunca).

Es obligatorio guardar la etiqueta con el número de serie
del liner presente en el producto y en su embalaje. Para
cualquier solicitud eventual de asunción de garantía, se
exigirá una muestra del liner.

• Escalera inoxidable: 2 años. En caso de una filtración por
electrólisis de sal, no se podrá tener en cuenta la garantía de la
escalera.

• Grupo de filtración: La bomba tiene una garantía de 2 años
(problema eléctrico) en condiciones normales de uso. No entran
en garantía: la rotura de piezas (base de la bomba/depósito de
arena, cubierta del prefiltro, trampilla multidireccional...) el
deterioro debido a una conexión defectuosa, el uso de la bomba
en seco, el deterioro por abrasión o por corrosión (el grupo de
filtración debe situarse en un lugar fresco y seco, resguardado de
salpicaduras de agua).

• Otros componentes: 2 años.

ESTÁN EXCLUIDOS DE LA GARANTÍA:

- Los cortes en el liner

- El montaje y la conexión de la filtración

- El ensamblado

- El llenado de agua

- La colocación de los bordes

- El invernaje

- El mantenimiento

SERVICIO POSVENTA EN GARANTÍA:

(Previa justificación y prueba de compra)

• Portes de ENVÍO por cargo del cliente.

• Portes de RETORNO por cuenta de Manufacturas Gre (para
aquellas piezas comprendidas en el esquema de la garantía).

• Cambio de COMPOSITE previa justificación visual.

• Piezas o componentes por cuenta de Manufacturas Gré.

• Plazo de cambio: 8 días laborables. En el contexto de la
sustitución de un componente defectuoso, el montaje y el
desmontaje no corren por cuenta de Manufacturas Gre.

SERVICIO POSVENTA SIN GARANTÍA:

• Portes de envío / retorno por cargo del cliente.

• Las piezas se facturarán según nuestras tarifas vigentes.

Piezas sueltas disponibles durante 2 años contados desde la fecha de facturación del producto.

6

ANTES DEL MONTAJE

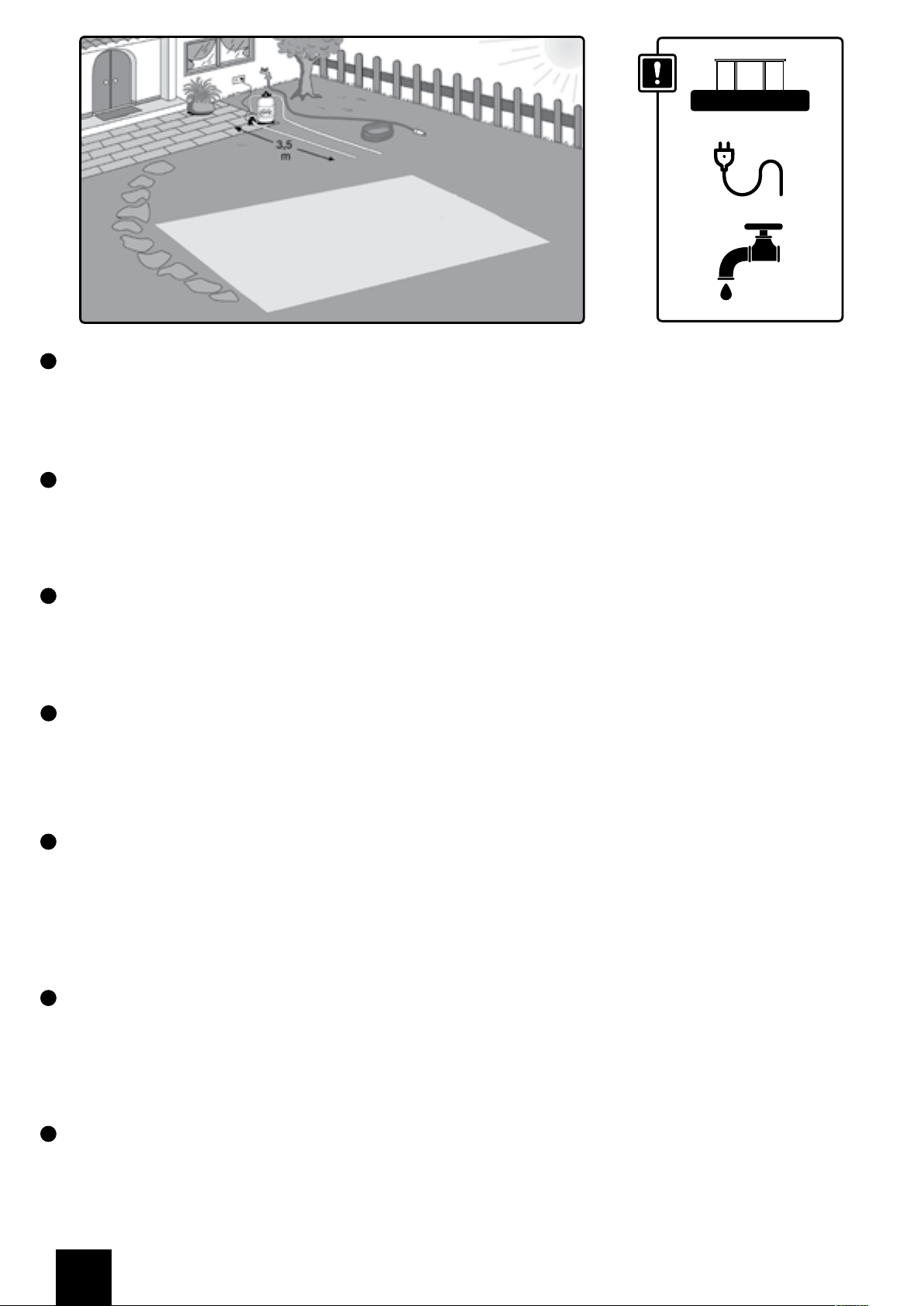

INSTRUCCIONES DE SEGURIDAD

Es obligatorio colocar el kit de filtración (filtro + bomba) a una
distancia mínima de 3,5 metros de la piscina para evitar el riesgo
de descarga eléctrica.
Es obligatorio prever la instalación de un dispositivo de protección
diferencial especial para piscinas en la alimentación eléctrica de
la bomba, conforme a la normativa.
Nunca deje a los niños sin vigilancia cerca de la piscina.
Después de cada baño, retire la escalera exterior para evitar las
caídas accidentales de los niños o de las mascotas con la piscina
(Norma EN P90-317).
Esta piscina está destinada a un uso exclusivamente familiar. No
está permitido caminar sobre los bordes ni zambullirse o saltar
desde ellos.

DURACIÓN DE LA INSTALACIÓN

La instalación de la piscina precisa de la intervención de al menos
dos personas y requiere dos días (aparte de la preparación del
terreno y el llenado).

ANTES DE LA CONSTRUCCIÓN DE SU PISCINA CERCIÓRESE

• De la intervención de una persona cualificada para realizar las
conexiones eléctricas.

• De que el suministro de agua sea suficiente para llenar la
piscina.

• De que ha leído el manual minuciosamente, paso a paso, para
comprender bien la instalación de la piscina.

EMBALAJE, CLASIFICACIÓN Y RECICLAJE

• Algunos componentes de la piscina están embalados en bolsas
de plástico. Para evitar todos los riesgos de asfixia, nunca permita
que los bebés o los niños jueguen con ellas.

• Gracias por respetar las normas de la Unión Europea y por
colaborar en la protección del medio ambiente.
Cuando haya instalado su piscina y estén todos los componentes
ensamblados, le agradecemos que clasifique y recicle todos los
embalajes.

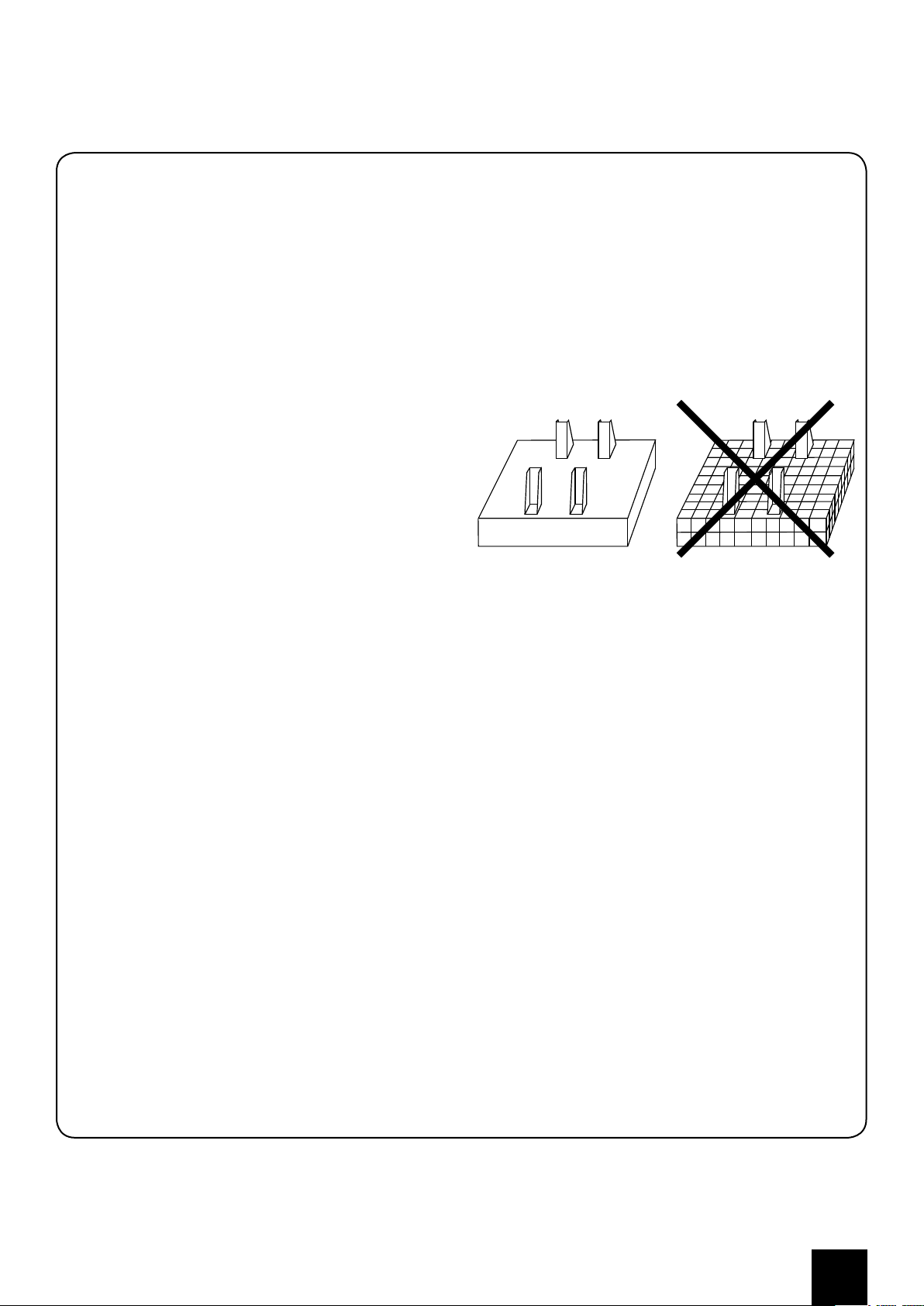

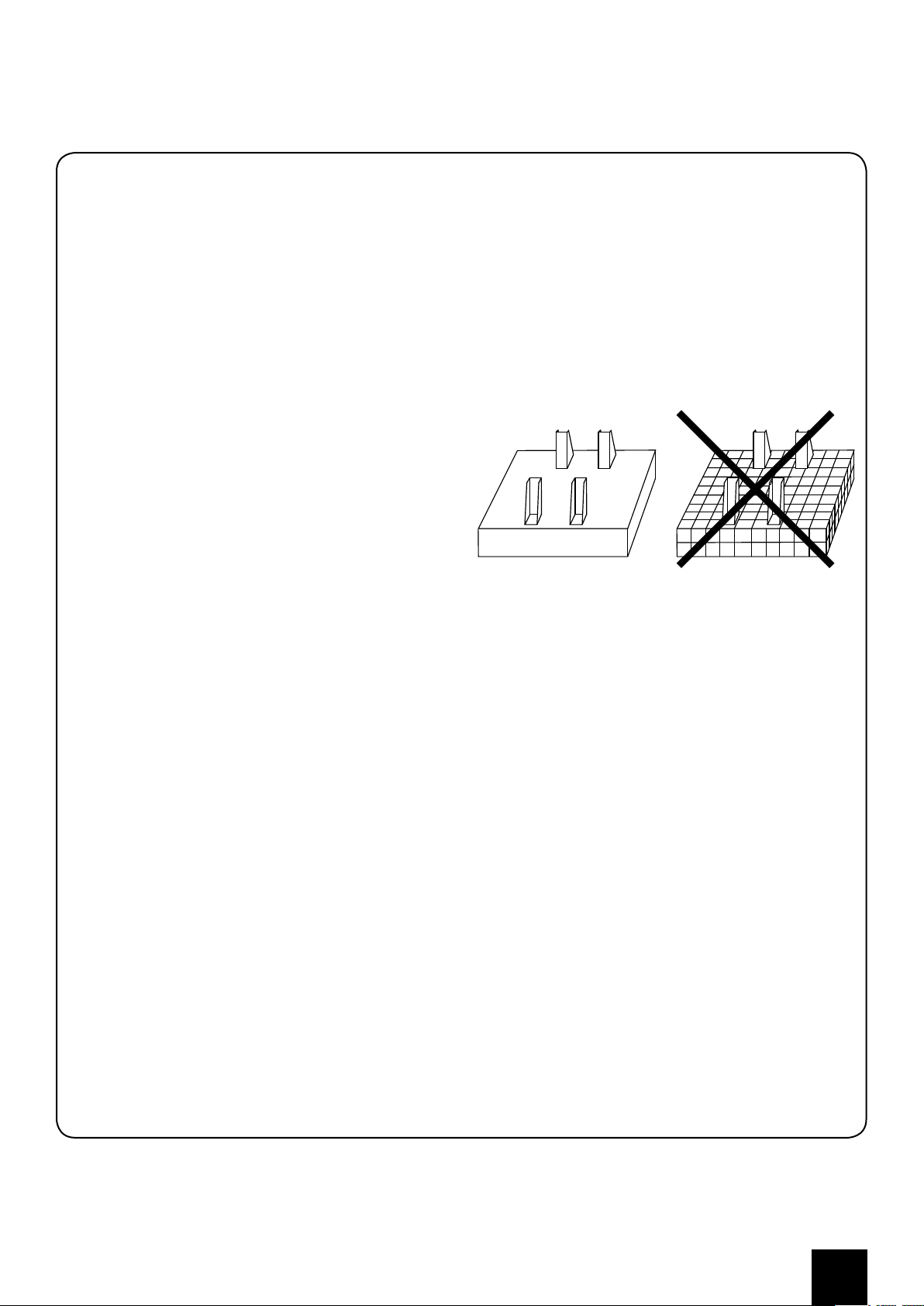

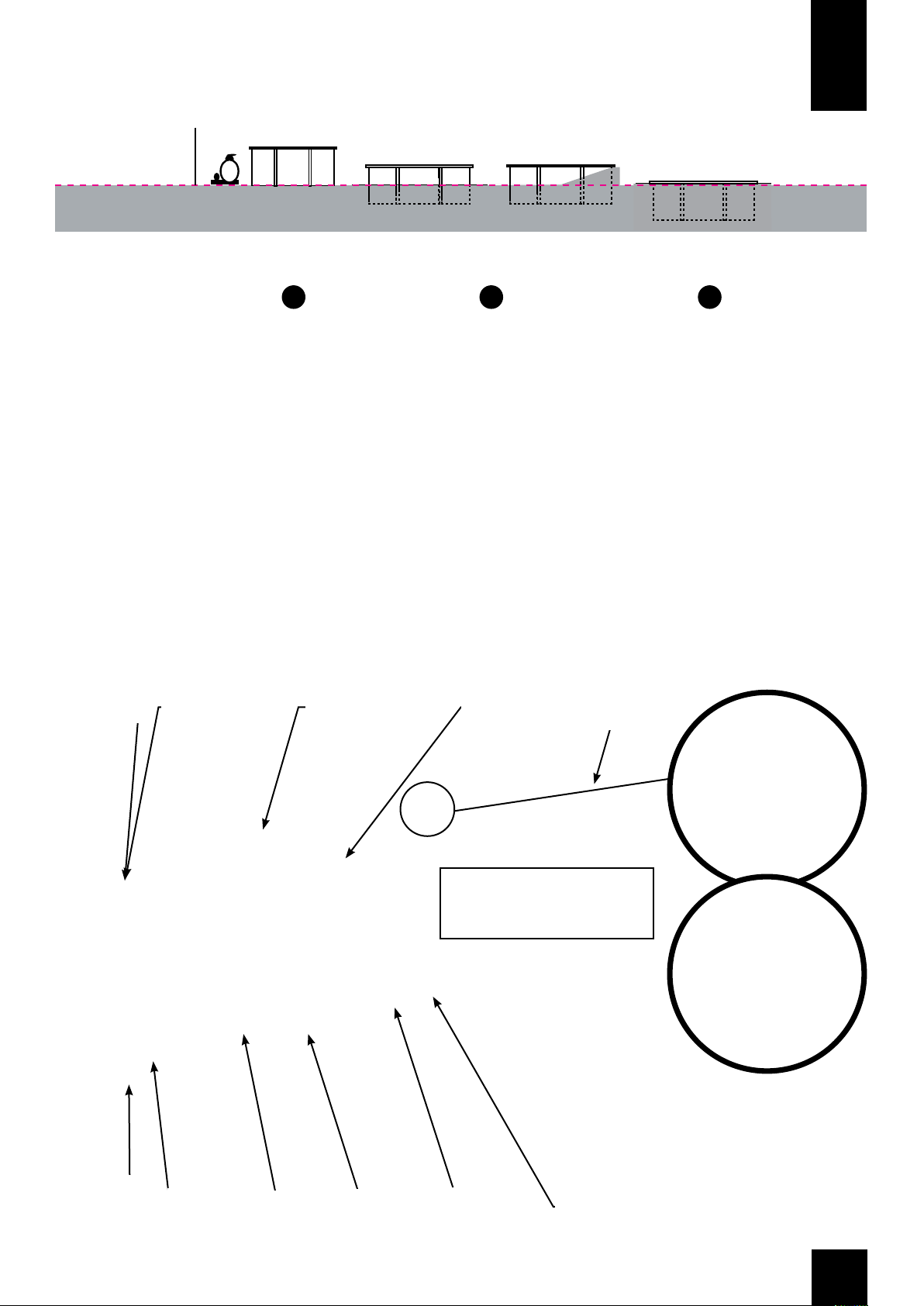

Losa de hormigón

Dosificado 350 kg/m3 (normalizado tipo C125 430)

- Baldosa/azulejo

CONSEJO DE COLOCACIÓN

Debe preparar el terreno como se indica en este manual en el
capítulo «instalación».

NO SITÚE SU PISCINA

• Bajo tendidos eléctricos

• Bajo las ramas de árboles

• Sobre un terreno no estabilizado

Un buen emplazamiento le permite ahorrar tiempo y le evita
limitaciones. La piscina debe estar en un lugar soleado y
fácilmente accesible.
La ubicación de la piscina debe estar libre de tuberías o de
conexiones eléctricas.
Tenga en cuenta que es preferible montar la piscina un día soleado
y evitar los días de mucho viento.

Piezas sueltas disponibles durante 2 años contados desde la fecha de facturación del producto.

7

FR

GARANTIE

Pour toute réclamation/SAV, conservez votre notice avec le N° de série ainsi que votre preuve
d’achat (ticket de caisse).

Toute demande de garantie devra faire l’objet d’une
déclaration en ligne sur le site:
www.service-gre.com, accompagnée de la preuve d’achat.

Des photos pourront être demandées pour justificatif.
Aucun retour de marchandise ne sera accepté sans accord
préalable. Tout retour de marchandise est à la charge du
client (emballage et transport).

APRES VERIFICATION ET CONSTATATION D’UN DEFAUT DE
FABRICATION :

• Les produits effectivement défectueux seront réparés ou
échangés et remplacés en port payé.

• Les produits hors-garantie feront l’objet d’un devis. Après
acceptation de ce devis par le client, les pièces lui seront

expédiées.

La garantie se limite à la réparation ou au remplacement

de la partie défectueuse. Elle n’implique en aucun cas une
demande d’indemnités ou de dommages et intérêts.

LA GARANTIE NE S’APPLIQUE PAS DANS LES CAS
SUIVANTS :

• Utilisation du matériel non conforme à nos instructions.

• Dommages provoqués par une mauvaise manipulation ou un
montage non conforme.

IMPORTANT :

La société Manufacturas Gré effectue des échanges de
composants contre reprise pour expertise.
Si , après expertise, aucune anomalie ou dysfonctionnement n’est
avéré, la société Manufacturas Gré se réserve le droit de facturer
les frais de port et autres frais divers au client.

DURÉE DE LA GARANTIE :

surfaces. Les déformations du liner resté plus de 24h
sans eau (ne vidangez jamais complètement votre piscine).

Il est impératif de conserver l’étiquette du numéro de série
du liner présent sur le produit et son emballage. Pour toute
demande éventuelle de prise en garantie, un échantillon du
liner sera demandé.

• L’échelle inox : 2 ans. Dans le cas d’une filtration par électrolyse
au sel, la garantie de l’échelle ne pourra être prise en compte.

• Groupe de filtration : La pompe est garantie 2 ans (problème
électrique) dans les conditions d’un usage normal. Ne sont pas
garantis : la casse des pièces (socle de pompe/cuve à sable,
couvercle de pré filtre, vanne multivoies …), la détérioration due
à un branchement défectueux, l’utilisation de la pompe à sec, la
détérioration par abrasion
ou corrosion (le groupe de filtration doit-être placé dans un local
frais et sec, à l’abri des
projections d’eau).

• Les autres composants : 2 ans.

SONT EXCLUS DE LA GARANTIE :

- La découpe du liner

- Le collage et branchement de la filtration

- L’assemblage

- La mise en eau

- La pose des margelles

- L’hivernage

- L’entretien

SAV SOUS GARANTIE :
(sur justificatif et preuve d’achat)

• Port ALLER à la charge du client.

• Port RETOUR à la charge de Manufacturas Gré (pour les pièces
entrant dans le cadre de la garantie).

• Echange de COMPOSITE sur justificatifs visuels.

• Pièces ou composants à la charge de Manufacturas Gré.

• Délai d’échange : 8 jours ouvrables.Dans le cadre du
remplacement d’un composant défectueux, le montage et le
démontage ne sont pas pris en charge par Manufacturas Gré.

• Le liner : 2 ans sur les soudures et l’étanchéité, dans les
conditions d’un usage normal. Ne sont pas garantis : Les accrocs,
trous, déchirures, tâches (produits de traitement directement dans
l’eau), tâches liées au développement d’algues, tâches liées à la
décomposition de corps étrangers en contact avec le liner, tâches
et décolorations résultant de l’action de produits oxydants, tenue
de couleur et l’usure due au frottement de la matière sur divers

SAV HORS GARANTIE :

• Port Aller/Retour à la charge du client.

• Les pièces seront facturées selon notre tarif en vigueur

Pièces détachées disponibles pendant 2 ans à compter de la date de facturation du produit.

8

AVANT-PROPOS

CONSIGNES DE SECURITE

Il est impératif de placer votre kit de filtration (filtre + pompe) à au
moins 3,5 m. du bassin afin d’éviter tout risque de choc électrique.
Il est impératif de prévoir sur l’alimentation électrique de la pompe
un dispositif de protection différentiel spécial piscines, conforme
aux normes.
Ne jamais laisser les enfants sans surveillance à proximité du
bassin.
Après chaque baignade, retirer l’échelle extérieure afin d’éviter la
chute accidentelle d’un enfant ou d’un animal domestique dans le
bassin (Norme EN P90-317).
Cette piscine est destinée à un usage exclusivement familial, Il
est interdit de marcher sur les margelles, de plonger ou de sauter
depuis le bord de l’eau.

DUREE DE L’INSTALLATION

L’installation de la piscine nécessite l’intervention d’au moins
deux personnes et demande deux jours (hors terrassement et mise
en eau).

AVANT LA CONSTRUCTION DE VOTRE PISCINE ASSUREZ­VOUS

EMBALLAGE, TRI ET RECYCLAGE

• Certains composants de votre piscine sont emballés sous sacs
plastiques. Pour éviter tout risque d’étouffement, ne laissez jamais
les bébés et les enfants jouer avec.

• Merci de respecter les règlementations de l’Union Européenne
et d’aider à la protection de l’environnement.

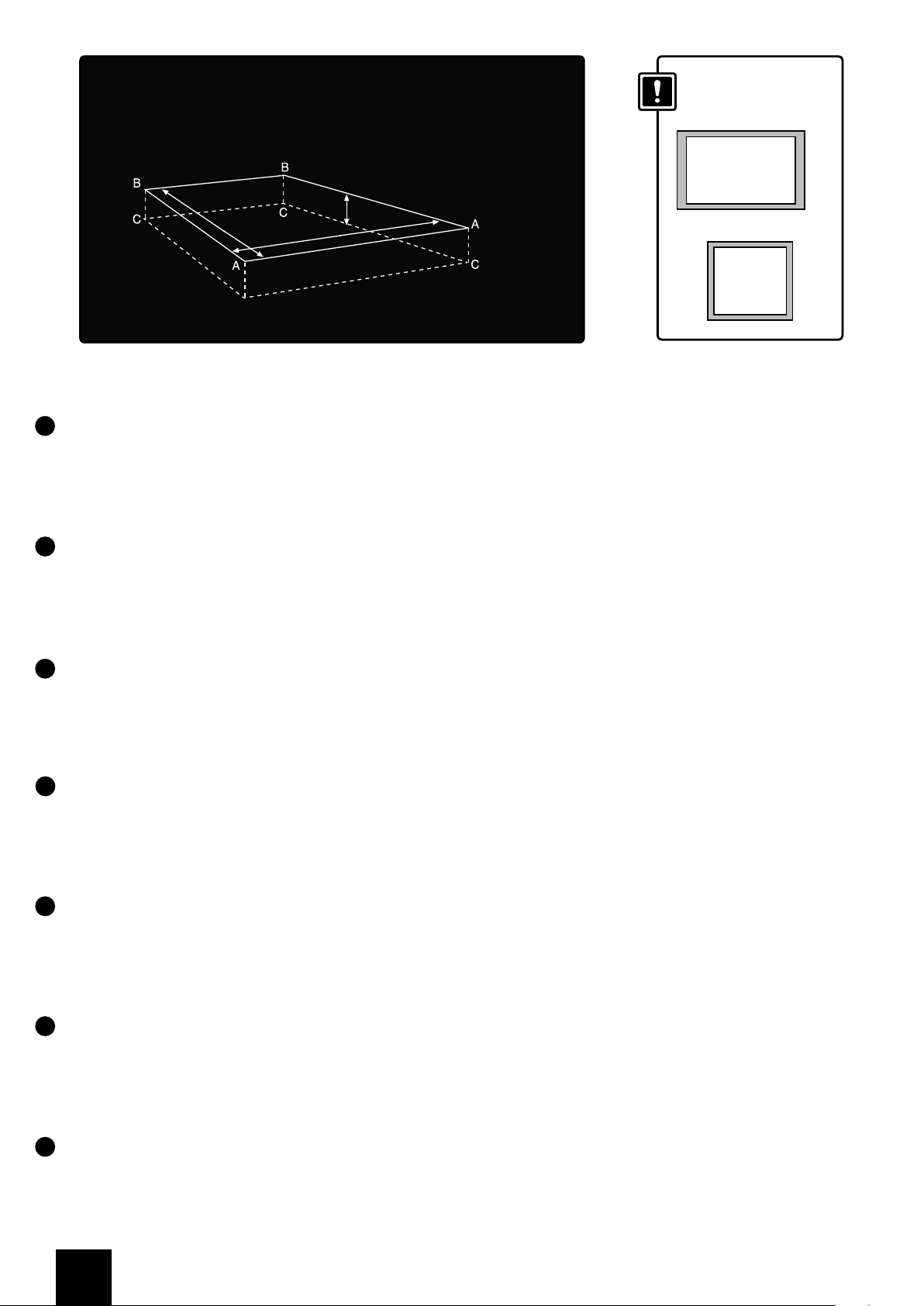

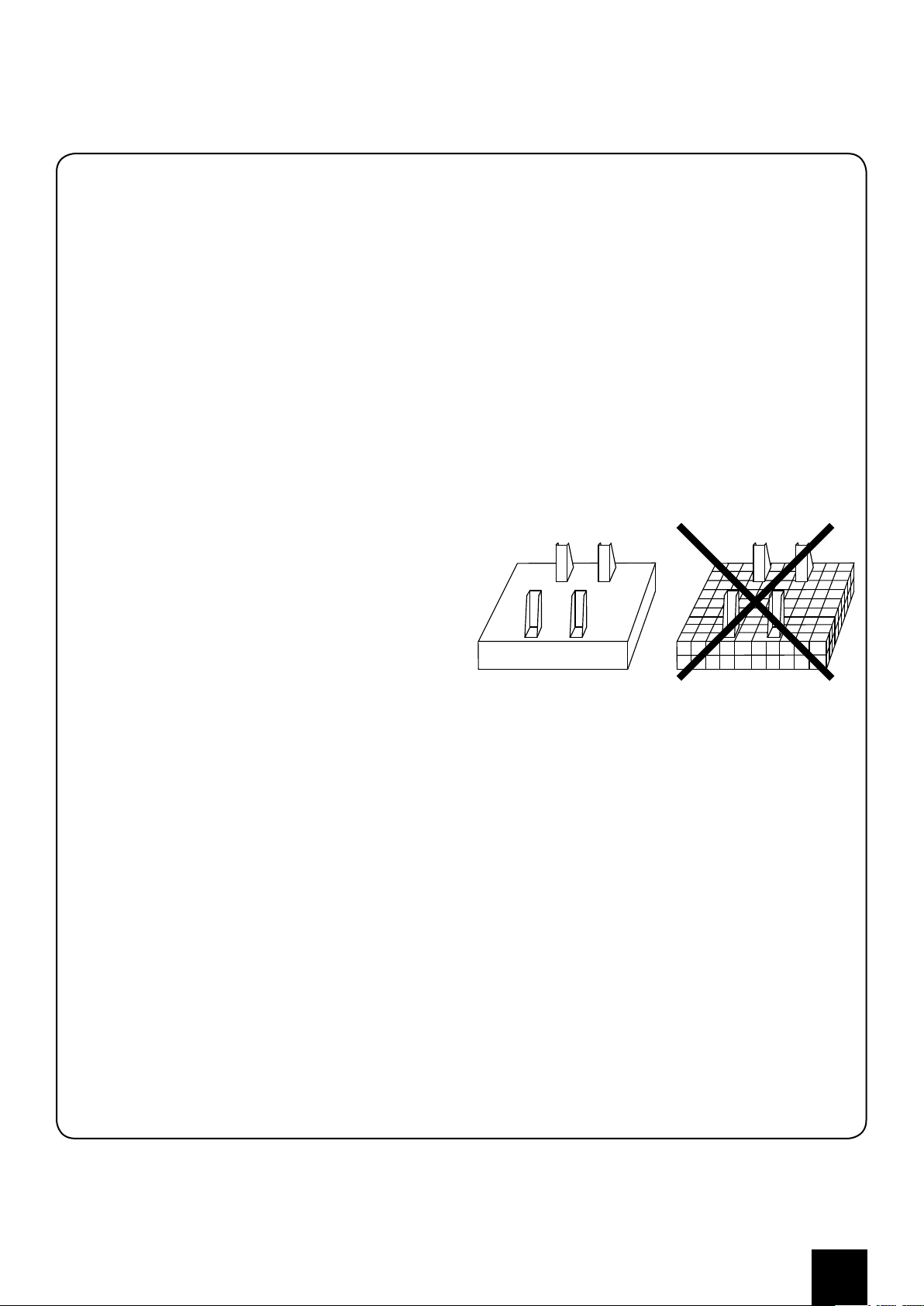

Dalle béton
Dosée à 350 kg/m3 (norme type C125 430)

- Carreau/dalle

• De l’intervention d’une personne avertie pour vos branchements
électriques.

• Que votre alimentation d’eau soit suffisante pour remplir votre
bassin.

• Que le manuel a été lu avec soin, étape par étape, pour bien
comprendre l’installation de votre piscine.

CONSEIL D’EMPLACEMENT

Vous devez préparer votre terrain comme indiqué dans cette notice
au chapitre “implantation”

NE PAS PLACER VOTRE PISCINE

• Sous des fils électriques.

• Sous les branches d’un arbre.

• Sur un terrain non stabilisé.
Un bon emplacement peut vous faire gagner du temps et vous
éviter des contraintes. La piscine doit être ensoleillée et facilement
accessible.
L’emplacement de la piscine doit être exempt de canalisation ou
d’électricité.

Notez qu’il est préférable de monter sa piscine un jour
ensoleillé et d’éviter les jours de grand vent.

Une fois votre piscine et tous ses composants assemblés merci de procéder au tri et au recyclage de tous
les emballages.

9

DE

GARANTIE

Für etwaige Beanstandungen oder Kundendienst bewahren Sie Ihr Handbuch mit der
Seriennummer sowie dem Kaufbeleg (Quittung) auf.

Jegliche Garantieansprüche müssen online auf der
Webseite www.service-gre.com, zusammen mit dem
Kaufbeleg, geltend gemacht werden.

Es können Fotos angefordert werden, um diesen Anspruch zu
rechtfertigen. Eine Warenrücknahme ohne vorhergehende
Vereinbarung wird nicht akzeptiert. Der Kunde trägt die
Kosten für alle Warenrücksendungen (Verpackung und
Transport).

NACH PRÜFUNG UND FESTSTELLUNG EINES
FABRIKATIONSFEHLERS.

• Produkte, die tatsächlich Fehler aufweisen, werden repariert
oder frachtfrei ersetzt.

• Für Produkte, die nicht unter die Garantie fallen, wird
ein Kostenvoranschlag erstellt. Sobald der Kunde den

Kostenvoranschlag akzeptiert hat, werden ihm die Teile
zugeschickt.

Die Garantie ist auf die Reparatur oder den Ersatz des
fehlerhaften Teils begrenzt. Sie bedeutet auf keinen Fall
eine Schadensersatzforderung.

IN FOLGENDEN FÄLLEN KOMMT DIE GARANTIE NICHT
ZUM EINSATZ:

• Einsatz von Material, das nicht unseren Vorgaben entspricht.

• Schäden, die durch unsachgemäße Handhabung oder nicht
vorschriftsmäßige Montage verursacht werden.

Abnutzung aufgrund der Reibung des Materials an verschiedenen
Oberflächen, Verformungen des Liners, der länger als 24 Stunden
ohne Wasser zurückblieb (leeren Sie den Pool nie vollständig).

Es ist obligatorisch, das Etikett mit der Seriennummer
des Liners aufzubewahren, das am Produkt und in der
Verpackung klebt. Für etwaige Anträge auf Übernahme der
Garantie ist eine Probe des Liners erforderlich.

• Treppe aus rostfreiem Material: 2 Jahre. Bei Filtration durch
Salzelektrolyse kann für die Treppe keine Garantie gewährt
werden.

• Filteranlage: Die Pumpe hat eine Garantie von 2 Jahren (bei
elektrischem Problem) unter normalen Nutzungsbedingungen.
Nicht unter die Garantie fallen: das Brechen von Teilen
(Sockel der Pumpe/Sandbehälter, Abdeckung des Vorfilters,
richtungsunabhängige Klappe, …), Beschädigung durch
fehlerhaften Anschluss, die Nutzung der Pumpe im Trockenen,
Beschädigung durch Abnutzung oder Korrosion (die Filteranlage
muss an einem frischen und trockenen Ort und vor Wasserspritzern
geschützt aufgestellt werden).

• Andere Bauelemente: 2 Jahre.

VON DER GARANTIE AUSGESCHLOSSEN SIND:

- Schnitte im Liner

- Montage und Anschluss der Filtration

- Zusammenbau

- Die Befüllung mit Wasser

- Die Positionierung der Ränder

- Das Überwintern

- Die Instandhaltung

WICHTIG:

Das Unternehmen Manufacturas Gré tauscht Bauteile gegen
andere aus, um ein Gutachten zu erstellen.
Sollte nach Erstellung des Gutachtens keine Abweichung oder
Fehlfunktion entdeckt werden, so behält sich das Unternehmen
Manufacturas Gré das Recht vor, Transportkosten und sonstige
Gebühren dem Kunden in Rechnung zu stellen.

LAUFZEIT DER GARANTIE:

• Liner: 2 Jahre auf Nähte und die Wasserfestigkeit unter normalen
Nutzungsbedingungen. Folgendes fällt nicht unter die Garantie:
Risse, Löcher, Bruchstellen, Flecken (Produkte zur Aufbereitung
direkt im Wasser), Flecken aufgrund des Wachstums von Algen,
Flecken in Zusammenhang mit der Auflösung von Fremdkörpern
in Kontakt mit dem Liner, Flecken und Entfärbungen infolge der
Wirkung oxidierender Produkte, der Erhaltung der Farbe und der

KUNDENDIENST MIT GARANTIE:
(nach vorheriger Rechtfertigung und mit Kaufnachweis)

• Transportkosten für den VERSAND zu Lasten des Kunden.

• Transportkosten für die RÜCKSENDUNG zu Lasten von
Manufacturas Gré (für Teile, die unter die Garantie fallen).

• Austausch von COMPOSITE nach visuellen Nachweisen vorab.

• Teile oder Bauteile zu Lasten von Manufacturas Gré.

• Frist für den Austausch: 8 Werktage. In Zusammenhang mit
dem Austausch eines defekten Bauteils gehen Montage und
Demontage nicht zu Lasten von Manufacturas Gré.

KUNDENDIENST OHNE GARANTIE:

• Transportkosten für Versand / Rücksendung zu Lasten des
Kunden.

• Die Teile werden gemäß unseren geltenden Tarifen in Rechnung
gestellt.

Einzelne Teile sind 2 Jahre ab Rechnungsdatum des Produktes erhältlich.

10

EINLEITUNG

SICHERHEITSHINWEISE

Es ist erforderlich, den Filtrationsbausatz (Filter + Pumpe) in einem
Mindestabstand von 3,5 Metern zum Pool zu platzieren, um das
Risiko eines Stromschlags zu vermeiden.
Laut Norm ist es vorgeschrieben, die Installation einer speziellen
Differenzialschutzvorrichtung für Pools bei der Stromversorgung
der Pumpe einzuplanen.

Lassen Sie Kinder nie ohne Aufsicht in die Nähe des Pools.

Entfernen Sie nach jedem Bad die äußere Treppe, um
versehentliches Stürzen von Kindern oder Haustieren in den Pool
(Richtlinie EN P90-317) zu vermeiden.

und leicht zugänglichen Ort sein.
Die Position des Swimmingpools muss frei von Rohren oder
elektrischen Anschlüssen sein.
Bitte berücksichtigen Sie, dass sich ein Pool am besten an einem
sonnigen Tag aufstellen lässt und Tage mit viel Wind zu vermeiden
sind.

VERPACKUNG, KLASSIFIKATION UND
WIEDERVERWERTUNG

• Einige Bauteile des Pools sind in Plastikbeuteln verpackt. Um
jegliches Risiko von Ersticken zu vermeiden, lassen Sie Babys oder
Kinder nie damit spielen.

• Danke, dass Sie die Richtlinien der Europäischen Union beachten
und beim Schutz der Umwelt helfen.

Dieser Pool ist ausschließlich für die Nutzung im familiären
Rahmen bestimmt. Es ist nicht erlaubt, auf den Ränder zu gehen,
von dort zu tauchen oder zu springen.

DAUER DER INSTALLATION

Die Installation des Pools erfordert den Einsatz von mindestens
zwei Personen und dauert zwei Tage (neben der Vorbereitung des
Geländes und der Befüllung).

VOR DEM AUFBAU IHRES POOLS SORGEN SIE FÜR

• Den Einsatz einer qualifizierten Person für den Anschluss der
elektrischen Leitungen.

• Ausreichend Wasserzufuhr, um den Pool zu füllen.

• Lesen Sie das Handbuch genau, Schritt für Schritt, um die
Installation des Pools richtig zu verstehen.

EMPFEHLUNG ZUR POSITIONIERUNG

Sie müssen das Gelände so vorbereiten wie in diesem Handbuch
im Kapitel
„Installation“ dargelegt.

Betonplatte

Dosiert 350 kg/m3 (standardisiert Typ C125 430)

- Pflastersteine

PLATZIEREN SIE IHREN POOL NICHT

• Unter elektrischen Stormleitungen

• Unter Zweigen von Bäumen

• Auf einem nicht stabilisierten Gelände
Ein guter Standort erlaubt Ihnen, Zeit zu sparen und
Beschränkungen zu vermeiden. Der Pool sollte an einem sonnigen

Wenn Sie Ihren Pool aufgestellt und alle Bauteile zusammengebaut haben, wären wir Ihnen dankbar, wenn
Sie die Verpackungen sortieren und dem Recycling zuführen.

11

IT

GARANZIA

In caso di reclami o per assistenza post vendita, conservare il manuale con il numero di serie
insieme alla prova di acquisto (scontrino).

Qualsiasi richiesta di garanzia deve essere inoltrata
on line, tramite la pagina web www.service-gre.com,
allegando lo scontrino.

Possono essere richieste fotografie come prova. Non si
accetta la restituzione della merce salvo previo accordo. Il
cliente si farà carico di tutte le spese di restituzione della
merce (imballaggio e trasporto).

DOPO LA VERIFICA E LA CONSTATAZIONE DI UN DIFETTO
DI FABBRICAZIONE.

• I prodotti che presentano effettivamente dei difetti saranno
riparati o sostituiti con porto pagato.

• I prodotti al di fuori del periodo di garanzia saranno oggetto di

preventivo. Dopo l’accettazione del preventivo da parte del
cliente, gli saranno inviati i pezzi.

La garanzia si limita alla riparazione o alla sostituzione del
pezzo difettoso. Non è contemplata in alcun caso una richiesta di
indennizzo o di danni.

LA GARANZIA NON È APPLICATA NEI SEGUENTI CASI:

• Utilizzo del materiale in modo non conforme alle nostre istruzioni

• Danni provocati da una manipolazione errata o da un’installazione
non conforme.

IMPORTANTE:

La società Manufacturas Gré cambia un componente a condizione
che venga svolta una perizia. Se in seguito alla perizia non viene
evidenziata nessuna anomalia o mal funzionamento, la società
Manufacturas Gré si riserva il diritto di fatturare al clienti i costi di
porto ed eventuali altri.

DURATA DELLA GARANZIA:

• Liner: 2 anni per le giunzioni e la tenuta stagna nelle normali
condizioni di uso. La garanzia non comprende: crepe, rotture, altri
tipi di cedimento, macchie (prodotti di trattamento direttamente
nell’acqua), le macchie legate al crescere di alghe, le macchie
dovute alla decomposizione di corpi estranei al contatto con il
liner, le macchie e lo scolorimento dovuti all’azione di prodotti
ossidanti, mantenimento del colore e usura dovuti all’attrito del
materiale con diverse superfici, la deformazione del liner che è

rimasto senza acqua per più di 24 ore (la piscina non deve mai
essere svuotata completamente).

È obbligatorio conservare l’etichetta con il numero di serie
del liner presente nel prodotto e nel suo imballaggio. Per
qualsiasi eventuale domanda di assunzione di garanzia,
sarà richiesto di mostrare il liner.

• Scaletta per piscina in acciaio inossidabile: 2 anni. In caso di
filtraggio per elettrolisi del sale, non si terrà conto della garanzia
delle scale.

• Sistema di filtrazione: La pompa ha tiene una garanzia di 2 anni
(problema elettrico) nelle normali condizioni di uso. La garanzia
non comprende: la rottura di pezzi (base della pompa/deposito
di terra, copertura del pre-filtro, sportello multi direzionale...), il
deterioramento dovuto a una connessione difettosa, l’uso della
pompa a secco, il deterioramento per abrasione o corrosione (il
sistema di filtrazione deve essere collocato in un luogo fresco e
asciutto, al riparo da spruzzi d’acqua).

• Altri componenti: 2 anni

SONO ESCLUSI DALLA GARANZIA:

− Tagli nel liner

− Montaggio e connessione della filtrazione

− Il montaggio

− Il riempimento d’acqua

− Il posizionamento dei bordi

− L’invernaggio

− La manutenzione

SERVIZIO POST VENDITA IN GARANZIA
(Previa giustificazione e prova di acquisto)

• Trasporto di invio a carico del cliente.

• Trasporto di reso a carico di Manufacturas Gré (per i pezzi
compresi nella garanzia).

• Cambio del COMPOSITE previa giustificazione visiva.

• Pezzi o componenti a carico di Manufacturas Gré.

• Tempi di sostituzione: 8 giorni lavorativi. Nel caso di sostituzione
di un componente difettoso, il montaggio e lo smontaggio non
sono a carico di Manufacturas Gré.

SERVIZIO POST VENDITA SENZA GARANZIA:

• Trasporto di invio e di reso a carico del cliente.

• I pezzi saranno fatturati in base alle tariffe vigenti.

I pezzi singoli sono disponibili per 2 anni a partire dalla data di fatturazione del prodotto.

12

INTRODUZIONE

ISTRUZIONI DI SICUREZZA

È obbligatorio collocare il kit di filtrazione (filtro + pompa) a una
distanza minima di 3,5 metri dalla piscina per evitare il rischio di
scariche elettriche.
È obbligatorio prevedere l’installazione di un dispositivo di
protezione differenziale speciale per la piscina nell’alimentazione
elettrica della pompa, in conformità a quanto previsto dalla legge.
Non lasciare i bambini soli nei pressi della piscina.
Dopo ogni bagno, ritirare la scaletta esterna per evitare cadute
accidentali dei bambini degli animali domestici nella piscina
(Normativa EN P90-317).
Questa piscina è destinata esclusivamente all’uso familiare. Non
è permesso camminare sui bordi né tuffarsi o saltare da essi.

DURATA DELL’INSTALLAZIONE

L’installazione della piscina richiede l’intervento di almeno due
persone e sono necessari due giorni (escludendo la preparazione
del terreno e il riempimento).

PRIMA DELL’INSTALLAZIONE DELLA PISCINA
ASSICURARSI CHE:

• le connessioni elettriche siano effettuate da un tecnico
qualificato

• l’approvvigionamento idrico sia sufficiente per riempire la
piscina

• aver letto attentamente l’intero manuale, prestando attenzione
a tutti i passaggi dell’installazione.

IMBALLAGGIO, CLASSIFICAZIONE E RICICLO

• Alcuni componenti della piscina hanno un imballaggio in
plastica. Per evitare il rischio di asfissia, tenere lontano dalla
portata dei bambini.

• Grazie per rispettare le norme dell’Unione Europea e per
collaborare alla protezione ambientale.

Basamento in calcestruzzo

Dosaggio 350 kg/m3 (standard C125 430)

- Piastrella per pavimento

CONSIGLI SUL POSIZIONAMENTO

Preparare il terreno come indicato nel presente manuale nel
capitolo «installazione».

NON COLLOCARE LA PISCINA

• Sotto cavi elettrici

• Sotto rami di alberi

• Su un terreno instabile
Un posizionamento corretto fa risparmiare tempo e evita
limitazioni. La piscina deve essere in un punto soleggiato e
facilmente accessibile.
Lo spazio scelto per la piscina deve essere libero da tubazioni o
cavi elettrici.
Si tenga presente che è preferibile montare la piscina in un giorno
di sole evitando i giorni con forte vento.

Una volta installata la piscina e aver montato tutti i componenti, ti suggeriamo di dividere e riciclare tutti gli
imballaggi.

13

NL

GARANTIE

Voor iedere claim of after-sales service, uw handleiding met het serienummer tezamen met
het aankoopbewijs (factuur, kassabon) gereedhouden.

Elke aanspraak op garantie zal onderwerp zijn van een
online declaratie, via de website www.service-gre.com,
tezamen met het aankoopbewijs.

Er kunnen foto’s worden verlangd ter justificatie. Er worden
geen geretourneerde goederen geaccepteerd zonder
goedkeuring vooraf. De klant zal verantwoordelijk zijn voor
alle kosten bij het retourneren van goederen (verpakking en
verzending).

NA VERIFICATIE EN CONTRA-EXPERTISE VAN EEN
FABRICAGEFOUT.

• De producten die daadwerkelijk defecten vertonen worden
gerepareerd of tegen verzendkosten vervangen

• De producten die buiten de garantie vallen zijn onderhavig aan

een raming. Zodra de klant het bedrag heeft geaccepteerd
worden de onderdelen verstuurd.

De garantie beperkt zich tot reparatie of vervanging van het

defecte onderdeel. In geen geval wordt er een vergoeding
gegevenvoor geleden schade en ongemakken.

DE GARANTIE IS NIET VAN TOEPASSING IN DE VOLGENDE
SITUATIES:

• Gebruik van materialen die niet overeenkomen met onze
instructies.

• Schade die is veroorzaakt door verkeerde behandeling of
onjuiste installatie.

contact zijn met de liner, vlekken en verkleuringen ten gevolge
van contact met oxidatiemiddelen, kleuronderhoud en slijtage
ten gevolge van het vastzetten van het materiaal op verschillende
oppervlakken, vervorming van de liner indien deze meer dan 24 uur
zonder water heeft gestaan (maak het zwembad nooit helemaal
leeg).

Het is verplicht het etiket te bewaren met het serienummer
van de liner dat op het product te vinden is en in de
verpakking. Bij alle eventuele verzoeken van aanspraak op
de garantie, wordt om een monster van de liner gevraagd.

• Roestvrijstalen trap: 2 jaar. In het geval van filtering door
elektrolyse van zout, kan geen aanspraak op de garantie van de
trap worden gemaakt.

• Filtergroep: De pomp heeft een garantie van 2 jaar (elektrische
problemen) bij normale gebruiksomstandigheden. Uitgesloten van
garantie: gebroken onderdelen (voet van de pomp/zandreservoir,
cover voorfilter, multidirectionele afsluiter,...) schade ten gevolge
van defecte verbinding, gebruik maken van de pomp zonder water,
schade als gevolg van slijtage of corrosie (de filtergroep moet zich
bevinden op een koele droge plaats, beschermd tegen opspattend
water,).

• Andere onderdelen: 2 jaar.

UITGESLOTEN VAN DE GARANTIE:

- De afsnijdingen in de liner

- De montage en de aansluiting van de filtering

- De montage

- Het vullen met water

- De plaatsing van de randen

- Winterklaar maken

- Het onderhoud

BELANGRIJK:

Het bedrijf Manufacturas Gré ruilt onderdelen voor andere voor
expertise.
Als bij expertise geen afwijking, storing of defect wordt gevonden,
behoudt het bedrijf Manufacturas Gré zich het recht voor om de
verzend- en andere kosten in rekening te brengen bij de klant.

DUUR VAN DE GARANTIE:

• Liner: 2 jaar op de naden en waterdichtheid onder
normale gebruiksomstandigheden. Uitgesloten van garantie:
winkelhaken, gaten, scheuren, vlekken (producten voor directe
waterbehandeling), vlekken die ontstaan door algengroei, vlekken
die ontstaan door de decompositie van vreemde lichamen die in

AFTER SALES SERVICE MET GARANTIE:
(Na rechtvaardiging vooraf en met bewijs van aankoop)

• Porto voor VERZENDEN op kosten van de klant.

• Porto voor RETOURNEREN op kosten van Manufacturas Gré
(voor die onderdelen die onder het garantieschema vallen).

• Ruilen van COMPOSITE delen na voorafgaande visuele
rechtvaardiging.

• Componenten of onderdelen voor rekening van Manufacturas
Gré.

• Inruiltermijn: 8 werkdagen. Binnen de context van de vervanging
van een defect component, geschied het monteren en demonteren
niet op rekening van Manufacturas Gré.

AFTER SALES SERVICE ZONDER GARANTIE:

• Porto voor verzenden / retourneren op kosten van de klant.

• Onderdelen worden gefactureerd volgens de geldende tarieven.

Losse onderdelen die gedurende 2 jaar verkrijgbaar zijn gerekend vanaf de aankoopdatum va het product.

14

WOORWOORD

VEILIGHEIDSINSTRUCTIES

Het is verplicht om de filterkit (filter + pomp) op een minimum
afstand van 3,5 meter van het zwembad te plaatsen om het risico
van elektrische ontlading te vermijden.
Het is verplicht de elektrische voeding van de pomp te voorzien
van een lekkagebeveiliging speciaal voor zwembaden, in
overeenstemming met de voorschriften.
Laat kinderen nooit zonder toezicht in de buurt van het zwembad
komen.
Na ieder bad, de buitentrap weghalen om te voorkomen dat er per
ongeluk kinderen of huisdieren in het zwembad vallen (Norm EN
P90-317).
Dit zwembar is uitsluitend bedoeld voor familiegebruik. Het is niet
toegestaan om over de randen te lopen noch om er vanaf te duiken
of te springen.

DUUR VAN DE INSTALLATIE

Voor de installatie van het zwembad zijn er tenminste twee
personen nodig en het werk bedraagt twee dagen (los van de
voorbereiding van het terrein en het vullen).

VOOR DE CONSTRUCTIE VAN UW ZWEMBAD VERZEKER U
ERVAN

VERPAKKING, AFVALSCHEIDING EN RECYCLING

• Enkele componenten van het zwembad zijn verpakt in plastic
zakjes. Om verstikkingsgevaar te voorkomen, nooit toestaan dat
baby’s of kleine kinderen ermee kunnen spelen.

• Dank u voor het respecteren van de normen van de Europese
Unie en voor het meewerken aan de bescherming van het milieu.

Betonvloer

Dosaggio 350 kg/m

3

(standard C125 430)

- Bestrating

• Dat er een gekwalificeerde persoon is die de elektrische
verbindingen kan aanleggen.

• Dat de toevoer van water voldoende is om het zwembad te
vullen.

• Dat de handleiding zorgvuldig heeft gelezen, stap voor stap,
zodat u de installatie van het zwembad precies begrijpt.

AANBEVELING VOOR PLAATSING

U moet het terrein voorbereiden zoals aangegeven in deze
handleiding in het hoofdstuk «installatie».

PLAATS UW ZWEMBAD NIET

• Onder elektriciteitsdraden

• Onder de takken van bomen

• Op een niet gestabiliseerd terrein
Een goede plaatsing zorgt ervoor dat u tijd bespaart en voorkomt
beperkingen. Het zwembad moet op een zonnige, makkelijk
toegankelijke plaats zijn.
De plaats van het zwembad moet vrij zijn van leidingen of
elektrische verbindingen.
Hou er rekening mee dat het beter is om het zwembad op een
zonnige dag te monteren en vermijd dagen waarop het hard waait.

Wanneer uw zwembad eenmaal is geïnstalleerd en alle componenten gemonteerd zijn, zouden we het op
prijs stellen dat u het overgebleven afval scheidt en het verpakkingsmateriaal voor recycling inlevert.

15

PT

GARANTIA

Para qualquer reclamação ou serviço pós-venda, conserve o seu manual com o número de
série, juntamente com o comprovativo de compra (ticket de caixa).

Qualquer reclamação de garantia deverá ser objeto
de uma declaração online, no site www.service-gre.com,
juntamente com o comprovativo de compra.

Podem ser requeridas fotografias para justificá-lo. Não
será aceite nenhuma devolução de mercadoria sem acordo
prévio. O cliente assumirá os custos de todas as devoluções
de mercadoria (embalagem e transporte).

APÓS A VERIFICAÇÃO E A CONSTATAÇÃO DE UM DEFEITO
DE FABRICO.

• Os produtos que efetivamente apresentem defeitos serão
reparados ou substituídos com os portes pagos.

• Os produtos que estejam fora de garantia serão submetidos a

um orçamento. Quando o cliente tiver aceitado o orçamento,
as peças ser-lhe-ão enviadas.

A garantia limita-se à reparação ou à substituição da

peça defeituosa. Em nenhum caso, implicará uma ação de
indemnização ou de perdas e danos.

A GARANTIA NÃO SERÁ APLICADA NAS SITUAÇÕES
SEGUINTES:

• Utilização de materiais não conformes às nossas instruções.

• Danos causados por um manuseamento errado ou por uma
instalação não conforme.

cor e o desgaste devidos à fricção do material sobre diversas
superfícies, a deformação do liner que foi deixado mais de 24
horas sem água (nunca esvazie a piscina por completo).

É obrigatório guardar a etiqueta com o número de série
do liner presente no produto e na sua embalagem. Para
qualquer eventual requerimento de concessão de garantia,
uma amostra do liner será exigida.

• Escada inoxidável: 2 anos. Em caso de uma filtração por
eletrólise de sal, a garantia da escada não poderá ser tida em
conta.

• Grupo de filtração: a bomba tem uma garantia de 2 anos
(problema elétrico) em condições normais de utilização. Não
entram na garantia: a rotura de peças (base da bomba/depósito
de areia, cobertura do pré-filtro, válvula multidirecional...), a
deterioração devida a uma conexão defeituosa, o uso da bomba
a seco, a deterioração por abrasão ou por corrosão (o grupo de
filtração deve ser colocado num local fresco e seco, resguardado
de salpicos de água).

• Outros componentes: 2 anos.

SÃO EXCLUÍDOS DA GARANTIA:

- Os cortes no liner

- A montagem e a conexão da filtração

- A ensambladura

- O enchimento de água

- A colocação dos bordos

- A hibernação

- A manutenção

IMPORTANTE:

A sociedade Manufacturas Gré substitui componentes em troca
de outros para a sua peritagem.
Se depois da peritagem não for detetada qualquer anomalia ou
disfunção, a sociedade Manufacturas Gré reservar-se-á o direito
de faturar os custos de portes e outros diversos ao cliente.

DURAÇÃO DA GARANTIA:

• Liner: 2 anos para as costuras e a estanqueidade numas
condições de uso normal. Não entram na garantia: os rasgões,
os buracos, as roturas, as manchas (produtos de tratamento
diretamente na água), as manchas vinculadas ao crescimento de
algas, as manchas relacionadas com a decomposição de corpos
estranhos em contacto com o liner, as manchas e as decolorações
resultantes da ação dos produtos oxidantes, a manutenção da

SERVIÇO PÓS-VENDA EM GARANTIA:
(Após comprovação e prova de compra)

• Portes de ENVIO a cargo do cliente.

• Portes de RETORNO por conta da Manufacturas Gré (para
aquelas peças abrangidas no esquema da garantia).

• Mudança de COMPOSITE após comprovação visual.

• Peças ou componentes por conta da Manufacturas Gré.

• Prazo de substituição: 8 dias úteis. No contexto da substituição
de um componente defeituoso, a montagem e a desmontagem
não correm por conta da Manufacturas Gré.
SERVIÇO PÓS-VENDA SEM GARANTIA:

• Portes de envio / retorno a cargo do cliente.

• As peças serão faturadas de acordo com o nosso tarifário em
vigor.

Peças avulsas disponíveis durante 2 anos a contar da data de faturação do produto.

16

PRELIMINAR

INSTRUÇÕES DE SEGURANÇA

É obrigatório colocar o kit de filtração (filtro + bomba) a uma
distância mínima de 3,5 metros da piscina para evitar o risco de
descarga elétrica.
É obrigatório prever a instalação de um dispositivo de proteção
diferencial especial para piscinas na alimentação elétrica da
bomba, nos termos do regulamento.
Nunca deixe as crianças sem vigilância perto da piscina.
Depois de cada banho, retire a escada exterior visando evitar
as quedas acidentais à piscina das crianças ou dos animais de
estimação (Norma EN P90-317).
Esta piscina está destinada a uma utilização exclusivamente
familiar. Não é permitido caminhar sobre os bordos nem mergulhar
ou saltar a partir deles.

DURAÇÃO DA INSTALAÇÃO

A instalação da piscina precisa da intervenção de pelo menos
duas pessoas e demora dois dias (para além da preparação do
terreno e do enchimento).

ANTES DA CONSTRUÇÃO DA PISCINA CERTIFIQUE-SE

• De que é uma persona qualificada quem efetua as ligações
elétricas.

• De que o fornecimento de água é suficiente para encher a
piscina.

• De que leu o manual minuciosamente, passo a passo, para
compreender adequadamente a instalação da piscina.

EMBALAGEM, CLASSIFICAÇÃO E RECICLAGEM

• Alguns componentes da piscina estão embalados em sacos de
plástico. Para evitar qualquer risco de asfixia, nunca permita que
os bebés ou as crianças brinquem com eles.

• Obrigados por respeitar as normas da União Europeia e por
colaborar na proteção do ambiente.

Laje de betão

Dosagem 350 kg/m3 (normalizado tipo C125 430)

- Lousa

CONSELHO DE COLOCAÇÃO

Deve preparar o terreno como indicado neste manual no capítulo
«Instalação».

NÃO COLOQUE A SUA PISCINA

• Sob redes de eletricidade

• Sob ramagem de árvores

• Sobre um terreno não estabilizado

Uma boa localização permite poupar tempo e evita limitações. A
piscina deve estar num lugar soalheiro e facilmente acessível.
A localização da piscina deve estar isenta de tubagens ou de
ligações elétricas.
Tenha em conta que é preferível montar a piscina num dia
soalheiro e evitar os dias com muito vento.

Quando tenha instalado a sua piscina e estejam todos os componentes unidos, agradecemos que classifique
e recicle todas as embalagens.

17

EN

IMPORTANT

- Read carefully the manual whole before mounting the pool.

- Before starting installation, extend all the pool components and check that they coincides with that indicated in the page 24/25.

- Be very careful when handling the swimming pool parts. They can break.

- In case of failure to follow these instructions, the warranty will be completely invalidated.

- If you have any questions, contact technical service.

ES

IMPORTANTE

- Lea detenidamente el manual entero antes de montar la piscina.

- Antes de comenzar la instalación, extienda todos los componentes de la piscina y verique que coincide con lo indicado en la página 24/25..

- Tenga mucho cuidado al manipular las piezas de la piscina. Pueden romperse.

- En caso de no seguir éstas instrucciones, la garantía quedará totalmente invalidada.

- Si tiene algún problema contacte con nuestro servicio técnico.

FR

IMPORTANT

- Lisez attentivement le manuel complet avant de procéder au montage de la piscine.

- Avant de démarrer l’installation, sortez tous les composants de la piscine et vérifiez qu’ils coïncident avec les indications de la page 24/25.

- Faites très attention pendant la manipulation des pièces de la piscine. Elles risqueraient de se casser.

- Si les présentes instructions ne sont pas respectées, la garantie sera totalement annulée.

- En cas de doute, contactez le service technique.

DE

WICHTIG

- Lesen Sie das Handbuch aufmerksam durch, bevor Sie den Pool aufstellen.

- Breiten Sie vor Beginn des Aufbaus alle Elemente des Pools aus und überprüfen Sie, ob diese mit den auf Seite 24/25 genannten übereinstimmen.

- Seien Sie sehr vorsichtig im Umgang mit den Poolteilen. Sie können kaputt gehen.

- Das Nichtbeachten dieser Hinweise macht die Garantie gänzlich ungültig.

- Bei Fragen können Sie sich gerne jederzeit an den Kundendienst wenden.

IT

IMPORTANTE

-Leggere con attenzione l’intero manuale prima di montare la piscina.

- Prima di iniziare l’installazione, estrarre tutti i componenti della piscina e accertarsi che coincidano con quanto indicato a pagina 24/25.

- Prestare particolare attenzione nel maneggiare i componenti della piscina in quanto possono rompersi

- La garanzia perderà la validità nel caso in cui non vengano rispettate le presenti istruzioni.

- Per qualsiasi dubbio contattare il servizio di assistenza tecnica.

NL

BELANGRIJK

- Lees deze handleiding in zijn geheel aandachtig door voordat u begint met de montage van het zwembad.

- Voordat u met de installatie begint, moet u alle onderdelen van het zwembad uitpakken en naast elkaar neerleggen om te controleren of
de inhoud overeen komt met wat is aangegeven op pagina 24/25.

- Wees heel voorzichtig bij het hanteren van de onderdelen van het zwembad. Ze kunnen breken.

- Wanneer u deze instructies niet opvolgt, komt de garantie geheel te vervallen.

- Indien u twijfels of vragen hebt, neem a.u.b. contact op met de technische dienst.

PT

IMPORTANTE

- Leia atentamente o manual completo antes de montar a piscina.

- Antes de começar a instalação, estenda todos os componentes da piscina e verifique que coincidem com o indicado na página 24/25.

- Tenha muito cuidado ao manusear as peças da piscina. Podem partir.

- No caso de não seguir estas instruções, a garantia ficará totalmente invalidada.

- Se tiver qualquer dúvida, contacte o serviço técnico

SUMARY:

EN

1 - SAFETY PRECAUTIONS.

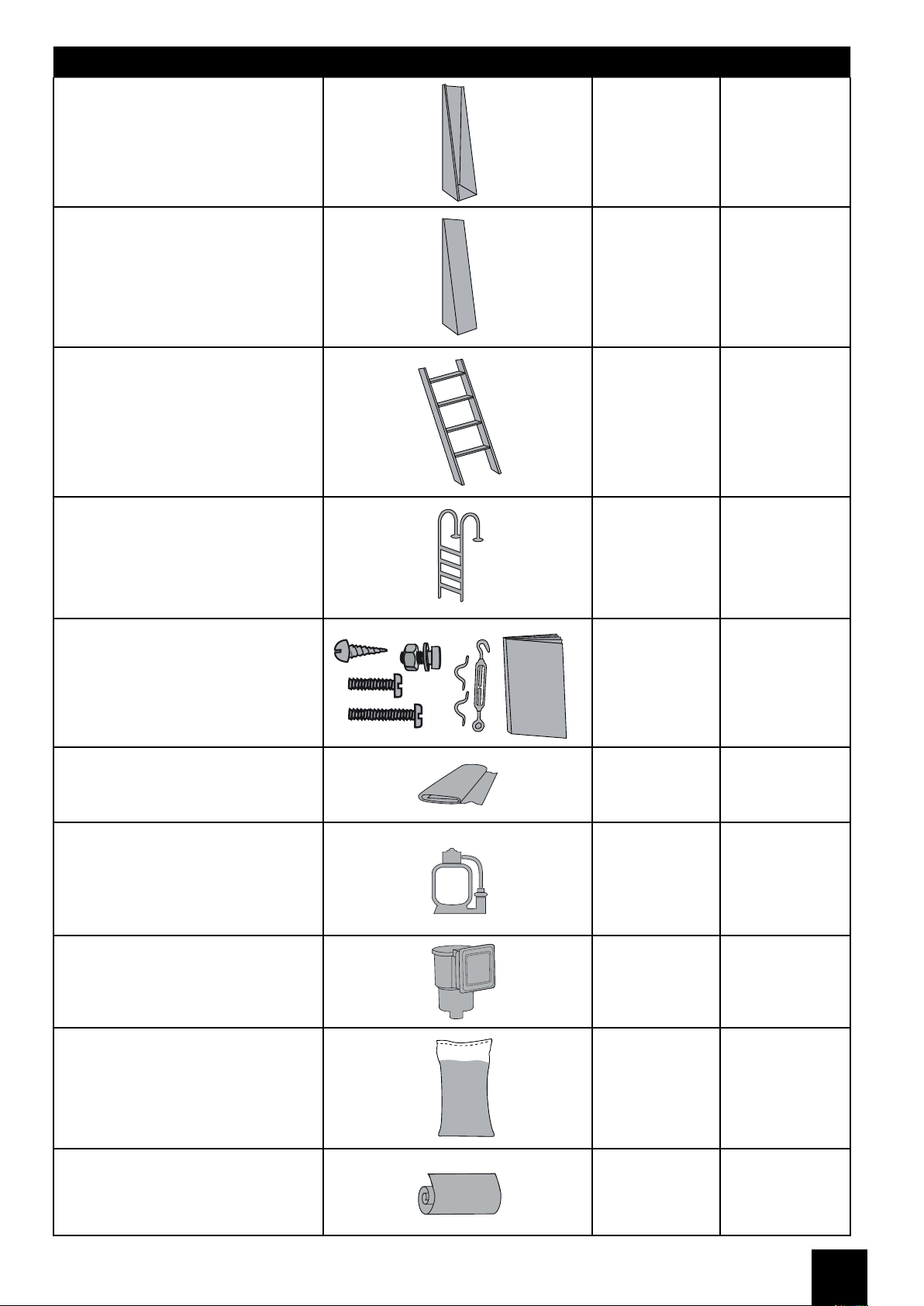

2 - COMPONENTS.
3 - PREPARATION OF THE SITE.
4 - INSTALLATION.
5 - MAINTENANCE AND USE.

ÍNDICE:

ES

1 - CONSEJOS DE SEGURIDAD.
2 - COMPONENTES.
3 - PREPARACIÓN DEL TERRENO.
4 - INSTALACIÓN.
5 - MANTENIMIENTO Y USO.

SOMMAIRE:

FR

1 - CONSEILS DE SECURITE.
2 - ELEMENTS.
3 - PRÈPARATION DU TERRAIN.
4 - INSTALLATION.
5 - ENTRETIENT ET UTILISATION.

ZUSAMMENFASSUNG:

DE

1 - SICHERHEITSHINWEIS.
2 - BESTANDTEILE.
3 - VORBEREITUNG DES BODENS.
4 - INSTALLATION.
5 - WARTUNG UND GEBRAUCH.

20 - 22
23 - 25
26 - 28
29 - 45
46 - 53

20 - 22
23 - 25
26 - 28
29 - 45
46 - 53

20 - 22
23 - 25
26 - 28
29 - 45
46 - 53

20 - 22
23 - 25
26 - 28
29 - 45
46 - 53

RIASSUNTO:

IT

1 - CONSIGLI DI SICUREZZA.
2 - COMPONENTI.
3 - PREPARAZIONE DEL TERRENO.
4 - INSTALLAZIONE.
5 - MANUTENZIONE E USO.

SAMENVATTING:

NL

1 - RAADGEVINGEN VOOR DE VEILIGHEID.
2 - ONDERDELEN.
3 - BEREIDING VAN HET TERREIN.
4 - INSTALLATIE.
5 - ONDERHOUD EN GEBRAUCH.

RESUMO:

PT

1 - CONSELHOS DE SEGURAÇA.
2 - COMPONENTES.
3 - PREPARAÇÃO DO TERRENO.
4 - INSTALAÇÃO.
5 - MANUTENÇÃO E UTILIZAÇÃO.

20 - 22
23 - 25
26 - 28
29 - 45
46 - 53

20 - 22
23 - 25
26 - 28
29 - 45
46 - 53

20 - 22
23 - 25
26 - 28
29 - 45
46 - 53

EN

SAFETY PRECAUTIONS

20

ES

FR

DE

IT

NL

PT

CONSEJOS DE SEGURIDAD
CONSEILS DE SECURITE

SICHERHEITSHINWEIS
CONSIGLI DI SICUREZZA
RAADGEVINGEN VOOR DE VEILIGHEID
PLANO DE INSTALAÇÃO

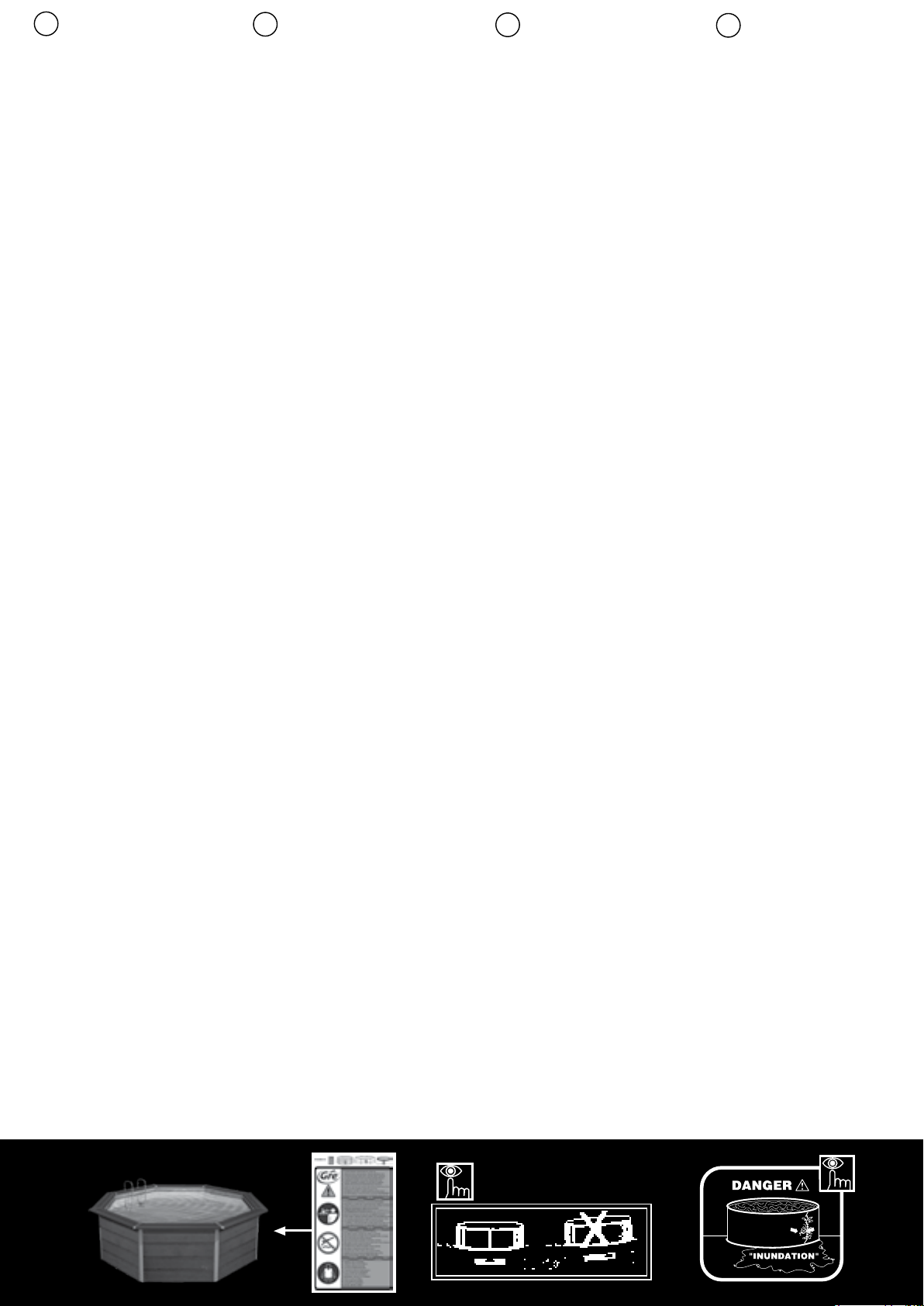

EN

SAFETY ADVICES

Carefully read, understand, and follow all informa­tion in this user manual before installing and using

These warnings, instructions, and safety guidelines

address some common risks of water recreation,

but they cannot cover all risks and dangers in all
cases. Always use caution, common sense, and

good judgment when enjoying any water activity.

Retain this information for future use.

Non Swimmers safety

Continuous, active, and vigilant supervision of weak
swimmers and non-swimmers by a competent adult
is required at all times (remembering that children

under ve are at the highest risk of drowning).

- Designate a competent adult to supervise the pool
each time it is being used.

- Weak swimmers or non-swimmers should wear
personal protection equipment when using the pool.

- When the pool is not in use, or unsupervised,
remove all toys from the swimming pool and its
surrounding
to avoid attracting children to the pool.

Safety devices

- It is recommended to install a barrier (and secure

all doors and windows, where applicable) to prevent

unauthorized access to the swimming pool.

- Barriers, pool covers, pool alarms, or similar
safety devices are helpful aids, but they are not
substitutes
for continuous and competent adult supervision.

Safety equipment

- It is recommended to keep rescue equipment (e.g.

a ring buoy) by the pool.

- Keep a working phone and a list of emergency
phone numbers near the pool.

Safe use of the pool

- Encourage all users especially children to learn
how to swim

- Learn Basic Life Support (Cardiopulmonary

Resuscitation - CPR) and refresh this knowledge

regularly.
This can make a life-saving difference in the event
of an emergency.

- Instruct all pool users, including children, what to
do in case of an emergency

-Never dive into any shallow body of water. This
can lead to serious injury or death.

- Do not use the swimming pool when using alcohol
or medication that may impair your ability to safely
use
the pool.

- When pool covers are used, remove them com­pletely from the water surface before entering the
pool.

- Protect pool occupants from water related illness­es by keeping the pool water treated and practicing
good
hygiene. Consult the water treatment guidelines in

the user’s manual.

- Store chemicals (e.g. water treatment, cleaning

or disinfection products) out of the reach of children.

- Signage is to be displayed in a prominent position
within 2 m of the pool.

- Removable ladders shall be placed on a horizontal
surface.

WARNING:

Every electrical appliance fed in 220 V, has to be

located at least at 3,50 m from the edge of the pool.

The equipment should be connected to a voltage,

with earth connection, protected by a residual

current device (RCD) having a rated residual

operating current not exceeding 30 mA.
IF YOU HAVE ANY PROBLEM, ..¡ CONTACT US !
web: www.gre.es

the swimming pool.

ES

INFORMACIÓN DE SEGURIDAD

Antes de instalar y de utilizar la piscina, lea aten-

tamente la información recogida en el presente

manual, asimílela y cúmplala. Los anuncios, las

instrucciones y las consignas de seguridad hacen

referencia a algunos de los riesgos más habituales
relativos al ocio en el agua, pero no cubren la totali­dad de riesgos y peligros que se pueden presentar.
Tenga prudencia, sentido crítico y sentido común al

practicar actividades acuáticas. Guarde esta infor-

mación para poderlas consultar posteriormente.

Seguridad de quienes no saben nadar:

Siempre se necesita la vigilancia atenta, activa y
continua por parte de un adulto responsable sobre
los niños que no saben nadar o no lo hacen bien
(tenga en cuenta que el riesgo de ahogo más

elevado lo presentan los menores de cinco años).

− Procure que un adulto responsable vigile la pisci-

na cada vez que se utiliza.

− Resulta conveniente que los niños que no saben

nadar o no lo hacen bien cuenten con equipos de
protección individual cuando utilicen la piscina.

− Cuando no se utilice la piscina o esta se encuen­tre sin vigilancia saque todos los juguetes de ella
para evitar que los niños se acerquen a ella.

Dispositivos de seguridad

− Es recomendable instalar una barrera (y, en su

caso, instalar elementos de seguridad en puertas y

ventanas) para evitar cualquier acceso no permitido

a la piscina.

− Las barreras, las cubiertas, las alarmas para

piscinas o los dispositivos de seguridad análogos
resultan útiles pero no sustituyen la vigilancia conti­nua por parte de un adulto responsable.

Equipamiento de seguridad

− Se recomienda disponer de material de salva­mento (una boya, por ejemplo) cerca de la piscina.

− Tenga un teléfono en perfecto estado y un listado

de números de urgencias cerca de la piscina.

Uso seguro de la piscina

− Anime a todos los usuarios, en especial a los

niños, a aprender a nadar.

− Aprenda técnicas de salvamento (reanimación
cardiopulmonar) y actualice periódicamente sus

conocimientos. Estos gestos pueden salvar una
vida en una urgencia.

− Explique a los usuarios de la piscina, también a
los niños, qué procedimiento deben seguir en caso

de urgencia.

− Nunca se tire a piscinas poco profundas, dado

que puede sufrir lesiones graves o mortales.

− No utilice la piscina tras haber ingerido alcohol o

medicamentos susceptibles de reducir su capaci­dad de hacerlo en condiciones de total seguridad.

− Si la piscina está tapada por una cubierta, retírela
completamente de la supercie de agua antes de

entrar.

− Trate el agua de su piscina y establezca buenas

prácticas de higiene para proteger a los usuarios de
enfermedades relacionadas con el agua. Consulte
cómo tratar el agua en el manual de instrucciones.

− Mantenga fuera del alcance de los niños los

productos químicos (productos de tratamiento del

agua, de limpieza o de desinfección, por ejemplo).

− Es obligatorio colocar los pictogramas incluidos

en una posición visible a menos de 2 m de la
piscina.

− Coloque las escaleras móviles en una supercie

horizontal.
ATENCIÓN:

Todo aparato alimentado en 220 V, debe situarse

por lo menos a 3,50 m del borde de la piscina.
El equipo se debe conectar a una toma de cor-

riente, con conexión a tierra, protegida con un

interruptor diferencial (RCD) con una corriente de

funcionamiento residual asignada que no exceda

SI TIENE ALGÚN PROBLEMA, ..¡CONSÚLTENOS!

SERVICIOS TÉCNICOS EN ESPAÑA:

link web >inicio > servicios > servicio técnico >

de 30 mA..

españa

web: www.gre.es

CONSEILS DE SECURITÉ

FR

Avant d’installer et d’utiliser, la piscine, veuillez

lire attentivement, assimiler et respecter toutes les
informations contenues dans cette notice d’utilisa-

tion. Ces avertissements, instructions et consignes

de sécurité portent sur certains des risques usuels

associés aux loisirs aquatiques, mais ils ne peuvent

pas couvrir la totalité des risques et dangers dans

tous les cas. Faites toujours preuve de prudence,

de discernement et de bon sens lors des activités

aquatiques. Conservez ces informations an de

pouvoir vous y référer ultérieurement.

Sécurité des non-nageurs

Une surveillance attentive, active et continue par

un adulte compétent des enfants qui ne savent

pas bien nager et des non-nageurs est requise en

permanence (en gardant à l’esprit que le risque de
noyade est le plus élevé pour les enfants de moins
de cinq ans).

- Désignez un adulte compétent pour surveiller le
bassin à chaque fois qu’il est utilisé.

- Il convient que les enfants qui ne savent pas bien

nager ou les non-nageurs portent des équipements
de protection individuelle lorsqu’ils utilisent la

piscine.

- Lorsque le bassin n’est pas utilisé ou est sans

surveillance, retirez tous les jouets de la piscine et

ses abords an de ne pas attirer les enfants vers le

bassin.

Dispositifs de sécurité

- Il est recommandé d’installer une barrière (et
de sécuriser toutes les portes et fenêtres, le cas
échéant) an d’empêcher tout accès non autorisé à

la piscine.

- Les barrières, couvertures, alarmes de piscines
ou dispositifs de sécurité similaires sont des aides

utiles, mais ils ne remplacent pas la surveillance

continue par un adulte compétent.

Équipements de sécurité

- Il est recommandé de garder du matériel de sau­vetage (une bouée, par exemple) près du bassin.

- Gardez un téléphone en parfait état de marche
et une liste de numéros d’urgence à proximité du

bassin.

Sécurité d’emploi de la piscine

- Incitez tous les utilisateurs, en particulier les
enfants, à apprendre à nager.

- Apprenez les gestes qui sauvent (réanimation car­diopulmonaire) et remettez régulièrement à jour vos

connaissances. Ces gestes peuvent sauver une vie

en cas d’urgence.

- Expliquez aux utilisateurs de la piscine, enfants

inclus, la procédure à suivre en cas d’urgence.

- Ne plongez jamais dans un plan d’eau peu pro-

fond, sous peine de blessures graves ou mortelles.

- N’utilisez pas la piscine sous l’emprise d’alcool
ou de médicaments susceptibles de réduire votre
capacité à utiliser la piscine en toute sécurité.

- Si la piscine est recouverte d’une couverture,
retirez-la entièrement de la surface de l’eau avant
d’entrer dans le bassin.

- Traitez l’eau de votre piscine et instaurez de
bonnes pratiques d’hygiène an de protéger les
utilisateurs des maladies liée à l’eau. Consultez les
consignes de traitement de l’eau données dans la
notice d’utilisation.

- Stockez les produits chimiques (produits de traite-

ment de l’eau, de nettoyage ou de désinfection, par
exemple) hors de portée des enfants.

- Il est obligatore d’afcher les pictogrammes

fournis dans une position visible à moins de 2 m de
la piscine.

- Placez les échelles amovibles sur une surface

horizontale.
ATTENTION:

Tout appareil électrique alimenté en 220 V doit être

situé au moins à 3,50 m du bord du bassin.

L’appareil doit être branché sur une prise de cou-

rant avec prise de terre, protégé par un interrupteur

différentiel (RCD) avec un courant de fonctionne-

ment résiduel assigné qui n’excède pas 30 mA.

EN CAS DE PROBLEME... NOUS CONSULTER!

SERVICE APRES VENTE:

web: www.gre.es

21

SICHERHEITSHINWEISE.

DE

Vor Einbau und Nutzung des Pools bitte aufmerksam
die in diesem Handbuch aufgeführten Informa­tionen lesen, verinnerlichen und einhalten. Die
Sicherheitshinweise und -vorschriften beziehen sich

auf einige der am häugsten auftretenden Risiken

in Zusammenhang mit Freizeit im Wasser, sie
umfassen jedoch nicht alle Risiken und Gefahren,
die auftreten können. Seien Sie vorsichtig, handeln
Sie kritisch und mit gesundem Menschenverstand,
wenn Sie sich im Wasser aufhalten. Bewahren
Sie diese Informationen gut auf, um später darauf
zurückgreifen zu können.

Die Sicherheit der Menschen, die nicht schwim­men können:

Eine aufmerksame, aktive und kontinuierliche Über­wachung der Kinder, die nicht oder noch nicht gut
schwimmen können durch einen dafür zuständigen
Erwachsenen ist stets erforderlich (bitte bedenken
Sie, dass bei Kindern unter fünf Jahren das höchste

Risiko zu ertrinken auftritt).

− Sorgen Sie dafür, dass ein dafür zuständiger

Erwachsener den Pool stets überwacht, wenn dieser
genutzt wird.

− Zweckmäßig ist, dass Kinder, die nicht oder noch

nicht gut schwimmen können, bei der Benutzung des
Pools eine eigene Schutzausrüstung tragen.

− Wenn der Pool nicht genutzt oder nicht überwacht

wird, entfernen Sie alle Spielsachen daraus, um zu
verhindern, dass sich die Kinder dem Pool nähern.

Sicherheitsvorrichtungen

− Es ist empfehlenswert, eine Sperre anzubringen

(und in diesem Fall Sicherheitselemente an Türen

und Fenstern anzubringen), um einen etwaigen nicht

erlaubten Zugang zum Pool zu verhindern.

− Sperren, Abdeckungen, Alarme für Pools oder

analoge Sicherheitsvorrichtungen sind hilfreich,
ersetzen jedoch nicht die ununterbrochene Überwa­chung durch einen dafür zuständigen Erwachsenen.

Sicherheitsausrüstung

− Es wird empfohlen, eine Rettungsausrüstung
(beispielsweise eine Boje) nahe dem Pool zur Hand

zu haben.

− Halten Sie am Pool ein einwandfrei funktionieren­des Telefon und eine Liste mit den Notrufnummern
bereit.

Sichere Nutzung des Pools

− Regen Sie alle Benutzer, vor allem Kinder, dazu

an, schwimmen zu lernen.

− Erlernen Sie Rettungsmethoden (Herz-Lun­gen-Wiederbelebung) und bringen Sie Ihre Kennt­nisse regelmäßig auf den neuesten Stand. Diese

Handgriffe können im Notfall Leben retten.

− Erklären Sie den Nutzern des Pools, auch den

Kindern, welche Vorgehensweise diese im Notfall zu
befolgen haben.

− Springen Sie nie in ache Becken, da Sie dabei

ernste oder sogar tödliche Verletzungen erleiden
können.

− Nutzen Sie den Pool nicht nach dem Konsum von

Alkohol oder der Einnahme von Medikamenten, bei
denen die Gefahr besteht, dass Sie den Pool nicht in
absoluter Sicherheit nutzen können.

− Ist der Pool mit einer Abdeckung bedeckt,

entfernen Sie diese vor Betreten des Beckens
vollständig.

− Bereiten Sie das Wasser Ihres Pools auf und
legen Sie anerkannte Hygienemaßnahmen fest,

um die Nutzer vor wasserbedingten Krankheiten zu
schützen. Bitte entnehmen Sie dem Handbuch, wie
man das Wasser richtig aufbereitet.

− Bewahren Sie chemische Produkte (beispielsweise

Produkte zur Wasseraufbereitung, Reinigung oder

Desinfektion) außerhalb der Reichweite von Kindern

auf.

− Die beiliegenden Piktogramme müssen an einer

gut sichtbaren Stelle weniger als 2 Meter vom Pool
entfernt angebracht werden.

− Befestigen Sie die bewegliche Treppe an einer
horizontalen Oberäche.

WICHTIGER HINWEIS:

220 V-Gerate müssen mindestens 3,50 m von

Schwimmbadrand entfernt liegen. Das Gerät muss

an einen wechselstromanschluß mit Erdung anges-

chlossen werden. Dieser muss durch ein Differential

(RCD) mit höchstens 30 mA gesichert sein.

BEI PROBLEMEN KÖNNEN SIE SICH MIT

UNS UNTER DER FOLGENDEN DEUTSCHEN

TELEFONNUMMER IN VERBINDUNG SETZEN:

web: www.gre.es

Germany & Austria

Freie nummer: 0 800-952 49 72

e-mail: [email protected]

INFORMAZIONI SULLA SICUREZZA.

IT

Prima di installare e utilizzare la piscina si prega
di leggere attentamente le informazioni contenute
in questo manuale, avendo cura di comprenderle
e rispettarle. Gli avvisi, le istruzioni e le indicazioni
sulla sicurezza si riferiscono ad alcuni dei rischi più
comuni relativi all’utilizzo della piscina, ma non co­prono la totalità dei rischi e dei pericoli che possono

vericarsi. Occorre essere prudenti, avere senso

critico e comune buonsenso nella pratica delle
attività acquatiche. Conservare queste informazioni
per successive consultazioni.

Precauzioni di sicurezza per le persone che non
sanno nuotare:

È necessario mantenere una vigilanza attenta,
attiva e continuativa da parte di un adulto respons­abile dei bambini che non sanno nuotare o non lo
sanno fare bene (occorre tenere presente che sono
maggiormente a rischio di annegamento i bambini

di età inferiore ai 5 anni).

- Garantire la vigilanza da parte di un adulto re­sponsabile ogniqualvolta si utilizza la piscina.

- È auspicabile che i bambini che non sanno
nuotare o non nuotano bene utilizzino dei dispositivi
di protezione individuale quando entrano in piscina.

- Quando la piscina non viene utilizzata o non è

sorvegliata, rimuovere tutti i giocattoli per evitare
che i bambini si avvicinino incautamente.

Sistemi di sicurezza

- Si consiglia di installare una barriera (e, se
necessario, elementi di sicurezza sulle porte e

sulle nestre dell’abitazione) per impedire qualsiasi

accesso non autorizzato alla piscina.

- Le barriere, le coperture, gli allarmi per piscine o i
dispositivi di sicurezza analoghi sono utili, ma non
sostituiscono la vigilanza permanente da parte di
un adulto responsabile.

Dispositivi di sicurezza

- Si raccomanda l’utilizzo di dispositivi di sal­vataggio (ad esempio un salvagente) vicino alla

piscina.

- Disporre, nei pressi della piscina, di un telefono
perfettamente funzionante e di un elenco dei
numeri di emergenza.

Utilizzo sicuro della piscina

- Incoraggiare tutti gli utilizzatori, soprattutto i
bambini, a imparare a nuotare.

- Imparare le tecniche di salvataggio (rianimazione

cardiopolmonare) e aggiornare periodicamente

le proprie conoscenze. Questi gesti, in caso di
emergenza, possono salvare una vita.

- Spiegare agli utilizzatori della piscina, anche
ai bambini, la procedura da seguire in caso di
emergenza.

- Non tuffarsi mai in piscine poco profonde, in quan­to ciò può provocare lesioni gravi o mortali.

- Non utilizzare la piscina dopo aver assunto alcol
o farmaci che possono ridurre la capacità di farlo in
tutta sicurezza.

- Se la piscina è dotata di una copertura, rimuovere
completamente l’acqua presente sulla supercie

prima di entrare.

- Trattare l’acqua della piscina e impostare pratiche

di igiene corrette per proteggere gli utilizzatori da

malattie legate all’acqua. Consultare le informazioni
sul trattamento dell’acqua presenti nel manuale di

istruzioni.

- Tenere lontano dalla portata dei bambini i prodotti
chimici (ad esempio i prodotti per il trattamento

dell’acqua, la pulizia e la disinfezione).

- È necessario posizionare i dispositivi di segnala­zione forniti insieme alla piscina in posizione ben
visibile, a meno di 2 m di distanza dalla piscina.

- Posizionare le scalette mobili su una supercie

orizzontale.

ATTENZIONE:

Ogni apparecchio alimentato a 220V, deve essere

situato ad almeno 3,50 m del bordo della piscina.

L’attrezzatura va collegata ad una presa di tensione

di corrente alterna, con una connessione a terra,

protetta con un interruttore differenziali (RDC) con

una corrente di funzionamento residuale assegnata

SERVIZIO TECNICO IN ITALIA:

link web >inizio > servizi > servizi tecnico > italia
web: www.gre.es

che non ecceda i 30 mA.

PER OGNI VOSTRA EVENTUALE

OCCORRENZA,...INTERPELLA-TECI !

VEILIGHEIDSINFORMATIE.

NL

Voor het installeren en in gebruik nemen van het
zwembad, dient u de informatie die in deze handleiding
is vervat aandachtig door te lezen, goed in u op te
nemen en na te leven. De mededelingen, instructies
en de aanbevelingen betreffende de veiligheid hebben
betrekking op enkele van de meest voorkomende

risico’s die bestaan bij vrijetijdsbesteding in het water;
deze beslaan echter niet alle risico’s en gevaren die

zich zouden kunnen voordoen. Wees voorzichtig en
kritisch, en gebruik vooral uw gezonde verstand bij het
beoefenen van activiteiten in het water. Bewaar deze
informatie zodat u alles op een later moment nog eens
kunt nalezen.

Veiligheid van personen die niet kunnen zwemmen:

Er moet altijd een verantwoordelijke volwassene
aanwezig zijn die alert, actief en voortdurend toezicht
houdt, met name op kinderen die niet kunnen zwem­men of die dat nog niet goed kunnen (houd er rekening
mee dat het risico op verdrinking het hoogst is onder

kinderen jonger dan vijf jaar).

− Zorg ervoor dat er steeds een verantwoordelijke

volwassene aanwezig is die toezicht houdt op het
zwembad, iedere keer dat het wordt gebruikt.

− Het is wenselijk dat kinderen die niet kunnen

zwemmen of die dat nog niet goed kunnen beschikken
over persoonlijke beschermingsmiddelen wanneer ze
gebruikmaken van het zwembad.

− Wanneer het zwembad niet wordt gebruikt of wan­neer er geen toezicht aanwezig is, alle speelgoed eruit
halen om te voorkomen dat kinderen zich in de buurt
ervan begeven.

Veiligheidsvoorzieningen

− Het is aanbevolen om een barrière te installeren

(En, indien nodig, veiligheidselementen te installeren

in deuren en ramen) om onbevoegde toegang tot het

zwembad te voorkomen.

− Barrières, afdekzeilen, zwembadalarmen of vergelijk­bare veiligheidsvoorzieningen zijn nuttig, maar vormen

géén vervanging voor de voordurende controle door

een verantwoordelijke volwassene.

Veiligheidsvoorzieningen

− Het is aanbevolen om reddingsmateriaal (bijvoor­beeld, een reddingsboei) paraat te hebben vlakbij het

zwembad.

− Zorg ervoor dat er een goed werkende telefoon en

een lijst met telefoonnummers van hulpdiensten voor­handen zijn in de buurt van het zwembad.

Veilig gebruik van het zwembad

− Moedig alle gebruikers aan, vooral kinderen, om

zwemles te nemen.

− Leer reddingstechnieken (m.n. cardiopulmonaire
reanimatie) en werk uw kennis regelmatig bij. Deze

technieken kunnen een leven redden in geval van
nood.

− Leg aan alle gebruikers van het zwembad uit, óók

aan kinderen, welke procedures ze moeten volgen in
noodgevallen.

− Duik nooit in een ondiep zwembad daar dit ernstig of

dodelijk letsel tot gevolg kan hebben.

− Maak geen gebruik van het zwembad nadat u

alcohol, drugs of medicijnen heeft gebruikt die uw ver­mogen of bewustzijn beïnvloeden om dat in een geheel
veilige toestand te kunnen doen.

− Indien het zwembad is afgedekt door afdekzeil, dient

u het volledig van het wateroppervlak weg te halen
alvorens het bad te betreden.

− Behandel het water van uw zwembaden en houd

er goede hygiënische praktijken op na om gebruikers
tegen watergerelateerde ziekten beschermen. Kijk na
hoe u het water moet behandelen in de gebruiksaan­wijzing.

− Houd chemische producten (bijvoorbeeld: producten

voor waterbehandeling, voor schoonmaak of om te

desinfecteren) buiten het bereik van kinderen.

− Het is verplicht om de bijgeleverde pictogrammen

op een zichtbare plek op minder dan 2 meter van het
zwembad te plaatsen.

− Plaats de verplaatsbare trappen op een horizontaal

terrein.
BELANGRIJK:

Alle apparaten die gevoed worden met 220 V, dienen

zich op z’n minst op een afstand van 3,50 meter

van de rand het zwembad te bevinden. Het toestel
moet aangesloten op een geaard netwerk met een

wisselstroomspanning van 230 V en 50 HZ, en moet

beschermd zijn door een differentieelschakelaar (RCD)

met een residuele differentieelstroom van niet meer

MOCHT U EEN PROBLEEM HEBBEN...

TELEFOONNUMMER VOOR ADVIES:

Nederlands & Belgïe Tel: + 31 513 62 66 66

web: www.gre.es

dan 30 mA.

¡RAADPLEEG ONS!

e-mail: [email protected]

INFORMAÇÃO DE SEGURANÇA.

PT

Antes de instalar e de utilizar a piscina, leia
atentamente a informação incluída neste
manual, assimile-a e cumpra-a. Os anúncios,
as instruções e as ordens de segurança dizem
respeito a alguns dos riscos mais habituais
relativos ao lazer na água, mas não cobrem
a totalidade dos riscos e perigos que podem
surgir. Seja prudente e tenha senso crítico
e senso comum quando praticar atividades
aquáticas. Guarde esta informação para
ulteriores consultas.

Segurança de quem não sabem nadar:

Sempre é necessária a vigilância atenta, ativa

e contínua por parte de um adulto responsável
sobre as crianças que não sabem nadar ou
que não o fazem bem (tenha em conta que

o risco de afogamento mais elevado é o que
atinge as crianças de menos de cinco anos).

− Tente que um adulto responsável vigile a
piscina sempre que é utilizada.

− É conveniente que as crianças que não

sabem nadar ou que não o fazem bem contem
com equipamentos de proteção individual
quando utilizem a piscina.

− Quando a piscina não seja utilizada ou se
encontre sem vigilância, deve retirar todos
os brinquedos dela a m de evitar que as

crianças se aproximem dela.

Dispositivos de segurança

− É recomendável instalar uma barreira (e,

se for caso disso, instalar elementos de

segurança em portas e janelas) a m de evitar

qualquer acesso não autorizado à piscina.

− As barreiras, as coberturas, os alarmes

para piscinas ou os dispositivos de segurança
análogos, são úteis, mas não substituem a

vigilância contínua por parte de um adulto

responsável.

Equipamento de segurança

− É recomendado dispor de material de
salvamento (uma boia, por exemplo) perto da

piscina.

− Tenha um telefone em perfeito estado e uma
listagem de números de emergências perto

da piscina.

Uso seguro da piscina

− Encoraje todos os usuários, especialmente

as crianças, a aprender a nadar.

− Aprenda técnicas de salvamento (reani­mação cardiopulmonar) e atualize periodica-

mente os seus conhecimentos. Isto pode

salvar uma vida numa emergência.

− Explique aos usuários da piscina – também
às crianças – o procedimento que devem
seguir em caso de urgência.

− Nunca mergulhe em piscinas pouco profun-

das, dado que pode sofrer lesões graves ou
mortais.

− Não utilize a piscina após ter ingerido álcool

ou medicamentos suscetíveis de reduzir a
sua capacidade de o fazer em condições de
segurança total.

− Se a piscina estiver tapada por uma

cobertura, deverá retirá-la completamente da
superfície da água antes de entrar.

− Trate a água da sua piscina e estabeleça

boas práticas de higiene para proteger os
usuários de doenças relacionadas com a
água. Consulte como tratar a água no manual
de instruções.

− Mantenha fora do alcance das crianças os

produtos químicos (produtos de tratamento
da água, de limpeza ou de desinfeção, por

exemplo).

− É obrigatório colocar os pictogramas

incluídos numa posição visível a menos de 2
m da piscina.

− Coloque as escadas móveis sobre uma

superfície horizontal.
ATENÇÃO:

Qualquer aparelho eléctrico alimentado com

220 V, deve estra situado pelo menos a 3,50
m do borde da piscina. O aparelho deve ser

ligado a uma tomada de corrente alterna, com

ligação à terra, protegida com um interruptor

diferencial (RCD) com uma corrente de funcio-

namento residual que não exceda os 30 mA.

EM CASO DE PROBLEMA...¡CONSUL-

SERVIÇOS TECNICO EM PORTUGAL:
link web > inicio > serviço > serviço técnico > portugal
web: www.gre.es

TAR-NOS!

22

COMPONENTS

Draw and clasify all components included before assembly. It's time to
assemble the ladder and the pump, follow the respective instructions. Kits with missing parts
will be covered by the warranty only if reported to the after-sales

service within 15 days as

from the date of purchase of the swimming pool. In order to avoid any possible injury

all swimming pool walking entrance must be regulary checked.

COMPONENTES

Saque y clasifique los componentes de la piscina antes de iniciar el montaje.
Además es el momento de montar la escalera y la depuradora (vea sus respectivas instrucciones de
montaje). La falta de piezas en el kit debe de ser informada al servicio postventa en un plazo máximo
de 15 días desde la fecha de compra de la piscina, en caso contrario no estará cubierto por la garantía.

Sin tener en cuenta los materiales usados para la construcción de la piscina, las superficies
accesibles tienen que ser revisadas regularmente para evitar lesiones.

ELEMENTS

Avant de commencer le montage prenez et séparez les differents élements
qui constituent votre piscine. De même procedez au montage de l'échelle et de l'épurateur
(suivre leurs instructions d'installation et d'utilisation). Il faut signaler au service après-vente si
le kit est incomplet (pièces manquantes), et ce, dans un délai maximum de 15 jours à partir de
la date d´achat de la piscine. Si cette con dition n´e st pas res pe ct ée , la garantie ne
sera pas valide. Quels que soient les matériaux utilisés pour la construction de la

piscine, les superficies accessibles doivent être régulièrement contrôlees afin dʼéviter
les blessures.

BESTANDTEILE

Bestandteile vor dem Aufbau des Schwimmbeckens überprüfen und
einordnen.Wenn Sie einen KIT erworben haben, bauen sie jetzt die Leiter und Filteranlage ein.
( Beachten Sie die Montageanweisungen ). Spätestens 15 Tage nach dem Pool-Kaufdatum ist
der Mangel an Kit-Bestandteilen dem Kundendienst mitgeteilt zu werden. Andernfalls wird die
Garantie unwirksam. Ungeachtet der Materialien, die beim Bau von Pools eingesetzt wer-

den, müssen zugängliche Oberflächen regelmäßig überprüft werden, um Verletzungen
zu vermeiden.

COMPONENTI

Estrarre e classificare i componenti della piscina prima di provvedere al

montaggio della stessa. Allora è il momento di montare la scala e il depuratore ( vedere le rela

-
tive istruzioni per il montaggio ). La mancanza dei pezzi nel kit deve essere informata al servi-
zio post-vendita entro un massimo di 15 giorni dalla data dellʼacquisto della piscina; in altro caso
la garanzia non coprirà la mancanza. Indipendentemente dai materiali utilizzati per la costru

-
zione della piscina, le superfici accessibili devono essere sottoposte a controllo periodico
per evitare il rischio di lesioni.

ONDERDELEN

.

Pak eerst de onderdelen van het zwembad uit en sorteer deze al vorens
met de montage te beginnen.Is dit het moment om de trap en de zuiveringsinstallatie te monteren
(zie de respectievelijke instructies voor de montage daarvan). Het gebrek aan onderdelen in de kit
moet maximaal binnen 15 dagen vanaf de datum van aankoop van het zwembad worden me-
degedeeld aan de service na aankoop; in het tegenovergestelde geval zal het gemis niet door
de garantie worden gedekt. Ongeacht welke materialen er worden gebruikt voor de aanleg

van het zwembad, moeten de toegankelijke oppervlakten regelmatig worden geïnspecteerd
om eventueel letsel te voorkomen.

COMPONENTES

Tirar os componentes da piscina e classificá-los antes de começar a
montagem.Monte durante esse tempo a escada e o equipamento de depuração (ver instruções
de montagem respectivas).

A falta de peças no kit deve ser informada ao serviço após venda num

prazo máximo de 15 dias desde a data de compra da piscina, caso contrário não estará cober-
to pela garantia. Sem ter em conta os materiais utilizados para a construção da piscina, as

superfícies acessíveis devem ser inspecionadas regularmente a fim de evitar lesões.

EN

ES

FR

DE

IT

NL

PT

EN

COMPONENTS

ES

COMPONENTES

FR

ELEMENTS

DE

BESTANDTEILE

IT

COMPONENTI

NL

ONDERDELEN

PT

COMPONENTES

23

Verify that the number of UNITS within each box or container matches this table ( *for the kits ).

EN

ES

Verifique que el número de UNIDADES dentro de cada caja o envase coincide con esta tabla ( *para los kits ).

Cherchez le modèle de votre piscine sur le tableau suivant et vVemballage coïncide avec ce tableau ( *pour les kits ).

FR

Überprüfen Sie, ob die STÜCKZAHL in der jeweiligen Kiste oder in dem jeweiligen Paket mit dieser Tabelle

DE

übereinstimmt ( *für Kits ).

Verificare che il numero di UNITA’ presenti all’interno di ogni scatola o contenitore coincida con quanto riportato in

IT

tabella ( *per i kit ).

Controleer of het aantal EENHEDEN in elke doos of zak overeen komt met wat op deze tabel staat vermeld ( *voor kits ).

NL

Verifique que o número de UNIDADES dentro de cada caixa ou embalagem coincide com esta tabela ( * para os kits ).

PT

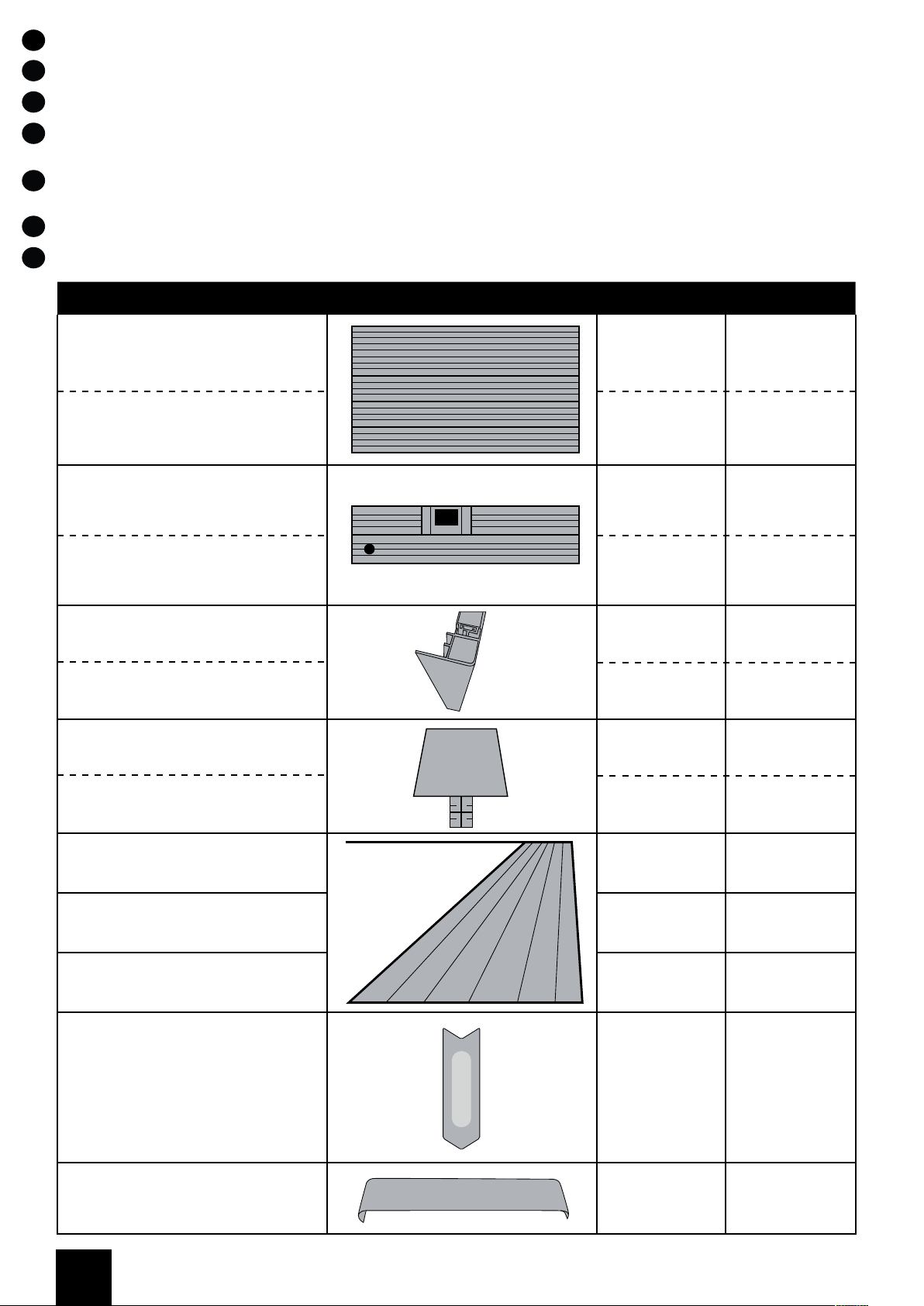

REF IMAGE KPCOR60 KPCOR28

PNCOMP331400

PNCOMRF140090

PNCOMP331400SK

PNCOMRF1400905K

PVALM0812101090

PVAL089001090

PVALM161210180

11

7

1

1

4

4

8

PVAL16900180

PLYCOMP9045

PLYCOMP9045SK

PLYCOMP90

ANG90

ANG60180

4

6 6

2 2

4 -

4 4

8 4

24

REF IMAGE KPCOR60 KPCOR28

SABOT

SABOTCOVER

ETCOMP

ETCOMP90

AR1174CO
AR1173CO

8 4

8 4

1 1

1 1

KITENVCOR60
KITENVCOR28

LINER

FILTER

SK101G

SILEX

1 1

1 1

1 1

1 1

2 1

MPROV

1 1

25

NO

NO

NO

NO

26

EN

PREPARATION OF THE SITE

ES

PREPARACIÓN DEL TERRENO

FR

PRÈPARATION DU TERRAIN

DE

VORBEREITUNG DES BODENS

IT

PREPARAZIONE DEL TERRENO

NL

BEREIDING VAN HET TERREIN

PT

PREPARAÇÃO DO TERRENO

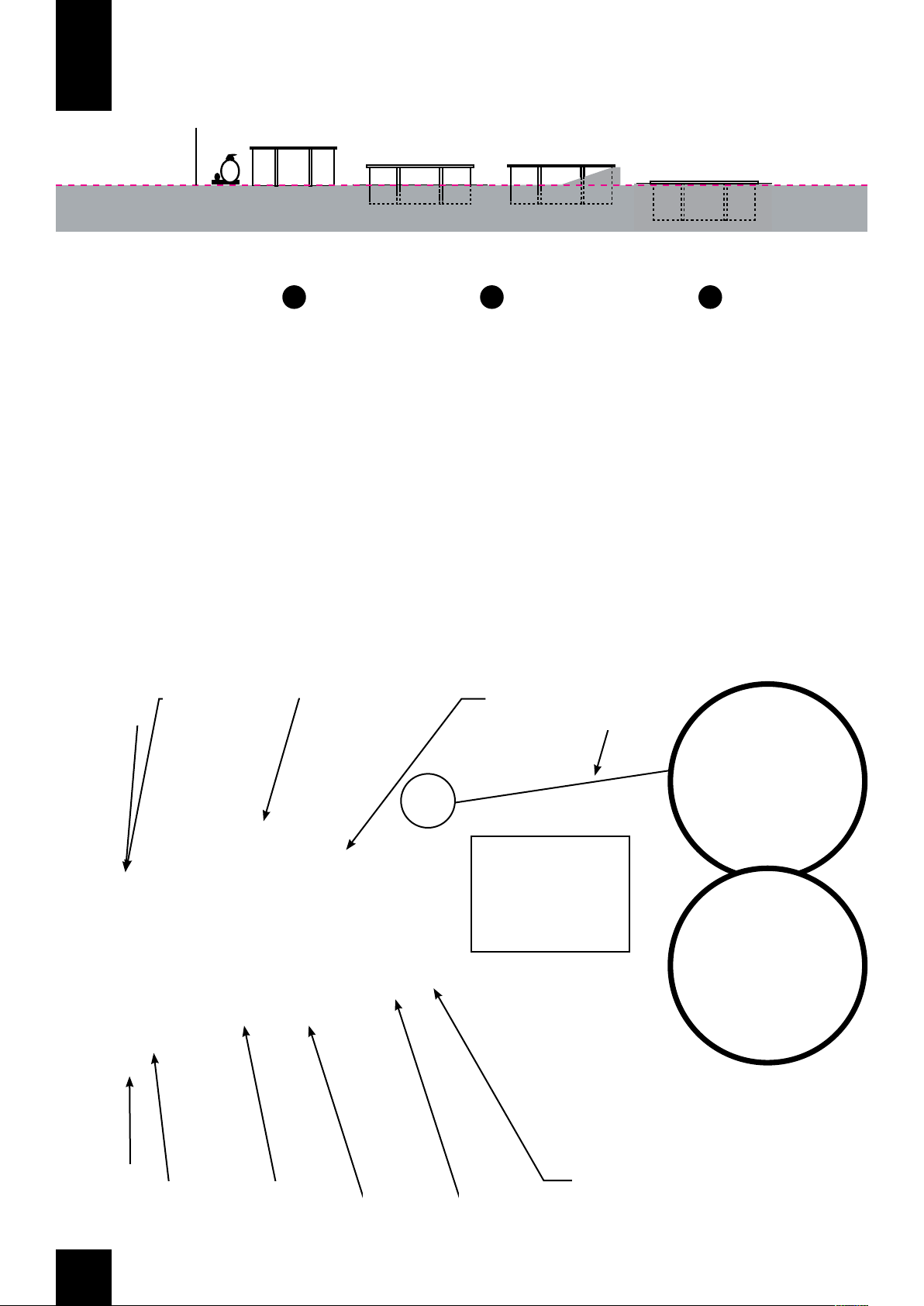

First level

EN

Above ground Semi in-ground In-ground

A B C

This is a determining stage in the construction of your pool. Certain works performed in situ, like the preparation of the land, the concrete slab, the
draining... can need the intervention of professionals that will propose the most adequate solutions.
Select the ideal location, in the sunniest spot possible, taking into account the local regulations (distance from the paths, public rights of way,
networks...) and the landscaping after installing the pool.

Your pool can be installed in these three ways: A-B-C

Try to not install your pool on recently filled land or unstable land. Whatever type of installation you choose, you should excavate and prepare the
land for levelling.
Attention: in the case that the land is sloping, you need to excavate it for levelling. Do not add soil to level it.
The installation should be using a concrete foundation slab, at least 15 centimetres thick. The pool is assembled after the concrete foundation slab
has completely dried (3 weeks). The filter group should be located below the level of the pool and ideally at floor level of the pool.

PARTIAL OR COMPLETELY IN-GROUND INSTALLATION

According to the nature of the land, you should install a peripheral drainage and connect it to a decompression well. The well will be excavated before the
construction of the pool to avoid that the excavations fill with water during the works. It should be near the pool, a few centimetres lower than the deepest point
of the same and reach up to the surface. The decompression well is located at the most humid point. It acts as an overflow in the case of water infiltrations or clay
soil, starting from the fact that water rises quicker through a tube than through the soil.

Natural
ground

Anti-roots or felt

Protection and
alveolar draining roll
of HDPE

Composite
frame

Respect the direction of the
alveolar protection roll, with the
bubbles against the wall, to allow
the composite to “breathe”.

Draining gravel

ø10-30

1- Composite frame
2- Roll of alveolar protec­tion an drainage of HDPE

Geotextile

blanket

Layer of
stabilized gravel

Watertight
film

Peripheral
drainage

Descompression
wel

l

Concrete slab

27

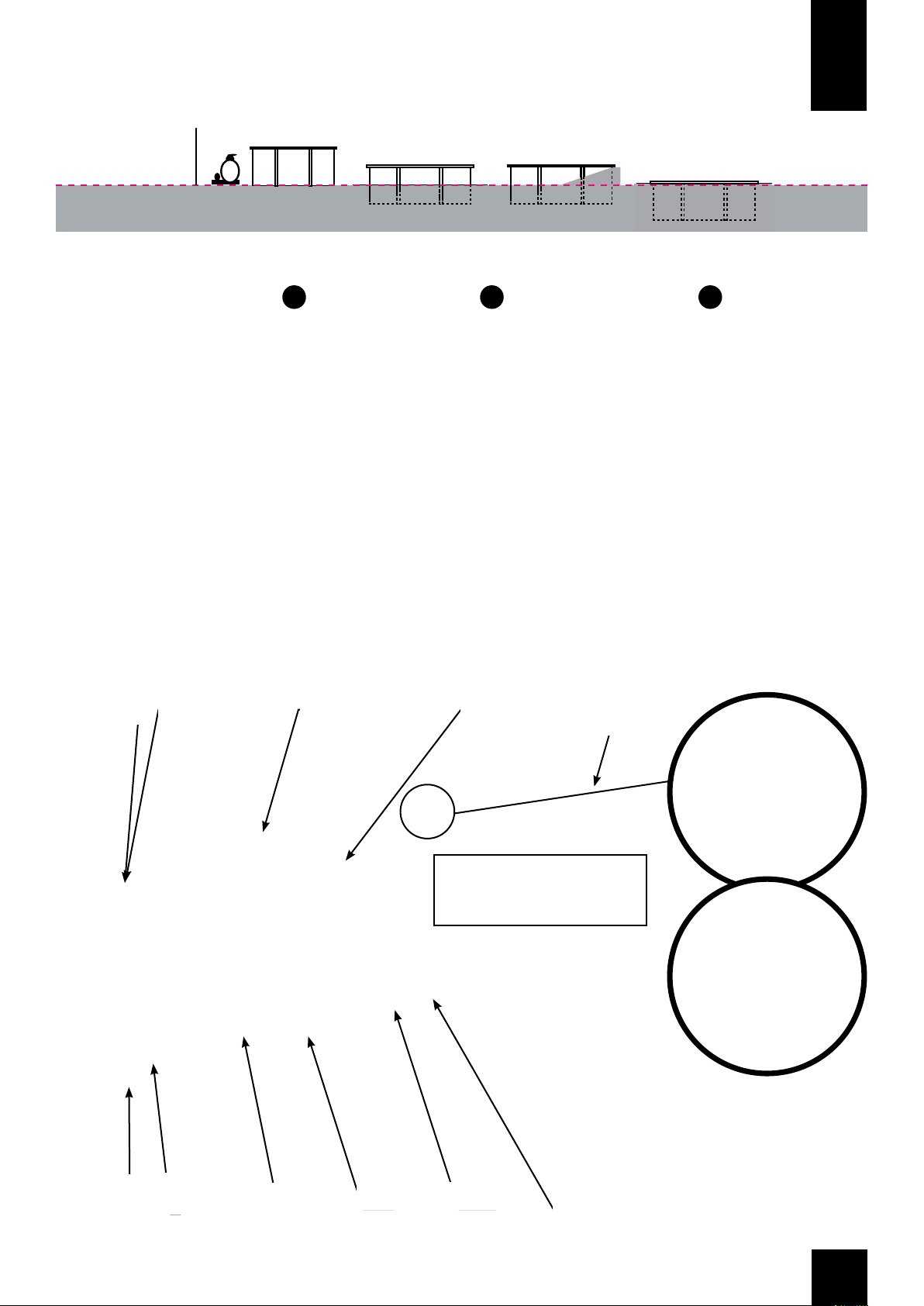

ES

Nivel de filtración

Sobre el suelo Semienterrada Enterrada

A B C

Es una etapa determinante en la construcción de su piscina. Determinados trabajos de puesta en marcha, como la preparación del terreno, la losa
de hormigón, el drenaje... pueden precisar la intervención de profesionales que sabrán proponerle las soluciones adecuadas.
Seleccione el emplazamiento ideal, lo más soleado posible, teniendo en cuenta la normativa local (distancia de la cerca, servidumbres públicas,
redes...) y el paisajismo posterior a la instalación de la piscina.

Puede instalar su piscina de estas tres formas: A-B-C

Procure no instalar su piscina en un suelo rellenado recientemente o que no sea estable. Sea cual sea el tipo de instalación seleccionado, es
necesario excavar y preparar el terreno para nivelarlo.
Atención: en caso de terrenos en pendiente, es imprescindible excavarlo para nivelarlo. No añada tierra para nivelar su terreno.
La instalación se deberá efectuar sobre una losa de hormigón, esta deberá tener un espesor mínimo de 15 centímetros. El montaje del vaso
se realiza una vez se haya secado completamente la losa (3 semanas). El grupo de filtración debe situarse por debajo del nivel de la piscina e
idealmente a nivel del suelo de la piscina.

INSTALACIÓN PARCIAL O COMPLETAMENTE ENTERRADA

Según la naturaleza del terreno, es importante implantar un drenaje periférico y conectarle un pozo de descompresión. El pozo se cava antes de la construcción de
la piscina porque puede evitar igualmente que las excavaciones de llenen de agua durante las obras. Debe estar cerca del vaso, unos centímetros por debajo del
punto más profundo del mismo y llegar hasta la superficie. El pozo de descompresión se sitúa en el lado más húmedo. Desempeña la función de sumidero en caso
de infiltraciones de agua o de suelo arcilloso, partiendo de que el agua sube de forma más rápida a través del tubo que del suelo.

Terreno
natural

Anti raíces o fieltro

Rollo de protección y
de drenaje alveolar
de PEHD

Armazón de
composite

Respete el sentido de colocación
del rollo de protección alveolar, con
las burbujas contra la pared, para
permitir que el composite «respire».

Grava drenante

ø10-30

1

2

28

Manta

geotextil

Terreno
estabilizado

Película de
estanqueidad

Drenaje
periférico

Pozo de
descompresión

1- Armazón de composite
2- Rollo de protección y
de drenaje alveolar
de PEHD

Losa de hormigón

FR

Niveau de la filtration

Hors-sol Semi-enterrée Enterrée

A B C

C’est une étape déterminante dans la réalisation de votre piscine. Certains travaux de mise en oeuvre tels que le terrassement, la dalle béton, le
drainage,... peuvent nécessiter l’intervention de professionnels qui sauront proposer les solutions adéquates.
Choisissez l’emplacement idéal, le plus ensoleillé possible, en tenant compte de la réglementation locale (distance des clôtures, servitudes
publiques, réseaux…) et de l’aménagement paysager qui suivra l’installation de la piscine.

Vous pouvez implanter votre piscines selon 3 possibilités: A-B-C

Veillez à ne pas installer votre piscine sur sol récemment remblayé et/ou non stabilisé. Quelque soit le type d’implantation retenue, il est nécessaire
de décaper votre terrain et de mettre le terrassement de niveau.
Attention : en cas de terrain en pente, il est impératif de le décaisser pour le mettre de niveau. Ne remblayez pas votre terrain pour le mettre de
niveau.
L’implantation devra être faite sur une dalle béton, celle-ci doit avoir une épaisseur de 15 cm minimum. Le montage du bassin doit se faire après
séchage complet de la dalle (3 semaines). Le groupe filtration doit être en dessous du niveau de l’eau et idéalement au niveau du sol de votre
piscine.

INSTALLATION SEMI A TOTALEMENT ENTERREE

Selon la nature du terrain, il est important de réaliser un drainage périphérique et d’y associer un puits de décompression. Ce puits est creusé avant la construction
de la piscine car il peut éviter également que les fouilles ne se remplissent d’eau durant les travaux. Il doit être proche du bassin, plus profond de quelques
centimètres du point le plus bas du bassin et monter jusqu’à la surface. Le puits de décompression se pose du côté le plus humide. Il fait office de puisard dans le
cas d’infiltration d’eau ou de sol argileux, sachant que l’eau monte sensiblement plus vite à travers le tuyau qu’à travers le sol.

Terrain
naturel

Anti-racinaire ou
feutrine

Rouleau de
protection et de
drainage alvéolaire
en PEHD

Ossature
composite

Respectez le sens de pose du
rouleau de protection alvéolaire,
bulle contre la paroi, pour laisser
«respirer le composite».

Graviers

drainants

ø10-30

1

2

Feutre

géotextile

Hérisson
de pierres
stabilisées

Film
d`étanchèité

Drainage
périphérique

Puits de
décompression

1- Ossature composite
2- Rouleau de protection
et de drainage alvéolaire
en PEHD

Dalle béton

29

DE

Filtrationshöhe

An der oberfläche zur Hälfte eingelassen Ganz eingelassen

A B C

Dies ist eine entscheidende Etappe beim Aufbau Ihres Pools. Bestimmte Arbeiten bei der Inbetriebnahme, wie etwa Geländevorbereitung,
Betonplatte, Entwässerung… können den Einsatz von Fachleuten erforderlich machen, die in der Lage sind, Ihnen geeignete Lösungen vorzuschlagen.
Wählen Sie den idealen Standort, d. h. so sonnig wie möglich, und berücksichtigen Sie die örtlichen Bestimmungen (Abstand vom Zaun, öffentliche
Beschränkungen, Leitungen…) und die Gartengestaltung nach der Aufstellung des Pools.

Den Pool können Sie auf folgende drei Arten aufstellen bzw. einbauen: A-B-C

Vermeiden Sie es, den Pool in kürzlich aufgefüllten Boden oder Boden, andernfalls wird das Aufstellen einer Betonplatte unerlässlich sein.
Unabhängig von der Art des ausgewählten Einbaus ist es erforderlich, zu graben und das Gelände vorzubereiten, um es einzuebnen.
Achtung: bei abschüssigem Gelände ist es unerlässlich, den Boden umzugraben, um das Gelände einzuebnen.
Muss der Einbau auf einer Betonplatte erfolgen, muss diese mindestens 15 Zentimeter stark sein. Der Einbau des Beckens erfolgt, nachdem die
Platte ganz getrocknet ist (3 Wochen). Das Filtrationsaggregat muss unterhalb der Ebene des Pools und idealerweise ebenerdig vom Pool platziert
werden.

EINBAU BEI TEILWEISE ODER GANZ EINGELASSENEM POOL

Je nach Beschaffenheit des Geländes ist es wichtig, eine periphere Drainage zu installieren und einen Dekompressionsschacht daran anzuschließen. Der Schacht
wird vor dem Bau des Pools gegraben, da er verhindern kann, dass sich die Ausgrabungen während der Bauarbeiten mit Wasser füllen. Er muss nahe dem Becken
sein, einige Zentimeter unterhalb des tiefsten Punktes des Beckens, und bis zur Oberfläche reichen. Der Dekompressionsschacht wird an der feuchtesten Seite
platziert. Er dient als Drainage im Falle von Versickerungen oder bei Lehmboden, wenn man davon ausgeht, dass das Wasser schneller durch den Schlauch als
durch den Boden aufsteigt.

Naturbelassenes
Gelände

Wurzelbekämpfer oder
Filz

Schutzrolle und alveolare
Drainage aus
Polyethylen hoher Dichte

Composite
gestell

Beachten Sie die
Positionierungsrichtung
der Rolle des alveolaren
Schutzes, mit den
Luftblasen gegen
die Wand, damit das
composite „atmen“
kann.

Kies zur Entwässerung

ø10-30

1

2

30

Geotextildecke

Schicht aus
stabilisierten
Steinen

wasserdichter
Film

Periphere
Drainage

1- Composite gestell
2- Schutzrolle und alveolare

Drainage aus Polyethylen
hoher Dichte

Betonplatte

Dekompressionsschacht

IT

Livello di filtrazione

Fuori terra Seminterrata Interrata

A B C

È un passaggio determinante nella costruzione della piscina. Determinati lavori di messa in funzione, come la preparazione del terreno, il basamento
di calcestruzzo, il drenaggio... possono necessitare l’intervento di professionisti che proporranno le soluzioni adeguate. Scegliere la collocazione
ideale, il più possibile soleggiata, considerando la normativa locale (distanza dal confine, servitù pubbliche, reti...) e l’aspetto del paesaggio
successivo all’installazione della piscina.

Puoi installare la piscina di uno di questi tre modi: A-B-C

Il sistema di filtrazione si deve situare al di sotto del livello della piscina e idealmente al livello del fondo della piscina; altrimenti la pompa corre
il rischio di disattivarsi. La pompa di filtraggio deve essere protetta da spruzzi di acqua, inondazioni e dall’umidità, in un luogo asciutto e ben
ventilato. In caso contrario, le parti metalliche e il motore della pompa potrebbero deteriorarsi.
Non installare la piscina su un terreno riempito di recente o che non sia stabile. Qualsiasi sia il tipo di installazione scelto, è necessario scavare e
preparare il terreno per livellarlo. Attenzione: in caso di terreno in pendenza, è necessario scavare per livellarlo. Non aggiungere terra per livellare
il terreno.
L’installazione dovrà essere effettuata su un basamento di calcestruzz, questo dovrà avere uno spessore minimo di 15 centimetri. Il montaggio della
vasca va effettuato quando il basamento è completamente secco (questo avviene in circa 3 settimane). Il sistema di filtrazione si deve situare al
di sotto del livello della piscina e idealmente al livello del fondo della piscina.

INSTALLAZIONE PARZIALMENTE O COMPLETAMENTE INTERRATA

In base al tipo di terreno, è importante installare un drenaggio periferico collegarlo con un pozzo di decompressione. Il pozzo deve essere scavato prima della
costruzione della piscina per evitare che gli scavi si riempiano di acqua durante i lavori. Deve essere vicino alla vasca, alcuni centimetri più in basso del punto più
profondo della stessa e arrivare fino alla superficie. Il pozzo di decompressione deve essere situato nel lato più umido. Svolge la funzione di un tombino in caso di
infiltrazioni di acqua e di suolo argilloso, dato che l’acqua sale più rapidamente attraverso il tubo che attraverso il suolo.

Terreno
naturale

Anti radici o feltro

Rotolo di protezione
del drenaggio
alveolare di HDPE

Struttura in
composite

Rispettare il senso di posa del
rotolo di protezione alveolare, con
le bolle contro la parete, per far si
che il composite «respiri».

Graviers

Ghiaiadrenante

ø10-30

1

2

Copertura

geo tessile

Strato di pietra
livellata

Pellicola a
tenuta stagna

Drenaggio
periferico

Pozzo di
decompressione

1- Struttura in composite
2- Rotolo di protezione
del drenaggio alveolare
di HDPE

Basamento di

calcestruzzo

31

NL

Filterniveau

Op de grond Half-verzonken Verzonken

A B C

Dit is een bepalende fase tijdens de aanleg van uw zwembad. Er moet worden aangevangen met een aantal werkzaamheden, zoals de voorbereiding
van het terrein, de betonvloer, de afvoer... dit kan vragen om de hulp van professionals die weten hoe ze de juiste oplossingen moeten uitvoeren.
Kies een ideale plaats uit, zo zonnig mogelijk, maar houd daarbij rekening met de plaatselijke normen (afstand tot de grondscheiding, publieke
erfdienstbaarheid, leidingnetwerken...) en de landschapsinrichting na installatie van het zwembad.

U kunt uw zwembad op deze drie manieren installeren: A-B-C

De filtergroep moet zich onder de waterspiegel van het zwembad bevinden en idealiter op gelijk niveau met de zwembadvloer; zoniet loopt u het
risico dat de pomp zich uitschakelt. De filterpomp moet zo worden geplaatst dat hij beschermd is tegen voor waterspatten, overstromingen en
vochtigheid, op een droge plek en goed geventileerd. Als dit niet gebeurt, kunnen de metalen onderdelen en de motor van de pomp schade oplopen.
Vermijd het installeren van uw zwembad in recent aangevulde of onstabiele grond. Welk type installatie u ook kiest, zal het nodig zijn om het
terrein uit te graven en het voor te bereiden om te effenen.
Let op: in geval van hellende terreinen, is het van het grootste belang het af te graven om het terrein vlak te maken.
Moet de installatie op een betonvloer worden uitgevoerd, moet deze een dikte van minsten 15 centímeter hebben. De montage van het bassin kan
worden uitgevoerd nadat het beton volledig is uitgehard (3 weken). De filtergroep moet zich onder de waterspiegel van het zwembad bevinden en
bij voorkeur op het het niveau van de bodem van het zwembad.

GEDEELTELIJKE OF GEHEEL VERZONKEN INSTALLATIE

Afhankelijk van de aard van het terrein, is het van belang om een periferisch afwateringssysteem te plaatsen en dit aan te sluiten op een decompressieput. De put
wordt gegraven voordat met de aanleg van het zwembad wordt begonnen en zo wordt ook voorkomen dat de uitgraving tijdens de werkzaamheden volloopt met
water. Het moet zich vlakbij het bassin bevinden, enkele centimeters onder het diepste punt ervan en het moet reiken tot aan de oppervlakte. De decompressieput
wordt aan de natste kant geplaatst. Start de werking als afvoer zodra er infiltraties van water of modder optreden, omdat het water veel sneller omhoog kan komen
door een slang dan via de grond.

Natuurlijke
bodem

Antiworteldoek of vilt

Rol HDPE-noppenfolie
ter bescherming en voor
de drainage

Composite
frame

Houd rekening met
plaatsingsrichting van
de rol HDPE-noppenfolie:
met de bubbel tegen
de wand om ervoor te
zorgen dat het composite
kan „ademen“.

Drainagesteenslag

ø10-30

1

2

32

Geotextiel

deken

Gestabiliseerde
laag steenslag

Waterdichte
folie

Perifere
afwatering

1- Composite frame
2- Rol HDPE-noppenfolie

ter bescherming en voor de
drainage

Betonvloer

Decompressieput

PT

Nível de filtração

Em superficie Semienterrada Enterrada

A B C

É uma etapa determinante na construção da sua piscina. Determinados trabalhos de colocação em funcionamento, como a preparação do terreno,
a laje de betão, a drenagem... podem precisar da intervenção de profissionais que saberão propor-lhe as soluções adequadas.
Selecione a localização ideal, o mais soalheira possível, tendo em conta o regulamento local (distância da vedação, servidões públicas, redes...) e
o paisagismo posterior à instalação da piscina.

Pode instalar a piscina destas três formas: A-B-C

O grupo de filtração deve ser situado por baixo do nível da piscina e, idealmente, ao nível do solo da piscina; se não, a bomba correrá o risco de
se desativar. A bomba de filtração deve ser situada protegida de salpicos de água, de inundações e da humidade, num local seco e bem ventilado.
Caso contrário, as peças metálicas e o motor da bomba podem deteriorar-se.
Tente não instalar a piscina num solo enchido recentemente ou que não seja estável. Seja qual for o tipo de instalação selecionado, é necessário
escavar e preparar o terreno para nivelá-lo.
Atenção: em caso de terrenos em declive, é imprescindível escavá-lo para nivelá-lo. Não adicione terra para nivelar o terreno.
A instalação deverá ser efetuada sobre uma laje de betão, esta deverá ter uma espessura mínima de 15 centímetros. A montagem do tanque será
realizada após a laje ter secado completamente (3 semanas). O grupo de filtração deve ser situado por debaixo do nível da piscina e, idealmente,
ao nível do solo da piscina.

INSTALAÇÃO PARCIAL OU COMPLETAMENTE ENTERRADA

Segundo a natureza do terreno, é importante instalar uma drenagem periférica e ligá-la a um poço de descompressão. O poço é escavado antes da construção da
piscina porque pode também evitar que as escavações se encham de água durante as obras. Deve estar perto do tanque, uns centímetros por debaixo do ponto
mais profundo do mesmo e chegar até à superfície. O poço de descompressão situa-se no lado mais húmido. Desempenha a função de sumidouro em caso de
infiltrações de água ou de solo argiloso, partindo de que a água sobe de forma mais rápida através do tubo do que do solo.

Terreno
natural

Anti-raízes ou feltro

Rolo de proteção
e de drenagem
alveolar de PEHD

Armação de
composite

Respeite o sentido de colocação
do rolo de proteção alveolar, com
as bolhas contra a parede, para
permitir que a composite “respire”.

Grava drenante

ø10-30

1

2

Manta

geotêxtil

Camada
de pedra
estabilizada

Película de
estanqueidade

Drenagem
periférica

Poço de
descompressão

1- Armação de composite
2- Rolo de proteção e de
drenagem alveolar de
PEHD

Laje de betão

33

EN

Advices to chose the best location for your pool:

· Select a place where you´ll have to realize the least excavation to levelled the ground. · Non easily inundated area in case of rain.

· Where there is not any underground conection (water, gas, electricity...) · Do not install it underneath electric line. · Protected from wind
and without any trees because the pollen and the leaves make the pool dirt. · Sunny area, where the most sun is duting the morning.

· Close to a water and power supply and drainage system.
UNACCEPTABLE LOCATION: Sloping, uneven ground. Sandy, rocky or soggy ground.

ES

Recomendaciones para elegir la mejor ubicación para su piscina:

· Escoja un lugar donde deba realizar la menor excavación posible para nivelar el terreno. · Zona donde en caso de lluvias no se inunde.

· Que no pase ninguna conexión subterranea (agua, gas, electricidad...) · No instalar debajo de tendidos eléctricos. · Protegida del viento
y sin árboles ya que el polen y las hojas ensucian la piscina. · Zona soleada, donde de más sol por la mañana.

· Cerca de una toma eléctrica, toma de agua y un desagüe.
NO MONTAR NUNCA EN: Terreno inclinado, desigual, arenoso, con piedras o blando.

FR

Recommandations pour choisir le meilleur emplacement pour votre piscine :

· Choisissez un lieu où vous devez réaliser le moins d’escavation possible pour niveler le terrain. · Zone non inondable en cas de pluie.

· Où il ne passe aucun branchement souterrain. ( eau, gaz, électricité,...). · Ne pas installer en dessous de lignes électriques. · Protégée
du vent et sans arbres étant donné que le pollen et les feuilles salissent la piscine.· Zone ensoleillée, où il y a le plus de soleil le matin.

· Près d’une prise électrique, prise d’eau et d’un lieu d’écoulement.
NE JAMAIS MONTER : Sur terrain incliné, dénivelé, sablonneux, avec des pierres ou mou.

DE

Hier einige Empfehlungen zur Wahl des optimalen Standortes Ihres Schwimmbades:

· Wählen Sie für die Aufstellung ein Gelände, wo Sie möglichst wenig Erde auszuheben brauchen, um den Boden zu planieren.

· Der Bereich darf bei Regen nicht überschwemmt werden. · Durch den Untergrund darf keine unterirdische Leitung führen ( Wasser, Gas,

Strom,....). · Installieren Sie das Pool nicht unter Stromleitungen. · Der Aufstellort solite windgeschützt sein und keinen Baumbestand

aufweisen, denn Pollen und Laub verschmutzen das Schwimmbad. · Wählen Sie einen sonnenbeschienenen Bereich, vor allerm mit
Morgensonne. · Wählen Sie Ihren Standort in der Nähe eines Strom- und Wasseranschlusses und eines Abflusses.
NIE ANBRINGEN AUF: Schrägem, sandigem, mit Steinen durchsetztem oder weichem Gelänce.

IT

Raccomandazioni per scegliere la migliore posizione per la piscina:

· Scegliere un luogo in cui si debba eseguire il minor scavo possibile per livellare il terreno. · Scegliere una zona che, in caso di pioggia,

non si inondi. ·Scegliere una zona in cui non passi nessun allacciamento sotterraneo. (acqua, gas, elettricitá,....).

· Non installaresotto linee eletriche. · Scegliere una zona protetta dal vento e senza alberi, poiché il polline e le foglie sporcheranno la
piscina. · Scegliere una zona soleggiata, con maggiore esposizione ai raggi mattutini. · Scegliere una zona nelle vicinanze di una presa
elettrica, presa d;acqua e uno scolo.
NON MONTARE MAI LA PISCINA IN PRESENZA DELLE SEGUENTI CONDIZIONI: terreno in pendenza irregolare, sabbioso, con
pietre o morbido.

NL

Aanbevelingen voor het uitzoeken van de beste ligging voor uw zwembad:

· Zoek een plek uit waarop zo min mogelijk moet worden afgegraven voor de nivellering van het terrein. · Zorg voor een stuk grond,
dat in geval van regen niet onder water komt te staan. · Vermijd iedere aanwezigheid van ondergrondse aansluitingen ( water, gas,

elektriciteit,....). · Niet intallaren onder elektriciteitsdraden. · Beschermen tegen wind en bomen vermijden, aangezien de pollen en

bladeren het zwembad kunnen vervuilen. · Zoek een zonnige plek met vooral ochtendzon. · Plaatsen in de nabijheid van een elektriciteits-,
water- en afvoeraansluiting.
NOOIT INSTALLEREN OP: Hellend terrein, oneffen terrein, zanderig terrein, een bodem met stenen of een zachte bodem.

PT

Recomendações para eleger a melhor situçao para a sua piscina:

· Escolha um lugar onde as escavaçoes para nivelar o terreno sejam mínimas. · Uma zona que não se inunde em caso de chuva. · Onde não

passem canais nem fios subterrãneos, ( água, gás, electricidade,....). · Não instalar por baixo de linhas eléctricas. · Protegida do vento e

sem árvores, já que o pólen e as folhas sujam a piscina. · Zona com sol, onde dê mais o sol de manhã. · Perto de uma tomada elévtrica,
de uma tomada de água e de um escoamiento.
NUNCA MONTAR EM: Terreno inclinado, desigual, areoso, com pedras ou brando.

34

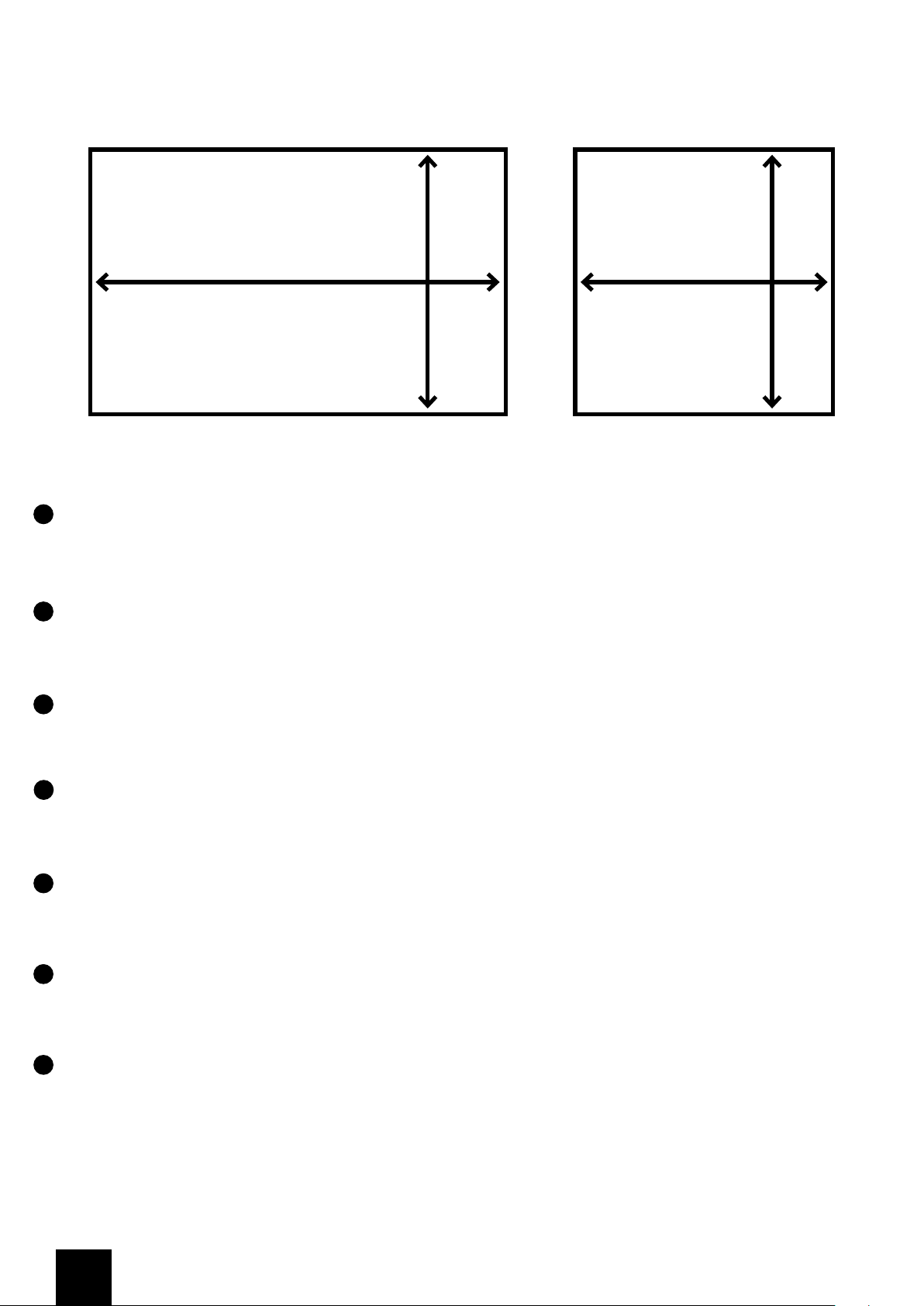

800cm

520cm

A

520cm

520cm

B

EN

Mark the installation area

To mark the ground, use wooden stakes, a screwdriver, funnel or plastic bottle and our or lime. It is essential to level the total surface necessary

before the marking to ensure correct pool installation. Check the table to mark the location of your pool, as centered as possible.

ES

Marcar zona de instalación

Para marcar el terreno, ayúdese de estacas de madera, destornillador, embudo o botella de plástico y harina o cal. Es imprescindible nivelar la

supercie total necesaria antes del marcaje para garantizar la correcta instalación de la piscina. Revise la tabla para marcar la ubicación de su

piscina, lo más centrado posible.

FR

Marquer la zone d’installation

Pour marquer le terrain, utilisez des pieux en bois, un tournevis, un entonnoir ou bouteille en plastique et de la farine ou de la chaux. Il est indispensable

de niveler la surface totale nécessaire avant de procéder au marquage, an de garantir l’installation correcte de la piscine. Révisez le tableau pour
marquer l’emplacement de votre piscine. Ce dernier devra être le plus centré possible.

DE

Standort markieren

Zum Kennzeichnen des Untergrunds verwenden Sie Holzstangen, Schraubenzieher, Trichter oder Plastikasche und Mehl oder Kalk. Vor der
Markierung muss die erforderliche Gesamtäche planiert werden, um den korrekten Aufbau des Pools zu gewährleisten. Sehen Sie in der Tabelle

nach, um die Position des Pools so zentriert wie möglich.

IT

Tracciare zona di installazione

Per marcare il terreno utilizzare paletti in legno, cacciaviti, imbuto o bottiglia in plastica, farina o calce. E’ molto importante livellare la supercie prima

di marcarla per garantire la corretta installazione della piscina. Rivedere la tabella per segnare la posizione della piscina, centrandola il più possibile.

NL

Her markeren van de plaats voor installatie

Om het terrein te markeren, maakt u gebruik van houten paaltjes, een schroevendraaier, een trechter of plastic es en bloem of poederkalk. Het

is absoluut nodig dat het oppervlak geheel wordt vlak gemaakt voordat u de markering aanbrengt om de correcte installatie van het zwembad te
garanderen. Controleer de tabel om de plaats van uw zwembad te markeren, zo centraal mogelijk.

PT

Marcar zona de instalação

Para marcar o terreno, utilize estacas de madeira, chave de fendas, funil ou garrafa de plástico e farinha ou cal. É imprescindível nivelar a superfície
total necessária antes da marcação para garantir a correta instalação da piscina. Reveja a tabela para marcar a localização da sua piscina, o mais
centrado possível.

35

680cm

400cm

400cm

400cm

INSTALLATION OF THE SWIMMING POOL IN CONCRETE SLAB

EN

- Prior to installing the pool, you need to create a reinforced concrete slab which is a minimum 350 Kg/m2 of 15 cm thick. It must be a perfectly at

and horizontal slab.

- Perform a small excavation, according to the measurements of the table.

INSTALACIÓN DE LA PISCINA EN SOLERA DE HORMIGÓN

ES

- Previo a instalar la piscina, tiene que ejecutar una solera de hormigón armado de mínimo 350 Kg/m2 de 15 cm de espesor. Deberá ser una solera
perfectamente plana y horizontal.

- Realice una pequeña excavación, según las medidas de la tabla.

INSTALLATION DE LA PISCINE SUR UN SOL EN BÉTON

FR

- Avant l’installation de la piscine, il faut exécuter un sol en béton armé d’au moins 350 Kg/m2 de 15 cm d’épaisseur. Le sol devra être parfaitement

plat et horizontal.

- Creusez légèrement une surface, selon les mesures indiquées sur le tableau.

AUFBAU DES POOLS AUF EINER BETONPLATTE

DE

- Vor Aufstellen des Pools müssen Sie eine Betonplatte aus Stahlbeton mit mindestens 350 kg/m2 und 15 cm Stärke erstellen. Es muss eine voll­kommen ebene und horizontale Platte sein.

- Erstellen Sie eine kleine Aushöhlung, gemäß Abmessungen in der Tabelle.

INSTALLAZIONE DELLA PISCINA SU UNA SOLETTA DI CEMENTO

IT

- Prima di installare la piscina occorre preparare una soletta di cemento armato di minimo 350 Kg/m2 e 15 cm di spessore. Dovrà essere perfetta­mente piana e orizzontale.

- Effettuare un piccolo scavo secondo le misure indicate in tabella.

INSTALLATIE VAN HET ZWEMBAD OP EEN PLAAT VAN BETON

NL

- Voordat het zwembad wordt geïnstalleerd, moet er een plaat van gewapend beton worden aangelegd die een dikte heeft van 15 cm en een gewicht
van 350 Kg/m2. De plaat moet perfect vlak en horizontaal zijn.

-Graaf een stuk aarde uit, volgens de afmetingen op de tabel.

INSTALAÇÃO DA PISCINA EM SOLEIRA DE BETÃO

PT

- Antes de instalar a piscina, deve construir uma soleira de betão armado com um mínimo de 350 kg/m2 de 15 cm de espessura. Deverá ser uma
soleira perfeitamente plana e horizontal.

- Realize uma pequena escavação, de acordo com as dimensões indicadas na tabela.

36

EN

INSTALLATION

ES

INSTALACIÓN

FR

IMPLANTACIÓN

DE

MONTAGE

IT

INSTALLAZIONE

NL

INSTALLATIE
INSTALAÇÃO

PT

37

280cm

280cm

560cm 280cm

INTERIOR DIMENSIONS:

EN

Once the oor is properly leveled, the ground will be marked with the lines where the inside face of the panels of the swimming pool will be supported.

It is time to check the measurements.
If not, the exercise needs to be performed again.

DIMENSIONES INTERIORES:

ES

Una vez la solera está correctamente nivelada, se procederá a marcar en el suelo las líneas donde apoyará la cara interior de los paneles de la
piscina.
Es el momento de comprobar las medidas.
Si no coindicen, hay que realizar de nuevo este ejercicio.

DIMENSIONS INTÉRIEURE:

FR

Une fois que le sol es complètement nivelé, il faudra procéder au marquage des lignes sur le sol où reposera la face intérieure des panneaux de la

piscine.

À ce stade, il faut vérier les mesures.

Si elles ne coïncident pas, il faudra effectuer cet exercice à nouveau.

INNENABMESSUNGEN:

DE

Sobald Platte korrekt nivelliert ist, können Sie auf dem Boden die Linien einzeichnen, auf denen Sie die Innenseite der Paneele des Pools abstützen
werden.
Nun sollten Sie die Abmessungen überprüfen.
Sollten diese nicht übereinstimmen, müssen Sie diesen Schritt erneut vornehmen.

DIOMENSIONI INTERNE:

IT

Quando la soletta e correttamente livellato, si procederà a segnare per terra le linee dove andrà ad appoggiare il lato interno dei pannelli della piscina.

Occorre ora vericare le misure.
Se non coincidono occorre ripetere l’operazione.

AFMETINGEN BINNENZIJDE:

NL

Nadat de betonplaat correct is vlak gemaakt, gaat u verder met het trekken van de lijnen op de grond van het terrein waarop de binnenzijdes van de
panelen van het zwembad zullen steunen.
Dit is het moment waarop de afmetingen moeten worden gecontroleerd .
Als ze niet overeenkomen, moet de hele handeling opnieuw worden uitgevoerd.

DIMENSÕES INTERIORES:

PT

Uma vez que a soleira encontra-se corretamente nivelado, devem ser marcadas no chão as linhas sobre as quais irá apoiada a face interior dos

painéis da piscina.
É o momento de vericar as dimensões.

Se não coincidirem, será necessário realizar novamente este exercício.

38

1 2

EN

PLACEMENT OF THE PANELS Your pool must be centred on the concrete base.

-All your pool’s panels are identical except the one that carries filtration.
Place it in the center of one of the two longer areas of your swimming pool. (photo 1) (KPCOR60)

-The inside face of the panels (smooth surface) must be above the polygon just marked in the previous paragraph.

-Use the vertical profiles to join the panels together (photo 2). It is recommended that the plastic protecting the profile on the inside be removed before mounting the panels. -It’s very
important to move the panels with great caution and between two people. The marks or scratches caused to the panels due to poor handling are not covered by the warranty. If you
have problems inserting the profile, move the panels until they have the same angle and distance as the profile. The profile will thus enter more easily.

COLOCACIÓN DE LOS PANELES Su piscina debe estar centrada en la solera de hormigón.

ES

-Todos los paneles de su piscina son iguales excepto el que lleva la filtración.
Colóquelo en el centro de una de las dos zonas de menor longitud de su piscina. (Foto 1) (KPCOR60)

- La cara interior de los paneles (superficie lisa) debe quedar sobre el polígono que acaba de marcar en el apartado anterior.

- Utilice los perfiles verticales para unir los paneles entre sí. (Foto 2)
Se recomienda quitar el plástico que protege al perfil por la parte interior antes de montar los paneles.

- Es muy importante mover los paneles con mucha precaución y entre dos personas. Las marcas o rayones ocasionados a los paneles debidas a una mala
manipulación, no están cubiertas por la garantía. Si tiene problemas para introducir el perfil, mueva los paneles hasta conseguir que tengan el mismo ángulo y
distancia que el perfil. Así el perfil entrará con mayor facilidad.

INSTALLATION DES PANNEAUX Votre piscine doit être centrée sur le radier en béton.

FR

- Tous les panneaux de votre piscine sont égaux, sauf celui qui incorpore la filtration. Placez-le au centre de l’une des deux zones de moindre longueur de votre
pis cine. (photo 1) (KPCOR60)

- La face intérieure des panneaux (surface lisse) doit rester sur le polygone que vous venez de marquer dans le paragraphe précédent.

- Utilisez les profilés verticaux pour relier les panneaux entre eux (photo 2). Il est recommandé de retirer le plastique qui protège le profilé par la partie intérieure
avant de monter les panneaux.

- Il est très important de déplacer les panneaux avec précaution et entre deux personnes. Les marques ou rayures causées sur les panneaux en raison d’une
mauvaise manipulation ne sont pas couvertes par la garantie. Si vous avez des problèmes pour introduire le profilé, bougez les panneaux jusqu’à ce qu’ils présentent
le même angle et la même distance que le profilé. De cette façon le profilé pénétrera plus facilement.

DE

POSITIONIERUNG DER VERKLEIDUNGEN Ihr Schwimmbecken muss an der Betonkonstruktion ausgerichtet werden.

- Alle Verkleidungen Ihres Pools sind gleich, ausgenommen der Verkleidung, welche die Filtration beherbergt.
Platzieren Sie diese in der Mitte eines der beiden Bereiche mit der geringsten Länge Ihres Pools. (Photo 1) (KPCOR60)

- Die Innenseite der Verkleidungen (glatte Oberfläche) muss auf dem Vieleck sein, das Sie, wie im vorherigen Abschnitt beschrieben, soeben markiert haben.

- Verwenden Sie die vertikalen Profile, um die Verkleidungen miteinander zu verbinden (Photo 2). Vor der Befestigung der Verkleidungen empfiehlt es sich, das Plastik
zu entfernen, welches das Profil von der Innenseite her schützt.

- Zwei Personen sollten die Verkleidungen mit großer Vorsicht bewegen. Die Garantie deckt keine Markierungen oder Kratzer, die an den Verkleidungen durch
unsachgemäße Handhabung verursacht werden. Sollten Sie Probleme haben, das Profil einzuführen, verschieben Sie die Verkleidungen so weit, bis diese den
gleichen Winkel und Abstand wie das Profil haben. So passt sich das Profil leichter ein.

POSIZIONAMENTO DEI PANNELLI La piscina deve essere centrata sulla soletta in cemento armato.

IT

-Tutti i pannelli della piscina sono uguali tranne quello relativo alla filtrazione. Posizionarlo nel centro di una delle due zone più corte della piscina. (Foto 1) (KPCOR60)

-Il lato interno dei pannelli (superficie liscia) deve rimanere sul poligono menzionato nel paragrafo precedente.

-Per unire i pannelli tra loro utilizzare i profili verticali (foto 2). Si raccomanda di rimuovere la plastica a protezione della parte interna del profilo prima di montare i pannelli.

-E’ molto importante prestare molta attenzione nello spostare i pannelli ed effettuare l’operazione in due persone. I graffi o i segni sui pannelli dovuti a un’errata manipolazione
non sono coperti da garanzia. Qualora si verificassero dei problemi nell’introdurre il profilo, spostare i pannelli fino a ottenere il medesimo angolo e la medesima distanza del
profilo. Questo accorgimento faciliterà l’ingresso del profilo.

PLAATSEN VAN DE PANELEN Het zwembad moet worden gecentreerd op een betonnen ondergrond.

NL

- Alle panelen van uw zwembad zijn hetzelfde, behalve dat waar de filtering in wordt geplaatst. Plaats hem in het centrum van één van de twee gebieden van uw
zwembad die de kortste lengte hebben. (Foto 1) (KPCOR60)

- De kant van de panelen die naar binnen toe komen te wijzen (gladde oppervlak) moeten komen te staan op de veelhoek die u zojuist op het terrein heeft aangegeven,
zoals in de vorige paragraaf.

- Gebruik de verticale profielen om de panelen aan elkaar te verbinden (foto 2). Het beste is om het plastic dat het profiel aan de binnenzijde beschermd pas te
verwijderen vlak voordat u de panelen monteert.
– Het is heel belangrijk om de panelen zeer zorgvuldig te verplaatsen: doe dat met twee personen. beschadigingen of krassen in de panelen die ontstaan door
verkeerd hanteren, worden niet door de garantie gedekt. Indien u problemen heeft met het inbrengen van het profiel, verplaatst u de panelen totdat ze dezelfde hoek
en afstand hebben als het profiel. Op deze wijze gaat het profiel er gemakkelijk in.

COLOCAÇÃO DOS PAINÉIS A sua piscina deve estar centrada na soleira de betão.

PT

- Todos os painéis da sua piscina são iguais, exceto o que tem a filtragem. Coloque-o no centro de uma das duas zonas de menor comprimento da sua piscina.
(Fot ografia 1) (KPCOR60)

- A face interior dos painéis (superfície lisa) deve ficar sobre o polígono que acaba de marcar na secção anterior.

- Utilize os perfis verticais para unir os painéis entre si (Fotografia 2). Recomenda-se retirar o plástico que protege o perfil pela parte interior antes de montar os
painéis.

- É muito importante deslocar os painéis com muita precaução e com a participação de duas pessoas. As marcas ou riscos causados aos painéis devidos a um
manuseio incorreto não estão cobertos pela garantia. Se tiver problemas para introduzir o perfil, deverá mover os painéis até conseguir que tenham o mesmo ângulo
e distância que o perfil. Assim, o perfil entrará com maior facilidade.

39

3

LAYOUT OF THE WEDGES:

EN

Now is the time to remove the outer protection of the vertical aluminum profiles
Revise the internal measurements of your pool. Take the metallic wedges and place them as in photo 1. The parts must be centred on the vertical
profiles (photo 3).
Tighten the columns well around the entire layer of boards. •Vertically drill the layer using a drill with a ø 10mm bit for concrete, and using the
column as a guide (photo 4). The depth of the hole should be at least 100mm to guarantee good fixing.•Place the fixing bolts (with wachers and nuts)
into the holes and fix them with the help of a hummer (photo 5). COMPLETELY hammer in the fixing bolts (only the head should be visible).•Tighten
crosswise the 4 nuts (photo 6).

DISPOSICIÓN DE LAS CUÑAS METÁLICAS:

ES

Ahora es el momento de quitar la protección exterior que tienen los perfiles verticales de aluminio.
Revise las medidas interiores de su piscina.
Coja las cuñas metálicas y colóquelas como en la foto 1. Las piezas tienen que quedar centradas en los perfiles verticales (foto 3).
Apriete bien las zapatas a lo largo de las filas de tablas. •Perfore bien verticalmente la capa con ayuda de un taladro dotado de una broca para
hormigón de ø 10mm, empleando la cuña metálica como patrón (foto 4). La profundidad de la perforación debe ser al menos de 100 mm para
garantizar una buena fijación.•Sitúe los pasadores de anclado (con arandelas y tuercas) en los orificios y golpéelos con ayuda de un martillo (foto

5). Clave COMPLETAMENTE los pasadores de anclado (solo debe verse la cabeza).•Apriete firmemente en cruz las 4 tuercas (foto 6).
POSITTIONNEMENT DES SABOTS :

FR

C’est le moment de retirer la protection extérieure des profilés verticaux en aluminium.
Révisez les mesures intérieures de votre piscine. Prenez les cales métalliques et placez-les comme sur la photo 1. Les pièces doivent rester
centrées dans les profils verticaux (photo 3).
Plaquez bien les sabots le long des rangées de madriers. • Percez bien verticalement la chape à l’aide d’un perforateur équipé d’un foret béton Ø 10
mm, en utilisant le sabot comme gabarit (photo 4). La profondeur du perçage doit être au minimum de 100 mm pour garantir une bonne fixation.•Placez
les gougeons d’ancrage (avec rondelles et écrous) dans les trous et frappez-les à l’aide d’un marteau (photo 5). Enfoncez ENTIEREMENT les
gougeons d’ancrage (seule la tête doit rester visible). •Serrez fermement en croix les 4 écrous (photo 6).

DE

ANORDNUNG DER METALLSTÜTZE-SYSTEM:

Entfernen Sie jetzt den äußeren Schutz von den vertikalen Aluminiumprofilen
Prüfen Sie die Innenmaße Ihres Schwimmbeckens. Bringen Sie die Metallkeile wie in Abbildung 1 an. Sie müssen an den vertikalen Leisten
angebracht werden (Foto 3).
Furnieren Sie die Anschlagwinkel gut entlang der Bretterreihen.• Durchbohren Sie die Schicht vertikal mit Hilfe einer Bohrmaschine und einem
Betonbohrer mit 10 mm Ø, wobei der Anschlagwinkel als Muster dient (Foto 4). Die Tiefe der Bohrung muss mindestens 100 mm betragen, um eine
gute Befestigung zu garantieren.• Platzieren Sie die Befestigungsstifte (mit Unterlegscheiben und Schrauben) in den Öffnungen und schlagen
Sie mit einem Hammer darauf (Foto 5). Hämmern Sie die Befestigungsstifte GANZ ein (nur der Kopf darf noch sichtbar sein).• Ziehen Sie die 4
Schrauben kreuzweise fest (foto 6).

DISPOSISIZIONE DEI CUNEO METALLICO:

IT

E’ ora possibile togliere la protezione esterna dei profili verticali in alluminio.
Controllare le dimensioni interne della piscina. Posizionare gli cunei metallici come indicato nella foto 1. I pezzi devono rimanere centrati negli profili
verticali (foto 3).

•Perforare bene verticalmente la copertura con l’aiuto di un trapano dotato di una punta per calcestruzzo ø10mm utilizzando il sostengno come
campione (foto 4). La profondità della perforazione deve essere dia almeno 100mm per garantire un buen fissaggio. •Posizionare i perni di ancoraggio
(con dadi e rondella) nei fori e colpirli con l’auto di un martelllo (foto 5). Stringere COMPLETAMENTE i perni di ancoraggio (si deve vedere solo la
testa). •Fissare con forza le quattro rondelle in croce (foto 6).
PLAATSING VAN DE METALEN STEUNBALKEN:

NL

Dit is het moment de bescherming aan de buitenzijde van de verticale aluminiumprofielen te verwijderen
Kijk de binnenafmetingen van uw zwembad na. Neem de metalen wiggen en plaats ze zoals op foto 1 wordt aangegeven. De onderdelen moeten
gecentreerd blijven zitten op de verticale profielen (foto 3).
Schroef de metalen steunbalken stevig vast tegen de plankenrijen.• Boor perfect vertikaal gaten in de betonplaat met behulp van een boormachine
voorzien van een boor voor beton van Ø 10 mm, gebruik de metalen steunbalk als patroon (foto 4). De diepte van het boorgat moet tenminste 100 mm
bedragen om een goede fixatie te garanderen.• Plaats de ankerbouten (met ringen en moeren) in de gaten en sla ze vast met behulp van een hamer
(foto 5). De ankerbouten VOLLEDIG vastdraaien(alleen de kop mag te zien zijn).• Draai de 4 moeren kruiselings stevig vast (foto 6).

PT

DISPOSIÇÃO DAS CUNHAS METÁLICAS :
Agora é o momento de retirar a proteção exterior que os perfis verticais de alumínio têm.
Reveja as dimensões interiores da piscina. Pegue nas cunhas metálicas e coloque-as como mostrado na fotografia 1. As peças devem ficar
centradas nos perfis verticais (fotografia 3).
Aperte bem as sapatas ao longo das filas de tábuas. •Fure bem verticalmente a camada com ayuda de um trapo dotado de uma broca para betão
de ø 10mm, utilizando a sapata como padrão (fotografia 4). A profundidade da perfuração deve ser de pelo menos de 100mm para garantir uma
boa fixação.•Situe as cavilhas de ancoragem (com arruelas e porcas) nos furos e bata nelas com a ajuda de um martelo (fotografia 5). Pregue
COMPLETAMENTE as cavilhas de ancoragem (deve ser-se apenas a cabeça). Aperte firmemente em cruz as 4 porcas (fotografia 6).

4 5 6

40

- It is normal that there is space left between the panels and the columns ( photo 7 ). When you fill the pool

EN

of water, the panels will touch the columns due to the force of the water.

- Es normal que quede espacio entre los paneles y las columnas ( foto 7 ). Cuando se llene la piscina de agua,

ES

los paneles tocarán las columnas debido a la fuerza del agua.

- L’espace entre les panneaux et les colonnes est normal ( photo 7 ). Quand la piscine est remplie d’eau, les

FR

panneaux toucheront les colonnes en raison de la force de l’eau.

- Es ist normal, dass zwischen den Verkleidungen und Säulen ( Foto 7 ) ein Zwischenraum bleibt. Durch die

DE

Wasserkraft berühren die Verkleidungen beim Befüllen des Pools die Säulen.

- E’ normale che rimanga spazio tra i pannelli e le colonne ( foto 7 ). Quando la piscina viene riempita d’acqua

IT

i pannelli andranno a toccare la colonna a causa della forza dell’acqua.

- Het is normaal dat er ruimte tussen de panelen en de steunpilaren overblijft ( foto 7 ). Wanneer het zwem-

NL

bad met water wordt gevuld, raken de panelen de steunpilaren door de druk van het water.

7

8

- É normal que fique espaço entre os painéis e as colunas ( fotografia 7 ). Quando enchermos a piscina com

PT

água, os painéis deverão tocar nas colunas devido à força da água.

BC

C B

B B

9

SK

B B

A

C

C

SK

B B

B

A A

A B

B

B

A = PLYCOMP90 B = PLYCOMP9045 C = PLYCOMP9045SK

EN

PLACEMENT OF THE TOP RAILS

Locate references A, B and C and place them in your pool as shown in figure 10. One part has a cut-out for the skimmer (photo 9).
This must be placed in the filtering panel.

10

COLOCACIÓN DE LAS PLAYAS

ES

Localice las referencias A, B y C y colóquelas en su piscina como se muestra en la figura 10. Hay una pieza que tiene un rebaje para
el skimmer (foto 9). Debe colocarla en el panel de la filtración.

INSTALLATION DES PLAGES

FR

Localisez les références A, B et C et placez-les dans votre piscine, tel que cela est indiqué sur la figure 10. L’une des pièces présente
une feuillure pour le skimmer (photo 9). Vous devez la placer dans le panneau de la filtration.

POSITIONIERUNG DER PLATTEN

DE

Bringen Sie Komponenten A, B und C gemäß Abbildung 10 in Ihrem Schwimmbecken an. Ein Teil verfügt über eine Absenkung für
den Skimmer (Abbildung 9). Es muss am Filteranlagenbedienfeld angebracht werden.

POSIZIONAMENTO DEI BORDI

IT

Individuare i riferimenti A, B e C e posizionarli nella piscina come indicato in figura 10. Un pezzo è provvisto di un ribassamento per
lo skimmer (foto 9). Occorre posizionarlo nel pannello di filtrazione.

PLAATSEN VAN DE RANDEN

NL

Zoek de referenties A, B en C op en plaats ze in het zwembad zoals wordt getoond op afbeelding 10. Er is één onderdeel dat een
uitsparing heeft voor de skimmer (foto 9). Dit onderdeel plaatst u in het filterpaneel.

COLOCAÇÃO DAS PRAIAS

PT

Localize as referências A, B e C e coloque-as na piscina como mostrado na figura 10. Há uma peça que tem um entalhe para o
skimmer (fotografia 9). Deve colocá-la no painel da filtração.

41

11 12 13

PLACEMENT OF THE SKIMMER

EN

- Completely mount the skimmer and screw it from the inside of the pool.

- If you find it difficult to screw it to the wall, you can use a 2 mm drill bit and make a guide for the screw. This will make the work
easier.

- With the glue, place the seal facing inward. This is very important in order to set the plastic sleeve properly and prevent water
leakage. Photo 13.

ES

COLOCACIÓN DEL SKIMMER

- Montar el skimmer por completo y atornillarlo desde el interior de la piscina.

- Si le resulta complicado atornillarlo a la pared, puede utilizar una broca de 2 mm y hacer una guía para el tornillo. Así el trabajo
será menos costoso.

- Coloque la junta de estanqueidad con el pegamento hacia el interior. Esto es muy importante para poder fijar bien la funda de
plástico y evitar fugas de agua. Foto 13.

INSTALLATION DU SKIMMER

FR

- Monter complètement le skimmer et le visser depuis l’intérieur de la piscine.

- Si vous avez des problèmes pour le visser à la paroi, vous pouvez utiliser une mèche de 2 mm et réaliser un guide pour la vis, de
façon à simplifier la tâche.

- Placez le joint d’étanchéité avec la colle vers l’intérieur. Cette étape est très importante pour pouvoir fixer correctement l’étui en
plastique et éviter ainsi les fuites d’eau (Photo 13).

DE

POSITIONIERUNG DES SKIMMERS

- Den Skimmer vollständig zusammenbauen und von der Innenseite des Pools her verschrauben.

- Wenn es Ihnen schwerfällt, ihn an der Wand zu verschrauben, können Sie einen 2-mm-Bohrer benutzen und für die Schraube eine
Führung bilden. So ist die Arbeit weniger aufwendig.

- Platzieren Sie die Fugendichtung mit Kleber zur Innenseite. Dies ist äußerst wichtig, damit Sie die Plastikabdeckung gut befestigen
können und das Austreten von Wasser verhindert wird. Foto 13.

POSIZIONAMENTO DELLO SKIMMER

IT

-Montare lo skimmer interamente e avvitarlo dall’interno della piscina.

-Qualora risultasse complicato avvitarlo alla parete, è possibile utilizzare un trapano con punta da 2 mm in modo da realizzare una
guida per la vite. Ciò renderà il lavoro più semplice.

- Posizionare il giunto a tenuta stagna con l’adesivo rivolto verso l’interno. Ciò è molto importante per poter fissare bene la copertura
in plastica ed evitare fughe d’acqua. Foto 13.

NL

PLAATSEN VAN DE SKIMMER

- De skimmer in zijn geheel monteren en vastschroeven vanaf de binnenzijde van het zwembad.

- Indien het moeilijk blijkt om hem aan de wand vast te schroeven, kunt u gebruik maken van een bitje van 2 mm om een een gat voor
de schroef voor te boren. Op die manier kost het minder moeite.

- Zet de sealing met lijm aan de binnenzijde vast. Dit is van groot belang om de plastic bekleding goed vast te kunnen zetten en te
voorkomen dat er water kan lekken. Foto 13.

COLOCAÇÃO DO SKIMMER

PT

- Montar completamente o skimmer e aparafusá-lo a partir d o interior da piscina.

- Se for complicado aparafusá-lo à parede, poderá utilizar uma broca de 2 mm e fazer uma guia para o parafuso. Assim, o trabalho
será menos difícil.

- Coloque a junta de estanqueidade com a cola para o interior. Isto é muito importante para poder fixar bem a capa de plástico e
evitar fugas de água. (Fotografia 13).

42

14

COVER PLACEMENT

EN

- It is recommended that duct tape be used to cover the rivets of the vertical profiles, which will be in contact with the swimming pool sleeve.
This prevents the sleeve from being pricked. (Photo 11).

- Before covering the ground, it is advisable to sweep and vacuum the concrete floor to remove dirt, such as pebbles, branches, leaves, etc.

- Place the cover to protect the sleeve. Remove any remaining wrinkles so that they do not appear once the pool fills with water.
Cut the cover according to your swimming pool model, adapting it to the shape of your swimming pool.

ES

COLOCACIÓN DE LA MANTA

- Se recomienda utilizar cinta americana para tapar los remaches de los perfiles verticales, que estarán en contacto con la funda de la
piscina.
De esta manera, se evita que la funda se pinche. (Foto 14).

- Antes de cubrir el suelo, es recomendable barrer y aspirar la solera de hormigón para quitar la suciedad, como piedras, ramas, hojas etc.

- Coloque la manta para proteger la funda. Evite que queden arrugas para que no se aprecien una vez esté la piscina llena de agua.
Corte la manta según su modelo de piscina adaptándola a la forma de su piscina.

FR

MISE EN PLACE DE LA COUVERTURE

- Il est conseillé d’utiliser de la bande isolante pour couvrir les rivets des profils verticaux qui seront en contact avec la gaine de la piscine.
De cette façon, les risques de perforation de la gaine seront évités (Photo 14).

- Avant de couvrir le sol, il est recommandé de balayer et d’aspirer le sol en béton pour éliminer les saletés, par exemple des pierres, des
branches, des feuilles, etc.

- Placez la couverture pour protéger la gaine. Éliminez tous les plis pour qu’ils ne soient pas visibles une fois la piscine remplie d’eau.
Coupez la couverture selon votre modèle de piscine en l’adaptant à la forme de votre bassin.

DE

POSITIONIERUNG DER DECKE

- Wir empfehlen die Verwendung von Gewebeklebeband, um die Nieten der vertikalen Profile, die mit der Abdeckung des Beckens Kontakt
haben, abzudecken. Dadurch wird vermieden, dass die Abdeckung durchbohrt wird. (Foto 14).

- Bevor Sie den Boden abdecken, empfiehlt es sich, die Betonplatte zu fegen und abzusaugen, um Schmutz, wie Steine, Zweige, Blätter etc.,
zu entfernen.

- Platzieren Sie die Decke, um die Abdeckung zu schützen. Vermeiden Sie, dass Falten zurückbleiben, damit diese nicht sichtbar sind, nach­dem das Becken mit Wasser gefüllt ist. Schneiden Sie die Decke je nach Poolmodell zu, indem Sie diese an die Form des Beckens anpassen.

15

POSIZIONAMENTO DEL TESSUTO PROTETTIVO

IT

- Si consiglia l’utilizzo di nastro adesivo telato per coprire i rivetti dei profili verticali che entreranno in contatto con il rivestimento della
piscina.
Si evita così la possibile foratura. (Foto 14).

- Prima si coprire il pavimento si raccomanda di spazzare e aspirare la soletta in cemento per eliminare sporcizia come sassi, rami, foglie
ecc.

- Posizionare il tessuto a protezione del rivestimento. Evitare la formazione di pieghe che possono permanere anche dopo il riempimento
della piscina. Tagliare il tessuto adattandolo alla forma della piscina.

POSIZIONAMENTO DEL TESSUTO PROTETTIVO

NL

- Si consiglia l’utilizzo di nastro adesivo telato per coprire i rivetti dei profili verticali che entreranno in contatto con il rivestimento della
piscina.
Si evita così la possibile foratura. (Foto 14).

- Prima si coprire il pavimento si raccomanda di spazzare e aspirare la soletta in cemento per eliminare sporcizia come sassi, rami, foglie
ecc.

- Posizionare il tessuto a protezione del rivestimento. Evitare la formazione di pieghe che possono permanere anche dopo il riempimento
della piscina. Tagliare il tessuto adattandolo alla forma della piscina.

PT

COLOCAÇÃO DA MANTA

- Recomenda-se utilizar fita adesiva para tapar os rebites dos perfiles verticais, que irão estar em contacto com a cobertura da piscina.
Desta maneira, evita-se furar a cobertura. (Fotografia 14).

- Antes de cobrir o piso, é recomendável varrer e aspirar a soleira de betão para remover a sujidade (pedras, ramas, folhas, etc.).

- Coloque a manta para proteger a cobertura. Evite que fiquem rugas para não serem vistas quando a piscina esteja cheia de água. Corte a
manta de acordo com o seu modelo de piscina, adaptando-a à forma da sua piscina.

43

16 17 18

PLACEMENT OF THE SLEEVE ( LINER )

EN

- Remove the sleeve from the box with great care. Stretch and extend it in the shade so that it recovers its shape. Perform this step at least two hours before its
placement. The ideal temperature for mounting the sleeve is 20 - 25ºC.

-Do not use sharp objects would could prick the sleeve. The warranty does not cover punctures due to poor handling. Take off your shoes.

- Extend the cover, pulling it to the corners of the swimming pool. It is very important to take this step seriously, since the final aesthetic of your pool will depend on
proper placement of the sleeve.

-Insert the sleeve in the attachment slot. If at at some point during completion of this operation an excess of sheath is observed on the wall, spread the excess out
evenly around the perimeter of the pool. This will serve to prevent wrinkles.

-Once in place, fill the pool with 2 - 3 cm of water and extend the sleeve wrinkles well. If folds remain in the bottom is not a reason to replace the sleeve with another,
as it is not a manufacturing defect. Take your time.

- Very Important: ( photo 18 ) Locate the serial number on the upper part of the wall of the sleeve, near the weld that joins the side.
Write it down in the instruction sheet box for potential claims.

COLOCACIÓN DE LA FUNDA ( LINER )

ES

-Saque la funda de la caja con mucho cuidado. Estire y extiéndala a la sombra para que recupere su postura. Realice este paso al menos dos horas antes de su
colocación. La temperatura ideal para montar la funda es de 20 – 25ºC.

-No utilice objetos punzantes porque se puede pinchar. La garantía no cubre pinchazos debidos a la mala manipulación. Quítese los zapatos.

-Extienda la funda acercándola a las esquinas de la piscina. Es muy importante tomarse este paso con seriedad, ya que la estética final de su piscina dependerá de
la buena colocación de la funda.

-Introduzca la funda en la ranura de fijación. Si en el momento de completar esta operación se observase en algún punto un exceso de funda en la pared, reparta
uniformemente el sobrante por todo el perímetro de la piscina. De esta forma, se evitarán arrugas.

-Una vez colocada, llene la piscina con agua 2 – 3 cm y extienda bien las arrugas del fondo. Si quedan pliegues en el fondo no es motivo para cambiarlo por otro ya
que no es un defecto de fabricación. Tómese su tiempo.

-Muy importante:( foto 18 ) Localice el número de serie en la parte superior de la pared de la funda, cerca de la soldadura que une el lateral.
Anótelo en el recuadro de la hoja de instrucciones para posibles reclamaciones.

MISE EN PLACE DE LA GAINE

FR

-Sortez soigneusement la gaine de la boîte. Étirez-la et étendez-la à l’ombre pour qu’elle récupère sa forme. Effectuez cette étape au moins deux heures avant son
installation. La température idéale pour monter la gaine est de 20 - 25ºC.

-N’utilisez surtout pas d’objets pointus afin de ne pas la perforer. La garantie ne couvre pas les dommages causés par une mauvaise manipulation. Retirez vos
chaussures.

-Étendez la gaine en la rapprochant des angles de la piscine. Il est très important de bien effectuer cette étape, étant donné que l’aspect final de votre piscine
dépendra de la pose de la gaine.

-Introduisez la gaine dans la rainure de fixation. Si au moment de compléter cette opération vous observez un excès de gaine sur la paroi, distribuez uniformément
le morceau qui dépasse sur tout le périmètre de la piscine. Cela permettra d’éviter les plis.

-Une fois en place, remplissez la piscine avec de l’eau sur environ 2-3 cm. Ensuite, étendez correctement les plis du fond. Si vous ne réussissez pas à tous les élim­iner, ne cherchez pas à changer la gaine par une autre. Il ne s’agit pas d’un défaut de fabrication. Prenez votre temps.

-Très important:( photo 18 ) localisez le numéro de série sur la partie supérieure de la paroi de la gaine, près de la soudure qui relie le côté.
Notez-le dans le cadre de la fiche d’instructions pour de possibles réclamations.

DE

POSITIONIERUNG DER ABDECKUNG

-Nehmen Sie die Abdeckung vorsichtig aus der Box. Im Schatten ausbreiten und glatt ziehen, damit sie ihre Forma wiedererlangt. Diesen Vorgang mindestens zwei
Stunden vor der Platzierung durchführen. Die ideale Temperatur für das Anbringen der Abdeckung ist 20 - 25 ºC.

-Keine scharfen Gegenstände verwenden, da diese die Abdeckung durchbohren können. Die Garantie gilt nicht für Einstiche aufgrund unsachgemäßer Handhabung.
Schuhe ausziehen.

-Breiten Sie die Abdeckung aus, indem Sie sie näher an die Ecken des Becken heranziehen. Es ist sehr wichtig, diesen Schritt ernst zu nehmen, da die endgültige
Optik Ihres Pools von der guten Positionierung der Abdeckung abhängt.

-Die Abdeckung in die Befestigungsnut einführen. Falls Sie bei der Ausführung dieses Vorgangs an einem gewissen Punkt beobachten, dass Abdeckung an der
Wand übersteht, verteilen Sie den überschüssigen Bereich auf den gesamten Umfang des Pools. Dadurch werden Knicke vermieden.

-Nach der Platzierung befüllen Sie den Pool 2 - 3 cm hoch mit Wasser und ziehen die Falten am Boden auseinander. Falls Falten am Boden zurückbleiben, so ist das
kein Grund, alles zu ändern, da es kein Herstellungsfehler ist. Nehmen Sie sich Zeit dafür.

-Sehr wichtig:( Foto 18 ) Suchen Sie die Seriennummer im oberen Teil der Wand der Abdeckung, nahe der Schweißung, welche die Seite verbindet.
Notieren Sie diese für etwaige Reklamationen in dem Feld auf dem Anweisungsblatt.

POSIZIONAMENTO DEL RIVESTIMENTO

IT

-Estrarre il rivestimento dall’imballo prestando molta attenzione. Srotolarlo e stenderlo all’ombra affinché recuperi la propria forma. Effettuare queste operazioni
almeno due ore prima del posizionamento. La temperatura ideale per il montaggio è di 20 – 25ºC.

-Non utilizzare oggetti pungenti che possono forare il rivestimento. La garanzia non copre le forature causate da manovre errate. Togliere le scarpe.

-Stendere il rivestimento e farlo aderire agli angoli della piscina. E’ importante prestare la massima attenzione nell’effettuare suddetta operazione in quanto l’estetica
finale della piscina dipenderà da un buon posizionamento del rivestimento.

-Introdurre il rivestimento nella fessura di fissaggio. Se al momento di effettuare questa operazione dovesse rimanere in alcuni punti del rivestimento in eccesso sulla
parete, distribuire in maniera uniforme le parti in eccesso lungo tutto il perimetro della piscina. Questa operazione eviterà la formazione di pieghe.

- Dopo aver posizionato il rivestimento, riempire la piscina con 2-3 cm di acqua e stendere bene le pieghe presenti sul fondo. Eventuali pieghe sul fondo non costitu­iscono un motivo per la sostituzione del rivestimento, non trattandosi di un difetto di fabbrica. Prendersi il tempo necessario.

-Molto importante:( foto 18 ) Identificare il numero di serie riportato nella parte superiore della parete del rivestimento vicino alla saldatura che lo unisce alla
parte laterale. Annotarlo nel riquadro del foglietto delle istruzioni per eventuali reclami.

PLAATSEN VAN DE LINER

NL

-Haal de liner heel voorzichtig uit de doos. Uitvouwen en vlak leggen op een schaduwrijke plaats zodat de vouwen eruit gaan. Deze stap minstens twee uur van te
voren uitvoeren voordat u de liner gaat plaatsen. De ideale temperatuur om de liner te plaatsen is 20 – 25ºC.

-Gebruik geen scherpe voorwerpen omdat deze gaten kunnen veroorzaken. De garantie dekt geen gaten en lekken die zijn veroorzaakt door onzorgvuldig handelen.
Trek uw schoenen uit.

-Spreid de liner uit en werk naar de hoeken van het zwembad toe. Het is heel belangrijk deze stap heel zorgvuldig uit te voeren, want het er mooi uitzien van uw
zwembad, wordt bepaald door het goed plaatsen van de liner.

-De liner in de klemsleuf inbrengen. Als u op het moment dat u deze operatie afrondt ziet dat er ergens nog een teveel aan liner op de wand zit, moet u het restant
gelijkmatig verdelen over de gehele omtrek van het zwembad. Op deze manier worden vouwen en kreukels voorkomen.

-Nadat het geplaatst is, het zwembad met 2 – 3 cm water vullen en strijk de vouwen uit de bodem. Als er nog vouwen in de bodem zitten, is dit geen reden voor ruilen,
want dit is geen fabricagefout is. Neem hier uw tijd voor.

-Heel belangrijk:( foto 18 ) Zoek het serienummer op dat aan de bovenkant van de wand van de liner zit, vlakbij de las die de zijde aan elkaar verbindt. Schrijf dit
nummer op in het kader op het instructieblad met het oog op eventuele klachten.

COLOCAÇÃO DA COBERTURA

PT

- Tire a cobertura da caixa com muito cuidado. Estique-a e estenda-a à sombra para que recupere a sua posição. Realize este passo pelo menos duas horas antes
da sua colocação. A temperatura ideal para montar a cobertura é de 20 – 25º C.

- Não utilize objetos pungentes porque a cobertura pode sofrer furos. A garantia não cobre furos causados por um manuseamento incorreto. Tire os sapatos.

- Estenda a cobertura aproximando-a dos cantos da piscina. É muito importante fazer este passo com muito cuidado, uma vez que a estética final da sua piscina
dependerá da boa colocação da cobertura.

- Introduza a cobertura na ranhura de fixação. Se no momento de completar esta operação observar nalgum ponto um excesso de cobertura na parede, deverá
distribuir uniformemente o excedente por todo o perímetro da piscina. Desta forma, evitará a formação de rugas.

- Após colocada, encha a piscina com água numa altura de 2 – 3 cm e estenda bem as rugas do fundo. O facto de ficarem dobras no fundo não é motivo para sub­stitui-lo por outro uma vez que não é um defeito de fabrico. Tome o seu tempo.

- Muito importante:( fotografia 18 ) Localize o número de série na parte superior da parede da cobertura, perto da soldadura que une o lateral.
Anote-o no quadro da folha de instruções para eventuais reclamações.

44

19 20 21

EN

INSTALATION OF THE TOP RAILS’ TRIMS

- Look for the trims. All pools have 4 trims with an angular shape. Place them in the shore connections (photo 19)

- Straight area: The ends are different. Place the longest part on the inside of the pool. (photos 20 and 21).

- Screws are not necessary.

ES

COLOCACIÓN DE LOS EMBELLECEDORES DE LAS PLAYAS

- Busque los embellecedores. Todas las piscinas tienen 4 embellecedores con forma angular. Colóquelos en las uniones de las
playas (foto 19)

- Zona recta: Los extremos son diferentes. Coloque la parte más larga en el interior de la piscina. (fotos 20 y 21).

- No es necesario atornillarlos.

FR

MISE EN PLACE DES ENJOLIVEURS DES PLAGES

- Prenez les enjoliveurs. Toutes les piscines en possèdent 4 de forme angulaire. Placez-les dans les unions des plages (Photo 19).

- Zone droite: Les extrémités sont différentes. Placez la partie la plus longue à l’intérieur de la piscine (Photos 20 et 21).

- Pas besoin de visser.

DE

POSITIONIERUNG DER ZIERBLENDEN DER LATTEN

- Suchen Sie die Zierblenden. Alle Pools haben 4 eckige Zierblenden. Platzieren Sie diese an den Verbindungsstücken der Latten
(Foto 19)

- Geraden Bereich: Die Enden sind unterschiedlich. Setzen Sie das längste Teil in das Innere des Pools. (Fotos 20 und 21).

- Ein Verschrauben ist nicht notwendig.

IT

POSIZIONAMENTO DEI COPRI-GIUNTURE DEI BORDI

- Estrarre i copri-giunture. Tutte le piscine sono dotate di 4 copri-giunture a forma angolare. Posizionarli nei punti di unione dei bordi
(foto 19)

- Zona diritta: Le estremità sono differenti. Posizionare la parte più lunga all’interno della piscina. (foto 20 e 21).

- Non occorre avvitarli.

NL

PLAATSEN VAN DE AFWERKINGEN OP DE RANDEN

- Neem de afwerkingen. Elk zwembad heeft 4 afwerkingen met een hoekige vorm. Plaats deze op de verbindingen van de randen
(foto 19)

- Rechte gedeelte: De uiteinden zijn anders gevormd. Plaats het grootste deel aan de binnenzijde van het zwembad (foto’s 20 en 21).

- Het is niet nodig ze vast te schroeven.

PT

COLOCAÇÃO DOS EMBELEZEDORES NAS PLAYAS

- Busque os embelezadores. Todas as piscinas têm 4 embelezadores com forma angular. Coloque-os nas uniões das plataformas
(fotografia 19)

- Zona reta: Os extremos são diferentes. Coloque a parte mais comprida no interior da piscina. (fotografias 16 e 21).

- Não é necessário aparafusá-los.

45

22

INSTALATION OF THE STRUCTURAL SYSTEM TRIM

EN

This is to cover the vertical posts (photo 22) to give the swimming pool a nicer aesthetic. The piece is for decoration only.
Look for some brackets and screws (4 x 16 mm) that you will find in the bag (KITENVCOR60/KITENVCOR28).
Screw the bracket as you prefer. In photo 23 there is an example. Use two screws for each bracket. This is sufficient.

ES

COLOCACIÓN DE LOS EMBELLECEDORES DEL SISTEMA ESTRUCTURAL

Se trata de cubrir los postes verticales (foto 22) para darle una estética más bonita a la piscina. Es tan solo una pieza decorativa.
Busque unas escuadras y tornillos (4 x 16 mm) que encontrará en la bolsa (KITENVCOR60/KITENVCOR28).
Atornille la escuadra como prefiera. En la foto 23 hay un ejemplo. Utilice dos tornillos por cada escuadra. Es suficiente.

MISE EN PLACE DES ENJOLIVEURS DU SYSTÈME STRUCTUREL

FR

Il s’agit de couvrir les poteaux verticaux (Photo 22) pour fournir un meilleur aspect à l’ensemble de la piscine. C’est une pièce pure­ment décorative.
Utilisez les équerres et les vis (4 x 16 mm) fournies dans la pochette (KITENVCOR60/KITENVCOR28).
Vissez l’équerre comme vous le préférez. La Photo 23 reprend un exemple. Utilisez deux vis par équerre, ce sera suffisant.

DE

POSITIONIERUNG DER ZIERBLENDEN DES TRAGWERKS

Es geht darum, die vertikale Pfosten (Foto 22) zu verdecken, um dem Pool eine ansprechendere Optik zu verleihen. Dies ist nur ein
dekoratives Element.
Suchen Sie Anschlagwinkel und Schrauben (4 x 16 mm), die sich in Beutel (KITENVCOR60/KITENVCOR28) befinden.
Verschrauben Sie den Winkel nach Belieben. Foto 23 zeigt ein Beispiel. Benutzen Sie zwei Schrauben pro Winkel. Das reicht aus.

IT

POSIZIONAMENTO DEI COPRI-GIUNTURE DELLA STRUTTURA

Si tratta di coprire i paletti verticali (foto 22) per migliorare l’estetica della piscina, esclusivamente a scopo decorativo.
Estrarre squadrette e viti (4 x 16 mm) dalla confezione (KITENVCOR60/KITENVCOR28).
Avvitare la squadretta con la modalità preferita. La foto 23 riporta un esempio. Sono sufficienti due viti per ogni squadretta .

23

24

PLAATSEN VAN DE AFWERKINGEN OP DE OPBOUW

NL

Dit is alleen bedoeld om de verticale posten af te dekken(foto 22) zodat het zwembad er mooier afgewerkt uitziet. Het gaat hier dus
alleen maar om een decoratief onderdeel.
Neem de beugels en schroeven (4 x 16 mm) die u vindt in zak (KITENVCOR60/KITENVCOR28).
Schroef de beugel vast naar voorkeur. Op foto 23 ziet u een voorbeeld. gebruik twee schroeven voor elke beugel. Dat is voldoende.

PT

COLOCAÇÃO DOS EMBELEZADORES DO SISTEMA ESTRUTURAL

Trata-se de cobrir os postes verticais (fotografia 22) para lhes dar uma estética mais bonita à piscina. É apenas uma peça decora­tiva.
Busque umas ferragens de suporte e uns parafusos (4 x 16 mm) que encontrará no saco (KITENVCOR60/KITENVCOR28).
Aparafuse a ferragem de suporte como preferir. Na fotografia 23 há um exemplo. Utilize dois parafusos para cada ferragem de
suporte. É suficiente.

46

FITTING THE RETURN VALVE (V): (IMPELLER NOZZLE: V)

EN

This valve is located at the bottom of the pool wall, and water is returned to the pool through it
after treatment in the treatment unit. Start pouring water into the pool through a garden hose,
and stop 4 cm below the bottom of the valve hole. Mark the position of the hole on the liner
with a felt pen and make a cross-shaped cut in the centre of the mark with a stanley knife or
similar. Do not cut beyond the edge of the hole (Photo 25). The liner can also be cut before
introducing the nozzle, making a circular cut supported at the back on a flat surface.
Locate two return valves of the skimmer box. One valve has a flat finish, which can be used
with the hose provided in the kit of your pool. On the other hand, you Will find another return
valve with a threaded finish. This should be used if you want to install a semi-rigid PVC pipe
(not included). In this case, you will need a coupling to change from 38 mm diameter to 50 mm
diameter. This can be found in your nearest DIY store.

25

en el liner con un rotulador y hacer un corte en cruz en el centro con ayuda de un cúter (cuchilla), sin rebasar el agujero del troquel
(Foto 25). También puede cortar el liner antes de introducir la boquilla, haciendo un corte circular apoyando por detrás una superficie
plana.
Localice dos válvulas de retorno de la caja del skimmer. Hay una válvula con una terminación lisa, que podrá utilizar con la manguera
proporcionada en el kit de su piscina. Por otro lado, encontrará otra válvula de retorno con una terminación roscada. Deberá utilizar
esta pieza si quiere instalar una manguera de PVC semi-rígido (no incluida). En este caso, necesita un acople para cambiar de diámetro
38 mm a diámetro 50 mm, que podrá encontrar en su tienda de bricolaje más cercana.

MONTAGE DE LA VALVE DE REFOULEMENT (V): (BUSE D’IMPULSION : V)

FR

La tôle est munie de 2 perçages, afin d’y fixer le skimmer et la buse de refoulement. BUSE DE REFOULEMENT : elle est installée sur
la tôle, dans le milleu de la piscine. L’eau provenant de l’epurateur, retourne dans la piscine au travers de cette buse. Commencer le
remplissage de la piscine avec un tuyau d’arrosage. Arrêter le remplissage à 4 cm du bord inférieur du perçage de la buse. Ne pas
dépasser le niveau de perçage de la buse. Faire une découpe de 4 cm en forme de croix dans le liner, au centre du peçage de la buse,
à l’aide d’un cutter. ATTENTION, NE PAS DEPASSER LE TROU (Photo 25). Vous pouvez également couper le liner avant d’introduire la
buse, en effectuant une coupe circulaire en appuyant par derrière une surface plate.
Localisez deux clapets antiretour dans la boîte du skimmer. Il y a une vanne avec une terminaison lisse que vous pourrez utiliser avec
le tuyau fourni avec le kit de votre piscine. Vous trouverez un deuxième clapet antiretour avec une finition filetée. Vous devrez utiliser
cette pièce pour installer un tuyau en PVC semi-rigide (non inclus). Dans ce cas, il faudra prévoir un raccord pour passer du diamètre
38 mm au diamètre 50 mm que vous pourrez trouver dans votre magasin de bricolage le plus proche.

COLOCACIÓN DE LA BOQUILLA DE RETORNO (V): (BOQUILLA DE IMPULSIÓN V):

ES

Es una válvula situada en la parte inferior de la pared de la piscina, por donde retorna el agua
depurada procedente de la depuradora. Comenzar a llenar la piscina (con una manguera de
jardín), hasta que llegue a 4 cm por debajo del borde inferior de la boquilla. Marcar el orificio

EINBAU DES RÜCKLAUFVENTIL (V):

DE

Es handelt sich um ein unten an der Beckenwand befindliches Ventil, durch das das geklärte Wasser aus der Filteranlage ins Becken
zurückfließt.
Befüllen Sie das Becken zunächts bis ca. a cm Wasser unter dem unteren Rand der Ventilöffnung. Markieren Sie in dem Liner einen
zentrierten kreuzförmige Schnitt, und dann mit Hilfe eines Cutters schneiden,ohne den Durchmesser der Öffnung zu überchreiben
(Foto 25). Sie können den Liner auch vor Einführen des Mundstücks zuschneiden, indem Sie es von hinten auf einer flachen Oberfläche
abstützen und einen runden Einschnitt anbringen.
Bringen Sie zwei Rücklaufventile am Kasten des Skimmers an. Das Ventil mit glattem Ende kann für den Schlauch des Schwimmbecken­Kits verwendet werden. Das andere Rücklaufventil endet in einem Gewinde. Dieses Ventil verwenden Sie zur Anbringung eines
halbsteifen PVC-Schlauches (nicht enthalten). Hier benötigen Sie eine Kupplung, um den Durchmesser von 38 mm auf 50 mm zu
ändern. Diese erhalten Sie in jedem Handwerksgeschäft.

MONTAGGIO DELLA VALVOLA DI RITORNO (V): (UGELLO DI SPINTA V):

IT

Come si può capire dal nome si tratta di una valvola situata nella parte inferiore della parete della piscina, da dove ritorna l’acqua
depurata alla piscina proveniente dal depuratore. Inziare il riempimento della piscina con acqua (mediante un idrante da giardino).
Non superare il livello della valvola, fermare l’acqua, una volta raggiunti circa i 4 cm dal bordo inferiore del foro. Procedete a segnare
il foro sulla fodera (liner) mediante un pennarello a fare un taglio o croce sul centro servendovi di un cutter senza oltrepassare il foro
del prestampato (Foto 25). E’ possibile tagliare il liner prima di introdurre la bocchetta effettuando un taglio circolare appoggiandovi
dietro una superficie piana.
Individuare le due valvole di ritorno della scatola dello skimmer. E’ presente una valvola con parte terminale liscia, che potrà essere
utilizzata con il tubo all’interno del kit per la piscina. E’ presente inoltre un’altra valvola di ritorno con parte terminale filettata. Questo
pezzo dovrà essere utilizzato per installare un tubo in PVC semi-rigido (non incluso). In questo caso, per modificare il diametro da 38
mm a 50 mm, è necessario l’utilizzo di un raccordo reperibile presso il più vicino negozio di ferramenta.

MONTAGE VAN DE TERUGVOERKLEP (V): (MOND AANDRIJVING V):

NL

Dit is een klep, gesitueerd aan de onderkant van de wand van het zwenbad, waardoor het gezuiverde water, afkomsting van de
zuiveringsinstallatieweer terugstroomt. Begin het zwembad met water te vullen (met een tuinslang) totop een niveau van 4 cm onder
de benedenrand van de klep. Geef de opening in het dek (de liner) aan met een vilstift en maak in het mideen een kruisvormige
insnijding met behulp van een mesje, zonder de geponste opening te overschrijden (Foto 25). U kunt de liner ook insnijden voordat de
de spuitmond wordt geplaatst; snijd in dat geval een cirkel uit terwijl u er een bijv. stuk hout met een glad oppervlak achter houdt.
Zoek de twee terugslagventielen van de skimmerbehuizing. Er is één ventiel met een gladde aansluiting, die u kunt gebruiken met
de slang die bij uw zwembadset is geleverd. Daarnaast vindt u een ander terugslagventiel met een schroefdraadaansluiting. Dit
onderdeel moet u gebruiken wanneer u een half-stijve PVC-slang wilt installeren (niet inbegrepen). In dit geval heeft u een koppelstuk
nodig om van 38 mm diameter te veranderen naar 50 mm diameter; zo’n koppelstuk kunt u vinden in de dichtstbijzijnde doe-het-zelfzaak.

PT

MONTAGEM DA VALVULA DÉ EVACUAÇÃO (V): (CANO DE IMPULÇÃO V):

É uma válvula instalada na parte baixa da piscina que permite à agua que vem do purificador de ser evacuada para a piscina. Començar
o enchimento da piscina (com uma mangueira). Não ultrapassar o nivel da válvula. Só encher até uma altura de 4 cm do bordo interior
do orificio. Marcar o orificio da coberta com uma esferográgica e cortar desenhando uma cruz no centro com uma lámina, sem
ultrapassar o orificio (Foto 25). Também pode cortar el liner antes de introduzir o bico, realizando un corte circular apoiando por detrás
uma superfície plana.
Localize as duas válvulas de retorno da caixa do skimmer. Há uma válvula com uma terminação lisa, que poderá utilizar com a
mangueira fornecida no kit da sua piscina. Por outro lado, encontrará mais uma válvula de retorno com uma terminação roscada.
Deverá utilizar esta peça caso queira instalar uma mangueira de PVC semirrígido (não incluída). Nesse caso, precisa de uma junção
para passar de diâmetro 38 mm para diâmetro 50 mm, e que poderá encontrar na sua loja de bricolagem mais próxima.

47

26 27 28

29 30

The nozzle is inserted from the inside of the pool through the cut that is made, with a friction ring (F) and a gasket (J) already in place

EN

on the nozzle. This way, the gasket (J) is in contact with the liner. Cut the piece of liner that appears on the outside (Picture 26). The
other gasket (J) is put into place from the outside, folding it and turning the panel, so that it is in contact with the liner and the panel
(Photo 27). Place the other friction ring (F)l (Photo 28) and tighten firmly with the nut (T). (Photo 29)
To insert the nut from the exterior, the person that is inside the pool holding the return valve, should slightly move backwards to fix the
nut with the composite form the exterior. (photo 29 - 30)

Se introduce la boquilla desde el interior de la piscina a través del corte realizado, con un anillo de fricción (F) y una junta (J) ya

ES

colocados en la boquilla. De este modo, la junta (J) queda en contacto con el liner. Corte el trozo de liner que asoma por el exterior.
(Foto 26).La otra junta (J) se coloca desde el exterior, doblándola y pasando el panel, para que quede en contacto con el liner y panel.
(Foto 27). Coloque el otro anillo de fricción (F) (foto 28) y apretar firmemente con la tuerca (T). (Foto 29)
Para insertar la tuerca desde el exterior, la persona que esté en el interior de la piscina sujetando la válvula de retorno, debe realizar
un leve movimiento hacia atrás para poder fijar la tuerca con el panel de composite desde el exterior. (foto 29 - 30)

FR

La buse est introduite depuis l’intérieur de la piscine à travers la coupure effectuée, avec un anneau de friction (F) et un joint (J) déjà
placés dans la buse. De cette façon, le joint (J) reste en contact avec le liner. Coupez le morceau de liner qui ressort vers l’extérieur
(Photo 26). L’autre joint (J) est placé depuis l’extérieur, en le pliant et en passant le panneau afin qu’il soit en contact avec le liner et
le panneau (Photo 27).
Positionner l’autre bague de friction (F) l (Photo 28). Ajuster l’ensemble des pièces en serrant fermement avec l’ecrou (T).
Pour insérer l’écrou depuis l’extérieur, la personne qui se trouve à l’intérieur de la piscine en train de soutenir le clapet antiretour doit
réaliser un léger mouvement vers l’arrière pour pouvoir fixer l’écrou au panneau de composite depuis l’extérieur (photo 29 - 30)

Die Düse wird vom Inneren des Beckens aus mit dem Reibering (F) und der Fugendichtung (J) bereits in der Düse in die Öffnung

DE

eingeführt. Auf diese Weise bleibt die Fugendichtung (J) in Kontakt mit der Abdeckung. Schneiden Sie das Stück der Abdeckung
ab, das an der Außenseite übersteht. (Foto 26). Die andere Fugendichtung (J) wird von außen aufgesetzt, gefaltet und durch die
Verkleidung geschoben, damit Sie in Kontakt mit der Abdeckung und der Verkleidung bleibt. (Foto 27).
Bringen Sie den anderen Nebendichtungsring (F) (Foto 28) an und ziehen Sie ihn mit der Mutter fest (T). (Photo 29)
Um die Schraube von außen anzubringen muss sich die Person, die das Rücklaufventil im Inneren des Schwimmbeckens befestigt,
leicht nach hinten bewegen, um die Schraube von außen an der Kompositplatte zu befestigen. (Abbildung 29 - 30)

IT

Si introduce la bocchetta dall’interno della piscina mediante l’apposito taglio, con un anello di frizione (F) e un elemento di giunzione
(J) gia’ posizionati sulla bocchetta. In questo modo, l’elemento di giunzione (J) rimane a contatto con il liner. Tagliare la parte di
liner che fuoriesce all’esterno. (Foto 26). L’altro elemento di giunzione (J) si posiziona dall’esterno, piegandolo e facendolo passare
attraverso il pannello, affinche’ rimanga a contatto con il liner e con il pannello. (Foto 27).
Posizionare l’altro anello di frizione (F) (foto 28) e stringere a fondo con il dado (T) (Foto 29).
Per inserire il dado dall’esterno, la persona che si trova all’interno della piscina per sostenere la valvola di ritorno, deve fare un leggero
movimento all’indietro per poter fissare il dado al pannello in composite dall’esterno. (foto 29 - 30)

Het spuitstuk wordt vanaf de binnenkant van het zwembad ingebracht via de gemaakte snede, met een wrijvingsring (F) en een pakking

NL

(J) die al in het spuitstuk zijn aangebracht.
Op deze manier blijft la junta (J) in contact met de liner. Snijd het stukje liner af dat naar buiten steekt. (Foto 26). De andere pakking (J)
wordt vanaf de buitenkant geplaatst, vouw hem dubbel en steek hem door het paneel, zodat deze in contact blijft met de liner én het
paneel. (Foto 27). Plaats het andere wrijvingsring (F) (foto 28) aan en span ze stevig aan met behulp van de moer (T). (Foto 29).
Om de moer vanaf de buitenkant in te steken, moet de persoon die zich in het bassin bevindt en het terugslagventiel vasthoudt, een
kleine achterwaartse beweging maken om de moer vanaf de buitenkant vast te kunnen zetten op het composietpaneel (foto 29 - 30).

Insere-se o bico a partir do interior da piscina através do corte realizado, com um anel de fricção (F) e uma junta (J) já colocados no

PT

bico. Desse modo, a junta (J) fica em contacto com o liner. Corte o pedação de liner que assoma pelo exterior. (Foto 26). A outra junta
(J) é colocada a partir do exterior, dobrando-a e passando o painel para que quede em contacto com o liner e com o painel. (Foto 27).
Coloque o outro anel de fricção (F) (fotografia 28) e apertar firmemente com a porca (T) (Fotografia 29).
Para inserir a porca a partir do exterior, a pessoa que se encontre no interior da piscina segurando a válvula de retorno deve realizar
um leve movimento para trás a fim de poder fixar a porca com o painel de compósito a partir do exterior. (fotografias 29 - 30)

48

31 32

Insert the return hose (M) which goes from the outlet of the treatment unit to the return valve (V), and secure it with the clamp (A) (photo

EN

31).When the filtering is working, the safety cover must be installed as in photo 32. Use the screws included in the kit.
Tip: You can use a 2 mm drill bit to make a guide on the panel. This way it is easier to screw it. It is advisable that it be attached once
filtration has begun. This way you can correct any problems you have with the filtration without needing to remove the trim.

Insertar la manguera de retorno (M), que va desde la toma de salida de la depuradora, hasta la boquilla de retorno (V) y sujetarla con

ES

la abrazadera (A) (foto 31).Cuando la filtración esté en funcionamiento, debe instalar el embellecedor de seguridad como en la foto 32.
Utilice los tornillos incluidos. Consejo: puede usar una broca de 2 mm para hacer una guía en el panel. De esta manera es más fácil
atornillarlo. Es recomendable fijarlo una vez ponga en marcha la filtración.
Así podrá corregir cualquier problema que tenga con la filtración sin necesidad de quitar el embellecedor.

Ce montage doit se mener à bien avec beaucoup de soin, évitant les plis à travers lesquels pourraient se produire des fuites d’eau.

FR

Avant de continuer le remplissage de la piscine il faudra installer le tuyau de refoulement (M) qui va de la prise de sortie de l’epurateur
à la buse de refoulement (V), en le fixant avec deux colliers (A) (photo 31).
Lorsque la filtration est en marche, il faut installer l’enjoliveur de sécurité comme sur la photo 32. Utilisez les vis incluses.
Conseil : vous pouvez utiliser une mèche de 2 mm pour réaliser un guide sur le panneau. Ce sera plus facile à visser. Il est recommandé
de le fixer après avoir mis en marche la filtration. Vous pourrez ainsi corriger les possibles problèmes de filtration sans besoin de retirer
l’enjoliveur.

Rücklaufschlauch (M) zwischen dem Ausgang der Filternanlage und dem Rücklaufventil (V) mit den Rohrschellen (A) anbringen (Foto

DE

31). Nachdem die Filteranlage funktionsfähig ist, muss die Sicherheitskappe wie in Abbildung 32 angebracht werden.
Tipp: Sie können einen 2-mm-Bohrer benutzen, um eine Führung an der Verkleidung zu erstellen. Auf diese Weise ist das Verschrauben
einfacher. Es empfiehlt sich, sie zu befestigen, sobald Sie die Filtration in Gang setzen. Dadurch können Sie ein etwaiges Problem mit
der Filtration korrigieren, ohne die Zierblende entfernen zu müssen.

Inserire la manica di ritorno (M) che va dall’uscita del depuratore fino alla valvola di ritegno (V) e fissarla con la ghiera (A) (foto 31).

IT

Mentre avviene la filtrazione, occorre posizionare il copri giuntura di sicurezza come indicato nella foto 32. Utilizzare le viti fornite
Consiglio: è possibile utilizzare una punta da 2mm per creare una guida nel pannello. Ciò agevolerà l’avvitamento. Conviene fissarlo
dopo aver avviato la filtrazione.
Sarà così possibile corre.

Breng de waterslangvoor het terugkerende water (M), die van de uitlaat van de zuiveringsinstallatie naar het terugslagventiel (V) loopt,

NL

in en zet haarvast met de klemring (A) (foto 31).
Als de filtering werkt, moet de beschermende afwerking worden geïnstalleerd zoals te zien is op foto 32. Gebruik de bijgeleverde
schroeven. Tip: u kunt een boor van 2 mm gebruiken om een geleiding te maken in het paneel. Op deze manier wordt het vastschroeven
veel makkelijker. Het is raadzaam om hem vast te zetten nadat de filtering in werking is gezet. Zo kunt u eventuele problemen met de
filtering corrigeren zonder dat het nodig is om de afwerking los te maken.

Montar a mangueira de retorno (M) que vai da tomada de saída do purificador até à válvula de retorno (V) e sujeitá-la com a braçadeira

PT

(A) (fotografia 31). Quando a filtração se encontre em funcionamento, deve instalar o embelezador de segurança, como mostrado na
fotografia 32. Utilize os parafusos incluídos.
Conselho: pode utilizar uma broca de 2 mm para fazer um pequeno furo no painel. Desta forma será mais fácil aparafusar. É recomendável
fixá-lo após colocar a filtração em funcionamento. Assim poderá corrigir qualquer problema que tenha com a filtração sem necessidade
de retirar o embelezador.

49

33 34 35 36

ATTACHING THE SKIMMER BODY (S) TO THE OUTSIDE OF THE POOL:

EN

Fill the pool with water until the level is 4 cm from the bottom of the perforation for the skimmer. Affix the seal ring and position the skimmer frame.
Screw it with a screwdriver. Using a Stanley knife, cut the liner (L) inside the pool opposite the perforation.
Finally, place the trim piece. Note that the trim has “max” and “min” markings. Indicate the maximum and the minimum level of water that your pool
should have.
Cover the connecting bushing (C) and the water treatment unit inlet with Teflon. Screw the connecting bushing (C) tightly to the skimmer, connect
one end of the hose to the skimmer connecting bushing (C) using a clamp (A), and fit the other end to the treatment unit
inlet. Clamp this end also. NB.- Fit Teflon on all water hose connection threads to ensure leak-tightness.

Look for the aluminium trim for the skimmer. To secure it to the panel, take 8 screws (4 x 16 mm) from the box:

FIJACION DEL CUERPO DEL SKIMMER (S) AL EXTERIOR DE LA PISCINA:

ES

Seguir llenando de agua la piscina, hasta que el nivel esté a 4 cm. de la parte inferior del troquel del skimmer. Pegue la junta de estanqueidad y
coloque el marco del skimmer. Atorníllelo con un destornillador.
Recorte con un cúter (cuchilla) el liner (L) que se encuentra en el interior de la piscina y ocupa el recuadro del troquel.
Finalmente, ponga el embellecedor. Observe que el embellecedor tiene unas marcas de “max” y “min”. Indican el máximo y el mínimo de nivel de
agua que debe tener su piscina.
Cubrir con teflón el manguito de conexión (C) y la toma de entrada del agua de la depuradora.
Atornillar fuertemente el manguito de conexión (C) al cuerpo del skimmer y conectar un extremo de la manguera con la ayuda de una abrazadera
(A) al manguito de conexión del skimmer (C). Encajar el otro extremo de la manguera a la entrada de la toma de agua de la depuradora y apretar
con la ayuda de una abrazadera. IMPORTANTE: Poner teflón en todas las roscas de conexión de agua.

Busque el embellecedor de aluminio del skimmer. Para fijarlo al panel, coja 8 tornillos (4 x16 mm) de la caja:

INSTALLATION DU CORPS DU SKlMMER (S) À L’EXTÉRIEUR DE LA PlSCINE:

FR

Continuer a remplir la piscine, jusqu’à ce que le niveau d’eau soit à 4 cm de la partie inférieure du perçage du skimmer. Collez le joint d’étanchéité
et placez le cadre du skimmer. Vissez-le avec un tournevis.
Avec une lame (cuter) découper la liner (L) qui se trouve à l’intérieur de la piscine au format du perçage.
Ensuite, placez l’enjoliveur. Ce dernier présente des marques de « max » et « min » qui indiquent le niveau maximum et minimum du niveau de l’eau
que devra respecter votre piscine.
Recouvrir le tube de connexion (C) ainsi que la prise d’entrée d’eau de l’epurateur avec du Téflon. Visser fortement le tube de connection (C) au
corps du skimmer et brancher l’extrémité de tuyau à l’aide d’un collier (A) au tube de connexion du skimmer (C). Emboîter l’autre extrémité du tuyau
a l’entrée de la prise d’eau de l’epurateur et serrer à l’aide d’un collier. IMPORTANT: Recouvrir de Téflon tous les filetages de raccord d’eau,pour

en garantir l’étanchéité. Prenez l’enjoliveur en aluminium du skimmer. Pour le fixer au panneau, prenez 8 vis (4 x 16 mm) de la boîte:

KITENVCOR28).

DE

BEFESTIGUNG DES SKIMMERGEHÄUSES (S) AN DER BECKENWAND:

Pool weiter mit Wasser bis zu einer Höhe von ca. 4 cm. innem am gestanzten Teil des Skimmers befüllen. Verkleben Sie die Fugendichtung und
platzieren Sie den Rahmen des Skimmers. Verschrauben Sie ihn mit einem Schraubenzieher.
Schneiden sie mit einen Cutter (Messer) den Liner (L) auf der innem im Pool den Stanzrahmen abdeckt.
Platzieren Sie schließlich die Zierblende: Sie werden feststellen, dass die Zierblende die Markierungen „max” und „min” aufweist. Sie zeigen
Maximum und Minimum des Wasserstands an, den Ihr Pool haben sollte.
Mit Teflon die Anschlussmuffe (C) und den Wasseranschluss der Waserreinigungsanlage abdecken. Anschlussmuffe (C) fest an das Skimmerge­häuse schrauben und ein Schlauchendede mit Hilfe der Rohrschelle (A) an die Anschlussmuffe des Skimmers (S) anschließen. Das andere
Schlauchende an den Wasseranschluss der Wasserreinigungsanlage anschließen und mit einer Rohrschelle sicherrn. WICHTIG: Um für Abdich­tung zu sorgen, alle Wasseranschlussgewinde mit Teflon abdecken. Suchen Sie die Aluminiumzierblende des Skimmers. Zur Befestigung an der

Verkleidung nehmen Sie 8 Schrauben (4 x 16 mm) aus Paket:

IT

FISSAGIO CORPO SKIMMER (S) ALLl’ESTERNO DELLA PISCINA:

Continuare a rimpire d’acqua la piscina, fino a un livello di 4 cm. dalla parte inferiore dello stampo dello skimmer. Piegare il giunto a tenuta stagna
o posizionare il telaio dello skimmer. Avvitarlo con un cacciavite.
Tagliare con cutter (lama) il liner (L) che si trova all’interno della piscina e che occupa il riquadro dello stampo.
Posizionare infine il copri-giuntura. Il copri-giuntura ha due tacche “max” e “min”. Indicano il livello massimo e minimo dell’acqua nella piscina.
Ricoprire con Teflon il raccordo di attacco (C) al corpo dello skimmer ed unire un’estremità del tubo flesibile all’entrata della presa d’acqua della
depuratrice e stringere servendosi di una fascetta. IMPORTANTE: Porre teflon in tutte la filettature degli attachi d’acqua, allo scopo di assicurare la
tenuta stagna. Estrarre il copri-giuntura in alluminio dello skimmer all’interno della confezione. . Per fissarlo al pannello, utilizzare 8 viti (4 x 16 mm)

presenti all’interno della scatola:

HET VASTZETTEN VAN HET SKELET VAN DE SKIMMER (S) AAN DE BUITENKANT VAN HET ZWEMBAD:

NL

U vervolgt met het vullen van het zwembad totdat het niveau top op 4 cm. beneden geponste opening van de skimmer komt te staan. Lijm de water­dichte pakking vast en plaats het kader van de skimmer. Schroef hem vast met een schroevendraaier. Tot slot plaatst u de afwerking.
Snij met een cutter het dek (de liner L) dat zich aan de binnenkant van het zwembad bevindt en dat het vierkant van de geonste opening bedekt, af.
Hou er rekening mee dat de afwerking een markering heeft met “max” en “min”. Deze geven het maximale en het minimale waterniveau aan dat
uw zwembad moet hebben.
Het verbindingsslangetje (C) en de aansluiting van de watertoevoer van de zuiveringinstallatie met Teflon bedekken.Het verbindingsslangetje (C)
stevig aan het skelet van de skimmer aanschroeven en het uiteinde van de waterslang met behulp van een klembab (A) aansluiten aan het verbind­ingsslangetje van de skimmer (C). Het andere uiteinde van de waterslang inpassen in de toever van de wateraansluiting van zuiveringinstallatie en
stevig vastzetten met behulp van een klemband. BELANGRIJK: Teflon aanbrengen aan schroefdraden van de wateraansluiting teneinde lekkages
te voorkomen.

Neem de aluminium afwerking van de skimmer. Om aan het paneel vast te zetten, 8 schroeven (4 x 16 mm) uit doos

PT

SUJEIÇÃO DO CORPO DO SKIMMER (S) AO EXTERIOR DA PISCINA:

Continuar a encher a piscina até o nível estar a 4 cm da parte inferior da peça furada do skimmer. Cole a junta de estanqueidade e coloque a
moldura do skimmer. Aparafuse-o com uma chave de fendas.
Com um cuter, corte o liner (L) do interior da piscina que ocupa o quadro da peça furada.
Finalmente, coloque o embelezador. Observe que o embelezador tem umas marcas de “máx” e “mín”, que indicam o máximo e o mínimo de nível
de água que a sua piscina deve ter.
Cobrir com teflon o tubo de ligação (C) ao corpo do skimmer e
ligar um extremo da mangueira con uma braçadeirae (A) ao tubo de ligação do skimmer (C). Encaixar o outro extremo da mangueira à entrada
da tomada de ‘agua da depuradora e apertar com uma braçadeira. MUITO IMPORTANTE: Envolver com Teflón todas as roscas de conexão de
‘agua para assegurar a estanqueidade.

Busque o embelezador de alumínio do skimmer. Para fixá-lo ao painel, pegue em 8 parafusos (4 x 16 mm) do caixa:

(KITENVCOR60/KITENVCOR28).

(KITENVCOR60/KITENVCOR28)

(KITENVCOR60/KITENVCOR28).

(KITENVCOR60/KITENVCOR28).

(KITENVCOR60/

(KITENVCOR60/KITENVCOR28).

(KITENVCOR60/KITENVCOR28).

50

8

37 38 39 40

PLACEMENT OF THE INTERNAL STAIRCASE

EN

- Take out the ladder and follow the installation instructions. Think about where you want to have the entry for your swimming pool. To make it more real you can
mount it and put it into pool without attaching the fastenings. Just support it on the shore.

- Look for two metal plates. These parts are essential to correctly affix the ladder.
Introduce of the two panels (photo 37) and make a hole from the bottom using the proper drill bit Nº 10 (photo 38).

- Place part 8, the fastening, such that it coincides with the hole. Put in the shorter bolt and secure it with a nut and washer. (photo 39).

-Finish securing the plate by making another hole and securing it with the longer screw. (photo 40).

- Once one of the ladder fastenings is secured, introduce the other fastening. Mark the place where the screw hole should be made. This step is very important, as
it must match the distance between the ladder rails.

COLOCACIÓN DE LA ESCALERA INTERIOR

ES

- Saque la escalera y siga las instrucciones de montaje. Piense el lugar de su piscina en el que desea tener la entrada. Para que sea más real puede montarla y
presentarla dentro de su piscina sin poner los anclajes. Simplemente apóyela en la playa.

- Busque dos chapas metálicas. Estas piezas son fundamentales para fijar correctamente la escalera.
Presente una de las dos chapas (foto 37) y haga un agujero desde abajo con una broca apropiada Nº 10 (foto 38).

-Coloque la pieza 8, el anclaje, de tal manera que coincida con el agujero. Meta el tornillo más corto y fíjelo con una tuerca y arandela. (foto 39).

-Termine de fijar la chapa haciendo otro agujero y fijándola con el tornillo más largo. (foto 40)

- Una vez fijado un anclaje de la escalera, presente el otro anclaje. Marque el lugar donde debe hacer el agujero de los tornillos. Este paso es muy importante, ya
que debe coincidir bien la distancia entre los pasamanos de la escalera.

INSTALLATION DE L’ÉCHELLE INTÉRIEURE

FR

- Prenez l’échelle et suivez les instructions de montage. Pensez tout d’abord à quel endroit de la piscine vous voulez établir l’entrée. Pour vous faire une idée, vous
pouvez présenter l’échelle à différents emplacements sans placer les ancrages. Pour cela, appuyez-la simplement sur la plage.

- Prenez deux plaques métalliques. Ces pièces sont essentielles pour fixer correctement l’échelle.
Présentez une des deux plaques (Photo 37) et faites un trou depuis le bas avec une mèche adaptée Nº 10 (Photo 38).

-Placez ensuite la pièce 8 et l’ancrage de façon à le faire coïncider avec le trou. Introduisez la vis la plus courte et fixez-la avec un écrou et une rondelle Nº 8 (Photo

39).

-Terminez de fixer la plaque en faisant un autre trou et placez maintenant la vis la plus longue (Photo 40).

- Une fois que l’ancrage de l’échelle est fixé, présentez le deuxième ancrage. Marquez l’emplacement du trou pour les vis. Cette étape est très importante, étant
donné que la distance entre les mains courantes de l’échelle doit coïncider.

POSITIONIERUNG DER TREPPE IM INNEREN DES BECKENS

DE

- Nehmen Sie die Treppe heraus und befolgen Sie die Montageanweisungen. Überlegen Sie sich, wo an Ihrem Pool der Eingang sein soll. Damit es realer wirkt,
können Sie diese zusammenbauen und in den Pool halten, ohne Verankerungen einzusetzen. Lehnen Sie sie einfach an die Latte.

- Suchen Sie zwei Metallplatten. Diese Elemente sind grundlegend, um die Treppe richtig zu befestigen.
Halten Sie eine der beiden Platten (Foto 37) und bringen Sie mit einem passenden Bohrer von unten eine Bohrung an Nº 10 (Foto 38).

-Platzieren Sie Element 8, die Verankerung so, dass sie mit der Bohrung übereinstimmt. Setzen Sie die kürzeste Schraube ein und befestigen Sie diese mit einer
Mutter und Unterlegscheibe. (Foto 39).

-Beenden Sie die Befestigung der Platten, indem Sie eine weitere Bohrung anbringen und sie mit der längsten Schraube befestigen. (Foto 40)

- Nach Befestigen einer Verankerung der Treppe, halten Sie die andere Verankerung. Kennzeichnen Sie die Stelle, an der Sie die Bohrung für die Schrauben vorneh­men müssen. Dieser Schritt ist sehr wichtig, da der Abstand zwischen den Handläufen der Treppe übereinstimmen muss.

POSIZIONAMENTO DELLA SCALETTA INTERNA

IT

-Estrarre la scaletta e seguire le istruzioni di montaggio. Stabilire il punto della piscina dove posizionarla. Per rendersi contro dell’effetto è possibile montarla e
posizionarla all’interno della piscina senza gli elementi di fissaggio, appoggiandola semplicemente al rivestimento.

- Prendere due piastre metalliche. Questi componenti sono fondamentali per fissare correttamente la scaletta.
Appoggiare una delle due piastre (foto 37) e realizzare un foro dalla parte inferiore con una punta idonea Nº 10 (foto 38).

-Posizionare il pezzo 8 e fissarlo in modo che coincida con il foro. Fissare la vite più corta con un dado e una rondella. (foto 39).

- Terminare il fissaggio della piastra praticando un altro foro e fissandola con la vite più lunga. (foto 40)

- Una volta fissato un elemento di fissaggio della scaletta, procedere al fissaggio dell’altro. Segnare la posizione dove praticare l’altro foro. Questo passaggio è molto
importante poiché la distanza tra i due corrimano della scaletta deve coincidere.

PLAATSEN VAN DE BINNENTRAP

NL

- Neem de trap en volg de montage-instructies. Bepaal op welke plek van uw zwembad u de ingang wilt hebben. Om het echter te laten lijken kunt u de ladder in
elkaar zetten en in het zwembad plaatsen zonder dat u de verankering aanbrengt. Plaats hem gewoon op de rand van het bad.

- Neem twee metalen platen. Deze onderdelen zijn fundamenteel voor het correct vastzetten van de trap.
Houd een van de twee platen op zijn plek (foto 37) en maak een gat van onderaf met een geschikte boor Nº 10 (foto 38).

-Plaats deel 8, de verankering, zodanig dat deze samenvalt met het gat. Steek de kortste bout erin en zet deze vast met een moer en ring. (foto 39).

-Besluit het fixeren van de plaat door nog een gat te boren en hem vast te zetten met de grootste moer. (foto 40)

- Als de ene verankering van de trap is vastgezet, gaat u verder met de andere verankering . Markeer de plaats waar het gat voor de schroeven moet worden ge­maakt. Deze stap is heel belangrijk, want het moet precies kloppen met de afstand tussen de leuningen van de trap.

COLOCAÇÃO DA ESCADA INTERIOR

PT

- Retire a escada e siga as instruções de montagem. Escolha o lugar da piscina em que pretende ter a entrada. Para que seja mais real, pode montá-la e apresentá-la
dentro da piscina sem colocar as ancoragens. Apoie-a simplesmente na plataforma.

- Busque duas chapas metálicas. Estas peças são fundamentais para fixar corretamente a escada.
Coloque uma das duas chapas (fotografia 37) e faça um furo a partir de abaixo com uma broca apropriada Nº 10 (fotografia 38).

- Coloque a peça 8, a ancoragem, de tal maneira que coincida com o furo.
Insira o parafuso mais curto e fixe-o com uma porca e uma anilha (fotografia 39).

- Acabe de fixar a chapa fazendo outro furo e inserindo o parafuso mais comprido (fotografia 40).

- Após fixada uma ancoragem da escada, coloque a outra ancoragem. Marque o lugar onde deve fazer o furo dos parafusos. Este passo é muito importante, uma vez
que deve coincidir bem a distância entre os corrimãos da escada.

51

41 42 43 44

EN

PLACEMENT OF THE EXTERNAL STAIRCASE

- Remove the ladder from the box with great care. Look for 8 screws (4 x 25 mm) and two hooks in the box.

- Place the ladder against the pool wall (photo 41) and make a mark as shown (Photo 42). Measure 2 cm from the ladder and 1 cm
from the marks of the panel. This will be the place to make the upper hole for the hook. It should look like the (photo 42).
Look for the hook and insert it as in the (photo 44). Follow the same procedure to secure it to the handrail.

COLOCACIÓN DE LA ESCALERA EXTERIOR

ES

-Saque la escalera de la caja con mucho cuidado. Busque 8 tornillos (4 x 25 mm) y dos ganchos en la caja.

-Presente la escalera contra la pared de la piscina (foto 41) y realice una marca como indica la (foto 42). Mida 2 cm de distancia con
la escalera y 1 cm de las marcas del panel. Ese será el lugar para realizar el agujero superior del enganche. Debe quedar como la
(foto 42).

-Busque el gancho y preséntelo como en la (foto 44). Siga el mismo procedimiento para fijarlo a los pasamanos.

INSTALLATION DE L’ÉCHELLE EXTÉRIEURE

-Retirez l’échelle de la boîte en faisant attention de ne pas l’endommager. Cherchez ensuite 8 vis (4 x 25 mm) et deux crochets dans

FR

la boîte.

-Présentez l’échelle contre la paroi de la piscine (Photo 41) et effectuez une marque comme cela est repris sur la (Photo 42). Mesurez
2 cm de distance avec l’échelle et 1cm des marques du panneau. Il s’agira de l’emplacement pour effectuer le trou supérieur de la
fixation. Le résultat doit être le même que sur la (Photo 42).

-Prenez le crochet et présentez-le comme dans la (Photo 44). Suivez le même procédé pour le fixer aux mains courantes.

POSITIONIERUNG DER TREPPE AUSSEN AM BECKEN

-Nehmen Sie die Treppe vorsichtig aus der Box. Suchen Sie 8 Schrauben (4 x 25 mm) und zwei Haken in Paket.

DE

-Lehnen Sie die Treppe gegen die Wand des Pools (Foto 41) und bringen Sie eine Markierung an, wie (Foto 42) zeigt. Messen Sie 2 cm
Abstand von der Treppe und 1 cm von den Markierungen der Verkleidung ab. Das ist die Stelle für die obere Bohrung für den Haken
und sollte wie auf (Foto 42) aussehen.

-Suchen Sie den Haken und halten Sie ihn wie auf (Foto 44). Verfahren Sie ebenso bei der Befestigung der Handläufe.

POSIZIONAMENTO DELLA SCALETTA ESTERNA

-Estrarre la scaletta dall’imballo prestando molta attenzione. Estrarre 8 viti (4 x 25 mm) e due ganci dalla scatola.

- Posizionare la scaletta contro la parete della piscina (foto 41) e fare un segno come indicato nella foto 42. Misurare 2 cm di distanza

IT

con la scaletta e 1 cm dai segni sul pannello. Il punto contrassegnato rappresenta il luogo dove effettuare il foro superiore dell’ag­gancio. Deve risultare come nella (foto 42).

-Posizionare il gancio come nella (foto 44). Attenersi alla medesima procedura per fissarlo ai corrimano.

PLAATSEN VAN DE BUITENTRAP

-Haal de trap heel voorzichtig uit de doos. Neem 8 schroeven (4 x 25 mm) en twee haken uit doos.

-Plaats de trap tegen de wand van het zwembad (foto 41) en teken het af zoals aangegeven op (foto 42). Meet 2 cm afstand vanaf

NL

de trap en 1 cm vanaf de markeringen op het paneel. Dit is de plek waar het bovenste gat voor de haak moet worden gemaakt. Het
moet eruit zien als op (foto 42).

-Neem de haak en houdt hem op zijn plek zoals op (foto 44). Volg dezelfde procedure om ze aan de leuningen vast te zetten .

COLOCAÇÃO DA ESCADA EXTERIOR

- Retire a escada da caixa com muito cuidado. Busque 8 parafusos (4 x 25 mm) e dois ganchos do caixa.

- Coloque a escada contra a parede da piscina (fotografia 41) e realize uma marca como indicado na (fotografia 42). Meça 2 cm de
distância com a escada e 1 cm das marcas do painel. Esse será o lugar para realizar o furo superior do engate. Deve ficar como

PT

mostrado na (fotografia 42).

- Busque o gancho e coloque-o como mostrado na (fotografia 44). Siga o mesmo procedimento para fixá-lo aos corrimãos.

52

FILTER

EN

FILTRACIÓN

ES

FILTRATION

FR

FILTRATION

DE

FILTRAZIONE

IT

FILTERING

NL

PT

FILTRAÇÃO

ASSEMBLY SUGGESTIONS: • The filter should be located at least 3.50 m from the pool.

EN

The following diagrams explain the movement direction of the water. Check the manual that comes with the filter group for the assembly instruc­tions. Note: Fill the filter with 2/3 of clean, calibrated sand: only one calibration is supplied guaranteeing good use of the filer. (1) The colours and connections of the filter

can vary according to models. Check the specific manual

The multi-directional flap determines the flow direction. The marks “PUMP”, “RETURN”, “WASTE” are engraved on the inlets and outlets of the pump. The
installation of all the electrical systems should comply with the NF-C15-100 regulation. Check with the manufacturer for any modification of one or several filter
system components. The suction pump should not be situated above the water level, because there is a risk of becoming deactivated.

ES

CONSEJOS DE MONTAJE: • La filtración deberá situarse a un mínimo de 3.50 m de la piscina.
Los esquemas a continuación pretenden explicar el sentido de circulación del agua. Consulte el manual incluido con el grupo de filtración para
realizar el montaje. Nota: Rellene el filtro con 2/3 of de agua limpia y calibrada; solo se suministra un calibre, garantiza el buen funcionamiento de la filtración. (1) Los

colores y las conexiones de los sistemas de filtración pueden variar según los modelos. Consulte el manual específico.

La trampilla multidireccional determina un sentido de circulación. Las marcas «PUMP» «RETURN» «WASTE» están grabadas en las entradas y en las salidas de
la trampilla. La instalación de todos los sistemas eléctricos debe cumplir con la norma NF C15-100. Consulte con el fabricante cualquier modificación de uno o
de varios componentes del sistema de filtración. La bomba de filtración no se debe situar por encima del nivel del agua porque corre el riesgo de desactivarse.

FR

CONSEILS DE MONTAGE : • La filtration devra se situer à 3,50 m minimum de la piscine.
Sur schémas dans le suivant ont pour but d’expliquer le sens de circulation d’eau. Veuillez vous référer à la notice fournie avec le groupe de
filtration pour en réaliser l’assemblage. Nota : Remplissez le filtre aux 2/3 avec le sable nettoyé et calibré : un seul calibre est livré, il assure un bon fonctionnement

de la filtration. (1) Les coloris et connections des systèmes de filtration peuvent différer selon les modèles. Se référer à la notice spécifique.

Votre vanne multi-voies dispose d’un sens de circulation. Des marquages “PUMP” “RETURN” “WASTE” sont gravés aux entrées et sorties de la vanne. L’installation
de tout système électrique doit se faire en conformité avec la norme NF C15-100. Demander l’avis du fabricant pour toute modification d’un ou plusieurs
composants du système de filtration. La pompe d’aspiration ne doit pas se situer au-dessus du niveau de l’eau car elle risque de se désamorcer.

DE

TIPPS FÜR DIE MONTAGE : • Die Filtration muss mindestens 3,50 m vom Pool entfernt platziert werden.
Folgende Zeichnungen sollen die Richtung des Wasserkreislaufs erläutern. Für den Einbau lesen Sie bitte das Handbuch, das dem Filtrationsag­gregat beiliegt. Hinweis: Füllen Sie den Filter zu 2/3 mit sauberem und kalibriertem Sand: nur ein Kaliber wird geliefert, es garantiert den ordnungsgemäßen Betrieb der

Filtration. (1) Farben und Anschlüsse der Filtrationssysteme können je nach Modell abweichen. Lesen Sie das entsprechende Handbuch.

Die Mehrrichtungsfalle bestimmt eine Richtung des Kreislaufs. Die Markierungen „PUMP“ „RETURN» und „WASTE» sind an den Eingängen und Ausgängen
der Klappe eingraviert. Die Installation aller elektrischen Systeme muss die Richtlinie NF C15-100 erfüllen. Erkundigen Sie sich beim Hersteller bei etwaiger
Abwandlung eines oder mehrerer Komponenten des Filtrationssystems. Die Ansaugpumpe darf nicht über dem Wasserspiegel platziert werden, da sonst die
Gefahr besteht, dass sie deaktiviert wird.

IT

CONSIGLI PER IL MONTAGGIO: • Il sistema di filtrazione deve essere posto ad almeno 3,50 m dalla piscina.
Gli schemi riportati di seguito vogliono spiegare il senso di circolazione dell’acqua. Consultare il manuale incluso con il sistema di filtrazione
per effettuare il montaggio. Nota: Riempire il filtro con 2/3 di sabbia pulita e calibrata: il buon funzionamento della filtrazione è garantito solo utilizzando un calibro.

(1) I colori e le connessioni di sistemi di filtrazione possono variare in base ai modelli. Consultare l’apposito manuale.

Lo sportello multidirezionale determina il senso di circolazione. Le scritte “PUMP” “RETURN” “WASTE” sono impresse negli ingressi e nelle uscite dello sportello.
L’installazione di tutti gli impianti elettrici deve soddisfare i criteri NF C15-100. Consultare il produttore per qualsaisi modifica a uno o più componenti del sistema
di filtraggio. La pompa di aspirazione deve essere posta sopra il livello dell’acqua per non farla spegnere.

NL

MONTAGEAANWIJZINGEN: • De filtergroep moet worden geplaatst op minstens 3,50 m van het zwembad.
De onderstaande schema’s zijn bedoeld om de richting van de watercirculatie te tonen. Raadpleeg de handleiding die bij de filtergroep is mee­geleverd om de montage uit te voeren. Let op: Vul met filter voor 2/3 met schoon en gekalibreerd zand; gebruik slechts één kaliber, dit garandeert de goede werking

van de filtering. (1) De kleuren en de verbindingen van de filtersystemen kunnen per model verschillen. Raadpleeg de bijbehorende handleiding.

De multidirectionele afsluiter bepaalt een circulatierichting. De markeringen “PUMP” “RETURN” “WASTE” zijn afleesbaar aan de in- en uitgangen van de afsluiter.
De installatie van alle elektrische systemen moet worden uitgevoerd overeenkomstig de norm NF C15-100. Neem contact op met de fabrikant voor ieder type
aanpassing aan één of meerdere onderdelen van het filtersysteem. De aanzuigpomp mag zich niet boven de waterspiegel bevinden want dan bestaat de kans dat
hij zichzelf uitschakelt.

PT

CONSELHOS DE MONTAGEM: • A filtração deverá ser situada a um mínimo de 3,50 m da piscina.
Os esquemas abaixo pretendem explicar o sentido de circulação da água. Consulte o manual incluído com o grupo de filtração para realizar a
montagem. Nota: Encha o filtro com 2/3 de areia limpa e calibrada; apenas é fornecido um calibre, garante um bom funcionamento da filtração. (1) As cores e as ligações

dos sistemas de filtração podem variar segundo os modelos. Consulte o manual específico.

A válvula multidirecional determina um sentido de circulação. As marcas “PUMP” “RETURN” “WASTE” estão gravadas nas entradas e nas saídas da válvula. A
instalação de todos os sistemas elétricos deve cumprir a norma NF C15-100. Consulte com o fabricante qualquer alteração de um ou de vários componentes do
sistema de filtração. A bomba de aspirado não deve ser situada por cima do nível da água porque corre o risco de se desativar.

53

*

All the threaded connections should be assembled with the watertight Teflon tape *, except the connection with O rings. The Teflon should be wound round the thread in

EN

a counter clockwise direction.
LAND-FILLING: Finish filling the pool The water level should be situated between the upper third part and the second half of the skimmer mouth.

ES

Todas las conexiones roscadas deben montarse con la cinta estanca de Teflón
la rosca.
TERRAPLENADO: Termine de llenar la piscina. El nivel de agua se situará entre el tercio superior y la mitad de la boca del skimmer.

FR

Tous les raccords filetés sont à monter avec le ruban étanche téflon
REMPLISSAGE : Finissez de remplir la piscine. Le niveau d’eau final se situera entre le tiers supérieur et la moitié de la bouche du skimmer.

Alle Schraubverbindungen müssen mit dem bereitgestellten wasserdichten Teflonklebeband montiert

DE

zur Spirale entgegengesetzten Richtung aufgerollt werden.
ANSCHÜTTUNG: Füllen Sie den Pool ganz auf. Der Wasserspiegel wird sich zwischen dem oberen Drittel und der Hälfte der Öffnung des Skimmers ansiedeln.

Tutte le connessioni filettate devono essere montate con il nastro a tenuta stagna di teflon

IT

contrario alla filettatura.
TERRAPIENO: Finire di riempire la piscina. Il livello dell’acqua deve essere tra il terzo superiore e la metà della bocca dello skimmer.

Alle schroefverbindingen moeten worden gemonteerd met teflon antilekkage-tape

NL

om de verbinding worden gerold.
TERREIN EFFENEN: Eindig met het vullen van het zwembad. De waterspiegel moet zich bevinden tussen het bovenste derde deel en het midden van de skimmermond.

Todas as uniões roscadas devem ser montadas com a fita estanque de Teflão

PT

TERRAPLENAGEM: Termine de encher a piscina. O nível da água deverá estar entre o terço superior e a metade da boca do skimmer.

*, excepté les raccords avec joint torique. Le téflon doit être enroulé dans le sens contraire du vissage.

*, excepto las conexiones con junta tórica. El Teflón debe enrrollarse en sentido contrario a

*, außer Anschlüsse mit O-förmiger Dichtung. Das Teflon muss in der

*, tranne le connessioni con guarnizione torica. Il Teflon deve arrotolarsi in senso

*, behalve de verbindingen met O-ring. De teflontape moet tegen de schroefrichting in

*, exceto as uniões com junta tórica. O Teflão deve enrolar-se no sentido contrário à rosca.

54

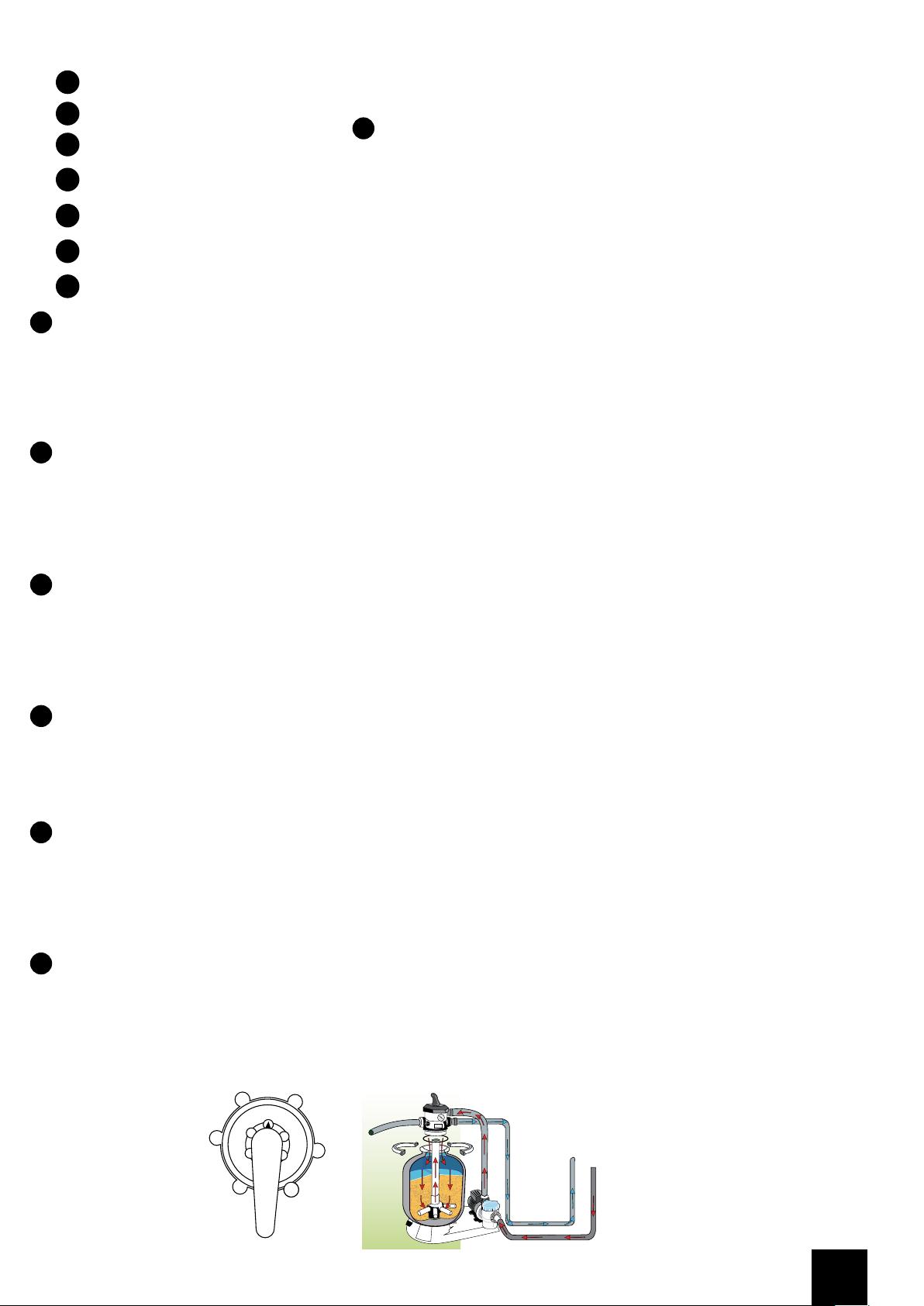

SAND FILTER

É

G

O

U

T

F

E

R

M

É

R

E

C

I

R

C

U

L

A

T

I

O

N

L

A

V

A

G

E

R

I

N

C

A

G

E

F

I

L

R

A

T

I

O

N

Skimmer

EN

FILTRO DE ARENA

ES

FILTRE À SABLE

FR

EN

This is the oldest of filtering systems. The filtered water passes through the sand (calibrated
silicon) that retains all impurities. This type of filter is equipped with a multi-directional flap that
allows easy manipulations and cleaning.

SANDFILTER

DE

FILTRO PER LA SABBIA

IT

DIFFERENT POSITIONS OF THE MULTI-DIRECTIONAL FLAP (4 OR 6)*: When you perform
changes the position of the multi-directional flap that pump should always be stopped, without
risking seriously damaging the filter and cancelling the guarantee.

1. FILTERING POSITION (OR FILTER): Usual position of the flap that allows the water coming
from the pump to enter through the upper part of the filter and circulate through the sane, where

ZANDFILTER

NL

all its impurities are trapped. The water is collected in the mesh at the bottom and returned to the
pool. The pressure gauge situated at the upper part of the filter allows controlling the pressure.

PT

FILTRO DE AREIA

Es el más antiguo de los sistemas de filtración. El agua filtrada pasa a través de la arena (silicio calibrado) que retiene todas las impurezas. Este tipo de filtro está

ES

In the case that the pressure increase 0.2 bar regarding the starting pressure, you will need to
clean the filter.

equipado con una trampilla multidireccional que permite las manipulaciones y las limpiezas con facilidad.
DIFERENTES POSICIONES DE LA TRAMPILLA MULTIDIRECCIONAL (4 O 6)*: Cuando se realicen cambios en la posición de la trampilla multidireccional la
bomba debe estar siempre detenida, sin que se corra el riesgo de dañar gravemente el filtro y se anule la garantía.

1. POSICIÓN FILTRACIÓN (O FILTER): Posición habitual de la trampilla que permite que el agua procedente de la bomba entre por la parte superior del filtro y
circule a través de la arena, donde se recogen todas sus impurezas. El agua se recoge en la rejilla del fondo y se devuelve a la piscina. El manómetro situado en
la parte superior del filtro le permite controlar la presión. En caso de que aumente 0,2 bares respecto a la presión de puesta en servicio, será necesario limpiar el
filtro.

C’est le plus ancien des systèmes de filtration. L’eau filtrée passe à travers du sable (silice calibrée) qui retient toutes les impuretés. Ce type de filtre est équipé

FR

d’une vanne multivoies qui permet des manipulations et nettoyages très aisés.
LES DIFFERENTES POSITIONS DE LA VANNE MULTIVOIES (4 OU 6) * : Lors des changements de position de la vanne multivoies, la pompe doit toujours être
à l’arrêt, sans quoi le filtre risque d’être gravement endommagé et sa garantie annulée.

1. POSITION FILTRATION (OU FILTER) : Position habituelle de la vanne qui permet à l’eau venant de la pompe de rentrer par le haut du filtre et de circuler
à travers le sable où elle est débarrassée de ses impuretés. L’eau est récupérée par la crépine de fond et refoulée vers la piscine. Un manomètre situé sur la
partie haute du filtre vous permet de contrôler la pression. Dès que celle-ci augmentera de 0,2 bars par rapport à la pression de mise en service, il faudra faire un
nettoyage du filtre.

Es ist das älteste der Filtrationssysteme. Das gefilterte Wasser fließt durch den Sand (kalibriertes Silikon), der alle Verunreinigungen zurückhält. Diese Art von

DE

Filter ist mit einer Mehrrichtungsklappe ausgestattet, die einen leichten Umgang und eine einfache Reinigung ermöglicht.
VERSCHIEDENE POSITIONEN DER MEHRRICHTUNGSKLAPPE (4 ODER 6)*: Wenn Veränderungen an der Position der Mehrrichtungsklappe vorgenommen
werden, muss die Pumpe stets angehalten werden, ohne dass die Gefahr besteht, dass der Filter ernsthaft beschädigt wird und die Garantie erlischt.

1. POSITION FILTRATION (ODER FILTER): Übliche Position der Klappe, die ermöglicht, dass das aus der Pumpe kommende Wasser durch den oberen Teil des
Filters eintritt und durch den Sand fließt, in dem alle Verunreinigungen aufgefangen werden. Das Wasser wird in dem Siebkorb am Boden gesammelt und in den
Pool zurückgeführt. Mi Hilfe des Druckanzeigers im oberen Teil des Filters lässt sich der Druck kontrollieren. Sollte er im Vergleich zum Druck bei Inbetriebnahme
um 0,2 bar ansteigen, muss der Filter gereinigt werden.

Il più vecchio sistema di filtrazione. L’acqua filtrata passa attraverso la sabbia (siliceo calibrato) che trattiene tutte le impurità. Questo tipo di filtro è dotato di

IT

sportello multidirezionale che permette le manipolazione e la pulizia con facilità.
DIVERSE POSIZIONI DELLO SPORTELLO MULTIDIREZIONALE (4 O 6)*: Quando si effettuato cambiamenti nella posizione dello sportello multidirezionale la
pompa deve essere sempre essere fermata, altrimenti c’è il rischio di danneggiare gravemente il filtro e annullare la garanzia.

1. POSIZIONE FILTRAZIONE (O FILTER): Posizione abituale dello sportello che permette all’acqua proveniente dalla pompa entri dalla parte superiore del filtro e
circoli attraverso la sabbia, dove si raccolgono tutte le impurità. L’acqua si raccoglie nella griglia del fondo e ritorna nella piscina. Il manometro collocato nella parte
superiore del filtro permette di controllare la pressione. In caso che aumenti di 0,2 bar rispetto alla pressione di messa in servizio, sarà necessario pulire il filtro.

Dit is het oudste van alle filtersystemen. Het te filteren water passeert door zand (gekalibreerd silicium) dat alle onzuiverheden vasthoudt. Dit type filter is voorzien

NL

van een multidirectionele afsluiter waardoor de bediening en het schoonmaken eenvoudig zijn uit te voeren.
VERSCHILLENDE STANDEN VAN DE MULTIDIRECTIONELE AFSLUITER (4 OF 6)*: Wanneer er veranderingen worden aangebracht in de stand van de
multidirectionele afsluiter, moet de pomp altijd zijn uitgeschakeld, zonder het risico te lopen dat het filter ernstige schade oploopt en de garantie vervalt.

1. STAND FILTERING (OF FILTER): Normale stand van de afsluiter die er voor zorgt dat het water dat uit de pomp komt via het bovenste deel van het filter
binnenkomt en circuleert door het zand, waar alle onzuiverheden worden opgevangen. Het water wordt opgevangen in het rooster op de bodem en gaat terug naar
het zwembad. De manometer die in het bovenste deel van het filter zit, stelt u in staat de druk te regelen. In het geval de druk met 0,2 bar toeneemt ten opzichte
van de druk bij het in werking zetten, is het nodig om het filter schoon te maken.

PT

É o mais antigo dos sistemas de filtração. A água filtrada passa através da areia (sílica calibrada) que retém todas as impurezas. Este tipo de filtro está equipado
com uma válvula multidirecional que permite realizar facilmente o manuseio e a limpeza.
DIFERENTES POSIÇÕES DA VÁLVULA MULTIDIRECIONAL (4 ou 6)*: Quando forem realizadas alterações na posição da válvula multidirecional, a bomba
deverá estar sempre detida, sem que se corra o risco de danificar gravemente o filtro e de que a garantia seja anulada.

1. POSIÇÃO FILTRAÇÃO (OU FILTER): Posição habitual da válvula que permite que a água procedente da bomba entre pela parte superior do filtro e circule
através da areia, onde todas as suas impurezas são recolhidas. A água é recolhida na grelha do fundo e restituída à piscina. O manómetro localizado na parte
superior do filtro permite controlar a pressão. No caso de a pressão aumentar 0,2 bares relativamente à pressão de colocação em serviço, será necessário limpar
o filtro.

55

EN

É

G

O

U

T

F

E

R

M

É

R

E

C

I

R

C

U

L

A

T

I

O

N

L

A

V

A

G

E

R

I

N

C

A

G

E

F

I

L

R

A

T

I

O

N

É

G

O

U

T

F

E

R

M

É

R

E

C

I

R

C

U

L

A

T

I

O

N

L

A

V

A

G

E

R

I

N

C

A

G

E

F

I

L

R

A

T

I

O

N

Skimmer

É

G

O

U

T

F

E

R

M

É

R

E

C

I

R

C

U

L

A

T

I

O

N

L

A

V

A

G

E

R

I

N

C

A

G

E

F

I

L

R

A

T

I

O

N

É

G

O

U

T

F

E

R

M

É

R

E

C

I

R

C

U

L

A

T

I

O

N

L

A

V

A

G

E

R

I

N

C

A

G

E

F

I

L

R

A

T

I

O

N

É

G

O

U

T

F

E

R

M

É

R

E

C

I

R

C

U

L

A

T

I

O

N

L

A

V

A

G

E

R

I

N

C

A

G

E

F

I

L

R

A

T

I

O

N

Skimmer

Skimmer

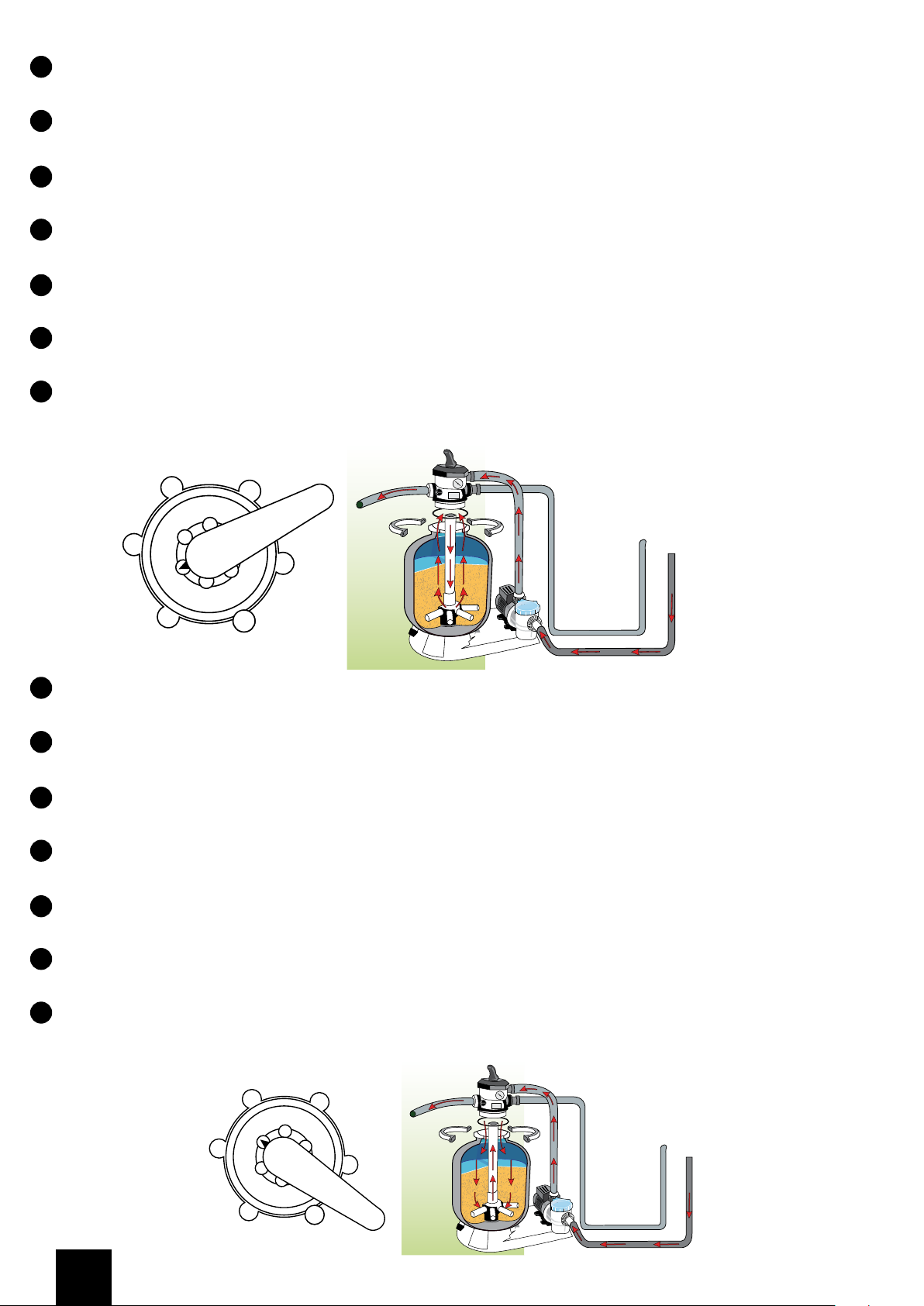

2. WASHING POSITION (OR BACKWASH): Sand washing position. Allow the water to circulate in reverse direction in the filter. The water enters through the
lower part of the filter elevates the filtering mass and therefore collects all its impurities and because they are lighter than sand, they area evacuated through the
upper part of the filter towards the drain. This operation should last between 2 and 3 minutes.

ES

2. POSICIÓN LAVADO (O BACKWASH): Posición de limpieza de la arena. Permite que el agua circule en sentido inverso en el filtro. El agua entra por la parte
inferior del filtro y hace que se levante la masa filtrante y por lo tanto se recojan sus impurezas que, al ser más ligeras que la arena, se evacuan por la parte alta
del filtro hacia el desagüe. Esta operación deberá durar entre 2 y 3 minutos.

2. POSITION LAVAGE (OU BACKWASH) : Position de nettoyage du sable. Elle permet de faire circuler l’eau en sens inverse dans le filtre. L’eau entre par le bas

FR

du filtre et vient soulever la masse filtrante et ainsi débarrasser de ses impuretés qui, plus légères que le sable, sont évacuées par le haut du filtre vers l’égout.
Cette opération devra se faire pendant 2 à 3 minutes.

DE

2. POSITION RÜCKSPÜLEN (ODER BACKWASH): Position der Reinigung des Sandes. Ermöglicht, dass das Wasser in umgekehrter Richtung in den Filter fließt.
Das Wasser tritt durch das untere Teil des Filters ein und sorgt dafür, dass die Filtermasse steigt und folglich seine Verunreinigungen gesammelt werden, die durch
das obere Teil des Filters Richtung Abfluss entsorgt werden, da sie leichter sind als der Sand. Dieser Vorgang muss 2 bis 3 Minuten dauern.

2. POSIZIONE LAVAGGIO (O BACKWASH): Posizione di pulizia della sabbia. Permette che l’acqua circoli nel senso contrario nel filtro. L’acqua entra nella parte

IT

inferiore del filtro e fa sollevare la massa filtrante e quindi le impurità si raccolgono, essendo più leggere della sabbia, ed escono dalla parte alta del filtro fino allo
scarico. Questa operazione ha una durata di 2-3 minuti.

NL

2. STAND WASSEN (OF BACKWASH): Stand voor schoonmaken van het zand. Zorgt ervoor dat het water in omgekeerde richting door het filter circuleert. Het
water komt binnen via de onderkant van het filter en dit zorgt ervoor dat de gefilterde vuil omhoog komt waardoor de onzuiverheden die veel lichter zijn dan het
zand worden verzameld en via het bovenste deel kunnen worden afgevoerd naar de waterafvoer. Deze handeling zou tussen de 2 en 3 minuten moeten duren.

PT

2. POSIÇÃO LAVAGEM (OU BACKWASH): Posição de limpeza da areia. Permite que a água circule em sentido inverso no filtro. A água entra pela parte inferior
do filtro e faz com que a massa filtrante se levante e, portanto, com que sejam recolhidas as suas impurezas, que, sendo mais leves do que a areia, são evacuadas
pela parte alta do filtro para o esgoto. Esta operação deverá durar entre 2 e 3 minutos.

EN

3. RINSE POSITION / DRAINING OF THE FILER** (OR RINSE): Operation that follows washing the filter. When you have cleaned the filter, you should rinse

Skimmer

and re-compress the filtering mass. In this position the water circulates through the filter as in the filtering position but is evacuated through the drain at the filter
outlet. This operation should be performed between 20 and 30 seconds.

ES

3. POSICIÓN ACLARADO / DESAGÜE DEL FILTRO** (O RINSE): Operación que sigue al lavado del filtro. Cuando se ha limpiado el filtro, es imprescindible
aclarar y volver a apretar la masa filtrante. En esta posición el agua circula por el filtro como durante la filtración pero se evacua por el desagüe en la salida del
filtro. Esta operación se debe efectuar entre 20 y 30 segundos.

3. POSITION RINÇAGE / FILTRE ÉGOUT** (OU RINSE) : Opération qui suit le lavage du filtre. Lorsque le filtre a été nettoyé, il est indispensable de rincer et

FR

de retasser la masse filtrante. Dans cette position, l’eau chemine dans le filtre comme en filtration mais est évacuée à l’égout en sortie du filtre. Cette opération
devra se faire pendant 20 à 30 secondes.

DE

3. POSITION AUSSPÜLEN / DRAINAGE DES FILTERS** (ODER RINSE): Vorgang, der auf die Reinigung des Filters folgt. Wenn der Filter gesäubert worden
ist, muss er ausgespült und die Filtermasse erneut festgedrückt werden. In dieser Position fließt das Wasser durch den Filter wie während der Filtration, doch am
Filterausgang wird es durch den Abfluss abtransportiert. Dieser Vorgang muss 20 bis 30 Sekunden durchgeführt werden.

3. POSIZONE CHIARIFICAZIONE/SCARICO DEL FILTRO** (O RINSE): Operazione che segue il lavaggio del filtro. Dopo aver pulito il filtro, è necessario

IT

chiarificare e comprimere la massa filtrante. In questa posizione l’acqua circola per il filtro come durante la filtrazione però esce tramite lo scarico all’uscita del
filtro. Questa operazione ha una durata di 20-30 secondi.

NL

3. STAND TERUGSPOELEN / AFVOEREN VAN HET FILTER** (OF RINSE): Handeling die volgt op het wassen van het filter. Wanneer het filter is gewassen,
is het van het grootste belang dat het gefilterde vuil wordt nagewassen en het filtervuil wordt verzameld. In deze stand circuleert het water door het filter zoals
tijdens het filteren maar gaat naar buiten via de afvoer in de uitlaat van het filter. Deze handeling moet tussen de 20 en 30 seconden worden uitgevoerd.

PT

3. POSIÇÃO ENXAGUADELA / ESCOAMENTO DO FILTRO ** (OU RINSE): Operação que se segue à lavagem do filtro. Quando o filtro já foi limpo, é
imprescindível enxaguar e apertar novamente a massa filtrante. Nesta posição, a água circula pelo filtro como durante a filtração, mas evacua-se pelo esgoto na
saída do filtro. Esta operação deve ser efetuada entre 20 e 30 segundos.

56

EN

É

G

O

U

T

F

E

R

M

É

R

E

C

I

R

C

U

L

A

T

I

O

N

L

A

V

A

G

E

R

I

N

C

A

G

E

F

I

L

R

A

T

I

O

N

É

G

O

U

T

F

E

R

M

É

R

E

C

I

R

C

U

L

A

T

I

O

N

L

A

V

A

G

E

R

I

N

C

A

G

E

F

I

L

R

A

T

I

O

N

Skimmer

É

G

O

U

T

F

E

R

M

É

R

E

C

I

R

C

U

L

A

T

I

O

N

L

A

V

A

G

E

R

I

N

C

A

G

E

F

I

L

R

A

T

I

O

N

É

G

O

U

T

F

E

R

M

É

R

E

C

I

R

C

U

L

A

T

I

O

N

L

A

V

A

G

E

R

I

N

C

A

G

E

F

I

L

R

A

T

I

O

N

Skimmer

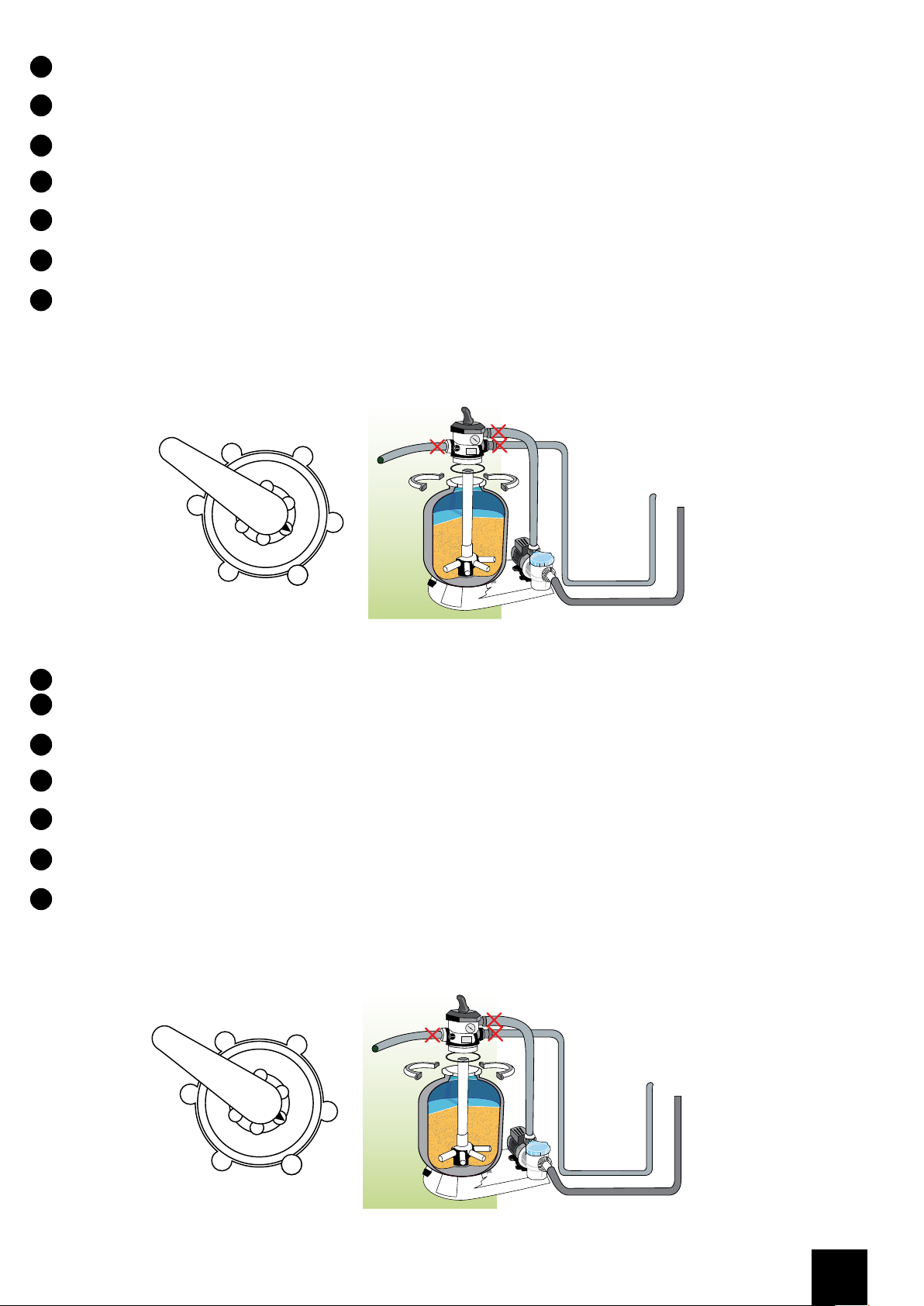

4. EMPTYING POSITION / DRAIN (OR WASTE): Position to evacuate the water of for emptying the pool. In this case, the water does not pass through the filter,
it goes directly to the drain.

ES

4. POSICIÓN VACIADO / DESAGÜE (O WASTE): Posición para evacuar el agua o para vaciar el vaso. En este caso, el agua no pasa por el filtro, sale
directamente por el desagüe.

4. POSITION VIDANGE / ÉGOUT (OU WASTE): Position pour évacuer l’eau ou vidanger le bassin. Dans ce cas, l’eau ne passe pas par le filtre, elle est évacuée

FR

directement à l’égout.

DE

4. POSITION LEEREN / ABFLUSS (ODER WASTE): Position, in der das Wasser abgelassen oder das Becken entleert wird. In diesem Fall fließt das Wasser nicht
durch den Filter, sondern direkt durch den Abfluss.

IT

4. POSIZIONE SVUOTAMENTO / SCARICO (O WASTE): Posizione per far uscire l’acqua o per svuotare la vasca. In questo caso, l’acqua non passa per il filtro,
esce direttamente dallo scarico.

NL

4. STAND LOZEN / WATERAFVOER (OF WASTE): Stand voor de afvoer van water of om het bassin leeg te laten lopen. In dit geval passeert het water niet door
het filter, maar gaat meteen naar de waterafvoer.

PT

4. POSIÇÃO ESVAZIAMENTO / ESCOAMENTO (OU WASTE): Posição para evacuar a água ou para esvaziar o tanque. Nesse caso, a água não passa pelo
filtro, sai diretamente pelo esgoto.

Skimmer

EN

5. CLOSED POSITION (OR CLOSED): This position does not allow the water to pass and is used to put the pool into complete wintering when the filtering stops.

5. POSICIÓN CERRADA (O CLOSED): Esta posición no permite que el agua pase y se utiliza para poner la piscina en invernaje completo cuando se detiene la

ES

filtración.

5. POSITION FERMÉE (OU CLOSED) : Cette position ne permet aucun passage d’eau et est utilisée pour mettre la piscine en hivernage complet lorsque l’on

FR

arrête la filtration.

DE

5. POSITION GESCHLOSSEN (ODER CLOSED): Diese Position verhindert, dass Wasser durchfließt, und wird für die komplette Überwinterung des Pools
verwendet, wenn die Filtration gestoppt wird.

IT

5. POSIZIONE CHUSA (O CLOSED): Questa posizione non permette all’acqua di passare e si utilizza per mettere la piscina in invernaggio completo quando si
ferma la filtrazione.

5. STAND GESLOTEN (OF CLOSED): Deze stand voorkomt dat het water passeert; deze stand wordt gebruikt om het zwembad totaal winterklaar te maken

NL

wanneer de filtering wordt gestopt.

5. POSIÇÃO FECHADA (OU CLOSED): Esta posição não permite que a água passe e é utilizada para colocar a piscina em hibernação completa quando a filtração

PT

é detida.

Skimmer

57

É

G

O

U

T

F

E

R

M

É

R

E

C

I

R

C

U

L

A

T

I

O

N

L

A

V

A

G

E

R

I

N

C

A

G

E

F

I

L

R

A

T

I

O

N

É

G

O

U

T

F

E

R

M

É

R

E

C

I

R

C

U

L

A

T

I

O

N

L

A

V

A

G

E

R

I

N

C

A

G

E

F

I

L

R

A

T

I

O

N

É

G

O

U

T

F

E

R

M

É

R

E

C

I

R

C

U

L

A

T

I

O

N

L

A

V

A

G

E

R

I

N

C

A

G

E

F

I

L

R

A

T

I

O

N

Skimmer

Skimmer

EN

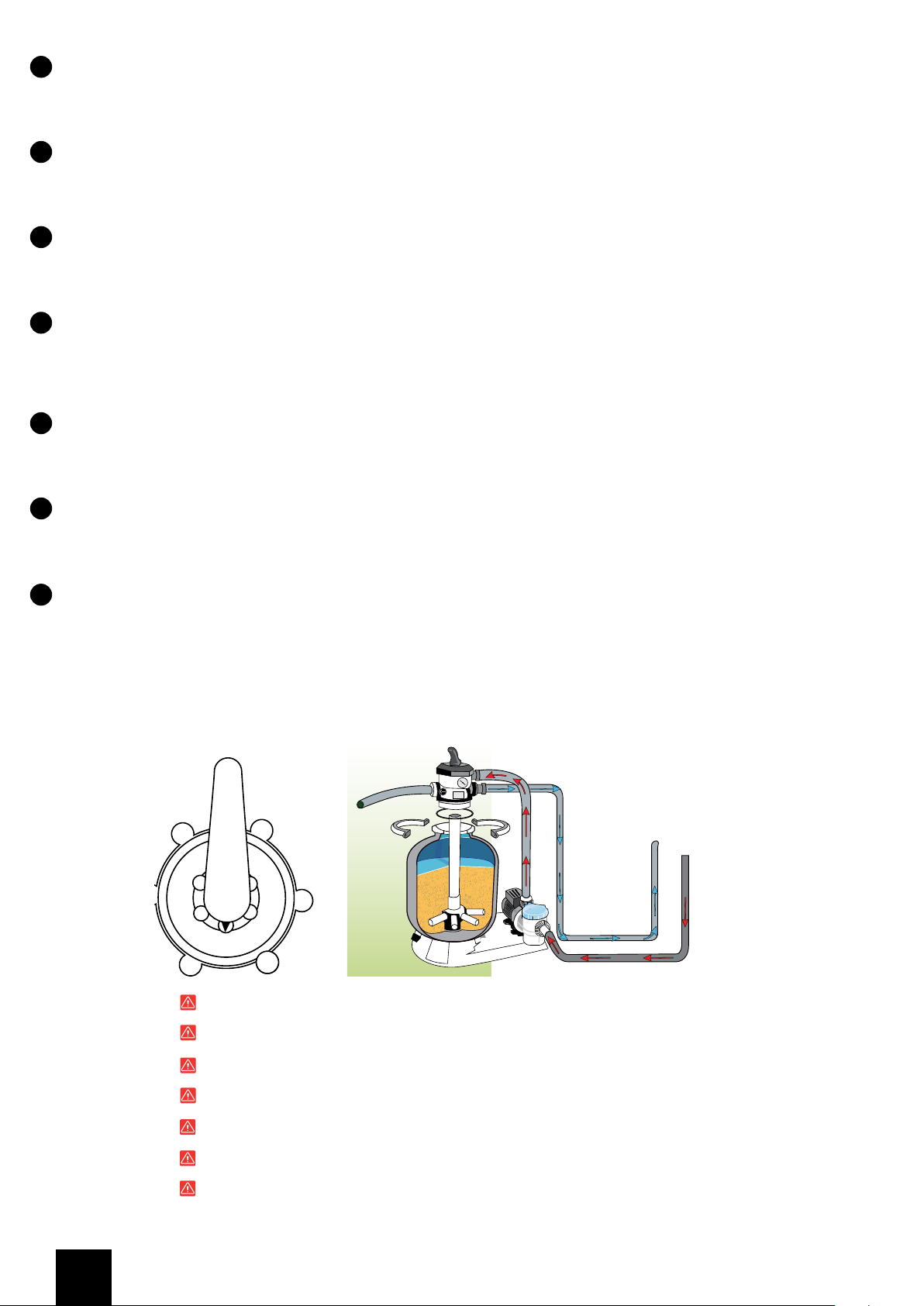

6. RECIRCULATION POSITION / CIRCULATION**: Position used so the water circulates through the hydraulic network without passing through the filter. This
possibility is used to move the water if you want to add a product to the pool or if you should perform any operation in the filter, because in this case the filter is
isolated and the water coming from the pump is directly expelled.

* Some models are delivered with 4-way flap (available options: Filtering, Washing, Emptying/drain Closed or wintering).
** These positions refer exclusively to the 6-way flap.

ES

6. POSICIÓN RECIRCULACIÓN / CIRCULACIÓN**: Posición empleada para que el agua circule por la red hidráulica sin pasar por el filtro. Esta
posibilidad se emplea para revolver el agua si debe añadirse un producto en la piscina o si se debe efectuar alguna operación en el filtro, dado que
en este caso el filtro está aislado y el agua procedente de la bomba se expulsa directamente.

* Algunos modelos se entregan con una trampilla de 4 vías (opciones disponibles: Filtración, Lavado, Vaciado/desagüe Cerrado o invernaje).
** Estas posiciones se refieren exclusivamente a la trampilla de 6 vías.

FR

6. POSITION RECIRCULATION / CIRCULATION **: Position utilisée pour que l’eau circule dans le réseau hydraulique sans passer par le filtre. Cette possibilité
est utilisée pour brasser l’eau si un produit doit être introduit dans la piscine ou lorsqu’une intervention sur le filtre est à réaliser, car ici le filtre est isolé et l’eau
venant par la pompe est rejetée directement.

* Certains modèles sont livrés avec une vanne 4 voies (positions disponibles : Filtration, Lavage, Vidange/égout, Fermée ou hivernage)
** Cette position concerne exclusivement la vanne 6 voies.

DE

6. POSITION UMWÄLZEN / UMLAUF**: Diese Position wird eingesetzt, damit das Wasser durch das Wassersystem fließt, ohne den Filter zu passieren. Diese
Option wird verwendet, um das Wasser durchzumischen, wenn dem Pool ein Produkt zugegeben werden muss oder wenn am Filter ein Vorgang durchgeführt
werden muss, denn in diesem Fall ist der Filter isoliert und das Wasser, das von der Pumpe kommt, wird direkt ausgestoßen.

* Einige Modelle werden mit einer 4-Wege-Klappe geliefert (verfügbare Optionen: Filtration, Reinigung, Entleeren/Abfluss Geschlossen oder
Überwinterung).
** Diese Positionen gelten ausschließlich für die 6-Wege-Klappen.

IT

6. POSIZIONE RICIRCOLO/CIRCOLO**: Posizione utilizzata affinché l’acqua circoli nella rete idraulica senza passare per il filtro. Questa opzione si utilizza per
mescolare l’acqua se si deve aggiungere un prodotto nella piscina o se si deve effettuare qualche operazione nel filtro, dato che in questo caso il filtro è isolato e
l’acqua che arriva dalla pompa viene direttamente espulsa.

*Alcuni modelli sono consegnati con uno sportello a 4 vie (opzioni disponibili: Filtrazione, Lavaggio, Svuotamento/Scarico Chiusa o invernaggio).
** Queste posizioni si riferiscono unicamente allo sportello a 6 vie.

NL

6. STAND RECIRCULATIE / CIRCULATIE**: Stand die wordt gebruikt opdat het water door het waternetwerk circuleert zonder door het filter te passeren. Deze
mogelijkheid wordt toegepast om het water terug te laten stromen wanneer er een product aan moet worden toegevoegd aan het zwembadwater of wanneer u een
handeling aan het filter moet uitvoeren, want in dit geval is het filter geïsoleerd en het water dat via de pomp loopt wordt meteen weer in het zwembad geloosd.

* Enkele modellen worden geleverd met een 4-weg-afsluiter (beschikbare opties: Filtering, Wassen, Legen/Lozen, Sluiten of Winterklaar maken).
** Deze standen verwijzen enkel naar de 6-wegs-afsluiter.

PT

6. POSIÇÃO RECIRCULAÇÃO / CIRCULAÇÃO **: Posição utilizada para que a água circule pela rede hidráulica sem passar pelo filtro. Esta possibilidade é
utilizada para remexer a água se um produto deve ser adicionado na piscina ou se alguma operação deve ser efetuada no filtro, dado que nesse caso o filtro está
isolado e a água procedente da bomba é expulsa diretamente.

* Alguns modelos são fornecidos com uma válvula de 4 vias (opções disponíveis: Filtração, Lavagem, Esvaziamento/Escoamento Fechado ou
Hibernação).
** Estas posições dizem respeito exclusivamente à válvula de 6 vias.

Skimmer

You should never manoeuvre the multi-directional flap when the pump is working.

Nunca se debe manejar la trampilla multidireccional cuando la bomba está en funcionamiento.

La vanne multivoies ne devra jamais etre manoeuvree lorsque la pompe est en marche.

Die mehrrichtungsklappe darf nie bedient werden, wenn die pumpe läuft.

Non si deve mai maneggiare lo sportello multidirezionale mentre la pompa è in funzione.

De multidirectionele afsluiter mag nooit worden bediend wanneer de pomp in werking is.

A válvula multidirecional nunca deve ser manuseada quando bomba está em funcionamento.

58

EN

MAINTENANCE AND USE

ES

MANTENIMIENTO Y USO

FR

ENTRETIENT ET UTILISATION

DE

WARTUNG UND GEBRAUCH

IT

MANUTENZIONE E USO

NL

ONDERHOUD EN GEBRAUCH

PT

MANUTENÇÃO E UTILIZAÇÃO

59

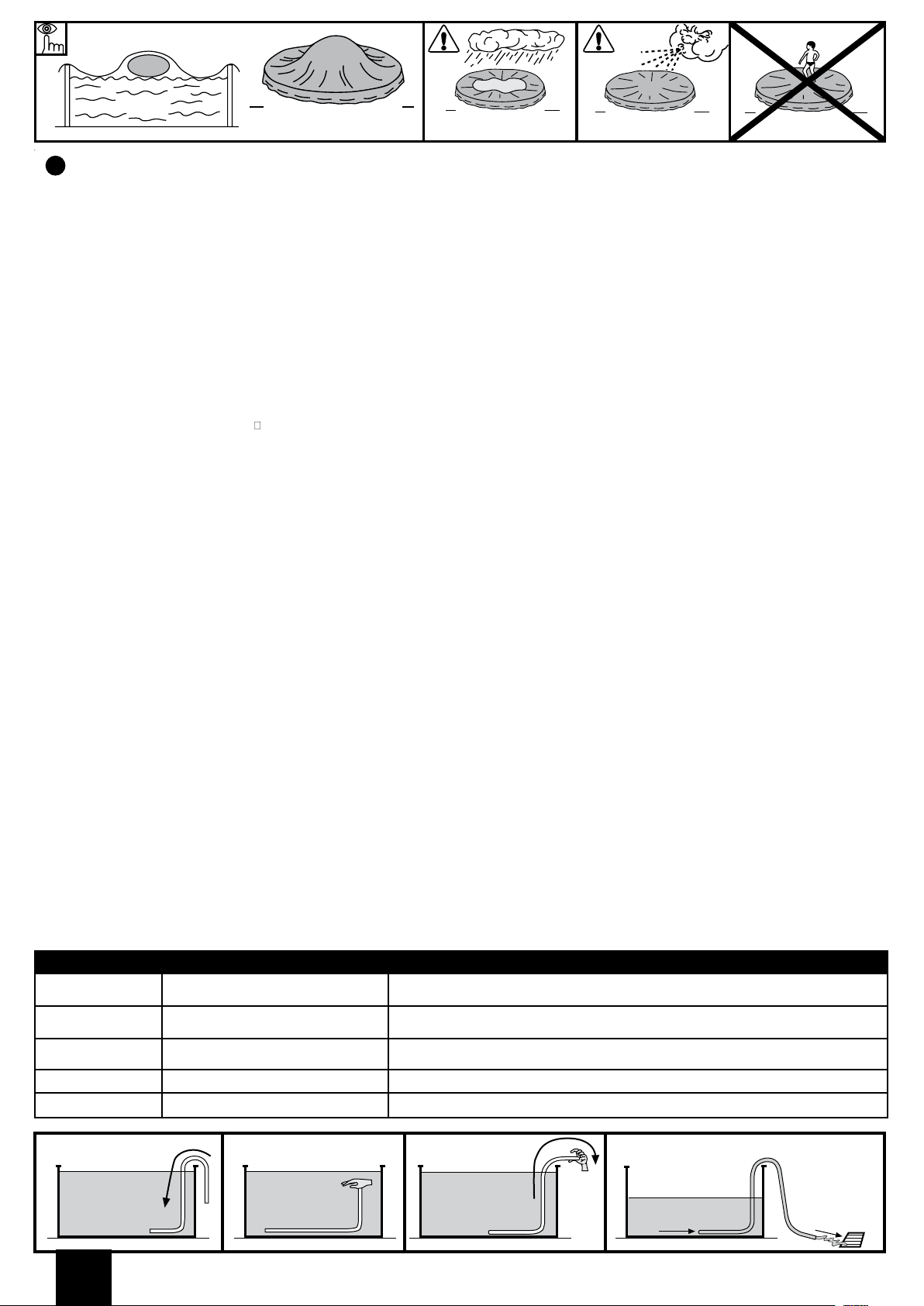

OK

D

WATER

RESPECT THE ENVIRONMENT

EN

DO NOT TAKE APART THE POOL UNLESS IT IS STRICTLY NECESSARY. IF YOU DO SO, PLEASE REUSE THE WATER.
WATER IS A SCARCE GOOD.

When your pool reaches the end of its useful life, it should be disassembled; the different materials (plastic and steel) should be separated and taken to the disposal point indicated by local
authorities.

MAINTENANCE AND USE:

- Switch on the filter system once a day in to insure a complete water volume renewal and never do it when somebody is in the pool (see filter manual).

- Check the filter’s level of clogging regularly in summer when the pool kit is in use.

- Check screws, nuts and washers (for rust).

- The pool water level has always to be hold in a minimum of 15 cm from the pool superior edge.

- Never empty the pool completely. Low water levels may cause serious damage to the pool.
ailure to comply with the maintenance instructions may lead to serious health risks, especially for children.

- F

- The use of a swimming costume entails respect for the safety regulations set out in the maintenance and user guide.

- Never leave a pool kit empty on the ground, outdoors.

- Clean regularly the P.V.C liner and the water level mark with non-abrasive products. Regularly clean the fold joining the bottom to the side of the liner, as it is an area where

dirt accumulates. If you do by accident a small hole in the liner, you can repair it thanks to our rubber patches AR202 or V12.

- The isothermic covers (for the summer) protect your pool from insects, dust, leaves,… and avoid to loose the water temperature. Do always set it in order the bubbles are in contact

with the water.

WINTER-SEASON:
A) IF YOU CHOOSE NOT TO DISMOUNT THE POOL:

1- Clean the liner bottom and sides with a non-abrasive product.
2- Treat the water with a chemical product for wintering. We recommend using LIQUID WINTERISER instead of floats with solid product to avoid discolouring the liner.
3- Leave the pool full of water considering:

a) For pools with skimmer and refulling pipe, reduce the water level 5 cm underneath the skimmer and close the refulling pipe with the screw tap which is included

with the filter.

b) For pools with exhaustion and refulling pipes, reduce the water level 20 cm from the superior edge of the pool and close the pipes using the screw system

incorporated.
4- Disconnect the pipes. Do not dismount the skimmer and the refulling and exhaustion pipes.
5- Protect the pool with a winter cover, and put a floating element between the cover and the water, in order to protect it fro m frost.
6- Filter: disconnect it from the pool. Clean it, empty the sand or remove the cartridge, dry it and keep it in a covered and sheltered from dampness place.
7- Accessories: remove every accessories (ladder, alarm, spotlight, pole…), rinse them with soft water and
TO RUN THE POOL AGAIN: Remove the winter cover, install the filter, change at least 1/3 of water and realize a chlorine treatment. Switch on the filter for at least 8
hours in an uninterrupted way, respecting the continuous working period indicated in the filter manuals.

B) IF YOU CHOOSE TO DISMOUNT THE POOL:

1- Empty the pool. Measures: Filter, Automatic pump for handling clean water or communicating vessels system. Communicating vessels system: Use the hose from
your filter with the smallest cross-section. Fix a weight to one of its end and plunge it into the swimming pool. After this, sink the whole hose, until there is no air inside.
With one hand, and under the water stop up hermetically the end of the hose and take it to the emptying point. Remove hand, and water will start running. Do not use
this water for watering the plants, because it contains chemical products.
2- Clean every pool constituents with a sponge and a soap product with a neutral pH. Dry them and tidy them away in a dry and clean

That’s normal that after having installed and dismounted the pool several times, the P.V. C liner dilate and loose its elasticity.
TO RUN THE POOL AGAIN: Read another time this manual instructions from the beginning.

CHIMICAL MEASURES:

Please read carefully the chemical product manufacturer instructions. WARNING: Keep chemical products in a clean, dry and out of children place. Important: Every products
used have to be compatible with the P.V.C liner.

- First filling: Analyse the water pH and chlorine (Cl) and adjust them to the optimal levels: pH: 7,2 – 7,6; Chlorine: 0.5 – 2 ppm.

- Chlorine treatments: Consist in increasing the chlorine level until approximatively 20 ppm to eliminate germs and seaweeds. This process has to be done only when

the pool water comes from rivers or ponds, … or if it stayed a long time without any treatments.

- Checking: Check at least once a week
Never have a swim before the chlorine level stabilization. Do always use a floating dispenser for the chemical product (tablets) dissolution. The chemical product
measuring out has to be done in accordance with: Your pool water volume, the bathe frequency, the climatic conditions, the water temperature and the location. Do
always move the water and wait for the chemical product dissolution before adding another one. Wait approximatively 12 hours be
adjustment using the filter system.

MECHANICAL MEASURES:

Check the filter, the skimmer, the valves and the pipes are well connected to the pool. Do consider high water temperature will involved more time for the filtering.
Theoretic filtering time = Water volume / Filter system discharge (generally 8h/day with water temperature of 21°C), (Ideal: 2h in the morning – 4h around midday – 2h
in the afternoon). PLEASE RESPECT THE CONTINUOUS WORKING PERIOD INDICATED IN THE FILTER MANUALS.

VACUUM CLEANER (MANUAL OR AUTOMATIC):
Only for pools with skimmer. Connect an hose extremity to the brush head and immerse it into the water to make it fill in. Connect the other pipe extremity to the

exhaustion adapter (TA) and place it above the skimmer basket. Switch on the filter in the FILTER position and begin to clean the bottom. Pay special attention to areas
with folds where dirt accumulates.

BOTTOM CLEANER VENTURY STYLE:

Connect a garden hose to the bottom cleaner join and introduce it into the pool. Open the tap until a normal pressure to make the water flow out against the bottom of
the pool, producing in that way an a scendant stream which leave the dirt into the filter (bag) which is adjust on the bottom cleaner.

PROBLEM

Muddy water

Green water

Brown water

Incustrations

IEyes and skin

irritations. Bad smell.

Bad filtration. High PH. Organic residues in

Presence of Calcareous in the water

Misadjusted PH. Organic residues in excess

the chlorine levels (use a chlorine and pH analyser). In the same way, we advise to add an algicid to prevent seaweeds appearance.

CAUSE

excess

Seaweed or mud formation

Presence of iron or manganese

Realice un contralavado del filtro. Añada CLARIFICANTE en pastillas en un dosificador. Realice una

Cepillar suavemente el fondo y las paredes de la piscina. Analice el PH y ajústelo entre 7,2-7,6. Añada

Analice el PH y ajústelo entre 7,2-7,6. Realice una CLORACION DE CHOQUE. Añada CLARIFICANTE

Analice el PH y ajústelo entre 7,2-7,6. Añada una vez por semana ANTICALCAREO.

Analice el PH y ajústelo entre 7,2-7,6. Realice una CLORACION DE CHOQUE.

tidy them away.

place.

tween any pH, chlorine or algicid

SOLUTION

Cloración de choque.

ALGICIDA y CLARIFICANTE LIQUIDO.

LIQUIDO.

EMPTYING - COMMUNICATING

VESSELS SYSTEM

60

OK

MANTENIMIENT

­no se esté utilizando la piscina p

- Durante la temporada de uso de la piscina verificar regularmente el nivel de obstrucción del medio filtrante.

- Revisar toda la tornillería de la piscina, los posibles puntos de corrosión en la medida que sea posible

- El nivel de agua de la piscina debe mantenerse siempr

-

-

- La utilización de un kit de piscina implica el respeto de las consignas de seguridad descritos en la guía de mantenimiento y

- No dejar un kit de piscina p

-

zona

­agua.

INVIERNO
A) SI OPT

1- Limpiar el fondo y las p
2­ line
3- Dejar la piscina llena de agua, teniendo en cuen

depuradora
b) Para piscinas con válvulas de admisión y retorno nivel de agua a 20 cm del borde superior de la piscina, cerrando las
4- Desconec
5­6­7­NUEV
en funcionamiento al menos durante 8 horas ininterrumpidamente.

B) SI OPT

1- V
de
de su interio
el agua comenzará a flui
2-

NUE

MEDIOS QUÍMICOS:

Lea con atención las instrucciones del fabricante del producto
To

-

­est

­Nunc
hace en función de:
de

MEDIOS MECÁNICOS:

Comprobar
f
medio día - 2 h. por la tarde).

LIMPIA
Sólo p

la manguera a la
a zonas con pliegues donde se acumule la suciedad

LIMPIA

Acoplar una manguera de jardín al cabezal del limpia fondos e in
una corriente ascendente que deposi

D

AGUA

RESPETA EL MEDIO AMBIENTE

ES

"NO DESMONTE LA PISCINA SI NO ES ESTRICTAMENTE NECESARIO. EN CASO DE HACERLO, LE ROGAMOS REUTILICE
EL AGUA. EL AGUA ES UN BIEN ESCASO".

Cuando su piscina alcance el final de su vida útil, debe ser desmontada, segregar los distintos materiales (plástico y acero) y llevarlos al punto limpio especificado por las autoridaes locales.

Durante la temporada de uso de un kit de piscina ponga a funcionar el sistema de filtración una vez al día para asegurar un renovamiento completo del volumen de agua y siempre cuando

Nunca vacíe totalmente la piscina. Corre el peligro de dañar gravemente la estructura de su piscina si no hay nivel suficiente de agua.

El hecho de no respetar las consignas de mantenimiento puede ocasionar riesgos graves p ara la salud, especialmente para los niños.

Limpie regularmente el Liner P.V.C. y la línea del nivel de agua con productos no abrasivos. Limpiar periódicamente el pliegue de unión del fondo con el lateral del liner ya que es una

de acumulación de suciedad. Si Ud. por accidente hace un pequeño agujero en el liner, puede repararlo con nuestros parches AR202 ó V12.

Las cubiertas de verano (isotérmicas) protegen su piscina de insectos, polvo, hojas, etc. y evitan la pérdida de temperatura del agua. Colóquela siempre con las burbujas en contacto con el

Tratar el agua con producto químico de invernaje.Se recomienda el uso de INVERNADOR LÍQUIDO en lugar de boyas con producto sólido para evitar las decoloraciones del

r

a) Para piscinas con skimmer y válvula de retorno nivel de agua, 5 cm por debajo del skimmer y cerrar la válvula de retorno con el tapón de rosca que se adjunta con la

Proteger la piscina con una cubierta de invierno, colocando un elemento flotante entre ésta y el agua, con el fin de protegerla contra el frío.
Depuradora: desconectarla de la piscina. Limpiarla, vaciar la arena o sacar el cartucho, secarla y guardarla en un lugar cubierto y sin humedad.

Accesorios: quitar todos los accesorios (escalera, alarma, foco, pértiga,...), limpiarlos con agua dulce y guardarlos.

A PUESTA EN MARCHA: Quitar la cubierta de invierno, instalar la depuradora, cambiar al menos 1/3 del agua y realizar una Cloración de Choque. Poner la depuradora

aciar la piscina. Medios Depuradora, Bomba de Achique o Principio de vasos comunicantes. Utilizar el principio de los vasos comunicantes: para ello tome la manguera

la depuradora con menor diámetro. Ate un peso a uno de sus extremos y sumérjalo en la piscina. A continuación sumerja la totalidad de la manguera hasta evacuar el aire

Limpiar todos los componentes de la piscina con una esponja y un producto jabonoso con pH neutro. Secarlos y guardarlos en un lugar seco y limpio.

Es normal que después de varios montajes y desmontajes el liner de PVC se dilate y pierda elasticidad.

VA PUESTA EN MARCHA: Leer de nuevo las Instrucciones de este manual desde el principio.

dos los productos utilizados deben ser compatibles con el liner de P.V. C.

Primer llenado: Analizar el pH y Cloro (Cl) del agua y ajustarlos a los niveles óptimos: pH: 7,2 - 7,6 ; Cloro: 0,5 - 2 ppm.

Cloración de choque: Consiste en aumentar el nivel de cloro hasta 20 ppm aprox. para eliminar las bacterias y algas. Sólo la realizaremos cuando el agua de la piscina provenga de ríos,

anques,... o lleve mucho tiempo sin tratamiento.

Controles: Revisar, al menos una vez a la semana, los niveles de pH y Cloro. (Utilice un analizador de Cloro y pH). Así mismo, deberá añadir Algicida para prevenir la formación de algas.

a bañarse hasta que se estabilice el nivel de cloro. Utilizar siempre un Dosificador flotante para la disolución del producto químico (pastillas). La dosificación de los productos químicos se

un producto químico antes de añadir otro. Espere más o menos 12 h. entre cada ajuste de pH, de Cloro, o de antialgas haciendo funcionar el sistema de filtración.

iltración. Tiempo filtración teórico = Volumen de agua / Caudal del sistema de filtración (generalmente 8 h/día con la temperatura del agua a 21ºC), (Ideal: 2 h. por la mañana - 4 h. a

FONDOS POR ASPIRACIÓN (MANUAL O AUTOMÁTICO):

ara piscinas con skimmer. Conectar un extremo de la manguera del limpia fondos a la barredera y sumergirlo en el agua para que se llene la manguera. Conectar el otro extremo de

FONDOS TIPO VENTURY:

PROBLEMAS

Agua Turbia

Agua Verde

Agua Marrón

Incustraciones

Irritacion de ojos y piel.

Malos olores

O Y USO:

ara el baño (ver manual de la depuradora).

e como mínimo a 15 cm del borde superior de la misma.

ara colocar sobre el suelo en el exterior vacío.

:

AMOS POR NO DESMONTAR LA PISCINA:

tar las mangueras. No desmontar el skimmer ni las válvulas.

AMOS POR DESMONTAR LA PISCINA:

r. Con la palma de la mano tapone herméticamente bajo el agua el extremo libre de la manguera y llévelo hasta donde desee desaguar la piscina. Retire la mano y

que la depuradora, skimmer, válvulas y mangueras estén correctamente conectadas a la piscina. Tenga en cuenta que a mayor temperatura del agua necesitará más tiempo de

aredes del liner con un producto no abrasivo.

ta:

.

r. No utilice ésta agua para riego, ya que contendrá producto químico.

El volumen de agua de su piscina, la frecuencia del baño, las condiciones climáticas, temperatura del agua y ubicación. Siempre remover el agua y esperar a la disolución

Respete los periodos en continuo indicados en los manuales de las depuradoras.

Tapa de Aspiración (TA) y situarlo encima del cesto del skimmer. Poner en marcha la depuradora en posición FILTER y comenzar a limpiar el fondo. Especial atención

ta la suciedad en el filtro que incorpora el limpia fondos.

CAUSAS

Filtracion pobre. PH alto. Exceso de residuos

Presencia de Hierro o Manganeso.

PH desajustado. Exceso de residuos

orgánicos

Formación de algas o verdín.

Presencia de Cal en el agua.

orgánicos.

químico. ATENCIÓN: Guarde los productos químicos en un lugar limpio, seco y fuera del alcance de los niños. Importante:

.

troducirlo dentro de la piscina. Abrir el grifo a una presión normal para que el agua fluya contra el fondo de la piscina, produciendo

Realice un contralavado del filtro. Añada CLARIFICANTE en pastillas en un dosificador. Realice una

Cepillar suavemente el fondo y las paredes de la piscina. Analice el PH y ajústelo entre 7,2-7,6. Añada

Analice el PH y ajústelo entre 7,2-7,6. Realice una CLORACION DE CHOQUE. Añada CLARIFICANTE

Analice el PH y ajústelo entre 7,2-7,6. Añada una vez por semana ANTICALCAREO.

Analice el PH y ajústelo entre 7,2-7,6. Realice una CLORACION DE CHOQUE.

.

uso.

válvulas mediante el sistema de rosca que incorporan.

SOLUCIONES

Cloración de choque.

ALGICIDA y CLARIFICANTE LIQUIDO.

LIQUIDO.

VACIADO SISTEMA

VASOS COMUNICANTES

61

OK

D

EAU

RECOMMANDATION POUR LʼENVIRONNEMENT :

FR

«NE DÉMONTEZ PAS LA PISCINE SI CELA NʼEST PAS ABSOLUMENT NÉCESSAIRE. EN CAS DE DÉMONTAGE, NOUS

Lorsque votre piscine atteint la fin de sa vie utile, elle doit être démontée, puis il faudra séparer les différents matériaux (plastique et acier) et les déposer dans la déchetterie spécifiée par les
autorités locales.

ENTRETIEN ET UTILISATION:

- Durant la saison d
renouvellement complet du

- Durant la saison d’utilisation du kit piscine, vérifier régulièrement le niveau d’encrassement du média filtrant.

- Surveiller la boulonnerie et la visserie (par exemple : traces de rouille) lorsque c’est possible.

-

-

- Le non-respect des consignes d'entretien peut engendrer des risques graves pour la santé, notamment celle des enfants.

- L

- Ne pas laisser un kit piscine à poser sur le sol à l’extérieur, vide.

- Nettoyer r
zone où la saleté s’accumule. Si vous faites par accident un p etit trou dans le liner, vous pouvez le réparer avec nos rustines AR202 ou V12.

- Les b
contact avec l’eau.

HIVERNAGE :
A) SI VOUS CHOISISSEZ DE NE PAS DEMONTER LA PISCINE :

1- Nettoyer le fond et les parois du liner avec un produit non abrasif.
2- Traiter l’eau avec un produit d’hivernage. Il est recommandé d’utiliser un HIVERNAGE LIQUIDE au lieu de flotteurs avec un produit solide pour éviter de décolorer le liner.
3- Laisser la piscine remplie d’eau en tenant compte que:

qui est joint à l’épurateur.

vis qui est incorporé.
4- Déconnecter les tuyaux. Ne pas démonter le skimmer ni les buses.
5- Protéger la piscine avec une bâche d’hivernage, en mettant un élément flottant entre celle-ci et l’eau, afin de la protéger du gel.
6- Epurateur : le déconnecter de la piscine. Le nettoyer, v
7- Accessoires : enlever tous les accessoires (échelle, alarme, projecteur, perche,…), les nettoyer à l’eau douce et les ranger.
REMISE EN MARCHE : Enlever la bâche d’hivernage, installer l’épurateur, changer au moins 1/3 de l’eau et réaliser une cloration de choc. Mettre l’épurateur en fonctionnement
pendant au moins 8 heures en respectant les périodes de fonctionnement en continu indiquées sur les manuels des épurateurs.

B) SI VOUS CHOISISSEZ DE DEMONTER LA PISCINE :

1- Vider la piscine. Moyens: Epurateur, Pompe de vidange ou Principe des vases communicants. Utiliser le principe de vases communicants : pour ceci, prenez le tuyau de
l'epurateur à diamètre inférieur. Attachez un poids à l'une de ses extrémités et faites le plonger au fond de la piscine. A la suite plongez la totalité du tuyau jusqu'à vider tout l'air
qui se trouve à l'intérieur. Avec la paume de la main boucher hermétiquement sous l'eau l'extrémité libre du tuyau puis menez-la jusqu'au point de vidange désiré. Retirez la main
et l'eau commencera à couler. Ne pas utiliser cette eau pour l’arrosage, étant donné qu’elle contient des produits chimiques
2- Nettoyer tous les composants de la piscine avec une éponge et un produit savonneux avec pH neutre. Les sécher et les ranger dans un endroit sec et propre.

REMISE EN MARCHE : Lisez de nouveau les instructions contenues dans ce manuel depuis de début
TRAITEMENTS CHIMIQUES

Lisez avec attention les instructions du fabricant du produit chimique. ATTENTION: Conserver les produits chimiques dans un endroit prope, sec et horsde portée des enfants.

Important : Tous les produits utilis

-

­de la piscine provient de puits, étangs,… ou lorsqu’elle est restée longtemps sans traitement.

­prévenir la formation des algues. Ne jamais se baigner jusqu’à ce que le niveau de chlore soit stabilisé. Toujours
(pastilles). Le dosage des produits chimiques se fait en fonction de
et emplacement. Toujours agiter l’eau et attendre la dissolution d’un produit chimique avant d’en rajouter un autre. Attendre environ 12 h. entre chaque ajustement de pH, de
Chlore, ou d’anti-algues en faisant fonctionner le système de filtration.

TRAITEMENTS MECANIQUES

V
temps de filtration.Temps de filtration théorique = volume d’eau / débit du système de filtration (généralement 8h/jour avec la température de l’eau à 21°C), (Idéal : 2h le matin –
4h à la mi j ournée – 2h l’après-midi)

-

Uniquement pour les piscines avec skimmer.

du tuyau à l’adaptateur d’aspiration (TA) et le mettre sur le panier du skimmer. Mettre en marche l’épurateur en position FILTER et commencer à nettoyer le fond. Faire attention
dans les zones à plis là où s’accumule la saleté.

ASPIRATEUR DE FOND TYPE VENTURY

Assembler un tuyau d
piscine, produisant ainsi un courant ascendant qui récupère la saleté et la dépose dans le filtre installé sur l’aspirateur de fond.

Irritation des yeux et de la

VOUS PRIONS DE RÉUTILISER LʼEAU. IL NʼY A PAS DʼEAU EN TROP».

’utilisation du kit piscine, le système de filtration doit obligatoirement être mis en service chaque jour, suffisamment longtemps pour assurer au moins un

Le niveau d

Ne videz jamais complètement la piscine. Vous risqueriez d’endommager gravement la structure de votre piscine si le niveau d’eau n’est pas suffisant.

’utilisation d’un kit piscine implique le respect des consignes de sécurité décrites dans la notice d’entretien et d’utilisation.

Premier remplissage

Cloration choc : Cela consiste

Contr

érifier que l’épurateur, skimmer, buses et tuyaux soient correctement connectés à la piscine. Tenez en compte que plus la température de l’eau est élevée, plus long sera le

ASPIRATEUR DE FOND PAR ASPIRATION (MANUEL OU AUTOMATIQUE)

peau. Mauvaises odeurs

’eau de la piscine doit toujours être maintenu au minimum à 15 cm du rebord supérieur de celle-ci.

égulièrement le liner PVC et la ligne du niveau de l’eau avec des produits non abrasifs. Nettoyez périodiquement le pli d’union du fond au latéral du liner car c’est une

âches d’été (isothermes) protègent votre piscine des insectes, poussière, feuilles, etc. et évitent la perte de température de l’eau. Placez-la toujours avec les bulles en

a) Pour les piscines avec skimmer et buse de refoulement baisser le niveau de l’eau 5 cm en dessous du skimmer et fermer la buse de refoulement avec le bouchon à vis

b) Pour les piscines avec buses d’aspiration et de refoulement baisser le niveau de l’eau à 20 cm du rebord supérieur de la piscine, en fermant les buses par le système de

ll est normal qu’après plusieurs montages et démontages le liner en PVC se dilate et perde de l’élasticité.

ôles :

PROBLEMES

Eau trouble

Eau verte

Eau marron

Incustrations

ôler, au moins une fois par semaine, les niveaux de pH et Chlore. (Utilisez un analyseur de Chlore et pH) De même, vous devrez rajouter de l’algicide pour

Contr

’arrosage sur l’embout de l’aspirateur de fond et l’introduire dans la piscine. Ouvrir le robinet à une pression normale pour que l’eau coule vers le fond de la

’eau.

volume d

le sable ou enlever la cartouche, le sécher et le conserver dans un endroit couvert et à l’abri de l’humidité.

ider

:

és doivent être compatibles avec le liner en PVC.

: Analyser le pH et le Chlore (Cl) de l’eau et les ajuster aux niveaux optimum : pH : 7,2 – 7,6 ; Chlore : 0,5 – 2 ppm.

à augmenter le niveau de chlore jusqu’à 20 ppm approximativement pour éliminer les bactéries et algues. La réaliser uniquement lorsque l’eau

: le volume d’eau de votre piscine, la fréquence des baignades, les conditions climatiques, température de l’eau

:

Bien respecter les p

Connecter une extr

:

CAUSES

Filtration pauvre, pH haut. Excès de résidus

Formation d'algues ou vert de gris

Présence de fer ou de manganèse

PH xon ajusté. Excès de résidus organiques

organiques

Présence de chaux dans l'eau

émité du tuyau à la tête du balai et le plonger dans l’eau pour qu’il se remplisse. Connecter l’autre extrémité

ériodes de fonctionnement en continu indiquées sur les manuels des épurateurs.

:

Laver le filtre. Ajouter du CLARIFIANT en pastilles avec un doseur. Faire une Chloration de choc.

Brosser légèrement le fond et les parois de la piscine. Analyser le PH et ajuster entre 7,2-7,6. Ajouter

Analyser le PH et ajuster entre 7,2-7,6. Faire une CHLORATION DE CHOC. Ajouter du CLARIFIANT

Analyser le PH et ajuster entre 7,2-7,6. Ajouter de l’ANTI-CALCAIRE une fois par semaine.

Analyser le PH et ajuster entre 7,2-7,6. Faire une CHLORATION DE CHOC.

utiliser un dosificateur flottant pour la dissolution du produit chimique

SOLUTIONS

un algicide et du CLARIFIANT LIQUIDE.

LIQUIDE.

VIDANGE PRINCIPE

VASES COMMUNICANTS

62

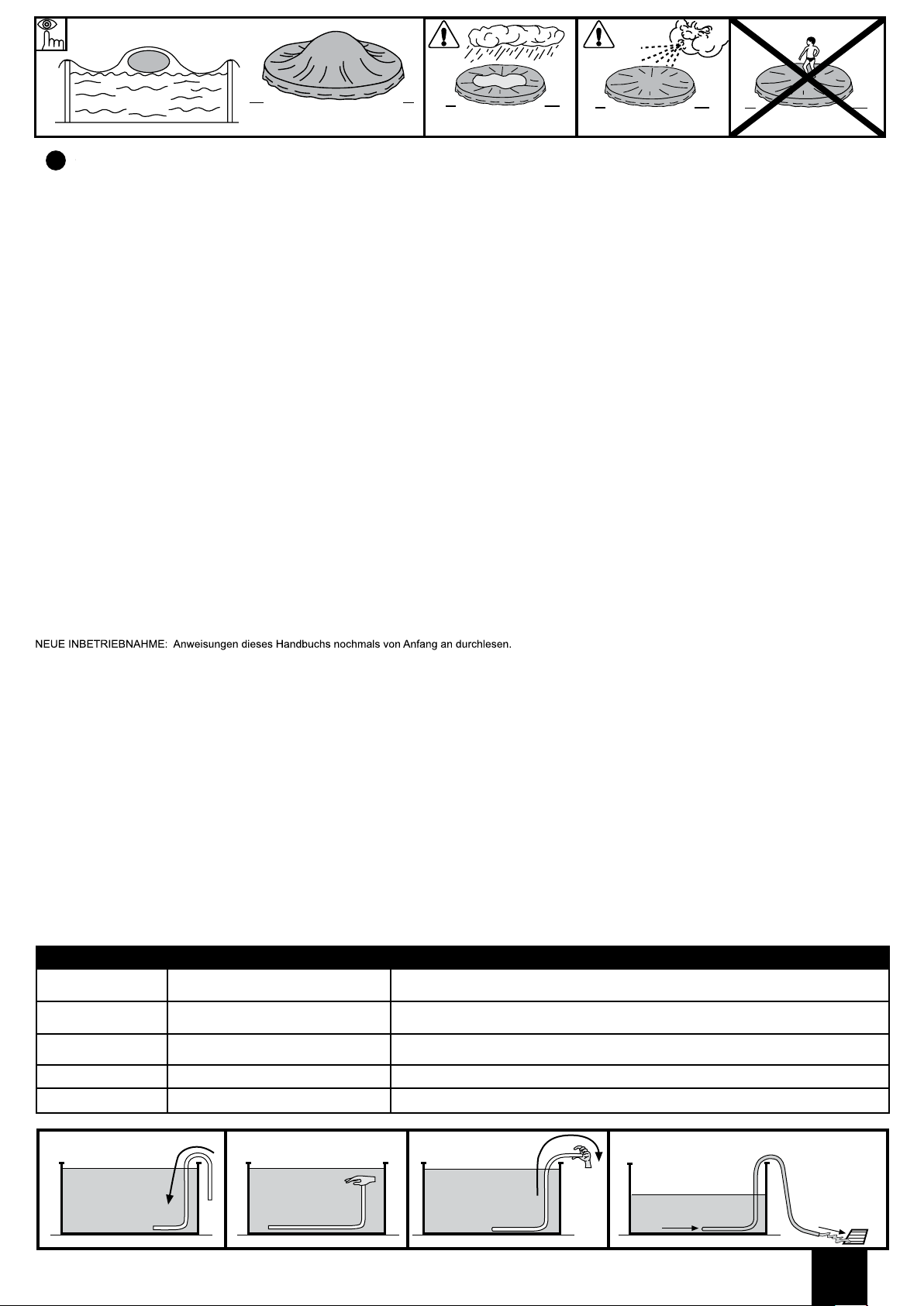

OK

D

WASSER

UMWELTSCHUTZUNG

DE

DEMONTIEREN SIE NICHT DAS SCHWIMMBECKEN, WENN DAS NICHT UNBEDINGT NÖTIG IST. IM FALLE SIE DAS MACHEN,

Wenn Ihr Pool das Ende seiner Nutzungsdauer erreicht hat, muss er auseinandergebaut werden. Die verschiedenen Materialien (Plastik und Stahl) müssen getrennt und zur Sammelstelle
gebracht werden, die von den örtlichen Behörden bestimmt wird.

WARTUNG UND BENUTZUNG:

- Schalten Sie die Filteranlage einmal täglich ein, um sicher zu gehen, dass das gesamte Wasservolumen erneuert wird und immer dann, wenn das Pool nicht zum Baden benutzt
wird. (Siehe Handbuch der Reinigungsanlage).

- Im Sommer, wenn die Poolanlage im Einsatz ist, Filter regelmäßig auf Verstopfung prüfen.

- Schrauben, Muttern und Unterlegscheiben (auf Rost) untersuchen.

-

- Pool niemals vollkommen entleeren. Ein niedriger Wasserstand kann beträchtlichen Schaden am Pool hervorrufen.

- Die Nichtbeachtung der empfohlenen Wartungsarbeiten kann zu schweren Gesundheitsschäden, besonders für Kinder, führen.

- Die Nutzung eines Schwimmbad-Bausatzes setzt die Einhaltung der in den Betriebs- und Wartungsanleitung enthaltenen Sicherheitsvorschriften voraus.

- Poolanlage im Freien nicht leer auf dem Boden stehen lassen.

- PVC-Liner und Wasserlinie immer sauber halten und dazu nicht aggressive Reinigungsmittel verwenden. Reinigen Sie regelm
verbindet, da sich in diesem Bereich leicht Schmutz ansammeln kann. Geringfügige Löcher, die im Liner entstehen könnten, lassen sich mit unseren Flicken AR202 oder V12
instandsetzen.

- Die (isothermische) Sommerabdeckung sch
auf dem Wasser liegen.

ÜBERWINTERUNG:
A) WENN DAS POOL NICHT ABGEBAUT WERDEN SOLL:

1- Boden und Linerflächen mit einem nicht aggressiven Reinigungsmittel reinigen.
2- Das Wasser mit einem chemischen Überwinterungsstoff behandeln. Um Verfärbungen an der Auskleidung vorzubeugen, empfiehlt sich die Verwendung von FLÜSSIGEM
ÜBERWINTERUNGSMITTEL statt Bojen mit festem Mittel.
3- Schwimmbad mit Wasser befüllen und dabei folgendes beachten:

Stopfen verschließen.

4- Schläuche abklemmen. Jedoch weder Skimmer noch Ventile ausbauen.
5- Schwimmbad mit einer Winterabdeckung bedecken und ein schwimmendes Element zwischen und Abdeckung und Wasser als Kälteschutz plazieren.
6- Die Reinigungsanlage ist vom Pool abzuklemmen und zu reinigen. Sand oder die Filterpatrone daraus entfernen. Anlage abtrocknen und an einem trockenen Ort unter Dach
aufbewahren.
7- Zubehör: Alle Zubehörteile (Leiter, Alarmanlage, Scheinwerfer, Stange usw.) entfernen, mit Süßwasser reinigen und aufbewahren.
NEUE INBETRIEBMNAHME: Winterabdeckung entfernen, Reinigungsanlage installieren, mindestens ein Drittel des Wasservolumen erneuern und Schockchlorierung vornehmen.
Reinigungsanlage mindestens 8 Stunden ununterbrochen laufen lassen.

B) WENN DAS POOL ABGEBAUT WIRD:

1- Pool leeren: Reinigungsanlage, Lenzpumpe oder Prinzip kommunizierender Gefäße. Nehmen Sie den Schlauch mit dem kleineren Durchmesser: Ein Schlauchende mit
Hilfe eines Schweren Stoffs so befestigen, daß es im Beckeninnern untertaucht. Der ganz Schlauch im Schwimmbecken ins Wasser tauchen bis keine Luft mehr drinnen im Schlauch
bleibt. Das anders Schlauchende mit der Hand abdecken, aus den Becken nehmen und bis um Wünschgebiet mitnehmen. Nun ziehen Sie Ihre Hand züruck und das Wasser
fließen zu lassen. Dieses Wasser darf nicht zum Sprengen verwendet werden, da es chemische Produkte enthält.
2- Sämtliche Poolkomponenten mit einem Schwamm und einem pH-neutralen seifigen Produkt reinigen. Abtrocknen und an einem trockenen und sauberen Ort aufbewahren. Es
ist normal, dass sich der PVC-Liner nach mehrmaligen Auf- und Abbau etwas dehnt und Elastizität verliert.

CHEMISCHE PRODUKTE:

Bitte lesen Sie sorgf
und Kindern nicht zugänglichen Ort auf.

-

- Schock-chlorierung: Dabei wird der Chlorgehalt zur Beseitigung von Bakterien und Algen bis ca. 20 ppm eingestellt, Schockchlorierung ist jedoch nur angezeigt, wenn das Poolwasser
aus Fl

­um Algenbildung zu unterbinden. Das Schwimmbad darf keinesfalls benutzt werden, bevor nicht der Chlorgehalt eingestellt ist. Zum Auflösen des chemischen Produktes (Pastillen)
verwenden Sie immer einen Schwimmdosierer. Die Dosierung chemischer Produkte erfolgt in Abhängigkeit
Bedingungen, der Wassertemperatur und dem Standort. Nach dem Eindosieren immer rühren und abwarten, bis sich das chemische Produkt gelöst hat, bevor ein weiteres
zugegeben wird. Zwischen einer Einstellung des pH-, Chlorwertes und des Algenvertilgungsmittelwertes und der nächsten, lassen sie mehr oder weniger 12 Stunden beim
gleichzeitigem Betrieb der Filteranlage verstreichen.

MECHANISCHE MITTEL:

Stellen Sie sicher, dass Reinigungsanlage, Skimmer, Ventile und Schl
Bedenken Sie dabei, dass die Filtrierzeit umso länger ist, je hö her die Wassertemperatur ist. Theoretische Filtrierzeit = Wasservolumen / Durchflussmenge des Filtersystems (im
Allgemeinen 8 h/Tag bei einer Wassertemperatur von 21ºC), (Ideal: 2 Std.. morgens - 4 Std. mittags - 2 Std. nachmittags).

BODENREINIGUNG DURCH ABSAUGUNG (MANUELL ODER AUTOMATISCH):
Nur für Schwimmbäder mit Skimmer.

Schlauchende mit dem Saugdeckel (TA) verbinden und in den Skimmerkorb setzen. Reinigungsanlage in Stellung FILTER in Gang setzen und mit der Bodenreinigung beginnen.
Auf Faltenbereiche, in denen sich Schmutz ansammelt, ist besonders zu achten.

VENTURIBODENREINIGER:

Einen Gartenschlauch mit dem Kopf des Bodenreinigers verbinden und in das Schwimmbad einf
fließt und so ein aufsteigender Strom entsteht, durch den der Schmutz in den Bodenreiniger eingebauten Filter gelangt.

VERWENDEN SIE BITTE DAS WASSER. DAS WASSER IST EIN KNAUSERIGES GUTE.

Der Poolwasserstand muss immer mindestens 15 cm unter der Pooloberrand liegen.

äßig die Falte, die den Boden mit dem Seitenteil des Liners

ützt Ihr Schwimmbad vor Insekten, Staub, Laub usw. und halten die Wassertemperatur. Bringen Sie sie so an, dass die Blasen direkt

a) Für Pools mit Skimmer und Rücklaufventil muss der Wasserstand bis ca. 5 cm unter dem Skimmer reichen; Rücklaufventil mit dem der Reinigungsvorrichtung beigefügten

b) Für Pools mit Zu- und Rücklaufventilen muss der Wasserstand bis ca. 20 cm unter dem oberen Poolrand reichen. Ventile mit Hilfe des eingebauten Gewindes schließen.

ältig die Anweisungen des Herstellers des chemischen Produktes. WICHTIGER HINWEIS: Bewahren Sie die chemischen Stoffe an einem sauberen, trockenen

Erste Bef

Kontrollen: Mindestens einmal w

Augen-und Hautreizung.

üllung:

üssen, Teichen usw. stammt oder längere Zeit nicht behandelt wurde.

PROBLEME

Trübes Wasser

Grünes Wasser

Braunes Wasser

Wasserstein

Übler Geruch

pH-Wert und Ch lorgehalt (Cl) des Wassers feststellen und auf die optimalen Werte einstellen: pH: 7,2-7,6 ;C hlor 0,5-2 ppm.

Filtrierung unzureichend. pH-Wert hoch. Zu

pH-Wert falsch eingestellt. Zu viele organische

Wichtiger Hinweis: Alle eingesetzten Produkte m

öchentlich pH-Wert und Chlorgehalt überprüfen. (Dazu Chlor- und pH-Analysator verwenden). Außerdem ist ein Algenvertilgungsmittel beizugeben,

Schlauchende des Bodenreinigers an die Kehrvorrichtung anschlie

URSACHEN

viele organische Rückstände

Algen- oder Grü'fcnspanbildung

Eisen oder Mangan im Wasser

Kalk im Wasser

Reststoffe im Wasser

äuche korrekt an das Pool angeschlossen sind.

Füchren Sie eine Filtergegenwsche durch. Geben Sie mit einem Dosierer KLÄRMITTEL in Tabletten

Boden und Wände des Pools sanft abbürsten. pH-Wert feststellen und auf 7,2-7,6 einstellen.

pH-Wert feststellen und auf 7,2-7,6 einstellen. MNTENSIVCHLORIERUNG durchführen. FLÜSSIGES

pH-Wert feststellen und auf 7,2 - 7,6 einstellen. Einmal wö'f6chentlich ENTKALKUNGSMITTEL

üssen mit dem PVC-Liner kompatibel sein.

: vom Wasservolumen Ihres Pools, der Badeh

ßen und ins Wasser tauchen, damit sich der Schlauch füllt. Das andere

ühren. Hahn mit normalem Druck öffnen, damit das Wasser gegen den Poolboden

ABHILFE

zu. Füchren Sie eine Intensivchlorierung durch.

ALGENVERTILGUNGSMITTEL und FLÜ'dcSSIGES KLÄRMITTEL zugeben.

KLÄRMITTEL zugeben.

zugeben.

pH-Wert feststellen und auf 7,2-7,6 einstellen. INTENSIVCHLORIERUNG durchfü'fchren.

äufigkeit, den klimatischen

ENTLEERUNG

63

OK

USO E MANUTENZIONE:

- Porre in funzionamento il sistema di filtraggio una volta al giorno, per assicurare un rinnovamento completo del volume d'ac
per il bagno (vedi manuale del depuratore).

- Controllare il livello di int

- Controllare viti, dadi e rondelle (per la ruggine).

- Il livello d'acqua della piscina deve sempr

- Non svuot

- La non osservanza delle istruzioni di manutenzione può provocare gravi rischi per la salute, in

- L'utilizzo di un kit da piscina implica il rispetto degli s

- Non lasciare mai la piscina vuo

­accumulo di sporco.

-

INVERNO:
A) SE SI SCEGLIE DI NON SMON

1- Pulire il fondo e le p
2- T

al posto di galleggianti con prodotto solido, per evitare lo scolorimento
del liner
3- Lasciare la piscina piena d'acqua, ricordando che

4- S
5­6­7­NUOVO
per almeno 8 ore ininterrotte

B) SE SI SCEGLIE DI SMON

1- Svuot
del depuratore avente minor diametro. Legare un peso ad una delle estremità e quindi immergerlo nella piscina. Successivamente
dell'aria dall'interno. Chiudere ermeticamente con il p
T
2- Pulire tutti i componenti della piscina con una spugna e un p
e smont
NUOVO

MEZZI CHIMICI

Leggere attent
T

-

­fiumi, st

­fare mai
si realizza in funzione
attendere la soluzione di un prodotto chimico prima di aggiunge

MEZZI MECCANICI

Ve
più
mattino - 4 h. a mezzogiorno - 2 h. la sera)

PULISCI FONDO MEDIANTE
Solo per piscine con skimmer

del
attenzione alle zone con pieghe, in cui si accumula lo sporco

PULISCI FONDO TIPO VENTURI:

Collegare
piscina, producendo una corrente ascendente che deposi

USO E MANUTENZIONE: (IT

­bagno (vedi manuale del depuratore)

- Controllare il livello di int

- Controllare viti, dadi e rondelle (per la ruggine).

- Il livello d'acqua della piscina deve sempr

- Non svuot

- La non osservanza delle istruzioni di manutenzione può provocare gravi rischi per la salute, in

D

ACQUA

PRECAUZIONE PER L'ECOSISTEMA AMBIENTALE

IT

NON SMONTARE LA PISCINA SE NON E' STRETTAMENTE NECESSARIO.NEL CASO LO FOSSE VI PREGHIAMO DI

Quando la piscina giunge al termine della sua vita utile, deve essere smontata, i vari materiali (plastica e acciaio) devono essere separati e trasportati presso il centro di raccolta indicato dalle

RIUTILIZZARE L'ACQUA. L'ACQUA NON VA SPRECATA.

autorità locali.

asamento del filtro regolarmente durante l’estate quando la piscina è in uso.

are mai completamente la piscina. Il livello basso dell’acqua può causare seri danni alla piscina.

Pulire regolarmente il Liner P.V.C. e la linea del livello d'acqua con prodotti non abrasivi. Pulire periodicamente la piega d

Le coperture estive (isotermiche) proteggono la piscina da insetti, polvere, foglie, ecc

rattare l'acqua con un prodotto chimico per l'inverno.Si raccomanda l’utilizzo di SVERNANTE LIQUIDO

a) Per piscine con skimmer e valvola di ritorno livello d'acqua 5 cm al di sotto dello skimmer e chiudere la valvola di ritorno con il tappo filettato in dotazione al depuratore.
b) Per piscine con valvole di immissione e ritorno livello d'acqua a 20 cm dal bordo superiore della piscina, chiudendo le valvole mediante il sistema di filettatura incorporato.

taccare i tubi flessibili. Non smontare lo skimmer né le valvole.
Proteggere la piscina con una copertura invernale, collocando un elemento galleggiante fra essa e l'acqua, allo scopo di proteggerla contro il freddo.
Depuratore: staccarlo dalla piscina. Pulirlo, svuotare dalla sabbia o rimuovere la cartuccia, asciugarlo e riporlo in un luogo al coperto ed asciutto.

Accessori: rimuovere tutti gli accessori (scaletta, allarme, faro, pertica), pulirli con acqua dolce e conservarli.

AVVIO: Rimuovere la copertura invernale, installare il depuratore, cambiare almeno 1/3 dell'acqua ed eseguire una Clorazione d'Urto. Mettere in funzionamento il depuratore

are la piscina. Mezzi: Depuratore, Pompa di Prosciugamento o Principio di vasi comunicanti. Utilizzare il principio dei vasi comunicanti: A tale scopo, prendere l'idrante

ogliere quindi la mano e l'acqua comincerà a scorrere. Non utilizzare quest'acqua per irrigazione, dato che conterrà prodotti chimici.

aggi il liner di PVC si dilati e perda elasticità.

AVVIO: Leggere di nuovo le Istruzioni del presente manuale dall'inizio.

utti i prodotti utilizzati devono essere compatibili con il liner di P.V.C.

Primo riempimento:Analizzare il pH e il Cloro (Cl) dell'acqua e regolarli agli indici ottimali: pH: 7,2 - 7,6 ;Cloro: 0,5 - 2 ppm.

agni, o dopo un lungo periodo senza trattamento.

Controlli: Controllare almeno una volta alla settimana gli indici di pH e Cloro (utilizzare un analizzatore di Cloro e pH). Si dovr

il bagno finch

rificare che il depuratore, lo skimmer, le valvole e i tubi flessibili siano correttamente collegati alla piscina. Tenere sempre presente che a maggior temperatura dell'acqua sar

tempo di filtraggio. Te mpo filtraggio teorico = Volume d'acqua / Portata del sistema di filtraggio (in genere, 8 h/giorno con la temperatura dell'acqua a 21ºC), (Ideale: 2 h. al

tubo flessibile al Coperchio di Aspirazione (TA) e situarlo sopra la cesta dello skimmer. Avviare il depuratore in posizione FILTER ed iniziare a pulire il fondo. Fare particolare

un tubo flessibile da giardino alla testa del pulisci fondo e sommergerlo nella piscina. Aprire il rubinetto a una pressione normale affinch

Porre in funzionamento il sistema di filtraggio una volta al giorno, per assicurare un rinnovamento completo del volume d'acqua e sempre quando non si sta utilizzando la piscina per il

PROBLEMI

Acqua torbida

Acqua verde

Acqua marroni

Incrostazioni

Irritazione di occhi e pelle.

Cattivi odori

Se incidentalmente si fa un piccolo foro nel liner, si pu

areti del liner con un prodotto non abrasivo.

.

.

TARE LA PISCINA:

:

amente le istruzioni del fabbricante del prodotto chimico. ATENZIONE: Conservare i prodotti chimici in un luogo asciutto e pulito, lontano dalla portata dei bambini. Importante:

Consiste nell'aumentare l'indice di cloro sino a 20 ppm circa, allo scopo di eliminare i batteri e le alghe. Si realizzer

é non si sarà stabilizzato l'indice di cloro. Utilizzare sempre

: Del volume d'acqua della piscina, della frequenza di bagno, delle condizioni climatiche, della temperatura dell'acqua e dell'ubicazione. Rimuovere sempre l'acqua ed

:

ASPIRAZIONE (MANUALE O AUTOMATICO):

ALIANO)

asamento del filtro regolarmente durante l’estate quando la piscina è in uso.

are mai completamente la piscina. Il livello basso dell’acqua può causare seri danni alla piscina.

Filtraggio povero. pH alto. Eccesso di residue

pH non regolato. Eccesso di residui organici

e essere come minimo a 15 cm dal bordo superiore della stessa.

ta all’esterno.

TARE LA PISCINA:

.

.

Collegare un'estremit

.

e essere come minimo a 15 cm dal bordo superiore della stessa.

Formazione di alghe o verderame

Presenza di ferro o manganese

Presenza di calcare nell'acqua

tandard di sicurezza descritti nella guida di manutenzione ed uso.

ò riparare con le nostre toppe AR202 o V12.

…, ed evitano la perdita di temperatura dell'acqua. Montarla sempre con le bolle a contatto con l'acqua

:

almo della mano sotto l'acqua l'estremità libera dell'idrante e portarlo nel luogo in cui si intende scaricare l'acqua della piscina.

rodotto saponoso con pH neutro. Asciugarli e conservarli in luogo asciutto e pulito. È normale che dopo vari montaggi

un Dosatore galleggiante per la soluzione del prodotto chimico (pastiglie). La dosatura dei prodotti chimici

rne un altro. Attendere circa 12 ore fra una regolazione di pH, Cloro, o di antialghe, facendo funzionare il sistema di filtraggio.

à del tubo flessibile del pulisci fondo alla spazzatrice e sommergerlo nell'acqua fino a riempire il tubo. Collegare l'altra estremità

.

ta lo sporco nel filtro di cui è dotato il pulisci fondo.

URSACHEN

organici

Eseguire un ulteriore lavaggio del filtro. Aggiungere CHIARIFICATORE in pastiglie e un dosatore.

Spazzolare leggermente il fondo e le pareti della piscina. Analizzare il pH e regolarlo a 7,2-7,6.

Analizzare il pH e regolarlo a 7,2-7,6. Eseguire una CLORAZIONE D'IMPATTO. Aggiungere

Analizzare il pH e regolarlo a 7,2-7,6. Aggiungere una volta alla settimana ANTICALCARE

particolare per i bambini.

particolare per i bambini.

Aggiungere ALGHICIDA e CHIARIFICATORE LIQUIDO

Analizzare il pH e regolarlo a 7,2-7,6. Eseguire una CLORAZIONE D'IMPATTO

qua e sempre quando non si sta utilizzando la piscina

’unione del fondo con il laterale del liner, poiché è una zona di

, immergere l'idrante per intero fino ad estrazione

à solo

quando l'acqua della piscina proviene da

à inoltre aggiungere Alghicida per prevenire la formazione di alghe.

é l'acqua fluisca contro il fondo della

ABHILFE

Eseguire una Clorazione d'impatto

CHIARIFICATORE LIQUIDO

Non

à necessario

SCARICO PRINCIPIO
VASI COMUNICANTI

64

OK

D

ACQUA

O MEIO AMBIENTE AGRADECE

NL

“DESMONTAR A PISCINA SE ABSOLUTAMENTE NECESSÁRIO. NESTE CASO, POR FAVOR REUTILIZE A ÁGUA. A ÁGUA

Quando a piscina atingir o final da sua vida útil, deverá ser desmontada e os distintos materiais (plástico e aço) segregados e transportados para o Ecoponto especificado pelas autoridades
locais.

MANUTENÇÃO E USO:

- Ponha a funcionar o sistema de filtração uma vez por dia para assegurar um renovamento completo do volume de água, e sempre que não se estiver a utilizar a piscina para o
banho. (Ver o manual do depurador).

- Verifique o nível de bloqueio dos filtros regularmente no Verão, quando o kit de piscina estiver a ser utilizado.

- Verifique o estado dos parafusos, porcas e anilhas (para detectar possíveis vestígios de oxidação).

- O nível de água da piscina deve manter-se sempre como mínimo a 15 cm do borde superior.

- Nunca esvazie completamente a piscina. Um baixo nível de água poderia danificar seriamente a piscina.

- Não respeitar as instruções de manutenção pode por gravemente em perigo a saúde, especialmente a das crianças.

- A utilização de um kit de piscina implica o respeito pelas normas de segurança descritas no guia de manutenção e de utilização.

- Nunca deixe um kit de piscina vazio no chão e no exterior.

- Limpe regularmente o Liner P.V.C. e a linha do nível de água, com produtos não abrasivos. Limpar periodicamente a dobra de união do fundo com o lateral do liner já que é uma zona
onde se acumula a sujidade.Se acidentalmente houver um pequeno furo no liner, pode-se arranjar com os nossos remendos AR202 ou V12.

- As cobertas de verão (isotérmicas) protegem a piscina dos insectos, do pó, das folhas, etc. e evitam baixar a temperatura da água. Coloque-a sempre com as bolhas em contacto com a água.

INVERNO:
A) SE SE OPTAR POR NÃO DESMONTAR A PISCINA:

1- Limpar o fundo e as paredes do liner com um produto não abrasivo.
2- Tratar a água com um produto químico para o Inverno. Recomenda-se o uso de INVERNADOR LÍQUIDO no lugar de bóias com produto sólido para evitar descolorações no
liner.
3- Deixar a piscina cheia de água, tendo em conta o seguinte:

com o depurador.

estão dotadas.
4- Desmontar as mangueiras. Não desmontar o skimmer nem as válvulas.
5- Proteger a piscina com uma coberta de Inverno, colocando um elemento flutuante entre a piscina e a água para a proteger do frio.
6- Desmontar o d epurador da piscina. Limpar, despejar a areia ou ti rar o cartucho, secar e guardar num lugar coberto e sem humidade.
7- Acessórios: tirar todos os acessórios (escada, alarme, foco, vara,...), limpar com água doce e guardar.
PARA UTILIZAR DE NOVO: Tirar a coberta de Inverno, instalar o depurador, despejar pelo menos 1/3 da água e realizar uma cloragem de choque. Pôr o depurador em funcionamento
pelo menos durante 8 horas sem interrupção.

B) SE SE OPTAR POR DESMONTAR A PISCINA:

1- Despejar a piscina. Meio depurador, bomba de despejo ou principio dos vasos comunicantes. Utilizar o principio dos vasos comunicantes: atar um peso nos extremos da
mangueira da depuração que têm o diâmetro mais pequeno e submerge-los na piscina.

esvaziar a piscina. Tirar a mão para a agua começar a correr. Não utilize a água para a rega, já que contém produtos químicos.
2- Limpar todos os componentes da piscina com uma esponja e um produto à base de sabão com pH neutro. Secar e guardar num lugar seco e limpo. Depois de várias montagens
e desmontagens, é normal que o liner de PVC se dilate e perca elasticidade.
PARA UTILIZAR DE NOVO: Ler novamente as Instruções deste manual desde o princípio.

MEIOS QUÍMICOS:

Leia com atenção as instruções do fabricante do produto químico. ATENÇÃO: Guarde os produtos químicos num local limpo, seco e fora do alcance das crianças. Importante: Todos
os produtos utilizados devem ser compatíveis com o liner de P.V.C.

- Primeiro enchimento: Analisar o pH e o Cloro (Cl) da água e ajustar aos níveis óptimos: pH: 7,2 - 7,6 ; Cloro: 0,5 - 2 ppm.

- Cloragem de choque: Consiste em aumentar o nível de cloro até 20 ppm aprox. para eliminar as bactérias e as algas. Só se deve realizar se a água da piscina vier de rios,
tanques,... ou quando levar muito tempo sem tratamento.

- Controlos: Revisar pelos menos uma vez por semana os níveis de pH e de Cloro. (Utilize um analisador de Cloro e de pH). Também deverá acrescentar algicida para evitar a formação de
algas. Nunca tome banho antes de se ter estabilizado o nível de cloro. Utilize sempre um dosificador flutuante para a dissolução do produto químico (comprimidos). A dosagem
dos produtos químicos faz-se em função do volume de água da piscina, da frequência dos banhos, das condições climáticas, da temperatura da água e da situação. Mexer sempre
a água e esperar a dissolução de um produto químico antes de pôr outro. Espere más ou menos 12 h. entre cada ajustamento de pH, de Cloro, ou de anti algas com o sistema
de filtração em funcionamento.

MEIOS MECÂNICOS:

Verificar se a junção à piscina do depurador, do skimmer, das válvulas e das mangueiras é correcta. Te nha em conta que quanto mais alta for a temperatura da água mais
necessitará tempo de filtração. Tempo filtração teórico = Volume de água / caudal do sistema de filtração (em geral 8 h/dia com uma temperatura de água de 21º C), (Ideal: 2 h
pela manhã - 4 h ao meio dia - 2 h pela tarde).

LIMPA FUNDOS POR ASPIRAÇÃO (MANUAL OU AUTOMÁTICO):
Só para piscinas com skimmer. Ligar um extremo da mangueira do

mangueira à Tampa de Aspiração (TA) e colocá-lo em cima do cesto do skimmer. Pôr em funcionamento o depurador na posição FILTER e começar a limpar o fundo. Especial
atenção nas zonas com dobras aonde se acumule a sujidade.

LIMPA FUNDOS TIPO VENTURY:

Acoplar uma mangueira de jardim à cabeça do limpa fundos e introduzi-lo na piscina. Abrir a torneira a uma pressão normal, para a água fluir contra o fundo da piscina, produzindo
uma corrente ascendente que deposita a sujidade no filtro do limpa fundos.

É VIDA.”

a) Para piscinas com skimmer e válvula de retorno, o nível da água deve estar 5 cm por baixo do skimmer; fechar a válvula de retorno com a tampa de rosca que vai junto

b) Para piscinas com válvulas de admissão e retorno, o nível da água deve de estar a 20 cm do borde superior da piscina; fechar as válvulas com o sistema de rosca de que

Submergir depois toda a mangueira até evacuar o ar do interior. Debaixo da agua, tape hermeticamente com a mão o extremo livre da mangueira e leve-o ao lugar onde deseja

à varredora e submergi-lo na água para se encher a mangueira. Ligar o outro extremo da

SOLUÇÕES

Faça a lavagem do filtro. Adicione CLARIFICANTE em pastilhas num dosificador. Faça uma cloração

Escovar suavemente o fundo da piscina. Analise o PH e ajuste-o ente 7,2 - 7,6. Adicione ALGICIDA

Analise o PH e ajuste-o ente 7,2 - 7,6. Faça uma CLORAÇÃO DE CHOQUE. Adicione CLARIFICANTE

Analise o PH e ajuste-o ente 7,2 - 7,6. Adicione uma vez por semana ANTICALCÁRIO

Analise o PH e ajuste-o ente 7,2 - 7,6. Faça uma CLORAÇÃO DE CHOQUE

de choque

E CLARIFICANTE LIQUIDO

LÍQUIDO.

PROBLEMAS

Água Turva

Água Verde

Água Castanha

Incrustações

Irritação de olhos e pele.

Maus odores

limpa fundos

CAUSAS

Filtração pobre. PH alto. Excesso de resíduos

orgânicos

Formação de algas ou verdim

Presença de Ferro ou Manganésio

Presença de calcário na água

PH desajustado. Excesso de resíduos orgânicos

ESVAZIAMENTO PRINCIPIO

VASOS COMUNICANTES

65

OK

D

ACQUA

O MEIO AMBIENTE AGRADECE

PT

“DESMONTAR A PISCINA SE ABSOLUTAMENTE NECESSÁRIO. NESTE CASO, POR FAVOR REUTILIZE A ÁGUA. A ÁGUA

Quando a piscina atingir o final da sua vida útil, deverá ser desmontada e os distintos materiais (plástico e aço) segregados e transportados para o Ecoponto especificado pelas autoridades
locais.

MANUTENÇÃO E USO:

- Ponha a funcionar o sistema de filtração uma vez por dia para assegurar um renovamento completo do volume de água, e sempre que não se estiver a utilizar a piscina para o

banho. (Ver o manual do depurador).

- Verifique o nível de bloqueio dos filtros regularmente no Verão, quando o kit de piscina estiver a ser utilizado.

- Verifique o estado dos parafusos, porcas e anilhas (para detectar possíveis vestígios de oxidação).

- O nível de água da piscina deve manter-se sempre como mínimo a 15 cm do borde superior.

- Nunca esvazie completamente a piscina. Um baixo nível de água poderia danificar seriamente a piscina.

- Não respeitar as instruções de manutenção pode por gravemente em perigo a saúde, especialmente a das crianças.

- A utilização de um kit de piscina implica o respeito pelas normas de segurança descritas no guia de manutenção e de utilização.

- Nunca deixe um kit de piscina vazio no chão e no exterior.

- Limpe regularmente o Liner P.V.C. e a linha do nível de água, com produtos não abrasivos. Limpar periodicamente a dobra de união do fundo com o lateral do liner já que é uma zona
onde se acumula a sujidade.Se acidentalmente houver um pequeno furo no liner, pode-se arranjar com os nossos remendos AR202 ou V12.

- As cobertas de verão (isotérmicas) protegem a piscina dos insectos, do pó, das folhas, etc. e evitam baixar a temperatura da água. Coloque-a sempre com as bolhas em contacto com a água.

INVERNO:
A) SE SE OPTAR POR NÃO DESMONTAR A PISCINA:

1- Limpar o fundo e as paredes do liner com um produto não abrasivo.
2- Tratar a água com um produto químico para o Inverno. Recomenda-se o uso de INVERNADOR LÍQUIDO no lugar de bóias com produto sólido para evitar descolorações no
liner.
3- Deixar a piscina cheia de água, tendo em conta o seguinte:

com o depurador.

estão dotadas.
4- Desmontar as mangueiras. Não desmontar o skimmer nem as válvulas.
5- Proteger a piscina com uma coberta de Inverno, colocando um elemento flutuante entre a piscina e a água para a proteger do frio.
6- Desmontar o d epurador da piscina. Limpar, despejar a areia ou ti rar o cartucho, secar e guardar num lugar coberto e sem humidade.

7- Acessórios: tirar todos os acessórios (escada, alarme, foco, vara,...), limpar com água doce e guardar.
PARA UTILIZAR DE NOVO: Tirar a coberta de Inverno, instalar o depurador, despejar pelo menos 1/3 da água e realizar uma cloragem de choque. Pôr o depurador em funcionamento

pelo menos durante 8 horas sem interrupção.

B) SE SE OPTAR POR DESMONTAR A PISCINA:

1- Despejar a piscina. Meio depurador, bomba de despejo ou principio dos vasos comunicantes. Utilizar o principio dos vasos comunicantes: atar um peso nos extremos da
mangueira da depuração que têm o diâmetro mais pequeno e submerge-los na piscina.

esvaziar a piscina. Tirar a mão para a agua começar a correr. Não utilize a água para a rega, já que contém produtos químicos.
2- Limpar todos os componentes da piscina com uma esponja e um produto à base de sabão com pH neutro. Secar e guardar num lugar seco e limpo. Depois de várias montagens
e desmontagens, é normal que o liner de PVC se dilate e perca elasticidade.
PARA UTILIZAR DE NOVO: Ler novamente as Instruções deste manual desde o princípio.

MEIOS QUÍMICOS:

Leia com atenção as instruções do fabricante do produto químico. ATENÇÃO: Guarde os produtos químicos num local limpo, seco e fora do alcance das crianças. Importante: Todos

os produtos utilizados devem ser compatíveis com o liner de P.V.C.

- Primeiro enchimento: Analisar o pH e o Cloro (Cl) da água e ajustar aos níveis óptimos: pH: 7,2 - 7,6 ; Cloro: 0,5 - 2 ppm.

- Cloragem de choque: Consiste em aumentar o nível de cloro até 20 ppm aprox. para eliminar as bactérias e as algas. Só se deve realizar se a água da piscina vier de rios,
tanques,... ou quando levar muito tempo sem tratamento.

- Controlos: Revisar pelos menos uma vez por semana os níveis de pH e de Cloro. (Utilize um analisador de Cloro e de pH). Também deverá acrescentar algicida para evitar a formação de
algas. Nunca tome banho antes de se ter estabilizado o nível de cloro. Utilize sempre um dosificador flutuante para a dissolução do produto químico (comprimidos). A dosagem
dos produtos químicos faz-se em função do volume de água da piscina, da frequência dos banhos, das condições climáticas, da temperatura da água e da situação. Mexer sempre
a água e esperar a dissolução de um produto químico antes de pôr outro. Espere más ou menos 12 h. entre cada ajustamento de pH, de Cloro, ou de anti algas com o sistema
de filtração em funcionamento.

MEIOS MECÂNICOS:

Verificar se a junção à piscina do depurador, do skimmer, das válvulas e das mangueiras é correcta. Te nha em conta que quanto mais alta for a temperatura da água mais
necessitará tempo de filtração. Tempo filtração teórico = Volume de água / caudal do sistema de filtração (em geral 8 h/dia com uma temperatura de água de 21º C), (Ideal: 2 h
pela manhã - 4 h ao meio dia - 2 h pela tarde).

LIMPA FUNDOS POR ASPIRAÇÃO (MANUAL OU AUTOMÁTICO):
Só para piscinas com skimmer. Ligar um extremo da mangueira do

mangueira à Tampa de Aspiração (TA) e colocá-lo em cima do cesto do skimmer. Pôr em funcionamento o depurador na posição FILTER e começar a limpar o fundo. Especial

atenção nas zonas com dobras aonde se acumule a sujidade.

LIMPA FUNDOS TIPO VENTURY:

Acoplar uma mangueira de jardim à cabeça do limpa fundos e introduzi-lo na piscina. Abrir a torneira a uma pressão normal, para a água fluir contra o fundo da piscina, produzindo

uma corrente ascendente que deposita a sujidade no filtro do limpa fundos.

É VIDA.”

a) Para piscinas com skimmer e válvula de retorno, o nível da água deve estar 5 cm por baixo do skimmer; fechar a válvula de retorno com a tampa de rosca que vai junto

b) Para piscinas com válvulas de admissão e retorno, o nível da água deve de estar a 20 cm do borde superior da piscina; fechar as válvulas com o sistema de rosca de que

Submergir depois toda a mangueira até evacuar o ar do interior. Debaixo da agua, tape hermeticamente com a mão o extremo livre da mangueira e leve-o ao lugar onde deseja

à varredora e submergi-lo na água para se encher a mangueira. Ligar o outro extremo da

SOLUÇÕES

Faça a lavagem do filtro. Adicione CLARIFICANTE em pastilhas num dosificador. Faça uma cloração

Escovar suavemente o fundo da piscina. Analise o PH e ajuste-o ente 7,2 - 7,6. Adicione ALGICIDA

Analise o PH e ajuste-o ente 7,2 - 7,6. Faça uma CLORAÇÃO DE CHOQUE. Adicione CLARIFICANTE

Analise o PH e ajuste-o ente 7,2 - 7,6. Adicione uma vez por semana ANTICALCÁRIO

Analise o PH e ajuste-o ente 7,2 - 7,6. Faça uma CLORAÇÃO DE CHOQUE

de choque

E CLARIFICANTE LIQUIDO

LÍQUIDO.

PROBLEMAS

Água Turva

Água Verde

Água Castanha

Incrustações

Irritação de olhos e pele.

Maus odores

limpa fundos

CAUSAS

Filtração pobre. PH alto. Excesso de resíduos

orgânicos

Formação de algas ou verdim

Presença de Ferro ou Manganésio

Presença de calcário na água

PH desajustado. Excesso de resíduos orgânicos

ESVAZIAMENTO PRINCIPIO
VASOS COMUNICANTES

66

MADE BY - FABRICADO POR - FABRIQUÉ PAR - HERGESTELLT DURCH

PRODOTTO DA - GEPRODUCEERD DOOR - FABRICADO POR:
MANUFACTURAS GRE, S.A. ARITZ BIDEA Nº 57 BELAKO INDUSTRIALDEA,
APARTADO 69 - 48100 MUNGUIA (VIZCAYA) ESPAÑA Nº Reg. Ind. 48-06762

Made in Spain - Fabricado en España - Fabriqué en Espagne - Hergestellt in Spanien

Prodotto in Spagna - Geproduceerd in Spanje - Fabricado na Espanha

15/02/2019
