GRE Evolution AR208201 Operating Instructions Manual

Dear Customer,
Thank you for choosing our product to clean your pool. We hope
that you will enjoy using your new robot to maintain your swimming
pool for years to come.
Before you begin to use your robot, please take a few minutes to
carefully read these operating instructions.
Again, thank you for choosing our product.

1

IMPORTANT

CAUTION: Do not switch the pool cleaner “ON” if it is not fully
immersed in water. Operating the cleaner out of water will
cause severe damage immediately and will result in loss of
warranty.

Allow the cleaner to remain in the pool for 15 to 20 minutes
following the end of its cleaning cycle. This will allow the
motors to cool adequately. Do not leave the cleaner in the
pool all the time. Always remember to turn the power supply
“OFF” and unplug it from the power outlet before removing
the cleaner from the pool.

WARNING: Your Cleaner should not be used while people
are swimming in the pool.

Safety Note

- The unit must be supplied through a residual current device
(RCD) having a rated residual operating current not
exceeding 30 mA

- The connection to the branch circuit should be consistent
with the local and national wiring rules (electrical code).

- Mishandling of the unit can result in leakage of lubricants.

- If the supply cord is damaged, it must be replaced by the
manufacturer’s service agent or a qualified and trained
person in order to avoid hazards.

ENGLISH

2

1a

Your new automatic pool cleaner contains:

- The robotic pool cleaner with its floating cable.

- The Power Supply (transformer).

- Cart (optional)

Operating the Pool Cleaner

Please read this manual completely before operating your pool
cleaner.

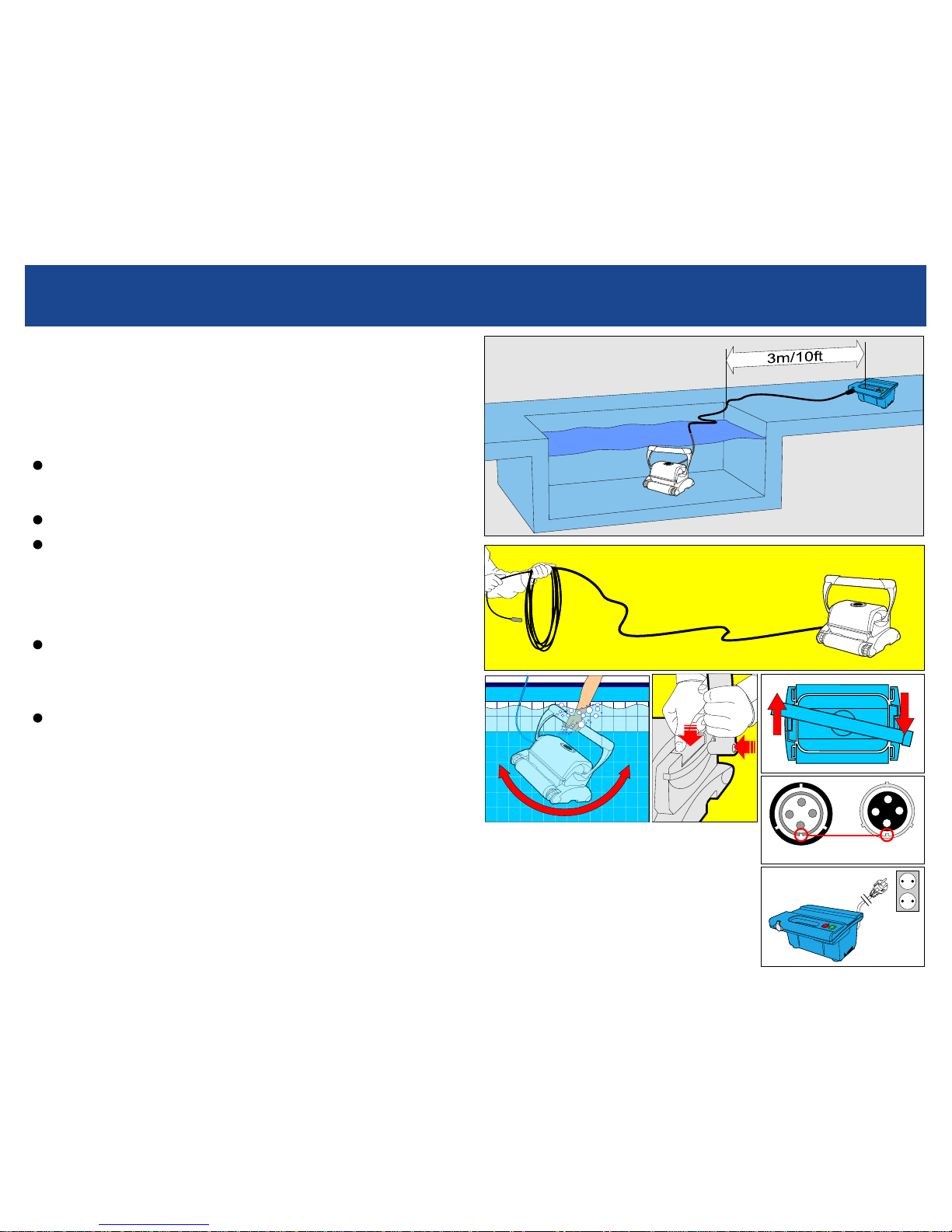

Place the power supply (transformer) at least three meters / ten feet
from the pool.(fig.1). The transformer will supply low voltage to the
cleaner.

Uncoil the cable.(fig.1a)

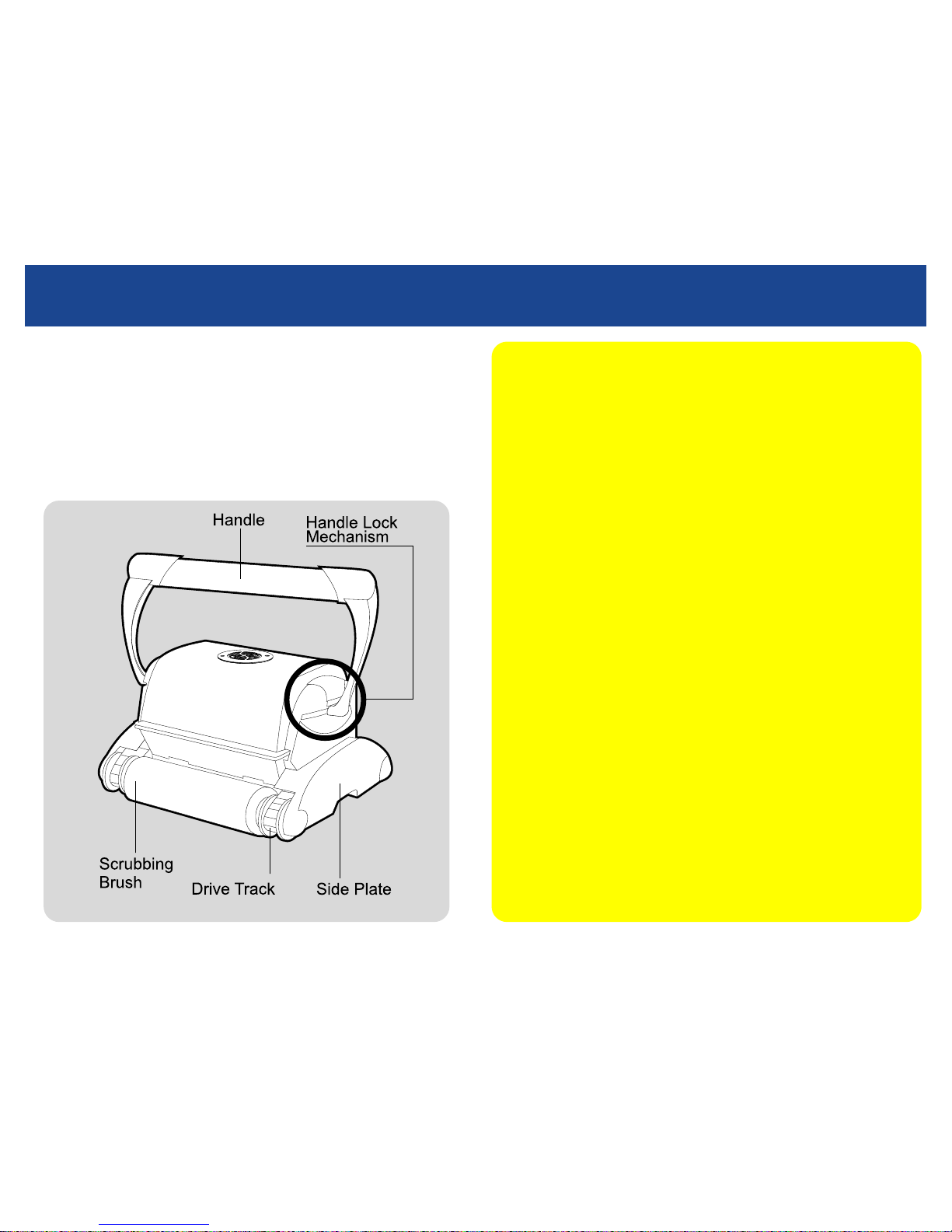

For proper operation, lock the moveable handle diagonally across the
top of the cleaner's body. Push down on the handle lock mechanism
and slide the handle all the way to the end (recommended one slot
before the end), then release the lock. The handle will remain fixed in
this position. Repeat this process on the other side of the cleaner.
Remember, the handle must be fixed diagonally (fig.2a, 2b)

Place the unit in the water. Turn the unit side to side in the water to
allow air to escape from the body and then let the cleaner sink to the
bottom of the pool (fig.3). Then, spread the cable over the surface of
the pool as evenly as possible (fig.1).

Plug the cable into the power supply. Make sure the key on the plug
exactly corresponds with the key slot on the socket of the power
supply (fig.1b).
Plug the power supply into a grounded outlet. Ensure that the electric
outlet has been properly grounded (fig.1c). The light will glow indicating
that the system is “ ON “ and the pool cleaner will start the cleaning
cycle. The unit keeps record of the number of cleaning cycles. Only an
authorized service center can display the accumulated cleaning cycles.

(See details on the next page)

WARNING: A Ground Fault Current Interrupter (GFCI-USA) or a Residual Current Device
(RCD-EUROPE) must be installed to protect your electric outlet and prevent any possible

electric shock.

1

3

1c

1b

2b

2a

3

slot

key

slot

key

Transformer

socket

Cable

plug

A

B

C

D

socket

Rotate left and pull to unlock

Push and rotate right to lock

E

F

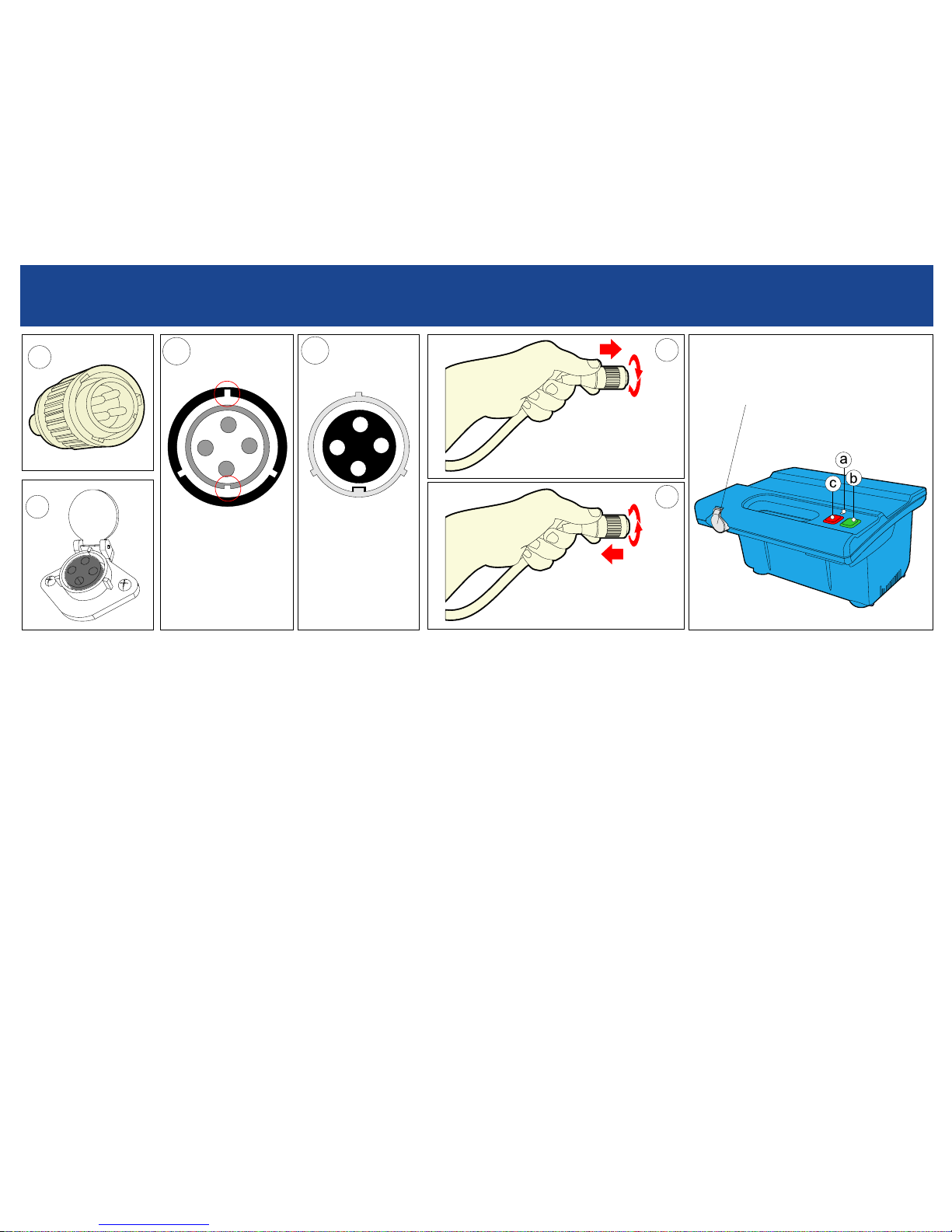

Power Supply - Operating Instructions

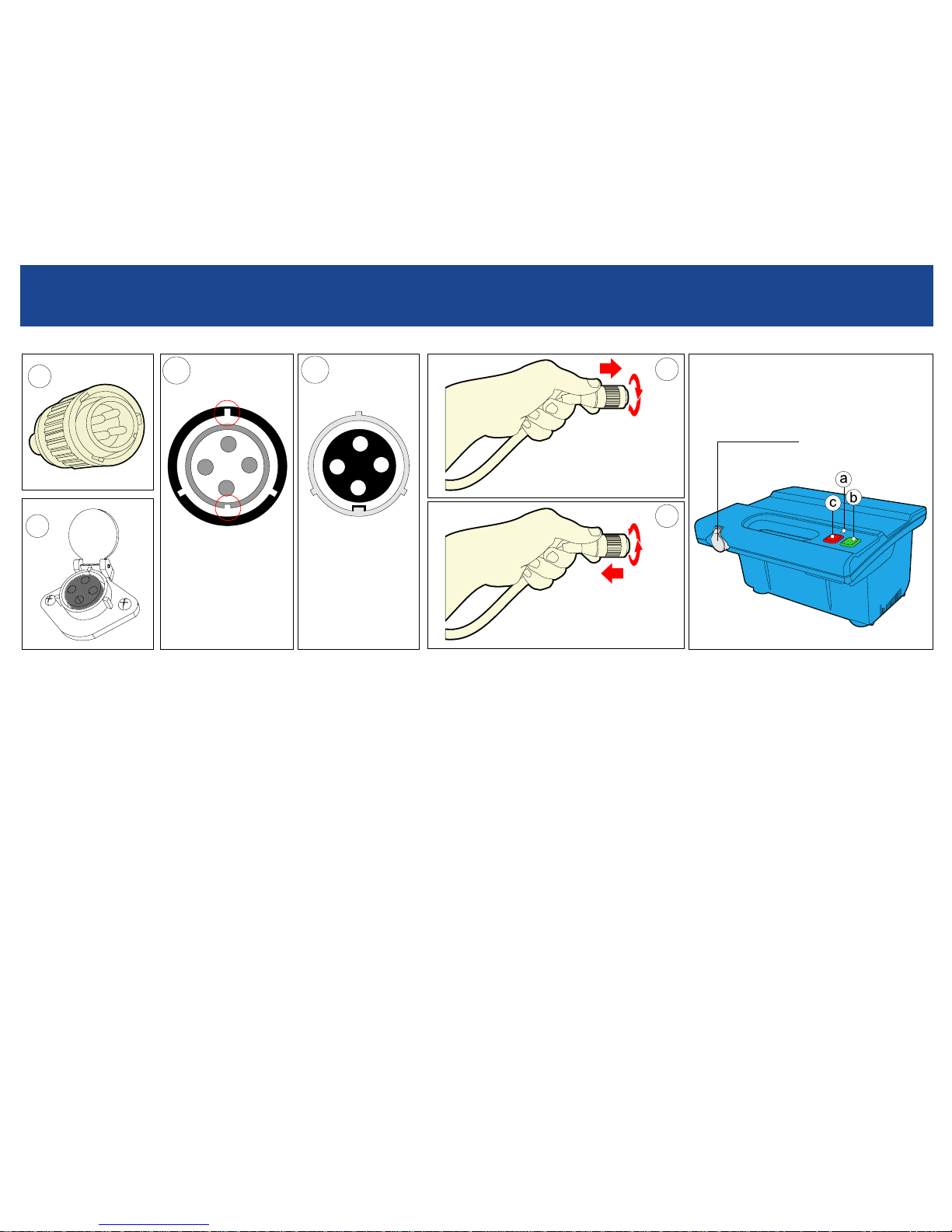

To plug the cable (Fig A) into the socket on the power supply (Fig B), please do the following:

1. Prepare the plug as seen in (Fig. C) with the key and 3 outside slots exactly as shown.

2. Fit exactly the key and the slots from cable plug with the corresponding key and slots from the transformer socket. (Fig. D)

3. Push the plug into the socket of the transformer all the way in.

4. Once the plug is in, rotate the plug to the right to lock it into place (Fig. E).

5. To remove the plug, first rotate the plug to the left to unlock it, then pull it out (Fig. F).

a. Light indicates that the machine is running.
b. Green push button turns the machine ”ON”.
c. Red push button turns the machine “OFF”.

IMPORTANT- After every cycle the pool cleaner will turn off automatically . In case you want to turn the machine off during the working
cycle, push the red button once and the indicator light will turn off, indicating that the machine has stopped running.

The Remote Control Model is equipped with a multi-directional radio transmitter . This feature will enable you to guide the pool cleaner directly to areas of the pool
requiring additional cleaning attention or for quick clean-ups. When you press the Right or Left Buttons, the unit will turn until the button is released. Then, the machine will
proceed straight ahead in the new direction. Pressing the Forward/Reverse button will cause the cleaner to proceed in the new direction after the button has been
released.

The Remote Control has an advanced cleaning program with two options:

Standard Mode-cleans the bottom of the pool only in just 1 hour (maximum 90 minutes on large swimming pools).

Super Mode-cleans the bottom and walls of the swimming pool in just 3 hours. Every remote control unit is shipped from the factory with the
Standard Mode as the primary program. To Switch from the Standard to the Special Mode, simply press the "Program" button once. The machine will immediately receive
the command and will start to clean the bottom and the walls. Your signal that the machine is in the special mode is that the machine will

climb up to the waterline in the first contact with a wall. To return to the Standard Mode, simply press the “Program” button again only when the machine is

on the pool bottom.

When the Power Supply is turned off, the Mode is automatically returned to the "Standard" (floor cleaning only) Mode.

Cleaning Modes

Option 1:
Option 2:

PLEASE NOTE:

stop for a moment after pressing

the button and

important

Please be sure to always keep your pool cleaner properly stored anywhere between 10 to 40 degrees Celsius (50 to 104 degrees
Fahrenheit). This will keep the motors, plastics and seals protected. Failure to comply will result in loss of warranty.

Wireless Remote Control - R/C Model

Using Radio Remote Control Feature
and accessing Cleaning Modes

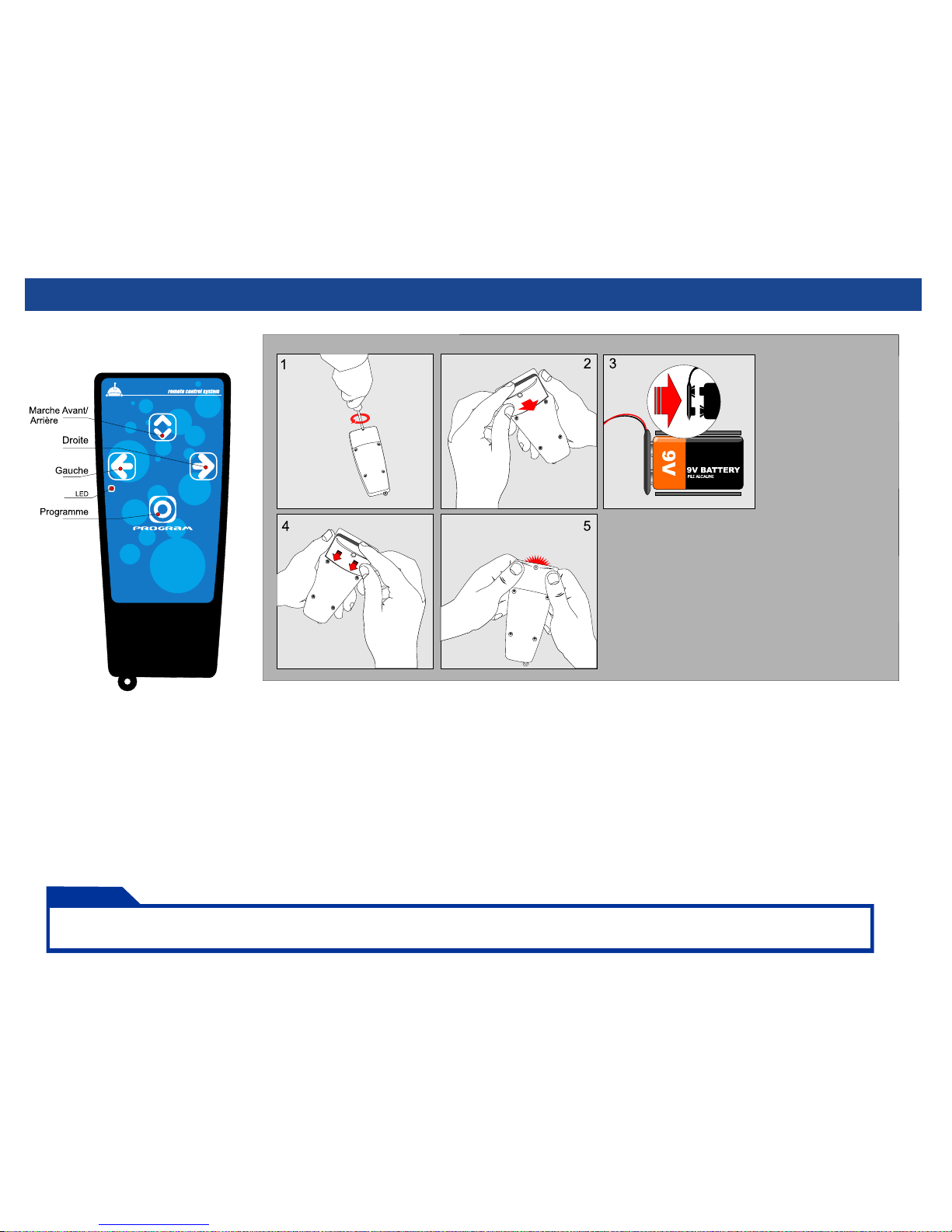

REPLACING
THE BATTERY

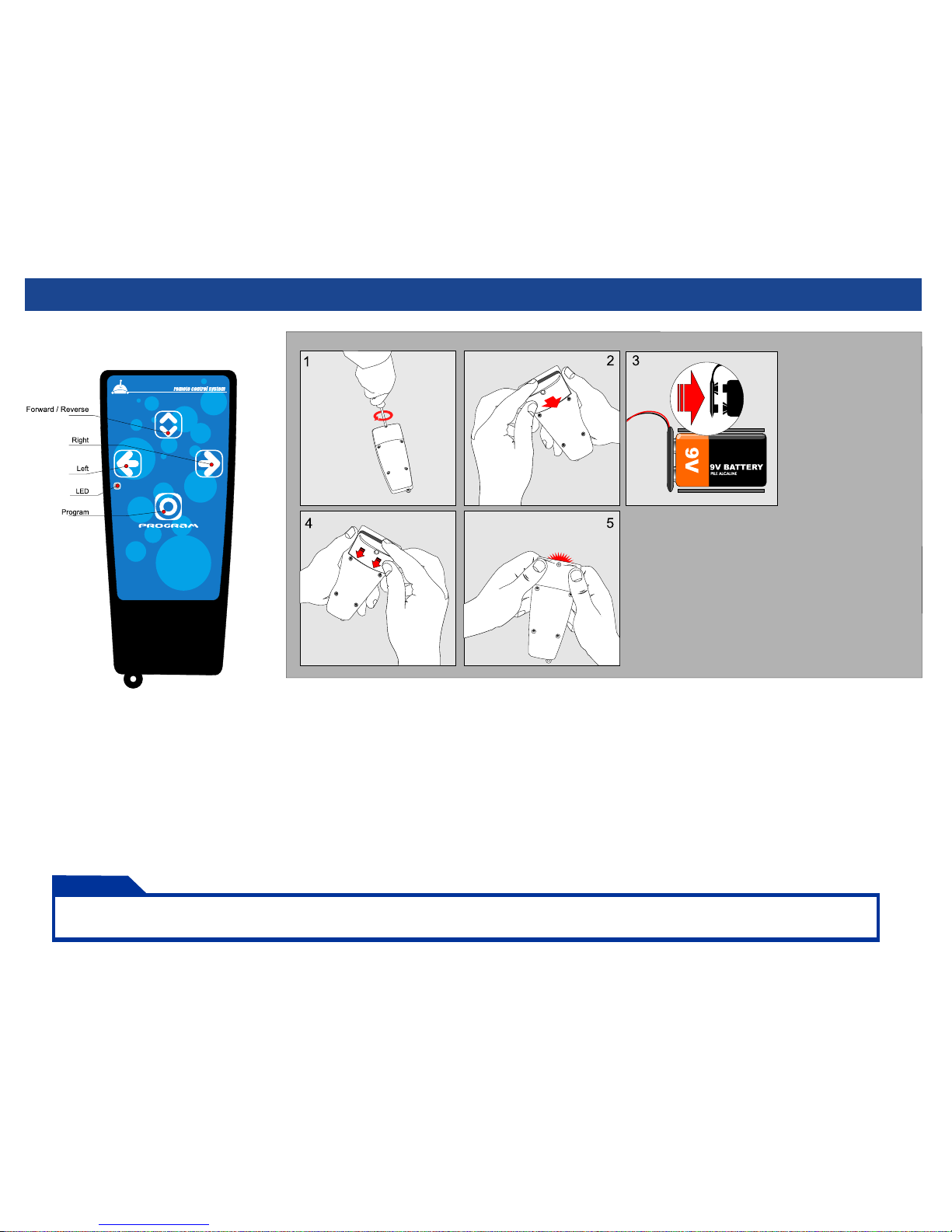

1. Remove the

top screw (Fig.

1).

2. Pull the top of
the cover away
from the
transmitter and
then pull
upwards (Fig. 2)

3. Replace the battery and make sure
the polarity is the same as the existing
battery (Fig. 3)

4. Push the cover downwards into the 2
slots :Fig. 4)

5. Push the top of the cover towards the
battery until it snaps into place (Fig. 5)

6. Put the screw back into place.

4

smooth
surface

smooth
surface

lock tab

5

CLEAN THE FILTER BAG AFTER EVERY CLEANING CYCLE
a. Unplug the power supply. (Please keep the plug away from contact with water)
b. If the unit is in the pool, gently pull the cleaner toward you using the cable until the handle is within reach. Use the handle (not the cable) to pull the

cleaner out of the pool after allowing most of the water to drain from the unit.

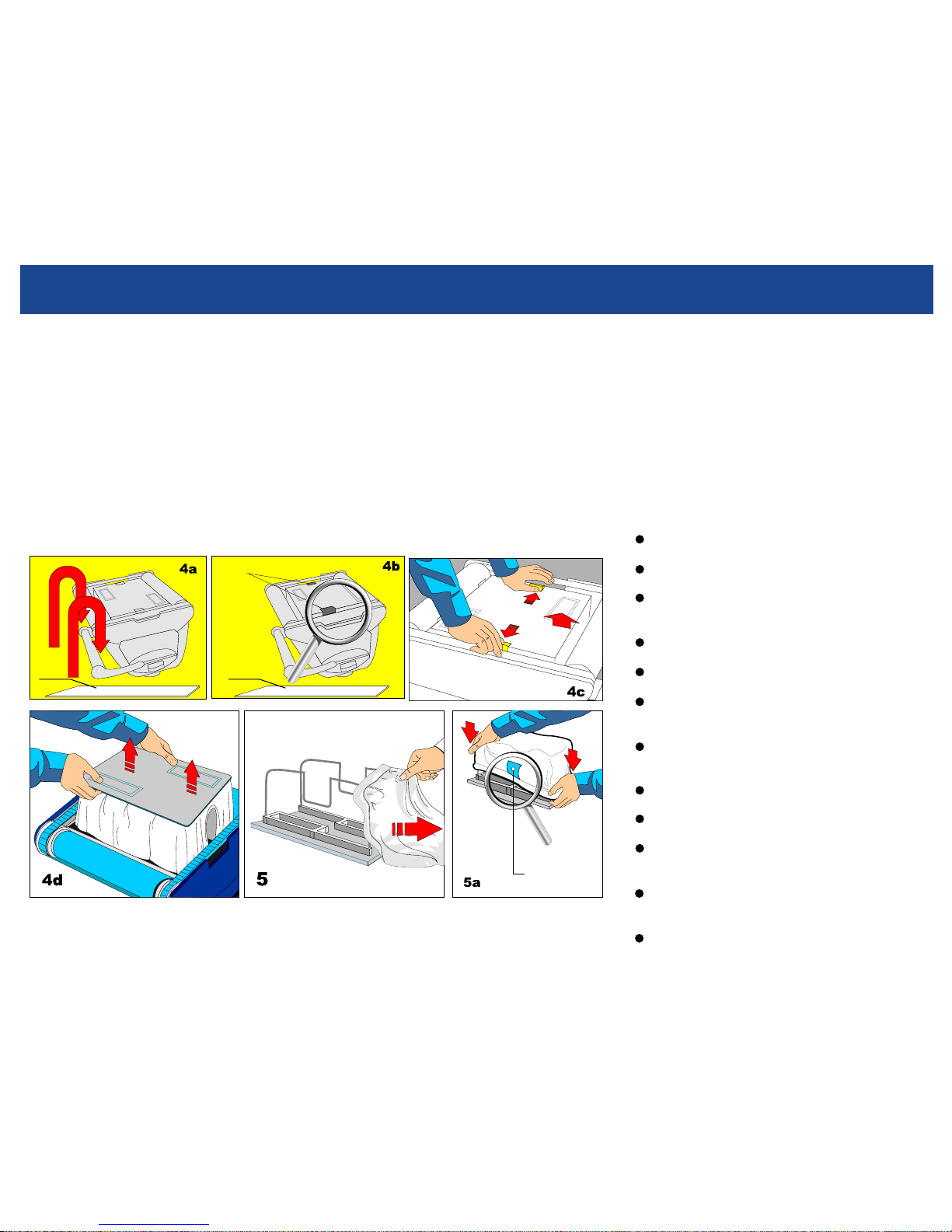

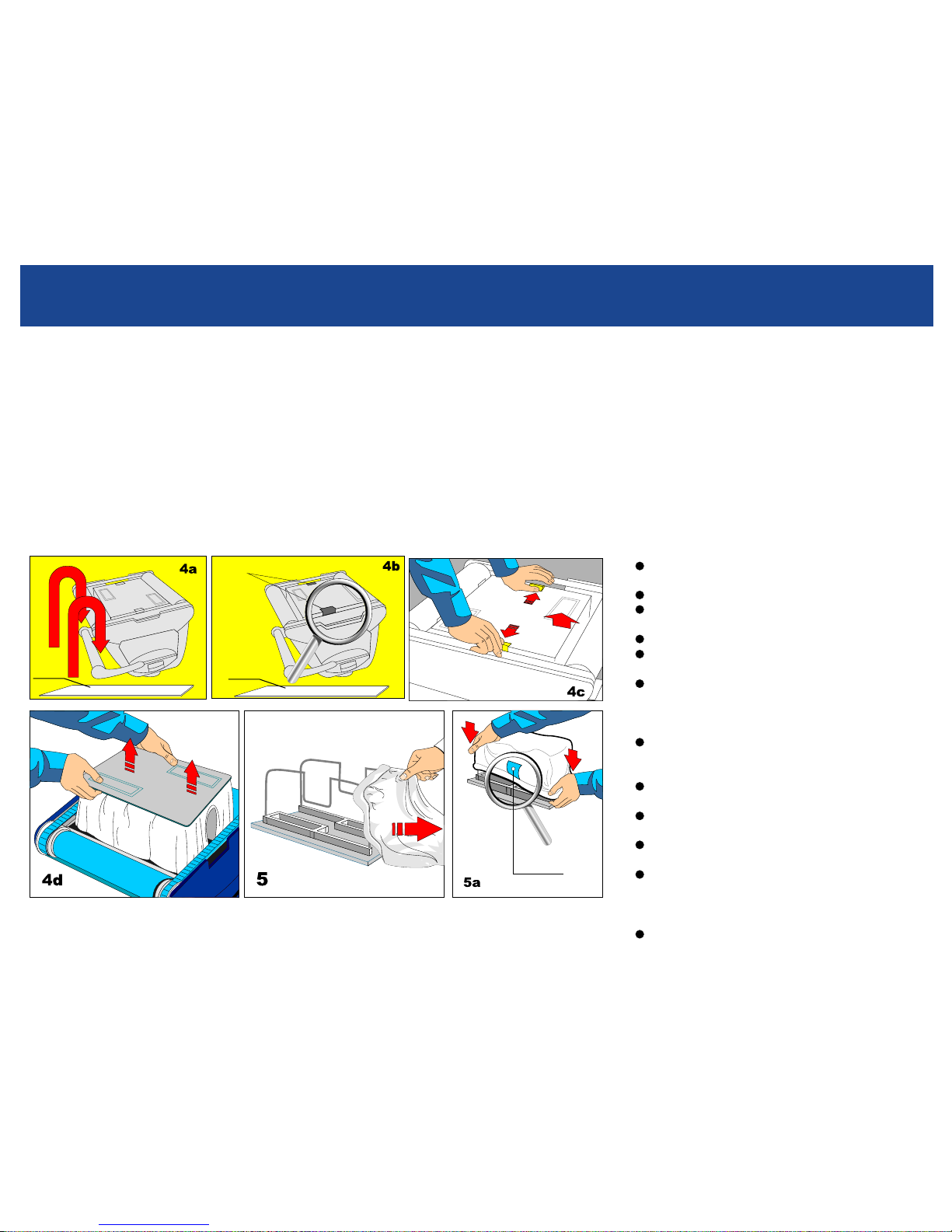

c. Lay the unit on its back on a smooth surface (in order to prevent scratches on the machine body), release the lock tabs and remove the bottom lid
assembly. (fig.4a, 4b, 4c, 4d)
d. Remove the filter bag from the support bars, turn it inside out and wash off all the dirt with a garden hose or in a sink. Squeeze the bag gently until the
rinse water is clear. If necessary, machine wash the bag using only cold water with NO DETERGENT! (fig.5)

e. Re-install the bag on the support bars with the label in the center of one of the long sides of the bottom lid (5a)
f. Re-install the bottom lid assembly in the body. Push down on it until lock tabs will snap into place properly.

Maintenance and adjustment

Shut off and unplug the power supply every
time you remove the cleaner from the water.
Clean the filter bag after every cycle.
Reverse the handle after every cleaning cycle to
avoid tangling the cable.
Periodically straighten out the floating cable.
Replace worn brushes to ensure maximum
cleaning performance
Make sure that your pool cleaner positions itself
properly on the wall. The machine handle must
rest parallel to the water line upon reaching the
surface of the water.
Save your cleaner's packaging for off-season
storage or for shipping the unit to your dealer if
service is required.
Leave your pool cleaner in the water for 15 to 20
minutes after every cleaning cycle.

Do not leave your cleaner in direct sunlight
when not in use.
Never leave the power supply in direct
sunlight and avoid leaving it in the rain.

Occasionally, you should rinse your cleaner in
clean, fresh water. This will lengthen the service
life of the drive belts, drive tracks and scrubbing
brushes.

Clean the propeller once a month

(see next page for details)

IMPORTANT TIPS:

label

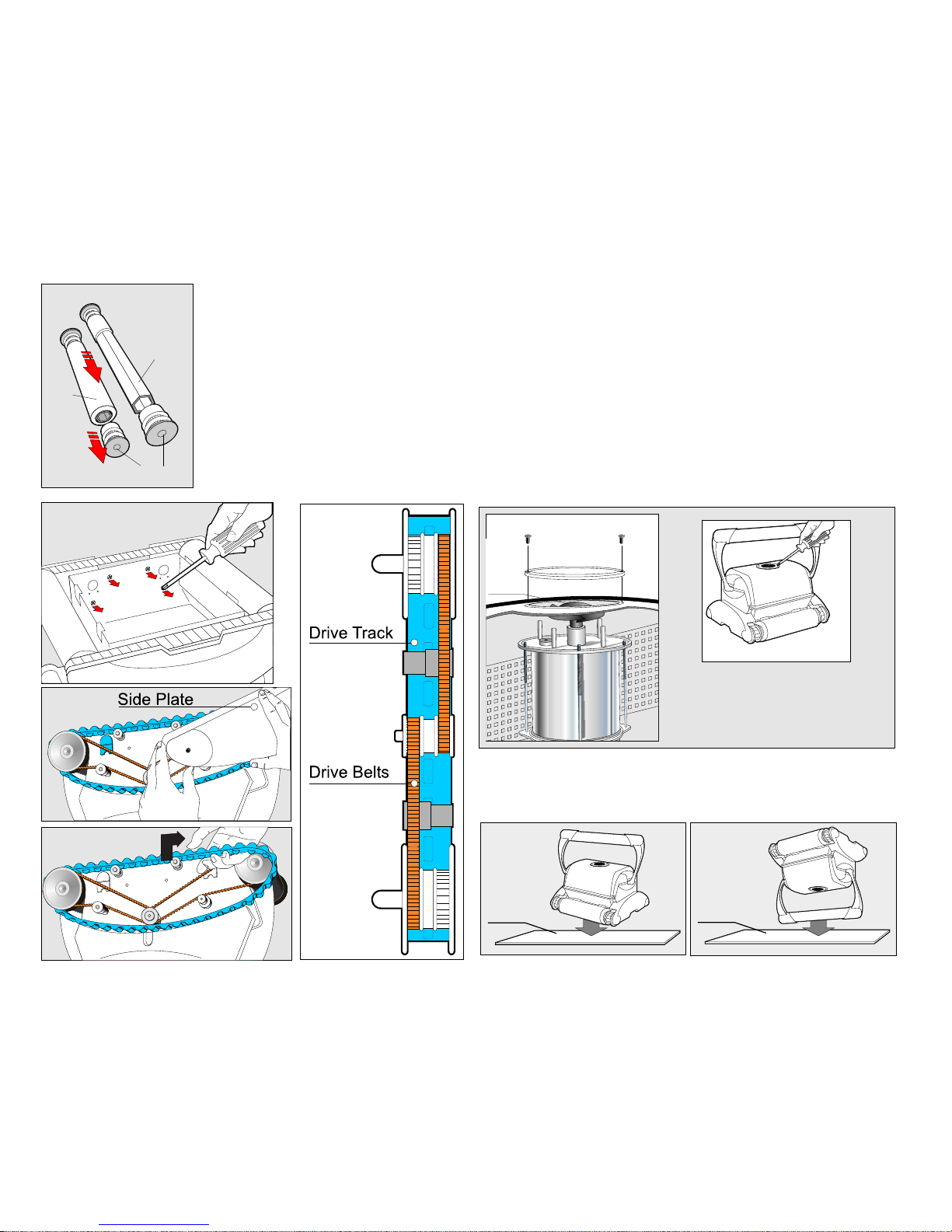

CHANGING THE DRIVE BELTS

Depending on usage, the drive belts (located behind the side plate) will stretch.
When this happens, in order to maintain the optimum performance of the unit, these drive
belts have to be changed.

a) Turn the robot upside down and remove the bottom lid assembly (fig. 4a,4b,4c,4d).
b)Inside, locate 4 screws on drive motor side, which hold the side plate in place (fig. 7a, 7b).
c)Take out these screws and remove the side plate
d)Remove the drive track. Before removing the drive track, notice carefully how the drive

belts are positioned for re-assembly (fig. 7c).
e)Take out the old drive belts and replace them with new ones.
To re-assemble, reverse steps d to a.

6

6

end hub

PVA brush

Wheel tube

CHANGING BRUSHES

Depending upon how frequently you use the
cleaner pool cleaner, it will be necessary to
replace the brushes when they are worn out.
Worn out brushes will impede cleaner’s
scrubbing, climbing the walls or general
performance.
a. Detach one of the side plates, unscrewing the
four screws (see fig.7a ).
b. With side plate detached, take out the wheel
tube from the machine.
c. Open the end hub and pull out the worn PVA
brush.(see fig.6)
d. Place the new PVA brush on to the hexagonal
tube and close it with the end hub.
e. Reinstall the wheel tube in place and place
back the side plate screwing back the four screws.

7b

7c

7a

CAUTION:

To avoid scratches and other blemishes appearing on your robot, simply find a smooth
surface for it to rest on when cleaning the debris bag or performing minor adjustments.

These scratches could produce changes in the robots soft and smooth edges resulting in

potential damage to some flexible pool surfaces.

smooth
surface

smooth
surface

Cleaning the pump propeller:

1) Take out the 2 (4) screws from the outlet top

2) Take out the outlet top and remove hair and
other debris around propeller

outlet top

propeller

PVA BRUSHES CARE:

This special brush material is most efficient when wet. Any discoloration is normal in the
drying process when exposed to open air. Please allow brushes to absorb pool water for
about 20 minutes before initial use or at first use of every season. You will notice that as the
brushes absorb the water and start scrubbing your pool, the discoloration will disappear.

PLEASE CHECK THE FOLLOWING BEFORE CALLING YOUR SERVICE CENTER

Before troubleshooting, the pool cleaner must be disconnected from the power supply and the power supply must be unplugged from the
electrical outlet to prevent damage to the unit and possible personal injury.
For reference numbers, consult the parts list diagram located on the last page of the instructions.

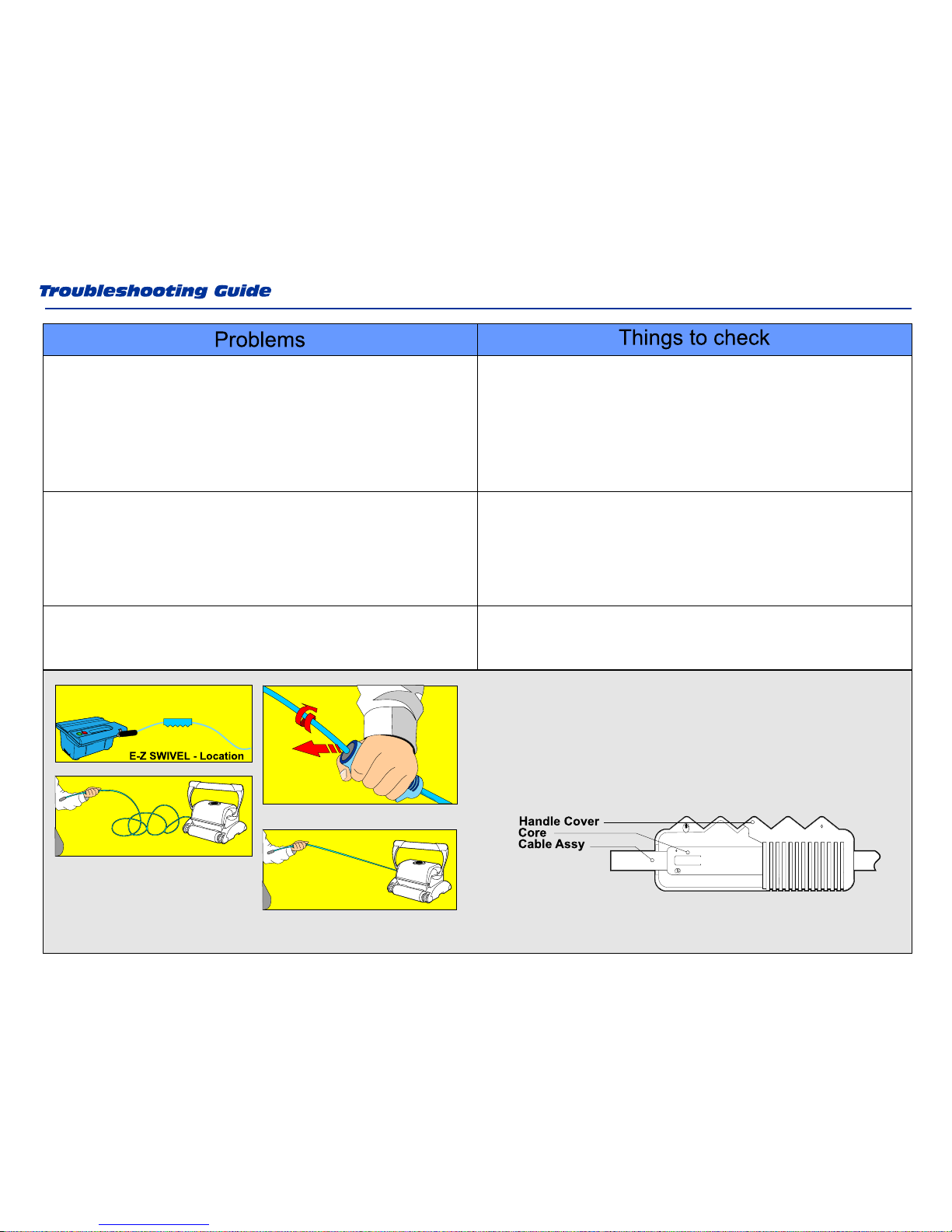

1. Unit does not pump water or move:

2. Unit does not pump water at all, or pumps slowly
but moves:

a) Check to see if electric outlet (22) has power.
b) Check if transformer (16) is plugged into a grounded outlet

and the blue cable assembly is plugged into the
transformer.*

c) Switch the power supply “OFF” (19) and “ON” (21) buttons

a few times. Allow 45 seconds between “ON” and “OFF”.

d) Check for and remove any debris such as hair, string, or

leaves that may be obstructing the free movement of the
Drive Pulley (5), Drive Belts (6) , or Drive Tracks (7) .

e) Check that the Drive Belts (6) and Drive Tracks (7) are

properly aligned and are taut. Adjust or replace if
necessary.

*The transformer cord can only be replaced with the aid of special purpose tools normally available only to authorized dealers, distributors and service centers.

a) Check to see if propeller (1) is seized due to accumulation
of hair or debris on the propellers. Remove the top screws on
each outlet top (1) and clean the propeller. When
reassembling the top cover, do not overtighten the screws.
b) Check to see if the filter bag (12) is thoroughly clean.

Clean as necessary.

c) If a and b are negative, check the pump motors (2). If

they are not functioning send the unit to your service
center.

7

a) Check to see if forward/reverse motion is obstructed by

foreign matter; hair, debris, etc. on drive belts (6) or drive
tracks (7) or there is an entanglement with the power cord.
Clean as necessary.

b) Check if drive belts (6) have slipped out of place. Also

check for proper tension of drive belts (6). If necessary

replace belts.
c) Check for loose drive motor (3) connections.
d) If a, b, and c are negative, check the Master and Slave

motors. If one or the other is not functioning, send the unit

to your service center.

a) Check 2a and 2b of this guide.
b) Check the Intake Valve Flaps (23) on the underside of your

unit. The Flaps should move freely to open and close.
Clean and free the Valve Flaps (23) if necessary.

3. Unit does not move but does pump water:

4. Unit does not pick up dirt and debris:

5. Unit does not seem to cover the entire pool:

a) Most likely a thorough cleaning of the filter bag (12) is

needed.

b) Check to see that the blue cable (15) is properly spread

out and is untangled.

c) Allow the unit to run in the pool for the entire cleaning

cycle.

d) Make sure that the Floating Handle (14) is locked

diagonally across the top of your unit's body.

e) Check that the Pump Motor (2) is operating. Please refer

to the Troubleshooting section titled “Moves But Does

Not Pick Up Dirt And Debris”

f) After following all of the above, if there is still a problem,

call your dealer for specific additional assistance.

8

a) Lock Tab (24)s -Check that the Lock Tabs (24) are not

warped. They should be straight and aligned with the unit's
body.

b) Intake Valves (23) - Check that the Intake Valve Flaps on

the underside of your unit (in the Bottom Lid ) move freely
to open and close. Clean Flaps if necessary.

6. Remote control (optional) does not operate properly:

7. Debris Comes Out Of The Aquabot When
Removing It From Pool

(Bottom Lid Does Not Close Properly)

a) Check the battery in the Remote Control Transmitter (25),

replace if necessary.

b) Make sure that you activate the RC System (25) no more

than 30 meters away from the Transformer, pointing the
control box to the antenna.

c) If there is still a problem with the RC System (25), call your

service center for assistance.

Place the Robot on the ground and
unplug the cable from the transformer.
With one hand, holding the E-Z Swivel,
walk away from the Robot, pulling the
cable to its full length.

The core will rotate inside the cover
and in this way will untangle the cable.

Holding with one hand the E-Z Swivel.

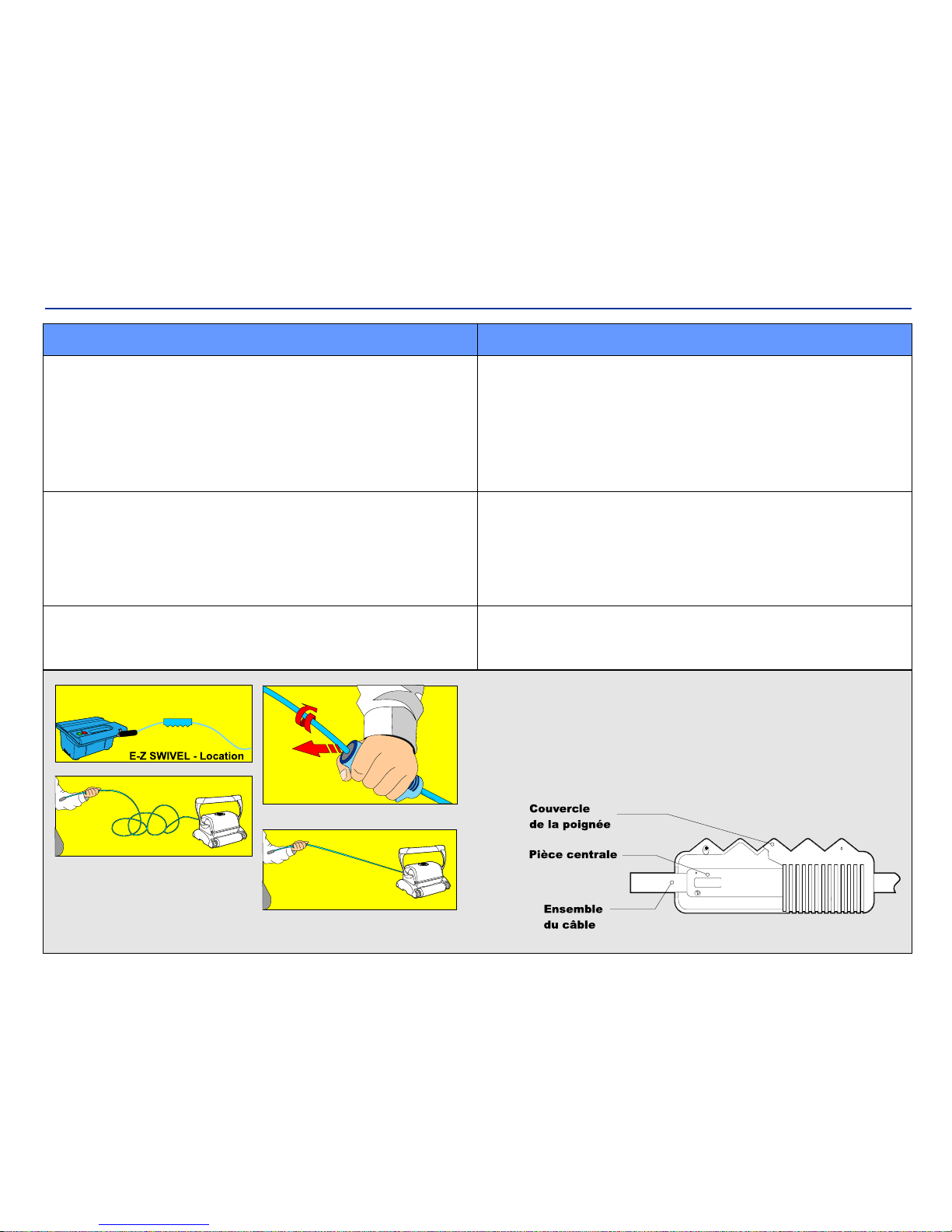

CABLE CARE

If the problem persists,

use the E-Z Swivel device.

The cable may become twisted after a period of time in use. To correct
this condition, simply lock the moveable handle on the top of the cleaner
in the opposite diagonal direction. The pool cleaner will now travel in the
opposite direction while cleaning your pool and the cable will uncoil.
Check the cable periodically for external damage.

patent pending

8. The cable is twisted:

a) Reverse the diagonal position of the handle.
b) Use the E-Z swivel as shown bellow.

9

10

Chers clients,
Nous vous remercions d'avoir choisi pour nettoyer
votre piscine. Nous espérons que vous utiliserez votre nouveau

pour maintenir votre piscine durant plusieurs années.
Avant de commencer à utiliser votre , veuillez prendre
quelques minutes afin de lire soigneusement les instructions de
fonctionnement.
De nouveau, merci d'avoir choisi .

notre produit

nettoyeur

nettoyeur

notre produit

FRANÇAIS

IMPORTANT

ATTENTION: Ne mettez pas le nettoyeur de piscine en
position «ON» s'il n'est pas complètement immergé dans
l'eau. La mise en marche du nettoyeur hors de l'eau,
provoquerait instantanément de sévères dommages et
entraîneraient l'annulation de la garantie.

Laissez le nettoyeur dans l'eau pendant 15 à 20 minutes à la
fin de chaque cycle de nettoyage. Ceci permettrait aux
moteurs de se refroidir adéquatement. Ne laissez pas le
nettoyeur en permanence dans la piscine. N'oubliez pas de
mettre l'interrupteur en position « off/arrêt » et de débrancher
le transformateur avant de sortir l'appareil de l'eau.

ATTENTION! Votre nettoyeur ne doit jamais être utilisé
lorsqu'il y a des personnes qui se baignent dans la
piscine.

Note De Sûreté

-L'unité doit être obligatoirement alimenté via un appareil
muni d'un disjoncteur différentiel courant (RCD), ayant une
cadence limitée à 30mA.

-La connexion à la prise de courant doit être compatible aux
règlements d'installation d'électricité locale et nationale (le
code de l'électricité).

-Une mauvaise utilisation de l'appareil, risque a entraîné la
fuite de lubrifiant.

-Si le câble d'alimentation est endommager, il est
indispensable de le remplacer par le service du fabricant ou
par une personne former et qualifié afin d'éviter quelconque
risque.

1a

1

3

1c

1b

2b

2a

11

Le nouveau nettoyeur vous est livré avec :

- Un câble électrique flottant.

- Un transformateur. L'appareil fonctionne à basse tension.

- Chariot (optionnel).

Veuillez lire entièrement ce manuel avant la mise en marche:

Placer le transformateur au moins à 3 m (10 pieds) de la piscine
(fig.1).

Dérouler le câble (fig.1a).

Pour un fonctionnement normal, la poignée mobile dóit être blo­quée en diagonale en haut de l'appareil. Pour celà, appuyer sur le
mécanisme de verrouillage et glisser la poignée jusqu'à ce qu'elle
s'encastre dans I'avant dernier cran . Deverouiller ensuite. Répéter ce
processus de l'autre côté de l'appareil. Ne pas oublier que la poignée
dóit être fixée en diagonale (fig. 2a, 2b).

Placer l'appareil dans l'eau en le portant par la poignée. Balancer
l'appareil d'un côté à l'autre afin de permettre à l'air de s'en échapper ,
puis laisser l'appareil descendre au fond de la piscine. Déployer
ensuite le câble sur la surface de la piscine, d'une manière aussi
régulière que possible (fig. 3).

Brancher le câble sur le transformateur. Vérifier que la prise du câble
s'emboîte parfaitement dans la prise du transformateur (fig. 1b).
Brancher le transformateur .
Vérifier que la prise soit mise à la terre (fig. 1c). Le voyant lumineux
indique que le system est en MARCHE et que le nettoyeur de piscine
déclenche un cycle de nettoyage. L'unité mémorise le nombre de
cycles de nettoyage à chaque mise en marche. Seul un centre de
service autorisé, peut visualiser les nombres accumules de cycles de
nettoyage.

ATTENTION: Votre installation électrique doît être équipée d'un disjoncteur automatique
(GFCI-USA) ou (RCD-Europe), pour prévenir tout danger de chocs électriques.

Instructions de fonctionnement des nettoyeurs de piscine

12

A

B

C

D

E

F

Pour brancher le câble (Fig. A) à la prise du transformateur (Fig .B) veuillez suivre les étapes suivantes:

1. Préparez la fiche comme figuré sur la (Fig. C) avec la clef et les 3
embouts exactement comme indiqué.

2. Positionnez exactement la clef et la prise du câble à la
correspondante clef et prise du transformateur. (Fig .D)

3. Enfoncez la fiche dans la prise du transformateur jusqu’au bout.

4. Une fois que la fiche est entrée, faites une rotation à droite pour la

bloquer. (Fig .E)

5. Pour débrancher la fiche, d’abord débloquer la en tournant vers la
gauche et en suite tirer à l‘extérieur (Fig .F) .

a) Le voyant lumineux indique que la machine est en marche.
b) Le bouton Vert met la machine, en position «ON/marche».
c) Le bouton Rouge met la machine, en position «OFF/arrêt».

IMPORTANT- Après chaque cycle, le nettoyeur de piscine, va se mettre automatiquement à l’arrêt. Dans le cas où vous voulez arrêter la
machine pendant son cycle; appuyez une fois sur le bouton Rouge et le voyant lumineux s’éteindra pour signaler que la machine c’est mis
en arrêt.

Transformateur - mode d’emploi

tourne a gauche pour debloquer

pousser et tourner a droite pour bloquer

Prise de courant

Prise du

transformateur

embout

clef

prise

embout

clef

13

Les models a télécommande

important

Veuillez vous assurer que la température de stockage de votre appareil soit entre 10 et 40 degrés Celsius (50 et 104 degrés Farenheit). C’est seulement ainsi
que les moteurs, les pièces en plastique et les joints d’etanchéité seront dûment protégés. En cas d’omission du stockage à la température recomandée, la
garantie sera annulée.

Remplacement
des piles

1. Enlevez la vis du

haut (fig. 1)

2. Tirez le haut du
couvercle loin du

Transmetteur et
ensuite tirez vers
lehaut.

(fig. 2)

3. Remplacez les pileset assurez-vous
que la polarité est la même. (fig.3)

4. Glissez le couvercle vers le bas à l'aide
des deux fentes. (fig.4)

5. Appuyez sur le haut du couvercle vers
les piles jusqu'à ce qu'il se remette en place
(fig. 5)

6. Revissez la vis à sa place.

Utilisation de la télécomande

Le model à télécommande est équipé d'un émetteur de radio multidirectionnel. C'est aspect vous permettra de diriger le nettoyeur de piscine, directement aux zones de piscine
nécessitant un nettoyage supplémentaire ou pour effectuer des rapides nettoyages.
Quand vous appuyez sur le bouton « droite » ou « gauche », l'appareil tournera jusqu'à ce que le bouton soit relâché.
Ensuite, la machine va procéder tout droit dans la nouvelle direction.
En appuyant sur le bouton « avant/arrière », le nettoyeur procédera dans la nouvelle direction une fois que le bouton est relâché.

La commande à distance a un programme de nettoyage avancé avec deux options :

mode standard - nettoie seulement le fond de la piscine. Netoie le fond de la piscine en seulement 1 heure (90 minutes au plus pour les piscines larges)
mode super nettoie le fond et le parois de la piscine en seulement 3 heures. Toutes les unités télécommandés sont livrées avec leur commande à distance en mode

er

standard, comme le 1 programme. Pour changer du mode standard au mode super, simplement appuyez sur le bouton « programme » une seule fois. Le nettoyeur va
immédiatement recevoir la commande et va donc commencer à nettoyer le fond et les parois. Votre signal indique que l'appareil est en mode spécial et, au premier contact avec
une des parois, il commence à grimper vers la ligne d'eau.
Pour revenir au mode standard, simplement appuyez sur le bouton « programme » à nouveau seulement quand le nettoyeur est au fond de la piscine.

lorsque l'alimentation (transformateur) est débranchée, la commande à distance se remet automatiquement en mode standard. (seulement le nettoyage du fond)

Modes de nettoyage

Option 1 :
Option 2 :

NOTEZ BIEN :

lock tab

surface
lisse

14

NETTOYER LE FILTRE APRÈS CHAQUE CYCLE DE NETTOYAGE
a. Débranchez le transformateur.
b. Si l’appareil est dans la piscine tirer-le par le câble vers vous avec beaucoup de soin, jusqu’à ce que vous puissiez saisir la poignée. Utiliser seulement

la poignée (surtout pas le câble) pour le faire sortir de l’eau ensuite pauser l’appareil afin que la plus grosse quantité d’eau s’évacue de l’appareil.

c. Renversez l’appareil sur une surface lisse (afin de ne pas endommager l’appareil), Déverrouillez et enlevez le couvercle inférieur (fig.4a, 4b, 4c, 4d).
d. Retirez le filtre des barres de support, le tourner à l’envers et le laver au jet d’eau ou dans un l’évier. Lavez et essorer délicatement le filtre jusqu’à ce

que l’eau soit propre. Si nécessaire, laver le filtre à la machine en utilisant uniquement l’eau froide et SANS AUCUN DETERGENT (fig. 5).

e. Réinstaller le filtre sur les barres de support avec l’étiquette placée au milieu de l’un des côtés du support complet (fig. 5a).
f. Réinstallez le support complet dans l’appareil. Appuyez sur le support et l’assemblage se remettra en place automatiquement.

Eteignez et débranchez le transformateur
avant de sortir I'appareil de I'eau.
Nettoyez le filtre après chaque cycle de
nettoyage.
Inversez la position de la poignée après
chaque cycle pour éviter I'enroulement du
câble.
Redressez périodiquement le câble flottant à
la surface de I'eau.
Remplacez les brosses usées, pour assurer
un nettoyage de qualité.
Vérifiez que I'appareil se pose correcte-ment
sur la paroi de la piscine. La poignée doît
rester parallèle à la ligne de surface de I'eau.
Conservez I'emballage de I'appareil pour le
ranger ou pour le renvoyer en cas
d'éventuelles réparations.
Il y a des brosses " super-adhérentes " pour
les piscines à parois lisses .
Laissez I'appareil dans I'eau pour 15 à 20
minutes après chaque cycle de nettoyage.
Ne laissez pas votre appareil au soleil quand
vous ne I'utilisez pas. Ne jamais laisser le
transformateur au soleil.
Rincez régulièrement l'appareil à I'eau claire
et propre. Ceci accroîtra la durée de vie des
courroies, des chenilles et des brosses.

Nettoyez l'hélice une fois par mois (reportez
vous à la page suivante pour les détails)

CONSEILS IMPORTANTS:

Entretien et réglage des nettoyeurs piscine

l’étiquette

surface
lisse

textile
doux

15

6

7b

7c

7a

textile
doux

ENTRETIEN DES BROSSES :

La décoloration des brosses est normale à partir du moment où elles sont exposées à l'air
libre. Trempez les environ 20 minutes dans la piscine avant chaque saison ou pour une
première utilisation. Vous noterez que lorsque les brosses absorbent l'eau et commencent
leur travail, la décoloration disparaît.

Nettoyage de l'hélice de la pompe :

1)Dévissez les vis qui maintiennent le cache
turbine.

2)Nettoyez les éventuels cheveux ou autres
saletés.

REMPLACER LES BROSSES

En fonction de Ia fréquence de l'utilisation de votre
nettoyeur, les brosses devront être remplacées à
cause de leur usure. Le nettoyeur dont les brosses
sont usées aura des difficultés à nettoyer et a monter
les parois, de meme que sa performance sera
diminuée.
a) enlever I'une des flasques, en devissant les vis (fig.
7a, 7b)
b) quand Ia flasque aura été détachée, enlever Ia
roue d'entraînement
c) ouvrir le moyeu terminal et tirer Ia brosse PVA
usée en dehors
d) placer Ia nouvelle brosse PVA sur Ie tube
héxagonale et la bloquer à l'aide du moyeu terminal.
e) remettre en état Ia roue d'entraînement et remonter
la flasque avec les quatre vis.

moyeu

brosse
en PVA

tube de la roue

cache turbine

hélice

REMPLACER LES COURROIES DE TRANSMISSION

Avec le passage du temps, les courroies de transmission qui se trouvent derriére la flasque
s'allongent. A ce moment-Ià, si vous voulez que le robot continue à travailler à son mieux,
ces courroies doivent être remplacées:
a) localiser à l'interieur les vis du côté du moteur d'entraînement, qui tiennnent en place Ia
flasque (fig. 7a, 7b).
b) devisser les vis et enlever la flasque
c) enlever Ia courroie d'entraînement (chenille). Avant de l'enlever, faire attention à Ia façon
dans laquelle les courroies de transmission sont placées (fig. 7c).
d) enlever les vieilles courroies de transmission et monter les nouvelles courroies.Pour
remonter, suivre les instructions ci-dessus à l'envers.

ATTENTION :

Afin d'éviter les éraflures sur la coque de votre robot, lorsque vous le renversez , veillez à
le poser sur une surface douce. En effet, celles-ci pourraient endommager le revêtement
de votre piscine à force de frottement.

MERCI DE VERIFIER LES POINTS SUIVANTS AVANT DE FAIRE APPEL A VOTRE SAV

Avant tout le robot doit être déconnecté du transformateur qui doit aussi être débranché afin d' empêcher des dommages mécaniques et
corporels.
Pour les No. de référence, consultez le diagramme de liste des pièces situé sur la dernière page des instructions.

1. Le robot ne pompe pas l'eau mais bouge :

2. Le robot ne pompe pas d'eau du tout, ou pompe
lentement mais bouge :

a) Vérifiez que la sortie électrique est correcte,
b) Vérifiez que le transformateur est bien branché à une prise de

terre et que la connexion transformateur/câble flotteur* soit
bonne,

c) Appuyez plusieurs fois sur le bouton « OFF (19) et « ON » (21)

du transformateur et attendez environ 45 secondes entre les
deux étapes.

d) Enlevez les débris possibles tels que des feuilles, des cheveux

ou des fibres qui pourraient obstruer la bonne marche des
courroies d'entraînement ou des chenilles.

e) Contrôlez que les courroies d'entraînement (6) et les chenilles

soient bien alignées et tendues. Régler ou remplacer si
nécessaire.

*le câble du transformateur ne peut être remplacé qu'avec l'aide d'outils spéciaux disponibles uniquement chez nos distributeurs, revendeurs et les centres SAV autorisés.

a) Vérifiez que l'hélice (1) n'est pas obstruée par un amas de

cheveux ou autres. Enlevez chacune des vis du cache turbine et
nettoyez si nécessaire. Faites attention de ne pas trop serrer les

vis en refermant.
b) Vérifiez si le sac filtrant (12) est propre, le nettoyer au besoin.
c) Si les étapes précédentes sont correctes, alors vérifiez la

pompe moteur(2). Si ça ne fonctionne pas, envoyez le robot au
centre SAV.

MANUEL DE DEPANNAGE

Problèmes Eléments à contrôler

16

a) Renversez le robot et vérifiez qu'il n'y ait pas de corps

étranger qui obstrue : cheveux, débris, etc. sur les
courroies d'entraînement (6) ou les chenilles (7) ou bien le
câble flotteur enroulé. Nettoyez si nécessaire.

b) Contrôlez que les courroies d'entraînement soient bien en

place et vérifiez leur tension, les replacer si nécessaire.
c) Vérifiez le raccordement du moteur (3)
d) Si les étapes précédentes sont correctes, alors vérifiez la

pompe moteur(2). Si ça ne fonctionne pas, envoyez le

robot au centre SAV.

a) Vérifiez le 2a et le 2b sur le guide.
b) Contrôlez que les deux volets du porte-filtre (23) sous le

robot bougent librement. Ils doivent s'ouvrir et se fermer
sans entrave. Les décoincer au besoin.

3. Le robot ne bouge pas mais la pompe aspire :

4. Le robot ne prend pas la saleté et les débris :

5. Le robot ne semble pas couvrir toute la piscine :

a) Il faut probablement procéder à un nettoyage du sac

filtrant.
b) Vérifiez que le câble flotteur est correctement déroulé.
c) Vérifiez qu'aucun obstacle n'entrave la progression du

robot dans la piscine et n'arrêtez pas le robot avant la fin

de son cycle.
d) Assurez vous que la poignée supérieure du robot soit

correctement positionnée en diagonale.
e) Vérifiez que le moteur pompe fonctionne (2), dans le cas

contraire, référez vous au paragraphe 4.
f) Si après avoir suivi ces instructions, le problème persiste,

veuillez contacter votre revendeur.

MANUEL DE DEPANNAGE

Problèmes Eléments à contrôler

17

a) Vérifiez que les clips de fixation sont bien enclencher au

support filtre.
b) Contrôlez que les deux volets du porte-filtre (23) sous le

robot bougent librement. Ils doivent s’ouvrir et se fermer

facilement. Les décoincer au besoin.

6. La télécommande (facultative) ne fonctionne
pas correctement :

7. Les saletés s’échappent du robot lorsque
vous le sortez de la piscine (le couvercle
inférieur ne se ferme pas correctement)

a) Assurez vous que les piles soient bonnes (25).
b) Ne vous éloignez pas de plus de 30 mètres du

transformateur lorsque vous activez la télécommande et
pointez là vers l’antenne.

c) Si le problème persiste, contactez votre SAV.

patent pending

a) Inversez la diagonale de la poignée.
b) Utilisez le pivot E-Z comme démontré ci-dessous.

8. Le câble flotteur est vrillé :

Entretien du câble

Le câble peut s'entortiller apres un certain temps d'utilisation. Afin de le
délacer, simplement bloquez Ia poignée mobile du nettoyeur dans Ia
direction diagonale opposée. Le nettoyeur avancera maintenant dans Ia
direction opposée tout en nettoyant votre piscine et le câble sera déroulé. Il
est bien de contrôller le câble de temps en temps, afin de dépister des
dommages extérieures.
Si le câble ne se délace pas, utilisez le E-Z pivot.

Mettez le robot sur le sol et débranchez le
câble du transformateur. En tenant à la main
le E-Z pivot, éloignez-vous du robot tout en
tirant le câble jusqu’à ce qu’il soit complètement
déroulé.

La pièce centrale se fera tourner à
l’intérieur du couvercle et ainsi le
câble sera démêlé.

Tenez d’une main le E-Z pivot.

MANUEL DE DEPANNAGE

Problèmes Eléments à contrôler

18

19

DEUTSCH

WICHTIG:

ACHTUNG: Schalten Sie den Reiniger niemals ein, bevor er
sich nicht vollständig unter der Wasseroberfläche befindet.
Eine Inbetriebnahme außerhalb des Wassers verursacht
unverzüglich ernsthafte Schäden am Gerät und führt zum
Verlust des Garantieanspruchs!

Geben Sie dem Reiniger nach jedem Reinigungszyklus etwa
15 bis 20 Minuten im Wasser Zeit, um Antriebs- und
Pumpenmotor abkühlen zu lassen. Lassen Sie den Reiniger
aber nicht andauernd im Wasser, sondern bewahren Sie ihn
auf dem mitgelieferten Caddy auf. Vergessen Sie nie, den
Transformator auszuschalten und den Netzstecker zu ziehen,
bevor Sie den Reiniger aus dem Becken nehmen.

WARNUNG: Der Reiniger darf nicht benutzt werden,
wenn sich Personen im Schwimmbecken befinden.

- Das Gerät muss über einen Fehlerstromschutzschalter
versorgt werden, der eine festgelegte
Fehlerstromansprechgrenze von nicht mehr als 30 mA
aufweist.

- Die Verbindung zu der Abzweigleitung muss den geltenden
lokalen und nationalen Regeln für Verdrahtung und Schaltung
nach VDE entsprechen.

- Fehlerhafte Bedienung des Geräts kann zu Leckage der
Flüssigkeiten führen.

- Wenn das Versorgungskabel beschädigt wurde muss es von
einem Service-Agenten des Herstellers oder einem
ausgebildeten und qualifizierten Fachmann ersetzt werden,
um Gefahren zu vermeiden.

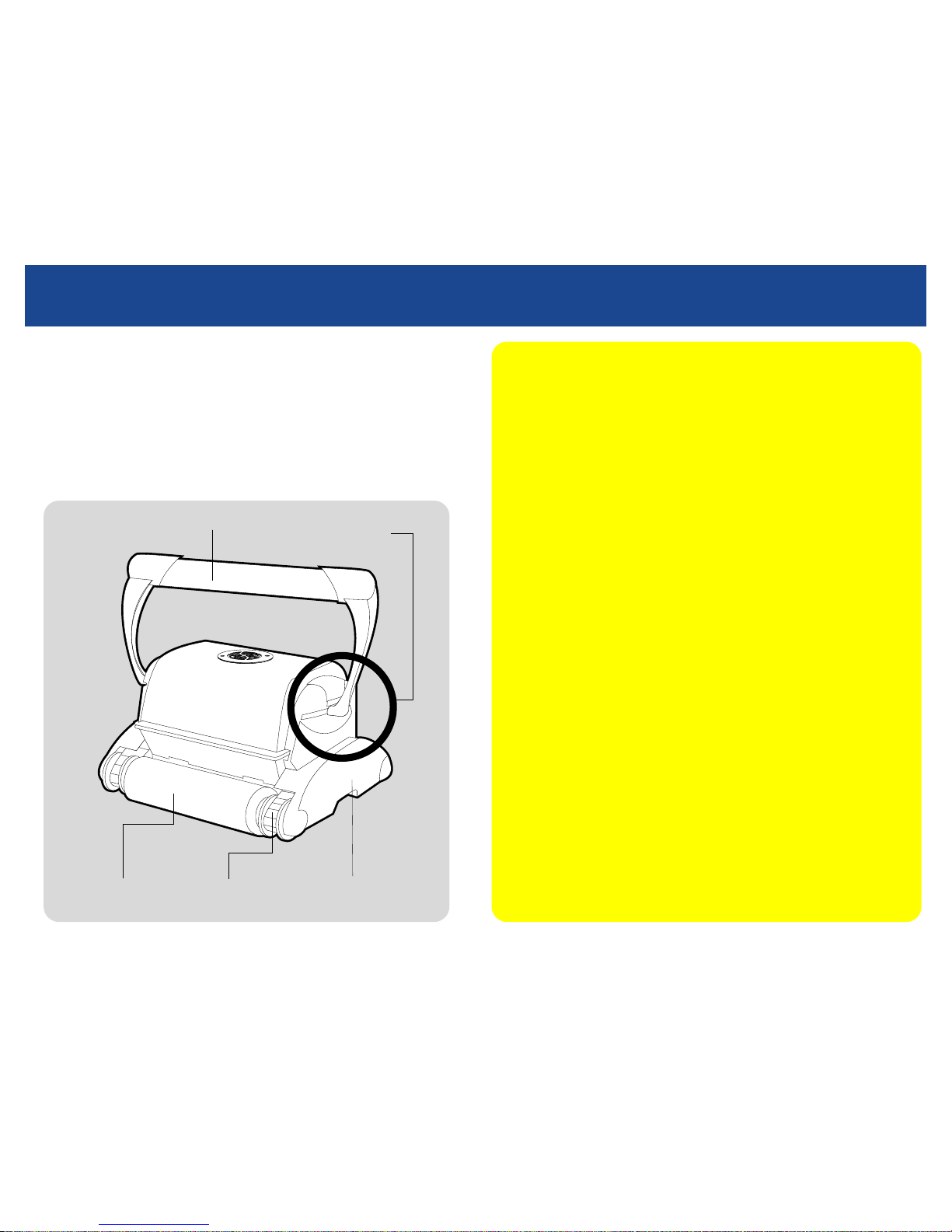

Handgriff

Arretierung des
Handgriffs

Seitenabdeckung

Laufriemen

Reinigungsbürste

Sehr geehrter Kunde,
Herzlichen Glückwunsch zum Kauf unser Produkt. Wir hoffen,
dass Ihnen Ihr neuer über Jahre hinaus die Reinigung
Ihres Schwimmbeckens erleichtern wird.
Bitte nehmen Sie sich ein paar Minuten Zeit um diese
Bedienungsanleitung aufmerksam und vollständig zu lesen, bevor
Sie Ihren benutzen.
Vielen Dank, dass Sie sich für den entschieden
haben.

es

Reiniger

Reiniger

unseren Reiniger
