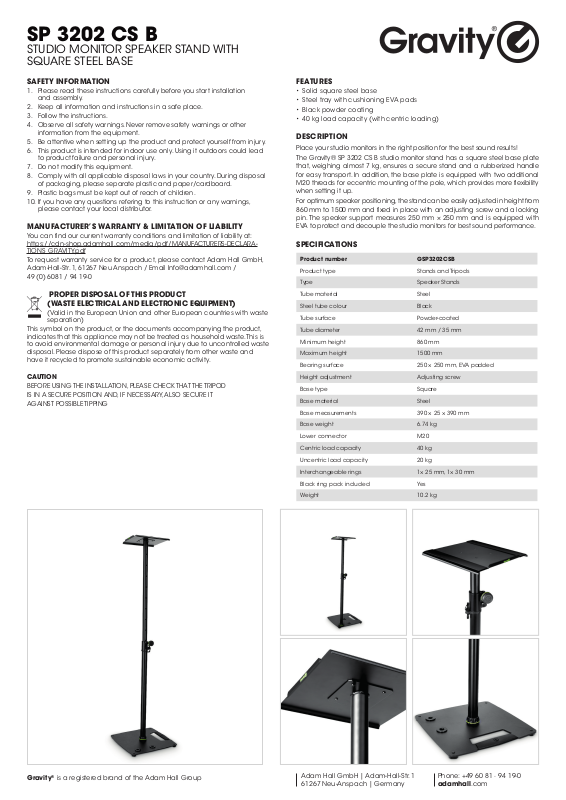

SP 3202 CS B
STUDIO MONITOR SPEAKER STAND WITH
SQUARE STEEL BASE
SAFETY INFORMATION
1. Please read these instructions carefully before you start installation
and assembly.
2. Keep all information and instructions in a safe place.
3. Follow the instructions.
4. Observe all safety warnings. Never remove safety warnings or other
information from the equipment.
5. Be attentive when setting up the product and protect yourself from injury.
6. This product is intended for indoor use only. Using it outdoors could lead
to product failure and personal injury.
7. Do not modify this equipment.
8. Comply with all applicable disposal laws in your country. During disposal
of packaging, please separate plastic and paper/cardboard.
9. Plastic bags must be kept out of reach of children.
10. If you have any questions refering to this instruction or any warnings,
please contact your local distributor.
MANUFACTURER’S WARRANTY & LIMITATION OF LIABILITY
You can find our current warranty conditions and limitation of liability at:
https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_GRAVITY.pdf
To request warranty service for a product, please contact Adam Hall GmbH,
Adam-Hall-Str. 1, 61267 Neu Anspach / Email [email protected] /
49 (0) 6081 / 94 19-0
PROPER DISPOSAL OF THIS PRODUCT
(WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT)
(Valid in the European Union and other European countries with waste
separation)
This symbol on the product, or the documents accompanying the product,
indicates that this appliance may not be treated as household waste. This is
to avoid environmental damage or personal injury due to uncontrolled waste
disposal. Please dispose of this product separately from other waste and
have it recycled to promote sustainable economic activity.
CAUTION
BEFORE USING THE INSTALLATION, PLEASE CHECK THAT THE TRIPOD
IS IN A SECURE POSITION AND, IF NECESSARY, ALSO SECURE IT
AGAINST POSSIBLE TIPPING
FEATURES
• Solid square steel base
• Steel tray with cushioning EVA pads
• Black powder coating
• 40 kg load capacity (with centric loading)
DESCRIPTION
Place your studio monitors in the right position for the best sound results!
The Gravity® SP 3202 CS B studio monitor stand has a square steel base plate
that, weighing almost 7 kg, ensures a secure stand and a rubberized handle
for easy transport. In addition, the base plate is equipped with two additional
M20 threads for eccentric mounting of the pole, which provides more flexibility
when setting it up.
For optimum speaker positioning, the stand can be easily adjusted in height from
860 mm to 1500 mm and fixed in place with an adjusting screw and a locking
pin. The speaker support measures 250 mm × 250 mm and is equipped with
EVA to protect and decouple the studio monitors for best sound performance.
SPECIFICATIONS
Product number GSP3202CSB
Product type Stands and Tripods
Type Speaker Stands
Tube material Steel
Steel tube colour Black
Tube surface Powder-coated
Tube diameter 42 mm / 35 mm
Minimum height 860 mm
Maximum height 1500 mm
Bearing surface 250 × 250 mm, EVA padded
Height adjustment Adjusting screw
Base type Square
Base material Steel
Base measurements 390 × 25 × 390 mm
Base weight 6.74 kg
Lower connector M20
Centric load capacity 40 kg
Uncentric load capacity 20 kg
Interchangeable rings 1× 25 mm, 1× 30 mm
Black ring pack included Yes
Weight 10.2 kg
Gravity® is a registered brand of the Adam Hall Group
Adam Hall GmbH | Adam-Hall-Str. 1
61267 Neu-Anspach | Germany
Phone: +49 60 81 · 94 19-0
adamhall.com
Page 2
SP 3202 CS B
STUDIOMONITOR-STÄNDER MIT
QUADRATISCHEM STAHLSOCKEL
SICHERHEITSHINWEISE
1. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie mit der
Montage und dem Aufbau beginnen.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Folgen Sie den Anleitungen.
4. Beachten Sie stets alle Sicherheitshinweise. Entfernen Sie niemals
Sicherheitshinweise oder andere Informationen von dem Produkt.
5. Seien Sie beim Aufbauen des Produkts aufmerksam und schützen sich
vor Verletzungen.
6. Dieses Produkt ist ausschließlich für den Einsatz in Innenräumen bestimmt.
Der Einsatz im Außenbereich kann zu Schäden am Produkt und zu
Personenschäden führen.
7. Nehmen Sie keine Veränderungen an diesem Produkt vor.
8. Beachten Sie bei der Entsorgung die in Ihrem Land geltenden Gesetze.
Trennen Sie bei der Entsorgung bitte Kunststoff und Papier bzw.
Kartonagen voneinander.
9. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.
10. Falls Sie Fragen zu dieser Anleitung oder zu den Sicherheitshinweisen
haben, wenden Sie sich bitte an Ihren Fachhändler/Vertrieb.
HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden
Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DEC
LARATIONS_GRAVITY.pdf
Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1,
61267 Neu Anspach / E-Mail [email protected] / +49 (0)6081 / 94 19-0
KORREKTE ENTSORGUNG DIESES PRODUKTS
(Gültig in der Europäischen Union und anderen europäischen Ländern
mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen
Dokumenten weist darauf hin, dass das Gerät am Ende der Produktle
benszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf,
um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu
vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen
und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recy
cling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen
Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben
wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher
Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich
vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht
zusammen mit anderen gewerblichen Abfällen entsorgt werden.
ACHTUNG:
BITTE ÜBERPRÜFEN SIE VOR INBETRIEBNAHME DER INSTALLATION DEN
SICHEREN STAND DES STATIVES UND SICHERN SIE ES GGF. ZUSÄTZLICH
GEGEN MÖGLICHES KIPPEN
-
-
FEATURES
• Massive quadratische Stahl-Bodenplatte
• Stahltablett mit dämpfenden EVA Auflagen
• Schwarze Pulverbeschichtung
• 40 kg Traglast (bei zentrischer Belastung)
BESCHREIBUNG
Bringe deine Studiomonitore in die optimale Position für das beste Klangergebnis!
Der Gravity® Studiomonitor-Ständer SP 3202 CS B verfügt über eine quadratische
Bodenplatte aus Stahl, die mit fast 7 kg Gewicht für einen sicheren Stand sorgt
und einen gummierten Griff für einen leichten Transport. Zusätzlich ist die
Bodenplatte mit zwei weiteren M20 Gewinden für eine exzentrische Montage
der Stange ausgestattet, was für mehr Flexibilität beim aufstellen sorgt.
Für eine optimale Lautsprecherpositionierung lässt sich der Ständer einfach
von 860 mm bis 1500 mm in der Höhe verstellen und mit einer Stellschraube
sowie einem Sicherungssplint fixieren. Die Monitorauflage hat eine Größe
von 250 mm × 250 mm und ist mit EVA zum Schutz und zur Entkopplung der
Studiomonitore für ein optimales Klangergebnis ausgestattet.
SPEZIFIKATIONEN
-
Artikel Nr.
Produktart Ständer und Stative
Typ Boxenstnder
Material Rohre Stahl
Farbe Rohre Schwarz
Oberfläche Rohre Pulverbeschichtet
Rohrdurchmesser 42 mm / 35 mm
Minimale Höhe 860 mm
Maximale Höhe 1500 mm
Auflagefläche 250 × 250 mm, EVA gepolstert
Höhenverstellung Stellschraube
Sockelart Quadratische Bodenplatte
Material Sockel Stahl
Abmessungen Sockel (B × H × T) 390 × 25 × 390 mm
Gewicht Sockel 6,74 kg
Anschluss unten M20
Zentrische Belastbarkeit 40 kg
Exzentrische Belastbarkeit 20 kg
Austauschbare Ringe 1× 25 mm, 1× 30 mm
Schwarzer Ringsatz inkludiert Ja
Gewicht: 10,2 kg
GSP3202CSB
