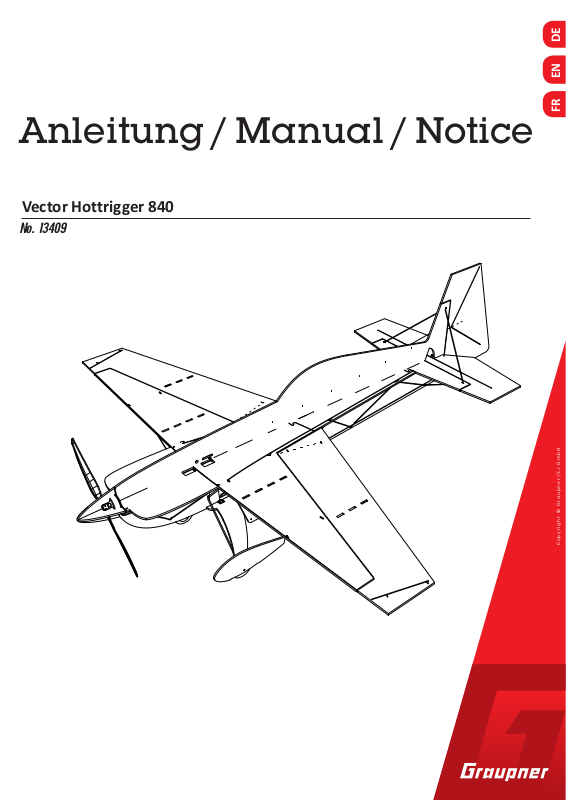

Anleitung / Manual / Notice
Vector Hottrigger 840
No. 13409
DE
ENFR
Copyright © Graupner/SJ GmbH
Inhaltsverzeichnis
FRENDE
Einführung .................................................................................4
Servicestellen .............................................................................4
Bestimmungsgemäße Verwendung ............................................ 5
Technische Daten .......................................................................5
Empfohlenes Zubehör (nicht enthalten) ......................................5
Symbolbeschreibung ..................................................................6
Klebeanleitung ...........................................................................6
Sicherheitshinweise ....................................................................6
Teileliste .....................................................................................7
Hinweise zum Umweltschutz ......................................................8
Wartung und Pflege ....................................................................8
Garantiebedingungen .................................................................8
Introduction ...............................................................................9
Contents
Service centre .............................................................................9
Intended use ...........................................................................10
Technical data...........................................................................10
Recommended accessories (not included) ................................10
Symbol description ................................................................... 11
Gluing instructions ...................................................................11
Safety notes .............................................................................11
Parts list ...................................................................................12
Notes on environmental protection .......................................... 13
Care and maintenance ..............................................................13
Warranty conditions ................................................................. 13
Introduction .............................................................................14
Centre de service ...................................................................... 14
2 / 32
13409_hb_V1
Sommaire
Utilisation propre ....................................................................15
Données techniques ................................................................. 15
Accessoires conseillés (non inclus) ............................................ 15
Explication des symboles ..........................................................16
Notice pour le collage ............................................................... 16
Notes de sécurité .....................................................................16
Liste des pièces ......................................................................... 17
Notes pour la protection de l’environnement ...........................18
Entretien et maintenance ......................................................... 18
Garantie ...................................................................................18
DEENFR
Erforderliche Werkzeuge (nicht enthalten) / Required tools .........
(not included) / Outils nécessaires (pas incluses) ...................... 19
Zusammenbau/assambling/ l‘assemblage ................................19
Drehzahlregler- und Akkumontage / ESC and battery installation /
Montage régulateur de vitesse et accu .....................................27
Empfängermontage / Receiver installation / Montage récepteur 28
Modelleinstellungen / Modell setup / Paramètres du modèle ..29
13409_hb_V1
3 / 32
FRENDE
Einführung
Vielen Dank, dass Sie sich für einen Graupner Vector Hottrigger
840 entschieden haben. Dieses Flugmodell ist extrem vielseitig.
Lesen Sie diese Anleitung sorgfältig durch, um die besten Resultate
mit Ihrem Modell Vector Hottrigger 840 zu erzielen und vor allem
um Ihre Modelle sicher zu steuern. Sollten beim Betrieb irgendwelche Schwierigkeiten auftauchen, nehmen Sie die Anleitung zu Hilfe
oder fragen Sie Ihren Händler oder das Graupner Service Center.
Aufgrund technischer Änderungen können die Informa tionen in dieser Anleitung ohne vorherige Ankündigung geändert werden. Informieren Sie sich in regelmäßigen Abständen im Internet unter
www.graupner.de um auf dem neuesten Stand des Produktes und
der Firmware zu bleiben.
Dieses Produkt entspricht den gesetzlichen nationalen und europäischen Anforderungen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb
sicherzustellen, müssen Sie als Anwender vor der Inbetriebnahme
des Produktes diese Anleitung und die Sicherheitshinweise lesen
und beachten!
HINWEIS
Diese Anleitung ist Bestandteil des Produkts. Sie enthält wichtige
Hinweise zur Inbetriebnahme und Handhabung. Heben Sie deshalb die Anleitung zum Nachlesen auf und geben Sie sie bei Weitergabe des Produkts an Dritte mit.
Servicestellen
Graupner-Zentralservice
Graupner/SJ GmbH
Henriettenstraße 96
D-73230 Kirchheim/Teck
Graupner im Internet Die Adressen der Servicestellen außerhalb Deutschlands entneh-
Servicehotline
(+49) (0)7021/722-130
Montag - Donnerstag:
9:15 -16:00 Uhr
Freitag:
9:15 - 13:00 Uhr
service@graupner.de
men Sie bitte unserer Webseite www.graupner.de
4 / 32
13409_hb_V1
Bestimmungsgemäße Verwendung
Dieses RC-Modell wurde für den Zweck des Modellfluges konzipiert
und ist nur für diesen Zweck geeignet. Das RC- Modell ist für den Einsatz im Indoorbereich. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch
das Beachten aller Hinweise aus der Gebrauchsanweisung. Die Anleitung mussen aufbewahrt werden und bei einem Weiterverkauf des
Modells an den Käufer weitergegeben werden.
Lesen Sie vorab die gesamte Anleitung gewissenhaft bevor Sie das
Modell Vector Hottrigger 840 zusammenbauen bzw. einsetzen.
Für jegliche nicht bestimmungsgemäße Verwendung wird keine
Garantie oder Haftung übernommen.
Graupner/SJ arbeitet ständig an der Weiterentwicklung sämtlicher Produkte; Änderungen des Lieferumfangs in Form, Technik und
Ausstattung müssen wir uns deshalb vorbehalten.
Zielgruppe
Das Produkt ist kein Spielzeug. Es ist nicht für Kinder unter 14 Jahren
geeignet. Für Jugendliche soll der Bau und Betrieb mit Unterstützung eines erfahrenen Modellbauers erfolgen. Der Zusammenbau
ist in nachfolgend beschriebenen Baustufen unterteilt und mit Baustufenfotos bzw. Skizzen illustriert.
DEENFR
Sollten Sie nicht über ausreichende Kenntnisse über den Bau und
Umgang mit Flugmodellen verfügen, so wenden Sie sich an einen
erfahrenen Modellbauer oder an einen Modellbau-Club.
Technische Daten
Spannweite: 840 mm
Länge ü.a. ca.: 940 mm
Fluggewicht ca. 160 g
Empfohlenes Zubehör (nicht enthalten)
No. S1002.PRO77DE mz-12 Pro
No. 33565 Empfänger GR-12SH HoTT 2.4 GHz 6 Kanal
No. 7902.SH 4x Servo DES 131 SH
ULTRA 2304 1900-2300KV Brushless Motor
No. S3082.SH Regler ULTRA 20A BL HELI SBEC 2-4S BEC
No. 78105.2 Power Pack LiPo 2/450 7,4 V 50C BEC
13409_hb_V1
No.2945.23.7,5 Luftschraube Slowfly Prop 9x3 Zoll
5 / 32
FRENDE
!
!
Symbolbeschreibung
Beachten Sie immer die Informationen, die durch VORSICHT oder
WARNUNG mit Warnpiktogrammen gekennzeichnet sind. Das Signalwort WARNUNG weist Sie auf mögliche, schwere Verletzungen
hin, das Signalwort VORSICHT auf mögliche, leichte Verletzungen.
Hinweis, Achtung warnt Sie vor möglichen Sachschäden.
Vorsicht
VERLETZUNGSGEFAHR, IMMER WEG VON FINGERN UND
HÄNDEN ARBEITEN!
Klebeanleitung
Alle Teile werden mit UHU por No. 959 verklebt, Sekundenkle-
ber No.5822 und Aktivatorspray No. 953.150 verklebt.
Sicherheitshinweise
Allgemeines
Diese Sicherheitshinweise dienen nicht nur zum Schutz des Produkts, sondern auch zu Ihrer eigenen Sicherheit und der anderer
Personen. Lesen Sie sich deshalb dieses Kapitel sehr aufmerksam
durch, bevor Sie das Produkt in Betrieb nehmen!
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses
könnte für Kinder zu einem gefährlichen Spielzeug werden.
Personen, einschließlich Kinder, die aufgrund ihrer physischen, sen-
sorischen oder geistigen Fähigkeiten oder Unerfahrenheit oder
Unkenntnis nicht in der Lage sind, den Vector Hottrigger 840
sicher zu betreiben, dürfen das Modell nicht ohne Aufsicht oder
Anweisung durch eine verantwortliche Person nutzen.
Die Bedienung und der Betrieb von ferngesteuerten Modellen muss
erlernt werden! Wenn Sie noch nie ein solches Modell gesteuert
haben, beginnen Sie besonders vorsichtig und machen Sie sich erst
mit den Reaktionen des Modells auf die Fernsteuerbefehle vertraut.
Gehen Sie dabei verantwortungsvoll vor.
Bevor Sie dieses RC- Modell in Betrieb nehmen, müssen Sie sich
über die für Sie geltenden gesetzlichen Bestimmungen informieren.
6 / 32
Der Anwender hat sich vor jeder Anwendung des RC- Modells von
der Funktionssicherheit und dem ordnungsgemäßen Zustand des
RC-Modells zu überzeugen.
Für den Betrieb eines RC- Modells ist eine Haftpflichtversicherung
vorgeschrieben.
13409_hb_V1
Teileliste
Nr. Bezeichnung Stück Werkstoff Abmessung in mm
1 Tragfläche
2 Rumpfmittelteil 1 Vector Board Frästeil
3 Höhenleitwerk 1 Vector Board Frästeil
4 Morothaube 1 Vector Board Frästeil
5 Tragflächenholm 1 CFK-Vierkanstab 730x3x0,6 mm
6 Querruder-Versteifung 2 CFK-Vierkanstab 85x1,2x0,8 mm
7 Rumpf-Versteifung
8 Höhenruder-Versteifung
9 Höhenruder-Ruderhorn-Auflage 1 GFK-Platine Frästeil 0,6 mm
10 Höhenruder-Ruderhorn 1 GFK-Platine Frästeil 0,6 mm
11 Querruder-Ruderhorn
12 Servo-Platine 1 GFK-Platine Frästeil 0,6 mm
13 Spade-Halter 2 Vector Board Frästeil
14 Spade 2 Vector Board Frästeil
15 Quer-Höhenruder-Versterebung 8 CFK-Rundanstab 185x1 mm
16 Rumpf-Versteifung unten 1 CFK-Vierkanstab 540x1,2x0,8
17 Spornrad-Versteifung 1 CFK-Vierkanstab 95x3x0,6
18 Rumpfunterteil 1 Vector Board Frästeil
19 Farwerks-Versteifung 1 CFK-Vierkanstab 20x3x0,6 mm
20 Rumpf-Versteifung-Höhenruderservo 1 CFK-Vierkanstab 90x3x0,6
21 Höhenruder-Servoplatine 1 GFK-Platine Frästeil 0,6 mm
22 Gestängeanschluss 8 Kunststoff 3D-Druckteil
23 Gestängeführung 11 GFK-Platine Frästeil 0,6 mm
24 Höhenrudergestänge 1 CFK-Rundanstab 480x1 mm
25 Rumpf-Verstrebung 18 CFK-Rundanstab 120x1 mm
26 Gestängeanschlusschrauben 8 Stahl M1,2x3 mm
27 Radachsen 2 CFK-Rundanstab 21x2 mm
28 Achshalter rechts 1 Kunststoff 3D-Druckteil
29 Achshalter links 1 Kunststoff 3D-Druckteil
30 Fahrwerksbein 2 CFK-Rundanstab 230x2 mm
31 Fahrwerksbügel 1 Vector Board Frästeil
32 Rad 2 Vector Board Frästeil
33 Distanzscheibe 2 Vector Board Frästeil
34 Radverkleidungshalter 2 GFK-Platine Frästeil 0,6 mm
35 Radverkleidung 2 Vector Board Frästeil
36 Seitenruderversteifung 2 CFK-Vierkanstab 125x1,2x0,8
37 Seitenruder-Ruderhorn 1 GFK-Platine Frästeil 0,6 mm
38 Rumpfoberteil 1 Vector Board Frästeil
39 Seitenruder-Gestänge 1 CFK-Rundanstab 557x1 mm
40 Motorspant
41 Querrudergestänge 1 CFK-Rundanstab 132x1,5 mm
42 Spinner längs 1 Vector Board Frästeil
43 Spinner quer 1 Vector Board Frästeil
44 Streben-Aufnahme 1
45 Streben-Verbinder 1
46 Tragflächenstreben 2
Vector Board Frästeil
1
CFK-Vierkanstab 500x1,2x0,8 mm
2
CFK-Vierkanstab 300x1,2x0,8 mm
1
GFK-Platine Frästeil 0,6 mm
2
GFK-Platine Frästeil 0,6 mm
1
Vector Board Frästeil
GFK-Platine Frästeil 0,6 mm
CFK-Rundanstab
250x1,5 mm
DEENFR
13409_hb_V1
7 / 32
Hinweise zum Umweltschutz
P
FRENDE
Entsorgungshinweis
Dieses Symbol auf dem Produkt, der Gebrauchsanleitung oder der
Verpackung weist darauf hin, dass dieses Produkt am Ende seiner
Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden darf. Es muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar.
Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Umweltschutz.
Batterien und Akkus müssen aus dem Gerät entfernt werden und bei
einer entsprechenden Sammelstelle getrennt entsorgt werden. Bitte
erkundigen Sie sich ggf. bei der Gemeindeverwaltung nach der
zuständigen Entsorgungsstelle.
Wartung und Pflege
Pflegehinweis
Das Produkt arbeitet wartungsfrei und benötigt daher keinerlei Wartungsarbeiten. Bitte schützen Sie es in Ihrem eigenen Interesse
unbedingt vor Staub, Schmutz und Feuchtigkeit!
Garantiebedingungen
Wartung:
Kontrollieren Sie in regelmäßigen Abständen, den festen Sitz aller
verschraubten Teile.
Die Fa.Graupner GmbH, Henriettenstrasse 96, 73230 Kirchheim/
Teck gewährt ab dem Kaufdatum auf dieses Produkt die gesetzliche
Garantie. Die Garantie gilt nur für die bereits beim Kauf des Produktes vorhandenen Material- oder Funktionsmängel. Schäden, die auf
Abnutzung, Überlastung, falsches Zubehör oder unsachgemäße
Behandlung zurückzuführen sind, sind von der Garantie ausgeschlossen. Die gesetzlichen Rechte und Gewährleistungsansprüche des
Verbrauchers werden durch diese Garantie nicht berührt. Bitte überprüfen Sie vor einer Reklamation oder Rücksendung das Produkt
genau auf Mängel, da wir Ihnen bei Mängelfreiheit die entstande-
nen Unkosten in Rechnung stellen müssen.
Die vorliegende Bau- bzw. Bedienungsanleitung dient ausschließlich
Infor mations zwecken und kann ohne Vorankündigung geändert
werden. Die jeweils aktuelle Version finden Sie im Internet unter
www.graupner.de auf der entsprechenden Produktseite. Darüber
hinaus übernimmt die Firma Graupner keinerlei Verantwortung
oder Haftung für Fehler oder Ungenauigkeiten, die in Bau- bzw.
Bedienungsanleitungen auftreten können.
8 / 32
Für Druckfehler kann keine Haftung übernommen werden.
13409_hb_V1
Introduction
DEENFR
Thank you very much for purchasing a Graupner Vector Hottrigger
840. This airplane model is extremely versatile.
Read this manual carefully to achieve the best results with your Vector Hottrigger 840and first of all to safely control your models. If you
experience any trouble during operation, take the instructions to
help or ask your dealer or Graupner Service Centre.
Due to technical changes, the information may be changed in this
manual without prior notice. Be always updated by checking periodically on our website, www.graupner.de to be always uptodate with
the products and firmwares.
This product complies with national and European legal requirements.
To maintain this condition and to ensure safe operation, you must
read and follow this user manual and the safety notes before using
the product!
NOTE
This manual is part of that product. It contains important information concerning operation and handling. Keep these instructions
for future reference and give it to third person in case you gave the
product.
Service centre
Graupner Central Service
Graupner GmbH
Henriettenstrasse 96
D-73230 Kirchheim / Teck
Graupner USA
3941 Park Dr Suite 20-571
El Dorado Hills, CA 95762
Servicehotline
(+49) (0)7021/722-130
Monday - Thursday:
9:15 am - 4:00 pm
Friday:
9:15 am - 1:00 pm
service@graupner.de
Website: www.graupnerusa.com
Phone: +1 855-572-4746
Email:service@graupnerusa.com
Graupner in Internet For the service centers outside Germany please refer to our web site
www.graupner.de
13409_hb_V1
9 / 32
FRENDE
Intended use
This RC model has been conceived as RC airplane model and it is only
suitable for this scope (e.g. light aerobatics, towing gliders models).
The RC model is suitable for indoor use with low to medium wind.
Any other use is not allowed. Proper use also includes observing all
instructions in the manual for use. The manual must be kept and
passed on to the buyer upon resale of the model.
Read through this entire manual carefully before you attempt to
assemble or use the Vector Hottrigger 840.
For any improper use no guarantee or liability is assumed.
Graupner/SJ constantly works on the development of all prod-
ucts; we reserve the right to change the item, its technology and
equipment.
Target group
The item is not a toy. It is not suitable for children under 14. Young
people should be overwied and helped by experienced model makers while assembling and flying this model. The assembly steps are
described as follows and illustrated with assembly photos and
sketches.
If you do not have sufficient knowledge about assembling and dealing with aircraft models, please contact an experienced modeler or
a model club.
Technical data
Wingspan: 840 mm
Length o.a. approx.: 940 mm
Flight weight approx. 160 g
Recommended accessories (not included)
No. S1002.PRO77DE mz-12 Pro
No. 33565 Receiver GR-12SH HoTT 2.4 GHz 6 channel
No. 7902.SH 4x Servo DES 131 SH
ULTRA 2304 1900-2300KV Brushless Motor
No. S3082.SH ULTRA 20A BL HELI SBEC 2-4S BEC Speed Controller
No. 78105.2 Power Pack LiPo 2/450 7,4 V 50C BEC
No.2945.23.7,5 Propeller Slowfly Prop 9x3 inches
10 / 32
13409_hb_V1
Symbol description
!
!
Caution
Gluing instructions
DEENFR
Always follow the information marked with the CAUTION or
WARNING symbol. The signal word WARNING indicates the
potential for serious injury, the signal word CAUTION indicates
potential minor injuries.
The signal words note and caution indicate potential damages to
objects.
INJURY RISK, MOVE THE CUTTER ALWAYS IN THE OPPOSITE DIRECTION OF YOUR FINGERS AND HANDS.
All parts are glued with UHU por No. 959, instant adhesive
Safety notes
No.5822 and activator spray No. 953.150.
General
These safety instructions are intended not only to protect the product, but also for your own and other people’s safety. Therefore please
read this section very carefully before using the product!
Do not leave the packaging material lying around, this could be a
dangerous toy for children.
Persons, including children, with reduced physical, sensory or men-
tal capabilities, or lack of experience or knowledge, or not capable
to use safely the Vector Hottrigger 840 must not use the model
without supervision or instruction by a responsible person.
Operation and use of radio-controlled models needs to be learnt! If
you have never driven such a model, then start extra carefully and
make sure to be familiar with the reactions of the model to the
remote control commands. Proceed responsibly.
Before you start using the remote control model, you have to check
the further relevant laws and regulations.
13409_hb_V1
The user must be sure, before each use of RC model, about the func-
tional safety and the proper condition of the RC model.
The insurance is mandatory for all kinds of RC model operation.
11 / 32
FRENDE
Parts list
No. Name Pcs Material Dimensions in mm
1 Wing
2 Fuselage central part 1 Vector Board Milled part
3 Elevator 1 Vector Board Milled part
4 Motor cover 1 Vector Board Milled part
5 Wing spar 1 CF square rod 730x3x0,6 mm
6 Aileron stiffening 2 CF square rod 85x1,2x0,8 mm
7 Fuselage stiffening
8 Elevator stiffening
9 Elevator control horn pad 1 GF plate Milled part 0,6 mm
10 Elevator control horn 1 GF plate Milled part 0,6 mm
11 Aileron control horn
12 Servo plate 1 GF plate Milled part 0,6 mm
13 Spade holder 2 Vector Board Milled part
14 Spade 2 Vector Board Milled part
15 Aileron/elevator srtut 8 CF rod 185x1 mm
16 Fuselage lower reinforcement 1 CF square rod 540x1,2x0,8
17 Tail wheel reinforcement 1 CF square rod 95x3x0,6
18 Fuselage lower part 1 Vector Board Milled part
19 Landing gear stiffening 1 CF square rod 20x3x0,6 mm
20 Fuselage stiffening elevator servo 1 CF square rod 90x3x0,6
21 Elevator servo plate 1 GF plate Milled part 0,6 mm
22 Pushrod connection 8 Plastic 3D printed part
23 Pushrod guide 11 GF plate Milled part 0,6 mm
24 Elevator pushrod 1 CF rod 480x1 mm
25 Fuselage reinforcement 18 CF rod 120x1 mm
26 Pushrod connection screw 8 Steel M1,2x3 mm
27 Wheel axle 2 CF rod 21x2 mm
28 Axle holder right 1 Plastic 3D printed part
29 Axle holder left 1 Plastic 3D printed part
30 Landing gear leg 2 CF rod 230x2 mm
31 Landing gear strut 1 Vector Board Milled part
32 Wheel 2 Vector Board Milled part
33 Spacer 2 Vector Board Milled part
34 Wheel fairing holder 2 GF plate Milled part 0,6 mm
35 Wheel fairing 2 Vector Board Milled part
36 Rudder stiffening 2 CF square rod 125x1,2x0,8
37 Rudder control horn 1 GF plate Milled part 0,6 mm
38 Fuselage upper part 1 Vector Board Milled part
39 Rudder pushrod 1 CF rod 557x1 mm
40 Motor rib
41 Aileron pushrod 1 CF rod 132x1,5 mm
42 Spinner longways 1 Vector Board Milled part
43 Spinner across 1 Vector Board Milled part
44 Struts entrance 1
45 Struts connector 1
46 Wing strut 2
Vector Board Milled part
1
CF square rod 500x1,2x0,8 mm
2
CF square rod 300x1,2x0,8 mm
1
GF plate Milled part 0,6 mm
2
GF plate Milled part 0,6 mm
1
Vector Board Milled part
GF plate Milled part 0,6 mm
CF rod
250x1,5 mm
12 / 32
13409_hb_V1
Notes on environmental protection
P
Disposal notes
If this symbol is on the product, instructions for use or packaging, it
indicates that the product may not be disposed with normal household waste once it has reached the end of its service life. It must be
turned over to a recycling collection point for electric and electronic
apparatus.
Individual markings indicate which materials can be recycled. You
make an important contribution to protection of the environment by
utilizing facilities for reuse, material recycling or other means of
exploiting obsolete equipment.
Batteries must be removed from the unit and disposed of separately
at an appropriate collection point. Please inquire with local authori-
ties about the responsible waste collection locations.
Care and maintenance
DEENFR
Warranty conditions
Notes on care
The product does not need any maintenance, it works so as it is without any special care. In your own interest please protect the model
from dust, dirty and humidity!
Care:
Check at regular intervals, the tight fit of all bolted parts.
Graupner, Henriettenstrassee 96, 73230 Kirchheim/Teck grants from
the date of purchase of this product, the legal guarantee. The warranty applies only to the material or operational defects already
existing when you purchased the item. Damage due to misuse, wear,
overloading, incorrect accessories or improper handling are excluded
from the guarantee. The legal rights and claims are not affected by
this guarantee. Please check exactly defects before a claim or send
the product, because we have to ask you to pay shipping costs if the
item is free from defects.
The present construction or user manual is for informational pur-
poses only and may be changed without prior notice. The current
version can be found on the Internet at www.graupner.de on the relevant product page. In addition, the company Graupner has no
responsibility or liability for any errors or inaccuracies that may
appear in construction or operation manuals.
13409_hb_V1
Not liable for printing errors.
13 / 32
FRENDE
Introduction
Merci beaucoup, d’avoir choisi un Graupner Vector Hottrigger
840. Ce modèle d'avion est extrêmement polyvalent.
Lire attentivement ce manuel pour obtenir une performance maximale de votre Vector Hottrigger 840 et pour contrôler en sécurité
vos modèles. Si vous rencontrez des problèmes lors de l’utilisation,
reportez-vous à ce manuel ou contactez un revendeur ou centre de
service Graupner.
En raison de modifications techniques, les informations contenues
dans ce document peuvent changer sans préavis. Mettez vous à jour
périodiquement sur les derniers produits et les firmware sur le site
www.graupner.de.
Ce produit est conforme aux normes nationales et européennes.
Pour maintenir cet état et pour fonctionner en toute sécurité,
vous devez lire et observer ce manuel et les consignes de sécurité
avant d’utiliser le produit!
NOTE
Cette notice fait partie du produit. Elle contient des informations
importantes sur l’utilisation. Conservez la notice pour une utilisation ultérieure et si vous passez le produit à un autre propriétaire,
il faut donner le manuel aussi.
Centre de service
Graupner - Service centrale
Graupner/SJ GmbH
Henriettenstraße 96
D-73230 Kirchheim/Teck
Graupner en Internet Pour les centres de service à l’extérieur de l’Allemagne vous pouvez
référer au site internet www.graupner.de
Servicehotline
(+49) (0)7021/722-130
Lundi - Jeudi:
9:15 -16:00
Vendredi:
9:15 - 13:00
service@graupner.de
14 / 32
13409_hb_V1
Utilisation propre
DEENFR
Ce modèle RC a été conçu dans le but du vol de modèle et ne convient
qu'à cet effet (par exemple, voltige aérienne simples, remorquage
de planeurs). Le modèle RC est adapté à une utilisation dans les
applications intérieur avec des conditions de vent de faibles à
moyennes. Toute autre utilisation est impropre. Une utilisation correcte implique également de respecter toutes les instructions figurant dans les instructions d'utilisation. Le manuel qui doivent toutes
deux être conservées et transmises à l'acheteur lors de la revente du
modèle.
Lisez attentivement et complètement cette notice avant d'installer
ou d'utiliser le modèle Vector Hottrigger 840.
Pour toute utilisation abusive aucune garantie ou responsabilité est
assumée.
Graupner/SJ travaille dans le développement de tous les produits;
nous nous réservons le droit de modifier les produits, les technolo-
gies et le contenu.
Groupe de référence
Le produit n’est pas un jeu. Il ne convient pas aux enfants de moins
de 14 ans. Les jeunes qui veulent assembler le modèle doivent se
faire aider par des modèlistes expérimentées. L'assemblage est
décrit dans les étapes de construction qui suivent illustrés avec des
dessins et des croquis.
Si vous n’avez pas assez d’expérience avec la construction et le fonctionnement des modèles d'avion, nous vous recommandons de
consulter un modéliste expérimenté ou un club de modélisme.
Données techniques
Envergure: 840 mm
Longueur total env.: 940 mm
Poids env. 160 g
Accessoires conseillés (non inclus)
No. S1002.PRO77DE mz-12 Pro
No. 33565 Récepteur GR-12SH HoTT 2.4 GHz 6 voies
No. 7902.SH 4x Servo DES 131 SH
ULTRA 2304 1900-2300KV Moteur Brushless
No. S3082.SH Regulatéur ULTRA 20A BL HELI SBEC 2-4S BEC
No. 78105.2 Power Pack LiPo 2/450 7,4 V 50C BEC
13409_hb_V1
No.2945.23.7,5 Hélice Slowfly Prop 9x3 pouces
15 / 32
FRENDE
!
!
Explication des symboles
Toujours suivre les consignes marqués par les symboles ATTEN-
TION et AVERTISSEMENT. Les mots AVERTISSEMENT
Indiquent le risque de potentielles blessures graves, le mot de signal
ATTENTION Indique les blessures mineurs.
Note et Attention indiquent des informations importantes qui
devraient vous alerter des dommages matériels potentiel.
Attention
RISQUE DE BLESSURE, TRAVAILLER TOUJOURS EN
DIRECTION OPPOSÉE AUX MAINS ET DOIGTS.
Notice pour le collage
Toutes les pièces sont collés avec UHU por No. 959, adhésif
instantané No.5822 et spray activateur No. 953.150.
Notes de sécurité
Général
Ces consignes de sécurité sont destinés non seulement à protéger le
produit, mais aussi à votre sécurité et celle des autres. Ensuite, lisez
attentivement cette section avant de l’utiliser!
Ne laissez pas le matériel d’emballage sans surveillance, il pourrait
être dangereux pour les enfants.
Les personnes, compris les enfants, avec troubles sensoriels,
moteurs ou physiques ou sans expérience ou connaissances, ou qui
ne sont pas capables d’utiliser correctement le Vector Hottrigger
840ne devrait pas utiliser le modèle à moins que sous la supervision
d’un modéliste expérimenté et responsable.
L’utilisation des modèles radio-commandés doit être apprise! Si
vous n’avez aucune expérience dans le domaine, procédez avec
extrême prudence et familiarisez avec le modèle en s’assurant que
répond toujours aux commandes. Procédez de façon responsable.
Avant de faire fonctionner un modèle réduit télécommandé, vous
devez vous informer sur les dispositions légales, car les modèles
sont soumis aux lois et règlements applicables.
16 / 32
L'utilisateur doit vérifier avant chaque utilisation des modèles RC
toutes les fonctions e la sécurité du modèle pendant toute l'utilisation du même.
L’assurance est obligatoire pour tous les types de modèles.
13409_hb_V1
Liste des pièces
No. Description Pièces Matériel Dimensions en mm
1 Aile
2 Section médiane fuselage 1 Vector Board Partie fraisée
3 Empennage horizontal 1 Vector Board Partie fraisée
4 Capot moteur 1 Vector Board Partie fraisée
5 Longeron d‘aile 1 Barre carrée CFRP 730x3x0,6 mm
6 Raidissement aileron 2 Barre carrée CFRP 85x1,2x0,8 mm
7 Raidissement de la coque
8 Raidissement empennage horizontal
9 Support de commande du profondeur 1 Plaque GRP Partie fraisée 0,6 mm
10 Commande du profondeur 1 Plaque GRP Partie fraisée 0,6 mm
11 Commande de l‘aileron
12 Plaque servo 1 Plaque GRP Partie fraisée 0,6 mm
13 Support bêche 2 Vector Board Partie fraisée
14 Bêche 2 Vector Board Partie fraisée
15 Entretoise aileron/profondeur 8 Canne CFRP 185x1 mm
16 Entretoise fuselage bas 1 Barre carrée CFRP 540x1,2x0,8
17 Raidissement roue de queue 1 Barre carrée CFRP 95x3x0,6
18 Fond du fuselage 1 Vector Board Partie fraisée
19 Raidissement train d‘atterrissage 1 Barre carrée CFRP 20x3x0,6 mm
20 Raidissement fuselage servo profondeur 1 Barre carrée CFRP 90x3x0,6
21 Plaque servo profondeur 1 Plaque GRP Partie fraisée 0,6 mm
22 Connexion de liaison 8 Plastique Partie imprimée 3D
23 Guide de liaison 11 Plaque GRP Partie fraisée 0,6 mm
24 Liaison profondeur 1 Canne CFRP 480x1 mm
25 Entretoise fuselage 18 Canne CFRP 120x1 mm
26 Vis de connexion de liaison 8 Acier M1,2x3 mm
27 Axes de roue 2 Canne CFRP 20x2 mm
28 Support d‘axe droit 1 Plastique Partie imprimée 3D
29 Support d‘axe gauche 1 Plastique Partie imprimée 3D
30 Jambe train d‘atterrissage 2 Canne CFRP 230x2 mm
31 Châssis train d‘atterrissage 1 Vector Board Partie fraisée
32 Roue 2 Vector Board Partie fraisée
33 Espaceur 2 Vector Board Partie fraisée
34 Support carénage roue 2 Plaque GRP Partie fraisée 0,6 mm
35 Carénage roue 2 Vector Board Partie fraisée
36 Raidissement gouvernail de direction 2 Barre carrée CFRP 125x1,2x0,8
37 Commande gouvernail de direction 1 Plaque GRP Partie fraisée 0,6 mm
38 Partie supérieure du fuselage 1 Vector Board Partie fraisée
39 Liaison gouvernail de direction 1 Canne CFRP 557x1 mm
40 Nervure moteur
41 Liaison aileron 1 Canne CFRP 132x1,5 mm
42 Spinner long 1 Vector Board Partie fraisée
43 Spinner à travers 1 Vector Board Partie fraisée
44 Entretoises de fixation 1
45 Entretoise de connexion 1
46 Entretoise des ailes 2
Vector Board Partie fraisée
1
Barre carrée CFRP 500x1,2x0,8 mm
2
Barre carrée CFRP 300x1,2x0,8 mm
1
Plaque GRP Partie fraisée 0,6 mm
2
Plaque GRP Partie fraisée 0,6 mm
1
Vector Board Partie fraisée
Plaque GRP Partie fraisée 0,6 mm
Canne CFRP
250x1,5 mm
DEENFR
13409_hb_V1
17 / 32
Notes pour la protection de l’environnement
P
FRENDE
Notes pour l’élimination
Le symbole, qui figure sur le produit, dans la notice ou sur l’emballage indique que cet article ne peut pas être jeté aux or-dures ménagères en fin de vie. Il doit être remis à une collecte pour le recyclage
des appareils électriques et électroniques.
Selon leur marquage, les matériaux sont recyclables. Avec ce recyclage, sous quelque forme que ce soit, vous participez de manière
significative, à la protection de l’environnement.
Les piles et accus doivent être retirés des appareils, et remis à un
centre de collection approprié. Renseignez-vous auprès de votre
commune pour connaître les centres de collecte et de collection
compétents.
Entretien et maintenance
Notes pour l’entretien
Le produit ne nécessite aucun entretien, il fonctionne de manière il
est sans soin particulier. Dans votre propre intérêt s’il vous plaît protéger le modèle de la poussière, sale et de l’humidité!
Garantie
Maintenance :
Vérifiez à intervalles réguliers le bon serrage de toutes les pièces
boulonnées.
La Fa.Graupner GmbH, Henriettenstrasse 96, 73230 Kirchheim /
Teck bénéficie, à compter de la date d’achat sur ce produit, de la
garantie légale. La garantie couvre les défauts dans le fonctionnement ou dans les matériaux déjà existants au moment de l’achat. Les
dommages dus à la négligence, la surcharge, accessoires, utilisation
ou traitement mauvaises, sont exclus de la garantie. Les droits juridiques et la garantie du consommateur ne sont pas limités par cette
garantie. S’il vous plaît vérifiez vous exactement les dommages avant
de réclamer ou envoyer le produit, parce que si l’élément s’avère en
bon état, nous devrions encore vous facturer les frais d’expédition.
Cette notice ou l’utilisation est entendue à titre seulement indicatif
et peuvent être modifiées à tout moment. La dernière version est
disponible sur le site www.graupner.de dans la page du produit. En
outre, la société Graupner a aucune responsabilité pour les erreurs,
les incohérences, imprécisions ou inexactitudes dans cette notice.
18 / 32
La Société décline toute responsabilité en cas d'erreurs d'impression.
13409_hb_V1
Erforderliche Werkzeuge (nicht enthalten) / Required tools (not included) / Outils
nécessaires (pas incluses)
DEENFR
DE
1. Balsamesser No. 980
2. Sekundenkleber No.5822*
3. Aktivator No. 953.150*
4. UHU por No. 959
5. Schraubendreher No. 5779.0
EN
1. Balsa cutter No. 980
2. Cyano glue No.5822*
3. Activator No 953.150*
4. UHU por No. 959
5. Screwdriver No. 5779.0
FR
1. Couteau pour balsa No. 980
2. Colle cyanoacrylate No.5822*
3. Activateur No. 953.150*
4. UHU por No. 959
5. le tournevis No. 5779.0
Zusammenbau/assambling/ l‘assemblage
1.
4
1
2
3
13409_hb_V1
19 / 32
FRENDE
2.
8
7
6
5
6
3.
10
9
11
12
20 / 32
13409_hb_V1
DEENFR
4.
14
13
15
5.
16
19
17
18
21
13409_hb_V1
20
21 / 32
FRENDE
6.
23
18
24
22
7.
25
22
25
25
26
22
22 / 32
26
20mm
13409_hb_V1
8.
DEENFR
44
45
9.
27
29
46
28
27
30
13409_hb_V1
23 / 32
FRENDE
10.
31
34 353332
11.
36
36
37
26
22
23
39
38
24 / 32
13409_hb_V1
12.
DEENFR
13.
40
15
15
13409_hb_V1
25 / 32
FRENDE
14.
15.
26
22
41
22
26
26 / 32
2S 2304/1900-2300KV
No.S3082.SH
13409_hb_V1
Drehzahlregler- und Akkumontage / ESC and battery installation / Montage régu-
!
lateur de vitesse et accu
16.
2S 2304/1900-2300KV
No.S3082.SH
DEENFR
No.1350.5,5x5
DE Luftschraube
Warnung!
• Niemals in die laufende Luftschraube greifen, dies führt zu schweren Schnittverletzungen, bis zum Abtrennen von
Gliedmaßen.
• Die Luftschraubenbaugruppe muss fest montiert sein, herumfliegende Teile können zu schweren Verletzungen führen.
• Halten Sie sich niemals im Gefahrenbereich der laufenden Luftschraube auf, lange Haare, lose Kleidungsstück wie
Schals, weite Hemden oder ähnliches, können vom Propeller eingezogen werden, herumfliegende Teile können zu
schweren Verletzungen führen.
EN Propeller
Warning!
• Never reach into the spinning propeller, this leads to serious cuts, up to severing of limbs.
• The propeller unit must be securely mounted, flying debris can cause serious injury.
• Never stand in the danger zone of the revolving propeller with long hair, loose clothing such as scarves, loose shirts
or similar which may be pull by the propeller, flying debris can cause serious injury.
FR Hélice
Attention!
• Ne rentrez jamais en contact avec l’hélice en rotation, cela entraîne de graves coupures jusqu’à amputations.
• L’hélice doit être monté en toute sécurité, les éclats peuvent causer des blessures graves.
• Ne jamais se tenir près de la zone de danger de l’hélice en rotation avec les cheveux longs, les vêtements détachée
ou similaire, car ils pourraient être aspirés par l’hélice, provoquant des dégâts ou des blessures.
13409_hb_V1
27 / 32
FRENDE
17.
58
59
Empfängermontage / Receiver installation / Montage récepteur
18.
CH5
CH4
CH3
CH5
CH2
CH1
CH1
CH4
CH3
CH2
28 / 32
13409_hb_V1
Modelleinstellungen / Modell setup / Paramètres du modèle
DEENFR
+/- 45°
70% EXPO
50-60mm
+/- 50°
70% EXPO
+/- 70°
70% EXPO
+/- 45°
70% EXPO
13409_hb_V1
29 / 32
FRENDE
14
43
3
14
38
2
18
31
43
35
1
32 32
30 / 32
33
42
42
13
13
44
35
44
33
13409_hb_V1
DEENFR
10
21
23
23
23
23
37
12
23
9
23
23
11
23
23
34
1145
34
2323
23
23
13409_hb_V1
31 / 32
Loading...
