Réf.Cde. 92201

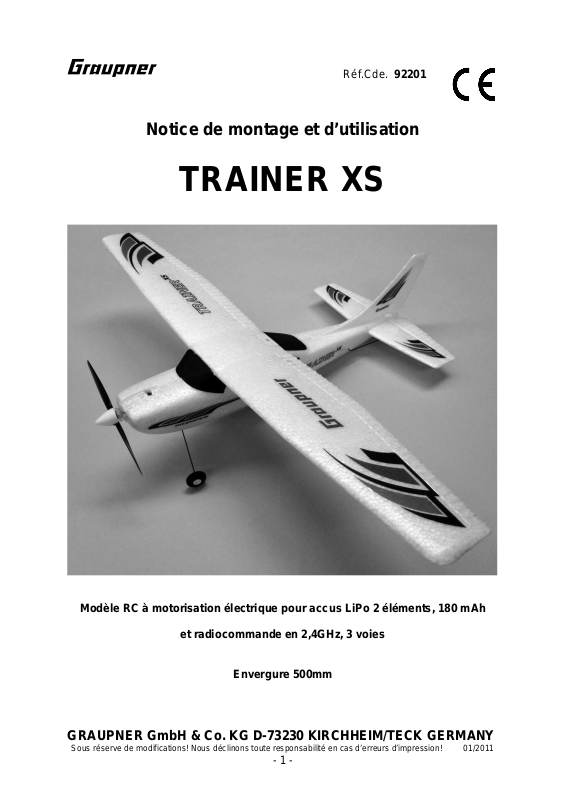

Notice de montage et d’utilisation

TRAINER XS

Modèle RC à motorisation électrique pour accus LiPo 2 éléments, 180 mAh

et radiocommande en 2,4GHz, 3 voies

Envergure 500mm

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY

Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression! 01/2011

- 1 -

Respectez impérativement les consignes de sécurité en annexe de cette notice. En cas de
revente du modèle, ces consignes doivent être transmises au nouvel acquéreur pour que
celui-ci puisse en prendre connaissance.

Généralités

Le modèle TRAINER XS, modèle idéal pour débuter en aéromodélisme RC, est livré
d’origine, avec tous les accessoires nécessaires au vol, et possède d’excellentes
caractéristiques de vol. Pour le montage, pas besoin de colle.

Accessoires fournis

Radiocommande Graupner en 2,4GHz préréglée en mode de pilotage „Mode I“ avec
4 piles de type Mignon .
Chargeur LiPo pour prise secteur (230 Volt alternatif / 50 Hz)
Accu LiPo 2/180 7,4V
Hélice de rechange avec moyeu clipsable
Train d’atterrissage
Tournevisr
2 vis de fixation pour les ailes

Notice d’utilisation
Avant utilisation, lisez attentivement la notice pour vous faire une idée des différentes
étapes du montage du modèle, du fonctionnement de ses commandes et des ses
accessoires.

Charge de l’accu LiPo

Posez l’accu et le chargeur sur une surface non inflammable et branchez-les
conformément à la vue ci-dessous. Branchez d’abord le chargeur sur la prise
secteur, la LED de contrôle rouge du chargeur LiPo s’allume, branchez ensuite l’accu
LiPo sur le chargeur, maintenant, c’est la LED de contrôle verte qui s’allume.

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY

Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression! 01/2011

- 2 -

L’accu LiPo est chargé lorsque la LED de contrôle verte s’éteint. Coupez la charge
en débranchant l’accu du chargeur et en débranchant le chargeur de la prise secteur.

Ouvrez le logement des piles, au dos de l’émetteur, et mettez les piles de type
Mignon en place. Attention à leur polarité. Remontez ensuite de nouveau le
couvercle du logement. L’émetteur est maintenant opérationnel. Attention, les piles
