BEDIENUNGS-

ANLEITUNG

Deutsch

Nicht für Kinder unter 36 Monaten

geeignet Enthält Kleinte le, die

verschluckt werden können

(Erstickungsgefahr!)

ACHTUNG

14+

0-3

GRAUPNER/SJ GmbH • Henriettenstr.96, D-73230 KIRCHHEIM/TECK GERMANY

INNOVATION & TECHNOLOGY

POLARON PRO

2 CH DC CHARGER

Best.-Nr. S2003

Deutsch

Inhaltsverzeichnis Einführung

Einführung ........................................................3

Symbolerklärung...............................................4

Sicherheitshinweise ..........................................5

Hinweise zum Umgang mit Akkus ....................6

Kapazität und Betriebszeit ...........................7

Entsorgung verbrauchter Batterien und

Akkus ...........................................................8

Hinweise zum Umweltschutz ............................8

allgemeine Betriebshinweise ............................8

Herstellererklärung der Firma Graupner|SJ

GmbH .............................................................10

Bestimmungsgemäße Verwendung................ 11

Pege und Wartung ........................................11

Lieferumfang...................................................12

technische Daten .......................................12

Bedienelemente..............................................14

Inbetriebnahme...............................................15

Grundsätzliche Bedienung .............................16

Bedientasten ..............................................17

Menü PROFILE ..............................................17

Menü LADEN..................................................18

Einstellbare Parameter ...............................19

Lademodi der verschiedenen Akkutypen ...21

Menü ENTLADEN ..........................................24

Einstellbare Parameter ...............................24

Entlademodi ...............................................25

Menü ZYKLUS................................................28

Einstellbare Parameter ...............................28

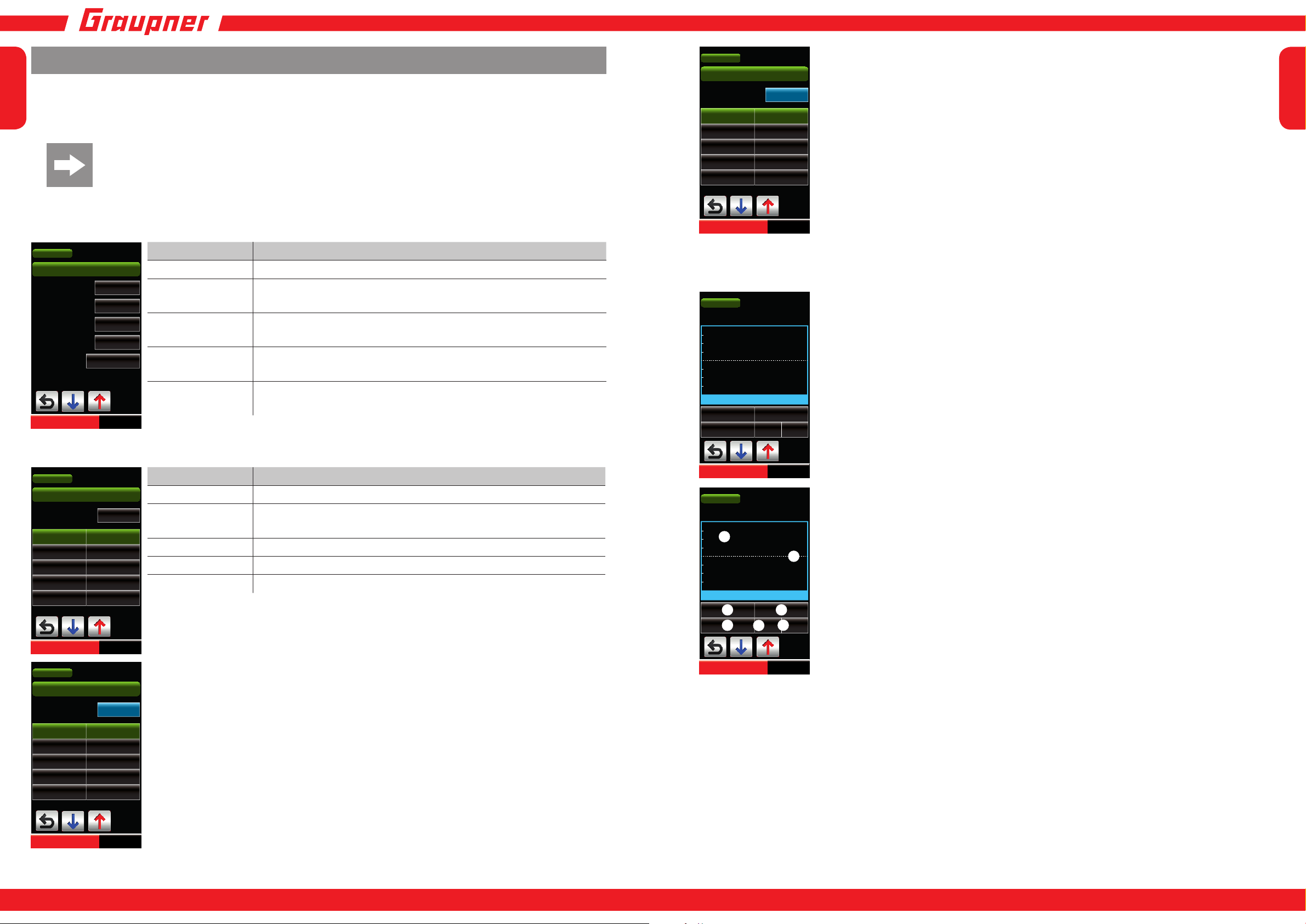

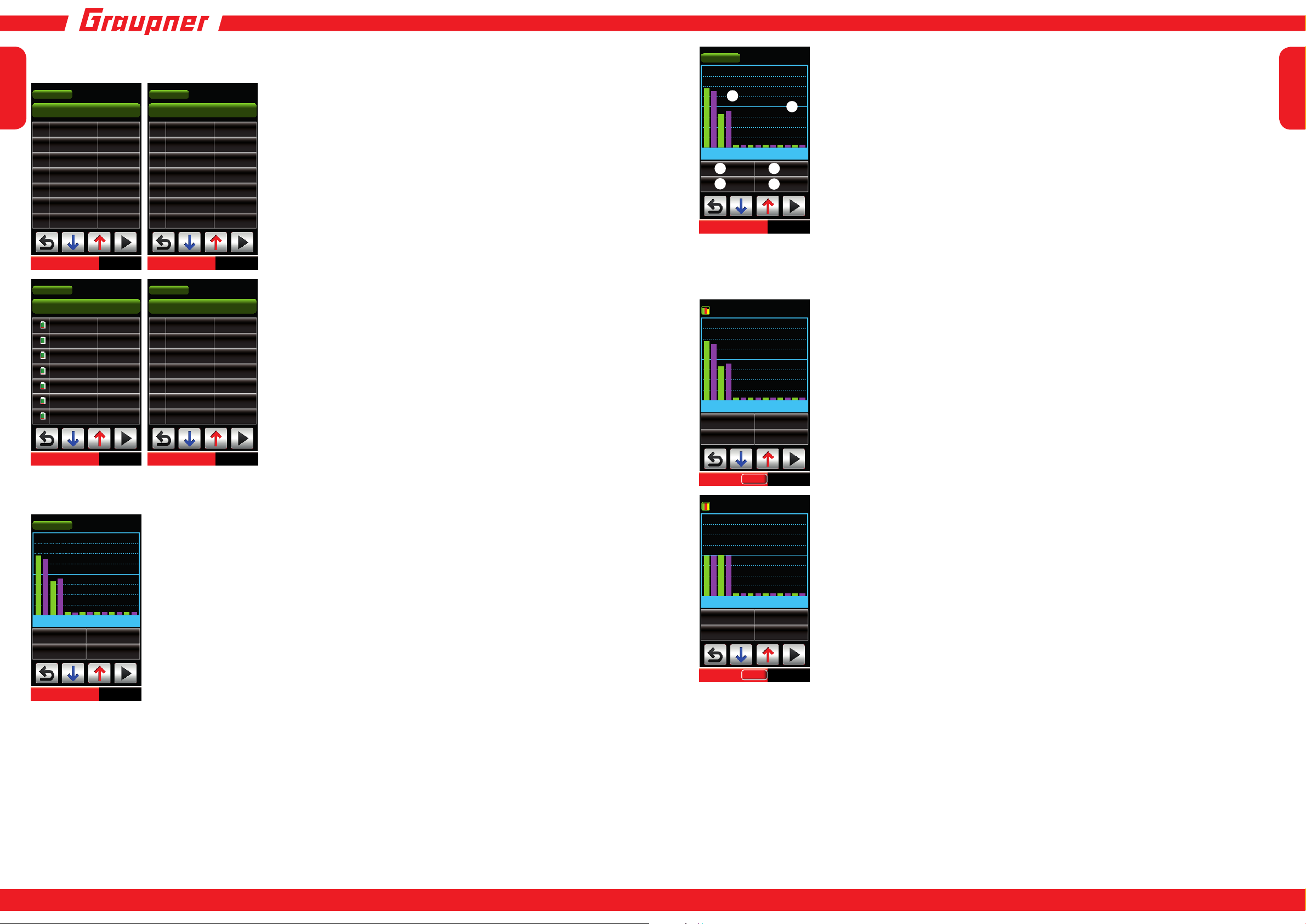

Menü BALANCE .............................................31

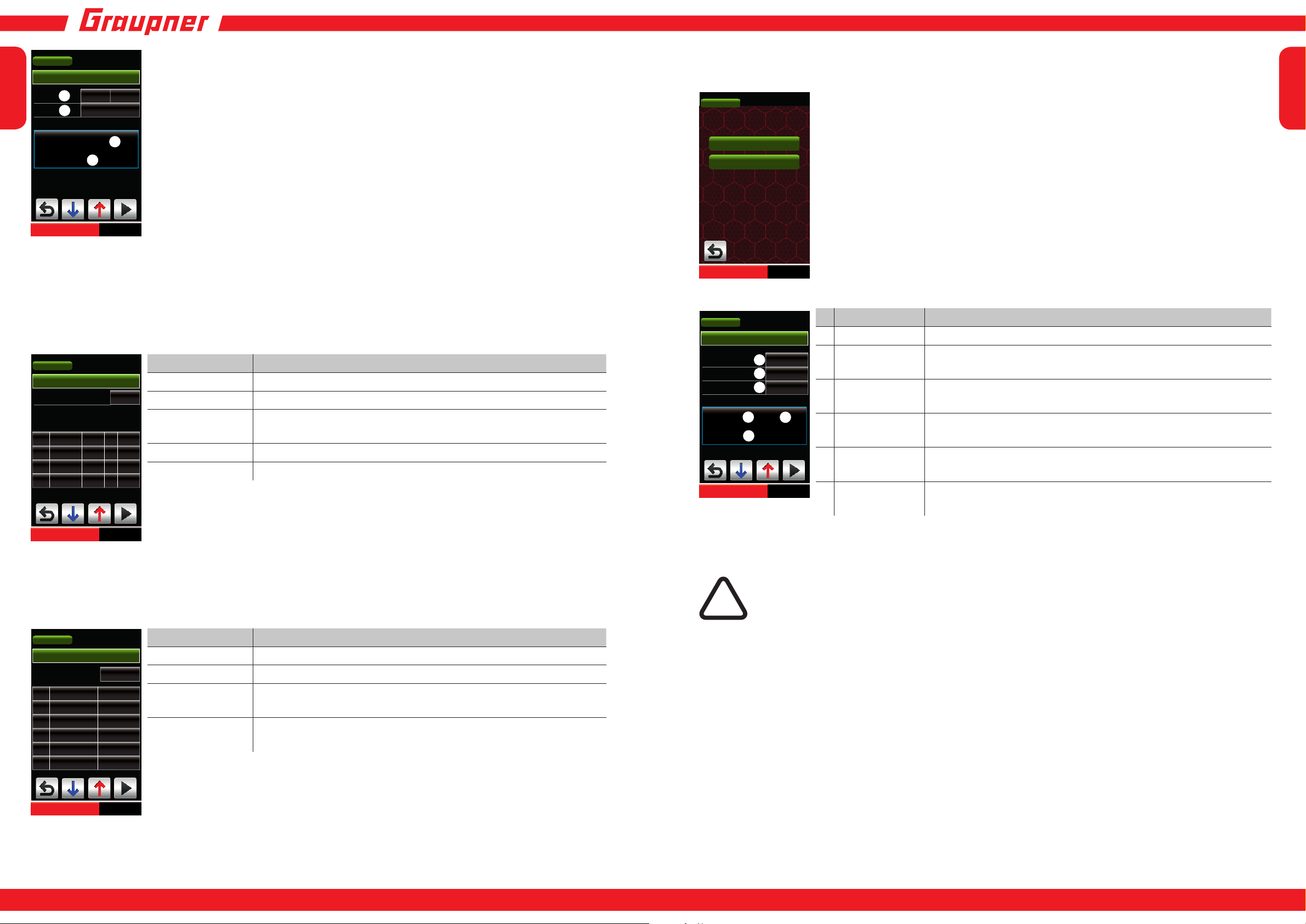

Menü DATEN ..................................................34

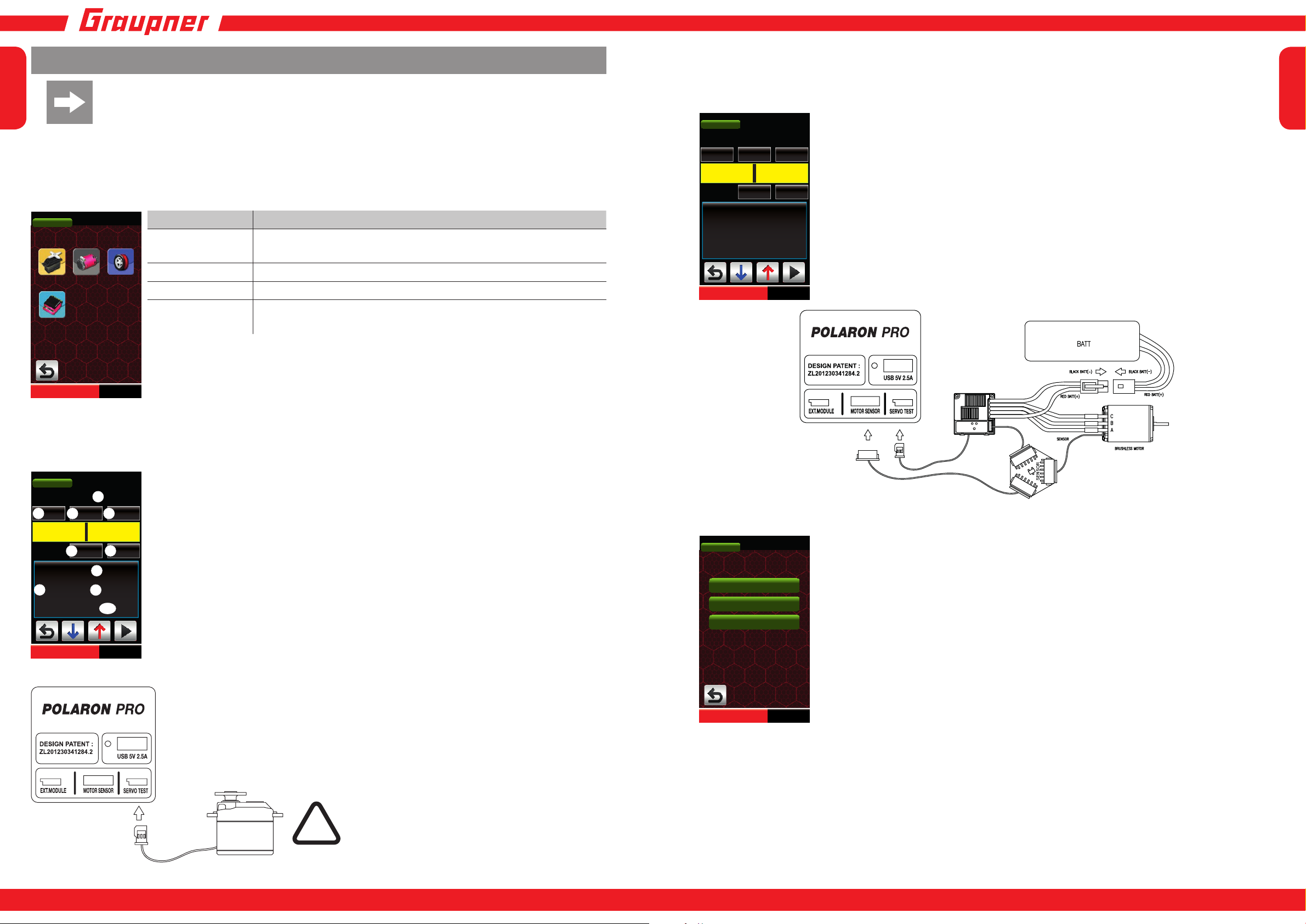

Menü TOOLS .................................................36

Untermenü „SERVO“ ..................................36

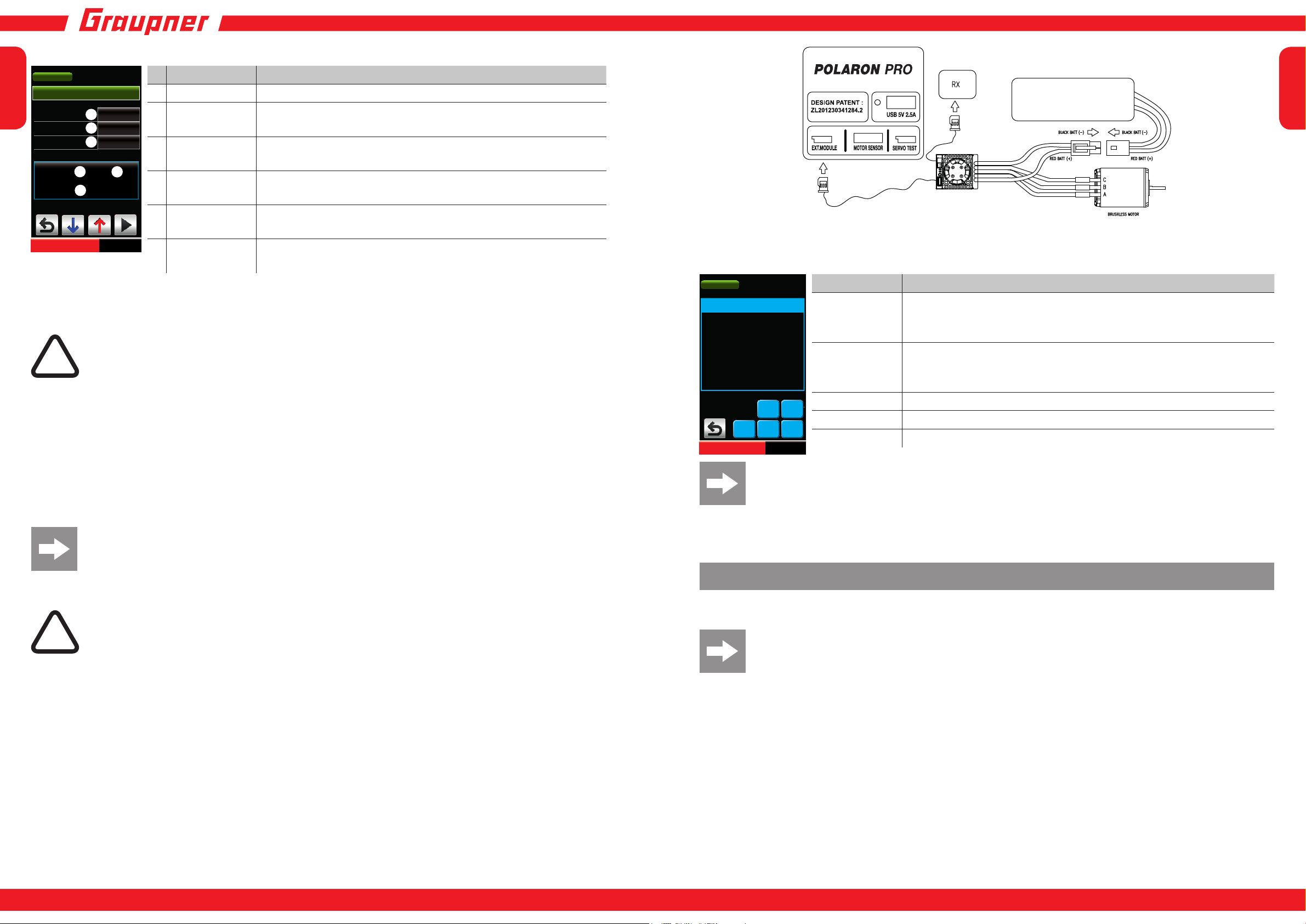

Untermenü „MOTOR“ .................................37

Untermenü „HEIZUNG“ ..............................39

Untermenü „E.S.C“ .....................................40

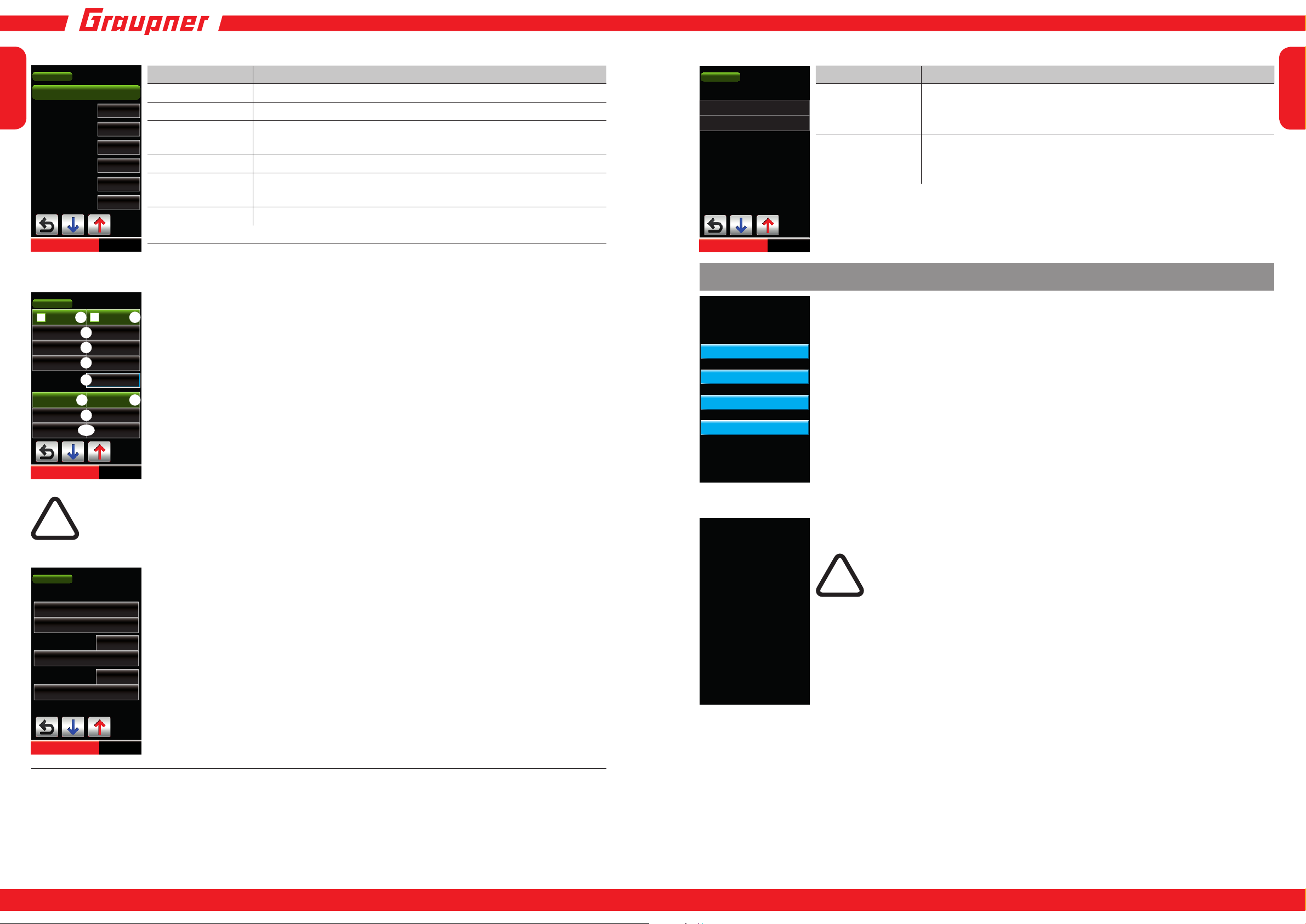

Menü EINSTELLUNG.....................................41

<Werkseinstellung> ........................................43

Display „1. Werksreset“ ..............................43

Display „2. Display Kalibrierung“ ................43

Display „3. Resource Update“ ....................44

Display „4. BLC Port Test“ ..........................44

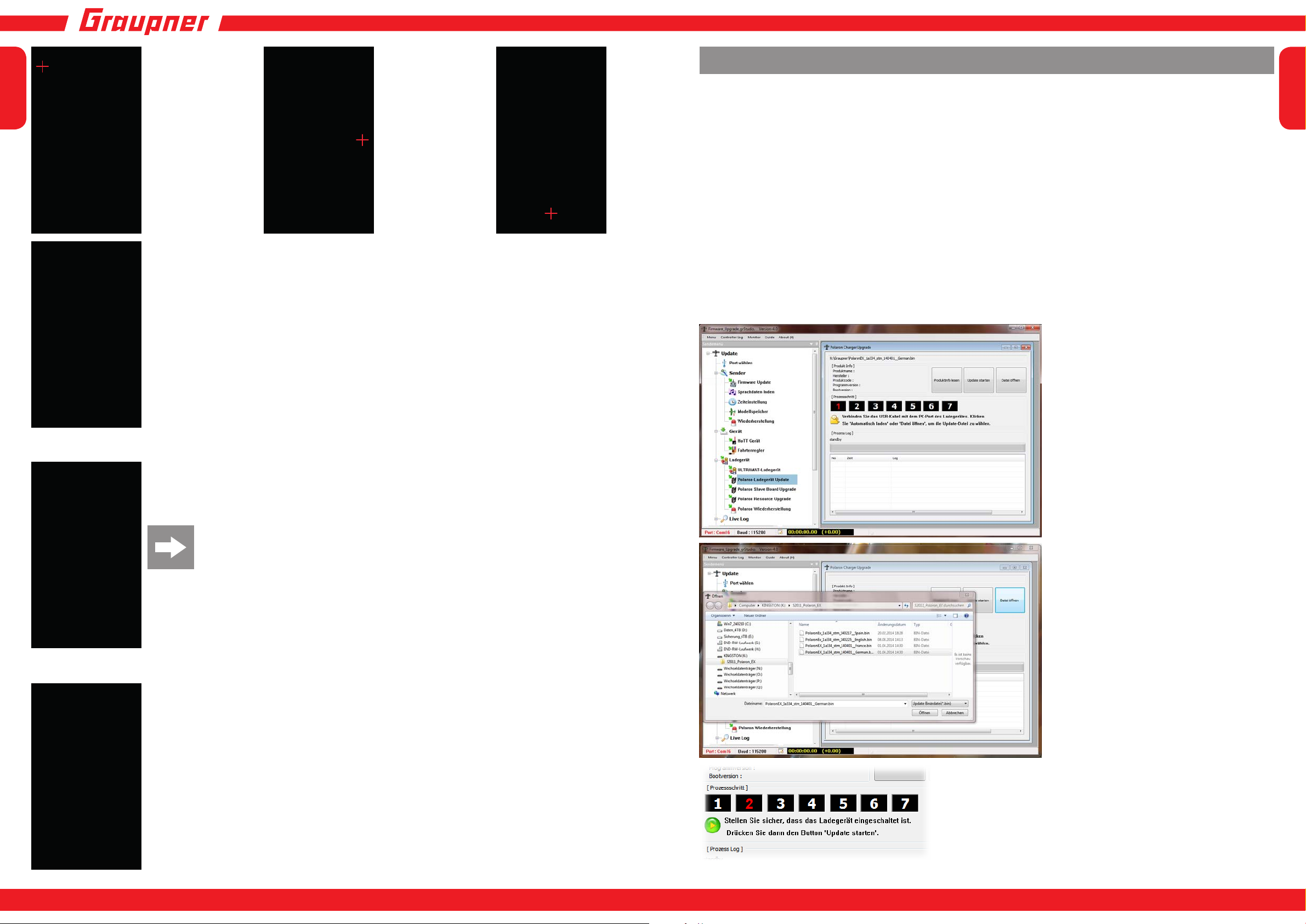

Firmwareupdate..............................................45

Warnmeldungen .............................................46

Problemlösungen............................................49

Konformitätserklärung ....................................50

Garantieurkunde .............................................51

Vielen Dank, dass Sie sich für ein Graupner Polaron-Ladegerät entschieden haben. Dieses Ladegerät ist extrem leistungsfähig und kann sowohl von Anfängern als auch von Experten eingesetzt werden.

Bitte lesen Sie dieses Handbuch sorgfältig durch, um die besten Resultate mit Ihrem Ladegerät zu erzielen und vor allem Ihre Akkus sicher zu laden. Sollten beim Betrieb irgendwelche Schwierigkeiten auftauchen, nehmen Sie das Handbuch zu Hilfe oder fragen Sie Ihren Händler oder das Graupner Service Center.

Aufgrund technischer Änderungen können die Informa tionen in diesem Handbuch ohne vorherige Ankündigung geändert werden.

Dieses Produkt entspricht den gesetzlichen nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender vor der Inbetriebnahme des Produktes diese Bedienungsanleitung und die Sicherheitshinweise lesen und beachten!

HINWEIS

Diese Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige

Hinweise zur Inbetriebnahme und Handhabung. Diese Anleitung ist sicher aufzubewahren und im Falle einer Weitergabe des Produktes dem nachfolgendem Benutzer unbedingt mit auszuhändigen.

Bei technischen Fragen wenden Sie sich bitte an unseren Service, siehe Seite 51.

ACHTUNG!

Vor der Inbetriebnahme Ihres neuen Gerätes sollten Sie unbedingt die Anleitung vollstän-

dig lesen.

Bitte beachten Sie die Hinweise zur Entsorgung und zum Umweltschutz auf Seite 8.

2 3

Deutsch

Symbolerklärung

INNOVATION & TECHNOLOGIE

Sicherheitshinweise

ACHTUNG!

Dieses Symbol hebt die nebenstehenden und ggf. folgenden Hinweise hervor, welche durch den Anwender unbedingt beachtet werden müssen! Jegliche Missachtung der damit gekennzeichneten Hinweise, kann die sichere Funktion sowie die Sicherheit des Betreibers beeinträchtigen.

Dieses Symbol OHNE spezischer Überschrift hebt die nebenstehenden und ggf.

folgenden Hinweise bzw. Tipps hervor, welche durch den Anwender unbedingt beachtet werden sollten! Jegliche Missachtung dieser Hinweise und Tipps kann Schäden jeglicher Art zur Folge haben.

WARNUNG

Dieses Symbol hebt Verbote hervor, welche unbedingt durch den Anwender eingehalten werden müssen! Jegliche Missachtung dieser Verbote kann die Funktionsfähigkeit sowie die Sicherheit des Betreibers beeinträchtigen.

PFLEGE UND WARTUNG

Dieses Symbol hebt Hinweise zur Pege und Wartung des Produktes hervor, welche durch den Betreiber unbedingt beachtet werden sollten um lange Haltbarkeit des Produktes zu gewährleisten.

HINWEIS

Dieses Symbol hebt Hinweise hervor, welche durch den Betreiber unbedingt beachtet werden sollten um einen sicheren Betrieb des Gerätes zu gewährleisten.

TIPP

Dieses Symbol hebt Tipps und Erfahrungen hervor, wie Sie mögliche Schwierigkeiten oder Beschädigungen vermeiden können und gibt Hilfestellungen zur Lösung möglicher Probleme.

ENTSORGUNGSHINWEIS

Dieses Symbol hebt folgende Hinweise hervor, wie einzelne Materialien oder Produkte durch den Anwender unbedingt entsorgt werden müssen!

ACHTUNG!

• Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!

• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung!

• Das Ladegerät vor Staub, Feuchtigkeit, Regen, Hitze (z. B. direkte Sonneneinstrahlung) und Vibration schützen. Nur zur Verwendung im Trockenen!

• Die Schlitze im Gehäuse dienen der Kühlung des Geräts und dürfen nicht abgedeckt oder verschlossen werden. Das Gerät muss so aufgestellt sein, dass die Luft ungehindert zirkulieren kann.

• Nicht mehrere Ladegeräte in eine Mehrfachsteckdose einstecken! Bei Nichtbeachtung besteht akute Gefahr der Leitungsüberlastung und infolgedessen Brandgefahr!

• Das Ladegerät ist für den Anschluss an eine 12 V- oder 24 V-Autobatterie oder Netzteile mit 11 … 28 V stabilisiertem Gleichstromausgang geeignet. Schließen Sie niemals eine Wechselspannung am Gleichspannungseingang an! Es besteht akute Brandgefahr!

• Es dürfen keinerlei Veränderungen am Ladegerät durchgeführt werden.

• Das Ladegerät und der zu ladende Akku muss während des Betriebs auf einer nicht brennbaren, hitzebeständigen und elektrisch nicht leitenden Unterlage stehen! Niemals direkt auf Autositze, Teppiche o. ä. abstellen! Auch sind brennbare oder leicht entzündliche Gegenstände von der Ladeanordnung fernzuhalten. Auf gute Belüftung achten.

• Akkus können durch einen Defekt explodieren und/oder brennen!

• Verbinden Sie das Ladegerät nur mit den Original-Anschlussleitungen und Anschlussklemmen direkt mit der Autobatterie. Solange das Ladegerät mit der Autobatterie verbunden ist, MUSS der Motor des Kfz’s abgestellt sein! Die Autobatterie darf auch nicht gleichzeitig von einem anderen Ladegerät aufgeladen werden!

• Zwischen den Ladeausgängen und der Fahrzeug-Karosserie besteht beim Betrieb an der Autobatterie Kurzschlussgefahr! Stellen Sie deshalb das Gerät niemals direkt auf die Fahrzeugkarosserie.

• Die Ladeausgänge und die Anschlusskabel dürfen nicht verändert oder untereinander in irgendeiner Weise verbunden werden. Lade- und Anschlusskabel dürfen während des Betriebs nicht aufgewickelt sein!

• Lassen Sie das Ladegerät niemals unbeaufsichtigt an der Stromversorgung angeschlossen.

• Betreiben Sie ihr Ladegerät nur in mit einem Rauchmelder abgesicherten Räumen.

• Es darf nur ein zu ladender Akku an den jeweiligen Ladeanschluss angeschlossen werden.

• Folgende Akkus dürfen nicht an das Ladegerät angeschlossen werden:

○ NiCd- / NiMH-Akkus mit mehr als 32 Zellen an CH1 und mehr als 8 Zellen an CH2.

Deutsch

○ Lithium-Eisen-/Lithium-Ionen-/Lithium-Polymer-Akkus mit mehr als 14 Zellen an CH1

und generell KEIN Lithium-Akku am Ladeanschluss von CH2. ○ Bleiakkus mit mehr als 12 Zellen an CH1 und generell KEIN Pb-Akku an CH2. ○ Akkus die eine andere Ladetechnik als NiCd-, NiMH-, Lithium- oder Bleiakkus benöti-

gen. ○ Defekte und/oder beschädigte Zellen oder Akkus. ○ Akkus aus parallel geschalteten oder unterschiedlichen Zellen. ○ Mischungen aus alten und neuen Zellen oder Zellen unterschiedlicher Fertigung.

4 5

INNOVATION & TECHNOLOGIE

Deutsch

○ Nicht auadbare Batterien (Trockenbatterien). Es besteht Explosionsgefahr! ○ Akkus und/oder Zellen die vom Hersteller nicht ausdrücklich für die beim Laden mit

diesem Ladegerät auftretenden Ladeströmen zugelassen sind. ○ Bereits geladene, heiße oder nicht völlig entleerte Zellen oder Akkus. ○ Akkus oder Zellen mit integrierter Lade- oder Abschaltvorrichtung. ○ Akkus oder Zellen die in ein Gerät eingebaut sind oder gleichzeitig mit anderen Teilen

elektrisch in Verbindung stehen.

• Um Kurzschlüsse an den Bananensteckern des Ladekabels zu vermeiden, verbinden Sie bitte immer zuerst das Ladekabel mit dem Ladegerät und dann erst mit dem Akku! Beim Abklemmen verfahren Sie in umgekehrter Reihenfolge.

• Beim Laden von Sendern kann eine – auch nur kurzzeitige – Unterbrechung des Ladevor-

gangs die Lade spannung derart ansteigen lassen, dass der Sender durch Überspannung

sofort zerstört wird. Es besteht Brandgefahr!

Hinweise zum Umgang mit Akkus

•

Vor jedem Gebrauch den einwandfreien Zustand der Akkus überprüfen. Defekte oder beschädigte Zellen/Akkus nicht mehr verwenden.

• Überladen sowie Tiefentladung führt zu irreparabler Beschädigung der Zellen und schä- digt dauerhaft die Leistungsfähigkeit des Akkus und vermindert die Kapazität.

• Akkus niemals ungeladen, leer oder teilgeladen für längere Zeit lagern. Vor der Lagerung

Akkus auaden und von Zeit zu Zeit Ladezustand überprüfen. NiMH-Zellen sollten 1 V pro

Zelle und LiIo/LiPo-Zellen sollten 3 V pro Zelle niemals unterschreiten, um eine optimale Lebensdauer zu erreichen.

• Überladung schädigt ebenfalls die Kapazität des Akkus. Deshalb keine heißen oder be-

reits geladenen Akkus erneut auaden.

• Hochstromladungen und -entladungen verkürzen die Lebenserwartung des Akkus. Über- schreiten Sie daher nicht die vom Hersteller vorgegebenen Angaben.

• Bleibatterien sind nicht hochstromladefähig. Überschreiten Sie daher niemals die vom Akkuhersteller angegebenen Ladeströme.

• Beim Kauf von Akkus auf gute Qualität achten, neue Akkus zunächst nur mit kleinen

Strömen auaden und erst allmählich an höhere Ströme herantasten.

• Akkus erst kurz vor der Verwendung auaden, die Akkus sind dann am leistungsfähigs- ten.

• Akkus/Zellen nicht erhitzen, verbrennen, kurzschließen oder mit überhöhten oder verpolten Strömen laden.

• Akkus aus parallel geschalteten Zellen, Kombinationen aus alten und neuen Zellen, Zellen unterschiedlicher Fertigung, Größe, Kapazität, Hersteller, Marken oder Zellentypen dürfen nicht verwendet werden.

• Ein in ein Gerät eingebauter Akku ist immer zu entnehmen, wenn das Gerät nicht verwendet wird. Geräte nach dem Gebrauch immer ausschalten, um Tiefentladungen zu vermei-

den. Akkus immer rechtzeitig auaden.

• Der zu ladende Akku muss während des Ladevorgangs auf einer nicht brennbaren, hitzebeständigen und nicht leitenden Unterlage stehen! Auch sind brennbare oder leicht entzündliche Gegenstände von der Ladeanordnung fernzuhalten.

• Akkus dürfen nur unter Aufsicht geladen werden. Der für den jeweiligen Zellentyp angegebene max. Ladestrom darf niemals überschritten werden.

• Erwärmt sich der Akku während des Ladevorgangs auf mehr als 60 °C, ist der Ladevor-

Akkus wie auch einzelne Zellen sind kein Spielzeug und dürfen nicht in die Hände von Kinder gelangen. Sie sind deshalb außerhalb der Reichweite von Kindern aufzubewahren.

gang sofort zu unterbrechen und der Akku auf ca. 30 °C abkühlen zu lassen.

• Niemals bereits geladene, heiße oder nicht bis zur Entladeschlussspannung entladene

Akkus auaden.

• An den Akkus dürfen keine Veränderungen vorgenommen werden. Niemals direkt an den Zellen löten oder schweißen.

• Bei falscher Behandlung besteht Entzündungs-, Explosions-, Verätzungs- und Verbrennungsgefahr. Geeignete Löschmittel sind Löschdecke, CO2-Feuerlöscher oder Sand.

• Auslaufendes Elektrolyt ist ätzend, nicht mit Haut oder Augen in Berührung bringen. Im Notfall sofort mit reichlich Wasser ausspülen und anschließend einen Arzt aufsuchen.

• Die Ventilöffnungen der Zellen dürfen auf keinen Fall blockiert oder versiegelt werden, z. B. durch Lötzinn. Beim Löten darf eine Löttemperatur von höchstens 220 °C nicht länger als 20 Sekunden einwirken.

• Um eine Deformation zu vermeiden, darf kein übermäßiger mechanischer Druck einwirken.

• Bei überhitzten Akkus gehen Sie wie folgt vor: Stecken Sie den Akku einfach ab und legen Sie diesen auf einen unbrennbaren Unter-

grund (z. B. Steinboden) bis er abgekühlt ist. Behalten Sie den Akku niemals in der Hand, um den Risiken eines Brandes und/oder einer Explosion aus dem Wege zu gehen.

• Akkus vor Vibration schützen sowie keiner mechanischen Belastungen aussetzen.

• Beim Laden und während des Betriebs der Akkus kann Knallgas (Wasserstoff) entstehen, achten Sie deshalb auf ausreichende Belüftung.

• Batterien und Akkus nicht mit Wasser in Berührung bringen. Es besteht Brand- und/oder Explosionsgefahr!

• Kontakte niemals kurzschließen. Es besteht Brand- und/oder Explosionsgefahr!

• Akkus können durch einen Defekt explodieren oder brennen. Wir empfehlen daher bei allen Lithium-Akkus sowie NiCd und NiMH-Akkus die Akkus in einem LiPo-Sicherheitskoffer Best.-Nr. 8370 oder 8371 zu laden.

• Batterien und Akkus nicht öffnen, Verätzungsgefahr.

• NiCd- oder NiMH-Akkupacks lassen sich am besten formieren indem zuerst alle Zellen einzeln und separat entladen werden und erst anschließend der gesamte Akkupack aufgeladen wird. Das Entladen erfolgt mit dem Ladegerät Zelle für Zelle.

• Achten Sie darauf, dass die Lade- und Entladevorschriften eingehalten werden.

•

Abschaltautomatik nicht oder nicht richtig ansprechen. Eine einwandfreie Funktion kann

deshalb in diesem Fall nicht garantiert werden. Überprüfen Sie deshalb durch mehrfache,

überwachte Probeladungen, ob bei den von Ihnen verwendeten Akkus eine einwandfreie Abschaltung erfolgt. Es besteht akute Brand- und/oder Explosionsgefahr!

Das Laden einzelner NiCd- oder NiMH-Zellen bzw. von Akkus mit 1 … 4 Zellen stellt die Abschalt automatik vor eine schwere Aufgabe. Da hierbei der nach dem Vollladepunkt einsetzende Spannungsabfall nicht sehr ausgeprägt ist, kann die

Kapazität und Betriebszeit

Für alle Stromquellen gilt: Die Kapazität verringert sich mit jeder Ladung. Bei niedrigen Temperaturen steigt der Innenwiderstand bei zusätzlich reduzierter Kapazität. Infolgedessen verringert sich die Fähigkeit zur Stromabgabe und zum Halten der Spannung.

Häuges Laden und/oder Benutzen von Batteriepegeprogrammen kann ebenfalls zu allmählicher

Kapazitätsminderung führen. Dennoch sollten Stromquellen spätestens alle 6 Monate auf ihre Kapazität hin überprüft und bei deutlichem Leistungsabfall ersetzt werden.

Erwerben Sie nur original Graupner-Akkus!

Deutsch

6 7

INNOVATION & TECHNOLOGIE

Deutsch

Entsorgung verbrauchter Batterien und Akkus

Jeder Verbraucher ist nach der deutschen Batterie verordnung gesetzlich zur Rückgabe

aller gebrauch ten und verbrauchten Batterien bzw. Akkus verpichtet.

Eine Entsorgung über den Hausmüll ist verboten. Alte Batterien und Akkus können unentgeltlich bei den öf fentlichen Sammelstellen der Gemeinden, in unseren Verkaufsstellen und überall dort abgegeben werden, wo Batterien und Akkus der betreffenden Art verkauft werden. Sie können die von uns gelieferten Akkus und Batterien nach Gebrauch aber auch ausreichend fran kiert an folgende Adresse zurücksenden:

Graupner|SJ GmbH Service: Gebrauchte Batterien Henriettenstrasse 96 D-73230 Kirchheim unter Teck Sie leisten damit einen wesentlichen Beitrag zum Umweltschutz!

ACHTUNG!

Beschädigte Akkus bedürfen für den Versand u. U. einer besonderen Verpackung, da z. T. sehr giftig!!!!!

Hinweise zum Umweltschutz

ENTSORGUNGSHINWEIS

Dieses Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin, dass dieses Produkt am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden darf. Es muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen

wichtigen Beitrag zum Umweltschutz. Batterien und Akkus müssen aus dem Gerät entfernt werden und bei einer entsprechenden Sam-

melstelle getrennt entsorgt werden. Bitte erkundigen Sie sich ggf. bei der Gemeindeverwaltung nach der zuständigen Entsorgungsstel-

le.

allgemeine Betriebshinweise

• Beim Laden wird dem Akku eine bestimmte Strommenge zugeführt, welche sich aus

dem Produkt aus Ladestrom x Ladezeit ergibt. Die maximal einladbare Strommenge ist

von der Kapazität des jeweiligen Akkus und der maximal zulässige Ladestrom vom jewei-

ligen Akku-Typ abhängig. Beide Werte sind den Angaben des Akkuherstellers zu entnehmen.

Nur bei ausdrücklich als schnellladefähig bezeichneten Akkus darf der Normalladestrom überschritten werden. Als NORMALLADESTROM wird der Strom bezeichnet, der 1/10 des Nennwertes der Kapazitätsangabe beträgt (1/10 C), z. B. bei einer Kapazitätsangabe von 1700 mAh beträgt der Normalladestrom 170 mA.

• Der zu ladende Akku wird über ein passendes Ladekabel an die Anschlussbuchsen des Lade-

geräts angeschlossen (rot = Pluspol, schwarz = Minuspol). Verwenden Sie nur Original-Ladekabel mit ausreichendem Leitungsquerschnitt.

• Es sind stets die Ladehinweise der Akkuhersteller zu beachten, sowie die Ladeströme und La-

dezeiten einzuhalten. Es dürfen nur Akkus schnellgeladen werden, welche ausdrücklich für die an diesem Ladegerät auftretenden hohen Ladeströme geeignet sind.

• Bitte bedenken Sie, dass neue Akkus erst nach mehreren Lade-/ Entladezyklen ihre volle Ka-

pazität erreichen. Auch kann es im Besonderen bei neuen oder tiefentladenen Akkus zu einer vorzeitigen Ladeabschaltung kommen.

• Sollte nach einer Schnellladung eine Zelle des NiXX-Akkupacks besonders heiß geworden sein,

kann dies auf einen Defekt dieser Zelle hinweisen. Dieser Akkupack sollte dann nicht mehr verwendet werden! (Verbrauchte Batterien gehören in den Sondermüll!).

• Da das Ladegerät nur den Gesamtwiderstand erkennen, aber nicht zwischen Innenwiderstand des Akkus, Kabelwiderstand und Steckverbindungswiderstand unterscheiden kann, ist die erste Voraussetzung für eine einwandfreie Funktion ein Ladekabel mit ausreichendem Leitungsquerschnitt und einer Länge von nicht mehr als 30 cm sowie hochwertigen Steckverbindungen auf beiden Seiten (Goldkontakte).

• Ein in einem Fernsteuersender eingebauter Akku kann über die meist am Sender angebrachte Ladebuchse aufgeladen werden.

• Senderladebuchsen enthalten meist eine Rückstromsicherung in Form einer Diode. Diese verhindert ein Beschädi gen des Senders durch Verpo lung oder Kurzschluss mit den blanken En-

den der Ladekabelstecker. Je nach Bauart dieser Diode KANN diese jedoch auch eine korrekte

Erkennung des Ladezustandes durch die Ladeautomatik behindern.

• Der für den Sender maximal erlaubte Ladestrom darf niemals überschritten werden.

• Um Schäden im Senderinneren durch Überhitzung und Wärmestau infolge einer Schnellladung zu vermeiden, sollte der Senderakku aus dem Sender-Batteriefach herausgenommen werden.

• Der Sender MUSS während des gesamten Ladevorgangs auf „OFF“ (AUS) ge schaltet sein!

• Niemals einen Fernsteuersender, solange er mit dem Ladegerät verbunden ist, einschalten.

• Führen Sie keine Akku-Entladungen oder Akku pe geprogramme über die Ladebuchse durch! Die Lade buchse ist für diese Verwendung nicht geeignet.

• Das Ladegerät stellt den geforderten Ladestrom nur ein, solange die technischen Möglichkeiten des Ladegerätes nicht überschritten werden! Soll durch das Ladegerät ein Ladestrom erbracht

werden, den das Ladegerät technisch bedingt nicht leisten kann, wird der Wert automatisch auf den maximal möglichen Wert reduziert. In diesem Fall wird der tatsächlich benutzte Ladestrom

im Display angezeigt.

• Vergewissern Sie sich generell nach einer „fertig“-Meldung, ob die vom Gerät angezeigte Lademenge der von Ihnen erwarteten Lademenge entspricht. So erkennen Sie zuverlässig und

rechtzeitig fehlerhafte Abschaltungen. Die Wahrscheinlichkeit von Fehlabschaltungen ist von

vielen Faktoren abhängig und am größten bei tiefentladenen Akkus, geringer Zellenzahl oder bestimmten Akkutypen.

• Vergewissern Sie sich durch mehrere Probeladungen, vor allem bei geringen Zellenzahlen, von der einwandfreien Funktion der Abschaltautomatik. Unter Umständen werden volle Akkus durch

einen zu schwachen Peak nicht erkannt, was Brand- und/oder Explosionsgefahr zur Folge hat!

• Das Ladegerät kann den angeschlossenen Akkutyp, z. B. LiPo oder NiMH, nicht automatisch erkennen, weshalb der Akkutyp und das entsprechende Ladeprogramm manuell ausgewählt werden müssen! Vor dem Laden infolgedessen bitte unbedingt prüfen: Ist das zum Akku passenden

Ladeprogramm, ist der richtige Ladestrom eingestellt? Bei Nichtbeachtung besteht Brand- und/

oder Explosionsgefahr!

• Sind alle Verbindungen einwandfrei, gibt es Wackelkontakte? Bitte bedenken Sie, dass das Schnellladen von Akkus gefährlich sein kann. Eine, wenn auch nur kurze Unterbrechung, bei-

spielsweise aufgrund eines Wackelkontakts, führt unweigerlich zu Fehlfunktionen, kann einen

erneuten Ladestart auslösen und den angeschlossenen Akku total überladen. Es besteht Brand-

und/oder Explosionsgefahr!

Deutsch

8 9

INNOVATION & TECHNOLOGIE

Deutsch

Herstellererklärung der Firma Graupner|SJ GmbH

Inhalt der Herstellererklärung

Sollten sich Mängel an Material oder Verarbeitung an einem von uns in der Bundesrepublik Deutschland vertriebenen und durch einen Verbraucher (§ 13 BGB) erworbenen Gegenstand zeigen, übernehmen wir, die Firma Graupner/SJ GmbH , Kirchheim/Teck im nachstehenden Umfang die Mängelbeseitigung für den Gegenstand.

Die Firma Graupner|SJ GmbH übernimmt für nicht freigegebene Teile oder Zubehörprodukte anderer Hersteller keine Haftung und kann auch nicht jedes einzelne Fremdprodukt beurteilen, ob es ohne Sicherheitsrisiko eingesetzt werden kann.

Rechte aus dieser Herstellererklärung kann der Verbraucher nicht geltend machen, wenn die Beeinträchtigung der Brauchbarkeit des Gegenstandes auf natürlicher Abnutzung, Einsatz unter

Wettbewerbsbedingungen, unsachgemäßer Verwendung (einschließlich Einbau) oder Einwirkung

von außen beruht. Diese Herstellererklärung lässt die gesetzlichen oder vertraglich eingeräumten Mängelansprüche

und -rechte des Verbrauchers aus dem Kaufvertrag gegenüber seinem Verkäufer (Händler) unberührt.

Umfang der Garantieleistung

Sowohl die Einhaltung der Betriebsanleitung als auch die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Wartung des Ladegerätes können von der Firma Graupner|SJ GmbH nicht überwacht werden. Daher übernimmt die Firma Graupner|SJ GmbH auch keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb

ergeben oder in irgendeiner Weise damit zusammenhängen. Im Garantiefall leisten wir nach unserer Wahl Reparatur oder Ersatz der mangelbehafteten Ware.

Weitergehende Ansprüche, insbesondere Ansprüche auf Erstattung von Kosten im Zusammen-

hang mit dem Mangel (z. B. Ein-/Ausbaukosten) und der Ersatz von Folgeschäden sind – soweit gesetzlich zugelassen – ausgeschlossen. Ansprüche aus gesetzlichen Regelungen, insbesondere

nach dem Produkthaftungsgesetz, werden hierdurch nicht berührt.

Voraussetzung der Garantieleistung

Der Käufer hat den Garantieanspruch schriftlich unter Beifügung des Originals des Kaufbelegs

(z. B. Rechnung, Quittung, Lieferschein) und der auf der hinteren inneren Umschlagseite bend-

lichen Garantiekarte geltend zu machen. Er hat zudem die defekte Ware auf seine Kosten an die

folgende Adresse einzusenden.

Firma Graupner/SJ GmbH, Serviceabteilung,

Henriettenstr. 96, D-73230 Kirchheim/Teck

Der Käufer soll dabei den Material- oder Verarbeitungsfehler oder die Symptome des Fehlers so

konkret benennen, dass eine Überprüfung unserer Garantiepicht möglich wird.

Der Transport des beanstandeten Gegenstandes vom Verbraucher zu uns als auch der Rücktransport erfolgen auf Gefahr des Verbrauchers.

Verjährung

Soweit wir einen innerhalb der Anspruchsfrist ordnungsgemäß geltend gemachten Anspruch aus

dieser Erklärung nicht anerkennen, verjähren sämtliche Ansprüche aus dieser Erklärung nach 6 Monaten vom Zeitpunkt der Geltendmachung an, jedoch nicht vor Ende der Anspruchsfrist.

Anwendbares Recht

Auf diese Erklärung und die sich daraus ergebenden Ansprüche, Rechte und Pichten ndet ausschließlich das materielle deutsche Recht ohne die Normen des Internationalen Privatrechts sowie unter Ausschluss des UN-Kaufrechts Anwendung.

Bestimmungsgemäße Verwendung

Mit dem Graupner Polaron Pro haben Sie ein ausgereiftes Produkt mit überragenden Eigenschaften erworben. Durch den Einsatz modernster Halbleitertechnologie und eines leistungsfähigen Microprozessors werden überragende Ladeeigenschaften, einfache Bedienbarkeit und optimale Zuverlässigkeit erreicht.

Mit dem Graupner Polaron Pro lassen sich nahezu alle im Modellbau vorkommenden Nickel-Cadmium- (Ni-Cd), Nickel-Metall-Hydrid- (Ni-MH), Lithium-Polymer- (LiPo), Lithium-Ionen- (LiIo), Lithi-

um-Eisen- (LiFe) und Blei-Gel- sowie Blei-Säure- (Pb) Akkus auaden.

Schließen Sie das Ladegerät an eine Autobatterie oder vorzugsweise an ein Netzteil mit einem stabilisierten Gleichstromausgang von 12 … 24 V und mindestens 25 A Ausgangsleistung an (empfohlen Best.-Nr. S2012). Bitte beachten Sie: Bei einer Versorgungsspannung unter 23 V wird die maximal mögliche Leistung des Ladegerätes nicht erreicht (siehe dazu auch im Kapitel „Technische Daten“ auf Seite 12).

HINWEIS

Es sind stets die Ladehinweise der Akkuhersteller zu beachten, sowie die Ladeströme und Ladezeiten einzuhalten. Es dürfen nur Akkus schnell geladen werden, welche aus-

drücklich für diesen hohen Ladestrom geeignet sind! Bitte bedenken Sie, dass neue Akkus eventu-

ell erst nach mehreren Lade-/Entladezyklen ihre volle Kapazität erreichen, auch kann es bei neuen

Akkus zu einer vorzeitigen Ladungsabschaltung kommen. Überzeugen Sie sich unbedingt durch mehrere Probeladungen von der einwandfreien und zuverlässigen Funktion der Ladeabschaltautomatik und der eingeladenen Kapazität.

ACHTUNG!

Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung. Diese enthalten

wichtige Informa tionen zum Umgang mit dem Produkt. Sie allein sind für den gefahrlosen Betrieb des Produkts verantwortlich! Nichtbeachtung der Bedienungsanleitung und der Sicherheitshinweise führen zum Erlöschen der Garantie.

Verschiedene Anforderungen bei der Verwendung und Einsatz von wiederauﬂadbaren Akkus machen unterschiedliche Steckverbindungen erforderlich. Beachten Sie, dass Anschlüsse, Bezeichnungen und Polaritäten anderer Hersteller unterschiedlich sein können. Verwenden Sie deshalb immer nur zueinander passende, Original-Steckverbindungen gleicher Bauart.

Verwenden Sie außerdem nur Original-Ladekabel mit ausreichendem Leitungsquerschnitt.

Deutsch

Gültigkeitsdauer

Diese Erklärung ist nur für während der Anspruchsfrist bei uns geltend gemachte Ansprüche aus dieser Erklärung gültig. Die Anspruchsfrist beträgt 24 Monate ab Kauf des Gerätes durch den

Verbraucher bei einem Händler in der Bundesrepublik Deutschland (Kaufdatum). Werden Mängel

nach Ablauf der Anspruchsfrist angezeigt oder die zur Geltendmachung von Mängeln nach dieser Erklärung geforderten Nachweise oder Dokumente erst nach Ablauf der Anspruchsfrist vorgelegt, so stehen dem Käufer keine Rechte oder Ansprüche aus dieser Erklärung zu.

10 11

Pege und Wartung

Das Ladegerät arbeitet wartungsfrei und benötigt daher keinerlei Wartungsarbeiten. Bitte schützen Sie es jedoch in Ihrem eigenen Interesse unbedingt vor Staub, Schmutz und

Feuchtigkeit! Zur Reinigung das Ladegerät von Autobatterie und Akku trennen und nur mit einem trockenen Lappen (keine Reinigungsmittel verwenden!) leicht abreiben.

INNOVATION & TECHNOLOGIE

Deutsch

Lieferumfang

Das Set enthält:

• Graupner Polaron Pro Ladegerät

• 2 St. EH zu XH 7S Adapter Board und 7S Kabel

• USB Kabel (USB-A auf mini-B-USB 5-polig)

• je 1 rotes und schwarzes Anschlusskabel

• 2 Temperatursensoren

• 2 Ladekabel

• 2 Krokodilklemmen

• Lader-Standfuß

• Anleitung

Eigenschaften CH1 CH2

Ladestrom / Leistung 0,1 … 20 A / max. 500 W bei

28 V Versorgungs spannung

Entladestrom / Leistung 0,1 … 10 A / max. 60 W 0,1 … 1 A / max. 5 W

Akkuspeicherplätze 30 10 Balanceranschluss

Graupner/EH

Balancierstrom 350 mA 350 mA

Ni-Cd & Ni-MH-Akkus*

Eigenschaften CH1 CH2

Zellenzahl 1 … 32 Zellen

Ladeverfahren automatisch, normal, linear automatisch, normal, linear Delta-peak NiCd 5 … 25 mV/Zelle

LiPo/LiIo/LiFe Zellen

laden, entladen, Zyklus

NiMH 0, 3 … 15 mV/Zelle

1 … 7

0,1 … 3 A / max. 30 W bei

28 V Versorgungs spannung

8 … 14

LiPo/LiIo/LiFe Zellen

1 … 8 Zellen

laden, entladen, Zyklus

NiCd 5 … 25 mV/Zelle

NiMH 0, 3 … 15 mV/Zelle

Deutsch

technische Daten

Ladegerät allgemein und Stromversorgung

Display 3,0“ Color TFT LCD Touch Screen Betriebsspannungsbereich 11 … 28 V DC (Gleichstrom) erforderliche Autobatterie 12 oder 24 V mit mindestens 60 Ah Kapazität erforderliches Netzgerät 12 … 28 V DC mit mindestens 25 A empfohlenes Netzgerät Polaron Netzteil12 V DC 25 A, Best.-Nr. S2012 Unterspannungs-Abschaltung ca. 10,7 V Sicherheitstimer 10 … 900 Minuten, aus Gewicht ca. 1210 g mit Ständer Abmessungen (B x T x H) ca. 88,2 x 203,4 x 196,3 mm

Anschlüsse

USB-Ladeanschluss B-Type, 5 V und max. 2,5 A Ausgangsleistung

2 Temperatursensoren 10 … 80 °C / 50 … 176 °F

Akkuanschlüsse 2 (siehe CH1 und CH2 in nachfolgender Tabelle)

Erhaltungsladung Aus, < 500 mA, automatisch

(1/20 des Ladestroms)

Zyklen 1 … 10 Zyklen

Pausenzeit 1 … 30 Minuten

einstellbar

Reihenfolge Laden → Entladen

Entladen → Laden

Entladen/Laden → Entladen

Kapazität laden/entladen 10 … 150 % / 10 … 100 % 10 … 150 % / 10 … 100 %

Lithium-Akkus

Eigenschaften CH1 CH2

Zellenzahl 1 … 14 Zellen

laden, entladen, Lagermodus

Zellenspannungen 3,3 V (LiFe), 3,6 V (LiIo)

bzw. 3,7 V (LiPo) Kapazität laden/entladen 10 … 120 % / 10 … 100 % ----Laderate 1 … 5 C ----Balancierstrom max. ca. 350 mA -----

Blei-Akkus

Eigenschaften CH1 CH2

Zellenzahl 1 … 12 Zellen

laden, entladen, Lagermodus

Zellenspannung 2 V -----

Aus, < 500 mA, automatisch

(1/20 des Ladestroms)

1 … 10 Zyklen

Pausenzeit 1 … 30 Minuten

einstellbar

Laden → Entladen Entladen → Laden

Entladen/Laden → Entladen

-----

12 13

INNOVATION & TECHNOLOGIE

Deutsch

Bedienelemente

Seitenansicht rechtsDraufsicht

RückansichtFrontansicht

3 4

6 7

13 14

Deutsch

Nr. Beschreibung

1 3.0” Color TFT LCD Touch Screen 2 LED Anzeige für Laden/ Entladen 3 Druckknopf zur Umschaltung zwischen CH1 und CH2 4 Laden/ Entladen-Statusleiste 5 Akkuanschluss 6 Balanceranschluss 7 Anschluss für Temperatur-Sensor 8 Anschluss der Stromversorgung des Ladegerätes mit 11 … 28 V Gleichstrom (DC) 9 Lüfter

10 seitliche Andockbuchsen für separat erhältliches Netzteil, Best.-Nr. S2012

ACHTUNG!

• Wird das Graupner Polaron Pro über die hinteren Anschlussbuchsen mit einer externen Stromquelle, beispielsweise einer Autobatterie, verbunden, liegt an der seitlich

vorne unten bendlichen – roten – und der seitlich oberen – schwarzen – Anschlussbuchse die

Eingangsspannung an. Schließen Sie diese Buchsen keinesfalls kurz!!!

• Trennen Sie ein ggf. angedocktes Polaron Netzteil 12 V DC 25 A, Best.-Nr. S2012, vom Ladegerät Polaron Pro bevor Sie das Ladegerät mit einer anderen externen Stromquelle verbinden. Anderenfalls belastet das über die Dockingverbindung vom Ladegerät aus mit Strom versorgte Netzteil unnötigerweise die externe Stromquelle.

• Schließen Sie niemals die beiden Ladeausgänge kurz.

• Schließen Sie niemals zwei getrennte, aber an den Minuspolen miteinander verbundene Akkupacks an den beiden Ladeausgängen an.

Nr. Beschreibung

11 Mini-USB Buchse für Resourcen- und Firmwareupdates, siehe Seite 44 und 45, so-

wie zum Auslesen von Daten via PC oder Laptop unter Einsatz der im Downloadbereich

des jeweiligen Produkts zu ndenden „PC Software für Polaron Ladegeräte

12 USB-Ladebuchse 5 V/2,5 A (Ungeeignet zum Anschluss von PC‘s, Laptop‘s usw.!) 13 Anschluss für externe Module, siehe ab Seite 40 14 Anschluss für Sensoren von Brushless-Motoren, siehe ab Seite 36 15 Servoanschluss für Servotest-Funktion, siehe Seite 36

Inbetriebnahme

Schließen Sie das Ladegerät Graupner Polaron Pro mit den mitgelieferten Anschlusskabeln und

-klemmen an Ihre Autobatterie mit 12 oder 24 V oder alternativ an ein geeignetes Netzteil mit einer Ausgangsspannung von 12 … 28 V stabilisierten Gleichstrom und einer Ausgangsleistung von mindestens 25 A an.

Das optional erhältliche Polaron-Netzteil, Best.-Nr. S2012, wird an der linken Seiten angedockt. Entfernen Sie hierzu den Gerätesockel des Ladegerätes, indem Sie diesen erst etwas nach vorne schieben und dann vom Boden des Ladegerätes abziehen. Ziehen Sie hernach den Gerätesockel auseinander und setzen Sie diesen nach dem Andocken des Netzteiles unter beide Geräte.

Mit dem schwarzen Kabel werden die Minuspole (-) und dem roten die Pluspole (+) der Stromquelle und des Ladegerätes verbunden! Das Ladegerät ist zwar mit einem Verpo-

lungsschutz versehen, sodass falsches Einstecken keine sofortige Zerstörung des Gerätes zur Folge hat. Es lässt sich jedoch auch nicht in Betrieb nehmen. Ziehen Sie also ggf. die Anschlusskabel wieder ab und stecken Sie diese anschließend mit korrekter Polung wieder ein.

14 15

INNOVATION & TECHNOLOGIE

CH1 CH2

Deutsch

HINWEISE

• Schützen Sie Ihre Stromquelle, insbesondere aber Ihren Autoakku, vor möglicher Überlastung, indem Sie im zweiten Display des Menüs »EINSTELLUNGEN«, Seite 42, entsprechende Grenz werte vorgeben.

• Datum und Uhrzeit können Sie im dritten Display des Menü »EINSTELLUNGEN«, Seite 42, korrigieren.

• Den standardmäßig in der Grundanzeige unterhalb von Datum und Uhrzeit angezeigten Gerätenamen können Sie ggf. im vierten Display des Menü »EINSTELLUNGEN«, Seite 43, durch Ihren Namen oder eine andere beliebige Bezeichnung mit einer Länge von maximal 12 Zeichen ersetzen.

Grundsätzliche Bedienung

2014/08/07

Polaron Pro

PROFILE

ZYKLUS

TOOLS

PM 11:22:33

LADEN ENTLADEN

BALANCE DATEN

EINSTEL.

Untermenüs wechseln. Das jeweils ausgewählte Icon wird nach dem Antippen kurzzeitig grau und

es ertönt ein Qittungston. Anschließend wird die gewählte Seite angezeigt. Mit einem Druck auf den zentralen blauen Druckknopf unterhalb des Displays oder Antippen der

mit CH1 bzw. CH2 beschrifteten Buttons am unteren Displayrand, wechseln Sie zwischen den Einstellungen bzw. Anzeigen der Ladeanschlüsse CH1 und CH2. Der jeweils angewählte Ladeausgang ist rot hinterlegt. Ein Datenaustausch zwischen den beiden Ladeanschlüssen ist nicht möglich.

Sollte das Ladegerät dem ersten Anschein nach nicht so reagieren wie erwartet, überprüfen Sie zuvorderst Ihre Eingaben. Insbesondere aber ob Sie Ihre Eingaben auch in den

Optionen desjenigen Ladekanals (CH1 bzw. CH2) getätigt haben, an welchem Ihr Akku

angeschlossen ist.

* Die Abkürzungen „AM“ (ante meridiem = vor Mittag) und „PM“ (post meridiem = nach Mittag) stammen aus dem

lateinischen und werden u. a. im englischen Sprachraum verwendet.

Menüname Kurzbeschreibung

PROFILE Akkuname, Typ, Kapazität, Anzahl Zellen, Speicher Nr., Speicher kopieren LADEN Einstellen und Aktivieren der Ladefunktion ENTLADEN Einstellen und Aktivieren der Entladefunktion ZYKLUS Einstellen der …

BALANCE Zeigt Zellenspannungen und dazugehörige Daten, Einstellung von Balancer

Die Ladegeräte der Graupner POLARON-Serie sind mit einem berührungs-

empndlichen Touchscreen ausgestattet. Es ist nur das gewünschte Icon bzw.

die gewünschte Option mit einem Finger oder dem in einer Aussparung der

rechten Seitenwand zu ndenden Stift anzutippen, um in den gewünschten

Menüpunkt zu gelangen bzw. die einzustellende Option zu aktivieren. Nach dem Einschalten des Gerätes und dem Durchlauf von dessen Startan-

zeigen erscheint auf dem Display des Graupner Polaron Pro die links abgebildete Grundanzeige des Gerätes. In dieser wird u. a. am oberen Displayrand Datum und Uhrzeit* angezeigt.

Aus dieser Grundanzeige heraus können Sie durch Antippen des entsprechenden Icons mit einem Finger oder dem in einer Aussparung der rechten

Seitenwand mitgelieferten Stift beliebig in jedes der zur Verfügung stehenden

… Zyklusart: Laden/Entladen, Entladen/Laden, 1x Entladen/Laden/Entladen

… Anzahl an Zyklen: 1 … max. 10 … Pause zwischen den Zyklen: 1 … 30 Minuten (Die Lade- bzw. Entladeparameter sind ggf. im Menü »LADEN« bzw. »ENT-

LADEN« anzupassen.)

Daten

DATEN Auswählen und Anzeigen von Geräte- und Akkudaten TOOLS Servotester, Motor-Setup, Reifenwärmer, Setupfunktion für telemetriefähige

Regler

EINSTEL. Eingabe von Daten zur Stromversorgung, Warnschwellen, Datum/Zeit,

Name, etc.

Bedientasten

Drücken der ESC-Taste bestätigt den aktuellen Einstellwert und deaktiviert

ESC-Taste

ggf. das aktive Einstellfeld. Des Weiteren wechseln Sie mit dieser Taste

zurück zur vorherigen Seite und ggf. geänderte Daten werden gespeichert.

DEC-Taste

INC-Taste

Mit dieser Taste wechseln Sie ggf. eine Seite zurück bzw. reduzieren Sie Einstellwerte in angewählten Feldern. Mit dieser Taste wechseln Sie ggf. eine Seite vorwärts bzw. erhöhen Sie Einstellwerte in angewählten Feldern.

ENTER-Tas-teMit dieser Taste wechseln Sie ggf. zur nächsten Displayseite; starten einen

Vorgang oder speichern eingegebene Daten.

CPY

CPY-Taste Antippen dieser Taste kopiert Werte oder Einstellungen.

Drucktaste an der Front

1. Mit einem Druck auf diesen Knopf Wechsel zwischen CH1 und CH2

2. Drücken und Halten während des Einschaltens:

Aufruf der <Werkseinstellungen>, siehe ab Seite 43

Menü PROFILE

Im Menü »PROFILE« hinterlegen Sie die Daten Ihrer Akkus und ergänzen diese mit den jeweiligen Lade- bzw. Entladeparametern in den Menüs »LADEN« und »ENTLADEN«. Standardmäßig

werden nach dem Öffnen dieses Menüpunktes die Daten des auf dem jeweils aktiven Ladekanals (CH1 / CH2) zuletzt ausgewählten Akkuspeicherplatzes angezeigt.

Zum Ändern dieser Auswahl tippen Sie mit einem Finger oder dem in einer seitlichen Aussparung des Gerätes mitgelieferten Stift auf das obere, blau umrahmte, „Speicherplatz“-Feld. In dem nun

blau hinterlegten Feld wählen Sie nun über die INC / DEC-Tasten am unteren Displayrand den

gewünschten Speicherplatz 0 … 29 (CH1) bzw. 0 … 9 (CH2). Erneutes Antippen des Feldes deaktiviert wieder die Auswahlmöglichkeit.

„oberer“ Einstellbereich

PROFILE

01 BATTERY NAME

Typ Spg. Kapaz.

01 BATTERY NAME

Typ Spg. Kapaz.

AM 10:49:30

NiMH

01s

4600 mAh

NiMH

01s

4600 mAh

Feld Beschreibung

01 „AKKU NAME“ Nummer und Name des ausgewählten Speicherplatzes Typ Akkutyp (NiCd, NiMH, LiIo, LiPo, LiFe, Pb)

1.2V

Spg. (Spannung) Zellenzahl und aus Typ und Zellenspannung resultierende

Akkuspannung

Kapaz. (Kapazität) Akkukapazität

1.2V

CPY

Deutsch

16 17

Deutsch

CH1 CH2

Eingabe eines individuellen Akkunamens

Tippen Sie das obere, blau umrahmte, Eingabefeld solange kontinuierlich an bis eine Eingabetastatur zur Eingabe eines Akkunamens erscheint.

Akku NAME

P U Z

abc Spc Clr

AM 11:12:13

BATTERY NAME

CBA HGF MLK

Del

JI ON TS YX

Feld Beschreibung

„AKKU NAME“ Eingabefeld des Akkunamens

abc / 123 / ABC Wechsel zwischen den Zeichentabellen

Spc (Space) Antippen dieser Taste setzt ein Leerzeichen Del (Delete) Antippen dieser Taste löscht das hinterste Zeichen Clr (Clear) Antippen dieser Taste löscht den aktuellen Akkunamen

Zum Dateneingabedisplay kehren Sie durch Drücken der ESC-Taste links unten zurück.

Die Parameter in den Eingabefeldern „Akkutyp, „Zellenzahl“ „Akkukapazität“ verändern Sie nach Aktivierung durch Antippen des gewünschten Parameter-

feldes mit den am unteren Displayrand platzierten INC-/DEC-Tasten.

Innerhalb eines Speicherplatz werden Ihre Einstellungen vom „oberen“ Einstellbereich in den „unteren“ Datenbereich nach Antippen des unteren, blau umrahmten, Speicherplatzfeldes übernommen sowie alternativ beim Verlassen des Menüs durch Antippen der ESC-Taste links unten.

Zum Kopieren Ihrer Einstellungen in einen anderen Speicherplatz, tippen Sie ebenfalls das untere, blau umrahmte, Speicherplatzfeld des Datenbereichs an und wählen anschließend im nun blau

hinterlegten Eingabefeld mit den INC-/DEC-Tasten den gewünschten Zielspeicher aus. Antippen

der CPY-Taste kopiert die aktuellen Parameter des „oberen“ Einstellbereichs in den ausgewählten Speicherplatz.

WARNUNG

Achten Sie unbedingt auf die Eingabe der richtigen Parameter! Falsche Werte können nicht nur das Ladegerät und/oder den Akku ernsthaft beschädigen sondern

auch Brand zur Folge haben!

Durch Antippen der ESC-Taste links unten verlassen Sie das Menü.

Menü LADEN

Beachten Sie bitte, dass Lithium-Akkus am Graupner Polaron Pro ausschließlich am La-

dekanal CH1 anzuschließen sind! Lediglich die Balancerkontakte 8 … 14 benden sich

auf der Seite von CH2.

LADEN

00 NiCd Automatik

Strom Delta Peak Erhlt.Lad. Max.Temp. Max.Kapaz. Sich. Timer

PM 05:37:38

Auto 7mV/C Auto

120%

120 m

weitere Parameter angepasst werden.

Die im Menü »PROFILE« abgelegten Eckdaten Ihrer Akkus ergänzen Sie nun in diesem Menü »LADEN« mit den entsprechenden Ladeparametern. Wählen Sie dazu anhand von Akkutyp und Zellenzahl den zum zu ladenden Akku passenden Speicherplatz aus. Tippen Sie also ggf. mit einem Finger oder dem in einer seitlichen Aussparung des Gerätes mitgelieferten Stift auf das obere, blau umrahmte, „Speicherplatz“-Feld. In dem nun blau hinterlegten Feld wählen Sie nun über die INC / DEC-Tasten am unteren Displayrand den ge-

50°C

wünschten Speicherplatz 0 … 29 (CH1) bzw. 0 … 9 (CH2). Erneutes Antippen des Feldes deaktiviert wieder die Auswahlmöglichkeit.

Innerhalb der für den ausgewählten Speicherplatz im Menü »PROFILE« festgelegten Vorgaben bezüglich Akkutyp und Zellenzahl können nun, wie nachfolgend beschrieben, in diesem Menü »LADEN« sowohl der Ladestrom wie auch

INNOVATION & TECHNOLOGIE

Einstellbare Parameter

• NiCd-, NiMH-Akku Parameter Kurzbeschreibung

Strom Der aus dem Menü »PROFILE« übernommene Standardwert 1C kann

im Rahmen der möglichen „Maximalleistung“ des betreffenden Ladeanschlusses sowie des Ladegerätes, siehe Display 2 des Menüs »Einstellungen« auf Seite 41, im Bereich von 0,1 bis maximal 20 A (CH1) bzw. 0,1 bis maximal 3 A (CH2) individuell angepasst werden.

Delta Peak Einstellung der Empndlichkeit der Abschaltautomatik in mV je Zelle.

Standardwert: 5 mV/Zelle bei NiMH (Einstellbereich: 0 … 15 mV) und bei NiCd 7 mV/Zelle (Einstellbereich: 5 … 25 mV)

Erhaltungsladung Einstellbereich: AUS, 50 bis 500 mA in 50 mA-Schritten, AUTO (Standard-

wert: AUS)

maximale Temperatur

maximale Kapazität

Sicherheitstimer Einstellbereich: 10 … 900 Minuten in 5 Minuten-Schritten, AUS, (Stan-

• LiFe-, LiIo- und LiPo-Akkus Parameter Kurzbeschreibung

Spannung Maximale Zellenspannung bei Konstantladung (CV) Strom Der aus dem Menü »PROFILE« übernommene Standardwert 1C kann

maximale Temperatur

maximale Kapazität

Sicherheitstimer Einstellbereich: 10 … 900 Minuten in 5 Minuten-Schritten, AUS, (Stan-

Lagerspannung Maximale Zellenspannung im Lagermodus (N- + Q-Store), siehe weiter

Einstellbereich: 10 … 80 °C, (Standardwert: 50 °C). Bei angeschlossenem Temperatursensor wird der Ladevorgang bei Überschreitung der eingestellten Abschalttemperatur automatisch beendet.

Einstellbereich: 10 … 150 % in 5 %-Schritten, AUS, (Standardwert: 120 %). Um Schäden durch Überladen vorzubeugen, wird der Ladevorgang bei Überschreitung des Grenz wertes abgebrochen.

dardwert: 120 min). Um Schäden durch Überladen vorzubeugen, wird der Ladevorgang spätestens bei Überschreitung des Grenz wertes abgebrochen.

im Rahmen der möglichen „Maximalleistung“ des betreffenden Ladeanschlusses sowie des Ladegerätes, siehe Display 2 des Menüs »Einstellungen« auf Seite 42, im Bereich von 0,1 bis maximal 20 A (CH1) bzw. 0,1 bis maximal 3 A (CH2) individuell angepasst werden.

Einstellbereich: 10 … 80 °C (Standardwert: 45 °C). Bei angeschlossenem Temperatursensor wird der Ladevorgang bei

Überschreitung der eingestellten Abschalttemperatur automatisch beendet.

Einstellbereich: 10 … 120 % in 5 %-Schritten, AUS, (Standardwert: 105 %).

Um Schäden durch Überladen vorzubeugen, wird der Ladevorgang bei Überschreitung des Grenz wertes abgebrochen.

dardwert: 120 min). Um Schäden durch Überladen vorzubeugen, wird der Ladevorgang spä-

testens bei Überschreitung des Grenz wertes abgebrochen.

unten.

Deutsch

18 19

Deutsch

CH1 CH2

• Bleiakkus

INNOVATION & TECHNOLOGIE

Lademodi der verschiedenen Akkutypen

Parameter Kurzbeschreibung

Spannung Maximale Zellenspannung bei Konstantladung (CV) Strom Der aus dem Menü »PROFILE« übernommene Standardwert 1C kann

maximale Temperatur

Einstellbereich: 10 … 80 °C, (Standardwert: 45 °C). Bei angeschlossenem Temperatursensor wird der Ladevorgang bei

Überschreitung der eingestellten Abschalttemperatur automatisch beendet.

maximale Kapazität

Einstellbereich: 10 … 120 % in 5 %-Schritten, AUS, (Standardwert: 105 %).

Um Schäden durch Überladen vorzubeugen, wird der Ladevorgang bei Überschreitung des Grenz wertes abgebrochen.

Sicherheitstimer Einstellbereich: 10 … 900 Minuten in 5 Minuten-Schritten, AUS, (Stan-

dardwert: 120 min). Um Schäden durch Überladen vorzubeugen, wird der Ladevorgang spä-

testens bei Überschreitung des Grenz wertes abgebrochen.

Stimmen soweit Ihre Einstellungen, wechseln Sie zum …

Starten des Ladevorganges

LADEN

00 NiCd Automatik

Lade Modus

Entlade Modus

Balancer ist nicht angeschlossen ...

PM 05:39:46

[AUTO]

[NONE]

… mit einem Antippen der ENTER-Taste rechts unten im Display auf die zweite Displayseite des Menüs »LADEN«.

Parallel dazu überprüft das Ladegerät den Balanceranschluss des aktiven Ladekanals CH1 bzw. CH2 und vergleicht die Anzahl der Zellen des angeschlossenen Akkus mit den Voreinstellungen, woraufhin entsprechende Meldungen im Display ausgegeben werden.

00:00:00

LADEN

00 NiCd Automatik

Lade Modus

Entlade Modus

PM 05:39:53

[AUTO]

[NONE]

Anschließend haben Sie ca. fünf Sekunden Zeit, um – abhängig vom ausge-

wählten Akkutyp – weitere Optionen auszuwählen bzw. anzupassen, siehe

nachfolgend.

• [ AUT O ]

NiCd / NiMH: Automatischer Lademodus, welcher anhand des vom Ladegerät ermittelten In-

nenwiderstands des angeschlossenen Akkus den Ladestrom automatisch ermittelt. Um den „Delta Peak“ zu erkennen, überprüft das Ladegerät im Minutenrythmus die Ladespannung.

Die Wahl eines Entlademoduses ist NICHT möglich.

• [ LINEAR ]

NiCd / NiMH: Das Ladegerät überprüft die Zellenzahl des angeschlossenen Akkus und lädt her-

nach den Akku konstant mit dem vorgegebenen Ladestrom. Den „Delta Peak“ erkennt es zu jeder Zeit. Alle 10 min stoppt das Ladegerät den Ladevorgang für ein paar Sekunden um den Innenwiderstand des Akkus zu messen.

Diese Methode ermöglicht es, den ZEROpeak (0 mV/Zelle) zu erkennen und den Ladevorgang

ohne Temperaturanstieg zu beenden.

Die Wahl eines Entlademoduses ist NICHT möglich.

• [ NORMAL ]

NiCd / NiMH: Das Ladegerät lädt den Akku mit dem vorgegebenen Ladestrom und überprüft im

Minutenrythmus die Ladespannung um den „Delta Peak“ zu erkennen.

Die Wahl eines Entlademoduses ist NICHT möglich.

• [ CC/CV ]

LiIo / LiPo / LiFe / Pb: Das Ladegerät lädt den Akku konstant mit dem vorgewählten Ladestrom

und darnach mit einer vom Akkutyp und der Zellenzahl des angeschlossenen Akkus abhängigen konstanten Spannung. Bei Erreichen der maximalen Spannung wird der Strom solange zurückgenommen bis der Ladevorgang beendet ist.

Über den Balanceranschluß wird der Akku während des Ladens balanciert. Mit Ausnahme von Pb-Akkus dürfen mit diesem Lademodus nur Akkus mit Balanceranschluß geladen werden.

Die Wahl eines Entlademoduses ist NICHT möglich.

• [ FAST ]

LiIo / LiPo / LiFe: Das Ladegerät lädt den angeschlossenen Akku mit konstanter Spannung und

darnach mit konstantem Ladestrom. Über den Balanceranschluß wird der Akku während des Ladens balanciert. Es dürfen nur Lithium-Akkus mit Balanceranschluß geladen werden.

Die Wahl eines Entlademoduses ist NICHT möglich.

• [ N STORE ] / [ Q STORE ]

LiIo / LiPo / LiFe: Das Ladegerät lädt oder entlädt den Akku entsprechend den auf der ersten

Displayseite des Menüs »LADEN« vorhandenen Vorgaben um einen lagerfähigen Zustand her-

zustellen. Mit dem standardmäßig in der Zeile „Lagerspannung“ vorgegebenen Wert wird eine

Ladezustand von ca. 60 % der Akkukapazität erzielt. Bei der Einstellung [ N-STORE ] wird das CC/CV- und bei [ Q-STORE ] wird das FAST-Ladever-

fahren angewendet.

Die Wahl eines Entlademoduses ist NICHT möglich.

Deutsch

Start Verz. Zeit

00:00:00

20 21

INNOVATION & TECHNOLOGIE

CH1 CH2

Deutsch

LADEN

00 NiCd Automatik

Lade Modus

Entlade Modus

Akku-Prüfung!!

Prüfe Akku ...

LADEN

13 LiPo 03s 2200

Lade Modus

Entlade Modus

Verbindungs Check

[ 3 ] sind mit dem Balanceranschluss

CH1 CH2

PM 05:39:59

[AUTO]

[NONE]

PM 06:12:34

[CC/CV]

[NONE]

verbunden.

Nach Ablauf der zuvor erwähnten ca. 5 Sekunden, innerhalb der Sie ggf. auch die Wahl eines bestimmten Lademoduses abgeschlossen haben sollten, startet eine automatische Akkuprüfung.

Ist kein Akku angeschlossen oder wird ein unpassender Akku erkannt, wird nach Abschluss der Akkuprüfung eine entsprechende Fehlermeldung ausge-

geben, siehe „Warnmeldungen“ ab Seite 46.

Bei NiCd-, NiMH- und PB-Akkus startet der Ladevorgang nach weiteren ca. 5 Sekunden wie ab hier beispielhaft für einen Lithium akku beschrieben.

Bei Lithiumakkus erfolgt wenige Sekunden nach der Akkuprüfung noch eine Überprüfung der Zellenzahl des angeschlossenen Akkus: Das Ergebnis dieser Prüfung wird im Display angezeigt.

LADEN

13 LiPo 03s 2200

[CC/CV]

0.0°C

PM 06:14:59

00:02:11

72mAh

11.679V 2.20A

11.97Vi 33.3mΩ Strom einst.

1.0A

5.0A

15.0A

LADEN

13 LiPo 03s 2200

[CC/CV]

0.0°C

3.0A

10.0A

20.0A

STOP

PM 06:15:21

00:02:23

73mAh

11.681V 1.80A

11.97Vi 33.3mΩ Strom einst.

1.0A

5.0A

15.0A

3.0A

10.0A

20.0A

STOP

Zum Ändern des aktuellen Ladestromes tippen Sie im Display auf die Anzeige des aktuellen Ladestromes (6). In der unteren Displayhälfte wird ein Auswahlfenster eingeblendet.

Erhöhen oder Reduzieren Sie nun mit den INC-/DEC-Tasten den aktuellen

Wert, beispielsweise auf 1,80 A. Ggf. können Sie zuvor auch einen vom aktuellen Wert stark abweichenden Wert durch Antippen einer der sechs Optionsfel-

der vorgeben. Antippen des

-Feldes schließt das Fenster wieder und übernimmt den ge-

wählten Wert in den Arbeitsspeicher.

Deutsch

LADEN

13 LiPo 03s 2200

[CC/CV]

0.0°C

PM 06:14:44

00:01:56

67mAh

11.678V 2.20A

11.97Vi 33.3mΩ

CH1 CH2

LADEN

13 LiPo 03s 2200

[CC/CV]

11.6 8V 2. 0A

11.97Vi 33.3mΩ

0.0°C

STOP

PM 06:14:44

00:01:56

67mAh

Stimmt die ermittelte mit der vorgegebenen Zellenzahl überein, wird mit dem Ladevorgang begonnen. Anderenfalls wird eine entsprechende Fehlermeldung ausgegeben.

Hinweis:

Durch Antippen der Grak gelangen Sie direkt in die „Daten-Anzeige“, siehe

ab Seite 34.

1 Lademodus 2 aktuelle Ladedauer 3 Akkutemperatur (nur bei angeschlossenem Sensor) 4 eingeladene Kapazität 5 aktuelle Ladespannung 6 aktueller Ladestrom 7 aktuelle Spannung der Stromversorgung 8 Innenwiderstand des Akkus 9 Verlauf der Ladespannung

LADEN

13 LiPo 03s 2200

[CC/CV]

0.0°C

PM 06:15:33

00:02:35

75mAh

11.684V 1.80A

11.97Vi 33.3mΩ

Wollen Sie den Vorgang abbrechen?

Nein Ja

STOP

LADEN

13 LiPo 03s 2200

ENDE:CC/CV

0.0°C

Vorgang beendet

ENDE : CC/CV

Der Vorgang ist beendet.

Bitte drücken Sie das

Display um das

Fenster zu schliessen.

PM 07:03:57

00:51:23

1667mAh

Wird während des laufenden Ladevorganges der STOP-Button am unteren

Displayrand angetippt, erscheint die links abgebildete Einblendung. Antippen von „Ja“ bricht den im Hintergrund weiterlaufenden Ladevorgang ab.

Antippen von „Nein“ blendet das Fenster wieder aus und lässt den Ladevor-

gang unbeeinusst weiter laufen.

Nach ordnungsgemäßer Beendigung des Ladevorganges ertönen akustische Signale und im Display wird eine entsprechende Information eingeblendet.

Tippen Sie also das Fenster an und hernach ggf. die STOP- bzw. ESC-Taste um zur Grundanzeige zurück zu kehren.

STOP

22 23

INNOVATION & TECHNOLOGIE

CH1 CH2

Deutsch

Menü ENTLADEN

Beachten Sie bitte, dass Lithium-Akkus am Graupner Polaron Pro ausschließlich am La-

dekanal CH1 anzuschließen sind! Lediglich die Balancerkontakte 8 … 14 benden sich

auf der Seite von CH2.

ENTLADEN

00 NiCd Automatik

Spannung Strom Max.Temp. Max.Kapaz.

PM 01:23:45

0.90V Auto

AUS

weitere Parameter angepasst werden.

Einstellbare Parameter

• NiCd-, NiMH-, LiFe-, LiIo-, LiPo- und PB-Akku Parameter Kurzbeschreibung

Spannung Spannungsuntergrenze je Zelle Strom Entladestrom

maximale Temperatur

maximale Kapazität

Stimmen soweit Ihre Einstellungen, wechseln Sie zum …

Starten des Entladevorganges

ENTLADEN

00 NiCd Automatik

Lade Modus

Entlade Modus

Balancer ist nicht angeschlossen ...

PM 01:23:54

[NONE]

[AUTO]

Die im Menü »PROFILE« abgelegten Eckdaten Ihrer Akkus ergänzen Sie in diesem Menü »ENTLADEN« mit den entsprechenden Entladeparametern. Wählen Sie dazu anhand von Akkutyp und Zellenzahl den zum zu entladenden Akku passenden Speicherplatz aus. Tippen Sie also ggf. mit einem Finger oder dem in einer seitlichen Aussparung des Gerätes mitgelieferten Stift auf

65°C

das obere, blau umrahmte, „Speicherplatz“-Feld. In dem nun blau hinterlegten Feld wählen Sie über die INC / DEC-Tasten am unteren Displayrand den gewünschten Speicherplatz 0 … 29 (CH1) bzw. 0 … 9 (CH2). Erneutes Antippen des Feldes deaktiviert wieder die Auswahlmöglichkeit.

Innerhalb der für den ausgewählten Speicherplatz im Menü »PROFILE« festgelegten Vorgaben bezüglich Akkutyp und Zellenzahl können, wie nachfolgend beschrieben, in diesem Menü »Entladen« sowohl der Ladestrom wie auch

Einstellbereich CH1: 0,1 … max. 10 A, maximale Entladeleistung: 60 W Einstellbereich CH2: 0,1 … max. 1 A, maximale Entladeleistung: 5 W

Einstellbereich: 10 … 80 °C, (Standardwert: NiCd: 65 °C, Lithium und Pb-Akkus: 55 °C).

Bei angeschlossenem Temperatursensor wird der Entladevorgang bei Überschreitung der eingestellten Abschalttemperatur automatisch beendet.

Einstellbereich: 10 … 100 % in 5 %-Schritten, AUS, (Standardwert: AUS). Um Schäden durch Überladen vorzubeugen, wird der Entladevorgang

bei Überschreitung des ggf. vorgegebenen Grenz wertes abgebrochen.

… mit einem Antippen der ENTER-Taste rechts unten im Display auf die zweite Displayseite des Menüs »ENTLADEN«.

Parallel dazu überprüft das Ladegerät den Balanceranschluss des Ladekanals CH1 und ggf. CH2 und vergleicht die Anzahl der Zellen des angeschlossenen Akkus mit den Voreinstellungen, woraufhin eine entsprechende Meldung im Display ausgegeben wird.

ENTLADEN

00 NiCd Automatik

Lade Modus

Entlade Modus

Start Verz. Zeit

PM 01:23:59

[NONE]

[AUTO]

Anschließend haben Sie ca. fünf Sekunden Zeit, um ggf. eine Startverzögerung einzustellen.

00:00:00

Entlademodi

• [ AUT O ]

NiCd / NiMH / Pb: Automatischer Entlademodus, der die Anzahl der Zellen überprüft und den

Entladestrom selbsttätig ermittelt. Standardmäßig vorgegebene Abschaltspannungen:

NiCd = 0,9 V/Zelle, NiMH = 0,8 V/Zelle, Pb = 1,8 V/Zelle. Die Wahl eines Lademoduses ist NICHT möglich.

• [ LINEAR ]

NiCd / NiMH / LiIo / LiPo / LiFe / Pb: Der angeschlossene Akku wird im Rahmen der maxima-

len Entladeleistung des Polaron Pro von 60 W an CH1 und 5 W an CH2 mit dem vorgegebenen

Entladestrom entladen, wobei das Ladegerät den Akku ohne weitere Unterbrechung mit dem 3 Minuten nach dem Start ermittelten Innenwiderstand entlädt.

Die Wahl eines Lademoduses ist NICHT möglich.

• [ NORMAL ]

NiCd / NiMH / LiIo / LiPo / LiFe / Pb: Der angeschlossene Akku wird im Rahmen der maxima-

len Entladeleistung des Polaron Pro von 60 W an CH1 und 5 W an CH2 mit dem vorgegebenen

Entladestrom entladen.

Die Wahl eines Lademoduses ist NICHT möglich.

ENTLADEN

00 NiCd Automatik

Lade Modus

Entlade Modus

Akku-Prüfung!!

Prüfe Akku ...

PM 01:24:06

[NONE]

[AUTO]

Nach Ablauf der zuvor erwähnten ca. 5 Sekunden, innerhalb der Sie ggf. auch die Eingabe einer Startverzögerung abgeschlossen haben sollten, startet eine automatische Akkuprüfung.

Deutsch

00:00:00

CH1 CH2

24 25

INNOVATION & TECHNOLOGIE

CH1 CH2

Deutsch

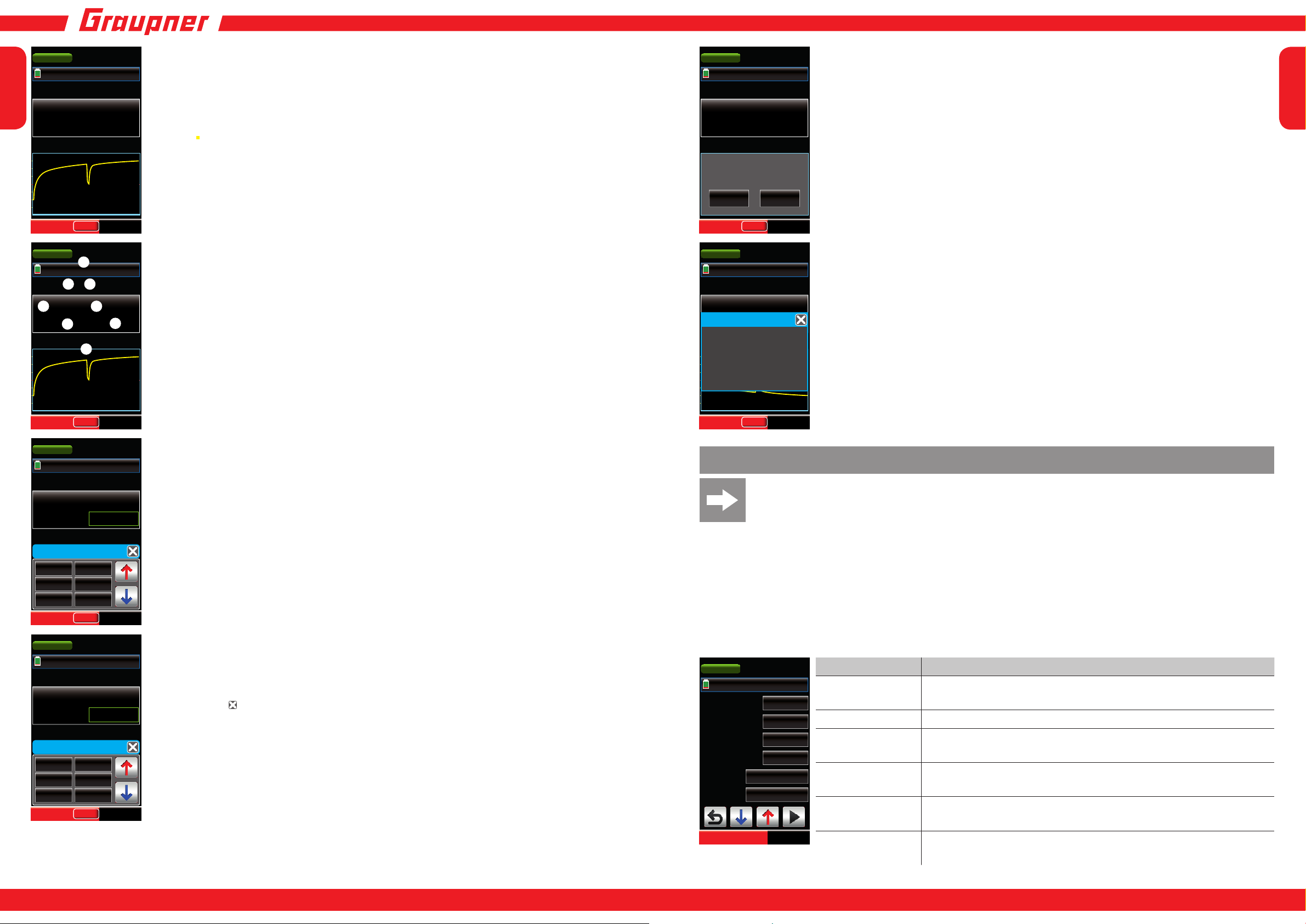

ENTLADEN

13 LiPo 03s 2200

Lade Modus

[NONE]

Entlade Modus

[NORMAL]

Verbindungs Check

[ 3 ] sind mit dem Balanceranschluss

verbunden.

ENTLADEN

13 LiPo 03s 2200

[NORMAL]

0.0°C

11.678V 2.20A

11.97Vi 34.5mΩ

PM 01:24:12

PM 01:26:08

00:01:56

67mAh

Nach weiteren ca. 5 Sekunden startet bei NiCd-, NiMH- und PB-Akkus der Entladevorgang wie ab hier beispielhaft für einen Lithium akku beschrieben.

Bei Lithiumakkus erfolgt wenige Sekunden nach der Akkuprüfung noch eine Überprüfung der Zellenzahl des angeschlossenen Akkus: Das Ergebnis dieser Prüfung wird im Display angezeigt.

Stimmt die ermittelte mit der vorgegebenen Zellenzahl überein, wird mit dem Entladevorgang begonnen. Anderenfalls wird eine entsprechende Fehlermeldung ausgegeben:

Hinweis:

Durch Antippen der Grak gelangen Sie direkt in die „Daten-Anzeige“, siehe

Seite 34.

ENTLADEN

13 LiPo 03s 2200

[NORMAL]

0.0°C

PM 02:24:33

00:02:23

73mAh

11.682V 1.80A

11.97Vi 34.5mΩ Strom einst.

1.0A

3.0A

7.0A

ENTLADEN

13 LiPo 03s 2200

[NORMAL]

0.0°C

2.0A

5.0A

10.0A

STOP

PM 01:26:50

00:02:35

75mAh

11.678V 1.80A

11.97Vi 34.5mΩ Wollen Sie den Vor-

gang abbrechen?

Erhöhen oder Reduzieren Sie nun mit den INC-/DEC-Tasten den aktuellen

Wert, beispielsweise auf 1,80 A. Ggf. können Sie zuvor auch einen vom aktuellen Wert stark abweichenden Wert durch Antippen einer der sechs Optionsfel-

der vorgeben. Antippen des

-Feldes schließt das Fenster wieder und übernimmt den ge-

wählten Wert in den Arbeitsspeicher.

Wird während des laufenden Entladevorganges der STOP-Button am unteren

Displayrand angetippt, erscheint die links abgebildete Einblendung. Antippen von „Ja“ bricht den im Hintergrund weiterlaufenden Entladevorgang

ab. Antippen von „Nein“ blendet das Fenster wieder aus und lässt den Entla-

devorgang unbeeinusst weiter laufen.

Deutsch

STOP

PM 01:24:06

00:01:56

67mAh

PM 02:24:21

00:02:11

72mAh

ENTLADEN

13 LiPo 03s 2200

[NORMA

0.0°C

11.6 8V 2. 0A

11.97Vi 34.5mΩ

ENTLADEN

13 LiPo 03s 2200

[NORMAL]

0.0°C

11.673V 2.20A

11.97Vi 34.5mΩ Strom einst.

1.0A

3.0A

7.0A

2.0A

5.0A

10.0A

STOP

1 Entlademodus 2 aktuelle Entladedauer 3 Akkutemperatur (nur bei angeschlossenem Sensor) 4 entladene Kapazität 5 aktuelle Entladespannung 6 aktueller Entladestrom 7 aktuelle Spannung der Stromversorgung 8 Innenwiderstand des Akkus 9 Verlauf der Entladespannung

Zum Ändern des aktuellen Entladestromes tippen Sie im Display auf die Anzeige des aktuellen Entladestromes (6). In der unteren Displayhälfte wird ein Auswahlfenster eingeblendet.

Nein Ja

STOP

ENTLADEN

13 LiPo 03s 2200

ENDE:NORMAL

0.0°C

Vorgang beendet

ENDE : NORMAL

Der Vorgang ist beendet.

Bitte drücken Sie das

Display um das

Fenster zu schliessen.

CH1 CH2

PM 02:15:35

00:51:23

1667mAh

STOP

Nach ordnungsgemäßer Beendigung des Ladevorganges ertönen akustische Signale und im Display wird eine entsprechende Information eingeblendet.

Tippen Sie also das Fenster an und hernach ggf. die STOP- bzw. ESC-Taste um zur Grundanzeige zurück zu kehren.

26 27

INNOVATION & TECHNOLOGIE

CH1 CH2

Deutsch

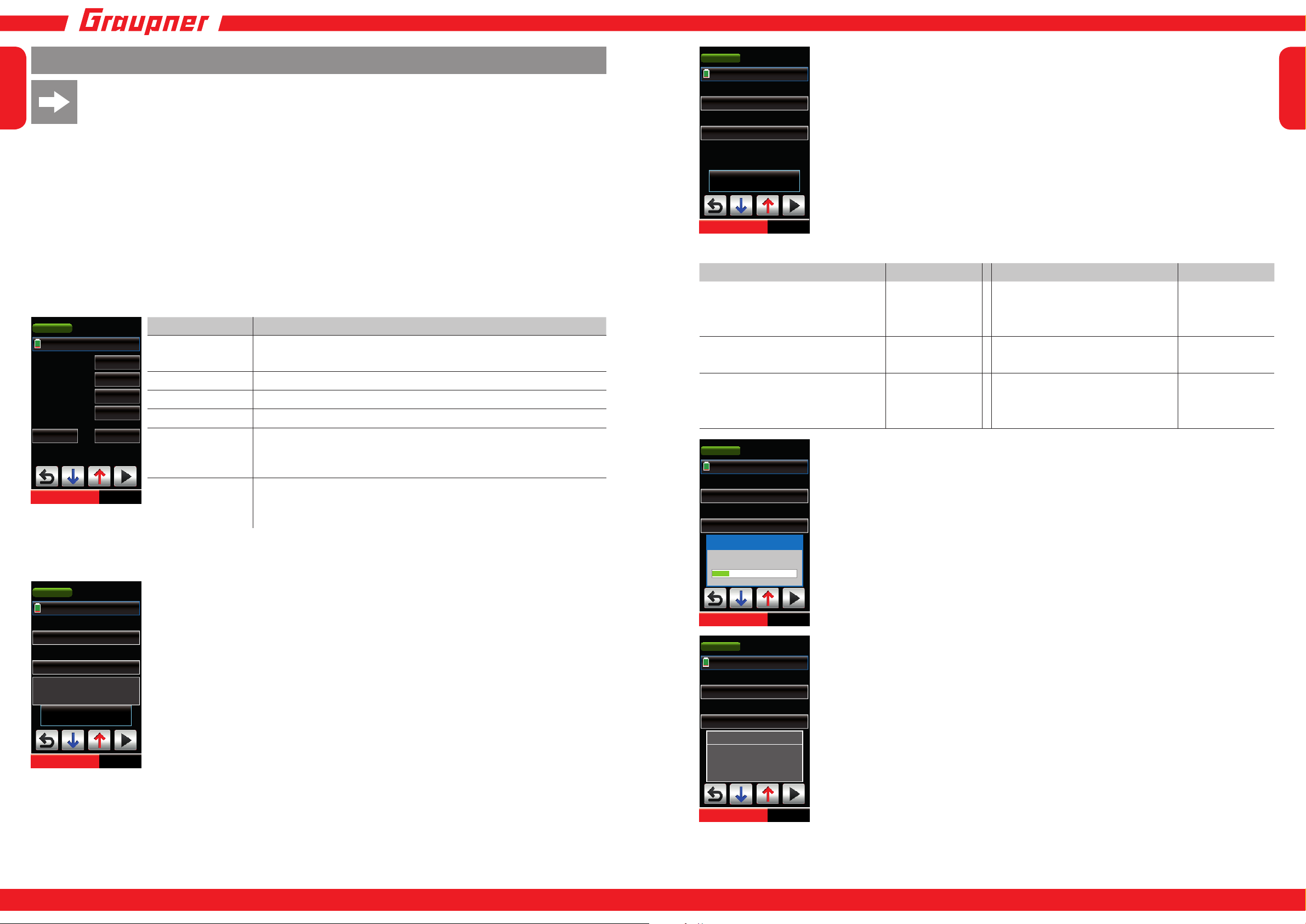

Menü ZYKLUS

Beachten Sie bitte, dass Lithium-Akkus am Graupner Polaron Pro ausschließlich am La-

dekanal CH1 anzuschließen sind! Lediglich die Balancerkontakte 8 … 14 benden sich

auf der Seite von CH2. Im Menü »PROFILE« haben Sie die Daten Ihrer Akkus abgelegt und in den Menüs »LADEN« und »ENTLADEN« diese um die Lade- bzw. Entladeparametern ergänzt. In diesem Menü können Sie

nun auf Basis dieser Parameter Lade/Entladezyklen erstellen, bei welchen sowohl die Zyklusart

wie auch die Anzahl der Zyklen sowie die Pause zwischen den Zyklen innerhalb der vorgegebenen Grenzen frei wählbar sind.

Die Parameter dieses Moduses sind abhängig von dem im Menü »PROFIL« gewählten Akkutyp. Der gewählte Speicherplatz wird am oberen Display angezeigt und kann, sobald dieses Feld durch Antippen mit einem Finger oder dem in einem Seitenfach mitgelieferten Stift blau hinterlegt ist, individuell angewählt werden. Gleichermaßen verfahren Sie mit den übrigen Optionsfeldern dieses Displays.

Einstellbare Parameter

ZYKLUS

00 NiCd Automatik

Abfolge Anz.Zyklen



L E Verz.



E L Verz.

L Auto

Laden-Entladen

CH1

Sobald Ihre Einstellungen Ihren Vorstellungen entsprechen, wechseln Sie zum …

Starten von Zyklen

PM 09:02:02



L E

10m 10m

E Auto

CH2

Parameter Kurzbeschreibung

Abfolge

Laden  Entladen, Entladen  Laden, 1x Entladen, dann Laden  Entladen

Anzahl Zyklen 1 … 10 L  E Verz. E  L Verz.

Pause zwischen „Laden“ und „Entladen“: 1 … 30 Minuten Pause zwischen „Entladen“ und „Laden“: 1 … 30 Minuten

L Auto Aus dem Menü »LADEN« übernommener Ladestrom. Der

Ladestrom kann deshalb ggf. auch nur im Menü »LADEN« angepasst werden.

E Auto Aus dem Menü »ENTLADEN« übernommener Entla-

destrom. Der Entlade strom kann deshalb ggf. auch nur im Menü »ENTLADEN« angepasst werden.

PM 09:02:32

ZYKLUS

00 NiCd Automatik

L-E

Lade Modus

[AUTO]

Entlade Modus

[AUTO]

Start Verz. Zeit

Anschließend haben Sie ca. fünf Sekunden Zeit, um den aus den Menüs »LADEN« bzw. »ENTLADEN« übernommenen Lade- bzw. Entlademodus ggf. zu ändern sowie ggf. auch eine Startverzögerung einzustellen.

00:00:00

Wahlweise mit einander kombinierbare Lade- und Entlademodi

Akkutyp Lademodus Akkutyp Entlademodus

NiCd und NiMH-Akkus AUTO NiCd und NiMH-Akkus AUTO

NORMAL NORMAL

LINEAR LINEAR

LiFe-, LiIo-, LiPo-Akkus CC/CV LiFe-, LiIo-, LiPo-Akkus NORMAL

LINEAR

Pb-Akkus CC/CV Pb-Akkus AUTO

NORMAL

LINEAR

L-E

ZYKLUS

00 NiCd Automatik

Lade Modus

Entlade Modus

Akku-Prüfung!!

Prüfe Akku ...

PM 09:02:37

[AUTO]

Nach Ablauf der zuvor erwähnten ca. 5 Sekunden, innerhalb welcher Sie ggf. den Lademodus und/oder Entlademodus geändert sowie ggf. auch eine Startverzögerung programmiert haben sollten, startet eine automatische Akkuprüfung.

Deutsch

ZYKLUS

00 NiCd Automatik

Lade Modus

Entlade Modus

Balancer ist nicht

angeschlossen ...

L-E

[AUTO]

PM 09:02:23

00:00:00

28 29

… mit einem Antippen der ENTER-Taste rechts unten im Display auf die zweite Displayseite des Menüs »ZYKLUS«.

L-E

ZYKLUS

13 LiPo 03s 2200

Lade Modus

Entlade Modus

[NORMAL]

Verbindungs Check

[ 3 ] sind mit dem Balanceranschluss

PM 09:02:47

[CC/CV]

verbunden.

Nach weiteren ca. 5 Sekunden startet bei NiCd-, NiMH- und PB-Akkus der erste Zyklus wie ab hier beispielhaft für einen Lithium akku beschrieben.

Bei Lithium-Akkus erfolgt dagegen wenige Sekunden nach der Akkuprüfung noch eine Überprüfung der Zellenzahl des angeschlossenen Akkus: Das Ergebnis dieser Prüfung wird im Display angezeigt.

INNOVATION & TECHNOLOGIE

CH1 CH2

Deutsch

ZYKLUS

13 LiPo 03s 2200

[CC/CV]

0.0°C

11.678V 2.20A

11.97Vi 33.3mΩ

ZYKLUS

13 LiPo 03s 2200

[CC/CV]

0.0°C

11.6 8V 2 20A

11.97Vi 33.3mΩ

L-E

[01]

STOP

L-E

[01]

PM 09:02:59

00:01:56

67mAh

PM 09:02:59

00:01:56

67mAh

Stimmt die ermittelte mit der vorgegebenen Zellenzahl überein, wird mit dem ersten Schritt des ersten Zyklus begonnen, beispielsweise mit dem Ladevorgang. Anderenfalls wird eine entsprechende Fehlermeldung ausgegeben.

Hinweis:

Durch Antippen der Grak gelangen Sie direkt in die „Daten-Anzeige“, siehe

Seite 34

1 Zyklusart (L-E, E-L, E:L-E)

ein blinkender Buchstabe zeigt den jeweiligen Status an

L = Laden, E = Entladen 2 aktueller Modus 3 abgelaufene Zeit 4 aktuelle Akkutemperatur falls Sensor angeschlossen 5 aktuell eingeladene oder entladene Kapazität 6 aktuelle Ladespannung 7 aktueller Ladestrom 8 aktuell laufender Zyklus

L-E

ZYKLUS

13 LiPo 03s 2200

[CC/CV]

0.0°C

PM 09:03:38

00:02:35

75mAh

11.678V 1.80A

11.97Vi 34.5mΩ Wollen Sie den Vor-

gang abbrechen?

ZYKLUS

ENDE:NORMAL

Vorgang beendet

Der Vorgang ist beendet.

Fenster zu schliessen.

[01]

Nein Ja

STOP

L-E

PM 10:31:09

13 LiPo 03s 2200

01:30:06

0.0°C

ENDE : NORMAL

Bitte drücken Sie das

2173mAh

Display um das

Wird während des laufenden Lade- bzw. Entladevorganges der STOP-Button

am unteren Displayrand angetippt, erscheint die links abgebildete Einblendung.

Antippen von „Ja“ bricht den vorerst im Hintergrund weiterlaufenden Vorgang ab. Antippen von „Nein“ blendet das Fenster wieder aus und lässt den Vor-

gang unbeeinusst weiter laufen.

Nach ordnungsgemäßer Beendigung des Zyklus bzw. der vorgegebenen Anzahl an Zyklen ertönen akustische Signale und im Display wird eine entsprechende Information eingeblendet.

Tippen Sie also das Fenster an und hernach ggf. die STOP- bzw. ESC-Taste um zur Grundanzeige zurück zu kehren.

Deutsch

STOP

L-E

ZYKLUS

13 LiPo 03s 2200

[CC/CV]

0.0°C

PM 09:03:14

00:02:11

72mAh

11.682V 2.20A

11.97Vi 33.3mΩ Strom einst.

ZYKLUS

13 LiPo 03s 2200

[CC/CV]

1.0A

3.0A

7.0A

0.0°C

[01]

2.0A

5.0A

10.0A

STOP

L-E

PM 09:03:26

00:02:23

73mAh

11.676V 1.80A

11.97Vi 33.3mΩ Strom einst.

1.0A

3.0A

7.0A

[01]

2.0A

5.0A

10.0A

STOP

Zum Ändern des aktuellen Lade- bzw. Entladestromes tippen Sie im Display auf die Anzeige des aktuellen Entladestromes (6). In der unteren Displayhälfte wird ein Auswahlfenster eingeblendet.

Erhöhen oder Reduzieren Sie nun mit den INC-/DEC-Tasten den aktuellen

Wert, beispielsweise auf 1,80 A. Ggf. können Sie zuvor auch einen vom aktuellen Wert stark abweichenden Wert durch Antippen einer der sechs Optionsfel-

der vorgeben. Antippen des

-Feldes schließt das Fenster wieder und übernimmt den ge-

wählten Wert in den Arbeitsspeicher.

STOP

Menü BALANCE

Da Lithium-Akkus am Graupner Polaron Pro ausschließlich am Ladekanal CH1 anzuschließen sind, ist das Menü »BALANCE« in der Grundanzeige von CH2 ausgegraut und

infolgedessen auch nicht anwählbar! Im Menü »PROFILE« haben Sie die Daten Ihrer Akkus abgelegt und in den Menüs »LADEN« und »ENTLADEN« diese um die Lade- bzw. Entladeparametern ergänzt. In diesem Menü können Sie sich auf Basis dieser Parameter die aktuellen elektrischen Daten Ihrer an CH1 angeschlossenen LiFe-, LiIo- und LiPo-Akkus anzeigen lassen sowie diese ggf. auch balancieren.

Der gewählte Speicherplatz wird am oberen Displayrand angezeigt und kann, sobald dieses Feld durch Antippen mit einem Finger oder dem in einem Seitenfach mitgelieferten Stift blau hinterlegt ist, individuell angewählt werden. Gleichermaßen verfahren Sie mit den übrigen Optionsfeldern dieses Displays.

BALANCE

16 LiPo 04s 5500

Zellenzahl Akkuspg. Mittl.Spg. Diff.Spg. Max Nr.

Min Nr.

PM 01:23:45

16.466V

4.117V

0.016V

 4.124V

1 3

 4.108V

Parameter Kurzbeschreibung

Zellenzahl Anzahl Zellen der am Balanceranschluss des Ladegerätes

angeschlossenen Akkus

Akkuspannung aktuelle Spannung des an CH1 angeschlossenen Akkus. Mittlere Span-

aus „Akkuspannung/Zellenzahl“ gemittelte Zellenspannung

nung Differenzspan-

nung

Differenz zwischen der aktuell niedrigsten und höchsten Zellenspannung

Max Nummer Nummer und aktuelle Spannung der Zelle mit der höchs-

ten Zellenspannung

Min Nummer Nummer und aktuelle Spannung der Zelle mit der niedrigs-

ten Zellenspannung

30 31

Deutsch

CH1 CH2

Durch Antippen der DEC-Taste (Pfeil nach unten) am unteren Displayrand wechseln Sie zum zweiten Display des Menüs »BALANCE«:

BALANCE

Zellendaten

BALANCE

Zellendaten

4.124V

4.119V

4.108V

4.114V

0.000V

PM 01:23:54

0.0mΩ1 4.124V

0.0mΩ2 4.119V

0.0mΩ3 4.108V

0.0mΩ4 4.114V

0.0mΩ5 0.000V

0.0mΩ6 0.000V

0.0mΩ7 0.000V

PM 01:33:14

13.9mΩ1

12.6mΩ2

11.6mΩ3

10.1mΩ4

0.0mΩ5

0.0mΩ6

0.0mΩ7

BALANCE

Zellendaten

BALANCE

Zellendaten

PM 01:24:25

0.0mΩ8 0.000V

0.0mΩ9 0.000V

0.0mΩ10 0.000V

0.0mΩ11 0.000V

0.0mΩ12 0.000V

0.0mΩ13 0.000V

0.0mΩ14 0.000V

PM 01:34:41

0.0mΩ8 0.000V

0.0mΩ9 0.000V

0.0mΩ10 0.000V

0.0mΩ11 0.000V

0.0mΩ12 0.000V

0.0mΩ13 0.000V

0.0mΩ14 0.000V

Im zweiten – Anzeige der Daten der Zellen 1 … 7 – und drit-

ten Display – Anzeige der Daten der Zellen 7 … 14 – des Menüs »BALANCE« wird die aktuelle Spannung jeder

einzelnen Zelle des an den Balanceranschlüssen von CH1 und ggf. CH2 anschließbaren, maximal vierzehnzelligen, Akkupacks angezeigt.

Wurde zuvor ein Lade- oder Entladevorgang durchgeführt

oder zumindest bis zur Anzeige des Innenwiderstandes

im jeweiligen Display gestartet, erscheinen im vierten und

ggf. fünften Display des Menüs »BALANCE« rechts neben den individuellen Zellenspannungen auch die zuvor gemessenen Innerwiderstände der einzelnen Zellen.

INNOVATION & TECHNOLOGIE

BALANCE

PM 01:37:37

1 grasche Darstellung der Zellenspannungen des angeschlossenen Akku-

packs

2 der Y-Achse aktuell zugewiesener Spannungswert (Vc = Voltage Center)

3 Spreizung der Spannunganzeige (Vr = Voltage range)

4 nach Antippen zwischen „AUTO“ und „MANUELL“ umschaltbar. Im „MANU-

ELLen“ Betrieb sind „2“ und „3“ ebenfalls manuell beeinussbar.

010Vr

5 aktuelle Zellenspannung von „Zelle 1“, nach Antippen kann durch die Werte

der einzelnen Zellen geblättert werden

567

234

4 16Vc

2 4

8 91011

01 .124VUTO

Nach Antippen der ENTER-Taste rechts unten in einem der Displays des Menüs »BALANCE« beginnt das Ladegerät Graupner Polaron Pro den am Balancer angeschlossenen Lithiumakku zu balancieren. Gleichzeitig wechselt ggf. die Anzeige zur Darstellung von Display 6:

Balancieren

PM 01:37:37

Kurze Zeit darauf wechselt die Beschriftung des Displays von „Balancieren“ zu „Balanciert“ und die Balkenhöhe beginnt sich schrittweise anzugleichen.

Sobald die Balken sowohl im Icon links oben wie auch in der Grak gleiche

Höhe erreicht haben, ist der Prozess abgeschlossen.

567

234

4.116Vc

8 91011

01 N 4.124VAUTO

0.010Vr

Deutsch

Mit einem weiteren Antippen der DEC-Taste (Pfeil nach unten) am unteren Displayrand wechseln Sie vom fünften Display des Menüs »BALANCE« zu dessen sechsten:

BALANCE

PM 01:37:37

In diesem sechsten Display des Menüs »BALANCE« werden die aktuellen Zellenspannungen des am Balanceranschluss CH1 und ggf. CH2 angeschlos-

senen, maximal vierzehnzelligen, Akkupacks grasch dargestellt.

567

234

4.116Vc

8 91011

01 N 4.124VAUTO

0.010Vr

234

567

STOP

PM 01:37:37

8 91011

0.010Vr

CH1 CH2

Balanciert

4.116Vc 01 N 4.124VAUTO

STOP

Nach Abschluss des Balanciervorganges tippen Sie auf das STOP-Feld am unteren Displayrand. Nun können Sie mit den INC-/DEC-Tasten wieder zwischen den Displays des Menüs »BALANCE« wechseln oder durch Antippen der ESC-Taste das Menü in Richtung Grundanzeige verlassen.

32 33

INNOVATION & TECHNOLOGIE

CH1 CH2

Deutsch

Menü DATEN

Bei diesem »DATEN«-Menü handelt es sich um ein reines Info-Menü, in welchen Sie die Daten zuvor erfolgter Lade- und Entladevorgange ablesen, aber nicht verändern können. Erheblich detail-

liertere Informationen erhalten Sie beim Einsatz der im Downloadbereich des jeweiligen Produkts zu ndenden „PC Software für Polaron Ladegeräte“.

•

• Um Funkenbildung beim Anstecken von Akkus vorzubeugen sind die Akkuanschlüsse von CH1

und CH2 mit je einem Kondensator abgesichert, weshalb dessen Ladespannung in der Zeile

„Ausgang“ angezeigt wird solange kein Akku angeschlossen ist.

DATEN

STANDARD DATEN

Eingang Ausgang Batt.Temp. Max.Temp. Widerstand

Durch Antippen der DEC-Taste (Pfeil nach unten) am unteren Displayrand wechseln Sie zum zweiten Display des Menüs »DATEN«:

DATEN

ZYKLUS DATEN

Zyklus Nr.

Laden

0.000Vp 0mAh

0.0mΩ 0.0mΩ

Bitte beachten Sie in diesem Zusammenhang, dass Lithium-Akkus am Graupner Polaron Pro ausschließlich am Ladekanal CH1 anzuschließen sind. Deren Daten deshalb auch nur unter CH1 ausgelesen werden können.

PM 05:12:59

Parameter Kurzbeschreibung

Eingang Spannung der geräteseitigen Spannungsversorgung

12.235V

30.981V

0.0°C

37.9mΩ

Ausgang Spannung des am jeweiligen Ausgang angeschlossenen

Akkupacks bzw. Ladespannung des Pufferkondensators

Batt.Temp. die von einem ggf. angeschlossenen Temperatursensor

gemessene Akkutemperatur

Max.Temp. die von einem ggf. angeschlossenen Temperatursensor

gemessene maximale Akkutemperatur

Widerstand Innenwiderstand des am jeweiligen Ausgang angeschlos-

senen Akkupacks

PM 05:17:28

Parameter Kurzbeschreibung

Zyklus Nr: Nummer des angezeigten Lade-/Entladezyklus

Entladen

00:00:0000:00:00

0.000Va 0mAh

00:00:00 Dauer des Lade- und Entladevorganges des angezeigten

Zyklus

0.000Vp maximal erreichte Ladespannung (Voltage peak)

0.000Va durchschnittliche Entladespannung (Voltage average)

0.0mΏ vom Ladegerät ermittelter Innenwiderstand

DATEN

ZYKLUS DATEN

Zyklus Nr.

Laden

0.000Vp 0mAh

0.0mΩ 0.0mΩ

CH1 CH2

PM 05:17:28

Entladen

00:00:0000:00:00

0.000Va

0mAh

… kann mit der INC- oder DEC-Taste ggf. durch die Daten weiterer Zyklen geblättert werden.

Erneutes Antippen der Zyklusnummer deaktiviert wieder das Auswahlfeld. Mit einem weiteren Antippen der DEC-Taste (Pfeil nach unten) am unteren Displayrand wechseln

Sie vom zweiten Display des Menüs »DATEN« zu dessen dritten:

DATEN

PM 01:37:37

In diesem dritten Display des Menüs »Daten« werden die Lade-/Entlade-Daten grasch dargestellt.

00:00:00 00.000V 00000mAh

0.000Vc AUTO

CH1 CH2

DATEN

0.000Vr

V AT

PM 01:37:37

1 grasche Darstellung

2 der Y-Achse aktuell zugewiesener Spannungswert (Vc = Voltage Center)

3 Bereich der Spannunganzeige (Vr = Voltage range) 4 nach Antippen zwischen „AUTO“ und „MANUELL“ umschaltbar. Im „MANU-

ELLen“ Betrieb sind „2“ und „3“ ebenfalls manuell beeinussbar.

5 nach Antippen auswählbarer Achsenwert: V(olt), A(mpere) T(emperatur)

00:00:00 00.000V 00000mAh

0.0 0Vc

A TO

0 00Vr

V AT

6 Faktor der horizontalen Zeitachse (AT (automatisch) / 1 … 43)

Deutsch

CH1 CH2

DATEN

ZYKLUS DATEN

Zyklus Nr.

Laden

0.000Vp 0mAh

0.0mΩ 0.0mΩ

CH1 CH2

PM 05:17:28

Entladen

00:00:0000:00:00

0.000Va

Nach Aktivierung der Zyklusnummer durch Antippen mit einem Finger oder dem in einer seitlichen Aussparung des Ladegerätes mitgelieferten Stift …

0mAh

CH1 CH2

34 35

INNOVATION & TECHNOLOGIE

Deutsch

Menü TOOLS

• Am Graupner Polaron Pro können die vier Untermenüs „SERVO“, „MOTOR“, „HEIZUNG“ und „E.S.C.“ ausschließlich am Ladekanal CH1 ausgewählt werden. Im Menü »TOOLS« des Ladekanals CH2 stehen nur die Untermenüs „SERVO“ und „E.S.C.“ zur Auswahl!

• Um Funkenbildung beim Anstecken vorzubeugen sind die Anschlüsse von CH1 und CH2 mit je

einem Kondensator abgesichert, weshalb dessen Ladespannung in der Zeile „Ausgang“ angezeigt wird solange kein Motor angeschlossen ist.

Aufrufen können Sie das jeweils gewünschte Menü durch Antippen des entsprechenden Icons:

TOOLS

SERVO

E.S.C.

MOTOR

PM 01:23:45

HEIZUNG

Untermenü Kurzbeschreibung

SERVO Testmenü für Servos und Brushlessmotoren mit integrier-

tem Sensoranschluss

MOTOR Setup-Menü für Bürstenmotoren (nur an CH1) HEIZUNG Vorwärmmenü für Reifen und Akkus (nur an CH1) E.S.C Einstellmenü für Regler mit integriertem Telemetriean-

schlusskabel vom Typ „Brushless Control +T“

Wenn Sie von der zusätzlichen Option Gebrauch machen wollen, Brushlessmotoren mit integriertem Sensor testen zu können, schließen Sie das Servokabel des Reglers polrichtig am „SERVO

TEST“-Anschluss an. Das vom Motor kommende Sensorkabel wird parallel dazu am – mittle-

ren – „MOTOR SENSOR“-Anschluss des Ladegerätes angeschlossen:

SERVO

Sensoren

700

PM 06:49:16

 OK

1500

Drehen Sie hernach kontinierlich per Hand die Achse des Motors für ca. 5 Sekunden. Sobald der Sensor erkannt wird und auch in Ordnung ist, wird rechts oben im Display anstelle der vier Punkte OK angezeigt. Nun können Sie bei

2300

Bedarf mit Hilfe der Servotestfunktion die Funktionalität Ihrer Regler-/Motor-Kombination überprüfen.

1500

U/min:

31.06v

CH1 CH2

2300

0.00A 0KV

Um auch die Motordrehzahl und die Leistungsaufnahme prüfen zu können, benötigen Sie den optional erhältlichen Splitter, Best.-Nr. S8002, den Sie wie in der nachfolgenden Abbildung dargestellt, zwischen Motor, Regler und Ladegerät einschleifen.

Deutsch

CH1 CH2

Untermenü „SERVO“

Displaybeschreibung

1 Sensorcheck

SERVO

Sensoren

700

U/min:

31.06V

CH1 CH2

gelb/rot/schwarz

gelb/rot/braun

PM 06:46:46

 ....

1500

oder

2300

0.3s

0.00A 0KV

2 Servoposition auf der Minus-Seite in µs

(Einstellbereich 700 … 1500 µs in Schritten von 10 µs)

3 Servomittenposition in µs

(Einstellbereich 700 … 2300 µs in Schritten von 1 µs)

4 Servoposition auf der Plus-Seite in µs

(Einstellbereich 1500 … 2300 µs in Schritten von 10 µs)

5 zuletzt angewählte Servoposition (2, 3 oder 4) 6 Stellzeit 7 ggf. vom Drehzahlsteller ermittelte Motordrehzahl 8 Ausgangsspannung bzw. der Ladespannung des Pufferkondensators 9 Ausgangsstrom 10 Kilovolt-Anzeige

S + –

Die Funktion „Servotest“ dieses Untermenü steuert das am seitlichen „SERVO TEST“-Anschluss polrichtig eingesteckte Servo automatisch so, als würde beispielsweise der Geber eines Senders gleichmäßig und permanent in der eingestellten Zeit zwischen seinen beiden Endanschlägen hin und her bewegt werden.

Achten Sie beim Einstecken des Servos unbedingt auf den polrichtigen Anschluss des Servosteckers, siehe nebenstehende Abbildung!!!

ORANGE

YELLOW

BLUE

Untermenü „MOTOR“

MOTOR

1. EINLAUFEN

2. PROGRAMM

3. MOTORTEST

CH1 CH2

PM 02:19:42

Display „Einlaufen“

Schließen Sie Ihren Bürstenmotor direkt an Ausgang CH1 an und wählen Sie ggf. im Display den entsprechenden Kanal aus.

Nach dem Öffnen des Untermenüs „EINLAUFEN“ wählen Sie in den Zeilen „Zeit“ und „Spannung“

Ihnen geeignet erscheinende Werte aus. Antippen des ENTER-Buttons rechts unten im Display

startet den Einlaufvorgang Ihres Bürstenmotors, wobei der Anlauf des Motors weich erfolgt.

In diesem Untermenü „MOTOR“ können Sie durch Antippen des jeweiligen

Icons ein Einlaufprogramm, ein Motortestprogramm mit max. vier möglichen Kombinationen aus Spannung und Laufzeit sowie ein Motortestprogramm aufrufen, wobei in allen drei Programmteilen das Ladegerät sowohl die Stromversorgung wie auch die Leistungsregelung des angeschlossenen Bürstenmotors übernimmt.

36 37

INNOVATION & TECHNOLOGIE

Deutsch

MOTOR

Zeit Spg.

Einlaufen

1 2

PM 02:19:54

7.20V

1 Nach Antippen des Minuten- und/oder des Sekundenfeldes Wahl der Zeit-

spanne des Einlaufvorganges (Einstellbereich: 0 m / 0 s … 300 m / 59 s,

Standardwert: 5 m / 0 s)

2 Nach Antippen des Wertefeldes in der Zeile Spannung Wahl der vom Lade-

gerät für den Einlaufvorgang bereit gestellten Betriebsspannung

30.98V 0.00A

(Einstellbereich: 0,1 V … 24 V in 0,1 V-Schritten, Standardwert: 7,2 V) 3 Anzeige der seit dem Start des Einlaufvorganges abgelaufenen Zeit 4 Anzeige der aktuellen Ausgangsspannung bzw. der Ladespannung des

Pufferkondensators und des aktuellen Stromverbrauches

CH1 CH2

Antippen des STOP-Buttons am unteren Displayrand stoppt den Vorgang wieder.

Display „Programm“

Schließen Sie Ihren Bürstenmotor direkt an Ausgang CH1 an und aktivieren Sie ggf. im Display den entsprechenden Kanal.

Nach dem Öffnen des Untermenüs „Programm“ stellen Sie die Ihnen für die vier Teilzyklen jeweils geeignet erscheinenden Werte ein.

MOTOR

Programm

Zyklus

Volt An Aus

1er

1.2V

2er

4.8V

3er

7.2V

4er

6.0V

PM 02:23:54



Parameter Kurzbeschreibung

Zyklus 1 … 10 Zyklen einstellbar (Vorgabe 5)

1er … 4er erster bis vierter Teilzyklus Volt von 0,1 … 12 V in 0,1 V-Schritten einstellbare Ausgangs-

5s 5s

An von 1 … 37 Sekunden einstellbare Motorlaufzeit

Aus von 0 … 37 Sekunden einstellbare Pause

spannung

Antippen des ENTER-Buttons rechts unten im Display startet den solcherart vorprogrammierten Einlaufzyklus Ihres Bürstenmotors, wobei der Anlauf des

CH1 CH2

Motors immer weich erfolgt. Antippen des STOP-Buttons am unteren Displayrand stoppt den Vorgang wie-

der.

Display „Motortest“

In diesem Display kann ein direkt am Ausgang CH1 angeschlossener Bürstenmotor auf seinen durchschnittlichen Stromverbrauch und Spitzenstromverbrauch überprüft werden.

MOTOR

Motortest

Spannung 1er

2er 3er 4er 5er 6er

0.0Aa

PM 02:54:23

7.2V

0.0Ap

Parameter Kurzbeschreibung

Spannung 4,8 oder 7,2 Volt wählbar (Vorgabe 7,2 V) 1er … 6er erster bis sechster Teilzyklus

0.0Aa durchschnittlicher Stromverbrauch im jeweiligen Teilzyklus

(Ampere average)

0.0Ap maximaler Stromverbrauch im jeweiligen Teilzyklus

(Ampere peak)

Es werden 6 Durchgänge durchlaufen, wobei die Spannung stufenweise von Durchgang zu Durchgang bis zur – im Wertefeld der Zeile „Spannung“ vorge-

CH1 CH2

wählten – maximalen Versorgungsspannung erhöht wird. Die Laufzeit jedes Teilzykluses beträgt 5 Sekunden und die Wartezeit zwi-

schen den Teilzyklen 3 Sekunden. Antippen des ENTER-Buttons rechts unten im Display startet den Motortest Ihres Bürstenmotors,

wobei der Anlauf des Motors immer weich erfolgt.

Antippen des STOP-Buttons am unteren Displayrand stoppt den Vorgang wieder.

Untermenü „HEIZUNG“

HEIZUNG

1. AKKU

2. REIFEN

CH1 CH2

PM 09:40:12

Display „Akkuwärmer“

1 2 3

PM 02:19:54

25°C

12.00V

00.0°C

HEIZUNG

Akkuwärmer

Temperatur Alarm Spannung

CH1 CH2

Antippen des ENTER-Buttons rechts unten im Display startet das Steuerprogramm des Akkuwärmers.

Antippen des STOP-Buttons am unteren Displayrand stoppt den Vorgang wieder.

• Die Heizung läuft auch nach Ablauf des Alarms weiter!

• Wenn Sie eine Batteriewärmetasche ohne Temperatursensor benutzen, kann weder die Temperatur angezeigt noch die Temperatur geregelt werden.

Stellen Sie infolgedessen aus Sicherheitsgründen die Ausgangsspannung so ein, dass der Akku nicht überhitzt wird oder gar in Brand geraten kann! Kontrollieren Sie die erreichte Temperatur regelmäßig oder verwenden Sie alternativ einen der mit dem Ladegerät mitgelieferten Temperatursensoren!

In diesem Untermenü „HEIZUNG“ kann durch Antippen des entsprechenden Icons ein Steuerprogramm für Batteriewärmertaschen oder alternativ ein Programm zur Steuerung von Reifenwärmern aufgerufen werden, wobei der Ladekanal CH1 des Ladegerätes sowohl die Stromversorgung wie auch die

Steuerung des angeschlossenen Wärmers übernimmt.

Schließen Sie die Batteriewärme- bzw. Reifenwärmetasche direkt an einen der Ladeausgänge CH1 sowie den Temperatursensor an den Sensoranschluss von CH1 an.

# Parameter Kurzbeschreibung

1 Temperatur im Bereich von 10 … 45 °C einstellbar (Vorgabe 25 °C) 2 Alarm im Bereich von 1 … 300 Minuten einstellbar

55m

(Vorgabe 55 m)

3 Spannung im Bereich von 5 … 15 Volt in 0,1 V-Schritten einstellbar

(Vorgabe 12,00 V)

4 0m Anzeige der seit dem Programmstart abgelaufen Zeit in

Minuten

5 0s Anzeige der seit dem Programmstart abgelaufen Zeit in

Sekunden

6 00.0°C Anzeige der vom angeschlossenen Temperatursensor

aktuell gemessenen Temperatur

Deutsch

38 39

Deutsch

Display „Reifenwärmer“

INNOVATION & TECHNOLOGIE

HEIZUNG

Reifenwärmer

Temperatur Alarm Spannung

PM 02:19:54

55°C

2 3

12.00V

25m

# Parameter Kurzbeschreibung

1 Temperatur im Bereich von 10 … 99 °C einstellbar (Vorgabe 55 °C) 2 Alarm im Bereich von 1 … 300 Minuten einstellbar (Vorgabe

25 m)

3 Spannung im Bereich von 5 … 15 Volt in 0,1 V-Schritten einstellbar

(Vorgabe 12,00 V)

4 6

00.0°C

4 0m Anzeige der seit dem Programmstart abgelaufen Zeit in

Minuten

5 0s Anzeige der seit dem Programmstart abgelaufen Zeit in

Sekunden

CH1 CH2

6 00.0°C Anzeige der vom angeschlossenen Temperatursensor

aktuell gemessenen Temperatur

Antippen des ENTER-Buttons rechts unten im Display startet das Steuerprogramm des Reifenwärmers.

Antippen des STOP-Buttons am unteren Displayrand stoppt den Vorgang wieder.

• Die Heizung läuft auch nach Ablauf des Alarms weiter!

• Wenn Sie einen Reifenwärmer ohne Temperatursensor benutzen, kann weder die Temperatur angezeigt noch die Temperatur geregelt werden.

Stellen Sie infolgedessen aus Sicherheitsgründen die Ausgangsspannung so ein, dass der Reifen nicht überhitzt wird oder gar in Brand geraten kann! Kontrollieren Sie die erreichte Temperatur regelmäßig oder verwenden Sie alternativ einen der mit dem Ladegerät mitgelieferten Temperatursensoren!

Untermenü „E.S.C“

In diesem Untermenü „E.S.C.“ (Electronic Speed Control) können, analog zur entsprechenden Option der telemetriefähigen Graupner HoTT-Sender, elektronische Motorregler mit dreipoligem Telemetrieanschluss programmiert werden.

HINWEISE:

• Sobald das Untermenü „E.S.C.“ eines Ladekanals aufgerufen wird, wird ein ggf. auf dem anderen Ladekanal laufender Vorgang unterbrochen.

• Beim Anschluss eines Reglers mit einpoligem Telemetriekabel am Polaron Pro bleibt das Datenfeld des Displays aufgrund einer unkorrekten Datenverbindung leer.

Bringen Sie das Bedienungselement Ihrer Motorsteuerung in die Neutralposition, BEVOR Sie Ihre Empfangsanlage einschalten oder trennen Sie alternativ den Motor vom Regler! Nur so ist gewährleistet, dass der Motor keinesfalls anlaufen kann. Schließen Sie her-

nach – wie in der nachfolgenden Abbildung beispielhaft dargestellt – das dreipolige Telemetriekabel

Ihres Car-Reglers an den mit „EXT. MODULE“ beschrifteten seitlichen Anschluss an. Alternativ können Sie zur Ansteuerung der Neutralposition des Reglers auch einen Servotester mit externer Stromversorgung benutzen.

Akku

Servokabel

dreipoliges Telemetriekabel

ORANGE

YELLOW

BLUE

Sobald Sie die Stromversorgung Ihres Reglers eingeschaltet haben, erscheint im Display des

Graupner Polaron Pro die Seite „DATA VIEW“ des am „EXT. MODULE“-Eingang angeschlossenen

Reglers:

DEC

PM 04:41:14

Auf

SET

INC

Bedientaste Funktion

Auf bewegt den Cursor „>“ am Zeilenanfang von Datenseiten

schrittweise nach oben bzw. erhöht einen Wert in einem akti-

ven Wertefeld

Ab bewegt den Cursor „>“ am Zeilenanfang von Datenseiten

schrittweise nach unten bzw. reduziert einen Wert in einem aktiven Wertefeld

SET aktiviert und deaktiviert Wertefelder DEC blättert eine Seite zurück INC blättert eine Seite vorwärts

E.S.C.

[ESC] DATA VIEW <>

Curr: 0.0Max 0.0A Volt: 11.9Min 11.9V ESC : 24°Max 23°C BEC : 5.5Min 5.5V RPM : 09876Max 09123 Capacity: 0 mAH ERROR:

CH1 CH2

• Die im Display dargestellten Daten sind abhängig vom angeschlossenen Gerät. Kon-

sultieren Sie deshalb bezüglich der Details der Anzeige die mit Ihrem Regler jeweils

mitgelieferte Anleitung.

• Aus technischen Gründen erfolgt die Übertragung der Telemetriedaten nur in gewissen Zeitabständen, sodass eine Reaktion auf Bedientasten und Einstellungsänderungen nur verzögert erfolgt. Hierbei handelt es sich also nicht um einen Fehler.

Menü EINSTELLUNG

In diesem Menü haben Sie die Möglichkeit, nicht nur Datum und Uhrzeit zu aktualisieren, sondern auch die werksseitigen Grundeinstellungen Ihres Ladegeräts zu individualisieren.

Bitte beachten Sie in diesem Zusammenhang, dass die Parameterwerte des – ers-

ten – Displays „BENUTZER SETUP“ kanalspezisch wirken, also ggf. in CH1 und CH2 getrennt einzustellen sind, während die Parameter der Displays 2 bis 4 gerätespezisch

wirken. Diese Displays stehen daher auch nur im Menü »EINSTELLUNGEN« des Ladekanals CH1 zur Verfügung und sind an gleicher Stelle in CH2 ausgeblendet.

Deutsch

40 41

Deutsch

1. Display „BENUTZER SETUP“

INNOVATION & TECHNOLOGIE

4. Display „Benutzername und Optionen“

EINSTEL.

BENUTZER SETUP

Fertig Sound Sound Zeit Beep LCD Helligk. Temp.Einheit Lautstärke

PM 05:12:59

5sec

IN_An

10 °C

Parameter* Kurzbeschreibung

Fertig Sound 10 verschiedene Melodien einstellbar Sound Zeit Dauer der Melodie (an, aus, 5 s, 15 s und 1 Minute) Beep IN_An = Buzzer (leise), OUT_An = Lautsprecher (laut),

AUS

LCD Helligkeit Displayhelligkeit (Einstellbereich 1 … 20) Temperatur

Einheit der Temperaturanzeige (°C / °F)

Einheit Lautstärke Lautstärke des Signaltons (1 … 5)

CH1 CH2

* Die in der Abbildung gezeigten Werte zeigen die Einstellungen ab Werk.

2. Display „LEISTUNGSEINSTELLUNGEN“

1 Eingang 1 (aktuell aktiv)

3 4 5

PM 05:17:28

Eing.2

300W360W

12.0V

25.0A

10.7V

Ausg.2

30W144W

50%

2 Eingang 2 (aktuell passiv)

3 aus den Einstellungen von 4 und 5 sich ergebende Eingangsleistung je Ein-

gang 4 Einstellung der maximalen Eingangsspannung (Einstellbereich 12 … 28 V) 5 Einstellung der maximalen Eingangsstromes (Einstellbereich 5 … 50 A) 6 Unterspannungswarnschwelle (Einstellbereich 10,7 … 28 V)

7 Ausgang 1 (CH1) 8 Ausgang 2 (CH2)

EINSTEL.

Eing.1



12.0V

30.0A

Min.Spg.

Ausg.1

50%

9 aus der Lastverteilung bei 10 resultierende maximale Ausgangsleistung je

CH1 CH2

Ausgang 10 Lastverteilung in %

EINSTEL.

PM 05:21:50

Parameter Kurzbeschreibung

Benutzer Name Nach Antippen dieser Zeile öffnet sich das Display zur Ein-

Benutzer Name Optionen

Optionen Dieser Menüpunkt ist zum Zeitpunkt der Überarbeitung

CH1 CH2

<Werkseinstellung>

Drücken und halten Sie die unterhalb des Displays platzierte zentrale Druck-

1. Werksreset

2. Displaykalibr.

3. Resource Update

3. BLC Port Test

Smart BMS *POLARON*

taste und schalten Sie das Ladegerät ein. Nach kurzer Zeit erscheint das links abgebildete Display.

gabe des Benutzernamens. Verfahren Sie wie unter „Eingabe eines Akkunamens“ auf Seite 18 beschrieben.

dieser Anleitung inaktiv, soll jedoch mit einem der nächsten

Updates aktiviert werden.

Deutsch

ACHTUNG

Schützen Sie Ihre Stromquelle, insbesondere aber Ihren Autoakku, vor möglicher

Überlastung, indem Sie eingangsseitig entsprechende Grenz werte vorgeben.

3. Display „Datum & Uhrzeit“

EINSTEL.

Datum & Zeit

21 / 08 / 2014

PM 09 : 58

Alarm 1

PM 12 : 00

Alarm 1

PM 12 : 00

PM 05:21:50

AUS

Dieses Display dient zum Einstellen von Datum und Uhrzeit, sowie ggf. zweier Alarme.

Nach Antippen des zu verändernden Wertes kann dieser mit den am unteren

Displayrand bendlichen INC-/DEC-Tasten verändert werden. Erneutes An-

tippen des Wertefeldes speichert den veränderten Wert und deaktiviert das

Eingabefeld wieder. Ein Alarm kann durch Umstellen von AUS auf EIN und umgekehrt aktiviert

bzw. deaktiviert werden. Ein zur eingestellten Zeit ausgelöster Alarm wird durch Antippen des Displays gestoppt, bleibt aber aktiv solange er in diesem Menü nicht wieder deaktiviert wird.

CH1 CH2

Die Abkürzungen „AM“ (ante meridiem = vor Mittag) und „PM“ (post meridiem = nach Mittag) stammen aus dem latei-

nischen und werden u. a. im englischen Sprachraum verwendet.

Display „1. Werksreset“

Antippen des mit „1. Werksreset“ beschrifteten Buttons, siehe Abbildung oben,

startet ein Reset des Ladegerätes Graupner Polaron Pro.

ACHTUNG!

***Betriebsdaten***

Der Werksreset startet nach dem Antippen des Buttons OHNE WEITERE RÜCKFRAGEN!!! Alle Daten und Einstellungen wer-

Initialisiere Daten ...

den gelöscht und das Gerät auf die Werkseinstellungen zurückgesetzt!!!

Während des Zurücksetzens des Ladegerätes auf die Werkseinstellungen wird

der Schriftzug „Initialisiere Daten ...“, siehe Abbildung links, abwechselnd in rot und blau dargestellt.

Nach erfolgreicher Rücksetzung startet das Ladegerät selbständig neu.

Smart BMS *POLARON*

Display „2. Display Kalibrierung“

Antippen des mit „2. Display Kalibrierung“ beschrifteten Buttons, siehe Abbildung oben, öffnet das linke der nachfolgend abgebildeten Displays. In diesem werden Sie aufgefordert, dreimal auf den Mittelpunkt des roten Kreuzes zu tippen.

Hernach verändert das Kreuz noch zweimal seine Postion und fordert Sie jeweils erneut zu dreimaligen Antippen auf, siehe mittlere und rechte der drei nachfolgenden Abbildungen:

42 43

Deutsch

INNOVATION & TECHNOLOGIE

Firmwareupdate

Display Kalibrierung

Schritt 1 von 3

3x tippen

Tippen Sie auf die Mitte

des „+“ zur Kalibr.

Touchscreen

Kalibrierung [ OK ]

Display antippen.

Das Gerät wird auto-

matisch neu gestartet.

Display Kalibrierung

Schritt 2 von 3

3x tippen

Tippen Sie auf die Mitte

des „+“ zur Kalibr.

Display Kalibrierung

Schritt 3 von 3

3x tippen

Tippen Sie auf die Mitte

des „+“ zur Kalibr.

Nach dem letztmaligen Antippen des Kreuzes ist die Kalibrierung beendet und

es erscheint das nebenstehende Fenster. Tippen Sie also das Display an, um den Vorgang abzuschließen.

Firmware-Updates Ihres Ladegerätes Graupner Polaron Pro können über den an der Oberseite des Ladegerätes eingebauten mini-USB-Anschluss mit Hilfe eines PCs oder Laptops unter

Windows XP, Vista, 7 oder 8 durchgeführt werden.

Die zu einem Update des Ladegerätes nötigen Programme und Dateien nden Sie beim entspre-

chenden Produkt unter Download auf www.graupner.de. Laden Sie die benötigte Software aus dem Internet und entpacken Sie diese auf Ihrem PC oder

Laptop. Alles Weitere entnehmen Sie bitte der dem jeweiligen Software-Paket beigefügten Anleitung.

Verbinden Sie das ausgeschaltete Laderät mit dem mitgelieferten USB-Kabel (USB-A auf miniB-USB 5-polig) mit Ihrem PC oder Laptop, indem Sie das eine Ende des USB-Kabels direkt in die 5-polige mini-USB-Anschlussbuchse des Ladegerätes und das andere Ende in einen freien USB-Anschluss Ihres Rechners einstecken.

Starten Sie das zuvor entpackte Programm „Firmware_Upgrade_grStudio“ in der Version 3.9 oder höher. Klicken Sie hernach im Abschnitt „Ladegeräte“ auf „Polaron-Ladegeräte Upgrade“. Im rech-

ten – größeren – Teil des Programms erscheint folgendes Fenster:

Tippen Sie auf den Button „Datei öffnen“ und klicken Sie sich im dann erscheinenden Explorerfenster zu dem Ordner durch, in welchem sich die zuvor heruntergeladenen und entpackten Firmwaredateien mit der Endung

„….bin“ benden:

Deutsch

Display „3. Resource Update“

Nach Aufruf dieses Displays können Sie bei Bedarf die Image und Sound Da-

RESOURCE UPDATE

teien vom PC in den Speicher des Ladegeräts übertragen. Die dazu nötigen

Dateien und Updateanleitungen nden Sie im Internet unter www.graupner.de

auf der Produktseite unter Download.

Druck auf den Button

startet das Update!

HINWEIS

An gleicher Stelle nden Sie auch die für ein Firmwareupdate nötigen

< WARNUNG !!! >

DAS GERÄT NICHT

AUSSCHALTEN.

Smart BMS *POLARON*

Dateien und Informationen.

Display „4. BLC Port Test“

Nach Aufruf dieses Displays erscheint das nebenstehenden Fenster. Weitergehende Funktionen sind nur dem autorisierten Service zugänglich.

*** BLC Port Test ***

Öffnen Sie die Ihnen geeignet erscheinende Datei mit einem Doppelklick …

Testen BLC Port ...

… und folgen Sie hernach den unterhalb der Zahlenreihe eingeblendeten Anweisungen des Updateprogramms.

Smart BMS *POLARON*

44 45

INNOVATION & TECHNOLOGIE

Kein Akku

Verpolung

Unterbrechung

Kurzschluss

Kein Sensor

Temp. Sensor

Akkutemp. zu tief

Deutsch

Warnmeldungen

Das Ladegerät Graupner Polaron Pro kann unterschiedliche Warnmeldungen ausgeben. Wird eine Warnmeldung angezeigt, kann diese durch Antippen des „ “-Buttons wieder

geschlossen werden. Darnach benden Sie sich wieder auf der zuvor geöffneten Seite und

können die Ursache des Fehlers beheben:

Eingangsspannung

Eingangsspg. ausserhalb

des gültigen Bereichs!

Stellen Sie sicher, dass

die Eingangsspannung

zwischen 11 u. 28V liegt.

Kein Akku

angeschlossen !

Akku anschliessen

und Vorgang

neu starten !

◄ Die Eingangsspannung liegt unter 11 Volt oder über 28 Volt.

◄ Am Ladegerät ist kein Akku angeschlossen oder das La-

dekabel hat eine Unterbrechung.

Falsche Zellenzahl

Die gewählte Zellenzahl

stimmt nicht mit der

Anzahl angeschlossener

Zellen überein!

Bitte prüfen und

Vorgang neu starten!

Unterspannung

Ausgangsspg. ist tiefer

als gewählte Zellenzahl

oder Spannung!

Zellenzahl oder

Spannung korrigieren!

Überspannung

Ausgangsspg. ist höher als gewählte Zellenzahl

oder Spannung!

Zellenzahl oder

Spannung korrigieren!

◄ Die eingestellte Zellenzahl stimmt nicht mit der am Ba-

lanceranschluß erkannten Anzahl von Zellen überein.

◄ Die gewählte Ausgangsspannung ist niedriger als die

Spannung des angeschlossenen Akkus oder die Zellenzahl ist falsch gewählt.

◄ Die gewählte Ausgangsspannung ist höher als die Span-

nung des angeschlossenen Akkus oder die Zellenzahl ist falsch gewählt.

Deutsch

Der Akku ist verpolt

angeschlossen!

Bitte Akku polrichtig

anschliessen!

Verbindung zum Akku

wurde unterbrochen!

Bitte Verbindung wieder-

herstellen und Vorgang

neu starten!

Ausgang

kurzgeschlossen!

Ausgang prüfen!

◄ Der Akku wurde verpolt am Ladegerät angeschlossen.

◄ Der Akku wurde während des Lade- oder Entladevor-

gangs vom Gerät getrennt.

◄ Am Ladeausgang wurde ein Kurzschluss verursacht.

Temperatursensor ist nicht angeschlossen!

Bitte Sensor

anschliessen und

Vorgang neu starten!

Temperatursensor

falsch angeschlossen

oder defekt!

Die Akkutemperatur

ist zu niedrig

für den Vorgang!

◄ Ein Temperatursensor ist nicht angeschlossen. Bitte

schließen Sie den Sensor an und starten Sie den Vorgang neu!

◄ Der Temperatursensor ist verpolt eingesteckt oder er ist

defekt.

◄ Die Akkutemperatur ist zu niedrig zum Laden- oder Entla-

den des Akkus.

46 47

INNOVATION & TECHNOLOGIE

Balancereingang

BLC Volt zu hoch

BLC Volt zu niedrig

Motorstrom

Deutsch

Akkutemp. zu hoch

Die Akkutemperatur

ist zu hoch

für den Vorgang!

Interne Temperatur

Gerät überhitzt!

Bitte den Service

kontaktieren, falls der

Fehler öfter auftritt!

Balancerkabel ist nicht

angeschlossen!

Bitte Balanceranschluss

überprüfen!

◄ Die Akkutemperatur ist höher als die eingestellte Maxi-

maltemperatur.

◄ Das Ladegerät ist überhitzt! Warten Sie bis es wieder

abgekühlt ist! Sollte die Fehlermeldung permanent angezeigt werden, kontaktieren Sie bitte den Service.

◄ Kein Balancerkabel angeschlossen.

Motorstopp

Anderer Ausgang

ist in Betrieb!

Kalibrierung

Kalibrierungsdaten oder

interne Schaltkreise wurden beschädigt!

Bitte den Service

kontaktieren!

Sync. Fehler

Synchronisation fehlgeschlagen!

Fehler im Gegenkanal

aufgetreten!

◄ Der Motor wurde gestoppt, da der andere Ausgang in

Betrieb ist. Bitte überprüfen Sie Ihre Anordnung.

◄ Fehler in der Kalibrierung oder in den Schaltkreisen des

Gerätes. Sollte die Fehlermeldung wiederholt angezeigt werden, kontaktieren Sie bitte den Service.

◄ Die eingestellte Zellenzahl im Menü Lade/Entladen und

Sync Mode stimmen nicht überein mit der erkannten Zellenzahl an Kanal 1 und Kanal 2

Deutsch

Zellenspannung am

Balancer zu hoch!

Zelle Nr. [ X ]

Zellenspannung am

Balancer zu niedrig!

Zelle Nr. [ X ]

Bitte Motor wieder

anschliessen und

Vorgang neu starten!

◄ Der Balancer hat eine zu hohe Zellenspannung festge-

stellt (betreffende Zellennummer in Klammern).

◄ Der Balancer hat eine zu niedrige Zellenspannung fest-

gestellt (betreffende Zellennummer in Klammern).

◄ Der Strom des angeschlossenen Motors ist zu hoch. Bit-

te überprüfen Sie Ihre Anordnung.

Problemlösungen

Problem mögliche Ursachen

Beim Anstecken des Ladegeräts bleibt das Display dunkel

Das Ladegerät erkennt den Akku nicht

Die Akkuspannung ist nach dem Laden zu niedrig

Entlademodus wird nicht abgerufen

Akku ist nicht vollgeladen nach Ablauf der eingestellten maximalen Ladezeit

• Prüfen Sie ob die externe Stromversorgung den Anforderungen des Ladegeräts entspricht und ob alle Kabel richtig angeschlossen sind. Falls das Problem weiter besteht kontaktieren Sie den Service.

• Prüfen Sie ob der Akku richtig am Ladeanschluss und am Balanceranschluss angeschlossen ist.

• Prüfen Sie ob eine Zelle des Akkus defekt ist.

• Prüfen Sie ob die Ladeeinstellungen korrekt sind.

• Prüfen Sie den eingestellten Delta Peak Wert bei NiCd/NiMH-Akkus.

• Prüfen Sie die Anschlusskabel des Akkus.

• Prüfen Sie ob die eingestellte Zellenspannung mit der des Akkus übereinstimmt.

• Prüfen Sie ob eine Zelle des Akkus defekt ist.

• Laden Sie den Akku nach. Führen Sie einen Zyklusladevorgang durch um die Kapazität zu verbessern (Akku wurde zu lange gelagert oder ist verbraucht).

• Prüfen Sie ob beim Zyklusladen die minimale Entladespannung richtig eingestellt ist.

48 49

Deutsch

Die Fa. Graupner/SJ GmbH, Henriettenstrasse 96, 73230 Kirchheim/Teck gewährt ab dem Kaufdatum auf dieses Produkt eine Garantie von 24 Monaten. Die Garantie gilt nur für die bereits beim Kauf des Produktes vorhandenen Material- oder Funktionsmängel. Schäden, die auf Abnützung, Überlastung, falsches Zubehör oder unsachgemäße Behandlung zurückzuführen sind, sind von der Garantie ausgeschlossen. Die gesetzlichen Rechte und Gewährleistungsansprüche des Verbrauchers werden durch diese Garantie nicht berührt. Bitte überprüfen Sie vor einer Reklamation oder Rücksendung das Produkt genau auf Mängel, da wir Ihnen bei Mängelfreiheit die entstandenen Unkosten in Rechnung stellen müssen.

Graupner/SJ GmbH, Henriettenstrasse 96, 73230 Kirchheim/Teck, Germany guarantees this product for a period of 24 months from date of purchase. The guarantee applies only to such material or operational defects witch are present at the time of purchase of the product. Damage due to wear, overloading, incompetent handling or the use of incorrect accessories is not covered by the guarantee. The user´s legal rights and claims under guarantee are not affected by this guarantee. Please check the product carefully for defects before you are make a claim or send the item to us, since we are obliged to make a charge for our cost if the product is found to be free of faults.

La société Graupner/SJ GmbH, Henriettenstrasse 96, 73230 Kirchheim/Teck, Allemagne, accorde sur ce produit une garantie de 24 mois à partir de la date d´achat. La garantie prend effet uniquement sur les vices de fonctionnement et de matériel du produit acheté. Les dommages dûs à de l´usure, à de la surcharge, à de mauvais accessoires ou à d´une application inadaptée, sont exclus de la garantie. Cette garantie ne remet pas en cause les droits et prétentions légaux du consommateur. Avant toute réclamation et tout retour du produit, veuillez s.v.p. contrôler et noter exactement les défauts ou vices, parce que nous sommes obligés de vous facturer nos frais, bien que le produit se trouve en bon état.

Firmenstempel und Unterschrift des Einzelhändlers Stamp and signature of dealer Cachet et signature du vendeur

Wir gewähren auf dieses Erzeugnis eine / This product is / Sur ce produit nous accordons une

Garantie von warrantied for garantie de

Monaten months mois

Deutsch

Konformitätserklärung

Hiermit bestätigen wir, dass das nachfolgend bezeichnete Gerät den angegebenen Richtlinien entspricht.

Artikelbezeichnung:

Article description:

Artikelnummer:

Article number:

Firmenanschrift:

Company adress:

Einschlägige EU-Richtlinien / Governing EU-directives / Directives CE concernées :

 1. Elektromagnetische Verträglichkeit (EMV)  2. Niederspannungs-Richtlinie

Electromagnetic compatibility (EMC) Low-voltage directive

2004/108/EC 2006/95/EC

 3. Maschinenrichtlinie  4. Medizinprodukte (Klasse 1)

Mashine directive Medical device direc ive (Class 1)

2006/42/EC 93/42/EEC

 5. Funkanlagen u. T elekommunikationseinrichtungen  6. Ökodesign-Richtlinie

Radio a. Telecommunication Terminal Equipment Energy related products directive (ErP)

R&TTE 1999/5/EC 2009/125/EEC

 7. Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten

Restriction of the use of certain hazardous substances

2011/65/EC

Harmonisierte EN-Normen / Harmonised EN-Standards

Der Artikel entspricht folgenden, zur Erlangung des CE-Zeichens erforderlichen Normen:

The article complies with the standards as mentioned below which are necessary to obtain the CE-symbol:

Zu 1: EN 55014-1:2006+A1:2011 EN 55014-2:1997+A2:2008

Unterschrift / Signature Position Geschäftsführer / Managing Director Ausstellungsdatum / Date of issue

We herwith conrm that the following appliance complies with the mentioned directives.

Ladegerät Polaron Pro

S2003

Graupner|SJ GmbH Henriettenstrasse 96

D-73230 Kirchheim/Teck

EU-Konformitätserklärung

EU-Declaration of Conformity

24.08.2014

Garantieurkunde

Graupner Zentralservice

Postanschrift: Graupner/SJ GmbH Service Henriettenstrasse 96

D-73230 Kirchheim Servicehotline

Mo - Do: 09:15 - 17:00 Freitag: 09:15 - 13:00 Uhr

 aus deutschen Netzen: 07021 72 21 30  aus ausländischen Netzen: 0049 7021 72 21 30

Email: service@graupner.de

weitere Servicestellen nden Sie im Internet unter http://www.graupner.de/de/service/servicestellen.aspx

For adresses of service points outside of germany please

refer to www.graupner.de/en/service/servicepoints.aspx.

Pour adresses des points de service situés en dehors de

l‘Allemagne s‘il vous plaît se référer à www.graupner.de/fr/service/service.aspx.

Garantie-Urkunde

Warranty certicate / Certicat de garantie

Polaron Pro

Best.-Nr. S2003

Übergabedatum:

Date of purchase/delivery:

Date d’achat : Name des Käufers:

Owner´s name: Nom de I`acheteur :

Straße, Wohnort:

Complete address: Adresse complète :

50 51

Deutsch

Die vorliegende Bedienungsanleitung dient ausschließlich Infor mationszwecken und kann ohne Vorankündi-

gung geändert werden. Die jeweils aktuelle

Version nden Sie im Internet unter www.graup-

ner.de auf der entsprechenden Produktseite.

Änderungen sowie Liefermöglichkeiten vorbehalten. Lieferung nur durch den Fachhandel. Bezugsquellen werden nachgewiesen. Für Druckfehler kann keine Haftung übernommen werden.

Printed in China PN.SK-03

Obwohl die in dieser Bedienungsanleitung enthaltenen Informationen sorg-

fältig auf ihre Funktion hin überprüft wurden, kann für Fehler, Unvollständigkeiten und Druckfehler keinerlei Haftung übernommen werden. Die Fa. Graupner|SJ GmbH behält sich das Recht vor, die beschriebenen Hardware-, Software- und/oder Konstruk tionsmerkmale jederzeit unangekün digt zu ändern.

GRAUPNER/SJ GMBH POSTFACH 1242 D-73220 KIRCHHEIM/ TECK GERMANY

http://www.graupner.de

Graupner S2014, POLARON PRO User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Symbolerklärung

Sicherheitshinweise

Hinweise zum Umgang mit Akkus

Kapazität und Betriebszeit

Entsorgung verbrauchter Batterien und Akkus

Hinweise zum Umweltschutz

allgemeine Betriebshinweise

Herstellererklärung der Firma Graupner|SJ GmbH

Bestimmungsgemäße Verwendung

Lieferumfang

technische Daten

Bedienelemente

Inbetriebnahme

Grundsätzliche Bedienung

Bedientasten

Menü PROFILE

Menü LADEN

Einstellbare Parameter

Lademodi der verschiedenen Akkutypen

Menü ENTLADEN

Einstellbare Parameter

Entlademodi

Menü ZYKLUS

Einstellbare Parameter

Menü BALANCE

Menü DATEN

Menü TOOLS

Untermenü „SERVO“

Untermenü „MOTOR“

Untermenü „HEIZUNG“

Untermenü „E.S.C“

Menü EINSTELLUNG

<Werkseinstellung>

Display „1. Werksreset“

Display „2. Display Kalibrierung“

Firmwareupdate

Display „3. Resource Update“

Display „4. BLC Port Test“

Warnmeldungen

Problemlösungen

Konformitätserklärung

Garantieurkunde
