Best.-Nr. 9930.100
BETRIEBSANLEITUNG
FLASH
RC-Fast-Fertigflugmodell ausgestattet mit HPD 2917-3400 Motorset
Zur Steuerung wird ein HoTT COMPUTERSYSTEM benötigt
GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2013
1
Page 2
Bitte unbedingt die speziellen Sicherheitshinweise innerhalb der Betriebsanleitung und diese
im Anhang beachten. Sofern das Modell an eine andere Person weitergegeben wird, muss die
komplette Betriebsanleitung zur Beachtung weitergegeben werden.
Allgemeines
Das Modell FLASH ist ein kompaktes, sehr schnelles Modell. Zum Steuern werden
schnelle Steuerreaktionen vom Modellpilot abverlangt. Das Modell ist weitgehend
vorgearbeitet. Die nachfolgend beschriebenen Bauschritte sind jedoch mit größter
Sorgfalt auszuführen, damit ein sicherer und erfolgreicher Einsatz des Modells
gewährleistet ist. Bitte lesen Sie dringend vor der Inbetriebnahme des Modells
diese Betriebsanleitung durch.
Packungsinhalt
1. Rumpf mit fertig installiertem HPD-Motorset 2917-3400 11,1 V inklusive
montiertem Speed-Prop 4,75 x 4,7“ und aufgeklebten Dekorelementen.
2. Sporn mit Schutzbügel aus Kunststoff.
3. Ein Paar Seitenflossen mit fertig aufgeklebten Dekorelementen.
4. Abnehmbares, 2-teiliges Rumpfoberteil mit Befestigungsclip.
5. Tragflächenpaar mit 2 Stück Querruderservos ES 08DE und aufgeklebten
Dekorelementen
6. CFK-Tragflächenholm Ø 6x360 mm
7. Betriebsanleitung und Sicherheitshinweise zu FLASH 9930.100 in Deutsch,
Englisch und Französisch.

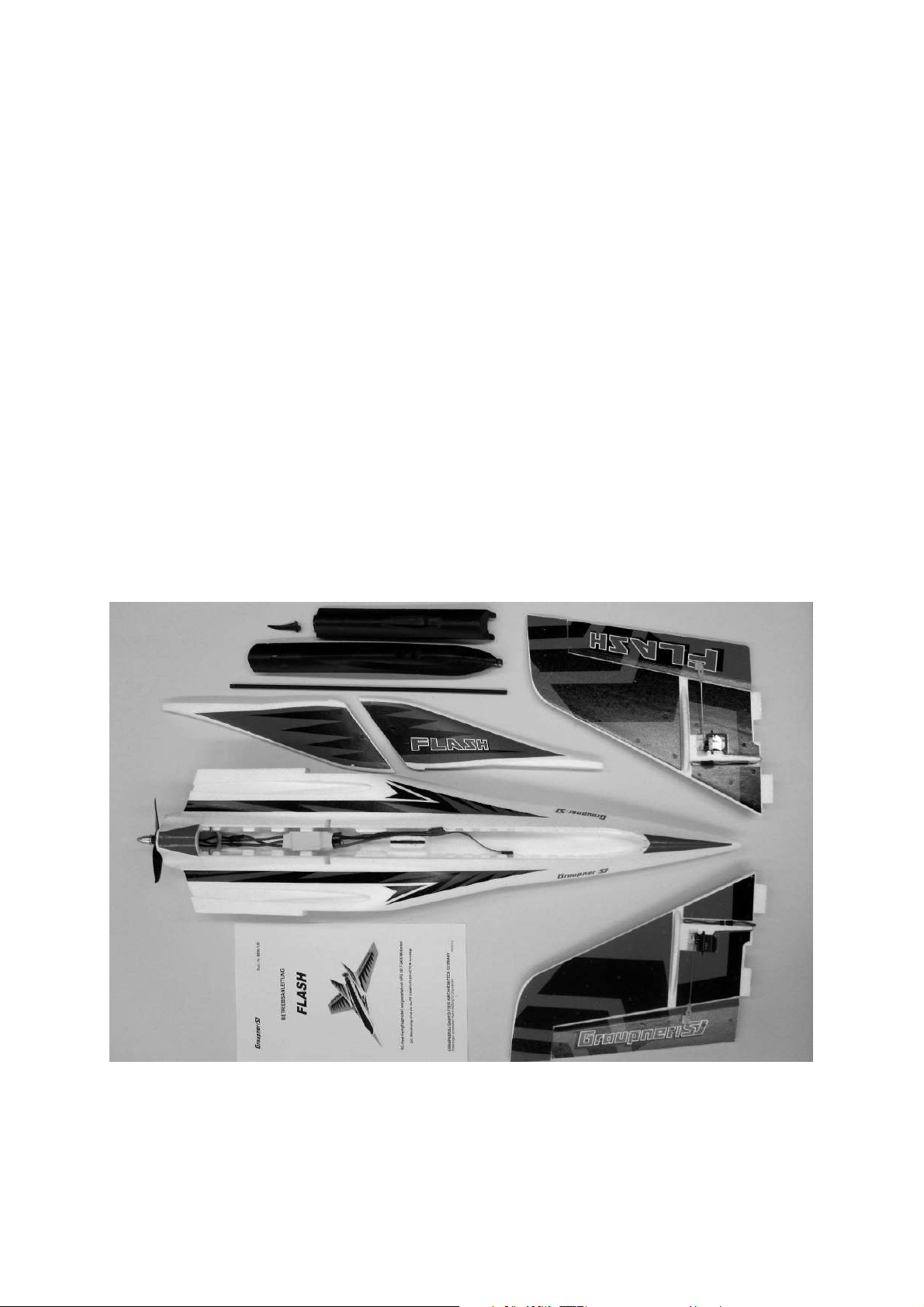

Die Abbildung zeigt den Inhalt der Packung, Antrieb und Servos sind wie gezeigt
serienmäßig installiert. Weiterhin enthalten, auf der Abbildung nicht sichtbar:
Klettband, selbstklebend ca. 90x25 mm, sowie ein Schutzbügel vor dem
Luftschraubendrehkreis auf der Rumpfunterseite.
GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2013
2
Page 3
Erforderliches Zubehör (nicht enthalten)
Graupner/SJ MX-12 Computersystem HoTT Best.-Nr.33112
Ladegerät ULTRAMAT 8 Best.-Nr.6411
Ladekabel G 3,5 Best.-Nr.2970.L
GRAUPNER/SJ LiPo 45C 3/2200 11,1 V/2,2 Ah Best.-Nr. 9722.3
Erforderlicher Klebstoff (nicht enthalten)
Sekundenkleber Best.-Nr. 5821
Aktivator für Sekundenkleber Best.-Nr. 953.150
Die Modellmontage
Das Modell ist nach wenigen Arbeitsschritten flugbereit, die nachfolgenden Hinweise
sind jedoch genau zu beachten, damit ein sicherer Betrieb gewährleistet ist.

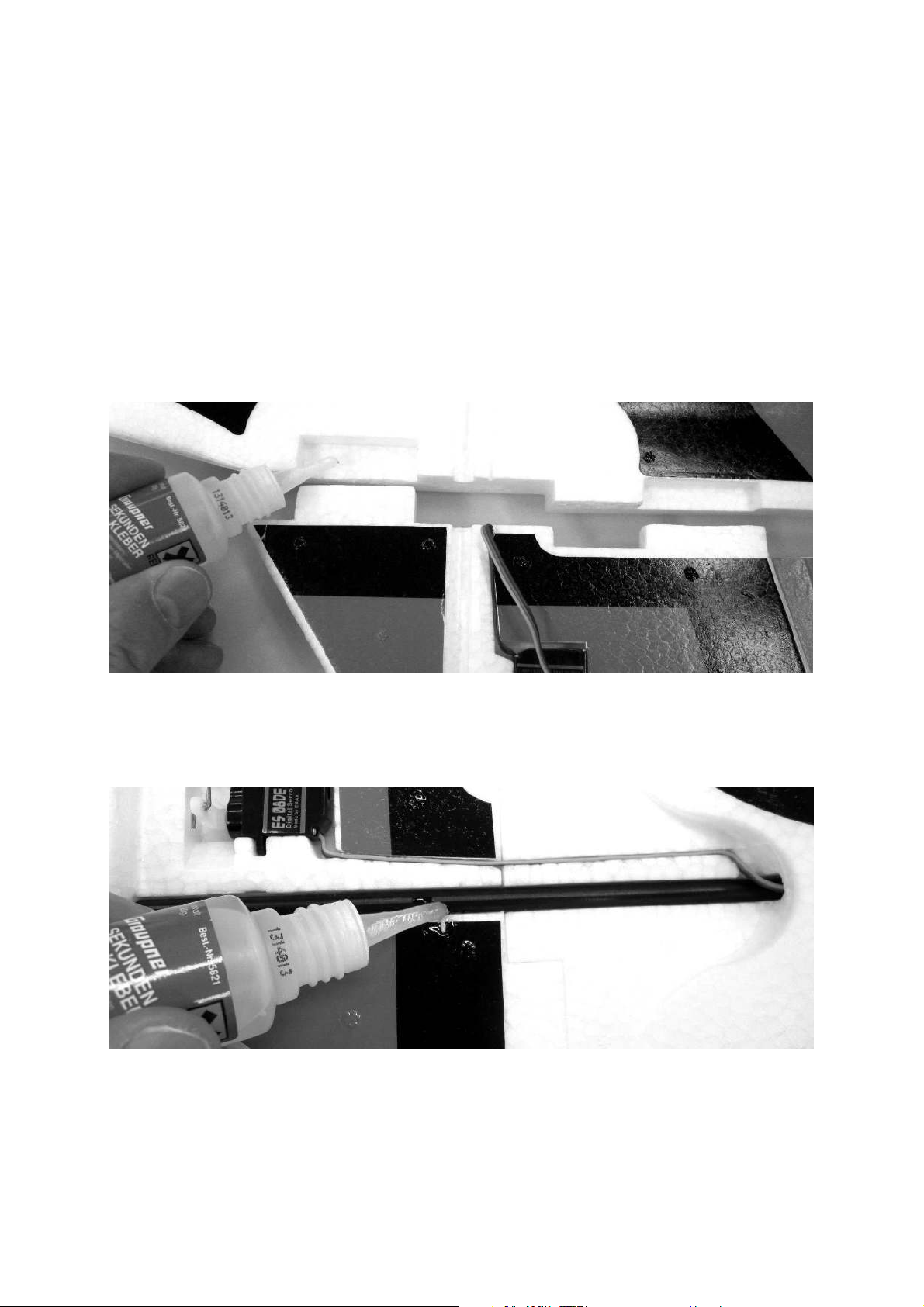

Die Abbildung zeigt das Ankleben der rechten Tragflächenhälfte an den Rumpf.
Unbedingt darauf achten, dass alle Kontaktflächen mit Klebstoff versehen werden.
Die Flächenhälfte ohne Aktivator aufschieben und exakt bündig ausrichten, fest
anpressen, dann erst Aktivator aufsprühen.
Die Abbildung zeigt den eingelegten CFK-Holm und das eingeschobene Servokabel.
Den CFK-Holm mit reichlich Klebstoff einkleben. Diese Klebeverbindung sorgt für die
notwendige Stabilität des Modells. Nach dem vollständigen Aushärten des
Klebstoffes die Festigkeit der Klebeverbindung durch einen Belastungstest
überprüfen.
GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2013
3
Page 4
Die Abbildung zeigt das Einkleben der Seitenflossen.
Die Abbildung zeigt das Einkleben des Sicherungclips in die Kabinenhaube.
Die Abbildung zeigt den eingeschobenen Niederhalter aus Sperrholz für die
Motorzuleitungen. Den Niederhalter nicht einkleben, dieser wird später durch die
Rumpfabdeckung nach unten gedrückt. Bitte beachten Sie, dass der Niederhalter bei
Motorbetrieb aus Sicherheitsgründen immer eingeschoben sein muss. Der
Niederhalter verhindert, insbesondere während des Fluges, ein Blankscheuern der
Motorzuleitungen durch das rotierende Motorgehäuse. Warnung, ein Kurzschluss der
Motorzuleitungen kann zum Absturz des Modelles führen und zum Defekt von Motor
und Drehzahlregler.
GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2013
4
Page 5
Die Installation des GR-12 Empfängers (nicht enthalten) im Modell
Stecken Sie die Anschlusskabel der Servos und des Drehzahlreglers
folgendermaßen in den Empfänger ein: Buchse 1 Drehzahlregler, Buchse 2
Querruderservo links, Buchse 3 Querruderservo rechts. Beachten Sie dazu die
graphische Darstellung auf dem Empfänger, sodass die Kabel alle damit
übereinstimmend eingesteckt werden. Die braune Kabelisolierung liegt jeweils an der
Empfängeroberseite. Die Empfängerantenne wie gezeigt seitlich aus dem Rumpf
herausführen, dazu mit einem Stahlstift ca. 2 mm Ø eine Durchführung ausstechen.
Mit Klebeband das Antennenende auf der Seitenflosse fixieren. Den Empfänger mit
ca. 20x15 mm Klettband im Rumpf fixieren.

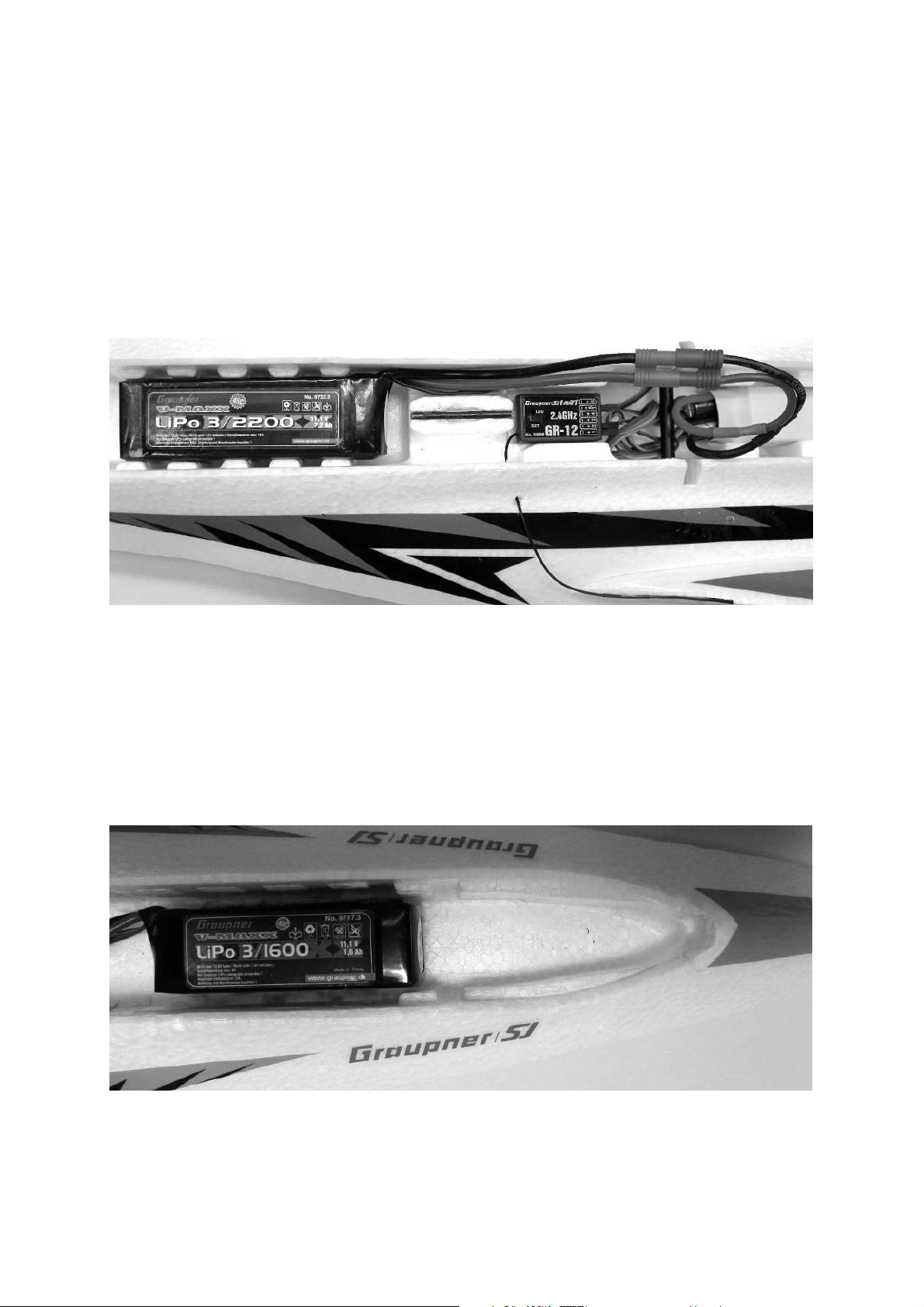

Die Abbildung zeigt den angeschlossenen Empfänger und die geschlossene G 3,5Steckverbindung. Denken Sie daran, dass mit dem Schließen der G 3,5Steckverbindung der Empfänger eingeschaltet ist. In diesem Zustand kann der Motor
durch unvorhersehbare Umstände plötzlich anlaufen. Nach dem Schließen der
G 3,5-Steckverbindung keinesfalls die Luftschraube berühren. Wird dies nicht
beachtet kann das zu schweren Verletzungen an Händen, Armen, Gesicht oder
Augen führen.
Die Installation der LiPo-Batterie (nicht enthalten) im Modell
Tipp: Für die ersten Flüge kann auch eine leichtere LiPo-Batterie, wie abgebildet
verwendet werden. Diese muss dann weiter vorne im Rumpf mit Klettband sicher
befestigt werden.
GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2013
5
Page 6
Nach dem Aufsetzen der Kabinenhaube ist der FLASH flugfertig.
Bitte beachten Sie, dass die G 3,5-Steckverbindung nach jedem Betrieb des
Motors bzw. des Modells aus Sicherheitsgründen und zum Schutz der LiPoBatterie unbedingt wieder getrennt werden muss. Auch bei Nichtverwendung des
Modells fließt bei geschlossener G 3,5-Steckverbindung ein geringer Strom, was auf
Dauer die LiPo-Batterie tiefentladet und zum irreparablen Defekt derselben führt.
Die Ruderausschläge
Die Abbildung zeigt das Ruder in Neutralstellung, an der Innenseite stimmt die
Endkante mit dem Flächenübergang des Rumpfes überein. Die Ruderausschläge
sind werkseitig eingestellt und haben nachfolgende Werte, jeweils gemessen an der
Ruderendkante und an der Ruderinnenseite: Höhenruder ca. 15 mm nach oben und
unten, Querruder ca. 15 mm nach oben und ca.12 mm nach unten. Für die ersten
Flüge empfehlen wir die Dual Rate zu aktivieren, also mit kleineren
Ruderausschlägen zu fliegen.
Der Schwerpunkt
Der Schwerpunkt des FLASH liegt 10 mm vor dem CFK-Holm. Die Schwerpunktlage
kann geprüft werden, indem das Modell im Schwerpunktbereich unterhalb der
Tragfläche mit zwei Fingern unterstützt wird. Das Modell soll dann waagrecht
auspendeln. Nötigenfalls die Position der LiPo-Batterie im Rumpf ändern.
Der Erstflug
Laden Sie zuerst die LiPo- und die Senderbatterie voll. Verwenden Sie dazu
ausschließlich die von uns empfohlenen Ladegeräte und beachten Sie die
Bedienungsanleitung und Sicherheitshinweise der Ladegeräte.
GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2013
6
Page 7
Das fertig vorbereitete Modell einfliegen. Beim erstmaligen Steuern des FLASH ist es
von Vorteil, wenn ein Helfer das Modell startet damit der Pilot nötigenfalls sofort
Steuerkorrekturen ausführen kann.
Das Modell per Handstart mit laufendem Motor und viel Schwung starten. Die richtige
Startgeschwindigkeit wird durch einige Laufschritte erreicht. Beim Start soll die
Rumpfnase des Modells leicht (ca. 15°) nach oben ze igen.
Eine Trimmung des Modells insbesondere nach dem ersten Start ist unerlässlich
Die Landung immer gegen die Windrichtung ausführen.
GRAUPNER/SJ Modellbau wünscht Ihnen viele schöne Flüge mit dem neuen
Flugmodell
FLASH
Technische Daten
Spannweite ca. 750 mm
Länge ü.a. ca. 750 mm
Tragflächeninhalt ca. 15,5 dm²
Flächenbelastung ca. 40,0 g/dm²
Fluggewicht ca. 620 g
Ersatzteile (nicht enthalten)
Best.-Nr. Bezeichnung
7778 Motor Graupner/SJ HPD 2920-3350 11,1 V
1361.12.12 Luftschraube CAM SPEED PROP 12x12 cm
7915 Servo
33760 Drehzahlregler BRUSHLESS CONTROL 60 T
Hinweise zum Umweltschutz
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin, dass dieses Produkt am Ende
Batterien und Akkus müssen aus dem Gerät entfernt werden und bei einer entsprechenden Sammelstelle getrennt entsorgt
werden.
Bitte erkundigen Sie sich bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
Sicherheitshinweise
Für den Betrieb Ihres Flugmodells benötigen Sie eine gültige Haftpflichtversicherung, dies ist vom
Gesetzgeber so vorgeschrieben.
Vor dem Versuch der ersten Inbetriebnahme muss die gesamte Betriebsanleitung sorgfältig gelesen
werden. Sie alleine sind verantwortlich für den sicheren Betrieb Ihres RC-Flugmodells. Bei Jugendlichen
muss Betrieb von einem Erwachsenen, der mit den Gegebenheiten und möglichen Gefahren eines RCFlugmodells vertraut ist, verantwortlich überwacht werden.
Rechtlich gesehen, ist ein Flugmodell ein Luftfahrzeug und unterliegt entsprechenden Gesetzen, die
unbedingt eingehalten werden müssen. Die Broschüre »Modellflugrecht, Paragrafen und mehr«, Best.-Nr.
seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden darf. Es muss an einem
Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen
Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum
Umweltschutz.
GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2013
7
Page 8
8034.02 stellt eine Zusammenfassung dieser Gesetze dar; sie kann auch beim Fachhandel eingesehen
werden
Es dürfen nur die in der Packung enthaltenen Teile, sowie die ausdrücklich von uns empfohlenen
Original-Graupner-Zubehör- und Ersatzteile verwendet werden. Wird eine Komponente der
Antriebseinheit geändert, ist ein sicherer Betrieb nicht mehr gewährleistet und es erlischt jeglicher
Garantieanspruch.
Kurzschlüsse und Falschpolungen vermeiden.
Durch die hohe Energie der Batterien besteht Explosions- und Brandgefahr.
Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden.
Niemand würde sich in ein Segelflugzeug setzen und - ohne vorausgegangene Schulung - versuchen,
damit zu fliegen. Erfolgreiches Modellfliegen erfordert ebenso eine Ausbildungs- bzw. Übungsphase.
Der Hersteller hat jedoch keine Möglichkeit, den Bau und den Betrieb eines RC-Flugmodells zu
beeinflussen. Deshalb wird hiermit auf die Gefahren nachdrücklich hingewiesen und jede Haftung dafür
abgelehnt.
Bitte wenden Sie sich dazu an erfahrene Modellflieger, an Vereine oder Modellflugschulen. Ferner sei auf
den Fachhandel und die einschlägige Fachpresse verwiesen. Am besten als Club-Mitglied auf
zugelassenem Modellflugplatz fliegen.
Der Betreiber muss im Besitz seiner vollen körperlichen und geistigen Fähigkeiten sein. Wie beim
Autofahren, ist der Betrieb des Flugmodells unter Alkohol oder Drogeneinwirkung nicht erlaubt.
Informieren Sie Passanten und Zuschauer vor der Inbetriebnahme über Gefahren, die von Ihrem Modell
ausgehen und ermahnen Sie diese, sich in ausreichendem Schutzabstand aufzuhalten.
Stets mit dem notwendigen Sicherheitsabstand zu Personen oder Hindernissen fliegen, nie Personen
überfliegen oder auf sie zufliegen!
Modellflug darf nur bei Außentemperaturen von - 5º C bis + 35º C betrieben werden. Extreme
Temperaturen können zu Veränderungen der Batteriekapazität, der Werkstoffeigenschaften sowie z. B. zu
mangelhaften Klebeverbindungen usw. führen.
Jeder Modellflieger hat sich so zu verhalten, dass die öffentliche Sicherheit, insbesondere andere
Personen und Sachen, sowie der Ablauf des Modellflugbetriebs nicht gefährdet oder gestört wird.
Das Flugmodell niemals in der Nähe von Hochspannungsleitungen, Industriegeländen, in Wohngebieten,
öffentlichen Straßen, Schulhöfen oder Spielplätzen usw. fliegen lassen.
Überprüfung vor dem Start
Vor jedem Einsatz korrekte Funktion überprüfen. Dazu den Sender einschalten, ebenso den Empfänger.
Kontrollieren ob alle Ruder in Neutrallage stehen, einwandfrei funktionieren und seitenrichtig
ausschlagen.
Beim erstmaligen Steuern eines Flugmodells ist es von Vorteil, wenn ein erfahrener Helfer bei der
Überprüfung und den ersten Flügen zur Seite steht.
Warnungen müssen unbedingt beachtet werden. Sie beziehen sich auf Dinge und Vorgänge, die bei einer
Nichtbeachtung zu schweren - in Extremfällen tödlichen Verletzungen oder bleibenden Schäden führen
können.
Luftschrauben die durch einen Motor angetrieben werden, stellen eine ständige Verletzungsgefahr dar.
Sie dürfen mit keinem Körperteil berührt werden! Eine schnell drehende Luftschraube kann z. B. einen
Finger einschneiden!
Sich niemals in oder vor der Drehebene von Luftschrauben aufhalten! Es könnte sich doch einmal ein Teil
davon oder die komplette Luftschraube lösen und mit hoher Geschwindigkeit und viel Energie wegfliegen
und Sie oder Dritte treffen. Dies kann u. U. zu schweren Verletzungen führen. Darauf achten, dass kein
sonstiger Gegenstand mit einer laufenden Luftschraube in Berührung kommt!
Die Blockierung der Luftschraube, durch irgendwelche Teile, muss ausgeschlossen sein.
Überprüfen Sie vor jeder Inbetriebnahme das Modell und alle an ihm gekoppelten Teile (z. B.
Luftschraube, Höhenleitwerk usw.) auf festen Sitz und mögliche Beschädigungen. Das Modell darf erst
nach Beseitigung aller Mängel in Betrieb genommen werden.
Funkstörungen, verursacht durch Unbekannte, können stets ohne Vorwarnung auftreten! Das Modell ist
dann steuerlos und unberechenbar! Fernlenkanlage nicht unbeaufsichtigt lassen, um ein Betätigen durch
Dritte zu verhindern.
GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2013
8
Page 9
Elektromotor nur einschalten, wenn nichts im Drehbereich der Luftschraube ist. Nicht versuchen, die
laufende Luftschraube anzuhalten. Elektromotor mit Luftschraube nur im eingebauten Zustand betreiben.
Die Fluglage des Modells muss während des gesamten Fluges immer eindeutig erkennbar sein, um
immer ein sicheres Steuern und Ausweichen zu gewährleisten. Machen sich während des Fluges
Funktionsbeeinträchtigungen/Störungen bemerkbar, muss aus Sicherheitsgründen sofort die Landung
eingeleitet werden. Sie haben anderen Luftfahrzeugen stets auszuweichen. Start- und Landeflächen
müssen frei von Personen und sonstigen Hindernissen sein.
Immer auf vollgeladene Batterien achten, da sonst keine einwandfreie Funktion des HoTTCOMPUTERSYSTEMS gewährleistet ist.
Niemals heiß gewordene, defekte oder beschädigte Batterien verwenden. Es sind stets die
Gebrauchsvorschriften des Batterieherstellers zu beachten.
Mit diesen Hinweisen soll auf die vielfältigen Gefahren hingewiesen werden, die durch unsachgemäße
und verantwortungslose Handhabung entstehen können. Richtig und gewissenhaft betrieben ist
Modellflug eine kreative, lehrreiche und erholsame Freizeitgestaltung.
Herstellererklärung:
Sollten sich Mängel an Material oder Verarbeitung an einem von uns in der Bundesrepublik Deutschland
vertriebenen, durch einen Verbraucher (§ 13 BGB) erworbenen Gegenstand zeigen, übernehmen wir, die
Fa. Graupner/SJ GmbH, D-73230 Kirchheim/Teck im nachstehenden Umfang die Mängelbeseitigung für
den Gegenstand.
Rechte aus dieser Herstellererklärung kann der Verbraucher nicht geltend machen, wenn die
Beeinträchtigung der Brauchbarkeit des Gegenstandes auf natürlicher Abnutzung, Einsatz unter
Wettbewerbsbedingungen, unsachgemäßer Verwendung (einschließlich Einbau) oder Einwirkung von
außen beruht.
Diese Herstellererklärung lässt die gesetzlichen oder vertraglich eingeräumten Mängelansprüche und –
rechte des Verbrauchers aus dem Kaufvertrag gegenüber seinem Verkäufer (Händler) unberührt.
Umfang der Garantieleistung
Im Garantiefall leisten wir nach unserer Wahl Reparatur oder Ersatz der mangelbehafteten Ware.
Weitergehende Ansprüche, insbesondere Ansprüche auf Erstattung von Kosten im Zusammenhang mit
dem Mangel (z.B. Ein-/Ausbaukosten) und der Ersatz von Folgeschäden sind – soweit gesetzlich
zugelassen – ausgeschlossen. Ansprüche aus gesetzlichen Regelungen, insbesondere nach dem
Produkthaftungsgesetz, werden hierdurch nicht berührt.
Voraussetzung der Garantieleistung
Der Käufer hat den Garantieanspruch schriftlich unter Beifügung des Originals des Kaufbelegs (z.B.
Rechnung, Quittung, Lieferschein) und dieser Garantiekarte geltend zu machen. Er hat zudem die defekte
Ware auf seine Kosten an die o.g. Adresse einzusenden.
Der Käufer soll dabei den Material- oder Verarbeitungsfehler oder die Symptome des Fehlers so konkret
benennen, dass eine Überprüfung unserer Garantiepflicht möglich wird.
Der Transport des Gegenstandes vom Verbraucher zu uns als auch der Rücktransport erfolgen auf
Gefahr des Verbrauchers.
Gültigkeitsdauer
Diese Erklärung ist nur für während der Anspruchsfrist bei uns geltend gemachten Ansprüche aus dieser
Erklärung gültig. Die Anspruchsfrist beträgt 24 Monate ab Kauf des Gerätes durch den Verbraucher bei
einem Händler in der Bundesrepublik Deutschland (Kaufdatum). Werden Mängel nach Ablauf der
Anspruchsfrist angezeigt oder die zur Geltendmachung von Mängeln nach dieser Erklärung geforderten
Nachweise oder Dokumente erst nach Ablauf der Anspruchsfrist vorgelegt, so stehen dem Käufer keine
Rechte oder Ansprüche aus dieser Erklärung zu.
Verjährung
Soweit wir einen innerhalb der Anspruchsfrist ordnungsgemäß geltend gemachten Anspruch aus dieser
Erklärung nicht anerkenne, verjähren sämtliche Ansprüche aus dieser Erklärung in 6 Monaten vom
Zeitpunkt der Geltendmachung an, jedoch nicht vor Ende der Anspruchsfrist.
Anwendbares Recht
Auf diese Erklärung und die sich daraus ergebenden Ansprüche, Rechte und Pflichten findet
ausschließlich das materielle deutsche Recht ohne die Normen des Internationalen Privatrechts sowie
unter Ausschluss des UN-Kaufrechts Anwendung.
GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2013
9
Loading...
