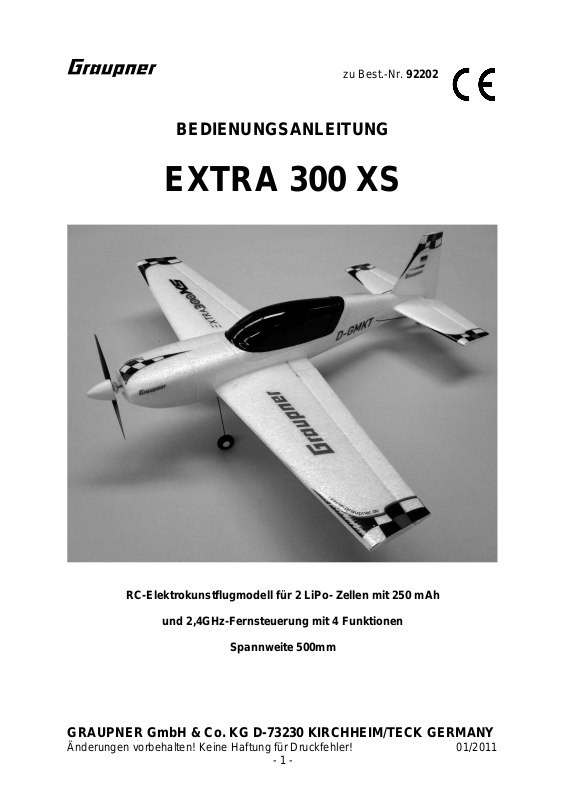

zu Best.-Nr. 92202

BEDIENUNGSANLEITUNG

EXTRA 300 XS

RC-Elektrokunstflugmodell für 2 LiPo- Zellen mit 250 mAh

und 2,4GHz-Fernsteuerung mit 4 Funktionen

Spannweite 500mm

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY

Änderungen vorbehalten! Keine Haftung für Druckfehler! 01/2011

- 1 -

Bitte unbedingt die Sicherheitshinweise im Anhang dieser Bedienungsanleitung beachten.
Sofern das Modell an eine andere Person weitergegeben wird, muss die komplette
Bedienungsanleitung zur Beachtung weitergegeben werden.

Allgemeines

Das Modell EXTRA 300 XS ist ein mini RC-Kunstflugmodell für Modellflugpiloten mit
etwas Flugerfahrung. Es ist serienmäßig mit komplettem Zubehör ausgestattet und
erzielt hervorragende Flugleistungen. Zur Montage benötigen Sie keinen Klebstoff .

Enthaltenes Zubehör

Graupner Fernlenkset 2,4GHz auf „Mode I“ voreingestellt inklusive 4 Stück Mignon
Batterien.
LiPo Ladegerät mit Netzteil für (230 Volt Wechselstrom / 50 Hz) Steckdose
LiPo-Batterie 2/250 7,4V
Ersatzluftschraube mit Clipnabe
Fahrwerk
Schraubendreher
2 Stück Tragflächen-Befestigungsschrauben

Bedienungsanleitung
Bitte sehen bzw. lesen Sie sich vor Inbetriebnahme die Bedienungsanleitung
aufmerksam durch, sodass Sie einen Überblick über den Ablauf der Montage und der
Funktionen von Modell und Zubehör erhalten.

Das Aufladen der LiPo-Batterie

Batterie und Ladegerät dazu auf eine nicht brennbare Unterlage legen und gemäß
Abbildung anschließen. Zuerst das Netzteil in die Steckdose einstecken, dann
leuchtet die rote Kontrollleuchte des LiPo-Ladegerätes auf, dann die LiPo-Batterie in
das Ladegerät einstecken, jetzt leuchtet die grüne Ladekontrollleuchte auf.

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY

Änderungen vorbehalten! Keine Haftung für Druckfehler! 01/2011

- 2 -

Die LiPo-Batterie ist vollgeladen, wenn die grüne Kontrollleuchte erlischt. Den
Ladevorgang dann durch Abziehen der LiPo-Batterie und des Netzgerätes beenden.

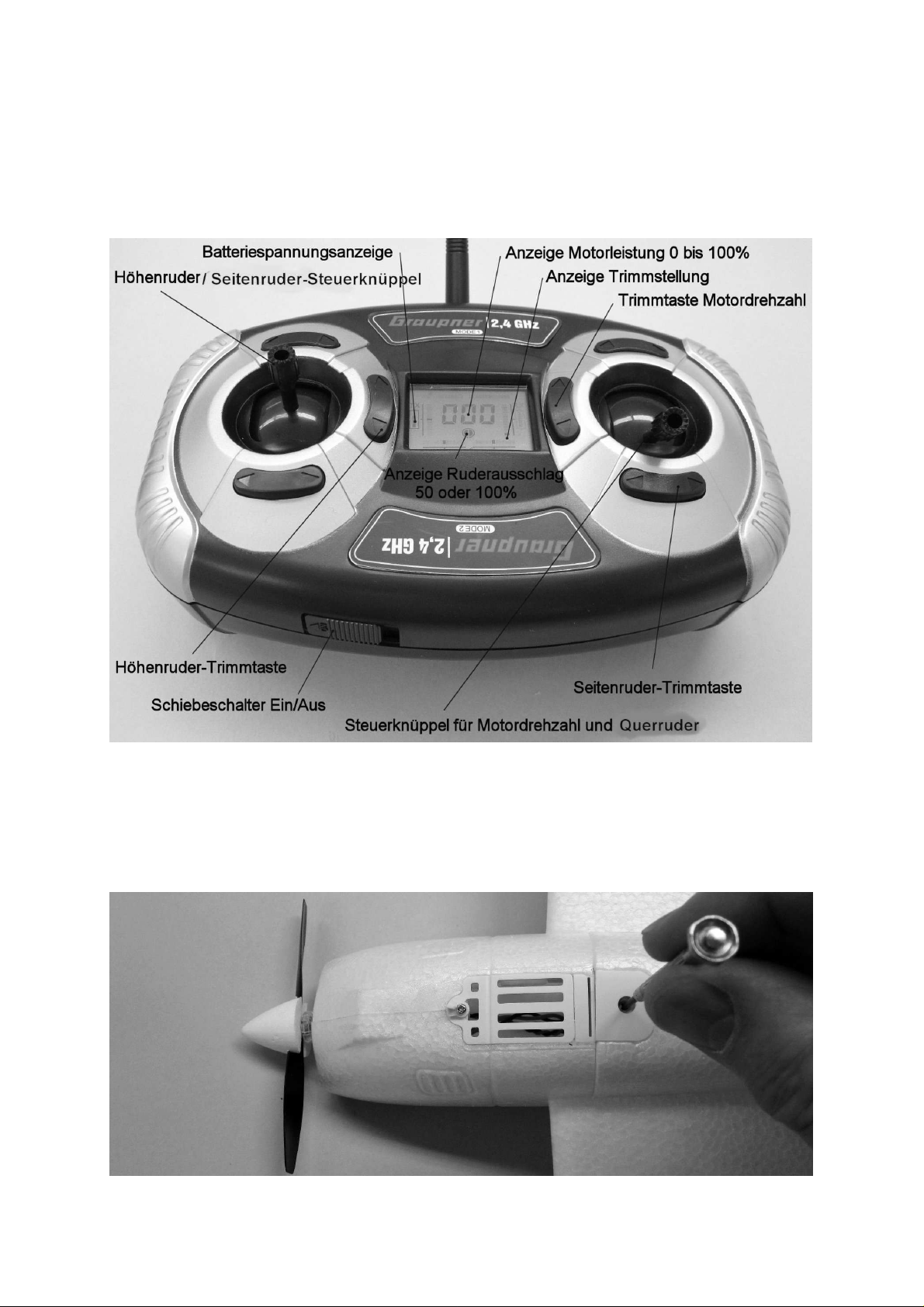

Das Batteriefach auf der Senderunterseite öffnen und die Mignon Trockenbatterien
gemäß Abbildung einlegen. Achtung, immer auf korrekte Polung achten.
Batterieabdeckung anschließend wieder aufschieben. Der Sender ist nun
