GRAUPNER der mini uhu 4315 User Manual
A-A
76
A
A
9
19
18
18
1818
b)VectorUnitMount
No.34001.50(nichtenthalten)
beiRC-Modellaufkleben.
a)Schwerpunkt
c)TeilNr.(1)und(7)bei
RC-Modellfür
LiPo-Akkuherausbrechen.
DE
Graupner im Internet
Die Adressen der Servicestellen außerhalb Deutschlands entnehmen
Sie bitte unserer Webseite www.graupner.de
No. 4315
Freiflug- oder RC-Modell
Erforderliche Werkzeuge und Hilfsmittel
1. Stoßnadeln No.717 (nicht enthalten)
2. Schere (nicht enthalten)
3. Schleifwerkzeug (enthalten)
4. Klebstoff (enthalten)
Klebeanleitung
Der beiliegende UHU hart ist für alle erforderlichen Klebeverbindungen geeig
-
net. Metallteile, Trimmruderscharnier Nr.11 müssen jedoch angeschliffen wer-
den und es ist mindestens eine Trockenpause von 5 Stunden erforderlich.
Anleitung
Die Teile mit Stoßnadeln (No. 717) fixieren, bis der Klebstoff ausgehärtet ist,
mindestens 2 Stunden. Die Verstärkungsbänder (15) und (16) mit der Schere
ausschneiden und aufkleben. Die Rumpfkanten mit Schleifwerkzeug (21/22)
runden.
Modell im Schwerpunkt auswiegen
Die beiliegenden Trimmkugeln (17) in die vordere Trimmkammer einfüllen, bis
der Schwerpunkt stimmt. Der Schwerpunkt ist auf der Tragflächenauflage (8)
mit einem Dreieck markiert.
Teilliste
Nr. Bezeichnung Stück Werkstoff Abmessung in mm
1 Rumpfmittelteil 1 Sperrholz Laserteil 3
2 Leitwerksträger 2 Kiefer 300x6x1,5
3 Füllstück 1 Balsa Laserteil 3
4 Seitenleitwerk 1 Balsa Laserteil 3
5 Trimmruder 1 Balsa Laserteil 3
6 Rumpfseitenteil rechts 1 Balsa Laserteil 1,5
7 Rumpfseitenteil links 1 Balsa Laserteil 1,5
8 Tragflächenauflage 2 Sperrholz Laserteil 3
9 Dübel 1 Buche Ø 3 x 28
10 Höhenleitwerk 1 Balsa Laserteil 1,5
11 Trimmruderscharnier 2 Weichmetall Ø 0,5 x 15
12 Tragflächenhälfte rechts 1 Balsa Fertigteil 5
13 Tragflächenhälfte links 1 Balsa Fertigteil 5
14 Winglet 2 Balsa Laserteil 1,5
15 Verstärkungsband 1 Papier 190x20x0,1
16 Verstärkungsband 1 Papier 60x30x0,1
17 Trimmkugeln 20 g Stahl Ø 2
18 Dekorbogen 1 Selbstklebe
-
folie
145 x 52 x 0,1
19 Gummiring 2 Gummi Ø 55 x 1,5x 1,5
20 UHU hart 1 Hartklebstoff 7 g
21 Schleifwerkzeug 1 Sperrholz Laserteil 3
22 Schleifpapier 1 Körnung 220 60x15x0,4
23 Winkelschablone 90° 1 Sperrholz Laserteil 3
Empfohlenes Zubehör für RC-Modell (nicht enthalten)
No. S1031 Fernsteuerung mz-4 HoTT
No. 34003 Vector Unit Extreme
No. 34001.50 Vector Unit Mount
Anleitung
Copyright © Graupner/SJ GmbH
Servicehotline
(+49) (0)7021/722-130
Montag - Donnerstag:
9:15 -16:00 Uhr
Freitag:
9:15 - 13:00 Uhr
service@graupner.de
Graupner-Zentralservice
Graupner/SJ GmbH
Henriettenstraße 96
D-73230 Kirchheim/Teck
Der mini UHU® = eingetragene Marke der Firma UHU GmbH & Co. KG, Bühl (Baden) ® = Reg. Marke
Nr. 15
Nr. 16

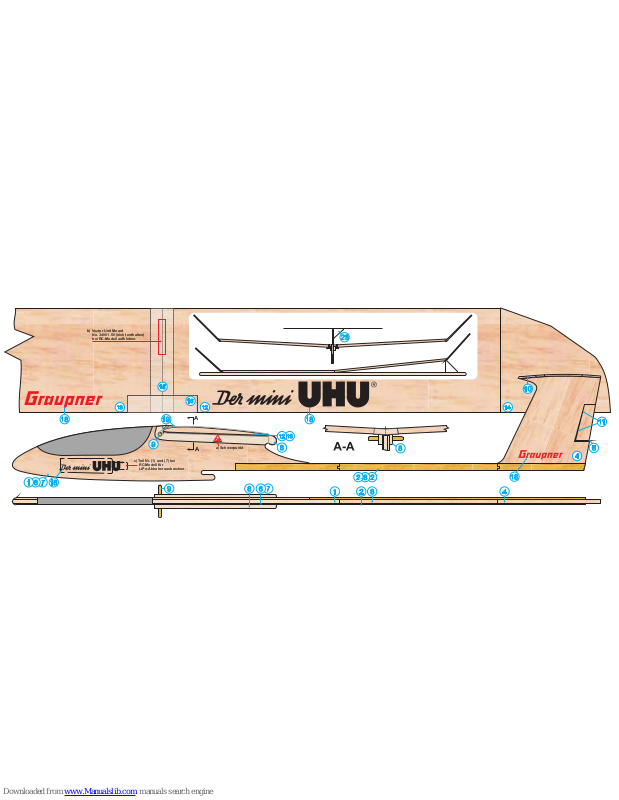

Bauplantexte
a) Schwerpunkt
b) Vector Unit Mount No. 34001.50(nicht enthalten) bei RC-Modell
aufkleben
c) Teil Nr. (1) und (7) bei RC-Modell für LiPo-Akku herausbrechen
Einfliegen, Trimmen
1
Nr. 17
2
Nr. 17
3
3
2
3
1
2
Technische Daten
Spannweite ca. 725 mm
Länge ü.a. ca. 505 mm
Tragflächeninhalt ca. 6,8 dm²
Tragflächenprofil 5520
Höhenleitwerksinhalt ca. 1,4 dm²
Gesamtflächeninhalt ca. 8,2 dm²
Fluggewicht ca. 70 g
Flächenbelastung ca. 8,5 g/dm²
