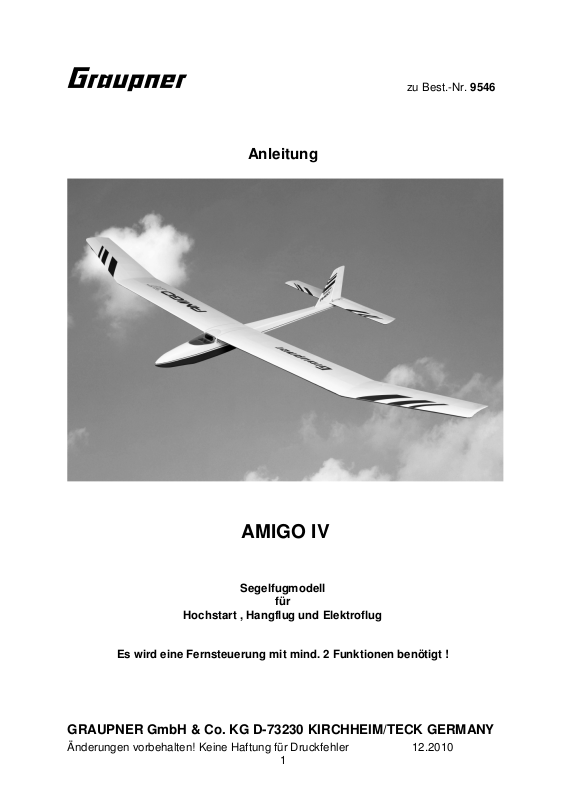

Graupner AMIGO IV User guide [de]

zu Best.-Nr. 9546

Anleitung

AMIGO IV

Segelfugmodell

für

Hochstart , Hangflug und Elektroflug

Es wird eine Fernsteuerung mit mind. 2 Funktionen benötigt !

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY

Änderungen vorbehalten! Keine Haftung für Druckfehler 12.2010

1

Technische Daten

Spannweite ca. 2000 mm
Länge ü.a. ca. 1115 mm
Tragflügelprofil NACA 4409
Höhenleitwerksprofil Clark y
Tragflächeninhalt ca. 62.47
Höhenleitwerksinhalt ca. 7,5
Gesamtflächeninhalt ca. 69,97
Fluggewicht je nach
Ausrüstung ab ca. 1110 g
EWD ca. 1,5°-2°
Schwerpunkt ca. 110 hinter der Nasenleiste rechts und links neben dem

Rumpf gemessen.

Hinweise zum Bau des Modells

Vor dem Bau des Modells sollte man unbedingt die Anleitung bis zum Schluss
studieren. Achten Sie beim Einsatz von Werkzeugen auf die möglichen Gefahren.
Säubern Sie jede Klebeverbindung von Fettresten bevor Sie diese verkleben. Dies
kann z. B. durch Anschleifen und mit einem nicht nachfettenden Spülmittel
geschehen. Vor dem Festkleben von Teilen, unbedingt die entsprechenden Flächen
(besonders bei GFK-Rümpfen) sorgfältig mit feinem Schleifpapier aufrauen und
gründlich, mit z. B. Aceton, entfetten. Sonst ist keine ausreichende Verklebung
gewährleistet.

Notwendiges Werkzeug zum Bau von AMIGO IV

Bleistift (Minenhärte HB), All-Stift, Geometriedreieck sowie Bandmaß oder
Meterstab, Lexanschere Best.-Nr. 26, schmales scharfes Messer, z. B. Balsa­Messer Best.-Nr. 980, elektrische Kleinbohrmaschine, verschiedene Spiralbohrer.

Verkleben von Materialien
Die nachfolgende Tabelle gibt einige Beispiele für Klebeverbindungen.
Sie hat keinen Anspruch auf Vollständigkeit.

Werkstoff Verklebbeispiel Klebstoff
Best.-Nr. .
Holz mit Seitenleitwerk mit UHU Holzleim express
Holz Rumpf 958.60
Oder
UHU hart

534.35

Anmerkung:

Zur Verbindung der einzelnen Teile untereinander sind die entsprechenden
Verarbeitungsvorschriften der Klebstoffe zu beachten. Weitere Klebstoffe sind im
Hauptkatalog FS zu finden.
Sorgen Sie bei Klebstoffen mit Lösungsmitteln für einen gut belüfteten Raum.

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY

Änderungen vorbehalten! Keine Haftung für Druckfehler 12.2010

2

Beachten Sie die Hinweise des Herstellers.

Fernlenkanlage

Besonders empfohlen: Computer-System ab mc-12

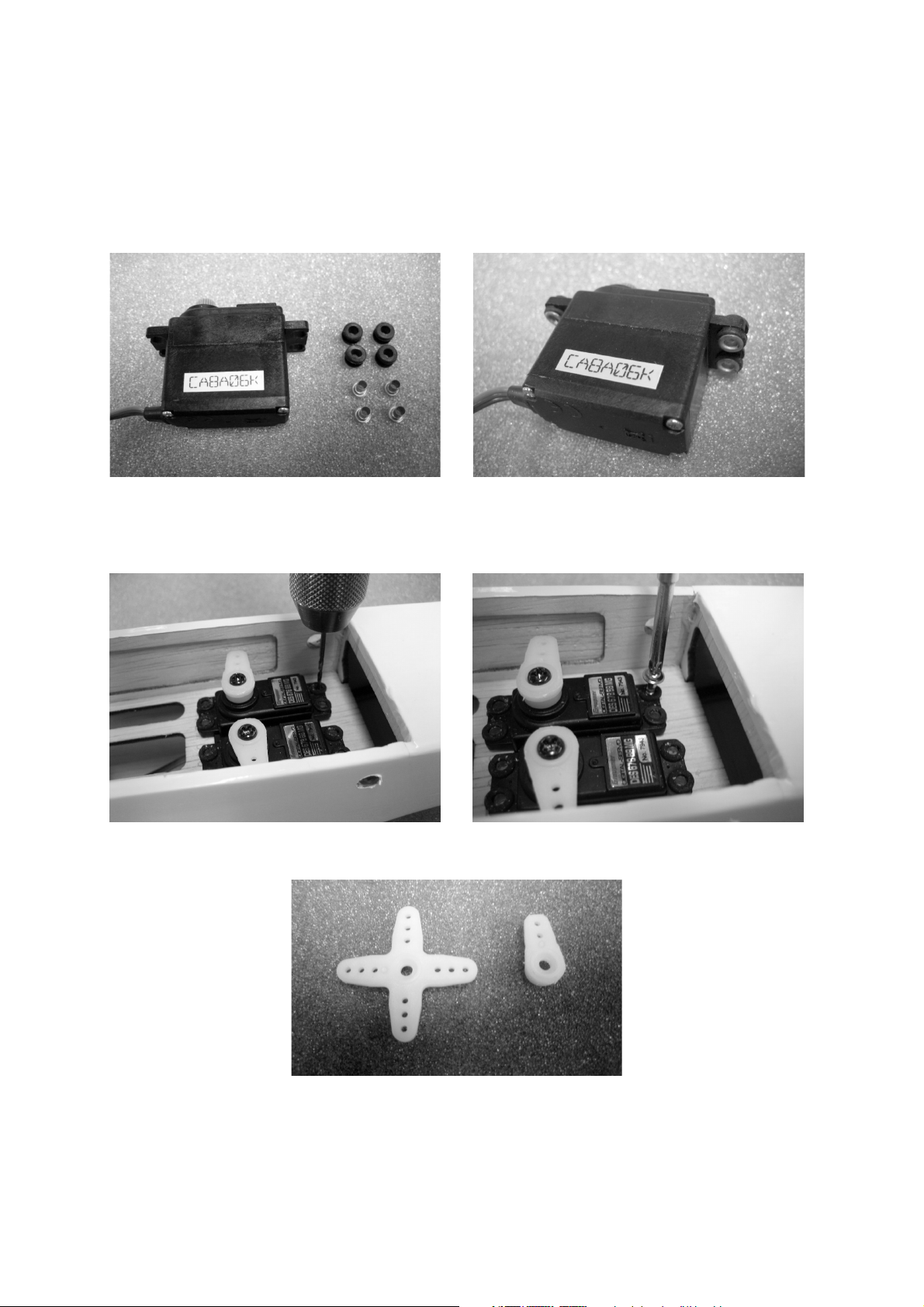

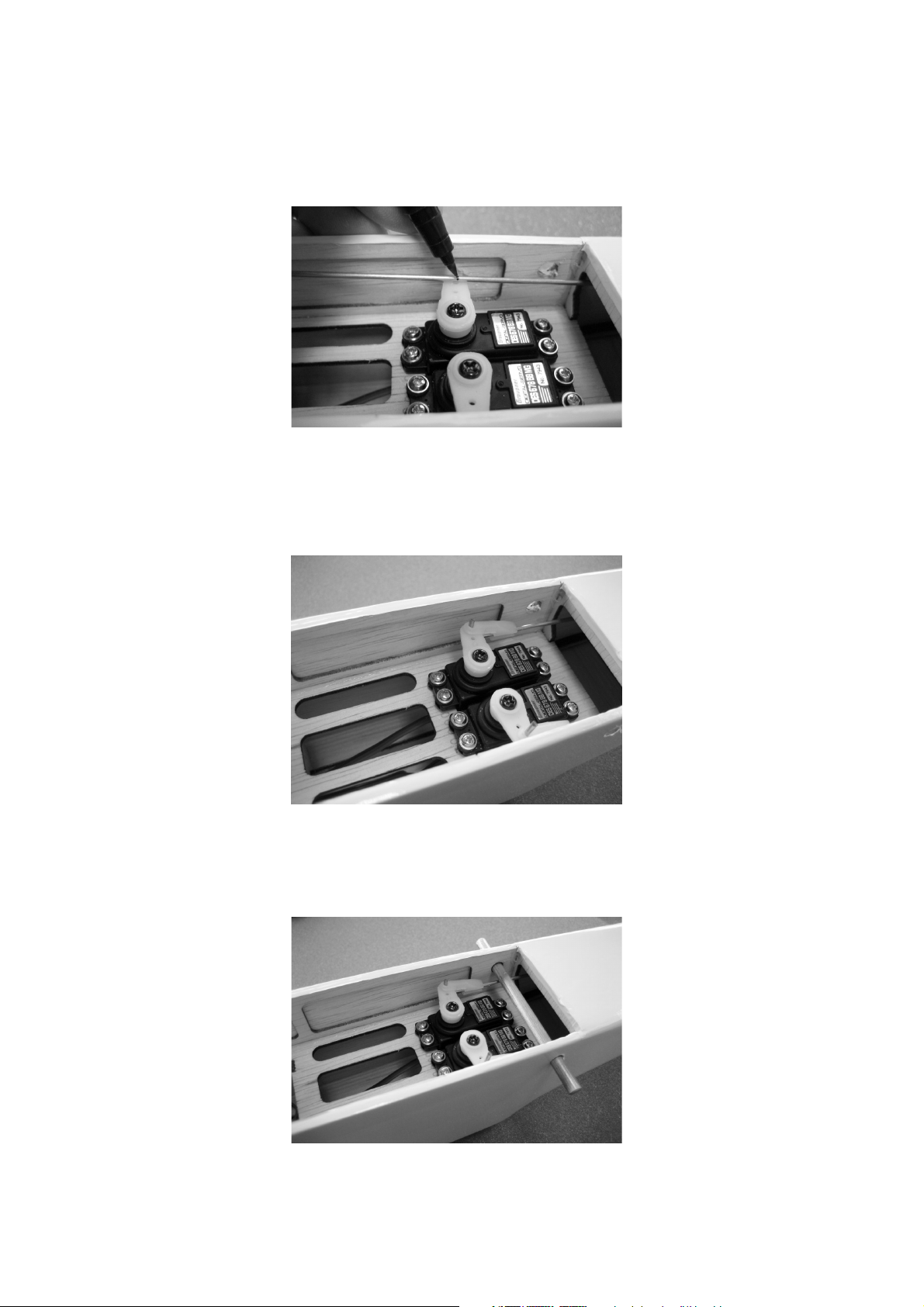

Empfohlene Servos:

Funktion Typ Best.-Nr.
Für Seiten- und DES 675 BB 7940
Höhenruder

Als Empfänger- und Senderakku empfehlen wir wiederaufladbare Akkus die vor dem
Flugbetrieb stets gut gewartet werden müssen, d. h., bis zum Erreichen der
angegebenen Kapazität müssen die Akkus mehrmals entladen und wieder geladen
werden.
Es werden absichtlich wiederaufladbare Akkus für den Empfänger und Sender
empfohlen, da die Sicherheit hierbei am größten ist.
Die entsprechenden Ladegeräte dazu siehe Hauptkatalog FS.

Schaumgummi zur Lagerung vom Empfänger

Zubehör für den Motoraufsatz

Typ Best.-Nr.
Motoraufsatz 2910
INLINE 470 6605
CAM PROP 1360.20.10
Präzisionsspinner 1385.383
COMPACT FLY 25 BEC 7221

Der Zusammenbau des AMIGO IV

Beginnen Sie erst mit dem Zusammenbau, wenn Sie sich mit den Bauteilen und
einzelnen Baustadien vertraut gemacht haben. Sollte ein Bauteil Grund zur
Beanstandung geben, so ist diese vor Baubeginn Ihrem Fachhändler mitzuteilen.

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY

Änderungen vorbehalten! Keine Haftung für Druckfehler 12.2010

3

Seiten- und Höhenleitwerk

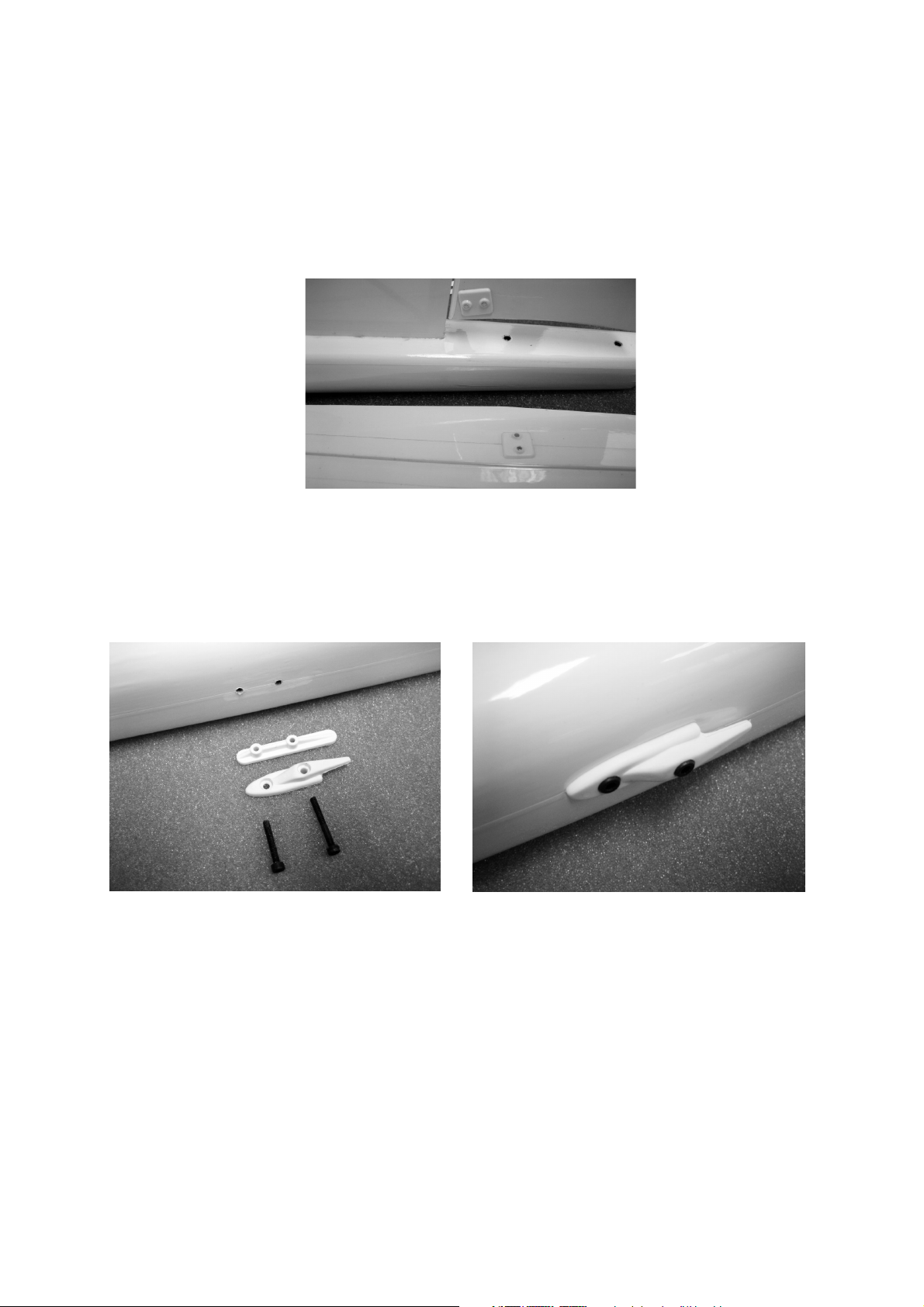

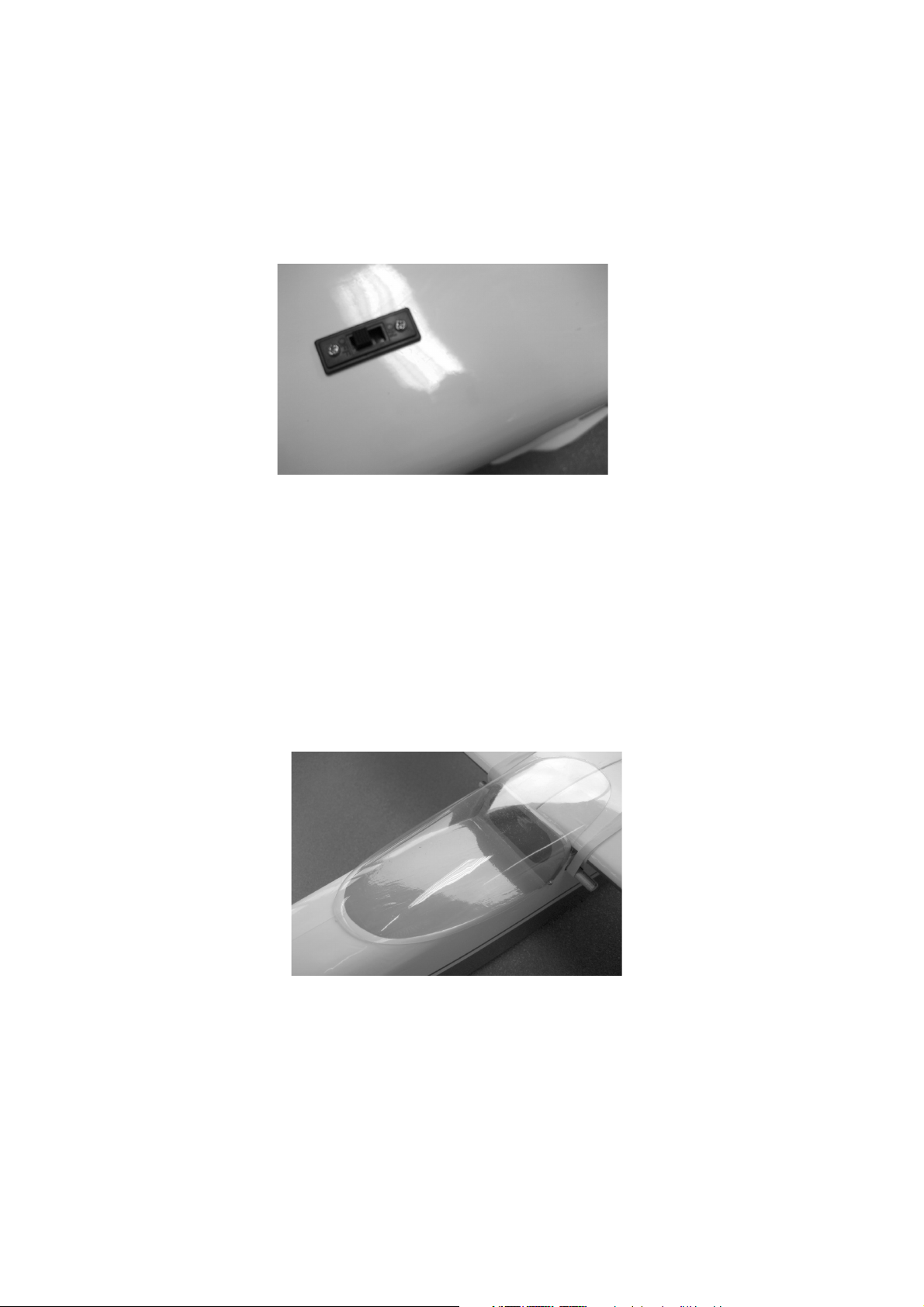

Die Aussparungen für Seitenflosse, Gestängeaustritte, EIN/AUS Schalter,
Befestigungsdübel und Hochstarthaken mit den Fingern ertasten und mit einem
heißen Lötkolben freischmelzen.

Seitenflosse in die freigelegte Aufnahme stecken, so dass sie auf dem eingeklebten
Brettchen aufliegt. Mit einem Filzstift die Rumpfkontur auf die Seitenflosse
übertragen. Etwas kleiner als angezeichnet die Bespannfolie mit einem heißen
Lötkolben, an einem Stahllineal entlang, durchschmelzen und von der Seitenflosse
ablösen.

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY

Änderungen vorbehalten! Keine Haftung für Druckfehler 12.2010

4

Wie auf dem Foto zu sehen die Mitte der Scharniere mit einem Bleistift anzeichnen
und ca. 1mm tief in die Aufnahmeschlitze in der Seitenflosse stecken.

Die Scharniere bis zum Bleistiftstrich in die Seitenflosse schieben und mit
dünnflüssigem Sekundenkleber einkleben. Wie auf den Fotos zu sehen den
Sekundenkleber auf beiden Seiten mit einer Kanüle zwischen Scharnier und Holz
spritzen.
Nach dem Trocknen des Klebstoffes die Scharniere in die Schlitze des Seitenruders
ebenfalls ca. 1mm tief schieben.

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY

Änderungen vorbehalten! Keine Haftung für Druckfehler 12.2010

5

Rechts und links einen Tropfen Sekundenkleber auftragen und das Seitenruder
soweit auf die Scharniere schieben, dass zwischen Seitenflosse und Seitenruder ein
Spalt von ca. 0,5 mm bleibt.

Jetzt kann die Seitenflosse mit UHU hart oder UHU Holzleim in die Aufnahme im
Rumpf eingeklebt werden. Auf das Brettchen im Rumpf und auf die Seitenflosse
rechts und links Klebstoff auftragen. Die Seitenflosse soweit in die Aufnahme
stecken bis sie auf dem Brettchen aufliegt. Bis zum Trocknen des Klebstoffes die
Seitenflosse, mit Klebeband, gegen Verrutschen sichern dabei darauf achten, dass
sie senkrecht eingeklebt wird.
