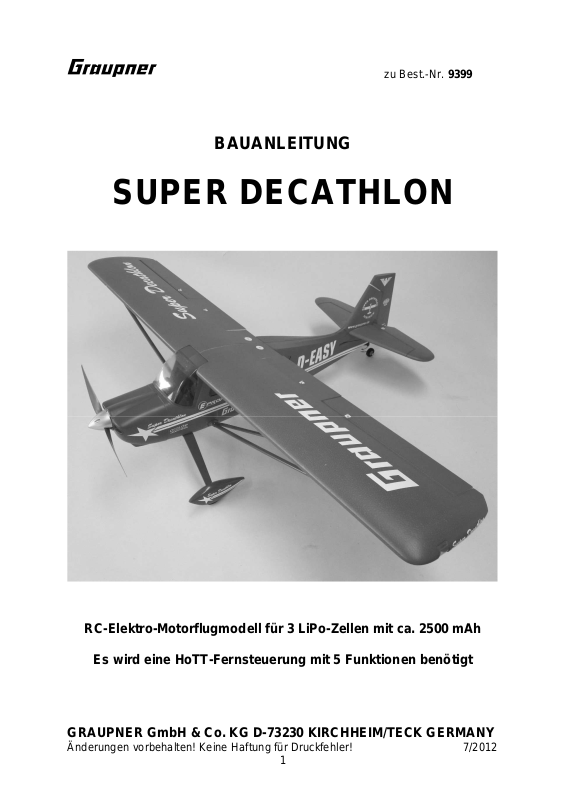

zu Best.-Nr. 9399

BAUANLEITUNG

SUPER DECATHLON

RC-Elektro-Motorflugmodell für 3 LiPo-Zellen mit ca. 2500 mAh

Es wird eine HoTT-Fernsteuerung mit 5 Funktionen benötigt

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY

Änderungen vorbehalten! Keine Haftung für Druckfehler! 7/2012

1

Bitte unbedingt die Sicherheitshinweise im Anhang dieser Bedienungsanleitung beachten.
Sofern das Modell an eine andere Person weitergegeben wird, muss die komplette
Bedienungsanleitung zur Beachtung weitergegeben werden.

Allgemeines

Das Modell SUPER DECATHLON ist ein besonders attraktives Semiscale-Modell,
ausgestattet mit vielen originalgetreuen Details. Das Modell ist weitgehend
vorgearbeitet. Die nachfolgend beschriebenen Bauschritte sind jedoch mit größter
Sorgfalt auszuführen, damit ein sicherer und erfolgreicher Einsatz des Modells
gewährleistet ist. Das Fluggewicht darf nicht über 1800 g liegen.

RC-Zubehör (nicht enthalten)
MX-16 COMPUTERSYSTEM 2,4 GRAUPNER HoTT Best.-Nr. 33116

Ladegerät ULTRAMAT 8 Best.-Nr. 6411
LiPo-Akku 20C 3/2500 11,1V G3,5 Best.-Nr. 7633.3
Ladekabel G3,5 Best.-Nr. 2970.L
Empfängerakku (für Positionslichter) Best.-Nr. 2583
BEC-Adapterkabel (für Positionslichter) Best.-Nr. 3029.10
Klettband (für Empfänger) Best.-Nr. 3368.1

Erforderliche Werkzeuge und Klebstoffe (nicht enthalten)
Sekundenkleber Best.-Nr.5821

Aktivator für Sekundenkleber Best.-Nr.953.150
Weiterhin wird benötigt: Gabelschlüssel SW 10, Kreuzschlitz-Schraubendreher,
Flachzange, Papierschere, Zellstoffpapier, Schutzhandschuhe, Schutzbrille.

Bauanleitung

Bitte lesen Sie vor Baubeginn die Bauanleitung durch, sodass Sie einen Überblick
über den Ablauf des Zusammenbaus erhalten. Entnehmen Sie die jeweils
notwendigen Bauteile aus den Klarsichtverpackungen und legen Sie sich die
notwendigen Werkzeuge und Klebstoffe für eine Baustufe bereit. Beim
Zusammenbau immer auf eine saubere, glatte Unterlage achten oder auf einer
Schaumstoffunterlage arbeiten. Sofern nichts anderes angegeben ist,
Sekundenkleber mit Aktivator als Klebstoff verwenden. Am besten eine Seite der
Klebeverbindung mit Klebstoff versehen und die Gegenseite mit Aktivator besprühen.
Besonders darauf achten, dass kein Restklebstoff an Ihre Hände oder auf die
Oberfläche des Modells gelangt. Sekundenklebstoff und Aktivatorspray lösen die
Lackoberfläche an, deswegen nicht zu viel Klebstoff verwenden. Nötigenfalls
überschüssigen Klebstoff sofort mit Zellstoffpapier abtupfen.

Achtung: Sekundenklebstoff darf keinesfalls mit Körperteilen in Verbindung
kommen oder in Ihre Augen gelangen, wir empfehlen deshalb bei der
Anwendung eine Schutzbrille zu tragen. Den Klebstoff für Kinder unerreichbar
aufbewahren. Verwenden Sie aus Sicherheitsgründen ausschließlich den oben
genannten Klebstoff.

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY

Änderungen vorbehalten! Keine Haftung für Druckfehler! 7/2012

2

Rumpf mit Leitwerk, Sporn- und Hauptfahrwerk

Die Luftschraube auf den Spinner montieren, die Befestigungsmutter mit einem
Gabelschlüssel SW 10 festziehen. Die Spinnerkappe mit den zugehörigen
Kreuzschlitzschrauben Ø 2,6x9 mm aufschrauben.

Mittels Servotester (Best.-Nr. 764) oder RC-Anlage das Seiten-und Höhenruderservo
auf Neutralstellung bringen. Dann die Leitwerksteile vorerst ohne Klebstoff
probeweise aufschieben.

Achtung, zum Einkleben der Leitwerksteilen kein Aktivatorspray verwenden.

Zuerst das Höhenleitwerk aufgekleben, darauf achten, dass die Kontaktflächen zum
Rumpf mit Klebstoff benetzt sind.
Das Seitenleitwerk einkleben. Achtung, nach dem Klebstoffauftrag zügig

einschieben und ausrichten, da sonst u.U. der Klebstoff vorschnell haftet und
das Seitenleitwerk nicht vollständig eingeschoben werden kann.

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY

Änderungen vorbehalten! Keine Haftung für Druckfehler! 7/2012

3

Spornfahrwerk

Die Abbildung zeigt das fertig aufgeklebte Leitwerk und das aufgeschraubte
Spornfahrwerk. Die Führungsschraube keinesfalls fest eindrehen, da sonst das
Seitenruder blockiert. Auf der Abbildung gut zu erkennen, das Seitenrudergestänge
ist in der äußersten Bohrung des Seitenruderhorns eingehängt. Für den einfachen
Flugbetrieb ist diese Einstellung optimal, wenn Sie Wert auf möglichst agile
Kunstflugeigenschaften legen die Gestänge jeweils weiter innen einhängen.

Die Abbildung zeigt die Längeneinstellung der Seitenruderanlenkung, dazu das
Gestänge mit einer Flachzange festhalten.

Das Foto zeigt das Hauptfahrwerk welches mit zwei Rundkopfschrauben M 4x25
