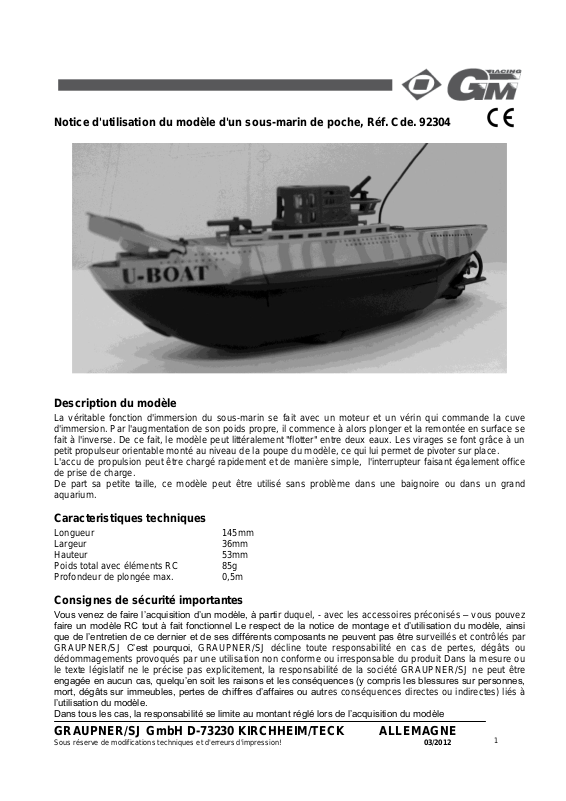

Notice d'utilisation du modèle d'un sous-marin de poche, Réf. Cde. 92304

Description du modèle

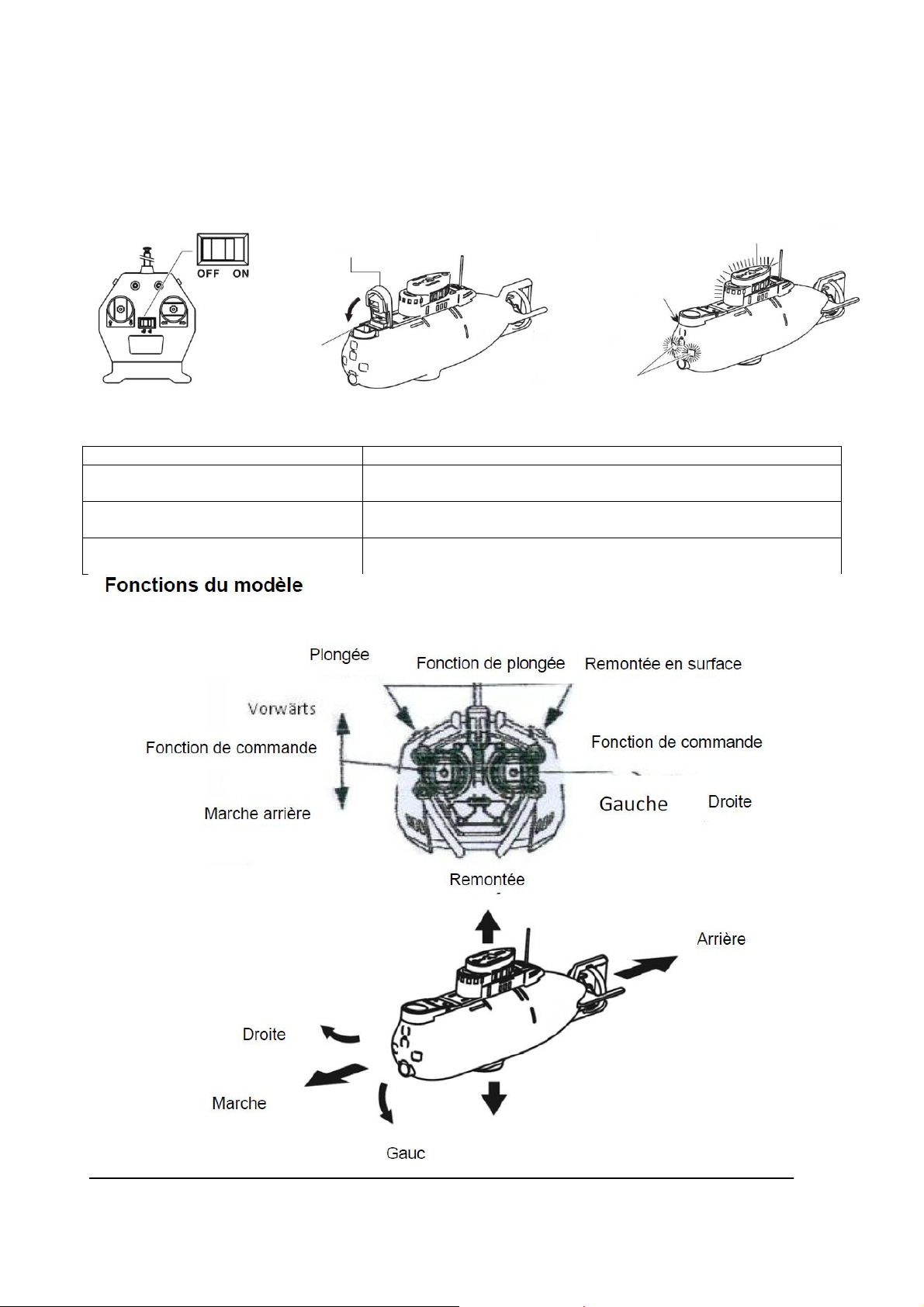

La véritable fonction d'immersion du sous-marin se fait avec un moteur et un vérin qui commande la cuve
d'immersion. Par l'augmentation de son poids propre, il commence à alors plonger et la remontée en surface se
fait à l'inverse. De ce fait, le modèle peut littéralement "flotter" entre deux eaux. Les virages se font grâce à un
petit propulseur orientable monté au niveau de la poupe du modèle, ce qui lui permet de pivoter sur place.

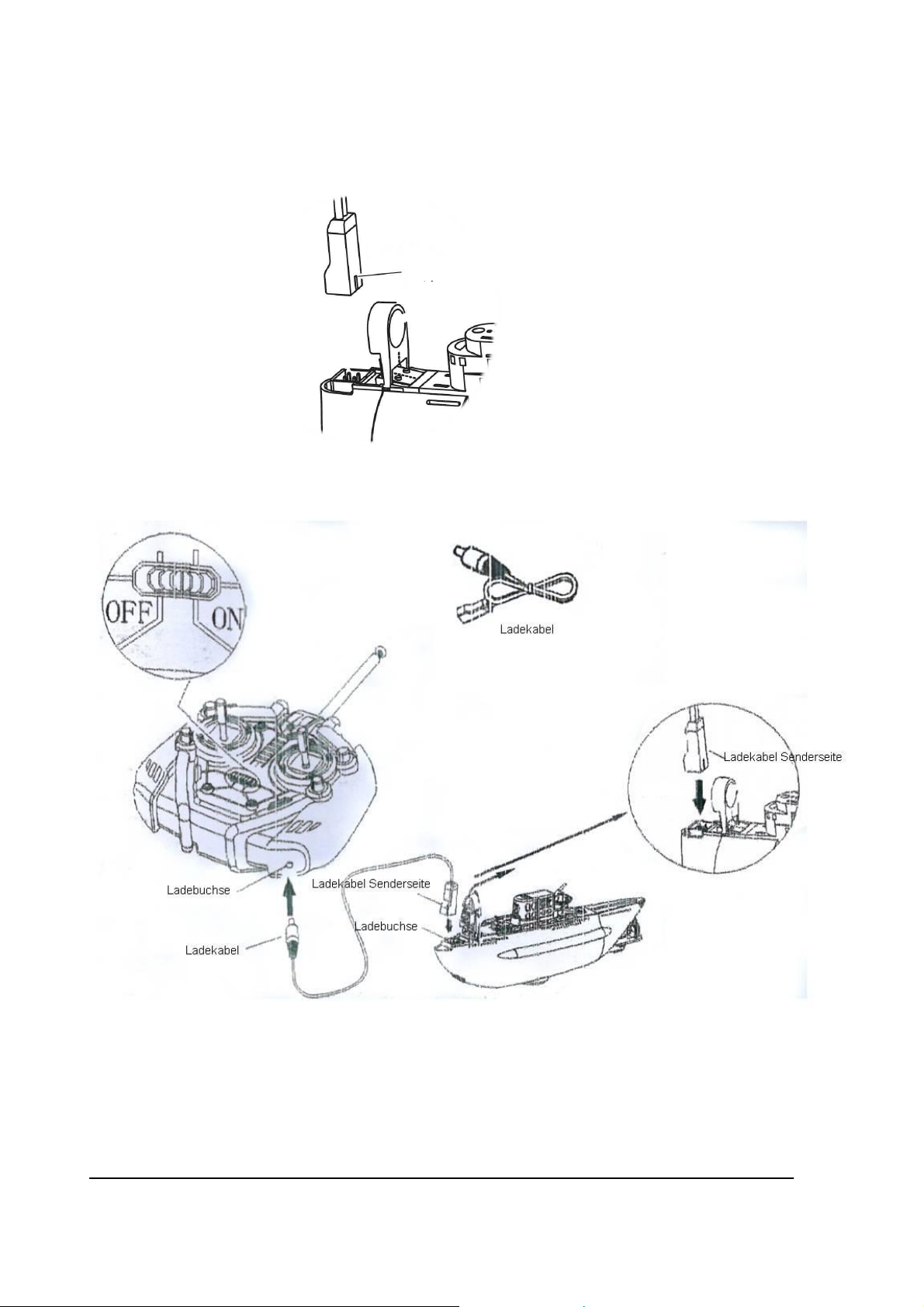

L'accu de propulsion peut être chargé rapidement et de manière simple, l'interrupteur faisant également office
de prise de charge.
De part sa petite taille, ce modèle peut être utilisé sans problème dans une baignoire ou dans un grand
aquarium.

Caracteristiques techniques

Longueur 145mm
Largeur 36mm
Hauteur 53mm
Poids total avec éléments RC 85g
Profondeur de plongée max. 0,5m

Consignes de sécurité importantes

Vous venez de faire l’acquisition d’un modèle, à partir duquel, - avec les accessoires préconisés – vous pouvez

faire un modèle RC tout à fait fonctionnel Le respect de la notice de montage et d’utilisation du modèle, ainsi

que de l’entretien de ce dernier et de ses différents composants ne peuvent pas être surveillés et contrôlés par

GRAUPNER/SJ C’est pourquoi, GRAUPNER/SJ décline toute responsabilité en cas de pertes, dégâts ou
dédommagements provoqués par une utilisation non conforme ou irresponsable du produit Dans la mesure ou
le texte législatif ne le précise pas explicitement, la responsabilité de la société GRAUPNER/SJ ne peut être

engagée en aucun cas, quelqu’en soit les raisons et les conséquences (y compris les blessures sur personnes,

mort, dégâts sur immeubles, pertes de chiffres d’affaires ou autres conséquences directes ou indirectes) liés à
l’utilisation du modèle.
Dans tous les cas, la responsabilité se limite au montant réglé lors de l’acquisition du modèle

GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK ALLEMAGNE

Sous réserve de modifications techniques et d'erreurs d'impression! 03/2012

2

La mise en œuvre et l'utilisation du modèle se font sous la seule et unique responsabilité de l'utilisateur
Seule une utilisation prudente, en toute conscience peut éviter des dégâts matériels et
blessuresphysiques

Avant la première mise à l'eau, vérifiez si votre assurance responsabilité civile vous couvre pour ce type
d'activité Si nécessaire, souscrivez une assurance spécifique pour le modélisme RC
Ces consignes de sécurité font partie intégrante de la notice et doivent être gardées précieusement et remises
impérativement, en cas de revente ou de cession, au nouvel acquéreur.

Conditions de garantie

La garantie se limite à une réparation gratuite ou au remplacement des pièces qui, pendant la période de
garantie de 24 mois, à compter de la date d'acquisition, ont présentées des défauts de fabrication ou de matière
avérés. Tous autres recours ou prises en charge sont exclus Les frais de port et d'emballage sont à la charge
du client. Nous déclinons toute responsabilité quant aux dommages liés au transport. Avec le retour, soit au
Service GRAUPNER/SJ en Allemagne soit à un n'importe quel autre Service Après Vente homologué, il faut
joindre une description détaillée du défaut ou dysfonctionnement constaté de la manière la plus explicite et la
plus concrètre posssible ainsi que la facture avec la date d'achat. Sont exclus de la garantie les pièces ou les
modèles qui ont fait l'objet d'une mauvaise utilisation, d'une utilisation non conforme ou d'un accident.

Les points ci-dessous doivent impérativement être respectés:

 Ce modèle n’est pas destiné aux mineurs de moins de 14 ans
 Soyez extrêmement prudents lorsque des personnes et/ou des animaux sont dans l'eau. Gardez

toujoursune distance de sécurité vis-à-vis des personnes et/ou des animaux.

 En régle générale, nous conseillons de n'utiliser le modèle que dans des eaux propres et claires, c'est-à-

dire sans particules flottantes (par exemple des algues, feuilles, brindilles ou autres), avec une vue jusqu'au
fond, sans plantes aquatiques dans lesquelles le sous-marin pourrait s'emmêler. Pour l'utilisation du
modèle, nous vous recommandons de petits bassins pas trop profonds, de grands aquariums propres ou
des baignoires. Il faut toujours veiller à pouvoir récupérer le modèle, sans se mouiller.veiller à pouvoir
récupérer le modèle, sans se mouiller.

 Lorsque vous êtes en immersion avec votre modèle, ne plongez pas trop profondément, vous risqueriez de

le perdre. Nous vous conseillons de ne pas dépasser 0,5 m pour qu'il reste toujours visible.

 N’évoluer pas avec votre modèle dans des zones ou plans d’eau protégés Renseignez-vous auprès de

votre commune, pour connaître les plans d’eau ouverts à la pratique du modélisme naval

 Ne naviguez jamais en mer, en eau salée
 Ne le mettez jamais à l'eau lorsque les conditions météos sont mauvaises, par ex. lorsqu'il pleut, lorsqu'il y

a un orage, des vents violents, une houle importante, des courants forts, etc..

 Ne jamais recharger les piles sèches de l'alimentation. Seuls les accus sont rechargeables.
 L'utilisation d'accus de même type est à la seule initiative de l'utilisateur et n'est pas conseillé par

GRAUPNER/SJ. Seules les piles rectangulaires 9V type BABY devraient être utilisées pour l'alimentation
de l'émetteur et du chargeur.

 Avant de mettre votre modèle à l'eau, vérifiez le bon fonctionnement de toutes les fonctions.

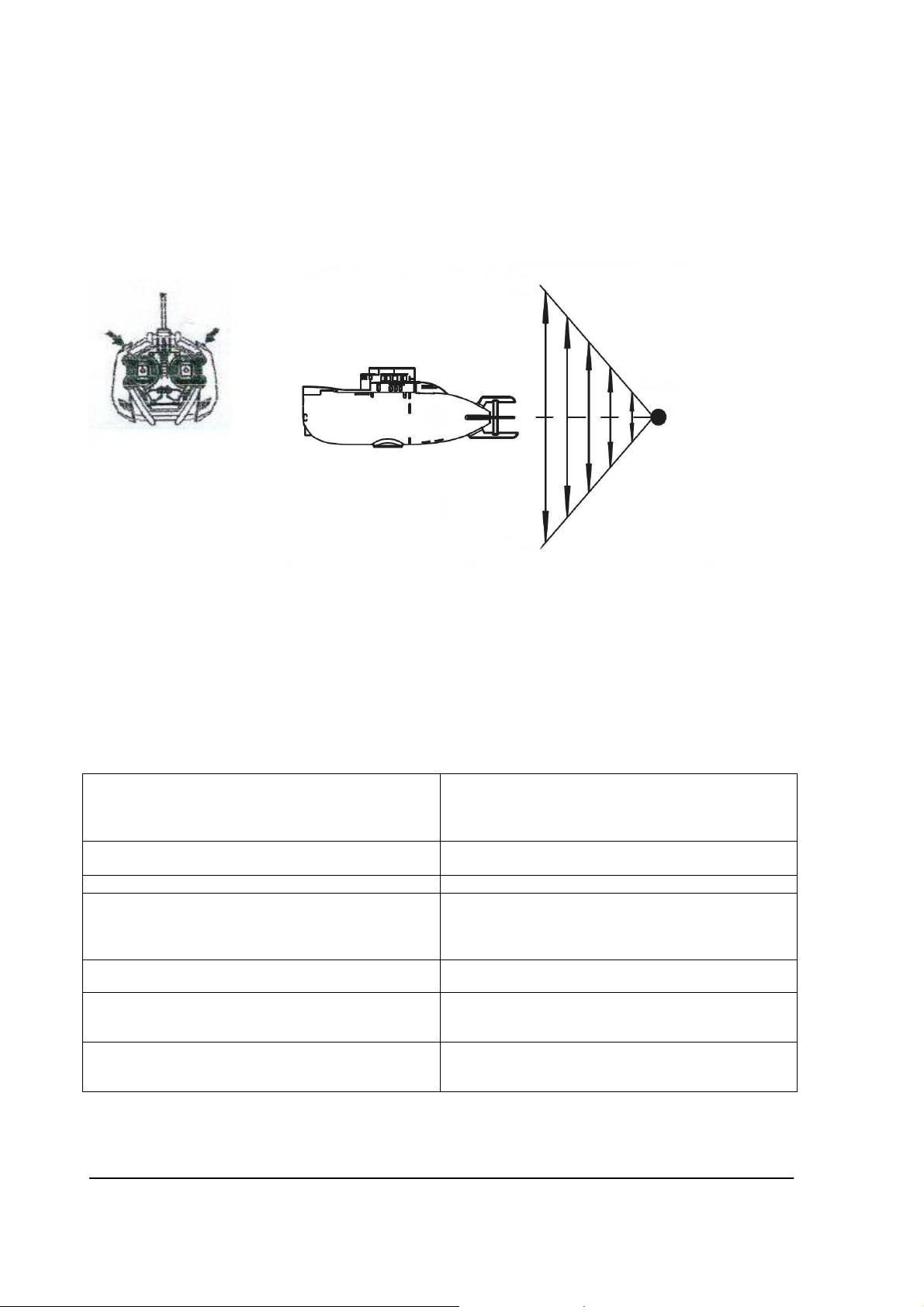

 Avant chaque séance de navigation, il faut faire un essai de portée de la radiocommande. Eloignez-vous

avec le modèle allumé, d'au moins 5 mettre de l'émetteur. A cette distance, toutes les fonctions du modèle
doivent réagir correctement

 Vérifiez si votre fréquence de 27,145 MHz est bien libre. Ne vous engagez pas si vous n’êtes pas vraiment

sûr si votre fréquence est belle et bien libre.

 Sachez que des émetteurs ou d'autres radiocommandes dans la bande des 27 MHz peuvent fortement

perturber les fonctions du modèle. Veillez à ce que aucun de ces appareils ne soient en utilisation à
proximité, lorsque vous utilisez votre modèle

 Il ne faut pas que des particules flottantes puissent entrer dans la cuve d'immersion par l'aspiration, celle-ci

risquent de bloquer et excercer de trop fortes contraintes sur la mécanique de commande.

 Veillez à un fonctionnement correct de tous les éléments de la propulsion Ceci est particulièrement vrai en

cours de navigation, étant donné que des feuilles, ou autres particules peuvent se fixer dans les différents
éléments de la propulsion. Dans un tel cas, le moteur, le variateur et le servo du gouvernail pourraient être
endommagés, par une trop forte surcharge/contrainte

 Accus et piles ne doivent pas être mis en court circuit, et doivent être protégés de toute projection d'eau.
 Le chargeur est équipé d'une minuterie qui assure la coupure de la charge. La charge de l'accu doit

toujours être surveillée. Ne lancez pas plusieurs charges à la suite, la surcharge de l'accu serait trop
importante et risque de l'endommager, voire de le détruire.

GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK ALLEMAGNE

Sous réserve de modifications techniques et d'erreurs d'impression! 03/2012

3

 En cas de non utilisation du modèle, retirez les piles de l'émetteur et du chargeur.
 IMPORTANT En fin de vie, l'accu monté dans le modèle ne doit pas être jeté aux ordures ménagères. Pour

son recyclage, l'accu doit être remis à un container de collecte de piles usagées. Pour remplacer l'accu, il
faut ouvrir le modèle.

 IMPORTANT Vous ne pouvez pas vous débarasser du modèle et de l'émetteur en le jetant aux ordures

ménagères, ils devront être déposé dans un centre de tri pour appareils électriques chargé de leur
recyclage. A ce sujet, renseignez-vous auprès de votre commune.

 N’exposez jamais votre modèle, chargeur et émetteur aux fortes chaleurs, au froid et aux poussières.
 Pour le transport, fixez le modèle, le chargeur et l'émetteur pour éviter tous dégâts.
 N'utilisez jamais le modèle dans des eaux troubles avec de forts courants (par ex. dans un fleuve) car la

faible vitesse et la mauvaise visibilité en eau trouble sont susceptibles l'entraîner et de causer sa perte.

 Lors d'une éventuelle opération de récupérationdu mode récupérationdu modèle, ne vous metdu modèle,

ne vous mettez pas, ni d'autres personnes, inutilement en danger.

 Vérifiez tout particulièrement l’étanchéité de votre modèle. Un modèle réduit de sous-marin qui prend l'eau

sombrera très vite. Avant chaque utilisation, vérifiez s'il n'y a pas de détériorations, et vérifiez l’étanchéité du
modèle. En utilisation, la trappede l'interrupteur doit toujours être refermée et reposer de manière étanche
sur la coque!

 Après utilisation, bien laisser sécher le modèle

Maintenance et entretien

 Après chaque utilisation, nettoyez le modèle. Nettoyez le modèle étanche avec de l'eau claire (du robinet).

Retirez toute l'eau qui se serait éventuellement infiltrée Si de l'eau s'est infiltrée dans des composants RC,
séchez-les et envoyez-les, pour contrôle, à un service-après-vente homologué GRAUPNER/SJ.

 Ne nettoyer le modèle, le chargeur et l'émetteur qu’avec des produits appropriés. Prenez un chiffon qui ne

"peluche" pas N'utilisezjamais des produits chimiques, des diluants, des solvants, White Spirit ou tout autre
produit similaire.

 En fin de naviguation, graissez le groupe propulseur avec une goutte d'huile, car les paliers assurent en

même temps l'étanchéité au niveau de l'arbre. Pour le graissage des groupes propulseurs, n'utilisez que de
l'huile qui ne pollue pas l'eau (par ex. Réf. Cde.:206). 206).

Notice d'utilisation

 Montez les piles dans l'émetteur coupé. Dévissez la vis à empreinte cruciforme, au dos de l'émetteur, et

retirez le couvercle du logement. Montez les piles Mignon (AA) dans leur logement en respectant la polarité
(voir marquage au fond du logement), puis remontez le couvercle et resserrez la vis.
