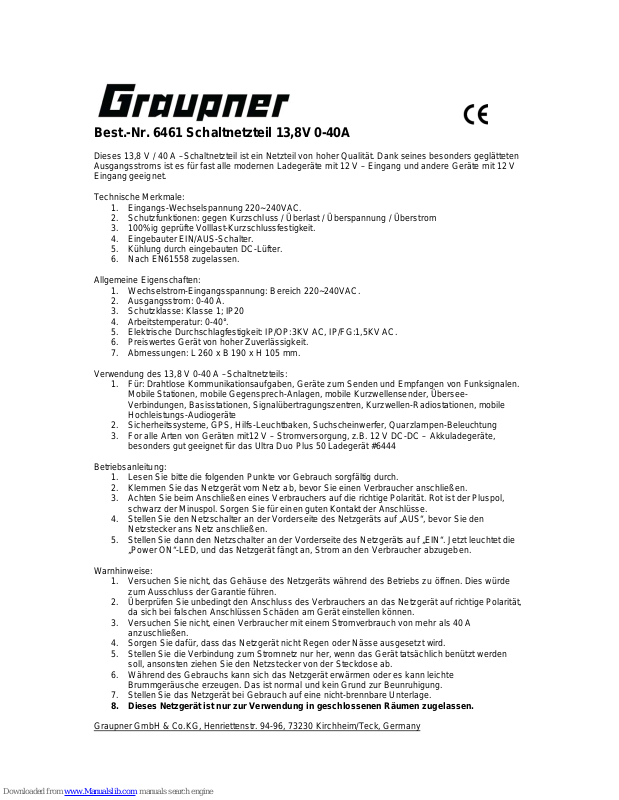

Best.-Nr. 6461 Schaltnetzteil 13,8V 0-40A
Dieses 13,8 V / 40 A –Schaltnetzteil ist ein Netzteil von hoher Qualität. Dank seines besonders geglätteten
Ausgangsstroms ist es für fast alle modernen Ladegeräte mit 12 V – Eingang und andere Geräte mit 12 V
Eingang geeignet.
Technische Merkmale:
1. Eingangs-Wechselspannung 220~240VAC.
2. Schutzfunktionen: gegen Kurzschluss / Überlast / Überspannung / Überstrom
3. 100%ig geprüfte Volllast-Kurzschlussfestigkeit.
4. Eingebauter EIN/AUS-Schalter.
5. Kühlung durch eingebauten DC-Lüfter.
6. Nach EN61558 zugelassen.
Allgemeine Eigenschaften:
1. Wechselstrom-Eingangsspannung: Bereich 220~240VAC.
2. Ausgangsstrom: 0-40 A.
3. Schutzklasse: Klasse 1; IP20
4. Arbeitstemperatur: 0-40°.
5. Elektrische Durchschlagfestigkeit: IP/OP:3KV AC, IP/FG:1,5KV AC.
6. Preiswertes Gerät von hoher Zuverlässigkeit.
7. Abmessungen: L 260 x B 190 x H 105 mm.
Verwendung des 13,8 V 0-40 A –Schaltnetzteils:
1. Für: Drahtlose Kommunikationsaufgaben, Geräte zum Senden und Empfangen von Funksignalen.
Mobile Stationen, mobile Gegensprech-Anlagen, mobile Kurzwellensender, ÜberseeVerbindungen, Basisstationen, Signalübertragungszentren, Kurzwellen-Radiostationen, mobile
Hochleistungs-Audiogeräte
2. Sicherheitssysteme, GPS, Hilfs-Leuchtbaken, Suchscheinwerfer, Quarzlampen-Beleuchtung
3. For alle Arten von Geräten mit12 V – Stromversorgung, z.B. 12 V DC-DC – Akkuladegeräte,
besonders gut geeignet für das Ultra Duo Plus 50 Ladegerät #6444
Betriebsanleitung:
1. Lesen Sie bitte die folgenden Punkte vor Gebrauch sorgfältig durch.
2. Klemmen Sie das Netzgerät vom Netz ab, bevor Sie einen Verbraucher anschließen.
3. Achten Sie beim Anschließen eines Verbrauchers auf die richtige Polarität. Rot ist der Pluspol,
schwarz der Minuspol. Sorgen Sie für einen guten Kontakt der Anschlüsse.
4. Stellen Sie den Netzschalter an der Vorderseite des Netzgeräts auf „AUS“, bevor Sie den
Netzstecker ans Netz anschließen.
5. Stellen Sie dann den Netzschalter an der Vorderseite des Netzgeräts auf „EIN“. Jetzt leuchtet die
„Power ON“-LED, und das Netzgerät fängt an, Strom an den Verbraucher abzugeben.
Warnhinweise:
1. Versuchen Sie nicht, das Gehäuse des Netzgeräts während des Betriebs zu öffnen. Dies würde
zum Ausschluss der Garantie führen.
2. Überprüfen Sie unbedingt den Anschluss des Verbrauchers an das Netzgerät auf richtige Polarität,
da sich bei falschen Anschlüssen Schäden am Gerät einstellen können.
3. Versuchen Sie nicht, einen Verbraucher mit einem Stromverbrauch von mehr als 40 A
anzuschließen.
4. Sorgen Sie dafür, dass das Netzgerät nicht Regen oder Nässe ausgesetzt wird.
5. Stellen Sie die Verbindung zum Stromnetz nur her, wenn das Gerät tatsächlich benützt werden
soll, ansonsten ziehen Sie den Netzstecker von der Steckdose ab.
6. Während des Gebrauchs kann sich das Netzgerät erwärmen oder es kann leichte
Brummgeräusche erzeugen. Das ist normal und kein Grund zur Beunruhigung.
7. Stellen Sie das Netzgerät bei Gebrauch auf eine nicht-brennbare Unterlage.
8. Dieses Netzgerät ist nur zur Verwendung in geschlossenen Räumen zugelassen.
Graupner GmbH & Co.KG, Henriettenstr. 94-96, 73230 Kirchheim/Teck, Germany
Order.-Nr. 6461 13.8V 0-40A SWITCHING POWER SUPPLY
13.8V 40A SWITCHING POWER SUPPLY IS HIGH QUALITY SWITCH MODE POWER SUPPLY
WITH A PANTICULARLY SMOOTH OUTPUT CURRENT. MAKING IT SUITABLE FOR USE WITH
ALMOST ALL 12V INPUT CHARGERS AND 12V INPUT UNIT AVAILABLE TODAY.
FEATURES:
1． AC input voltage range:220~240VAC
2． Protection:short ciruit/overload/over voltage/over power/
3． 100% full load burn-in test.
4． Built –in ON/OFF switch.
5． Colling by buit-in DC fan.
6． Approved: EN61558
General Specification:
1． AC input voltage range:220~240VAC.
2． Output current rating:0-40amps.
3． Protection class: Class I; IP20
4． Working temperature:0-40°C
5． Withstand voltage:I/P-O/P:3KV AC, I/P-FG:1.5KV AC.
6． Low cost, high reliability.
7． Size: L260*W190*H105mm.
Usage of 13.8VDC(0-40amps) power supply:
1. Wireless Communication, Receiving & Dispatching signal wireless machine. Mobile station, Mobile
phone, Mobile intercom, Mobile short-wave broadcasting station, Oversea communication, Base
station, Signal transfer centre, Short-wave radio station, Mobile high power audio.
2. Security system, GPS, Auxiliary flare, Searchlight, Quartz lamp illumination.
3. For all kind of 12V electricity supply equipment, such as 12V DC-DC battery charger.
Recommended for the Ultra Duo Plus 50 charger #6444.
Operating instructions:
1． Read thoroughly the following contents before u sing.
2． Disconnect the power supply from AC mains power before connecting device to the power supply.
3． Connect the device to the power supply ensuring the correct polarity. Red is positive. Black is
negative and ensuring good contact.
4． Switch the power supply “OFF” with the switch on the front of the unit. Connect the power supply
input AC lead.
5． Switch the power supply “ON” with the switch on the front of the unit. The “power on” led will
illuminate. And the unit will commence supply of power to the device.
Warnings:
1． When the power supply is operating. Do Not attempt to open the power supply casing. In doing so
will void warranty.
2． Do ensure correct polarity when connecting device to the power supply. As damage to this device
may occur if in correct connections are made.
3． Do not attempt use with device requiring greater current than Rated 40 amp s.
4． Do not allow to rain and to become wet.
5． Only connect to AC mains outlet when in use at all other time disconne ct the power supply from
AC mains outlet.
6． Power supply may become warm during use or emit a slight buzzing sound. This is quit norm and
can be disregarded.
7． Do place the power supply on a non flammable surface when in use.
8． This power supply is for indoor use only.
Graupner GmbH & Co.KG, Henriettenstr. 94-96, 73230 Kirchheim/Teck, Germany
