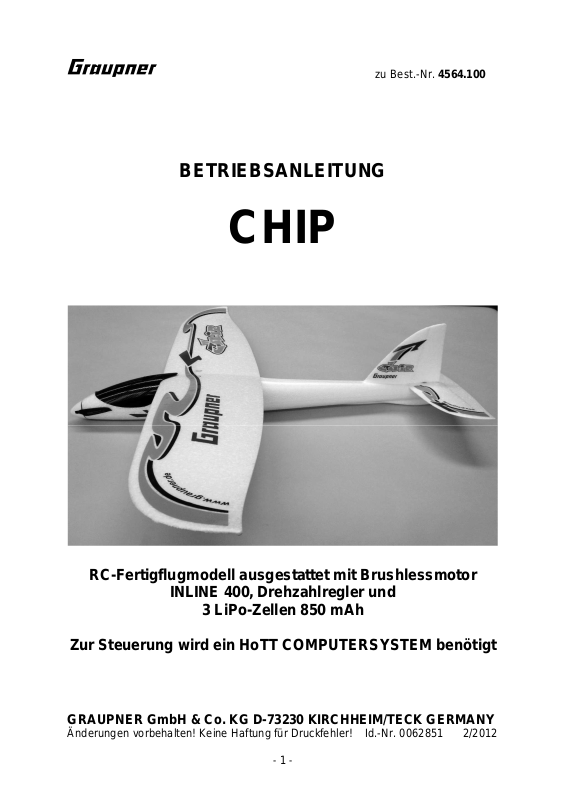

zu Best.-Nr. 4564.100
BETRIEBSANLEITUNG
CHIP
RC-Fertigflugmodell ausgestattet mit Brushlessmotor
INLINE 400, Drehzahlregler und
3 LiPo-Zellen 850 mAh
Zur Steuerung wird ein HoTT COMPUTERSYSTEM benötigt
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0062851 2/2012
- 1 -
Bitte unbedingt die Sicherheitshinweise im Anhang dieser Betriebsanleitung beachten. Sofern
das Modell an eine andere Person weitergegeben wird, muss die komplette Betriebsanleitung
zur Beachtung weitergegeben werden.
Allgemeines
Das Modell CHIP ist ein ideales Hotline-Einstiegsmodell. Das Modell ist weitgehend
vorgearbeitet, die nachfolgend beschriebenen Bauschritte sind jedoch mit größter
Sorgfalt auszuführen, damit ein sicherer und erfolgreicher Einsatz des Modells
gewährleistet ist. Bitte lesen Sie dringend vor der Inbetriebnahme des Modells diese
Betriebsanleitung durch und machen Sie sich mit der Bedienung Ihres HoTTCOMPUTERSYSTEMS vertraut.
Packungsinhalt
1. Rumpf mit fertig installiertem INLINE 400 Brushlessmotor inklusive montiertem
CAM FOLDING PROP. Eingebautes Höhen- und Seitenruderservo DES 261,
Drehzahlregler, Carbonlook-Kabinenhaube mit Klettverschluss.
2. Tragfläche mit CFK-Tragflächenholm und aufgeklebten Dekorelementen
3. Höhenleitwerk mit Höhenruderhorn
4. LiPo Batterie 3/850 11,1 V/0,85 Ah Best.-Nr.7621.3BEC mit Sicherheitshinweisen
5. Betriebsanleitung 4564.100 in Deutsch, Englisch und Französisch
6. Verpackungsbox, Bedienungsanleitung zu BRUSHLESS CONTROL 18 sowie
diverse Werbeprospekte
Erforderliches Zubehör (nicht enthalten)
GRAUPNER HoTT COMPUTERSYSTEM Best.-Nr. 33110
Senderladekabel Best.-Nr.3022
Ladekabel mit BEC Stecker Best.-Nr.3037
Ladegerät ULTRAMAT 8 Best.-Nr.6411
Für die Montage erforderliches Werkzeug (nicht enthalten)
Kreuzschlitz-Schraubendreher
Die Montage des GR-12 HoTT-Empfängers
In Buchse 1 den Stecker des Drehzahlreglers einstecken, in Buchse 2 und 3 das
Seiten-und Höhenruderservo. Den Empfänger dann gemäß folgender Abbildung
einschieben, mit Klettband fixieren.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0062851 2/2012
- 2 -
Die Modellmontage
Das Modell ist nach wenigen Handgriffen flugbereit, die nachfolgenden Hinweise sind
jedoch genau zu beachten, damit insbesondere der Erstflug erfolgreich verläuft.
Das bereits eingeklebte Höhenruderhorn in das Höhenrudergestänge am Rumpfende
einhängen. Anschließend das Höhenleitwerk mit der Senkkopfschraube M4x15 mm
festschrauben, ebenso die Feststellschraube des Höhenruderzuges. Hierzu wird ein
passender Kreuzschlitzschraubendreher benötigt. Mit dem Aufschrauben der
Tragfläche mittels 2 Stück Senkkopfschraube M4x30 mm ist die Modellmontage
abgeschlossen. Die LiPo-Batterie mit dem beiliegenden Klettband im Rumpf fixieren.
Das Binden des GR-12 Empfängers im Modell an Ihren HoTT-Sender
Bitte beachten Sie die nachfolgenden Hinweise sowie die Hinweise „Binden von
Empfängern“ im Handbuch Ihrer Fernsteuerung.
1. Laden Sie die LiPo- und die Senderbatterie voll.
2. Ziehen Sie den rechten Steuerknüppel Ihres Senders nach hinten in „Motor-Aus“
Position.
3. Schließen Sie nun die BEC- Steckverbindung zwischen Drehzahlregler und LiPoBatterie
4. Starten Sie den „BIND“-Vorgang und führen Sie einen Test der Ruderfunktionen
durch. Die Servokabel sind folgendermaßen im Empfänger eingesteckt: Buchse 1
Drehzahlregler, Buchse 2 Seitenruderservo, Buchse 3 Höhenruderservo. Das
heißt, die Motorregelung und Richtungssteuerung (Seitenruder) erfolgt über den
rechten Steuerknüppel, die Höhenrudersteuerung über den linken Steuerknüppel.
Ziehen nach hinten bewirkt einen Höhenruderausschlag nach oben, drücken nach
vorne einen Tiefenruderausschlag nach unten.
5. Korrigieren Sie über Menü “Servoeinstellung“ nötigenfalls die Laufrichtung der
Servos und bringen Sie die Ruder in Mittelstellung (Neutrallage). Dies ist sehr
wichtig, da sonst das Modell später nicht geradeaus fliegt bzw. zu steil nach oben
oder unten.
6. Führen Sie nun einen Testlauf des Motors durch, indem Sie den rechten
Steuerknüppel nach vorne schieben. Testläufe am Besten im Freien durchführen,
vorteilhaft ist dazu ein Helfer, der das Modell festhält, während Sie den Sender
bedienen.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0062851 2/2012
- 3 -
Die Abbildung zeigt die geschlossene BEC Steckverbindung zwischen
Drehzahlregler und LiPo-Batterie. Mit dem Schließen bzw. Trennen der BEC
Steckverbindung wird die Empfangsanlage ein- bzw. ausgeschaltet.
Die Ruderausschläge
Mit den vorgegebenen Hebellängen der Servos und Ruderhörner sind folgende
Maximalausschläge möglich. Seitenruder 40 mm je Seite, gemessen an der
Ruderunterkante. Höhenruder 25 mm nach oben und unten, gemessen bei
Rudermitte. Für die ersten Flüge lediglich 50% dieser Werte einstellen.
Beachten Sie dazu die jeweiligen Hinweise in Ihrem HoTT-COMPUTERSYSTEMHandbuch.
Auswiegen
Der Schwerpunkt liegt im Bereich des CFK-Rohres also bei 63 mm von der
Tragflächenvorderkante aus gemessen. Zur Einstellung nötigenfalls die Batterie
entsprechend verschieben, dann mit Klettband fixieren. Die Schwerpunktlage wird
geprüft, indem das Modell unterhalb der Tragfläche mit zwei Fingern unterstützt wird.
Das Modell soll dann waagrecht auspendeln.
Einfliegen
Beim erstmaligen Steuern eines Flugmodells ist es von Vorteil, wenn ein erfahrener
Helfer bei der Überprüfung und den ersten Flügen zur Seite steht.
Das fertig vorbereitete Modell bei Windstille oder schwachem Wind fliegen. Eine
hindernisfreie Wiese ist als Gelände optimal geeignet
Das Modell per Handstart bei laufendem Motor gegen die Windrichtung in die
Luft schieben. Die richtige Startgeschwindigkeit wird durch einige Laufschritte
erreicht. Das Modell durch minimale Seitenruderausschläge auf einen
Geradeausflug steuern. Die Feintrimmung erfolgt über die Trimmtasten unterhalb
bzw. neben den Steuerknüppeln. Das Modell vorerst mit kleinen Steuerausschlägen
fliegen. Das Modell möglichst geradlinig oder nur mit flachen Kurven fliegen.
Wichtig: Durch die kurzzeitige Betätigung des Seitenruders wird eine Kurve
eingeleitet, danach das Ruder wieder in Neutralposition bringen. Wird das
Seitenruder zu lange oder zu stark betätigt, kommt das Modell in einen
Spiralsturz. Die Landung exakt gegen die Windrichtung mit abgeschaltetem Motor
durchführen. Vor dem Aufsetzen die Fluggeschwindigkeit des Modells durch dosierte
Höhenruderausschläge reduzieren. Die Landung immer gegen die Windrichtung
ausführen.
Wenn genügend Flugerfahrung vorhanden ist können die Ruderausschläge
vergrößert werden. Aufgrund der geringen Massenträgheit des Modells sind bei
maximalen Ausschlägen rasante Flugmanöver möglich. Aber ebenso kann das
Modell mit abgeschaltetem Motor in der Thermik seine Kreise ziehen.
Graupner Modellbau wünscht schöne Flüge mit dem Flugmodell CHIP
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0062851 2/2012
- 4 -
Technische Daten
CHIP
Spannweite ca. 1050 mm
Länge ü. a. ca. 810 mm
Tragflächenprofil RG 14 mod.
Höhenleitwerksprofil NACA 009
Tragflächeninhalt 17,1 dm²
Höhenleitwerksinhalt 3,7 dm²
Gesamtflächeninhalt . 20,8 dm²
Fluggewicht ca. 500 g
Gesamtflächenbelastung ca. 24 g/dm²
Hinweise zum Umweltschutz
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf
hin, dass dieses Produkt am Ende seiner Lebensdauer nicht über den normalen
Haushaltsabfall entsorgt werden darf. Es muss an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen Geräten abgegeben werden.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der
Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Umweltschutz.
Batterien und Akkus müssen aus dem Gerät entfernt werden und bei einer entsprechenden
Sammelstelle getrennt entsorgt werden.
Bitte erkundigen Sie sich bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
Sicherheitshinweise
Für den Betrieb Ihres Flugmodells benötigen Sie eine gültige Haftpflichtversicherung, dies ist
vom Gesetzgeber so vorgeschrieben.
Vor dem Versuch der ersten Inbetriebnahme muss die gesamte Betriebsanleitung sorgfältig
gelesen werden. Sie alleine sind verantwortlich für den sicheren Betrieb Ihres RC-Flugmodells.
Bei Jugendlichen muss Betrieb von einem Erwachsenen, der mit den Gegebenheiten und
möglichen Gefahren eines RC-Flugmodells vertraut ist, verantwortlich überwacht werden.
Rechtlich gesehen, ist ein Flugmodell ein Luftfahrzeug und unterliegt entsprechenden
Gesetzen, die unbedingt eingehalten werden müssen. Die Broschüre »Modellflugrecht,
Paragrafen und mehr«, Best.-Nr. 8034.02 stellt eine Zusammenfassung dieser Gesetze dar; sie
kann auch beim Fachhandel eingesehen werden
Es dürfen nur die in der Packung enthaltenen Teile, sowie die ausdrücklich von uns
empfohlenen Original-Graupner-Zubehör- und Ersatzteile verwendet werden. Wird eine
Komponente der Antriebseinheit geändert, ist ein sicherer Betrieb nicht mehr gewährleistet
und es erlischt jeglicher Garantieanspruch.
Kurzschlüsse und Falschpolungen vermeiden.
Durch die hohe Energie der Batterien besteht Explosions- und Brandgefahr.
Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und
Sachschäden. Niemand würde sich in ein Segelflugzeug setzen und - ohne vorausgegangene
Schulung - versuchen, damit zu fliegen. Erfolgreiches Modellfliegen erfordert ebenso eine
Ausbildungs- bzw. Übungsphase.
Der Hersteller hat jedoch keine Möglichkeit, den Bau und den Betrieb eines RC-Flugmodells zu
beeinflussen. Deshalb wird hiermit auf die Gefahren nachdrücklich hingewiesen und jede
Haftung dafür abgelehnt.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0062851 2/2012
- 5 -
Bitte wenden Sie sich dazu an erfahrene Modellflieger, an Vereine oder Modellflugschulen.
Ferner sei auf den Fachhandel und die einschlägige Fachpresse verwiesen. Am besten als
Club-Mitglied auf zugelassenem Modellflugplatz fliegen.
Der Betreiber muss im Besitz seiner vollen körperlichen und geistigen Fähigkeiten sein. Wie
beim Autofahren, ist der Betrieb des Flugmodells unter Alkohol oder Drogeneinwirkung nicht
erlaubt.
Informieren Sie Passanten und Zuschauer vor der Inbetriebnahme über Gefahren, die von
Ihrem Modell ausgehen und ermahnen Sie diese, sich in ausreichendem Schutzabstand
aufzuhalten.
Stets mit dem notwendigen Sicherheitsabstand zu Personen oder Hindernissen fliegen, nie
Personen überfliegen oder auf sie zufliegen!
Modellflug darf nur bei Außentemperaturen von - 5º C bis + 35º C betrieben werden. Extreme
Temperaturen können zu Veränderungen der Batteriekapazität, der Werkstoffeigenschaften
sowie z. B. zu mangelhaften Klebeverbindungen u.s.w. führen.
Jeder Modellflieger hat sich so zu verhalten, dass die öffentliche Sicherheit, insbesondere
andere Personen und Sachen, sowie der Ablauf des Modellflugbetriebs nicht gefährdet oder
gestört wird.
Das Flugmodell niemals in der Nähe von Hochspannungsleitungen, Industriegeländen, in
Wohngebieten, öffentlichen Straßen, Schulhöfen oder Spielplätzen usw. fliegen lassen.
Überprüfung vor dem Start
Vor jedem Einsatz korrekte Funktion überprüfen. Dazu den Sender einschalten, ebenso den
Empfänger. Kontrollieren ob alle Ruder in Neutrallage stehen, einwandfrei funktionieren und
seitenrichtig ausschlagen.
Beim erstmaligen Steuern eines Flugmodells ist es von Vorteil, wenn ein erfahrener Helfer bei
der Überprüfung und den ersten Flügen zur Seite steht.
Warnungen müssen unbedingt beachtet werden. Sie beziehen sich auf Dinge und Vorgänge,
die bei einer Nichtbeachtung zu schweren - in Extremfällen tödlichen Verletzungen oder
bleibenden Schäden führen können.
Luftschrauben die durch einen Motor angetrieben werden, stellen eine ständige
Verletzungsgefahr dar. Sie dürfen mit keinem Körperteil berührt werden! Eine schnell drehende
Luftschraube kann z. B. einen Finger einschneiden!
Sich niemals in oder vor der Drehebene von Luftschrauben aufhalten! Es könnte sich doch
einmal ein Teil davon oder die komplette Luftschraube lösen und mit hoher Geschwindigkeit
und viel Energie wegfliegen und Sie oder Dritte treffen. Dies kann u. U. zu schweren
Verletzungen führen . Darauf achten, dass kein sonstiger Gegenstand mit einer laufenden
Luftschraube in Berührung kommt!
Die Blockierung der Luftschraube, durch irgendwelche Teile, muss ausgeschlossen sein.
Überprüfen Sie vor jeder Inbetriebnahme das Modell und alle an ihm gekoppelten Teile (z. B.
Luftschraube, Höhenleitwerk usw.) auf festen Sitz und mögliche Beschädigungen. Das Modell
darf erst nach Beseitigung aller Mängel in Betrieb genommen werden.
Funkstörungen, verursacht durch Unbekannte, können stets ohne Vorwarnung auftreten! Das
Modell ist dann steuerlos und unberechenbar! Fernlenkanlage nicht unbeaufsichtigt lassen,
um ein Betätigen durch Dritte zu verhindern.
Elektromotor nur einschalten, wenn nichts im Drehbereich der Luftschraube ist. Nicht
versuchen, die laufende Luftschraube anzuhalten. Elektromotor mit Luftschraube nur im
eingebauten Zustand betreiben.
Die Fluglage des Modells muss während des gesamten Fluges immer eindeutig erkennbar sein,
um immer ein sicheres Steuern und Ausweichen zu gewährleisten. Machen sich während des
Fluges Funktionsbeeinträchtigungen/Störungen bemerkbar, muss aus Sicherheitsgründen
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0062851 2/2012
- 6 -
sofort die Landung eingeleitet werden. Sie haben anderen Luftfahrzeugen stets auszuweichen.
Start- und Landeflächen müssen frei von Personen und sonstigen Hindernissen sein.
Immer auf vollgeladene Batterien achten, da sonst keine einwandfreie Funktion des HoTTCOMPUTERSYSTEMS gewährleistet ist.
Niemals heiß gewordene, defekte oder beschädigte Batterien verwenden. Es sind stets die
Gebrauchsvorschriften des Batterieherstellers zu beachten.
Mit diesen Hinweisen soll auf die vielfältigen Gefahren hingewiesen werden, die durch
unsachgemäße und verantwortungslose Handhabung entstehen können. Richtig und
gewissenhaft betrieben ist Modellflug eine kreative, lehrreiche und erholsame
Freizeitgestaltung.
Herstellererklärung:
Sollten sich Mängel an Material oder Verarbeitung an einem von uns in der Bundesrepublik
Deutschland vertriebenen, durch einen Verbraucher (§ 13 BGB) erworbenen Gegenstand
zeigen, übernehmen wir, die Fa. Graupner GmbH & Co KG, D-73230 Kirchheim/Teck im
nachstehenden Umfang die Mängelbeseitigung für den Gegenstand.
Rechte aus dieser Herstellererklärung kann der Verbraucher nicht geltend machen, wenn die
Beeinträchtigung der Brauchbarkeit des Gegenstandes auf natürlicher Abnutzung, Einsatz
unter Wettbewerbsbedingungen, unsachgemäßer Verwendung (einschließlich Einbau) oder
Einwirkung von außen beruht.
Diese Herstellererklärung lässt die gesetzlichen oder vertraglich eingeräumten
Mängelansprüche und –rechte des Verbrauchers aus dem Kaufvertrag gegenüber seinem
Verkäufer (Händler) unberührt.
Umfang der Garantieleistung
Im Garantiefall leisten wir nach unserer Wahl Reparatur oder Ersatz der mangelbehafteten
Ware. Weitergehende Ansprüche, insbesondere Ansprüche auf Erstattung von Kosten im
Zusammenhang mit dem Mangel (z.B. Ein-/Ausbaukosten) und der Ersatz von Folgeschäden
sind – soweit gesetzlich zugelassen – ausgeschlossen. Ansprüche aus gesetzlichen
Regelungen, insbesondere nach dem Produkthaftungsgesetz, werden hierdurch nicht berührt.
Voraussetzung der Garantieleistung
Der Käufer hat den Garantieanspruch schriftlich unter Beifügung des Originals des Kaufbelegs
(z.B. Rechnung, Quittung, Lieferschein) und dieser Garantiekarte geltend zu machen. Er hat
zudem die defekte Ware auf seine Kosten an die o.g. Adresse einzusenden.
Der Käufer soll dabei den Material- oder Verarbeitungsfehler oder die Symptome des Fehlers
so konkret benennen, dass eine Überprüfung unserer Garantiepflicht möglich wird.
Der Transport des Gegenstandes vom Verbraucher zu uns als auch der Rücktransport erfolgen
auf Gefahr des Verbrauchers.
Gültigkeitsdauer
Diese Erklärung ist nur für während der Anspruchsfrist bei uns geltend gemachten Ansprüche
aus dieser Erklärung gültig. Die Anspruchsfrist beträgt 24 Monate ab Kauf des Gerätes durch
den Verbraucher bei einem Händler in der Bundesrepublik Deutschland (Kaufdatum). Werden
Mängel nach Ablauf der Anspruchsfrist angezeigt oder die zur Geltendmachung von Mängeln
nach dieser Erklärung geforderten Nachweise oder Dokumente erst nach Ablauf der
Anspruchsfrist vorgelegt, so stehen dem Käufer keine Rechte oder Ansprüche aus dieser
Erklärung zu.
Verjährung
Soweit wir einen innerhalb der Anspruchsfrist ordnungsgemäß geltend gemachten Anspruch
aus dieser Erklärung nicht anerkenne, verjähren sämtliche Ansprüche aus dieser Erklärung in
6 Monaten vom Zeitpunkt der Geltendmachung an, jedoch nicht vor Ende der Anspruchsfrist.
Anwendbares Recht
Auf diese Erklärung und die sich daraus ergebenden Ansprüche, Rechte und Pflichten findet
ausschließlich das materielle deutsche Recht ohne die Normen des Internationalen
Privatrechts sowie unter Ausschluss des UN-Kaufrechts Anwendung.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0062851 2/2012
- 7 -
Loading...
