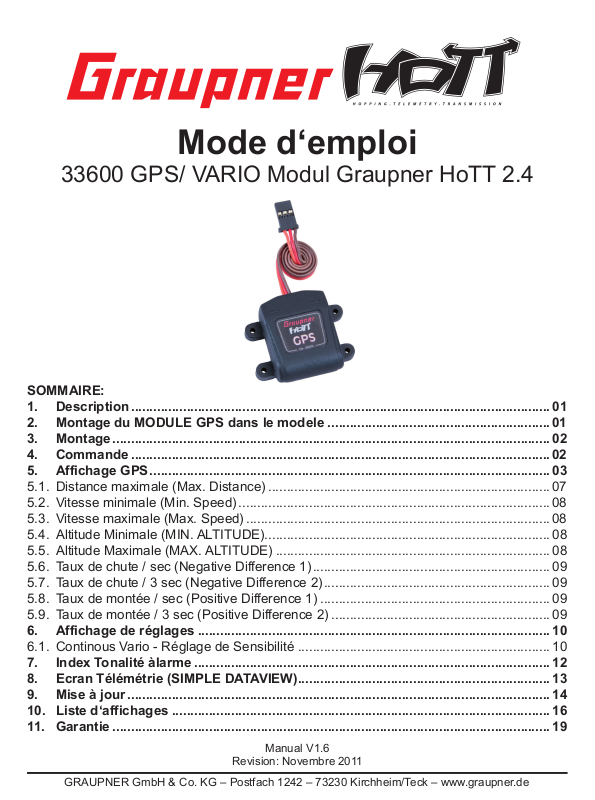

Graupner 33600 User guide

Mode d‘emploi

33600 GPS/ VARIO Modul Graupner HoTT 2.4

SOMMAIRE:

1. Description ................................................................................................................. 01

2. Montage du MODULE GPS dans le modele ............................................................ 01

3. Montage ...................................................................................................................... 02

4. Commande .................................................................................................................02

5. Affichage GPS ............................................................................................................03

5.1. Distance maximale (Max. Distance) ............................................................................07

5.2. Vitesse minimale (Min. Speed) ....................................................................................08

5.3. Vitesse maximale (Max. Speed) ..................................................................................08

5.4. Altitude Minimale (MIN. ALTITUDE).............................................................................08

5.5. Altitude Maximale (MAX. ALTITUDE) .......................................................................... 08

5.6. Taux de chute / sec (Negative Difference 1) ................................................................ 09

5.7. Taux de chute / 3 sec (Negative Difference 2) ............................................................. 09

5.8. Taux de montée / sec (Positive Difference 1) ..............................................................09

5.9. Taux de montée / 3 sec (Positive Difference 2) ...........................................................09

6. Affichage de réglages ...............................................................................................10

6.1. Continous Vario - Réglage de Sensibilité ....................................................................10

7. Index Tonalité àlarme ................................................................................................ 12

8. Ecran Télémétrie (SIMPLE DATAVIEW) ....................................................................13

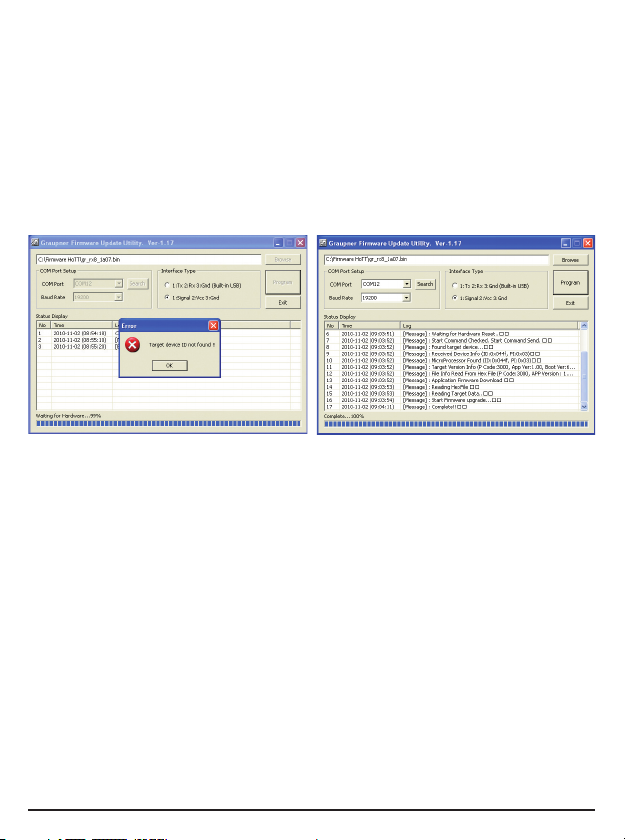

9. Mise à jour ..................................................................................................................14

10. Liste d‘affichages ...................................................................................................... 16

11. Garantie ...................................................................................................................... 19

Manual V1.6

Revision: Novembre 2011

GRAUPNER GmbH & Co. KG – Postfach 1242 – 73230 Kirchheim/Teck – www.graupner.de

Nous vous remercions d’avoir acquis le GPS MODULE pour le Graupner HoTT 2.4 système. Ce produit fonctionne uniquement avec un Graupner HOTT 2.4 système. Si vous n‘avez pas cette Système, le produit ne fonctionnera pas. Ce produit n‘est pas compatible à tout autre système de commande radio 2,4 GHz. Veuillez s.v.p. lire tout d’abord entièrement le manuel avant d’essayer d’installer et d’utiliser le système Graupner HoTT 2.4 !

Cette notice d’utilisation fait partie intégrante du produit. Elle contient d’importantes consignes pour une utilisation en toute sécurité du produit. Gardez-la précieuselment et transmettez-la, en cas de revente, au nouvel acquéreur. Le non-respect de cette notice et des consignes de sécurité qui y ﬁ gurent, conduisent à une extinction du droit à la garantie. Graupner travaille constamment à l’élaboration et à l’évolution de ses produits; c’est pourquoi nous sommes contraints de nous réserver tous droits de modiﬁ cations, que ce soit au niveau de la forme du produit, de sa technologie ou de l’équipement des kits proposés. Les indications et photos de cette notice ne peuvent faire l’objet d’aucune réclamation, nous vous remercions de votre compréhension.

C’est une des raisons pour lesquelles il faut toujours garder cette notice à portée de main, aﬁ n de pouvoir la consulter à tout moment!

DESCRIPTION1.

Le GPS MODULE de Graupner-HOTT permet la surveillance sans ﬁ l de l‘altitude et l‘indication optique et acoustique de l‘ascension ou la descente du modèle en temps réel. Le module GPS peut être programmé directement avec tous les émetteurs HoTT qui ont intégré le menu de télémétrie directement dans l‘écran de l‘émetteur (certains modèles tels que MC-24 pour mettre à jour).

La programmation n’est possible qu’avec la Smart-Box Réf.Cde. 33700 pour les émetteurs suivantes: mx-12 HoTT Réf.Cde. 4754, mx-16 HoTT Réf.Cde. 4755, et mx-22 Réf.Cde. 4801/4802, mc-19 Réf.

Cde. 4821 et mc-22 Réf.Cde. 4818 après conversion en Hott. Référence sera faite explicitement dans la notice le moment venu, sur la différence de ces émetteurs et sur la manière de s’en servir (voir point 5).

Les informations disponibles - options de réglage:

Position du modèle grâce aux coordonnées GPS, cap (direction), vitesse et éloignement du modèle Altitude actuelle, Altitude minimale, Altitude maximale, Taux de chute et de montée/s, Taux de chute et de montée/3s, Taux de chute et de montée/10s, Continous Vario, Fidélité: 0.1 m

Note: Tous les paramètres que vous faites sur l‘émetteur ou la Smart-Box ne sera stockée directement dans le GPS MODULE!

La possibilité de mise à jour de le GPS MODULE, grâce à une prise USB, vous permet d‘avoir toujours la dernière version et d‘utiliser des fonctions futures. Les mises à jour du GPS MODULE peuvent se faire à l’aide d’un PC en conﬁ guration Windows XP, Vista ou

7. Il vous faudra un port USB, livrable séparement sous la Réf.Cde 7168.6, le cordon adaptateur Réf.Cde.

7168.6A et un répartiteur synchrone Réf.Cde 3936.11. Pour chaque produit, vous trouverez en téléchargement, les programmes et ﬁ chiers correspondants néces- saires sous www.graupner.de

2. MONTAGE DU MODULE GPS DANS LE MODELE Placez la module à un endroit approprié dans le modèle. Le module enregistre des variations de pression

atmosphérique et en déduit l’altitude actuelle. C’est pourquoi il faut veiller à ce que le module dans le modèle soit protégée du vent et qu’il ne soit pas , par exemple, dans le soufﬂ e de l’hélice. Par ailleurs, il ne faut pas le placer dans un endroit étanche, par exemple, dans un boîtier RC fermé. Attention: la précision du capteur ou de la sonde dépend également des modiﬁ cations de la pression atmosphérique, par exemple par des changements brusques des conditions météorologiques, mais elle dépend également des modiﬁ cations de la pression en cours de journée, lors de vols de longue durée. Grâce à la sensibilité du capteur ou de la sonde, même de légères variations de pression peuvent conduire à des erreurs de l’ordre de 10 – 20 m, et ce n’est pas rare. De la même manière, des variations de pression

01 33600 GPS Modul - Graupner HoTT 2.4

à l’intérieur du fuselage conduisent à ce types d’imprécisions (par ex. surpression produite par le soufﬂ e de l’hélice, ou l’air qui s’engouffre dans le fuselage durant le vol). Il est préférable de monter le module GPS sous la verrière, car il faut éviter de couvrir le capteur sur le dessus aﬁ n qu’il puisse recevoir les données des satellites GPS dans les meilleures conditions. Son montage dans des fuselages bois ou plastique ne pose aucun problème, par contre, il n’est pas possible de le monter dans des fuselages carbone (CFRP), car ceux-ci masquent de trop le signal, et ne permettent pas un fonctinnement ﬁ able. Fixez le module GPS avec les pattes de ﬁ xation ou avec de l’adhésif double face, avec le marquage vers le haut, à un endroit approprié du modèle:

- Essayez de placer le module dans la partie la plus haute du fuselage et ne pas faire passer des ﬁ ls ou autres éléments devant le module

- Au-dessus du module, laissez un angle de réception sufﬁ samment grand ouvert pour bien recevoir égale- ment les satellites qui ne se trouvent pas directement au-dessus du modèle. Pour des raisons techniques, le module GPS ne mesure que la vitesse horizontale par rapport au sol. Des piqués plein badin, des virages rapides ou la voltige provoquent, par la variation brusque de l’angle de l’antenne GPS, des coupures au niveau de la réception, ou favorisent au contraire la réception alternative des signaux des satellites GPS, ce qui peut conduire à des erreurs de relevés. En règle générale, un vol horizontal d’une seconde environ sufﬁ t pour obtenir une mesure précise de la vitesse. Mais justement sur des modèles très rapides et notamment lorsque que l’on passe d’un piqué à pleine vitesse à une trajectoire horizontale, il est possible, que pour obtenir un signal franc et une mesure précise, il faille attendre un peu plus d’une seconde.

3. MONTAGE:

Connecter le GPS MODULE du câble 3 broches au connecteur en T du récepteur. Das Stecksystem ist verpolungssicher, achten Sie auf die kleinen seitlichen Phasen. Ce système de prise est équipé de détrompeurs, attention aux petites arêtes latérales. Ne forcez pas, la prise doit pouvoir se brancher sans effort. Les ﬁ ches sont repérées en conséquence, ﬁ l noir (-), ﬁ l rouge (+) et ﬁ l blanc (S)

Uniquement pour émetteurs cités sous le point 1 „Exceptions“ avec la SMART-BOX: Fixez la SMART-BOX sur le support de votre émetteur comme indiqué sur la photo. Branchez ensuite la Box à votre émetteur avec le cordon 3 ﬁ ls. Branchez une extrémité du cordon dans la prise DATA de l’émetteur, et l’autre extrémité dans la prise latérale droite de la SMART-BOX. Ce système de prise est équipé de détrompeurs, attention aux petites arêtes latérales. Ne forcez pas, la prise doit pouvoir se brancher sans effort. Les ﬁ ches sont repérées en conséquence, ﬁ l brun (-), ﬁ l rouge (+) et ﬁ l orange (T)

REMARQUE: Pour la programmation, au lieu de brancher le module sur le récepteur, vous pouvez le brancher directement sur la prise situé sur le coté droit de la SMART-BOX. Les réglages sont alors directement transmis au module GPS (sans passer par la radio) et la programmation s’effectue plus donc rapidement. L’alimentation nécessaire au fonctionnement de la SMART-BOX (3.6 - 9 V) est branchée sur la prise située sur la gauche. La connexion est équipée d’un détrompeur, ce sont les petites arêtes latérales. Ne forcez en aucun cas, la prise doit se monter facilement. La ﬁ che femelle est également repérée. Le ﬁ l noir doit être vers le bas (-), le rouge vers le haut (+).

4. COMMANDE

La manipulation, l’utilisation du module GPS correspond à celle de l’émetteur. Lisez attentivement la notice de votre radiocommande, paragraphe „Télémétrie“. Pour s’en servir, allez dans le menu de l’émetteur „Télémétrie“ sous le point du menu „SETTING AND DATAVIEW“. Une fois que vous sélectionnez SETTING AND DATAVIEW, vous pouvez sélectionner l‘afﬁ chage du CAPTEUR GPS. Le capteur afﬁ che suivre les émetteur-récepteur afﬁ che, à savoir „GPS Sensor“ afﬁ cher l‘écran suivant après le dernier afﬁ chage de l‘essai servo commande à distance (RX SERVO TEST). Attention: Si le récepteur est coupé, le message d’alerte „Aucune réception possible de données“ s’afﬁ che. Après avoir allumé le récepteur, cela peut prendre quelques secondes jusqu’à ce que l’afﬁ chage/écran du récepteur soit activé - > Le symbole, en haut à droite de l’écran émetteur (TX) s ‘afﬁ che, et peut être sélectionné. L’enregistrement des données, ne s’afﬁ cheront pas immédiatement, étant donné que tous les

33600 GPS Modul - Graupner HoTT 2.4 02

réglages transmis au récepteur se font sans ﬁ ls.

Utilisation avec la SMART-BOX: SMART-BOX dispose de quatre touches de fonction situées sur le dessus. Avec les touches ESC et ENTER, vous pouvez passer d’un afﬁ chage écran à l’autre. Avec les touches DEC et INC, vous pouvez sélectionner les paramètres dans un afﬁ chage écran (INC déplace le curseur vers le bas, DEC, vers le haut). Allumez maintenant l’émetteur. Sur l’écran de démarrage, vous verrez apparaître SETTING AND DATAVIEW / MODEL SELECT. Mettez le curseur, avec la touche INC ou DEC, sur SETTING AND DATAVIEW, puis appuyez sur ENTER, pour afﬁ cher et/ou programmer les paramètres de l’émetteur, du récepteur et des capteurs télémétriques ou sélectionnez MODEL SELECT pour afﬁ cher, sous forme de graphique, les don- nées télémétriques (voir point 8). A l’écran MODEL SELECT, vous ne pouvez pas enregistrer de réglages. Une fois que vous sélectionnez SETTING AND DATAVIEW, vous pouvez sélectionner l‘afﬁ chage du CAP- TEUR GPS. Le capteur afﬁ che suivre les émetteur-récepteur afﬁ che, à savoir „GPS Sensor“ afﬁ cher l‘écran suivant après le dernier afﬁ chage de l‘essai servo commande à distance (RX SERVO TEST). Attention: Après avoir allumé le récepteur, cela peut prendre quelques secondes jusqu’à ce que l’afﬁ chage/écran du récepteur soit activé - > Le symbole, en haut à droite de l’écran émetteur (TX) s ‘afﬁ che, et peut être sélectionné. L’enregistrement des données, avec les touches du haut, ne s’afﬁ cheront pas immédiatement, étant donné que tous les réglages transmis au récepteur se font sans ﬁ ls.

5. Afﬁ chage GPS (GPS SENSOR)

Attention: le marquage des ﬂ èches qui ﬁ gure sur les pages d’écran qui suivent, correspond à celui des touches de la SMART-BOX. Cette attribution varie selon la radiocommande utilisée:

SMART-BOX mx-12/16/20/32 HoTT mc-19/mc-22/mc-24/mx-24

ENTER ESC INC DEC INC+DEC SET presser Rotary

Dans les descriptions qui suivent, on fait également référence dans un premier temps à l’attribution et aux fonctions des touches de la SMART-BOX, la fonction des touches de la mx-16 HoTT est indiquée, à titre d’exemple, entre parenthèses. Sachez néanmoins que l’affectation des touches peut être différente, par exemple sur les émetteurs HoTT mc-series (Réf.Cde. 4758, 4759). Quoiqu’il en soit, lisez attentivement la notice de votre radiocommande, pour vous familiariser avec l’utilisation et les possibilités de la télémétrie.





déﬁ ler: valeur:  déﬁ ler: presser Rotary + valeur: Rotary  déﬁ ler: valeur:  déﬁ ler: presser Rotary + valeur: Rotary 

ENTER CLEAR

GPS Sensor < > Current Position

N 48°39.0476 E 009°25.9075

Start Position

N 48°39.0437 E 009°25.9564

Les paramètres, avec différentes options/valeurs, qui ﬁ gurent dans le tableau, sous la colonne Réglages, peuvent être réglés. Si ces options n’y ﬁ gurent pas, seules les données des paramètres sont afﬁ chés.

Attention: Lorsque vous allumez le module GPS, celui-ci afﬁ chera d’abord, sous ‚Current Position‘ , la dernière position. Si la position actuelle est reconnue (signalé par une courte tonalité), celle-ci est afﬁ chée sous ‚Start Position‘ - selon la qualité du signal GPS, cet- te détermination peut prendre quelques minutes. Le module GPS est maintenant opérationnel.

03 33600 GPS Modul - Graupner HoTT 2.4

INC

DEC

GPS Sensor < > Distance Current : Maximum : Direction :

Speed : Max. :

DEC

GPS Sensor < > Altitude : Min. : Max. : Diff./Sec : Diff./3s : Diff./10s :

79 m

114 m

45 km/h

60 km/h

123.2 m

- 10.8 m

123.3 m

- 1.5 m

- 8.5 m

3.5 m

Lorsque vous allumez le module, il faut régler l’altitude sur 0 m. L’altitude afﬁ chée n’est donc pas l’altitude par rapport au niveau de la mer (NN), mais l‘altitude relative relevée à partir du point de départ!

20°

Sur la première ligne s’afﬁ chent, en alternance avec l’afﬁ chage „GPS Sensor“, en cas de besoin, également les taux de chute et de montée en mètre/seconde en synchronosation avec les tonalités correspondantes. Le taux de chute est représenté par un signe négatif (-) qui

INC

précède la valeur.

Afﬁ chage écran Explication Réglages

Current Position Position actuelle, longitude-lattitude (position angulaire, en

minutes et secondes)

-

Start Position Position à la mise sous tension du module = Startposition -

Current Distance Eloignement actuel en mètres par rapport à la position de

Maximum Distance Eloignement maximal en mètres par rapport à la position de

départ

-

Direction Cap (direction) du modèle, en degrés -

Speed Vitesse actuelle du modèle en km/h -

Max. Speed Vitesse maximale en km/h depuis le départ

Altitude Altitude actuelle en mètres -

Min. Altitude minimale en mètres, depuis le décollage -

Max. Altitude maximale en mètres, depuis le décollage -

Diff. / Sec Taux de chute et de montée en mètres par seconde (le taux

Diff. / 3s aux de chute et de montée en mètres par 3 secondes (le taux

Diff. / 10s aux de chute et de montée en mètres par 10 secondes (le

de chute est précédé du signe négatif -)

taux de chute est précédé du signe négatif -)

-

33600 GPS Modul - Graupner HoTT 2.4 04

Eloignement actuel (Current Distance): indique l’éloignement actuel du modèle, à partir de son point de départ. L’éloignement maximum qui peut être afﬁ ché est de 9999 mètres.

Cap (Direction): afﬁ che le cap, la direction actuelle, que prend en ce moment même le modèle, en se basant sur les points cardinaux. Les points cardinaux sont indiqués en degrés: Nord: 0°, Est: 90°, Sud: 180° et Ouest: 270° (voir également croquis) Attention: Le cap (direction) n’est indiqué de manière correcte qu’à partir d’une vitesse de 10-15 km/h, si le modèle évolue à une vitesse plus faible, l’afﬁ chage perd en précision.

Vitesse (Speed): indique la vitesse actuelle du modèle. La vitesse maximale qui peut être afﬁ chée est de 999 km/h.

Vitesse maximale (Max. Speed): indique la vitesse maximale atteinte par le modèle depuis son décollage. La vitesse maximale qui peut être afﬁ chée est de 999 km/h.

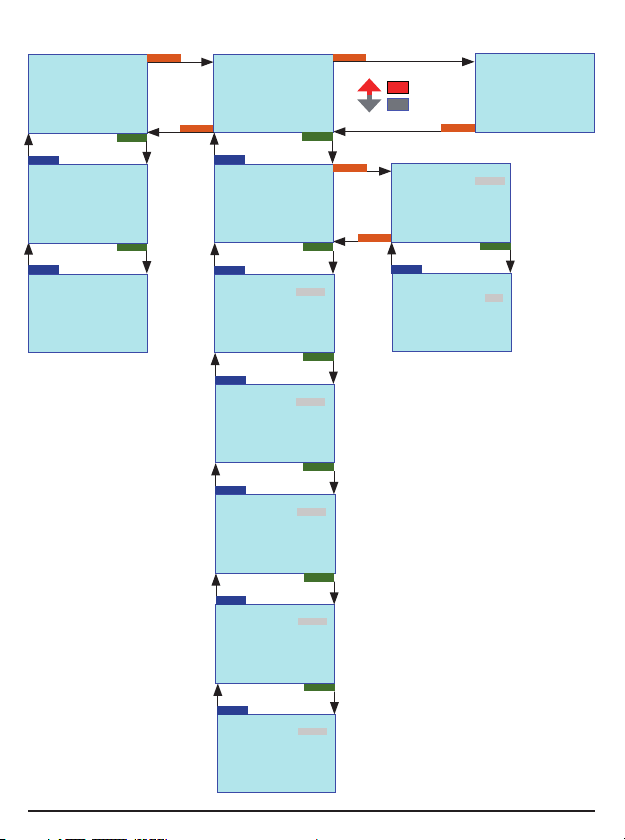

Système de programmation:

GPS Sensor < > Current Position

N 48°39.0476 E 009°25.9075

Start Position

N 48°39.0437 E 009°25.9564

Pour y enregistrer des réglages, il faut sélectionner avec le curseur, en le faisant déplacer avec la touche INC ou DEC ( ou ), dans la partie supérieure de l’écran, le paramètre souhaité (par ex. page 2), INC ou  permet de délacer le curseur vers le bas, DEC ou , vers le haut. Appuyez maintenant sur les touches INC et DEC (SET) simultanément, le paramètre à modiﬁ er s’afﬁ che en surbrillance, ce qui indique qu’il peut maintenant être programmé. En appuyant sur la touche INC (), vous augmentez sa valeur, la touche DEC () permet de la réduire. Une fois le réglage effectué, appuyez simultanément sur les touches INC et DEC (SET) pour enregistrer la valeur, le fond d’écran sombre s’estompe, ce qui conﬁ rme l’enregistrement.

ENTER

GPS Sensor < > >Set Warning : Save Sensor? Factory Set?

Ver: P 1.000 0

ESC

DEC

GPS Sensor < > >Set Warning : Save Sensor? Factory Set?

Ver: P 1.000 0

page 1

No No

INC

page 1

No No

INC

DEC

05 33600 GPS Modul - Graupner HoTT 2.4

Afﬁ change écran page Explication Réglages

Set Warning Page 1 –

page 10

Paramètres Ecran Page 1 – page 10

Max. Distance Page 2 Distance maximale 0 à 3000 m

Min. Speed Page 3 Vitesse minimale 0 à 999 km/h

Max. Speed Page 4 Vitesse maximale 0 à 999 km/h

Min. ALT Page 2 Altitude minimale - 500 à 3000 m

Max. ALT Page 3 Altitude maximale - 500 à 3000 m

Negative Difference 1 (Sek.) Page 4 Taux de chute / seconde - 50.0 à 0 m

Negative Difference 2 (3 Sek.)

Page 5 Taux de chute / 3 secondes - 500 à 0 m

Positive Difference 1 (Sek.) Page 6 Taux de montée / seconde 0 à 50.0 m

Positive Difference 2 (3 Sek.)

Warning Time Page 2 –

Repeat Time Page 2 –

Signal Tone Page 2 –

Save to Sensor Page 1 Enregistre les réglages dans le

Page 7 Taux de montée / 3 secondes 0 à 500 m

page 10

Durée de l’alarme OFF, 5, 10, 15, 20,

Intervalle de répétition Always (toujours),

25, 30 sec.

1, 2, 3, 4, 5 minutes, One Time (une fois)

Tonalité alarme A - Z

module

YES / NO

Factory Set Page 1 Retour aux réglages d’origine YES / NO

Ecran (Set Warning): afﬁ che les différentes pages écran avec les paramètres réglables et les seuils de déclenchement de l’alarme correspondants (page 1, page 2 etc.). Pour passer d’une page à l’autre, appuyez sur la touche INC ou sur la touche DEC.

Réglages d’origine (Factory Set): en conﬁ rmant avec „YES“, vous pouvez revenir aux réglages d’origine du module GPS.

Les paramètres ci-dessous peuvent être réglés séparément pour tous les afﬁ chages: Durée de l’alarme (Warning Time): là, vous pouvez déﬁ nir, pour l’afﬁ chage correspondant, si l’alarme doit se déclencher et pour combien de temps lorsqu’un seuil bien déterminé est atteint.

Intervalle de répétition (Repeat Time): là, vous pouvez déﬁ nir, pour l’afﬁ chage correspondant, combien de fois l’alarme doit retentir après dépassement d’un seuil déterminé.

Tonalité alarme (Signal Tone): enregistre la variation du son de la tonalité de l’alarme. Les tonalitées sont couplés avec les messages sur l‘afﬁ chage et les annonces parlées. Par conséquent, ils ne peuvent pas

33600 GPS Modul - Graupner HoTT 2.4 06

être modiﬁ és.

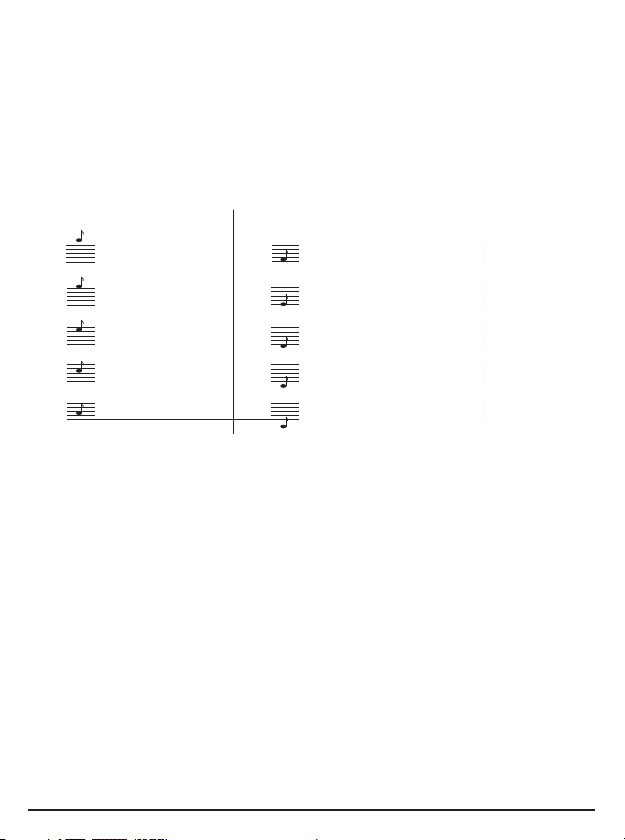

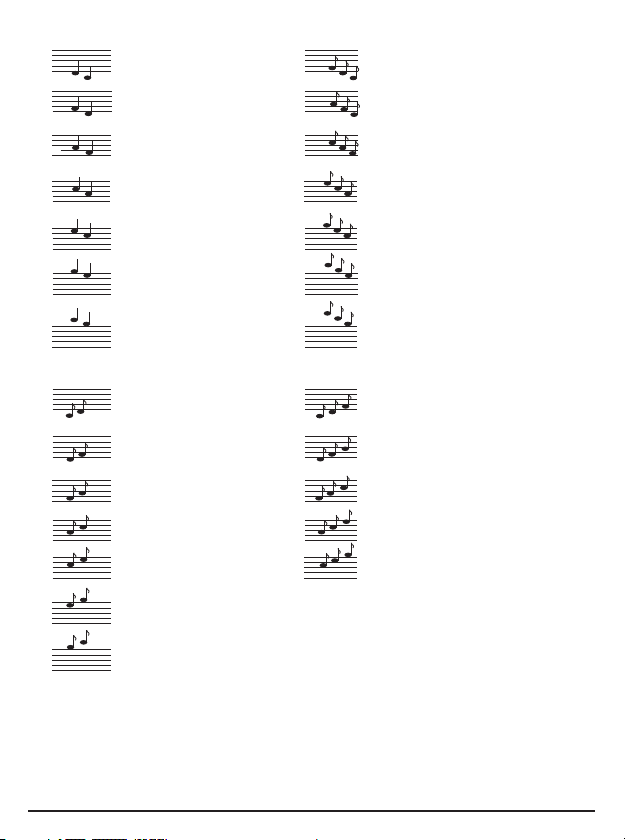

Vue d‘ensemble sur les Tonalitè alarme à la page 12.

Lorsque l’alarme est déclenchée, le message (par ex. Min Height) apparait en surbrillance sur la première ligne de l’afﬁ chage correspondant, en alternance avec l’écran GPS SENSOR, et la tonalité A - Z retentit. Vous pouvez couper l’alarme à tout moment, en appuyant brièvement sur la touche située sur le dessus de la Smart-Box.

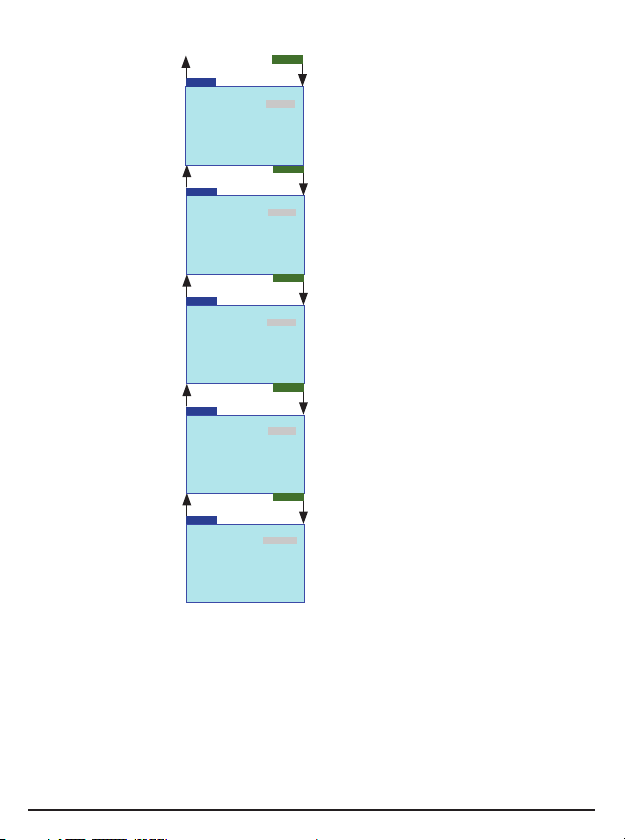

Pour sauvegarder ces réglages de point 5.1 à 5.9, retournez à l’écran „page 1 - GPS Sensor“ avec la touche INC () ou DEC () et sélectionnez le point du menu „Save to sensor“. En appuyant simultanément sur les touches INC et DEC (SET), le paramètre s’afﬁ che en surbrillance. Allez sur YES en appuyant sur la touche INC (), puis appuyez simultanément sur les touches INC et DEC (SET) pour enregistrer le réglage, l’enregistrement est conﬁ rmé lorsque le fond sombre disparaît. Si vous ne voulez pas sauvegarder la modiﬁ cation, sélectionnez NO.

Attention:

• En vol, ne tentez aucune programmation au niveau du capteur/sonde, une manipulation malencontreuse et vous perdez le contrôle de votre modèle!

• Si vous utilisez deux ou plusieurs récepteurs dans le modèle, ne tentez en aucun cas une program mation durant le vol, cela peut entraîner de mauvais réglages des récepteurs sans que des éléments de télémétrie y soient branchés, et, dans le pire des cas, provoquer le crash du modèle! C’est pourquoi, faites toujours votre programmation au sol, et vous assurez que seulement le récepteur à programmer avec le capteur attachée est engagé.

5.1. Distance maximale (Page 2)

Distance maximale (Max. Distance): afﬁ che distance maximale du modèle durant le vol, seuil de déclen- chement de l’alarme réglable entre 0 et 3000 m (référence position de départ) Réglage d’origine : 1500 mètres, tonalité : D

DEC

GPS Sensor < > >Set Warning : Save Sensor? Factory Set?

Ver: P 1.000 0

INC

page 1

No No

INC + DEC

Max. Distance >Set Warning : Max. Distance : Warning Time : Repeat Time :

Signal Tone :

INC + DEC

Cur. Dist :

DEC

Max. Distance Set Warning : >Max. Distance : Warning Time : Repeat Time :

Signal Tone :

Cur. Dist :

page 2 1500m

Off

Always

D

0 m

page 2 1500m

Off

Always

D

0 m

INC

DEC

INC

07 33600 GPS Modul - Graupner HoTT 2.4

5.2. Vitesse minimale (Page 3)

INC

DEC

Min. Speed Set Warning : >Min. Speed : Warning Time : Repeat Time :

Signal Tone :

Cur. Speed :

page 3

30km/h

Off

Always

A

0 km/h

5.3. Vitesse maximale (Page 4)

INC

DEC

Max. Speed Set Warning : >Max. Speed : Warning Time : Repeat Time :

Signal Tone :

Cur. Speed :

page 4

100km/h

Off

Always

L

0 km/h

Vitesse minimale (Min. Speed): afﬁ che le vitesse minimale du modèle durant le vol, seuil de déclenchement de l’alarme réglable entre 0 et 999 km/h Réglage d’origine : 30 km/h, tonalité : A

Vitesse maximale (Max. Speed): afﬁ che le vitesse maximale du modèle durant le vol, seuil de déclenchement de l’alarme réglable entre 0 et 999 km/h Réglage d’origine : 100 km/h, tonalité : L

5.4. Altitude minimale (Page 5)

DEC

Min. Altitude Set Warning : >Min. ALT : Warning Time : Repeat Time :

Off

O

Signal Tone :

INC

page 5

20m

Always

Altitude minimale (Min. Altitude): afﬁ che l’altitude minimale du modèle durant le vol, seuil de déclenchement de l’alarme réglable entre -500 et +3000 m (référence altitude de décollage 0 mètre) Réglage d’origine : 20 mètres, tonalité : O

Altitude : 3.2m

5.5. Altitude maximale (Page 6)

INC

DEC

Max. Altitude Set Warning : >Max. ALT :

Off

Warning Time : Repeat Time :

Z

Signal Tone :

page 6

500m

Always

Altitude maximale (Max. Altitude): afﬁ che l’altitude maximale du mo- dèle durant le vol, seuil de déclenchement de l’alarme réglable entre

-500 et +3000 m (référence altitude de décollage 0 mètre) Réglage d’origine : 500 mètres, tonalité : Z

Altitude : 3.3m

33600 GPS Modul - Graupner HoTT 2.4 08

5.6. Taux de chute par seconde (Page 7)

INC

DEC

Negative Difference 1 Set Warning : >Diff / Sec : Warning Time : Repeat Time :

Signal Tone :

page 7

- 10 m

Off

Always

C

Taux de chute/sec. (Negative Difference 1): afﬁ che le taux de chute du modèle en mètres par seconde, seuil de déclenchement de l’alarme réglable entre -50 et 0 m (référence altitude de décollage 0 mètre) Réglage d’origine : 10 m/Sec., tonalité: C

Diff./ sec. : - 0.2m

5.7. Taux de chute par 3 secondes (Page 8)

INC

DEC

Negative Difference 2 Set Warning : >Diff / 3 Sec : Warning Time : Repeat Time :

Signal Tone :

page 8

- 1 m

Off

Always

B

Taux de chute/3 sec. (Negative Difference 2): afﬁ che le taux de chu- te du modèle en mètres par 3 secondes, seuil de déclenchement de l’alarme réglable entre -500 et 0 m (référence altitude de décollage 0 mètre) Réglage d’origine : 1 m/3 Sec., tonalité: B

Diff./ 3sec. : - 0.2m

5.8. Taux de montée par seconde (Page 9)

INC

DEC

Positive Difference 1 Set Warning : >Diff / Sec : Warning Time : Repeat Time :

Signal Tone :

page 9

Off

Always

N

10 m

Taux de montée/sec. (Positive Difference 1): afﬁ che le taux de montée du modèle en mètres par seconde, seuil de déclenchement de l’alarme réglable entre 0 et 50 m (référence altitude de décollage 0 mètre) Réglage d’origine : 10 m/sec., Tonalité: N

Diff./ sec. : 0.2m

5.9. Taux de montée par 3 seconde (Page 10)

DEC

Positive Difference 2 Set Warning : >Diff / 3 Sec : Warning Time : Repeat Time :

Off

M

Signal Tone :

INC

page 10

1 m

Always

Taux de montée/sec. (Positive Difference 2): afﬁ che le taux de montée du modèle en mètres par seconde, seuil de déclenchement de l’alarme réglable entre 0 et 500 m (référence altitude de décollage 0 mètre) Réglage d’origine : 1 m/3 sec., Tonalité: M

Diff./ 3sec. : - 0.2m

09 33600 GPS Modul - Graupner HoTT 2.4

6. AFFICHAGE DE RÉGLAGES

6.1. Continous Vario

Ce module autorise deux fonctions Vario distinctes:

1. Vario permanent: est déclenché automatiquement dès que dans le menu de Télémétrie sous Sélection

Annonces, Vario, un interrupteur a été attribué et que l‘écran graphique du module ELECTRIC AIR a

été activé. La fonction VARIO PERMANENTE indique constamment les taux de chute et de montée par des tonalités plus ou moins aiguës ou plus ou moins basses

2. Sensitivity-Vario (uniquement pour les modules M-G1/M-G2, mx-12/16 Réf. Cde. 4754/4755 ou mc-19/22 HoTT 4758/4759 - Emission uniquement par le module Buzzer: Les taux de chute ou de

montée sont déﬁ nis par la valeur du paramètre de la sensibilité (SENSITIVITY). Avant le vol, il faut en- registrer la valeur de la sensibilité. Vous avez le choix entre: OFF, 0.5 m/3 Sec.; 1 m/3 sec.; 0.5 m/sec.; 1 m/sec. ou 3 m/sec. Réglage d‘origine: 1 m/sec. N‘utilisez qu‘une seule possibilité en même temps!

Réglage de sensibilité

Pour accéder le afﬁ chage SELECT SENSIVITY, appuyez sur l‘écran USER SETUP. Appuyez maintenant sur les touches INC et DEC (SET) simultanément, le paramètre à modiﬁ er s’afﬁ che en surbrillance, ce qui indique qu’il peut maintenant être programmé (appel la page 2 dans User Setup). Au stockage des réglages vous allez ensuite à la page 1 et choisissez sous ‚Save Sensor` YES.

GPS Sensor < > >User Setup : Save Sensor? Factory Set?

page 1

No No

INC + DEC

GPS Sensor < > >User Setup : Save Sensor? Factory Set?

page 1

No No

INC + DEC

DEC

Select Sensitivity >User Setup : Sensivity : Average Num: 20

page 2

1 m/s

INC

Afﬁ chage écran Explication Réglages

User Setup Page de réglage 1 - 2 (page)

Save to Sensor Enregistre les réglages dans le capteur/sonde YES / NO

Factory Set Retour au réglage d’origine YES / NO

Sensitivity Sensibilité - Continous Vario éteinte (OFF), 0.5m/3 Sec.; 1

Average Number Nombre de mesures relevées par le capteur/

33600 GPS Modul - Graupner HoTT 2.4 10

sonde, par seconde.

m/3 Sec.; 0.5 m/Sec.; 1m/Sec. ou 3.0 m/Sec. conﬁ guration d‘usine

4 - 40 conﬁ guaration d‘usine: 20

1 m/Sek.

Sensibilité (SENSITIVITY): A ce niveau là, vous pouvez enregistrer une valeur de taux de montée ou de taux de chute à partir de laquelle la tonalité se déclenche. La montée est signalée par une tonalité aigüe, la chute, par une tonalité plus basse. Plus la tonalité est élévée/basse, plus le taux de montée/chute est élévé. Attention: si SENSITIVITY est sur OFF, aucun signal d’alerte ou annonces ne peuvent être émis. Voir tableau ci-dessous. Si vous enregistrez, par exemple 1m/sec, la tonalité (A) va se déclencher dès que le modèle monte ou chute de plus de 1 m par seconde. Si le taux est supérieur à 2 m, la tonalité plus élevée (B) se délenche, et ainsi de suite. La taux de montée ou de chute réel est afﬁ ché en alternance dans la ligne supérieure de l’écran du Vario.

Index tonalité vario:

Taux de montée:

5 m (E)

4 m (D)

3 m (C)

2 m (B)

1 m (A)

Mesures (AVERAGE NUMBER): comptabilise le nombre de mesures par seconde, sert à régler la précision du capteur/sonde. Plusieurs mesures augmentent la précision, mais par contre, moins de mesures augmentent la vitesse d’afﬁ chage. Des valeurs raisonnables sont les suivantes: Sensibilité 0.5 m: 20 relevés par seconde Sensibilité 1 m: 4 relevés par seconde

Selon le réglage enregistré sous „Sensibilité“, la montée ou la chute est afﬁ chée à l’écran GPS, en alter- nance en mètre/seconde sur la ligne supérieure, par ailleurs, la tonalité correspondante se déclenchera. Cet afﬁ chage réagit plus rapidement que les afﬁ chages „Diff.“ du bas de l’écran, c’est pourquoi, les valeurs peuvent différées.

Signal acoustique des différents niveaux d’altitude (Altitude level Beep):

Lorsque les niveaux ci-dessous sont atteints (référence altitude de décollage 0 mètre) les signaux sonores suivants se déclenchent : 20 / 40 / 60 / 80 / 100 m: une seule tonalité basse (20 m) jusqu’à 5 tonalités (100 m) 200 / 400 / 650 / 800 / 1000 m: une seule tonalité aigüe (200 m) jusqu’à 5 tonalités (1000 m)

2.5 m/3 sec. ; 5 m

2.5 m/sec. ; 5 m/sec. ; 15 m/sec.

2 m/3 sec. ; 4 m 2 m/sec. ; 4 m/sec. ; 12 m/sec.

1.5 m/3 sec. ; 3 m

1.5 m/sec. ; 3m/sec.;- 9 m/sec.

1 m/3 sec. ; 2 m 1 m/sec. ; 2 m/sec. ; 6 m/sec.

0.5 m/3 sec. ; 1 m

0.5 m/sec. ; 1 m/sec.;- 3 m/sec.

/3 sec.

Taux de chute:

- 1 m

- 2 m

- 3 m

- 4 m

- 5 m

- 0.5 m/3 sec. ; - 1 m

- 0.5 m/sec. ; - 1 m/sec. ; - 3 m/sec.

- 1 m/3 sec. ; - 2 m

- 1 m/sec. ; - 2 m/sec. ; - 6 m/sec.

- 1.5 m/3 sec. ; - 3 m

- 1.5 m/sec. ; - 3m/sec. ; - 9 m/sec.

- 2 m/3 sec. ; - 4 m

- 2 m/sec. ; - 4 m/sec. ; - 12 m/sec.

- 2.5 m/3 sec.; - 5 m

- 2.5 m/sec. ; - 5 m/sec. ; - 15 m/sec.

/3 sec.

11 33600 GPS Modul - Graupner HoTT 2.4

7. INDEX TONALITÉ ÁLARME

A

page 3: vitesse minimale

O

page 5: altitude minimale

B

C

D

page 8: taux de chute par 3 sec.

page 7: taux de chute par sec.

page 2: distance maximale

E

F

G

H

I

J

K

L

M

N

page 4: vitesse maximale

page 10: taux de montée par 3 sec.

page 9: taux de montée par sec.

P

Q

R

S

T

U

V

W

X

Y

Z

page 6: altitude maximale

33600 GPS Modul - Graupner HoTT 2.4 12

8. ECRAN TÉLÉMÉTRIE

Contrairement à SETTING AND DATAVIEW, les données télémétriques sous SIMPLE DATAVIEW ne peuvent être qu’afﬁ chées et ne peuvent pas être programmées. Mais la représentation est sous forme gra- phique et doit être privilégiée, car plus facile et plus rapide à lire en vol.

Lisez attentivement la notice de votre radiocommande, paragraphe „Télémétrie“. Pour s’en servir, allez dans le menu de l’émetteur „Télémétrie“ sous le point du menu „SIMPLE DATAVIEW“. Attention: vous ne pouvez entrer dans les menus que lorsque le récepteur est allumé ! Après avoir allumé le récepteur, et jusqu’à ce que l’écran soit activé, il se peut que cela prenne quelques secondes. L’enregistrement des données à l’écran, avec les touches du haut, ne s’afﬁ cheront pas immédiatement, étant donné que tous les réglages transmis au récepteur/ capteur se font sans ﬁ ls.

Utilisation avec la SMART-BOX: Allumez l’émetteur. A l’écran de démarrage de la SMART-BOX apparaît SETTING AND DATAVIEW / MODEL SELECT. Avec les touches INC ou DEC, mettez le curseur sur MODEL SELECT et appuyez ensuite sur ENTER, pour accéder à la représentation graphique des données télémétriques. Attention: vous ne pouvez entrer dans les menus que lorsque le récepteur est allumé ! Après avoir allumé le récepteur, et jusqu’à ce que l’écran soit activé, il se peut que cela prenne quelques secondes. L’enregistrement des données à l’écran, avec les touches du haut, ne s’afﬁ cheront pas immédiatement, étant donné que tous les réglages transmis au récepteur/ capteur se font sans ﬁ ls. Après avoir sélectionné SIMPLE DATAVIEW, la Smart-Box afﬁ che le menu télémétrique. il faut ensuite choisir, avec le curseur, les sondes/capteurs en fonction du modèle que vous utilisez, avion (AIRPLANE) ou voiture (CAR).

En principe, vous avez accès à tous les afﬁ chages, mais seuls les paramètres correspondants aux capteurs réellement placés dans le modèle, peuvent être afﬁ chés. Avec les touches INC () ou DEC (), mettez le curseur sur AIRPLANE (Avions) ou sur CAR (voitures) et appuyez ensuite sur ENTER (SET), pour accéder à l’afﬁ chage télémétrique correspondant. A l’écran (AIRPLANE), vous pouvez, avec les touches INC () ou DEC (), sélectionner un des afﬁ chages graphiques ci-dessous :

RECEPTEUR (RECEIVER): afﬁ che les mêmes données que sous RX DATAVIEW

RECEPTEUR +GPS (RECEIVER+GPS): Puissance de réception, position, altitude actuelle, taux de mon-

tée et de chute/sec. , taux de montée et de chute/3 sec., vitesse, distance

QUA 0 SPD DIS. 0m ALT +500m

0m/1s

0m/3s N 0°00.0000 E 0°00.0000

Afﬁ chage écran Explication

Kmh0

W / N / O / S Ouest / Nord / Est / Sud

SPD Vitesse

QUA Puissance du signal de la voie

de retout

DIS. Eloignement

ALT Altitude par rapport au sol

m/1s Taux de montée / chute en m/1 s

m/3s Taux de montée / chute en m/3 s

N / E Position

A ce sujet, consultez également les notices de vos capteurs!

13 33600 GPS Modul - Graupner HoTT 2.4

A partir de la version V2.x du module, du récepteur et de la SMART-BOX, on peut, avec le cordon en Y Réf. Cde 3936.11, brancher jusqu’à 11 capteurs sur le récepteur, par exemple un GPS et un module Général. Attention! Si vous branchez un cordon en Y sur la sortie télémétrique pour le branchement de plusieurs capteurs, seul SIMPLE DATA VIEW pourra être utilisé, car dans ce cas, vous ne pourrez intervenir sur les capteurs que par leur propre adresse. Pour la programmation, le mode SETTING AND DATAVIEW ne pourra pas être utilisé! Il faudra donc programmer auparavant chaque capteur séparément, par exemple, directement avec la SMART-BOX.

9. MISE À JOUR

Les mises à jour de GPS MODULE Graupner-HoTT 2.4 se font avec le port USB Réf.Cde 7168.6 livrable séparément, le cordon adaptateur Réf.Cde. 7168.6A. et un répartiteur synchrone Réf.Cde 3936.11. Vous pourrez télécharger les ﬁ chiers et programmes nécessaires sous www.graupner.de Installez le logiciel Graupner Firmware Update Utility et les pilotes USB sur votre ordinateur. Tenez compte de l’installation minimum requise!

Coupez tout d’abord le ﬁ l du milieu, rouge, du cordon adaptateur Réf.Cde.

7168.6A. Reliez ensuite ce ﬁ l au port USB Réf.Cde. 7168.6. La connectique est équipée de détrompeur, attention aux petites arêtes latérales. Ne forcez pas, la prise doit pouvoir se brancher sans effort.

Reliez le module GPS à une ﬁ che du cordon en Y, sur la deuxième ﬁ che, branchez le cordon adaptateur avec la prise USB. Sur la prise restante du cordon en Y, il faut désactiver le signal, ﬁ l (orange), pour cela, relevez le plot qui maintient le ﬁ l orange avec un outil à bout pointu et retirez le ﬁ l orange du boîtier de la prise. Il sufﬁ t maintenant de brancher la prise ainsi préparée sur une sortie libre du récepteur.

9.1. Mise à jour

Assurez-vous que la conﬁ guration du cordon adaptateur correspond à celle de la photo et qu’il est bien branché sur l’émetteur ou sur le récepteur.

Lancez le programme Graupner Firmware Update Utility.

que si par mégarde vous avez sélectionné un ﬁ chier non compatible avec le produit (par exemple un ﬁ chier

33600 GPS Modul - Graupner HoTT 2.4 14

Sous [COM Port Setup] sélectionnez le port COM correct, c’est-à-dire celui sur lequel est branché le cordon USB. Si vous avez des doutes, ouvrez, sous WINDOWS, l’appplication System/ Hardware/Gerätemanager. Sélectionnez „Silicon Labs CP210x USB to UART Bridge“ et recopiez le port attribué. Choisir Baud Rate: 19200

Sous [Interface Typ] Signal 2, cliquez ensuite sur: Vcc 3:Gnd. Pour conclure, sélectionnez avec le bouton „Browse“ le répertoire dans lequel vous avez télécharger aupravant le ﬁ chier avec l’extension*.bin aus, si tout est correct, le ﬁ chier apparait dans la fenêtre correspondante. Les ﬁ chiers sont codiﬁ és, cela signiﬁ e

de mise à jour de l’émetteur, au lieu du ﬁ chier de mise à jour du récepteur) le message „Product code error“ apparait et la mise à jour ne peut pas être lancée. Appuyez sur le bouton „Program“. Attendez toujours jusqu’à ce que la jauge de progression démarre. En fonction du PC, cela peut prendre jusqu’à 5 secondes.

Mettez l‘alimentation du récepteur, de sorte que le bénéﬁ ciaire et le GPS-capteur est alimenté. Au bout de quelques secondes, le message suivant s’afﬁ che à l’écran: „Found target device…“, vous pou- vez maintenant relâcher la touche et la mise à jour démarre. Par contre, si l’appareil n’est pas reconnu, la fenêtre Popup afﬁ che „Target device ID not found“, ou si la procédure s’arrête avant d’avoir atteint les 100%, il faut relancer la mise à jour. Il faudra donc relancer toute la procédure décrite ci-dessus.

A l’écran, sur la barre d’avancement, vous verrez la progression de la mise à jour. La mise à jour est terminée lorsque vous verrez s’afﬁ cher „Complete…100%“ bzw. „Complete!!“ .

Débranchez le cordon d‘alimentation et le cordon adaptateur. Le GPS MODULE est prêt à l‘emploi.

15 33600 GPS Modul - Graupner HoTT 2.4

10. LISTE D‘AFFICHAGES:

79 m

114 m

45 km/h

60 km/h

123.2 m

- 10.8 m

123.3 m

- 1.5 m

- 8.5 m

3.5 m

ENTER

INC

20°

INC

GPS Sensor < > Current Position

N 48°39.0476 E 009°25.9075

Start Position

N 48°39.0437 E 009°25.9564

DEC

GPS Sensor < > Distance Current : Maximum : Direction :

Speed : Max. :

DEC

GPS Sensor < > Altitude : Min. : Max. : Diff./Sec : Diff./3s : Diff./10s :

GPS Sensor < > >Set Warning : Save Sensor? Factory Set?

Ver: P 1.000 0

ESC

DEC

GPS Sensor < > >Set Warning : Save Sensor? Factory Set?

Ver: P 1.000 0

DEC

Max. Distance >Set Warning : Max. Distance : Warning Time : Repeat Time :

Signal Tone :

Cur. Dist :

DEC

Min. Speed >Set Warning : Min. Speed : Warning Time : Repeat Time :

Signal Tone :

Cur. Speed :

DEC

Max. Speed >Set Warning : Max. Speed : Warning Time : Repeat Time :

Signal Tone :

Cur. Speed :

DEC

Min. Altitude >Set Warning : Min. Altitude : Warning Time : Repeat Time :

Signal Tone :

DEC

Max. Altitude >Set Warning : Max. Altitude : Warning Time : Repeat Time :

Signal Tone :

page 1

page 2 1500m

Off

Always

V

0 m

page 3

30km/h

Off

Always

Q

0

page 4

100km/h

Off

Always

X

0

page 5

Off

Always

O

page 6

Off

Always

Z

km/h

20m

500m

ENTER

No No

INC

No No

INC

INC+DEC

INC

DEC

GPS Sensor < > Set Warning : >Save Sensor? Factory Set?

Ver: P 1.000 0

INC+DEC

DEC

GPS Sensor < > Set Warning : >Save Sensor? Factory Set?

Ver: P 1.000 0

ESC

ENTER

GPS Sensor < >User Setup : Save Sensor? Factory Set?

page 1

No No

INC

page 1

YES

No

page 1

No

No No

No

continuer page suivante

33600 GPS Modul - Graupner HoTT 2.4 16

LISTE D‘AFFICHAGES:

INC

DEC

Max. Altitude >Set Warning : Max. Altitude : Warning Time : Repeat Time :

Signal Tone :

DEC

Negative Difference 1 >Set Warning : Diff / Sec : Warning Time : Repeat Time :

Signal Tone :

DEC

Negative Difference 2 >Set Warning : Diff / 3 Sec : Warning Time : Repeat Time :

Signal Tone :

DEC

Positive Difference 1 >Set Warning : Diff / Sec : Warning Time : Repeat Time :

Signal Tone :

DEC

Positive Difference 2 >Set Warning : Diff / 3 Sec : Warning Time : Repeat Time :

Signal Tone :

page 6

Off

Always

Z

page 7

Off

Always

C

page 8

Off

Always

B

page 9

Off

Always

N

page 10

Off

Always

M

500m

- 10 m

- 1 m

10 m

INC

1 m

17 33600 GPS Modul - Graupner HoTT 2.4

DÉCLARATION DE CONFORMITÉ EG:

Pour le produit suivant:

GPS / VARIO MODULE Réf. N°: 33600

Nous conﬁ rmons que la compatibilité électronique correspond aux directives 2004/108/EC.

Normes appliquées: EN 61000-6-1 EN 61000-6-3

Cette déclaration est sous la responsabilité du Fabricant / Importeur Graupner GmbH & Co. KG Henriettenstr. 94-96 73230 Kirchheim/Teck

Fait à

73230 Kirchheim/Teck, den 13.01.2011

Stefan Graupner Le director d‘Entreprise

Indications quand à la protection de l‘environnement

Ce produit à la ﬁ n de sa durée de vie ne doit pas être mis à la poubelle, mais être remis à une collecte pour le recycle ment d‘appareils électriques et électroniques. Le symbole inscrit sur le produit, dans la notice d‘instructions et sur son emballage l‘indique.

Les matériaux selon leurs reconnaissances sont réutilisables. Avec le recyclage de matériaux et autres formes d‘appareils, vous contribuez à la protection de l‘environnement.

homologué pour ce type de produits.

Pour les modèles radiocommandes, les pièces électroniques, comme par exemple les servos, récepteur ou variateur de vitesse, doivent être démontés et retirés du produit et être remis à une collecte spécialisée pour produits électroniques.

Veuillez s.v.p. demander auprès de votre mairie l‘adresse exacte de la collecte la plus proche de chez vous.

Les batteries et accus doivent être retirés de l‘appareil et doivent être remis à un dépôt

33600 GPS Modul - Graupner HoTT 2.4 18

Wir gewähren auf dieses Erzeugnis eine /

Garantie von

warrantied for

garantie de

Die Fa. Graupner GmbH & Co. KG, Henriettenstraße 94-96, 73230 Kirchheim/Teck gewährt ab dem Kaufdatum auf dieses Produkt eine Garantie von 24 Monaten. Die Garantie gilt nur für die bereits beim Kauf des Produktes vorhandenen Material- oder Funktionsmängel. Schäden, die auf Abnützung, Überlastung, falsches Zubehör oder unsachgemäße Behandlung zurückzuführen sind, sind von der Garantie ausgeschlossen. Die gesetzlichen Rechte und Gewährleistunsansprüche des Verbrauchers werden durch diese Garantie nicht berührt. Bitte überprüfen Sie vor einer Reklamation oder Rücksendung das Produkt genau auf Mängel, da wir Ihnen bei Mängelfreiheit die entstandenen Unkosten in Rechnung stellen müssen.

Graupner GmbH & Co. KG, Henriettenstraße 94-96, 73230 Kirchheim/Teck, Germany guarantees this product for a period of 24 months from date of purchase. The guarantee applies only to such material or operational defects witch are present at the time of purchase of the product. Damage due to wear, overloading, incompetent handling or the use of incorrect accessories is not covered by the guarantee. The user´s legal rights and claims under garantee are not affected by this guarantee. Please check the product carefully for defects before you are make a claim or send the item to us, since we are obliged to make a charge for our cost if the product is found to be free of faults.

La société Graupner GmbH & Co. KG, Henriettenstraße 94-96, 73230 Kirchheim/Teck, Allemagne, accorde sur ce produit une garantie de 24 mois à partir de la date d´achat. La garantie prend effet uniquement sur les vices de fonction-nement et de matériel du produit acheté. Les dommages dûs à de l´usure, à de la surcharge, à de mauvais accessoires ou à d´une application inadaptée, sont exclus de la garantie. Cette garantie ne remet pas en cause les droits et prétentions légaux du consommateur. Avant toute réclamation et tout retour du prouit, veuillez s.v.p. cotrôler et noter exactement les défauts ou vices.

Garantie-Urkunde

Warranty certiﬁ cate / Certiﬁ cate de garantie

33600 GPS-Modul

This product is /

24

Sur ce produit nous accordons une

Monaten months mois

Servicestellen / Service / Service après-vente

Graupner-Zentralservice Graupner GmbH & Co. KG Henriettenstrasse 94-96 D-73230 Kirchheim / Teck

Belgie/Nederland Luxembourg Jan van Mouwerik Slot de Houvelaan 30 NL 3155 Maasland VT

(+31)10 59 13 59 4

Republika RC Service Z. Hnizdil Letecka 666/22 CZ-16100 Praha 6 - Ruzyne

(+42) 2 33 31 30 95

Anguera Hobbies C/Terrassa 14 E 43206 Reus (Tarragona)

(+34) 97 77 55 32 0

France UK Graupner Service France Gérard Altmayer 86, rue St. Antoine F 57601 Forbach-Oeting

(+33) 3 87 85 62 12

Italia GiMax Via Manzoni, no. 8 I 25064 Gussago

(+39) 30 25 22 73 2

Servicehotline

(+49) 01805 47 28 76 Montag - Freitag 7:30 -11:45 und 12:30 -16:00 Uhr

Kit Flammang 129, route d’Arlon L 8009 Strassen

(+35) 23 12 23 2

SchweizCeská Republika/Slovenská Graupner Service Schweiz CD-Electronics GmbH Kirchweg 18 CH-5614 Sarmenstorf

(+41) 56 66 71 49 1

SverigeEspana Baltechno Electronics P.O. Box 5307 S 40227 Göteborg

(+46) 31 70 73 00 0

Graupner Service UK Brunel Drive GB, NEWARK, Nottinghamshire NG242EG

(+44) 16 36 61 05 39

Übergabedatum Date of purchase/delivery

Date de remise

Name des Käufers Owner´s name Nom de I`achateur

Straße, Wohnort Complete adress Domicie et rue

Firmenstempel und Unterschrift des Einzelhändlers Stamp and signature of dealer Cachet de la ﬁ rme et signature du detailant

19 33600 GPS Modul - Graupner HoTT 2.4

_____________________________________________________________________________________

33600 GPS Modul - Graupner HoTT 2.4 20

_____________________________________________________________________________________

21 33600 GPS Modul - Graupner HoTT 2.4

_____________________________________________________________________________________

33600 GPS Modul - Graupner HoTT 2.4 22

Graupner GmbH & Co. KG

Henriettenstraße 94 – 96 D-73230 Kirchheim/Teck

Germany

www.graupner.de

Änderungen sowie Liefermöglichkeiten vorbehalten. Lieferung durch den Fachhandel.

Bezugsquellen werden nachgewiesen. Für Druckfehler kann keine Haftung übernommen

Speciﬁ cations and availability subject to change. Supplied through specialist model shops

only. We will gladly inform you of your nearest supplier. We accept no liability for printing

Sous réserve de modiﬁ cations et de possibilité de livraison. Livraison uniquement au

travers de magasins spécialisés en modélisme. Nous pourrons vous communiquer

l’adresse de votre revendeur le plus proche. Nous ne sommes pas responsables

Con riserva di variazione delle speciﬁ che e disponibilità del prodotto. Fornitura attraverso

rivenditori specializzati.Saremmo lieti di potervi indicare il punto vendita più vicino a voi.

d’éventuelles erreurs d’impression.

Si declina qualsiasi responsabilità per errori di stampa.

33600 / Novembre 2011 - FR V1.6

werden.

errors.

Graupner 33600 User guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
