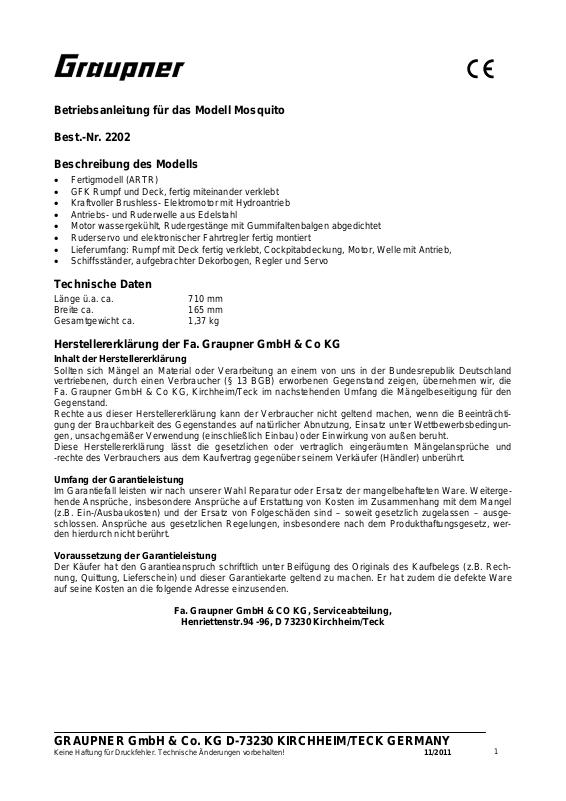

Betriebsanleitung für das Modell Mosquito

Best.-Nr. 2202

Beschreibung des Modells

• Fertigmodell (ARTR)

• GFK Rumpf und Deck, fertig miteinander verklebt

• Kraftvoller Brushless- Elektromotor mit Hydroantrieb

• Antriebs- und Ruderwelle aus Edelstahl

• Motor wassergekühlt, Rudergestänge mit Gummifaltenbalgen abgedichtet

• Ruderservo und elektronischer Fahrtregler fertig montiert

• Lieferumfang: Rumpf mit Deck fertig verklebt, Cockpitabdeckung, Motor, Welle mit Antrieb,

• Schiffsständer, aufgebrachter Dekorbogen, Regler und Servo

Technische Daten

Länge ü.a. ca. 710 mm
Breite ca. 165 mm
Gesamtgewicht ca. 1,37 kg

Herstellererklärung der Fa. Graupner GmbH & Co KG

Inhalt der Herstellererklärung

Sollten sich Mängel an Material oder Verarbeitung an einem von uns in der Bundesrepublik Deutschland
vertriebenen, durch einen Verbraucher (§ 13 BGB) erworbenen Gegenstand zeigen, übernehmen wir, die
Fa. Graupner GmbH & Co KG, Kir chheim/Teck im nachstehenden Umf ang die Mängelbeseitigung für den
Gegenstand.
Rechte aus dieser Herstel lererklärung kann der Verbraucher nicht g eltend machen, wenn die Beeinträcht i­gung der Brauchbark eit des Gegens tandes auf natürlicher Ab nutzung, Eins atz unter W ettbewerbsbeding un­gen, unsachgemäßer Verwendung (einschließlich Einbau) oder Einwirkung von außen beruht.
Diese Herstellererklärung lässt die gesetzlichen oder vertraglich eingeräumten Mängelansprüche und

-rechte des Verbrauchers aus dem Kaufvertrag gegenüber seinem Verkäufer (Händler) unberührt.

Umfang der Garantieleistung

Im Garantiefall leisten wir nach unserer Wahl Repara tur oder Ers atz der mangel behafteten W are. Weiterge­hende Ansprüche, ins besondere Ansprüc he auf Erstattung von Kosten im Zusammenhang m it dem Mangel
(z.B. Ein-/ Ausbaukosten) und der Ersat z von Folgeschäden sind – soweit gesetzlich zugel assen – ausge­schlossen. Ansprüche aus geset zlichen Regelungen, insbesonder e nach dem Produkthaftungsgesetz, wer­den hierdurch nicht berührt.

Voraussetzung der Garantieleistung

Der Käufer hat den Garantiea nspruch schriftlich unter Beifügu ng des Originals des Kaufbelegs (z.B. Rech­nung, Quittung, Liefer schein) und dieser G arantiekarte geltend zu machen. Er hat zudem die defekte W are
auf seine Kosten an die folgende Adresse einzusenden.

Fa. Graupner GmbH & CO KG, Serviceabteilung,

Henriettenstr.94 -96, D 73230 Kirchheim/Teck

GRAUPNER GmbH & Co. KG D-73230 KIRCHH EIM /TECK GERMANY

Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 11/2011

2

Der Käufer soll dabei den Material- oder Verarbeitungsfehler oder die Symptome des Fehlers so konkret
benennen, dass eine Überprüfung unserer Garantiepflicht möglich wird.
Der Transport des G egenstandes vom Verbraucher zu uns als auch der Rücktransport erfolgt auf Gefahr
des Verbrauchers.

Gültigkeitsdauer

Diese Erklärung ist nur für während der Anspruchsfrist bei uns geltend gemachten Ansprüche aus dieser
Erklärung gültig. Die Ans pruchsfrist beträgt 24 Mon ate ab Kauf des Gerätes durch den Verbraucher be i ei­nem Händler in der Bundes republik Deutschlan d (Kaufdatum) . Werden Mängel nach Ablauf der Anspruchs­frist angezeigt oder die zur Geltendmachung von Mängeln nach dieser Erklärung geforderten Nachweise
oder Dokumente ers t nach Ablauf der Anspruchsfrist vorgele gt, so stehen dem Käufer keine Rechte o der
Ansprüche aus dieser Erklärung zu.

Verjährung

Soweit wir einen innerha lb der Anspruchsfris t ordnungsgemäß geltend gemachten Anspruch aus dieser Er­klärung nicht anerkennen, verjähr en sämtlic he Ansprüche aus dieser Erk lärung in 6 Monaten vom Zei tpunkt
der Geltendmachung an, jedoch nicht vor Ende der Anspruchsfrist.

Anwendbares Recht

Auf diese Erklärung und die sich daraus erge benden Ansprüc he, Rechte und Pflichten findet auss chließlich
das materielle deutsche Recht ohne die Normen des Internationalen Privatrechts sowie unter Ausschluss
des UN-Kaufrechts Anwendung.

Wichtige Sicherheitshinweise

Sie haben ein Mode ll erworben, aus dem – zusammen mit entspr eche ndem geeignetem Zubeh ör – ein funk­tionsfähiges RC-Modell fertiggestellt werden kann. Die Einhaltung der Montage- und Betriebsanleitung im
Zusammenhang mit dem Modell sowie die Installation, der Betrieb, die Ver wendung und W artung der mit
dem Modell zusamm enhängenden Komponenten k önnen von GRAUPNER n icht überwacht werden. D aher
übernimmt GRAUPNER k einerlei Haftung f ür Verluste, Sc häden oder Kosten , die sich aus dem fehlerhaften
Betrieb, aus fehlerhaftem Verhalten bzw. in irgendeiner Weis e mit dem Vorgenannten zusammenhängen d
ergeben. Soweit vom Gesetzgeber nicht zwingend vorgeschrieben, ist die Verpflichtung der Firma
GRAUPNER zur Leistung von Schadensersat z, aus welchem G rund auch immer ausgesc hlossen (ink l. Per­sonenschäden, Tod, Bes chädigung von Gebäude n sowie auch Schä den durch Ums atz- od er Geschäftsver­lust, durch Geschäf tsunterbrechun g oder ander e indirekt e oder direkte Fol geschäden) , die von d em Einsatz
des Modells herrühren.
Die Gesamthaftung ist unte r allen Um ständen un d in je dem Fall beschr änkt auf den Betrag, den S ie tats äc h­lich für dieses Modell gezahlt haben.

Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers.
Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden.

Prüfen Sie vor dem ers ten Einsatz des Modells, ob Ihre Pr ivat-Haftpflichtvers icherung den Betrieb von Mo­dellschiffen dieser Art mit einschließt. Schließen Sie gegebenenfalls eine spezielle RC-Modell­Haftpflichtversicherung ab.
Diese Sicherheitshin weise müssen unbedin gt aufbewahrt werde n und müssen bei einem Weiterverkauf des
Modells an den Käufer weitergegebe n werd en.

Folgende Punkte müssen unbedingt beachtet werden:

• Das Modell ist nicht für Kinder unter 14 Jahre geeignet.

• Das Modell, aufgrund der h ohen Ges c h wind igk eit, niemals betreiben, wenn s ich Mens c he n und T ier e im

Wasser befinden, da sonst erhebliche Verletzungsgefahr für diese besteht.

• Lassen Sie Ihr Mode ll nicht in Natur schutz-, Landsch aftsschutz-, oder Ge wässerschutzgebieten fahren.
Informieren Sie sich bei Ihrer Gemeinde über die für den Schiffsmodellbau freigegebenen Gewässer.

• Fahren Sie niemals in Salzwasser.

• Fahren Sie nie bei widrigen W itterungsbedingungen, wie z.B. Regen, Ge witter, stärkerem Wind, höhe-

rem Wellengang, starker Strömung des Gewässers usw..

• Kontrollieren Sie, be vor Sie das Modell fahren lass en, dieses auf eine sichere F unktion der Fernsteue-
rung sowie die Steckverbindungen auf sichere und feste Verbindung.

• Beachten Sie die Betriebshinwe ise zu der m ont ierte n Fer ns teueru ng und Z ube hö r teilen.

• Prüfen Sie, ob der von Ihne n gen utzte Kanal frei ist. Fahren Sie n iemals, wenn Sie sich nicht sicher sind,

ob der Kanal frei ist.

GRAUPNER GmbH & Co. KG D-73230 KIRCHH EIM /TECK GERMANY

Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 11/2011

3

• Arbeiten Sie an den Antriebsteilen nur bei abgezogener Motorstromversorgung.

• Bei angeschlossenem Fahrakku dürfen Sie und ande re Personen niemals in den Bereich der Schiff s-

schraube kommen, da durch diese eine erhebliche Verletzungsgefahr besteht.

• Den empfohlenen Betriebs spannu ngsbereich n icht übers teigen. Eine höhere Spa nnung k ann zum Über-
hitzen des Motors b zw. Fahrreglers führen od er die elek trischen Leitung en können d urchschm oren. Da­durch kann das Modell zerstört werden bzw. in Flammen aufgehen.

• Achten Sie auf Leichtläufigkeit aller Antriebskomponenten. Dies gilt besonders während des Fahrbe-
triebs, da sich Blätter und ander e Dinge in den Antriebskom ponenten verfangen können. In einem sol­chen Fall können der Motor, der Fahrreglers bzw. das Ruderservo durch Überbelastung zerstört werden.

• Das Laden des Akkus darf niemals unbeaufsichtigt er folgen. Achten Sie auf die Hin weise in der Anlei-
tung des Ladegerätes und des Akkus.

• Bei dem Einsatz eines Autoladegeräts laden Sie den Akku unbedingt außerhalb des Autos.

• Achten Sie darauf, dass die Servos in ihrem Verfahrweg mechanisch nicht begrenzt werden.

• Batterien und Akk us dürfen nicht kurzgeschlossen werden, s owie nicht direkt dem Wass er ausgesetzt

werden.

• Lassen Sie den Motor und den Fahrregler nach jeder F ahrt abk ühlen. Fass en Sie d ie heißen Teile n icht
an.

• Setzen Sie das Modell nicht starker Luftfeuchtigkeit, Hitze, Kälte, Vibrationen sowie Schmutz aus.

• Entnehmen Sie den Akk u und die Batterien bei einer Lagerung des Mo del ls und d ie Ba tter ien müssen so

gelagert werden, dass sie nicht kurzgeschlossen werden können.

• Beim Transport des Modells muss immer der Fahrakku entnommen werden.

• Sichern Sie das Modell, Akkus und RC-Komponente n beim Transport gegen Be schädigung sowie Ver-

rutschen.

• Achten Sie imm er darauf, dass die Blechkontak tstecker zwischen der RC-Box und dem Antriebsmotor
isoliert sind, sie dürfen niemals elektrisch in Kontakt kommen.

• Wenn das Modell langsam er wird, ist der Fahrakku fast leer. Fahren S ie sofort ans Ufer und beenden
Sie den Betrieb des Modells. Vor einem neuen Einsatz muss der Akku nachgeladen werden.

• Betreiben Sie das Mod ell an einem bewegten W asser (z.B. Flus s), beachten Sie, das s bei einer m ögli-
chen Fehlfunktion bzw. leeren Akkus, das Modell abtreiben kann.

• Bringen Sie bei einer evtl. Bergung des Modells sich nicht selbst sowie andere in Gefahr.

• Achten Sie besonders auf die Wasserdichtheit des Modells. Ein Modellboot kann sinken bei entspre-

chendem Wassereinbruch. Kontrollieren Sie das Modell vor jeder Fahrt, ob irgendeine Beschädigung
vorliegt und ob Was ser durch die Wellenanlagen, b zw. Ruderanlage eindringen k ann. Kontrollieren Sie
besonders die Gumm idichtungen an dem Modell. Auch d ie RC-Box sollte gesc hlossen sein, dam it kein
Spritzwasser von oben eindringen kann. Wasserschäden sind keine Garantiefälle!

• Sichern Sie die Abdeckung, indem Sie die Splinte durch die Bohrung der Halter stecken.

Pflege und Wartung

• Säubern Sie das Mod ell nach jedem G ebrauch. Entfernen Sie sofort evtl. eingedr ungenes Wasser, mit
einem Küchentuch oder Ä hnlichem. Lassen Sie die Abd eckung immer für längere Zeit of fen, damit die
Restfeuchtigkeit austrocknen kann.

• Säubern Sie das Modell und die RC-Komponenten nur mit geeigneten Reinigungsmitteln. Informieren
Sie sich hierzu bitte bei Ihrem Fachhändler.

• Schmieren Sie die Welle regelmäßig ab. Über geei gnete wasserneutrale Schm iermittel informieren Sie
sich bitte bei Ihrem Fachhändler.

• Wenn das Modell längere Zeit nicht betrieben werden soll, müssen alle bewegten Teile (Welle usw.)
demontiert, gesäubert u nd neu gesc hm iert werden. Auc h müs sen alle Akk us und Batt erien aus dem Mo­dell und Sender entfernt werden und gesondert gelagert werden.

GRAUPNER GmbH & Co. KG D-73230 KIRCHH EIM /TECK GERMANY

Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 11/2011

4

Wichtige Sicherheits- und Betriebshinweise zur RC-Anlage

• Immer zuerst den Sender einschalten, d ann erst den Empfänger (Modell) einschalten!

• Immer zuerst den Empfänger ausschalten, dann erst den Sender ausschalten!

• Schützen Sie alle Geräte vor Staub , Schmutz, Feuchtigkeit, Vibr ationen und anderen Frem dteilen. Set-

zen Sie diese auch niemals übermäßiger Hitze oder Kälte aus.

• Vermeiden Sie Stoß- und Druckbelas tung. Überprüfen Sie die Geräte stets auf Beschädigung an Ge-
häusen und Kabeln.

• Zum Lösen der Kabelverbindungen dürfen Sie niemals an den Kabeln zieh en.

• Vermeiden Sie Verpolun gen und Kurzschlüss e jeder Art sowie eine überhö hte Spannung der Strom ver-

sorgung. Die Geräte sind dagegen nicht geschützt.

• Verwenden Sie nur die von GRAUPNER spezifizierten und freigegebenen Komponenten.

• GRAUPNER empfiehlt nur die Verwendung von Trockenba tterien zur Senderstro mversorgung. Der Ein-

satz von Akkus in diesem Bereich erfolgt nach eigenem Ermessen.

• Es dürfen niemals B atterien mit unterschi edlichen Energiezust änden (d.h. volle i n Kombination mit lee-
ren Batterien) und unterschiedlichen Typen bzw. Herstellern zusammen eingesetzt werden.

• Die Trockenbatterien zur Stromversorgung dürfen niemals nachgeladen werden. Nur Akkus dürfen
nachgeladen werden.

• Die Batterien müs sen ausreichend voll sein und di e Reichweite der Fernsteuerun g muss überprüf t wor-
den sein. Im Zweifelsfall so llten die Sen der- und Empfängerbatterie zur Sicher heit aus getausc ht werden,
wenn der Zustand der Batterien nicht bek annt ist.

• Die Senderantenne muss im Betrieb sicher montiert und ganz ausgezogen sein.

• Verlegen Sie die Em pfängerantenne nur wie im Modell vorgesehen. Sie sollte möglichst weit weg von

stromführenden Kabeln liegen.

• Sollte Wasser in die RC-Komponenten gedrungen s ein, legen Sie d iese trocken und s chicken Sie d iese
zur Kontrolle an die zustä ndige GRAUPNER-Services telle ein (siehe Auflistung der zuständigen Servi­cestellen am Ende der Anleitung).

GRAUPNER GmbH & Co. KG D-73230 KIRCHH EIM /TECK GERMANY

Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 11/2011

5

Montage- und Betriebsanleitung

Montage des Propellers

Den Propeller auf die Welle stecken und mit der Drive-Dog Mutter verschrauben

Montage des Ruders

Das Ruder wie in Abbildu ng (1) m it der W asserkühlung vers ehen, das Ruder m it der Auss parung am Ausle­ger befestigen, dann das Ruderblatt mit den Schrauben wie in Abbildung (2) von rechts anschrauben.

GRAUPNER GmbH & Co. KG D-73230 KIRCHH EIM /TECK GERMANY

Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 11/2011

6

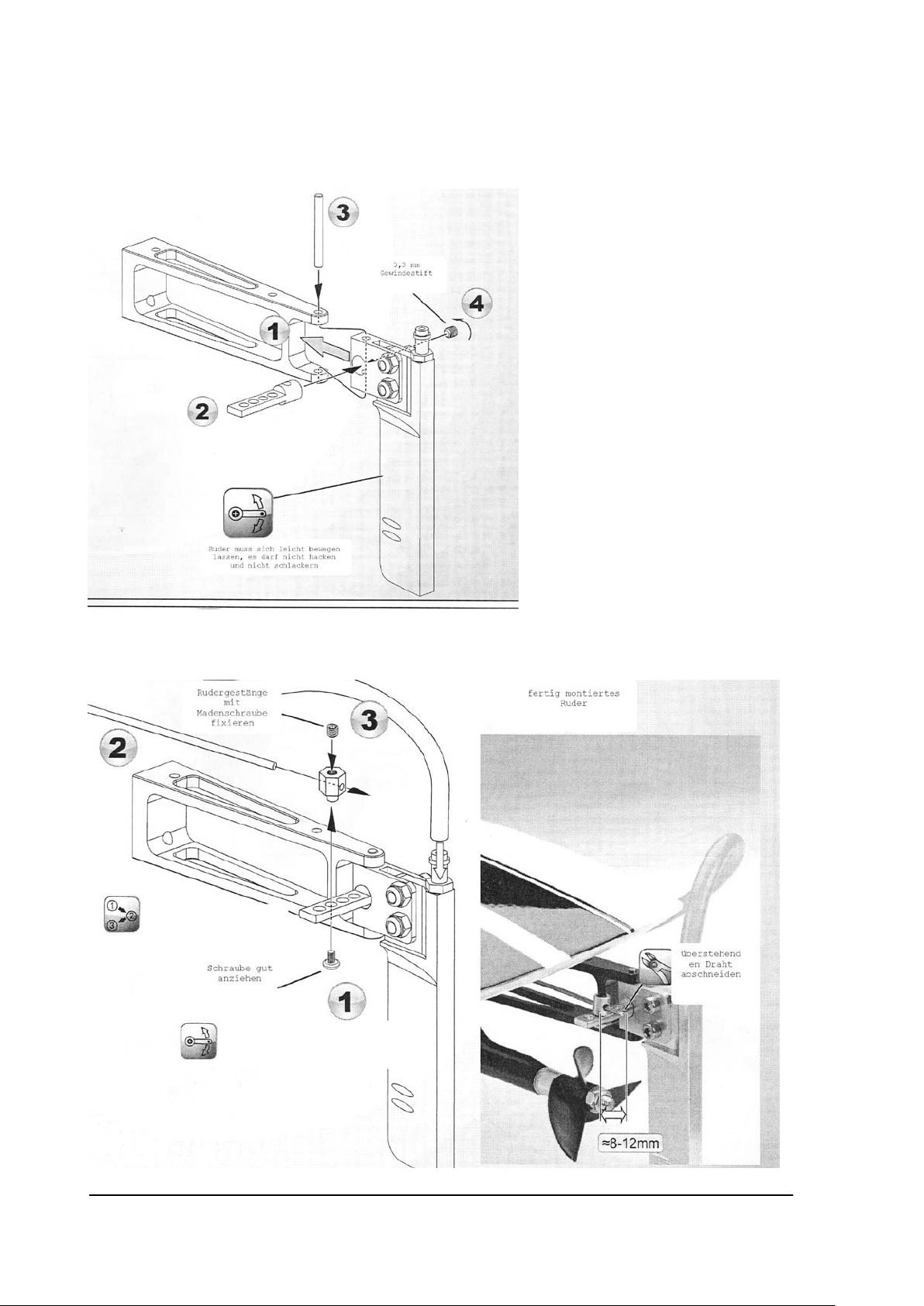

Endmontage des Ruders

Nehmen Sie das Rud er und führen es durch die Ruderbefestigung (1), stecken Sie den Ru derhebel in die
dafür vorgesehene Ö ffnung (2) und fixieren Sie das Ruder mit dem Metallst ift (3). Drehen Sie die M aden­schraube zur Fixierung (4) ein.

Schieben Sie das Ruderge stänge (2) durch die Schra ube und fixieren Sie dies e mit der Madenschraube ( 1
und 3). Lassen Sie das R udergestänge ca. 8 bis 12mm überstehen, d en Rest der überstehenden Ruder­stange zwicken Sie mit einer Zange ab.

GRAUPNER GmbH & Co. KG D-73230 KIRCHH EIM /TECK GERMANY

Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 11/2011

7

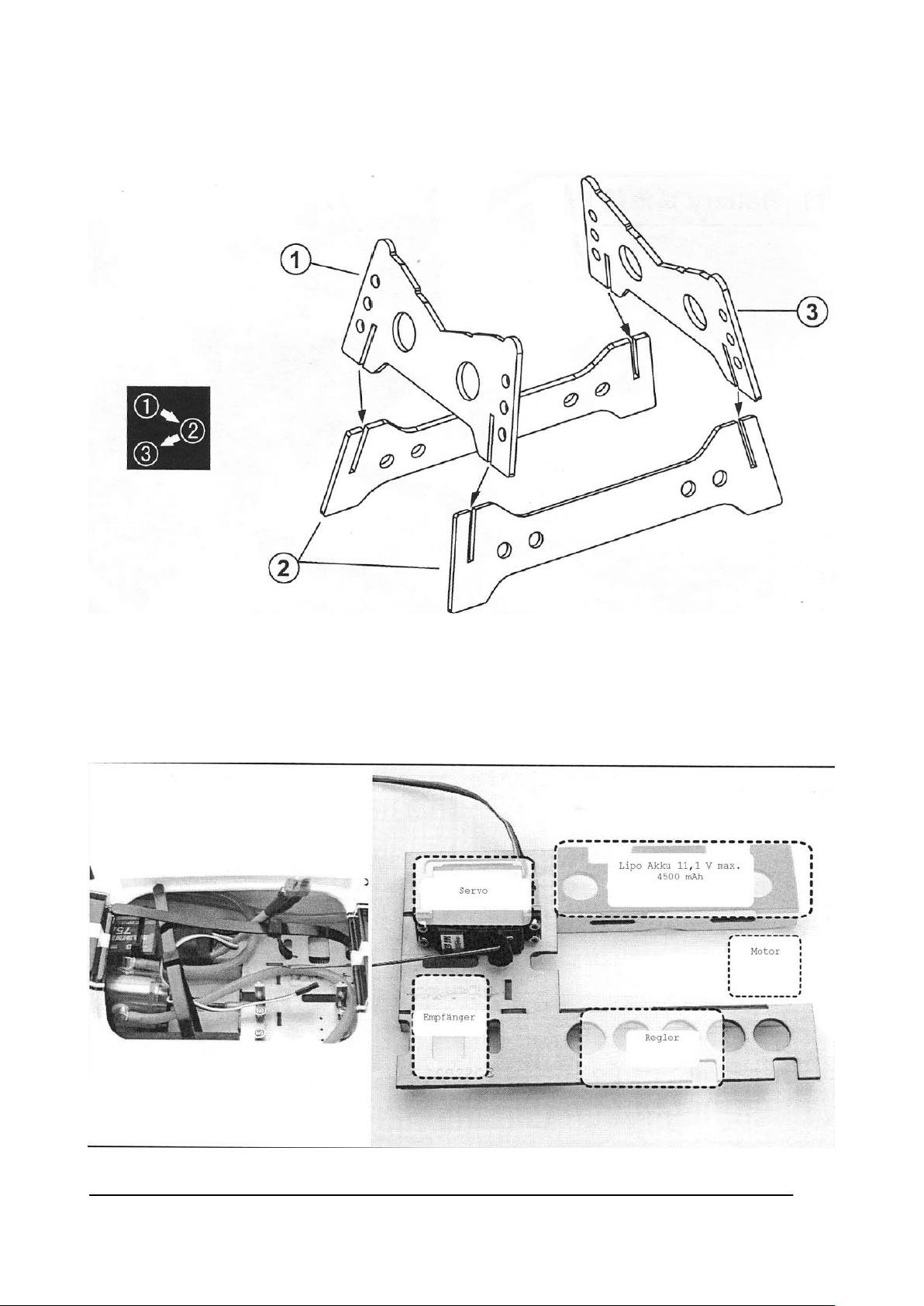

Montage des Bootsständers

Bauen Sie den Boots ständer in der Reihenfolge wie auf der Zeichnung abg ebildet zusammen. Verwe nden
Sie hierzu Sekundenkleber oder Holzleim.

Einsetzen des Akkus

Setzen Sie den Akk u in die vorgesehenen Schlauf en im Boot ein. Achten S ie darauf, dass Sie NUR m ax.

11.1 V 2100-4500mAh Lipo verwenden.

GRAUPNER GmbH & Co. KG D-73230 KIRCHH EIM /TECK GERMANY

Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 11/2011

8

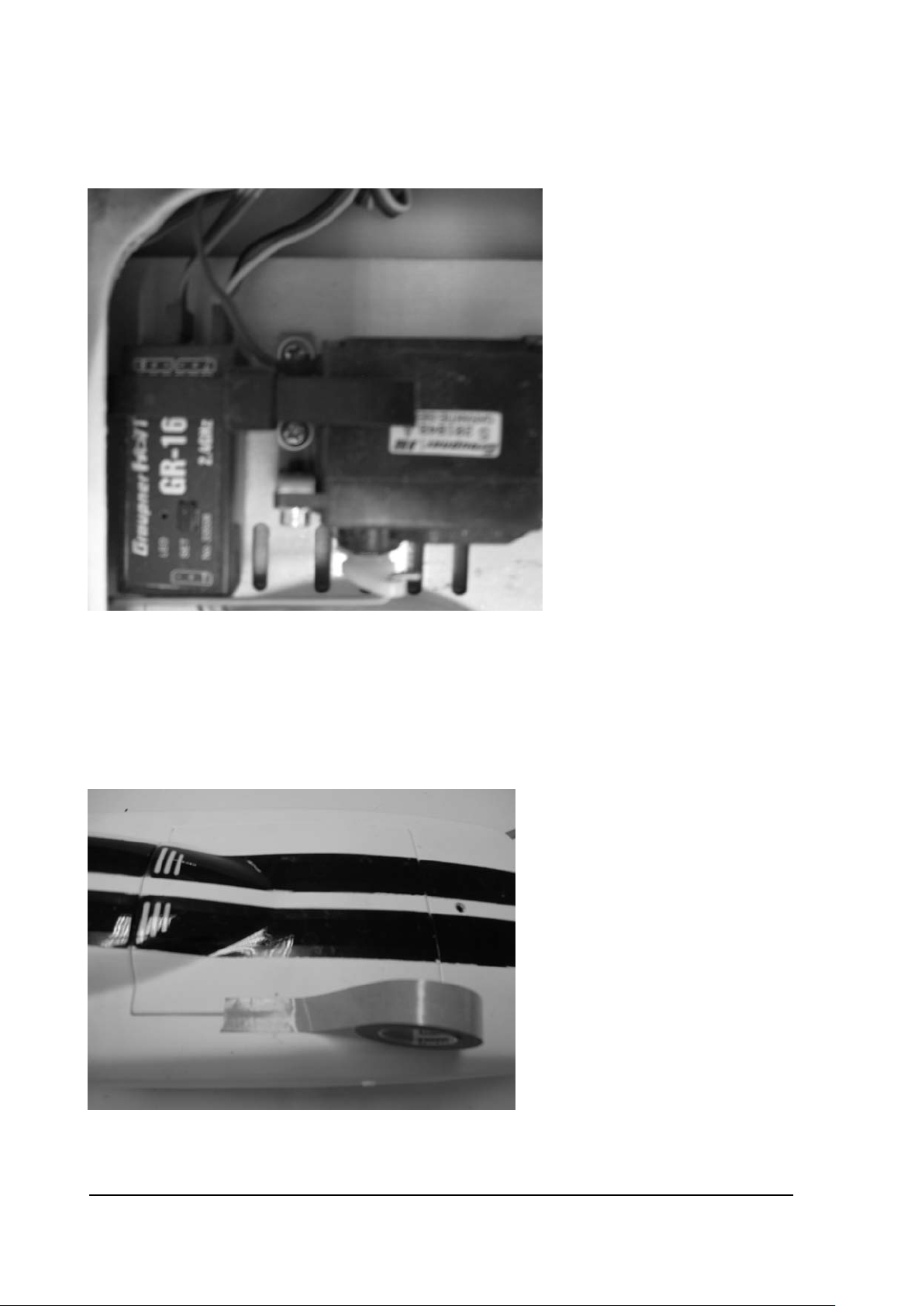

Einsetzen des Empfängers

Schließen Sie den Em pfänger gemäß der Bedienungsanleitung an. Ac hten Sie darauf, das Model l NIE zu
betreiben wenn Ihre Fernsteuerung oder Ihr Empfänger nicht einwandfrei arbeiten.

Wenn alles richtig funktioniert, können Sie den Akku laden und zur ersten Fahrt mit Ihrem Modell starten.
Kontrollieren Sie vor jeder Fahrt, dass die Wasserkühlschläuche aufgesteckt sind.
Wasser in der RC-Anlage f ührt zur Zerstörung des Reglers und des Em pfängers. Auch der s eitliche Austritt
des Kühlwassers und die Anschlüsse der Motorkühlschlange sollte vor jeder Fahrt geprüft werden.

Wichtig: Achten Sie darauf, dass das Motoranschlusskabel sich nicht im Bereich der Motorkupplung
befindet.

Kleben Sie das Modell entlang des Deckels ab, damit Wassereinbruch vermieden wird.

GRAUPNER GmbH & Co. KG D-73230 KIRCHH EIM /TECK GERMANY

Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 11/2011

9

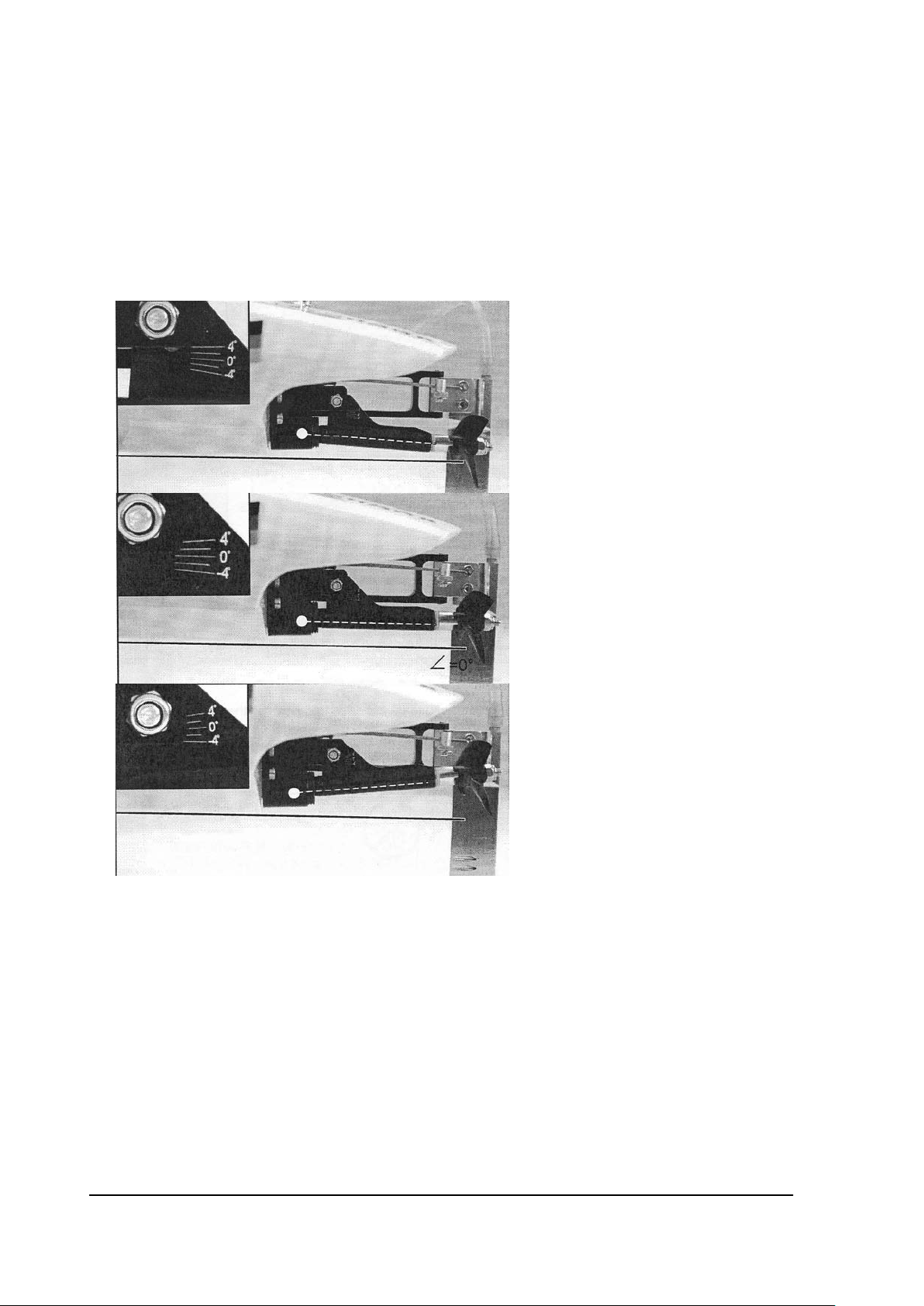

Trimmen des Modells

Die Inbusschraube auf der linken Seite der Welle lösen und den Neigungswinkel
des Antriebes einst ellen. Bei Wellen oder s tärk er em Wind wird durch Herunterschwenken des Antriebes der
Bug bei Gleitfahrt nach unten gedrückt und ein Hüpfen verringert bzw. ganz verhindert.
Nach den Einstellarbeiten die Schrauben wieder festziehen.
Auch können die Akkus nach vorn oder hinten verschoben werden.
Achten Sie nach jeder Fahrt auf eingedrungenes Wasser und entfernen Sie dieses.
Besonders nass gewordene Akkus aus dem Modell entfernen und trocknen lassen.

Jungfernfahrt

Laden Sie die Akkus und testen Sie die Funktionen des Modells. Sichern Sie den Deckel mit dem Klebe­band, das er nicht herunt erfallen kann und kein W asser in das Modell dringt . Nun können Sie die J ungfern­fahrt starten.

Machen Sie sich bei der Jungfernfahrt erst mit dem Fahrverhal ten vertraut. Testen Si e das Lenkverhalten,
den Bremsweg und die Reichweite.
Sollte das Modell bei sc hneller Fahrt anfangen zu “h üpfen“, ändern Sie die Anstellung des Antriebes ent­sprechend, bis das Modell wieder ruhig läuft oder befestigen Sie die Akkus weiter vorne.

Viel Spaß beim Fahren mit Ihrem Modell Mosquito

GRAUPNER GmbH & Co. KG D-73230 KIRCHH EIM /TECK GERMANY

Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 11/2011

10

Ersatzteile

Best.-Nr. Bezeichnung

2202.3 Propeller

2202.1 Motor

2202.2 Regler

Zubehör (nicht im Lieferumfang enthalten)

9745.3 LiPo-Akku V-MAXX 45C 3/4500 11,1V G3,5

33116 MX-16 Computersystem 8-Kanal Gr. HoTT
oder
33112 MX-12 Computersystem 6-Kanal Gr. HoTT

Optionales Zubehör (nicht im Lieferumfang enthalten)
6466 Ladegerät Ultra Trio plus 14 (für Fahrakku, Senderakku), Netz- und Autobatteriebetrieb

Hinweise zum Umweltschutz
Entsorgung

Elektronische und elektrische Produkte dürfen nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vor­schriften.

GRAUPNER GmbH & Co. KG D-73230 KIRCHH EIM /TECK GERMANY

Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 11/2011

11

FAX [phone]

Ceská Republika / Slovenská Republika

Ruzyne

FAX [phone]

Espana

FAX [phone]

FAX [phone]

GiMax
Via Manzoni, no. 8

Electronics GmbH

Sverige

FAX [phone]

United Kingdom

FAX [phone]

Deutschland / Österreich

Belgien / Niederlande

FAX [phone]

Ceská Republika / Slovenská Republika

Ruzyne

FAX [phone]

Espana

([phone]

FAX [phone]

France

FAX [phone]

Italia

GiMax
Via Manzoni, no. 8

Luxembourg

FAX [phone]

Schweiz

FAX [phone]

FAX [phone]

FAX [phone]

Servicestellen/Service/Service après-vente

Deutschland / Österreich

Graupner GmbH & Co. KG
Postfach 1242
D-73220 Kirchheim / Teck
 (+49) 18 05 / 47 28 76

Belgien / Niederlande

Jan van Mouwerik
Slot de Houvelaan 30
NL 3155 Maasland VT
 ([phone]

RC Service Z. Hnizdil
Letecka 666/22
CZ 16100 Praha 6 –
 ([phone]

France

Graupner France
Gérald Altmayer
86, rue St. Antoine
F 57601 Forbach-Oeting
 ([phone]

Luxembourg

Kit Flammang
129, Route d’Arlon
L 8009 Strassen
 ([phone]
FAX [phone]

Baltech no Electronics
P.O. Box 5307
S 40227 Göteborg
 ([phone]

Graupner GmbH & Co. KG
Postfach 1242
D-73220 Kirchheim / Teck
 (+49) 18 05 / 47 28 76

Anguera Hobbies
C/Terrassa 14
E 43206 Reus (Tarragona)
 Tel. [phone]

Italia

I 25064 Gussago
 ([phone]
FAX [phone]

Schweiz

Graupner Service CD­Kirchweg 18
CH-5614 Sarmenstorf
 ([phone]

Gliders
Brunel Drive
GB Newark, Nottinghamshire NG242EG
 ([phone]

Jan van Mouwerik
Slot de Houvelaan 30
NL 3155 Maasland VT
 ([phone]

RC Service Z. Hnizdil
Letecka 666/22
CZ 16100 Praha 6 –
 ([phone]

Graupner France
Gérald Altmayer
86, rue St. Antoine
F 57601 Forbach-Oeting
 ([phone]

Kit Flammang
129, Route d’Arlon
L 8009 Strassen
 ([phone]

Sverige

Baltech no Electronics
P.O. Box 5307
S 40227 Göteborg
 ([phone]

GRAUPNER GmbH & Co. KG D-73230 KIRCHH EIM /TECK GERMANY

Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 11/2011

FA-Sol S.A.
C. Avinyo 4 (Pujada Roja)
E 8240 Manresa


I 25064 Gussago
 ([phone]
FAX [phone]

Graupner Service
Postfach 92
CH 8423 Embrach-Embraport
 ([phone]

United Kingdom

Graupner Service UK
Brunel Drive
GB Newark, Nottinghamshire NG242EG
 ([phone]

Bedienungsanleitung des Drehzahlreglers für bürsten- und geberlose Motoren

1

Stromspitze

Maße (mm)

Gewicht

BEC

XB-75A-SW

75A

90A

2-4

85×39×17

90

5.2V/3A

JA

ESC-BEDIENSUNGSANLEITUNG FÜR BOOTE

REV 2.2

Eigenschaften

1. Ausgestattet mit kleinformatiger Mehrfunktions-MCU mit Höchstgeschwindigkeit.

2. Rundum-Schutz, einschließlich Unterspannschutz, Überhitzungsschutz, Signalverlustschutz, sicherer

Einschaltschutz und Eigenkontrollfunktionen.

3. Exzellente Startleistung, großartige lineare Drossel und schnelles Ansprechverhalten, hervorragende Leistung

bei kleinen Drehzahlen.

4. Maximale Drehzahlen: 240,000 RPM (2-polig), 80,000 RPM (6-polig), 40,000 RPM (12-polig).

5. Eigener Schaltkreis für MCU und BEC, um die Entstörleistung zu verbessern.

6. Die Parameter der elektronischen Drehzahlregelung (ESC-Parameter) können per Programmkarte oder

Transmitter konfiguriert werden.

7. Die Programmkarte wird auf dem LED-Kontrolldisplay angezeigt, wodurch Einstellungen bequem und

unkompliziert vorgenommen werden können.

8. Die Unterspannungsschwelle sowie die Startleistung lassen sich quantisiert und präzise mithilfe der

Programmkarte programmieren.

9. Der Reglerbereich lässt sich so konfigurieren, dass die Kompatibilität mit verschiedenen Empfängern gewahrt

wird.

10. Die Kontrolle wird durch drei Gaskurvenoptionen flexibler gestaltet.

11. Motor-Gegenlauf ist verfügbar.

Technische Daten

Modell Gleichstrom

(10S)

Li-

XX

L*W*H

(g)

（Schalter）

Programm-

Funktion

Warnhinweis: De r Drehzahlregler (ESC) darf nur in wassergekühlter Umgebung betrieben werden.

Betrieb des Drehzahlr e gle rs (ESC)

Normaler Startvorgang

Drücken Sie den Gashebel auf die unterste Position (abgeschaltet) → Schalten Sie den Transmitter an →

Schließen Sie das Batterieteil an den Drehzahlregler (ESC) an → das System erkennt das Mindestgassignal und es
ist ein langer „Biep“-Ton zu hören → das System erkennt die Batteries pannung und gibt ehrere kurze „Biep“-
Töne von sich, die der Batteriezellen-Anzahl entsprechen → wenn der Selbst -Test abgeschlossen ist, sollte ein →

“♪ 1 2 3”-Ton zu hören sein → bereit zum Start.

Reglerbereich einstellen (Der Reglerbereich sollte eingestellt werden, wenn ein neuer Transmitter
verwendet wird)

Drücken Sie den Gashebel auf die oberste Position (Volllast) → Schalten Sie den Transmitter an → Schließen

Sie das Batterieteil an den Drehzahlregler an → das System erkennt das Maximalgassignal und es sind zwei lange
„Biep“-Töne zu hören, die anzeigen, dass der Maximalgaswert bestätigt und gespeichert wurde. → Ziehen Sie den
Gashebel innerhalb von 5 Sekunden auf die unterste Position (nach 6 Sekunden startet der Programmierungs-

Bedienungsanleitung des Drehzahlreglers für bürsten- und geberlose Motoren

2

Modus) → das System erkennt das Mindestgassignal, es ist ein langer „Biep“-Ton zu hören → das System erkennt
die Batteriespannung und gibt mehrere kurze „Biep“-Töne von sich, die der Batteriezellen-Anzahl entsprechen →
wenn der Selbst-Test abgeschlossen ist, sollte ein

Falls das System das Gassignal nicht erkennt, gibt es kontinuierlich und unaufhörlich „Biep“-Töne von

sich.

Falls es zu einer Störung beim Selbst-Test kommt, sind 20 sehr kurze „Biep“-Töne zu hören.

Schutzvorrichtungen

A. Unterspannschutz: Wenn die Spannung den Abschaltschwellwert unterschreitet, wird der Drehzahlregler

die Ausgangsleistung reduzieren oder abschalten. Weitere Informationen finden Sie im Abschnitt
„konfigurierbare Parameter“.

B. Signalverlustschutz: Der Drehzahlregler wird die Ausgangsleistung auf 20% reduzieren, wenn der

Signalverlust 1 Sekunde lang anhält. Die Ausgangsleistung wird wiederhergestellt, sobald das Signal
wieder erkannt wird.

C. Überhitzungsschutz: Wenn die Temperatur des Drehzahlreglers 110℃ überstei g t, w i rd der D rehzahl reg l er

die Ausgangsleistung reduzieren, die Mindest-Ausgangsleistung kann auf 35% reduziert werden. Die
Ausgangsleistung steigt wieder, sobald die Temperatur sinkt.

D. Selbst-Test: Der Drehzahlregler wird bei Betriebsstart einen Selbst-Test starten. Wenn der Selbst-Test

fehlschlägt, gibt der Drehzahlregler kontinuierlich 20 kurze „Biep“-Töne von sich.

“♪ 1 2 3”-Ton zu hören sein → bereit zum Start.

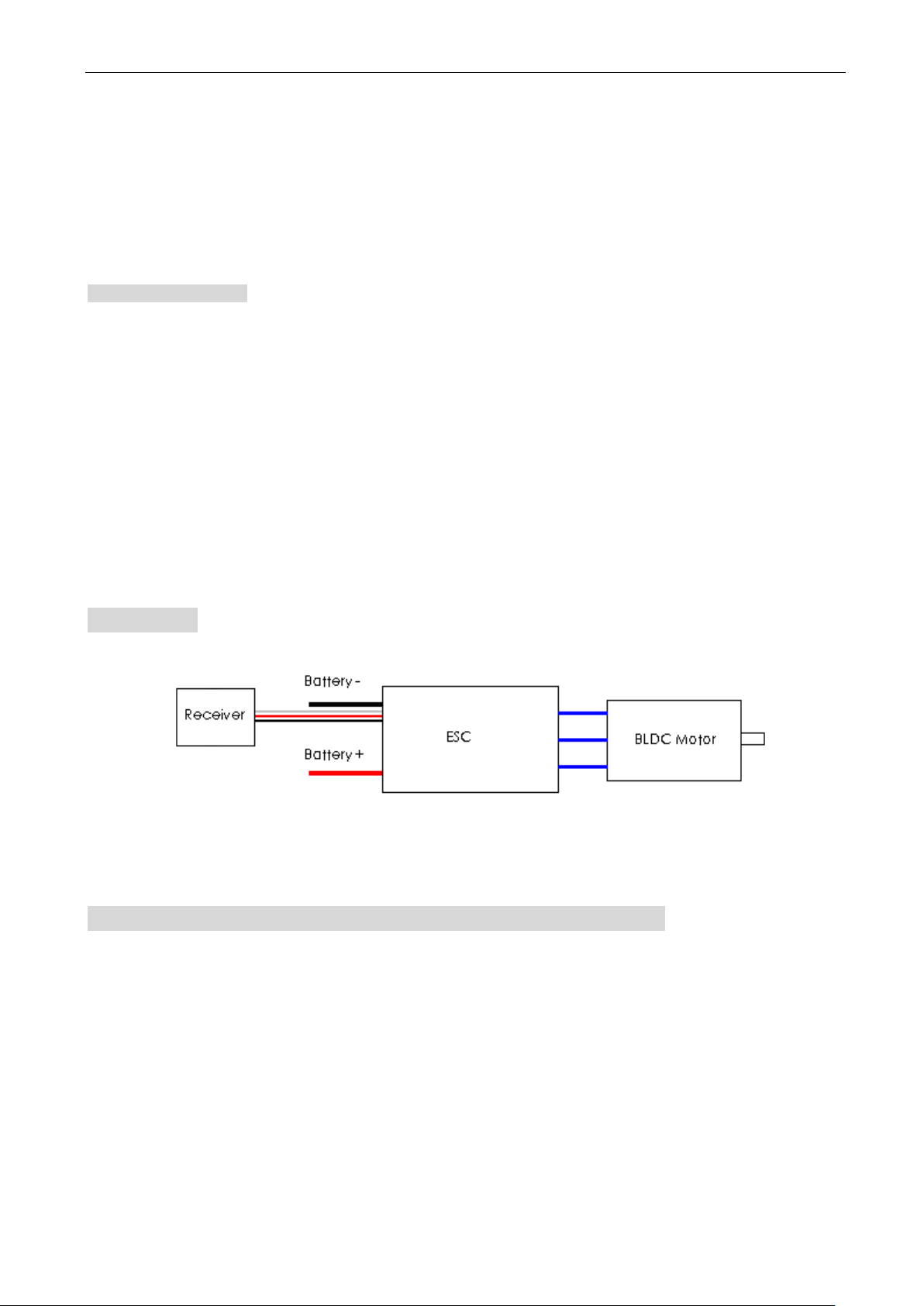

Schaltplan

Empfänger Batterie Drehzahlregler (ESC) BLDC-Motor

Mithilfe der Programmka rte konfigurierbare Parameter

1. Abschaltspannung (Unterspannschutz-Schwellwert): der Verbraucher kann entsprechend der Anzahl von

Zellen einen Schwellwert festlegen, im Bereich zwischen 00.0 und 49.9V, als Standardwert ist 00.0V
eingestellt.

Hinweis: Wenn dieser Wert auf 00.0V eingestellt ist, wird das System die Batteriezellen berechnen und

den entsprechenden Wert automatisch festlegen. Die Schutzspannung für jede einzelne Li-XX­ Zelle liegt bei 2.85V.

2． Startleistungs-Prozentsatz: hiermit wird der Prozentsatz der Ausgangsleistung beim Motorstart

festgelegt, im Bereich zwischen 00% und 29%. Als Standardwert ist 00% eingestellt. Bei
Standardeinstellung wird die Ausgangsleistung automatisch vom System festgelegt, entsprechend der
Position des Gashebels.

3． Vorverlegter Zündzeitpunkt (Zündzeitpunkt-Modus): „Niedrig“, „Mittel“ und „Hoch“, als Standardwert

ist „Hoch“ eingestellt. Die Einstellung des vorverlegten Zündzeitpunktes als „Niedrig“ wird für Motoren

Bedienungsanleitung des Drehzahlreglers für bürsten- und geberlose Motoren

3

curve1

curve2

curve3

Power
100%

Throttle

Max

0

mit hoher Induktivität und niedrigem KV-Wert empfohlen. Die Einstellung des vorverlegten
Zündzeitpunktes als „Hoch“ wird für Motoren mit niedriger Induktivität und hohem KV-Wert empfohlen,
z.B. für Außenläufermotoren mit hohem KV-Wert. Für einige Motoren mit hohem KV-Wert wird die
Einstellung des vorverlegten Zündzeitpunktes als „Hoch“ empfohlen, falls der Motor bei der
Hochgeschwindigkeitsdrehung vibriert.

4. Bremsart: „Aus“, „Sanfte Bremse“ und „Harte Bremse“, als Standardwert ist „Aus“ eingestellt (Bremse

ausgeschaltet). Sanfte Bremsart: sie ist weniger kraftvoll und der Bremsweg ist länger. Harte Bremsart:
kraftvoller, der Bremsweg ist kürzer. B ei Einstellung der sanften oder harten Bremse arbeitet die Bremse
nach Ausschalten des Motors und bei geschlossener Drosselklappe weiter.

5． Startmodus: „Schnell“, „Sanft“ und „Sehr sanft“. Standardeinstellung ist „Sehr sanft“. Der schnelle

Startmodus wird für Boote gewählt, der sanfte und sehr sanfte Startmodus wird für Hubschrauber
empfohlen. Sowohl der sanfte als auch der sehr sanfte Startmodus führen zu einem 4 Sekunden langen,
sehr weichen Start. Die Frequenz der Propellerrotation steigt im Verlauf dieser 4 Sekunden langsam an.
Die Rotationsfrequenz ist etwas schneller beim sanften und etwas langsamer beim sehr sanften
Startmodus. Bei der Wahl des sanften oder sehr sanften Startmodus wird, wenn die Drosselklappe
geschlossen, der Motor ausgeschaltet und anschließend die Drosselklappe innerhalb von 4 Sekunden
wieder geöffnet wird, im schnellen Startmodus gestartet. Beträgt der Zeitabstand mehr als 4 Sekunden,
wird wieder im sanften oder sehr sanften Startmodus gestartet.

6． Abschalttyp (Unterspannschutz-Modus): Leistungsreduzierung und Abschalt-Ausgangsleistung können

ausgewählt werden. Standardeinstellung ist „Ausgangsleistung stufenweise auf 50% der Stromleistung
reduzieren“.

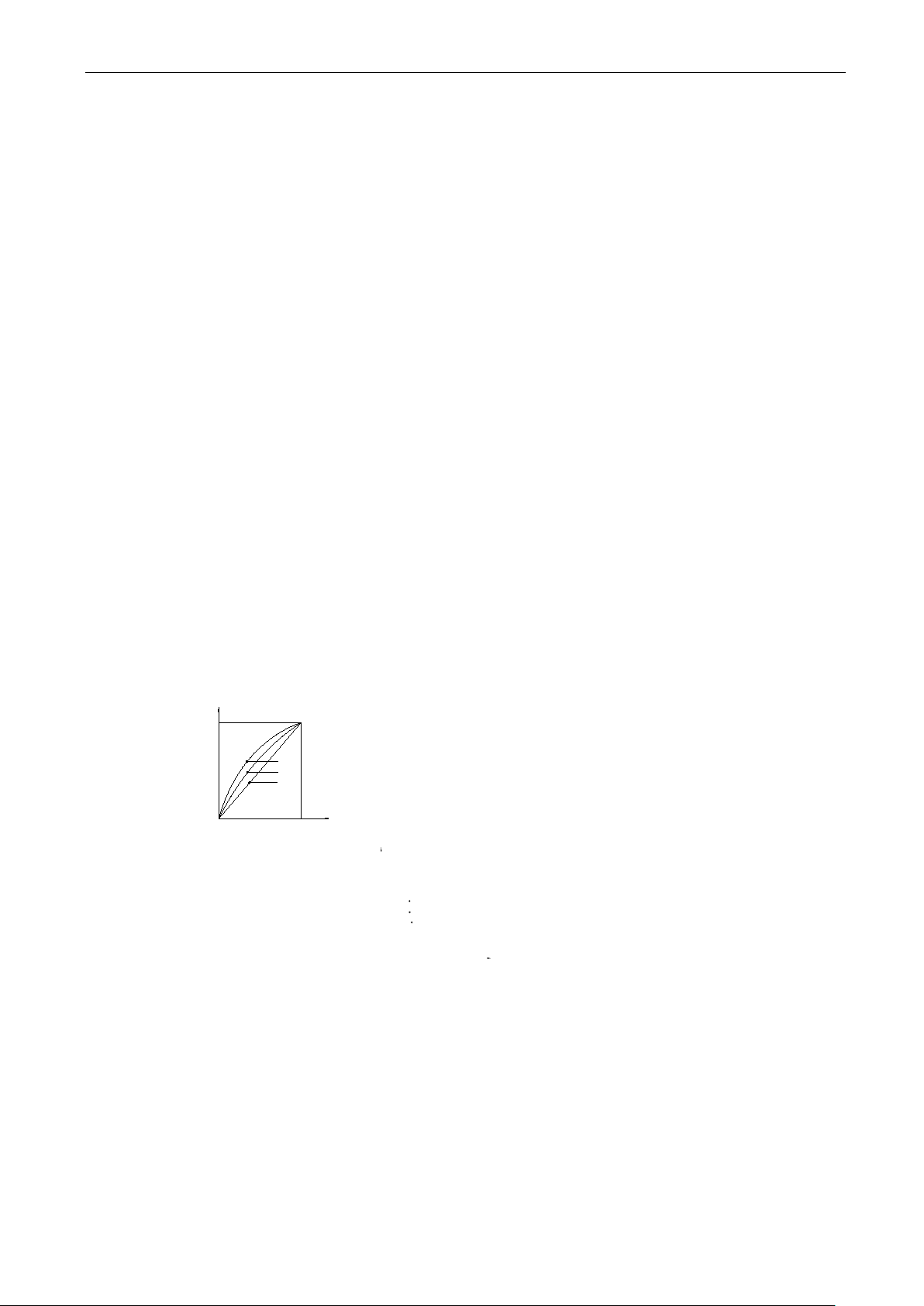

7． Gaskurven: Kurve 1, Kurve 2 und Kurve 3. Standardeinstellung ist Kurve 1.

Leistung Gaskurve 1, Kurve 2, Kurve 3 Volllast

8．Motordrehung: „Vorwärts“ und „Rückwärts“. Standardeinstellung ist „Vorwärts“.

Bedienungsanleitung des Drehzahlreglers für bürsten- und geberlose Motoren

4

Hinweis: 1. Bei der Einstellung “Anzahl der Li-xx-Zellen“ entspricht 1 langer “Biep-----” 5 kurzen “Biep“-

Tönen. So bedeutet beispielsweise 1 langer “Biep-----” plus 3 kurze “Biep”-Töne (5+3 =8), dass es

sich um ein 8-Zellen-Li-xx-Batterieteil handelt.

2. Falls ein Li-xx-Batterieteil mehr als 4 Zellen enthält, sollten Sie die “Anzahl der Li-xx-Zellen”

manuell einstellen.

Bedienungsanleitung des Drehzahlreglers für bürsten- und geberlose Motoren

5

Töne zu hören. Warten Sie

erklingt. Dieser Ton bestätigt, dass der

4． Programmierungsmodus verlassen

Beispiel einer Programmierung mithilfe des Senders

Die Einstellung „Timing“ wird auf „Hoch“ gesetzt, d.h. auf den Wert Nr. 3 des Parameters Nr. 2

1． Programmierungs-Modus aufrufen

Drücken Sie den Gashebel auf die oberste Position, schalten Sie den Transmitter an, schließen Sie die Batterie
an den Drehzahlregler an. Warten Sie nun 2 Sekunden, es sind „Biep-Biep“-
anschließend weitere 6 Sekunden, der besondere “♪ i 3 i 3”-Ton
Programmierungsmodus erfolgreich aufgerufen wurde.

2． Wählen Sie den konfigurierbaren Parameter aus

Es gibt 9 verschiedene Töne in einer Schleife. Wenn Sie “Beeb- Beeb-” hören (zwei kurze Töne), drücken Sie
den Gashebel innerhalb von 2 Sekunden auf die untere Position. Der Parameter „Timing“ ist nun ausgewählt.

3． Legen Sie den Parameterwert fest (der programmierbare Wert)

Es gibt 3 Töne, die 3 Parameterwerten entsprechen. Wenn Sie “Biep- Biep- Biep-” (3 kurze Töne) hören,
drücken Sie den Gashebel innerhalb von 2 Sekunden auf die oberste Position. Der besondere Ton “♪ 5 6 5 6”
erklingt, der bestätigt, dass der „Timing“ auf „Hoch“ eingestellt und gespeichert wurde.

Nachdem Sie den besonderen Ton “♪ 5 6 5 6”, gehört haben, drücken Sie den Gashebel innerhalb von 2
Sekunden auf die unterste Position. Dadurch verlassen Sie den Programmierungsmodus.
