Page 1

59G185

D.0425

Page 2

Page 3

Page 4

Page 5

(PL) INSTRUKCJA OBSŁUGI ORYGINALNA ......................................................................................................................................... 6

(EN) TRANSLATION OF THE ORIGINAL INSTRUCTIONS .................................................................................................................. 11

(UK) ПЕРЕКЛАД ОРИГІНАЛЬНОЇ ІНСТРУКЦІЇ ................................................................................................................................... 15

(RO) TRADUCEREA INSTRUCȚIUNILOR ORIGINALE ........................................................................................................................ 20

(HU) AZ EREDETI HASZNÁLATI UTASÍTÁS FORDÍTÁSA................................................................................................................... 25

(IT) TRADUZIONE DELLE ISTRUZIONI ORIGINALI ............................................................................................................................. 30

(FR) TRADUCTION DES INSTRUCTIONS ORIGINALES ..................................................................................................................... 35

(DE) ÜBERSETZUNG DER ORIGINALANLEITUNG ............................................................................................................................. 40

(RU) ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ ............................................................................................................................. 45

(CZ) PŘEKLAD PŮVODNÍCH POKYNŮ ................................................................................................................................................ 50

(SK) PREKLAD PÔVODNÝCH POKYNOV ............................................................................................................................................ 55

(HR) PRIJEVOD IZVORNIH UPUTA....................................................................................................................................................... 60

(LT) ORIGINALIŲ INSTRUKCIJŲ VERTIMAS ....................................................................................................................................... 64

(LV) ORIĢINĀLĀS INSTRUKCIJAS TULKOJUMS ............................................................................................................................... 68

(SL) PREVOD IZVIRNIH NAVODIL ........................................................................................................................................................ 73

(BG) ПРЕВОД НА ОРИГИНАЛНИТЕ ИНСТРУКЦИИ .......................................................................................................................... 77

(SR ) ПРЕВОД ОРИГИНАЛНИХ УПУТСТАВА .................................................................................................................................. 83

(GR) ΜΕΤΆΦΡΑΣΗ ΤΩΝ ΑΡΧΙΚΏΝ ΟΔΗΓΙΏΝ...................................................................................................................................... 88

(NL) VERTALING VAN DE OORSPRONKELIJKE INSTRUCTIES ........................................................................................................ 93

(PT) TRADUÇÃO DAS INSTRUÇÕES ORIGINAIS ............................................................................................................................... 98

(ES) TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES .......................................................................................................... 103

(EE) ORIGINAALJUHISTE TÕLGE ...................................................................................................................................................... 108

Page 6

(PL)

INSTRUKCJA OBSŁUGI ORYGINALNA

59G185

SZLIFIERKA KĄTOWA

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA ELEKTRONARZĘDZIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

Wskazówki bezpieczeństwa dotyczące szlifowania, szlifowania papierem ściernym, pracy z użyciem szczotek drucianych i przecinania ściernicą.

• Niniejsze elektronarzędzie może być stosowane jako

szlifierka zwykła, szlifierka do szlifowania papierem ściernym, do szlifowania szczotkami drucianymi i jako urządzenie do przecinania ściernicowego. Należy stosować się do wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i danych, dostarczonych wraz z elektronarzędziem. Niestosowanie się do poniższych zaleceń może stwarzać niebezpieczeństwo porażenia prądem, pożaru i/lub ciężkich obrażeń ciała.

• Niniejsze elektronarzędzie nie może być wykorzystywane do

polerowania. Zastosowanie elektronarzędzia do innej, niż przewidziana czynności roboczej, może stać się przyczyną zagrożeń i obrażeń.

• Nie należy używać osprzętu, który nie jest przewidziany i

polecany przez producenta specjalnie do tego urządzenia. Fakt, że osprzęt daje się zamontować do elektronarzędzia, nie jest gwarantem bezpiecznego użycia.

• Dopuszczalna prędkość obrotowa stosowanego narzędzia

roboczego nie może być mniejsza niż podana na elektronarzędziu maksymalna prędkość obrotowa. Narzędzie robocze, obracające się z szybszą niż dopuszczalna prędkością, może się złamać, a jego części odprysnąć.

• Średnica zewnętrzna i grubość narzędzia roboczego muszą

odpowiadać wymiarom elektronarzędzia. Narzędzia robocze o niewłaściwych wymiarach nie mogą być wystarczająco osłonięte lub kontrolowane.

• Narzędzia robocze z wkładką gwintowaną muszą dokładnie

pasować na gwint na wrzecionie. W przypadku narzędzi roboczych, mocowanych przy użyciu kołnierza średnica otworu narzędzia roboczego musi być dopasowana do średnicy kołnierza. Narzędzia robocze, które nie mogą być dokładnie osadzone na elektronarzędziu, obracają się nierównomiernie, bardzo mocno wibrują i mogą spowodować utratę kontroli nad elektronarzędziem.

• W żadnym wypadku nie należy używać uszkodzonych

narzędzi roboczych. Przed każdym użyciem należy skontrolować oprzyrządowanie, np. ściernice pod kątem odprysków i pęknięć, talerze szlifierskie pod kątem pęknięć, starcia lub silnego zużycia, szczotki druciane pod kątem luźnych lub złamanych drutów. W razie upadku elektronarzędzia lub narzędzia roboczego, należy sprawdzić, czy nie uległo ono uszkodzeniu, lub użyć innego, nieuszkodzonego narzędzia. Jeśli narzędzie zostało sprawdzone i umocowane, elektronarzędzie należy włączyć na minutę na najwyższe obroty, zwracając przy tym uwagę, by osoba obsługująca i osoby postronne znajdujące się w pobliżu, znalazły się poza strefą obracającego się narzędzia. Uszkodzone narzędzia łamią się najczęściej w tym czasie próbnym.

• Należy nosić osobiste wyposażenie ochronne. W zależności

od rodzaju pracy, należy nosić maskę ochronną pokrywającą całą twarz, ochronę oczu lub okulary ochronne. W razie potrzeby należy użyć maski przeciwpyłowej, ochrony słuchu, rękawic ochronnych lub specjalnego fartucha, chroniącego przed małymi cząstkami ścieranego i obrabianego materiału.

Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w czasie pracy. Maska przeciwpyłowa i ochrona dróg oddechowych muszą filtrować powstający podczas pracy pył. Oddziaływanie hałasu przez dłuższy okres , może doprowadzić do utraty słuchu.

• Należy uważać, by osoby postronne znajdowały się w bezpiecznej odległości od strefy zasięgu elektronarzędzia.

• Każdy, kto znajduje się w pobliżu pracującego elektronarzędzia, musi używać osobistego wyposażenia ochronnego. Odłamki obrabianego przedmiotu lub pęknięte narzędzia robocze mogą odpryskiwać i spowodować obrażenia również poza bezpośrednią strefą zasięgu.

• Podczas wykonywania prac, przy których narzędzie mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, należy je trzymać wyłącznie za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym.

• Przewód sieciowy należy trzymać z dala od obracających się narzędzi roboczych. W przypadku utraty kontroli nad narzędziem, przewód sieciowy może zostać przecięty lub wciągnięty, a dłoń lub cała ręka mogą dostać się w obracające się narzędzie robocze.

• Nigdy nie wolno odkładać elektronarzędzia przed całkowitym zatrzymaniem się narzędzia roboczego. Obracające się narzędzie może wejść w kontakt z powierzchnią, na którą jest odłożone, przez co można stracić kontrolę nad elektronarzędziem.

• Nie wolno przenosić elektronarzędzia, znajdującego się w ruchu. Przypadkowy kontakt ubrania z obracającym się narzędziem roboczym może spowodować jego wciągnięcie i wwiercenie się narzędzia roboczego w ciało osoby obsługującej.

• Należy regularnie czyścić szczeliny wentylacyjne elektronarzędzia. Dmuchawa silnika wciąga kurz do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenie elektryczne.

• Nie należy używać elektronarzędzia w pobliżu materiałów łatwopalnych. Iskry mogą spowodować ich zapłon.

• Nie należy używać narzędzi, które wymagają płynnych środków chłodzących. Użycie wody lub innych płynnych środków chłodzących może doprowadzić do porażenia prądem.

Odrzut i odpowiednie wskazówki bezpieczeństwa

Odrzut jest nagłą reakcją elektronarzędzia na zablokowanie lub

zawadzanie obracającego się narzędzia, takiego jak ściernica, talerz szlifierski, szczotka druciana itd. Zaczepienie się lub zablokowanie prowadzi do nagłego zatrzymania się obracającego narzędzia roboczego. Niekontrolowane elektronarzędzie zostanie przez to szarpnięte w kierunku przeciwnym do kierunku obrotu narzędzia roboczego.

Gdy, np. ściernica zatnie się lub zakleszczy w obrabianym

przedmiocie, zanurzona w materiale krawędź ściernicy, może się zablokować i spowodować jej wypadnięcie lub odrzut. Ruch ściernicy (w kierunku osoby obsługującej lub od niej) uzależniony jest wtedy od kierunku ruchu ściernicy w miejscu zablokowania. Oprócz tego ściernice mogą się również złamać.

Odrzut jest następstwem niewłaściwego lub błędnego użycia

elektronarzędzia. Można go uniknąć przez zachowanie opisanych poniżej odpowiednich środków ostrożności.

• Elektronarzędzie należy mocno trzymać, a ciało i ręce ustawić w pozycji, umożliwiającej złagodzenie odrzutu. Jeżeli w skład wyposażenia standardowego wchodzi uchwyt dodatkowy, należy go zawsze używać, żeby mieć jak największą kontrolę nad siłami odrzutu lub momentem odwodzącym podczas rozruchu. Osoba obsługująca urządzenie może opanować

Page 7

szarpnięcia i zjawisko odrzutu poprzez zachowanie odpowiednich środków ostrożności.

• Nie należy nigdy trzymać rąk w pobliżu obracających się

narzędzi roboczych. Narzędzie robocze może wskutek odrzutu zranić rękę.

• Należy trzymać się z dala od strefy zasięgu, w której poruszy

się elektronarzędzie podczas odrzutu. Na skutek odrzutu, elektronarzędzie przemieszcza się w kierunku przeciwnym do ruchu ściernicy w miejscu zablokowania.

• Szczególnie ostrożnie należy obrabiać narożniki, ostre

krawędzie itd. Należy zapobiegać temu, by narzędzia robocze zostały odbite lub by się one zablokowały. Obracające się narzędzie robocze jest bardziej podatne na zakleszczenie przy obróbce kątów, ostrych krawędzi lub gdy zostanie odbite. Może to stać się przyczyną utraty kontroli lub odrzutu.

• Nie należy używać tarcz do drewna lub zębatych. Narzędzia

robocze tego typu często powodują odrzut lub utratę kontroli nad elektronarzędziem.

Szczególne wskazówki bezpieczeństwa dla szlifowania i przecinania ściernicą

• Należy używać wyłącznie ściernicy przeznaczonej dla

danego elektronarzędzia i osłony przeznaczonej dla danej ściernicy. Ściernice nie będące oprzyrządowaniem danego

elektronarzędzia nie mogą być wystarczająco osłonięte i nie są wystarczająco bezpieczne.

• Tarcze szlifierskie wygięte należy mocować w taki sposób

aby żadna ich część nie wystawała poza krawędź osłony tarczy. Niefachowo osadzona tarcza szlifierska, wystająca

poza krawędź pokrywy ochronnej nie może być wystarczająco osłonięta.

• Osłona musi być dobrze przymocowana do

elektronarzędzia tak aby zagwarantować jak największy stopień bezpieczeństwa oraz ustawiona tak, aby część ściernicy, odsłonięta i zwrócona do operatora, była jak najmniejsza. Osłona chroni operatora przed odłamkami,

przypadkowym kontaktem ze ściernicą, jak również iskrami, które mogłyby spowodować zapalenie się odzieży.

• Ściernic można używać tylko do prac dla nich

przewidzianych. Nie należy np. nigdy szlifować boczną powierzchnią ściernicy tarczowej do cięcia. Tarczowe

ściernice tnące przeznaczone są do usuwania materiału krawędzią tarczy. Wpływ sił bocznych na te ściernice może je złamać.

• Do wybranej ściernicy należy używać zawsze

nieuszkodzonych kołnierzy mocujących o prawidłowej wielkości i kształcie. Odpowiednie kołnierze podpierają

ściernicę i zmniejszają tym samym niebezpieczeństwo jej złamania się. Kołnierze do ściernic tnących mogą różnić się od kołnierzy przeznaczonych do innych ściernic.

• Nie należy używać zużytych ściernic z większych

elektronarzędzi. Ściernice do większych elektronarzędzi nie

są zaprojektowane dla wyższej liczby obrotów, która jest charakterystyką mniejszych elektronarzędzi i mogą się dlatego złamać.

Dodatkowe szczególne wskazówki bezpieczeństwa dla przecinania ściernicą

• Należy unikać zablokowania się tarczy tnącej lub za

dużego nacisku. Nie należy przeprowadzać nadmiernie głębokich cięć. Przeciążenie tarczy tnącej podwyższa jej

obciążenie i jej skłonność do zakleszczenia się lub zablokowania i tym samym możliwość odrzutu lub złamania się tarczy.

• Należy unikać obszaru przed i za obracającą się tarczą

tnącą. Przesuwanie tarczy tnącej w obrabianym przedmiocie

w kierunku od siebie, może spowodować, iż w razie odrzutu, elektronarzędzie odskoczy wraz z obracającą się tarczą bezpośrednio w kierunku użytkownika.

• W przypadku zakleszczenia się tarczy tnącej lub przerwy

w pracy, elektronarzędzie należy wyłączyć i odczekać, aż tarcza całkowicie się zatrzyma. Nigdy nie należy próbować wyciągać poruszającej się jeszcze tarczy z miejsca cięcia, gdyż może to wywołać odrzut. Należy

wykryć i usunąć przyczynę zakleszczenia się.

• Nie włączać ponownie elektronarzędzia, dopóki znajduje

się ono w materiale. Przed kontynuacją cięcia, tarcza tnąca powinna osiągnąć swoją pełną prędkość obrotową.

W przeciwnym wypadku ściernica może się zaczepić, wyskoczyć z przedmiotu obrabianego lub spowodować odrzut.

• Płyty lub duże przedmioty należy przed obróbką

podeprzeć, aby zmniejszyć ryzyko odrzutu, spowodowanego przez zakleszczoną tarczę. Duże

przedmioty mogą się ugiąć pod ciężarem własnym. Obrabiany przedmiot należy podeprzeć z obydwu stron, zarówno w pobliżu linii cięcia jak i przy krawędzi.

• Zachować szczególną ostrożność przy wycinaniu

otworów w ścianach lub operowaniu w innych niewidocznych obszarach. Wgłębiająca się w materiał

tarcza tnąca może spowodować odrzut narzędzia po natrafieniu na przewody gazowe, wodociągowe, przewody elektryczne lub inne przedmioty.

Szczególne wskazówki bezpieczeństwa dla szlifowania papierem ściernym

• Nie należy stosować zbyt wielkich arkuszy papieru ściernego.

Przy wyborze wielkości papieru ściernego, należy kierować się zaleceniami producenta. Wystający poza płytę szlifierską papier ścierny może spowodować obrażenia, a także doprowadzić do zablokowania lub rozdarcia papieru lub do odrzutu.

Szczególne wskazówki bezpieczeństwa dla polerowania

Nie dopuszczaj do swobodnego obracania się luźnej części futra polerskiego lub jego sznurów mocujących. Zablokuj lub przycinaj luźne sznurki mocujące. Luźne i obracające się sznurki mocujące mogą zaplątać palce lub zaczepić o obrabiany przedmiot. Szczególne wskazówki bezpieczeństwa dla pracy z użyciem szczotek drucianych Należy wziąć pod uwagę, że nawet przy normalnym użytkowaniu dochodzi do utraty kawałeczków druta przez szczotkę. Nie należy przeciążać drutów przez zbyt silny nacisk. Unoszące się w powietrzu kawałki drutów mogą z łatwością przebić się przez cienkie ubranie i/lub skórę. Jeżeli zalecane jest użycie osłony, należy zapobiec kontaktowi szczotki z osłoną. Średnica szczotek do talerzy i garnków może się zwiększyć przez siłę nacisku i siły odśrodkowe.

Dodatkowe wskazówki dotyczące bezpieczeństwa

W narzędziach przystosowanych do mocowania ściernic z otworem gwintowym, sprawdzić czy długość gwintu ściernicy jest odpowiednia do długości gwintu wrzeciona. Należy zabezpieczać obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku. Nie należy dotykać tarcz tnących i szlifierskich, zanim nie ostygną. W przypadku użycia kołnierza szybkomocującego należy się upewnić czy kołnierz wewnętrzny osadzony na wrzecionie jest wyposażony w gumowy pierścień typu o-ring i czy ten pierścień nie jest uszkodzony. Należy również zadbać aby powierzchnie kołnierza zewnętrznego oraz kołnierza wewnętrznego były czyste.

Kołnierz szybkomocujący stosować wyłącznie z tarczami ściernymi i tnącymi. Stosować wyłącznie nieuszkodzone i

prawidłowo działające kołnierze. W przypadku wystąpienia chwilowego zaniku napięcia w sieci lub po wyjęciu wtyczki z gniazda zasilającego z włącznikiem w

Page 8

pozycji „ włączony”, przed ponownym uruchomieniem należy odblokować włącznik i ustawić go w pozycji wyłączonej.

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń. Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

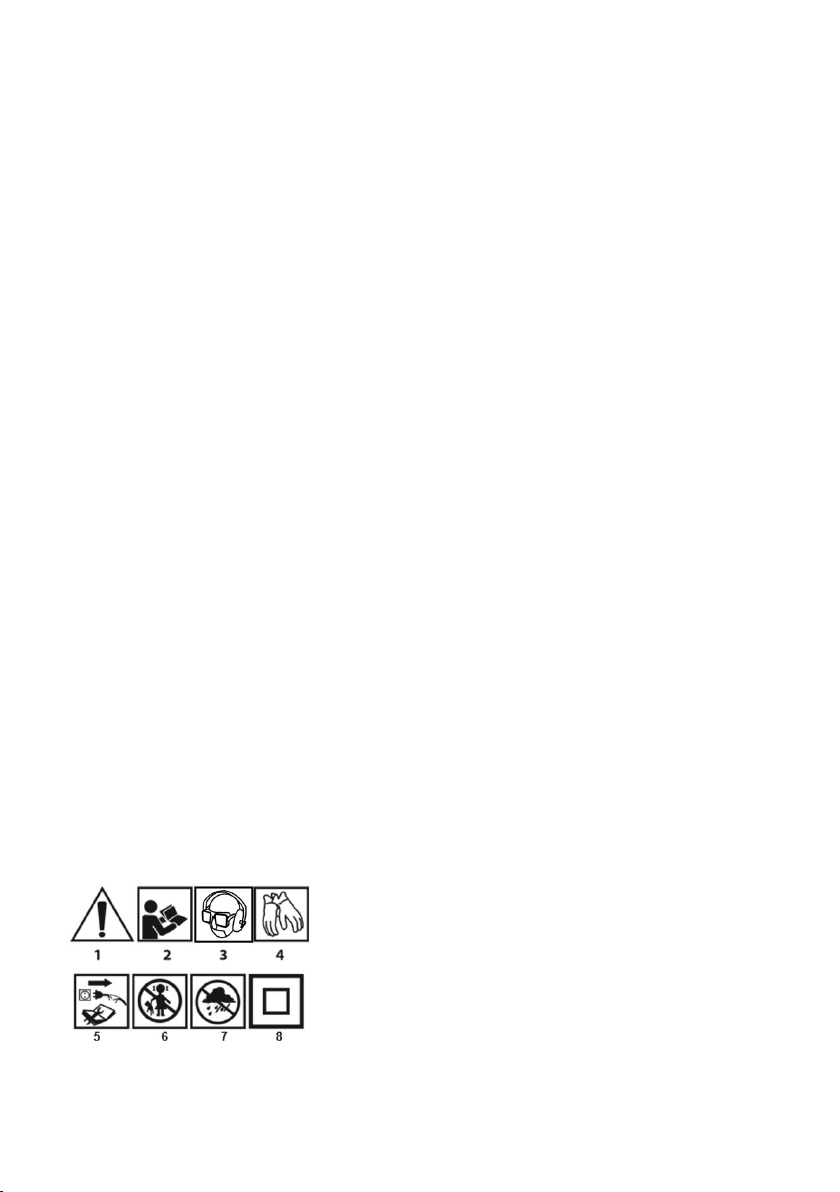

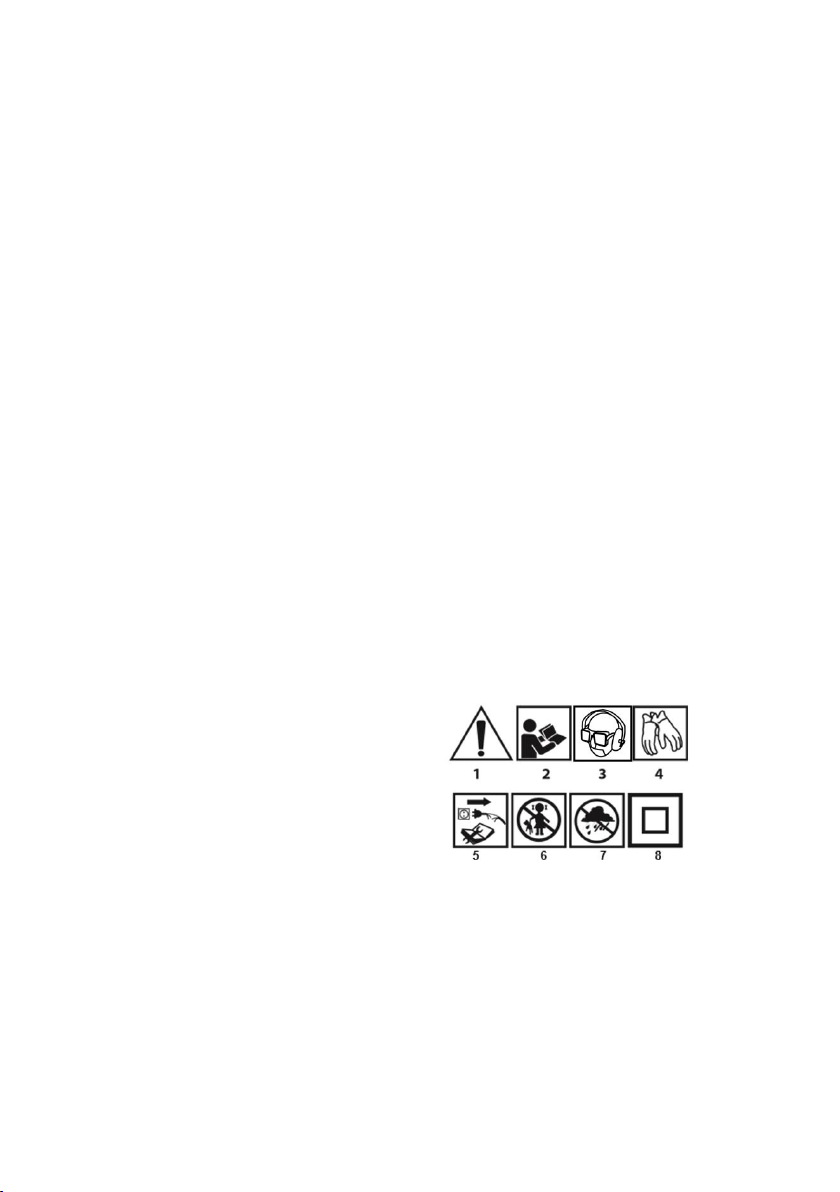

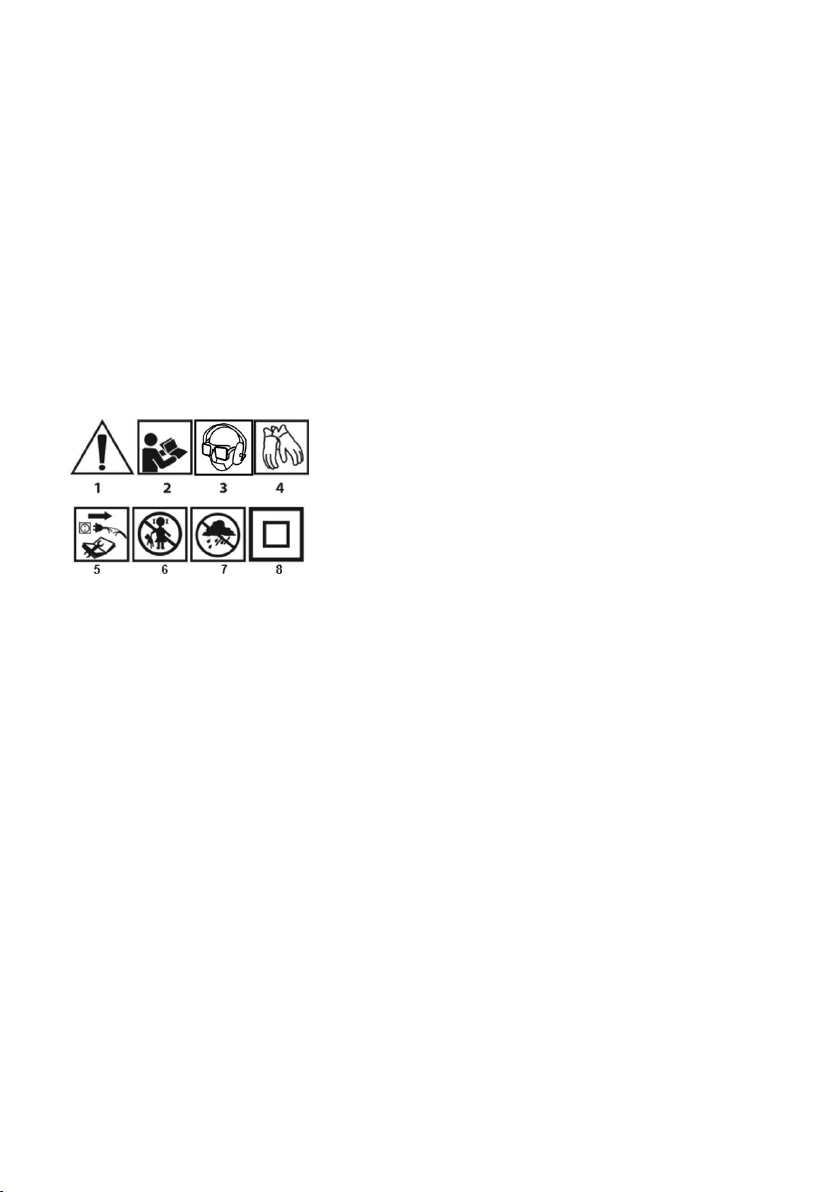

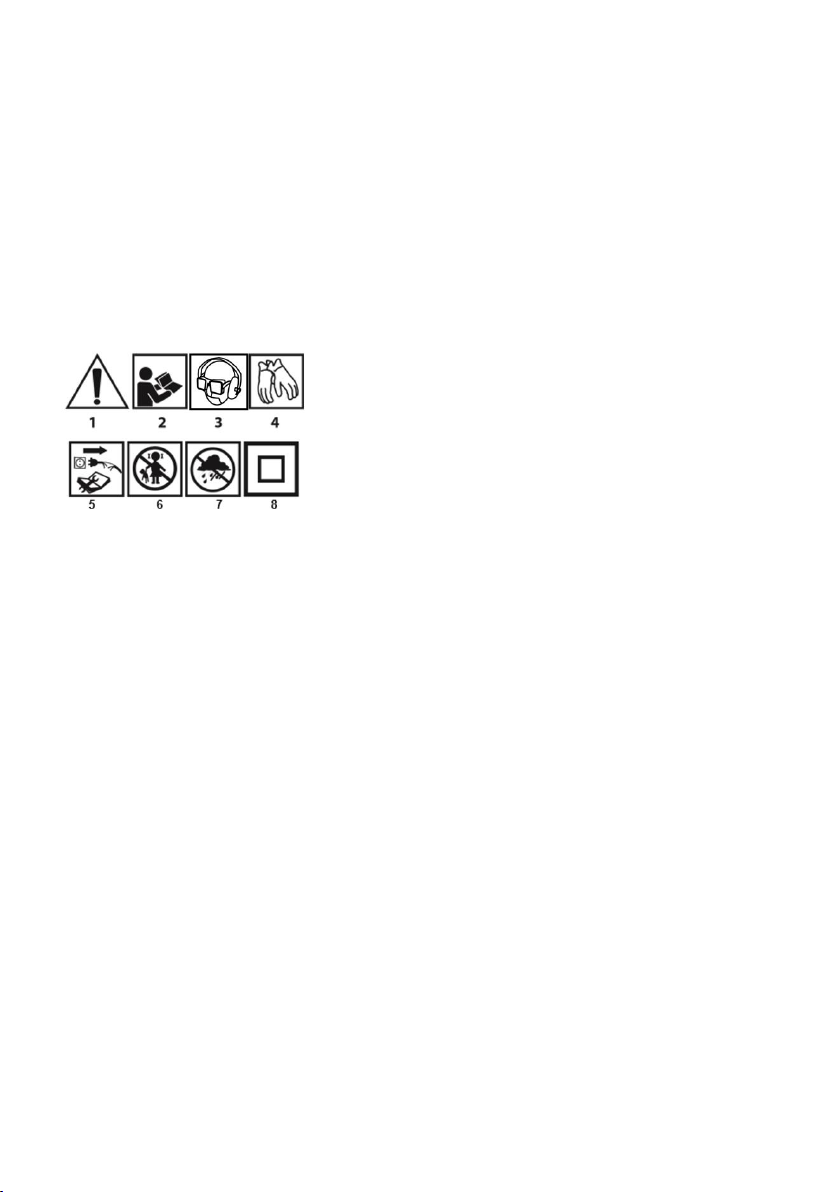

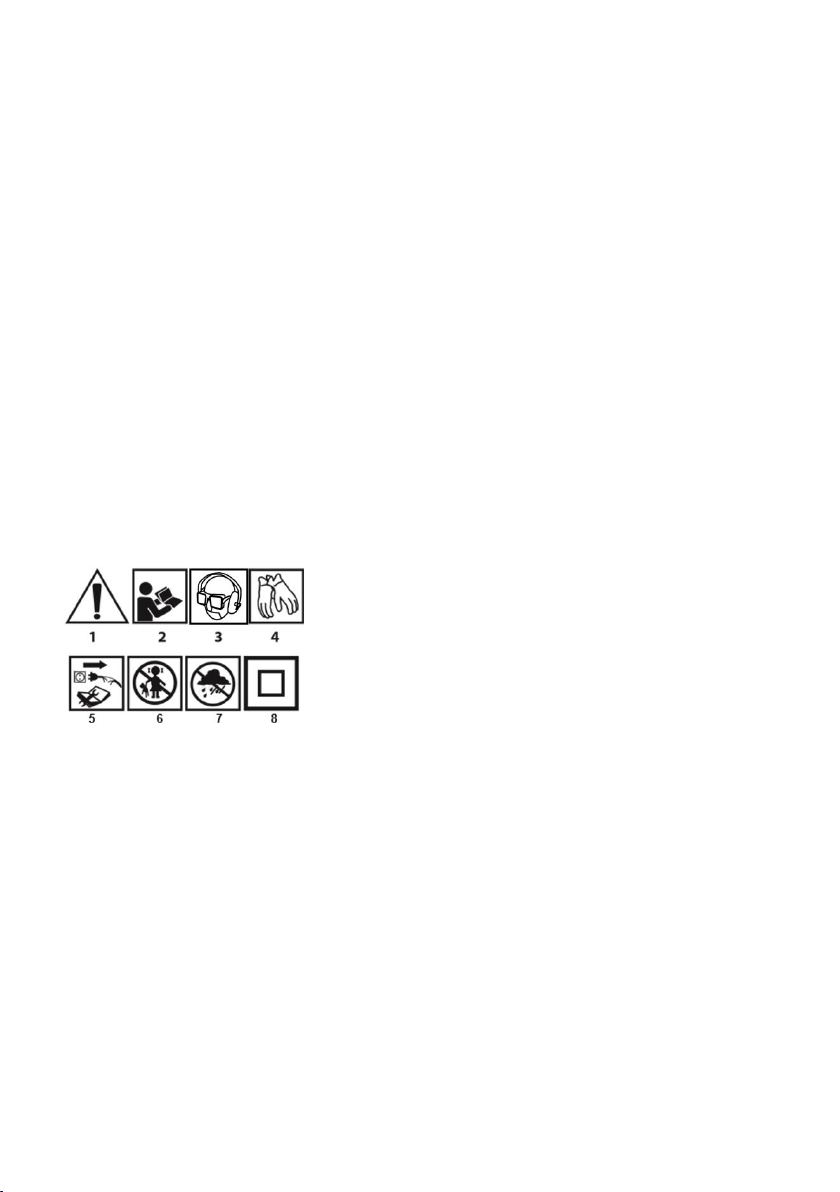

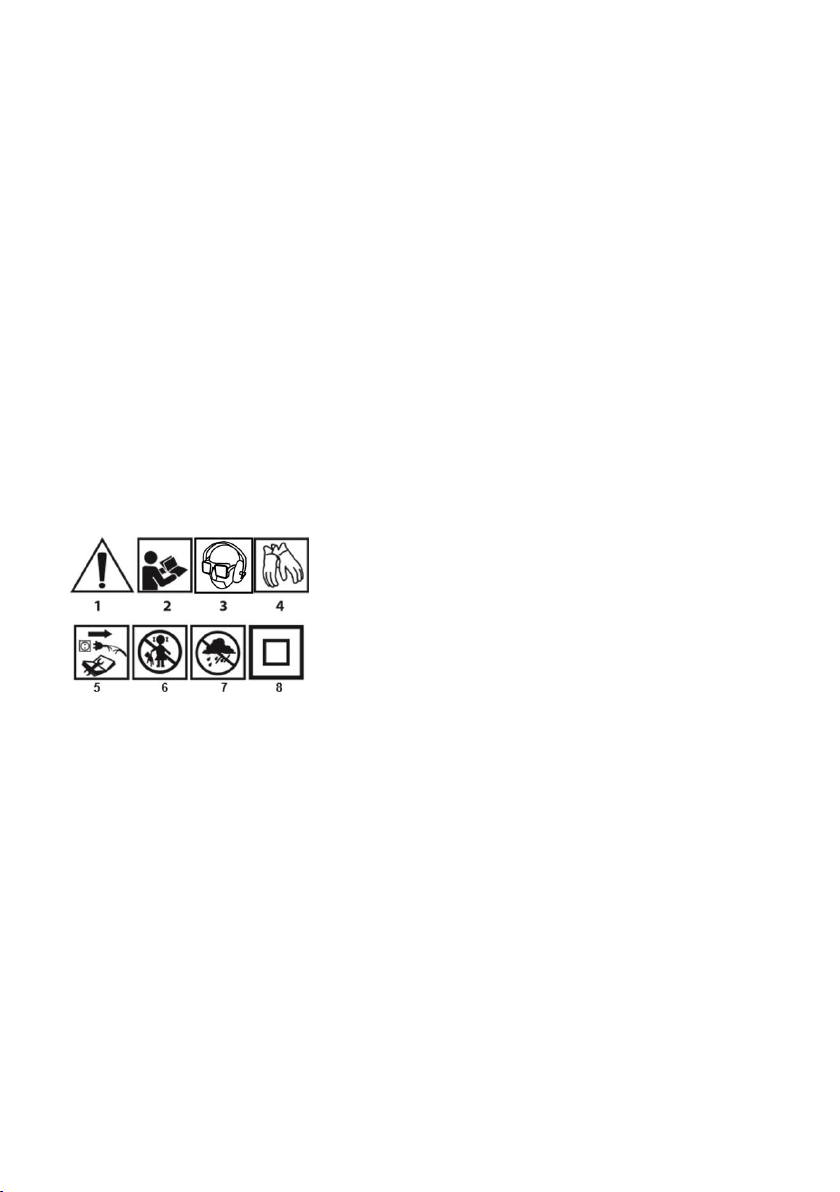

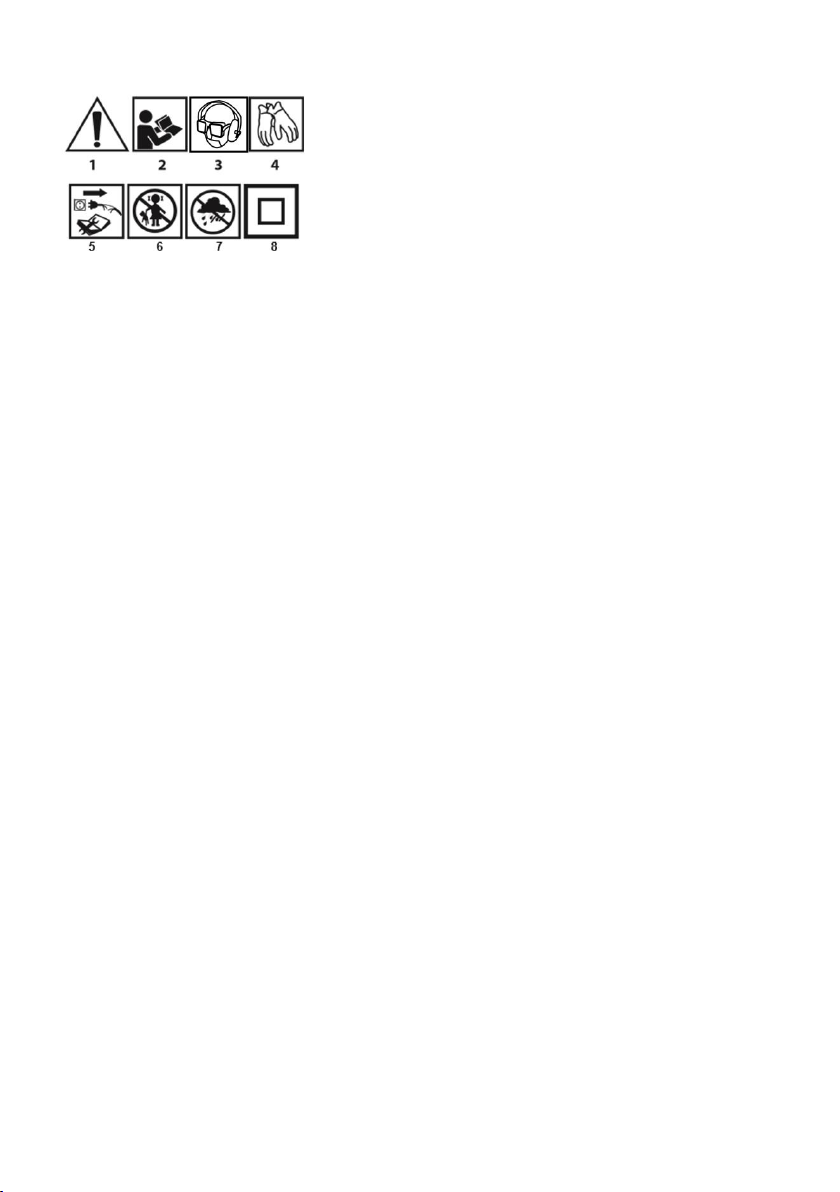

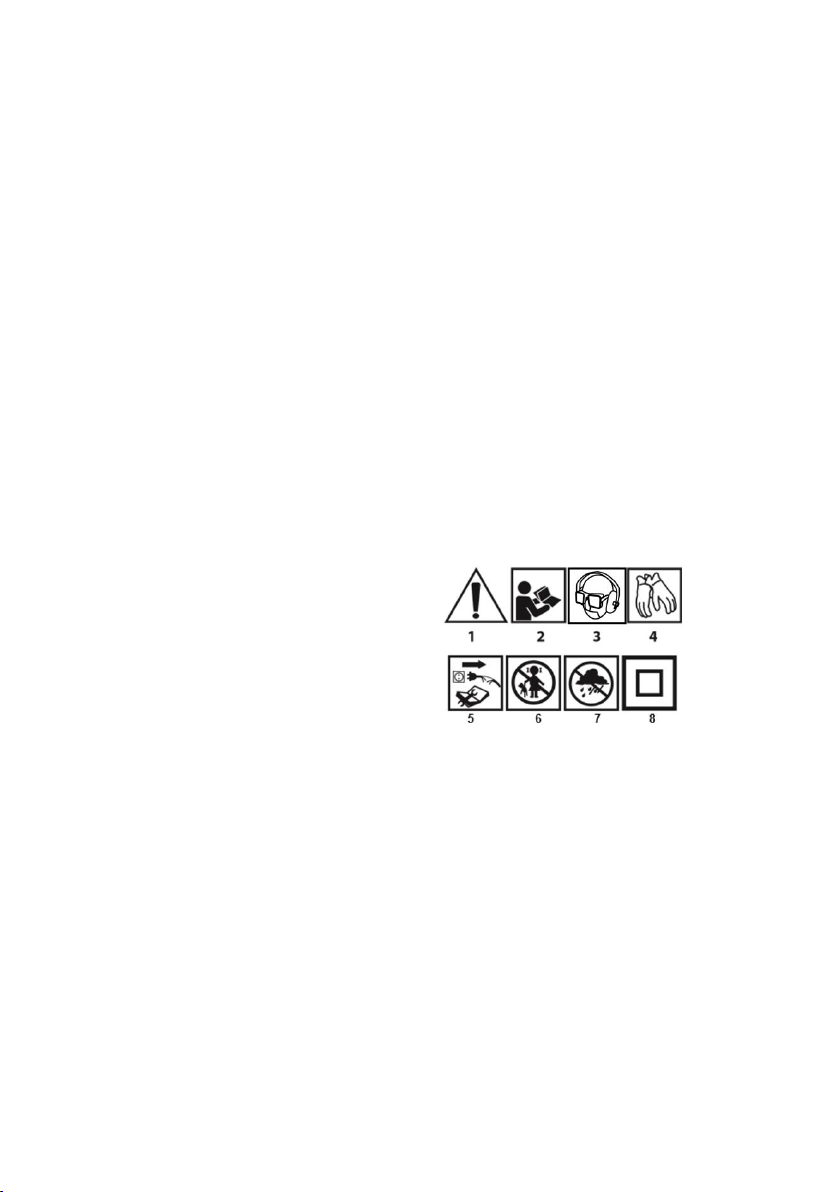

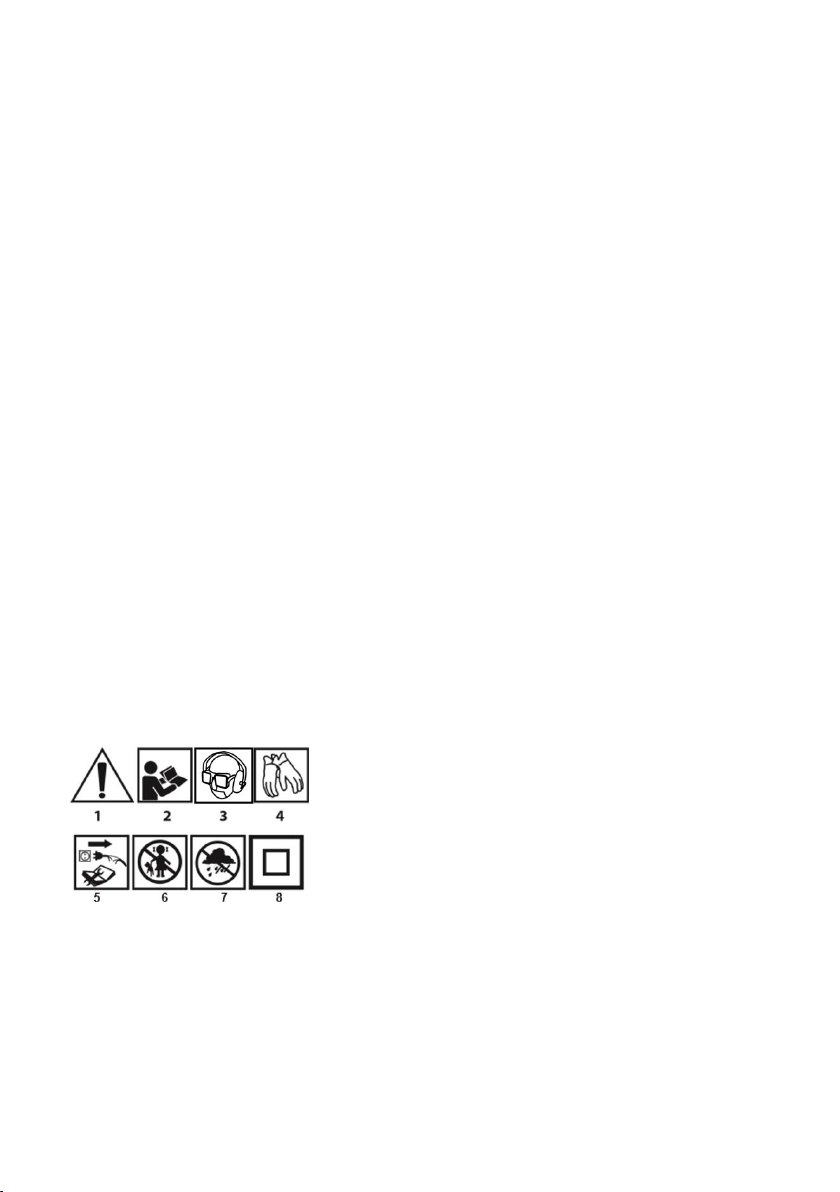

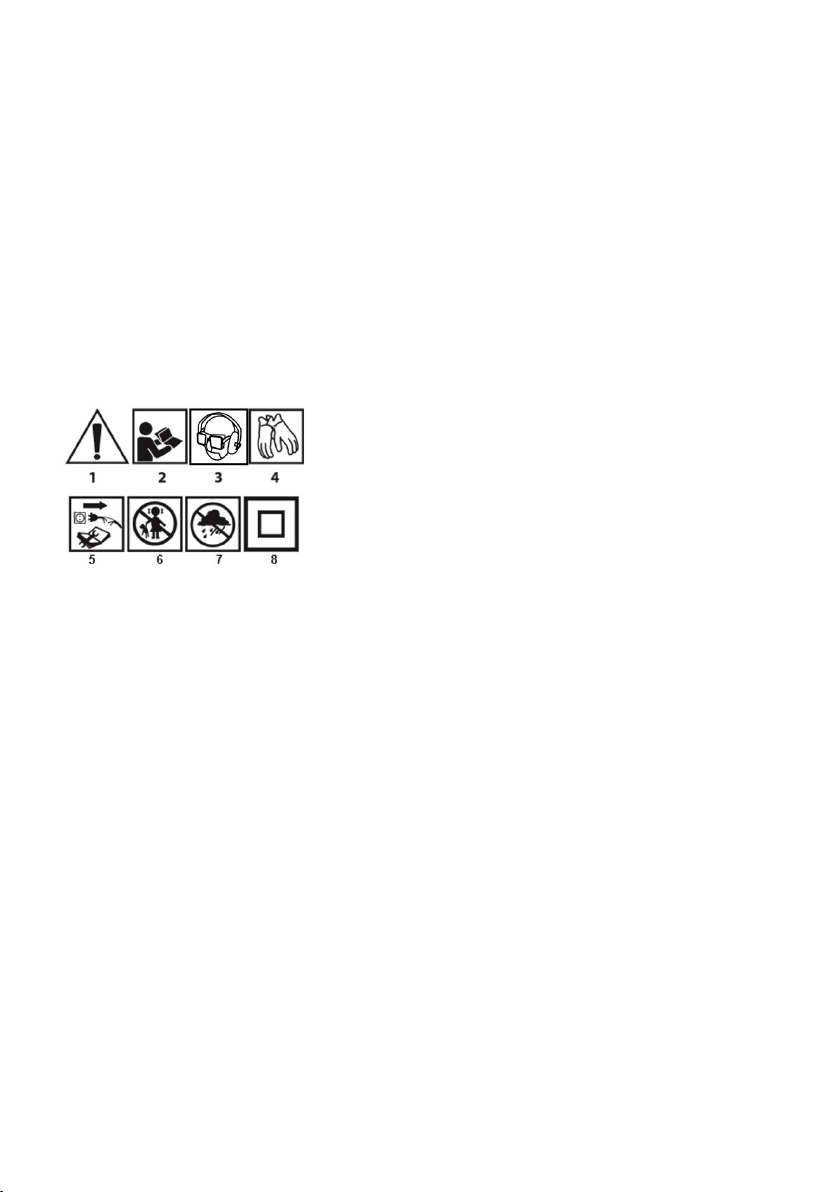

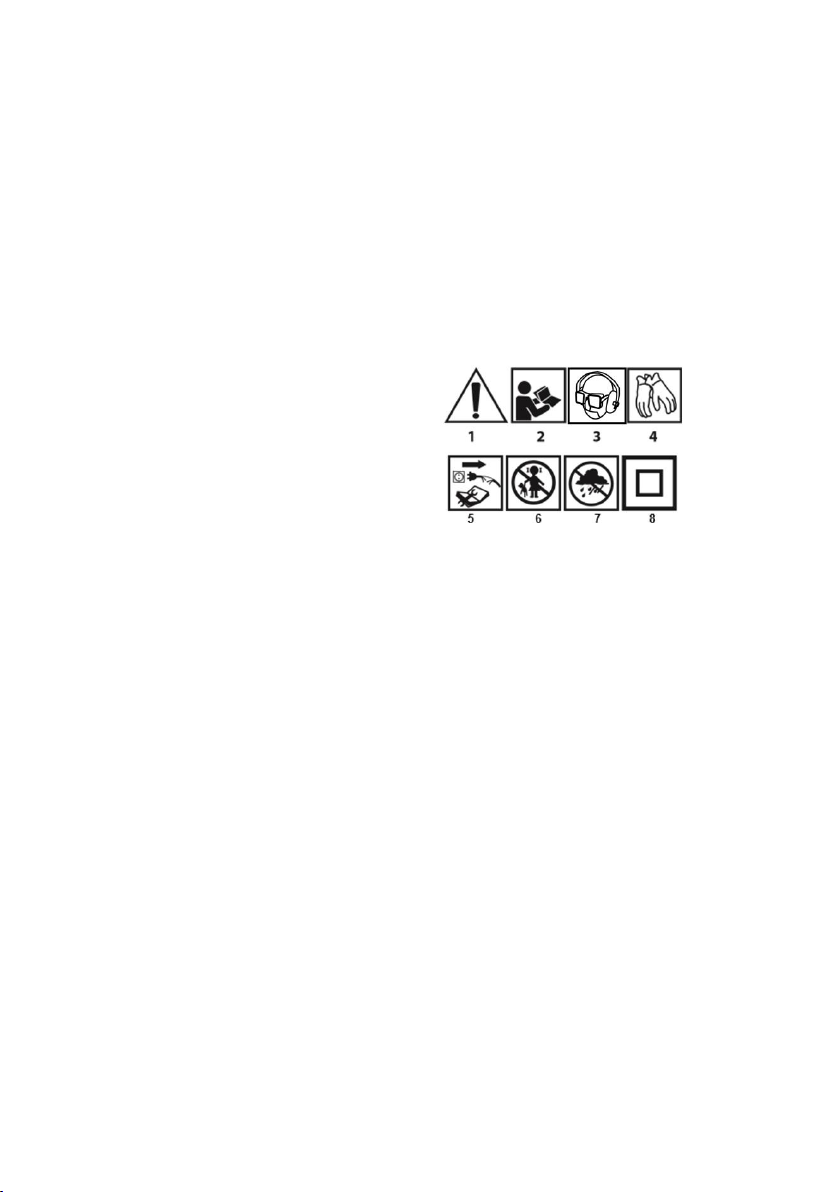

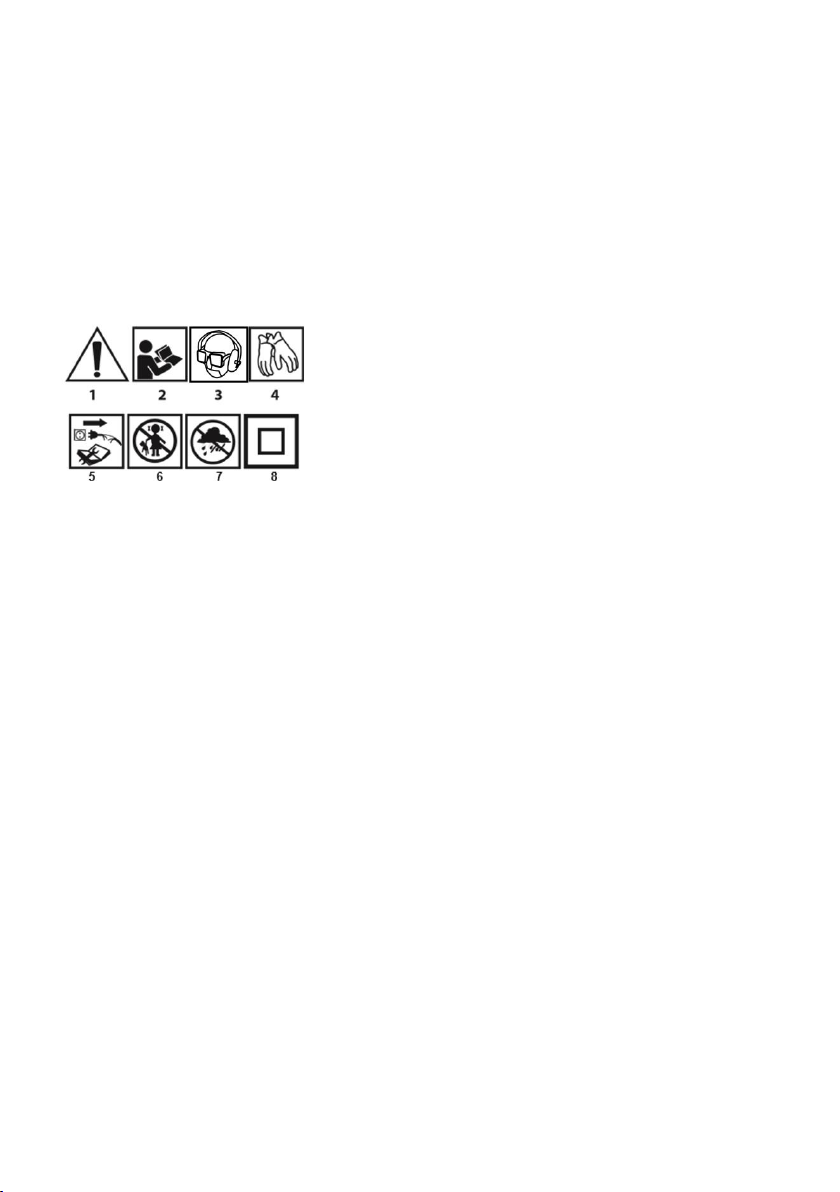

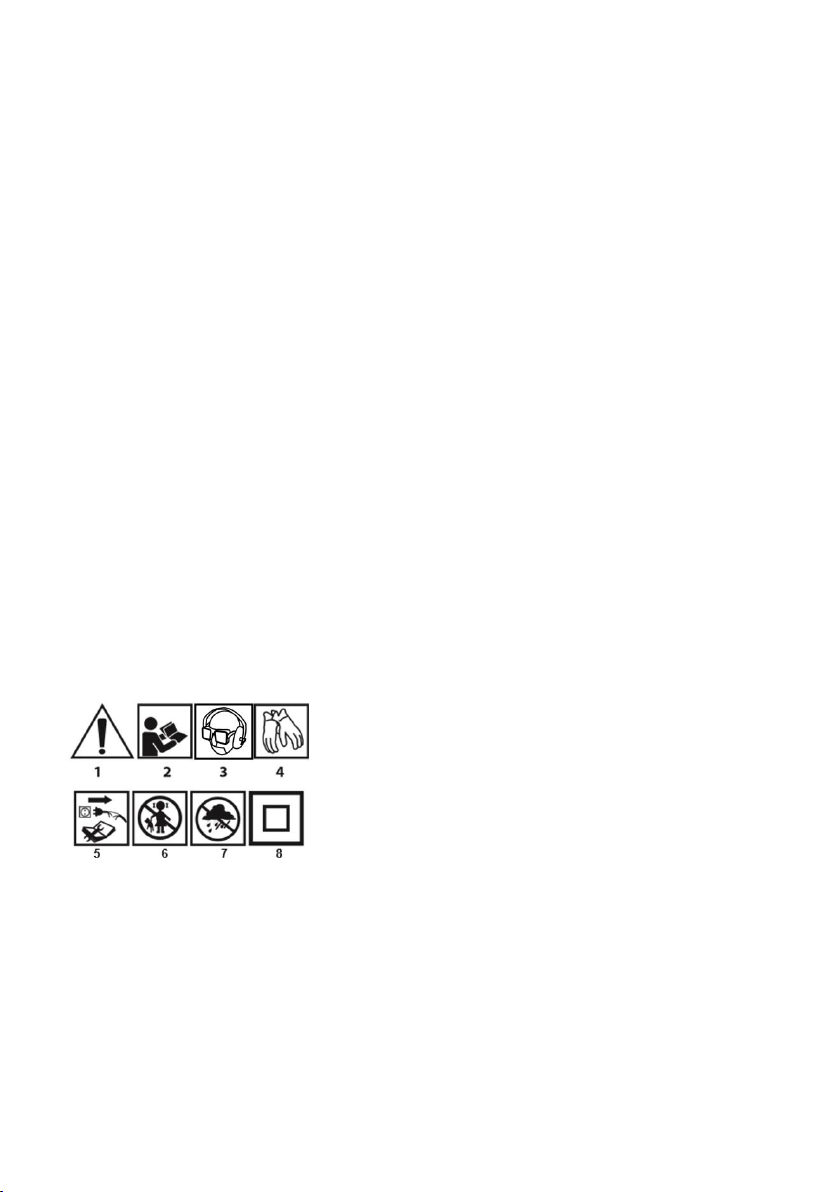

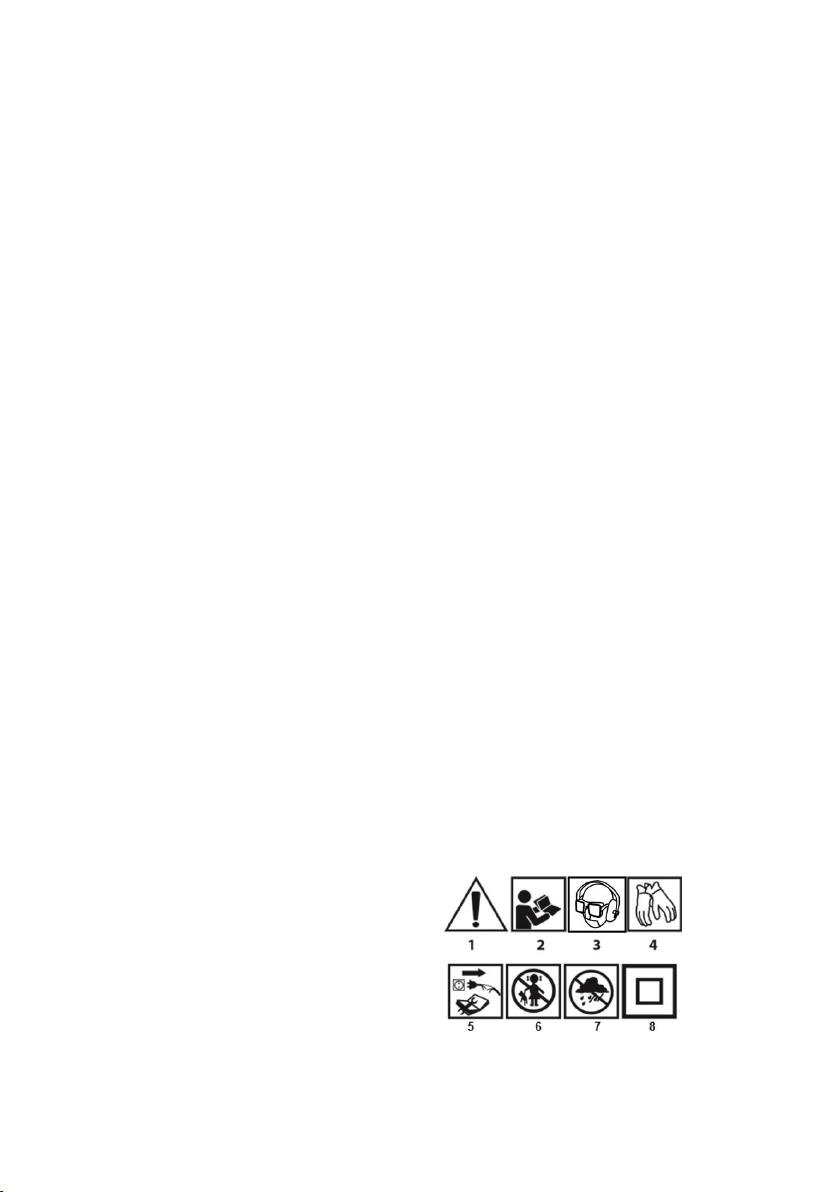

Objaśnienie zastosowanych piktogramów.

1.Uwaga zachowaj szczególne środki ostrożności

2.Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych!

3.Używaj środki ochrony osobistej (gogle ochronne, ochronniki słuchu i maska przeciwpyłowa)

4.Stosuj rękawice ochronne

5.Odłącz przewód zasilający przed rozpoczęciem czynności obsługowych lub naprawczych.

6.Nie dopuszczać dzieci do narzędzia

7.Chronić przed deszczem

8.Klasa druga ochronności

BUDOWA I ZASTOSOWANIE

Szlifierka kątowa jest ręcznym elektronarzędziem z izolacją II

klasy. Urządzenie jest napędzane jednofazowym silnikiem komutatorowym, którego prędkość obrotowa jest redukowana za pośrednictwem zębatej przekładni kątowej. Może ona służyć zarówno do szlifowania jak i cięcia. Tego typu elektronarzędzie jest szeroko stosowane do usuwania wszelkiego typu zadziorów z powierzchni elementów metalowych, obróbki powierzchniowej spoin, przecinania rur cienkościennych oraz niewielkich elementów metalowych itp. Przy zastosowaniu odpowiedniego osprzętu szlifierka kątowa może być wykorzystana nie tylko do cięcia i szlifowania ale także do czyszczenia np. rdzy, powłok malarskich, itp.

Obszary jej użytkowania to szeroko rozumiane prace naprawcze

i konstrukcyjne nie tylko związane z metalami. Szlifierka kątowa może być także stosowana do cięcia i szlifowania materiałów budowlanych np. cegła, kostka brukowa, płytki ceramiczne, itp.

Urządzenie przeznaczone jest wyłącznie do pracy na sucho, nie służy do polerowania. Nie wolno używać elektronarzędzia niezgodnie z jego przeznaczeniem Użycie niezgodne z przeznaczeniem.

• Nie należy obrabiać materiałów zawierających azbest.

Azbest jest rakotwórczy.

• Nie obrabiać materiałów których pyły są łatwo palne lub

wybuchowe. Podczas pracy elektronarzędziem wytwarzają

się iskry które mogą spowodować zapłon wydzielających się oparów.

• Nie wolno do prac szlifierskich stosować ściernic

przeznaczonych do cięcia. Ściernice do cięcia pracują

powierzchnią boczną i szlifowanie powierzchnią czołową takiej ściernicy grozi jej uszkodzeniem a to skutkuje narażeniem operatora na obrażenia osobiste.

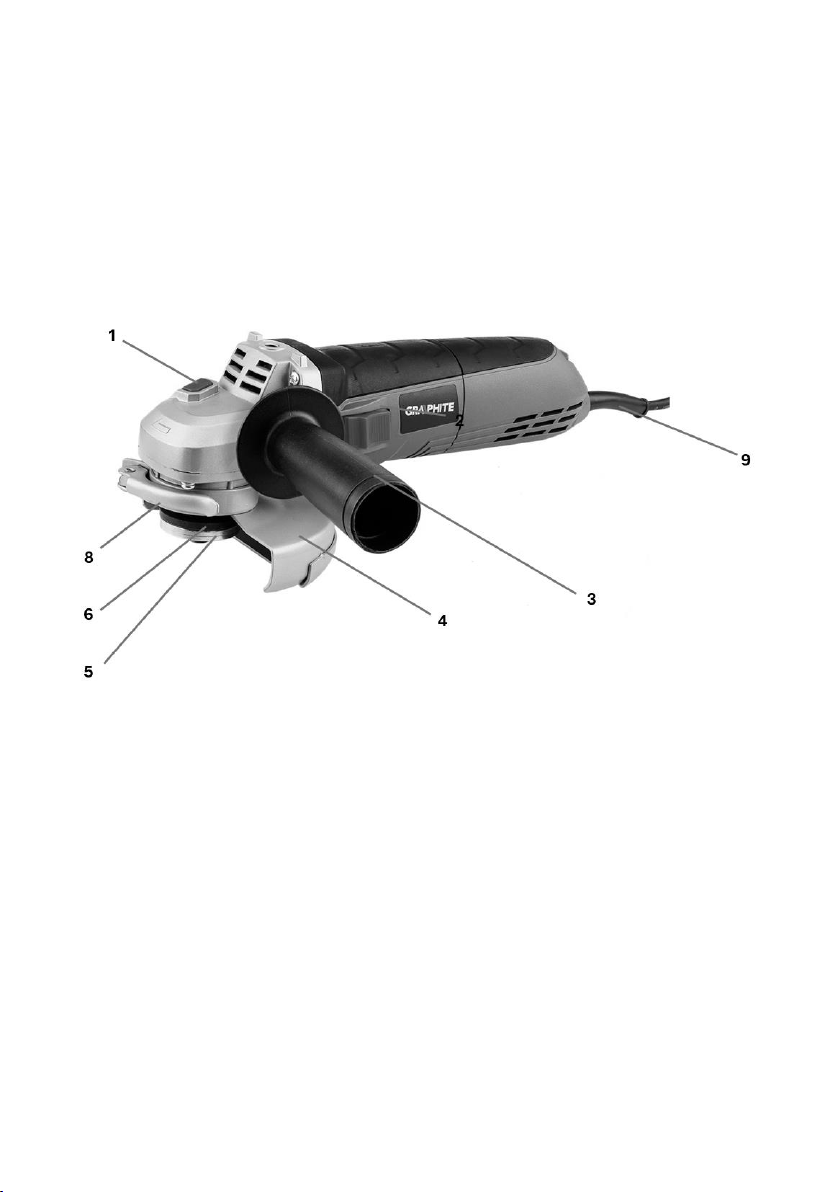

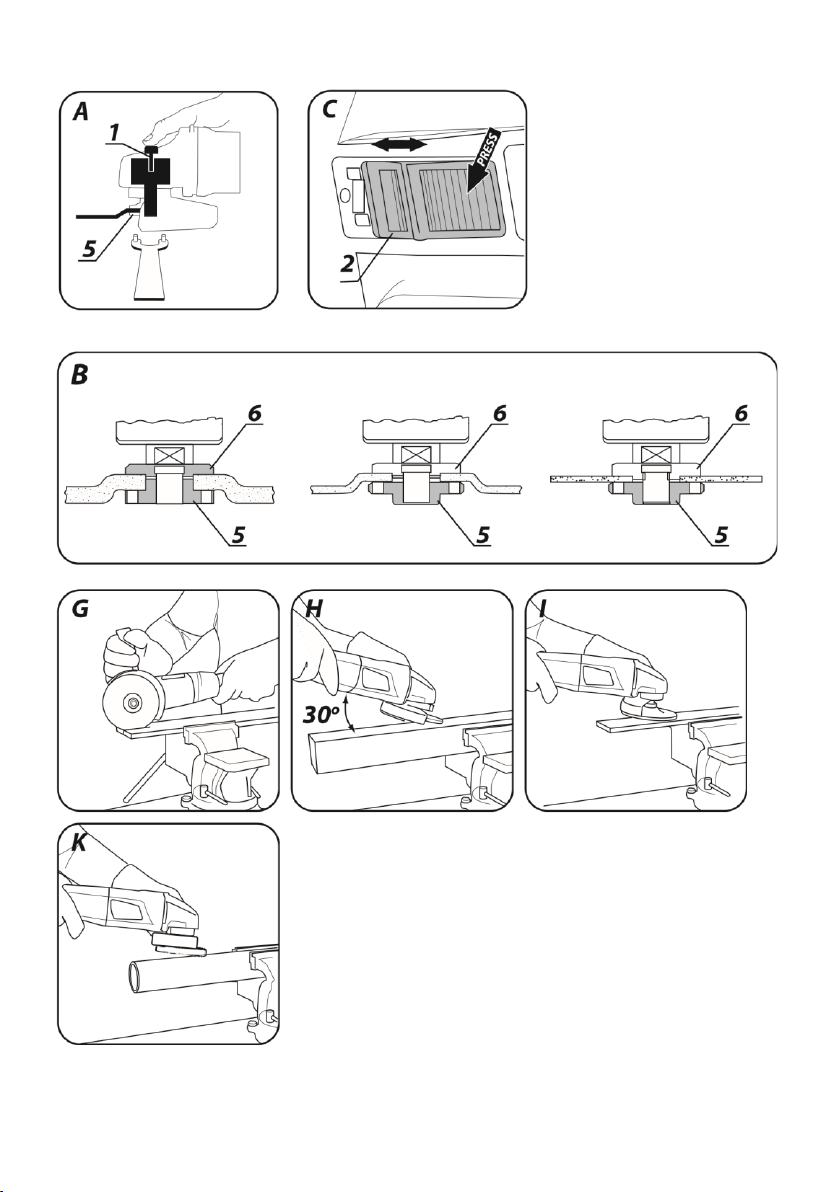

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia

przedstawionych na stronach graficznych niniejszej instrukcji.

1.Przycisk blokady wrzeciona

2.Włącznik

3.Rękojeść dodatkowa

4.Osłona tarczy

5.Kołnierz zewnętrzny

6.Kołnierz wewnętrzny

7.Regulacja obrotów

8.Dźwignia (osłony tarczy)

9.Przewód zasilający

* Mogą występować różnice między rysunkiem a wyrobem.

WYPOSAŻENIE I AKCESORIA

1.Osłona tarczy 1 szt.

2.Klucz specjalny 1 szt.

3.Rękojeść dodatkowa 1 szt.

4.Instrukcja 1 szt.

PRZYGOTOWANIE DO PRACY MONTAŻ RĘKOJEŚCI DODATKOWEJ

Rękojeść dodatkową (3) instaluje się w jednym z otworów na

głowicy szlifierki. Poleca się stosowanie szlifierki z rękojeścią dodatkową. Jeśli trzyma się szlifierkę podczas pracy oburącz (używając również rękojeści dodatkowej) występuje mniejsze ryzyko dotknięcia ręką do wirującej tarczy lub szczotki oraz doznania urazu podczas odrzutu.

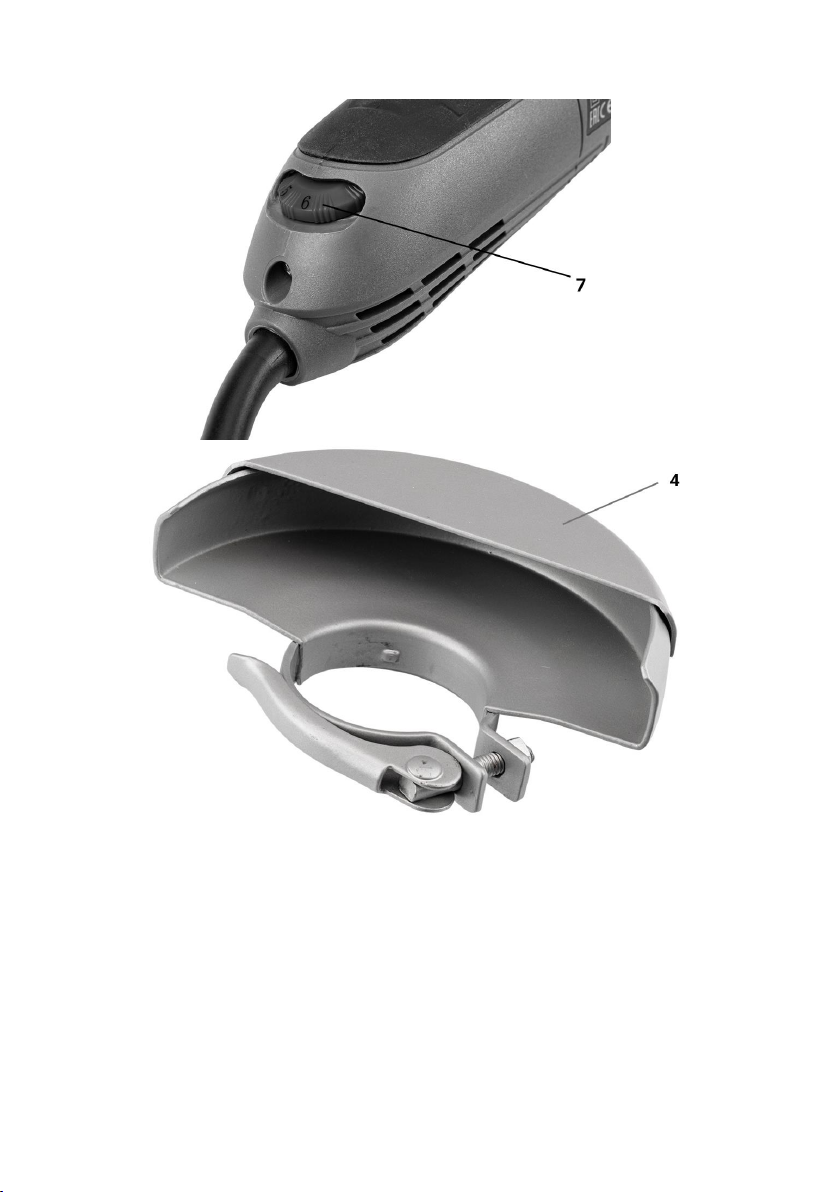

MONTAŻ I REGULACJA OSŁONY TARCZY

Osłona tarczy chroni operatora przed odłamkami, przypadkowym kontaktem z narzędziem roboczym lub iskrami. Powinna być ona zawsze zamontowana z dodatkowym zwróceniem uwagi na to aby jej część kryjąca zwrócona była do operatora. Konstrukcja mocowania osłony tarczy pozwala na bez

narzędziowe ustawienie osłony w optymalnym położeniu.

• Poluzować i odciągając dźwignię (8) na osłonie tarczy (4).

• Obrócić osłonę tarczy (4) w wybrane położenie.

• Zablokować, opuszczając dźwignię (8).

Demontaż i regulacja osłony tarczy przebiega w odwrotnej

kolejności do jej montażu.

WYMIANA NARZĘDZI ROBOCZYCH

Podczas czynności wymiany narzędzi roboczych należy używać rękawic roboczych. Przycisk blokady wrzeciona (1) służy wyłącznie do blokowania wrzeciona szlifierki podczas montażu lub demontażu narzędzia roboczego. Nie wolno używać go jako przycisku hamującego w czasie, gdy tarcza wiruje. W takim przypadku może dojść do uszkodzenia szlifierki lub zranienia jej użytkownika.

MONTAŻ TARCZ

W przypadku tarcz szlifujących lub tnących o grubościach poniżej 3 mm, nakrętkę kołnierza zewnętrznego (5) należy nakręcić płaską powierzchnią od strony tarczy (rys. B). • Nacisnąć przycisk blokady wrzeciona (1).

• Włożyć klucz specjalny (w zestawie) do otworów kołnierza

zewnętrznego (5) (rys. A).

• Obrócić kluczem – poluzować i zdjąć kołnierz zewnętrzny (5).

• Nałożyć tarczę aby była dociśnięta do powierzchni kołnierza

wewnętrznego (6).

• Nakręcić kołnierz zewnętrzny (5) i lekko dociągnąć kluczem

specjalnym.

Demontaż tarcz przebiega w kolejności odwrotnej do montażu.

Podczas montażu tarcza powinna być dociśnięta do powierzchni kołnierza wewnętrznego (6) i centrycznie osadzona na jego podtoczeniu.

Page 9

MONTAŻ NARZĘDZI ROBOCZYCH Z OTWOREM GWINTOWANYM

• Nacisnąć przycisk blokady wrzeciona (1).

• Zdemontować wcześniej zamontowane narzędzie robocze –

jeśli jest zamontowane.

• Przed montażem zdjąć oba kołnierze – kołnierz wewnętrzny

(6) i kołnierz zewnętrzny (5).

• Nakręcić część gwintowaną narzędzia roboczego na

wrzeciono i lekko dociągnąć.

Demontaż narzędzi roboczych z otworem gwintowanym

przebiega w kolejności odwrotnej do montażu.

MONTAŻ SZLIFIERKI KĄTOWEJ W STATYWIE DO SZLIFIEREK KĄTOWYCH

Dopuszcza się użytkowanie szlifierki kątowej w dedykowanym

statywie do szlifierek kątowych pod warunkiem prawidłowego zamontowania zgodnie z instrukcją montażu producenta statywu.

PRACA / USTAWIENIA

Przed użyciem szlifierki należy skontrolować stan ściernicy. Nie używać wyszczerbionych, pękniętych lub w inny sposób uszkodzonych ściernic. Zużytą tarczę lub szczotkę należy przed użyciem natychmiast wymienić na nową. Po zakończeniu pracy zawsze trzeba wyłączyć szlifierkę i odczekać, aż narzędzie robocze całkowicie się zatrzyma. Dopiero wtedy można szlifierkę odłożyć. Nie należy wyhamowywać obracającej się ściernicy dociskając ją do obrabianego materiału. Nigdy nie wolno przeciążać szlifierki. Masa elektronarzędzia wywiera wystarczający docisk, aby efektywnie pracować narzędziem. Przeciążanie i nadmierne dociskanie mogą spowodować niebezpieczne pęknięcie narzędzia roboczego.

• Jeżeli szlifierka upadnie podczas pracy należy koniecznie

skontrolować i ewentualnie wymienić narzędzie robocze w przypadku stwierdzenia jego uszkodzenia lub odkształcenia.

• Nigdy nie wolno uderzać narzędziem roboczym o materiał

obrabiany.

• Należy unikać odbijania tarczą i zdzierania nią materiału,

szczególnie przy obróbce naroży, ostrych krawędzi itp. (może to wywołać utratę kontroli nad elektronarzędziem i wystąpienie zjawiska odrzutu).

• Nigdy nie wolno stosować tarcz przeznaczonych do

przecinania drewna od pilarek tarczowych. Zastosowanie takich tarcz często skutkuje zjawiskiem odrzutu elektronarzędzia, utratą nad nim kontroli i może prowadzić do uszkodzenia ciała operatora.

WŁĄCZANIE / WYŁĄCZANIE

Podczas uruchamiania i pracy szlifierkę należy trzymać obiema rękami.

• Wcisnąć tylną część włącznika (2).

• Przesunąć włącznik (2) do przodu - (w kierunku głowicy) (rys.

C).

• Dla uzyskania pracy ciągłej - nacisnąć przednią część

przycisku włącznika.

• Włącznik zostanie automatycznie zablokowany w pozycji pracy

ciągłej.

• Aby wyłączyć urządzenie - należy nacisnąć tylną część

przycisku włącznika (2).

Po uruchomieniu szlifierki należy odczekać, aż ściernica osiągnie prędkość maksymalną dopiero wtedy można rozpocząć pracę. W czasie wykonywania pracy nie wolno posługiwać się włącznikiem, włączając lub wyłączając szlifierkę. Włącznik szlifierki może być obsługiwany jedynie wówczas, gdy elektronarzędzie jest odsunięte od obrabianego materiału. Urządzenie posiada włącznik z zabezpieczeniem zanikowym, co oznacza, że jeśli wystąpi chwilowy zanik napięcia w sieci lub

zostanie podłączone do gniazda zasilającego z włącznikiem w pozycji „włączony” nie uruchomi się. W takim przypadku należy cofnąć włącznik do pozycji „wyłączony” i ponownie uruchomić urządzenie.

CIĘCIE

• Cięcie szlifierką kątową może być wykonywane tylko po linii

prostej.

• Nie należy ciąć materiału trzymając go w ręku.

• Duże elementy należy podeprzeć i zwrócić uwagę aby punkty

podparcia znajdowały się w pobliżu linii cięcia oraz na końcu materiału. Materiał ułożony stabilnie nie będzie miał tendencji do przemieszczania się podczas cięcia.

• Małe elementy powinny być zamocowane np. w imadle, przy

użyciu ścisków, itp. Materiał należy zamocować tak aby miejsce cięcia znajdowało się w pobliżu elementu mocującego. Zapewni to większą precyzję cięcia.

• Nie wolno dopuszczać do drgań lub podbijania tarczy tnącej,

ponieważ pogorszy to jakości cięcia i może spowodować pęknięcie tarczy tnącej.

• Podczas cięcia nie należy wywierać nacisku bocznego na

tarczę tnącą.

• W zależności od rodzaju ciętego materiału używać właściwej

tarczy tnącej.

• Przy przecinaniu materiału zaleca się aby kierunek posuwu był

zgodny z kierunkiem obrotu tarczy tnącej.

Głębokość cięcia zależy od średnicy tarczy (rys. G).

• Należy stosować tylko tarcze o średnicach nominalnych nie

większych niż zalecane dla danego modelu szlifierki.

• Przy głębokich cięciach (np. profile, bloczki budowlane, cegły,

itp.) nie należy dopuszczać do styku kołnierzy mocujących z obrabianym materiałem.

Tarcze tnące podczas pracy osiągają bardzo wysokie temperatury – nie należy ich dotykać nieosłoniętymi częściami ciała przed ich schłodzeniem.

SZLIFOWANIE

Przy pracach szlifierskich można używać np. tarcz szlifierskich,

ściernic garnkowych, tarcz listkowych, tarcz z włókniną ścierną, szczotek drucianych, tarcz elastycznych dla papieru ściernego, itp. Każdy rodzaj tarczy jak i obrabianego materiału wymaga odpowiedniej techniki pracy i zastosowania właściwych środków ochrony osobistej. Do szlifowania nie należy stosować tarcz przeznaczonych do cięcia. Tarcze szlifierskie przeznaczone są do usuwania materiału krawędzią tarczy.

• Nie należy szlifować boczną powierzchnią tarczy. Optymalny

kąt pracy dla tego typu tarcz wynosi 30o (rys H).

• Prace związane ze szlifowaniem mogą być prowadzone tylko

przy użyciu odpowiednich dla danego rodzaju materiału tarcz szlifierskich.

W przypadku pracy tarczami listkowymi, tarczami z włókniną ścierną i tarczami elastycznymi dla papieru ściernego należy zwrócić uwagę na odpowiedni kąt natarcia (rys I). • Nie należy szlifować całą powierzchnią tarczy.

• Tego typu tarcze znajdują zastosowanie przy obróbce płaskich

powierzchni.

Szczotki druciane przeznaczone są głównie do czyszczenia profili oraz miejsc trudno dostępnych. Można nimi usuwać z powierzchni materiału np. rdzę, powłoki malarskie, itp. (rys K). Należy stosować tylko takie narzędzia robocze, których dopuszczalna prędkość obrotowa jest wyższa lub równa maksymalnej prędkości szlifierki kątowej bez obciążenia.

OBSŁUGA I KONSERWACJA

Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą lub obsługą należy wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego.

Page 10

KONSERWACJA I PRZECHOWYWANIE

• Zaleca się czyszczenie urządzenia bezpośrednio po

każdorazowym użyciu.

• Do czyszczenia nie należy stosować wody lub innych cieczy.

• Urządzenie należy czyścić za pomocą suchego kawałka

tkaniny lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.

• Nie używać żadnych środków czyszczących ani

rozpuszczalników, gdyż mogą one uszkodzić części wykonane z tworzywa sztucznego.

• Regularnie należy czyścić szczeliny wentylacyjne w obudowie

silnika, aby nie dopuścić do przegrzania urządzenia.

• W przypadku uszkodzenia przewodu zasilającego, należy go

wymienić na przewód o takich samych parametrach. Czynność tą należy powierzyć wykwalifikowanemu specjaliście lub oddać urządzenie do serwisu.

• W przypadku występowania nadmiernego iskrzenia na

komutatorze zlecić sprawdzenie stanu szczotek węglowych silnika osobie wykwalifikowanej.

• Urządzenie zawsze należy przechowywać w miejscu suchym,

niedostępnym dla dzieci.

Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta.

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

Szlifierka kątowa 59G185

Parametr

Wartość

Typ silnika

Szczotkowy

Napięcie zasilania

230 V AC

Częstotliwość zasilania

50 Hz

Moc znamionowa

900 W

Zakres prędkości obrotowej na biegu jałowym

n0= 3000-12000

min-¹

Średnica tarczy

125 mm

Wewnętrzna średnica tarczy

22,2 mm

Średnica gwintu wrzeciona

M14

Stopień ochrony IP

IPX0

Klasa ochronności

Masa (bez akcesoriów)

1,9 kg

Rok produkcji

2025

59G185 oznacza zarówno typ oraz określenie maszyny

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Poziom ciśnienia akustycznego (tarcza ścierna)

LpA= 86,3 dB(A)

K= 3 dB(A)

Poziom ciśnienia akustycznego (tarcza tnąca)

LpA= 87 dB(A)

K= 3 dB(A)

Poziom mocy akustycznej (tarcza ścierna)

LwA= 94,3 dB(A)

K= 3 dB(A)

Poziom mocy akustycznej (tarcza tnąca)

LwA= 95 dB(A)

K= 3 dB(A)

Wartość przyśpieszeń drgań (rękojeść główna) (tarcza ścierna)

ah= 8,957 m/s

K= 1,5 m/s

Wartość przyśpieszeń drgań (rękojeść główna) (tarcza tnąca)

ah= 3,722 m/s2

K= 1,5 m/s2

Wartość przyśpieszeń drgań (rękojeść pomocnicza) (tarcza ścierna

ah= 11,837 m/s

K= 1,5 m/s2

Wartość przyśpieszeń drgań (rękojeść pomocnicza) (tarcza tnąca)

ah= 4,446 m/s2

K= 1,5 m/s2

Informacje na temat hałasu i wibracji

Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom emitowanego ciśnienia akustycznego LpA oraz poziom mocy akustycznej LwA (gdzie K oznacza niepewność pomiaru).

Drgania emitowane przez urządzenie opisano poprzez wartość przyśpieszeń drgań ah (gdzie K oznacza niepewność pomiaru). Podane w niniejszej instrukcji: poziom emitowanego ciśnienia akustycznego LpA, poziom mocy akustycznej LwA oraz wartość przyśpieszeń drgań ah zostały zmierzone zgodnie z normą IEC 62841-1. Podany poziom drgań ah może zostać użyty do porównywania urządzeń oraz do wstępnej oceny ekspozycji na

drgania.

Podany poziom drgań jest reprezentatywny jedynie dla podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie użyte do innych zastosowań lub z innymi narzędziami roboczymi, poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie wpływać niewystarczająca czy zbyt rzadka konserwacja urządzenia. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego

okresu pracy.

Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy kiedy urządzenie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. Po dokładnym oszacowaniu wszystkich czynników łączna ekspozycja na drgania może okazać się znacznie niższa.

W celu ochrony użytkownika przed skutkami drgań należy wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna konserwacja urządzenia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk oraz właściwa

organizacja pracy.

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

„GTX Poland Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „GTX Poland ”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do GTX Poland i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody GTX Poland wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny GTX Service Sp. z o.o. Sp.k. ul. Pograniczna 2/4 tel. +48 22 364 53 50 02-285 Warszawa e-mail

[email protected]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej

gtxservice.com Zeskanuj QR kod i wejdź na gtxservice.com

Deklaracja zgodności WE Producent: GTX Poland Sp. z o.o. Sp.k,

ul. Pograniczna 2/4 02-285 Warszawa Wyrób: Szlifierka kątowa

Model: 59G185, 59G185-ADE Nazwa handlowa: GRAPHITE Numer seryjny: 00001 ÷ 99999

Page 11

Opisany wyżej wyrób jest zgodny z następującymi

dokumentami: Dyrektywa Maszynowa 2006/42/WE

Dyrektywa o Kompatybilności Elektromagnetycznej

2014/30/UE

Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą

2015/863/UE

Oraz spełnia wymagania norm:

EN 62841-1:2015 + A11:2022 EN IEC 62841-2-3:2021 + A11:2021 EN IEC 55014-1: 2021 EN IEC 55014-2: 2021 EN IEC 61000-3-2: 2019+A1:2021 EN 61000-3-3: 2013+ A1:2019+A2:2021 EN IEC 63000:2018

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań. Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

Podpisano w imieniu: GTX Poland Sp. Z o.o. Sp.k. Ul. Pograniczna 2/4 02-285 Warszawa

Paweł Kowalski Pełnomocnik ds. dokumentacji technicznej GTX Poland

Warszawa, 2025-04-01

(EN)

TRANSLATION OF THE ORIGINAL INSTRUCTIONS

59G185

ANGLE GRINDER

NOTE: READ THIS MANUAL CAREFULLY BEFORE USING THE POWER TOOL AND KEEP IT FOR FUTURE REFERENCE.

SPECIFIC SAFETY PROVISIONS

Safety tips for sanding, grinding with sandpaper, working with wire brushes and cutting with a grinding wheel.

• This power tool can be used as a regular sander, a sandpaper

sander, a wire brush sander and as an abrasive cutter. Follow all safety instructions, instructions, descriptions and data supplied with the power tool. Failure to comply with the following may create a risk of electric shock, fire and/or serious injury.

• This power tool must not be used for polishing. Use of the

power tool for other than the intended work activity may result in hazards and injuries.

• Do not use an accessory that is not specifically designed and

recommended by the manufacturer for the tool. The fact that an accessory can be fitted to a power tool is no guarantee of safe use.

• The permissible speed of the working tool used must not be

less than the maximum speed indicated on the power tool. A work tool rotating faster than the permissible speed may break and parts may splinter.

• The outer diameter and thickness of the working tool must

correspond to the dimensions of the power tool. Work tools with incorrect dimensions cannot be sufficiently shielded or inspected.

• Work tools with a threaded insert must fit exactly onto the

thread on the spindle. For flange-mounted work tools, the diameter of the work tool bore must match the diameter of the flange. Work tools that cannot fit exactly on the power tool will rotate unevenly, vibrate very strongly and may cause loss of control of the power tool.

• Under no circumstances should damaged work tools be used.

Inspect the tooling before each use, e.g. grinding wheels for chipping and cracking, sanding pads for cracks, wear or heavy wear, wire brushes for loose or broken wires. If a power tool or work tool has fallen, check it for damage or use another undamaged tool. If the tool has been checked and fixed, the power tool should be switched on to its highest speed for one minute, taking care that the operator and bystanders in the vicinity are out of the zone of the rotating tool. Damaged tools usually break during this testing time.

• Personal protective equipment must be worn. Depending on

the type of work, wear a protective mask covering the entire face, eye protection or safety goggles. If necessary, use a dust mask, hearing protection, protective gloves or a special apron to protect against small particles of abraded and machined material. Protect your eyes from airborne foreign bodies generated during work. A dust mask and respiratory protection must filter out dust generated during work. Noise exposure over a prolonged period , can lead to hearing loss.

• Ensure that bystanders are at a safe distance from the power tool's reach zone.

• Anyone in the vicinity of a working power tool must use personal protective equipment. Workpiece splinters or broken work tools can splinter and cause injury even outside the immediate area of reach.

• When carrying out work where the tool could come into contact with concealed electrical wires or its own power cable, hold the tool only by the insulated surfaces of the handle. Contact with the mains lead may result in voltage being transmitted to the metal parts of the power tool, which could cause an electric shock.

• Keep the mains cable away from rotating work tools. If you lose control of the tool, the mains cable could be cut or pulled in and your hand or whole hand could get caught in a rotating work tool.

• Never put the power tool down before the work tool has come to a complete stop. A rotating tool may come into contact with the surface on which it is put down, so you could lose control of the power tool.

• Do not carry a power tool while it is in motion. Accidental contact between clothing and a rotating power tool may cause the tool to be pulled in and drill the power tool into the operator's body.

• Clean the ventilation slots of the power tool regularly. The motor blower draws dust into the housing and a large accumulation of metal dust can cause an electrical hazard.

• Do not use the power tool near flammable materials. Sparks may ignite them.

• Do not use tools that require liquid coolants. The use of water or other liquid coolants can lead to electric shock.

Rejection and relevant safety advice

Kickback is the sudden reaction of a power tool to the blockage

or obstruction of a rotating tool such as a grinding wheel, sanding pad, wire brush etc. The snagging or blocking leads to a sudden stop of the rotating work tool. An uncontrolled power tool will thus be jerked in the direction opposite to the direction of rotation of the working tool.

When, for example, the grinding wheel becomes jammed or

stuck in the workpiece, the immersed edge of the grinding wheel can become blocked and cause it to drop out or eject. The movement of the grinding wheel (towards or away from the operator) is then dependent on the direction of movement of the wheel at the point of blockage. In addition, grinding wheels can also break.

Recoil is a consequence of improper or incorrect use of the

power tool. It can be avoided by taking the appropriate precautions described below.

Page 12

• The power tool should be held firmly, with the body and hands

in a position to soften the recoil. If an auxiliary handle is included as part of the standard equipment, it should always be used in order to have the greatest control over the recoil forces or the recoil moment during starting. The operator can control the jerk and recoil phenomenon by taking the appropriate precautions.

• Never hold hands near rotating work tools. The working tool may injure your hand due to recoil.

• Keep away from the range zone where the power tool will move during recoil. As a result of recoil, the power tool moves in the opposite direction to the movement of the grinding wheel at the point of blockage.

• Be particularly careful when machining corners, sharp edges, etc. Prevent work tools from being deflected or becoming jammed. A rotating work tool is more susceptible to jamming when machining angles, sharp edges or if it is kicked back. This can become a cause of loss of control or kickback.

• Do not use wood or toothed discs. Work tools of this type often cause recoil or loss of control of the power tool.

Special safety instructions for grinding and cutting with a grinding wheel

• Only use a grinding wheel designed for the specific power tool and a guard designed for the specific grinding wheel.

Grinding wheels that are not tooling for the particular power tool cannot be sufficiently shielded and are not sufficiently safe.

• Bent sanding discs must be mounted in such a way that no part of the disc protrudes beyond the edge of the protective cover. An improperly fitted grinding disc protruding

beyond the edge of the protective cover cannot be sufficiently protected.

• The guard must be securely attached to the power tool to guarantee the greatest possible degree of safety and positioned so that the part of the grinding wheel exposed and facing the operator is as small as possible. The guard

protects the operator from splinters, accidental contact with the grinding wheel, as well as sparks that could ignite clothing.

• Grinding wheels must only be used for the work intended for them. For example, never grind with the side surface of a cut-off wheel. Cut-off wheels are designed to remove

material with the edge of the disc. The effect of lateral forces on these grinding wheels may break them.

• Always use undamaged clamping flanges of the correct size and shape for the selected grinding wheel. Proper

flanges support the grinding wheel and thus reduce the danger of the wheel breaking. Flanges for cut-off wheels may differ from those for other grinding wheels.

• Do not use used grinding wheels from larger power tools.

Grinding wheels for larger power tools are not designed for the higher RPM that is a characteristic of smaller power tools and may therefore break.

Additional special safety instructions for grinding wheel cutting

• Avoid jamming of the cutting disc or too much pressure. Do not make excessively deep cuts. Overloading the

cutting disc increases the load on the blade and its tendency to jam or block and thus the possibility of discarding or breaking.

• Avoid the area in front of and behind the rotating cutting disc. Moving the cutting disc in the workpiece away from you

may cause the power tool to fly off with the rotating disc directly towards you in the event of a kickback.

• In the event of a jammed cutting disc or a stoppage, switch off the power tool and wait until the disc has come to a complete stop. Never attempt to pull the still-moving disc out of the cutting area, as this may cause recoil. The

cause of the jam must be detected and removed.

• Do not restart the power tool while it is in the material.

The cutting wheel should reach its full speed before continuing to cut. Otherwise, the grinding wheel may catch,

jump off the workpiece or cause recoil.

• Plates or large objects should be supported before

machining to reduce the risk of kickback caused by a jammed disc. Large workpieces may bend under their own

weight. The workpiece should be supported on both sides, both near the cutting line and at the edge.

• Take special care when cutting holes in walls or operating

in other invisible areas. The cutting disc plunging into the

material may cause the tool to recoil if it encounters gas pipes, water pipes, electrical cables or other objects.

Special safety instructions for sanding with sandpaper

• Do not use oversized sheets of sandpaper. When choosing

the size of the sandpaper, follow the manufacturer's recommendations. Sanding paper protruding beyond the sanding plate can cause injury and can also lead to the paper becoming blocked or torn, or to recoil.

Special safety instructions for polishing

Do not allow the loose part of the polishing fur or its fastening cords to rotate freely. Block or trim loose attachment cords. Loose and rotating attachment cords can entangle fingers or catch on the workpiece. Special safety instructions for working with wire brushes It should be taken into account that even with normal use, there is a loss of pieces of wire through the brush. Do not overload the wires by applying too much pressure. Airborne pieces of wire can easily pierce through thin clothing and/or skin. If a guard is recommended, prevent the brush from coming into contact with the guard. The diameter of plate and pot brushes can increase through pressure and centrifugal forces.

Additional safety instructions

On tools designed to accommodate tapped grinding wheels, check that the thread length of the grinding wheel is appropriate to the thread length of the spindle. The workpiece must be secured. Clamping the workpiece in a clamping device or vise is safer than holding it in your hand. Do not touch the cutting and grinding discs before they have cooled down. When using a quick-action flange, ensure that the inner flange fitted to the spindle is fitted with a rubber O-ring and that this ring is not damaged. Also ensure that the surfaces of the outer flange and inner flange are clean.

Use the quick-action flange only with abrasive and cutting discs. Use only undamaged and properly functioning flanges.

In the event of a temporary mains power failure or after removing the plug from the power socket with the switch in the " on" position, the switch must be unlocked and set to the off position before restarting.

ATTENTION: The device is intended for indoor operation. Despite the inherently safe design, the use of safety measures and additional protective measures, there is always a risk of residual injury during operation.

Explanation of the pictograms used.

Page 13

1.Caution Take special precautions

2.Read the operating instructions, observe the warnings and safety conditions contained therein!

3.Use personal protective equipment (safety goggles, ear protection and dust mask)

4.Wear protective gloves

5.Disconnect the power cable before servicing or repairing.

6.Keep children away from the tool

7.Protect from rain

8.Secondary protection class

CONSTRUCTION AND APPLICATION

The angle grinder is a class II insulated hand-held power tool.

The machine is driven by a single-phase commutator motor, the speed of which is reduced via a geared angle gear. It can be used for both grinding and cutting. This type of power tool is widely used for removing all types of burrs from the surface of metal parts, surface treatment of welds, cutting through thinwalled pipes and small metal parts, etc. With the appropriate accessories, the angle grinder can be used not only for cutting and grinding but also for cleaning e.g. rust, paint coatings, etc.

Its areas of use include a wide range of repair and construction

work not only related to metals. The angle grinder can also be used to cut and grind building materials, e.g. brick, paving stones, ceramic tiles, etc.

The machine is designed for dry use only, not for polishing. Do not use the power tool contrary to its intended use.

• Do not handle materials containing asbestos. Asbestos is

carcinogenic.

• Do not work with materials whose dusts are flammable or

explosive. When working with the power tool, sparks are

generated which may ignite the vapours emitted.

• Cut-off wheels must not be used for grinding work. Cut-off

wheels work with the side face and grinding with the front face of such a wheel may cause damage to the wheel resulting in a risk of personal injury to the operator.

DESCRIPTION OF THE GRAPHIC PAGES

The numbering below refers to the components of the unit

shown on the graphic pages of this manual.

1.Spindle lock button

2.Switch

3.Additional handle

4.Shield

5.External flange

6.Inner flange

7.Speed control

8.Lever (shield protector)

9.Power cable

* There may be differences between the drawing and the product.

EQUIPMENT AND

ACCESSORIES

1.Shield 1 pc.

2.Special spanner 1 pc.

3.Additional handle 1 pc.

4.Manual 1 pc.

PREPARATION FOR WORK FITTING AN AUXILIARY HANDLE

The auxiliary handle (3) is installed in one of the holes on the

grinder head. The use of a sander with an auxiliary handle is recommended. If you hold the sander with both hands while working (also using the auxiliary handle), there is less risk of your

hand touching the rotating disc or brush and being injured by kickback.

INSTALLATION AND ADJUSTMENT OF THE SHIELD

The blade guard protects the operator from debris, accidental contact with the work tool or sparks. It should always be fitted with extra care taken to ensure that its covering part faces the operator. The design of the blade guard attachment allows tool-free

adjustment of the guard to the optimum position.

• Loosen and pull back the lever (8) on the disc guard (4).

• Rotate the disc guard (4) to the desired position.

• Lock by lowering the lever (8).

Removing and adjusting the disc guard is done in reverse order

to its installation.

TOOL REPLACEMENT

Work gloves must be worn during tool changing operations. The spindle lock button (1) is only to be used to lock the spindle of the grinder when mounting or dismounting the work tool. It must not be used as a brake button while the disc is spinning. Doing so may damage the grinder or injure the user.

DISC MOUNTING

For sanding or cutting discs with a thickness of less than 3 mm, the outer flange nut (5) must be screwed on flat on the disc side (fig. B). - Press the spindle lock button (1).

• Insert the special key (supplied) into the holes of the outer

flange (5) (Fig. A).

• Turn the key - loosen and remove the outer flange (5).

• Place the disc so that it is pressed against the surface of the

inner flange (6).

• Screw on the outer flange (5) and lightly tighten with a special

spanner.

Dismantling of the discs is carried out in the reverse order to

assembly. When assembling, the disc should be pressed against the surface of the inner flange (6) and centrally seated on its undersurface.

FITTING WORKING TOOLS WITH THREADED HOLE

• Press the spindle lock button (1).

• Remove the previously mounted implement - if fitted.

• Remove both flanges - inner flange (6) and outer flange (5) -

before installation.

• Screw the threaded part of the working tool onto the spindle

and tighten slightly.

Disassembly of threaded bore working tools is in reverse order

to assembly.

MOUNTING OF ANGLE GRINDER IN ANGLE GRINDER STAND

It is permissible to use the angle grinder in a dedicated tripod for

angle grinders, provided it is fitted correctly in accordance with the tripod manufacturer's assembly instructions.

OPERATION / SETTINGS

Check the condition of the grinding wheel before using it. Do not use chipped, cracked or otherwise damaged grinding wheels. A worn wheel or brush should be replaced immediately with a new one before use. When you have finished working, always switch off the grinder and wait until the working tool has come to a complete standstill. Only then can the sander be put away. Do not brake the rotating grinding wheel by pressing it against the workpiece. Never overload the grinder. The weight of the power tool exerts sufficient pressure to operate the tool effectively. Overloading and excessive pressure can cause the power tool to break dangerously.

Page 14

• If the sander falls during operation, it is essential to inspect and,

if necessary, replace the working tool if it is found to be damaged or deformed.

• Never strike the work tool against the work material.

• Avoid bouncing and scraping with the disc, especially when

working on corners, sharp edges, etc. (this can cause loss of control and kickback). (this may result in loss of control of the power tool and a kickback effect).

• Never use saw blades designed for cutting wood from circular

saws. The use of such saw blades often results in a recoil phenomenon of the power tool, loss of control and can lead to injury to the operator.

ON/OFF

Hold the sander with both hands during start-up and operation.

• Press the rear part of the switch (2).

• Slide the switch (2) forward - (towards the head) (Fig. C).

• For continuous operation - press the front of the switch button.

• The switch will automatically be locked in the continuous

running position.

• To switch off the unit - press the back of the switch button (2).

After starting the grinder, wait until the grinding wheel has reached maximum speed before starting work. The switch must not be operated while the sander is switched on or off. The sander switch must only be operated when the power tool is away from the workpiece. The appliance has a fuse-protected switch, which means that if there is a temporary mains power failure or it is plugged into a power socket with the switch in the "on" position, it will not start. In this case, the switch must be reversed to the 'off' position and the unit restarted.

CUTTING

• Cutting with an angle grinder can only be done in a straight line.

• Do not cut the material while holding it in your hand.

• Large workpieces should be supported and care should be

taken that the support points are close to the cut line and at the end of the material. Material placed stably will not tend to move during cutting.

• Small workpieces should be clamped e.g. in a vice, using

clamps, etc. The material should be clamped so that the cutting point is close to the clamping element. This will ensure greater cutting precision.

• Do not allow vibration or tamping of the cutting disc, as this will

impair the quality of the cut and may cause the cutting disc to break.

• No lateral pressure should be exerted on the cutting disc during

cutting.

• Use the correct cutting disc depending on the material to be

cut.

• When cutting through material, it is recommended that the

direction of feed is in line with the direction of rotation of the cutting disc.

The depth of cut depends on the diameter of the disc (Fig. G).

• Only discs with nominal diameters no larger than those

recommended for the grinder model should be used.

• When making deep cuts (e.g. profiles, building blocks, bricks,

etc.), do not allow the clamping flanges to come into contact with the workpiece.

Cutting discs reach very high temperatures during operation do not touch them with unprotected parts of the body before they have cooled down.

SANDING

Grinding work can be carried out using e.g. grinding discs, cup

wheels, flap discs, discs with abrasive fleece, wire brushes, flexible discs for sandpaper, etc. Each type of disc as well as the

material to be machined requires a suitable working technique and the use of appropriate personal protective equipment. Discs designed for cutting should not be used for sanding. Grinding discs are designed to remove material with the edge of the disc.

• Do not grind with the side face of the disc. The optimum

working angle for this type of disc is 30o (fig H).

• Grinding work must only be carried out using grinding discs

suitable for the material.

When working with flap discs, abrasive fleece discs and flexible discs for sandpaper, pay attention to the correct angle of attack (Fig. I). - Do not sand with the entire surface of the disc.

- These types of discs are used for machining flat surfaces. Wire brushes are mainly intended for cleaning profiles and hardto-reach areas. They can be used to remove e.g. rust, paint coatings, etc. from the material surface. (Fig. K). Only work tools whose permissible speed is higher than or equal to the maximum speed of the angle grinder without load should be used.

OPERATION AND MAINTENANCE

Unplug the power cord from the mains socket before carrying out any installation, adjustment, repair or operation.

MAINTENANCE AND STORAGE

• It is recommended to clean the device immediately after each

use.

• Do not use water or other liquids for cleaning.

• The unit should be cleaned with a dry piece of cloth or blown

with low-pressure compressed air.

• Do not use any cleaning agents or solvents, as these may

damage the plastic parts.

• Clean the ventilation slots in the motor housing regularly to

prevent the unit from overheating.

• If the power cable is damaged, it must be replaced with a cable

of the same characteristics. This operation should be entrusted to a qualified specialist or have the appliance serviced.

• If excessive sparking occurs on the commutator, have the

condition of the motor's carbon brushes checked by a qualified person.

• Always store the device in a dry place out of the reach of

children.

Any defects should be rectified by the manufacturer's authorised service department.

TECHNICAL SPECIFICATIONS

RATING DATA

Angle grinder 59G185

Parameter

Value

Engine type

Brush

Supply voltage

230 V AC

Supply frequency

50 Hz

Rated power

900 W

Idle speed range

n0= 3000-12000

min-¹

Disc diameter

125 mm

Internal disc diameter

22.2 mm

Spindle thread diameter

M14

IP degree of protection

IPX0

Protection class

Weight (without accessories)

1.9 kg

Year of production

2025

59G185 stands for both type and machine designation

NOISE AND VIBRATION DATA

Page 15

Sound pressure level (abrasive disc)

LpA= 86,3 dB(A)

K= 3 dB(A)

Sound pressure level (cutting disc)

LpA= 87 dB(A)

K= 3 dB(A)

Sound power level (abrasive disc)

LwA= 94.3 dB(A)

K= 3 dB(A)

Sound power level (cutting disc)

LwA= 95 dB(A)

K= 3 dB(A)

Vibration acceleration value (main handle) (abrasive disc)

ah= 8.957 m/s

K= 1.5 m/s

Vibration acceleration value (main handle) (cutting disc)

ah= 3.722 m/s

K= 1.5 m/s2

Vibration acceleration value (auxiliary handle) (abrasive disc

ah= 11.837 m/s

K= 1.5 m/s2

Vibration acceleration value (auxiliary handle) (cutting disc)

ah= 4.446 m/s

K= 1.5 m/s2

Information on noise and vibration

The noise emission level of the equipment is described by: the emitted sound pressure level LpA and the sound power level Lw

(where K denotes measurement uncertainty). The vibration emitted by the equipment is described by the vibration acceleration value ah (where K is the measurement uncertainty). The sound pressure level LpA, the sound power level LwA and the vibration acceleration value ah given in these instructions were measured in accordance with IEC 62841-1. The vibration level a

given can be used for comparison of equipment and for preliminary assessment of vibration exposure. The vibration level quoted is only representative of the basic use of the unit. If the unit is used for other applications or with other work tools, the vibration level may change. A higher vibration level will be influenced by insufficient or too infrequent maintenance of the unit. The reasons given above may result in increased vibration exposure during the entire working period.

In order to accurately estimate vibration exposure, it is necessary to take into account periods when the unit is switched off or when it is switched on but not used for work. Once all factors have been accurately estimated, the total vibration exposure may turn out to be much lower.

In order to protect the user from the effects of vibration, additional safety measures should be implemented, such as cyclical maintenance of the machine and working tools, securing an adequate hand temperature and proper work organisation.

ENVIRONMENTAL PROTECTION

Electrically-powered products should not be disposed of with household waste, but should be taken to appropriate facilities for disposal. Contact your product dealer or local authority for information on disposal. Waste electrical and electronic equipment contains substances that are not environmentally friendly. Unrecycled equipment poses a potential risk to the environment and human health.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa

with its registered office in Warsaw, ul. Pograniczna 2/4 (hereinafter: "GTX Poland ") informs that all copyrights to the content of this manual (hereinafter: "Manual"), including among others. All copyrights to the contents of this Manual (hereinafter referred to as "Manual"), including but not limited to its text, photographs, diagrams, drawings, as well as its composition, belong exclusively to GTX Poland and are subject to legal protection pursuant to the Act of February 4, 1994 on Copyright and Related Rights (i.e. Journal of Laws 2006 No. 90 Item 631 as amended). Copying, processing, publishing, modifying for commercial purposes the entire Manual as well as its individual elements without the written consent of GTX Poland is strictly prohibited and may result in civil and criminal liability.

EC Declaration of Conformity Manufacturer: GTX Poland Sp. z o.o. Sp.k,

2/4 Pograniczna Street 02-285 Warsaw

Product: Angle grinder Model: 59G185, 59G185-ADE Trade name: GRAPHITE Serial number: 00001 ÷ 99999

The product described above complies with the following documents: Machinery Directive 2006/42/EC Electromagnetic Compatibility Directive 2014/30/EU RoHS Directive 2011/65/EU as amended by Directive 2015/863/EU

And meets the requirements of the standards:

EN 62841-1:2015 + A11:2022 EN IEC 62841-2-3:2021 + A11:2021 EN IEC 55014-1: 2021 EN IEC 55014-2: 2021 EN IEC 61000-3-2: 2019+A1:2021 EN 61000-3-3: 2013+ A1:2019+A2:2021 EN IEC 63000:2018

This declaration relates only to the machinery as placed on the market and does not include components added by the end user or carried out by him/her subsequently. Name and address of the EU resident person authorised to prepare the technical dossier: Signed on behalf of: GTX Poland Sp. z o.o. Sp.k. 2/4 Pograniczna Street 02-285 Warsaw

Paweł Kowalski Technical Documentation Officer GTX Poland Warsaw, 2025-04-01

(UK)

ПЕРЕКЛАД ОРИГІНАЛЬНОЇ ІНСТРУКЦІЇ

59G185

КУТОВА ШЛІФУВАЛЬНА МАШИНА

ПРИМІТКА: УВАЖНО ПРОЧИТАЙТЕ ЦЕЙ ПОСІБНИК ПЕРЕД ВИКОРИСТАННЯМ ЕЛЕКТРОІНСТРУМЕНТУ ТА ЗБЕРЕЖІТЬ ЙОГО ДЛЯ ПОДАЛЬШОГО ВИКОРИСТАННЯ.

КОНКРЕТНІ ЗАХОДИ БЕЗПЕКИ

Поради з техніки безпеки при шліфуванні, шліфуванні наждачним папером, роботі з дротяними щітками та різанні шліфувальним кругом.

• Цей електроінструмент можна використовувати як

звичайну шліфувальну машину, шліфувальну машину з наждачним папером, шліфувальну машину з дротяною щіткою та як абразивний різак. Дотримуйтесь усіх правил техніки безпеки, інструкцій, описів і даних, що додаються до електроінструменту. Невиконання цих вимог може призвести до ураження електричним струмом, пожежі та/або серйозних травм.

• Цей електроінструмент не можна використовувати для

полірування. Використання електроінструменту не за призначенням може призвести до небезпеки та травм.

• Не використовуйте приладдя, яке не призначене та не

рекомендоване виробником для даного інструмента. Той факт, що приладдя може бути встановлене на електроінструмент, не є гарантією безпечного використання.

• Допустима частота обертання робочого інструмента не

повинна бути меншою за максимальну частоту обертання, зазначену на електроінструменті. Робочий інструмент, що обертається швидше допустимої швидкості, може зламатися, а його частини можуть відколотися.

• Зовнішній діаметр і товщина робочого інструмента повинні

відповідати розмірам електроінструменту. Робочі інструменти з невідповідними розмірами не можуть бути достатньо захищеними або оглянутими.

• Робочі інструменти з різьбовою вставкою повинні точно

підходити до різьби на шпинделі. Для робочих

Page 16

інструментів з фланцевим кріпленням діаметр отвору робочого інструмента повинен відповідати діаметру фланця. Робочі інструменти, які не можуть бути точно встановлені на електроінструмент, будуть обертатися нерівномірно, дуже сильно вібрувати і можуть призвести до втрати контролю над електроінструментом.

• За жодних обставин не використовуйте пошкоджені робочі інструменти. Перед кожним використанням перевіряйте інструмент, наприклад, шліфувальні круги на наявність відколів і тріщин, шліфувальні диски - на наявність тріщин, зносу або сильного зносу, дротяні щітки - на наявність ослаблених або зламаних дротів. Якщо електроінструмент або робочий інструмент впав, перевірте його на наявність пошкоджень або використовуйте інший неушкоджений інструмент. Якщо інструмент перевірено і зафіксовано, електроінструмент слід увімкнути на найвищу швидкість на одну хвилину, переконавшись, що оператор і сторонні особи, які перебувають поблизу, знаходяться поза зоною обертового інструменту. Пошкоджені інструменти зазвичай ламаються протягом цього часу тестування.

• Необхідно носити засоби індивідуального захисту. Залежно від виду робіт, використовуйте захисну маску, що закриває все обличчя, засоби захисту очей або захисні окуляри. При необхідності використовуйте протипилову маску, засоби захисту органів слуху, захисні рукавички або спеціальний фартух для захисту від дрібних частинок шліфованого і оброблюваного матеріалу. Захищайте очі від потрапляння в них сторонніх предметів, що утворюються в повітрі під час роботи. Протипилова маска та засоби захисту органів дихання повинні фільтрувати пил, що утворюється під час роботи. Тривалий вплив шуму може призвести до втрати слуху.

• Переконайтеся, що сторонні особи знаходяться на безпечній відстані від зони досяжності електроінструменту.

• Кожен, хто перебуває поблизу працюючого електроінструменту, повинен використовувати засоби індивідуального захисту. Уламки заготовки або зламані робочі інструменти можуть розлетітися і спричинити травми навіть за межами безпосередньої досяжності.

• При виконанні робіт, де інструмент може контактувати з прихованими електричними проводами або власним кабелем живлення, тримайте інструмент тільки за ізольовані поверхні рукоятки. Контакт з мережевим проводом може призвести до передачі напруги на металеві частини електроінструменту, що може стати причиною ураження електричним струмом.

• Тримайте мережевий кабель подалі від робочих інструментів, що обертаються. Якщо ви втратите контроль над інструментом, мережевий кабель може перерізати або втягнутись, а ваша рука або вся кисть може потрапити під обертовий робочий інструмент.

• Ніколи не кладіть електроінструмент до повної зупинки робочого інструмента. Інструмент, що обертається, може контактувати з поверхнею, на яку він покладений, тому ви можете втратити контроль над електроінструментом.

• Не переносьте електроінструмент, коли він рухається. Випадковий контакт одягу з обертовим електроінструментом може призвести до втягування інструменту та свердління електроінструментом тіла оператора.

• Регулярно очищайте вентиляційні отвори електроінструменту. Вентилятор двигуна втягує пил у корпус, і велике скупчення металевого пилу може спричинити небезпеку ураження електричним струмом.

• Не використовуйте електроінструмент поблизу легкозаймистих матеріалів. Іскри можуть їх запалити.

• Не використовуйте інструменти, які потребують рідких охолоджувальних рідин. Використання води або інших

рідких охолоджувальних рідин може призвести до ураження електричним струмом.

Відхилення та відповідні поради щодо безпеки

Віддача - це раптова реакція електроінструменту на

блокування або перешкоду обертового інструменту, наприклад, шліфувального круга, шліфувальної шкурки, дротяної щітки тощо. Застрягання або блокування призводить до раптової зупинки обертового робочого інструменту. Неконтрольований електроінструмент, таким чином, буде ривком переміщатися в напрямку, протилежному напрямку обертання робочого інструмента.

Наприклад, якщо зачисний круг заклинює або застряє в

заготовці, занурений край зачисного круга може заблокуватись і призвести до його випадіння або викидання. Рух шліфувального круга (до оператора або від нього) залежить від напрямку руху круга в точці заклинювання. Крім того, зачисні круги можуть ламатися.

Віддача є наслідком неналежного або неправильного

використання електроінструменту. Її можна уникнути, дотримуючись відповідних запобіжних заходів, описаних нижче.

• Електроінструмент слід тримати міцно, розташовуючи тіло

і руки так, щоб пом'якшити віддачу. Якщо в стандартну комплектацію входить допоміжна рукоятка, її слід завжди використовувати, щоб мати максимальний контроль над силою віддачі або моментом віддачі під час запуску. Оператор може контролювати ривок і віддачу, вживаючи відповідних заходів обережності.

• Ніколи не тримайте руки біля робочих інструментів, що

обертаються. Робочий інструмент може травмувати руку через віддачу.

• Тримайтеся подалі від зони дії, в якій електроінструмент

буде рухатися під час віддачі. В результаті віддачі електроінструмент рухається в напрямку, протилежному руху шліфувального круга в точці блокування.

• Будьте особливо обережні під час обробки кутів, гострих

країв тощо. Не допускайте відхилення або заклинювання робочих інструментів. Обертовий робочий інструмент більш схильний до заклинювання при обробці кутів, гострих країв або якщо його відкидає назад. Це може стати причиною втрати контролю або віддачі.

• Не використовуйте дерев'яні або зубчасті диски. Робочі

інструменти такого типу часто спричиняють віддачу або втрату контролю над електроінструментом.

Особливі вказівки з техніки безпеки під час шліфування та різання за допомогою шліфувального круга

• Використовуйте тільки шліфувальні круги, призначені

для конкретного електроінструменту, і захисний кожух, призначений для конкретного шліфувального круга. Шліфувальні круги, які не призначені для даного

інструменту, не можуть бути достатньо захищеними і не є достатньо безпечними.

• Зігнуті шліфувальні круги необхідно встановлювати

таким чином, щоб жодна частина круга не виступала за край захисного кожуха . Неправильно встановлений

зачисний круг, що виступає за край захисного кожуха, не може бути достатньо захищеним.

• Огородження повинно бути надійно закріплене на

електроінструменті, щоб гарантувати максимально можливий рівень безпеки, і розташоване так, щоб відкрита частина зачисного круга, спрямована в бік оператора, була якомога меншою. Захисний кожух

захищає оператора від осколків, випадкового контакту з зачисним кругом, а також від іскор, які можуть запалити одяг.

• Зачисні круги повинні використовуватися тільки для

тих робіт, для яких вони призначені. Наприклад, ніколи не шліфуйте бічною поверхнею відрізного

Page 17

круга. Відрізні круги призначені для зняття матеріалу краєм круга. Дія бокових сил на ці зачисні круги може призвести до їх поломки.

• Завжди використовуйте неушкоджені затискні фланці

відповідного розміру та форми для обраного зачисного круга. Правильно підібрані фланці

підтримують зачисний круг і таким чином зменшують небезпеку його поломки. Фланці для відрізних кругів можуть відрізнятися від фланців для інших зачисних кругів.

• Не використовуйте використані шліфувальні круги від

великих електроінструментів. Шліфувальні круги для

великих електроінструментів не розраховані на високі оберти, характерні для малих електроінструментів, і тому можуть зламатися.

Додаткові спеціальні вказівки з техніки безпеки під час різання зачисних кругів

• Уникайте заклинювання відрізного круга або

надмірного тиску. Не робіть надмірно глибоких прорізів. Перевантаження відрізного круга збільшує

навантаження на лезо, його заклинювання або блокування, а отже, ймовірність викидання або поломки.

• Уникайте зони перед і за відрізним кругом, що

обертається. Переміщення відрізного круга в заготовці

від себе може призвести до того, що електроінструмент відлетить разом з обертовим кругом прямо до вас у разі віддачі.

• У разі заклинювання відрізного круга або його зупинки

вимкніть електроінструмент і дочекайтеся повної зупинки круга. Ніколи не намагайтеся витягнути відрізний круг, що рухається, із зони різання, оскільки це може призвести до віддачі. Необхідно виявити та

усунути причину заклинювання.

• Не вмикайте електроінструмент, коли він знаходиться

в матеріалі. Перед продовженням різання відрізний круг повинен досягти повної швидкості. В іншому

випадку шліфувальний круг може зачепитися, зіскочити з заготовки або викликати віддачу.

• Пластини або великі об'єкти слід підтримувати перед

обробкою, щоб зменшити ризик віддачі, спричиненої заклинюванням диска. Великі заготовки можуть

прогинатися під власною вагою. Заготовку слід підтримувати з обох боків, як біля лінії різання, так і на краю.

• Будьте особливо обережні, коли вирізаєте отвори в

стінах або працюєте в інших невидимих місцях.

Ріжучий диск, що занурюється в матеріал, може спричинити віддачу інструмента, якщо він зіткнеться з газовими, водопровідними трубами, електричними кабелями або іншими об'єктами.

Особливі вказівки з техніки безпеки під час шліфування наждачним папером

• Не використовуйте шліфувальний папір великого розміру.

При виборі розміру шліфувального паперу дотримуйтесь рекомендацій виробника. Шліфувальний папір, що виступає за межі шліфувальної пластини, може призвести до травмування, а також до забивання, розриву або віддачі паперу.

Спеціальні інструкції з техніки безпеки під час полірування

Не допускайте вільного обертання вільної частини полірувального хутра або його кріпильних шнурів. Заблокуйте або обріжте вільні кріпильні шнури. Вільні та обертові кріпильні шнури можуть заплутати пальці або зачепитися за заготовку. Особливі вказівки з техніки безпеки під час роботи з дротяними щітками Слід враховувати, що навіть при нормальному використанні відбувається втрата шматочків дроту через щітку. Не

перевантажуйте дріт, застосовуючи занадто сильний тиск. Шматочки дроту, що витають у повітрі, можуть легко пробити тонкий одяг та/або шкіру. Якщо рекомендовано використовувати захисний кожух, не допускайте контакту щітки з ним. Діаметр пластинчастих і пластинчастих щіток може збільшуватися під дією тиску і відцентрових сил.

Додаткові інструкції з безпеки

На інструментах, призначених для нарізних шліфувальних кругів, переконайтеся, що довжина різьби шліфувального круга відповідає довжині різьби шпинделя. Заготовка повинна бути закріплена. Затискати заготовку в затискному пристрої або лещатах безпечніше, ніж тримати її в руці. Не торкайтеся відрізних і зачисних кругів, поки вони не охололи. При використанні швидкознімного фланця переконайтеся, що внутрішній фланець, встановлений на шпинделі, оснащений гумовим ущільнювальним кільцем, і що це кільце не пошкоджене. Також переконайтеся, що поверхні зовнішнього і внутрішнього фланця чисті.

Використовуйте швидкознімний фланець тільки з абразивними та відрізними кругами. Використовуйте

тільки неушкоджені та справні фланці. У разі тимчасового відключення електроенергії або після виймання вилки з розетки з вимикачем у положенні "увімкнено", перед повторним запуском необхідно розблокувати вимикач і перевести його в положення "вимкнено".

УВАГА: Пристрій призначений для роботи в приміщенні. Незважаючи на безпечну за своєю суттю конструкцію, застосування заходів безпеки та додаткових захисних заходів, завжди існує ризик залишкової травми під час експлуатації.

Пояснення використаних піктограм.

1.Застереження Вживайте особливих заходів обережності

2. прочитайте інструкцію з експлуатації, дотримуйтесь попереджень і правил техніки безпеки, що містяться в ній!

3. використовуйте засоби індивідуального захисту (захисні окуляри, навушники та протипилову маску)

4. носіть захисні рукавички

5.Перед обслуговуванням або ремонтом від'єднайте кабель живлення.

6. тримайте дітей подалі від інструменту

7. захищати від дощу

8. вторинний клас захисту

КОНСТРУКЦІЯ ТА ЗАСТОСУВАННЯ

Кутова шліфувальна машина - це ручний ізольований

електроінструмент класу II. Машина приводиться в дію однофазним двигуном з комутатором, швидкість якого зменшується за допомогою кутового редуктора. Може використовуватися як для шліфування, так і для різання. Цей тип електроінструменту широко використовується для

Page 18

видалення всіх видів задирок з поверхні металевих деталей, обробки зварних швів, прорізання тонкостінних труб і невеликих металевих деталей тощо. За допомогою відповідних аксесуарів кутову шліфувальну машину можна використовувати не тільки для різання та шліфування, але й для зачищення, наприклад, іржі, лакофарбового покриття тощо.

Сфера її використання охоплює широкий спектр ремонтних і

будівельних робіт, пов'язаних не тільки з металами. Кутова шліфувальна машина також може використовуватися для різання та шліфування будівельних матеріалів, наприклад, цегли, бруківки, керамічної плитки тощо.

Машина призначена тільки для сухого використання, а не для полірування. Не використовуйте електроінструмент всупереч за призначенням.

• Не працюйте з матеріалами, що містять азбест. Азбест

є канцерогеном.

• Не працюйте з матеріалами, пил яких є

легкозаймистим або вибухонебезпечним. Під час

роботи з електроінструментом утворюються іскри, які можуть запалити пари, що виділяються.

• Відрізні круги не можна використовувати для

шліфування. Відрізні круги працюють бічною поверхнею,

а шліфування передньою поверхнею такого круга може призвести до пошкодження круга і, як наслідок, до ризику травмування оператора.

ОПИС ГРАФІЧНИХ СТОРІНОК

Нумерація, наведена нижче, відноситься до компонентів

пристрою, показаних на графічних сторінках цього посібника.

1. кнопка блокування шпинделя

2. Перемикач

3. додаткова ручка

4. щит

5.зовнішній фланець 6 Внутрішній фланець 7 Регулювання швидкості

8.важіль (захисний екран) 9 Кабель живлення

* Між малюнком і виробом можуть бути відмінності.

ОБЛАДНАННЯ ТА АКСЕСУАРИ

1. щит 1 шт.

2. спеціальний ключ 1 шт.

3. додаткова ручка 1 шт.

4.Посібник 1 шт.

ПІДГОТОВКА ДО РОБОТИ ВСТАНОВЛЕННЯ ДОПОМІЖНОЇ РУЧКИ

Допоміжна ручка (3) встановлюється в один з отворів на

шліфувальній головці. Рекомендується використовувати шліфувальну машину з допоміжною ручкою. Якщо під час роботи ви тримаєте шліфувальну машину обома руками (також використовуючи допоміжну ручку), зменшується ризик доторкнутися рукою до обертового диска або щітки та отримати травму від віддачі.

ВСТАНОВЛЕННЯ ТА НАЛАШТУВАННЯ ЩИТА

Захисний кожух захищає оператора від уламків, випадкового контакту з робочим інструментом або іскор. Його завжди слід встановлювати з особливою обережністю, щоб його закриваюча частина була спрямована до оператора.

Конструкція кріплення захисного кожуха леза дозволяє без

інструментів відрегулювати кожух до оптимального положення.

• Ослабте і потягніть назад важіль (8) на захисному кожусі

диска (4).

• Поверніть захисний кожух диска (4) у потрібне положення.

• Зафіксуйте, опустивши важіль (8).

Зняття і регулювання захисного кожуха диска виконується в

порядку, зворотному його встановленню.

ЗАМІНА ІНСТРУМЕНТУ

Робочі рукавички необхідно носити під час операцій по заміні інструменту. Кнопка блокування шпинделя (1) призначена тільки для блокування шпинделя шліфувальної машини під час монтажу або демонтажу робочого інструмента. Її не можна використовувати як кнопку гальма під час обертання круга. Це може призвести до пошкодження шліфувальної машини або травмування користувача.

КРІПЛЕННЯ ДИСКА

Для шліфувальних або відрізних кругів товщиною менше 3 мм зовнішня гайка фланця (5) повинна бути закручена плоско з боку круга (мал. B). - Натисніть кнопку блокування шпинделя (1).

• Вставте спеціальний ключ (входить до комплекту) в отвори

зовнішнього фланця (5) (рис. А).

• Поверніть ключ - послабте і зніміть зовнішній фланець (5).

• Помістіть диск так, щоб він був притиснутий до поверхні

внутрішнього фланця (6).

• Накрутіть зовнішній фланець (5) і злегка затягніть

спеціальним ключем.

Демонтаж дисків здійснюється в порядку, зворотному

монтажу. При складанні диск повинен бути притиснутий до поверхні внутрішнього фланця (6) і посаджений по центру на його нижню поверхню.

ФІТИНГОВІ РОБОЧІ ІНСТРУМЕНТИ З РІЗЬБОВИМ ОТВОРОМ

• Натисніть кнопку блокування шпинделя (1).

• Зніміть раніше встановлений робочий орган, якщо він був

встановлений.

• Перед установкою зніміть обидва фланці - внутрішній (6) і

зовнішній (5).

• Накрутіть різьбову частину робочого інструмента на

шпиндель і злегка затягніть.

Розбирання робочих інструментів з різьбовим отвором

відбувається у зворотному порядку до збирання.

КРІПЛЕННЯ КУТОВОЇ ШЛІФУВАЛЬНОЇ МАШИНИ В СТІЙЦІ ДЛЯ КУТОВОЇ ШЛІФУВАЛЬНОЇ МАШИНИ

Допускається використання кутової шліфувальної машини

на спеціальному штативі для кутових шліфувальних машин за умови правильного встановлення відповідно до інструкцій виробника штатива.

ЕКСПЛУАТАЦІЯ / НАЛАШТУВАННЯ

Перед використанням перевірте стан шліфувального круга. Не використовуйте відколи, тріщини або інші пошкодження шліфувальних кругів. Зношений круг або щітку слід негайно замінити новими перед використанням. Після закінчення роботи завжди вимикайте шліфувальну машину і чекайте повної зупинки робочого інструмента. Тільки після цього можна прибирати шліфувальну машину. Не гальмуйте обертовий шліфувальний круг, притискаючи його до заготовки. Ніколи не перевантажуйте шліфувальну машину. Вага електроінструменту створює достатній тиск для ефективної роботи інструменту. Перевантаження та надмірний тиск

Page 19

можуть призвести до небезпечної поломки електроінструменту.

• Якщо шліфувальна машина падає під час роботи,

необхідно перевірити і, за необхідності, замінити робочий інструмент, якщо він пошкоджений або деформований.

• Ніколи не вдаряйте робочим інструментом по

оброблюваному матеріалу.

• Уникайте підстрибування та шкрябання диском, особливо

при обробці кутів, гострих країв тощо (це може спричинити втрату контролю та ефект віддачі). (це може призвести до втрати контролю над електроінструментом і ефекту віддачі).

• Ніколи не використовуйте пиляльні полотна, призначені

для різання деревини циркулярними пилками. Використання таких пилок часто призводить до явища віддачі електроінструменту, втрати контролю і може призвести до травмування оператора.

УВІМКНЕНО/ВИМКНЕНО

Під час запуску та роботи тримайте шліфувальну машину обома руками.

• Натисніть на задню частину вимикача (2).

• Пересуньте перемикач (2) вперед - (у напрямку до голови)

(рис. C).

• Для безперервної роботи - натисніть на кнопку перемикача

спереду.

• Вимикач автоматично блокується в положенні

безперервної роботи.

• Щоб вимкнути пристрій - натисніть на задню частину кнопки

вимикача (2).

Після запуску шліфувальної машини зачекайте, поки шліфувальний круг досягне максимальної швидкості, перш ніж починати роботу. Забороняється натискати на вимикач, коли шліфувальна машина увімкнена або вимкнена. Вимикач шліфувальної машини можна використовувати тільки тоді, коли електроінструмент знаходиться на відстані від заготовки. Прилад оснащений вимикачем, захищеним запобіжником, що означає, що при тимчасовому відключенні електроживлення або підключенні до розетки з вимикачем у положенні "увімкнено", він не запуститься. У цьому випадку необхідно повернути перемикач у положення "вимкнено" і перезапустити прилад.

ВИРІЗАННЯ

• Різання кутовою шліфувальною машиною можна

виконувати тільки по прямій лінії.

• Не ріжте матеріал, тримаючи його в руці.

• Великі заготовки слід підтримувати, при цьому слід подбати

про те, щоб точки опори знаходилися близько до лінії різу і на кінці матеріалу. Стабільно розміщений матеріал не буде рухатися під час різання.

• Невеликі заготовки слід затискати, наприклад, у лещатах,

за допомогою струбцин тощо. Матеріал слід затискати так, щоб точка різання знаходилася близько до затискного елемента. Це забезпечить більшу точність різання.

• Не допускайте вібрації або трамбування відрізного круга,

оскільки це погіршить якість різання і може призвести до поломки відрізного круга.

• Під час різання на відрізний круг не можна чинити бокового

тиску.

• Використовуйте правильний відрізний круг залежно від

матеріалу, який потрібно розрізати.

• Під час прорізання матеріалу рекомендується, щоб

напрямок подачі збігався з напрямком обертання відрізного круга.

Глибина різання залежить від діаметра диска (рис. G).

• Слід використовувати тільки диски з номінальним

діаметром, не більшим за рекомендований для даної моделі шліфувальної машини.

• Під час глибокого різання (наприклад, профілів,

будівельних блоків, цегли тощо) не допускайте контакту затискних фланців із заготовкою.

Відрізні круги під час роботи досягають дуже високих температур - не торкайтеся їх незахищеними частинами тіла, поки вони не охолонуть.

ШЛІФУВАННЯ

Для шліфування можна використовувати, наприклад, зачисні

круги, тарілчасті круги, пелюсткові круги, круги з абразивним волокном, дротяні щітки, гнучкі круги для наждачного паперу тощо. Кожен тип круга, а також матеріал, що обробляється, вимагає відповідної техніки роботи і використання відповідних засобів індивідуального захисту. Диски, призначені для різання, не можна використовувати для шліфування. Шліфувальні круги призначені для видалення матеріалу краєм круга.

• Не шліфуйте бічною поверхнею круга. Оптимальний

робочий кут для цього типу круга - 30o (рис. H).

• Шліфувальні роботи дозволяється виконувати тільки за

допомогою шліфувальних кругів, придатних для даного матеріалу.

Під час роботи з віяловими, пелюстковими, флісовими та гнучкими шліфувальними кругами звертайте увагу на правильний кут атаки (мал. I). - Не шліфуйте всією поверхнею круга.

- Ці типи дисків використовуються для обробки плоских

поверхонь.

Дротяні щітки в основному призначені для очищення профілів і важкодоступних місць. З їх допомогою можна видалити з поверхні матеріалу, наприклад, іржу, лакофарбове покриття тощо. (мал. К). Слід використовувати тільки ті робочі інструменти, допустима частота обертання яких перевищує або дорівнює максимальній частоті обертання кутової шліфувальної машини без навантаження.

ЕКСПЛУАТАЦІЯ ТА ОБСЛУГОВУВАННЯ

Перед будь-яким встановленням, налаштуванням, ремонтом або експлуатацією від'єднайте шнур живлення від розетки.

ОБСЛУГОВУВАННЯ ТА ЗБЕРІГАННЯ

• Рекомендується чистити пристрій одразу після кожного

використання.

• Не використовуйте для чищення воду або інші рідини.

• Пристрій слід чистити сухою ганчіркою або продувати

стисненим повітрям низького тиску.

• Не використовуйте миючі засоби або розчинники, оскільки

вони можуть пошкодити пластикові деталі.

• Регулярно очищайте вентиляційні отвори в корпусі

двигуна, щоб запобігти перегріванню пристрою.

• Якщо кабель живлення пошкоджений, його необхідно

замінити на кабель з такими ж характеристиками. Цю операцію слід довірити кваліфікованому спеціалісту або віддати прилад на сервісне обслуговування.

• Якщо на комутаторі виникає надмірне іскріння, зверніться

до кваліфікованого фахівця для перевірки стану вугільних щіток електродвигуна.

• Завжди зберігайте пристрій у сухому та недоступному для

дітей місці.

Page 20

Будь-які дефекти повинні бути усунені уповноваженим сервісним відділом виробника.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

РЕЙТИНГОВІ ДАНІ

Кутова шліфувальна машина 59G185

Параметр

Значення

Тип двигуна

Пензлик.

Напруга живлення

230 V AC

Частота живлення

50 Hz

Номінальна потужність

900 W

Діапазон обертів холостого ходу

n0= 3000-12000

min-¹

Діаметр диска

125 мм

Внутрішній діаметр диска

22,2 мм

Діаметр різьби шпинделя

M14

Ступінь захисту IP

IPX0

Клас захисту

Вага (без аксесуарів)

1,9 кг

Рік випуску

2025

59G185 - це і тип, і позначення машини

ДАНІ ЩОДО ШУМУ ТА ВІБРАЦІЇ

Рівень звукового тиску (шліфувальний круг)

LpA= 86,3 дБ(A)

K= 3 дБ(A)

Рівень звукового тиску (відрізний диск)

LpA= 87 дБ(A)

K= 3 дБ(A)

Рівень звукової потужності (шліфувальний круг)

LwA= 94.3 дБ(A)

K= 3 дБ(A)

Рівень звукової потужності (відрізний диск)

LwA= 95 дБ(A)

K= 3 дБ(A)

Значення віброприскорення (головна ручка) (шліфувальний круг)

ah= 8.957 м/с

K= 1.5 м/с

Значення віброприскорення (головна ручка) (відрізний диск)

ah= 3.722 м/с

K= 1.5 м/с2

Значення віброприскорення (допоміжна ручка) (шліфувальний круг)

ah= 11.837 м/с

K= 1.5 м/с2

Значення віброприскорення (допоміжна ручка) (відрізний диск)

ah= 4.446 м/с

K= 1.5 м/с2

Інформація про шум і вібрацію

Рівень шуму, що випромінюється обладнанням, описується: рівнем звукового тиску Lp(A) та рівнем звукової потужності Lw(A) (де K позначає невизначеність вимірювання). Вібрація, яку випромінює обладнання, описується значенням віброприскорення a(h) (де K - невизначеність вимірювання). Рівень звукового тиску Lp(A), рівень звукової потужності Lw(A) і значення віброприскорення ah, наведені в цій інструкції, були виміряні відповідно до стандарту IEC 62841-1. Наведений рівень вібрації ah можна використовувати для порівняння обладнання та для попередньої оцінки впливу вібрації. Зазначений рівень вібрації є репрезентативним лише для основного використання пристрою. Якщо пристрій використовується для інших цілей або з іншими робочими інструментами, рівень вібрації може змінитися. На підвищення рівня вібрації впливає недостатнє або занадто рідкісне технічне обслуговування пристрою. Наведені вище причини можуть призвести до підвищеного впливу вібрації протягом усього робочого періоду.

Для точної оцінки впливу вібрації необхідно враховувати періоди, коли пристрій вимкнений або коли він увімкнений, але не використовується для роботи. Після точної оцінки всіх факторів загальний рівень впливу вібрації може виявитися набагато нижчим.

Щоб захистити користувача від впливу вібрації, слід вжити додаткових заходів безпеки, таких як циклічне технічне обслуговування верстата і робочих інструментів,

забезпечення належної температури рук і правильна організація праці.

ЗАХИСТ НАВКОЛИШНЬОГО СЕРЕДОВИЩА

Вироби з електричним живленням не можна викидати разом із побутовими відходами, їх слід передавати у відповідні центри для утилізації. Для отримання інформації про утилізацію зверніться до продавця виробу або місцевої влади. Відпрацьоване електричне та електронне обладнання містить речовини, які не є екологічно безпечними. Неперероблене обладнання становить потенційний ризик для навколишнього середовища та здоров'я людей.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa з місцезнаходженням у Варшаві, ul. Погранична 2/4 (далі: "GTX Польща") повідомляє, що всі авторські права на зміст цього посібника (далі: "Посібник"), в тому числі, серед іншого, належать їй. Всі авторські права на зміст цього посібника (далі - "Посібник"), включаючи, але не обмежуючись, його текст, фотографії, схеми, малюнки, а також його композицію, належать виключно GTX Poland і підлягають правовому захисту відповідно до Закону від 4 лютого 1994 р. "Про авторське право і суміжні права" (тобто Законодавчий вісник 2006 р. № 90 поз. 631 з наступними змінами та доповненнями). Копіювання, обробка, публікація, модифікація з комерційною метою всього Посібника, а також його окремих елементів без письмової згоди GTX Польща суворо заборонено і може призвести до цивільної та кримінальної відповідальності.

(RO)

TRADUCEREA INSTRUCȚIUNILOR ORIGINALE

59G185

POLIZOR UNGHIULAR

NOTĂ: CITIȚI CU ATENȚIE ACEST MANUAL ÎNAINTE DE A UTILIZA SCULA ELECTRICĂ ȘI PĂSTRAȚI-L PENTRU CONSULTARE ULTERIOARĂ.

DISPOZIȚII SPECIFICE DE SIGURANȚĂ

Sfaturi de siguranță pentru șlefuire, șlefuire cu hârtie abrazivă, lucru cu perii de sârmă și tăiere cu o roată abrazivă.

• Această unealtă electrică poate fi utilizată ca șlefuitor obișnuit,

șlefuitor cu hârtie abrazivă, șlefuitor cu perie de sârmă și ca tăietor abraziv. Respectați toate instrucțiunile de siguranță, instrucțiunile, descrierile și datele furnizate împreună cu scula electrică. Nerespectarea acestora poate crea un risc de șoc electric, incendiu și/sau vătămare gravă.

• Această unealtă electrică nu trebuie utilizată pentru lustruire.

Utilizarea sculei electrice pentru alte activități decât cele prevăzute poate duce la pericole și răniri.

• Nu utilizați un accesoriu care nu este special conceput și

recomandat de producător pentru unealta respectivă. Faptul că un accesoriu poate fi montat pe o unealtă electrică nu reprezintă o garanție a utilizării în siguranță.

• Viteza permisă a uneltei de lucru utilizate nu trebuie să fie mai

mică decât viteza maximă indicată pe scula electrică. O unealtă de lucru care se rotește cu o viteză mai mare decât cea admisă se poate rupe și părțile se pot sparge.

• Diametrul exterior și grosimea uneltei de lucru trebuie să

corespundă dimensiunilor uneltei electrice. Uneltele de lucru cu dimensiuni incorecte nu pot fi ecranate sau inspectate suficient.

• Uneltele de lucru cu inserție filetată trebuie să se potrivească

exact pe filetul axului. Pentru uneltele de lucru montate pe flanșă, diametrul alezajului uneltei de lucru trebuie să corespundă diametrului flanșei. Uneltele de lucru care nu se pot potrivi exact pe scula electrică se vor roti neuniform, vor vibra foarte puternic și pot cauza pierderea controlului sculei electrice.

• În niciun caz nu trebuie utilizate unelte de lucru deteriorate.

Inspectați uneltele înainte de fiecare utilizare, de exemplu roțile de șlefuit pentru a verifica dacă sunt ciobite și crăpate, plăcuțele de șlefuit pentru a verifica dacă sunt crăpate, uzate sau foarte uzate, perii de sârmă pentru a verifica dacă sunt

Page 21

firele slăbite sau rupte. Dacă o unealtă electrică sau de lucru a căzut, verificați dacă este deteriorată sau utilizați o altă unealtă nedeteriorată. Dacă scula a fost verificată și reparată, scula electrică trebuie pornită la cea mai mare viteză timp de un minut, având grijă ca operatorul și persoanele aflate în apropiere să nu se afle în zona sculei în rotație. Uneltele deteriorate se rup de obicei în timpul acestei perioade de testare.

• Echipamentul individual de protecție trebuie purtat. În funcție

de tipul de lucru, purtați o mască de protecție care acoperă întreaga față, protecție pentru ochi sau ochelari de protecție. Dacă este necesar, utilizați o mască de praf, protecție auditivă, mănuși de protecție sau un șorț special pentru a vă proteja împotriva particulelor mici de material abraziat și prelucrat. Protejați-vă ochii de corpurile străine în suspensie generate în timpul lucrului. O mască de praf și o protecție respiratorie trebuie să filtreze praful generat în timpul lucrului. Expunerea la zgomot pe o perioadă prelungită , poate duce la pierderea auzului.

• Asigurați-vă că martorii se află la o distanță sigură de zona de acces a sculei electrice.

• Oricine se află în apropierea unei scule electrice în funcțiune trebuie să utilizeze echipament de protecție individuală. Așchiile pieselor de prelucrat sau uneltele de lucru rupte se pot sparge și pot provoca răni chiar și în afara zonei imediat accesibile.

• Atunci când efectuați lucrări în care unealta ar putea intra în contact cu fire electrice ascunse sau cu propriul cablu de alimentare, țineți unealta numai de suprafețele izolate ale mânerului. Contactul cu cablul de alimentare poate duce la transmiterea tensiunii către părțile metalice ale uneltei electrice, ceea ce poate provoca un șoc electric.

• Țineți cablul de alimentare departe de uneltele de lucru rotative. Dacă pierdeți controlul uneltei, cablul de alimentare ar putea fi tăiat sau tras înăuntru, iar mâna sau întreaga mână ar putea fi prinsă într-o unealtă de lucru rotativă.

• Nu lăsați niciodată scula electrică jos înainte ca unealta de lucru să se fi oprit complet. O unealtă rotativă poate intra în contact cu suprafața pe care este așezată, astfel încât ați putea pierde controlul uneltei electrice.

• Nu transportați o unealtă electrică în timp ce aceasta este în mișcare. Contactul accidental între îmbrăcăminte și o unealtă electrică în rotație poate provoca tragerea uneltei și perforarea uneltei electrice în corpul operatorului.

• Curățați regulat fantele de ventilație ale uneltei electrice. Suflanta motorului atrage praful în carcasă și o acumulare mare de praf metalic poate cauza un pericol electric.

• Nu utilizați scula electrică în apropierea materialelor inflamabile. Scânteile le pot aprinde.

• Nu utilizați unelte care necesită lichide de răcire. Utilizarea apei sau a altor lichide de răcire poate duce la șocuri electrice.

Respingere și sfaturi relevante privind siguranța

reculul este reacția bruscă a unei scule electrice la blocarea sau

obstrucția unei scule rotative, cum ar fi o roată de șlefuit, un tampon de șlefuit, o perie de sârmă etc. Prinderea sau blocarea duce la o oprire bruscă a uneltei de lucru rotative. O unealtă electrică necontrolată va fi astfel smucită în direcția opusă sensului de rotație al uneltei de lucru.

Atunci când, de exemplu, roata de șlefuit se blochează sau

rămâne blocată în piesa de prelucrat, marginea imersată a roții de șlefuit se poate bloca și o poate face să cadă sau să se ejecteze. Mișcarea roții de rectificat (spre sau departe de operator) depinde atunci de direcția de mișcare a roții în punctul de blocare. În plus, roțile de rectificat se pot rupe.

Reculul este o consecință a utilizării necorespunzătoare sau

incorecte a sculei electrice. Aceasta poate fi evitată prin luarea măsurilor de precauție adecvate descrise mai jos.

• Unealta electrică trebuie să fie ținută ferm, cu corpul și mâinile

într-o poziție care să atenueze reculul. Dacă un mâner auxiliar face parte din echipamentul standard, acesta trebuie utilizat întotdeauna pentru a avea cel mai mare control asupra forțelor de recul sau asupra momentului de recul în timpul demarării. Operatorul poate controla fenomenul de smucitură și recul prin luarea precauțiilor corespunzătoare.

• Nu țineți niciodată mâinile în apropierea uneltelor de lucru

rotative. Instrumentul de lucru vă poate răni mâna din cauza reculului.

• Țineți-vă departe de zona de acțiune în care scula electrică se

va deplasa în timpul reculului. Ca urmare a reculului, scula electrică se deplasează în direcția opusă mișcării discului abraziv în punctul de blocare.

• Fiți deosebit de atent la prelucrarea colțurilor, a marginilor

ascuțite etc. Preveniți devierea sau blocarea uneltelor de lucru. O unealtă de lucru rotativă este mai susceptibilă să se blocheze la prelucrarea unghiurilor, a marginilor ascuțite sau dacă este lovită înapoi. Aceasta poate deveni o cauză a pierderii controlului sau a reculului.

• Nu utilizați discuri din lemn sau dințate. Uneltele de lucru de

acest tip cauzează adesea reculul sau pierderea controlului uneltei electrice.

Instrucțiuni speciale de siguranță pentru șlefuire și tăiere cu o roată abrazivă

• Utilizați numai o roată de șlefuit proiectată pentru scula

electrică specifică și o protecție proiectată pentru roata de șlefuit specifică. Roțile de șlefuit care nu sunt echipate

pentru unealta electrică specifică nu pot fi protejate suficient și nu sunt suficient de sigure.

• Discurile de șlefuit îndoite trebuie montate astfel încât

nicio parte a discului să nu iasă în afară de marginea capacului de protecție . Un disc de șlefuire montat

necorespunzător care depășește marginea capacului de protecție nu poate fi protejat suficient.

• Apărătoarea trebuie să fie bine fixată pe scula electrică

pentru a garanta cel mai înalt grad de siguranță posibil și trebuie poziționată astfel încât partea roții abrazive expusă și orientată spre operator să fie cât mai mică posibil. Apărătoarea protejează operatorul de așchii, de

contactul accidental cu roata abrazivă, precum și de scânteile care ar putea aprinde hainele.

• Discurile de șlefuit trebuie utilizate numai pentru lucrările

pentru care sunt destinate. De exemplu, nu șlefuiți niciodată cu suprafața laterală a unei discuri de tăiere.

Discurile de tăiere sunt concepute pentru a îndepărta materialul cu marginea discului. Efectul forțelor laterale asupra acestor discuri abrazive le poate rupe.

• Utilizați întotdeauna flanșe de prindere nedeteriorate, de

dimensiunea și forma corectă pentru roata de șlefuit selectată. Flanșele corespunzătoare susțin roata de șlefuit și

reduc astfel pericolul de rupere a roții. Flanșele pentru roțile de tăiat pot fi diferite de cele pentru alte discuri abrazive.

• Nu utilizați discuri abrazive uzate de la unelte electrice

mai mari. Discurile de șlefuit pentru uneltele electrice mai

mari nu sunt proiectate pentru turația mai mare care este caracteristică uneltelor electrice mai mici și, prin urmare, se pot rupe.

Instrucțiuni speciale suplimentare de siguranță pentru tăierea cu polizor

• Evitați blocarea discului de tăiere sau o presiune prea

mare. Nu efectuați tăieturi excesiv de adânci.

Suprasolicitarea discului de tăiere crește sarcina asupra lamei și tendința acesteia de a se bloca sau de a se bloca și, prin urmare, posibilitatea de a se desface sau de a se rupe.

• Evitați zona din fața și din spatele discului de tăiere

rotativ. Deplasarea discului de tăiere în piesa de prelucrat

Page 22

departe de dvs. poate face ca scula electrică să zboare cu discul rotativ direct spre dvs. în cazul unui recul.

• În cazul unui disc de tăiere blocat sau al unei opriri, opriți

scula electrică și așteptați până când discul se oprește complet. Nu încercați niciodată să scoateți discul încă în mișcare din zona de tăiere, deoarece acest lucru poate provoca recul. Cauza blocajului trebuie detectată și

îndepărtată.

• Nu reporniți scula electrică în timp ce aceasta se află în

material. Roata de tăiere trebuie să atingă viteza maximă înainte de a continua tăierea. În caz contrar, roata de șlefuit

se poate prinde, poate sări de pe piesa de prelucrat sau poate provoca recul.

• Plăcile sau obiectele mari trebuie să fie susținute înainte

de prelucrare pentru a reduce riscul de recul cauzat de un disc blocat. Piesele de prelucrat mari se pot îndoi sub propria

greutate. Piesa de prelucrat trebuie să fie susținută pe ambele părți, atât în apropierea liniei de tăiere, cât și la margine.

• Aveți grijă deosebită atunci când faceți găuri în pereți sau

acționați în alte zone invizibile. Discul de tăiere care

plonjează în material poate provoca reculul uneltei dacă întâlnește conducte de gaz, conducte de apă, cabluri electrice sau alte obiecte.

Instrucțiuni speciale de siguranță pentru șlefuirea cu hârtie abrazivă

• Nu utilizați foi de șmirghel supradimensionate. Atunci când

alegeți dimensiunea hârtiei de șlefuit, urmați recomandările producătorului. Hârtia de șlefuit care depășește placa de șlefuit poate cauza răniri și poate duce, de asemenea, la blocarea sau ruperea hârtiei sau la recul.

Instrucțiuni speciale de siguranță pentru lustruire

Nu lăsați partea liberă a blănii de lustruit sau corzile de fixare ale acesteia să se rotească liber. Blocați sau tăiați corzile de fixare libere. Corzile de fixare libere și rotative pot încurca degetele sau se pot prinde de piesa de lucru. Instrucțiuni speciale de siguranță pentru lucrul cu perii de sârmă Trebuie luat în considerare faptul că, chiar și în cazul utilizării normale, există o pierdere de bucăți de sârmă prin perie. Nu suprasolicitați firele prin aplicarea unei presiuni prea mari. Bucățile de sârmă purtate prin aer pot străpunge cu ușurință hainele subțiri și/sau pielea. Dacă se recomandă o protecție, împiedicați contactul periei cu protecția. Diametrul periilor pentru plăci și vase poate crește prin presiune și forțe centrifuge.

Instrucțiuni de siguranță suplimentare

La uneltele concepute pentru a acomoda roțile de rectificat filetate, verificați dacă lungimea filetului roții de rectificat este corespunzătoare lungimii filetului axului. Piesa de prelucrat trebuie să fie fixată. Strângerea piesei de prelucrat într-un dispozitiv de strângere sau într-o menghină este mai sigură decât ținerea acesteia în mână. Nu atingeți discurile de tăiere și de șlefuire înainte ca acestea să se fi răcit. Atunci când utilizați o flanșă cu acțiune rapidă, asigurați-vă că flanșa interioară montată pe ax este prevăzută cu un inel O din cauciuc și că acest inel nu este deteriorat. De asemenea, asigurați-vă că suprafețele flanșei exterioare și ale flanșei interioare sunt curate.

Utilizați flanșa cu acțiune rapidă numai cu discuri abrazive și de tăiere. Utilizați numai flanșe nedeteriorate și care

funcționează corect. În cazul unei întreruperi temporare a alimentării cu energie electrică sau după scoaterea ștecherului din priză cu întrerupătorul în poziția "pornit", întrerupătorul trebuie deblocat și pus în poziția oprit înainte de repornire.

ATENȚIE: Dispozitivul este destinat funcționării în interior. În ciuda designului intrinsec sigur, a utilizării măsurilor de siguranță și a măsurilor suplimentare de protecție, există întotdeauna un risc de rănire reziduală în timpul funcționării.

Explicația pictogramelor utilizate.

1.Atenție Luați măsuri speciale de precauție

2.Citiți instrucțiunile de utilizare, respectați avertismentele și condițiile de siguranță conținute în acestea!

3.Utilizați echipamentul individual de protecție (ochelari de protecție, protecție pentru urechi și mască de praf)

4.Purtați mănuși de protecție

5.Deconectați cablul de alimentare înainte de întreținere sau reparație.

6.Țineți copiii departe de unealtă

7.Protect de ploaie

8.Clasa de protecție secundară

CONSTRUCȚIE ȘI APLICARE

Polizorul unghiular este o unealtă electrică manuală izolată din

clasa II. Mașina este acționată de un motor monofazat cu comutator, a cărui viteză este redusă prin intermediul unui angrenaj unghiular. Acesta poate fi utilizat atât pentru șlefuire, cât și pentru tăiere. Acest tip de unealtă electrică este utilizat pe scară largă pentru îndepărtarea tuturor tipurilor de bavuri de pe suprafața pieselor metalice, tratarea suprafeței sudurilor, tăierea prin țevi cu pereți subțiri și piese metalice mici etc. Cu accesoriile corespunzătoare, polizorul unghiular poate fi utilizat nu numai pentru tăiere și rectificare, ci și pentru curățarea, de exemplu, a ruginei, a straturilor de vopsea etc.

Domeniile sale de utilizare includ o gamă largă de lucrări de

reparații și construcții, nu numai legate de metale. Polizorul unghiular poate fi utilizat și pentru tăierea și șlefuirea materialelor de construcție, de exemplu cărămidă, pavele, plăci ceramice etc.

Mașina este proiectată numai pentru utilizare uscată, nu pentru lustruire. Nu utilizați unealta electrică contrar utilizarea prevăzută.

• Nu manipulați materiale care conțin azbest. Azbestul este

cancerigen.

• Nu lucrați cu materiale ale căror prafuri sunt inflamabile

sau explozive. Atunci când lucrați cu scula electrică, sunt

generate scântei care pot aprinde vaporii emiși.

• Discurile de tăiere nu trebuie utilizate pentru lucrări de

șlefuire. Discurile de tăiere lucrează cu fața laterală, iar

șlefuirea cu fața frontală a unei astfel de discuri poate cauza deteriorarea discului, rezultând un risc de vătămare corporală pentru operator.

DESCRIEREA PAGINILOR GRAFICE

Numerotarea de mai jos se referă la componentele unității

prezentate pe paginile grafice ale acestui manual.

1.Buton de blocare a axului

2.Switch

3.Mâner suplimentar

4.Shield

5.Flanșă externă

6.Flanșă interioară

7.Controlul vitezei

8.Lever (scut protector)

Page 23

9.Cablu de alimentare

* Pot exista diferențe între desen și produs.

ECHIPAMENTE ȘI ACCESORII

1.Shield 1 buc.

2.Cheie specială 1 buc.

3.Mâner suplimentar 1 buc.

4.Manual 1 buc.

PREGĂTIREA PENTRU MUNCĂ MONTAREA UNUI MÂNER AUXILIAR

Mânerul auxiliar (3) este instalat într-unul dintre orificiile de pe

capul polizorului. Se recomandă utilizarea unui șlefuitor cu mâner auxiliar. Dacă țineți șlefuitorul cu ambele mâini în timp ce lucrați (folosind și mânerul auxiliar), există un risc mai mic ca mâna dvs. să atingă discul rotativ sau peria și să fie rănită de recul.

INSTALAREA ȘI REGLAREA SCUTULUI

Protecția lamei protejează operatorul de resturi, de contactul accidental cu unealta de lucru sau de scântei. Acesta trebuie montat întotdeauna cu atenție sporită pentru a se asigura că partea de acoperire a acestuia este orientată spre operator.

Designul dispozitivului de fixare a protecției lamei permite

ajustarea fără scule a protecției la poziția optimă.

• Slăbiți și trageți înapoi maneta (8) de pe protecția discului (4).

• Rotiți protecția discului (4) în poziția dorită.

• Blocați prin coborârea manetei (8).

Demontarea și reglarea apărătorii discului se face în ordine

inversă față de instalarea acesteia.

ÎNLOCUIREA SCULEI

Mănușile de lucru trebuie purtate în timpul operațiunilor de schimbare a sculelor. Butonul de blocare a fusului (1) trebuie utilizat numai pentru a bloca fusul polizorului la montarea sau demontarea uneltei de lucru. Acesta nu trebuie utilizat ca buton de frânare în timp ce discul se rotește. Acest lucru poate deteriora polizorul sau poate răni utilizatorul.

MONTAJ DISC

Pentru discurile de șlefuire sau de tăiere cu o grosime mai mică de 3 mm, piulița flanșei exterioare (5) trebuie să fie înșurubată plat pe partea discului (fig. B). - Apăsați butonul de blocare a fusului (1).

• Introduceți cheia specială (furnizată) în orificiile flanșei

exterioare (5) (Fig. A).

• Rotiți cheia - slăbiți și îndepărtați flanșa exterioară (5).

• Așezați discul astfel încât să fie presat de suprafața flanșei

interioare (6).

• Înșurubați flanșa exterioară (5) și strângeți ușor cu o cheie

specială.

Demontarea discurilor se efectuează în ordinea inversă montării.

La asamblare, discul trebuie să fie presat împotriva suprafeței flanșei interioare (6) și așezat central pe suprafața inferioară a acesteia.

MONTAREA UNELTELOR DE LUCRU CU ORIFICIU FILETAT

• Apăsați butonul de blocare a fusului (1).

• Îndepărtați instrumentul montat anterior - dacă este montat.

• Îndepărtați ambele flanșe - flanșa interioară (6) și flanșa

exterioară (5) - înainte de instalare.

• Înșurubați partea filetată a sculei de lucru pe ax și strângeți

ușor.

Demontarea uneltelor de lucru pentru găuri filetate se face în

ordine inversă asamblării.

MONTAREA POLIZORULUI UNGHIULAR ÎN SUPORTUL POLIZORULUI UNGHIULAR

Este permisă utilizarea polizorului unghiular într-un trepied

dedicat polizoarelor unghiulare, cu condiția ca acesta să fie montat corect, în conformitate cu instrucțiunile de montare ale producătorului trepiedului.

FUNCȚIONARE / SETĂRI

Verificați starea roții de șlefuit înainte de a o utiliza. Nu utilizați roți de șlefuit ciobite, crăpate sau deteriorate în alt mod. O moară sau o perie uzată trebuie înlocuită imediat cu una nouă înainte de utilizare. Când ați terminat lucrul, opriți întotdeauna polizorul și așteptați până când unealta de lucru se oprește complet. Abia atunci șlefuitorul poate fi pus deoparte. Nu frânați roata abrazivă rotativă prin apăsarea acesteia pe piesa de prelucrat. Nu supraîncărcați niciodată polizorul. Greutatea uneltei electrice exercită o presiune suficientă pentru funcționarea eficientă a uneltei. Supraîncărcarea și presiunea excesivă pot cauza ruperea periculoasă a sculei electrice.

• În cazul în care șlefuitorul cade în timpul funcționării, este

esențial să inspectați și, dacă este necesar, să înlocuiți instrumentul de lucru în cazul în care se constată că acesta este deteriorat sau deformat.

• Nu loviți niciodată unealta de lucru de materialul de lucru.

• Evitați să săriți și să răzuiți cu discul, în special atunci când

lucrați pe colțuri, muchii ascuțite etc. (acest lucru poate provoca pierderea controlului și efect de recul). (acest lucru poate duce la pierderea controlului uneltei electrice și la un efect de recul).

• Nu utilizați niciodată lamele de ferăstrău proiectate pentru

tăierea lemnului de la ferăstraiele circulare. Utilizarea unor astfel de lame de ferăstrău duce adesea la un fenomen de recul al uneltei electrice, la pierderea controlului și poate duce la rănirea operatorului.

ON/OFF

Țineți șlefuitorul cu ambele mâini în timpul pornirii și funcționării.

• Apăsați partea din spate a comutatorului (2).

• Glisați comutatorul (2) înainte - (spre cap) (Fig. C).

• Pentru funcționare continuă - apăsați butonul din față al

comutatorului.

• Comutatorul va fi blocat automat în poziția de funcționare

continuă.

• Pentru a opri unitatea - apăsați partea din spate a butonului de

comutare (2).

După pornirea polizorului, așteptați până când roata abrazivă a atins viteza maximă înainte de a începe lucrul. Întrerupătorul nu trebuie să fie acționat în timp ce șlefuitorul este pornit sau oprit. Întrerupătorul șlefuitorului trebuie acționat numai atunci când scula electrică este îndepărtată de piesa de prelucrat. Aparatul are un întrerupător protejat de siguranțe fuzibile, ceea ce înseamnă că dacă există o întrerupere temporară a alimentării cu energie electrică sau dacă este conectat la o priză cu întrerupătorul în poziția "pornit", acesta nu va porni. În acest caz, comutatorul trebuie inversat în poziția "oprit" și aparatul trebuie repornit.

TĂIEREA

• Tăierea cu un polizor unghiular se poate face numai în linie

dreaptă.

• Nu tăiați materialul în timp ce îl țineți în mână.

• Piesele de lucru mari trebuie să fie susținute și trebuie să se

aibă grijă ca punctele de sprijin să fie aproape de linia de tăiere și la capătul materialului. Materialul așezat stabil nu va tinde să se miște în timpul tăierii.

Page 24

• Piesele de lucru mici trebuie fixate, de exemplu, într-o

menghină, folosind cleme etc. Materialul trebuie prins astfel încât punctul de tăiere să fie aproape de elementul de prindere. Acest lucru va asigura o mai mare precizie de tăiere.

• Nu permiteți vibrarea sau tasarea discului de tăiere, deoarece

acest lucru va afecta calitatea tăierii și poate cauza ruperea discului de tăiere.

• Nu trebuie exercitată nicio presiune laterală asupra discului de

tăiere în timpul tăierii.

• Utilizați discul de tăiere corect în funcție de materialul care

urmează să fie tăiat.

• Atunci când tăiați prin material, se recomandă ca direcția de

avans să fie în linie cu direcția de rotație a discului de tăiere.

Adâncimea de tăiere depinde de diametrul discului (Fig. G).

• Trebuie utilizate numai discuri cu diametre nominale nu mai

mari decât cele recomandate pentru modelul de polizor.

• Atunci când efectuați tăieturi adânci (de ex. profile, blocuri de

construcție, cărămizi etc.), nu permiteți flanșelor de prindere să intre în contact cu piesa de prelucrat.

Discurile de tăiere ating temperaturi foarte ridicate în timpul funcționării - nu le atingeți cu părți neprotejate ale corpului înainte ca acestea să se fi răcit.

SANDARE

Lucrările de șlefuire pot fi efectuate, de exemplu, cu ajutorul

discurilor de șlefuire, discurilor cu cupă, discurilor cu clapetă, discurilor cu pânză abrazivă, perilor de sârmă, discurilor flexibile pentru șmirghel etc. Fiecare tip de disc, precum și materialul care urmează să fie prelucrat necesită o tehnică de lucru adecvată și utilizarea echipamentului individual de protecție corespunzător. Discurile concepute pentru tăiere nu trebuie utilizate pentru șlefuire. Discurile de șlefuire sunt concepute pentru a îndepărta materialul cu marginea discului.

• Nu șlefuiți cu fața laterală a discului. Unghiul optim de lucru

pentru acest tip de disc este de 30o (fig. H).

• Lucrările de șlefuire trebuie efectuate numai cu discuri de

șlefuire adecvate pentru material.

Atunci când lucrați cu discuri cu clapetă, discuri cu lână abrazivă și discuri flexibile pentru șmirghel, acordați atenție unghiului corect de atac (Fig. I). - Nu șlefuiți cu întreaga suprafață a discului.

- Aceste tipuri de discuri sunt utilizate pentru prelucrarea

suprafețelor plane.

Periile de sârmă sunt destinate în principal curățării profilelor și a zonelor greu accesibile. Ele pot fi utilizate pentru a îndepărta, de exemplu, rugina, straturile de vopsea etc. de pe suprafața materialului. (Fig. K). Trebuie utilizate numai unelte de lucru a căror viteză admisă este mai mare sau egală cu viteza maximă a polizorului unghiular fără sarcină.

FUNCȚIONARE ȘI ÎNTREȚINERE

Deconectați cablul de alimentare de la priza de rețea înainte de a efectua orice instalare, reglare, reparație sau funcționare.

ÎNTREȚINERE ȘI DEPOZITARE

• Este recomandat să curățați dispozitivul imediat după fiecare

utilizare.

• Nu utilizați apă sau alte lichide pentru curățare.

• Unitatea trebuie curățată cu o cârpă uscată sau suflată cu aer

comprimat la presiune scăzută.

• Nu utilizați agenți de curățare sau solvenți, deoarece aceștia

pot deteriora părțile din plastic.

• Curățați regulat fantele de ventilație din carcasa motorului

pentru a preveni supraîncălzirea unității.

• Dacă cablul de alimentare este deteriorat, acesta trebuie

înlocuit cu un cablu cu aceleași caracteristici. Această operațiune trebuie să fie încredințată unui specialist calificat sau să se efectueze revizia aparatului.

• Dacă se produc scântei excesive pe comutator, verificați

starea periilor de carbon ale motorului de către o persoană calificată.

• Depozitați întotdeauna dispozitivul într-un loc uscat, ferit de

accesul copiilor.

Orice defect trebuie remediat de către departamentul de service autorizat al producătorului.

SPECIFICAȚII TEHNICE

DATE DE CLASIFICARE

Polizor unghiular 59G185

Parametru

Valoare

Tipul motorului

Perie

Tensiunea de alimentare

230 V AC

Frecvența de alimentare

50 Hz

Putere nominală

900 W

Intervalul vitezei la ralanti

n0= 3000-12000

min-¹

Diametrul discului

125 mm

Diametrul intern al discului

22,2 mm

Diametrul filetului axului

M14

Grad de protecție IP

IPX0

Clasa de protecție

Greutate (fără accesorii)

1,9 kg

Anul de producție

2025

59G185 reprezintă atât denumirea tipului, cât și a mașinii

DATE PRIVIND ZGOMOTUL ȘI VIBRAȚIILE

Nivel de presiune acustică (disc

abraziv)

LpA= 86,3 dB(A)

K= 3 dB(A)

Nivel de presiune sonoră (disc de tăiere)

LpA= 87 dB(A)

K= 3 dB(A)

Nivel de putere acustică (disc abraziv)

LwA= 94,3 dB(A)

K= 3 dB(A)

Nivel de putere acustică (disc de tăiere)

LwA= 95 dB(A)

K= 3 dB(A)

Valoarea accelerației vibrațiilor (mâner

principal) (disc abraziv)

ah= 8,957 m/s

K= 1,5 m/s

Valoarea accelerației vibrațiilor (mâner principal) (disc de tăiere)

ah= 3,722 m/s

K= 1,5 m/s2

Valoarea accelerației vibrațiilor (mâner

auxiliar) (disc abraziv

ah= 11,837 m/s

K= 1,5 m/s2

Valoarea accelerației vibrațiilor (mâner auxiliar) (disc de tăiere)

ah= 4,446 m/s

K= 1,5 m/s2

Informații privind zgomotul și vibrațiile

Nivelul de emisie de zgomot al echipamentului este descris de:

nivelul de presiune acustică emisă LpA și nivelul de putere acustică LwA (unde K reprezintă incertitudinea de măsurare). Vibrația emisă de echipament este descrisă prin valoarea accelerației vibrației ah (unde K reprezintă incertitudinea de măsurare). Nivelul de presiune acustică LpA, nivelul de putere acustică Lw

și valoarea accelerației vibrațiilor ah indicate în aceste instrucțiuni au fost măsurate în conformitate cu IEC 62841-1. Nivelul de vibrații ah indicat poate fi utilizat pentru compararea echipamentelor și pentru evaluarea preliminară a expunerii la vibrații. Nivelul de vibrații indicat este reprezentativ doar pentru utilizarea de bază a unității. Dacă unitatea este utilizată pentru alte aplicații sau cu alte instrumente de lucru, nivelul de vibrații se poate modifica. Un nivel de vibrații mai ridicat va fi influențat de întreținerea insuficientă sau prea rară a unității. Motivele

Page 25

prezentate mai sus pot duce la creșterea expunerii la vibrații pe întreaga perioadă de lucru.

Pentru a estima cu exactitate expunerea la vibrații, este necesar să se ia în considerare perioadele în care unitatea este oprită sau în care este pornită, dar nu este utilizată pentru muncă. Odată ce toți factorii au fost estimați cu exactitate, expunerea totală la vibrații se poate dovedi a fi mult mai mică.

Pentru a proteja utilizatorul de efectele vibrațiilor, trebuie puse în aplicare măsuri de siguranță suplimentare, cum ar fi întreținerea ciclică a mașinii și a instrumentelor de lucru, asigurarea unei temperaturi adecvate a mâinilor și organizarea corespunzătoare

a muncii.

PROTECȚIA MEDIULUI

Produsele acționate electric nu trebuie aruncate împreună cu deșeurile menajere, ci trebuie duse la unitățile corespunzătoare pentru eliminare. Contactați dealerul produsului sau autoritatea locală pentru informații privind eliminarea. Deșeurile de echipamente electrice și electronice conțin substanțe care nu sunt ecologice. Echipamentele nereciclate prezintă un risc potențial pentru mediu și sănătatea umană.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa cu sediul social în Varșovia, ul. Pograniczna 2/4 (denumit în continuare: "GTX Polonia ") informează că toate drepturile de autor asupra conținutului acestui manual (denumit în continuare: "Manualul"), inclusiv, printre altele. Toate drepturile de autor asupra conținutului acestui manual (denumit în continuare "Manual"), inclusiv, dar fără a se limita la textul, fotografiile, diagramele, desenele, precum și compoziția acestuia, aparțin exclusiv GTX Polonia și fac obiectul protecției juridice în conformitate cu Legea din 4 februarie 1994 privind drepturile de autor și drepturile conexe (și anume Jurnalul de legi 2006 nr. 90, articolul 631, cu modificările ulterioare). Copierea, prelucrarea, publicarea, modificarea în scopuri comerciale a întregului manual, precum și a elementelor sale individuale, fără acordul scris al GTX Polonia, este strict interzisă și poate avea ca rezultat răspunderea civilă și penală.

Declarația CE de conformitate Producător: GTX Poland Sp. z o.o. Sp.k,

2/4 Pograniczna Street 02-285 Varșovia

Produs: Polizor unghiular Model: 59G185

Denumire comercială: GRAPHITE Număr de serie: 00001 ÷ 99999 Produsul descris mai sus este în conformitate cu următoarele

documente:

Directiva privind mașinile 2006/42/CE Directiva privind compatibilitatea electromagnetică

2014/30/UE

Directiva RoHS 2011/65/EU, astfel cum a fost modificată prin

Directiva 2015/863/EU

Și îndeplinește cerințele standardelor:

EN 62841-1:2015 + A11:2022 EN IEC 62841-2-3:2021 + A11:2021 EN IEC 55014-1: 2021 EN IEC 55014-2: 2021 EN IEC 61000-3-2: 2019+A1:2021 EN 61000-3-3: 2013+ A1:2019+A2:2021 EN IEC 63000:2018

Prezenta declarație se referă numai la echipamentul introdus pe piață și nu include componentele adăugate de utilizatorul final sau efectuate de acesta ulterior. Numele și adresa persoanei rezidente în UE autorizate să pregătească dosarul tehnic: Semnat în numele:

GTX Poland Sp. z o.o. Sp.k. 2/4 Strada Pograniczna 02-285 Varșovia

Paweł Kowalski Responsabil cu documentația tehnică GTX Polonia Varșovia, 2025-04-01

(HU)

AZ EREDETI HASZNÁLATI UTASÍTÁS FORDÍTÁSA

59G185

SZÖGCSISZOLÓ

MEGJEGYZÉS: AZ ELEKTROMOS SZERSZÁM HASZNÁLATA ELŐTT FIGYELMESEN OLVASSA EL EZT A KÉZIKÖNYVET, ÉS ŐRIZZE MEG A KÉSŐBBI HASZNÁLATRA.

KÜLÖNLEGES BIZTONSÁGI RENDELKEZÉSEK

Biztonsági tanácsok a csiszoláshoz, a csiszolópapírral való csiszoláshoz, a drótkefével való munkához és a csiszolókoronggal való vágáshoz.

• Ez az elektromos szerszám használható normál csiszolóként,

csiszolópapír csiszolóként, drótkefés csiszolóként és csiszolóvágóként. Kövesse az elektromos szerszámmal együtt mellékelt összes biztonsági utasítást, utasítást, leírást és adatot. Az alábbiak be nem tartása áramütés, tűz és/vagy súlyos sérülés veszélyét idézheti elő.

• Ezt az elektromos szerszámot nem szabad polírozásra

használni. Az elektromos szerszámnak a rendeltetésszerű munkavégzésen kívüli használata veszélyeket és sérüléseket okozhat.

• Ne használjon olyan tartozékot, amelyet a gyártó nem

kifejezetten a szerszámhoz tervezett és ajánlott. Az a tény, hogy egy tartozék felszerelhető egy elektromos szerszámra, nem garancia a biztonságos használatra.

• A használt munkaeszköz megengedett sebessége nem lehet

kisebb, mint az elektromos szerszámon feltüntetett maximális sebesség. A megengedett sebességnél gyorsabban forgó munkaeszköz eltörhet, és az alkatrészek szilánkokra törhetnek.

• A munkaszerszám külső átmérőjének és vastagságának meg

kell felelnie az elektromos szerszám méreteinek. A nem megfelelő méretekkel rendelkező munkaeszközöket nem lehet megfelelően árnyékolni vagy ellenőrizni.

• A menetes betéttel ellátott munkaszerszámoknak pontosan rá

kell illeszkedniük az orsó menetére. Karimára szerelt munkaszerszámok esetében a munkaszerszám furatának átmérője meg kell egyeznie a karima átmérőjével. Azok a munkaszerszámok, amelyek nem illeszkednek pontosan a motoros szerszámra, egyenetlenül forognak, nagyon erősen rezegnek, és a motoros szerszám feletti irányítás elvesztését okozhatják.

• Semmilyen körülmények között sem szabad sérült

munkaeszközöket használni. Minden használat előtt ellenőrizze a szerszámokat, pl. a csiszolókorongokat forgácsolódás és repedés, a csiszolóbetéteket repedések, kopás vagy erős kopás, a drótkeféket laza vagy törött huzalok szempontjából. Ha egy elektromos szerszám vagy munkaeszköz leesett, ellenőrizze, hogy nem sérült-e meg, vagy használjon másik, sérülésmentes szerszámot. Ha a szerszámot ellenőrizték és rögzítették, az elektromos szerszámot egy percre a legnagyobb fordulatszámra kell bekapcsolni, ügyelve arra, hogy a kezelő és a közelben tartózkodó személyek ne legyenek a forgó szerszám zónájában. A sérült szerszámok általában ezen tesztelési idő alatt törnek el.

• Személyi védőfelszerelést kell viselni. A munka típusától

függően viseljen az egész arcot fedő védőmaszkot, szemvédőt vagy védőszemüveget. Szükség esetén használjon porvédő maszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt a csiszolt és megmunkált anyag apró részecskéi ellen. Védje szemét a munka során keletkező, levegőben lévő idegen testektől. A munka során keletkező port porálarcnak és légzésvédőnek kell kiszűrnie. A hosszabb ideig tartó zajterhelés , halláskárosodáshoz vezethet.

Page 26

• Gondoskodjon arról, hogy a közelben tartózkodók

biztonságos távolságban legyenek az elektromos szerszám elérési zónájától.

• Mindenkinek, aki elektromos szerszám közelében dolgozik,

egyéni védőfelszerelést kell használnia. A munkadarabok szilánkjai vagy a törött munkaszerszámok a közvetlen hatókörön kívül is szilánkokra törhetnek és sérülést okozhatnak.

• Ha olyan munkákat végez, ahol a szerszám érintkezhet rejtett

elektromos vezetékekkel vagy a saját tápkábelével, a szerszámot csak a fogantyú szigetelt felületénél fogva tartsa. A hálózati vezetékkel való érintkezés következtében feszültség kerülhet az elektromos szerszám fém részeire, ami áramütést okozhat.

• Tartsa a hálózati kábelt távol a forgó munkaeszközöktől. Ha

elveszíti az ellenőrzést a szerszám felett, a hálózati kábel elvágódhat vagy behúzódhat, és a keze vagy az egész keze beakadhat egy forgó munkaeszközbe.

• Soha ne tegye le az elektromos szerszámot, mielőtt a

munkaeszköz teljesen megállt volna. A forgó szerszám érintkezhet azzal a felülettel, amelyre letette, így elveszítheti az uralmát az elektromos szerszám felett.

• Ne hordozzon elektromos szerszámot, amíg az mozgásban

van. A ruházat és a forgó elektromos szerszám véletlen érintkezése a szerszám behúzódását és az elektromos szerszámnak a kezelő testébe fúródását okozhatja.

• Rendszeresen tisztítsa meg az elektromos szerszám

szellőzőnyílásait. A motorfúvó porszívó port szív a házba, és a nagy mennyiségű felgyülemlett fémpor elektromos veszélyt okozhat.

• Ne használja az elektromos szerszámot gyúlékony anyagok közelében. A szikrák meggyújthatják azokat.

• Ne használjon folyékony hűtőfolyadékot igénylő szerszámokat. A víz vagy más folyékony hűtőfolyadékok használata áramütéshez vezethet.

Visszautasítás és vonatkozó biztonsági tanácsok

A visszarúgás az elektromos szerszám hirtelen reakciója egy

forgó szerszám, például egy csiszolókorong, csiszolóbetét, drótkefe stb. elakadására vagy akadályozására. Az elakadás vagy blokkolás a forgó munkaeszköz hirtelen leállásához vezet. A szabályozatlan motoros szerszám így a munkaszerszám forgásirányával ellentétes irányba rántódik.

Ha például a köszörűkorong elakad vagy beszorul a

munkadarabba, a köszörűkorong merülő éle elakadhat, és a korong kieshet vagy kidobódhat. A köszörűkorong mozgása (a kezelő felé vagy a kezelőtől távolodva) ekkor a korong mozgásának irányától függ az elakadás helyén. Ezenkívül a csiszolókorongok is eltörhetnek.

A visszahúzódás az elektromos szerszám helytelen vagy

helytelen használatának következménye. Az alábbiakban leírt megfelelő óvintézkedések megtételével elkerülhető.

• Az elektromos szerszámot szilárdan kell tartani, a testet és a kezeket olyan helyzetben kell tartani, hogy a visszarúgást tompítsa. Ha az alapfelszereltség részét képezi egy segédfogantyú, akkor azt mindig használni kell, hogy az indítás során a lehető legnagyobb mértékben ellenőrizni lehessen a visszarúgó erőket vagy a visszarúgási pillanatot. A kezelő a megfelelő óvintézkedések megtételével szabályozhatja a rántás és a visszarúgás jelenségét.

• Soha ne tartsa a kezét forgó munkaeszközök közelében. A munkaszerszám a visszacsapódás miatt megsérülhet a keze.

• Tartsa magát távol a hatótávolságtól, ahol az elektromos szerszám a visszarúgás során mozogni fog. A visszarúgás következtében az elektromos szerszám a csiszolótárcsa mozgásával ellentétes irányban mozog a blokkolás helyén.

• Különösen óvatosan járjon el a sarkok, éles szélek stb. megmunkálásakor. Kerülje el a munkaszerszámok elhajlását vagy elakadását. A forgó munkaszerszámok hajlamosabbak

az elakadásra szögek, éles szélek megmunkálásakor, vagy ha visszarúgják őket. Ez az irányíthatóság elvesztésének vagy visszarúgásnak az oka lehet.

• Ne használjon fából készült vagy fogazott tárcsákat. Az ilyen

típusú munkaeszközök gyakran okoznak visszarúgást vagy az elektromos szerszám feletti uralom elvesztését.

Különleges biztonsági utasítások a csiszolókoronggal történő csiszoláshoz és vágáshoz

• Csak az adott elektromos szerszámhoz tervezett

csiszolókorongot és az adott csiszolókoronghoz tervezett védőfelületet használjon. A nem az adott motoros

szerszámhoz készült csiszolókorongokat nem lehet kellőképpen levédeni, és nem elég biztonságosak.

• A hajlított csiszolókorongokat úgy kell felszerelni, hogy a

korong egyetlen része se nyúljon túl a védőburkolat szélén. A nem megfelelően felszerelt, a védőburkolat

peremén túlnyúló csiszolókorongot nem lehet megfelelően védeni.

• A védőburkolatot a lehető legnagyobb fokú biztonság

érdekében biztonságosan kell rögzíteni az elektromos szerszámhoz, és úgy kell elhelyezni, hogy a csiszolókorongnak a lehető legkisebb legyen a kezelő felé néző, szabadon lévő része. A védőburkolat megvédi a

kezelőt a szilánkoktól, a csiszolókoronggal való véletlen érintkezéstől, valamint a szikrától, amely meggyújthatja a ruházatot.

• A csiszolókorongokat csak a rájuk szánt munkához

szabad használni. Például soha ne köszörüljön a vágókorong oldalsó felületével. A vágókorongokat úgy

tervezték, hogy a korong élével távolítsák el az anyagot. Az oldalirányú erők hatására ezek a csiszolókorongok eltörhetnek.

• Mindig a kiválasztott csiszolókoronghoz megfelelő

méretű és alakú, sérülésmentes befogó karimákat használjon. A megfelelő karimák megtámasztják a

csiszolókorongot, és így csökkentik a korong törésének veszélyét. A vágókorongok karimái eltérhetnek a többi csiszolókorongéitól.

• Ne használjon nagyobb elektromos szerszámokból

származó használt csiszolókorongokat. A nagyobb

szerszámgépek csiszolókorongjait nem a kisebb szerszámgépekre jellemző magasabb fordulatszámra tervezték, ezért eltörhetnek.

További különleges biztonsági utasítások a csiszolókorongok vágásához

• Kerülje a vágótárcsa elakadását vagy a túl nagy nyomást.

Ne végezzen túl mély vágásokat. A vágótárcsa túlterhelése

növeli a kés terhelését, valamint az elakadásra vagy blokkolásra való hajlamát, és ezáltal az eldobás vagy törés lehetőségét.

• Kerülje a forgó vágótárcsa előtti és mögötti területet. Ha

a vágótárcsát a munkadarabban Öntől távolabb mozgatja, akkor az elektromos szerszám visszarúgás esetén a forgó tárcsával közvetlenül Ön felé repülhet.

• Elakadt vágótárcsa vagy megakadás esetén kapcsolja ki

az elektromos szerszámot, és várja meg, amíg a tárcsa teljesen megáll. Soha ne próbálja meg kihúzni a még mozgó tárcsát a vágási területről, mert ez visszarúgást okozhat. Az elakadás okát fel kell tárni és el kell távolítani.

• Ne indítsa újra az elektromos szerszámot, amíg az

anyagban van. A vágókorongnak el kell érnie a teljes fordulatszámot, mielőtt folytatja a vágást. Ellenkező

esetben a köszörűkorong beakadhat, leugorhat a munkadarabról vagy visszapattanást okozhat.

• A lemezeket vagy nagyméretű tárgyakat megmunkálás

előtt meg kell támasztani, hogy csökkentsük az elakadt tárcsa okozta visszarúgás kockázatát. A nagyméretű

munkadarabok saját súlyuk alatt meghajolhatnak. A

Page 27

munkadarabot mindkét oldalról meg kell támasztani, mind a vágási vonal közelében, mind az élénél.

• Legyen különösen óvatos, ha lyukakat vág a falakon,

vagy más, nem látható területeken dolgozik. Az anyagba

merülő vágótárcsa visszahatással járhat, ha a szerszám gázvagy vízvezetékekkel, elektromos kábelekkel vagy más tárgyakkal találkozik.

Különleges biztonsági utasítások a csiszolópapírral történő csiszoláshoz

• Ne használjon túlméretezett csiszolópapírt. A csiszolópapír

méretének kiválasztásakor kövesse a gyártó ajánlásait. A csiszolólapon túlnyúló csiszolópapír sérülést okozhat, és a papír eltömődéséhez, elszakadásához vagy visszapattanásához is vezethet.

Különleges biztonsági utasítások a polírozáshoz

Ne engedje, hogy a polírozószőrme laza része vagy rögzítőzsinórjai szabadon forogjanak. Blokkolja vagy vágja le a laza rögzítőzsinórokat. A laza és forgó rögzítőzsinórok belegabalyodhatnak az ujjakba vagy beleakadhatnak a munkadarabba. Különleges biztonsági utasítások a drótkefékkel való munkavégzéshez Figyelembe kell venni, hogy még normál használat esetén is előfordulhat, hogy a kefén keresztül drótdarabok vesznek el. Ne terhelje túl a huzalokat túl nagy nyomás alkalmazásával. A levegőben szálló drótdarabok könnyen átszúrhatják a vékony ruházatot és/vagy a bőrt. Ha védőburkolatot javasolnak, akadályozza meg, hogy a kefe érintkezzen a védőburkolattal. A tányér- és edénykefék átmérője a nyomás és a centrifugális erők hatására megnőhet.

További biztonsági utasítások

A csiszolókorongok befogadására tervezett szerszámoknál ellenőrizze, hogy a csiszolókorong menethossza megfelel-e az orsó menethosszának. A munkadarabot rögzíteni kell. A munkadarab rögzítése egy szorítóeszközbe vagy csővázba biztonságosabb, mint a kézben tartás. Ne nyúljon a vágó- és csiszolókorongokhoz, amíg azok le nem hűltek. Gyorskarima használata esetén ügyeljen arra, hogy az orsóra szerelt belső karima gumigyűrűvel legyen ellátva, és ez a gyűrű ne sérüljön meg. Gondoskodjon arról is, hogy a külső és a belső karima felületei tiszták legyenek.

A gyorszárnyat csak csiszoló- és vágókorongokkal használja. Csak sérülésmentes és megfelelően működő

karimákat használjon. Ideiglenes hálózati áramkimaradás esetén, vagy miután kihúzta a dugót a konnektorból, miközben a kapcsoló " on" állásban volt, a kapcsolót újraindítás előtt ki kell oldani és kikapcsolt állásba kell állítani.

FIGYELEM: A készülék beltéri használatra készült. Az eredendően biztonságos kialakítás, a biztonsági intézkedések és a további védőintézkedések alkalmazása ellenére a működés során mindig fennáll a maradék sérülés veszélye.

A használt piktogramok magyarázata.

1.Vigyázat Különleges óvintézkedések megtétele

2. Olvassa el a használati utasítást, tartsa be az abban foglalt figyelmeztetéseket és biztonsági feltételeket!

3.Használjon egyéni védőfelszerelést (védőszemüveg, fülvédő és porvédő maszk).

4.Viseljen védőkesztyűt

5. A szervizelés vagy javítás előtt húzza ki a tápkábelt.

6.Tartsa távol a gyerekeket a szerszámtól

7.Protect az esőtől

8.Másodlagos védelmi osztály

FELÉPÍTÉS ÉS ALKALMAZÁS

A sarokcsiszoló II. osztályú, szigetelt kézi elektromos szerszám.

A gépet egyfázisú kommutátoros motor hajtja, amelynek fordulatszámát egy fogaskerekes szöghajtóművel csökkentik. Mind csiszolásra, mind vágásra használható. Ezt a típusú elektromos szerszámot széles körben használják a fémalkatrészek felületén lévő mindenféle marás eltávolítására, hegesztési varratok felületkezelésére, vékonyfalú csövek és kis fémalkatrészek átvágására stb. A megfelelő tartozékokkal a sarokcsiszoló nemcsak vágásra és csiszolásra, hanem pl. rozsda, festékbevonatok stb. tisztítására is használható.

Felhasználási területei közé tartozik a javítási és építési munkák

széles köre, amelyek nem csak a fémekkel kapcsolatosak. A sarokcsiszoló használható építőanyagok, pl. tégla, térkő, kerámialapok stb. vágására és csiszolására is.

A gépet csak száraz használatra tervezték, polírozásra nem. Ne használja az elektromos szerszámot a a rendeltetésszerű használat.

• Ne kezelje azbeszttartalmú anyagokat. Az azbeszt rákkeltő.

• Ne dolgozzon olyan anyagokkal, amelyek pora gyúlékony

vagy robbanásveszélyes. Az elektromos szerszámmal végzett munka során szikrák keletkeznek, amelyek meggyújthatják a kibocsátott gőzöket.

• A vágókorongokat nem szabad csiszolási munkákhoz

használni. A vágókorongok az oldalfelülettel dolgoznak, és az

ilyen korong elülső felületével történő csiszolás a korong sérülését okozhatja, ami a kezelő személyi sérülésének veszélyét eredményezheti.

A GRAFIKUS OLDALAK LEÍRÁSA

Az alábbi számozás a készüléknek a jelen kézikönyv grafikus

oldalain látható elemeire utal.

1.Spindle lock gomb

2.Switch

3.Additional fogantyú

4.Shield

5.External karima

6.Belső karima

7.Speed control

8.Lever (pajzsvédő)

9.Power kábel

* A rajz és a termék között eltérések lehetnek.

BERENDEZÉSEK ÉS TARTOZÉKOK

1.Shield 1 db.

2.Special kulcs 1 db.

3.Additional fogantyú 1 db.

4.Manual 1 db.

FELKÉSZÜLÉS A MUNKÁRA KIEGÉSZÍTŐ FOGANTYÚ FELSZERELÉSE

A segédfogantyú (3) a csiszolófej egyik furatába van szerelve. A

segédfogantyúval ellátott csiszoló használata ajánlott. Ha munka közben mindkét kezével tartja a csiszolót (a segédfogantyút is

Page 28

használva), kisebb a veszélye annak, hogy a keze hozzáér a forgó tárcsához vagy keféhez, és a visszarúgás miatt megsérül.

A PAJZS FELSZERELÉSE ÉS BEÁLLÍTÁSA

A pengevédő védi a kezelőt a törmeléktől, a munkaeszközzel való véletlen érintkezéstől vagy a szikrázástól. Mindig úgy kell felszerelni, hogy a védőburkolat fedő része a kezelő felé nézzen. A késvédő rögzítésének kialakítása lehetővé teszi a késvédő

szerszám nélküli beállítását az optimális pozícióba.

• Lazítsa meg és húzza vissza a kart (8) a tárcsavédőn (4).

• Forgassa el a tárcsavédőt (4) a kívánt pozícióba.

• A kar (8) leengedésével reteszelje.

A tárcsavédő eltávolítása és beállítása a beszerelésével

ellentétes sorrendben történik.

SZERSZÁMCSERE

A szerszámcsere műveletek során munkakesztyűt kell viselni. Az orsó reteszelőgomb (1) csak a csiszológép orsójának reteszelésére szolgál, amikor a munkaszerszámot felszereli vagy leszereli. Nem szabad fékezőgombként használni, miközben a tárcsa forog. Ellenkező esetben a csiszológép megsérülhet, vagy a felhasználó megsérülhet.

TÁRCSA SZERELÉS

A 3 mm-nél kisebb vastagságú csiszoló- vagy vágótárcsák esetében a külső peremanyát (5) a tárcsa oldalán laposan kell felcsavarozni (B ábra). - Nyomja meg az orsó reteszelésének gombját (1).

• Helyezze be a (mellékelt) speciális kulcsot a külső perem (5)

furataiba (A ábra).

• Fordítsa el a kulcsot - lazítsa meg és vegye le a külső peremet

(5).

• Helyezze a tárcsát úgy, hogy az a belső perem (6) felületéhez

nyomódjon.

• Csavarja fel a külső peremet (5), és egy speciális

csavarkulccsal enyhén húzza meg.

A lemezek szétszerelése az összeszereléssel ellentétes

sorrendben történik. Összeszereléskor a tárcsát a belső perem (6) felületéhez kell nyomni, és középen kell illeszteni annak alsó felületére.

MENETES FURATTAL ELLÁTOTT MUNKASZERSZÁMOK FELSZERELÉSE

• Nyomja meg az orsózár gombot (1).

• Távolítsa el a korábban felszerelt eszközt - ha van.

• Szerelés előtt távolítsa el mindkét karimát - a belső karimát (6)

és a külső karimát (5) -.

• Csavarja a munkaszerszám menetes részét az orsóra, és

húzza meg kissé.

A menetes furatú munkaszerszámok szétszerelése az

összeszereléshez képest fordított sorrendben történik.

SAROKCSISZOLÓ SZERELÉSE SAROKCSISZOLÓ ÁLLVÁNYBA

A sarokcsiszolót szabad sarokcsiszolók számára kialakított

állványon használni, feltéve, hogy azt az állvány gyártójának összeszerelési utasításai szerint helyesen szerelték fel.

MŰKÖDÉS / BEÁLLÍTÁSOK

Használat előtt ellenőrizze a csiszolókorong állapotát. Ne használjon letört, repedt vagy más módon sérült csiszolókorongokat. A kopott csiszolókorongot vagy kefét használat előtt azonnal cserélje ki egy újjal. A munka befejeztével mindig kapcsolja ki a csiszológépet, és várja meg, amíg a munkaeszköz teljesen leáll. Csak ezután lehet a csiszológépet elrakni. Ne fékezze a forgó csiszolókorongot a munkadarabhoz való nyomással. Soha ne terhelje túl a darálót. Az elektromos szerszám súlya elegendő nyomást gyakorol a szerszám hatékony

működtetéséhez. A túlterhelés és a túlzott nyomás az elektromos szerszám veszélyes törését okozhatja.

• Ha a csiszológép működés közben leesik, feltétlenül ellenőrizni

kell a munkaeszközt, és szükség esetén ki kell cserélni, ha sérültnek vagy deformáltnak találja.

• Soha ne üsse a munkaeszközt a munkaanyaghoz.

• Kerülje a koronggal való pattogást és kaparást, különösen, ha

sarkokon, éles széleken stb. dolgozik (ez az irányíthatóság elvesztését és visszarúgást okozhat). (ez az elektromos szerszám feletti irányítás elvesztését és visszarúgást eredményezhet).

• Soha ne használjon fűrészlapokat, amelyeket fűrészgépek

fűrészelésére terveztek. Az ilyen fűrészlapok használata gyakran az elektromos szerszám visszapattanási jelenségét, az irányítás elvesztését eredményezi, és a kezelő sérüléséhez vezethet.

ON/OFF

Indítás és működés közben mindkét kezével fogja meg a csiszológépet.

• Nyomja meg a kapcsoló hátsó részét (2).

• Csúsztassa a kapcsolót (2) előre - (a fej felé) (C ábra).

• Folyamatos működéshez - nyomja meg a kapcsoló elülső

gombját.

• A kapcsoló automatikusan rögzül a folyamatos üzemmódban.

• A készülék kikapcsolásához - nyomja meg a kapcsoló hátsó

gombját (2).

A csiszológép beindítása után a munka megkezdése előtt várjon, amíg a csiszolókorong eléri a maximális fordulatszámot. A kapcsolót nem szabad működtetni, miközben a csiszológép bevagy kikapcsolva van. A csiszológép kapcsolóját csak akkor szabad működtetni, amikor az elektromos szerszám távol van a munkadarabtól. A készülék biztosítékkal védett kapcsolóval van ellátva, ami azt jelenti, hogy ha átmeneti hálózati áramkimaradás történik, vagy a készüléket "be" állásban lévő kapcsolóval dugják be a konnektorba, akkor nem fog elindulni. Ebben az esetben a kapcsolót "ki" állásba kell fordítani, és a készüléket újra kell indítani.

VÁGÁS

• Sarokcsiszolóval csak egyenes vonalban lehet vágni.

• Ne vágja az anyagot, miközben a kezében tartja.

• A nagyméretű munkadarabokat meg kell támasztani, és

ügyelni kell arra, hogy a támasztási pontok közel legyenek a vágási vonalhoz és az anyag végéhez. A stabilan elhelyezett anyag nem hajlamos elmozdulni vágás közben.

• A kis méretű munkadarabokat be kell szorítani, pl.

csavarkulcsba, bilincsek segítségével stb. Az anyagot úgy kell rögzíteni, hogy a vágási pont közel legyen a rögzítőelemhez. Ez nagyobb vágási pontosságot biztosít.

• Ne engedje a vágótárcsa vibrálását vagy taposását, mivel ez

rontja a vágás minőségét, és a vágótárcsa törését okozhatja.

• Vágás közben a vágótárcsára nem szabad oldalirányú

nyomást gyakorolni.

• A vágandó anyagtól függően használja a megfelelő

vágókorongot.

• Az anyag átvágásakor ajánlott, hogy a vágótárcsa forgási

irányával egy vonalban legyen a vágás iránya.

A vágás mélysége a tárcsa átmérőjétől függ (G ábra).

• Csak olyan tárcsákat szabad használni, amelyek névleges

átmérője nem nagyobb, mint a csiszolómodellhez ajánlott.

• Mély vágások (pl. profilok, építőkockák, téglák stb.)

készítésekor ne engedje, hogy a befogó karimák érintkezzenek a munkadarabbal.

Page 29

A vágókorongok működés közben nagyon magas hőmérsékletet

érnek el - ne érintse meg őket védtelen testrészekkel, mielőtt lehűlnének.

HOMOKOZÁS

A csiszolási munkákat pl. csiszolókorongokkal,

csészekorongokkal, csiszolólemezekkel, csiszolóvászonnal ellátott korongokkal, drótkefékkel, rugalmas csiszolókorongokkal stb. lehet elvégezni. Minden korongtípus, valamint a megmunkálandó anyag megfelelő munkatechnikát és megfelelő egyéni védőfelszerelés használatát igényli. A vágásra tervezett korongokat nem szabad csiszolásra használni. A csiszolókorongokat úgy tervezték, hogy a korong élével távolítsák el az anyagot.

• Ne csiszoljon a tárcsa oldalfelületével. Az ilyen típusú tárcsák

optimális munkaszöge 30o (H ábra).

• A csiszolási munkákat csak az anyaghoz megfelelő

csiszolókorongokkal szabad elvégezni.

A csiszolókorongokkal, csiszolóvászon korongokkal és rugalmas csiszolópapír korongokkal történő munkavégzéskor ügyeljen a megfelelő állásszögre (I. ábra). - Ne csiszoljon a korong teljes felületével.

- Az ilyen típusú tárcsákat sík felületek megmunkálására

használják.

A drótkefék elsősorban profilok és nehezen hozzáférhető területek tisztítására szolgálnak. Használhatók pl. rozsda, festékbevonatok stb. eltávolítására az anyagfelületről. (K ábra). Csak olyan munkaeszközöket szabad használni, amelyek megengedett fordulatszáma nagyobb vagy egyenlő a sarokcsiszoló terhelés nélküli maximális fordulatszámával.

ÜZEMELTETÉS ÉS KARBANTARTÁS

Bármilyen telepítés, beállítás, javítás vagy működtetés előtt

húzza ki a hálózati kábelt a hálózati aljzatból.

KARBANTARTÁS ÉS TÁROLÁS

• Javasoljuk, hogy a készüléket minden használat után azonnal

tisztítsa meg.

• Ne használjon vizet vagy más folyadékot a tisztításhoz.

• A készüléket száraz ruhadarabbal kell megtisztítani, vagy

alacsony nyomású sűrített levegővel fújni.

• Ne használjon semmilyen tisztítószert vagy oldószert, mert

ezek károsíthatják a műanyag alkatrészeket.

• A motorház szellőzőnyílásait rendszeresen tisztítsa meg, hogy

megakadályozza a készülék túlmelegedését.

• Ha a tápkábel megsérül, azt egy azonos tulajdonságokkal

rendelkező kábellel kell kicserélni. Ezt a műveletet szakképzett szakemberre kell bízni, vagy a készüléket szervizelni kell.

• Ha a kommutátoron túlzott szikrázás jelentkezik, vizsgáltassa

meg a motor szénkeféinek állapotát egy szakképzett szakemberrel.

• A készüléket mindig száraz, gyermekek elől elzárt helyen

tárolja.

Minden hibát a gyártó által felhatalmazott szerviznek kell kijavítania.

MŰSZAKI ELŐÍRÁSOK

ÉRTÉKELÉSI ADATOK

59G185 sarokcsiszoló

Paraméter

Érték

Motor típusa

Kefe

Tápfeszültség

230 V AC

Ellátási frekvencia

50 Hz

Névleges teljesítmény

900 W

Üresjárati fordulatszám-tartomány

n0= 3000-12000

min-¹

Tárcsa átmérője

125 mm

Belső tárcsaátmérő

22,2 mm

Orsó menetátmérője

M14

IP védelmi fok

IPX0

Védelmi osztály

Tömeg (tartozékok nélkül)

1,9 kg

A gyártás éve

2025

59G185 a típus- és a gépmegjelölést is jelenti.

ZAJ- ÉS REZGÉSI ADATOK

Hangnyomásszint (csiszolótárcsa)

LpA= 86,3 dB(A)

K= 3 dB(A)

Hangnyomásszint (vágótárcsa)

LpA= 87 dB(A)

K= 3 dB(A)

Hangteljesítményszint (csiszolótárcsa)

LwA= 94,3 dB(A)

K= 3 dB(A)

Hangteljesítményszint (vágótárcsa)

LwA= 95 dB(A)

K= 3 dB(A)

Rezgésgyorsulási érték (fő fogantyú) (csiszolótárcsa)

ah= 8,957 m/s

K= 1,5 m/s

Rezgésgyorsulási érték (fő fogantyú) (vágótárcsa)

ah= 3,722 m/s

K= 1,5 m/s2

Rezgésgyorsulási érték (segédfogantyú) (csiszolótárcsa)

ah= 11,837 m/s

K= 1,5 m/s2

Rezgésgyorsulási érték (segédfogantyú) (vágótárcsa)

ah= 4.446 m/s

K= 1.5 m/s2

A zajjal és rezgéssel kapcsolatos információk

A berendezés zajkibocsátási szintjét a következőkkel írják le: a kibocsátott hangnyomásszint LpA és a hangteljesítményszint Lw

(ahol K a mérési bizonytalanságot jelöli). A berendezés által kibocsátott rezgést az ah rezgésgyorsulási érték írja le (ahol K a mérési bizonytalanságot jelöli). A jelen utasításban megadott LpA hangnyomásszintet, Lw

hangteljesítményszintet és ah rezgésgyorsulási értéket az IEC 62841-1 szabvány szerint mértük. A megadott ah rezgésszint a

berendezések összehasonlítására és a rezgésexpozíció előzetes értékelésére használható. A megadott rezgésszint csak a készülék alapvető használatára jellemző. Ha a készüléket más alkalmazásokhoz vagy más munkaeszközökkel együtt használják, a rezgésszint változhat. A magasabb rezgésszintet befolyásolja az egység elégtelen vagy túl ritkán végzett karbantartása. A fent említett okok a teljes munkaidő alatt megnövekedett rezgéskitettséget eredményezhetnek.

A rezgésexpozíció pontos becsléséhez figyelembe kell venni azokat az időszakokat, amikor a készülék ki van kapcsolva, vagy amikor be van kapcsolva, de nem használják munkára. Ha minden tényezőt pontosan megbecsültünk, a teljes rezgésexpozíció sokkal alacsonyabbnak bizonyulhat.

A vibráció hatásaitól való védelem érdekében további biztonsági intézkedéseket kell bevezetni, mint például a gép és a munkaeszközök ciklikus karbantartása, a megfelelő kézhőmérséklet biztosítása és a megfelelő munkaszervezés.

KÖRNYEZETVÉDELEM

Az elektromos meghajtású termékeket nem szabad a háztartási hulladékkal együtt ártalmatlanítani, hanem megfelelő létesítményekbe kell vinni ártalmatlanításra. Az ártalmatlanítással kapcsolatos információkért forduljon a termék kereskedőjéhez vagy a helyi hatósághoz. Az elektromos és elektronikus berendezések hulladékai olyan anyagokat tartalmaznak, amelyek nem környezetbarátok. A nem újrahasznosított berendezések potenciális veszélyt jelentenek a környezetre és az emberi egészségre.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, székhelye: Varsó, ul. Pograniczna 2/4 (a továbbiakban: "GTX Poland ") tájékoztat, hogy a jelen kézikönyv (a továbbiakban: "kézikönyv") tartalmának valamennyi szerzői joga, beleértve többek között. A jelen kézikönyv (a továbbiakban:

Page 30

"Kézikönyv") tartalmának valamennyi szerzői joga, beleértve többek között a szöveget, fényképeket, diagramokat, rajzokat, valamint az összetételt, kizárólag a GTX Poland tulajdona, és a szerzői jogról és a szomszédos jogokról szóló 1994. február 4-i törvény (azaz a módosított 2006. évi 90. sz. törvénycikk 631. pontja) értelmében jogi védelem alatt áll. A kézikönyv egészének és egyes elemeinek másolása, feldolgozása, közzététele, kereskedelmi célú módosítása a GTX Poland írásos hozzájárulása nélkül szigorúan tilos, és polgári és büntetőjogi felelősségre vonást eredményezhet.

EK-megfelelőségi nyilatkozat Gyártó:GTX Poland Sp. z o.o. Sp.k,

2/4 Pograniczna utca 02-285 Varsó Termék: Gyártmány: Sarokcsiszoló Modell: 59G185

Kereskedelmi név: GRAPHITE Sorozatszám: 00001 ÷ 99999 A fent leírt termék megfelel a következő dokumentumoknak: Gépekről szóló 2006/42/EK irányelv Elektromágneses összeférhetőségi irányelv 2014/30/EU A 2015/863/EU irányelvvel módosított 2011/65/EU RoHS irányelv

És megfelel a szabványok követelményeinek:

EN 62841-1:2015 + A11:2022 EN IEC 62841-2-3:2021 + A11:2021 EN IEC 55014-1: 2021 EN IEC 55014-2: 2021 EN IEC 61000-3-2: 2019+A1:2021 EN 61000-3-3: 2013+ A1:2019+A2:2021 EN 61000-3-3: 2013+ A1:2019+A2:2021 EN IEC 63000:2018

Ez a nyilatkozat csak a forgalomba hozott gépre vonatkozik, és nem terjed ki az alkatrészekre. a végfelhasználó által hozzáadott vagy általa utólagosan elvégzett. A műszaki dokumentáció elkészítésére jogosult, az EU-ban illetőséggel rendelkező személy neve és címe: Aláírva a következők nevében:

GTX Poland Sp. z o.o. Sp.k. 2/4 Pograniczna utca 02-285 Varsó

Paweł Kowalski Műszaki dokumentációért felelős tisztviselő GTX Lengyelország Varsó, 2025-04-01

(IT)

TRADUZIONE DELLE ISTRUZIONI ORIGINALI

59G185

SMERIGLIATRICE ANGOLARE

NOTA: LEGGERE ATTENTAMENTE IL PRESENTE MANUALE PRIMA DI UTILIZZARE L'ELETTROUTENSILE E CONSERVARLO PER FUTURE CONSULTAZIONI.

DISPOSIZIONI SPECIFICHE DI SICUREZZA

Consigli di sicurezza per la levigatura, la smerigliatura con la carta vetrata, la lavorazione con le spazzole metalliche e il taglio con la mola.

• Questo elettroutensile può essere utilizzato come levigatrice normale, levigatrice con carta abrasiva, levigatrice con spazzola metallica e come taglierina abrasiva. Seguire tutte le norme di sicurezza, le istruzioni, le descrizioni e i dati forniti con l'elettroutensile. La mancata osservanza di quanto segue può comportare il rischio di scosse elettriche, incendi e/o lesioni gravi.

• Questo elettroutensile non deve essere utilizzato per la lucidatura. L'uso dell'elettroutensile per attività diverse da quelle previste può comportare rischi e lesioni.

• Non utilizzare un accessorio non specificamente progettato e raccomandato dal produttore per l'utensile. Il fatto che un

accessorio possa essere montato su un elettroutensile non è garanzia di sicurezza.

• La velocità consentita dell'utensile di lavoro utilizzato non

deve essere inferiore alla velocità massima indicata sull'elettroutensile. Un utensile di lavoro che ruota a una velocità superiore a quella consentita può rompersi e le parti possono scheggiarsi.

• Il diametro esterno e lo spessore dell'utensile di lavoro devono

corrispondere alle dimensioni dell'elettroutensile. Gli utensili di lavoro con dimensioni errate non possono essere sufficientemente schermati o ispezionati.

• Gli utensili da lavoro con inserto filettato devono adattarsi

esattamente alla filettatura del mandrino. Per gli utensili da lavoro montati su flangia, il diametro del foro dell'utensile da lavoro deve corrispondere al diametro della flangia. Gli utensili da lavoro che non si adattano esattamente all'elettroutensile ruotano in modo irregolare, vibrano molto e possono causare la perdita di controllo dell'elettroutensile.

• Non utilizzare in nessun caso strumenti di lavoro danneggiati.

Ispezionare l'utensile prima di ogni utilizzo, ad esempio le mole per smerigliare per verificare la presenza di scheggiature e crepe, i pad di levigatura per verificare la presenza di crepe, usura o forte usura, le spazzole metalliche per verificare la presenza di fili allentati o rotti. Se un elettroutensile o un utensile da lavoro è caduto, controllare che non sia danneggiato o utilizzare un altro utensile non danneggiato. Se l'utensile è stato controllato e riparato, è necessario accenderlo alla massima velocità per un minuto, facendo attenzione che l'operatore e gli astanti nelle vicinanze siano fuori dalla zona di rotazione dell'utensile. Gli utensili danneggiati di solito si rompono durante questo periodo di prova.

• È necessario indossare i dispositivi di protezione individuale.

A seconda del tipo di lavoro, indossare una maschera protettiva che copra tutto il viso, una protezione per gli occhi o occhiali di sicurezza. Se necessario, utilizzare una maschera antipolvere, una protezione per l'udito, guanti protettivi o un grembiule speciale per proteggersi dalle piccole particelle di materiale abraso e lavorato. Proteggere gli occhi dai corpi estranei aerodispersi generati durante il lavoro. Una maschera antipolvere e una protezione delle vie respiratorie devono filtrare la polvere generata durante il lavoro. L'esposizione al rumore per un periodo prolungato può portare alla perdita dell'udito.

• Assicurarsi che gli astanti si trovino a una distanza di sicurezza dall'area di lavoro dell'elettroutensile.

• Chiunque si trovi nelle vicinanze di un utensile elettrico in funzione deve utilizzare i dispositivi di protezione individuale. Le schegge dei pezzi o gli utensili da lavoro rotti possono scheggiarsi e causare lesioni anche al di fuori dell'area immediatamente raggiungibile.

• Quando si eseguono lavori in cui l'utensile potrebbe entrare in contatto con fili elettrici nascosti o con il proprio cavo di alimentazione, tenerlo solo per le superfici isolate dell'impugnatura. Il contatto con il cavo di alimentazione potrebbe trasmettere la tensione alle parti metalliche dell'utensile, causando una scossa elettrica.

• Tenere il cavo di alimentazione lontano da strumenti di lavoro rotanti. Se si perde il controllo dell'utensile, il cavo di alimentazione potrebbe essere tagliato o tirato e la mano o l'intera mano potrebbe rimanere impigliata in un utensile di lavoro rotante.

• Non abbassare mai l'elettroutensile prima che l'utensile di lavoro si sia completamente fermato. Un utensile in rotazione potrebbe entrare in contatto con la superficie su cui è stato appoggiato, con il rischio di perdere il controllo dell'elettroutensile.

• Non trasportare un utensile elettrico mentre è in movimento. Il contatto accidentale tra gli indumenti e un utensile elettrico in

Page 31

rotazione può provocare la trazione dell'utensile e la perforazione del corpo dell'operatore.

• Pulire regolarmente le fessure di ventilazione

dell'elettroutensile. Il soffiatore del motore aspira la polvere nell'alloggiamento e un grande accumulo di polvere metallica può causare un rischio elettrico.

• Non utilizzare l'elettroutensile in prossimità di materiali infiammabili. Le scintille potrebbero incendiarli.

• Non utilizzare strumenti che richiedono refrigeranti liquidi. L'uso di acqua o di altri liquidi refrigeranti può provocare scosse elettriche.

Rifiuto e consigli di sicurezza pertinenti

Il contraccolpo è la reazione improvvisa di un elettroutensile al

blocco o all'ostruzione di un utensile rotante come una mola, un tampone di levigatura, una spazzola metallica ecc. L'impigliamento o il blocco porta a un arresto improvviso dell'utensile rotante. Un elettroutensile non controllato subisce quindi uno scossone in direzione opposta al senso di rotazione dell'utensile di lavoro.

Quando, ad esempio, la mola si incastra o si blocca nel pezzo, il

bordo immerso della mola può bloccarsi e causare la caduta o l'espulsione della mola. Il movimento della mola (verso o lontano dall'operatore) dipende dalla direzione di movimento della mola nel punto di blocco. Inoltre, le mole possono rompersi.

Il rinculo è una conseguenza dell'uso improprio o non corretto

dell'elettroutensile. Può essere evitato adottando le opportune precauzioni descritte di seguito.

• L'elettroutensile deve essere tenuto saldamente, con il corpo e le mani in posizione tale da attenuare il rinculo. Se la dotazione standard prevede un'impugnatura ausiliaria, questa deve essere sempre utilizzata per avere il massimo controllo sulle forze di rinculo o sul momento di rinculo durante l'avviamento. L'operatore può controllare il fenomeno del contraccolpo e del rinculo adottando le opportune precauzioni.

• Non tenere mai le mani vicino a strumenti di lavoro rotanti. L'utensile di lavoro può ferire la mano a causa del contraccolpo.

• Tenersi lontani dalla zona in cui l'elettroutensile si muove durante il rinculo. A causa del contraccolpo, l'elettroutensile si muove in direzione opposta al movimento della mola nel punto di blocco.

• Prestare particolare attenzione durante la lavorazione di angoli, spigoli vivi, ecc. Evitare che gli utensili di lavoro vengano deviati o inceppati. Un utensile rotante è più soggetto a incepparsi durante la lavorazione di angoli, spigoli vivi o se viene spinto indietro. Questo può essere causa di perdita di controllo o di contraccolpo.

• Non utilizzare dischi di legno o dentati. Utensili di questo tipo spesso causano contraccolpi o perdita di controllo dell'elettroutensile.

Istruzioni speciali di sicurezza per la smerigliatura e il taglio con la mola

• Utilizzare esclusivamente una mola progettata per l'elettroutensile specifico e una protezione progettata per la mola specifica. Le mole che non sono state progettate per

lo specifico elettroutensile non possono essere sufficientemente protette e non sono sufficientemente sicure.

• I dischi abrasivi piegati devono essere montati in modo che nessuna parte del disco sporga oltre il bordo del coperchio di protezione . Un disco abrasivo montato in

modo scorretto che sporge oltre il bordo del coperchio di protezione non può essere sufficientemente protetto.

• La protezione deve essere fissata saldamente all'elettroutensile per garantire il massimo grado di sicurezza possibile e deve essere posizionata in modo che la parte della mola esposta e rivolta verso l'operatore

sia la più piccola possibile. La protezione protegge

l'operatore da schegge, dal contatto accidentale con la mola e da scintille che potrebbero incendiare gli indumenti.

• Le mole devono essere utilizzate solo per il lavoro a cui

sono destinate. Ad esempio, non si deve mai smerigliare con la superficie laterale di una mola da taglio. Le mole da

taglio sono progettate per rimuovere il materiale con il bordo del disco. L'effetto delle forze laterali su queste mole può romperle.

• Utilizzare sempre flange di serraggio non danneggiate, di

forma e dimensioni corrette per la mola selezionata. Le

flange corrette sostengono la mola e riducono il rischio di rottura. Le flange per le mole da taglio possono essere diverse da quelle per le altre mole.

• Non utilizzare mole usate di utensili elettrici più grandi. Le

mole per utensili più grandi non sono progettate per il numero di giri più elevato che caratterizza gli utensili più piccoli e possono quindi rompersi.

Ulteriori istruzioni speciali di sicurezza per il taglio con mola

• Evitare di inceppare il disco di taglio o di esercitare una

pressione eccessiva. Non eseguire tagli eccessivamente profondi. Il sovraccarico del disco di taglio aumenta il carico

sulla lama e la sua tendenza a incepparsi o a bloccarsi, con conseguente possibilità di scarto o rottura.

• Evitare l'area davanti e dietro il disco di taglio rotante.

L'allontanamento del disco di taglio dal pezzo in lavorazione può far volare l'elettroutensile con il disco rotante direttamente verso di voi in caso di contraccolpo.

• In caso di inceppamento del disco di taglio o di arresto,

spegnere l'elettroutensile e attendere che il disco si arresti completamente. Non tentare mai di estrarre il disco ancora in movimento dall'area di taglio, poiché ciò potrebbe causare un contraccolpo. La causa

dell'inceppamento deve essere individuata e rimossa.

• Non riavviare l'elettroutensile mentre si trova nel

materiale. La mola deve raggiungere la massima velocità prima di continuare a tagliare. In caso contrario, la mola

potrebbe impigliarsi, saltare via dal pezzo o causare un contraccolpo.

• Piastre o oggetti di grandi dimensioni devono essere

sostenuti prima della lavorazione per ridurre il rischio di contraccolpi causati da un disco inceppato. I pezzi di

grandi dimensioni possono piegarsi sotto il loro stesso peso. Il pezzo in lavorazione deve essere sostenuto su entrambi i lati, sia vicino alla linea di taglio che sul bordo.

• Prestare particolare attenzione quando si praticano fori

nelle pareti o si opera in altre aree non visibili. Il disco da

taglio che si immerge nel materiale può causare il contraccolpo dell'utensile se incontra tubi del gas, tubi dell'acqua, cavi elettrici o altri oggetti.

Istruzioni speciali di sicurezza per la levigatura con carta abrasiva

• Non utilizzare fogli di carta vetrata di dimensioni eccessive.

Nella scelta delle dimensioni della carta abrasiva, attenersi alle raccomandazioni del produttore. La carta abrasiva che sporge oltre la piastra di levigatura può provocare lesioni e può anche causare l'intasamento o lo strappo della carta o un contraccolpo.

Istruzioni speciali di sicurezza per la lucidatura

Non lasciare che la parte allentata della pelliccia di lucidatura o i relativi cavi di fissaggio ruotino liberamente. Bloccare o tagliare i fili di fissaggio allentati. I fili di fissaggio allentati e rotanti possono impigliare le dita o impigliarsi nel pezzo da lavorare. Istruzioni speciali di sicurezza per il lavoro con le spazzole metalliche Occorre tenere presente che, anche con un uso normale, si verifica una perdita di pezzi di filo attraverso la spazzola. Non sovraccaricare i fili applicando una pressione eccessiva. I pezzi

Page 32

di filo trasportati dall'aria possono facilmente perforare gli indumenti sottili e/o la pelle. Se è consigliata una protezione, evitare che la spazzola entri in contatto con la protezione. Il diametro delle spazzole per piatti e vasi può aumentare a causa della pressione e delle forze centrifughe.

Ulteriori istruzioni di sicurezza

Negli utensili progettati per accogliere mole filettate, verificare che la lunghezza della filettatura della mola sia adeguata alla lunghezza della filettatura del mandrino. Il pezzo da lavorare deve essere fissato. Bloccare il pezzo in un dispositivo di serraggio o in una morsa è più sicuro che tenerlo in mano. Non toccare i dischi di taglio e di rettifica prima che si siano raffreddati. Quando si utilizza una flangia ad azione rapida, assicurarsi che la flangia interna montata sul mandrino sia dotata di un O-ring in gomma e che questo anello non sia danneggiato. Assicurarsi inoltre che le superfici della flangia esterna e della flangia interna siano pulite.

Utilizzare la flangia ad azione rapida solo con dischi abrasivi e da taglio. Utilizzare solo flange non danneggiate e

correttamente funzionanti. In caso di interruzione temporanea dell'alimentazione di rete o dopo aver tolto la spina dalla presa di corrente con l'interruttore in posizione "on", l'interruttore deve essere sbloccato e portato in posizione "off" prima di riavviarlo.

ATTENZIONE: Il dispositivo è destinato al funzionamento in ambienti interni. Nonostante la struttura intrinsecamente sicura, l'uso di misure di sicurezza e di misure di protezione aggiuntive, esiste sempre il rischio di lesioni residue durante il funzionamento.

Spiegazione dei pittogrammi utilizzati.

1.Attenzione Prendere le dovute precauzioni

2. Leggere le istruzioni per l'uso, osservare le avvertenze e le condizioni di sicurezza in esse contenute!

3. Utilizzare i dispositivi di protezione individuale (occhiali di sicurezza, protezioni per le orecchie e maschera antipolvere).

4. Indossare guanti protettivi

5. Scollegare il cavo di alimentazione prima di eseguire interventi di manutenzione o riparazione.

6.Tenere i bambini lontani dallo strumento

7.Proteggere dalla pioggia

8.Classe di protezione secondaria

COSTRUZIONE E APPLICAZIONE

La smerigliatrice angolare è un elettroutensile portatile isolato di

classe II. La macchina è azionata da un motore monofase a commutazione, la cui velocità viene ridotta tramite un ingranaggio angolare. Può essere utilizzata sia per smerigliare che per tagliare. Questo tipo di elettroutensile è ampiamente utilizzato per la rimozione di tutti i tipi di bave dalla superficie delle parti metalliche, il trattamento superficiale delle saldature, il taglio di tubi a parete sottile e di piccole parti metalliche, ecc.

Con gli accessori appropriati, la smerigliatrice angolare può essere utilizzata non solo per tagliare e smerigliare, ma anche per pulire, ad esempio, la ruggine, i rivestimenti di vernice, ecc.

Le sue aree di utilizzo comprendono un'ampia gamma di lavori

di riparazione e costruzione non solo legati ai metalli. La smerigliatrice angolare può essere utilizzata anche per tagliare e smerigliare materiali da costruzione, ad esempio mattoni, pietre da pavimentazione, piastrelle di ceramica, ecc.

La macchina è progettata solo per l'uso a secco, non per la lucidatura. Non utilizzare l'elettroutensile in modo contrario a l'uso previsto.

• Non maneggiare materiali contenenti amianto. L'amianto è

cancerogeno.

• Non lavorare con materiali le cui polveri sono infiammabili

o esplosive. Quando si lavora con l'elettroutensile, si

generano scintille che possono incendiare i vapori emessi.

• Le mole da taglio non devono essere utilizzate per i lavori

di smerigliatura. Le mole da taglio lavorano con la faccia

laterale e l'affilatura con la faccia anteriore di una mola di questo tipo può causare danni alla mola con il rischio di lesioni personali per l'operatore.

DESCRIZIONE DELLE PAGINE GRAFICHE

La numerazione che segue si riferisce ai componenti dell'unità

illustrati nelle pagine grafiche di questo manuale.

1.Pulsante di blocco del mandrino

2.Interruttore

3.Maniglia supplementare

4.Scudo

5.Flangia esterna

6.Flangia interna

7.Controllo della velocità

8.Leva (protezione dello scudo)

9.Cavo di alimentazione

* Possono esserci differenze tra il disegno e il prodotto.

ATTREZZATURE E ACCESSORI

1.Scudo 1 pz.

2.Chiave speciale 1 pz.

3.Maniglia supplementare 1 pz.

4.Manuale 1 pz.

PREPARAZIONE AL LAVORO MONTAGGIO DI UNA MANIGLIA AUSILIARIA

L'impugnatura ausiliaria (3) è installata in uno dei fori sulla testa

della smerigliatrice. Si raccomanda l'uso di una levigatrice con impugnatura ausiliaria. Se durante il lavoro si tiene la levigatrice con entrambe le mani (utilizzando anche l'impugnatura ausiliaria), si riduce il rischio che la mano tocchi il disco rotante o la spazzola e si ferisca a causa del contraccolpo.

INSTALLAZIONE E REGOLAZIONE DELLO SCHERMO

La protezione della lama protegge l'operatore da detriti, contatti accidentali con l'utensile di lavoro o scintille. Deve essere sempre montata facendo attenzione che la sua parte di copertura sia rivolta verso l'operatore. Il design dell'attacco della protezione della lama consente di

regolare la protezione nella posizione ottimale senza l'ausilio di attrezzi.

• Allentare e tirare indietro la leva (8) della protezione del disco

(4).

• Ruotare la protezione del disco (4) nella posizione desiderata.

• Bloccare abbassando la leva (8).

La rimozione e la regolazione della protezione del disco

avvengono in ordine inverso rispetto al suo montaggio.

Page 33

SOSTITUZIONE DEGLI STRUMENTI

Durante le operazioni di cambio degli utensili è necessario indossare guanti da lavoro. Il pulsante di blocco del mandrino (1) deve essere utilizzato solo per bloccare il mandrino della smerigliatrice quando si monta o si smonta l'utensile di lavoro. Non deve essere utilizzato come pulsante di frenata durante la rotazione del disco. Ciò potrebbe danneggiare la smerigliatrice o ferire l'utente.

MONTAGGIO DEL DISCO

Per i dischi di levigatura o di taglio con uno spessore inferiore a 3 mm, il dado della flangia esterna (5) deve essere avvitato in piano sul lato del disco (fig. B). - Premere il pulsante di blocco del mandrino (1).

• Inserire la chiave speciale (in dotazione) nei fori della flangia

esterna (5) (Fig. A).

• Girare la chiave - allentare e rimuovere la flangia esterna (5).

• Posizionare il disco in modo che sia premuto contro la

superficie della flangia interna (6).

• Avvitare la flangia esterna (5) e serrare leggermente con una

chiave speciale.

Lo smontaggio dei dischi avviene in ordine inverso rispetto al

montaggio. Durante il montaggio, il disco deve essere premuto contro la superficie della flangia interna (6) e posizionato centralmente sulla sua superficie inferiore.

STRUMENTI DI LAVORO CON FORO FILETTATO

• Premere il pulsante di blocco del mandrino (1).

• Rimuovere l'attrezzo precedentemente montato, se presente.

• Prima dell'installazione, rimuovere entrambe le flange, quella

interna (6) e quella esterna (5).

• Avvitare la parte filettata dell'utensile di lavoro sul mandrino e

stringere leggermente.

Lo smontaggio degli strumenti di lavoro per fori filettati avviene

in ordine inverso rispetto al montaggio.

MONTAGGIO DELLA SMERIGLIATRICE ANGOLARE NEL

SUPPORTO PER SMERIGLIATRICE ANGOLARE

È consentito utilizzare la smerigliatrice angolare su un treppiede

dedicato alle smerigliatrici angolari, purché sia montato correttamente secondo le istruzioni di montaggio del produttore del treppiede.

FUNZIONAMENTO / IMPOSTAZIONI

Controllare le condizioni della mola prima di utilizzarla. Non utilizzare mole scheggiate, incrinate o comunque danneggiate. Una mola o una spazzola usurata deve essere sostituita immediatamente con una nuova prima dell'uso. Al termine del lavoro, spegnere sempre la smerigliatrice e attendere che l'utensile di lavoro si arresti completamente. Solo allora la levigatrice può essere riposta. Non frenare la mola rotante premendola contro il pezzo da lavorare. Non sovraccaricare mai la smerigliatrice. Il peso dell'elettroutensile esercita una pressione sufficiente a farlo funzionare in modo efficace. Il sovraccarico e la pressione eccessiva possono causare la rottura pericolosa dell'elettroutensile.

• Se la levigatrice cade durante il funzionamento, è essenziale

ispezionare e, se necessario, sostituire l'utensile di lavoro se risulta danneggiato o deformato.

• Non sbattere mai l'utensile di lavoro contro il materiale da

lavorare.

• Evitare di rimbalzare e raschiare con il disco, soprattutto

quando si lavora su angoli, spigoli vivi, ecc. (ciò può causare la perdita di controllo e un effetto di contraccolpo). (questo può causare la perdita di controllo dell'elettroutensile e un effetto di contraccolpo).

• Non utilizzare mai lame progettate per il taglio del legno da

seghe circolari. L'uso di tali lame spesso provoca un fenomeno

di rinculo dell'elettroutensile, la perdita di controllo e può causare lesioni all'operatore.

ON/OFF

Tenere la levigatrice con entrambe le mani durante l'avvio e il funzionamento.

• Premere la parte posteriore dell'interruttore (2).

• Far scorrere l'interruttore (2) in avanti - (verso la testa) (Fig. C).

• Per il funzionamento continuo, premere il pulsante anteriore

dell'interruttore.

• L'interruttore viene automaticamente bloccato in posizione di

marcia continua.

• Per spegnere l'apparecchio, premere il pulsante posteriore

dell'interruttore (2).

Dopo aver avviato la smerigliatrice, attendere che la mola abbia raggiunto la velocità massima prima di iniziare il lavoro. L'interruttore non deve essere azionato mentre la levigatrice è accesa o spenta. L'interruttore della levigatrice deve essere azionato solo quando l'elettroutensile è lontano dal pezzo in lavorazione. L'apparecchio è dotato di un interruttore protetto da fusibili, il che significa che se si verifica un'interruzione temporanea dell'alimentazione di rete o se viene collegato a una presa di corrente con l'interruttore in posizione "on", non si avvia. In questo caso, è necessario invertire l'interruttore in posizione "off" e riavviare l'apparecchio.

TAGLIO

• Il taglio con una smerigliatrice angolare può essere eseguito

solo in linea retta.

• Non tagliare il materiale mentre lo si tiene in mano.

• I pezzi di grandi dimensioni devono essere sostenuti e occorre

fare attenzione che i punti di appoggio siano vicini alla linea di taglio e all'estremità del materiale. Il materiale posizionato in modo stabile non tenderà a muoversi durante il taglio.

• I pezzi piccoli devono essere bloccati, ad esempio, in una

morsa, con morsetti, ecc. Il materiale deve essere bloccato in modo che il punto di taglio sia vicino all'elemento di bloccaggio. Ciò garantirà una maggiore precisione di taglio.

• Non permettere che il disco di taglio sia sottoposto a vibrazioni

o a rincalzi, in quanto ciò compromette la qualità del taglio e può causare la rottura del disco stesso.

• Durante il taglio non si deve esercitare alcuna pressione

laterale sul disco di taglio.

• Utilizzare il disco da taglio corretto in base al materiale da

tagliare.

• Quando si taglia il materiale, si raccomanda che la direzione di

avanzamento sia in linea con la direzione di rotazione del disco di taglio.

La profondità di taglio dipende dal diametro del disco (Fig. G).

• Utilizzare solo dischi con diametro nominale non superiore a

quello consigliato per il modello di smerigliatrice.

• Quando si eseguono tagli profondi (ad es. profili, blocchi da

costruzione, mattoni, ecc.), evitare che le flange di serraggio entrino in contatto con il pezzo.

Durante il funzionamento, i dischi da taglio raggiungono temperature molto elevate: non toccarli con parti del corpo non protette prima che si siano raffreddati.

SABBIATURA

I lavori di rettifica possono essere eseguiti utilizzando, ad

esempio, dischi abrasivi, mole a tazza, dischi lamellari, dischi con vello abrasivo, spazzole metalliche, dischi flessibili per carta vetrata, ecc. Ogni tipo di disco, così come il materiale da lavorare, richiede una tecnica di lavoro adeguata e l'uso di dispositivi di protezione individuale appropriati. I dischi progettati per il taglio non devono essere utilizzati per la levigatura. I dischi

Page 34

per smerigliare sono progettati per rimuovere il materiale con il bordo del disco.

• Non macinare con la faccia laterale del disco. L'angolo di

lavoro ottimale per questo tipo di disco è 30o (fig. H).

• I lavori di rettifica devono essere eseguiti solo con dischi adatti

al materiale.

Quando si lavora con dischi lamellari, dischi in vello abrasivo e dischi flessibili per carta vetrata, prestare attenzione al corretto angolo di attacco (Fig. I). - Non carteggiare con l'intera superficie del disco.

- Questi tipi di dischi sono utilizzati per la lavorazione di superfici

piane.

Le spazzole metalliche sono destinate principalmente alla pulizia di profili e aree difficili da raggiungere. Possono essere utilizzate per rimuovere dalla superficie del materiale, ad esempio, ruggine, vernici, ecc. (Fig. K). Si devono utilizzare solo utensili di lavoro la cui velocità ammessa è superiore o uguale alla velocità massima della smerigliatrice angolare senza carico.

FUNZIONAMENTO E MANUTENZIONE

Scollegare il cavo di alimentazione dalla presa di corrente prima di effettuare qualsiasi installazione, regolazione, riparazione o operazione.

MANUTENZIONE E STOCCAGGIO

• Si raccomanda di pulire il dispositivo immediatamente dopo

ogni utilizzo.

• Non utilizzare acqua o altri liquidi per la pulizia.

• L'unità deve essere pulita con un panno asciutto o soffiando

con aria compressa a bassa pressione.

• Non utilizzare detergenti o solventi che potrebbero

danneggiare le parti in plastica.

• Pulire regolarmente le fessure di ventilazione

dell'alloggiamento del motore per evitare il surriscaldamento dell'unità.

• Se il cavo di alimentazione è danneggiato, deve essere

sostituito con un cavo delle stesse caratteristiche. Questa operazione deve essere affidata a uno specialista qualificato o alla manutenzione dell'apparecchio.

• Se si verificano scintille eccessive sul commutatore, far

controllare le condizioni delle spazzole di carbone del motore da un tecnico qualificato.

• Conservare sempre il dispositivo in un luogo asciutto e fuori

dalla portata dei bambini.

Eventuali difetti devono essere eliminati dal servizio di assistenza autorizzato dal produttore.

SPECIFICHE TECNICHE

DATI DI VALUTAZIONE

Smerigliatrice angolare 59G185

Parametro

Valore

Tipo di motore

Spazzola

Tensione di alimentazione

230 V CA

Frequenza di alimentazione

50 Hz

Potenza nominale

900 W

Gamma del regime di minimo

n0= 3000-12000

min-¹

Diametro del disco

125 mm

Diametro interno del disco

22,2 mm

Diametro della filettatura del mandrino

M14

Grado di protezione IP

IPX0

Classe di protezione

Peso (senza accessori)

1,9 kg

Anno di produzione

2025

59G185 indica sia il tipo che la designazione della

macchina.

DATI SU RUMORE E VIBRAZIONI

Livello di pressione sonora (disco abrasivo)

LpA= 86,3 dB(A)

K= 3 dB(A)

Livello di pressione sonora (disco di taglio)

LpA= 87 dB(A)

K= 3 dB(A)

Livello di potenza sonora (disco abrasivo)

LwA= 94,3 dB(A)

K= 3 dB(A)

Livello di potenza sonora (disco di taglio)

LwA= 95 dB(A)

K= 3 dB(A)

Valore di accelerazione delle vibrazioni (impugnatura principale) (disco abrasivo)

ah= 8,957 m/s

K= 1,5 m/s

Valore di accelerazione delle vibrazioni (impugnatura principale) (disco di taglio)

ah= 3,722 m/s

K= 1,5 m/s2

Valore di accelerazione delle vibrazioni (impugnatura ausiliaria) (disco abrasivo)

ah= 11,837 m/s

K= 1,5 m/s2

Valore di accelerazione delle vibrazioni (impugnatura ausiliaria) (disco di taglio)

ah= 4,446 m/s

K= 1,5 m/s2

Informazioni su rumore e vibrazioni

Il livello di emissione sonora dell'apparecchiatura è descritto da:

il livello di pressione sonora emesso LpA e il livello di potenza sonora LwA (dove K indica l'incertezza di misura). Le vibrazioni emesse dall'apparecchiatura sono descritte dal valore di accelerazione delle vibrazioni ah (dove K indica l'incertezza di misura). Il livello di pressione sonora LpA, il livello di potenza sonora Lw

e il valore di accelerazione delle vibrazioni ah indicati in queste

istruzioni sono stati misurati in conformità con la norma IEC

62841-1. Il livello di vibrazioni ah indicato può essere utilizzato per confrontare le apparecchiature e per una valutazione preliminare dell'esposizione alle vibrazioni.

Il livello di vibrazioni indicato è solo rappresentativo dell'uso di base dell'unità. Se l'unità viene utilizzata per altre applicazioni o con altri strumenti di lavoro, il livello di vibrazioni può cambiare. Un livello di vibrazioni più elevato sarà influenzato da una manutenzione insufficiente o troppo poco frequente dell'unità . I

motivi sopra indicati possono comportare un aumento dell'esposizione alle vibrazioni durante l'intero periodo di lavoro.

Per stimare con precisione l'esposizione alle vibrazioni, è necessario tenere conto dei periodi in cui l'unità è spenta o

accesa ma non utilizzata per il lavoro. Una volta stimati accuratamente tutti i fattori, l'esposizione totale alle vibrazioni può risultare molto più bassa.

Per proteggere l'utente dagli effetti delle vibrazioni, è necessario

adottare ulteriori misure di sicurezza, come la manutenzione ciclica della macchina e degli strumenti di lavoro, la garanzia di un'adeguata temperatura delle mani e una corretta organizzazione del lavoro.

PROTEZIONE DELL'AMBIENTE

I prodotti alimentati elettricamente non devono essere smaltiti con i rifiuti domestici, ma devono essere portati in strutture adeguate per lo smaltimento. Per informazioni sullo

smaltimento, rivolgersi al rivenditore del prodotto o alle autorità

locali. I rifiuti di apparecchiature elettriche ed elettroniche contengono sostanze che non rispettano l'ambiente. Le apparecchiature non riciclate rappresentano un rischio potenziale per l'ambiente e la salute umana.

"GTX Poland Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa

con sede legale a Varsavia, ul. Pograniczna 2/4 (di seguito: "GTX Poland ") informa che tutti i diritti d'autore sul contenuto del presente manuale (di seguito: "Manuale"), inclusi tra gli altri. Tutti i diritti d'autore sul contenuto del presente Manuale (di seguito "Manuale"), compresi, ma non solo, il testo, le fotografie, i diagrammi, i disegni e la sua composizione, appartengono esclusivamente a GTX

Page 35

Poland e sono soggetti a tutela legale ai sensi della Legge del 4 febbraio 1994 sul diritto d'autore e sui diritti connessi (Gazzetta Ufficiale 2006 n. 90 voce 631 e successive modifiche). La copia, l'elaborazione, la pubblicazione e la modifica a fini commerciali dell'intero Manuale e dei suoi singoli elementi senza il consenso scritto di GTX Poland sono severamente vietati e possono comportare responsabilità civili e penali.

Dichiarazione di conformità CE Produttore: GTX Poland Sp. z o.o. Sp.k,

Via Pograniczna 2/4 02-285 Varsavia

Prodotto: Smerigliatrice angolare Modello: 59G185 Nome commerciale: GRAPHITE Numero di serie: 00001 ÷ 99999 Il prodotto sopra descritto è conforme ai seguenti documenti: Direttiva macchine 2006/42/CE Direttiva sulla compatibilità elettromagnetica 2014/30/UE Direttiva RoHS 2011/65/UE, modificata dalla direttiva 2015/863/UE.

E soddisfa i requisiti degli standard:

EN 62841-1:2015 + A11:2022 EN IEC 62841-2-3:2021 + A11:2021 EN IEC 55014-1: 2021 EN IEC 55014-2: 2021 EN IEC 61000-3-2: 2019+A1:2021 EN 61000-3-3: 2013+ A1:2019+A2:2021 EN IEC 63000:2018

La presente dichiarazione si riferisce esclusivamente alla macchina così come immessa sul mercato e non comprende i componenti aggiunte dall'utente finale o eseguite da lui successivamente. Nome e indirizzo della persona residente nell'UE autorizzata a preparare il fascicolo tecnico: Firmato a nome di: GTX Poland Sp. z o.o. Sp.k. 2/4 Via Pograniczna 02-285 Varsavia

Paweł Kowalski Addetto alla documentazione tecnica GTX Polonia Varsavia, 2025-04-01

(FR)

TRADUCTION DES INSTRUCTIONS ORIGINALES

59G185

MEULEUSE D'ANGLE

NOTE : LISEZ ATTENTIVEMENT CE MANUEL AVANT D'UTILISER L'OUTIL ÉLECTRIQUE ET CONSERVEZ-LE POUR TOUTE RÉFÉRENCE ULTÉRIEURE.

DISPOSITIONS SPÉCIFIQUES EN MATIÈRE DE SÉCURITÉ

Conseils de sécurité pour le ponçage, le meulage avec du papier de verre, le travail avec des brosses métalliques et le découpage avec une meule.

• Cet outil électrique peut être utilisé comme ponceuse ordinaire, ponceuse à papier de verre, ponceuse à brosse métallique et comme découpeuse abrasive. Respectez toutes les consignes de sécurité, instructions, descriptions et données fournies avec l'outil électrique. Le non-respect des consignes suivantes peut entraîner un risque d'électrocution, d'incendie et/ou de blessures graves.

• Cet outil électrique ne doit pas être utilisé pour le polissage. L'utilisation de l'outil électrique à d'autres fins que celles prévues peut entraîner des risques et des blessures.

• N'utilisez pas un accessoire qui n'est pas spécifiquement conçu et recommandé par le fabricant pour l'outil. Le fait qu'un accessoire puisse être monté sur un outil électrique ne garantit pas une utilisation sûre.

• La vitesse admissible de l'outil de travail utilisé ne doit pas être

inférieure à la vitesse maximale indiquée sur l'outil électrique. Un outil de travail tournant à une vitesse supérieure à la vitesse autorisée peut se briser et des pièces peuvent éclater.

• Le diamètre extérieur et l'épaisseur de l'outil de travail doivent

correspondre aux dimensions de l'outil électrique. Les outils de travail dont les dimensions sont incorrectes ne peuvent pas être suffisamment protégés ou inspectés.

• Les outils de travail munis d'un insert fileté doivent s'adapter

exactement au filetage de la broche. Pour les outils de travail montés sur une bride, le diamètre de l'alésage de l'outil de travail doit correspondre au diamètre de la bride. Les outils de travail qui ne s'adaptent pas exactement à l'outil électrique tourneront de manière irrégulière, vibreront très fortement et risqueront de provoquer une perte de contrôle de l'outil électrique.

• Il ne faut en aucun cas utiliser des outils de travail

endommagés. Inspectez l'outillage avant chaque utilisation, par exemple les meules pour vérifier qu'elles ne sont pas ébréchées ou fissurées, les patins de ponçage pour vérifier qu'ils ne sont pas fissurés, usés ou très usés, les brosses métalliques pour vérifier que les fils ne sont pas lâches ou cassés. Si un outil électrique ou un outil de travail est tombé, vérifiez qu'il n'est pas endommagé ou utilisez un autre outil non endommagé. Si l'outil a été vérifié et réparé, l'outil électrique doit être mis en marche à sa vitesse maximale pendant une minute, en veillant à ce que l'opérateur et les personnes se trouvant à proximité soient hors de la zone de l'outil en rotation. Les outils endommagés se brisent généralement pendant cette période d'essai.

• Le port d'équipements de protection individuelle est

obligatoire. Selon le type de travail, porter un masque de protection couvrant l'ensemble du visage, une protection oculaire ou des lunettes de sécurité. Si nécessaire, utilisez un masque anti-poussière, des protections auditives, des gants de protection ou un tablier spécial pour vous protéger contre les petites particules de matériaux abrasés et usinés. Protégez vos yeux des corps étrangers en suspension dans l'air générés pendant le travail. Un masque anti-poussière et une protection respiratoire doivent filtrer les poussières générées pendant le travail. L'exposition au bruit sur une période prolongée peut entraîner une perte d'audition.

• Veillez à ce que les personnes présentes se trouvent à une distance sûre de la zone de portée de l'outil électrique.

• Toute personne se trouvant à proximité d'un outil électrique en fonctionnement doit utiliser un équipement de protection individuelle. Les éclats de pièces ou les outils de travail cassés peuvent se briser et causer des blessures même en dehors de la zone d'atteinte immédiate.

• Lors de travaux où l'outil pourrait entrer en contact avec des fils électriques dissimulés ou avec son propre câble d'alimentation, tenez l'outil uniquement par les surfaces isolées de la poignée. Tout contact avec le câble d'alimentation peut entraîner la transmission d'une tension aux parties métalliques de l'outil, ce qui peut provoquer un choc électrique.

• Tenez le câble d'alimentation à l'écart des outils de travail rotatifs. Si vous perdez le contrôle de l'outil, le câble d'alimentation peut être coupé ou tiré et votre main ou toute la main peut être happée par un outil de travail en rotation.

• Ne posez jamais l'outil électrique avant l'arrêt complet de l'outil de travail. Un outil en rotation peut entrer en contact avec la surface sur laquelle il est posé et vous risquez de perdre le contrôle de l'outil électrique.

• Ne portez pas un outil électrique lorsqu'il est en mouvement. Un contact accidentel entre les vêtements et un outil électrique en rotation peut entraîner la traction de l'outil et le perçage de l'outil électrique dans le corps de l'opérateur.

Page 36

• Nettoyez régulièrement les fentes d'aération de l'outil

électrique. Le ventilateur du moteur aspire la poussière dans le boîtier et une accumulation importante de poussière métallique peut entraîner un risque électrique.

• N'utilisez pas l'outil électrique à proximité de matériaux inflammables. Les étincelles peuvent les enflammer.

• N'utilisez pas d'outils nécessitant des liquides de refroidissement. L'utilisation d'eau ou d'autres liquides de refroidissement peut entraîner une électrocution.

Rejet et conseils de sécurité pertinents

Le rebond est la réaction soudaine d'un outil électrique au

blocage ou à l'obstruction d'un outil rotatif tel qu'une meule, un patin de ponçage, une brosse métallique, etc. L'accrochage ou le blocage entraîne un arrêt soudain de l'outil de travail en rotation. L'accrochage ou le blocage entraîne un arrêt soudain de l'outil de travail en rotation. Un outil électrique non contrôlé sera donc secoué dans la direction opposée au sens de rotation de l'outil de travail.

Lorsque, par exemple, la meule est bloquée ou coincée dans la

pièce, le bord immergé de la meule peut se bloquer et la faire tomber ou l'éjecter. Le mouvement de la meule (vers ou loin de l'opérateur) dépend alors de la direction du mouvement de la meule au point de blocage. En outre, les meules peuvent également se casser.

Le recul est la conséquence d'une utilisation inappropriée ou

incorrecte de l'outil électrique. Il peut être évité en prenant les précautions appropriées décrites ci-dessous.

• L'outil électrique doit être tenu fermement, avec le corps et les mains dans une position permettant d'atténuer le recul. Si une poignée auxiliaire fait partie de l'équipement standard, elle doit toujours être utilisée afin de contrôler au mieux les forces de recul ou le moment de recul lors du démarrage. L'opérateur peut contrôler le phénomène de secousse et de recul en prenant les précautions appropriées.

• Ne tenez jamais les mains à proximité d'outils de travail rotatifs. L'outil de travail peut blesser votre main en raison du recul.

• Se tenir à l'écart de la zone de portée où l'outil électrique se déplacera pendant le recul. Sous l'effet du recul, l'outil électrique se déplace dans la direction opposée au mouvement de la meule au point de blocage.

• Soyez particulièrement vigilant lors de l'usinage d'angles, d'arêtes vives, etc. Empêchez les outils de travail d'être déviés ou de se coincer. Un outil de travail rotatif est plus susceptible de se bloquer lors de l'usinage d'angles, d'arêtes vives ou s'il est repoussé. Cela peut entraîner une perte de contrôle ou un rebond.

• Ne pas utiliser de disques en bois ou dentés. Les outils de travail de ce type provoquent souvent un recul ou une perte de contrôle de l'outil électrique.

Consignes de sécurité particulières pour le meulage et le tronçonnage à l'aide d'une meule

• N'utilisez qu'une meule conçue pour l'outil électrique en question et un protecteur conçu pour la meule en question. Les meules qui ne sont pas conçues pour l'outil

électrique en question ne peuvent pas être suffisamment protégées et ne sont pas suffisamment sûres.

• Les disques de ponçage courbés doivent être montés de manière à ce qu'aucune partie du disque ne dépasse le bord du capot de protection . Un disque abrasif mal monté

dépassant le bord du capot de protection ne peut pas être suffisamment protégé.

• Le protecteur doit être solidement fixé à l'outil électrique pour garantir le plus haut degré de sécurité possible et être placé de manière à ce que la partie de la meule exposée et faisant face à l'opérateur soit la plus petite possible. Le protecteur protège l'opérateur contre les éclats,

le contact accidentel avec la meule, ainsi que les étincelles qui pourraient enflammer les vêtements.

• Les meules ne doivent être utilisées que pour le travail

auquel elles sont destinées. Par exemple, il ne faut jamais meuler avec la surface latérale d'une meule à tronçonner.

Les meules à tronçonner sont conçues pour enlever de la matière avec le bord du disque. L'effet des forces latérales sur ces meules peut les briser.

• Utilisez toujours des brides de serrage en bon état, de

taille et de forme adaptées à la meule choisie. Les brides

appropriées soutiennent la meule et réduisent ainsi le risque de rupture de la meule. Les brides des meules à tronçonner peuvent être différentes de celles des autres meules.

• N'utilisez pas de meules usagées provenant d'outils plus

puissants. Les meules des outils plus puissants ne sont pas

conçues pour la vitesse de rotation plus élevée qui caractérise les outils plus petits et peuvent donc se casser.

Consignes de sécurité spéciales supplémentaires pour le tronçonnage des meules

• Évitez de bloquer le disque de coupe ou d'exercer une

pression trop forte. Ne faites pas de coupes trop profondes. Une surcharge du disque de coupe augmente la

charge sur la lame et sa tendance à se coincer ou à se bloquer et donc la possibilité de se débarrasser ou de se casser.

• Évitez la zone située devant et derrière le disque de coupe

rotatif. Si vous éloignez le disque de coupe de la pièce à

travailler, vous risquez de faire voler l'outil avec le disque en rotation directement vers vous en cas de rebond.

• En cas de blocage du disque de coupe ou d'arrêt,

éteignez l'outil et attendez l'arrêt complet du disque. N'essayez jamais de tirer le disque encore en mouvement hors de la zone de coupe, car cela pourrait provoquer un recul. La cause du blocage doit être détectée et éliminée.

• Ne redémarrez pas l'outil électrique tant qu'il est dans le

matériau. La meule doit atteindre sa vitesse maximale avant de continuer à couper. Sinon, la meule risque de

s'accrocher, de sauter de la pièce ou de provoquer un recul.

• Les plaques ou les objets de grande taille doivent être

soutenus avant l'usinage afin de réduire le risque de rebond causé par un disque bloqué. Les pièces de grande

taille peuvent se plier sous leur propre poids. La pièce doit être soutenue des deux côtés, à la fois près de la ligne de coupe et sur le bord.

• Faites particulièrement attention lorsque vous découpez

des trous dans les murs ou que vous travaillez dans d'autres zones invisibles. Le disque de coupe plongeant

dans le matériau peut faire reculer l'outil s'il rencontre des tuyaux de gaz, des conduites d'eau, des câbles électriques ou d'autres objets.

Consignes de sécurité particulières pour le ponçage au papier de verre

• N'utilisez pas de feuilles de papier de verre trop grandes. Lors

du choix de la taille du papier de verre, suivez les recommandations du fabricant. Le papier de verre dépassant du plateau de ponçage peut causer des blessures et peut également entraîner le blocage ou la déchirure du papier, ou encore un recul.

Consignes de sécurité particulières pour le polissage

Ne laissez pas la partie libre de la fourrure de polissage ou ses cordons de fixation tourner librement. Bloquez ou coupez les cordons de fixation lâches. Les cordons de fixation lâches et en rotation peuvent coincer les doigts ou s'accrocher à la pièce à travailler. Consignes de sécurité spéciales pour le travail avec des brosses métalliques Il faut tenir compte du fait que, même dans le cadre d'une utilisation normale, il y a une perte de morceaux de fil à travers la brosse. Ne surchargez pas les fils en appliquant une pression trop forte. Les morceaux de fil en suspension dans l'air peuvent facilement percer les vêtements fins et/ou la peau.

Page 37

Si une protection est recommandée, il faut éviter que la brosse n'entre en contact avec la protection. Le diamètre des brosses à assiettes et à casseroles peut augmenter sous l'effet de la pression et des forces centrifuges.

Consignes de sécurité supplémentaires

Sur les outils conçus pour recevoir des meules taraudées, vérifiez que la longueur du filetage de la meule est adaptée à la longueur du filetage de la broche. La pièce doit être fixée. Il est plus sûr de serrer la pièce dans un dispositif de serrage ou un étau que de la tenir à la main. Ne pas toucher les disques de coupe et de meulage avant qu'ils n'aient refroidi. En cas d'utilisation d'une bride à action rapide, s'assurer que la bride intérieure fixée à la broche est équipée d'un joint torique en caoutchouc et que ce dernier n'est pas endommagé. Veillez également à ce que les surfaces de la bride extérieure et de la bride intérieure soient propres.

N'utiliser la bride à action rapide qu'avec des disques abrasifs et des disques à découper. N'utiliser que des brides

intactes et en bon état de fonctionnement. En cas de panne de courant temporaire ou après avoir retiré la fiche de la prise de courant alors que l'interrupteur est en position "marche", l'interrupteur doit être déverrouillé et placé en position "arrêt" avant de redémarrer.

ATTENTION : L'appareil est destiné à être utilisé à l'intérieur. Malgré sa conception intrinsèquement sûre, l'utilisation de mesures de sécurité et de mesures de protection supplémentaires, il existe toujours un risque de blessure résiduelle pendant le fonctionnement.

Explication des pictogrammes utilisés.

1.Attention Prendre des précautions particulières 2 Lire le mode d'emploi, respecter les avertissements et les conditions de sécurité qu'il contient !

3. utiliser des équipements de protection individuelle (lunettes de sécurité, protection auditive et masque anti-poussière)

4. porter des gants de protection

5. débrancher le câble d'alimentation avant de procéder à l'entretien ou à la réparation.

6. tenir les enfants à l'écart de l'outil

7. protéger de la pluie

8. Classe de protection secondaire

CONSTRUCTION ET APPLICATION

La meuleuse d'angle est un outil électroportatif isolé de classe II.

La machine est entraînée par un moteur monophasé à collecteur, dont la vitesse est réduite par un renvoi d'angle. Elle peut être utilisée pour le meulage et le découpage. Ce type d'outil électrique est largement utilisé pour l'élimination de toutes sortes de bavures à la surface des pièces métalliques, le traitement de surface des soudures, le découpage de tuyaux à parois minces et de petites pièces métalliques, etc. Avec les accessoires appropriés, la meuleuse d'angle peut être utilisée non seulement pour couper et meuler, mais aussi pour nettoyer, par exemple, la rouille, les couches de peinture, etc.

Ses domaines d'application comprennent un large éventail de

travaux de réparation et de construction, qui ne concernent pas uniquement les métaux. La meuleuse d'angle peut également être utilisée pour couper et poncer des matériaux de construction, par exemple des briques, des pavés, des carreaux de céramique, etc.

La machine est conçue pour une utilisation à sec uniquement, pas pour le polissage. N'utilisez pas l'outil électrique à l'encontre de l'utilisation prévue.

• Ne pas manipuler de matériaux contenant de l'amiante.

L'amiante est cancérigène.

• Ne pas travailler avec des matériaux dont les poussières

sont inflammables ou explosives. Le travail avec l'outil

électrique génère des étincelles qui peuvent enflammer les vapeurs émises.

• Les meules à tronçonner ne doivent pas être utilisées pour

des travaux de meulage. Les meules à tronçonner travaillent

avec la face latérale et le meulage avec la face avant d'une telle meule peut endommager la meule et entraîner un risque de blessure pour l'opérateur.

DESCRIPTION DES PAGES GRAPHIQUES

La numérotation ci-dessous fait référence aux composants de

l'appareil présentés dans les pages graphiques de ce manuel.

1. bouton de verrouillage de la broche

2.Interrupteur

3.poignée supplémentaire

4.Bouclier

5. bride externe

6. bride intérieure

7. contrôle de la vitesse

8.Levier (protecteur de bouclier)

9. câble d'alimentation

* Il peut y avoir des différences entre le dessin et le produit.

ÉQUIPEMENTS ET ACCESSOIRES

1.Bouclier 1 pc.

2. clé spéciale 1 pc.

3. poignée supplémentaire 1 pièce

4.Manuel 1 pc.

PRÉPARATION AU TRAVAIL MONTAGE D'UNE POIGNÉE AUXILIAIRE

La poignée auxiliaire (3) est installée dans l'un des trous de la

tête de la ponceuse. Il est recommandé d'utiliser une ponceuse équipée d'une poignée auxiliaire. Si vous tenez la ponceuse à deux mains pendant le travail (en utilisant également la poignée auxiliaire), il y a moins de risque que votre main touche le disque ou la brosse en rotation et soit blessée par le rebond.

INSTALLATION ET AJUSTEMENT DU BOUCLIER

Le protège-lame protège l'opérateur des débris, du contact accidentel avec l'outil de travail ou des étincelles. Il doit toujours être monté en veillant particulièrement à ce que sa partie couvrante soit orientée vers l'opérateur. La conception de la fixation du protège-lame permet de régler

sans outil le protège-lame dans la position optimale.

• Desserrer et tirer vers l'arrière le levier (8) de la protection du

disque (4).

• Tourner la protection du disque (4) dans la position souhaitée.

• Verrouiller en abaissant le levier (8).

Le démontage et le réglage de la protection du disque

s'effectuent dans l'ordre inverse de son installation.

REMPLACEMENT D'OUTILS

Page 38

Le port de gants de travail est obligatoire lors des opérations de changement d'outils. Le bouton de verrouillage de la broche (1) ne doit être utilisé que pour verrouiller la broche de la meuleuse lors du montage ou du démontage de l'outil de travail. Il ne doit pas être utilisé comme bouton de frein lorsque le disque tourne. Cela pourrait endommager la meuleuse ou blesser l'utilisateur.

MONTAGE DU DISQUE

Pour les disques de ponçage ou de tronçonnage d'une épaisseur inférieure à 3 mm, l'écrou de la bride extérieure (5) doit être vissé à plat sur le côté du disque (fig. B). - Appuyer sur le bouton de verrouillage de la broche (1).

• Insérer la clé spéciale (fournie) dans les trous de la bride

extérieure (5) (Fig. A).

• Tourner la clé - desserrer et retirer la bride extérieure (5).

• Placer le disque de manière à ce qu'il soit appuyé contre la

surface du flasque intérieur (6).

• Visser la bride extérieure (5) et serrer légèrement à l'aide d'une

clé spéciale.

Le démontage des disques s'effectue dans l'ordre inverse du

montage. Lors du montage, le disque doit être pressé contre la surface du flasque intérieur (6) et centré sur sa surface inférieure.

OUTILS DE TRAVAIL DE MONTAGE AVEC TROU FILETÉ

• Appuyer sur le bouton de verrouillage de la broche (1).

• Retirer l'outil précédemment monté - s'il y en a un.

• Retirer les deux brides - la bride intérieure (6) et la bride

extérieure (5) - avant l'installation.

• Visser la partie filetée de l'outil de travail sur la broche et serrer

légèrement.

Le démontage des outils de travail à alésage fileté s'effectue

dans l'ordre inverse de l'assemblage.

MONTAGE DE LA MEULEUSE D'ANGLE DANS LE SUPPORT DE LA MEULEUSE D'ANGLE

Il est possible d'utiliser la meuleuse d'angle sur un trépied dédié

aux meuleuses d'angle, à condition qu'il soit monté correctement, conformément aux instructions de montage du fabricant du trépied.

FONCTIONNEMENT / RÉGLAGES

Vérifiez l'état de la meule avant de l'utiliser. N'utilisez pas de meules ébréchées, fissurées ou autrement endommagées. Une meule ou une brosse usée doit être remplacée immédiatement par une neuve avant d'être utilisée. Lorsque vous avez terminé votre travail, éteignez toujours la ponceuse et attendez l'arrêt complet de l'outil de travail. Ce n'est qu'à ce moment-là que la ponceuse peut être rangée. Ne freinez pas la meule en rotation en la pressant contre la pièce à usiner. Ne surchargez jamais la meuleuse. Le poids de l'outil électrique exerce une pression suffisante pour faire fonctionner l'outil efficacement. Une surcharge et une pression excessive peuvent entraîner une rupture dangereuse de l'outil électrique.

• Si la ponceuse tombe en cours d'utilisation, il est indispensable

d'inspecter et, le cas échéant, de remplacer l'outil de travail s'il est endommagé ou déformé.

• Ne jamais frapper l'outil de travail contre le matériau à

travailler.

• Évitez de faire rebondir et de racler le disque, en particulier

lorsque vous travaillez sur des coins, des arêtes vives, etc. (cela peut entraîner une perte de contrôle et un effet de rebond). (cela peut entraîner une perte de contrôle de l'outil et un effet de rebond).

• N'utilisez jamais de lames de scie conçues pour couper du bois

avec des scies circulaires. L'utilisation de telles lames de scie entraîne souvent un phénomène de recul de l'outil électrique, une perte de contrôle et peut blesser l'opérateur.

ON/OFF

Tenir la ponceuse à deux mains pendant la mise en route et l'utilisation.

• Appuyer sur la partie arrière de l'interrupteur (2).

• Faites glisser l'interrupteur (2) vers l'avant - (vers la tête) (Fig.

C).

• Pour un fonctionnement continu, appuyez sur la face avant du

bouton de l'interrupteur.

• L'interrupteur est automatiquement verrouillé en position de

fonctionnement continu.

• Pour éteindre l'appareil, appuyez sur la partie arrière du bouton

de l'interrupteur (2).

Après avoir mis la meule en marche, attendez qu'elle ait atteint sa vitesse maximale avant de commencer à travailler. L'interrupteur ne doit pas être actionné lorsque la ponceuse est en marche ou à l'arrêt. L'interrupteur de la ponceuse ne doit être actionné que lorsque l'outil électrique est éloigné de la pièce à travailler. L'appareil est équipé d'un interrupteur protégé par un fusible, ce qui signifie que s'il y a une coupure de courant temporaire ou si l'appareil est branché sur une prise de courant alors que l'interrupteur est en position "marche", il ne démarrera pas. Dans ce cas, il faut inverser l'interrupteur en position "off" et redémarrer l'appareil.

COUPE

• La coupe avec une meuleuse d'angle ne peut se faire qu'en

ligne droite.

• Ne pas couper le matériau en le tenant dans la main.

• Les grandes pièces doivent être soutenues et il faut veiller à ce

que les points d'appui soient proches de la ligne de coupe et à l'extrémité du matériau. Le matériau placé de manière stable n'aura pas tendance à bouger pendant la découpe.

• Les petites pièces doivent être serrées, par exemple dans un

étau, à l'aide de pinces, etc. Le matériau doit être serré de manière à ce que le point de coupe soit proche de l'élément de serrage. La matière doit être serrée de manière à ce que le point de coupe soit proche de l'élément de serrage.

• Ne laissez pas le disque de coupe vibrer ou se tasser, car cela

nuirait à la qualité de la coupe et pourrait entraîner la rupture du disque de coupe.

• Aucune pression latérale ne doit être exercée sur le disque de

coupe pendant la coupe.

• Utilisez le disque de coupe approprié en fonction du matériau

à couper.

• Lors de la découpe du matériau, il est recommandé d'aligner

le sens de l'avance sur le sens de rotation du disque de découpe.

La profondeur de coupe dépend du diamètre du disque (Fig. G).

• Seuls les disques dont le diamètre nominal n'est pas supérieur

à celui recommandé pour le modèle de meuleuse doivent être utilisés.

• Lors de coupes profondes (profilés, blocs de construction,

briques, etc.), les brides de serrage ne doivent pas entrer en contact avec la pièce à usiner.

Les disques de coupe atteignent des températures très élevées pendant leur fonctionnement - ne les touchez pas avec des parties du corps non protégées avant qu'ils n'aient refroidi.

SANDING

Les travaux de meulage peuvent être effectués à l'aide, par

exemple, de disques abrasifs, de meules boisseau, de disques à lamelles, de disques avec toison abrasive, de brosses métalliques, de disques flexibles pour papier de verre, etc. Chaque type de disque ainsi que le matériau à usiner nécessitent une technique de travail adaptée et l'utilisation d'un équipement de protection individuelle approprié. Les disques conçus pour la coupe ne doivent pas être utilisés pour le

Page 39

ponçage. Les disques de meulage sont conçus pour enlever de la matière avec le bord du disque.

• Ne pas meuler avec la face latérale du disque. L'angle de

travail optimal pour ce type de disque est de 30o (fig H).

• Les travaux de meulage ne doivent être effectués qu'avec des

disques de meulage adaptés au matériau.

Lors de l'utilisation de disques à lamelles, de disques en nontissé abrasif et de disques flexibles pour papier de verre, il convient de veiller à l'angle d'attaque correct (Fig. I). - Ne poncez pas avec toute la surface du disque.

- Ces types de disques sont utilisés pour l'usinage de surfaces

planes.

Les brosses métalliques sont principalement destinées au nettoyage des profils et des zones difficiles d'accès. Elles peuvent être utilisées pour éliminer, par exemple, la rouille, les couches de peinture, etc. de la surface du matériau. (Fig. K). Seuls les outils de travail dont la vitesse autorisée est supérieure ou égale à la vitesse maximale de la meuleuse d'angle sans charge doivent être utilisés.

FONCTIONNEMENT ET ENTRETIEN

Débranchez le cordon d'alimentation de la prise de courant avant

d'effectuer toute installation, tout réglage, toute réparation ou toute opération.

ENTRETIEN ET STOCKAGE

• Il est recommandé de nettoyer l'appareil immédiatement après

chaque utilisation.

• Ne pas utiliser d'eau ou d'autres liquides pour le nettoyage.

• L'appareil doit être nettoyé avec un chiffon sec ou soufflé avec

de l'air comprimé à basse pression.

• N'utilisez pas de produits de nettoyage ou de solvants, car ils

peuvent endommager les pièces en plastique.

• Nettoyez régulièrement les fentes d'aération du carter du

moteur pour éviter que l'appareil ne surchauffe.

• Si le câble d'alimentation est endommagé, il doit être remplacé

par un câble de mêmes caractéristiques. Cette opération doit être confiée à un spécialiste qualifié ou faire réparer l'appareil.

• Si des étincelles excessives se produisent sur le collecteur,

faites vérifier l'état des balais de carbone du moteur par une personne qualifiée.

• Conservez toujours l'appareil dans un endroit sec et hors de

portée des enfants.

Tout défaut doit être corrigé par le service après-vente agréé par le fabricant.

SPÉCIFICATIONS TECHNIQUES

DONNÉES D'ÉVALUATION

Meuleuse d'angle 59G185

Paramètres

Valeur

Type de moteur

Brosse

Tension d'alimentation

230 V AC

Fréquence d'alimentation

50 Hz

Puissance nominale

900 W

Plage de vitesse de ralenti

n0= 3000-12000

min-¹

Diamètre du disque

125 mm

Diamètre interne du disque

22,2 mm

Diamètre du filetage de la broche

M14

Degré de protection IP

IPX0

Classe de protection

Poids (sans accessoires)

1,9 kg

Année de production

2025

59G185 correspond à la fois à la désignation du type et de

la machine.

DONNÉES SUR LE BRUIT ET LES VIBRATIONS

Niveau de pression acoustique (disque abrasif)

LpA= 86,3 dB(A)

K= 3 dB(A)

Niveau de pression acoustique (disque de coupe)

LpA= 87 dB(A)

K= 3 dB(A)

Niveau de puissance acoustique (disque abrasif)

LwA= 94,3 dB(A)

K= 3 dB(A)

Niveau de puissance sonore (disque de coupe)

LwA= 95 dB(A)

K= 3 dB(A)

Valeur d'accélération des vibrations (poignée principale) (disque abrasif)

ah= 8,957 m/s

K= 1,5 m/s

Valeur d'accélération des vibrations (poignée principale) (disque de coupe)

ah= 3,722 m/s

K= 1,5 m/s2

Valeur d'accélération des vibrations (poignée auxiliaire) (disque abrasif)

ah= 11,837 m/s

K= 1,5 m/s2

Valeur d'accélération des vibrations (poignée auxiliaire) (disque de coupe)

ah= 4,446 m/s

K= 1,5 m/s2

Informations sur le bruit et les vibrations

Le niveau d'émission sonore de l'équipement est décrit par : le niveau de pression acoustique émis LpA et le niveau de

puissance acoustique LwA (où K représente l'incertitude de

mesure). Les vibrations émises par l'équipement sont décrites par la valeur de l'accélération des vibrations ah (où K représente

l'incertitude de mesure). Le niveau de pression acoustique LpA, le niveau de puissance acoustique LwA et la valeur d'accélération des vibrations a

indiqués dans ces instructions ont été mesurés conformément à

la norme CEI 62841-1. Le niveau de vibration a(h) indiqué peut

être utilisé pour comparer les équipements et pour une évaluation préliminaire de l'exposition aux vibrations. Le niveau de vibration indiqué n'est représentatif que de l'utilisation de base de l'appareil. Si l'appareil est utilisé pour

d'autres applications ou avec d'autres outils de travail, le niveau

de vibration peut changer. Un niveau de vibration plus élevé sera influencé par un entretien insuffisant ou trop peu fréquent de l'appareil ( ). Les raisons susmentionnées peuvent entraîner une exposition accrue aux vibrations pendant toute la période de

travail.

Afin d'estimer avec précision l'exposition aux vibrations, il est nécessaire de prendre en compte les périodes pendant lesquelles l'appareil est éteint ou allumé mais non utilisé pour le travail. Une fois que tous les facteurs ont été estimés avec précision, l'exposition totale aux vibrations peut s'avérer beaucoup plus faible.

Afin de protéger l'utilisateur des effets des vibrations, des mesures de sécurité supplémentaires doivent être mises en œuvre, telles que l'entretien cyclique de la machine et des outils de travail, la garantie d'une température adéquate des mains et

une bonne organisation du travail.

PROTECTION DE L'ENVIRONNEMENT

Les produits à alimentation électrique ne doivent pas être jetés avec les ordures ménagères, mais doivent être déposés dans des installations appropriées pour être éliminés. Contactez votre revendeur ou les autorités locales pour obtenir des informations sur la mise au rebut. Les déchets d'équipements électriques et électroniques contiennent des substances qui ne sont pas respectueuses de l'environnement. Les équipements non recyclés présentent un risque potentiel pour l'environnement et la santé humaine.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, dont le siège social est situé à Varsovie, ul. Pograniczna 2/4 (ci-après : " GTX

Poland ") informe que tous les droits d'auteur sur le contenu de ce manuel (ci-

après : " Manuel "), y compris entre autres. Tous les droits d'auteur relatifs au

contenu de ce manuel (ci-après dénommé "Manuel"), y compris, mais sans s'y limiter, son texte, ses photographies, ses diagrammes, ses dessins, ainsi que sa composition, appartiennent exclusivement à GTX Poland et font l'objet d'une

protection juridique conformément à la loi du 4 février 1994 sur les droits d'auteur

Page 40

et les droits connexes (c'est-à-dire le Journal officiel 2006 n° 90, article 631, tel qu'amendé). La copie, le traitement, la publication, la modification à des fins commerciales de l'ensemble du manuel ainsi que de ses éléments individuels sans le consentement écrit de GTX Poland sont strictement interdits et peuvent entraîner des responsabilités civiles et pénales.

Déclaration de conformité CE Fabricant : GTX Poland Sp. z o.o. Sp.k,

2/4 rue Pograniczna 02-285 Varsovie Produit : Meuleuse d'angle Modèle : 59G185 Nom commercial : GRAPHITE

Numéro de série : 00001 ÷ 99999 Le produit décrit ci-dessus est conforme aux documents

suivants : Directive Machines 2006/42/CE

Directive sur la compatibilité électromagnétique 2014/30/EU Directive RoHS 2011/65/EU modifiée par la directive

2015/863/EU

Et répond aux exigences des normes :

EN 62841-1:2015 + A11:2022 EN IEC 62841-2-3:2021 + A11:2021 EN IEC 55014-1 : 2021 EN IEC 55014-2 : 2021 EN IEC 61000-3-2 : 2019+A1:2021 EN 61000-3-3 : 2013+ A1:2019+A2:2021 EN IEC 63000:2018

Cette déclaration ne concerne que la machine telle qu'elle est mise sur le marché et n'inclut pas les composants ajoutés par l'utilisateur final ou effectués par lui ultérieurement. Nom et adresse de la personne résidant dans l'UE autorisée à préparer le dossier technique : Signé au nom de :

GTX Poland Sp. z o.o. Sp.k. 2/4 rue Pograniczna 02-285 Varsovie

Paweł Kowalski Responsable de la documentation technique GTX Pologne Varsovie, 2025-04-01

(DE)

ÜBERSETZUNG DER ORIGINALANLEITUNG

59G185

WINKELSCHLEIFER

HINWEIS: LESEN SIE DIESES HANDBUCH VOR DER VERWENDUNG DES ELEKTROWERKZEUGS SORGFÄLTIG DURCH UND BEWAHREN SIE ES ZUM SPÄTEREN NACHSCHLAGEN AUF.

BESONDERE SICHERHEITSBESTIMMUNGEN

Sicherheitstipps zum Schleifen, Schleifen mit Schleifpapier, Arbeiten mit Drahtbürsten und Trennen mit einer Schleifscheibe.

• Dieses Elektrowerkzeug kann als normaler Schleifer, als Schleifpapierschleifer, als Drahtbürstenschleifer und als Trennschleifer verwendet werden. Befolgen Sie alle Sicherheitshinweise, Anweisungen, Beschreibungen und Daten, die mit dem Elektrowerkzeug geliefert werden. Bei Nichtbeachtung besteht die Gefahr eines elektrischen Schlags, eines Brands und/oder schwerer Verletzungen.

• Dieses Elektrowerkzeug darf nicht zum Polieren verwendet werden. Die Verwendung des Elektrowerkzeugs für eine andere als die vorgesehene Arbeitstätigkeit kann zu Gefahren und Verletzungen führen.

• Verwenden Sie kein Zubehör, das nicht speziell für das Werkzeug entwickelt und vom Hersteller empfohlen wurde. Die Tatsache, dass ein Zubehörteil an einem Elektrowerkzeug

angebracht werden kann, ist keine Garantie für eine sichere Verwendung.

• Die zulässige Drehzahl des verwendeten Arbeitswerkzeugs

darf nicht unter der auf dem Elektrowerkzeug angegebenen Höchstdrehzahl liegen. Ein Arbeitsgerät, das sich schneller als die zulässige Drehzahl dreht, kann brechen und Teile können splittern.

• Der Außendurchmesser und die Dicke des Arbeitswerkzeugs

müssen mit den Abmessungen des Elektrowerkzeugs übereinstimmen. Arbeitsgeräte mit falschen Abmessungen können nicht ausreichend abgeschirmt oder geprüft werden.

• Arbeitsgeräte mit einem Gewindeeinsatz müssen genau auf

das Gewinde der Spindel passen. Bei angeflanschten Werkzeugen muss der Durchmesser der Bohrung des Werkzeugs mit dem Durchmesser des Flansches übereinstimmen. Arbeitsgeräte, die nicht genau auf das Elektrowerkzeug passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle über das Elektrowerkzeug führen.

• Beschädigte Arbeitsgeräte dürfen auf keinen Fall verwendet

werden. Überprüfen Sie die Werkzeuge vor jedem Gebrauch, z. B. Schleifscheiben auf Absplitterungen und Risse, Schleifkissen auf Risse, Abnutzung oder starken Verschleiß, Drahtbürsten auf lose oder gebrochene Drähte. Ist ein Elektrowerkzeug oder Arbeitsgerät heruntergefallen, überprüfen Sie es auf Beschädigungen oder verwenden Sie ein anderes unbeschädigtes Werkzeug. Wenn das Werkzeug überprüft und repariert wurde, sollte das Elektrowerkzeug eine Minute lang auf höchster Stufe laufen, wobei darauf zu achten ist, dass sich der Bediener und Unbeteiligte in der Nähe nicht im Bereich des rotierenden Werkzeugs befinden. Beschädigte Werkzeuge brechen in der Regel während dieser Testzeit.

• Persönliche Schutzausrüstung muss getragen werden.

Tragen Sie je nach Art der Arbeit eine Schutzmaske, die das ganze Gesicht bedeckt, einen Augenschutz oder eine Schutzbrille. Verwenden Sie gegebenenfalls eine Staubmaske, einen Gehörschutz, Schutzhandschuhe oder eine spezielle Schürze, um sich vor kleinen Partikeln des abgeschliffenen und bearbeiteten Materials zu schützen. Schützen Sie Ihre Augen vor Fremdkörpern in der Luft, die bei der Arbeit entstehen. Eine Staubmaske und ein Atemschutz müssen den bei der Arbeit entstehenden Staub herausfiltern. Lärmbelastung über einen längeren Zeitraum kann zu Gehörverlust führen.

• Achten Sie darauf, dass sich Unbeteiligte in einem sicheren Abstand zum Griffbereich des Elektrowerkzeugs befinden.

• Alle Personen, die sich in der Nähe eines arbeitenden Elektrowerkzeugs aufhalten, müssen eine persönliche Schutzausrüstung tragen. Werkstücksplitter oder zerbrochene Arbeitswerkzeuge können auch außerhalb des unmittelbaren Greifbereichs splittern und Verletzungen verursachen.

• Fassen Sie das Gerät bei Arbeiten, bei denen es mit verdeckten elektrischen Leitungen oder dem eigenen Netzkabel in Berührung kommen kann, nur an den isolierten Flächen des Griffs an. Der Kontakt mit dem Netzkabel kann dazu führen, dass Spannung auf die Metallteile des Elektrowerkzeugs übertragen wird, was zu einem elektrischen Schlag führen kann.

• Halten Sie das Netzkabel von rotierenden Arbeitsgeräten fern. Wenn Sie die Kontrolle über das Gerät verlieren, könnte das Netzkabel durchtrennt oder eingezogen werden und Ihre Hand oder die ganze Hand könnte von einem rotierenden Arbeitsgerät erfasst werden.

• Setzen Sie das Elektrowerkzeug niemals ab, bevor das Arbeitsgerät vollständig zum Stillstand gekommen ist. Ein rotierendes Werkzeug kann mit der Oberfläche, auf der es

Page 41

abgesetzt wird, in Berührung kommen, so dass Sie die Kontrolle über das Elektrowerkzeug verlieren könnten.

• Tragen Sie ein Elektrowerkzeug nicht, während es sich

bewegt. Ein unbeabsichtigter Kontakt zwischen Kleidung und einem rotierenden Elektrowerkzeug kann dazu führen, dass das Werkzeug eingezogen wird und sich in den Körper des Bedieners bohrt.

• Reinigen Sie die Lüftungsschlitze des Elektrowerkzeugs

regelmäßig. Das Motorgebläse zieht Staub in das Gehäuse, und eine große Ansammlung von Metallstaub kann zu einer elektrischen Gefährdung führen.

• Verwenden Sie das Elektrowerkzeug nicht in der Nähe von brennbaren Materialien. Funken können diese entzünden.

• Verwenden Sie keine Werkzeuge, die flüssige Kühlmittel benötigen. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Ablehnung und einschlägige Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion eines Elektrowerkzeugs

auf die Blockierung oder Behinderung eines rotierenden Werkzeugs wie z. B. einer Schleifscheibe, eines Schleifpads, einer Drahtbürste usw. Das Hängenbleiben oder Blockieren führt zu einem plötzlichen Stillstand des rotierenden Arbeitswerkzeugs. Ein unkontrolliertes Elektrowerkzeug wird dadurch in die Richtung geschleudert, die der Drehrichtung des Arbeitswerkzeugs entgegengesetzt ist.

Wenn sich beispielsweise die Schleifscheibe im Werkstück

verklemmt oder festsitzt, kann die eingetauchte Kante der Schleifscheibe blockiert werden, so dass sie herausfällt oder ausgeworfen wird. Die Bewegung der Schleifscheibe (zum Bediener hin oder von ihm weg) hängt dann von der Bewegungsrichtung der Scheibe an der Blockierungsstelle ab. Darüber hinaus können Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge einer unsachgemäßen oder

falschen Verwendung des Elektrowerkzeugs. Er kann vermieden werden, wenn Sie die unten beschriebenen Vorsichtsmaßnahmen treffen.

• Das Elektrowerkzeug sollte fest gehalten werden, wobei der Körper und die Hände in einer Position sein sollten, die den Rückstoß abfedert. Wenn ein Zusatzhandgriff zur Standardausrüstung gehört, sollte er immer verwendet werden, um die Rückstoßkräfte oder das Rückstoßmoment beim Starten bestmöglich kontrollieren zu können. Der Bediener kann das Phänomen des Rucks und des Rückstoßes kontrollieren, indem er die entsprechenden Vorsichtsmaßnahmen trifft.

• Halten Sie niemals die Hände in die Nähe rotierender Arbeitswerkzeuge. Das Arbeitswerkzeug kann Ihre Hand durch den Rückstoß verletzen.

• Halten Sie sich von dem Bereich fern, in dem sich das Elektrowerkzeug während des Rückstoßes bewegen wird. Durch den Rückstoß bewegt sich das Elektrowerkzeug in die entgegengesetzte Richtung zur Bewegung der Schleifscheibe an der Blockierstelle.

• Seien Sie besonders vorsichtig bei der Bearbeitung von Ecken, scharfen Kanten usw. Verhindern Sie, dass Arbeitswerkzeuge abgelenkt oder eingeklemmt werden. Ein rotierendes Arbeitswerkzeug ist bei der Bearbeitung von Winkeln, scharfen Kanten oder wenn es zurückgeschlagen wird, anfälliger für ein Verklemmen. Dies kann zu einem Kontrollverlust oder Rückschlag führen.

• Verwenden Sie keine hölzernen oder gezahnten Scheiben. Arbeitsgeräte dieser Art verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise für das Schleifen und Trennen mit einer Schleifscheibe

• Verwenden Sie nur eine für das jeweilige Elektrowerkzeug

vorgesehene Schleifscheibe und einen für die jeweilige Schleifscheibe vorgesehenen Schutz. Schleifscheiben, die

nicht für das jeweilige Elektrowerkzeug ausgelegt sind, können nicht ausreichend abgeschirmt werden und sind nicht ausreichend sicher.

• Gebogene Schleifteller müssen so montiert werden, dass

kein Teil des Tellers über den Rand der Schutzabdeckung herausragt. Eine unsachgemäß montierte Schleifscheibe, die

über den Rand der Schutzabdeckung hinausragt, kann nicht ausreichend geschützt werden.

• Die Schutzvorrichtung muss fest am Elektrowerkzeug

angebracht sein, um ein Höchstmaß an Sicherheit zu gewährleisten, und so positioniert sein, dass der dem Bediener zugewandte, freiliegende Teil der Schleifscheibe so klein wie möglich ist. Die

Schutzvorrichtung schützt den Bediener vor Splittern, versehentlichem Kontakt mit der Schleifscheibe sowie vor Funken, die die Kleidung entzünden könnten.

• Schleifscheiben dürfen nur für die Arbeiten verwendet

werden, für die sie vorgesehen sind. Schleifen Sie zum Beispiel niemals mit der Seitenfläche einer Trennscheibe.

Trennscheiben sind so konstruiert, dass sie das Material mit der Kante der Scheibe abtragen. Die Einwirkung von Seitenkräften auf diese Schleifscheiben kann zu deren Bruch führen.

• Verwenden Sie immer unbeschädigte Spannflansche in

der richtigen Größe und Form für die gewählte Schleifscheibe. Richtige Flansche stützen die Schleifscheibe

und verringern so die Bruchgefahr der Scheibe. Flansche für Trennscheiben können sich von denen für andere Schleifscheiben unterscheiden.

• Verwenden Sie keine gebrauchten Schleifscheiben von

größeren Elektrowerkzeugen. Schleifscheiben für größere

Elektrowerkzeuge sind nicht für die höheren Drehzahlen ausgelegt, die für kleinere Elektrowerkzeuge charakteristisch sind, und können daher brechen.

Zusätzliche spezielle Sicherheitshinweise für das Trennen von Schleifscheiben

• Vermeiden Sie ein Verklemmen der Trennscheibe oder zu

starken Druck. Machen Sie keine zu tiefen Schnitte. Eine

Überlastung der Mähscheibe erhöht die Belastung der Klinge und ihre Neigung zum Verklemmen oder Blockieren und damit die Möglichkeit des Ablegens oder Bruchs.

• Vermeiden Sie den Bereich vor und hinter der rotierenden

Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von

sich weg bewegen, kann das Elektrowerkzeug bei einem Rückschlag mit der rotierenden Scheibe direkt auf Sie zu fliegen.

• Im Falle einer blockierten Trennscheibe oder eines

Stillstands schalten Sie das Elektrowerkzeug aus und warten Sie, bis die Scheibe vollständig zum Stillstand gekommen ist. Versuchen Sie niemals, die sich noch bewegende Scheibe aus dem Schnittbereich zu ziehen, da dies einen Rückschlag verursachen kann. Die Ursache

der Verklemmung muss festgestellt und beseitigt werden.

• Starten Sie das Elektrowerkzeug nicht erneut, während es

sich im Material befindet. Die Trennscheibe sollte ihre volle Drehzahl erreichen, bevor sie weiter schneidet.

Andernfalls kann die Schleifscheibe hängen bleiben, vom Werkstück abspringen oder einen Rückschlag verursachen.

• Platten oder große Gegenstände sollten vor der

Bearbeitung abgestützt werden, um das Risiko eines Rückschlags durch eine verklemmte Scheibe zu verringern. Große Werkstücke können sich unter ihrem

eigenen Gewicht verbiegen. Das Werkstück sollte auf beiden Seiten abgestützt werden, sowohl in der Nähe der Schnittlinie als auch an der Kante.

Page 42

• Seien Sie besonders vorsichtig, wenn Sie Löcher in

Wände schneiden oder in anderen unsichtbaren Bereichen arbeiten. Die in das Material eintauchende

Trennscheibe kann einen Rückstoß verursachen, wenn sie auf Gas- oder Wasserrohre, Stromkabel oder andere Gegenstände trifft.

Besondere Sicherheitshinweise für das Schleifen mit Schleifpapier

• Verwenden Sie keine übergroßen Sandpapierblätter. Halten

Sie sich bei der Wahl der Größe des Schleifpapiers an die Empfehlungen des Herstellers. Schleifpapier, das über die Schleifplatte hinausragt, kann Verletzungen verursachen und dazu führen, dass das Papier verstopft oder zerrissen wird, oder zu einem Rückschlag führen.

Besondere Sicherheitshinweise zum Polieren

Lassen Sie den losen Teil des Polierfells oder seine Befestigungsschnüre nicht frei rotieren. Blockieren oder schneiden Sie lose Befestigungsschnüre ab. Lose und rotierende Befestigungsschnüre können die Finger einklemmen oder sich am Werkstück verfangen. Besondere Sicherheitshinweise für die Arbeit mit Drahtbürsten Es ist zu berücksichtigen, dass auch bei normalem Gebrauch Drahtstücke durch die Bürste verloren gehen. Überlasten Sie die Drähte nicht, indem Sie zu viel Druck ausüben. In der Luft befindliche Drahtstücke können leicht durch dünne Kleidung und/oder Haut dringen. Wenn eine Schutzvorrichtung empfohlen wird, muss verhindert werden, dass die Bürste mit der Schutzvorrichtung in Berührung kommt. Der Durchmesser von Teller- und Topfbürsten kann sich durch Druck und Zentrifugalkräfte vergrößern.

Zusätzliche Sicherheitshinweise

Bei Werkzeugen, die für die Aufnahme von Gewindeschleifscheiben ausgelegt sind, ist zu prüfen, ob die Gewindelänge der Schleifscheibe der Gewindelänge der Spindel entspricht. Das Werkstück muss gesichert werden. Das Einspannen des Werkstücks in eine Spannvorrichtung oder einen Schraubstock ist sicherer, als es in der Hand zu halten. Berühren Sie die Trenn- und Schruppscheiben nicht, bevor sie abgekühlt sind. Bei Verwendung eines Schnellspannflansches ist darauf zu achten, dass der Innenflansch an der Spindel mit einem O-Ring aus Gummi versehen ist und dieser nicht beschädigt ist. Achten Sie auch darauf, dass die Oberflächen des äußeren und inneren Flansches sauber sind.

Verwenden Sie den Schnellspannflansch nur mit Schleifund Trennscheiben. Verwenden Sie nur unbeschädigte und

einwandfrei funktionierende Flansche. Bei einem vorübergehenden Stromausfall oder nach dem Ziehen des Steckers aus der Steckdose, wenn der Schalter auf " on" steht, muss der Schalter vor der Wiederinbetriebnahme entriegelt und in die Stellung "off" gebracht werden.

ACHTUNG: Das Gerät ist für den Betrieb in Innenräumen vorgesehen. Trotz der inhärent sicheren Konstruktion, der Verwendung von Sicherheitsvorkehrungen und zusätzlichen Schutzmaßnahmen besteht während des Betriebs immer ein Restrisiko von Verletzungen.

Erläuterung der verwendeten Piktogramme.

1.Achtung Besondere Vorsichtsmaßnahmen treffen

2.Lesen Sie die Betriebsanleitung, beachten Sie die darin enthaltenen Warn- und Sicherheitshinweise!

3. persönliche Schutzausrüstung verwenden (Schutzbrille, Gehörschutz und Staubmaske)

4.tragen Sie Schutzhandschuhe

5.Ziehen Sie das Netzkabel ab, bevor Sie das Gerät warten oder reparieren.

6. halten Sie Kinder von dem Werkzeug fern

7. vor Regen schützen

8. sekundäre Schutzklasse

KONSTRUKTION UND ANWENDUNG

Der Winkelschleifer ist ein isoliertes handgehaltenes

Elektrowerkzeug der Klasse II. Die Maschine wird von einem einphasigen Kommutatormotor angetrieben, dessen Drehzahl über ein Winkelgetriebe reduziert wird. Er kann sowohl zum Schleifen als auch zum Trennen verwendet werden. Diese Art von Elektrowerkzeug wird häufig zum Entfernen aller Arten von Graten auf der Oberfläche von Metallteilen, zur Oberflächenbehandlung von Schweißnähten, zum Schneiden von dünnwandigen Rohren und kleinen Metallteilen usw. verwendet. Mit dem entsprechenden Zubehör kann der Winkelschleifer nicht nur zum Trennen und Schleifen, sondern auch zum Reinigen von z. B. Rost, Farbschichten usw. verwendet werden.

Seine Einsatzgebiete umfassen ein breites Spektrum von

Reparatur- und Bauarbeiten, die nicht nur mit Metallen zu tun haben. Der Winkelschleifer kann auch zum Schneiden und Schleifen von Baumaterialien verwendet werden, z. B. Ziegel, Pflastersteine, Keramikfliesen usw.

Die Maschine ist nur für den Trockenbetrieb und nicht zum Polieren geeignet. Verwenden Sie das Elektrowerkzeug nicht im Widerspruch zu seinen Verwendungszweck.

• Hantieren Sie nicht mit asbesthaltigen Materialien. Asbest

ist krebserregend.

• Arbeiten Sie nicht mit Materialien, deren Stäube brennbar

oder explosiv sind. Bei der Arbeit mit dem Elektrowerkzeug

werden Funken erzeugt, die die entstehenden Dämpfe entzünden können.

• Trennschleifscheiben dürfen nicht für Schleifarbeiten

verwendet werden. Trennscheiben arbeiten mit der

Seitenfläche und das Schleifen mit der Vorderseite einer solchen Scheibe kann zu einer Beschädigung der Scheibe führen, was eine Verletzungsgefahr für den Bediener darstellt.

BESCHREIBUNG DER GRAFISCHEN SEITEN

Die nachstehende Nummerierung bezieht sich auf die

Komponenten des Geräts, die auf den grafischen Seiten dieses Handbuchs dargestellt sind.

1. die Taste für die Spindelsperre

2.Schalter

3. zusätzlicher Griff

4.Schild

Page 43

5. äußerer Flansch

6. innerer Flansch

7. die Geschwindigkeitskontrolle

8.Hebel (Schildschutz)

9. das Netzkabel

* Es kann zu Abweichungen zwischen der Zeichnung und dem

Produkt kommen.

AUSRÜSTUNG UND ZUBEHÖR

1.Abschirmung 1 Stk.

2.spezielle Schraubenschlüssel 1 Stk.

3. zusätzlicher Griff 1 Stk.

4.manuell 1 Stk.

VORBEREITUNG AUF DIE ARBEIT MONTAGE EINES ZUSATZGRIFFS

Der Zusatzhandgriff (3) wird in einem der Löcher am

Schleiferkopf montiert. Es wird empfohlen, einen Schleifer mit einem Zusatzhandgriff zu verwenden. Wenn Sie den Schleifer während der Arbeit mit beiden Händen halten (auch mit dem Zusatzhandgriff), ist die Gefahr geringer, dass Ihre Hand die rotierende Scheibe oder Bürste berührt und durch Rückschlag verletzt wird.

MONTAGE UND EINSTELLUNG DES SCHILDES

Der Blattschutz schützt den Bediener vor Schmutz, versehentlichem Kontakt mit dem Arbeitsgerät oder Funken. Er sollte immer so angebracht werden, dass sein abdeckender Teil dem Bediener zugewandt ist.

Die Konstruktion der Messerschutzbefestigung ermöglicht eine

werkzeuglose Einstellung des Schutzes auf die optimale Position.

• Lösen Sie den Hebel (8) am Scheibenschutz (4) und ziehen

Sie ihn zurück.

• Drehen Sie den Scheibenschutz (4) in die gewünschte

Position.

• Verriegeln Sie durch Absenken des Hebels (8).

Der Ausbau und die Einstellung des Scheibenschutzes erfolgen

in umgekehrter Reihenfolge wie der Einbau.

WERKZEUGWECHSEL

Beim Werkzeugwechsel müssen Arbeitshandschuhe getragen werden. Der Spindelarretierknopf (1) darf nur zum Arretieren der Spindel der Schleifmaschine beim Auf- oder Abbau des Arbeitswerkzeugs verwendet werden. Sie darf nicht als Bremstaste verwendet werden, während sich die Scheibe dreht. Andernfalls kann die Schleifmaschine beschädigt werden oder der Benutzer kann sich verletzen.

SCHEIBENBEFESTIGUNG

Bei Schleif- oder Trennscheiben mit einer Dicke von weniger als 3 mm muss die äußere Flanschmutter (5) auf der Scheibenseite flach angeschraubt werden (Abb. B). - Drücken Sie die Spindelarretierungstaste (1).

• Stecken Sie den mitgelieferten Spezialschlüssel in die Löcher

des äußeren Flansches (5) (Abb. A).

• Drehen Sie den Schlüssel - lösen und entfernen Sie den

äußeren Flansch (5).

• Legen Sie die Scheibe so an, dass sie gegen die Oberfläche

des inneren Flansches (6) gedrückt wird.

• Den äußeren Flansch (5) anschrauben und mit einem

Spezialschlüssel leicht anziehen.

Die Demontage der Scheiben erfolgt in umgekehrter Reihenfolge

wie die Montage. Bei der Montage ist die Scheibe gegen die Oberfläche des Innenflansches (6) zu drücken und mittig auf dessen Unterseite aufzusetzen.

PASSENDE ARBEITSGERÄTE MIT GEWINDEBOHRUNG

• Drücken Sie die Spindelarretierungstaste (1).

• Entfernen Sie das zuvor montierte Gerät - falls vorhanden.

• Beide Flansche - Innenflansch (6) und Außenflansch (5) - vor

dem Einbau entfernen.

• Schrauben Sie das Gewindeteil des Arbeitsgerätes auf die

Spindel und ziehen Sie es leicht an.

Die Demontage von Werkzeugen mit Gewindebohrung erfolgt in

umgekehrter Reihenfolge wie die Montage.

MONTAGE DES WINKELSCHLEIFERS IM WINKELSCHLEIFERSTÄNDER

Es ist zulässig, den Winkelschleifer in einem speziellen Stativ für

Winkelschleifer zu verwenden, vorausgesetzt, es wird ordnungsgemäß gemäß der Montageanleitung des Stativherstellers montiert.

BEDIENUNG / EINSTELLUNGEN

Überprüfen Sie den Zustand der Schleifscheibe, bevor Sie sie verwenden. Verwenden Sie keine abgesplitterten, gerissenen oder anderweitig beschädigten Schleifscheiben. Eine abgenutzte Scheibe oder Bürste sollte vor der Verwendung sofort durch eine neue ersetzt werden. Schalten Sie die Schleifmaschine nach Beendigung der Arbeit immer aus und warten Sie, bis das Arbeitsgerät vollständig zum Stillstand gekommen ist. Erst dann kann der Schleifer abgestellt werden. Bremsen Sie die rotierende Schleifscheibe nicht ab, indem Sie sie gegen das Werkstück drücken. Überlasten Sie die Schleifmaschine nicht. Das Gewicht des Elektrowerkzeugs übt genügend Druck aus, um das Werkzeug effektiv zu betreiben. Eine Überlastung und ein zu hoher Druck können zu einem gefährlichen Bruch des Elektrowerkzeugs führen.

• Wenn die Schleifmaschine während des Betriebs herunterfällt,

muss das Arbeitswerkzeug unbedingt überprüft und gegebenenfalls ausgetauscht werden, wenn es beschädigt oder verformt ist.

• Schlagen Sie das Arbeitswerkzeug niemals gegen das

Arbeitsmaterial.

• Vermeiden Sie das Aufprallen und Schaben mit der Scheibe,

insbesondere bei Arbeiten an Ecken, scharfen Kanten usw. (dies kann zum Verlust der Kontrolle und zu Rückschlägen führen). (dies kann zum Verlust der Kontrolle über das Elektrowerkzeug und zu einem Rückschlag führen).

• Verwenden Sie niemals Sägeblätter, die zum Schneiden von

Holz mit Kreissägen bestimmt sind. Die Verwendung solcher Sägeblätter führt häufig zu einem Rückschlag des Elektrowerkzeugs, zum Verlust der Kontrolle und kann zu Verletzungen des Bedieners führen.

EIN/AUS

Halten Sie den Schleifer während der Inbetriebnahme und des Betriebs mit beiden Händen fest.

• Drücken Sie auf den hinteren Teil des Schalters (2).

• Schieben Sie den Schalter (2) nach vorne - (zum Kopf hin)

(Abb. C).

• Für Dauerbetrieb - drücken Sie die vordere Taste des

Schalters.

• Der Schalter wird automatisch in der Stellung "Dauerbetrieb"

verriegelt.

• Um das Gerät auszuschalten, drücken Sie auf die Rückseite

des Schalters (2).

Warten Sie nach dem Einschalten der Schleifmaschine, bis die Schleifscheibe die maximale Drehzahl erreicht hat, bevor Sie mit der Arbeit beginnen. Der Schalter darf nicht betätigt werden, während die Schleifmaschine ein- oder ausgeschaltet ist. Der

Page 44

Schalter der Schleifmaschine darf nur betätigt werden, wenn das Elektrowerkzeug vom Werkstück entfernt ist. Das Gerät verfügt über einen gesicherten Schalter, d. h. bei einem vorübergehenden Stromausfall oder wenn es mit dem Schalter in der Stellung "Ein" in eine Steckdose gesteckt wird, lässt es sich nicht einschalten. In diesem Fall muss der Schalter in die "Aus"-Position gedreht und das Gerät neu gestartet werden.

CUTTING

• Das Schneiden mit einem Winkelschleifer kann nur in einer

geraden Linie erfolgen.

• Schneiden Sie das Material nicht, während Sie es in der Hand

halten.

• Große Werkstücke sollten unterstützt werden, und es sollte

darauf geachtet werden, dass sich die Unterstützungspunkte in der Nähe der Schnittlinie und am Ende des Materials befinden. Stabil platziertes Material neigt nicht dazu, sich während des Schneidens zu bewegen.

• Kleine Werkstücke sollten z. B. in einem Schraubstock, mit

Zwingen usw. eingespannt werden. Das Material sollte so eingespannt werden, dass sich die Schneidspitze nahe am Spannelement befindet. Dadurch wird eine höhere Schnittgenauigkeit erreicht.

• Achten Sie darauf, dass die Trennscheibe nicht vibriert oder

gestaucht wird, da dies die Schnittqualität beeinträchtigt und zum Bruch der Trennscheibe führen kann.

• Beim Schneiden sollte kein seitlicher Druck auf die

Trennscheibe ausgeübt werden.

• Verwenden Sie je nach dem zu schneidenden Material die

richtige Trennscheibe.

• Beim Schneiden durch Material wird empfohlen, dass die

Vorschubrichtung mit der Drehrichtung der Trennscheibe übereinstimmt.

Die Schnitttiefe hängt vom Durchmesser der Scheibe ab (Abb.

G).

• Es dürfen nur Scheiben verwendet werden, deren

Nenndurchmesser nicht größer ist als der für das Schleifmaschinenmodell empfohlene.

• Bei tiefen Schnitten (z.B. Profile, Bauklötze, Ziegelsteine, etc.)

dürfen die Spannflansche nicht mit dem Werkstück in Berührung kommen.

Trennscheiben erreichen während des Betriebs sehr hohe Temperaturen - berühren Sie sie nicht mit ungeschützten Körperteilen, bevor sie abgekühlt sind.

SANDING

Schleifarbeiten können z. B. mit Schleifscheiben, Schleiftöpfen,

Fächerscheiben, Scheiben mit Schleifvlies, Drahtbürsten, flexiblen Scheiben für Schleifpapier usw. durchgeführt werden. Jede Art von Scheibe sowie das zu bearbeitende Material erfordern eine geeignete Arbeitstechnik und die Verwendung einer geeigneten persönlichen Schutzausrüstung. Zum Schneiden bestimmte Scheiben sollten nicht zum Schleifen verwendet werden. Schleifscheiben sind so konzipiert, dass sie das Material mit der Kante der Scheibe abtragen.

• Schleifen Sie nicht mit der Seitenfläche der Scheibe. Der

optimale Arbeitswinkel für diesen Scheibentyp ist 30o (Abb. H).

• Schleifarbeiten dürfen nur mit für das Material geeigneten

Schleifscheiben durchgeführt werden.

Achten Sie beim Arbeiten mit Fächerschleifern, Schleifvliesscheiben und flexiblen Schleifpapierscheiben auf den richtigen Anstellwinkel (Abb. I). - Schleifen Sie nicht mit der gesamten Fläche der Scheibe.

- Diese Arten von Scheiben werden für die Bearbeitung von

flachen Oberflächen verwendet.

Drahtbürsten sind hauptsächlich für die Reinigung von Profilen und schwer zugänglichen Stellen bestimmt. Sie können z. B. zum

Entfernen von Rost, Farbschichten usw. von der Materialoberfläche verwendet werden. (Abb. K). Es dürfen nur Arbeitswerkzeuge verwendet werden, deren zulässige Drehzahl größer oder gleich der maximalen Drehzahl des Winkelschleifers ohne Last ist.

BETRIEB UND WARTUNG

Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das Gerät installieren, einstellen, reparieren oder bedienen.

WARTUNG UND LAGERUNG

• Es wird empfohlen, das Gerät sofort nach jedem Gebrauch zu

reinigen.

• Verwenden Sie kein Wasser oder andere Flüssigkeiten zur

Reinigung.

• Das Gerät sollte mit einem trockenen Tuch gereinigt oder mit

Niederdruck-Pressluft ausgeblasen werden.

• Verwenden Sie keine Reinigungs- oder Lösungsmittel, da

diese die Kunststoffteile beschädigen können.

• Reinigen Sie regelmäßig die Lüftungsschlitze im

Motorgehäuse, um eine Überhitzung des Geräts zu vermeiden.

• Wenn das Netzkabel beschädigt ist, muss es durch ein Kabel

mit den gleichen Eigenschaften ersetzt werden. Überlassen Sie diesen Vorgang einem qualifizierten Fachmann oder lassen Sie das Gerät reparieren.

• Wenn übermäßige Funkenbildung am Kommutator auftritt,

lassen Sie den Zustand der Kohlebürsten des Motors von einer qualifizierten Person überprüfen.

• Bewahren Sie das Gerät immer an einem trockenen Ort und

außerhalb der Reichweite von Kindern auf.

Etwaige Mängel sollten von der autorisierten Kundendienststelle des Herstellers behoben werden.

TECHNISCHE DATEN

RATING-DATEN

Winkelschleifer 59G185

Parameter

Wert

Motortyp

Bürste

Versorgungsspannung

230 V AC

Netzfrequenz

50 Hz

Nennleistung

900 W

Bereich der Leerlaufdrehzahl

n0= 3000-12000

min-¹

Durchmesser der Scheibe

125 mm

Innendurchmesser der Scheibe

22,2 mm

Durchmesser des Spindelgewindes

M14

IP-Schutzgrad

IPX0

Schutzklasse

Gewicht (ohne Zubehör)

1,9 kg

Jahr der Herstellung

2025

59G185 steht sowohl für die Typen- als auch für die

Maschinenbezeichnung

LÄRM- UND VIBRATIONSDATEN

Schalldruckpegel (Schleifteller)

LpA= 86,3 dB(A)

K= 3 dB(A)

Schalldruckpegel (Trennscheibe)

LpA= 87 dB(A)

K= 3 dB(A)

Schallleistungspegel (Schleifteller)

LwA= 94,3 dB(A)

K= 3 dB(A)

Schallleistungspegel (Trennscheibe)

LwA= 95 dB(A)

K= 3 dB(A)

Schwingungsbeschleunigungswert (Hauptgriff) (Schleifscheibe)

ah= 8,957 m/s

K= 1,5 m/s

Page 45

Schwingungsbeschleunigungswert (Hauptgriff) (Trennscheibe)

ah= 3,722 m/s

K= 1,5 m/s2

Schwingungsbeschleunigungswert (Hilfsgriff) (Schleifscheibe)

ah= 11,837 m/s

K= 1,5 m/s2

Schwingungsbeschleunigungswert (Hilfsgriff) (Trennscheibe)

ah= 4,446 m/s

K= 1,5 m/s2

Informationen über Lärm und Vibrationen

Der Geräuschemissionspegel des Geräts wird beschrieben

durch: den emittierten Schalldruckpegel LpA und den Schallleistungspegel LwA (wobei K die Messunsicherheit bezeichnet). Die von der Maschine ausgehenden Vibrationen werden durch den Wert der Vibrationsbeschleunigung a

beschrieben (wobei K die Messunsicherheit bedeutet). Der in dieser Anleitung angegebene Schalldruckpegel LpA, der Schallleistungspegel Lw

und der Schwingungsbeschleunigungswert ah wurden in Übereinstimmung mit IEC 62841-1 gemessen. Der angegebene Schwingungspegel ah kann zum Vergleich von Geräten und zur

vorläufigen Bewertung der Schwingungsbelastung verwendet

werden.

Das angegebene Vibrationsniveau ist nur repräsentativ für die grundlegende Verwendung des Geräts. Wenn das Gerät für andere Anwendungen oder mit anderen Arbeitsgeräten verwendet wird, kann sich der Vibrationspegel ändern. Ein höheres Vibrationsniveau wird durch eine unzureichende oder zu seltene Wartung des Geräts beeinflusst. Die oben genannten Gründe können zu einer erhöhten Vibrationsbelastung während der gesamten Arbeitsdauer führen.

Um die Vibrationsexposition genau abzuschätzen, müssen die Zeiten berücksichtigt werden, in denen das Gerät

ausgeschaltet ist oder wenn es zwar eingeschaltet ist, aber nicht zum Arbeiten verwendet wird. Wenn alle Faktoren genau abgeschätzt wurden, kann die Gesamtvibrationsexposition viel niedriger ausfallen.

Um den Benutzer vor den Auswirkungen von Vibrationen zu

schützen, sollten zusätzliche Sicherheitsmaßnahmen ergriffen

werden, wie z. B. die zyklische Wartung der Maschine und der

Arbeitsgeräte, die Gewährleistung einer angemessenen

Handtemperatur und eine angemessene Arbeitsorganisation.

SCHUTZ DER UMWELT

Elektrisch betriebene Produkte dürfen nicht mit dem Hausmüll entsorgt werden, sondern müssen einer geeigneten Einrichtung zur Entsorgung zugeführt werden. Wenden Sie sich an Ihren Händler oder die örtlichen Behörden, um Informationen zur Entsorgung zu erhalten. Elektro- und Elektronik-Altgeräte enthalten Stoffe, die nicht umweltverträglich sind. Unrecycelte Geräte stellen eine potenzielle Gefahr für die Umwelt und die

menschliche Gesundheit dar.

"GTX Poland Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa

mit Sitz in Warschau, ul. Pograniczna 2/4 (im Folgenden: "GTX Polen") teilt mit, dass alle Urheberrechte am Inhalt dieses Handbuchs (im Folgenden:

"Handbuch"), einschließlich unter anderem. Alle Urheberrechte am Inhalt dieses Handbuchs (im Folgenden: "Handbuch"), einschließlich, aber nicht beschränkt auf

den Text, die Fotos, die Diagramme, die Zeichnungen sowie die Komposition,

gehören ausschließlich GTX Poland und unterliegen dem rechtlichen Schutz gemäß dem Gesetz vom 4. Februar 1994 über Urheberrecht und verwandte Schutzrechte (d.h. Gesetzblatt 2006 Nr. 90 Pos. 631 mit Änderungen). Das Kopieren, Verarbeiten, Veröffentlichen, Ändern des gesamten Handbuchs sowie

seiner einzelnen Elemente zu kommerziellen Zwecken ohne die schriftliche Zustimmung von GTX Poland ist strengstens untersagt und kann zivil- und strafrechtliche Folgen haben.

EG-Konformitätserklärung Hersteller: GTX Poland Sp. z o.o. Sp.k,

2/4 Pograniczna Straße 02-285 Warschau

Produkt: Winkelschleifer Modell: 59G185 Handelsname: GRAPHITE Seriennummer: 00001 ÷ 99999

Das oben beschriebene Produkt entspricht den folgenden Dokumenten: Maschinenrichtlinie 2006/42/EG

Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit

RoHS-Richtlinie 2011/65/EU, geändert durch Richtlinie 2015/863/EU

Und erfüllt die Anforderungen der Normen:

EN 62841-1:2015 + A11:2022 EN IEC 62841-2-3:2021 + A11:2021 EN IEC 55014-1: 2021 EN IEC 55014-2: 2021 EN IEC 61000-3-2: 2019+A1:2021 EN 61000-3-3: 2013+ A1:2019+A2:2021 EN IEC 63000:2018

Diese Erklärung bezieht sich nur auf die Maschine in der Form, in

der sie in Verkehr gebracht wird, und umfasst nicht die Bauteile

vom Endnutzer hinzugefügt oder von ihm nachträglich durchgeführt

werden.

Name und Anschrift der in der EU ansässigen Person, die zur

Erstellung des technischen Dossiers befugt ist: Unterzeichnet im Namen von: GTX Poland Sp. z o.o. Sp.k. 2/4 Pograniczna Straße 02-285 Warschau

Paweł Kowalski Beauftragter für technische Dokumentation GTX Polen

Warschau, 2025-04-01

(RU)

ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ

59G185

УГЛОВАЯ ШЛИФОВАЛЬНАЯ МАШИНА

ВНИМАНИЕ: ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО ПЕРЕД ИСПОЛЬЗОВАНИЕМ ЭЛЕКТРОИНСТРУМЕНТА И СОХРАНИТЕ ЕГО ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ.

ОСОБЫЕ ПОЛОЖЕНИЯ ПО БЕЗОПАСНОСТИ

Советы по технике безопасности при шлифовании, зачистке наждачной бумагой, работе с проволочными щетками и резке шлифовальным кругом.

• Этот электроинструмент можно использовать как

обычную шлифовальную машину, как шлифовальную машину с наждачной бумагой, как шлифовальную машину с проволочной щеткой и как абразивный резак. Соблюдайте все инструкции по технике безопасности, указания, описания и данные, прилагаемые к электроинструменту. Несоблюдение нижеизложенного может привести к поражению электрическим током, пожару и/или серьезным травмам.

• Этот электроинструмент нельзя использовать для

полировки. Использование электроинструмента не по назначению может привести к опасностям и травмам.

• Не используйте принадлежности, которые не

разработаны и не рекомендованы производителем для данного инструмента. Тот факт, что принадлежность может быть установлена на электроинструмент, не является гарантией безопасного использования.

• Допустимая скорость вращения используемого рабочего

инструмента должна быть не меньше максимальной скорости, указанной на электроинструменте. Рабочий инструмент, вращающийся быстрее допустимой скорости, может сломаться, а его детали могут разлететься на осколки.

Page 46

• Внешний диаметр и толщина рабочего инструмента

должны соответствовать размерам электроинструмента. Рабочие инструменты с неправильными размерами не могут быть достаточно экранированы или проверены.

• Рабочие инструменты с резьбовой вставкой должны точно

соответствовать резьбе на шпинделе. Для рабочих инструментов, закрепленных на фланце, диаметр отверстия рабочего инструмента должен соответствовать диаметру фланца. Рабочие инструменты, которые не могут точно прилегать к электроинструменту, будут вращаться неравномерно, сильно вибрировать и могут привести к потере контроля над электроинструментом.

• Ни в коем случае не используйте поврежденные рабочие

инструменты. Осматривайте оснастку перед каждым использованием, например, шлифовальные круги на предмет сколов и трещин, шлифовальные диски на предмет трещин, износа или сильного износа, проволочные щетки на предмет ослабленных или сломанных проводов. Если упал электроинструмент или рабочий инструмент, проверьте его на наличие повреждений или используйте другой неповрежденный инструмент. Если инструмент проверен и исправлен, следует включить электроинструмент на максимальную скорость на одну минуту, следя за тем, чтобы оператор и находящиеся поблизости люди находились вне зоны действия вращающегося инструмента. Поврежденные инструменты обычно ломаются в течение этого времени испытания.

• Необходимо использовать средства индивидуальной

защиты. В зависимости от вида работ надевайте защитную маску, закрывающую все лицо, защиту для глаз или защитные очки. При необходимости используйте пылезащитную маску, средства защиты органов слуха, защитные перчатки или специальный фартук для защиты от мелких частиц истираемого и обрабатываемого материала. Защищайте глаза от посторонних частиц, образующихся в воздухе во время работы. Пылезащитная маска и средства защиты органов дыхания должны отфильтровывать пыль, образующуюся во время работы. Длительное воздействие шума может привести к потере слуха.

• Убедитесь, что посторонние люди находятся на

безопасном расстоянии от зоны действия электроинструмента.

• Все, кто находится вблизи работающего

электроинструмента, должны использовать средства индивидуальной защиты. Осколки заготовок или сломанные рабочие инструменты могут разлететься и нанести травму даже вне зоны досягаемости.

• При выполнении работ, при которых инструмент может

соприкасаться со скрытыми электрическими проводами или собственным кабелем питания, держите инструмент только за изолированные поверхности рукоятки. Контакт с сетевым проводом может привести к передаче напряжения на металлические части электроинструмента, что может вызвать поражение электрическим током.

• Держите сетевой кабель вдали от вращающихся рабочих

инструментов. Если вы потеряете контроль над инструментом, сетевой кабель может быть перерезан или втянут, а ваша рука или вся рука может попасть во вращающийся рабочий инструмент.

• Никогда не опускайте электроинструмент до полной

остановки рабочего инструмента. Вращающийся инструмент может соприкоснуться с поверхностью, на которую он опущен, и вы можете потерять контроль над электроинструментом.

• Не переносите электроинструмент во время его

движения. Случайное соприкосновение одежды с вращающимся электроинструментом может привести к

втягиванию и сверлению электроинструмента в тело оператора.

• Регулярно очищайте вентиляционные отверстия

электроинструмента. Вентилятор двигателя втягивает пыль в корпус, и большое скопление металлической пыли может стать причиной опасности поражения электрическим током.

• Не используйте электроинструмент вблизи

легковоспламеняющихся материалов. Искры могут их воспламенить.

• Не используйте инструменты, для которых требуется

жидкая охлаждающая жидкость. Использование воды или других жидких охлаждающих жидкостей может привести к поражению электрическим током.

Отказ и соответствующие советы по безопасности

Отдача - это внезапная реакция электроинструмента на

заклинивание или засорение вращающегося инструмента, например шлифовального круга, шлифовального диска, проволочной щетки и т. д. Застревание или блокировка приводят к внезапной остановке вращающегося рабочего инструмента. Таким образом, неконтролируемый электроинструмент будет дергаться в направлении, противоположном направлению вращения рабочего инструмента.

Например, когда шлифовальный круг застревает или

заедает в заготовке, погруженная кромка шлифовального круга может заблокироваться и вызвать его выпадение или выброс. Движение шлифовального круга (в сторону оператора или от него) зависит от направления движения круга в точке заклинивания. Кроме того, шлифовальные круги могут ломаться.

Повторная отдача является следствием неправильного или

неаккуратного использования электроинструмента. Ее можно избежать, приняв соответствующие меры предосторожности, описанные ниже.

• Электроинструмент следует держать крепко, при этом

тело и руки должны находиться в положении, позволяющем смягчить отдачу. Если в стандартную комплектацию входит дополнительная рукоятка, ее следует использовать всегда, чтобы максимально контролировать силу отдачи или момент отдачи при запуске. Оператор может контролировать явление рывка и отдачи, принимая соответствующие меры предосторожности.

• Никогда не держите руки рядом с вращающимися

рабочими инструментами. Рабочий инструмент может травмировать руку из-за отдачи.

• Держитесь подальше от зоны действия, в которой

электроинструмент будет двигаться во время отдачи. В результате отдачи электроинструмент движется в направлении, противоположном движению шлифовального круга в месте заклинивания.

• Будьте особенно осторожны при обработке углов, острых

кромок и т. д. Не допускайте отклонения или заклинивания рабочих инструментов. Вращающийся рабочий инструмент более подвержен заклиниванию при обработке углов, острых кромок или при отклонении назад. Это может стать причиной потери контроля или отдачи.

• Не используйте деревянные или зубчатые диски. Рабочие

инструменты такого типа часто вызывают отдачу или потерю контроля над электроинструментом.

Специальные указания по технике безопасности при шлифовании и резке с помощью шлифовального круга

• Используйте только шлифовальный круг,

предназначенный для конкретного электроинструмента, и защитный кожух, предназначенный для конкретного шлифовального

Page 47

круга. Шлифовальные круги, не предназначенные для конкретного электроинструмента, не могут быть достаточно защищены и не являются достаточно безопасными.

• Гнутые шлифовальные круги должны быть

установлены таким образом, чтобы их часть не выступала за край защитного кожуха . Неправильно

установленный шлифовальный диск, выступающий за край защитного кожуха, не может быть достаточно защищен.

• Для обеспечения максимально возможной степени

безопасности защитный кожух должен быть надежно закреплен на электроинструменте и располагаться таким образом, чтобы часть шлифовального круга, обращенная к оператору, была как можно меньше.

Кожух защищает оператора от осколков, случайного контакта с шлифовальным кругом, а также от искр, которые могут воспламенить одежду.

• Шлифовальные круги должны использоваться

только для предназначенных для них работ. Например, никогда не шлифуйте боковой поверхностью отрезного круга. Отрезные круги

предназначены для удаления материала кромкой диска. Воздействие боковых сил на эти шлифовальные круги может привести к их поломке.

• Всегда используйте неповрежденные зажимные

фланцы правильного размера и формы для выбранного шлифовального круга. Правильные

фланцы поддерживают шлифовальный круг и тем самым снижают опасность его поломки. Фланцы для отрезных кругов могут отличаться от фланцев для других шлифовальных кругов.

• Не используйте отработанные шлифовальные круги

от более крупных электроинструментов.

Шлифовальные круги для больших электроинструментов не рассчитаны на более высокие обороты, характерные для малых электроинструментов, и поэтому могут сломаться.

Дополнительные специальные указания по технике безопасности при резке шлифовальным кругом

• Избегайте заклинивания режущего диска или слишком

сильного давления. Не делайте слишком глубоких пропилов. Перегрузка режущего диска увеличивает

нагрузку на лезвие и его склонность к заклиниванию или блокировке и, следовательно, возможность отброса или поломки.

• Избегайте зоны перед и за вращающимся режущим

диском. Перемещение режущего диска в заготовке в

сторону от вас может привести к тому, что в случае отдачи электроинструмент вылетит с вращающимся диском прямо на вас.

• В случае заклинивания режущего диска или

остановки выключите электроинструмент и дождитесь полной остановки диска. Никогда не пытайтесь вытащить все еще движущийся диск из зоны резания, так как это может привести к отдаче.

Причина заклинивания должна быть обнаружена и устранена.

• Не перезапускайте электроинструмент, пока он

находится в материале. Отрезной круг должен набрать полную скорость, прежде чем продолжить резку. В противном случае шлифовальный круг может

зацепиться, соскочить с заготовки или вызвать отдачу.

• Пластины или крупные предметы перед обработкой

следует поддерживать, чтобы снизить риск отдачи изза заклинивания диска. Большие заготовки могут

прогнуться под собственным весом. Заготовку следует поддерживать с обеих сторон, как у линии реза, так и у края.

• Соблюдайте особую осторожность при вырезании

отверстий в стенах или работе в других невидимых местах. Режущий диск, погружающийся в материал,

может вызвать отдачу инструмента при столкновении с газовыми трубами, водопроводными трубами, электрическими кабелями или другими объектами.

Особые указания по технике безопасности при шлифовании наждачной бумагой

• Не используйте листы наждачной бумаги большого

размера. При выборе размера наждачной бумаги следуйте рекомендациям производителя. Шлифовальная бумага, выступающая за пределы шлифовальной пластины, может привести к травме, а также к засорению или разрыву бумаги, или к отдаче.

Специальные указания по технике безопасности при полировке

Не допускайте свободного вращения свободной части полировальной шкурки или ее крепежных шнуров. Заблокируйте или обрежьте свободные крепежные шнуры. Свободные и вращающиеся крепежные шнуры могут запутать пальцы или зацепиться за заготовку. Особые указания по технике безопасности при работе с проволочными щетками Следует учитывать, что даже при нормальном использовании через щетку теряются куски проволоки. Не перегружайте провода, прилагая слишком большое давление. Попавшие в воздух кусочки проволоки могут легко проткнуть тонкую одежду и/или кожу. Если рекомендуется использовать защитный кожух, не допускайте контакта щетки с кожухом. Диаметр щеток для тарелок и кастрюль может увеличиваться под действием давления и центробежных сил.

Дополнительные инструкции по безопасности

На инструментах, предназначенных для установки резьбовых шлифовальных кругов, убедитесь, что длина резьбы шлифовального круга соответствует длине резьбы шпинделя. Заготовка должна быть надежно закреплена. Зажимать заготовку в зажимном устройстве или тисках безопаснее, чем держать ее в руке. Не прикасайтесь к режущим и шлифовальным дискам, пока они не остыли. При использовании быстродействующего фланца убедитесь, что внутренний фланец, установленный на шпинделе, оснащен резиновым уплотнительным кольцом и что это кольцо не повреждено. Также убедитесь, что поверхности внешнего и внутреннего фланцев чистые.

Используйте быстросъемный фланец только с абразивными и отрезными дисками. Используйте только

неповрежденные и исправные фланцы. В случае временного отключения электропитания или после извлечения вилки из розетки, когда выключатель находится в положении "включено", перед повторным включением необходимо разблокировать выключатель и установить его в положение "выключено".

ВНИМАНИЕ: Устройство предназначено для работы в помещении. Несмотря на изначально безопасную конструкцию, использование мер безопасности и дополнительных защитных мер, всегда существует риск получения травмы во время работы.

Пояснения к используемым пиктограммам.

Page 48

1.Предостережение Соблюдайте особые меры предосторожности

2.Прочтите инструкцию по эксплуатации, соблюдайте содержащиеся в ней предупреждения и условия безопасности!

3.Используйте средства индивидуальной защиты (защитные очки, средства защиты ушей и противопылевые маски)

4.Наденьте защитные перчатки

5.Перед обслуживанием или ремонтом отсоедините кабель питания.

6.Не допускайте детей к инструменту

7.Защита от дождя

8.Класс вторичной защиты

КОНСТРУКЦИЯ И ПРИМЕНЕНИЕ

Угловая шлифовальная машина - это изолированный ручной

электроинструмент класса II. Машина приводится в действие однофазным двигателем с коммутатором, скорость которого снижается с помощью углового редуктора. Она может использоваться как для шлифования, так и для резки. Этот тип электроинструмента широко применяется для удаления всех видов заусенцев с поверхности металлических деталей, обработки поверхности сварных швов, резки тонкостенных труб и мелких металлических деталей и т.д. При наличии соответствующих насадок угловую шлифовальную машину можно использовать не только для резки и шлифовки, но и для очистки, например, от ржавчины, лакокрасочных покрытий и т.д.

Сферы ее применения включают широкий спектр ремонтных

и строительных работ, связанных не только с металлами. Угловая шлифовальная машина также может использоваться для резки и шлифовки строительных материалов, например, кирпича, брусчатки, керамической плитки и т.д.

Машина предназначена только для сухого использования, не для полировки. Не используйте электроинструмент вопреки по назначению.

• Не работайте с материалами, содержащими асбест.

Асбест является канцерогеном.

• Не работайте с материалами, пыль которых

воспламеняется или взрывоопасна. При работе с

электроинструментом образуются искры, которые могут воспламенить выделяющиеся пары.

• Отрезные круги нельзя использовать для

шлифовальных работ. Отрезные круги работают

боковой стороной, а шлифование передней стороной такого круга может привести к повреждению круга, что чревато травмами для оператора.

ОПИСАНИЕ ГРАФИЧЕСКИХ СТРАНИЦ

Приведенная ниже нумерация относится к компонентам

устройства, показанным на графических страницах данного руководства.

1.Кнопка блокировки шпинделя

2.Переключатель

3.Дополнительная ручка

4.Щит

5.Внешний фланец

6.Внутренний фланец

7.Управление скоростью

8.Рычаг (защита щита)

9.Кабель питания

* Между рисунком и изделием могут быть различия.

ОБОРУДОВАНИЕ И АКСЕССУАРЫ

1.Щит 1 шт.

2.Специальный гаечный ключ 1 шт.

3.Дополнительная ручка 1 шт.

4.Руководство 1 шт.

ПОДГОТОВКА К РАБОТЕ УСТАНОВКА ДОПОЛНИТЕЛЬНОЙ РУЧКИ

Вспомогательная рукоятка (3) устанавливается в одно из

отверстий на шлифовальной головке. Рекомендуется использовать шлифовальную машину со вспомогательной рукояткой. Если во время работы вы держите шлифовальную машину обеими руками (также используя вспомогательную рукоятку), снижается риск того, что ваша рука коснется вращающегося диска или щетки и будет травмирована отдачей.

УСТАНОВКА И РЕГУЛИРОВКА ЩИТКА

Защитный кожух ножа защищает оператора от мусора, случайного контакта с рабочим инструментом или искр. Его следует устанавливать с особой тщательностью, чтобы его закрывающая часть была обращена к оператору. Конструкция крепления защитного кожуха ножа позволяет

без инструментов установить его в оптимальное положение.

• Ослабьте и отведите назад рычаг (8) на защитном кожухе

диска (4).

• Поверните защитный кожух диска (4) в нужное положение.

• Заблокируйте, опустив рычаг (8).

Снятие и регулировка защитного кожуха диска выполняются

в порядке, обратном его установке.

ЗАМЕНА ИНСТРУМЕНТА

При смене инструмента необходимо надевать рабочие перчатки. Кнопка блокировки шпинделя (1) предназначена только для блокировки шпинделя шлифовальной машины при монтаже или демонтаже рабочего инструмента. Ее нельзя использовать в качестве тормозной кнопки во время вращения диска. Это может привести к повреждению шлифовальной машины или травмам пользователя.

КРЕПЛЕНИЕ НА ДИСК

Для шлифовальных или отрезных дисков толщиной менее 3 мм внешняя фланцевая гайка (5) должна быть навинчена на плоскую сторону диска (рис. B). - Нажмите кнопку блокировки шпинделя (1).

• Вставьте специальный ключ (входит в комплект поставки)

в отверстия внешнего фланца (5) (рис. A).

• Поверните ключ - ослабьте и снимите внешний фланец (5).

• Поместите диск так, чтобы он был прижат к поверхности

внутреннего фланца (6).

• Прикрутите внешний фланец (5) и слегка затяните

специальным гаечным ключом.

Демонтаж дисков производится в порядке, обратном

монтажу. При монтаже диск следует прижать к поверхности внутреннего фланца (6) и посадить по центру на его нижнюю поверхность.

Page 49

МОНТАЖНЫЕ РАБОЧИЕ ИНСТРУМЕНТЫ С РЕЗЬБОВЫМ

ОТВЕРСТИЕМ

• Нажмите кнопку блокировки шпинделя (1).

• Снимите ранее установленное орудие - если оно есть.

• Перед установкой снимите оба фланца - внутренний (6) и

внешний (5).

• Накрутите резьбовую часть рабочего инструмента на

шпиндель и слегка затяните.

Разборка инструментов для обработки резьбовых отверстий

производится в порядке, обратном сборке.

УСТАНОВКА УГЛОВОЙ ШЛИФОВАЛЬНОЙ МАШИНЫ В

ПОДСТАВКУ ДЛЯ УГЛОВОЙ ШЛИФОВАЛЬНОЙ МАШИНЫ

Допускается использование угловой шлифовальной

машины на специальном штативе для угловых шлифовальных машин, если он установлен правильно в соответствии с инструкциями по сборке производителя штатива.

РАБОТА / НАСТРОЙКИ

Перед использованием проверьте состояние шлифовального круга. Не используйте шлифовальные круги со сколами, трещинами или другими повреждениями. Изношенный круг или щетку перед использованием следует немедленно заменить на новые. По окончании работы всегда выключайте шлифовальную машину и дождитесь полной остановки рабочего инструмента. Только после этого шлифовальную машину можно убрать. Не тормозите вращающийся шлифовальный круг, прижимая его к заготовке. Никогда не перегружайте шлифовальную машину. Вес электроинструмента оказывает давление, достаточное для его эффективной работы. Перегрузка и чрезмерное давление могут привести к опасной поломке электроинструмента.

• Если шлифовальная машина упала во время работы,

необходимо осмотреть и, при необходимости, заменить рабочий инструмент, если он окажется поврежденным или деформированным.

• Никогда не ударяйте рабочий инструмент о рабочий

материал.

• Избегайте подпрыгивания и скрежета диска, особенно при

работе на углах, острых кромках и т.д. (это может привести к потере контроля и отдаче). (это может привести к потере контроля над электроинструментом и возникновению эффекта отдачи).

• Никогда не используйте пильные диски, предназначенные

для резки древесины, в дисковых пилах. Использование таких пильных дисков часто приводит к отдаче электроинструмента, потере контроля и может привести к травмам оператора.

ВКЛ/ВЫКЛ

Во время запуска и работы держите шлифовальную машину обеими руками.

• Нажмите на заднюю часть переключателя (2).

• Сдвиньте переключатель (2) вперед - (по направлению к

голове) (рис. C).

• Для непрерывной работы - нажмите на переднюю часть

кнопки выключателя.

• Выключатель автоматически заблокируется в положении

непрерывной работы.

• Чтобы выключить прибор, нажмите на заднюю часть

кнопки выключателя (2).

После запуска шлифовальной машины подождите, пока шлифовальный круг не наберет максимальную скорость, прежде чем приступать к работе. Запрещается пользоваться

выключателем при включенной или выключенной шлифовальной машине. Выключатель шлифовальной машины можно включать только тогда, когда электроинструмент находится на расстоянии от заготовки. Прибор оснащен выключателем с защитным предохранителем, поэтому при временном отключении электропитания или включении в розетку с выключателем в положении "включено" он не включится. В этом случае необходимо перевести выключатель в положение "выключено" и заново запустить прибор.

РЕЗКА

• Резать угловой шлифовальной машиной можно только по

прямой линии.

• Не разрезайте материал, держа его в руке.

• Большие заготовки должны иметь опоры, и необходимо

следить за тем, чтобы точки опоры находились близко к линии реза и на конце материала. Материал, расположенный устойчиво, не будет двигаться во время резки.

• Небольшие заготовки следует зажимать, например, в

тисках, с помощью зажимов и т. д. Материал следует зажимать так, чтобы точка резания находилась близко к зажимному элементу. Это обеспечит большую точность резки.

• Не допускайте вибрации или надавливания на режущий

диск, так как это ухудшит качество резки и может привести к поломке режущего диска.

• Во время резки на режущий диск не должно оказываться

боковое давление.

• Используйте правильный режущий диск в зависимости от

материала, который необходимо разрезать.

• При резке материала рекомендуется, чтобы направление

подачи совпадало с направлением вращения режущего диска.

Глубина пропила зависит от диаметра диска (рис. G).

• Используйте только диски с номинальным диаметром, не

превышающим рекомендованный для данной модели шлифовальной машины.

• При выполнении глубоких пропилов (например, профилей,

строительных блоков, кирпичей и т.д.) не допускайте контакта зажимных фланцев с заготовкой.

Во время работы режущие диски нагреваются до очень высоких температур - не прикасайтесь к ним незащищенными частями тела, пока они не остыли.

ПЕСОК

Для шлифования могут использоваться, например,

шлифовальные круги, чашечные круги, отбойные круги, круги с абразивным ворсом, проволочные щетки, гибкие круги для наждачной бумаги и т.д. Каждый тип диска, а также обрабатываемый материал требуют соответствующей техники работы и использования соответствующих средств индивидуальной защиты. Диски, предназначенные для резки, не должны использоваться для шлифования. Шлифовальные диски предназначены для удаления материала с помощью кромки диска.

• Не шлифуйте боковой поверхностью диска. Оптимальный

рабочий угол для этого типа диска составляет 30o (рис. H).

• Шлифовальные работы должны выполняться только с

использованием шлифовальных кругов, подходящих для данного материала.

При работе с отбойными дисками, абразивными флизелиновыми дисками и гибкими дисками для наждачной бумаги обращайте внимание на правильный угол атаки (рис. I). - Не шлифуйте всей поверхностью диска.

- Эти типы дисков используются для обработки плоских

поверхностей.

Page 50

Проволочные щетки предназначены в основном для очистки профилей и труднодоступных мест. С их помощью можно удалять с поверхности материала, например, ржавчину, лакокрасочные покрытия и т. д. (рис. K). Следует использовать только те рабочие инструменты, допустимая частота вращения которых превышает или равна максимальной частоте вращения угловой шлифовальной машины без нагрузки.

ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ

Перед выполнением любых работ по установке, настройке, ремонту или эксплуатации выньте вилку шнура питания из розетки.

ОБСЛУЖИВАНИЕ И ХРАНЕНИЕ

• Рекомендуется очищать прибор сразу после каждого

использования.

• Не используйте для очистки воду или другие жидкости.

• Устройство следует чистить сухой тканью или продувать

сжатым воздухом под небольшим давлением.

• Не используйте чистящие средства или растворители, так

как они могут повредить пластиковые детали.

• Регулярно очищайте вентиляционные отверстия в корпусе

двигателя, чтобы предотвратить перегрев устройства.

• Если кабель питания поврежден, его необходимо заменить

на кабель с такими же характеристиками. Эту операцию следует доверить квалифицированному специалисту или сдать прибор в сервисный центр.

• Если на коммутаторе возникает чрезмерное искрение,

обратитесь к квалифицированному специалисту для проверки состояния угольных щеток двигателя.

• Всегда храните устройство в сухом, недоступном для

детей месте.

Любые дефекты должны быть устранены в авторизованном сервисном центре производителя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

РЕЙТИНГОВЫЕ ДАННЫЕ

Угловая шлифовальная машина 59G185

Параметр

Значение

Тип двигателя

Кисть

Напряжение питания

230 V AC

Частота питания

50 Hz

Номинальная мощность

900 W

Диапазон холостых оборотов

n0= 3000-12000

мин-¹

Диаметр диска

125 мм

Внутренний диаметр диска

22,2 мм

Диаметр резьбы шпинделя

M14

Степень защиты IP

IPX0

Класс защиты

Вес (без аксессуаров)

1,9 кг

Год производства

2025

59G185 обозначает как тип, так и обозначение машины

ДАННЫЕ О ШУМЕ И ВИБРАЦИИ

Уровень звукового давления (абразивный диск)

LpA= 86,3 дБ(A)

K= 3 дБ(A)

Уровень звукового давления (режущий диск)

LpA= 87 дБ(A)

K= 3 дБ(A)

Уровень звуковой мощности (абразивный диск)

LwA= 94,3 дБ(A)

K= 3 дБ(A)

Уровень звуковой мощности (режущий диск)

LwA= 95 дБ(A)

K= 3 дБ(A)

Значение виброускорения (основная рукоятка) (абразивный диск)

ah= 8,957 м/с

K= 1,5 м/с

Значение виброускорения (основная рукоятка) (режущий диск)

ah= 3,722 м/с

K= 1,5 м/с2

Значение виброускорения (вспомогательная рукоятка) (абразивный диск

ah= 11,837 м/с

K= 1,5 м/с2

Значение виброускорения (вспомогательная рукоятка) (режущий диск)

ah= 4,446 м/с

K= 1,5 м/с2

Информация о шуме и вибрации

Уровень шума, излучаемого оборудованием, описывается: уровнем звукового давления LpA и уровнем звуковой мощности LwA (где K обозначает неопределенность измерений). Вибрация, излучаемая оборудованием, описывается значением виброускорения ah (где K неопределенность измерений). Уровень звукового давления LpA, уровень звуковой мощности LwA и значение виброускорения ah, приведенные в данной инструкции, были измерены в соответствии с IEC 62841-1. Приведенный уровень вибрации ah может быть использован для сравнения оборудования и предварительной оценки воздействия вибрации. Указанный уровень вибрации является показателем только базового использования устройства. Если устройство используется для других целей или с другими рабочими инструментами, уровень вибрации может измениться. На более высокий уровень вибрации влияет недостаточное или слишком редкое техническое обслуживание агрегата по адресу . Вышеуказанные причины могут привести к повышенному воздействию вибрации в течение всего рабочего периода.

Для точной оценки воздействия вибрации необходимо учитывать периоды, когда устройство выключено или когда оно включено, но не используется для работы. После точной оценки всех факторов общее воздействие вибрации может оказаться гораздо ниже.

Чтобы защитить пользователя от воздействия вибрации, необходимо принять дополнительные меры безопасности, такие как циклическое техническое обслуживание машины и рабочих инструментов, обеспечение надлежащей температуры рук и правильная организация труда.

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Изделия с электрическим приводом не следует выбрасывать вместе с бытовыми отходами, их следует сдавать на соответствующие предприятия для утилизации. За информацией об утилизации обращайтесь к продавцу изделия или в местные органы власти. Отходы электрического и электронного оборудования содержат вещества, небезопасные для окружающей среды. Неутилизированное оборудование представляет потенциальную опасность для окружающей среды и здоровья людей.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa с юридическим адресом в Варшаве, ул. Pograniczna 2/4 (далее: "GTX Poland") сообщает, что все авторские права на содержание данного руководства (далее: "Руководство"), включая, среди прочего. Все авторские права на содержание данного руководства (далее "Руководство"), включая, но не ограничиваясь его текстом, фотографиями, схемами, рисунками, а также его композицией, принадлежат исключительно GTX Poland и подлежат правовой охране в соответствии с Законом от 4 февраля 1994 года об авторском праве и смежных правах (т.е. Законодательный вестник 2006 года № 90 пункт 631 с поправками). Копирование, обработка, публикация, изменение в коммерческих целях всего Руководства, а также его отдельных элементов без письменного согласия GTX Poland строго запрещено и может повлечь за собой гражданскую и уголовную ответственность.

(CZ)

PŘEKLAD PŮVODNÍCH POKYNŮ

59G185

Page 51

ÚHLOVÁ BRUSIČKA

POZNÁMKA: PŘED POUŽITÍM ELEKTRICKÉHO NÁŘADÍ SI PEČLIVĚ PŘEČTĚTE TENTO NÁVOD A USCHOVEJTE JEJ PRO BUDOUCÍ POUŽITÍ.

ZVLÁŠTNÍ BEZPEČNOSTNÍ USTANOVENÍ

Bezpečnostní rady pro broušení, broušení brusným papírem, práci s drátěnými kartáči a řezání brusným kotoučem.

• Toto elektrické nářadí lze použít jako běžnou brusku, brusku

na brusný papír, brusku s drátěným kartáčem a jako brusnou frézu. Dodržujte všechny bezpečnostní pokyny, návody, popisy a údaje dodané s elektrickým nářadím. Nedodržení následujících pokynů může způsobit nebezpečí úrazu elektrickým proudem, požáru a/nebo vážného zranění.

• Toto elektrické nářadí se nesmí používat k leštění. Použití

elektrického nářadí k jiné než určené pracovní činnosti může vést k nebezpečí a zranění.

• Nepoužívejte příslušenství, které není speciálně navrženo a

doporučeno výrobcem pro dané nářadí. Skutečnost, že příslušenství lze na elektrické nářadí namontovat, není zárukou bezpečného používání.

• Přípustné otáčky použitého pracovního nástroje nesmí být

nižší než maximální otáčky uvedené na elektrickém nářadí. Pracovní nástroj, který se otáčí rychleji, než je přípustná rychlost, se může zlomit a jeho části se mohou odštípnout.

• Vnější průměr a tloušťka pracovního nástroje musí odpovídat

rozměrům elektrického nářadí. Pracovní nástroje s nesprávnými rozměry nelze dostatečně stínit ani kontrolovat.

• Pracovní nástroje se závitovou destičkou musí přesně

zapadat do závitu na vřetenu. U pracovních nástrojů s přírubou musí průměr otvoru pracovního nástroje odpovídat průměru příruby. Pracovní nástroje, které přesně nepasují na elektrické nářadí, se budou otáčet nerovnoměrně, velmi silně vibrovat a mohou způsobit ztrátu kontroly nad elektrickým nářadím.

• V žádném případě nepoužívejte poškozené pracovní nástroje.

Před každým použitím zkontrolujte nářadí, např. brusné kotouče, zda nejsou odštípnuté a popraskané, brusné podložky, zda nejsou popraskané, opotřebované nebo silně opotřebované, drátěné kartáče, zda nejsou uvolněné nebo přetržené dráty. Pokud elektrické nářadí nebo pracovní nástroj upadl, zkontrolujte, zda není poškozený, nebo použijte jiný nepoškozený nástroj. Pokud byl nástroj zkontrolován a opraven, zapněte elektrické nářadí na nejvyšší otáčky na dobu jedné minuty a dbejte na to, aby se obsluha a okolostojící osoby v blízkosti nacházely mimo zónu rotujícího nástroje. Poškozené nářadí se během této doby testování obvykle zlomí.

• Je nutné používat osobní ochranné pomůcky. V závislosti na

typu práce noste ochrannou masku zakrývající celý obličej, ochranu očí nebo ochranné brýle. V případě potřeby používejte protiprachovou masku, ochranu sluchu, ochranné rukavice nebo speciální zástěru na ochranu před malými částicemi obrušovaného a opracovávaného materiálu. Chraňte si oči před cizími tělesy ve vzduchu, která vznikají při práci. Prachová maska a ochrana dýchacích cest musí odfiltrovat prach vznikající při práci. Dlouhodobé vystavení hluku , může vést ke ztrátě sluchu.

• Ujistěte se, že jsou okolní osoby v bezpečné vzdálenosti od

dosahu elektrického nářadí.

• Každý, kdo se nachází v blízkosti elektrického nářadí, musí

používat osobní ochranné prostředky. Úlomky obrobků nebo zlomené pracovní nástroje se mohou odštípnout a způsobit zranění i mimo bezprostřední dosah.

• Při práci, při níž by se nářadí mohlo dostat do kontaktu se

skrytými elektrickými vodiči nebo vlastním napájecím kabelem, držte nářadí pouze za izolované plochy rukojeti. Při

kontaktu se síťovým kabelem může dojít k přenosu napětí na kovové části elektrického nářadí, což může způsobit úraz elektrickým proudem.

• Síťový kabel udržujte mimo dosah rotujících pracovních

nástrojů. Pokud ztratíte kontrolu nad nářadím, může dojít k přeříznutí nebo vtažení síťového kabelu a zachycení ruky nebo celé ruky rotujícím pracovním nástrojem.

• Nikdy neodkládejte elektrické nářadí před úplným zastavením

pracovního nástroje. Rotující nářadí se může dostat do kontaktu s povrchem, na který je odloženo, takže byste mohli ztratit kontrolu nad elektrickým nářadím.

• Nepřenášejte elektrické nářadí, pokud je v pohybu. Náhodný

kontakt oděvu s rotujícím elektrickým nářadím může způsobit vtažení nářadí a zavrtání elektrického nářadí do těla obsluhy.

• Pravidelně čistěte větrací otvory elektrického nářadí.

Ventilátor motoru nasává prach do krytu a velké nahromadění kovového prachu může způsobit elektrické nebezpečí.

• Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů. Jiskry by je mohly zapálit.

• Nepoužívejte nářadí, které vyžaduje kapalné chladicí kapaliny. Použití vody nebo jiných kapalných chladicích kapalin může vést k úrazu elektrickým proudem.

Odmítnutí a příslušné bezpečnostní pokyny

Zpětný ráz je náhlá reakce elektrického nářadí na zablokování

nebo překážku rotujícího nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč apod. Zaseknutí nebo zablokování vede k náhlému zastavení rotujícího pracovního nástroje. Nekontrolovaný elektrický nástroj tak bude trhat ve směru opačném, než je směr otáčení pracovního nástroje.

Když se například brusný kotouč zasekne nebo uvízne v

obrobku, může dojít k zablokování ponořené hrany brusného kotouče a jeho vypadnutí nebo vysunutí. Pohyb brusného kotouče (směrem k obsluze nebo od ní) pak závisí na směru pohybu kotouče v místě zablokování. Kromě toho se mohou brusné kotouče také zlomit.

Zpětný ráz je důsledkem nesprávného nebo chybného používání

elektrického nářadí. Lze mu předejít přijetím vhodných opatření popsaných níže.

• Elektrické nářadí by mělo být drženo pevně, s tělem a rukama v poloze, která zmírňuje zpětný ráz. Pokud je součástí standardního vybavení pomocná rukojeť, měla by být vždy použita, aby bylo možné co nejlépe kontrolovat síly zpětného rázu nebo moment zpětného rázu při spouštění. Obsluha může kontrolovat jev trhnutí a zpětného rázu přijetím vhodných opatření.

• Nikdy nedržte ruce v blízkosti rotujících pracovních nástrojů. Pracovní nástroj vás může v důsledku zpětného rázu zranit.

• Nepřibližujte se k oblasti dosahu, kde se elektrické nářadí při zpětném rázu pohybuje. V důsledku zpětného rázu se elektrické nářadí pohybuje v opačném směru, než je pohyb brusného kotouče v místě zablokování.

• Obzvláště opatrní buďte při obrábění rohů, ostrých hran apod. Zabraňte vychýlení nebo zaseknutí pracovních nástrojů. Rotující pracovní nástroj je náchylnější k zaseknutí při obrábění úhlů, ostrých hran nebo pokud je odkopnut zpět. To se může stát příčinou ztráty kontroly nebo zpětného rázu.

• Nepoužívejte dřevěné nebo ozubené kotouče. Pracovní nástroje tohoto typu často způsobují zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.

Zvláštní bezpečnostní pokyny pro broušení a řezání brusným kotoučem

• Používejte pouze brusný kotouč určený pro konkrétní elektrické nářadí a ochranný kryt určený pro konkrétní brusný kotouč. Brusné kotouče, které nejsou určeny pro

konkrétní elektrické nářadí, nemohou být dostatečně chráněny a nejsou dostatečně bezpečné.

Page 52

• Ohnuté brusné kotouče musí být namontovány tak, aby

žádná část kotouče nevyčnívala za okraj ochranného krytu . Nesprávně namontovaný brusný kotouč vyčnívající za

okraj ochranného krytu nemůže být dostatečně chráněn.

• Kryt musí být k elektrickému nářadí pevně připevněn, aby

byla zaručena co nejvyšší míra bezpečnosti, a musí být umístěn tak, aby část brusného kotouče, která je vystavena a směřuje k obsluze, byla co nejmenší. Kryt

chrání obsluhu před úlomky, náhodným kontaktem s brusným kotoučem a také před jiskrami, které by mohly zapálit oděv.

• Brusné kotouče se smí používat pouze k práci, pro kterou

jsou určeny. Nikdy například nebruste bočním povrchem řezného kotouče. Řezné kotouče jsou určeny k odstraňování

materiálu hranou kotouče. Působení bočních sil na tyto brusné kotouče je může zlomit.

• Vždy používejte nepoškozené upínací příruby správné

velikosti a tvaru pro zvolený brusný kotouč. Správné

příruby podpírají brusný kotouč a snižují tak nebezpečí jeho zlomení. Příruby pro řezné kotouče se mohou lišit od přírub pro ostatní brusné kotouče.

• Nepoužívejte použité brusné kotouče z většího

elektrického nářadí. Brusné kotouče pro větší elektrické

nářadí nejsou určeny pro vyšší otáčky, které jsou charakteristické pro menší elektrické nářadí, a proto se mohou zlomit.

Další zvláštní bezpečnostní pokyny pro řezání brusným kotoučem

• Vyvarujte se zaseknutí řezného kotouče nebo přílišného

tlaku. Neprovádějte příliš hluboké řezy. Přetěžování

řezného kotouče zvyšuje zatížení kotouče a jeho tendenci k zaseknutí nebo zablokování, a tím i možnost vyhození nebo zlomení.

• Vyhýbejte se prostoru před a za rotujícím řezacím

kotoučem. Pohyb řezného kotouče v obrobku směrem od vás

může způsobit, že v případě zpětného rázu odletí elektrické nářadí s rotujícím kotoučem přímo proti vám.

• V případě zaseknutí řezného kotouče nebo zastavení

vypněte elektrické nářadí a počkejte, dokud se kotouč zcela nezastaví. Nikdy se nepokoušejte stále se pohybující kotouč vytáhnout z řezného prostoru, protože by mohlo dojít k jeho zpětnému rázu. Je třeba zjistit a

odstranit příčinu zaseknutí.

• Nespouštějte znovu elektrické nářadí, pokud je v

materiálu. Před pokračováním v řezání by měl řezný kotouč dosáhnout plných otáček. V opačném případě

může dojít k zachycení brusného kotouče, jeho odskočení od obrobku nebo zpětnému rázu.

• Desky nebo velké předměty by měly být před obráběním

podepřeny, aby se snížilo riziko zpětného rázu způsobeného zaseknutým kotoučem. Velké obrobky se

mohou ohnout pod vlastní vahou. Obrobek by měl být podepřen z obou stran, a to jak v blízkosti linie řezu, tak na okraji.

• Při řezání otvorů ve stěnách nebo v jiných neviditelných

oblastech dbejte zvýšené opatrnosti. Řezný kotouč

zanořený do materiálu může způsobit zpětný ráz nástroje, pokud narazí na plynové potrubí, vodovodní trubky, elektrické kabely nebo jiné předměty.

Zvláštní bezpečnostní pokyny pro broušení brusným papírem

• Nepoužívejte nadměrné listy brusného papíru. Při výběru

velikosti brusného papíru se řiďte doporučením výrobce. Brusný papír vyčnívající mimo brusnou desku může způsobit zranění a může také vést k zablokování nebo roztržení papíru nebo k jeho zpětnému odvíjení.

Zvláštní bezpečnostní pokyny pro leštění

Nedovolte, aby se volná část leštící kožešiny nebo její upevňovací šňůry volně otáčely. Volné upevňovací šňůry zablokujte nebo zastřihněte. Volné a rotující upevňovací šňůry

mohou zamotat prsty nebo se zachytit o obrobek. Zvláštní bezpečnostní pokyny pro práci s drátěnými kartáči Je třeba vzít v úvahu, že i při běžném používání dochází ke ztrátám kousků drátu kartáčem. Nepřetěžujte dráty příliš velkým tlakem. Kousky drátu, které se dostanou vzduchem, mohou snadno prorazit tenký oděv a/nebo kůži. Pokud je doporučen ochranný kryt, zabraňte kontaktu kartáče s ochranným krytem. Průměr talířových a hrncových kartáčů se může vlivem tlaku a odstředivých sil zvětšit.

Další bezpečnostní pokyny

U nástrojů určených pro závitové brusné kotouče zkontrolujte, zda délka závitu brusného kotouče odpovídá délce závitu vřetena. Obrobek musí být zajištěn. Upnutí obrobku do upínacího zařízení nebo svěráku je bezpečnější než jeho držení v ruce. Nedotýkejte se řezných a brusných kotoučů, dokud nevychladnou. Při použití rychloupínací příruby se ujistěte, že vnitřní příruba nasazená na vřeteno je opatřena pryžovým O-kroužkem a že tento kroužek není poškozen. Dbejte také na to, aby byly povrchy vnější příruby a vnitřní příruby čisté.

Rychloupínací přírubu používejte pouze s brusnými a řeznými kotouči. Používejte pouze nepoškozené a správně

fungující příruby. V případě dočasného výpadku napájení ze sítě nebo po vytažení zástrčky ze zásuvky s vypínačem v poloze "zapnuto" je třeba před opětovným spuštěním vypínač odblokovat a nastavit do polohy vypnuto.

UPOZORNĚNÍ: Zařízení je určeno pro provoz uvnitř budov. I přes z podstaty bezpečnou konstrukci, použití bezpečnostních opatření a dalších ochranných opatření vždy existuje riziko zbytkového zranění během provozu.

Vysvětlení použitých piktogramů.

1.Caution Přijměte zvláštní opatření

2. Přečtěte si návod k obsluze, dodržujte v něm obsažená upozornění a bezpečnostní podmínky!

3.Používejte osobní ochranné prostředky (ochranné brýle, ochranu sluchu a protiprachovou masku).

4.Wear ochranné rukavice

5. Před údržbou nebo opravou odpojte napájecí kabel.

6.Chraňte děti před nástrojem

7.Protect před deštěm

8.Třída sekundární ochrany

KONSTRUKCE A POUŽITÍ

Úhlová bruska je izolované ruční elektrické nářadí třídy II. Stroj

je poháněn jednofázovým komutátorovým motorem, jehož otáčky jsou redukovány pomocí úhlové převodovky. Lze ji použít k broušení i řezání. Tento typ elektrického nářadí se široce používá k odstraňování všech typů otřepů z povrchu kovových dílů, k povrchové úpravě svarů, k řezání tenkostěnných trubek a malých kovových dílů atd. S vhodným příslušenstvím lze úhlovou brusku používat nejen k řezání a broušení, ale také k čištění např. rzi, nátěrů apod.

Page 53

Jeho využití zahrnuje širokou škálu opravárenských a

stavebních prací, které se netýkají pouze kovů. Úhlovou brusku lze použít také k řezání a broušení stavebních materiálů, např. cihel, dlažebních kostek, keramických obkladů atd.

Stroj je určen pouze pro suché použití, nikoli pro leštění. Nepoužívejte elektrické nářadí v rozporu s jeho zamýšlené použití.

• Nemanipulujte s materiály obsahujícími azbest. Azbest je

karcinogenní.

• Nepracujte s materiály, jejichž prach je hořlavý nebo

výbušný. Při práci s elektrickým nářadím vznikají jiskry, které

mohou vznítit uvolňované výpary.

• K broušení se nesmí používat řezné kotouče. Řezné

kotouče pracují s boční plochou a broušení přední plochou takového kotouče může způsobit poškození kotouče, což může vést k nebezpečí zranění obsluhy.

POPIS GRAFICKÝCH STRÁNEK

Níže uvedené číslování se vztahuje na součásti jednotky

zobrazené na grafických stránkách této příručky.

1.Tlačítko zámku vřetena

2.Switch

3.Přídavná rukojeť

4.Štít

5.External příruba

6.Vnitřní příruba

7.Řízení rychlosti

8.Páka (chránič štítu)

9.Power kabel

* Mezi výkresem a výrobkem mohou být rozdíly.

VYBAVENÍ A PŘÍSLUŠENSTVÍ

1.Štít 1 ks.

2.Speciální klíč 1 ks.

3.Přídavná rukojeť 1 ks.

4.Příručka 1 ks.

PŘÍPRAVA NA PRÁCI MONTÁŽ POMOCNÉ RUKOJETI

Pomocná rukojeť (3) se instaluje do jednoho z otvorů na hlavě

brusky. Doporučuje se používat brusku s pomocnou rukojetí. Pokud budete brusku při práci držet oběma rukama (i s použitím pomocné rukojeti), je menší riziko, že se vaše ruka dotkne rotujícího kotouče nebo kartáče a dojde k poranění zpětným rázem.

INSTALACE A NASTAVENÍ ŠTÍTU

Kryt nože chrání obsluhu před úlomky, náhodným kontaktem s pracovním nástrojem nebo jiskrami. Vždy je třeba dbát na to, aby jeho krycí část směřovala k obsluze.

Konstrukce krytu nože umožňuje nastavení krytu do optimální

polohy bez použití nářadí.

• Uvolněte a stáhněte páčku (8) na ochranném krytu kotouče

(4).

• Otočte ochranný kryt kotouče (4) do požadované polohy.

• Uzamkněte spuštěním páčky (8).

Demontáž a seřízení ochranného krytu disku se provádí v

opačném pořadí než jeho montáž.

VÝMĚNA NÁSTROJŮ

Při výměně nástrojů je nutné nosit pracovní rukavice. Tlačítko aretace vřetena (1) slouží pouze k aretaci vřetena brusky při montáži nebo demontáži pracovního nástroje. Nesmí se používat jako brzdové tlačítko při otáčení kotouče. Takový postup může vést k poškození brusky nebo ke zranění uživatele.

MONTÁŽ DISKU

U brusných nebo řezných kotoučů o tloušťce menší než 3 mm musí být matice vnější příruby (5) na straně kotouče našroubována naplocho (obr. B). - Stiskněte tlačítko aretace vřetena (1).

• Do otvorů vnější příruby (5) zasuňte speciální klíč (dodaný)

(obr. A).

• Otočte klíčem - uvolněte a sejměte vnější přírubu (5).

• Umístěte kotouč tak, aby byl přitlačen k povrchu vnitřní příruby

(6).

• Našroubujte vnější přírubu (5) a lehce ji utáhněte speciálním

klíčem.

Demontáž disků se provádí v opačném pořadí než montáž. Při

montáži by měl být kotouč přitlačen k povrchu vnitřní příruby (6) a centrálně usazen na její spodní ploše.

MONTÁŽNÍ PRACOVNÍ NÁSTROJE S OTVOREM SE ZÁVITEM

• Stiskněte tlačítko aretace vřetena (1).

• Odstraňte dříve namontované nářadí, pokud je namontováno.

• Před montáží odstraňte obě příruby - vnitřní přírubu (6) a vnější

přírubu (5).

• Našroubujte závitovou část pracovního nástroje na vřeteno a

mírně utáhněte.

Demontáž pracovních nástrojů se závitovými otvory se provádí

v opačném pořadí než montáž.

MONTÁŽ ÚHLOVÉ BRUSKY DO STOJANU ÚHLOVÉ BRUSKY

Úhlovou brusku je přípustné používat ve stativu určeném pro

úhlové brusky, pokud je správně namontován v souladu s montážními pokyny výrobce stativu.

PROVOZ / NASTAVENÍ

Před použitím brusného kotouče zkontrolujte jeho stav. Nepoužívejte odštípnuté, prasklé nebo jinak poškozené brusné kotouče. Opotřebovaný brusný kotouč nebo kartáč je třeba před použitím okamžitě vyměnit za nový. Po ukončení práce brusku vždy vypněte a počkejte, až se pracovní nástroj zcela zastaví. Teprve potom lze brusku odložit. Nebrzděte rotující brusný kotouč jeho přitlačením na obrobek. Mlýnek nikdy nepřetěžujte. Hmotnost elektrického nářadí vyvíjí dostatečný tlak, aby bylo možné nářadí účinně ovládat. Přetížení a nadměrný tlak mohou způsobit nebezpečné zlomení elektrického nářadí.

• Pokud bruska při práci spadne, je nutné ji zkontrolovat a

případně vyměnit pracovní nástroj, pokud zjistíte, že je poškozený nebo deformovaný.

• Nikdy neudeřte pracovním nástrojem o obrobek.

• Vyvarujte se odskakování a škrábání kotouče, zejména při

práci v rozích, na ostrých hranách apod. (může dojít ke ztrátě kontroly a zpětnému rázu). (může to způsobit ztrátu kontroly nad elektrickým nářadím a zpětný ráz).

• Nikdy nepoužívejte pilové kotouče určené k řezání dřeva z

kotoučových pil. Použití takových pilových kotoučů má často za následek zpětný ráz elektrického nářadí, ztrátu kontroly a může vést ke zranění obsluhy.

ZAPNUTO/VYPNUTO

Během spouštění a provozu držte brusku oběma rukama.

• Stiskněte zadní část spínače (2).

• Posuňte spínač (2) dopředu - (směrem k hlavě) (obr. C).

• Pro nepřetržitý provoz - stiskněte tlačítko na přední straně

spínače.

• Spínač se automaticky zablokuje v poloze nepřetržitého

chodu.

• Chcete-li přístroj vypnout, stiskněte zadní stranu spínacího

tlačítka (2).

Page 54

Po spuštění brusky počkejte, až brusný kotouč dosáhne maximálních otáček, a teprve potom začněte pracovat. Spínač nesmí být ovládán, pokud je bruska zapnutá nebo vypnutá. Spínač brusky se smí ovládat pouze tehdy, když je elektrické nářadí vzdáleno od obrobku. Spotřebič je vybaven spínačem chráněným pojistkami, což znamená, že pokud dojde k dočasnému výpadku elektrické sítě nebo je zapojen do zásuvky s vypínačem v poloze "zapnuto", nespustí se. V takovém případě je nutné přepnout vypínač do polohy "vypnuto" a přístroj znovu spustit.

CUTTING

• Řezání úhlovou bruskou lze provádět pouze v přímém směru.

• Neřežte materiál, když ho držíte v ruce.

• Velké obrobky by měly být podepřeny a je třeba dbát na to, aby

opěrné body byly blízko linie řezu a na konci materiálu. Stabilně umístěný materiál nebude mít tendenci se během řezání pohybovat.

• Malé obrobky by měly být upnuty např. ve svěráku, pomocí

svěrky apod. Materiál by měl být upnut tak, aby se řezný bod nacházel v blízkosti upínacího prvku. Tím se zajistí větší přesnost řezání.

• Nedovolte vibrace nebo podbíjení řezacího kotouče, protože to

zhoršuje kvalitu řezu a může způsobit zlomení řezacího kotouče.

• Během řezání nesmí být na řezný kotouč vyvíjen žádný boční

tlak.

• Použijte správný řezný kotouč v závislosti na řezaném

materiálu.

• Při řezání materiálu se doporučuje, aby směr posuvu byl v

souladu se směrem otáčení řezného kotouče.

Hloubka řezu závisí na průměru kotouče (obr. G).

• Používejte pouze kotouče o jmenovitém průměru, který není

větší než průměr doporučený pro daný model brusky.

• Při provádění hlubokých řezů (např. profilů, stavebních bloků,

cihel atd.) nedovolte, aby se upínací příruby dostaly do kontaktu s obrobkem.

Řezné kotouče dosahují během provozu velmi vysokých teplot nedotýkejte se jich nechráněnými částmi těla, dokud nevychladnou.

PÍSKOVÁNÍ

Broušení lze provádět např. pomocí brusných kotoučů, kalíšků,

lamelových kotoučů, kotoučů s brusným rounem, drátěných kartáčů, pružných kotoučů na brusný papír atd. Každý typ kotouče stejně jako opracovávaný materiál vyžaduje vhodnou pracovní techniku a použití vhodných osobních ochranných pomůcek. Kotouče určené k řezání by se neměly používat k broušení. Brusné kotouče jsou určeny k odstraňování materiálu hranou kotouče.

• Nebrousit boční stranou kotouče. Optimální pracovní úhel pro

tento typ kotouče je 30o (obr. H).

• Broušení se smí provádět pouze pomocí brusných kotoučů

vhodných pro daný materiál.

Při práci s lamelovými kotouči, kotouči z brusného rouna a pružnými kotouči na brusný papír dbejte na správný úhel náběhu (obr. I). - Nebruste celou plochou kotouče.

- Tyto typy kotoučů se používají k obrábění rovných ploch. Drátěné kartáče jsou určeny především k čištění profilů a těžko přístupných míst. Lze je použít např. k odstranění rzi, nátěrů apod. z povrchu materiálu. (Obr. K). Používejte pouze pracovní nástroje, jejichž přípustné otáčky jsou vyšší nebo rovny maximálním otáčkám úhlové brusky bez zatížení.

PROVOZ A ÚDRŽBA

Před jakoukoli instalací, seřizováním, opravou nebo obsluhou odpojte napájecí kabel od síťové zásuvky.

ÚDRŽBA A SKLADOVÁNÍ

• Doporučujeme přístroj po každém použití ihned vyčistit.

• K čištění nepoužívejte vodu ani jiné kapaliny.

• Jednotku je třeba čistit suchým hadříkem nebo profouknout

nízkotlakým stlačeným vzduchem.

• Nepoužívejte žádné čisticí prostředky ani rozpouštědla,

protože by mohly poškodit plastové díly.

• Pravidelně čistěte větrací otvory v krytu motoru, abyste

zabránili přehřátí jednotky.

• Pokud je napájecí kabel poškozen, je třeba jej vyměnit za

kabel se stejnými vlastnostmi. Tuto operaci svěřte kvalifikovanému odborníkovi nebo nechte spotřebič opravit v servisu.

• Pokud se na komutátoru objeví nadměrné jiskření, nechte

kvalifikovanou osobou zkontrolovat stav uhlíkových kartáčů motoru.

• Přístroj vždy skladujte na suchém místě mimo dosah dětí.

Případné závady by mělo odstranit autorizované servisní oddělení výrobce.

TECHNICKÉ SPECIFIKACE

ÚDAJE O HODNOCENÍ

Úhlová bruska 59G185

Parametr

Hodnota

Typ motoru

Kartáč

Napájecí napětí

230 V AC

Napájecí frekvence

50 Hz

Jmenovitý výkon

900 W

Rozsah volnoběžných otáček

n0= 3000-12000

min-¹

Průměr disku

125 mm

Vnitřní průměr disku

22,2 mm

Průměr závitu vřetena

M14

Stupeň ochrany IP

IPX0

Třída ochrany

Hmotnost (bez příslušenství)

1,9 kg

Rok výroby

2025

59G185 znamená označení typu i stroje

ÚDAJE O HLUKU A VIBRACÍCH

Hladina akustického tlaku (brusný kotouč)

LpA= 86,3 dB(A)

K= 3 dB(A)

Hladina akustického tlaku (řezný kotouč)

LpA= 87 dB(A)

K= 3 dB(A)

Hladina akustického výkonu (brusný kotouč)

LwA= 94,3 dB(A)

K= 3 dB(A)

Hladina akustického výkonu (řezací kotouč)

LwA= 95 dB(A)

K= 3 dB(A)

Hodnota zrychlení vibrací (hlavní rukojeť) (brusný kotouč)

ah= 8,957 m/s

K= 1,5 m/s

Hodnota zrychlení vibrací (hlavní rukojeť) (řezný kotouč)

ah= 3,722 m/s

K= 1,5 m/s2

Hodnota zrychlení vibrací (pomocná rukojeť) (brusný kotouč)

ah= 11,837 m/s

K= 1,5 m/s2

Hodnota zrychlení vibrací (pomocná rukojeť) (řezný kotouč)

ah= 4,446 m/s

K= 1,5 m/s2

Informace o hluku a vibracích

Hladinu emisí hluku zařízení popisují: hladina vyzařovaného akustického tlaku LpA a hladina akustického výkonu LwA (kde K označuje nejistotu měření). Vibrace vyzařované zařízením jsou popsány hodnotou zrychlení vibrací ah (kde K znamená nejistotu měření). Hladina akustického tlaku LpA, hladina akustického výkonu LwA a hodnota zrychlení vibrací ah uvedené v tomto návodu byly

Page 55

měřeny podle normy IEC 62841-1. Uvedenou hladinu vibrací a

lze použít pro porovnání zařízení a pro předběžné posouzení expozice vibracím. Uvedená úroveň vibrací je reprezentativní pouze pro základní použití jednotky. Pokud se jednotka používá pro jiné aplikace nebo s jinými pracovními nástroji, může se úroveň vibrací změnit. Vyšší úroveň vibrací bude ovlivněna nedostatečnou nebo příliš řídkou údržbou jednotky . Výše uvedené důvody mohou mít za následek zvýšenou expozici vibracím po celou dobu práce.

Pro přesný odhad expozice vibracím je nutné vzít v úvahu období, kdy je jednotka vypnutá nebo kdy je zapnutá, ale nepoužívá se k práci. Po přesném odhadu všech faktorů se může ukázat, že celková expozice vibracím je mnohem nižší.

Pro ochranu uživatele před účinky vibrací je třeba zavést další bezpečnostní opatření, jako je cyklická údržba stroje a pracovních nástrojů, zajištění odpovídající teploty rukou a správná organizace práce.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Elektricky poháněné výrobky by neměly být likvidovány společně s domovním odpadem, ale měly by být odvezeny do příslušných zařízení k likvidaci. Informace o likvidaci získáte u prodejce výrobku nebo na místním úřadě. Odpad z elektrických a elektronických zařízení obsahuje látky, které nejsou šetrné k životnímu prostředí. Nerecyklovaná zařízení představují potenciální riziko pro životní prostředí a lidské zdraví.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa se sídlem ve Varšavě, ul. Pograniczna 2/4 (dále jen "GTX Poland ") oznamuje, že veškerá autorská práva k obsahu této příručky (dále jen "příručka"), včetně mj. Veškerá autorská práva k obsahu této příručky (dále jen "příručka"), mimo jiné včetně jejího textu, fotografií, schémat, nákresů, jakož i jejího složení, náleží výhradně společnosti GTX Polsko a podléhají právní ochraně podle zákona ze dne 4. února 1994 o autorském právu a právech s ním souvisejících (tj. Sb. zákonů 2006 č. 90 položka 631 v platném znění). Kopírování, zpracovávání, zveřejňování, upravování pro komerční účely celého manuálu i jeho jednotlivých prvků bez písemného souhlasu společnosti GTX Poland je přísně zakázáno a může mít za následek občanskoprávní a trestněprávní odpovědnost.

ES prohlášení o shodě Výrobce: z o.o. Sp.k,

Ulice Pograniczna 2/4 02-285 Varšava Výrobek: Úhlová bruska Model: 59G185

Obchodní název: GRAPHITE Sériové číslo: 00001 ÷ 99999 Výše popsaný výrobek je v souladu s následujícími

dokumenty:

Směrnice o strojních zařízeních 2006/42/ES Směrnice o elektromagnetické kompatibilitě 2014/30/EU Směrnice RoHS 2011/65/EU ve znění směrnice 2015/863/EU

A splňuje požadavky norem:

EN 62841-1:2015 + A11:2022 EN IEC 62841-2-3:2021 + A11:2021 EN IEC 55014-1: 2021 EN IEC 55014-2: 2021 EN IEC 61000-3-2: 2019+A1:2021 EN 61000-3-3: 2013+ A1:2019+A2:2021 EN IEC 63000:2018

Toto prohlášení se vztahuje pouze na strojní zařízení ve stavu, v jakém bylo uvedeno na trh, a nezahrnuje součásti. přidal koncový uživatel nebo je provedl dodatečně. Jméno a adresa osoby s bydlištěm v EU, která je oprávněna

vypracovat technickou dokumentaci: Podepsáno jménem: GTX Poland Sp. z o.o. Sp.k. Ulice Pograniczna 2/4 02-285 Varšava

Paweł Kowalski Referent technické dokumentace GTX Polsko Varšava, 2025-04-01

(SK)

PREKLAD PÔVODNÝCH POKYNOV

59G185

UHLOVÁ BRÚSKA

POZNÁMKA: PRED POUŽITÍM ELEKTRICKÉHO NÁRADIA SI POZORNE PREČÍTAJTE TENTO NÁVOD A USCHOVAJTE SI HO PRE BUDÚCE POUŽITIE.

OSOBITNÉ BEZPEČNOSTNÉ USTANOVENIA

Bezpečnostné tipy pre brúsenie, brúsenie brúsnym papierom, prácu s drôtenými kefami a rezanie brúsnym kotúčom.

• Toto elektrické náradie možno používať ako bežnú brúsku, brúsku s brúsnym papierom, brúsku s drôtenou kefou a ako brúsnu frézu. Dodržiavajte všetky bezpečnostné pokyny, inštrukcie, popisy a údaje dodané s elektrickým náradím. Pri nedodržaní nasledujúcich pokynov môže vzniknúť riziko úrazu elektrickým prúdom, požiaru a/alebo vážneho poranenia.

• Toto elektrické náradie sa nesmie používať na leštenie. Používanie elektrického náradia na inú ako určenú pracovnú činnosť môže viesť k nebezpečenstvu a zraneniam.

• Nepoužívajte príslušenstvo, ktoré nie je špeciálne navrhnuté a odporúčané výrobcom pre daný nástroj. Skutočnosť, že príslušenstvo možno namontovať na elektrické náradie, nie je zárukou bezpečného používania.

• Prípustné otáčky použitého pracovného nástroja nesmú byť nižšie ako maximálne otáčky uvedené na elektrickom nástroji. Pracovný nástroj, ktorý sa otáča rýchlejšie, ako je prípustná rýchlosť, sa môže zlomiť a jeho časti sa môžu rozštiepiť.

• Vonkajší priemer a hrúbka pracovného nástroja musia zodpovedať rozmerom elektrického nástroja. Pracovné nástroje s nesprávnymi rozmermi nie je možné dostatočne chrániť ani kontrolovať.

• Pracovné nástroje so závitovou vložkou musia presne pasovať na závit na vretene. V prípade pracovných nástrojov s prírubou musí priemer otvoru pre pracovný nástroj zodpovedať priemeru príruby. Pracovné nástroje, ktoré nedokážu presne priliehať k elektrickému náradiu, sa budú otáčať nerovnomerne, veľmi silno vibrovať a môžu spôsobiť stratu kontroly nad elektrickým náradím.

• V žiadnom prípade nepoužívajte poškodené pracovné nástroje. Pred každým použitím skontrolujte náradie, napr. brúsne kotúče, či nie sú odštiepené a popraskané, brúsne podložky, či nie sú popraskané, opotrebované alebo silno opotrebované, drôtené kefy, či nie sú uvoľnené alebo zlomené drôty. Ak elektrické náradie alebo pracovný nástroj spadol, skontrolujte ho, či nie je poškodený, alebo použite iné nepoškodené náradie. Ak bolo náradie skontrolované a opravené, elektrické náradie zapnite na najvyššie otáčky na jednu minútu, pričom dbajte na to, aby sa obsluha a okolostojace osoby nachádzali mimo zóny rotujúceho náradia. Poškodené náradie sa počas tohto skúšobného času zvyčajne zlomí.

• Musia sa používať osobné ochranné prostriedky. V závislosti od typu práce noste ochrannú masku pokrývajúcu celú tvár, ochranu očí alebo ochranné okuliare. V prípade potreby použite protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru na ochranu pred malými čiastočkami obrusovaného a obrábaného materiálu. Chráňte si oči pred cudzími telesami vo vzduchu, ktoré vznikajú pri práci. Prachová maska a ochrana dýchacích ciest musia odfiltrovať prach vznikajúci počas práce. Dlhodobé vystavenie hluku , môže viesť k strate sluchu.

• Zabezpečte, aby sa okolité osoby nachádzali v bezpečnej vzdialenosti od zóny dosahu elektrického náradia.

Page 56

• Každý, kto sa nachádza v blízkosti pracujúceho elektrického

náradia, musí používať osobné ochranné prostriedky. Úlomky obrobkov alebo zlomené pracovné nástroje sa môžu odštiepiť a spôsobiť zranenie aj mimo bezprostredného dosahu.

• Pri prácach, pri ktorých by sa náradie mohlo dostať do

kontaktu so skrytými elektrickými vodičmi alebo vlastným napájacím káblom, držte náradie len za izolované plochy rukoväte. Kontakt so sieťovým káblom môže mať za následok prenos napätia na kovové časti elektrického náradia, čo môže spôsobiť úraz elektrickým prúdom.

• Sieťový kábel udržujte mimo dosahu rotujúcich pracovných

nástrojov. Ak stratíte kontrolu nad náradím, sieťový kábel by sa mohol prerezať alebo vtiahnuť a vaša ruka alebo celá ruka by sa mohla zachytiť rotujúceho pracovného nástroja.

• Nikdy neodkladajte elektrické náradie skôr, ako sa pracovný

nástroj úplne zastaví. Rotujúci nástroj sa môže dostať do kontaktu s povrchom, na ktorý je položený, takže by ste mohli stratiť kontrolu nad elektrickým nástrojom.

• Neprenášajte elektrické náradie, keď je v pohybe. Náhodný

kontakt odevu s rotujúcim elektrickým náradím môže spôsobiť vtiahnutie náradia a zavŕtanie elektrického náradia do tela obsluhy.

• Pravidelne čistite vetracie otvory elektrického náradia.

Ventilátor motora nasáva prach do krytu a veľké nahromadenie kovového prachu môže spôsobiť elektrické nebezpečenstvo.

• Elektrické náradie nepoužívajte v blízkosti horľavých materiálov. Iskry ich môžu zapáliť.

• Nepoužívajte náradie, ktoré vyžaduje kvapalné chladiace kvapaliny. Použitie vody alebo iných kvapalných chladiacich prostriedkov môže viesť k úrazu elektrickým prúdom.

Odmietnutie a príslušné bezpečnostné odporúčania

Spätný náraz je náhla reakcia elektrického nástroja na

zablokovanie alebo prekážku rotujúceho nástroja, ako je brúsny kotúč, brúsny tanier, drôtená kefa atď. Zaseknutie alebo zablokovanie vedie k náhlemu zastaveniu rotujúceho pracovného nástroja. Nekontrolovaný elektrický nástroj sa tak trhne v smere proti smeru otáčania pracovného nástroja.

Ak sa napríklad brúsny kotúč zasekne alebo uviazne v obrobku,

ponorená hrana brúsneho kotúča sa môže zablokovať a spôsobiť jeho vypadnutie alebo vysunutie. Pohyb brúsneho kotúča (smerom k obsluhe alebo od nej) potom závisí od smeru pohybu kotúča v mieste zablokovania. Okrem toho sa môžu brúsne kotúče aj zlomiť.

Spätný ráz je dôsledkom nesprávneho alebo chybného

používania elektrického náradia. Dá sa mu predísť prijatím vhodných bezpečnostných opatrení opísaných nižšie.

• Elektrické náradie by sa malo držať pevne, s telom a rukami v polohe, ktorá zmierňuje spätný ráz. Ak je súčasťou štandardného vybavenia pomocná rukoväť, mala by sa vždy používať, aby ste mali čo najväčšiu kontrolu nad silami spätného rázu alebo momentom spätného rázu počas štartovania. Obsluha môže kontrolovať trhnutie a jav spätného rázu prijatím vhodných bezpečnostných opatrení.

• Nikdy nedržte ruky v blízkosti rotujúcich pracovných nástrojov. Pracovný nástroj si môže v dôsledku spätného rázu poraniť ruku.

• Držte sa ďalej od zóny dosahu, v ktorej sa bude elektrické náradie počas spätného rázu pohybovať. V dôsledku spätného rázu sa elektrické náradie pohybuje v opačnom smere, ako je pohyb brúsneho kotúča v mieste zablokovania.

• Obzvlášť opatrní buďte pri obrábaní rohov, ostrých hrán atď. Zabráňte vychýleniu alebo zaseknutiu pracovných nástrojov. Rotujúci pracovný nástroj je náchylnejší na zaseknutie pri obrábaní uhlov, ostrých hrán alebo ak je odkopnutý. To sa môže stať príčinou straty kontroly alebo spätného rázu.

• Nepoužívajte drevené alebo ozubené kotúče. Pracovné

nástroje tohto typu často spôsobujú spätný ráz alebo stratu kontroly nad elektrickým náradím.

Osobitné bezpečnostné pokyny pre brúsenie a rezanie brúsnym kotúčom

• Používajte len brúsny kotúč určený pre konkrétny

elektrický nástroj a ochranný kryt určený pre konkrétny brúsny kotúč. Brúsne kotúče, ktoré nie sú určené pre

konkrétny elektrický nástroj, nemôžu byť dostatočne chránené a nie sú dostatočne bezpečné.

• Ohnuté brúsne kotúče musia byť namontované tak, aby

žiadna časť kotúča nevyčnievala za okraj ochranného krytu . Nesprávne namontovaný brúsny kotúč vyčnievajúci za

okraj ochranného krytu nemôže byť dostatočne chránený.

• Ochranný kryt musí byť bezpečne pripevnený k

elektrickému náradiu, aby sa zaručila čo najvyššia miera bezpečnosti, a umiestnený tak, aby bola odkrytá časť brúsneho kotúča smerujúca k obsluhe čo najmenšia. Kryt

chráni obsluhu pred úlomkami, náhodným kontaktom s brúsnym kotúčom, ako aj pred iskrami, ktoré by mohli zapáliť odev.

• Brúsne kotúče sa musia používať len na prácu, na ktorú

sú určené. Napríklad nikdy nebrúste bočnou plochou rezného kotúča. Rezné kotúče sú určené na odstraňovanie

materiálu hranou kotúča. Pôsobenie bočných síl na tieto brúsne kotúče ich môže zlomiť.

• Vždy používajte nepoškodené upínacie príruby správnej

veľkosti a tvaru pre zvolený brúsny kotúč. Správne príruby

podopierajú brúsny kotúč a znižujú tak nebezpečenstvo jeho zlomenia. Príruby pre rezné kotúče sa môžu líšiť od prírub pre iné brúsne kotúče.

• Nepoužívajte použité brúsne kotúče z väčších

elektrických nástrojov. Brúsne kotúče pre väčšie elektrické

náradie nie sú určené na vyššie otáčky, ktoré sú charakteristické pre menšie elektrické náradie, a preto sa môžu zlomiť.

Ďalšie špeciálne bezpečnostné pokyny pre rezanie brúsnym kotúčom

• Zabráňte zaseknutiu rezného kotúča alebo prílišnému

tlaku. Nevykonávajte príliš hlboké rezy. Preťaženie

rezného kotúča zvyšuje zaťaženie kotúča a jeho tendenciu k zaseknutiu alebo zablokovaniu, a tým aj možnosť odhodenia alebo zlomenia.

• Vyhnite sa priestoru pred a za rotujúcim rezacím

kotúčom. Pohyb rezného kotúča v obrobku smerom od vás

môže spôsobiť, že v prípade spätného rázu odletí elektrické náradie s rotujúcim kotúčom priamo k vám.

• V prípade zaseknutého rezného kotúča alebo zastavenia

vypnite elektrické náradie a počkajte, kým sa kotúč úplne nezastaví. Nikdy sa nepokúšajte vytiahnuť ešte pohybujúci sa kotúč z reznej oblasti, pretože to môže spôsobiť spätný ráz. Príčina zaseknutia sa musí zistiť a

odstrániť.

• Elektrické náradie znovu nespúšťajte, kým je v materiáli.

Pred pokračovaním v rezaní by mal rezací kotúč dosiahnuť plné otáčky. V opačnom prípade sa môže brúsny

kotúč zachytiť, vyskočiť z obrobku alebo spôsobiť spätný ráz.

• Dosky alebo veľké predmety by sa mali pred obrábaním

podložiť, aby sa znížilo riziko spätného rázu spôsobeného zaseknutým kotúčom. Veľké obrobky sa

môžu ohnúť pod vlastnou váhou. Obrobok by mal byť podopretý z oboch strán, a to v blízkosti reznej čiary aj na okraji.

• Pri rezaní otvorov v stenách alebo pri práci v iných

neviditeľných oblastiach dbajte na zvýšenú opatrnosť.

Rezací kotúč ponárajúci sa do materiálu môže spôsobiť spätný ráz nástroja, ak narazí na plynové potrubie, vodovodné potrubie, elektrické káble alebo iné predmety.

Page 57

Osobitné bezpečnostné pokyny pre brúsenie brúsnym papierom

• Nepoužívajte nadrozmerné listy brúsneho papiera. Pri výbere

veľkosti brúsneho papiera sa riaďte odporúčaniami výrobcu. Brúsny papier vyčnievajúci mimo brúsnej dosky môže spôsobiť poranenie a môže tiež viesť k zablokovaniu alebo roztrhnutiu papiera alebo k jeho spätnému odvíjaniu.

Osobitné bezpečnostné pokyny pre leštenie

Nedovoľte, aby sa voľná časť leštiacej kožušiny alebo jej upevňovacie šnúry voľne otáčali. Voľné upevňovacie šnúry zablokujte alebo zastrihnite. Voľné a rotujúce upevňovacie šnúry môžu zachytiť prsty alebo sa zachytiť o obrobok. Osobitné bezpečnostné pokyny pre prácu s drôtenými kefami Je potrebné vziať do úvahy, že aj pri bežnom používaní dochádza k úbytku kúskov drôtu cez kefu. Nepreťažujte drôty príliš veľkým tlakom. Vzdušné kúsky drôtu môžu ľahko preraziť tenký odev a/alebo pokožku. Ak sa odporúča ochranný kryt, zabráňte kontaktu kefy s ochranným krytom. Priemer tanierových a hrncových kief sa môže zväčšiť vplyvom tlaku a odstredivých síl.

Ďalšie bezpečnostné pokyny

Pri nástrojoch určených na brúsne kotúče so závitom skontrolujte, či dĺžka závitu brúsneho kotúča zodpovedá dĺžke závitu vretena. Obrobok musí byť zaistený. Upnutie obrobku do upínacieho zariadenia alebo zveráka je bezpečnejšie ako jeho držanie v ruke. Nedotýkajte sa rezných a brúsnych kotúčov, kým nevychladnú. Pri použití rýchloupínacej príruby sa uistite, že vnútorná príruba nasadená na vreteno je vybavená gumovým O-krúžkom a že tento krúžok nie je poškodený. Taktiež sa uistite, že povrch vonkajšej príruby a vnútornej príruby je čistý.

Rýchloupínaciu prírubu používajte len s brúsnymi a reznými kotúčmi. Používajte len nepoškodené a správne fungujúce

príruby. V prípade dočasného výpadku elektrickej siete alebo po vytiahnutí zástrčky zo zásuvky s vypínačom v polohe "zapnuté" je potrebné pred opätovným spustením vypínač odblokovať a nastaviť do polohy vypnuté.

UPOZORNENIE: Zariadenie je určené na prevádzku v interiéri. Napriek prirodzene bezpečnej konštrukcii, použitiu bezpečnostných opatrení a dodatočných ochranných opatrení vždy existuje riziko zostatkového poranenia počas prevádzky.

Vysvetlenie použitých piktogramov.

1.Caution Prijmite osobitné bezpečnostné opatrenia

2. Prečítajte si návod na obsluhu, dodržiavajte upozornenia a bezpečnostné podmienky v ňom uvedené!

3.Používajte osobné ochranné prostriedky (ochranné okuliare, ochranu sluchu a protiprachovú masku)

4.Wear ochranné rukavice

5. Pred údržbou alebo opravou odpojte napájací kábel.

6.Keep deti preč od nástroja

7.Protect pred dažďom

8.Trieda sekundárnej ochrany

KONŠTRUKCIA A POUŽITIE

Uhlová brúska je izolované ručné elektrické náradie triedy II.

Stroj je poháňaný jednofázovým komutátorovým motorom, ktorého otáčky sú redukované prostredníctvom uhlovej prevodovky. Môže sa používať na brúsenie aj rezanie. Tento typ elektrického náradia sa široko používa na odstraňovanie všetkých druhov otrepov z povrchu kovových dielov, na povrchovú úpravu zvarov, na rezanie tenkostenných rúrok a malých kovových dielov atď. S vhodným príslušenstvom možno uhlovú brúsku používať nielen na rezanie a brúsenie, ale aj na čistenie napr. hrdze, náterov atď.

Oblasti jeho použitia zahŕňajú širokú škálu opravárenských a

stavebných prác, ktoré sa netýkajú len kovov. Uhlová brúska sa dá použiť aj na rezanie a brúsenie stavebných materiálov, napr. tehál, dlažby, keramických obkladov atď.

Stroj je určený len na suché použitie, nie na leštenie. Nepoužívajte elektrické náradie v rozpore s jeho zamýšľané použitie.

• Nemanipulujte s materiálmi obsahujúcimi azbest. Azbest je

karcinogénny.

• Nepracujte s materiálmi, ktorých prach je horľavý alebo

výbušný. Pri práci s elektrickým náradím vznikajú iskry, ktoré

môžu vznietiť uvoľňované výpary.

• Na brúsenie sa nesmú používať rezné kotúče. Rezné

kotúče pracujú bočnou stranou a brúsenie prednou stranou takéhoto kotúča môže spôsobiť poškodenie kotúča, čo môže viesť k riziku poranenia obsluhy.

POPIS GRAFICKÝCH STRÁNOK

Nižšie uvedené číslovanie sa vzťahuje na komponenty jednotky

zobrazené na grafických stranách tejto príručky.

1.Tlačidlo blokovania vretena

2.Switch

3.Prídavná rukoväť

4.Štít

5.External príruba

6.Vnútorná príruba

7.Riadenie rýchlosti

8.Páka (ochranný štít)

9.Power kábel

* Medzi výkresom a výrobkom môžu byť rozdiely.

VYBAVENIE A PRÍSLUŠENSTVO

1.Štít 1 ks.

2.Špeciálny kľúč 1 ks.

3.Prídavná rukoväť 1 ks.

4.Manuál 1 ks.

PRÍPRAVA NA PRÁCU MONTÁŽ POMOCNEJ RUKOVÄTE

Pomocná rukoväť (3) sa inštaluje do jedného z otvorov na hlave

brúsky. Odporúča sa používať brúsku s pomocnou rukoväťou. Ak počas práce držíte brúsku oboma rukami (aj pomocou pomocnej rukoväte), je menšie riziko, že sa vaša ruka dotkne rotujúceho kotúča alebo kefy a poraní sa spätným nárazom.

INŠTALÁCIA A NASTAVENIE ŠTÍTU

Kryt noža chráni obsluhu pred úlomkami, náhodným kontaktom s pracovným nástrojom alebo iskrami. Mal by byť vždy namontovaný s osobitnou pozornosťou, aby jeho krycia časť smerovala k obsluhe. Konštrukcia ochranného krytu noža umožňuje nastaviť ochranný

kryt do optimálnej polohy bez použitia náradia.

Page 58

• Uvoľnite a stiahnite páku (8) na ochrannom kryte kotúča (4).

• Otočte ochranný kryt kotúča (4) do požadovanej polohy.

• Uzamknite spustením páky (8).

Demontáž a nastavenie ochranného krytu disku sa vykonáva v

opačnom poradí ako jeho montáž.

VÝMENA NÁSTROJA

Počas výmeny nástrojov sa musia nosiť pracovné rukavice. Tlačidlo aretácie vretena (1) slúži len na zablokovanie vretena brúsky pri montáži alebo demontáži pracovného nástroja. Nesmie sa používať ako tlačidlo brzdy počas otáčania kotúča. Takýto postup môže poškodiť brúsku alebo zraniť používateľa.

MONTÁŽ DISKOV

Pri brúsnych alebo rezacích kotúčoch s hrúbkou menšou ako 3 mm musí byť vonkajšia prírubová matica (5) na strane kotúča naskrutkovaná naplocho (obr. B). - Stlačte tlačidlo aretácie vretena (1).

• Vložte špeciálny kľúč (dodaný) do otvorov vonkajšej príruby (5)

(obr. A).

• Otočte kľúčom - uvoľnite a odstráňte vonkajšiu prírubu (5).

• Umiestnite disk tak, aby bol pritlačený k povrchu vnútornej

príruby (6).

• Naskrutkujte vonkajšiu prírubu (5) a zľahka ju utiahnite

špeciálnym kľúčom.

Demontáž diskov sa vykonáva v opačnom poradí ako montáž.

Pri montáži by mal byť kotúč pritlačený k povrchu vnútornej príruby (6) a centrálne usadený na jej spodnej ploche.

MONTÁŽNE PRACOVNÉ NÁSTROJE S OTVOROM SO ZÁVITOM

• Stlačte tlačidlo blokovania vretena (1).

• Odstráňte predtým namontované zariadenie - ak je

namontované.

• Pred montážou odstráňte obe príruby - vnútornú prírubu (6) a

vonkajšiu prírubu (5).

• Naskrutkujte závitovú časť pracovného nástroja na vreteno a

mierne ho utiahnite.

Demontáž pracovných nástrojov so závitovým otvorom sa

vykonáva v opačnom poradí ako montáž.

MONTÁŽ UHLOVEJ BRÚSKY DO STOJANA UHLOVEJ BRÚSKY

Uhlová brúska sa smie používať na statíve určenom pre uhlové

brúsky, ak je správne namontovaný v súlade s montážnymi pokynmi výrobcu statívu.

PREVÁDZKA / NASTAVENIA

Pred použitím brúsneho kotúča skontrolujte jeho stav. Nepoužívajte odštiepené, prasknuté alebo inak poškodené brúsne kotúče. Opotrebovaný brúsny kotúč alebo kefa by sa mali pred použitím okamžite vymeniť za nové. Po skončení práce brúsku vždy vypnite a počkajte, kým sa pracovný nástroj úplne zastaví. Až potom je možné brúsku odložiť. Nebrzdite rotujúci brúsny kotúč jeho pritláčaním na obrobok. Mlynček nikdy nepreťažujte. Hmotnosť elektrického náradia vyvíja dostatočný tlak na účinnú prevádzku náradia. Preťaženie a nadmerný tlak môžu spôsobiť nebezpečné zlomenie elektrického náradia.

• Ak brúska počas práce spadne, je nevyhnutné skontrolovať a

v prípade potreby vymeniť pracovný nástroj, ak sa zistí, že je poškodený alebo deformovaný.

• Nikdy neudierajte pracovným nástrojom o obrobok.

• Vyhnite sa odrážaniu a škrabaniu kotúča, najmä pri práci v

rohoch, na ostrých hranách a podobne (môže to spôsobiť stratu kontroly a spätný náraz). (môže to spôsobiť stratu kontroly nad elektrickým náradím a efekt spätného rázu).

• Nikdy nepoužívajte pílové listy určené na rezanie dreva z

kotúčových píl. Používanie takýchto pílových kotúčov často

vedie k javu spätného rázu elektrického nástroja, strate kontroly a môže viesť k zraneniu obsluhy.

ZAPNUTIE/VYPNUTIE

Počas spúšťania a prevádzky držte brúsku oboma rukami.

• Stlačte zadnú časť spínača (2).

• Posuňte spínač (2) dopredu (smerom k hlave) (obr. C).

• Pre nepretržitú prevádzku - stlačte predné tlačidlo spínača.

• Spínač sa automaticky zablokuje v polohe nepretržitého

chodu.

• Ak chcete prístroj vypnúť - stlačte zadnú časť spínacieho

tlačidla (2).

Po spustení brúsky počkajte, kým brúsny kotúč nedosiahne maximálne otáčky, a až potom začnite pracovať. Spínač sa nesmie používať, keď je brúska zapnutá alebo vypnutá. Spínač brúsky sa musí ovládať len vtedy, keď je elektrické náradie vzdialené od obrobku. Spotrebič má spínač chránený poistkami, čo znamená, že ak dôjde k dočasnému výpadku elektrickej siete alebo je zapojený do zásuvky s vypínačom v polohe "zapnuté", nespustí sa. V takom prípade je potrebné prepnúť vypínač do polohy "vypnuté" a prístroj znovu naštartovať.

CUTTING

• Rezanie uhlovou brúskou sa môže vykonávať len v priamom

smere.

• Neodrezávajte materiál, keď ho držíte v ruke.

• Veľké obrobky by sa mali podopierať a treba dbať na to, aby

sa podperné body nachádzali v blízkosti línie rezu a na konci materiálu. Stabilne umiestnený materiál nebude mať tendenciu sa počas rezania pohybovať.

• Malé obrobky by sa mali upínať napr. do zveráka, pomocou

svoriek atď. Materiál by sa mal upínať tak, aby bol bod rezu blízko upínacieho prvku. Tým sa zabezpečí väčšia presnosť rezania.

• Nedovoľte vibrácie alebo podbíjanie rezacieho kotúča, pretože

to zhoršuje kvalitu rezu a môže spôsobiť zlomenie rezacieho kotúča.

• Počas rezania nesmie byť na rezací kotúč vyvíjaný žiadny

bočný tlak.

• Použite správny rezný kotúč v závislosti od rezaného

materiálu.

• Pri rezaní materiálu sa odporúča, aby bol smer posuvu v

súlade so smerom otáčania rezacieho kotúča.

Hĺbka rezu závisí od priemeru kotúča (obr. G).

• Mali by sa používať len kotúče s menovitým priemerom, ktorý

nie je väčší ako priemer odporúčaný pre daný model brúsky.

• Pri vykonávaní hlbokých rezov (napr. profily, stavebné bloky,

tehly atď.) nedovoľte, aby sa upínacie príruby dostali do kontaktu s obrobkom.

Rezné kotúče dosahujú počas prevádzky veľmi vysoké teploty nedotýkajte sa ich nechránenými časťami tela, kým nevychladnú.

PIESOK

Brúsne práce sa môžu vykonávať napr. pomocou brúsnych

kotúčov, pohárikových kotúčov, lamelových kotúčov, kotúčov s brúsnym rúnom, drôtených kefiek, pružných kotúčov na brúsny papier atď. Každý typ kotúča, ako aj obrábaný materiál si vyžaduje vhodnú pracovnú techniku a používanie vhodných osobných ochranných prostriedkov. Kotúče určené na rezanie by sa nemali používať na brúsenie. Brúsne kotúče sú určené na odstraňovanie materiálu hranou kotúča.

• Nebrúste bočnou stranou kotúča. Optimálny pracovný uhol pre

tento typ kotúča je 30o (obr. H).

• Brúsenie sa musí vykonávať len s použitím brúsnych kotúčov

vhodných pre daný materiál.

Page 59

Pri práci s lamelovými kotúčmi, kotúčmi z brúsneho rúna a pružnými kotúčmi na brúsny papier dbajte na správny uhol nábehu (obr. I). - Nebrúste celou plochou kotúča.

- Tieto typy kotúčov sa používajú na obrábanie rovných povrchov. Drôtené kefy sú určené najmä na čistenie profilov a ťažko prístupných miest. Možno ich použiť na odstraňovanie napr. hrdze, náterov atď. z povrchu materiálu. (Obr. K). Mali by sa používať len pracovné nástroje, ktorých prípustné otáčky sú vyššie alebo rovnaké ako maximálne otáčky uhlovej brúsky bez zaťaženia.

PREVÁDZKA A ÚDRŽBA

Pred akoukoľvek inštaláciou, nastavením, opravou alebo

prevádzkou odpojte napájací kábel zo sieťovej zásuvky.

ÚDRŽBA A SKLADOVANIE

• Prístroj sa odporúča čistiť ihneď po každom použití.

• Na čistenie nepoužívajte vodu ani iné kvapaliny.

• Prístroj by sa mal čistiť suchou handričkou alebo vyfúkať

nízkotlakovým stlačeným vzduchom.

• Nepoužívajte žiadne čistiace prostriedky ani rozpúšťadlá,

pretože môžu poškodiť plastové časti.

• Pravidelne čistite vetracie otvory v kryte motora, aby ste

zabránili prehriatiu jednotky.

• Ak je napájací kábel poškodený, musí sa vymeniť za kábel s

rovnakými vlastnosťami. Túto operáciu zverte kvalifikovanému odborníkovi alebo nechajte spotrebič opraviť v servise.

• Ak sa na komutátore objaví nadmerné iskrenie, nechajte

skontrolovať stav uhlíkových kief motora kvalifikovanou osobou.

• Zariadenie vždy skladujte na suchom mieste mimo dosahu

detí.

Akékoľvek závady by malo odstrániť autorizované servisné oddelenie výrobcu.

TECHNICKÉ ŠPECIFIKÁCIE

ÚDAJE O HODNOTENÍ

Uhlová brúska 59G185

Parameter

Hodnota

Typ motora

Kefa

Napájacie napätie

230 V AC

Frekvencia dodávky

50 Hz

Menovitý výkon

900 W

Rozsah voľnobežných otáčok

n0= 3000-12000

min-¹

Priemer disku

125 mm

Vnútorný priemer disku

22,2 mm

Priemer závitu vretena

M14

Stupeň ochrany IP

IPX0

Trieda ochrany

Hmotnosť (bez príslušenstva)

1,9 kg

Rok výroby

2025

59G185 znamená označenie typu aj stroja

ÚDAJE O HLUKU A VIBRÁCIÁCH

Hladina akustického tlaku (brúsny kotúč)

LpA= 86,3 dB(A)

K= 3 dB(A)

Hladina akustického tlaku (rezný kotúč)

LpA= 87 dB(A)

K= 3 dB(A)

Hladina akustického výkonu (brúsny kotúč)

LwA= 94,3 dB(A)

K= 3 dB(A)

Hladina akustického výkonu (rezací kotúč)

LwA= 95 dB(A)

K= 3 dB(A)

Hodnota zrýchlenia vibrácií (hlavná rukoväť) (brúsny kotúč)

ah= 8,957 m/s

K= 1,5 m/s

Hodnota zrýchlenia vibrácií (hlavná rukoväť) (rezný kotúč)

ah= 3,722 m/s

K= 1,5 m/s2

Hodnota zrýchlenia vibrácií (pomocná rukoväť) (brúsny kotúč

ah= 11,837 m/s

K= 1,5 m/s2

Hodnota zrýchlenia vibrácií (pomocná rukoväť) (rezný kotúč)

ah= 4,446 m/s

K= 1,5 m/s2

Informácie o hluku a vibráciách

Hladina emisie hluku zariadenia je opísaná: hladinou emitovaného akustického tlaku LpA a hladinou akustického výkonu LwA (kde K označuje neistotu merania). Vibrácie emitované zariadením sú opísané hodnotou zrýchlenia vibrácií a

(kde K znamená neistotu merania). Hladina akustického tlaku LpA, hladina akustického výkonu LwA a hodnota zrýchlenia vibrácií ah uvedené v týchto pokynoch boli merané v súlade s normou IEC 62841-1. Uvedená úroveň vibrácií

ah sa môže použiť na porovnanie zariadení a na predbežné

posúdenie vystavenia vibráciám. Uvedená úroveň vibrácií je reprezentatívna len pre základné použitie jednotky. Ak sa jednotka používa na iné účely alebo s inými pracovnými nástrojmi, úroveň vibrácií sa môže zmeniť. Vyššiu úroveň vibrácií ovplyvní nedostatočná alebo príliš zriedkavá údržba jednotky . Uvedené dôvody môžu mať za následok zvýšenú expozíciu vibráciám počas celého pracovného

obdobia.

Na presný odhad vystavenia vibráciám je potrebné zohľadniť obdobia, keď je jednotka vypnutá alebo keď je zapnutá, ale nepoužíva sa na prácu. Po presnom odhade všetkých faktorov sa môže ukázať, že celková expozícia vibráciám je oveľa nižšia.

Na ochranu používateľa pred účinkami vibrácií by sa mali zaviesť ďalšie bezpečnostné opatrenia, ako je cyklická údržba stroja a pracovných nástrojov, zabezpečenie primeranej teploty rúk a správna organizácia práce.

OCHRANA ŽIVOTNÉHO PROSTREDIA

Elektricky poháňané výrobky by sa nemali likvidovať spolu s domovým odpadom, ale mali by sa odniesť do príslušných zariadení na likvidáciu. Informácie o likvidácii vám poskytne predajca výrobku alebo miestny úrad. Odpad z elektrických a elektronických zariadení obsahuje látky, ktoré nie sú šetrné k životnému prostrediu. Nerecyklované zariadenia predstavujú potenciálne riziko pre životné prostredie a ľudské zdravie.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa so sídlom vo Varšave, ul. Pograniczna 2/4 (ďalej len "GTX Poland ") oznamuje, že všetky autorské práva k obsahu tejto príručky (ďalej len "príručka"), okrem iného vrátane. Všetky autorské práva k obsahu tejto príručky (ďalej len "príručka"), okrem iného vrátane jej textu, fotografií, schém, nákresov, ako aj jej kompozície, patria výlučne spoločnosti GTX Poľsko a podliehajú právnej ochrane podľa zákona zo 4. februára 1994 o autorskom práve a súvisiacich právach (t. j. Zbierka zákonov 2006 č. 90 položka 631 v znení neskorších predpisov). Kopírovanie, spracovanie, publikovanie, úprava na komerčné účely celej príručky, ako aj jej jednotlivých prvkov bez písomného súhlasu spoločnosti GTX Poland je prísne zakázané a môže mať za následok občianskoprávnu a trestnoprávnu zodpovednosť.

ES vyhlásenie o zhode Výrobca:GTX Poland Sp. z o.o. Sp.k,

Ulica Pograniczna 2/4 02-285 Varšava Výrobok: Uhlová brúska Model: 59G185

Obchodný názov: GRAPHITE Sériové číslo: 00001 ÷ 99999 Opísaný výrobok je v súlade s týmito dokumentmi: Smernica o strojových zariadeniach 2006/42/ES Smernica 2014/30/EÚ o elektromagnetickej kompatibilite Smernica RoHS 2011/65/EÚ v znení smernice 2015/863/EÚ

A spĺňa požiadavky noriem:

Page 60

EN 62841-1:2015 + A11:2022 EN IEC 62841-2-3:2021 + A11:2021 EN IEC 55014-1: 2021 EN IEC 55014-2: 2021 EN IEC 61000-3-2: 2019+A1:2021 EN 61000-3-3: 2013+ A1:2019+A2:2021 EN IEC 63000:2018

Toto vyhlásenie sa vzťahuje len na strojové zariadenie v podobe, v akej bolo uvedené na trh, a nezahŕňa komponenty pridá koncový používateľ alebo ho vykoná dodatočne. Meno a adresa osoby so sídlom v EÚ, ktorá je oprávnená vypracovať technickú dokumentáciu: Podpísané v mene:

GTX Poland Sp. z o.o. Sp.k. Ulica Pograniczna 2/4 02-285 Varšava

Paweł Kowalski Pracovník pre technickú dokumentáciu GTX Poľsko Varšava, 2025-04-01

(HR)

PRIJEVOD IZVORNIH UPUTA

59G185

KUTNA BRUSILICA

BILJEŠKA: PAŽLJIVO PROČITAJTE OVAJ PRIRUČNIK PRIJE UPORABE ELEKTRIČNOG ALATA I SAČUVAJTE GA ZA BUDUĆU UPOTREBU.

POSEBNE SIGURNOSNE ODREDBE

Sigurnosni savjeti za brušenje, brušenje brusnim papirom, rad sa žičanim četkama i rezanje brusnim kotačem.

• Ovaj električni alat može se koristiti kao obična brusilica, brusilica za brusni papir, brusilica za žičane četke i kao abrazivni rezač. Pridržavajte se svih sigurnosnih uputa, uputa, opisa i podataka isporučenih s električnim alatom. Nepoštivanje sljedećeg može stvoriti rizik od strujnog udara, požara i/ili teških ozljeda.

• Ovaj električni alat ne smije se koristiti za poliranje. Korištenje električnog alata za nepredviđene radne aktivnosti može dovesti do opasnosti i ozljeda.

• Nemojte koristiti pribor koji nije posebno dizajniran i preporučen od strane proizvođača za alat. Činjenica da se pribor može ugraditi na električni alat nije jamstvo sigurne uporabe.

• Dopuštena brzina korištenog radnog alata ne smije biti manja od maksimalne brzine naznačene na električnom alatu. Radni alat koji se okreće brže od dopuštene brzine može se slomiti i dijelovi se mogu rasprsnuti.

• Vanjski promjer i debljina radnog alata moraju odgovarati dimenzijama električnog alata. Radni alati s pogrešnim dimenzijama ne mogu se dovoljno zaštititi ili pregledati.

• Radni alati s navojnim umetkom moraju točno stati na navoj na vretenu. Za radne alate montirane na prirubnicu, promjer provrta radnog alata mora odgovarati promjeru prirubnice. Radni alati koji ne mogu točno stati na električni alat okretat će se neravnomjerno, jako vibrirati i mogu uzrokovati gubitak kontrole nad električnim alatom.

• Ni u kojem slučaju ne smijete koristiti oštećene radne alate. Prije svake uporabe pregledajte alate, npr. brusne ploče na usitnjavanje i pucanje, brusne ploče na pukotine, istrošenost ili jako trošenje, žičane četke za labave ili slomljene žice. Ako je električni alat ili radni alat pao, provjerite ima li oštećenja ili upotrijebite drugi neoštećeni alat. Ako je alat provjeren i popravljen, električni alat treba uključiti na najveću brzinu na jednu minutu, pazeći da rukovatelj i promatrači u blizini budu izvan zone rotirajućeg alata. Oštećeni alati obično se lome tijekom ovog vremena ispitivanja.

• Mora se nositi osobna zaštitna oprema. Ovisno o vrsti posla,

nosite zaštitnu masku koja pokriva cijelo lice, zaštitu za oči ili zaštitne naočale. Ako je potrebno, upotrijebite masku za prašinu, zaštitu za sluh, zaštitne rukavice ili posebnu pregaču za zaštitu od sitnih čestica brušenog i obrađenog materijala. Zaštitite oči od stranih tijela u zraku koja nastaju tijekom rada. Maska za prašinu i zaštita dišnih putova moraju filtrirati prašinu koja nastaje tijekom rada. Izloženost buci tijekom duljeg razdoblja može dovesti do gubitka sluha.

• Osigurajte da su promatrači na sigurnoj udaljenosti od zone dosega električnog alata.

• Svatko tko se nalazi u blizini radnog električnog alata mora koristiti osobnu zaštitnu opremu. Krhotine obratka ili slomljeni radni alati mogu se rasprsnuti i uzrokovati ozljede čak i izvan neposrednog područja dohvata.

• Prilikom izvođenja radova na kojima bi alat mogao doći u dodir sa skrivenim električnim žicama ili vlastitim kabelom za napajanje, držite alat samo za izolirane površine ručke. Kontakt s mrežnim kabelom može dovesti do prijenosa napona na metalne dijelove električnog alata, što može uzrokovati strujni udar.

• Mrežni kabel držite podalje od rotirajućih radnih alata. Ako izgubite kontrolu nad alatom, mrežni kabel može se presjeći ili uvući, a vaša ruka ili cijela ruka mogu se zapeti u rotirajući radni alat.

• Nikada ne odlažite električni alat prije nego što se radni alat potpuno zaustavi. Rotirajući alat može doći u dodir s površinom na koju je položen, tako da možete izgubiti kontrolu nad električnim alatom.

• Ne nosite električni alat dok je u pokretu. Slučajni kontakt između odjeće i rotirajućeg električnog alata može uzrokovati uvlačenje alata i bušenje električnog alata u tijelo rukovatelja.

• Redovito čistite ventilacijske otvore električnog alata. Puhalo motora uvlači prašinu u kućište i veliko nakupljanje metalne prašine može uzrokovati električnu opasnost.

• Nemojte koristiti električni alat u blizini zapaljivih materijala. Iskre ih mogu zapaliti.

• Nemojte koristiti alate koji zahtijevaju tekuće rashladne tekućine. Korištenje vode ili drugih tekućih rashladnih sredstava može dovesti do strujnog udara.

Odbijanje i relevantni sigurnosni savjeti

Povratni udar je iznenadna reakcija električnog alata na

začepljenje ili začepljenje rotirajućeg alata kao što je brusna ploča, brusna ploča, žičana četka itd. Zaglavljivanje ili blokiranje dovodi do naglog zaustavljanja rotirajućeg radnog alata. Nekontrolirani električni alat tako će se trzati u smjeru suprotnom od smjera vrtnje radnog alata.

Kada se, na primjer, brusna ploča zaglavi ili zaglavi u radnom

komadu, uronjeni rub brusne ploče može se začepiti i uzrokovati njezino ispadanje ili izbacivanje. Kretanje brusne ploče (prema ili od rukovatelja) tada ovisi o smjeru kretanja kotača na mjestu začepljenja. Osim toga, brusni kotači također se mogu slomiti.

Trzaj je posljedica nepravilne ili nepravilne uporabe električnog

alata. To se može izbjeći poduzimanjem odgovarajućih mjera opreza opisanih u nastavku.

• Električni alat treba čvrsto držati, s tijelom i rukama u položaju da omekša trzaj. Ako je pomoćna ručka uključena kao dio standardne opreme, uvijek je treba koristiti kako bi se imala najveća kontrola nad silama trzaja ili momentom trzaja tijekom pokretanja. Rukovatelj može kontrolirati pojavu trzaja i trzaja poduzimanjem odgovarajućih mjera opreza.

• Nikada nemojte držati ruke u blizini rotirajućih radnih alata. Radni alat može ozlijediti vašu ruku zbog trzaja.

• Držite se podalje od zone dometa gdje će se električni alat pomicati tijekom trzaja. Kao rezultat trzaja, električni alat se kreće u suprotnom smjeru od kretanja brusnog kotača na mjestu začepljenja.

Page 61

• Budite posebno oprezni pri obradi kutova, oštrih rubova itd.

Spriječite skretanje ili zaglavljivanje radnih alata. Rotirajući radni alat osjetljiviji je na zaglavljivanje prilikom obrade kutova, oštrih rubova ili ako se odbaci. To može postati uzrok gubitka kontrole ili povratnog udarca.

• Nemojte koristiti drvene ili nazubljene diskove. Radni alati ove

vrste često uzrokuju trzaj ili gubitak kontrole nad električnim alatom.

Posebne sigurnosne upute za brušenje i rezanje brusnim kotačem

• Koristite samo brusnu ploču dizajniranu za određeni

električni alat i štitnik dizajniran za određenu brusnu ploču. Brusne ploče koje nisu alati za određeni električni alat

ne mogu biti dovoljno zaštićene i nisu dovoljno sigurne.

• Savijeni brusni diskovi moraju biti montirani tako da

nijedan dio diska ne strši izvan ruba zaštitnog poklopca.

Nepravilno postavljena brusna ploča koja strši izvan ruba zaštitnog poklopca ne može se dovoljno zaštititi.

• Štitnik mora biti sigurno pričvršćen na električni alat kako

bi se zajamčio najveći mogući stupanj sigurnosti i postavljen tako da dio brusne ploče izložen i okrenut prema rukovatelju bude što manji. Štitnik štiti rukovatelja od

krhotina, slučajnog kontakta s brusnim kotačem, kao i iskri koje bi mogle zapaliti odjeću.

• Brusni kotači smiju se koristiti samo za radove koji su im

namijenjeni. Na primjer, nikada nemojte brusiti bočnom površinom rezne ploče. Rezni kotači dizajnirani su za

uklanjanje materijala rubom diska. Učinak bočnih sila na ove brusne ploče može ih slomiti.

• Uvijek koristite neoštećene stezne prirubnice ispravne

veličine i oblika za odabranu brusnu ploču. Odgovarajuće

prirubnice podupiru brusnu ploču i na taj način smanjuju opasnost od loma kotača. Prirubnice za rezne ploče mogu se razlikovati od onih za ostale brusne ploče.

• Nemojte koristiti rabljene brusne ploče od većih

električnih alata. Brusne ploče za veće električne alate nisu

dizajnirane za veće brojeve okretaja koji su karakteristični za manje električne alate i stoga se mogu slomiti.

Dodatne posebne sigurnosne upute za rezanje brusnih ploča

• Izbjegavajte zaglavljivanje rezne ploče ili preveliki

pritisak. Ne pravite pretjerano duboke rezove.

Preopterećenje rezne ploče povećava opterećenje oštrice i njezinu sklonost zaglavljivanju ili začepljenju, a time i mogućnost odbacivanja ili lomljenja.

• Izbjegavajte područje ispred i iza rotirajuće rezne ploče.

Pomicanje rezne ploče u radnom komadu dalje od vas može uzrokovati da električni alat odleti s rotirajućom pločom izravno prema vama u slučaju povratnog udarca.

• U slučaju zaglavljenog reznog diska ili zastoja, isključite

električni alat i pričekajte da se disk potpuno zaustavi. Nikada ne pokušavajte izvući disk koji se još uvijek kreće iz područja rezanja jer to može uzrokovati trzaj. Uzrok

zastoja mora se otkriti i ukloniti.

• Nemojte ponovno pokretati električni alat dok je u

materijalu. Rezni kotač trebao bi postići punu brzinu prije nego što nastavi s rezanjem. U suprotnom, brusni kotač

može se zakačiti, skočiti s obratka ili uzrokovati trzaj.

• Ploče ili velike predmete treba poduprijeti prije obrade

kako bi se smanjio rizik od povratnog udarca uzrokovanog zaglavljenim diskom. Veliki radni dijelovi

mogu se saviti pod vlastitom težinom. Radni komad treba biti poduprt s obje strane, kako u blizini linije rezanja, tako i na rubu.

• Budite posebno oprezni pri rezanju rupa u zidovima ili

radu na drugim nevidljivim područjima. Rezna ploča koja

zaranja u materijal može uzrokovati trzanje alata ako naiđe na plinske cijevi, vodovodne cijevi, električne kabele ili druge predmete.

Posebne sigurnosne upute za brušenje brusnim papirom

• Nemojte koristiti prevelike listove brusnog papira. Prilikom

odabira veličine brusnog papira slijedite preporuke proizvođača. Brusni papir koji strši izvan brusne ploče može uzrokovati ozljede i također može dovesti do začepljenja ili poderivanja papira ili trzaja.

Posebne sigurnosne upute za poliranje

Ne dopustite da se labavi dio krzna za poliranje ili njegovi pričvrsni kabeli slobodno okreću. Blokirajte ili odrežite labave kabele za pričvršćivanje. Labavi i rotirajući kabeli za pričvršćivanje mogu zapetljati prste ili se zakačiti za radni komad. Posebne sigurnosne upute za rad sa žičanim četkama Treba uzeti u obzir da čak i uz normalnu uporabu dolazi do gubitka komada žice kroz četku. Nemojte preopteretiti žice primjenom prevelikog pritiska. Komadi žice u zraku mogu lako probiti tanku odjeću i/ili kožu. Ako se preporučuje štitnik, spriječite da četka dođe u kontakt sa štitnikom. Promjer ploča i četkica može se povećati pritiskom i centrifugalnim silama.

Dodatne sigurnosne upute

Na alatima dizajniranim za smještaj brusnih ploča s navojem provjerite je li duljina navoja brusne ploče primjerena duljini navoja vretena. Radni komad mora biti osiguran. Stezanje obratka u steznom uređaju ili škripcu sigurnije je od držanja u ruci. Ne dodirujte ploče za rezanje i brušenje prije nego što se ohlade. Kada koristite brzu prirubnicu, pazite da je unutarnja prirubnica postavljena na vreteno opremljena gumenim O-prstenom i da ovaj prsten nije oštećen. Također osigurajte da su površine vanjske i unutarnje prirubnice čiste.

Prirubnicu za brzo djelovanje koristite samo s abrazivnim i reznim pločama. Koristite samo neoštećene i ispravno

funkcionirajuće prirubnice. U slučaju privremenog nestanka električne mreže ili nakon izvlačenja utikača iz utičnice s prekidačem u položaju "uključeno", prekidač se mora otključati i postaviti u položaj isključeno prije ponovnog pokretanja.

PAŽNJA: Uređaj je namijenjen za rad u zatvorenom prostoru. Unatoč inherentno sigurnom dizajnu, upotrebi sigurnosnih mjera i dodatnih zaštitnih mjera, uvijek postoji opasnost od zaostalih ozljeda tijekom rada.

Objašnjenje upotrijebljenih piktograma.

1.Oprez Poduzmite posebne mjere opreza

2.Pročitajte upute za uporabu, pridržavajte se upozorenja i sigurnosnih uvjeta koji su u njima sadržani!

3. Koristite osobnu zaštitnu opremu (zaštitne naočale, zaštitu za uši i masku za prašinu)

4. Nosite zaštitne rukavice

5. Odspojite kabel za napajanje prije servisiranja ili popravka.

6. Držite djecu podalje od alata

7. Zaštitite od kiše

8. Sekundarna klasa zaštite

KONSTRUKCIJA I PRIMJENA

Page 62

Kutna brusilica je izolirani ručni električni alat klase II. Stroj

pokreće jednofazni komutatorski motor, čija se brzina smanjuje pomoću zupčanika s kutnim zupčanikom. Može se koristiti i za brušenje i za rezanje. Ova vrsta električnog alata naširoko se koristi za uklanjanje svih vrsta neravnina s površine metalnih dijelova, površinsku obradu zavarenih spojeva, rezanje tankozidnih cijevi i malih metalnih dijelova itd. S odgovarajućim priborom, kutna brusilica može se koristiti ne samo za rezanje i brušenje, već i za čišćenje, npr. hrđe, premaza boje itd.

Njegova područja uporabe uključuju širok raspon popravaka i

građevinskih radova koji se ne odnose samo na metale. Kutna brusilica također se može koristiti za rezanje i brušenje građevinskih materijala, npr. opeke, kamena za popločavanje, keramičkih pločica itd.

Stroj je dizajniran samo za suhu upotrebu, a ne za poliranje. Nemojte koristiti električni alat suprotno namjeravanu uporabu.

• Ne rukujte materijalima koji sadrže azbest. Azbest je

kancerogen.

• Ne radite s materijalima čija je prašina zapaljiva ili

eksplozivna. Prilikom rada s električnim alatom stvaraju se

iskre koje mogu zapaliti isparavanje.

• Rezne ploče ne smiju se koristiti za brušenje. Rezne ploče

rade s bočnom stranom, a brušenje prednjom stranom takve ploče može uzrokovati oštećenje kotača što dovodi do opasnosti od ozljeda rukovatelja.

OPIS GRAFIČKIH STRANICA

Numeriranje u nastavku odnosi se na komponente jedinice

prikazane na grafičkim stranicama ovog priručnika.

1. Gumb za zaključavanje vretena

2. Prekidač

3. Dodatna ručka

4. Štit

5. Vanjska prirubnica

6. Unutarnja prirubnica

7. Kontrola brzine

8. Poluga (štitnik štita)

9. Kabel za napajanje

* Mogu postojati razlike između crteža i proizvoda.

OPREMA I PRIBOR

1. Štit 1 kom.

2. Specijalni ključ 1 kom.

3. Dodatna ručka 1 kom.

4. Priručnik 1 kom.

PRIPREMA ZA RAD POSTAVLJANJE POMOĆNE RUČKE

Pomoćna ručka (3) ugrađena je u jednu od rupa na glavi

brusilice. Preporučuje se uporaba brusilice s pomoćnom ručkom. Ako brusilicu držite objema rukama tijekom rada (također pomoću pomoćne ručke), manji je rizik da vaša ruka dodirne rotirajući disk ili četku i da se ozlijedi od povratnog udarca.

UGRADNJA I PODEŠAVANJE ŠTITA

Štitnik oštrice štiti rukovatelja od krhotina, slučajnog dodira s radnim alatom ili iskri. Uvijek ga treba posebno paziti da njegov pokrovni dio bude okrenut prema rukovatelju. Dizajn nastavka štitnika oštrice omogućuje podešavanje štitnika

u optimalni položaj bez alata.

• Otpustite i povucite ručicu (8) na štitniku diska (4).

• Okrenite štitnik diska (4) u željeni položaj.

• Zaključajte spuštanjem ručice (8).

Uklanjanje i podešavanje štitnika diska vrši se obrnutim

redoslijedom od njegove ugradnje.

ZAMJENA ALATA

Radne rukavice moraju se nositi tijekom postupaka izmjene alata. Gumb za zaključavanje vretena (1) smije se koristiti samo za blokiranje vretena brusilice prilikom montaže ili demontaže radnog alata. Ne smije se koristiti kao gumb za kočnicu dok se disk okreće. To može oštetiti mlin ili ozlijediti korisnika.

MONTAŽA DISKA

Za brusne ili rezne ploče debljine manje od 3 mm, vanjska matica prirubnice (5) mora biti ravno pričvršćena na strani diska (sl. B).

- Pritisnite tipku za blokadu vretena (1).

• Umetnite poseban ključ (isporučen) u rupe vanjske prirubnice

(5) (sl. A).

• Okrenite ključ - otpustite i uklonite vanjsku prirubnicu (5).

• Postavite disk tako da bude pritisnut na površinu unutarnje

prirubnice (6).

• Pričvrstite vanjsku prirubnicu (5) i lagano zategnite posebnim

ključem.

Demontaža diskova vrši se obrnutim redoslijedom od montaže.

Prilikom sastavljanja disk treba pritisnuti na površinu unutarnje prirubnice (6) i sredinom postaviti na njezinu donju površinu.

UGRADNJA RADNIH ALATA S RUPOM S NAVOJEM

• Pritisnite tipku za zaključavanje vretena (1).

• Uklonite prethodno montirani alat - ako je ugrađen.

• Prije ugradnje uklonite obje prirubnice - unutarnju

prirubnicu (6) i vanjsku prirubnicu (5).

• Pričvrstite navojni dio radnog alata na vreteno i lagano ga

zategnite.

Rastavljanje radnih alata s navojem je obrnutim redoslijedom od

montaže.

MONTAŽA KUTNE BRUSILICE U POSTOLJE KUTNE BRUSILICE

Dopušteno je koristiti kutnu brusilicu u namjenskom stativu za

kutne brusilice, pod uvjetom da je pravilno postavljena u skladu s uputama za montažu proizvođača stativa.

RAD / POSTAVKE

Prije upotrebe provjerite stanje brusnog kotača. Nemojte koristiti usitnjene, napuknute ili na drugi način oštećene brusne ploče. Istrošeni kotač ili četku prije upotrebe treba odmah zamijeniti novim. Kada završite s radom, uvijek isključite brusilicu i pričekajte dok se radni alat potpuno ne zaustavi. Tek tada se brusilica može odložiti. Nemojte kočiti rotirajući brusni kotač pritiskom na radni komad. Nikada nemojte preopteretiti brusilicu. Težina električnog alata vrši dovoljan pritisak za učinkovit rad alata. Preopterećenje i prekomjerni pritisak mogu uzrokovati opasno lomljenje električnog alata.

• Ako brusilica padne tijekom rada, neophodno je pregledati i,

ako je potrebno, zamijeniti radni alat ako se utvrdi da je oštećen ili deformiran.

• Nikada nemojte udarati radnim alatom o radni materijal.

• Izbjegavajte poskakivanje i struganje s diskom, posebno kada

radite na kutovima, oštrim rubovima itd. (to može uzrokovati gubitak kontrole i povratni udar). (to može dovesti do gubitka kontrole nad električnim alatom i povratnog udarca).

• Nikada nemojte koristiti listove pile namijenjene za rezanje

drva iz kružnih pila. Korištenje takvih listova pile često rezultira fenomenom trzaja električnog alata, gubitkom kontrole i može dovesti do ozljeda operatera.

UKLJUČENO/ISKLJUČENO

Držite brusilicu objema rukama tijekom pokretanja i rada.

• Pritisnite stražnji dio prekidača (2).

• Pomaknite prekidač (2) prema naprijed - (prema glavi) (Sl. C).

• Za kontinuirani rad - pritisnite prednji dio gumba prekidača.

• Prekidač će se automatski zaključati u položaju neprekidnog

rada.

Page 63

• Za isključivanje uređaja pritisnite stražnju stranu prekidača (2).

Nakon pokretanja brusilice, pričekajte dok brusni kotač ne postigne maksimalnu brzinu prije početka rada. Prekidač se ne smije koristiti dok je brusilica uključena ili isključena. Prekidač brusilice smije se koristiti samo kada je električni alat udaljen od obratka. Uređaj ima prekidač zaštićen osiguračem, što znači da ako dođe do privremenog nestanka mrežnog napajanja ili je uključen u utičnicu s prekidačem u položaju "uključeno", neće se pokrenuti. U tom slučaju, prekidač se mora vratiti u položaj 'isključeno' i jedinica se mora ponovno pokrenuti.

REZANJE

• Rezanje kutnom brusilicom može se obaviti samo u ravnoj liniji.

• Nemojte rezati materijal dok ga držite u ruci.

• Treba poduprijeti velike izratke i paziti da su točke potpore blizu

linije reza i na kraju materijala. Stabilno postavljeni materijal neće se pomicati tijekom rezanja.

• Male izratke treba stegnuti npr. u škripcu, pomoću stezaljki itd.

Materijal treba stegnuti tako da je točka rezanja blizu steznog elementa. To će osigurati veću preciznost rezanja.

• Ne dopustite vibracije ili tamping rezne ploče, jer će to narušiti

kvalitetu reza i može uzrokovati pucanje rezne ploče.

• Tijekom rezanja ne smije se vršiti bočni pritisak na reznu ploču.

• Koristite ispravnu reznu ploču ovisno o materijalu koji se reže.

• Prilikom rezanja materijala preporučuje se da smjer dodavanja

bude u skladu sa smjerom vrtnje reznog diska.

Dubina reza ovisi o promjeru diska (slika G).

• Smiju se koristiti samo diskovi nazivnog promjera ne većeg od

preporučenih za model brusilice.

• Prilikom dubokih rezova (npr. profili, građevni blokovi, cigle itd.)

ne dopustite da stezne prirubnice dođu u dodir s radnim komadom.

Rezni diskovi tijekom rada postižu vrlo visoke temperature - ne

dodirujte ih nezaštićenim dijelovima tijela prije nego što se ohlade.

BRUŠENJE

Brušenje se može izvoditi pomoću npr. brusnih ploča, čašastih

ploča, preklopnih ploča, diskova s abrazivnim runom, žičanih četkica, fleksibilnih diskova za brusni papir itd. Svaka vrsta diska, kao i materijal koji se obrađuje, zahtijeva odgovarajuću tehniku rada i upotrebu odgovarajuće osobne zaštitne opreme. Diskovi dizajnirani za rezanje ne smiju se koristiti za brušenje. Brusni diskovi dizajnirani su za uklanjanje materijala rubom diska.

• Nemojte brusiti bočnom stranom diska. Optimalni radni kut za

ovu vrstu diska je 30o (slika H).

• Brušenje se smije izvoditi samo pomoću brusnih ploča

prikladnih za materijal.

Prilikom rada s preklopnim diskovima, abrazivnim diskovima od flisa i fleksibilnim diskovima za brusni papir obratite pažnju na ispravan napadni kut (slika I). - Ne brusite cijelom površinom diska.

- Ove vrste diskova koriste se za obradu ravnih površina. Žičane četke uglavnom su namijenjene čišćenju profila i teško dostupnih područja. Mogu se koristiti za uklanjanje npr. hrđe, premaza boje itd. s površine materijala. (Slika K). Smiju se koristiti samo radni alati čija je dopuštena brzina veća ili jednaka maksimalnoj brzini kutne brusilice bez opterećenja.

RAD I ODRŽAVANJE

Isključite kabel za napajanje iz mrežne utičnice prije bilo kakve

instalacije, podešavanja, popravka ili rada.

ODRŽAVANJE I SKLADIŠTENJE

• Preporuča se čišćenje uređaja odmah nakon svake uporabe.

• Za čišćenje nemojte koristiti vodu ili druge tekućine.

• Jedinicu treba očistiti suhim komadom krpe ili puhati

komprimiranim zrakom pod niskim tlakom.

• Nemojte koristiti sredstva za čišćenje ili otapala jer mogu

oštetiti plastične dijelove.

• Redovito čistite ventilacijske otvore u kućištu motora kako

biste spriječili pregrijavanje jedinice.

• Ako je kabel za napajanje oštećen, mora se zamijeniti kabelom

istih karakteristika. Ovu radnju treba povjeriti kvalificiranom stručnjaku ili servisirati uređaj.

• Ako dođe do prekomjernog iskrenja na komutatoru, neka

kvalificirana osoba provjeri stanje ugljenih četkica motora.

• Uređaj uvijek čuvajte na suhom mjestu izvan dohvata djece.

Sve nedostatke treba otkloniti ovlašteni servis proizvođača.

TEHNIČKE SPECIFIKACIJE

PODACI OCJENE

Kutna brusilica 59G185

Parametarski

Vrijednost

Tip motora

Četka

Napon napajanja

230 V AC

Učestalost opskrbe

50 Hz

Nazivna snaga

900 W

Raspon broja okretaja u praznom hodu

n0= 3000-12000

min-¹

Promjer diska

125 mm

Unutarnji promjer diska

22,2 mm

Promjer navoja vretena

M14

IP stupanj zaštite

IPX0

Klasa zaštite

Težina (bez pribora)

1,9 kg

Godina proizvodnje

2025

59G185 označava i tip i oznaku stroja

PODACI O BUCI I VIBRACIJAMA

Razina zvučnog tlaka (abrazivni disk)

LpA= 86,3 dB(A)

K= 3 dB(A)

Razina zvučnog tlaka (rezni disk)

LpA= 87 dB(A)

K= 3 dB(A)

Razina zvučne snage (abrazivni disk)

LwA= 94,3 dB(A) K= 3

dB(A)

Razina zvučne snage (rezna ploča)

LwA= 95 dB(A)

K= 3 dB(A)

Vrijednost ubrzanja vibracija (glavna ručka) (abrazivni disk)

ah= 8.957 m/s2

K= 1.5 m/s2

Vrijednost ubrzanja vibracija (glavna ručka) (rezna ploča)

ah= 3.722 m/s2

K= 1.5 m/s2

Vrijednost ubrzanja vibracija (pomoćna ručka) (abrazivni disk

ah= 11.837 m/s2

K= 1.5 m/s2

Vrijednost ubrzanja vibracija (pomoćna ručka) (rezna ploča)

ah= 4.446 m/s2

K= 1.5 m/s2

Informacije o buci i vibracijama

Razina emisije buke opreme opisana je: razinom emitiranog

zvučnog tlaka LpA i razinom zvučne snage LwA (gdje K označava mjernu nesigurnost). Vibracije koje emitira oprema opisane su vrijednošću ubrzanja vibracija ah (gdje je K mjerna

nesigurnost). Razina zvučnog tlaka LpA, razina zvučne snage LwA i vrijednost ubrzanja vibracija ah navedena u ovim uputama izmjereni su u skladu s IEC 62841-1. Navedena razina vibracija ah može se koristiti za usporedbu opreme i za preliminarnu procjenu izloženosti vibracijama. Navedena razina vibracija predstavlja samo osnovnu uporabu jedinice. Ako se jedinica koristi za druge primjene ili s drugim

Page 64

radnim alatima, razina vibracija može se promijeniti. Na višu razinu vibracija utjecat će nedovoljno ili prerijetko održavanje jedinice. Gore navedeni razlozi mogu rezultirati povećanom izloženošću vibracijama tijekom cijelog radnog razdoblja.

Da bi se točno procijenila izloženost vibracijama, potrebno je uzeti u obzir razdoblja kada je jedinica isključena ili kada je uključena, ali se ne koristi za rad. Nakon što su svi čimbenici točno procijenjeni, ukupna izloženost vibracijama može se pokazati mnogo nižom.

Kako bi se korisnik zaštitio od utjecaja vibracija, potrebno je provesti dodatne sigurnosne mjere, kao što su cikličko održavanje stroja i radnih alata, osiguravanje odgovarajuće

temperature ruku i pravilna organizacija rada.

ZAŠTITA OKOLIŠA

Proizvodi na električni pogon ne smiju se odlagati s kućnim otpadom, već ih treba odnijeti u odgovarajuće objekte na odlaganje. Obratite se prodavaču proizvoda ili lokalnim vlastima za informacije o odlaganju. Otpadna električna i elektronička oprema sadrži tvari koje nisu ekološki prihvatljive. Nereciklirana oprema predstavlja potencijalni rizik za okoliš i ljudsko zdravlje.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa sa sjedištem u Varšavi, ul. Pograniczna 2/4 (u daljnjem tekstu: "GTX Poljska") obavještava da sva autorska prava na sadržaj ovog priručnika (u daljnjem tekstu: "Priručnik"), uključujući, između ostalog. Sva autorska prava na sadržaj ovog Priručnika (u daljnjem tekstu "Priručnik"), uključujući, ali ne ograničavajući se na njegov tekst, fotografije, dijagrame, crteže, kao i njegov sastav, pripadaju isključivo GTX Poland i podliježu pravnoj zaštiti u skladu sa Zakonom od 4. veljače 1994. o

autorskom pravu i srodnim pravima (tj. Kopiranje, obrada, objavljivanje, izmjena u

komercijalne svrhe cijelog priručnika kao i njegovih pojedinačnih elemenata bez pisanog pristanka GTX Poland strogo je zabranjeno i može rezultirati građanskom i kaznenom odgovornošću.

EZ izjava o sukladnosti

Proizvođač: GTX Poland Sp. z o.o. Sp.k, Ulica Pograniczna 2/4 02-285 Varšava

Proizvod: Kutna brusilica Model: 59G185

Trgovački naziv: GRAPHITE

Serijski broj: 00001 ÷ 99999 Gore opisani proizvod u skladu je sa sljedećim dokumentima: Direktiva o strojevima 2006/42/EZ Direktiva o elektromagnetskoj kompatibilnosti 2014/30/EU Direktiva RoHS 2011/65/EU kako je izmijenjena Direktivom 2015/863/EU

I ispunjava zahtjeve standarda:

EN 62841-1:2015 + A11:2022 EN IEC 62841-2-3:2021 + A11:2021 EN IEC 55014-1: 2021 EN IEC 55014-2: 2021 EN IEC 61000-3-2: 2019+A1:2021 EN 61000-3-3: 2013+ A1:2019+A2:2021 EN IEC 63000:2018

Ova se izjava odnosi samo na strojeve kako su stavljeni na tržište i ne uključuje sastavne dijelove dodao krajnji korisnik ili ga je naknadno izvršio. Ime i adresa osobe s boravištem u EU-u ovlaštene za pripremu tehničke dokumentacije:

Potpisano u ime: GTX Poland Sp. z o.o. Sp.k. Ulica Pograniczna 2/4 02-285 Varšava

Paweł Kowalski Službenik za tehničku dokumentaciju GTX Poljska Varšava, 2025-04-01

(LT)

ORIGINALIŲ INSTRUKCIJŲ VERTIMAS

59G185

KAMPINIS ŠLIFUOKLIS

PASTABA: PRIEŠ NAUDODAMI ELEKTRINĮ ĮRANKĮ ATIDŽIAI PERSKAITYKITE ŠĮ VADOVĄ IR IŠSAUGOKITE JĮ ATEITYJE.

KONKREČIOS SAUGOS NUOSTATOS

Saugos patarimai, kaip šlifuoti, šlifuoti švitriniu popieriumi, dirbti vieliniais šepečiais ir pjauti šlifavimo ratu.

• Šį elektrinį įrankį galima naudoti kaip įprastą šlifuoklį, šlifavimo popierių, vielinį šepetį ir abrazyvinį pjoviklį. Laikykitės visų saugos instrukcijų, nurodymų, aprašymų ir duomenų, pateiktų kartu su elektriniu įrankiu. Nesilaikant toliau nurodytų nurodymų, gali kilti elektros smūgio, gaisro ir (arba) sunkių sužalojimų pavojus.

• Šio elektrinio įrankio negalima naudoti poliravimui. Naudojant elektrinį įrankį ne pagal paskirtį, gali kilti pavojus ir sužalojimai.

• Nenaudokite priedų, kurie nėra specialiai suprojektuoti ir gamintojo rekomenduojami šiam įrankiui. Tai, kad priedą galima pritvirtinti prie elektrinio įrankio, dar negarantuoja, kad jis bus saugiai naudojamas.

• Naudojamo darbo įrankio leistinasis greitis turi būti ne mažesnis už didžiausią ant elektrinio įrankio nurodytą greitį. Darbo įrankis, besisukantis greičiau nei leistinas greitis, gali sulūžti, o jo dalys - suskilti.

• Darbo įrankio išorinis skersmuo ir storis turi atitikti elektrinio įrankio matmenis. Neteisingų matmenų darbo įrankių negalima pakankamai apsaugoti ar patikrinti.

• Darbo įrankiai su srieginiais įdėklais turi tiksliai priglusti prie verpstės sriegio. Darbo įrankių su flanšu atveju darbo įrankio angos skersmuo turi atitikti flanšo skersmenį. Darbo įrankiai, kurie tiksliai netelpa ant elektrinio įrankio, sukasi netolygiai, labai stipriai vibruoja ir gali prarasti elektrinio įrankio valdymą.

• Jokiu būdu nenaudokite sugadintų darbo įrankių. Prieš kiekvieną naudojimą apžiūrėkite įrankius, pavyzdžiui, šlifavimo diskus, ar nėra įskilimų ir įtrūkimų, šlifavimo trinkeles, ar nėra įtrūkimų, nusidėvėjimo ar stipraus nusidėvėjimo, vielinius šepečius, ar nėra atsilaisvinusių ar nutrūkusių vielų. Jei elektrinis arba darbo įrankis nukrito, patikrinkite, ar jis nepažeistas, arba naudokite kitą nepažeistą įrankį. Jei įrankis patikrintas ir sutvarkytas, elektrinį įrankį reikia įjungti didžiausiu greičiu vienai minutei, stengiantis, kad operatorius ir šalia esantys pašaliniai asmenys nebūtų besisukančio įrankio zonoje. Pažeisti įrankiai paprastai lūžta per šį bandymo laiką.

• Būtina dėvėti asmenines apsaugos priemones. Priklausomai nuo darbo pobūdžio, dėvėkite visą veidą dengiančią apsauginę kaukę, akių apsaugą arba apsauginius akinius. Jei reikia, naudokite dulkių kaukę, klausos apsaugą, apsaugines pirštines arba specialią prijuostę, kad apsisaugotumėte nuo smulkių šlifuojamų ir apdirbamų medžiagų dalelių. Saugokite akis nuo darbo metu susidarančių ore esančių svetimkūnių. Dulkių kaukė ir kvėpavimo takų apsaugos priemonės turi filtruoti darbo metu susidariusias dulkes. Ilgą laiką veikiant triukšmui , gali sutrikti klausa.

• Užtikrinkite, kad pašaliniai asmenys būtų saugiu atstumu nuo elektrinio įrankio pasiekiamumo zonos.

• Visi, esantys šalia veikiančio elektrinio įrankio, privalo naudoti asmenines apsaugos priemones. Ruošinių atplaišos ar sulūžę darbo įrankiai gali atsiskirti ir sužaloti net ir už artimiausios pasiekiamos zonos ribų.

• Atlikdami darbus, kai įrankis gali liestis su paslėptais elektros laidais arba savo maitinimo kabeliu, laikykite įrankį tik už izoliuotų rankenos paviršių. Dėl sąlyčio su elektros tinklo laidu įtampa gali būti perduota į metalines elektrinio įrankio dalis, o tai gali sukelti elektros smūgį.

• Laikykite tinklo kabelį atokiau nuo besisukančių darbo įrankių. Praradus įrankio kontrolę, maitinimo laidas gali būti perpjautas arba įtemptas, o jūsų ranka arba visa ranka gali įsipainioti į besisukantį darbo įrankį.

Page 65

• Niekada neatidėkite elektrinio įrankio, kol darbo įrankis

visiškai nesustojo. Besisukantis įrankis gali liestis su paviršiumi, ant kurio jis padėtas, todėl galite prarasti elektrinio įrankio kontrolę.

• Neneškite elektrinio įrankio, kai jis juda. Atsitiktinis drabužių ir

besisukančio elektrinio įrankio kontaktas gali sukelti įrankio traukimą ir elektrinio įrankio gręžimą į operatoriaus kūną.

• Reguliariai valykite elektrinio įrankio ventiliacijos angas.

Variklio ventiliatorius įtraukia dulkes į korpusą, o susikaupusios didelės metalinės dulkės gali sukelti elektros pavojų.

• Nenaudokite elektrinio įrankio šalia degių medžiagų. Kibirkštys gali jas uždegti.

• Nenaudokite įrankių, kuriems reikia skystų aušinimo skysčių. Naudojant vandenį ar kitus skystus aušinimo skysčius, galima patirti elektros smūgį.

Atmetimas ir atitinkami saugos patarimai

Atgalinis smūgis - tai staigi elektrinio įrankio reakcija į

besisukančio įrankio, pavyzdžiui, šlifavimo disko, šlifavimo pado, vielinio šepečio ir pan., užblokavimą ar kliūtį. Dėl užstrigimo ar užsikirtimo staiga sustabdomas besisukantis darbo įrankis. Taigi nekontroliuojamas elektrinis įrankis trūkčioja priešinga darbo įrankio sukimosi krypčiai kryptimi.

Pavyzdžiui, kai šlifavimo diskas užstringa arba įstringa ruošinyje,

panardintas šlifavimo disko kraštas gali užsiblokuoti ir dėl to jis gali iškristi arba išslysti. Tuomet šlifavimo rato judėjimas (link operatoriaus arba nuo jo) priklauso nuo rato judėjimo krypties užsikirtimo vietoje. Be to, šlifavimo diskai gali sulūžti.

Atbulinė trauka atsiranda dėl netinkamo arba neteisingo

elektrinio įrankio naudojimo. Jos galima išvengti imantis toliau aprašytų atitinkamų atsargumo priemonių.

• Elektrinį įrankį reikia laikyti tvirtai, kūnu ir rankomis taip, kad būtų sušvelninta atatranka. Jei pagalbinė rankena yra standartinės įrangos dalis, ją visada reikia naudoti, kad būtų galima kuo geriau kontroliuoti atatrankos jėgas arba atatrankos momentą paleidimo metu. Operatorius, imdamasis atitinkamų atsargumo priemonių, gali kontroliuoti trūkčiojimo ir atatrankos reiškinį.

• Niekada nelaikykite rankų prie besisukančių darbo įrankių. Darbo įrankis dėl atatrankos gali sužeisti ranką.

• Laikykitės atokiau nuo nuotolio zonos, kurioje elektrinis įrankis judės atatrankos metu. Dėl atatrankos elektrinis įrankis juda priešinga kryptimi nei šlifavimo ratas užsikirtimo vietoje.

• Būkite ypač atsargūs apdirbdami kampus, aštrias briaunas ir pan. Neleiskite, kad darbo įrankiai atsilenktų arba užsikirstų. Besisukantis darbinis įrankis labiau linkęs užstrigti apdirbant kampus, aštrius kraštus arba jei jis atšoka atgal. Tai gali tapti valdymo praradimo arba atgalinio smūgio priežastimi.

• Nenaudokite medinių ar dantytų diskų. Tokio tipo darbo įrankiai dažnai atšoka arba prarandama elektrinio įrankio kontrolė.

Specialūs saugos nurodymai šlifuojant ir pjaunant šlifavimo disku

• Naudokite tik konkrečiam elektriniam įrankiui skirtą šlifavimo diską ir konkrečiam šlifavimo diskui skirtą apsaugą. Konkrečiam elektriniam įrankiui nepritaikyti

šlifavimo diskai negali būti pakankamai apsaugoti ir nėra pakankamai saugūs.

• Sulenkti šlifavimo diskai turi būti pritvirtinti taip, kad jokia disko dalis neišsikištų už apsauginio dangtelio krašto.

Netinkamai pritvirtintas šlifavimo diskas, išsikišęs už apsauginio dangtelio krašto, negali būti pakankamai apsaugotas.

• Apsauga turi būti patikimai pritvirtinta prie elektrinio įrankio, kad būtų užtikrintas didžiausias įmanomas saugos lygis, ir įrengta taip, kad šlifavimo disko dalis, kuri yra atidengta ir nukreipta į operatorių, būtų kuo mažesnė.

Apsauga apsaugo operatorių nuo atplaišų, atsitiktinio kontakto su šlifavimo disku, taip pat nuo kibirkščių, galinčių uždegti drabužius.

• Šlifavimo diskai turi būti naudojami tik jiems skirtiems

darbams atlikti. Pavyzdžiui, niekada nešlifuokite šoniniu pjovimo disko paviršiumi. Pjovimo diskai skirti medžiagai

šalinti disko kraštu. Dėl šoninių jėgų poveikio šie šlifavimo diskai gali sulūžti.

• Visada naudokite nepažeistus tinkamo dydžio ir formos

prispaudimo flanšus, tinkamus pasirinktam šlifavimo ratui. Tinkami flanšai palaiko šlifavimo diską ir taip sumažina

jo lūžimo pavojų. Atpjovimo diskams skirti flanšai gali skirtis nuo kitiems šlifavimo diskams skirtų flanšų.

• Nenaudokite naudotų šlifavimo diskų iš didesnių

elektrinių įrankių. Didesnių elektrinių įrankių šlifavimo diskai

nėra pritaikyti mažesniems elektriniams įrankiams būdingam didesniam sūkių dažniui, todėl jie gali sulūžti.

Papildomi specialūs saugos nurodymai dėl šlifavimo diskų pjovimo

• Venkite pjovimo disko užstrigimo arba per didelio

spaudimo. Nedarykite pernelyg gilių pjūvių. Per daug

apkraunant pjovimo diską, padidėja jo apkrova ir polinkis užsikirsti ar užsiblokuoti, taigi padidėja pjovimo disko išmetimo ar lūžimo galimybė.

• Venkite vietos prieš besisukantį pjovimo diską ir už jo.

Judinant pjovimo diską ruošinyje tolyn nuo savęs, elektrinis įrankis gali nulėkti su besisukančiu disku tiesiai į jus, jei įvyktų atatranka.

• Jei pjovimo diskas užstrigo arba sustojo, išjunkite

elektrinį įrankį ir palaukite, kol diskas visiškai sustos. Niekada nebandykite ištraukti vis dar judančio disko iš pjovimo zonos, nes tai gali sukelti atoveiksmį. Reikia

nustatyti ir pašalinti įstrigimo priežastį.

• Negalima iš naujo paleisti elektrinio įrankio, kol jis yra

medžiagoje. Prieš tęsdami pjovimą, pjovimo diskas turi pasiekti visą greitį. Priešingu atveju šlifavimo diskas gali

užsikirsti, atšokti nuo ruošinio arba sukelti atatranką.

• Plokštes ar didelius daiktus prieš apdirbant reikia

paremti, kad sumažėtų rizika, jog dėl užstrigusio disko atsiras atatranka. Dideli ruošiniai gali sulinkti nuo savo

svorio. Ruošinys turėtų būti paremtas iš abiejų pusių, tiek prie pjovimo linijos, tiek prie krašto.

• Būkite ypač atsargūs pjaudami skyles sienose arba

dirbdami kitose nematomose vietose. Pjovimo diskas,

įsirėžęs į medžiagą, gali atsitrenkti į dujų vamzdžius, vandentiekio vamzdžius, elektros kabelius ar kitus objektus.

Specialūs šlifavimo švitriniu popieriumi saugos nurodymai

• Nenaudokite per didelių švitrinio popieriaus lapų. Rinkdamiesi

švitrinio popieriaus dydį, vadovaukitės gamintojo rekomendacijomis. Už šlifavimo plokštės išsikišęs šlifavimo popierius gali sužaloti, be to, gali užsikišti, suplyšti arba atšokti.

Specialūs poliravimo saugos nurodymai

Neleiskite, kad laisva poliravimo kailio dalis ar jo tvirtinimo virvelės laisvai suktųsi. Užblokuokite arba apkirpkite atsilaisvinusias tvirtinimo virveles. Laisvos ir besisukančios tvirtinimo virvelės gali įsipainioti į pirštus arba užsikabinti už ruošinio. Specialūs saugos nurodymai dirbant su vieliniais šepečiais Reikėtų atsižvelgti į tai, kad net ir įprastai naudojant šepetėlį, per jį prarandami vielos gabalėliai. Neperkraukite laidų per dideliu spaudimu. Ore esantys vielos gabaliukai gali lengvai prasiskverbti pro plonus drabužius ir (arba) odą. Jei rekomenduojama naudoti apsaugą, neleiskite šepetėliui liestis prie apsaugos. Plokščių ir puodų šepečių skersmuo gali padidėti dėl slėgio ir išcentrinių jėgų.

Papildomi saugos nurodymai

Page 66

Naudodami įrankius, skirtus šlifavimo diskams su sriegiu, patikrinkite, ar šlifavimo disko sriegio ilgis atitinka verpstės sriegio ilgį. Ruošinys turi būti pritvirtintas. Saugiau užfiksuoti ruošinį prispaudimo įtaisu arba spaustuvu, nei laikyti jį rankoje. Nelieskite pjovimo ir šlifavimo diskų, kol jie nėra atvėsę. Naudodami greitojo veikimo flanšą, įsitikinkite, kad prie veleno pritvirtintas vidinis flanšas turi guminį O formos žiedą ir kad šis žiedas nėra pažeistas. Taip pat įsitikinkite, kad išorinio ir vidinio flanšo paviršiai yra švarūs.

Greitojo veikimo flanšą naudokite tik su abrazyviniais ir pjovimo diskais. Naudokite tik nepažeistus ir tinkamai

veikiančius flanšus. Laikinai dingus elektros energijos tiekimui arba ištraukus kištuką iš maitinimo lizdo, kai jungiklis yra įjungtoje padėtyje, prieš paleidžiant iš naujo, jungiklis turi būti atrakintas ir nustatytas į išjungimo padėtį.

DĖMESIO: prietaisas skirtas naudoti patalpose. Nepaisant iš esmės saugios konstrukcijos, saugos priemonių ir papildomų apsaugos priemonių naudojimo, eksploatuojant prietaisą visada išlieka liekamųjų sužalojimų rizika.

Naudojamų piktogramų paaiškinimas.

1.Caution Imkitės specialių atsargumo priemonių

2.Perskaitykite naudojimo instrukciją, laikykitės joje pateiktų įspėjimų ir saugos sąlygų!

3.Naudokite asmenines apsaugos priemones (apsauginius akinius, ausų ir dulkių kaukę).

4.Wear apsaugines pirštines

5. Prieš atlikdami techninę priežiūrą ar remontą atjunkite maitinimo laidą.

6.Keep vaikus nuo įrankio

7.Protect nuo lietaus

8.Antrinė apsaugos klasė

KONSTRUKCIJA IR TAIKYMAS

Kampinis šlifuoklis yra II klasės izoliuotas rankinis elektrinis

įrankis. Šlifuoklį suka vienfazis komutatorinis variklis, kurio sūkių dažnį mažina kampinis reduktorius. Jį galima naudoti ir šlifavimui, ir pjovimui. Šio tipo elektrinis įrankis plačiai naudojamas visų tipų šerpetoms nuo metalinių dalių paviršiaus šalinti, suvirinimo siūlių paviršiui apdoroti, plonasieniams vamzdžiams ir smulkioms metalinėms dalims pjauti ir kt. Su tinkamais priedais kampinį šlifuoklį galima naudoti ne tik pjovimui ir šlifavimui, bet ir valymui, pvz., rūdžių, dažų dangų ir pan.

Jo naudojimo sritys apima įvairius remonto ir statybos darbus,

susijusius ne tik su metalais. Kampiniu šlifuokliu taip pat galima pjauti ir šlifuoti statybines medžiagas, pavyzdžiui, plytas, grindinio trinkeles, keramines plyteles ir pan.

Įrenginys skirtas tik sausam naudojimui, bet ne poliravimui. Nenaudokite elektrinio įrankio priešingai numatytam naudojimui.

• Nedirbkite su medžiagomis, kuriose yra asbesto. Asbestas

yra kancerogeniškas.

• Nedirbkite su medžiagomis, kurių dulkės yra degios arba

sprogios. Dirbant su elektriniu įrankiu kyla kibirkštys, kurios

gali uždegti išsiskiriančius garus.

• Šlifavimo darbams negalima naudoti pjovimo diskų.

Pjovimo diskai dirba šoniniu paviršiumi, o šlifuojant priekiniu tokio disko paviršiumi gali būti sugadintas diskas ir dėl to gali kilti pavojus operatoriui susižaloti.

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Toliau pateikta numeracija nurodo įrenginio sudedamąsias

dalis, pavaizduotas šio vadovo grafiniuose puslapiuose.

1.Spindlio užrakto mygtukas

2.Switch

3.Papildoma rankena

4.Skydas

5.External flanšas

6.Vidinis flanšas

7.Speed control

8.Lever (skydo apsauga)

9.Power kabelis

* Brėžinys ir gaminys gali skirtis.

ĮRANGA IR PRIEDAI

1.Skydas 1 vnt.

2.Specialus veržliaraktis 1 vnt.

3.Papildoma rankena 1 vnt.

4.Vadovas 1 vnt.

PASIRUOŠIMAS DARBUI PAGALBINĖS RANKENOS MONTAVIMAS

Pagalbinė rankena (3) įstatoma į vieną iš šlifavimo galvutės

skylių. Rekomenduojama naudoti šlifuoklį su pagalbine rankena. Jei dirbdami šlifuoklį laikysite abiem rankomis (taip pat ir naudodami pagalbinę rankeną), sumažės rizika, kad ranka palies besisukantį diską ar šepetį ir susižeisite dėl atgalinio smūgio.

SKYDO MONTAVIMAS IR REGULIAVIMAS

Ašmenų apsauga apsaugo operatorių nuo šiukšlių, atsitiktinio sąlyčio su darbo įrankiu ar kibirkščių. Jį visada reikia montuoti ypač atidžiai, kad jo dengiančioji dalis būtų nukreipta į operatoriaus pusę. Dėl peilių apsaugų tvirtinimo konstrukcijos galima be įrankių

reguliuoti apsaugus į optimalią padėtį.

• Atlaisvinkite ir patraukite atgal disko apsaugos svirtį (8) (4).

• Pasukite disko apsaugą (4) į reikiamą padėtį.

• Užfiksuokite nuleisdami svirtį (8).

Diskų apsauga nuimama ir reguliuojama atvirkštine tvarka nei

montuojama.

ĮRANKIŲ KEITIMAS

Atliekant įrankių keitimo operacijas būtina mūvėti darbines pirštines. Suklio blokavimo mygtuką (1) galima naudoti tik šlifuoklio sukliui užfiksuoti montuojant arba nuimant darbo įrankį. Jo negalima naudoti kaip stabdymo mygtuko, kai diskas sukasi. Taip elgiantis galima sugadinti šlifuoklį arba sužeisti naudotoją.

DISC TVIRTINIMAS

Šlifavimo arba pjovimo diskų, kurių storis mažesnis nei 3 mm, išorinio flanšo veržlė (5) turi būti užsukta plokščiai disko pusėje (B pav.). - Paspauskite suklio fiksavimo mygtuką (1).

• Įkiškite specialų raktą (pridedamas) į išorinio flanšo (5) skyles

(A pav.).

• Pasukite raktą - atlaisvinkite ir nuimkite išorinį flanšą (5).

• Įdėkite diską taip, kad jis būtų prispaustas prie vidinio flanšo

(6) paviršiaus.

Page 67

• Užsukite išorinį flanšą (5) ir lengvai priveržkite specialiu

veržliarakčiu.

Diskai išmontuojami atvirkštine tvarka nei montuojami.

Montuojant diskas turi būti prispaustas prie vidinio flanšo (6) paviršiaus ir centriškai uždėtas ant jo apatinio paviršiaus.

MONTAVIMO DARBO ĮRANKIAI SU SRIEGINE SKYLE

• Paspauskite suklio fiksavimo mygtuką (1).

• Nuimkite anksčiau sumontuotą įrankį, jei jis buvo sumontuotas.

• Prieš montuodami nuimkite abu flanšus - vidinį flanšą (6) ir

išorinį flanšą (5).

• Prisukite darbinio įrankio srieginę dalį prie verpstės ir šiek tiek

priveržkite.

Srieginių angų darbo įrankių išmontavimas atliekamas atvirkštine

tvarka nei surinkimas.

KAMPINIO ŠLIFUOKLIO TVIRTINIMAS KAMPINIO

ŠLIFUOKLIO STOVE

Kampinį šlifuoklį galima naudoti su kampiniams šlifuokliams

skirtu trikoju, jei jis tinkamai pritvirtintas pagal trikojo gamintojo montavimo instrukcijas.

VEIKIMAS / NUSTATYMAI

Prieš naudodami šlifavimo diską patikrinkite jo būklę. Nenaudokite suskilusių, įtrūkusių ar kitaip pažeistų šlifavimo diskų. Susidėvėjusį šlifavimo ratuką arba šepetį prieš naudojimą nedelsdami pakeiskite nauju. Baigę darbą, visada išjunkite šlifuoklį ir palaukite, kol darbo įrankis visiškai sustos. Tik tada šlifuoklį galima padėti į vietą. Negalima stabdyti besisukančio šlifavimo disko, spaudžiant jį prie ruošinio. Niekada neperkraukite malūnėlio. Elektrinio įrankio svoris sukuria pakankamą slėgį, kad įrankis veiktų efektyviai. Dėl perkrovos ir per didelio slėgio elektrinis įrankis gali pavojingai sulūžti.

• Jei šlifuoklis darbo metu nukrenta, būtina patikrinti ir, jei reikia,

pakeisti darbo įrankį, jei nustatoma, kad jis pažeistas arba deformuotas.

• Niekada nemuškite darbo įrankiu į apdirbamąją medžiagą.

• Venkite disko šokinėjimo ir braukimo, ypač dirbdami

kampuose, aštriuose kraštuose ir t. t. (dėl to galite prarasti kontrolę ir patirti atatranką). (dėl to gali būti prarasta elektrinio įrankio kontrolė ir atsirasti atatrankos efektas).

• Niekada nenaudokite medienai pjauti skirtų diskinių pjūklų

diskų. Naudojant tokius pjūklus, elektrinis įrankis dažnai atšoka, praranda kontrolę ir gali sužaloti operatorių.

ĮJUNGTA / IŠJUNGTA

Įjungimo ir darbo metu šlifuoklį laikykite abiem rankomis.

• Paspauskite galinę jungiklio dalį (2).

• Pastumkite jungiklį (2) į priekį (link galvos) (C pav.).

• Jei norite veikti nepertraukiamai - paspauskite priekinį jungiklio

mygtuką.

• Jungiklis bus automatiškai užfiksuotas nepertraukiamo veikimo

padėtyje.

• Norėdami išjungti įrenginį, paspauskite galinį jungiklio mygtuką

(2).

Įjungę šlifuoklį, prieš pradėdami darbą palaukite, kol šlifavimo diskas pasieks maksimalų greitį. Įjungus arba išjungus šlifuoklį, negalima naudoti jungiklio. Šlifuoklio jungiklį galima valdyti tik tada, kai elektrinis įrankis yra toliau nuo ruošinio. Prietaisas turi nuo saugiklių apsaugotą jungiklį, o tai reiškia, kad laikinai nutrūkus elektros energijos tiekimui arba įjungus prietaisą į elektros lizdą, kai jungiklis yra padėtyje "įjungta", jis neįsijungs. Tokiu atveju jungiklį reikia perjungti į išjungimo padėtį ir prietaisą paleisti iš naujo.

PJOVIMAS

• Pjauti kampiniu šlifuokliu galima tik tiesia linija.

• Nekirpkite medžiagos laikydami ją rankoje.

• Dideli ruošiniai turėtų būti paremti ir reikėtų pasirūpinti, kad

atramos taškai būtų arti pjovimo linijos ir medžiagos gale. Stabiliai padėta medžiaga pjaunant nebus linkusi judėti.

• Nedidelius ruošinius reikia tvirtinti, pvz., spaustuvais,

spaustukais ir pan. Medžiaga turėtų būti suveržiama taip, kad pjovimo taškas būtų arti prispaudimo elemento. Taip bus užtikrintas didesnis pjovimo tikslumas.

• Neleiskite pjovimo diskui vibruoti ar tampyti, nes dėl to

pablogės pjovimo kokybė ir pjovimo diskas gali sulūžti.

• Pjovimo metu pjovimo diskas neturi būti spaudžiamas į šonus.

• Naudokite tinkamą pjovimo diską, priklausomai nuo

pjaunamos medžiagos.

• Pjaunant medžiagą rekomenduojama, kad tiekimo kryptis

sutaptų su pjovimo disko sukimosi kryptimi.

Pjūvio gylis priklauso nuo disko skersmens (G pav.).

• Naudokite tik tokius diskus, kurių vardinis skersmuo yra ne

didesnis nei rekomenduojamas šlifuoklio modeliui.

• Darydami gilius pjūvius (pvz., profilius, statybinius blokelius,

plytas ir t. t.), neleiskite, kad prispaudimo flanšai liestųsi su ruošiniu.

Pjovimo diskai darbo metu pasiekia labai aukštą temperatūrą nelieskite jų neapsaugotomis kūno dalimis, kol jie neatvėso.

SMĖLIAVIMAS

Šlifavimo darbus galima atlikti naudojant, pavyzdžiui, šlifavimo

diskus, taurinius diskus, atlenkiamuosius diskus, diskus su abrazyviniu pluoštu, vielinius šepečius, lanksčius švitrinio popieriaus diskus ir kt. Kiekvienam disko tipui, taip pat apdirbamai medžiagai reikia tinkamos darbo technikos ir tinkamų asmeninių apsaugos priemonių. Pjovimui skirtų diskų negalima naudoti šlifavimui. Šlifavimo diskai skirti medžiagai šalinti disko briauna.

• Šoniniu disko paviršiumi nešlifuokite. Optimalus šio tipo disko

darbinis kampas yra 30

(o) (

H pav.).

• Šlifavimo darbai turi būti atliekami tik naudojant šlifavimo

diskus, tinkamus šiai medžiagai.

Dirbdami su atlenkiamaisiais diskais, abrazyvinės vilnos diskais ir lanksčiais švitrinio popieriaus diskais, atkreipkite dėmesį į tinkamą atakos kampą (I pav.). - Nešveiskite visu disko paviršiumi.

- Šių tipų diskai naudojami plokščiam paviršiui apdirbti. Vieliniai šepečiai daugiausia skirti profiliams ir sunkiai pasiekiamoms vietoms valyti. Jie gali būti naudojami rūdims, dažų dangoms ir kt. nuo medžiagos paviršiaus pašalinti. (K pav.). Naudokite tik tuos darbo įrankius, kurių leistinasis greitis yra didesnis arba lygus didžiausiam kampinio šlifuoklio greičiui be apkrovos.

EKSPLOATACIJA IR PRIEŽIŪRA

Prieš atlikdami bet kokius montavimo, reguliavimo, remonto ar eksploatavimo darbus, ištraukite maitinimo laidą iš elektros tinklo lizdo.

PRIEŽIŪRA IR SAUGOJIMAS

• Rekomenduojama prietaisą valyti iš karto po kiekvieno

naudojimo.

• Valymui nenaudokite vandens ar kitų skysčių.

• Įrenginį reikia valyti sausu audiniu arba pūsti mažo slėgio

suslėgtu oru.

• Nenaudokite jokių valiklių ar tirpiklių, nes jie gali pažeisti

plastikines dalis.

• Kad įrenginys neperkaistų, reguliariai valykite variklio korpuse

esančias ventiliacijos angas.

• Jei maitinimo kabelis pažeistas, jį reikia pakeisti tokių pačių

charakteristikų kabeliu. Šią operaciją reikia patikėti

Page 68

kvalifikuotam specialistui arba atlikti prietaiso techninę priežiūrą.

• Jei komutatoriuje atsiranda pernelyg didelis kibirkščiavimas,

leiskite kvalifikuotam specialistui patikrinti variklio anglinių šepetėlių būklę.

• Visada laikykite prietaisą sausoje, vaikams nepasiekiamoje

vietoje.

Bet kokius defektus turėtų pašalinti gamintojo įgaliotasis techninės priežiūros skyrius.

TECHNINĖS SPECIFIKACIJOS

ĮVERTINIMO DUOMENYS

Kampinis šlifuoklis 59G185

Parametras

Vertė

Variklio tipas

Šepečiai

Maitinimo įtampa

230 V AC

Maitinimo dažnis

50 Hz

Nominalioji galia

900 W

Tuščiosios eigos greičio

diapazonas

n0= 3000-12000

min-¹

Disko skersmuo

125 mm

Vidinis disko skersmuo

22,2 mm

Suklio sriegio skersmuo

M14

IP apsaugos laipsnis

IPX0

Apsaugos klasė

Svoris (be priedų)

1,9 kg

Gamybos metai

2025

59G185 reiškia ir tipo, ir mašinos pavadinimą

TRIUKŠMO IR VIBRACIJOS DUOMENYS

Garso slėgio lygis (abrazyvinis diskas)

LpA= 86,3 dB(A)

K= 3 dB(A)

Garso slėgio lygis (pjovimo diskas)

LpA= 87 dB(A)

K= 3 dB(A)

Garso galios lygis (abrazyvinis diskas)

LwA= 94,3 dB(A)

K= 3 dB(A)

Garso galios lygis (pjovimo diskas)

LwA= 95 dB(A)

K= 3 dB(A)

Vibracijos pagreičio vertė (pagrindinė

rankena) (abrazyvinis diskas)

ah= 8,957 m/s

K= 1,5 m/s

Vibracijos pagreičio vertė (pagrindinė

rankena) (pjovimo diskas)

ah= 3,722 m/s

K= 1,5 m/s2

Vibracijos pagreičio vertė (pagalbinė rankena) (abrazyvinis diskas

ah= 11,837 m/s

K= 1,5 m/s2

Vibracijos pagreičio vertė (pagalbinė

rankena) (pjovimo diskas)

ah= 4,446 m/s

K= 1,5 m/s2

Informacija apie triukšmą ir vibraciją

Įrangos skleidžiamo triukšmo lygį apibūdina: skleidžiamo garso slėgio lygis LpA ir garso galios lygis LwA (kur K reiškia matavimo neapibrėžtį). Įrangos skleidžiamą vibraciją apibūdina vibracijos pagreičio vertė ah (kur K - matavimo neapibrėžtis). Šiose instrukcijose nurodytas garso slėgio lygis LpA, garso galios

lygis LwA ir vibracijos pagreičio vertė ah buvo išmatuoti pagal IEC 62841-1. Pateiktas vibracijos pagreičio lygis ah gali būti

naudojamas įrangai palyginti ir preliminariai įvertinti vibracijos poveikį. Nurodytas vibracijos lygis atspindi tik pagrindinį įrenginio naudojimą. Jei įrenginys naudojamas kitais tikslais arba su kitais darbo įrankiais, vibracijos lygis gali pasikeisti. Didesniam vibracijos lygiui įtakos turės nepakankama arba per reta įrenginio techninė priežiūra. Dėl pirmiau nurodytų priežasčių per visą darbo laikotarpį gali padidėti vibracijos poveikis.

Norint tiksliai įvertinti vibracijos poveikį, būtina atsižvelgti į laikotarpius, kai įrenginys yra išjungtas arba kai jis įjungtas, bet nenaudojamas darbui. Tiksliai įvertinus visus veiksnius, gali paaiškėti, kad bendras vibracijos poveikis yra daug mažesnis.

Siekiant apsaugoti naudotoją nuo vibracijos poveikio, reikėtų imtis papildomų saugos priemonių, pavyzdžiui, atlikti ciklinę mašinos ir darbo įrankių priežiūrą, užtikrinti tinkamą rankų temperatūrą ir tinkamai organizuoti darbą.

APLINKOS APSAUGA

Elektra varomų gaminių negalima išmesti kartu su buitinėmis atliekomis, juos reikia pristatyti į atitinkamas utilizavimo vietas. Dėl informacijos apie šalinimą kreipkitės į gaminio pardavėją arba vietos valdžios instituciją. Elektros ir elektroninės įrangos atliekose yra medžiagų, kurios nėra nekenksmingos aplinkai. Neperdirbta įranga kelia potencialų pavojų aplinkai ir žmonių

sveikatai.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" "Spółka komandytowa", kurios registruota buveinė yra Varšuvoje, ul. Pograniczna 2/4 (toliau - "GTX Poland ") informuoja, kad visos autorių teisės į šio vadovo (toliau - "Vadovas") turinį, įskaitant, be kita ko. Visos autorių teisės į šio vadovo (toliau - Vadovas) turinį, įskaitant, bet neapsiribojant, jo tekstą, nuotraukas, diagramas, brėžinius, taip pat jo kompoziciją, priklauso tik GTX Poland ir yra teisinės apsaugos objektas pagal 1994 m. vasario 4 d. Autorių teisių ir gretutinių teisių įstatymą (t. y. 2006 m. Įstatymų leidinio Nr. 90, 631 punktas su pakeitimais). Kopijuoti, apdoroti, publikuoti, keisti komerciniais tikslais visą vadovą ir atskirus jo elementus be raštiško "GTX Polska" sutikimo yra griežtai draudžiama ir gali užtraukti civilinę ir baudžiamąją atsakomybę.

EB atitikties deklaracija Gamintojas: GTX Poland Sp. z o.o. Sp.k.

Pograniczna gatvė 2/4 02-285 Varšuva

Produktas: Kampinis šlifuoklis Modelis: 59G185 Prekybos pavadinimas: GRAPHITE Serijos numeris: 00001 ÷ 99999

Pirmiau aprašytas gaminys atitinka šiuos dokumentus: Mašinų direktyva 2006/42/EB

Elektromagnetinio suderinamumo direktyva 2014/30/ES RoHS direktyva 2011/65/ES su pakeitimais, padarytais Direktyva 2015/863/ES

Ir atitinka standartų reikalavimus:

EN 62841-1:2015 + A11:2022 EN IEC 62841-2-3:2021 + A11:2021 EN IEC 55014-1: 2021 EN IEC 55014-2: 2021 EN IEC 61000-3-2: 2019+A1:2021 EN 61000-3-3: 2013+ A1:2019+A2:2021 EN IEC 63000:2018

Ši deklaracija taikoma tik tokioms mašinoms, kokios jos pateikiamos į rinką, ir neapima sudedamųjų dalių. prideda galutinis naudotojas arba atlieka vėliau. ES reziduojančio asmens, įgalioto rengti techninę dokumentaciją, vardas, pavardė ir adresas: Pasirašyta:

GTX Poland Sp. z o.o. Sp.k. Pograniczna gatvė 2/4 02-285 Varšuva

Paweł Kowalski Techninės dokumentacijos specialistas GTX Lenkija Varšuva, 2025-04-01

(LV)

ORIĢINĀLĀS INSTRUKCIJAS TULKOJUMS

59G185

LEŅĶA SLĪPMAŠĪNA

PIEZĪME: PIRMS ELEKTROINSTRUMENTA LIETOŠANAS RŪPĪGI IZLASIET ŠO ROKASGRĀMATU UN SAGLABĀJIET TO TURPMĀKAI LIETOŠANAI.

ĪPAŠI DROŠĪBAS NOTEIKUMI

Drošības padomi slīpēšanai, slīpēšanai ar smilšpapīru, darbam ar stiepļu birstēm un griešanai ar slīpripu.

Page 69

• Šo elektroinstrumentu var izmantot kā parasto slīpmašīnu, slīpmašīnu ar smilšpapīru, slīpmašīnu ar stiepļu suku un abrazīvo griezēju. Ievērojiet visus drošības norādījumus, instrukcijas, aprakstus un datus, kas pievienoti elektroinstrumentam. Neievērojot turpmāk norādīto, var rasties elektriskās strāvas trieciena, ugunsgrēka un/vai smagu traumu risks.

• Šo elektroinstrumentu nedrīkst izmantot pulēšanai. Ja elektroinstrumentu izmantos citai darbībai, nevis paredzētajam darba uzdevumam, var rasties apdraudējumi un traumas.

• Neizmantojiet piederumus, kas nav īpaši izstrādāti un kurus ražotājs nav ieteicis darbarīkam. Tas, ka piederumu var piestiprināt elektriskajam instrumentam, nav drošas lietošanas garantija.

• Izmantotā darba rīka pieļaujamais ātrums nedrīkst būt mazāks par maksimālo ātrumu, kas norādīts uz elektroinstrumenta. Darba instruments, kas griežas ātrāk par pieļaujamo ātrumu, var salūzt un detaļas var sašķelties.

• Darba rīka ārējam diametram un biezumam jāatbilst elektroinstrumenta izmēriem. Darba rīkus ar nepareiziem izmēriem nevar pietiekami aizsargāt vai pārbaudīt.

• Darba instrumentiem ar vītņotiem ieliktņiem precīzi jāpieguļ vārpstas vītnei. Ar atloku montētiem darba instrumentiem darba instrumenta urbuma diametram jāsakrīt ar atloka diametru. Darbarīki, kas nevar precīzi pieguļ elektroinstrumentam, griežas nevienmērīgi, ļoti spēcīgi vibrē un var izraisīt elektroinstrumenta vadības zudumu.

• Nekādā gadījumā nedrīkst izmantot bojātus darba rīkus. Pirms katras lietošanas reizes pārbaudiet darbarīkus, piemēram, slīpēšanas riteņus, lai konstatētu, vai tie nav saskrāpējušies un saplaisājuši, slīpēšanas spilventiņus, lai konstatētu, vai tie nav saplaisājuši, nodiluši vai stipri nodiluši, stiepļu birstes, lai konstatētu, vai tās nav atslābušas vai pārrautas. Ja elektroinstruments vai darba rīks ir nokritis, pārbaudiet, vai tas nav bojāts, vai izmantojiet citu nebojātu instrumentu. Ja darbarīks ir pārbaudīts un nostiprināts, elektroinstruments uz vienu minūti ieslēdzams ar vislielāko apgriezienu skaitu, uzmanot, lai operators un tuvumā esošie apkārtējie cilvēki atrastos ārpus rotējošā instrumenta darbības zonas. Bojātie instrumenti parasti salūst šajā pārbaudes laikā.

• Jālieto individuālie aizsardzības līdzekļi. Atkarībā no darba veida jālieto aizsargmaska, kas nosedz visu seju, acu aizsardzība vai aizsargbrilles. Ja nepieciešams, izmantojiet putekļu masku, dzirdes aizsardzības līdzekļus, aizsargcimdus vai speciālu priekšautu, lai pasargātu no mazām slīpēta un apstrādāta materiāla daļiņām. Aizsargājiet acis no darba laikā gaisā nonākušiem svešķermeņiem. Ar putekļu masku un elpošanas ceļu aizsardzības līdzekļiem jāfiltrē darba laikā radušies putekļi. Ilgstoša trokšņa iedarbība var izraisīt dzirdes zudumu.

• Pārliecinieties, ka apkārtējie cilvēki atrodas drošā attālumā no elektroinstrumenta darbības zonas.

• Ikvienam, kas atrodas darbojošos elektroinstrumentu tuvumā, ir jālieto individuālie aizsardzības līdzekļi. Darbagaldu šķembas vai salauzti darba rīki var šķelties un radīt traumas arī ārpus tiešās sasniedzamības zonas.

• Veicot darbus, kuros rīks var saskarties ar slēptiem elektrības vadiem vai savu strāvas kabeli, turiet rīku tikai par roktura izolētajām virsmām. Saskaroties ar elektrotīkla vadu, spriegums var tikt pārnests uz elektroinstrumenta metāla daļām, kas var izraisīt elektrošoku.

• Nepieskarieties pie strāvas kabeļa rotējošiem darba rīkiem. Ja zaudējat kontroli pār darbarīku, tīkla kabelis var tikt pārgriezts vai ievilkts, un jūsu roka vai visa roka var iesprūst rotējošā darba rīkā.

• Nekad nenovietojiet elektroinstrumentu, pirms darba rīks nav pilnībā apstājies. Rotējošais instruments var saskarties ar

virsmu, uz kuras tas ir nolikts, tādējādi jūs varat zaudēt kontroli pār elektroinstrumentu.

• Nepārnēsājiet elektroinstrumentu, kamēr tas ir kustībā.

Nejaušs apģērba un rotējoša elektroinstrumenta kontakts var izraisīt elektroinstrumenta ievilkšanu un elektroinstrumenta ieurbšanu operatora ķermenī.

• Regulāri tīriet elektroinstrumenta ventilācijas atveres. Motora

ventilators ievelk putekļus korpusā, un liels metāla putekļu uzkrājums var radīt elektrības apdraudējumu.

• Nelietojiet elektroinstrumentu viegli uzliesmojošu materiālu tuvumā. Tie var aizdegties no dzirksteļām.

• Neizmantojiet instrumentus, kuriem nepieciešami šķidri dzesēšanas šķidrumi. Ūdens vai citu šķidro dzesētāju izmantošana var izraisīt elektrošoku.

Atteikums un attiecīgie drošības ieteikumi

Atpakaļplūsma ir elektroinstrumenta pēkšņa reakcija uz rotējoša

instrumenta, piemēram, slīpripas, slīpripas, stiepļu sukas utt., bloķēšanu vai šķēršļu radīšanu. Aizķeršanās vai bloķēšanās izraisa rotējošā darba rīka pēkšņu apstāšanos. Tādējādi nekontrolēts elektroinstruments tiek aizkustināts virzienā, kas ir pretējs darba rīka rotācijas virzienam.

Ja, piemēram, slīpēšanas ritenis iesprūst vai iestrēgst

apstrādājamā detaļā, slīpēšanas riteņa iegremdētā mala var bloķēties un izraisīt tā izkrišanu vai izmešanu. Slīpēšanas diska kustība (virzienā uz operatoru vai prom no tā) tad ir atkarīga no diska kustības virziena bloķēšanas vietā. Turklāt slīpripas var arī salūzt.

Atgriešanās ir nepareizas vai nepareizas elektroinstrumenta

lietošanas sekas. To var novērst, veicot turpmāk aprakstītos atbilstošos piesardzības pasākumus.

• Elektroinstruments jātur stingri, ar ķermeni un rokām tādā stāvoklī, lai mīkstinātu atsitienu. Ja standarta aprīkojumā ir iekļauts papildu rokturis, tas vienmēr jāizmanto, lai maksimāli kontrolētu atsitiena spēku vai atsitiena momentu iedarbināšanas laikā. Operators var kontrolēt trieciena un atvilces parādību, veicot atbilstošus piesardzības pasākumus.

• Nekad neturiet rokas tuvu rotējošiem darba rīkiem. Darba rīks var savainot jūsu roku atvelkošanās dēļ.

• Nepieļaujiet, ka elektroinstruments atrodas ārpus darbības zonas, kurā tas pārvietosies atvilkuma laikā. Atsitiena rezultātā elektroinstruments pārvietojas pretējā virzienā slīpripas kustībai bloķēšanas vietā.

• Esiet īpaši uzmanīgi, apstrādājot stūrus, asas malas utt. Neļaujiet darba instrumentiem atliecties vai iestrēgt. Rotējošs darba rīks ir jutīgāks pret aizķeršanos, apstrādājot leņķus, asas malas vai ja tas ir atsviests atpakaļ. Tas var kļūt par kontroles zuduma vai atsitiena iemeslu.

• Neizmantojiet koka vai zobainus diskus. Šāda veida darba rīki bieži vien izraisa atsitienu vai elektroinstrumenta kontroles zudumu.

Īpaši drošības norādījumi slīpēšanai un griešanai ar slīpripu

• Izmantojiet tikai konkrētajam elektroinstrumentam paredzētu slīpripu un konkrētajam slīpripam paredzētu aizsargu. Slīpēšanas diski, kas nav paredzēti konkrētajam

elektroinstrumentam, nav pietiekami aizsargāti un nav pietiekami droši.

• Izliektie slīpēšanas diski jāuzstāda tā, lai neviena diska daļa neizvirzītos ārpus aizsargvāciņa malas. Nepareizi

piestiprinātu slīpēšanas disku, kas izvirzās ārpus aizsargvāciņa malas, nevar pietiekami aizsargāt.

• Aizsargam jābūt droši piestiprinātam pie elektroinstrumenta, lai garantētu pēc iespējas lielāku drošību, un novietotam tā, lai slīpripas daļa, kas ir atklāta un vērsta pret operatoru, būtu pēc iespējas mazāka.

Aizsargs pasargā operatoru no šķembām, nejaušas saskares ar slīpripu, kā arī no dzirksteļām, kas var aizdedzināt apģērbu.

Page 70

• Slīpēšanas diski ir izmantojami tikai tiem paredzētajiem

darbiem. Piemēram, nedrīkst slīpēt ar griezējriteņa sānu virsmu. Frēzēšanas diski ir paredzēti materiāla noņemšanai

ar diska malu. Sānu spēka iedarbība uz šiem slīpēšanas diskiem var tos salauzt.

• Vienmēr izmantojiet nebojātus, pareizā izmēra un formas

stiprinājuma atlokus, kas atbilst izvēlētajam slīpēšanas ripas izmēram un formai. Pareizi piestiprinātie atloki atbalsta

slīpēšanas disku un tādējādi samazina tā lūzuma risku. Frēzes griezējdiskiņiem var atšķirties no citu slīpēšanas disku frēzēm.

• Neizmantojiet lietotus slīpēšanas diskus no lielākiem

elektriskajiem instrumentiem. Lielākiem elektriskajiem

instrumentiem paredzētie slīpēšanas diski nav paredzēti lielākiem apgriezieniem minūtē, kas raksturīgi mazākiem elektriskajiem instrumentiem, un tāpēc tie var salūzt.

Papildu īpaši drošības norādījumi slīpripas griešanai

• Izvairieties no griešanas diska aizķeršanās vai pārāk liela

spiediena. Neveiciet pārāk dziļus iegriezumus. Pārslodze

palielina griešanas diska slodzi un tā tendenci aizķerties vai bloķēties, tādējādi palielinot izmešanas vai lūzuma iespēju.

• Izvairieties no zonas pirms un aiz rotējošā griešanas

diska. Griešanas diska pārvietošana apstrādājamā

izstrādājumā prom no jums var izraisīt elektroinstrumenta izlidošanu ar rotējošo disku tieši pret jums, ja notiek atsitiens.

• Ja griešanas disks ir aizķēries vai apstājies, izslēdziet

elektroinstrumentu un pagaidiet, līdz disks ir pilnībā apstājies. Nekad nemēģiniet izvilkt joprojām kustīgo disku no griešanas zonas, jo tas var izraisīt atsitienu.

Jāatrod un jānovērš aizķeršanās cēlonis.

• Neiedarbiniet elektroinstrumentu no jauna, kamēr tas

atrodas materiālā. Pirms turpināt griešanu, griešanas ripai jāsasniedz pilns apgriezienu skaits. Pretējā gadījumā

slīpēšanas ritenis var aizķerties, atlēkt no apstrādājamās detaļas vai izraisīt atsitienu.

• Plāksnes vai lielus priekšmetus pirms apstrādes ir

jāatbalsta, lai samazinātu diska atsitiena risku, ko var izraisīt iesprūdis disks. Lieli apstrādājamie priekšmeti var

saliekties zem sava svara. Apstrādājamais gabals jāatbalsta no abām pusēm, gan pie griešanas līnijas, gan pie malas.

• Esiet īpaši uzmanīgi, kad griežat caurumus sienās vai

strādājat citās neredzamās zonās. Ja griezējdisks iegrimst

materiālā, tas var atsitināties, saskaroties ar gāzes caurulēm, ūdensvadiem, elektrības kabeļiem vai citiem priekšmetiem.

Īpaši drošības norādījumi slīpēšanai ar smilšpapīru

• Neizmantojiet liela izmēra smilšpapīra loksnes. Izvēloties

smilšpapīra izmēru, ievērojiet ražotāja ieteikumus. Smilšpapīrs, kas izvirzās ārpus slīpēšanas plāksnes, var radīt traumas, kā arī var izraisīt papīra aizķeršanos, saplēšanu vai atkrišanu.

Īpaši drošības norādījumi pulēšanai

Neļaujiet brīvi griezties pulēšanas kažokādas vaļējai daļai vai tās stiprinājuma auklām. Aizsprostojiet vai apgrieziet vaļējās stiprinājuma auklas. Vaļīgas un rotējošas stiprinājuma auklas var savilkt pirkstus vai aizķerties uz apstrādājamās detaļas. Īpaši drošības norādījumi darbam ar stiepļu birstēm Jāņem vērā, ka, pat normāli lietojot, caur birsti tiek zaudēti stieples gabaliņi. Nepārslogojiet vadus, pielietojot pārāk lielu spiedienu. Gaisā nonākušie stieples gabaliņi var viegli izlauzties cauri plānam apģērbam un/vai ādai. Ja ieteicams izmantot aizsargu, neļaujiet sukai saskarties ar aizsargu. Plākšņu un trauku birstes diametrs var palielināties spiediena un centrbēdzes spēku dēļ.

Papildu drošības norādījumi

Instrumentiem, kas paredzēti slīpēšanas diskiem ar vītnēm, pārbaudiet, vai slīpēšanas diska vītnes garums atbilst vārpstas vītnes garumam. Apstrādājamais gabals ir jānostiprina. Drošāk ir detaļu saspiest skavā vai savilcējierīcē, nekā turēt to rokās.

Nepieskarieties griešanas un slīpēšanas diskiem, pirms tie nav atdzisuši. Ja izmantojat ātrās darbības atloku, pārliecinieties, ka uz vārpstas piestiprinātais iekšējais atloks ir aprīkots ar gumijas blīvgredzenu un ka šis gredzens nav bojāts. Pārliecinieties arī, ka ārējā atloka un iekšējā atloka virsmas ir tīras.

Ātrās darbības atloku izmantojiet tikai ar abrazīviem un griešanas diskiem. Izmantojiet tikai nebojātus un pareizi

funkcionējošus atlokus. Ja uz laiku pārtrūkst strāvas padeve vai pēc kontaktdakšas izņemšanas no strāvas kontaktligzdas, kad slēdzis ir ieslēgtā stāvoklī, pirms atkārtotas ieslēgšanas slēdzis ir jāatbloķē un jānoregulē izslēgtā stāvoklī.

UZMANĪBU: Ierīce ir paredzēta darbam telpās. Neraugoties uz pēc būtības drošu konstrukciju, drošības pasākumu un papildu aizsardzības pasākumu izmantošanu, ekspluatācijas laikā vienmēr pastāv risks gūt atlikušās traumas.

Izmantoto piktogrammu skaidrojums.

1.Caution Veikt īpašus piesardzības pasākumus

2.Izlasiet lietošanas instrukciju, ievērojiet tajā ietvertos brīdinājumus un drošības nosacījumus!

3.Izmantojiet individuālos aizsardzības līdzekļus (aizsargbrilles, ausu aizsarglīdzekļus un pretputekļu masku).

4.Wear aizsargcimdi

5.Pirms apkopes vai remonta atvienojiet strāvas kabeli.

6.Keep bērni prom no rīka

7.Protect no lietus

8.Secondary aizsardzības klase

KONSTRUKCIJA UN PIELIETOJUMS

Leņķa slīpmašīna ir II klases izolēts rokas elektroinstruments.

Ierīci darbina vienfāzes komutatora motors, kura ātrums tiek samazināts, izmantojot leņķa zobratu. To var izmantot gan slīpēšanai, gan griešanai. Šāda veida elektroinstrumentu plaši izmanto visu veidu urbumu noņemšanai no metāla detaļu virsmas, šuvju virsmas apstrādei, plānsienu cauruļu un mazu metāla detaļu griešanai u. c. Izmantojot atbilstošus piederumus, leņķa slīpmašīnu var izmantot ne tikai griešanai un slīpēšanai, bet arī, piemēram, rūsas, krāsas pārklājumu tīrīšanai u. c.

Tās izmantošanas jomas ietver plašu remonta un celtniecības

darbu klāstu, kas nav saistīti tikai ar metāliem. Ar leņķa slīpmašīnu var griezt un slīpēt arī celtniecības materiālus, piemēram, ķieģeļus, bruģakmeni, keramikas flīzes utt.

Mašīna ir paredzēta tikai sausai lietošanai, nevis pulēšanai. Neizmantojiet elektroinstrumentu pretēji paredzētais lietojums.

• Nestrādājiet ar azbestu saturošiem materiāliem. Azbests ir

kancerogēns.

• Nedarboties ar materiāliem, kuru putekļi ir viegli

uzliesmojoši vai sprādzienbīstami. Strādājot ar

elektroinstrumentu, rodas dzirksteles, kas var aizdedzināt izdalītos tvaikus.

Page 71

• Slīpēšanas darbiem nedrīkst izmantot griezējdiski.

Griežamie diski darbojas ar sānu virsmu, un slīpēšana ar šāda diska priekšējo virsmu var izraisīt diska bojājumus, kas var radīt risku, ka operators var gūt miesas traumas.

GRAFISKO LAPU APRAKSTS

Tālāk norādītā numerācija attiecas uz ierīces sastāvdaļām, kas

parādītas šīs rokasgrāmatas grafiskajās lapās.

1.Spindle bloķēšanas poga

2.Switch

3.Papildu rokturis

4.Shield

5.External atloks

6.Iekšējais atloks

7.Ātruma kontrole

8.Lever (vairoga aizsargs)

9.Power kabelis

* Starp rasējumu un izstrādājumu var būt atšķirības.

APRĪKOJUMS UN PIEDERUMI

1.Shield 1 gab.

2.Special atslēga 1 gab.

3.Papildu rokturis 1 gab.

4.Rokasgrāmata 1 gab.

SAGATAVOŠANĀS DARBAM PAPILDU ROKTURA UZSTĀDĪŠANA

Palīgrokturis (3) ir ievietots vienā no slīpmašīnas galvas

atverēm. Ieteicams izmantot slīpmašīnu ar palīgrokturi. Ja slīpmašīnu darba laikā turat abām rokām (arī izmantojot palīgrokturi), ir mazāks risks, ka roka pieskarsies rotējošajam diskam vai birstei un tiks ievainota atsitiena rezultātā.

VAIROGA UZSTĀDĪŠANA UN REGULĒŠANA

Asmeņu aizsargs pasargā operatoru no gružiem, nejaušas saskares ar darba rīku vai dzirksteļām. Tas vienmēr jāuzstāda īpaši uzmanīgi, lai nodrošinātu, ka tā nosedzošā daļa ir vērsta pret operatoru.

Asmeņu aizsarga stiprinājuma konstrukcija ļauj bez

instrumentiem regulēt aizsargu optimālā stāvoklī.

• Atbrīvojiet un pavelciet atpakaļ diska aizsarga (4) sviru (8).

• Pagrieziet diska aizsargu (4) vēlamajā pozīcijā.

• Bloķējiet, nolaižot sviru (8).

Disku aizsarga noņemšana un regulēšana tiek veikta pretējā

secībā nekā tā uzstādīšana.

INSTRUMENTU NOMAIŅA

Darbarīku maiņas laikā jāvalkā darba cimdi. Vārpstas bloķēšanas poga (1) ir izmantojama tikai slīpmašīnas vārpstas bloķēšanai, kad tiek montēts vai demontēts darba instruments. To nedrīkst izmantot kā bremzēšanas pogu, kamēr griežas disks. Šāda darbība var sabojāt slīpmašīnu vai savainot lietotāju.

DISKA UZMONTĒŠANA

Slīpēšanas vai griešanas diskiem, kuru biezums ir mazāks par 3 mm, ārējā atloka uzgrieznis (5) jāpieskrūvē līdzenumā diska pusē (B attēls). - Nospiediet vārpstas bloķēšanas pogu (1).

• Ievietojiet speciālo atslēgu (komplektā) ārējā atloka (5)

caurumos (A attēls).

• Pagrieziet atslēgu - atslābiniet un noņemiet ārējo atloku (5).

• Novietojiet disku tā, lai tas būtu piespiests pie iekšējā atloka

(6) virsmas.

• Uzskrūvējiet ārējo atloku (5) un viegli pievelciet ar speciālu

uzgriežņu atslēgu.

Disku demontāža tiek veikta pretējā secībā kā montāža.

Montāžas laikā disks jāpiespiež pie iekšējā atloka (6) virsmas un jānovieto centrāli uz tā apakšējās virsmas.

MONTĀŽAS DARBA RĪKI AR VĪTŅOTU CAURUMU

• Nospiediet vārpstas bloķēšanas pogu (1).

• Noņemiet iepriekš uzstādīto instrumentu, ja tas ir uzstādīts.

• Pirms uzstādīšanas noņemiet abus atlokus - iekšējo atloku (6)

un ārējo atloku (5).

• Uzskrūvējiet darba rīka vītņoto daļu uz vārpstas un nedaudz

pievelciet.

Vītņotā urbuma darba rīku demontāža notiek pretējā secībā,

nekā montāža.

LEŅĶA SLĪPMAŠĪNAS MONTĀŽA LEŅĶA SLĪPMAŠĪNAS STATĪVĀ

Ir pieļaujama leņķa slīpmašīnas lietošana ar leņķa slīpmašīnām

paredzētu statīvu, ja tas ir pareizi uzstādīts saskaņā ar statīva ražotāja montāžas instrukcijām.

DARBĪBA / IESTATĪJUMI

Pirms slīpēšanas diska lietošanas pārbaudiet tā stāvokli. Neizmantojiet šķembas, plaisas vai citādi bojātus slīpēšanas diskus. Nolietots ritenis vai birste pirms lietošanas nekavējoties jānomaina pret jaunu. Pabeidzot darbu, vienmēr izslēdziet slīpmašīnu un pagaidiet, līdz darba instruments pilnībā apstājas. Tikai tad slīpmašīnu var novietot. Nebremzējiet rotējošo slīpripu, piespiežot to pie apstrādājamās detaļas. Nekad nepārslogojiet slīpmašīnu. Elektroinstrumenta svars rada pietiekamu spiedienu, lai efektīvi darbinātu instrumentu. Pārslodze un pārmērīgs spiediens var izraisīt bīstamu elektroinstrumenta lūzumu.

• Ja slīpmašīna darba laikā nokrīt, ir svarīgi pārbaudīt un, ja

nepieciešams, nomainīt darba rīku, ja konstatēts, ka tas ir bojāts vai deformēts.

• Nekad netrieciet darba rīku pret apstrādājamo materiālu.

• Izvairieties no diska atsitieniem un skrāpēšanas, jo īpaši

strādājot uz stūriem, asām malām u.c. (tas var izraisīt kontroles zudumu un atsitienu). (tas var izraisīt elektroinstrumenta kontroles zudumu un atsitiena efektu).

• Nekad neizmantojiet zāģa asmeņus, kas paredzēti koka

griešanai no ripzāģiem. Šādu zāģa asmeņu izmantošana bieži vien izraisa elektroinstrumenta atsitiena parādību, kontroles zudumu un var izraisīt operatora traumas.

IESLĒGTS/IZSLĒGTS

Darba uzsākšanas un darbības laikā turiet slīpmašīnu ar abām rokām.

• Nospiediet slēdža aizmugurējo daļu (2).

• Pavelciet slēdzi (2) uz priekšu (virzienā uz galvu) (C attēls).

• Nepārtrauktai darbībai - nospiediet slēdža pogu priekšpusē.

• Slēdzis automātiski tiks bloķēts nepārtrauktas darbības

pozīcijā.

• Lai izslēgtu ierīci - nospiediet aizmugurējo slēdža pogu (2).

Pēc slīpmašīnas iedarbināšanas pirms darba uzsākšanas pagaidiet, līdz slīpripas ir sasniedzis maksimālo ātrumu. Slēdzis nedrīkst darboties, kamēr slīpmašīna ir ieslēgta vai izslēgta. Slīpmašīnas slēdzi drīkst darbināt tikai tad, kad elektroinstruments atrodas tālāk no apstrādājamās detaļas. Ierīcei ir drošinātāju aizsargāts slēdzis, kas nozīmē, ka, ja ir īslaicīgs strāvas padeves pārtraukums vai ierīce ir ieslēgta kontaktligzdā ar slēdzi ieslēgtā stāvoklī, tā neiedarbināsies. Šādā gadījumā slēdzis ir jāmaina uz "izslēgtu" pozīciju un ierīce jāiedarbina no jauna.

CUTTING

• Griešanu ar leņķa slīpmašīnu var veikt tikai taisnā līnijā.

• Nepārgrieziet materiālu, turot to rokās.

Page 72

• Lieli apstrādājamie priekšmeti ir jāatbalsta, un jāraugās, lai

atbalsta punkti atrastos tuvu griezuma līnijai un materiāla galam. Stabili novietotais materiāls griešanas laikā nebūs tendēts kustēties.

• Nelieli apstrādājamie priekšmeti jānostiprina, piemēram,

skavās, ar skavām utt. Materiāls jānostiprina tā, lai griešanas punkts atrastos tuvu skavas elementam. Tas nodrošinās lielāku griešanas precizitāti.

• Nepieļaujiet griešanas diska vibrāciju vai blietēšanu, jo tas

pasliktina griezuma kvalitāti un var izraisīt griešanas diska lūzumu.

• Griešanas laikā uz griešanas disku nedrīkst izdarīt sānu

spiedienu.

• Izmantojiet pareizo griešanas disku atkarībā no griezējamā

materiāla.

• Griežot caur materiālu, ieteicams, lai padeves virziens atbilstu

griešanas diska rotācijas virzienam.

Griešanas dziļums ir atkarīgs no diska diametra (G attēls).

• Jāizmanto tikai tādi diski, kuru nominālais diametrs nav lielāks

par slīpmašīnas modelim ieteikto.

• Veicot dziļus griezumus (piemēram, profiliem, celtniecības

blokiem, ķieģeļiem u. c.), neļaujiet fiksācijas atlokiem saskarties ar apstrādājamo detaļu.

Darba laikā griešanas diski sasniedz ļoti augstu temperatūru nepieskarieties tiem ar neaizsargātām ķermeņa daļām, pirms tie ir atdzisuši.

SANDING

Slīpēšanas darbus var veikt, izmantojot, piemēram, slīpēšanas

diskus, kausveida diskus, lāpstiņdiskus, diskus ar abrazīvo vilnu, stiepļu birstes, elastīgus diskus smilšpapīram utt. Katram diska veidam, kā arī apstrādājamajam materiālam ir nepieciešama piemērota darba tehnika un piemēroti individuālie aizsardzības līdzekļi. Griešanai paredzētus diskus nedrīkst izmantot slīpēšanai. Slīpēšanas diski ir paredzēti materiāla noņemšanai ar diska malu.

• Neslīpējiet ar diska sānu virsmu. Optimālais darba leņķis šāda

tipa diskiem ir 30

(o) (

H attēls).

• Slīpēšanas darbus drīkst veikt tikai ar materiālam piemērotiem

slīpēšanas diskiem.

Strādājot ar lāpstiņdiskiem, abrazīviem vilnas diskiem un elastīgiem smilšpapīra diskiem, pievērsiet uzmanību pareizajam uzbraukšanas leņķim (I attēls). - Neslīpējiet ar visu diska virsmu.

- Šāda veida diskus izmanto plakanu virsmu apstrādei. Stiepļu birstes galvenokārt ir paredzētas profilu un grūti aizsniedzamu vietu tīrīšanai. Tās var izmantot, piemēram, rūsas, krāsu pārklājumu u. c. noņemšanai no materiāla virsmas. (K attēls). Jāizmanto tikai tādi darba rīki, kuru pieļaujamais ātrums ir lielāks vai vienāds ar leņķa slīpmašīnas maksimālo ātrumu bez slodzes.

EKSPLUATĀCIJA UN APKOPE

Pirms instalēšanas, regulēšanas, remonta vai darbības veikšanas atvienojiet strāvas vadu no tīkla kontaktligzdas.

APKOPE UN UZGLABĀŠANA

• Ierīci ieteicams tīrīt uzreiz pēc katras lietošanas reizes.

• Tīrīšanai neizmantojiet ūdeni vai citus šķidrumus.

• Ierīce jānotīra ar sausu drānu vai jāizpūš ar zema spiediena

saspiestu gaisu.

• Nelietojiet nekādus tīrīšanas līdzekļus vai šķīdinātājus, jo tie

var sabojāt plastmasas detaļas.

• Regulāri iztīriet ventilācijas atveres motora korpusā, lai

novērstu ierīces pārkaršanu.

• Ja strāvas kabelis ir bojāts, tas jānomaina pret tādu pašu

īpašību kabeli. Šī darbība jāuztic kvalificētam speciālistam vai arī ierīces apkopei.

• Ja komutatorā rodas pārmērīga dzirksteļošana, uzticiet

kvalificētai personai pārbaudīt motora ogles suku stāvokli.

• Vienmēr uzglabājiet ierīci sausā, bērniem nepieejamā vietā.

Jebkādi defekti jānovērš ražotāja pilnvarotajā servisa nodaļā.

TEHNISKĀS SPECIFIKĀCIJAS

RITINGA DATI

Leņķa slīpmašīna 59G185

Parametrs

Vērtība

Dzinēja tips

Birste

Barošanas spriegums

230 V AC

Piegādes biežums

50 Hz

Nominālā jauda

900 W

Tukšas darbības ātruma diapazons

n0= 3000-12000

min-¹

Disku diametrs

125 mm

Iekšējais diska diametrs

22,2 mm

Vārpstas vītnes diametrs

M14

IP aizsardzības pakāpe

IPX0

Aizsardzības klase

Svars (bez piederumiem)

1,9 kg

Ražošanas gads

2025

59G185 apzīmē gan tipa, gan mašīnas apzīmējumu

TROKŠŅA UN VIBRĀCIJAS DATI

Skaņas spiediena līmenis (abrazīvais

disks)

LpA= 86,3 dB(A)

K= 3 dB(A)

Skaņas spiediena līmenis (griešanas

disks)

LpA= 87 dB(A)

K= 3 dB(A)

Skaņas jaudas līmenis (abrazīvais

disks)

LwA= 94,3 dB(A)

K= 3 dB(A)

Skaņas jaudas līmenis (griešanas

disks)

LwA= 95 dB(A)

K= 3 dB(A)

Vibrācijas paātrinājuma vērtība (galvenais rokturis) (abrazīvais disks)

ah= 8,957 m/s

K= 1,5 m/s

Vibrācijas paātrinājuma vērtība (galvenais rokturis) (griešanas disks)

ah= 3,722 m/s

K= 1,5 m/s2

Vibrācijas paātrinājuma vērtība (palīgrokturis) (abrazīvais disks

ah= 11,837 m/s

K= 1,5 m/s2

Vibrācijas paātrinājuma vērtība (palīgrokturis) (griešanas disks)

ah= 4,446 m/s

K= 1,5 m/s2

Informācija par troksni un vibrāciju

Iekārtas trokšņa emisijas līmeni raksturo: emitētais skaņas spiediena līmenis LpA un skaņas jaudas līmenis LwA (kur K apzīmē mērījumu nenoteiktību). Iekārtas emitēto vibrāciju raksturo vibrācijas paātrinājuma vērtība ah (kur K ir mērījumu nenoteiktība). Skaņas spiediena līmenis LpA, skaņas jaudas līmenis LwA un vibrācijas paātrinājuma vērtība a

(h),

kas norādīta šajos

norādījumos, tika mērīta saskaņā ar IEC 62841-1. Norādīto vibrācijas paātrinājuma līmeni ah var izmantot iekārtu salīdzināšanai un vibrācijas iedarbības sākotnējam novērtējumam. Norādītais vibrāciju līmenis ir reprezentatīvs tikai ierīces pamatlietošanas gadījumā. Ja ierīce tiek izmantota citiem mērķiem vai ar citiem darba rīkiem, vibrācijas līmenis var mainīties. Augstāku vibrācijas līmeni ietekmē nepietiekama vai pārāk reta ierīces apkope. Iepriekš minētie iemesli var izraisīt paaugstinātu vibrācijas iedarbību visā darba laikā.

Lai precīzi novērtētu vibrācijas iedarbību, ir jāņem vērā periodi, kad ierīce ir izslēgta vai kad tā ir ieslēgta, bet netiek izmantota darbam. Kad visi faktori ir precīzi novērtēti, kopējā vibrācijas iedarbība var izrādīties daudz mazāka.

Page 73

Lai aizsargātu lietotāju no vibrācijas iedarbības, jāievieš papildu drošības pasākumi, piemēram, cikliski jāveic mašīnas un darba rīku apkope, jānodrošina atbilstoša rokas temperatūra un pareiza darba organizācija.

VIDES AIZSARDZĪBA

Ar elektroenerģiju darbināmus izstrādājumus nedrīkst izmest kopā ar sadzīves atkritumiem, bet tie jānogādā atbilstošās utilizācijas vietās. Lai iegūtu informāciju par utilizāciju, sazinieties ar sava izstrādājuma izplatītāju vai vietējo iestādi. Elektrisko un elektronisko iekārtu atkritumi satur vielas, kas nav videi draudzīgas. Nepārstrādātas iekārtas rada potenciālu risku videi un cilvēku veselībai.

"GTX Poland Spółka z ierobežoną odpowiedzialnością" Spółka komandytowa ar juridisko adresi Varšavā, ul. Pograniczna 2/4 (turpmāk tekstā - "GTX Poland ") informē, ka visas autortiesības uz šīs rokasgrāmatas (turpmāk tekstā "Rokasgrāmata") saturu, tai skaitā, cita starpā. Visas autortiesības uz šīs rokasgrāmatas (turpmāk tekstā - "Rokasgrāmata") saturu, tostarp, bet ne tikai uz tās tekstu, fotogrāfijām, diagrammām, zīmējumiem, kā arī uz tās kompozīciju, pieder tikai un vienīgi GTX Poland un ir pakļautas tiesiskai aizsardzībai saskaņā ar 1994. gada 4. februāra Likumu par autortiesībām un blakustiesībām (t. i., 2006. gada Likumu Vēstnesī Nr. 90, 631. punkts ar grozījumiem). Visas Rokasgrāmatas, kā arī tās atsevišķu elementu kopēšana, apstrāde, publicēšana, pārveidošana komerciālos nolūkos bez GTX Poland rakstiskas piekrišanas ir stingri aizliegta un var novest pie civiltiesiskās un kriminālatbildības.

EK atbilstības deklarācija Ražotājs: GTX Poland Sp. z o.o. Sp.k.

Pograniczna iela 2/4 02-285 Varšava Izstrādājums: Leņķa slīpmašīna Modelis: 59G185

Tirdzniecības nosaukums: GRAPHITE Sērijas numurs: 00001 ÷ 99999 Iepriekš aprakstītais izstrādājums atbilst šādiem

dokumentiem:

Mašīnu direktīva 2006/42/EK Elektromagnētiskās saderības direktīva 2014/30/ES RoHS Direktīva 2011/65/ES, kurā grozījumi izdarīti ar Direktīvu

2015/863/ES

Un atbilst standartu prasībām:

EN 62841-1:2015 + A11:2022 EN IEC 62841-2-3:2021 + A11:2021 EN IEC 55014-1: 2021 EN IEC 55014-2: 2021 EN IEC 61000-3-2: 2019+A1:2021 EN 61000-3-3: 2013+ A1:2019+A2:2021 EN IEC 63000:2018

Šī deklarācija attiecas tikai uz tirgū laistajām mašīnām, un tā neattiecas uz sastāvdaļām. pievieno galalietotājs vai veic vēlāk. Tās ES rezidējošās personas vārds, uzvārds un adrese, kura ir pilnvarota sagatavot tehnisko dokumentāciju: Parakstīts uzņēmuma vārdā:

GTX Poland Sp. z o.o. Sp.k. Pograniczna iela 2/4 02-285 Varšava

Paweł Kowalski Tehniskās dokumentācijas speciālists GTX Polija Varšava, 2025-04-01

(SL)

PREVOD IZVIRNIH NAVODIL

59G185

KOTNI BRUSILNIK

OPOMBA: PRED UPORABO ELEKTRIČNEGA ORODJA NATANČNO PREBERITE TA PRIROČNIK IN GA SHRANITE ZA POZNEJŠO UPORABO.

POSEBNE VARNOSTNE DOLOČBE

Varnostni nasveti za brušenje, brušenje s smirkovim papirjem, delo z žičnatimi krtačami in rezanje z brusilnim kolutom.

• To električno orodje lahko uporabljate kot navaden brusilnik, brusilnik z brusnim papirjem, brusilnik z žično krtačo in brusilni rezalnik. Upoštevajte vsa varnostna navodila, navodila, opise in podatke, ki so priloženi električnemu orodju. Neupoštevanje naslednjih navodil lahko povzroči nevarnost električnega udara, požara in/ali hudih poškodb.

• To električno orodje se ne sme uporabljati za poliranje. Uporaba električnega orodja za drugo delovno dejavnost, kot je predvidena, lahko povzroči nevarnosti in poškodbe.

• Ne uporabljajte dodatne opreme, ki je proizvajalec ni posebej zasnoval in priporočil za to orodje. Dejstvo, da je mogoče dodatno opremo namestiti na električno orodje, ni zagotovilo za varno uporabo.

• Dovoljena hitrost uporabljenega delovnega orodja ne sme biti manjša od največje hitrosti, navedene na električnem orodju. Delovno orodje, ki se vrti hitreje od dovoljene hitrosti, se lahko zlomi in deli se lahko odlomijo.

• Zunanji premer in debelina delovnega orodja morata ustrezati meram električnega orodja. Delovnih orodij z nepravilnimi merami ni mogoče ustrezno zaščititi ali pregledati.

• Delovno orodje z navojnim vložkom se mora natančno prilegati na navoj na vretenu. Pri delovnih orodjih s prirobnico se mora premer odprtine za delovno orodje ujemati s premerom prirobnice. Delovna orodja, ki se ne morejo natančno prilegati električnemu orodju, se bodo vrtela neenakomerno, zelo močno vibrirala in lahko povzročijo izgubo nadzora nad električnim orodjem.

• V nobenem primeru ne uporabljajte poškodovanih delovnih orodij. Pred vsako uporabo preglejte orodje, npr. brusilne plošče zaradi odkruškov in razpok, brusilne blazinice zaradi razpok, obrabe ali močne obrabe, žične ščetke zaradi ohlapnih ali pretrganih žic. Če je električno ali delovno orodje padlo, preverite, ali je poškodovano, ali pa uporabite drugo nepoškodovano orodje. Če je orodje preverjeno in popravljeno, je treba električno orodje za eno minuto vklopiti na najvišjo hitrost in pri tem paziti, da so upravljavec in mimoidoči v bližini zunaj območja vrtečega se orodja. Poškodovana orodja se v tem času preizkušanja običajno zlomijo.

• Nositi je treba osebno zaščitno opremo. Glede na vrsto dela nosite zaščitno masko, ki pokriva ves obraz, zaščito za oči ali zaščitna očala. Po potrebi uporabite masko proti prahu, zaščito sluha, zaščitne rokavice ali poseben predpasnik za zaščito pred majhnimi delci brušenega in obdelanega materiala. Oči zaščitite pred tujki, ki se prenašajo po zraku in nastajajo med delom. Maska proti prahu in zaščita dihal morata filtrirati prah, ki nastane med delom. Dolgotrajna izpostavljenost hrupu , lahko povzroči izgubo sluha.

• Zagotovite, da so osebe v bližini na varni razdalji od območja dosega električnega orodja.

• Vsi, ki se nahajajo v bližini delujočega električnega orodja, morajo uporabljati osebno zaščitno opremo. Odlomki obdelovancev ali zlomljena delovna orodja se lahko odlomijo in povzročijo poškodbe tudi zunaj neposrednega območja dosega.

• Pri delu, pri katerem bi orodje lahko prišlo v stik s skritimi električnimi žicami ali lastnim napajalnim kablom, držite orodje le za izolirane površine ročaja. Ob stiku z omrežnim vodnikom se lahko napetost prenese na kovinske dele električnega orodja, kar lahko povzroči električni udar.

• Omrežni kabel naj bo oddaljen od vrtečih se delovnih orodij. Če izgubite nadzor nad orodjem, se lahko omrežni kabel prereže ali potegne vase, vaša roka ali cela roka pa se lahko ujame v vrteče se delovno orodje.

Page 74

• Nikoli ne odložite električnega orodja, preden se delovno

orodje popolnoma ustavi. Vrteče se orodje lahko pride v stik s površino, na katero je odloženo, zato lahko izgubite nadzor nad električnim orodjem.

• Ne prenašajte električnega orodja, ko je v gibanju. Naključni

stik med obleko in vrtečim se električnim orodjem lahko povzroči, da se orodje potegne v notranjost in ga zavrti v telo upravljavca.

• Redno čistite prezračevalne reže električnega orodja. Motorni

ventilator v ohišje vleče prah, veliko nakopičenega kovinskega prahu pa lahko povzroči električno nevarnost.

• Električnega orodja ne uporabljajte v bližini vnetljivih materialov. Iskre jih lahko vžgejo.

• Ne uporabljajte orodij, ki zahtevajo tekoča hladilna sredstva. Uporaba vode ali drugih tekočih hladil lahko povzroči električni udar.

Zavrnitev in ustrezni varnostni nasveti

Povratni udarec je nenadna reakcija električnega orodja na

blokado ali oviro vrtečega se orodja, kot je brusilni kolut, brusilna ploščica, žična krtača itd. Zaradi zatikanja ali blokade pride do nenadne zaustavitve vrtečega se delovnega orodja. Nenadzorovano električno orodje se tako podrgne v smeri, ki je nasprotna smeri vrtenja delovnega orodja.

Če se na primer brusilni kolut zatakne ali obtiči v obdelovancu,

se lahko potopljeni rob brusilnega koluta zablokira in povzroči, da izpade ali se izmakne. Gibanje brusilnega kolesa (v smeri proti upravljavcu ali stran od njega) je nato odvisno od smeri gibanja kolesa na mestu blokade. Poleg tega se lahko brusilna kolesa tudi zlomijo.

Ponovni sunek je posledica nepravilne ali nepravilne uporabe

električnega orodja. Preprečite ga z ustreznimi previdnostnimi ukrepi, opisanimi v nadaljevanju.

• Električno orodje je treba držati trdno, s telesom in rokami v takšnem položaju, da se ublaži povratni sunek. Če je pomožni ročaj del standardne opreme, ga je treba vedno uporabiti, da bi imeli med zagonom največji nadzor nad silami povratnega udarca ali momentom povratnega udarca. Upravljavec lahko z ustreznimi previdnostnimi ukrepi nadzoruje pojava odriva in povratnega udarca.

• Nikoli ne držite rok v bližini vrtečih se delovnih orodij. Delovno orodje si lahko zaradi povratnega udarca poškoduje roko.

• Ne približujte se območju dosega, kjer se bo električno orodje med odbojem premikalo. Električno orodje se zaradi odboja premika v nasprotni smeri od gibanja brusilnega kolesa na mestu blokade.

• Posebno previdni bodite pri obdelavi vogalov, ostrih robov itd. Preprečite, da bi se delovna orodja odklonila ali zataknila. Vrtljivo delovno orodje je bolj dovzetno za zatikanje pri obdelavi kotov, ostrih robov ali če je odbito nazaj. To lahko postane vzrok za izgubo nadzora ali povratni udarec.

• Ne uporabljajte lesenih ali zobatih diskov. Tovrstna delovna orodja pogosto povzročijo odriv ali izgubo nadzora nad električnim orodjem.

Posebna varnostna navodila za brušenje in rezanje z brusilnim kolutom

• Uporabljajte samo brusilni kolut, ki je namenjen določenemu električnemu orodju, in zaščito, ki je namenjena določenemu brusilnemu kolutu. Brusilnih

kolutov, ki niso namenjeni določenemu električnemu orodju, ni mogoče dovolj zaščititi in niso dovolj varni.

• Upognjeni brusilni diski morajo biti nameščeni tako, da noben del diska ne štrli čez rob zaščitnega pokrova .

Nepravilno nameščen brusilni disk, ki štrli preko roba zaščitnega pokrova, ne more biti ustrezno zaščiten.

• Zaščita mora biti varno pritrjena na električno orodje, da se zagotovi največja možna stopnja varnosti, in nameščena tako, da je izpostavljeni del brusilnega kolesa, ki je obrnjen proti upravljavcu, čim manjši.

Varovalo varuje upravljavca pred odlomki, naključnim stikom z brusilnim kolesom in iskrami, ki lahko vžgejo oblačila.

• Brusilne plošče se smejo uporabljati samo za delo, ki je

zanje predvideno. Nikoli na primer ne brusite s stransko površino odrezovalnega koluta. Odrezovalna kolesa so

namenjena odstranjevanju materiala z robom krožnika. Učinek stranskih sil na ta brusilna kolesa jih lahko zlomi.

• Vedno uporabljajte nepoškodovane vpenjalne prirobnice

pravilne velikosti in oblike za izbrani brusilni kolut.

Ustrezne prirobnice podpirajo brusilno kolo in tako zmanjšujejo nevarnost, da se kolo zlomi. Prirobnice za odrezovalne krožnike se lahko razlikujejo od prirobnic za druge brusilne krožnike.

• Ne uporabljajte rabljenih brusilnih kolutov iz večjih

električnih orodij. Brusilna kolesa za večja električna orodja

niso zasnovana za višje število vrtljajev, ki je značilno za manjša električna orodja, zato se lahko zlomijo.

Dodatna posebna varnostna navodila za rezanje z brusilnim kolutom

• Izogibajte se zatikanju rezalnega diska ali premočnemu

pritisku. Ne delajte preglobokih rezov. Preobremenitev

rezalne plošče poveča obremenitev rezila in njegovo nagnjenost k zatikanju ali blokiranju ter s tem možnost odmetavanja ali lomljenja.

• Izogibajte se območju pred in za vrtečim se rezalnim

diskom. Premikanje rezalnega diska v obdelovancu stran od

vas lahko v primeru povratnega udarca povzroči, da električno orodje odleti z vrtečim se diskom neposredno proti vam.

• V primeru zataknjenega rezalnega diska ali zaustavitve

izklopite električno orodje in počakajte, da se disk popolnoma ustavi. Nikoli ne poskušajte potegniti še vedno premikajočega se diska iz območja rezanja, saj lahko to povzroči povratni sunek. Odkriti in odstraniti je

treba vzrok zastoja.

• Ne zaženite električnega orodja, ko je v materialu. Pred

nadaljevanjem rezanja mora rezalno kolo doseči polno hitrost. V nasprotnem primeru se lahko brusilni kolut zatakne,

skoči z obdelovanca ali povzroči povratni sunek.

• Plošče ali večje predmete je treba pred obdelavo

podpreti, da se zmanjša nevarnost povratnega udarca zaradi zataknjenega diska. Veliki obdelovanci se lahko

upognejo pod lastno težo. Obdelovanec mora biti podprt z obeh strani, tako v bližini linije rezanja kot na robu.

• Pri rezanju lukenj v stene ali na drugih nevidnih območjih

bodite še posebej previdni. Rezalni disk, ki se pogrezne v

material, lahko povzroči povratni udarec orodja, če naleti na plinske in vodovodne cevi, električne kable ali druge predmete.

Posebna varnostna navodila za brušenje z brusnim papirjem

• Ne uporabljajte prevelikih listov brusnega papirja. Pri izbiri

velikosti brusnega papirja upoštevajte priporočila proizvajalca. Brusni papir, ki štrli izven brusilne plošče, lahko povzroči poškodbe, lahko pa tudi zamašitev ali raztrganje papirja ali odrivanje.

Posebna varnostna navodila za poliranje

Ne dovolite, da bi se ohlapni del polirnega krzna ali njegove pritrdilne vrvice prosto vrteli. Ohlapne pritrdilne vrvice zapremo ali obrežemo. Proste in vrteče se pritrdilne vrvice lahko zapletejo prste ali se ujamejo na obdelovanec. Posebna varnostna navodila za delo z žičnatimi krtačami Upoštevati je treba, da se tudi pri običajni uporabi skozi krtačo izgubljajo koščki žice. Žice ne preobremenite s prevelikim pritiskom. Kosi žice, ki se prenašajo po zraku, zlahka prodrejo skozi tanko obleko in/ali kožo. Če je priporočeno varovalo, preprečite, da bi ščetka prišla v stik z varovalom. Premer krtač za krožnike in lonce se lahko poveča zaradi pritiska in centrifugalnih sil.

Dodatna varnostna navodila

Page 75

Pri orodjih, zasnovanih za uporabo brusilnih kolutov z navojem, preverite, ali dolžina navoja brusilnega koluta ustreza dolžini navoja vretena. Obdelovanec mora biti pritrjen. Pritrditev obdelovanca v vpenjalno napravo ali primež je varnejša kot držanje v roki. Ne dotikajte se rezalnih in brusilnih diskov, dokler se ne ohladijo. Če uporabljate hitro delujočo prirobnico, se prepričajte, da je notranja prirobnica, nameščena na vreteno, opremljena z gumijastim tesnilnim obročem in da ta ni poškodovan. Poskrbite tudi, da sta površini zunanje prirobnice in notranje prirobnice čisti.

Prirobnico za hitro delovanje uporabljajte samo z brusnimi in rezalnimi krožniki. Uporabljajte samo nepoškodovane in

pravilno delujoče prirobnice. V primeru začasnega izpada električnega napajanja ali po izvleku vtiča iz električne vtičnice, ko je stikalo v položaju "vklopljeno", je treba pred ponovnim zagonom stikalo odkleniti in ga nastaviti v položaj za izklop.

OPOZORILO: Naprava je namenjena za delovanje v zaprtih prostorih. Kljub po naravi varni zasnovi, uporabi varnostnih ukrepov in dodatnih zaščitnih ukrepov med delovanjem vedno obstaja nevarnost preostalih poškodb.

Razlaga uporabljenih piktogramov.

1.Caution Sprejmite posebne previdnostne ukrepe

2.Preberite navodila za uporabo, upoštevajte opozorila in varnostne pogoje, ki jih vsebujejo!

3.Uporabljajte osebno zaščitno opremo (zaščitna očala, zaščito za ušesa in masko proti prahu).

4.Wear zaščitne rokavice

5.Pred servisiranjem ali popravilom odklopite napajalni kabel.

6.Keep otroke stran od orodja

7.Protect pred dežjem

8.Secondary zaščitni razred

KONSTRUKCIJA IN UPORABA

Kotni brusilnik je izolirano ročno električno orodje razreda II.

Napravo poganja enofazni komutatorski motor, katerega hitrost se zmanjšuje s pomočjo kotnega zobnika. Uporablja se lahko za brušenje in rezanje. Ta vrsta električnega orodja se pogosto uporablja za odstranjevanje vseh vrst ostružkov s površine kovinskih delov, površinsko obdelavo zvarov, rezanje skozi tankostenske cevi in majhne kovinske dele itd. Z ustrezno dodatno opremo lahko kotni brusilnik uporabljate ne le za rezanje in brušenje, temveč tudi za čiščenje, npr. rje, barvnih premazov itd.

Njegova področja uporabe vključujejo širok spekter popravil in

gradbenih del, ki niso povezana samo s kovinami. Kotni brusilnik se lahko uporablja tudi za rezanje in brušenje gradbenih materialov, npr. opeke, tlakovcev, keramičnih ploščic itd.

Stroj je namenjen samo za suho uporabo, ne za poliranje. Električnega orodja ne uporabljajte v nasprotju z predvideno uporabo.

• Ne ravnajte z materiali, ki vsebujejo azbest. Azbest je

rakotvoren.

• Ne delajte z materiali, katerih prah je vnetljiv ali

eksploziven. Pri delu z električnim orodjem nastajajo iskre, ki

lahko vžgejo izločene hlape.

• Za brušenje ne smete uporabljati rezalnih kolutov.

Odrezovalna kolesa delujejo s stransko stranjo, brušenje s sprednjo stranjo takšnega kolesa pa lahko povzroči poškodbe kolesa, kar lahko povzroči nevarnost osebnih poškodb upravljavca.

OPIS GRAFIČNIH STRANI

Številčenje v nadaljevanju se nanaša na sestavne dele enote,

prikazane na grafičnih straneh tega priročnika.

1.Spindle lock gumb za zaklepanje vretena

2.Switch

3.Dodatni ročaj

4.Ščit

5.Zunanja prirobnica

6.Inner prirobnica

7.Speed nadzor hitrosti

8.Lever (ščitnik ščitnika)

9.Power kabel

* Med risbo in izdelkom so lahko razlike.

OPREMA IN DODATKI

1.Ščit 1 kos.

2.Specialni ključ 1 kos.

3.Dodatni ročaj 1 kos.

4.Priročnik 1 kos.

PRIPRAVA NA DELO VGRADNJA POMOŽNEGA ROČAJA

Pomožni ročaj (3) je nameščen v eno od lukenj na glavi

brusilnika. Priporočamo uporabo brusilnika s pomožnim ročajem. Če brusilnik med delom držite z obema rokama (tudi z uporabo pomožnega ročaja), je manjša nevarnost, da se roka dotakne vrtečega se diska ali krtače in se poškoduje zaradi povratnega udarca.

NAMESTITEV IN NASTAVITEV ŠČITA

Varovalo rezila ščiti upravljavca pred drobci, nenamernim stikom z delovnim orodjem ali iskrami. Vedno ga je treba namestiti in posebej paziti, da je njegov pokrivni del obrnjen proti upravljavcu. Zasnova nastavka za zaščito rezila omogoča nastavitev zaščite

v optimalni položaj brez uporabe orodja.

• Sprostite in povlecite nazaj vzvod (8) na varovalu diska (4).

• Zavrtite varovalo diska (4) v želeni položaj.

• Zaklenite ga tako, da spustite vzvod (8).

Odstranjevanje in nastavljanje zaščite diska poteka v obratnem

vrstnem redu kot njena namestitev.

ZAMENJAVA ORODJA

Med menjavo orodja je treba nositi delovne rokavice. Gumb za blokado vretena (1) se uporablja samo za blokado vretena brusilnika pri montaži ali demontaži delovnega orodja. Med vrtenjem diska se ne sme uporabljati kot zavorni gumb. S tem lahko poškodujete brusilnik ali poškodujete uporabnika.

NAMESTITEV DISKA

Pri brusilnih ali rezalnih ploščah z debelino manj kot 3 mm je treba zunanjo prirobnično matico (5) na strani plošče priviti ravno (slika B). - Pritisnite gumb za blokado vretena (1).

• Posebni ključ (priložen) vstavite v odprtine zunanje prirobnice

(5) (slika A).

• Obrnite ključ - sprostite in odstranite zunanjo prirobnico (5).

• Disko namestite tako, da je pritisnjen na površino notranje

prirobnice (6).

Page 76

• Privijte zunanjo prirobnico (5) in jo rahlo privijte s posebnim

ključem.

Demontaža diskov poteka v obratnem vrstnem redu kot

montaža. Pri sestavljanju je treba disk pritisniti ob površino notranje prirobnice (6) in ga sredinsko namestiti na njeno spodnjo površino.

MONTAŽNO DELOVNO ORODJE Z NAVOJNO ODPRTINO

• Pritisnite gumb za blokado vretena (1).

• Odstranite predhodno nameščeno orodje, če je bilo

nameščeno.

• Pred namestitvijo odstranite obe prirobnici - notranjo prirobnico

(6) in zunanjo prirobnico (5).

• Navojni del delovnega orodja privijte na vreteno in ga rahlo

privijte.

Demontaža delovnih orodij z navojno odprtino poteka v

obratnem vrstnem redu kot montaža.

PRITRDITEV KOTNEGA BRUSILNIKA NA STOJALO ZA KOTNI BRUSILNIK

Dovoljena je uporaba kotnega brusilnika v namenskem stativu

za kotne brusilnike, če je pravilno nameščen v skladu z navodili proizvajalca za montažo stativa.

DELOVANJE / NASTAVITVE

Pred uporabo preverite stanje brusilnega kolesa. Ne uporabljajte odlomljenih, razpokanih ali kako drugače poškodovanih brusilnih kolutov. Obrabljeno brusilno kolo ali krtačo je treba pred uporabo takoj zamenjati z novo. Po končanem delu vedno izklopite brusilnik in počakajte, da se delovno orodje popolnoma ustavi. Šele nato lahko brusilnik pospravite. Vrtečega se brusilnega kolesa ne zavirajte s pritiskanjem na obdelovanec. Mlinčka nikoli ne preobremenite. Teža električnega orodja ustvarja zadosten pritisk za učinkovito delovanje orodja. Zaradi preobremenitve in prevelikega pritiska se lahko električno orodje nevarno zlomi.

• Če brusilnik med delovanjem pade, je treba pregledati in po

potrebi zamenjati delovno orodje, če se ugotovi, da je poškodovano ali deformirano.

• Nikoli ne udarjajte z delovnim orodjem ob obdelovanec.

• Izogibajte se odbijanju in strganju diska, zlasti pri delu na

vogalih, ostrih robovih itd. (to lahko povzroči izgubo nadzora in povratni udarec). (to lahko povzroči izgubo nadzora nad električnim orodjem in učinek povratnega udarca).

• Nikoli ne uporabljajte žaginih listov, namenjenih za rezanje

lesa, iz krožnih žag. Uporaba takšnih žaginih listov pogosto povzroči pojav povratnega udarca električnega orodja, izgubo nadzora in lahko privede do poškodb upravljavca.

VKLOP/IZKLOP

Med zagonom in delovanjem brusilnik držite z obema rokama.

• Pritisnite zadnji del stikala (2).

• Stikalo (2) potisnite naprej (proti glavi) (slika C).

• Za neprekinjeno delovanje - pritisnite sprednji gumb stikala.

• Stikalo se samodejno zaklene v položaju za neprekinjeno

delovanje.

• Za izklop enote - pritisnite zadnjo stran stikala (2).

Po zagonu brusilnika počakajte, da brusilni kolut doseže največjo hitrost, in šele nato začnite z delom. Stikala ne smete uporabljati, ko je brusilnik vklopljen ali izklopljen. Stikalo brusilnika se sme upravljati le, ko je električno orodje odmaknjeno od obdelovanca. Naprava ima stikalo, zaščiteno z varovalko, kar pomeni, da se ob začasnem izpadu električnega napajanja ali priklopu v vtičnico s stikalom v položaju "vklopljeno" ne bo vklopila. V tem primeru je treba stikalo obrniti v položaj "izklopljeno" in napravo ponovno zagnati.

REZANJE

• Rezanje s kotnim brusilnikom je mogoče le v ravni črti.

• Materiala ne režite, ko ga držite v roki.

• Velike obdelovance je treba podpreti in paziti, da so podporne

točke blizu linije reza in na koncu materiala. Stabilno postavljen material se med rezanjem ne bo premikal.

• Majhne obdelovance je treba vpenjati, npr. v primež, z

objemkami itd. Material je treba vpenjati tako, da je rezalna točka blizu vpenjalnega elementa. To zagotavlja večjo natančnost rezanja.

• Ne dovolite vibriranja ali tamponiranja rezalnega diska, saj to

poslabša kakovost rezanja in lahko povzroči zlom rezalnega diska.

• Med rezanjem ne smete izvajati stranskega pritiska na rezalni

disk.

• Uporabite ustrezen rezalni disk glede na material, ki ga želite

rezati.

• Pri rezanju skozi material je priporočljivo, da je smer podajanja

skladna s smerjo vrtenja rezalnega diska.

Globina reza je odvisna od premera diska (slika G).

• Uporabljajte samo diske z nazivnim premerom, ki ni večji od

premera, priporočenega za model brusilnika.

• Pri globokih rezih (npr. profilov, gradbenih blokov, opeke itd.)

ne dovolite, da bi se vpenjalne prirobnice dotaknile obdelovanca.

Rezalni diski med delovanjem dosegajo zelo visoke temperature

- ne dotikajte se jih z nezaščitenimi deli telesa, dokler se ne ohladijo.

PESKANJE

Brušenje se lahko izvaja npr. z brusilnimi krožniki, krožniki s

čašami, lamelnimi krožniki, krožniki z abrazivnim flisom, žičnatimi krtačami, gibljivimi krožniki za brusni papir itd. Vsaka vrsta diska in tudi material, ki ga je treba obdelati, zahtevata ustrezno tehniko dela in uporabo ustrezne osebne zaščitne opreme. Diski, namenjeni rezanju, se ne smejo uporabljati za brušenje. Diski za brušenje so namenjeni odstranjevanju materiala z robom diska.

• Ne brusite s stransko stranjo diska. Optimalni delovni kot za to

vrsto diska je 30o (slika H).

• Brušenje lahko izvajate le z brusilnimi krožniki, ki so primerni

za material.

Pri delu z lamelami, brusnimi volnenimi krožniki in prožnimi krožniki za brusni papir bodite pozorni na pravilen kot naleta (slika I). - Ne brusite s celotno površino diska.

- Te vrste diskov se uporabljajo za obdelavo ravnih površin. Žične krtače so namenjene predvsem čiščenju profilov in težko dostopnih mest. Z njimi lahko s površine materiala odstranite npr. rjo, barvne premaze itd. (Slika K). Uporabljajte samo delovna orodja, katerih dovoljena hitrost je večja ali enaka največji hitrosti kotnega brusilnika brez obremenitve.

DELOVANJE IN VZDRŽEVANJE

Pred kakršnim koli nameščanjem, nastavljanjem, popravilom ali delovanjem izključite napajalni kabel iz omrežne vtičnice.

VZDRŽEVANJE IN SKLADIŠČENJE

• Priporočljivo je, da napravo očistite takoj po vsaki uporabi.

• Za čiščenje ne uporabljajte vode ali drugih tekočin.

• Enoto očistite s suho krpo ali izpihajte z nizkotlačnim stisnjenim

zrakom.

• Ne uporabljajte čistil ali topil, saj lahko poškodujejo plastične

dele.

• Redno čistite prezračevalne reže v ohišju motorja, da

preprečite pregrevanje enote.

Page 77

• Če je napajalni kabel poškodovan, ga je treba zamenjati s

kablom enakih lastnosti. To opravilo je treba zaupati usposobljenemu strokovnjaku ali pa aparat dati na servis.

• Če se na komutatorju pojavi prekomerno iskrenje, naj

usposobljena oseba preveri stanje ogljikovih ščetk motorja.

• Napravo vedno shranjujte na suhem mestu, nedosegljivem

otrokom.

Morebitne napake mora odpraviti pooblaščeni servisni oddelek proizvajalca.

TEHNIČNE SPECIFIKACIJE

PODATKI O OCENJEVANJU

Kotni brusilnik 59G185

Parameter

Vrednost

Vrsta motorja

Krtača

Napajalna napetost

230 V AC

Napajalna frekvenca

50 Hz

Nazivna moč

900 W

Območje števila vrtljajev v prostem

teku

n0= 3000-12000

min-¹

Premer diska

125 mm

Notranji premer diska

22,2 mm

Premer navoja vretena

M14

Stopnja zaščite IP

IPX0

Zaščitni razred

Teža (brez dodatne opreme)

1,9 kg

Leto izdelave

2025

59G185 pomeni oznako tipa in stroja

PODATKI O HRUPU IN VIBRACIJAH

Raven zvočnega tlaka (abrazivni disk)

LpA= 86,3 dB(A)

K= 3 dB(A)

Raven zvočnega tlaka (rezalni disk)

LpA= 87 dB(A)

K= 3 dB(A)

Raven zvočne moči (abrazivni disk)

LwA= 94,3 dB(A)

K= 3 dB(A)

Raven zvočne moči (rezalni disk)

LwA= 95 dB(A)

K= 3 dB(A)

Vrednost pospeška vibracij (glavni ročaj) (brusni disk)

ah= 8,957 m/s

K= 1,5 m/s

Vrednost pospeška vibracij (glavni ročaj) (rezalni disk)

ah= 3,722 m/s

K= 1,5 m/s2

Vrednost pospeška vibracij (pomožni ročaj) (brusni disk

ah= 11,837 m/s

K= 1,5 m/s2

Vrednost pospeška vibracij (pomožni ročaj) (rezalni disk)

ah= 4,446 m/s

K= 1,5 m/s2

Informacije o hrupu in vibracijah

Raven emisije hrupa opreme opisujeta: raven emitiranega zvočnega tlaka LpA in raven zvočne moči LwA (kjer K označuje merilno negotovost). Vibracije, ki jih oddaja oprema, so opisane z vrednostjo pospeška vibracij ah (kjer K pomeni merilno negotovost).

Raven zvočnega tlaka LpA, raven zvočne moči LwA in vrednost pospeška vibracij a

(h), ki

so navedeni v teh navodilih, so bili izmerjeni v skladu z IEC 62841-1. Navedena raven vibracij ah se lahko uporabi za primerjavo opreme in za predhodno oceno izpostavljenosti vibracijam. Navedena raven vibracij je reprezentativna le za osnovno

uporabo enote. Če se enota uporablja za druge namene ali z

drugimi delovnimi orodji, se lahko raven vibracij spremeni. Na

višjo raven vibracij bo vplivalo nezadostno ali prepogosto vzdrževanje enote. Zaradi zgoraj navedenih razlogov je lahko izpostavljenost vibracijam povečana v celotnem delovnem

obdobju.

Za natančno oceno izpostavljenosti vibracijam je treba upoštevati obdobja, ko je enota izklopljena ali ko je

vklopljena, vendar se ne uporablja za delo. Po natančni oceni vseh dejavnikov se lahko izkaže, da je skupna izpostavljenost vibracijam veliko manjša.

Za zaščito uporabnika pred učinki vibracij je treba izvajati dodatne varnostne ukrepe, kot so ciklično vzdrževanje stroja in

delovnih orodij, zagotavljanje ustrezne temperature rok in ustrezna organizacija dela.

VARSTVO OKOLJA

Izdelkov na električni pogon ne smete odlagati skupaj z gospodinjskimi odpadki, temveč jih je treba odnesti v ustrezne

prostore za odstranjevanje. Za informacije o odstranjevanju se obrnite na prodajalca izdelka ali lokalne oblasti. Odpadna električna in elektronska oprema vsebuje snovi, ki niso okolju prijazne. Nerecklirana oprema predstavlja potencialno tveganje za okolje in zdravje ljudi.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa s sedežem v Varšavi, ul. Pograniczna 2/4 (v nadaljevanju: "GTX Poland ") obvešča, da so vse avtorske pravice na vsebini tega priročnika (v nadaljevanju: "Priročnik"), med drugim tudi. Vse avtorske pravice na vsebini tega priročnika (v nadaljevanju: "priročnik"), med drugim tudi na njegovem besedilu, fotografijah, diagramih, risbah in sestavi, pripadajo izključno družbi GTX Poljska in so predmet pravnega varstva

v skladu z zakonom z dne 4. februarja 1994 o avtorski in sorodnih pravicah (tj.

Uradni list 2006, št. 90, točka 631 s spremembami). Kopiranje, obdelava, objava, spreminjanje celotnega priročnika in njegovih posameznih elementov v komercialne namene brez pisnega soglasja družbe GTX Poland je strogo prepovedano in lahko povzroči civilno in kazensko odgovornost.

Izjava ES o skladnosti Proizvajalec: GTX Poland Sp. z o.o. Sp.k.

Ulica Pograniczna 2/4 02-285 Varšava

Izdelek: Kotni brusilnik Model: 59G185 Trgovsko ime: GRAPHITE

Serijska številka: 00001 ÷ 99999

Opisani izdelek je skladen z naslednjimi dokumenti: Direktiva o strojih 2006/42/ES Direktiva 2014/30/EU o elektromagnetni združljivosti Direktiva RoHS 2011/65/EU, kakor je bila spremenjena z Direktivo 2015/863/EU

In izpolnjuje zahteve standardov:

EN 62841-1:2015 + A11:2022 EN IEC 62841-2-3:2021 + A11:2021 EN IEC 55014-1: 2021 EN IEC 55014-2: 2021 EN IEC 61000-3-2: 2019+A1:2021 EN 61000-3-3: 2013+ A1:2019+A2:2021 EN IEC 63000:2018

Ta izjava se nanaša samo na stroj, kot je bil dan na trg, in ne vključuje sestavnih delov. ki jih doda končni uporabnik ali jih izvede naknadno. Ime in naslov osebe s sedežem v EU, ki je pooblaščena za pripravo tehnične dokumentacije:

Podpisano v imenu: GTX Poland Sp. z o.o. Sp.k. Ulica Pograniczna 2/4 02-285 Varšava

Paweł Kowalski Uradnik za tehnično dokumentacijo GTX Poljska Varšava, 2025-04-01

(BG)

ПРЕВОД НА ОРИГИНАЛНИТЕ ИНСТРУКЦИИ

59G185

ЪГЛОШЛАЙФ

ЗАБЕЛЕЖКА: ПРОЧЕТЕТЕ ВНИМАТЕЛНО ТОВА РЪКОВОДСТВО, ПРЕДИ ДА ИЗПОЛЗВАТЕ

Page 78

ЕЛЕКТРОИНСТРУМЕНТА, И ГО ЗАПАЗЕТЕ ЗА БЪДЕЩИ СПРАВКИ.

СПЕЦИФИЧНИ РАЗПОРЕДБИ ЗА БЕЗОПАСНОСТ

Съвети за безопасност при шлайфане, шлифоване с шкурка, работа с телени четки и рязане с шлифовъчен диск.

• Този електроинструмент може да се използва като

обикновена шлайфмашина, шлайфмашина с шкурка, шлайфмашина с телена четка и като абразивна фреза. Спазвайте всички инструкции за безопасност, указания, описания и данни, предоставени с електроинструмента. Неспазването на следните указания може да създаде риск от токов удар, пожар и/или сериозно нараняване.

• Този електроинструмент не трябва да се използва за

полиране. Използването на електроинструмента за друга работна дейност, различна от предвидената, може да доведе до опасности и наранявания.

• Не използвайте аксесоари, които не са специално

проектирани и препоръчани от производителя за инструмента. Фактът, че даден аксесоар може да бъде монтиран към електроинструмента, не е гаранция за безопасното му използване.

• Допустимата скорост на използвания работен инструмент

не трябва да бъде по-малка от максималната скорост, посочена върху електроинструмента. Работен инструмент, който се върти по-бързо от допустимата скорост, може да се счупи и частите му да се разпилеят.

• Външният диаметър и дебелината на работния

инструмент трябва да съответстват на размерите на електроинструмента. Работни инструменти с неправилни размери не могат да бъдат достатъчно добре защитени или проверени.

• Работните инструменти с резбова вложка трябва да

прилягат точно към резбата на шпиндела. При работни инструменти с монтиран фланец диаметърът на отвора на работния инструмент трябва да съответства на диаметъра на фланеца. Работни инструменти, които не могат да паснат точно на електроинструмента, ще се въртят неравномерно, ще вибрират много силно и може да доведат до загуба на контрол върху електроинструмента.

• При никакви обстоятелства не трябва да се използват

повредени работни инструменти. Проверявайте инструментите преди всяка употреба, напр. шлифовъчните дискове за отчупване и напукване, шлифовъчните подложки за пукнатини, износване или силно износване, телените четки за разхлабени или скъсани жици. Ако електроинструмент или работен инструмент е паднал, проверете го за повреди или използвайте друг неповреден инструмент. Ако инструментът е проверен и поправен, електроинструментът трябва да се включи на найвисоката си скорост за една минута, като се внимава операторът и намиращите се наблизо странични лица да са извън зоната на въртящия се инструмент. Повредените инструменти обикновено се счупват по време на това време за изпитване.

• Трябва да се носят лични предпазни средства. В

зависимост от вида на работата носете защитна маска, покриваща цялото лице, защитни очила или предпазни очила. Ако е необходимо, използвайте противопрахова маска, защита на слуха, защитни ръкавици или специална престилка, за да се предпазите от малки частици от изтъркан и обработен материал. Предпазвайте очите си от въздушни чужди тела, образувани по време на работа. Праховата маска и дихателната защита трябва да филтрират праха, генериран по време на работа. Излагането на шум за продължителен период от време , може да доведе до загуба на слуха.

• Уверете се, че околните са на безопасно разстояние от зоната на обсега на електроинструмента.

• Всеки, който се намира в близост до работещ електроинструмент, трябва да използва лични предпазни средства. Отломки от детайли или счупени работни инструменти могат да се отчупят и да причинят нараняване дори извън непосредствената зона на обхват.

• Когато извършвате работа, при която инструментът може да влезе в контакт със скрити електрически проводници или със собствения си захранващ кабел, дръжте инструмента само за изолираните повърхности на дръжката. Контактът с мрежовия кабел може да доведе до предаване на напрежение към металните части на електроинструмента, което може да причини токов удар.

• Дръжте захранващия кабел далеч от въртящи се работни инструменти. Ако изгубите контрол над инструмента, захранващият кабел може да бъде прерязан или издърпан и ръката ви или цялата ви ръка може да попадне във въртящ се работен инструмент.

• Никога не слагайте електроинструмента, преди работният инструмент да е спрял напълно. Въртящият се инструмент може да влезе в контакт с повърхността, върху която е поставен, и така да загубите контрол над електроинструмента.

• Не пренасяйте електроинструмента, докато е в движение. Случаен контакт между облеклото и въртящ се електроинструмент може да доведе до издърпване на електроинструмента и пробиването му в тялото на оператора.

• Почиствайте редовно вентилационните отвори на електроинструмента. Вентилаторът на мотора засмуква прах в корпуса и голямото натрупване на метален прах може да доведе до електрическа опасност.

• Не използвайте електроинструмента в близост до запалими материали. Искрите могат да ги запалят.

• Не използвайте инструменти, които изискват течни охлаждащи течности. Използването на вода или други течни охлаждащи течности може да доведе до токов удар.

Отхвърляне и съответни съвети за безопасност

Откатът е внезапната реакция на електроинструмента при

блокиране или препятствие от страна на въртящ се инструмент, като например шлифовъчен диск, шлифовъчен диск, телена четка и др. Заклещването или блокирането води до внезапно спиране на въртящия се работен инструмент. По този начин неконтролираният електроинструмент ще бъде издърпан в посока, обратна на посоката на въртене на работния инструмент.

Когато например шлифовъчният диск се заклещи или

заседне в обработвания детайл, потопеният ръб на шлифовъчния диск може да се блокира и да доведе до изпадане или изхвърляне. Тогава движението на шлифовъчния диск (към или от оператора) зависи от посоката на движение на диска в точката на блокиране. Освен това шлифовъчните колела могат да се счупят.

Откатът е последица от неправилно или неправилно

използване на електроинструмента. То може да бъде избегнато чрез предприемане на подходящи предпазни мерки, описани по-долу.

• Електроинструментът трябва да се държи здраво, като тялото и ръцете са в позиция, която да смекчава отката. Ако в стандартното оборудване е включена допълнителна ръкохватка, тя винаги трябва да се използва, за да се контролират в най-голяма степен силите на отката или моментът на отката по време на стартиране. Операторът може да контролира феномена на тласъка и отката, като вземе подходящи предпазни мерки.

Page 79

• Никога не дръжте ръцете си в близост до въртящи се

работни инструменти. Работният инструмент може да нарани ръката ви поради откат.

• Не допускайте електроинструментът да се движи в зоната

на обхвата при откат. В резултат на отката електроинструментът се движи в посока, обратна на движението на шлифовъчния диск в точката на блокиране.

• Бъдете особено внимателни при обработката на ъгли,

остри ръбове и др. Предотвратявайте отклоняването на работните инструменти или тяхното заклещване. Въртящият се работен инструмент е по-податлив на заклещване при обработка на ъгли, остри ръбове или ако е отхвърлен назад. Това може да стане причина за загуба на контрол или откат.

• Не използвайте дървени или зъбни дискове. Работните

инструменти от този тип често предизвикват откат или загуба на контрол върху електроинструмента.

Специални инструкции за безопасност при шлифоване и рязане с шлифовъчен диск

• Използвайте само шлифовъчен диск, предназначен за

конкретния електроинструмент, и предпазител, предназначен за конкретния шлифовъчен диск.

Шлифовъчните дискове, които не са предназначени за конкретния електроинструмент, не могат да бъдат достатъчно добре защитени и не са достатъчно безопасни.

• Извитите шлифовъчни дискове трябва да се монтират

по такъв начин, че нито една част от диска да не стърчи извън ръба на защитния капак на . Неправилно

монтиран шлифовъчен диск, който стърчи извън ръба на защитния капак, не може да бъде достатъчно защитен.

• Предпазителят трябва да бъде здраво закрепен към

електроинструмента, за да се гарантира възможно най-висока степен на безопасност, и да бъде разположен така, че откритата част на шлифовъчния диск, обърната към оператора, да бъде възможно най-малка. Предпазителят предпазва оператора от

осколки, случаен контакт с шлифовъчния диск, както и от искри, които биха могли да запалят облеклото.

• Шлифовъчните дискове трябва да се използват само

за работата, за която са предназначени. Например, никога не шлифовайте със страничната повърхност на отрезен диск. Отрезните дискове са предназначени за

отстраняване на материал с ръба на диска. Въздействието на страничните сили върху тези шлифовъчни дискове може да ги счупи.

• Винаги използвайте неповредени притискащи фланци

с правилен размер и форма за избрания шлифовъчен диск. Правилните фланци поддържат шлифовъчния диск

и по този начин намаляват опасността от счупване на диска. Фланците за отрезни дискове могат да се различават от тези за други шлифовъчни дискове.

• Не използвайте използвани шлифовъчни дискове от

по-големи електрически инструменти. Шлифовъчните

дискове за по-големи електроинструменти не са проектирани за по-високи обороти, които са характерни за по-малките електроинструменти, и поради това могат да се счупят.

Допълнителни специални инструкции за безопасност при рязане с шлифовъчен диск

• Избягвайте заклещване на режещия диск или

прекалено силен натиск. Не правете прекалено дълбоки разрези. Прекомерното натоварване на

режещия диск увеличава натоварването на ножа и склонността му към заклещване или блокиране, а оттам и възможността за изхвърляне или счупване.

• Избягвайте зоната пред и зад въртящия се режещ

диск. Преместването на режещия диск в обработвания

детайл далеч от вас може да доведе до отлитане на електроинструмента с въртящия се диск директно към вас в случай на откат.

• В случай на заседнал режещ диск или спиране,

изключете електроинструмента и изчакайте, докато дискът спре напълно. Никога не се опитвайте да издърпате все още движещия се диск от зоната на рязане, тъй като това може да предизвика откат.

Причината за засядането трябва да се открие и отстрани.

• Не стартирайте отново електроинструмента, докато е

в материала. Режещият диск трябва да достигне пълната си скорост, преди да продължите да режете.

В противен случай шлифовъчният диск може да се закачи, да изскочи от обработвания детайл или да предизвика откат.

• Плочите или големите предмети трябва да се

подпират преди обработката, за да се намали рискът от откат, причинен от заклещен диск. Големите детайли

могат да се огънат под собственото си тегло. Детайлът трябва да бъде подпрян от двете страни, както в близост до линията на рязане, така и по ръба.

• Бъдете особено внимателни, когато изрязвате отвори

в стени или работите в други невидими зони.

Потапянето на режещия диск в материала може да доведе до откат на инструмента, ако той се сблъска с газови тръби, водопроводни тръби, електрически кабели или други предмети.

Специални инструкции за безопасност при шлайфане с шкурка

• Не използвайте прекалено големи листове шкурка. Когато

избирате размера на шкурката, следвайте препоръките на производителя. Шкурка, стърчаща извън шлифовъчната плоча, може да причини нараняване, а също така може да доведе до блокиране или скъсване на хартията или до откат.

Специални инструкции за безопасност при полиране

Не позволявайте на свободната част на полиращата кожа или на връзките за закрепване да се въртят свободно. Блокирайте или отрежете свободните закрепващи шнурове. Свободните и въртящи се закрепващи шнурове могат да заплетат пръстите или да се закачат за обработвания детайл. Специални инструкции за безопасност при работа с телени четки Трябва да се има предвид, че дори при нормална употреба има загуба на парчета тел през четката. Не претоварвайте проводниците, като прилагате твърде голям натиск. Пренасяните по въздуха парчета тел могат лесно да пробият тънко облекло и/или кожа. Ако е препоръчан предпазител, предотвратете контакта на четката с предпазителя. Диаметърът на четките за плочи и тенджери може да се увеличи вследствие на налягането и центробежните сили.

Допълнителни инструкции за безопасност

При инструментите, предназначени за шлифовъчни дискове с резба, проверете дали дължината на резбата на шлифовъчния диск съответства на дължината на резбата на шпиндела. Детайлът трябва да бъде закрепен. Закрепването на детайла в стягащо устройство или в скоба е по-безопасно, отколкото да го държите в ръка. Не докосвайте режещите и шлифовъчните дискове, преди да са изстинали. Когато използвате фланец с бързо действие, уверете се, че вътрешният фланец, монтиран на шпиндела, е снабден с гумен О-пръстен и че този пръстен не е повреден. Също така

Page 80

се уверете, че повърхностите на външния фланец и вътрешния фланец са чисти.

Използвайте бързодействащия фланец само с абразивни и режещи дискове. Използвайте само

неповредени и правилно функциониращи фланци. В случай на временно прекъсване на електрическата мрежа или след изваждане на щепсела от контакта с превключвател в положение "включено", превключвателят трябва да се отключи и да се постави в положение "изключено", преди да се стартира отново.

ВНИМАНИЕ: Устройството е предназначено за работа на закрито. Въпреки по своята същност безопасната конструкция, използването на мерки за безопасност и допълнителни защитни мерки, по време на работа винаги съществува риск от остатъчни наранявания.

Обяснение на използваните пиктограми.

1.Caution Вземете специални предпазни мерки

2.Прочетете инструкциите за експлоатация, спазвайте съдържащите се в тях предупреждения и условия за безопасност!

3.Използвайте лични предпазни средства (предпазни очила, защита на ушите и маска против прах)

4.Wear защитни ръкавици

5.Изключете захранващия кабел, преди да извършвате сервизно обслужване или ремонт.

6.Keep деца далеч от инструмента

7.Protect от дъжд

8.Вторичен клас на защита

КОНСТРУКЦИЯ И ПРИЛОЖЕНИЕ

Ъглошлайфът е изолиран ръчен електроинструмент от клас

II. Машината се задвижва от еднофазен комутаторен двигател, чиито обороти се намаляват чрез редуктор с ъглова предавка. Той може да се използва както за шлифоване, така и за рязане. Този тип електроинструмент се използва широко за отстраняване на всички видове задирания от повърхността на метални части, за повърхностна обработка на заварки, за рязане през тънкостенни тръби и малки метални части и др. С подходящите аксесоари ъглошлайфът може да се използва не само за рязане и шлайфане, но и за почистване, например на ръжда, бояджийски покрития и др.

Областите му на употреба включват широк спектър от

ремонтни и строителни дейности, свързани не само с метали. Ъглошлайфът може да се използва и за рязане и шлайфане на строителни материали, напр. тухли, павета, керамични плочки и др.

Машината е предназначена само за суха употреба, а не за полиране. Не използвайте електроинструмента в противоречие с използването му по предназначение.

• Не работете с материали, съдържащи азбест.

Азбестът е канцерогенен.

• Не работете с материали, чиито прахове са запалими

или експлозивни. При работа с електроинструмента се

получават искри, които могат да възпламенят отделяните пари.

• За шлифоване не трябва да се използват отрезни

дискове. Отрязващите дискове работят със

страничната си повърхност и шлифоването с предната повърхност на такъв диск може да доведе до повреда на диска, което води до риск от нараняване на оператора.

ОПИСАНИЕ НА ГРАФИЧНИТЕ СТРАНИЦИ

Номерацията по-долу се отнася до компонентите на

устройството, показани на графичните страници на това ръководство.

Бутон за заключване на шпиндела 1.Spindle

2.Switch

3.Допълнителна дръжка

4.Щит

5.External фланец

6.Inner фланец

7.Speed контрол

8.Lever (защитен щит)

9.Power кабел

* Възможно е да има разлики между чертежа и продукта.

ОБОРУДВАНЕ И АКСЕСОАРИ

1.Щит 1 бр.

2.Special ключ 1 бр.

3.Допълнителна дръжка 1 бр.

4.Ръководство 1 бр.

ПОДГОТОВКА ЗА РАБОТА МОНТИРАНЕ НА СПОМАГАТЕЛНА ДРЪЖКА

Спомагателната дръжка (3) се монтира в един от отворите на

главата на шлайфмашината. Препоръчва се използването на шлайфмашина със спомагателна дръжка. Ако държите шлайфмашината с двете си ръце, докато работите (като използвате и спомагателната дръжка), има по-малък риск ръката ви да докосне въртящия се диск или четка и да се нарани от обратен удар.

МОНТАЖ И НАСТРОЙКА НА ЩИТА

Предпазителят на ножа предпазва оператора от отломки, случаен контакт с работния инструмент или искри. Той винаги трябва да се монтира, като се внимава покриващата му част да е обърната към оператора. Конструкцията на приставката за предпазителя на ножа

позволява без инструменти да се регулира предпазителят в оптимална позиция.

• Разхлабете и издърпайте назад лоста (8) на предпазителя

на диска (4).

• Завъртете предпазителя на диска (4) в желаната позиция.

• Заключете, като спуснете лоста (8).

Свалянето и регулирането на предпазителя на диска се

извършва в обратен ред на монтирането му.

ЗАМЯНА НА ИНСТРУМЕНТИ

По време на операциите по смяна на инструментите трябва да се носят работни ръкавици. Бутонът за блокиране на шпиндела (1) трябва да се използва само за блокиране на шпиндела на шлайфмашината при монтиране или демонтиране на работния инструмент. Той не трябва да се използва като спирачен бутон, докато дискът се върти. Това може да доведе до повреда на шлайфмашината или до нараняване на потребителя.

МОНТАЖ НА ДИСК

Page 81

При дискове за шлифоване или рязане с дебелина под 3 mm гайката на външния фланец (5) трябва да се завинти с плоска страна от страната на диска (фиг. В). - Натиснете бутона за блокиране на шпиндела (1).

• Поставете специалния ключ (в комплекта) в отворите на

външния фланец (5) (фиг. А).

• Завъртете ключа - разхлабете и свалете външния фланец

(5).

• Поставете диска така, че да е притиснат към повърхността

на вътрешния фланец (6).

• Завинтете външния фланец (5) и леко го затегнете със

специален ключ.

Демонтажът на дисковете се извършва в обратен ред на

монтажа. При сглобяването дискът трябва да се притисне към повърхността на вътрешния фланец (6) и да се разположи централно върху долната му повърхност.

МОНТАЖНИ РАБОТНИ ИНСТРУМЕНТИ С ОТВОР С РЕЗБА

• Натиснете бутона за блокиране на шпиндела (1).

• Отстранете монтираното преди това приспособление - ако

е монтирано.

• Преди да монтирате, отстранете двата фланца -

вътрешния фланец (6) и външния фланец (5).

• Завинтете резбовата част на работния инструмент върху

шпиндела и леко затегнете.

Разглобяването на работните инструменти с резбови отвори

се извършва в обратен ред на сглобяването.

МОНТИРАНЕ НА ЪГЛОШЛАЙФ В СТОЙКА ЗА

ЪГЛОШЛАЙФ

Допустимо е ъглошлайфът да се използва в специален

статив за ъглошлайфи, при условие че е монтиран правилно в съответствие с инструкциите за монтаж на производителя на статива.

РАБОТА / НАСТРОЙКИ

Проверете състоянието на шлифовъчния диск, преди да го използвате. Не използвайте струпани, напукани или повредени по друг начин шлифовъчни дискове. Износеният шлайф-колело или четка трябва незабавно да се замени с нов преди употреба. Когато приключите работа, винаги изключвайте шлайфмашината и изчаквайте, докато работният инструмент спре напълно. Едва тогава шлайфмашината може да се прибере. Не спирайте въртящия се шлифовъчен диск, като го притискате към обработвания детайл. Никога не претоварвайте мелницата. Теглото на електроинструмента упражнява достатъчно налягане, за да работи ефективно. Претоварването и прекомерният натиск могат да доведат до опасно счупване на електроинструмента.

• Ако шлайфмашината падне по време на работа, е

необходимо да се провери и, ако е необходимо, да се замени работният инструмент, ако се установи, че е повреден или деформиран.

• Никога не удряйте работния инструмент в обработвания

материал.

• Избягвайте подскачането и стърженето на диска, особено

при работа по ъгли, остри ръбове и т.н. (това може да доведе до загуба на контрол и откат). (това може да доведе до загуба на контрол върху електроинструмента и ефект на откат).

• Никога не използвайте циркулярни триони, предназначени

за рязане на дърво, от циркуляри. Използването на такива дискове за трион често води до явлението откат на електроинструмента, загуба на контрол и може да доведе до нараняване на оператора.

ВКЛЮЧВАНЕ/ИЗКЛЮЧВАНЕ

Дръжте шлифовъчната машина с двете си ръце по време на пускане и работа.

• Натиснете задната част на превключвателя (2).

• Плъзнете превключвателя (2) напред - (към главата) (фиг.

В).

• За непрекъсната работа - натиснете предния бутон на

превключвателя.

• Превключвателят автоматично се заключва в положение

за продължителна работа.

• За да изключите устройството - натиснете задната част на

бутона за включване (2).

След като стартирате шлайфа, изчакайте, докато шлайфащият диск достигне максимална скорост, преди да започнете работа. Превключвателят не трябва да се задейства, докато шлайфмашината е включена или изключена. Превключвателят на шлифовъчната машина трябва да се задейства само когато електроинструментът е отдалечен от обработвания детайл. Уредът е снабден с предпазител, което означава, че ако има временно прекъсване на електрическата мрежа или е включен в електрически контакт с превключвател в положение "включено", той няма да се стартира. В този случай превключвателят трябва да се върне в положение "изключено" и уредът да се стартира отново.

CUTTING

• Рязането с ъглошлайф може да се извършва само по права

линия.

• Не режете материала, докато го държите в ръка.

• Големите детайли трябва да се подпират и да се внимава

опорните точки да са близо до линията на рязане и в края на материала. Материалът, поставен стабилно, няма да има склонност да се движи по време на рязане.

• Малките детайли трябва да се закрепват, напр. в клещи, с

помощта на скоби и др. Материалът трябва да се закрепи така, че точката на рязане да е близо до закрепващия елемент. Това ще осигури по-голяма точност на рязане.

• Не допускайте вибрации или притискане на режещия диск,

тъй като това ще влоши качеството на рязане и може да доведе до счупване на режещия диск.

• По време на рязане не трябва да се упражнява страничен

натиск върху режещия диск.

• Използвайте правилния режещ диск в зависимост от

материала, който ще се реже.

• При рязане през материал се препоръчва посоката на

подаване да е в съответствие с посоката на въртене на режещия диск.

Дълбочината на рязане зависи от диаметъра на диска (фиг.

Ж).

• Трябва да се използват само дискове с номинален

диаметър, не по-голям от препоръчания за модела на шлайфмашината.

• Когато правите дълбоки разрези (напр. профили,

строителни блокове, тухли и др.), не позволявайте на притискащите фланци да влизат в контакт с обработвания детайл.

По време на работа режещите дискове достигат много високи температури - не ги докосвайте с незащитени части на тялото, преди да са изстинали.

ПЯСЪКОСТРУЕНЕ

Шлайфането може да се извършва с помощта например на

шлифовъчни дискове, чашковидни дискове, дискове с ламели, дискове с абразивна вълна, телени четки, гъвкави дискове за шкурка и др. Всеки вид диск, както и материалът, който трябва да се обработва, изискват подходяща техника на работа и използване на подходящи лични предпазни

Page 82

средства. Дисковете, предназначени за рязане, не трябва да се използват за шлайфане. Дисковете за шлайфане са предназначени за отстраняване на материал с ръба на диска.

• Не шлифовайте със страничната повърхност на диска.

Оптималният работен ъгъл за този тип дискове е 30o (фиг. З).

• Шлайфането трябва да се извършва само с подходящи за

материала шлифовъчни дискове.

Когато работите с дискове с ламели, абразивни дискове от вълна и гъвкави дискове за шкурка, обърнете внимание на правилния ъгъл на атака (фиг. I). - Не шлифовайте с цялата повърхност на диска.

- Тези видове дискове се използват за обработка на плоски

повърхности.

Телените четки са предназначени основно за почистване на профили и труднодостъпни места. Те могат да се използват за отстраняване на ръжда, бояджийски покрития и др. от повърхността на материала. (Фиг. К). Трябва да се използват само работни инструменти, чиято допустима скорост е по-висока или равна на максималната скорост на ъглошлайфа без натоварване.

ЕКСПЛОАТАЦИЯ И ПОДДРЪЖКА

Изключете захранващия кабел от електрическата мрежа, преди да извършвате какъвто и да е монтаж, настройка, ремонт или експлоатация.

ПОДДРЪЖКА И СЪХРАНЕНИЕ

• Препоръчва се устройството да се почиства веднага след

всяка употреба.

• Не използвайте вода или други течности за почистване.

• Устройството трябва да се почиства със суха кърпа или да

се продухва със сгъстен въздух с ниско налягане.

• Не използвайте никакви почистващи препарати или

разтворители, тъй като те могат да повредят пластмасовите части.

• Почиствайте редовно вентилационните отвори в корпуса

на двигателя, за да предотвратите прегряването на уреда.

• Ако захранващият кабел е повреден, той трябва да се

замени с кабел със същите характеристики. Тази операция трябва да се повери на квалифициран специалист или да се извърши сервизно обслужване на уреда.

• Ако се появи прекомерно искрене в комутатора,

квалифицирано лице трябва да провери състоянието на въглеродните четки на двигателя.

• Винаги съхранявайте устройството на сухо място,

недостъпно за деца.

Всички дефекти трябва да бъдат отстранени от оторизирания сервиз на производителя.

ТЕХНИЧЕСКИ СПЕЦИФИКАЦИИ

ДАННИ ЗА ОЦЕНЯВАНЕ

Ъглошлайф 59G185

Параметър

Стойност

Тип двигател

Четка

Захранващо напрежение

230 V AC

Честота на захранване

50 Hz

Номинална мощност

900 W

Диапазон на оборотите на празен ход

n0= 3000-12000

min-¹

Диаметър на диска

125 мм

Вътрешен диаметър на диска

22,2 мм

Диаметър на резбата на шпиндела

M14

Степен на защита IP

IPX0

Клас на защита

Тегло (без аксесоари)

1,9 кг

Година на производство

2025

59G185 означава едновременно обозначение на типа и

на машината

ДАННИ ЗА ШУМА И ВИБРАЦИИТЕ

Ниво на звуково налягане (абразивен диск)

LpA= 86,3 dB(A)

K= 3 dB(A)

Ниво на звуково налягане (режещ диск)

LpA= 87 dB(A)

K= 3 dB(A)

Ниво на звукова мощност (абразивен диск)

LwA= 94,3 dB(A)

K= 3 dB(A)

Ниво на звукова мощност (режещ диск)

LwA= 95 dB(A)

K= 3 dB(A)

Стойност на ускорението на вибрациите (основна ръкохватка) (абразивен диск)

ah= 8,957 m/s

K= 1,5 m/s

Стойност на ускорението на вибрациите (основна ръкохватка) (режещ диск)

ah= 3,722 m/s

K= 1,5 m/s2

Стойност на ускорението на вибрациите (спомагателна ръкохватка) (абразивен диск

ah= 11,837 m/s

K= 1,5 m/s2

Стойност на ускорението на вибрациите (спомагателна ръкохватка) (режещ диск)

ah= 4,446 m/s

K= 1,5 m/s2

Информация за шума и вибрациите

Нивото на шума, излъчван от оборудването, се описва чрез: нивото на излъчваното звуково налягане LpA и нивото на звуковата мощност LwA (където K означава неопределеност на измерването). Вибрациите, излъчвани от оборудването, се описват от стойността на вибрационното ускорение a

(където K е неопределеността на измерването). Нивото на звуково налягане LpA, нивото на звукова мощност

LwA и стойността на вибрационното ускорение ah, посочени в

тези инструкции, са измерени в съответствие с IEC 62841-1. Даденото ниво на вибрациите ah може да се използва за сравнение на оборудването и за предварителна оценка на излагането на вибрации. Посоченото ниво на вибрации е представително само за основната употреба на уреда. Ако уредът се използва за други приложения или с други работни инструменти, нивото на вибрациите може да се промени. По-високото ниво на вибрации ще бъде повлияно от недостатъчна или твърде рядка поддръжка на уреда. Посочените по-горе причини могат да доведат до повишено излагане на вибрации през целия период на работа.

За да се направи точна оценка на експозицията на вибрации, е необходимо да се вземат предвид периодите, когато устройството е изключено или когато е включено, но не се използва за работа. След като всички фактори бъдат точно оценени, общата експозиция на вибрации може да се окаже много пониска.

За да се предпази потребителят от въздействието на вибрациите, трябва да се прилагат допълнителни мерки за безопасност, като например циклична поддръжка на машината и работните инструменти, осигуряване на подходяща температура на ръцете и подходяща организация на работата.

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Page 83

Захранваните с електричество продукти не трябва да се изхвърлят заедно с битовите отпадъци, а да се предават в подходящи съоръжения за изхвърляне. Свържете се с търговеца на продукта или с местните власти за информация относно изхвърлянето. Отпадъците от електрическо и електронно оборудване съдържат вещества, които не са благоприятни за околната среда. Нерециклираното оборудване представлява потенциален риск за околната среда и човешкото здраве.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa със седалище във Варшава, ул. Pograniczna 2/4 (наричана по-нататък "GTX Poland ") информира, че всички авторски права върху съдържанието на това ръководство (наричано по-нататък "Ръководство"), включително и. Всички авторски права върху съдържанието на това ръководство (наричано понататък "Ръководството"), включително, но не само, върху неговия текст, снимки, диаграми, чертежи, както и върху композицията му, принадлежат изключително на GTX Полша и са обект на правна защита съгласно Закона от 4 февруари 1994 г. за авторското право и сродните му права (т.е. ДВ, бр. 90 от 2006 г., позиция 631 с измененията). Копирането, обработването, публикуването, модифицирането с търговска цел на цялото Ръководство, както и на отделни негови елементи без писменото съгласие на GTX Полша е строго забранено и може да доведе до гражданска и наказателна отговорност.

ЕО декларация за съответствие Производител: GTX Poland Sp. z o.o. Sp.k,

Улица Pograniczna 2/4 02-285 Варшава

Продукт: Ъглошлайф Модел: 59G185 Търговско наименование: GRAPHITE Сериен номер: 00001 ÷ 99999 Продуктът, описан по-горе, съответства на следните документи: Директива за машините 2006/42/ЕО Директива 2014/30/ЕС за електромагнитна съвместимост Директива 2011/65/ЕС, изменена с Директива 2015/863/ЕС

И отговаря на изискванията на стандартите:

EN 62841-1:2015 + A11:2022 EN IEC 62841-2-3:2021 + A11:2021 EN IEC 55014-1: 2021 EN IEC 55014-2: 2021 EN IEC 61000-3-2: 2019+A1:2021 EN 61000-3-3: 2013+ A1:2019+A2:2021 EN IEC 63000:2018

Настоящата декларация се отнася само за машината, както е пусната на пазара, и не включва компоненти. добавени от крайния потребител или извършени от него впоследствие. Име и адрес на лицето, пребиваващо в ЕС, упълномощено да изготви техническото досие: Подписано от името на:

GTX Poland Sp. z o.o. Sp.k. Улица Pograniczna 2/4 02-285 Варшава

Павел Ковалски Служител по техническата документация GTX Полша Варшава, 2025-04-01

(SR )

ПРЕВОД

ОРИГИНАЛНИХ УПУТСТАВА

59G185

УГАОНА БРУСИЛИЦА

НАПОМЕНА : ПАЖЉИВО ПРОЧИТАЈТЕ ОВО УПУТСТВО ПРЕ УПОТРЕБЕ ЕЛЕКТРИЧНОГ АЛАТА И ЧУВАЈТЕ ГА ЗА БУДУЋУ УПОТРЕБУ .

ПОСЕБНЕ БЕЗБЕДНОСНЕ ОДРЕДБЕ

Савети за безбедност за брушење, брушење брусним папиром, рад са жичаним четкама и сечење са брусним точком.

• Овај електрични алат се може користити као редовна

брусилица, брусилица за шмирглом, брусилица за жичане четке и као абразивни резач. Пратите сва безбедносна упутства, упутства, описе и податке који се испоручују са електричним алатом. Непоштовање следећег може створити ризик од струјног удара, пожара и / или озбиљних повреда.

• Овај електрични алат се не сме користити за полирање.

Употреба електричног алата за друге од предвиђене радне активности може довести до опасности и повреда.

• Немојте користити додатну опрему која није посебно

дизајнирана и препоручена од стране произвођача за алат. Чињеница да се додатна опрема може уградити на електрични алат није гаранција безбедне употребе.

• Дозвољена брзина радног алата који се користи не сме

бити мања од максималне брзине назначене на електричном алату. Радни алат који се окреће брже од дозвољене брзине може се сломити и делови се могу распасти.

• Спољни пречник и дебљина радног алата морају

одговарати димензијама електричног алата. Радни алати са погрешним димензијама не могу бити довољно заштићени или прегледани.

• Радни алати са навојним уметком морају се тачно

уклопити на навој на вретену. За радне алате монтиране на прирубнице, пречник отвора радног алата мора одговарати пречнику прирубнице. Радни алати који не могу да се уклопе тачно на електрични алат ће ротирати неравномерно, вибрира веома снажно и може да изазове губитак контроле над електричним алатом.

• Ни под којим околностима не треба користити оштећене

радне алате. Прегледајте алате пре сваке употребе, нпр. Брусна точка за уситњавање и пуцање, брусни јастучићи за пукотине, хабање или тешко хабање, жичане четке за лабаве или сломљене жице. Ако је електрични алат или радни алат пао, проверите да ли је оштећен или користите други неоштећени алат. Ако је алат проверен и фиксиран, електрични алат треба да буде укључен на највећу брзину за један минут, водећи рачуна да оператер и посматрачи у близини су ван зоне ротирајућег алата. Оштећени алати обично сломити током овог времена тестирања.

• Мора се носити лична заштитна опрема. У зависности од

врсте посла, носите заштитну маску која покрива цело лице, заштиту очију или заштитне наочаре. Ако је потребно, користите маску за прашину, заштиту за слух, заштитне рукавице или посебну кецељу за заштиту од ситних честица брушеног и обрађеног материјала. Заштитите очи од страних тела у ваздуху која настају током рада. Маска за прашину и заштита дисајних путева морају филтрирати прашину која настаје током рада. Излагање буци током дужег периода , може довести до губитка слуха.

• Уверите се да су посматрачи на сигурној удаљености од зоне досега електричног алата.

• Свако ко се налази у близини радног електричног алата мора да користи личну заштитну опрему. Крхотине радног предмета или сломљени радни алати могу се распасти и изазвати повреде чак и изван непосредног подручја дохвата.

• Приликом обављања радова где алат може доћи у контакт са скривеним електричним жицама или сопственим каблом за напајање, држите алат само изолованим површинама дршке. Контакт са мрежним каблом може довести до напона који се преноси на металне делове електричног алата, што може изазвати струјни удар.

Page 84

• Држите мрежни кабл даље од ротирајућих радних алата.

Ако изгубите контролу над алатом, мрежни кабл може да се смањи или увуче и ваша рука или цела рука може да се ухвати у ротирајућем радном алату.

• Никада не спуштајте електрични алат пре него што је

радни алат дошао до потпуног заустављања. Ротирајући алат може доћи у контакт са површином на којој је спуштен, тако да можете изгубити контролу над електричним алатом.

• Не носите електрични алат док је у покрету. Случајни

контакт између одеће и ротирајућег електричног алата може довести до тога да се алат увуче и буши електрични алат у телу оператера.

• Редовно чистите вентилационе отворе електричног алата.

Вентилатор мотора извлачи прашину у кућиште и велика акумулација металне прашине може изазвати електричну опасност.

• Немојте користити електрични алат у близини запаљивих материјала. Искре их могу запалити.

• Немојте користити алате који захтевају течне расхладне течности. Употреба воде или других течних расхладних средстава може довести до струјног удара.

Одбијање и релевантни савети о безбедности

Повратни ударац је изненадна реакција електричног алата

на блокаду или опструкцију ротирајућег алата, као што су брусни точ, брусна подлога, жичана четка итд Хватање или блокирање доводи до наглог заустављања ротирајућег радног алата. Неконтролисани електрични алат ће тако бити трзао у правцу супротном од правца ротације радног алата.

Када , на пример, брусни точак се заглави или заглави у

радном комаду, уроњена ивица брусног тола може се блокирати и проузроковати да испадне или избаче. Кретање брусног точка (према или од оператера) тада зависи од правца кретања точкића на месту блокаде. Поред тога, брусни точкови се такође могу сломити.

Трзај је последица неправилне или неправилне употребе

електричног алата. Може се избећи предузимањем одговарајућих мера предострожности описаних у наставку.

• Електрични алат треба држати чврсто, са телом и рукама у положају да омекша трзај. Ако је помоћна ручка укључена као део стандардне опреме, увек треба да се користи како би се имала највећа контрола над силама трзаја или моментом трзаја током покретања. Оператер може контролисати феномен трзаја и трзаја предузимањем одговарајућих мера предострожности.

• Никада се не држите за руке у близини ротирајућих радних алата. Радни алат може повредити руку због трзаја.

• Држите даље од зоне опсега где ће се електрични алат кретати током трзаја. Као резултат трзаја, електрични алат се креће у супротном смеру од кретања брусног точка на месту блокаде.

• Будите посебно опрезни приликом обраде углова, оштрих ивица итд. Спречите да се радни алати скрену или заглаве. Ротирајући радни алат је подложнији заглављивању приликом обраде углова, оштрих ивица или ако је шутнуо назад. То може постати узрок губитка контроле или повратног ударца.

• Не користите дрвене или назубљене дискове. Радни алати овог типа често узрокују трзај или губитак контроле над електричним алатом.

Посебна безбедносна упутства за брушење и сечење брусним точком

• Користите само тоцило дизајнирано за одређени електрични алат и штитник дизајниран за одређену брусну точку. Брусни точкови који нису алати за

одређени електрични алат не могу бити довољно заштићени и нису довољно безбедни.

• Савијени брусни дискови морају бити монтирани на

такав начин да ниједан део диска не вири изван ивице заштитног поклопца. Неправилно постављен брусни

диск који вири изван ивице заштитног поклопца не може бити довољно заштићен .

• Штитник мора бити сигурно причвршћен за

електрични алат како би се гарантовао највећи могући степен сигурности и постављен тако да је део брусног точка изложен и окренут према оператеру што је могуће мањи. Штитник штити оператера од крхотина,

случајног контакта са брусним точком, као и варница које би могле запалити одећу.

• Брусни точкови се смеју користити само за радове

који су им намењени. На пример, никада не брусите бочном површином одсеченог точка. Цут -офф

точкови су дизајнирани да уклоне материјал са ивице диска. Ефекат бочних сила на ове брусне точкове може их сломити.

• Увек користите неоштећене стезне прирубнице

одговарајуће величине и облика за изабрани брусни точак. Одговарајуће прирубнице подржавају тоцило и на

тај начин смањују опасност од лома точка. Прирубнице за цут-офф точкова могу се разликовати од оних за друге брусне точкове.

• Немојте користити коришћене брусне точкове од

већих електричних алата. Точкови за веће електричне

алате нису дизајнирани за већи број обртаја који је карактеристика мањих електричних алата и стога може сломити.

Додатна посебна безбедносна упутства за сечење брусних точака

• Избегавајте заглављивање резног диска или

превелики притисак. Не правите претјерано дубоке резове. Преоптерећење резног диска повећава

оптерећење сечива и његову тенденцију да се заглави или блокира, а тиме и могућност одбацивања или ломљења.

• Избегавајте подручје испред и иза ротирајућег резног

диска. Померање резног диска у радном предмету даље

од вас може довести до тога да електрични алат одлети са ротирајућим диском директно према вама у случају повратног ударца.

• У случају заглављеног резног диска или застоја,

искључите електрични алат и сачекајте док се диск потпуно не заустави. Никада не покушавајте да повучете диск који се још увек креће из подручја сечења, јер то може изазвати трзај. Узрок застоја мора

бити откривен и уклоњен.

• Немојте поново покренути електрични алат док је у

материјалу. Точак за резање треба да достигне своју пуну брзину пре него што настави да сече. У

супротном, точак може ухватити, скочити са радног комада или изазвати трзај.

• Плоче или велики предмети треба да буду подржани

пре машинске обраде како би се смањио ризик од повратног удара изазваног заглављеног диска.

Велики радни комади могу савити под сопственом тежином. Радни комад треба да буде подржан са обе стране, како у близини линије сечења тако и на ивици.

• Будите посебно пажљиви приликом резања рупа у

зидовима или рада у другим невидљивим подручјима.

Резни диск урањање у материјал може да изазове алат да се повуче ако наиђе на гасне цеви, водоводне цеви, електричне каблове или друге предмете.

Посебна безбедносна упутства за брушење брусним папиром

• Немојте користити превелике листове брусног папира.

Приликом одабира величине брусног папира слиједите препоруке произвођача. Брусни папир вири изван брусне

Page 85

плоче може да изазове повреде и такође може довести до папира постаје блокиран или поцепан, или да се повуче.

Посебна безбедносна упутства за полирање

Не дозволите да се лабав део крзна за полирање или његови каблови за причвршћивање слободно окрећу. Блок или трим лабаве каблове за причвршћивање. Лоосе и ротирајуће прикључивање каблови могу заплести прсте или ухватити на радном комаду. Посебна безбедносна упутства за рад са жичаним четкама Треба узети у обзир да чак и уз нормалну употребу долази до губитка комада жице кроз четку. Не преоптерећујте жице применом превеликог притиска. У ваздуху комади жице могу лако пробити кроз танку одећу и / или кожу. Ако се препоручује стражар, спречите да четка дође у контакт са стражаром. Пречник плоча и лонац четкица може да се повећа кроз притисак и центрифугалних сила.

Додатна безбедносна упутства

На алатима дизајнираним за смештај прислушкиваних брусних тоцила, проверите да ли дужина навоја брусног точка одговара дужини навоја вретена. Радни предмет мора бити осигуран. Стезање радног предмета у стезном уређају или шкрипцу је сигурније него што га држите у руци. Не дирајте дискове за сечење и брушење пре него што се охладе. Када користите брзу акцију прирубницу, уверите се да је унутрашња прирубница постављена на вретено је опремљен са гуменим О-прстеном и да овај прстен није оштећен. Такође , уверите се да су површине спољне прирубнице и унутрашње прирубнице су чисте.

Користите прирубницу брзог дејства само са абразивним и резним дисковима. Користите само

неоштећене и правилно функционисање прирубнице. У случају привременог нестанка електричне мреже или након вађења утикача из утичнице са прекидачем у положају &qуот;укључено&qуот;, прекидач мора бити откључан и постављен у положај искључено пре поновног покретања.

ПАЖЊА : Уређај је намењен за рад у затвореном простору. Упркос инхерентно сигурном дизајну, употреби сигурносних мјера и додатних заштитних мјера, увијек постоји ризик од заосталих повреда током рада.

Објашњење коришћених пиктограма.

1 .Цаутион Предузмите посебне мере предострожности 2 . Прочитајте упутства за употребу, придржавајте се упозорења и безбедносних услова садржаних у њему! 3 . Користите личну заштитну опрему (заштитне наочаре, заштиту за уши и маску за прашину) 4 .Веар заштитне рукавице 5 .Искључите кабл за напајање пре сервисирања или поправке. 6 .Држите децу даље од алата 7 .Протецт од кише 8 .Сецондарy класа заштите

ИЗГРАДЊА И ПРИМЕНА

Угаона брусилица је класа ИИ изоловани ручни електрични

алат. Машину покреће једнофазни комутаторски мотор, чија се брзина смањује преко зупчаника. Може се користити и за брушење и за сечење. Ова врста електричног алата се широко користи за уклањање свих врста неравнина са површине металних делова, површинску обраду заварених спојева, сечење кроз танких зидова цеви и малих металних делова, итд Уз одговарајућу додатну опрему, угаона брусилица се може користити не само за сечење и брушење, већ и за чишћење нпр. хрђе, премаза боје итд.

Његове области употребе укључују широк спектар поправки

и грађевинских радова који се не односе само на метале. Угаона брусилица се такође може користити за сечење и брушење грађевинског материјала, нпр. Цигле, камена за поплочавање, керамичких плочица итд.

Машина је дизајнирана само за суву употребу, а не за полирање. Немојте користити електрични алат супротно његова намена.

• Не рукујте материјалима који садрже азбест. Азбест је

канцероген.

• Не радите са материјалима чија је прашина запаљива

или експлозивна . Када радите са електричним алатом,

стварају се искре које могу запалити испарења које се емитују.

• Резни точкови се не смеју користити за брушење.

Точкови за прекид раде са бочним лицем и брушење са предњом страном таквог точка може проузроковати оштећење точка, што доводи до опасности од личних повреда оператера.

ОПИС ГРАФИЧКИХ СТРАНИЦА

Нумерисање испод се односи на компоненте јединице

приказане на графичким страницама овог приручника.

1 .Спиндле дугме за закључавање

2.Свитцх 3 .Додатни ручка

4.Штит 5 .Екстерни прирубница 6 .Иннер прирубница 7 .Контрола брзине 8 .Левер (штит заштитник) 9 .Повер кабл

* Могу постојати разлике између цртежа и производа.

ОПРЕМА И ПРИБОР

1.Штит 1 комада. 2 .Специал кључ 1 комада.

3 .Додатни ручка 1 комада.

4.Приручник 1 комада.

ПРИПРЕМА ЗА РАД МОНТАЖА ПОМОЋНЕ РУЧКЕ

Помоћна ручка ( 3 ) је уграђена у једну од рупа на глави

брусилице. Препоручује се употреба брусилице са помоћном ручицом. Ако држите брусилицу са обе руке док радите (такође користећи помоћну ручицу), постоји мањи ризик да ваша рука додирује ротирајући диск или четку и да се повреди од повратног ударца.

УГРАДЊА И ПОДЕШАВАЊЕ ШТИТА

Штитник ножа штити оператера од крхотина, случајног контакта са радним алатом или варница. Увек треба да буде опремљен са додатном пажњом како би се осигурало да је његов покривни део окренут према оператеру.

Page 86

Дизајн прилога штитника сечива омогућава подешавање

штитника без алата у оптималном положају.

• Отпустите и повуците ручицу ( 8 ) на штитнику диска ( 4

• Окрените штитник диска ( 4 ) у жељени положај.

• Закључајте спуштањем ручице ( 8 ).

Уклањање и подешавање штитника диска врши се обрнутим

редоследом од његове инсталације.

ЗАМЕНА АЛАТА

Радне рукавице морају се носити током операција промене алата. Дугме за закључавање вретена (1) се користи само за закључавање вретена брусилице приликом монтаже или демонтаже радног алата. Не сме се користити као дугме кочнице док се диск окреће. То може оштетити млин или повредити корисника.

МОНТАЖА ДИСКА

За брушење или сечење дискова дебљине мање од 3 мм, спољна матица прирубнице (5) мора бити причвршћена равно на страни диска (сл. Б). - Притисните дугме за закључавање вретена ( 1 ).

• Уметните специјални кључ (испоручен) у рупе спољне

прирубнице (5) ( слика А ) .

• Окрените кључ - отпустите и уклоните спољну прирубницу

( 5 ).

• Поставите диск тако да се притисне на површину

унутрашње прирубнице ( 6 ).

• Завијте спољну прирубницу ( 5 ) и лагано затегните

посебним кључем.

Демонтажа дискова врши се обрнутим редоследом до

монтаже. Приликом састављања, диск треба притиснути на површину унутрашње прирубнице ( 6 ) и централно седи на доњој површини.

МОНТАЖА РАДНИХ АЛАТА СА НАВОЈЕМ РУПОМ

• Притисните дугме за закључавање вретена ( 1 ).

• Уклоните претходно монтирану машину - ако је уграђена.

• Уклоните обе прирубнице - унутрашњу прирубницу ( 6 )

и спољну прирубницу ( 5 ) - пре инсталације.

• Завијте навојни део радног алата на вретено и лагано

затегните.

Демонтажа навојем отвора радних алата је у обрнутом

редоследу за монтажу.

МОНТАЖА УГАОНЕ БРУСИЛИЦЕ У ПОСТОЉУ УГАОНЕ БРУСИЛИЦЕ

Дозвољено је користити угаону брусилицу у посебном

стативу за угаоне брусилице, под условом да је правилно постављена у складу са упутствима за монтажу произвођача статива.

ОПЕРАЦИЈА / ПОДЕШАВАЊА

Проверите стање брусног точка пре употребе. Немојте користити уситњене, испуцале или на други начин оштећене брусне точкове. Истрошени точак или четку треба одмах заменити новим пре употребе. Када завршите са радом, увек искључите брусилицу и сачекајте док се радни алат потпуно не заустави. Тек тада се брусилица може склонити. Не кочите ротирајући брусни точак притиском на радни комад. Никада не преоптерећујте брусилицу. Тежина електричног алата врши довољан притисак за ефикасно руковање алатом. Преоптерећење и претерани притисак могу довести до опасног разбијања електричног алата.

• Ако брусилица падне током рада, неопходно је прегледати

и, ако је потребно, заменити радни алат ако се утврди да је оштећен или деформисан.

• Никада не ударајте радни алат о радни материјал.

• Избегавајте поскакивање и стругање са диском, посебно

када радите на угловима, оштрим ивицама, итд (то може довести до губитка контроле и повратни удар). (ово може довести до губитка контроле над електричним алатом и повратног ефекта).

• Никада немојте користити тестере дизајниране за сечење

дрвета из кружних тестера. Употреба таквих тестера често доводи до трзаја феномена електричног алата, губитка контроле и може довести до повреде оператера.

УКЉУЧИВАЊЕ / ИСКЉУЧИВАЊЕ

Држите брусилицу са обе руке током покретања и рада.

• Притисните задњи део прекидача ( 2 ).

• Померите прекидач ( 2 ) напред - (према глави) ( Сл. Ц

• За континуирани рад - притисните предњи део прекидача.

• Прекидач ће се аутоматски закључати у непрекидном

положају.

• Да бисте искључили јединицу - притисните задњу страну

прекидача ( 2 ).

Након покретања брусилице, сачекајте да брусни точак достигне максималну брзину пре почетка рада. Прекидач се не сме користити док је брусилица укључена или искључена. Прекидач брусилице мора да се користи само када је електрични алат је далеко од радног комада. Уређај има прекидач заштићен осигурачем, што значи да ако дође до привременог нестанка електричне мреже или је укључен у утичницу са прекидачем у положају &qуот;укључено&qуот;, неће се покренути. У овом случају, прекидач мора бити обрнут у положај &qуот;искључено&qуот; и јединица се поново покреће.

СЕЧЕЊЕ

• Сечење са угаоном брусилицом може се обавити само у

правој линији.

• Не сечите материјал док га држите у руци.

• Велике радне комаде треба подржати и водити рачуна да

су тачке подршке близу линије реза и на крају материјала. Материјал постављен стабилно неће имати тенденцију да се креће током сечења.

• Мали радни комади треба да буду стегнути нпр. у шкрипцу,

користећи стезаљке, итд Материјал треба да буде стегнут тако да је тачка сечења близу стезног елемента. Ово ће осигурати већу прецизност сечења.

• Не дозволите вибрације или набијање резног диска, јер ће

то нарушити квалитет реза и може довести до ломљења резног диска.

• Током сечења не треба вршити бочни притисак на резни

диск.

• Користите исправан резни диск у зависности од материјала

који се сече.

• Приликом резања материјала, препоручује се да је правац

довода у складу са правцем ротације резног диска.

Дубина реза зависи од пречника диска ( Сл. Г ).

• Треба користити само дискове са номиналним пречником

који није већи од оних препоручених за модел брусилице.

• Када правите дубоке резове (нпр. Профили, грађевински

блокови, цигле, итд.), Не дозволите да стезне прирубнице дођу у контакт са радним предметом.

Дискови за резање достижу веома високе температуре током рада - не додирујте их незаштићеним деловима тела пре него што се охладе.

БРУШЕЊЕ

Брушење се може обављати коришћењем нпр. брусних

дискова, точкића, преклопних дискова, дискова са абразивним руном, жичаних четкица, флексибилних дискова за брусни папир итд. Свака врста диска, као и материјал који

Page 87

се обрађује, захтева одговарајућу технику рада и употребу одговарајуће личне заштитне опреме. Дискови дизајнирани за сечење не треба користити за брушење. Брусни дискови су дизајнирани да уклоне материјал са ивице диска.

• Не меље са бочне стране диска. Оптимални радни угао за

ову врсту диска је 30o (слика Х).

• Брушење се мора изводити само помоћу брусних дискова

погодних за материјал.

Када радите са преклопним дисковима, абразивним дисковима од флиса и флексибилним дисковима за брусни папир, обратите пажњу на тачан угао напада (слика И). - Не песак са целе површине диска.

- Ове врсте дискова се користе за машинску обраду равних

површина.

Жичане четке су углавном намењене за чишћење профила и тешко доступних подручја. Могу се користити за уклањање нпр. рђе, премаза за боје, итд. Са површине материјала. (Сл . К). Треба користити само радне алате чија је дозвољена брзина већа или једнака максималној брзини угаоне брусилице без оптерећења.

РАД И ОДРЖАВАЊЕ

Искључите кабл за напајање из електричне утичнице пре

било какве инсталације, подешавања, поправке или рада.

ОДРЖАВАЊЕ И СКЛАДИШТЕЊЕ

• Препоручује се чишћење уређаја одмах након сваке

употребе.

• Не користите воду или друге течности за чишћење.

• Уређај треба очистити сувим комадом тканине или пухати

компримованим ваздухом ниског притиска.

• Немојте користити средства за чишћење или раствараче,

јер они могу оштетити пластичне делове.

• Редовно чистите вентилационе отворе у кућишту мотора

како бисте спречили прегревање уређаја.

• Ако је кабл за напајање оштећен, мора се заменити каблом

истих карактеристика. Ову операцију треба поверити квалификованом стручњаку или сервисирати уређај.

• Ако дође до прекомерног искрења на комутатору, да ли је

стање угљених четкица мотора проверено од стране квалификоване особе.

• Увек чувајте уређај на сувом месту ван домашаја деце.

Све недостатке треба отклонити овлашћени сервис произвођача.

ТЕХНИЧКЕ СПЕЦИФИКАЦИЈЕ

РЕЈТИНГ ПОДАТАКА

Угаона брусилица 59G185

Параметар

Вредност

Тип мотора

Четка

Напон напајања

230 V AC

Фреквенција снабдевања

50 Hz

Номинална снага

900 W

Опсег брзине у празном ходу

n0 = 3000-12000

мин

Пречник диска

125 мм

Унутрашњи пречник диска

22 .2 мм

Пречник навоја вретена

M14

ИП степен заштите

IPX0

Класа заштите

Тежина (без прибора)

1,9 кг

Година производње

2025

59G185 означава и тип и ознаку машине

ПОДАЦИ О БУЦИ И ВИБРАЦИЈАМА

Ниво звучног притиска (абразивни диск)

ЛпА = 86,3

дБ(А) К = 3

дБ(А)

Ниво звучног притиска (резни диск)

ЛПА = 87 дБ (А)

К = 3 дБ (А)

Ниво звучне снаге (абразивни диск)

ЛwА = 94.3 дБ(А) К = 3

дБ(А)

Ниво звучне снаге (диск за сечење)

ЛwА = 95 дБ(А)

К = 3 дБ(А)

Вредност убрзања вибрација (главна ручка) (абразивни диск)

ах = 8.957 м/s2

К = 1.5 м/s2

Вредност убрзања вибрација (главна ручка) (диск за сечење)

ах = 3.722 м/s2

К = 1.5 м/s2

Вредност убрзања вибрација (помоћна ручка) (абразивни диск

ах = 11.837 м/s2 К = 1.5

м/s2

Вредност убрзања вибрација (помоћна ручка) (резни диск)

ах = 4.446 м/s2

К = 1.5 м/s2

Информације о буци и вибрацијама

Ниво емисије буке опреме је описан: емитовани ниво звучног притиска ЛпА и ниво звучне снаге ЛвА (где К означава мерење неизвесности). Вибрације које емитује опрема описане су вредношћу убрзања вибрација ах (где је К неизвесност мерења). Ниво звучног притиска ЛпА , ниво звучне снаге Лва и вредност убрзања вибрација ах дата у овим упутствима мерени су у складу са ИЕЦ 62841-1. Ниво вибрација ах дат може се користити за поређење опреме и за прелиминарну процену изложености вибрацијама. Ниво вибрација цитиран је само представник основне употребе јединице. Ако се уређај користи за друге апликације или са другим радним алатима, ниво вибрација се може променити. На виши ниво вибрација ће утицати недовољно или сувише ретко одржавање јединице. Горе наведени разлози могу довести до повећаног излагања вибрацијама током читавог радног периода.

Да би се тачно проценила изложеност вибрацијама, потребно је узети у обзир периоде када је јединица искључена или када је укључена, али се не користи за рад. Када су сви фактори тачно процењени, укупна изложеност вибрацијама може се показати много нижом.

Да би се корисник заштитио од утицаја вибрација, потребно је спровести додатне мере безбедности, као што су циклично одржавање машине и радних алата, обезбеђивање адекватне температуре руку и правилна организација рада.

ЗАШТИТА ЖИВОТНЕ СРЕДИНЕ

Производи на електрични погон не треба одлагати са кућним отпадом, већ их треба однијети у одговарајуће објекте за одлагање. Обратите се свом продавцу производа или локалним властима за информације о одлагању. Отпадна електрична и електронска опрема садржи супстанце које нису еколошки прихватљиве. Нерециклирана опрема представља потенцијални ризик за животну средину и људско здравље.

&qуот;ГТX Поланд Спółка з ограницзонą одпоwиедзиалноśциą&qуот; Спółка командyтоwа са седиштем у Варшави, ул. Пограницзна 2/4 (у даљем тексту: &qуот;ГТКС Пољска&qуот;) обавештава да су сва ауторска права на садржај овог упутства (у даљем тексту: &qуот;Приручник&qуот;), укључујући, између осталог. Сва ауторска права на садржај овог приручника (у даљем тексту &qуот;Приручник&qуот;), укључујући, али не ограничавајући се на његов текст, фотографије, дијаграме, цртеже, као и његов састав, припадају искључиво ГТКС Поланд и подлежу правној заштити у складу са Законом од фебруара КСНУМКС, КСНУМКС о ауторском праву и сродним правима (тј. Часопис закона КСНУМКС бр. КСНУМКС тачка КСНУМКС са изменама и допунама). Копирање, обрада, објављивање, модификовање у комерцијалне сврхе целог приручника, као и његових појединачних

Page 88

елемената без писмене сагласности ГТКС Пољска је строго забрањено и може довести до грађанске и кривичне одговорности.

(GR)

ΜΕΤΆΦΡΑΣΗ ΤΩΝ ΑΡΧΙΚΏΝ ΟΔΗΓΙΏΝ

59G185

ΤΡΙΦΤΗΣ ΓΩΝΙΑΣ

ΣΗΜΕΊΩΣΗ: ΔΙΑΒΆΣΤΕ ΠΡΟΣΕΚΤΙΚΆ ΤΟ ΠΑΡΌΝ ΕΓΧΕΙΡΊΔΙΟ ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΉΣΕΤΕ ΤΟ ΗΛΕΚΤΡΙΚΌ ΕΡΓΑΛΕΊΟ ΚΑΙ ΦΥΛΆΞΤΕ ΤΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΉ ΑΝΑΦΟΡΆ.

ΕΙΔΙΚΈΣ ΔΙΑΤΆΞΕΙΣ ΑΣΦΑΛΕΊΑΣ

Συμβουλές ασφαλείας για λείανση, λείανση με γυαλόχαρτο, εργασία με συρμάτινες βούρτσες και κοπή με τροχό λείανσης.

• Αυτό το ηλεκτρικό εργαλείο μπορεί να χρησιμοποιηθεί ως κανονικό τριβείο, τριβείο με γυαλόχαρτο, τριβείο με συρματόβουρτσα και ως κόφτης λειαντικών. Ακολουθήστε όλες τις οδηγίες ασφαλείας, τις οδηγίες, τις περιγραφές και τα δεδομένα που παρέχονται με το ηλεκτρικό εργαλείο. Η μη τήρηση των παρακάτω μπορεί να δημιουργήσει κίνδυνο ηλεκτροπληξίας, πυρκαγιάς ή/και σοβαρού τραυματισμού.

• Αυτό το ηλεκτρικό εργαλείο δεν πρέπει να χρησιμοποιείται για στίλβωση. Η χρήση του ηλεκτρικού εργαλείου για άλλη από την προβλεπόμενη δραστηριότητα εργασίας μπορεί να οδηγήσει σε κινδύνους και τραυματισμούς.

• Μην χρησιμοποιείτε αξεσουάρ που δεν έχουν σχεδιαστεί και δεν συνιστώνται ειδικά από τον κατασκευαστή για το εργαλείο. Το γεγονός ότι ένα εξάρτημα μπορεί να τοποθετηθεί σε ένα ηλεκτρικό εργαλείο δεν αποτελεί εγγύηση ασφαλούς χρήσης.

• Η επιτρεπόμενη ταχύτητα του χρησιμοποιούμενου εργαλείου εργασίας δεν πρέπει να είναι μικρότερη από τη μέγιστη ταχύτητα που αναγράφεται στο ηλεκτρικό εργαλείο. Ένα εργαλείο εργασίας που περιστρέφεται ταχύτερα από την επιτρεπόμενη ταχύτητα μπορεί να σπάσει και τα εξαρτήματα μπορεί να θρυμματιστούν.

• Η εξωτερική διάμετρος και το πάχος του εργαλείου εργασίας πρέπει να αντιστοιχούν στις διαστάσεις του ηλεκτρικού εργαλείου. Εργαλεία εργασίας με λανθασμένες διαστάσεις δεν μπορούν να θωρακιστούν ή να ελεγχθούν επαρκώς.

• Τα εργαλεία εργασίας με ένθετο με σπείρωμα πρέπει να εφαρμόζουν ακριβώς στο σπείρωμα της ατράκτου. Για εργαλεία εργασίας με φλάντζα, η διάμετρος της οπής του εργαλείου εργασίας πρέπει να ταιριάζει με τη διάμετρο της φλάντζας. Τα εργαλεία εργασίας που δεν μπορούν να εφαρμόσουν ακριβώς στο ηλεκτρικό εργαλείο θα περιστρέφονται ανομοιόμορφα, θα δονούνται πολύ έντονα και ενδέχεται να προκαλέσουν απώλεια του ελέγχου του ηλεκτρικού εργαλείου.

• Σε καμία περίπτωση δεν πρέπει να χρησιμοποιούνται κατεστραμμένα εργαλεία εργασίας. Ελέγχετε τα εργαλεία πριν από κάθε χρήση, π.χ. τους τροχούς λείανσης για αποκόλληση και ρωγμές, τα μαξιλάρια λείανσης για ρωγμές, φθορά ή έντονη φθορά, τις συρμάτινες βούρτσες για χαλαρά ή σπασμένα σύρματα. Εάν ένα ηλεκτρικό εργαλείο ή εργαλείο εργασίας έχει πέσει, ελέγξτε το για ζημιές ή χρησιμοποιήστε ένα άλλο εργαλείο που δεν έχει υποστεί ζημιές. Εάν το εργαλείο έχει ελεγχθεί και επιδιορθωθεί, το ηλεκτρικό εργαλείο πρέπει να τεθεί σε λειτουργία στην υψηλότερη ταχύτητα για ένα λεπτό, φροντίζοντας ο χειριστής και οι παρευρισκόμενοι στην περιοχή να βρίσκονται εκτός της ζώνης του περιστρεφόμενου εργαλείου. Τα κατεστραμμένα εργαλεία συνήθως σπάνε κατά τη διάρκεια αυτού του χρόνου δοκιμής.

• Πρέπει να φοριέται ατομικός προστατευτικός εξοπλισμός. Ανάλογα με το είδος της εργασίας, να φοράτε προστατευτική μάσκα που να καλύπτει ολόκληρο το πρόσωπο, προστατευτικά μάτια ή γυαλιά ασφαλείας. Εάν είναι απαραίτητο, χρησιμοποιήστε μάσκα σκόνης, προστατευτικό

ακοής, προστατευτικά γάντια ή ειδική ποδιά για την προστασία από τα μικρά σωματίδια του λειασμένου και κατεργασμένου υλικού. Προστατέψτε τα μάτια σας από τα αερομεταφερόμενα ξένα σώματα που δημιουργούνται κατά τη διάρκεια της εργασίας. Η μάσκα σκόνης και η αναπνευστική προστασία πρέπει να φιλτράρουν τη σκόνη που παράγεται κατά τη διάρκεια της εργασίας. Η έκθεση σε θόρυβο για παρατεταμένο χρονικό διάστημα , μπορεί να οδηγήσει σε απώλεια ακοής.

• Βεβαιωθείτε ότι οι παρευρισκόμενοι βρίσκονται σε ασφαλή απόσταση από τη ζώνη εμβέλειας του ηλεκτρικού εργαλείου.

• Όποιος βρίσκεται κοντά σε ηλεκτρικό εργαλείο που λειτουργεί πρέπει να χρησιμοποιεί ατομικό προστατευτικό εξοπλισμό. Τα θραύσματα του τεμαχίου εργασίας ή τα σπασμένα εργαλεία εργασίας μπορεί να θρυμματιστούν και να προκαλέσουν τραυματισμό ακόμη και εκτός της άμεσης περιοχής εμβέλειας.

• Όταν εκτελείτε εργασίες όπου το εργαλείο μπορεί να έρθει σε επαφή με κρυμμένα ηλεκτρικά καλώδια ή το δικό του καλώδιο τροφοδοσίας, κρατάτε το εργαλείο μόνο από τις μονωμένες επιφάνειες της λαβής. Η επαφή με το καλώδιο δικτύου μπορεί να έχει ως αποτέλεσμα τη μετάδοση τάσης στα μεταλλικά μέρη του ηλεκτρικού εργαλείου, η οποία μπορεί να προκαλέσει ηλεκτροπληξία.

• Κρατήστε το καλώδιο δικτύου μακριά από περιστρεφόμενα εργαλεία εργασίας. Εάν χάσετε τον έλεγχο του εργαλείου, το καλώδιο δικτύου μπορεί να κοπεί ή να τραβηχτεί και το χέρι σας ή ολόκληρο το χέρι σας μπορεί να παγιδευτεί σε ένα περιστρεφόμενο εργαλείο εργασίας.

• Ποτέ μην αφήνετε το ηλεκτρικό εργαλείο κάτω πριν το εργαλείο εργασίας σταματήσει εντελώς. Ένα περιστρεφόμενο εργαλείο μπορεί να έρθει σε επαφή με την επιφάνεια στην οποία έχει τοποθετηθεί, οπότε μπορεί να χάσετε τον έλεγχο του ηλεκτρικού εργαλείου.

• Μην μεταφέρετε ένα ηλεκτρικό εργαλείο ενώ βρίσκεται σε κίνηση. Η τυχαία επαφή μεταξύ του ρουχισμού και ενός περιστρεφόμενου ηλεκτρικού εργαλείου μπορεί να προκαλέσει την έλξη του εργαλείου και τη διάτρηση του ηλεκτρικού εργαλείου στο σώμα του χειριστή.

• Καθαρίζετε τακτικά τις σχισμές εξαερισμού του ηλεκτρικού εργαλείου. Ο ανεμιστήρας του κινητήρα τραβάει σκόνη στο περίβλημα και μια μεγάλη συσσώρευση μεταλλικής σκόνης μπορεί να προκαλέσει ηλεκτρικό κίνδυνο.

• Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο κοντά σε εύφλεκτα υλικά. Οι σπινθήρες ενδέχεται να τα αναφλέξουν.

• Μην χρησιμοποιείτε εργαλεία που απαιτούν υγρά ψυκτικά μέσα. Η χρήση νερού ή άλλων υγρών ψυκτικών μέσων μπορεί να οδηγήσει σε ηλεκτροπληξία.

Απόρριψη και σχετικές συμβουλές ασφαλείας

Η αναπήδηση είναι η ξαφνική αντίδραση ενός ηλεκτρικού

εργαλείου στο μπλοκάρισμα ή την παρεμπόδιση ενός περιστρεφόμενου εργαλείου, όπως ένας τροχός λείανσης, ένα μαξιλάρι λείανσης, μια συρμάτινη βούρτσα κ.λπ. Η εμπλοκή ή το μπλοκάρισμα οδηγεί σε ξαφνική διακοπή του περιστρεφόμενου εργαλείου εργασίας. Ένα μη ελεγχόμενο ηλεκτρικό εργαλείο θα τρανταχτεί έτσι προς την κατεύθυνση που είναι αντίθετη από τη φορά περιστροφής του εργαλείου εργασίας.

Όταν, για παράδειγμα, ο τροχός λείανσης μπλοκάρει ή κολλήσει

στο τεμάχιο, η βυθισμένη άκρη του τροχού λείανσης μπορεί να μπλοκάρει και να προκαλέσει την πτώση ή την εκτίναξή του. Η κίνηση του τροχού λείανσης (προς ή μακριά από τον χειριστή) εξαρτάται τότε από την κατεύθυνση της κίνησης του τροχού στο σημείο του μπλοκαρίσματος. Επιπλέον, οι τροχοί λείανσης μπορούν επίσης να σπάσουν.

Η αναπήδηση είναι συνέπεια της ακατάλληλης ή λανθασμένης

χρήσης του ηλεκτρικού εργαλείου. Μπορεί να αποφευχθεί με τη λήψη των κατάλληλων προφυλάξεων που περιγράφονται παρακάτω.

• Το ηλεκτρικό εργαλείο πρέπει να κρατιέται σταθερά, με το σώμα και τα χέρια σε θέση που να μαλακώνει την ανάκρουση.

Page 89

Εάν μια βοηθητική λαβή περιλαμβάνεται στον βασικό εξοπλισμό, θα πρέπει πάντα να χρησιμοποιείται για να έχετε τον μεγαλύτερο δυνατό έλεγχο των δυνάμεων ανάκρουσης ή της ροπής ανάκρουσης κατά την εκκίνηση. Ο χειριστής μπορεί να ελέγξει το φαινόμενο του τραντάγματος και της ανάκρουσης λαμβάνοντας τις κατάλληλες προφυλάξεις.

• Ποτέ μην κρατάτε τα χέρια κοντά σε περιστρεφόμενα εργαλεία

εργασίας. Το εργαλείο εργασίας μπορεί να τραυματίσει το χέρι σας λόγω της ανάκρουσης.

• Κρατηθείτε μακριά από τη ζώνη εμβέλειας όπου το ηλεκτρικό

εργαλείο θα κινηθεί κατά την ανάκρουση. Ως αποτέλεσμα της ανάκρουσης, το ηλεκτρικό εργαλείο κινείται προς την αντίθετη κατεύθυνση από την κίνηση του τροχού λείανσης στο σημείο του μπλοκαρίσματος.

• Να είστε ιδιαίτερα προσεκτικοί όταν επεξεργάζεστε γωνίες,

αιχμηρές άκρες κ.λπ. Αποφεύγετε την εκτροπή ή την εμπλοκή των εργαλείων εργασίας. Ένα περιστρεφόμενο εργαλείο εργασίας είναι πιο επιρρεπές σε εμπλοκή κατά την κατεργασία γωνιών, αιχμηρών ακμών ή αν κλωτσάει προς τα πίσω. Αυτό μπορεί να γίνει αιτία απώλειας του ελέγχου ή κλωτσιάς.

• Μην χρησιμοποιείτε ξύλινους ή οδοντωτούς δίσκους. Τα

εργαλεία εργασίας αυτού του τύπου προκαλούν συχνά αναπήδηση ή απώλεια ελέγχου του ηλεκτρικού εργαλείου.

Ειδικές οδηγίες ασφαλείας για τη λείανση και την κοπή με τροχό λείανσης

• Χρησιμοποιείτε μόνο έναν τροχό λείανσης που έχει

σχεδιαστεί για το συγκεκριμένο ηλεκτρικό εργαλείο και ένα προστατευτικό που έχει σχεδιαστεί για τον συγκεκριμένο τροχό λείανσης. Οι τροχοί λείανσης που δεν

αποτελούν εργαλείο για το συγκεκριμένο ηλεκτρικό εργαλείο δεν μπορούν να προστατευθούν επαρκώς και δεν είναι επαρκώς ασφαλείς.

• Οι λυγισμένοι δίσκοι λείανσης πρέπει να τοποθετούνται

με τέτοιο τρόπο ώστε κανένα μέρος του δίσκου να μην προεξέχει πέρα από την άκρη του προστατευτικού καλύμματος . Ένας ακατάλληλα τοποθετημένος δίσκος

λείανσης που προεξέχει πέρα από την άκρη του προστατευτικού καλύμματος δεν μπορεί να προστατευθεί επαρκώς.

• Ο προφυλακτήρας πρέπει να είναι σταθερά

συνδεδεμένος στο ηλεκτρικό εργαλείο για να εγγυάται τον μεγαλύτερο δυνατό βαθμό ασφάλειας και να είναι τοποθετημένος έτσι ώστε το τμήμα του τροχού λείανσης που είναι εκτεθειμένο και αντικρίζει τον χειριστή να είναι όσο το δυνατόν μικρότερο. Το προστατευτικό προστατεύει

τον χειριστή από θραύσματα, τυχαία επαφή με τον τροχό λείανσης, καθώς και από σπινθήρες που θα μπορούσαν να αναφλέξουν τα ρούχα.

• Οι τροχοί λείανσης πρέπει να χρησιμοποιούνται μόνο για

τις εργασίες που προορίζονται γι' αυτούς. Για παράδειγμα, μην αλέθετε ποτέ με την πλαϊνή επιφάνεια ενός τροχού αποκοπής. Οι τροχοί αποκοπής έχουν

σχεδιαστεί για να αφαιρούν υλικό με την άκρη του δίσκου. Η επίδραση των πλευρικών δυνάμεων σε αυτούς τους τροχούς λείανσης μπορεί να τους σπάσει.

• Χρησιμοποιείτε πάντα άθικτες φλάντζες σύσφιξης με το

σωστό μέγεθος και σχήμα για τον επιλεγμένο τροχό λείανσης. Οι κατάλληλες φλάντζες στηρίζουν τον τροχό

λείανσης και έτσι μειώνουν τον κίνδυνο θραύσης του τροχού. Οι φλάντζες για δίσκους αποκοπής ενδέχεται να διαφέρουν από εκείνες για άλλους τροχούς λείανσης.

• Μην χρησιμοποιείτε χρησιμοποιημένους τροχούς

λείανσης από μεγαλύτερα ηλεκτρικά εργαλεία. Οι τροχοί

λείανσης για μεγαλύτερα ηλεκτρικά εργαλεία δεν είναι σχεδιασμένοι για τις υψηλότερες στροφές ανά λεπτό που είναι χαρακτηριστικό των μικρότερων ηλεκτρικών εργαλείων και συνεπώς μπορεί να σπάσουν.

Πρόσθετες ειδικές οδηγίες ασφαλείας για την κοπή με τροχό λείανσης

• Αποφύγετε την εμπλοκή του δίσκου κοπής ή την

υπερβολική πίεση. Μην κάνετε υπερβολικά βαθιές κοπές.

Η υπερφόρτωση του δίσκου κοπής αυξάνει τη φόρτιση της λεπίδας και την τάση της να μπλοκάρει ή να μπλοκάρει και συνεπώς την πιθανότητα απόρριψης ή θραύσης.

• Αποφύγετε την περιοχή μπροστά και πίσω από τον

περιστρεφόμενο δίσκο κοπής. Η μετακίνηση του δίσκου

κοπής στο τεμάχιο εργασίας μακριά από εσάς μπορεί να προκαλέσει την εκτίναξη του ηλεκτρικού εργαλείου με τον περιστρεφόμενο δίσκο κατευθείαν προς το μέρος σας σε περίπτωση κλωτσιάς.

• Σε περίπτωση εμπλοκής του δίσκου κοπής ή

ακινητοποίησης, απενεργοποιήστε το ηλεκτρικό εργαλείο και περιμένετε έως ότου ο δίσκος σταματήσει εντελώς. Ποτέ μην επιχειρήσετε να τραβήξετε τον δίσκο που εξακολουθεί να κινείται έξω από την περιοχή κοπής, καθώς αυτό μπορεί να προκαλέσει αναπήδηση. Πρέπει να

εντοπιστεί και να αφαιρεθεί η αιτία της εμπλοκής.

• Μην κάνετε επανεκκίνηση του ηλεκτρικού εργαλείου όσο

αυτό βρίσκεται μέσα στο υλικό. Ο τροχός κοπής θα πρέπει να φτάσει στην πλήρη ταχύτητά του πριν συνεχίσει την κοπή. Διαφορετικά, ο τροχός λείανσης μπορεί

να πιαστεί, να πηδήξει από το τεμάχιο εργασίας ή να προκαλέσει αναπήδηση.

• Οι πλάκες ή τα μεγάλα αντικείμενα πρέπει να στηρίζονται

πριν από την κατεργασία για να μειωθεί ο κίνδυνος κλωτσιάς που προκαλείται από μπλοκαρισμένο δίσκο. Τα

μεγάλα τεμάχια μπορεί να λυγίσουν υπό το βάρος τους. Το τεμάχιο πρέπει να υποστηρίζεται και από τις δύο πλευρές, τόσο κοντά στη γραμμή κοπής όσο και στην άκρη.

• Να είστε ιδιαίτερα προσεκτικοί όταν ανοίγετε τρύπες σε

τοίχους ή όταν εργάζεστε σε άλλες αόρατες περιοχές. Ο

δίσκος κοπής που βυθίζεται στο υλικό μπορεί να προκαλέσει την ανάκρουση του εργαλείου εάν συναντήσει σωλήνες αερίου, σωλήνες νερού, ηλεκτρικά καλώδια ή άλλα αντικείμενα.

Ειδικές οδηγίες ασφαλείας για το τρίψιμο με γυαλόχαρτο

• Μην χρησιμοποιείτε υπερμεγέθη φύλλα γυαλόχαρτου. Κατά

την επιλογή του μεγέθους του γυαλόχαρτου, ακολουθήστε τις συστάσεις του κατασκευαστή. Το γυαλόχαρτο που προεξέχει πέρα από την πλάκα λείανσης μπορεί να προκαλέσει τραυματισμό και μπορεί επίσης να οδηγήσει σε μπλοκάρισμα ή σκίσιμο του χαρτιού ή σε ανάκρουση.

Ειδικές οδηγίες ασφαλείας για τη στίλβωση

Μην αφήνετε το χαλαρό μέρος της γούνας στίλβωσης ή τα κορδόνια στερέωσης να περιστρέφονται ελεύθερα. Αποκλείστε ή κόψτε τα χαλαρά κορδόνια στερέωσης. Τα χαλαρά και περιστρεφόμενα κορδόνια στερέωσης μπορεί να παγιδεύσουν τα δάχτυλα ή να πιαστούν στο τεμάχιο εργασίας. Ειδικές οδηγίες ασφαλείας για την εργασία με συρμάτινες βούρτσες Θα πρέπει να ληφθεί υπόψη ότι ακόμη και με κανονική χρήση, υπάρχει απώλεια κομματιών σύρματος μέσω της βούρτσας. Μην υπερφορτώνετε τα σύρματα ασκώντας υπερβολική πίεση. Τα αερομεταφερόμενα κομμάτια σύρματος μπορούν εύκολα να διαπεράσουν τα λεπτά ρούχα ή/και το δέρμα. Εάν συνιστάται προστατευτικό, εμποδίστε τη βούρτσα να έρθει σε επαφή με το προστατευτικό. Η διάμετρος των βουρτσών πιάτων και δοχείων μπορεί να αυξηθεί λόγω της πίεσης και των φυγόκεντρων δυνάμεων.

Πρόσθετες οδηγίες ασφαλείας

Στα εργαλεία που έχουν σχεδιαστεί για να δέχονται τροχούς λείανσης με σπείρωμα, ελέγξτε ότι το μήκος του σπειρώματος του τροχού λείανσης είναι κατάλληλο για το μήκος του σπειρώματος της ατράκτου. Το τεμάχιο εργασίας πρέπει να είναι ασφαλισμένο. Η σύσφιξη του τεμαχίου σε μια διάταξη σύσφιξης ή σε μια μέγγενη είναι ασφαλέστερη από το να το κρατάτε στο χέρι σας. Μην αγγίζετε τους δίσκους κοπής και λείανσης πριν κρυώσουν.

Page 90

Όταν χρησιμοποιείτε φλάντζα ταχείας λειτουργίας, βεβαιωθείτε ότι η εσωτερική φλάντζα που προσαρμόζεται στον άξονα είναι εφοδιασμένη με ελαστικό δακτύλιο Ο και ότι ο δακτύλιος αυτός δεν έχει υποστεί ζημιά. Βεβαιωθείτε επίσης ότι οι επιφάνειες της εξωτερικής φλάντζας και της εσωτερικής φλάντζας είναι καθαρές.

Χρησιμοποιήστε τη φλάντζα ταχείας λειτουργίας μόνο με δίσκους λείανσης και κοπής. Χρησιμοποιείτε μόνο άθικτες και

σωστά λειτουργικές φλάντζες. Σε περίπτωση προσωρινής διακοπής του ηλεκτρικού ρεύματος ή μετά την αφαίρεση του φις από την πρίζα με το διακόπτη στη θέση " on", ο διακόπτης πρέπει να ξεκλειδωθεί και να τεθεί στη θέση off πριν από την επανεκκίνηση.

ΠΡΟΣΟΧΗ: Η συσκευή προορίζεται για λειτουργία σε εσωτερικούς χώρους. Παρά τον εγγενώς ασφαλή σχεδιασμό, τη χρήση μέτρων ασφαλείας και πρόσθετων μέτρων προστασίας, υπάρχει πάντα κίνδυνος υπολειπόμενου τραυματισμού κατά τη λειτουργία.

Επεξήγηση των χρησιμοποιούμενων εικονογραμμάτων.

1.Προσοχή Λάβετε ειδικές προφυλάξεις

2.Διαβάστε τις οδηγίες λειτουργίας, τηρήστε τις προειδοποιήσεις και τους όρους ασφαλείας που περιέχονται σε αυτές!

3.Χρησιμοποιήστε εξοπλισμό ατομικής προστασίας (γυαλιά ασφαλείας, ωτοασπίδες και μάσκα σκόνης)

4.Φορέστε προστατευτικά γάντια

5. Αποσυνδέστε το καλώδιο τροφοδοσίας πριν από τη συντήρηση ή την επισκευή.

6.Keep παιδιά μακριά από το εργαλείο

7.Protect από τη βροχή

8.Secondary κατηγορία προστασίας

ΚΑΤΑΣΚΕΥΉ ΚΑΙ ΕΦΑΡΜΟΓΉ

Ο γωνιακός λειαντήρας είναι ένα μονωμένο ηλεκτρικό εργαλείο

χειρός κατηγορίας II. Το μηχάνημα κινείται από έναν μονοφασικό κινητήρα με μεταγωγέα, η ταχύτητα του οποίου μειώνεται μέσω ενός γωνιακού γραναζιού. Μπορεί να χρησιμοποιηθεί τόσο για λείανση όσο και για κοπή. Αυτός ο τύπος ηλεκτρικού εργαλείου χρησιμοποιείται ευρέως για την αφαίρεση όλων των τύπων γρεζιών από την επιφάνεια μεταλλικών εξαρτημάτων, την επιφανειακή επεξεργασία συγκολλήσεων, την κοπή σωλήνων με λεπτά τοιχώματα και μικρών μεταλλικών εξαρτημάτων κ.λπ. Με τα κατάλληλα εξαρτήματα, ο γωνιακός λειαντήρας μπορεί να χρησιμοποιηθεί όχι μόνο για κοπή και λείανση αλλά και για καθαρισμό π.χ. σκουριάς, επιστρώσεων βαφής κ.λπ.

Οι τομείς χρήσης του περιλαμβάνουν ένα ευρύ φάσμα

επισκευαστικών και κατασκευαστικών εργασιών που δεν σχετίζονται μόνο με μέταλλα. Ο γωνιακός λειαντήρας μπορεί επίσης να χρησιμοποιηθεί για την κοπή και το τρόχισμα οικοδομικών υλικών, π.χ. τούβλα, κυβόλιθοι, κεραμικά πλακίδια κ.λπ.

Το μηχάνημα έχει σχεδιαστεί μόνο για στεγνή χρήση, όχι για στίλβωση. Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο αντίθετα με την προβλεπόμενη χρήση του.

• Μην χειρίζεστε υλικά που περιέχουν αμίαντο. Ο αμίαντος

είναι καρκινογόνος.

• Μην εργάζεστε με υλικά των οποίων οι σκόνες είναι

εύφλεκτες ή εκρηκτικές. Κατά την εργασία με το ηλεκτρικό

εργαλείο δημιουργούνται σπινθήρες που μπορεί να αναφλέξουν τους εκπεμπόμενους ατμούς.

• Οι τροχοί αποκοπής δεν πρέπει να χρησιμοποιούνται για

εργασίες λείανσης. Οι τροχοί αποκοπής εργάζονται με την

πλαϊνή όψη και η λείανση με την μπροστινή όψη ενός τέτοιου τροχού μπορεί να προκαλέσει ζημιά στον τροχό με αποτέλεσμα τον κίνδυνο τραυματισμού του χειριστή.

ΠΕΡΙΓΡΑΦΉ ΤΩΝ ΓΡΑΦΙΚΏΝ ΣΕΛΊΔΩΝ

Η αρίθμηση που ακολουθεί αναφέρεται στα εξαρτήματα της

μονάδας που απεικονίζονται στις γραφικές σελίδες του παρόντος εγχειριδίου.

1.Spindle κουμπί κλειδώματος

2.Switch

3.Additional λαβή

4.Ασπίδα

5.External φλάντζα

6.Εσωτερική φλάντζα

7.Speed έλεγχος ταχύτητας

8.Μοχλός (προστατευτικό ασπίδας)

9.Power καλώδιο

* Ενδέχεται να υπάρχουν διαφορές μεταξύ του σχεδίου και του προϊόντος.

ΕΞΟΠΛΙΣΜΌΣ ΚΑΙ ΑΞΕΣΟΥΆΡ

1.Ασπίδα 1 τεμ.

2.Special κλειδί 1 τεμ.

3.Additional λαβή 1 τεμ.

4.Manual 1 τεμ.

ΠΡΟΕΤΟΙΜΑΣΊΑ ΓΙΑ ΕΡΓΑΣΊΑ ΤΟΠΟΘΈΤΗΣΗ ΒΟΗΘΗΤΙΚΉΣ ΛΑΒΉΣ

Η βοηθητική λαβή (3) τοποθετείται σε μία από τις οπές της

κεφαλής του μύλου. Συνιστάται η χρήση τριβείου με βοηθητική λαβή. Εάν κρατάτε το τριβείο και με τα δύο χέρια κατά την εργασία (χρησιμοποιώντας επίσης τη βοηθητική λαβή), υπάρχει μικρότερος κίνδυνος το χέρι σας να αγγίξει τον περιστρεφόμενο δίσκο ή τη βούρτσα και να τραυματιστεί από κλωτσιές.

ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΡΎΘΜΙΣΗ ΤΗΣ ΑΣΠΊΔΑΣ

Το προστατευτικό της λεπίδας προστατεύει τον χειριστή από θραύσματα, τυχαία επαφή με το εργαλείο εργασίας ή σπινθήρες. Θα πρέπει πάντα να τοποθετείται με ιδιαίτερη προσοχή ώστε το τμήμα κάλυψής του να είναι στραμμένο προς τον χειριστή. Ο σχεδιασμός του εξαρτήματος προστασίας της λεπίδας

επιτρέπει τη ρύθμιση της προστασίας στη βέλτιστη θέση χωρίς εργαλεία.

• Χαλαρώστε και τραβήξτε προς τα πίσω το μοχλό (8) στο

προστατευτικό δίσκου (4).

• Περιστρέψτε το προστατευτικό δίσκου (4) στην επιθυμητή

θέση.

• Κλειδώστε κατεβάζοντας το μοχλό (8).

Η αφαίρεση και η ρύθμιση του προστατευτικού δίσκου γίνεται με

την αντίστροφη σειρά από την τοποθέτησή του.

ΑΝΤΙΚΑΤΆΣΤΑΣΗ ΕΡΓΑΛΕΊΩΝ

Κατά τις εργασίες αλλαγής εργαλείων πρέπει να φοράτε γάντια εργασίας. Το κουμπί ασφάλισης ατράκτου (1) πρέπει να χρησιμοποιείται μόνο για την ασφάλιση του άξονα του λειαντήρα κατά την τοποθέτηση ή την αποσυναρμολόγηση του εργαλείου εργασίας. Δεν πρέπει να χρησιμοποιείται ως κουμπί φρένου ενώ ο δίσκος περιστρέφεται. Κάτι τέτοιο μπορεί να προκαλέσει ζημιά στον λειαντήρα ή να τραυματίσει τον χρήστη.

ΤΟΠΟΘΈΤΗΣΗ ΔΊΣΚΟΥ

Page 91

Για δίσκους λείανσης ή κοπής με πάχος μικρότερο από 3 mm, το παξιμάδι της εξωτερικής φλάντζας (5) πρέπει να βιδώνεται επίπεδο στην πλευρά του δίσκου (εικ. Β). - Πατήστε το κουμπί ασφάλισης της ατράκτου (1).

• Τοποθετήστε το ειδικό κλειδί (παρέχεται) στις οπές της

εξωτερικής φλάντζας (5) (Σχ. Α).

• Γυρίστε το κλειδί - χαλαρώστε και αφαιρέστε την εξωτερική

φλάντζα (5).

• Τοποθετήστε το δίσκο έτσι ώστε να πιέζεται στην επιφάνεια της

εσωτερικής φλάντζας (6).

• Βιδώστε την εξωτερική φλάντζα (5) και σφίξτε ελαφρά με ειδικό

κλειδί.

Η αποσυναρμολόγηση των δίσκων γίνεται με την αντίστροφη

σειρά από τη συναρμολόγηση. Κατά τη συναρμολόγηση, ο δίσκος πρέπει να πιέζεται στην επιφάνεια της εσωτερικής φλάντζας (6) και να εδράζεται κεντρικά στην κάτω επιφάνειά της.

ΕΡΓΑΛΕΊΑ ΤΟΠΟΘΈΤΗΣΗΣ ΜΕ ΟΠΉ ΜΕ ΣΠΕΊΡΩΜΑ

• Πατήστε το κουμπί ασφάλισης της ατράκτου (1).

• Αφαιρέστε το προηγουμένως τοποθετημένο εργαλείο - εάν

υπάρχει.

• Αφαιρέστε και τις δύο φλάντζες - την εσωτερική φλάντζα (6) και

την εξωτερική φλάντζα (5) - πριν από την εγκατάσταση.

• Βιδώστε το τμήμα με σπείρωμα του εργαλείου εργασίας στον

άξονα και σφίξτε το ελαφρά.

Η αποσυναρμολόγηση των εργαλείων εργασίας με σπείρωμα

γίνεται με την αντίστροφη σειρά από τη συναρμολόγηση.

ΤΟΠΟΘΈΤΗΣΗ ΓΩΝΙΑΚΟΎ ΛΕΙΑΝΤΉΡΑ ΣΕ ΒΆΣΗ

ΓΩΝΙΑΚΟΎ ΛΕΙΑΝΤΉΡΑ

Επιτρέπεται η χρήση του γωνιακού λειαντήρα σε ειδικό τρίποδο

για γωνιακούς λειαντήρες, υπό την προϋπόθεση ότι έχει τοποθετηθεί σωστά σύμφωνα με τις οδηγίες συναρμολόγησης του κατασκευαστή του τρίποδου.

ΛΕΙΤΟΥΡΓΊΑ / ΡΥΘΜΊΣΕΙΣ

Ελέγξτε την κατάσταση του τροχού λείανσης πριν τον χρησιμοποιήσετε. Μην χρησιμοποιείτε σπασμένους, ραγισμένους ή με άλλο τρόπο κατεστραμμένους τροχούς λείανσης. Ένας φθαρμένος τροχός ή μια φθαρμένη βούρτσα πρέπει να αντικαθίσταται αμέσως με έναν καινούργιο πριν από τη χρήση. Όταν τελειώσετε την εργασία σας, να απενεργοποιείτε πάντα τον λειαντήρα και να περιμένετε μέχρι να σταματήσει εντελώς το εργαλείο εργασίας. Μόνο τότε μπορείτε να απομακρύνετε το τριβεία. Μην φρενάρετε τον περιστρεφόμενο τροχό λείανσης πιέζοντας τον πάνω στο τεμάχιο εργασίας. Ποτέ μην υπερφορτώνετε τον μύλο. Το βάρος του ηλεκτρικού εργαλείου ασκεί επαρκή πίεση για την αποτελεσματική λειτουργία του εργαλείου. Η υπερφόρτωση και η υπερβολική πίεση μπορεί να προκαλέσουν επικίνδυνη θραύση του ηλεκτρικού εργαλείου.

• Εάν το τριβείο πέσει κατά τη διάρκεια της λειτουργίας, είναι

απαραίτητο να επιθεωρήσετε και, εάν είναι απαραίτητο, να αντικαταστήσετε το εργαλείο εργασίας, εάν διαπιστωθεί ότι έχει υποστεί ζημιά ή παραμόρφωση.

• Ποτέ μη χτυπάτε το εργαλείο εργασίας στο υλικό εργασίας.

• Αποφύγετε τις αναπηδήσεις και τα ξυσίματα με το δίσκο, ειδικά

όταν εργάζεστε σε γωνίες, αιχμηρές άκρες κ.λπ. (αυτό μπορεί να προκαλέσει απώλεια ελέγχου και κλώτσημα). (αυτό μπορεί να οδηγήσει σε απώλεια ελέγχου του ηλεκτρικού εργαλείου και σε φαινόμενο kickback).

• Ποτέ μην χρησιμοποιείτε πριονόλαμες που έχουν σχεδιαστεί

για κοπή ξύλου από δισκοπρίονα. Η χρήση τέτοιων πριονόλαμων οδηγεί συχνά σε φαινόμενο ανάκρουσης του ηλεκτρικού εργαλείου, απώλεια ελέγχου και μπορεί να οδηγήσει σε τραυματισμό του χειριστή.

ON/OFF

Κρατήστε το τριβείο και με τα δύο χέρια κατά την εκκίνηση και τη λειτουργία.

• Πιέστε το πίσω μέρος του διακόπτη (2).

• Σύρετε το διακόπτη (2) προς τα εμπρός (προς το κεφάλι) (Εικ.

Γ).

• Για συνεχή λειτουργία - πατήστε το μπροστινό μέρος του

κουμπιού του διακόπτη.

• Ο διακόπτης θα κλειδώσει αυτόματα στη θέση συνεχούς

λειτουργίας.

• Για να απενεργοποιήσετε τη μονάδα - πατήστε το πίσω μέρος

του κουμπιού διακόπτη (2).

Μετά την εκκίνηση του λειαντήρα, περιμένετε μέχρι ο τροχός λείανσης να φτάσει στη μέγιστη ταχύτητα πριν ξεκινήσετε την εργασία. Ο διακόπτης δεν πρέπει να λειτουργεί ενώ ο λειαντήρας είναι ενεργοποιημένος ή απενεργοποιημένος. Ο διακόπτης του τριβείου πρέπει να λειτουργεί μόνο όταν το ηλεκτρικό εργαλείο βρίσκεται μακριά από το τεμάχιο εργασίας. Η συσκευή διαθέτει διακόπτη με προστασία από ασφάλειες, πράγμα που σημαίνει ότι εάν υπάρξει προσωρινή διακοπή του ηλεκτρικού ρεύματος ή εάν η συσκευή συνδεθεί σε πρίζα με το διακόπτη στη θέση "on", δεν θα εκκινήσει. Σε αυτή την περίπτωση, ο διακόπτης πρέπει να αντιστραφεί στη θέση "off" και να επανεκκινήσει η συσκευή.

ΚΟΠΗ

• Η κοπή με γωνιακό τροχό μπορεί να γίνει μόνο σε ευθεία

γραμμή.

• Μην κόβετε το υλικό ενώ το κρατάτε στο χέρι σας.

• Τα μεγάλα τεμάχια θα πρέπει να υποστηρίζονται και θα πρέπει

να λαμβάνεται μέριμνα ώστε τα σημεία στήριξης να βρίσκονται κοντά στη γραμμή κοπής και στο τέλος του υλικού. Το υλικό που τοποθετείται σταθερά δεν θα τείνει να μετακινηθεί κατά την κοπή.

• Τα μικρά τεμάχια πρέπει να στερεώνονται π.χ. σε μέγγενη, με

σφιγκτήρες κ.λπ. Το υλικό πρέπει να στερεώνεται έτσι ώστε το σημείο κοπής να βρίσκεται κοντά στο στοιχείο σύσφιξης. Αυτό θα εξασφαλίσει μεγαλύτερη ακρίβεια κοπής.

• Μην επιτρέπετε κραδασμούς ή συμπίεση του δίσκου κοπής,

καθώς αυτό θα μειώσει την ποιότητα της κοπής και μπορεί να προκαλέσει θραύση του δίσκου κοπής.

• Κατά την κοπή δεν πρέπει να ασκείται πλευρική πίεση στο

δίσκο κοπής.

• Χρησιμοποιήστε το σωστό δίσκο κοπής ανάλογα με το υλικό

που πρόκειται να κοπεί.

• Όταν κόβετε υλικό, συνιστάται η κατεύθυνση της τροφοδοσίας

να είναι σύμφωνη με την κατεύθυνση περιστροφής του δίσκου κοπής.

Το βάθος κοπής εξαρτάται από τη διάμετρο του δίσκου (Σχ. G).

• Θα πρέπει να χρησιμοποιούνται μόνο δίσκοι με ονομαστική

διάμετρο όχι μεγαλύτερη από εκείνη που συνιστάται για το μοντέλο του μύλου.

• Όταν κάνετε βαθιές κοπές (π.χ. προφίλ, δομικά στοιχεία,

τούβλα κ.λπ.), μην αφήνετε τις φλάντζες σύσφιξης να έρθουν σε επαφή με το τεμάχιο εργασίας.

Οι δίσκοι κοπής φτάνουν σε πολύ υψηλές θερμοκρασίες κατά τη λειτουργία - μην τους αγγίζετε με απροστάτευτα μέρη του σώματος πριν κρυώσουν.

ΑΜΜΟΛΥΒΗΣΗ

Οι εργασίες λείανσης μπορούν να εκτελούνται π.χ. με δίσκους

λείανσης, κυπελλοειδείς τροχούς, δίσκους με πτερύγια, δίσκους με λειαντικό τρίχωμα, συρμάτινες βούρτσες, εύκαμπτους δίσκους για γυαλόχαρτο κ.λπ. Κάθε τύπος δίσκου καθώς και το υλικό που πρόκειται να κατεργαστεί απαιτούν κατάλληλη τεχνική εργασίας και τη χρήση κατάλληλων μέσων ατομικής προστασίας. Οι δίσκοι που έχουν σχεδιαστεί για κοπή δεν πρέπει να χρησιμοποιούνται για λείανση. Οι δίσκοι λείανσης έχουν σχεδιαστεί για την αφαίρεση υλικού με την άκρη του δίσκου.

Page 92

• Μην αλέθετε με την πλαϊνή πλευρά του δίσκου. Η βέλτιστη

γωνία εργασίας για αυτόν τον τύπο δίσκου είναι 30o (εικ. H).

• Οι εργασίες λείανσης πρέπει να εκτελούνται μόνο με δίσκους

λείανσης κατάλληλους για το υλικό.

Όταν εργάζεστε με δίσκους με πτερύγια, δίσκους με λειαντικό τρίχωμα και εύκαμπτους δίσκους για γυαλόχαρτο, προσέξτε τη σωστή γωνία προσβολής (Εικ. I). - Μην τρίβετε με ολόκληρη την επιφάνεια του δίσκου.

- Αυτοί οι τύποι δίσκων χρησιμοποιούνται για την κατεργασία

επίπεδων επιφανειών.

Οι συρμάτινες βούρτσες προορίζονται κυρίως για τον καθαρισμό προφίλ και δυσπρόσιτων περιοχών. Μπορούν να χρησιμοποιηθούν για την αφαίρεση π.χ. σκουριάς, επιστρώσεων χρώματος κ.λπ. από την επιφάνεια του υλικού. (Εικ. Κ). Θα πρέπει να χρησιμοποιούνται μόνο εργαλεία εργασίας των οποίων η επιτρεπόμενη ταχύτητα είναι μεγαλύτερη ή ίση με τη μέγιστη ταχύτητα του γωνιακού λειαντήρα χωρίς φορτίο.

ΛΕΙΤΟΥΡΓΊΑ ΚΑΙ ΣΥΝΤΉΡΗΣΗ

Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα πριν από οποιαδήποτε εγκατάσταση, ρύθμιση, επισκευή ή λειτουργία.

ΣΥΝΤΉΡΗΣΗ ΚΑΙ ΑΠΟΘΉΚΕΥΣΗ

• Συνιστάται να καθαρίζετε τη συσκευή αμέσως μετά από κάθε

χρήση.

• Μην χρησιμοποιείτε νερό ή άλλα υγρά για καθαρισμό.

• Η μονάδα θα πρέπει να καθαρίζεται με ένα στεγνό κομμάτι

ύφασμα ή να φυσάει με πεπιεσμένο αέρα χαμηλής πίεσης.

• Μην χρησιμοποιείτε καθαριστικά ή διαλύτες, καθώς αυτά

μπορεί να προκαλέσουν ζημιά στα πλαστικά μέρη.

• Καθαρίζετε τακτικά τις σχισμές εξαερισμού στο περίβλημα του

κινητήρα για να αποφύγετε την υπερθέρμανση της μονάδας.

• Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να

αντικατασταθεί με ένα καλώδιο με τα ίδια χαρακτηριστικά. Η εργασία αυτή πρέπει να ανατεθεί σε εξειδικευμένο ειδικό ή να γίνει σέρβις της συσκευής.

• Εάν εμφανιστεί υπερβολικός σπινθηρισμός στον μεταγωγέα,

ελέγξτε την κατάσταση των ανθρακικών βουρτσών του κινητήρα από εξειδικευμένο άτομο.

• Φυλάσσετε πάντα τη συσκευή σε στεγνό μέρος μακριά από

παιδιά.

Τυχόν ελαττώματα θα πρέπει να αποκαθίστανται από το εξουσιοδοτημένο τμήμα σέρβις του κατασκευαστή.

ΤΕΧΝΙΚΈΣ ΠΡΟΔΙΑΓΡΑΦΈΣ

ΔΕΔΟΜΕΝΑ ΑΞΙΟΛΟΓΗΣΗΣ

Γωνιακός λειαντήρας 59G185

Παράμετρος

Αξία

Τύπος κινητήρα

Βούρτσα

Τάση τροφοδοσίας

230 V AC

Συχνότητα τροφοδοσίας

50 Hz

Ονομαστική ισχύς

900 W

Εύρος ταχύτητας ρελαντί

n0= 3000-12000

min-¹

Διάμετρος δίσκου

125 mm

Εσωτερική διάμετρος δίσκου

22,2 mm

Διάμετρος σπειρώματος άξονα

M14

Βαθμός προστασίας IP

IPX0

Κατηγορία προστασίας

Βάρος (χωρίς αξεσουάρ)

1,9 kg

Έτος παραγωγής

2025

59G185 σημαίνει τόσο τον τύπο όσο και την ονομασία του

μηχανήματος.

ΔΕΔΟΜΈΝΑ ΘΟΡΎΒΟΥ ΚΑΙ ΔΟΝΉΣΕΩΝ

Επίπεδο ηχητικής πίεσης (λειαντικός δίσκος)

LpA= 86,3 dB(A)

K= 3 dB(A)

Στάθμη ηχητικής πίεσης (δίσκος κοπής)

LpA= 87 dB(A)

K= 3 dB(A)

Επίπεδο ηχητικής ισχύος (λειαντικός δίσκος)

LwA= 94,3 dB(A)

K= 3 dB(A)

Επίπεδο ηχητικής ισχύος (δίσκος κοπής)

LwA= 95 dB(A)

K= 3 dB(A)

Τιμή επιτάχυνσης κραδασμών (κύρια λαβή) (λειαντικός δίσκος)

ah= 8,957 m/s

K= 1,5 m/s

Τιμή επιτάχυνσης κραδασμών (κύρια λαβή) (δίσκος κοπής)

ah= 3,722 m/s

K= 1,5 m/s2

Τιμή επιτάχυνσης κραδασμών (βοηθητική λαβή) (λειαντικός δίσκος

ah= 11,837 m/s

K= 1,5 m/s2

Τιμή επιτάχυνσης κραδασμών (βοηθητική λαβή) (δίσκος κοπής)

ah= 4,446 m/s

K= 1,5 m/s2

Πληροφορίες για το θόρυβο και τους κραδασμούς

Η στάθμη εκπομπής θορύβου του εξοπλισμού περιγράφεται από: τη στάθμη εκπεμπόμενης ηχητικής πίεσης LpA και τη στάθμη ηχητικής ισχύος LwA (όπου το Κ δηλώνει την αβεβαιότητα μέτρησης). Η δόνηση που εκπέμπεται από τον εξοπλισμό περιγράφεται από την τιμή επιτάχυνσης δόνησης ah (όπου Κ η αβεβαιότητα μέτρησης). Η στάθμη ηχητικής πίεσης LpA, η στάθμη ηχητικής ισχύος LwA και η τιμή επιτάχυνσης κραδασμών ah που αναφέρονται στις παρούσες οδηγίες μετρήθηκαν σύμφωνα με το πρότυπο IEC 62841-1. Το επίπεδο δόνησης ah που δίνεται μπορεί να χρησιμοποιηθεί για τη σύγκριση του εξοπλισμού και για την προκαταρκτική εκτίμηση της έκθεσης σε δονήσεις. Το αναφερόμενο επίπεδο κραδασμών είναι αντιπροσωπευτικό μόνο για τη βασική χρήση της μονάδας. Εάν η μονάδα χρησιμοποιηθεί για άλλες εφαρμογές ή με άλλα εργαλεία εργασίας, το επίπεδο κραδασμών ενδέχεται να αλλάξει. Ένα υψηλότερο επίπεδο κραδασμών θα επηρεαστεί από ανεπαρκή ή πολύ σπάνια συντήρηση της μονάδας . Οι παραπάνω λόγοι ενδέχεται να οδηγήσουν σε αυξημένη έκθεση σε κραδασμούς καθ' όλη τη διάρκεια της περιόδου εργασίας.

Για να εκτιμηθεί με ακρίβεια η έκθεση σε κραδασμούς, είναι απαραίτητο να ληφθούν υπόψη οι περίοδοι κατά τις οποίες η μονάδα είναι απενεργοποιημένη ή όταν είναι ενεργοποιημένη αλλά δεν χρησιμοποιείται για εργασία. Μόλις εκτιμηθούν με ακρίβεια όλοι οι παράγοντες, η συνολική έκθεση σε δονήσεις μπορεί να αποδειχθεί πολύ χαμηλότερη.

Για την προστασία του χρήστη από τις επιπτώσεις των κραδασμών, θα πρέπει να εφαρμόζονται πρόσθετα μέτρα ασφαλείας, όπως η κυκλική συντήρηση του μηχανήματος και των εργαλείων εργασίας, η εξασφάλιση επαρκούς θερμοκρασίας για τα χέρια και η σωστή οργάνωση της εργασίας.

ΠΡΟΣΤΑΣΊΑ ΤΟΥ ΠΕΡΙΒΆΛΛΟΝΤΟΣ

Τα ηλεκτροκίνητα προϊόντα δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα, αλλά πρέπει να μεταφέρονται σε κατάλληλες εγκαταστάσεις για απόρριψη. Επικοινωνήστε με τον αντιπρόσωπο του προϊόντος σας ή την τοπική αρχή για πληροφορίες σχετικά με τη διάθεση. Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού περιέχουν ουσίες που δεν είναι φιλικές προς το περιβάλλον. Ο μη ανακυκλωμένος εξοπλισμός αποτελεί πιθανό κίνδυνο για το περιβάλλον και την ανθρώπινη υγεία.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa με έδρα στη Βαρσοβία, ul. Pograniczna 2/4 (στο εξής: "GTX Poland ") ενημερώνει ότι όλα τα πνευματικά δικαιώματα επί του περιεχομένου του παρόντος εγχειριδίου (στο εξής: "Εγχειρίδιο"), συμπεριλαμβανομένων μεταξύ άλλων. Όλα τα πνευματικά δικαιώματα επί του περιεχομένου του παρόντος εγχειριδίου (εφεξής: "Εγχειρίδιο"), συμπεριλαμβανομένων μεταξύ άλλων του κειμένου, των φωτογραφιών, των διαγραμμάτων, των σχεδίων, καθώς και της σύνθεσής του, ανήκουν αποκλειστικά στην GTX Poland και υπόκεινται σε νομική προστασία σύμφωνα με τον νόμο της 4ης Φεβρουαρίου 1994 περί πνευματικής ιδιοκτησίας και συγγενικών δικαιωμάτων (δηλ. Εφημερίδα της Κυβερνήσεως 2006 αριθ. 90, σημείο 631, όπως τροποποιήθηκε). Η αντιγραφή, επεξεργασία, δημοσίευση,

Page 93

τροποποίηση για εμπορικούς σκοπούς ολόκληρου του εγχειριδίου καθώς και των επιμέρους στοιχείων του χωρίς τη γραπτή συγκατάθεση της GTX Poland απαγορεύεται αυστηρά και μπορεί να επιφέρει αστικές και ποινικές ευθύνες.

Δήλωση συμμόρφωσης ΕΚ Κατασκευαστής: GTX Poland Sp. z o.o. Sp.k.

2/4 Pograniczna Street 02-285 Βαρσοβία

Προϊόν: Προϊόν: Γωνιακός τροχός Μοντέλο: 59G185, Εμπορική ονομασία: GRAPHITE Σειριακός αριθμός: 00001 ÷ 99999 Το προϊόν που περιγράφεται παραπάνω συμμορφώνεται με τα ακόλουθα έγγραφα: Οδηγία 2006/42/ΕΚ για τα μηχανήματα Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΕ Οδηγία RoHS 2011/65/ΕΕ όπως τροποποιήθηκε από την οδηγία 2015/863/ΕΕ

Και πληροί τις απαιτήσεις των προτύπων:

EN 62841-1:2015 + A11:2022 EN IEC 62841-2-3:2021 + A11:2021 EN IEC 55014-1: 2021 EN IEC 55014-2: 2021 EN IEC 61000-3-2: 2019+A1:2021 EN 61000-3-3: 2013+ A1:2019+A2:2021 EN IEC 63000:2018

Η παρούσα δήλωση αφορά μόνο τα μηχανήματα όπως διατίθενται στην αγορά και δεν περιλαμβάνει εξαρτήματα προστίθενται από τον τελικό χρήστη ή πραγματοποιούνται από αυτόν/αυτήν εκ των υστέρων. Ονοματεπώνυμο και διεύθυνση του κατοίκου της ΕΕ που είναι εξουσιοδοτημένος να προετοιμάσει τον τεχνικό φάκελο: Υπογράφεται εξ ονόματος:

GTX Poland Sp. z o.o. Sp.k. 2/4 Pograniczna Street 02-285 Βαρσοβία

Paweł Kowalski Υπεύθυνος τεχνικής τεκμηρίωσης GTX Πολωνία Βαρσοβία, 2025-04-01

(NL)

VERTALING VAN DE OORSPRONKELIJKE INSTRUCTIES

59G185

HAAKSE SLIJPER

OPMERKING: LEES DEZE HANDLEIDING ZORGVULDIG DOOR VOORDAT U HET ELEKTRISCHE APPARAAT GEBRUIKT EN BEWAAR DE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK.

SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN

Veiligheidstips voor schuren, slijpen met schuurpapier, werken met staalborstels en zagen met een slijpschijf.

• Dit elektrische apparaat kan worden gebruikt als een gewone

schuurmachine, een schuurmachine met schuurpapier, een schuurmachine met draadborstel en als een doorslijpmachine. Volg alle veiligheidsinstructies, instructies, beschrijvingen en gegevens die bij het elektrische apparaat worden geleverd. Als het volgende niet in acht wordt genomen, kan er gevaar ontstaan voor elektrische schokken, brand en/of ernstig letsel.

• Dit elektrische apparaat mag niet worden gebruikt voor

polijsten. Gebruik van het elektrische apparaat voor andere dan de bedoelde werkzaamheden kan leiden tot gevaren en letsel.

• Gebruik geen accessoires die niet specifiek ontworpen en

aanbevolen zijn door de fabrikant voor het gereedschap. Het feit dat een accessoire op een elektrisch apparaat kan worden gemonteerd, is geen garantie voor veilig gebruik.

• De toegestane snelheid van het gebruikte uitrustingsstuk mag

niet lager zijn dan de maximumsnelheid die op het uitrustingsstuk is aangegeven. Een werkgereedschap dat sneller draait dan de toegestane snelheid kan breken en onderdelen kunnen versplinteren.

• De buitendiameter en dikte van het werkgereedschap moeten

overeenkomen met de afmetingen van het elektrische gereedschap. Werkgereedschap met onjuiste afmetingen kan niet voldoende worden afgeschermd of geïnspecteerd.

• Gereedschap met schroefdraad moet precies op de

schroefdraad op de spindel passen. Voor op een flens gemonteerde uitrustingsstukken moet de diameter van de boring van het uitrustingsstuk overeenkomen met de diameter van de flens. Gereedschap dat niet precies op het elektrische gereedschap past, draait ongelijkmatig, trilt zeer sterk en kan de controle over het elektrische gereedschap verliezen.

• Gebruik in geen geval beschadigd gereedschap. Inspecteer

het gereedschap voor elk gebruik, bijv. slijpschijven op afschilfering en barsten, schuurpads op barsten, slijtage of zware slijtage, draadborstels op losse of gebroken draden. Als een elektrisch gereedschap of werkgereedschap is gevallen, controleer het dan op schade of gebruik een ander onbeschadigd gereedschap. Als het gereedschap gecontroleerd en gerepareerd is, moet het elektrisch gereedschap gedurende een minuut op de hoogste snelheid worden ingeschakeld, waarbij ervoor moet worden gezorgd dat de bediener en omstanders in de buurt zich buiten de zone van het draaiende gereedschap bevinden. Beschadigd gereedschap breekt meestal tijdens deze testtijd.

• Persoonlijke beschermingsmiddelen moeten worden

gedragen. Draag, afhankelijk van het soort werk, een beschermingsmasker dat het hele gezicht bedekt, oogbescherming of een veiligheidsbril. Gebruik indien nodig een stofmasker, gehoorbescherming, beschermende handschoenen of een speciaal schort om je te beschermen tegen kleine deeltjes van geschuurd en bewerkt materiaal. Bescherm je ogen tegen vreemde voorwerpen in de lucht die tijdens het werk ontstaan. Een stofmasker en ademhalingsbescherming moeten het stof filteren dat tijdens het werk vrijkomt. Langdurige blootstelling aan lawaai kan leiden tot gehoorverlies.

• Zorg ervoor dat omstanders zich op veilige afstand van de reikzone van het elektrische gereedschap bevinden.

• Iedereen die zich in de buurt van een werkend elektrisch gereedschap bevindt, moet persoonlijke beschermingsmiddelen gebruiken. Werkstuksplinters of gebroken werkgereedschap kunnen ook buiten het directe bereik versplinteren en letsel veroorzaken.

• Wanneer u werkzaamheden uitvoert waarbij het apparaat in contact kan komen met verborgen elektrische draden of zijn eigen stroomkabel, houd het apparaat dan alleen vast aan de geïsoleerde oppervlakken van de handgreep. Bij contact met het netsnoer kan er spanning worden overgedragen op de metalen onderdelen van het elektrische apparaat, wat een elektrische schok kan veroorzaken.

• Houd de voedingskabel uit de buurt van draaiende gereedschappen. Als u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of naar binnen worden getrokken en kan uw hand of hele hand vast komen te zitten in een draaiend gereedschap.

• Leg het elektrische gereedschap nooit neer voordat het volledig tot stilstand is gekomen. Een draaiend gereedschap kan in contact komen met het oppervlak waarop het is neergezet, waardoor u de controle over het elektrische apparaat kunt verliezen.

• Draag een elektrisch apparaat niet terwijl het in beweging is. Onbedoeld contact tussen kleding en een draaiend elektrisch apparaat kan ertoe leiden dat het apparaat naar binnen wordt getrokken en zich in het lichaam van de gebruiker boort.

Page 94

• Maak de ventilatiesleuven van het elektrische apparaat

regelmatig schoon. De motorventilator zuigt stof aan in de behuizing en een grote opeenhoping van metaalstof kan elektrisch gevaar veroorzaken.

• Gebruik het elektrische apparaat niet in de buurt van ontvlambare materialen. Vonken kunnen deze ontsteken.

• Gebruik geen gereedschap waarvoor vloeibare koelmiddelen nodig zijn. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrische schokken.

Afwijzing en relevant veiligheidsadvies

Terugslag is de plotselinge reactie van een elektrisch

gereedschap op de blokkering of obstructie van een roterend gereedschap zoals een slijpschijf, schuurzool, draadborstel enz. De blokkering leidt tot een plotselinge stop van het roterende gereedschap. Een ongecontroleerd elektrisch gereedschap zal dus schokken in de richting tegengesteld aan de draairichting van het werkgereedschap.

Wanneer de slijpschijf bijvoorbeeld vastloopt of vastzit in het

werkstuk, kan de ondergedompelde rand van de slijpschijf geblokkeerd raken en ervoor zorgen dat deze eruit valt of wordt uitgeworpen. De beweging van de slijpschijf (naar of van de bediener af) is dan afhankelijk van de bewegingsrichting van de schijf op het punt van blokkering. Daarnaast kunnen slijpschijven ook breken.

Terugslag is een gevolg van onjuist of verkeerd gebruik van het

elektrische gereedschap. Terugslag kan worden voorkomen door de juiste voorzorgsmaatregelen te nemen die hieronder worden beschreven.

• Het elektrische gereedschap moet stevig worden vastgehouden, met het lichaam en de handen in een positie die de terugslag verzacht. Als een extra handgreep deel uitmaakt van de standaarduitrusting, moet deze altijd worden gebruikt om de terugslagkrachten of het terugslagmoment tijdens het starten zo goed mogelijk te beheersen. De gebruiker kan het schok- en terugslagfenomeen onder controle houden door de juiste voorzorgsmaatregelen te nemen.

• Houd uw handen nooit in de buurt van draaiende gereedschappen. Het werkgereedschap kan uw hand verwonden door terugslag.

• Blijf uit de buurt van het bereik waar het elektrische gereedschap zal bewegen tijdens terugslag. Als gevolg van de terugslag beweegt het elektrische gereedschap in de tegenovergestelde richting van de beweging van de slijpschijf op het punt van blokkering.

• Wees vooral voorzichtig bij het bewerken van hoeken, scherpe randen, enz. Voorkom dat het gereedschap wordt afgebogen of vastloopt. Een roterend gereedschap kan eerder vastlopen bij het bewerken van hoeken, scherpe randen of als het wordt teruggetrapt. Dit kan leiden tot controleverlies of terugslag.

• Gebruik geen houten of getande schijven. Dit soort gereedschap veroorzaakt vaak terugslag of verlies van controle over het elektrische gereedschap.

Speciale veiligheidsinstructies voor slijpen en doorslijpen met een slijpschijf

• Gebruik alleen een slijpschijf die is ontworpen voor het specifieke elektrische gereedschap en een beschermkap die is ontworpen voor de specifieke slijpschijf.

Slijpschijven die niet zijn ontworpen voor het specifieke elektrische gereedschap kunnen niet voldoende worden afgeschermd en zijn niet voldoende veilig.

• Gebogen schuurschijven moeten zo worden gemonteerd dat geen enkel deel van de schijf buiten de rand van de beschermkap uitsteekt. Een verkeerd gemonteerde

schuurschijf die buiten de rand van de beschermkap uitsteekt, kan niet voldoende beschermd zijn.

• De afscherming moet stevig bevestigd zijn aan het

elektrische gereedschap om de grootst mogelijke veiligheid te garanderen en moet zo geplaatst worden dat het deel van de slijpschijf dat blootgesteld wordt en naar de gebruiker gericht is zo klein mogelijk is. De

beschermkap beschermt de gebruiker tegen splinters, toevallig contact met de slijpschijf en vonken die kleding kunnen ontsteken.

• Slijpschijven mogen alleen gebruikt worden voor het

werk waarvoor ze bedoeld zijn. Slijp bijvoorbeeld nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven

zijn ontworpen om materiaal te verwijderen met de rand van de schijf. Het effect van zijwaartse krachten op deze slijpschijven kan ze breken.

• Gebruik altijd onbeschadigde opspanflenzen van de

juiste grootte en vorm voor de geselecteerde slijpschijf.

Juiste flenzen ondersteunen de slijpschijf en verminderen zo het gevaar van breken van de schijf. Flenzen voor doorslijpschijven kunnen verschillen van die voor andere slijpschijven.

• Gebruik geen gebruikte slijpschijven van groter

elektrisch gereedschap. Slijpschijven voor groter elektrisch

gereedschap zijn niet ontworpen voor het hogere toerental dat kenmerkend is voor kleiner elektrisch gereedschap en kunnen daarom breken.

Aanvullende speciale veiligheidsinstructies voor het slijpen van slijpschijven

• Vermijd het vastlopen van de snijschijf of te veel druk.

Maak geen te diepe sneden. Overbelasting van de snijschijf

verhoogt de belasting op het mes en de neiging om vast te lopen of te blokkeren en dus de kans op afwerpen of breken.

• Vermijd het gebied voor en achter de roterende snijschijf.

Als u de snijschijf in het werkstuk van u af beweegt, kan het elektrische gereedschap bij een terugslag wegvliegen met de roterende schijf direct naar u toe.

• In het geval van een vastgelopen snijschijf of een

stilstand, schakelt u het elektrische gereedschap uit en wacht u tot de schijf volledig tot stilstand is gekomen. Probeer nooit de nog bewegende schijf uit het snijgebied te trekken, omdat dit terugslag kan veroorzaken. De

oorzaak van het vastlopen moet opgespoord en verwijderd worden.

• Start het elektrische gereedschap niet opnieuw terwijl het

zich in het materiaal bevindt. De slijpschijf moet zijn volledige snelheid bereiken voordat er verder wordt geslepen. Anders kan de slijpschijf vastgrijpen, van het

werkstuk afspringen of terugslag veroorzaken.

• Platen of grote voorwerpen moeten ondersteund worden

voordat ze bewerkt worden om het risico van terugslag door een vastgelopen schijf te verkleinen. Grote

werkstukken kunnen doorbuigen onder hun eigen gewicht. Het werkstuk moet aan beide kanten ondersteund worden, zowel bij de snijlijn als aan de rand.

• Wees extra voorzichtig bij het zagen van gaten in muren

of op andere onzichtbare plaatsen. Als de snijschijf in het

materiaal duikt, kan het gereedschap terugspringen als het in aanraking komt met gasleidingen, waterleidingen, elektriciteitskabels of andere voorwerpen.

Speciale veiligheidsinstructies voor schuren met schuurpapier

• Gebruik geen te grote vellen schuurpapier. Volg bij het kiezen

van de grootte van het schuurpapier de aanbevelingen van de fabrikant. Schuurpapier dat buiten de schuurplaat uitsteekt kan letsel veroorzaken en kan er ook toe leiden dat het papier verstopt raakt of scheurt, of dat het terugspringt.

Speciale veiligheidsinstructies voor polijsten

Laat het losse deel van de polijstvacht of de bevestigingskoorden niet vrij ronddraaien. Blokkeer of knip losse bevestigingskoorden af. Losse en draaiende bevestigingskoorden kunnen vingers

Page 95

verstrikken of aan het werkstuk blijven haken. Speciale veiligheidsinstructies voor het werken met staalborstels Houd er rekening mee dat er zelfs bij normaal gebruik stukjes draad door de borstel verloren gaan. Overbelast de draden niet door te veel druk uit te oefenen. In de lucht zwevende stukjes draad kunnen gemakkelijk door dunne kleding en/of huid prikken. Als een beschermkap wordt aanbevolen, voorkom dan dat de borstel in contact komt met de beschermkap. De diameter van plaat- en potborstels kan toenemen door druk en centrifugale krachten.

Extra veiligheidsinstructies

Controleer bij gereedschappen die ontworpen zijn voor slijpschijven met schroefdraad of de schroefdraadlengte van de slijpschijf overeenkomt met de schroefdraadlengte van de as. Het werkstuk moet worden vastgezet. Het werkstuk in een klem of bankschroef klemmen is veiliger dan het in je hand houden. Raak de snij- en slijpschijven niet aan voordat ze zijn afgekoeld. Als u een snelflens gebruikt, zorg er dan voor dat de binnenflens op de spindel voorzien is van een rubberen O-ring en dat deze ring niet beschadigd is. Zorg er ook voor dat de oppervlakken van de buitenflens en de binnenflens schoon zijn.

Gebruik de snelkoppelflens alleen met schuur- en doorslijpschijven. Gebruik alleen onbeschadigde en goed

werkende flenzen. In het geval van een tijdelijke stroomstoring of nadat de stekker uit het stopcontact is gehaald met de schakelaar in de stand "aan", moet de schakelaar worden ontgrendeld en in de stand "uit" worden gezet voordat u het apparaat opnieuw opstart.

ATTENTIE: Het apparaat is bedoeld voor gebruik binnenshuis. Ondanks het inherent veilige ontwerp, het gebruik van veiligheidsmaatregelen en extra beschermende maatregelen, bestaat er altijd een risico op restletsel tijdens het gebruik.

Uitleg van de gebruikte pictogrammen.

1. Voorzichtig Neem speciale voorzorgsmaatregelen

2.Lees de gebruiksaanwijzing, neem de waarschuwingen en veiligheidsvoorschriften in acht!

3.Gebruik persoonlijke beschermingsmiddelen (veiligheidsbril, gehoorbescherming en stofmasker)

4.Draag beschermende handschoenen

5.Koppel het netsnoer los voor onderhoud of reparatie.

6.Houd kinderen uit de buurt van het gereedschap

7.Beschermen tegen regen

8. Secundaire beschermingsklasse

CONSTRUCTIE EN TOEPASSING

De haakse slijper is een geïsoleerd handgereedschap van

klasse II. De machine wordt aangedreven door een eenfasige commutatormotor, waarvan de snelheid wordt gereduceerd via een haakse tandwieloverbrenging. Het kan gebruikt worden voor zowel slijpen als doorslijpen. Dit type elektrisch gereedschap wordt veel gebruikt voor het verwijderen van alle soorten bramen van het oppervlak van metalen onderdelen,

oppervlaktebehandeling van lasnaden, snijden door dunwandige pijpen en kleine metalen onderdelen, enz. Met de juiste accessoires kan de haakse slijper niet alleen worden gebruikt voor snijden en slijpen, maar ook voor het reinigen van bijvoorbeeld roest, verflagen, enz.

Het toepassingsgebied omvat een breed scala aan reparatie- en

constructiewerkzaamheden, niet alleen met betrekking tot metalen. De haakse slijper kan ook worden gebruikt voor het snijden en slijpen van bouwmaterialen, zoals baksteen, straatstenen, keramische tegels, enz.

Het apparaat is alleen bedoeld voor droog gebruik, niet voor polijsten. Gebruik het elektrische gereedschap niet in strijd met het beoogde gebruik.

• Hanteer geen materialen die asbest bevatten. Asbest is

kankerverwekkend.

• Werk niet met materialen waarvan de stof ontvlambaar of

explosief is. Bij het werken met het elektrische gereedschap

ontstaan vonken die de vrijkomende dampen kunnen ontsteken.

• Doorslijpschijven mogen niet gebruikt worden voor

slijpwerkzaamheden. Doorslijpschijven werken met de zijkant

en slijpen met de voorkant van een dergelijke schijf kan schade aan de schijf veroorzaken, wat kan leiden tot persoonlijk letsel bij de gebruiker.

BESCHRIJVING VAN DE GRAFISCHE PAGINA'S

De nummering hieronder verwijst naar de onderdelen van het

apparaat die worden weergegeven op de grafische pagina's van deze handleiding.

1. Spindelvergrendelknop

2.Schakelaar

3.Extra handvat

4.Schild

5.Externe flens

6.Binnenflens

7. Snelheidsregeling

8.Hendel (schildbeschermer)

9.Stroomkabel

* Er kunnen verschillen zijn tussen de tekening en het product.

APPARATUUR EN ACCESSOIRES

1.Schild 1 stuk.

2.Speciale sleutel 1 stuk.

3.Extra handvat 1 stuk.

4.Handleiding 1 stuk.

VOORBEREIDING OP HET WERK EEN EXTRA HANDGREEP MONTEREN

De extra handgreep (3) wordt geïnstalleerd in een van de gaten

op de schuurkop. Het gebruik van een schuurmachine met een extra handgreep wordt aanbevolen. Als u de schuurmachine tijdens het werken met beide handen vasthoudt (en ook de extra handgreep gebruikt), is er minder risico dat uw hand de draaiende schijf of borstel raakt en letsel oploopt door terugslag.

INSTALLATIE EN AFSTELLING VAN HET SCHILD

De mesbescherming beschermt de bediener tegen vuil, toevallig contact met het uitrustingsstuk of vonken. Hij moet altijd worden gemonteerd met extra aandacht om ervoor te zorgen dat het afdekkende deel naar de bediener is gericht. Dankzij het ontwerp van de bevestiging van de beschermkap kan

deze zonder gereedschap in de optimale positie worden gezet.

• Draai de hendel (8) op de schijfbescherming (4) los en trek

deze terug.

• Draai de schijfbescherming (4) in de gewenste positie.

Page 96

• Vergrendel door de hendel (8) te laten zakken.

Het verwijderen en afstellen van de schijfbescherming gebeurt in

omgekeerde volgorde van de installatie.

VERVANGING VAN GEREEDSCHAP

Tijdens het verwisselen van gereedschap moeten werkhandschoenen worden gedragen. De asblokkeerknop (1) mag alleen worden gebruikt om de as van de slijpmachine te blokkeren bij het monteren of demonteren van het uitrustingsstuk. Hij mag niet gebruikt worden als remknop terwijl de schijf draait. Dit kan de slijpmachine beschadigen of de gebruiker verwonden.

SCHIJFBEVESTIGING

Voor schuur- of doorslijpschijven met een dikte van minder dan 3 mm moet de buitenste flensmoer (5) plat op de schijfzijde worden geschroefd (afb. B). - Druk op de spilvergrendelknop (1).

• Steek de speciale sleutel (meegeleverd) in de gaten van de

buitenste flens (5) (Fig. A).

• Draai de sleutel - draai de buitenste flens los en verwijder deze

(5).

• Plaats de schijf zodat deze tegen het oppervlak van de

binnenste flens (6) wordt gedrukt.

• Schroef de buitenste flens (5) vast en draai deze lichtjes vast

met een speciale sleutel.

De demontage van de schijven gebeurt in omgekeerde volgorde

van de montage. Bij montage moet de schijf tegen het oppervlak van de binnenflens (6) worden gedrukt en centraal op de onderkant worden geplaatst.

PASSEND WERKGEREEDSCHAP MET DRAADGAT

• Druk op de spilvergrendelknop (1).

• Verwijder het eerder gemonteerde werktuig - indien aanwezig.

• Verwijder beide flenzen - binnenflens (6) en buitenflens (5) -

voor de installatie.

• Schroef het schroefdraadgedeelte van het uitrustingsstuk op

de as en draai het iets vast.

Demontage van werkgereedschap met schroefdraadboring

gebeurt in omgekeerde volgorde van montage.

MONTAGE VAN HAAKSE SLIJPER IN HAAKSE SLIJPMACHINEHOUDER

Het is toegestaan om de haakse slijper te gebruiken in een

speciaal statief voor haakse slijpers, op voorwaarde dat het correct gemonteerd is in overeenstemming met de montageinstructies van de fabrikant van het statief.

BEDIENING / INSTELLINGEN

Controleer de staat van de slijpschijf voordat je deze gebruikt. Gebruik geen afgebrokkelde, gebarsten of anderszins beschadigde slijpschijven. Een versleten schijf of borstel moet voor gebruik direct worden vervangen door een nieuwe. Als je klaar bent met werken, schakel dan altijd de schuurmachine uit en wacht tot het gereedschap volledig tot stilstand is gekomen. Pas dan kan de schuurmachine worden opgeborgen. Rem de draaiende slijpschijf niet door deze tegen het werkstuk te drukken. Overbelast de slijpmachine nooit. Het gewicht van het elektrische apparaat oefent voldoende druk uit om het apparaat effectief te laten werken. Overbelasting en te hoge druk kunnen leiden tot gevaarlijke breuken in het elektrische gereedschap.

• Als de schuurmachine tijdens het gebruik valt, is het essentieel

om het gereedschap te inspecteren en, indien nodig, te vervangen als het beschadigd of vervormd blijkt te zijn.

• Sla het gereedschap nooit tegen het werkmateriaal.

• Vermijd stuiteren en schrapen met de schijf, vooral bij het

werken aan hoeken, scherpe randen enz. (dit kan leiden tot verlies van controle en terugslag). (dit kan leiden tot verlies van controle over het elektrische gereedschap en terugslageffect).

• Gebruik nooit cirkelzaagbladen die ontworpen zijn voor het

zagen van hout. Het gebruik van dergelijke zaagbladen resulteert vaak in een terugslagverschijnsel van het elektrische gereedschap, verlies van controle en kan leiden tot letsel bij de bediener.

AAN/UIT

Houd de schuurmachine tijdens het opstarten en gebruik met beide handen vast.

• Druk op het achterste gedeelte van de schakelaar (2).

• Schuif de schakelaar (2) naar voren - (naar het hoofd toe) (Fig.

C).

• Voor continu gebruik - druk op de knop aan de voorkant van de

schakelaar.

• De schakelaar wordt automatisch vergrendeld in de stand voor

continu bedrijf.

• Om het apparaat uit te schakelen - druk op de achterkant van

de schakelknop (2).

Wacht na het starten van de slijpmachine tot de slijpschijf de maximale snelheid heeft bereikt voordat u met het werk begint. De schakelaar mag niet worden bediend terwijl de schuurmachine is in- of uitgeschakeld. De schakelaar van de schuurmachine mag alleen worden bediend als het elektrische gereedschap uit de buurt van het werkstuk is. Het apparaat heeft een zekeringbeveiligde schakelaar, wat betekent dat als de netstroom tijdelijk uitvalt of als het apparaat in een stopcontact wordt gestoken met de schakelaar in de stand "aan", het apparaat niet start. In dit geval moet de schakelaar worden omgedraaid naar de "uit" stand en moet het apparaat opnieuw worden gestart.

SNIJDEN

• Snijden met een haakse slijper kan alleen in een rechte lijn.

• Snijd het materiaal niet terwijl je het in je hand houdt.

• Grote werkstukken moeten ondersteund worden en er moet op

gelet worden dat de steunpunten zich dicht bij de snijlijn en aan het uiteinde van het materiaal bevinden. Materiaal dat stabiel is geplaatst, zal tijdens het snijden niet bewegen.

• Kleine werkstukken moeten bijvoorbeeld in een bankschroef of

met klemmen worden vastgeklemd. Het materiaal moet zo worden opgespannen dat het snijpunt zich dicht bij het spanelement bevindt. Dit zorgt voor een grotere snijprecisie.

• Laat de snijschijf niet trillen of stampen, want dit gaat ten koste

van de snijkwaliteit en kan ertoe leiden dat de snijschijf breekt.

• Tijdens het snijden mag er geen zijdelingse druk worden

uitgeoefend op de snijschijf.

• Gebruik de juiste snijschijf afhankelijk van het te snijden

materiaal.

• Bij het doorsnijden van materiaal wordt aanbevolen dat de

aanvoerrichting in lijn is met de draairichting van de snijschijf.

De snijdiepte hangt af van de diameter van de schijf (Fig. G).

• Gebruik alleen schijven met een nominale diameter die niet

groter is dan aanbevolen voor het slijpmodel.

• Bij diepe zaagsneden (bijv. profielen, bouwstenen, bakstenen,

enz.) mogen de klemflenzen niet in contact komen met het werkstuk.

Snijschijven bereiken zeer hoge temperaturen tijdens gebruik raak ze niet aan met onbeschermde lichaamsdelen voordat ze zijn afgekoeld.

SCHUREN

Slijpwerkzaamheden kunnen worden uitgevoerd met

bijvoorbeeld slijpschijven, komschijven, lamellenschijven, schijven met slijpvlies, staalborstels, flexibele schijven voor schuurpapier, enz. Elk type schijf en het te bewerken materiaal vereist een geschikte werktechniek en het gebruik van geschikte persoonlijke beschermingsmiddelen. Schijven die zijn ontworpen voor snijden mogen niet worden gebruikt voor schuren.

Page 97

Slijpschijven zijn ontworpen om materiaal te verwijderen met de rand van de schijf.

• Slijp niet met de zijkant van de schijf. De optimale werkhoek

voor dit type schijf is 30o (fig. H).

• Slijpwerkzaamheden mogen alleen worden uitgevoerd met

slijpschijven die geschikt zijn voor het materiaal.

Let bij het werken met lamellenschijven, schuurvliesschijven en flexibele schijven voor schuurpapier op de juiste invalshoek (Fig. I). - Schuur niet met het hele oppervlak van de schijf.

- Deze soorten schijven worden gebruikt voor het bewerken van

vlakke oppervlakken.

Draadborstels zijn voornamelijk bedoeld voor het reinigen van profielen en moeilijk bereikbare plaatsen. Ze kunnen worden gebruikt om bijvoorbeeld roest, verflagen enz. van het materiaaloppervlak te verwijderen. (Afb. K). Gebruik alleen gereedschappen waarvan de toegestane snelheid hoger is dan of gelijk is aan de maximale snelheid van de onbelaste haakse slijper.

BEDIENING EN ONDERHOUD

Haal de stekker uit het stopcontact voordat u overgaat tot

installatie, aanpassing, reparatie of bediening.

ONDERHOUD EN OPSLAG

• Het wordt aanbevolen om het apparaat onmiddellijk na elk

gebruik schoon te maken.

• Gebruik geen water of andere vloeistoffen om schoon te

maken.

• Het apparaat moet worden schoongemaakt met een droge

doek of worden doorgeblazen met perslucht onder lage druk.

• Gebruik geen reinigingsmiddelen of oplosmiddelen, want deze

kunnen de plastic onderdelen beschadigen.

• Maak de ventilatiesleuven in de motorbehuizing regelmatig

schoon om oververhitting van het apparaat te voorkomen.

• Als het netsnoer beschadigd is, moet het vervangen worden

door een snoer met dezelfde eigenschappen. Laat dit over aan een gekwalificeerde vakman of laat het apparaat nakijken.

• Als er overmatige vonken op de commutator ontstaan, laat dan

de koolborstels van de motor controleren door een gekwalificeerd persoon.

• Bewaar het apparaat altijd op een droge plaats buiten het

bereik van kinderen.

Eventuele defecten moeten worden verholpen door de geautoriseerde servicedienst van de fabrikant.

TECHNISCHE SPECIFICATIES

BEOORDELINGSGEGEVENS

Haakse slijper 59G185

Parameter

Waarde

Type motor

Borstel

Voedingsspanning

230 V AC

Voedingsfrequentie

50 Hz

Nominaal vermogen

900 W

Bereik stationair toerental

n0= 3000-12000

min-¹

Diameter schijf

125 mm

Diameter inwendige schijf

22,2 mm

Diameter asdraad

M14

IP-beschermingsgraad

IPX0

Beschermingsklasse

Gewicht (zonder accessoires)

1,9 kg

Jaar van productie

2025

59G185 staat voor zowel type- als machineaanduiding

GELUIDS- EN TRILLINGSGEGEVENS

Geluidsdrukniveau (schuurschijf)

LpA= 86,3 dB(A)

K= 3 dB(A)

Geluidsdrukniveau (snijschijf)

LpA= 87 dB(A)

K= 3 dB(A)

Geluidsvermogen (schuurschijf)

LwA= 94,3 dB(A)

K= 3 dB(A)

Geluidsvermogen (maaischijf)

LwA= 95 dB(A)

K= 3 dB(A)

Waarde trillingsacceleratie (hoofdhandgreep) (schuurschijf)

ah= 8,957 m/s

K= 1,5 m/s

Waarde trillingsversnelling (hoofdhandgreep) (snijschijf)

ah= 3,722 m/s

K= 1,5 m/s2

Waarde trillingsversnelling (extra handgreep) (schuurschijf

ah= 11,837 m/s

K= 1,5 m/s2

Waarde trillingsversnelling (hulphandgreep) (snijschijf)

ah= 4,446 m/s

K= 1,5 m/s2

Informatie over geluid en trillingen

Het geluidsemissieniveau van de apparatuur wordt beschreven door: het uitgestraalde geluidsdrukniveau LpA en het geluidsvermogenniveau LwA (waarbij K de meetonzekerheid is). De door de apparatuur uitgestraalde trillingen worden beschreven door de trillingsversnellingswaarde ah (waarbij K de meetonzekerheid is). Het geluidsdrukniveau LpA, het geluidsvermogenniveau LwA en de trillingsversnellingswaarde ah in deze instructies zijn gemeten in overeenstemming met IEC 62841-1. Het opgegeven trillingsniveau ah kan worden gebruikt voor het vergelijken van apparatuur en voor een voorlopige beoordeling van de blootstelling aan trillingen. Het vermelde trillingsniveau is alleen representatief voor het basisgebruik van het apparaat. Als het apparaat voor andere toepassingen of met ander gereedschap wordt gebruikt, kan het trillingsniveau veranderen. Een hoger trillingsniveau wordt beïnvloed door onvoldoende of te weinig onderhoud van het apparaat. De bovengenoemde redenen kunnen leiden tot een verhoogde blootstelling aan trillingen gedurende de gehele werkperiode.

Om de blootstelling aan trillingen nauwkeurig te kunnen schatten, moet rekening worden gehouden met perioden waarin het apparaat is uitgeschakeld of waarin het is ingeschakeld maar niet voor het werk wordt gebruikt. Als alle factoren nauwkeurig zijn ingeschat, kan de totale blootstelling aan trillingen veel lager uitvallen.

Om de gebruiker te beschermen tegen de effecten van trillingen, moeten extra veiligheidsmaatregelen worden genomen, zoals cyclisch onderhoud van de machine en het werkgereedschap, zorgen voor een goede handtemperatuur en een goede werkorganisatie.

MILIEUBESCHERMING

Elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden weggegooid, maar moeten naar een geschikte afvalverwerkingsfaciliteit worden gebracht. Neem contact op met de leverancier van uw product of de plaatselijke autoriteiten voor informatie over afvalverwijdering. Afgedankte elektrische en elektronische apparatuur bevat stoffen die niet milieuvriendelijk zijn. Niet-gerecyclede apparatuur vormt een potentieel risico voor het milieu en de menselijke gezondheid.

"GTX Polen Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa

met maatschappelijke zetel in Warschau, ul. Pograniczna 2/4 (hierna: "GTX Polen") informeert dat alle auteursrechten op de inhoud van deze handleiding (hierna: "handleiding"), met inbegrip van onder andere. Alle auteursrechten op de inhoud van deze handleiding (hierna te noemen "handleiding"), met inbegrip van maar niet beperkt tot de tekst, foto's, diagrammen, tekeningen, evenals de samenstelling ervan, behoren uitsluitend tot GTX Polen en zijn onderworpen aan de wettelijke bescherming op grond van de wet van 4 februari 1994 inzake het auteursrecht en de naburige rechten (d.w.z. Journal of Laws 2006 nr. 90 Item 631,

zoals gewijzigd). Het kopiëren, verwerken, publiceren, wijzigen voor commerciële

doeleinden van de gehele handleiding en de afzonderlijke elementen zonder

Page 98

schriftelijke toestemming van GTX Polen is ten strengste verboden en kan leiden tot civiele en strafrechtelijke aansprakelijkheid.

EG-verklaring van overeenstemming Fabrikant: GTX Polen Sp. z o.o. Sp.k,

2/4 Pograniczna-straat 02-285 Warschau

Product: Haakse slijper Model: 59G185 Handelsnaam: GRAPHITE Serienummer: 00001 ÷ 99999 Het hierboven beschreven product voldoet aan de volgende documenten: Machinerichtlijn 2006/42/EG Richtlijn elektromagnetische compatibiliteit 2014/30/EU RoHS-richtlijn 2011/65/EU zoals gewijzigd door Richtlijn 2015/863/EU

En voldoet aan de eisen van de normen:

EN 62841-1:2015 + A11:2022 EN IEC 62841-2-3:2021 + A11:2021 EN IEC 55014-1: 2021 EN IEC 55014-2: 2021 EN IEC 61000-3-2: 2019+A1:2021 EN 61000-3-3: 2013+ A1:2019+A2:2021 EN IEC 63000:2018

Deze verklaring heeft alleen betrekking op de machine zoals die in de handel wordt gebracht en niet op componenten toegevoegd door de eindgebruiker of later door hem/haar uitgevoerd. Naam en adres van de in de EU woonachtige persoon die gemachtigd is om het technisch dossier voor te bereiden: Ondertekend namens: GTX Polen Sp. z o.o. Sp.k. 2/4 Pograniczna-straat 02-285 Warschau

Paweł Kowalski Technisch documentatiemedewerker GTX Polen Warschau, 2025-04-01

(PT)

TRADUÇÃO DAS INSTRUÇÕES ORIGINAIS

59G185

TRITURADORA DE ÂNGULOS

NOTA: LEIA ATENTAMENTE ESTE MANUAL ANTES DE UTILIZAR A FERRAMENTA ELÉCTRICA E GUARDE-O PARA REFERÊNCIA FUTURA.

DISPOSIÇÕES ESPECÍFICAS DE SEGURANÇA

Conselhos de segurança para lixar, esmerilar com lixa, trabalhar com escovas de arame e cortar com uma mó.

• Esta ferramenta eléctrica pode ser utilizada como lixadeira normal, lixadeira de lixa, lixadeira de escova de arame e como cortador abrasivo. Siga todas as instruções de segurança, instruções, descrições e dados fornecidos com a ferramenta eléctrica. O não cumprimento do que se segue pode criar um risco de choque elétrico, incêndio e/ou ferimentos graves.

• Esta ferramenta eléctrica não deve ser utilizada para polir. A utilização da ferramenta eléctrica para outra atividade que não a prevista pode provocar riscos e ferimentos.

• Não utilize um acessório que não tenha sido especificamente concebido e recomendado pelo fabricante para a ferramenta. O facto de um acessório poder ser montado numa ferramenta eléctrica não é garantia de uma utilização segura.

• A velocidade admissível da ferramenta de trabalho utilizada não deve ser inferior à velocidade máxima indicada na ferramenta eléctrica. Uma ferramenta de trabalho a rodar a uma velocidade superior à permitida pode partir-se e as peças podem estilhaçar-se.

• O diâmetro exterior e a espessura da ferramenta de trabalho

devem corresponder às dimensões da ferramenta eléctrica. Ferramentas de trabalho com dimensões incorrectas não podem ser suficientemente protegidas ou inspeccionadas.

• As ferramentas de trabalho com um inserto roscado devem

encaixar exatamente na rosca do fuso. No caso de ferramentas de trabalho montadas em flanges, o diâmetro do furo da ferramenta de trabalho deve corresponder ao diâmetro da flange. As ferramentas de trabalho que não se encaixam exatamente na ferramenta eléctrica rodam de forma irregular, vibram muito fortemente e podem causar a perda de controlo da ferramenta eléctrica.

• Em circunstância alguma devem ser utilizadas ferramentas

de trabalho danificadas. Inspecionar as ferramentas antes de cada utilização, por exemplo, os discos de esmeril quanto a lascas e fissuras, os discos de lixa quanto a fissuras, desgaste ou desgaste acentuado, as escovas de arame quanto a fios soltos ou partidos. Se uma ferramenta eléctrica ou de trabalho tiver caído, verifique se está danificada ou utilize outra ferramenta não danificada. Se a ferramenta tiver sido verificada e reparada, a ferramenta eléctrica deve ser ligada à sua velocidade mais elevada durante um minuto, tendo o cuidado de o operador e as pessoas que se encontrem nas proximidades estarem fora da zona da ferramenta em rotação. As ferramentas danificadas partemse normalmente durante este período de teste.

• É obrigatório o uso de equipamento de proteção individual.

Consoante o tipo de trabalho, usar uma máscara de proteção que cubra todo o rosto, proteção ocular ou óculos de segurança. Se necessário, utilizar uma máscara anti-pó, proteção auditiva, luvas de proteção ou um avental especial para proteção contra pequenas partículas de material abrasivo e maquinado. Proteger os olhos dos corpos estranhos em suspensão no ar gerados durante o trabalho. Uma máscara contra o pó e uma proteção respiratória devem filtrar o pó gerado durante o trabalho. A exposição ao ruído durante um período prolongado pode provocar a perda de audição.

• Certifique-se de que as pessoas que se encontram nas

proximidades estão a uma distância segura da zona de alcance da ferramenta eléctrica.

• Qualquer pessoa que se encontre nas proximidades de uma

ferramenta eléctrica em funcionamento deve utilizar equipamento de proteção individual. Lascas de peças de trabalho ou ferramentas de trabalho partidas podem estilhaçar e causar ferimentos mesmo fora da área de alcance imediato.

• Ao executar trabalhos em que a ferramenta possa entrar em

contacto com fios eléctricos ocultos ou com o seu próprio cabo de alimentação, segure a ferramenta apenas pelas superfícies isoladas do punho. O contacto com o cabo de alimentação pode provocar a transmissão de tensão para as partes metálicas da ferramenta eléctrica, o que pode causar um choque elétrico.

• Mantenha o cabo de alimentação afastado de ferramentas de

trabalho rotativas. Se perder o controlo da ferramenta, o cabo de alimentação pode ser cortado ou puxado e a sua mão ou a mão inteira pode ficar presa numa ferramenta de trabalho rotativa.

• Nunca pouse a ferramenta eléctrica antes de a ferramenta de

trabalho estar completamente parada. Uma ferramenta em rotação pode entrar em contacto com a superfície sobre a qual é pousada, o que pode fazer com que perca o controlo da ferramenta eléctrica.

• Não transporte uma ferramenta eléctrica quando esta estiver

em movimento. O contacto acidental entre a roupa e uma ferramenta eléctrica em rotação pode fazer com que a ferramenta seja puxada para dentro e perfurar a ferramenta eléctrica no corpo do operador.

Page 99

• Limpe regularmente as ranhuras de ventilação da ferramenta

eléctrica. O ventilador do motor aspira o pó para dentro da caixa e uma grande acumulação de pó metálico pode causar um perigo elétrico.

• Não utilize a ferramenta eléctrica perto de materiais inflamáveis. As faíscas podem provocar a sua ignição.

• Não utilize ferramentas que necessitem de líquidos de refrigeração. A utilização de água ou de outros líquidos de arrefecimento pode provocar choques eléctricos.

Rejeição e conselhos de segurança pertinentes

O coice é a reação súbita de uma ferramenta eléctrica ao

bloqueio ou obstrução de uma ferramenta rotativa, como uma mó, um disco de lixa, uma escova de arame, etc. O entalamento ou bloqueio leva a uma paragem súbita da ferramenta de trabalho rotativa. Uma ferramenta eléctrica descontrolada será assim empurrada na direção oposta à direção de rotação da ferramenta de trabalho.

Quando, por exemplo, a mó fica encravada ou presa na peça, a

aresta imersa da mó pode ficar bloqueada e provocar a sua queda ou ejeção. O movimento da mó (em direção ao operador ou para longe dele) depende então da direção do movimento da mó no ponto de bloqueio. Além disso, as mós podem também partir-se.

O recuo é uma consequência da utilização inadequada ou

incorrecta da ferramenta eléctrica. Pode ser evitado tomando as precauções adequadas descritas abaixo.

• A ferramenta eléctrica deve ser segurada com firmeza, com o corpo e as mãos numa posição que atenue o recuo. Se o equipamento de série incluir um punho auxiliar, este deve ser sempre utilizado para ter o maior controlo sobre as forças de recuo ou o momento de recuo durante o arranque. O operador pode controlar o fenómeno de solavanco e de recuo tomando as precauções adequadas.

• Nunca coloque as mãos perto de ferramentas de trabalho rotativas. A ferramenta de trabalho pode ferir a mão devido ao recuo.

• Mantenha-se afastado da zona de alcance onde a ferramenta eléctrica se desloca durante o recuo. Devido ao recuo, a ferramenta eléctrica move-se na direção oposta ao movimento da mó no ponto de bloqueio.

• Ter especial cuidado ao maquinar cantos, arestas vivas, etc. Evitar que as ferramentas de trabalho sejam desviadas ou fiquem encravadas. Uma ferramenta de trabalho rotativa é mais suscetível de ficar encravada ao maquinar ângulos, arestas vivas ou se for pontapeada para trás. Isto pode tornarse uma causa de perda de controlo ou de retrocesso.

• Não utilizar discos de madeira ou dentados. Ferramentas de trabalho deste tipo provocam frequentemente recuo ou perda de controlo da ferramenta eléctrica.

Instruções especiais de segurança para retificar e cortar com uma mó

• Utilize apenas uma mó concebida para a ferramenta eléctrica específica e um resguardo concebido para a mó específica. As mós que não são concebidas para a

ferramenta eléctrica específica não podem ser suficientemente protegidas e não são suficientemente seguras.

• Os discos de lixa dobrados devem ser montados de forma a que nenhuma parte do disco sobressaia para além da borda da cobertura de proteção . Um disco de lixa

mal montado que sobressaia para além da borda da cobertura de proteção não pode ser suficientemente protegido.

• O resguardo de disco deve ser fixado firmemente à ferramenta eléctrica para garantir o maior grau de segurança possível e posicionado de modo a que a parte da mó exposta e virada para o operador seja o mais pequena possível. O resguardo protege o operador de

estilhaços, do contacto acidental com a mó e de faíscas que possam incendiar a roupa.

• Os discos de rebarbar só devem ser utilizados para os

trabalhos a que se destinam. Por exemplo, nunca esmerilhar com a superfície lateral de um disco de corte.

Os discos de corte são concebidos para remover material com a aresta do disco. O efeito das forças laterais sobre estes discos de retificação pode parti-los.

• Utilize sempre flanges de fixação não danificadas, com o

tamanho e a forma corretos para a mó selecionada. As

flanges corretas suportam a mó e reduzem assim o perigo de quebra da mó. As flanges para discos de corte podem ser diferentes das flanges para outros discos de retificação.

• Não utilize mós usadas de ferramentas eléctricas

maiores. As mós para ferramentas eléctricas maiores não

foram concebidas para as rotações mais elevadas que são caraterísticas das ferramentas eléctricas mais pequenas e podem, por isso, partir-se.

Instruções especiais de segurança adicionais para o corte de mós

• Evitar o encravamento do disco de corte ou uma pressão

excessiva. Não efetuar cortes demasiado profundos. A

sobrecarga do disco de corte aumenta a carga sobre a lâmina e a sua tendência para encravar ou bloquear e, por conseguinte, a possibilidade de se desfazer ou partir.

• Evite a zona à frente e atrás do disco de corte rotativo. Se

o disco de corte for deslocado para longe de si na peça de trabalho, a ferramenta eléctrica pode voar com o disco rotativo diretamente na sua direção em caso de coice.

• No caso de um disco de corte encravado ou de uma

paragem, desligue a ferramenta eléctrica e aguarde até que o disco pare completamente. Nunca tente puxar o disco ainda em movimento para fora da zona de corte, pois isso pode provocar um recuo. A causa do

encravamento deve ser detectada e eliminada.

• Não reinicie a ferramenta eléctrica enquanto esta estiver

no material. A roda de corte deve atingir a sua velocidade máxima antes de continuar a cortar. Caso contrário, a mó

pode prender-se, saltar da peça de trabalho ou provocar um recuo.

• Placas ou objectos grandes devem ser apoiados antes da

maquinação para reduzir o risco de retrocesso causado por um disco encravado. As peças de trabalho grandes

podem dobrar-se devido ao seu próprio peso. A peça de trabalho deve ser apoiada em ambos os lados, tanto perto da linha de corte como na aresta.

• Tenha especial cuidado ao fazer furos em paredes ou ao

trabalhar noutras áreas invisíveis. A penetração do disco

de corte no material pode fazer com que a ferramenta recue se encontrar tubos de gás, tubos de água, cabos eléctricos ou outros objectos.

Instruções especiais de segurança para lixar com lixa

• Não utilize folhas de lixa demasiado grandes. Ao escolher o

tamanho da lixa, siga as recomendações do fabricante. O papel de lixa que se projecta para além do prato de lixa pode causar ferimentos e pode também levar a que o papel fique bloqueado ou rasgado, ou a um recuo.

Instruções especiais de segurança para o polimento

Não permitir que a parte solta do pelo de polimento ou os seus cordões de fixação rodem livremente. Bloqueie ou corte os cordões de fixação soltos. Os cabos de fixação soltos e em rotação podem enredar os dedos ou prender-se na peça de trabalho. Instruções especiais de segurança para trabalhar com escovas de arame Deve ter-se em conta que, mesmo com uma utilização normal, há uma perda de pedaços de fio através da escova. Não sobrecarregue os fios aplicando demasiada pressão. Os

Page 100

100

pedaços de arame transportados pelo ar podem perfurar facilmente a roupa fina e/ou a pele. Se for recomendada uma proteção, evitar que a escova entre em contacto com a proteção. O diâmetro das escovas de pratos e panelas pode aumentar devido à pressão e às forças centrífugas.

Instruções de segurança adicionais

Nas ferramentas concebidas para acomodar mós roscadas, verificar se o comprimento da rosca da mó é adequado ao comprimento da rosca do fuso. A peça de trabalho deve ser fixada. Fixar a peça de trabalho num dispositivo de fixação ou num torno é mais seguro do que segurá-la com a mão. Não tocar nos discos de corte e de trituração antes de estes terem arrefecido. Quando utilizar uma flange de ação rápida, certifique-se de que a flange interior instalada no veio está equipada com um anel Oring de borracha e que este anel não está danificado. Certifiquese também de que as superfícies da flange exterior e da flange interior estão limpas.

Utilizar a flange de ação rápida apenas com discos abrasivos e de corte. Utilizar apenas flanges não danificadas e

a funcionar corretamente. Em caso de corte temporário da alimentação eléctrica ou depois de retirar a ficha da tomada com o interrutor na posição "on", é necessário desbloquear o interrutor e colocá-lo na posição "off" antes de voltar a ligar o aparelho.

ATENÇÃO: O aparelho destina-se a ser utilizado em espaços interiores. Apesar da conceção intrinsecamente segura, da utilização de medidas de segurança e de medidas de proteção adicionais, existe sempre um risco de ferimentos residuais durante o funcionamento.

Explicação dos pictogramas utilizados.

1.Cuidado Tomar precauções especiais

2. ler o manual de instruções, respeitar os avisos e as condições de segurança nele contidos!

3. utilizar equipamento de proteção individual (óculos de segurança, proteção auricular e máscara antipoeiras)

4. usar luvas de proteção

5. desligue o cabo de alimentação antes de efetuar qualquer manutenção ou reparação.

6. manter as crianças afastadas da ferramenta

7. proteger da chuva

8.Classe de proteção secundária

CONSTRUÇÃO E APLICAÇÃO

A rebarbadora é uma ferramenta eléctrica manual isolada de

classe II. A máquina é acionada por um motor de comutador monofásico, cuja velocidade é reduzida através de uma engrenagem angular. Pode ser utilizada tanto para retificar como para cortar. Este tipo de ferramenta eléctrica é amplamente utilizado para remover todos os tipos de rebarbas da superfície de peças metálicas, tratamento de superfície de soldaduras, corte de tubos de paredes finas e pequenas peças metálicas, etc. Com os acessórios adequados, a rebarbadora pode ser

utilizada não só para cortar e lixar, mas também para limpar, por exemplo, ferrugem, revestimentos de tinta, etc.

As suas áreas de utilização incluem uma vasta gama de

trabalhos de reparação e construção não só relacionados com metais. A rebarbadora também pode ser utilizada para cortar e lixar materiais de construção, por exemplo, tijolo, pedras de pavimentação, azulejos de cerâmica, etc.

A máquina foi concebida apenas para utilização a seco e não para polimento. Não utilizar a ferramenta eléctrica contra a sua utilização prevista.

• Não manusear materiais que contenham amianto. O

amianto é cancerígeno.

• Não trabalhar com materiais cujos pós sejam inflamáveis

ou explosivos. Ao trabalhar com a ferramenta eléctrica, são

geradas faíscas que podem inflamar os vapores emitidos.

• Os discos de corte não devem ser utilizados para

trabalhos de retificação. Os discos de corte trabalham com

a face lateral e o desbaste com a face frontal de um disco deste tipo pode causar danos no disco, resultando num risco de ferimentos pessoais para o operador.

DESCRIÇÃO DAS PÁGINAS GRÁFICAS

A numeração que se segue refere-se aos componentes da

unidade apresentados nas páginas gráficas deste manual.

1. botão de bloqueio do fuso

2.Mudar

3. pega adicional

4.Escudo

5. flange externa

6. flange interior

7. controlo da velocidade

8.Lever (protetor do escudo)

9. cabo de alimentação

* Podem existir diferenças entre o desenho e o produto.

EQUIPAMENTOS E ACESSÓRIOS

1.Escudo 1 unidade.

2. chave especial 1 unidade.

3. pega adicional 1 unidade.

4.Manual 1 unidade.

PREPARAÇÃO PARA O TRABALHO MONTAGEM DE UM PUNHO AUXILIAR

O punho auxiliar (3) é instalado num dos orifícios da cabeça da

rebarbadora. Recomenda-se a utilização de uma lixadeira com uma pega auxiliar. Se segurar a lixadeira com as duas mãos enquanto trabalha (utilizando também o punho auxiliar), há menos risco de a sua mão tocar no disco rotativo ou na escova e ser ferida por um coice.

INSTALAÇÃO E REGULAÇÃO DA BLINDAGEM

A proteção da lâmina protege o operador de detritos, do contacto acidental com a ferramenta de trabalho ou de faíscas. Deve ser sempre montada com o cuidado de assegurar que a parte que a cobre fica virada para o operador. O design da fixação da proteção da lâmina permite o ajuste sem

ferramentas da proteção para a posição ideal.

• Desapertar e puxar para trás a alavanca (8) da proteção do

disco (4).

• Rodar o resguardo do disco (4) para a posição pretendida.

• Bloquear baixando a alavanca (8).

A remoção e a regulação do resguardo do disco são efectuadas

na ordem inversa à da sua instalação.

SUBSTITUIÇÃO DE FERRAMENTAS
