INSTRUKCJA ORYGINALNA

(OBSŁUGI)

WIERTARKA UDAROWA

58G712

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA
ELEKTRONARZĘDZIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ
INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.

OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH

UWAGA

OSTRZEŻENIE

MONTAŻ/USTAWIENIA

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

• Zakładać ochronniki słuchu podczas pracy wiertarką
udarową. Narażenie się na hałas może spowodować utratę słuchu.

• Narzędzie używać z dodatkowymi rękojeściami
dostarczonymi z narzędziem. Utrata kontroli może spowodować

osobiste obrażenia operatora.

Opis niewłaściwego użycia

Nie rzucać narzędzia, nie przeciążać, nie zanurzać w wodzie i
innych płynach, nie używać do mieszania zapraw klejowych i
cementowych, nie należy: wieszać, przenosić, ciągnąć lub wyłączać
elektronarzędzia z gniazdka ciągnąc za przewód zasilający. Należy
unikać stosowania długich przedłużaczy.

Narzędzia, które można stosować

Wiertła do drewna, metalu, betonu, dyski szlifierskie i szczotki
druciane (przy pracy z dyskami szlifierskimi i szczotkami drucianymi
należy używać okularów ochronnych).

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.
Mimo zastosowania konstrukcji bezpiecznej z samego założenia,

stosowania środków zabezpieczających i dodatkowych środków
ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów
podczas pracy.

BUDOWA I ZASTOSOWANIE

Wiertarki udarowe są ręcznymi elektronarzędziami z izolacją II klasy.
Urządzenia są napędzane jednofazowym silnikiem komutatorowym,
którego prędkość obrotowa jest redukowana za pośrednictwem
przekładni zębatej. Tego typu elektronarzędzia są szeroko
stosowane do wykonywania otworów w drewnie, materiałach
drewnopodobnych, metalu, ceramice i tworzywach sztucznych
w trybie pracy bez udaru oraz w betonie, cegle i materiałach
podobnych w trybie pracy z udarem. Obszary ich użytkowania to
wykonawstwo prac remontowo - budowlanych, stolarskich, oraz
wszelkich prac z zakresu samodzielnej działalności amatorskiej
(majsterkowanie).

Nie wolno używać elektronarzędzia niezgodnie z jego
przeznaczeniem.

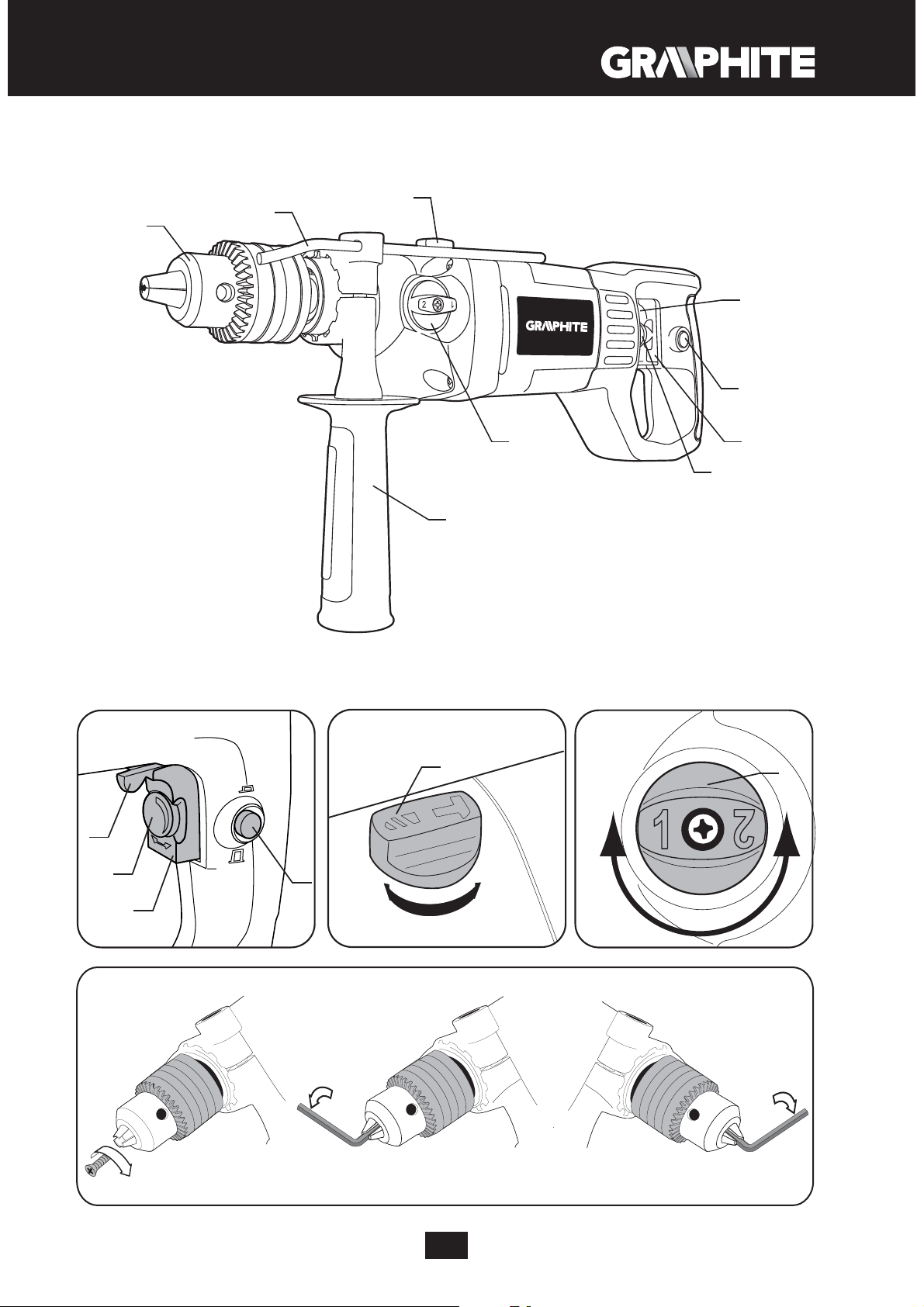

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia
przedstawionych na stronach graficznych niniejszej instrukcji.

1. Uchwyt wiertarski

2. Przełącznik trybu pracy

3. Przycisk blokady włącznika

4. Przełącznik kierunku obrotów

5. Pokrętło ustawienia prędkości obrotowej

6. Włącznik

7. Rękojeść dodatkowa

8. Listwa ogranicznika głębokości

9. Przełącznik zmiany biegów

* Mogą występować różnice między rysunkiem a wyrobem.

INFORMACJA

WYPOSAŻENIE I AKCESORIA

1. Klucz - pokrętka - 1 szt.

2. Rękojeść dodatkowa - 1 szt.

3. Listwa ogranicznika głębokości wiercenia - 1 szt.

PRZYGOTOWANIE DO PRACY

INSTALOWANIE RĘKOJEŚCI DODATKOWEJ

Ze względu na bezpieczeństwo osobiste zalecane jest zawsze
stosowanie rękojeści dodatkowej (7). Możliwość obrotu rękojeści
dodatkowej, przed jej zaciśnięciem na obudowie wiertarki,
pozwala na wybór położenia najbardziej dogodnego dla
warunków wykonywanej pracy.

Odłączyć elektronarzędzie od zasilania.

• Poluzować pokrętło blokujące kołnierz rękojeści (7), pokręcając

je w lewo.

• Nasunąć kołnierz rękojeści na walcową część obudowy wiertarki.

• Obrócić do najbardziej dogodnego położenia.

• Dokręcić pokrętło blokujące, w prawo celem zamocowania

rękojeści.

INSTALOWANIE OGRANICZNIKA GŁĘBOKOŚCI WIERCENIA

Ogranicznik (8) służy do ustalenia głębokości zagłębienia wiertła w
materiał.

• Poluzować pokrętło blokujące kołnierz rękojeści dodatkowej (7).

• Wsunąć listwę ogranicznika (8) w otwór w kołnierzu rękojeści

dodatkowej.

• Ustawić pożądaną głębokość wiercenia.

• Zablokować, poprzez dokręcenie pokrętła blokującego.

MOCOWANIE NARZĘDZI ROBOCZYCH

Odłączyć elektronarzędzie od zasilania.

• Włożyć kluczyk do jednego z otworów na obwodzie uchwytu
wiertarskiego (1).

• Rozewrzeć szczęki na pożądany wymiar.

• Włożyć trzonek walcowy wiertła do oporu do otworu uchwytu.

• Za pomocą klucza (wkładanego kolejno do trzech otworów na
obwodzie uchwytu) zacisnąć szczęki uchwytu na trzonku wiertła

Zawsze należy pamiętać, że kluczyk należy odłączyć od wiertarki
po zakończeniu czynności związanych z wkładaniem lub
wyjmowaniem wiertła.

W przypadku założenia nowego wiertła należy po uruchomieniu
obserwować czy w trakcie obracania się nie występuje nadmierne
bicie wiertła, co może świadczyć o niewłaściwym zamocowaniu w
uchwycie lub skrzywieniu wiertła. Jeśli zostanie zaobserwowane
bicie, sprawdzić zamocowanie wiertła i jego stan. Regularnie
sprawdzać stan uchwytu przed każdym użyciem wiertarki.

PRACA / USTAWIENIA

WŁĄCZANIE / WYŁĄCZANIE

Napięcie sieci musi odpowiadać wielkości napięcia podanego na
tabliczce znamionowej wiertarki.

4

Włączenie - wcisnąć przycisk włącznika (6) i przytrzymać w tej
pozycji.

Wyłączenie - zwolnić nacisk na przycisk włącznika (6).

Blokada włącznika (praca ciągła)
Włączanie:

• Wcisnąć przycisk włącznika (6) i przytrzymać w tej pozycji.

• Wcisnąć przycisk blokady włącznika (3) (rys. A).

• Zwolnić nacisk na przycisk włącznika (6).

Wyłączanie:

• Wcisnąć i puścić przycisk włącznika (6).

Zakres prędkości obrotowej wrzeciona regulowany jest stopniem
nacisku na przycisk włącznika.

POKRĘTŁO REGULACJI PRĘDKOŚCI OBROTOWEJ WRZECIONA.

Wiertarka umożliwia pracę z różnymi prędkościami obrotowymi
wrzeciona. Regulację przeprowadza się pokrętłem (5) (rys. A). W
obrębie każdego ustawienia pokrętła regulacji prędkości obrotowej
można płynnie regulować prędkość poprzez zwiększanie lub
zmniejszanie nacisku na przycisk włącznika (6).

• Pokręcanie w prawo pokrętłem (5) zapewnia wzrost prędkości,

• Pokręcanie w lewo pokrętłem (5) zapewnia redukcję prędkości.

Właściwy dobór prędkości obrotowej przeprowadza się w trakcie,
gdy wiertarka jest uruchomiona bez obciążenia przy wciśniętej
funkcji blokady włącznika. Ustawione tak obroty podczas pracy z
obciążeniem mogą być mniejsze.

ZMIANA BIEGU

Wiertarka posiada przełącznik zmiany biegów (9) umożliwiający
zwiększenie zakresu prędkości obrotowej (rys. C).

Bieg I: zakres obrotów mniejszy – do wykonywania otworów o
większej średnicy lub pracy w twardym materiale.

Bieg II: zakres obrotów większy – do wykonywania otworów o
mniejszej średnicy lub pracy w miękkim materiale.

Do wiercenia w zależności od materiału należy ustawić przełącznik
zmiany biegów (9) we właściwym położeniu. Jeśli przełącznik nie
daje się przesunąć należy nieznacznie obrócić wrzecionem

Nigdy nie wolno przestawiać przełącznika zmiany biegów
w czasie, gdy wiertarka pracuje. Mogłoby to spowodować
uszkodzenie elektronarzędzia.

KIERUNEK OBRÓTÓW W PRAWO  W LEWO

Za pomocą przełącznika obrotów (4) dokonuje wyboru kierunku
obrotów wrzeciona wiertarki (rys. A).

Obroty w prawo – ustawić przełącznik (4) w skrajnym lewym
położeniu.

Obroty w lewo – ustawić przełącznik (4) w skrajnym prawym
położeniu.

* Zastrzega się, że w niektórych przypadkach położenie przełącznika w stosunku do obrotów może
być inne niż opisano. Należy odnieść się do znaków graficznych umieszczonych na przełączniku lub
obudowie urządzenia.

Nie wolno dokonywać zmiany kierunku obrotów w czasie, gdy
wrzeciono wiertarki obraca się. Przed uruchomieniem należy
sprawdzić czy przełącznik kierunku obrotów jest we właściwym
położeniu.

PRZEŁĄCZNIK TRYBU PRACY

Przełącznik trybu pracy (2) pozwala dobrać odpowiedni tryb pracy:
wiercenie bez udaru lub z udarem (rys. B). Do wiercenia w takich
materiałach jak: metal, drewno, ceramika, tworzywa sztuczne
lub podobne należy ustawić przełącznik w pozycji do pracy bez
udaru (symbol wiertła). Wiercenie w materiałach jak: kamień,
beton, cegła lub podobne należy ustawić przełącznik w pozycji do
pracy z udarem (symbol młotka). Otwory w drewnie, materiałach
drewnopodobnych i metalach wykonuje się za pomocą wierteł
ze stali szybkotnących lub ze stali węglowych (tylko w drewnie
i materiałach drewnopodobnych). Do wiercenia z udarem służą
specjalne wiertła z nakładkami z węglików spiekanych (widia).

Nie powinno się używać lewego kierunku obrotów przy
włączonym udarze.

WIERCENIE OTWORÓW

• Przystępując do pracy z zamiarem wykonania otworu o dużej

średnicy zaleca się rozpoczynać od wywiercenia otworu
mniejszego, a później rozwiercenia go na pożądany wymiar.
Zapobiegnie to możliwości przeciążenia wiertarki.

• Przy wykonywaniu głębokich otworów należy wiercić stopniowo,

na mniejsze głębokości, wycofywać wiertło z otworu, aby
umożliwić usunięcie wiórów lub pyłu z otworu.

• Jeśli dojdzie do zakleszczenia się wiertła w czasie wiercenia

należy natychmiast wyłączyć wiertarkę, aby nie dopuścić do jej
uszkodzenia. Korzystając ze zmiany kierunku obrotów należy
usunąć wiertło z otworu.

• Należy utrzymywać wiertarkę w osi wykonywanego otworu.

Ideałem by było, aby wiertło było ustawione pod kątem
prostym do powierzchni obrabianego materiału. W przypadku
nie zachowania prostopadłości, w czasie pracy, może dojść do
zakleszczenia lub złamania się wiertła w otworze, a tym samym do
zranienia użytkownika.

Wiercenie długotrwałe przy niskiej prędkości obrotowej
wrzeciona grozi przegrzaniem silnika. Należy robić okresowe
przerwy w pracy lub zezwolić, aby urządzenie popracowało na
maksymalnych obrotach bez obciążenia przez okres około 3 min.
Uważać, aby nie przesłonić otworów w obudowie służących do
wentylacji silnika wiertarki.

OBSŁUGA I KONSERWACJA

Przed przystąpieniem do jakichkolwiek czynności związanych
z instalowaniem, regulacją, naprawą lub obsługą należy wyjąć
wtyczkę przewodu zasilającego z gniazdka sieciowego.

Wiertarka udarowa nie wymaga żadnego dodatkowego smarowania
lub specjalnej obsługi. Nie ma w niej żadnych części wymagających
obsługi ze strony użytkownika. Nigdy nie wolno stosować wody
lub jakichkolwiek płynów chemicznych do czyszczenia wiertarki.
Urządzenie należy tylko wycierać suchym kawałkiem tkaniny.
Zawsze należy przechowywać wiertarkę w miejscu suchym. Zawsze
należy dbać o to, aby szczeliny wentylacyjne w obudowie wiertarki
były drożne. W przypadku uszkodzenia przewodu zasilającego,
należy go wymienić na przewód o takich samych parametrach.
Czynność tą należy powierzyć wykwalifikowanemu specjaliście lub
oddać wiertarkę do serwisu.

WYMIANA UCHWYTU WIERTARSKIEGO

• Rozewrzeć szczęki uchwytu (1).

• Wykręcić wkręt mocujący uchwyt, za pomocą wkrętaka

krzyżowego, obracając wkrętakiem w prawo (lewy gwint).

• Zamocować klucz sześciokątny w uchwycie (rys. D).

• Uderzyć lekko w koniec klucza sześciokątnego.

• Odkręcić uchwyt.

Montaż uchwytu przeprowadza się w kolejności odwrotnej do jego
demontażu.

WYMIANA SZCZOTEK WĘGLOWYCH

Zużyte (krótsze niż 5 mm), spalone lub pęknięte szczotki węglowe
silnika należy natychmiast wymienić. Zawsze dokonuje się
jednocześnie wymiany obu szczotek.

Czynność wymiany szczotek węglowych należy powierzyć
wyłącznie osobie wykwalikowanej wykorzystując części
oryginalne.

Wszelkiego rodzaju usterki powinny być usuwane przez
autoryzowany serwis producenta.

5

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

Wiertarka

Parametr Wartość

Napięcie zasilania 230 V AC
Częstotliwość zasilania 50 Hz
Moc znamionowa 1050 W
Zakres prędkości

obrotowej bez
obciążenia

Częstotliwość udaru

Bieg 1 0 - 900 min

Bieg 2

Bieg 1 0 - 14000 /min
Bieg 2 0 - 40000 /min

0 - 2500 min

-1

-1

Zakres uchwytu wiertarskiego 3 - 16 mm
Rozmiar gwintu uchwytu

½ ‘’

wiertarskiego

Stal 16 mm

Max. średnica
wiercenia

Beton 20 mm

Drewno 40 mm
Klasa ochronności II
Masa

Rok produkcji

3,5 kg

2017

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Poziom ciśnienia akustycznego: Lp
Poziom mocy akustycznej: Lw
Wartość przyśpieszeń drgań: a

= 92 dB(A) K=3dB(A)

A

= 103 dB(A) K=3dB(A)

A

= 10,68 m/s2 K=1,5 m/s

h

2

OCHRONA ŚRODOWISKA / CE

Produktów zasilanych elektrycznie nie należy wyrzucać
wraz z domowymi odpadkami, lecz oddać je do utylizacji w
odpowiednich zakładach. Informacji na temat utylizacji udzieli
sprzedawca produktu lub miejscowe władze. Zużyty sprzęt
elektryczny i elektroniczny zawiera substancje nieobojętne
dla środowiska naturalnego. Sprzęt nie poddany recyclingowi
stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

* Zastrzega się prawo dokonywania zmian.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie,
ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej
instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a
także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą
z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z
późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości
Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo
zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

Deklaracja Zgodności WE

/EC Declaration of Conformity/

/Megfelelési Nyilatkozat (EK)/

Producent

/Manufacturer/
/Gyártó/

Wyrób

/Product/
/Termék/

Model
/Model./
/Modell/

Numer seryjny

/Serial number/
/Sorszám/

Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

/The above listed product is in conformity with the following UE
Directives:/
/A fent jelzett termék megfelel az alábbi irányelveknek:/

Dyrektywa Maszynowa 2006/42/WE

/Machinery Directive 2006/42/EC/
/2006/42/EK Gépek/

Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/EU

/EMC Directive 2014/30/EU/
/2014/30/EU Elektromágneses összeférhetőség/

Dyrektywa o RoHS 2011/65/UE

/RoHS Directive 2011/65/UE/
/2011/65/EK RoHS/

oraz spełnia wymagania norm:

/and fulls requirements of the following Standards:/
/valamint megfelel az alábbi szabványoknak:/

EN ISO 12100:2010; EN 60745-1:2009;
EN 60745-2-1:2003+A11+A1+A12; EN 55014-1:2006+A1+A2;
EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-3:2013

Ostatnie dwie cyfry roku, w którym umieszczono znak CE: 13

/Last two gures of CE marking year:/
/A CE jelzés felhelyezése évének utolsó két számjegye:/

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę
w UE upoważnionej do przygotowania dokumentacji technicznej

/Name and address of the person who established in the Community
and authorized to compile the technical le/
/A műszaki dokumentáció összeállítására felhatalmazott, a közösség
területén lakóhellyel vagy székhellyel rendelkező személy neve és címe/

Paweł Szopa
ul. Pograniczna 2/4
02-285 Warszawa

Grupa Topex Sp. z o.o. Sp. k.
Ul. Pograniczna 2/4,
02-285 Warszawa, Polska

Wiertarka udarowa

/Impact drill/
/Utvefuro/

58G712

00001 ÷ 99999

Pełnomocnik ds. jakości firmy GRUPA TOPEX

Paweł Szopa

/GRUPA TOPEX Quality Agent /

/A GRUPA TOPEX Minőségügyi meghatalmazott képviselője/

Warszawa, 2017-01-17

6

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postepowania w przypadku reklamacji
zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny
GTX Service tel. [phone]
Ul. Pograniczna 2/4 fax. [phone]
02-285 Warszawa e-mail [email protected]

Sieć Punktów Serwisowych do napraw gwarancyjnych
i pogwarancyjnych dostępna na platformie internetowej

gtxservice.pl

GRAPHITE zapewnia dostępność części zamiennych oraz materiałów
eksploatacyjnych dla urządzeń i elektronarzędzi. Pełna oferta części
i usług na gtxservice.pl.

Zeskanuj QR kod i wejdź na gtxservice.pl

TRANSLATION OF

THE ORIGINAL INSTRUCTIONS

IMPACT DRILL

58G712

CAUTION: BEFORE USING THE POWER TOOL READ THIS MANUAL
CAREFULLY AND KEEP IT FOR FUTURE REFERENCE.

DETAILED SAFETY REGULATIONS

• Use ear protectors when operating impact drill. Noise hazards

may cause hearing loss.

• Use additional handles supplied with the tool. Loss of control

may cause operator personal injury.

Description of improper use

Do not throw the tool, do not overload, do not immerse in water or
other fluids, do not use for mixing adhesive or cement mortars, do
not hang, carry, pull or unplug the power tool by pulling the cord.
Avoid using long extension cords.

Accessories that you can use
Wood, metal and masonry drills, grinding discs and wire brushes

(wear safety goggles when using grinding discs and wire brushes).

CAUTION! This device is designed to operate indoors.
The design is assumed to be safe, protection measures and

additional safety systems are used, nevertheless there is always a
small risk of operational injuries.

CONSTRUCTION AND USE

Impact drills are hand operated power tools with insulation class II.
Tools are driven by single-phase commutator motors with rotational
speed reduced with gear transmission. This type of power tools is
widely used for making holes in wood, wood-like materials, metals,
ceramics and plastics (rotation only), and concrete, bricks and
alike (with impact). Range of use covers repair and building works,
woodworking and any work from the scope of individual, amateur
activities (tinkering).

Use the power tool according to the manufacturer’s instructions
only.

DESCRIPTION OF DRAWING PAGES

Below enumeration refers to the device elements depicted on the
drawing pages of this manual.

1. Drill chuck

2. Operation mode switch

3. Switch lock button

4. Direction selector switch

5. Speed control wheel

6. Switch

7. Additional handle

8. Depth gauge rod

9. Gear switch

* Slight differences may appear between the product and drawing.

MEANING OF SYMBOLS

CAUTION

WARNING

ASSEMBLY/SETTINGS

7

INFORMATION

EQUIPMENT AND ACCESSORIES

1. Key - handwheel - 1 pce

2. Additional handle - 1 pce

3. Depth gauge rod - 1 pce

PREPARATION FOR OPERATION

INSTALLATION OF ADDITIONAL HANDLE
Due to personal safety issues it is recommended to always use

the additional handle (7). Possibility to rotate the additional
handle before it is clamped on the drill body allows choosing
the position most comfortable for specic working conditions.

Disconnect the power tool from power supply.

• Loosen the wheel lock that locks collar of the locking handle (7) by

turning it counter-clockwise.

• Slide the handle collar over cylindrical part of the drill body.

• Turn for the most comfortable position.

• Turn the wheel lock clockwise tightly to clamp the handle.

DEPTH GAUGE INSTALLATION

Depth gauge (8) serves to limit the depth of drill penetration of
material.

• Loosen the wheel lock, which blocks collar of the additional
handle (7).

• Slide depth gauge rod (8) into the hole in the additional handle
collar.

• Set desired drill depth.

• Fix by tightening the wheel lock.

INSTALLATION OF WORKING TOOLS

Disconnect the power tool from power supply.

• Insert key into one of the holes on the side wall of the drill chuck
(1).

• Open jaws to desired dimension.

• Insert cylindrical drill shank into the chuck, push it to the limit.

• Tighten jaws on drill shank with the key (insert it into three holes
on the chuck side wall).

Remember to always remove the key from the chuck after you
nish drill installation or removal.

When a new drill is installed, observe against excessive drill wobble
after start-up. This may indicate improper fixing in the chuck or
deviated drill. If you observe wobbling, check fixing of the drill and
its technical condition. Check drill chuck on a regular basis, before
each use of the drill.

OPERATION / SETTINGS

SWITCHING ON / SWITCHING OFF

The mains voltage must match the voltage on the rating plate of
the drill.

Switching on – press the switch button (6) and hold in this position.
Switching o – release pressure on the switch (6).

Locking the switch (continuous operation)

Switching on:

• Press the switch button (6) and hold in this position.

• Press the switch lock button (3) (g. A).

• Release pressure on the switch (6).

Switching o:

• Press and release the switch (6).

Range of rotational speed of the spindle is controlled with
pressure on the switch button.

WHEEL FOR SPINDLE ROTATIONAL SPEED CONTROL

Drill allows for operation with different spindle speeds. It can be
controlled with the wheel (5) (g. A). For each setting of the wheel
for speed control, the speed can be adjusted continuously by
increasing or decreasing pressure on the switch button (6).

• Increase the speed by turning the wheel (5) clockwise.

• Reduce the speed by turning the wheel (5) counter-clockwise.

Choose appropriate rotational speed when the drill operates with no
load, with pressed switch lock button. Speed that is set in this way
may decrease under load.

CHANGE OF GEAR

Drill is equipped with gear switch (9), which broadens the range of
rotational speed (g. C).

Gear I: lower range of rotational speeds – for large diameter holes or
for works with hard material.

Gear II: higher range of rotational speeds – for small diameter holes
or for works with soft material.

Set the gear switch (9) in appropriate position depending on the
processed material. Turn the spindle slightly if the switch cannot be
moved.

Never change the switch position under operation of the drill. It
may damage the power tool.

LEFT  RIGHT DIRECTION OF ROTATION
Choose direction of spindle rotation with the selector switch (4) (g. A).
Right rotation – move the switch (4) to the extreme left position.
Left rotation – move the switch (4) to the extreme right position.

* The possibility is reserved that in certain cases position of the switch relating to rotation direction
may be different than specified. Please refer to graphic signs placed on the switch or tool body.

Do not change direction of rotation when the spindle of the drill
is rotating. Check if the position of the selector switch is correct
before starting the tool.

OPERATION MODE SWITCH

Operation mode switch (2) allows for choosing suitable work mode:
drilling with or without impact (g. B). Set the operation mode
switch in the position for drilling without impact (drill symbol),
when processing materials like metal, wood, ceramics, plastics and
alike. Set the operation mode switch in the position for drilling with
impact (hammer symbol), when processing materials like stone,
concrete, brick and alike. Holes in wood, wood-like materials and
metals are made with drills of high speed steel or carbon steel (the
latter for wood and wood-like materials only). For stroke drilling
special drills with sintered carbide inserts should be used.

Do not use left direction of rotation when stroke function is on.

DRILLING HOLES

• When drilling a hole with large diameter, it is recommended to

drill smaller hole and then ream it to appropriate diameter. It
prevents overloading the drill.

• When drilling deep holes drill gradually to smaller depths, then

remove drill to remove chips and dust from the hole.

• If a drill jam occurs during drilling, turn off the drill immediately to

prevent its damage. Change direction of rotation to remove the
drill from the hole.

• Keep the drill in the axis of the hole. Keeping the drill perpendicular

to the surface of the processed material is highly desirable. Doing
otherwise may cause drill jam or breaking in the hole and a user
injury in consequence.

Long lasting drilling at low rotational speed of the spindle
may cause motor overheating. Provide periodic breaks during
operation or let the tool operate at maximum speed with no
load for approximately 3 minutes. Do not cover holes for motor
ventilation in the tool body.

8

OPERATION AND MAINTENANCE

Unplug the power cord from the mains socket before
commencing any activities related to installation, adjustment,
repair or maintenance.

Impact drill does not require any additional lubrication or special
maintenance. There are no user serviceable parts inside the tool.
Never use water or other chemical liquids for cleaning the drill.
Wipe the tool with a dry cloth only. Always keep the drill in dry
place. Always keep the ventilation holes on the drill body pervious.
In case of power cord damage replace it with a cord with the same
specification. Entrust the repair to a qualified specialist or a service.

DRILL CHUCK REPLACEMENT

• Open chuck (1) jaws.

• Unscrew the chuck fixing screw with cross screwdriver, by turning

it clockwise (left-hand thread).

• Install hex key in the chuck (g. D).

• Gently tap free end of the hex key.

• Unscrew the chuck.

Installation of the chuck is similar to deinstallation, only the
sequence of actions is reversed.

REPLACEMENT OF CARBON BRUSHES
Replace immediately used up (shorter than 5 mm), burnt or

cracked motor carbon brushes. Always replace both brushes at
a time.

Entrust replacement of carbon brushes only to a qualied person.
Only original parts should be used.

All faults should be repaired by service workshop authorized by the
manufacturer.

TECHNICAL PARAMETERS

RATED PARAMETERS

Impact Drill

Parameter Value

Supply voltage 230 V AC
Current frequency 50 Hz
Rated power 1050 W
Range of spindle

rotational speed without
load

Impact rate

Gear 1 0 - 900 rpm

Gear 2

0 - 2500 rpm

Gear 1 0 - 14000 /min

Gear 2 0 - 40000 /min
Drill chuck range 3 - 16 mm
Thread size of drill chuck ½“ mm

Steel 16 mm
Max. drilling diameter

Concrete 20 mm

Wood 40 mm
Protection class II
Weight

Year of production

3,5 kg

2017

NOISE LEVEL AND VIBRATION PARAMETERS

Sound pressure: Lp
Sound power: Lw
Vibration acceleration: a

= 92 dB(A) K = 3 dB(A)

A

= 103 dB(A) K = 3 dB(A)

A

= 10,68 m/s2 K=1,5 m/s

h

2

ENVIRONMENT PROTECTION

Do not dispose of electrically powered products with household wastes,
they should be utilized in proper plants. Obtain information on wastes
utilization from your seller or local authorities. Used up electric and
electronic equipment contains substances active in natural environment.
Unrecycled equipment constitutes a potential risk for environment and

* Right to introduce changes is reserved.

human health.

“Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa with seat in Warsaw at
ul. Pograniczna 2/4 (hereinafter Grupa Topex) informs, that all copyrights to this instruction (hereinafter
Instruction), including, but not limited to, text, photographies, schemes, drawings and layout of the
instruction, belong to Grupa Topex exclusively and are protected by laws accordingly to Copyright
and Related Rights Act of 4 February 2004 (ustawa o prawie autorskim i prawach pokrewnych, Dz. U.
2006 No 90 item 631 with later ammendments). Copying, processing, publishing, modifications for
commercial purposes of the entire Instruction or its parts without written permission of Grupa Topex
are strictly forbidden and may cause civil and legal liability.

ÜBERSETZUNG DER

ORIGINALBETRIEBSANLEITUNG

SCHLAGBOHRMASCHINE

58G712

ACHTUNG: LESEN SIE VOR DER INBETRIEBNAHME DIESES
ELEKTROWERZEUGS GRÜNDLICH DIE VORLIEGENDE
BETRIEBSANLEITUNG DURCH UND BEWAHREN SIE SIE AUF.

DETAILLIERTE SICHERHEITSVORSCHRIFTEN

• Tragen Sie den Gehörschutz beim Betrieb de
Schlagbohrmaschine. Vermeiden Sie Lärm, sonst droht Ihnen der

Gehörverlust.

• Verwenden Sie das Elektrowerkzeug mit den Zusatzgrien,
die mit dem Werkzeug geliefert worden sind. Der Verlust der

Kontrolle über dem Elektrowerkzeug kann zu Personenschäden des
Benutzers führen.

Beschreibung des unbestimmungsgemäßen Gebrauchs

Das Werkzeug darf nicht geworfen, überlastet, ins Wasser oder
andere Flüssigkeiten getaucht, zum Rühren von Klebe- und
Zementmörtel verwendet werden. Vermeiden Sie Folgendes:
Verwenden Sie niemals Anschlussleitungen zum Aufhängen,
Tragen, Ziehen oder Trennen des Werkzeugs von der Steckdose.
Setzen Sie keine langen Verlängerungskabel ein.

Werkzeuge, die verwendet werden dürfen

Bohrer für Holz, Metall, Beton, Schleifscheiben und Drahtbürsten
(beim Betreiben von Schleifscheiben und Drahtbürsten sind
Schutzbrille zu tragen).

ACHTUNG! Das Gerät ist für den Betrieb in Innenräumen
bestimmt.

Trotz dem Einsatz einer sicheren Konstruktion, von
Sicherheitseinrichtungen und zusätzlichen Schutzeinrichtungen
besteht stets das Restrisiko einer Verletzung beim Betrieb des
Gerätes.

AUFBAU UND ANWENDUNG

Schlagsbohrmaschinen sind manuelle Elektrowerkzeuge mit
der II. Isolierklasse. Geräte werden mit einem einphasigen
Kommutatormotor betrieben, dessen Drehzahl mit
Kegelzahnradgetriebe reduziert wird. Die Elektrowerkzeuge
dieser Art werden breit zur Ausführung von Bohrungen in Holz,
holzähnlichen Stoffen, Metall, Keramik und Kunststoffen mit
oder ohne Schlagfunktion sowie in Beton, Riegel u.a. Stoffen
mit Schlagfunktion verwendet. Der Anwendungsbereich dieser
Werkzeuge umfasst die Ausführung von Sanierungs- und
Bauarbeiten, Tischlerarbeiten und aller Arbeiten, die Zuhause selbst
durchgeführt werden (Heimwerker).

Nichtbestimmungsgemäße Verwendung des Elektrowerkzeugs
ist nicht zugelassen

BESCHREIBUNG DER SEITEN MIT GRAPHIKEN

Die unten angeführte Nummerierung bezieht sich auf die Elemente
des Gerätes, die auf den Seiten mit Graphiken dargestellt werden.

1. Bitaufnahme

2. Arbeitsbetrieb-Umschalter

3. Schaltersperre-Taste

4. Drehrichtungsumschalter

9

5. Drehrichtungseinstellring

6. Hauptschalter

7. Zusatzgriff

8. Leiste des Tiefenanschlags

9. Gangumschalter

* Es können geringe Unterschiede zwischen der Abbildung und dem Produkt auftreten.

BESCHREIBUNG FÜR VERWENDETE GPAPHISCHE ZEICHEN

ACHTUNG

WARNUNG

MONTAGE/EINSTELLUNGEN

INFORMATION

AUSSTATTUNG UND ZUBEHÖR

1. Schlüssel - Knopf - 1 st.

2. Zusatzgriff - 1 st.

3. Leiste des Tiefenanschlags - 1 st.

BETRIEBSVORBEREITUNG

MONTAGE DES ZUSATZGRIFFES
Aus Sicherheitsgründen wird es empfohlen, stets den

Zusatzgri (7) zu verwenden. Mit dem drehbaren Zusatzgri
kann man vor dem Einspannen des Zusatzgries im Gehäuse
der Bohrmaschine der für die Arbeitsbedingungen geeignete
Position zu wählen.

Das Elektrowerkzeug von der Versorgung trennen.

• Den Regler, der den Flansch des Griffes (7) blockiert, durch

Drehung nach links lösen.

• Den Griffflansch auf den zylindrischen Teil des Gehäuses der

Bohrmaschine aufschieben.

• Zu der geeigneten Position drehen.

• Den Sperrregler nach rechts drehen, um den Griff einzuspannen.

MONTAGE DES BOHRTIEFENANSCHLAGES

Der Anschlag (8) dient zum Bestimmen der Eindringtiefe des
Bohrers im Stoff.

• Die Flügelmutter auf dem Flansch des Zusatzgriffes (7) lösen.

• Die Leiste des Tiefenanschlags (8) in die Öffnung im Flansch des

Griffes einschieben.

• Die gewünschte Bohrtiefe einstellen.

• Durch Anziehen des Sperrreglers arretieren.

EINSPANNEN VON BETRIEBSWERKZEUGEN

Das Elektrowerkzeug von der Versorgung trennen.

• Den Schlüssel in eine der Öffnungen auf der Bitaufnahme (1)

einstecken.

• Die Backen auf die gewünschte Größe aufweiten.

• Den zylindrischen Bohrerschaft bis zum Anschlag in die Öffnung

in der Bitaufnahme einsetzen.

• Mit dem Schlüssel (der der Rehe nach in die drei Öffnungen in der

Bitaufnahme eingesetzt wird) die Futterbacken am Bohrerschaft
klemmen.

Vergessen Sie nie, den Schlüssel von der Bohrmaschine nach
dem abgeschlossenen Einsetzen und Herausnehmen des
Bohrers zu trennen.

Nach dem Einspannen eines neuen Bohrers soll man nach der
Betätigung beobachten, ob es beim Drehen zu keinem übermäßigen
Schlagen des Bohrers kommt, was von einem falschen Einspannen in
der Bitaufnahme oder Verbiegen des Bohrers zeigen kann. Wird das

Schlagen des Bohrers beobachtet, soll das Einspannen des Bohrers
und sein Zustand überprüft werden. Vor jedem Gebrauch der
Bohrmaschine prüfen Sie regelmäßig den Zustand der Bitaufnahme.

BETRIEB / EINSTELLUNGEN

EIN/AUSSCHALTEN

Die Netzspannung muss dem im Typenschild der Bohrmaschine
angegebenen Spannungswert entsprechen.

Einschalten - Hauptschalter (6) drücken und in dieser Position
halten.

Ausschalten – den Hauptschalter (6) freigeben.

Schalterarretierung (Dauerbetrieb)
Einschalten:

• Hauptschalter (6) drücken und in dieser Position halten.

• Die Taste des Schalters (3) (Abb. A) drücken.

• Den Schalter (6) freigeben.

Ausschalten:

• Die Taste des Schalters (6) drücken und freigeben.

Der Bereich der Spindeldrehzahl wird mit der Druckkraft auf die
Taste des Schalters geregelt.

REGLER ZUR SPINDELDREHZAHLSTEUERUNG

Die Bohrmaschine ermöglicht den Betrieb mit unterschiedlichen
Spindeldrehzahlen. Die Spindeldrehzahl wird über den Regler (5)
(Abb. A) gesteuert. In jeder Einstellung des Drehzahlreglers kann
die Drehzahl stufenlos durch die Erhöhung oder Reduzierung der
Druckkraft auf die Taste des Schalters (6) geregelt werden.

• Drehen nach rechts mit dem Regler (5) bewirkt die

Drehzahlerhöhung,

• Drehen nach links mit dem Regler (5) bewirkt die

Drehzahlreduzierung,

Die Wahl der geeigneten Drehzahl erfolgt beim Leerlauf
der Bohrmaschine bei der eingeschalteten Funktion der
Schalterarretierung. Die so eingestellte Drehzahl kann beim Leerlauf
der Bohrmaschine geringer sein.

GANGWECHSEL

Die Bohrmaschine ist mit einem Gangumschalter (9) ausgestattet,
der die Erhöhung der Drehzahlstufe (Abb. C) ermöglicht.

Gang I: Niedrigere Drehzahlstufe – zur Ausführung von Bohrungen
mit einem größeren Durchmesser oder in einem harten Stoff.

Gang II: Höhere Drehzahlstufe – zur Ausführung von Bohrungen mit
einem geringeren Durchmesser oder in einem weichen Stoff.

Je nach dem zu verarbeiteten Material, bringen Sie den
Gangumschalter (9) in geeignete Position. Lässt sich der
Gangumschalter nicht verschieben, so soll man die Spindel leicht
umdrehen.

Schalten Sie den Gangumschalter nie beim Betrieb der
Bohrmaschine um. Dies könnte zur Beschädigung des
Elektrowerkzeugs führen.

DREHRICHTUNG LINKS  RECHTS

Mit dem Drehrichtungsumschalter (4) wird die Drehrichtung der
Spindel (Abb. A) gewählt.

Drehrichtung links – bringen Sie den Drehrichtungsumschalter (4)
in die Endstellung links.

Drehrichtung rechts – bringen Sie den Drehrichtungsumschalter (4
in die Endstellung rechts.

* Es wird vorbehalten, dass in manchen Fällen die Stellung des Drehrichtungsumschalters in Bezug auf
die Drehzahl anders als oben beschrieben sein kann. Man soll die graphischen Zeichen am Umschalter
oder Gehäuse des Werkzeugs beachten.

Stellen Sie die Drehrichtung nie, wenn die Spindel de
Bohrmaschine rotiert. Vor der Betätigung prüfen Sie nach, ob
der Drehrichtungsumschalter in der richtigen Stellung ist.

)

10

ARBEITSBETRIEBUMSCHALTER

Der Arbeitsbetriebeinstellring (2) dient zur Auswahl eines
geeigneten Arbeitsbetriebs: Bohren mit oder ohne Schlagfunktion
(Abb. B) Zum Bohren in folgenden Stoffen: Metall, Holz, Keramik,
Kunststoffe o. ä. bringen Sie den Umschalter in die Position für
den Betrieb ohne Schlagfunktion (Bohrer-Symbol). Zum Bohren
in folgenden Stoffen: Stein, Beton, Ziegel o. ä. bringen Sie den
Umschalter in die Position für den Betrieb mit der Schlagfunktion
(Hammer-Symbol Die Bohrungen in Holz, holzähnlichen Stoffen
und Metallen werden mit Bohrern aus Schnellschnittstahl oder
Kohlenstahl (gilt nur für Holz und holzähnliche Stoffe) ausgeführt.
Zum Schlagbohren dienen spezielle Bohrer mit Aufsätzen aus
Hartmetall (widia).

Verwenden Sie keine linke Drehrichtung bei der eingeschalteten
Schlagfunktion.

BOHRUNGEN AUSFÜHREN

• Bevor Sie eine Bohrung mit einem großen Durchmesser ausführen,

machen Sie zuerst eine kleinere Bohrung und dann bohren Sie sie
zu einem gewünschten Maß auf. Dies wird die Überlastung der
Bohrmaschine verhindern.

• Bei der Ausführung von tiefen Bohrungen bohren Sie stufenweise

zuerst auf kleinere Tiefen, nehmen Sie den Bohrer aus der
Bohrung heraus, um die Entfernung von Spänen aus der Bohrung
zu ermöglichen.

• Falls es zu einer Verklemmung des Bohrers beim Bohren kommt,

schalten Sie die Bohrmaschine sofort aus, um das Elektrowerkzeug
nicht zu beschädigen. Schalten Sie die Drehrichtung um, um den
Bohrer aus der Bohrung zu entfernen.

• Halten Sie die Bohrmaschine in der Achse der auszuführenden

Bohrung. Im Idealfall soll der Bohrer unter rechtem Winkel
zur Oberfläche des Werkstücks eingestellt sein. Wird die
Bohrmaschine beim Betrieb nicht senkrecht gehalten, so kann es
zum Verklemmen oder Brechen des Bohrers in der Bohrung und
damit zur Verletzung des Benutzers kommen.

Das Dauerbohren mit niedriger Drehzahl kann zum Überhitzen
des Motors führen. Beim Betrieb des Elektrowerkzeugs legen
Sie regelmäßig Pausen ein oder lassen Sie zu, dass das Gerät mit
maximaler Drehzahl ca. 3 Minuten lang leer läuft. Achten Sie
darauf, um die Lüftungsönungen im Gehäuse zur Lüftung des
Motors der Bohrmaschine nicht zu verdecken.

BEDIENUNG UND WARTUNG

Vor allen Montage-, Einstellungs-, Reparatur- oder
Bedienungsarbeiten trennen Sie den Stecker der
Versorgungsleitung aus der Netzsteckdose.

Die Schlagbohrmaschine bedarf keine zusätzliche Schmierung
oder Sonderwartung. Die Bohrmaschine enthält keine teile, die
vom Benutzer gewartet werden sollen. Setzten Sie nie Wasser oder
andere chemische Flüssigkeiten zum Reinigen der Bohrmaschine
ein. Das Gerät soll nur mit einem trockenen Lappen gewischt
werden. Lagern Sie die Bohrmaschinen stets in einem trockenen
Ort. Achtel Sie darauf, dass die Lüftungsöffnungen im Gehäuse
der Bohrmaschine stets frei bleiben. Bei einer Beschädigung der
Versorgungsleitung tauschen Sie sie gegen eine neue mit den
gleichen Parametern aus. Beauftragen Sie damit einen qualifizierten
Fachelektriker oder eine Servicestelle.

BITAUFNAHME AUSTAUSCHEN

• Die Backen der Aufnahme (1) aufweiten.

• Die Montageschraube mit Kreuzschraubenzieher durch Drehen

mit dem Kreuzschraubenzieher nach rechts (linkes Gewinde)
herausdrehen.

• Den Sechskantschlüssel in der Aufnahme spannen (Abb. D).

• Leicht das Ende des Sechskantschlüssels anschlagen.

• Die Aufnahme aufdrehen.

Zur Montage der Bitaufnahme ist das Demontageverfahren
umgekehrt anzuwenden.

AUSTAUSCH VON KOHLEBÜRSTEN

Die verschleißten (kürzer als 5 mm), verbrannten oder gerissenen
Kohlebürsten des Motors sind sofort auszutauschen. Es werden
immer gleichzeitig beide Kohlebürsten ausgetauscht. Lassen Sie
die Kohlebürsten ausschließlich von qualiziertem Fachpersonal
unter Verwendung von Originalersatzteilen austauschen.

Alle Störungen sind durch den autorisierten Kundendienst des
Herstellers zu beheben.

TECHNISCHE PARAMETER

NENNWERTE

Schlagbohrmaschine

Parameter Wert

Versorgungsspannung 230 V AC
Versorgungsfrequenz 50 Hz
Nennleistung 1050 W

Bereich der Drehzahl ohne
Belastung

Schlagfrequenz

Gang 1 0 - 900 min
Gang 2 0 - 2500 min
Gang 1 0 - 14000 /min
Gang 2 0 - 40000 /min

-1

-1

Bereich der Bitaufnahme 3 - 16 mm
Gewindegröße der Bitaufnahme ½ ‘’

Stahl 16 mm

Max. Bohrdurchmesser

Beton 20 mm

Holz 40 mm
Schutzklasse II
Gewicht

Herstellungsjahr

3,5 kg

2017

LÄRM UND SCHWINGUNGSANGABEN

Schalldruckpegel Lp
Schalleistungspegel Lw
Wert der Schwingungsbeschleunigung: a

= 92 dB(A) K = 3 dB(A)

A

= 103 dB(A) K = 3 dB(A)

A

= 10,68 m/s2 K=1,5 m/s

h

2

UMWELTSCHUTZ

Werfen Sie elektrisch betriebene Produkte nicht in den Hausmüll, sondern
einer umweltgerechten Wiederverwertung zuführen. Fragen Sie den Vertreiber
oder lokale Verwaltung nach Informationen über die Entsorgung. Elektro- und
Elektronik- Altgeräte enthalten Substanzen, die für die Umwelt nicht neutral
sind. Das der Wiederverwertung nicht zugeführte Gerät stellt eine potentielle

* Änderungen vorbehalten.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa mit Sitz in Warschau,
ul. Pograniczna 2/4 (nachfolgend: „Grupa Topex ”) teilt mit, dass alle Urheberrechte auf den Inhalt der
vorliegenden Betriebsanleitung (nachfolgend: „Betriebsanleitung”), darunter u. a. derer Text, Bilder,
Schemata, Zeichnungen, sowie Anordnung, ausschließlich Grupa Topex angehören und laut Gesetz
über das Urheberrecht und verwandte Rechte vom 4. Februar 1994 (GBl. 2006 Nr. 90 Pos. 631 mit
späteren Änderungen) rechtlich geschützt werden. Das Kopieren, Verarbeiten, Veröffentlichen sowie
Modifizieren der gesamten Betriebsanleitung bzw. derer Einzelelemente für kommerzielle Zwecke
ohne Einwilligung von Grupa Topex in Schriftform ist streng verboten und kann zivil- und strafrechtlich
verfolgt werden.

Gefahr für die Umwelt und Gesundheit der Menschen dar.

11

   

ПЕРЕВОД ОРИГИНАЛЬНОЙ

ИНСТРУКЦИИ

 

58G712

ВНИМАНИЕ: ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ
ЭЛЕКТРОИНСТРУМЕНТА СЛЕДУЕТ ВНИМАТЕЛЬНО ПРОЧИТАТЬ
ДАННОЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И СОХРАНИТЬ ЕГО В
КАЧЕСТВЕ СПРАВОЧНОГО МАТЕРИАЛА

СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

•    . Воздействие шума может

вызвать потерю слуха.

•     
,   . Потеря

контроля над инструментом чревата получением телесных
повреждений.

 

Инструмент запрещается бросать, перегружать, погружать в воду
и другую жидкость, использовать для размешивания клеевых и
цементных растворов. Не следует: подвешивать, переносить, тянуть
или выключать электроинструмент из розетки за шнур питания.
Избегать использования длинных удлинителей.

 

Сверла по дереву, металлу, бетону, шлифовальные круги и
проволочные щетки (при работе со шлифовальными кругами
и проволочными щетками следует пользоваться защитными
очками).

ВНИМАНИЕ! Инструмент служит для работы внутри
помещения.

Несмотря на безопасную конструкцию, предпринятые
защитные меры и использование средств защиты, всегда
существует некоторый остаточный риск получения травмы во
время работы.

  

Ударная дрель является ручным электроинструментом с
изоляцией II класса. Инструмент приводится в движение
электрическим однофазным коллекторным двигателем; частота
вращения инструмента регулируется посредством зубчатой
передачи. Электроинструмент данного типа применяется для
выполнения отверстий в дереве, деревозаменителях, металле,
керамике и пластмассе в режиме сверления без удара, а также в
бетоне, кирпиче и аналогичных материалах в режиме сверления
с ударом. Сфера применения инструмента - для строительно­ремонтных, столярных работ, а также всех ручных работ,
выполняемых мастерами-любителями.

Запрещается применять электроинструмент не по
назначению

   

Перечисленная ниже нумерация касается элементов
инструмента, представленных на страницах с графическими
изображениями.

1. Сверлильный патрон

2. Переключатель режима работы

3. Кнопка фиксатора

4. Переключатель направления вращения

5. Переключатель частоты вращения

6. Кнопка включения

7. Дополнительная рукоятка

8. Ограничитель глубины сверления

9. Переключатель скоростей

* Внешний вид приобретенного электроинструмента может незначительно отличаться от
изображенного на рисунке.

12

ВНИМАНИЕ

ВНИМАНИЕ - ОПАСНОСТЬ!

СБОРКА/НАСТРОЙКА

ИНФОРМАЦИЯ

   

1. Ключ патрона - 1 шт.

2. Дополнительная рукоятка - 1 шт.

3. Ограничитель глубины сверления - 1 шт.

ПОДГОТОВКА К РАБОТЕ

  
     

   (7). 
     
      
      .

Отключить электроинструмент от сети.

• Ослабить фиксатор фланца рукоятки (7), поворачивая влево.

• Надеть фланец рукоятки на цилиндрическую часть дрели.

• Повернуть рукоятку в наиболее удобное положение.

• Повернуть фиксатор вправо, для закрепления рукоятки.

   

Ограничитель (8) служит для ограничения глубины погружения
сверла в материал.

• Ослабить фиксатор фланца дополнительной рукоятки (7).

• Вставить ограничитель (8) в отверстие во фланце

дополнительной рукоятки.

• Отрегулировать требуемую глубину сверления.

• Заблокировать, закрепляя фиксатор

  

Отключить электроинструмент от сети.

• Вставить ключ в одно из отверстий в корпусе сверлильного
патрона (1).

• Развести кулачки патрона на необходимое расстояние.

• Вставить сверло в отверстие патрона до упора.

• Поместить ключ в каждое из трех отверстий в корпусе патрона
и затянуть все кулачки на сверле.

,       
,      .

Закрепляя новое сверло, после включения дрели следует
проверить, не наблюдается ли чрезмерное биение сверла
во время его вращения, что может свидетельствовать о
неправильном закреплении в патроне либо искривлении
сверла. При наличии биения проверить крепление сверла и его
техническое состояние. Систематически проверять техническое
состояние патрона перед работой с дрелью.

РАБОТА/НАСТРОЙКА

/

Напряжение сети должно соответствовать напряжению,
указанному на щитке дрели.

 - нажать кнопку включения (6) и удержать во
включенном положении.

 - отпустить кнопку включения (6).

Кнопка фиксатора (длительная работа)
Включение:

• Нажать кнопку включения (6) и удержать во включенном

положении.

• Нажать кнопку фиксатора (3) (. A).

• Отпустить кнопку включения (6).

Выключение:

• Нажать и отпустить кнопку включения (6).

Частота вращения регулируется силой нажима на кнопку
включения.

   

Дрель позволяет работать с разной частотой вращения
шпинделя. Частота вращения регулируется переключателем
(5) (. A). Переключателем частоты вращения можно плавно
регулировать частоту, увеличивая или уменьшая нажим на
кнопку включения (6).

• Поворачивая переключатель вправо (5) увеличиваем частоту

вращения.

• Поворачивая переключатель влево (5) уменьшаем частоту

вращения.

Подбирать соответствующую частоту вращения следует во
время работы дрели без нагрузки, при включенной функции
блокировки шпинделя. Так как частота вращения задается во
время работы дрели без нагрузки, при работе с нагрузкой она
может быть ниже.

 

Дрель оборудована переключателем (9), позволяющим
увеличить скорость вращения (. C).

 I: диапазон оборотов меньше - для выполнения
отверстий больших диаметров либо сверления в твердом
материале.

 II: диапазон оборотов больше - для выполнения
отверстий меньших диаметров либо сверления в мягком
материале.

В зависимости от материала, установить переключатель (9) в
требуемое положение. Если переключатель не переключается,
слегка провернуть шпиндель

    
   .   
.

 

С помощью переключателя направления вращения (4) можно
выбрать направление вращения шпинделя дрели (. A.)

  - установить переключатель (4) в крайнее
левое положение.

  - установить переключатель (4) в крайнее
правое положение.

* Внимание, в некоторых случаях в приобретенном инструменте положение переключателя
относительно направления вращения может не соответствовать описанному в руководстве.
Следует обратить внимание на графические символы на переключателе или корпусе
оборудования.

     
  .   ,
     
 .

  

Переключатель режима работы (2) позволяет подобрать
необходимый режим работы: сверление без удара или с
ударом (. B). Для сверления в таких материалах, как металл,
дерево, керамика, пластмасса и т.п., установить кольцо в
позицию работы без удара (символ сверла). Сверление в таких
материалах как камень, бетон, кирпич и т.п. - установить кольцо в
позицию работы с ударом (символ молотка). Отверстия в дереве,

деревозаменителях и металлах выполняются с помощью сверл
из быстрорежущей либо углеродистой стали (только в дереве
и деревозаменителях). Для сверления с ударом служат сверла с
напайными твердосплавными пластинами.

В режиме сверления с ударом не следует работать с
левосторонним вращением.

 

• Приступая к сверлению отверстия большого размера, сначала

рекомендуется просверлить отверстие поменьше, а затем
расширить его до необходимого размера. Это предотвратит
перегрузку дрели.

• При сверлении глубоких отверстий, сверлить следует в

несколько приемов, каждый раз вытаскивая сверло из
отверстия с целью удаления из него пыли.

• В случае заклинивания сверла во время сверления,

необходимо выключить дрель, чтобы предотвратить ее
повреждение. Изменяя направление вращения, следует
вынуть сверло из отверстия.

• Располагать дрель таким образом, чтобы ось вращающегося

сверла совпадала с осью просверливаемого отверстия.
Идеальное положение сверла - под прямым углом к
поверхности обрабатываемого материала. Если во время
сверления прямой угол не будет выдержан, это может
привести к заклиниванию сверла в отверстии или поломке и,
тем самым, причинить телесные повреждения.

     
   . 
      
     
   3 .   ,  
   ,   
 .

ОБСЛУЖИВАНИЕ И КОНСЕРВАЦИЯ

  - ,   ,
,   , 
      .

Ударная дрель не требует какой-либо дополнительной
смазки или ухода. Дрель не имеет элементов, требующих
специального ухода. Запрещается использовать воду и какую­либо химическую жидкость для чистки дрели. Дрель достаточно
протирать сухой тряпочкой, хранить в сухом месте. Заботиться
о том, чтобы вентиляционные отверстия не были закупорены.
В случае повреждения шнура питания, его следует заменить на
шнур с такими же техническими параметрами. Замену шнура
питания поручать специалисту или передать дрель в ремонтную
мастерскую.

  

• Разжать кулачки патрона (1).

• Вынуть крепежный винт крестовой отверткой, поворачивая

ее вправо (левая резьба).

• Закрепить шестигранный ключ в патроне (. D).

• Слегка ударить по другому концу шестигранного ключа.

• Отвинтить патрон.

Монтаж патрона осуществляется в последовательности,
обратной его демонтажу.

  

    ( 
5 ),      
  .    
.    
 ,  
  .

Все неполадки должны устраняться уполномоченной сервисной
службой производителя.

13

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

 

 

 

Напряжение питания 230 В AC
Частота тока питания 50 Гц
Номинальная мощность 1050 Вт

Частота вращения без
нагрузки

Частота ударов

Режим 1 0 - 900 мин
Режим 2 0 - 2500 мин
Режим 1 0 - 14000 /мин
Режим 2 0 - 40000 /мин

-1

-1

Размер сверлильного патрона 3 - 16 мм
Резьба сверлильного патрона ½ ‘’

Сталь 16 мм

Макс. диаметр сверления

Бетон 20 мм

Дерево 40 мм
Класс защиты II
Вес

Год выпуска

3,5 кг

2017

     

Уровень акустического давления: Lp
Уровень акустической мощности: Lw
Виброускорение: a

= 10,68 м/с2 K=1,5 м/с

h

= 92 дБ(A) K = 3 dB(A)

A

= 103 дБ(A) K = 3 dB(A)

A

2

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Электроприборы не следует выбрасывать вместе с домашними отходами,
их следует передать в специальный пункт утилизации. Информацию на
тему утилизации может предоставить продавец изделия или местные
власти. Электронное и электрическое оборудование, отработавшее свой
срок эксплуатации, содержит опасные для окружающей среды вещества.
Оборудование, не подвергнутое процессу вторичной переработки,
является потенциально опасным для окружающей среды и здоровья

* Оставляем за собой право вводить изменения.

Компания „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa,
расположенная в Варшаве по адресу: ul. Pograniczna 2/4 (далее „ Grupa Topex”) сообщает, что
все авторские права на содержание настоящей инструкции (далее „Инструкция”), в т.ч. текст,
фотографии, схемы, рисунки и чертежи, а также компоновка, принадлежат исключительно
компании Grupa Topem и защищены законом от 4 февраля 1994 года об авторском праве и
смежных правах (Вестник законодательных актов РП № 90 поз. 631 с послед. изм). Копирование,
воспроизведение, публикация, изменение элементов инструкции без письменного согласия
компании Grupa Topex строго запрещено и может повлечь за собой гражданскую и уголовную
ответственность.

человека.

ИНФОРМАЦИЯ О ДАТЕ ИЗГОТОВЛЕНИЯ

УКАЗАНА В СЕРИЙНОМ НОМЕРЕ,

КОТОРЫЙ НАХОДИТСЯ НА ИЗДЕЛИИ

Порядок расшифровки информации следующий:

2ХХХYYG*****

где

2ХХХ – год изготовления,
YY – месяц изготовления
G- код торговой марки (первая буква)
***** - порядковый номер изделия

Изготовлено в КНР для GRUPA TOPEX Sp. z o.o. Sp. k., ul. Pograniczna 2/4, 02-285 Warszawa, Польша

ПЕРЕКЛАД ІНСТРУКЦІЇ

З ОРИГІНАЛУ

 

58G712

ПРИМІТКА: ПЕРЕД ТИМ ЯК ПРИСТУПАТИ ДО ЕКСПЛУАТАЦІЇ
ІНСТРУМЕНТУ, СЛІД УВАЖНО ОЗНАЙОМИТИСЯ З ЦІЄЮ
ІНСТРУКЦІЄЮ Й ЗБЕРЕГТИ ЇЇ В ДОСТУПНОМУ МІСЦІ.

ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ПІД ЧАС

КОРИСТУВАННЯ ДРИЛЕМ УДАРНИМ

•       
. Тривале нараження на галас може спричинитися

до втрати слуху.

•   
   ’,  
 . Миттєва втрата контролю над

електроінструментом може спричинитися до травмування
оператора.

 ,   :

Не допускається жбурляти інструмент, перевантажувати,
занурювати в воду, ані в інші рідини, стосувати до замішування
клеїв або чамуру; не допускається: вішати, переносити, тягти
чи вимикати електроінструмент з мережевого гнізда за шнур.
Рекомендується не вживати довгих переносок.

Різальний та робочий інструмент, що допускається до
використання:

Свердла по дереву, металу, бетону, круги шліфувальні й щітки
дротяні (під час праці з ужитком шліфувальних кругів чи
дротяних щіток рекомендується вдягати захисні окуляри).

УВАГА! Устаткування призначене до експлуатації у
приміщеннях і не призначене для праці назовні.

Не зважаючи на застосування безпечної конструкції,
використання засобів безпеки й додаткових засобів
особистого захисту, завжди існує залишковий ризик
травматизму під час праці.

  

Дриль ударний представляє собою ручний електроінструмент,
яакому надано II клас з електроізоляції. Він працює від
однофазного електромотору з редуктором швидкості (зубчастої
передачі). Даний електроінструмент призначений до свердлення
отворів в дереві, деревоматеріалах, металі, кахлі і пластмасах в
режимі без удару, а також в бетоні, цеглі та подібних матеріалах
в режимі з ударом. Інструмент призначений до використання в
ремонтно-будівельних, столярських працях, а також до інших
аматорських праць.

Не допускається використовувати електроінструмент не за
призначенням.

 

Перелік елементів зовнішнього вигляду електроінструменту, що
зазначений нижче, стосується малюнків до цієї інструкції.

1. Патрон

2. Перемикач робочого режиму

3. Кнопка блокування кнопки (курка) ввімкнення

4. Перемикач напрямку обертів (реверс)

5. Колесико регуляції швидкості обертів

6. Кнопка (курок) ввімкнення

7. Поміжне руків’я

8. Обмежувач глибини свердлення

9. Перемикач швидкостей

* Існує можливість незначної відмінності між фактичним зовнішнім виглядом електроінструменту
та таким, що зображений на малюнку.

14

  

УВАГА

ЗАСТЕРЕЖЕННЯ

МОНТАЖ/НАЛАШТУВАННЯ

ІНФОРМАЦІЯ

  

1. Ключ - 1 шт.

2. Поміжне руків’я - 1 шт.

3. Обмежувач глибини свердлення - 1 шт.

ПІДГОТОВКА ДО РОБОТИ

  ’
     

    
    
’ (7).     
     
’      
     .

Вимкнути електроінструмент і витягти виделку з розетки.

• Послабити колесо, що блокує хомут руківя (7), обертаючи його

вліво.

• Пересунути хомут на корпусі дриля у потрібне положення.

• Обернути руків’я довкола вісі шпинделя таким чином, щоб

руків’я стало в відповідне положення.

• Затягти колесо, що блокує руків’я вправо, щоб знерушити

його.

   

Обмежувач глибини (8) призначений до обмеження довжини
заглиблення свердла в матеріал.

• Ослабити мутру-баранчик, що блокує хомут руків’я (7).

• Вставити планку обмежувача глибини (8) до отвору в хомуті

додаткового руків’я.

• Відрегулювати на потрібну глибину свердлення.

• Дотягти мутру-баранчик.

 / 

Вимкнути електроінструмент і витягти виделку з розетки.

• Вставити ключ в один з бокових отворів у патроні (1).

• Розвести губки патрона на потрібну відстань.

• Вставити хвостовик свердла в патрон до опору.

• За допомогою ключа, що вставляєтся в один з трьох отворів на

патроні, затиснути губки патрона і знерушити свердло.

  ’     
      .

Щоразу після встановлення свердла в патрон слід ввімкнути
дриль і візуально справдити, чи під час обертання не
спостерігається биття свердла, яке може свідчити про
недостатньо міцне затягнення, або ж викривлення свердла
в патроні. В разі наявності биття слід справдити міцність
утримання свердла та його стан. Стан патрону слід перевіряти
регулярно перед тим як заходитися працювати дрилем.

ПОРЯДОК РОБОТИ/РОБОЧІ НАЛАШТУВАННЯ

  

Напруга живлення в мережі повинна відповідати
характеристикам, вказаним в таблиці на дрилі.

 - натиснути кнопку (курок) ввімкнення (6) й
утримувати натиснутою.

 - відпустити кнопку ввімкнення (6).

Блокування кнопки ввімкнення (безперервний режим праці)
Ввімкнення:

• Натиснути кнопку (курок) ввімкнення (6) й утримувати

натиснутою.

• Натиснути кнопку блокування кнопки ввімкнення (3) (. A).

• Відпустити кнопку ввімкнення (6).

Вимкнення:

• Натиснути й відпустити кнопку ввімкнення (6).

Швидкість обертання шпинделю регулюється силою натиску
на кнопку ввімкнення.

   


Дриль допускає виконання праць з різними швидкостями
обертання шпинделя, які налаштовуються шляхом підкручування
колеса (5) (. A). Після встановлення бажаного обмеження
швидкості за допомогою колеса, додатково дозволяється
регулювати швидкість обертів шпинделя силою натиску а
кнопку-курок ввімкнення (6).

• В разі обертання колеса (5) вправо, швидкість збільшується,

• В разі обертання колеса (5) вліво, швидкість зменшується,

Відповідний підбір швидкості обертів слід виконувати
при ввімкненому на яловому ході дриля, причому кнопка
блокування кнопки-курка ввімкнення повинна бути натиснутою.
В разі усталення обертів під час праці з навантаженням можливе
зменшення частоти обертів.

 

Дриль обладнано перемикачем швидкостей (9), що уможливлює
збільшення швидкості обертання (. C).

 () I: кількість обертів менша. Передача
призначена до свердлення отворів більшого діаметру чи в
твердому матеріалі.

 () II: кількість обертів більша. Передача
призначена до свердлення отворів меншого діаметру чи в
м’якому матеріалі.

Перемикач швидкості обертання (9) встановлюється в
положення, що відповідає характеру робіт, що виконуються. В
разі якщо перемикач не перемикається (опір перемикача), слід
трохи крутнути патрон довкола вісі.

     ()
   .    
 .

   

Перемкнути напрямок обертання (реверс) допускається за
допомогою перемикача (4) (. A).

Оберти вправо: встановити перемикач реверсу (4) в ліве
положення.

Оберти вліво (реверс): встановити перемикач реверсу (4) в
праве положення.

* Допускається, що в деяких моделях положення перемикача встановлюється в дещо іншому
порядку. В кожному разі перемикач позначено вказівними написами чи графічними символами.

     ()
    .   
    ,  
     .

  

За допомогою перемикача (2) допускається обирати
відповідний режим роботи: свердлення з ударом чи без (.
B). До свердлення в таких матеріалах як метал, дерево, кахель,
пластмаси чи подібні матеріали перемикач встановлюється
в положення режиму праці без удару — навпроти символу

15

«свердло». До свердлення в таких матеріалах як камінь,
бетон, цегла чи подібні матеріали перемикач встановлюється
в положення режиму праці з ударом — навпроти символу
«молоток». Отвори в дереві та деревоматеріалах, а також металі
виконуються за допомогою свердел зі швидкорізальної та
вуглецевої сталі (виключно в дереві та деревоматеріалах). Для
свердлення з ударом використовуються свердла з карбідними
напайками («widia»).

Не допускається перемикання на реверс під час праці в
режимі з ударом.

 

• В разі потреби свердлення отвору більшого діаметру

рекомендується спершу просвердлити пілотний отвір
меншого діаметру, а тоді розсвердлити його до потрібного
діаметру. Це запобігає зайвому обтяженню дриля.

• Під час свердлення отворів дужої глибини рекомендується

просвердлювати отвір поступово, ступенями, кожен раз
висуваючи свердло назад з метою усунення пилу, тирси й
друск з отвору.

• В разі заклинення свердла під час праці дриль слід негайно

вимкнути, щоб запобігти його пошкодженню. Щоб витягти
свердло з отвору, слід переналаштувати інструмент на реверс.

• Вісь свердла, вставленого в патрон дриля, повинна

співпадати з віссю просвердленого отвору. Свердло
належить розташовувати під прямим кутом до поверхні,
в якій просвердлюється отвір. В разі недотримання
перпендикулярності вісі свердлення і площини поверхні,
в якій виконується отвір, існує можливість заклинення
чи зламання свердла в отворі і, як наслідок, травмування
користувача.

     
   . 
     
 ,     
     . 3 .
      ,   
 ,     
,  .

ЗБЕРІГАННЯ ТА ОБСЛУГОВУВАННЯ

   ,  
   ,  
       .

Дриль ударний не вимагає додаткового змащування чи
спеціальних регламентних робіт. Також, в інструменті нема
жодних елементів, що потребували б спеціальних заходів з
обслуговування з боку користувача. Не допускається чистити
дриль з використанням води чи рідких хімічних засобів —
допускається витирати електроінструмент тільки сухою
ганчіркою. Дриль слід зберігати в сухому місці. Слід завжди
перевіряти вентиляційні щілини в корпусі дриля на відсутність
в них сторонніх предметів. В разі пошкодження електричного
проводу його слід замінити на один з аналогічними
характеристиками. Будь-які сервісні та ремонтні роботи слід
виконувати виключно в авторизованому сервісному центрі.

 

• Розвести губки патрона (1).

• За допомогою хрестовидного ключа відкрутити гвинт, що

кріпить патрон, вправо (гвинт з лівою різьбою).

• Вставити шестигранний ключ в патрон (. D).

• Злегка стукнути по протилежному кінцю шестигранного

ключа.

• Відкрутити патрон.

Встановлення патрону виконується в зворотній послідовності.

  

Вугільні щіточки в двигуні, що зносилися (тобто коротші за
5 мм), спалені чи тріснуті, слід негайно замінити. Завжди слід
заміняти обидві щіточки одночасно.

     
    
 .

В разі будь-яких неполадок слід звертатися до авторизованого
сервісного центру компанії.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

 

 

 

Напруга живлення 230 В зм.стр.
Частота струму 50 Гц
Номінальна потужність 1050 Вт

Швидкість обертів без
навантаження, діапазон

Частота ударів

Швидк. 1 0 - 900 хв.
Швидк. 2 0 - 2500 хв.
Швидк. 1 0 - 14000 /хв.
Швидк. 2 0 - 40000 /хв.

-1

-1

Розмір патрону свердлильного 3 - 16 мм
Параметри різьби дрильового

½ ‘’

патрону

Макс.діаметр
просвердлюваного
отвору

Сталь 16 мм
Бетон 20 мм

Дерево 40 мм
Клас електроізоляції II
Вага

Рік виготовлення

3,5 кг

2017

     

Рівень тиску галасу: Lp
Рівень акустичної потужності: Lw
Значення вібрації (прискорення коливань): a

K=1,5 м/с

2

A = 92 дБ (A) K = 3 дБ (A)

A = 103 дБ (A) K = 3 дБ (A)

= 10,68 м/с

h

2

ОХОРОНА СЕРЕДОВИЩА

Зужиті продукти, що працюють на електричному живленні, не слід
викидати разом з побутовими відходами, а утилізовувати в спеціальних
закладах. Відомості про утилізацію можна отримати в продавця
продукції чи в органах місцевої адміністрації. Відпрацьовані електричні
та електронні прилади містять речовини, що не є сприятливими для
природного середовища. Обладнання, що не передається до переробки,

* Виробник залишає за собою право вносити зміни.

«Grupa Topex Spółka z ograniczoną odpowiedzialnością» Spółka komandytowa, з юридичною
адресою в Варшаві, ul. Pograniczna 2/4, (тут і далі згадуване як «Grupa Topex») сповіщає, що всі
авторські права на зміст даної інструкції (тут і далі називаної «Інструкція»), в тому на її текст,
розміщені світлини, схематичні рисунки, креслення, а також розташування текстових і графічних
елементів належать виключно до Grupa Topex і застережені відповідно до Закону від 4 лютого
1994 року «Про авторське право й споріднені права» (див. орган держдруку Польщі «Dz. U.» 2006
№ 90 п. 631 з подальш. зм.). Копіювання, переробка, публікація, переробка в комерційних цілях
всієї Інструкції чи окремих її елементів без письмового дозволу Grupa Topex суворо заборонене.
Недотримання до цієї вимоги тягне за собою цивільну та карну відповідальність.

може становити небезпеку для середовища та здоров’я людини.

16

EREDETI HASZNÁLATI

UTASÍTÁS FORDÍTÁSA

ÜTVEFÚRÓ

58G712

FIGYELEM: AZ ELEKTROMOS KÉZISZERSZÁM ÜZEMBE HELYEZÉSE
ELŐTT FIGYELMESEN OLVASSA EL EZT A HASZNÁLATI UTASÍTÁST ÉS
ŐRIZZE AZT MEG KÉSŐBBI FELHASZNÁLÁS CÉLJÁRA.

AZ ALKALMAZOTT PIKTOGRAMMOK MAGYARÁZATA

FIGYELEM

FIGYELMEZTETÉS

ÖSSZESZERELÉS/BEÁLLÍTÁS

RÉSZLETES BIZTONSÁGI ELŐÍRÁSOK

• Az ütvefúró használata során használjon fülvédő eszközt. A

túlzott zajártalom hallásromlást, süketséget okozhat.

• A szerszámot használja a vele szállított pótfogantyúval. A

szerszám fölötti uralom elvesztése kezelőjének személyi sérülését
okozhatja.

A rendeltetésellenes használat példái:

A szerszámot ne dobálja, ne terhelje túl, ne merítse vízbe és más
folyadékba, ne használja csemperagasztók, cementes habarcsok
keveréséhez. Nem ajánlott: az elektromos kéziszerszámot a hálózati
csatlakozókábelnél fogva felakasztani, hordozni, rángatni, vagy a
hálózati csatlakozóaljzatból kihúzni. Elkerülendő a hosszú hálózati
hosszabbítók használata.

Az alkalmazható szerszámok:

Fúrószárak fához, fémhez, betonhoz, csiszolókorongok és drótkefék
(a csiszolókorongok és a drótkefék használata során használjon
védőszemüveget).

FIGYELEM! A szerszám beltéri alkalmazásra szolgál.
Az önmagában is biztonságos szerkezeti felépítés, a biztonsági

megoldások és kiegészítő védőfelszerelések alkalmazása mellett
is mindig fennmarad a munkavégzés közben bekövetkező
balesetek minimális veszélye.

FELÉPÍTÉS, RENDELTETÉS

Az ütvefúrók a II. szigetelési osztályba sorolt elektromos
kéziszerszámok. Meghajtásukat egyfázisú, kommutátoros
elektromotor végzi, amely forgási sebességének csökkentéséről
fogaskerék-áttétel gondoskodik. Ezek az elektromos kéziszerszámok
széles körben használatosak furatok készítésére fában, fához
hasonló anyagokban, kerámiában, műanyagban ütőmechanizmus
nélküli üzemmódban, valamint betonban, téglában és más ezekhez
hasonló anyagokban, az ütőmechanizmus bekapcsolásával.
Felhasználási területük kiterjed az építési, felújítási és asztalosipari
munkákra, valamint az önállóan végzett otthoni barkácsolás során a
legkülönfélébb tevékenységekre.

Tilos az elektromos kéziszerszámot rendeltetésétől eltérő célra
alkalmazni.

AZ ÁBRÁK ÁTTEKINTÉSE

Az alkalmazott számozás a külön oldalakon található, a szerszámok
részelemeit bemutató ábrák jelöléseit követi.

1. Tokmány

2. Üzemmódváltó kapcsoló

3. Bekapcsoló gomb reteszelő gombja

4. Forgásirány kapcsoló

5. A fordulatszám-szabályzó forgatógombja

6. Ki/be kapcsoló

7. Pótmarkolat

8. Mélységhatároló rúd

9. Sebességváltó kapcsoló

* Előfordulhatnak kisebb különbségek a termék és az ábrák között.

TÁJÉKOZTATÓ

TARTOZÉKOK, KIEGÉSZÍTŐ FELSZERELÉSEK

1. Tokmánykulcs - 1 db

2. Pótmarkolat - 1 db

3. Fúrásmélység-határoló rúd - 1 db

FELKÉSZÜLÉS AZ ÜZEMBEHELYEZÉSRE

A PÓTMARKOLAT BESZERELÉSE
Munkavédelmi szempontból ajánlott a (7) pótmarkolatot

minden esetben használni. A pótmarkolat elforgatható a
szorítás oldása után, lehetővé téve a munkavégzéshez a
legkényelmesebb helyzetbe való beállítást.

Áramtalanítsa a szerszámot.

• Lazítsa meg a (7) pótmarkolatot rögzítő forgatógombot, azt balra

forgatva.

• Csúsztassa a pótmarkolatot a fúrógép nyakrészére.

• Fordítsa a legmegfelelőbb helyzetbe.

• Húzza meg a rögzítő forgatógombot, jobbra fordítva a

pótmarkolat rögzítéséhez.

A FÚRÁSMÉLYSÉGHATÁROLÓ FELSZERELÉSE

A (8) fúrásmélység-határoló a fúrószár anyagba süllyesztés
mélységének beállítására szolgál.

• Lazítsa meg a (7) pótmarkolatot rögzítő szárnyasanyát.

• A (8) határoló rudat tolja be a pótmarkolat nyílásába.

• Állítsa be a kívánt furatmélységet.

• Rögzítse a határoló rudat a rögzítő forgatógomb meghúzásával.

A SZERSZÁMBEFOGÁS

Áramtalanítsa a szerszámot.

• Helyezze be a tokmánykulcsot az egyik nyílásba az (1) tokmány

palástján.

• Nyissa meg a szorítópofákat a kívánt mértékben.

• Csúsztassa a fúrószár hengeres végét ütközésig a szorítópofák

közötti nyílásba.

• A tokmánykulcs elfordításával (amelyet a tokmány palástján lévő

három furatba kell illeszteni sorban, egymás után) szorítsa meg a
szorítópofákat a fúrószáron.

Soha ne felejtse el a tokmánykulcsot kivenni a tokmányból a
fúrószár ki- vagy befogatása után.

Új fúrószár befogatása után fordítson figyelmet arra, hogy a forgó
fúrószár központos-e. Ha nem, az arról árulkodik, hogy a fúrószár
nincs helyesen befogatva a tokmányba, vagy a fúrószár el van
ferdülve. Ha azt tapasztalja, hogy a fúrószár forgása nem központos,
ellenőrizze befogatását, és magának a fúrószárnak az állapotát is.
Rendszeresen, a fúrógép minden használatbavétele előtt ellenőrizze
a tokmány állapotát.

MUNKAVÉGZÉS / BEÁLLÍTÁSOK

A BE ÉS KIKAPCSOLÁS

A hálózati feszültség egyezzen meg a fúrógép gyári adattábláján
feltüntetett feszültséggel.

Bekapcsolás - Nyomja meg és tartsa benyomva a (6)
kapcsológombot.

17

Kikapcsolás -engedje fel a (6) kapcsológombot.

A bekapcsológomb reteszelése (folyamatos üzem)
Bekapcsolás:

• Nyomja meg és tartsa benyomva a (6) kapcsológombot.

• Nyomja be a bekapcsológomb (3) reteszét (A. ábra).

• Engedje fel a (6) kapcsológombot.

Kikapcsolás

• Nyomja meg és engedje fel a (6) kapcsológombot.

A kihajtótengely fordulatszámát a bekapcsológombra kifejtett
nyomás mértékével lehet szabályozni.

A KIHAJTÓTENGELY FORDULATSZÁMÁT SZABÁLYOZÓ
FORGATÓGOMB

A fúrógép képes az orsó változó fordulatszámával működni.
Szabályozására az (5) forgatógomb szolgál (A. ábra). A fordulatszám­szabályzó gomb mindegyik beállításánál a fordulatszám
fokozatmentesen szabályozható a (6) bekapcsológombra gyakorolt
nyomás növelésével vagy csökkentésével, a beállított határig.

• Az (5) gomb jobbra forgatása a fordulatszám növekedését okozza.

• Az (5) gomb balra forgatása a fordulatszám csökkenését okozza.

A megfelelő fordulatszám beállítását terhelés nélkül működő
fúrógépen, a bekapcsológomb reteszelése mellett végezze. A
beállított fordulatszám a fúrógép terhelésével csökkenhet.

SEBESSÉGVÁLTÁS

A fúrógép rendelkezik (9) sebességváltó kapcsolóval, amely lehetővé
teszi az elérhető fordulatszám-tartomány növelését (C. ábra).

I. Sebesség: Alacsonyabb fordulatszám-tartomány – nagyobb
átmérőjű furatok készítéséhez vagy kemény anyagok fúrásához.

II. Sebesség: Magasabb fordulatszám-tartomány – kisebb átmérőjű
furatok készítéséhez vagy puha anyagok fúrásához.

A fúráshoz az anyagtól függően állítsa a (9) sebességváltó kapcsolót
a megkívánt állásba. Ha a kapcsolót nem tudja elmozdítani, forgassa
el kis mértékben a meghajtótengelyt.

Tilos a sebességváltó kapcsoló átállítása működő fúrógépen. Ez
az elektromos kéziszerszám károsodását vonhatja maga után.

FORGÁSIRÁNY JOBBRA  BALRA

A (4) forgásirány-váltó kapcsolóval megválasztható a fúrógép
tengelyének forgásiránya (A. ábra).

Forgásirány jobbra – állítsa a (4) kapcsolót végállásba balra.
Forgásirány balra – állítsa a (4) kapcsolót végállásba jobbra.

* A kapcsoló adott forgásirányhoz tartozó állása egyes esetekben eltérhet a fentiekben leírtaktól.
Elsősorban a kapcsolón vagy a szerszám házán található jelzéseket vegye figyelembe.

Tilos a szerszám tengelyének forgásirányát megváltoztatni,
amikor a fúrógép tengelye forog. Bekapcsolás előtt ellenőrizze,
hogy az irányváltó kapcsoló a megfelelő állásban van-e.

AZ ÜZEMMÓDVÁLTÓ KAPCSOLÓ

A (2) üzemmódváltó kapcsolóval megválasztható a végzendő
munka típusa: fúrás ütőmechanizmussal vagy a nélkül (B. ábra).
Olyan anyagokban való fúráshoz, mint a fém, a fa, a kerámia, a
műanyagok és az ezekhez hasonlók, a kapcsolót az egyszerű fúrásra
kell állítani (jele a fúrószár képe). A fúráshoz olyan anyagokban,
mint a kő, a beton, a tégla vagy az ezekhez hasonlók, a kapcsolót az
ütvefúrásra kell állítani (jele a kalapács képe). A furatok készítéséhez
fában és hasonló anyagokban gyorsvágó acél vagy szénacél (csak
fához és fatípusú anyagokhoz) fúrószár használatos. Ütvefúráshoz
az erre szolgáló különleges, vídiabetétes fúrószárak használandók.

Ne használjon balos forgási irányt ütvefúró üzemmódban.

FÚRÁS

• Nagy átmérőjű furatok készítése esetén javasolt először kisebb

átmérőjű furatot készíteni, majd azt a kívánt méretre felfúrni. Ezzel
megelőzhető a fúrógép esetleges túlterhelése.

• Mély furatok készítése esetén fúrjon fokozatosan, szakaszokban,

kisebb mélységekig, kiemelve időnként a fúrószárat a furatból,
hogy eltávolítsa ezzel a keletkező forgácsot.

• Ha fúrás közben a fúrószár beszorul, a fúrógépet azonnal kapcsolja

ki, hogy így megakadályozza annak károsodását. Forgásirányváltás
után próbálkozzon a fúrószár kihajtásával a furatból.

• A fúrógépet tartsa a készülő furat tengelyvonalában. Ideális

helyzetben a fúró merőleges a fúrandó felületre. Ha munka
közben nem tartja meg a merőleges helyzetet, az a fúrószár
beszorulásához, töréséhez vezethet, ami pedig személyi sérülést
okozhat.

A hosszú ideig tartó, kis fordulatszámon végzett fúrás a motor
túlmelegedéséhez vezethet. Tartson rendszeres szünetet a
munkában, vagy engedje, hogy a szerszám terhelés nélkül
a maximális fordulatszámon működjön mintegy 3 percig.
Fordítson arra gyelmet, hogy a fúrógép házán lévő, a motor
hűtésére szolgáló szellőzőnyílások soha ne legyenek eltakarva.

KEZELÉS, KARBANTARTÁS

Bármilyen szerelési, beállítási, javítási, karbantartási művelet
megkezdése előtt áramtalanítsa a szerszámot a hálózati
csatlakozó kihúzásával.

Az ütvefúró nem igényel sem kenést, sem különösebb karbantartást.
Egyetlen alkatrésze sem igényel karbantartást felhasználója részéről.
A fúrógép tisztításához tilos vizet vagy más folyékony vegyszert
használni. A szerszámot száraz ruhával kell tisztára törölni. A
fúrógépet minden esetben tárolja száraz helyen. Fordítson arra
figyelmet, hogy a fúrógép házán található szellőzőnyílások mindig
legyenek átjárhatók. Ha a hálózati csatlakozókábel megsérül, azt
azonos műszaki jellemzőkkel rendelkező csatlakozókábellel kell
kicserélni. A cserét bízza szakemberre vagy szakszervizre.

A TOKMÁNYCSERE

• Növelje maximálisra az (1) tokmány befogópofáinak egymástól

való távolságát.

• Csavarozza ki a tokmányt rögzítő csavart keresztcsavarhúzóval,

azt jobbra forgatva (balos menet).

• Szorítsa be az imbuszkulcsot a tokmányba (D. ábra).

• Gyengén üsse meg az imbuszkulcs végét.

• Csavarja le a tokmányt.

A tokmány felszerelése a műveletek leszereléssel ellentétes
sorrendjében történik.

A SZÉNKEFÉK CSERÉJE

A motor elhasználódott (5 mm-nél rövidebb), elégett vagy
elrepedt szénkeféit azonnal ki kell cserélni. A két szénkefét
minden esetben együtt, párban kell kicserélni.

A szénkefék cseréjét bízza szakemberre, és csak eredeti
alkatrészt használjon.

Bármiféle felmerülő meghibásodás javítását bízza a gyári
márkaszervizre.

MŰSZAKI JELLEMZŐK

MŰSZAKI ADATOK

Ütvefúró

Jellemző Érték

Hálózati feszültség 230 V AC
Hálózati frekvencia 50 Hz
Névleges teljesítmény 1050 W

Üresjárati fordulatszám­tartomány

Ütési frekvencia

1. fokozat 0 - 900 min

2. fokozat 0 - 2500 min

1. fokozat 0 - 14000 /min

2. fokozat 0 - 40000 /min
Tokmány befogási mérettartomány 3 - 16 mm
Tokmány orsófurat ½ ‘’

Acél 16 mm

Maximális fúrási átmérő

Beton 20 mm

Fa 40 mm

18

-1

-1

Érintésvédelmi besorolási osztály II
Tömeg

Gyártási év

3,5 kg

2017

ZAJ ÉS REZGÉSVÉDELMI ADATOK

Hangnyomás-szint: Lp
Hangteljesítmény-szint: Lw
Egyenértékű súlyozott rezgésgyorsulás: a

= 92 dB(A) K = 3 dB(A)

A

= 103 dB(A) K = 3 dB(A)

A

h

= 10,68 m/s2 K=1,5 m/s

2

KÖRNYEZETVÉDELEM

Az elektromos üzemű termékeket ne dobja ki a házi szeméttel, hanem azt adja le
hulladékkezelésre, hulladékgyűjtésre szakosodott helyen. A hulladékkezeléssel
kapcsolatos kérdéseire választ kaphat a termék kereskedőjétől, vagy a helyi
hatóságoktól. Az elhasználódott elektromos és elektronikai berendezések a
természeti környezetre ható anyagokat tartalmaznak. A hulladékkezelésnek,
újrahasznosításnak nem alávetett berendezések potenciális veszélyforrást

* A változtatás joga fenntartva!

A „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (székhelye: Varsó,
ul. Pograniczna 2/4) (a továbbiakban: „Grupa Topex”) kijelenti, hogy a jelen használati utasítás
(továbbiakban „Használati Utasítás”) tartalmával – ideértve többek között annak szövegével, a
felhasznált fényképekkel, vázlatokkal, rajzokkal, valamint a formai megjelenéssel – kapcsolatos
összes szerzői jog a Grupa Topex kizárólagos tulajdonát képezi és mint ilyenek jogi védelem alatt
állnak, az 1994. február 4-i, a szerzői és ahhoz hasonló jogokról szóló törvényben foglaltak szerint
(Dz.U. (Törvényközlöny) 2006. évf. 90. szám 631. tétel, a későbbi változásokkal). A Használati Utasítás
egészének vagy bármely részletének haszonszerzés céljából történő másolása, feldolgozása,
közzététele, megváltoztatása a Grupa Topex írásos engedélye nélkül polgárjogi és büntetőjogi
felelősségre vonás terhe mellett szigorúan tilos.

jelentenek a környezet és az emberi egészség számára.

sintetice fără cuplajul percuţiei, iar în beton, în cărămidă şi în
materile asemănătoare în mod cu anclaşarea percutării. Domeniul
de utilizare este executarea a tot felul de lucrări de recondiţionare de
construcţii, la lucrări de tâmplărie cât şi tot felul de lucrări meştereşti
independente.

Se interzice utilizarea sculei electrice în dezacord cu destinaţia ei.

DESCRIEREA PGINILOR GRAFICE

Numerele de mai jos se referă doar la elementele bormasinaui
prezentat în paginile grafice ale prezentei instrucţiuni.

1. Mandrina

2. Comutatorul modului de lucru

3. Butonul de blocarea întrerupătorului

4. Comutatorul direcţiei de rotire

5. Butonul pentru ajustarea vitezei de rotire

6. Intrerupătorul

7. Mânier auxiliar

8. Limitatorul adâncimii

9. Comutatorul schimbării vitezei

* Pot apare difernţe mici între figură şi produs.

DESCRIEREA SEMNELOR GRAFICE

ATENTIE

TRADUCERE A

INSTRUCŢIUNILOR ORIGINALE

BORMASINA CU PERCUTIE

58G712

NOTA: INAINTE DE UTILIZAREA SCULELOR ELEKTRICE TREBUIE CITITE
ATENT INSTUCTIUNILE SI SA LE PASTREZI PENTRU VIITOR.

PRESCRIERI AMANUNTITE DE SECURITATE

• Lucrând cu bormasina cu percutie trebuie să ai puse pe urechi
antifoane. Expunerea la zgomot poate duce la pierderea auzului.

• Bormasina se utilizează împreună cu mânierele auxiliare
furnizate odată cu scula. Pierderea controlului asupra sculei poate

cauza leziuni corporale personale ale operatorului.

Descrierea utilizării necorspunzătoare

Nu arunca scula, nu o supraîncărca, nu o afunda în apă sau alte
lichide, este interzisă utilizarea sculei la amestecarea lianţilor de clei
sau ciment, nu agăţa şi nu deplasa scula ţinând-o de conductorul de
alimentare, nu trage de conductor scoţând ştecărul din priză. Evitaţi
utilizarea prelungitorilor lungi.

Scule ajutătoare care pot  utilizate

Burghie pentru lemn, metal, beton, discuri de şlefuit şi perii de sârmă
( utilizând discuri de şlefuit şi perii de sârmă trebuie să lucrezi cu
ochelari de protecţie).

REMARCĂ! Utilajul serveşte la lucrări în interiorul încăperilor.
Cu toate că am proiectat construcţia cioanului cât se poate de

sigură, cu toate că în timpul lucrului se utilizează mijloace de
protecţie cât şi mijloace suplimentare de securitate, totuşi există
riscul remanent de a suferi leziuni.

CONSTRUCTIA SI UTILIZAREA

Bormaşina cu percuţie este o sculă electrică manuală cu izolzaţie
de clasa II-a. Bormaşina cu percuţie este acţionată de motor cu
colector, alimentat de curent monofazic, al cărui viteză de rotire este
redusă de un angrenaj. Acest utilaj este utilizat de a efectua găuri
în lemn, în materiale lemnoase, în metal în ceramică şi în materiale

AVERTISIMENT

MONTAJ / ASEZARI

INFORMATII

INZESTRAREA SI ACCESORIILE

1. Cheie – tarod - 1 buc.

2. Mânier auxiliar - 1 buc.

3. Limitatorul adâncii de găurire - 1 buc.

PREGATIREA PENTRU LUCRU

INSTALAREA MANIERULUI SUPLIMENTAR
Tinând seama de securitatea personală se recomandă ca

totdeauna să utilizai mânierul suplimentar (7). Posibilitatea
ajustarii manierului suplimentar, permite instalarea lui în
poziia cea mai comodă pentru efectuarea lucrului respectiv.

Deconectează scula electrică dela alimentarea cu tensiune

• Slăbeşte butonul de blocarea gulerului mânierului (7),

întorcându-l spre stânga.

• Pune gulerul mânierului pe partea cilindrică a carcasei bormaşinei

• Ajustează-l pe poziţia cea mai comodă.

• Fixează-l întorcând butonul de fixare spre dreapta.

INSTALAREA LIMITATORULUI ADANCIMII DE GAURIRE

Limitatorul (8) serveşte la stabilirea adâncimii intrării burghiului în
material.

• Slăbeşte piuliţa fluture de pe gulerul mânierului auxiliar(7).

• Introdu limitatorul (8) în orificiul gulerului mânierului suplimentar.

• Stabileşte adâncimea preferată de găurire.

• Fixează limitatorul, ştrângând butonul de blocare

FIXAREA SCULELOR AJUTATOARE

Deconectează scula electrică dela alimentarea cu tensiune

• Bagă cheia în unul din orificiile de pe perimetrul mandrinei (1).

• Lărgeşte fălcile mandrinei la dimensiunea dorită.

• Bagă burghiul adânc în orificiul mandrinei.

19

• Srânge fălcile mandrinei pe burghiul introdus, introducând cheia

pe rând , în cele trei orificii ale mandrinei.

Tine minte, ca totdeauna să scoi cheia după ce ai terminat
aciunea de xarea sau scoaterea burghiului din mandrină.

După fixarea burghiului în mandrină, trebuie să observi, dacă după
pornire, în timpul rotirii burghiul nu bate, dacă are bătaie mare, înseamnă
că burghiul nu este corect fixat sau este strâmbat. In acest caz trebuie
verificată fixarea burghiului în mandrină cât şi starea lui. Starea mandrinei
trebuie verificătă, regulat totdeauna, inainte de utilizarea bormasinaui.

LUCRUL/ AJUSTAREA

PORNIREA/OPRIREA

Tensiunea de alimentare trebuie să corespundă cu tensiunea
înscrisă pe lăcuţa de fabricaţie.

Anclaarea – Apasă butonul întrerupătorului (6) şi ţine-l în această
poziţie.

Declanarea – eliberează apăsarea butonului întrerupătorului (6).

Blocarea întrerupătorului ( lucru continuu de lungă durată)
Pornirea:

• Apasă butonul întrerupătorului (6) şi ţine-l în această poziţie.

• Apasă butonul de blocarea întrerupătorului (3) (g . A).

• Eliberează apăsarea butonului întrerupătorului (6).

Oprirea :

• Apasă şi eliberează apăsarea butonului întrerupătorului (6).

Reglajul vitezei turaţiei axului de antrenare se ajustează prin forţa
cu care se apasă butonul întrerupătorului.

BUTON PENTRU REGLAJUL VITEZEI TURATIEI AXULUI.

Bormasina are reglajul alunecător al vitezei de rotirea axului. Reglajul
se face cu butonul (5) (g. A). permite lucrul cu diferite viteze de
rotirea axului. In domeniul fiecărei viteze, viteza se poate regla
curgător apăsând mai tare sau mai uşor butonul întrerupătorului (6).

• Invârtind butonul (5) spre dreata mărim viteza.

• Invârtind butonul (5) spre stânga reducem viteza.

Viteza de rotire preferată se face în timpul funcţionării bormasinaui,
dar fără sarcină şi cu butonul blocării întrerupătorului apăsat. Viteza
de rotire poate fi mai mică reglând-o sub sarcină.

SCHIMBAREA VITEZEI

Bormasina are reductor cu două trepte de viteză (9) de rotire, cu care
se poate mări domeniul vitezei de rotire (g. C).

Viteza I: mediul de rotire redus – pentru executarea perforaţiilor cu
diametrul mai mare sau la prelucrarea materialelor dure.

Viteza II: mediul de rotire mărit - pentru executarea perforaţiilor cu
diametrul mai mic sau la prelucrarea materialelor moi.

Reductorul schimbării vitezei (9) se ajustează pe poziţia
corespunzătoare care depinde de materialul prelucrat. In cazul
în care poziţia comutatorului nu se dă schimbată este deajuns să
roteşti puţin axul.

Nu este permisă schimbarea vitezei, nici odată, în timpul
funcionării bormainei. Poate defecta scula electrică.

DIRECTIA DE ROTIRE IN DREAPTA  IN STANGA

Cu ajutorul comutatorului de rotire (4) se alege direcţia de rotire a
axului de antrenare a bormaşinei (g. A).

Rotirea in dreapta – comutatorul (4
din stânga

Rotirea în stânga - comutatorul (4) se pune pe poziţia extremă din
dreapta.

* Se face rezerva în privinţa unor cazuri în care poziţia comutatorului schimbării direcţiei de rotire
poate să difere de cea descrisă. Trebuie să te priveşti la semnele grafice de pe comutator sau de pe
carcasa utilajului.

Nu este permisă schimbarea direciei de rotire în timpul rotirii
axului. Inainte de a porni trebuie vericat dacă comutaorul este
pe poziia corespunzătoare.

) se pune pe poziţia extremă

COMUTATORUL DOMENIULUI DE LUCRU

Cu comutatorul domeniului de lucru (2) se poate alege modul
de funcţionare: găurirea cu sau fără bătaie(g. B). La lucrări de
perforarea materilaleor : metal, lemn, ceramică, materiale sintetice
sau asemănătoare comutatorul se pune pe poziţia fără bătaie
(simbolul burghiului). La lucrări de perforarea materilaleor : piatră,
beton, cărămidă sau asemănătoare comutatorul se pune pe
poziţia cu bătaie (simbolul ciocanului ). Găurirea în lemn, materiale
lemnoase şi în metale se face cu burghie de oţel sau de oţel carbon
(numai în lemn şi materiale lemnoase). La găurirea cu bătaie se
utilizează burghie cu aliaje dure (widia).

Nu se recomandă întrebuinţarea rotaţiilor de stânga la lucrări cu
bătaie.

GAURIREA ORIFICIILOR

• Vrând să faci un orificiu cu diametrul mare, se recomandă să faci

întăi un orificiu mic, iar apoi să faci cel mare. In acest mod eviţi
supraîncrea bormaşinei.

• Perforând orificii adânci trebuie găurit treptat, nu prea adânc,

scoţând din timp în timp bughiul din gaură pentru a elimina din
ea aşchiile sau praful adunat.

• In cazul în care burghiul se va fixa în gaură în timpul găuririi,

bormaşina trebuie imediat oprită, pentru a evita defectarea ei.
Schimbând direcţia de rotire, burghiul se scoate din gaură.

• Bormaşina trebuie ţinută coaxial cu orificiul. Ideală ar fi

posibilitatea, ca burghiul să fie perpendicular faţă de suprafaţa
materialului prelucrat. In cazul ne menţinerii perpendicularităţii, în
timpul găuririi, burghiul se poate fixa sau rupe în gaură şi eventual
poate răni operatorul.

Găurirea de lungă durată cu turaia axului de antrenare
redusă, poate duce la supraîncălzirea motorului. Trebuie
făcute întreruperi de lucru periodice, sau să meargă circa 3
minute la viteza maximă pentru a se răci. Oriciile de ventilaia
bormainei nu pot  astupate.

DESERVIREA SI INTRETINEREA

Inainte de a efectua ori ce fel de activităi referitor la instalare,
ajustare, reparaie sau orice altă aciune de deservire, trebuie
neapărat scos tecărul conductei de alimentare din priza cu
tensiune.

Bormaşina cu percuţie nu necesită nici un fel de lubrefiere
suplimentară sau deservire specială. Ea nu cuprinde nici un fel de
piese care ar trebuie să fie deservite de către uzufructuar. Nici odată
nu întrebuinţezi la curăţatul bormaşinei apă sau alt fel de lichide
chimice. Este deajuns să ştergi scula cu o cârpă uscată. Bormaşina
trebuie păstrată la loc uscat. Totdeauna trebuie să ai grijă ca
orificiile de aerisire a bormaşinei să nu fie astupate. In cazul defctării
conductei de alimentare, trebuie înlocuită cu conductor cu aceleşi
parametre. Inlocuirea conductei trebuie efectuată de persoană
şcolarizată în această specialitate sau bormaşina dată la servis.

SCHIMBAREA MANDRINEI

• Lărgeşte fălcile mandrinei (1).

• Cu o şurbelnţa cruce, deşurubează şurubul de fixarea mandrinei,

întorcând şurbelniţa în dreapta( filet de stânga).

• Cheia hexagonală fixeaz-o în mandrină (g. D).

• Loveşte uşor în capătul cheiei hexagonale.

• Deşurubează mandrina,

Montarea mandrinei se face invers faţă de demontare.

INLOCUIREA CĂRBUNILOR
Cărbunii motorului uzai (mai scuri de 5 mm), ari sau crăpai

trebuie imediat înlocuii cu ali cărbuni noi. Totdeauna trebuie
înlocuii simultan ambii cărbuni. Schimbarea periilor trebuie
încredinată exclusiv persoanei calicate în acest domeniu care
va întrbuina numai piese originale.

Tot felul de defecte trebuie să fie eliminate de un servis autorizat al
firmei producătorului.

20

PARAMETRII TEHNICI

DATE NOMINALE

Bormaină cu percuie

Parametrul Valoarea

Tensiunea de alimentare 230 V AC
Frevenţa de alimentare 50 Hz
Consum putere 1050 W

Gama vitezei de rotire a
arborelui, (fără sarcină)

Frecvenţa percutorului

Viteza 1 0 - 900 min
Viteza 2 0 - 2500 min
Viteza 1 0 - 14000 /min
Viteza 2 0 - 40000 /min

-1

-1

Gama mandrinei 3 - 16 mm
Dimensiunea filetului mandrinei ½ ‘’

Oţel 16 mm

Diametrul max. de găurire

Beton 20 mm

Lemn 40 mm
Clasa protejării II
Greutatea

Anul fabricaţiei

3,5 kg

2017

DATE REFERITOR LA ZGOMOT SI VIBRATII

Nivelul presiunii acustice: Lp
Nivelul puterii acustice: Lw
Valoarea accelerării vibraţiilor: a

= 92 dB(A) K = 3 dB(A)

A

= 103 dB(A) K = 3 dB(A)

A

= 10,68 m/s2 K=1,5 m/s

h

2

PROTEJAREA MEDIULUI

Produsele acţionate electric nu pot fi aruncate la deşeuri menajere, trebuie
predate la utilizarea lor de către intreprinderile corespunzătoare. Informaţii
referitor la utilizare poate da vânzătorul produsului respectiv sau organele
locale. Utilajele electrice şi electronice uzate conţin substanţe dăunătoare
mediului natural. Utilajele ne supuse reciclării sunt foarte periculoase pentru

* Se rezervă dreptul la efectuarea schimbărilor.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa cu sediul în Varşovia,
ul. Pograniczna 2/4 ( mai departe : „Grupa Topex”) informează că, toate drepturile autorului referitor
la prezenta înstrucţiune ( mai departe „înstrucţiuni”), adică texturile ei, fotografiile inserate, schemele,
desenele , cât şi compoziţia ei, depind exclusiv de Grupa Topex şi sunt supuse protejate de drept
în conformitate cu legea din 4 februarie 1994, referitor la drepturile autorului şi drepturile înrudite
( Monitorul Oficial 2006 nr 90 poziţia 631 cu modificările ulerioare). Copierea, transformarea,
publicarea, modificarea înstrucţiunilor, în întregime sau numai unor elemente cu scop comercial, fără
acceptul în scris al firmei Grupa Topex este strict interzisă şi în consecinţă poate fi trasă la răspundere
civilă şi penală.

mediu şi pentru sănătatea oamenilor.

nebo odpojování elektrického nářadí ze zásuvky. Nepoužívejte
dlouhé prodlužovací kabely.

Nástroje, které se smí používat

Vrtáky na dřevo, kov, beton, brusné kotouče a drátěné kartáče (při
práci s brusnými kotouči a drátěnými kartáči používejte ochranné
brýle).

POZOR! Zařízení slouží k práci v uzavřených prostorách.
I přes použití konstrukce bezpečné z podstaty věci, používání

zajišťujících prostředků a dodatečných ochranných prostředků,
vždy existuje reziduální riziko poranění během práce.

KONSTRUKCE A POUŽITÍ

Příklepová vrtačka je ručním elektrickým nářadím s izolací II. třídy.
Zařízení je poháněno jednofázovým komutátorovým motorem,
jehož otáčky jsou redukovány prostřednictvím ozubeného převodu.
Elektrické nářadí tohoto typu má široké využití při vrtání otvorů do
dřeva, dřevu podobných materiálů, kovu, keramiky a umělých hmot
v režimu bez příklepu, a do betonu, cihel a podobných materiálů
v režimu s příklepem. Používá se při provádění rekonstrukčních,
stavebních, truhlářských a veškerých kutilských prací.

Elektrické zařízení je nutno používat v souladu s jeho určením.

POPIS STRAN S VYOBRAZENÍMI

Níže uvedené číslování se vztahuje k prvkům zařízení znázorněným
na vyobrazeních v tomto návodu.

1. Vrtací sklíčidlo

2. Přepínač pro volbu režimu

3. Tlačítko pro blokování zapínače

4. Přepínač pro volbu směru otáčení

5. Otočný knoflík pro nastavení otáček

6. Zapínač

7. Přídavná rukojeť

8. Lišta omezovače hloubky

9. Přepínač pro změnu rychlostního stupně

* Skutečný výrobek se může nepatrně lišit od vyobrazení.

POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ

POZOR

UPOZORNĚNÍ

PŘEKLAD PŮVODNÍHO

NÁVODU K POUŽÍVÁNÍ

PŘÍKLEPOVÁ VRTAČKA

58G712

POZOR: PŘED ZAHÁJENÍM POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ SI
PEČLIVĚ PŘEČTĚTE TENTO NÁVOD A USCHOVEJTE JEJ PRO POZDĚJŠÍ
POTŘEBU.

PODROBNÉ BEZPEČNOSTNÍ POKYNY

• Při práci s příklepovou vrtačkou používejte chrániče sluchu.

Působení hluku může vést ke ztrátě sluchu.

• Používejte nářadí s přídavnými rukojetěmi dodanými s
nářadím. Ztráta kontroly může způsobit tělesná poranění osoby

obsluhující nářadí.

Popis nesprávného používání

Nářadím neházejte, nepřetěžujte je, nenamáčejte je do vody či
jiných kapalin, nepoužívejte je k míchání lepicích a cementových
malt, nepoužívejte napájecí kabel k zavěšení, přenášení, vytahování

MONTÁŽ / NASTAVENÍ

INFORMACE

VYBAVENÍ A PŘÍSLUŠENSTVÍ

1. Klíč - vratidlo - 1 ks

2. Přídavná rukojeť - 1 ks

3. Lišta omezovače hloubky vrtání - 1 ks

PŘÍPRAVA K PRÁCI

INSTALACE PŘÍDAVNÉ RUKOJETI
Pro Vaši osobní bezpečnost doporučujeme vždy používání

přídavné rukojeti (7). Díky možnosti otočení přídavné rukojeti
před jejím uchycením v krytu vrtačky lze zvolit nejvhodnější
polohu rukojeti pro podmínky dané činnosti.

Odpojte elektrické nářadí od zdroje napájení.

• Otočením doleva uvolněte otočný knoflík blokující přírubu
rukojeti (7).

• Nasuňte přírubu rukojeti na válcovou část krytu vrtačky.

• Otočte rukojeť do nejvhodnější polohy.

21

• Upevněte rukojeť utažením blokovacího knoflíku směrem

doprava.

INSTALACE OMEZOVAČE HLOUBKY VRTÁNÍ

Omezovač (8) slouží ke stanovení hloubky vnoření vrtáku do
materiálu.

• Uvolněte křídlatou matici na přírubě přídavné rukojeti (7).

• Zasuňte lištu omezovače (8) do otvoru v přírubě rukojeti.

• Nastavte požadovanou hloubku vrtání.

• Zablokujte rukojeť utažením blokovacího knoflíku.

UPEVŇOVÁNÍ PRACOVNÍCH NÁSTROJŮ

Odpojte elektrické nářadí od zdroje napájení.

• Vložte klíček do jednoho z otvorů po obvodu vrtacího sklíčidla (1).

• Rozevřete čelisti na požadovaný rozměr.

• Válcový dřík vrtáku vložte na doraz do otvoru sklíčidla.

• Pomocí klíče (vkládejte jej postupně do tří otvorů po obvodu

sklíčidla) sevřete dřík vrtáku čelistmi sklíčidla.

Nikdy nezapomeňte vyjmout klíček z vrtačky po ukončení
činností spojených s vkládáním nebo vyjímáním vrtáku.

Po vložení nového vrtáku je nutno pozorovat po spuštění, zda
při otáčení nedochází k nadměrnému házení vrtáku, což může
znamenat, že je vrták nesprávně uchycen ve sklíčidle nebo že
je zkřivený. Vyskytuje-li se házení vrtáku, pak zkontrolujte jeho
upevnění a stav. Pravidelně kontrolujte stav sklíčidla před každým
použitím vrtačky.

PROVOZ / NASTAVENÍ

ZAPÍNÁNÍ A VYPÍNÁNÍ

Síťové napětí musí odpovídat velikosti napětí uvedené na
typovém štítku vrtačky.

Zapnutí - stiskněte tlačítko zapínače (6) a přidržte je v této poloze.
Vypnutí - uvolněte stisk tlačítka zapínače (6).

Blokování zapínače (nepřetržitý chod)
Zapínání:

• Stiskněte tlačítko zapínače (6) a přidržte je v této poloze.

• Stiskněte tlačítko pro blokování zapínače (3) (obr. A).

• Uvolněte stisk tlačítka zapínače (6).

Vypínání:

• Stiskněte a uvolněte tlačítko zapínače (6).

Rozsah otáček vřetene je regulován stupněm tlaku na tlačítko
zapínače.

OTOČNÝ KNOFLÍK PRO REGULACI OTÁČEK VŘETENE

Vrtačka umožňuje práci při různých otáčkách vřetene. Otáčky lze
regulovat otočným knoflíkem (5) (obr. A). V rámci každého nastavení
otočného knoflíku pro regulaci otáček můžete plynule regulovat
rychlost zvýšením nebo snížením tlaku na tlačítko zapínače (6).

• Otáčením otočného knoflíku (5) směrem doprava zvyšujete

rychlost.

• Otáčením otočného knoflíku (5) směrem doleva rychlost snižujete.

Volba příslušných otáček se provádí, když vrtačka běží bez zatížení,
při zapnuté funkci blokování zapínače. Takto nastavené otáčky
mohou být během práce se zatížením nižší.

ZMĚNA RYCHLOSTNÍHO STUPNĚ

Vrtačka je vybavena přepínačem pro změnu rychlostního stupně (9)
umožňujícím zvýšení rozsahu otáček (obr. C).

Stupeň č. I: nižší rozsah otáček – pro vytváření otvorů o větším
průměru nebo pro práci v tvrdém materiálu.

Stupeň č. II: vyšší rozsah otáček – pro vytváření otvorů o menším
průměru nebo pro práci v měkkém materiálu.

Přepínač pro změnu rychlostního stupně (9) při vrtání je třeba
nastavit do příslušné polohy v závislosti na materiálu. Pokud
přepínač nelze přepnout, je nutno mírně pootočit vřetenem.

Nikdy přepínač pro změnu rychlostního stupně nepřepínejte,
když je vrtačka v provozu. Mohlo by to vést k poškození
elektrického nářadí.

SMĚR OTÁČENÍ DOPRAVA  DOLEVA

Pomocí přepínače pro volbu směru otáčení (4) lze zvolit směr
otáčení vřetene vrtačky (obr. A).

Otáčení směrem doprava – nastavte přepínač (4) úplně doleva.
Otáčení směrem doleva – nastavte přepínač (4) úplně doprava.

* Je vyhrazena možnost, že poloha přepínače ve vztahu k otáčkám může být v některých případech
jiná, než bylo popsáno. Je nutno se řídit grafickým označením umístěným na přepínači nebo krytu
zařízení.

Směr otáčení se nesmí měnit, když se vřeteno vrtačky otáčí.
Před spuštěním vrtačky se přesvědčte, zda je přepínač pro volbu
směru otáčení ve správné poloze.

PŘEPÍNAČ PRO VOLBU REŽIMU

Přepínač pro volbu režimu (2) umožňuje volbu příslušného režimu:
vrtání bez příklepu nebo s příklepem (obr. B). Pro vrtání do materiálů
jako např.: kov, dřevo, keramika, umělé hmoty apod. nastavte
přepínač do polohy pro režim bez příklepu (symbol vrtáku). Pro
vrtání do materiálů jako např.: kámen, beton, cihla apod. nastavte
přepínač do polohy pro režim s příklepem (symbol kladiva). Otvory
do dřeva, dřevu podobných materiálů a kovů se vrtají pomocí vrtáků
z rychlořezných nebo uhlíkových ocelí (pouze pro dřevo a dřevu
podobné materiály). K vrtání s příklepem slouží speciální vrtáky s
destičkami ze slinutého karbidu (vidia).

Při zapnutém příklepu nepoužívejte směr otáčení doleva.

VRTÁNÍ OTVORŮ

• Chcete-li vyvrtat otvor o velkém průměru, doporučujeme nejprve

vyvrtat menší otvor a poté jej vrtáním rozšířit na požadovaný
rozměr. Zabráníte tak možnému přetížení vrtačky.

• Při vytváření hlubokých otvorů vrtejte postupně, do menších

hloubek, vyjímejte při tom vrták z otvoru, aby bylo možné
odstranění třísek nebo prachu z otvoru.

• Pokud se vrták během vrtání zasekne, ihned vrtačku vypněte,

aby nedošlo k jejímu poškození. Pomocí změny směru otáčení
vyjměte vrták z otvoru.

• Držte vrtačku v jedné ose s vrtaným otvorem. Ideální je, když se

vrták nachází v pravém úhlu k povrchu obráběného materiálu.
Není-li zachována kolmost, může během práce dojít k zaseknutí
nebo zlomení vrtáku v otvoru a tím i k poranění uživatele.

Při dlouhodobém vrtání při nízkých otáčkách vřetene hrozí
přehřátí motoru. Je třeba dělat pravidelné přestávky v práci
nebo nechat zařízení pracovat na maximálních otáčkách bez
zatížení po dobu cca 3 min. Dbejte na to, aby nebyly zakryty
otvory v krytu, které slouží k ventilaci motoru vrtačky.

PÉČE A ÚDRŽBA

Před zahájením jakýchkoliv činností spojených s instalací,
seřizováním, opravami nebo údržbou je nutno vytáhnout
zástrčku napájecího kabelu ze síťové zásuvky.

Příklepová vrtačka nevyžaduje žádné dodatečné mazání nebo
speciální údržbu. Nejsou v ní žádné součásti, které by vyžadovaly
údržbu ze strany uživatele. Nikdy nepoužívejte k čištění vrtačky vodu
nebo jakékoliv chemické kapaliny. Zařízení se čistí pouze suchým
hadříkem. Vrtačku vždy skladujte na suchém místě. Vždy je třeba
dbát na to, aby ventilační štěrbiny v krytu vrtačky byly průchodné.
V případě poškození napájecího kabelu je třeba jej vyměnit za kabel
se stejnými parametry. Touto činností pověřte kvalifikovaného
odborníka nebo vrtačku zaneste do servisu.

VÝMĚNA VRTACÍHO SKLÍČIDLA

• Rozevřete čelisti sklíčidla (1).

• Vyšroubujte šroub upevňující sklíčidlo pomocí křížového

šroubováku, otáčejte při tom šroubovákem doprava (levý závit).

• Upněte šestihranný klíč ve sklíčidle (obr. D).

22

• Zlehka udeřte do konce šestihranného klíče.

• Odšroubujte sklíčidlo.

Montáž sklíčidla probíhá v opačném pořadí.

VÝMĚNA UHLÍKOVÝCH KARTÁČŮ
Opotřebované (kratší než 5 mm), spálené nebo prasklé uhlíkové

kartáče motoru je třeba neprodleně vyměnit. Vždy je třeba
vyměnit současně oba kartáče. Uhlíkové kartáče smí vyměňovat
pouze kvalikovaná osoba za použití originálních dílů.

Veškeré závady je nutno nechat odstranit u autorizovaného servisu
výrobce.

TECHNICKÉ PARAMETRY

JMENOVITÉ ÚDAJE

Příklepová vrtačka

Parametr Hodnota

Napájecí napětí 230 V AC
Napájecí kmitočet 50 Hz
Jmenovitý výkon 1050 W

Rozsah otáček bez
zatížení

Frekvence příklepu

Stupeň č. 1 0 - 900 min
Stupeň č. 2 0 - 2500 min
Stupeň č. 1 0 - 14000 /min
Stupeň č. 2 0 - 40000 /min

-1

-1

Rozsah vrtacího sklíčidla 3 - 16 mm
Velikost závitu vrtacího sklíčidla ½ ‘’

Ocel 16 mm

Max. průměr pro
vrtání

Beton 20 mm

Dřevo 40 mm
Třída ochrany II
Hmotnost

Rok výroby

3,5 kg

2017

ÚDAJE O HLUKU A CHVĚNÍ

Úroveň akustického tlaku: Lp
Úroveň akustického výkonu: Lw
Hodnota zrychlení chvění: a

= 92 dB(A) K = 3 dB(A)

A

= 103 dB(A) K = 3 dB(A)

A

= 10,68 m/s2 K=1,5 m/s

h

2

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Elektricky napájené výrobky nevyhazujte spolu s domácím odpadem,
nýbrž odevzdejte je k likvidaci v příslušných závodech pro zpracování
odpadu. Informace ohledně likvidace Vám poskytne prodejce nebo místní
úřady. Použitá elektrická a elektronická zařízení obsahují látky škodlivé
pro životní prostředí. Nerecyklovaná zařízení představují potenciální

* Právo na provádění změn je vyhrazeno.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa se sídlem ve Varšavě,
na ul. Pograniczna 2/4 (dále jen: „Grupa Topex ”) informuje, že veškerá autorská práva k obsahu
tohoto návodu (dále jen: „návod”), včetně m.j. textu, použitých fotografií, schémat, výkresů a také
jeho uspořádání, náleží výhradně firmě Grupa Topex a jsou právně chráněna podle zákona ze dne 4.
února 1994, o autorských právech a právech příbuzných (sbírka zákonů z roku 2006 č. 90 položka 631
s pozdějšími změnami). Kopírování, zpracovávání, zveřejňování či modifikování celého návodu jakož
i jeho jednotlivých částí pro komerční účely bez písemného souhlasu firmy Grupa Topex je přísně
zakázáno a může mít za následek občanskoprávní a trestní stíhání.

nebezpečí pro životní prostředí a zdraví osob.

PREKLAD PÔVODNÉHO

NÁVODU NA POUŽITIE

PRÍKLEPOVÁ VŔTAČKA

58G712

UPOZORNENIE: SKÔR, AKO ZAČNETE POUŽÍVAŤ TOTO ELEKTRICKÉ
NÁRADIE, JE POTREBNÉ SI POZORNE PREČÍTAŤ TENTO NÁVOD
A USCHOVAŤ HO NA ĎALŠIE POUŽITIE.

DETAILNÉ BEZPEČNOSTNÉ PREDPISY

• Pri práci s príklepovou vŕtačkou používajte bezpečnostné
slúchadlá. Vystavovanie sa hluku môže spôsobiť poškodenie sluchu.

• Pri práci s náradím používajte prídavné rukoväte, ktoré
sú súčasťou príslušenstva. Strata kontroly nad náradím môže

spôsobiť vážne zranenia obsluhujúcej osoby.

Nesprávne použitie náradia

Náradie nehádžte, nepreťažujte, neponárajte do vody a iných
kvapalín, nepoužívajte ho na miešanie lepiacich a cementových
mált, elektrické náradie nevešajte, neprenášajte, neťahajte ani ho
nevypínajte zo zásuvky ťahaním za napájací kábel. Vyhýbajte sa
používaniu dlhých predlžovacích káblov.

Nástroje, ktoré môžete používať

Vrtáky do dreva, kovu, betónu, brúsne kotúče a drôtené kefky (pri
práci s brúsnymi kotúčmi a drôtenými kefkami používajte ochranné
okuliare).

POZOR! Zariadenie slúži na prácu v interiéri.
Napriek použitiu vo svojej podstate bezpečnej konštrukcie,

používaniu bezpečnostných prostriedkov a dodatočných
ochranných prostriedkov, vždy existuje minimálne riziko vzniku
úrazov pri práci.

KONŠTRUKCIA APOUŽITIE.

Príklepová vŕtačka ručné elektrické náradie s izoláciou 2. triedy.
Zariadenie je poháňané jednofázovým komutátorovým motorom,
ktorého rýchlosť otáčania je redukovaná pomocou ozubeného
súkolesia. Elektrické nástroje tohto typu majú široké použitie pri
vŕtaní otvorov do dreva, materiálov na báze dreva, kovu, keramiky
a do plastických hmôt v režime vŕtania bez príklepu, ako aj do
betónu, tehly a podobných materiálov v režime príklepového
vŕtania. Môžu sa používať pri vykonávaní opravársko-stavebných,
stolárskych prác, ako aj všetkých činností z oblasti domáceho
majstrovania.

Elektrické náradie sa nemôže používať vrozpore sjeho určením.

VYSVETLVKY KU GRAFICKEJ ČASTI

Nižšie uvedené číslovanie sa vzťahuje na súčasti zariadenia
zobrazené v grafickej časti tohto návodu.

1. Vŕtacie skľučovadlo

2. Prepínač režimu vŕtania

3. Poistné tlačidlo spínača

4. Prepínač smeru otáčok

5. Koliesko na reguláciu rýchlosti otáčania

6. Spínač

7. Prídavné držadlo

8. Kolíková zarážka hĺbky vŕtania

9. Prepínač zmeny rýchlostí

* Obrázok s výrobkom sa nemusia zhodovať.

VYSVETLIVKY POUŽITÝCH GRAFICKÝCH ZNAČIEK

POZOR

23

UPOZORNENIE

MONTÁŽ/NASTAVENIA

INFORMÁCIA

VYBAVENIE APRÍSLUŠENSTVO

1. Otočný kľúč - 1 ks

2. Prídavné držadlo - 1 ks

3. Kolíková zarážka hĺbky vŕtania - 1 ks

PRED UVEDENÍM DO PREVÁDZKY

INŠTALÁCIA PRÍDAVNÉHO DRŽADLA
Vzhľadom na osobnú bezpečnosť vždy používajte prídavné

držadlo (7). Prídavné držadlo je možné pred zatlačením do tela
vŕtačky otáčať, čo umožňuje vybrať polohu držadla, ktorá je
najvhodnejšia na vykonávanú prácu.

Elektrické náradie odpojte od zdroja napájania.

• Uvoľnite otočné koliesko blokujúce manžetu držadla (7),

otočením doľava.

• Nasuňte manžetu držadla na valcovitú časť tela vŕtačky.

• Otočte do najvhodnejšej polohy.

• Dotiahnite blokujúce otočné koliesko doprava, aby ste upevnili

držadlo.

INŠTALÁCIA ZARÁŽKY HĹBKY VŔTANIA

Zarážka (8) slúži na stanovenie hĺbky, po ktorú sa bude vrták ponárať
do materiálu.

• Uvoľnite otočné koliesko blokujúce manžetu prídavného držadla
(7).

• Vsuňte kolíkovú zarážku (8) do otvoru v manžete prídavného
držadla.

• Nastavte požadovanú hĺbku vŕtania.

• Zablokujte, dotiahnutím blokujúceho otočného kolieska

UPEVŇOVANIE PRACOVNÝCH NÁSTROJOV

Elektrické náradie odpojte od zdroja napájania.

• Vložte kľúčik do jedného z otvorov na obvode vŕtacieho
skľučovadla (1).

• Otvorte čeľuste do požadovanej šírky.

• Vložte valcovú stopku vrtáka na doraz do otvoru skľučovadla.

• Pomocou kľúča (tak, že ho budete postupne vkladať do troch
otvorov po obvode skľučovadla) zatisnite čeľuste skľučovadla
okolo stopky vrtáka.

Nezabúdajte, že kľúč treba po ukončení prác súvisiacich so
zakladaním alebo vykladaním vrtáka zvŕtačky vybrať.

V prípade, že ste založili nový vrták, spustite náradie a pozorujte,
či vrták počas otáčania príliš nevibruje, čo by mohlo znamenať, že
vrták je v skľučovadle nesprávne upevnený, alebo je pokrivený. Ak
ste zaregistrovali vibrovanie vrtáka, skontrolujte upevnenie vrtáka
a jeho stav. Pred každým použitím vŕtačky pravidelne kontrolujte
stav skľučovadla vŕtačky.

PRÁCA / NASTAVENIA

ZAPÍNANIE / VYPÍNANIE

Napätie vsieti musí zodpovedať hodnote el. napätia uvedenej na
popisnom štítku vŕtačky.

Zapnutie – stlačte tlačidlo spínača (6) a podržte ho v tejto polohe.
Vypnutie – uvoľnite tlak na tlačidlo spínača (6).

Zablokovanie spínača (nepretržitá prevádzka)
Zapínanie:

• Stlačte tlačidlo spínača (6) a podržte ho v tejto polohe.

• Stlačte poistné tlačidlo spínača (3) (obr. A).

• Uvoľnite tlak na tlačidlo spínača (6).

Vypínanie:

• Stlačte a uvoľnite tlačidlo spínača (6).

Rozsah rýchlosti otáčania vretena sa reguluje silou tlaku na
tlačidlo spínača.

KOLIESKO NA REGULÁCIU RÝCHLOSTI OTÁČANIA VRETENA.

Vŕtačka umožňuje prácu pri rôznych rýchlostiach otáčania vretena.
Nastavovanie sa vykonáva kolieskom (5) (obr. A). V rámci každého
nastavenia kolieska na reguláciu rýchlosti otáčania je možné plynule
regulovať rýchlosť zvyšovaním alebo znižovaním tlaku na tlačidlo
spínača (6).

• Otáčanie kolieska (5) doprava slúži na zvýšenie rýchlosti,

• Otáčanie kolieska (5) doľava slúži na zníženie rýchlosti.

Príslušnú voľbu rýchlosti otáčania vykonávajte vtedy, keď vŕtačka
beží naprázdno a súčasne je zapnutá funkcia blokovania spínača.
Takýmto spôsobom nastavený počet otáčok môže byť počas práce
pri zaťažení nižší.

PREPÍNANIE RÝCHLOSTI

Vŕtačka má prepínač zmeny rýchlosti (9), ktorý umožňuje zvýšenie
rozsahu rýchlosti otáčania (obr. C).

Rýchlosť I: menší rozsah otáčok – na vŕtanie otvorov s väčším
priemerom alebo pri vŕtaní do tvrdého materiálu.

Rýchlosť II: väčší rozsah otáčok – na vŕtanie otvorov s menším
priemerom alebo pri vŕtaní do mäkkého materiálu.

Na vŕtanie nastavte prepínač zmeny rýchlosti (9) do vhodnej polohy.
Ak sa prepínač nedá presunúť, mierne potočte vretenom.

Nikdy neprestavujte prepínač zmeny rýchlosti vtedy, keď
vŕtačka pracuje. Hrozí tu nebezpečenstvo poškodenia
elektrického náradia.

SMER OTÁČOK VPRAVO  VĽAVO

Pomocou prepínača otáčok (4) sa volí smer otáčania vretena vŕtačky
(obr. A).

Otáčky doprava – nastavte prepínač (4) do krajnej ľavej polohy.
Otáčky doľava – nastavte prepínač (4) do krajnej pravej polohy.

* Upozornenie: v niektorých prípadoch môže byť poloha prepínača vzhľadom k otáčkam iná, ako je
uvedené. Všimnite si grafické značenie umiestnené na prepínači alebo kryte zariadenia.

Nevykonávajte zmenu smeru otáčok vtedy, keď je vreteno
vŕtačky vpohybe. Pred uvedením do pohybu skontrolujte, či je
prepínač smeru otáčok vsprávnej polohe.

PREPÍNAČ PRACOVNÉHO REŽIMU

Prepínač pracovného režimu (2) umožňuje voľbu vhodného
pracovného režimu: vŕtanie bez príklepu alebo príklepové vŕtanie
(obr. B). Na vŕtanie do takých materiálov, ako je: kov, drevo,
keramika, plastické hmoty a podobne, nastavte prepínač do polohy
práce bez príklepu (symbol vrtáka). Vŕtanie do materiálov, ako je:
kameň, betón, tehla a podobne, nastavte prepínač do polohy práce
s príklepom (symbol kladivka). Otvory do dreva, materiálov na báze
dreva a do kovov sa vŕtajú vrtákmi z rýchlorezných ocelí alebo
z uhlíkových ocelí (iba do dreva a do materiálov na báze dreva). Na
príklepové vŕtanie slúžia špeciálne vrtáky s doštičkami zo spekaného
karbidu (vídiový).

Pri zapnutom príklepovom vŕtaní nepoužívajte ľavý smer otáčok.

VŔTANIE OTVOROV

• Pred vŕtaním otvoru s veľkým priemerom začnite tak, že najskôr

vyvŕtate menší otvor a následne ho rozvŕtajte do požadovaných
rozmerov. Vyhnete sa tým preťaženiu vŕtačky.

• Pri vŕtaní hlbokých otvorov vŕtajte postupne, do menších hĺbok,

a pravidelne vyťahujte vrták z otvoru, aby z neho bolo možné
odstrániť piliny alebo prach.

• Ak sa vrták počas vŕtania zasekne, vŕtačku okamžite vypnite,

aby nedošlo k jej poškodeniu. Pomocou zmeny smeru otáčok
vytiahnite vrták z otvoru.

24

• Udržiavajte vŕtačku v osi vŕtaného otvoru. Ideálne je, ak je vrták

postavený kolmo na plochu obrábaného materiálu. V prípade,
že pri práci nie je dodržané kolmé postavenie, môže dôjsť
k zaseknutiu alebo zlomeniu vrtáka v otvore, a zároveň k zraneniu
obsluhujúceho personálu.

Dlhotrvajúce vŕtanie pri nízkej rýchlosti otáčania vretena
zvyšuje riziko prehriatia motora. Pri práci dodržiavajte
pravidelné prestávky alebo umožnite, aby zariadenie pracovalo
naprázdno pri maximálnych otáčkach asi 3 minúty. Dbajte na
to, aby ste nezakryli otvory vplášti slúžiace na vetranie motora
vŕtačky.

OŠETROVANIE A ÚDRŽBA

Skôr, ako začnete akúkoľvek činnosť súvisiacu s inštaláciou,
nastavovaním, opravou alebo údržbou, vyberte konektor
napájacieho kábla zo sieťovej zásuvky.

Príklepová vŕtačka si nevyžaduje žiadne dodatočné mazanie alebo
špeciálnu údržbu. Nemá žiadne súčiastky, ktoré by si vyžadovali
údržbu zo strany používateľa. Na čistenie vŕtačky v žiadnom prípade
nepoužívajte vodu ani žiadne chemikálie. Náradie stačí iba utierať
suchou handričkou. Vŕtačku vždy uschovávajte na suchom mieste.
Dbajte vždy na to, aby vetracie otvory v plášti vŕtačky boli odkryté.
V prípade poškodenia prívodného kábla ho vymeňte za vodič s takými
istými parametrami. Túto prácu zverte kvalifikovanému odborníkovi
alebo odovzdajte vŕtačku do servisu.

VÝMENA SKĽUČOVADLA VŔTAČKY

• Roztiahnite čeľuste skľučovadla (1).

• Odskrutkujte skrutku upevňujúcu skľučovadlo pomocou krížového

skrutkovača, tak, že ním budete otáčať doprava (ľavý závit).

• Do skľučovadla upnite hexagonálny kľúč (obr. D).

• Ľahko udrite na druhý koniec hexagonálneho kľúča.

• Odskrutkujte skľučovadlo.

Montáž skľučovadla sa vykonáva v opačnom poradí ako jeho
odmontovanie.

VÝMENA UHLÍKOVÝCH KEFIEK
Opotrebované (kratšie ako 5 mm), zhorené alebo prasknuté

uhlíkové kefky motora treba okamžite vymeniť. Vždy sa
súčasne vymieňajú obe kefky. Výmenu uhlíkových keek
zverte výhradne kvalikovanej osobe pri použití originálnych
súčiastok.

Akékoľvek poruchy musia byť odstránené autorizovaným servisom
výrobcu.

TECHNICKÉ PARAMETRE

MENOVITÉ ÚDAJE

Príklepová vŕtačka

Parameter Hodnota

Napájacie napätie 230 V AC
Frekvencia napájania 50 Hz
Nominálny výkon 1050 W

Rozsah rýchlosti otáčania
pri behu naprázdno

Frekvencia príklepu

Rýchlosť 1 0 - 900 min
Rýchlosť 2 0 - 2500 min

Rýchlosť 1

0 - 14000 /min

Rýchlosť 2 0 - 40000 /min
Rozsah skľučovadla vŕtačky 3 - 16 mm
Rozmer závitu skľučovadla vŕtačky ½ ‘’

Oceľ 16 mm
Max. priemer vŕtania

Betón 20 mm

Drevo 40 mm
Ochranná trieda II
Hmotnosť
Rok výroby 2017

-1

-1

3,5 kg

ÚDAJE TÝKAJÚCE SAHLUČNOSTI AVIBRÁCIÍ

Hladina akustického tlaku: Lp
Hladina akustického výkonu: Lw
Hodnota zrýchlení vibrácií: a

= 92 dB(A) K = 3 dB(A)

A

= 103 dB(A) K = 3 dB(A)

A

= 10,68 m/s2 K=1,5 m/s

h

2

OCHRANA ŽIVOTNÉHO PROSTREDIA

Výrobky napájané elektrickým prúdom sa nesmú likvidovať spoločne
s domovým odpadom, ale majú byť odovzdané na recykláciu na určenom
mieste. Informáciu o zužitkovaní poskytne predajca výrobku alebo miestne
orgány.

Opotrebované elektrické a elektronické zariadenia obsahujú

látky negatívne pôsobiace na životné prostredie. Zariadenie, ktoré nie je
odovzdané na recykláciu, predstavuje možnú hrozbu pre životné prostredie

* Právo na zmenu je vyhradené.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa so sídlom vo
Varšave, ul. Pograniczna 2/4 (ďalej iba: „Grupa Topex”) informuje, že všetky autorské práva k obsahu
tohto návodu (ďalej iba: „Návod”), v rámci toho okrem iného k jeho textom, uvedeným fotografiám,
obrázkom a k jeho štruktúre, patria výhradne spoločnosti Grupa Topex a podliehajú právnej ochrane
podľa zákona zo dňa 4. februára 1994, O autorských a obdobných právach (tj. Dz. U. 2006 Nr 90 Poz 631
v znení neskorších zmien). Kopírovanie, spracovávanie, publikovanie, úprava tohto Návodu ako celku
alebo jeho jednotlivých častí na komerčné účely, bez písomného súhlasu spoločnosti Grupa Topex, je
prísne zakázané a môže mať za následok občianskoprávne a trestnoprávne dôsledky.

a ľudské zdravie.

SL

PREVOD IZVIRNIH NAVODIL

UDARNI VRTALNIK

58G712

POZOR: PRED PRIČETKOM UPORABE ELEKTRIČNEGA ORODJA JE
TREBA POZORNO PREBRATI SPODNJA NAVODILA IN JIH SHRANITI ZA
NADALJNJO UPORABO.

SPECIFIČNI VARNOSTNI PREDPISI

• Med delom z udarnim vrtalnikom je treba nositi naušnike
za zaščito pred hrupom. Izpostavljenost na hrup lahko povzroči

izgubo sluha.

• Orodje je treba uporabljati z dodatnimi ročaji, priloženimi
orodju. Izguba nadzora lahko povzroči telesne poškodbe uporabnika.

Opis nepravilne uporabe

Orodja ni dovoljeno metati, preobremenjevati, potapljati v vodo ali v
druge tekočine, uporabljati za mešanje lepljivih in cementnih snovi,
ni ga dovoljeno: obešati, prenašati, vleči ali izklapljati iz električnega
omrežja z vlečenjem napajalnega kabla. Izogibati se je treba uporabi
dolgih podaljškov.

Pribor, ki ga je mogoče uporabljati

Svedri za les, kovino, beton, brusilne plošče in žične ščetke (pri delu z
brusilnimi ploščami in žičnimi ščetkami je treba uporabljati zaščitna
očala).

POZOR! Naprava je namenjena notranjemu delu.
Navkljub že v osnovi varni konstrukciji, uporabi varovalnih

sredstev in dodatnih zaščitnih sredstev med delom vedno obstaja
tveganje poškodbe.

SESTAVA IN UPORABA

Udarni vrtalniki so ročna električna orodja z izolacijo II. razreda.
Orodja poganjajo enofazni motorji s komutatorjem, katerih vrtilna
hitrost se reducira z zobato prestavo. Električna orodja te vrste so
široko rabljena za vrtanje odprtin v les, lesu podobne materiale,
kovino, keramiko in umetne snovi v delovnem načinu brez udarne
funkcije in v beton, opeko in podobne materiale v delovnem
načinu z udarno funkcijo. Uporabljajo se za obnovitveno-gradbena
dela, mizarska dela in za vsa dela na področju individualnega
amaterskega dela (naredi si sam).

Uporaba električnega orodja, ki ni v skladu z njegovim namenom,
ni dovoljena.

OPIS GRAFIČNIH STRANI

Spodnje oštevilčenje se nanaša na elemente orodja, ki so
predstavljeni na grafičnih straneh pričujočih navodil.

25

1. Vpenjalna glava

2. Preklopnik delovnega načina

3. Tipka za blokado vklopne tipke

4. Preklopnik smeri vrtenja

5. Gumb za nastavitev vrtilne hitrosti

6. Vklopna tipka

7. Dodatni ročaj

8. Letev omejevalnika globine vrtanja

9. Preklopnik menjave prestav

* Obstajajo lahko zanemarljive razlike med risbo in izdelkom.

OPIS UPORABLJENIH GRAFIČNIH ZNAKOV

POZOR

OPOZORILO

NAMESTITEV/NASTAVITVE

INFORMACIJA

OPREMA IN PRIPOMOČKI

1. Ključ – 1 kos

2. Dodatni ročaj – 1 kos

3. Letev omejevalnika globine vrtanja – 1 kos

PRIPRAVA NA UPORABO

NAMESTITEV DODATNEGA ROČAJA
Zaradi osebne varnosti je vedno priporočljiva uporaba

dodatnega ročaja (7). Možnost obračanja dodatnega ročaja
pred njegovim ksiranjem na ohišju vrtalnika omogoča izbiro
najbolj primernega položaja glede na izvajano delo.

Odklopite električno orodje od napajanja.

• Sprostite gumb, ki blokira objemko ročaja (7), tako da ga zavrtite

v levo.

• Objemko ročaja namestite na valjasti del ohišja vrtalnika.

• Obrnite v najprimernejši položaj.

• Privijte gumb, ki blokira ročaj, v desno, da se fiksira ročaj.

NAMESTITEV OMEJEVALNIKA GLOBINE VRTANJA

Omejevalnik (8) služi za nastavitev globine poglobitve svedra v
material.

• Sprostite matico na objemki dodatnega ročaja (7).

• Potisnite letev omejevalnika (8) v odprtino objemke ročaja.

• Nastavite želeno globino vrtanja.

• S privitjem gumba, ki blokira ročaj, jo zablokirajte

PRITRDITEV DELOVNIH ORODIJ

Odklopite električno orodje od napajanja.

• Vložite ključek v eno izmed odprtin na obodu vpenjalne glave (1).

• Razpnite čeljusti na želeno mero.

• Valjasto steblo svedra vložite do naslona v odprtini vpenjalne

glave.

• S pomočjo ključa (zaporedoma zategnite odprtine na obodu

vrtalne glave) privijte čeljusti vpenjala na steblo svedra.

Zapomnite si, da je treba ključ po zaključku dejavnosti,
povezanih z vpenjanjem ali odstranitvijo svedra, izvleči iz
vpenjalne glave.

V primeru privitja novega svedra je treba po zagonu opazovati, ali
med vrtenjem ne pride do prekomernega tresenje svedra, kar lahko
priča o nepravilni namestitvi v vpenjalo ali o ukrivljenju svedra. Če je
opaženo tresenje, je treba preveriti privitje svedra in njegovo stanje.

Vedno je treba pred kakršno koli uporabo vrtalnika preveriti stanje
vpenjala.

UPORABA / NASTAVITVE

VKLOP / IZKLOP

Napetost omrežja mora ustrezati vrednosti napetosti, podane na
označni tablici vrtalnika.

Vklop – pritisnite vklopno tipko (6) in jo držite v tem položaju.
Izklop – sprostite pritisk na vklopni tipki (6).

Blokada vklopne tipke (stalno delo)
Vklop:

• Pritisnite vklopno tipko (6) in jo držite v tem položaju.

• Pritisnite gumb blokade vklopnega stikala (3) (slika A).

• Sprostite pritisk na vklopni tipki (6).

Izklop:

• Pritisnite in spustite vklopno tipko (6).

Območje vrtilne hitrosti vretena je regulirano s stopnjo pritiska
na vklopno tipko.

GUMB ZA NASTAVITEV VRTILNE HITROSTI VRETENA.

Vrtalnik omogoča delo z raznimi vrtilnimi hitrostmi vretena.
Nastavitev se opravlja z gumbom (5) (slika A). V območju vseh
nastavitev gumba za regulacijo vrtilne hitrosti je možno tekoče
regulirati hitrost s povišanim ali zmanjšanim pritiskom na vklopno
tipko (6).

• Z obratom gumba v desno (5) se poveča hitrost.

• Z obratom gumba v levo (5) se zmanjša hitrost.

Izbiro hitrosti se pravilno izbira takrat, ko vrtalnik obratuje brez
obremenitve ob tem, da je funkcija blokade vklopne tipke
pritisnjena. Na ta način nastavljena vrtilna hitrost je lahko med
delom pod obremenitvijo nižja.

MENJAVA HITROSTI

Vrtalnik ima preklopnik za menjavo hitrosti (9), ki omogoča
povečanje območja vrtilne hitrosti (slika C).

Hitrost I: nižje območje vrtilne hitrosti – za opravljanje odprtin z
večjim premerom ali za delo v trdem materialu.

Hitrost II: višje območje vrtilne hitrosti – za opravljanje odprtin z
nižjim premerom ali za delo v mehkem materialu.

Pravilna nastavitev preklopnika za menjavo hitrosti (9) pri vrtanju je
odvisna od materiala. Če preklopnika ni mogoče premakniti je treba
rahlo obrniti vreteno.

Med delom vrtalnika ni dovoljeno preklapljati preklopnika za
menjavo hitrosti. To bi lahko povzročilo poškodbo električnega
orodja.

SMER VRTENJA V DESNO  LEVO

S pomočjo preklopnika obratov (4) se izbere smer vrtenja vretena
vrtalnika (slika A).

Vrtenje v desno – nastavite preklopnik (4) v skrajni levi položaj.
Vrtenje v levo – nastavite preklopnik (4) v skrajni desni položaj.

* Treba je upoštevati, da je v nekaterih primerih položaj preklopnika glede na vrtenje lahko drugačno,
kot je opisano. Upoštevati je treba grafične oznake na preklopniku ali ohišju orodja.

Menjavo smeri vrtenja ni dovoljeno opravljati medtem ko se
vreteno vrtalnika obrača. Pred uporabo je treba preveriti, ali je
preklopnik smeri vrtenja v pravilnem položaju.

PREKLOPNIK ZA NAČIN DELA

Preklopnik za način dela (2) omogoča izbiro ustreznega načina
dela: vrtanje z udarno funkcijo ali brez nje (slika B). Za vrtanje v
materialih, kot so kovina, les, keramika, umetne ali podobne snovi,
je treba preklopnik nastaviti v položaj za delo brez udarne funkcije
(simbol svedra). Za vrtanje v materialih, kot so kamen, beton, opeka
ali podobnih, je treba preklopnik nastaviti v položaj za delo z udarno
funkcijo (simbol kladiva). Odprtine v lesu, lesu podobnih materialih
in kovinah se vrta s svedri iz hitroreznega jekla ali iz ogljikovih jekel

26

(samo v lesu in lesu podobnih materialih). Za vrtanje z udarno
funkcijo služijo posebni svedri s prevleko iz volframovega karbida
(widia).

Uporaba leve smeri vrtenja ni dovoljena ob vklopljeni udarni
funkciji.

VRTANJE ODPRTIN

• V primeru, da želite izvrtati odprtino z velikim premerom, se

najprej priporoča vrtanje manjše odprtine, kasneje pa se opravi
dodatno vrtanje za njeno razširitev na želeno dimenzijo. S tem se
izognete preobremenitvi vrtalnika.

• Pri vrtanju globokih odprtin je treba vrtati postopoma, najprej

manjšo globino nakar je treba odstraniti sveder iz odprtine, da bi
se odstranili opilki ali prah iz odprtine.

• Če pride do ukleščenja svedra med vrtanjem, je treba takoj

izključiti vrtalnik, da ne bi prišlo do poškodb na napravi. Vrtalnik
se iz odprtine izvleče z menjavo smeri vrtenja.

• Vrtalnik je treba držati v smeri vrtane odprtine. Najboljše je, da

je sveder postavljen pravokotno na površino obdelovanega
materiala. V primeru, da pravokotnost med delom ni ohranjena,
lahko pride do ukleščenja ali zloma svedra v odprtini ter obenem
do poškodbe uporabnika.

Dolgotrajno vrtanje pri nizki hitrosti vrtenja vretena lahko
povzroči pregretje motorja. Vrtanje je treba občasno prekiniti
ali omogočiti, da naprava deluje na maksimalnih obratih brez
obremenitve približno 3 minute. Paziti je treba, da ne pride do
zakritja rež v ohišju, ki služijo za zračenje motorja vrtalnika.

OSKRBA IN HRAMBA

Pred vsakršnimi opravili v zvezi z namestitvijo, regulacijo,
popravilom ali oskrbo je treba odstraniti vtič napajalnega kabla
iz omrežne vtičnice.

Udarni vrtalnik ne zahteva nobenega dodatnega mazanja oz.
dodatne oskrbe. V njem ni nobenih delov, ki bi potrebovali oskrbo
s strani uporabnika. Za čiščenje vrtalnika ni nikoli dovoljeno
uporabljati vode ali kakršnih koli drugih kemičnih tekočin. Orodje
je treba samo obrisati s suhim kosom tkanine. Vrtalnik je treba
vedno hraniti na suhem mestu. Vedno je treba skrbeti za to, da so
prezračevalne reže na ohišju vrtalnika čiste. V primeru poškodbe
napajalnega kabla ga je treba zamenjati s kablom z enakimi
parametri. To opravilo je treba zaupati kvalificiranemu strokovnjaku
ali pa servisu.

MENJAVA VPENJALNE GLAVE

• Razpnite čeljusti vpenjala (1).

• Z obračanjem v desno (levi navoj) križnega izvijača odvijte

pritrdilni vijak.

• Pričvrstite inbus ključ v vpenjalo (slika. D).

• Rahlo udarite v konec inbus ključa.

• Odvijte vpenjalo.

Montaža vpenjala poteka v obratnem vrstnem redu od demontaže.

MENJAVA OGLENIH ŠČETK
Izrabljene (krajše od 5 mm), zažgane ali počene oglene ščetke

motorja je treba takoj zamenjati. Vedno je treba opraviti
menjavo obeh ščetk. Postopek menjave oglenih ščetk je treba
zaupati izključno kvalicirani osebi, ki uporablja originalne
dele.

Vsakršne napake mora odpraviti pooblaščeni servis proizvajalca.

TEHNIČNI PARAMETRI

NAZIVNI PODATKI

Udarni vrtalnik

Parameter Vrednost

Napajalna napetost 230 V AC
Frekvenca napajanja 50 Hz
Nazivna moč 1050 W

Območje vrtilne
hitrosti brez
obremenitve

Frekvenca udara

Hitrost 1 0 - 900 min

Hitrost 2

Hitrost 1 0 - 14000 /min
Hitrost 2 0 - 40000 /min

0 - 2500 min

-1

-1

Območje vrtalnega vpenjala 3 - 16 mm
Dimenzije navoja vrtalnega vpenjala ½ ‘’

Jeklo 16 mm

Maks. premer
vretena

Beton 20 mm

Les 40 mm
Razred zaščite II
Teža

Leto izdelave

3,5 kg

2017

PODATKI O HRUPU IN VIBRACIJAH

Stopnja zvočnega pritiska: Lp
Stopnja zvočne moči: Lw
Stopnja vibracij: a

= 10,68 m/s2 K=1,5 m/s

h

A = 92 dB(A) K = 3 dB(A)

A = 103 dB(A) K = 3 dB(A)

2

VAROVANJE OKOLJA

Električno napajanih izdelkov ni dovoljeno mešati z gospodinjskimi
odpadki, ampak jih morajo odstraniti ustrezne službe. Podatki o službah
za odstranitev odpadkov so na voljo pri prodajalcu ali lokalnih oblasteh.
Izrabljeno električno in elektronsko orodje vsebuje okolju škodljive snovi.
Orodje, ki ni oddano v reciklažo, predstavlja potencialno nevarnost za okolje

* Pridržana pravica do sprememb.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa s sedežem v Varšavi,
ul. Pograniczna 2/4 (v nadaljevanju „ Grupa Topex“), sporoča, da so vse avtorske pravice v zvezi z
vsebino teh navodil (v nadaljevanju „Navodila“) med drugim v zvezi z besedili, shemami, risbami,
kakor tudi sestavo, izključna last Grupa Topex in so predmet zakonske zaščite v skladu z zakonom z
dne 4. februarja 1994 o avtorskih pravicah in intelektualni lastnini (Ur. l. 2006 št. 90/631 s kasnejšimi
spremembami). Kopiranje, obdelava, objava in spreminjanje Navodil v komercialne namene, kot tudi
njihovih posameznih elementov, je brez pisne odobritve Grupa Topex strogo prepovedano in lahko
privede do civilne in kazenske odgovornosti.

in zdravje ljudi.

ORIGINALIOS INSTRUKCIJOS VERTIMAS

SMŪGINIS GRĘŽTUVAS

58G712

DĖMESIO: PRIEŠ PRADĖDAMI NAUDOTIS ELEKTRINIU ĮRANKIU
ĮDĖMIAI PERSKAITYKITE ŠIĄ INSTRUKCIJĄ IR SAUGOKITE JĄ
TOLIMESNIAM NAUDOJIMUI.

DETALIOS SAUGUMO TAISYKLĖS

• Dirbdami su smūginiu gręžtuvu užsidėkite ausines. Darbas

triukšmingoje aplinkoje gali pažeisti klausą.

• Įrankį naudokite tik kartu su papildomomis rankenomis,
esančiomis tiekiamo įrankio komplekte. Nesuvaldytas įrankis

gali sužeisti dirbantįjį.

Netinkamų įrankio panaudojimo būdų aprašymas

Įrankio nemėtykite, neperkraukite, nenardinkite į vandenį ir kitus
skysčius, su juo nemaišykite klijų, ir cemento skiedinių, taip pat
negalima: kabinti, pernešinėti, tempti ar išjunginėti iš elektros lizdo
traukiant už elektros laido. Nenaudokite ilgų ilgintuvų.

Įrankiui tinkantys darbiniai priedai

Medžio, metalo, betono grąžtai, šlifavimo diskai ir vieliniai šepečiai
(naudodami šlifavimo diskus ir vielinius šepečius užsidėkite
apsauginius akinius).

DĖMESIO! Įrankis skirtas vidaus darbams.
Nepaisant to, kad gaminant įrankį jo konstrukcijoje įtaisyti

apsaugos elementai ir papildomos apsaugos priemonės, darbo
metu, išlieka pavojus susižaloti.

27

KONSTRUKCIJA IR PASKIRTIS

Smūginiai gręžtuvai yra elektriniai rankiniai įrankiai, turintys II
izoliacijos klasę. Įrankiai varomi vienfaziu varikliu, kurio galia
redukuojama veikiant krumplinei pavarai ir dantračiui. Šio tipo
elektriniai įrankiai nustačius gręžimo rėžimą dažniausiai yra
naudojami ertmėms metale, keramikoje, plastmasėje, medyje ir
medžio dirbiniuose gręžti, ertmės betone, plytose ir panašiose
medžiagose gręžiamos nustačius gręžimo su kalimu rėžimą. Šie
įrankiai dažniausiai naudojami atliekant remonto, statybos, staliaus
bei kitus mėgėjiškus darbus (meistravimo darbus).

Draudžiama naudoti elektrinį įrankį ne pagal paskirtį

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Numeriais pažymėti įrankio elementai atitinka šios instrukcijos
grafiniuose puslapiuose pavaizduotus elementus.

1. Griebtuvas

2. Darbo rėžimo nustatymo jungiklis

3. Jungiklio blokavimo mygtukas

4. Reversas

5. Sukimosi greičio reguliavimo rankenėlė

6. Jungiklis

7. Papildoma rankena

8. Gylio ribotuvas

9. Greičio keitimo rankenėlė

* Tarp paveikslo ir gaminio galimas nedidelis skirtumas.

PANAUDOTŲ GRAFINIŲ ŽENKLŲ APRAŠYMAS

DĖMESIO

ATSARGIAI

MONTAVIMAS IR NUSTATYMAI

INFORMACIJA

KOMPLEKTAVIMAS IR PRIEDAI

1. Šešiakampis raktas - 1 vnt.

2. Papildoma rankena - 1 vnt.

3. Gręžimo gylio ribotuvas - 1 vnt.

PASIRUOŠIMAS DARBUI

PAPILDOMOS RANKENOS MONTAVIMAS
Asmeniniam saugumui užtikrinti rekomenduojame visada

naudoti papildomą rankeną (7). Pasukamą papildomą rankeną,
prieš tvirtinant ją prie gręžtuvo korpuso, galima nustatyti į
reikiamą padėtį, atitinkančią numatyto darbo sąlygas.

Išjunkite elektrinį įrankį iš elektros įtampos šaltinio.

• Atlaisvinkite rankenos (7) jungės blokavimo rankenėlę sukdami ją

į kairę pusę.

• Rankenos jungę užstumkite ant plonosios gręžtuvo korpuso

dalies.

• Rankeną pasukite į reikiamą padėtį.

• Blokavimo rankenėlę sukdami į dešinę pritvirtinkite rankeną.

GRĘŽIMO GYLIO RIBOTUVO MONTAVIMAS

Gylio ribotuvas (8) skirtas medžiagoje gręžiamos ertmės gyliui
nustatyti.

• Atlaisvinkite sparnuotą veržlę esančią ant papildomos rankenos
(7) jungės.

• Gylio ribotuvą (8) įstatykite į ertmę esančią rankenos jungėje.

• Nustatykite reikiamą gręžimo gylį.

• Sukdami blokavimo rankenėlę pritvirtinkite ribotuvą.

DARBINIŲ PRIEDŲ KEITIMAS

Elektrinį įrankį išjunkite iš elektros įtampos šaltinio.

• Įstatykite raktą į vieną iš ertmių, esančių ant griebtuvo (1) apvado.

• Sukdami raktą plėskite gnybtus, kol ertmė bus reikiamo

skersmens.

• Į griebtuvo ertmę iki galo įstatykite grąžto kotą.

• Raktu (įstatydami jį eilės tvarka į kiekvieną iš trijų griebtuvo

apvade esančių ertmių) suspauskite grąžtą laikančius griebtuvo
gnybtus.

Atsiminkite, kad visada įdėjus ar išėmus grąžtą veržimo raktą
būtina ištraukti iš gręžtuvo.

Pakeitę grąžtą nauju ir įjungę įrankį atkreipkite dėmesį ar sukdamasis
grąžtas ne per daug vibruoja. Stiprus vibravimas pastebimas
kai grąžtas įtvirtintas neteisingai arba jis yra kreivas. Pastebėję
vibravimą tikrinkite grąžto tvirtinimą ir jo būklę. Kiekvieną kartą,
prieš naudodami gręžtuvą patikrinkite griebtuvo būklę.

DARBAS IR NUSTATYMAI

ĮJUNGIMAS IR IŠJUNGIMAS

Tinklo įtampos dydis turi atitikti dydį, nurodytą gręžtuvo
nominalių duomenų lentelėje.

Įjungimas – paspauskite jungiklio mygtuką (6) ir jį prilaikykite.
Išjungimas – atleiskite jungiklio mygtuką (6).

Mygtuko blokavimas (nepertraukiamas darbas)
Įjungimas:

• Paspauskite jungiklio mygtuką (6) ir jį prilaikykite.

• Paspauskite blokavimo mygtuką (3) (pav. A).

• Atleiskite jungiklio mygtuką (6).

Išjungimas:

• Jungiklio mygtuką (6) paspauskite ir atleiskite.

Ašies sukimosi greitis reguliuojamas stipriau ar silpniau
spaudžiant jungiklio mygtuką.

AŠIES SUKIMOSI GREIČIO REGULIAVIMO RANKENĖLĖ.

Gręžtuvu galima gręžti nustatant skirtingą ašies sukimosi greitį.
Greitis reguliuojamas rankenėle (5) (pav. A). Kiekvienas reguliavimo
rankenėle pasirinktas sukimosi greitis yra lengvai keičiamas stipriau
ar silpniau spaudžiant jungiklio mygtuką (6).

• Greitis didinamas sukant rankenėlę (5) į dešinę.

• Greitis mažinamas sukant rankenėlę (5) į kairę.

Sukimosi greitis tiksliausiai nustatomas kai gręžtuvas veikia
be apkrovos bei yra įjungta jungiklio blokavimo funkcija. Taip
nustatytas sukimosi greitis darbo metu gali būti mažesnis.

GREIČIO KEITIMAS

Gręžtuvas turi greičio keitimo jungiklį (9) kuriuo didinamas sūkių
skaičius (pav. C).

Greitis I: mažesnis sūkių skaičius – skirtas didesnio skersmens
ertmėms arba ertmėms kietose medžiagose gręžti.

Greitis II: didesnis sūkių skaičius – skirtas mažesnio skersmens
ertmėms arba ertmėms įprasto kietumo medžiagose gręžti.

Atsižvelgdami į gręžiamos medžiagos savybes greičio keitimo
jungiklį (9) nustatykite į reikiamą padėtį. Jeigu jungiklis nepasistumia
suktelėkite ašį.

Veikiant gręžtuvui niekada nekeiskite greičio nustatymo jungiklio
padėties. Elektrinis įrankis gali sugesti.

SUKIMOSI KRYPTIS Į DEŠINĘ  Į KAIRĘ

Gręžtuvo ašies sukimosi kryptis (pav. A) nustatoma reverso jungikliu
(4).

Sukimas į dešinę – jungiklį (4) sukite iki galo į kairę.
Sukimas į kairę – jungiklį (4) sukite iki galo į dešinę.

* Įspėjame, kad išimtinais atvejais sukimo krypties nustatymas gali skirtis nuo aprašyto šioje
instrukcijoje. Atkreipkite dėmesį į grafinius ženklus esančius ant jungiklio arba ant įrenginio korpuso.

28

Nekeiskite sukimosi krypties, kai gręžtuvo ašis sukasi. Prieš
įjungdami patikrinkite ar teisingai nustatyta reverso jungiklio
padėtis.

DARBO RĖŽIMO NUSTATYMO JUNGIKLIS

Darbo rėžimo nustatymo jungikliu (2) pasirenkamas reikiamas
darbo rėžimas: gręžimas su kalimu arba be kalimo (pav. B).
Gręžimas be kalimo turi būti nustatomas gręžiant ertmes: metale,
medyje, keramikoje, plastmasėje ar panašiose medžiagose. Gręžiant
ertmes šiose medžiagose darbo rėžimo jungiklis nustatomas ties
grąžto simboliu. Gręžiant ertmes: akmenyje, betone, plytose ar
panašiose medžiagose darbo rėžimo jungiklis nustatomas ties
plaktuko simboliu. Ertmėms medyje ar panašiose medžiagose
gręžti naudojami greitapjovio plieno arba anglies plieno grąžtai (tik
medyje ir į jį panašiose medžiagose). Gręžimui su kalimu naudojami
specialūs aglomeruotu karbidu dengti grąžtai.

Įjungus kalimo rėžimą, kairiosios sukimosi krypties nustatyti
negalima.

ERTMIŲ GRĘŽIMAS

• Prieš pradedant gręžti didelio skersmens ertmę rekomenduojame

išsigręžti mažesnę ertmę, o vėliau ją padidinti iki reikiamo dydžio.
Taip gręžiant gręžtuvas apsaugomas nuo perkrovos.

• Gilias ertmes gręžkite palaipsniui, gilinkite po truputį kaskart

ištraukdami grąžtą iš ertmės, kad pašalintumėte joje susikaupusias
drožles ar dulkes.

• Jeigu darbo metu grąžtas įstringa, gręžtuvą nedelsdami išjunkite,

taip išvengsite įrankio gedimo. Pakeitę sukimosi kryptį ištraukite
grąžtą iš ertmės.

• Gręžtuvą laikykite simetriškai gręžiamai ertmei. Idealu, jeigu

grąžto padėtis gręžiamo ruošinio atžvilgiu yra statmena.
Neišlaikius stataus kampo, darbo metu grąžtas gali įstrigti arba
nulūžti ir sužaloti vartotoją.

Ilgai gręžiant mažais sūkiais kyla pavojus, kad variklis perkais.
Periodiškai darykite pertraukas arba leiskite įrankiui veikti,
apytikriai 3 min., didžiausiais sūkiais be apkrovos. Neuždenkite
variklio vėdinimo ertmių esančių įrankio korpuse.

APTARNAVIMAS IR SAUGOJIMAS

Prieš atlikdami, bet kokius montavimo, reguliavimo, remonto ar
aptarnavimo darbus ištraukite elektros laido kištuką iš elektros
įtampos šaltinio.

Smūginiam gręžtuvui ypatingos priežiūros ar papildomo sutepimo
nereikia. Jame nėra detalių, kurias prižiūrėti turėtų vartotojas.
Gręžtuvo valymui nenaudokite jokių cheminių skysčių. Įrankį
valykite tik sausu audiniu. Gręžtuvą laikykite sausoje vietoje. Valykite
gręžtuvo korpuse esančias ventiliacijos ertmes. Pažeistą įtampos
laidą pakeiskite nauju, tokių pat parametrų laidu. Elektros laidą
pakeisti gali tik kvalifikuotas specialistas arba serviso darbuotojai.

GRĘŽIMO GRIEBTUVO KEITIMAS

• Praplėskite griebtuvo gnybtus (1).

• Kryžminį atsuktuvą sukdami į dešinę pusę (kairysis sriegis) atsukite

griebtuvo tvirtinimo sraigtą.

• Į griebtuvą įstatykite šešiakampį raktą (pav. D).

• Nestipriai suduokite į kitą šešiakampio rakto galą.

• Atsukite griebtuvą.

Griebtuvo montavimas atliekamas atvirkščia jo išmontavimui seka.

ANGLINIŲ ŠEPETĖLIŲ KEITIMAS
Susidėvėjusius (trumpesnius nei 5 mm), sudegusius ar

įtrūkusius anglinius šepetėlius būtina nedelsiant pakeisti.
Visada keičiami iš karto abu angliniai šepetėliai. Anglinius
šepetėlius, naudodamas originalias atsargines detales, gali
pakeisti tik kvalikuotas asmuo.

Visų rūšių gedimai turi būti šalinami autorizuotuose gamintojo
servisuose.

TECHNINIAI DUOMENYS

NOMINALŪS DUOMENYS

Perforatorius

Dydis Vertė

Elektros tinklo įtampa 230 V AC
Elektros tinklo dažnis 50 Hz
Nominali galia 1050 W

Sukimosi greitis be
apkrovos

Smūgių dažnis

1 greitis 0 - 900 min
2 greitis 0 - 2500 min
1 greitis 0 - 14000 /min
2 greitis 0 - 40000 /min

-1

-1

Gręžimo griebtuvo matmenys 3 - 16 mm
Gręžimo griebtuvo sriegio matmenys ½ ‘’

Pliene 16 mm

Maks. gręžimo skersmuo

Betone 20 mm
Medyje 40 mm

Apsaugos klasė II

Svoris

Pagaminimo metai

3,5 kg

2017

INFORMACIJA APIE TRIUKŠMĄ IR VIBRACIJĄ

Garso slėgio lygis: Lp
Garso galios lygis: Lw
Vibracijos pagreičio vertė: a

= 92 dB(A) K = 3dB(A)

A

= 103 dB(A) K = 3dB(A)

A

= 10,68 m/s2 K = 1,5 m/s

h

2

APLINKOS APSAUGA IR

Elektrinių gaminių negalima išmesti kartu su buities atliekomis, juos reikia
atiduoti į atitinkamą atliekų perdirbimo įmonę. Informacijos apie atliekų
perdirbimą kreiptis į pardavėją arba vietos valdžios institucijas. Susidėvėję
elektriniai ir elektroniniai prietaisai turi gamtai kenksmingų medžiagų.
Antriniam perdirbimui neatiduoti prietaisai kelia pavojų aplinkai ir žmonių

* Pasiliekame teisę daryti pakeitimus.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (toliau: „Grupa Topex“),
kurios buveinė yra Varšuvoje, ul. Pograniczna 2/4 informuoja, kad visos šios instrukcijos (toliau:
„instrukcija“) autorinės teisės, tai yra šioje instrukcijoje esantis tekstas, nuotraukos, schemos, paveikslai
bei jų išdėstymas priklauso tik Grupa Topex ir yra saugomos pagal 1994 metais, vasario 4 dieną, dėl
autorių ir gretutinių teisių apsaugos, priimtą įstatymą (t.y., nuo 2006 metų įsigaliojęs įstatymas Nr.
90, vėliau 631 su įstatymo pakeitimais). Neturint raštiško Grupa Topex sutikimo kopijuoti, perdaryti,
skelbti spaudoje, keisti panaudojant komerciniams tikslams visą ar atskiras instrukcijos dalis yra griežtai
draudžiama bei gresia civilinė ar baudžiamoji atsakomybė.

sveikatai.

INSTRUKCIJU TULKOJUMS NO

ORIĢINĀLVALODAS

TRIECIENURBJMAŠĪNA

58G712

UZMANĪBU! PIRMS UZSĀKT LIETOT ELEKTROINSTRUMENTU,
NEPIECIEŠAMS UZMANĪGI IZLASĪT DOTO INSTRUKCIJU UN
SAGLABĀT TO.

DETALIZĒTIE DROŠĪBAS NOTEIKUMI

• Darba laikā ar triecienurbjmašīnu nepieciešams lietot dzirdes
aizsargus. Troksnis var radīt dzirdes zudumu.

• Elektroinstrumentu ir jālieto kopā ar rokturiem, kuri ir
piegādāti kopā ar to. Kontroles zaudēšana pār elektroinstrumentu

var radīt lietotāja ķermeņa bojājumus.

Elektroinstrumentu nedrīkst:

Mest, iegremdēt ūdenī un citos šķidrumos, lietot līmes šķīduma
un cementa javas maisīšanai; to uzkārt, pārvietot, stumt vai izslēgt
no kontaktligzdas ar elektrokabeļa palīdzību; izmantot garus
pagarinātājus.

29

Darbinstrumenti, kurus drīkst izmantot:

Urbji koksnei, metālam, betonam, slīpēšanas diski, stiepļu
sukas (izmantojot slīpēšanas diskus un stiepļu sukas, ir jālieto
aizsargbrilles).

UZMANĪBU! Ierīce ir domāta ārpustelpu darbiem.
Neskatoties uz instrumenta drošu konstrukciju un pielietotiem

aizsardzības līdzekļiem, darba laikā vienmēr pastāv risks iegūt
traumas.

UZBŪVE UN PIELIETOŠANA

Triecienurbjmašīna ir II elektroaizsardzības klases roku
elektroinstruments. Tā piedziņu veido vienfāzes kolektora dzinējs,
kura griešanās ātrums tiek reducēts ar zobpārvada palīdzību. Šāda
veida elektroinstrumentus bieži izmanto, taisot urbumus koksnē,
koksnei līdzīgos materiālos, metālā, keramikā un plastmasā pie
ieslēgta parastā darba režīma, kā arī taisot urbumus betonā,
ķieģeļos un līdzīgos materiālos darba režīmā ar triecieniem.
Triecienurbjmašīnas pielietošanas sfēras ir sekojošas: būvniecības­remontdarbu veikšana, galdnieka, kā arī visa veida mājamatniecības
darbu veikšana.

Elektroinstrumentu nedrīkst izmantot nesaskaņā ar tā
izraudzīšanu.

GRAFISKĀS DAAS APRAKSTS

Zemāk minētā numerācija attiecās uz tiem instrumenta elementiem,
kuri ir minēti dotās instrukcijas grafiskajā daļā.

1. Urbjpatrona

2. Darba režīma pārslēdzējs

3. Slēdža bloķēšanas poga

4. Griešanās virziena pārslēdzējs

5. Griešanās ātruma grieztuvīte

6. Slēdzis

7. Papildrokturis

8. Urbšanas dziļuma ierobežotāja līste

9. Pārnesumu pārslēgs

* Zīmējums un izstrādājums var nedaudz atšķirties.

SIMBOLU APRAKSTS

PIEZĪME

BRĪDINĀJUMS

MONTĀŽA/IESTATĪJUMI

INFORMĀCIJA

APRĪKOJUMS UN PIEDERUMI

1. Atslēga - grieztaviņa - 1 gab.

2. Papildrokturis - 1 gab.

3. Urbšanas dziļuma ierobežotāja līste - 1 gab.

SAGATAVOŠANĀS DARBAM

PAPILDRKTURA INSTALĒŠANA

Personīgās drošības dēļ ir ieteicams vienmēr izmantot
papildrokturi (7). Iespēja pagriezt rokturi pirms tā iestiprināšanas
uz triecienurbjmašīnas korpusa, dod iespēju izvēlēties visērtāko
roktura novietojumu, kas vislabāk ir piemērots veicamā darba
apstākļiem.

Atslēgt elektroinstrumentu no elektrotīkla.

• Atlaist grieztuvīti, kas bloķē papildroktura (7) galu, griežot to pa

kreisi.

• Uzbīdīt papildroktura galu uz cilindrisku triecienurbjmašīnas

korpusa daļu.

• Pagriezt līdz vajadzīgam stāvoklim.

• Aizgriezt bloķēšanas grieztuvīti pa labi, lai nostiprinātu

papildrokturi.

URBŠANAS DZIUMA IEROBEŽOTĀJA INSTALĒŠANA

Urbšanas dziļuma ierobežotājs (8) kalpo urbšanas dziļuma
iestatīšanai

• Atlaist spārnuzgriezni uz papildroktura (7) gala.

• Ielikt urbšanas dziļuma ierobežotāja līsti (8) papildroktura gala

atverē.

• Iestatīt nepieciešamo urbšanas dziļumu.

• Nobloķēt, aizgriežot bloķēšanas grieztuvīti.

DARBINSTRUMENTU IESTIPRINĀŠANA

Atslēgt elektroinstrumentu no elektrotīkla.

• Ievietot atslēgu uz vienu no urbjpatronas (1) aploces atverēm.

• Atvērt žokļus līdz nepieciešamam izmēram.

• Ielikt urbja cilindrisku galu urbjpatronas atverē līdz galam.

• Ar atslēgas palīdzību (tā tiek ievietota pēc kārtas trijās atverēs uz

urbjpatronas aploces) aizvērt urbjpatronas žokļus.

Vienmēr ir jāatceras par atslēgas izemšanu no
triecienurbjmašīnas tad, kad tiek pabeigta urbja ielikšana vai
izemšana no urbjpatronas.

Pēc jaunā urbja ielikšanas instrumentu nepieciešams ieslēgt un
pārbaudīt, vai tā darba laikā netiek pārmērīgi sists urbis, kas var
liecināt par nepareizu urbja nostiprinājumu urbjpatronā vai urbja
izlocīšanos. Ja tiek konstatēta sišana, nepieciešams pārbaudīt
urbja nostiprinājumu un tā stāvokli. Nepieciešams regulāri
pārbaudīt urbjpatronas stāvokli pirms katras triecienurbjmašīnas
izmantošanas reizes.

DARBS /IESTATĪJUMI

IESLĒGŠANA / IZSLĒGŠANA

Elektrotīkla spriegumam ir jāatbilst triecienurbjmašīnas
nominālajā tabulā dotajam sprieguma lielumam.

Ieslēgšana – nospiest slēdža (6) pogu un turēt šajā pozīcijā.
Izslēgšana – samazināt nospiedienu uz slēdža (6) pogu.

Slēdža bloķēšana (ilglaicīgam darbam )
Ieslēgšana :

• Nospiest slēdža (6) pogu un turēt šajā pozīcijā.

• Nospiest slēdža bloķēšanas pogu (3) (A zīm.).

• Samazināt nospiedienu uz slēdža (6) pogu.

Izslēgšana :

• Nospiest un atlaist slēdža (6) pogu.

Darbvārpstas griešanās ātrums tiek regulēts ar nospiediena spēku
uz slēdža pogu.

DARBVĀRPSTAS GRIEŠANĀS ĀTRUMA REGULĀCIJAS
GRIEZTUVĪTE

Triecienurbjmašīna nodrošina darbu ar dažādiem darbvārpstas
griešanās ātrumiem. Regulēšanu veic ar grieztuvītes (5) palīdzību
(A zīm.). Katrā griešanās ātruma grieztuvītes iestatījumā var laideni
regulēt griešanās ātrumu, samazinot vai palielinot nospiedienu uz
slēdzi (6).

• Pagriežot grieztuvīti (5) pa labi, ātrums tiek palielināts.

• Pagriežot grieztuvīti (5) pa kreisi, ātrums tiek samazināts.

Griešanās ātruma regulācija vislabāk ir jāveic, kad triecienurbjmašīna
darbojas bez slodzes ar ieslēgtu slēdža bloķēšanas funkciju.
Griešanās ātrums, kurš tiek iestatīts triecienurbjmašīnas darba laikā
ar slodzi, var būt mazāks.

PĀRNESUMA MAIA

Triecienurbjmašīnai ir pārnesumu pārslēgs (9), kurš spēj palielināt
griešanās ātrumu (C zīm.).

30

I pārnesums: apgriezienu skaits mazāks – veidojot urbumus ar
lielāku diametru vai cietā materiālā.

II pārnesums: apgriezienu skaits lielāks – veidojot urbumus ar
mazāku diametru vai mīkstā materiālā.

Urbšanai, atkarībā no materiāla, ir jāslēdz pārnesumu pārslēgs
(9) atbilstošajā pozīcijā. Ja pārslēgu nav iespējams pārslēgt,
nepieciešams mazliet pagriezt darbvārpstu.

Nekad nedrīkst pārslēgt pārnesumu pārslēgu
triecienurbjmašīnas darbības laikā. Tas var sabojāt
elektroinstrumentu.

KREISAIS/LABAIS GRIEŠANĀS VIRZIENS

Pateicoties griešanās virziena pārslēdzējam (4), tiek mainīts
triecienurbjmašīnas darbvārpstas griešanās virziens (A zīm.).

Skrūvēšana pa labi – novietot pārslēdzēju (4) kreisajā malējā
stāvoklī.

Skrūvēšana pa kreisi – novietot pārslēdzēju (4) labajā malējā
stāvoklī.

* Brīdinājums! Dažos gadījumos pārslēdzēja stāvoklis var atšķirties no augstāk minētā apraksta.
Nepieciešams pievērst uzmanību simboliem, kuri atrodas uz pārslēdzēja vai uz ierīces korpusa.

Nedrīkst mainīt griešanās virzienus triecienurbjmašīnas
darbvārpstas griešanās laikā. Pirms ieslēgšanas nepieciešams
pārbaudīt, vai griešanās virzienu pārslēdzējs atrodas atbilstošā
pozīcijā.

DARBA REŽĪMA PĀRSLĒDZĒJS

Darba režīma pārslēdzējs (2) ļauj izvēlēties nepieciešamo darba
režīmu: parasto urbšanu un triecienurbšanu (B zīm.). Veidojot
urbumus tādos materiālos kā metāls, koksne, keramika, plastmasa
u.tml. nepieciešams novietot pārslēdzēju pozīcijā „parastā urbšana”
(pie urbja simbola). Urbumiem koksnē, koksnei līdzīgos materiālos un
metālos ir jālieto urbji no ātrgriezīgā tērauda vai no oglekļa tērauda
(tikai koksnes un koksnei līdzīgos materiālos). Triecienurbšanai ir
jāizmanto speciāli urbji ar uzliku no cietsakausējumiem.

Nedrīkst izmantot kreiso skrūvēšanas virzienu ieslēgtā
triecienurbšanas režīmā.

URBUMU URBŠANA

• Gatavojoties izurbt liela diametra urbumu, ir ieteicams izurbt

mazāka diametra urbumu, tad pakāpeniski palielināt tās izmēru
līdz vajadzīgam lielumam. Tas aizsargās no triecienurbjmašīnas
pārslodzes.

• Veidojot dziļus urbumus, nepieciešams urbt pakāpeniski - sākt ar

mazāku dziļumu, tad izņemt urbi no urbuma, lai varētu likvidēt
radušās skaidas vai putekļus.

• Ja urbšanas laikā urbis aizķīlēsies, nepieciešams nekavējoties

izslēgt triecienurbjmašīnu, lai tā netiktu bojāta. Izmantojot
darbvārpstas griešanās virzienu maiņu, nepieciešams izņemt urbi
no urbuma.

• Triecienurbjmašīnu nepieciešams noturēt veidotā urbuma asī.

Vislabāk ir tad, kad urbis ir novietots zem taisnā leņķa attiecībā
pret apstrādājamā materiāla virsmu. Ja darba laikā netiek
saglabāta urbja perpendikularitāte, var notikt aizķīlēšanās vai
urbja salaušanās urbumā, šādi ievainojot lietotāju.

Ilglaicīga urbšana zemajā darbvārpstas griešanās ātrumā var
pārkarsēt elektrodzinēju, tādejādi laiku pa laikam ir jātaisa
pārtraukumi vai jāauj, lai instruments strādātu maksimālos
apgriezienos bez slodzes apmēram 3 minūtes. Ir jāuzmanās,
lai netiktu aizsegtas atveres, kuras kalpo triecienurbjmašīnas
dzinēja ventilēšanai.

APKALPOŠANA UN APKOPE

Pirms uzsākt veikt jebkādas darbības, kas ir saistītas ar
instalēšanu, regulāciju, remontu vai apkalpošanu, nepieciešams
atslēgt elektrokabea kontaktdakšu no kontaktligzdas.

Triecienurbjmašīnai nav nepieciešama papildus eļļošana vai speciālā
apkalpošana. Elektroinstrumenta tīrīšanai nekad nedrīkst izmantot
ūdeni vai jebkāda cita veida ķīmiskos šķidrumus. To drīkst slaucīt
tikai ar sausu auduma gabalu. Triecienurbjmašīnu nepieciešams

uzglabāt sausā vietā. Nepieciešams uzraudzīt, lai ventilācijas atveres
elektroinstrumenta korpusā būt vaļīgas. Ja tiek bojāts elektrokabelis,
to nepieciešams nomainīt pret elektrokabeli ar tādiem pašiem
parametriem. Šāda nomaiņa ir jāveic kvalificētam speciālistam vai
servisa darbiniekiem.

URBJPATRONAS NOMAIA

• Atvērt urbjpatronas (1) žokļus.

• Izskrūvēt nostiprinātājskrūvi ar krustveida skrūvgriezi, griežot to
pa labi (kreisā vītne).

• Iestiprināt sešstūra atslēgu urbjpatronā (D zīm.).

• Mazliet uzsist otram sešstūra atslēga galam.

• Aizgriezt urbjpatronu.

Urbjpatronas montāža ir tieši pretēja tās demontāžai.

OGLEKA SUKU MAIA
Izlietotās (īsākas par 5 mm), sadedzinātas vai plīsušās dzinēja

ogleka sukas nepieciešams uzreiz nomainīt. Vienmēr vienlaicīgi
ir jāmaina abas sukas. Ogleka suku maiu nepieciešams veikt
tikai kvalicētai personai, kura izmanto oriinālās maināmās
daās.

Jebkura veida defekti ir jānovērš tikai ražotāja firmas sertificētiem
servisa centriem.

TEHNISKIE PARAMETRI

NOMINĀLIE DATI

Triecienurbjmašīna

Parametrs Vērtība

Barošanas spriegums 230 V AC
Barošanas frekvence 50 Hz
Nominālā jauda 1050 W

Griešanās ātrums tukšgaitā

Trieciena frekvence

1. pārnesums 0 - 900 min

2. pārnesums 0 - 2500 min

1. pārnesums 0 - 14000 /min

2. pārnesums 0 - 40000 /min

-1

-1

Urbjpatronas diapazons 3 - 16 mm
Urbjpatronas vītnes izmērs ½ ‘’

Tērauds 16 mm

Maks. urbšanas diametrs

Betons 20 mm

Koksne 40 mm
Elektroaizsardzības klase II
Masa

Ražošanas gads

3,5 kg

2017

DATI PAR TROKSNI UN VIBRĀCIJĀM

Akustiskā spiediena līmenis: Lp
Akustiskās jaudas līmenis: Lw
Vērtība, kas mēra vibrāciju paātrinājums: a

= 92 dB(A) K = 3 dB(A)

A

= 103 dB(A) K = 3 dB(A)

A

= 10,68 m/s2 K=1,5 m/s

h

2

VIDES AIZSARDZĪBA

Elektroinstrumentus nedrīkst izmest kopā ar sadzīves atkritumiem. Tie ir
jānodod utilizācijai attiecīgajiem uzņēmumiem. Informāciju par utilizāciju
var sniegt produkta pārdevējs vai vietējie varas orgāni. Izlietotās elektriskās
un elektroniskās ierīces satur videi kaitīgās vielas. Ierīce, kura netika pakļauta
otrreizējai izejvielu pārstrādei, rada potenciālus draudus videi un cilvēku

* Ir tiesības veikt izmaiņas.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (turpmāk „Grupa
Topex”) ar galveno ofisu Varšavā, ul. Pograniczna 2/4, informē, ka visa veida autortiesības attiecībā uz
dotās instrukcijas (turpmāk „Instrukcija”) saturu, tai skaita uz tās tekstiem, samazinātām fotogrāfijām,
shēmām, zīmējumiem, kā arī attiecībā uz tās kompozīciju, pieder tikai Grupa Topex, kuras ir aizsargātas
ar likumu saskaņā ar 1994. gada 4. februāra „Likumu par autortiesībām un blakustiesībām” (Likumu
Vēstnesis 2006 nr. 90, 631. poz. ar turmp. izm.). Visas Instrukcijas kopumā vai tās noteikto daļu
kopēšana, apstrāde, publicēšana vai modificēšana komercijas mērķiem bez Grupa Topex rakstiskās
atļaujas ir stingri aizliegta, pretējā gadījumā pārkāpējs var tikt saukts pie kriminālās vai administratīvās
atbildības.

veselībai.

31

ALGUPÄRASE

KASUTUSJUHENDI TÕLGE

PAIGALDUS/SEADISTAMINE

LÖÖKTRELL

58G712

TÄHELEPANU: ENNE ELEKTRISEADMEGA TÖÖTAMA ASUMIST
LUGEGE HOOLIKALT LÄBI KÄESOLEV JUHEND JA HOIDKE SEE ALLES
HILISEMAKS KASUTAMISEKS.

TÄIENDAVAD OHUTUSJUHISED

• Kandke lööktrelliga töötamise ajal kõrvaklappe. Seadme

tekitatav müra võib põhjustada kuulmise kaotust.

• Kasutage seadet koos sellega kaasas olevate käepidemetega.

Kontrolli kaotamine seadme üle võib tekitada sellega töötajale
kehavigastusi.

Väärkasutuse kirjeldus

Ärge visake seadet, ärge koormake seadet üle, ärge kastke seadet
vette ega muudesse vedelikesse, ärge kasutage seadet liimi- ja
tsemendisegude segamiseks, ärge riputage, transportige, lohistage
elektriseadet ega tõmmake seda pistikupesast välja toitejuhet pidi.
Vältige pikkade pikendusjuhtmete kasutamist

Tarvikud, mida tohib kasutada

Puurid puidu, metalli ja betooni puurimiseks, lihvkettad ja
terasharjad (töötamisel lihvketaste või terasharjadega kandke
kaitseprille).

TÄHELEPANU! Seade on mõeldud kasutamiseks siseruumides
Vaatamata turvakonstruktsiooni kasutamisele kogu töö vältel,

turvavahendite ja lisaohutusvahendite kasutamisele, eksisteerib
seadmega töötamise ajal alati väike kehavigastuste tekkimise
oht.

EHITUS JA KASUTAMINE

Lööktrellid on II klassi isolatsiooniga elektrilised käsitööriistad.
Seadme paneb tööle ühefaasiline kommutaatormootor, mille
pöördekiirust piirab hammasjagaja. Seda tüüpi elektriseadmed
on laialdaselt kasutusel aukude puurimiseks puitpindadesse
ja puidusarnastesse materjalidesse, metalli, keraamilistesse
pindadesse ja kunstmaterjalidesse ilma löögita töörežiimil ning
betooni, telliskivisse ja sarnastesse materjalidesse löökrežiimil.
Seadmete kasutusalaks on ehitus- ja remonditööd, tisleritööd ning
kõik koduses majapidamises amatöörina tehtavad sarnased tööd.

Keelatud on kasutada elektriseadet vastuolus selle määratud
otstarbega.

JOONISTE SELGITUS

Alltoodud numeratsioon vastab käesoleva juhendi joonistel toodud
seadme elementide numeratsioonile.

1. Padrun

2. Töörežiimi ümberlüliti

3. Lülitiluku nupp

4. Pöörlemissuuna ümberlüliti

5. Pöörlemiskiiruse seadistamise nupp

6. Töölüliti

7. Lisakäepide

8. Sügavuse piiraja

9. Käikude ümberlüliti

* Võib esineda vähetähtsaid erinevusi joonise ja toote enda vahel.

KASUTATUD GRAAFILISTE SÜMBOLITE SELGITUS

TÄHELEPANU

ETTEVAATUST

INFO

VARUSTUS JA TARVIKUD

1. Võti - 1 tk

2. Lisakäepide - 1 tk

3. Puurimisssügavuse piiraja - 1 tk

ETTEVALMISTUS TÖÖKS

LISAKÄEPIDEME PAIGALDAMINE
Ohutuse huvides on alati soovitatav kasutada lisakäepidet

(7). Lisakäepideme pööramine enne selle trelli korpusega
ühendamist võimaldab valida konkreetsetes töötingimustes
kõige mugavama asendi.

Lülitage elektriseade vooluvõrgust välja.

• Vabastage käepideme (7) võru kinnitusnupp, keerates seda

vasakule.

• Paigaldage käepideme võru trelli korpuse silindrilisele osale.

• Pöörake see kõige mugavamasse asendisse.

• Käepideme kinnitamiseks keerake kinnitusnuppu paremale.

PUURIMISSÜGAVUSE PIIRAJA PAIGALDAMINE

Piiraja (8) on mõeldud puuri töödeldavasse materjali ulatumise
sügavuse määramiseks.

• Vabastage liblikmutter lisakäepideme (7) võrul.

• Paigaldage piiraja (8) lisakäepideme võru avausse.

• Seadistage soovitud puurimissügavus.

• Fikseerimiseks keerake kinnitusnupp kinni.

TÖÖTARVIKUTE KINNITAMINE

Lülitage elektriseade vooluvõrgust välja.

• Asetage võti ühte padruni (1) rõngal olevatest avaustest.

• Avage padrun soovitud ulatuses.

• Lükake puuri silindrikujuline ots padruni avausse kuni tunnete

vastupanu.

• Võtme abil (asetades seda järjestikku kolme padruni rõngal

olevasse avausse) keerake padrun puuri otsa ümber kinni.

Pidage meeles, et pärast puuri paigaldamise või vahetamisega
seotud tegevuste lõpetamist tuleb võti alati trelli küljest
eemaldada.

Uue puuri kasutamisel jälgige seadme käivitamisel, et puur liigselt
ei hüppaks. See võib olla tingitud puuri ebapiisavast kinnitumisest
padrunis või puuri libisemisest. Kui märkate puuri liigset hüppamist,
kontrolliga puuri kinnitust ja seisukorda. Kontrollige regulaarselt, iga
kord enne trelli kasutamist padruni seisukorda.

TÖÖTAMINE / SEADISTAMINE

SISSELÜLITAMINE / VÄLJALÜLITAMINE

Võrgu pinge peab vastama trelli nominaaltabelis toodud
pingetugevusele.

Sisselülitamine: vajutage töölüliti nupp (6) alla ja hoidke selles
asendis.

Väljalülitamine: vabastage töölüliti nupp (6).

Lülitilukk (pikaajaline töö)
Sisselülitamine:

• Vajutage töölüliti nupp (6) alla ja hoidke selles asendis.

• Vajutage lülitiluku nupp (3) alla (joonis A).

• Vabastage töölüliti nupp (6).

Väljalülitamine:

• Vajutage lülitinupp (6) alla ja laske sellest lahti.

32

Võlli pöörlemise kiirust reguleeritakse töölüliti nupule vajutamise
tugevuse muutmise abil.

VÕLLI PÖÖRDEKIIRUSE REGULEERIMISE NUPP

Trelli on võimalik kasutada võlli erinevatel pöördekiirustel.
Pöördekiirust reguleeritakse vastava nupu (5) abil (joonis A).
Iga pöördekiiruse nupu asendi ulatuses on võimalik reguleerida
pöördekiirust suurendades või vähendades töölüliti nupule (6)
vajutamise tugevust.

• Nupu (5) pööramine paremale tagab pöördekiiruse suurenemise.

• Nupu (5) pööramine vasakule tagab pöördekiiruse vähenemise.

Sobiv pöördekiirus valitakse, kui trell on käivitatud, ilma koormuseta
ja väljalülitatud töölüliti luku funktsiooniga. Nii paika pandud
pöörded võivad tegeliku töö ajal olla madalamad.

KÄIGU VAHETAMINE

Trell on varustatud käikude ümberlülitiga (9), mis võimaldab
suurendada pöördekiiruse ulatust (joonis C).

I käik: pöörete ulatus on väiksem - suurema läbimõõduga aukude
puurimiseks või tugevamate materjalide töötlemisel.

II käik: pöörete ulatus on suurem - väiksema läbimõõduga aukude
puurimiseks või pehmete materjalide töötlemisel.

Puurimisel tuleb käikude ümberlüliti (9) reguleerida vastavalt
töödeldavale materjalile sobivasse asendisse. Kui lülitit ei saa ümber
lülitada, pöörake pisut võlli.

Ärge kunagi lülitage käikude ümberlülitit ümber trelli
töötamise ajal. See võib elektriseadet kahjustada.

PÕÕRLEMISSUUND PAREMALE  VASAKULE

Pöörlemissuuna ümberlüliti (4) abil saab muuta võlli pöörlemise
suunda (joonis A)

Pöörlemine paremale – seadke lüliti (4) äärmisesse vasakusse
asendisse.

Pöörlemine vasakule – seadke lüliti (4) äärmisesse paremasse
asendisse.

* Pange tähele, et mõnel juhul võib lüliti asend pöörlemissuuna suhtes olla kirjeldatust erinev. Järgige
lülitil või seadme korpusel paiknevaid märgistusi.

Keelatud on muuta pöörlemise suunda trelli võlli pöörlemise
ajal. Enne seadme käivitamist kontrollige, et pöörlemissuuna
ümberlüliti oleks õiges asendis.

TÖÖREŽIIMI ÜMBERLÜLITI

Töörežiimi ümberlüliti (2) võimaldab valida vastava töörežiimi:
puurimine ilma löökfunktsioonita või löökpuurimine (joonis B).
Aukude puurimiseks sellistesse materjalidesse nagu metall, puit,
keraamika, kunstmaterjalid ja muu sarnane seadistage lüliti ilma
löökfunktsioonita puurimise asendisse (puuri sümbol). Aukude
puurimiseks materjalidesse nagu kivi, betoon, telliskivi või
muu sarnane seadistage lüliti löökpuurimise asendisse (vasara
sümbol). Puitu, puidulaadsetesse materjalidesse ja metallidesse
puuritakse auke kiirlõiketerasest või süsinikterasest (ainult puitu
ja puidulaadsetesse materjalidesse) puuridega. Löökpuurimiseks
kasutatakse spetsiaalseid tsementiiditud karbiidist kattega puure.

Ärge kasutage vasakut pöörlemissuunda koos sisselülitatud
löökfunktsiooniga.

AUKUDE PUURIMINE

• Suure läbimõõduga augu puurimisel on soovitatav alustada

väiksema läbimõõduga augu puurimisest ning suurendada
seda hiljem soovitud läbimõõduni. See vähendab akutrelli
ülekoormamise ohtu.

• Sügavate aukude tegemisel puurige järk-järgult, tõmmates puuri

poolel sügavusel august välja, et oleks võimalik saepuru või tolm
eemaldada.

• Kui puur hakkab puurimise ajal libisema, lülitage trell

koheselt välja, et vältida selle vigastamist. Kui soovite muuta
pöörlemissuunda, eemaldage puur august.

• Hoidke trelli puuritava augu teljel. Ideaaljuhul peaks puur

asetsema töödeldava pinna suhtes täisnurga all. Kui puurimise
ajal täisnurka ei hoita, võib puur painduda või murduda ning
vigastada seeläbi seadme kasutajat.

Pikaajaline puurimine madalal pöördekiirusel võib mootori
üle koormata. Pidage töötamisel regulaarseid pause või
laske seadmel töötada ilma koormuseta umbes 3 minutit
maksimaalpööretel. Jälgige, et ei ummistuks trelli korpuses
olevad avaused, mis on mõeldud mootori õhutamiseks.

HOOLDUS JA HOIDMINE

Enne mistahes paigalduse, reguleerimise, paranduse või
hooldusega seotud tegevuse alustamist tõmmake seadme
toitejuhe vooluvõrgust välja.

Lööktrell ei vaja mingit lisamäärimist või spetsiaalhooldust. Trell ei
sisalda osi, mida kasutaja peaks hooldama. Ärge kunagi kasutage
trelli puhastamiseks vett ega mingeid keemilisi vedelikke. Pühkige
seade lihtsalt kuiva kangatükiga puhtaks. Hoidke trelli alati
kuivas kohas. Jälgige, et ventilatsiooniavad trelli korpuses oleksid
vabad. Toitejuhtme vigastamise korral vahetage see välja samade
parameetritega juhtme vastu. Usaldage see töö kvalifitseeritud
spetsialistile või viige trell teenindusse.

PADRUNI VAHETAMINE

• Keerake padrun (1) lahti.

• Keerake padruni kinnituskruvi ristpeakruvikeeraja abil välja, keerates

kruvikeerajat paremale (vasakkeere).

• Paigaldage kuuskantvõti padrunisse (joonis D)

• Lööge kergelt vastu kuuskantvõtit.

• Keerake padrun lahti.

Padruni paigaldamine toimub vastupidises järjekorras võrreldes
selle eemaldamisega.

SÜSIHARJADE VAHETAMINE
Mootori kulunud (lühemad kui 5 mm) või rebenenud

süsinikharjad tuleb koheselt välja vahetada. Vahetage alati
mõlemad harjad korraga. Usaldage süsiharjade vahetamine
vastava kvalikatsiooniga isikule, kes kasutab originaalvaruosi.

Mistahes vead tuleb lasta parandada volitatud hooldusfirmas.

TEHNILISED PARAMEETRID

NOMINAALSED VÕIMSUSED

Lööktrell

Parameeter Väärtus

Toitepinge 230 V AC
Võrgusagedus 50 Hz
Nominaalne võimsus 1050 W

Pöördekiiruse ulatus
koormuseta

Löögisagedus

1. käik 0 - 900 min

2. käik 0 - 2500 min

1. käik 0 - 14000 /min

2. käik 0 - 40000 /min
Puuripadruni ulatus 3 - 16 mm
Puuripadruni keerme mõõt ½ ‘’

Teras 16 mm

Maksimaalne
puurimisläbimõõt

Betoon 20 mm

Puit 40 mm
Kaitseklass II
Kaal

Tootmisaasta

3,5 kg

2017

MÜRA JA VIBRATSIOONI PUUDUTAVAD ANDMED

Helirõhutase Lp
Müra võimsustase: Lw
Mõõdetud vibratsioonitase: a

A = 92 dB(A) K=3dB(A)

A = 103 dB(A) K=3dB(A)

h = 10,68 m/s

2

K=1,5 m/s

2

33

-1

-1

KESKKONNAKAITSE

Ärge visake elektriseadmeid olmeprügi hulka, vaid viige need käitlemiseks
vastavasse asutusse. Informatsiooni toote käitlemise kohta annab müüja
või kohalik omavalitsus. Kasutatud elektrilised ja elektroonilised seadmed
sisaldavad looduslikule keskkonnale ohtlikke aineid. Ümbertöötlemata
seade kujutab endast ohtu keskkonnale ja inimeste tervisele.

* Tootjal on õigus muudatusi sisse viia.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa asukohaga Varsasavi, ul.
Pograniczna 2/4 (edaspidi: „Grupa Topex ”) informeerib, et kõik käesoleva juhendiga (edaspidi: juhend),
muuhulgas selle teksti, fotode, skeemide, jooniste, samuti selle ülesehitusega seotud autoriõigused
kuuluvad eranditult Grupa Topex’ile ja on kaitstud 4. veebruari 1994 autoriõiguste ja muude sarnaste
õiguste seadusega (vt. Seaduste ajakiri 2006 Nr 90 Lk 631 koos hilisemate muudatustega). Kogu
juhendi või selle osade kopeerimine, töötlemine ja modifitseerimine kommertseesmärkidel ilma
Grupa Topex’i kirjaliku loata on rangelt keelatud ning võib kaasa tuua tsiviilvastutuse ning karistuse.

ПРЕВОД НА ОРИГИНАЛНАТА

ИНСТРУКЦИЯ

1. Патронник

2. Превключвател на режима на работа

3. Копче за блокировка на пусковия бутон

4. Превключвател на посоката на въртене.

5. Копче за настройка на скоростта на оборотите

6. Пусков бутон

7. Допълнителна ръкохватка

8. Летва на ограничителя на дълбочината

9. Превключвател на скоростите

* Може да има разлики между чертежа и изделието.

    

ВНИМАНИЕ

 

58G712

ВНМАНИЕ: ПРЕДИ ПРИСТЪПВАНЕ КЪМ УПОТРЕБА НА
ЕЛЕКТРОИНСТРУМЕНТА СЛЕДВА ВНИМАТЕЛНО ДА СЕ ПРОЧЕТЕ
НАСТОЯЩАТА ИНСТРУКЦИЯ И ТЯ ДА СЕ ПАЗИ С ЦЕЛ ПО­НАТАТЪШНО ИЗПОЛЗВАНЕ

ПОДРОБНИ ПРАВИЛА ЗА БЕЗОПАСНОСТ

•         
   . Подлагането на

влиянието на шума може да предизвика загуба на слух.

•      
,   . Изгубването на управление

може да предизвика лични увреждания на оператора.

Описание на неправилната употреба

Не хвърляйте инструмента, не го претоварвайте, не го потапяйте
във вода и в други течности, не го употребявайте за смесване на
лепилни и бетонни замазки, не бива да се закачва, пренася, дърпа
или изклюючва електроинструмента от контакта дърпайки го за
захранващия кабел. Следва да се избягва употребата на дълги
удължители.

,     

Свредла за дърво, метал, бетон, шлайфдискове и телени четки
(по време на работа с шлайфдискове и телени четки следва да се
употребяват предпазни очила).

ВНИМАНИЕ! Устройството служи за работа в помещенията.
Въпреки употребата на безопасна по принцип конструкция,

използването на осигурителни и допълнителни защитни
средства, винаги съществува минимален риск от наранявания
по време на работа.

  

Ударните бормашини са ръчни електроинструменти с изолация
II клас. Инструментите са задвижвани от колекторен еднофазен
двигател, чиято скорост на оборотите е редуцирана с помощта
на зъбна предавка. Този вид електроинструменти е широко
използван за пробиване на отвори в дърво, дървоподобни
материали, метал, керамика и синтетични материали при
работен режим без удар, както и в бетон, тухла и подобни
материали при работен режим с удар. Областите на употреба
са извършването на ремонтно-строителни, дърводелски
и всякакви други работи свързани със самостоятелната
любителска дейност (майсторене).

Не се разрешава използването на електроинструмента за
дейности, различни от неговото предназначение.

   

Представеното по-долу номериране се отнася за елементите
на устройството, представени на графичните страници на
настоящата инструкция.

ПРЕДУПРЕЖДЕНИЕ

МОНТАЖ/НАСТРОЙКИ

ИНФОРМАЦИЯ

  

1. Ключ - въток - 1 бр.

2. Допълнителна ръкохватка - 1 бр.

3. Летва на ограничителя на дълбочината

на пробиването - 1 бр.

ПОДГОТОВКА ЗА РАБОТА

   
      

    (7). 
     
      
   -    
 .

Изключваме електроинструмента от захранването.

• Разхлабваме въртока блокиращ фланеца на ръкохватката (7),

въртейки го наляво.

• Нахлузваме фланеца на ръкохватката върху валцовата част на

корпуса на бормашината.

• Завъртваме до най-удобното положение.

• Завиваме въртока за блокиране надясно с цел фиксирането на

ръкохватката.

     


Ограничителят (8) служи за определянето на дълбочината на
проникването на свредлото в материала

• Разхлабваме крилчатата гайка върху фланеца на
допълнителната ръкохватка (7).

• Пъхаме летвата на ограничителя (8) в отвора на фланеца на
ръкохватката.

• Настройваме желаната дълбочина на пробиване.

• Блокираме чрез завиване на блокиращия върток.

   

Изключваме електроинструмента от захранването.

• Пъхаме ключа в един от отворите на веригата на патронника
(1).

• Разтваряме челюстите до желания размер.

• Пъхаме валцовия накрайник на свредлото до края в отвора на
патронника.

34

• С помощта на ключа (пъхан поредно в три отвора на веригата

на патронника) затискаме челюстите на патронника върху
накрайника на свредлото

   ,      
     
      .

При монтиране на ново свредло трябва да се наблюдава след
пуска дали при въртенето не се стига до прекомерно тракане на
свредлото, което би могло да означава неправилно закрепване
в патронника или изкривяване на свредлото. Ако се установи
тракане трябва да се провери закрепването на свредлото и
неговото състояние. Редовно проверяваме състоянието на
патронника преди всяка една употреба на бормашината.

РАБОТА / НАСТРОЙКИ

/

Напрежението на мрежата трябва да съответствува на
стойността на напрежението посочено на табелката за
технически данни на бормашината.

 - натиска се пусковия бутон (6) и се придържа в това
положение.

 – освобождава се пусковия бутон (6).

Блокировка на пусковия бутон ( постоянна работа )
Вкрючване:

• Натиска се пусковия бутон (6) и се придържа в това положение.

• Натискаме бутона за блокировка на включвателя (3) (. A).

• Освобождава се пусковия бутон (6).

Изключване:

• Натискаме и освобождаваме пусковия бутон (6).

        
      .

       
.

Бормашината позволява да се работи с различни скорости
на оборотите на шпиндела. Регулирането се осъществява с
помощта на копче (5) (. A). В диапазона на всяка една
настройка на копчето за регулиране на скоростта на оборотите
може плавно да се регулира скоростта чрез увеличаване и
намаляване на натиска върху пусковия бутон (6).

• Въртенето надясно на копчето (5) води до повишаване на

скоростта,

• Въртенето наляво на копчето (5) води до редукция на

скоростта.

Правилния избор на скоростта на оборотите се провежда по
времето, когато бормашината е включена без натоварване
при включена функция на блокировка на шпиндела. Така
настроените обороти при работа с натоварване могат да бъдат
по-малки.

  

Бормашината притежава превключвател за смяна на скоростите
(9) позволяващ повишаване на диапазона на скоростта на
оборотите (. C).

I : по-малък диапазон на оборотите – за пробиване на
отвори с по-голям диаметър или за работа с твърди материали.

II : по-голям диапазон на оборотите – за пробиване на
отвори с по-малък диаметър или за работа с меки материали.

За пробиване в зависимост от материала трябва да се постави
превключвателя за смяна на скоростите (9) в съответното
положение. Ако превключвателят не може да бъде преместен,
следва да се завърти малко шпиндела

         
,   .    
   .

     

С помощта на превключвателя на скоростите (4) избираме
посоката на въртене на шпиндела на бормашината (. A).

  – поставяме превключвателя (4) в крайно
ляво положение.

  – поставяме превключвателя (4) в крайно
дясно положение.

* Трябва да се има предвид, че в някои случаи положението на превключвателя спрямо
скоростите може да бъде различно от описаното. Трябва да се спазват графичните символи,
нанесени на превключвателя или на корпуса на устройството.

         
 ,      ! 
      
       .

    

Превключвателят на режима на работа (2) позволява да се
избере съответния режим на работа: пробиване без удар или с
удар (. B). За пробиване на такива материали като: метал,
дърво, керамика, пластмаси и подобни на тях следва да се
нагласи превключвателя в позиция за работа без удар (символ
за свредло). Пробиването в материали такива като: камък, бетон,
тухла или подобни на тях следва да се нагласи превключвателя в
позиция за работа с удар (символ на чука). Отвори в дървесина,
дървесиноподобни материали и метали се пробиват с помощта
на свредла от бързорежеща стомана или въглеродна стомана
(само в дървесина и дървесиноподобни материали). За
пробиване с удар се използват специални свредла с въглеродни
твърдосплавни пластини (видия).

Не се използва въртене наляво при режим на работа с удар

  

• Пристъпвайки към работа с намерение да се пробива отвор с

голям диаметър, се препоръчва да се започва от пробиването
на по-малък отвор, който след това да бъде разпробит до
желания размер. Това ще предотврати възможността за
претоварване на бормашината.

• Пробиването на дълбоки отвори трябва да се извършва

постепенно, на по-малки дълбочини, да се изважда свредлото
от отвора, за да се отстраняват стружките или праха от отвора.

• Ако по време на пробиването свредлото се заклещи в

отвора, трябва веднага да се изключи бормашината, за да
се предотврати повреждането му. Използвайки смяната на
посоката на въртене свредлото трябва да се извади от отвора.

• Бормашината трябва да се държи съосно с пробивания

отвор. В идеалния случай свредлото трябва да се поставя
перпендикулярно към повърхността на обработвания
материал. Ако условието за перпендикулярност не се спазва,
по време на работа може да се стигне до заклещване или до
счупване на свредлото в отвора, и с това – до нараняване на
потребителя.

      
     . 
         
        
      3 . 
        
   .

ОБСЛУЖВАНЕ И ПОДДРЪЖКА

Преди да се пристъпи към каквито и да било операции
свързани с инсталирането, регулирането, ремонта или
обслужването, следва да се извади щепсела на захранващия
проводник от мрежовия контакт.

Ударната бормашина не изисква допълнително смазване или
специално обслужване. В нея няма никакви части изискващи
обслужване от страна на потребителя. Никога да не се използва
вода или каквито и да било химически течности за почистване на
бормашината. Устройството трябва единствено да се избърсва с

35

парче суха тъкан. Винаги следва да се съхранява бормашината
на сухо място. Винаги трябва вентилационните отвори в
корпуса на бормашината да са отворени. В случай на повреда
на захранващия кабел трябва да го сменим с кабел със същите
параметри. Тази операция следва да се повери на квалифициран
специалист или да се предаде бормашината в сервиза.

    

• Отваря т се челюстите на патронника (1).

• Отвинтваме винта закрепващ патронника с помощта на

кръстата отвертка, като въртим отвертката надясно (лява
резба).

• Прикрепяме шестоъгълния ключ в патронника (. D).

• Удря се леко края на шестоъгълния ключ.

• Развиваме патронника.

Монтирането на патронника се извършва в последователност ,
обратна на неговото демонтиране.

   

Употребените (по-къси от 5 мм), изгорели или счупени
въглеродни четки на двигателя следва незабавно да бъдат
подменени. Винаги се подменят едновременно двете четки.
Операцията по смяна на въглеродните четки препоръчваме
да поверите изключително на квалифицирано лице
използвайки оригинални части.

Всякакъв вид неизправности би трябвало да бъдат отстранявани
от оторизирания сервис на производителя.

ТЕХНИЧЕСКИ ПАРАМЕТРИ

 

 

 

Захранващо напрежение 230 V AC
Честота на захранването 50 Hz
Номинална мощност 1050 W

Диапазон на скоростта на
въртене без натоваране

Честота на удара

Скорост 1 0 - 900 min
Скорост 2 0 - 2500 min
Скорост 1 0 - 14000 /min
Скорост 2 0 - 40000 /min

-1

-1

Диапазон на патронника 3 - 16 mm
Размер на резбата на патронника ½ ‘’

Стомана 16 mm

Макс. диаметър на
пробиването

Бетон 20 mm

Дървесина 40 mm
Клас на защитеност II
Маса

Година на производство

3,5 kg

2017

    

Ниво на акустичното налягане: Lp
Ниво на акустичната мощност: Lw

Стойност на вибрационните ускорения: a
K = 1,5 m/s

2

A = 92 dB(A) K = 3 dB(A)
A = 103 dB(A) K = 3 dB(A)

h = 10,68 m/s

2

ЗАЩИТА НА ОКОЛНАТА СРЕДА

Продуктите с електрическо захранване не бива да се изхвърлят
заедно с домашните отпадъци , а да бъдат предадени на рециклинг
в съответните предприятия. Информация относно рециклинга
дава производителят на продукта или местните власти. Износените
електрически и електронични съоръжения съдържат субстанции,
които не са неутрални за околната среда. Съоръжения, които не са
били рециклирани, представляват потенциална опасност за околната

* Запазва се правото за извършване на промени.

среда и за здравето на хората..

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa със седалище във
Варшава на ul. Pograniczna 2 / 4 (наричана по-нататък: „Grupa Topex”) информира, че всякакви
авторски права върху съдържанието на настоящата инструкция (наричана по-нататък:
„Инструкция”), включващи между другото нейния текст, поместените снимки, схеми, чертежи,
а също така нейните композиции, принадлежат изключително на Grupa Topex и подлежат на
правна защита съгласно Закона от 4 феврурари 1994 година за авторското право и сродните
му права (виж Държавен вестник 2006 № 90 поз. 631 с по-нататъшните промени). Копирането,
възпроизвеждането, публикуването, модифицирането с комерческа цел на цялата Инструкция,
както и отделните й елементи без съгласието на Grupa Topex изразено в писмена форма, е строго
забранено и може да доведе до привличането към гражданска и наказателна отговорност.

PRIJEVOD ORIGINALNIH

UPUTA

UDARNA BUŠILICA

58G712

POZOR: PRIJE POČETKA KORIŠTENJA ELEKTRIČNOG ALATA TREBA
PAŽLJIVO PROČITAT UPUTE ZA UPOTREBU I SPREMITII IH ZA DALJNJE
KORIŠTENJE.

POSEBNI PROPISI O SIGURNOSTI

• Koristite štitnike sluha za vrijeme rada s udarnom bušilicom.

Ako se izlažete buci, to može dovesti do gubitka sluha.

• Alat koristite s dodatnim drškama koje su s njim dostavljene.

Gubitak kontrole može dovesti do osobnih povreda radnika.

Opis nepravilnog korištenja

Ne bacajte uređaja, ne preopterećujte ga, ne stavljajte u vodu niti u
druge tekućine, ne koristite za miješanje ljepljive smjese i cementne
smjese, ne nosite i ne vješajte uređaj na kablu, ne vucite kabel
da biste izvadili utikač iz utičnice i isključili uređaj. Izbjegavajte
korištenje dugih produžnih kablova.

Alati koje možete koristiti

Svrdla za drvo, metal, beton, ploče za brušenje i žičane četke (kod
rada s pločama za brušenje i žičanim četkama treba koristiti zaštitne
naočale).

POZOR! Uređaj služi za korištenje u zatvorenom prostoru.
Bez obzira na sigurnu konstrukciju, upotrebu sigurnosnih

sredstava i dodatnih zaštitnih mjera, uvijek postoji djelomični
rizik od ozljeda nastalih tijekom rada.

KONSTRUKCIJA I NAMJENA

Udarne bušilice su ručni električni alati s izolacijom II klase. Uređaj
pokreće jednofazni komutatorski motor, čija je brzina reducirana
pomoću zupčanog prijenosnika. Alati tog tipa se koriste za bušenje
otvora u drvetu, materijalima sličnim drvetu, metalu, keramici
te umjetnim materijalima- u načinu rada bez udara te u betonu,
cigli i sličnim materijalima - u načinu rada s udarom. Područja
njihove primjene su: građevinarstvo, stolarija te svi radovi u okviru
neprofesionalne upotrebe (sam svoj majstor).

Električni alat se smije koristiti samo sukladno s njegovom
namjenom.

OPIS GRAFIČKIH STRANICA

Dolje navedeni brojevi se odnose na elemente uređaja koji se nalaze
na grafičkim stranicama dotičnih uputa.

1. Stezna glava

2. Gumb za promjenu načina rada

3. Gumb za blokadu prekidača

4. Gumb za promjenu smjera rotacije

5. Gumb za namještanje brzine okretaja

6. Prekidač

7. Dodatna drška

8. Graničnik dubine bušenja

9. Gumb za promjenu brzine

* Moguće su male razlike između crteža i proizvoda.

36

OPIS KORIŠTENIH GRAFIČKIH ZNAKOVA

POZOR

UPOZORENJE

MONTAŽA/POSTAVKE

INFORMACIJA

DIJELOVI I DODATNA OPREMA

1. Ključ - 1 kom.

2. Dodatna drška - 1 kom.

3. Graničnik dubine bušenja - 1 kom.

PRIPREMA ZA RAD

INSTALIRANJE DODATNE DRŠKE
Zbog sigurnosti ljudi preporučamo uvijek koristiti dodatnu

dršku (7). Mogućnost okretaja dodatne drške prije njenog
stezanja na kućištu bušilice omogućava izbor položaja koji
najviše odgovara uvjetima izvođenih radova

Isključite uređaj iz mreže

• Popustite vijak za blokadu obruči drške (7), okretanjem u lijevo.

• Namjestite dršku na valjkasti dio kućišta bušilice.

• Okrenite u najugodniji položaj.

• Zategnite vijak za blokadu, okretanjem u desno kako biste

pričvrstili dršku.

MONTAŽA GRANIČNIKA DUBINE BUŠENJA

Graničnik (8) služi za određivanje dubine udubljenja za svrdlo u
materijal

• Popustite leptir-maticu na obruču na dodatnoj dršci. (7).

• Namjestite palicu graničnika (8) u otvor na obruču dodatne drške.

• Namjestite željenu dubinu bušenja.

• Zategnite leptir-maticu.

PRIČVRŠĆIVANJE PRIBORA

Isključite električni alat iz mreže za napajanje

• Namjestite ključ u jedan od otvora na rubu stezne glave (1).

• Raširite čeljust na odgovarajuću veličinu.

• Uložite valjkastu bazu svrdla u otvor dok ne osjetite otpor.

• Uz pomoć ključa (koji se stavlja po redu u tri otvora na steznoj

glavi) stegnite čeljusti glave na bazu svrdla

Uvijek imajte na pameti da ključ treba odvojiti od bušilice nakon
završetka radnji vezanih uz namještanje ili vađenje svrdla.

U slučaju kad stavljate novo svrdlo, nakon pokretanja treba
kontrolirati dali se za vrijeme okretanja svrdla ne pojavljuje
preveliko udaranje, što može govoriti o tome da svrdlo nije dobro
pričvršćeno u steznoj glavi ili je iskrivljeno. Ako primijetite udaranje,
treba provjeriti jeli svrdlo dobro pričvršćeno i u kakvu je stanju.
Provjeravajte redovno stanje stezne glave prije svakog korištenja
bušilice.

RAD /POSTAVKE

UKLJUČIVANJE/ISKLJUČIVANJE

Napon mreže mora odgovarati veličini napona koji je napisan na
nazivnoj tablici bušilice

Uključivanje – pritisnuti prekidač (6) i držati u tom položaju
Isključivanje – prestati držati prekidač (6)

Blokada prekidača ( stalan rad )
Uključivanje :

• Pritisnite prekidač (6) i držati u tom položaju

• Pritisnite gumb blokade prekidača (3) (crtež A).

• Prestanak pritiska na prekidač (6).

Isključivanje :

• Pritisnite i pustite prekidač (6).

Opseg brzine okretaja vretena regulira stupanj pritiska na
prekidač.

VIJAK ZA REGULACIJU BRZINE OKRETAJA VRETENA.

Bušilica omogućuje rad s različitim brzinama okretaja vretena. Za
regulaciju služi vijak (5) (crtež A). U opsegu svakog položaja vijka
za regulaciju brzine okretaja možete klizno regulirati brzinu kad
povećavate ili smanjujete pritisak na prekidač (6).

• Ako okrenete vijak (5) u desno dolazi do rasta brzine,

• Ako okrenete vijak (5) u lijevo dolazi do smanjenja brzine.

Pravilan odabir brzine okretaja se izvodi kad bušilica radi bez
opterećenja, kod uključene funkcije blokade prekidača. Na taj način
namješteni okretaji mogu biti manji kod rada s opterećenjem.

PROMJENA BRZINE

Bušilica posjeduje gumb za promjenu brzine (9) koji omogućava
povećanje okretne brzine (crtež C)

Brzina I: manji raspon okretaja- za bušenje otvora s većim
promjerom ili za rad u tvrdom materijalu

Brzina II: veći raspon okretaja,- za bušenje otvora s manjim
promjerom ili za rad u mekom materijalu.

Ovisno o radovima koje izvodite, namjestite gumb za promjenu
brzine (9) u odgovarajući položaj. Ako gumb ne možete pomaknuti,
dovoljno je minimalno okrenuti vreteno.

U vrijeme kad radite sa bušilicom ne prebacujte gumb za
promjenu brzine. To može dovesti do oštećenja električnog alata.

SMJER OKRETAJA U DESNO  U LIJEVO

Uz pomoć gumba za rotaciju (4) odabirete smjer okretanja vretena
bušilice (crtež. A).

Rotacija u desno – namjestite gumb (4) u krajnje lijevi položaj.
Rotacija u lijevo - namjestite gumb (4) u krajnje desni položaj.

* Pridržavamo pravo da u nekim slučajevima položaj preklopnika u odnosu na rotaciju može biti
drugačiji nego što je opisano. Obratite pozornost na grafičke znakove koji se nalaze na preklopniku
ili na kućištu uređaja.

Ne smijete izvoditi promjenu smjera rotacije u vrijeme kad se
vreteno bušilice okreće. Prije nego što ju pokrenete, provjerite
je li gumb za rotaciju u pravilnom položaju.

GUMB ZA PROMJENU NAĆINA RADA

Gumb za određivanje načina rada (2) dozvoljava odabrati
odgovarajući način rada: s udarom ili bez udara (crtež B). Za bušenje
materijala kao što su: metal, drvo, keramika, umjetni materijali i
slično, treba namjestiti gumb u položaju za rad bez udara (simbol
svrdlo). Za bušenje materijala kao što su: kamen, beton, cigla i slično,
treba namjestiti gumb u položaju za rad sa udarom (simbol čekića)
Otvore u drvu, u materijalima sličnim drvu i metalima izvodite sa
brzorežućim čeličnim svrdlima, ili sa svrdlima od čelika i ugljena
(samo u drvu i materijalima sličnim drvu). Za bušenje s udarom
koristite posebna svrdla s nastavcima od zapečenog ugljena (vidija).

Kod uključenog udara ne smijete koristiti lijevi smjer rotacije.

BUŠENJE OTVORA

• Kad pristupate bušenju otvora velikog promjera, preporuča

se najprije izbušiti predotvor, a kasnije ga povećajte na željeni
promjer. To će smanjiti mogućnost preopterećenja bušilice

• Kod izrade dubokih otvora trebate bušiti postupno na manje

dubine, izvlačiti svrdlo iz otvora, kako bi se omogućilo uklanjanje
prašine iz otvora.

37

• Ako se svrdlo zaglavi za vrijeme bušenja, odmah ugasite bušilicu,

kako ne bi došlo do njegovog oštećenja. Svrdlo treba izvući iz
otvora koristeći se funkcijom promjene rotacije.

• Bušilicu trebate držati u osi bušenog otvora. Bilo bi idealno, kad bi

svrdlo stajalo pod pravim kutom u odnosu na površinu materijala
koji obrađujete. U slučaju de ne možete postići rad u ravnini, za
vrijeme rada svrdlo se može zaglaviti ili puknuti u otvoru, te se
tako možete povrijediti.

Dugotrajno bušenje pri maloj okretnoj brzini vretena može
dovesti do pregrijavanja motora. Treba raditi periodičke pauze
u radu ili dozvoliti da uređaj radi pri maksimalnom broju
okretaja opterećenja u vremenu od oko 3 minute. Pazite da ne
zatvorite ventilacijske otvore na kućištu motora bušilice.

RUKOVANJE I ODRŽAVANJE

Prije svih radova održavanja, podešavanja ili izmjene alata i
pribora treba izvući utikač iz mrežne utičnice.

Udarnu bušilicu ne morate dodatno podmazivati niti uređaj
zahtijeva posebnu brigu. Ne sastoji se od dijelova koji bi zahtijevali
od korisnika posebnu brigu. Za čišćenje bušilice nikad ne koristite
vodu niti bilo koje kemijske tekućine. Uređaj čistite sa suhom
krpicom i uvijek ga držite na suhom mjestu. Pazite da ventilacijski
otvori na kućištu bušilice budu otvoreni. u slučaju oštećenja
mrežnog kabla treba ga zamijeniti na kabel istih parametara. Taj
zadatak preporučite stručnjaku ili ovlaštenim serviserima.

ZAMJENA DRŠKA ZA BUŠILICU

• Otvorite otvor drška (1).

• Odvrnite vijak za pričvršćivanje uz pomoć križnog izvijača,

okrećući izvijač desno (lijeva matica).

• Pričvrstite šesterokutni ključ u držak. (crtež D).

• Lagano udarite u drugi kraj šesterokutnog ključa.

• Odvijte držak.

Montaža drška provodi se u suprotnom redoslijedu od njegove
demontaže.

ZAMJENA UGLJENIH ČETKICA
Istrošene (kraće od 5 mm), spaljene ili puknute ugljene motorne

četkice odmah zamijenite. Uvijek mijenjajte istovremeno
obje četkice. Radnju zamjene ugljenih četkica treba povjeriti
isključivo kvaliciranoj osobi, a pri tome koristiti isključivo
originalne dijelove.

Sve vrste popravki dužan je da obavi ovlašćeni servis proizvođača

TEHNIČKI PARAMETRI

NOMINALNI PODACI

Udarna bušilica

Parametar Vrijednost

Napon napajanja 230 V AC
Frekvencija napajanja 50 Hz
Nazivna snaga 1050 W

Opseg brzine okretaja
bez opterećenja

Frekvencija udara

Brzina 1 0 - 900 min
Brzina 2 0 - 2500 min
Brzina 1 0 - 14000 /min

Brzina 2 0 - 40000 /min
Opseg stezne glave 3 - 16 mm
Dimenzija matice stezne glave ½ ‘’

Čelik 16 mm
Najveći promjer bušenja

Beton 20 mm

Drvo 40 mm
Klasa zaštite II
Težina

Godina proizvodnje

-1

-1

3,5 kg

2017

PODACI VEZANI UZ BUKU I TITRAJE

Razina akustičkog pritiska: Lp
Razina akustičke snage: Lw
Vrijednost ubrzanja titraja: a

= 92 dB(A) K = 3 dB(A)

A

= 103 dB(A) K = 3 dB(A)

A

= 10,68 m/s2 K = 1,5 m/s

h

2

ZAŠTITA OKOLIŠA

Električne proizvode ne bacajte zajedno s kućnim otpacima već ih zbrinite
na odgovarajućim mjestima. Informacije o mjestima zbrinjavanja daju
prodavači proizvoda ili odgovorne mjesne službe. Istrošeni električni i
elektronički alati sadrže supstance koje mogu štetiti okolišu. Nezbrinuti
proizvodi mogu biti opasni po zdravlje ljudi i za okoliš.

* Pridržavamo pravo na izvođenje promjena

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa sa sjedištem u Varšavi,
ul. Pograniczna 2/4 (u daljnjem tekstu: „Grupa Topex”) daje na znanje da sva autorska prava vezana uz
sadržaj ovih uputa (dalje: „Upute”), uključujući test, slike, sheme, crteže te također njihove kompozicije
pripadaju isključio Grupa Topex - u i podliježu pravnoj zaštiti, sukladno sa Zakonom od dana 4. veljače
1994 godine, o autorskim pravima i sličnim pravima (N.N. 2006 Br. 90 Stavak 631 uključujući i kasnije
promjene). Kopiranje, preoblikovanje, publiciranje, modificiranje u komercijalne svrhe cijelih Uputa
kao i pojedinačnih njihovih dijelova, bez suglasnosti Grupa Topex -a koje je dano u pismenom obliku,
je najstrože zabranjeno i može dovesti do prekršajne i krivične odgovornosti.

PREVOD ORGINALNOG

UPUTSTVA

UDARNE BUŠILICE

58G712

PAŽNJA: PRE UPOTREBE ELEKTROUREĐAJA POTREBNO JE PAŽLJIVO
PROČITATI DATO UPUTSTVO I PRIDRŽAVATI GA SE U DALJOJ
UPOTREBI.

OPŠTE MERE BEZBEDNOSTI

• Koristiti zaštitu za sluh prilikom rada sa udarnom bušilicom.

Izlaganje buci može dovesti do gubitka sluha.

• Uređaj koristiti sa dodatnim ručicama koje se dobijaju
zajedno sa uređajem. Gubitak kontrole može dovesti do telesnih

povreda operatera.

Opis neodgovarajućeg načina upotrebe

Ne bacati uređaj, ne opterećivati ga, ne potapati ga u vodu i druge
tečnosti, ne koristiti za mešanje lepljivih masa i cementnog maltera,
zabranjeno je: kačiti, prenositi, vući ili isključivati elektrouređaj iz
struje povlačenjem kabla. Treba izbegavati upotrebu dugačkih
produžnjaka.

Uređaji koji se mogu upotrebljavati

Bušilice za drvo, metal, beton, ploče za brušenje i žičane četke
(prilikom rada sa pločama za brušenje i žičanim četkama potrebno
je koristiti zaštitne naočari).

PAŽNJA! Uređaj služi za obavljanje poslova van prostorija.
I pored posedovanja bezbednosne konstrukcije od same osnove,

posedovanja sigurnosnih mera i dodatnih zaštitnih mera, uvek
postoji delimičan rizik od povreda tokom obavljanja posla.

IZRADA I UPOTREBA

Udarne bušilice su ručni elektrouređaji sa izolacijom klase II. Uređaji
se pune jednofaznim komutatorskim motorom, čija je brzina obrtaja
redukovana posredstvom zubčanog prenosnika. Elektrouređaji tog
tipa u širokoj su upotrebi za pravljenje otvora u drvetu, materijalima
sličnim drvetu, metalu, keramici i veštačkim materijalima kada
se primenjuje način rada bez udara, ili u betonu, cigli i sličnim
materijalima kada se primenjuje način rada sa udarom. Opseg
njihove upotrebe je u izvođenju remontnih poslova – građevinskih,
stolarskih, ili velikog broja poslova u oblasti samostalne amaterske
delatnosti (majstorisanje).

Zabranjena je upotreba elektrouređaja suprotno od njene
namene.

OPIS GRAFIČKIH STRANA

Dole data numeracija odnosi se na elemente uređaja koji su
predstavljeni na grafičkim stranama datog uputstva.

38

1. Drška bušilice

2. Menjač načina rada

3. Dugme blokade startera

4. Menjač pravca obrtaja

5. Ručica za podešavanje brzine obrtaja

6. Starter

7. Dodatna drška

8. Lajsna ograničenja dubine

9. Menjač brzine

* Mogu se pojaviti manje razlike između crteža i proizvoda.

OPIS KORIŠĆENIH GRAFIČIH ZNAKOVA

PAŽNJA

UPOZORENJE

MONTIRANJE/SASTAVLJANJE

INFORMACIJA

OPREMA I DODACI

1. Ključ – obrtno dugme - 1 kom.

2. Dodatna drška - 1 kom.

3. Lajsna ograničenja dubine bušenja - 1 kom.

PRIPREMA ZA RAD

MONTAŽA DODATNE DRŠKE
S obzirom na ličnu bezbednost preporučljivo je uvek koristiti

dodatnu dršku (7). Mogućnost obrtanja dodatne drške, pre
nego što se pričvrsti na kućište bušilice, dozvoljava izbor
najpovoljnijeg položaja u uslovima posla koji se obavlja.

Isključiti elektrouređaj iz struje.

• Otpustiti ručicu koja blokira prsten drške (7), okrećući je na levo.

• Navući prsten na cilindrični deo kućišta bušilice.

• Okrenuti do najpovoljnijeg položaja.

• Zavrnuti ručicu koja blokira, na desno, u cilju pričvršćivanja drške.

MONTIRANJE GRANIČNIKA DUBINE BUŠENJA

Graničnik (8) služi za utvrđivanje dubine prodiranja bušilice u
materijal.

• Otpustiti leptirastu maticu na prstenu dodatne drške (7).

• Gurnuti lajsnu graničnika (8) u otvor prstena drške.

• Postaviti željenu dubinu bušenja.

• Blokirati, zavrtanjem ručice koja blokira.

PRIČVRŠĆIVANJE RADNOG ALATA

Isključiti elektrouređaj iz struje.

• Staviti ključ u jedan od otvora na kućištu drške bušilice (1).

• Povećati otvor na željenu veličinu.

• Staviti cilindričnu ručicu burgije u oslonac otvora drške.

• Uz pomoć ključa (koji se postavlja redom u tri otvora na kućištu

drške) smanjiti otvor drške na ručici burgije.

Treba zapamtiti da ključ uvek treba izvaditi iz bušilice nakon
završetka postavljanja ili vađenja burgije.

U slučaju postavljanja nove burgije potrebno je pri pokretanju
posmatrati da u toku obrtanja ne dolazi do prekomernog udaranja
burgije, što može da znači da burgija nije dobro pričvršćena na
dršci ili da je sama burgija neispravna. Ukoliko se primeti udaranje
proveriti da li je burgija pričvršćena kao i stanje burgije. Redovno
proveravati stanje drške, pre svakog korišćenja bušilice.

RAD / POSTAVKE

UKLJUĆIVANJE / ISKLJUČIVANJE

Napon mreže mora odgovarati visini napona koji je dat na
nominalnoj tablici bušilice.

Ukljućivanje – pritisnuti dugme startera (6) i zadržati u toj poziciji.
Isključivanje – otpustiti pritisak na dugme startera (6).

Blokada startera ( stalni rad )
Uključivanje :

• Pritisnuti dugme startera (6) i zadržati u toj poziciji.

• Pritisnuti dugme blokade startera (3) (slika A).

• Otpustiti pritisak na dugme startera (6).

Isključivanje :

• Pritisnuti i otpustiti pritisak na dugme startera (6).

Opseg brzine obrtaja vretena reguliše se stepenom pritiska na
dugme startera.

RUĆICA ZA REGULACIJU BRZINE OBRTAJA VRETENA.

Bušilica omogućava rad sa različitim obrtajnim brzinama vretena.
Regulacija se vrši ručicom (5) (slika A). U okviru bilo koje postavke
ručice za regulaciju brzine obrtaja može se lako regulisati brzina
putem povećavanja ili smanjivanja pritiska na dugme startera (6).

• Okretanjem ručice u desno (5) obezbeđuje se povećanje brzine,

• Okretanjem ručice u levo (5) obezbeđuje se smanjenje brzine.

Pravilan izbor brzine obrtaja vrši se u toku kada bušilica radi bez
opterećenja sa postavljenom funkcijom blokade startera. Tako
postavljeni, obrtaji za vreme rada sa opterećenjem mogu biti manji.

PROMENA BRZINE

Bušilica poseduje menjač brzine (9) koji omogućava povećanje
opsega brzine obrtaja (slika C).

Brzina I: opseg obrataja je manji – za bušenje otvora većeg prečnika
ili za rad u tvrdom materijalu.

Brzina II: opseg obrtaja je veći – za bušenje otvora manjeg prečnika
ili za rad u mekom materijalu.

U zavisnosti od vrste materijala za bušenje menjač brzine (9) treba
postaviti u pravilan položaj. Ukoliko menjač ne može da promeni
položaj, potrebno je neznatno pokrenuti vreteno

Zabranjeno je menjati položaj menjača brzine u toku rada
bušilice. To može dovesti do oštećenja elektrouređaja.

PRAVAC OBRTAJA U DESNO  U LEVO

Uz pomoć menjača obrtaja (4) vrši se izbor pravca obrtaja vretena
bušilice (slika A).

Obrtaji u desno – postaviti menjač (4) u krajnji levi položaj.
Obrtaji u levo – postaviti menjač (4) u krajnji desni položaj.

* Postoji mogućnost da u nekim slučajevima položaj menjača u odnosu na obrtaje može biti drugačiji
nego što je opisano. Treba se rukovoditi prema grafičkim znacima postavljenim na menjaču ili kućištu
uređaja.

Zabranjeno je menjati pravac obrtaja za vreme dok se vreteno
bušilice okreće. Pre pokretanja treba proveriti da li je menjač
pravca obrtaja u pravilnom položaju.

MENJAČ NAČINA RADA

Menjač načina rada (2) omogućava izbor odgovarajućeg načina
rada: bušenje bez udara ili s udarom (slika B). Za bušenje u
matrijalima kao što su: metal, drvo, keramika, veštačka vlakna ili
slično treba postaviti menjač u poziciju za rad bez udara (simbol
burgije). Bušenje u materijalima kao što su: kamen, beton, cigla ili
slično treba postaviti menjač u poziciju za rad s udarom (simbol
čekić). Otvori u drvetu, materijalima sličnim drvetu i metalu izvode
se uz pomoć burgija od brzoreznog čelika ili ugljenog čelika (samo
za drvo i materijale slične drvetu). Za bušenje s udarom koriste se
specijalne burgije s delovima od pečenog karbida (vidia – metal).

Zabranjeno je koristiti levi pravac obrtaja kada je uključen udar.

39

BUŠENJE OTVORA

• Pristupajući radu pravljenja otvora sa većim prečnikom, savetuje

se da se počne sa bušenjem manjeg otvora, a zatim poveća isti na
željenu veličinu. To smanjuje preopterećenje bušilice.

• Prilikom bušenja dubokih otvora treba bušiti postepeno, na

manjim dubinama izvaditi burgiju iz otvora kako bi se otklonilo
iverje iz otvora.

• Ukoliko dođe do uklještenja burgije u toku bušenja, treba odmah

isključiti bušilicu kako ne bi došlo do njenog oštećenja. Burgiju
treba izvaditi iz otvora koristeći promenu pravca obrtaja.

• Potrebno je zadržati bušilicu u osi napravljenog otvora. Idealno bi

bilo kada bi burgija bila postavljena pod pravim uglom u odnosu na
površinu materijala koji se obrađuje. U slučaju da uspravnost ne može
da se održi u toku rada, može doći do uklještenja ili lomljenja burgije
u otvoru, a samim tim i povrede korisnika.

Dugotrajno bušenje pri malim obrtajnim brzinama vretena
dovodi do pregrevanja motora. Treba praviti povremene pauze
u radu ili dozvoliti da uređaj radi na maksimalnom broju obrtaja
bez opterećenja u periodu od oko 3 minuta. Treba paziti da se
ne poklope otvori na kućištu koji služe za ventilaciju motora
bušilice.

RUKOVANJE I ODRŽAVANJEI

Pre početka bilo koje operacije vezane za instalaciju, regulaciju,
podešavanje ili korišćenje uređaj treba isključiti iz struje.

Udarna bušilica ne traži nikakvo posebno podmazivanje ili
specijalnu potrebu. Ne postoji u njoj ni jedan deo koji iziskuje od
korisnika neku posebnu potrebu. Zabranjeno je koristiti vodu ili
bilo kakva tečna hemijska sredstva za čišćenje bušilice. Uređaj treba
samo brisati suvim parčetom tkanine. Uvek treba čuvati bušilicu
na suvom mestu. Uvek se treba postarati da ventilacioni otvori na
kućištu bušilice budu prohodni. U slučaju oštećenja naponskog
kabla treba ga zameniti kablom istih parametara. Tu operaciju treba
prepustiti kvalifikovanoj osobi ili odneti bušilicu u servis.

PROMENA DRŠKE BUŠILICE

• Povećati otvor na dršci (1).

• Odvrnuti zavrtanj koji pričvršćuje, uz pomoć krstastog ključa,

okrećući u desnu stranu (levi zavrtanj)

• Učvrstiti imbus ključ na dršci. (slika D)

• Lagano udariti drugi kraj imbus ključa.

• Odvrnuti dršku.

Montaža drške vrši se na način suprotan od njene demontaže.

PROMENA UGLJENIH ČETKI

Iskorišćene (kraće od 5 mm), spaljene ili napuknute ugljene
četke motora treba odmah zameniti. Uvek se menjaju
istovremeno obe četke. Promenu ugljenih četki treba poveriti
kvalikovanoj osobi, koristeći isključivo originalne delove.

Sve smetnje trebaju uklanjat ovlašteni serviseri proizvođača

TEHNIČKE KARAKTERISTIKE

NOMINALNI PODACI

Udarna bušilica

Parametar Vrednost

Napon mreže 230 V AC
Frekvencija napona 50 Hz
Nominalna snaga 1050 W

Opseg brzine obrtaja bez
opterećenja

Frekvencija udara

Brzina 1 0 - 900 min
Brzina 2 0 - 2500 min
Brzina 1 0 - 14000 /min

Brzina 2 0 - 40000 /min
Opseg drške bušilice 3 - 16 mm
Dimenzije navrtnja na dršci bušilice ½ ‘’

-1

-1

Maksimalni prečnik
bušenja

Beton 20 mm
Drvo 40 mm

Klasa bezbednosti II

Čelik 16 mm

Masa

Godina proizvodnje

3,5 kg

2017

PODACI VAZANI ZA BUKU I PODRHTAVANJE

Nivo akustičnog pritiska : Lp
Nivo akustične snage : Lw
Izmerena vrednost brzine podrhtavanja : a

= 92 dB(A) K = 3 dB(A)

A

= 103 dB(A) K = 3 dB(A)

A

= 10,68 m/s2 K=1,5 m/s

h

2

ZAŠTITA SREDINE

Proizvode koji se napajaju strujom ne treba bacati s otpacima iz kuće, već ih
treba predati u otpadne sirovine u odgovarajućim ustanovama. Informacije
o otpadnim sirovinama daje prodavac proizvoda ili gradska vlast. Iskorišćeni
uređaj električni ili elektronski sadrži supstance osetljive za životnu sredinu.
Uređaji koji nisu za reciklažu predstavljaju potencijalno narušavanje životne

* Zadržava se pravo izmena.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością“ Spółka komandytowa sa sedištem u Varšavi,
ulica Pograniczna 2/4 (u daljem tekstu: „Grupa Topex“) informiše da, sva autorska prava na sadržaj dole
datog uputstva (u daljem tekstu: „Uputstvo“), u kome između ostalog, tekst uputstva, postavljene
fotografije, sheme, crteži, a takođe i sastav, pripadaju iskuljučivo Grupa Topex -u i podležu pravnoj
zaštiti u skladu sa propisom od dana 4. februara 1994. godine, o autorskim pravima i sličnim pravima
(tj. Pravni glasnik 2006 broj 90, član 631, sa kasnijim izmenama). Kopiranje, menjanje, objavljivanje,
menjanje u cilju komercijalizacije, celine Uputstva kao i njenih delova, bez saglasnosti Grupa Topex

-a u pismenoj formi, strogo je zabranjeno i može dovesti do pozivanja na odgvornost kako građansku
tako i sudsku.

sredine i zdravlja ljudi.

ΜΕΤΑΦΡΑΣΗ ΤΟΥ ΠΡΩΤΟΤΥΠΟΥ ΤΩΝ

ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ

ΚΡΟΥΣΤΙΚΟ ΡΑΠΑΝΟΚΑΤΣΑΒΙΟ

58G712

ΠΡΟΣΟΧΗ: ΠΡΟΤΟΥ ΞΕΚΙΝΗΣΕΙ Η ΧΡΗΣΗ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ
ΕΡΓΑΛΕΙΟΥ, ΟΦΕΙΛΕΤΕ ΝΑ ΔΙΑΒΑΣΕΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΙΣ ΠΑΡΟΥΣΕΣ
ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΝΑ ΤΙΣ ΔΙΑΤΗΡΗΣΕΤΕ ΩΣ ΒΟΗΘΗΜΑ.

ΕΙΔΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

• Να εργάζεστε με προστατευτικές ωτοασπίδες. Επίδραση του

θορύβου μπορεί να προκαλέσει απώλεια ακοής.

• Χρησιμοποιείτε το εργαλείο μαζί με τις επιπλέον λαβές, οι
οποίες προμηθεύονται στο σετ μαζί με το εργαλείο. Απώλεια

ελέγχου του εργαλείου μπορεί να οδηγήσει σε σωματικές βλάβες.

Λανθασμένη χρήση

Απαγορεύεται να πετάτε και να υπερφορτώνετε το εργαλείο,
βυθίζετε μέσα σε νερό ή σε άλλο υγρό, να το χρησιμοποιείτε για
ανάμιξη διαλύσεων κόλλας ή τσιμέντου. Δεν πρέπει να: κρεμάτε,
μεταφέρετε, σύρετε το ηλεκτρικό εργαλείο κρατώντας το από
το καλώδιο παροχής ρεύματος, να τραβάτε το καλώδιο παροχής
ρεύματος προς αποσύνδεση του εργαλείου από το δίκτυο.
Αποφεύγετε χρήση

μακριών προεκτάσεων καλωδίου.

Εργαλεία εργασίας

Τρυπάνια για ξύλο, μέταλλο, μπετόν, τροχοί λείανσης και συρμάτινες
βούρτσες (κατά την εργασία με τροχούς λείανσης και συρμάτινες
βούρτσες, οφείλετε να χρησιμοποιείτε προστατευτικά γυαλιά).

ΠΡΟΣΟΧΗ! Το εργαλείο έχει σχεδιαστεί για τη λειτουργία σε
κλειστούς χώρους.

Παρά την ασφαλή κατασκευή του εργαλείου, τα ληφθέντα μέτρα
ασφαλείας και τη χρήση των μέσων προστασίας, πάντοτε υπάρχει
κάποιου βαθμού ελλοχεύων κίνδυνος τραυματισμού κατά την
εργασία.

να το

40

ΚΑΤΑΣΚΕΥΗ ΚΑΙ ΧΡΗΣΗ

Το κρουστικό δράπανο είναι ηλεκτρικό εργαλείο χειρός με μονωτήρα
τύπου 2. Το εργαλείο κινητοποιείται από ηλεκτρικό μονοφασικό
κινητήρα μετάλλαξης και η ταχύτητα περιστροφής του εργαλείου
ρυθμίζεται δια μέσου οδοντωτού γραναζιού. Ο εξοπλισμός του
παρόντος τύπου εφαρμόζεται για διάνοιγμα οπών σε ξύλο ή υλικά
που το αντικαθιστούν, μέταλλο,

κεραμικό και πλαστικό με τον
εναλλακτικό τρόπο λειτουργίας διανοίγματος χωρίς κρούση, καθώς
και σε μπετόν, τούβλο και παρόμοια υλικά με τον εναλλακτικό τρόπο
λειτουργίας κρουστικού διανοίγματος. Τομέας εφαρμογής του
εργαλείου: για οικοδομικές εργασίες και για εργασίες ανακαίνισης,
ξυλουργική, καθώς και για όλες τις χειρονακτικές εργασίες, οι οποίες
εκτελούνται από ερασιτέχνες.

Απαγορεύεται να χρησιμοποιείτε το ηλεκτρικό εργαλείο πέραν
του σκοπού κατασκευής του.

ΠΕΡΙΓΡΑ ΦΗ ΣΤΙΣ ΕΙΚΟΝΕΣ

Η χρησιμοποιούμενη στην παρακάτω λίστα αρίθμηση, αφορά
εξαρτήματα του εργαλείου, τα οποία παρουσιάζονται στις σελίδες
με εικόνες.

1. Υποδοχή τρυπανιών

2. Ρυθμιστής εναλλακτικού τρόπου λειτουργίας

3. Κομβίο σταθεροποιητή

4. Ρυθμιστής κατεύθυνσης περιστροφής

5. Ρυθμιστής συχνότητας περιστροφής

6. Κομβίο εκκίνησης

7. Πρόσθετη λαβή

8. Περιοριστής βάθους διανοίγματος

9. Ρυθμιστής ταχυτήτων

* Η εμφάνιση του ηλεκτρικού εργαλείου που αποκτήσατε μπορεί να έχει μικρές διαφορές από αυτό
της εικόνας.

ΠΕΡΙΓΡΑ ΦΗ ΤΩΝ ΕΝ ΧΡΗΣΕΙ ΓΡΑ ΦΙΚΩΝ ΣΥΜΒΟΛΩΝ

ΠΡΟΣΟΧΗ

ΠΡΟΣΟΧΗ – ΚΙΝΔΥΝΟΣ!!

ΣΥΝΑΡΜΟΛΟΓΗΣΗ/ΣΥΝΤΟΝΙΣΜΟΣ

ΠΛΗΡΟΦΟΡΙΕΣ

ΕΞΑΡΤΗΜΑΤΑ ΚΑΙ ΕΠΙΠΛΕΟΝ ΑΝΤΑΛΛΑΚΤΙΚΑ

1. Κλειδί υποδοχής - 1 τεμ.

2. Πρόσθετη λαβή - 1 τεμ.

3. Περιοριστής βάθους διανοίγματος - 1 τεμ.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ

ΕΓΚΑΤΑΣΤΑΣΗ ΠΡΟΣΘΕΤΗΣ ΛΑΒΗΣ
Με σκοπό την προσωπική ασφάλεια, συνιστάται να

χρησιμοποιείτε πάντα την πρόσθετη λαβή (7). Η δυνατότητα
περιστροφής της πρόσθετης λαβής πριν τη στερέωσή της
επάνω στο σώμα του δραπάνου, επιτρέπει να επιλέξετε την
πιο άνετη θέση, ανάλογα με τις συνθήκες της προς εκτέλεση
εργασίας.

Αποσυνδέστε το ηλεκτρικό εργαλείο από το δίκτυο παροχής
ρεύματος.

• Χαλαρώστε το σταθεροποιητή της μεταλλικής φλάντζας της
λαβής (7), στρέφοντάς τον προς τα

• Τοποθετήστε τη μεταλλική φλάντζα της λαβής επάνω στο
κυλινδρικό μέρος του δραπάνου.

• Στρέψτε τη λαβή προς την πιο άνετη θέση.

• Στρέψτε το σταθεροποιητή προς τα δεξιά για τη σταθεροποίηση

της λαβής.

αριστερά.

ΕΓΚΑΤΑΣΤΑΣΗ ΠΕΡΙΟΡΙΣΤΗ ΒΑΘΟΥΣ ΙΑΝΟΙΓΜΑΤ ΟΣ

Ο περιοριστής (8) χρησιμεύει για περιορισμό βάθους διείσδυσης του
τρυπανιού μέσα στο υλικό.

• Χαλαρώστε περικόχλιο με πτερύγια στη μεταλλική φλάντζα της
πρόσθετης λαβής (7).

• Εισάγετε τον περιοριστή (8) στην οπή της μεταλλικής φλάντζας
της πρόσθετης λαβής.

• Ρυθμίστε το απαιτούμενο βάθος διανοίγματος

.

• Πραγματοποιήστε την εμπλοκή, σφίγγοντας το σταθεροποιητή.

ΕΓΚΑΤΑΣΤΑΣΗ ΕΡΓΑΛΕΙΩΝ ΕΡΓΑΣΙΑΣ

Αποσυνδέστε το ηλεκτρικό εργαλείο από το δίκτυο παροχής
ρεύματος.

• Εισάγετε το κλειδί σε μία από τις οπές στο πλαίσιο της υποδοχής
τρυπανιού (1).

• Ανοίξτε τους σφιγκτήρες της υποδοχής στην απαιτούμενη
απόσταση.

• Εισάγετε το τρυπάνι στην οπή της υποδοχής

έως το τέλος της

διαδρομής.

• Τοποθετήστε το κλειδί σε κάθε μια από τις τρεις οπές στο πλαίσιο

της υποδοχής και εφαρμόστε όλους τους σφιγκτήρες του
τρυπανιού.

Μην ξεχάσετε να αφαιρέσετε το κλειδί από το δράπανο, αφού
ολοκληρωθεί η διαδικασί

α που αφορά την εγκατάσταση ή την

αφαίρεση του τρυπανιού.

Κατά την εγκατάσταση καινούριου τρυπανιού, αφού ενεργοποιηθεί
το δράπανο, οφείλετε να ελέγξετε εάν παρατηρείται υπερβολική
κρούση του τρυπανιού κατά τη διάρκεια της περιστροφής του, η
οποία μπορεί να μαρτυρά λανθασμένη εγκατάσταση του τρυπανιού
στην υποδοχή ή

τη στρέβλωσή του. Σε περίπτωση εμφάνισης
της κρούσης, ελέγξτε την εγκατάσταση του τρυπανιού και την
τεχνική του κατάσταση. Οφείλετε να ελέγχετε τακτικά την τεχνική
κατάσταση της υποδοχής, προτού τεθεί σε λειτουργία το δράπανο.

ΕΡΓΑΣΙΑ/ΣΥΝΤΟΝΙΣΜΟΣ

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

Η τάση του δικτύου παροχής ρεύματος πρέπει να αντιστοιχεί
στην αναφερόμενη στο πινακίδιο του δραπάνου τάση
λειτουργίας.

Ενεργοποίηση – πιέστε το

κομβίο εκκίνησης (6) και διατηρήστε το

στην θέση ενεργοποίησης.
Απενεργοποίηση – χαλαρώστε το κομβίο εκκίνησης (6).

Κομβίο σταθεροποιητή (εργασία για μεγάλο χρονικό διάστημα)
Ενεργοποίηση

• Πιέστε το κομβίο εκκίνησης (6), διατηρήστε το στην θέση

ενεργοποίησης.

• Πιέστε το κομβίο σταθεροποιητή (3) (εικ. Α).

• Χαλαρώστε το κομβίο εκκίνησης (6).

Απενεργοποίηση

•

Πιέστε και χαλαρώστε το κομβίο εκκίνησης (6).

Η συχνότητα περιστροφής ρυθμίζεται με την ισχύ πίεσης πάνω
στο κομβίο εκκίνησης.

ΡΥΘΜΙΣΗ ΣΥΧΝΟΤΗΤΑΣ ΠΕΡΙΣΤΡΟΦΗΣ ΤΗΣ ΑΤΡΑΚΤΟΥ

Μπορείτε να χρησιμοποιήσετε το δράπανο για διαφορετικές

συχνότητες περιστροφής της ατράκτου. Η συχνότητα περιστροφής
ρυθμίζεται με τον ρυθμιστή (5) (εικ. Α). Με τη βοήθεια του ρυθμιστή
συχνότητας περιστροφής, μπορείτε να ρυθμίζετε τη συχνότητα
σταδιακά, αυξάνοντας ή μειώνοντας την πίεση στο κομβίο
εκκίνησης (6).

• Στρέφοντας τον ρυθμιστή προς τα δεξιά (5), αυξάνουμε τη

συχνότητα περιστροφής

• Στρέφοντας τον ρυθμιστή προς τα αριστερά (5), μειώνουμε τη

συχνότητα περιστροφής.

.

41

Οφείλετε να επιλέγετε την αντίστοιχη συχνότητα περιστροφής κατά
τη λειτουργία του δραπάνου χωρίς φορτίο, με ενεργοποιημένη την
λειτουργία εμπλοκής της ατράκτου. Ρυθμιζόμενη με αυτό τον τρόπο,
η συχνότητα περιστροφής κατά τη λειτουργία με φορτίο, μπορεί να
είναι μικρότερη.

ΑΛΛΑΓΗ ΤΑΧΥΤΗΤΩΝ

Το δράπανο είναι εξοπλισμένο με τον

ρυθμιστή (9), ο οποίος

επιτρέπει να αυξήσετε την ταχύτητα περιστροφής (εικ. ).
Ταχύτητα 1: η κλίμακα των περιστροφών μικρότερη – για

πραγματοποίηση διανοίγματος οπών μεγάλων διαμέτρων ή για
διάνοιγμα σκληρού υλικού.

Ταχύτητα 2: η κλίμακα των περιστροφών ευρύτερη – για
πραγματοποίηση διανοίγματος οπών μικρότερων διαμέτρων ή για
διάνοιγμα μαλακού υλικού

Ανάλογα

με το υλικό, τοποθετήστε τον ρυθμιστή (9) στην

απαιτούμενη θέση. Εάν ο ρυθμιστής δεν αλλάζει θέση, στρέψτε λίγο
την άτρακτο.

Απαγορεύεται να αλλάζετε την θέση του ρυθμιστή ταχυτήτων
κατά τη λειτουργία του δραπάνου. Αυτό μπορεί ν

α οδηγήσει σε

βλάβη του ηλεκτρικού εργαλείου.
ΕΞΙΑΑΡΙΣΤΕΡΗ ΠΕΡΙΣΤΡΟΦΗ

Με τη βοήθεια του ρυθμιστή κατεύθυνσης περιστροφής (4),
μπορείτε να επιλέξετε την κατεύθυνση περιστροφής της ατράκτου

(εικ. Α.)
εξιά περιστροφή – τοποθετήστε τον ρυθμιστή (4) σε τελείως

αριστερή θέση.

Αριστερή

περιστροφή - τοποθετήστε τον ρυθμιστή (4) σε τελείως

δεξιά θέση.

* Προσοχή! Σε μερικές περιπτώσεις, η θέση του ρυθμιστή σχετικά με την κατεύθυνση περιστροφής
στο εργαλείο που αποκτήσατε, μπορεί να μην αντισ τοιχεί στην περιγραφόμενη στις οδηγίες θέση.
Οφείλετε να προσέξετε τα γραφικά σύμβολα επάνω στον ρυθμιστή ή στο σώμα του εξοπλισμού.

Απαγορεύεται να αλλάζετε την κατεύθυνση περιστροφής
κατά την περιστροφή της ατράκτου του δραπάνου. Πριν
την ενεργοποίηση, οφείλετε να ελέγξετε εάν ο ρυθμιστής
κατεύθυνσης περιστροφής βρίσκεται στη

σωστή θέση.

ΡΥΘΜΙΣΤΗΣ ΕΝΑΛΛΑΚΤΙΚΟΥ ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ

Ο ρυθμιστής εναλλακτικού τρόπου λειτουργίας (2) σας επιτρέπει
να επιλέξετε τον κατάλληλο τρόπο λειτουργίας – διάνοιγμα χωρίς
κρούση ή κρουστικό διάνοιγμα (εικ. Β). Για διάνοιγμα σε τέτοια
υλικά, όπως μέταλλο, ξύλο, κεραμικό, πλαστικό κλπ., ρυθμίστε
το δακτύλιο στην θέση λειτουργίας χωρίς

κρούση (σύμβολο
τρυπανιού). Διάνοιγμα σε υλικά, όπως λίθος, μπετόν, τούβλο κλπ.,
ρυθμίστε το δακτύλιο στην θέση κρουστικής λειτουργίας (σύμβολο
σφυριού). Οπές σε ξύλο ή υλικά που το αντικαθιστούν και μέταλλο,
πραγματοποιούνται με τη βοήθεια τρυπανιών, φτιαγμένων από
ανθρακούχο ή ταχείας κοπής ατσάλι (μόνο σε ξύλο και υλικά που
το αντικαθιστούν). Για

κρουστικό διάνοιγμα, χρησιμεύουν τρυπάνια
με συγκολλημένες επάνω τους λεπίδες από μέταλλα σκληρού
κράματος.

Κατά τον τρόπο λειτουργίας κρουστικού διανοίγματος, δεν
πρέπει να χρησιμοποιείτε την αριστερή περιστροφή.

ΙΑΝΟΙΓΜΑ ΟΠΩΝ

• Προτού ξεκινήσετε διάνοιγμα

οπής μεγάλου μεγέθους, συνιστάται

να διανοίξετε μικρότερη οπή και μετά να την επεκτείνετε έως το
απαιτούμενο μέγεθος. Με τον τρόπο αυτό θα αποτρέψετε πιθανή
υπερφόρτωση του δραπάνου.

• Το διάνοιγμα βαθειών οπών οφείλετε να το πραγματοποιείτε

σταδιακά, κάθε φορά αφαιρώντας το τρυπάνι από την οπή με
σκοπό τον καθαρισμό του

από τη σκόνη.

• Σε περίπτωση σφηνώματος του τρυπανιού κατά τη διάρκεια της

εργασίας, οφείλετε να απενεργοποιήσετε το δράπανο, ούτως
ώστε να αποφύγετε τη βλάβη του. Αλλάζοντας την κατεύθυνση
περιστροφής, οφείλετε να αφαιρέσετε το τρυπάνι από την οπή.

• Τοποθετείτε το δράπανο κατά τέτοιο τρόπο, ούτως ώστε ο άξονας

του περιστρεφόμενου τρυπανιού να συμπίπτει με τον άξονα της
προς διάνοιγμα οπής. Η ιδανική θέση του τρυπανιού: υπό ορθή

γωνία στην επιφάνεια του επεξεργαζόμενου υλικού. Εάν, κατά τη
διάρκεια του διανοίγματος, δεν τηρείτε την ορθή γωνία, υπάρχει
πιθανότητα σφηνώματος του τρυπανιού στην οπή και βλάβη,
καθώς και πιθανότητα τραυματισμού του χειριστή.

Η διαδικασία διανοίγματος με χαμηλή συχνότητα περιστροφής
της ατράκτ

ου για μεγάλο χρονικό διάστημα, μπορεί να
προκαλέσει υπερθέρμανση του κινητήρα. Οφείλετε να κάνετε
διαλείμματα στην εργασία σας ή να θέσετε το εργαλείο σε
λειτουργεία χωρίς φορτίο με τη μέ

γιστη ταχύτητα περιστροφής,
για διάρκεια 3 λεπτών. Οφείλετε να προσέχετε να μην καλύπτετε
τις οπές στο σώμα του δραπάνου, οι οποίες χρησιμεύουν για τον
εξαερισμό του κινητήρα του.

ΤΕΧΝΙΚΗ ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΔΙΑΤΗΡΗΣΗ

Ξεκινώντας οποιεσδήποτε δραστηριότητες, οι οποίες αφορούν
συναρμολόγηση, ρύθμιση, επισκευή ή τεχνική συντήρηση,
οφείλετε να αποσυνδέσετε τον ρευματολήπτη του ηλεκτρικού
εργαλείου από τον ρευματοδότη παροχής ηλεκτρικής ενέργειας.

Το κρουστικό δράπανο δεν χρήζει επιπλέον λιπαντικής ουσίας ή
ειδικής διατήρησης. Το δράπανο δεν κατέχει εξαρτήματα, τα οποία
χρήζουν ειδικής διατήρησης. Απαγορεύεται να χρησιμοποιείτε νερό
ή οποιοδήποτε χημικό υγρό για καθαρισμό του δραπάνου. Αρκεί να
σκουπίζετε το δράπανο με στεγνό πανί. Διατηρείτε το δράπανο σε
στεγνό μέρος. Φροντίζετε

να μην φράσσονται οι οπές εξαερισμού. Σε
περίπτωση βλάβης του καλωδίου, οφείλετε να το αντικαταστήσετε
με καλώδιο με ταυτόσημες τεχνικές παραμέτρους. Αναθέτετε την
αντικατάσταση του καλωδίου σε ειδικούς ή παραδώστε το δράπανο
στο εργαστήριο επισκευής.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΥΠΟΟΧΗΣ ΤΡΥΠΑΝΙΟΥ

• Ανοίξτε τους σφιγκτήρες της υποδοχής (1).

• Αφαιρέστε τη βίδα συγκράτησης

με σταυροκατσάβιδο,

στρέφοντάς το προς τα δεξιά (αριστερό σπείρωμα).

• Στερεώστε το πολύγωνο κλειδί στην υποδοχή (εικ. D).

• Κτυπήστε ελαφρά την αντίθετη ακμή του πολύγωνου κλειδιού.

• Ξεβιδώστε την υποδοχή.

Η συναρμολόγηση της υποδοχής πραγματοποιείται κατά την
αντίστροφη από την αποσυναρμολόγησή της σειρά.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΨΗΚΤΡΩΝ ΑΝΘΡΑ ΚΑ
Φθ

αρμένες ψήκτρες άνθρακα του κινητήρα (μήκους
μικρότερου από 5 χιλιοστά), ψήκτρες με καμμένη επιφάνεια ή
με γδαρσίματα πρέπει να αντικατασταθούν άμεσα. Οφείλετε να

αντικαταστήσετε και τις δύο ψήκτρες ταυτοχρόνως

. Συνιστάται
να αναθέτετε την αντικατάσταση των ψηκτρών άνθρακα στον
αρμόδιο ειδικό. Χρησιμοποιείτε αποκλειστικά τα αυθεντικά
ανταλλακτικά.

Όλες οι δυσλειτουργίες πρέπει να επισκευάζονται από την
εξουσιοδοτημένη υπηρεσία τεχνικής υποστήριξης του
κατασκευαστή.

ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Κρουστικό δράπανο

Παράμετροι Αξίες

Τάση παρεχόμενου ρεύματος 230 V AC
Συχνότητα παρεχόμενου ρεύματος 50 Hz
Ονομαστική ισχύς 1050 W
Συχνότητα

περιστροφής
χωρίς φορτίο

Συχνότητα
κρούσεων

Τρόπος λειτουργίας 1 0 - 900 min

Τρόπος λειτουργίας 2

0 - 2500 min

Τρόπος λειτουργίας 1 0 - 14000 /min

Τρόπος λειτουργίας 2 0 - 40000 /min
Μέγεθος υποδοχής τρυπανιών 3 - 16 mm
Σπείρωμα υποδοχής τρυπανιών ½ ‘’

-1

-1

42

Μέγιστη διάμετρος
διάτρησης

Μπετό 20 mm

Ξύλο 40 mm

Τύπος προστασίας 2

Ατσάλι 16 mm

Βάρος

Έτος κατασκευής

3,5 kg

2017

ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΕΠΙΠΕΟ ΘΟΡΥΒΟΥ

Επίπεδο ακουστικής πίεσης: Lp
Επίπεδο ακουστικής ισχύος: Lw
Σταθμισμένη τιμή της επιτάχυνσης της παλμικής κίνησης:

a

= 10,68 m/s2 K=1,5 m/s

h

= 92 dB(A) K = 3 dB(A)

A

= 103 dB(A) K = 3 dB(A)

A

2

ΠΡΟΣΤΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Οι ηλεκτρικές συσκευές δεν πρέπει να απορρίπτονται μαζί με τα οικιακά
απορρίμματα, αλλά να παραδίδονται στο ειδικό τμήμα ανακύκλωσης. Τις
πληροφορίες για το θέμα ανακύκλωσης μπορεί να σας τις παρέχει ο πωλητής
του προϊόντος ή οι τοπικές αρχές. Ηλεκτρονικός και ηλεκτρικός εξοπλισμός,
το χρονικό περιθώριο λειτουργίας του οποίου έληξε, περιέχει
το περιβάλλον ουσίες. Εξοπλισμός, ο οποίος δεν έχει υποστεί ανακύκλωση,

* Διατηρούμε το δικαίωμα εισαγωγής αλλαγών.

Η εταιρεία „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, η οποία
εδρεύει στη Βαρσοβία στη διεύθυνση: Pograniczna str. 2/4 (αποκαλούμενη εφεξής η « Grupa
Topex»), προειδοποιεί ότι όλα τα πνευματικά δικαιώματα δημιουργού για το περιεχόμενο

παρούσων οδηγιών (αποκαλούμενων εφεξής οι «Οδηγίες») συμπεριλαμβανομένων του κειμένου,
των φωτογραφιών, διαγραμμάτων, εικόνων και σχεδίων, καθώς και της στοιχειοθεσίας, ανήκουν
αποκλειστικά στην εταιρεία Grupa Topex και προστατεύονται με το Νόμο περί δικαιώματος
δημιουργού και συγγενών δικαιωμάτων από τις 4 Φεβρουαρίου του έτους 1994 (Ενημερωτικό δελτίο
των νομοθετημάτων της Δημοκρατίας της Πολωνίας Αρ. 90 Αρθ. 631 με
Αντιγραφή, αναπαραγωγή, δημοσίευση, αλλαγή των στοιχείων των οδηγιών χωρίς την έγγραφη
έγκριση της εταιρείας Grupa Topex αυστηρά απαγορεύεται και μπορεί να οδηγήσει σε έγερση ποινικών
και άλλων αξιώσεων.

αποτελεί ενδεχόμενο κίνδυνο για το περιβάλλον και την υγεία του ανθρώπου.

επικίνδυνές για

των

τις υπόμενες μετατροπές).

CARATTERISTICHE E APPLICAZIONI

I trapani a percussione sono elettroutensili manuali con classe di
isolamento II. Gli utensili sono azionati da un motore a spazzole
monofase, la cui velocità è ridotta per mezzo di un riduttore a
ingranaggi. Questo tipo di elettroutensili sono largamente utilizzati
per eseguire fori nel legno e in materiali simili, nel metallo, nella
ceramica e nella plastica, nella modalità senza percussione, e
nel cemento, nei mattoni e in materiali simili, nella modalità
con percussione. I suoi settori di utilizzo sono i lavori edili, di
falegnameria, e tutti i lavoro nell’ambito dell’attività amatoriale
(hobbistica)

È vietato utilizzare l’elettroutensile in modo non conforme alla sua
destinazione d’uso.

DESCRIZIONE DELLE PAGINE DEI DISEGNI

La numerazione che segue si riferisce agli elementi
dell’elettroutensile presentati nelle pagine dei disegni del presente
manuale.

1. Mandrino

2. Selettore della modalità di funzionamento

3. Pulsante di blocco dell’interruttore

4. Selettore del verso di rotazione

5. Manopola di regolazione della velocità

6. Interruttore

7. Impugnatura supplementare

8. Asta di profondità

9. Selettore di cambio marcia

* Possono presentarsi differenze tra il disegno e il prodotto.

DESCRIZIONE DEI SIMBOLI GRAFICI UTILIZZATI

TRADUZIONE DELLE

ISTRUZIONI ORIGINALI

TRAPANO A PERCUSSIONE

58G712

ATTENZIONE: PRIMA DI UTILIZZARE L’ELETTROUTENSILE LEGGERE
CON ATTENZIONE IL PRESENTE MANUALE, CHE VA CONSERVATO
CON CURA PER UTILIZZI FUTURI.

NORME PARTICOLARI DI SICUREZZA

• Indossare protezioni per l’udito durante il lavoro con il
trapano a percussione. L’esposizione al rumore può provocare

perdita dell’udito.

• Utilizzare lo strumento con le impugnature supplementari
fornite con lo strumento. La perdita del controllo può provocare

lesioni personali dell’operatore.

Utilizzi non permessi

Non lanciare lo strumento, non sovraccaricarlo, non immergerlo in
acqua e in altri liquidi, non utilizzarlo per mescolare colle e cemento.
Non utilizzare il cavo di alimentazione per sospendere, trasportare,
tirare l’elettroutensile o per estrarlo dalla presa. Evitare di utilizzare
prolunghe di lunghezza eccessiva..

Utensili di lavoro utilizzabili

Punte per legno, metallo, cemento, dischi abrasivi e spazzole
metalliche (durante il lavoro con i dischi abrasivi e le spazzole
metalliche bisogna utilizzare gli occhiali di protezione)

ATTENZIONE! L’elettroutensile non deve essere utilizzato per
lavori all’esterno.

Nonostante la progettazione sicura dell’elettroutensile, l’utilizzo
di sistemi di protezione e di misure di protezione supplementari,
vi è sempre un rischio residuo di lesioni durante il lavoro.

ATTENZIONE

AVVERTENZA

MONTAGGIO/REGOLAZIONE

INFORMAZIONE

EQUIPAGGIAMENTO E ACCESSORI

1. Chiave - manopola - 1 pezzo.

2. Impugnatura supplementare - 1 pezzo.

3. Asta di profondità - 1 pezzo.

PREPARAZIONE AL FUNZIONAMENTO

MONTAGGIO DELL’IMPUGNATURA SUPPLEMENTARE

Per la propria sicurezza personale si consiglia di utilizzare sempre
l’impugnatura supplementare (7). La possibilità di ruotare
l’impugnatura supplementare, prima di serrarla sul corpo del
trapano, permette di scegliere la posizione più comoda per il
determinato lavoro da svolgere.

Scollegare l’elettroutensile dall’alimentazione.

• Allentare la manopola che blocca la flangia dell’impugnatura (7),

ruotandola a sinistra.

• Inserire la flangia dell’impugnatura nella parte anteriore cilindrica

del corpo del trapano.

• Ruotarla nella posizione più comoda.

• Serrare la manopola di fissaggio, ruotandola a destra per fissare

l’impugnatura.

MONTAGGIO DELL’ASTA DI PROFONDITÀ

L’asta (8) serve a regolare la profondità di foratura del materiale.

43

• Allentare il dado a farfalla sulla flangia dell’impugnatura
supplementare (7).

• Inserire l’asta di profondità (8) nel foro nella flangia
dell’impugnatura.

• Regolarla alla profondità di foratura desiderata.

• Fissarla, serrando la manopola di fissaggio.

FISSAGGIO DEGLI UTENSILI DI LAVORO

Scollegare l’elettroutensile dall’alimentazione.

• Inserire la chiave in uno dei fori laterali del mandrino (1).

• Aprire il mandrino fino alla dimensione desiderata.

• Inserire la punta fino in fondo nell’apertura del mandrino.

• Per mezzo della chiave (inserita in successione nei tre fori laterali
del mandrino) serrare il mandrino attorno alla punta.

Bisogna sempre ricordarsi di estrarre la chiave dal trapano al
termine delle operazioni di inserimento e di estrazione della
punta.

Quando si inserisce una nuova punta, dopo l’avviamento bisogna
controllare che durante la rotazione non si presentino vibrazioni
eccessive della punta, fenomeno che può indicare un fissaggio
scorretto, o una curvatura della punta. Se si presentano vibrazioni,
controllare il fissaggio della punta e il suo stato. Controllare
regolarmente lo stato del mandrino dopo ogni uso del trapano.

FUNZIONAMENTO / REGOLAZIONI

ACCENSIONE / SPEGNIMENTO

La tensione di rete deve corrispondere al valore di tensione
indicato sulla targhetta nominale del trapano.

Accensione - premere il pulsante dell’interruttore (6) e mantenerlo
premuto.

Spegnimento - rilasciare il pulsante dell’interruttore (6).

Blocco dell’interruttore (funzionamento continuo)

Accensione:

• Premere il pulsante dell’interruttore (6) e mantenerlo premuto.

• Premere il pulsante di blocco dell’interruttore (3) (dis. A).

• Rilasciare il pulsante dell’interruttore (6).

Spegnimento:

• Premere e rilasciare il pulsante dell’interruttore (6).

La velocità di rotazione dell’alberino viene regolata con il grado
di pressione sul pulsante dell’interruttore.

MANOPOLA DI REGOLAZIONE DELLA VELOCITÀ DELL’ALBE
RINO.

Il trapano permette il funzionamento con diverse velocità di
rotazione dell’alberino. La regolazione avviene con la manopola
(5) (dis. A). Nell’ambito di ogni regolazione della manopola di
regolazione della velocità, la velocità può essere regolata in modo
continuo aumentando o diminuendo la pressione sul pulsante
dell’interruttore (6).

• Ruotando la manopola (5) a destra si ottiene un aumento di
velocità,

• Ruotando la manopola (5) a sinistra si ottiene una riduzione di
velocità.

La regolazione corretta della velocità viene effettuata quando
il trapano è in funzione a vuoto con la funzione di blocco
dell’interruttore attivata. La velocità così regolata, sotto carico può
subire una riduzione.

CAMBIO DELLA MARCIA

Il trapano possiede un selettore di cambio marcia (9) che permette
di aumentare la gamma delle velocità (dis. C).

I marcia: velocità più basse – per realizzare fori di maggior diametro
o per lavorare con materiali duri.

II marcia: velocità più alte – per realizzare fori di minor diametro o
per lavorare con materiali morbidi.

Per forare, a seconda del materiale, bisogna regolare il selettore
delle marce (9) nella posizione adatta. Se non si riesce a spostare il
selettore ruotare lievemente l’alberino.

Non spostare mai il selettore di cambio marcia quando il
trapano è in funzione. Questo può provocare il danneggiamento
dell’elettroutensile.

VERSO DI ROTAZIONE DESTRA  SINISTRA

Mediante il selettore del verso di rotazione (4) si seleziona il verso di
rotazione dell’alberino del trapano (dis. A).

Rotazione a destra - posizionare il selettore (4) a sinistra.
Rotazione a sinistra - posizionare il selettore (4) a destra.

* In alcuni casi la posizione del selettore rispetto al verso di rotazione può essere diversa da quanto descritto.
Bisogna fare riferimento ai simboli grafici posti sul selettore o sul corpo dello strumento.

È vietato eettuare cambi del verso di rotazione mentre l’alberino
del trapano è in rotazione. Prima dell’avviamento, bisogna
controllare che il selettore del verso di rotazione sia nella
posizione corretta.

SELETTORE DELLA MODALITÀ DI FUNZIONAMENTO

Il selettore della modalità di funzionamento (2) permette di
selezionare la modalità di funzionamento opportuna: foratura senza
percussione o con percussione. (dis. B). Per forare materiali come:
metallo, legno, ceramica, plastica e simili, il selettore va regolato
nella posizione di funzionamento senza percussione (simbolo della
punta). Per forare materiali come pietra, cemento, mattoni e simili,
bisogna impostare il selettore nella posizione per il funzionamento
con la percussione (simbolo del martello). I fori nel legno, nei
materiali simili e nel metallo si effettuano con punte in acciaio a
taglio rapido o in acciaio al carbonio (solo nel legno e in materiali
simili). Per forare con percussione si utilizzano punte speciali con
placchette al carburo di tungsteno (widia).

Non si deve utilizzare la rotazione a sinistra nella modalità con
percussione.

FORATURA

• Volendo eseguire fori di grande diametro, si consiglia di eseguire

inizialmente un foro minore, e successivamente di allargarlo alla
dimensione voluta. Questo previene la possibilità di sovraccarico
del trapano.

• Nel caso di esecuzione di fori profondi bisogna forare

gradualmente, a minore profondità, estraendo la punta dal foro
per permettere ai trucioli di uscire.

• Se la punta si blocca nel materiale durante la foratura, bisogna

immediatamente spegnere il trapano, per evitare che si danneggi.
Invertendo il verso di rotazione, estrarre la punta dal foro.

• Il trapano va tenuto in asse con il foro in esecuzione. Idealmente

la punta dovrebbe essere perpendicolare alla superficie del
materiale lavorato. Nel caso non si rispetti la perpendicolarità,
durante la foratura la punta può bloccarsi o spezzarsi all’interno
del foro, con il rischio di ferire l’utilizzatore.

Un’operazione di foratura di lunga durata a bassa velocità espone
al rischio di surriscaldamento del motore. Bisogna fare pause
periodiche o permettere che lo strumento funzioni a velocità
massima senza carico per circa 3 minuti. Fare attenzione a non
coprire le aperture nel corpo del trapano, che servono alla
ventilazione del motore.

SERVIZIO E MANUTENZIONE

Prima di intraprendere qualsiasi attività legata all’installazione, la
regolazione, la riparazione o il servizio, bisogna estrarre la spina
del cavo di alimentazione dalla presa di rete.

Il trapano a percussione non richiede nessun ingrassaggio
supplementare o particolare manutenzione. Non contiene parti
soggette a manutenzione da parte dell’utilizzatore. Non utilizzare
mai acqua o altro detergente liquido per pulire il trapano. Lo
strumento va pulito unicamente con un panno asciutto. Conservare
sempre il trapano in luogo asciutto. Verificare sempre che le feritoie
di ventilazione siano aperte. Nel caso di danneggiamento del cavo

44

di alimentazione, va sostituito con un cavo con gli stessi parametri
tecnici. Tale operazione va affidata a uno specialista qualificato, o al
servizio di assistenza tecnica.

SOSTITUZIONE DEL MANDRINO

• Aprire al massimo il mandrino (1).

• Svitare la vite di fissaggio del mandrino, per mezzo di un cacciavite

a croce, ruotandolo a destra (filettatura sinistra)

• Fissare una chiave a brugola nel mandrino (dis. D).

• Colpire leggermente l’altra estremità della chiave a brugola.

• Svitare il mandrino.

Il montaggio del mandrino avviene in successione inversa al suo
smontaggio.

SOSTITUZIONE DELLE SPAZZOLE IN GRAFITE
Le spazzole in grate del motore consumate (più corte di 5

mm), bruciate o spaccate vanno immediatamente sostituite.
Entrambe le spazzole vanno sostituite allo stesso tempo. La
sostituzione delle spazzole in grate deve essere eseguita
esclusivamente da personale qualicato, utilizzando ricambi
originali.

Ogni tipo di difetto deve essere eliminato da un punto autorizzato di
assistenza tecnica del produttore.

CARATTERISTICHE TECNICHE

DATI NOMINALI

Trapano a percussione

Parametro Valore

Tensione di alimentazione 230 V AC
Frequenza di alimentazione 50 Hz
Potenza nominale 1050 W

Gamma di velocità a
vuoto

Frequenza di
percussione

1 marcia 0 - 900 min
2 marcia 0 - 2500 min
1 marcia 0 - 14000 /min
2 marcia 0 - 40000 /min

-1

-1

Apertura del mandrino 3 - 16 mm
Filettatura dell’alberino ½ ‘’

Acciaio 16 mm

Diametro massimo di
foratura

Calcestruzzo 20 mm

Legno 40 mm
Classe di isolamento II
Peso

Anno di produzione

3,5 kg

2017

DATI RIGUARDANTI RUMORE E VIBRAZIONI

Livello di pressione acustica: Lp
Livello di potenza acustica: Lw
Accelerazione ponderata in frequenza delle vibrazioni:

a

h = 10,68 m/s

2

K = 1,5 m/s

A = 92 dB(A) K = 3 dB(A)

A = 103 dB(A) K = 3 dB(A)

2

PROTEZIONE DELL’AMBIENTE

Le apparecchiature elettriche ed elettroniche non devono essere smaltite con i rifiuti
domestici, ma consegnate a centri autorizzati per il loro smaltimento. Informazioni
circa lo smaltimento sono fornite dal venditore dell’apparecchiatura o dalle autorità
locali. Le apparecchiature elettriche ed elettroniche usate contengono sostanze
nocive per l’ambiente. Le apparecchiature non riciclate costituiscono un rischio

* Ci si riserva il diritto di effettuare modifiche.

La „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa con sede a Varsavia,
ul. Pograniczna 2/4 (detta di seguito: „ Grupa Topex”) informa che tutti i diritti d’autore sul contenuto
del presente manuale (detto di seguito: „Manuale”), che riguardano, tra l’altro, il testo, le fotografie,
gli schemi e i disegni contenuti e anche la sua composizione, appartengono esclusivamente alla
Grupa Topex sono protetti giuridicamente secondo la legge del 4 febbraio 1994, sul diritto d’autore
e diritti connessi (Gazz. Uff. polacca del 2006 n. 90 posizione 631 con successive modifiche). La copia,
l’elaborazione, la pubblicazione, la modifica a scopo commerciale, sia dell’intero Manuale che di singoli
suoi elementi, senza il consenso scritto della Grupa Topex, sono severamente vietate e comportano
responsabilità civile e penale.

potenziale per l’ambiente e per la salute umana.

ES

TRADUZIONE DELLE

ISTRUZIONI ORIGINALI

TALADRO DE IMPACTO

58G712

ATENCIÓN: ANTES DE USAR ESTA HERRAMIENTA ELÉCTRICA ES
NECESARIO LEER LAS INSTRUCCIONES Y GUARDARLAS PARA LAS
FUTURAS CONSULTAS

NORMAS DE SEGURIDAD DETALLADAS

• Utilice protección auditiva durante el trabajo con el taladro de
impacto. La exposición a ruido puede causar pérdida de oído.

• Esta herramienta se puede utilizar con dos empuñaduras
incluidas con la herramienta. La pérdida de control sobre la

herramienta puede provocar lesiones corporales del usuario.

Descripción de un uso inadecuado

No tire la herramienta, no cause sobrecargas, no la introduzca en
el agua, ni en otros líquidos. No utilice la herramienta para mezclar
pegamentos, ni cemento. No debe colgar, desplazar o tirar de la
herramienta por el cable. Tampoco debe desenchufar la herramienta
de la toma de corriente tirando del cable eléctrico. Debe evitar el uso
de alargaderas largas.

Herramientas apropiadas para utilizar

Brocas de madera, metal, hormigón, discos lijadores y cepillos de
alambre (durante el trabajo con los discos lijadores y cepillos de
alambre debe utilizar gafas protectoras).

¡ATENCIÓN! La herramienta sirve para trabajar en los interiores.
A pesar de que la estructura de esta herramienta es segura

y aunque se apliquen medios de seguridad y protecciones
adicionales, siempre existe el riesgo mínimo de sufrir lesiones
durante el trabajo.

ESTRUCTURA Y APLICACIÓN

Los taladros de impacto son herramientas eléctricas con aislamiento
de clase II. La propulsión es de motor monofásico conmutador cuyas
revoluciones se reducen mediante la transmisión por engranajes
dentados. Este tipo de herramientas eléctricas tiene amplia
aplicación para realizar orificios en madera y materiales semejantes,
metales, azulejos y plásticos con el modo sin impacto, así como en
ladrillos y materiales semejantes con el modo con impacto. Este
tipo de herramientas se usa en trabajos de obras de remodelación y
construcción, carpintería, así como en cualquier trabajo de bricolaje.

Se prohíbe el uso de la herramienta eléctrica para usos diferentes
de los aquí indicados.

DESCRIPCIÓN DE LAS PÁGINAS GRÁFICAS

La lista de componentes se refiere a las piezas de la herramienta
mostradas en la imagen al inicio del folleto.

1. Portabrocas

2. Cambio de modo de trabajo

3. Botón de bloqueo del interruptor

4. Interruptor de cambio de dirección de marcha

5. Rueda de ajuste de velocidad de revoluciones

6. Interruptor

7. Empuñadura adicional

8. Tope de profundidad

9. Rueda de cambio de marcha

* Puede haber diferencias entre la imagen y el producto.

DESCRIPCIÓN DE ICONOS UTILIZADOS

ATENCIÓN

ADVERTENCIA

45

MONTAJE / CONFIGURACIONES

INFORMACIÓN

ÚTILES Y ACCESORIOS

1. Llave – cojinete - 1 pieza

2. Empuñadura adicional - 1 pieza

3. Tope de profundidad - 1 pieza

PREPARACIÓN PARA TRABAJAR

MONTAJE DE LA EMPUÑADURA ADICIONAL

Por razones de seguridad se recomienda que siempre utilice la
empuñadura adicional (7). La función de girar la empuñadura
adicional antes de apretarla sobre la carcasa del taladro permite
elegir la posición más adecuada para el trabajo ejecutado.

Desenchufe la herramienta de la corriente.

• Afloje la rueda de bloqueo del cuello de la empuñadura (7)

girándola hacia izquierda.

• Encaje el cuello de la empuñadura sobre la pieza cilíndrica del

taladro.

• Gire la empuñadura hasta obtener la posición deseada.

• Para ajustar la empuñadura apriete la rueda de bloqueo girándola

hacia derecha.

INSTALACIÓN DEL TOPE DE PROFUNDIDAD DE PERFORACIÓN

El tope (8) sirve para ajustar la profundidad de perforación de la
broca en el material.

• Afloje la rueda de bloqueo del cuello de la empuñadura adicional
(7).

• Coloque el tope de profundidad (8) en el orificio en el cuello de la
empuñadura adicional.

• Ajuste la profundidad de perforación deseada.

• Bloquee el tope ajustando la rueda.

INSTALACIÓN DE ÚTILES

Desenchufe la herramienta de la corriente.

• Introduzca la llave a uno de los orificios sobre la empuñadura de
la broca (1).

• Abra las mordazas para conseguir la apertura deseada.

• Coloque el vástago de la broca en el portabrocas introduciéndolo
hasta fondo.

• Introduciendo sucesivamente la llave en tres orificios en la
empuñadura, ajuste las mordazas de la empuñadura sobre el
vástago de la broca.

Siempre debe acordarse de extraer la lleve del taladro después de
terminar de instalar o desinstalar la broca.

TRABAJO / CONFIGURACIÓN

PUESTA EN MARCHA / DESCONEXIÓN

La tensión en red debe coincidir con las indicaciones en la placa de
características técnicas del martillo.

Puesta en marcha: pulse el interruptor (6) y sujételo en esta
posición.

Desconexión: suelte el interruptor (6).
Bloqueo del interruptor (trabajo continuo)
Puesta en marcha:

• Pulse el interruptor (6) y sujételo en esta posición.

• Pulse el botón de boqueo del interruptor (3) (imagen A).

• Suelte el interruptor (6)

Desconexión:

• Pulse y suelte el interruptor (6).

La velocidad de revoluciones del husillo se ajusta dependiendo de
la presión ejercida sobre el interruptor.

RUEDA AJUSTE DE VELOCIDAD DE REVOLUCIONES DEL
HUSILLO

Este taladro permite trabajar con diferentes velocidades del husillo.
La rueda (5) sirve para ajustar la configuración (imagen A). La
velocidad dentro de cada posición de la rueda se puede ajustar de
forma continua aumentando o disminuyendo la presión ejercida
sobre el interruptor (6).

• Para aumentar la velocidad gire la rueda (5) hacia derecha.

• Para reducir la velocidad gire la rueda (5) hacia izquierda.

La velocidad de revoluciones adecuada se ajusta con el taladro en
marcha en vacío con el botón de bloqueo del interruptor pulsado.
Las revoluciones configuradas de esta forma pueden ser menores
durante el trabajo con carga.

CAMBIO DE MARCHA

Este taladro está equipado con un interruptor de cambio de marcha (9)
que permite aumentar el alcance de la velocidad de giro (imagen C).

Marcha I: alcance de giro menor para perforar orificios de diámetro
mayor o para trabajar en material duro.

Marcha II: alcance de giro mayor para perforar orificios de diámetro
menor o para trabajar en material blando.

Dependiendo del tipo de material trabajado coloque el interruptor
de cambio de marcha (9) en la posición adecuada. Si es imposible
desplazar el interruptor, debe girar levemente el husillo.

Nunca debe desplazar el interruptor de cambio de marcha
cuando el taladro está en marcha. En caso contrario puede
dañar la herramienta.

DIRECCIÓN DE MARCHA A DERECHAIZQUIERDA

La dirección de marcha del husillo del taladro se ajusta con el botón
de cambio de dirección de marcha (4) (imagen A).

Marcha a derecha: coloque el botón (4) en la posición final a la
izquierda.

Marcha a izquierda: coloque el botón (4) en la posición final a la
derecha.

* En algunos casos la posición del botón para configurar las revoluciones puede ser diferente de
las posiciones arriba indicadas. Es necesario fijarse en los iconos en el botón y en el armazón de la
herramienta.

Se prohíbe cambiar la dirección de marcha mientas el husillo
del taladro está girando. Antes de poner en marcha, compruebe
que el botón de cambio de marcha está en la posición adecuada.

RUEDA DE CAMBIO DE MODO DE TRABAJO

Rueda de cambio de modo de trabajo (2) permite elegir el modo de
trabajo: taladrar sin impacto o con impacto (imagen B). Para taladrar
en metal, madera, azulejos, plásticos o materiales semejantes debe
elegir la posición de trabajo sin impacto (icono de broca). Para
taladrar en piedra, hormigón, azulejos o materiales semejantes
debe poner la rueda en la posición de trabajo con impacto (icono
de martillo). Los orificios en madera o materiales semejantes y en
metales se realizan con brocas de acero rápido o de acero al carbón
(únicamente para madera y materiales semejantes). Para taladrar
con impacto se utilizan brocas especiales con puntas de carburos
sinterizados (widia).

No debe utilizar marcha a izquierda con el impacto activado.

PERFORACIÓN DE ORIFICIOS

• Si su intención es perforar un orificio de diámetro grande, le

recomendamos que empiece taladrando un orificio más pequeño
para después abrirlo al tamaño deseado. De este modo evitará
sobrecarga de la taladradora.

• Al perforar orificios profundos es necesario taladrar gradualmente

empezando con menores profundidades y retirando la broca del
orificio para permitir extracción de virutas o polvo del orificio.

• Si la broca se atasca durante el trabajo deba apagar la taladradora

inmediatamente para no dañarla. Retire la broca atascada del
orificio.

46

• Es necesario mantener la taladradora en eje con el orificio

taladrado. La posición óptima para obtener el mayor rendimiento
de trabajo es mantener la broca en ángulo recto con la superficie
del material trabajado. En caso de que no mantenga el ángulo
recto durante el trabajo, la broca puede atascarse o romperse
dentro del orificio y causar lesiones al usuario.

La perforación duradera con velocidad de marcha baja puede
provocar sobrecarga del motor. Debe hacer descansos con
regularidad o permitir que la herramienta trabaje en velocidad
máxima en vacío durante unos 3 minutos. Tenga cuidado para
no tapar los oricios de ventilación del motor sobre la carcasa
del taladro.

USO Y MANTENIMIENTO

Antes de instalar, ajustar, reparar o usar la herramienta es
necesario desenchufarla de la toma de corriente.

Este taladro de impacto no requiere un engrase adicional o un
mantenimiento especial. Ninguna pieza requiere mantenimiento
por parte del usuario. Nunca debe utilizar agua, ni cualquier otro
líquido químicos para limpiar el taladro. Debe limpiar la herramienta
únicamente utilizando un trozo de tela seco. Siempre debe
almacenar el taladro en un sitio seco. Siempre debe evitar que los
orificios de ventilación en la carcasa del taladro estén tapados. En
caso de dañar el cable de alimentación debe cambiarlo por otro
de las mismas características técnicas. Este tipo de actividades se
deben encargar a una persona cualificada o realizarlo en un punto
de servicio técnico.

CAMBIO DEL PORTABROCAS

• Abra las mordazas del portabrocas (1).

• Desenrosque el tornillo de ajuste con un destornillador de punta

phillips girándolo hacia derecha (rosca izquierda).

• Coloque la llave hexagonal en el portabrocas (imagen D).

• Dé un pequeño golpe en la punta de la llave hexagonal.

• Destornille el portabrocas.

Diámetro máximo de
taladrado

Madera 20 mm
Hormigón 40 mm

Clase de protección II

Acero 16 mm

Peso

Año de fabricación

3,5 kg

2015

INFORMACIÓN SOBRE RUIDOS Y VIBRACIONES

Nivel de presión sonora: Lp
Nivel de potencia acústica: Lw
Valor de aceleraciones de las vibraciones: a

= 92 dB(A) K = 3 dB(A)

A

= 103 dB(A) K = 3dB(A)

A

= 10,68 m/s2 K=1,5 m/s

h

PROTECCIÓN MEDIOAMBIENTAL

Los dispositivos eléctricos no se deben echar a la basura
junto con los residuos tradicionales, sino ser llevados para
su reutilización a las plantas de reciclaje específicas. Podrá
recibir información necesaria del vendedor del producto o
de la administración local. El equipo eléctrico y electrónico
desgastado contiene sustancias no neutras para el medio
ambiente. Los equipos que no se sometan al reciclaje suponen
un posible riesgo para el medioambiente y para las personas.

* Se reserva el derecho de introducir cambios.

Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa con sede en Varsovia,
c/ Pograniczna 2/4 (a continuación: “Grupa Topex”) informa que todos los derechos de autor para el
contenido de las presentes instrucciones (a continuación: “Instrucciones”), entre otros, para su texto,
fotografías incluidas, esquemas, imágenes, así como su estructura son propiedad exclusiva de Grupa
Topex y está sujeto a la protección legal de acuerdo con la ley del 4 de febrero de 1994 sobre el derecho
de autor y leyes similares (B.O. 2006 Nº90 Posición 631 con enmiendas posteriores). Se prohíbe copiar,
tratar, publicar o modificar con fines comerciales de la totalidad o de partes de las Instrucciones sin el
permiso expreso de Grupa Topex por escrito. El no cumplimiento de esta prohibición puede acarrear
la responsabilidad civil y penal.

2

El montaje del portabrocas se realiza ejecutando las mismas tareas
en el orden inverso.

CAMBIO DE CEPILLOS DE CARBÓN

Los cepillos de carbón en el motor que estén desgastados (es
decir cuando su longitud sea menor de 5mm), quemados o rotos
deben estar reemplazados inmediatamente. Siempre hay que
cambiar los dos cepillos a la vez. El cambio de cepillos de carbón
debe realizarse únicamente por personas cualicadas que utilicen
piezas originales.

Cualquier avería debe subsanarse en un punto de servicio técnico
autorizado por el fabricante.

PARAMETROS TÉCNICOS

DATOS TÉCNICOS NOMINALES

Taladro de impacto

Parametros técnicos Valor

Voltaje nominal 230 V AC
Frecuencia 50 Hz
Potencia nominal 1050 W

Velocidad de
revoluciones en vacío

Frecuencia del impacto

Marcha I 0 - 900 min
Marcha II 0 - 2500 min
Marcha I 0 - 14000 /min

Marcha II 0 - 40000 /min
Rosca del husillo 3 - 16 mm
Alcance del portabrocas ½ ‘’

-1

-1

47
