Grape WSR-1000 User Manual

1

Wireless HDMI Sender/Receiver

WSR-1000

Item: 220030

Wireless HDMI via WiFi. Direct WiFi connection from sender to
receiver.

English

2

What’s in the box

Contents of Package

 WSR-1000 Transmitter unit
 WSR-1000 Receiver unit
 IR receiver (infrared remote control signal receiver)
 IR emitter (infrared remote control signal sender)
 2 x DC 5V/1A power adaptor (Micro USB type)
 User manual

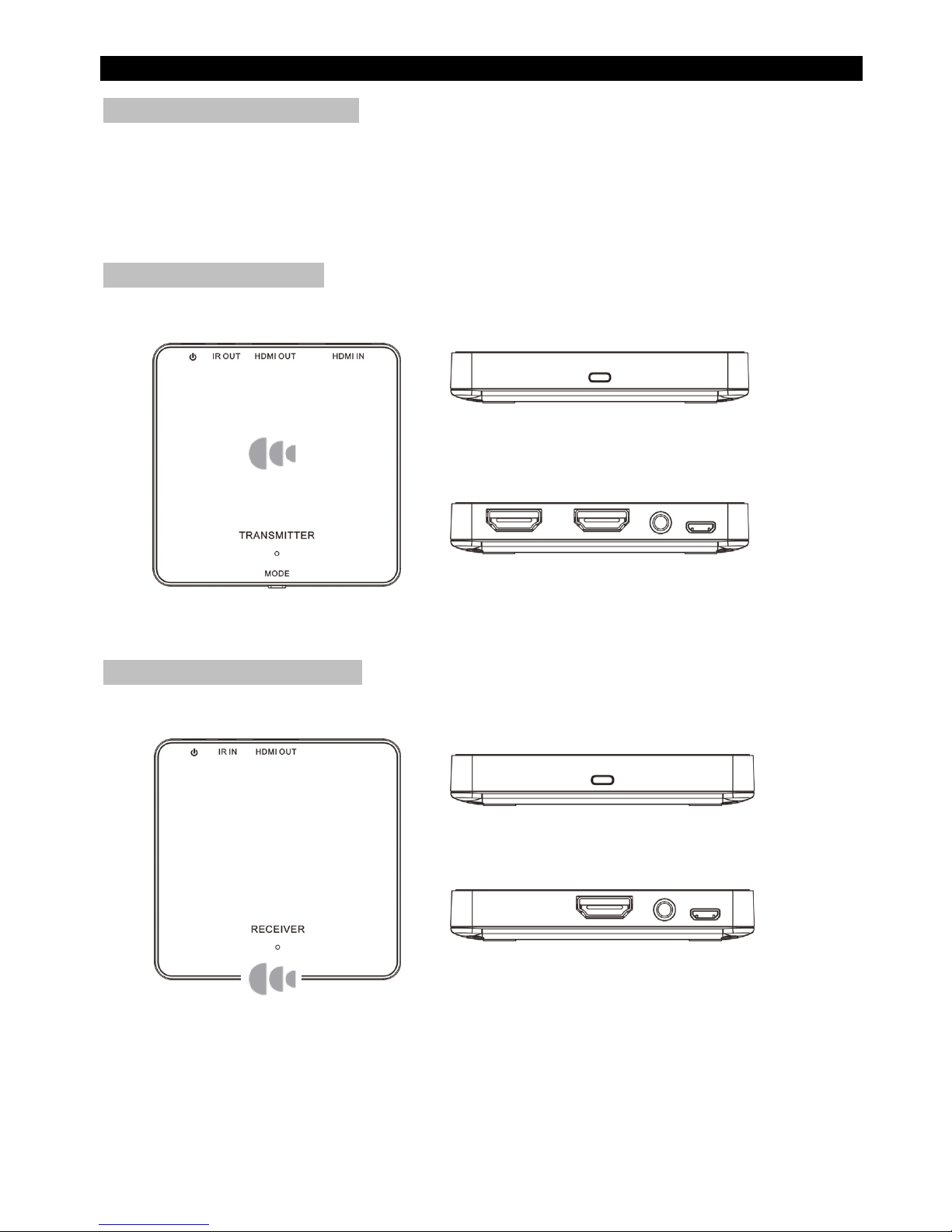

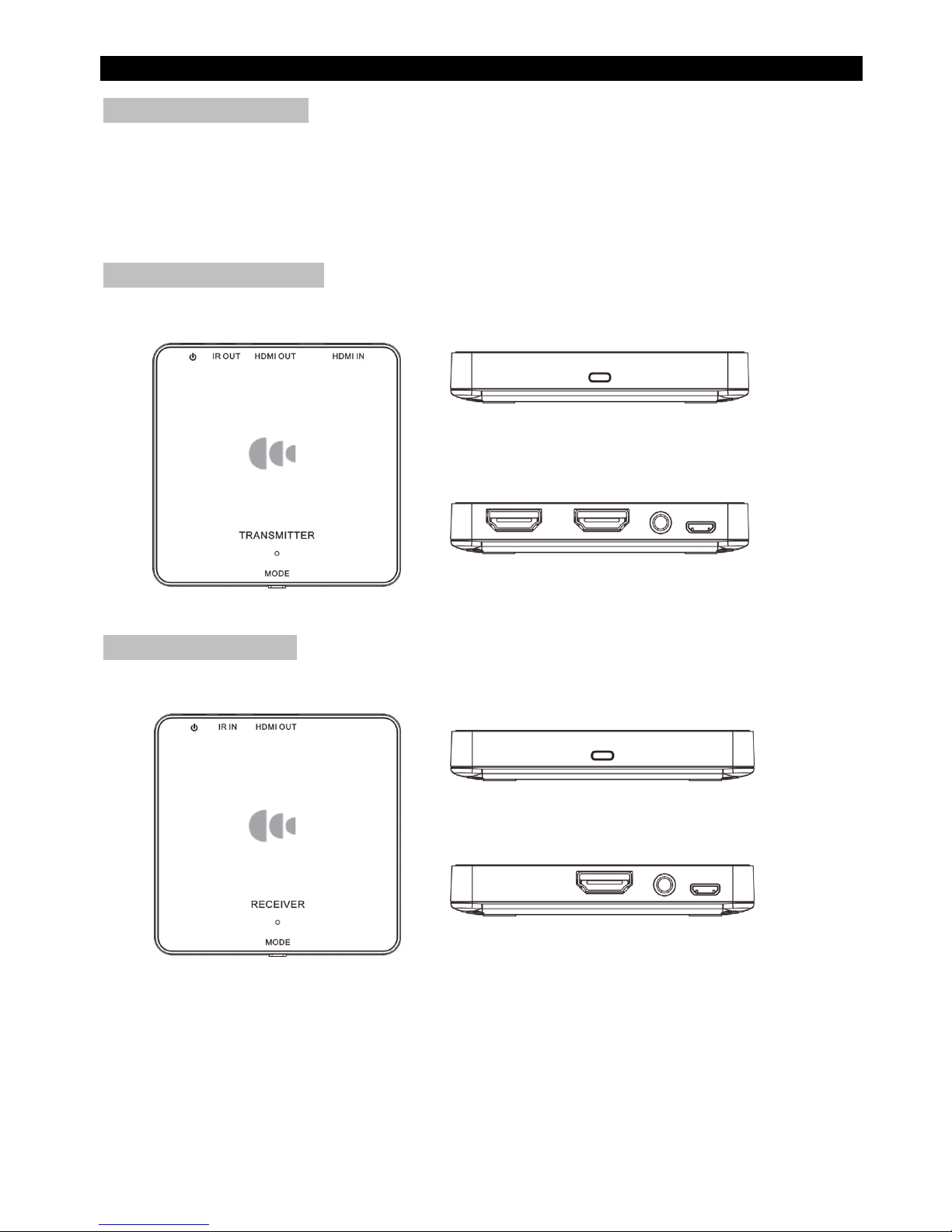

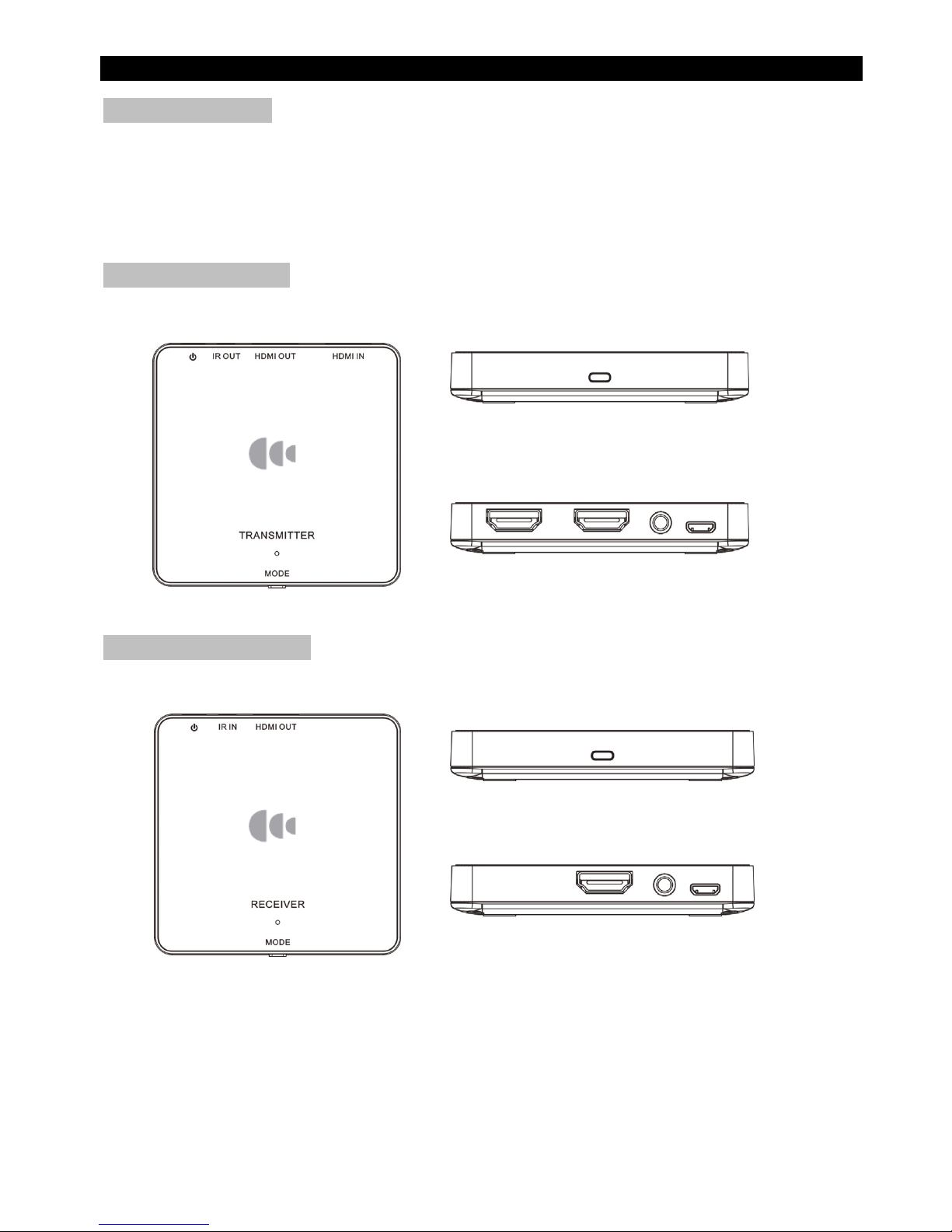

WSR-1000 Transmitter

TOP Front

Back

WSR-1000 Receiver

TOP Front

Back

3

Setup your WSR-1000

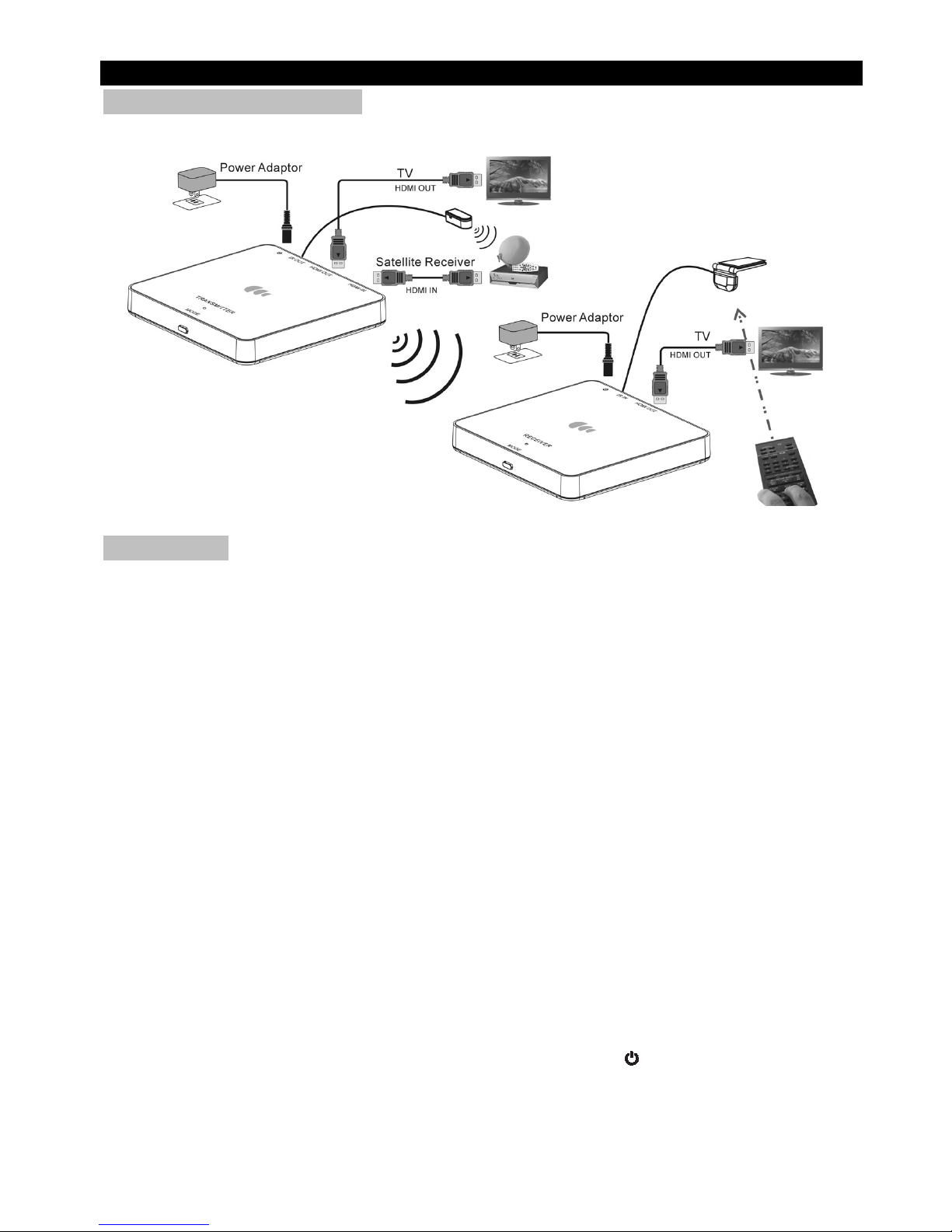

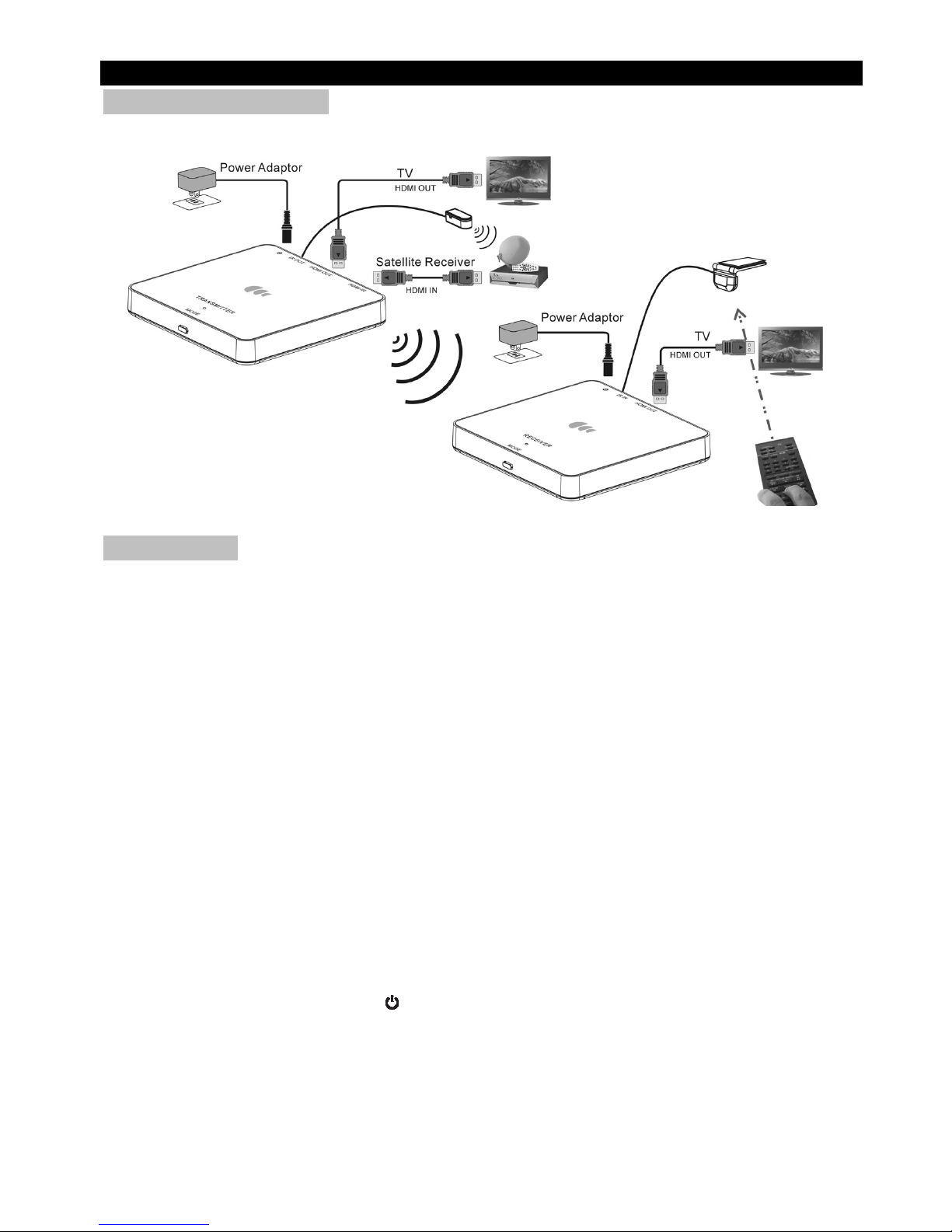

Connection Illustration

Connection

Step 1: Connect the WSR-1000 Transmitter to a source device (HD Set-top-box, Blu-ray player, PC

etc.) with a HDMI cable. Connect the HDMI cable to HDMI IN on the Transmitter from the
HDMI OUT on the source device.

If you want to connect the source device wired to a nearby display device (loop through) you
can do so by connecting a HDMI cable from the HDMI OUT on the Transmitter and to an HDMI
IN on the display device.

Step 2: Connect the Receiver to the display device (TV, Projector, etc) with a HDMI cable. Connect the

HDMI cable from HDMI OUT on the Receiver to a HDMI IN on the display unit.

Step 3: Connect the IR emitter to the IR OUT on Transmitter. Place the IR emitter in front of the IR

receiver on the source device.

(If you do not need the IR extending function, please skip step 3 and 4)

Step 4: Connect the IR receiver to the IR IN on WSR-1000 Reciever. Place the IR receiver so you

can point the remote control of the source device at it.

(If you do not need the IR extending function, please skip step 3 and step 4)

Step 5: Connect a DC 5V/1A power adaptor to each of the Transmitter and Receiver. Connect the

power jack (MicroUSB) to the

.

Step 6: The WSR-1000 is now connected. If you do not have an image on your display, please pair the

Transmitter and Receiver. First, press the MODE key on Transmitter and then on
Receiver – see more in section “B” on next page.

4

Operation

A. Notes on the installation

1. Make sure your input AC voltage conforms to the adaptor specifications.

2. Only use the power adaptor provided with the WSR-1000. If you use another power supply,
make sure the power output is 5V DC, 1A centre positive.

3. The maximum range of the WSR-100 is approximately 30 meter with direct line-of-sight
between the Transmitter and Receiver. Obstacles and/or walls between transmitter and
receiver may shorten the range.

4. To ensure good infrared remote control operation aim your remote control at the IR receiver
of the WSR-1000 and press the buttons firmly. (Some remote controls may require that you
press and hold each button for about a second). The working angle of the IR receiver is +/­15 degrees.

5. The remote control has to be operated within 0.3 to 5 meters distance from remote control to

IR receiver.

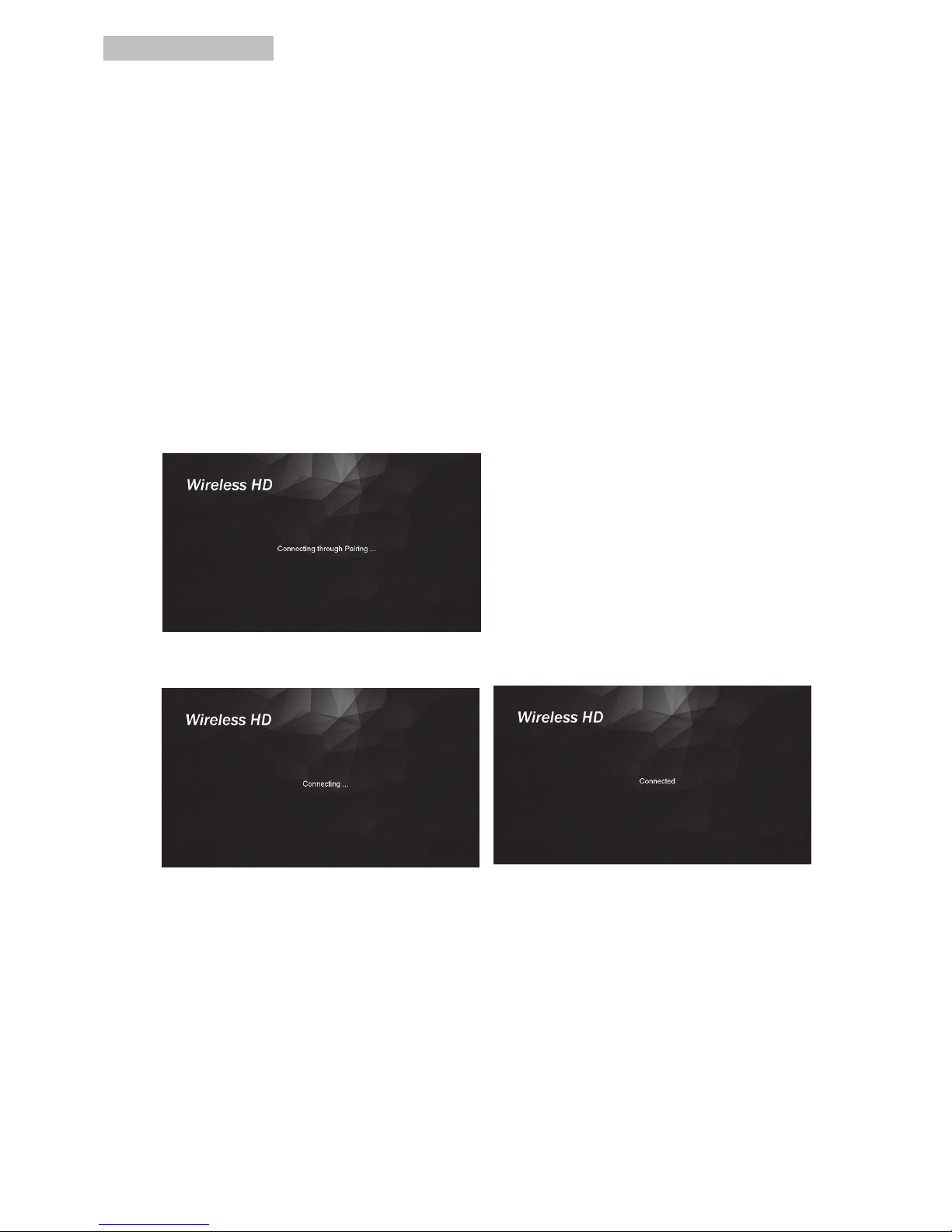

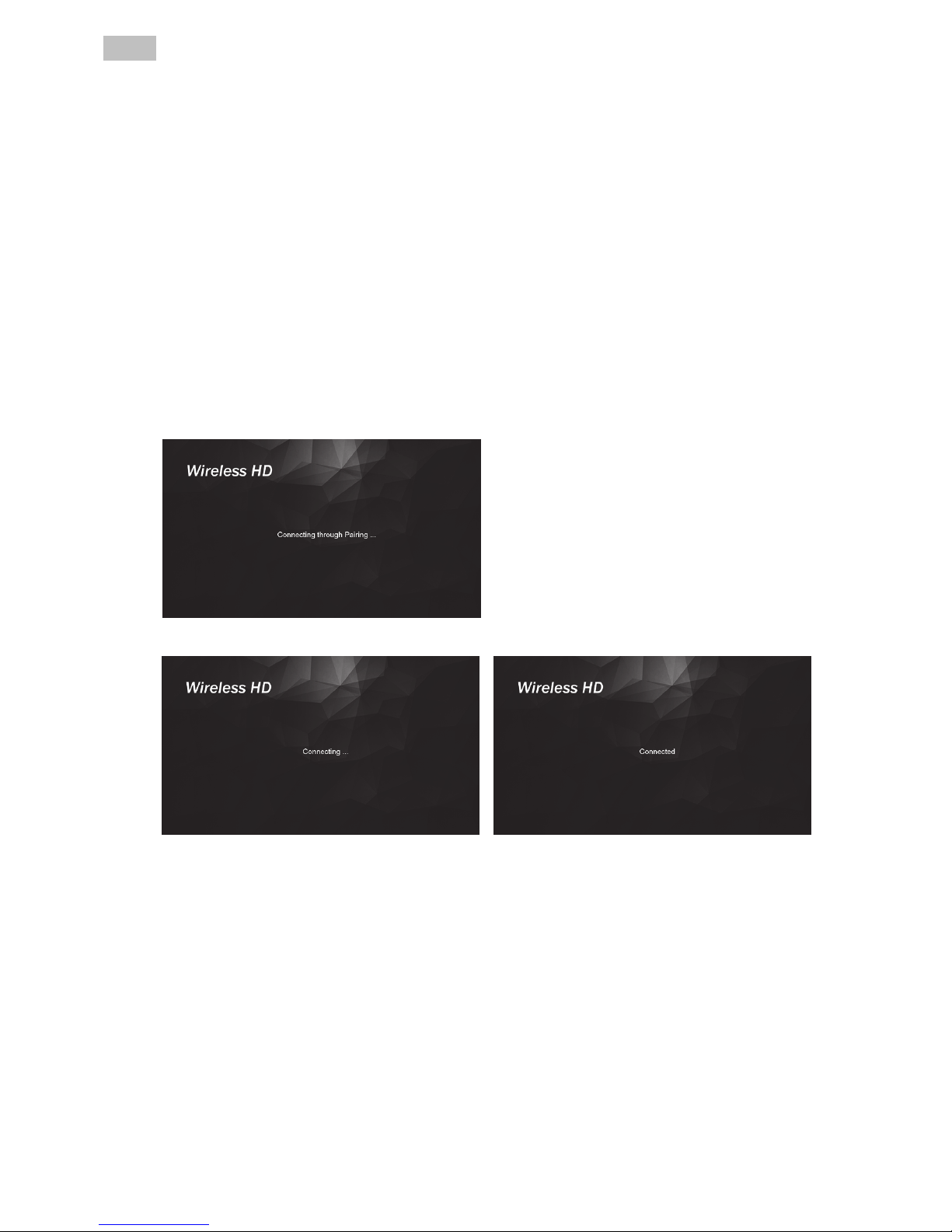

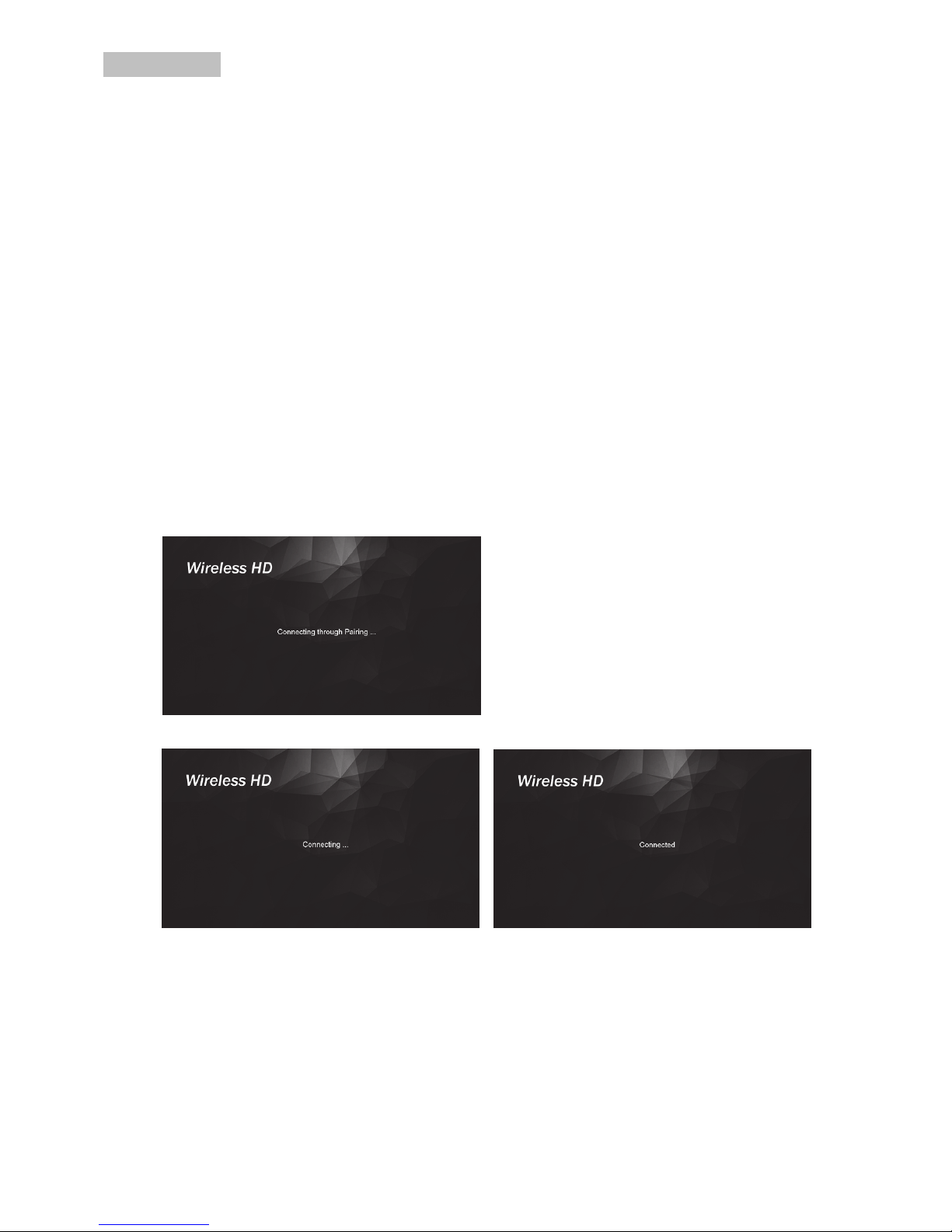

B. Transmitter and Receiver Pairing MODE

1. Press the MODE key on the Receiver.

2. You will see the message “Connecting through Pairing” on screen.

3. Then press the MODE key for a second on the Transmitter.

4. The Receiver and Transmitter will now auto connect.

C. IR Extending function

1. Make sure the IR emitter is installed properly in the Transmitter.

2. Make sure the IR receiver is installed properly in the Receiver.

3. Use the remote control from source device to control the source form the Receiver.

Note: Please do not cover either Transmitter or Receiver with any object. Objects could block
the air circulation and interfere with functionality.

5

NOTICE

 The manufacturer reserves the right to make changes in the hardware, packaging and any

accompanying documentation without prior written notice.

 The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks

or registered trademarks of HDMI Licensing LLC in the United States and other countries.

 WSR-1000 incorporates HDMI

®

technology.

WEEE information

Correct disposal of this product
(electrical and electronic equipment)

This marking shown on the product or its literature, indicates that it should not be disposed with other household wastes at the end of its
working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate this from
other types of wastes and recycle it responsibly to promote the reuse of material resources.
Household users should contact either the retailer where they purchased this product, or their local government office, for details of where
and how they can take this item for environmentally safe recycling.
Business users should contact their supplier and check the terms and conditions of the purchase contract. This product should not be

mixed with other commercial wastes for disposal.

1

Émetteur/récepteur HDMI sans fil

WSR-1000

Article : 220030

HDMI sans fil par Wi-Fi. Connexion Wi-Fi directe de l'émetteur vers
le récepteur.

French

2

Que contient la boîte

Contenu de l'emballage

 Unité de transmission WSR-1000
 Unité de réception WSR-1000
 Récepteur IR (récepteur du signal de la télécommande infrarouge)
 Émetteur IR (émetteur du signal de la télécommande infrarouge)
 2 adaptateurs secteur CC 5 V/1 A (Type micro USB)
 Manuel d'utilisation

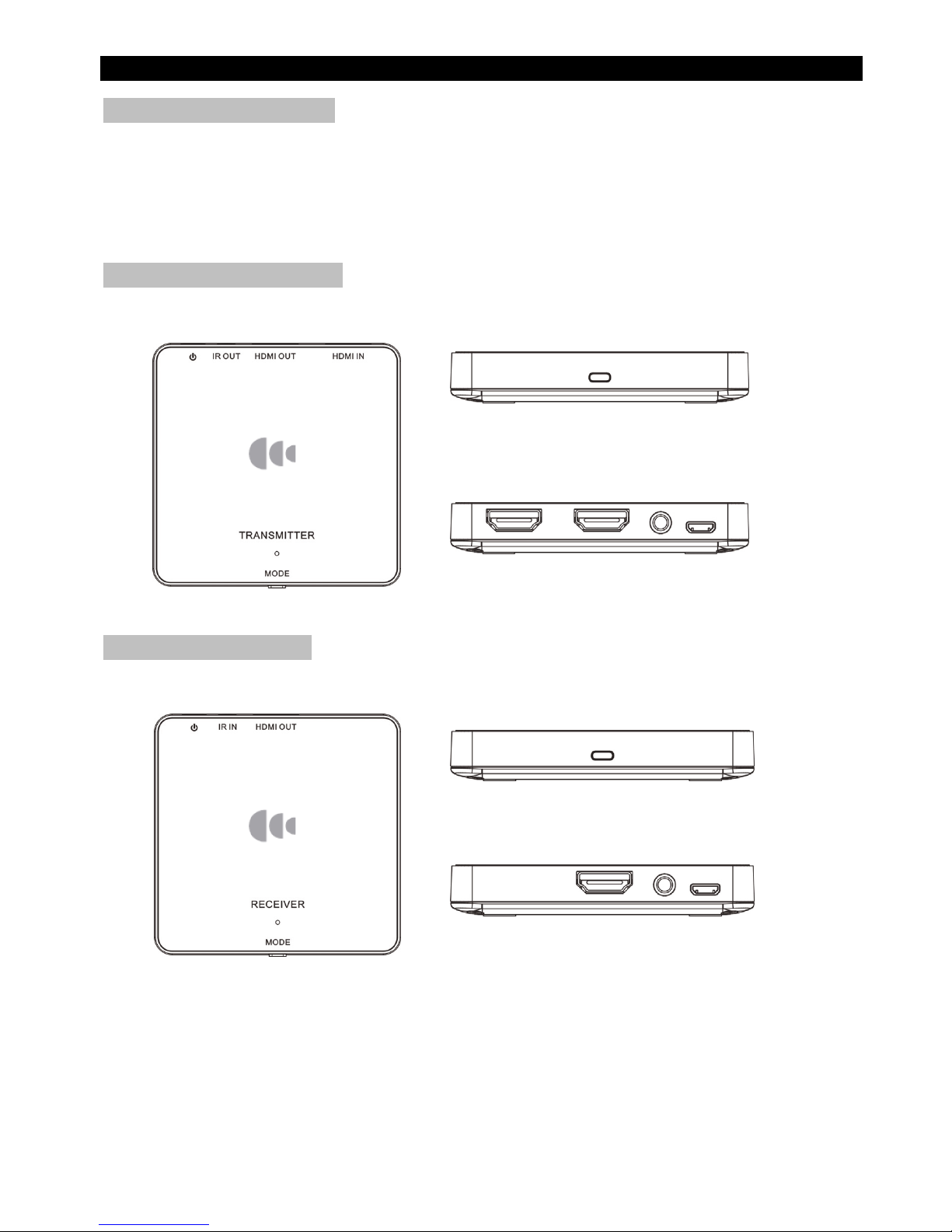

Transmetteur WSR-1000

DESSUS Avant

Arrière

Récepteur WSR-1000

DESSUS Avant

Arrière

3

Configurer votre WSR-1000

Illustration du raccordement

Raccordement

Étape 1 : Raccordez le transmetteur WSR-1000 à un appareil source (décodeur HD, lecteur Blu-ray,

PC etc.) avec un câble HDMI. Raccordez le câble HDMI à l'entrée HDMI du transmetteur
depuis la sortie HDMI de l'appareil source.

Si vous souhaitez raccorder l'appareil source avec un câble à un dispositif d'affichage situé à
proximité (boucle), vous pouvez le faire en raccordant un câble HDMI depuis la sortie HDMI
du transmetteur vers une entrée HDMI du dispositif d'affichage.

Étape 2 : Raccordez le récepteur au dispositif d'affichage (télévision, projecteur, etc.) avec un câble

HDMI. Raccordez le câble HDMI depuis la sortie HDMI du récepteur vers une entrée HDMI
du dispositif d'affichage.

Étape 3 : Raccordez l'émetteur IR à la sortie IR du transmetteur. Placez l'émetteur IR devant le

récepteur IR de l'appareil source.

(Si vous n'avez pas besoin de la fonction d'extension IR, veuillez sauter les étapes 3 et 4)

Étape 4 : Raccordez le récepteur IR à l'entrée IR du récepteur WSR-1000. Placez le récepteur IR de

façon à pouvoir diriger la télécommande de l'appareil source vers lui.

(Si vous n'avez pas besoin de la fonction d'extension IR, veuillez sauter les étapes 3 et 4)

Étape 5 : Raccordez un adaptateur secteur CC 5 V/1 A au transmetteur et au récepteur. Branchez la

prise d'alimentation (micro USB) au

.

Étape 6 : Le WSR-1000 est à présent connecté. Si vous n'avez pas d'image sur votre écran, veuillez

appairer le transmetteur et le récepteur. Appuyez d'abord sur la touche MODE sur le
transmetteur puis sur le récepteur. Pour en savoir plus, veuillez consulter la section « B »
en page suivante.

4

Fonctionnement

A. Remarques concernant l'installation

1. Assurez-vous que votre tension d'entrée CA est conforme aux spécifications de l'adaptateur.

2. Utilisez uniquement l'adaptateur secteur fourni avec le WSR-1000. Si vous utilisez une autre
alimentation électrique, assurez-vous que la puissance de sortie est 5 V CC, 1 A centre
positif.

3. La portée maximale du WSR-100 est d'environ 30 mètres en visibilité directe entre le
transmetteur et le récepteur. Les obstacles et/ou les murs entre le transmetteur et le
récepteur peuvent réduire la portée.

4. Pour garantir un bon fonctionnement de la télécommande infrarouge, dirigez votre
télécommande vers le récepteur IR du WSR-1000 et appuyez fermement sur les boutons.
(Certaines télécommandes peuvent nécessiter d'appuyer et de maintenir enfoncé chaque
bouton pendant environ une seconde). L'angle de fonctionnement du récepteur IR est +/- 15
degrés.

5. La télécommande doit être utilisée à une distance de 30 cm à 5 mètres entre la
télécommande et le récepteur IR.

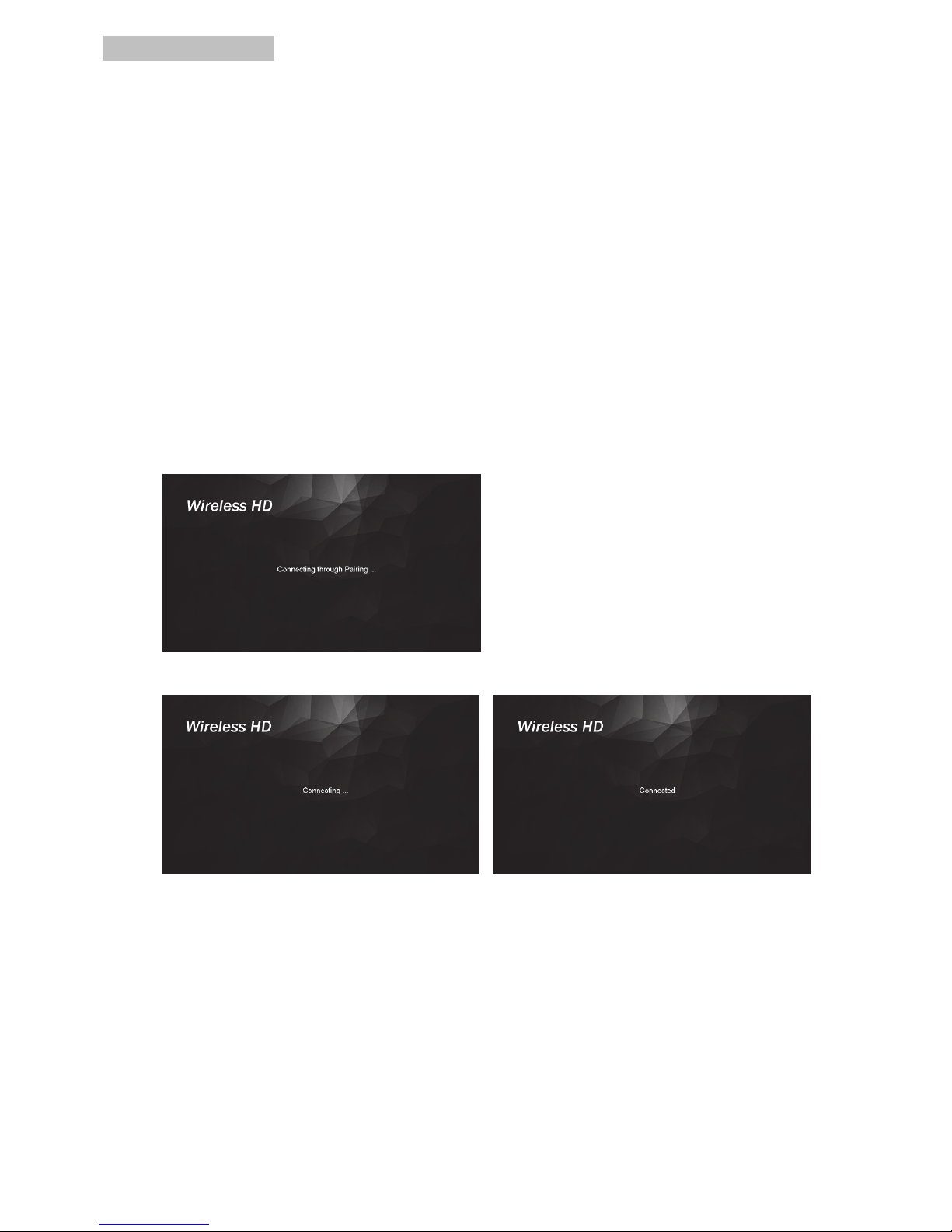

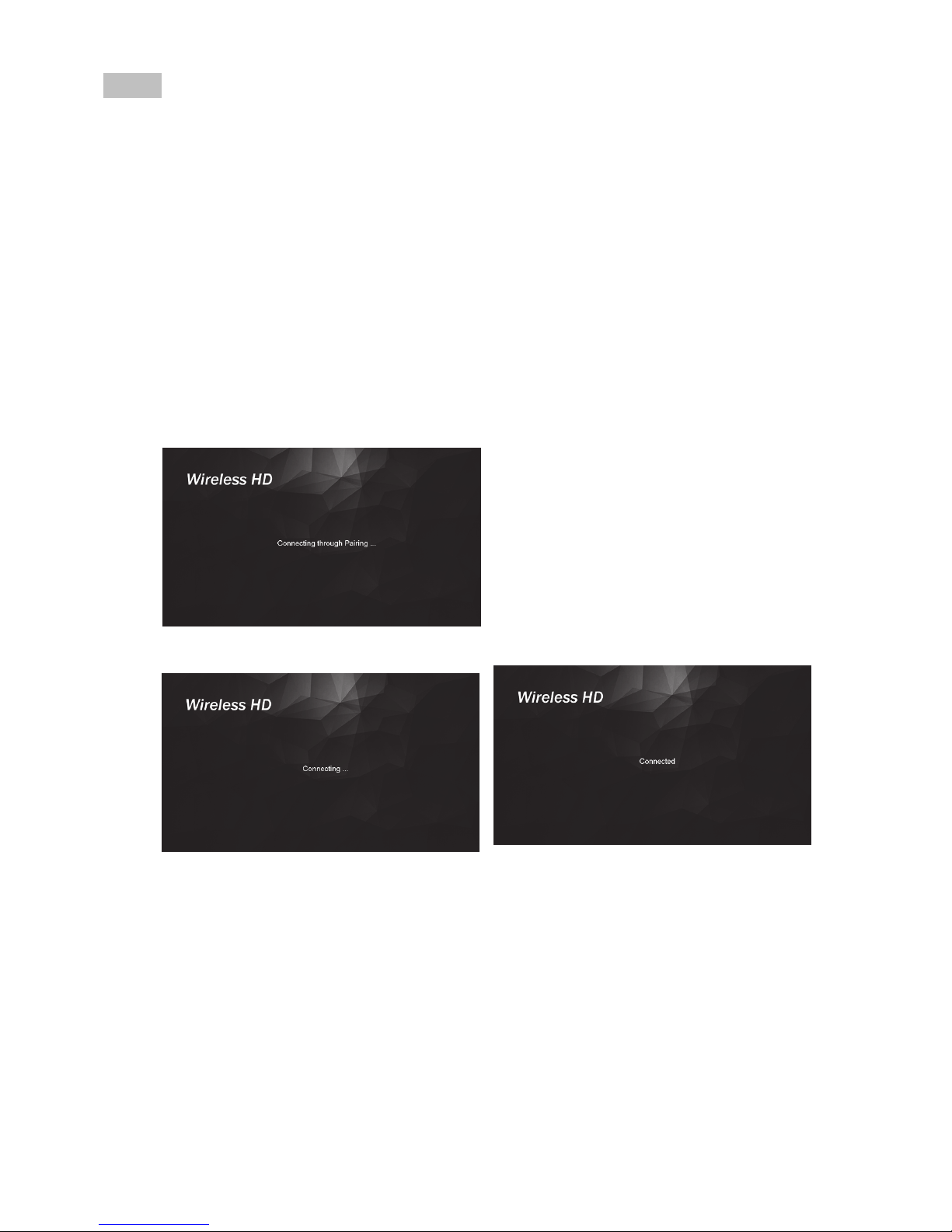

B. MODE appairage du transmetteur et du récepteur

1. Appuyez sur la touche MODE du récepteur.

2. Vous pourrez voir le message « Connexion par appairage » à l'écran.

3. Puis appuyez sur la touche MODE pendant une seconde sur le transmetteur.

4. Le récepteur et le transmetteur vont à présent se connecter automatiquement.

C. Fonction d'extension IR

1. Assurez-vous que l'émetteur IR est installé correctement dans le transmetteur.

2. Assurez-vous que le récepteur IR est installé correctement dans le récepteur.

3. Utilisez la télécommande de l'appareil source pour contrôler la source à partir du récepteur.

Remarque : Veuillez ne pas recouvrir le transmetteur ou le récepteur avec un objet. Les objets
peuvent bloquer la circulation de l'air et perturber le fonctionnement.

5

AVIS

 Le fabricant se réserve le droit d'apporter des modifications au matériel, à l'emballage et à la

documentation d'accompagnement sans notification écrite préalable.

 Les termes HDMI et HDMI High-Definition Multimedia Interface ainsi que le logo HDMI sont des

marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans
d'autres pays.

 Le WSR-1000 est doté de la technologie HDMI

®

.

Informations DEEE

Mise au rebut correcte de ce produit
(équipements électriques et électroniques)

Cette signalisation sur le produit ou sa documentation indique qu'il ne doit pas être mis au rebut avec les autres déchets ménagers à la
fin de son cycle de vie. Afin d'éviter des nuisances pour l'environnement ou la santé humaine en raison d'une mise au rebut non
contrôlée, veuillez le séparer des autres types de déchets et le recycler de manière responsable pour promouvoir la réutilisation des
ressources matérielles.
Les utilisateurs particuliers doivent contacter le détaillant auprès duquel ils ont acheté ce produit ou leurs autorités locales pour savoir où
et comment ils peuvent mettre au rebut ce produit afin qu'il soit recyclé de manière respectueuse de l'environnement.
Les utilisateurs professionnels doivent contacter leur fournisseur et consulter les conditions générales du contrat d'achat. Ce produit ne

doit pas être mélangé avec d'autres déchets commerciaux pour sa mise au rebut.

1

Drahtloses HDMI-Sende-/Empfangsgerät

WSR-1000

Artikel-Nr.: 220030

Drahtloses HDMI über Wi-Fi. Direkte Wi-Fi-Verbindung vom
Sendegerät zum Empfangsgerät.

Ger

man

2

Lieferumfang

Inhalt des Produktkartons

 WSR-1000-Sendegerät
 WSR-1000-Empfangsgerät
 IR-Empfänger (Infrarotempfänger von externen Kontrollsignalen)
 IR-Sender (Infrarotsender von externen Kontrollsignalen)
 2 x DC-Netzteil (5V/1A) (Mikro-USB)
 Bedienungsanleitung

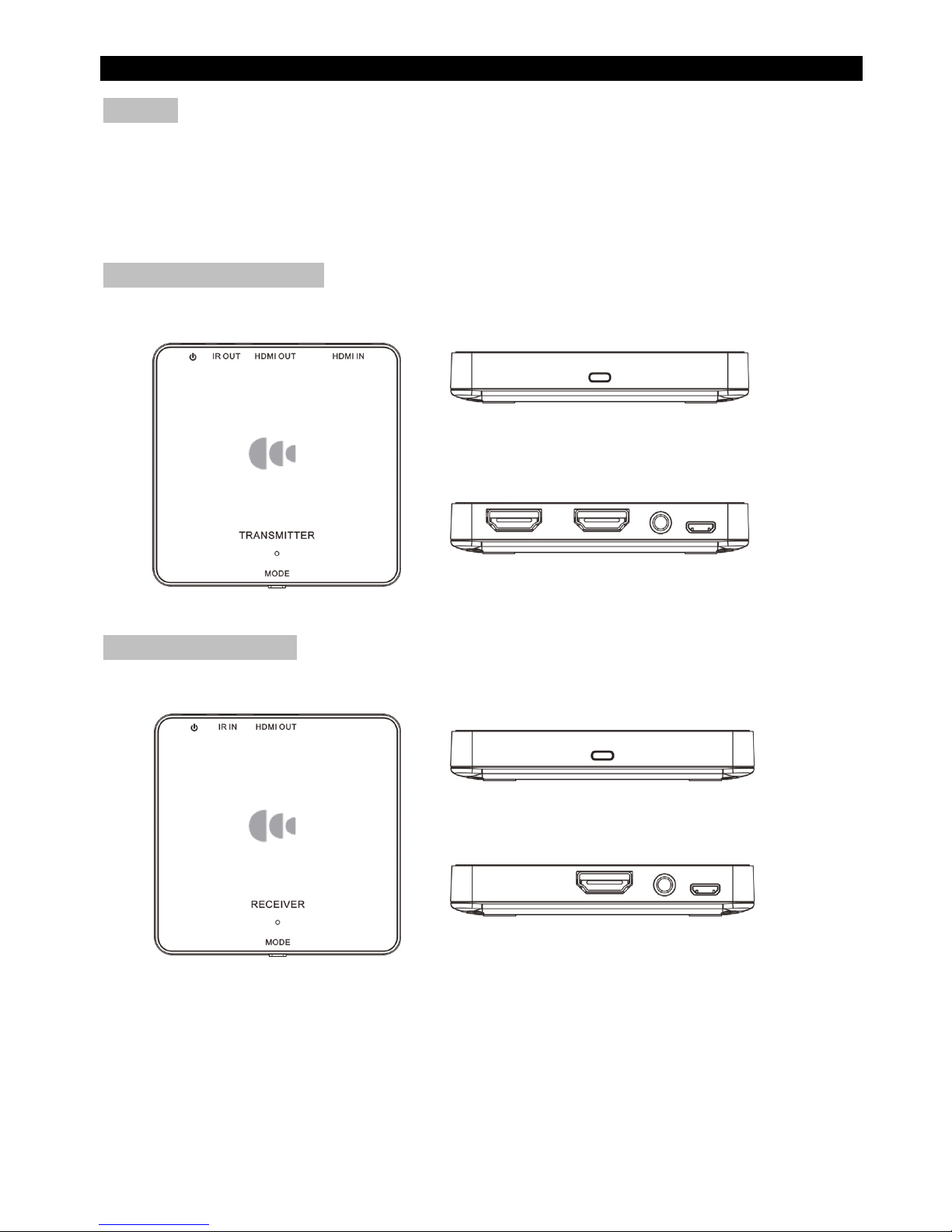

WSR-1000-Sendegerät

Oberseite Vorderseite

Rückseite

WSR-1000-Empfangsgerät

Oberseite Vorderseite

Rückseite

3

Einrichtung Ihres WSR-1000

Schaubild der Anschlüsse

Anschluss

Schritt 1: Schließen Sie das WSR-1000-Sendegerät über ein HDMI-Kabel an ein Quellgerät an

(HD-Set-Top-Box, Blu-ray-Player, PC usw.). Verbinden Sie das HDMI-Kabel mit dem
HDMI-Eingang am Sendegerät und dem HDMI-Ausgang am Quellgerät.

Beabsichtigen Sie, das Quellgerät per Kabel an ein Anzeigegerät in der Nähe
anzuschließen (wird „durchschleifen“ genannt), können Sie zu diesem Zweck ein
HDMI-Kabel mit dem HDMI-Ausgang am Sendegerät und dem HDMI-Eingang am
Anzeigegerät verbinden.

Schritt 2: Schließen Sie das Empfangsgerät über ein HDMI-Kabel an das Anzeigegerät an (TV,

Projektor usw.). Verbinden Sie das HDMI-Kabel mit dem HDMI-Ausgang am

Empfangsgerät und einem HDMI-Eingang am Anzeigegerät.

Schritt 3: Schließen Sie den IR-Sender an den IR-Ausgang am Sendegerät an. Stellen Sie den

IR-Sender vor dem IR-Empfänger des Quellgeräts auf.

(Ist keine IR-Erweiterungsfunktion verfügbar, überspringen Sie bitte die Schritte 3 und 4.)

Schritt 4: Schließen Sie den IR-Empfänger an den IR-Eingang am WSR-1000-Empfangsgerät an.

Stellen Sie den IR-Empfänger so auf, dass Sie die Fernbedienung des Quellgeräts auf ihn
richten können.

(Ist keine IR-Erweiterungsfunktion verfügbar, überspringen Sie bitte die Schritte 3 und 4.)

Schritt 5: Schließen Sie je ein DC-Netzteil (5V/1A) an das Sendegerät und das Empfangsgerät an.

Verbinden Sie den Stromstecker (Mikro-USB) mit dem mit „

“ markierten Anschluss.

Schritt 6: Das WSR-1000 ist jetzt angeschlossen. Wird auf Ihrem Bildschirm kein Bild angezeigt,

müssen Sie das Sendegerät und Empfangsgerät erst noch koppeln. Drücken Sie dazu
erst die MODUS-Taste am Sendegerät und dann die entsprechende Taste am
Empfangsgerät – siehe Abschnitt „B“ auf der nächsten Seite für Details.

4

Bedienung

A. Hinweise für die Installation

1. Vergewissern Sie sich, dass die Netzeingangsspannung mit den Spezifikationen des
Netzteils übereinstimmt.

2. Verwenden Sie nur das dem WSR-1000 mitgelieferte Netzteil. Achten Sie bei Verwendung
eines anderen Netzteils bitte darauf, dass sein Stromausgang 5 Volt DC, 1A (Mittelkontakt
positiv) beträgt.

3. Der maximale Erkennungsbereich des WSR-100 beträgt ca. 30 Meter direkte Sichtlinie
zwischen dem Sendegerät und dem Empfangsgerät. Hindernisse und/oder Wände
zwischen dem Sender und dem Empfänger könnten diesen Bereich verkürzen.

4. Zur Gewährleistung einer guten Fernbedienung per Infrarot richten Sie Ihre Fernbedienung
bitte auf den IR-Empänger des WSR-1000 und drücken Sie die Tasten kräftig herunter. (Bei
einigen Fernbedienungen ist es erforderlich, dass jede einzelne Taste ungefähr eine
Sekunde lang gedrückt gehalten werden muss.) Die Winkel innerhalb des Funktionsbereichs
des IR-Empfängers beträgt +/- 15 Grad.

5. Die Fernbedienung muss in einem Abstand von 0,3 bis 5 Metern zum IR-Empfänger betätigt
werden.

B. Kopplungsmodus von Sendegerät und Empfangsgerät

1. Drücken Sie die MODUS-Taste am Empfangsgerät.

2. Auf dem Bildschirm erscheint jetzt die Meldung „Connecting through Pairing“ (Verbindung

durch Kopplung).

3. Halten Sie hiernach die MODUS-Taste am Sendegerät eine Sekunde lang gedrückt.

4. Das Empfangsgerät und das Sendegerät koppeln sich jetzt automatisch.

C. Die IR-Erweiterungsfunktion

1. Vergewissern Sie sich, dass der IR-Sender sachgemäß im Sendegerät installiert ist.

2. Vergewissern Sie sich, dass der IR-Empfänger sachgemäß im Empfangsgerät installiert ist.

3. Steuern Sie die Quelle des Empfangsgeräts mit der Fernbedienung.

Hinweis: Decken Sie weder das Sendegerät noch das Empfangsgerät mit Gegenständen ab.
Diese Gegenstände können die Luftzirkulation behindern und sich negativ auf die Funktionsweise
dieser Geräte auswirken.

5

HINWEIS

 Der Hersteller behält sich das Recht vor, die Hardware, die Verpackung und die begleitende

Dokumentation ohne vorherige schriftliche Ankündigung zu ändern.

 Die Begriffe „HDMI“ und „HDMI High Definition Multimedia Interface“ sowie das HDMI-Logo sind

Markenzeichen oder eingetragene Markenzeichen der HDMI Licensing LLC in den Vereinigten
Staaten und in anderen Ländern.

 Das WSR-1000 enthält HDMI

®

-Technologie.

Informationen zur WEEE

Sachgemäße Entsorgung dieses Produkts
(Elektro- und Elektronikgerät)

Diese am Produkt oder in seiner Dokumentation abgebildete Markierung weist aus, dass es am Ende seiner Lebenszeit nicht zusammen
mit dem Hausmüll entsorgt werden sollte. Damit die Umwelt oder die menschliche Gesundheit aufgrund unkontrollierter Abfallentsorgung
möglichst nicht geschädigt wird, trennen Sie dieses Produkt bitte von den anderen Abfalltypen und führen Sie es auf verantwortliche
Weise einem sachgemäßen Recycling zu, um die Wiederverwendung von Materialressourcen zu fördern.
Privatbenutzer sollten sich entweder an die Verkaufsstelle wenden, wo sie dieses Produkt erworben haben, oder sich bei ihrer
Gemeindeverwaltung erkundigen, wo und wie sie dieses Produkt einem umweltverträglichen Recycling zuführen können.
Firmenbenutzer sollten sich an ihren Lieferanten wenden und die Geschäftsbedingungen des Kaufvertrags überprüfen. Dieses Produkt
sollte bei der Entsorgung nicht anderem Gewerbeabfall untergemischt werden.

1

Trasmisor y receptor HDMI inalámbrico

WSR-1000

Artículo: 220030

HDMI inalámbrico vía WiFi. Conexión WiFi directa desde el
transmisor al receptor.

S

p

anish

2

Contenido del paquete

Contenido del paquete

 Unidad transmisora WSR-1000
 Unidad receptora WSR-1000
 Receptor IR (receptor de señal de mando a distancia de infrarrojos)
 Emisor IR (transmisor de señal de mando a distancia de infrarrojos)
 2 x Adaptador de alimentación de 5 VCC/1 A (tipo Micro-USB)
 Manual del usuario

Transmisor WSR-1000

PARTE SUPERIOR Parte frontal

Parte posterior

Receptor WSR-1000

PARTE SUPERIOR Parte frontal

Parte posterior

3

Configurar su WSR-1000

Ilustración de conexión

Conexión

Paso 1: Conecte el transmisor WSR-1000 a un dispositivo de origen (descodificador HD,

reproductor Blu-ray, PC, etc.) con un cable HDMI. Conecte el cable HDMI a la toma
ENTRADA HDMI del transmisor desde la toma SALIDA HDMI del dispositivo de origen.

Si desea conectar el dispositivo de origen cableado a un dispositivo de visualización cercano
(conexión directa) puede hacerlo conectando un cable HDMI desde la toma SALIDA HDMI
del transmisor a la toma ENTRADA HDMI del dispositivo de visualización.

Paso 2: Conecte el receptor al dispositivo de visualización (televisor, proyector, etc.) con un cable

HDMI. Conecte el cable HDMI desde la toma SALIDA HDMI del receptor a una toma
ENTRADA HDMI de la unidad de visualización.

Paso 3: Conecte el emisor IR a la toma SALIDA IR del transmisor. Coloque el emisor IR delante

del receptor IR del dispositivo de origen.

(Si no necesita la función de extensión IR, omita los pasos 3 y 4)

Paso 4: Conecte el receptor IR a la toma ENTRADA IR del receptor WSR-1000. Coloque el

receptor IR de forma que pueda apuntar a él con el mando a distancia del dispositivo de

origen.

(Si no necesita la función de extensión IR, omita los pasos 3 y 4)

Paso 5: Conecte un adaptador de alimentación de 5 VCC/1 A tanto al transmisor como al receptor.

Enchufe el conector de alimentación (Micro-USB) a

.

Paso 6: Su WSR-1000 ahora estará conectado. Si no aparece ninguna imagen en la pantalla, asocie

el transmisor y el receptor. En primer lugar, presione el botón MODO del transmisor y, a
continuación, el del receptor. Consulte más información en la sección “B” de la página
siguiente.

4

Funcionamiento

A. Notas acerca de la instalación

1. Asegúrese de que el voltaje de CA de entrada cumple las especificaciones del adaptador.

2. Utilice solamente el adaptador de alimentación proporcionado con su WSR-1000. Si utiliza
otra fuente de alimentación, asegúrese de que la salida de alimentación es de 5 VCC, 1 A,
con el centro positivo.

3. El alcance máximo de su WSR-100 es de 30 metros aproximadamente sin obstáculos entre
el transmisor y el receptor. Los obstáculos y las paredes entre el transmisor el receptor
pueden acortar el alcance.

4. Para garantizar un buen funcionamiento del mando a distancia de infrarrojos, apunte con
dicho mando al receptor IR de su WSR-1000 y presione los botones firmemente. (Algunos
mandos a distancia pueden necesitar que presione sin soltar cada botón durante
aproximadamente un segundo). El ángulo de funcionamiento del receptor IR es +/- 15
grados.

5. El mando a distancia tiene que funcionar a una distancia de entre 0,3 y 5 del receptor IR.

B. Modo de asociación del transmisor y el receptor

1. Presione el botón MODO del receptor.

2. El mensaje “Conectando mediante asociación” aparecerá en la pantalla.

3. A continuación, presione el botón MODO durante un segundo en el Transmisor.

4. El receptor y el transmisor se conectarán ahora automáticamente.

C. Función de extensión IR

1. Asegúrese de que el emisor IR está instalado correctamente en el transmisor.

2. Asegúrese de que el receptor IR está instalado correctamente en el receptor.

3. Utilice el mando a distancia desde el dispositivo de origen para controlar el origen desde el

receptor.

Nota: No tape el transmisor o receptor con ningún objeto. Los objetos podrían bloquear la

circulación de aire y afectar a la funcionalidad.

5

AVISO

 El fabricante se reserva el derecho a realizar cambios en el hardware, en el paquete y en cualquier

documentación complementaria sin previo aviso.

 Los términos HDMI, HDMI High-Definition Multimedia Interface y el logotipo de HDMI son marcas

comerciales o marcas registradas de HDMI Licensing, LLC en Estados Unidos y otros países.

 WSR-1000 incorpora tecnología HDMI

®

.

Información de WEEE

Deshacerse correctamente de este producto
(equipo eléctrico y electrónico)

Esta marca mostrada en el producto o en su documentación, indica que no se debe desechar junto con la basura doméstica al final de
su período de vida útil. Para evitar posibles daños al medio ambiente o a la salud humana provocados por el desecho de basura no
controlado, separe este producto de otros tipos de basuras y recíclelo de forma responsable para fomentar la reutilización de los

recursos materiales.

Los usuarios domésticos deben ponerse en contacto con el minorista a quien adquirieron este producto o con su oficina gubernamental
local para obtener detalles sobre dónde y cómo pueden transportar este artículo para llevar a cabo un reciclaje seguro para el medio
ambiente.
Los usuarios empresariales deben ponerse en contacto con su proveedor y comprobar los términos y las condiciones del contrato de
compra. A la hora de deshacerse de este producto, no lo mezcle con otros residuos comerciales.

1

Trådløs HDMI Sender/Modtager

WSR-1000

Item: 220030

Trådløs HDMI via WiFi. Direkte WiFi forbindelse mellem sender og
modtager.

Danish

2

Hvad er der i kassen

Indhold

 WSR-1000 Transmitter enhed
 WSR-1000 Receiver enhed
 IR modtager (modtager til infrarødt fjernbetjeningssignal).
 IR sender (sender til infrarødt fjernbetjeningssignal)
 2 x DC 5V/1A strømforsyning (Micro USB type)
 Brugermanual

WSR-1000 Transmitter

TOP Forside

Bagside

WSR-1000 Receiver

TOP Forside

Bagside

3

Tilslut WSR-1000

Tilslutningsillustration

Tilslutning

Step 1: Tilslut WSR-1000 Transmitter til en kilde-enhed (HD Set-top-box, Blu-ray player, PC etc.) med

et HDMI-kabel. Sæt HDMI-kablet i HDMI IN på Transmitter og i HDMI-udgangen på
kilde-enheden.

Hvis du samtidigt vil tilslutte kilde-enheden til f.eks. et tv med et HDMI kabel, kan det gøres vha.
loop through funktionen. Sæt et HDMI-kabel i HDMI OUT på Transmitter og i en HDMI-indgang
på tv’et.

Step 2: Tilslut Receiver til en display-enhed (TV, Projektor, etc.) med et HDMI kabel. Sæt et

HDMI-kabel i HDMI OUT på Receiver og i en HDMI-indgang på display-enheden.

Step 3: Tilslut IR emitter til IR OUT på Transmitter. Placer IR emitter foran IR modtageren på

kilde-enheden (HD Set-top-box, Blu-ray player, PC etc.).

(Hvis du ikke vil overføre et IR signal, kan step 3 og 4 springes over).

Step 4: Tilslut IR receiver til IR IN på WSR-1000 Receiver. Placer IR receiver så du kan rette

kilde-enhedens fjernbetjeningen mod den.

(Hvis du ikke vil overføre et IR signal, kan step 3 og 4 springes over).

Step 5: Tilslut en DC 5V/1A strømforsyning til hver af Transmitter og Receiver. Tilslut strømstikket

(MicroUSB) til

på hhv. Transmitter og Receiver samt stikkontakten.

Step 6: WSR-1000 er nu tilsluttet. Hvis du ikke ser et billede på display-enheden, skal Transmitter og

Receiver parres korrekt. Tryk MODE-knappen på Transmitter og derefter på Receiver. Se

mere i sektion ”B” på næste side.

4

Brug

A. Bemærkninger til installationen

1. Sørg for at strømkilden er i overensstemmelse med strømforsyningernes specifikationer.

2. Brug kun den leverede strømforsyning. Ved brug af en anden strømforsyning skal du sikre, at
den leverer 5V DC, 1A.

3. WSR-1000s maksimale rækkevidde er ca. 30 meter i uhindret afstand mellem Transmitter
og Receiver. Forhindringer og/eller vægge mellem Transmitter og Receiver kan nedsætte
rækkevidden.

4. For at sikre optimal betjening skal du pege fjernbetjeningen mod IR receiver og trykke
præcist på knapperne. (På visse typer fjernbetjeninger kan det være nødvendigt at trykke og
holde knapperne). IR receiver fungerer i en vinkel af +/- 15 grader.

5. Fjernbetjeningen skal bruges i en afstand af 0,3 til 5 meter mellem fjernbetjening og IR

receiver.

B. Transmitter og Receiver Parring MODE

1. Tryk på MODE-knappen på Receiver.

2. Display-enheden viser nu “Connecting through Pairing” på skærmen.

3. Tryk på MODE-knappen i et sekund på Transmitter.

4. Receiver og Transmitter parres nu automatisk.

C. Overførsel af IR signal

1. Sørg for at IR emitter er sat korrekt i Transmitter.

2. Sørg for at IR receiver er sat korrekt i Receiver.

3. Brug fjernbetjeningen fra kilde-enheden til at betjene kilden via Receiver.

Bemærk: Overdæk ikke Transmitter og Receiver, da det kan blokere for luftcirkulationen og/eller
forstyrre produktets funktionalitet.

5

NOTICE

 Producenten forbeholder sig retten til at lave ændringer i hardware, emballage og alle leverede

dokumenter uden varsel.

 HDMI og HDMI High-Definition Multimedia Interface, samt HDMI Logo’er er varemærker eller

registrerede varemærker ejet af HDMI Licensing LLC i U.S.A. og andre lande.

 WSR-1000 gør brug af HDMI

®

teknologi.

WEEE information

Korrekt affaldsbortskaffelse af dette produkt
(Elektrisk og elektronisk udstyr)

Til dette formål har alle kommuner etableret indsamlingsordninger, hvor affald af elektrisk og elektronisk udstyr gratis kan afleveres af
borgerne på genbrugsstationer eller andre indsamlingssteder eller hentes direkte fra husholdningerne. Nærmere information skal
indhentes hos kommunens tekniske forvaltning.
Brugere af elektrisk og elektronisk udstyr må ikke bortskaffe affald af elektrisk og elektronisk udstyr sammen med husholdningsaffald.
Brugere skal benytte de kommunale indsamlingsordninger for at mindske den miljømæssige belastning i forbindelse med bortskaffelse af
affald af elektrisk og elektronisk udstyr og øge mulighederne for
genbrug, genanvendelse og nyttiggørelse af affald af elektrisk og elektronisk udstyr.

1

Trådlös HDMI sändare/mottagare

WSR-1000

Objekt: 220030

Trådlös HDMI via WiFi. Direkt WiFi-anslutning från sändare till
mottagare.

S

wedish

2

Vad finns i kartongen

Paketets innehåll

 WSR-1000 sändarenhet
 WSR-1000 mottagarenhet
 IR-mottagare (infraröd signalmottagare för fjärrkontroll)
 IR-sändare (infraröd signalsändare för fjärrkontroll)
 2 x DC 5V/1A strömadapter (mikro-USB typ)
 Användarhandbok

WSR-1000 sändare

OVANSIDA Front

Baksida

WSR-1000 mottagare

OVANSIDA Front

Baksida

3

Ställ in din WSR-1000

Anslutningsillustration

Anslutning

Steg 1: Anslut WSR-1000 Sändaren till en källenhet (HD digitalbox, Blurays-pelare, dator etc.) med

en HDMI-kabel. Anslut HDMI-kabeln till HDMI IN på Sändaren från HDMI OUT på
källenheten.

Om du vill ansluta källenheten till en skärmenhet i närheten (loop genom) kan du göra det
genom att ansluta en HDMI-kabel från HDMI OUT på Sändaren till HDMI IN på
skärmenheten.

Steg 2: Anslut Mottagaren till skärmenheten (TV, projektor etc) med en HDMI-kabel. Anslut

HDMI-kabeln från HDMI OUT på Mottagaren till HDMI IN på skärmenheten.

Steg 3: Anslut IR-sändaren till IR OUT på Sändaren. Placera IR-sändaren framför IR-mottagaren

på källenheten.

(Om du inte behöver den utökade IR-funktionen hoppa till steg 3 och 4)

Steg 4: Anslut IR-mottagaren till IR IN på WSR-1000 Mottagaren. Placera IR-mottagaren så att du

kan peka på den med fjärrkontrollen till källenheten.

(Om du inte behöver den utökade IR-funktionen hoppa till steg 3 och 4)

Steg 5: Anslut en DC 5V/1A strömadapter till både Sändaren och Mottagaren. Anslut

strömkontakten (mikro-USB) till

.

Steg 6: WSR-1000 är nu ansluten. Om du inte har någon bild på din skärm, parkoppla Sändaren och

Mottagaren. Tryck först på MODE-knappen på Sändaren och sedan på Mottagaren – se

mer i sektion "B" på nästa sida.

4

Drift

A. Noteringar om installationen

1. Se till att den inmatade AC-spänningen uppfyller adapterns specifikationer.

2. Använd endast den adapter som medföljer WSR-1000. Om du använder en annan
strömförsörjning se till att strömutmatningen är 5V DC, 1A centrum positiv.

3. Det maximala räckvidden för WSR-100 är ungefär 30 meter med direkt siktlinje mellan
Sändaren och Mottagaren. Hinder och/eller väggar mellan sändaren och mottagaren kan
korta räckvidden.

4. För att garantera bra funktion hos den infraröda fjärrkontrollen skall du rikta fjärrkontrollen
mot IR-mottagaren på WSR-1000 och trycka med en fast tryckning på knapparna. (Vissa
fjärrkontroller kan kräva att du trycker på och håller kvar varje knapp i ungefär en sekund).
Arbetsvinkeln hos IR-mottagaren är +/- 15 grader.

5. Fjärrkontrollen måste användas inom ett avstånd på 0,3 till 5 meter mellan fjärrkontrollen och

IR-mottagaren.

B. Sändare och Mottagare parkopplingsläge

1. Tryck på MODE-knappen på Mottagaren.

2. Du kommer att se meddelandet "anslutning genom parkoppling" på skärmen.

3. Tryck sedan på MODE-knappen i en sekund på Sändaren.

4. Mottagaren och Sändaren kommer nu att anslutas automatiskt.

C. IR utökad funktion

1. Se till att IR-sändaren är installerad korrekt i Sändaren.

2. Se till att IR-mottagaren är installerad korrekt i Mottagaren.

3. Använd fjärrkontrollen från källenheten för att kontrollera källan från Mottagaren.

Notera: Täck inte över vare sig Sändaren eller Mottagaren med något föremål. Föremålen kan
blockera luftcirkulationen och påverka funktionen.

5

NOTERA

 Tillverkaren förbehåller sig rätten att göra ändringar i hårdvaran, förpackningen och medföljande

dokumentation utan vidare meddelande.

 Termerna HDMI och HDMI High-Definition Multimedia Interface och HDMI-logotypen är varumärken

eller registrerade varumärken som tillhör HDMI Licensing LLC i Förenta Staterna och i andra länder.

 WSR-1000 innehåller HDMI

®

teknologi.

WEEE information

Korrekt avyttring av denna produkt
(elektrisk och elektronisk utrustning)

Denna märkning som visas på produkten eller dess handledning indikerar att den inte får kastas i de vanliga hushållssoporna när den är
förbrukad. För att förhindra eventuella faror för miljön eller personers hälsa från okontrollerad avfallshantering skall denna enhet

källsorteras och återvinnas för att gynna återanvändning av materiella resurser.

Hushåll skall antingen kontakta återförsäljaren där produkten köptes eller den lokala kommunen för information om var och hur produkten
kan lämnas för återvinning.
Företag skall kontakta sin leverantör och se villkoren i köpekontraktet. Denna produkt skall inte blandas med annat kommersiellt avfall för
avyttring.
