Digital Ultrasonic
Bath

XUB Series

Operating Manual

1

EN

Contents

Safety instructions ............................................................................................... 2

Installation ............................................................................................................ 3

Controls ................................................................................................................ 4

Quick guide........................................................................................................... 5

Operator instructions .......................................................................................... 6

Operator menu ..................................................................................................... 8

Starting the cycle ............................................................................................... 13

Cycle abort modes ............................................................................................. 14

Advanced menu ................................................................................................. 16

Using the Memory Card ..................................................................................... 22

Recording and downloading the data .............................................................. 23

Ultrasonic detergents ........................................................................................ 24

Technical information ........................................................................................ 25

Specifications ..................................................................................................... 26

Maintenance ....................................................................................................... 28

Returning equipment to Grant .......................................................................... 28

Warranty .............................................................................................................. 29

Disposal of this ultrasonic bath ....................................................................... 29

Troubleshooting ................................................................................................. 30

Compliance with the Control of Noise at Work regulations .......................... 32

Service record .................................................................................................... 33

Notes ................................................................................................................... 34

Grant ultrasonic baths are manufactured in the United Kingdom

and conform to exacting international standards.

XUB Series 29666 V4
Operating Manual

2

Safety instructions

Use of products

The following products are covered by this operating manual:

 XUB5, XUB10, XUB12, XUB18, XUB25

The products listed above are a series of general purpose ultrasonic cleaning baths
designed for indoor use by a professional user.

Electrical

Connect to a 230VAC fully earthed supply.
It would be dangerous to operate an ultrasonic bath without an earth connected.
The mains plug and/or socket is fitted with 5A fuses. NEVER FIT A FUSE OF A

HIGHER RATING.
Ensure that excess mains cable is stored neatly.

General use

Ensure that the bath contains liquid before you switch it on.
Always use a basket to support items to be cleaned.

Not doing so may damage the bath and invalidate your warranty.
Do not place hands or fingers in the bath.
Care should be taken when operating the bath at higher temperatures as external

surfaces may become hot.
Never use toxic, flammable, acidic, caustic or corrosive solutions in the bath.
Avoid moving the bath when it is full of water.
Read the whole of these instructions. Safety may be impaired if they are not followed.
Contact Grant or its agent for advice on cleaning techniques or detergents.
Grant will not be responsible for damage or injury caused by incorrect use of the

equipment.

XUB Series 29666 V4
Operating Manual

3

EN

Installation

The following parts and accessories are included with the Grant digital ultrasonic bath:

- 1 x basket

- 1 x lid

- 1 x MC card and MC USB card reader

- 1 x 2m length of drain hose

- 1 x hose tail

- 1 x Grant M2 detergent sample

- 3 x power cables (UK, EU, AUS)

How to install

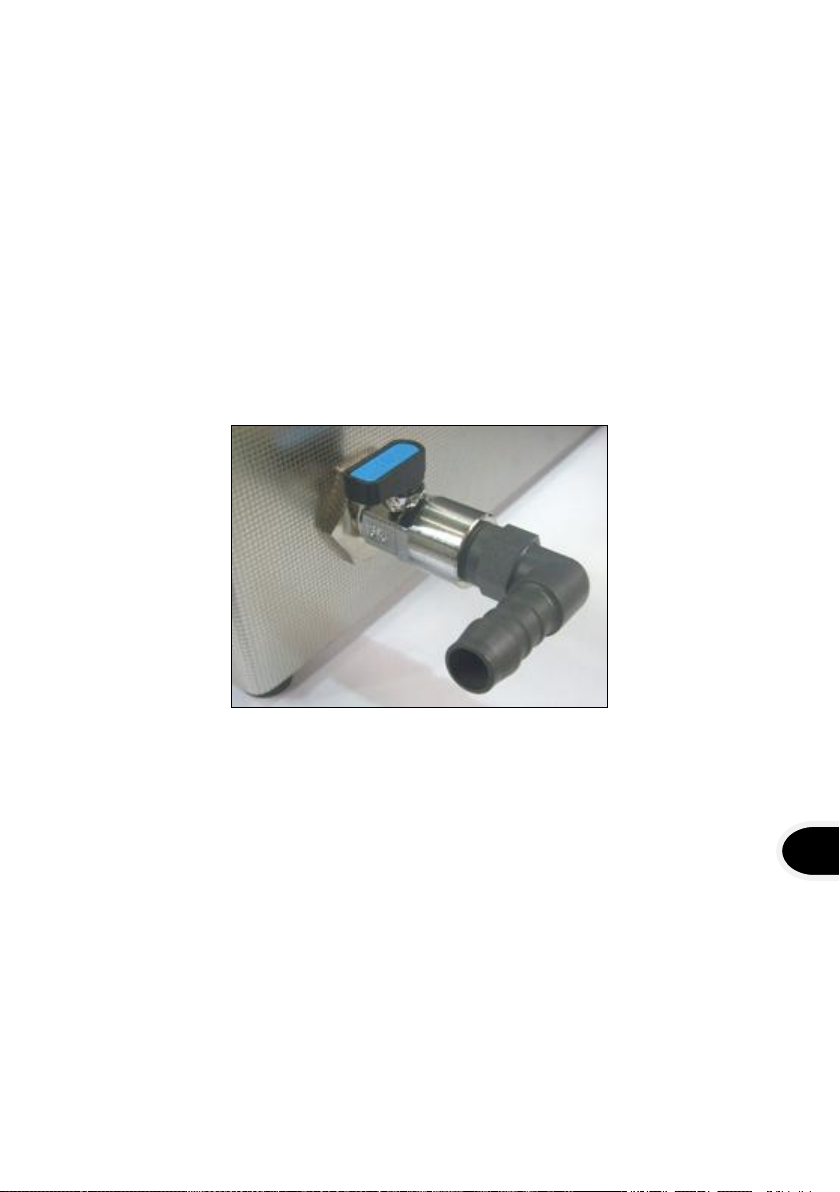

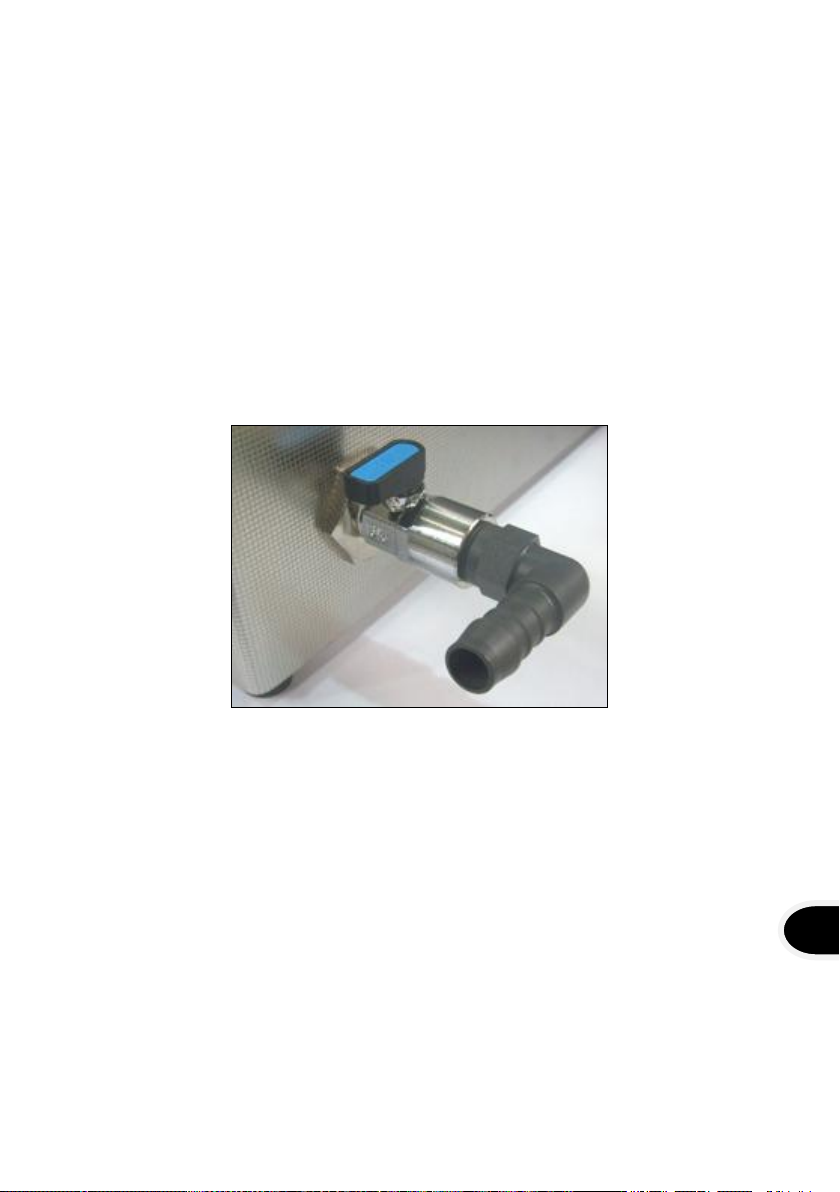

Screw the hose connector into the drain valve located on the rear of the unit.

Locate the unit close to a drain or sink.
Connect one end of the drain hose to the hose connector, and locate the other end

over a drain or sink.
Connect the mains lead into a suitable mains socket.
Ensure that the mains plug and the switch are easily accessible.
Your Grant digital ultrasonic bath is now ready to use.

XUB Series 29666 V4
Operating Manual

4

Controls

KEY 3

KEY 4

KEY 1

KEY 2

Ensure your Grant digital ultrasonic bath is plugged into a
230VAC fully earthed supply.

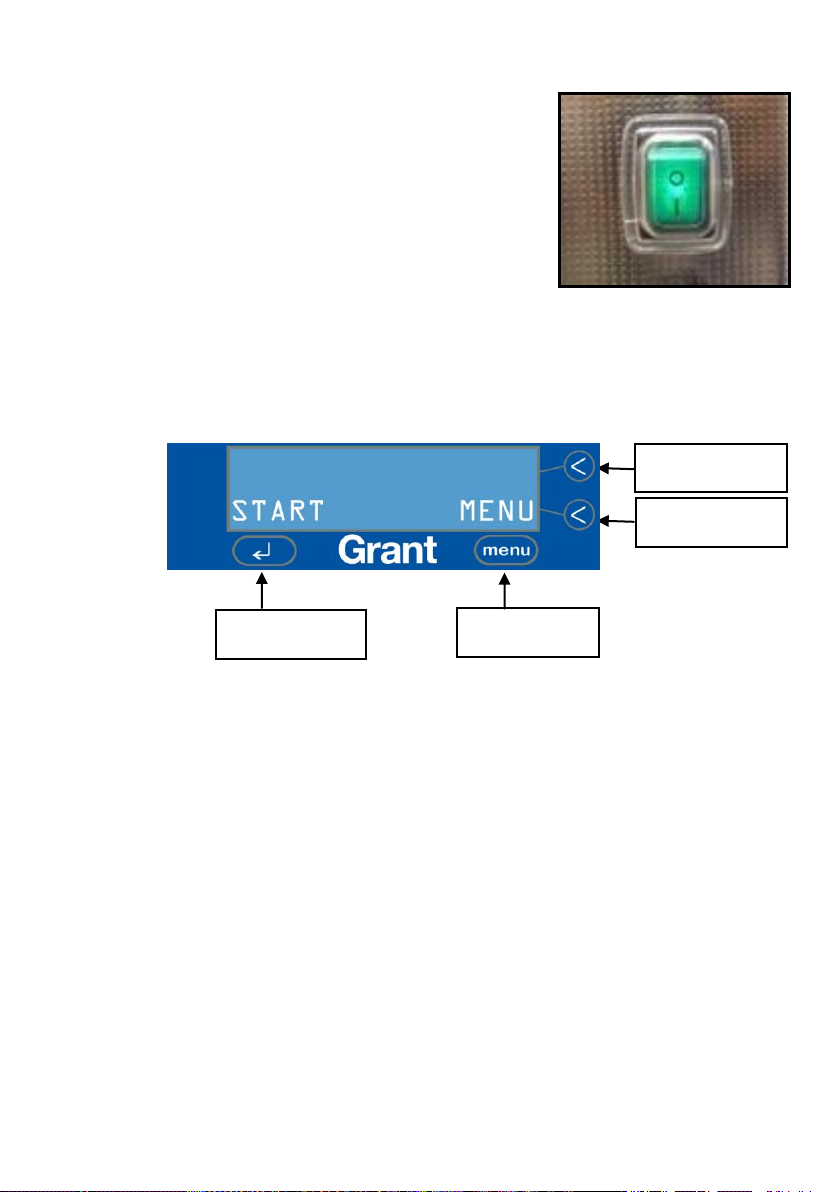

Once plugged in, switch on your Grant digital bath via the
power on/off switch at the rear of the unit.

The switch will then illuminate.

The Grant digital bath is operated through a menu driven control system:

The different keys perform the following functions:

KEY 1:  – Starts and ends the ultrasonic cycle
KEY 2: Menu – Scroll through the menu
KEY 3: Up/On – Adjust the settings in the options menu
KEY 4: Down/Off – Adjust the settings in the options menu

XUB Series 29666 V4
Operating Manual

5

EN

Maximum
Fill Line

Quick guide

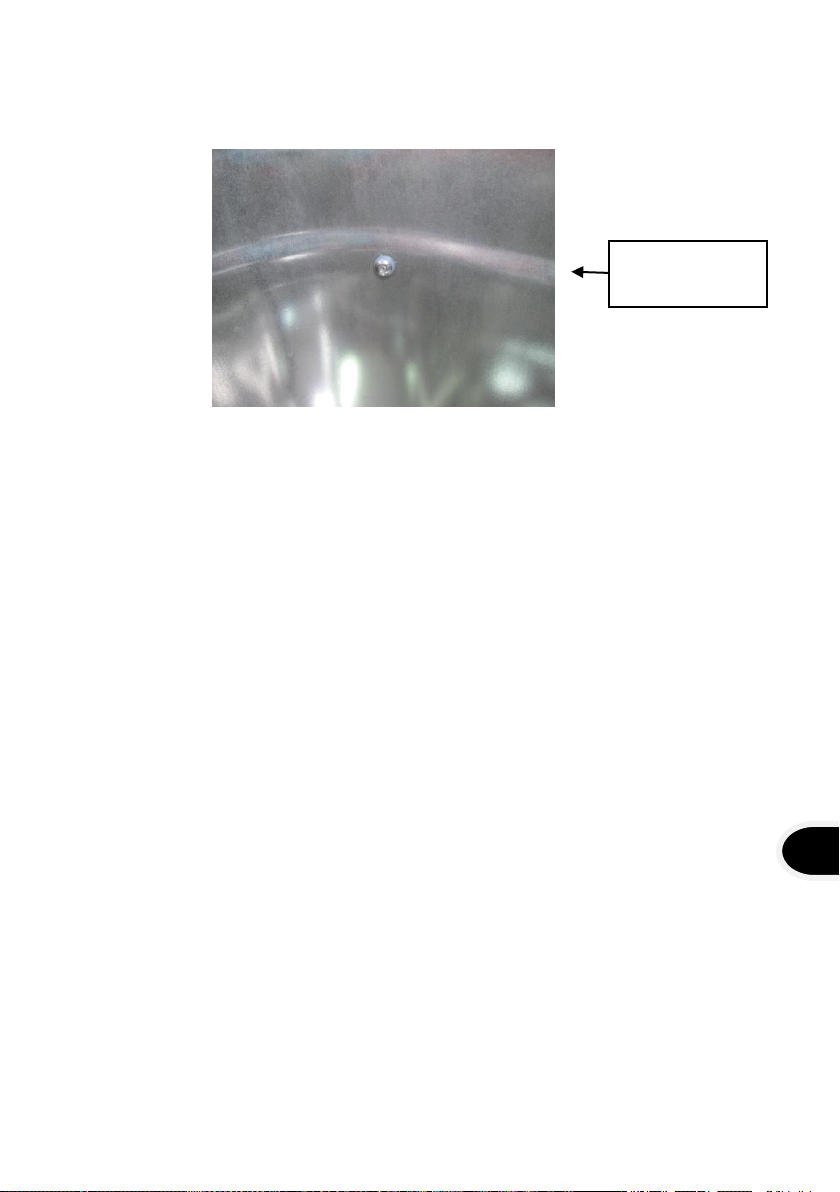

Pour cold water into the bath so that it reaches the liquid level sensor but does not go
over the maximum fill line.

Add the required dose of detergent (see page 24).
Switch on the machine via the switch at the rear of the unit, just above the electrical

mains lead.
Press the “ ” key to accept the programmed cleaning cycle settings and start the

cleaning cycle.
At the end of the cleaning cycle, remove the basket from the bath and rinse the

cleaned items under clean running water. The lid can be inverted and the basket
placed on top to catch excess liquid as the items dry.

REMEMBER

- Always keep the bath full of liquid when in operation

- Do not put hot water above 50°C into the bath

- Always use the basket

- Never expose hands, fingers or other body parts to cleaning solutions

- Never use toxic, flammable, acidic, caustic or corrosive solutions

- Never breathe the fumes from strong solutions

- Rinse the items in clean water once the cycle is complete

Subjecting the bath to improper treatment or misuse will invalidate the warranty.

XUB Series 29666 V4
Operating Manual

6

Operator instructions

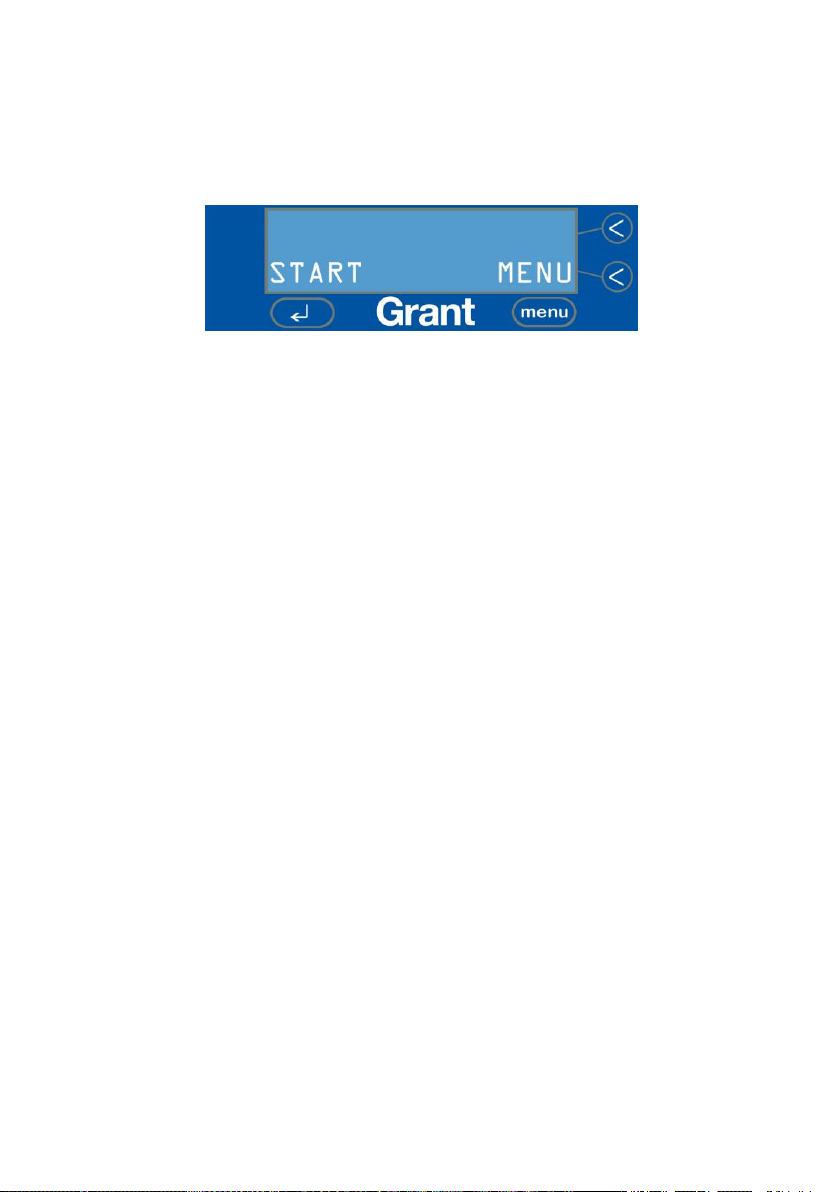

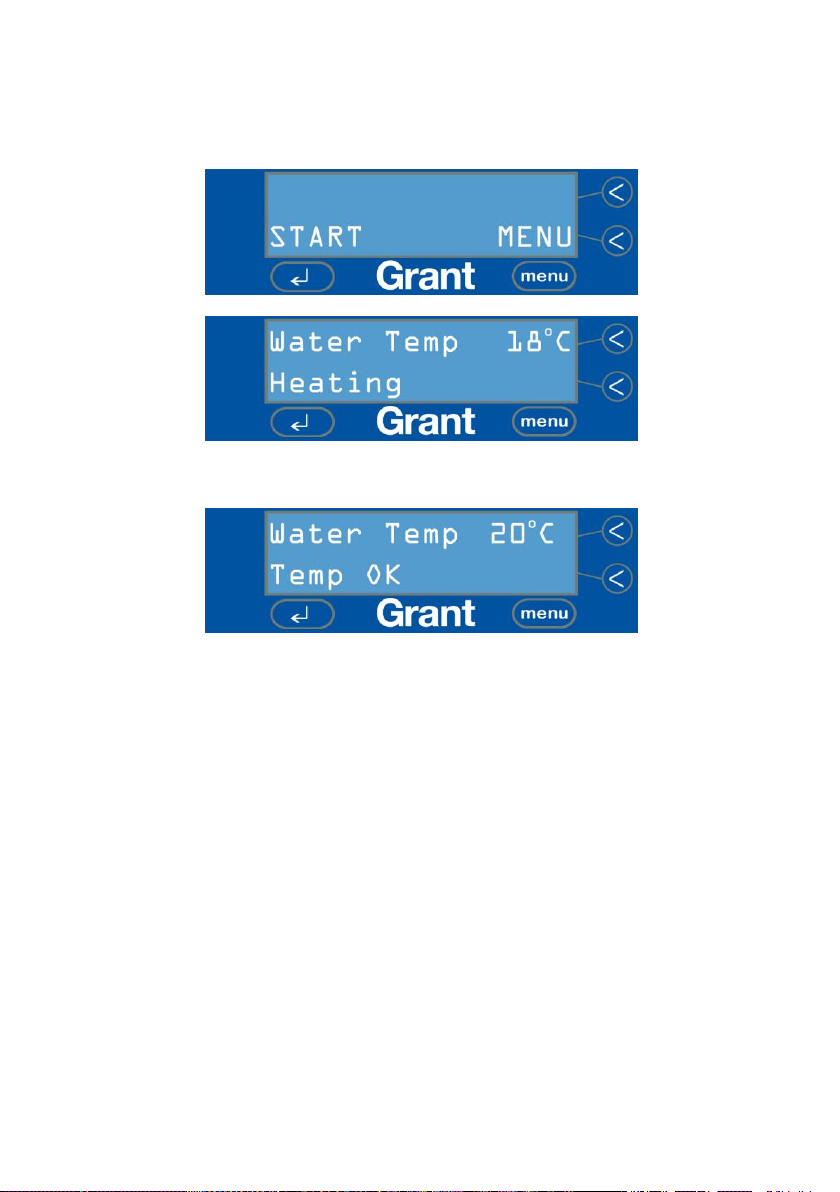

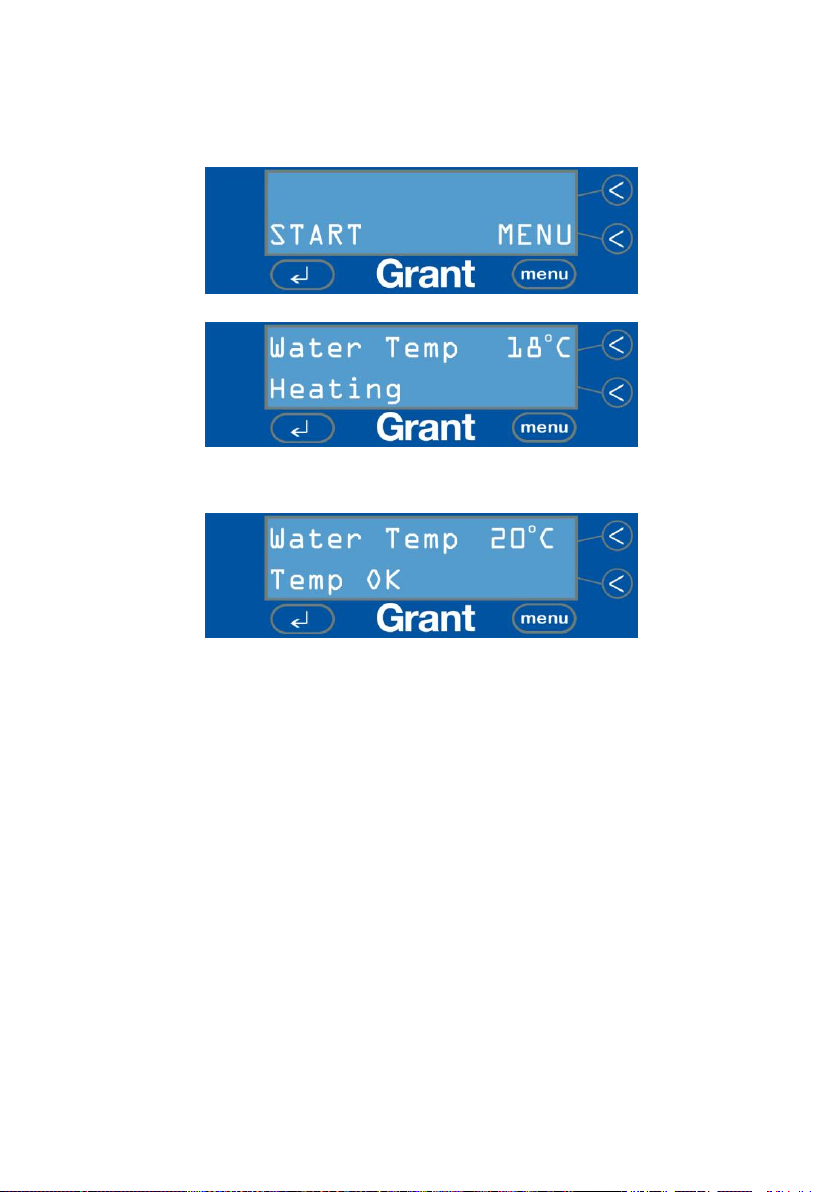

When the Grant digital bath power is turned on and the bath is full of liquid, the
following screens will display alternately.

When the water temperature is at or above the temperature set, the message “Temp
OK” will display.

To immediately start the cycle using the already set cleaning parameters, press the 
key.

The Grant digital bath remembers the set parameters from the previous cycle. If the
operator wants to run the same cleaning cycle, it is therefore not necessary to run
through the menu each time.

XUB Series 29666 V4
Operating Manual

7

EN

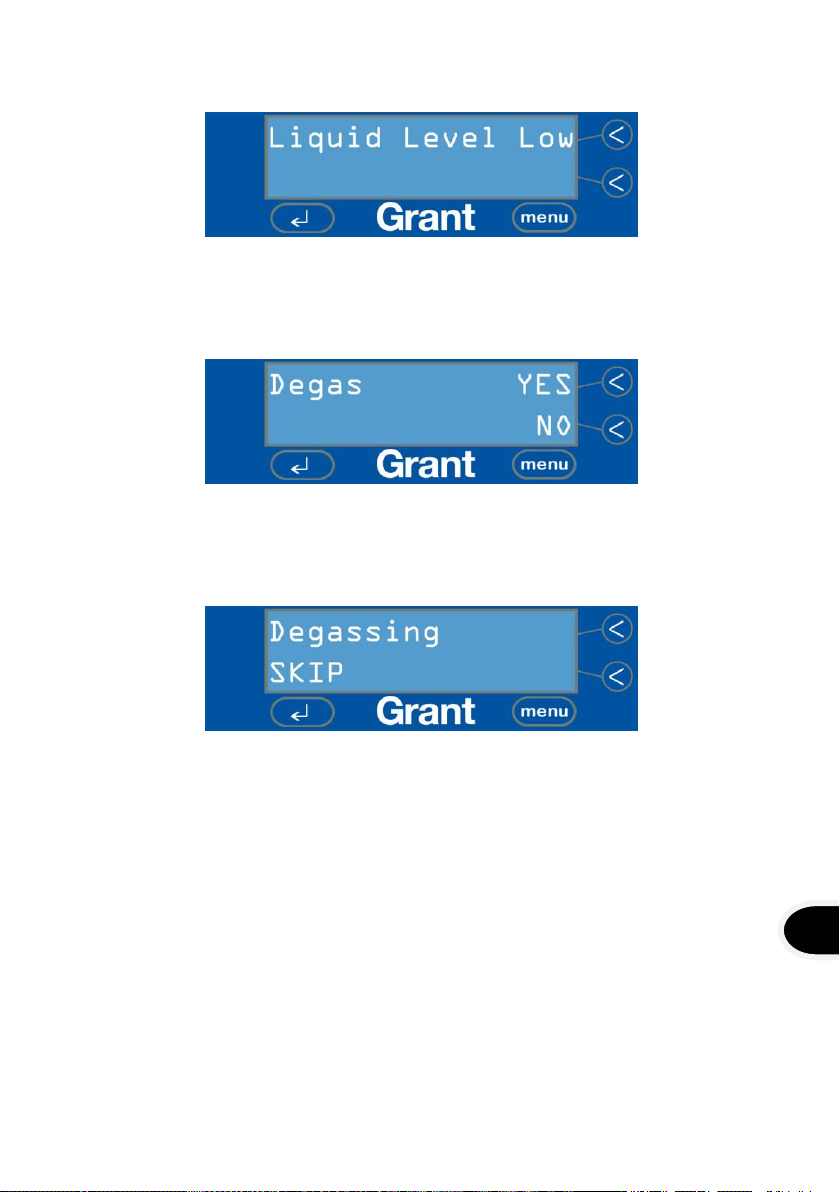

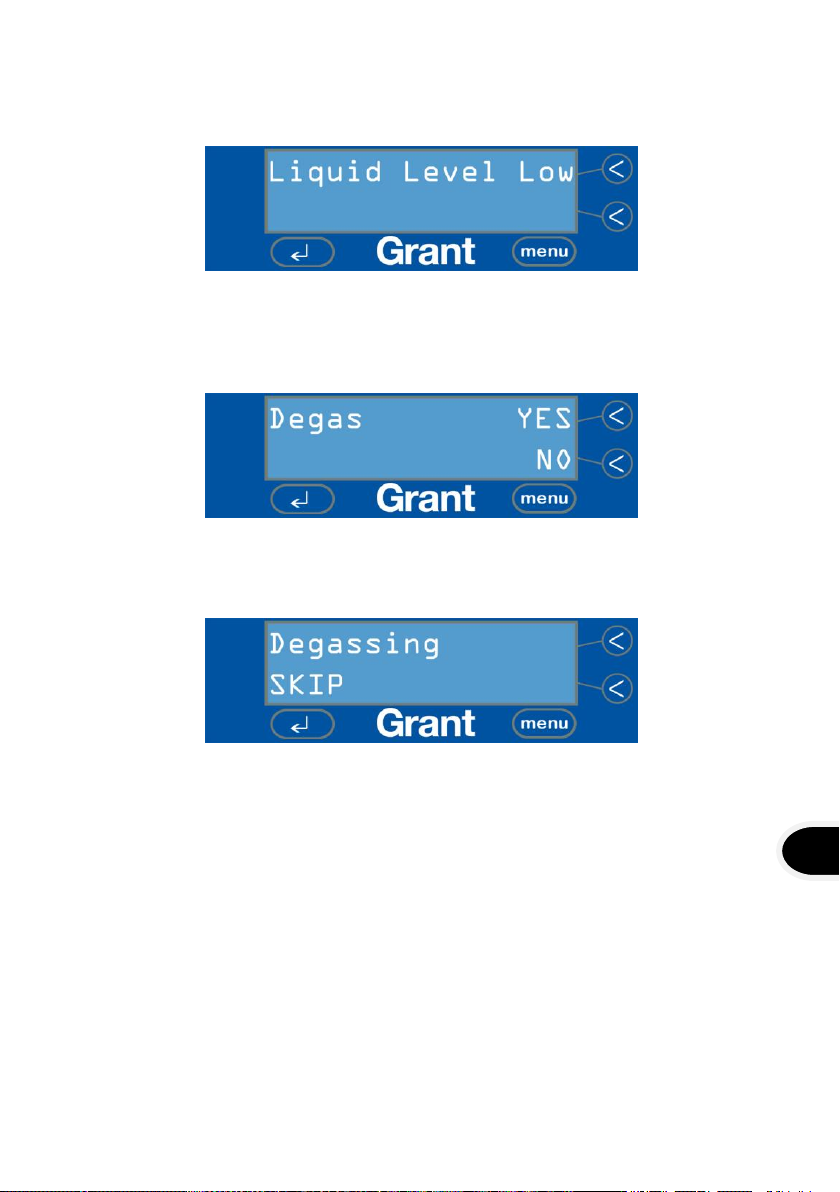

When the Grant digital ultrasonic bath power is turned on and the liquid level is too
low, the following screen will display.

The level sensor can be disabled for specialist cleaning applications where deionised
(DI) water is used (see page 19).

When the bath is filled with liquid to the correct level, you will be given the option to
degas (see page 25).

By choosing YES, your Grant digital ultrasonic bath will run an automatic degas cycle.
The following screen will display.

The degassing process is to remove all bubbles from the water as these impede the
cleaning performance. Once all of the bubbles have come to the surface, complete the
degassing cycle by pressing the  key.

Note: If the machine detects low liquid level for more than 5 seconds, it is assumed
that the bath has been filled with fresh water, and you will be given the option of
running a degas cycle.

XUB Series 29666 V4
Operating Manual

8

Operator menu

A number of the Grant digital ultrasonic bath cleaning parameters can be altered.
To access the options menu and scroll through the various changeable parameters,

press the MENU key, when the following screen is displayed.

To scroll through the menu, press the MENU key. To exit the MENU at any time,
press the  key.

XUB Series 29666 V4
Operating Manual

9

EN

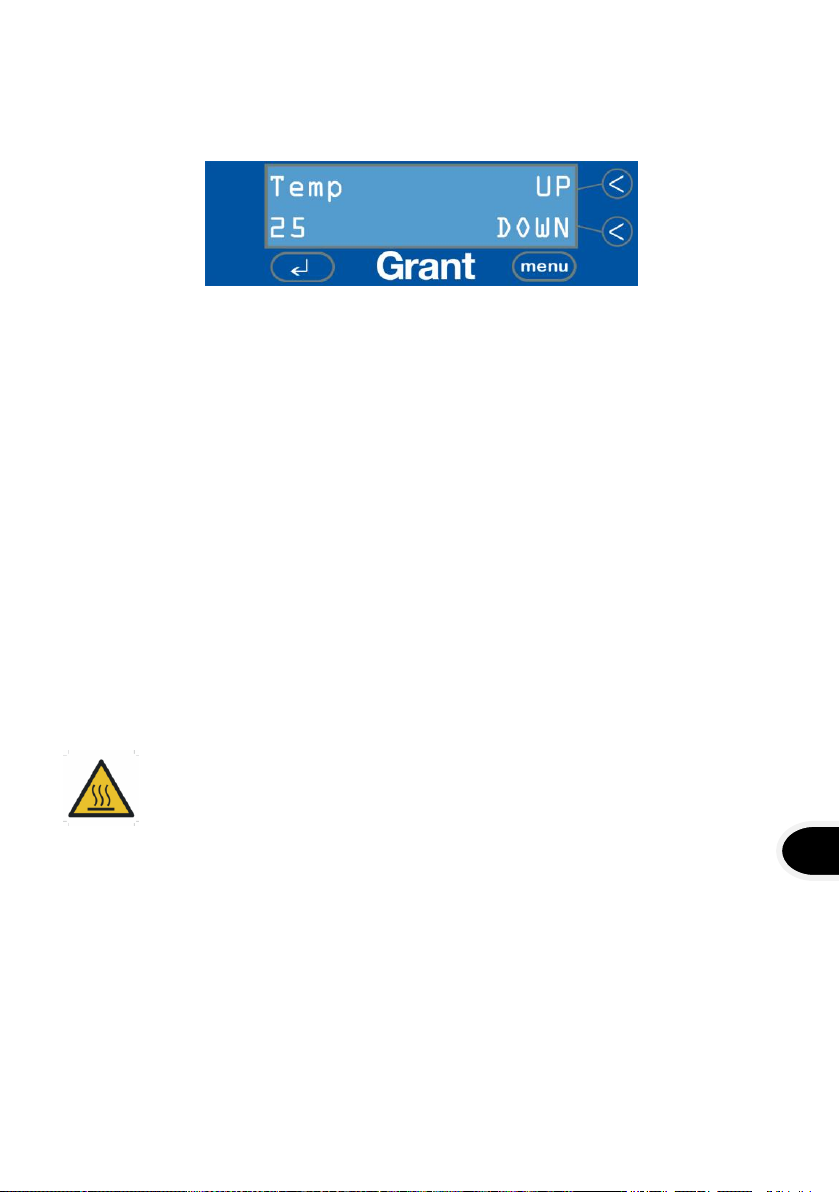

Screen 1: Setting the temperature

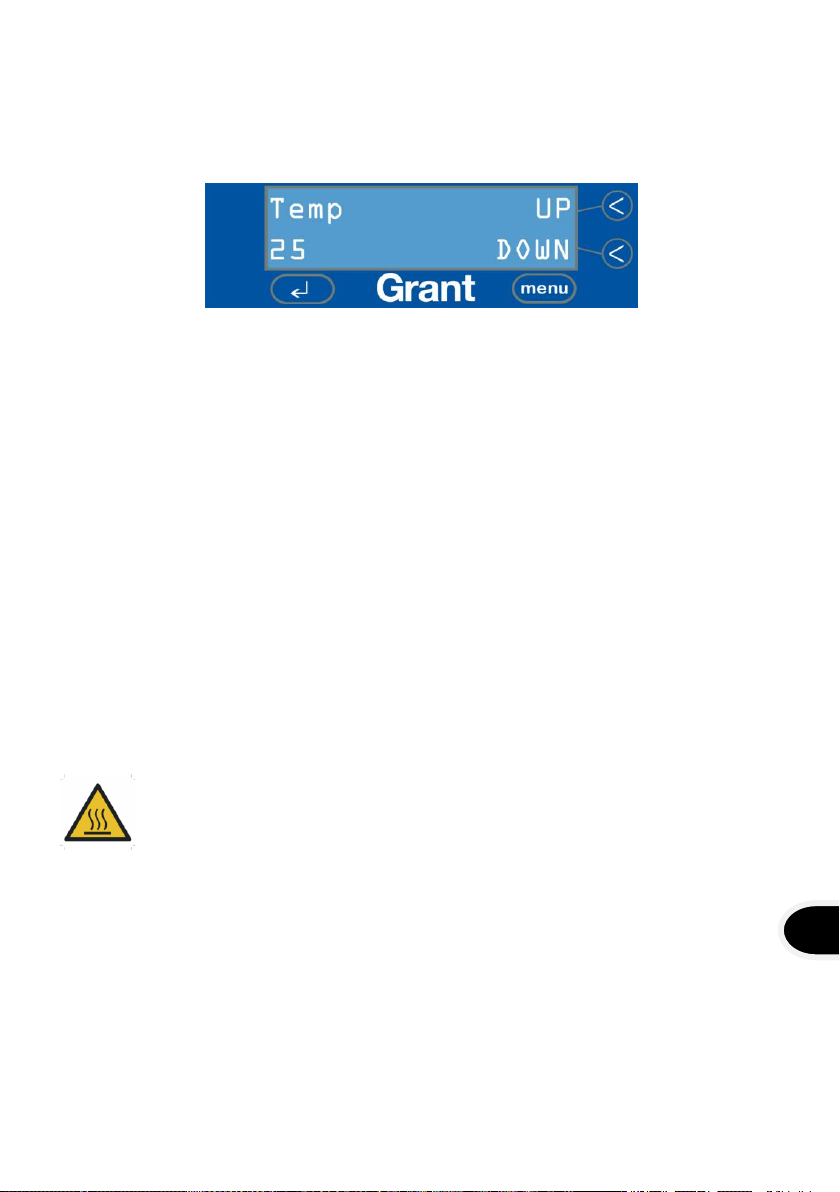

Your Grant digital ultrasonic bath is fitted with a thermostat and heaters to ensure the
temperature of the cleaning liquid is maintained at the set temperature.

Use the UP and DOWN keys to accurately set the desired temperature of the cleaning
liquid between ambient and 70°C.

During normal use, the water heaters in your Grant digital ultrasonic bath will switch
on if the cleaning liquid temperature is lower than the set temperature.

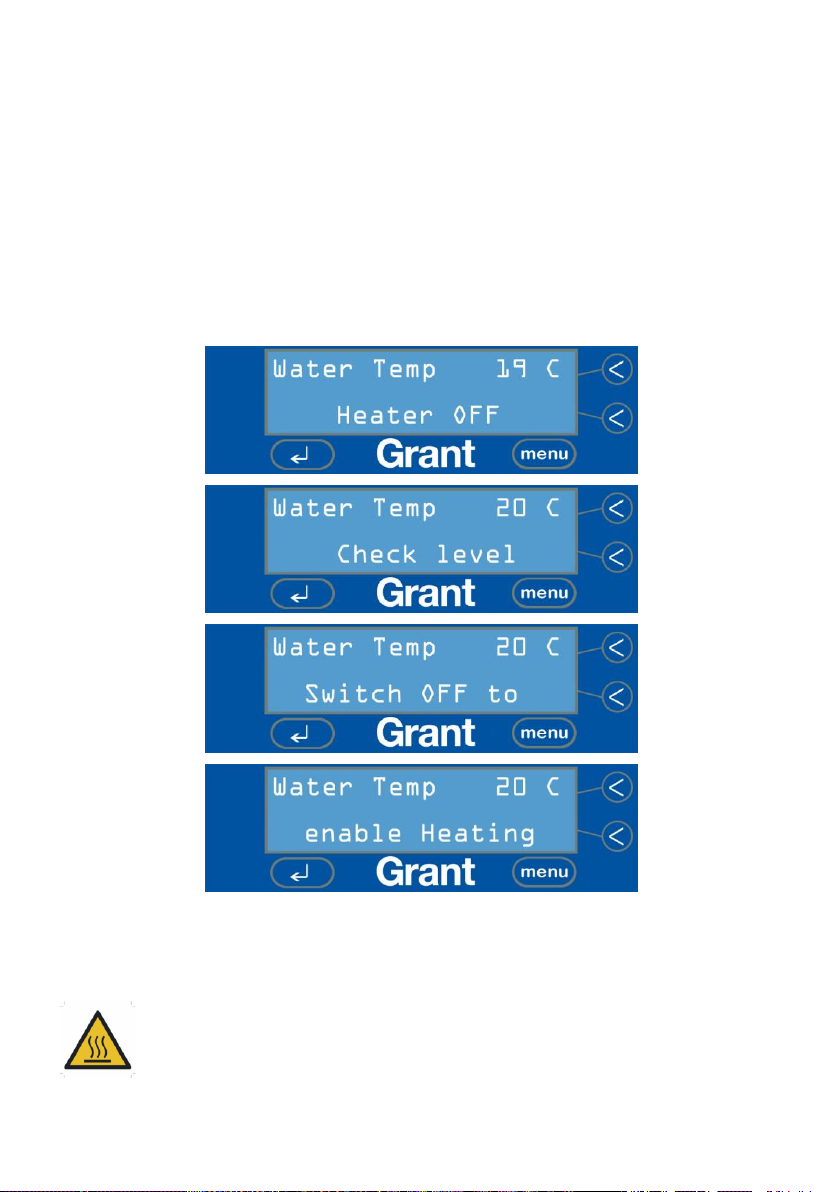

[As a safety feature, your Grant digital ultrasonic bath will only turn on when the bath
is full of liquid.]

Please note that during normal operation, ultrasonic energy will heat the cleaning
liquid by up to 15°C per hour.

Your Grant digital ultrasonic bath cannot cool the cleaning liquid. If the liquid
temperature becomes too hot, you must either let it cool down, or refill the bath with
cooler water.

When the correct temperature is selected, use the MENU key to move to the next
screen.

SAFETY NOTICE: When the temperature is set above 54°C, the case of the Grant
digital ultrasonic bath will become hot and care should be taken when touching the
case.

A warning label is included in the literature pack that may be applied to the
unit if deemed necessary following a risk assessment
(see ISO 13732-1:2006).

XUB Series 29666 V4
Operating Manual

10

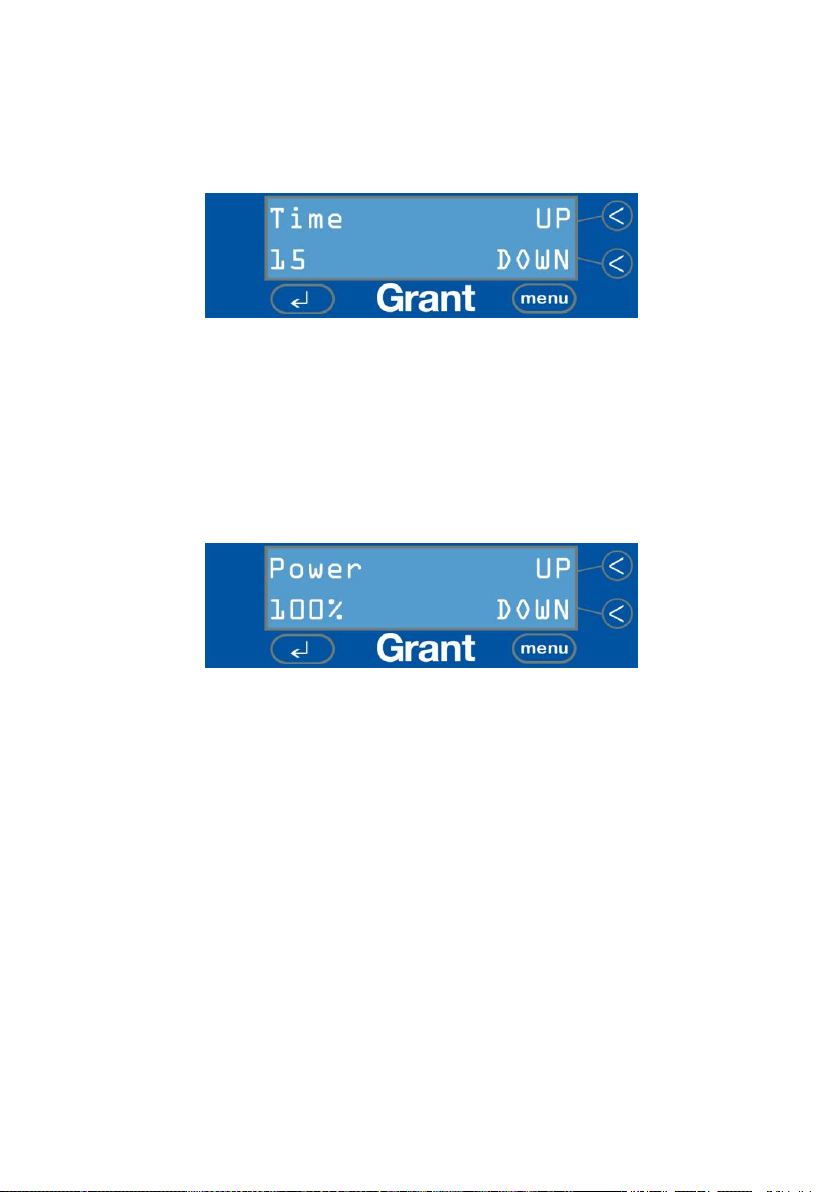

Screen 2: Setting the cycle time

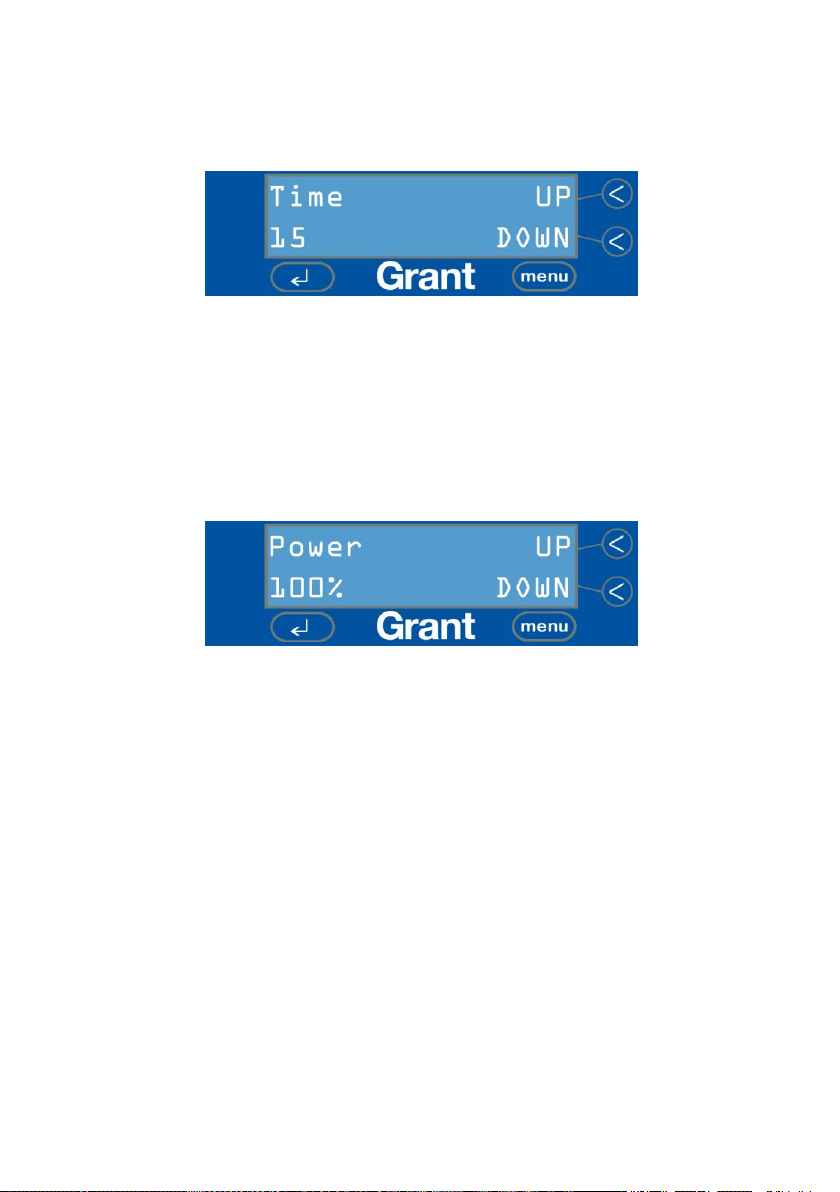

Your Grant digital ultrasonic bath is factory pre-set with a cycle time of 15 minutes.
Use this screen to amend the cycle time. Use the UP and DOWN keys to scroll
through the numbers in order to increase or decrease the time.

When the desired cycle time has been selected, use the MENU key to move to the
next screen. This time setting will be saved until changed again in the Operator menu.

Screen 3: Setting the power level

Your Grant digital ultrasonic bath allows the power level of the ultrasonic activity to be
adjusted. This allows the cleaning cycle to be accurately tailored to the specific
cleaning application.

Use the UP and DOWN keys to scroll through the numbers between 50 and 100%.
When the desired power level has been selected, use the MENU key to move to the
next screen.

XUB Series 29666 V4
Operating Manual

11

EN

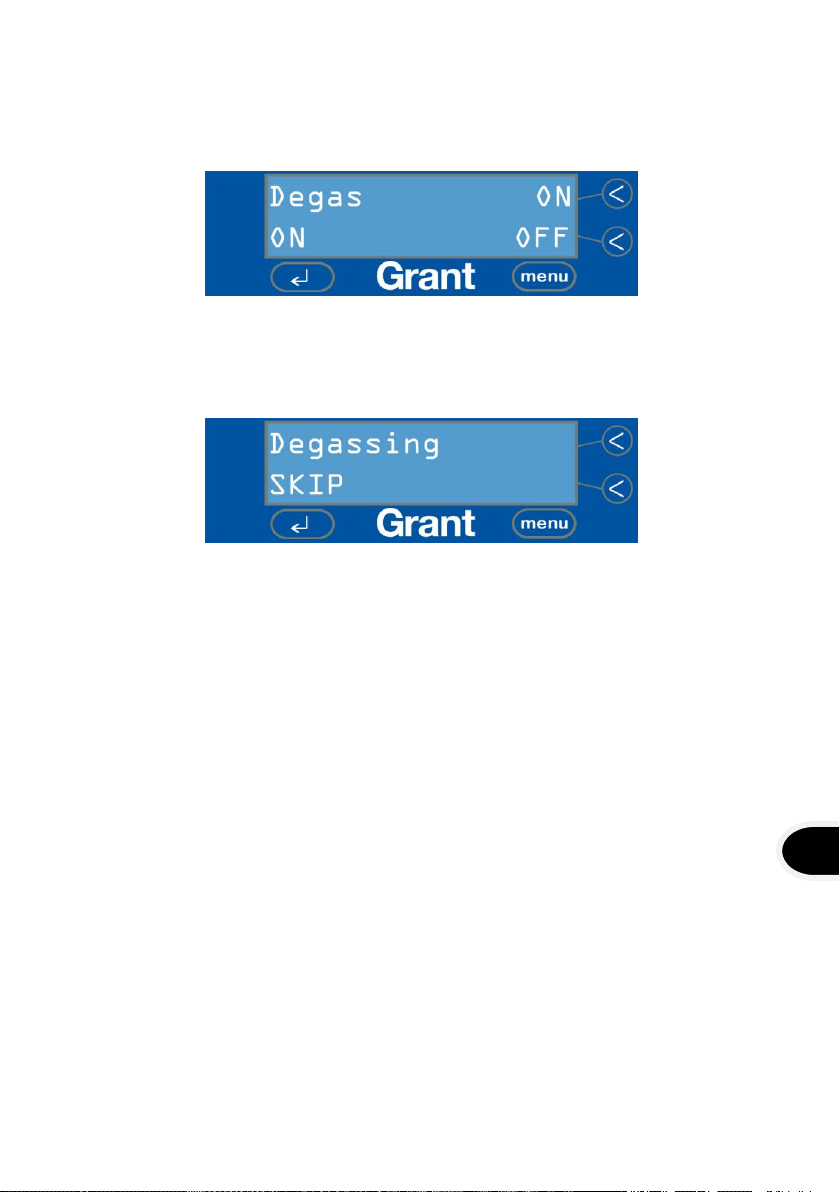

Screen 4: Degas

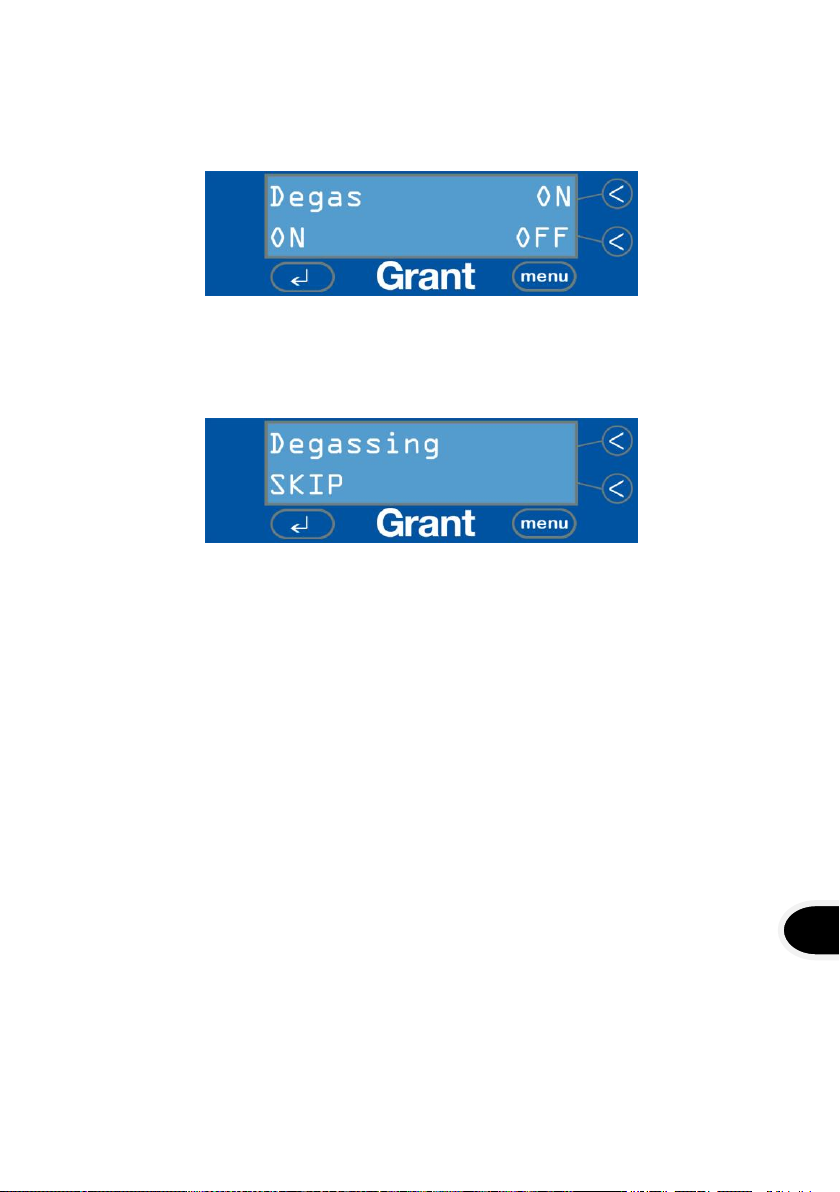

As well as the automatic degas function that you are offered when the machine is first
switched on, this menu function allows you to run a degas cycle whenever a cleaning
cycle is initiated.

Use the ON and OFF keys to select the required option (see page 25)
If you switch the degas function ON, your Grant digital ultrasonic bath will run a degas

cycle every time the cycle start key is depressed.

Once the desired option is selected, press the MENU key to move to the next screen.

XUB Series 29666 V4
Operating Manual

12

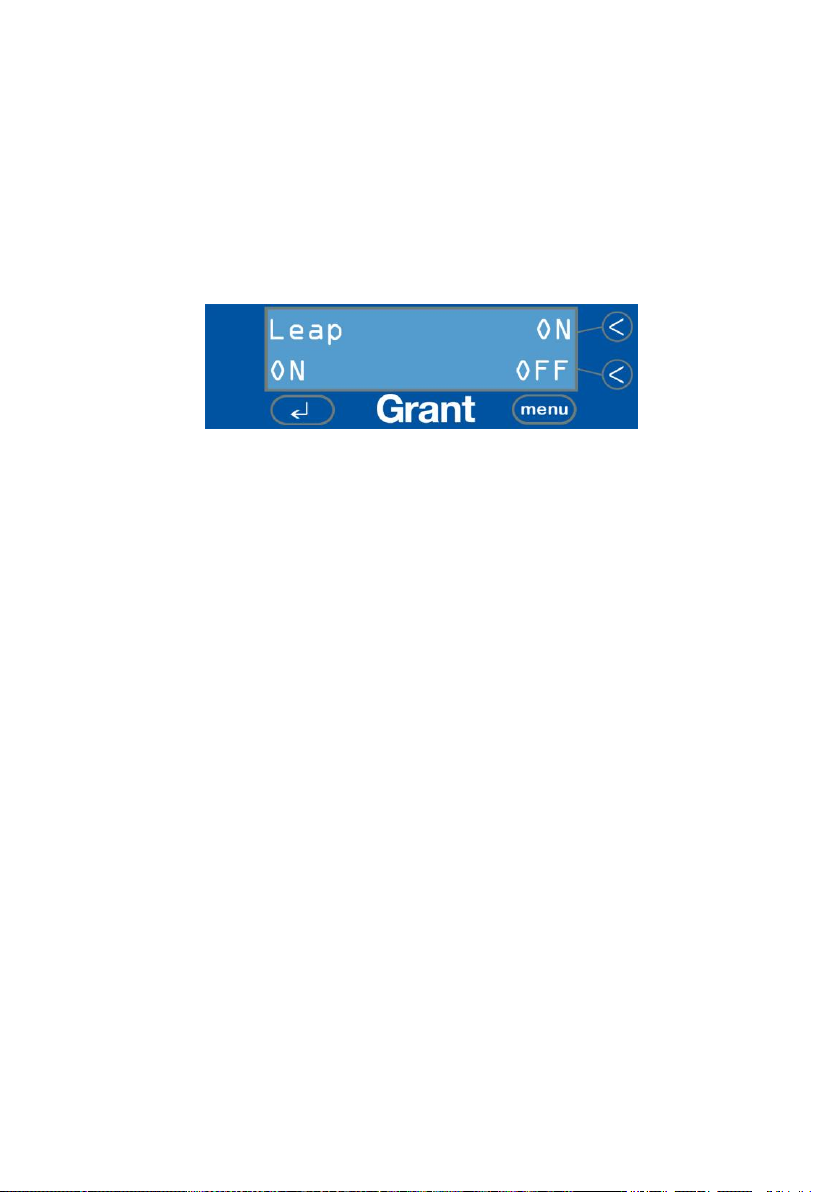

Screen 5: Frequency leap

Your Grant digital ultrasonic bath is equipped with Frequency LEAP technology to
provide more homogeneous ultrasonic cleaning activity throughout the whole tank.

Using advanced software and generators, the Grant digital ultrasonic bath uses
Frequency LEAP to create a pseudo-random leaping action between a wider
frequency range, reducing standing waves and improving the cleaning action.

For different cleaning applications the operator can choose between Frequency LEAP
and fixed frequency ultrasonic activity.

Use the ON and OFF keys to select the required option.
Once the correct option is selected, press the MENU key to move to the next screen.

XUB Series 29666 V4
Operating Manual

13

EN

Starting the cycle

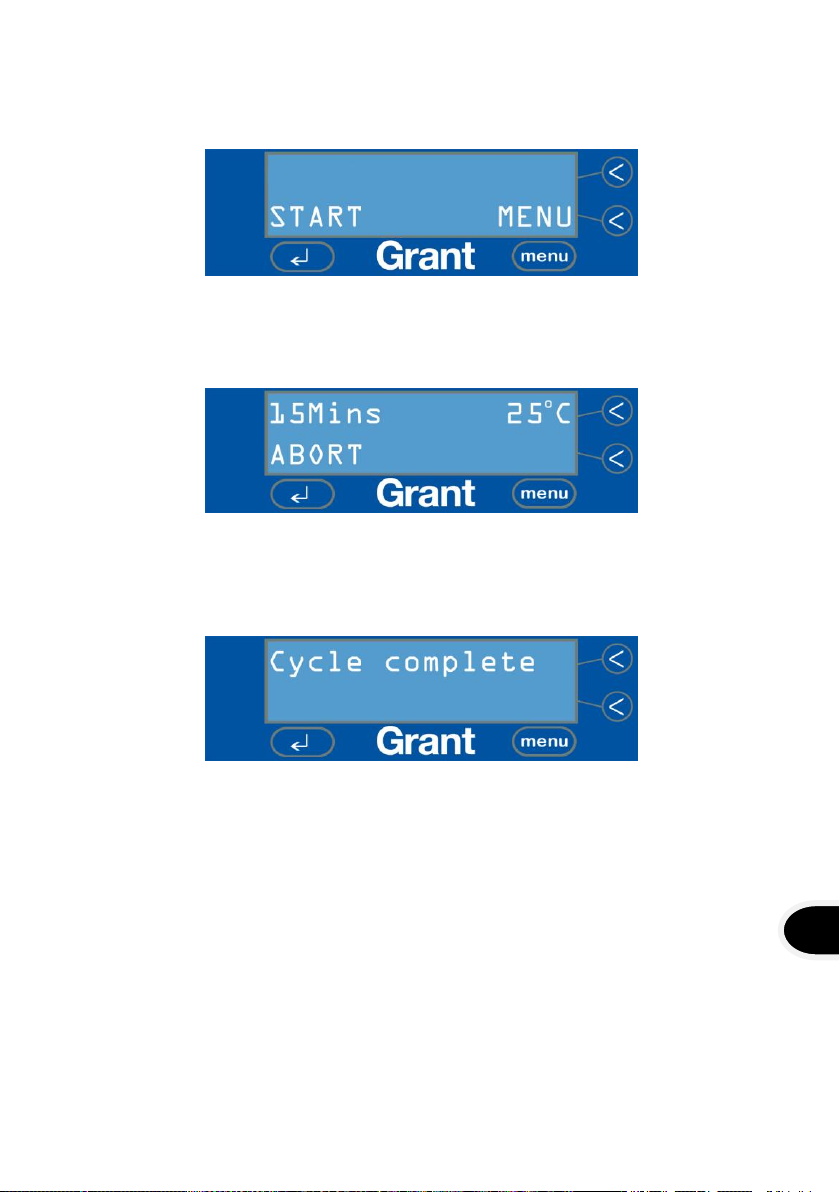

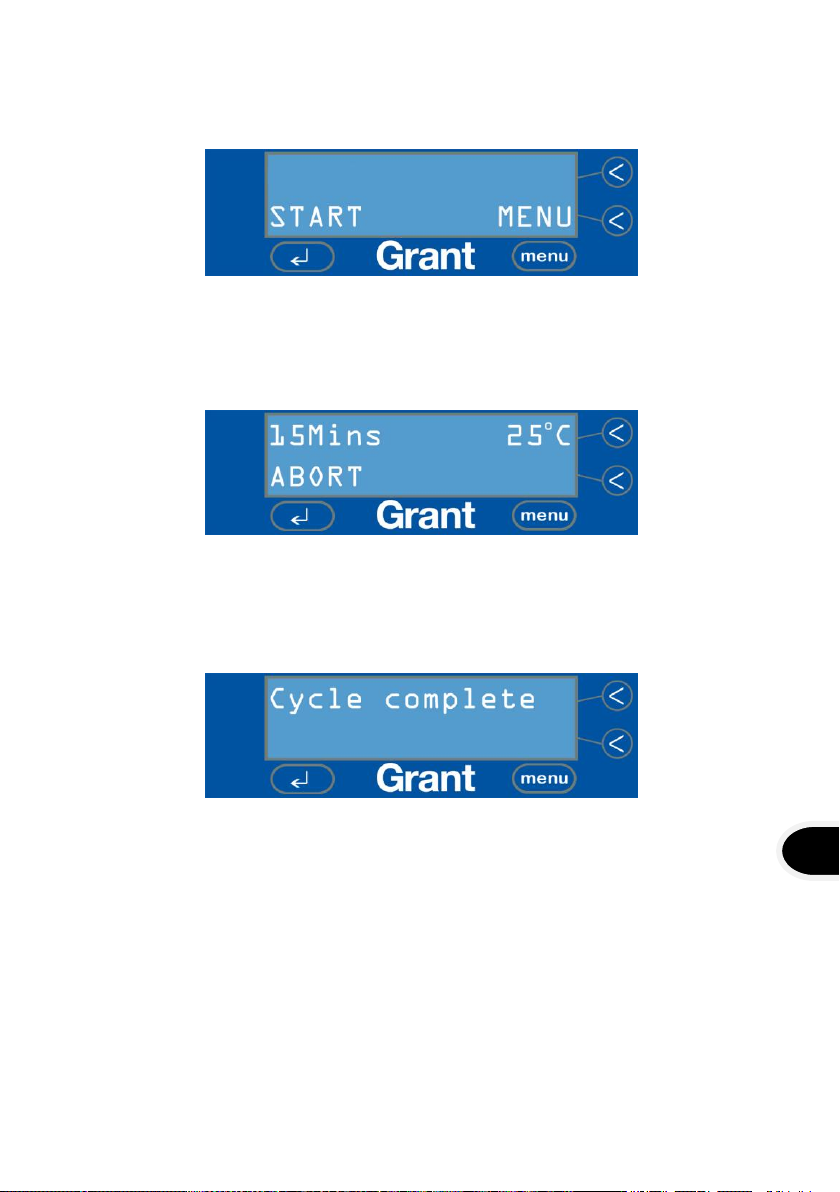

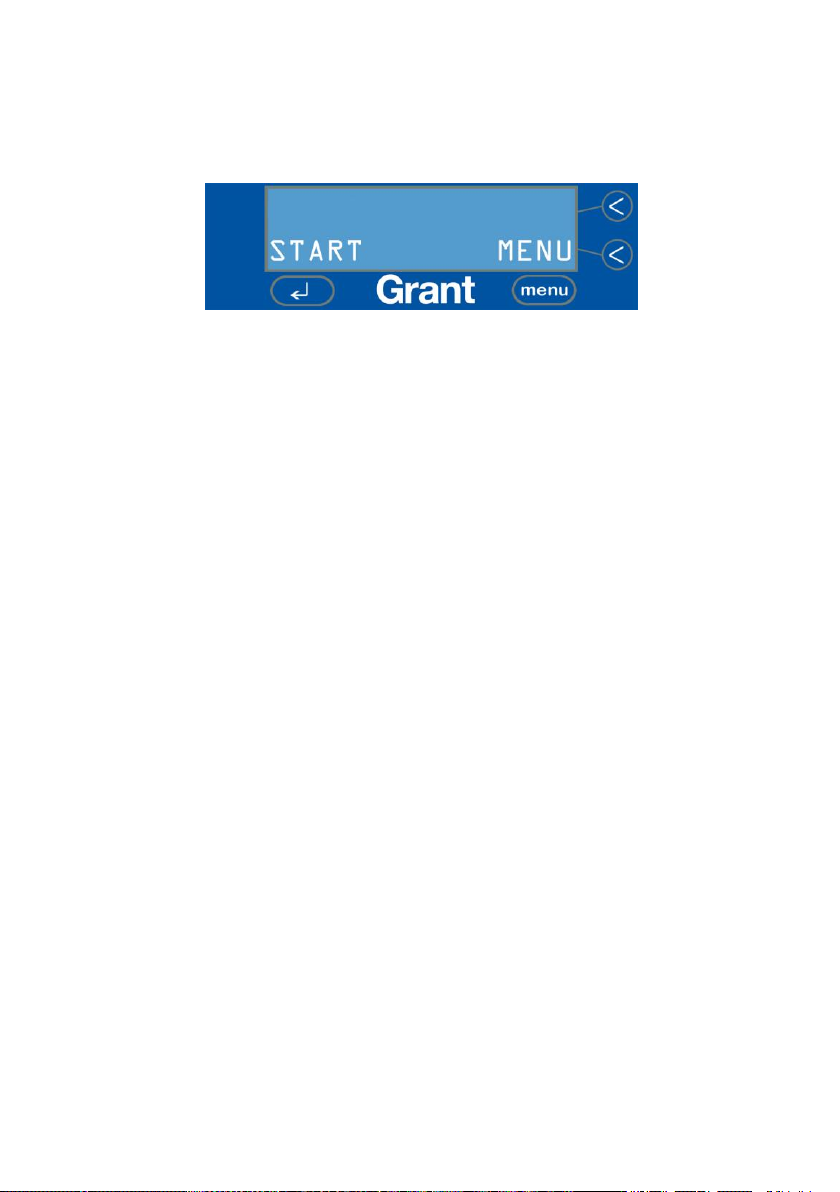

Once all the Operator Menu options have been selected, the following screen will
display.

The Grant digital ultrasonic bath is now ready for use.
Press the  key to begin the cleaning cycle.
When the Grant digital ultrasonic bath is in operation, the following screen will display.

(The actual time and temperature may show different values.)
The operator can abort the cycle at any time by pressing the  key.

On successful completion of the cycle, the following message will be displayed for
three seconds.

XUB Series 29666 V4
Operating Manual

14

Cycle abort modes

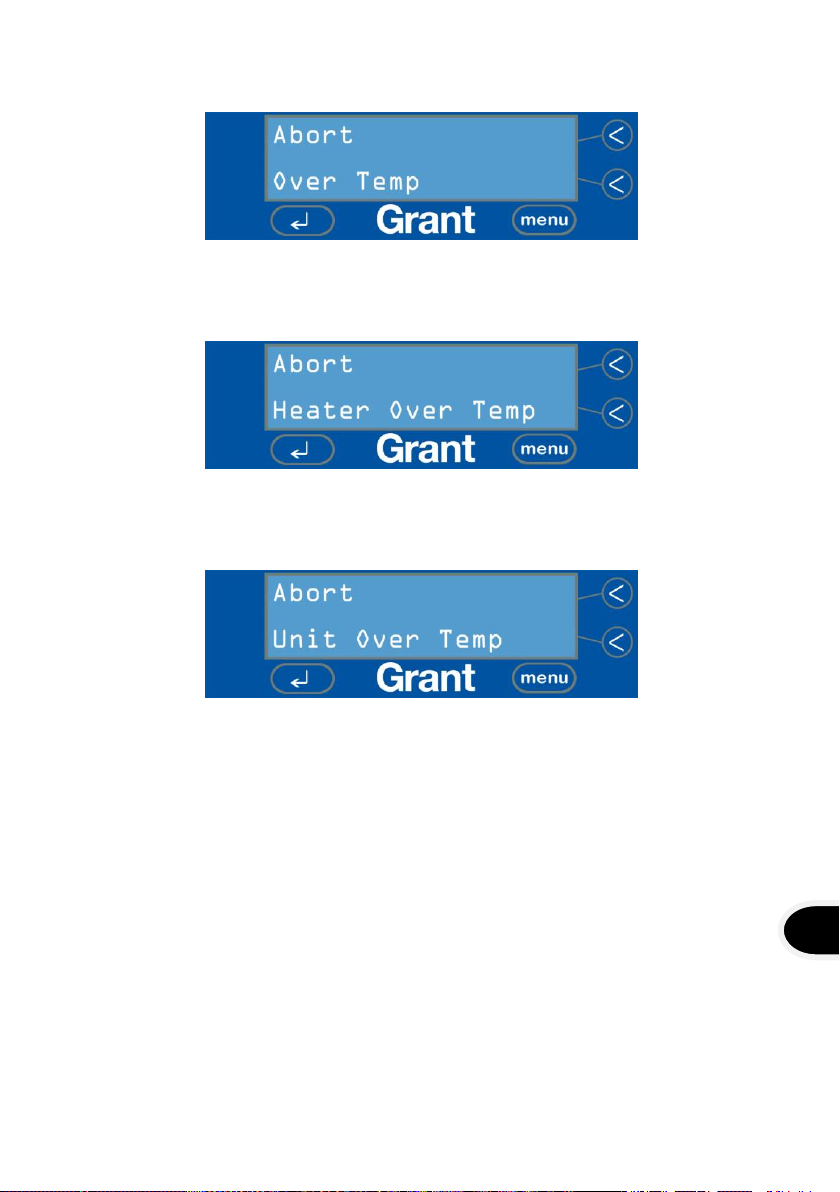

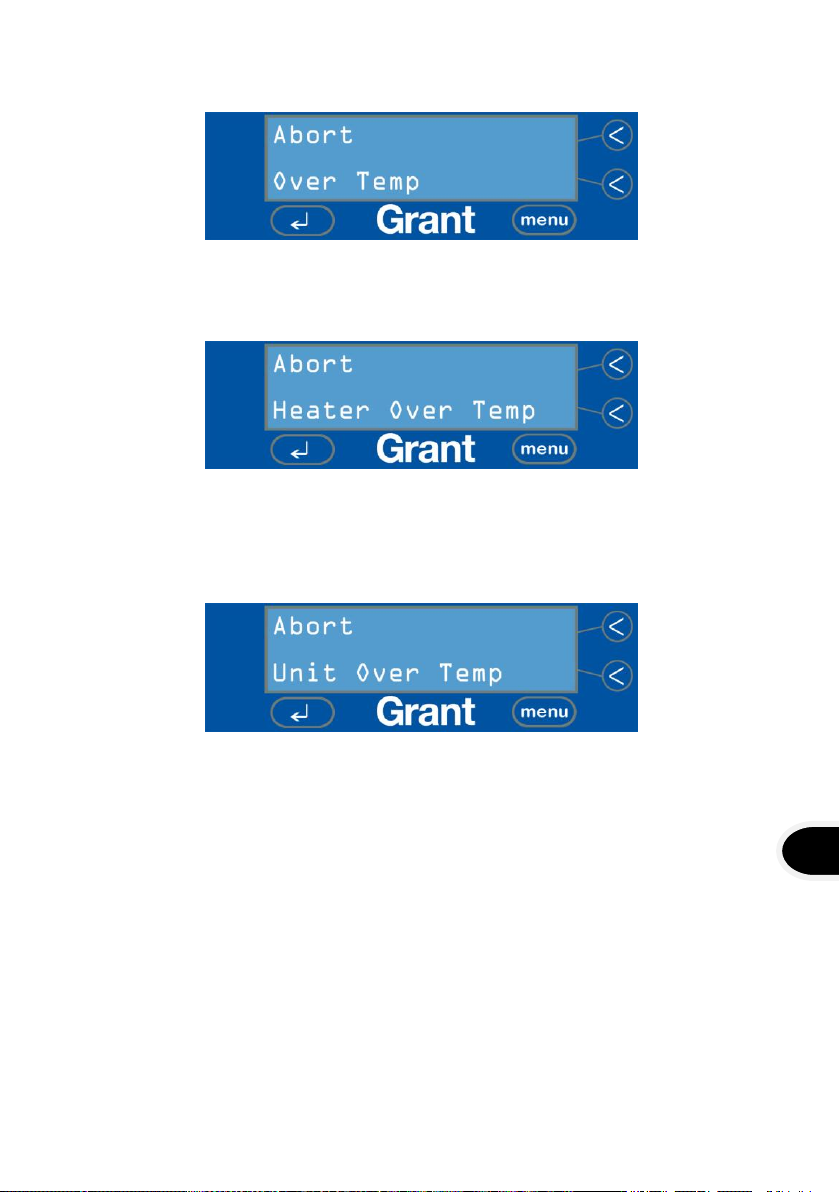

If the cycle is aborted, the reason for the failure will be displayed.

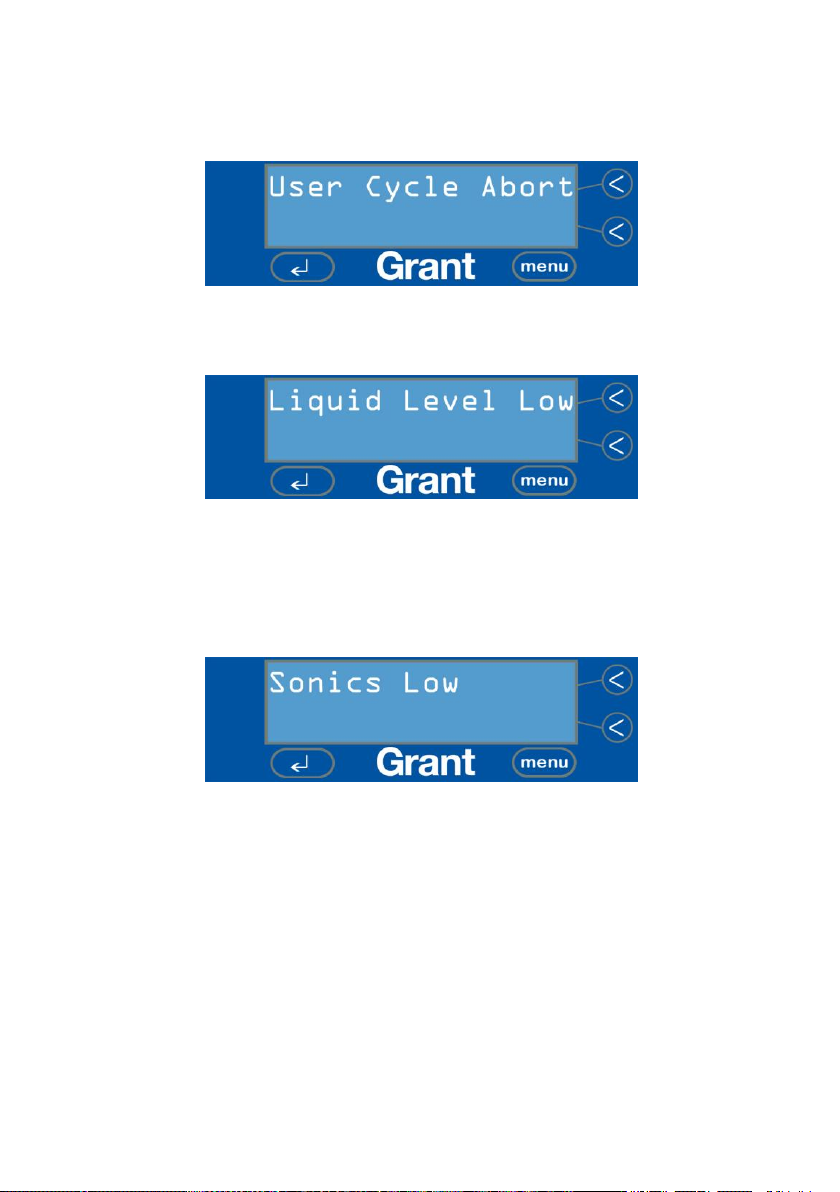

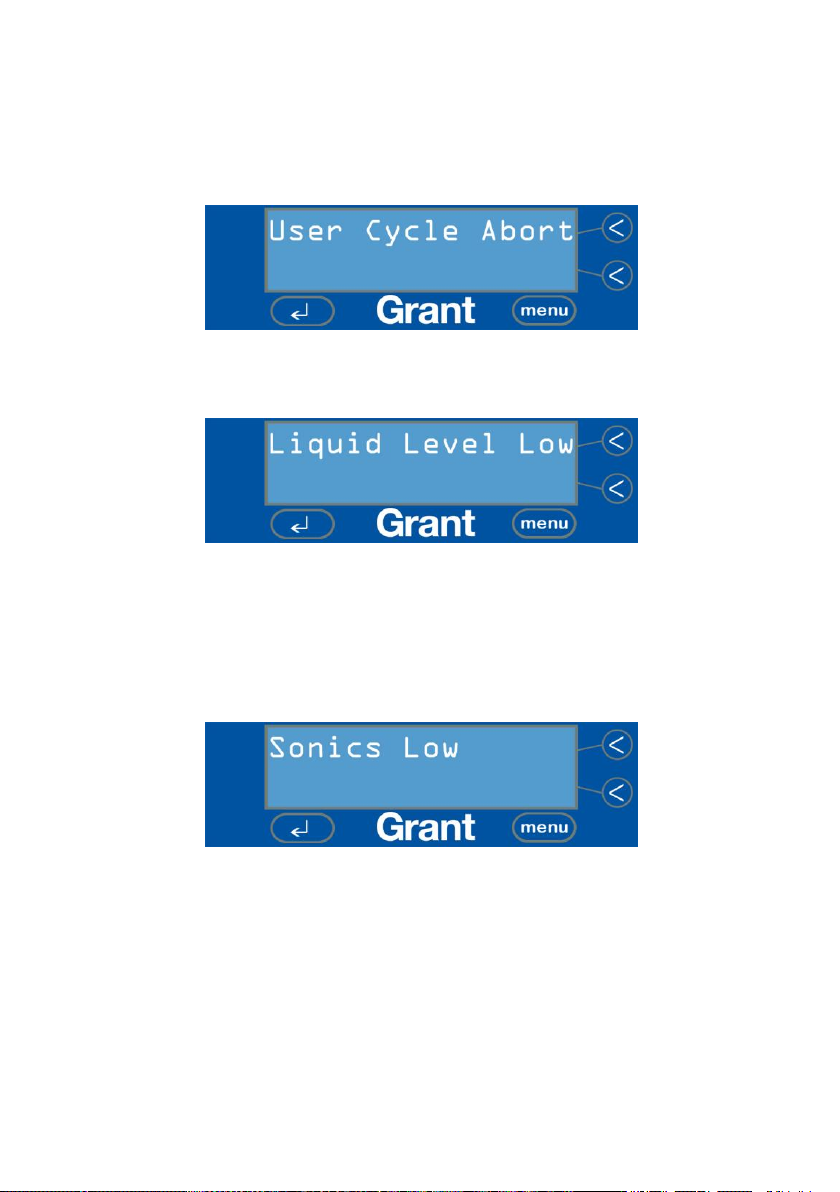

If the operator aborts the cycle, the following screen will be displayed.

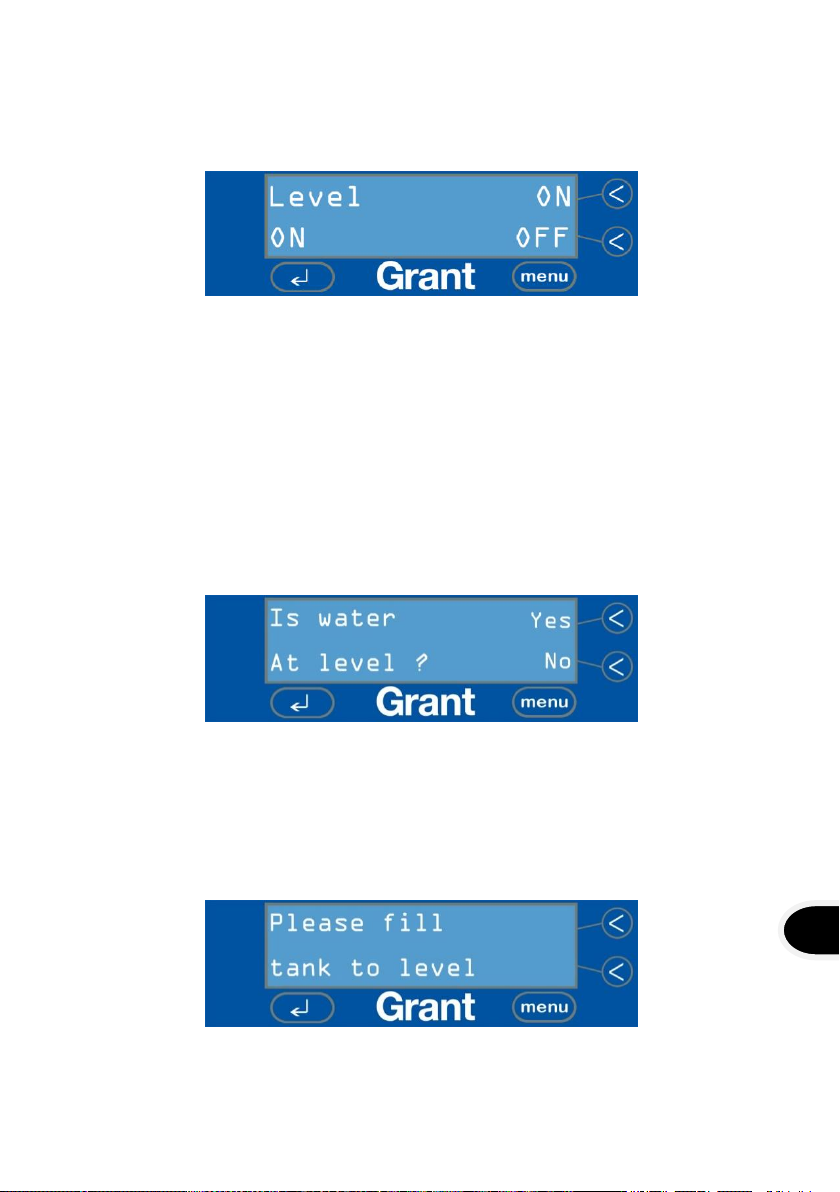

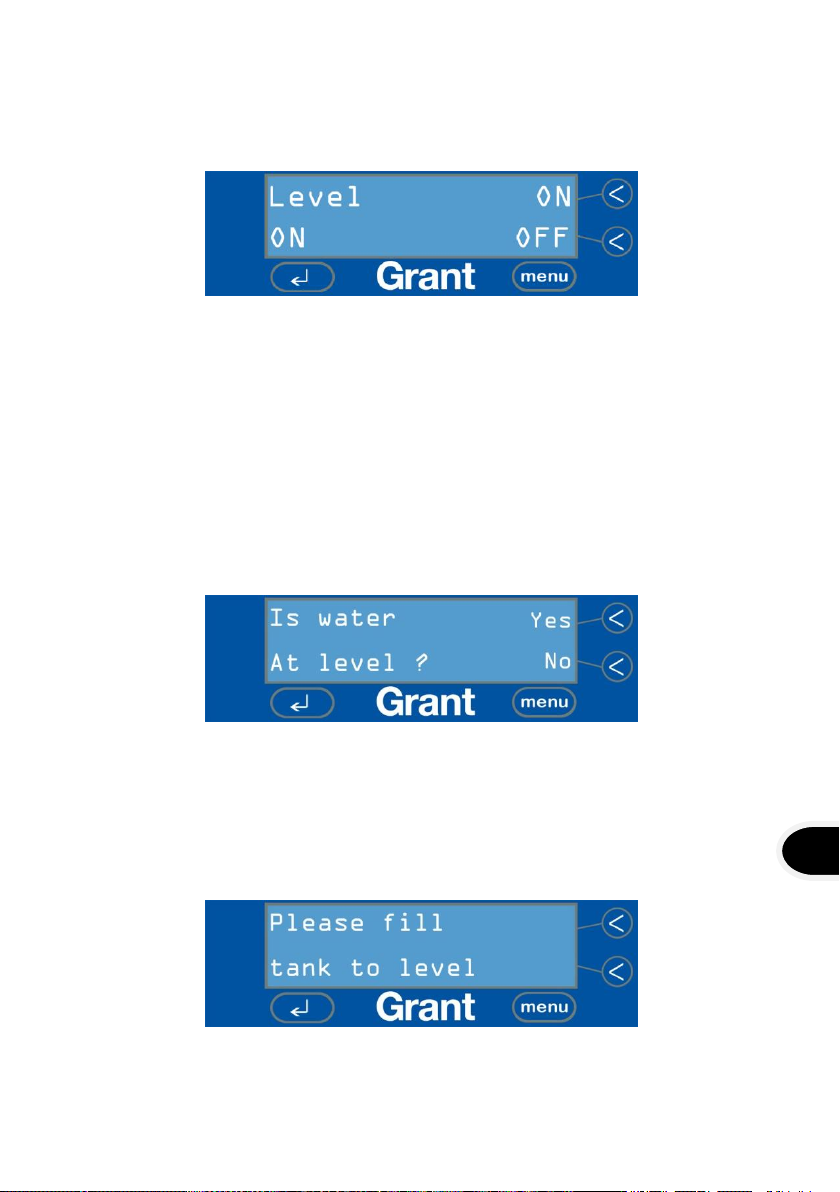

If the Level sensor is set to ON, and the liquid drops below the required level during
operation, the cleaning cycle will stop and the following screen will be displayed.

The Grant digital ultrasonic bath will not operate again until the tank is filled to the
correct level.

If the power to the ultrasonic generator should fall below a certain level during
operation, the cleaning cycle will stop and the following screen will be displayed.

XUB Series 29666 V4
Operating Manual

15

EN

If the liquid temperature exceeds the allowed maximum of 70°C, the following screen
will be displayed

If the internal heater exceeds its allowed maximum, the following screen will be
displayed.

If the unit overheats due to prolonged use, the following message will be displayed

In each instance of a cycle abort, the cycle count in the Advanced Menu will still log
the cycle as complete.

XUB Series 29666 V4
Operating Manual

16

Advanced menu

KEY 3

KEY 4

The Advanced Menu allows different settings to be specified which may not require
regular changes and also allows the usage history of the individual Grant digital
ultrasonic bath to be seen.

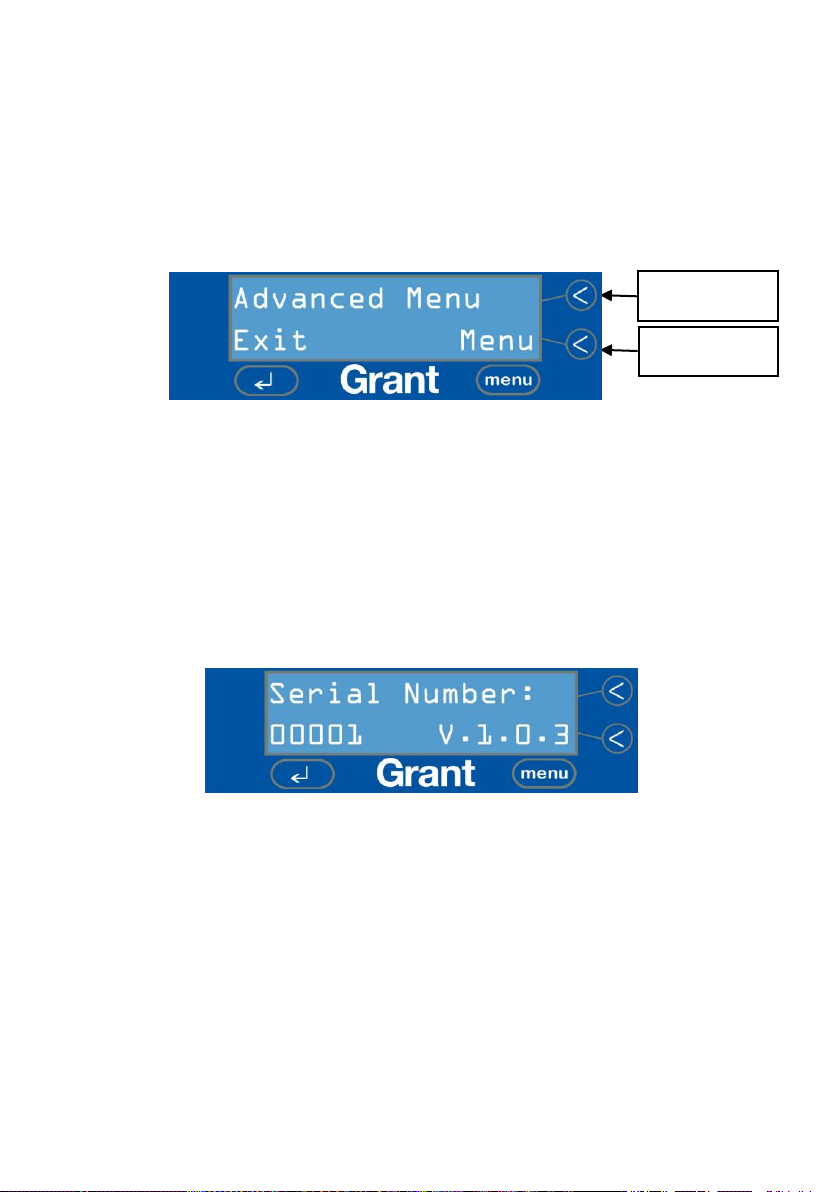

To access the advanced menu, press and hold Keys 3 and 4 together.
The following screen will then appear:

In order to scroll through the settings available in the Advanced Menu, press the
MENU key.

You may exit the Advanced Menu at any time by pressing the  key.

Screen 1: Serial number

The first screen shows the unique serial number of your Grant digital ultrasonic bath
and the version of software (The numbers in the image below will not reflect your
model).

Press the MENU key to move to the next screen.

XUB Series 29666 V4
Operating Manual

17

EN

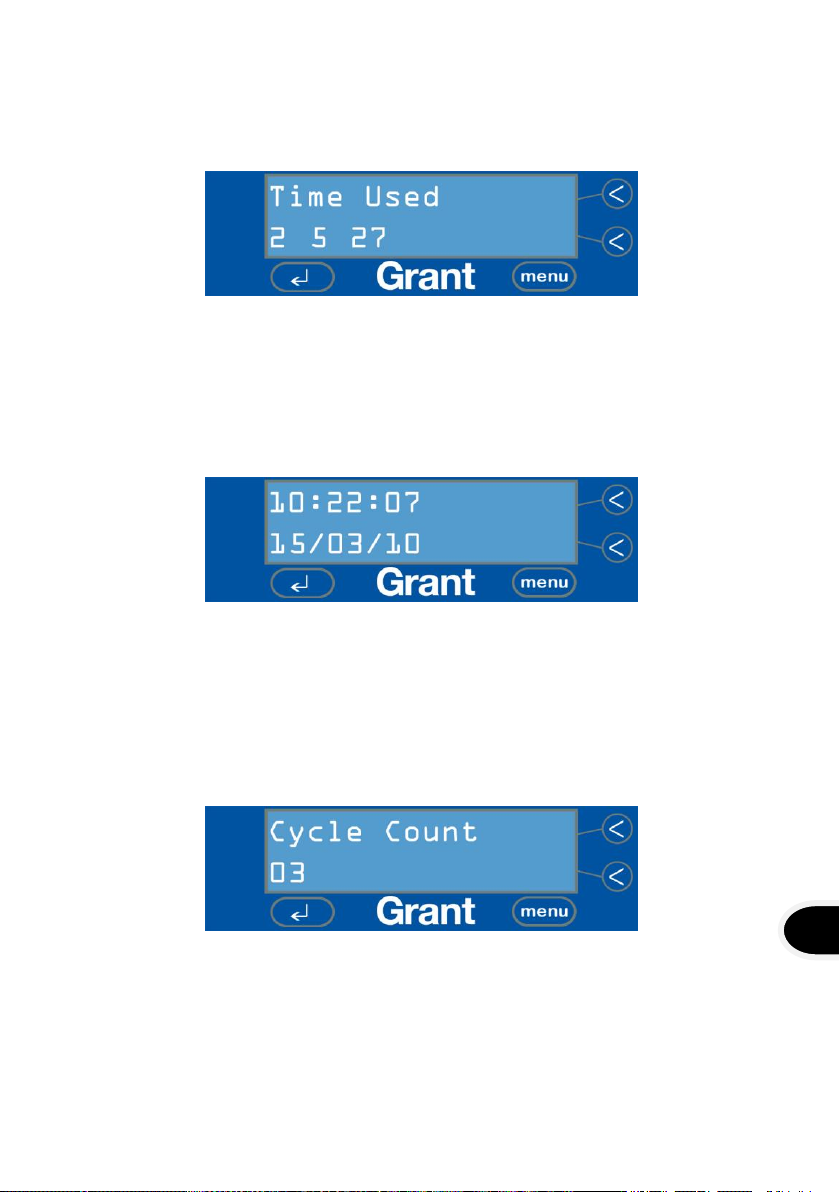

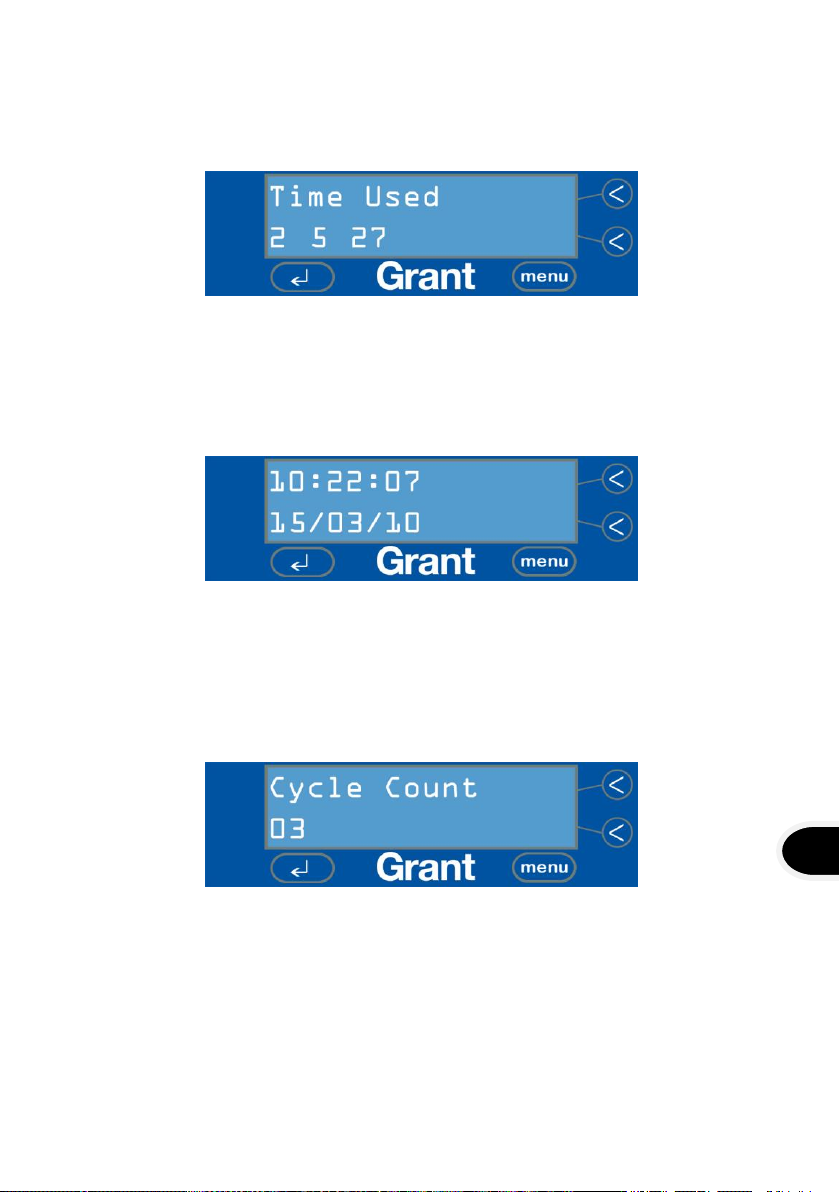

Screen 2: Time used

This screen shows the total time your Grant digital ultrasonic bath has been in use in
days, hours and minutes; i.e. the sum of all the cleaning cycle times since new.

For example, the screen above shows that the bath has been in use for a total of 2
days, 5 hours and 27 minutes.

Screen 3: Clock

The Grant digital ultrasonic bath is fitted with a real time clock. This is factory set to
the correct time and date, but can be changed by the operator.

To change the time and date, scroll through the settings by pressing the MENU key
and amend by pressing the UP and DOWN keys. When all the settings are correct,
press the MENU key to move to the next screen.

Screen 4: Cycle count

The second screen shows the number of cycles which the Grant digital ultrasonic bath
has run since new.

The cycle count shows all cycles which the bath has begun and includes those cycles
which are not completed; i.e. those cycles aborted by the operator or because the
liquid level was low.

XUB Series 29666 V4
Operating Manual

18

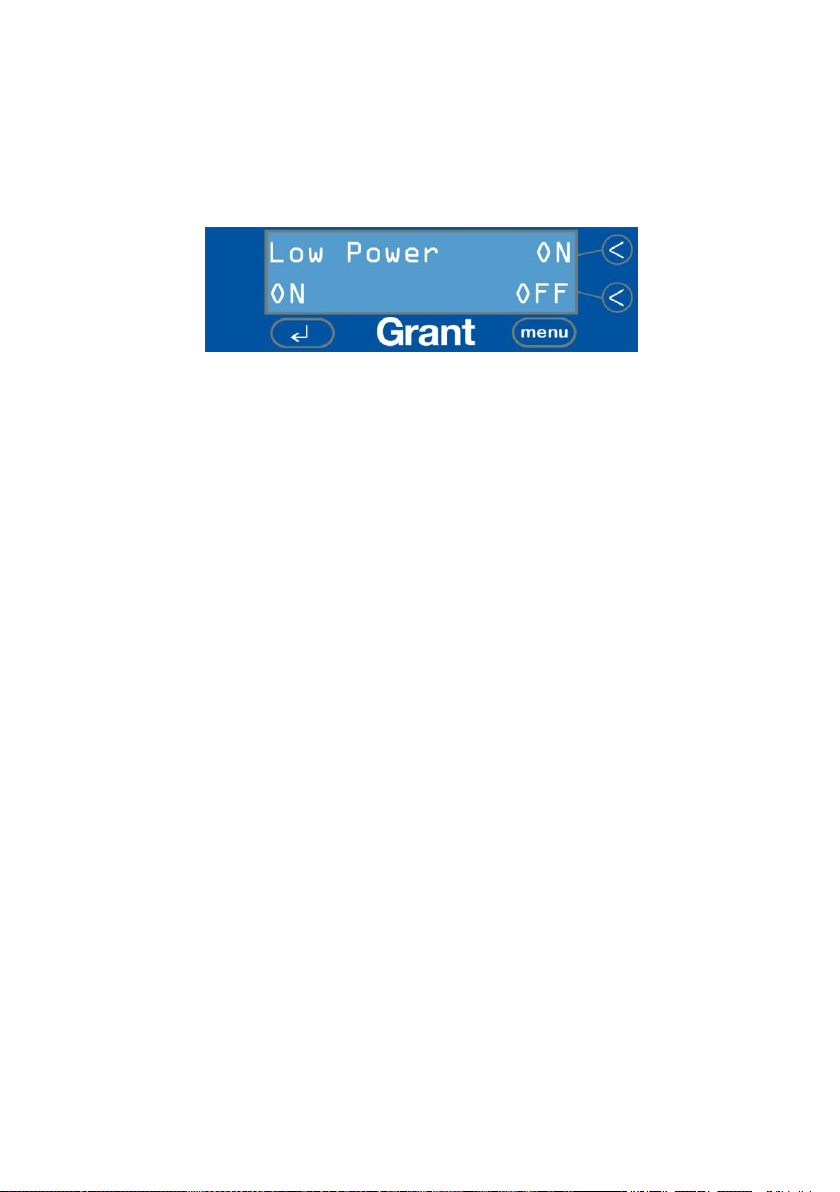

Screen 5: Low power

In its factory pre-set mode, the Grant digital ultrasonic bath will maintain the set liquid
temperature. This means that it is consuming power when sitting idle (i.e. when the
sonics are not running).

The Grant digital ultrasonic bath can be set to save power when not in use.

Setting Low Power to ON means that after five minutes of inactivity, the Grant digital
ultrasonic bath will enter its SLEEP mode – the screen illumination will power down,
and the internal water heater will not operate.

The Grant digital ultrasonic bath uses less than 10 Watts of power whilst in SLEEP
mode.

By setting Low Power to OFF, the Grant digital ultrasonic bath screen will maintain the
set liquid temperature; i.e. when the liquid temperature falls below the specified setting,
the heaters will automatically switch on, meaning the bath is immediately ready for
use when required.

When the desired option is selected, use the MENU key to move to the next screen.

XUB Series 29666 V4
Operating Manual

19

EN

Screen 6: Liquid level sensor

The Grant digital ultrasonic bath is fitted with a liquid level sensor to ensure it is not
under-filled prior to or during the cycle. This ensures that the optimum cleaning
process can occur and potential damage to the tank is minimised.

The level sensor is a resistive device, so will not detect liquids with very low
conductivity such as pure deionised (DI) water.

The level sensor can be disabled for specialist applications where deionised (DI)
water is used.

Use the ON and OFF keys to set the Low Level function. When the desired option is
selected, use the MENU key to move to the next screen.

Screen 6a: Liquid Level Sensor

When the OFF button is pressed and the  key is selected to continue, a message
will appear to check that the operator has filled the tank up to the level indicated (see
page 5).

When the level sensor is disabled the liquid set temperature is automatically reduced
to 5°C. The set temperature may be increased by entering the MENU system (see
page 9).

Screen 6b: Liquid Level Sensor

If ‘NO’ is selected an instruction will appear requesting the tank be filled before use.

XUB Series 29666 V4
Operating Manual

20

WARNING

Setting the liquid level sensor to OFF means that the Grant digital ultrasonic bath will
operate as if the bath were full of liquid.

This means that without water, the heaters will continue to operate and the surface
inside the bath will become extremely hot. It is therefore the operator’s responsibility
to ensure that the tank is filled with sufficient water when the liquid level sensor is
disabled.

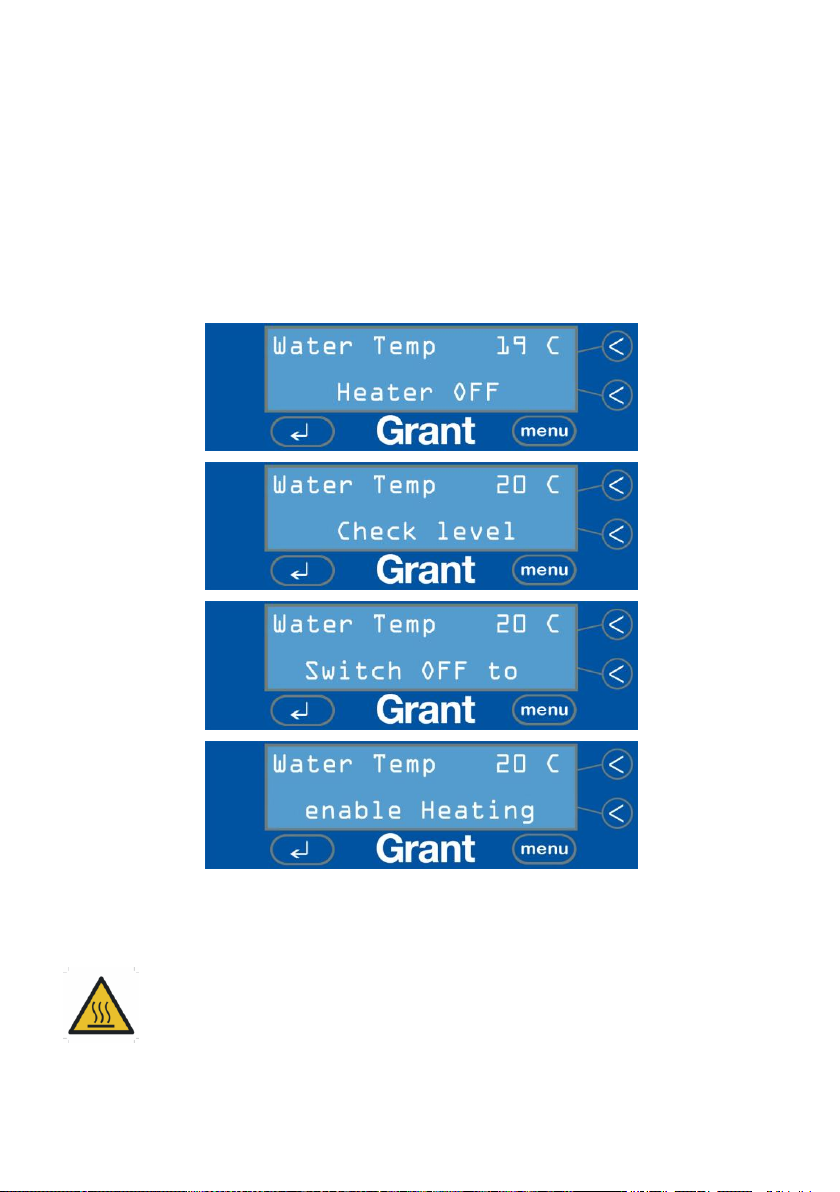

If the Grant digital ultrasonic bath operates with insufficient liquid, the heaters will be
disabled as a safety feature and the following screens will be displayed:

To continue using the Grant digital ultrasonic bath, refill with liquid up to the liquid level
sensor and switch the unit off and on again.

If the bath is run dry this will invalidate the warranty on the Grant digital
ultrasonic bath.

A warning label is included in the literature pack that may be applied to the
unit if deemed necessary following a risk assessment
(see ISO 13732-1:2006).

XUB Series 29666 V4
Operating Manual

21

EN

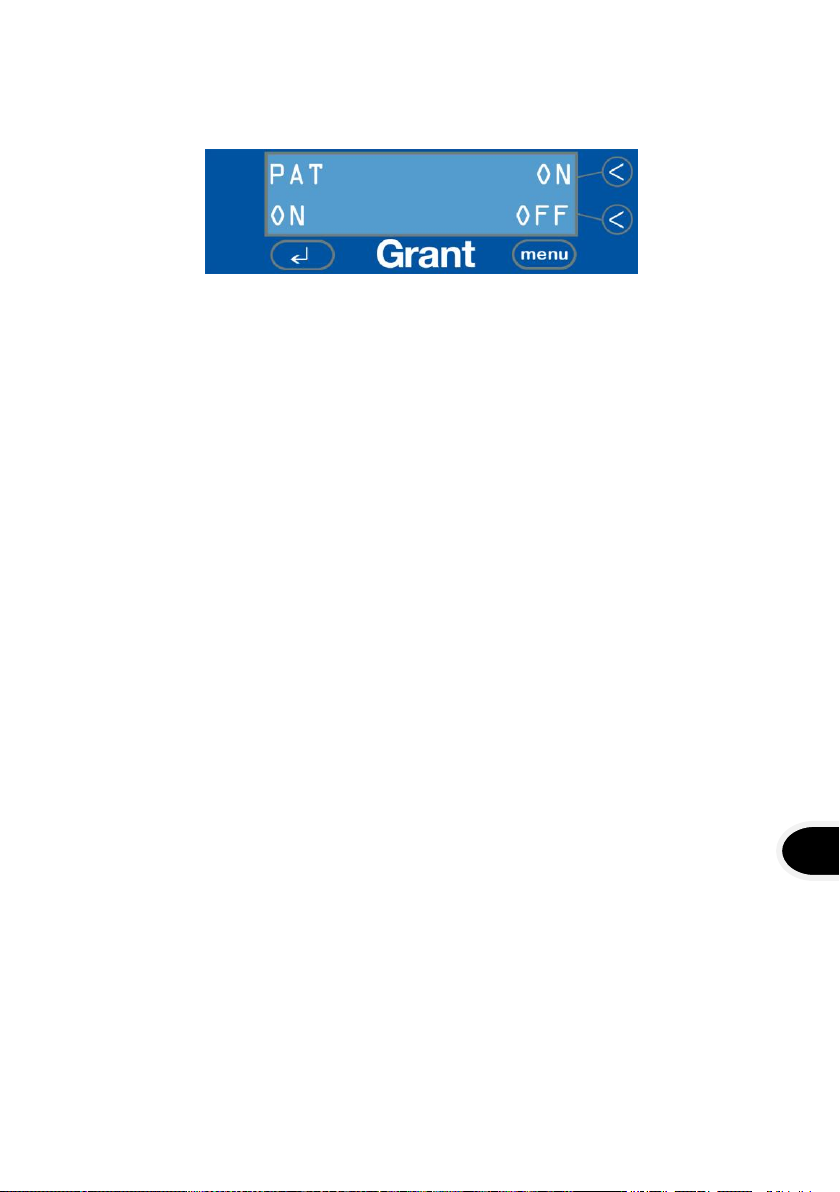

Screen 7: Portable appliance testing

The Grant digital ultrasonic bath is provided with this screen to make portable
appliance testing easier.

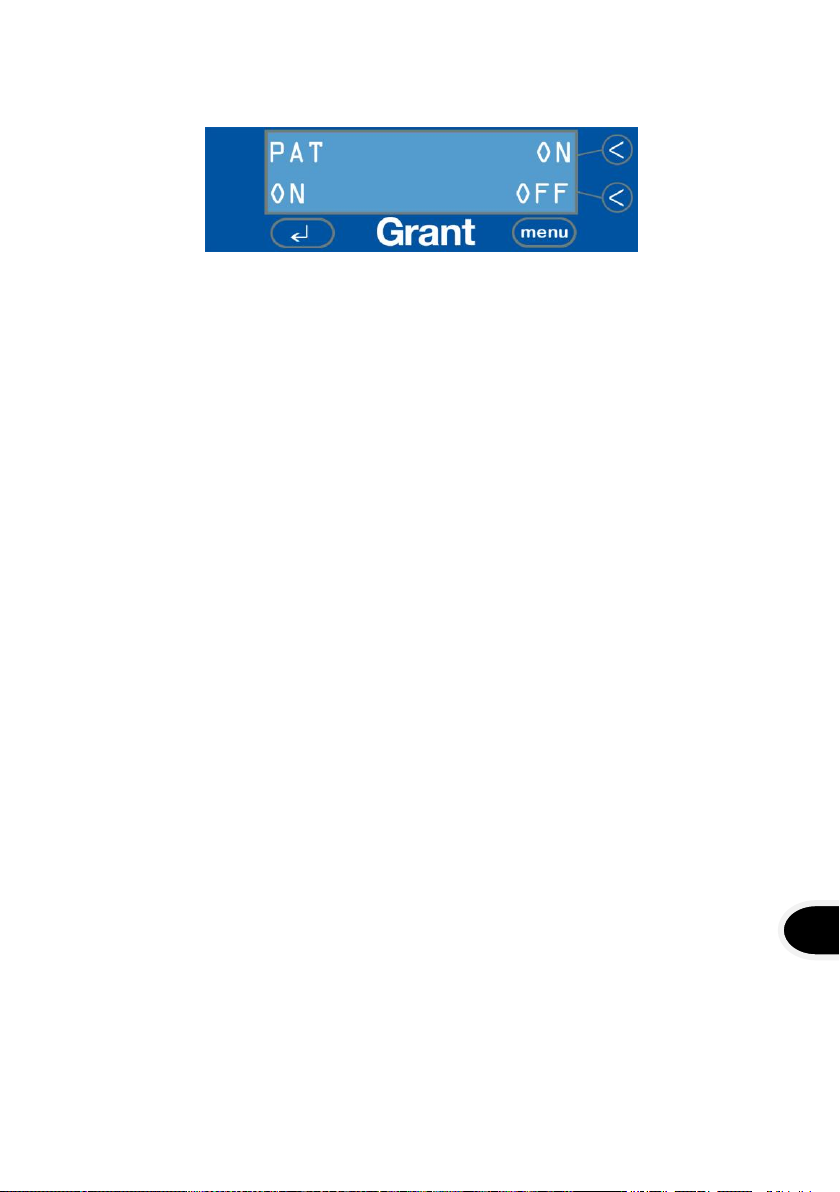

When the ON button is pressed, both the heater and the ultrasonic generator will turn
on, irrespective of any other programmed settings.

You will then be sure that the Grant digital ultrasonic bath is operating in the mode
required for accurate portable appliance testing.

Portable appliance testing should be conducted with water in the bath.
Once you have completed your tests, press the OFF button.

XUB Series 29666 V4
Operating Manual

22

Using the Memory Card

The Grant digital ultrasonic bath is fitted with a memory card (MC) slot which allows
digital validation of every cleaning cycle.

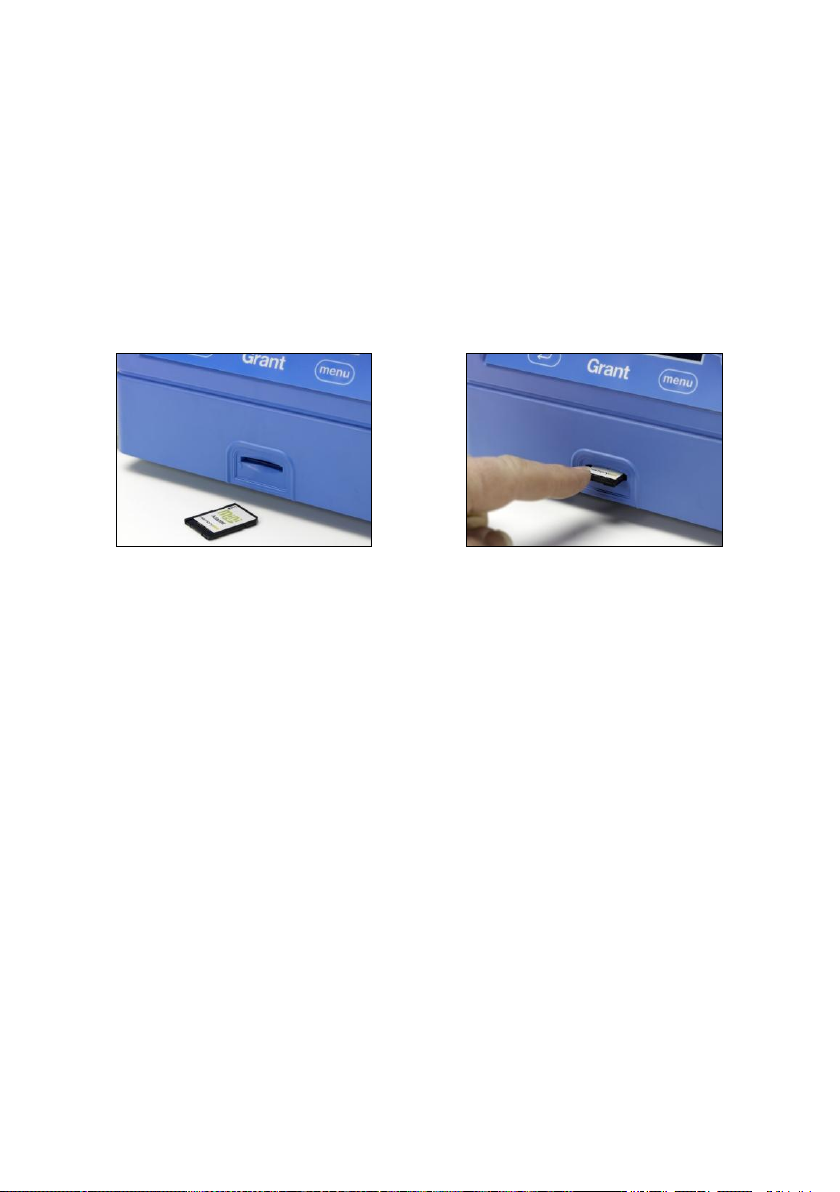

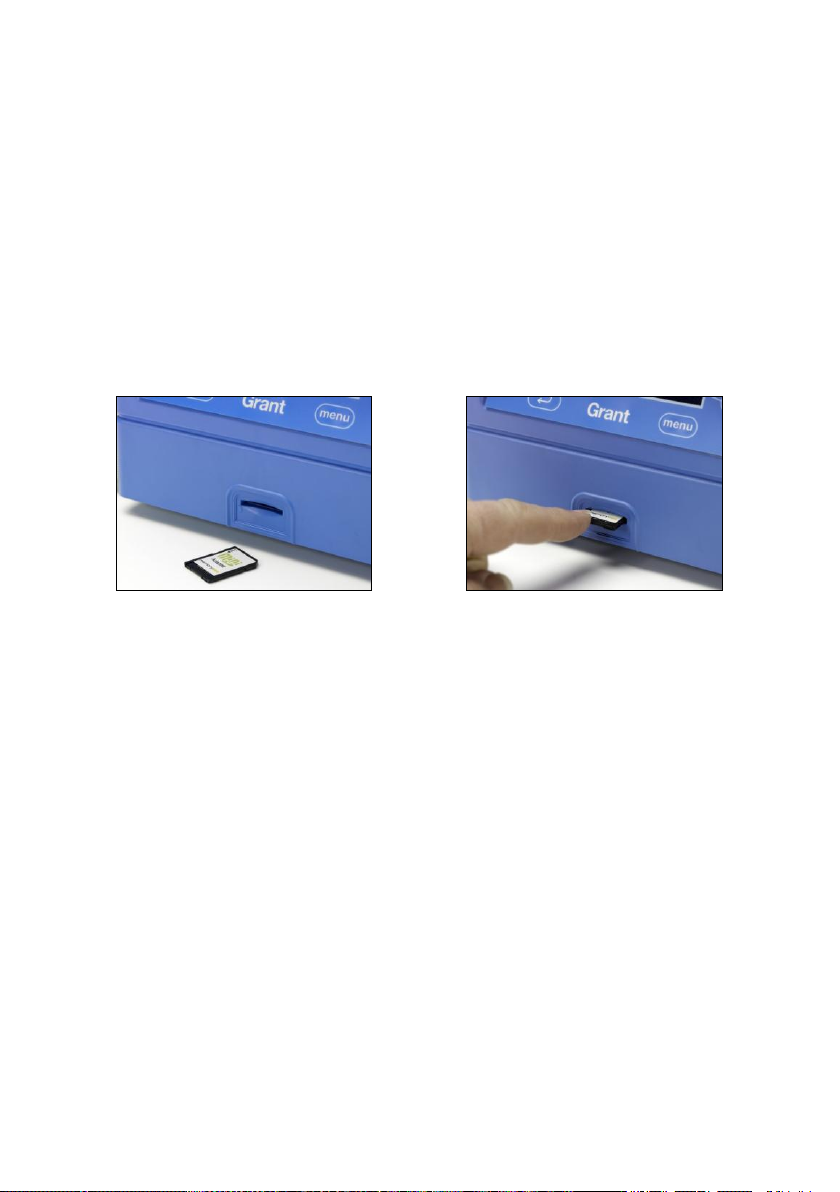

Simply insert an MC card into the slot located at the front of the Grant digital ultrasonic
bath to ensure that information on each cycle is saved to the MC card.

The Grant digital ultrasonic bath is supplied with an MC card which allows easy
transfer of the cycle information from the ultrasonic bath to a PC.

In order to record the cycle parameters, always ensure the MC card is inserted into
the Grant digital ultrasonic bath prior to turning the power on.

By recording to an MC card and transferring to a PC, a permanent electronic record of
the cleaning cycle parameters can be saved.

The information is saved as a CSV file. This is automatically saved as cycles.csv on
the MC card and will open in any text editing software.

The information saved includes cycle number, cycle time, cycle temperature and
validation of the ultrasonic activity achieved during the cycle.

XUB Series 29666 V4
Operating Manual

23

EN

Recording and downloading the data

System Requirements:

- Windows 2000 SP4; XP SP2

- Mac OS 10.1.2+

- USB High Speed Hub Port (500mA)

- One available USB port

To record the saved data:
Always ensure the MC card is inserted into the Grant digital ultrasonic bath prior to

turning the power on.
The MC card will save the cycle results of each cycle until the card is removed.
Once you are ready to download the information, remove the MC card. Insert it into

the MC card reader provided and plug the card reader into the USB port of the PC.
There is a file on the MC card which is already set up to provide a template for

recording the data – cycles.csv. Open this file and the data will display in spreadsheet
format.

The file will show information of every cycle run while the MC card has been in place
in the Grant digital ultrasonic bath.

To ensure that the next cycle information is recorded on the MC card, switch off the
Grant digital ultrasonic bath and reinsert the MC card before switching the bath on
again.

The data will only be saved to the MC card, if it is inserted before the machine is
switched on. If the MC card is inserted when the Grant digital ultrasonic bath is
already switched on, the data will not be recorded.

XUB Series 29666 V4
Operating Manual

24

Ultrasonic detergents

Detergent dose (ml)

2%

5%

XUB5

90

225

XUB10

190

475

XUB12

250

625

XUB18

350

875

XUB25

500

1250

Detergents are a vital component in the ultrasonic process, aiding in the removal and
loosening of debris from the surfaces of items placed in the tank while also
intensifying the power of the ultrasonic activity.

Grant offers a specially formulated ultrasonic detergent for use in many applications.
Grant M2 is a general purpose detergent for all plastics, glass and metals (expect

aluminium and other soft metals) which is also suitable for use on medical instruments.

Dosing Matrix (ml of detergent per tank)

Grant recommends a dosage of between 2 and 5% for all detergents.

Directions for use: Add 25-50ml of M2 per litre of water in the ultrasonic bath.
Warning: Grant M2 may cause etching to aluminium and other soft metals.
Shelf life: 6 months when stored in a cool, dark environment.
Precautions for use: In case of contact with eyes, rinse immediately with plenty of

water and seek medical advice. If swallowed, seek medical advice immediately and
show this label. Keep out of reach of children.

Refer to Safety Data Sheets available from Grant
Grant M2 is biodegradable.

XUB Series 29666 V4
Operating Manual

25

EN

Technical information

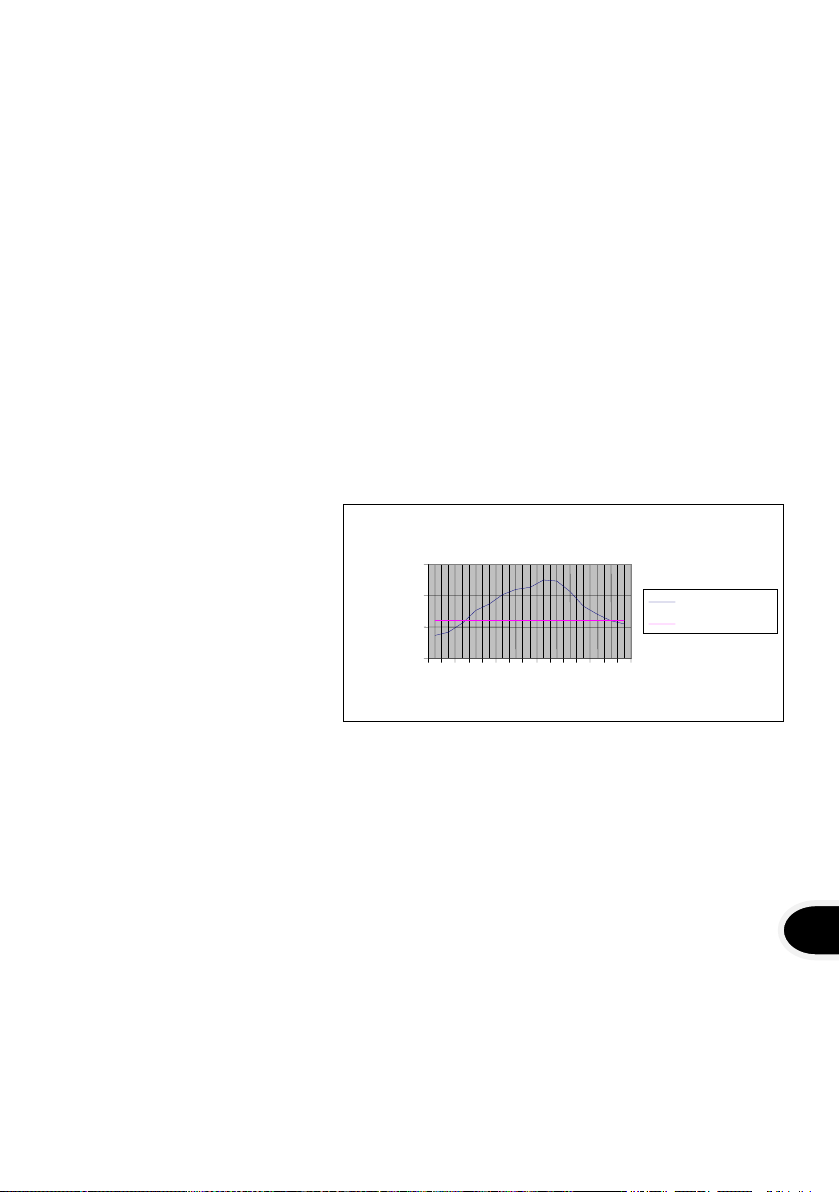

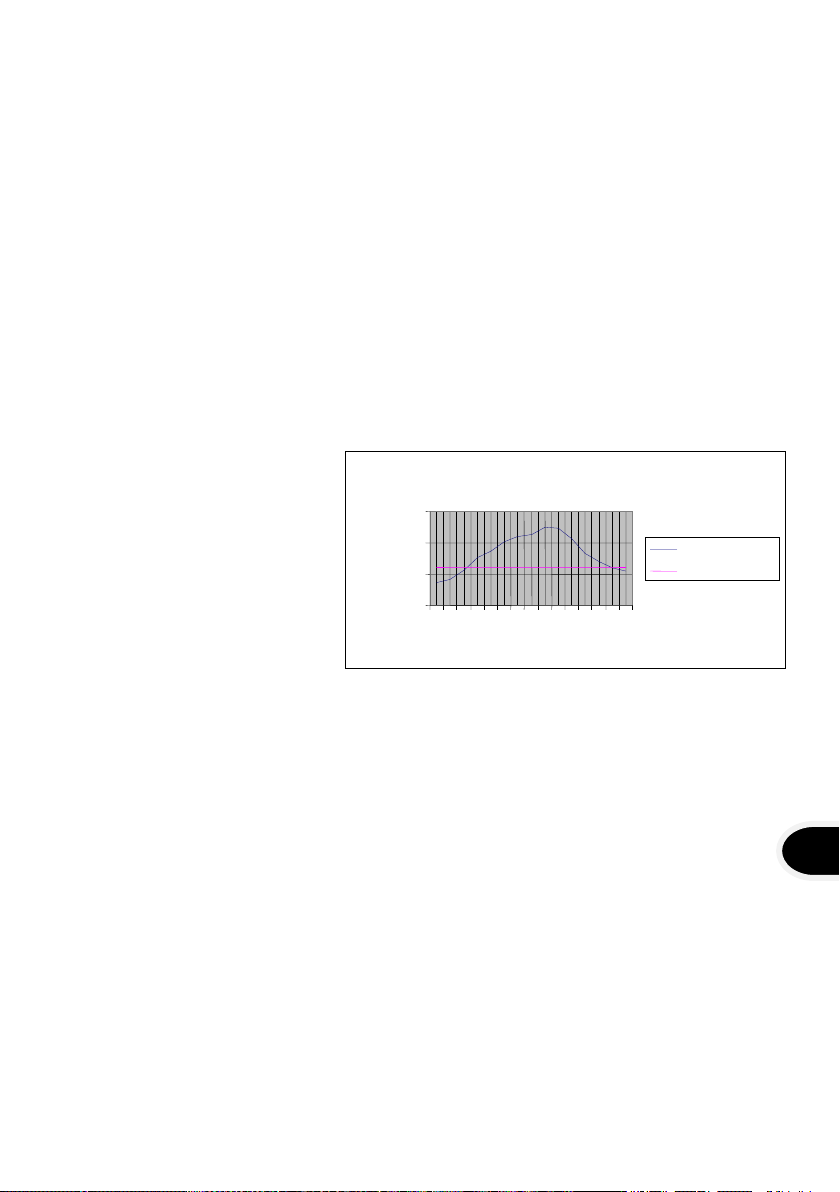

Average power

0

20

40

60

15

25

35

45

55

65

75

85

Temp. (°C)

Power

(Watts/inch2)

Av Power.

3 dB Point

The need to degas

In order to allow optimum ultrasonic activity, the gases present in ordinary tap water
need to be driven out of the cleaning solution.

The time needed to degas the liquid varies depending on the amount of gas present in
the liquid and the quantity of water in the tank. Grant recommends a degas period of
at least 10 minutes.

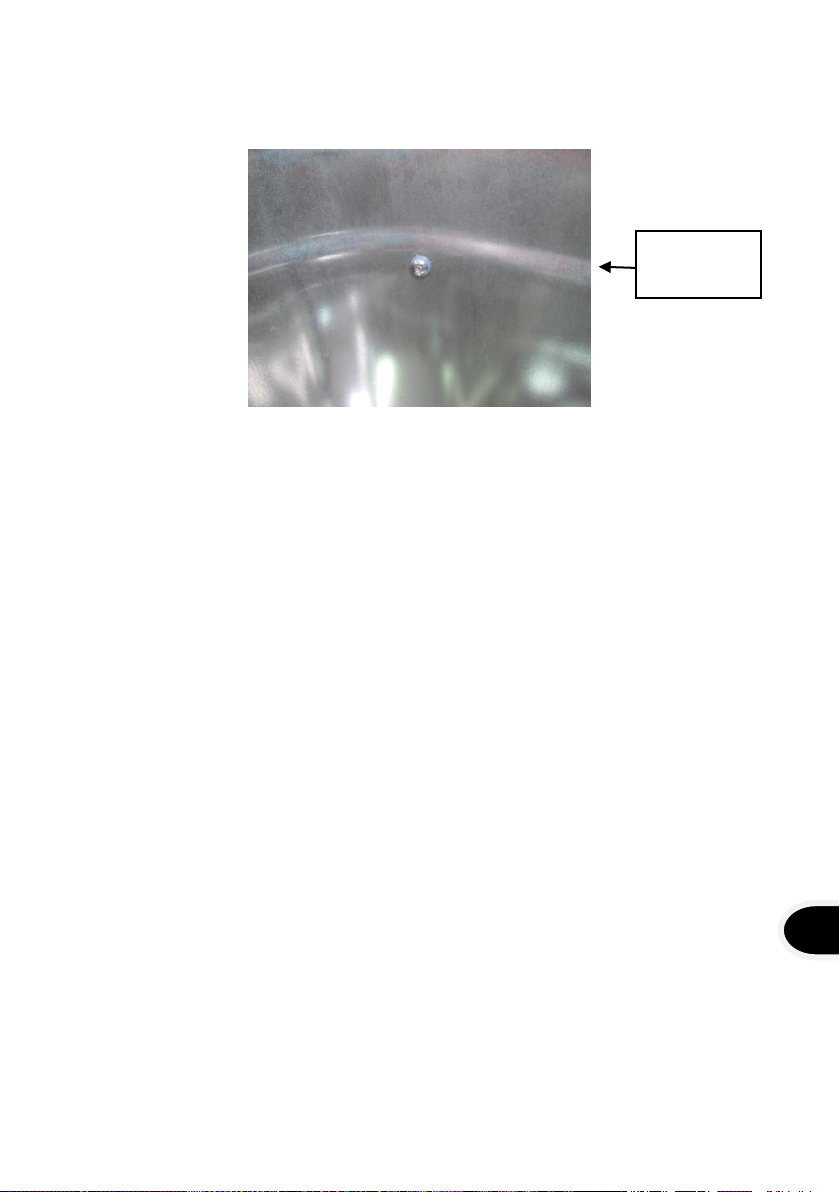

During the degas cycle, you will see bubbles of gas forming on the inside of the bath,
and slowly rising to the surface. Degassing is complete when you can no longer see
these bubbles.

Another indication that the liquid in the bath has degassed is an increase in the
appearance of ‘cold boiling’ at the liquid surface.

Once the liquid is degassed, the bath is immediately useable and will run the cleaning
cycle.

The effect of heat

Heating the liquid in the bath
will aid the cleaning process.

Normally a temperature of
between 30 to 60°C is sufficient
to accelerate the process. You
will see from the graph that
optimum cleaning will be
obtained at 60°C.

If you are using your bath to
clean medical equipment, it is
recommended to limit the liquid
temperature to 35°C. This will avoid “baking” proteins.

Ultrasonic activity itself will heat up the liquid at a rate of approximately 10-15°C per
hour if in continuous use. In order to heat the liquid in the tank at a faster rate, it is
recommended to run the ultrasonics as well as turn on the heating.

Cleaning time

The Grant digital ultrasonic bath is factory preset with a cleaning time of 15 minutes.
Some components may take longer or shorter to clean effectively depending on the
contaminants and the level of contamination.

XUB Series 29666 V4
Operating Manual

26

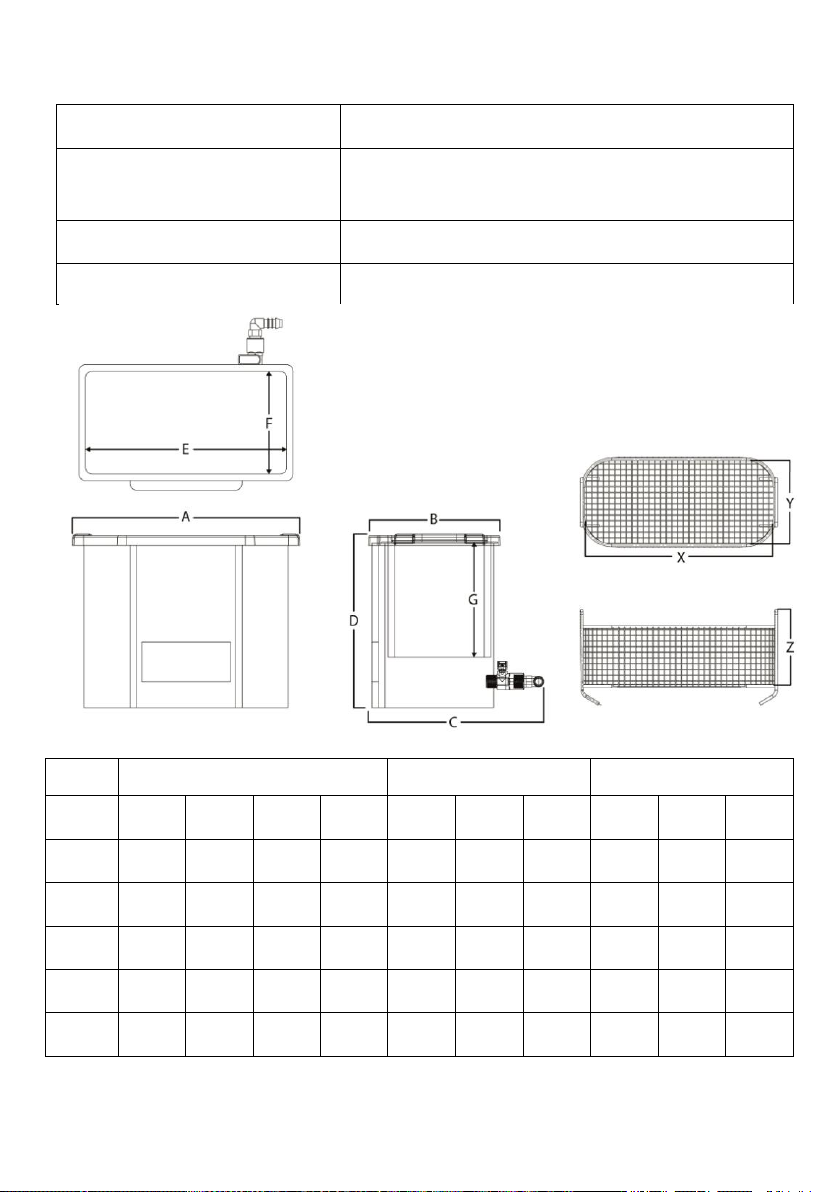

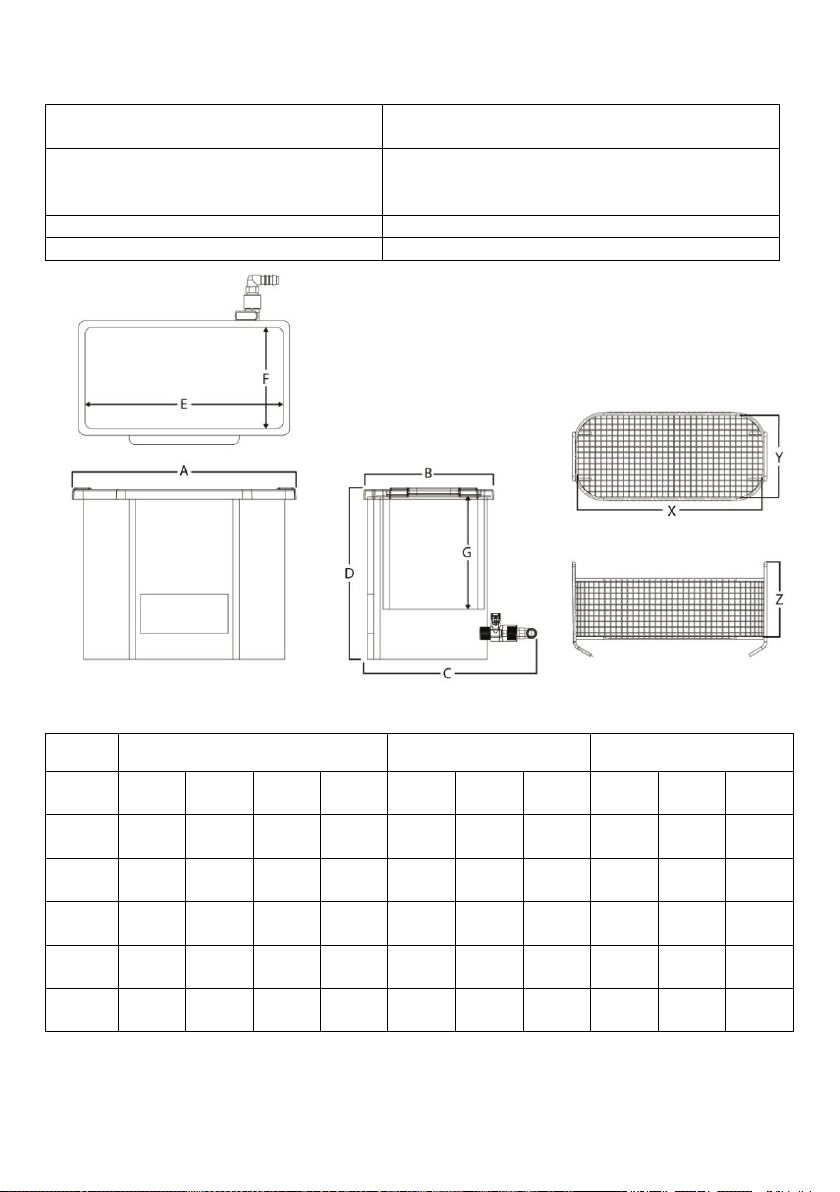

Specifications

Ambient Temperature

5 to 40°C

Maximum relative humidity

80% R.H. in room temperatures up to 31°C
decreasing linearly to 50 % R.H. at 40°C

Altitude above sea level

Up to 2,000 m (6,500 ft)

Operating Environment

Indoor use only

Tank External

Dimensions (mm)

Tank Internal

Dimensions (mm)

Basket Internal

Dimensions (mm)

A B C D E F G X Y Z

XUB5

340

255

325

265

300

150

150

265

115

110

XUB10

545

245

315

265

505

140

150

465

100

110

XUB12

345

355

435

365

300

240

200

260

200

160

XUB18

375

410

490

365

330

300

200

295

260

160

XUB25

550

410

490

365

505

300

200

465

260

160

XUB Series 29666 V4
Operating Manual

27

EN

Mains supply:

230V @ 50-60 Hz

Pollution degree:

2

Installation category:

II

Ultrasonic frequency

32-40 kHz

Heater range

5 to 70°C

Working
capacity

(litres)

Tank

capacity

max.

(litres)

Total

Power (W)

Ultrasonic

power

(W)

Heating

power (W)

XUB5

4.5 5 250

100

150

XUB10

9.5

10.5

450

200

250

XUB12

12.5

14

500

200

300

XUB18

17.5

18.5

750

300

450

XUB25

25

28

1050

400

650

Note: Mains supply voltage fluctuations are not to exceed ±10% of the nominal supply
voltage

XUB Series 29666 V4
Operating Manual

28

Maintenance

It is important to keep your bath clean. Not only will contaminated liquid reduce the
performance of the bath, it may also damage it. Change the cleaning liquid regularly.
Your cleaning process will determine how often to change the liquid – the more soiled
your items, the more often you will need to change the liquid. Change the cleaning
liquid at least daily.

The base of the bath generates the ultrasonic activity by vibrating at very high speeds.
If any contaminants are in contact with the bath, they act as an abrasive, causing wear
on the metal surface. In extreme cases, the bath will develop holes and start to leak.
Portable appliance testing should be conducted with water in the bath.

There are no user serviceable parts inside. All service and repair should be referred to
qualified Grant engineers only

Service contracts for your Grant digital ultrasonic bath are available from Grant.

Returning equipment to Grant

All equipment being returned to Grant for service, repair or other reason MUST BE
FULLY DECONTAMINATED prior to return and include a certificate of
decontamination.

Failure to do so may result in additional charges or the equipment being returned to
the user/sender at Grant’s discretion.

Ultrasonic baths which have been used in medical/healthcare applications should be
decontaminated/packaged in accordance with MHRA guideline document DB2003 (5)

‘Management of Medical Devices prior to Repair, Service or Investigation’. This can

be found at www.mhra.gov.uk.
This policy is designed to protect the health and safety of Grant employees, reducing

the risk of potential injury or infection.
More information on decontamination guidelines, as well as copies of decontamination

certificates can be found at www.grantinstruments.com
If you require further information, please contact the
Grant Service Department

Grant Instruments (Cambridge) Ltd
Shepreth, Cambridgeshire
SG8 6GB
UK

Tel: [phone] Fax: [phone]
E-mail: [email protected]

XUB Series 29666 V4
Operating Manual

29

EN

Warranty

The warranty on Grant ultrasonic products applies to defects appearing within 36
months of the date of sale because of faulty material or manufacture. Genuine

defective items returned to Grant or its agent’s premises will be replaced or repaired

free of charge at their discretion.
The warranty is extended to two years on transducer assemblies and to 5 years on

the bonding process. If the transducers or bonding material are exposed to liquid or
cleaning chemicals, the warranty will be invalidated.

The warranty does not apply to

- normal wear and tear

- damage caused by misuse

- non-observance of maintenance, service or connection instructions

- damage caused by the use of toxic, flammable, acidic, caustic or corrosive

chemicals or liquids not recommended by Grant

The user should familiarise themselves with this instruction booklet before operating
the equipment and should apply to Grant or its agent for advice on cleaning
techniques or chemicals.

Grant will not be responsible for damage or injury caused by incorrect use.
Statutory rights are not affected.

Disposal of this ultrasonic bath

At the end of its useful life, please ensure that you dispose of this product in
accordance with national regulations.

WEEE Compliance

Grant Instruments complies fully with the Waste Electrical & Electronic Equipment
(WEEE) regulations 2006. We are a member of the B2B compliance scheme (Scheme
Approval Number WEE/MP3338PT/SCH), which handle our WEEE obligations on our
behalf. Grant Instruments have been issued with a unique registration number by the
Environmental Agency; this reference number is WEE/GA0048TZ.

For information regarding WEEE collections in the UK please contact our B2B
Compliance Scheme directly on 01691 676 124
For other countries please contact your equipment supplier.

For General WEEE information please visit: www.b2bcompliance.org.uk

XUB Series 29666 V4
Operating Manual

30

Troubleshooting

The unit fails to turn on (no
display is shown)

Check that the unit is plugged in and that mains
electricity is present.

The screen displays:

“Liquid Level Low”

Fill the Grant digital ultrasonic bath with water so that
it is above the fill line indicated inside the tank.

If you are using “pure” water (e.g. De-I or RO) ensure
that the detergent has been added.

The screen displays:

“Sonics Low”

The Grant digital ultrasonic bath is fitted with an
ultrasonic power detector, which monitors the
ultrasonic activity in the bath during a cleaning cycle.

If the ultrasonic power drops below a certain point, the
cycle will be incomplete and this message will display.
This is not necessarily caused by a problem with the
machine.

If this message displays, run another cycle to see if
the problem persists.

The screen displays:

“Heater OFF”

“Check Level”

“Switch Off to”

“enable Heating”

The Grant digital ultrasonic bath has detected that the
heaters operated above their rated temperature and
has disabled the heating function. This also disables a
cycle from starting. The most likely cause is the liquid
evaporating when the level sensor is switched off.

Switch the unit off, top up the fluid above the level
sensor and switch the unit on to reset the alarm.

Grant has a dedicated service team who are able to resolve any problems that occur
with your Grant digital ultrasonic bath. However, on many occasions it is possible that
the problem can be rectified by the operator.

XUB Series 29666 V4
Operating Manual

31

EN

The screen displays:

“Unit Overheat”

“Please Wait”

“Switch Off to”

“reset”

“menu”

The Grant digital ultrasonic bath has detected that the
ultrasonic generator on the unit has operated above
the rated temperature and has disabled the ultrasonic
function. This also disables a cycle from starting. The
most likely cause is the fluid evaporating when the
level sensor is switched off. Switch the unit off, allow
the unit to cool for a few minutes, top up the liquid
above the level sensor and switch the unit on to reset
the alarm.

The screen displays:

“Over Temp”

The Grant digital ultrasonic bath has detected that the
water in the bath is above 75ºC and has aborted the
cycle. Please allow the liquid to cool or drain some
and replace with cooler liquid.

If any of these problems persist, the Grant Service Department can be contacted on
[phone] or [email protected]

XUB Series 29666 V4
Operating Manual

32

Compliance with the Control of Noise at Work regulations

The Control of Noise at Work Regulations 2005 (the Noise Regulations
force for all industry sectors in Great Britain on 6 April 2006. The Control of Noise at
Work Regulations 2005 replaces the Noise at Work Regulations 1989.

The aim of the Noise Regulations is to ensure that workers' hearing is protected from
excessive noise at their place of work, which could cause them to lose their hearing
and/or to suffer from tinnitus (permanent ringing in the ears).

The level at which employers must provide hearing protection and hearing protection
zones is now 85 decibels (daily or weekly average exposure) and the level at which
employers must assess the risk to workers' health and provide them with information
and training is now 80 decibels. There is also an exposure limit value of 87 decibels,
taking account of any reduction in exposure provided by hearing protection, above
which workers must not be exposed.

To help you calculate your workers’ exposure, Grant publishes the noise generated by

your ultrasonic cleaner on the Certificate of Test. The figure is that experienced by a
worker standing in the operating position.

The full text of the Control of Noise at Work Regulations 2005

Noise at Work Regulations 1989

Guidance on the 2005 Regulations can be found in the free HSE leaflet 'Noise at

Work'(INDG362 (rev 1)

(ISBN 0 7176 6164 4) available from HSE Books

[1]

http://www.hse.gov.uk/noise/regulations.htm

[2]

http://www.opsi.gov.uk/si/si2005/20051643.htm

[3]

http://www.opsi.gov.uk/si/si1989/Uksi_19891790_en_1.htm

[4]

http://www.hse.gov.uk/pubns/indg362.pdf

http://www.hsebooks.co.uk

[4]

[3]

can be viewed online.

and in HSE's priced book 'Controlling Noise at Work' (L108)

[5]

or from bookshops.

[5]

[2]

and the full text of the

[1]

) came into

XUB Series 29666 V4
Operating Manual

33

EN

Service record

Date

Cycle count

Engineer

Details
Next service due

Date

Cycle count

Engineer

Details
Next service due

Date

Cycle count

Engineer

Details
Next service due

Date

Cycle count

Engineer

Details
Next service due

Date

Cycle count

Engineer

Details
Next service due

Grant recommends that your Grant digital ultrasonic bath is serviced at least once
every 12 months. This record must be maintained by the engineer conducting the
service.

There are no user serviceable parts inside. All service and repair should be referred to
qualified Grant engineers only.

XUB Series 29666 V4
Operating Manual

34

Notes

______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________
______________________________________________________

XUB Series 29666 V4
Operating Manual

1

FR

Sommaire

Consignes de sécurité ......................................................................................... 2

Installation ............................................................................................................ 3

Commandes.......................................................................................................... 4

Guide de démarrage rapide ................................................................................ 5

Instructions d’utilisation ..................................................................................... 6

Menu de l’opérateur ............................................................................................. 8

Démarrage du cycle ........................................................................................... 13

Modes d’interruption du cycle .......................................................................... 14

Menu Advanced (Avancé) ................................................................................. 16

Utilisation de la carte mc ................................................................................... 22

Enregistrement des données............................................................................ 23

Détergents pour nettoyage aux ultrasons ....................................................... 24

Informations techniques ................................................................................... 25

Caractéristiques ................................................................................................. 26

Entretien .............................................................................................................. 28

Retour du matériel à Grant ................................................................................ 28

Garantie ............................................................................................................... 29

Mise au rebut du bain à ultrasons .................................................................... 29

Recherche de panne .......................................................................................... 30

Livret d’entretien ................................................................................................ 32

Les bains à ultrasons Grant sont fabriqués au Royaume-Uni

et respectent les normes d’exigence internationales.

Série XUB 29666 V4

Manuel d’utilisation

2

Consignes de sécurité

Utilisation des produits

Ce manuel d’utilisation couvre les produits suivants :

 XUB5, XUB10, XUB12, XUB18, XUB25

Les produits énumérés ci-dessus font partie d’une série universelle de bains à
ultrasons et conçus pour être utilisés par un utilisateur professionnel.

Raccordement électrique

Branchez l’appareil sur une alimentation électrique en 230VCA.

Il peut être dangereux de faire fonctionner un bain à ultrasons sans raccordement à la
terre.

La prise électrique CEI est munie de : - 2 x fusibles 5A.N’UTILISEZ JAMAIS UN

FUSIBLE DE CAPACITÉ SUPÉRIEURE.

Vérifiez que la longueur de cordon en excès est rangée avec soin.

Utilisation générale

Vérifiez que le bain contient un liquide avant de le mettre sous tension.
Utilisez toujours un panier pour y placer les éléments à nettoyer.

Le non-respect de cette consigne peut endommager le bain et annuler la garantie.
Ne plongez pas les mains ni les doigts dans le bain.
Exercez la plus grande prudence lorsque le bain est utilisé à des températures

élevées, car les surfaces externes peuvent devenir chaudes.
N’utilisez jamais de solutions toxiques, inflammables, acides, caustiques ou

corrosives dans le bain.
Évitez de déplacer le bain lorsqu’il est rempli d’eau.
Veuillez lire attentivement l’ensemble de ces instructions dont le non-respect peut

compromettre la sécurité.
Solliciter auprès de Grant ou de l’un de ses agents des conseils sur les techniques de

nettoyage ou les produits détergents.
Grant ne sera pas tenu responsable des dommages ou des préjudices engendrés par

l’usage impropre de l’appareil.

Série XUB 29666 V4

Manuel d’utilisation

3

FR

Installation

Les pièces et accessoires suivants sont fournis avec le bain à ultrasons numérique
Grant :

- 1 panier

- 1 couvercle

- 1 carte MC et un lecteur de carte USB

- 1 tuyau d’évacuation d’une longueur de 2 mètres

- 1 embout pour tuyau

- 1 échantillon de détergent M2 Grant

- 3 x câbles électriques (UK, EU, AUS)

Procédure d’installation

Vissez le raccord du tuyau sur le robinet de vidange situé à l’arrière de l’appareil.

Placez l’appareil à proximité d’une évacuation ou d’un évier.
Branchez une extrémité du tuyau d’évacuation au raccord et installez l’autre extrémité

dans une évacuation ou un évier.
Branchez le cordon d’alimentation sur une prise de courant appropriée.

Vérifiez que la prise d’alimentation électrique et le commutateur sont aisément

accessibles.
Le bain à ultrasons numérique Grant est maintenant prêt à l’emploi.

Série XUB 29666 V4

Manuel d’utilisation

4

Commandes

TOUCHE 3

TOUCHE 4

TOUCHE 1

TOUCHE 2

Veillez à brancher votre bain numérique à ultrasons
Grant à la terre sur un bloc d’alimentation de 230 V.

Une fois votre bain numérique Grant branché, allumez-le

à l’aide du commutateur on/off situé à l’arrière de
l’appareil.

Le témoin de l’interrupteur s’allume.

Le bain à ultrasons numérique Grant est commandé par un système de menu associé
à des touches de commande :

Les différentes touches exécutent les fonctions suivantes :

TOUCHE 1 : Entrée - Démarre et arrête le cycle de nettoyage à ultrasons
TOUCHE 2 : Menu - Fait défiler le menu
TOUCHE 3 : Haut/Marche - Permet d’ajuster les réglages dans le menu d’options
TOUCHE 4 : Bas/Arrêt - Permet d’ajuster les réglages dans le menu d’options

Série XUB 29666 V4

Manuel d’utilisation

5

FR

Ligne de
remplissage

Guide de démarrage rapide

Versez de l’eau froide dans le bain jusqu’à la ligne de remplissage minimal (mais sans
dépasser la ligne de remplissage maximal).

Ajoutez la dose de détergent nécessaire (voir page 24).
Mettez l’appareil sous tension à l’aide de l’interrupteur situé à l’arrière de l’appareil,

juste au-dessus du cordon d’alimentation.

Appuyez sur la touche “START” (Démarrer) pour accepter les réglages programmés

et lancer le cycle de nettoyage.
À la fin du cycle de nettoyage, retirez le panier du bain et rincez les éléments nettoyés

à l’eau courante. Vous pouvez retourner le couvercle et y poser le panier afin de
recueillir l’excès d’eau au cours du séchage des éléments.

RAPPEL

- Le bain doit toujours être rempli d’eau lors de son fonctionnement

- Ne mettez pas d’eau chaude excédant 50 °C dans le bain

- Utilisez toujours le panier

- Ne mettez jamais les mains, les doigts ou d’autres parties du corps au

contact des solutions de nettoyage

- N’utilisez jamais de solutions toxiques, inflammables, acides, caustiques
ou corrosives

- Ne respirez jamais les émanations des solutions fortes

- Une fois le cycle terminé, rincez les éléments à l’eau claire

Soumettre le bain à un traitement ou un usage impropre annulera la garantie

Série XUB 29666 V4

Manuel d’utilisation

6

Instructions d’utilisation

Lorsque le bain numérique Grant est mis sous tension et qu’il est rempli de liquide, les
écrans suivants s’affichent alternativement.

Lorsque l’eau atteint ou dépasse la température réglée, le message “Temp OK”
s’affiche.

Pour démarrer immédiatement le cycle avec les paramètres de nettoyage
préalablement définis, appuyez sur la touche  .

Le bain à ultrasons numérique Grant a gardé en mémoire les paramètres définis lors
du cycle précédent. Ainsi, si vous souhaitez exécuter le même cycle de nettoyage, il
n’est pas nécessaire de parcourir à nouveau le menu.

Série XUB 29666 V4

Manuel d’utilisation

7

FR

Lorsque le bain numérique à ultrasons Grant est allumé et que le niveau de liquide est
trop bas, l’écran suivant s’affiche.

Le capteur de niveau peut être désactivé pour les applications de nettoyage

spécialisées lors d’une utilisation avec de l’eau déminéralisée (voir page 18).
Une fois le bain rempli de liquide jusqu’au niveau approprié, l’utilisateur se voit

proposer la possibilité d’effectuer un dégazage (voir page 24).

Le cas échéant, vous devez dégazer le liquide pour assurer un nettoyage efficace.
Lorsque OUI est sélectionné, le bain numérique à ultrasons Grant exécute un cycle de

dégazage automatique. L’écran suivant s’affiche ensuite.

La procédure de dégazage consiste à retirer toutes les bulles de l’eau, ces bulles

pouvant entraver l’exécution du nettoyage. Une fois l’ensemble des bulles arrivé à la
surface, l’utilisateur peut terminer le cycle de dégazage en appuyant sur la touche  .

Veuillez noter : lorsque la machine détecte un niveau de liquide bas durant plus de 5

secondes, il est présumé que le bain est rempli d’eau douce, et l’utilisateur se voit
proposer la possibilité d’effectuer un cycle de dégazage.

Série XUB 29666 V4

Manuel d’utilisation

8

Menu de l’opérateur

Plusieurs paramètres de nettoyage du bain à ultrasons numérique Grant peuvent être
modifiés.

Pour accéder au menu d’options et parcourir les différents paramètres modifiables,
appuyez sur la touche MENU lorsque l’écran suivant apparaît.

Pour parcourir le menu, appuyez sur la touche MENU. Pour quitter le MENU à
n’importe quel moment, appuyez sur la touche  .

Série XUB 29666 V4

Manuel d’utilisation

9

FR

Écran 1 : Réglage de la température

Le bain à ultrasons numérique Grant est équipé d’un thermostat et de blocs
chauffants permettant au liquide de nettoyage d’être maintenu à la température réglée.

Les touches UP (Haut) et DOWN (Bas) permettent de régler avec précision la
température voulue du liquide de nettoyage, comprise entre ambiante et 70 °C.

Dans des conditions normales d’utilisation, les blocs chauffants du bain à ultrasons
numérique Grant s’activent si la température du liquide de nettoyage est inférieure à
la température réglée. [Par sécurité, le bain à ultrasons numérique Grant se met sous
tension uniquement s’il est rempli d’eau.]

Veuillez noter que, dans des conditions normales de fonctionnement, l’énergie des
ultrasons chauffe le liquide de nettoyage de 15°C par heure.

Le bain à ultrasons numérique Grant ne peut pas refroidir le liquide de nettoyage. Si la
température du liquide est trop élevée, vous devez soit la laisser refroidir, soit ajouter
de l’eau froide à l’eau du bain.

AVERTISSEMENT DE SÉCURITÉ : Si la température est réglée au-delà de 54 °C, le
boîtier du bain à ultrasons numérique Grant devient chaud et doit être manipulé avec
précaution.

Lorsque vous avez sélectionné la température correcte, utilisez la touche MENU pour
accéder à l’écran suivant.

La documentation jointe comprend un message d'avertissement à
apposer sur l'unité si l'évaluation des risques le recommande
(ISO 13732-1:2006).

Série XUB 29666 V4

Manuel d’utilisation

10

Écran 2 : Réglage de la durée du cycle

Le bain à ultrasons numérique Grant est prédéfini en usine avec une durée de cycle
de 15 minutes. Cet écran vous permet de modifier la durée du cycle. Les touches UP
(Haut) et DOWN (Bas) permettent de faire défiler les chiffres afin d’augmenter ou de
diminuer la durée.

Lorsque vous avez sélectionné la durée de cycle voulue, utilisez la touche MENU
pour accéder à l’écran suivant. Ce réglage de temps est enregistré jusqu’à ce qu’il soit
de nouveau modifié depuis le menu de l’opérateur.

Écran 3 : Réglage du niveau de puissance

Le niveau de puissance de l’activité des ultrasons du bain numérique Grant est
réglable, ce qui permet d’adapter avec précision le cycle de nettoyage à l’application
de nettoyage requise.

Les touches UP (Haut) et DOWN (Bas) permettent de faire défiler les chiffres compris
entre 50 et 100 %. Lorsque vous avez sélectionné le niveau de puissance voulu,
utilisez la touche MENU pour accéder à l’écran suivant.

Série XUB 29666 V4

Manuel d’utilisation

11

FR

Écran 4 : Dégazage

À l’instar de la fonction automatique de dégazage proposée lorsque l’appareil est
initialement mis sous tension, cette fonction de menu vous permet de lancer un cycle
de dégazage chaque fois qu’un cycle de nettoyage est amorcé.

Les touches ON (Marche) et OFF (Arrêt) vous permettent de sélectionner l’option
requise (concernant l’importance du dégazage, consultez la page 25).

Si vous activez la fonction de dégazage, le bain à ultrasons numérique Grant lance un
cycle de dégazage chaque fois que la touche de démarrage du cycle est enfoncée.

Lorsque vous avez sélectionné l’option voulue, appuyez sur la touche MENU pour
accéder à l’écran suivant.

Série XUB 29666 V4

Manuel d’utilisation

12

Écran 5 : Saut de fréquence

Le bain à ultrasons numérique Grant est doté d’une technologie de saut de fréquence
qui fournit un nettoyage aux ultrasons plus homogène dans la totalité de la cuve.

Grâce à un logiciel et des générateurs de pointe, le bain à ultrasons numérique Grant
utilise la technique de saut de fréquence pour créer une commutation pseudo­aléatoire dans une plage de fréquences élargie, ce qui réduit les ondes stationnaires
et améliore le nettoyage.

Pour différentes applications de nettoyage, l’opérateur peut choisir entre une activité
ultrasonique à saut de fréquence ou à fréquence fixe.

Les touches ON (Marche) et OFF (Arrêt) vous permettent de sélectionner l’option
requise.

Lorsque vous avez sélectionné l’option correcte, appuyez sur la touche MENU pour
accéder à l’écran suivant.

Série XUB 29666 V4

Manuel d’utilisation

13

FR

Démarrage du cycle

Une fois que vous avez sélectionné toutes les options du menu de l’opérateur, l’écran
suivant s’affiche.

Le bain à ultrasons numérique Grant est maintenant prêt à l’emploi.
Appuyez sur la touche  pour démarrer le cycle de nettoyage.
Lorsque le bain à ultrasons numérique Grant est en fonctionnement, l’écran suivant

apparaît

(les valeurs de temps et de température réelles affichées peuvent être différentes).
L’opérateur peut abandonner le cycle à n’importe quel moment en appuyant sur la

touche  .
Au terme d’un cycle complet, le message suivant s’affiche pendant trois secondes.

Série XUB 29666 V4

Manuel d’utilisation

14

Modes d’interruption du cycle

Si le cycle est interrompu, la cause de la défaillance s’affiche.
Si l’opérateur interrompt le cycle, l’écran suivant apparaît.

Si le capteur de niveau est activé, et que le niveau du liquide descend en dessous du
niveau requis pour le fonctionnement, le cycle de nettoyage s’arrête et l’écran suivant
apparaît.

Le bain à ultrasons numérique Grant reprendra le cycle lorsque la cuve sera remplie
au niveau correct.

Si la puissance du générateur des ultrasons tombe en dessous d’un certain niveau
pendant le fonctionnement, le cycle de nettoyage s’arrête et l’écran suivant apparaît.

Chaque fois qu’un cycle est interrompu, le comptage dans le menu Advanced
(Avancé) enregistre le cycle comme s’il était terminé.

Série XUB 29666 V4

Manuel d’utilisation

15

FR

Si la température du liquide dépasse le maximum autorisé de 70°C, le message
suivant apparaîtra à l'écran.

Si la température du radiateur interne dépasse le maximum autorisé, le message
suivant apparaîtra à l'écran.

Si l'unité surchauffe suite à une utilisation prolongée, le message suivant apparaîtra à
l'écran.

Série XUB 29666 V4

Manuel d’utilisation

16

Menu Advanced (Avancé)

TOUCHE 3

TOUCHE 4

Le menu Advanced (Avancé) permet de définir différents réglages qui ne nécessitent
pas de modifications régulières, et permet également d’afficher l’historique d’utilisation
du bain à ultrasons numérique Grant.

Pour accéder au menu Advanced (Avancé), appuyez sur les touches 3 et 4
simultanément.

L’écran suivant apparaît :

Pour parcourir les réglages disponibles dans le menu Advanced (Avancé), appuyez
sur la touche MENU.

Vous pouvez quitter le menu Advanced (Avancé) à n’importe quel moment en
appuyant sur la touche  .

Écran 1 : Numéro de série

Le premier écran affiche le numéro de série unique de votre bain numérique à
ultrasons Grant et la version du logiciel (les numéros affichés sur l’image ci-dessous
ne sont pas représentatifs de votre modèle).

Appuyez sur la touche MENU pour accéder à l’écran suivant.

Série XUB 29666 V4

Manuel d’utilisation

17

FR

Écran 2 : Durée d’utilisation

Cet écran affiche la durée totale d’utilisation du bain à ultrasons numérique Grant en
jours, heures et minutes ; en d’autres termes, la somme de toutes les durées de cycle
de nettoyage depuis sa mise en service.

Par exemple, l’écran ci-dessus indique que le bain a été utilisé pour une durée totale
de 2 jours, 5 heures et 27 minutes.

Écran 3 : Horloge

Le bain à ultrasons numérique Grant est équipé d’une horloge en temps réel. L’heure
et la date correctes sont réglées en usine mais peuvent être modifiées par l’opérateur.

Pour changer l’heure et la date, parcourez les réglages en appuyant sur la touche
MENU et rectifiez à l’aide des touches HAUT et BAS. Lorsque les réglages sont
corrects, appuyez sur la touche MENU pour accéder à l’écran suivant.

Écran 4 : Nombre de cycles

Le second écran affiche le nombre de cycles effectués par le bain à ultrasons
numérique Grant depuis sa mise en service.

Le comptage inclut tous les cycles que le bain a lancé y compris ceux qui n’ont pas
été terminés, c’est-à-dire les cycles interrompus par l’opérateur ou interrompus en
raison du niveau bas de liquide.

Série XUB 29666 V4

Manuel d’utilisation

18

Écran 5 : Économie d’énergie

En mode de préréglage d’usine, le bain à ultrasons numérique Grant maintient le
liquide à la température réglée, ce qui signifie qu’il consomme de l’énergie lorsqu’il est
inactif (c.-à-d. lorsque les ultrasons ne sont pas activés).

Le bain à ultrasons numérique Grant peut être réglé pour économiser de l’énergie
lorsqu’il n’est pas utilisé.

En activant la fonction d’économie d’énergie, le bain à ultrasons numérique Grant
passe en mode VEILLE après 5 minutes d’inactivité - l’éclairage de l’écran diminue et
le chauffage interne du bain s’arrête.

Le bain à ultrasons numérique Grant consomme moins de 10 watts lorsqu’il est en
mode VEILLE.

En désactivant la fonction d’économie d’énergie, le bain numérique Grant maintient le
liquide à la température réglée. Lorsque la température du liquide tombe en dessous
de la valeur spécifiée, les blocs chauffants s’activent automatiquement, ce qui signifie
que le bain est immédiatement prêt à l’emploi en cas de besoin.

Lorsque vous avez sélectionné l’option voulue, appuyez sur la touche MENU pour
accéder à l’écran suivant.

Série XUB 29666 V4

Manuel d’utilisation

19

FR

Écran 6 : Capteur du niveau de liquide

Le bain à ultrasons numérique Grant est doté d’un capteur du niveau de liquide qui
vérifie si le bain ne manque pas d’eau avant ou pendant le cycle. Cela permet
d’optimiser le processus de nettoyage et de minimiser la détérioration de la cuve.

Le capteur de niveau est un dispositif résistif, par conséquent il ne détectera pas les
liquides ayant une très faible conductivité tels que l’eau déionisée pure. Le capteur de
niveau peut être désactivé pour des applications de nettoyage spécifiques qui utilisent
de l’eau déionisée.

Les touches ON (Marche) et OFF (Arrêt) permettent de régler la fonction du capteur
de niveau de liquide. Lorsque vous avez sélectionné l’option voulue, appuyez sur la
touche MENU pour accéder à l’écran suivant.

Écran 6a : capteur de niveau de liquide

Lorsque l’utilisateur appuie sur la touche OFF et que la touche  est sélectionnée
pour continuer, un message s’affiche pour vérifier que la cuve est bien remplie
jusqu’au niveau indiqué (voir la page 5).

Lorsque le détecteur de niveau est désactivé, la température préréglée du liquide est
automatiquement diminuée de 5°C. La température préréglée peut être augmentée
via le MENU (voir page 9).

Écran 6b : capteur de niveau de liquide

Lorsque l’utilisateur sélectionne « NON », des instructions s’affichent demandant que
la cuve soit remplie avant l’utilisation.

Série XUB 29666 V4

Manuel d’utilisation

20

AVERTISSEMENT

Lorsque le capteur de niveau de liquide est mis en position OFF, le bain numérique à
ultrasons Grant s’exécute comme s’il était plein de liquide.

Par conséquent, sans eau, les chauffe-eaux continuent de s’exécuter, et la surface à

l’intérieur du bain chauffe énormément. Il relève donc de la responsabilité de
l’opérateur de s’assurer que la cuve est suffisamment pleine d’eau lorsque le capteur

de niveau de liquide est désactivé.
Si le bain à ultrasons digital Grant est utilisé avec un niveau de liquide insuffisant, les

radiateurs se désactiveront par mesure de sécurité et les messages suivants
apparaîtront à l'écran :

Toute exécution à sec entraîne la perte de garantie du bain numérique à
ultrasons Grant.

La documentation jointe comprend un message d'avertissement à
apposer sur l'unité si l'évaluation des risques le recommande
(ISO 13732-1:2006).

Série XUB 29666 V4

Manuel d’utilisation

21

FR

Écran 7 : Test de sécurité des appareils électriques portables

Le bain à ultrasons numérique Grant est livré avec cet écran qui permet de faciliter le
test de sécurité des appareils électriques portables (PAT).

Lorsque le bouton ON (Marche) est sélectionné, le bloc chauffant et le générateur des
ultrasons s’activent, sans tenir compte des autres réglages programmés.

Vous serez alors certain que le bain à ultrasons numérique Grant fonctionne dans le
mode requis pour le test de sécurité précis des appareils électriques portables.

Le test de sécurité des appareils électriques portables doit être effectué avec le bain
rempli d’eau.

Une fois le test terminé, appuyez sur le bouton OFF (Arrêt).

Série XUB 29666 V4

Manuel d’utilisation

22

Utilisation de la carte MC

Le bain à ultrasons numérique Grant est doté d'un connecteur de carte MC qui permet
de valider numériquement chaque cycle de nettoyage.

Insérez simplement une carte MC dans le connecteur situé à l'avant du bain à
ultrasons numérique Grant et vérifiez que les informations de chaque cycle sont
enregistrées sur la carte mc.

Le bain à ultrasons numérique Grant est fourni avec un lecteur de carte mc qui permet

de transférer facilement les informations d'un cycle depuis l’appareil vers un

ordinateur.
Pour enregistrer les paramètres d'un cycle, assurez-vous toujours que la carte MC est

insérée préalablement à la mise sous tension du bain à ultrasons numérique Grant.

Grâce à l’enregistrement des paramètres sur une carte MC et leur transfert sur un
ordinateur, un enregistrement électronique permanent des paramètres de cycle de
nettoyage est sauvegardé.

Ces informations sont enregistrées dans un fichier CSV, sous l’appellation cycles.csv,

automatiquement sauvegardé sur la carte mémoire et lisible à l’aide de tout logiciel de
traitement de texte.

Les informations enregistrées contiennent le numéro du cycle, la durée du cycle, la
température du cycle et la validation de l’activité des ultrasons obtenue pendant le
cycle.

Série XUB 29666 V4

Manuel d’utilisation

23

FR

Enregistrement et chargement des données

Configuration requise :

- Windows 2000 SP4 ; XP SP2

- Mac OS 10.1.2+

- Port d’entrée USB haut débit (500 mA)

- Un port USB disponible

Pour enregistrer les données :
Assurez-vous toujours que la carte mc est insérée dans le bain numérique Grant

avant la mise sous tension de l'appareil.
La carte MC enregistre les résultats de chaque cycle jusqu'au retrait de la carte.
Lorsque vous êtes prêt(e) à charger les informations, retirez la carte mc. Insérez-la

dans un lecteur de carte USB, puis branchez le lecteur de carte sur un port USB de
l’ordinateur.

La carte MC/USB contient un fichier nommé Grant.xls qui est déjà configuré comme
modèle d’enregistrement des données. Ouvrez ce fichier ; les données s’affichent au
format d’un tableur.

Le fichier contient les informations de chaque cycle exécuté pendant que la carte mc
était insérée sur le bain à ultrasons numérique Grant.

Pour assurer l’enregistrement des informations du prochain cycle sur la carte MC/USB,
éteignez le bain à ultrasons numérique Grant et réinsérez la carte avant de remettre le
bain sous tension.

Les données ne seront enregistrées sur la carte que si celle-ci est insérée avant la
mise sous tension de l’appareil. Si la carte mc est insérée alors que le bain à
ultrasons numérique Grant est déjà sous tension, les données ne seront pas
enregistrées.

Série XUB 29666 V4

Manuel d’utilisation

24

Détergents pour nettoyage aux ultrasons

Dose de détergent (ml)

2 %

5 %

XUB5

90

225

XUB10

190

475

XUB12

250

625

XUB18

350

875

XUB25

500

1250

Les détergents représentent un composant essentiel dans le processus aux ultrasons,
favorisant le décrochement et l’élimination des débris de la surface des éléments
placés dans la cuve, tout en intensifiant la puissance de l’activité des ultrasons.

Grant propose un détergent spécialement élaboré pour différentes applications de
nettoyage aux ultrasons.

La solution M2 Grant est un détergent universel conçu pour tous les plastiques,
verres et métaux (à l’exception de l’aluminium et autres métaux mous), et qui convient
également aux instruments médicaux.

Matrice de dosage (ml de détergent par cuve)

Grant recommande un dosage compris entre 2 et 5 % pour tous les détergents.

Mode d’emploi : ajouter 25 à 50 ml de M2 par litre d’eau dans le bain à ultrasons.
Avertissement : le M2 Grant peut avoir une action décapante sur l’aluminium et

autres métaux mous.

Durée de conservation : 6 mois si stocké dans un endroit frais et sombre.
Précautions d’emploi : en cas de contact avec les yeux, laver immédiatement et

abondamment avec de l’eau et consulter un médecin. En cas d’ingestion, consulter
immédiatement un médecin et lui montrer l’étiquette. Tenir hors de portée des enfants.

Consulter les fiches de données de sécurité.
Le M2 Grant est biodégradable.

Série XUB 29666 V4

Manuel d’utilisation

25

FR

Informations techniques

Puissance moyenne

0

20

40

60

15 25 35 45 55 65 75 8

5

Temp. (°C)

Puissance

(Watts/Pouce2)

Puissance moy.

Point 3 dB

Nécessité du dégazage

Pour optimiser l’activité des ultrasons, les gaz présents dans l’eau du robinet doivent
être chassés de la solution de nettoyage.

Le temps nécessaire pour dégazer le liquide varie en fonction de la quantité de gaz
présent dans le liquide et de la quantité d’eau dans la cuve. Grant recommande
d’effectuer un cycle de dégazage de 10 minutes au moins.

Pendant le cycle, vous verrez des bulles d’air se former à l’intérieur du bain, et
remonter lentement à la surface. Le dégazage est terminé lorsque vous ne voyez plus
de bulles se former.

Une ébullition à froid accrue visible à la surface du liquide indique également que le
liquide du bain est dégazé.

Une fois le liquide dégazé, le bain est immédiatement utilisable pour un cycle de
nettoyage.

Effet de la chaleur

Le chauffage du liquide dans le
bain favorise le processus de
nettoyage.

Normalement, une température
comprise entre 30 et 60 °C
suffit à accélérer le processus.
Le graphique ci-contre vous
indique qu’un nettoyage optimal
est obtenu à 60 °C.

Si vous utilisez le bain pour nettoyer du matériel médical, il est recommandé de limiter
la température du liquide à 35 °C afin d’éviter de “cuire” les protéines.

L’activité ultrasonique elle-même chauffe le liquide de 10 à 15 °C environ par heure
en utilisation continue. Pour chauffer le liquide de la cuve plus rapidement, il est
recommandé d’activer les ultrasons et d’allumer le chauffage simultanément.

Durée de nettoyage

Le bain à ultrasons numérique Grant est préréglé en usine pour une durée de
nettoyage de 15 minutes. Le nettoyage efficace de certains éléments peut nécessiter
plus ou moins de temps, en fonction des contaminants et du niveau de contamination.

Série XUB 29666 V4

Manuel d’utilisation

26

Caractéristiques

Température ambiante

5 à 40 °C

Humidité relative maximale

80 % H.R. à une température ambiante

jusqu’à 31 °C, diminuant linéairement
jusqu’à 50 % d’humidité relative à 40°C

Altitude

Jusqu’à 2 000 m (6 500 pi)

Environnement de fonctionnement

Utilisation d'intérieur seulement

Dimensions externes

de la cuve (mm)

Dimensions internes de

la cuve (mm)

Dimensions internes du

panier (mm)

A B C D E F G X Y Z

XUB5

340

255

325

265

300

150

150

265

115

110

XUB10

545

245

315

265

505

140

150

465

100

110

XUB12

345

355

435

365

300

240

200

260

200

160

XUB18

375

410

490

365

330

300

200

295

260

160

XUB25

550

410

490

365

505

300

200

465

260

160

Caractéristiques électriques

Série XUB 29666 V4

Manuel d’utilisation

27

FR

Fréq. de

fonctionne-

ment

(KHz)

Plage de

chauffage

(°C)

Consomm­ation totale

de courant

(W)

Puissance

des

ultrasons

(W)

Puissance

calorifique

(W)

Tension

secteur

(VCA)

XUB5

32 - 38

5 - 70

250

100

150

230

XUB10

32 - 38

5 - 70

450

200

250

230

XUB12

32 - 38

5 - 70

500

200

300

230

XUB18

32 - 38

5 - 70

750

300

450

230

XUB25

32 - 38

5 - 70

900

400

500

230

Alimentation secteur : 230 V @ 50-60 Hz
Degré de pollution: 2
Classe de Surtension II

Les fluctuations d'alimentation secteur ne sont pas de dépasser ±10% de la tension
nominale d'alimentation secteur

Série XUB 29666 V4

Manuel d’utilisation

28

Entretien

Il est important de garder le bain parfaitement propre. Un liquide contaminé réduit non
seulement les performances du bain mais risque également de l’endommager.
Changez régulièrement le liquide de nettoyage. C’est le processus de nettoyage
adopté qui détermine la fréquence de changement du liquide - plus souillés sont les
éléments, plus souvent vous devrez changer le liquide. Changez le liquide de
nettoyage une fois par jour au moins.

La base du bain génère l’activité des ultrasons en vibrant à très grande vitesse. Si un
contaminant entre en contact avec le bain, il agit comme un abrasif, entraînant une
usure de la surface métallique. Dans des cas extrêmes, le bain peut présenter des
trous et commencer à fuir. Le test de sécurité des appareils électriques portables doit
être effectué avec le bain rempli d’eau.

L’appareil ne comporte aucune pièce réparable par l’utilisateur. Toutes les opérations
d’entretien et de réparation doivent être confiées uniquement aux techniciens qualifiés

de chez Grant. Des contrats d’entretien du bain à ultrasons numérique Grant sont
disponibles auprès de Grant.

Retour du matériel à Grant

Tout appareil retourné à Grant pour entretien, réparation ou un autre motif DOIT
ÊTRE ENTIÈREMENT DÉCONTAMINÉ avant son expédition et être accompagné
d’un certificat de décontamination.

Le non-respect de cette consigne peut entraîner l’application de frais supplémentaires
ou le retour du matériel à l’utilisateur/expéditeur, à la seule discrétion de Grant.

Les bains à ultrasons qui ont été utilisés pour des applications médicales/sanitaires
doivent être décontaminés/emballés conformément au document DB2003(5) de la
directive de la MHRA, « Management of Medical Devices prior to Repair, Service or
Investigation » (Gestion des dispositifs médicaux avant réparation, entretien ou
investigation). Vous trouverez ce document à l’adresse www.mhra.gov.uk.

Cette mesure vise à protéger la santé et la sécurité des employés de Grant, en
réduisant le risque potentiel de blessure ou d’infection.

Vous trouverez plus d’informations sur les directives de décontamination, ainsi que
des modèles de certificats de décontamination à l’adresse www.grant.co.uk.

Si vous désirez obtenir des informations supplémentaires, veuillez contacter :
Grant Service Department

Grant Instruments (Cambridge) Ltd
Shepreth, Cambridgeshire
SG8 6GB England

Tél. : [phone] Fax : [phone]
E-mail : [email protected]

Série XUB 29666 V4

Manuel d’utilisation

29

FR

Garantie

La garantie sur les produits à ultrasons Grant s’applique aux vices de pièce ou de
main d’œuvre apparaissant dans les 12 mois suivant la date d’achat. Les articles
d’origine défectueux retournés à Grant ou à son agent local seront remplacés ou
réparés gratuitement, à leur seule discrétion.

Une extension de garantie de 2 ans s’applique aux assemblages de capteur et de
5 ans à la méthode de fixation. Si les capteurs ou le matériel de fixation sont exposés
à des produits chimiques liquides ou de nettoyage, la garantie sera annulée.

La garantie ne s’applique pas en cas de :

- usure normale

- dommages engendrés par un usage impropre

- non-respect des instructions d’entretien, de service ou de raccordement

- dommages causés par l’utilisation de produits chimiques ou liquides toxiques,

inflammables, acides, caustiques ou corrosifs non recommandés par Grant

L’utilisateur doit se familiariser avec le présent manuel d’utilisation avant de faire
fonctionner l’appareil et solliciter auprès de Grant ou de l’un de ses agents des
conseils sur les techniques de nettoyage ou les produits chimiques.

Grant ne sera pas tenu responsable des dommages ou des préjudices engendrés par
un usage impropre.

Les droits légaux ne sont pas affectés.

Mise au rebut du bain à ultrasons

Veuillez vous assurer que, à la fin de sa vie utile, ce produit est mis au rebut
conformément aux réglementations nationales en vigueur.

Conformité WEEE

Grant Instruments se conforme totalement aux réglementations Waste Electrical &
Electronic Equipment (WEEE) 2006. Nous participons au programme de conformité

B2B (Numéro d’homologation du programme WEE/MP3338PT/SCH), qui gère nos
obligations WEEE pour notre compte. Le numéro d’enregistrement unique

WEE/GA0048TZ à été attribué à Grant Instruments par l’agence environnementale.
Pour des informations plus détaillées sur les collectes WEEE au Royaume-Uni, contactez

directement notre gestionnaire de Programme de conformité B2B au 01691 676 124
Dans les autres pays, contactez le fournisseur de votre équipement.

Série XUB 29666 V4

Manuel d’utilisation

30

Recherche de panne

L’appareil ne se met pas
sous tension (aucun écran
affiché)

Vérifiez que l’appareil est branché et que
l’alimentation secteur n’est pas coupée.

L’écran affiche :

“Liquid Level Low”

(Niveau de liquide bas)

Remplissez le bain à ultrasons Grant avec de l’eau
jusqu’au-dessus de la ligne de remplissage indiquée à
l’intérieur de la cuve.

Si vous utilisez de l’eau “douce” (p. ex. déionisée ou
purifiée), vérifiez que le détergent a été ajouté.

L’écran affiche :

“Sonics Low”

(Ultrasons faibles)

Le bain à ultrasons Grant est équipé d’un détecteur
de puissance des ultrasons, qui contrôle l’activité des
ultrasons dans le bain pendant le cycle de nettoyage.

Si la puissance des ultrasons descend au-dessous
d’un certain point, le cycle est incomplet et ce
message apparaît. Cela n’est pas nécessairement
provoqué par un dysfonctionnement de l’appareil.

Si ce message s’affiche, lancez un autre cycle pour
voir si le problème persiste.

L'écran affiche :

« Dispositif de chauffage

coupé - OFF »

« Vérifier le niveau »

« Éteindre pour »

« activer le chauffage »

Le bain à ultrasons numérique Grant a détecté que
les blocs chauffants ont été utilisés à une température
supérieure à leur température de fonctionnement
nominale et a coupé la fonction de chauffage. Cet
incident empêche également tout démarrage d'un
nouveau cycle. La cause la plus probable est
l'évaporation du liquide alors que le capteur de niveau
est désactivé.

Éteignez puis laissez refroidir l'appareil pendant
quelques minutes, ajoutez du liquide au-delà du
niveau du capteur, puis rallumez l'appareil afin de
réinitialiser l'alarme.

Grant dispose d’une équipe technique spécialisée capable de résoudre tous les
problèmes susceptibles d’affecter le bain à ultrasons numérique Grant. Cependant, en
maintes occasions, il est possible que l’opérateur puisse corriger lui-même le
problème.

Série XUB 29666 V4

Manuel d’utilisation

31

FR

L'écran affiche :

“Unit Overheat”

“Please Wait”

“Switch Off to”

“reset”

“menu”

Le bain à ultrasons digital Grant a détecté une
température surélevée du générateur d'ultrasons de
l'unité et a désactivé la fonction ultrasons. Cela
empêche également le démarrage de tout cycle. La
cause la plus probable est l'évaporation de fluide alors
que le détecteur de niveau est désactivé. Éteignez
l'unité, laissez-la refroidir pendant quelques minutes,
ajoutez du liquide au-delà du niveau du détecteur et
rallumez l'unité pour réinitialiser l'alarme.

L'écran affiche :

“Over Temp”

Le bain à ultrasons digital Grant a détecté une
température de l'eau supérieure à 75°C et a avorté le
cycle. Veuillez laisser refroidir le liquide ou en extraire
une partie et la remplacer par du liquide plus froid.

Le cas échéant, contactez le Service après-vente de Grant au [phone]

ou à l’adresse [email protected].

Série XUB 29666 V4

Manuel d’utilisation

32

Livret d’entretien

Date

Nombre de cycles

Technicien

Détails
Prochain entretien

Date

Nombre de cycles

Technicien

Détails
Prochain entretien

Date

Nombre de cycles

Technicien

Détails
Prochain entretien

Date

Nombre de cycles

Technicien

Détails
Prochain entretien

Date

Nombre de cycles

Technicien

Détails
Prochain entretien

Grant recommande d’effectuer une révision du bain à ultrasons numérique Grant une
fois par an au minimum. Ce livret doit être conservé par le technicien procédant à la
révision.

L’appareil ne comporte aucune pièce réparable par l’utilisateur. Toutes les opérations
d’entretien et de réparation doivent être confiées uniquement aux techniciens qualifiés
de chez Grant.

Série XUB 29666 V4

Manuel d’utilisation

1

DE

Inhalt

Sicherheitshinweise ............................................................................................ 2

Aufstellung ........................................................................................................... 3

Schnellanleitung .................................................................................................. 4

Bedienung des Geräts ......................................................................................... 5

Bedienelemente .................................................................................................. 6

Bedienermenü ...................................................................................................... 8

Starten des Programms .................................................................................... 13

Möglichkeiten zum Programmabbruch ........................................................... 14

Menü ADVANCED .............................................................................................. 16

Verwendung der MC-Karte ................................................................................ 22

Aufzeichenen und Übertragen von Daten ....................................................... 23

Reinigungsmittel für Ultraschallbäder ............................................................. 24

Technische Informationen ................................................................................ 25

Technische Daten .............................................................................................. 26

Wartung ............................................................................................................... 28

Zurücksenden von Geräten an Grant .............................................................. 28

Garantie ............................................................................................................... 29

Entsorgung des Ultraschallbads ...................................................................... 29

Problembehebung ............................................................................................. 30

Serviceprotokoll ................................................................................................. 32

Grant Ultraschallbäder werden in Großbritannien hergestellt

und erfüllen strenge internationale Normen.

XUB-Serie 29666 V4
Bedienungsanleitung

2

Sicherheitshinweise

Produkte, für die dieses Dokument gilt

Diese Bedienungsanleitung gilt für folgende Produkte:

 XUB5, XUB10, XUB12, XUB18, XUB25

Die oben aufgeführten Produkte gehören zu einer Universalserie Ultraschallbäder und
sind nur für innengebrauch durch qualifiziertes Personal bestimmt.

Elektrik

Das Betreiben des Ultraschallbads ohne Erdung (Schutzleiter) ist gefährlich.

Die Haupt Kaltgerätbuchsen sind mit zwei 2 x 5A Sicherungen ausgerüstet. NIEMALS
EINE SICHERUNG MIT HÖHEREM NENNSTROM EINSETZEN!

Achten Sie auf eine gefährdungsfreie Führung des Netzkabels.

Allgemeine Hinweise zum Gebrauch

Das Bad darf nur eingeschaltet werden, wenn sich Flüssigkeit im Behälter befindet.
Zu reinigende Gegenstände sind stets in den Korb zu legen.

Eine Nichtbefolgung dieses Hinweises kann das Bad beschädigen und zum Erlöschen
der Garantie führen.

Hände bzw. Finger nicht in das Bad eintauchen.
Lassen Sie beim Betrieb des Bades bei höheren Temperaturen besondere Vorsicht

walten, da Geräteflächen heiß werden können.
In das Bad dürfen niemals toxische, entzündliche, säurehaltige, ätzende oder

korrodierende Flüssigkeiten eingefüllt werden.
Das Bad darf nur mit leerem Flüssigkeitsbehälter transportiert werden.
Lesen Sie diese Anweisungen vollständig durch. Die Sicherheit wird möglicherweise

beeinträchtigt, wenn sie nicht befolgt werden.
Informationen zu Reinigungsverfahren und empfohlenen Reinigungsmitteln. Erhalten Sie bei

Grant bzw. dem autorisierten Vertriebshändler.
Grant übernimmt keinerlei Verantwortung für Schäden bzw. Verletzungen, die aus dem

unsachgemäßen Gebrauch dieses Gerätes resultieren.

XUB-Serie 29666 V4
Bedienungsanleitung

3

DE

Aufstellung

Lieferumfang des Grant Digital-Ultraschallbads:

- 1 Korb

- 1 Deckel

- 1 MC-Karte und ein USB-Kartenlesegerät

- 1 Abflussschlauch (2 m)

- 1 Schlauchstutzen

- 1 Probepackung Reinigungsmittel Grant M2

- 3 x Ladekalen (UK, EU, AUS)

Geräteinstallation

Schrauben Sie das Schlauchanschlussstück auf das Abflussventil an der
Geräterückseite.

Stellen Sie das Gerät in der Nähe eines Abflusses bzw. Beckens auf.
Stecken Sie das eine Schlauchende auf das Schlauchanschlussstück und das andere

Ende auf den Abflussanschluss (bzw. legen Sie es in das Becken).
Stecken Sie den Netzstecker des Geräts in eine geeignete Netzsteckdose.
Netzschalter und Gerätestecker müssen leicht zugänglich sein.
Das Grant Digital-Ultraschallbad ist jetzt betriebsbereit.

XUB-Serie 29666 V4
Bedienungsanleitung

4

Bedienelemente

TASTE 3

TASTE 4

TASTE 1

TASTE 2

Vergewissern Sie sich, dass Ihr digitales Ultraschallbad
von Grant an eine vollständig geerdete Spannungsquelle
mit 230 V angeschlossen ist.

Schalten Sie anschließend Ihr digitales Ultraschallbad
von Grant am Ein-/Ausschalter auf der Rückseite des
Gerätes ein.

Die Schalter leuchtet auf.

Das Grant Digital Ultraschallbad wird über ein Menüsystem bedient:

Den einzelnen Tasten sind folgende Funktionen zugeordnet:

TASTE 1:  – Mit dieser Taste können Sie den Ultraschallzyklus starten und beenden.
TASTE 2: Menü – Mit dieser Taste können Sie durch das Menü blättern.
TASTE 3: Nach oben/ein – Mit dieser Taste können Sie die Einstellungen im

Optionsmenü vornehmen.
TASTE 4: Nach unten/aus – Mit dieser Taste können Sie die Einstellungen im

Optionsmenü vornehmen

XUB-Serie 29666 V4
Bedienungsanleitung

5

DE

Füllmar­kierung

Schnellanleitung

Füllen Sie bis zur Füllmarkierung Wasser in das Bad. Achten Sie darauf, dass der
Wasserstand die Füllmarkierung nicht überschreitet.

Schütten Sie die erforderliche Reinigungsmittelmenge (siehe Seite 24) in das Wasser.
Schalten Sie das Gerät mit dem Netzschalter auf der Geräterückseite (über der

Netzkabelzuführung) ein.
Drücken Sie die START-Taste, um das voreingestellte Reinigungsprogramm zu

übernehmen und den Reinigungslauf zu starten.
Nehmen Sie den Korb nach dem Ende des Reinigungsprogramms aus dem Bad

heraus und spülen Sie die gereinigten Gegenstände mit sauberem fließendem
Wasser ab. Drehen Sie den Deckel um und stellen Sie den Korb auf den Deckel, um
die gereinigten Gegenstände abzutropfen und trocknen zu lassen.

ACHTUNG

- Das Bad darf nur mit gefülltem Behälter betrieben werden.

- Niemals Wasser mit einer Temperatur über 50°C in das Bad einfüllen.

- Stets den Korb verwenden.

- Hände, Finger oder andere Körperteile dürfen nicht mit Reinigungslösung in

Berührung kommen.

- Niemals toxische, entzündliche, säurehaltige, ätzende oder korrodierende
Flüssigkeiten einfüllen.

- Keine Dämpfe von schädlichen Flüssigkeiten einatmen.

- Spülen Sie die Gegenstände nach Abschluss des Reinigungsprogramms

mit sauberem Wasser ab.

Unsachgemäßer Einsatz bzw. Missbrauch des Geräts führt zum Erlöschen der
Garantie.

XUB-Serie 29666 V4
Bedienungsanleitung

6

Bedienung des Geräts

Wenn das Grant Digital Ultraschallbad eingeschaltet wurde und der Behälter gefüllt ist,
wird am Display abwechselnd Folgendes angezeigt.

Wenn die Wassertemperatur dem eingestellten Sollwert entspricht bzw. darüber liegt,
wird „Temp OK“ angezeigt.

Drücken Sie die Taste  , um das voreingestellte Reinigungsprogramm zu starten.
Das Grant Digital Ultraschallbad übernimmt die Parameter vom vorher ausgeführten

Programm. Wenn das gleiche Reinigungsprogramm wie vorher ausgeführt werden
soll, braucht das Menü also nicht aufgerufen zu werden.

XUB-Serie 29666 V4
Bedienungsanleitung

7

DE

Wenn das digitale Ultraschallbad von Grant eingeschaltet ist und der
Flüssigkeitsstand zu niedrig ist, erscheint der folgende Bildschirm.

Für spezielle Reinigungsanwendungen, bei denen de-ionisiertes Wasser verwendet
wird (siehe Seite 18), kann der Füllstandssensor deaktiviert werden.

Wenn das Bad bis zum erforderlichen Füllstand mit Flüssigkeit gefüllt ist, haben Sie
die Möglichkeit zum Entgasen (siehe Seite 24).

Zum Erreichen eines guten Reinigungswirkungsgrades muss die Flüssigekeit entgast
werden.

Wenn Sie YES (JA) auswählen, wird Ihr digitales Ultraschallbad von Grant einen
automatischen Entgasungszyklus ausführen. Der folgende Bildschirm erscheint.

Mit dem Entgasungsprozess können Luftblasen aus dem Wasser entfernt werden, da
diese die Reinigungsleistung beeinträchtigen. Wenn alle Luftblasen an der Oberfläche
sind, kann der Entgasungsprozess durch Drücken der Taste  beendet werden.

Hinweis: Wenn das Gerät mehr als 5 Sekunden lang einen niedrigen
Flüssigkeitsstand erkennt, wird davon ausgegangen, dass das Bad mit frischem
Wasser gefüllt wurde. Sie haben dann die Möglichkeit, einen Entgasungszyklus
auszuführen.

XUB-Serie 29666 V4
Bedienungsanleitung

8

Bedienermenü

Einige Parameter des Grant Digital-Ultraschallbad sind benutzerspezifisch einstellbar.
Drücken Sie die MENU-Taste, um das Optionsmenü aufzurufen und sich die

verschiedenen einstellbaren Parameter anzusehen.

Durch wiederholtes Drücken der MENU-Taste können Sie durch das Menü blättern.
Drücken Sie die Taste  , um das Menü zu verlassen.

XUB-Serie 29666 V4
Bedienungsanleitung

9

DE

Display 1: Einstellen der Temperatur

Das Grant Digital-Ultraschallbadist mit einem Thermostat und Heizelementen
ausgestattet, mit denen die Temperatur der Reinigungsflüssigkeit konstant gehalten
wird.

Die gewünschte Temperatur der Reinigungsflüssigkeit kann mit Taste 3 und 4 im
Bereich von umgebungstemperatur und 70°C eingestellt werden.

Im Normalbetrieb schaltet sich die Wasserheizung im Grant Digital-Ultraschallbad ein,
wenn die Temperatur der Reinigungsflüssigkeit unter der Solltemperatur liegt.
[Als Sicherheitsmaßnahme kann das Grant Digital-Ultraschallbad nur eingeschaltet
werden, wenn der Behälter mit Flüssigkeit gefüllt ist.]

Bitte beachten Sie, dass die Reinigungsflüssigkeit im Normalbetrieb durch Ultraschall
um bis zu 15°C pro Stunde geheizt werden kann.

Das Grant Digital-Ultraschallbad kann die Reinigungsflüssigkeit nicht kühlen. Wenn
die Flüssigkeit zu heiß wird, müssen Sie sie entweder abkühlen lassen oder kühleres
Wasser nachfüllen.

SICHERHEITSHINWEIS: Bei Einstellung einer Temperatur von über 54°C wird das
Gehäuse des Grant Digital-Ultraschallbad heiß und darf nicht mit bloßen Händen
berührt werden.

Nach Auswahl der gewünschten Temperatur gelangen Sie durch Drücken der MENU­Taste zum nächsten Display.

Im Dokumentationspack ist ein Aufkleber mit einem Warnhinweis
enthalten, der an der Einheit angebracht werden kann, falls dies nach
einer Risikobewertung als notwendig erachtet wird (ISO 13732-1:2006).

XUB-Serie 29666 V4
Bedienungsanleitung

10

Display 2: Einstellen der Programmdauer

Die werkseitig voreingestellte Programmdauer des Grant Digital-Ultraschallbades
beträgt 15 Minuten. In diesem Display können Sie die Programmdauer einstellen. Mit
den Tasten 3 und 4 erhöhen bzw. verringern Sie die Programmdauer.

Nach Auswahl der gewünschten Programmdauer gelangen Sie durch Drücken der
MENU-Taste zum nächsten Display. Die Programmdauer wird bis zur nächsten
Änderung im Bedienermenü abgespeichert.

Display 3: Einstellen der Heizleistung

Die Heizleistung des Grant Digital-Ultraschallbades ist einstellbar. Dadurch kann das
Reinigungsprogramm individuell auf den jeweiligen Anwendungsfall zugeschnitten
werden.

Mit den Tasten 3 und 4 können Sie die Heizleistung zwischen 50 und 100 % einstellen.
Nach Auswahl der gewünschten Heizleistung gelangen Sie durch Drücken der MENU­Taste zum nächsten Display.

XUB-Serie 29666 V4
Bedienungsanleitung

11

DE

Display 4: Entgasung

Neben der automatischen Entgasung beim ersten Einschalten des Geräts können Sie
mit dieser Menüfunktion beim Start jedes Reinigungsprogramms einen
Entgasungslauf durchführen.

Die gewünschte Option kann mit den Tasten 3 und 4 ein- bzw. ausgeschaltet werden.
Eine Erläuterung der Notwendigkeit einer Entgasung finden Sie auf Seite 25.

Wenn Sie die Entgasung aktivieren, führt das Grant Digital-Ultraschallbad nach jeder
Betätigung der Programmstarttaste einen Entgasungslauf aus.

Nach Auswahl der gewünschten Option gelangen Sie durch Drücken der MENU-Taste
zum nächsten Display.

XUB-Serie 29666 V4
Bedienungsanleitung

12

Display 5: Frequenzsprungverfahren

Das Grant Digital-Ultraschallbad gewährleistet mithilfe eines
Frequenzsprungverfahrens (Frequency LEAP-Technologie) eine gleichmäßigere
Ultraschallreinigung im gesamten Flüssigkeitsbehälter.

Eine moderne Software erzeugt mithilfe eines Pseudo-Zufallsalgorithmus einen über
einen breiten Frequenzbereich hinweg verteilten Ultraschall. Das verhindert stehende
Wellen und verbessert den Reinigungswirkungsgrad.

Für verschiedene Anwendungsfälle ist die Reinigung im Frequenzsprungverfahren
oder mit fester Ultraschallfrequenz durchführbar.

Die gewünschte Option kann mit den Tasten 3 und 4 ein- bzw. ausgeschaltet werden.
Nach Auswahl der gewünschten Option gelangen Sie durch Drücken der MENU-Taste

zum nächsten Display.

XUB-Serie 29666 V4
Bedienungsanleitung

13

DE

Starten des Programms

Nach dem Einstellen aller Parameter im Bedienermenü wird auf dem Display
Folgendes angezeigt.

Das Grant Digital Ultraschallbad ist jetzt betriebsbereit.
Drücken Sie die Eingabetaste, um das Reinigungsprogramm zu starten.
Wenn das Reinigungsprogramm läuft, wird auf dem Display Folgendes angezeigt:

(Die eigentliche Programmdauer und Temperatur können unterschiedlich sein.)
Das Programm kann zu jeder Zeit durch Drücken der Taste  abgebrochen werden.

Nach Programmabschluss wird 3 Sekunden lang die folgende Meldung angezeigt:

XUB-Serie 29666 V4
Bedienungsanleitung

14

Möglichkeiten zum Programmabbruch

Nach einem Programmabbruch wird der Grund für den Fehlschlag auf dem Display
angezeigt.

Wenn das Programm durch den Bediener abgebrochen wurde, erscheint auf dem
Display Folgendes:

Wenn der Füllstandssensor eingeschaltet ist und der Flüssigkeitsstand während des
Betriebs unter den erforderlichen Pegel fällt, wird das Reinigungsprogramm
abgebrochen und auf dem Display Folgendes angezeigt:

Das Grant Digital Ultraschallbad kann erst dann wieder betrieben werden, wenn der
Flüssigkeitsbehälter auf den erforderlichen Füllstand aufgefüllt wurde.

Falls die Leistung des Ultraschallgenerators während des Betriebs unter einen
bestimmten Wert fällt, wird das Reinigungsprogramm abgebrochen und auf dem
Display Folgendes angezeigt:

XUB-Serie 29666 V4
Bedienungsanleitung

15

DE

Wenn die Temperatur der Flüssigkeit das zulässige Maximum von 70 °C überschreitet,
erscheint folgende Anzeige.

Wenn die interne Heizung ihre zulässige maximale Temperatur überschreitet,
erscheint die folgende Anzeige.

Wenn sich das Gerät aufgrund von zu langem Gebrauch überhitzt, wird die folgende
Mitteilung angezeigt.

In diesen Programmabbruchsfällen wird das Programm trotzdem als abgeschlossen
interpretiert und der Programmlaufzähler im Menü ADVANCED inkrementiert.

XUB-Serie 29666 V4
Bedienungsanleitung

16

Menü ADVANCED

TASTE 3

TASTE 4

Im Menü ADVANCED sind verschiedene Parameter einstellbar, die nicht regelmäßig
geändert werden müssen. Darüber hinaus kann hier das Betriebsprotokoll des Grant
Digital-Ultraschallbades eingesehen werden.

Drücken Sie gleichzeitig die Tasten 3 und 4, um das Menü ADVANCED aufzurufen.
Auf dem Display wird Folgendes angezeigt:

Durch wiederholtes Drücken der MENU-Taste können Sie durch das Menü
ADVANCED blättern.

Das Menü ADVANCED kann zu jeder Zeit durch Drücken der Taste  abgebrochen
werden.

Display 1: Seriennummer

Der erste Bildschirm zeigt die eindeutige Seriennummer Ihres digitalen
Ultraschallbads von Grant sowie die Version der Software (Die Zahlen in der
Abbildung unten entsprechen nicht Ihrem Gerät).

Drücken Sie die Taste MENU, um zum nächsten Bildschirm zu gelangen.

XUB-Serie 29666 V4
Bedienungsanleitung

17

DE

Display 2: Gesamtbetriebszeit

Hier wird die Gesamtbetriebszeit des Grant Digital-Ultraschallbades (in Tagen,
Stunden und Minuten), d. h. aller seit dem allerersten Einschalten ausgeführten
Reinigungsläufe angezeigt.

So ist beispielsweise der obigen Abbildung zu entnehmen, dass das Bad insgesamt 2
Tage, 5 Stunden und 27 Minuten in Betrieb war.

Display 3: Uhr

Das Grant Digital Ultraschallbad ist mit einer Echtzeituhr ausgestattet. Diese ist
werkseitig auf die ordnungsgemäße Uhrzeit eingestellt; sie kann jedoch
benutzerspezifisch geändert werden.

Gehen Sie zum Einstellen von Datum und Uhrzeit durch wiederholtes Drücken der
MENU-Taste zur Zeiteinstellung und stellen Sie Werte durch Betätigen der Tasten 3
und 4 ein. Nach Auswahl der gewünschten Einstellungen gelangen Sie durch Drücken
der MENU-Taste zum nächsten Display.

Display 4: Programmlaufzähler

Zeigt die Anzahl der Läufe an, die das Grant Digital -Ultraschallbad seit dem
allerersten Einschalten ausgeführt hat.

Der Programmlaufzähler zeigt die bereits abgeschlossenen und die vom Bediener
bzw. durch niedrigen Flüssigkeitsstand abgebrochenen Programme an.

XUB-Serie 29666 V4
Bedienungsanleitung

18

Display 5: Energiesparmodus

Im werkseitig voreingestellten Modus hält das Grant Digital-Ultraschallbad die
eingestellte Flüssigkeitstemperatur konstant. Das bedeutet, dass es auch im Leerlauf
(d. h. der Ultraschall nicht eingeschaltet ist) Energie verbraucht.

Das Grant Digital Ultraschallbad kann so eingestellt werden, dass es Energie spart,
wenn es nicht in Benutzung ist.

Durch Setzen von LOW POWER auf ON schaltet das Grant Digital Ultraschallbad
nach 5 Minuten Inaktivität in den SLEEP-Modus, d. h. das Display und die interne
Wasserheizung werden abgeschaltet.

Im SLEEP-Modus verbraucht das Grant Digital-Ultraschallbad weniger als 10 W.
Durch Setzen von LOW POWER auf OFF hält das Grant Digital Ultraschallbad die

eingestellte Flüssigkeitstemperatur konstant, d. h. wenn die Flüssigkeitstemperatur
unter den eingestellten Sollwert fällt, schaltet sich die Heizung automatisch ein,
sodass das Bad bei Bedarf sofort betriebsbereit ist.

Nach Auswahl der gewünschten Option gelangen Sie durch Drücken der MENU-Taste
zum nächsten Display.

XUB-Serie 29666 V4
Bedienungsanleitung

19

DE

Display 6: Füllstandssensor

Das Grant Digital-Ultraschallbad besitzt einen Füllstandssensor, der während des
Programmlaufs bzw. davor eine Unterfüllung meldet. Dies gewährleistet einen
optimalen Reinigungsvorgang und verhindert Schäden am Flüssigkeitsbehälter.

Der Füllstandssensor arbeitet nach dem Widerstansprinzip, das heißt, er kann
Flüssigkeiten mit sehr geringer elektrischer Leitfähigkeit wie reines entionisiertes
Wasser nicht erkennen.Für Spezialanwendungen, bei denen entionisiertes Wasser
zum Einsatz kommt, kann der Füllstandssensor deaktiviert werden.

Der Füllstandssensor kann mit den Tasten 3 und 4 ein- bzw. ausgeschaltet werden.
Nach Auswahl der gewünschten Option gelangen Sie durch Drücken der MENU-Taste
zum nächsten Display.

Display 6a: Flüssigkeitsstandsensor

Wenn die Taste OFF (Aus) gedrückt ist und die Taste  ausgewählt wird, um
fortzufahren, erscheint eine Meldung zur Überprüfung, ob der Bediener den Tank bis
zum angegebenen Füllstand aufgefüllt hat (siehe Seite 5).

Wenn der Füllstandsensor deaktiviert ist, wird die eingestellte Temperatur der
Flüssigkeit automatisch auf 5 °C reduziert. Die eingestellte Temperatur kann im
MENÜ-System erhöht werden (siehe Seite 9).

Display 6b: Flüssigkeitsstandsensor

Wenn NO (Nein) ausgewählt wird, erscheint eine Aufforderung, den Tank vor dem
Gebrauch aufzufüllen.

XUB-Serie 29666 V4
Bedienungsanleitung

20

ACHTUNG

Wenn Sie den Flüssigkeitsstandsensor ausschalten (OFF), wird beim Betrieb des

digitalen Ultraschallbads von Grand davon ausgegangen, dass das Bad mit

Flüssigkeit gefüllt ist.
Dies bedeutet, dass die Heizung auch ohne eingefülltes Wasser arbeiten wird und die

Oberfläche an der Innenseite des Bades sehr heiß wird. Es liegt daher in der
Verantwortung des Bedieners, sicherzustellen, dass der Tank mit genügend Wasser
gefüllt ist, wenn der Flüssigkeitsstandsensor deaktiviert ist.

Wenn das digitale Ultraschallbad von Grant mit zu wenig Flüssigkeit betrieben wird,
werden die Heizer aus Sicherheitsgründen abgeschaltet und es erscheint die folgende
Anzeige:

Um das digitale Ultraschallbad von Grant weiterhin zu verwenden, muss die
Flüssigkeit bis zum Flüssigkeitsfüllstandsensor aufgefüllt und das Gerät aus- und
wieder eingeschaltet werden.

Im Dokumentationspack ist ein Aufkleber mit einem Warnhinweis
enthalten, der an der Einheit angebracht werden kann, falls dies nach
einer Risikobewertung als notwendig erachtet wird (ISO 13732-1:2006).

XUB-Serie 29666 V4
Bedienungsanleitung

21

DE

Display 7: Mobilgerätetests

Das Grant Digital-Ultraschallbad erleichtert mit dieser Funktion Mobilgerätetests.

Beim Drücken auf ON werden Heizung und Ultraschallgenerator unabhängig von den
Programmeinstellungen eingeschaltet.

Das Grant Digital Ultraschallbad kann dann in der für genaue Mobilgerätetests
erforderlichen Betriebsart betrieben werden.

Mobilgerätetests müssen mit befülltem Flüssigkeitsbehälter durchgeführt werden.
Drücken Sie die OFF-Taste, wenn der Test abgeschlossen ist.

XUB-Serie 29666 V4
Bedienungsanleitung

22

Verwendung der MC-Karte

Das Grant Digital-Ultraschallbad besitzt einen Steckplatz für MC-Karten, sodass
Reinigungsprogramme digital ausgewertet werden können.

Stecken Sie eine MC-Karte in den Steckplatz auf der Vorderseite des Grant Digital­Ultraschallbads. Die Gerätedaten werden dann auf der MC-Karte gespeichert.

Das Grant Digital-Ultraschallbad wird mit einem MC-Kartenlesegerät geliefert, mit dem
Programmdaten auf einfache Weise an einen PC übertragen werden können.

Damit die Programmparameter aufgezeichnet werden können, muss die MC-Karte vor
dem Einschalten des Gerätes in den Steckplatz eingesteckt worden sein.

Durch Speichern der Parameter auf einer MC-Karte und Übertragen an einen PC
können Reinigungsprogrammparameter dauerhaft gespeichert werden.

Die Informationen werden als CSV-Datei gespeichert. Dies wird automatisch als
cycles.csv auf der MC-Karte gespeichert. Es kann mit jedem beliebigen
Textverarbeitungsprogramm geöffnet werden.

Zu den gespeicherten Informationen gehören Programmnummer, Programmdauer,
Programmtemperatur und eine Bewertung der Ultraschallaktivität während des
Programms.

XUB-Serie 29666 V4
Bedienungsanleitung

23

DE

Aufzeichenen und Übertragen von Daten

Systemvoraussetzungen:

- Windows 2000 SP4; XP SP2

- Mac OS 10.1.2+

- USB-Hochgeschwindigkeitsschnittstelle (500 mA)

- eine verfügbare USB-Schnittstelle

Aufzeichnen gespeicherter Daten:
Die MC-Karte ist VOR dem Einschalten des Gerätes in den Steckplatz einzustecken.
Programmergebnisse werden solange auf der MC-Karte aufgezeichnet, bis sie aus

dem Steckplatz entfernt wird.
Entnehmen Sie die MC-Karte aus dem Steckplatz, wenn alle gewünschten

Informationen abgespeichert wurden. Stecken Sie die Karte in das mitgelieferte USB­Kartenlesegerät und schließen Sie das Lesegerät an die USB-Schnittstelle eines PC
an.

Auf der MC-Karte ist eine Dateivorlage zum Aufzeichnen von Daten gespeichert
(Grant.xls). Öffnen Sie diese Datei. Die Daten werden im Tabellenkalkulationsformat
angezeigt.

Die Datei enthält Informationen zu jedem Programmlauf, die abgespeichert werden,
wenn eine MC/USB-Karte in das Grant Digital-Ultraschallbad eingesteckt ist.

Um sicherzustellen, dass die Daten des nächsten Programmlaufs auf der MC-Karte
aufgezeichnet werden, sollten Sie das Grant Digital Ultraschallbad ausschalten und
die Karte vor dem erneuten Einschalten des Bads einstecken.

Daten werden nur auf der Karte gespeichert, wenn diese vor dem Einschalten des
Geräts eingesteckt wurde. Wenn die MC-Karte eingesteckt wird und das Grant Digital
Ultraschallbad bereits eingeschaltet ist, werden keine Daten aufgezeichnet.

XUB-Serie 29666 V4
Bedienungsanleitung

24

Reinigungsmittel für Ultraschallbäder

Reinigungsmitteldosis (ml)

2%

5%

XUB5

90

225

XUB10

190

475

XUB12

250

625

XUB18

350

875

XUB25

500

1250

Reinigungsmittel sind ein wichtiger Teil des Ultraschallreinigungsvorgangs, da sie
Verunreinigungen an Gegenständen im Flüssigkeitsbehälter lösen und entfernen
helfen und darüber hinaus die Ultraschallreinigung leistungsstärker machen.

Grant bietet ein Spezialmittel für die Ultraschallreinigung an, das sich für viele
Anwendungsfälle eignet.

Grant M2 ist ein Universalreinigungsmittel für alle Kunststoffe sowie Glas- und
Metallarten (außer Aluminium und andere Weichmetalle), das auch für medizinische
Instrumente verwendet werden kann.

Dosierung (ml Reinigungsmittel pro Füllung)

Grant empfiehlt für alle Reinigungsmittel eine Dosierung zwischen 2 und 5 %.

Gebrauchsanweisung: Geben Sie pro Liter Wasser 25-50 ml M2 in das
Ultraschallbad.

Achtung: Grant M2 kann auf Aluminium und andere Weichmetalle ätzend wirken.
Haltbarkeitsdauer: 6 Monate (bei kühler Lagerung an einem dunklen Ort).
Vorsichtsmaßnahmen: Falls Reinigungsmittel in die Augen gelangt, sofort mit viel

Wasser ausspülen und einen Arzt aufsuchen. Falls Reinigungsmittel in die Luftwege
gelangt, sofort Arzt aufsuchen und dort das Etikett des Reinigungsmittels vorzeigen.
Für Kinder unzugänglich aufbewahren.

Siehe Sicherheitsdatenblatt.
Grant M2 ist biologisch abbaubar.

XUB-Serie 29666 V4
Bedienungsanleitung

25

DE

Technische Informationen

Mittlere Leistung

0

20

40

60

15 25 35 45 55 65 75 8

5

Temp. (Grad C)

Leistung (W/Zoll2)

Mittl. Leistung

-3dB-Wert

Warum ist Entgasung notwendig?

Zur Gewährleistung einer optimalen Ultraschalleffektivität müssen die in
herkömmlichem Leitungswasser gelösten Gase aus der Reinigungslösung entfernt
werden.

Die zur Flüssigkeitsentgasung benötigte Zeit hängt von der Menge des gelösten
Gases und vom Wasservolumen im Behälter ab. Grant empfiehlt einen
Entgasungszeitraum von mindestens 10 Minuten.

Während der Entgasungsphase bilden sich im Flüssigkeitsbehälter des Bades
Gasbläschen, die langsam an die Oberfläche steigen. Die Entgasung ist
abgeschlossen, wenn keine Gasbläschen mehr zu sehen sind.

Darüber hinaus weist „Kaltkochen” an der Flüssigkeitsoberfläche darauf hin, dass die

Flüssigkeit entgast ist.
Nachdem die Flüssigkeit entgast wurde, ist das Bad sofort betriebsbereit und führt

einen Reinigungslauf aus.

Wirkung der Erwärmung

Die Erwärmung der Flüssigkeit
im Bad erleichtert den
Reinigungsvorgang.

Normalerweise reicht eine
Temperatur zwischen 30 und
60°C zur Beschleunigung des
Vorgangs aus. Aus dem obigen
Diagramm ist ersichtlich, dass
die optimale Reinigungs­effektivität bei 60°C erreicht
wird.

Wenn Sie mit dem Bad medizinische Instrumente reinigen, sollte die
Flüssigkeitstemperatur auf 35°C begrenzt werden. Dadurch wird das „Anbacken“ von
Proteinen vermieden.

Die Ultraschallstrahlung erwärmt bei kontinuierlichem Betrieb die Flüssigkeit um ca.
10-15°C pro Stunde. Zur schnelleren Erwärmung der Flüssigkeit im Behälter wird
empfohlen, Ultraschallerwärmung und Heizung gleichzeitig einzuschalten.

Reinigungsdauer

Die werkseitig voreingestellte Reinigungsdauer des Grant Digital-Ultraschallbades
beträgt 15 Minuten. Je nach Art und Grad der Verschmutzung kann die Reinigung von
Gegenständen Some länger oder kürzer dauern.

XUB-Serie 29666 V4
Bedienungsanleitung

26

Technische Daten

Umgebungstemperatur

5 bis 40°C

Max. relative Luftfeuchtigkeit

80% bei Zimmertemperaturen bis zu 31°C, linear
abfallend auf 50 % bei 40°C

Höhe ü. NN

Bis zu 2.000 m

Betriebsumgebung

nur Innengebrauch

Außenabmessungen des

Behälters (mm)

Innenabmessungen des

Behälters (mm)

Innenabmessungen des

Korbs (mm)

A B C D E F G X Y Z

XUB5

340

255

325

265

300

150

150

265

115

110

XUB10

545

245

315

265

505

140

150

465

100

110

XUB12

345

355

435

365

300

240

200

260

200

160

XUB18

375

410

490

365

330

300

200

295

260

160

XUB25

550

410

490

365

505

300

200

465

260

160

XUB-Serie 29666 V4
Bedienungsanleitung

27

DE

Betriebs-

frequenz

(kHz)

Erwärmung

-sbereich
(°C)

Max.
Leistungs­aufnahme

(W)

Ultraschall-

leistung

(W)

Heiz-

leistung

(W)

Netzspan

-nung
(Vac)

XUB5

32 bis 38

5 - 70

250

100

150

230

XUB10

32 bis 38

5 - 70

450

200

250

230

XUB12

32 bis 38

5 - 70

500

200

300

230

XUB18

32 bis 38

5 - 70

750

300

450

230

XUB25

32 bis 38

5 - 70

900

400

500

230

Elektrische Daten

Netzversorgung: 230V @ 50-60 Hz
Verschutzungrad: 2
Überspannungskategorie: II

Netzversorgung fluktuationen sind nicht, ±10% der nominalen Netzversorgung zu
übersteigen

XUB-Serie 29666 V4
Bedienungsanleitung

28

Wartung

Das Bad ist stets sauber zu halten. Verschmutzte Flüssigkeit vermindert nicht nur die
Leistung des Bades, sondern kann es auch beschädigen. Die Reinigungsflüssigkeit
muss regelmäßig gewechselt werden. Wie oft die Flüssigkeit erneuert werden muss,
hängt von Art und Grad der Verschmutzung ab. Je verschmutzter die zu reinigenden
Gegenstände sind, desto häufiger ist die Flüssigkeit zu wechseln. Die
Reinigungsflüssigkeit sollte mindestens einmal täglich gewechselt werden.

Der Ultraschall wird durch Vibrieren des Bodens bei sehr hohen Frequenzen generiert.
Wenn Verschmutzungspartikel mit dem Bad in Berührung kommen, wirken Sie
scheuernd und rufen an metallischen Oberflächen Verschleiß hervor. In Extremfällen
kann das Bad Löcher bekommen und undicht werden. Mobilgerätetests müssen mit
befülltem Flüssigkeitsbehälter durchgeführt werden.

Das Gerät enthält keine Teile, die vom Betreiber gewartet werden müssen.
Wartungsmaßnahmen und Reparaturen dürfen nur von geschulten Grant
Servicetechnikern durchgeführt werden Für das Grant Digital-Ultraschallbad können
mit Grant Wartungsverträge abgeschlossen werden.

Zurücksenden von Geräten an Grant

Alle Geräte, die an Grant zur Wartung, Reparatur bzw. aus anderen Gründen
eingesendet werden, müssen vor dem Einsenden VOLLSTÄNDIG
DEKONTAMINIERT WORDEN SEIN. Diesen Geräten ist eine
Dekontaminationsbescheinigung beizulegen.

Eine Nichtbefolgung dieser Maßnahme kann im Ermessen von Grant zu höheren
Kosten oder einer Zurücksendung des Gerätes an den Betreiber/Absender führen.

In Einrichtungen des Gesundheitswesens eingesetzte Ultraschallbäder müssen

gemäß der Richtlinie DB2003(5) „Management of Medical Devices prior to Repair,

Service or Investigation“ der britischen Arzneimittelbehörde MHRA dekontaminiert und
verpackt werden. Sie finden diese Richtlinie unter www.grant.co.uk.

Damit soll die Gesundheit und Sicherheit von Grant Mitarbeitern gewährleistet und
das Risiko potenzieller Verletzungen und Infektionen vermindert werden.

Weitere Informationen zu Dekontaminationsrichtlinien sowie Kopien von
Dekontaminationsbescheinigungen finden Sie unter www.grant.co.uk.

Bitte wenden Sie sich an Grant, falls Sie weitere Informationen benötigen.
Grant Service Department

GRANT INSTRUMENTS (CAMBRIDGE) LTD
Shepreth, Cambridgeshire, UK
SG8 6GB
Tel.: [phone] Fax: [phone]
E-Mail: [email protected]

XUB-Serie 29666 V4
Bedienungsanleitung

29

DE

Garantie

Die auf Grant Ultraschallgeräte gewährte Garantie gilt für Defekte, die innerhalb von
12 Monaten ab Verkaufsdatum aufgrund von Material- bzw. Verarbeitungsfehlern
auftreten. Im Rahmen dieser Bedingungen defekte Geräte werden nach dem
Zurücksenden an Grant bzw. den autorisierten Vertriebshändler nach Überprüfung
kostenfrei ersetzt bzw. repariert.

Auf Messwandler wird eine verlängerte Garantie von 2 Jahren und auf
Verbindungsstellen von 5 Jahren gewährt. Wenn Messwandler bzw.
Verbindungsmaterialien Flüssigkeiten bzw. Reinigungsmitteln ausgesetzt werden,
erlischt dadurch die Garantie.

Die Garantie gilt nicht für:

- normale Abnutzung.

- durch Missbrauch verursachte Schäden.

- durch Nichtbefolgung von Wartungs-, Bedienungs- oder Installationsanweisungen

verursachte Schäden.

- durch Verwendung toxischer, entzündlicher, säurehaltiger, ätzender oder
korrodierender Chemikalien, die nicht von Grant empfohlen werden, verursachte
Schäden.

Lesen Sie vor dem Gebrauch des Gerätes diese Bedienungsanleitung durch.
Informationen zu Reinigungsverfahren und empfohlenen Reinigungsmitteln erhalten
Sie bei Grant bzw. dem autorisierten Vertriebshändler.

Grant übernimmt keinerlei Verantwortung für aus unsachgemäßem Gebrauch
resultierende Schäden bzw. Verletzungen.

Gesetzliche Rechte bleiben hiervon unberührt.

Entsorgung des Ultraschallbads

Dieses Gerät ist am Ende seiner Nutzungsdauer in Übereinstimmung mit geltenden
gesetzlichen Bestimmungen zu entsorgen.

WEEE-Konformität

Grant Instruments erfüllt die Vorschriften der Richtlinie über Elektro- und Elektronik-Altgeräte
(WEEE) aus dem Jahr 2006. Wir sind Mitglied des B2B Compliance Schemes
(Zulassungsnummer WEE/MP3338PT/SCH), das unsere WEEE-Verpflichtungen für uns
übernimmt. Grant Instruments hat von der britischen Environmental Agency eine eindeutige
Registrierungsnummer erhalten; diese Referenznummer lautet WEE/GA0048TZ.

Wenn Sie Informationen zur Abholung von Elektro- und Elektronik-Altgeräten in
Großbritannien wünschen, wenden Sie sich bitte direkt an unser B2B Compliance
Scheme unter 01691 676 124
In anderen Ländern wenden Sie sich bitte an Ihren Geräteanbieter.

XUB-Serie 29666 V4
Bedienungsanleitung

30

Problembehebung

Gerät kann nicht
eingeschaltet werden (auf
dem Display wird nichts
angezeigt)

Ist das Gerät mit dem Netz verbunden? Liegt
Netzspannung an?

Display zeigt an:

„Liquid Level Low“

Grant Digital Ultraschallbad bis an die Füllmarkierung
im Innern des Flüssigkeitsbehälters mit Wasser
befüllen.

Bei Verwendung von entionisiertem bzw.
Umkehrosmose-Wasser muss das Reinigungsmittel
zugegeben worden sein.

Display zeigt an:

„Sonics Low“

Das Grant Digital Ultraschallbad besitzt einen
Ultraschall-Leistungsdetektor, der während des
Reinigungsprogrammlaufs die Ultraschallleistung im
Bad überwacht.

Wenn die Ultraschallleistung unter einen bestimmten
Wert fällt, wird der Programmlauf als unvollständig
betrachtet und diese Meldung angezeigt. Dies wird
nicht notwendigerweise durch ein Problem mit dem
Gerät hervorgerufen.

Falls diese Meldung angezeigt wird, sollten Sie
nochmals einen Programmlauf ausführen, um zu
sehen, ob die Meldung weiterhin erscheint.

Die Anzeige am

Bildschirm:

„Heizung AUS”

„Level prüfen”

„Ausschalten, um“

„Heizung einschalten”

Das digitale Ultraschallbad von Grant hat erkannt,
dass die Heizelemente über der Nenntemperatur
arbeiten und hat deshalb die Heizfunktion deaktiviert.
Dies verhindert auch, dass ein Zyklus gestartet
werden kann. Die Ursache ist vermutlich, dass
Flüssigkeit verdampft, wenn der Füllstandsensor
ausgeschaltet ist.

Schalten Sie das Gerät aus, füllen Sie Flüssigkeit bis
über den Füllstandsensor nach und schalten Sie das
Gerät anschließend wieder ein, um den Alarm
zurückzusetzen.

Grant besitzt ein speziell geschultes Serviceteam, das mit dem Grant Digital­Ultraschallbad auftretende Probleme beheben kann. In vielen Fällen können diese
Probleme jedoch selbst vom Bediener/Betreiber behoben werden.

XUB-Serie 29666 V4
Bedienungsanleitung

31

DE

Die Anzeige am
Bildschirm:

“Unit Overheat”

“Please Wait”

“Switch Off to”

“reset”

“menu”

Das digitale Ultraschallbad von Grant hat erkannt,
dass der Ultraschallgenerator des Geräts über der
Nenntemperatur arbeitet und hat deshalb die
Ultraschallfunktion deaktiviert. Dies verhindert auch,
dass ein Zyklus gestartet werden kann. Die
wahrscheinlichste Ursache ist, dass Flüssigkeit
verdampft, wenn der Füllstandsensor ausgeschaltet
ist. Schalten Sie das Gerät aus, lassen Sie es einige
Minuten abkühlen, füllen Sie Flüssigkeit bis über den
Füllstandsensor nach und schalten Sie das Gerät
anschließend wieder ein, um den Alarm
zurückzusetzen.

Die Anzeige am
Bildschirm:

“Over Temp”

Das digitale Ultraschallbad von Grant hat erkannt,
dass die Temperatur des Wassers im Bad auf über
75 °C gestiegen ist und hat den Zyklus deshalb
abgebrochen. Lassen Sie die Flüssigkeit abkühlen
oder lassen Sie etwas Flüssigkeit ab und ersetzen Sie
sie durch kältere Flüssigkeit.

Wenden Sie sich bei solchen oder anderen Problemen an das das Grant Service
Department unter [phone] oder [email protected].

XUB-Serie 29666 V4
Bedienungsanleitung

32

Serviceprotokoll

Datum

Programmlaufzählerstand

Techniker

Details
Nächste Wartung fällig am

Datum

Programmlaufzählerstand

Techniker

Details
Nächste Wartung fällig am

Datum

Programmlaufzählerstand

Techniker

Details
Nächste Wartung fällig am

Datum

Programmlaufzählerstand

Techniker

Details
Nächste Wartung fällig am

Datum

Programmlaufzählerstand

Techniker

Details
Nächste Wartung fällig am

Grant empfiehlt, das Grant Digital-Ultraschallbad mindestens alle 12 Monate warten
zu lassen. Dieses Protokoll ist vom Techniker, der die Wartung vornimmt, zu führen.

Das Gerät enthält keine Teile, die vom Betreiber gewartet werden müssen.
Wartungsmaßnahmen und Reparaturen dürfen nur von geschulten Grant
Servicetechnikern durchgeführt werden.

XUB-Serie 29666 V4
Bedienungsanleitung
