grandstream CMOS User Guide

深圳市潮流网络技术有限公司

潮流网络半球系列用户说明书

非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。

本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。本手册

的内容将根据产品功能的增强而更新，并将定期改进或更新本手册中描述的产品，更新的内容将会在本

手册的新版本中加入，恕不另行通知。

1

本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。

深圳市潮流网络技术有限公司

安全须知

此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。在使用此产品之前，请认真阅读此

说明手册并妥善保存以备日后参考。

如下所示，预防措施分为 “ 警告 ” 和 “ 注意 ” 两部分：

警告：无视警告事项，可能会导致死亡或严重伤害。

注意：无视注意事项，可能会导致伤害或财产损失。

警告事项提醒用户防范

潜在的死亡或严重

伤害危险。

警告：

1. 请使用满足 SELV （安全超低电压）要求的电源，并按照 IEC60950 － 1 符合 Limited Power Source( 有限

电源 ) 的额定电压为 12V 直流电源供应。

2. 如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备（未

经许可的修改或维修所导致的问题，责任自负）。

3. 为减少火灾或电击危险，请勿让本产品受到雨淋或受潮。

4. 本安装应该由专业的服务人员进行，并符合当地法规规定。

5. 应该在建筑物安装配线中组入易于使用的断电设备。

6. 有关在天花板上安装设备的指示：安装后，请确保该连接至少可承受向下 50 牛顿（ N ）的拉力。

注意事项提醒用户防范

潜在的伤害或财产

损失危险。

2

本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。

深圳市潮流网络技术有限公司

注意：

1. 在让摄像机运行之前，请检查供电电源是否正确。

2. 请勿将此产品摔落地下或受强烈敲击。

3. 在对相机进行清洁时，请使用鼓风器除去镜头或滤光片上的尘埃；使用柔软、干燥的布清洁摄像机的外

表面。对于顽固的污迹，可使用蘸有少许清洁剂的软布将其拭去，然后将其擦干。请勿使用挥发性溶剂

如酒精、苯、稀释剂等，以免损坏表面涂层。

4. 避免对准强光（如灯光照明、太阳光等处）聚焦，否则容易引起过亮或拉光现象（这并非摄像机故障）

也将影响 CMOS 寿命。

5. 激光束可能烧毁 CMOS ，在激光装置被使用的情况下，请一定不要让 CMOS 的表面暴露于激光束之下。

6. 避免置于潮湿、多尘、极热、极冷（正常工作温度：－ 10 ℃ ～＋ 60 ℃ ），强电磁辐射、靠近强磁场源等

场所。

7. 避免热量积蓄，请不要阻挡摄像机附近的通风。

8. 使用时不可让水及任何液体流入摄像机。

9. 当运送摄像机时，重新以出厂时的包装进行包装，或用同等品质的材质包装。

10. 定期零件更换：本产品中采用的部分零件（例如电解质电容器）需要根据其平均寿命定期进行更换。零

件的寿命因本产品的使用环境或条件以及使用时间而异，建议您定期进行检查。详细信息请向您购买本

产品的经销商咨询。

，

3

本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。

深圳市潮流网络技术有限公司

1.

2.

3.

4.

产品介绍 ................................................................................................................................................. 5

1.1. 产品概述 ........................................................................................................................................ 5

1.2. 主要功能 ........................................................................................................................................ 5

外观说明 ................................................................................................................................................. 6

2.1. GXV3611 整机外观 ........................................................................................................................... 6

设备安装 ................................................................................................................................................. 7

操作指南 ................................................................................................................................................. 9

4.1. 登录设备 ............................................................................................................................................. 9

4.2 系统配置 .................................................................................................................................................. 10

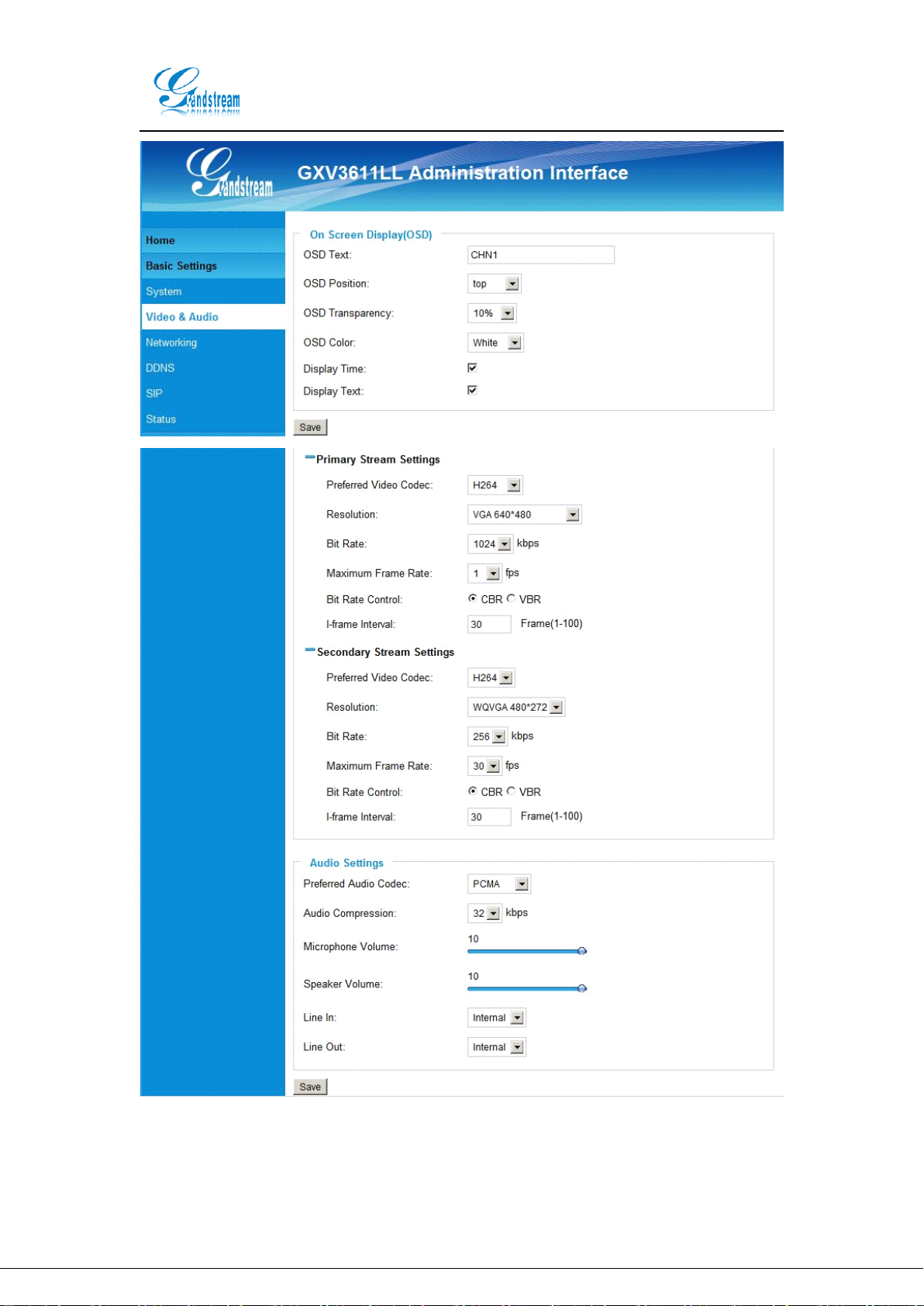

4.3 视频配置 .................................................................................................................................................. 11

4.4 网络参数配置 .......................................................................................................................................... 13

4.5 DDNS 域名配置 .................................................................................................................................. 14

4.6 SIP 配置 ............................................................................................................................................ 15

4.7 版本升级 ........................................................................................................................................... 16

4.8 用户管理 ........................................................................................................................................... 17

4.9 SMTP 邮件服务器 .............................................................................................................................. 18

4.10 FTP 配置 ....................................................................................................................................... 19

4.11 Alarm Event 配置（ Alarm Input/ Smoke Sensor ） .............................................................. 20

4.12 移动侦测 ...................................................................................................................................... 21

4.13 系统日志 ...................................................................................................................................... 22

视频服务器使用说明书

1.

1.1. 产品概述

深圳市潮流网络技术有限公司

产品介绍

潮流网络技术有限公司的 GXV3611 系列网络摄像机基于嵌入式 Linux 操作系统和先进的 H.264 算法

该产品居于国内同行业领先水平，支持双码流，支持双向语音，支持多种报警模式，特别是在低码流条件

下，可获得比同类产品更优异的图像。此外，该产品还提供独特的 SIP 功能模块，该产品可广泛应用于电

话报警服务。

1.2. 主要功能

 采用最先进的优化的 H264 视频压缩算法，支持 H264 Main Profile@Level3.0 编码， H.264

Baseline Profile@Level3.0 编码和 MJPEG/JPEG Baseline 编码，可轻松实现高清晰图像的低网

络带宽传输。

 基于嵌入式 Linux 操作系统，系统稳定，功能强大，安全可靠。

 采用工业品质的 CMOS 摄像机。

 支持完整的 SIP 功能，内置麦克风、内置扬声器。

 支持双向语音，在互联网上声音清晰、音频无丢帧。

 采用标准的 H.264 算法，易于和其他标准化产品接口。

，

 整机功耗小，发热低，工作稳定可靠。

 1 个报警 / 开关量输入接口和 1 个报警 / 继电器输出接口。

 内置强大的 OSD 功能，用户可以轻松定义 OSD 来显示信息。

 内置嵌入式 WEB 服务器，可通过网络浏览器直接访问。

 支持双视频流输出，满足广大客户的不同需求。

 灵活的事件联动机制，可用来设置录像、报警、控制等。

 支持 POE 供电。

 支持一键复位功能。

 可通过公司自主研发视频管理软件进行集中管理、观看和录像等。

视频服务器使用说明书

2.

2.1.

2.1. GXV3611

外观说明

GXV3611

深圳市潮流网络技术有限公司

整机外观

图 2-2 GXV3611 外观

表 2-1 接口说明：

序号名称说明

1 Network 标准以太网 RJ45 接口，用于连接网络。

2 Audio-In 1 路语音对讲输入，连接有源语音输入设备，如，有源麦克风、

拾音器。接入声音输入设备后会自动将从内置 MIC 切换到外接

设备。

3 Audio-Out 1 路语音对讲输出， 3.5mm 音频接口，连接音频输出设备。

4 Smoke Sensor 监测烟雾的浓度来实现报警输入。

5 DC-12V 设备电源接口，工作电压为 DC 12V 。（支持 POE 供电）

6 RESET 通电长按 RESET 按钮 10 秒恢复出厂设置。 ( 背面 sw1)

7 Alarm-In 报警输入接口，用于连接红外探测设备。

8 Alarm-Out 报警输出接口，连接警号或警灯。

9 Audio-In （ inside ）内置抬音器。

10 Audio-Out （ inside ）内置扬声器。

11 E arth 接地线

视频服务器使用说明书

深圳市潮流网络技术有限公司

3.



设备安装

注意事项

1. 拆开包装盒时请仔细检查，确认其中的物品与清单一致。

2. 安装前请仔细阅读本章内容。

3. 安装时，请务必关闭所有相关设备电源。

4. 检查电源电压，防止出现电压不配导致器件损坏。

5. 安装环境：请勿在超标的潮湿或高温环境下使用，请保持通风良好，注意防雨淋避免安装在剧烈震动的环境下。

6. 如果设备工作不正常，请联系购买设备的经销商或最近的服务中心，请不要以任何方式拆卸或修改设备。未经许可的修改或维修所导致的问题，责任自负。

运行环境操作系统： Windows2000server/professional/XP /7 网络协议： TCP/IP

；

客户端 PC ： P4/128MRAM/40GHD/ 支持缩放的显卡， DirectX8.0 以上支持

 安装步骤

1 、将视频服务器连接入你的网络或者用交叉网线直接连接到 PC 。 2 、接通电源 (DC 12V) ，此时电源指示灯点亮，设备开始启动。

�

� 表 3-2 当前已测试过的显卡列表：

显卡名称工作情况

SiS 650/651/740/661 FX/741/760 Series

Intel(R) 82945R Express Chipset Family

VIA/S3G UniChrome Pro IGP

NIVDIA Geforce 7300GS

SiS 661FX

SiS Mirage Graphics

SiS 661 Series

Intel(R) G33/G31 Express

SiS Mirage3 Graphics

SiS 661FX/GX Mirage Graphics

Intel 965 Express Chipset Family

ATI Mobility Radeon X1300

Intel( R ) G45/G43 Express Chipset

Mobile Intel 965 Express Chipset Family

Mobile Intel(R) 4 Series Express Chipset Family

Mobile Intel ® 945GM Express Chipset Family

Mobile intel ® 915GM/GMS, 910GML Express Chipset

Family

可以正常显示视频可以正常显示视频可以正常显示视频可以正常显示视频可以正常显示视频可以正常显示视频可以正常显示视频可以正常显示视频可以正常显示视频可以正常显示视频可以正常显示视频可以正常显示视频可以正常显示视频可以正常显示视频可以正常显示视频可以正常显示视频可以正常显示视频

视频服务器使用说明书

深圳市潮流网络技术有限公司

Intel ® G45/G43 Express Chipset

ATI Technologies, RAGE XL PCI 不能显示视频画面

S3 Graphics ProSavageDDR(Microsoft Corporation)

XGI Velari Z7/Z9/Z9S V1.08.12

 网线的制作

（ 1 ）网络摄像机的网口与 HUB 相连的双绞线 ( 直通线 ) ：

（ 2 ）网络摄像机的网口与 PC 机相连的双绞线 ( 交叉线 ) ：

可以正常显示视频

不能显示视频画面显示视频画面有延迟

�

� 表 3-3 设备型号

产品型号

参数

传感器类型 CMOS

解析度 30w/200w

镜头是否可选是

电源是否可选是

最大分辨率 704 x 576/PAL ， 704 x 480/NTSC

语音对讲输入 1 路， 3.5mm 音频接口

语音输出 1 路， 3.5mm 音频接口

视频压缩标准 H.264

视频压缩码率 16 K ～ 2M （单位： bps ）

移动侦测支持

双码流支持主码流和子码流

帧率 25 帧 /PAL ， 30 帧 /NTSC

GXV3611LL/ GXV3611HD
